Panasonic TC-29A9 Schematic

Orden DCS - 9909 - 002- MS

Manual de Servicio

TV en Colores

TC-29A9A

Chasis BR1L

Especificaciones Técnicas

TELEVISOR

Alimentación

Consumo

Entrada para antena

Sistema de color

Sistema de sintonía

Recepción de canales

Cinescopio (Diagonal Visual)

Potencia de audio

Entrada de video

Entrada de audio

Salida de audio

Recepción de audio

Dimensiones (AN x AL x P)

Peso

TC-29A9A

220V CA, 50/60Hz

99W

75Ω - VHF/UHF/CATV (toma F)

PAL-M / PAL-N / NTSC/AUTO

por frecuencia (FST)

VHF: 2 ~ 13, UHF: 14 ~ 69, CATV: 1 ~ 125

680 mm

(3 + 3W) RMS

1 Vpp, 75Ω

500 mV, 47KΩ

0,0 ~ 2,0V, 4,7KΩ

STEREO, SAP y MONO

666 x 595 x 545 mm

34,5 Kg

CONTROL REMOTO

Modelo:

Alimentación: 3V (2 pilas pequeñas - tipo AA)
Longitud infra-rojo: 9500 A (angstron)
Cantidad de teclas: 21
Dimensiones (AN x AL x P): 48 x 31 x 160 mm

Las especificaciones arriba detalladas, están sujetas a alteraciones sin previo aviso.

®

Panasonic

ACCESORIOS (proporcionados)

l

1 Transmisor de Control Remoto

l

1 Adaptador de impedancia 300Ω / 75Ω (Balum)

l

2 Pilas de 1,5V (R6 o tipo AA pequeñas)

ATENCIÓN

Este manual fue alaborado para ser usado solamente por profesionales y técnicos capacitados y autorizados por la Panasonic
de Argentina, y no fue direccionado para ser utilizado por el consumidor o público en general; una vez que no contiene
advertencias sobre posibles riesgos de manipulación del aparato aquí especificado, por personas no entrenadas y no
familiarizadas con aparatos electrónicos. Cualquier tentativa de reparo del producto aquí especificado por parte de persona
no calificada, utilizando o no este manual, implicará en riesgos de daños al aparato, con la pérdida total de la garantía y con
serios riesgos de accidentes.

ÍNDICE

Guía Rápido de Operación .............................................................. 03

IC001 - Descripción de los terminales ............................................ 06

IC601 - Descripción de los terminales ............................................ 07

Placa A/C - Vista Superior .............................................................. 08

Placa A/C - Vista Inferior ................................................................ 09

AJUSTES Y CALIBRACIÓN
Operación de los controls DAC del chasis BR1L

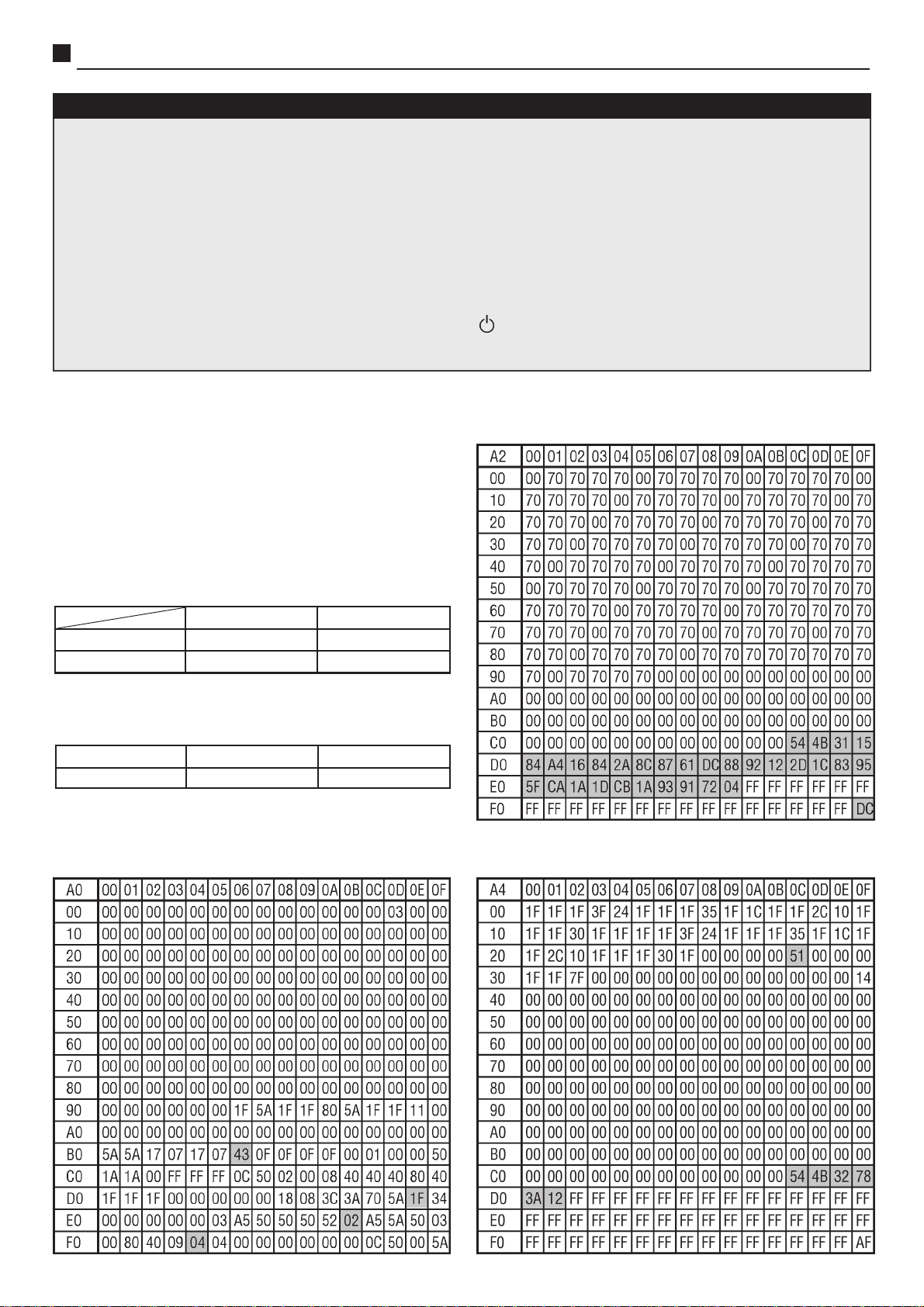

Datos iniciales de la memoria EEPROM

Como entrar en el Modo de Servicio ........................................... 10

Inspección Eléctrica ......................................................................... 11

Pre-ajuste del Circuito de Deflexión ................................................ 11

Pre-ajuste del Circuito de CAG ....................................................... 11

Ajuste del White Balance ................................................................ 11

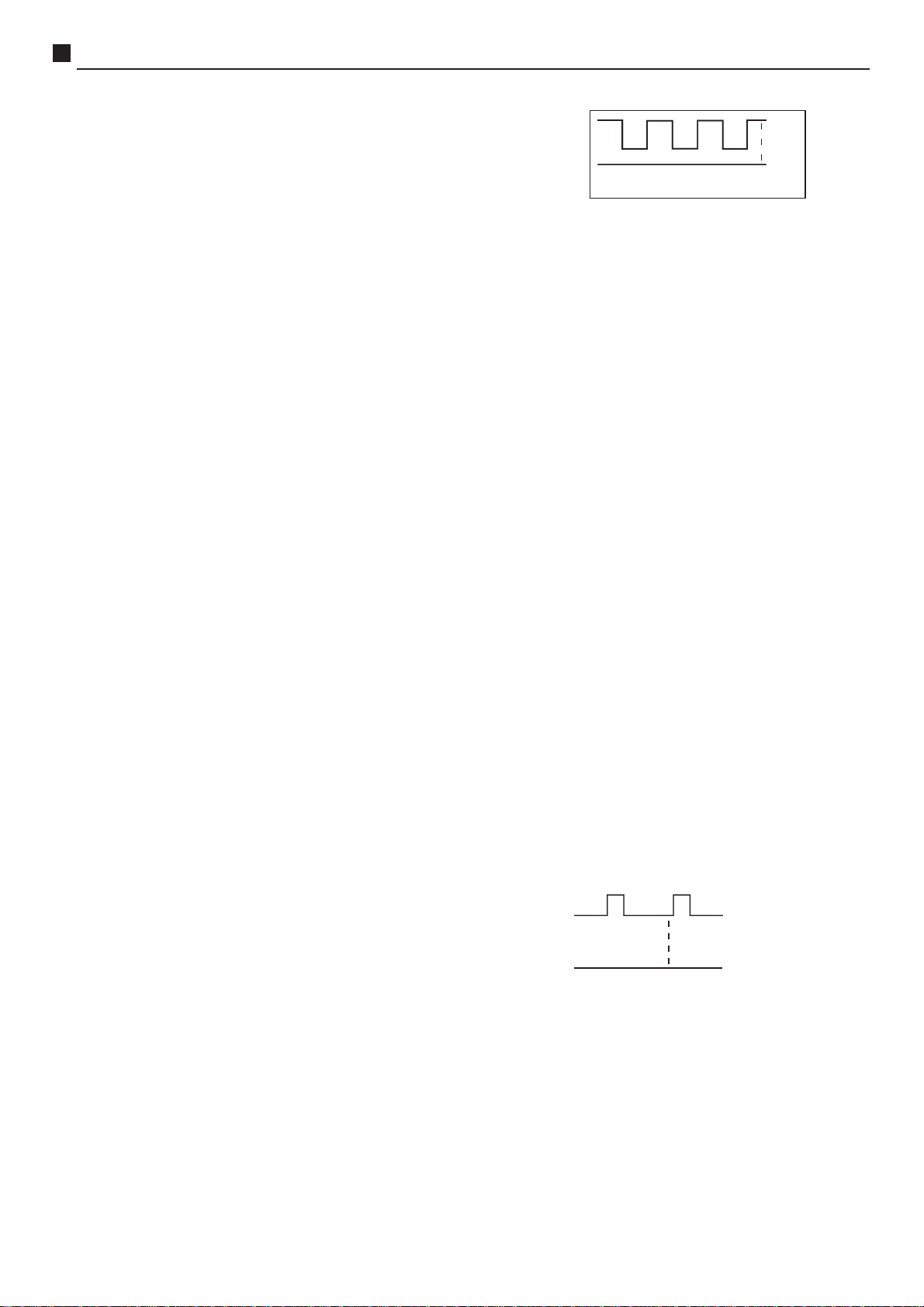

Ajuste del AFT ................................................................................ 12

Verificación de la tensión +B .......................................................... 12

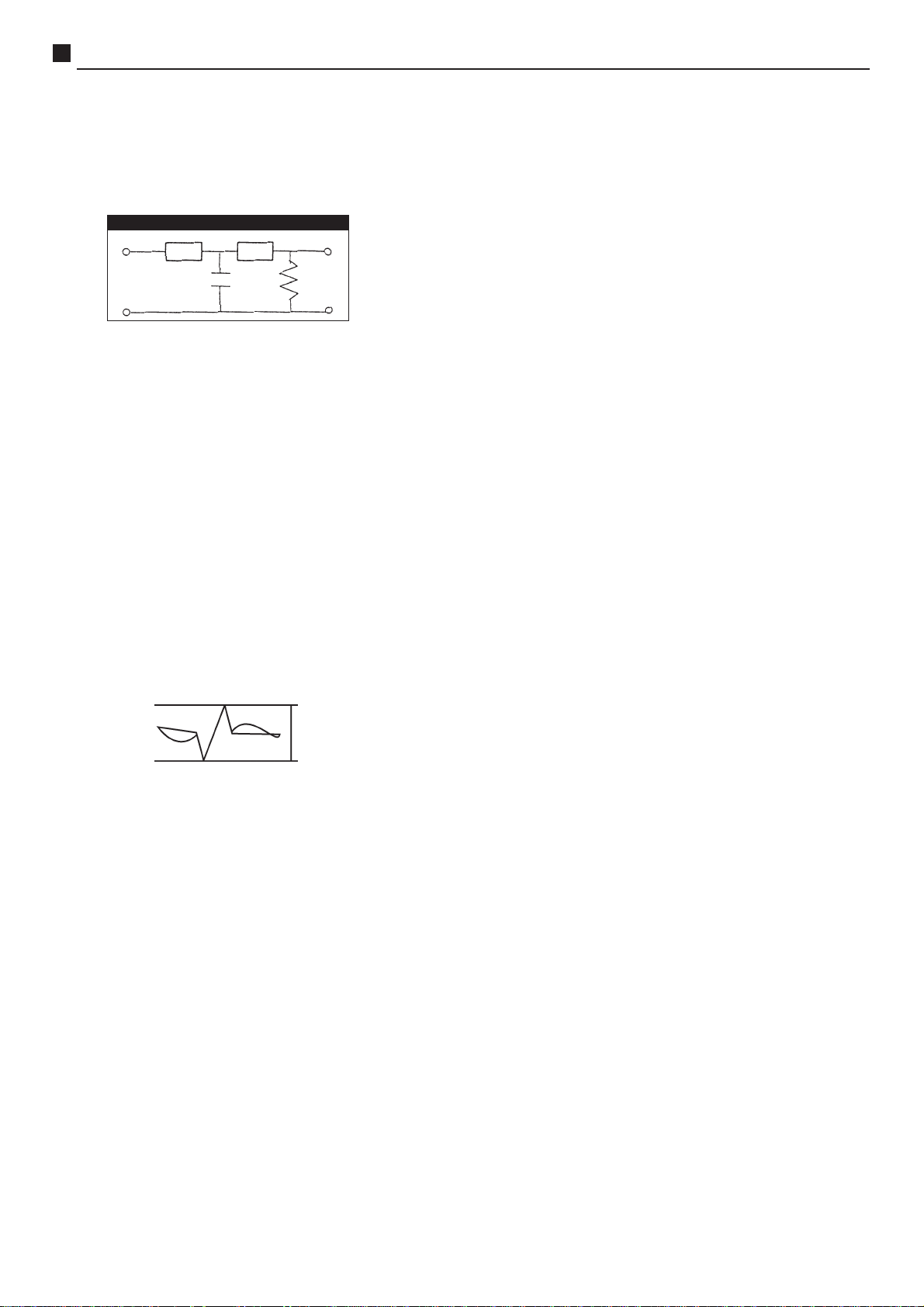

Ajuste de RF CAG .......................................................................... 12

Ajuste de Salida del Detector de FI ................................................ 12

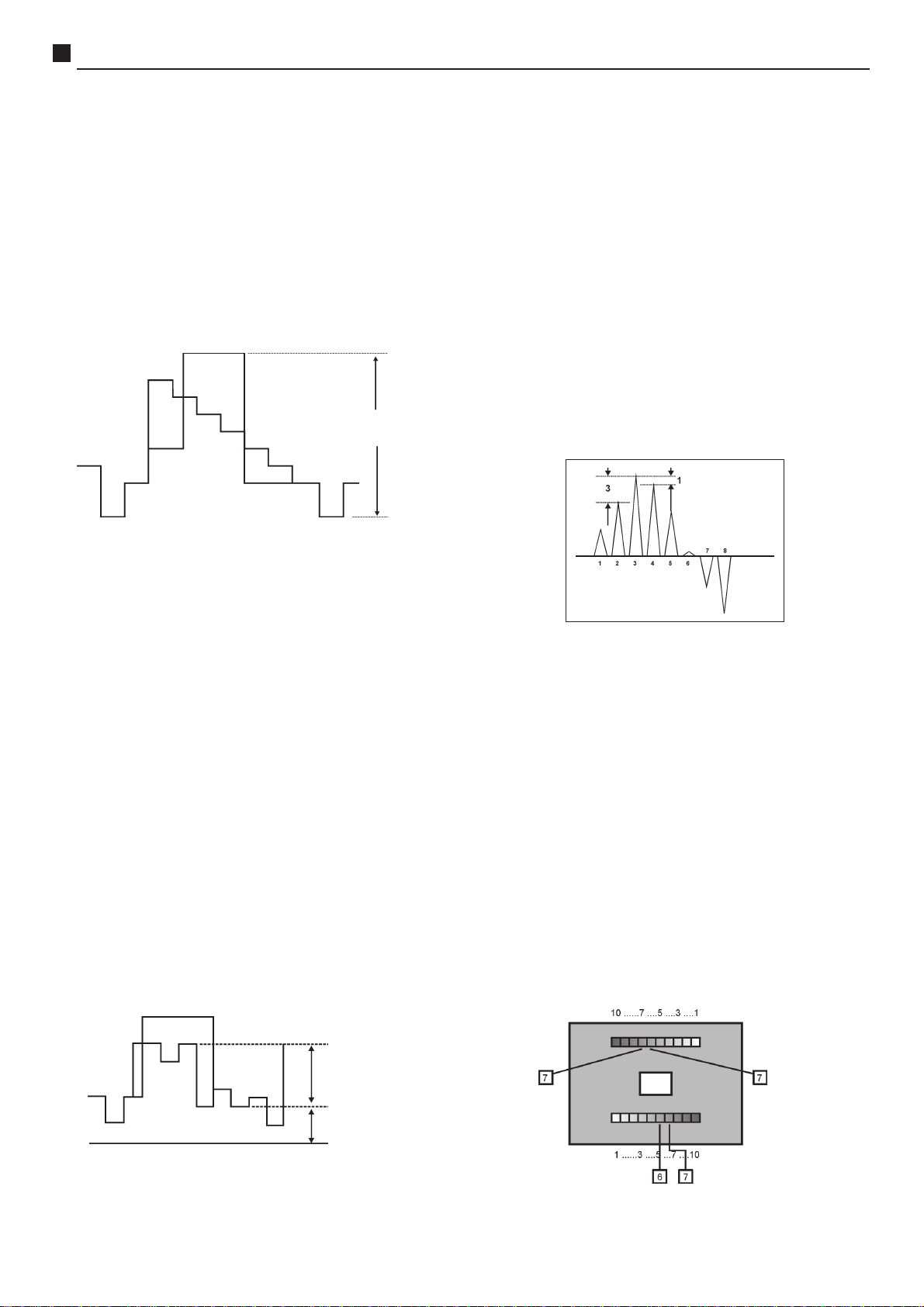

Ajuste de Sub-Contraste ................................................................. 12

Ajuste de PAL Sub-Color ................................................................. 13

Ajuste de NTSC Sub-Tint ................................................................ 13

Pre-Ajuste del Sub-Brillo ................................................................. 13

Verificación del Nivel de Salida de Audio ....................................... 14

Ajuste del Circuito MTS .................................................................. 14

Verificación del Zumbido ................................................................. 15

Verificación de las Salidas de Audio ............................................... 15

Ajuste del Sintetizador ..................................................................... 15

Verificación del Circuito de Deflexión .............................................. 15

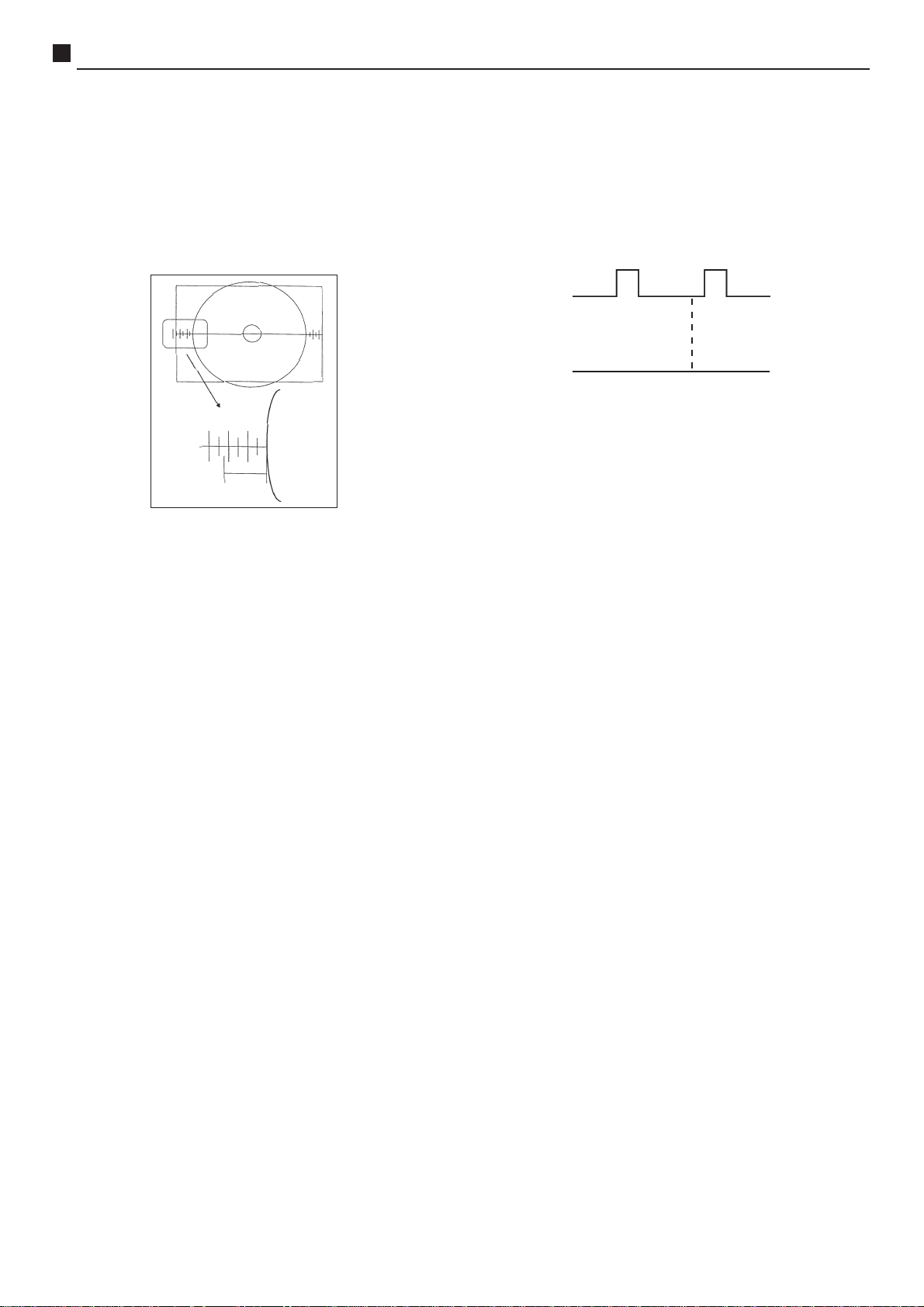

Ajuste del Circuito de Deflexión ...................................................... 15

Verificación de CUT OFF del CRT .................................................. 16

Verificación del Color Killer ............................................................. 17

Confirmación de la Tensión del Filamento ...................................... 17

Ajuste del Sub-Brillo ........................................................................ 17

Ajuste del Foco ............................................................................... 17

Verificación de Audio ....................................................................... 17

Verificación de AI Sound ................................................................. 17

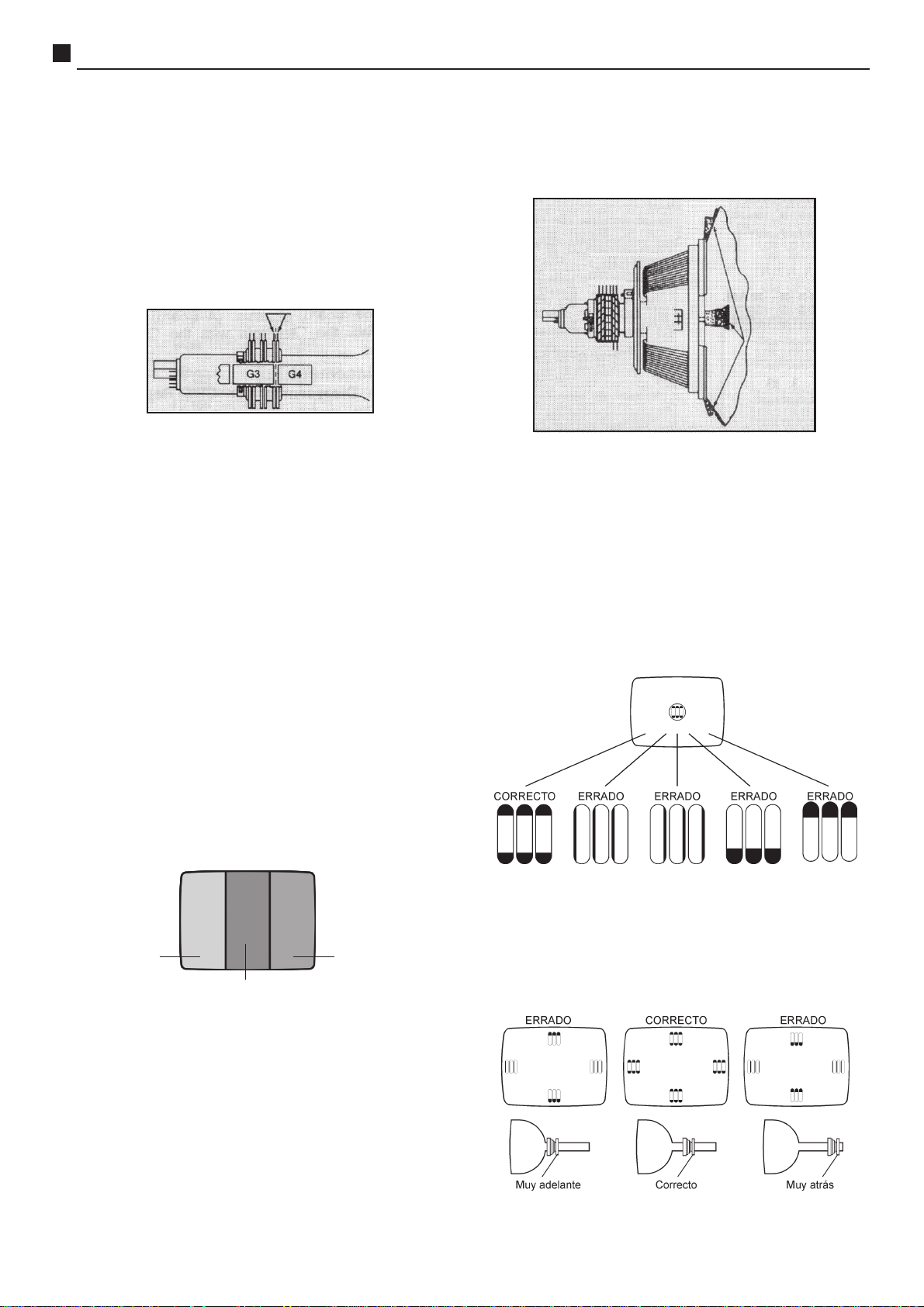

Ajuste de Pureza y Convergencia ................................................... 18

ANTES DE COMENZAR

Este aparato posee componentes sensibles a la electricidad estática.
Para efectuar servicios en este aparato, utilice una mesa limpia y sin
utensilios encima de ella. Evite desmontar otros aparatos en forma
simultánea con este, con el fin de evitar pérdida o intercambio de
componentes.
Al abrir el gabinete, verificar si hay polvo o resíduos acumulados en el
interior del aparato. Si por acaso encontrarlos, remueválos con un pincel
suave y un mini-aspirador. Si hubiese necesidad, utilice un spray limpia
placas apropiado.
Para ejecutar servicios en las placas, utilice una mesa conectada a
tierra y una pulsera anti-estática. Cerciórese de atierrar apropiadamente
el chasis del aparato a través del contacto con la superficie metálica
de la mesa. Si son utilizadas mesas con cubierta aislante (como madera,
formalita o goma) utilice una malla de atierramiento.
Para mediciones y verificaciones utilice solamente herramientas y
medidores en perfecto estado. Tome cuidado especial al hacer
mediciones en terminales de CIs con el aparato encendido. Un corto
circuito entre los terminales de CI podrá inutilizarlo.
Atención: La electricidad estática de las ropas no acostumbra a
descargarse a través de la pulsera anti-estática. Evite apoyar los
terminales de los CIs en las ropas durante el trabajo. El circuito del
CRT trabaja con voltajes muy altos. Tome bastante cuidado al trabajar
en el interior del aparato, con este encendido. El cinescopio retiene
una gran carga de electricidad, mismo después del aparato haber sido
apagado. Antes de desmontar cualquier componente del televisor,
descarregue el CRT haciendo un corto circuito con un cabo aislado
entre el ánodo y la tierra del chasis.
Importante: Este televisor fue contruído dentro de normas
internacionales para protección contra descargas eléctricas y contra
emisión de Rayos-X. Para mantener el aparato en conformidad con
las características originales del proyecto, utilice solamente
componentes originales Panasonic.

ATENCIÓN

Para la sustituición de componentes
identificados con este símbolo en el esquema
eléctrico, utilice solamente piezas originales de
la Lista de Piezas en el final de este Manual.

COMO ABRIR EL GABINETE

Relación del DAC Padrón ............................................................... 19

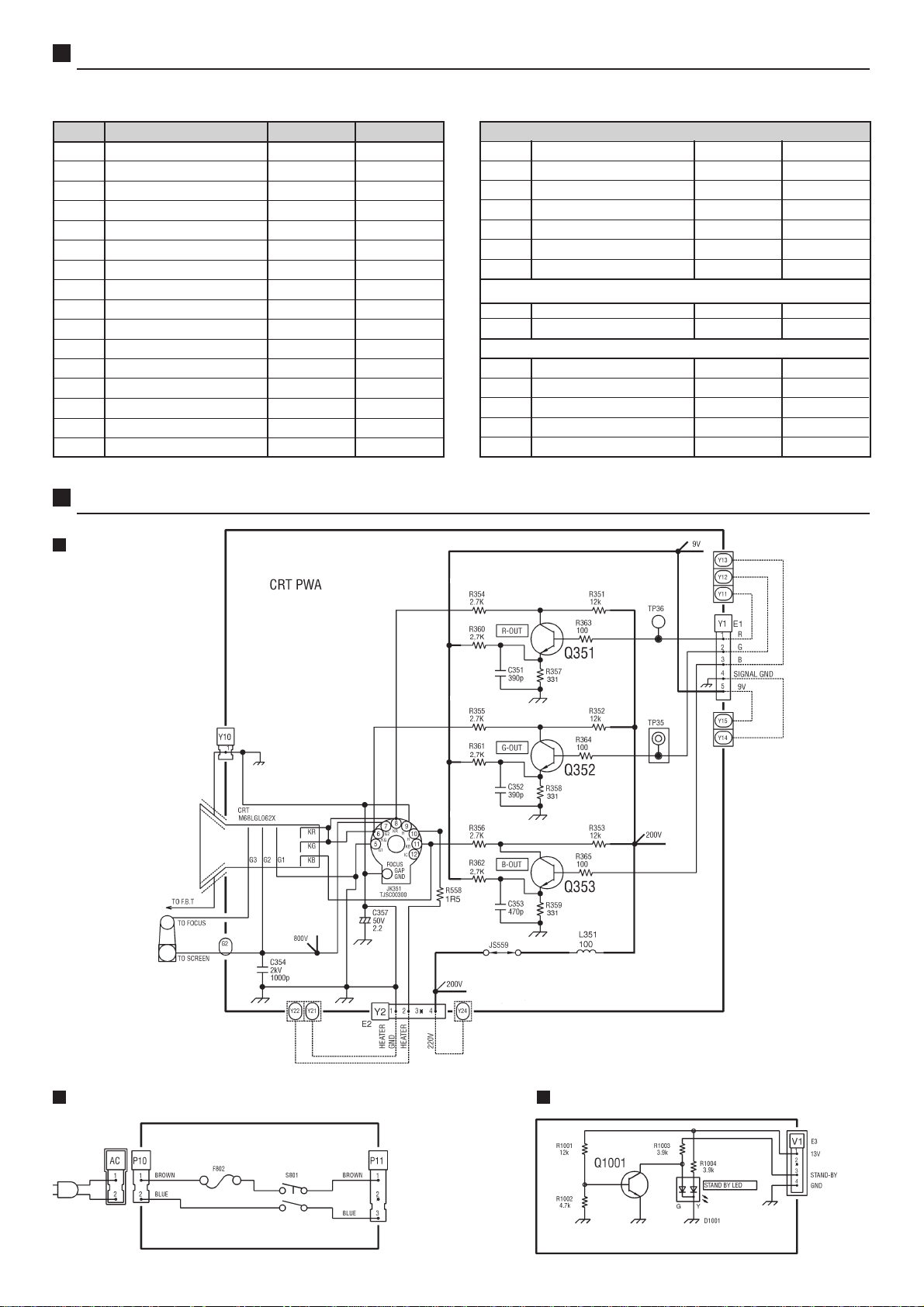

Esquemas Eléctricos ....................................................................... 19

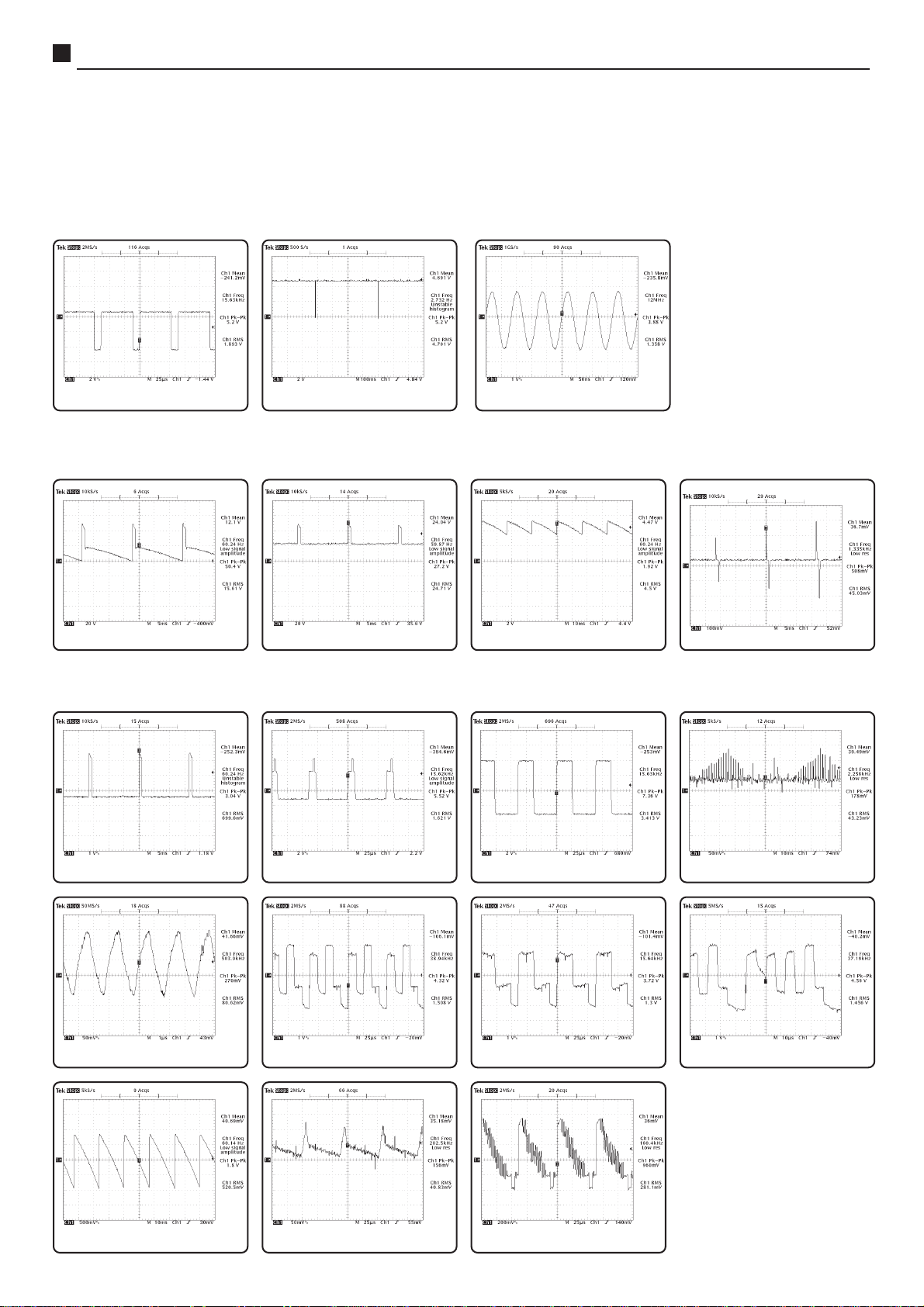

Formas de Ondas - CI001 / CI401 y CI601 ..................................... 20

LISTA DE PIEZAS ELÉCTRICAS .................................................... 21

VISTA POR EXPLOSIÓN ................................................................ 26

LISTA DE PIEZAS MECÁNICAS ..................................................... 27

!

ATENCIÓN !

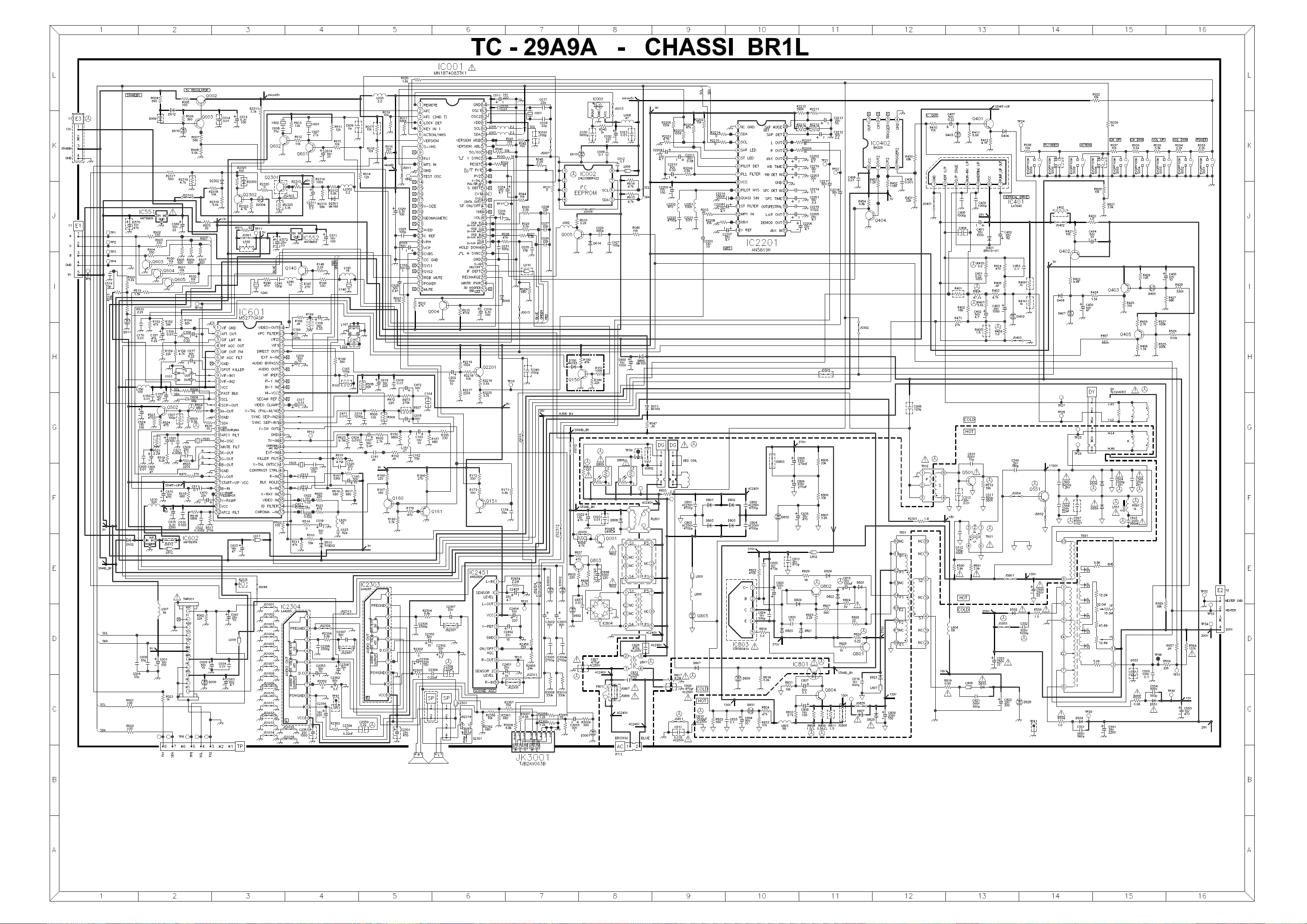

El Esquema Eléctrico de la Placa Principal (anexado)

Conservelo siempre junto a este manual

- 2 -

Tornillos

Tornillos

GUIA RÁPIDO DE OPERACIÓN TC-29A9A

- 3 -

GUIA RÁPIDO DE OPERACIÓN TC-29A9A

- 4 -

GUIA RÁPIDO DE OPERACIÓN TC-29A9A

- 5 -

IC001 - DESCRIPCIÓN DE LOS TERMINALES TC-29A9A

1

Key in

S-VHS

FA1

GND

V-size

+5V

GND

→
→
→
←
→
→
→
→
→
→
→


←
←
←
←
←
←
←
←

←
←
←
→

←
←
←
←
←

RMIN P06

2

ADIN0

3

ADIN1(AFC(2º Tuner)

4

P50

5

ADIN3

6

ADIN4

7

ADIN5

8

P54

9

P55

10

ADIN8

11

ADIN9

12

CM

13

SYNC

14

PWM1(bass)

15

PWM(treble)

16

PWM3(balance)

17

PWM4(surround)

18

PWM5

19

PWM6

20

PWM7

21

PWM8

22

AVDD

23

CREF

24

VPH

25

VCP

26

CVBS

27

AVSS

28

P47

29

P46

30

P45 (clone det.)

31

P44

32

P43 (clone sw.)

VSS
OSC2
OSC1

VDD

P00

P02
P03

P04 / IRQ0

VSYNC / IRQ1

P07 / RST

P60
P61

(mate clock) P62

P63
(PIP AV s1) P64
(PIP AV s2) P65

P66

VOI

SPWM

VOW1
VOW2
VOW3

VOB

P16

HSYNC

VSS

P20

P21

P40

P41

(mate data) P42

64



GND

63

→

12MHz X-tal

62

←

12MHz X-tal

61



+5V

60

→

SCL

59

↔

V

58
57
56
55
54
53
52
51
50
49
48
47
46
45
44
43
42
41
40
39
38
37
36
35
34
33

SDA

←

Version MSB

←

Version GM

→

50/60Hz

←

V-pulse(neg.)

←

Reset

→

Main AV select 1

→

Main AV select 2

→

Xtal (PAL-M/PAL-N)

→

Sound defeat

→

(No usado/abierto)

→

(No usado/abierto)

→

Speaker on(L)off(H)

→

OSD Semi-trans

→

Volume

→

OSD red

→

OSD green

→

OSD blue

→

OSD blank

←

Hold down detect

←

H-plus(neg.)



GND

→

AI Sound

→

IF Defeat

→

Recharge

←

Power Down

→

3D WOOFER

Remote signal in

AFC (1º Tuner)

No usado/GND

Lock Detect

Action/HHS

Version LSB

No usado/abierto

MTS in

Test OSC
No usado/abierto
No usado/abierto
No usado/abierto
No usado/abierto

No usado/abierto

Geomagnectic corr.

No usado/abierto

(for CC)
(for CC)
(for CC)

Video signal for CC

Color Sys 1
Color Sys 2

Video Defeat

Relay on (H) off (L)

Mute Defeat

- 6 -

IC601 - DESCRIPCIÓN DE LOS TERMINALES TC-29A9A

TERMINAL NOMBRE TENSIÓN DESCRIPCIÓN

01 VIF GND 0V GND p/ bloque VIF/SIF
02 AFT OUT DC 0.3 - 8,7V AFT OUT
03 SIF LIMITER IN DC 0.5 - 4.5V SIF det. IN
04 RF AGC OUT DC 0.3 - 8.7V RF AGC OUT
05 QIF OUT DC 3.2V QIF det. OUT
06 IF AGC filter DC 1.8 - 4.6V IF AGC filter pin
07 QIF IN DC 1.8 - 4.6V QIF sound carrier input pin
08 Spot Killer DC 7.5V Spot killer capacitor pin
09 VIF IN (1) DC 1.5V VIF det. input pin
10 VIF IN (2) DC 1.5V VIF det. input pin
11 VIF Vcc (5V) DC 5.0V 5V p/ bloque VIF/SIF
12 FAST BLK DC 0.0V TV/Half Tone/EXT RGB SW control
13 SCL Terminal SCL p/ IIC BUS
14 SCP OUT Sand castle pulsi output pin
15 H OUT Terminal H pre-drive output
16 VSS OV Ground pin of CMOS
17 SDA SDA pin of IIC BUS
18 VDD DC 5.0V VDD decoupling pin
19 AFC1 FILTER AFC-1 filter pin of 32fH VCO
20 H OSC DC 2.45V Terminal H OSC
21 MUTE FILTER DC 0.3 - 8.7V Terminal Mute Filter
22 R OUT
23 G OUT Terminales de salida RGB
24 B OUT
25 DEFLECION GND 0V GND del bloque de deflexión
26 V OUT
29 V RAMP feedback
30 V RAMP C
27 START UP 9V (VCC) 9V p/ deflexión, control de IIC BUS y VDD
28 B IN
37 G IN DC 2.5V Entrada de RGB externo
39 R IN
31
32 AFC2 FILTER DC 4.5V Terminal AFC2 FILTER
33 CHROMA IN DC 3.5V Terminal de entrada de croma
34 ID FILTER
35 VIDEO IN DC 2.7V Terminal de entrada de luminancia
36 X-RAY IN DC 0V Protección para rayos-X
38 BLACK HOLD DC 3.1V Black level hold pin for black strech function
40
41 X-TAL 3.58 DC 3.3V
42 KILLER FILTER DC 3.7V
43 EXT IN DC 1.95V Terminal de entrada de video externo
44 CHROMA APC DC 3.0V typ CHROMA APC FILTER
45 TV IN DC 1.95V Terminal de entrada de video
46 VIDEO/CHROMA GND 0V GND p/ bloques de vdeo y croma
47 Y SW OUT Salida del selector de video TV/EXT
48 H-SYNC SEP IN H-SYNC SEP IN
49 V-SYNC SEP IN V-SYNC SEP IN
50 X-TAL 4.43 DC 3.3V
51 VIDEO CLAMP DC 3V Terminal pedestal clamp hold capacitor
52 SECAM REF SECAM REF
53 Hi Vcc (9V) 9.0V 9V p/ preparación de salida (RGB, AF, AFT/RF AGC)
54 -(B-Y) IN DC 2.9V Entrada p/ señal componente SECAM
55 -(R-Y) IN DC 2.9V Entrada p/ señal componente SECAM
56 VIF APC FILTER2 DC 3.0V Terminal filtro VIF APC
57 AUDIO OUT DC 2.8V
58 AUDIO BYPASS DC 2.3 ~ 3.0V
59 EXT AUDIO IN DC 2.5V Terminal de entrada de audio externo
60 FM DIRECT OUT DC 2.5V
61 VIF VCO(1) DC 4.2V Terminal bobina VIF VCO
62 VIF VCO(2) DC 4.2V Terminal bobina VIF VCO
63 VIF APC FILTER1 DC 3.0V Terminal FILTRO VIF APC
64 VIF VIDEO OUT 2.2Vp-p

(RAMP PULSE)

Video Chroma VCC

CONTRAST CONTROL

5V 5V p/ bloques de video y croma

Terminal filtro p/ detección ACL

- 7 -

PLACA A/C - Vista superior TC-29A9A

- 8 -

PLACA A/C - Vista inferior TC-29A9A

- 9 -
