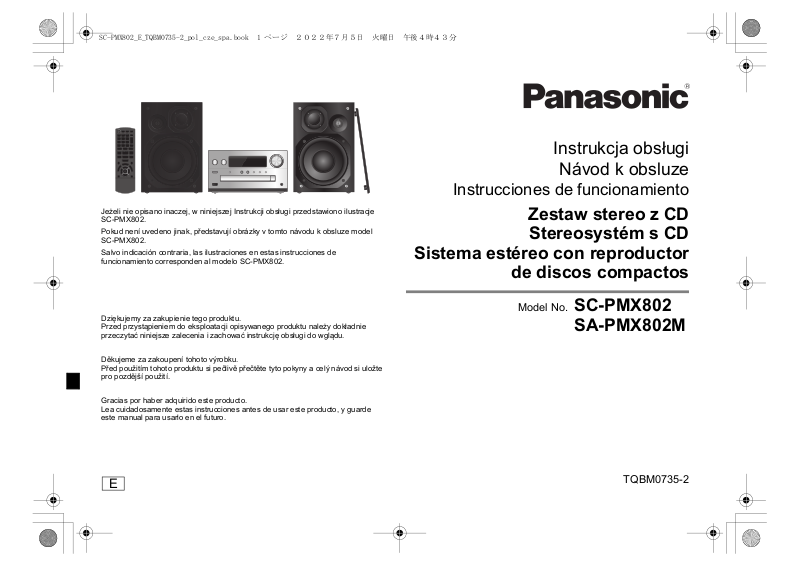

Page 1

Instrukcja obsługi

Návod k obsluze

Instrucciones de funcionamiento

Jeżeli nie opisano inaczej, w niniejszej Instrukcji obsługi przedstawiono ilustracje SC-PMX802.

Pokud není uvedeno jinak, představují obrázky v tomto návodu k obsluze model SC-PMX802.

Salvo indicación contraria, las ilustraciones en estas instrucciones de funcionamiento corresponden al modelo SC-PMX802.

Dziękujemy za zakupienie tego produktu. Przed przystąpieniem do eksploatacji opisywanego produktu należy dokładnie przeczytać niniejsze zalecenia i zachować instrukcję obsługi do wglądu.

Děkujeme za zakoupení tohoto výrobku. Před použitím tohoto produktu si pečlivě přečtěte tyto pokyny a celý návod si uložte pro pozdější použití.

Gracias por haber adquirido este producto. Lea cuidadosamente estas instrucciones antes de usar este producto, y guarde este manual para usarlo en el futuro.

Zestaw stereo z CD

Stereosystém s CD

Sistema estéreo con reproductor

de discos compactos

Model No. SC-PMX802

SA-PMX802M

TQBM0735-2

Page 2

Opisane procedury należy wykonać za pomocą pilota

POLSKI

zdalnego sterowania. Można również użyć przycisków na panelu przednim urządzenia, jeśli są identyczne.

Zakupione urządzenie może różnić się od przedstawionego na ilustracjach. Niniejsza instrukcja obsługi ma zastosowanie do następującego zestawu.

Zestaw SC-PMX802 SA-PMX802M Urządzenie główne Głośniki SB-PMX70 -

[PMX802]: oznacza właściwości wyłącznie urządzenia

[PMX802M]: oznacza właściwości wyłącznie urządzenia

Pozbywanie się zużytych urządzeń elektrycznych i elektronicznych oraz baterii. Dotyczy wyłącznie obszaru Unii Europejskiej oraz krajów posiadających systemy zbiórki i recyklingu.

W celu zapewnienia właściwego przetwarzania, utylizacji oraz recyklingu zużytych urządzeń elektrycznych i elektronicznych oraz zużytych baterii, należy oddawać je do wyznaczonych punktów gromadzenia odpadów zgodnie z przepisami prawa krajowego. Poprzez prawidłowe pozbywanie się zużytych urządzeń elektrycznych i elektronicznych oraz zużytych baterii pomagasz oszczędzać cenne zasoby naturalne oraz zapobiegać potencjalnemu negatywnemu wpływowi na zdrowie człowieka oraz na stan środowiska naturalnego. W celu uzyskania informacji o zbiórce oraz recyklingu zużytych urządzeń elektrycznych i elektronicznych oraz baterii prosimy o kontakt z władzami lokalnymi. Za niewłaściwe pozbywanie się tych odpadów mogą grozić kary przewidziane przepisami prawa krajowego.

TQBM0735

SA-PMX802 SA-PMX802M

SC-PMX802.

SA-PMX802M.

Niniejsze symbole umieszczane na produktach, opakowaniach i/lub w dokumentacji towarzyszącej oznaczają, że nie wolno mieszać zużytych urządzeń elektrycznych i elektronicznych oraz baterii z innymi odpadami domowymi/komunalnymi.

(Dotyczy symbolu baterii (symbol poniżej)):

Ten symbol może występować wraz z symbolem pierwiastka chemicznego. W takim przypadku wymagania Dyrektywy w sprawie określonego środka chemicznego są spełnione.

Środki ostrożności

OSTRZEŻENIE!

Urządzenie

• Aby ograniczyć niebezpieczeństwo pożaru, porażenia prądem lub uszkodzenia urządzenia,

- Nie należy wystawiać urządzenia na działanie deszczu,

wilgoci, kapanie lub zachlapanie.

- Na urządzeniu nie należy umieszczać żadnych

przedmiotów napełnionych płynami, np. dzbanków.

- Stosować zalecane akcesoria.

- Nie zdejmować pokrywy.

- Użytkownik nie powinien podejmować się naprawy

urządzenia na własną rękę. Serwis należy zlecić w autoryzowanym punkcie serwisowym.

Unikać następujących sytuacji

• Wyjątkowo wysokiej lub niskiej temperatury podczas użytkowania, przechowywania lub transportu.

• Wymiana baterii na baterie niewłaściwego typu.

• Nie wrzucać baterii do ognia lub pieca, a także nie miażdżyć oraz nie przecinać, gdyż może to doprowadzić do wybuchu.

• Wyjątkowo wysokiej temperatury i/lub wyjątkowo niskiego ciśnienia, które mogą doprowadzić do eksplozji lub wycieku łatwopalnej cieczy lub gazu.

UWAGA!

Urządzenie

• Aby ograniczyć niebezpieczeństwo pożaru, porażenia prądem lub uszkodzenia urządzenia,

- Niniejszego urządzenia nie należy instalować lub umieszczać w

biblioteczce, wbudowanej szafce lub innej ograniczonej przestrzeni. Należy zapewnić odpowiednią wentylację urządzenia.

- Nie zasłaniaj otworów wentylacyjnych urządzenia

gazetami, obrusami, zasłonami i podobnymi przedmiotami.

- Nie umieszczać na urządzeniu źródeł otwartego ognia,

jak np. zapalone świece.

• Urządzenie jest przeznaczone do używania w klimacie umiarkowanym.

• Wtyczka zasilania umożliwia odłączenie urządzenia. Zainstaluj to urządzenie w taki sposób, aby możliwe było natychmiastowe odłączenie wtyczki zasilania od gniazda zasilania.

• To urządzenie może odbierać zakłócenia wywołane użyciem telefonu komórkowego. Jeżeli takie zakłócenia wystąpią, wskazane jest zwiększenie odległości pomiędzy urządzeniem a telefonem komórkowym.

• Urządzenie wykorzystuje promień lasera. Sterowanie, regulacje lub postępowanie w sposób tutaj nie określony grozi niebezpiecznym naświetleniem promieniami lasera.

Bateria

• Nie wolno zwierać biegunów baterii ani jej rozbierać.

• Nie ładować baterii alkalicznych ani manganowych.

• Nie wolno używać baterii, z których została zdjęta warstwa ochronna.

• Nie zbliżać baterii do źródeł ciepła lub ognia.

• Baterii nie należy pozostawiać przez dłuższy czas, w pojeździe z zamkniętymi drzwiami i oknami, narażonym na bezpośrednie promieniowanie słoneczne.

• Jeśli pilot ma nie być używany przez dłuższy czas, należy wyjąć z niego baterię. Przechowywać w chłodnym, ciemnym miejscu.

• Istnieje niebezpieczeństwo wybuchu w przypadku, gdy baterie zostaną nieprawidłowo założone. Baterie należy wymieniać na takie same lub na baterie równorzędnego typu, zalecane przez producenta.

• W przypadku utylizacji baterii, należy się skontaktować z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.

Spis treści

Środki ostrożności .........................................2

Dostarczone wyposażenie .............................3

Konserwacja....................................................3

Rozmieszczenie głośników............................3

Podłączenie.....................................................4

Opis elementów sterowania ..........................5

Przygotowanie pilota zdalnego sterowania

Ustawienia sieci..............................................6

Informacje o Bluetooth Operacje Bluetooth

.................................7

.......................................8

Informacje o nośnikach..................................8

Wsadzanie nośników......................................9

Przyciski odtwarzania z nośników................9

Radio FM........................................................10

DAB/DAB+ .....................................................11

Wejście AUX IN.............................................12

Korzystanie z wejścia komputera ...............12

Efekty dźwiękowe.........................................12

Zegar i timer..................................................13

Aktualizacje oprogramowania sprzętowego ...... 13

Inne ................................................................14

Rozwiązywanie problemów .........................15

Dane techniczne ...........................................17

................5

Page 3

Dostarczone wyposażenie

Typ łączności

bezprzewodowejs

Pasmo

częstotliwości

Maksymalna moc

(dBm EIRP)

WLAN

2412 - 2472 MHz 5180 - 5320 MHz 5500 - 5700 MHz 5745 - 5825 MHz

18 dBm 18 dBm 18 dBm 14 dBm

Bluetooth

2402 - 2480 MHz 4 dBm

Wysokotonowy

Sprawdzić i znaleźć poszczególne elementy dostarczonego wyposażenia.

∏ 1 x Przewód zasilania ∏ 1 x Pilot zdalnego sterowania

(N2QAYB001265)

∏ 1 x Bateria do pilota zdalnego sterowania ∏ 1 x Antena DAB

∏ [PMX802] 2 x Kable głośnikowe

Symbole umieszczone na produkcie (w tym na akcesoriach) mają następujące znaczenie:

AC DC

Sprzęt klasy II (podwójnie izolowana konstrukcja)

I Wł.

Í Tryb gotowości

Konserwacja

• Aby wyczyścić urządzenie, wytrzyj je miękką, suchą ściereczką.

• [PMX802] Aby wyczyścić głośniki, wytrzyj je gładką i suchą ściereczką, taką jak ściereczka z mikrofibry.

• Do czyszczenia urządzenia nie należy stosować alkoholu, rozcieńczalnika ani benzyny.

• Przed użyciem chusteczki nasączonej środkiem chemicznym należy zapoznać się z dołączoną do niej instrukcją.

Deklaracja Zgodności (DoC)

Niniejszym, “Panasonic Entertainment & Communication Co., Ltd.” iż niniejszy produkt jest zgodny z zasadniczymi

wymogami i innymi odnośnymi postanowieniami Dyrektywy 2014/53/UE. Klienci mogą skopiować oryginał Deklaracji Zgodności (DoC) dla naszych produktów radiowych i końcowych urządzeń teletransmisyjnych (RE) z naszego serwera DoC: http://www.ptc.panasonic.eu Kontakt z autoryzowanym przedstawicielem: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Niemcy

Pasmo 5,15 - 5,35 GHz ograniczone jest do użytku wyłącznie domowego w następujących krajach.

Rozmieszczenie głośników

[PMX802M]: głośniki są sprzedawane oddzielnie.

Ustaw kolumny w taki sposób, aby głośniki wysokotonowe były skierowane do środka. W przypadku zdjęcia maskownic należy uważać, żeby nie dotykać kopułek głośników, ponieważ może to spowodować ich uszkodzenie.

[PMX802] Prosimy używać tylko zestawów głośnikowych znajdujących się w wyposażeniu.

Najlepszą jakość dźwięku można uzyskać poprzezstosowanie zestawów głośnikowych z urządzeniem, do którego są przeznaczone. Użycie innych zestawów głośnikowych grozi uszkodzeniem urządzenia i pogorszeniem jakości dźwięku.

Uwaga:

• Aby zapewnić odpowiednią wentylację, należy zachować przynajmniej 10 mm odstępu między zestawami głośnikowymi a urządzeniem głównym.

• Zestawy głośnikowe należy ustawić na płaskim, stabilnym podłożu.

• Niniejsze zestawy głośnikowe nie mają ekranu magnetycznego. Nie należy ich umieszczać w pobliżu odbiorników telewizyjnych, komputerów ani innych urządzeń wrażliwych na oddziaływanie pola magnetycznego.

• Długotrwałe odtwarzanie przy dużym poziomie głośności może spowodować uszkodzenie systemu i skrócić jego żywotność.

• Aby uniknąć uszkodzenia urządzenia, w następujących przypadkach należy zmniejszyć głośność:

- Podczas odtwarzania zniekształconych dźwięków.

- Podczas regulacji brzmienia dźwięku.

UWAGA!

• Zestawów głośnikowych należy używać wyłącznie z zalecanym systemem. W przeciwnym wypadku może dojść do uszkodzenia wzmacniacza,zestawów głośnikowych i do pożaru. W przypadku uszkodzenia urządzenia lub nagłej zmiany wjakości odtwarzania należy zwrócić się po radę do wykwalifikowanego specjalisty.

• W celu podłączenia zestawów głośnikowych należy zastosować procedury opisane w niniejszej instrukcji.

POLSKI

TQBM0735

Page 4

Podłączenie

Do domowego gniazdka zasilającego

Taśma klejąca (nie należy do wyposażenia)

Starannie dokręć nakrętkę.

i: Miedziane j: Srebrne

Urządzenie główne (tył)

Do prawego głośnika (tył)

Lewy głośnik (tył)

Np. odtwarzacz DVD (nie należy do wyposażenia)

Urządzenie główne (tył)

Przewód audio (nie należy do wyposażenia)

OPTICAL OUT

Np. odtwarzacz DVD (nie należy do wyposażenia)

Urządzenie główne (tył)

Optyczny kabel cyfrowy audio (nie należy do wyposażenia)

Np. przenośny odtwarzacz audio

(nie należy do wyposażenia)

Urządzenie główne (tył)

Analogowy kabel audio (‰ 3,5 mm)

(nie należy do wyposażenia)

Nie należy podłączać przewodu zasilania przed zakończeniem ustalania wszystkich innych połączeń.

POLSKI

[PMX802M]

System głośników kompatybilnych (sprzedawany oddzielnie)

Niniejsze główne urządzenie należy używać z 2-kanałowym systemem głośników. (Impedancja: 3 ™

- 16 ™)

• Użycie innych głośników może uszkodzić urządzenie; może to również negatywnie wpłynąć na jakość dźwięku.

Więcej informacji na temat systemu głośników znajduje się w Instrukcji obsługi.

1 Podłącz antenę.

Umieść antenę w miejscu najlepszego odbioru.

TQBM0735

2 Podłącz głośniki.

([PMX802M]: głośniki są sprzedawane oddzielnie.)

Uważaj, aby nie krzyżować (zwierać) lub odwracać polaryzacji przewodów głośnikowych, gdyż można w ten sposób uszkodzić głośniki.

3 Podłącz przewód zasilania.

Nie stosować przewodów zasilania, pochodzących z innych urządzeń.

Oszczędzanie energii

System pobiera niewielką ilość energii (> 17), nawet w trybie gotowości. Gdy system nie jest używany, należy go odłączać od zasilania. Niektóre ustawienia zostaną utracone po odłączeniu systemu. Trzeba będzie je wprowadzić ponownie.

Podłączanie innych urządzeń

Można podłączyć odtwarzacz DVD, przenośny odtwarzacz audio itp.

Uwaga:

• Przed podłączeniem urządzenia należy odłączyć przewód zasilania.

• Wyłącz cały sprzęt i przeczytaj odpowiednie instrukcje obsługi.

• Podzespoły i przewody są sprzedawane oddzielnie.

• Aby podłączyć urządzenia innego typu niż opisane w tej instrukcji, skonsultuj się ze sprzedawcą.

• W przypadku korzystania z przejściówek, może dojść do zniekształcenia dźwięku.

Podłączanie do gniazda AUDIO IN

Podłączanie do gniazda OPT IN (optyczne wejście audio)

• Cyfrowe wejście audio niniejszego urządzenia może wykryć tylko następujące liniowe sygnały PCM (LPCM). Szczegółowe informacje znajdują się w instrukcji obsługi podłączonego urządzenia.

- Częstotliwość próbkowania: 32, 44,1, 48, 88,2, 96 kHz

- Liczba bitów kwantyzacji: 16/24 bitów

Podłączanie do gniazda AUX IN

• Po podłączeniu do gniazda AUX IN można dostosować poziom wejścia itp. Szczegółowe informacje znajdują się w “Wejście AUX IN” (@ 12).

Page 5

Opis elementów sterowania

VOLUME

FAV

PAIRING

BASS

TREBLE

5 V1.5 A

SELECTOR

21 22 23

DAB+





NETWORK

PC

OPT



FM

AUDIO IN



AUX





NETWORKPCUSB



AUX



OPT





BLUETOOTHDAB+FMAUDIO IN



R6/LR6, AA

1 Przełącznik gotowości/włączania [Í], [Í/I]

Naciśnij ten przycisk, aby wyłączyć urządzenie (przełączyć je w stan gotowości) lub włączyć je z powrotem. W stanie gotowości urządzenie nadal pobiera pewną niewielką moc.

2 Przyciski numeryczne [1 do 9, 0, S10]

• Aby wybrać 2-cyfrowy numer Przykład: 16: [S10]

• Aby wybrać 3-cyfrowy numer Przykład: 124: [S10] > [S10] >[1] > [2]> [4]

> [1] > [6]

3 Ustawianie funkcji programu/Usuwanie

zaprogramowanej ścieżki

4 Wybór źródła dźwięku

[ ]: “BLUETOOTH” [CD/USB]: “CD” [RADIO, EXT-IN]:

5 Podstawowe elementy sterowania

odtwarzaniem

(

. “USB”

6 Wybór charakterystykę dźwięku 7 Ustawienia elementów menu odtwarzania 8 Wyświetl zawartość 9 Funkcja zegara lub timera

10 Wybierz ulubioną stację radiową lub listę

odtwarzania (DAB/DAB+, FM, radio

17 Wyświetlacz 18 Port urządzeń USB 19 Dioda LED sieci 20 Wybór źródła dźwięku/Bluetooth

-przycisk

parowania

• Naciśnij i przytrzymaj, aby wejść do trybu parowania (> 8) lub rozłączyć urządzenie Bluetooth

Otwieranie lub zamykanie kieszeni napędu płyt

22 Gniazdo słuchawek ( )

• Typ wtyku: o úrednicy 3,5 mm, stereo (nie naleýy do wyposaýenia)

• Należy unikać długotrwałego słuchania, aby zapobiec uszkodzeniu słuchu.

• Nadmierne ciśnienie akustyczne dźwięku wydobywającego się ze słuchawek czy słuchawek nagłownych może powodować utratę słuchu.

• Głośne słuchanie przez dłuższy okres czasu może doprowadzić do uszkodzeń w uchu wewnętrznym.

23 Kieszeń napędu płyt

• Nie należy umieszczać żadnych przedmiotów przed tacą na płytę.

(> 8).

24 Czujnik zdalnego sterowania

Przygotowanie pilota zdalnego sterowania

POLSKI

internetowe, podcasty itp.)

11 Regulacja głośności systemu 12 Wyciszanie dźwięku

Ponownie naciśnij przycisk, aby anulować wybór. “MUTE” można wyłączyć również przez regulowanie głośności lub wyłączając system.

13 Wyświetlanie menu ustawień 14 Ustawienia elementów menu radia 15 Wybór opcji 16 Przyciemnianie panelu wyświetlacza i dioda

LED sieci

Ponownie naciśnij przycisk, aby anulować wybór.

• Należy stosować baterie alkaliczne lub manganowe.

• Załóż baterię tak, aby jej bieguny (+ i –) były zgodne z oznaczeniami wewnątrz obudowy pilota zdalnego sterowania.

• Ustaw pilota w kierunku czujnika zdalnego sterowania, tak aby nie było między nimi żadnych przeszkód, w odległości nie większej niż 7 m od przedniej strony urządzenia, pod kątem do ok. 30° w lewo lub prawo.

TQBM0735

Page 6

Ustawienia sieci

Kabel LAN (

nie należy do

wyposażenia

)

Router sieci szerokopasmowej, itp.

np.

Możesz przesyłać strumieniowo usługi lub pliki muzyczne online ze swojego smartfona/tabletu do tego systemu. Aby skorzystać z tych funkcji, system musi być połączony z tą samą siecią połączoną z Internetem, co

POLSKI

kompatybilne urządzenie.

Połączenie sieci przewodowej

Połączenie sieci bezprzewodowej

Przygotowanie

1 Odłącz przewód zasilania. 2 Odłącz kabel LAN. 3 Umieść urządzenie możliwie blisko routera

bezprzewodowego.

4 Podłącz przewód zasilania do urządzenia. (> 4)

Uwaga:

• Ustawienie zostanie anulowane po upływie ustalonym czasie. W takim przypadku spróbuj ustawić ponownie.

• Po nawiązaniu połączenia na urządzeniu głównym zapala się dioda LED sieci (niebieska).

Ten system może zostać podłączony do routera poprzez kabel LAN lub wbudowaną antenę Wi-Fi stabilne połączenie z siecią, zaleca się zastosowanie kabla LAN.

Uwaga:

• Jeśli spróbujesz zmienić ustawienia sieciowe natychmiast po włączeniu systemu, wyświetlenie ekranu konfiguracji sieci może zająć trochę czasu.

• Jeśli po skonfigurowaniu połączenia sieciowego wyświetlany jest komunikat “NEW FIRMWARE FOUND/ PRESS [OK]”, oznacza to, że dla systemu dostępne jest oprogramowanie sprzętowe.

– Szczegółowe informacje dotyczące aktualizacji

podano w “Aktualizacje oprogramowania sprzętowego” (> 13).

– Informacje dotyczące aktualizacji znajdują się na

poniższej stronie internetowej.

https://panasonic.jp/support/global/cs/audio/

Przygotowanie

Po zainstalowaniu aplikacji “Google Home” na smartfonie/tablecie możesz nawiązać połączenie za pomocą tej aplikacji.

• Jeśli używasz aplikacji obsługujących protokół Chromecast, aby odtwarzać muzykę w tym systemie, skonfiguruj połączenie za pomocą aplikacji “Google Home”.

• Upewnij się, że na smartfonach/tablecie włączona jest funkcja Wi-Fi.

1 Zainstaluj aplikację “Google Home” na

smartfonie/tablecie.

Aby pobrać aplikację “Google Home”, odwiedź:

TQBM0735

https://www.google.com/cast/setup/

2 Połącz smartfon/tablet z tą samą siecią, co

system, przed ustawieniem.

• Sprawdź, czy sieć jest połączona z Internetem.

. Aby uzyskać

1 Odłącz przewód zasilania. 2 Podłącz urządzenie główne do routera sieci

szerokopasmowej itp. za pomocą kabla LAN.

3 Podłącz przewód zasilania do urządzenia

głównego i uruchom system.

• Po nawiązaniu połączenia na urządzeniu głównym zapala się dioda LED sieci (niebieska).

4 Naciśnij kilkakrotnie [RADIO, EXT-IN], aby

wybrać “NETWORK”.

5 Uruchom aplikację “Google Home” i postępuj

zgodnie z poleceniami na ekranie, aby skonfigurować połączenie. (> 7)

Uwaga:

• Gdy przewód zasilania jest odłączony, należy podłączyć lub odłączyć kabel LAN.

• Do podłączania urządzeń peryferyjnych należy używać prostych kabli LAN (STP) kategorii 7 lub wyższej.

• Włożenie do złącza LAN jakichkolwiek innych kabli, oprócz kabla LAN może uszkodzić urządzenie.

• Podłączenie kabla LAN spowoduje anulowanie funkcji Wi-Fi.

Ustawienia sieci po raz pierwszy

1 Naciśnij [Í], aby włączyć urządzenie główne.

• “Wyświetli się “NET SETUP”.

2 Naciśnij [2, 1], aby wybrać “YES”, a następnie

naciśnij [OK].

• “SETTING” zamiga.

3 Uruchom aplikację “Google Home” i postępuj

zgodnie z poleceniami na ekranie. (> 7)

Uwaga:

• Urządzenie nie zostanie wyświetlone jako “Panasonic PMX802-****”, jeśli nazwa urządzenia nie jest ustawiona. (“****” oznacza znaki unikalne dla każdego zestawu).

(

[PMX802M]

• Możesz sprawdzić informacje o sieci (SSID, adresy MAC i IP) w aplikacji “Google Home”.

• Niektóre pozycje w aplikacji “Google Home” nie mają zastosowania dla tego urządzenia.

• Gdy urządzenie jest przełączone na tryb gotowości i zostanie włączone, przed skonfigurowaniem ustawień sieci wyświetla się “NET SETUP”. Ustaw “NO”, aby wyłączyć wyświetlanie.

wyświetla się jako “Panasonic PMX802M-****”.)

Page 7

Ustawianie sieci z poziomu menu ustawień

1 Naciśnij kilkakrotnie [RADIO, EXT-IN], aby

wybrać “NETWORK”.

2 Naciśnij [SETUP]. 3 Naciśnij [3, 4], aby wybrać “NET SETUP”, a

następnie naciśnij [OK].

• “SETTING” zamiga.

4 Uruchom aplikację “Google Home” i postępuj

zgodnie z poleceniami na ekranie. (Tak jak poniżej)

∫ Za pomocą aplikacji “Google Home”

(Gdy używane są aplikacje obsługujące protokół Chromecast z tym urządzeniem) Możesz skonfigurować połączenie za pomocą aplikacji “Google Home”.

Uruchom aplikację “Google Home” i postępuj zgodnie z poleceniami na ekranie, aby skonfigurować połączenie.

• Po nawiązaniu połączenia pojawi się komunikat “SUCCESS”.

– Jeśli połączenie nie zostanie nawiązane, wyświetlony

może zostać komunikat “FAIL”. Spróbuj zrobić to samo z poziomu menu ustawień. Jeśli komunikat “FAIL” wciąż się wyświetla, wypróbuj inne metody.

Uwaga:

• Urządzenie nie zostanie wyświetlone jako “Panasonic PMX802-****”, jeśli nazwa urządzenia nie jest ustawiona. (“****” oznacza znaki unikalne dla każdego zestawu).

(

[PMX802M]

• Możesz sprawdzić informacje o sieci (SSID, adresy MAC i IP) w aplikacji “Google Home”.

• Niektóre pozycje w aplikacji “Google Home” nie mają zastosowania dla tego urządzenia.

wyświetla się jako “Panasonic PMX802M-****”.)

Przesyłanie muzyki strumieniowo przez sieć

To główne urządzenie jest zgodne z aplikacjami obsługującymi protokół Chromecast. Aby uzyskać szczegółowe informacje na temat aplikacji obsługujących protokół Chromecast, odwiedź: g.co/cast/apps

Istnieje również możliwość przesyłania strumieniowego plików muzycznych za pomocą bezpłatnej aplikacji

“Panasonic Music Control” z urządzenia w obrębie

własnej sieci do niniejszego głównego urządzenia. Pobierz i zainstaluj aplikację z poniższej strony internetowej. https://panasonic.jp/support/global/cs/audio/app/

Przygotowanie

• Zakończ konfigurację sieci. (> 6) (Sprawdź, czy sieć jest połączona z Internetem).

• Zainstaluj obsługiwaną aplikację na urządzeniu.

• Podłącz urządzenie do sieci używanej obecnie w domu.

1 Uruchom aplikację obsługującą protokół

Chromecast lub aplikację “Panasonic Music Control”na swoim urządzeniu (smartfon, tablet itp.) i wybierz to urządzenie główne jako głośniki wyjściowe.

2 Odtwórz muzykę.

Nie wszystkie usługi przesyłania strumieniowego muzyki są dostępne we wszystkich krajach/regionach. Wymagana może być rejestracja/subskrypcja lub naliczane mogą być opłaty za korzystanie z usług strumieniowego przesyłania muzyki. Usługi mogą się zmienić bez uprzedzenia lub mogą zostać anulowane. Szczegółowe informacje uzyskać można na stronie internetowej danej usługi strumieniowego przesyłania muzyki.

Ważna uwaga:

Przed usunięciem lub przekazaniem tego urządzenia osobie trzeciej należy wylogować się z kont umożliwiających dostęp do strumieniowego przesyłania muzyki, aby nie dopuścić nieautoryzowanego używania tych kont.

Informacje o Bluetooth

Firma Panasonic nie ponosi odpowiedzialności za narażenie danych na zagrożenia podczas transmisji bezprzewodowej.

Stosowane pasmo częstotliwości

• System wykorzystuje pasmo częstotliwości 2,4 GHz.

Certyfikacja tego urządzenia

• Zestaw podlega ograniczeniom dotyczącym częstotliwości i ma odpowiedni certyfikat wydany na podstawie odpowiednich przepisów. Nie ma więc konieczności uzyskiwania pozwolenia na transmisję bezprzewodową.

• Poniższe działania są ścigane przez prawo w niektórych krajach:

- Rozkładanie na części lub modyfikacja systemu.

- Usuwanie informacji dotyczących specyfikacji.

Ograniczenia użytkowania

• Nie gwarantuje się możliwości transmisji bezprzewodowej i/lub stosowania ze wszystkimi urządzeniami z technologią Bluetooth

• Wszystkie urządzenia muszą być zgodne z normami określonymi przez Bluetooth SIG, Inc.

• W zależności od specyfikacji i ustawień urządzenia, podłączenie może nie być możliwe lub niektóre operacje mogą się różnić.

•

Zestaw obsługuje technologię bezpieczeństwa Bluetooth®. Jednak w zależności od środowiska, w którym działa, oraz/ lub ustawień, bezpieczeństwo to może nie być wystarczające. Podczas bezprzewodowej transmisji danych do zestawu należy zachować ostrożność.

• Zestaw nie może przesyłać danych do urządzenia

Zasięg stosowania

• Używaj urządzenia w odległości maksymalnie 10 m.

Zakłócenia powodowane przez inne urządzenia

• W wyniku zakłóceń powodowanych przez inne Bluetooth®

• System może nie działać prawidłowo, jeżeli fale radiowe

Przeznaczenie

• System przeznaczony jest do użytku ogólnego.

• Nie należy używać tego zestawu w pobliżu urządzeń

Bluetooth

Zasięg może się zmniejszyć w zależności od otoczenia, przeszkód lub zakłóceń.

urządzenie lub urządzenia, które korzystają z pasma częstotliwości 2,4 GHz, znajdujące się w pobliżu systemu, system może nie działać prawidłowo i mogą wystąpić problemy takie jak hałas oraz przeskakiwanie dźwięku.

emitowane przez pobliską stację nadawczą itp. są zbyt silne.

lub w środowisku wrażliwym na zakłócenia radiowe (np. lotniska, szpitale, laboratoria itp.).

POLSKI

TQBM0735

Page 8

Operacje Bluetooth

Za pomocą połączenia Bluetooth® możesz bezprzewodowo odtwarzać dźwięk Bluetooth urządzenia audio z użyciem tego systemu.

• Więcej informacji znajduje się w Instrukcji obsługi

POLSKI

urządzenia Bluetooth

Połączenie poprzez menu Bluetooth

Przygotowanie

• Włącz funkcję Bluetooth urządzenie w pobliżu tego zestawu.

Parowanie z urządzeniami Bluetooth

w urządzeniu i umieść

1 Naciśnij [ ], aby wybrać “BLUETOOTH”.

Jeżeli na wyświetlaczy wyświetlone jest “PAIRING”, przejdź do kroku 3.

2 Naciśnij [PLAY MENU], aby wybrać “PAIRING”, a

następnie naciśnij [OK].

Ewentualnie naciśnij i przytrzymaj

PAIRING] na urządzeniu.

3 Wybierz “Panasonic PMX802-****” z menu

Bluetooth

•

• Adres MAC (np. alfanumeryczny ciąg unikalny dla

• Nazwa połączonego urządzenia wyświetlana jest na

4 Rozpocznij odtwarzanie na urządzeniu

Bluetooth

urządzenia Bluetooth®.

[PMX802M]

wyświetla się jako “Panasonic PMX802M-****”.

każdego zestawu) może wyświetlić się, zanim pojawi się nazwa urządzenia głównego.

ekranie przez kilka sekund.

[SELECTOR -

Podłączanie sparowane urządzenie Bluetooth

1 Naciśnij [ ], aby wybrać “BLUETOOTH”.

“READY” jest wyświetlone na wyświetlaczu.

2 Wybierz “Panasonic PMX802-****” z menu

Bluetooth

[PMX802M]

TQBM0735

Nazwa połączonego urządzenia wyświetlana jest na ekranie przez kilka sekund.

3 Rozpocznij odtwarzanie na urządzeniu

Bluetooth

urządzenia Bluetooth®.

wyświetla się jako “Panasonic PMX802M-****”.

Uwaga:

• Jeżeli wyświetli się komunikat proszący o klucz, wprowadź “0000”.

• Można zarejestrować maksymalnie 8 urządzeń w tym

zestawie. W przypadku sparowania dziewiątego urządzenia, urządzenie, które było najdłużej nieużywane, zostanie zastąpione.

• Do zestawu można podłączać tylko jedno urządzenie jednocześnie.

• Kiedy “BLUETOOTH” wybrane jest jako źródło, niniejsze urządzenie automatycznie spróbuje połączyć się z ostatnio podłączonym urządzeniem Bluetooth podczas tego procesu wyświetlane jest “LINKING”). W razie niepowodzenia spróbuj nawiązać połączenie ponownie.

Tryb transmisji Bluetooth

Możesz zmienić tryb transmisji, aby ustawić priorytet jakości transmisji lub jakości dźwięku.

. (Na wyświetlaczu

Przygotowanie

• Naciśnij [ ], aby wybrać “BLUETOOTH”.

• Jeżeli urządzenie Bluetooth® jest już podłączone, rozłącz je.

1 Naciśnij kilkakrotnie [PLAY MENU], aby wybrać

“LINK MODE”.

2 Naciśnij [2, 1], aby wybrać tryb, a następnie

naciśnij [OK]. MODE 1: Nacisk na jakość połączenia

MODE 2: Nacisk na jakość dźwięku

Uwaga:

• Wybierz “MODE 1”, jeżeli dźwięk jest przerywany.

• Ustawienie fabryczne to “MODE 2”.

Odłączanie urządzenia Bluetooth

1 Kiedy urządzenie Bluetooth

Naciśnij kilkakrotnie [PLAY MENU], aby wybrać

“DISCONNECT?”.

2 Naciśnij [2, 1], aby wybrać “OK? YES”, a

następnie naciśnij [OK].

Uwaga:

• Można również odłączyć urządzenie Bluetooth® naciskając i przytrzymując przycisk [SELECTOR - PAIRING] na urządzeniu głównym.

• Urządzenie Bluetooth zostanie inne źródło audio (n.p., “CD”).

zostanie rozłączone, jeżeli wybrane

jest podłączone:

Informacje o nośnikach

• Należy mieć na uwadze, że firma Panasonic nie ponosi odpowiedzialności za utratę danych.

Obsługiwane urządzenia USB

• To urządzenie nie gwarantuje połączenia ze wszystkimi urządzeniami USB.

• Obsługiwane systemy plików to FAT16 i FAT32.

• Urządzenie obsługuje specyfikację USB 2.0 High Speed.

• Urządzenia USB o pojemności przekraczającej 32 GB mogą nie działać w niektórych warunkach.

• Podłącz urządzenie USB o grubości maksymalnie 8 mm.

• Urządzenia USB podłączane przy użyciu poniższego sprzętu mogą nie być rozpoznawane przez to urządzenie:

– Koncentrator USB – przedłużacz USB

• Użycie czytnika kart na USB jest niemożliwe.

• Obsługiwane formaty i rozszerzenia: MP3 (“.mp3”), AIFF (“.aiff”), FLAC (“.flac”), WAV (“.wav”), AAC (“.m4a”), DSD (“.dff”, “.dsf”)

• W zależności od tego, w jaki sposób zostały utworzone pliki, mogą one nie być odtwarzane w kolejności, w jakiej zostały ponumerowane lub mogą w ogóle nie być odtwarzane.

• Jeśli obecne są nieobsługiwane pliki, nie wszystkie pliki na urządzeniu USB zostaną odczytane.

Uwaga:

• Pliki są zdefiniowane jako utwory i foldery są zdefiniowane jako album.

• Urządzenie może odtwarzać do:

- 800 albumów (włącznie z folderem nadrzędnym)

- 8000 utworów

- 999 utworów w jednym albumie

Obsługiwane płyty CD

• System odtwarza płyty zgodne z formatem CD-DA.

• System pozwala na odtwarzanie plików w formacie CD-DA lub MP3 z nośników CD-R/RW.

• Urządzenie może nie odtwarzać niektórych płyt ze względu na ich stan.

• Przed rozpoczęciem odtworzenia należy sfinalizować płytę w urządzeniu, na którym została nagrana.

• Jeżli na płycie zamieszczono materiały zarówno w formacie MP3, jak i w normalnym formacie audio (CD-DA), urządzenie odtwarza materiał nagrany na wewnętrznej części płyty.

• Niniejsze urządzenie nie odtwarza plików nagranych w trybie zapisu pakietowego.

• Płyty muszą być zgodne z normą ISO9660 level 1 lub 2 (z wyjątkiem formatów z rozszerzeniem).

Page 9

Uwaga:

Etykietą do góry

5 V 1.5 A

• Niektóre płyty CD-R/RW mogą nie być odtwarzane z powodu złego stanu nagrania.

• Pliki MP3 są zdefiniowane jako utwory i foldery są zdefiniowane jako album.

• Urządzenie może odtwarzać do:

- CD-DA: 99 utworów

- MP3: 999 utworów, 255 albumów (łącznie z folderem

głównym)

• Nagrania nie zawsze odtwarzane są w kolejności nagrywania.

Wsadzanie nośników

Naciśnij kilkakrotnie [CD/USB], aby wybrać “CD”. Uwaga:

• Wyjmuj płyty CD tylko kiedy przestaną się obracać.

Urządzenie USB

Naciśnij kilkakrotnie [CD/USB], aby wybrać “USB”.

Uwaga:

• Włóż urządzenie USB bezpośrednio do gniazda USB. Nie używaj kabla przedłużającego USB.

• Po zakończeniu używania urządzenia USB należy je odłączyć.

• Przed wyjęciem urządzenia USB wybierz źródło inne niż “USB”.

Przyciski odtwarzania z nośników

Poniższe oznaczenia wskazują dostępność funkcji.

[CD]: Płyty CD audio w formacie CD-DA lub płyty

[USB]: Urządzenia USB zawierające pliki MP3/

[Bluetooth]: [AirPlay]: Po podłączeniu do urządzenia z

[Network]: Po podłączeniu do sieci urządzenia

Przygotowanie

• Włącz urządzenie.

• Włóż nośnik lub podłącz urządzenie kompatybilne z Bluetooth

• Naciśnij [CD/USB] lub [ ], aby wybrać źródło dźwięku.

– [AirPlay] [Network]: Gdy system zostanie wybrany

Podstawowe przyciski

[CD] [USB] [Bluetooth] [AirPlay] [Network]

Odtwarzanie Naciśnij [1/;]. Zatrzymanie Naciśnij [∫].

Pauza Naciśnij [1/;].

Pomijanie

Szukanie

(

Poza [Bluetooth]

[AirPlay] [Network]

CD zawierające pliki MP3

AIFF/FLAC/WAV/AAC/DSD Podłącz urządzenie Bluetooth

technologią AirPlay

kompatybilnego z Network Contents Playback

/AirPlay/Network Contents Playback.

jako głośniki wyjściowe, źródło audio zostanie zmienione na źródło sieciowe.

• [USB]: położenie jest zapamiętywane i wyświetlane jest “RESUME”.

• [USB]: Naciśnij dwukrotnie [∫], aby całkowicie zatrzymać odtwarzanie.

Naciśnij ponownie, aby kontynuować odtwarzanie.

Naciśnij [:] lub [9], aby pominąć utwór. (urządzenie główne: [:/6] lub

[5/9]) [CD] [USB]: Naciśnij [3] lub [4], aby

pominąć album MP3/AIFF/FLAC/ WAV/AAC/DSD.

Podczas odtwarzania lub po naciśnięciu pauzy, naciśnij i przytrzymaj

)

(urządzenie główne: [:/6] lub [5/9])

[6]

lub [5].

Uwaga:

• W czasie przeszukiwania nie będzie wydawany dźwięk podczas odtwarzania plików DSD ze źródła USB.

• Aby skorzystać z funkcji zdalnej kontroli urządzenia

• [Network]: Niektóre przyciski mogą nie działać w zależności

• [CD] [USB]: Wyboru utworów można dokonywać poprzez

Bluetooth AVRCP (Audio Video Remote Control Profile). W zależności od stanu urządzenia, obsługa niektórych przycisków może nie być możliwa.

od używanej aplikacji itp.

naciskanie przycisków numerycznych.

, urządzenie Bluetooth® musi obsługiwać

Przeglądanie dostępnych informacji

[CD] [USB] [Bluetooth] [AirPlay]

Można wyświetlić utwór, artystę, nazwę albumu, typ pliku, częstotliwość próbkowania oraz inne informacje. (Informacje zależą od źródła dźwięku.)

Naciśnij kilkakrotnie [DISPLAY].

np. [USB] (MP3)

“A”: Numer albumu “T”: Numer utworu (“ ” oznacza numer). “ ”: Album “ ”: Ścieżka

Uwaga:

• Maksymalna liczba możliwych do wyświetlenia znaków:

• System obsługuje znaczniki ID3 w wersji 1 i 2.

• Dane tekstowe nieobsługiwane przez system mogą być wyświetlane odmiennie.

około 32

POLSKI

TQBM0735

Page 10

Menu odtwarzania [CD] [USB]

1 [CD] [USB]: Naciśnij [PLAY MENU], aby wybrać

“PLAYMODE” lub “REPEAT”.

2 Naciśnij [2, 1], aby wybrać ustawienie, a

POLSKI

następnie naciśnij [OK].

[USB]: PLAYMODE

[CD]

OFF PLAYMODE

1-TRACK Odtwarzanie tylko wybranej ścieżki.

1-ALBUM Odtwarzanie tylko wybranego

RANDOM Losowe odtwarzanie zawartości.

1-ALBUM RANDOM

[CD]

[USB]: REPEAT

ON REPEAT Włączanie trybu powtarzania.

OFF REPEAT Wyłączanie trybu powtarzania.

Uwaga:

• Podczas odtwarzania w losowej kolejności nie można przejść do utworów poprzednio odtworzonych lub naciśnij przyciski numeryczne.

• Funkcja trybu odtwarzania ta nie działa z włączoną opcją “Programowanie odtwarzania”.

TQBM0735

Anulowanie ustawienia trybu odtwarzania.

• Wyświetli się “1”, “ ”. (Przechodzenie do żądanej ścieżki.)

albumu MP3/AIFF/FLAC/WAV/AAC/ DSD.

• Naciśnij [3] lub [4], aby wybrać album MP3/AIFF/FLAC/WAV/AAC/ DSD.

• Wyświetli się “1”, “ ”.

• Wyświetli się “RND”.

Losowe odtwarzanie ścieżek z wybranego albumu MP3/AIFF/FLAC/ WAV/AAC/DSD.

• Naciśnij [3] lub [4], aby wybrać album MP3/AIFF/FLAC/WAV/AAC/ DSD.

• Wyświetli się “1”, “ ”, “RND”.

• Wyświetli się “`”.

Programowanie odtwarzania [CD] [USB]

Ta funkcja pozwala zaprogramować do 24 utworów. [CD] (CD-DA)

1 Naciśnij [PGM, -DEL] w trybie zatrzymanym.

“PROGRAM” zostaje wyświetlone na kilka sekund.

2 Za pomocą odpowiednich przycisków

numerycznych wybierz żądany utwór.

Aby zaprogramować nowe utwory, należy powtórzyć ten krok.

3 Naciśnij [1/;] aby rozpocząć odtwarzanie.

[CD] (MP3), [USB]

1 Naciśnij [PGM, -DEL] w trybie zatrzymanym.

“PROGRAM” zostaje wyświetlone na kilka sekund.

2 Naciśnij [3, 4], aby wybrać album. 3 Naciśnij [9], następnie za pomocą

odpowiednich przycisków numerycznych wybierz żądany utwór.

4 Naciśnij [OK].

Aby zaprogramować nowe utwory należy powtórzyć kroki od 2 do 4.

5 Naciśnij [1/;] aby rozpocząć odtwarzanie.

Sprawdzić zawartość programu

Usunąć ostatni zaprogramowany utwór

Anulowanie odtwarzania zaprogramowa nych utworów

Usunąć wszystkie zaprogramowane utwory

Uwaga:

• Po wysunięciu tacki płyty lub wyjęciu nośnika USB pamięć programu zostaje skasowana.

• Tryb można anulować poprzez otwarcie tacki płyty lub odłączenie urządzenia USB.

Naciśnij [:] lub [9] w trybie zatrzymania.

Naciśnij [PGM, -DEL] w trybie zatrzymanym.

• “PGM OFF” zostaje wyświetlone na kilka sekund.

Naciśnij [∫] w trybie zatrzymania. Wyświetlane jest “CLEAR ALL”. W ciągu 5 sekund naciśnij ponownie [∫].

Radio FM

Można zaprogramować 30 stacji FM.

Przygotowanie Naciśnij kilkakrotnie [RADIO, EXT-IN], aby wybrać “FM”.

Automatyczne programowanie

Naciśnij [RADIO MENU], aby wybrać “A.PRESET”.

Naciśnij [2,1], aby wybrać “LOWEST” (najniższą) lub “CURRENT” (aktualną) częstotliwość. LOWEST:

Rozpoczęcie automatycznego programowania od najniższej częstotliwości (“FM 87.50MHz”).

CURRENT:

Rozpoczęcie automatycznego programowania od bieżącej częstotliwości*

3 Naciśnij [OK], aby rozpocząć programowanie.

• Tuner zaczyna programowanie wszystkich stacji, które może odbierać, w kolejności rosnącej.

Aby anulować, naciśnij [∫].

*1: Aby zmienić częstotliwość, przeczytaj rozdział “Ręczne

strojenie i programowanie”.

Ręczne strojenie i programowanie

1 Naciśnij [6] lub [5], aby dostroić radio do

żądanej stacji.

• Możesz także nacisnąć [:/6] lub [5/9] na urządzeniu głównym, gdy wybrano “ jako tryb strojenia

Aby uruchomić automatyczne strojenie, należy nacisnąć i przytrzymać ten przycisk, do momentu, gdy wyświetlana częstotliwość zacznie szybko się zmieniać.

MANUAL”

2 Naciśnij [PGM, -DEL]. 3 Wybierz żądaną zaprogramowaną stację

przyciskiem numerycznym.

Aby zaprogramować więcej stacji, wykonaj ponownie kroki od 1 do 3. Nowa stacja zastąpi wcześniej zaprogramowaną znajdującą się pod tym samym numerem.

Wybieranie zaprogramowanej stacji

Naciskaj przyciski numeryczne, [:] lub [9] aby wybrać zaprogramowaną stację.

• Możesz także nacisnąć [:/6] lub [5/9] na urządzeniu głównym, gdy wybrano “PRESET” jako tryb strojenia*

*2: Aby zmienić tryb strojenia

1 Naciśnij kilkakrotnie [RADIO MENU], aby wybrać

“TUNE MODE”.

2 Naciśnij [2, 1], aby wybrać “MANUAL” lub

“PRESET”, a następnie naciśnij [OK].

Page 11

Wyświetlanie danych tekstowych

Jakość sygnału 0 (słaba) – 8 (doskonała)

Radio Data System

Zestaw ten ma możliwość wyświetlania danych tekstowych transmitowanych przez Radio Data System dostępny w niektórych rejonach.

Naciśnij kilkakrotnie [DISPLAY].

“PS”: Nazwa stacji “PTY”: Typ programu “FREQ”: Częstotliwość

Uwaga:

• Radio Data System jest dostępny wyłącznie wtedy, gdy system stereo pracuje w trybie odbioru.

• Radio Data System może nie być dostępny w przypadku słabego odbioru.

DAB/DAB+

Przygotowanie Naciśnij kilkakrotnie [RADIO, EXT-IN], aby wybrać “DAB+”.

W przypadku wybrania “DAB+” po raz pierwszy, system uruchomi procedurę “DAB AUTO SCAN”.

Uwaga:

• Jeśli nie zostanie wykryta żadna stacja, system wyświetli “SCAN FAILED”. Ustaw antenę i spróbuj ponownie.

Automatyczne wyszukiwanie DAB/ DAB+

1 Naciśnij [RADIO MENU], aby wybrać “AUTO

SCAN”, a następnie naciśnij [OK].

“START?” wyświetla się.

2 Naciśnij [OK].

“DAB AUTO SCAN” wyświetla się.

Ręczne strojenie DAB/DAB+

Aby znaleźć najlepszą pozycję anteny, skorzystaj z automatycznego strojenia, by poszukać wybranego kanału DAB/DAB+.

1 Naciśnij kilkakrotnie [RADIO MENU], aby wybrać

“MANUAL SCAN”.

2 Naciśnij [2, 1], aby wybrać kanał, a następnie

naciśnij [OK].

“TUNING” wyświetla się. Jeśli wciąż widoczny jest komunikat “SCAN FAILED”,

powtórz kroki od 1 do 2, do chwili zapamiętania stacji. Jeśli to nie pomoże, skorzystaj z zewnętrznej anteny DAB lub skontaktuj się ze sprzedawcą.

Zapis w pamięci

Zaprogramować można do 20 stacji DAB/DAB+.

1 Naciśnij [6] lub [5], aby wybrać stację.

• Możesz także nacisnąć [:/6] lub [5/9] na urządzeniu głównym, gdy wybrano “STATION” jako tryb strojenia*

2 Naciśnij [PGM, -DEL]. 3 Naciśnij przyciski numeryczne, aby wybrać

numer programu.

Powtórz kroki od 1 do 3, aby zaprogramować kolejne stacje.

Uwaga:

• Jeśli pod tym samym numerem zapiszesz inną stację, stara stacja ulegnie nadpisaniu.

• Nie można programować stacji, jeśli nie nadaje lub jeśli wybrano podprogram.

• Poprzednia pamięć stacji jest kasowana podczas automatycznego wyszukiwania.

Wybieranie zaprogramowanej stacji

Naciskaj przyciski numeryczne, [:] lub [9], aby wybrać zaprogramowaną stację.

• Możesz także nacisnąć [:/6] lub [5/9] na urządzeniu głównym, gdy wybrano “PRESET” jako tryb

strojenia*

*1: Aby zmienić tryb strojenia

1 Naciśnij kilkakrotnie [RADIO MENU], aby wybrać

“TUNE MODE”.

2 Naciśnij [2, 1], aby wybrać “STATION” lub

“PRESET”, a następnie naciśnij [OK].

Przeglądanie dostępnych informacji

Można wyświetlić informacje o stacji radiowej DAB/ DAB+, typie programu, nazwie zespołu i częstotliwości.

Naciśnij [DISPLAY], aby zobaczyć dostępne informacje.

Ustawienia DAB/DAB+

1 Naciśnij kilkakrotnie [RADIO MENU], aby wybrać

opcję.

2 Naciśnij [2, 1], aby wybrać ustawienie, a

następnie naciśnij [OK].

DAB SECONDARY PRIMARY Aby słuchać programu głównego. SECONDARY Aby słuchać podprogramów.

AUTO CLOCK ADJ ON ADJUST Zacznij automatyczną regulację zegara. OFF ADJUST Anuluj automatyczną regulację zegara.

“ ” wyświetla się.

Jakość sygnału DAB/DAB+

Podczas ustawiania anteny można sprawdzać jakość odbioru.

1 Naciśnij kilkakrotnie [RADIO MENU], aby wybrać

“SIGNAL QUALITY”.

2 Naciśnij [2, 1] , aby wybrać częstotliwość.

Prezentowany jest aktualny kanał ze wskazaniem jakości sygnału.

POLSKI

TQBM0735

Page 12

Wejście AUX IN

Kabel USB 2.0 (nie należy do wyposażenia)

Urządzenie główne (tył) Port USB-DAC

Typ B

Typ A

Możesz zmienić poziom wejścia itp. podczas słuchania dźwięku z przenośnego odtwarzacza audio itp. podłączonego do gniazda AUX IN.

Przygotowanie

POLSKI

Podłącz urządzenie zewnętrzne do gniazda AUX IN.

Regulacja poziomu wejścia

Można zmienić poziom wejścia.

1 Naciśnij kilkakrotnie [SOUND], aby wybrać

“INPUT LEVEL”.

2 Naciśnij [2, 1], aby wybrać “LOW” lub “HIGH”,

a następnie naciśnij [OK].

Uwaga:

• Ustawienie fabryczne to “HIGH”.

• Wybierz “LOW”, jeżeli dźwięk jest zniekształcony na poziomie “HIGH”.

• Więcej informacji znajduje się w Instrukcji obsługi zewnętrznego urządzenia muzycznego.

• Komponenty i przewody sprzedawane są osobno.

Autoodtwarzanie AUX-IN

System automatycznie przełączy się na źródło AUX, gdy wykryje sygnał z zewnętrznego urządzenia muzycznego. Ta funkcja działa również w trybie gotowości.

1 Naciśnij kilkakrotnie [RADIO, EXT-IN], aby

wybrać “AUX”.

2 Naciśnij kilkakrotnie [SETUP], aby wybrać

“AUX-IN AUTO PLAY”.

3 Naciśnij [2, 1], aby wybrać “ON”, a następnie

naciśnij [OK].

Uwaga:

• Ustawienie fabryczne to “OFF”.

• Ta funkcja nie działa, gdy głośność zewnętrznego urządzenia muzycznego jest zbyt niska, należy zatem zwiększyć jego głośność.

• Gdy funkcja ta jest wyłączona i za każdym razem, gdy źródło przełączone zostanie na AUX, jeden raz wyświetlone zostanie “AUX-IN AUTO PLAY IS OFF”.

• Zatrzymaj lub chwilowo wstrzymaj zewnętrzne urządzenie muzyczne, zanim przejdziesz do innego źródła muzyki lub trybu gotowości, aby zapobiec automatycznemu

TQBM0735

przełączeniu na źródło AUX.

• W przypadku korzystania z niniejszej funkcji w trybie gotowości może upłynąć kilka sekund, zanim rozpocznie

się odtwarzanie dźwięku.

• Gdy ta funkcja jest ustawiona na “ON”, zużycie energii w

trybie gotowości wzrośnie. (Około 0,15 W)

Korzystanie z wejścia komputera

Muzykę można odtwarzać z komputera PC przez głośniki systemu poprzez podłączenie komputera PC do gniazda PC IN w urządzeniu głównym.

Przed podłączeniem do komputera

Postępuj w sposób podany poniżej.

• Zalecane wersje systemu operacyjnego komputera:

– Windows 8, Windows 8.1, Windows 10 – OS X 10.7, 10.8, 10.9, 10.10, 10.11,

macOS 10.12, 10.13, 10.14, 10.15

1 Pobierz i zainstaluj odpowiedni sterownik na

komputerze. (Dotyczy tylko systemu Windows)

Pobierz i zainstaluj sterownik z poniższej strony internetowej.

https://panasonic.jp/support/global/cs/audio/

(Strona wyłącznie w języku angielskim.)

2 Pobierz i zainstaluj odpowiednią aplikację

“Panasonic Audio Player 2” (darmowa) na komputerze. (Dla systemów Windows i OS X)

Pobierz i zainstaluj aplikację z poniższej strony internetowej.

https://panasonic.jp/support/global/cs/audio/

(Strona wyłącznie w języku angielskim.)

(stan na maj 2021)

Słuchanie muzyki z komputera PC

1 Odłącz przewód zasilania. 2 Podłącz urządzenie główne do komputera PC.

USB

3 Podłącz przewód zasilania do urządzenia

głównego i uruchom system.

4 Naciśnij kilkakrotnie [RADIO, EXT-IN], aby

wybrać “PC”.

5 Uruchom na komputerze odtwarzanie.

Uwaga:

• Podczas odtwarzania dźwięku wysokiej rozdzielczości zaleca się stosowanie kabla USB zgodnego z USB 2.0 High Speed.

Efekty dźwiękowe

Zmiana brzmienia dźwięku

Naciśnij kilkakrotnie [SOUND], aby wybrać efekt dźwiękowy.

2 Naciśnij [2, 1], aby wybrać żądane ustawienie.

BASS TREBLE SURROUND “ON SURROUND” lub

[CD] (CD-DA) CD HIGH RES RE-MASTER

Tylko poprzez urządzenie główne Przekręć pokrętło [BASS] lub [TREBLE], aby wyregulować poziom.

-4 do +4

“OFF SURROUND” “ON” lub “OFF”.

Page 13

Zaprogramowany korektor (Preset EQ)

“SLEEP 30” -------. “SLEEP 60” -------. “SLEEP 90”

^------ “OFF” (Anuluj) ( “SLEEP 120” -------

Naciśnij kilkakrotnie [PRESET EQ], aby wybrać ustawienie.

HEAVY Poprawa brzmienia rocka SOFT Muzyka w tle CLEAR VOCAL Poprawa brzmienia śpiewu FLAT Wyłącza efekt dźwiękowy

Uwaga:

• Jeśli ustawisz Preset EQ i następnie dostosujesz BASS i TREBLE, Preset EQ zostanie anulowane.

Czystsze brzmienie wysokich częstotliwości

D.BASS

Funkcja ta pozwala cieszyć się potężnym basem.

Naciśnij [D.BASS], aby wybrać “ON D.BASS” lub “OFF D.BASS”.

Zegar i timer

Ustawianie zegara

Jest to zegar 24-godzinny.

Korzystanie z informacji zegara urządzenia sieciowego

Można przesyłać informacje zegara z urządzenia do urządzenia głównego za pomocą aplikacji “ Music Control

Przygotowanie

• Zakończ konfigurację sieci. (> 6)

• Zainstaluj aplikację “Panasonic Music Control” na urządzeniu.

• Podłącz urządzenie do tej samej sieci, do której podłączony jest system.

”.

1 Włącz system.

• Sprawdź, czy zapala się dioda LED sieci (niebieska) na urządzeniu głównym.

• Jeżeli symbol nie jest wyświetlony, sprawdź ustawienia sieci. (> 6)

2 Uruchom aplikację “Panasonic Music Control”.

• Zawsze używaj najnowszej wersji aplikacji.

• Informacje zegara zostaną przesłane do systemu.

Panasonic

Manualna regulacja zegara

1 Naciśnij [CLOCK/TIMER], aby wybrać “CLOCK”. 2 Naciśnij [3, 4], aby ustawić czas, a następnie

naciśnij [OK].

Aby sprawdzić godzinę

Naciśnij [CLOCK/TIMER].

Uwaga:

• Zegar należy regularnie nastawiać, aby zawsze była ustawiona dokładna godzina.

Timer wyłączający

Timer wyłącza system po upływie ustawionego czasu.

Naciśnij [SLEEP] kilkakrotnie, aby wybrać ustawienie (w minutach).

Aby pokazać pozostały czas

Naciśnij [SLEEP].

Uwaga:

• Pozostały czas jest pokazywany na wyświetlaczu urządzenia głównego w każdej minucie, z wyjątkiem sytuacji gdy wykonywane są inne operacje. Gdy pozostaje już tylko 1 minuta wyświetlane jest “SLEEP 1”.

• Timer wyłączający system może być używany łącznie z timerem odtwarzania.

• Timer wyłączający ma zawsze priorytet. Należy pamiętać, aby czasy timerów się nie nakładały.

Timer odtwarzania

Timer można ustawić w taki sposób, aby o określonej godzinie urządzenie włączało się i budziło użytkownika.

Przygotowanie

Ustaw zegar.

1 Naciśnij kilkakrotnie [CLOCK/TIMER], aby

wybrać “TIMER ADJ”.

2 Naciśnij [3, 4], aby ustawić czas rozpoczęcia

(“ON TIME”), a następnie naciśnij [OK].

3 Naciśnij [3, 4], aby ustawić czas zakończenia

(“OFF TIME”), a następnie naciśnij [OK].

4 Naciśnij [3, 4], aby wybrać źródło dźwięku*, a

następnie naciśnij [OK].

Włączanie timera

1 Przygotuj wybrane źródło dźwięku i ustaw

żądaną głośność.

2 Naciśnij [F, PLAY].

Wyświetlony zostanie symbol “F”. Aby wyłączyć, ponownie naciśnij [F, PLAY].

Aby timer działał, system musi być wyłączone.

Aby sprawdzanie ustawień

Naciśnij kilkakrotnie [CLOCK/TIMER], aby wybrać “TIMER ADJ”. (W trybie gotowości, naciśnij dwukrotnie [CLOCK/TIMER].)

Uwaga:

• Timer rozpoczyna odtwarzanie z niskim poziomem głośności, który stopniowo rośnie do ustawionego poziomu.

• Jeśli timer jest aktywny, zadziała codziennie o ustawionej godzinie.

• W przypadku wyłączenia systemu i włączenia go ponownie podczas pracy timera, timer nie zatrzyma się z chwilą upływu ustawionego czasu.

* “CD”, “USB”,“DAB+”, i “FM” można wybrać jako źródło

dźwięku.Można również ustawić ulubione (FAV), które zostały zarejestrowane, za pomocą [FAV].

Aktualizacje oprogramowania sprzętowego

Co jakiś czas firma Panasonic może udostępnić zaktualizowane oprogramowanie sprzętowe dla tego systemu, które może usprawnić istniejące lub dodać nowe funkcje. Aktualizacje te są darmowe.

Pobieranie zajmuje około 20 minut. Nie odłączaj przewodu zasilania ani nie przełączaj systemu na tryb gotowości podczas aktualizacji

– Postęp w czasie aktualizacji przedstawiany

jest jako „UPDATING” lub „UPD %”. („  ” oznacza numer.)

POLSKI

TQBM0735

Page 14

Uwaga:

• Ze względu na rozwiązywanie problemów bezpieczeństwa itp. system czasami wymusza zamknięcie operacji (zegarów itp.), by zaktualizować oprogramowanie sprzętowe. Aby wyłączyć wymuszanie aktualizacji oprogramowania sprzętowego, odłącz kabel LAN lub odłącz urządzenie

POLSKI

od sieci bezprzewodowej.

• Podczas trwania aktualizacji nie można wykonywać żadnych operacji.

• Jeśli nie ma dostępnych aktualizacji, wyświetlony zostanie komunikat

• Aktualizacja oprogramowania sprzętowego może zresetować ustawienia tego urządzenia.

• Pobieranie trwa maksymalnie ok. 20 minut. Może potrwać dłużej lub mogą wystpić problemy w zależności od połączenia.

Przygotowanie

• Włącz system.

• Podłącz system do sieci domowej. (

– Sprawdź, czy sieć jest połączona z Internetem.

“NO NEED”.

1 Naciśnij [SETUP]. 2 Naciśnij kilkakrotnie [3, 4], aby wybrać

“FW UPDATE”, a następnie naciśnij [OK].

3 Naciśnij [2, 1], aby wybrać “YES”, a następnie

naciśnij [OK].

• Postęp w czasie aktualizacji przedstawiany jest jako “UPD %”. (“  ” oznacza numer.)

• Po pomyślnym zakończeniu aktualizacji pojawi się komunikat “SUCCESS”.

4 Wciśnij [Í], aby wyłączyć i włączyć system.

Sprawdzanie wersji oprogramowania sprzętowego

1 Naciśnij [SETUP]. 2 Naciśnij kilkakrotnie [3, 4], aby wybrać

“FW VER.”, a następnie naciśnij [OK].

3 Naciśnij [2, 1], aby wybrać “FIRMWARE”, a

następnie naciśnij [OK].

Wyświetlona zostanie wersja zainstalowanego oprogramowania sprzętowego.

TQBM0735

4 Naciśnij [OK], aby wyjść.

Inne

Używanie funkcji ulubione

Rejestrowanie ulubionej stacji lub listy odtwarzania w [FAV]

Możesz zarejestrować ulubioną stację, muzykę lub listę odtwarzania (DAB/DAB+, FM, radio internetowe, podcasty itp.) i łatwo wywoływać taką stację poprzez wciśnięcie [FAV].

1 Włącz źródło wejścia (DAB/DAB+, FM, radio

internetowe, podcasty itp.).

2 Wciśnij i przytrzymaj [FAV] podczas odtwarzania

ulubionej stacji lub listy odtwarzania.

• Wyświetla się “MEM FAV*”. (“*” miga).

3 Naciśnij przycisk numeryczny (1-9), aby

zarejestrować.

• Po zakończeniu rejestracji wyświetla się komunikat “FAV* MEMORISED”.(“*” oznacza zarejestrowany numer).

• Wcześniej zapisana stacja zostanie nadpisana, jeśli dla tego samego numeru wybrana zostanie inna stacja.

Wywoływanie ulubionej stacji.

1 Naciśnij [FAV]. 2 Wciśnij zarejestrowany numer (1 - 9).

• Możesz wywołać stację wielokrotnie wciskając [FAV]. (Przełącza pomiędzy zarejestrowanymi stacjami).

• ródło wejścia automatycznie przełączy się na zarejestrowaną stację.

• Jeśli na liście ulubionych nie ma żadnych zarejestrowanych pozycji, wyświetla się komunikat “EMPTY”.

Uwaga:

• Wedle uznania dostawcy usług, gdy utwór na liście odtwarzania zostanie zarejestrowany w ulubionych (FAV) i następnie wywołany, odtworzony może zostać inny utwór z listy odtwarzania.

• Wedle uznania dostawcy usług, gdy wywołany zostanie odtworzony utwór zarejestrowany w ulubionych (FAV), utwór może nie zostać odtworzony prawidłowo.

• Wedle uznania dostawcy usług stacje i muzyka zarejestrowane w ulubionych (FAV) mogą zostać zmienione lub usunięte bez wcześniejszego powiadomienia.

• Po zarejestrowaniu stacji DAB w ulubionych (FAV) rejestracja zostanie anulowana po wykonaniu “AUTO SCAN”. Zarejestruj stację ponownie.

Funkcja automatycznego wyłączania

Zgodnie z ustawieniami fabrycznymi, urządzenie przełącza się do trybu gotowości automatycznie, jeżeli nie jest odtwarzany dźwięk i urządzenie nie jest używane przez około 20 minut.

Aby anulować tę funkcję

1 Naciśnij kilkakrotnie [SETUP], aby wybrać

“AUTO OFF”.

2 Naciśnij [2, 1], aby wybrać “OFF”, a następnie

naciśnij [OK].

Uwaga:

• Aby włączyć funkcję, wybierz “ON” w kroku 2.

• Po podłączeniu do urządzenia Bluetooth będzie działać.

, funkcja ta nie

Sieciowy tryb gotowości

System może włączać się automatycznie z trybu gotowości, po wybraniu go jako głośników wyjściowych urządzenia sieciowego/Bluetooth

Ustawienie fabryczne to “ON”. Aby wyłączyć tryb gotowości sieci, wybierz “OFF” w kroku 2.

1 Naciśnij kilkakrotnie [SETUP], aby wybrać

“STANDBY MODE”, a następnie naciśnij [OK].

2 Naciśnij [2, 1], aby wybrać “ON” lub “OFF”, a

następnie naciśnij [OK].

• Gdy “STANDBY MODE” jest w stanie “On”

– W trybie gotowości zużycie energii zostaje

zwiększone.

• Gdy “STANDBY MODE” jest w stanie “

– Czas uruchomienia systemu po włączeniu będzie

dłuższy niż w przypadku, gdy “STANDBY MODE” jest “ON”.

• Gdy system zostaje włączony przy użyciu tej funkcji, początek odtwarzanego utworu muzycznego może nie zostać odtworzony.

• W zależności od aplikacji, warunki aktywowania tej funkcji mogą być różne.

• System może nie zostać włączony, nawet jeżeli został wybrany jako głośniki wyjściowe. W takiej sytuacji należy uruchomić odtwarzanie.

OFF”

Page 15

Siła sygnału Wi-Fi

Sprawdzanie siły sygnału Wi-Fi w miejscu instalacji systemu.

Przygotowanie

Podłącz system do sieci bezprzewodowej. (>6)

1 Naciśnij kilkakrotnie [RADIO, EXT-IN] , aby

wybrać “NETWORK”.

2 Naciśnij kilkakrotnie [SETUP], aby wybrać

“SIGNAL LEVEL”, a następnie naciśnij [OK].

Na ekranie wyświetlany jest komunikat “LEVEL ”. (“  ” oznacza cyfrę.)

• Naciśnij [∫], aby wyłączyć ten tryb wyświetlania.

• Zalecana siła sygnału to “3”. Zmień lokalizację lub ułożenie routera bezprzewodowego, jeśli wyświetlacz systemu wskazuje “2” lub “1” i zobacz, czy połączenie się poprawiło.

• Jeśli wyświetlone jest wskazanie “LEVEL 0”, oznacza to, że system nie może nawiązać połączenia z routerem bezprzewodowym.

Nazwa sieci bezprzewodowej (SSID)

Wyświetl nazwę podłączonej sieci bezprzewodowej (SSID).

1 Naciśnij kilkakrotnie [RADIO, EXT-IN] , aby

wybrać “NETWORK”.

2 Naciśnij kilkakrotnie [SETUP], aby wybrać

“NET INFO”, a następnie naciśnij [OK].

3 Naciśnij kilkakrotnie [2, 1], aby wybrać “SSID”,

a następnie naciśnij [OK].

• Naciśnij [∫], aby wyjść.

• Jeżeli wyświetlone jest “NO CONNECT”, system nie jest podłączony do sieci bezprzewodowej.

• Znaki, które nie mogą być wyświetlone, są zastępowane przez “¢”.

Adres IP/MAC

Możesz potwierdzić adres IP przydzielony temu systemowi i adres MAC sieci przewodowej lub Wi-Fi tego systemu. (Wyświetlany jest podłączony adres MAC).

1 Naciśnij kilkakrotnie [RADIO, EXT-IN] , aby wybrać

“NETWORK”.

2 Naciśnij kilkakrotnie [SETUP], aby wybrać

“NET INFO”, a następnie naciśnij [OK].

3 Naciśnij kilkakrotnie [2, 1], aby wybrać

“IP ADDR.” lub “MAC ADDR.”, a następnie naciśnij [OK].

Adres IP lub adres MAC jest wyświetlany częściowo.

Naciśnij [2,1] na pilocie zdalnego sterowania, aby wyświetlić pozostały fragment adresu IP lub adresu MAC.

•Naciśnij [∫], aby wyjść.

• Wskazanie “ – ” wyświetlane w lewym górnym lub dolnym rogu wyświetlacza oznacza odpowiednio pierwsze i ostatnie urządzenie.

Rozwiązywanie problemów

Przed oddaniem urządzenia do naprawy należy przeprowadzić następujące kontrole. W przypadku wątpliwości, co do niektórych punktów kontrolnych lub jeśli podane rozwiązania nie eliminują problemu, należy zwrócić się po wskazówki do sprzedawcy.

Czy zainstalowano najnowsze oprogramowanie układowe?

Panasonic na bieżąco dba o ulepszanie i rozwój oprogramowania sprzętowego systemu, aby klienci mogli cieszyć się korzyściami płynącymi z zastosowania najnowszych technologii. (

W celu uzyskania dalszej pomocy, wsparcia oraz porad dotyczących urządzenia, odwiedź stronę:

https://panasonic.jp/support/global/cs/audio/

(Strona wyłącznie w języku angielskim.)

Urządzenie nie działa.

• Być może włączył się jeden z mechanizmów bezpieczeństwa urządzenia.

1 Naciśnij [Í/I] na urządzeniu głównym, aby przełączyć je

w tryb gotowości.

• Jeśli urządzenie nie wyłącza się, należy odłączyć przewód zasilania od gniazdka sieciowego, podłączyć go ponownie po około 30 sekundach, a następnie odczekać około 10 sekund.

2 Naciśnij [Í/I] na urządzeniu głównym, aby je włączyć. Jeżeli

urządzenie nadal nie działa, skontaktuj się ze sprzedawcą.

13)

Wyświetlacz urządzenia

“--:--”

• Do urządzenia po raz pierwszy podłączono przewód zasilania lub niedawno wystąpiła przerwa w zasilaniu. Ustaw zegar.

“ADJUST CLOCK”

• Zegar nie jest ustawiony. Odpowiednio wyreguluj zegar.

“ADJUST TIMER”

• Timer odtwarzania nie jest ustawiony. Odpowiednio wyreguluj timer odtwarzania.

“AUTO OFF”

• Urządzenie nie było używane przez około 20 minut i za minutę zostanie wyłączone. Naciśnij dowolny klawisz, aby anulować.

“EMPTY”

• Nie zarejestrowano stacji ani listy odtwarzania w [FAV]. Dodaj pozycję do listy.

“ERROR”

• Wykonano niewłaściwą operację. Przeczytaj instrukcję i spróbuj ponownie. (Nie jest awarią).

“F” / “F” (“  ” oznacza numer)

• Wystąpił problem z urządzeniem. Należy odłączyć przewód zasilania od gniazdka sieciowego, podłączyć go ponownie po około 30 sekundach, a następnie odczekać około 10 sekund i włączyć urządzenie. Jeśli problem nie zniknie, należy odłączyć przewód zasilania i skontaktować się ze swoim sprzedawcą.

“FAIL” “DL ERROR”

• Aktualizacja lub ustawianie się nie powiodło. Po wyłączeniu urządzenia należy odłączyć przewód zasilania od gniazdka sieciowego, podłączyć go ponownie po około 30 sekundach, a następnie odczekać około 10 sekund, włączyć urządzenie i ponowić proces aktualizacji.

• Pobieranie oprogramowania sprzętowego nie powiodło się. Naciśnij dowolny przycisk, aby zakończyć. Spróbuj ponownie później.

• Nie można odnaleźć serwera. Naciśnij dowolny przycisk, aby zakończyć. Upewnij się, że sieć bezprzewodowa jest połączona z Internetem.

“FAILED”

• Rejestracja w ulubionych nie powiodła się. Wykonaj tę operację w trakcie odtwarzania.

POLSKI

TQBM0735

Page 16

“LINKING”

• Po wybraniu “BLUETOOTH” system próbuje połączyć się z ostatnio używanym urządzeniem Bluetooth

• System komunikuje się z routerem bezprzewodowym, aby zakończyć konfigurację ustawień sieciowych. W zależności od routera bezprzewodowego, proces ten może zająć kilka minut. Spróbuj przysunąć system

POLSKI

bliżej routera bezprzewodowego.

“NETWORK INITIALIZING” “BLUETOOTH INITIALIZING”

• Trwa wewnętrzne przetwarzanie danych w systemie.

Kontynuuj operację po zniknięciu wyświetlacza.

“NEW FIRMWARE FOUND”

• Dostępne jest oprogramowanie sprzętowe (darmowe) dla tego urządzenia. (> 13)

“NO DEVICE”

• Urządzenie USB nie jest podłączone. Sprawdź połączenie.

“NO DISC”

• Nie włożono płyty lyb włożono płytę, której urządzenie nie może odtworzyć.

“NO PLAY”

• Sprawdź zawartość. Odtwarzać można wyłącznie utwory o obsługiwanym formacie. (> 8)

• Pliki w urządzeniu USB mogą być uszkodzone. Sformatuj urządzenie USB i spróbuj ponownie.

• Możliwe, że wystąpił problem z urządzeniem. Wyłącz je i włącz ponownie.

“NO PRESET”

• Nie przypisano kanału dla wybranego ustawienia. Ustaw kanały.

“NO SIGNAL”

• Nie można uzyskać sygnału stacji. Sprawdź antenę.

“NOT SUPPORTED”

• Podłączono nieobsługiwane urządzenie USB.

“NOT VALID”

• Funkcja, której chciano użyć, nie jest dostępna przy obecnych ustawieniach. Sprawdź kroki i ustawienia.

“OPT UNLOCKED”

• “OPT” wybrane, ale żadne urządzenie nie zostało podłączone.

• Składowe częstotliwości próbkowania itp. sygnałów audio nie są poprawnie wprowadzane.

“PC UNLOCKED”

TQBM0735

• Wybrano “PC”, ale komputer nie jest podłączony.

“PGM FULL”

• Liczba zaprogramowanych ścieżek jest większa niż 24.

“PLAYERROR”

• Został wybrany nieobsługiwany plik. System pominie tę ścieżkę i odtworzy kolejną.

• Normalnie utwór jest pomijany i odtwarzanie przechodzi do następnego, ale w niektórych przypadkach odtwarzanie może zostać zatrzymane, w zależności od źródła dźwięku. Sprawdź format pliku utworu. (Nie jest awarią).

“READING”

• Urządzenie sprawdza informacje na płycie CD. Gdy zniknie to wskazanie, rozpocznij obsługę.

• Może minąć nieco czasu, zanim urządzenie zacznie odtwarzać pliki DSD. Należy odczekać, aż zakończy się odczyt.

“REMOTE ” (“  ” oznacza numer.)

• Pilot i urządzenie używają różnych kodów. Zmień kod na pilocie.

– Gdy wyświetlane jest wskazanie “REMOTE 1”, naciśnij i

przytrzymaj [OK] i [1] przez co najmniej 4 sekundy.

– Gdy wyświetlane jest wskazanie “REMOTE 2”, naciśnij i

przytrzymaj [OK] i [2] przez co najmniej 4 sekundy.

“SCAN FAILED”

• Stacje nie są dostępne. Sprawdź swoją antenę i spróbuj ręcznego strojenia DAB/DAB+.

“USB OVER CURRENT”

• Urządzenie USB pobiera zbyt dużo prądu. Odłącz urządzenie USB, po czym wyłącz i włącz system ponownie. (Nie jest awarią).

“VBR”

• System nie może pokazać pozostałego czasu odtwarzania dla ścieżek ze zmienną prędkością bitów (VBR).

“WAIT”

• Komunikat ten jest wyświetlany np. podczas wyłączania urządzenia.

• Miga, gdy system próbuje przejść do trybu ustawień sieciowych.

inicjalizacja

W przypadku wystąpienia poniższych objawów należy zresetować pamięć urządzenia:

• Brak reakcji po naciśnięciu przycisków.

• Chęć wyczyszczenia i wyzerowania zawartości pamięci.

1 Odłącz przewód zasilania.

Przed przystąpieniem do kroku 2 należy odczekać 30 sekund.

2 Naciskając i przytrzymując [Í/I] na urządzeniu

głównym, podłącz ponownie przewód zasilania.

Przytrzymaj [Í/I], aż na wyświetlaczu pojawi się “------------”.

• Poczekaj na zniknięcie wyświetlacza. (Około 1 minuta)

3 Zwolnij [Í/I].

Zostaną przywrócone domyślne ustawienia fabryczne. Konieczne będzie ponowne zaprogramowanie pamięci.

• Aby zresetować ustawienia sieciowe, przeprowadź operację resetowania ustawień sieciowych. (> 6)

Kod zdalnego sterowania

Jeśli na pilota zdalnego sterowania tego systemu reagują inne urządzenia firmy Panasonic, należy zmienić kod zdalnego sterowania dla tego systemu.

Aby zmienić kod na “REMOTE 2”

1 Naciśnij [SELECTOR, - PAIRING] na

urządzeniu głównym, aby wybrać “CD”.

2 Naciśnij i przytrzymaj [∫] na urządzeniu

głównym oraz [2] na pilocie, aż wyświetli się “REMOTE 2”.

3 Naciśnij i przytrzymaj [OK] i [2] przynajmniej

przez 4 sekundy.

• Ustawienie fabryczne to “REMOTE 1”.

• Aby zmienić z powrotem tryb na “REMOTE 1”, powtórz powyższe kroki, zastępując przycisk, który należy nacisnąć na pilocie: [2] na [1].

Page 17

Dane techniczne

Dane ogólne

Zasilanie Prąd przemienny 220 V do 240 V, 50 Hz Pobór mocy 43W Wymiary

Masa Około 2,9 kg Zakres temperatur roboczych 0 °C do +40 °C Zakres wilgotności roboczych

Pobór mocy w trybie gotowości

(Gdy opcja “STANDBY MODE” jest ustawiona na “OFF” i nie ma wyświetlacza zegara)

(Gdy opcja “STANDBY MODE” jest ustawiona na “ON” i nie ma wyświetlacza zegara)*

Sekcja wzmacniacza

[PMX802]

Moc wyjściowa RMS

Kanał przedni (przy użyciu obu kanałów)

Całkowita moc RMS 120 W

[PMX802M]

Moc wyjściowa RMS

K. przednie (oba wysterowane)

Całkowita moc RMS 120 W

Całkowita moc RMS 70 W

Impedancja obciążenia głośników 3 ™ do 16 ™

(Sz x W x G) 211 mm x 114 mm x 267 mm

35 % do 80 % RH (bez kondensacji)

0,4 W (ok.)

2,0 W (ok.)

60 W na kanał (3 ™), 1 kHz, 10 % THD

35 W na kanał (6 ™), 1 kHz, 10 % THD

Sekcja FM

Programowanie stacji 30 stacji Zakres częstotliwości

87,50 MHz do 108,00 MHz (w krokach co 50 kHz)

Gniazda antenowe 75 ™ (niezrównoważone)

Sekcja tunera DAB

Pamięć DAB 20 kanałów Pasmo częstotliwości

Pasmo III 5A do 13F

Czułość *BER 4x10

Wymagania minimalne –98 dBm

Zewnętrzna antena DAB Gniazdo Złącze F (75 ™)

(174,928 MHz - 239,200 MHz)

-4

Sekcja odtwarzacza płyt CD

Odtwarzane płyty (8 cm lub 12 cm)

Przechwytywanie

Długość fali 790 nm (CD)

CD, CD-R/RW (CD-DA, MP3*

Sekcja złączy

Gniazdo słuchawkowe Stereo, ‰3,5 mm USB (USB-A) PRZEDNIE ZŁĄCZE USB Typu A

Maksymalna liczba katalogów (albumów) 800 Maksymalna liczba plików (piosenek) 8000 System plików FAT16, FAT32 Zasilanie portu USB

PC (USB-B) TYLNE ZŁĄCZE USB Typu B Interfejs ethernet LAN (100Base-TX/10Base-T) AUX IN Stereo, wtyk ‰3,5 mm AUDIO IN Wejście liniowe (gniazdo pin) Wejście cyfrowe

Optyczne wejście cyfrowe (gniazdo optyczne)

Obsługa formatu LPCM

WYJŚCIE DC 5 V 1,5 A MAKS.

[PMX802] Zestawy głośnikowe

Głośnik

Niskotonowy 14 cm stożkowy x 1 Wysokotonowy 1,9 cm głośnik kopułowy x 1 Głośnik ultrawysokotonowy

Impedancja 3 ™ Wymiary (Sz x W x G) 161 mm x 238 mm x 262 mm Masa Około2,6kg

1,5 cm piezoelektryczny x 1

Sekcja Bluetooth

Bluetooth

Klasyfikacja sprzętu bezprzewodowego

Obsługiwane profile A2DP, AVRCP Obsługiwane kodowanie AAC, SBC Pasmo częstotliwości 2,4 GHz pasmo FH-SS Zasięg działania Około 10 m w zakresie widzenia*

Specyfikacja systemu

Bluetooth

Klasa 2 (2,5 mW)

Sekcja Wi-Fi

Standard IEEE802.11a/b/g/n/ac Zakres częstotliwości Zabezpieczenie

)

Uwaga:

• Dane techniczne mogą ulec zmianie bez powiadomienia. Masa i wymiary podane są w przybliżeniu.

• Wartość całkowitych zniekształceń harmonicznych została zmierzona przy użyciu cyfrowego analizatora widma.

*1: Przewodowe LAN lub bezprzewodowe LAN *2: MPEG-1 Layer 3, MPEG-2 Layer 3 *3: Szacowany zasięg łączności. Środowisko pomiarowe:

Temperatura 25 °C/Wysokość 1,0 m. Pomiary w “MODE 1”.

Pasmo 2,4 GHz / pasmo 5 GHz

WPA2TM,Tryb mieszany WPA2TM/WPA

Ver.4.2

POLSKI

TQBM0735

Page 18

Ovládejte dálkovým ovladačem. Jsou-li stejné, můžete rovněž použít tlačítka na hlavním přístroji.

Váš systém a obrázky se mohou lišit. Tento návod k obsluze platí pro následující systém.

Systém SC-PMX802 SA-PMX802M Hlavní přístroj SA-PMX802 SA-PMX802M Reproduktory

ČESKY

[PMX802]: označuje funkce, které platí pouze pro

[PMX802M]: označuje funkce, které platí pouze pro

Likvidace použitých zařízení a baterií Jen pro státy Evropské unie a země s fungujícím systémem recyklace a zpracování odpadu.

Aby byla zajištěna správná likvidace a recyklace použitých výrobků a baterií, odevzdávejte je v souladu s národní legislativou na příslušných sběrných místech. Správnou likvidací přispějete k úspoře cenných přírodních zdrojů a předejdete možným negativním dopadům na lidské zdraví a životní prostředí. O další podrobnosti o sběru a recyklaci odpadu požádejte místní úřady. Při nesprávné likvidaci tohoto druhu odpadu se vystavujete postihu podle národní legislativy.

TQBM0735

SB-PMX70 -

model SC-PMX802.

model SA-PMX802M.

Tyto symboly na výrobcích, jejich obalech a v doprovodné dokumentaci upozorňují na to, že se použitá elektrická a elektronická zařízení, včetně baterií, nesmějí likvidovat jako běžný komunální odpad.

(Poznámka k symbolu baterie (značka pod symbolem)):

Tento symbol může být použitý v kombinaci s chemickou značkou. Takový případ je souladu s požadavky směrnice pro chemické látky.

Bezpečnostní upozornění

UPOZORNĚNÍ!

Přístroj

• Abyste snížili nebezpečí vzniku požáru, úrazu elektrickým proudem nebo poškození přístroje:

- Nevystavujte tento přístroj dešti, nadměrné vlhkosti,

kapající vodě a postříkání.

- Na přístroj by neměly být umisžovány žádné objekty

naplněné vodou, jako jsou například vázy.

- Používejte doporučené příslušenství.

- Neodstraňujte kryt přístroje.

- Nepokoušejte se přístroj opravit sami. Opravy

přenechejte kvalifikovaným pracovníkům servisu.

Nepoužívejte v následujících podmínkách

• Mimořádně vysoké nebo nízké teploty při používání, skladování nebo přepravě.

• Náhradní baterie nesprávného typu.

• Likvidace baterie v ohni nebo horké peci nebo mechanické drcení a řezání baterie, které by mohlo vést k výbuchu.

• Mimořádně vysoké teploty a/nebo mimořádně nízký atmosférický tlak, který by mohl vést k výbuchu nebo prosakování hořlavé kapaliny nebo plynu.

POZOR!

Přístroj

• Abyste snížili nebezpečí vzniku požáru, úrazu elektrickým proudem nebo poškození přístroje:

- Abyste zajistili dobré ventilační podmínky, nikdy

neinstalujte tento přístroj v knihovně, vestavěné skříni nebo jiném uzavřeném prostoru.

- Neblokujte ventilační otvory přístroje novinami, ubrusy,

závěsy a jinými materiály.

- Nepokládejte zdroje otevřeného ohně, jako například

hořící svíčky, na přístroj.

• Tento přístroj je konstruován pro použití v mírném klimatu.

• Rozpojovacím zařízením je síťová zásuvka. Nainstalujte toto zařízení tak, aby bylo možno síťovou zásuvku okamžitě odpojit ze sítě.

• Tento přístroj může být během používání rušen rádiovou interferencí, která je způsobena mobilním telefonem. Jestliže k takovéto interferenci dojde, zajistěte větší vzdálenost mezi tímto přístrojem a mobilním telefonem.

• Tento přístroj pracuje s laserovým paprskem. Při nesprávném použití ovládacích prvků, stejně jako při provádění jiných postupů, než které jsou popsány v tomto návodu, může dojít k nebezpečnému vyzařování.

Baterie

• Nerozebírejte ani nezkratujte baterie.

• Nedobíjejte alkalické nebo manganové baterie.

• Nepoužívejte baterie, u nichž se loupe obal.

• Nevystavujte baterie teplu nebo ohni.

• Nenechávejte baterie v automobilu vystavené přímému slunečnímu světlu po delší dobu, když jsou zavřené dveře a okna.

• Jestliže dálkové ovládání nebudete používat delší dobu, vyjměte z něj baterie. Skladujte na chladném a tmavém místě.

• V případě nesprávné výměny baterie hrozí nebezpečí výbuchu. Vyměňujte pouze za typ baterie, který doporučuje výrobce.

• Při likvidaci baterií se obraťte na místní úřady nebo prodejce a zeptejte se na správný způsob likvidace.

Obsah

Bezpečnostní upozornění..............................2

Dodávané příslušenství .................................3

Údržba..............................................................3

Umístění reprosoustavy.................................3

Provedení zapojení.........................................4

Přehled ovládání.............................................5

Příprava dálkového ovladače ........................5

Nastavení sítě..................................................6

O zařízení Bluetooth Operace Bluetooth

Informace o médiích.......................................8

Vkládání médií.................................................9

Ovládání přehrávání médií.............................9

Rádio FM........................................................10

DAB/DAB+ .....................................................11

Použití vstupu AUX IN..................................12

Použití vstupu z počítače.............................12

Zvukové efekty..............................................12

Hodiny a časovače .......................................13

Aktualizace firmwaru....................................13

Další ...............................................................14

Odstraňování závad......................................15

Specifikace....................................................17

.....................................7

........................................8

Page 19

Dodávané příslušenství

Typ bezdrátového

připojení

Frekvenční

pásmo

Maximální výkon

(dBm e.i.r.p.)

WLAN

2412 - 2472 MHz 5180 - 5320 MHz 5500 - 5700 MHz 5745 - 5825 MHz

18 dBm 18 dBm 18 dBm 14 dBm

Bluetooth

2402 - 2480 MHz 4 dBm

Výškový

Zkontrolujte si dodávané příslušenství.

∏ 1 x Přívodní kabel ∏ 1 x Dálkové ovládání

(N2QAYB001265)

∏ 1 x Baterie dálkového ovládání ∏ 1 x Anténa DAB

Údržba

• K čištění tohoto systému používejte měkký suchý hadřík.

• [PMX802] Chcete-li očistit reproduktory, otřete je jemným suchým hadříkem jako je například čisticí hadřík z mikrovláken.

• Nikdy nepoužívejte k čištění systému líh, ředidlo nebo technický benzín.

• Před použitím chemicky impregnovaného hadříku si přečtěte instrukce přiložené k hadříku.

Umístění reprosoustavy

[PMX802M]: Reproduktory se prodávají samostatně.

∏ [PMX802] 2 x Kabely reproduktoru

Symboly na tomto produktu (včetně příslušenství) reprezentují následující:

AC DC Zařízení třídy II (zařízení má dvojitou izolaci)

IOn (Zap.)

Í Pohotovostní režim

Deklarace shody (DoC)

“Panasonic Entertainment & Communication Co., Ltd.” tímto prohlašuje, že tento výrobek splňuje základní požadavky a další relevantní ustanovení Směrnice 2014/ 53/EU. Zákazníci si mohou stáhnout kopii originálu deklarace shody (DoC) pro naše výrobky RE z našeho serveru DoC: http://www.ptc.panasonic.eu Kontakt na Autorizovaného obchodního zástupce: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Německo

V následujících zemích je pásmo 5,15 - 5,35 GHz omezeno pouze na používání v interiéru.

Umístěte reproduktory tak, aby byl super výškový reproduktor na vnitřní straně. Aby nedošlo k poškození reproduktorů, nedotýkejte se otvorů reproduktorů, když odstraníte kryty.

[PMX802] Používejte pouze reproduktory dodávané s přístrojem.

Kombinace hlavního přístroje a reproduktorů poskytuje nejlepší zvuk. Jestliže použijete jiné reproduktory, můžete systém poškodit a snížit kvalitu zvuku.

Poznámka:

• Reproduktory umístěte dále než 10 mm od hlavního přístroje, kvůli ventilaci.

• Reproduktory umístěte na rovný bezpečný povrch.

• Tyto reproduktory nemají magnetické stínění. Neumisžujte je do blízkosti TV, PC nebo jiného zařízení snadno ovlivnitelného magnetismem.

• Dlouhodobé přehrávání při vysoké hlasitosti může systém poškodit a snížit jeho životnost.

• Proto snižte hlasitost, abyste předešli poškození systému:

- Je-li zvuk zkreslený.

- Při nastavování kvality zvuku.

POZOR!

• Reproduktory používejte pouze s doporučovaným systémem. Jinak, můžete poškodit zesilovač a reproduktory a způsobit tak požář. Kontaktujtekvalifikovaného servisního pracovníka, pokud došlo k poškození nebo pokud vnímáte zjevnou změnu ve výkonu přístroje.

• Při připojování reproduktorů postupujte podle zde uvedených pokynů.

ČESKY

TQBM0735

Page 20

Provedení zapojení

Do sížové zásuvky

Páska (není v příslušenství)

Řádně utáhněte matici

i: Měď j: Stříbro

Hlavní zařízení (zadní)

K pravému reproduktoru (

zadní

)

Levý reproduktor (zadní)

např. přehrávač DVD (není v příslušenství)

Hlavní zařízení (zadní)

Zvukový kabel (není v příslušenství)

OPTICAL OUT

např. přehrávač DVD (není v příslušenství)

Hlavní zařízení (zadní)

Optický kabel pro digitální audio (není v příslušenství)

např. Přenosný audio přehrávač

(není v příslušenství)

Hlavní zařízení (zadní)

Analogový audio kabel (‰ 3,5 mm)

(není v příslušenství)

Přívodní kabel připojte až po dokončení všech ostatních zapojení.

[PMX802M]

Kompatibilní systém reproduktorů (prodává se samostatně)

Používejte toto zařízení s 2 kanálovým systémem reproduktorů. (Impedance: 3 ™ - 16 ™)

• Použití jiných reproduktorů může zařízení poškodit a bude negativně ovlivněna kvalita zvuku.

Podrobnější informace najdete v návodu k použití systému reproduktorů.

ČESKY

1 Připojte anténu.

Umístěte anténu tam, kde je nejlepší příjem.

TQBM0735

2 Zapojte reproduktory.

([PMX802M]: Reproduktory se prodávají samostatně.)

Dejte pozor, abyste nepřekřížili (nezkratovali) či neobrátili polaritu kabelů reproduktorů – mohlo bydojít k jejich poškození.

3 Zapojte kabel sížového napájení (AC).

Nepoužívejte kabely sížového napájení (AC) z jiných zařízení.

Napájení

Systém spotřebovává malé množství elektrického proudu (> 17) i když je vypnutý. Jestliže systém nepoužíváte, napájení odpojte. Po odpojení systému budou některá nastavení ztracena. Musíte je nastavit znovu.

Připojení jiného zařízení

Můžete připojit DVD přehrávač, přenosný audio přehrávač atd.

Poznámka:

• Před připojením odpojte přívodní kabel.

• Vypněte všechna zařízení a přečtěte si příslušný návod k obsluze.

• Komponenty a kabely se prodávají samostatně.

• Chcete-li připojit zařízení jiné než popsané, obražte se na prodejce.

• Při použití adaptéru může dojít ke zkreslení zvuku.

Připojení ke konektoru AUDIO IN

Připojení ke konektoru OPT IN (optický kabel pro digitální audio)

• Konektor pro optický kabel vstupu digitálního audia tohoto zařízení rozpozná pouze následující lineární PCM (LPCM) signály. Podrobnosti jsou uvedeny v návodu k obsluze připojeného zařízení.

- Vzorkovací frekvence: 32, 44,1, 48, 88,2, 96 kHz

- Počet kvantizačních bitů: 16/24 bitů

Připojení ke konektoru AUX IN

• Při připojování konektoru AUX IN můžete nastavit úroveň vstupu atd. Podrobnosti jsou uvedeny v “Použití vstupu AUX IN” (@ 12).

Page 21

Přehled ovládání

VOLUME

FAV

PAIRING

BASS

TREBLE

5 V1.5 A

SELECTOR

21 22 23

DAB+





NETWORK

PC

OPT



FM

AUDIO IN



AUX





NETWORKPCUSB



AUX



OPT





BLUETOOTHDAB+FMAUDIO IN



R6/LR6, AA

1 Tlačítko přepnutí do pohotovostního

režimu/zapnutí [Í], [Í/I]

Stisknutím tohoto tlačítka se přístroj zapíná z pohotovostního režimu, nebo naopak vypíná. V pohotovostním režímu přístroj stále spotřebovává malé množství el. proudu.

2 Číselná tlačítka [1 až 9, 0, S10]

• Volba 2 ciferného čísla Příklad: 16: [S10]

• Pro volbu 3-místného čísla Příklad: 124: [S10]

> [1] > [6]

> [S10] >[1] > [2]> [4]

3 Nastavení programové funkce/Smazání

naprogramované stopy

4 Volba zdroje zvuku

[ ]: “BLUETOOTH” [CD/USB]: “CD” [RADIO, EXT-IN]:

(

. “USB”

5 Základní přehrávání 6 Volba zvukových efektů

17 Panel displeje 18 Port pro zařízení USB 19 Kontrolka sítě 20 Volba zdroje zvuku/Bluetooth

párovací

tlačítko

• Stisknutím a podržením vyberete režim párování (> 8) nebo odpojte zařízení Bluetooth

(> 8).

21 Otevření/zavření zásuvky disku 22 Konektor pro sluchátka ( )

• Typ konektoru: stereofonní, souosý o průměru 3,5 mm (není v příslušenství)

• Dlouhodobý poslech může způsobit poškození sluchu.

• Příliš hlasitá reprodukce ze sluchátek může způsobit ztrátu sluchu.

• Dlouhodobý poslech na maximální hlasitost může poškodit sluch uživatele.

23 Zásuvka na disk

• Před zásuvku disku neumisťujte žádné předměty.

24 Snímač dálkového ovladače

ČESKY

7 Otevření nabídky přehrávání 8 Zobrazení obsahových informací

Příprava dálkového ovladače

9 Nastavení hodin a časovače 10 Vyberte oblíbené rádio nebo playlist (DAB/

DAB+, FM, internetové rádio, podcasty atd.)

11 Nastavení hlasitosti systému 12 Ztlumení zvuku systému

Stiskněte tlačítko znovu pro zrušení funkce. Funkce ztlumení “MUTE” se rovněž zruší, když změníte hlastitost nebo když systém vypnete.

13 Vstup do menu nastavení 14 Otevření nabídky rádia 15 Volba možnosti

16 Ztlumení jasu displeje a kontrolky sítě

Stiskněte tlačítko znovu pro zrušení funkce.

• Použijte alkalické nebo manganové baterie.

• Vložte baterii tak, aby se póly (+ a –) shodovaly s těmi v dálkovém ovladači.

• Namiřte dálkové ovládání na snímač dálkového ovládání. Mezi ovládáním a snímačem by neměly být žádné překážky a jejich vzájemná vzdálenost by neměla překročit 7 m. Používejte dálkové ovládání z místa přímo před hlavním zařízením, s maximální odchylkou přibližně 30°doleva či doprava.

TQBM0735

Page 22

Nastavení sítě

Síťový kabel (není v příslušenství)

Širokopásmový směrovač apod.

např.

Do tohoto systému můžete streamovat online hudební služby nebo hudební soubory z chytrého telefonu/ tabletu. Abyste mohli tyto funkce používat, musí se tento systém připojit ke stejné internetové síti jako kompatibilní zařízení.

ČESKY

Tento systém může být připojen ke směrovači pomocí síťového kabelu nebo zabudované sítě Wi-Fi pomocí síťového kabelu se doporučuje pro stabilní připojení k síti.

Poznámka:

• Pokud se pokusíte změnit nastavení sítě ihned po zapnutí tohoto systému, může chvíli trvat, než se zobrazí obrazovka s nastavením sítě.

• Pokud se po nastavení síťového připojení zobrazí zpráva “NEW FIRMWARE FOUND/PRESS [OK]”, je k dispozici firmware pro tento systém.

– Podrobnosti o aktualizaci najdete v kapitole

“Aktualizace firmwaru” (> 13).

– Informace o aktualizaci najdete na následující

webové stránce.

https://panasonic.jp/support/global/cs/audio/

Příprava

Pokud jste si na chytrý telefon/tablet nainstalovali aplikaci “Google Home”, můžete připojení nastavit pomocí této aplikace.

• Pokud k přehrávání hudby v tomto systému používáte aplikace podporující Chromecast, nastavte připojení pomocí aplikace “Google Home”.

• Ujistěte se, že na chytrém telefonu/tabletu je aktivní funkce připojení Wi-Fi.

1 Instalujte aplikaci “Google Home” na váš chytrý

telefon/tablet.

Aplikaci “Google Home” stáhnete zde: https://www.google.com/cast/setup/

TQBM0735

Před nastavováním připojte váš chytrý telefon/tablet

ke stejné síti, ke které je připojen tento systém.

• Ujistěte se, že je síť připojena k internetu.

. Připojení

Připojení ke kabelové místní síti

1 Odpojte kabel sížového napájení (AC). 2 Pomocí síťového kabelu připojte hlavní zařízení k

širokopásmovému směrovači atd.

3 Připojte přívodní kabel k hlavnímu zařízení a

zapněte tento systém.

• Po navázání připojení se na hlavním zařízení rozsvítí kontrolka sítě (modrá).

4 Opakovaným stisknutím tlačítka [RADIO, EXT-IN]

vyberte možnost “NETWORK”.

5 Spusťte aplikaci “Google Home” a postupujte

podle pokynů na obrazovce pro nastavení připojení. (> 7)

Poznámka:

• Zatímco je přívodní kabel odpojen, síťový kabel musí být připojen nebo odpojen.

• K připojení periferních zařízení použijte přímé síťové kabely (STP) kategorie 7 nebo vyšší.

• Připojení jakéhokoli jiného kabelu kromě kabelu LAN v terminálu LAN může jednotku poškodit.

• Pokud je připojen síťový kabel, funkce Wi-Fi bude deaktivována.

Bezdrátové připojení k síti

Příprava

1 Odpojte přívodní kabel. 2 Odpojte síťový kabel. 3 Umístěte toto zařízení co nejblíže k bezdrátovému

směrovači.

4 Připojte přívodní kabel k tomuto zařízení. (> 4)

Poznámka:

• Nastavení bude zrušeno po nastaveném časovém limitu. V takovém případě zkuste nastavení provést znovu.

• Po navázání připojení se na hlavním zařízení rozsvítí kontrolka sítě (modrá).

První nastavení sítě

1 Stiskem tlačítka [Í] zapněte toto zařízení.

• Je zobrazeno “NET SETUP”.

2 Stisknutím tlačítka [2, 1] vyberte “YES” a pak

stiskněte [OK].

• Bliká “SETTING”.

3 Spusťte aplikaci “Google Home” a postupujte

podle pokynů na obrazovce. (> 7)

Poznámka:

• Pokud jste nenastavili název zařízení, toto zařízení bude zobrazováno jako “Panasonic PMX802-****”. (“****” jsou zástupné znaky pro znaky unikátní pro každou sadu.)

([PMX802M] Zobrazené jako “Panasonic PMX802M-****”.)

• V aplikaci “Google Home” si můžete prohlédnout informace o vaší síti (SSID, adresu MAC a IP adresu).

• Některé položky aplikace “Google Home” jsou pro toto zařízení nepodstatné.

• Pokud je toto zařízení přepnuto do pohotovostního režimu a zapnuto ještě před nastavením sítě, zobrazí se “NET SETUP”. Nastavením “NO” displej vypnete.

Page 23

Nastavení sítě z nabídky nastavení

1 Opakovaným stisknutím tlačítka [RADIO, EXT-IN]

vyberte možnost “NETWORK”.

2 Stiskněte [SETUP]. 3 Stisknutím tlačítka [3, 4] vyberte “NET SETUP”

a pak stiskněte [OK].

• Bliká “SETTING”.

Spusťte aplikaci “Google Home” a postupujte podle pokynů na obrazovce. (Jak je uvedeno dále)

∫ Použití aplikace “Google Home”.

(Pokud na tomto zařízení používáte aplikace podporující Chromecast) Připojení můžete nastavit pomocí aplikace “Google Home”.

Spusťte aplikaci “Google Home” a postupujte podle pokynů na obrazovce pro nastavení připojení.

• Po navázání připojení se zobrazí zpráva “SUCCESS”. – Pokud se připojení nezdařilo, může se zobrazit zpráva

“FAIL”. V nabídce nastavení vyberte tento způsob znovu. Pokud se stále zobrazuje zpráva “FAIL”, zkuste jiné způsoby.

Poznámka:

• Pokud jste nenastavili název zařízení, toto zařízení bude

zobrazováno jako “Panasonic PMX802-****”. (“****” jsou zástupné znaky pro znaky unikátní pro každou sadu.)

([PMX802M] Zobrazené jako “Panasonic PMX802M-****”.)

• V aplikaci “Google Home” si můžete prohlédnout informace

o vaší síti (SSID, adresu MAC a IP adresu).

• Některé položky aplikace “Google Home” jsou pro toto

zařízení nepodstatné.

Streamování hudby na zařízeních v síti

Toto zařízení je kompatibilní s aplikacemi s povoleným Chromecast. Podrobné informace o aplikacích s povoleným Chromecast naleznete na adrese: g.co/cast/apps

Můžete streamovat hudební soubory ze zařízení ve vaší síti na toto zařízení pomocí aplikace “Panasonic Music Control”. Stáhněte a instalujte aplikace z níže uvedeného webu. https://panasonic.jp/support/global/cs/audio/app/

Příprava

• Dokončete nastavení. (> 6) (Ujistěte se, že je síť připojena k Internetu).

• Instalujte podporovanou aplikaci na vašem zařízení.

• Připojte zařízení k sítí, kterou aktuálně používáte doma.

1 Spusťte aplikaci s povoleným Chromecast nebo

aplikaci “Panasonic Music Control” na vašem zařízení (chytrý telefon, tablet, atd.) a vyberte toto zařízení jako reproduktor.

2 Přehrávejte hudbu.

Ne všechny streamovací služby jsou dostupné ve všech zemích/oblastech. Může být vyžadována registrace/předplatné nebo mohou být účtovány poplatky za použití streamovacích služeb. Služby se mohou změnit nebo mohou být přerušeny. Podrobnosti jsou uvedeny na webu jednotlivých hudebních streamovacích služeb.

Důležitá poznámka:

Před likvidací nebo předání tohoto zařízení třetí straně se nezapomeňte odhlásit od svých účtů streamovacích služeb, aby nedošlo k neoprávněnému použití vašich účtů.

O zařízení Bluetooth

Společnost Panasonic nenese žádnou odpovědnost za data a/nebo informace prozrazené během bezdrátového přenosu.

Používané kmitočtové pásmo

• Tento systém využívá frekvenční pásmo 2,4 GHz.

Certifikace zařízení

• Tento systém vyhovuje kmitočtovým omezením a je certifikován na základě telekomunikačních zákonů, takže povolení k bezdrátovému provozu není nutné.

• Níže uvedené činnosti jsou v některých státech podle zákona trestné:

- Rozebírání nebo pozměňování tohoto systému.

- Odstranění označení uvádějících technické specifikace.

Omezení použití

• Bezdrátový přenos a používání všech zařízení vybavených technologií Bluetooth

• Všechna zařízení musí být v souladu se standardy Bluetooth SIG, Inc.

• V závislosti na specifikacích a nastavení zařízení může dojít k selhání spojení či odlišnému provedení operací.

• Tento systém podporuje funkce zabezpečení

• Tento systém neumožňuje přenos dat do zařízení

Dosah použití

• Toto zařízení používejte v maximálním dosahu 10 m.

Rušení způsobené jinými zařízeními

• Tento systém nemusí fungovat správně a může

• Systém nemusí správně fungovat, pokud jsou radiové

Určené použití

• Systém je určeno pro normální obecné používání.

• Nepoužívejte tento systém poblíž citlivých zařízení či v

Bluetooth nastavení však toto zabezpečení nemusí dostačovat. Data bezdrátově přenášená do tohoto systému přenášejte s opatrností.

Bluetooth

Rozsah se může snížit vlivem okolního prostředí, překážek nebo rušení.

docházet k problémům jako šum a přeskakování zvuku z důvodu rušení radiovými vlnami, pokud se systém nachází příliš blízko dalším zařízením Bluetooth zařízením, která využívají pásmo 2,4 GHz.

vlny z blízké vysílací stanice apod. příliš silné.

prostředí citlivém na rušení rádiové frekvence (např.: letiště, nemocnice, laboratoře atd.).

. V závislosti na prostředí provozu a/nebo

nejsou zaručeny.

nebo

ČESKY

TQBM0735

Page 24

Operace Bluetooth

Použitím připojení Bluetooth® můžete na tomto systému bezdrátově poslouchat zvuk ze zvukového zařízení

Bluetooth

• Podrobnější informace najdete v návodu k obsluze

zařízení Bluetooth

Připojení pomocí nabídky Bluetooth

Příprava

• Na zařízení zapněte funkci Bluetooth zařízení do blízkosti tohoto zařízení.

ČESKY

Bluetooth®Párování se zařízením Bluetooth

a umístěte

1 Stisknutím [ ] vyberte “BLUETOOTH”.

Pokud je na displeji zobrazeno "PAIRING", přejděte na krok 3.

2 Stisknutím tlačítka [PLAY MENU] vyberte

“PAIRING” a pak stiskněte [OK].

• Alternativně stiskněte a přidržte tlačítko [SELECTOR - PAIRING] na tomto zařízení.

3 Zvolte “Panasonic PMX802-****” z menu

Bluetooth

• [PMX802M] Zobrazené jako “Panasonic PMX802M-****”.

• Může se zobrazit adresa MAC (např. alfanumerický

• Název připojeného zařízení je na několik sekund

zařízení Bluetooth®.

řetězec, který je jedinečný pro každou sadu) před tím, než se zobrazí toto zařízení.

zobrazen na displeji.

4 Spusťte přehrávání na zařízení Bluetooth

Připojování spárovaného zařízení Bluetooth

1 Stisknutím [ ] vyberte “BLUETOOTH”.

Na displeji se objeví nápis “READY”.

2 Zvolte “Panasonic PMX802-****” z menu

Bluetooth

[PMX802M]

Název připojeného zařízení je na několik sekund zobrazen na displeji.

TQBM0735

zařízení Bluetooth®.

Zobrazené jako “Panasonic PMX802M-****”.

3 Spusťte přehrávání na zařízení Bluetooth

Poznámka:

•

Pokud budete vyzváni k zadání hesla, zadejte hodnotu “0000”.

• S tímto zařízením můžete registrovat až 8 zařízení. Pokud je spárováno 9. zařízení, bude nahrazeno zařízení, které se nepoužívalo po nejdelší dobu.

• Toto zařízení lze najednou připojit pouze k jednomu zařízení.

• Pokud jako zdroj vyberete funkci “BLUETOOTH”, pokusí se tato jednotka automaticky připojit k poslednímu

připojenému zařízení Bluetooth na displeji v průběhu procesu.) Pokud pokus o připojení selže, zkuste navázat připojení znovu.

Režim vysílání Bluetooth

Režim přenosu lze změnit pro zajištění vyšší kvality

přenosu nebo vyšší kvality zvuku.

. (“LINKING” se zobrazuje

Příprava

• Stisknutím [ ] vyberte “BLUETOOTH”.

• Pokud je již zařízení Bluetooth

připojeno, odpojte ho.

1 Opakovaným stisknutím tlačítka [PLAY MENU]

vyberte možnost “LINK MODE”.

2 Pro volbu režimu stiskněte možnost [2, 1] a pak

stiskněte tlačítko [OK]. MODE 1: Důraz na konektivitu

MODE 2: Důraz na kvalitu zvuku

Poznámka:

• Pokud dojde k přerušení přehrávání zvuku, vyberte možnost “MODE 1”.

• Výchozí tovární nastavení je “MODE 2”.

Odpojení zařízení Bluetooth

1 Po připojení zařízení Bluetooth

Opakovaným stisknutím tlačítka [PLAY MENU] vyberte možnost “DISCONNECT?”.

2 Stisknutím [2, 1] zvolte “OK? YES” a poté

stiskněte [OK].

Poznámka:

• Zařízení Bluetooth® můžete rovněž odpojit stisknutím a podržením tlačítka [SELECTOR - PAIRING] na tomto zařízení.

• Zařízení Bluetooth

odlišný zdroj zvuku (např., “CD”).

bude odpojeno, pokud vyberete

Informace o médiích

• Upozorňujeme, že společnost Panasonic nepřijímá žádnou odpovědnost za ztrátu dat a/nebo informací.

Compatible USB devices

• Toto zařízení nezaručuje spojení se všemi USB zařízeními.

• Je podporován systém souborů FAT16 a FAT32.

• Toto zařízení podporuje USB 2.0 High Speed (vysokorychlostní USB 2.0).

• Zařízení USB s kapacitou větší než 32 GB nemůže v některých případech fungovat.

• Připojte zařízení USB o tloušťce maximálně 8 mm.

• Když je pro připojení použito jedno z níže uvedených zařízení, může se stát, že USB zařízení nebudou rozeznána:

– USB rozbočovač – prodlužovací USB kabel

• Není možné používat čtečky/zapisovače karet USB.

• Podporované formáty a přípony: MP3 (“.mp3”), AIFF (“.aiff”), FLAC (“.flac”), WAV (“.wav”), AAC (“.m4a”), DSD (“.dff”, “.dsf”)

• V závislosti na způsobu vytvoření souborů se může stát, že zařízení nebude tyto soubory přehrávat ve vámi očíslovaném pořadí, případně je nemusí být schopno přehrávat vůbec.

• Pokud jsou na zařízení USB nepodporované soubory, nemusí dojít k přečtení všech souborů.

Poznámka:

• Soubory jsou definovány jako skladby a složky jsou definovány jako alba.

• Tento systém umí rozpoznat až:

- 800 alb (včetně kořenové složky)

- 8000 skladeb

- 999 skladeb na album

Kompatibilní CD

• Tento systém umožňuje přehrávat disky, které odpovídají formátu CD-DA.

• Tento systém umožňuje přehrávat disky CD-R/RW s obsahem ve formátu CD-DA nebo MP3.

• V závislosti na stavu záznamu nemusí být zařízení schopno některé disky přehrát.

• Před přehráváním uzavřete disk na zařízení, na kterém by proveden záznam.

• Jsou-li na disku uloženy soubory ve formátu MP3 společně s běžnými audio skladbami (CD-DA), bude zařízení přehrávat ten typ záznamu, který se nachází blíže středu disku.

• Toto zařízení není schopno přehrávat soubory zaznamenané pomocí technologie “packet write”.

Page 25

• Disk musí být v souladu s ISO9660, úroveň 1 nebo 2

Štítkem nahoru

5 V 1.5 A

(s výjimkou rozšířených formátů).

Poznámka:

• Některé disky CD-R/RW nelze přehrávat kvůli stavu nahrávky.

• MP3 soubory jsou definovány jako skladby a složky jsou definovány jako alba.

• Tento systém umí rozpoznat až:

- CD-DA: 99 skladeb

- MP3: 999 stop, 255 alb (včetně kořenové složky)

• Nahrávky nemusí být přehrávány v pořadí, v jakém byly pořízeny.

Vkládání médií

Opakovaným stisknutím [CD/USB] zvolte “CD”. Poznámka:

• Disk CD odebírejte, až když se přestane otáčet.

Zařízení USB

Opakovaným stisknutím [CD/USB] zvolte “USB”.

Poznámka:

• Zasuňte USB zařízení přímo. Nepoužívejte žádný USB prodlužovací kabel.

• Pokud zařízení USB nepoužíváte, odpojte jej.

• Před odpojením USB zařízení zvolte jiný zdroj než “USB”.

Ovládání přehrávání médií

Následující značky označují dostupnost funkce.

[CD]: Audio CD ve formátu CD-DA nebo CD

[USB]: USB zařízení obsahující soubory MP3/

[Bluetooth]: [AirPlay]: Při připojení zařízení kompatibilního s

[Network]: Při připojení ke kompatibilnímu zařízení pro

Příprava

• Zapnutí přístroje.

• Zadejte média nebo připojte kompatibilní zařízení pro přehrávání Bluetooth

• Stisknutím [CD/USB] nebo [ ] zvolte zdroj zvuku.

– [AirPlay] [Network]: Když je tento systém vybrán jako

Základní ovládání

[CD] [USB] [Bluetooth] [AirPlay] [Network]

Přehrávání Stiskněte [1/;]. Zastavení Stiskněte [∫].

Pauza při přehrávání

Přeskočení Stisknutím [:] nebo [9] můžete

Vyhledávání

(S výjimkou

[Bluetooth] [AirPlay] [Network])

obsahující soubory MP3

AIFF/FLAC/WAV/AAC/DSD Připojené zařízení Bluetooth

AirPlay

přehrávání obsahu sítě

/AirPlay/obsahu sítě.

reproduktor, zdroj zvuku se změní na síťový zdroj.

• [USB]: Pokud je zobrazeno “RESUME”, je pozice uložena do paměti.

• [USB]: Dvojím stisknutím tlačítka [∫] vyberte zvuk.

Stiskněte [1/;]. Pro pokračování přehrávání stiskněte znovu.

přeskočit skladbu. (hlavní přístroj: [:/6] nebo [5/9])

[CD] [USB]: Stiskněte [3] nebo [4] pro přeskočení alba MP3/AIFF/ FLAC/WAV/AAC/DSD.

Během přehrávání nebo pozastavení Stiskněte a podržte tlačítko [6] nebo [5]. (hlavní přístroj: [:/6] nebo [5/9])

Poznámka:

• Pokud přehráváte soubory DSD na voliči USB, nebude se při vyhledávání ozývat žádný zvuk.

• Chcete-li použít dálkové ovládání tohoto zařízení s

•

Bluetooth AVRCP (Audio Video Remote Control Profile). V závislosti na stavu zařízení nemusí některé ovládací prvky fungovat.

[Network]: V závislosti na použité aplikaci atd., nemusí

některé ovladače fungovat.

[CD] [USB]: Stopy lze vybrat stisknutím číselných tlačítek.

, musí zařízení Bluetooth® podporovat funkci

Zobrazení dostupných informací

[CD] [USB] [Bluetooth] [AirPlay]

Lze zobrazit stopu, interpreta, název alba, typ souboru, datový tok a další údaje. (Dostupné údaje závisí na zdroji zvuku.)

Opakovaně stiskněte [DISPLAY].

Např. [USB] (MP3)

“A”: Číslo alba “T”: Číslo stopy (“  ” označuje nějaké číslo.) “ ”: Album “ ”: Skladba

Poznámka:

• Maximální počet zobrazovaných znaků: přibližně 32

• Tento systém podporuje verze 1 a 2 tagů ID3.

• Textové údaje, které systém nepodporuje, se mohou zobrazit odlišně.

ČESKY

TQBM0735

Page 26

Menu pro přehrávání [CD] [USB]

1 [CD] [USB]: Stisknutím [PLAY MENU] zvolte

“PLAYMODE”, nebo “REPEAT”.

2 Pro volbu nastavení stiskněte [2, 1] a poté

stiskněte [OK].

[USB]: PLAYMODE

[CD]

OFF PLAYMODE

1-TRACK Přehraje pouze zvolenou stopu.

ČESKY

1-ALBUM Přehrává pouze vybraná alba MP3/

RANDOM Náhodně přehraje obsah.

1-ALBUM RANDOM

[CD]

[USB]: REPEAT

ON REPEAT Zapne režim opakování.

OFF REPEAT Vypne režim opakování.

Poznámka:

• Během náhodného přehrávání nelze přeskočit na již přehrané skladby nebo stiskněte číselná tlačítka.

• Tyto režimy přehrávání nefungují s “Programované přehrávání”.

TQBM0735

Zruší nastavení režimu přehrávání.

• “1”, “ ” je zobrazeno. (Slouží k přeskočení požadované skladby.)

AIFF/FLAC/WAV/AAC/DSD.

• Stiskněte [3] nebo [4] pro výběr alba MP3/AIFF/FLAC/WAV/AAC/ DSD.

• “1”, “ ” je zobrazeno.

• Bude zobrazeno hlášení “RND”.

Přehraje všechny skladby v jednom vybraném albu MP3/AIFF/FLAC/ WAV/AAC/DSD v náhodném pořadí.

• Stiskněte [3] nebo [4] pro výběr alba MP3/AIFF/FLAC/WAV/AAC/ DSD.

• “1”, “ ”, “RND” je zobrazeno.

• Bude zobrazeno hlášení “`”.

Programované přehrávání

Tato funkce umožňuje naprogramovat až 24 skladeb. [CD] (CD-DA)

[CD] [USB]

1 Stiskněte [PGM, -DEL], když neprobíhá

přehrávání.

“PROGRAM” se zobrazí na několik sekund.

2 Pro výběr požadované skladby stiskněte číselná

tlačítka.

Opakujte tento krok pro naprogramování dalších skladeb.

3 Stiskněte [1/;] pro zahájení přehrávání.

[CD]

(MP3),

[USB]

1 Stiskněte [PGM, -DEL], když neprobíhá

přehrávání.

“PROGRAM” se zobrazí na několik sekund.

2 Stiskněte [3, 4] pro výběr požadovaného alba. 3 Pro výběr požadované skladby stiskněte [9] a

potom numerická tlačítka.

4 Stiskněte [OK].

Pro naprogramování ostatních skladeb opakujte kroky 2 až 4.

5 Stiskněte [1/;] pro zahájení přehrávání.

Kontrola programových obsahů

Smazání poslední skladby

Zrušení programovacíh orežimu

Smazání všech naprogramova ných skladeb

Poznámka:

• Pokud otevřete zásuvku disku nebo odeberete zařízení USB, vymaže se paměť programu.

• Pokud otevřete zásuvku disku nebo odeberete zařízení USB, může dojít ke stornování režimu.

V režimu stop stiskněte [:] nebo [9].

V režimu stop stiskněte a přidržte [PGM, -DEL].

Stiskněte [PGM, -DEL], když neprobíhá přehrávání.

• “PGM OFF” se zobrazí na několik sekund.

V režimu zastavení stiskněte [∫]. Zobrazí se “CLEAR ALL”. Do 5 sekund stiskněte znovu [∫].

Rádio FM

Lze přednastavit 30 FM stanic.

Příprava Opakovaným stisknutím tlačítka [RADIO, EXT-IN] vyberte možnost “FM”.

Automatická předvolba

1 Stiskněte [RADIO MENU] pro výběr “A.PRESET”. 2 Stiskněte [2, 1] pro výběr “LOWEST” (nejnižší)

nebo “CURRENT” (aktuální) frekvence. LOWEST:

Pro zahájení automatického nastavení od nejnižší frekvence (“FM 87.50MHz”).

CURRENT:

Pro zahájení automatického nastavení pro aktuální frekvenci*1.

3 Stiskněte [OK] pro zahájení ukládání předvoleb.

• Tuner zahájí nastavování všech stanic, které lze přijmout, do kanálů ve vzestupném pořadí.

Pro zrušeni stiskněte [∫].

*1: Změna frekvence je popsána v “Ruční ladění a

přednastavení”.

Ruční ladění a přednastavení

1 Stiskněte [6] nebo [5] pro naladění

požadované stanice.

• Když je zvolen režim ladění “MANUAL”, stiskněte na hlavním zařízení [:/6] nebo [5/9]*

Pro automatické ladění tlačítko stiskněte a přidržte, dokud se frekvence nezačne rychle měnit.

2 Stiskněte [PGM, -DEL]. 3

Pro výběr čísla předvolby stiskněte numerická tlačítka.

Pro nastavení dalších stanic zopakujte kroky 1 až 3. Stanici, která má stejné číslo předvolby nahradí nová stanice.

Volba předvolené stanice

Pomocí číselných tlačítek, [:] nebo [9] vyberte přednastavenou stanici.

• Když je zvolen režim ladění “PRESET”, stiskněte na hlavním zařízení [:/6] nebo [5/9]*

*2: Změna režimu ladění

1 Opakovaným stisknutím tlačítka [RADIO MENU]

vyberte možnost “TUNE MODE”.

2 Stisknutím tlačítka [2, 1] vyberte “MANUAL” nebo

“PRESET” a poté stiskněte [OK].

Page 27

Zobrazení textových údajů Radio Data

Kvalita příjmu 0 (špatná) – 8 (vynikající)

System

Tento systém mů_e zobrazovat textové údaje vysílané systémem Radio Data System, který je k dispozici v některých oblastech.

Opakovaně stiskněte [DISPLAY].

“PS”: Programový servis “PTY”: Typ programu “FREQ”: Frekvence

Poznámka:

• Radio Data System je dostupné pouze tehdy, je-li zapnut stereofonní příjem.

• Radio Data System nemusí být dostupné, pokud je nízká kvalita příjmu.

DAB/DAB+

Příprava Opakovaným stisknutím [RADIO, EXT-IN] zvolte “DAB+”.

Pokud poprvé vyberete “DAB+”, systém spustí postup “DAB AUTO SCAN”.

Poznámka:

• Pokud není rozpoznána žádná stanice, zobrazí se “SCAN FAILED”. Upravte nastavení antény a zkuste znovu.

DAB/DAB+ automatické skenování

1 Stisknutím tlačítka [RADIO MENU] vyberte

"AUTO SCAN” a pak stiskněte [OK].

Zobrazí se “START?”.

2 Stiskněte [OK].

Zobrazí se “DAB AUTO SCAN”.

DAB/DAB+ ruční ladění

Nejlepší nastavení antény naleznete ručním laděním DAB/DAB+ bloku frekvence.

1 Opakovaným stisknutím [RADIO MENU] zvolte

“MANUAL SCAN”.

2 Stisknutím tlačítka [2, 1] vyberte blok frekvence

pro skenování a poté stiskněte [OK].

Zobrazí se “TUNING”. Pokud se stále zobrazuje zpráva "SCAN FAILED",

opakujte kroky 1 až 2, dokud nejsou stanice uloženy do paměti. Pokud se situace nezlepší, zkuste použít venkovní DAB anténu nebo se poraďte s vaším prodejcem.

Přednastavení paměti

Můžete předvolit až 20 DAB/DAB+ kanálů.

1 Stiskem tlačítek [6] nebo [5] vyberte stanici.

• Když je zvolen režim ladění “STATION”, stiskněte na hlavním zařízení [:/6] nebo [5/9]*

2 Stiskněte [PGM, -DEL]. 3 Stiskem číselných tlačítek vyberte číslo

předvolby.

Chcete-li přednastavit další stanice, zopakujte kroky 1 až 3.

Poznámka:

• Dříve uložená stanice je přepsána jinou stanicí uloženou pod stejným číslem přednastavení.

• Nelze přednastavit stanici, která nevysílá nebo pokud jste vybrali sekundární zařízení.

• V průběhu automatického skenování se původní paměť stanice vymaže.

Volba předvolené stanice

Pomocí číselných tlačítek, [:] nebo [9] vyberte přednastavenou stanici.

• Když je zvolen režim ladění “PRESET”, stiskněte na hlavním zařízení [:/6] nebo [5/9]*

*1: Změna režimu ladění

1 Opakovaným stisknutím [RADIO MENU] zvolte

“TUNE MODE”.

2 Stisknutím tlačítka [2, 1] vyberte “STATION” nebo

“PRESET” a poté stiskněte [OK].

Zobrazení dostupných informací

Můžete zobrazit informace o vysílání DAB/DAB+, typu programu, názvu souboru a frekvenci.

Dostupné informace zobrazíte stisknutím [DISPLAY].

Nastavení DAB/DAB+

1 Opakovaným stisknutím [RADIO MENU] vyberte

možnost.

2 Tlačítky [2, 1] vyberte požadované nastavení a

poté stiskněte [OK].

DAB SECONDARY PRIMARY Poslech primární služby. SECONDARY Poslech sekundárních služeb.

AUTO CLOCK ADJ ON ADJUST Spuštění automatického nastavení

OFF ADJUST Zrušení automatického nastavení

Zobrazí se “ ”.

hodin.

Kvalita signálu DAB/DAB+

Při úpravě polohy antény můžete kontrolovat kvalitu signálu.

1 Opakovaným stisknutím [RADIO MENU] zvolte

“SIGNAL QUALITY”.

2 Stisknutím tlačítka [2, 1] vyberte frekvenci.

Zobrazí se aktuální blok frekvence a poté kvalita příjmu.

ČESKY

TQBM0735

Page 28

Použití vstupu AUX IN

USB

Kabel USB 2.0 (není v příslušenství)

Hlavní zařízení (zadní) Port USB-DAC

Typ B

Typ A

Pokud posloucháte zvuk z přenosného audio přehrávače atd. připojeného ke konektoru AUX IN, můžete změnit úroveň vstupu atd.

Příprava

Připojení externího zařízení ke konektoru AUX IN.

Nastavení úrovně vstupu

Můžete upravit úroveň vstupu.

1 Opakovaným stisknutím [SOUND] zvolte

“INPUT LEVEL”.

ČESKY

Stisknutím tlačítka [2,1] vyberte položku “LOW” nebo “HIGH” a pak stiskněte tlačítko [OK].

Poznámka:

• Výchozí tovární nastavení je “HIGH”.

• Pokud je zvuk během vstupní úrovně “HIGH” zkreslený, vyberte možnost “LOW”.

• Podrobnější informace najdete v návodu k obsluze externího hudebního zařízení.

• Komponenty a kabely se prodávají samostatně.

Automatické přehrávání AUX IN

Když systém rozpozná signál z externího hudebního zařízení, systém se automaticky přepne na zdroj AUX. Tato funkce je aktivní i v pohotovostním režimu.

1 Opakovaným stisknutím [RADIO, EXT-IN] zvolte

“AUX”.

2 Opakovaným stisknutím [SETUP] zvolte

“AUX-IN AUTO PLAY”.

3 Stisknutím tlačítka [2, 1] vyberte “ON” a pak

stiskněte [OK].

Poznámka:

• Výchozí tovární nastavení je “OFF”.

• Tato funkce nefunguje, pokud je hlasitost externího hudebního zařízení nízká. Zvyšte hlasitost.

• Když je funkce vypnuta a pokaždé, když přepnete na zdroj AUX, zobrazí se jednou "AUX-IN AUTO PLAY IS OFF".

• Před tím, než přepnete na jiný zdroj hudby nebo přepnete do pohotovostního režimu, zastavte nebo pozastavte externí hudební zařízení, abyste zabránili automatickému

TQBM0735

přepnutí na zdroj AUX.

• Pokud použijete tuto funkci v pohotovostním režimu, může

trvat několik sekund, než se začne přehrávat zvuk.

• Pokud je tato funkce nastavena na “ON”, spotřeba energie v pohotovostním režimu se zvýší. (Přibl. 0,15 W)

Použití vstupu z počítače

Připojením PC ke konektoru PC IN na hlavním zařízení můžete přehrávat hudbu uloženou na PC přes reproduktory systému.

Před připojením počítače

Postupujte podle níže uvedených kroků.

• Doporučené verze operačního systému pro počítač jsou:

– Windows 8, Windows 8.1, Windows 10 – OS X 10.7, 10.8, 10.9, 10.10, 10.11,

macOS 10.12, 10.13, 10.14, 10.15

1 Stáhněte a instalujte příslušný ovladač do

počítače. (Pouze pro operační systém Windows) Stáhněte a instalujte ovladač z níže uvedené adresy:

https://panasonic.jp/support/global/cs/audio/

(Tato stránka je pouze v angličtině.)

2 Stáhněte a instalujte specializovanou aplikaci

“Panasonic Audio Player (Pro operační systémy Windows a OS X)

Stáhněte a instalujte ovladač z níže uvedené adresy:

https://panasonic.jp/support/global/cs/audio/

(Tato stránka je pouze v angličtině.)

2” (zdarma) na počítač.

(ke květnu 2021)

Poslech zvuku z PC

1 Odpojte kabel sížového napájení (AC). 2 Připojte hlavní zařízení k PC.

3 Připojte přívodní kabel k hlavnímu zařízení a

zapněte tento systém.

4 Opakovaným stiskem tlačítka [RADIO, EXT-IN]

vyberte položku “PC”.

5 Nastavte na počítači přehrávání.

Poznámka:

• Pokud přehráváte zvuk ve vysokém rozlišení, doporučuje se použít kompatibilní vysokorychlostní kabel USB 2.0.

Zvukové efekty

Změna kvality zvuku

Opakovaným stisknutím tlačítka [SOUND] vyberte zvukový efekt.

Stiskněte [2,1] pro výběr požadovaného nastavení.

BASS TREBLE SURROUND [CD] (CD-DA)

CD HIGH RES RE-MASTER

Pouze pomocí hlavního přístroje Otočením voliče [BASS] nebo [TREBLE] nastavíteúroveň basů nebo výšek.

-4 až +4

“ON SURROUND” nebo “OFF SURROUND” “ON” nebo “OFF”.

Page 29

Předvolba EQ (Preset EQ)

“SLEEP 30” -------. “SLEEP 60” -------. “SLEEP 90”

^------ “OFF” (Zrušit) ( “SLEEP 120” -------

Opakovaným stisknutím tlačítka [PRESET EQ] vyberte nastavení.

HEAVY Zdůrazní rockovou hudbu SOFT Pro hudební kulisu CLEAR Zvýrazní vyšší frekvence VOCAL Zvýrazní zpěv FLAT Zruší zvukový efekt

Poznámka:

• Pokud nastavíte Preset EQ a potom upravíte BASS a TREBLE, Preset EQ bude zrušeno.

D.BASS

Tato funkce vás nechá vychutnat si basové efekty.

Stiskněte [D.BASS] pro výběr “ON D.BASS” nebo “OFF D.BASS”.

Hodiny a časovače

Nastavení hodin

Přístroj ukazuje čas ve formátu 24 hodin.

Použití informací o čase ze sítě

Můžete streamovat informace o čase ze zařízení na toto zařízení pomocí aplikace “Panasonic Music Control”.

Příprava

• Dokončete nastavení sítě. (> 6)

• Na svém zařízení spusťte aplikaci “Panasonic Music Control”.

• Připojte vaše zařízení ke stejné síti, jako je připojen tento systém.

1 Zapněte tento systém.

• Zkontrolujte, že na hlavním zařízení svítí kontrolka sítě (modrá).

• Pokud nesvítí, zkontrolujte nastavení sítě.

(> 6

2 Spusťte aplikaci “Panasonic Music Control”.

• Vždy používejte nejnovější verzi aplikace.

• Na tento systém bude poslána informace o čase.

Nastavení hodin ručně

1 Stiskněte [CLOCK/TIMER] pro výber “CLOCK”. 2 Pro nastavení času stiskněte tlačítko [3, 4] a

poté stiskněte [OK].

Kontrola času

Stiskněte [CLOCK/TIMER].

Poznámka:

• Pro zachování přesného času pravidelně kontrolujte přesnost času.

Časovač vypnutí

Časovač vypnutí vypne systém po uplynutí nastavené doby.

Nastavte opakovaným stisknutím tlačítka [SLEEP] (v minutách).

Zobrazení zbývající doby

Stiskněte [SLEEP].

Poznámka:

• Pokud neprobíhají jiné operace, na displeji tohoto zařízení je každou minutu zobrazen aktuální zbývající čas. “SLEEP 1” se zobrazí vždy, když zbývá jen 1 minuta.

• Časovač vypnutí lze používat společně s časovačem přehrávání.

• Časovač vypnutí má vždy přednost. Dávejte pozor, aby se nastavení časovačů nepřekrývala.

Časovač přehrávání

Můžete nastavit časovač, který zajistí zapnutí v určitou dobu jako budík.

Příprava

Nastavte hodiny.

)

1 Opakovaným stisknutím tlačítka [CLOCK/TIMER]

vyberte možnost “TIMER ADJ”.

Zapnutí časovače

1 Vyberte zdroj hudby a nastavte požadovanou

hlasitost.

2 Stiskněte [F, PLAY].

Zobrazí se “F”. Stiskněte znovu [F, PLAY] pro zrušení.

Systém musí být vypnutý, aby se časovač aktivoval.

Kontrola nastavení

Opakovaným stisknutím tlačítka [CLOCK/TIMER] vyberte možnost “TIMER ADJ”. (V pohotovostním režimu dvakrát stiskněte [CLOCK/TIMER].)

Poznámka:

• Časovač spustí přehrávání s nízkou hlasitostí, která se bude postupně zvyšovat na nastavenou úroveň.

• Časovač se spustí každý den ve stejný čas, pokud je zapnutý.

• Jestliže systém vypnete a znovu zapnete během doby, kdy je časovač spuštěný, časovač se v době ukončení nezastaví.

* Jako zdroj zvuku lze nastavit “CD”, “USB”, “DAB+”, a

“FM”. Můžete také nastavit své oblíbence (FAV), které jste registrovali pomocí funkce [FAV].

Aktualizace firmwaru

Příležitostně může firma Panasonic vydat aktualizovaný firmware pro tento systém, který může obohatit nebo zlepšit činnost jednotlivých funkcí. Tyto aktualizace jsou k dispozici bezplatně.

Stahování bude trvat přibl. 20 minut. Během aktualizace neodpojujte přívodní kabel, ani systém nepřepínejte do pohotovostního režimu.

– V průběhu aktualizace se postup zobrazuje

jako “UPDATING” nebo “UPD %”. ("  " zastupuje číslo.)

ČESKY

2 Stiskem tlačítka [3, 4] nastavte čas spuštění

(“ON TIME”) a poté stiskněte [OK].

3 Stiskem tlačítka [3, 4] nastavte čas vypnutí

(“OFF TIME”) a poté stiskněte [OK].

4 Pomocí tlačítek [3, 4] vyberte zdroj hudby*

poté stiskněte tlačítko [OK].

TQBM0735

Page 30

Poznámka:

• Z důvodu opatření k vyřešení bezpečnostních problémů atd. mohou nastat situace, kdy jsou operace (časovače atd.) tohoto systému nuceně zastaveny a firmware je aktualizován. Pokud nechcete, aby byl firmware vynuceně aktualizován, odpojte síťový kabel nebo bezdrátovou síť.

• V průběhu aktualizace nelze provádět žádné jiné operace.

• Pokud nejsou k dispozici žádné aktualizace, zobrazí se

“NO NEED”.

• Aktualizace firmwaru může resetovat nastavení tohoto zařízení.

• Stahování může trvat maximálně přibl. 20 minut. Může

ČESKY

trvat déle nebo může být provázeno problémy v závislosti na spojovacím prostředí.

Příprava

• Připojte tento systém k domácí síti. (> 6)

– Ujistěte se, že je síť připojena k Internetu.

1 Stiskněte [SETUP]. 2 Opakovaným stisknutím tlačítka [3, 4] vyberte

položku “FW UPDATE” a pak stiskněte tlačítko [OK].

3 Stisknutím [2, 1] zvolte “YES” a poté stiskněte

[OK].

• V průběhu aktualizace se postup zobrazuje jako “UPD %”. ("  " zastupuje číslo.)

• Po úspěšném dokončení aktualizace se zobrazí “SUCCESS”.

4 Stisknutím [Í] systém zapnete a vypnete.

Kontrola verze firmwaru

1 Stiskněte [SETUP]. 2 Stisknutím [3, 4] zvolte “FW VER.” a poté

stiskněte [OK].

3 Stisknutím [2, 1] zvolte “FIRMWARE” a poté

stiskněte [OK].

Zobrazí se verze instalovaného firmwaru.

4 Ukončete stisknutím tlačítka [OK].

TQBM0735

Další

Použití funkce Oblíbené

Registrování vaší oblíbené rozhlasové stanice nebo seznamu skladeb do [FAV]

Můžete zaregistrovat své oblíbené rozhlasové stanice, hudbu nebo seznamy skladeb (DAB/DAB+, FM, internetová rádia, podcasty atd.) a poté je snadno vyvolat stisknutím tlačítka [FAV].

1 Přepněte zdroj vstupu (DAB/DAB+, FM,

internetové rádio, podcasty atd.).

Stiskněte a podržte tlačítko [FAV], zatímco se oblíbená rozhlasová stanice nebo seznam skladeb přehrává.

• Zobrazí se “MEM FAV*”. (Zabliká “*”.)

3 Registraci provedete stisknutím tlačítka (1–9).

• Po úspěšné registraci se zobrazí “FAV* MEMORISED”. (“*” je zástupný znak pro zaregistrované číslo.)

• Dříve uložená stanice je přepsána, pokud pod stejné číslo chcete uložit jinou stanici.

Vyvolání oblíbené rozhlasové stanice

1 Stiskněte [FAV]. 2 Stiskněte zaregistrované číslo (1–9).

• Stanici můžete také vyvolat opakovaným stisknutím tlačítka [FAV]. (Přepne se na zaregistrovanou stanici.)

• Zdroj vstupu se automaticky přepne na zaregistrovanou stanici.

• Pokud v seznamu oblíbených nejsou zaregistrovány žádné položky, zobrazí se “EMPTY”.

Poznámka:

• Podle uvážení poskytovatelů služeb, když je skladba v seznamu skladeb zaregistrována v oblíbených (FAV) a poté vyvolána, může být přehrána jiná skladba ze seznamu skladeb.

• Podle uvážení poskytovatelů služeb, když je skladba, kterou jste přehráli, zaregistrována v oblíbených (FAV) a poté vyvolána, nemusí se skladba přehrát správně.

• Podle uvážení poskytovatelů služeb mohou být stanice a hudba registrované v oblíbených (FAV) změněny nebo odstraněny bez předchozího upozornění.

• Pokud je do oblíbených (FAV) zaregistrována stanice DAB, registrace bude zrušena, pokud je provedena funkce “AUTO SCAN”. Stanici zaregistrujte znovu.

Funkce automatického vypnutí

Dle výchozího továrního nastavení přejde toto zařízení automaticky do pohotovostního režimu, pokud není slyšet žádný zvuk a není používáno po dobu přibližně 20 minut.

Pro zrušení této funkce

1 Opakovaným stisknutím tlačítka [SETUP] vyberte

možnost “AUTO OFF”.

2 Stisknutím tlačítka [2, 1] vyberte “OFF” a pak

stiskněte [OK].

Poznámka:

• Tuto funkci zapnete výběrem hodnoty “ON” v kroku 2.

• Pokud je navázáno připojení k zařízení Bluetooth funkce nefunguje.

, tato

Síťový pohotovostní režim

Tento systém se může automaticky přepnout z pohotovostního režimu, když je systém vybrán jako síťové/Bluetooth

Výchozí tovární nastavení je “ON”. Pokud chcete vypnout pohotovostní režim sítě, zvolte v kroku 2 možnost “OFF”.

Opakovaným stisknutím tlačítka [SETUP] vyberte možnost “STANDBY MODE” a poté stiskněte [OK].

zařízení reproduktorů.

2 Stisknutím tlačítka [2, 1] vyberte položku “ON”

nebo “OFF” a pak stiskněte tlačítko [OK].

• Když je položka “STANDBY MODE” nastavena na hodnotu “

ON”

– Spotřeba energie v pohotovostním režimu vzroste.

• Když je položka “STANDBY MODE” nastavena na hodnotu “

OFF”

– Doba nutná ke spuštění systému poté, co byl zapnut,

bude delší, pokud je “STANDBY MODE” v režimu “ON”.

• Pokud je systém zapnut touto funkcí, úvodní pasáž skladby nemusí být přehrána.

• U některých aplikací se mohou podmínky pro aktivaci této funkce lišit.

• Systém se nemusí zapnout, i když je vybrán jako výstupní reproduktor. V takovém případě spusťte přehrávání.

Page 31

Síla signálu Wi-Fi

Ověření síly signálu Wi-Fi v místě umístění systému.

Příprava

Připojte tento systém k bezdrátové síti. (> 6)

1 Opakovaným stiskem tlačítka [RADIO, EXT-IN]

vyberte položku “NETWORK”.

2 Opakovaným stisknutím tlačítka [SETUP] vyberte

položku “SIGNAL LEVEL” a pak stiskněte tlačítko [OK].

“LEVEL ” je zobrazeno na displeji. (“  ” bude nahrazeno číslem.)

• Tento režim zobrazení ukončíte stiskem tlačítka [∫].

• Doporučuje se síla signálu alespoň “3”. Pokud je síla signálu “2” nebo “1”, změňte pozici či úhel bezdrátového směrovače nebo systému a zjistěte, zda se kvalita signálu zlepší.

• Pokud se zobrazí “LEVEL 0”, znamená to, že se tomuto systému nedaří vytvořit spojení s bezdrátovým směrovačem.

Název bezdrátové sítě (SSID)

Zobrazte název připojené bezdrátové sítě (SSID).

1 Opakovaným stiskem tlačítka [RADIO, EXT-IN]

vyberte položku “NETWORK”.

2 Opakovaným stisknutím tlačítka [SETUP] vyberte

položku “NET INFO” a pak stiskněte tlačítko [OK].

3 Opakovaným stisknutím tlačítka [2, 1] vyberte

položku “SSID” a pak stiskněte tlačítko [OK].

• Ukončete stisknutím tlačítka [∫].

• Pokud se na tomto systému zobrazí nápis “NO CONNECT” není systém připojen k bezdrátové síti.

• Znaky, které nelze zobrazit, jsou nahrazeny znakem “¢”.

IP/MAC adresa

Můžete potvrdit IP adresu přiřazenou tomuto systému a adresu kabelového připojení nebo adresu Wi-Fi MAC tohoto systému (Zobrazí se připojená adresa MAC).

1 Opakovaným stiskem tlačítka [RADIO, EXT-IN]

vyberte položku “NETWORK”.

2 Opakovaným stisknutím tlačítka [SETUP] vyberte

položku “NET INFO” a pak stiskněte tlačítko [OK].

3 Opakovaným stisknutím tlačítka [2, 1] vyberte

položku “IP ADDR.” nebo “MAC ADDR.” a pak stiskněte tlačítko [OK].

Zobrazí se část adresy IP nebo adresy MAC.

Stiskem tlačítka [2,1] na dálkovém ovládání zobrazte zbývající část adresy IP nebo adresy MAC.

• Ukončete stisknutím tlačítka [∫].

• “ – ” zobrazené v levé horní či spodní části displeje zobrazuje první a poslední zařízení.

Odstraňování závad

Před žádostí o opravu proveďte následující kontroly. Nerozumíte-li některému z popisovaných postupů, nebo pokud uvedený postup problém nevyřeší, poraďte se s prodejcem.

Máte nainstalovaný nejnovější firmware?

Panasonic se neustále snaží zdokonalovat firmware systému, aby se ujistila, že zákazníci mají k dispozici nejnovější technologii. (> 13)

Další nápovědu, podporu a rady naleznete na adrese: https://panasonic.jp/support/global/cs/audio/

(Tato stránka je pouze v angličtině.)

Přístroj nefunguje.

• Bylo spuštěno některé bezpečnostní zařízení přístroje.

1 Stisknutím tlačítka [Í/I] na přístroji přepněte přístroj do

pohotovostního režimu.

• Pokud se jednotka nevypne, odpojte přívodní kabel od elektrické zásuvky, asi po 30 sekundách znovu zapojte a poté vyčkejte asi 10 sekund.

2 Přístroj zapněte stisknutím tlačítka [Í/I]. Pokud i nadále

nelze přístroj použít, poraďte se s prodejcem.

Displej hlavního přístroje

“--:--”

• Poprvé jste zapojili kabel sížového napájení (AC) nebo nedávno došlo k výpadku elektrického proudu. Nastavte hodiny.

“ADJUST CLOCK”

• Hodiny nejsou nastaveny. Nastavte hodiny.

“ADJUST TIMER”

• Časovač přehrávání není nastaven. Nastavte časovač přehrávání.

“AUTO OFF”

• Zařízení nebylo po dobu cca 20 minut použito a za minutu se proto vypne. Pro zrušení stiskněte jakékoli tlačítko.

“EMPTY”

• Do seznamu [FAV] nebyly zaregistrovány žádné rozhlasové stanice ani seznamy skladeb. Přidejte je do seznamu.

“ERROR”

• Byla provedena nesprávná operace. Přečtěte si instrukce a zkuste to znovu. (Nejde o selhání.)

“F” / “F” (“  ” označuje nějaké číslo.)

• Došlo k problému se zařízením. Odpojte přívodní kabel od elektrické zásuvky, asi po 30 sekundách znovu zapojte a poté vyčkejte asi 10 sekund a zapněte jednotku. Pokud problém přetrvává, odpojte přívodní kabel a poraďte se s prodejcem.

“FAIL” “DL ERROR”

• Aktualizace nebo nastavení se nezdařilo. Po vypnutí jednotky odpojte přívodní kabel od elektrické zásuvky, asi po 30 sekundách znovu zapojte a poté vyčkejte asi 10 sekund, zapněte jednotku a proveďte znovu aktualizaci.

• Stažení firmwaru se nezdařilo. Ukončete stisknutím libovolného tlačítka. Zkuste později.

• Nelze nalézt server. Ukončete stisknutím jakéhokoliv tlačítka. Ujistěte se, že je bezdrátová síť připojena k Internetu.

“FAILED”

• Registrace do seznamu oblíbených selhala. Proveďte ji během přehrávání.

ČESKY

TQBM0735

Page 32

“LINKING”

• Pokud je zvoleno “BLUETOOTH”, tento systém se pokusí připojit k naposledy připojenému zařízení Bluetooth

• Tento systém komunikuje s bezdrátovým směrovačem za účelem dokončení nastavení bezdrátové sítě. V závislosti na bezdrátovém směrovači může tento proces zabrat několik minut. Pokuste se posunout toto systém blíže ke směrovači bezdrátové.

“NETWORK INITIALIZING” “BLUETOOTH INITIALIZING”

• V systému probíhá interní proces. Pokračujte v používání i po zhasnutí displeje.

“NEW FIRMWARE FOUND”

• Je k dispozici firmware (zdarma) pro toto zařízení. (>13)

ČESKY

“NO DEVICE”

• Zařízení USB není připojeno. Zkontrolujte připojení.

“NO DISC”

• Nevložili jste disk nebo jste vložili disk, který systém nemůže přehrát.

“NO PLAY”

• Zkontrolujte obsah. Můžete přehrávat pouze podporovaný formát. (> 8)

• Soubory na zařízení USB mohou být poškozeny. Naformátujte zařízení USB a zkuste znovu.

• Zařízení může mít potíže. Vypněte a znovu zapněte zařízení.

“NO PRESET”

• Vybraný přednastavený kanál nebyl nastaven. Nastavte nějaké kanály.

“NO SIGNAL”

• Tuto stanici nelze přijímat. Zkontrolujte anténu.

“NOT SUPPORTED”

• Připojili jste nepodporované zařízení USB.

“NOT VALID”

• Funkce, kterou jste se snažili použít, není při aktuálním nastavení k dispozici. Zkontrolujte kroky a nastavení.

“OPT UNLOCKED”

• “OPT” je vybráno, ale není připojeno žádné zařízení.

• Komponenty vzorkovacího kmitočtu atd. zvukových signálů nemají správný vstup.

“PC UNLOCKED”

• “PC” je vybráno, ale není připojený počítač.

TQBM0735

“PGM FULL”

• Počet naprogramovaných skladeb je více než 24.

“PLAYERROR”

• Přehráli jste nepodporovaný soubor. Systém přeskočí tuto stopu a bude přehrávat další stopu.

• Za normálních okolností je stopa přeskočena a přehrávání pokračuje další stopou, ale v některých případech se může přehrávání zastavit v závislosti na zdroji rádia. Zkontrolujte formát stopy. (Nejde o selhání.)

“READING”

• Toto zařízení kontroluje informace CD. Poté, co toto zobrazení zmizí, můžete pokračovat.

• Když začínáte přehrávání souborů DSD, může načtení souboru chvíli trvat. Počkejte, až se načtení dokončí.

“REMOTE ” (“  ” označuje nějaké číslo.)

• Dálkové ovládání a zařízení používají rozdílné kódy. Změňte kód dálkového ovládání.

– Když se zobrazí údaj “REMOTE 1”, stiskněte a podržte

tlačítko [OK] a [1] na déle než 4 sekundy.

– Když se zobrazí údaj “REMOTE 2”, stiskněte a podržte

tlačítko [OK] a [2] na déle než 4 sekundy.

“SCAN FAILED”

• Stanice jsou nedostupné. Zkontrolujte anténu a zkuste ruční ladění DAB/DAB+.

“USB OVER CURRENT”

• Zařízení USB odebírá příliš mnoho příkonu. Odeberte zařízení USB a znovu vypněte a zapněte systém. (Nejde o selhání.)

“VBR”

• Pro stopy využívající VBR (Variabilní bitovou rychlost) není systém schopen zobrazit zbývající čas přehrávání.

“WAIT”

• Toto se zobrazí, například, když se tento systém vypíná.

• Toto bliká, když se systém snaží přejít do režimu nastavení sítě.

Inicializace

Dojde-li k následujícím situacím, resetujte paměž:

• Stisknutí tlačítek nevyvolá žádnou odezvu.

• Chcete vymazat a resetovat obsah paměti.

1 Odpojte kabel sížového napájení (AC).

Než budete pokračovat krokem 2, vyčkejte 30 sekund.

2 Při stisknutém [Í/I] na hlavním přístroji

připojtekabel sížového napájení (AC) zpět.

Ponechte stisknuté [Í/I] dokud se na displeji nezobrazí “------------”.

• Počkejte, dokud displej nezhasne. (Přibližně 1 minutu)

3 Uvolněte [Í/I].

Všechna nastavení se vrátí na hodnoty nastavené výrobcem. Je třeba znovu nastavit položky paměti.

• Pokud chcete resetovat nastavení sítě, proveďte resetování sítě. (> 6)

Kód dálkového ovladače

Když další zařízení Panasonic reaguje na dálkový ovladač tohoto systému, změňte kód ovladače pro tento systém.

Nastavení kódu na “REMOTE 2”

1 Na hlavním zařízení stiskněte [SELECTOR,

- PAIRING] a vyberte “CD”.

2 Na hlavním zařízení stiskněte a přidržte [∫] a na

dálkovém ovládání [2], dokud se nezobrazí “REMOTE 2”.

3 Stiskněte a přidržte [OK] a [2] nejméně na

4 sekundy.

• Výchozí tovární nastavení je “REMOTE 1”.

• Chcete-li změnit režim zpět na hodnotu “REMOTE 1”, opakujte kroky výše, ale nahraďte tlačítko stisknutí na dálkovém ovládání z tlačítka [2] na možnost [1].

Page 33

Specifikace

Všeobecně

Napájení AC 220V až 240V, 50Hz Spotřeba 43W Rozměry

Hmotnost Přibl. 2,9 kg Rozsah provozních teplot 0 °C až +40 °C Rozsah provozní vlhkosti

Spotřeba energie v pohotovostním režimu

(Když “STANDBY MODE” je “OFF” a nejsou zobrazeny hodiny)

(Když “STANDBY MODE” je “ON” a nejsou zobrazeny hodiny)*

Zesilovač

[PMX802]

Výstupní výkon RMS

Přední kanál (oba kanály napájeny)

Celkový výkon RMS 120 W

[PMX802M]

Výstupní výkon RMS

Přední kan. (ovládány oba kan.)

Celkový výkon RMS 120 W

Celkový výkon RMS 70 W

Zatěžovací impedance reproduktoru 3 ™ až 16 ™

[PMX802] Reproduktory

Reproduktor(y)

Hloubkový reproduktor 14 cm kónický x 1 Výškový 1,9 cm klenbový x 1 Super tweeter 1,5 cm piezoelectrický typ x 1

Impedance 3 ™ Rozměry (Š x V x H) 161 mm x 238 mm x 262 mm Hmotnost Přibl.2,6kg

(Š x V x H) 211 mm x 114 mm x 267 mm

35 % až 80 % relativní (bez kondenzace)

0,4 W (přibl.)

2,0 W (přibl.)

60 W na kanál (3 ™), 1 kHz, 10% THD

60 W na kanál (3 ™), 1 kHz, 10 % THD

35 W na kanál (6 ™), 1 kHz, 10 % THD

Sekce FM

Kapacita paměti 30 stanic Frekvenční rozsah

Anténní konektor 75 ™ (nesymetrický)

87,50 MHz až 108,00 MHz (50 kHz/krok)

Sekce DAB

Paměti DAB 20 kanálů Frekvenční pásmo

Vlnové pásmo III 5A až 13F

Citlivost *BER 4x10

Minimální požadavek –98 dBm

Externí DAB anténa konektor F-konektor (75 ™)

(174,928 MHz až 239,200 MHz)

-4

Disk

Přehrávaný disk (8 cm nebo 12 cm)

Čtení

Vlnová délka 790 nm (CD)

CD, CD-R/RW (CD-DA, MP3*

Vstup

Zásuvka pro sluchátka Konektor stereo, ‰3,5 mm USB (USB-A) Typ A konektoru PŘEDNÍHO USB

Maximální počet složek (alb) 800 Maximální počet souborů (skladeb) 8000 Souborový systém FAT16, FAT32 Připojení nabíjecího portu USB

PC (USB-B) Typ B konektoru ZADNÍHO USB Rozhraní Ethernet

AUX IN Stereo, konektor ‰3,5 mm AUDIO IN Vstup linky (Kolíkový konektor) Digitální vstup

Podpora formátu LPCM

Místní síť (100Base-TX/10Base-T)

Optický digitální vstup (Optický terminál)

DC OUT 5 V 1,5 A MAX

Oddíl Bluetooth

Bluetooth

Klasifikace bezdrátového zařízení

Podporované profily A2DP, AVRCP Podporovaný kodek AAC, SBC Frekvenční pásmo 2,4 GHz FH-SS Provozní dosah Přímá viditelnost přibl. 10 m*

Specifikace systému

Bluetooth

třída 2 (2,5 mW)

Wi-Fi

Standardní IEEE802.11a/b/g/n/ac Frekvenční rozsah Pásmo 2,4 GHz / pásmo 5 GHz Zabezpečení WPA2

)

Poznámka:

• Technické údaje podléhají změnám bez předchozího upozornění. Hmotnost a rozměry jsou přibližné.

• Celkové harmonické zkreslení je měřeno digitálním spektrálním analyzátorem.

*1: Kabelová síť LAN nebo bezdrátová síť LAN *2: MPEG-1 Layer 3, MPEG-2 Layer 3 *3: Předpokládaný dosah komunikace. Prostředí měření:

Teplota 25 °C/Výška 1,0 m. Měření v “MODE 1”.

, Smíšený režim WPA2TM/WPA

Ver.4.2

ČESKY

TQBM0735

Page 34

Realice los procedimientos con el mando a distancia. También puede utilizar los botones en la unidad principal si son los mismos.

Su sistema y las ilustraciones pueden parecer diferentes. Estas instrucciones de funcionamiento se aplican al siguiente sistema.

Sistema SC-PMX802 SA-PMX802M Unidad principal Altavoces SB-PMX70 -

[PMX802]: indica las funciones aplicables solo para el

[PMX802M]: indica las funciones aplicables solo para el

SA-PMX802 SA-PMX802M

modelo SC-PMX802.

modelo SA-PMX802M.

ESPAÑOL

Eliminación de Aparatos Viejos y de Pilas y Baterías Solamente para la Unión Europea y países con sistemas de reciclado

Estos símbolos en los productos, su embalaje o en los documentos que los acompañen significan que los productos eléctricos y electrónicos y pilas y baterías usadas no deben mezclarse con los

residuos domésticos. Para el adecuado tratamiento, recuperación y reciclaje de los productos viejos y pilas y baterías usadas llévelos a los puntos de recogida de acuerdo con su legislación nacional. En España, los usuarios están obligados a entregar las pilas en los correspondientes puntos de recogida. En cualquier caso, la entrega por los usuarios será sin coste alguno para éstos. El coste de la gestión medioambiental de los residuos de pilas, acumuladores y baterías está incluido en el precio de venta. Si los elimina correctamente ayudará a preservar valuosos recursos y evitará potenciales efectos negativos sobre la salud de las personas y sobre el medio ambiente. Para más información sobre la recogida u reciclaje, por favor contacte con su ayuntamiento. Puede haber sanciones por una incorrecta eliminación de este residuo, de acuerdo con la legislación nacional.

TQBM0735

(Nota para el símbolo de pilas y baterías

(símbolo debajo)):

Este símbolo puede usarse en combinación con el

símbolo químico. En este caso, cumple con los

requisitos de la Directiva del producto químico indicado.

Precauciones de seguridad

¡ADVERTENCIA!

Unidad

• Para reducir el riesgo de incendios, descargas eléctricas o daños en el producto,

- No exponga este aparato a la lluvia, humedad, goteo o

salpicaduras.

- No coloque encima del mismo objetos con líquidos

como, por ejemplo, floreros.

- Use los accesorios recomendados.

- No quite las tapas.

- No reparar esta unidad usted mismo. Solicite las

reparaciones al personal de servicio cualificado.

Evite el uso en las siguientes condiciones

• Temperaturas extremadamente altas o bajas durante el uso, almacenamiento o transporte.

• Sustitución de la batería con un tipo incorrecto.

• Eliminación de una batería en el fuego o en un horno caliente, o aplastándola o cortándola mecánicamente, lo que podría provocar una explosión.

• Temperatura extremadamente alta o presión del aire extremadamente baja que pueda provocar una explosión o la fuga de líquido o gas inflamable.

¡CUIDADO!

Unidad

• Para reducir el riesgo de incendios, descargas eléctricas o daños en el producto,

- Para mantener bien ventilada esta unidad, no la instale ni

la ponga en un estante de libros, mueble empotrado u otro espacio de dimensiones reducidas.

- No obstruya las aberturas de ventilación de la unidad

con periódicos, manteles, cortinas u objetos similares.

- No coloque objetos con llama descubierta, una vela por

ejemplo, encima de la unidad.

• Esta unidad ha sido diseñada para ser utilizada en climas moderados.

• El enchufe de conexión a la red eléctrica es el dispositivo de desconexión. Instale esta unidad de forma que el enchufe de conexión a la red eléctrica pueda desenchufarse de la toma de forma inmediata.

• Esta unidad puede tener interferencias causadas por teléfonos móviles durante su utilización. Si tales interferencias resultan evidentes, aumente la separación entre la unidad y el teléfono móvil.

• Esta unidad utiliza un láser. Usar los controles, hacer los ajustes o los pasos requeridos en forma diferente de la aquí expuesta puede suponer en exposición peligrosa a la radiación.

Pila

• No abra forzando o cortocircuitando la pila.

• No cambie la pila alcalina o de manganeso.

• No utilice la pila si la cubierta protectora está levantada.

• No caliente o exponga a las llamas.

• No deje la(s) pila(s) en un automóvil expuesto a luz solar directa durante un largo período de tiempo con las puertas y ventanas cerradas.

• Quite la pila si no utiliza el mando a distancia durante un largo periodo de tiempo. Guárdela en una zona fresca y oscura.

• Hay peligro de explosión si se sustituye incorrectamente la pila. Solo sustituir con el mismo tipo recomendado por el fabricante.

• Al desechar las baterías, comuníquese con sus autoridades locales o distribuidores y pregunte por el método de eliminación correcto.

Contenidos

Precauciones de seguridad ...........................2

Accesorios suministrados.............................3

Mantenimiento ................................................3

Colocación de los altavoces..........................3

Hacer las conexiones .....................................4

Descripción de los controles.........................5

Preparación del mando a distancia...............5

Ajustes de red.................................................6

Acerca de Bluetooth Operaciones Bluetooth

Información de los medios ............................8

Colocación de los medios .............................9

Controles de reproducción de medios .........9

Radio FM........................................................10

DAB/DAB+ .....................................................11

Uso de la entrada AUX IN.............................12

Uso de la entrada PC....................................12

Efectos de sonido .........................................12

Reloj y temporizadores ................................13

Actualizaciones de firmware .......................13

Otros .............................................................. 14

Solución de problemas ................................15

Especificaciones...........................................17

.....................................7

.................................8

Page 35

Accesorios suministrados

Tipo de red

inalámbrica

Banda de frecuencia

Potencia máxima

(dBm e.i.r.p.)

WLAN

2412 - 2472 MHz 5180 - 5320 MHz 5500 - 5700 MHz 5745 - 5825 MHz

18 dBm 18 dBm 18 dBm 14 dBm

Bluetooth

2402 - 2480 MHz 4 dBm

Altavoz para agudos

Por favor, compruebe e identifique los accesorios suministrados.

∏ 1 x Cable de alimentación de CA ∏ 1 x Mando a distancia

(N2QAYB001265)

∏ 1 x Batería del mando a distancia ∏ 1 x Antena DAB

∏ [PMX802] 2 x Cables del altavoz

Los símbolos en este producto (incluidos los accesorios) representan lo siguiente:

CA CC Equipo de Clase II (La construcción del

producto es de doble aislamiento).

I On (encendido)

Í En espera

Mantenimiento

• Para limpiar la unidad principal, utilice un paño suave y seco.

• [PMX802] Para limpiar los altavoces, pase un paño seco y de textura suave, como un paño de limpieza de microfibra.

• No utilice nunca alcohol, diluyente de pintura o gasolina para limpiar este sistema.

• Antes de utilizar un paño impregnado químicamente, lea con atención, las instrucciones del mismo.

Declaración de Conformidad (DoC)

Por la presente, “Panasonic Entertainment & Communication Co., Ltd.” declara que este producto es de

conformidad con los requisitos sustanciales y con las disposiciones pertinentes de la Directiva 2014/53/UE. Los usuarios pueden descargar una copia de la declaración de conformidad original (DoC) de los productos RE del servidor DoC: http://www.ptc.panasonic.eu Contacto con el representante autorizado: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Alemania

La banda de 5,15 - 5,35 GHz se restringe a operaciones en interiores únicamente en los siguientes países.

Colocación de los altavoces

[PMX802M]: Altavoces vendidos por separado.

Coloque los altavoces de manera que el altavoz de alta frecuencia esté en el lado interior. Para evitar dañar los altavoces, no toque los conos del altavoz si retira las redes.

[PMX802] Utilice solamente los altavoces suministrados.

La combinación de la unidad principal y los altavoces da el mejor sonido. Puede provocar daños al sistema y reducir la calidad del sonido si utiliza otros altavoces.

Nota:

• Mantenga sus altavoces a más de 10 mm de la unidad principal para que se ventilen.

• Ponga los altavoces en una superficie plana segura.

• Estos altavoces no disponen de blindaje magnético. No lo ponga cerca de la TV, el PC u otros equipos afectados fácilmente por el magnetismo.

• Cuando reproduzca a niveles elevados durante un largo periodo de tiempo, puede dañar el sistema y reducir la vida del sistema.

• Reduzca el volumen en estas condiciones para evitar daños:

- Cuando reproduzca sonido distorsionado.

- Cuando ajuste la calidad del sonido.

¡CUIDADO!

• Use los altavoces sólo con el sistema recomendado. Si no, puede dañar el amplificador y los altavoces y puede provocar un incendio. Consulte a un técnico de servicio oficial si se ha producido algún daño o un cambio repentino en su funcionamiento.

• Realice los procedimientos incluidos en estas instrucciones cuando una los altavoces.

ESPAÑOL

TQBM0735

Page 36

Hacer las conexiones

A la toma de CA

Cinta adhesiva (no suministrado)

Asegúrese de apretar la tuerca completamente.

i: Cobre j: Plata

Unidad principal (parte trasera)

Hacia el altavoz derecho (parte trasera)

Altavoz izquierdo (parte trasera)

por ejemplo, un reproductor de DVD (no suministrado)

Unidad principal (parte trasera)

Cable de audio (no suministrado)

OPTICAL OUT

por ejemplo, un reproductor de DVD (no suministrado)

Unidad principal (parte trasera)

Cable óptico de audio digital (no suministrado)

por ejemplo, un reproductor de audio portátil (no suministrado)

Unidad principal (parte trasera)

Cable de audio analógico (‰ 3,5 mm)

(no suministrado)

Conecte el cable de alimentación de CA solo luego de haber completado todas las otras conexiones.

[PMX802M]

Sistema de altavoces compatible (vendido por separado)

Utilice este aparato con un sistema de altavoces de 2 canales. (Impedancia: 3 ™ - 16 ™)

• El uso de otros altavoces puede dañar la unidad y la calidad del sonido se verá afectada negativamente.

Consulte las instrucciones de funcionamiento del sistema de altavoces para más detalles.

2 Conecte los altavoces.

([PMX802M]: Altavoces vendidos por separado.)

Conexión a un terminal AUDIO IN

ESPAÑOL

1 Conecte la antena.

Coloque la antena donde la recepción sea mejor.

TQBM0735

Tenga cuidado de no cruzar (cortocircuito) o invertir la polaridad de los cables del altavoz ya que eso puede dañar los altavoces.

3 Conecte el cable de alimentación de CA.

No utilice el cable de alimentación CA de otro equipo.

Conservación de la energía

El sistema consume una pequeña cantidad de corriente (> 17

), incluso cuando esté en modo de espera. Desconecte el suministro eléctrico si no utiliza el sistema. Algunos ajustes se perderán después de que desconecta el sistema. Tiene que fijarlos de nuevo.

Conexión con otro equipo

Puede conectar un reproductor de DVD, un reproductor de audio portátil, etc.

Nota:

• Desconecte el cable de alimentación de CA antes de la

conexión.

• Apague todos los equipos y lea las instrucciones de

funcionamiento apropiadas.

• Los componentes y los cables se venden por separado.

• Si desea conectar equipo diferente a los descritos,

consulte a su distribuidor de audio.

• Puede haber distorsión de sonido cuando utilice un

adaptador.

Conexión a un terminal OPT IN (entrada de audio óptica)

• El terminal de entrada de audio digital de este aparato solo puede detectar las siguientes señales PCM (LPCM) lineales. Para obtener más información, consulte las instrucciones de funcionamiento del dispositivo conectado.

- Frecuencia de muestreo: 32, 44,1, 48, 88,2, 96 kHz

- Número de bits de cuantificación: 16/24 bits

Conexión a un terminal AUX IN

• Cuando se conecta al terminal AUX IN, puede ajustar el nivel de entrada, etc. Para obtener más información, consulte “Uso de la entrada AUX IN” (@ 12).

Page 37

Descripción de los controles

VOLUME

FAV

PAIRING

BASS

TREBLE

5 V1.5 A

SELECTOR

21 22 23

DAB+





NETWORK

PC

OPT



FM

AUDIO IN



AUX





NETWORKPCUSB



AUX



OPT





BLUETOOTHDAB+FMAUDIO IN



R6/LR6, AA

1 Botón de alimentación en espera/

conectada [Í], [Í/I]

Pulse este botón para cambiar del modo de alimentación conectada al modo de alimentación en espera o viceversa. En el modo de alimentación en espera, el aparato consume una pequeña cantidad de corriente.

2 Botones numéricos [1 a 9, 0, S10]

• Para seleccionar un número de 2 dígitos; Ejemplo: 16: [S10]

• Para seleccionar un número de 3 dígitos Por ejemplo: 124: [S10]

3 Poner la función del programa/Eliminar una

pista programada

> [1] > [6]

> [S10] >[1] > [2]> [4]

4 Seleccione la fuente de audio

[ ]: “BLUETOOTH” [CD/USB]: “CD” [RADIO, EXT-IN]:

(

. “USB”

5 Control de reproducción básico 6 Seleccionar los efectos de sonido

17 Visualizador 18 Puerto para dispositivos USB 19 LED de red 20 Seleccione la fuente de audio/Botón de

sincronización Bluetooth

• Mantenga pulsado para entrar en el modo de sincronización (> 8) o desconecte un dispositivo

Bluetooth

(> 8).

21 Abrir o cerrar la bandeja del disco 22 Entrada de auriculares ( )

• Tipo de clavija: estéreo de 3,5 mm (no suministrado)

• Procure evitar utilizarlos mucho rato con el fin de evitar lesiones auditivas.

• La presión sonora excesiva de los auriculares puede causar pérdida de audición.

• Escuchar a alto volumen durante mucho tiempo puede dañar sus oídos.

23 Bandeja de discoy

• No coloque ningún objeto frente a la bandeja del disco.

24 Sensor de mando a distancia

ESPAÑOL

7 Poner el elemento de reproducción del menú 8 Ver la información del contenido 9 Funcionamiento del reloj y del temporizador

Preparación del mando a distancia

10 Seleccione la emisora de radio o la lista de

reproducción favoritas (DAB/DAB+, FM, radio por Internet, podcasts, etc.)

11 Ajustar el volumen del sistema 12 Silenciar el sonido del sistema

Vuelva a pulsar el botón para cancelar. “MUTE” también se cancela cuando se ajusta el volumen o se apaga el aparato.

13 Ingrese el menú de configuración 14 Poner el elemento de radio del menú 15 Seleccionar la opción 16 Atenuar el panel de visualización y el LED de

red

Vuelva a pulsar el botón para cancelar.

• Use una pila alcalina o de manganeso.

• Instale la pila de forma que los polos (+ y –) estén alineados con los del mando a distancia.

• Apunte el control remoto al sensor del control remoto, lejos de los obstáculos, a un rango máximo de 7 m directamente en frente de la unidad principal, dentro de un ángulo de aproximadamente 30° a la derecha y a la izquierda.

TQBM0735

Page 38

Ajustes de red

Cable de red LAN (no suministrado)

Router de banda ancha, etc.

por ej.

Puede reproducir servicios de música en línea o archivos de música desde su teléfono inteligente o tableta en este aparato. Para utilizar estas funciones, el sistema debe estar conectado a la misma red de Internet que el dispositivo compatible.

Este sistema puede conectarse a un router mediante un cable de red LAN o el Wi-Fi conexión estable a la red, se recomienda una conexión LAN por cable.

Nota:

• Si intenta cambiar la configuración de la red

ESPAÑOL

inmediatamente después de haber encendido este aparato, puede transcurrir un tiempo hasta que se muestre la pantalla de configuración de la red.

• Si se muestra el mensaje “NEW FIRMWARE FOUND/ PRESS [OK]” después de configurar la conexión de red, significa que el firmware de esta unidad está disponible.

– Consulte “Actualizaciones de firmware” (>13) para

obtener información sobre cómo actualizar el firmware.

– Para consultar la información sobre la actualización,

acceda al siguiente sitio web:

https://panasonic.jp/support/global/cs/audio/

Preparación

Si instala la aplicación “Google Home” en su teléfono inteligente o tableta, puede configurar una conexión mediante la aplicación.

• Al utilizar las aplicaciones compatibles con Chromecast para reproducir música en este aparato, configure una conexión mediante la aplicación “Google Home”.

• Asegúrese de que la función Wi-Fi esté activada en su teléfono inteligente o tableta.

1 Instale la aplicación “Google Home” en su

teléfono inteligente o tableta.

Para descargar la aplicación “Google Home”, visite:

TQBM0735

https://www.google.com/cast/setup/

Conecte su teléfono inteligente o tableta a la misma

red que este aparato antes de realizar ajustes.

• Asegúrese de que la red esté conectada a Internet.

incorporado. Para una

Conexión LAN convencional

1 Desconecte el cable de alimentación de CA. 2 Conecte la unidad principal a un router de banda

ancha, etc. con un cable de red LAN.

3 Conecte el cable de alimentación de CA a la unidad

principal y encienda el sistema.

• Cuando se establece la conexión, se enciende el LED de red (azul) en la unidad principal.

4 Presione [RADIO, EXT-IN] repetidamente para

seleccionar “NETWORK”.

5 Lance la aplicación “Google Home” y siga las

instrucciones en pantalla para configurar una conexión. (> 7)

Nota:

• Mientras el cable de alimentación de CA esté desconectado, el cable de red LAN debe estar conectado o desconectado.

• Use la categoría 7 o superior de cables LAN derechos (STP) al conectar a dispositivos periféricos.

• Si inserta cualquier otro cable distinto del cable LAN en el

terminal LAN, puede daar la unidad.

• Cuando se conecta un cable de red LAN, se deshabilitará la función Wi-Fi.

Conexión LAN inalámbrica

Preparación

1 Desconecte el cable de alimentación de CA. 2 Desconecte el cable de red LAN. 3 Coloque este aparato lo más cerca posible del

router inalámbrico.

4 Conecte el cable de alimentación de CA a este

aparato. (> 4)

Nota:

• La configuración se cancelará transcurrido el límite de tiempo establecido. En ese caso, vuelva a realizar la configuración.

• Cuando se establece la conexión, se enciende el LED de red (azul) en la unidad principal.

Configurar la red por primera vez

1 Pulse [Í] para encender este aparato.

• Se visualizará “NET SETUP”.

2 Pulse [2, 1] para seleccionar “YES” y, a

continuación, pulse [OK].

• “SETTING” parpadea.

3 Lance la aplicación “Google Home” y siga las

instrucciones en pantalla para configurar una conexión. (> 7)

Nota:

• Este aparato aparecerá como “Panasonic PMX802-****” si no se establece el nombre del dispositivo. (“****” representa unos caracteres que son únicos para cada set).

([PMX802M] Se muestra como “Panasonic PMX802M-****”.)

• Puede comprobar su información de red (SSID, dirección MAC y dirección IP) desde la aplicación “Google Home”.

• Algunos elementos de la aplicación “Google Home” no son relevantes para este aparato.

• Cuando este aparato se pone en modo de espera y se enciende antes de completar la configuración, se muestra “NET SETUP”. Ajuste “NO” para apagar la pantalla.

Page 39

Configuración de la red desde el menú de configuración

1 Presione [RADIO, EXT-IN] repetidamente para

seleccionar “NETWORK”.

2 Pulse [SETUP]. 3 Presione [3, 4] reiteradas veces para seleccionar

“NET SETUP” y luego presione [OK].

• “SETTING” parpadea.

4 Lance la aplicación “Google Home” y siga las

instrucciones en pantalla. (De la siguiente manera).

∫ Uso de la aplicación “Google Home”

(Al utilizar las aplicaciones compatibles con Chromecast con este aparato) Puede configurar una conexión mediante la aplicación “Google Home”.

Lance la aplicación “Google Home” y siga las instrucciones en pantalla para configurar una conexión.

• Una vez que se haya establecido la conexión, se mostrará “SUCCESS”.

– “FAIL” podría mostrarse si la conexión no había

finalizado. Intente seguir este método de nuevo desde el menú de configuración. Si sigue apareciendo “FAIL”, pruebe otros métodos.

Nota:

• Este aparato aparecerá como “Panasonic PMX802-****” si no se establece el nombre del dispositivo. (“****” representa unos caracteres que son únicos para cada set).

([PMX802M] Se muestra como “Panasonic PMX802M-****”.)

• Puede comprobar su información de red (SSID, dirección MAC y dirección IP) desde la aplicación “Google Home”.

• Algunos elementos de la aplicación “Google Home” no son relevantes para este aparato.

Reproducción de música en la red

Este aparato admite las aplicaciones compatibles con Chromecast. Para obtener información detallada sobre las aplicaciones compatibles con Chromecast, visite: g.co/cast/apps

También puede reproducir archivos de música desde el dispositivo de su red en este aparato mediante la aplicación gratuita “Panasonic Music Control”. Descargue e instale la aplicación de la siguiente página. https://panasonic.jp/support/global/cs/audio/app/

Preparación

• Complete los ajustes de la red. (> 6) (Asegúrese de que la red esté conectada a Internet).

• Instale la aplicación compatible en su dispositivo.

• Conecte el dispositivo a la red que se esté utilizando en ese momento en casa.

1 Lance la aplicación compatible con Chromecast

o la aplicación “Panasonic Music Control” en su dispositivo (teléfono inteligente, tableta, etc.) y seleccione este aparato como el altavoz de salida.

2 Reproduzca la música.

No todos los servicios de música en streaming están disponibles en todos los países o todas las regiones. Puede requerirse el registro o suscripción, o bien pueden aplicarse cargos por utilizar los servicios de música en streaming. Los servicios podrían cambiar o interrumpirse. Para obtener más información, visite el sitio web concreto de los servicios de música en streaming.

Aviso importante:

Antes de transferir este aparato a un tercero o de eliminarlo, asegúrese de cerrar sesión en sus cuentas de servicios de reproducción de música en streaming para evitar el uso no autorizado de sus cuentas.

Acerca de Bluetooth

Panasonic no se hace responsable de los daños y/o información que se pueda poner en peligro durante una transmisión inalámbrica.

Banda de frecuencia utilizada

Este sistema utiliza una banda de frecuencia de 2,4 GHz.

•

Certificación de este dispositivo

• Este sistema se adecua a las restricciones de frecuencia y ha sido certificado en base a las leyes de frecuencia de modo que no es necesario contar con una licencia para productos inalámbricos.

• Las siguientes acciones son castigables legalmente en algunos países:

- Desarmar o modificar este sistema.

- Retirar las indicaciones de las especificaciones.

Restricciones de uso

• La transmisión inalámbrica y/o uso de los dispositivos equipados con Bluetooth

• Todos los dispositivos deben cumplir con las normas establecidas por Bluetooth SIG, Inc.

• De acuerdo con las especificaciones o configuraciones de un dispositivo, es posible que la conexión no se establezca o que varíen algunas operaciones.

• Este sistema admite las funciones de seguridad Bluetooth®. Pero según el ambiente de funcionamiento o los ajustes, esta seguridad posiblemente no sea suficiente. Transmita los datos de forma inalámbrica a este sistema y con cuidado.

• Este sistema no puede transmitir datos hacia un dispositivo Bluetooth

Rango de uso

• Use el dispositivo a un rango máximo de 10 m. El rango puede disminuir según el ambiente, los obstáculos o la interferencia.

Interferencia desde otros dispositivos

• Este sistema puede no funcionar correctamente y pueden surgir problemas como ruido y saltos de sonido debido a la interferencia de onda de radio si este sistema está ubicado demasiado cerca de otros dispositivos

Bluetooth

• Este sistema puede no funcionar correctamente si las ondas de radio de una emisora cercana, etc. son demasiado fuertes.

Uso específico

• Este sistema es para un uso normal y general solamente.

• No use este sistema cerca de un equipo ni en un entorno que sea sensible a la interferencia de frecuencia de radio (por ejemplo: aeropuertos, hospitales, laboratorios, etc.).

o de dispositivos que usan la banda 2,4 GHz.

no se encuentra garantizada.

ESPAÑOL

TQBM0735

Page 40

Operaciones Bluetooth

Al usar la conexión Bluetooth®, puede escuchar el sonido desde el dispositivo de audio Bluetooth este sistema, de forma inalámbrica.

• Consulte las instrucciones de funcionamiento del dispositivo Bluetooth

para obtener más detalles.

Conexión vía menú de Bluetooth

Preparación

• Encienda la función Bluetooth coloque el dispositivo cerca de este aparato.

Sincronización con dispositivos Bluetooth

del dispositivo y

1 Pulse [ ] para seleccionar “BLUETOOTH”.

Si aparece “PAIRING” en la pantalla, vaya al paso 3.

2 Pulse [PLAY MENU] para seleccionar “PAIRING”

y después pulse [OK].

ESPAÑOL

• O bien, mantenga pulsado [SELECTOR -

-PAIRING] en el aparato.

3 Seleccione “Panasonic PMX802-****” desde el

menú Bluetooth

•

[PMX802M]

• La dirección MAC (por ejemplo, cadena alfanumérica única para cada set) podría visualizarse antes de que se mostrara esta unidad.

El nombre del dispositivo conectado aparece en la

•

pantalla durante algunos segundos.

4 Inicie la reproducción en el dispositivo

Bluetooth

Conexión de un dispositivo Bluetooth® sincronizado

del aparato Bluetooth®.

Se muestra como “Panasonic PMX802M-****”.

1 Pulse [ ] para seleccionar “BLUETOOTH”.

“READY” se indica en la pantalla.

2 Seleccione “Panasonic PMX802-****” desde el

menú Bluetooth

[PMX802M]

TQBM0735

El nombre del dispositivo conectado aparece en la pantalla durante algunos segundos.

3 Inicie la reproducción en el dispositivo

Bluetooth

del aparato Bluetooth®.

Se muestra como “Panasonic PMX802M-****”.

desde

Nota:

• Si se le solicita la contraseña, ingrese “0000”.

• Puede registrar hasta 8 dispositivos con este aparato. Si se sincroniza un noveno dispositivo, se reemplazará el dispositivo que menos se ha utilizado.

• Esta unidad se puede conectar solamente a un dispositivo por vez.

• Cuando se selecciona “BLUETOOTH” como fuente, este aparato intentará conectarse automáticamente con el último dispositivo conectado Bluetooth aparece en la pantalla durante este proceso.) Si el intento de conexión falla, intente volver a establecer al conexión.

. (“LINKING”

Bluetooth® modo de transmisión

Puede cambiar el modo de transmisión para priorizar la calidad de la transmisión o la calidad de sonido.

Preparación

• Pulse [ ] para seleccionar “BLUETOOTH”.

• Si un dispositivo Bluetooth desconéctelo.

ya está conectado,

1 Presione [PLAY MENU] repetidamente para

seleccionar “LINK MODE”.

2 Pulse [2, 1] para seleccionar el modo y luego

pulse [OK]. MODE 1: Énfasis en la conectividad

MODE 2: Énfasis en la calidad de sonido

Nota:

• Seleccione “MODE 1” si se interrumpe el sonido.

• El ajuste de fábrica es “MODE 2”.

Desconexión del dispositivo Bluetooth

1 Mientras se conecta un dispositivo Bluetooth

Presione [PLAY MENU] repetidamente para seleccionar “DISCONNECT?”.

2 Presione [2, 1] para seleccionar “OK? YES” y

luego presione [OK].

Nota:

• Se puede desconectar el dispositivo Bluetooth® al mantener pulsado [SELECTOR - -PAIRING ] en el aparato.

• El dispositivo Bluetooth una fuente de audio diferente (por ej. “CD”).

se desconectará si se selecciona

Información de los medios

• Tenga en cuenta que Panasonic no se hace responsable por la pérdida de datos y de información.

Compatible con dispositivos USB

• Esta unidad no garantiza la conexión con todos los dispositivos USB.

• Se soportan los sistemas de archivo FAT16 y FAT32.

• Este aparato es compatible con dispositivos USB 2.0 de alta velocidad.

• Puede que los dispositivos USB con capacidad de almacenamiento superior a 32 GB no funcionen en determinadas condiciones.

• Conecte un dispositivo USB de un grosor de 8 mm o menos.

• Los dispositivos USB pueden no ser reconocidos por esta unidad cuando se conectan usando lo siguiente:

– Un hub USB – Un cable de extensión USB

• No es posible usar lectores/escritores de tarjeta USB.

• Formatos de archivos y extensiones compatibles: MP3 (“.mp3”), AIFF (“.aiff”), FLAC (“.flac”), WAV (“.wav”), AAC (“.m4a”), DSD (“.dff”, “.dsf”)

• De acuerdo con el modo en el que se encuentran creados los archivos, es posible que no se reproduzcan en el orden en que los haya numerado o que no se reproduzcan en lo absoluto.

• Es posible que no puedan leerse todos los archivos si hay archivos que no son compatibles.

Nota:

• Los archivos se definen como pistas y las carpetas se definen como álbum.

• Este sistema puede acceder a un máximo:

- 800 álbumes (incluida la carpeta raíz)

- 8000 pistas

- 999 pistas en un álbum

CD compatible

• Este sistema puede reproducir discos que cumplen con el formato CD-DA.

• Este sistema puede reproducir CD-R/RW con contenido de formato CD-DA o MP3.

• Es posible que esta unidad no reproduzca algunos discos debido a la condición de grabado.

• Antes de la reproducción, finalice el disco en el dispositivo en el que estaba grabado.

• Si el disco incluye MP3 y datos de audio normales (CD-DA), la unidad reproducirá el tipo de audio grabado en la parte interna del disco.

• Esta unidad no puede reproducir archivos grabados por medio de escritura por paquetes.

• El disco debe cumplir con ISO9660 nivel 1 o nivel 2 (excepto los formatos extendidos).

Page 41

Nota:

Con la etiqueta hacia arriba

5 V 1.5 A

• Algunos CD-R/RW no se pueden reproducir debido a la condición de la grabación.

• Los archivos MP3 se definen como pistas y las carpetas se definen como álbum.

• Este sistema puede acceder a un máximo:

- CD-DA: 99 pistas

- MP3: 999 pistas, 255 álbumes (incluyendo la carpeta raíz)

• Las grabaciones no se reproducirán necesariamente en el orden de grabación.

Colocación de los medios

Pulse [CD/USB] repetidamente para seleccionar “CD”.

Nota:

• Retire el CD solo después de que deja de girar.

Dispositivo USB

Pulse [CD/USB] repetidamente para seleccionar “USB”.

Nota:

• Inserte el dispositivo USB directamente. No use un cable de extensión USB.

• Desconecte el dispositivo USB si ha terminado de utilizarlo.

• Antes de retirar el dispositivo USB, seleccione una fuente que no sea “USB”.

Controles de reproducción de medios

Las siguientes marcas indican la disponibilidad de la función.

[CD]: Audio de CD en formato CD-DA o un CD

[USB]: Dispositivos USB que contengan archivos

[Bluetooth]: [AirPlay]:

[Network]: Cuando se conecta a un dispositivo

Preparación

• Encienda la unidad.

• Inserte los medios o conecte el dispositivo compatible con reproducción de contenidos de Bluetooth red.

Pulse [CD/USB] o [ ] para seleccionar la fuente de audio.

•

– [AirPlay] [Network]: Cuando este sistema esté

Controles básicos

[CD] [USB] [Bluetooth] [AirPlay] [Network]

Reproducción Pulse [1/;]. Parada Pulse [∫].

Pausa Pulse [1/;].

Avance Presione [:] o [9] para avanzar

Búsqueda

(Excepto

[AirPlay] [Network]

que contiene archivos MP3

MP3/AIFF/FLAC/WAV/AAC/DSD Dispositivo Bluetooth

Cuando se conecta a un dispositivo compatible con AirPlay

compatible con reproducción de contenidos de red

seleccionado como los altavoces de salida, la fuente de audio cambiará a la fuente de la red.

• [USB]: La posición se memoriza y se visualiza “RESUME”.

• [USB]: Pulse [∫] dos veces para detener por completo la reproducción.

conectado

/AirPlay/

Vuelva a pulsar para continuar la reproducción.

una pista. (unidad principal: [:/6] o [5/9])

[CD] [USB]: Pulse [3] o [4] para avanzar el álbum MP3/AIFF/FLAC/ WAV/AAC/DSD.

[Bluetooth]

Durante la reproducción o pausa Mantenga pulsado [6] o [5].

)

(unidad principal: [:/6] o [5/9])

Nota:

• No se escuchará sonido durante la operación de búsqueda si esta se realiza mientras se reproducen archivos DSD en el selector USB.

• Para usar el mando a distancia de este aparato con un dispositivo Bluetooth AVRCP (

Audio Video Remote Control Profile Según el estado del dispositivo, es posible que algunos controles no funcionen.

• [Network]: Algunos controles podrían no funcionar

dependiendo de la aplicación usada, etc.

• [CD] [USB]: Para seleccionar las pistas, presione los

botones numéricos.

, el dispositivo Bluetooth® debe admitir

Visualización de la información disponible

Puede visualizar la pista, el artista, el título del álbum, el tipo de archivo, la velocidad de bits y otra información. (La información varía dependiendo de la fuente de audio).

Presione [DISPLAY] repetidamente.

ej. [USB] (MP3)

“A”: Número de álbum “T”: Número de canción (“  ” significa un número.) “ ”: Álbum “ ”: Pista

Nota:

• Número máximo de caracteres que se pueden mostrar: 32 aproximadamente

• Esta unidad admite etiquetas ID3 de versiones 1 y 2.

• Los datos de texto que no soporta el sistema se pueden mostrar de manera diferente.

[CD] [USB] [Bluetooth] [AirPlay]

ESPAÑOL

TQBM0735

Page 42

Menú de reproducción [CD] [USB]

1 [CD] [USB]: Presione [PLAY MENU] para

seleccionar “PLAYMODE” o “REPEAT”.

2 Pulse [2, 1] para seleccionar el ajuste y luego

pulse [OK].

[USB]: PLAYMODE

[CD]

OFF PLAYMODE

1-TRACK Solamente se reproduce la pista

1-ALBUM Solamente se reproduce el álbum

ESPAÑOL

RANDOM Selecciona los contenidos de

1-ALBUM RANDOM

[CD]

[USB]: REPEAT

ON REPEAT Encienda el modo de repetición.

OFF REPEAT Apague el modo de repetición.

Nota:

• Durante la reproducción aleatoria, no se puede saltar a pistas que ya hayan sido reproducidas o pulse los botones numéricos.

• Esta función no funciona con “Reproducción del programa”.

TQBM0735

Cancelar la configuración del modo de reproducción.

seleccionada.

• “1”, “ ” se visualizará. (Saltar a la pista deseada.)

MP3/AIFF/FLAC/WAV/AAC/DSD seleccionado.

•Pulse [3] o [4] para seleccionar el álbum MP3/AIFF/FLAC/WAV/AAC/ DSD.

“1”, “ ” se visualizará.

manera aleatoria.

• “RND” se visualizará.

Reproduce de manera aleatoria las pistas del álbum MP3/AIFF/FLAC/ WAV/AAC/DSD seleccionado.

•Pulse [3] o [4] para seleccionar el álbum MP3/AIFF/FLAC/WAV/AAC/ DSD.

• “1”, “ ”, “RND” se visualizará.

•“`” se visualizará.

Reproducción del programa [CD] [USB]

Esta función le permite programar hasta 24 pistas. [CD] (CD-DA)

1 Pulse [PGM, -DEL] en el modo de paro.

“PROGRAM” se muestra durante unos segundos.

2 Pulse los botones numéricos para seleccionar la

pista deseada.

Realice este paso para programar otras pistas.

3 Pulse [1/;] para iniciar la reproducción.

[CD] (MP3), [USB]

1 Pulse [PGM, -DEL] en el modo de paro.

“PROGRAM” se muestra durante unos segundos.

2 Pulse [3, 4] para seleccionar el álbum deseado. 3

Pulse [9] y después pulse los botonesnuméricos para seleccionar la pista deseada.

4 Pulse [OK].

Repita los pasos del 2 al 4 para programar otras pistas.

5 Pulse [1/;] para iniciar la reproducción.

Comprobar el contenido del programa

Borrar la última pista

Cancelar el modo de programación

Borrar todas las pistas

Nota:

• La memoria del programa se borra cuando abre la bandeja del disco o retira el dispositivo USB.

• El modo podría cancelarse al abrir la bandeja del disco o retirar el dispositivo USB.

Pulse [:] o [9] en el modo de parada.

Pulse [PGM, -DEL] en el modo de paro.

• “PGM OFF” se muestra durante unos segundos.

Pulse [∫] en el modo de parada. Aparecerá “CLEAR ALL”. Transcurridos 5 segundos, pulse [∫] de nuevo.

Radio FM

Se pueden preconfigurar 30 estaciones FM.

Preparación Presione [RADIO, EXT-IN] repetidamente para seleccionar “FM”.

Preconfiguración automática

Pulse [RADIO MENU] para seleccionar “A.PRESET”.

2 Pulse [2, 1] para seleccionar la frecuencia

“LOWEST” (la más baja) o “CURRENT” (actual). LOWEST:

Para iniciar la auto-presintonización con la frecuencia más baja (“FM 87.50MHz”).

CURRENT:

Para iniciar la auto-presintonización con la frecuencia actual*1.

3 Pulse [OK] para iniciar la presintonización.

• El sintonizador comienza a predeterminar de manera ascendente todas las estaciones que pueda recibir en los canales.

Para cancelar, pulse [∫].

*1: Para cambiar la frecuencia, consulte “Presintonización y

sintonización manual”.

Presintonización y sintonización manual

1 Pulse [6] o [5] para sintonizar la emisora.

• O bien, pulse [:/6] o [5/9] en la unidad principal cuando el modo de sintonización esté en “

Para sintonizar automáticamente, mantenga pulsado el botón hasta que la frecuencia comience a cambiar rápidamente.

MANUAL

”

*2.

2 Pulse [PGM, -DEL]. 3 Pulse los botones numéricos para seleccionar

un número predefinido.

Lleve a cabo los pasos 1 al 3 de nuevo para predefinir más emisoras. La nueva emisora sustituye cualquier emisora que ocupa el mismo número predefinido.

Selección de una emisora presintonizada

Pulse los botones numéricos, [:] o [9] para seleccionar la estación programada.

• O bien, pulse [:/6] o [5/9] en la unidad principal cuando el modo de sintonización esté en “PRESET

*2: Para cambiar el modo de sintonización

1 Pulse [RADIO MENU] repetidamente para

seleccionar “TUNE MODE”.

2Pulse [2, 1] para seleccionar “MANUAL” o

“PRESET” y a continuación pulse [OK].

”

*2.

Page 43

Para visualizar datos de texto Radio

Calidad de recepción

0 (mala) a 8 (excelente)

Data System

Este sistema puede mostrar los datos de texto transmitidos por la Radio Data System disponible en algunas áreas.

Presione [DISPLAY] repetidamente.

“PS”: Servicio del programa “PTY”: Tipo de programa “FREQ”: Frecuencia

Nota:

• Radio Data System solo está disponible cuando el estéreo funciona en recepción.

• Es posible que Radio Data System no esté disponible si la recepción es deficiente.

DAB/DAB+

Preparación Pulse [RADIO, EXT-IN] repetidamente para seleccionar “DAB+”.

Si selecciona “DAB+” por primera vez, el sistema comenzará el procedimiento de “DAB AUTO SCAN”.

Nota:

• Si no se detecta ninguna emisora, aparecerá “SCAN FAILED”. Ajuste la antena e inténtelo de nuevo.

Escaneo automático DAB/DAB+

1 Pulse [RADIO MENU] para seleccionar

“AUTO SCAN” y después pulse [OK].

“START?” se visualiza.

2 Pulse [OK].

“DAB AUTO SCAN” se visualiza.

Sintonización manual DAB/DAB+

Para encontrar la mejor posición para la antena, utilice la sintonización manual para buscar el bloque de frecuencia DAB/DAB+ seleccionado.

1 Pulse [RADIO MENU] repetidamente para

seleccionar “MANUAL SCAN”.

2 Pulse [2, 1] para seleccionar un bloque de

frecuencia a escanear y después pulse [OK].

“TUNING” se visualiza. Si se sigue mostrando “SCAN FAILED”, repita los

pasos 1 a 2 hasta que se memorice una emisora. Si la situación no mejora, utilice una antena exterior DAB o consulte a su distribuidor.

Programación de la memoria

Puede presintonizar hasta 20 emisoras DAB/DAB+.

1 Pulse [6] o [5] para seleccionar una

emisora.

• O bien , pul se [:/6] o [5/9] en la unidad principal cuando el modo de sintonización esté en “STATION

”

*1.

2 Pulse [PGM, -DEL]. 3 Presione los botones numéricos para

seleccionar un número programado.

Siga los pasos 1 a 3 de nuevo para presintonizar más emisoras.

Nota:

• Una estación almacenada previamente se sobrescribe cuando otra estación se almacena en el mismo número programado.

• No puede programar una estación cuando la estación no está transmitiendo o cuando ha seleccionado un servicio secundario.

• La antigua memoria de estaciones se borra durante el escaneo automático.

Selección de una emisora presintonizada

Pulse los botones numéricos, [:] o [9] para seleccionar la estación programada.

• O bien, pulse [:/6] o [5/9] en la unidad principal cuando el modo de sintonización esté en “PRESET

*1: Para cambiar el modo de sintonización

1 Pulse [RADIO MENU] repetidamente para

seleccionar “TUNE MODE”.

2Pulse [2, 1] para seleccionar “STATION” o

“PRESET” y a continuación pulse [OK].

”

*1.

Visualización de la información disponible

Puede ver información acerca de las emisiones DAB/ DAB+, el tipo de programa, la etiqueta del conjunto y la frecuencia.

Pulse [DISPLAY] para ver la información disponible.

ajustes DAB/DAB+

1 Pulse [RADIO MENU] repetidamente para

seleccionar una opción.

2 Pulse [2, 1] para seleccionar la configuración

deseada y a continuación pulse [OK].

DAB SECONDARY PRIMARY Para escuchar el servicio primario. SECONDARY Para escuchar servicios secundarios.

AUTO CLOCK ADJ ON ADJUST Inicio del ajuste automático del reloj. OFF ADJUST Cancelación del ajuste automático del

“ ” se visualiza.

reloj.

Calidad de la señal DAB/DAB+

Cuando ajuste la antena, puede revisar la calidad de recepción.

1 Pulse [RADIO MENU] repetidamente para

seleccionar “SIGNAL QUALITY”.

2 Pulse [2, 1] para seleccionar la frecuencia.

Se visualiza el bloque de frecuencia actual y entonces se indica la calidad de recepción.

ESPAÑOL

TQBM0735

Page 44

Uso de la entrada AUX IN

USB

Cable USB 2.0 (no suministrado)

Unidad principal (parte trasera) Puerto USB-DAC

Tipo B

Tipo A

Puede cambiar el nivel de entrada, etc. cuando escuche el audio desde un reproductor de audio portátil, etc., conectado al terminal AUX IN.

Preparación

Conecte el equipo externo al terminal AUX IN.

Para ajustar el nivel de entrada

Puede ajustar el nivel de entrada.

1 Pulse [SOUND] repetidamente para seleccionar

“INPUT LEVEL”.

2 Pulse [2, 1] para seleccionar “LOW” o “HIGH” y

a continuación pulse [OK].

Nota:

• El ajuste de fábrica es “HIGH”.

• Seleccione “LOW” si el sonido se distorsiona durante el nivel de entrada “HIGH”.

• Lea las instrucciones de funcionamiento del dispositivo de música externo para conocer más detalles.

ESPAÑOL

• Los componentes y los cables se venden por separado.

Reproducción automática AUX-IN

El sistema cambiará automáticamente a la fuente AUX cuando detecte la señal desde un dispositivo de música externo. Esta función también funciona en el modo de espera.

1 Pulse [RADIO, EXT-IN] repetidamente para

seleccionar “AUX”.

2 Pulse [SETUP] repetidamente para seleccionar

“AUX-IN AUTO PLAY”.

3 Pulse [2, 1] para seleccionar “ON” y después

pulse [OK].

Nota:

• El ajuste de fábrica es “OFF”.

• Esta función no funciona cuando el volumen del dispositivo de música externo es bajo, de modo que suba el volumen.

• Cuando la función esté desactivada, cada vez que cambie a la fuente AUX, se mostrará “AUX-IN AUTO PLAY IS OFF” una vez.

• Detenga o pause el dispositivo de música externo antes de cambiar a otra fuente de música o al modo de espera para

TQBM0735

evitar el cambio automático a la fuente AUX.

• Cuando se utiliza esta función en el modo de espera, puede

que se requieran unos segundos para que el sonido se emita.

• Si esta función está en “ON”, aumentará el consumo de energía en espera.

(

Aprox.

0,15 W)

Uso de la entrada PC

Puede reproducir música en el PC con los altavoces de este sistema conectando un PC a la terminal PC IN de la unidad principal.

Antes de realizar la conexión a un PC

Siga los pasos a continuación.

• Consulte la siguiente información para las versiones de OS recomendadas para su PC:

– Windows 8, Windows 8.1, Windows 10 – OS X 10.7, 10.8, 10.9, 10.10, 10.11,

macOS 10.12, 10.13, 10.14, 10.15

1 Descargue e instale el controlador

correspondiente en el PC. (Solo para Sistema Operativo Windows)

Descargue e instale el controlador de la siguiente página.

https://panasonic.jp/support/global/cs/audio/

(En este sitio sólo se utiliza el idioma inglés.)

2 Descargue e instale la correspondiente

aplicación “Panasonic Audio Player en su PC. (Para Windows OS y OS X)

Descargue e instale la aplicación de la siguiente página.

https://panasonic.jp/support/global/cs/audio/

(En este sitio sólo se utiliza el idioma inglés.)

(a partir de mayo de 2021)

2” (gratuita)

Escucha de audio desde un PC

1 Desconecte el cable de alimentación de CA. 2 Conecte la unidad principal y un PC.

3 Conecte el cable de alimentación de CA a la

unidad principal y encienda el sistema.

4 Pulse [RADIO, EXT-IN] repetidamente para

seleccionar “PC”.

5 Opere el PC para la reproducción.

Nota:

• Cuando reproduce audio de alta resolución, se recomienda que use un cable USB 2.0 de alta velocidad compatible.

Efectos de sonido

Cambio de la calidad de sonido

Pulse [SOUND] repetidamente para seleccionar un efecto de sonido.

2 Pulse [2, 1] para seleccionar el ajuste deseado.

BASS TREBLE SURROUND “ON SURROUND” o

[CD] (CD-DA) CD HIGH RES RE-MASTER

Unidad principal solamente Gire [BASS] o [TREBLE] para ajustar el nivel.

-4 a +4

“OFF SURROUND” “ON” o “OFF”.

Page 45

Ecualizador preajustado (Preset EQ)

“SLEEP 30” -------. “SLEEP 60” -------. “SLEEP 90”

^------ “OFF” (Cancelar) ( “SLEEP 120” -------

Pulse [PRESET EQ] repetidamente para seleccionar una configuración.

HEAVY Añade potencia al rock SOFT Para música de fondo CLEAR VOCAL Añade brillo a las voces FLAT Cancela el efecto de sonido

Nota:

• Si ajusta Preset EQ y después ajusta BASS y TREBLE, Preset EQ se cancelará.

Aporta nitidez a las frecuencias superiores

D.BASS

Esta función le permite disfrutar de un efecto de graves.

Pulse [D.BASS] para seleccionar “ON D.BASS” o “OFF D.BASS”.

Reloj y temporizadores

Puesta en hora

Este es un reloj de sistema de 24 horas.

Uso de la información del reloj procedente de un dispositivo de red

Puede transmitir la información del reloj desde el dispositivo a este aparato a través de la aplicación “Panasonic Music Control”

Preparación

• Complete los ajustes de la red. (> 6)

• Instale la aplicación “Panasonic Music Control” en su dispositivo.

• Conecte el dispositivo a la misma red que este sistema.

1 Encienda este sistema.

• Compruebe que el LED (azul) de red esté iluminado en la unidad principal.

• Si no se indica este mensaje, compruebe los ajustes de red.

(> 6)

Inicie la aplicación “Panasonic Music Control”.

• Utilice siempre la última versión de la aplicación.

• La información del reloj se enviará a este sistema.

Ajuste manual del reloj

Pulse [CLOCK/TIMER] para seleccionar “CLOCK”.

2 Presione [3, 4] para seleccionar la hora y luego

presione [OK].

Para comprobar la hora

Pulse [CLOCK/TIMER].

Nota:

• Vuelva a poner en hora el reloj con regularidad para mantener su precisión.

Temporizador de dormir

El temporizador de dormir apaga el sistema después del tiempo predefinido.

Pulse repetidamente [SLEEP] para seleccionar el ajuste (en minutos).

Para mostrar el tiempo restante

Pulse [SLEEP].

Nota:

• El tiempo restante se indica en la pantalla de la unidad a cada minuto, salvo cuando se realicen otras operaciones. Cuando solo resta 1 minuto, se muestra “SLEEP 1” continuamente.

• El temporizador de dormir se puede utilizar junto con el temporizador de reproducción.

• El temporizador para dormir siempre va primero. Asegúrese de no superponer los temporizadores.

Temporizador de reproducción

Puede ajustar la hora para activarse a una hora determinada y despertarle.

Preparación

Configure el reloj.

1 Presione [CLOCK/TIMER] repetidamente para

seleccionar “TIMER ADJ”.

2 Pulse [3, 4] para establecer la hora de inicio

(“ON TIME”) y luego pulse [OK].

3 Presione [3, 4] para seleccionar la hora de

finalización (“OFF TIME”) y luego presione [OK].

4 Pulse [3, 4] para seleccionar la fuente de

música*

y a continuación pulse [OK].

Encienda el temporizador

1 Prepare la fuente de música seleccionada y

ajuste el volumen deseado.

2 Pulse [F, PLAY].

Se muestra “F”. Para cancelar, vuelva a pulsar [F, PLAY]. El sistema debe estar apagado para que funcione el temporizador.

Para comprobar la configuraciós

Pulse [CLOCK/TIMER] repetidamente para seleccionar “TIMER ADJ”. (Durante modo de espera, pulse [CLOCK/TIMER] dos veces.)

Nota:

• El temporizador se inicia a bajo volumen y aumenta gradualmente al nivel preestablecido.

• Si el temporizador está activo, se encenderá todos los días a la hora fijada.

• Si apaga el sistema y lo enciende de nuevo mientras el temporizador está en funcionamiento, el temporizador no se parará en el tiempo final.

* “CD”, “USB”, “DAB+” y “FM” se pueden fijar como fuente

de música. También puede establecer un favorito (FAV) que haya sido registrado con [FAV].

Actualizaciones de firmware

En ocasiones, Panasonic puede lanzar actualizaciones del firmware para este sistema que pueden agregar u optimizar el funcionamiento de ciertas características. Estas actualizaciones se encuentran disponibles de forma gratuita.

La descarga tiene una duración de unos 20 minutos. No desconecte el cable de alimentación de CA ni ponga este aparato en modo de espera durante la actualización.

– El progreso se muestra como “UPDATING” o

“UPD %” durante la actualización. (“  ” representa un número.)

ESPAÑOL

TQBM0735

Page 46

Nota:

• Debido a medidas para resolver problemas de seguridad, etc., hay veces que las operaciones (temporizadores, etc.) de este sistema se detienen a la fuerza y se actualiza el firmware. Si no desea que el firmware se actualice a la fuerza, desconecte el cable de red LAN o desconecte de la red inalámbrica.

• Durante el proceso de actualización, no se podrán realizar otras operaciones.

• Si no hay actualizaciones, se visualizará “NO NEED”.

• La actualización del firmware puede restablecer la configuración de este aparato.

• La descarga tarda un máximo de aprox. 20 minutos. Podría tardar más o no funcionar correctamente; depende del entorno de conexión.

Preparación

• Conecte este sistema a la red hogareña.

– Asegúrese de que la red esté conectada a Internet.

(> 6)

1 Pulse [SETUP]. 2 Presione [3, 4] reiteradas veces para seleccionar

ESPAÑOL

“FW UPDATE” y luego presione [OK].

3 Pulse [2, 1] para seleccionar “YES” y después

pulse [OK].

• El progreso se muestra como “UPD %” durante la actualización. (“  ” significa un número).

• Cuando la actualización finaliza correctamente, se visualiza “SUCCESS”.

4 Pulse [Í] para apagar y encender este aparato.

Verificación de la versión de firmware

1 Pulse [SETUP]. 2 Pulse [3, 4] para seleccionar “FW VER.” y

después pulse [OK].

3 Pulse [2, 1] para seleccionar “FIRMWARE” y

después pulse [OK].

Se visualizará la versión del firmware instalado.

4 Pulse [OK] para salir.

TQBM0735

Otros

Uso de la función de favoritos

Registrar una emisora o lista de reproducción como favorita en [FAV]

Puede registrar su emisora, música o lista de reproducción favorita (DAB/DAB+, FM, radio por Internet, podcasts, etc.) e invocar la emisora fácilmente pulsando [FAV].

1 Cambiar la fuente de entrada (DAB/ DAB+, FM,

Internet Radio, Podcasts, etc.).

2 Mantenga pulsado [FAV] mientras se reproduce

la emisora o lista de reproducción favorita.

• Se muestra “MEM FAV*”. (“*” parpadea.)

3 Pulse el botón numérico (1 - 9) para registrar.

• “FAV* MEMORISED” se muestra cuando el registro está completado. (“*” representa el número registrado.)

• Una emisora que ha sido memorizada se sobrescribe cuando se selecciona otra emisora para el mismo número.

Recuperar la emisora favorita

1 Pulse [FAV]. 2 Pulse el número registrado (1 - 9).

• También puede recuperar la emisora pulsando repetidas veces [FAV]. (Cambia a la emisora registrada).

• La fuente de entrada cambia automáticamente a la emisora registrada.

• Se mostrará “EMPTY” si no se ha registrado ningún elemento en la lista de favoritos.

Nota:

• A discreción de los proveedores de servicios, cuando una canción de una lista de reproducción se registra en los favoritos (FAV) y luego se invoca, podría reproducirse una canción diferente de la lista de reproducción.

• A discreción de los proveedores de servicios, cuando una canción reproducida se registra en los favoritos (FAV) y luego se invoca, la canción podría no reproducirse correctamente.

• A discreción de los proveedores de servicios, las emisoras y la música registradas en los favoritos (FAV) podrían modificarse o eliminarse sin previo aviso.

• Después de registrar una emisora DAB en los favoritos (FAV), el registro se cancela si se realiza “AUTO SCAN”. Registre la emisora de nuevo.

Función de apagado automático

Como configuración de fábrica, este dispositivo se cambiará a modo en espera automáticamente si no hay sonido y no se utiliza durante 20 minutos aproximadamente.

Para cancelar esta función

1 Presione [SETUP] repetidamente para

seleccionar “AUTO OFF”.

2 Pulse [2, 1] para seleccionar “OFF” y después

pulse [OK].

Nota:

• Para encender el temporizador, seleccione “ON” en el paso 2.

• Cuando se conecta a un dispositivo Bluetooth®, la función no funciona.

Modo de espera de la red

Este sistema puede encenderse automáticamente desde el modo de espera cuando se selecciona este sistema como los altavoces de salida del dispositivo de red/Bluetooth

El ajuste de fábrica es “ON”. Para apagar el modo de espera de red, seleccione “OFF” en el paso 2.

1 Presione [SETUP] reiteradas veces para

seleccionar “STANDBY MODE” y luego presione [OK].

2 Presione [2, 1] para seleccionar “ON” o “OFF”

y luego presione [OK].

• Cuando “STANDBY MODE” se encuentra en “

– El consumo de energía en el modo de espera

aumentará.

• Cuando “STANDBY MODE” se encuentra en “OFF”

– El tiempo que tarda el sistema en arrancar tras su

encendido será mayor que cuando “STANDBY MODE” es “ON”.

• Cuando se encienda el sistema a través de esta función, es posible que no se reproduzca la parte inicial de la música.

• En función de la aplicación, las condiciones para la activación de esta función pueden ser diferentes.

• Es posible que el sistema no se encienda incluso cuando esté seleccionado como los altavoces de salida. En ese caso, inicie la reproducción.

ON”

Page 47

Fuerza de la señal Wi-Fi

Para verificar la fuerza de señal Wi-Fi donde se encuentra ubicado este sistema.

Preparación

Conecte este sistema a la red inalámbrica. (> 6)

1 Pulse [RADIO, EXT-IN] repetidamente para

seleccionar “NETWORK”.

2 Presione [SETUP] reiteradas veces para

seleccionar “SIGNAL LEVEL” y luego presione [OK].

“LEVEL ” se indica en la pantalla. (“  ” representa un número.)

•Pulse [∫] para salir del modo de visualización.

• Se recomienda tener una fuerza de señal de “3”. Cambie la posición o ángulo de su router inalámbrico o este sistema si la indicación es “2” o “1” y cerciórese de que la conexión haya mejorado.

• Si se visualiza “LEVEL 0”, este sistema no puede establecer un enlace con el router inalámbrico.

Nombre de red inalámbrica (SSID)

Muestre el nombre para la red inalámbrica conectada (SSID).

1 Pulse [RADIO, EXT-IN] repetidamente para

seleccionar “NETWORK”.

2 Presione [SETUP] reiteradas veces para

seleccionar “NET INFO” y luego presione [OK].

3 Pulse [2, 1] reiteradas veces para seleccionar

“SSID” y luego pulse [OK].

•Pulse [∫] para salir.

• Si se visualiza “NO CONNECT”, este sistema no está conectado a una red inalámbrica.

• Los caracteres que no se puedan mostrar se remplazarán con “¢”.

Dirección IP/MAC

Puede confirmar la dirección IP asignada a este sistema y la dirección MAC por cable o Wi-Fi de este sistema. (Se muestra la dirección MAC conectada).

Pulse [RADIO, EXT-IN] repetidamente para seleccionar “NETWORK”.

Presione [SETUP] reiteradas veces para seleccionar “NET INFO” y luego presione [OK].

Pulse [2,1] reiteradas veces para seleccionar “IP ADDR.” o “MAC ADDR.” y luego pulse [OK].

Se visualizará parcialmente la dirección IP o la dirección MAC.

Presione [2,1] en el control remoto para ver el resto de la dirección IP o la dirección MAC.

• Pulse [∫] para salir.

• Esto,“ – ”, que aparece en la parte superior o inferior izquierda del visualizador indica las primeras y últimas unidades respectivamente.

Solución de problemas

Antes de solicitar el servicio de reparaciones haga las comprobaciones indicadas abajo. Si tiene alguna duda acerca de algunos de los puntos de comprobación o si las soluciones indicadas no resuelven el problema, consulte a su distribuidor para obtener instrucciones.

¿Tiene instalada la versión actualizada del firmware?

Panasonic está constantemente mejorando el firmware del sistema para asegurar que nuestros clientes disfruten de la última tecnología.

Para obtener ayuda, soporte y consejos más detallados sobre el producto, visite:

https://panasonic.jp/support/global/cs/audio/

(En este sitio sólo se utiliza el idioma inglés.)

La unidad no funciona.

• Se ha activado uno de los dispositivos de seguridad de la unidad.

1Pulse [Í/I] en la unidad para cambiar la unidad a modo

en espera.

• Si la unidad no se apaga, desconecte el cable de alimentación de CA de la toma de corriente de CA, vuelva a conectarlo transcurridos aproximadamente 30 segundos y espere unos 10 segundos.

2Pulse [Í/I] en la unidad para encenderla. Si la unidad

sigue sin funcionar, consulte a su concesionario.

(> 13

)

Visualizaciones de unidad principal

“--:--”

• Conectó el cable de alimentación de CA por primera vez o se produjo un fallo recientemente en la alimentación. Configure el reloj.

“ADJUST CLOCK”

• El reloj no está configurado. Ajuste el reloj correctamente.

“ADJUST TIMER”

• El temporizador de reproducción no está configurado. Ajuste el temporizador de reproducción correctamente.

“AUTO OFF”

• La unidad no ha sido utilizada por aproximadamente 20 minutos y se apagará en un minuto. Pulse cualquier botón para cancelar esta función.

“EMPTY”

• No hay ninguna emisora o lista de reproducción registrada en [FAV]. Añada un elemento a la lista.

“ERROR”

• Se ha llevado a cabo una operación incorrecta. Lea las instrucciones y vuelva a intentarlo. (No es un mal funcionamiento).

“F” / “F” (“  ” significa un número.)

• Hay un problema con este aparato. Desconecte el cable de alimentación de CA de la toma de corriente de CA, vuelva a conectarlo transcurridos aproximadamente 30 segundos, espere unos 10 segundos y encienda la unidad. Si el problema persiste, desconecte el cable de alimentación de CA y consulte a su distribuidor.

“FAIL” “DL ERROR”

• Falló la actualización o la configuración. Una vez apagada la unidad, desconecte el cable de alimentación de CA de la toma de corriente de CA, vuelva a conectarlo transcurridos aproximadamente 30 segundos, espere unos 10 segundos, encienda la unidad y repita la actualización.

• Falló la descarga del firmware. Pulse cualquier botón para salir. Vuelva a intentarlo más tarde.

• No se puede encontrar el servidor. Pulse cualquier botón para salir. Asegúrese de que la red inalámbrica esté conectada a Internet.

“FAILED”

• El registro en los favoritos ha fallado. Realice la operación durante la reproducción.

ESPAÑOL

TQBM0735

Page 48

“LINKING”

• Este sistema está intentando conectarse al último dispositivo Bluetooth seleccionada la opción “BLUETOOTH”.

• Este sistema se comunica con el router inalámbrico para completar los ajustes de la red. Según el router inalámbrico, este proceso puede llevar algunos minutos. Intente mover este sistema más cerca del router inalámbrico.

“NETWORK INITIALIZING” “BLUETOOTH INITIALIZING”

• El sistema está realizando un proceso interno.

Continúe la operación después de que la pantalla desaparezca.

“NEW FIRMWARE FOUND”

• El firmware (gratuito) de este aparato está disponible. (> 13)

“NO DEVICE”

• El dispositivo USB no está conectado. Examine la conexión.

“NO DISC”

• No ha puesto un disco o ha puesto un disco que el

ESPAÑOL

sistema no puede reproducir.

“NO PLAY”

• Compruebe el contenido. Solo puede reproducir formato admitido. (> 8)

• Los archivos en el dispositivo USB pueden estar dañados. Formatee el dispositivo USB y vuelva a intentarlo.

• Es posible que el aparato tenga algún tipo de problema. Apague el aparato y a continuación vuelva a encenderlo.

“NO PRESET”

• El canal seleccionado no ha sido presintonizado. Presintonice algunos canales.

“NO SIGNAL”

• Esta estación no se puede recibir. Revise su antena.

“NOT SUPPORTED”

• Ha conectado un dispositivo USB que no es compatible.

“NOT VALID”

• La función que ha intentado usar no está disponible con la configuración actual. Compruebe los pasos y la configuración.

“OPT UNLOCKED”

• “OPT” está seleccionado, pero no hay ningún dispositivo conectado.

• Los componentes de frecuencia de muestreo, etc., de

TQBM0735

las señales de audio no se introducen correctamente.

“PC UNLOCKED”

• “PC” está seleccionado, pero no hay ningún PC conectado.

conectado cuando está

“PGM FULL”

• El número de pistas programadas son más de 24.

“PLAYERROR”

• Se ha reproducido un archivo no compatible. El sistema se saltará esa canción y reproducirá la siguiente.

• Normalmente, la pista se salta y la reproducción pasa a la siguiente, pero en algunos casos, la reproducción podría detenerse dependiendo de la fuente de audio. Compruebe el formato de archivo de la pista. (No es un mal funcionamiento).

“READING”

• La unidad está verificando la información del CD. Luego de que esta pantalla desaparece, comienza a funcionar.

• Cuando inicie la reproducción de archivos DSD, puede que la lectura de los archivos tarde un poco. Espere a que la lectura se haya completado.

“REMOTE ” (“  ” significa un número.)

• El mando a distancia y esta unidad están usando diferentes códigos. Cambie el código en el mando a distancia.

– Cuando aparece “REMOTE 1”, mantenga pulsado [OK]

y [1] durante más de 4 segundos.

– Cuando aparece “REMOTE 2”, mantenga pulsado [OK]

y [2] durante más de 4 segundos.

“SCAN FAILED”

• No es posible recibir la señal de las emisoras. Verifique su antena e intente sintonizar DAB/DAB+ manualmente.

“USB OVER CURRENT”

• El dispositivo USB está consumiendo demasiada energía. Retire el dispositivo USB. Apague y vuelva a encender el sistema. (No es un mal funcionamiento).

“VBR”

• El sistema no puede mostrar el tiempo de reproducción restante de las canciones de velocidad de bits variable (VBR).

“WAIT”

• Este ajuste se muestra, por ejemplo, cuando este aparato se esté apagando.

• Esto parpadea cuando el sistema está intentando entrar a un modo de configuración de red.

Inicialización

Restablezca la memoria cuando ocurran las siguientes situaciones:

• Los botones no funcionan.

• Usted desea borrar y restablecer el contenido de la memoria.

1 Desconecte el cable de alimentación de CA.

Espere 30 segundos antes de proseguir con el paso 2.

Mientras mantiene pulsado [Í/I] en la unidad principal, conecte la cable de alimentación de CA de nuevo.

Mantenga pulsado [Í/I] hasta que “------------” aparezca en la pantalla.

• Espere hasta que la pantalla desaparezca. (Aprox. 1 minuto)

3 Suelte [Í/I].

Todas las configuraciones vuelven a su estado predeterminado de fábrica. Es necesario configurar los elementos de memoria de nuevo.

• Para restablecer los ajustes de red, realice la operación para el restablecimiento de la red. (> 6)

Código de mando a distancia

Cuando otro equipo Panasonic responda al mando a distancia de este sistema, cambie el código del mando a distancia de este sistema.

Para poner el código a “REMOTE 2”

1 Pulse [SELECTOR, - PAIRING] en la unidad

principal para seleccionar “CD”.

Mantenga pulsado [∫] en la unidad principal y [2] en el mando a distancia hasta que se muestre “REMOTE 2”.

3 Mantenga pulsado [OK] y [2] durante por lo

menos 4 segundos.

• El ajuste de fábrica es “REMOTE 1”.

• Para volver a cambiar el modo a “REMOTE 1”, repita los pasos anteriores pero reemplace el botón presionado en el control remoto de [2] a [1].

Page 49

Especificaciones

Generalidades

Alimentación 220 V a 240 V CA, 50 Hz Consumo energético 43W Dimensiones

Peso Aprox. 2,9 kg Gama de temperaturas de funcionamiento 0°C a +40°C Gama de humedades de funcionamiento

Consumo de energía en modo de espera

(Cuando “STANDBY MODE” es “OFF” y no se muestra el reloj)

(Cuando “STANDBY MODE” es “ON” y no se muestra el reloj)*

Sección del amplificador

[PMX802]

Salida de energía RMS

[PMX802M]

Potencia de salida RMS

Impedancia de carga de los altavoces 3 ™ a 16 ™

(An x Al x Prof) 211 mm x 114 mm x 267 mm

35 % a 80 % RH (sin condensación)

0,4 W (aprox.)

2,0 W (aprox.)

Canal frontal (ambos canales accionados)

Total de energía RMS 120 W

Canal frontal (se accionan ambos canales)

Total de energía RMS 120 W

Total de energía RMS 70 W

60 W por canal (3 ™), 1 kHz, 10 % THD

35 W por canal (6 ™), 1 kHz, 10 % THD

Sección FM

Reinicio de la memoria 30 estaciones Gama de frecuencias

87,50 MHz a 108,00 MHz (en pasos de 50 kHz)

Terminales de antena 75 ™ (esequilibrado)

Sección DAB

Memorias DAB 20 canales Banda de frecuencia

Banda III 5A a 13F

Sensibilidad *BER 4x10

Requisito mínimo –98 dBm

Antena exterior para DAB Terminal

Sección de disco

Discos reproducidos (8 cm o 12 cm)

Dispositivo de lectura

Longitud de onda 790 nm (CD)

Sección de terminales

Clavija de los auriculares Estéreo, ‰3,5 mm USB (USB-A) FRONT USB Conector tipo A

Número máximo de carpetas (álbumes) 800 Número máximo de archivos (canciones) 8000 Sistema de archivos FAT16, FAT32 Potencia del puerto USB DC OUT 5 V 1,5 A MAX

PC (USB-B) REAR USB Conector tipo B Interfaz de Ethernet LAN (100Base-TX/10Base-T) AUX IN Estéreo, clavija de ‰3,5 mm AUDIO IN Entrada de línea (Clavija) Entrada digital

Soporte de formato LPCM

Entrada digital óptica (Terminal óptico)

[PMX802] Sección de altavoz

Altavoz(ces)

Altavoz de bajos Tipo cónico de 14 cm x 1 Altavoz para agudos Tipo cúpula de 1,9 cm x 1 Súper altavoz de alta frecuencia

Impedancia 3™ Dimensiones (An x Al x Prof)

Peso Aprox.2,6kg

Tipo piezoeléctrico de 1,5 cm x 1

161 mm x 238 mm x 262 mm

(174,928 MHz

-4

239,200 MHz)

Conector F (75 ™)

CD, CD-R/RW (CD-DA, MP3*

Sección Bluetooth

Bluetooth

Clasificación del equipo inalámbrico

Perfiles admitidos A2DP, AVRCP Códec admitido AAC, SBC Banda de frecuencia 2,4 GHz banda FH-SS Distancia de funcionamiento

Especificación del sistema

Bluetooth

Clase 2 (2,5 mW)

Línea de vista de aprox. 10 m*

Sección de Wi-Fi

Norma IEEE802.11a/b/g/n/ac Banda de frecuencia Seguridad

)

Nota:

• Las especificaciones están sujetas a cambios sin previo aviso. El peso y las dimensiones son aproximados.

• La distorsión armónica total se mide con el analizador de espectro digital.

*1: LAN por cable o LAN inalámbrica *2: MPEG-1 Capa 3, MPEG-2 Capa 3 *3: Distancia de comunicación posible. Entorno de

WPA2TM y modo combinado WPA2TM/WPA

medición: Temperatura 25 °C/Altura 1,0 m. Medición en “MODE 1”.

Banda de 2,4 GHz/Banda de 5 GHz

Ver.4.2

ESPAÑOL

TQBM0735

Page 50

POLSKI

Używanie plakietki “Works with Apple” oznacza, że urządzenie zostało specjalnie zaprojektowane do współpracy z technologią wymienioną na plakietce i spełnia normy wydajności firmy Apple.

Apple oraz AirPlay stanowią znaki towarowe Apple Inc. spółki zarejestrowanej w Stanach Zjednoczonych i innych krajach. Produkt jest kompatybilny z AirPlay 2. Wymagany jest system iOS

11.4 lub nowszy.

Nazwa marki Bluetooth® i logotypy są zarejestrowanymi znakami towarowymi firmy Bluetooth SIG, Inc. i wszelkie ich użycie przez firmę Panasonic Holdings Corporation jest objęte licencją. Pozostałe znaki towarowe i nazwy handlowe są własnością ich posiadaczy.

Logo Wi-Fi CERTIFIED™ jest znakiem certyfikacji Wi-Fi Alliance®. “Wi-Fi®” jest zarejestrowanym znakiem towarowym firmy Wi-Fi Alliance®. “WPA™”, i “WPA2™” to znaki towarowe firmy Wi-Fi Alliance®.

Mac oraz OS X to znaki towarowe firmy Apple Inc., zarejestrowane w USA i innych krajach.

macOS to znak towarowy firmy Apple Inc.

Windows jest znakiem towarowym lub zarejestrowanym znakiem towarowym firmy Microsoft Corporation w Stanach Zjednoczonych i w innych krajach.

The product with the Hi-Res Audio logo is conformed to Hi-Res Audio standard defined by Japan Audio Society. The logo is used under license from Japan Audio Society.

TQBM0735

Google, Google Play, Google Home i Chromecast built-in są znakami towarowymi Google LLC.

Google Assistant nie jest dostępna we niektórych językach i krajach.

FLAC Decoder Copyright (C) 2000,2001,2002,2003,2004,2005,2006,2007, 2008,2009 Josh Coalson Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met:

- Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer.

- Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in the documentation and/or other materials provided with the distribution.

- Neither the name of the Xiph.org Foundation nor the names of its contributors may be used to endorse or promote products derived from this software without specific prior written permission.

THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS “AS IS” AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE FOUNDATION OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.

Wyprodukowano przez: Panasonic Entertainment & Communication Co., Ltd. 1-10-12 Yagumo-higashi-machi, Moriguchi City, Osaka 570-0021, Japonia

ČESKY

Použití značky Wokrs with Apple znamená, že dané příslušenství bylo navrženo technologií uvedenou na značce a bylo certifikováno vývojářem jako zařízení, které splňuje výkonnostní standardy firmy Apple.

Apple a AirPlay jsou ochranné známky Apple Inc. registrované ve Spojených státech a dalších zemích. Tento produkt je kompatibilní s AirPlay 2. Je vyžadován iOS 11.4 nebo novější.

Slovní označení a loga Bluetooth® jsou registrovanými obchodními značkami a majetkem společnosti Bluetooth SIG, Inc. a veškeré jejich používání společností Panasonic Holdings Corporation se řídí licenčními podmínkami. Ostatní obchodní značky a názvy jsou majetkem příslušných majitelů.

Logo Wi-Fi CERTIFIED™ je certifikační známkou Wi-Fi Alliance®. “Wi-Fi®” je registrovaná ochranná známka společnosti Wi-Fi Alliance®. “WPA™”, a “WPA2™” jsou ochranné známky společnosti Wi-Fi Alliance®.

Mac a OS X jsou ochranné známky firmy Apple Inc. zaregistrovanou v USA a v jiných zemích.

macOS je ochrannou známkou firmy Apple Inc.

Windows je ochrannou známkou nebo registrovanou ochrannou známkou společnosti Microsoft Corporation ve Spojených státech a v jiných zemích.

The product with the Hi-Res Audio logo is conformed to Hi-Res Audio standard defined by Japan Audio Society. The logo is used under license from Japan Audio Society.

Page 51

Google, Google Play, Google Home a Chromecast builtin jsou ochranné známky společnosti Google LLC.

Google Assistant není dostupný ve všech jazycích a zemích.

- Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer.

- Neither the name of the Xiph.org Foundation nor the names of its contributors may be used to endorse or promote products derived from this software without specific prior written permission.

Vyrobil: Panasonic Entertainment & Communication Co., Ltd. 1-10-12 Yagumo-higashi-machi, Moriguchi City, Osaka 570-0021, Japonsko

ESPAÑOL

El uso del distintivo Works with Apple (compatible con Apple) significa que el accesorio se ha diseñado para funcionar específicamente con la tecnología que se indica en el distintivo y el desarrollador lo ha certificado para cumplir las normas de rendimiento de Apple.

Apple y AirPlay son marcas comerciales de Apple Inc., registradas en EE. UU. y otros países. Este producto es compatible con AirPlay 2. Se necesita disponer de iOS 11.4 o posterior.

La marca denominativa Bluetooth® y sus logos son marcas comerciales registradas de Bluetooth SIG, Inc. y cualquier uso de dichas marcas por parte de Panasonic Holdings Corporation se realiza bajo licencia. Otros nombres de marcas y marcas comerciales son propiedad de sus respectivos propietarios.

El logotipo Wi-Fi CERTIFIED™ es una marca de certificación de Wi-Fi Alliance®. “Wi-Fi®” es una marca registrada de Wi-Fi Alliance®. “WPA™”, y “WPA2™” son marcas comerciales de Wi-Fi Alliance®.

Mac y OS X son marcas comerciales de Apple Inc., registradas en Estados Unidos y otros países.

macOS es una marca comercial de Apple Inc.

Windows es una marca comercial o una marca registrada de Microsoft Corporation en Estados Unidos y otros países.

The product with the Hi-Res Audio logo is conformed to Hi-Res Audio standard defined by Japan Audio Society. The logo is used under license from Japan Audio Society.

Google, Google Play, Google Home y Chromecast builtin son marcas de Google LLC.

El Google Assistant no está disponible en determinados idiomas y países.

- Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer.

- Neither the name of the Xiph.org Foundation nor the names of its contributors may be used to endorse or promote products derived from this software without specific prior written permission.

Fabricado por: Panasonic Entertainment & Communication Co., Ltd. 1-10-12 Yagumo-higashi-machi, Ciudad de Moriguchi, Osaka 570-0021, Japón

TQBM0735

Page 52

Infolinia (Polska): 801 003 532 - numer dla połączeń z sieci stacjonarnej 22 295 37 27 - numer dla połączeń z sieci stacjonarnej oraz komórkowej

Produkt Panasonic

Produkt objęty jest E-Gwarancją Panasonic. Prosimy o zachowanie dowodu zakupu. Warunki gwarancji oraz informacje o produkcie są dostępne na stronie www.panasonic.pl lub pod numerami telefonów: 801 003 532 - numer dla połączeń z sieci stacjonarnej 22 295 37 27 - numer dla połączeń z sieci stacjonarnej oraz komórkowej

Dystrybucja w Polsce

Panasonic Marketing Europe GmbH (Spółka z ograniczoną odpowiedzialnością) Oddział w Polsce ul. Wołoska 9A, 02-583 Warszawa

Panasonic Entertainment & Communication Co., Ltd.

Web Site: https://www.panasonic.com

{zr

Panasonic Entertainment & Communication Co., Ltd. 2021-2022

TQBM0735-2

F0521MH2072
