Panasonic S15MM1E5A, S22MM1E5A, S45MM1E5A Operating Instructions

Operating Instructions

Air Conditioner

Model No.

INDOOR UNIT

Slim Low Static Ducted

(Type M1)
S-15MM1E5A

S-22MM1E5A
S-28MM1E5A

S-36MM1E5A
S-45MM1E5A
S-56MM1E5A

● Connectable outdoor unit lineup

This booklet is the operating
instructions for indoor unit. Regarding
the outdoor unit, see the operating
instructions supplied with the outdoor
unit.

OUTDOOR UNIT

2WAY VRF (Type ME1)

3WAY VRF (Type MF2)

mini VRF (Type LE1)

ENGLISH

Before operating the unit, read these operating instructions thoroughly and
keep them for future reference.

FRANÇAIS

Avant d’utiliser l’appareil, lisez ce mode d’emploi dans son intégralité et
conservez-le pour toute référence ultérieure.

ESPAÑOL

Antes de operar la unidad, lea atentamente estas instrucciones de
funcionamiento y guárdelas para futuras consultas.

DEUTSCH

Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese
Bedienungsanleitung aufmerksam durch und bewahren Sie sie für die
künftige Verwendung auf.

ITALIANO

Prima di utilizzare l’unità, leggere a fondo queste istruzioni per l’uso e
conservarle come riferimento futuro.

NEDERLANDS

Lees deze gebruiksinstructies goed door voor u het apparaat gebruikt en
bewaar ze voor toekomstig gebruik.

PORTUGUÊS

Antes de utilizar o aparelho, leia completamente este manual de instruções
e guarde-o para futuras referências.

EΛΛΗΝΙΚΆ

Πριν θέσετε τη μονάδα σε λειτουργία, διαβάστε πολύ καλά αυτές τις οδηγίες
χρήσης και διατηρήστε τις για μελλοντική αναφορά.

2 ~ 7

8 ~ 13

14 ~ 19

20 ~ 25

26 ~ 31

32 ~ 37

38 ~ 43

44 ~ 49

ENGLISH

FRANÇAIS

ESPAÑOL

DEUTSCH

ITALIANO

NEDERLANDS

PORTUGUÊS

EΛΛΗΝΙΚΆ

БЪЛГАРСКИ

Преди да започнете експлоатация на този уред, прочетете внимателно
тези инструкции и ги запазете, за да можете да правите справки с тях и
в бъдеще.

TÜRKÇE

Üniteyi çalıştırmadan önce bu çalıştırma talimatlarını iyice okuyun ve
gelecekte başvurmak için saklayın.

РУССКИЙ

Перед использованием этого устройства внимательно прочитайте
настоящую инструкцию по эксплуатации и сохраните ее для
дальнейших справок.

УКРАЇНСЬКА

Уважно прочитайте цю інструкцію з експлуатації перед тим, як
увімкнути пристрій, та збережіть її на майбутнє.

B.INDONESIA

Sebelum mengoperasikan unit, baca petunjuk pengoperasian ini secara
menyeluruh dan simpan untuk referensi mendatang.

Panasonic Corporation
1006 Kadoma, Kadoma City, Osaka, Japan

50 ~ 55

56 ~ 61

62 ~ 67

68 ~ 73

74 ~ 79

F569714

БЪЛГАРСКИ

TÜRKÇE

РУССКИЙ

УКРАЇНСЬКА

B

.INDONESIA

Thank you for purchasing this Panasonic product.
This product is a commercial air conditioner indoor unit.
Installation Instructions attached.

Contents

Safety Precautions ...........................................................2



Precautions for Use ......................................................... 4



Names of Parts ................................................................. 5



Operation .......................................................................... 5



• Operation Mechanism ...................................................5

Maintenance ..................................................................... 6



• Before Requesting Services ......................................... 6

Troubleshooting ...............................................................7



Specications .................................................................81



• Indoor unit .................................................................... 81

• Corresponding language table ................................... 82

Product Information

If you have problems or questions concerning your Air
Conditioner, you will need the following information. Model and
serial numbers are on the nameplate on the lid of the electrical
component box.

Model No.

WARNING

Conrm to authorized dealer
or specialist on usage of
specied refrigerant type. Using
of refrigerant other than the
specied type may cause product
damage, burst and injury etc.

This air conditioner has no
ventilator for intaking fresh air
from outdoors. You must open
doors or windows frequently
when you use gas or oil heating
appliances in the same room,
which consume a lot of oxygen
from the air.
Otherwise there is a risk of
suffocation in an extreme case.

Never use or store gasoline or
other ammable vapor or liquid
near the air conditioner — it is
very dangerous.

Do not use this appliance in a
potentially explosive atmosphere.

Serial No.

Date of purchase

Dealer’s address

Phone number

Safety Precautions

The following symbols used in this manual, alert you to
potentially dangerous conditions to users, service personnel or
the appliance:

This symbol refers to a hazard or

WARNING

CAUTION

Prohibited matters

• Read these Operating Instructions carefully before using this
air conditioner. If you still have any difculties or problems,
consult your dealer for help.

• This air conditioner is designed to give you comfortable
room conditions. Use this only for its intended purpose as
described in these Operating Instructions.

unsafe practice which can result in
severe personal injury or death.

This symbol refers to a hazard or
unsafe practice which can result
in personal injury or product or
property damage.

Matters to be
observed

Never touch the unit with wet hands.
Do not insert your ngers or

other objects into the air
conditioner indoor or
outdoor unit, rotating parts may
cause injury.

Refrigerant gas leakage may
cause re.

For safety, be sure to turn the
air conditioner off and also to
disconnect the power before
cleaning or servicing.

Pull off the power plug from
a receptacle, or switch off
the breaker, or switch off the
power disconnecting mean to
isolate the air conditioner from
the main power supply in case of
emergency.

Do not clean inside the indoor and
outdoor units by users. Engage
authorized dealer or specialist for
cleaning.

In case of malfunction of this
appliance, do not repair by yourself.
Contact to the sales dealer or
service dealer for a repair.

2

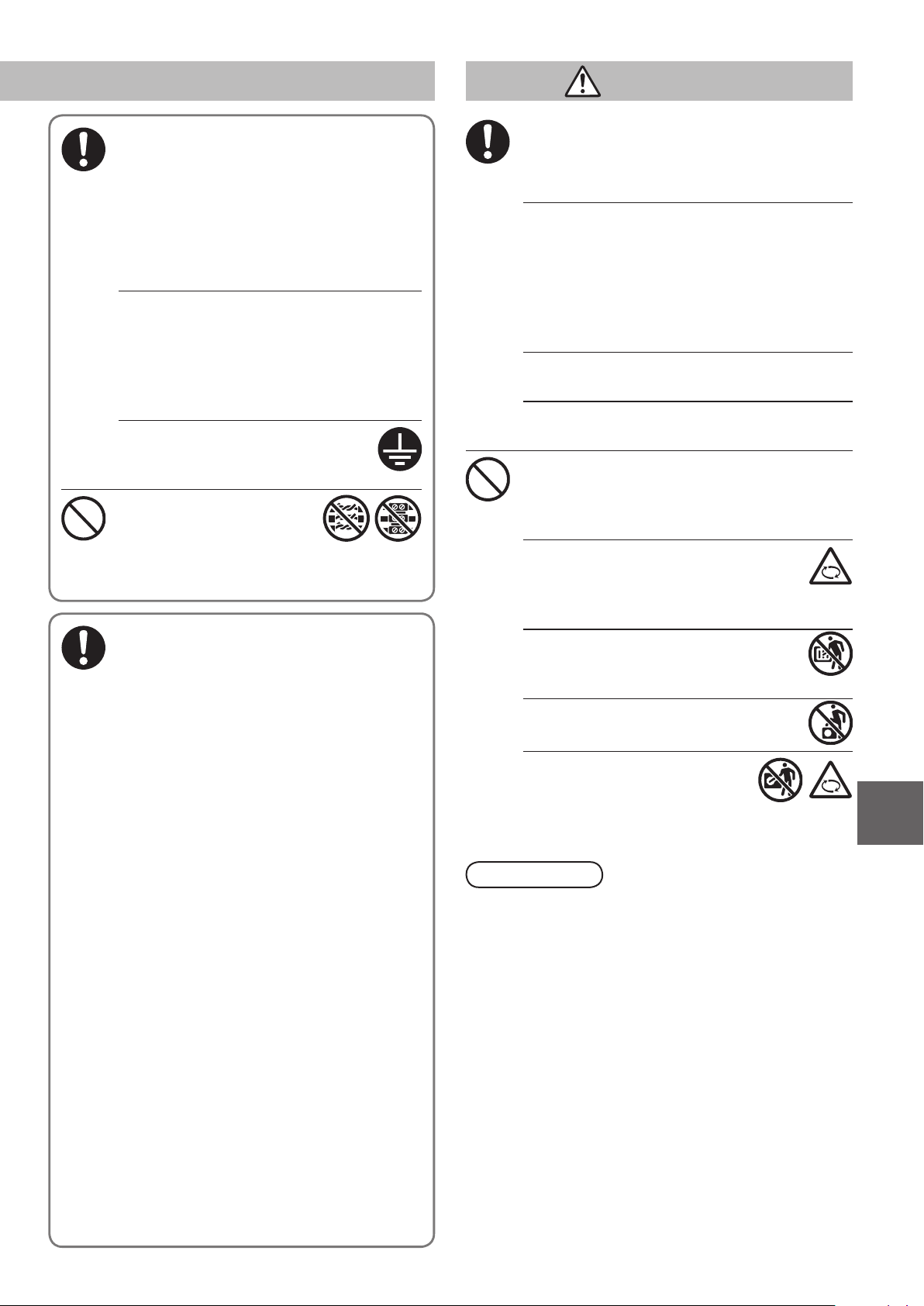

Provide a power outlet to be used
exclusively for each unit, and a
power supply disconnect, Earth
Leakage Circuit Breaker (ELCB)
or Residual Current Device (RCD)
for overcurrent protection should
be provided in the exclusive line.

Provide a power outlet
exclusively for each unit, and full
disconnection means having a
contact separation in all poles
must be incorporated in the xed
wiring in accordance with the
wiring rules.

To prevent possible hazards
from insulation failure, the
unit must be grounded.

Do not use modied
cord, joint cord,
extension cord or
unspecied cord to prevent
overheating and re.

This appliance is intended to be used
by expert or trained users in shops,
in light industry and on farms, or for
commercial use by lay persons.

This appliance can be used by
children aged from 8 years and
above and persons with reduced
physical, sensory or mental
capabilities or lack of experience and
knowledge if they have been given
supervision or instruction concerning
use of the appliance in a safe
way and understand the hazards
involved.

Keep the re alarm and the air outlet
at least 1.5m away from the unit.

Do not cool or heat the room too
much if babies or invalids are
present.

Do not turn the air conditioner on
and off from the power mains switch.
Use the ON/OFF operation button.

ENGLISH

Stop using the product when any
abnormality/failure occurs and
disconnect the power plug or turn
off the power switch and breaker.
(Risk of smoke/re/electric shock)

Examples of abnormality/failure:

• The ELCB trips frequently.

• The product sometimes does not
start when turned on.

• The power is sometimes disconnected
when the cord is moved.

• Burnt odor or abnormal noise is
detected during operation.

• The body is deformed or
abnormally hot.

• Water leaks from the indoor unit.

• Power cord or plug becomes
abnormally hot.

• Fan speed cannot be controlled.

• The unit stops running
immediately even if it is switched
on for operation.

• The fan does not stop even if the
operation is stopped.

Contact immediately your local
dealer for maintenance/repair.

Do not stick anything into the air
outlet of the outdoor unit. This
is dangerous because the fan
is rotating at high speed.

Do not touch the air inlet or the
sharp aluminum ns of the
outdoor unit. You may get
injured.

Do not sit or step on the unit.
You may fall down accidentally.

Do not stick any object
into the FAN CASE. You
may be injured and the
unit may be damaged.

NOTICE

• The compressor may occasionally stop during thunderstorms.
This is not a mechanical failure. The unit automatically
recovers after a few minutes.

• The English text is the original instructions. Other languages
are translation of the original instructions.

Important Information Regarding
The Refrigerant Used

This product contains uorinated greenhouse gases covered
by the Kyoto Protocol. Do not vent gases into the atmosphere.

Refrigerant type: R410A

(1)

GWP

value: 1975

(1)

GWP = global warming potential

Periodical inspections for refrigerant leaks may be required
depending on European or local legislation. Please contact
your local dealer for more information.

3

Precautions for Use

Installation

This air conditioner must be installed properly by qualied



installation technicians in accordance with the Installation
Instructions provided with the unit.
Before installation, check that the voltage of the electric



supply in your home or ofce is the same as the voltage
shown on the nameplate.

WARNING

Avoid the following locations for installation.

Locations where smoke or combustible gas exists.



Also locations of extremely high temperature such as a
greenhouse.
Locations where excessively high heat-generating



objects are placed.

Attention:

Avoid installing the outdoor unit where salty sea water can



splash directly onto it or in sulphurous air near a spa.
(To protect the air conditioner from heavy corrosion)

Wiring

All wiring must conform to the local electrical codes.



(Consult your dealer or a qualied electrician for details.)
Each unit must be properly grounded with a ground (or



earth) wire or through the supply wiring.
Wiring must be done by a qualied electrician.



Operation Preparation

Turn the power mains on 5 hours before
the start of operation.

(For warm-up)

Leave the power mains ON for continuous use.



NOTE

Pull off the power plug from a receptacle, or switch off the
breaker, or switch off the power disconnecting mean to isolate
the air conditioner from the main power supply when not in use
for a long time.

Tips for Energy Saving



Avoid

Do not block the air intake and outlet of the unit.



(If either is obstructed, the unit will not function
well, causing malfunction.)

During cooling operation, use sunshades, blinds or



curtains to prevent direct sunlight from entering the
room.



Do

Always keep the air lter clean.



(A clogged lter will impair the performance of the unit.)
→ “Maintenance” (P.6)
To prevent conditioned air from escaping, keep



windows, doors and any other openings closed.

4

ON

Operation Condition

Use this air conditioner under the following temperature range.

Outdoor Unit

temperature

range

mini (Type LE1)

Indoor

Cooling 14°C
Heating 16°C

2WAY (Type ME1)

Cooling 14°C
Heating 16°C

3WAY (Type MF2)

Cooling 14°C
Heating 15°C
Cooling &

Heating

*DBT: Dry bulb temperature *WBT: Wet bulb temperature
*1: This is the temperature range of unit for Europe.

Information for Users on Collection and Disposal of
Old Equipment and Used Batteries

T

hese symbols on the products, packaging,
and/or accompanying documents mean that
used electrical and electronic products and
batteries should not be mixed with general
household waste.
For proper treatment, recovery and recycling
of old products and used batteries, please
take them to applicable collection points, in
accordance with your national legislation and
the Directives 2002/96/EC and 2006/66/EC.
By disposing of these products and batteries
correctly, you will help to save valuable
resources and prevent any potential negative
effects on human health and the environment
which could otherwise arise from inappropriate
waste handling.
For more information about collection and
recycling of old products and batteries, please
contact your local municipality, your waste
disposal service or the point of sale where you
purchased the items.
Penalties may be applicable for incorrect
disposal of this waste, in accordance with
national legislation.

For business users in the European Union

If you wish to discard electrical and electronic
equipment, please contact your dealer or
supplier for further information.

[Information on Disposal in other Countries
outside the European Union]

These symbols are only valid in the European
Union. If you wish to discard these items,
please contact your local authorities or dealer
and ask for the correct method of disposal.

Note for the battery symbol (bottom two
symbol examples):

This symbol might be used in combination with
a chemical symbol. In this case it complies
with the requirement set by the Directive for
the chemical involved.

Pb

25°C (*WBT) -10°C 46°C (*DBT)
30°C (*DBT) -20°C 18°C (*WBT)

25°C (*WBT) -10°C 43°C (*DBT)
30°C (*DBT) -25°C 15°C (*WBT)

25°C (*WBT) -10°C 46°C (*DBT)
30°C (*DBT) -20°C 18°C (*WBT)

― -10°C

Outdoor

temperature

range *1

24°C (*DBT)

Names of Parts

INDOOR UNIT

Water drain

Electrical box

Air intake side duct ange
(rear)

Optional

Wireless Remote Controller

Model No.
CZ-RWSK2

Read the operating instructions included with the Remote Controller.

Model No.
CZ-RWSC3

Timer Remote Controller

Operation

NOTE



Operation mode

Select from: HEAT





Fan speed

High





Group Control

Group control function is suitable for operating the
multiple air conditioners in a large single room.

Up to 8 units can be connected.



Operation of all indoor units in the same mode except



for air ow direction.
Use the indoor unit's temperature sensor.



For details, refer to the Operating Instructions attached to the optional Remote
Controller.

/DRY /COOL /FAN /AUTO .

/Medium /Low /Auto

Model No.
CZ-RTC2

Remote controller

ENGLISH

High-spec Wired Remote Controller

Model No.
CZ-RTC3

Outdoor unit

Signal line

Operation Mechanism



Heating performance

Since this air conditioner utilizes outside air for heating,



its heating performance deteriorates as outside
temperature decreases.
(Due to heat pump system)
→In that case, use another heating appliance.



Defrosting

This appliance may start defrosting operation to melt



frost formed in the outdoor unit.



Defrosting starts

speed becomes extremely slow).

” (STANDBY) appears.

→ “



Heating operation resumes after several
minutes

it will run at a very slow speed) until the indoor heat
exchanger coil warms up suf ciently.
→ “



Defrosting is complete

operation.
→ “

: The indoor unit fan remains stopped (or

” (STANDBY) is shown.

” (STANDBY) disappears.

: The indoor unit fan stops (or the

: The indoor unit fan starts



‘‘DRY’’ operation

Once the room temperature reaches the level that was



set, the outdoor unit repeats the cycle of turning on and
off automatically.
When the outdoor unit is turned off, the indoor unit fan



will stop, too.
(To prevent the humidity in the room from rising again)
When the room temperature is more likely to reach the



level that was set, the fan speed is set to ‘‘breeze’’ (light
wind) automatically.
‘‘DRY’’ operation is not possible if the outdoor



temperature is 15 °C or less.



Should the power failure occurs while the
unit is running

When the unit automatically resumes operation after
temporary power failure, it uses the same settings before
the power was cut off.

5

Maintenance

Do not attempt to clean inside the unit by yourself.
Refer to the section “Care and Cleaning” in the Installation Instructions.

WARNING

For safety, be sure to turn the air conditioner off and dis-



connect the power before cleaning.
(Otherwise, electric shock or injury may result because
the fan is rotating at high speed.)
Do not pour water on the indoor unit.



(This may damage the internal components and cause
an electric shock hazard.)

Never use solvents or harsh chemicals. Also, do not wipe



plastic parts using very hot water.
(This may cause deformation or change in colour.)
Some metal edges and ns are sharp. Be careful when



you clean those parts.
(Injury may result.)
Use a rm stool or ladder when cleaning an indoor unit



installed in high locations.

CAUTION

Before Requesting Services

Symptom Cause Action

The air
conditioner does
not operate
although the
power is turned
on.

Poor cooling
or heating
performance

Power failure or after power failure Press the power ON/OFF button on the remote controller.

The operation (power) button is turned off.

Fuse blow out. Contact your dealer.

The air intake or air outlet of indoor and
outdoor units is clogged with dust.

Improper temperature settings
The room is exposed to direct sunlight in

cooling mode.
Doors or windows are open.
The air lter is clogged. Contact your dealer.
Too many heat sources in the room in

cooling mode.
Too many people in the room in cooling

mode.

• If the breaker is turned off, turn the power on.

• If the breaker has been tripped, consult your dealer
without turning it on.

Remove the dust.

See “Tips for Energy Saving”. (P.4)

Use minimum heat sources and in a short time.

Lower the temperature setting.

If your air conditioner does not work properly even after checking each item of “Before Requesting
Services” and “Troubleshooting”

Stop the operation immediately and turn the power off. Then contact your dealer and report the serial number and symptom.



You also report if the inspection mark
remote controller.
Never repair the air conditioner by yourself since it is very dangerous for you to do so.



and the letters E, F, H, L, P in combination with numbers appear on the LCD of the

6

Troubleshooting

Check before consulting or requesting services.

Symptom Cause / Action

Sound like streaming water is heard

Noise

Discharged air smells during operation.

Dewdrops accumulate near the air outlet
during cooling operation.

Fog occurs during cooling operation.

Indoor unit

Fog occurs during heating operation.

The fan is rotating for a while even though
operation stops.

during operation or after operation.

Cracking noise is heard during operation
or when operation stops.

• Sound of refrigerant liquid owing inside unit

• Sound of drainage water through drain pipe

Sound due to temperature changes of parts

• Indoor odor components, cigarette odor and cosmetic odor
accumulated in the air conditioner and its air is discharged.

• The unit inside is dirty.
(Contact your dealer.)

• Internal moisture is cooled by cool wind and accumulates as
dewdrops.

• If the air conditioner has been installed at places such as
restaurants where large amounts of oil mist exist, cleaning is
necessary because the unit inside (heat exchanger) is dirty.
(Contact your dealer.)

• Defrost operation is in process.

• Fan rotation makes operation smooth.

• The fan may rotate to dry the heat exchanger depending on
the setting.

ENGLISH

Dust is discharged.

No operation
(When the power is turned on immediately /
When operation is stopped and resumed
immediately)

Noise occurs during heating operation.

Steam comes out during heating operation.

Outdoor unit

The fan continues to rotate even after the
operation is stopped using the remote
controller.

• Dust accumulated inside the indoor unit is discharged.

• Operation is not activated for the rst approx. 3 minutes
because the compressor protection circuit is activated.

• Defrost operation is in process.

• This is for smooth operation.

7

Nous vous remercions d’avoir fait l’acquisition de ce
produit Panasonic.
Ce produit est une unité intérieure de climatiseur commercial.
Instructions d’installation jointes.

Table des matières

Précautions de sécurité ..................................................8



Précautions d’utilisation ............................................... 10



Nomenclature des pièces .............................................. 11



Fonctionnement ............................................................. 11



• Mécanisme de fonctionnement .................................. 11

Maintenance ................................................................... 12



• Avant de solliciter un dépannage ..............................12

Dépannage ...................................................................... 13



Caractéristiques techniques ......................................... 81



• Unité intérieure ............................................................81

• Tableau de correspondance des langues .................82

Informations sur le produit

Si vous avez des problèmes ou questions concernant votre
climatiseur, vous aurez besoin des informations suivantes.
Les numéros de modèle et de série se trouvent sur la plaque
signalétique sur le couvercle du boîtier de composants
électriques.

N° de modèle

N° de série

AVERTISSEMENT

Conrmez auprès d’un revendeur agréé
ou d’un spécialiste le type de réfrigérant
spécié à utiliser. L’utilisation d’un
réfrigérant autre que celui spécié peut
provoquer des dommages matériels, des
brûlures et des blessures, etc.

Ce climatiseur ne comporte pas
d’aérateur pour l’admission d’air frais de
l’extérieur. Vous devez ouvrir les portes
ou les fenêtres fréquemment quand vous
utilisez des appareils de chauffage à gaz
ou à pétrole dans la même pièce, qui
consomment beaucoup d’oxygène de l’air.
Autrement il y a risque d’asphyxie dans un
cas extrême.

N’utilisez jamais ni ne rangez de l’essence
ou tout autre gaz ou liquide inammable
près du climatiseur — ceci est très
dangereux.

N’utilisez pas cet appareil dans une
atmosphère potentiellement explosive.

Ne touchez jamais l’unité avec les mains
mouillées.

Date d’achat

N’insérez pas les doigts ou d’autres
objets dans l’unité intérieure ou

Adresse du revendeur

Numéro de téléphone

extérieure du climatiseur, car les
pièces en rotation présentent un risque de
blessure.

Une fuite de gaz réfrigérant peut

Précautions de sécurité

Les symboles suivants utilisés dans ce manuel vous avertissent
de conditions potentiellement dangereuses pour les utilisateurs,
le personnel d’entretien ou l’appareil :

Ce symbole signale un danger ou

AVERTISSEMENT

PRÉCAUTION

une manœuvre périlleuse pouvant
engendrer des blessures physiques
graves, voire mortelles.

Ce symbole signale un danger ou
une manœuvre périlleuse pouvant
engendrer des blessures physiques
ou des dégâts matériels.

causer un incendie.
Pour des raisons de sécurité,

assurez-vous que le climatiseur est
hors tension et coupez également
le courant avant le nettoyage ou le
dépannage.

Débranchez la che du cordon
d’alimentation de la prise,
mettez le disjoncteur hors tension
ou encore coupez le dispositif de
sectionnement en vue d’isoler le

Interdictions Points à observer

• Lisez attentivement ce mode d’emploi avant d’utiliser le
climatiseur. En cas de difcultés ou de problèmes, demandez
de l’aide à votre revendeur.

• Ce climatiseur est conçu pour vous donner des conditions
ambiantes confortables. Ne l’utilisez que pour le but prévu
comme décrit dans ce mode d’emploi.

climatiseur de l’alimentation secteur
en cas d’urgence.

Ne nettoyez pas vous-même l’intérieur
des unités intérieure et extérieure.
Demandez à un revendeur autorisé ou
à un spécialiste de s’en charger.

En cas de dysfonctionnement de cet
appareil, ne le réparez pas vous-même.
Prenez contact avec le revendeur ou
un SAV pour la réparation.

8

Prévoyez une prise électrique à utiliser
exclusivement pour chaque unité, et
prévoyez un dispositif de déconnexion
de l’alimentation, un disjoncteur de fuite
à la terre ou un disjoncteur différentiel
pour la protection contre surintensité
de courant dans la ligne exclusive.

Prévoyez une prise électrique à utiliser
exclusivement pour chaque unité. Une
séparation des contacts au moyen
d’une déconnexion complète dans tous
les pôles doit en outre est incorporée
dans le câblage xe conformément aux
règles de câblage.

Pour éviter les risques possibles
d’une défaillance de l’isolation,
l’unité doit être mise à la terre.

N’utilisez pas un cordon
modié, un cordon
commun, une rallonge
ou un cordon non spécié an de
prévenir une surchauffe ou un incendie.

Cessez d’utiliser le produit en cas
d’anomalie ou de défaillance et
débranchez la che du cordon
d’alimentation ou mettez le produit ou le
disjoncteur hors tension.
(Risque de fumée, incendie, électrocution)

Exemples d’anomalie/défaillance :

•

Le disjoncteur de fuite à la terre se

déclenche fréquemment.

•

Il arrive que le produit ne se mette pas

en marche lorsqu’il est mis sous tension.

•

Il arrive que le courant soit coupé lorsque

le cordon est déplacé.

•

Une odeur de brûlé ou un bruit

inhabituel est détectable pendant le
fonctionnement.

•

Le boîtier est déformé ou anormalement

chaud.

•

De l’eau fuit de l’unité intérieure.

•

Le cordon d’alimentation ou sa che

NOTIFICATION

• Le compresseur peut occasionnellement s’arrêter pendant un
orage. Ceci n’est pas le signe d’un dysfonctionnement. L’unité
redémarre automatiquement au bout de quelques minutes.

• Le texte en anglais correspond aux instructions originales. Les
autres langues sont la traduction des instructions d’origine.

chauffe anormalement.

•

La vitesse du ventilateur ne peut pas être

commandée.

•

L’unité s’arrête brusquement de

fonctionner alors qu’elle est sous tension.

•

Le ventilateur ne s’arrête pas même en

arrêtant le fonctionnement.

Contactez immédiatement votre revendeur
local pour maintenance ou réparation.

Informations importantes concernant le
réfrigérant utilisé

Ce produit contient des gaz à effet de serre uorés relevant du
Protocole de Kyoto. N’évacuez pas les gaz dans l’atmosphère.

Type de réfrigérant : R410A
Valeur GWP

(1)

GWP = potentiel de réchauffement de la planète

Des inspections périodiques des fuites de réfrigérant peuvent
être exigées par la législation européenne ou locale. Veuillez
contacter votre revendeur local pour de plus amples informations.

Cet appareil est conçu pour être utilisé par
des utilisateurs avertis ou formés dans les
magasins, l’industrie légère, les fermes ou
à des ns commerciales par des personnes
néophytes.

Cet appareil peut être utilisé par des enfants
à partir de 8 ans et des personnes aux
facultés physiques, sensorielles ou mentales
diminuées ou sans expérience ni expertise
sous la surveillance d’un adulte ou s’ils ont
reçu des instructions concernant l’utilisation
sécuritaire de l’appareil et s’ils comprennent
les risques encourus.

Gardez l’alarme incendie et la sortie d’air à au

FRANÇAIS

moins 1,5 m de l’unité.
Évitez de refroidir ou de chauffer

excessivement la pièce en présence de bébés
ou d’invalides.

Ne mettez pas sous/hors tension le climatiseur
à partir de l’interrupteur secteur. Utilisez la
touche de commande ON/OFF.

N’introduisez rien dans la sortie d’air de
l’unité extérieure. Ceci est dangereux,
car le ventilateur tourne à vitesse
élevée.

Ne touchez pas l’entrée d’air ou les
ailettes en aluminium mince de l’unité
extérieure, sous peine de vous blesser.

Ne vous asseyez pas, ni ne montez sur
l’unité. Vous risqueriez de tomber
accidentellement.

Ne collez aucun objet dans le
CARTER DE VENTILATEUR.
Vous pourriez vous blesser et l’unité
pourrait être endommagée.

(1)

: 1975

9

Précautions d’utilisation

Installation

Ce climatiseur doit être installé correctement par des



installateurs qualiés qui se conformeront au mode d’emploi
accompagnant l’unité.
Avant l’installation, vériez que la tension de l’alimentation



électrique de votre domicile ou bureau est identique à la
tension indiquée sur la plaque signalétique.

AVERTISSEMENT

Évitez les emplacements suivants pour l’installation.

Emplacements présentant de la fumée ou des gaz combustibles.



Également emplacements à la température extrêmement
élevée comme les serres.
Emplacements où sont placés des objets générateurs



d’une chaleur excessivement élevée.

Attention :

Évitez d’installer l’unité extérieure dans des endroits où de



l’eau de mer salée peut l’éclabousser directement ou en
présence d’air sulfureux, à proximité d’un spa.
(Pour protéger le climatiseur d’une corrosion importante)

Câblage

L’ensemble du câblage doit être conforme aux codes



électriques locaux.
(Consultez votre revendeur ou un électricien qualié pour
en savoir plus.)
Chaque unité doit être correctement mise à la terre avec un





câble de mise à la terre ou par le biais du câblage d’alimentation.
Le câblage doit être réalisé par un électricien qualié.



Préparatifs de fonctionnement

Allumez l’alimentation secteur 5 heures avant
le début du fonctionnement.

(Pour le préchauffage)

Laissez l’alimentation secteur allumée pour une



utilisation continue.

REMARQUE

Débranchez la che du cordon d’alimentation de la prise,
mettez le disjoncteur hors tension ou encore coupez le
dispositif de sectionnement en vue d’isoler le climatiseur de
l’alimentation secteur si vous prévoyez de ne pas utiliser le
climatiseur pendant une période prolongée.

Conseils pour économiser de l’énergie



À éviter

Ne bloquez pas l’entrée et la sortie d’air de l’unité.



(Si l’une ou l’autre sont obstruées, l’unité ne
fonctionnera pas bien, ce qui entraînera un
dysfonctionnement.)

En mode de refroidissement, utilisez des rideaux ou



des stores pour empêcher que les rayons directs du
soleil ne pénètrent dans la pièce.



À faire

Le ltre à air doit toujours être propre.



(Un ltre bouché affectera la performance de l’unité.)
→ « Maintenance » (P. 12)
Pour éviter que l’air conditionné ne s’échappe, fermez



les fenêtres, les portes et toute autre ouverture.

ON

Condition de fonctionnement

Utilisez ce climatiseur dans la plage de température suivante.

Unité

extérieure

mini (Type LE1)

Refroidissement
Chauffage 16 °C ~ 30 °C (*DBT) -20 °C ~ 18 °C(*WBT)

2WAY (Type ME1)

Refroidissement
Chauffage 16 °C ~ 30 °C (*DBT) -25 °C ~ 15 °C(*WBT)

3WAY (Type MF2)

Refroidissement
Chauffage 15 °C ~ 30 °C (*DBT) -20 °C ~ 18 °C (*WBT)
Refroidissement

et chauffage

*DBT : Température de bulbe sèche
*WBT : Température de bulbe humide
*1: Plage de température de l'unité pour l'Europe.

Information destinées aux utilisateurs concernant la
collecte et la mise au rebut des équipements anciens
et des batteries usées

Pb

Plage de température

intérieure

14 °C ~ 25 °C (*WBT) -10 °C ~ 46 °C (*DBT)

14 °C ~ 25 °C (*WBT) -10 °C ~ 43 °C (*DBT)

14 °C ~ 25 °C (*WBT) -10 °C ~ 46 °C (*DBT)

― -10 °C ~ 24°C (*DBT)

C

es symboles sur les produits, l’emballage et/ou la
documentation jointe signie que les produits électriques
et électroniques usagés, ainsi que les batteries, ne
doivent pas être mélangés aux ordures ménagères.
Pour un traitement, une récupération et un recyclage
corrects des produits anciens et des batteries usagées,
apportez-les aux points de collecte applicables
conformément à la législation de votre pays et aux
Directives 2002/96/CE et 2006/66/CE.
En éliminant correctement ces produits et batteries,
vous aiderez à préserver des ressources précieuses et
à prévenir les effets néfastes sur la santé humaine et
l’environnement de leur mauvaise gestion.
Pour de plus amples informations sur la collecte et le
recyclage des produits et batteries usagés, veuillez
contacter votre collectivité locale, la décharge locale ou
le point de vente où vous avez acheté les articles.
Des sanctions peuvent être prises en cas de mise au
rebut non conforme à la législation nationale de ces
produits usagés.

À l’attention des utilisateurs commerciaux dans
l’Union européenne

Si vous souhaitez mettre au rebut vos appareils
électriques et électroniques, contactez votre revendeur
ou fournisseur pour de plus amples informations.

[Informations sur la mise au rebut dans les pays en
dehors de l’Union Européenne]

Ces symboles ne sont valides que dans l’Union
Européenne. Si vous souhaitez mettre au rebut ces
articles, contactez les autorités locales ou votre
revendeur et renseignez-vous sur la bonne méthode
d’élimination.

Remarque sur le symbole de la batterie (exemples
des deux symboles) :

Ce symbole peut être utilisé conjointement à un symbole
chimique. Dans ce cas, il est conforme aux exigences
dénies par la Directive sur le produit chimique impliqué.

Plage de température

extérieure

*1

10

Nomenclature des pièces

UNITÉ INTÉRIEURE

Vidange d'eau

Boîtier électrique

Rebord de conduit côté
entrée d’air (arrière)

En option

Télécommande sans  l

N° de
modèle
CZ-RWSK2

Lisez le mode d’emploi accompagnant la télécommande.

N° de
modèle
CZ-RWSC3

Télécommande de minuterie

Fonctionnement

REMARQUE



Mode de fonctionnement

Sélectionnez parmi : HEAT





Vitesse du ventilateur

Élevé





Commande de groupe

La fonction de commande de groupe permet de commander
plusieurs climatiseurs dans une seule grande pièce.

Un maximum de 8 unités peuvent être connectées.



Toutes les unités intérieures fonctionnent dans le



même mode, sauf le sens de circulation de l’air.
Utilisez le capteur de température de l’unité intérieure.



Pour en savoir plus, reportez-vous au mode d’emploi fourni avec la
télécommande en option.

/DRY /COOL /FAN /AUTO .

/Moyenne /Basse /Auto

N° de
modèle
CZ-RTC2

Télécommande

Télécommande câblée haut de gamme

N° de
modèle
CZ-RTC3

Unité extérieure

Ligne du signal

FRANÇAIS

Mécanisme de fonctionnement



Performance de chauffage

Étant donné que ce climatiseur utilise l’air extérieur pour le



chauffage, ses performances de chauffage se dégradent à
mesure que la température extérieure diminue.
(En raison du système à thermopompe)
→ Dans ce cas, utilisez un autre appareil de chauffage.



Dégivrage

Cet appareil peut lancer le dégivrage pour faire fondre le



gel formé dans l’unité extérieure.



Le dégivrage commence

intérieure s’arrête (ou la vitesse devient très lente).

» (STANDBY) apparaît.

→ «



Le chauffage reprend au bout de quelques
minutes

l’arrêt (ou il tourne à une vitesse très lente) jusqu’à
ce que la bobine de l’échangeur de chaleur intérieur
chauffe suf samment.
→ «



Le dégivrage est terminé

intérieure se met à tourner.
→ «

: Le ventilateur de l’unité intérieure reste à

» (STANDBY) apparaît.

» (STANDBY) disparaît.

: Le ventilateur de l’unité

: Le ventilateur de l’unité



Fonctionnement « DRY »

Une fois que la température de la pièce atteint le niveau



réglé, l’unité extérieure répète le cycle de mise sous/hors
tension automatique.
Lorsque l’unité extérieure est éteinte, le ventilateur de



l’unité intérieure s’arrête également.
(Pour empêcher que l’humidité de la pièce n’augmente à
nouveau)
Lorsque la température de la pièce est susceptible



d’atteindre le niveau réglé, la vitesse du ventilateur est
automatiquement réglée sur « brise » (léger vent).
Le fonctionnement « DRY » n’est pas possible si la



température extérieure est inférieure à 15 °C.



En cas de coupure de courant pendant que
l’unité est en marche

Lorsque l’unité reprend automatiquement le fonctionnement
après une panne de courant temporaire, elle utilise les
mêmes réglages qu’avant la panne.

11

Maintenance

N’essayez pas de nettoyer vous-même l’intérieur de l’unité.
Reportez-vous à la section « Entretien et nettoyage » du mode d’emploi.

AVERTISSEMENT

PRÉCAUTION

Pour des raisons de sécurité, assurez-vous que le



climatiseur est hors tension et coupez le courant avant le
nettoyage.
(Autrement, le ventilateur tournant à vitesse élevée peut
entraîner une électrocution ou des blessures.)
Ne versez pas d’eau sur l’unité intérieure.



(Les composants internes subiront des dommages et
une électrocution peut se produire.)

N’utilisez jamais de solvants ou de produits chimiques



corrosifs. Par ailleurs, ne nettoyez pas les pièces en
plastique avec de l’eau très chaude.
(Sous peine de provoquer une déformation ou une
décoloration.)
Certains bords métalliques et ailettes sont tranchants.



Prenez garde lorsque vous nettoyez ces pièces.
(Des blessures peuvent se produire.)
Utilisez un escabeau ou une échelle stable lors du



nettoyage d’une unité intérieure installée en hauteur.

Avant de solliciter un dépannage

Symptôme Cause Mesure à prendre

Le climatiseur ne
fonctionne pas
alors qu’il est
sous tension.

Médiocre
performance du
refroidissement
ou du chauffage

Panne de courant ou après une panne de
courant

Le bouton de fonctionnement
(alimentation) est sur arrêt.

Un fusible a sauté. Contactez votre revendeur.
L’entrée d’air ou la sortie d’air des unités

intérieure et extérieure est bouchée par
de la poussière.

Réglages incorrects de la température
La pièce est exposée aux rayons directs

du soleil en mode de refroidissement.
Des portes ou des fenêtres sont ouvertes.
Le ltre à air est bouché. Contactez votre revendeur.
Trop de sources de chaleur dans la pièce

en mode de refroidissement.
Trop de gens dans la pièce en mode de

refroidissement.

Appuyez sur le bouton d’alimentation (ON/OFF) de la
télécommande.

• Si le disjoncteur est éteint, allumez-le.

• Si le disjoncteur a été déclenché, contactez votre
revendeur sans rallumer le climatiseur.

Retirez la poussière.

Consultez « Conseils pour économiser de l’énergie ».
(P. 10)

Utilisez le minimum de sources de chaleur et pour un
court instant.

Abaissez le réglage de la température.

Si votre climatiseur ne fonctionne pas correctement même après avoir vérié chaque élément de
« Avant de solliciter un dépannage » et « Dépannage ».

Cessez immédiatement de l’utiliser et mettez-le hors tension. Prenez ensuite contact avec votre revendeur et signalez le



numéro de série et le symptôme. Indiquez également la marque d’inspection
apparaissent sur l’écran LCD de la télécommande.
Ne réparez jamais vous-même le climatiseur, car cela présente un très grand danger.



et les lettres E, F, H, L, P avec les nombres qui

12

Dépannage

Vériez ces points avant de prendre contact ou de solliciter une réparation.

Symptôme Cause/Mesure à prendre

Bruit de ruissellement d’eau pendant ou
après le fonctionnement

Bruit

Bruit de craquement pendant le
fonctionnement ou à l’arrêt du
fonctionnement

Odeur de l’air évacué pendant le
fonctionnement.

Des gouttes de condensation s’accumulent
à proximité de la sortie d’air pendant le
refroidissement.

Brouillard pendant le refroidissement.

Unité intérieure

Brouillard pendant le chauffage.

Le ventilateur tourne pendant un moment
même lorsque le fonctionnement s’arrête.

• Bruit de circulation du liquide de réfrigérant à l’intérieur de
l’unité

• Bruit d’écoulement d’eau par le tube de vidange

Bruit en raison des changements de température des pièces

• Les composants des odeurs intérieures, l’odeur de tabac et
de parfums accumulés dans le climatiseur et son air sont
évacués.

• L’intérieur de l’unité est sale.
(Contactez votre revendeur.)

• L’humidité interne est refroidie par l’air frais et s’accumule sous
forme de goutte de condensation.

• Si le climatiseur est installé dans un endroit comme un
restaurant où de grandes quantités de vapeurs d’huile sont
présentes, le nettoyage est nécessaire, car l’intérieur de l’unité
(échangeur de chaleur) est sale.
(Contactez votre revendeur.)

• Le dégivrage est en cours.

• La rotation du ventilateur rend le fonctionnement régulier.

• Le ventilateur peut tourner pour sécher l’échangeur de chaleur
en fonction du réglage.

FRANÇAIS

De la poussière est évacuée.

Aucun fonctionnement
(Lorsque le climatiseur est mis
immédiatement sous tension/Lorsque
le fonctionnement est arrêté et repris
immédiatement)

Bruit pendant le chauffage.

De la vapeur est émise pendant le
chauffage.

Unité extérieure

Le ventilateur continue à tourner même
après l’arrêt du fonctionnement avec la
télécommande.

• La poussière accumulée à l’intérieur de l’unité intérieure est
évacuée.

• Le fonctionnement ne se déclenche pas pendant les 3
premières minutes environ, car le circuit de protection du
compresseur est activé.

• Le dégivrage est en cours.

• Ceci permet un fonctionnement régulier.

13

Le agradecemos la compra de este producto Panasonic.
Este producto es una unidad interior de un climatizador
de aire comercial.
Se incluyen las instrucciones de instalación.

Índice

Precauciones de seguridad .......................................... 14



Precauciones de uso ..................................................... 16



Nombres de las piezas .................................................. 17



Funcionamiento ............................................................. 17



• Mecanismo de funcionamiento ..................................17

Mantenimiento ................................................................ 18



• Antes de solicitar tareas de servicio .........................18

Localización y resolución de problemas ..................... 19



Especicaciones ............................................................ 81



• Unidad interior .............................................................81

• Tabla de idioma correspondiente ............................... 82

Información sobre el producto

Si tiene problemas o preguntas relacionadas con el
climatizador de aire, necesitará la siguiente información. Los
números de modelo y de serie se encuentran en la placa
de características de la tapa de la caja de componentes
eléctricos.

N.º de modelo

N.º de serie

ADVERTENCIA

Conrme con un distribuidor autorizado
o con un especialista el uso del tipo de
refrigerante especicado. El uso de un
refrigerante distinto del tipo especicado
podría provocar daños al producto,
quemaduras, lesiones físicas y otros
incidentes.

Este climatizador de aire no tiene
ventilador para la toma de aire fresco del
exterior. Deberá abrir las puertas o las
ventanas con frecuencia cuando utilice
dispositivos de calefacción por gas o
aceite en la misma sala, ya que consumen
gran cantidad de oxígeno del aire.
De lo contrario, en casos extremos, existe
el riesgo de asxia.

No utilice ni almacene nunca gasolina ni
otros vapores o líquidos inamables cerca
del climatizador de aire: es muy peligroso.

No utilice este dispositivo en una
atmósfera potencialmente explosiva.

No toque la unidad nunca con las manos
húmedas.

Fecha de compra

No introduzca los dedos ni
otros objetos en la unidad interior

Dirección del distribuidor

Número de teléfono

Precauciones de seguridad

Los siguientes símbolos utilizados en este manual informan de
estados potencialmente peligrosos para el usuario, el personal
de mantenimiento o para el dispositivo:

Este símbolo hace referencia a un

ADVERTENCIA

PRECAUCIÓN

riesgo o una práctica insegura que
pueden ocasionar graves lesiones
personales o la muerte.

Este símbolo hace referencia a
un riesgo o una práctica insegura
que pueden ocasionar lesiones
personales o daños en el producto
o la propiedad.

o exterior del climatizador de aire,
ya que las piezas giratorias podrían
provocar lesiones.

Las fugas de gas refrigerante pueden causar
un incendio.

Por razones de seguridad, asegúrese de
apagar el climatizador de aire y desconectar
la alimentación antes de realizar la limpieza
o el servicio.

Extraiga el enchufe de la toma de
corriente, apague el disyuntor o
desconecte el sistema de desconexión
de la alimentación utilizado para aislar el
climatizador de aire del suministro eléctrico
principal, en caso de emergencia.

Acciones prohibidas

• Lea estas Instrucciones de funcionamiento detenidamente
antes de usar el climatizador de aire. Si aún así tiene
problemas o dicultades, solicítele ayuda a su distribuidor.

• Este climatizador de aire está diseñado para ofrecerle
comodidad en sus habitaciones. Utilice este dispositivo
únicamente para el n para el que está diseñado, según lo
descrito en estas Instrucciones de funcionamiento.

Cuestiones que deben
tenerse en cuenta

Los usuarios no deben limpiar el interior de
las unidades exterior e interior. La limpieza
debe realizarla un especialista o distribuidor
autorizados.

En caso de que este aparato funcione
incorrectamente, no lo repare usted
mismo. Póngase en contacto con el
distribuidor de ventas o servicios para
solicitar una reparación.

14

Proporcione una toma de corriente que
vaya a utilizarse exclusivamente para
cada unidad, e instale un elemento de
desconexión de la alimentación, un
disyuntor de fugas a tierra (ELCB) o un
dispositivo de corriente residual (RCD) a
modo de protección contra sobrecorriente
en la línea exclusiva.

Proporcione una toma de corriente que
pueda utilizarse exclusivamente para cada
unidad; desconexión completa signica
disponer de separación de contacto en
todos los polos del cableado jo, de
acuerdo con las normas de cableado.

Para evitar posibles peligros
derivados de fallos del aislamiento
deberá conectarse la unidad a tierra.

Este dispositivo está diseñado para ser
utilizado por usuarios expertos o formados
en tiendas, en industria ligera y en granjas,
o para uso comercial por parte de personas
que no tengan una preparación especíca.

Este dispositivo puede ser utilizado por
personas a partir de 8 años de edad, y
por personas con capacidades físicas,
sensoriales o mentales o falta de experiencia
y conocimiento, siempre que hayan recibido
supervisión o instrucciones en relación al uso
del dispositivo de forma segura y entiendan
los riesgos que dicho uso conlleva.

Mantenga la salida de aire y la alarma de
incendio a 1,5 m de la unidad como mínimo.

No refrigere ni calefacte la sala demasiado si
hay niños pequeños o inválidos en la misma.

ESPAÑOL

No utilice cables
modicados, empalmados,
cables de extensión ni
cables no especicados, para evitar
sobrecalentamientos e incendios.

Deje de usar el producto en cuanto se
produzca cualquier tipo de anomalía o fallo,
y desconecte el enchufe o desactive el
interruptor de alimentación y el disyuntor.
(Riesgo de humo/incendio/descarga eléctrica)

Ejemplos de anomalía o fallo:

•

El ELCB se activa frecuentemente.

•

Cuando se enciende, el dispositivo a veces

no se pone en marcha.

•

Cuando el cable se mueve, la alimentación

se desconecta.

•

Durante el funcionamiento se detecta olor a

quemado o ruido anómalo.

•

La carcasa está deformada o demasiado

caliente.

•

Se producen fugas de agua desde la unidad

interior.

•

El cable de alimentación o el enchufe están

demasiado calientes.

•

No puede controlarse la velocidad del

ventilador.

•

La unidad deja de funcionar inmediatamente,

incluso cuando se enciende para su
funcionamiento.

•

El ventilador no se detiene, incluso aunque

se ha detenido la unidad.

Póngase en contacto inmediatamente con
su distribuidor local para solicitar tareas de
mantenimiento o reparación.

AVISO

• Durante tormentas, el compresor podría detenerse
ocasionalmente. Esto no se trata de un fallo mecánico.
Transcurridos unos minutos, la unidad se recuperará
automáticamente.

• El texto en inglés constituye las instrucciones originales. El
resto de los idiomas son traducciones de las instrucciones
originales.

Información importante relativa al
refrigerante empleado

Este producto contiene gases de efecto invernadero uora­dos cubiertos por el Protocolo de Kioto. No emita gases a la
atmósfera.

Tipo de refrigerante: R410A
Valor de GWP

(1)

GWP = potencial de calentamiento global

Es posible que deban realizarse inspecciones periódicas en
busca de fugas de refrigerante en función de la legislación
europea o local. Póngase en contacto con su distribuidor local
para obtener más información.

No apague y encienda el climatizador de aire
desde el interruptor de alimentación principal.
Utilice el botón de encendido y apagado.

No pegue nada en la salida de aire de
la unidad exterior. Resulta peligroso,
dado que el ventilador gira a alta
velocidad.

No toque la entrada de aire ni las
aladas aletas de aluminio de la
unidad exterior. Podría resultar herido.

No se siente ni se suba en la unidad.
Podría caerse accidentalmente.

No coloque ningún objeto en la
CARCASA DEL VENTILADOR.
Podría resultar herido, y la
unidad podría dañarse.

(1)

: 1975

15

Precauciones de uso

Instalación

Este climatizador de aire debe ser instalado correctamente



por técnicos de instalación cualicados, de acuerdo con las
Instrucciones de instalación incluidas con la unidad.
Antes de realizar la instalación, compruebe que el voltaje de



suministro eléctrico de su casa u ocina sea el mismo que
el voltaje indicado en la placa de características.

ADVERTENCIA

Evite las siguientes ubicaciones a la hora de
efectuar la instalación.

Ubicaciones en las que exista humo o gas combustible.



Lugares a temperaturas extremadamente altas, como un invernadero.
Lugares en los que haya objetos que generen un calor excesivo.



Atención:

Evite instalar la unidad exterior en lugares en los que el agua



salada del mar pueda salpica directamente sobre ella, así
como también en entornos con aire sulfuroso, cerca de un spa.
(Para proteger el climatizador de aire de la corrosión).

Cableado

Todo el cableado realizado debe cumplir con la normativa



eléctrica local.
(Consulte a su distribuidor o a un técnico cualicado para
obtener más información).
Todas las unidades deben conectarse a tierra



correctamente, mediante un cable de conexión a masa (o a
tierra) o a través del cableado de suministro.
El cableado debe realizarlo un electricista cualicado.



Preparación del funcionamiento

Encienda la alimentación eléctrica 5 horas antes
de que la unidad empiece a funcionar.

(Para el calentamiento)

Deje la alimentación eléctrica activada para un



uso continuo.

NOTA

Extraiga el enchufe de la toma de corriente, apague el
disyuntor o desconecte el sistema de desconexión de la
alimentación utilizado para aislar el climatizador de aire del
suministro eléctrico principal cuando no vaya a usarse durante
un periodo de tiempo prolongado.

Consejos prácticos para ahorrar energía



Evite

No bloquee la entrada ni la salida de aire de la unidad.



(Si obstruye alguna de las dos, la unidad no
funcionará correctamente y se producirán fallos de
funcionamiento).

Durante el funcionamiento de refrigeración, utilice



cortinas o persianas para evitar que la luz solar directa
entre a la sala.



Recomendado

Mantenga siempre limpio el ltro de aire.



(Si el ltro está obstruido, el rendimiento de la unidad
será menor).
→ “Mantenimiento” (P.18)
Para impedir que el aire acondicionado se escape,



mantenga las ventanas, las puertas y otras aberturas
cerradas.

16

ON

Condiciones de funcionamiento

Utilice este climatizador de aire en el siguiente intervalo de
temperatura.

Intervalo de

Unidad exterior

temperatura

interior

mini (tipo LE1)

Refrigeración
Calefacción

2WAY (tipo ME1)

Refrigeración
Calefacción

3WAY (tipo MF2)

Refrigeración
Calefacción
Refrigeración

y calefacción

*TBS: temperatura de bulbo seco
*TBH: temperatura de bulbo húmedo
*1: Rango de temperatura de la unidad para Europa.

Información para los usuarios sobre la recopilación
y el desecho de dispositivos antiguos y pilas usadas

Pb

14 °C ~ 25 °C (*TBH) -10 °C ~ 46 °C (*TBS)
16 °C ~ 30 °C (*TBS) -20 °C ~ 18 °C (*TBH)

14 °C ~ 25 °C (*TBH) -10 °C ~ 43 °C (*TBS)
16 °C ~ 30 °C (*TBS) -25 °C ~ 15 °C (*TBH)

14 °C ~ 25 °C (*TBH) -10 °C ~ 46 °C (*TBS)
15 °C ~ 30 °C (*TBS) -20 °C ~ 18 °C (*TBH)

―

L

a aparición de estos símbolos en los productos, en
los envases o en la documentación que acompaña
al producto signica que los productos eléctricos y
electrónicos usados, así como las pilas, no deben
mezclarse con los residuos domésticos generales.
Para que el tratamiento, la recuperación y el reciclado
de las pilas y de los productos usados se realice de la
forma correcta, trasládelos a los puntos de recopilación
aplicables, cumpliendo con la legislación vigente en su
país y con las directivas 2002/96/CE y 2006/66/CE.
Al deshacerse correctamente de los productos y de
las pilas correctamente, colaborará a ahorrar valiosos
recursos y a evitar posibles efectos negativos para la
salud humana y el medio ambiente, que podrían surgir a
raíz de una manipulación inadecuada de los residuos.
Si desea obtener más información sobre la recopilación
y el reciclado de pilas y de productos usados, póngase
en contacto con su ayuntamiento, con su servicio de
basuras o con el punto de venta en el que adquirió los
productos.
Podrían aplicarse multas por el desecho inadecuado de
estos residuos, de acuerdo con la legislación de su país.

Para usuarios profesionales de la Unión Europea

Si desea deshacerse de sus dispositivos eléctricos y
electrónicos, póngase en contacto con su distribuidor o
proveedor para obtener más información.

[Información sobre desecho en otros países situados
fuera de la Unión Europea]

Estos símbolos tienen validez exclusivamente en
la Unión Europea. Si desea deshacerse de estos
productos, póngase en contacto con la autoridad local o
con su distribuidor, y pregúnteles cuál es el método de
desecho adecuado.

Nota para el símbolo de la batería (ejemplos de dos
símbolos inferiores):

Este símbolo podría utilizarse junto con un símbolo de
producto químico. En este caso, cumple con el requisito
establecido por la Directiva sobre el producto químico en
cuestión.

Intervalo de

temperatura

exterior *1

-10 °C ~ 24 °C (*TBS)

Nombres de las piezas

UNIDAD INTERIOR

Drenaje de agua

Caja eléctrica

Brida del conducto del lado
de entrada de aire (posterior)

Opcional

Mando a distancia inalámbrico

N.º de
modelo
CZ-RWSK2

Lea las instrucciones de funcionamiento incluidas con el mando a distancia.

N.º de
modelo
CZ-RWSC3

Mando a distancia del temporizador

Funcionamiento

NOTA



Modo de funcionamiento.

Seleccione entre: CALOR





Velocidad del ventilador

Alta





Control de grupo

La función de control de grupo resulta óptima para
controlar varios climatizador de aire presentes en una
única sala de gran tamaño.

Es posible conectar hasta 8 unidades.



Todas las unidades interiores funcionarán en el mismo



modo, variando solo la dirección del caudal de aire.
Utilice el sensor de temperatura de la unidad interior.



Para obtener más información, consulte las Instrucciones de funcionamiento
incluidas con el mando a distancia opcional.

/SECADO /FRÍO /VENTILADOR /AUTO .

/Media /Baja /Auto

N.º de
modelo
CZ-RTC2

Mando a distancia

Mando a distancia con cable

de altas prestaciones

N.º de
modelo
CZ-RTC3

ESPAÑOL

Unidad exterior

Línea de señal

Mecanismo de funcionamiento



Rendimiento de calefacción

Como este climatizador de aire utiliza el aire exterior para



la calefacción, su rendimiento de calefacción disminuye
a medida que baja la temperatura exterior.
(Debido al sistema de bomba de calor).
→ En caso de ser así, utilice otro aparato de calefacción.



Descongelación

Este dispositivo podría iniciar el funcionamiento de descongelación



para derretir la escarcha formada en la unidad exterior.



Comienza la descongelación

unidad interior se detiene (o la velocidad pasa a ser
extremadamente baja).
→ Aparece “



Tras varios minutos se reanuda el
funcionamiento de calefacción

de la unidad interior permanece detenido (o funciona
a muy baja velocidad) hasta que la bobina del
intercambiador de calor interior se calienta lo su ciente.
→ Aparece “



La descongelación ha concluido

de la unidad interior comienza a funcionar.
→ Desaparece “

” (ESPERA).

” (ESPERA).

” (ESPERA).

: El ventilador de la

: El ventilador

: El ventilador



Funcionamiento ‘‘SECADO’’

Cuando la temperatura de la sala alcanza el nivel



establecido, la unidad exterior repite el ciclo de
encendido y apagado de forma automática.
Cuando la unidad exterior se apague, el ventilador de la



unidad interior también se detendrá.
(Para evitar que la humedad de la sala aumente de
nuevo).
Cuando existen más posibilidades de que la temperatura



de la sala alcance el nivel establecido, la velocidad del
ventilador se ajusta automáticamente a ‘‘brisa’’ (viento
ligero).
El funcionamiento en el modo ‘‘SECADO’’ no puede



utilizarse si la temperatura exterior es de 15 °C o menos.



Si se producen fallos de alimentación cuando
la unidad está en funcionamiento

Cuando la unidad reanuda el funcionamiento
automáticamente después de un fallo temporal del
suministro eléctrico, emplea los mismos ajustes que
presentaba cuando se desconectó la alimentación.

17

Mantenimiento

No intente limpiar usted mismo el interior de la unidad.
Consulte el apartado “Mantenimiento y limpieza” de las Instrucciones de instalación.

ADVERTENCIA

PRECAUCIÓN

Por motivos de seguridad, no olvide apagar el



climatizador de aire y desconectarlo antes de efectuar
tareas de limpieza.
(De lo contrario podrían producirse descargas eléctricas
o lesiones físicas debido a la alta velocidad de giro del
ventilador).
No vierta agua sobre la unidad interior.



(Si lo hace, podría dañar los componentes internos y
generar un riesgo de descarga eléctrica).

No utilice nunca disolventes ni productos químicos



agresivos. Igualmente, no limpie las piezas de plástico
con agua demasiado caliente.
(Si lo hace, podría provocar deformaciones o cambios de
color).
Algunos bordes metálicos y aletas están muy alados.



Cuando toque estas piezas, tenga cuidado.
(Podría provocarse lesiones físicas).
Utilice un taburete o escalera rmes al limpiar una unidad



interior instalada en altura.

Antes de solicitar tareas de servicio

Síntoma Causa Acción

El climatizador de
aire no funciona,
a pesar de que la
alimentación está
activada.

Rendimiento bajo
de la refrigeración
o la calefacción

Fallo de alimentación o situación posterior
a fallo de alimentación

El botón de funcionamiento (alimentación)
está desactivado.

El fusible está fundido. Póngase en contacto con su distribuidor.
La entrada o la salida de aire de las

unidades interior y exterior están
obstruidas por el polvo.

Conguración incorrecta de temperatura
La sala está expuesta a la luz solar

directa en el modo de refrigeración.
Las puertas o las ventanas están

abiertas.
El ltro de aire está bloqueado. Póngase en contacto con su distribuidor.
Demasiadas fuentes de calor en la sala

en el modo de refrigeración.
Demasiadas personas en la sala en el

modo de refrigeración.

Pulse el botón de encendido y apagado en el mando a
distancia.

• Si el disyuntor está desactivado, encienda la
alimentación.

• Si el disyuntor ha saltado, póngase en contacto con su
distribuidor sin activarlo.

Retire el polvo.

Consulte “Consejos prácticos para ahorrar energía”. (P.16)

Utilice fuentes de calor mínimas y en breves periodos de
tiempo.

Baje el ajuste de temperatura.

Si el climatizador de aire sigue sin funcionar correctamente incluso después de comprobar
cada uno de los aspectos indicados en “Antes de solicitar tareas de servicio” y “Localización y
resolución de problemas”

Detenga la unidad inmediatamente y apáguela. A continuación, póngase en contacto con su distribuidor e informe del número



de serie y del síntoma. También debe informar de si aparece la marca de inspección
con los números, en la pantalla LCD del mando a distancia.
Nunca repare su climatizador de aire usted mismo, ya que es muy peligroso.



y las letras E, F, H, L, P en combinación

18

Localización y resolución de problemas

Compruebe antes de consultar o solicitar tareas de servicio.

Síntoma Causa/Medida

Se escucha ruido similar a corrientes de
agua antes o durante el funcionamiento
de la unidad.

Ruido

Se escuchan crujidos durante
el funcionamiento o al cesar el
funcionamiento de la unidad.

Durante el funcionamiento, el aire
descargado presenta olores.

Se acumulan gotas cerca de la salida de
aire durante el funcionamiento en el modo
de refrigeración.

Aparece niebla durante el funcionamiento
en el modo de refrigeración.

Unidad interior

Aparece niebla durante el funcionamiento
en el modo de calefacción.

El ventilador gira durante un tiempo,
incluso a pesar de que la unidad deja de
funcionar.

• Ruido de líquido refrigerante uyendo por el interior de la
unidad

• Ruido de agua de drenaje a través del tubo de drenaje

Ruido provocado por el cambio de temperatura de las piezas

• Se descargan componentes de olor interiores, olor a cigarro y
olor a cosméticos acumulados en el climatizador de aire y su
aire.

• El interior de la unidad está sucio.
(Póngase en contacto con su distribuidor).

• La humedad interna se refrigera mediante aire frío, y se
acumula en forma de gotas de rocío.

• Si el climatizador de aire se ha instalado en lugares como
restaurantes, en los que existen grandes cantidades de rocío
de aceite, es necesario realizar una limpieza, porque el interior
de la unidad (el intercambiador de calor) está sucio.
(Póngase en contacto con su distribuidor).

• Está en curso la operación de descongelación.

• La rotación del ventilador hace que el proceso de
funcionamiento se realice con suavidad.

• El ventilador podría girar para secar el intercambiador de calor,
en función del ajuste.

ESPAÑOL

Se descarga polvo.

La unidad no funciona
(Cuando el dispositivo se enciende
inmediatamente/Cuando el funcionamiento
se detiene y se reanuda inmediatamente)

Aparece ruido durante el funcionamiento en
el modo de calefacción.

La unidad emite vapor durante el
funcionamiento en calefacción.

Unidad exterior

El ventilador sigue girando, incluso
después de detenerse el funcionamiento
con el mando a distancia.

• Se descarga el polvo acumulado dentro de la unidad interior.

• La unidad no comienza a funcionar durante un tiempo
aproximado de 3 minutos, ya que está activado el circuito de
protección del compresor.

• Está en curso la operación de descongelación.

• El n de esta función es que el funcionamiento sea uido.

19

Vielen Dank für den Kauf dieses Panasonic-Produkts.
Bei diesem Produkt handelt es sich um das Innengerät
einer Gewerbeklimaanlage.
Eine Einbauanleitung liegt bei.

Inhalt

Sicherheitsvorkehrungen .............................................. 20



Vorsichtsmaßnahmen während des Gebrauchs ......... 22



Bezeichnung der Teile ................................................... 23



Betrieb ............................................................................. 23



• Arbeitsweise................................................................. 23

Wartung ........................................................................... 24



• Bevor Sie den Kundendienst anfordern .................... 24

Fehlerdiagnose ..............................................................25



Spezikationen ............................................................... 81



• Innengerät ....................................................................81

• Sprachentabelle ........................................................... 82

Produktinformationen

Sollten sich bezüglich der Klimaanlage Probleme oder Fragen
ergeben, werden die folgenden Informationen benötigt. Modell­und Seriennummer sind auf dem Typenschild am Deckel des
Gehäuses für die elektrischen Komponenten angegeben.

Modell-Nr.

Serien-Nr.

WARNUNG

Lassen Sie sich bezüglich des
vorgeschriebenen Kühlmittels von einem
autorisierten Händler oder Fachbetrieb
beraten. Verwendung eines anderen als
des vorgeschriebenen Kühlmittels kann
einen Schaden am Produkt, Bersten und
Verletzungen o. dgl. zur Folge haben.

Diese Klimaanlage hat keinen Ventilator
zur Zuführung von frischer Außenluft. Wenn
zusätzlich viel Sauerstoff verbrauchende
Gas- oder Ölheizungen im gleichen Raum
verwendet werden, sind Türen und Fenster
zur Belüftung regelmäßig zu öffnen.
Anderenfalls besteht im Extremfall
Erstickungsgefahr.

Niemals Benzin oder andere
feuergefährliche Gase bzw. üchtige
Flüssigkeiten in der Nähe der Klimaanlage
verwenden oder lagern; dies wäre extrem
gefährlich.

Das Gerät nicht in explosionsgefährdeter
Umgebung verwenden.

Kaufdatum

Das Gerät niemals mit nassen Händen
berühren.

Händleranschrift

Telefonnummer

Niemals Finger oder andere
Gegenstände in das Innen- oder
Außengerät stecken. Die sich im
Gerät bewegenden Teile können eine

Sicherheitsvorkehrungen

Die folgenden Symbole machen im Verlauf der Anleitung auf
Situationen aufmerksam, die eine potentielle Gefahr für den
Benutzer, das Wartungspersonal oder das Gerät darstellen:

Dieses Symbol weist auf eine
gefährliche oder unsichere

WARNUNG

VORSICHT

Situation hin, die zu schweren
Körperverletzungen, einschließlich
Todesfall, führen kann.

Dieses Symbol weist auf eine
gefährliche oder unsichere Situation
hin, die zu Körperverletzungen
bzw. Produkt- oder anderen
Sachschäden führen kann.

Verletzung verursachen.

Ein Kühlmittelgasleck kann einen Brand
verursachen.

Vor Reinigungs- oder Wartungsarbeiten zur
Sicherheit das Klimagerät ausschalten und
auch den Stromanschluss trennen.

In einem Notfall den Netzstecker
aus der Steckdose ziehen oder
den Trennschalter ausschalten oder
das entsprechende Trennorgan
abschalten, um die Klimaanlage von der
Stromversorgung zu trennen.

Untersagte
Handlungen

Zu beachtende
Punkte

Im Inneren von Innen- und Außengeräten
benden sich keine vom Benutzer zu

• Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme
des Klimageräts aufmerksam durch. Sollten danach dennoch
Schwierigkeiten oder Probleme auftreten, fragen Sie Ihren
Händler um Rat.

• Diese Klimaanlage ist für für eine komfortable Regelung
des Raumklimas vorgesehen. Sie darf nur für den in der
Bedienungsanleitung angegebenen Zweck verwendet
werden.

reinigenden Teile. Beauftragen Sie einen
autorisierten Händler oder Spezialisten mit
anfallenden Reinigungsarbeiten.

Sollte eine Betriebsstörung dieses Geräts
auftreten, versuchen Sie nicht, diese
eigenhändig zu beseitigen. Beauftragen
Sie den Vertrieb oder Fachhändler mit der
Instandsetzung.

20

Für den Anschluss jedes Geräts muss
eine separate Steckdose vorhanden sein;
innerhalb des ausschließlich für das Gerät
verwendeten Stromversorgungskabels
muss ein Trennschalter, ein FI-Schalter
oder eine Fehlerstrom-Schutzeinrichtung
zum Schutz gegen Überstrom vorhanden
sein.

Für jedes Gerät ist eine separate
Steckdose vorzusehen, und den
Verkabelungsbestimmungen gemäß muss
in der Festverkabelung eine Möglichkeit
zur vollständigen Abschaltung durch
Kontakttrennung aller Pole bestehen.

Um Stromschlaggefahr durch
Isolierungsfehler zu vermeiden,
muss das Gerät geerdet werden.

Das Gerät ist für die Verwendung durch erfahrene
oder geschulte Benutzer in Geschäften, in der
Leichtindustrie und auf Bauernhöfen sowie für die
gewerbliche Nutzung durch Laien vorgesehen.

Dieses Gerät kann dann von Kindern ab 8 Jahren,
von Personen mit eingeschränkten körperlichen,
sensorischen oder geistigen Fähigkeiten sowie von
Personen ohne bisherige Erfahrung im Umgang mit
solchen Geräten bedient werden, wenn sie dabei von
einer Person, die für ihre Sicherheit verantwortlich ist,
beaufsichtigt oder hinsichtlich eines sicheren Betriebs
unterwiesen werden und sich den potenziellen
Gefahren bewusst sind.

Feuermelder und Luftauslass mindestens 1,5 m vom
Gerät entfernt einrichten.

Den Raum nicht zu stark heizen oder kühlen, wenn
Kleinkinder oder Kranke zugegen sind.

Verwenden Sie keine
abgeänderten Kabel, keine
Mehrfachstecker,
Verlängerungskabel oder Kabel ohne
Spezikation, um ein Überhitzen und einen
Brand zu vermeiden.

Sollte irgendeine Funktionsstörung/
Fehlfunktion auftreten, stellen Sie den
Betrieb ein und ziehen den Netzstecker
oder schalten den Hauptschalter und
Schutzschalter aus.
(Gefahr von Rauchbildung/Feuer/
Stromschlag)

Beispiele für Funktionsstörungen/
Fehlfunktionen:

•

Der FI-Schutzschalter löst häug aus.

•

Das Produkt läuft bisweilen nicht an, wenn

es eingeschaltet wird.

•

Die Stromversorgung wird beim Bewegen

des Kabels bisweilen unterbrochen.

•

Beim Betrieb macht sich ein Brandgeruch

oder ein ungewöhnliches Geräusch
bemerkbar.

•

Das Gehäuse weist Verformungen auf oder

ist ungewöhnlich heiß.

•

Wasser tropft aus dem Innengerät.

•

Das Netzkabel bzw. der Netzstecker wird

ungewöhnlich warm.

•

Die Gebläsedrehzahl lässt sich nicht regeln.

•

Das Gerät bleibt nach dem Einschalten

sofort stehen.

•

Das Gebläse kommt nach dem Ausschalten

nicht zum Stillstand.

Beauftragen Sie Ihren Händler umgehend
mit den erforderlichen Wartungs-/

ANMERKUNG

• Es kann vorkommen, dass der Betrieb des Kompressors bei
Gewittern unterbrochen wird. Dies ist kein mechanischer
Defekt. Das Gerät nimmt nach einigen Minuten automatisch
den Betrieb wieder auf.

• Die ursprünglichen Anweisungen wurden in englischer
Sprache abgefasst. Bei den Anleitungen in anderen
Sprachen handelt es sich um Übersetzungen des Originals.

Wichtige Hinweise zum verwendeten
Kühlmittel

Dieses Produkt enthält unter das Kyoto-Protokoll fallende uorierte
Treibhausgase. Die Gase dürfen nicht in die Atmosphäre entweichen.

Kühlmitteltyp: R410A
GWP-Wert

(1)

GWP = Treibhauspotenzial

Regelmäßige Überprüfungen auf Kühlmittellecks können je
nach europäischer oder Örtlicher Gesetzgebung erforderlich
sein. Bitte kontaktieren Sie Ihren Händler für weitergehende
Informationen.

Reparaturarbeiten.

Die Klimaanlage nicht mit dem
Hauptstromversorgungsschalter ein- und ausschalten.
Hierzu die EIN/AUS-Bedientaste verwenden.

DEUTSCH

Keine Gegenstände in den Luftauslass des
Außengeräts stecken. Dies ist gefährlich, das
sich der Lüfter mit hoher Geschwindigkeit
dreht.

Den Lufteinlass oder die scharfen
Aluminiumrippen des Außengeräts nicht
berühren. Dies könnte eine Verletzung zur
Folge haben.

Nicht auf dem Gerät sitzen oder auf das Gerät
steigen. Dies könnte einen Fall zur Folge
haben.

Keinen Gegenstand in das
LÜFTERGEHÄUSE stecken. Dies
könnte eine Verletzung zur Folge
haben oder das Gerät beschädigen.

(1)

: 1975

21

Vorsichtsmaßnahmen während des Gebrauchs

ON

Installation

Dieses Klimagerät von von einem qualizierten



Installationsfachmann und in Übereinstimmung mit der dem
Produkt beiliegenden Einbauanleitung installiert werden.
Vergewissern Sie sich vor der Installation, dass die





Netzspannung der Stromversorgung in Ihrem Heim oder
Büro mit der am Typenschild angegebenen Nennspannung
übereinstimmt.

WARNUNG

Vermeiden Sie die Installation an den
nachstehenden Orten.

Orte, an denen Rauch oder brennbare Gase vorhanden sind.





Außerdem Orte, an denen extrem hohe Temperaturen
herrschen, wie beispielsweise in einem Gewächshaus.
Orte, wo Hitze entwickelnde Gegenstände eingesetzt



bzw. abgestellt werden.

Achtung:

Das Außengerät darf nicht an einem Ort aufgestellt werden,



wo es Salzwasserspritzern oder schwefelhaltiger Luft, z.B.
in der Nähe von Heilquellen, ausgesetzt ist.
(Zum Schutz des Klimageräts vor starker Korrosion)

Verkabelung

Alle Verkabelungsarbeiten müssen den örtlichen



elektrischen Vorschriften entsprechen.
(Einzelheiten erfahren Sie von Ihrem Fachhändler oder
einem qualizierten Elektriker.)
Jedes Gerät muss entweder über eine Erdleitung oder über



die Netzzuleitung fachgerech geerdet werden.
Verkabelungsarbeiten sind von einem qualizierten



Elektriker auszuführen.

Betriebsvorbereitungen

Schalten Sie die Hauptstromversorgung 5
Stunden vor der Inbetriebnahme ein.

(Zum Aufwärmen)

Lassen Sie die Hauptstromversorgung bei



fortgesetztem Betrieb eingeschaltet.

HINWEIS

Wenn die Klimaanlage voraussichtlich längere Zeit nicht
gebraucht wird, ziehen Sie den Netzstecker aus der
Steckdose oder schalten den Trennschalter aus oder das
entsprechende Trennorgang ab, um die Klimaanlage von der
Stromversorgung zu trennen.

Energiespartipps



Vermeiden Sie

Jede Blockierung des Luftein- und -auslasses des



Geräts ist zu vermeiden.
(Bei einer Blockierung wird das Gerät nicht gut
funktionieren und kann sogar beschädigt werden.)

Verwenden Sie bei Kühlbetrieb Blenden, Rollos oder





Vorhänge, damit Sonnenlicht nicht direkt in den Raum fällt.



WAS SIE TUN SOLLTEN

Halten Sie den Luftlter stets sauber.



(Ein verstopfter Filter beeinträchtigt die Leistung des Geräts.)
→ “Wartung” (S. 24)
Fenster, Türen und andere Öffnungen geschlossen





22

halten, damit die klimatisierte Luft nicht entweichen kann.

Betriebsbedingungen

Verwenden Sie dieses Klimagerät im nachstehenden Tempe­raturbereich.

Außengerät

mini (Typ LE1)

Kühlen 14°C ~ 25°C (*FK) -10°C ~ 46°C (*TK)
Heizen 16°C ~ 30°C (*TK) -20°C ~ 18°C (*FK)

2WAY (Typ ME1)

Kühlen 14°C ~ 25°C (*FK) -10°C ~ 43°C (*TK)
Heizen 16°C ~ 30°C (*TK) -25°C ~ 15°C (*FK)

3WAY (Typ MF2)

Kühlen 14°C ~ 25°C (*FK) -10°C ~ 46°C (*TK)
Heizen 15°C ~ 30°C (*TK) -20°C ~ 18°C (*FK)
Kühlen &

Heizen

*TK: Trockenkugeltemperatur *FK: Feuchtkugeltemperatur
*1: Dies ist der Temperaturbereich des Geräts für Europa.

Benutzerinformation zur Sammlung und Entsorgung
von Altgeräten und verbrauchten Batterien

Pb

Innentemperatur-

bereich

― -10°C ~ 24°C (*TK)

D

iese Symbole auf den Produkten, den Verpackungen
und/oder Begleitdokumenten bedeuten, dass benutzte
elektrische und elektronische Produkte und Batterien nicht
in den allgemeinen Hausmüll gegeben werden dürfen.
Bitte bringen Sie diese alten Produkte und Batterien zur
Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer
Landesgesetzgebung und den Richtlinien 2002/96/EG und
2006/66/EG zu Ihren zuständigen Sammelpunkten.
Indem Sie diese Produkte und Batterien ordnungsgemäß
entsorgen, helfen Sie dabei, wertvolle Ressourcen zu
schützen und eventuelle negative Auswirkungen auf die
menschliche Gesundheit und die Umwelt zu vermeiden, die
anderenfalls durch eine unsachgemäße Abfallbehandlung
auftreten können.
Für weitere Informationen zu Sammlung und Recycling
alter Produkte und Batterien wenden Sie sich bitte
an Ihre örtlichen Verwaltungsbehörden, Ihr örtliches
Entsorgungsunternehmen oder die Verkaufsstelle, bei der
Sie die Gegenstände gekauft haben.
Landesvorschriften gemäß kann eine nicht
ordnungsgemäße Entsorgung solcher Abfälle durch
Bußgelder geahndet werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen
möchten, wenden Sie sich für weitere Informationen bitte
an Ihren Händler oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb
der Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen
Union. Wenn Sie solche Gegenstände entsorgen
möchten, erfragen Sie bitte bei den örtlichen Behörden
oder Ihrem Händler, welches die vorschriftsmäßige
Entsorgungsmethode ist.

Hinweis zum Batteriesymbol (Beispiel mit chemischem
Symbol):

Dieses Symbol wird möglicherweise in Kombination mit
einem chemischen Symbol verwendet. In diesem Fall
erfüllt es die Anforderungen derjenigen Richtlinie, die für
die betreffende Chemikalie erlassen wurde.

Außentemperatur-

bereich

*1

Bezeichnung der Teile

INNENGERÄT

Wasserablauf

Elektrogehäuse

Lufteinlassseitiger
Kanal ansch (hinten)

Sonderausstattung

Drahtlose Fernbedienung

Modell-Nr.
CZ-RWSK2

Lesen Sie die mit der Fernbedienung gelieferte Bedienungsanleitung.

Modell-Nr.
CZ-RWSC3

Timer-Fernbedienung

Betrieb

HINWEIS



Betriebsmodus

Auswahloptionen: HEAT (Heizen)





Gebläsedrehzahl

Hoch





Gruppensteuerung

Die Gruppensteuerung erlaubt den kombinierten Einsatz
mehrerer Klimageräte in einem großen Raum.

Bis zu 8 Geräte können für Gruppensteuerung verbunden



werden.
Die Innengeräte arbeiten dabei im gleichen Betriebsmodus,



jedoch mit individuellen Luftstromrichtungen.
Verwenden Sie den Temperatursensor des Innengeräts.



Einzelheiten  nden Sie in der Bedienungsanleitung der als Sonderausstattung
erhältlichen Fernbedienung.

/DRY (Entfeuchten) /COOL (Kühlen) /FAN (Lüften) /AUTO .

/Mittel /Niedrig /Automatisch

Modell-Nr.
CZ-RTC2

Fernbedienung

Kabelfernbedienung

Modell-Nr.
CZ-RTC3

DEUTSCH

Außengerät

Signalleitung



Heizleistung

Da dieses Klimagerät Außenluft zum Heizen nutzt, sinkt



seine Heizleistung mit der Außentemperatur.
(Aufgrund des Wärmepumpensystems)
→ Verwenden Sie in diesem Fall ein anderes Heizgerät.



Entfrosten

Das Gerät kann den Entfrostungsbetrieb automatisch



starten, um Eisbildung im Außengerät zu beseitigen.



Entfrostung started

stoppt (oder läuft sehr langsam).

” (STANDBY) wird angezeigt.

→ “



Heizbetrieb wird nach einigen Minuten wieder
aufgenommen

verbleibt im Stillstand (oder läuft sehr langsam), bis
die Spule des Wärmetauschers im Innengerät sich
ausreichend aufgewärmt hat.

” (STANDBY) wird angezeigt.

→ “



Entfrostung abgeschlossen

Innengeräts läuft an.

” (STANDBY) verschwindet.

→ “

: Das Gebläse des Innengeräts

: Das Gebläse des Innengeräts

: Das Gebläse des

Arbeitsweise



Entfeuchtungsbetrieb (DRY)

Sobald die Raumtemperatur den eingestellten Wert



erreicht, wird das Außengerät automatsich zyklisch ein­und ausgeschaltet.
Beim Ausschalten des Außengeräts stoppt gleichzeitig



das Gebläse des Innengeräts.
(Zur Vermeidung einer erneuten Zunahme der
Luftfeuchtigkeit im Raum)
Wenn die Raumtemperatur sich an den eingestellten



Wert annähert, wird die Gebläsedrehzahl automatisch
auf “Brise” (schwacher Luftstrom) herabgesetzt.
Bei Außentemperaturen von 15 °C oder weniger ist ein



Entfeuchtungsbetrieb nicht möglich.



Im Falle eines Stromausfalls bei laufendem
Gerät

Nach einem kurzen Stromausfall setzt das Gerät
den Betrieb mit den Einstellungen fort, die vor der
Unterbrechung vorlagen.

23

Wartung

Versuchen Sie nicht, das Geräteinnere selbst zu reinigen.
Siehe Abschnitt “Pege und Reinigung” in der Einbauanleitung.

WARNUNG

Vor Reinigungs- oder Wartungsarbeiten zur Sicherheit



das Klimagerät ausschalten und auch von der
Stromversorgung trennen.
(Anderenfalls besteht die Gefahr eines Stromschlages
oder einer Verletzung durch das sich schnell drehende
Gebläse.)
Kein Wasser auf das Innengerät schütten.



(Hierdurch können Innenteile beschädigt werden.
Außerdem könnte dies einen Stromschlag zur Folge
haben.)

Verwenden Sie niemals Lösungsmittel oder starke



Chemikalien. Kunststoffteile nicht mit sehr heißem
Wasser abwischen.
(Dies könnte eine Verformung oder Verfärbung
verursachen.)
Manche Metallteile und Lamellen haben scharfe Kanten.



Lassen Sie beim Reinigen solcher Teile entsprechende
Vorsicht walten.
(Verletzungsgefahr.)
Verwenden Sie zur Reinigung eines hoch installierten



Innengeräts einen stabilen Stuhl oder eine Leiter.

VORSICHT

Bevor Sie den Kundendienst anfordern

Symptom Ursache Maßnahme

Das Klimagerät
läuft nach dem
Einschalten nicht
an.

Schlechte Kühl­oder Heizleistung

Stromausfall oder nach einem Stromausfall

Betriebstaste (Ein/Aus) bendet sich in
Ausschaltstellung.

Sicherung durchgebrannt. Den Händler hinzuziehen.
Der Lufteinlass oder -auslass des Innen-

bzw. Außengeräts ist mit Staub zugesetzt.
Ungeeignete Temperatureinstellung
Der Raum ist im Kühlmodus direktem

Sonnenlichteinfall ausgesetzt.
Türen und/oder Fenster sind geöffnet.
Der Luftlter ist zugesetzt. Den Händler hinzuziehen.
Zu viele Wärmequellen im Raum im

Kühlmodus.
Zu viele Personen im Raum im

Kühlmodus.

Die Betriebstaste ON/OFF an der Fernbedienung drücken.

• Wenn der Schutzschalter nicht ausgelöst wurde, das
Gerät einschalten.

• Bei ausgelöstem Schutzschalter den Händler
benachrichtigen, ohne das System einzuschalten.

Den Staub entfernen.

Siehe “Energiespartipps”. (S. 22)

So wenige Wärmequellen wie möglich und jeweils nur
kurze Zeit verwenden.

Die Temperatureinstellung senken.

Wenn die Klimaanlage auch nach Durchgehen der Punkte unter “Bevor Sie den Kundendienst
anfordern” und “Fehlerdiagnose” nicht richtig funktioniert

Stellen Sie den Betrieb augenblicklich ein und schalten Sie das Gerät aus. Wenden Sie sich danach an Ihren Händler unter



Angabe der Seriennummer und des Symptoms. Informieren Sie auch über das eventuelle Vorhandensein des Prüfzeichens
und der Buchstaben E, F, H, L, P in Kombination mit Ziffern auf dem LCD der Fernbedienung.
Versuchen Sie niemals, das Klimagerät selbst zu reparieren, da dies sehr gefährlich sein kann.



24

Fehlerdiagnose

Gehen Sie die nachstehenden Punkte durch, bevor Sie eine Wartung anfordern.

Symptom Ursache / Maßnahme

Geräusch ähnlich ießendem Wasser
ist während oder nach dem Betrieb zu
vernehmen.

Geräusch

Knackgeräusch ist während des Betriebs
oder beim Stoppen des Betriebs zu
vernehmen.

Geruch in der ausgeblasenen Luft während
des Betriebs.

Wassertropfen sammeln sich beim
Kühlbetrieb um den Luftauslass.

Innengerät

Bei Kühlbetrieb tritt ein Nebelschleier auf.

Bei Heizbetrieb tritt ein Nebelschleier auf.

Das Gebläse läuft nach dem Stoppen des
Betriebs eine Weile weiter.

• Geräusch des in das Gerät ießenden Kühlmittels

• Geräusch des über das Ablaufrohr ausießenden Wassers

Durch Ausdehnung von Bauteilen bei Temperaturänderung
verursachtes Geräusch

• Im Klimagerät angesammelter Geruch von Bauteilen,
Zigaretten oder Kosmetika entweicht im Luftstrom.

• Das Geräteinnere ist verschmutzt.
(Den Händler hinzuziehen.)

• Feuchtigkeit schlägt sich durch Kühlen des Luftstroms in Form
von Tropfen nieder.

• Wenn die Klimaanlage an einem Ort eingesetzt wird, wo
starke Öldünste auftreten (z.B. in einem Restaurant), ist eine
Reinigung erforderlich, da das Geräteinnere (Wärmetauscher)
verschmutzt ist.
(Den Händler hinzuziehen.)

• Ein Enteisungsvorgang läuft ab.

• Das Gebläse fördert einen guten Betriebsablauf.

• Das Gebläse läuft je nach Einstellung möglicherweise weiter,
um den Wärmetausche zu trocknen.

DEUTSCH

Staub tritt im Luftstrom aus.

Gerät arbeitet nicht
(Sofort nach dem Einschalten / Sofort nach
dem Stoppen und Fortsetzen des Betriebs.)

Ein Geräusch tritt bei Heizbetrieb auf.

Dampf tritt bei Heizbetrieb aus.

Außengerät

Der Lüfter dreht sich auch nach Stoppen
des Betriebs mit der Fernbedienung weiter.

• Im Innengerät angesammelter Staub wird ausgeblasen.

• Der Betrieb setzt wegen der Kompressor-Schutzschaltung erst
nach ca. 3 Minuten ein.

• Ein Enteisungsvorgang läuft ab.

• Dies fördert das Betriebsverhalten.

25

Grazie per aver acquistato questo prodotto Panasonic.
Questo prodotto è l'unità interna di un condizionatore
d'aria commerciale.
Istruzioni di installazione allegate.

Indice

Precauzioni per la sicurezza ......................................... 26



Precauzioni per l’uso ..................................................... 28



Nome delle parti ............................................................. 29



Funzionamento ..............................................................29



• Meccanismo di funzionamento ..................................29

Manutenzione ................................................................. 30



• Prima di richiedere assistenza ...................................30

Risoluzione dei problemi ..............................................31



Caratteristiche tecniche ................................................ 81



• Unità interna ................................................................ 81

• Tabella di corrispondenza delle lingue ...................... 82

Informazioni sul prodotto

In caso di problemi o domande riguardo al vostro
Condizionatore d'aria, fare riferimento alle seguenti
informazioni. Il modello e i numeri di serie si trovano sulla
targhetta dei dati nominali sullo sportello della scatola dei
componenti elettrici.

N. modello

N. di serie

Data di acquisto

Indirizzo del rivenditore

Telefono

AVVERTENZA

Accertare con il rivenditore o tecnico
autorizzato che venga utilizzato il
refrigerante del tipo specicato. L'uso
di refrigeranti di tipo di verso da quello
specicato può provocare danni al
prodotto, esplosione, lesioni personali
ecc.

Questo condizionatore d'aria non
dispone di ventola per l'aspirazione di
aria nuova dall'esterno. Se nell'ambiente
si usano apparecchi di riscaldamento a
gas o a olio combustibile, poiché essi
bruciano molto dell'ossigeno presente
nell'aria, è raccomandabile aprire
frequentemente le nestre.
Altrimenti, in casi estremi, sussiste il
rischio di soffocamento.

Mai utilizzare o conservare benzina o
altri vapori o liquidi inammabili vicino
al condizionatore, ciò è infatti molto
pericoloso.

Non utilizzare questo apparecchio in
un'atmosfera potenzialmente esplosiva.

Mai toccare l'unità con le mani bagnate.
Non introdurre le dita o

altri oggetti nell'unità interna o
esterna, in quanto le parti in
rotazione possono causare lesioni.

Precauzioni per la sicurezza

I simboli di cui il manuale fa uso hanno lo scopo di allertare
l'utilizzatore e il personale di assistenza sull'esistenza di
condizioni potenzialmente pericolose:

Questo simbolo si riferisce ad

AVVERTENZA

ATTENZIONE

Operazioni vietate

• Leggere attentamente queste Istruzioni per l'uso prima di
utilizzare il condizionatore d'aria. Se permangono difcoltà o
problemi, consultare il proprio rivenditore per l'assistenza.

• Il condizionatore d'aria è progettato per fornire condizioni
ambientali confortevoli. Utilizzarlo solamente per lo scopo per
cui è inteso, come descritto nelle presenti Istruzioni per l'uso.

operazioni pericolose o poco sicure
che possono provocare gravi
lesioni personali o la morte.

Questo simbolo si riferisce ad
operazioni pericolose o poco sicure
che possono provocare lesioni
personali o danneggiare il prodotto
stesso o altre cose.

Operazioni
raccomandate

Le perdite di gas refrigerante possono
provocare incendi.

Per motivi di sicurezza, prima
di procedere con la pulizia o la
manutenzione, spegnere il condizionatore
e scollegarlo dall'alimentazione elettrica.

Scollegare la spia di
alimentazione dalla presa,
oppure spegnere l'interruttore o
disinserire l'alimentazione spegnendo
il sezionatore, in modo da isolare il
condizionatore d'aria dall'alimentazione
di rete in caso di emergenza.

Non pulire da sé le parti interne delle
unità interne ed esterne. Tale pulizia
deve essere afdata a un rivenditore o a
un tecnico autorizzato.

In caso di malfunzionamento
dell'apparecchio, non tentare di ripararlo
da sé. Rivolgersi al proprio rivenditore o
a un centro di assistenza.

26

ATTENZIONE

Collegare ciascuna unità a una presa
di corrente dedicata e nella linea
esclusiva installare un sezionatore,
un salvavita contro le perdite a terra
(ELCB) o un interruttore differenziale
(RCD) per protezione da sovracorrente.

Collegare ciascuna unità a una presa
di corrente dedicata e con i conduttori
ssi provvisti della possibilità di
scollegare totalmente l'alimentazione
mediante separazione di tutti i poli
in ottemperanza ai regolamenti sui
collegamenti elettrici.

Per evitare i rischi derivanti da
eventuali problemi di isolamento,
l'unità deve essere collegata a
terra.

Per prevenire
surriscaldamento e
incendio, non utilizzare
cavi modicati, cavi di giunzione,
prolunghe o cavi non specicati.

Al vericarsi di qualsiasi anomalia/
guasto, interrompere l'utilizzo del
prodotto e scollegare la spina di
alimentazione o spegnere l'interruttore
di alimentazione e l'interruttore
automatico.
(Rischio di fumo/incendio/scosse
elettriche)

Esempi di anomalia/guasto:

•

Il salvavita contro le perdite a terra

salta spesso.

•

A volte il prodotto non si avvia quando

viene acceso.

•

A volte l'alimentazione si disinserisce

quando si muove il cavo.

•

Durante il funzionamento si avvertono

odore di bruciato o rumori anomali.

•

Il corpo è deformato o troppo caldo.

•

L'unità interna ha perdite di acqua.

•

Il cavo o la spina di alimentazione

diventano troppo caldi.

•

Non è possibile controllare la velocità

della ventola.

•

L'unità si arresta subito dopo essere

stata accesa per funzionare.

•

La ventola non si arresta neppure

dopo aver arrestato il funzionamento.

Contattare immediatamente il proprio
rivenditore per la manutenzione/
riparazione.

Questo apparecchio è inteso per l'uso da
parte di persone esperte o adeguatamente
preparate in negozi, industrie leggere e
aziende agricole, o per lì'uso commerciale
da parte di persone non specializzate.

Questo apparecchio può essere utilizzato
dai minori a partire dagli 8 anni di età e da
persone con capacità siche, sensoriali
o mentali ridotte o da persone inesperte,
a condizione che siano adeguatamente
supervisionate o preventivamente istruite
sull’utilizzo in sicurezza e informate sui
pericoli presenti.

Installare il dispositivo d’allarme antincendio
e l’uscita dell’aria ad almeno 1,5 metri
dall’unità.

Se nell'ambiente vi sono bambini o persone
invalide è raccomandabile non raffreddarlo
né riscaldarlo eccessivamente.

Non accendete e spegnete il condizionatore
d'aria dall'interruttore di rete. Usate il
pulsante di funzionamento ON/OFF.

Non inserite alcun oggetto nell'uscita
dell'aria dell'unità esterna. Ciò è'
pericoloso in quanto la ventola ruota
ad alta velocità.

Non toccare né la presa dell’aria né
le taglienti alette d’alluminio dell'unità
esterna. Ci si potrebbe infatti ferire.

Non sedere né montare sull’unità,
poiché si rischierebbe di cadere.

Non introdurre alcun corpo
estraneo nel VANO DELLA
VENTOLA. Ci si potrebbe infatti
ferire e l’unità potrebbe danneggiarsi.

AVVISO

• Occasionalmente il compressore si può arrestare durante
i temporali. Non si tratta di un guasto meccanico. L'unità si
rimette in funzione automaticamente dopo alcuni minuti.

• Il testo in inglese corrisponde alle istruzioni originali. Le altre
lingue sono traduzioni delle istruzioni originali.

Informazioni importanti sul refrigerante
utilizzato

Il prodotto contiene gas uorurati ad effetto serra disciplinati
dal Protocollo di Kyoto. Non rilasciare i gas nell'atmosfera.

Tipo di refrigerante: R410A
Valore GWP

(1)

GWP = Global Warming Potential (Potenziale di

Riscaldamento Globale)
La legislazione europea o locale può prevedere ispezioni

periodiche al ne di accertare l'assenza di perdite di
refrigerante. Per ulteriori informazioni rivolgersi al proprio
rivenditore.

(1)

: 1975

ITALIANO

27

Precauzioni per l’uso

Installazione

Il condizionatore d'aria deve venire installato da tecnici di



installazione qualicati secondo le Istruzioni di installazione
fornite con l'unità.
Prima dell'installazione, controllare le la tensione



dell'alimentazione elettrica dell'abitazione o dell'ufcio
corrisponda a quella riportata sulla targhetta dei dati
nominali.

AVVERTENZA

Non installare l’apparecchio nei seguenti luoghi.

Luoghi in cui siano presenti fumo o gas combustibile.



Anche luoghi con temperature particolarmente elevate,
quali una serra.
Luoghi in cui siano presenti oggetti che generano forte



calore.

Attenzione:

Non installare l'unità esterna dove sia esposta agli spruzzi



diretti di acqua marina salata, né nell'aria sulfurea presente
nelle vicinanze di terme.
(Per proteggere il condizionatore d'aria da forte corrosione)

Cablaggio

Il cablaggio deve essere eseguito in ottemperanza alle leggi



e ai regolamenti locali in vigore.
(Per informazioni particolareggiate a questo riguardo,
rivolgersi al proprio rivenditore.)
Ciascuna unità deve disporre di un'adeguata messa a terra



con un cavo di terra (o massa) o mediante il cablaggio di
alimentazione.
Il cablaggio deve essere eseguito da un elettricista qualicato.



Preparazione per la messa in funzione

Accendere l'alimentazione di rete 5 ore prima
di avviare il funzionamento.

(Per il preriscaldamento)

Lasciare l'alimentazione di rete inserita per l'uso



continuo.

NOTA

Se si prevede un inutilizzo prolungato, scollegare la spia di
alimentazione dalla presa, oppure spegnere l'interruttore o
disinserire l'alimentazione spegnendo il sezionatore, in modo
da isolare il condizionatore d'aria dall'alimentazione di rete.

Suggerimenti per risparmiare energia



Cose da evitare

Non ostruire la presa di aspirazione e l’uscita



dell’aria dell’unità.
(Se anche una sola delle due è ostruita, l'unità non
funzionerà bene e presenterà malfunzionamenti.)

Durante il raffreddamento, utilizzare tende, tende da



sole o avvolgibili per impedire l'ingresso della luce
solare diretta nel locale.



Cose da fare

Mantenere sempre pulito il ltro dell'aria.



(Quando il ltro è ostruito, riduce il rendimento dell’unità.)
→ “Manutenzione” (P.30)
Per evitare la fuoriuscita dell’aria condizionata, tenere



chiuse nestre, porte e qualsiasi altra apertura.

28

ON

Condizioni di funzionamento

Utilizzare il condizionatore d'aria nel seguente intervallo di
temperature.

Intervallo di

Unità esterna

temperature

interno

mini (tipo LE1)

Raffreddamento
Riscaldamento

2WAY (tipo ME1)

Raffreddamento
Riscaldamento

3WAY (tipo MF2)

Raffreddamento
Riscaldamento
Raffreddamento

e riscaldamento

*DBT: Dry bulb temperature, temperatura di bulbo secco
*WBT: Wet bulb temperature, temperatura di bulbo umido
*1: Range di temperatura dell'unità per l'Europa.

Informazioni per gli utilizzatori sulla raccolta e lo
smaltimento di apparecchiature vecchie e batterie
usate

Pb

14°C ~ 25°C (*WBT) -10°C ~ 46°C (*DBT)

16°C ~ 30°C (*DBT) -20°C ~ 18°C (*WBT)

14°C ~ 25°C (*WBT) -10°C ~ 43°C (*DBT)

16°C ~ 30°C (*DBT) -25°C ~ 15°C (*WBT)

14°C ~ 25°C (*WBT) -10°C ~ 46°C (*DBT)

15°C ~ 30°C (*DBT) -20°C ~ 18°C (*WBT)

― -10°C ~ 24°C (*DBT)

Q

uesti simboli sul prodotto, sulla confezione e/o sui
documenti acclusi indicano che i prodotti elettrici ed
elettronici e le batterie non devono venire smaltiti
insieme ai riuti domestici.
Per il corretto trattamento, recupero e riciclo di prodotti
vecchi e batterie usate, conferirli presso gli appositi punti
di raccolta, in conformità con la legislazione nazionale e
le Direttive 2002/96/CE e 2006/66/CE.
Il corretto smaltimento di questi prodotti e batterie
consente di risparmiare risorse preziose e prevenire
i potenziali effetti negativi sulla salute umana e
sull'ambiente che potrebbero derivare da uno
smaltimento inadeguato del prodotto.
Per ulteriori informazioni sulla raccolta e il riciclo di
prodotti vecchi e batterie usate, contattare la sede
comunale locale, il servizio di smaltimento riuti o il punto
vendita presso il quale sono stati acquistati gli articoli.
Lo smaltimento scorretto di questi riuti potrebbe essere
soggetto a sanzioni, conformemente alla legislazione
nazionale.

Per utenti aziendali nell'Unione Europea

Per ulteriori informazioni sullo smaltimento di
apparecchiature elettriche ed elettroniche, rivolgersi al
proprio rivenditore o fornitore.

[Informazioni sullo smaltimento in Paesi al di fuori
dell'Unione Europea]

Questi simboli sono validi solo nell'Unione Europea.
Per informazioni sul corretto metodo di smaltimento di
questi articoli, rivolgersi alle autorità locali o al proprio
rivenditore.

Nota relativa al simbolo della batteria (i due simboli
di esempio in basso):

Questo simbolo può essere usato in combinazione con
un simbolo chimico. In tal caso, è necessario attenersi
ai requisiti specicati dalla Direttiva relativamente alla
sostanza chimica in questione.

Intervallo di

temperature

esterno *1

Nome delle parti

UNITÀ INTERNA

Opzionale

Scarico dell’acqua

Scatola elettrica

Flangia del condotto laterale
della presa d’aria (retro)

Telecomando wireless

N. modello
CZ-RWSK2

Leggere le Istruzioni per l’uso fornite con il telecomando.

N. modello
CZ-RWSC3

Telecomando timer

Funzionamento

NOTA



Modalità di funzionamento

Selezionare tra: HEAT (Riscaldamento)



AUTO (Automatico)



Velocità della ventola

Alta





Controllo di gruppo

La funzione di controllo di gruppo è adatta per l'uso di più
condizionatori d'aria in un unico locale di grandi dimensioni.

È possibile collegare  no a 8 unità.



Tutte le unità interne funzionano nella stessa modalità,



ad eccezione della direzione del getto d'aria.
Utilizzare il sensore di temperatura dell'unità interna.



Per maggiori informazioni, fare riferimento alle Istruzioni per l’uso fornite con il
telecomando opzionale.

/ DRY (Deumidi cazione) / COOL (Raffreddamento) / FAN (Ventola) /

.

/ Media / Bassa / Automatica

N. modello
CZ-RTC2

Telecomando

Telecomando cablato di alto livello

N. modello
CZ-RTC3

ITALIANO

Unità esterna

Linea di segnale

Meccanismo di funzionamento



Prestazioni di riscaldamento

Poiché il condizionatore d'aria utilizza l'aria esterna per



il riscaldamento, le sue prestazioni di riscaldamento si
riducono con il ridursi della temperatura esterna.
(A causa del sistema a pompa di calore)
→

In tal caso, utilizzare un altro apparecchio per il riscaldamento.



Sbrinamento

L'apparecchio può avviare l'operazione di sbrinamento



per sciogliere la brina formatasi nell'unità esterna.

:



Avvio dello sbrinamento

si arresta (o si muove a una velocità estremamente ridotta).
→ Appare l'indicazione “ ” (STANDBY).



Il funzionamento in modalità di riscaldamento
riprende dopo alcuni minuti

dell'unità interna rimane ferma (o si muove a una velocità
estremamente ridotta)  nché la serpentina dello scambiatore
di calore dell'unità interna non si riscalda a suf cienza.
→ Appare l'indicazione “ ” (STANDBY).



Lo sbrinamento è completato

dell'unità interna riprende il funzionamento.
→ L'indicazione “

” (STANDBY) scompare.

La ventola dell'unità interna

:

La ventola

: La ventola



Funzionamento “DRY” (Deumidi cazione)

Una volta che la temperatura nel locale raggiunge il livello



impostato, l'unità esterna ripete il ciclo di accensione e
spegnimento automaticamente.
Quando viene spenta l'unità esterna, si arresta anche la



ventola dell'unità interna.
(Per evitare che l'umidità nel locale torni ad aumentare)
Quando la temperatura nel locale è prossima a raggiungere



il livello impostato, la velocità della ventola viene
automaticamente impostata su ‘‘brezza’’ (vento leggero).
Il funzionamento in modalità ‘‘DRY’’ (Deumidi cazione)



non è possibile se la temperatura esterna è pari o
inferiore a 15 °C.



In caso di mancanza di corrente durante il
funzionamento dell’unità

Quando riprende automaticamente il funzionamento dopo una
temporanea mancanza di corrente, l'unità utilizza le stesse
impostazioni che aveva prima della mancanza di corrente.

29

Manutenzione

Non tentare di pulire da sé l’interno dell’unità.
Fare riferimento alla sezione “Cura e pulizia” delle Istruzioni per l’installazione.

AVVERTENZA

ATTENZIONE

Per motivi di sicurezza, assicurarsi di spegnere il



condizionatore e scollegarlo dall'alimentazione elettrica
prima di procedere con la pulizia.
(Altrimenti potrebbero derivare scosse elettriche o altre
lesioni causate dalla rotazione ad alta velocità della
ventola.)
Non versare acqua sull'unità interna.



(Ciò potrebbe infatti danneggiarne i componenti interni e
causare il pericolo di scosse elettriche.)

Mai utilizzare solventi o sostanze chimiche aggressive.



Evitare anche di pulire i componenti di plastica con acqua
molto calda.
(Ciò può causare deformazioni o alterazioni del colore.)
Alcuni bordi metallici e le alette sono taglienti. Pulire tali



parti con cautela.
(Ci si potrebbe ferire.)
Per pulire un'unità interna installata in alto, salire su una



sedia o una scala stabile.

Prima di richiedere assistenza

Sintomo Causa Intervento

Il condizionatore
d'aria non
funziona benché
sia acceso.

Le prestazioni di
raffreddamento o
di riscaldamento
non sono
soddisfacenti

Mancanza di corrente o dopo una
mancanza di corrente

Il pulsante di funzionamento (accensione/
spegnimento) si trova nella posizione
OFF.

Il fusibile si è bruciato. Rivolgersi al proprio rivenditore.
La presa di aspirazione o di uscita

dell’aria delle unità interna ed esterna
sono ostruite da polvere.

Impostazioni di temperatura scorrette
Il locale è esposto alla luce solare diretta

nella modalità di raffreddamento.
Vi sono porte o nestre aperte.
Il ltro dell’aria è ostruito. Rivolgersi al proprio rivenditore.
Nella modalità di raffreddamento, sono

presenti troppe fonti di calore nel locale.
Nella modalità di raffreddamento sono

presenti troppe persone nel locale.

Premere il pulsante di accensione/spegnimento ON/OFF
del telecomando.

• Se l'interruttore automatico è spento, accenderlo.

• Se è scattato l’interruttore automatico, rivolgersi al
proprio rivenditore prima di riattivarlo.

Rimuovere la polvere.

Vedere “Suggerimenti per risparmiare energia”. (P.28)

Ridurre rapidamente al minimo possibile le fonti di calore.

Ridurre la temperatura impostata.

Se il condizionatore d’aria non funziona correttamente neppure dopo aver eseguito tutti i controlli
elencati in “Prima di richiedere assistenza” e “Risoluzione dei problemi”

Arrestare immediatamente il funzionamento e disinserire l'alimentazione elettrica. Rivolgersi quindi al proprio rivenditore con il



numero di serie dell’apparecchio e la descrizione dei sintomi. Quando ci si rivolge al rivenditore è altresì opportuno riferire se
sul display del telecomando appaiono il simbolo di ispezione
Non tentare mai di riparare il condizionatore da sé, poiché ciò è molto pericoloso.



e le lettere E, F, H, L, P abbinate a numeri.

30

Risoluzione dei problemi

Controllare quanto segue prima di richiedere assistenza.

Sintomo Causa / Intervento

Suono simile a scorrere dell'acqua
durante o dopo il funzionamento.

Rumore

Crepitio durante il funzionamento e
all’arresto del condizionatore.

Aria di scarico è maleodorante durante il
funzionamento.

Durante il raffreddamento, gocce d'acqua si
accumulano vicino all'uscita dell’aria.

Durante il raffreddamento si crea della
nebbia.

Lato unità interna

Durante il riscaldamento si crea della
nebbia.

La ventola continua a ruotare per un po’
anche dopo l’arresto del condizionatore.

• Suono prodotto dal uire del liquido refrigerante all'intero
dell’unità

• Suono prodotto dallo scarico dell’acqua nel tubo di scarico

Suono prodotto dalle variazioni di temperatura delle varie parti

• È l’odore emanato dai componenti dell’unità interna o
l'odore di sigarette e/o prodotti cosmetici accumulatosi nel
condizionatore e rilasciati nell'aria.

• L'interno dell'unità è sporco.
(Rivolgersi a proprio rivenditore.)

• L'umidità interna viene raffreddata dal getto d'aria fredda e si
accumula in forma di condensa.

• Se il condizionatore d'aria è installato in luoghi quali ristoranti,
ove sono presenti grandi quantità di fumi d'olio, è necessaria
la pulizia, in quanto l'interno dell'unità (scambiatore di calore) è
sporco.
(Rivolgersi al proprio rivenditore.)

• È in corso lo sbrinamento.

ITALIANO

• La rotazione della ventola facilita il funzionamento del
condizionatore.

• A seconda dell'impostazione, la ventola potrebbe ruotare per
asciugare lo scambiatore di calore.

Viene scaricata polvere.

Mancato funzionamento
(All'accensione / Dopo spegnimento e
riaccensione immediata)

Durante il riscaldamento il condizionatore
genera rumore.

Durante il riscaldamento fuoriesce vapore.

Lato unità esterna

La ventola continua a ruotare anche dopo
l'arresto con il telecomando.

• Viene scaricata la polvere accumulatasi all'interno dell’unità
interna.

• Il condizionatore non si accende per circa 3 minuti a causa
dell’attivazione del circuito di protezione del compressore.

• È in corso lo sbrinamento.

• Ciò è per facilitare il funzionamento del condizionatore.

31

Hartelijk dank voor het aanschaffen van dit Panasonic
product.
Dit product is een commerciële airconditioner-binnenunit.
Installatie-instructies bijgevoegd.

Inhoud

Veiligheidsvoorzorgen ................................................... 32



Voorzorgen in het gebruik ............................................. 34



Namen van onderdelen .................................................35



Bediening ........................................................................ 35



• Werking ......................................................................... 35

Onderhoud ...................................................................... 36



• Voor u om service verzoekt ........................................ 36

Oplossen van problemen .............................................. 37



Technische gegevens .................................................... 81



• Binnenunit ................................................................... 81

• Corresponderende taaltabel ....................................... 82

Productinformatie

Als u problemen hebt met, of vragen over uw airconditioner,
dan heeft u de volgende informatie nodig. De model- en
serienummers bevinden zich op het naamplaatje op de klep
van de elektrische componentenkast.

WAARSCHUWING

Bevestig met een erkende dealer of
specialist het gebruik van het opgegeven
koelmiddeltype. Gebruik van een ander
koelmiddel dat het opgegeven type kan
schade veroorzaken aan het product,
lekkage en letsel enz.

Deze airconditioner heeft geen ventilator
voor het inbrengen van frisse lucht van
buiten. U moet regelmatig deuren of
ramen openzetten wanneer u gas- of
olieverwarmingsapparaten in de ruimte
gebruikt, want deze verbruiken grote
hoeveelheden zuurstuf uit de aanwezige
lucht.
Doet u dit niet, dan is er in extreme gevallen
gevaar voor verstikking.

Gebruik of bewaar in geen geval benzine
of andere brandbare gassen of vloeistoffen
in de buurt van de airconditioner - dit is
zeer gevaarlijk.

Modelnr.

Gebruik dit toestel niet in een omgeving
waar mogelijk ontplofngsgevaar bestaat.

Serienr.

Raak de unit in geen geval met natte

Datum van aankoop

Adres dealer

handen aan.
Steek in geen geval uw vingers of

andere voorwerpen in de binnen-

Telefoonnummer

of buitenunit van de airconditioner,
want de draaiende onderdelen in het
binnenwerk kunnen letsel veroorzaken.

Veiligheidsvoorzorgen

Lekkage van koelgas kan leiden tot brand.

De volgende symbolen die in deze handleiding worden
gebruikt wijzen u op mogelijk gevaarlijke omstandigheden voor
gebruikers, onderhoudspersoneel of het toestel zelf:

Dit symbool geeft een risico of onveilige

WAARSCHUWING

LET OP

Verboden

• Lees deze bedieningshandleiding zorgvuldig door voor u deze
airconditioner gaat gebruiken. Als u nog steeds moeilijkheden of
problemen ondervindt, moet u uw dealer raadplegen voor hulp of
advies.

• Deze airconditioner is ontworpen de ruimte waarin u verblijft zo
aangenaam mogelijk te maken. Gebruik het toestel uitsluitend waarvoor
het bedoeld is zoals omschreven in deze bedieningshandleiding.

handeling aan die kan leiden tot ernstig
persoonlijk letsel of zelfs de dood.

Dit symbool geeft een risico of onveilige
handeling aan die kan leiden tot
persoonlijk letsel of tot schade aan het
product of andere eigendommen.

Dingen die u moet doen
of waar u op moet letten

Voor de veiligheid moet u de airconditioner
uitschakelen en de stroomvoorziening
afsluiten voor u het toestel schoonmaakt
of onderhoud pleegt.

Haal de stekker uit het stopcontact
of schakel de stroomonderbreker
uit die de airconditioner in geval
van nood moet afsluiten van de
hoofdstroomvoorziening in geval van
nood.

Gebruikers mogen niet zelf het
binnenwerk van de binnen- en buitenunits
schoonmaken. Vraag een erkende dealer
of bevoegde specialist om de toestellen
schoon te maken.

Probeer dit toestel niet zelf te repareren
wanneer het storingen vertoont. Neem
voor reparaties contact op met uw dealer
of reparateur.

32

Zorg voor een apart stopcontact
dat uitsluitend bestemd is voor
elk individueel toestel en een
stroomonderbreker, aardlekschakelaar of
verliesstroomschakelaar ter beveiliging tegen
te hoge stromen in de uitsluitend voor de
apparatuur bestemde stroomleiding.

Zorg voor een apart stopcontact voor elk
individueel toestel; volledig loskoppelen
betekent dat alle polen van de aansluiting
losgekoppeld zijn van het vaste net, in
overeenstemming met de regelgeving
betreffende de bedrading.

Om eventuele risico's van het
kapot raken van isolatie te
voorkomen, moet het toestel geaard
worden.

Gebruik geen snoeren
waaraan veranderingen zijn
aangebracht, aan elkaar
gekoppelde snoeren, verlengsnoeren of
snoeren die niet voldoen aan de specicaties
om oververhitting en brand te voorkomen.

Staak het gebruik van het product
onmiddellijk wanneer er zich enige
abnormaliteit/storing voordoet en
haal de stekker uit het stopcontact of
schakel de stroomonderbreker uit.
(Gevaar van rook/brand/elektrische
schokken)

Voorbeelden van abnormaliteiten/
storingen:

•

De aardlekschakelaar slaat vaak door.

•

Het product start soms niet op

wanneer het wordt ingeschakeld.

•

De stroom valt soms uit wanneer het

snoer wordt verplaatst.

•

Er is een brandlucht of een abnormaal

geluid terwijl het toestel in werking is.

•

De behuizing is vervormd of zeer

heet.

•

Er lekt water uit de binnenunit.

•

Het snoer of de stekker wordt zeer

heet.

•

De ventilatorsnelheid kan niet worden

geregeld.

•

Het toestel stopt gelijk nadat het wordt

ingeschakeld.

•

De ventilator stopt niet, ook al wordt

het toestel uit gezet.

Neem onmiddellijk contact op met uw
dealer voor onderhoud/reparatie.

KENNISGEVING

• Tijdens onweer is het mogelijk dat de compressor tijdelijk
stopt met werken. Dit is geen mechanische storing. Het
toestel zal na een paar minuten weer normaal functioneren.

• De Engelse tekst vormt het origineel van deze instructies. De
andere talen zijn vertalingen van de originele instructies.

Belangrijke informatie over het gebruikte
koelmiddel

Dit product bevat geuoreerde broeikasgassen, die onder het Kyoto­protocol vallen. Laat de gassen niet in de atmosfeer ontsnappen.

Koelmiddeltype: R410A
GWP-waarde

(1)

GWP = Aardopwarmingsvermogen (Global Warming Potential)

Geregelde controles op koelmiddellekkages kunnen vereist zijn op grond
van Europese of plaatselijke regelgeving. Neem contact op met uw
plaatselijke dealer voor meer informatie.

Dit toestel is bedoeld om te worden gebruikt
door zeer ervaren of getrainde gebruikers in
winkels, lichte industrie en in boerderijen, of
voor commercieel gebruik door ongetraind
personeel.

Dit toestel kan worden gebruikt door kinderen
van 8 jaar en ouder en personen met
verminderde fysieke, perceptuele of geestelijke
vermogens of met een gebrek aan ervaring
en kennis, mits zij onder toezicht staan of
instructie hebben genoten aangaande het
veilige gebruik van het toestel en mits zij de
daaraan verbonden gevaren begrijpen.

Zorg ervoor dat het brandalarm en de
luchtuitlaat minstens 1,5 m bij het toestel
vandaan zijn.

Koel of verwarm de ruimte niet teveel als er
baby's of minder validen aanwezig zijn.

Zet de airconditioner niet aan en uit met de
hoofdschakelaar. Gebruik hiervoor de ON/OFF
toets.

Steek geen dingen in de luchtuitlaat van
de buitenunit. Dit is gevaarlijk, want
daar bevindt zich de ventilator die zeer
snel ronddraait.

Raak de luchtinlaat of de scherpe

NEDERLANDS

aluminium vinnen van de buitenunit niet
aan. U kunt hierdoor letsel oplopen.

Ga niet op het toestel zitten of staan. U
zou er per ongeluk vanaf kunnen vallen.

Steek geen voorwerpen
in de VENTILATORBEHUIZING.
Hierdoor kunt u letsel oplopen en
kan het toestel beschadigd raken.

(1)

: 1975

33

Voorzorgen in het gebruik

Installatie

Deze airconditioner moet correct worden geïnstalleerd door bevoegde





installateurs overeenkomstig de installatie-instructies die met dit
toestel worden meegeleverd.
Controleer voor de installatie of het voltage van de stroomvoorziening





bij u thuis of op uw werkplek hetzelfde is als het voltage dat staat
aangegeven op het naamplaatje.

WAARSCHUWING

Vermijd de volgende installatieplekken.

Plekken met rook of ontvlambare gassen.



Ook plekken met zeer hoge temperaturen, zoals in een
broeikas.
Plekken met voorwerpen die zeer veel warmte



produceren.

Attentie:

Installeer de buitenunit niet op plekken waar er zeewater direct op





spetteren, of in een zwavelrijke omgeving, bijvoorbeeld bij een hete bron.
(Om de airconditioner te beschermen tegen zware corrosie.)

Bedrading

Alle bedrading moet voldoen aan de plaatselijk geldende regelgeving.





(Raadpleeg uw dealer of een bevoegde elektricien voor details.)
Elk toestel moet correct geaard worden met een aarddraad of via de





bedrading voor de stroomvoorziening.
De bedrading moet worden uitgevoerd door een bevoegde elektricien.





Voorbereiding voor inbedrijfstelling

Schakel de hoofdschakelaar 5 uur voor u het toestel wilt
gaan gebruiken al in.

(Om warm te kunnen draaien.)

Laat de hoofdschakelaar aan (ON) staan bij





doorlopend gebruik.

OPMERKING

Haal de stekker uit het stopcontact of schakel de stroomonderbreker uit
die de airconditioner afsluit van de hoofdstroomvoorziening wanneer u
het toestel langere tijd niet zult gebruiken.

Tips voor het besparen van ener



Vermijd

Zorg ervoor dat de luchtinlaat en -uitlaat van de unit niet





geblokkeerd worden.
(Als een in- of uitlaat geblokkeerd wordt, zal de unit niet goed
kunnen werken, en kan er een storing ontstaan.)

Gebruik tijdens het koelen zonwering, luxaex of gordijnen om te





voorkomen dat direct zonlicht de kamer binnenvalt.



Wel doen

Houd het luchtlter altijd netjes schoon.





(Een verstopt lter heeft een negatieve invloed op de prestaties van
het toestel.)
→ “Onderhoud” (blz. 36)
Om te voorkomen dat eenmaal gekoelde of verwarmde lucht





ontsnapt, moet u ramen, deuren en andere openingen dicht houden.

34

gie

ON

Werkingsvoorwaarden

Gebruik deze airconditioner binnen het volgende
temperatuurbereik.

Buitenunit

mini (type LE1)

Koelen 14°C ~ 25°C (*NBT) -10°C ~ 46°C (*DBT)
Verwarmen 16°C ~ 30°C (*DBT) -20°C ~ 18°C (*NBT)

2WAY (type ME1)

Koelen 14°C ~ 25°C (*NBT) -10°C ~ 43°C (*DBT)
Verwarmen 16°C ~ 30°C (*DBT) -25°C ~ 15°C (*NBT)

3WAY (type MF2)

Koelen 14°C ~ 25°C (*NBT) -10°C ~ 46°C (*DBT)
Verwarmen 15°C ~ 30°C (*DBT) -20°C ~ 18°C (*NBT)
Koelen &

verwarmen

*DBT: Droge Bol Temperatuur *NBT: Natte Bol Temperatuur
*1: Dit is het temperatuurbereik van toestellen bestemd voor

Europa.

Informatie voor gebruikers betreffende de inzameling
en verwijdering van oude apparatuur en gebruikte
batterijen

Pb

Temperatuurbereik

binnen

― -10°C ~ 24°C (*DBT)

D

eze symbolen op de producten, verpakking en/of
begeleidende documentatie betekenen dat gebruikte
elektrische en elektronische producten en batterijen niet
samen met gewoon huishoudelijk afval weggeworpen mogen
worden.
Voor de correcte behandeling, hergebruik en recycling van
oude producten en batterijen moet u ze naar de daartoe
bestemde inzamelingspunten brengen overeenkomstig
uw nationale regelgeving en de Richtlijnen 2002/96/EG en
2006/66/EG.
Door deze producten en batterijen op de juiste manier
te verwijderen, helpt u mee waardevolle hulpbronnen te
conserveren en mogelijke negatieve effecten op de menselijke
gezondheid en het milieu die anders kunnen voortkomen uit
incorrecte verwijdering van afval te voorkomen.
Voor meer informatie over de inzameling en recycling van
oude producten en batterijen kunt u contact opnemen met uw
plaatselijke autoriteiten, uw afvalbedrijf, of het verkooppunt
waar de items aangeschaft hebt.
Volgens de ter plaatse geldende regelgeving kunnen er
straffen of andere maatregelen gelden voor het niet op de
juiste wijze verwijderen van dit afval.

Voor zakelijke gebruikers in de Europese Unie

Als u elektrische en elektronische apparatuur wilt wegwerpen,
moet u contact opnemen met uw dealer of leverancier voor
nadere informatie.

[Informatie over verwijdering in andere landen buiten de
Europese Unie]

Deze symbolen gelden alleen in de Europese Unie. Als u
deze items wilt wegwerpen, moet u contact opnemen met uw
plaatselijke autoriteiten of uw dealer en vraag wat de correcte
manier van verwijdering is.

Opmerking over het batterijsymbool (zie de twee
voorbeelden):

Dit symbool kan worden gebruikt in combinatie met een
chemische aanduiding. In dit geval voldoet de aanduiding aan
de eisen uit de Richtlijn voor de chemische stof in kwestie.

Temperatuurbereik

buiten *1

Namen van onderdelen

BINNENUNIT

Waterafvoer

Elektrische
componentenkast

Luchtinlaat zijkanaal  ens
(achterkant)

Optioneel

Draadloze afstandsbediening

Modelnr.
CZ-RWSK2

Lees de handleiding die wordt meegeleverd met de afstandsbediening.

Modelnr.
CZ-RWSC3

Afstandsbediening met timer

Bediening

OPMERKING



Bedieningsstand

Kies uit: HEAT





Ventilatorsnelheid

High (hoog)





Groepsbediening

Groepsbediening is geschikt om meerdere airconditioners
in een grote ruimte samen te kunnen bedienen.

Er kunnen maximaal 8 toestellen worden aangesloten.



Alle binnenunits worden in dezelfde stand gebruikt,



met uitzondering van de luchtstroomrichting.
Gebruik de temperatuursensor van de binnenunit.



Raadpleeg voor details de bedieningshandleiding die wordt meegeleverd met de
optionele afstandsbediening.

/DRY /COOL /FAN /AUTO .

/Medium (gemiddeld) /Low (laag) /Auto

Modelnr.
CZ-RTC2

Afstandsbediening

Afstandsbediening met draad en

hoge speci caties

Modelnr.
CZ-RTC3

NEDERLANDS

Buitenunit

Signaallijn



Verwarmingsprestaties

Omdat deze airconditioner lucht van buiten gebruikt



voor het verwarmen, zullen de verwarmingsprestaties
afnemen als de buitentemperatuur daalt.
(Vanwege het warmtepompsysteem.)
→ Gebruik in dat geval een ander verwarmingsapparaat.



Ontdooien

Dit toestel kan beginnen met ontdooien om ijs dat zich



gevormd heeft in de buitenunit te laten smelten.



Het ontdooien begint

binnenunit stopt (of gaat zeer langzaam draaien).

” (STANDBY) verschijnt.

→ “



Na een paar minuten begint het toestel weer
te verwarmen

stilstaan (of zeer langzaam draaien) tot de spiraal van
de warmtewisselaar binnen voldoende is opgewarmd.

” (STANDBY) wordt aangegeven.

→ “



Het ontdooien is voltooid

binnenunit begint te draaien.

” (STANDBY) verdwijnt.

→ “

: De ventilator van de binnenunit blijft

: De ventilator van de

: De ventilator van de

Werking



‘‘DRY’’ droogstand



Als de stroom uitvalt terwijl de unit in bedrijf
is

Wanneer de unit automatisch weer opstart na een tijdelijke
stroomstoring, zullen dezelfde instellingen worden gebruikt
als voor de stroomstoring.

Wanneer de temperatuur in de ruimte het ingestelde



niveau bereikt, zal de buitenunit automatisch aan- en
afslaan.
Wanneer de buitenunit uitgeschakeld wordt, zal ook de



ventilator van de binnenunit stoppen.
(Om te voorkomen dat de luchtvochtigheid in de ruimte
weer stijgt.)
Wanneer de temperatuur in de ruimte hoogstwaarschijnlijk



het ingestelde niveau zal bereiken, wordt de ventilator
automatisch op ‘‘breeze’’ (matige windsterkte) gezet.
Werking de droogstand (‘‘DRY’’) is niet mogelijk als de



buitentemperatuur 15 °C of lager is.

35

Onderhoud

Probeer het binnenwerk van de unit in geen geval zelf schoon te maken.
Raadpleeg het hoofdstuk “Onderhoud en reiniging” in de installati-instructies.

WAARSCHUWING

Voor de veiligheid moet u de airconditioner uitschakelen





en de stroomvoorziening afsluiten voor u het toestel
schoonmaakt.
(Doet u dit niet, dan kunnen elektrische schokken of letsel
het gevolg zijn omdat de ventilator met hoge snelheid
ronddraait.)
Giet geen water op de binnenunit.





(Hierdoor kunnen de onderdelen in het binnenwerk
beschadigd raken en kan er gevaar ontstaan voor
elektrische schokken.)

Gebruik in geen geval oplosmiddelen of agressieve



chemische middelen. Veeg plastic onderdelen ook niet af
met zeer heet water.
(Dit kan leiden tot vervormingen of de kleur aantasten.)
Sommige metalen randen en vinnen zijn scherp.



Wees voorzichtig wanneer u dergelijke onderdelen
schoonmaakt.
(U kunt hierdoor letsel oplopen.)
Gebruik een stevige trap of ladder wanneer u een hoog



geplaatste binnenunit schoon moet maken.

LET OP

Voor u om service verzoekt

Symptoom Oorzaak Handeling

De airconditioner
doet het niet, maar
de stroom is wel
ingeschakeld.

De prestaties
bij koelen of
verwarmen zijn
slecht.

Er is een stroomstoring, of er is een
stroomstoring geweest

De aan/uit toets doet het niet.

De zekering is doorgebrand. Raadpleeg uw dealer.
De luchtinlaat of luchtuitlaat van de

binnenunit of de buitenunit zit verstopt
met stof.

De temperatuurinstellingen zijn niet goed
De ruimte ontvangt direct zonlicht met het

toestel in de koelstand.
Er staan deuren of ramen open.
Het luchtlter zit verstopt. Neem contact op met uw dealer.
Er zijn teveel warmtebronnen in de ruimte

met het toestel in de koelstand.
Er zijn teveel mensen in de ruimte met

het toestel in de koelstand.

Druk op de ON/OFF toets op de afstandsbediening.

• Als de stroomonderbreker is uitgeschakeld, moet u deze
weer aan zetten.

• Als de aardlekschakelaar of zekering is doorgeslagen,
moet u uw dealer raadplegen zonder het toestel in te
schakelen.

Verwijder het stof.

Zie “Tips voor het besparen van energie”. (Blz. 34)

Gebruik zo weinig mogelijk warmtebronnen zo kort
mogelijk.

Zet de temperatuurinstelling lager.

Als uw airconditioner nog niet goed werkt, zelfs niet na controle van alle items vermeld onder
“Voor u om service verzoekt” en “Oplossen van problemen”

Stop het toestel onmiddellijk en schakel de stroom uit. Neem vervolgens contact op met uw dealer en geef het serienummer en



de symptomen door. U kunt ook doorgeven of het inspectiemerkteken
het LCD-scherm van de afstandsbediening verschijnen.
Probeer in geen geval de airconditioner zelf te repareren, want dit is uiterst gevaarlijk voor u.



en de letters E, F, H, L, P in combinatie met cijfers op

36

Oplossen van problemen

Controleer deze punten voor u ons raadpleegt of om service verzoekt.

Symptoom Oorzaak / Handeling

Er klinkt een geluid alsof er water stroomt
in of na gebruik.

Geruis

Er klinkt een krakend geluid tijdens
gebruik of bij het stoppen.

In gebruik kunt u de uitgestoten lucht
ruiken.

Tijdens het koelen kan er condens
neerslaan in de buurt van de luchtuitlaat.

Er ontstaat mist tijdens het koelen.

Binnenunit

Er ontstaat mist tijdens het verwarmen.

De ventilator draait nog een poosje door
ook al is het gebruik van het toestel gestopt.

• Er klinkt een geluid alsof er koelmiddel stroomt binnenin de
unit

• Er klinkt een geluid van stromend water door de afvoerpijp

Het geluid wordt veroorzaakt door temperatuurwisselingen van
onderdelen

• Geurcomponenten, zoals sigarettenrook of cosmetica, hopen
zich op in de airconditioner en geven hun geur af aan de
uitgestoten lucht.

• Het binnenwerk van de unit is vuil.
(Neem contact op met uw dealer.)

• Vocht in de lucht condenseert en slaat neer wanneer de lucht
gekoeld wordt.

• Als de airconditioner is geïnstalleerd op een plek met
veel vette walm, zoals een restaurant, moet het toestel
vaker schoongemaakt worden omdat het binnenwerk
(warmtewisselaar) vuil geworden is.
(Neem contact op met uw dealer.)

• Het toestel is bezig met ontdooien.

• Het draaien van de ventilator zorgt ervoor dat het toestel
soepel kan werken.

• Afhankelijk van de instelling is het mogelijk dat de ventilator
draait om de warmtewisselaar te drogen.

NEDERLANDS

Er wordt stof uitgestoten.

Het toestel doet het niet
(Onmiddellijk nadat de stroom is
ingeschakeld / Wanneer de werking wordt
gestopt en onmiddellijk weer wordt hervat)

Er klinkt geruis tijdens het verwarmen.

Er komt mist uit het toestel tijdens het

Buitenunit

verwarmen.

De ventilator blijft draaien, ook nadat het
toestel is gestopt met de afstandsbediening.

• Binnenin de binnenunit opgehoopt stof wordt uitgestoten.

• De eerste 3 minuten (ongeveer) zal het toestel niet lijken te
werken omdat de beveiliging van de compressor in werking is.

• Het toestel is bezig met ontdooien.

• Dit is om een soepele werking te bevorderen.

37

Obrigado por adquirir este produto Panasonic.
Este produto é uma unidade interior de aparelho de ar
condicionado comercial.
As instruções de instalação se encontram anexadas.

Índice

Precauções de segurança ............................................. 38



Precauções de utilização .............................................. 40



Nomes dos componentes ............................................. 41



Operação ........................................................................41



• Mecanismo de funcionamento ...................................41

Manutenção .................................................................... 42



• Antes de solicitar o serviço ........................................ 42

Localização e solução de problemas ........................... 43



Especicações ............................................................... 81



• Unidade interior ...........................................................81

• Tabela dos idiomas correspondentes .......................82

Informações sobre o produto

Se tiver problemas ou dúvidas com respeito ao seu aparelho
de ar condicionado, precisará das seguintes informações.
Os números do modelo e de série se encontram na placa de
identicação na tampa da caixa de componentes eléctricos.

Nº do modelo

AVISO

Conrme com um distribuidor autorizado
ou especialista sobre a utilização do tipo
de refrigerante especicado. Utilizar um
refrigerante diferente do tipo especicado
pode danicar o produto, causar uma
explosão e ferimentos, etc.

Este aparelho de ar condicionado não tem
um ventilador para a admissão de ar fresco
do exterior. Deve abrir as portas ou janelas
com frequência quando utilizar aparelhos
de aquecimento a gás ou a óleo na mesma
sala, pois tais aparelhos consomem uma
grande quantidade de oxigénio do ar.
Caso contrário, haverá o risco de
sufocação em casos extremos.

Nunca utilize nem guarde gasolina ou
outros vapores ou líquidos inamáveis
perto do aparelho de ar condicionado —
isso é muito perigoso.

Não utilize este aparelho em uma
atmosfera potencialmente explosiva.

Nº de série

Nunca toque no aparelho com as mãos
molhadas.

Data de compra

Endereço do distribuidor

Não insira os dedos ou
outros objectos na unidade interior
ou exterior do aparelho de ar

Número de telefone

condicionado, pois suas peças rotativas
podem causar sérias lesões.

Precauções de segurança

Os seguintes símbolos são utilizados neste manual para
alertar sobre condições potencialmente perigosas aos
utilizadores, pessoal de serviço ou próprio aparelho:

Este símbolo refere-se a um perigo

AVISO

PRECAUÇÃO

ou a uma prática perigosa que
pode provocar um ferimento grave
ou morte.

Este símbolo refere-se a um
perigo ou a uma prática perigosa
que pode provocar um ferimento
pessoal ou danos do produto ou de
outros bens.

A fuga de gás de refrigerante pode provocar
um incêndio.

Para a segurança, certique-se de desligar
o aparelho de ar condicionado e de desligar
a alimentação antes da limpeza ou serviço.

Desligue o cabo de alimentação da
tomada eléctrica, ou desligue o
disjuntor de circuito, ou desligue o
meio de desligamento de energia para
isolar o aparelho de ar condicionado do
fornecimento de energia principal em caso
de emergência.

Itens proibidos

Itens a serem
observados

O interior das unidades interiores e
exteriores não deve ser limpo pelos

• Leia atentamente estas instruções de operação antes
de utilizar o aparelho de ar condicionado. Se ainda tiver
diculdades ou problemas, consulte o seu distribuidor para
ajuda.

• Este aparelho de ar condicionado foi projectado para
oferecer-lhe condições ambientais confortáveis. Utilize-o
somente para o seu propósito pretendido, conforme descrito
nas instruções de operação.

utilizadores. Entre em contacto com um
técnico especializado ou distribuidor
autorizado para efectuar a limpeza.

Em caso de avaria deste aparelho, não o
repare por conta própria. Entre em contacto
com o distribuidor ou o representante de
assistência para levar a cabo a reparação.

38

Providencie uma tomada eléctrica para
ser utilizada exclusivamente para cada
unidade, bem como um interruptor para a
fonte de energia, um disjuntor de fugas de
ligação à terra (ELCB) ou um dispositivo de
corrente residual (RCD) para protecção de
sobrecorrente na linha exclusiva.

Providencie uma tomada eléctrica
exclusivamente para cada unidade,
devendo ser integrada uma separação
dos contactos para fornecer um meio de
desligamento total em todos os pólos na
instalação eléctrica xa de acordo com as
regras da instalação eléctrica.

Para prevenir possíveis perigos
de uma falha de isolamento, a
unidade deve ser ligada à terra.

Não utilize um cabo
modicado, um cabo de
união, um cabo de
extensão ou um cabo não especicado para
evitar um sobreaquecimento e incêndio.

Para de utilizar o produto se ocorrer
qualquer anormalidade/falha e desligue
o cabo de alimentação ou desligue o
interruptor de alimentação e disjuntor de
circuito.
(Risco de fumo/incêndio/choque eléctrico)

Exemplos de anormalidade/falha:

•

O ELCB dispara com frequência.

•

Algumas vezes o produto não arranca ao

ser ligado.

•

Algumas vezes a energia é desligada

quando se move o cabo.

•

É produzido um odor de queimado ou ruído

anormal durante o funcionamento.

•

O corpo está deformado ou anormalmente

quente.

•

Existe vazamento de água da unidade

AVISO

• O compressor pode parar ocasionalmente durante
tempestades. Isso não é uma falha mecânica. A unidade
recupera-se automaticamente após alguns minutos.

• O texto das instruções originais está em inglês. Os outros
idiomas são traduções das instruções originais.

interior.

•

O cabo de alimentação ou a sua cha ca

anormalmente quente.

•

A velocidade do ventilador não pode ser

controlada.

•

A unidade pára de funcionar imediatamente

após ser ligada para funcionar.

•

O ventilador não pára mesmo após a

paragem do funcionamento.

Contacte imediatamente o seu distribuidor
local para manutenção/reparação.

Informações importantes sobre
O refrigerante utilizado

Este produto contém gases uorados com efeito de estufa
cobertos pelo Protocolo de Quioto. Não libere gases na
atmosfera.

Tipo de refrigerante: R410A
Valor GWP

(1)

GWP = potencial de aquecimento global

Inspecções periódicas para fugas do refrigerante podem
ser requeridas dependendo da legislação europeia ou local.
Entre em contacto com o seu distribuidor local para mais
informações.

Este aparelho destina-se à utilização por
utilizadores experientes ou treinados em lojas,
em indústria leve ou em explorações agrícolas,
ou para utilização comercial por pessoas
leigas.

Este aparelho pode ser utilizado por crianças
acima de 8 anos de idade e por pessoas com
deciências físicas, sensoriais ou mentais,
ou com falta de experiência e conhecimento,
desde que sejam supervisionados ou instruídos
sobre a utilização do aparelho de maneira
segura e desde que compreendam os perigos
envolvidos.

Mantenha o alarme de incêndio e a saída de ar
a pelo menos 1,5 m de distância da unidade.

Não arrefeça nem aqueça a sala
demasiadamente, se houver bebés ou pessoas
doentes presentes.

Não ligue nem desligue o aparelho de ar
condicionado com o interruptor da energia
principal. Utilize o botão de operação ON/OFF.

Não pregue nada na saída de ar da
unidade exterior. Isso é perigoso,
porque o ventilador está a rodar em
alta velocidade.

Não toque na entrada de ar nem nas
aletas de alumínio aadas da unidade
exterior. Pode sofrer ferimentos.

Não se sente nem pise na unidade.

PORTUGUÊS

Pode cair acidentalmente.
Não introduza nenhum objecto

na ESTRUTURA DO
VENTILADOR. Pode lesionar-se
e a unidade pode ser danicada.

(1)

: 1975

39

Precauções de utilização

ON

Instalação

Este aparelho de ar condicionado deve ser correctamente



instalado por técnicos de instalação experientes de acordo
com as instruções de instalação fornecidas com a unidade.
Antes da instalação, verique se a voltagem do



fornecimento de electricidade em sua casa ou escritório é
igual à voltagem indicada na placa de identicação.

AVISO

Evite os seguintes locais para a instalação.

Locais onde exista fumo ou gás combustível.



Locais com temperatura extremamente alta como em
uma estufa.
Locais onde existam aparelhos geradores de calor



excessivamente alto.

Atenção:

Evite instalar a unidade exterior onde água do mar possa



respingar directamente nela ou onde exista ar sulfuroso
como perto de uma estância termal.
(Para proteger o aparelho de ar condicionado contra uma
forte corrosão)

Cablagem

A cablagem deve satisfazer os códigos eléctricos locais.



(Consulte o seu distribuidor ou um electricista experiente
para os pormenores.)
Cada unidade deve ser adequadamente aterrada com um cabo





de terra ou através da cablagem de fornecimento de energia.
A instalação eléctrica deve ser realizada por um electricista



experiente.

Preparação para a operação

Ligue a energia principal 5 horas antes de
iniciar a operação.

(Para aquecimento)

Deixe a energia principal ligada para utilização



contínua.

NOTA

Desligue o cabo de alimentação da tomada eléctrica,
ou desligue o disjuntor de circuito, ou desligue o meio
de desligamento de energia para isolar o aparelho de ar
condicionado do fornecimento de energia principal quando
não for utilizar durante um longo período de tempo.

Sugestões para economia de energia



Evite

Não bloqueie a admissão e a saída de ar da unidade.





(Se uma delas for obstruída, a unidade não
funcionará adequadamente, causando um mau
funcionamento.)

Durante o arrefecimento, utilize toldos, persianas ou



cortinas para bloquear a luz solar directa.



Faça

Mantenha o ltro de ar sempre limpo.



(Um ltro obstruído prejudicará o desempenho da
unidade.)
→ “Manutenção” (P.42)
Para prevenir o escape do ar condicionado, mantenha as





janelas, portas e quaisquer outras aberturas fechadas.

40

Condições de operação

Utilize este aparelho de ar condicionado no seguinte intervalo
de temperatura.

Unidade

exterior

mini (Tipo LE1)

Arrefecimento
Aquecimento

2WAY (Tipo ME1)

Arrefecimento
Aquecimento

3WAY (Tipo MF2)

Arrefecimento
Aquecimento
Arrefecimento

e aquecimento

*DBT: Temperatura de bulbo seco
*WBT: Temperatura de bulbo húmido
*1:

Este é o intervalo de temperatura da unidade para a Euro

Informação para os utilizadores sobre a recolha e
eliminação de equipamentos velhos e de baterias/
pilhas utilizadas

Estes símbolos nos produtos, embalagem e/ou
documentos anexos signicam que os produtos
eléctricos e electrónicos velhos, bem como as baterias/
pilhas utilizadas não devem ser misturados com o lixo
doméstico geral.
Para o tratamento, recuperação e reciclagem
adequados de produtos velhos e de baterias/pilhas
utilizadas, leve-os aos pontos de recolha aplicáveis, de
acordo com a sua legislação nacional e as Directivas
2002/96/CE e 2006/66/CE.
Através da eliminação correcta desses produtos e das
baterias/pilhas, ajudará a conservar recursos valiosos
e a prevenir quaisquer efeitos negativos potenciais à
saúde humana e ao meio ambiente, que poderiam ser
causados pelo tratamento inadequado do lixo.
Para mais informações sobre a recolha e reciclagem de
produtos velhos e baterias/pilhas utilizadas, contacte as
autoridades locais, o serviço de tratamento de resíduos
ou o ponto de venda onde adquiriu os produtos.
Podem ser aplicadas penalidades para a eliminação
incorrectas de resíduos, de acordo com a legislação
local.

Para utilizadores comerciais na União Europeia

Se pretender eliminar equipamentos eléctricos e
electrónicos, contacte o seu distribuidor ou fornecedor
para mais informações.

[Informações sobre a eliminação em outros países
fora da União Europeia]

Estes símbolos são válidos apenas na União Europeia.
Se pretender eliminar estes itens, contacte as
autoridades locais ou o distribuidor e informe-se sobre
o método correcto de eliminação.

Observação para o símbolo de bateria/pilha
(exemplos de dois símbolos inferiores):

Este símbolo pode ser utilizado em combinação com
um símbolo químico. Neste caso, ele satisfaz os
requisitos estipulados pela Directiva para a substância
química envolvida.

Pb

Intervalo de

temperatura interior

14°C ~ 25°C (*WBT) -10°C ~ 46°C (*DBT)

16°C ~ 30°C (*DBT) -20°C ~ 18°C (*WBT)

14°C ~ 25°C (*WBT) -10°C ~ 43°C (*DBT)

16°C ~ 30°C (*DBT) -25°C ~ 15°C (*WBT)

14°C ~ 25°C (*WBT) -10°C ~ 46°C (*DBT)

15°C ~ 30°C (*DBT) -20°C ~ 18°C (*WBT)

― -10°C ~ 24°C (*DBT)

Intervalo de

temperatura exterior *1

pa.

Nomes dos componentes

UNIDADE INTERIOR

Drenagem de água

Caixa eléctrica

Flange da conduta do lado da
admissão de ar (parte traseira)

Opcional

Telecomando sem  os

Nº do
modelo
CZ-RWSK2

Leia as instruções de operação incluídas com o telecomando.

Nº do
modelo
CZ-RWSC3

Telecomando com temporizador

Operação

NOTA



Modo de funcionamento

Seleccione de: HEAT





Velocidade do ventilador

Alta





Controlo de grupo

A função de controlo de grupo é conveniente para operar
múltiplos aparelhos de ar condicionado em uma única
sala grande.

É possível ligar até 8 unidades.



Todas as unidades interiores funcionam no mesmo



modo, excepto a direcção do  uxo de ar.
Utilize o sensor de temperatura da unidade interior.



Para mais detalhes, consulte as instruções de operação que acompanham o
telecomando opcional.

/DRY /COOL /FAN /AUTO .

/Média /Baixa /Automática

Nº do modelo
CZ-RTC2

Unidade exterior

Telecomando

Telecomando com  os de alta

especi cação

Nº do modelo
CZ-RTC3

PORTUGUÊS

Linha de sinal

Mecanismo de funcionamento



Desempenho de aquecimento

Visto que este aparelho de ar condicionado utiliza o ar exterior



para o aquecimento, o seu desempenho de aquecimento
deteriora com a redução da temperatura exterior.
(Devido ao sistema de bomba de calor)
→

Neste caso, utilize outro aparelho de aquecimento.



Descongelamento

Este aparelho pode iniciar uma operação de



descongelamento para derreter o gelo formado na
unidade exterior.



O descongelamento começa

interior pára (ou a velocidade torna-se extremamente lenta).
→

“ ” (STANDBY) aparece.



A operação de aquecimento é retomada após vários
minutos

(ou funciona a uma velocidade muito lenta) até que a bobina
do permutador térmico interior se aqueça o su ciente.
→



O descongelamento é concluído

unidade interior começa a funcionar.
→

: O ventilador da unidade interior permanece parado

“ ” (STANDBY) aparece.

“ ” (STANDBY) desaparece.

: O ventilador da unidade

: O ventilador da



Operação “DRY” (Desumidi cação)

Uma vez que a temperatura da sala atinja o nível



prede nido, a unidade exterior repete o ciclo de ligar e
desligar automaticamente.
Quando a unidade exterior for desligada, o ventilador da



unidade interior parará também.
(Para prevenir o aumento da humidade na sala
novamente)
Quando a temperatura da sala está para atingir o nível



prede nido, a velocidade do ventilador é de nida para
“brisa” (vento leve) automaticamente.
A operação “DRY” não é possível com uma temperatura



exterior de 15°C ou menos.



Se ocorrer uma falha de energia enquanto a
unidade estiver a funcionar

Quando a unidade voltar a funcionar automaticamente após
uma falha de energia temporária, ela utiliza as mesmas
de nições em efeito antes do corte de energia.

41

Manutenção

Não tente limpar o interior da unidade por conta própria.
Consulte a secção “Cuidados e limpeza” nas instruções de instalação.

AVISO

PRECAUÇÃO

Por motivos de segurança, certique-se de que desliga o



aparelho de ar condicionado e de que desliga o cabo de
alimentação antes da limpeza.
(Caso contrário, pode sofrer um choque eléctrico
ou lesões, porque o ventilador está a rodar em alta
velocidade.)
Não despeje água na unidade interior.



(Isso pode danicar os componentes internos e criar o
perigo de choque eléctrico.)

Nunca utilize solventes ou produtos químicos agressivos.



Além disso, não limpe as partes de plástico com água
muito quente.
(Isso pode causar uma deformação das partes ou mudar
a sua cor.)
Algumas bordas metálicos e as aletas são aguçadas.



Tome cuidado quando limpar essas partes.
(Existe o perigo de lesões.)
Utilize um banco ou escada rme quando limpar uma



unidade interior instalada em lugares altos.

Antes de solicitar o serviço

Sintoma Causa Acção

Falha de energia ou após falha de energia Prima o botão ON/OFF no telecomando.

O aparelho de ar
condicionado não
funciona, embora
esteja ligado.

Baixo
desempenho de
arrefecimento ou
aquecimento

O botão de operação (alimentação) está
desligado.

Fusível queimado. Contacte o seu distribuidor.
A admissão de ar ou a saída de ar das

unidades interiores e exteriores está(ão)
obstruída(s) com poeira.

Denição adequada da temperatura
A sala está exposta à luz solar directa no

modo de arrefecimento.
As portas ou janelas estão abertas.
O ltro de ar está obstruído. Contacte o seu distribuidor.
Demasiadas fontes de calor na sala no

modo de arrefecimento.
Demasiadas pessoas na sala no modo de

arrefecimento.

• Se o disjuntor de circuito estiver desligado, ligue a
alimentação.

• Se o disjuntor de circuito tiver disparado, consulte o seu
distribuidor sem o ligar.

Remova a poeira.

Consulte “Sugestões para economia de energia”. (P.40)

Utilize um mínimo de fontes de calor e durante um curto
espaço de tempo.

Reduza a denição da temperatura.

Se o seu aparelho de ar condicionado não funcionar adequadamente mesmo após a vericação de
cada item de “Antes de solicitar o serviço” e “Localização e solução de problemas”

Pare o funcionamento imediatamente e desligue a alimentação. Em seguida, contacte o seu distribuidor e comunique o número



de série e o sintoma. Comunique também a marca de inspecção
aparecem no visor LCD do telecomando.
Nunca tente reparar o aparelho de ar condicionado por conta própria, pois é muito perigoso fazê-lo.



e as letras E, F, H, L, P em conjunto com os números que

42

Localização e solução de problemas

Verique antes de consultar ou solicitar o serviço.

Sintoma Causa / Acção

Ouve-se um som como um uxo de água
durante ou após o funcionamento.

Ruído

Ouve-se um ruído de rachadura
durante ou aquando da paragem do
funcionamento.

O ar descarregado emite um odor durante o
funcionamento.

Acumulação de gotas de condensação
perto da saída de ar durante a operação de
arrefecimento.

Ocorre uma névoa durante a operação de
arrefecimento.

Unidade interior

Ocorre uma névoa durante a operação de
aquecimento.

O ventilador roda durante algum tempo
apesar do funcionamento parar.

• Som de líquido refrigerante a uir no interior da unidade

• Som de água de drenagem através do tubo de drenagem

Som devido à mudança de temperatura das peças

• Odores a componentes internos, a tabaco, a cosméticos
acumulados no ar condicionado e no ar descarregado.

• O interior da unidade está sujo.
(Contacte o seu distribuidor.)

• A humidade interna é arrefecida pelo vento frio e acumula-se
como gotas de condensação.

• Se o aparelho de ar condicionado tiver sido instalado
em lugares tais como restaurantes, onde existe grandes
quantidades de névoa oleosa, a limpeza é necessária, porque
o interior da unidade (permutador térmico) está sujo.
(Contacte o seu distribuidor.)

• A operação de descongelamento está em progresso.

• A rotação do ventilador torna o funcionamento mais suave.

• O ventilador pode rodar para secar o permutador térmico
dependendo da denição.

É descarregada poeira.

Não funciona.
(Quando a alimentação é ligada
imediatamente / Quando a operação é
parada e retomada imediatamente)

Ocorre ruído durante a operação de
aquecimento.

Sai vapor durante a operação de
aquecimento.

Unidade exterior

O ventilador continua a rodar mesmo após a
paragem da operação com o telecomando.

• A acumulação de poeira dentro da unidade interior é
descarregada.

• O funcionamento não é iniciado durante aproximadamente
os 3 primeiros minutos, porque o circuito de protecção do
compressor está activado.

• A operação de descongelamento está em progresso.

• Isso ocorre para conseguir uma operação suave.

PORTUGUÊS

43

Σας ευχαριστούμε που αγοράσατε αυτό το προϊόν της Panasonic.
Αυτό το προϊόν είναι μια εμπορική εσωτερική μονάδα κλιματιστικού.
Επισυνάπτονται οδηγίες εγκατάστασης.

Περιεχόμενα

Προφυλάξεις για την ασφάλεια ..................................... 44



Προφυλάξεις για τη χρήση ............................................ 46



Ονόματα μερών .............................................................. 47



Λειτουργία ....................................................................... 47



• Μηχανισμός λειτουργίας ............................................. 47

Συντήρηση ...................................................................... 48



• Πριν ζητήσετε σέρβις ..................................................48

Αντιμετώπιση προβλημάτων ........................................ 49



Προδιαγραφές ................................................................ 81



• Εσωτερική μονάδα ...................................................... 81

• Πίνακας αντίστοιχης γλώσσας ................................... 82

Πληροφορίες προϊόντος

Εάν έχετε οποιοδήποτε πρόβλημα ή ερώτηση σχετικά με το
κλιματιστικό σας, θα χρειαστείτε τις ακόλουθες πληροφορίες.
Οι αριθμοί μοντέλου και σειράς βρίσκονται στην πινακίδα
ονομασίας στο καπάκι του κιβωτίου ηλεκτρικών εξαρτημάτων.

Αρ. μοντέλου

Αρ. σειράς

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Επιβεβαιώστε στον εξουσιοδοτημένο
αντιπρόσωπο ή ειδικό για τη χρήση του
καθορισμένου τύπου ψυκτικού. Η χρήση
ψυκτικού διαφορετικού από αυτό του
καθορισμένου τύπου μπορεί να προκαλέσει
ζημιά προϊόντος, έκρηξη και τραυματισμός, κτλ.

Αυτό το κλιματιστικό δεν διαθέτει
ανεμιστήρα για την είσοδο φρέσκου αέρα από
εξωτερικό χώρο. Πρέπει να ανοίγετε συχνά τις
πόρτες ή τα παράθυρα όταν χρησιμοποιείτε
συσκευές θέρμανσης με αέριο ή λάδι στο
ίδιο δωμάτιο, τα οποία καταναλώνουν πολύ
οξυγόνο από τον αέρα.
Διαφορετικά, υπάρχει κίνδυνος ασφυξίας σε
ακραίες περιπτώσεις.

Μη χρησιμοποιείτε και μην αποθηκεύετε ποτέ
βενζίνη ή άλλους εύφλεκτους ατμούς ή υγρά
κοντά στο κλιματιστικό —είναι πολύ επικίνδυνο.

Μη χρησιμοποιείτε αυτή τη συσκευή σε
δυνητικώς εκρηκτική ατμόσφαιρα.

Μην αγγίζετε ποτέ τη μονάδα με βρεγμένα
χέρια.

Ημερομηνία αγοράς

Μην εισαγάγετε τα δάκτυλά σας ή
άλλα αντικείμενα μέσα στην εσωτερική

Διεύθυνση αντιπροσώπου

ή εξωτερική μονάδα του κλιματιστικού,
τα περιστρεφόμενα μέρη μπορεί να

Αριθμός τηλεφώνου

Προφυλάξεις για την ασφάλεια

Τα ακόλουθα σύμβολα που χρησιμοποιούνται στο εγχειρίδιο
σάς προειδοποιούν για δυνητικά επικίνδυνες καταστάσεις για
τους χρήστες, το προσωπικό συντήρησης ή τη συσκευή:

Το σύμβολο αυτό αναφέρεται σε

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΠΡΟΣΟΧΗ

κίνδυνο ή ανασφαλή πρακτική που
μπορεί να καταλήξει σε προσωπικό
τραυματισμό ή θάνατο.

Το σύμβολο αυτό αναφέρεται σε
κίνδυνο ή ανασφαλή πρακτική που
μπορεί να καταλήξει σε προσωπικό
τραυματισμό ή σε ζημιά προϊόντος
ή περιουσίας.

προκαλέσουν τραυματισμό.

Η διαρροή ψυκτικού αερίου μπορεί να
προκαλέσει πυρκαγιά.

Για λόγους ασφάλειας, βεβαιωθείτε ότι έχετε
σβήσει το κλιματιστικό καθώς επίσης ότι έχετε
αποσυνδέσει την ηλεκτρική παροχή πριν τον
καθαρισμό ή το σέρβις.

Σε περίπτωση έκτακτης ανάγκης,
βγάλτε το βύσμα ηλεκτρικής παροχής
από την πρίζα, κατεβάστε την ασφάλεια
ή απενεργοποιήστε το διακόπτη ηλεκτρικής
παροχής για να απομονώσετε το κλιματιστικό
από την κύρια ηλεκτρική παροχή.

Απαγορευμένα
ζητήματα

• Διαβάστε αυτές τις οδηγίες λειτουργίας προσεκτικά πριν
χρησιμοποιήσετε αυτό το κλιματιστικό. Εάν εξακολουθείτε να
έχετε δυσκολίες ή προβλήματα, συμβουλευτείτε τον τοπικό
σας αντιπρόσωπο για βοήθεια.

• Αυτό το κλιματιστικό είναι σχεδιασμένο για να σας παρέχει
άνετες συνθήκες δωματίου. Χρησιμοποιήστε το μόνο για τον
προοριζόμενο σκοπό του όπως περιγράφεται σε αυτές τις
οδηγίες λειτουργίας.

Ζητήματα για
τήρηση

Ο καθαρισμός του εσωτερικού των εσωτερικών
και εξωτερικών μονάδων δεν πρέπει να
πραγματοποιείται από τους χρήστες. Για
τον καθαρισμό καλέστε εξουσιοδοτημένο
αντιπρόσωπο ή ειδικό.

Σε περίπτωση δυσλειτουργίας αυτής της
συσκευής, μην την επισκευάσετε μόνοι
σας. Επικοινωνήστε με τον αντιπρόσωπο
πωλήσεων ή το αντιπρόσωπο σέρβις για την
επισκευή.

44

Παρέχετε ηλεκτρική πρίζα που θα
χρησιμοποιείται αποκλειστικά για κάθε
μονάδα, ενώ στην αποκλειστική γραμμή θα
πρέπει να παρέχετε διακόπτη ηλεκτρικής
παροχής, ασφάλεια κυκλώματος διαρροής
γείωσης (ELCB) ή διάταξη προστασίας
ρεύματος διαρροής (RCD) για προστασία
από την υπερένταση.

Παρέχετε ηλεκτρική πρίζα αποκλειστικά για
κάθε μονάδα, ενώ η πλήρης αποσύνδεση
σημαίνει ότι πρέπει να πραγματοποιηθεί
διαχωρισμός επαφής σε όλους τους
ακροδέκτες στη σταθερή καλωδίωση
σύμφωνα με τους κανόνες καλωδίωσης.

Για την πρόληψη πιθανών κινδύνων
από βλάβη της μόνωσης, η μονάδα
πρέπει να γειώνεται.

Για να αποτρέψετε την
υπερθέρμανση και την
πυρκαγιά, μη χρησιμοποιείτε
τροποποιημένο καλώδιο, καλώδιο ένωσης,
καλώδιο προέκτασης ή ακαθόριστο καλώδιο.

Διακόψτε τη χρήση του προϊόντος όταν
συμβεί οποιαδήποτε ανωμαλία/αστοχία
και αποσυνδέστε το βύσμα ηλεκτρικής
παροχής ή κλείστε το διακόπτη ηλεκτρικής
παροχής και την ασφάλεια.
(Κίνδυνος καπνού/πυρκαγιάς/
ηλεκτροπληξίας)

Παραδείγματα ανωμαλιών/αστοχίας:

•

Το ELCB ενεργοποιείται συχνά.

•

Μερικές φορές, το προϊόν δεν ξεκινάει

όταν ενεργοποιείται.

•

Μερικές φορές, η ηλεκτρική παροχή

αποσυνδέεται όταν μετακινείται το
καλώδιο.

•

Ανιχνεύεται καμμένη οσμή ή ασυνήθιστος

θόρυβος κατά τη διάρκεια της λειτουργίας.

•

Το κυρίως τμήμα είναι παραμορφωμένο ή

ασυνήθιστα ζεστό.

•

Διαρρέει νερό από την εσωτερική μονάδα.

•

Το ηλεκτρικό καλώδιο ή το βύσμα

ζεσταίνονται μη φυσιολογικά.

•

Η ταχύτητα ανεμιστήρα δεν μπορεί να

ελεγχθεί.

•

Η μονάδα σταματάει να λειτουργεί αμέσως

ακόμη και εάν είναι ενεργοποιημένη για
λειτουργία.

•

Ο ανεμιστήρας δεν σταματάει ακόμη και

εάν διακοπεί η λειτουργία.

Επικοινωνήστε αμέσως με τον τοπικό σας
αντιπρόσωπο για συντήρηση/επισκευή.

Αυτή η συσκευή προορίζεται για χρήση από
ειδικευμένου ή εκπαιδευμένους χρήστες σε
καταστήματα, ελαφριές βιομηχανίες και αγροκτήματα,
ή για εμπορική χρήση από ανειδίκευτα άτομα.

Αυτή η συσκευή μπορεί να χρησιμοποιηθεί από
παιδιά ηλικίας 8 ετών και παραπάνω και από άτομα
με μειωμένες σωματικές, αισθητήριες ή διανοητικές
ικανότητες ή έλλειψη εμπειρίας και γνώσης εάν
επιτηρούνται ή τους έχουν δοθεί οδηγίες όσον
αφορά τη χρήση της συσκευής με ασφαλή τρόπο και
κατανοούν τους κινδύνους που εμπλέκονται.

Διατηρείτε το συναγερμό πυρκαγιάς και την έξοδο
αέρα τουλάχιστον 1,5m μακριά από τη μονάδα.

Μην ψύχετε και μη θερμαίνετε υπερβολικά το
δωμάτιο όταν βρίσκονται μωρά ή ασθενείς σε αυτό.

Μην ενεργοποιείτε και μην απενεργοποιείτε το
κλιματιστικό από το διακόπτη κύριας ηλεκτρικής
παροχής. Να χρησιμοποιείτε το κουμπί λειτουργίας
ON/OFF.

Μη βάζετε τίποτε στην εκροή αέρα της
εξωτερικής μονάδας. Αυτό είναι επικίνδυνο
επειδή ο ανεμιστήρας περιστρέφεται με
υψηλή ταχύτητα.

Μην αγγίζετε την είσοδο αέρα ή τα
αιχμηρά πτερύγια αλουμινίου της εξωτερικής
μονάδας. Μπορεί να τραυματιστείτε.

Μην κάθεστε και μην ανεβαίνετε επάνω
στη μονάδα. Μπορεί να πέσετε κατά λάθος.

Μην τοποθετείτε κανένα αντικείμενο
στη ΘΗΚΗ ΑΝΕΜΙΣΤΗΡΑ. Μπορεί
να τραυματιστείτε και η μονάδα
μπορεί να υποστεί ζημιά.

ΕΙΔΟΠΟΙΗΣΗ

• Κατά τη διάρκεια καταιγίδων, η λειτουργία του συμπιεστή
μπορεί περιστασιακά να σταματάει. Αυτό δεν αποτελεί
μηχανική αστοχία. Η λειτουργία της μονάδας αποκαθίσταται
αυτόματα μετά από λίγα λεπτά.

• Οι πρωτότυπες οδηγίες είναι στα Αγγλικά. Οι άλλες γλώσσες
αποτελούν μετάφραση των πρωτότυπων οδηγιών.

Σημαντικές πληροφορίες σχετικά με
το ψυκτικό που χρησιμοποιείται

Αυτό το προϊόν περιέχει φθοριούχα αέρια θερμοκηπίου που
καλύπτονται από το πρωτόκολλο Kyoto. Μην εξάγετε αέρια
στην ατμόσφαιρα.

Τύπος ψυκτικού: R410A
Τιμή GWP

(1)

GWP = δυναμικό πλανητικής αύξησης της θερμοκρασίας

Μπορεί να απαιτούνται περιοδικές επιθεωρήσεις για διαρροές
ψυκτικού ανάλογα με την Ευρωπαϊκή ή τοπική νομοθεσία.
Επικοινωνήστε με τον τοπικό σας αντιπρόσωπο για
περισσότερες πληροφορίες.

(1)

: 1975

EΛΛΗΝΙΚΆ

45

Προφυλάξεις για τη χρήση

ON

Εγκατάσταση

Αυτό το κλιματιστικό πρέπει να εγκατασταθεί σωστά από



αρμόδιους τεχνικούς εγκατάστασης σύμφωνα με τις οδηγίες
εγκατάστασης που παρέχονται με τη μονάδα.
Πριν από την εγκατάσταση, ελέγξτε ότι η τάση της ηλεκτρικής



παροχής στο σπίτι ή στο γραφείο σας είναι η ίδια με την τάση
που αναγράφεται στην πινακίδα ονομαστικών τιμών.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αποφύγετε τις ακόλουθες τοποθεσίες για
εγκατάσταση.

Τοποθεσίες όπου υπάρχει καπνός ή καύσιμο αέριο.



Επίσης, τοποθεσίες με εξαιρετικά υψηλές θερμοκρασίες,
όπως θερμοκήπια.
Τοποθεσίες όπου τοποθετούνται αντικείμενα που



παράγουν υπερβολικά υψηλή θερμότητα.

Προσοχή:

Αποφύγετε την εγκατάσταση της εξωτερικής μονάδας σε



τοποθεσίες όπου μπορεί να πεταχτεί θαλασσινό νερό απευθείας
επάνω της ή σε τοποθεσίες με θειούχο αέρα κοντά σε σπα.
(Για την προστασία του κλιματιστικού από βαριά διάβρωση)

Καλωδίωση

Όλες οι καλωδιώσεις πρέπει να συμμορφώνονται με τους



τοπικούς ηλεκτρολογικούς κώδικες.
(Συμβουλευτείτε τον τοπικό σας αντιπρόσωπο ή αρμόδιο
ηλεκτρολόγο για λεπτομέρειες).
Κάθε μονάδα πρέπει να γειωθεί σωστά με καλώδιο γείωσης



ή μέσω της καλωδίωσης παροχής.
Οι καλωδιώσεις πρέπει να εκτελούνται από αρμόδιο ηλεκτρολόγο.



Προετοιμασία λειτουργίας

Ενεργοποιήστε την κύρια ηλεκτρική παροχή 5
ώρες πριν την έναρξη της λειτουργίας.

(Για ζέσταμα)

Αφήστε την κύρια ηλεκτρική παροχή



ΑΝΑΜΜΕΝΗ για συνεχόμενη χρήση.

ΣΗΜΕΙΩΣΗ

Όταν δεν χρησιμοποιείτε τη συσκευή για μεγάλο χρονικό
διάστημα, αποσυνδέστε το βύσμα ηλεκτρικής παροχής από
την πρίζα, κατεβάστε την ασφάλεια ή απενεργοποιήστε το
διακόπτη ηλεκτρικής παροχής, ώστε να απομονώσετε το
κλιματιστικό από την κύρια ηλεκτρική παροχή.

Συμβουλές για εξοικονόμηση ενέργειας



Να αποφεύγετε

Μη φράζετε την εισροή και έξοδο αέρα της μονάδας.



(Εάν οποιαδήποτε από αυτές είναι φραγμένη, η
μονάδα δεν θα λειτουργεί καλά, προκαλώντας
δυσλειτουργία).

Κατά τη διάρκεια της λειτουργίας ψύξης, χρησιμοποιήστε



σκιάδια, περσίδες ή κουρτίνες για να εμποδίσετε την
είσοδο του άμεσου ηλιακού φωτός στο δωμάτιο.



Τι να κάνετε

Να διατηρείτε πάντα το φίλτρα αέρα καθαρό.



(Ένα φραγμένο φίλτρο αέρα θα μειώσει την απόδοση
της μονάδας).
→ «Συντήρηση» (σελ.48)
Για να μη διαφεύγει ο κλιματισμένος αέρας, να έχετε τα



46

παράθυρα, πόρτες και οποιαδήποτε άλλα ανοίγματα κλειστά.

Συνθήκες λειτουργίας

Χρησιμοποιήστε αυτό το κλιματιστικό στο ακόλουθο
θερμοκρασιακό εύρος.

Εξωτερική

μονάδα

mini (Τύπος LE1)

Ψύξη 14°C ~ 25°C (*WBT) -10°C ~ 46°C (*DBT)
Θέρμανση 16°C ~ 30°C (*DBT) -20°C ~ 18°C (*WBT)

2WAY (Τύπος ME1)

Ψύξη 14°C ~ 25°C (*WBT) -10°C ~ 43°C (*DBT)
Θέρμανση 16°C ~ 30°C (*DBT) -25°C ~ 15°C (*WBT)

3WAY (Τύπος MF2)

Ψύξη 14°C ~ 25°C (*WBT) -10°C ~ 46°C (*DBT)
Θέρμανση 15°C ~ 30°C (*DBT) -20°C ~ 18°C (*WBT)
Ψύξη και

θέρμανση

*DBT: Θερμοκρασία ξηρού λαμπτήρα
*WBT: Θερμοκρασία υγρού λαμπτήρα
*1: Αυτό είναι το θερμοκρασιακό εύρος της μονάδας για την

Ευρώπη.

Πληροφορίες για τους χρήστες σχετικά με τη συλ­λογή και απόρριψη του παλιού εξοπλισμού και των
χρησιμοποιημένων μπαταριών

Α

υτά τα σύμβολα στα προϊόντα, στη συσκευασία ή/
και στα συνοδευτικά τους έντυπα υποδηλώνουν ότι τα
χρησιμοποιημένα ηλεκτρικά και ηλεκτρονικά προϊόντα και
οι μπαταρίες δεν πρέπει να αναμιχθούν μαζί με οικιακά
απορρίμματα.
Για τη σωστή επεξεργασία, ανάκτηση και ανακύκλωση των
παλιών προϊόντων και των χρησιμοποιημένων μπαταριών,
μεταφέρτε τα σε κατάλληλα σημεία συλλογής, σύμφωνα με την
εθνική νομοθεσία σας και τις Οδηγίες 2002/96/ΕΚ και 2006/66/
ΕΚ.
Με τη σωστή απόρριψη αυτών των προϊόντων και μπαταριών,
συμβάλλεται στην εξοικονόμηση πολύτιμων πόρων και στην
αποτροπή δυνητικά δυσμενών επιπτώσεων στην ανθρώπινη
υγεία και περιβάλλον, που θα μπορούσε να προκύψει από τον
ακατάλληλο χειρισμό των αποβλήτων.
Για περισσότερες πληροφορίες σχετικά με τη συλλογή και
ανακύκλωση παλιών προϊόντων και μπαταριών, επικοινωνήστε
με τη δημοτική αρχή, την υπηρεσία απόρριψης αποβλήτων ή
το σημείο πώλησης από όπου αγοράσατε τα αντικείμενα.
Μπορεί να ισχύουν ποινές για τη λανθασμένη απόρριψη αυτών
των αποβλήτων, σύμφωνα με την εθνική νομοθεσία.

Για επαγγελματικούς χρήστες στην Ευρωπαϊκή Ένωση

Εάν επιθυμείτε να απορρίψετε ηλεκτρικό και ηλεκτρονικό
εξοπλισμό, επικοινωνήστε με τον αντιπρόσωπο ή προμηθευτή
σας για περισσότερες πληροφορίες.

[Πληροφορίες για την απόρριψη σε χώρες εκτός της
Ευρωπαϊκής Ένωσης]

Αυτά τα σύμβολα ισχύουν μόνο για την Ευρωπαϊκή
Ένωση. Εάν επιθυμείτε να απορρίψετε αυτά τα αντικείμενα,
επικοινωνήστε με τις τοπικές αρχές ή τον αντιπρόσωπό
σας για να πληροφορηθείτε σχετικά με τη σωστή διαδικασία
απόρριψης.

Σημείωση για το σύμβολο μπαταρίας (παραδείγματα
παρακάτω δύο συμβόλων):

Αυτό το σύμβολο μπορεί να χρησιμοποιηθεί σε συνδυασμό με
χημικό σύμβολο. Σε αυτή την περίπτωση συμμορφώνεται με
την απαίτηση που ορίζει η Οδηγία για το εμπλεκόμενο χημικό.

Pb

Εύρος

εσωτερικής

θερμοκρασίας

― -10°C ~ 24°C (*DBT)

Εύρος

εξωτερικής

θερμοκρασίας *1

Ονόματα μερών

ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑ

Προαιρετικός εξοπλισμός

Αποστράγγιση νερού

Ηλεκτρικό κιβώτιο

Πλευρική φλάντζα αγωγού
εισόδου αέρα (πίσω πλευρά)

Ασύρματο τηλεχειριστήριο

Αρ.
μοντέλου
CZ-RWSK2

Διαβάστε τις οδηγίες χρήσης που συνοδεύουν το τηλεχειριστήριο.

Αρ.
μοντέλου
CZ-RWSC3

Τηλεχειριστήριο με χρονοδιακόπτη

Λειτουργία

ΣΗΜΕΙΩΣΗ



Τρόπος λειτουργίας

Επιλέξτε από: ΘΕΡΜΑΝΣΗ





Ταχύτητα ανεμιστήρα

Υψηλή





Ομαδικός έλεγχος

Η λειτουργία ομαδικού ελέγχου είναι κατάλληλη για τη
λειτουργία πολλαπλών κλιματιστικών σε ένα μεγάλο δωμάτιο.

Μπορούν να συνδεθούν έως 8 μονάδες.



Η λειτουργία όλων των εσωτερικών μονάδων στον ίδιο τρόπο





λειτουργίας, εκτός από την κατεύθυνση της ροής αέρα.
Χρήση του αισθητήρα θερμοκρασίας της εσωτερικής μονάδας.





Για λεπτομέρειες, ανατρέξτε στις οδηγίες λειτουργίας που συνοδεύουν το
προαιρετικό τηλεχειριστήριο.

/ΑΦΥΓΡΑΝΣΗ /ΨΥΞΗ /ΑΝΕΜΙΣΤΗΡΑΣ /ΑΥΤΟΜΑΤΑ .

/Μεσαία /Χαμηλή /Αυτόματη

Αρ. μοντέλου
CZ-RTC2

Εξωτερική μονάδα

Τηλεχειριστήριο

Ενσύρματο χειριστήριο υψηλών

προδιαγραφών

Αρ. μοντέλου
CZ-RTC3

EΛΛΗΝΙΚΆ

Γραμμή σήματος

Μηχανισμός λειτουργίας



Απόδοση θέρμανσης

Επειδή αυτό το κλιματιστικό χρησιμοποιεί εξωτερικό αέρα για τη



θέρμανση, η απόδοση θέρμανσης μειώνεται καθώς μειώνεται η
εξωτερική θερμοκρασία.
(Εξαιτίας του συστήματος αντλίας θερμότητας)
→ Σε αυτή την περίπτωση, χρησιμοποιήστε άλλη θερμαντική συσκευή.



Απόψυξη

Αυτή η συσκευή μπορεί να αρχίσει τη λειτουργία απόψυξης για να





λιώσει το παγετό που έχει σχηματιστεί στην εξωτερική μονάδα.



Έναρξη απόψυξης

σταματάει (ή η ταχύτητα γίνεται υπερβολικά μικρή).
→

Εμφανίζεται « » (ΑΝΑΜΟΝΗ).



Η λειτουργία θέρμανσης συνεχίζει μετά από αρκετά

: Ο ανεμιστήρας εσωτερικής μονάδας παραμένει

λεπτά

σταματημένος (ή λειτουργεί σε πολύ μικρή ταχύτητα) μέχρι το
πηνίο εσωτερικού εναλλάκτη θερμότητας να θερμανθεί αρκετά.
→

Εμφανίζεται « » (ΑΝΑΜΟΝΗ).



Η απόψυξη ολοκληρώθηκε

μονάδας αρχίζει τη λειτουργία.
→

Σβήνει το « » (ΑΝΑΜΟΝΗ).

: Ο ανεμιστήρας της εξωτερικής μονάδας

: Ο ανεμιστήρας της εσωτερικής



Λειτουργία «ΑΦΥΓΡΑΝΣΗΣ»

Μόλις η θερμοκρασία δωματίου φτάσει το ρυθμισμένο



επίπεδο, η εξωτερική μονάδα επαναλαμβάνει τον κύκλο
της αυτόματης ενεργοποίησης και απενεργοποίησης.
Όταν απενεργοποιείται η εξωτερική μονάδα, ο



ανεμιστήρας της εσωτερικής μονάδας επίσης σταματάει.
(Για να αποφευχθεί η αύξηση της υγρασίας στο δωμάτιο
ξανά)
Όταν η θερμοκρασία δωματίου είναι πιο πιθανό να φτάσει



το επίπεδο που είχε ρυθμιστεί, η ταχύτητα ανεμιστήρα
ρυθμίζεται αυτόματα στο «ελαφρύ αεράκι».
Η λειτουργία «ΑΦΥΓΡΑΝΣΗΣ» δεν είναι δυνατή εάν η



εξωτερική θερμοκρασία είναι 15°C ή λιγότερο.



Σε περίπτωση που συμβεί διακοπή ρεύματος
ενώ λειτουργεί η μονάδα

Όταν η μονάδα συνεχίσει αυτόματα τη λειτουργία μετά
από προσωρινή διακοπή ρεύματος, χρησιμοποιεί τις ίδιες
ρυθμίσεις με αυτές πριν τη διακοπή ρεύματος.

47

Συντήρηση

Μην επιχειρήσετε να καθαρίσετε το εσωτερικό της μονάδας μόνοι σας.
Ανατρέξτε στην ενότητα «Φροντίδα και καθαρισμός» στις οδηγίες εγκατάστασης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Για λόγους ασφάλειας, βεβαιωθείτε ότι έχετε σβήσει το



κλιματιστικό και έχετε αποσυνδέσει την ηλεκτρική παροχή
πριν τον καθαρισμό.
(Διαφορετικά, μπορεί να προκληθεί ηλεκτροπληξία ή
τραυματισμός επειδή ο ανεμιστήρας περιστρέφεται με
υψηλή ταχύτητα).
Μη χύνετε νερό στην εσωτερική μονάδα.



(Αυτό μπορεί να καταστρέψει τα εσωτερικά εξαρτήματα
και να προκαλέσει κίνδυνο ηλεκτροπληξίας).

Μη χρησιμοποιείτε ποτέ διαλυτικά ή ισχυρές χημικές



ουσίες. Επίσης, μη σκουπίζετε τα πλαστικά μέρη με πολύ
καυτό νερό.
(Αυτό μπορεί να προκαλέσει παραμόρφωση ή αλλαγή
του χρώματος).
Ορισμένες μεταλλικές ακμές και πτερύγια είναι κοφτερά.



Προσέχετε όταν καθαρίζετε αυτά τα εξαρτήματα.
(Μπορεί να προκληθεί τραυματισμός).
Χρησιμοποιήστε ένα σταθερό σκαμπό ή σκάλα



όταν καθαρίζετε μια εσωτερική μονάδα που είναι
εγκατεστημένη σε υψηλή θέση.

ΠΡΟΣΟΧΗ

Πριν ζητήσετε σέρβις

Σύμπτωμα Αιτία Ενέργεια

Το κλιματιστικό
δεν λειτουργεί
καθόλου παρότι
η ηλεκτρική
παροχή είναι
ενεργοποιημένη.

Ανεπαρκής
απόδοση ψύξης ή
θέρμανσης

Διακοπή ρεύματος ή μετά από διακοπή
ρεύματος

Το κουμπί λειτουργίας (ισχύς) βρίσκεται
στην ανενεργή θέση.

Καμένη ασφάλεια. Επικοινωνήστε με τον τοπικό σας αντιπρόσωπο.
Η εισροή αέρα ή η έξοδος αέρα της

εσωτερικής και εξωτερικής μονάδας είναι
φραγμένες με σκόνη.

Λανθασμένες ρυθμίσεις θερμοκρασίες
Το δωμάτιο είναι εκτεθειμένο σε άμεσο

ηλιακό φως σε τρόπο λειτουργίας ψύξης.
Υπάρχουν ανοιχτές πόρτες ή παράθυρα.
Το φίλτρο αέρα είναι φραγμένο. Επικοινωνήστε με τον τοπικό σας αντιπρόσωπο.
Υπάρχουν πάρα πολλές πηγές

θερμότητες στο δωμάτιο σε τρόπο
λειτουργίας ψύξης.

Υπάρχουν πάρα πολλοί άνθρωποι στο
δωμάτιο σε τρόπο λειτουργίας ψύξης.

Πατήστε το κουμπί λειτουργίας ON/OFF στο
τηλεχειριστήριο.

• Εάν κατεβάσετε την ασφάλεια, η ηλεκτρική παροχή
κλείνει.

• Αν πέσει η ασφάλεια, συμβουλευτείτε τον αντιπρόσωπό
σας χωρίς να την ανεβάσετε.

Αφαιρέστε τη σκόνη.

Δείτε «Συμβουλές για εξοικονόμηση ενέργειας». (σελ.46)

Χρησιμοποιήστε ελάχιστες πηγές θερμότητας και για
σύντομο χρονικό διάστημα.

Μειώστε τη ρύθμιση θερμοκρασίας.

Εάν το κλιματιστικό δεν λειτουργεί σωστά ακόμη και μετά τον έλεγχο κάθε στοιχείο στον πίνακα
«Πριν ζητήσετε σέρβις» και «Αντιμετώπιση προβλημάτων»

Διακόψτε αμέσως τη λειτουργία και απενεργοποιήστε την ηλεκτρική παροχή. Μετά, επικοινωνήστε με τον αντιπρόσωπο και



αναφέρετε τον αριθμό σειράς και το σύμπτωμα. Αναφέρετε επίσης εάν το σύμβολο επιθεώρησης
P σε συνδυασμό με τους αριθμούς εμφανίζονται στην οθόνη LCD του τηλεχειριστηρίου.
Μην επισκευάζετε ποτέ το κλιματιστικό μόνοι σας επειδή αυτό είναι πολύ επικίνδυνο.



και τα γράμματα E, F, H, L,

48

Αντιμετώπιση προβλημάτων

Ελέγξτε πριν ζητήσετε συμβουλές ή σέρβις.

Σύμπτωμα Αιτία / Ενέργεια

Ακούγεται ήχος σαν ροή νερού κατά
τη διάρκεια της λειτουργίας ή μετά τη
λειτουργία.

Θόρυβος

Ακούγεται ήχος σπασίματος κατά τη
διάρκεια της λειτουργίας ή όταν σταματάει
η λειτουργία.

Ο εξερχόμενος αέρας μυρίζει κατά τη
διάρκεια της λειτουργίας.

Συσσωρεύονται δροσοσταλίδες κοντά στην
έξοδο αέρα κατά τη διάρκεια της λειτουργίας
ψύξης.

Εμφανίζεται ομίχλη κατά τη διάρκεια της
λειτουργίας ψύξης.

Εσωτερική μονάδα

Εμφανίζεται ομίχλη κατά τη διάρκεια της
λειτουργίας θέρμανσης.

Ο ανεμιστήρας περιστρέφεται για λίγο
ακόμη και εάν η λειτουργία έχει σταματήσει.

• Ήχος ροής ψυκτικού υγρού μέσα στη μονάδα

• Ήχος νερού αποστράγγισης μέσω της σωλήνωσης
αποστράγγισης

Ήχος εξαιτίας θερμοκρασιακών αλλαγών των μερών

• Η οσμή εσωτερικών εξαρτημάτων, η οσμή τσιγάρων και η οσμή
καλλυντικών συσσωρεύονται στο κλιματιστικό και εξέρχεται
μαζί με τον αέρα.

• Το εσωτερικό της μονάδας είναι βρόμικο.
(Επικοινωνήστε με τον τοπικό σας αντιπρόσωπο).

• Η εσωτερική υγρασία ψύχεται από ψυχρό αέρα και
συσσωρεύεται με τη μορφή δροσοσταλίδων.

• Εάν το κλιματιστικό έχει εγκατασταθεί σε μέρη όπως
εστιατόρια, όπου υπάρχουν μεγάλες ποσότητες αιωρούμενων
σωματιδίων ελαίων, απαιτείται καθαρισμός επειδή το εσωτερικό
της μονάδας (εναλλάκτης θερμότητας) είναι βρόμικος.
(Επικοινωνήστε με τον τοπικό σας αντιπρόσωπο).

• Η λειτουργία απόψυξης βρίσκεται σε εξέλιξη.

• Η περιστροφή του ανεμιστήρα καθιστά τη λειτουργία ομαλή.

• Ο ανεμιστήρας μπορεί να περιστραφεί για να στεγνώσει τον
εναλλάκτη θερμότητας, ανάλογα με τη ρύθμιση.

Εξέρχεται σκόνη.

Καμία λειτουργία
(Όταν η ηλεκτρική παροχή ενεργοποιείται
αμέσως / Όταν η λειτουργία διακόπτεται και
συνεχίζεται αμέσως)

Ακούγεται θόρυβος κατά τη διάρκεια της
λειτουργίας θέρμανσης.

Εξέρχεται ατμός κατά τη διάρκεια της
λειτουργίας θέρμανσης.

Εξωτερική μονάδα

Ο ανεμιστήρας συνεχίζει να περιστρέφεται
ακόμη και εάν η λειτουργία διακοπεί από το
τηλεχειριστήριο.

• Εξέρχεται η σκόνη που έχει συσσωρευτεί μέσα στην εσωτερική
μονάδα.

• Η λειτουργία δεν ενεργοποιείται για περίπου τα πρώτα 3 λεπτά
επειδή ενεργοποιείται το κύκλωμα προστασίας του συμπιεστή.

• Η λειτουργία απόψυξης βρίσκεται σε εξέλιξη.

• Αυτό γίνεται για την ομαλή λειτουργία.

EΛΛΗΝΙΚΆ

49

Благодарим Ви за закупуването на този продукт на Panasonic.
Този продукт е комерсиален вътрешен климатичен модул.
Инструкциите за монтаж са приложени.

Съдържаниe

Мерки за безопасност .................................................. 50



Мерки при употреба ..................................................... 52



Имена на частите .......................................................... 53



Работа ............................................................................. 53



• Механизъм на работа ................................................ 53

Поддръжка..................................................................... 54



• Преди да поискате обслужване ..............................54

Отстраняване на неизправности ............................... 55



Спецификации .............................................................. 81



• Вътрешен модул ........................................................ 81

• Таблица за съответния език .................................... 82

Информация за продукта

Ако имате проблеми или въпроси, свързани с климатика,
ще Ви е необходима следната информация. Моделът и
серийните номера са на табелката на капака на кутията с
електрически компоненти.

Номер на модел:

Сериен №

Дата на покупка

Адрес на търговеца

Тел. номер

ПРЕДУПРЕЖДЕНИЕ

Потвърдете с оторизиран дилър или
специалист ползването на определен вид
хладилен агент. Използване на хладилен
агент, различен от посочения тип, може да
доведе до повреда на продукта, спукване
и нараняване, и т.н.

Този климатик е без вентилатор за
всмукване на свеж въздух отвън. Трябва
да отваряте вратите или прозорците
често, когато използвате отоплителни
уреди на газ или мазут в една и съща
стая, които консумират много кислород от
въздуха.
В противен случай съществува риск от
задушаване в екстремни ситуации.

Никога не използвайте и не съхранявайте
бензин или други запалителни изпарения
или течности в близост до климатика ­това е много опасно.

Не използвайте този уред в потенциално
експлозивна атмосфера.

Никога не докосвайте уреда с мокри ръце.
Не пъхайте пръсти или

други предмети във външния или
вътрешния модул на климатика,
въртящите се части могат да причинят
наранявания.

Мерки за безопасност

Следните символи, използвани в това ръководство,
ви предупреждават за потенциално опасни условия за
потребителите, обслужващия персонал или уреда:

Този символ се отнася до
рискована, опасна практика,

ПРЕДУПРЕЖДЕНИЕ

ВНИМАНИЕ

Забранени дейности

• Прочетете тези инструкции за експлоатация внимателно
преди да използвате този климатик. Ако все още имате
някакви трудности или проблеми, консултирайте се с
Вашия дилър.

• Този климатик е проектиран да ви осигури комфортни
условия в помещението. Използвайте го само по
предназначение, както е описано в тези инструкции за
експлоатация.

която може да доведе до
сериозно персонално нараняване
или смърт.

Този символ се отнася до
рискована, опасна практика,
която може да доведе до
персонално нараняване или
материална щета.

Дейности, които
трябва да бъдат
наблюдавани

Течът на хладилен газ може да причини
пожар.

От гледна точка на безопасността,
непременно изключете климатика
и откачете захранването преди
почистване или обслужване.

Издърпайте щепсела от
гнездото, изключете
прекъсвача или изключете
захранването, за да изолирате
климатика от главното
електрозахранване в случай на
извънредна ситуация.

Не оставяйте потребителите да
почистват вътрешността на вътрешния
и външния модул. Ангажирайте
оторизиран дилър или спeциалист по
почистването.

В случай на неизправност на този уред,
не го ремонтирайте сами. Свържете се
с дилър по продажбите или сервизен
център за ремонт.

50

Осигурете розетка, която да бъде ползвана
изключително само за всеки модул,
а прекъсвач за електрозахранването,
прекъсвач при утечка на заземяването
(ELCB) или устройство за остатъчен ток за
защита при претоварване трябва да бъдат
осигурени в една линия.

Осигурете изходно захранване
изключително само за всеки модул, а
пълно прекъсване от електрическата
мрежа с контактни релета във всички
полюси трябва да бъде включено във
фиксираното окабеляване в съответствие
с правилата.

За предотвратяване на опасности
от повреда на изолацията, модулът
трябва да бъде заземен.

Не използвайте
модифициран кабел,
съвместен кабел,
удължител или неуточнен кабел, за да се
предотврати прегряване и пожар.

Този уред е предназначен да бъде използван
от експерт или обучени потребители в
магазини, в леката промишленост и във
ферми, или за търговска употреба от
непрофесионални лица.

Този уред може да се използва от деца
на възраст 8 и повече години и от хора с
ограничени физически, сетивни или умствени
способности или липса на опит и познания, ако
се наблюдават или са инструктирани относно
използването на уреда по безопасен начин, и
осъзнават опасностите, които това включва.

Поддържайте разстояние между
противопожарната аларма и въздушно
изпускателното отверстие от поне 1,5 м до
модула.

Не охлаждайте и не затопляйте помещението
прекалено много, ако има бебета или
инвалиди.

Не включвайте и изключвайте климатика от
мрежовия превключвател. Използвайте бутона
ON/OFF (ВКЛ./ИЗКЛ.).

Спрете използването на
продукта, когато се появи
някаква аномалия/повреда и
изключете щепсела от контакта
или изключете захранването и
прекъсвача.
(Опасност от дим/огън/токов удар)

Примери на аномалия/повреда:

•

ELCB изключва често.

•

Продуктът понякога не започва

работа при включване.

•

Захранването понякога прекъсва

при преместване на кабела.

•

По време на работа има миризма

на изгоряло или необичаен шум.

•

Модулът е деформиран или

необичайно горещ.

•

От вътрешния модул тече вода.

•

Захранващият кабел или

щепселът е необичайно горещ.

•

Скоростта на вентилатора не

може да се контролира.

•

Модулът спира да работи

веднага, дори ако е включен за
работа.

•

Вентилаторът не спира, дори ако

работата е спряна.

Свържете се незабавно с местния
дилър за поддръжка/ремонт.

Не залепвайте нищо на изхода за въздух
на външния модул. Това е опасно, тъй
като вентилаторът се върти с висока
скорост.

Не докосвайте смукателя или острите
алуминиеви ребра на външният модул.
Може да се нараните.

Не сядайте и не стъпвайте върху уреда.
Може случайно да паднете.

Не поставяйте никакви
предмети в КОЖУХА НА
ВЕНТИЛАТОРА. Може да бъдете
наранени или модулът да бъде повреден.

БЕЛЕЖКА

•

Компресорът може понякога да спре по време на

гръмотевични бури. Това не е механична повреда. Модулът
автоматично се възстановява след няколко минути.

• Английският език е езикът на оригиналните инструкции.
Другите езици са превод от оригиналните инструкции.

Важна информация за използвания
хладилен агент

Този продукт съдържа флуорирани парникови газове,
които са включени в Протокола от Киото. Не изхвърляйте
газове в атмосферата.

Вид на хладилния агент: R410A

(1)

GWP

стойност: 1975

(1)

GWP = потенциал за глобално затопляне

Възможно е да се изисква периодична проверка за
изтичане на хладилен агент съгласно европейското
и местно законодателство. За повече информация се
обърнете към Вашия дилър.

БЪЛГАРСКИ

51

Мерки при употреба

Инсталиране

Този климатик трябва да се инсталира правилно от



квалифицирани техници в съответствие с инструкциите
за инсталиране, предоставени с модула.
Преди инсталиране проверете дали напрежението на



електрическото захранване във Вашия дом или офис е
същото като напрежението, показано на табелката.

ПРЕДУПРЕЖДЕНИЕ

Избягвайте следните места за инсталиране.

Места, където има дим или горими газове.



Също места с много висока температура, като оранжерия.
Места, където са поставени прекалено високи обекти,



генериращи топлина.

Внимание:

Избягвайте инсталирането на външния модул на места,



където солена морска вода може да пръска директно върху
него или при наличие на сернист въздух в близост до спа.
(За да се предпази климатикът от тежка корозия)

Кабели

Всички кабели трябва да отговарят на местните



електрически правила.
(Консултирайте се с Вашия доставчик или с
квалифициран електротехник за подробности.)
Всеки модул трябва да бъде правилно заземен със



заземителен проводник или чрез електрическите кабели.
Окабеляването трябва да се извършва от квалифициран



електротехник.

Подготовка за работа

Включете захранването 5 часа преди
началото на работата.

(За подгряване)

Оставете захранването включено за



непрекъсната употреба.

ЗАБЕЛЕЖКА

Издърпайте щепсела от гнездото, изключете прекъсвача
или изключете захранването, за да изолирате климатика
от главното електрозахранване, ако няма да се използва
продължително време.

Съвети за пестене на енергия



Избягвайте

Не блокирайте отворите за всмукване и



извеждане на въздуха на модула.
(Ако някой от тях е запушен, модулът няма да
работи добре, причинявайки повреда.)

По време на охлаждане използвайте сенници, щори



или завеси, за да се предотврати навлизането на
пряка слънчева светлина в стаята.



Направете следното

Поддържайте въздушния филтър чист.



(Задръстен филтър ще наруши работата на модула.)
→ „Поддръжка“ (стр. 54)
За да предотвратите извеждане на обработения от



климатика въздух, дръжте прозорците, вратите и
всички други отвори затворени.

52

ON

Условие на работа

Използвайте този климатик в следния температурен
диапазон.

Външен

модул

mini (тип LE1)

Охлаждане 14°C ~ 25°C (*WBT) -10°C ~ 46°C (*DBT)
Отопление 16°C ~ 30°C (*DBT) -20°C ~ 18°C (*WBT)

2WAY (тип ME1)

Охлаждане 14°C ~ 25°C (*WBT) -10°C ~ 43°C (*DBT)
Отопление 16°C ~ 30°C (*DBT) -25°C ~ 15°C (*WBT)

3WAY (тип MF2)

Охлаждане 14°C ~ 25°C (*WBT) -10°C ~ 46°C (*DBT)
Отопление 15°C ~ 30°C (*DBT) -20°C ~ 18°C (*WBT)
Охлаждане

и отопление

*DBT: температура на сухия термометър
*WBT: температура на мокрия термометър
*1: Това е температурният диапазон на модул за Европа.

Информация за потребителите относно
събиране и обезвреждане на старо оборудване и
използвани батерии

Т

ези символи върху продуктите, опаковката и/или
придружаващите документи означават, че използваните
електрически и електронни продукти и батерии не трябва
да се смесват с останалите битови отпадъци.
За правилното третиране, оползотворяване и рециклиране
на стари продукти и използвани батерии, моля, предайте
ги в съответните пунктове за събиране, в съответствие с
националното законодателство и директивите 2002/96/ЕО
и 2006/66/ЕО.
Чрез изхвърляне на тези продукти и батерии правилно
ще помогнете за запазване на ценни ресурси и
предотвратяване на евентуални негативни ефекти върху
човешкото здраве и околната среда, които в противен
случай биха могли да възникнат от неправилното
изхвърляне.
За повече информация относно събирането и
рециклирането на стари продукти и батерии, моля,
свържете се с местната община, службата за изхвърляне
на отпадъци или търговеца, от който сте закупили
продуктите.
Можете да бъдете глобени за неправилно изхвърляне на
отпадъци, в съответствие с националното законодателство.

За бизнес потребители в Европейския съюз

Ако искате да изхвърлите електрическо и електронно
оборудване, моля, свържете се с Вашия доставчик или
дилър за повече информация.

[Информация за изхвърляне в други държави извън
Европейския съюз]

Тези символи са валидни само в Европейския съюз. Ако
искате да изхвърлите тези продукти, моля, свържете се
с местните власти или дилъра и попитайте за правилния
начин за изхвърляне.

Бележка за символа на батерията (примери на долните
два символа):

Този символ може да се използва в комбинация с
химически символ. В този случай той е в съответствие с
изискванията, определени от Директивата за химическите
вещества.

Pb

Диапазон на

температурата в

помещението

― -10°C ~ 24°C (*DBT)

Диапазон на

температурата

навън *1

Имена на частите

ВЪТРЕШЕН МОДУЛ

Фланец на страничен входен
въздушен канал (заден)

Опция

Дрениране на вода

Електрическа кутия

Безжично дистанционно управление

Номер на
модел:
CZ-RWSK2

Прочетете инструкциите за експлоатация, приложени към дистанционното управление.

Номер на
модел:
CZ-RWSC3

Дистанционното управление с таймер

Номер на
модел:
CZ-RTC2

Работа

ЗАБЕЛЕЖКА



Работен режим

Изберете: ОТОПЛЕНИЕ





Скорост на вентилатора

Висока





Групово управление

Функцията за групово управление е подходяща за
работа с няколко климатика в голяма единична стая.

Могат да бъдат свързани до 8 модула.



Работата на всички вътрешни модули е в един и същ



режим, с изключение на посоката на въздушния поток.
Използвайте температурния сензор на вътрешния модул.



За подробности вижте инструкциите за експлоатация, приложени към
опционалното дистанционно управление.

/ИЗСУШАВАНЕ /ОХЛАЖДАНЕ /ВЕНТИЛАЦИЯ /АВТОМАТИЧНО .

/Средна /Ниска /Автоматична

Дистанционно управление

Механизъм на работа

Високоспециализирано кабелно

дистанционно управление

Номер на
модел:
CZ-RTC3

Външен модул

Сигнална линия

БЪЛГАРСКИ



Производителност на отопление

Тъй като климатикът използва външния въздух за



отопление, производителността му на отопление се
влошава при понижение на външната температура.
(Поради термопомпената система)
→ В този случай използвайте друг отоплителен уред.



Размразяване

Този уред може да започне размразяване, за да



размрази скрежа, образувал се във външния модул.



Започване на размразяването

на вътрешния модул спира (или скоростта
намалява изключително много).
→ Показва се „



Отоплението се възобновява след няколко
минути

спрян (или ще работи на много ниска скорост), докато
намотката на топлообменника загрее достатъчно.
→ Показва се „ “ (ГОТОВНОСТ).



Размразяването е завършило

на вътрешния модул започва работа.
→ „

:

Вентилаторът на вътрешния модул остава

“ (ГОТОВНОСТ) се скрива.

“ (ГОТОВНОСТ).

: Вентилаторът

: Вентилаторът



Изсушаване

След като температурата в помещението достигне



зададеното ниво, външният модул повтаря цикъла на
включване и изключване автоматично.
Когато външният модул е изключен, вентилаторът на



вътрешния модул също ще спре.
(За да предотврати повишаване на влажността в
помещението)
Когато стайната температура е по-вероятно да



достигне зададеното ниво, скоростта на вентилатора
се настройва автоматично на „breeze“ (лек вятър).
Работата в режим Изсушаване не е възможна, ако



външната температура е 15°C или по-малко.



Ако захранването спре, докато модулът
работи

Когато модулът автоматично поднови работа след
временно прекъсване на захранването, той използва
същите настройки преди спирането на захранването.

53

Поддръжка

Не се опитвайте да почистите вътрешността на модула сами.
Вижте раздела „Грижи и почистване“ в инструкциите за монтаж.

ПРЕДУПРЕЖДЕНИЕ

От гледна точка на безопасността, непременно



изключете климатика и откачете захранването преди
почистване.
(В противен случай може да възникне токов удар или
нараняване, тъй като вентилаторът се върти с висока
скорост.)
Не изливайте вода върху вътрешния модул.



(Това може да повреди вътрешните компоненти и да
причини токов удар.)

Никога не използвайте разтворители или разяждащи



химикали. Също така не почиствайте пластмасовите
части с много гореща вода.
(Това може да доведе до деформация или промяна в
цвета.)
Някои метални ръбове и ребра са остри. Бъдете



внимателни, когато почиствате тези части.
(Може да се нараните.)
Използвайте здрав стол или стълба при почистване



на вътрешен модул, инсталиран на високи места.

ВНИМАНИЕ

Преди да поискате обслужване

Признак Причина Действие

Климатикът не
работи, въпреки
че захранването
е включено.

Слабо охлаждане
или отопление

Спиране на електрозахранването
или след прекъсване на
електрозахранването

Бутонът за режим на работа
(захранване) е изключен.

Предпазителят е изгорял. Свържете се с вашия дилър.
Входът или изходът за въздух на

вътрешния и външния модул е
задръстен с прах.

Неправилни температурни настройки
Стаята е изложена на пряка слънчева

светлина в режим охлаждане.
Вратите или прозорците са отворени.
Въздушният филтър е задръстен. Свържете се с вашия дилър.
Твърде много източници на топлина в

стаята в режим охлаждане.
Твърде много хора в стаята в режим

охлаждане.

Натиснете бутона ON/OFF (ВКЛ./ИЗКЛ.) на
дистанционното управление.

• Ако прекъсвачът е изключен, включете захранването.

• Ако прекъсвачът е изключил, консултирайте се с
вашия дилър без да го включвате.

Отстранете прахта.

Вижте „Съвети за пестене на енергия“. (стр. 52)

Използвайте минимум източници на топлина и за
кратко време.

Намалете настройката на температурата.

Ако вашият климатик не работи правилно дори и след проверка на всеки елемент от „Преди
да поискате обслужване“ и „Отстраняване на неизправности“

Спрете работата незабавно и изключете захранването. След това се свържете с вашия дилър и съобщете серийния



номер и признаците. Освен това съобщете, ако на дисплея на дистанционното управление се покаже знака за
инспекция
Никога не поправяйте климатика сами, тъй като това е много опасно.



и буквите E, F, H, L, P в комбинация с цифри.

54

Отстраняване на неизправности

Проверете преди да се консултирате или да поискате обслужване.

Признак Причина / Действие

Чува се звук като водна струя по време
на или след работа.

Шум

Чува се пукащ шум по време на или
при спиране на работа.

Издухваният въздух мирише по време на
работа.

Капки вода се натрупват близо до изхода
за въздух по време на охлаждане.

По време на охлаждане се образува
мъгла.

Вътрешен модул

По време на отопление се образува
мъгла.

Вентилаторът се върти за известно
време, дори при спиране на работа.

• Звук от теч на хладилен агент вътре в модула

• Звук от оттичаща се вода в дренажната тръба

Звук в резултат на температурни промени на частите

• Миризма от вътрешните компоненти, цигари и козметика
се натрупва в климатика и се издухва с въздушната струя.

• Модулът вътре е прашен.
(Свържете се с Вашия дилър.)

• Влагата в помещението се охлажда от хладната струя и се
натрупва във вид на капки.

• Ако климатикът е инсталиран на места като ресторанти,
където съществуват големи количества маслена мъгла,
необходимо е почистване, тъй като модулът отвътре
(топлообменникът) е замърсен.
(Свържете се с Вашия дилър.)

• Извършва се размразяване.

• Въртящият се вентилатор прави работата плавна.

• Вентилаторът може да се върти, за да изсуши
топлообменника в зависимост от настройката.

Издухва се прах.

Не работи
(Когато захранването е включено
незабавно / Когато работата е спряна и
подновена незабавно)

По време на отопление се чува шум.

По време на отопление излиза пара.

Външен модул

Вентилаторът продължава да работи
дори и след като работата е спряна с
дистанционното управление.

• Натрупаният прах във вътрешния модул се освобождава.

• Работата не започва през първите около 3 минути, защото
защитната схема на компресора се активира.

БЪЛГАРСКИ

• Извършва се размразяване.

• Това е за плавна работа.

55

Bu Panasonic ürününü satın aldığınız için teşekkürler.
Bu ürün ticari bir iç klima ünitesidir.
Kurulum Talimatları ektedir.

İçindekiler

Güvenlik Uyarıları ..........................................................56



Kullanım Uyarıları ..........................................................58



Parçaların Adları.............................................................59



Kullanım .......................................................................... 59



• Çalıştırma modunun ayarlanması ..............................59

Bakım .............................................................................. 60



• Hizmet Talep Etmeden Önce ....................................... 60

Hata Giderme .................................................................. 61



Teknik Özellikler ............................................................. 81



• İç Mekan ünitesi ........................................................... 81

• Karşılık dil tablosu ....................................................... 82

Ürün Bilgisi

Klimanızla ilgili bir sorun veya sorunuz varsa, aşağıdaki
bilgilere gerek duyacaksınız. Model ve seri numaraları
elektrik ekipman kutusunun kapağındaki isim plakasında
bulunmaktadır.

Model No.

Seri No.

Satın alma tarihi

Satıcının adresi

Telefon numarası

UYARI

Yetkili servisin veya teknik
uzmanın belirtilen soğutucu
türünü kullandığını onaylayın.
Belirtilen türden farklı türde bir
soğutucunun kullanılması ürünün
hasar görmesine, patlamaya,
yaralanmalara, vb. yol açabilir.

Bu klima dışarıdan taze hava
almak için bir vantilatöre sahip
değildir. Aynı odada gaz ve
petrolle çalışan ısıtma cihazlarını
kullanıyorsanız, bu cihazlar havadaki
oksijeni hızla tükettiği için, kapı veya
pencereleri sık sık açmanız gerekir.
Aksi takdirde uç bir durumda
havasızlıktan zehirlenme olasılığı
vardır.

Hiçbir zaman klimanın yakınlarında
gaz veya uçucu buhar veya sıvı
bulundurmayın — bu çok tehlikelidir.

Bu cihazı patlama olasılığı bulunan
bir ortamda kullanmayın.

Asla üniteye ıslak elle dokunmayın.
Parmaklarınızı veya

başka nesneleri klimanın iç
veya dış ünitesinin içine
sokmayın, dönen parçalar
yaralanmalara sebebiyet verebilir.

Güvenlik Uyarıları

Bu kılavuzda kullanılan aşağıdaki semboller kullanıcılar, servis
personeli veya cihaz için riskli olabilecek durumlara karşı sizi
uyarmak içindir:

Bu sembol ciddi kişisel yaralanma

UYARI

DİKKAT

Yasak konular

• Bu klimayı kullanmaya başlamadan önce bu Kullanım
Talimatlarını dikkatle okuyun. Eğer herhangi bir zorluk ya da
sorun sürüyorsa, yardım almak için satıcınıza başvurun.

• Bu klima size konforlu oda koşulları vermek için tasarlandı.
Bu cihazı yalnızca Kullanım Talimatlarında belirtilen amaçlar
için kullanın.

veya ölümle sonuçlanabilecek bir
risk veya emniyetsiz işlemi belirtir.

Bu sembol kişisel yaralanma veya
mal hasarıyla sonuçlanabilecek bir
risk veya emniyetsiz işlemi belirtir.

Dikkat edilmesi
gereken konular

Soğutucu gaz sızıntısı yangına
yol açabilir.

Emniyetiniz için temizlik veya
bakım işlemlerinden önce klimayı
kapattığınızdan ve elektriği
kestiğinizden emin olun.

Acil bir durumda klimanın
elektriğini kesmek için şi
prizden çekin veya sigortayı
kapatın veya ana elektriği kesin.

İç ve dış üniteler kullanıcılar
tarafından temizlememelidir.
Temizlik işlemi için yetkili satıcı
veya teknik uzmana başvurun.

Bu cihazın arızalanması
durumunda kendiniz onarmaya
çalışmayın. Onarım işlemi için
yetkili satıcı veya teknik uzmana
başvurun.

56

Her üniteyle, yalnızca bu üniteyi
besleyen bir priz kullanın ve
her hat üzerinde bir elektrik
bağlantısı kesici, Toprak Sızıntısı
Devre Kesici (ELCB) veya aşırı
akım koruması için Hane Akım
Sigortası (RCD) kullanılmalıdır.

Her üniteyle, yalnızca bu üniteyi
besleyen bir priz kullanın ve
sabit kablolama üzerinde tüm
kutuplarda kablolama kurallarıyla
uyumlu kontak kesici tüm araçlar
kullanılmalıdır.

Yalıtım hatalarından
kaynaklanabilecek
olası riskleri önlemek için
ünite topraklanmalıdır.

Aşırı ısınmayı ve

yangını önlemek için
modiye edilmiş
bir kablo, bağlı kablo, uzatma
kablosu veya nitelikleri belirsiz
kablo kullanmayın.

Herhangi bir anormallik/arıza
oluşursa ürünü kullanmayı bırakın
ve elektrik bağlantısını kesin veya
devre kesicisini kapatın.
(Duman/yangın/elektrik şoku riski)

Anormallik/arıza örnekler:

• ELCB sık sık atıyor.

• Ürün açıldığı halde bazen
başlamıyor.

• Kablo hareket edince bazen elektrik
kesiliyor.

• Çalışma esnasında yanık konusu
veya anormal ses duyuluyor.

• Gövde deforme olmuş veya
anormal derecede sıcak.

• İç üniteden su damlıyor.

• Elektrik kablosu veya şi anormal
derecede ısınıyor.

• Fan hızı kontrol edilemiyor.

• Ünite çalıştırmak üzere açılsa
bile hemen kapanıyor.

• Çalışma durduğu halde fan
durmuyor.

Bakım/onarım için yerel satıcınıza
başvurun.

Bu cihaz mağazalarda, aydınlatma
endüstrisinde, çiftliklerde veya başka
ticari amaçla kullanım için uzman
veya eğitimli kişiler tarafından
kullanım için tasarlanmıştır.

Bu cihaz 8 yaşında ve daha büyük
çocuklar tarafından, ziksel, duyusal
veya zihinsel yetenekleri kısıtlı veya
deneyimsiz ve bilgi sahibi olmayan
kişiler tarafından, cihazın emniyetli
bir biçimde kullanımı için gerekli
talimatların verilmiş olması ve riskleri
anlamaları şartıyla, kullanılabilir.

Yangın alarmı ve hava çıkışını
ünitenin en az 1,5 m uzağında
konumlandırın.

Odada bebekler ve yatağa bağımlı
hastalar varsa odayı çok fazla
ısıtmayın ve soğutmayın.

Klimayı ana güç anahtarından
kapatıp açmayın. AÇIK/KAPALI
çalıştırma düğmesini kullanın.

Dış ünitenin hava çıkışına
herhangi bir nesne sokmayın.
İçindeki fan yüksek hızda
döndüğü için bu tehlikeli bir
harekettir.

Dış ünitenin hava girişine ve
keskin alüminyum pervanelere
dokunmayın. Yaralanabilirsiniz.

Ünitenin üzerine oturmayın
veya basmayın. Düşebilirsiniz.

FAN KASASINA herhangi
bir nesne sokmayın.
Yaralanabilirsiniz ve cihaz
hazar görebilir.

BİLDİRİ

• Kompresör şimşek çakarken bazen durabilir. Bu mekanik
bir arıza değildir. Ünite birkaç dakika sonra otomatik olarak
normal çalışmaya başlar.

• İngilizce metin orijinal talimatlardır. Diğer diller, orijinal
talimatların çevirileridir.

İlgili Önemli Bilgi Kullanılan Soğutucu

Bu ürün Kyoto Protokolü kapsamındaki orlanmış sera
gazlarını içerir. Gazları atmosfere boşaltmayın.

Soğutucu türü: R410A

(1)

GWP

değeri: 1975

(1)

GWP = küresel ısınma potansiyeli

Avrupa veya ulusal yasalara göre soğutucu sızıntıları için
periyodik incelemeler gerekebilir. Daha fazla bilgi için lütfen
yerel satıcınıza başvurun.

TÜRKÇE

57

Kullanım Uyarıları

Montaj

Bu klima kaliye montaj teknisyenleri tarafından üniteyle



beraber verilen Montaj Talimatlarına uygun bir biçimde
düzgün olarak monte edilmelidir.
Montajdan önce, evinizdeki ya da işyerinizdeki elektrik



kaynağının voltajının isim levhasında belirtilenle aynı
olduğunu kontrol edin.

UYARI

Montaj için aşağıdaki konumları kullanmayın.

Duman veya patlayıcı gaz bulunan konumlar.



Sera gibi son derece sıcak konumlar.
Son derece yüksek sıcaklıklar üreten nesnelerin



bulunduğu konumlar.

Dikkat:

Tuzlu deniz suyunun sıçrayabileceği veya bir spa gibi



sülfürlü havanın bulunduğu konumları montaj için
kullanmayın.
(Klimayı aşırı korozyondan korumak için)

Kablolama

Tüm kablolama yerel elektrik kurallarına uygun döşenmelidir.



(Ayrıntılar için satıcınıza veya kaliye bir elektrikçiye
başvurun.)
Her ünite bir toprak kablosuyla veya besleme kabloları



üzerinden topraklanmalıdır.
Kablolama kaliye bir elektrikçi tarafından yapılmalıdır.



Kullanım Hazırlığı

Elektriği cihazı kullanmaya başlamadan
5 saat önce açın.

(Isınma için)

Sürekli kullanım için ana elektriği AÇIK bırakın.



NOT

Klimayı uzun süre kullanmayacağınız zaman elektrik şini
prizden çekin veya sigortayı kapatın.

Enerji Tasarrufu İpuçları



Yapmayın

Ünitenin hava alış ve çıkış noktasını kapatmayın.



(Eğer bunlardan bir tanesi engellenirse, ünite iyi
çalışmaz, arıza oluşur.)

Soğutma esnasında doğrudan güneş ışığının odaya



girmesini önlemek için perdeler kullanın.



Yapın

Hava ltresini her zaman temiz tutun.



(Tıkanmış bir ltre ünitenin performansını düşürür.)
→ “Bakım” (S.60)
Soğutulmuş veya ısıtılmış havanın kaçmasını önlemek



için pencereleri, kapıları veya başka açıklıkları kapalı
tutun.

ON

Kullanım Şartı

Bu klimayı aşağıdaki sıcaklıklar arasında kullanın.

Dış Ünite

mini (LE1 tipi)

Soğutma 14°C ~ 25°C (*WBT) -10°C ~ 46°C (*DBT)
Isıtma 16°C ~ 30°C (*DBT) -20°C ~ 18°C (*WBT)

2WAY (ME1 tipi)

Soğutma 14°C ~ 25°C (*WBT) -10°C ~ 43°C (*DBT)
Isıtma 16°C ~ 30°C (*DBT) -25°C ~ 15°C (*WBT)

3WAY (MF2 tipi)

Soğutma 14°C ~ 25°C (*WBT) -10°C ~ 46°C (*DBT)
Isıtma 15°C ~ 30°C (*DBT) -20°C ~ 18°C (*WBT)
Soğutma ve

Isıtma

*DBT: Kuru termometre sıcaklığı *WBT: Islak termometre sıcaklığı
*1: Bu Avrupa için ünitenin sıcaklık aralığıdır.

Kullanıcıların Eski Ekipmanı ve Bitmiş Pilleri
Toplaması ve Çöpe Atması Hakkında Bilgi

B

u semboller ürünlerin, ambalajın ve/veya eşlik
eden dokümanların üzerinde bulunur ve kullanılmış
elektrikli ve elektronik aletlerin ve pillerin genel ev
çöpüne karıştırılmaması gerektiğini belirtir.
Eskimiş ürünlerin ve bitmiş pillerin düzgün bir
biçimde işlenmesi, kurtarılması ve geri dönüşümü
için lütfen ulusal kanunlarınızla ve 2002/96/EC ve
2006/66/EC Direktieriyle uyumlu olarak bunları
uygun toplama noktalarına götürün.
Bu ürünleri ve pilleri doğru biçimde çöpe atarak,
değerli kaynakları korumaya yardımcı olacak ve
uygunsuz çöpe atma durumunda ortaya çıkabilecek
insan sağlığına ve çevreye yönelik herhangi bir
potansiyel olumsuz etkiyi önleyeceksiniz.
Eski ürün ve pillerin toplanması ve geri dönüşümü
hakkında daha fazla bilgi için lütfen yerel
belediyenizle, çöp toplama hizmetlerinizle veya
ürünleri aldığınız perakendeciyle irtibata geçin.
Bu çöplerin hatalı çöpe atılması durumunda ulusal
yasalar uyarınca cezalar söz konusu olabilir.

Avrupa Birliğindeki iş kullanıcıları için

Elektrikli veya elektronik ekipmanı çöpe atmak
istiyorsanız bilgi edinmek için lütfen satıcınız veya
tedarikçinizle irtibat kurun.

[Avrupa Birliği dışındaki Ülkelerde Çöpe
Atma konusunda Bilgi]

Bu semboller yalnızca Avrupa Birliğinde geçerlidir.
Bu öğeleri çöpe atmak isterseniz, doğru çöpe atma
yöntemi için lütfen yerel yetkililerinizle irtibat kurun
ve doğru yöntemin ne olduğunu sorun.

Pil sembolü için not (en alttaki iki sembol
örneği):

Bu sembol kimyasal bir sembolle birlikte
kullanılabilir. Bu durumda kullanılan Kimyasallar
için Direktin gerekleriyle uyumludur.

Pb

İç sıcaklık

aralığı

― -10°C ~ 24°C (*DBT)

Dış sıcaklık

aralığı *1

58

Parçaların Adları

İÇ ÜNİTE

Opsiyonel

Su drenajı

Elektrik kutusu

Hava giriş tarafı kanal
 anşı (arka)

Kablosuz Uzaktan Kumanda

Model No.
CZ-RWSK2

Uzaktan Kumandayla birlikte verilen kullanım talimatlarını okuyun.

Model No.
CZ-RWSC3

Zaman Ayarlı Uzaktan Kumanda

Kullanım

NOT



Çalışma modu

Aşağıdakilerden birini seçin: ISIT





Fan hızı

Yüksek





Grup Kontrol

Grup kontrol fonksiyonu tek bir büyük odadaki birden çok
sayıdaki klimayı kullanmak için uygundur.

8 üniteye kadar bağlanabilir.



Tüm iç ünitelerin kullanımı, hava akış yönü hariç, aynı



moddadır.
İç ünitenin ısı sensörünün kullanımı.



Ayrıntılar için opsiyonel Uzaktan Kumandaya eklenmiş Kullanım Talimatlarına bakın.

/KURUT /SOĞUT /FAN /OTOMATİK .

/Orta /Düşük /Otomatik

Model No.
CZ-RTC2

Uzaktan kumanda

Yüksek Özellikli Kablolu uzaktan

Kumanda

Model No.
CZ-RTC3

Dış ünite

Sinyal hattı

Çalıştırma modunun ayarlanması



Isıtma performansı

Bu klima ısıtma için dış havayı kullandığı için, ısıtma



performansı dış sıcaklık düştükçe azalır.
(Isı pompası sistemine bağlıdır)
→ Bu durumda, başka bir ısıtma cihazı kullanın.



Defrost

Bu cihaz dış ünitede oluşan buzu eritmek için defrost



işlemini başlatabilir.



Defrost başlar

yavaşlar).

” (STANDBY) görünür.

→ “



Isıtma işlemi bir kaç dakika sonra devam eder

İç ünite fanı ısı alışverişi sargıları yeterince ısınana
kadar durmaya devam eder (veya çok yavaş çalışır).

” (STANDBY) görünür.

→ “



Defrost tamamlanır

→ “

” (STANDBY) kaybolur.

: İç ünite fanı durur (veya hızı çok

: İç ünite fanı çalışmaya başlar.

TÜRKÇE



“KURU” çalışma

Oda ısısı ayarlanan dereceye geldiğinde, dış ünite



otomatik olarak açılıp kapanma döngüsüne başlar.
Dış ünite kapandığı zaman, iç ünite fanı da duracaktır.



(Odadaki nemin yeniden yükselmesini önlemek için)
Oda ısısı ayarlanan dereceye gelmek üzereyken, fan hızı



otomatik olarak “meltem” (ha f rüzgar) ayarına gelir.
“KURU” çalışma, dış sıcaklık 15°C veya daha düşükse



mümkün değildir.



Ünite çalışırken elektrik kesilirse

Geçici bir elektrik kesintisi ardından ünite otomatik olarak

:

çalışmaya devam ettiği zaman, elektrik kesintisinden önceki
ayarları kullanır.

59

Bakım

Ünitenin içini kendiniz temizlemeye çalışmayın.
Montaj Talimatları için “Bakım ve Temizlik” bölümün başvurun.

UYARI

Emniyetiniz için temizlik işleminden önce klimayı



kapattığınızdan ve elektriği kestiğinizden emin olun.
(Aksi takdirde içindeki fan yüksek hızda döndüğü için
elektrik şokundan kaynaklı yaralanma oluşabilir.)
İç üniteye su dökmeyin.



(Bu iç bileşenleri bozabilir ve elektrik şoku riskine yol
açar.)

Hizmet Talep Etmeden Önce

Semptom Neden Aksiyon

Elektrik kesintisi veya elektrik kesintisi

Elektrik açık
olduğu halde
klima çalışmıyor.

Soğutma
veya ısıtma
performansı
düşük

sonrası

Çalıştırma (güç) düğmesi kapalı.

Sigorta yandı. Satıcınızla irtibat kurun.
İç ve dış ünitelerin hava alım ve boşaltım

delikleri tozla kaplı.
Uygun olmayan sıcaklık ayarları
Soğutma modunda oda doğrudan güneş

ışığına maruz kalıyor.
Kapılar veya pencereler açık.
Hava ltresi tıkalı. Satıcınızla irtibata geçin.
Soğutma modunda odada çok fazla ısı

kaynağı var.
Soğutma modunda odada çok fazla

sayıda insan var.

Keskin kimyasallar gibi çözücüleri asla kullanmayın.



Ayrıca, plastik parçaları çok sıcak su kullanarak da
silmeyin.
(Bu işlem deformasyona veya renk değişimine yol
açabilir.)
Bazen kenarlar ve pervaneler keskindir. Bu parçaları



temizlerken dikkatli olun.
(Yaralanmalar oluşabilir.)
Yüksekteki bir iç üniteyi temizlerken sağlam bir tabure



veya merdiven kullanın.

Uzaktan kumanda üzerindeki güç AÇMA/KAPAMA
düğmesine basın.

• Eğer güç kesici kapalıysa, açın.

• Eğer güç kesici atmışsa, açmadan önce satıcıya
danışın.

Tozu temizleyin.

Bkz. “Enerji Tasarrufu İpuçları”. (S.58)

Minimum ısı kaynağı ve kısa süre için kullanın.

Sıcaklık ayarını düşürün.

DİKKAT

Eğer klimanız her öğeyi kontrol ettikten sonra düzgün çalışmıyorsa “Hizmet Talep Etmeden Önce”
ve “Hata Giderme”den Önce

Çalışmayı hemen durdurun ve elektriği kapatın. Daha sonra satıcınızla irtibat kurun ve seri numarayı ve problemi bildirin.



Ayrıca eğer uzaktan kumandanın LCD’sinde numaralar ve E, F, H, L, P hareri görüntüleniyorsa bunları ve teftiş işaretini
bildirmeniz gerekir.
Klimayı asla kendiniz onarmaya çalışmayın, bu tehlikelidir.



60

ve

Hata Giderme

Danışmanlık veya hizmet talep etmeden önce kontrol edin.

Semptom Neden/ Aksiyon

Çalışma esnasında veya çalışma
sonrasında su akıntısı sesine benzer bir

Gürültü

Çalışma esnasında boşaltılan hava kokuyor.

Soğutma işleminde hava çıkışının yanında
nem damlacıkları birikiyor.

İç ünite

Soğutma esnasında sis oluşuyor.

Isıtma esnasında sis oluşuyor.

Çalışma durduğu halde fan dönüyor.

ses duyuluyor.

Çalışma esnasında veya çalışma
sonrasında çatlama sesi.

• Ünitenin içindeki soğutucu sıvının akması

• Drenaj borusundan boşalan suyun sesi çatlama sesi

Parçaların sıcaklıklarındaki değişim nedeniyle çıkan ses

• Klimanın iç koku bileşenlerinde toplanan, sigara kokusu ve
kozmetik kokusu havayla dışarı atılır.

• Ünitenin içi kirli.
(Satıcınızla irtibata geçin.)

• İç nem soğuk rüzgarla soğur ve nem damlacıkları olarak birikir.

• Eğer klima yoğun yağ buharının bulunduğu restoran gibi
yerlerde kullanılmaktaysa, içindeki ünite (ısı alış veriş birimi)
kirlendiği için temizlenmesi gerekir.
(Satıcınızla irtibata geçin.)

• Defrost yapılıyor.

• Fan dönüşü çalışmayı yumuşatır.

• Ayara bağlı olarak ısı alışveriş birimini kurutmak için fan
dönebilir.

Toz boşaldı.

Çalışmıyor
(Elektrik açıldığı zaman anında / Cihaz
kapatılıp hemen yeniden açıldığında)

Isıtma esnasında gürültü oluşuyor.

Dış ünite

Isıtma esnasında buhar çıkıyor.

Uzaktan kumandayı kullanarak çalışma
durdurulduğu zaman fan dönmeye devam
eder.

• İç ünitenin içinde biriken toz boşaldı.

• Kompresör koruma devresi aktif olduğu için çalışma yaklaşık
ilk 3 dakika başlamaz.

• Defrost yapılıyor.

TÜRKÇE

• Bu kolay işlem içindir.

61

Благодарим за покупку данного изделия Panasonic.
Данное изделие представляет собой внутренний блок
кондиционера.
Инструкция по установке прилагается.

Содержание

Меры предосторожности ............................................ 62



Меры предосторожности во время



использования ............................................................. 64

Названия деталей ........................................................65



Управление .................................................................... 65



• Механизм управления ............................................... 65

Обслуживание ..............................................................66



• Перед обращением в сервисный центр ................66

Поиск и устранение неисправностей .......................67



Технические характеристики .....................................81



• Внутренний блок ........................................................ 81

• Таблица соответствующих языков ........................ 82

ПРЕДУПРЕЖДЕНИЕ

Проконсультируйтесь с уполномоченным
дилером или специалистом относительно
использования указанного типа хладагента.
Использование хладагента, отличного от
указанного, может привести к повреждению
изделия, разрыву, получению травмы и т.п.

Данный кондиционер не оснащен вентилятором
для подачи свежего воздуха снаружи.
При использовании в помещении газовых
или масляных нагревательных приборов,
расходующих большое количество кислорода в
воздухе, необходимо регулярно открывать двери
или окна.
Иначе существует опасность удушья в случае
падения концентрации кислорода.

Информация об изделии

При возникновении проблем или вопросов относительно
кондиционера вам понадобится следующая информация.
Модель и серийный номер указаны на паспортной
табличке на крышке отсека электрических компонентов.

Модель №

Серийный №

Дата приобретения

Адрес дилера

Номер телефона

Меры предосторожности

Следующие символы, используемые в данной инструкции,
предупреждают о потенциально опасных условиях для
пользователей, обслуживающего персонала или данного устройства:

Данный знак используется
для обозначения опасного

ПРЕДУПРЕЖДЕНИЕ

ПРЕДОСТЕРЕЖЕНИЕ

Запрещенные
действия

• Внимательно прочтите данное Руководство по
эксплуатации перед использованием кондиционера. Если
вы всё-таки столкнетесь с трудностями или проблемами,
проконсультируйтесь с дилером для получения помощи.

•

Данный кондиционер предназначен для создания комфортных

условий в помещении. Используйте его только по назначению,
как описано в данном Руководстве по эксплуатации.

или ненадежного порядка
действий, который может
привести к получению
тяжелых травм или смерти.

Данный знак используется
для обозначения опасного
или ненадежного порядка
действий, который может
привести к получению травм
или повреждению имущества.

Указания, которые
необходимо
соблюдать

Ни в коем случае не используйте и не
храните рядом с кондиционером бензин или
другие горючие вещества или жидкости —
это очень опасно.

Запрещается использовать данное устройство в
потенциально взрывоопасной атмосфере.

Ни в коем случае не прикасайтесь к устройству
влажными руками.

Запрещается вставлять пальцы или
другие предметы во внутренний или
внешний блок кондиционера,
вращающиеся части могут привести к
возникновению травмы.

Утечка газообразного хладагента может
привести к возгоранию.

В целях безопасности перед очисткой или
сервисным обслуживанием обязательно
выключите кондиционер и отключите питание.

Извлеките вилку питания из розетки,
выключите прерыватель или
выключите подачу питания, чтобы
изолировать кондиционер от цепи питания в
случае аварийной ситуации.

Не допускайте, чтобы пользователи
выполняли очистку внутри внутренних
и внешних блоков. Обратитесь к
уполномоченному дилеру или специалисту
по очистке.

В случае нарушения работы устройства
не ремонтируйте его самостоятельно.
Свяжитесь с местным дилером по продажам
или сервисному обслуживанию для
проведения ремонта.

62

Предусмотрите, чтобы для каждого блока
использовалась отдельная штепсельная
розетка, выключатель питания,
прерыватель цепи при утечке на землю
(ELCB) или устройство защиты от токов
замыкания на землю (RCD) для защиты от
перегрузки по току.

Предусмотрите, чтобы для каждого блока
использовалась отдельная штепсельная
розетка, а в стационарную электрическую
проводку было встроено устройство полного
разъединения с разделением контактов на
всех полюсах в соответствии с правилами
подключения проводки.

Для предотвращения возможных
опасностей в случае нарушения
изоляции блок следует заземлить.

Запрещается использовать
модифицированный
шнур, соединительный нур,
удлинитель или непредусмотренный шнур во
избежание перегрева и возгорания.

Данное устройство предназначено для использования
опытными или обученными пользователями в
магазинах, не предприятиях легкой промышленности
или сельскохозяйственных предприятиях, либо для
коммерческого использования неспециалистами.

Настоящее устройство не предназначено для
использования лицами (включая детей) с ограниченными
физическими, сенсорными или умственными
способностями, а также с недостаточными опытом или
осведомленностью, за исключением случаев, когда они
находятся под наблюдением или получают инструкции
относительно использования устройства от лица,
отвечающего за их безопасность. Необходимо следить
за детьми, чтобы они не играли с устройством.

Пожарная сигнализация и выходные отверстия
воздуховодов должны располагаться на расстоянии как
минимум 1,5 м от блока.

Не охлаждайте и не нагревайте помещение слишком
сильно, если в нем находятся младенцы или инвалиды.

Не включайте и не выключайте кондиционер с помощью
выключателя питания. Используйте кнопку ВКЛ/ВЫКЛ
работы.

Прекратите использование изделия
при возникновении любого отклонения/
неисправности и извлеките вилку
питания или выключите выключатель
питания и прерыватель.
(Риск появления дыма/возгорания/
поражения электрическим током)

Примеры отклонения/неисправности:

•

Часто срабатывает ELCB.

•

Изделие иногда не начинает работать

при включении.

•

Иногда питание выключается при

перемещении шнура.

•

Во время работы возникает запах

горения или аномальный шум.

•

Деформация или аномально высокая

температура корпуса.

•

Утечка воды из внутреннего блока.

•

Аномально высокая температура

шнура или вилки питания.

•

Нарушено управление скоростью

вентилятора.

•

Блок прекращает работу

непосредственно после включения.

•

Вентилятор не останавливается даже

в случае прекращения работы.

Немедленно свяжитесь с местным
дилером для проведения
обслуживания/ремонта.

Не вставляйте каких-либо предметов в выходное
отверстие внешнего блока. Это опасно,
поскольку вентилятор вращается с высокой
скоростью.

Не прикасайтесь к воздухозаборнику или острому
алюминиевому оребрению внешнего блока. Это
может привести к получению травмы.

Не садитесь и не становитесь на блок. Это может
привести к неожиданному падению.

Не вставляйте предметы
в КОРПУС ВЕНТИЛЯТОРА. Это
может привести к получению травмы
и повреждению блока.

УВЕДОМЛЕНИЕ

•

Иногда компрессор может останавливаться во время грозы. Это не

является механической неисправностью. Устройство автоматически
возобновит работу через несколько минут.

•

Текст на английском языке является оригинальной инструкцией. Текст

на других языках является переводом оригинальной инструкции.

Важная информация относительно
использования хладагента

Данное изделие содержит фторированные парниковые
газы, на которые распространяется действие Киотского
протокола. Не допускайте выброса газов в атмосферу.

Тип хладагента: R410A
Значение GWP

(1)

GWP = потенциал глобального потепления

В зависимости от европейского или местного законодательства
могут потребоваться периодические осмотры на отсутствие
утечек хладагента. Для получения более подробной
информации обращайтесь к местному дилеру.

(1)

: 1975

РУССКИЙ

63

Меры предосторожности во время использования

ON

Установка

Установка данного кондиционера должна быть



надлежащим образом выполнена квалифицированными
специалистами по установке в соответствии с
Инструкциями по установке, прилагаемыми к устройству.
Перед установкой убедитесь, что напряжение



электросети в вашем доме или офисе совпадает с
указанным на паспортной табличке.

ПРЕДУПРЕЖДЕНИЕ

Избегайте установки в следующих местах.

Места, в которых присутствует дым или горючий газ.



Также места с очень высокой температурой,
например, теплицы.
Места, где установлено оборудование, выделяющее



большое количество тепла.

Внимание:

Избегайте установки внешнего блока в местах, где на



него может попадать соленая морская вода или воздух,
содержащий серу во время спа-процедур.
(Для защиты кондиционера от сильной коррозии)

Проводка

Вся проводка должна соответствовать местным правилам





эксплуатации и обслуживания электрических установок.
(Для получения подробной информации
проконсультируйтесь с дилером или
квалифицированным электриком.)
Каждый блок должен быть надлежащим образом



заземлен с помощью заземляющего (или заземленного)
провода или с помощью проводки питания.
Прокладка проводки должна быть выполнена



квалифицированным электриком.

Подготовка к работе

Включите питание за 5 часов до
начала работы.

(Для прогрева)

Оставляйте питание ВКЛ при непрерывном



использовании.

ПРИМЕЧАНИЕ

Извлеките вилку питания из розетки, выключите
прерыватель или выключите подачу питания, чтобы
изолировать кондиционер от цепи питания в случае
перерыва в использовании на длительное время.

Советы по энергосбережению



Избегайте

Не перекрывайте вход и выход воздуха блока.



(Наличие препятствий приведет к нарушению
функционирования блока и возникновению
неисправности.)

Во время операции охлаждения используйте тенты,



жалюзи или шторы для предотвращения попадания
в помещение прямых солнечных лучей.



Выполните

Всегда поддерживайте воздушный фильтр в чистом



состоянии.
(Засорение фильтра приведет к ухудшению работы блока.)
→ “Обслуживание” (С.66)
Для предотвращения утечки охлажденного воздуха



64

держите окна, двери и любые другие проемы закрытыми.

Условия эксплуатации

Используйте кондиционер в следующем диапазоне
температуры.

Диапазон

Внешний блок

температуры

внутри

помещения

mini (тип LE1)

Охлаждение
Обогрев 16°C ~ 30°C (*DBT) -20°C ~ 18°C (*WBT)

2WAY (тип ME1)

Охлаждение
Обогрев 16°C ~ 30°C (*DBT) -25°C ~ 15°C (*WBT)

3WAY (тип MF2)

Охлаждение
Обогрев 15°C ~ 30°C (*DBT) -20°C ~ 18°C (*WBT)
Охлаждение

и обогрев

*DBT: Температура сухого термометра
*WBT: Температура влажного термометра
*1: Это температурный диапазон блока для Европы.

Информация для пользователей относительно сбора и
утилизации старого оборудования и использованных батарей

Данные символы на изделиях, упаковке и/
или сопровождающих документах означают, что
использованные электрические и электронные изделия и
батареи не должны утилизироваться вместе с обычными
бытовыми отходами.
Для надлежащего обращения, восстановления и
переработки старых изделий и использованных батарей
сдавайте их в соответствующие точки сбора в соответствии
с национальным законодательством и Директивами
2002/96/EC и 2006/66/EC.
Путем правильной утилизации этих изделий и батарей
вы поможете сохранить ценные ресурсы и предотвратить
любое потенциальное отрицательное воздействие на
здоровье человека и окружающую среду, которое в
противном случае может возникнуть из-за ненадлежащего
обращения с отходами.
Для получения дополнительной информации о сборе и
переработке старых изделий и батарей обращайтесь в
местные органы власти, службу утилизации отходов или в
торговую точку, где были приобретены данные изделия.
В соответствии с национальным законодательством
за неправильную утилизацию данных отходов может
налагаться штраф.

Для бизнес-пользователей в Европейском союзе

Если вы хотите утилизировать электрическое и
электронное оборудование, свяжитесь с дилером или
поставщиком для получения дополнительной информации.

[Информация по утилизации в других странах за
пределами Европейского союза]

Данные символы действительны только в Европейском
союзе. Если вы хотите утилизировать данные изделия,
обратитесь в местные органы власти или к дилеру для
получения информации о правильном способе утилизации.

Примечание для символа на батарее (два нижних
примера символов):

Данный символ может использоваться в сочетании с
символом химического элемента. В этом случае он
соответствует требованиям, установленным Директивой
для данного химического элемента.

Pb

14°C ~ 25°C (*WBT) -10°C ~ 46°C (*DBT)

14°C ~ 25°C (*WBT) -10°C ~ 43°C (*DBT)

14°C ~ 25°C (*WBT) -10°C ~ 46°C (*DBT)

― -10°C ~ 24°C (*DBT)

Диапазон

наружной

температуры *1

Названия деталей

ВНУТРЕННИЙ БЛОК

Дополнительно

Дренаж воды

Отсек электрических

Фланец воздуховода со стороны
притока воздуха (сзади)

Беспроводной пульт дистанционного

управления

Модель №
CZ-RWSK2

Прочтите руководство по эксплуатации, прилагаемое к пульту дистанционного управления.

Модель №
CZ-RWSC3

Пульт дистанционного

управления таймером

Модель №
CZ-RTC2

Проводной пульт дистанционного управления

с высокими техническими характеристиками

Управление

ПРИМЕЧАНИЕ



Режим работы

Выберите из вариантов: ОБОГРЕВ





Скорость вентилятора

Высокая





Групповое управление

Функция группового управления предназначена для
управления несколькими кондиционерами в одном большом
помещении.

Можно соединить до 8 блоков.





Управление всеми внутренними блоками в одном режиме,





за исключением направления воздушного потока.
Используйте датчик температуры внутреннего блока.





Для получения подробной информации см. Инструкцию по эксплуатации,
прилагаемую к дополнительному пульту дистанционного управления.

/СУШКА /ОХЛАЖДЕНИЕ /ВЕНТИЛЯЦИЯ /АВТО .

/Средняя /Низкая /Авто

Внешний блок

Пульт дистанционного управления

Модель №
CZ-RTC3

Сигнальная линия

Механизм управления



Эффективность обогрева

Поскольку данный кондиционер использует для обогрева наружный



воздух, его эффективность в режиме обогрева снижается с
понижением наружной температуры.
(В силу принципа действия теплового насоса)

В этом случае воспользуйтесь другим нагревательным прибором.

→



Размораживание

Данное устройство может начать операцию размораживания для



оттаивания инея, образовавшегося во внешнем блоке.



Начнется размораживание

внутреннего блока остановится (или если скорость станет очень
низкой).
→

Появится индикация “ ” (ОЖИДАНИЕ).



Операция обогрева возобновится через
несколько минут

оставаться остановленным (или будет вращаться с очень низкой
скоростью) до тех пор, пока внутренний змеевик теплообменника
достаточно не прогреется.
→

Появится индикация “ ” (ОЖИДАНИЕ).



Размораживание завершено

внутреннего блока начнет работу.
→

Индикация “ ” (ОЖИДАНИЕ) исчезнет.

:

Вентилятор внутреннего блока будет

:

Вентилятор

:

Вентилятор



Операция ‘‘СУШКА’’

После того, как температура внутри помещения



достигнет установленного уровня, внешний блок
будет автоматически повторять цикл включения и
выключения.
После выключения внешнего блока вентилятор



внутреннего блока также остановится.
(Для предотвращения повторного повышения
влажности в помещении)
Как только температура в помещении достигнет



установленного уровня, скорость вентилятора будет
установлена в положение ‘‘бриз’’ (легкий ветерок)
автоматически.
Операция ‘‘СУШКА’’ невозможна при наружной



температуре 15 °C или ниже.



При возникновении сбоя питания во время
работы блока

При возобновлении блоком работы после временного
сбоя питания он использует те же установки, которые
использовались до отключения питания.

РУССКИЙ

65

Обслуживание

Не пытайтесь производить очистку внутри блока самостоятельно.
См. раздел “Уход и очистка” в инструкции по установке.

ПРЕДУПРЕЖДЕНИЕ

В целях безопасности перед очисткой обязательно



выключите кондиционер и отключите питание.
(В противном случае возможно поражение
электрическим током или получение травмы из-за
вращения вентилятора с высокой скоростью.)
Не лейте воду на внутренний блок.



(Это может привести к повреждению внутренних
компонентов и возникновению опасности поражения
электрическим током.)

Перед обращением в сервисный центр

Возможная

неисправность

Кондиционер
не работает
несмотря на
то, что питание
включено.

Низкая
эффективность
охлаждения или
обогрева

Перебои питания или последствия
перебоев питания

Кнопка включения (питания)
выключена.

Перегорел предохранитель. Обратитесь к дилеру.
Входное или выходное отверстие для

воздуха внутреннего и внешнего блоков
засорено пылью.

Ненадлежащие установки температуры
Помещение находится под

воздействием прямых солнечных лучей
в режиме охлаждения.

Двери или окна открыты.
Воздушный фильтр засорен. Обратитесь к дилеру.
Слишком много источников тепла в

помещении в режиме охлаждения.
Слишком много людей в помещении в

режиме охлаждения.

Вероятная причина Метод устранения

ПРЕДОСТЕРЕЖЕНИЕ

Ни в коем случае не используйте растворители или



сильные химические вещества. Также не вытирайте
пластиковые детали очень горячей водой.
(Это может привести к деформации или изменению
цвета.)
Некоторые края металлических деталей и оребрения



являются острыми. Соблюдайте осторожность во
время очистки этих деталей.
(Это может привести к получению травмы.)
Используйте прочную табуретку или лестницу при



чистке внутреннего блока, установленного на высоте.

Нажмите кнопку ВКЛ/ВЫКЛ на пульте дистанционного
управления.

• Если прерыватель выключен, включите питание.

• Если сработал прерыватель, проконсультируйтесь с
дилером, не включая его.

Удалите пыль.

См. “Советы по энергосбережению”. (С.64)

Используйте минимальное количество источников
тепла в течение короткого времени.

Уменьшите установку температуры.

Если кондиционер не будет работать надлежащим образом даже после проверки
каждого пункта списка “Перед обращением в сервисный центр” и “Поиск и устранение
неисправностей”

Немедленно остановите работу и выключите питание. Затем свяжитесь с местным дилером и сообщите ему серийный



номер и возможную неисправность. Сообщите также о появлении значка проверки
цифрами на ЖК-дисплее пульта дистанционного управления.
Ни в коем случае не ремонтируйте кондиционер самостоятельно, поскольку это очень опасно.



и букв E, F, H, L, P в сочетании с

66

Поиск и устранение неисправностей

Проверка перед обращением за консультацией или в сервисный центр.

Возможная неисправность Вероятная причина / Метод устранения

Во время работы или после нее
слышен звук, похожий на звук текущей

Шум

воды.

Слышно потрескивание во время
работы или после ее остановки.

Запах выходящего воздуха во время
работы.

Во время операции охлаждения рядом
с выходным отверстием для воздуха
скапливаются капли росы.

Возникает туман во время операции
охлаждения.

Внутренний блок

Возникает туман во время операции
обогрева.

Вентилятор вращается некоторое время,
несмотря на то, что работа остановлена.

• Звук жидкого хладагента, текущего внутри блока

• Звук дренажной воды в дренажной трубе

Звук, возникающий из-за температурных изменений деталей

• Внутри кондиционера накопились компоненты запахов
помещения, сигаретного дыма и косметики, которые
высвобождаются вместе с выходящим воздухом.

• Блок загрязнен внутри.
(Обратитесь к дилеру.)

• Внутренняя влага охлаждается холодным воздухом и
скапливается в виде капель росы.

• Если кондиционер был установлен в таких местах,
как рестораны, где присутствует большое количество
масляного тумана, необходимо провести очистку, поскольку
загрязнен блок внутри (теплообменник).
(Обратитесь к дилеру.)

• Выполняется операция размораживания.

• Вращение вентилятора обеспечивает равномерность
работы.

• В зависимости от установки вентилятор может вращаться
для осушения теплообменника.

Выпускается пыль.

Не выполняется работа
(Непосредственно после включения
питания / В случае остановки и
немедленного возобновления работы)

Возникает шум во время операции
обогрева.

Во время операции обогрева
выпускается пар.

Внешний блок

Вентилятор продолжает вращаться даже
после остановки работы с помощью
пульта дистанционного управления.

Панасоник Корпорэйшн
1006 Кадома, Кадома Сити, Осака, Япония

• Выпускается пыль, скопившаяся внутри внутреннего блока.

• Работа не начинается приблиз. в течение первых 3 минут,
поскольку активирована схема защиты компрессора.

• Выполняется операция размораживания.

• Это необходимо для обеспечения равномерной работы.

Импортёр
ООО«ПанасоникРус», РФ, 115191, г. Москва, ул. Большая Тульская, д. 11, 3 этаж.
тел. [phone]

РУССКИЙ

67

Дякуємо, що придбали цей пристрій компанії Panasonic.
Цей виріб – це кондиціонер із внутрішнім блоком для
експлуатації у комерційному середовищі.
Інструкції зі встановлення додаються.

Зміст

Заходи безпеки ............................................................. 68



Заходи безпеки під час експлуатації ........................70



Назви частин ................................................................. 71



Експлуатація ................................................................. 71



• Механізм роботи ......................................................... 71

Технічне обслуговування ............................................ 72



• Перш ніж звертатися до центру

обслуговування .......................................................... 72

Усунення несправностей ............................................73



Технічні характеристики ............................................. 81



• Внутрішній блок .........................................................81

• Інформаційна таблиця різними мовами ................ 82

Інформація про виріб

Якщо у Вас виникають проблеми або питання, пов’язані
з кондиціонером, Вам знадобиться подана нижче
інформація. Номер моделі та серійні номери вказані на
табличці на кришці коробки електричних компонентів.

Номер моделі

ПОПЕРЕДЖЕННЯ

Уточніть в уповноваженого дилера чи
спеціаліста з експлуатації інформацію
щодо визначеного типу охолоджувача.
Використання охолоджувача іншого типу, аніж
визначено виробником, може призвести до
пошкодження виробу, вибуху і травмування
користувача тощо.

Цей кондиціонер не оснащено
вентилятором для захоплення свіжого
повітря. Якщо в тій самій кімнаті
використовуються газові або масляні
обігрівачі, необхідно часто відкривати двері чи
вікна, оскільки такі пристрої суттєво знижують
рівень кисню в повітрі.
Інакше у крайніх випадках це може
спричинити удушення.

У жодному разі не використовуйте та
не зберігайте бензин або інші займисті
газоподібні речовини чи рідини біля
кондиціонера, оскільки це дуже небезпечно.

Не використовуйте виріб у потенційно
вибухонебезпечному середовищі.

Серійний номер

Дата придбання

Адреса дилера

Номер телефону

Заходи безпеки

Подані нижче символи, які використовуються у цьому
посібнику, попереджають про потенційно небезпечні
обставини для користувачів, обслуговуючого персоналу
або пристрою.

Цей символ позначає небезпеку

ПОПЕРЕДЖЕННЯ

УВАГА!

Заборонені дії

•

Перш ніж використовувати кондиціонер, уважно прочитайте
цей посібник з експлуатації. Якщо у Вас і надалі виникають
проблеми, зверніться по допомогу до дилера.

•

Цей кондиціонер розроблено для забезпечення комфортних
умов у приміщені. Використовуйте його лише за
призначенням, як описано в цьому посібнику з експлуатації.

або порушення правил техніки
безпеки, які можуть призвести до
важких травм чи смерті.

Цей символ позначає небезпеку
або порушення правил техніки
безпеки, які можуть призвести
до травм користувача чи
пошкодження виробу або майна.

На що слід
звертати увагу

У жодному разі не торкайтеся блока мокрими
руками.

Не вставляйте пальці чи інші
предмети у внутрішній чи зовнішній
блок кондиціонера, оскільки елементи,
які обертаються, можуть Вас травмувати.

Витік охолоджувального газу може
призвести до займання.

З метою безпеки перед чищенням
або обслуговуванням не забудьте
вимкнути кондиціонер та від’єднати
його від мережі.

Вийняти вилку з розетки,
вимкнути вимикач або
вимкнути живлення означає
ізолювати кондиціонер від
основного джерела живлення у разі
виникнення надзвичайної ситуації.

Внутрішні та зовнішні блоки не
повинні чистити користувачі. Для
цього слід залучати уповноваженого
дилера або спеціаліста з чищення.

У разі несправності пристрою
не намагайтеся ремонтувати
його самотужки. Для проведення
ремонту зверніться до дилера з
продажу або обслуговування.

68

Для кожного блока слід передбачити
окрему розетку живлення, на окремій
лінії потрібно встановити вимикач
живлення, вимикач із функцією захисту
у випадку витоку на землю або пристрій
захисного вимкнення для попередження
від перевантаження струмом.

Для кожного блока потрібно
передбачити окрему розетку; повне
відключення означає відсутність
контакту на всіх полюсах фіксованої
проводки згідно з правилами
прокладання проводки.

Блок потрібно заземлити, щоб
попередити можливу небезпеку
внаслідок несправності ізоляції.

Для уникнення
перегрівання шнура і
займання не
використовуйте змінений
шнур живлення, шнур зі з’єднанням,
подовжувач або невизначений шнур.

Цей виріб призначений для використання
спеціалістами або кваліфікованими користувачами в
магазинах, у легкій промисловості та на фермах, або
для промислового використання неспеціалістами.

Цей пристрій не призначено для використання
особами (у тому числідітьми) з обмеженими
фізичними можливостями, можливостями
сприйняття, розумовими здібностями або з
недостатнім багажем досвіду та знань. Такі особи
можуть користуватися цим пристроєм під наглядом
людей, відповідальних за їхню безпеку, або
після отримання від цих людей інструкцій щодо
користування пристроєм. Необхідно слідкувати за
дітьми, щоб вони не бавилися пристроєм.

Протипожежна сигналізація та отвір виведення
повітря мають знаходитися на відстані не менше, ніж
1,5 м від блока.

Не обігрівайте та не охолоджуйте повітря надмірно,
якщо в приміщенні присутні діти або неповносправні
особи.

Не вмикайте і не вимикайте кондиціонер за
допомогою перемикача живлення. Використовуйте
натомість кнопку увімкнення/вимкнення.

У випадку виникнення будь-яких
несправностей виробу припиніть його
використовувати, вийміть вилку шнура
з розетки або вимкніть перемикач
живлення і вимикач.
(Небезпека задимлення/займання/
ураження електричним струмом)

Приклади несправностей:

•

Часто вибиває вимикач із функцією

захисту у випадку витоку на землю.

•

Увімкнений виріб іноді не запускається.

•

Якщо порухати шнуром живлення,

живлення іноді не подається.

•

Під час роботи виробу чути запах

горілого чи незвичний шум.

•

Деформований чи надмірно гарячий

корпус.

•

Із внутрішнього блока витікає вода.

•

Надміру гарячі шнур живлення чи

вилка.

•

Неможливо управляти швидкістю

вентилятора.

•

Виріб припиняє роботу відразу після

його увімкнення.

•

Вентилятор не зупиняється навіть

після зупинення роботи виробу.

Негайно зверніться до місцевого дилера
для обслуговування/ремонту виробу.

Не встромляйте жодних предметів у отвір
виходу повітря зовнішнього блока. Це
небезпечно, адже вентилятор обертається з
високою швидкістю.

Не торкайтеся отвору забору повітря або
гострих алюмінієвих пластин зовнішнього
блока. Це може призвести до травми.

Не сідайте і не ставайте на блок. Можна
випадково впасти.

Не вставляйте жодних предметів
у КОРПУС ВЕНТИЛЯТОРА. Це
може призвести до травми та
пошкодження блока.

ЗАУВАЖЕННЯ

• Іноді під час грози компресор може зупинятись. Це
не є несправністю механізму. Блок відновить роботу
автоматично через кілька хвилин.

• Первинні інструкції написано англійською мовою. Тексти
іншими мовами – це переклади первинних інструкцій.

Важлива інформація щодо
охолоджувача

У виробі використовуються фторовмісні парникові гази, що
підпадають під дію Кіотського протоколу. Не випускайте
гази в атмосферу.

Тип охолоджувача: R410A
Значення GWP

(1)

GWP = потенціал глобального потепління

Європейське або місцеве законодавство може вимагати
періодичних перевірок наявності витоку охолоджувача. Для
отримання детальнішої інформації зверніться до місцевого дилера.

(1)

: 1975

УКРАЇНСЬКА

69

Заходи безпеки під час експлуатації

Встановлення

Для належного встановлення кондиціонера належним



чином залучіть кваліфікованих фахівців зі встановлення
відповідно до інструкцій зі встановлення, які додаються
до виробу.
Перед встановленням виробу перевірте, чи напруга



електромережі Вашого будинку чи офісу відповідає
напрузі, зазначеній на табличці з технічними даними.

ПОПЕРЕДЖЕННЯ

Не встановлюйте виріб в описаних нижче місцях:

у задимлених місцях чи місцях із горючим газом;



також у місцях із високою температурою повітря,
наприклад у теплицях;
у місцях розміщення об’єктів, які генерують надмірно



високу температуру.

Увага:

Не встановлюйте зовнішній блок у місцях, де на нього



може потрапити солона морська вода або поблизу спа­центрів, де в повітрі міститься сірка
(для захисту кондиціонера від сильної корозії).

Проводка

Підключення усіх електричних дротів має виконуватися



згідно з відповідними місцевими правилами та нормами
(для отримання детальної інформації зверніться до
дилера або кваліфікованого електрика).
Кожен блок має бути заземлений за допомогою дроту



заземлення або через електропроводку.
Електричні дроти повинен підключати кваліфікований електрик.



Підготовка до роботи

Увімкніть живлення виробу за 5 годин до
початку роботи.

(Для приготування до роботи)

Якщо виріб буде використовуватись



безперервно, залиште перемикач живлення
в положенні «увімкнено».

ПРИМІТКА

Якщо кондиціонер не використовуватиметься протягом
тривалого часу, вийміть вилку з розетки, вимкніть вимикач
або вимкніть живлення, щоб ізолювати кондиціонер від
основного джерела живлення.

Поради щодо заощадження електроенергії



Уникайте описаного нижче

Не блокуйте отвори для забору і виведення



повітря виробу
(за наявності будь-яких перешкод виріб не
працюватиме належним чином і може вийти з ладу).

Під час роботи режиму охолодження використовуйте



занавіски, жалюзі або штори, щоб прямі сонячні
промені не потрапляли в кімнату.



Дотримуйтесь таких правил

Завжди підтримуйте повітряний фільтр у чистоті



(забитий фільтр погіршить роботу пристрою).
→ «Технічне обслуговування» (стор. 72)
Щоб кондиціоноване повітря не «втікало» через



вікна, двері та будь-які інші отвори, закривайте їх.

70

ON

Умови роботи

Використовуйте цей кондиціонер в межах описаного нижче
діапазону температур.

Зовнішній

блок

mini (тип LE1)

Охолодження
Обігрів 16°C ~ 30°C (*ТСТ) -20°C ~ 18°C (*ТВТ)

2WAY (тип ME1)

Охолодження
Обігрів 16°C ~ 30°C (*ТСТ) -25°C ~ 15°C (*ТВТ)

3WAY (тип MF2)

Охолодження
Обігрів 15°C ~ 30°C (*ТСТ) -20°C ~ 18°C (*ТВТ)
Охолодження

і обігрів

*ТСТ: температура сухого термометра
*ТВТ: температура вологого термометра

*1: Це діапазон температури блоку для Європи.

Інформація для користувачів щодо збору та утилізації
старого обладнання та використаних батарей

Ці

символи на виробі, упакуванні та/або
супровідних документах означають, що
використані електричні та електронні вироби й
батареї не слід утилізувати разом зі звичайними
побутовими відходами.
Для належної обробки, утилізації і переробки
старого обладнання та батарей здавайте
їх у спеціальні пункти збору відповідно до
національного законодавства і Директив 2002/96/
EC і 2006/66/EC.
Правильною утилізацією такого обладнання і
батарей Ви допоможете зберегти цінні ресурси і
запобігти можливим негативним наслідкам для
здоров’я людей та довкілля, які можуть виникнути
через неправильне поводження з відходами.
Детальнішу інформацію про збір та переробку
старого обладнання та батарей можна отримати в
органах місцевої влади, у службі утилізації відходів
або в точці продажу, де Ви придбали обладнання.
Відповідно до національного законодавства
за неправильне поводження з відходами може
накладатися штраф.

Для бізнес-користувачів у Європейському Союзі

З питань утилізації електричного та електронного
обладнання звертайтеся до дилера або
постачальника для отримання додаткової
інформації.

[Інформація щодо утилізації в інших країнах за
межами Європейського Союзу]

Ці символи дійсні лише в країнах Європейського
Союзу. Якщо потрібно утилізувати ці предмети,
зверніться до органів місцевої влади або дилера,
щоб отримати інформацію щодо належного
способу утилізації.

Примітка щодо символу батареї (нижче
наведено два символи для прикладу)

Цей символ може використовуватись у комбінації
із символом хімічного елемента. У такому
випадку він відповідає вимогам Директиви щодо
використовуваних хімічних речовин.

Pb

Діапазон

температур у

приміщені

14°C ~ 25°C (*ТВТ) -10°C ~ 46°C (*ТСТ)

14°C ~ 25°C (*ТВТ) -10°C ~ 43°C (*ТСТ)

14°C ~ 25°C (*ТВТ) -10°C ~ 46°C (*ТСТ)

― -10°C ~ 24°C (*ТСТ)

Діапазон

температур

надворі *1

Назви частин

ВНУТРІШНІЙ БЛОК

Не обов’язково

Злив води

Коробка електричних

Фланець з боку каналу для
забору повітря (задня сторона)

Бездротовий пульт

дистанційного керування

Номер
моделі
CZ-RWSK2

Прочитайте посібник з експлуатації, який додається до пульта дистанційного керування.

Номер
моделі
CZ-RWSC3

Пульт дистанційного

керування із таймером

Номер
моделі
CZ-RTC2

Експлуатація

ПРИМІТКА



Режим роботи

Вибирайте з-поміж таких режимів: ОБІГРІВ



АВТОМАТИЧНИЙ РЕЖИМ



Швидкість вентилятора

Висока





Керування групою пристроїв

Функція керування групою використовується для керування
кількома кондиціонерами в одній великій кімнаті.

Можна під’єднати до 8 кондиціонерів.



Усі внутрішні блоки будуть працювати в одному



режимі, за винятком налаштувань напрямку
повітряного потоку.
Використовуйте датчик температури внутрішнього блока.



Докладнішу інформацію шукайте в посібнику з експлуатації, який додається до
пульта дистанційного керування, що є елементом додаткової комплектації.

/ВИСУШУВАННЯ /ОХОЛОДЖЕННЯ /ВЕНТИЛЯТОР /

.

/Середня /Низька /Автоматичний режим

Зовнішній блок

Пульт дистанційного керування

Високотехнологічний дротовий
пульт дистанційного керування

Номер
моделі
CZ-RTC3

Лінія передачі сигналу

Механізм роботи



Ефективність обігріву

Оскільки цей кондиціонер використовує для обігріву зовнішнє повітря,





ефективність обігріву погіршується у випадку зниження температури
повітря на вулиці.
(Через систему теплового насоса)
→

У такому випадку використовуйте інший пристрій для обігріву.



Розмороження

Цей пристрій може розпочати процес розмороження, щоб розтопити лід на





зовнішньому блоці.



Режим розмороження запускається

вентилятор внутрішнього блока (або його швидкість суттєво знизиться).
→ Відображається індикація



Режим обігріву відновить роботу за кілька
хвилин

запуститься на дуже низькій швидкості), допоки виток теплообмінника
внутрішнього блока достатньо не нагріється.
→



Розмороження завершено

вентилятор внутрішнього блока.
→

:

вентилятор внутрішнього блока не працюватиме (або

Відображається індикація « » (ОЧІКУВАННЯ).

Індикація « » (ОЧІКУВАННЯ) зникне.

« »

(ОЧІКУВАННЯ).

:

почне працювати

: зупиниться



Режим «ВИСУШУВАННЯ»

Коли температура у приміщенні досягне



встановленого рівня, зовнішній блок автоматично
повторюватиме цикл увімкнення і вимкнення.
Коли зовнішній блок вимкнений, вентилятор



внутрішнього блока теж зупиниться.
(Щоб запобігти повторному зростанню вологості у
приміщенні)
Коли температура у приміщенні наближається



до встановленого рівня, швидкість вентилятора
автоматично зміниться на «бриз» (легкий вітерець).
Режим «ВИСУШУВАННЯ» не працюватиме, якщо



температура на вулиці нижча 15 °C.



Якщо під час роботи пристрою стався збій
живлення

Коли пристрій автоматично відновлює роботу після збою
живлення, він використовую ті ж налаштування, що і до
вимкнення живлення.

УКРАЇНСЬКА

71

Технічне обслуговування

Не намагайтесь чистити внутрішні деталі пристрою самостійно.
Дивіться розділ «Догляд і чищення» у вказівках щодо встановлення.

ПОПЕРЕДЖЕННЯ

З метою безпеки перед чищенням або



обслуговуванням не забудьте вимкнути кондиціонер
та від’єднати його від мережі.
(В іншому випадку може статися ураження
електричним струмом чи травмування користувача,
оскільки вентилятор обертається з великою
швидкістю).
Не лийте воду на внутрішній блок.



(Так можна пошкодити його внутрішні елементи і
спричинити ураження електричним струмом).

Ніколи не використовуйте розчинники або агресивні



хімічні речовини. Також не протирайте пластмасові
деталі дуже гарячою водою.
(Це може спричинити їх деформування чи зміну
кольору).
Деякі металеві краї і пластини є гострими. Будьте



особливо уважними, чистячи такі частини.
(Можна травмуватись).
Щоб почистити високо встановлений внутрішній блок,



скористайтеся міцним стільцем або драбиною.

УВАГА!

Перш ніж звертатися до центру обслуговування

Несправність Причина Дії

Натисніть кнопку увімкнення/вимкнення на пульті
дистанційного керування.

• Якщо вимикач вимкнений, увімкніть живлення.

• Якщо спрацював вимикач, не вмикайте його і
зверніться до дилера.

Усуньте пил.

Дивіться розділ «Поради щодо заощадження
електроенергії» (стор. 70).

Використовуйте мінімальну кількість джерел тепла і
протягом нетривалого терміну.

Встановіть нижчу температуру.

Кондиціонер
не працює,
хоча живлення
увімкнено.

Слабка
ефективність
охолодження або
обігріву

Збій живлення або після збою живлення

Операційна кнопка (живлення)
вимкнена.

Перегорів запобіжник. Зверніться до дилера.
Отвір для забору чи виведення повітря

внутрішнього або зовнішнього блоків
засмічені пилом.

Невідповідні налаштування
температури

Кімната перебуває під прямим
сонячним промінням, коли увімкнено
режим охолодження.

Відкриті двері або вікна.
Засмічений повітряний фільтр. Зверніться до дилера.
Занадто багато джерел тепла у

приміщенні, коли увімкнено режим
охолодження.

Занадто багато людей у приміщенні під
час роботи режиму охолодження.

Якщо кондиціонер не працює належним чином навіть після перевірки кожного пункту розділу
«Перш ніж звертатися до центру обслуговування» і «Усунення несправностей»

Негайно зупиніть роботу пристрою і вимкніть живлення. Тоді зв’яжіться з дилером і повідомте серійний номер



кондиціонера та наявні ознаки. Звернутись до дилера слід також, коли на РК дисплеї пульта дистанційного керування
з’явиться контрольна позначка
Ніколи не намагайтеся відремонтувати кондиціонер самостійно, оскільки це дуже небезпечно.



і літери E, F, H, L, P з цифрами.

72

Усунення несправностей

Перш ніж звертатись за консультацією чи обслуговуванням, перевірте таке.

Несправність Причина / Дії

Під час або після роботи кондиціонера
чується шум, подібний до потоку води.

Шум

Під час роботи або після припинення
роботи чується тріскотіння.

Під час роботи відчувається запах
відпрацьованого повітря.

У режимі охолодження біля отвору
виведення повітря утворюється
конденсат.

Під час роботи в режимі охолодження
утворюється туман.

Внутрішній блок

Під час роботи в режимі обігріву
утворюється туман.

Вентилятор продовжує обертатися
деякий час навіть після зупинки роботи.

• Звук охолоджувача, що тече у блоці

• Звук відведеної води, що тече по дренажній трубі

Такий звук чується в результаті зміни температури деталей

• У кондиціонері накопичилися запахи приміщення, цигарок і
косметики, і це повітря виводиться назовні.

• Пристрій забруднений всередині.
(Зверніться до дилера).

• Внутрішня волога охолоджується холодним повітрям і
накопичується під виглядом конденсату.

• Якщо кондиціонер встановлений у місці з високою
концентрацією парів мастила, наприклад в ресторані, його
потрібно почистити, оскільки забруднено внутрішні частини
пристрою (теплообмінник).
(Зверніться до дилера).

• Виконується процес розмороження.

• Вентилятор обертається для налагодження належної
роботи пристрою.

• Залежно від налаштувань вентилятор може обертатись,
щоб висушити теплообмінник.

З кондиціонера виходить пил.

• Пил, який накопичується всередині внутрішнього блока,
виходить із кондиціонера.

Не працює
(Відразу після увімкнення живлення/
Відразу після зупинки і відновлення

• Кондиціонер спрацьовує приблизно через 3 хвилини,
оскільки вмикається цикл захисту компресора.

роботи)

Під час роботи в режимі обігріву чується
шум.

• Виконується процес розмороження.

У режимі обігріву з кондиціонера іде пара.

Зовнішній блок

Вентилятор продовжує обертатись навіть
після зупинки роботи кондиціонера
за допомогою пульта дистанційного

• Вентилятор обертається для налагодження належної
роботи пристрою.

керування.

Інформаційний центр Panasonic
Міжнародні дзвінки та дзвінки з Києва: [phone]
Безкоштовні дзвінки зі стаціонарних телефонів в межах України: 0-800-309-880

Уповноважений Представник:
ТОВ "ПАНАСОНІК УКРАЇНА ЛТД"
вулиця Фізкультури, будинок 30-В,
місто Київ, 03680, Україна

УКРАЇНСЬКА

73

Terima kasih telah membeli produk Panasonic.
Produk ini adalah unit dalam ruang untuk AC komersil.
Petunjuk Pemasangan terlampir.

Isi

Petunjuk Keselamatan ................................................... 74



Petunjuk Penggunaan ................................................... 76



Nama-nama Komponen ................................................. 77



Pengoperasian ............................................................... 77



• Mekanisme Pengoperasian......................................... 77

Perawatan ....................................................................... 78



• Sebelum Meminta Servis ............................................78

Mengatasi Masalah ........................................................ 79



Spesikasi ...................................................................... 81



• Unit dalam ruang .........................................................81

• Tabel bahasa yang bersangkutan .............................. 82

Informasi Produk

Berikut adalah informasi yang diperlukan jika Anda memiliki
masalah atau pertanyaan terkait Penyejuk Ruangan ini. Model
dan nomor seri dapat dilihat pada pelat nama pada penutup
boks komponen kelistrikan.

No. Model

PERINGATAN

Konrmasikan penggunaan jenis bahan
pendingin yang ditetapkan kepada
dealer resmi. Menggunakan jenis bahan
pendingin selain yang telah ditetapkan
dapat menyebabkan kerusakan produk,
ledakan, cedera, dll.

AC ini tidak dilengkapi celah ventilasi
untuk aliran masuk udara bersih dari luar
ruangan. Anda harus sering membuka
pintu atau jendela bila menggunakan
peralatan pemanas dengan gas maupun
minyak di ruangan yang sama, karena
peralatan tersebut mengambil oksigen
dalam jumlah besar dari udara.
Jika tidak, risiko kematian karena
kekurangan oksigen mungkin terjadi.

Jangan gunakan atau simpan bahan
bakar, atau gas maupun cairan lain yang
mudah terbakar di dekat AC karena sangat
berbahaya.

Jangan gunakan peralatan ini di lingkungan
yang berpotensi memicu ledakan.

Nomor Seri

Tanggal pembelian

Alamat dealer

Nomor telepon

Petunjuk Keselamatan

Petunjuk ini menggunakan simbol-simbol berikut, untuk
mengingatkan akan potensi bahaya terhadap pengguna, juru
servis, atau peralatan:

Simbol ini mengacu pada praktik

PERINGATAN

AWAS

Yang tidak boleh
dilakukan

• Baca Petunjuk Pengoperasian ini secara saksama sebelum
menggunakan AC ini. Jika masih mengalami kesulitan atau
masalah, hubungi toko untuk meminta bantuan.

• AC ini dirancang untuk memberi Anda kondisi ruangan
yang nyaman. Gunakan sesuai peruntukannya saja seperti
dijelaskan di dalam Petunjuk Pengoperasian ini.

berbahaya atau tidak aman yang
dapat menyebabkan cedera parah
atau kematian.

Simbol ini mengacu pada praktik
berbahaya atau tidak aman yang
dapat menyebabkan cedera atau
kerusakan produk maupun properti.

Hal-hal yang
wajib dipatuhi

Jangan sentuh unit dengan tangan basah.
Jangan memasukkan jari atau

benda lain ke unit dalam ruang
atau luar ruang AC ini, komponen
yang berputar dapat menyebabkan cedera.

Kebocoran gas bahan pendingin
dapat menyebabkan kebakaran.

Demi keselamatan, pastikan AC
telah dimatikan dan dilepas dari
catu daya sebelum dibersihkan atau
diservis.

Cabut jack daya dari stop
kontak, atau matikan
pemutus arus, atau matikan
alat pemutus daya untuk
menghentikan pasokan arus ke AC
dari catu daya dalam kondisi darurat.

Jangan bersihkan sendiri bagian
dalam unit dalam ruang dan
luar ruang. Hubungi dealer atau
teknisi resmi untuk melakukan
pembersihan.

Jika terjadi kerusakan fungsi pada
peralatan, jangan perbaiki sendiri.
Hubungi dealer penjualan atau
servis untuk melakukan perbaikan.

74

AWAS

Sediakan stopkontak yang khusus
digunakan oleh masing-masing unit. Selain
itu, pemutus catu daya, pemutus arus,
serta Pemutus Kebocoran Pengardean
(ELCB) atau Residual Current Device
(RCD) untuk perlindungan arus berlebih
harus disiapkan pada jalur khusus.

Sediakan stopkontak khusus untuk
masing-masing unit, dan peralatan
pemutus arus sepenuhnya yang memiliki
kontak terpisah di semua kutub harus
diintegrasikan pada kabel tetap sesuai
dengan peraturan kabel yang berlaku.

Untuk mencegah kemungkinan
bahaya akibat kegagalan insulasi,
unit harus diarde.

Jangan menggunakan
kabel yang sudah diubah,
kabel sambungan, kabel
ekstensi, atau kabel di luar ketentuan
untuk mencegah panas berlebih dan
kebakaran.

Hentikan penggunaan produk jika
terjadi ketidaknormalan/kegagalan
kemudian lepas colokan atau
matikan saklar daya dan pemutus
arus.
(Risiko terjadinya asap/kebakaran/
sengatan listrik)

Contoh abnormalitas/kegagalan:

•

ELCB sering anjlok.

•

Produk sering tidak mau hidup

setelah dinyalakan.

•

Daya sering putus ketika kabel

digeser.

•

Ada aroma terbakar atau

bising tidak biasa selama
pengoperasian.

•

Bodi berubah bentuk atau sangat

panas.

•

Air bocor dari unit dalam ruang.

•

Kabel daya atau colokan terasa

sangat panas.

•

Kecepatan kipas tidak dapat

dikendalikan.

•

Unit berhenti tiba-tiba meski

sakelar pengoperasian diaktifkan.

•

Kipas tidak berhenti meski

pengoperasian dihentikan.

Segera hubungi teknisi terdekat
untuk perawatan/perbaikan.

• Kompresor dapat berhenti bekerja selama hujan badai. Ini
bukan kegagalan mekanis. Unit akan kembali bekerja setelah
beberapa saat.

• Teks berbahasa Inggris adalah petunjuk asli. Bahasa lain
merupakan terjemahan dari petunjuk aslinya.

Informasi Penting Tentang Regeran yang
Digunakan

Produk ini mengandung gas rumah kaca beruorin yang diatur
oleh Kyoto Protocol. Jangan melepas gas ke dalam atmosfer.

Tipe refrigeran: R410A
Nilai GWP

(1)

GWP = global warming potential

Pemeriksaan berkala terhadap kebocoran refrigeran mungkin
dibutuhkan tergantung undang-undang negara setempat atau
negara-negara Eropa. Harap hubungi dealer lokal Anda untuk
informasi lebih lanjut.

Alat ini dirancang untuk digunakan oleh pengguna
ahli atau terlatih di bengkel, dalam industri ringan,
dan peternakan, atau untuk penggunaan komersil
oleh orang biasa.

Peralatan ini tidak ditujukan untuk digunakan
oleh seseorang (termasuk anak-anak) dengan
kemampuan sik, pancaindera, atau mental yang
kurang, atau tidak memiliki pengalaman maupun
pengetahuan yang cukup, kecuali jika ia telah
diberikan pengawasan atau petunjuk terkait
dengan penggunaan peralatan tersebut oleh pihak
yang bertanggung jawab atas keselamatannya.
Anak-anak harus diawasi untuk memastikan
mereka tidak bermain dengan peralatan tersebut.

Beri jarak alarm kebakaran dan celah keluaran
udara minimal 1,5 m dari unit.

Jangan mengatur suhu terlalu panas atau terlalu
dingin jika ada bayi atau penyandang cacat.

Jangan menghidupkan atau mematikan AC
langsung dari sakelar catu daya utama. Gunakan
tombol pengoperasian ON/OFF.

Jangan memasukkan benda apa pun ke
saluran keluar udara unit luar ruang. Ini
berbahaya karena kipas berputar pada
kecepatan tinggi.

Jangan sentuh celah masukan udara atau
sirip aluminium tajam pada unit luar
ruang. Anda mungkin dapat mengalami
cedera.

Jangan menduduki atau menginjak unit.
Anda dapat jatuh.

Jangan masukkan benda
apa pun ke WADAH KIPAS.
Anda dapat mengalami cedera
dan unit mungkin rusak.

PERHATIKAN

(1)

: 1975

B

.INDONESIA

75

Petunjuk Penggunaan

Pemasangan

AC ini hanya boleh dipasang oleh teknisi yang cakap



berdasarkan Petunjuk Pemasangan yang disertakan
bersama unit.
Sebelum pemasangan, pastikan voltase catu daya di rumah



atau kantor Anda sama dengan voltase pada pelat nama unit.

PERINGATAN

Hindari pemasangan di lokasi-lokasi berikut.

Lokasi yang mengandung asap atau gas mudah terbakar.



Hindari juga lokasi dengan suhu sangat tinggi seperti
rumah kaca.
Lokasi yang berisi benda-benda penghasil panas tinggi.



Perhatian:

Hindari memasang unit luar ruang di tempat-tempat yang



terkena air laut secara langsung atau udara bersulfur di
dekat spa.
(Untuk melindungi AC dari korosi berat)

Perkawatan

Semua perkawatan wajib memenuhi ketentuan kelistrikan



yang berlaku setempat.
(Hubungi dealer atau juru listik berpengelaman untuk
informasi lebih lengkap.)
Tiap unit wajib diardekan dengan kawat arde atau lewat



kabel arus.
Perkawatan wajib dilaksanakan oleh juru listrik



berpengalaman.

Persiapan Operasi

Hidupkan arus utama selama 5 jam sebelum
dimulainya pengoperasian.

(Untuk pemanasan)

Biarkan daya utama tetap ON untuk



penggunaan berlanjut.

CATATAN

Cabut colokan daya dari stopkontak, atau matikan pemutus
arus atau matikan sarana penghubung arus untuk memutus
arus ke AC dari catu daya utama saat tidak digunakan untuk
waktu lama.

Tip Hemat Energi



Hindari

Jangan menghalangi saluran udara masuk dan



keluar pada unit.
(Jika salah satunya terhalang, unit tidak akan
berfungsi dengan benar, sehingga menyebabkan
kerusakan.)

Selama operasi pendinginan, gunakan pelindung



matahari, kerai, atau tirai untuk mencegah sinar
matahari langsung memasuki ruangan.



Lakukan

Selalu jaga kebersihan lter udara.



(Filter yang tersumbat dapat mengganggu kinerja unit.)
→ “Perawatan” (H.78)
Untuk mencegah udara sejuk lolos, tutup jendela,



pintu, dan semua bukaan lainnya.

76

ON

Kondisi Pengoperasian

Gunakan AC ini dalam kisaran suhu berikut.

Unit Luar

Ruang

mini (Tipe LE1)

Pendinginan
Pemanasan 16°C ~ 30°C (*DBT) -20°C ~ 18°C (*WBT)

2WAY (Tipe ME1)

Pendinginan
Pemanasan 16°C ~ 30°C (*DBT) -25°C ~ 15°C (*WBT)

3WAY (Tipe MF2)

Pendinginan
Pemanasan 15°C ~ 30°C (*DBT) -20°C ~ 18°C (*WBT)
Pendinginan

&
Pemanasan

*DBT: Dry bulb temperature *WBT: Wet bulb temperature
*1: Ini adalah kisaran suhu unit untuk Eropa.

Informasi Pengumpulan dan Pembuangan Peralatan
Lama dan Baterai Bekas untuk Pengguna

S

imbol-simbol ini pada produk, kemasan, dan/
atau dokumen penyerta berarti bahwa produk dan
peralatan listrik dan elektronik serta baterai bekas
tidak boleh dibuang bersama limbah rumah tangga
biasa.
Untuk pengolahan, pemulihan dan pendaur­ulangan produk dan baterai bekas, mohon
serahkan benda-benda tersebut ke titik-titik
pengumpulan yang ditetapkan sesuai ketentuan
setempat yang berlaku dan Directives 2002/96/EC
serta 2006/66/EC.
Dengan membuang produk dan baterai bekas
secara benar, Anda membantu melestarikan
sumberdaya berharga sekaligus mencegah
potensi efek negatif terhadap kesehatan manusia
dan lingkungan yang mungkin muncul akibat
penanganan limbah secara keliru.
Untuk informasi lain tentang pengumpulan dan
pendaur-ulangan produk dan baterai bekas,
hubungi pemda, dinas kebersihan atau titik
penjualan tempat Anda membeli produk.
Hukuman dapat dikenakan akibat pembuangan
limbah secara tidak tepat, sesuai ketentuan
setempat yang berlaku.

Untuk pengguna korporat di Uni Eropa

Jika Anda ingin menyingkirkan peralatan listrik dan
elektronik, hubungi dealer atau pemasok untuk
informasi lain.

[Informasi tentang Pembuangan untuk Negara
lain di luar Uni Eropa]

Simbol-simbol ini hanya berlaku di Uni Eropa.
Jika Anda ingin menyingkirkan item-item tersebut,
hubungi pihak berwenang setempat atau dealer
terdekat dan mintalah petunjuk pembuangan
secara benar.

Catatan untuk simbol baterai (dua contoh
simbol di dasar):

Simbol ini dapat digunakan bersama sebuah
simbol kimia. Artinya, baterai ini memenuhi
persyaratan yang ditetapkan oleh Directive
untuk kandungan bahan kimia yang ada.

Pb

Kisaran suhu

dalam ruang

14°C ~ 25°C (*WBT) -10°C ~ 46°C (*DBT)

14°C ~ 25°C (*WBT) -10°C ~ 43°C (*DBT)

14°C ~ 25°C (*WBT) -10°C ~ 46°C (*DBT)

― -10°C ~ 24°C (*DBT)

Kisaran suhu luar

ruang *1

Nama-nama Komponen

UNIT DALAM RUANG

Penguras air

Kotak listrik

Filter saluran samping
udara masuk (belakang)

Opsional

Pengendali Jarak Jauh Nirkabel

No. Model
CZ-RWSK2

Baca petunjuk pengoperasian yang disertakan bersama Pengendali Jarak Jauh.

No. Model
CZ-RWSC3

Pengendali Jarak Jauh Pewaktu

No. Model
CZ-RTC2

Pengoperasian

CATATAN



Mode pengoperasian

Pilih dari: PANAS





Kecepatan kipas

Tinggi





Kontrol Grup

Fungsi kontrol grup cocok untuk mengoperasikan
beberapa AC dalam sebuah ruangan yang luas.

Sampai 8 unit dapat dihubungkan.



Semua unit dalam ruang dioperasikan dalam mode



yang sama kecuali arah aliran udaranya.
Gunakan sensor suhu unit dalam ruang.



Untuk keterangan selengkapnya, baca Petunjuk Pengoperasian yang terlampir pada
Pengendali Jarak Jauh opsional.

/KERING /DINGIN /KIPAS /AUTO .

/Sedang /Rendah /Auto

Pengendali Jarak Jauh Berkabel

dengan spesi kasi tinggi

No. Model
CZ-RTC3

Unit luar ruang

Pengendali jarak jauh

Garis sinyal

Mekanisme Pengoperasian



Kinerja pemanasan

Karena AC ini menggunakan udara luar untuk



memanaskan, kinerja pemanasannya berkurang jika
suhu luar ruang turun.
(Karena sistem pompa panas)
→ Dalam kasus ini, gunakan pemanas lain.



Membuang bunga es (Defrosting)

Peralatan ini memulai operasi membuang bunga es yang



terbentuk pada unit luar ruangan.



Mulai membuang bunga es

dalam luar berhenti (atau kecepatannya anjlok).

” (SIAGA) muncul.

→ “



Operasi pemanasan akan kembali aktif setelah
beberapa menit

(atau berputar pada kecepatan sangat rendah) sampai
kumparan penukar panas dalam ruang cukup hangat.

” (SIAGA) muncul.

→ “



Operasi membuang bunga es selesai

unit dalam ruang mulai beroperasi.

” (SIAGA) hilang.

→ “

: Kipas unit dalam ruang tetap mati

: Kipas pada unit

: Kipas



Operasi “KERING”

Setelah suhu ruangan mencapai tingkat yang ditetapkan,



unit luar ruang mengulang siklus hidup dan mati secara
otomatis.
Setelah unit luar ruang dimatikan, kipas unit dalam ruang



juga akan mati.
(Untuk mencegah kelembapan dalam ruang naik lagi)
Jika suhu ruang cenderung mencapai tingkat yang



ditetapkan, kecepatan kipas akan diatur ke “sepoi-sepoi”
(angin lembut) secara otomatis.
Operasi “KERING” tidak dapat dilakukan jika suhu luar



ruang 15 °C atau kurang.



Jika daya gagal selama unit beroperasi

Setelah unit kembali beroperasi secara otomatis setelah
kegagalan daya, pengaturan yang digunakan sama dengan
sebelum terjadinya kegagalan daya.

B

.INDONESIA

77

Perawatan

Jangan berusaha membersihkan bagian dalam unit sendiri.
Baca bab “Perawatan dan Pembersihan” dalam Petunjuk Pemasangan.

PERINGATAN

Untuk keselamatan, matikan AC dan cabut kabel daya



sebelum Anda membersihkannya.
(Jika tidak, Anda dapat tersengat listrik atau cedera
karena kipas berputar pada kecepatan tinggi)
Jangan mengguyur unit dalam ruang dengan air.



(Tindakan ini dapat merusak komponen internal dan
menimbulkan bahaya tersengar listrik.)

Sebelum Meminta Servis

Gejala Penyebab Tindakan

Listrik mati atau setelah listrik mati Tekan tombol ON/OFF pada pengendali jarak jauh.

AC tidak mau
hidup meski daya
sudah dinyalakan.

Kinerja
pendinginan atau
pemanasan payah

Tombol operasi (daya) dimatikan.

Sekering meleleh. Hubungi dealer.
Saluran udara masuk atau keluar udara

pada unit dalam ruang dan luar ruang
tersumbat debu.

Pengaturan suhu salah
Ruangan terpapar ke sinar matahari

langsung dalam mode pendinginan.
Pintu atau jendela terbuka.
Filter udara tersumbat. Hubungi dealer terdekat.
Terlalu banyak sumber panas di dalam

ruangan selama mode pendinginan.
Terlalu banyak orang di dalam ruangan

selama mode pendinginan.

Jangan pernah menggunakan pelarut atau bahan kimia



keras. Juga, jangan sampai komponen plastik terkena air
panas.
(Air panas dapat merubah bentuk atau warnanya.)
Beberapa komponen dari logam dan sirip sangat tajam



tepi-tepinya. Hati-hati saat membersihkan bagian-bagian
tersebut.
(Cedera dapat terjadi.)
Gunakan bangku atau tangga yang kokoh yang



membersihkan unit dalam ruang di tempat tinggi.

• Jika pemutus dimatikan, hidupkan daya.

• Jika pemutus mengalami anjlok, hubungi dealer Anda
tanpa menghidupkannya.

Bersihkan debu.

Lihat “Tip Hemat Energi”. (H.76)

Kurangi jumlah dan persingkat penggunaan sumber
panas.

Turunkan pengaturan suhu.

AWAS

Jika AC Anda tidak berfungsi dengan baik bahkan setelah Anda memeriksa setiap item “Sebelum
Meminta Servis” dan “Mengatasi Masalah”

Segera hentikan pengoperasian dan matikan daya. Selanjutnya hubungi dealer dan sebutkan nomor seri serta gejalanya. Anda



juga dapat melaporkan tanda inspeksi
Jangan pernah memperbaiki AC sendiri karena ini sangat berbahaya.



dan huruf E, F, H, L, P bersama angka yang muncul pada LCD pengendali jarak jauh.

78

Mengatasi Masalah

Periksa sebelum menghubungi atau meminta servis.

Gejala Sebab / Tindakan

Suara seperti air mengalir terdengar
selama atau setelah pengoperasian.

Berisik

Derau retak selama pengoperasian atau
ketika pengoperasian berhenti.

Udara yang dilepaskan berbau selama
pengoperasian.

Embun terkumpul di dekat saluran keluar
udara selama pengoperasian.

Kabut terbentuk selama pengoperasian
dalam mode pendinginan.

Unit Dalam Ruang

Kabut muncul selama operasi pemanasan.

Kipas berputar sejenak meskipun
pengoperasian dihentikan.

• Suara cairan refrigeran mengalir di dalam unit

• Suara air buangan lewat pipa buangan

Suara retak karena suhu komponen berubah

• Komponen bau di dalam ruang, bau rokok dan bau kosmetik
berkumpul di penyejuk udara dan udara yang dilepaskannya.

• Bagian dalam unit kotor.
(Hubungi dealer.)

• Embun dalam ruang didinginkan oleh angin dingin dan
terkumpul menjadi tetesan embun.

• Jika AC dipasang di tempat-tempat seperti restoran yang
banyak mengandung uap minyak, pembersihan perlu
dilakukan karena bagian dalam unit (penukar panas) kotor.
(Hubungi dealer.)

• Proses pembuangan bunga es sedang berlangsung.

• Rotasi kipas membuat pengoperasian lebih lancar.

• Kipas mungkin berputar untuk mengeringkan penukar panas
tergantung pengaturan.

Debu dilepaskan.

Tidak beroperasi
(Jika daya diaktifkan dengan segera / Jika
operasi dihentikan dan dilanjutkan dengan
segera)

Terjadi suara berisik selama operasi
pemanasan.

Uap keluar selama operasi pemanasan.

Unit luar ruang

Kipas tetap berputar setelah pengoperasian
dihentikan menggunakan pengendali jarak
jauh.

• Penumpukan debu di dalam unit dalam ruang dilepaskan.

• Pengoperasian tidak diaktifkan selama sekitar 3 menit pertama
karena sirkuit pelindung kompresor diaktifkan.

• Proses pembuangan bunga es sedang berlangsung.

• Ini untuk memperlancar pengoperasian.

B

.INDONESIA

79

English Declaration of Conformity

with the requirements of Technical Regulation on the Restriction Of the use of certain Hazardous Substances

in Electrical and Electronic Equipment

(adopted by Order №1057 of Cabinet of Ministers of Ukraine)

The Product is in conformity with the requirements of Technical Regulation on the Restriction Of the use of certain
Hazardous Substances in electrical and electronic equipment (TR on RoHS).

The content of hazardous substance with the exemption of the applications listed in the Annex №2 of TR on
RoHS:

1. Lead (Pb) – not over 0,1wt % or 1000wt ppm;

2. Cadmium (Cd) – not over 0,01wt % or 100wt ppm;

3. Mercury (Hg) – not over 0,1wt % or 1000wt ppm;

4. Hexavalent chromium (Cr

6+

) – not over 0,1wt % or 1000wt ppm;

5. Polybrominated biphenyls (PBBs) – not over 0,1wt % or 1000wt ppm;

6. Polybrominated diphenyl ethers (PBDEs) – not over 0,1wt % or 1000wt ppm.

Ukrainian Декларація про Відповідність

Вимогам Технічного Регламенту Обмеження Використання деяких Небезпечних Речовин в

електричному та електронному обладнанні

(затвердженого Постановою №1057 Кабінету Міністрів України)

Виріб відповідає вимогам Технічного Регламенту Обмеження Використання деяких Небезпечних Речовин
в електричному та електронному обладнанні (ТР ОВНР).

Вміст небезпечних речовин у випадках, не обумовлених в Додатку №2 ТР ОВНР, :

1. свинець(Pb) – не перевищує 0,1wt % ваги речовини або в концентрації до 1000 частин на мільйон;

2. кадмій (Cd) – не перевищує 0,01wt % ваги речовини або в концентрації до 100 частин на мільйон;

3. ртуть(Hg) – не перевищує 0,1wt % ваги речовини або в концентрації до 1000 частин на мільйон;

4. шестивалентний хром (Cr

6+

) – не перевищує 0,1wt % ваги речовини або в концентрації до 1000

частин на мільйон;

5. полібромбіфеноли (PBB) – не перевищує 0,1% ваги речовини або в концентрації до 1000 частин на
мільйон;

6. полібромдефенілові ефіри (PBDE) – не перевищує 0,1wt % ваги речовини або в концентрації до
1000 частин на мільйон.

Russian Декларация о Соответствии

Требованиям Технического Регламента об Ограничении Использования некоторых Вредных Веществ

в электрическом и электронном оборудовании

(утверждённого Постановлением №1057 Кабинета Министров Украины)

Изделие соответствует требованиям Технического Регламента об Ограничении Использования некоторых
Вредных Веществ в электрическом и электронном оборудовании (ТР ОИВВ)..

Содержание вредных веществ в случаях, не предусмотренных Дополнением №2 ТР ОИВВ:

1. свинец (Pb) – не превышает 0,1wt % веса вещества или в концентрации до 1000 миллионных
частей;

2. кадмий (Cd) – не превышает 0,01wt % веса вещества или в концентрации до 100 миллионных
частей;

3. ртуть (Hg) – не превышает 0,1wt % веса вещества или в концентрации до 1000 миллионных частей;

4. шестивалентный хром (Cr

6+

) – не превышает 0,1wt % веса вещества или в концентрации до 1000

миллионных частей;

5. полибромбифенолы (PBB) – не превышает 0,1wt % веса вещества или в концентрации до 1000
миллионных частей;

6. полибромдифеноловые эфиры (PBDE) – не превышает 0,1wt % веса вещества или в концентрации
до 1000 миллионных частей.

80

Specications

Indoor unit

Slim Low Static Ducted

Model Name S-15MM1E5A S-22MM1E5A S-28MM1E5A S-36MM1E5A S-45MM1E5A S-56MM1E5A

Power Source 220 / 230 / 240 V ～ 50/60Hz

Cooling capacity

Heating capacity

Sound
Pressure
level

Sound
Power
level

Unit Dimensions
(H×W×D)

Net weight

High dB(A) 28 28 30 32 34 35

Medium dB(A) 27 27 29 30 32 33

Low dB(A) 25 25 27 28 30 31

High dB(A) 43 43 45 47 49 50

Medium dB(A) 42 42 44 45 47 48

Low dB(A) 40 40 42 43 45 46

kW 1.5 2.2 2.8 3.6 4.5 5.6

BTU/h 5,100 7,500 9,600 12,300 15,400 19,100

kW 1.7 2.5 3.2 4.2 5.0 6.3

BTU/h 5,800 8,500 10,900 14,300 17,100 21,500

mm 200×750×640 200×750×640 200×750×640 200×750×640 200×750×640 200×750×640

kg

19 19 19 19 19 19

(Type M1)

81

Specications

Corresponding language table

English Français Español Deutsch

Slim Low Static Ducted
(Type M1)

2WAY (Type ME1) 2WAY (Type ME1) 2WAY (tipo ME1) 2WAY (Typ ME1)

3WAY (Type MF2) 3WAY (Type MF2) 3WAY (tipo MF2) 3WAY (Typ MF2)

mini (Type LE1) mini (Type LE1) mini (tipo LE1) mini (Typ LE1)

Conduit Mince Faible Statique
(Type M1)

Conductos nos de presión
estática baja (tipo M1)

Flaches Kanalgerät mit
niedriger statischer Pressung
(Typ M1)

English Italiano Nederlands Português

Slim Low Static Ducted
(Type M1)

2WAY (Type ME1) 2WAY (tipo ME1) 2WAY (type ME1) 2WAY (Tipo ME1)

3WAY (Type MF2) 3WAY (tipo MF2) 3WAY (type MF2) 3WAY (Tipo MF2)

mini (Type LE1) mini (tipo LE1) mini (type LE1) mini (Tipo LE1)

Sottile a condotto a bassa
pressione statica (tipo M1)

Slim lage statische druk kanaal
(type M1)

Estática baixa na no tubo
(Tipo M1)

English Ελληνικη Български Türkçe

Slim Low Static Ducted
(Type M1)

2WAY (Type ME1) 2WAY (Τύπος ME1) 2WAY (тип ME1) 2WAY (ME1 tipi)

3WAY (Type MF2) 3WAY (Τύπος MF2) 3WAY (тип MF2) 3WAY (MF2 tipi)

mini (Type LE1) mini (Τύπος LE1) mini (тип LE1) mini (LE1 tipi)

Αγωγός χαμηλής στατικής
πίεσης λεπτού τύπου
(Τύπος M1)

Тънък нисък статичен с
канали (тип M1)

İnce Düşük Statik Kanal Tipi
(M1 tipi)

English Русский Українська B.Indonesia

Slim Low Static Ducted
(Type M1)

2WAY (Type ME1) 2WAY (тип ME1) 2WAY (тип ME1) 2WAY (Tipe ME1)

3WAY (Type MF2) 3WAY (тип MF2) 3WAY (тип MF2) 3WAY (Tipe MF2)

mini (Type LE1) mini (тип LE1) mini (тип LE1) mini (Tipe LE1)

Скрытый тонкий с низким
статическим давлением
(тип M1)

Тонкий, із каналом під
низьким статичним тиском
(тип M1)

Pipa Statis Rendah dan Tipis
(Tipe M1)

82

Corresponding language table

English Français Español Deutsch

Model Name Nom du modèle Nombre del modelo Modellbezeichnung

Power Source Source d'alimentation Fuente de alimentación Spannungsquelle

Cooling Capacity Capacité de refroidissement Capacidad de refrigeración Kühlleistung

Heating Capacity Capacité de chauffage Capacidad de calefacción Heizleistung

Sound Pressure Level
(High/Medium/Low)

Sound Power Level
(High/Medium/Low)

Unit Dimensions
(HxWxD; mm)

(HxWxD: ceiling dimension) (HxLxP : dimensions plafond) (Alto x Largo x

Net Weight

(kg)

English Italiano Nederlands Português

Model Name Modello Modelnaam Nome do modelo

Power Source Fonte di alimentazione Voeding Fonte de alimentação

Cooling Capacity Capacità di raffreddamento Koelingscapaciteit Capacidade de arrefecimento

Heating Capacity Capacità di riscaldamento Verwarmingscapaciteit Capacidade de aquecimento

Sound Pressure Level
(High/Medium/Low)

Sound Power Level
(High/Medium/Low)

Unit Dimensions
(HxWxD; mm)

(HxWxD: ceiling dimension) (AxLxP: dimensione softto) (H x B x D: plafondafmeting) (AxLxP: dimensão do tecto)

Net Weight

(kg)

Niveau de pression sonore
(Haut/Moyen/Bas)

Niveau de puissance sonore
(Haut/Moyen/Bas)

Dimensions d'unité
(HxLxP ; mm)

Poids net

Livello di pressione acustica
(alto/medio/basso)

Livello di potenza acustica
(alto/medio/basso)

Dimensioni unità (AxLxP; mm) Afmetingen van de unit

Peso netto

(kg)

(kg)

Nivel de presión acústica
(alto/medio/bajo)

Nivel de potencia acústica
(alto/medio/bajo)

Dimensiones de la unidad
(Alto x Largo x Ancho; mm)

Ancho: dimensión del techo)

Peso neto

Geluidsdrukniveau
(hoog/normaal/laag)

Geluidsvermogenniveau
(hoog/normaal/laag)

(H x B x D; mm)

Nettogewicht

(kg)

(kg)

Schalldruckpegel
(hoch/mittel/niedrig)

Schallleistungspegel
(hoch/mittel/niedrig)

Geräteabmessungen
(H x B x T [mm])

(H x B x T: Deckenmaß)

Nettogewicht

Nível da pressão do som
(Alto/Médio/Baixo)

Nível da potência de som
(Alto/Médio/Baixo)

Dimensões da unidade
(AxLxP; mm)

Peso líquido

(kg)

(kg)

English Ελληνικη Български Türkçe

Model Name Όνομα μοντέλου Наименование на модел Model Adı

Power Source Πηγή ισχύος Захранване Güç Kaynağı

Cooling Capacity Δυνατότητα ψύξης Охлаждаща мощност Soğutma Kapasitesi

Heating Capacity Δυνατότητα θέρμανσης Отоплителна мощност Isıtma Kapasitesi

Sound Pressure Level
(High/Medium/Low)

Sound Power Level
(High/Medium/Low)

Unit Dimensions
(HxWxD; mm)

(HxWxD: ceiling dimension) (ΥxΠxΒ: διαστάσεις οροφής) (ВхШхД: размери на тавана) (YxGxD: tavan boyutu)

Net Weight

(kg)

Επίπεδο πίεσης ήχου
(Υψηλό/Μεσαίο/Χαμηλό)

Επίπεδο ισχύος ήχου
(Υψηλό/Μεσαίο/Χαμηλό)

Διαστάσεις μονάδας
(ΥxΠxΒ, mm)

Καθαρό βάρος

(kg)

Ниво на звуково налягане
(Високо/Средно/Ниско)

Ниво на сила на звука
(Високо/Средно/Ниско)

Размери на модула
(ВхШхД, мм)

Нетно тегло (кг) Net Ağırlık (kg)

Ses Basınç Düzeyi (Yüksek/
Orta/Düşük)

Ses Güç Düzeyi (Yüksek/Orta/
Düşük)

Ünite Boyutları (YxGxD; mm)

83

Specications

Corresponding language table

English Русский Українська B.Indonesia

Model Name Название модели Назва моделі Nama Model

Power Source Источник питания Джерело живлення Catu Daya

Cooling Capacity Мощность охлаждения Охолоджувальна здатність Kapasitas Pendinginan

Heating Capacity Мощность обогрева Нагрівальна здатність Kapasitas Pemanasan

Sound Pressure Level
(High/Medium/Low)

Sound Power Level
(High/Medium/Low)

Unit Dimensions
(HxWxD; mm)

(HxWxD: ceiling dimension) (ВxШxГ: размеры потолка) (ВxШxГ: розмір стелі) (PxLxT:dimensi langit-langit)

Net Weight

(kg)

Уровень звукового давления
(Высокий/Средний/Низкий)

Уровень звуковой мощности
(Высокий/Средний/Низкий)

Размеры аппарата
(ВxШxГ; мм)

Вес нетто (кг) Вага нетто (кг) Berat Bersih (kg)

Рівень звукового тиску
(високий/середній/низький)

Рівень потужності звуку
(високий/середній/низький)

Розміри пристрою (ВxШxГ;
мм)

Tingkat Tekanan Suara
(Tinggi/Sedang/Rendah)

Tingkat Daya Suara
(Tinggi/Sedang/Rendah)

Dimensi Unit
(PxLxT; mm)

84

India Only

Declaration of Conformity with the requirements of the e-waste (Management and Handling) Rules, 2011
(adopted by Notication S.O.1035(E) of Ministry of Environment and Forests)
The Product is in conformity with the requirements of Rule 13 of the e-waste Rules.
The content of hazardous substance with the exemption of the applications listed in SCHEDULE II of the e-waste Rules:

1. Lead (Pb) – not over 0.1% by weight;

2. Cadmium (Cd) – not over 0.01% by weight;

3. Mercury (Hg) – not over 0.1% by weight;

4. Hexavalent chromium (Cr6+) – not over 0.1% by weight;

5. Polybrominated biphenyls (PBBs) – not over 0.1% by weight;

6. Polybrominated diphenyl ethers (PBDEs) – not over 0.1% by weight.

For the purpose of recycling to facilitate effective utilization of resources, please return this product to a nearby authorized
collection center, registered dismantler or recycler, or Panasonic service center when disposing of this product.
Please see the Panasonic website for further information on collection centers, etc.
http://www.panasonic.com/in/corporate/sustainability/panasonic-india-i-recycle-program.html

85

MEMO

86

MEMO

87

Panasonic Corporation

Website: http://panasonic.net/

© Panasonic Corporation 2014

Printed in Malaysia

Authorised representative in EU
Panasonic Testing Centre
Panasonic Marketing Europe GmbH
Winsbergring 15, 22525 Hamburg, Germany

F569714

DC0914-0
