Operating Instructions
Refrigerator-Freezer
(Household use)
English Deutsch
English 2-30
Thank you for purchasing this Panasonic product.
Please read these instructions carefully before using this
product. Please keep this manual for future reference.
Included installation Instructions.
Model No.
NR-B53V2
NR-B53VW2
NR-BG53V2
NR-
Svenska 176-204
Gratulerar till ditt inköp av denna Panasonic-produkt.
Läs noggrant igenom denna bruksanvisning före användningen.
Spara denna bruksanvisning för framtida bruk.
Anvisningar om installationen är inkluderade.
BG53VW2
Nederlands
Français Italiano Español Svenska Norsk Dansk Polski Česky
Deutsch 31-59
Wir danken Ihnen für den Kauf dieses Panasonic-Produkts.
Bitte lesen Sie diese Anweisungen vor der Benutzung dieses
Produkts sorgfältig durch. Bitte bewahren Sie diese Anleitung
für spätere Bezugnahme auf. Installationsanleitung enthalten.
Nederlands 60-88
Hartelijk dank voor uw aankoop van dit Panasonic product.
Lees deze aanwijzingen aandachtig door voordat u dit product in
gebruik neemt. Bewaar deze handleiding voor latere naslag.
Inclusief installatiehandleiding.
Français 89-117
Nous vous remercions d’avoir acheté un produit Panasonic.
Veuillez lire ce mode d’emploi attentivement avant d’utiliser
ce produit. Prière de conserver ce mode d’emploi pour toute
référence ultérieure. Instructions d’installation incluses.
Italiano 118-146
La ringraziamo per aver acquistato questo prodotto Panasonic.
Leggere attentamente le istruzioni prima di usare il prodotto.
Conservare il presente manuale per consultazioni future.
Le istruzioni per l'installazione sono incluse.
Español 147-175
Muchísimas gracias por haber adquirido este producto de Panasonic.
Lea atentamente estas instrucciones antes de usar este
producto. Guarde este manual para poder consultarlo en el
futuro. Se incluyen instrucciones para la instalación.
Norsk 205-233
Takk for at du valgte å kjøpe dette produktet fra Panasonic.
Les disse instruksjonene nøye før du bruker produktet.
Ta vare på denne håndboken i tilfelle du får bruk for den senere.
Instruksjoner for installasjon medfølger.
Dansk 234-262
Tak fordi du har valgt dette produkt fra Panasonic.
Læs venligst nærværende instruktioner, inden du tager dette
produkt i brug. Gem venligst denne brugsanvisning, inklusive
installationsanvisningerne, til fremtidig reference.
Polski 263-291
Dziękujemy za zakup produktu rmy Panasonic.
Prosimy o dokładne przeczytanie niniejszych instrukcji przed korzystaniem
z niniejszego produktu. Prosimy o zachowanie niniejszego podręcznika do
wykorzystania w przyszłości. Zawiera instrukcje instalacyjne.
Česky 292-320
Děkujeme vám za zakoupení tohoto produktu Panasonic.
Před použitím si důkladně přečtěte tyto pokyny.
Uschovejte tento návod pro budoucí využití.
Návod k instalaci je přiložen.
Úvod
Obsah
Úvod
Instalace
Provoz
Příloha
Bezpečnostní pokyny........................................................................................... 292
Péče o životní prostředí ....................................................................................... 296
Instalace ................................................................................................................ 297
Volba správného umístění .....................................................................297
Demontáž dvířek ................................................................................... 298
Připojení chladničky k přívodu vody ......................................................300
Instalace ltru na vodu .......................................................................... 302
Instalace chladničky .............................................................................. 303
Přípravy .................................................................................................304
Součástky a jejich funkce .................................................................................... 305
Vnitřek a uskladněné potraviny ............................................................. 305
Pro úsporu energie ................................................................................ 306
Teplota štítek (příslušenství).................................................................. 306
Vnější strana a ovládací panel .............................................................. 307
Nastavení teploty .................................................................................................. 309
Používání užitečných funkcí................................................................................ 310
Používání dávkovače ledu/vody.......................................................................... 312
Funkce upozorňování uživatele .......................................................................... 312
Demontáž a opětovná instalace .......................................................................... 313
Čištění a údržba .................................................................................................... 314
Čištění ................................................................................................... 314
Výměna ltru na vodu............................................................................315
Zastavení automatické výroby ledu ....................................................... 316
Kontrola po čištění a údržbě..................................................................316
Když chladničku delší dobu nebudete používat .................................... 316
Při přesouvání nebo přepravě chladničky ............................................. 317
Odstraňování potíží .............................................................................................. 318
Bezpečnostní pokyny
Tento přístoj je určen pro domácnosti a dále pak pro použití v následujících oblastech, pro
- zaměstnanecké kuchyně v obchodech, kancelářích a dalších pracovních prostorách;
- farmy a pro klienty hotelů, motelů a další rezidenční oblasti;
- ubytování typu „Bed and breakfast“;
- catering a podobné neobchodní použití.
Tento spotřebič mohou používat děti ve věku od 8 let a výše a osoby s omezenými
fyzickými, smyslovými nebo duševními schopnostmi nebo bez patřičných zkušeností a
znalostí, pokud nejsou pod přímým dozorem nebo nedostávají pokyny týkající se použití
přístroje bezpečným způsobem a rozumí možným nebezpečím. Děti se nesmí hrát se
spotřebičem. Čištění a uživatelskou údržbu nesmí provádět děti bez dozoru.
Označuje, že spotřebič musí být
Co nedělat
Co musíte udělat Nedemontujte
uzemněn, aby nedošlo k zásahu
elektrickým proudem
292
VÝSTRAHA
VÝSTRAHA: Nepoužívejte mechanická zařízení nebo jiné prostředky k
urychlení odmrazování, než jsou doporučena výrobcem.
● Mohlo by to vést k poškození vnitřku chladničky nebo představovat nebezpečí
VÝSTRAHA: Nepoškozujte chladicí obvod.
VÝSTRAHA: Nepoužívejte elektrické spotřebiče uvnitř prostor pro uskladnění
potravin, pokud nejsou doporučené výrobcem.
Do chladničky nedávejte těkavé nebo hořlavé látky.
● Hořlavé látky, jako je benzín, ředidlo, alkohol, ether a zkapalněný propan-butan
Úvod
Označuje nebezpečí smrti nebo vážného zranění.
výbuchu.
mohou způsobit výbuchy.
VÝSTRAHA: Větrací otvory v plášti spotřebiče nebo v zabudované konstrukci
nechávejte volné a bez překážek.
● Chladicí médium (R600a) použité v chladničce a plyny v izolačním materiálu
(cyklopentan) jsou hořlavé. I u nich je nutné použít zvláštní postup likvidace.
● Než spotřebič zlikvidujete, ověřte, zda žádná z trubic vzadu není poškozena.
Únik chladicího média nebo plynu může způsobit požár nebo výbuch.
VÝSTRAHA: Připojujte jen přívodní hadici s pitnou vodou.
Je nutné použít nové sady hadic dodávané se spotřebičem a staré sady
hadic nepoužívejte opakovaně.
Zařízení na tvorbu ledu v chladničce smí instalovat jen výrobce nebo jeho
servisní zástupce s výjimkou přihrádky na uskladnění ledu.
● Typ zařízení na tvorbu ledu : EAU37119711, EAU37119712
Ujistěte se, že zástrčka a kabel nejsou zdeformovány nebo poškozeny.
● Poškozená zástrčka a kabel mohou způsobit zkrat, požár a nebo úraz
elektrickým proudem.
● Pokud je poškozen napájecí kabel, musí jej vyměnit výrobce nebo jeho servisní
zástupce či podobně kvalikovaná osoba, aby se předešlo ohrožení.
● NESNAŽTE SE JEJ VYMĚŇOVAT SAMI.
Je-li kontrolka nebo kryt kontrolky poškozený, nebo jakákoli část projevuje
známky poškození, kontaktujte svého prodejce nebo autorizované servisní
středisko.
● Nesnažte se opravovat, vyměňovat nebo demontovat jakékoli poškozené díly,
atd. sami.
293
Česky
Úvod
Nezapojujte několik spotřebičů do stejné zásuvky.
● Mohlo by dojít k přehřátí a hrozí nebezpečí požáru.
Žádným způsobem nepřeštipujte, nevažte uzel ani neohýbejte napájecí kabel
ani na něj nestavte těžké předměty.
● Představuje to nebezpečí požáru nebo úrazu elektrickým proudem. Pokud je
poškozen napájecí kabel nebo zástrčka zařízení, musí ji vyměnit výrobce nebo
jeho servisní zástupce či podobně kvalikovaná osoba, aby se předešlo ohrožení.
Neodpojujte chladničku taháním za napájecí kabel.
● Mohlo by dojít k poškození napájecího kabelu. Vždy pevně uchopte zástrčku a
vytáhněte ji přímo ze zásuvky.
Na chladničkou nepokládejte žádný předmět obsahující kapalinu.
● Rozlitá voda může způsobit poškození izolace elektrických součástí a způsobit
probíjení, požár nebo úraz elektrickým proudem.
V blízkosti chladničky nepouštějte hořlavé plyny.
● Hrozí nebezpečí výbuchu nebo požáru.
Nestříkejte vodu přímo do nebo na chladničku.
● Hrozí nebezpečí požáru nebo úrazu elektrickým proudem.
Nedotýkejte se zástrčky mokrýma rukama.
● Hrozí nebezpečí úrazu elektrickým proudem.
Chladničku neinstalujte ve vlhku nebo v místě, kde může přijít do styku s
vodou.
● Poškozená izolace elektrických částí může způsobit úraz elektrickým proudem
nebo požár.
V chladničce neskladujte farmaceutické produkty nebo produkty citlivé na
teplotu.
● Produkty vyžadující přísně kontrolovanou teplotu nesmí být v chladničce
skladovány.
Nenechte děti lézt, šplhat nebo se zavěšovat na dveře chladničky.
● Mohly by tím poškodit chladničku a vážně se zranit.
Nenechávejte chladničku v chodu v přítomnosti výbušných par nebo
hořlavého plynu.
● Hrozí nebezpečí výbuchu nebo požáru.
Neskladujte ani nepoužívejte benzín nebo jiné hořlavé páry a kapaliny v
blízkosti tohoto ani žádného dalšího spotřebiče.
● Hrozí nebezpečí výbuchu nebo požáru.
294
Nedotýkejte se ostří drtičky zásoby ledu. Nevkládejte prsty do otvoru, z
něhož vypadává led v dávkovači ledu/vody.
● Pokud tento pokyn nedodržíte, může dojít k vašemu zranění.
Nezkoušejte rozebírat opravovat nebo upravovat chladničku sami.
● Můžete se tím zranit, popálit nebo se zranit elektrickým proudem nebo to může
vést k poruše chladničky. Pokud potřebujete opravit chladničku, kontaktujte
autorizované servisní středisko.
Ověřte, zda je chladnička zapojena do uzemněné zásuvky. NEZAPOJUJTE do
neuzemněné zásuvky.
Z kolíků zástrčky odstraňte cizorodý materiál nebo prach.
● Nahromaděný prach na zástrčce může způsobit poškození izolace zejména
ve vlhkém prostředí. Hrozí nebezpečí zkratu, požáru nebo úrazu elektrickým
proudem. Odpojte napájecí kabel a otřete jej suchým hadrem. Nikdy nepoužívejte
vlhký nebo mokrý hadr.
Pevně zapojte napájecí kabel s kolíky do zásuvky.
● Volně připojený kabel může způsobit požár v důsledku přehřátí nebo úraz
elektrickým proudem.
Chladnička musí být řádně instalována a umístěna na dobře větraném místě.
● Čím více chladicího média je ve spotřebiči, v tím větší místnosti by měl být
nainstalován. Pokud dojde k úniku chladicí kapaliny a spotřebič je v malé
místnosti, hrozí větší riziko nahromadění hořlavých plynů. Hrozí nebezpečí
výbuchu nebo požáru. Na každých 8 g chladicího média se vyžaduje alespoň 1
3
prostoru místnosti. Množství chladiva ve spotřebiči je uvedeno na typovém
m
štítku uvnitř spotřebiče.
Úvod
Odpojte zástrčku před čištěním a servisem.
Pokud je zjištěn pach spáleniny nebo kouř z ledničky, ihned odpojte zástrčku
a kontaktujte autorizované servisní středisko.
ZÁŘENÍ LED DIOD
NEDÍVEJTE SE PŘÍMO DO OPTICKÝCH ZAŘÍZENÍ
PRODUKT LED DIOD TŘÍDY 1M
VAROVÁNÍ
Do mrazáku nedávejte lahve nebo skleněné nádoby.
Nedotýkejte se vnitřních stěn mrazáku nebo uložených potravin mokrýma
rukama.
Neotevírejte a nezavírejte dveře držením kliky oběma rukama.
● Pokud tak neučiníte, může dojít k zásahu elektrickým proudem.
Označuje nebezpečí zranění nebo škody na majetku.
● Po zmrznutí obsahu by mohlo dojít k prasknutí skla a úrazu.
● Vaše kůže se může přilepit na vnitřní stěnu nebo předměty uložené do
mrazničky.
● Mohlo by to vést ke zranění.
Nedotýkejte se zařízení na tvorbu ledu rukama nebo nářadím.
● Zařízení na tvorbu ledu je otočné. Může tak dojít ke zranění osob nebo vzniku
potíží.
Do zařízení pro vydávání ledu nevkládejte ruce nebo předměty.
● Může tak dojít ke zranění osob nebo vzniku potíží.
Česky
295
Úvod
Během výpadku proudu se vyvarujte častého
otvírání chladničky nebo vkládání nových potravin.
● Mohlo by dojít ke zvýšení teploty v chladničce a
zničení potravin.
Pokud chladničku delší dobu nebudete používat,
odpojte ji od sítě.
Dávejte také pozor na mezeru mezi dvířky mrazničky
a chladničky, zejména pokud jsou oboje otevřeny
současně.
● Mohlo by to vést ke zranění.
Možné místo skřípnutí
Při otevírání chladničku dávejte pozor, abyste si
nepřiskřípli prsty v oblastech s rizikem přiskřípnutí.
● Může to vést ke zranění.
Dávejte pozor, aby se děti nedotýkaly zařízení na vydávání ledu a přihrádky
na led.
● Mohou se tak zranit.
Pokud se při použití vytváří odlišně zabarvený led, zařízení na tvorbu ledu
přestaňte používat a kontaktujte autorizované servisní středisko.
Péče o životní prostředí
Nakládání s obalovým materiálem
Zajistěte, aby všechny obalové materiály, jako je karton, plastové pytle, lepicí pásky a polystyren, byly
bezpečně likvidovány.
Spíš, než abyste jen vyhodili tento odpad, zajistěte, že bude recyklován, pokud tato možnost existuje.
Dříve, než se zbavíte svého starého spotřebiče
Dodržujte pokyny pro likvidaci od výrobce starého spotřebiče, nebo místní pravidla pro likvidaci spotřebiče. Pokud
to není možné, dodržujte trojici pokynů uvedenou níže.
1. Vyjměte zástrčku ze zásuvky.
2. Odřízněte napájecí kabel a vyhoďte jej se síťovou zástrčkou.
3. Ujistěte se, že nehrozí nebezpečí dětem, zatímco bude skladován před likvidací.
● Odstraňte všechny těsnicí materiály ze dveří tak, aby se děti nemohly uvnitř uzavřít.
Police ponechejte na místě, aby děti nemohly vlézt snadno dovnitř.
296
910 mm353 mm 430 mm
947 mm
910 mm322 mm 388 mm
977 mm
Instalace
Volba správného umístění
Instalujte chladničku na místě, které odpovídá následujícím kritériím:
● V blízkosti hlavního přívodu vody
● Chladnička nebude vystavena přímému slunečnímu světlu
● Chladnička bude ve vzdálenosti od topných zařízení, vařičů a dalších zdrojů tepla
● Umístění, které je řádně odvětráno a suché
● Na pevné a rovné podlaze
Pod chladničku umístěte pevnou desku, pokud ji chcete instalovat na koberec nebo vinylovou krytinu.
Deska ochrání podlahu před deformací a změnou barvy.
Instalace
Počítejte s mezerou, aby se mohlo teplo šířit
Z chladničky neustále vyzařuje zbytkové teplo, když je v
provozu.
Zajistěte dostatečný prostor kolem chladničky, aby se toto teplo
mohlo rozšířit, aby nebyla omezena její chladicí kapacita.
Rozměry (mm): š915 × h710 × v1860
Instalace distančních podložek
Distanční podložky nainstalujte na zadní panel chladničky a
ověřte minimální prostor nutný k tomu, aby se rozptýlilo teplo
generované chladničkou.
30 mm nebo více
50 mm nebo více
25 mm nebo více
Distanční podložky
Připevněte k zadnímu panelu chladničky
po odstranění lemu pro odlepení
oboustranné pásky.
Když jsou dveře zcela otevřené
150˚
150˚
1693 mm
Distanční podložka
(doplňkové díly)
Když jste vyjmuli vnitřní zásuvky
992 mm
140˚
1620 mm
140˚
1035 mm
Česky
297
Instalace
Demontáž dvířek
Pokud chladnička neprojde dveřmi nebo vchodem, lze odmontovat její dvířka.
Než sejmete dvířka, musíte mít absolutní jistotu, že bylo odpojeno napájení chladničky.
Když chcete dvířka odmontovat, kontaktujte svého prodejce, autorizované servisní středisko nebo se
podívejte na naši webovou stránku (http://panasonic.net).
VAROVÁNÍ
Společnost Panasonic nebo její autorizovaný zástupce nenese odpovědnost za škody, pokud
dvířka demontujete sami.
Rozměry (mm): š910 × h610 × v1855 (Bez dveří)
Demontáž přední mřížky
Když dvířka otevřete a shora se podíváte na přední mřížku, uvidíte
dva šrouby – jeden vlevo a druhý vpravo.
Tyto šrouby otočte doleva a vyjměte je.
Napravo od středu přední mřížky na její spodní straně je spojovací
oblast. Uchopte tuto oblast a přitažením mřížky k sobě ji vyjměte.
Přední mřížka
Spojovací oblast
Odpojení přívodních vodovodních hadic
Demontujte spojovací kroužek (černý) konektoru přívodu vody,
stiskněte spojku a uvolněte přívodní hadici.
● Chladnička využívá dvě vodovodní hadice, jednu pro dávkovač
ledu a druhou pro dávkovač vody.
Obě odpojte.
Zapojení přívodních vodovodních hadic
Nejprve zasuňte spojovací kroužek (černý) do konektoru přívodu
vody a pak zasuňte přívodní hadici.
Nasuňte hadici do konektoru přívodu vody, dokud natištěná čára
na hadici není vidět.
● Dvě přívodní vodovodní hadice se spojují na stejnou barvu.
Konektor přívodu vody
Spojovací kroužek
Spojka
Spojovací kroužekČára
298
Demontáž dvířek mrazničky
Při demontáži dvířek
● Zajistěte, aby dveře byly v uzavřené poloze.
● Dávejte pozor, abyste neohnuli závěsy nebo nepoškodili vodovodní hadici.
● Opatrně manipulujte s demontovanými dvířky, aby neutrpěla poškození a náraz.
1
Demontujte horní kryt závěsu.
Otočte šroub krytu závěsu doleva a vyjměte jej.
2
Odpojte spojovací kabel.
Zatlačte na tlačítko a vytáhněte kabel ve směru šipky.
3
Demontujte horní závěs.
Otáčejte šrouby závěsu a uzemňovacím šroubem doleva a
vyjměte je.
● Při demontáži horního závěsu dávejte pozor a podepřete
dvířka, aby nespadla dopředu.
Instalace
1
3
2
Tlačítko
4
Odmontujte vodítko hadice a uvolněte dvířka.
Odmontujte vodítko hadice od dolního závěsu ve směru šipky.
Pak zvedněte dvířka svisle vzhůru z dolního závěsu a vyjměte
je.
● Vytáhněte hadici přívodu vody, aby byla zcela odpojena.
Demontáž dvířek chladničky
Při demontáži dvířek
● Zajistěte, aby dveře byly v uzavřené poloze.
● Opatrně manipulujte s demontovanými dvířky, aby neutrpěla poškození a náraz.
1
Demontujte horní kryt závěsu.
Otočte šroub krytu závěsu doleva a vyjměte jej.
2
Odpojte spojovací kabel.
Zatlačte na tlačítko a vytáhněte kabel ve směru šipky.
3
Demontujte horní závěs.
Šrouby závěsu otočte doleva a vyjměte je.
● Při demontáži horního závěsu dávejte pozor a podepřete
dvířka, aby nespadla dopředu.
Vodítko hadice
1
3
4
Demontujte dvířka.
Zvedněte dvířka svisle vzhůru z dolního závěsu a vyjměte je.
2
Tlačítko
Česky
299
Instalace
Připevnění dvířek a přední mřížky
1
Dodržujte kroky pro demontáž dvířek a mřížky v opačném pořadí.
2
Utáhněte spojovací šrouby, až zkontrolujete, že dvířka jsou rovnoběžná s trupem chladničky a
chladný vzduch neuniká zpod těsnění.
3
Utáhněte šrouby závěsů pomocí šroubováku (křížová hlava) a imbusového klíče.
4
Při instalaci přední mřížky a horního krytu závěsu dávejte pozor, abyste nepřiskřípli hadice a
kabel.
Když upevňujete přední mřížku, zasuňte hadice do vodítek uvnitř přední mřížky.
Připojení chladničky k přívodu vody
Než chladničku připojíte
Tlak vody v rozmezí cca 150 kPa až 700 kPa (22 psi až 102 psi) musí být zajištěn, abyste mohli používat
dávkovač ledu/vody. Pokud chladničku instalujete v místě, kde je tlak vody nižší než cca 150 kPa (22 psi),
nainstalujte tlakové čerpadlo pro zvýšení přirozeného tlaku vody.
Připojujte jen přívodní hadici s pitnou vodou.
Části nezbytné pro připojení
Spojovací sada (příslušenství)
Konektor hadice (s sítko)
pro G 3/4
Spoj (s obalem)
pro G 1/2
Konektor spojovací hadice
Filtr na vodu
300
Instalace
Připojení chladničky
Než budete pokračovat, ověřte, zda byl napájecí kabel odpojen od napájení. A zkontrolujte, zda je
odpojen hlavní přívod vody.
Když chcete dvířka připojit chladničku k přívodu vody, kontaktujte svého prodejce, autorizované servisní
středisko nebo se podívejte na naši webovou stránku (http://panasonic.net).
Neneseme žádnou odpovědnost, pokud chladničku připojíte sami.
1
Připevněte konektor hadice k otvoru potrubí vodovodu.
Otočte konektor hadice doprava a upevněte jej.
● Až utáhnete konektor hadice rukou na maximum, použijte
nástroj a znovu utáhněte konektor hadice o další asi půl
otočky.
● Zkontrolujte, zda je v konektoru hadice upevněno sítko.
2
Zasuňte spojovací konektor hadice do vodovodní hadice.
3
Zasuňte vodovodní hadici do konce konektoru hadice.
● Vodovodní hadice je pevně zasunuta do konce konektoru
hadice.
Kryt G 3/4
Otvor potrubí vodovodu
Konektor spojovací hadice
Konektor hadice
1
Sítko
3
2
4
Utáhněte konektor spojovací hadice na konektoru hadice.
Otočte spojovací konektor hadice doprava a upevněte jej.
● Utahujte konektor spojovací hadice, dokud mezi konektorem
spojovací hadice a konektorem hadice není žádné místo.
Po spojovacích koncích, zapněte hlavní vodovodní přívod a
zkontrolujte, zda neuniká voda.
Poznámky:
● Nedodržením kroků uvedených výše může vést k úniku vody.
● Přebytečnou délku vodovodní hadice sviňte na zadní straně chladničky.
Upevněte konektor hadice k otvoru
vodovodní trubice typu G 1/2.
Kryt G 1/2
1
-1
Otvor potrubí vodovodu
Obal Sítko
4
Vodovodní hadice
Konektor hadiceSpoj
1
-2
301
Česky
Instalace

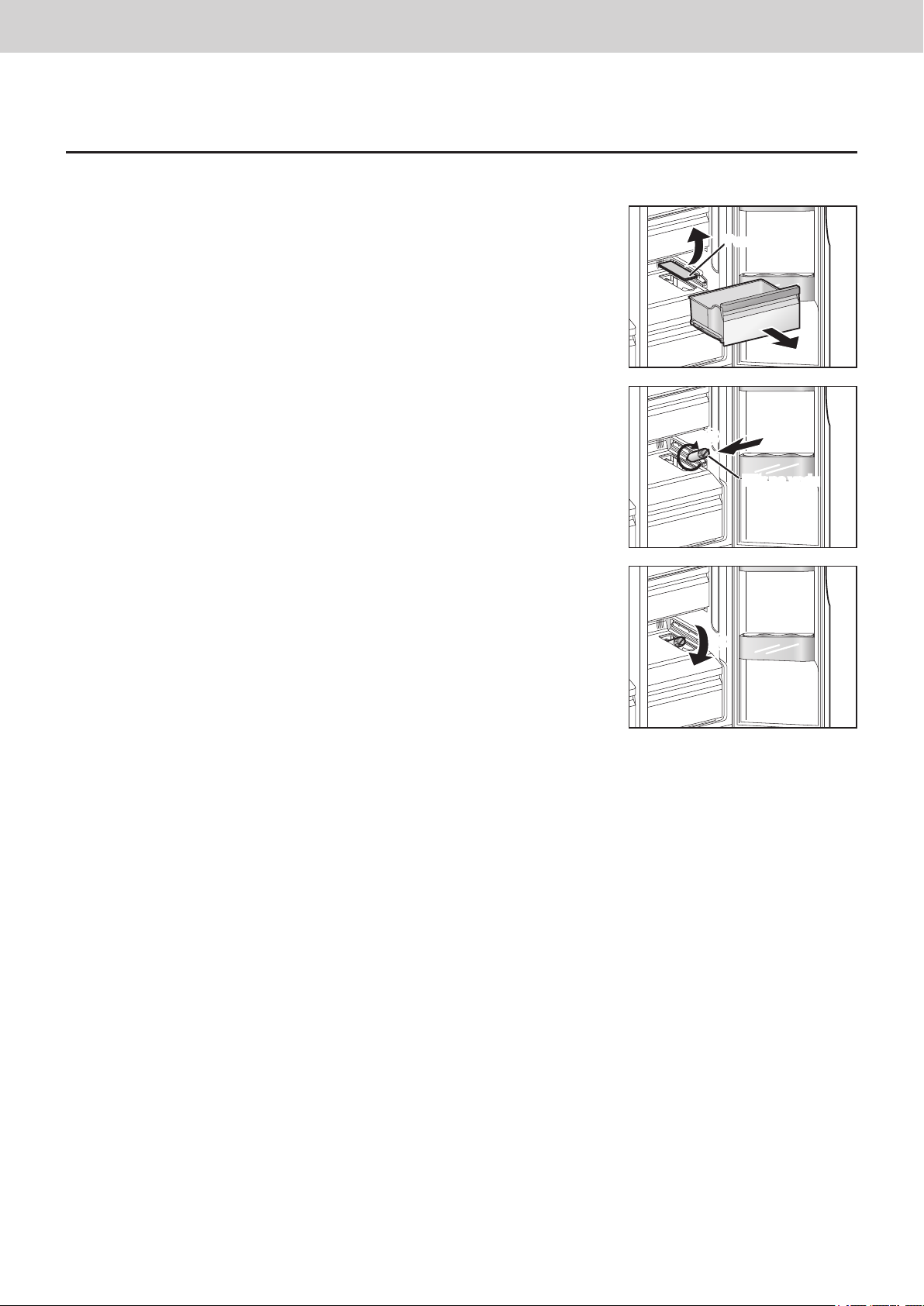

Instalace ltru na vodu
Filtr na vodu není nainstalován v době prodeje chladničky.
Nainstalujte ltr na vodu dodaný s chladničkou.
1
Demontujte zásuvku oblasti pro zachování vitamínů.
2
Demontujte panel ltru.
Umístěte prsty do výřezu v přední části panelu ltru a panel ltru
demontujte.
3
Nainstalujte ltr na vodu a otočte jím doprava o 90 stupňů.
4
Zatlačte ltr na vodu dolů a vraťte panel ltru zpět na místo.
2
Panel ltru
1
3
Filtr na vodu
4
Poznámka:
● Propláchněte dávkovač vody, dokud nevytéká čistá voda (15 sklenic (cca 3 litry)). Tím se pročistí
vodovodní systém a odstraní se vzduch z přívodní hadice.
302

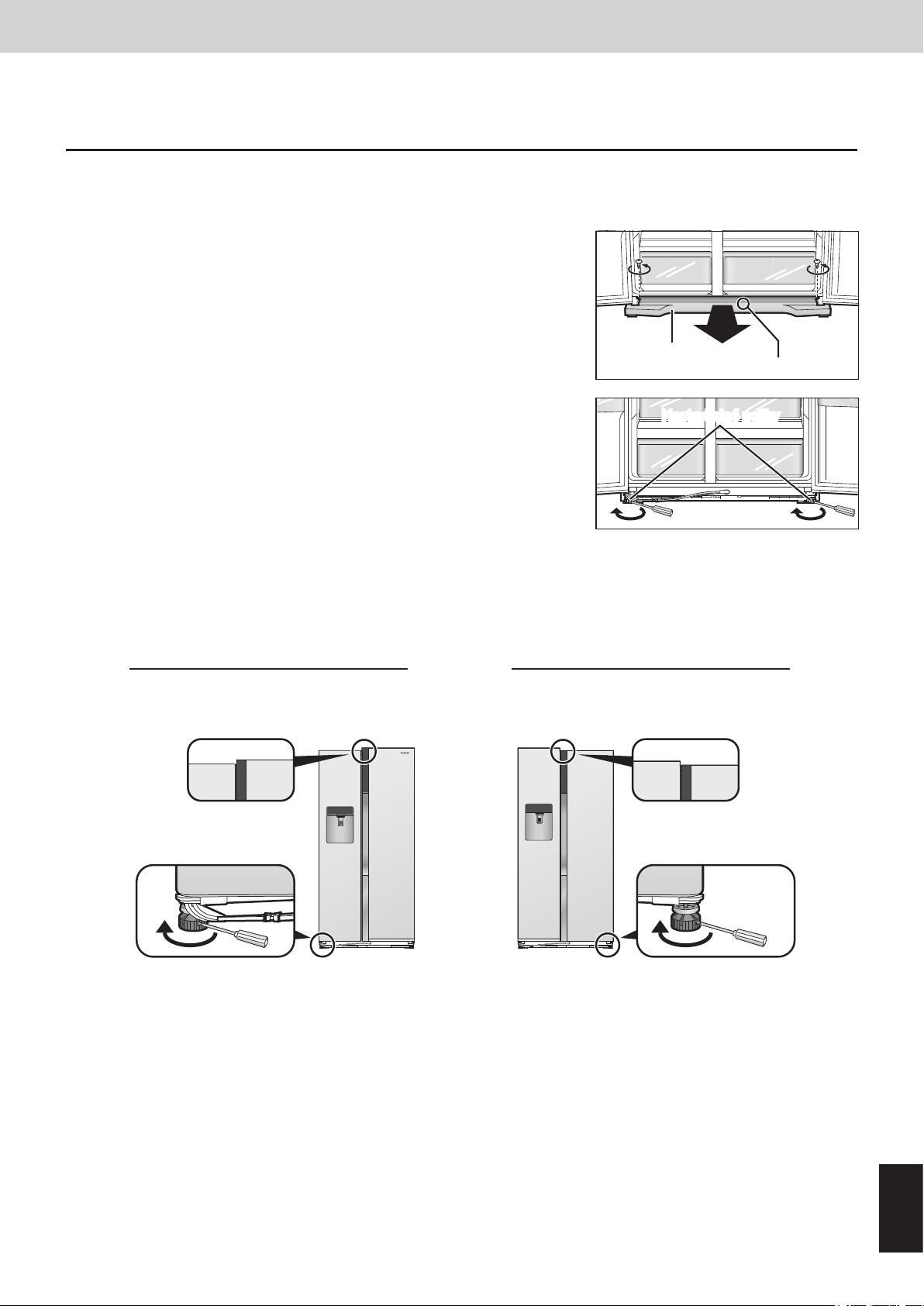

Instalace chladničky
Chladnička se dodává na čtyřech kolečkách pro snadnější přesun.
Pozorně si přečtěte oddíl “Volba správného umístění” a nainstalujte chladničku na nejlepší místo.
Jakmile se rozhodnete pro určité místo, zajistěte chladničku a upravte ji do vodorovné polohy.
Demontáž přední mřížky
Když dvířka otevřete a shora se podíváte na přední mřížku, uvidíte
dva šrouby – jeden vlevo a druhý vpravo.
Tyto šrouby otočte doleva a vyjměte je.
Napravo od středu přední mřížky na její spodní straně je spojovací
oblast. Uchopte tuto oblast a přitažením mřížky k sobě ji vyjměte.
Přední mřížka
Instalace
Spojovací oblast
Zajištění chladničky
Zasuňte plochý šroubovák do zdířky na nastavitelných nožkách
vlevo a vpravo, otočte jimi ve směru šipek pro snížení nožek na
úroveň podlahy a pak nožky pevně zajistěte.
Nastavitelné nožky
Vyrovnání chladničky
Otočte nastavitelné nožky tak, aby byla chladnička v rovině s podlahou.
Pokud levá a pravá dvířka nejsou zarovnána, otočte jednu nastavitelnou nožku a vyrovnejte dvířka.
Pokud jsou levá dvířka níže než pravá
Zasuňte plochý šroubovák do otvoru na
nastavitelné nožce vlevo, otočte jím ve směru
šipky a upravte polohu.
Pokud jsou pravá dvířka níže než levá
Zasuňte plochý šroubovák do otvoru na
nastavitelné nožce vpravo, otočte jím ve směru
šipky a upravte polohu.
Upevnění přední mřížky
Dodržujte kroky pro demontáž mřížky v opačném pořadí.
● Dávejte pozor, abyste neskřípli nebo nepoškodili vodovodní hadici.
Česky
303
Instalace
Přípravy
Údržba
Demontujte všechny obalové materiály a pásky.
Vytřete vnitřek chladničky měkkým hadrem namočeným do vlažné vody a vyždímaným.
Před vložením přihrádky na led ji omyjte a zcela vysušte. (Při vysoušení nepoužívejte sušičky, vysoušeče
vlasů nebo jiná zařízení.)
Připojení napájecí zástrčky k síti
Když napájecí zástrčku zapojíte do zásuvky, displej teplot začne blikat podle obrázku
vpravo a spustí se chlazení uvnitř chladničky.
Teploty zobrazované v této době nejsou skutečné teploty.
Jakmile teplota v chladničce dosáhne 8 °C, mraznička dosáhne -12 °C a oblast pro
zachování vitamínů 5 °C, displej teplot přestane blikat a zobrazí skutečnou teplotu.
Dosažení nastavených teplot trvá asi půl dne (při pokojové teplotě cca 32 °C, chladnička
je prázdná a dvířka jsou zavřená).
Umístěte potraviny do chladničky až poté, co ověříte, že je ochlazen prostor chladničky.
Poznámky:
● Chlazení může trvat déle v letních měsících nebo jindy, když je vyšší teplota v
místnosti.
● Zatímco bliká displej teploty, ozve se i alarm výstrahy na vysokou teplotu. Alarm
můžete vypnout stiskem tlačítka
● Po odpojení vyčkejte 10 minut nebo déle, než opět zapojíte zástrčku. Mohli byste
poškodit kompresor.
.
Dávkovač ledu/vody a automatické zařízení na výrobu ledu
Led musí být nejprve vytvořen v automatickém zařízení na výrobu ledu, než můžete z dávkovače ledu/vody
začít vydávat led.
Automatické zařízení na výrobu ledu vytvoří šest kostek ledu najednou a asi 60 kostek ledu denně (v
závislosti na okolních podmínkách).
Když používáte zařízení na výrobu ledu poprvé, vytvoření ledu trvá asi 8 hodin.
Automatické vytváření ledu se zastaví, jakmile je přihrádka na led plná.
Poznámka:
● Když používáte dávkovač ledu/vody a automatické zařízení na výrobu ledu poprvé, voda nebo led mohou
být zbarvené nebo zapáchat: to je normální a nejedná se o závadu. Když voda protéká kolem ltru na
vodu a trubic a dalších částí uvnitř chladničky, tyto příznaky vymizejí, takže pokračujte v přívodu vody a
odebírání ledu z dávkovače ledu/vody, dokud zbarvení/zápach nezmizí.
V některých domovech může být nutné opakovat tuto činnost několikrát.
Způsob vyjmutí přihrádky na led
● Nepatrně přihrádku na led zdvihněte a spodní část přitáhněte směrem k
sobě. (obr. 1)
Způsob nastavení přihrádky na led
● Nejdříve vyrovnejte horní část s automatickým zařízením na tvorbu ledu,
poté spodní část přihrádky zatlačte dolů a pevně ji vložte do polohy níže
až nadoraz.
● Přihrádku na tvorbu ledu je nutné držet oběma rukama.
● Zkontrolujte, zda je přihrádka na tvorbu ledu po instalaci
pevně připevněná.
VAROVÁNÍ
(Vypadnutím přihrádky na tvorbu ledu může dojít ke
zranění nebo vzniku potíží.)
obr. 1
1
2
obr. 2
304
Pokud nelze přihrádku na tvorbu ledu správně nainstalovat
● Přihrádku na tvorbu ledu vložte do původní polohy po otočení kolečka o 90
stupňů, které se nachází na zadní straně přihrádky na tvorbu ledu, viz obr. 2.
Součástky a jejich funkce
Vnitřek a uskladněné potraviny
6 87
Provoz
1
2
3
4
9
4
3
:
;
>
<
5
Mraznička Chladnička
1
Automatické zařízení na výrobu ledu
2
Přihrádka na led
3
Skleněné police
Polohy těchto polic (kromě třetí police odshora v
mrazničce) lze nastavit.
4
Police ve dveřích
Polohy těchto polic (pouze druhá police odzdola
v chladničce) lze nastavit.
Přihrádka na vajíčka, součástí zarážka lahví (po
jedné).
5
Zásuvky
6
Přední kontrolky
7
Přihrádka na víno
=
8
Kontrolka hygieny
Antibakteriální/deodorizační ltr a kontrolka.
9
Police ve dveřích s těsným krytem
:
Zavěšená zásuvka
;
Oblast teploty 0°
<
Oblast pro zachování vitamínů
Zvolte teplotu 0 °C až 5 °C a modré a zelené
kontrolky svítí.
=
Oblast čerstvých potravin s teplotou 5°
Modré a zelené kontrolky svítí.
>
Zarážka lahví
Česky
305
Provoz
Mraznička
-17 °C až -25 °C
Chladnička
1 °C až 7 °C
Zmražené potraviny, maso, ryby, zmrzlina atd.
Máslo, mléčné produkty, vajíčka, nápoje, omáčky, vařené
potraviny, atd.
Oblast teploty 0° Maso, ryby, šunka, uzeniny, atd.
Oblast pro
zachování vitamínů
Oblast čerstvých
potravin s teplotou 5°
Zelenina, ovoce, atd. uložené při
nízkých teplotách
Zelenina, ovoce, atd.
Poznámky:
● Oblasti s teplotou 0° a 5° pro čerstvé potraviny se mění podle teploty nastavené pro chladničku.
● Mnohem více místa můžete získat v mrazničce, když demontujete první a druhou zásuvku.
Pro úsporu energie
1. Chladnička musí být umístěna na suchém, chladném a dobře větraném místě. Čím nižší je okolní teplota, tím
lepší účinnost. (Rozměry a prostor najdete na straně 297)
2. Kombinací zásuvek a polic v chladničce bylo docíleno většího prostoru a nejúčinnější spotřeby energie.
• Vyjměte první a druhou zásuvku odshora a nádobu na led z mrazničky.
• Všechny poličky jsou ve stejné poloze jako při zakoupení.
3. Vyjměte přihrádku na led, pak vypněte automatickou funkci výroby ledu a dávkovač ledu. (Postupujte podle
strany 316)
4. Chladničku nepřeplňujte, abyste nebránili cirkulaci vzduchu.
5. Dvířka otvírejte pouze v případě nutnosti a p oco nejkratší dobu.
6. Příležitostně vyčistěte ventilační otvory na zadní straně chladničky vysavačem apod.
(Dávejte pozor, abyste nepoškodili vodní trubici nebo chladicí trubici v krytu)
7. Po nastavení “Režim rychlomrazení” spotřeba energie vzroste.
Teplota štítek (příslušenství)
● Toto štítek se vztahuje pouze pro ledničky zakoupené ve Francii.
306
Teplota štítek
Vnější strana a ovládací panel
Ovládací panel
Panel dávkovače ledu/vody
Dávkovač ledu/vody
Madlo dveří
Provoz
Panel dávkovače ledu/vody
1 2 3 4 5 6 7
Oblast displeje
1
Ikona výměny ltru na vodu
Označuje, že je vhodné vyměnit ltr na vodu.
2
Displej pro servisní techniky
Nezobrazuje se během běžného provozu.
3
Ikona dávkování ltrované vody
4
Ikona dávkování drceného ledu
5
Ikona dávkování kostek ledu
6
Ikona dětského zámku
Oblast ovladačů
7
Tlačítko dávkovače ledu/vody
Česky
307
Provoz
Ovládací panel
1
2
3
4
Oblast displeje
1
Míra výkonu chlazení
Zde je uveden výkon chlazení chladničky.
Nejnižší spotřeba energie
(když je kompresor vypnutý nebo běží na nejnižší rychlost)
Nízká spotřeba energie
(když kompresor běží na nízkou rychlost)
Střední spotřeba energie
(když kompresor běží na střední rychlost)
6
8
:
5
7
9
;
<
=
Vysoká spotřeba energie
(když kompresor běží na vysokou rychlost)
2
Teplota v chladničce
3
Teplota v mrazničce
4
Teplota v oblasti pro zachování vitamínů
5
Režim zachování vitamínů
6
Režim rychlomrazení
7
Režim aktivní hygieny
8
Režim dovolené
9
Úsporný režim
:
Dětský zámek
Oblast ovladačů
;
Tlačítko nahoru
<
Tlačítko nastavení
=
Tlačítko dolů
Poznámky:
● Displeje panelu jsou obvykle vypnuté. Displeje se zobrazí, když tlačítka stisknete nebo se otevřou dvířka.
● Zobrazovaná teplota se může lišit od skutečné teploty.
● Tlačítka se ovládají tak, že se jich dotknete.
● Tato chladnička používá mikroprocesor pro ovládání teploty.
Teplota v chladničce se liší podle takových faktorů, jako jsou změny v teplotě místnosti, rychlost činnosti
kompresoru, častost otevírání a zavírání dvířek a množství potravin uvnitř a způsob jejich uskladnění.
308
Nastavení teploty
Teploty chladničky, mrazničky a oblasti pro zachování vitamínů lze změnit.
V době prodeje jsou teploty nastaveny tak, jak je uvedeno níže.
Chladnička: 4 °C Mraznička: -20 °C Oblast pro zachování vitamínů: 2 °C
Provoz
1
1
Ovládací panel se rozsvítí, teplota uvnitř chladničky se zobrazí.
2
Displej teploty začne blikat a znamená to, že lze nastavit teplotu.
3
Teplota nastavená pro chladničku začne blikat.
4
Při každém stisknutí tlačítka se blikající displej změní o jeden krok v sekvenci chladnička, mraznička a oblast pro
zachování vitamínů.
5
Upravte teplotu.
● Stiskem tlačítka
6
Displej přestane blikat a rozsvítí se, což znamená, že teploty jsou nastaveny.
● Cca o 30 sekund později ovládací panel zhasne.
2 3 5
zvednete teplotu, tlačítkem ji snížíte.
64
Poznámka:
1
● Displej v
Chladnička Nastavte teplotu pro vnitřek chladničky.
Mraznička
Oblast pro
zachování
vitamínů
se obnoví, pokud žádné kroky neprovedete do cca 5 sekund během procesu nastavování.
Zvolit můžete jakoukoli teplotu v rozmezí 1 °C až 7 °C.
Poznámky:
● Když teplotu nastavíte na 1 °C na delší období, některé potraviny mohou zmrznout.
● V režimu dovolené se teplota nezobrazuje a teplotu nelze nastavit.
● Ani v úsporném režimu nelze teplotu nastavit.
Nastavte teplotu pro vnitřek mrazničky.
Zvolit můžete jakoukoli teplotu v rozmezí -17 °C až -25 °C.
Poznámka:
● V úsporném režimu nelze teplotu nastavit.
Nastavte teplotu oblasti pro zachování vitamínů.
Zvolit můžete jakoukoli teplotu v rozmezí 0 °C až 5 °C.
Poznámky:
● Když teplotu nastavíte na 0 °C až 1 °C na delší období, některé potraviny mohou zmrznout.
● V režimu dovolené se teplota nezobrazuje a teplotu nelze nastavit.
● Ani v úsporném režimu nelze teplotu nastavit.
Česky
309
Provoz
Používání užitečných funkcí
Tato chladnička je vybavena řadou užitečných funkcí pro konkrétní použití.
1
1
Ovládací panel se rozsvítí.
2
Displej funkcí začne blikat a znamená to, že lze nastavit funkce.
3
Začne blikat “ ”.
4
Zvolte funkci, kterou chcete použít.
5
Displej příslušné zvolené funkce přestane blikat a rozsvítí se a znamená to, že funkce je nastavena.
Při každém stisknutí tlačítka se displej přepne ze “zapnutého” stavu do “vypnutého”.
Zapnuto: Funkce je nastavena.
Vypnuto: Funkce je uvolněna.
● Cca o 30 sekund později ovládací panel zhasne.
2
53 4
Poznámky:
1
● Displej v
● Pokud bliká displej teploty, počkejte asi 5 sekund, až se displej rozsvítí, než přistoupíte k výše uvedeným krokům.
se obnoví, pokud žádné kroky neprovedete do cca 5 sekund během procesu nastavování.
310
Provoz
Režim
zachování
vitamínů
Režim
rychlomrazení
Nastavení oblasti pro zachování vitamínů a oblasti na čerstvé potraviny s teplotou 5° v režimu
zachování vitamínů vám pomůže zachovat vitamín C v zelenině a ovoci.
Modrá a zelená kontrolka se rozsvítí.
V tomto režimu lze mrazničku rychle ochladit, což umožňuje zmrazit čerstvé potraviny, apod.,
které jsou do ní vloženy.
Režim rychlomrazení se automaticky vypne asi po 50 hodinách.
Poznámky:
● Když je nastaven režim rychlomrazení, teplota v mrazničce může klesnout pod nastavenou
teplotu.
● Kompresor běží na vysokou rychlost.
● Když je nastaven režim rychlomrazení během úsporného režimu, úsporný režim se
dočasně vypne. Když skončí režim rychlomrazení, obnoví se úsporný režim.
● Účinek na uskladněné potraviny můžete snížit, pokud nastavíte režim rychlomrazení několik
hodin předtím, než vložíte potraviny do prostoru mrazničky.
● Následující postupy jsou doporučeny, pokud chcete vyvinout maximální možnost mražení.
1
Nastavte režim rychlomrazení 24 hodin před vložením potravin.
2
Umístěte potraviny do druhé zásuvky odshora nebo na skleněnou polici.
(Vyšší kapacita mrazení je vyvinuta, pokud umístíte potraviny přímo na skleněnou polici.)
● Maximální kapacita mrazení do 24 hodin je uvedena na štítku s parametry.
Režim aktivní
hygieny
Režim
dovolené
Úsporný režim
Dětský zámek
Kontrolka aktivní hygieny se rozsvítí a potraviny se chrání před bakteriemi a zápachem.
Poznámka:
● Když skladujete potraviny se silným zápachem, zabalte je do plastové potravinové fólie
nebo vložte do pevně zavřené nádoby. Jinak může zůstat zápach v chladničce, i když
zapnete režim aktivní hygieny.
Tento režim nastavte, když chladničku delší dobu nebudete používat, například před dlouhou
dovolenou nebo když používáte jen mrazničku.
Když tento režim nastavíte, teplota v chladničce se nezobrazuje.
Je-li tento režim nastavený, teplota oblasti pro zachování vitamínů se nezobrazí.
Poznámky:
● Než použijete režim dovolené, vyprázdněte chladničku a zavřete dvířka.
● Z hygienických důvodů se teplota v chladničce zachová na 15 °C při režimu dovolené.
● Mraznička se chladí obvyklým způsobem.
Tento režim nastavte, když mrazničku moc nepoužijete, například v zimních měsících nebo v
noci.
Poznámka:
● Úsporný režim nelze nastavit, když je nastaven režim rychlomrazení.
Tlačítka na ovládacím panelu a panel dávkovače ledu/vody lze zablokovat. Když je nastaven
dětský zámek, na ovládacím panelu a panelu dávkovače ledu/vody se zobrazí “ ”
(Zámek).
Tento režim ukončíte tak, že přidržíte tlačítko na ovládacím panelu nejméně 3 sekundy.
311
Česky
Provoz
Používání dávkovače ledu/vody
Dávkovač ledu/vody může vydávat vodu, drcený led nebo kostky ledu.
Panel dávkovače ledu/vody se rozsvítí.
Ikona odpovídající tomu, co bylo vydáno naposledy, se
rozsvítí.
Při každém stisknutí tlačítka se ikona změní.
Tlačítko dále tiskněte, dokud nesvítí to, co chcete vydat.
Umístěte pohár k podložce a jemně zatlačte.
Z dávkovače ledu/vody je nyní vydána voda nebo led.
● Během vydávání držte sklenku nebo jinou nádobu zvednutou
u vodítka, aby voda nebo led nevytékaly stranou.
Vodítko
Podložka
Poznámky:
● Asi 10 sekund po stisknutí tlačítka panel dávkovače ledu/vody zhasne. Když tento panel zhasne, stisknutí
podložky nevede k žádnému účinku.
● V režimu dětského zámku se pod tlačítkem zobrazuje “
● Voda, která vytéká z dávkovače vody může mít zpočátku o něco vyšší teplotu.
● Do prostoru pro led vkládejte pouze led vyrobený touto chladničkou – a žádný jiný druh ledu.
Mohlo by dojít k poškození, pokud nedodržíte toto upozornění.
● Jestliže zařízení na tvorbu ledu vytváří příliš malé ledy, lze upravit přívod vody do zařízení pro tvorbu ledu.
Kontaktujte svého prodejce nebo autorizované servisní středisko.
● Pokud budete na podložku tlačit déle než 30 sekund, dávkovač ledu/vody automaticky přestane podávat vodu
nebo led.
Voda, která vystupuje z dávkovače vody, je chlazena na
příslušnou teplotu, ale pokud požadujete vodu s nižší teplotou,
umístěte led nejprve do sklenky nebo jiné nádoby, než
nadávkujete vodu.
Aby nedošlo k vystříknutí vody či ledu, odtahujte pohár
pomalu od podložky poté, co vyteče všechna voda či led.
● Další led může být připraven chvíli poté, co odtáhnete pohár
od položky. To je normální a nejedná se o závadu.
● Trocha ledu nebo vody, která zůstane ve vedení, může kapat
nebo stékat ještě chvíli po vypouštění.
To je normální a nejedná se o závadu.
” (Zámek).
Funkce upozorňování uživatele
Následující funkce upozorňování uživatele se aktivují, když necháte dveře dlouho otevřené nebo pokud stoupne
teplota uvnitř chladničky.
Displej teploty Alarm Přední kontrolka
Trvale po dobu 1 minuty Bliká Ozve se jednou Blikne jednou
Otevřené dveře
Nárůst teploty uvnitř
chladničky
*Bliká 30 sekund každých 30 minut.
312
Trvale po dobu 3 minuty Bliká Ozve se dvakrát Blikne dvakrát
Trvale po dobu 5 minuty Bliká* Ozve se trvale Bliká trvale
Mraznička: -12 °C nebo více Bliká* Ozve se trvale Běžný provoz
Chladnička: 8 °C nebo více Bliká* Ozve se trvale Běžný provoz
Demontáž a opětovná instalace
Příloha
Skleněné police
Zvedněte zadní část police a polici vytáhněte.
Při opětovné instalaci police ji přiložte k levým a pravým vodítkům a zatlačte
na místo.
Zásuvky
Vytáhněte zásuvku celou ven, a nadzvedněte zadní část zásuvky a
vytáhněte zásuvku ven.
Při opětovné instalaci zásuvky ji přiložte k levým a pravým vodítkům a
zatlačte na místo.
Police dveří a police s utěsněným krytem
Zatlačte polici zdola nahoru a vyjměte ji.
Polici znovu nainstalujete tak, že přiložíte levý a pravý výčnělek a zasunete
polici pevně dolů, až na doraz.
Přihrádka na víno
Zvedněte zadní část přihrádky na víno a přihrádku vytáhněte.
Při opětovné instalaci přihrádky ji přiložte k levým a pravým vodítkům a
zatlačte na místo.
1
2
2
13
1
2
Zavěšená police
Vytáhněte zavěšenou polici celou ven, a nadzvedněte zadní část zavěšené
police a vytáhněte zavěšenou polici ven.
Při opětovné instalaci zavěšené police ji přiložte k levým a pravým vodítkům
a zatlačte na místo.
Přihrádka na led
Zvedněte přihrádku na let a vytáhněte dolní část k sobě.
Pro opětovnou instalaci přihrádky na led nejprve přiložte její horní část k
automatickému zařízení na výrobu ledu, pak zatlačte dolů její dolní část a
pevně ji zasuňte na místo až na doraz.
● Při demontáži přihrádky na led dávejte pozor, abyste nerozsypali led v ní.
● Než nainstalujete zpět přihrádku na led, vyjměte z ní led.
Odkapávací přihrádka dávkovače na led/vodu a
přihrádka na vodu
Umístěte prsty do výřezu v zadní části odkapávací přihrádky a přihrádku
demontujte.
Uchopte výčnělek v přihrádce na vodu a přihrádku vyjměte.
Při opětovné instalaci přihrádek nainstalujte nejprve přihrádku na vodu a pak
nainstalujte přihrádku na odkapávání.
13
Odkapávací
přihrádka
2
1
2
Přihrádka na
vodu
Česky
313
Příloha
Čištění a údržba
Provádějte pravidelné čištění a údržbu, abyste zajistili, že chladnička bude čistá a bude dlouhou dobu řádně
fungovat.
Než ji vyčistíte nebo provedete údržbu, musíte se přesvědčit, zda jste odpojili napájecí kabel ze
sítě. Zástrčku nezapojujte a neodpojujte mokrýma rukama. Jinak hrozí zásah elektrickým proudem
VÝSTRAHA
VAROVÁNÍ
Čištění
Setřete snadno odstranitelnou nečistotu hadříkem namočeným ve vlažné vodě.
Odolnou nečistotu otřete hadříkem namočeným v ředěném neutrálním saponátu na nádobí.
Pak zbytek saponátu setřete hadříkem namočeným ve vlažné vodě.
Na konec čištění je nezbytné otřít plochy, aby na nich nezůstala zbytková vlhkost.
Nepoužívejte čistidla (obsahující abrazivní čisticí prostředky nebo chemikálie) a co nejdříve setřete z dveří zbytky
potravin, koření a nečistoty.
nebo zranění.
Nepoužívejte na čištění následující předměty:
● Alkalická čistidla (mohla by rozpustit plastové části)
● Brusná čistidla, prachová čistidla, velmi horkou nebo vařící vodu, kartáče, kyseliny, benzen,
ředidla, líh, apod. (mohly by vést k vyblednutí ploch, laku a plastových částí)
Vnitřek, zásuvky, skleněné police a police ve dveřích
Je nezbytné setřít jedlý olej, máslo a další typy tuků a mastnoty z plastových částí.
Jinak by mohlo dojít k poškození plastových částí. Zásuvky, skleněné police a police ve dveřích lze vyjmout.
Pokud jsou velmi znečištěné nebo zapáchají, vyjměte je a umyjte.
Těsnění otvoru dveří
Znečištěné nebo poškozené těsnění vede k úniku chladu z chladničky.
Jakmile se těsnění znečistí, okamžitě setřete nečistoty.
Přihrádka na led
Pokud přihrádka na led obsahuje starý led nebo kostky ledu, které se
slepily k sobě, vyjměte je a led vyhoďte.
Dávkovač ledu/vody
Odkapávací přihrádku a přihrádku na vodu můžete vyjmout. V pravidelných intervalech vylévejte vodu, která
se nahromadila v přihrádce na vodu.
Vnější strana chladničky
Pokud je vnější strana znečistěná, setřete nečistoty. Pokud umožníte nahromadění prachu na napájecím
kabelu, může dojít k požáru. V pravidelných intervalech otírejte prach suchým hadříkem, atd.
Ovládací panel a panel dávkovače ledu/vody
Otřete tyto panely měkkým hadrem namočeným do vlažné vody a vyždímaným.
Ovládací panel a panel dávkovače ledu/vody jsou z jemných materiálů.
Dávejte tedy pozor, abyste nepoškodili jejich povrch.
Poznámka:
● Nemyjte zásuvky, skleněné police, přihrádky ve dveřích ani jiné části v myčce. Jinak může dojít k odlepení
ochrany na dílech nebo jejich povrchové úpravy nebo k poškození dílů.
314
Příloha
Výměna ltru na vodu
Pravidelně vyměňujte ltr na vodu. Měl by se vyměňovat každých šest měsíců.
Když je čas vyměnit ltr, na panelu dávkovače ledu/vody se objeví ikona “ ”.
Tato lhůta se liší podle množství používané vody i kvality a tlaku vody a může být mnohem kratší než šest měsíců.
Filtr na vodu vyměňujte i za následujících okolností:
● Když má voda nebo led nepříjemný zápach či chuť (to znamená, že je snížena kapacita ltru)
● Když se sníží množství vody pronikající do chladničky (to znamená, že ltr je zanesený)
Čištění ltru
1
Demontujte zásuvku oblasti pro zachování vitamínů.
2
Demontujte panel ltru.
Umístěte prsty do výřezu v přední části panelu ltru a panel ltru
demontujte.
3
Nakloňte ltr na vodu mírně nahoru.
4
Otočte ltr na vodu doleva o 90 stupňů a přitáhněte jej k sobě.
5
Nainstalujte nový ltr na vodu.
Dodržujte kroky pro demontáž ltru v opačném pořadí.
6
Když je na panelu dávkovače ledu/vody zobrazena značka “
přidržte na dávkovači ledu/vody nejméně 3 sekundy.
Ikona “
” na panelu dávkovače ledu/vody zhasne.
2
Panel ltru
1
3
Filtr na vodu
4
”,
Poznámky:
● Po vyjmutí ltru na vodu může dojít k vylití vody uvnitř.
Pokud se vylije voda, vyjměte oblast čerstvých potravin s teplotou 5° a otřete vodu na spodní straně
chladničky.
● Když chcete koupit nový ltr na vodu, požádejte o něj prodejce nebo autorizované servisní středisko.
Typ ltru na vodu : CNRAH-257760
Česky
315
Příloha
Zastavení automatické výroby ledu
Funkci automatické výroby ledu můžete vypnout, pokud ji dlouhou dobu
nepoužijete na výrobu ledu.
Vyjměte přihrádku na led a nastavte spínač na vnitřní straně automatického
zařízení na výrobu ledu do polohy Vypnuto.
Poznámka:
● Až spínač nastavíte do polohy Vypnuto, vraťte přihrádku na led do původní
polohy. I když je spínač v poloze Vypnuto, led ponechaný v přihrádce na
kostky ledu bude usazen v přihrádce na led.
Použití mrazničky s vyjmutou přihrádkou na led
Když vyjmete přihrádku na led, můžete na skleněné police mrazničky umístit velké potraviny.
Chcete-li používat mrazničku bez přihrádky na led, postupujte podle níže uvedeného postupu a vypněte
dávkovač ledu.
1
Vypněte automatickou funkci výroby ledu.
2
Na panelu dávkovače ledu/vody se objeví “
3
Nejméně 3 sekundy přidržte stisknuté
4
Připevněte kryt přihrádky na led.
Z důvodu bezpečnosti a úspory energie upevněte prosím dodávaný kryt
zařízení na vydávání ledu s chladničkou k oblasti dávkování ledu.
Kryt zařízení na vydávání ledu sestává ze 2 částí. Nejdříve připevněte
část 1 a poté část 2.
Poznámky:
● Dávkovač vody lze používat, i když je dávkovač ledu vypnutý podle výše
popsaného postupu.
● Chcete-li přihrádku na led znovu nainstalovat a používat, postupujte podle
postupu níže.
1. Vyjměte kryt přihrádky na led.
2. Nastavte spínač automatické funkce výroby ledu do polohy Zapnuto.
3. Nainstalujte přihrádku na led.
”.
.
Vypnuto Zapnuto
1
2
Kryt přihrádky na led
(doplněk)
Kontrola po čištění a údržbě
Není poškozen napájecí kabel?
Nezahřívá se napájecí zásuvka?
Je napájecí zástrčka pevně připevněna k zásuvce?
Je-li napájecí kabel poškozený, vypojte napájecí zástrčku ze zásuvky a kontaktujte svého prodejce nebo
autorizované servisní středisko.
Je-li kontrolka nebo kryt kontrolky poškozený, nebo jakákoli část projevuje známky poškození, kontaktujte svého
prodejce nebo autorizované servisní středisko. Nesnažte se opravovat, vyměňovat nebo demontovat jakékoli
poškozené díly, atd. sami.
Když chladničku delší dobu nebudete používat
V takovém případě odpojte napájecí zástrčku. Nechte dvířka chladničky otevřená na dva až tři dny, aby vnitřek
vyschl a předešli jste zápachům a plísním.
Až ji znovu použijete, nechte odtéct vodu (15 sklenic (cca 3 litry)) a vyjměte led (cca 40 kostek) z dávkovače ledu/
vody, dokud voda a kostky nejsou čiré.
316
Při přesouvání nebo přepravě chladničky
Před přesouváním nebo přepravou chladničky
Nejprve zkontrolujte, zda je odpojen hlavní přívod vody.
Vyjměte všechny potraviny a led z chladničky a odpojte napájecí kabel.
1
Odpojte vodovodní hadici od konektoru hadice.
Připravte si nádobu na zachycení body, která vyteče z vnitřku vodovodní hadice.
● Odstraňte i konektor hadice upevněný k otvoru vodovodní hadice a uschovejte jej na bezpečném
místě.
2
Demontujte přední mřížku.
3
Odpojte obě přívodní hadice na vodu, které vyčnívají z oblasti pod dvířky mrazničky, od přívodu
vody.
Odpojte spojovací kroužky (černé) a pak vytáhněte přívodní hadice na vodu.
Voda vyteče z přívodních hadic na vodu, připravte si proto nádobu na její zachycení.
4
Zvedněte nastavitelné nožky a přitáhněte chladničku dopředu.
Příloha
5
Vypusťte vodu z vypouštěcího otvoru na dolní straně zadního
panelu.
Umístěte nádobu pod vypouštěcí otvor, nakloňte nádobu dozadu a
vypusťte vodu z otvoru.
6
Nainstalujte zpět přední mřížku.
Dodržujte kroky pro demontáž přední mřížky v opačném pořadí.
Přesouvání nebo přeprava chladničky
Chladničku musí přepravovat minimálně čtyři lidé.
● Každý z nich uchopí chladničku za jeden z rohů.
● Nezvedejte ji za dvířka.
● Přelepte dvířka napevno, aby se neotevřela.
Poznámka:
● Mějte na paměti, že voda v chladničce může vytéct.
Vypouštěcí
otvor
317
Česky
Příloha
Odstraňování potíží
Pokud máte pocit, že chladnička nefunguje správně, zkontrolujte nejprve následující body.
Pokud problém nemizí, odpojte napájecí kabel a kontaktujte prodejce nebo autorizované servisní středisko.
Obecné
Z chladničky se ozývají zvláštní
zvuky.
Slyšíte zvuk po vypnutí
kompresoru.
Slyšíte zvuk poté, co jste otevřeli
nebo zavřeli dveře.
Slyšíte zvuk proudící vzduchu
nebo vody po otevření dveří.
Slyšíte cvaknutí při každém
zapnutí chladničky.
Slyšíte nepřetržité pískání. ● Tento zvuk je slyšet, když je zapnutý ventilátor pro oběh studeného
● Nainstalovali jste chladničku na pevnou a rovnou plochu?
● Jsou kolem chladničky dostatečné odstupy?
● Nevibruje něco na horní straně chladničky?
● Je normální slyšet hluk, když se chladnička spouští nebo vypíná.
● Toto je normální a často je to způsobeno prouděním chladicího média
zpět do kompresoru.
● Toto způsobuje rozdíl tlaku vzduchu mezi vnitřkem a vnějškem chladničky.
● Toto způsobuje proudění chladicího média ve vnitřním potrubí.
● Tento zvuk vydává aktivace trojcestného ventilu, a je zcela normální.
vzduchu.
● Není chladnička nastavena na režim rychlomrazení?
V režimu rychlomrazení se ventilátor pro oběh studeného vzduchu zapne
na vysoké otáčky a vydává hlasitý zvuk.
● Nejsou potraviny uloženy příliš těsně u sebe nebo nestoupla teplota v
místnosti?
V těchto případech se ventilátor pro oběh studeného vzduchu zapne na
vysoké otáčky a vydává hlasitý zvuk.
Jsou slyšet zvuky z automatického
zařízení na výrobu ledu.
Kompresor je poměrně hlučný. ● Není chladnička nastavena na režim rychlomrazení?
Kompresor běží dlouhou dobu. ● Když poprvé zapojíte napájecí kabel do sítě, kompresor běží déle než
Na vnější straně chladničky se
tvoří kondenzace.
Vnější strana chladničky je horká
na dotyk.
● Jde o zvuky ledu padajícího do přihrádky na led.
Jedná se o normální zvuk.
V režimu rychlomrazení kompresor běží na vysoké otáčky, takže vydává
hlasitý zvuk.
● Nejsou potraviny uloženy příliš těsně u sebe nebo nestoupla teplota v
místnosti?
V těchto případech kompresor běží na vysokou rychlost, je tedy normální,
že je více slyšet.
obvykle, aby ochladil vnitřek chladničky na požadovanou teplotu.
● Není chladnička nastavena na režim rychlomrazení?
● Neotevírali jste a nezavírali jste často dvířka?
Jsou dvířka zcela uzavřena?
● Nejsou potraviny uloženy příliš těsně u sebe nebo nestoupla teplota v
místnosti?
● Když vložíte mnoho potravin najednou, kompresor musí běžet déle.
● Kondenzace se může vytvořit, pokud stoupne vlhkost v místnosti, je to
zcela normální. Otřete ji suchým hadříkem.
● Určité zahřátí je normální, jelikož chladnička obsahuje potrubí na
uvolňování tepla, která brání kondenzaci.
318
Příloha
Ovladače na ovládacím panelu
nelze použít.
Kontrolka nesvítí. ● Není chladnička nastavena na režim dovolené?
Ozve se alarm a bliká displej
teploty ovládacího panelu a přední
kontrolky.
● Je chladnička zapnutá?
● Není chladnička nastavena na dětský zámek?
V režimu dovolené se nerozsvítí přední kontrolka chladničky.
● Je chladnička zapnutá?
● Nechali jste otevřená jedna nebo obě dvířka. Zavřete je.
Chladnička a mraznička
Chladnička nechladí (a mraznička
nemrazí).
Chladnička nechladí (a mraznička
nemrazí) dostatečně.
● Je chladnička zapnutá?
● Není nastavena příliš vysoká teplota?
● Není chladnička vystavena přímému světlu nebo nestojí u tepelného
spotřebiče?
● Jsou kolem chladničky dostatečné odstupy?
● Nejsou potraviny uloženy příliš těsně u sebe nebo nestoupla teplota v
místnosti?
● Neotevírali jste a nezavírali jste často dvířka?
Jsou dvířka zcela uzavřena?
● Není chladnička nastavena na režim dovolené?
● Když do chladničky vložíte teplé jídlo, teplota na chvíli stoupne.
● V chladném období nebo při nízké teplotě v místnosti může vzniknout
pocit, že chladnička nechladí.
Je rozdíl mezi nastavenou teplotou
a skutečnou teplotou.
Není vyráběn žádný led. ● Je zapnutý hlavní přívod vody?
Potraviny v chladničce zmrznou. ● Není nastavena příliš nízká teplota v chladničce?
V chladničce a zásuvkách se tvoří
kondenzace.
Dvířka mrazničky se ztěžka
otevírají.
V chladničce se objevil zápach. ● Byly potraviny se silným zápachem důkladně uzavřeny, než jste je vložili
● Není chladnička nastavena na režim rychlomrazení?
● Když do chladničky vložíte teplé jídlo, teplota na chvíli stoupne.
Byla vodovodní hadice na vodu řádně připojena?
● Je chladnička zapnutá?
● Je spínač automatického zařízení na výrobu ledu v poloze Zapnuto?
● Nebyly potraviny umístěny v zadní části chladničky?
Oblast u zadní stěny je tam, kde jsou teploty nejnižší, takže sem
nevkládejte potraviny, které mohou snadno zmrznout.
● Chladnička má trvale vysokou vlhkost, aby zelenina a další potraviny
zůstaly čerstvé.
Může se objevit kondenzace, pokud dveře často otevíráte a zavíráte nebo
když je nedostatečně zavřete. Otřete ji suchým hadříkem.
● Rozdíl v tlaku vzduchu mezi vnitřkem a vnějškem může občas způsobit
potíže s otevíráním dvířek mrazničky. Chvíli počkejte a pak se pokuste
dveře otevřít.
do chladničky?
Umístěte potraviny do uzavřené nádoby a skladujte je tak nebo je
skladujte na polici ve dveřích s uzavřeným krytem.
● Zápach může ulpět na povrchu v chladničce. Otřete plochy měkkým
hadrem namočeným ve vlažné vodě.
Česky
319
Příloha
Dávkovač ledu/vody
Voda a led zapáchají. ● Nepoužíváte starý ltr?
Nevytéká voda. ● Je zapnutý hlavní přívod vody?
Byla vodovodní hadice na vodu řádně připojena?
● Je chladnička zapnutá?
● Zobrazuje se ikona “
Není vydáván led. ● Je chladnička zapnutá?
● Zobrazuje se ikona “
● Je v přihrádce na led nějaký led?
● Není led v přihrádce na led slepený dohromady?
Led může v přihrádce na led přimrznout, pokud se delší dobu neodebírá.
Led nemůže být dávkován, když je led v přihrádce na led přimrznutý nebo
slepený.
Vyjměte slepený led z přihrádky na led a zařízení na vydávání ledu.
● Přestože led nemůže být dávkován, několik kousků ledu v přihrádce na
led zůstává. Toto je normální.
” na panelu dávkovače ledu/vody?
” nebo “ ” na panelu dávkovače ledu/vody?
Ovladače na panelu dávkovače
ledu/vody nelze použít.
● Je chladnička zapnutá?
● Není chladnička nastavena na dětský zámek?
320
SYSTEM BEZSZRONOWY “NO-FROST” DLA
ODPOWIEDNICH KOMÓR
CZAS WZROSTU TEMPERATURY 16 godzin
ZDOLNOŚĆ ZAMRAŻANIA 15 kg/24 h
KLASA KLIMATYCZNA SN-T*
POZIOM EMISJI HAŁASU 38 dB
Inne informacje
CAŁKOWITA POJEMNOŚĆ BRUTTO 615 L
CAŁKOWITA POJEMNOŚĆ NETTO 530 L
WYMIARY ZEWNĘTRZNE
SZEROKOŚĆ x GŁĘBOKOŚĆ x WYSOKOŚĆ
MASA NETTO 137 kg
NAPIĘCIE ZNAMIONOWE 220 V - 230 V
CZĘSTOTLIWOŚĆ ZNAMIONOWA 50 Hz
CZYNNIK CHŁODNICZY/POJEMNOŚĆ R600a/70 g
Uwagi:
*1 Roczne zużycie energii jest oparte na wynikach standardowego testu przez 24 godziny zgodnie z normą EN153.
Rzeczywiste zużycie energii różni się w zależności od sposobu użycia urządzenia i jego lokalizacji.
Zużycie energii podczas pracy różni się w zależności od miejsca instalacji urządzenia, ustawienia temperatury poszczególnych komór, temperatury i wilgotności otoczenia,
częstotliwości otwierania i zamykania drzwi, ilości i temperatury przechowywanej żywności oraz sposobu użycia urządzenia.
2
Dopuszczalna temperatura otoczenia: 10 °C do 43 °C
*
ŚRODEK POROTWÓRCZY Cyklopentan
Komora schładzania: bezszronowa / Komora zamrażania:
bezszronowa
2
915 mm x 710 mm x 1860 mm
Česky
Informace pro uživatele k likvidaci elektrických a elektronických zařízení (domácnosti)
Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být
přidány do běžného komunálního odpadu.
Ke správné likvidaci, obnově a recyklaci doručte tyto výrobky na určená sběrná místa, kde budou přijata zdarma. Alternativně v
některých zemích můžete vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu.
Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních
dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si
vyžádejte od místního úřadu nebo nejbližšího sběrného místa.
Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty.
Pro podnikové uživatele v zemích Evropské unie
Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého prodejce nebo dodavatele.
Informace k likvidaci v ostatních zemích mimo Evropskou unii
Tento symbol je platný jen v Evropské unii.
Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo od svého prodejce.
TECHNICKÉ ÚDAJE
Informační list (EU Regulace 1060/2010)
NÁZEV DODAVATELE Panasonic
IDENTIFIKAČNÍ ZNAČKA MODELU
KATEGORIE 7 (Chladnička/mraznička)
TŘÍDA ENERGETICKÉ ÚČINNOSTI A++
ROČNÍ SPOTŘEBA ENERGIE 346 kWh/rok
ČISTÝ OBJEM CHLADNIČKY 324 L
ČISTÝ OBJEM MRAZNIČKY 206 L
HODNOCENÍ CHLADNIČKY čtyři- hvězdičky
BEZNÁMRAZOVÉ PŘIHRÁDKY Chladnička: Beznámrazový / Mrazák: Beznámrazový
DOBA NÁBĚHU TEPLOTY 16 hod
MRAZICÍ VÝKON 15 kg/24 h
KLIMATICKÁ TŘÍDA SN-T*
EMISE HLUKU ŠÍŘENÉHO VZDUCHEM 38 dB
Další informace
CELKOVÝ HRUBÝ OBJEM 615 L
CELKOVÝ ČISTÝ OBJEM 530 L
VENKOVNÍ ROZMĚRY
ŠÍŘKA x HLOUBKA x VÝŠKA
ČISTÁ HMOTNOST 137 kg
NOMINÁLNÍ NAPĚTÍ 220 V - 230 V
NOMINÁLNÍ FREKVENCE 50 Hz
CHLADICÍ MÉDIUM/ZÁTĚŽ R600a/70 g
Poznámky:
*1 Roční spotřeba energie je založena na výsledcích standardních testů za 24 hodin, v souladu s EN153.
Skutečná spotřeba energie se liší podle způsobu používání spotřebiče a jeho umístění.
Spotřeba energie při používání se může lišit dle toho, kde je spotřebič nainstalován, nastavení teploty každého z prostorů, okolní teplotě a vlhkosti, dle toho, jak často se dveře
otevírají/zavírají, objemu a teplotě potravin a způsobu použití spotřebiče.
2
Povolená okolní teplota: 10 °C až 43 °C
*
PĚNIČ Cyklopentan
NR-B53V2-XE
NR-B53V2-XF
NR-BG53V2-X
915 mm x 710 mm x 1860 mm
NR-B53VW2-WE
NR-B53VW2-WF
NR-BG53VW2-W
*1
2
327
