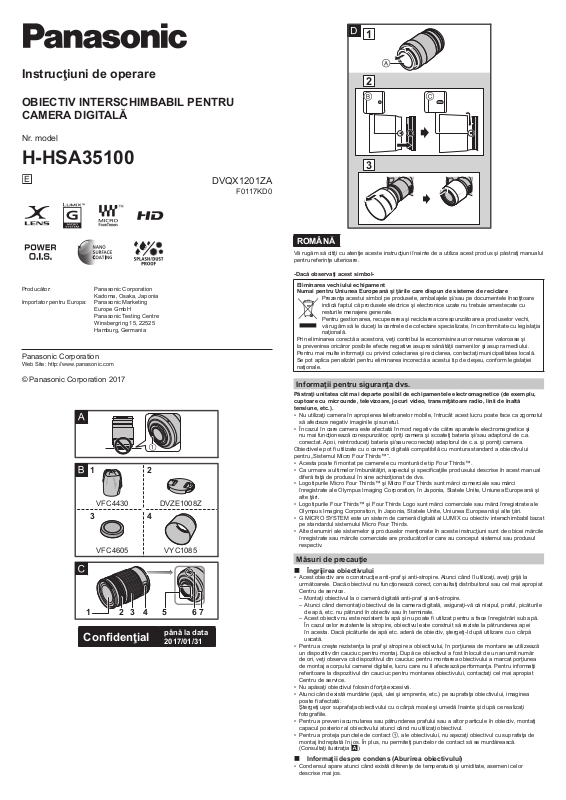

Panasonic HHSA35100 User Manual

Instrucţiuni de operare

OBIECTIV INTERSCHIMBABIL PENTRU CAMERA DIGITALĂ

Nr. model

H-HSA35100

E	DVQX1201ZA

F0117KD0

Producător: Panasonic Corporation

Kadoma, Osaka, Japonia

Importator pentru Europa: Panasonic Marketing

Europe GmbH

Panasonic Testing Centre

Winsbergring 15, 22525

Hamburg, Germania

Panasonic Corporation

Web Site: http://www.panasonic.com

1	2
VFC4430	DVZE1008Z
3	4
VFC4605	VYC1085

6 7

Confidenţial	până la data
	2017/01/31

ROMÂNĂ

Vă rugăm să citiţi cu atenţie aceste instrucţiuni înainte de a utiliza acest produs şi păstraţi manualul pentru referinţe ulterioare.

-Dacă observaţi acest simbol-

Eliminarea vechiului echipament

Numai pentru Uniunea Europeană şi ţările care dispun de sisteme de reciclare

Prezenţa acestui simbol pe produsele, ambalajele şi/sau pe documentele însoţitoare indică faptul că produsele electrice şi electronice uzate nu trebuie amestecate cu

resturile menajere generale.

Pentru gestionarea, recuperarea şi reciclarea corespunzătoare a produselor vechi,

vă rugăm să le duceţi la centrele de colectare specializate, în conformitate cu legislaţia naţională.

Prin eliminarea corectă a acestora, veţi contribui la economisirea unor resurse valoroase şi la prevenirea oricăror posibile efecte negative asupra sănătăţii oamenilor şi asupra mediului.

Pentru mai multe informaţii cu privind colectarea şi reciclarea, contactaţi municipalitatea locală. Se pot aplica penalizări pentru eliminarea incorectă a acestui tip de deşeu, conform legislaţiei naţionale.

Informaţii pentru siguranţa dvs.

Păstraţi unitatea cât mai departe posibil de echipamentele electromagnetice (de exemplu, cuptoare cu microunde, televizoare, jocuri video, transmiţătoare radio, linii de înaltă tensiune, etc.).

•Nu utilizaţi camera în apropierea telefoanelor mobile, întrucât acest lucru poate face ca zgomotul să afecteze negativ imaginile şi sunetul.

•În cazul în care camera este afectată în mod negativ de către aparatele electromagnetice şi nu mai funcţionează corespunzător, opriţi camera şi scoateţi bateria şi/sau adaptorul de c.a.

conectat. Apoi, reintroduceţi bateria şi/sau reconectaţi adaptorul de c.a. şi porniţi camera. Obiectivele pot fi utilizate cu o cameră digitală compatibilă cu montura standard a obiectivului pentru „Sistemul Micro Four Thirds™”.

•Acesta poate fi montat pe camerele cu montură de tip Four Thirds™.

•Ca urmare a ultimelor îmbunătăţiri, aspectul şi specificaţiile produsului descrise în acest manual diferă faţă de produsul în sine achiziţionat de dvs.

•Logotipurile Micro Four Thirds™ şi Micro Four Thirds sunt mărci comerciale sau mărci înregistrate ale Olympus Imaging Corporation, în Japonia, Statele Unite, Uniunea Europeană şi alte ţări.

•Logotipurile Four Thirds™ şi Four Thirds Logo sunt mărci comerciale sau mărci înregistrate ale Olympus Imaging Corporation, în Japonia, Statele Unite, Uniunea Europeană şi alte ţări.

•G MICRO SYSTEM este un sistem de cameră digitală al LUMIX cu obiectiv interschimbabil bazat pe standardul sistemului Micro Four Thirds.

•Alte denumiri ale sistemelor şi produselor menţionate în aceste instrucţiuni sunt de obicei mărcile înregistrate sau mărcile comerciale are producătorilor care au conceput sistemul sau produsul respectiv.

Măsuri de precauţie

Îngrijirea obiectivului

•Acest obiectiv are o construcţie anti-praf şi anti-stropire. Atunci când îl utilizaţi, aveţi grijă la următoarele. Dacă obiectivul nu funcţionează corect, consultaţi distribuitorul sau cel mai apropiat Centru de service.

–Montaţi obiectivul la o cameră digitală anti-praf şi anti-stropire.

–Atunci când demontaţi obiectivul de la camera digitală, asiguraţi-vă că nisipul, praful, picăturile de apă, etc. nu pătrund în obiectiv sau în terminale.

–Acest obiectiv nu este rezistent la apă şi nu poate fi utilizat pentru a face înregistrări sub apă. În cazul celor rezistente la stropire, obiectivul este construit să reziste la pătrunderea apei în acesta. Dacă picăturile de apă etc. aderă de obiectiv, ştergeţi-l după utilizare cu o cârpă uscată.

•Pentru a creşte rezistenţa la praf şi stropire a obiectivului, în porţiunea de montare se utilizează un dispozitiv din cauciuc pentru montaj. După ce obiectivul a fost înlocuit de un anumit număr de ori, veţi observa că dispozitivul din cauciuc pentru montarea obiectivului a marcat porţiunea de montaj a corpului camerei digitale, lucru care nu îi afectează performanţa. Pentru informaţii referitoare la dispozitivul din cauciuc pentru montarea obiectivului, contactaţi cel mai apropiat Centru de service.

•Nu apăsaţi obiectivul folosind forţă excesivă.

•Atunci când există murdărie (apă, ulei şi amprente, etc.) pe suprafaţa obiectivului, imaginea poate fi afectată.

Ştergeţi uşor suprafaţa obiectivului cu o cârpă moale şi umedă înainte şi după ce realizaţi fotografiile.

•Pentru a preveni acumularea sau pătrunderea prafului sau a altor particule în obiectiv, montaţi capacul posterior al obiectivului atunci când nu utilizaţi obiectivul.

•Pentru a proteja punctele de contact 1, ale obiectivului, nu aşezaţi obiectivul cu suprafaţa de montaj îndreptată în jos. În plus, nu permiteţi punctelor de contact să se murdărească. (Consultaţi ilustraţia A)

Informaţii despre condens (Aburirea obiectivului)

•Condensul apare atunci când există diferenţe de temperatură şi umiditate, asemeni celor descrise mai jos.

Condensul poate cauza murdărirea obiectivului şi poate duce la apariţia mucegaiului şi la defectare, aşadar aveţi grijă în următoarele situaţii:

–Atunci când camera este adusă în interior din exterior în condiţii de temperatură scăzută

–Atunci când camera este adusă într-o maşină cu instalaţie de aer condiţionat

–Atunci când aerul rece de la instalaţia de aer condiţionat este direcţionat chiar pe obiectiv

–În locuri cu umiditate

•Dacă apare condensul, opriţi camera şi lăsaţi-o aşa timp de aproximativ două ore. După ce camera se acomodează cu temperatura ambiantă, condensul va dispărea de la sine.

B Accesorii furnizate

Numerele de produse sunt valabile începând din ianuarie 2017. Acestea se pot modifica.

1 Husă obiectiv

2 Capac obiectiv

3 Capac posterior obiectiv

4 Parasolar obiectiv

•Capacul posterior şi capacul obiectivului sunt ataşate la obiectivul interschimbabil la momentul achiziţionării.

C Denumirile şi funcţiile componentelor

1Suprafaţă obiectiv

2Inel de focalizare

Rotiţi pentru a focaliza când realizaţi fotografii cu focalizare manuală (MF).

3Inel de transfocare

Rotiţi inelul de transfocare atunci când doriţi să realizaţi fotografii în format mare (tele) sau larg (unghi mare).

4Comutator [O.I.S.]

Atunci când obiectivul este ataşat la cameră, funcţia de stabilizare este configurată să se activeze în cazul în care comutatorul [O.I.S.] este setat pe [ON] (Pornit).

•Vă recomandăm să setaţi comutatorul O.I.S. pe [OFF] (OPRIT) atunci când utilizaţi un trepied.

5Puncte de contact

6 Marcaj de montare obiectiv

7Dispozitiv cauciuc montaj obiectiv

Notă

•Dacă transfocaţi după focalizare, pot apărea erori de focalizare. După transfocare, focalizaţi din nou.

•În situaţii în care este foarte linişte, sunetele produse de funcţionarea funcţiei Focalizare automată pot fi înregistrate în timpul înregistrării filmului. Aceasta nu reprezintă o defecţiune. În astfel de situaţii, comutarea la funcţia Focalizare manuală va îmbunătăţi situaţia.

•Dacă aţi setat O.I.S. la [ON] (PORNIT) atunci când înregistraţi un film, este posibil ca sunetele de funcţionare să fie înregistrate. Dacă acestea devin deranjante, vă recomandăm să setaţi comutatorul O.I.S. la [OFF] (OPRIT) şi să montaţi camera pe trepied.

DAtaşarea/detaşarea obiectivului

Pentru informaţii despre modul în care să montaţi şi să demontaţi obiectivul, consultaţi instrucţiunile de operare ale camerei dvs. digitale.

•Înainte de montarea sau demontarea obiectivului, asiguraţi-vă că aţi oprit camera digitală.

•Înainte de montarea obiectivului la camera digitală, scoateţi capacul posterior al obiectului A prin rotirea în direcţia săgeţii. (Consultaţi ilustraţia 1)

•Pentru a preveni acumularea sau pătrunderea prafului sau a altor particule în obiectiv, montaţi capacul/capacul posterior al obiectivului atunci când demontaţi obiectivul de la camera digitală.

Ataşarea filtrelor

•Efectul de vinietare poate să apară dacă utilizaţi 2 sau mai multe filtre în acelaşi timp.

•Este posibilă ataşarea obiectivului cu filtru deja ataşat.

•Când folosiţi parasolarul şi un filtru în acelaşi timp, ataşarea mai întâi filtrul.

•Nu puteţi ataşa un obiectiv de conversie sau un adaptor la obiectiv. Poate fi utilizat un filtru, însă ataşarea oricărui alt element poate duce la deteriorarea obiectivului.

Ataşarea parasolarului (Accesoriu furnizat) (Consultaţi ilustraţia 2)

1Aliniaţi marcajul B () de pe partea scurtă a parasolarului cu marcajul pe vârful obiectivului.

2Rotiţi parasolarul obiectivului în direcţia săgeţii până când se fixează şi

aliniaţi marcajul C () de pe partea lungă a parasolarului obiectivului cu marcajul de pe vârful obiectivului.

Depozitarea temporară a parasolarului (Consultaţi ilustraţia 3)

1Rotiţi parasolarul în direcţia săgeţii pentru a-l detaşa.

2 Întoarceţi parasolarul obiectivului şi apoi ataşaţi-l în modul indicat anterior.

Notă

•Când realizaţi imagini cu bliţ şi cu parasolarul ataşat, partea de jos a ecranului poate deveni întunecată (efect de vinietare), iar controlul bliţului poate fi dezactivat deoarece bliţul foto poate fi obstrucţionat de parasolar. Vă recomandăm detaşarea parasolarului.

Măsuri de precauţie în timpul utilizării

Aveţi grijă să nu scăpaţi sau să nu loviţi obiectivul. De asemenea, aveţi grijă să nu aplicaţi presiune prea mare asupra obiectivului.

•Aveţi grijă să nu scăpaţi punga în care aţi introdus obiectivul deoarece acest lucru ar putea cauza un şoc puternic asupra obiectivului. Este posibil ca aparatul să nu mai funcţioneze normal şi să nu mai realizeze fotografii. De asemenea, obiectivul se poate deteriora.

•Când transportaţi camera digitală cu obiectivul ataşat, ţineţi atât camera digitală, cât şi obiectivul.

Când utilizaţi pesticide şi alte substanţe volatile în apropierea camerei, asiguraţi-vă că acestea nu pătrund în obiectiv.

•Dacă astfel de substanţe pătrund în obiectiv, acestea pot deteriora carcasa exterioară sau pot cauza exfolierea stratului de vopsea.

Nu îndreptaţi obiectivul spre soare sau alte surse puternice de lumină.

•Acest lucru ar putea cauza colectarea unei cantităţi excesive de lumină de către obiectiv, conducând la incendiu sau funcţionare defectuoasă.

•Aparatul nu trebuie niciodată depozitat în următoarele locuri, deoarece ar putea apărea probleme de funcţionare şi avarii.

–În lumina directă soarelui sau pe plajă vara

–În locuri cu niveluri de temperatură şi umiditate ridicate sau unde schimbările de temperatură şi umiditate sunt bruşte

–În locaţii cu concentraţii ridicate de nisip, praf sau mizerie

–În locuri cu flacără deschisă

–În apropiere de aeroterme, aparate de aer condiţionat sau umidificatoare

–În locaţii în care apa ar putea pătrunde în aparat

–În locuri cu vibraţii

–În interiorul unui vehicul

•Consultaţi şi instrucţiunile de operare ale camerei digitale.

•Dacă aparatul nu va fi utilizat o perioadă îndelungată, vă recomandăm să îl depozitaţi împreună cu un agent deshidratant (gel de siliciu). În caz contrar, ar putea rezulta defecţiuni cauzate de mucegai, etc. Este recomandat să verificaţi funcţionarea aparatului înainte de utilizare.

•Nu lăsaţi obiectivul să intre în contact cu produsele din cauciuc sau plastic pentru perioade îndelungate.

•Nu atingeţi punctul de contact al obiectivului. Acest lucru poate cauza defectarea aparatului.

•Nu dezasamblaţi sau modificaţi aparatul.

Nu folosiţi în timp ce atingeţi direct obiectivul la temperaturi scăzute pentru o perioadă lungă de timp.

•În zone reci (medii sub 0 °C, cum ar fi pârtiile de schi), contactul direct prelungit cu părţile metalice ale obiectivului poate provoca leziuni ale pielii. Folosiţi mănuşi sau altceva similar atunci când utilizaţi obiectivul pentru perioade lungi de timp.

Nu utilizaţi benzină, diluant, alcool sau alţi agenţi de curăţare similari pentru a curăţa sticla obiectivului sau carcasa exterioară.

•Utilizarea solvenţilor poate deteriora obiectivul sau poate cauza exfolierea stratului de vopsea.

•Ştergeţi praful sau amprentele folosind o lavetă moale, uscată.

•Utilizaţi o lavetă de praf moale pentru a înlătura murdăria şi praful de pe montura de cauciuc a obiectivului, inelul de transfocare şi inelul de focalizare.

•Nu folosiţi detergent de uz casnic sau o lavetă tratată chimic.

Depanare

Se aude un sunet când camera este pornită sau oprită.

Se aude un sunet din obiectiv atunci când realizaţi o fotografie a unui subiect luminos, cum ar fi atunci când sunteţi în aer liber.

• Acesta este sunetul emis în momentul mişcării obiectivului şi nu reprezintă o defecţiune.

Specificaţii

Specificaţiile se pot modifica fără notificare prealabilă.

OBIECTIV INTERSCHIMBABIL PENTRU CAMERA DIGITALĂ „LUMIX G X VARIO 35-100 mm / F2.8 II / POWER O.I.S.”

Distanţă focală

f=35 mm – 100 mm

(Echivalentul unei camere pe film de 35 mm: între 70 mm şi 200 mm)

Tip de apertură

7 discuri de diafragmă/diafragmă cu apertură circulară

Deschiderea maximă a diafragmei

F2.8

Valoare minimă a aperturii

F22

Construcţia obiectivului

18 elemente în 13 grupuri (2 lentile asferice ED, 1 lentilă UED)

Acoperirea cu nano-particule a suprafeţei

Distanţă de focalizare

0.85 m la ∞

(de la linia de referinţă a distanţei de focalizare)

Mărire maximă a imaginii

0,1× (echivalentul unei camere pe film de 35 mm: 0,2×)

Stabilizator optic de imagine

Disponibil

Comutator [O.I.S.]

Disponibil (Comutare ON/OFF (Pornit/Oprit))

Montură

Montură tip „Micro Four Thirds”

Unghi de vizualizare

34° (Larg) – 12° (Tele)

Diametru filtru

58 mm

Diametru maxim

Aprox. 67,4 mm

Lungime totală

Aprox. 99,9 mm (de la vârful obiectivului până la baza suportului obiectivului)

Masă

Aprox. 357 g

Temperatura de funcţionare

– De la 10 °C la 40 °C

Protecţie la praf şi stropire

Disponibil
