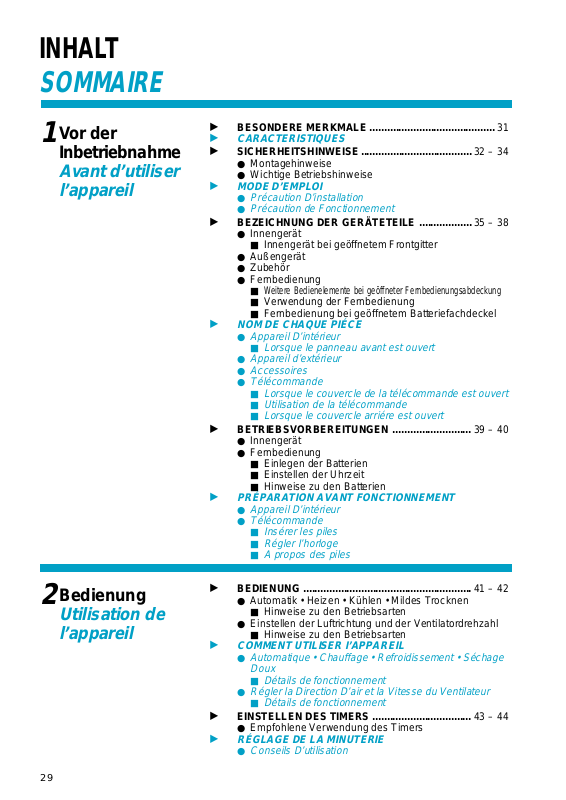

Page 1
INHALT
SOMMAIRE
Vor der
1
Inbetriebnahme
Avant d’utiliser
l’appareil
: BESONDERE MERKMALE ........................................... 31
:
CARACTERISTIQUES
: SICHERHEITSHINWEISE...................................... 32 – 34
● Montagehinweise
● Wichtige Betriebshinweise
:
MODE D’EMPLOI
●
Précaution D’installation
●
Précaution de Fonctionnement
: BEZEICHNUNG DER GERÄTETEILE .................. 35 – 38
● Innengerät
■ Innengerät bei geöffnetem Frontgitter
● Außengerät
● Zubehör
● Fernbedienung
■
Weitere Bedienelemente bei geöffneter Fernbedienungsabdeckung
■ Verwendung der Fernbedienung
■ Fernbedienung bei geöffnetem Batteriefachdeckel
:
NOM DE CHAQUE PIÉCE
●
Appareil D’intérieur
■
Lorsque le panneau avant est ouvert
●
Appareil d’extérieur
●
Accessoires
●
Télécommande
■
Lorsque le couvercle de la télécommande est ouvert
■
Utilisation de la télécommande
■
Lorsque le couvercle arriére est ouvert

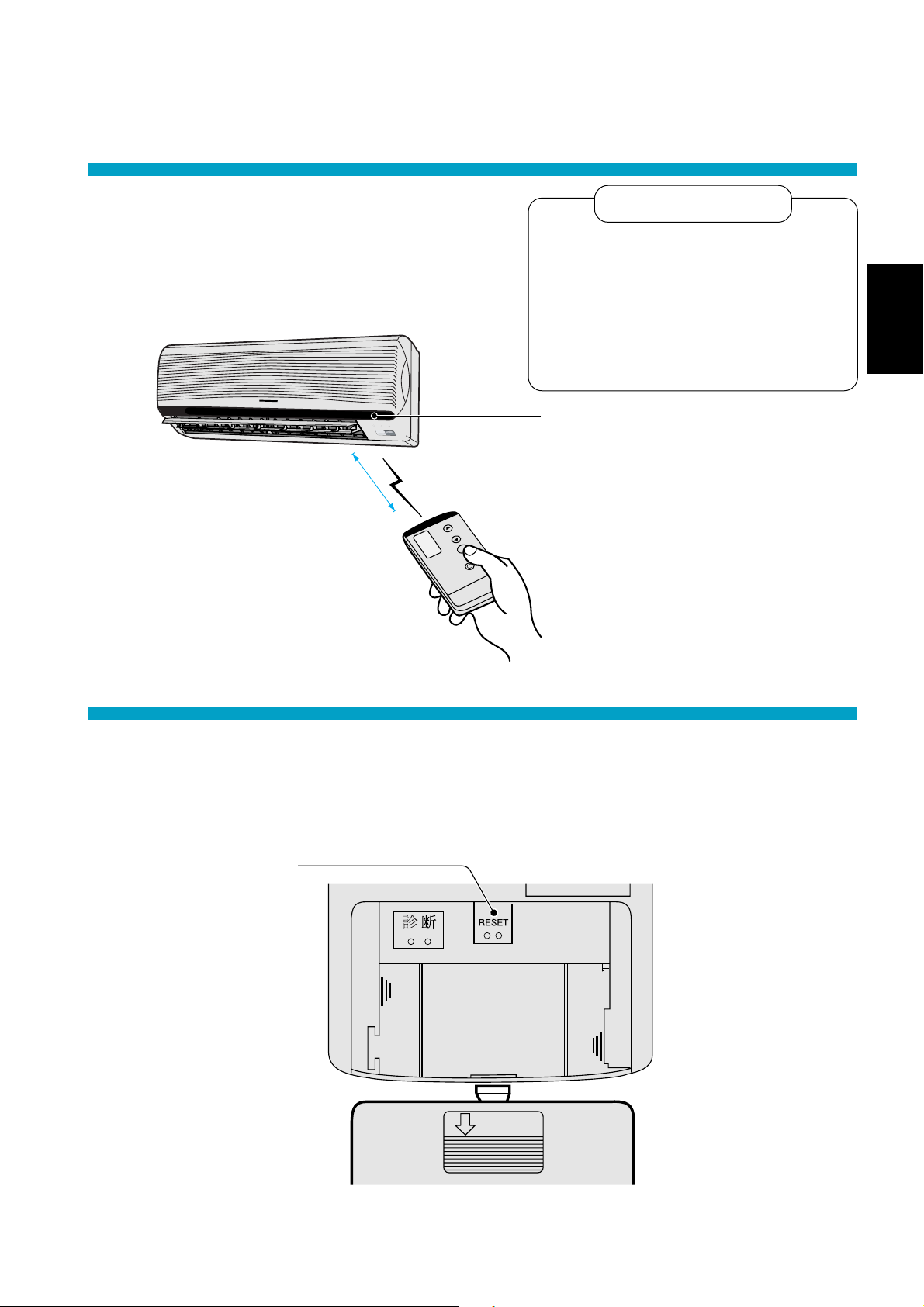

: BETRIEBSVORBEREITUNGEN ........................... 39 – 40
● Innengerät
● Fernbedienung

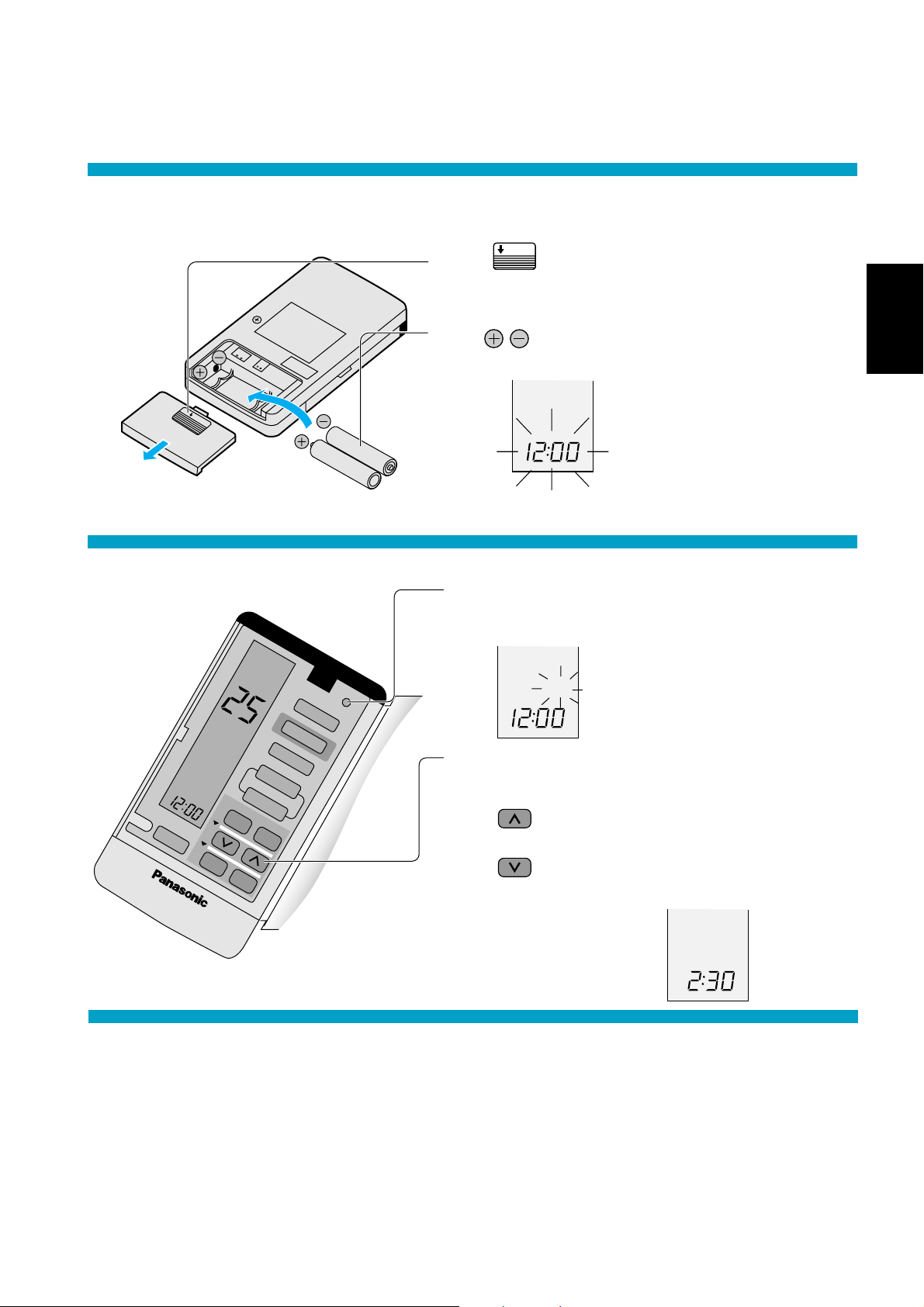

■ Einlegen der Batterien

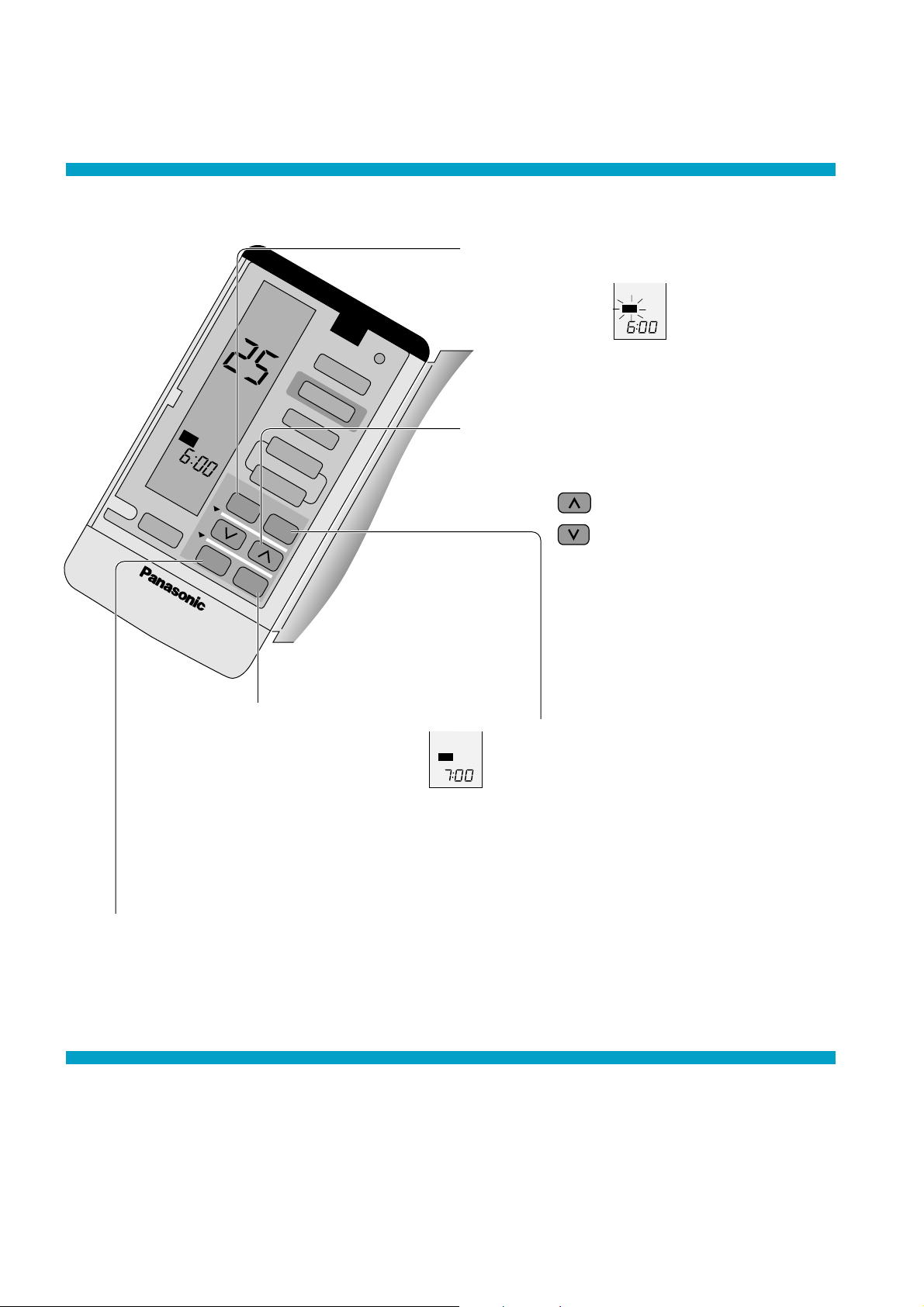

■ Einstellen der Uhrzeit
■ Hinweise zu den Batterien
:
PRÉPARATION AVANT FONCTIONNEMENT
●
Appareil D’intérieur
●
Télécommande
■
Insérer les piles
■
Régler I’horloge
■
A propos des piles
Bedienung
2
Utilisation de
l’appareil
29
: BEDIENUNG .......................................................... 41 – 42
● Automatik • Heizen • Kühlen • Mildes Trocknen
■ Hinweise zu den Betriebsarten

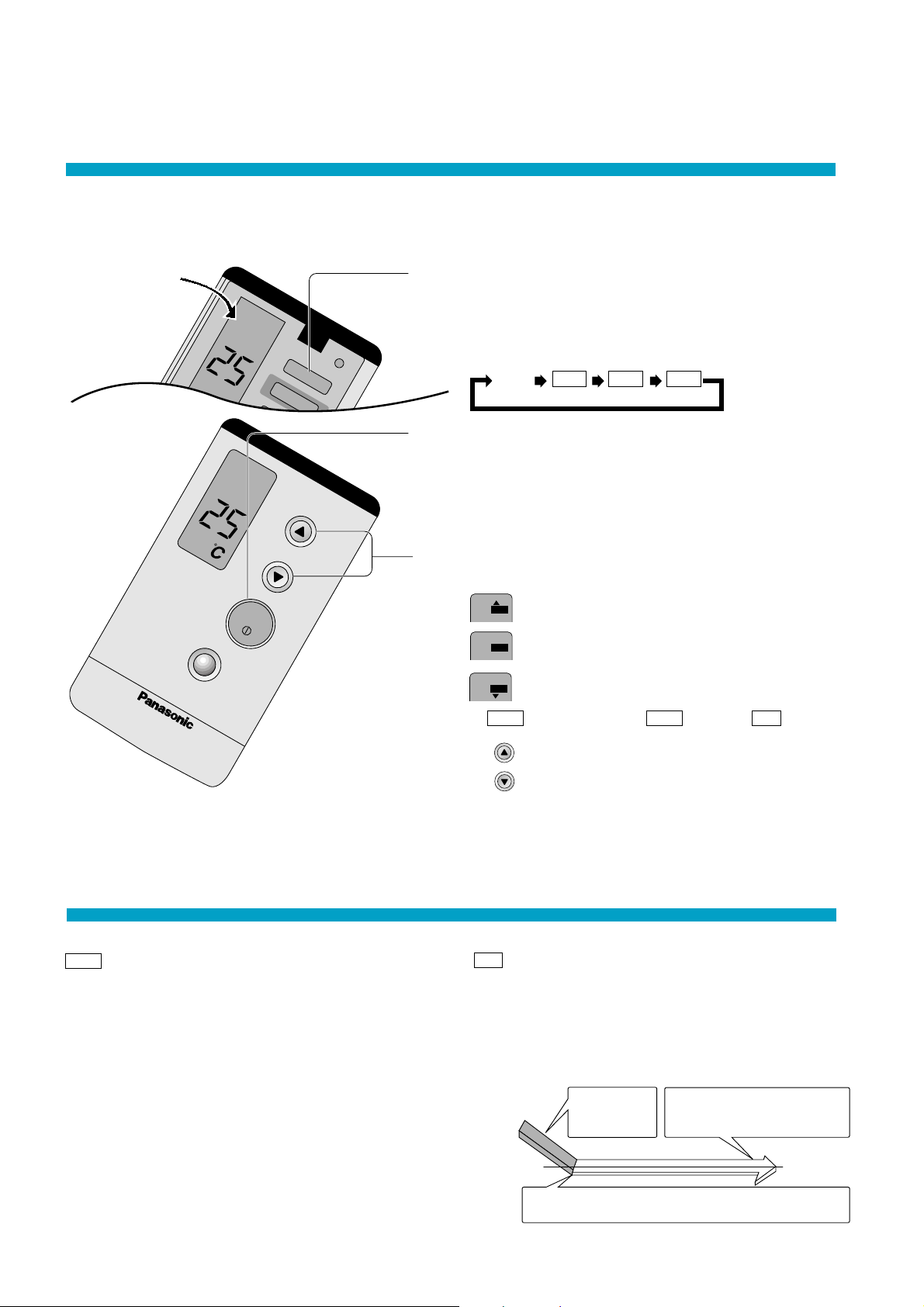

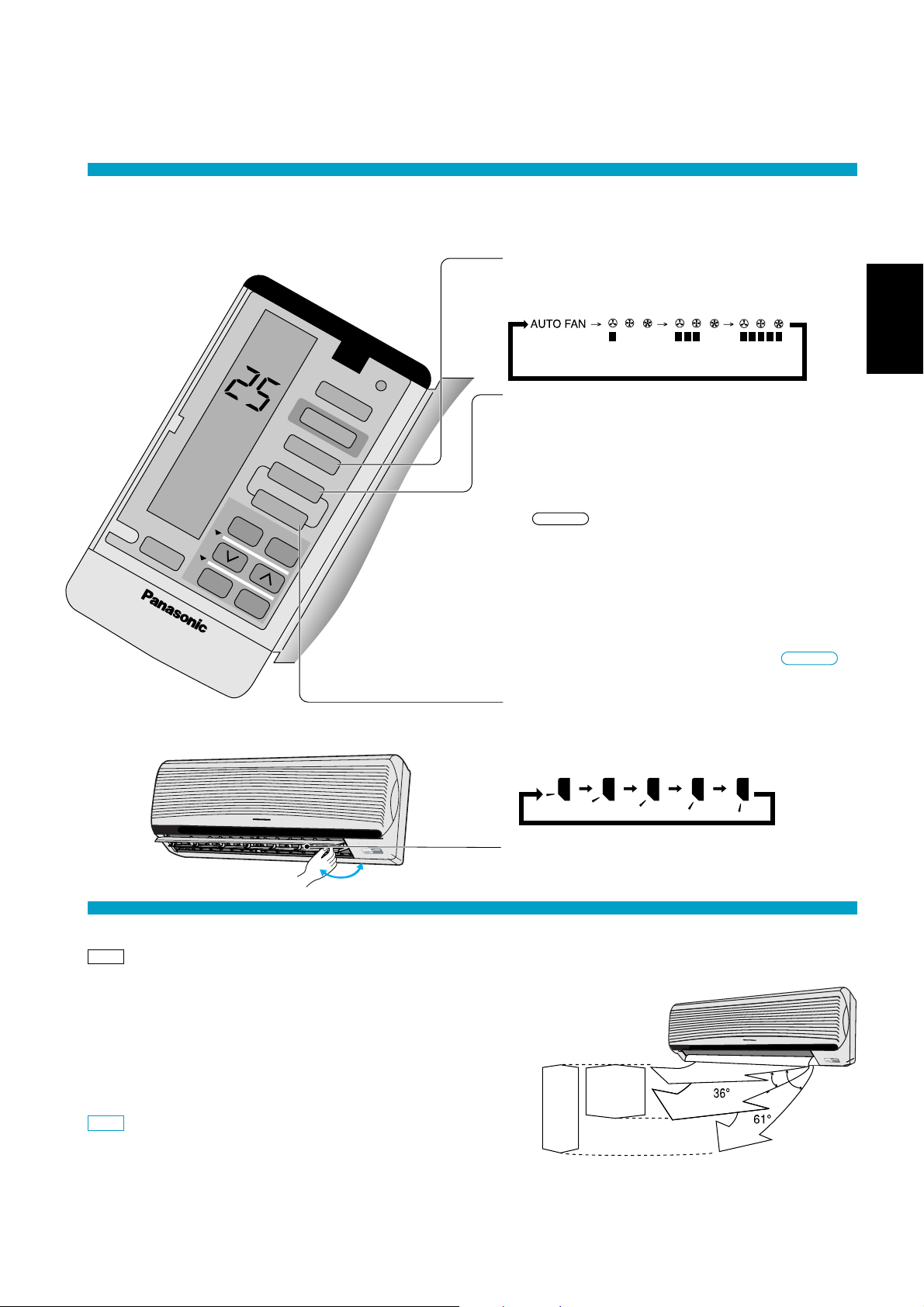

● Einstellen der Luftrichtung und der Ventilatordrehzahl
■ Hinweise zu den Betriebsarten
:
COMMENT UTILISER I’APPAREIL
●
Automatique • Chauffage • Refroidissement • Séchage
Doux
■
Détails de fonctionnement
●
Régler la Direction D’air et la Vitesse du Ventilateur
■
Détails de fonctionnement
: EINSTELLEN DES TIMERS .................................. 43 – 44
● Empfohlene Verwendung des Timers
:
RÉGLAGE DE LA MINUTERIE
●
Conseils D’utilisation
Page 2
: KOMFORTBETRIEB.............................................. 45 – 46

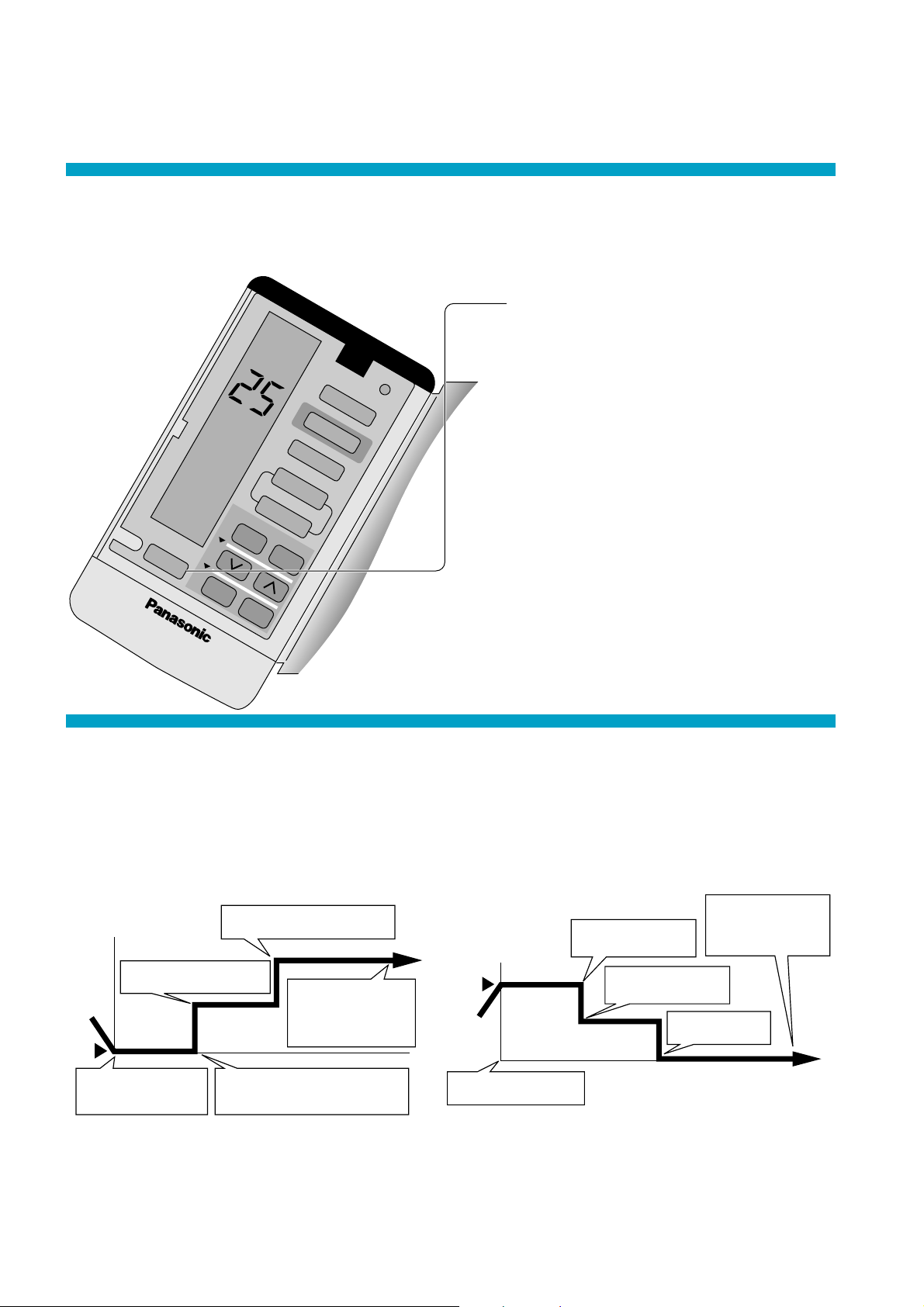

● Schlafmodus
■ Hinweise zum Nachtbetrieb
● Spar- und Turbobetrieb
■ Hinweise zu den Betriebsarten
:
FONCTIONS PRATIQUES
●
Mode Sommeil
■
Détails de fonctionnement
●
Mode Economie Ou En Puissance
■
Détails de fonctionnement
FRANÇAIS
DEUTSCH
W eitere
3
Hinweise
Si nécessaire
: PFLEGE UND WARTUNG..................................... 47 – 50
● Reinigen des Innengeräts und der Fernbedienung

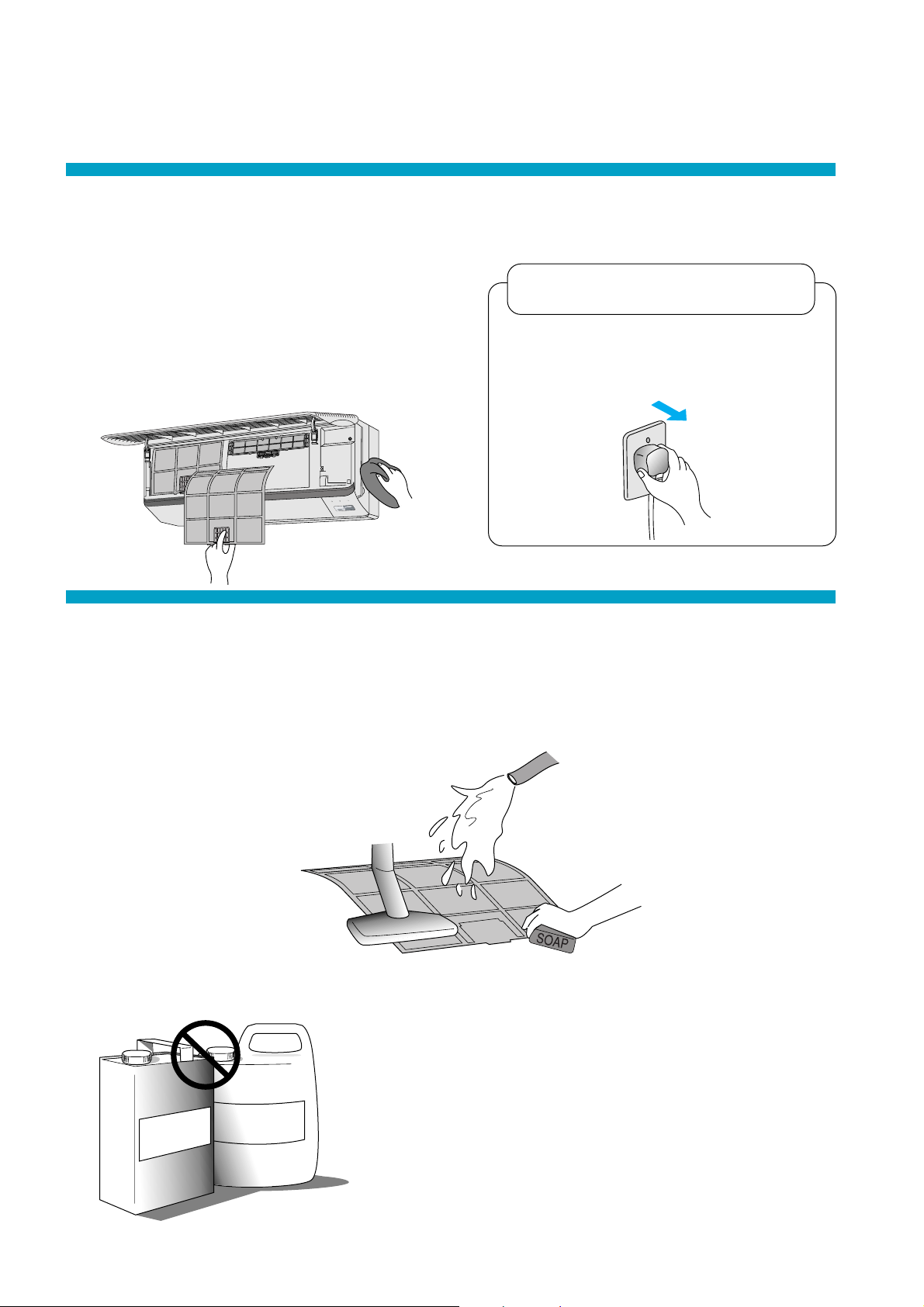

● Reinigen der Grobstaubfilter

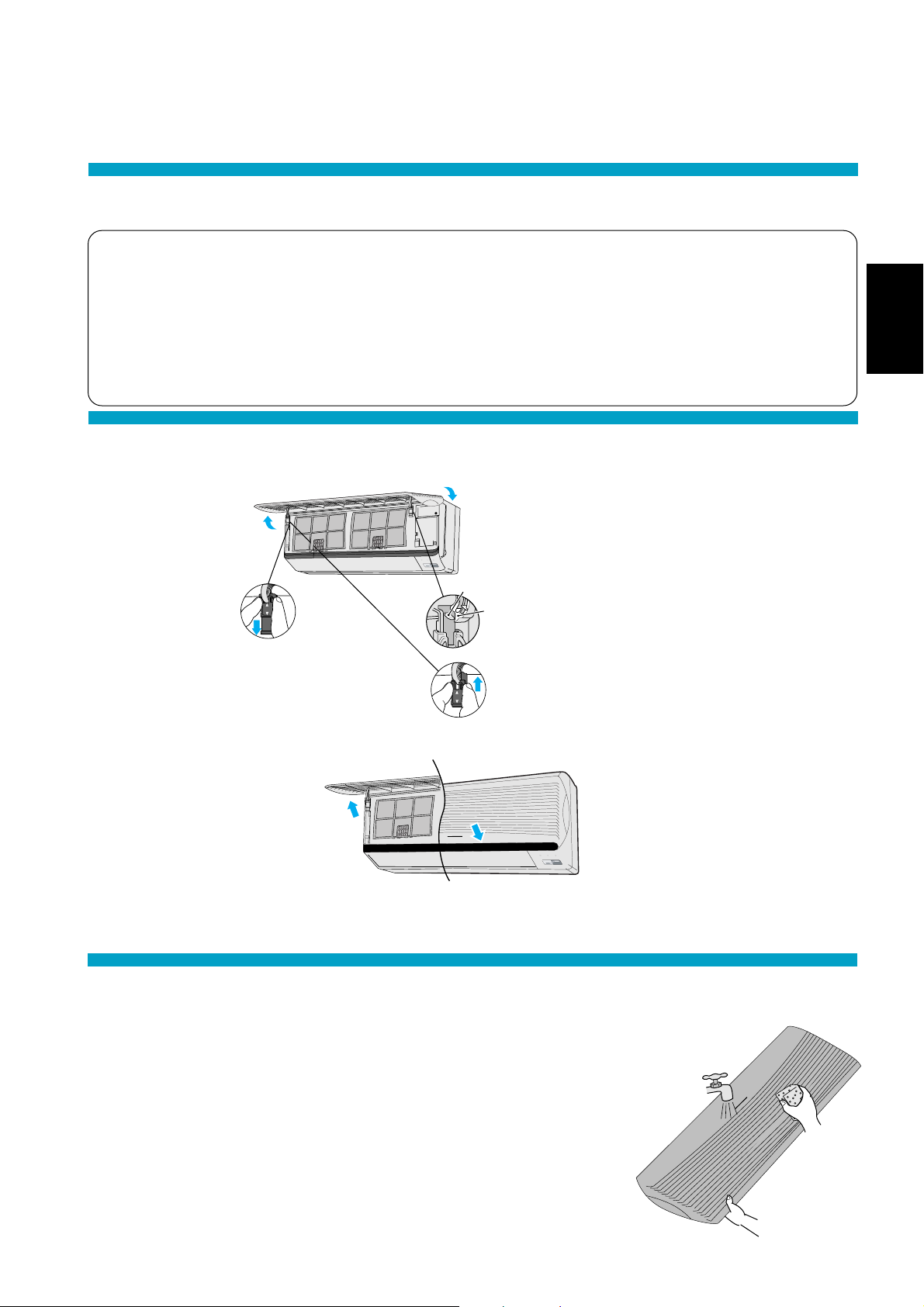

● Reinigen des Frontgitters
■ Abnehmen des Frontgitters
■ Anbringen des Frontgitters
■ Reinigen des Frontgitters

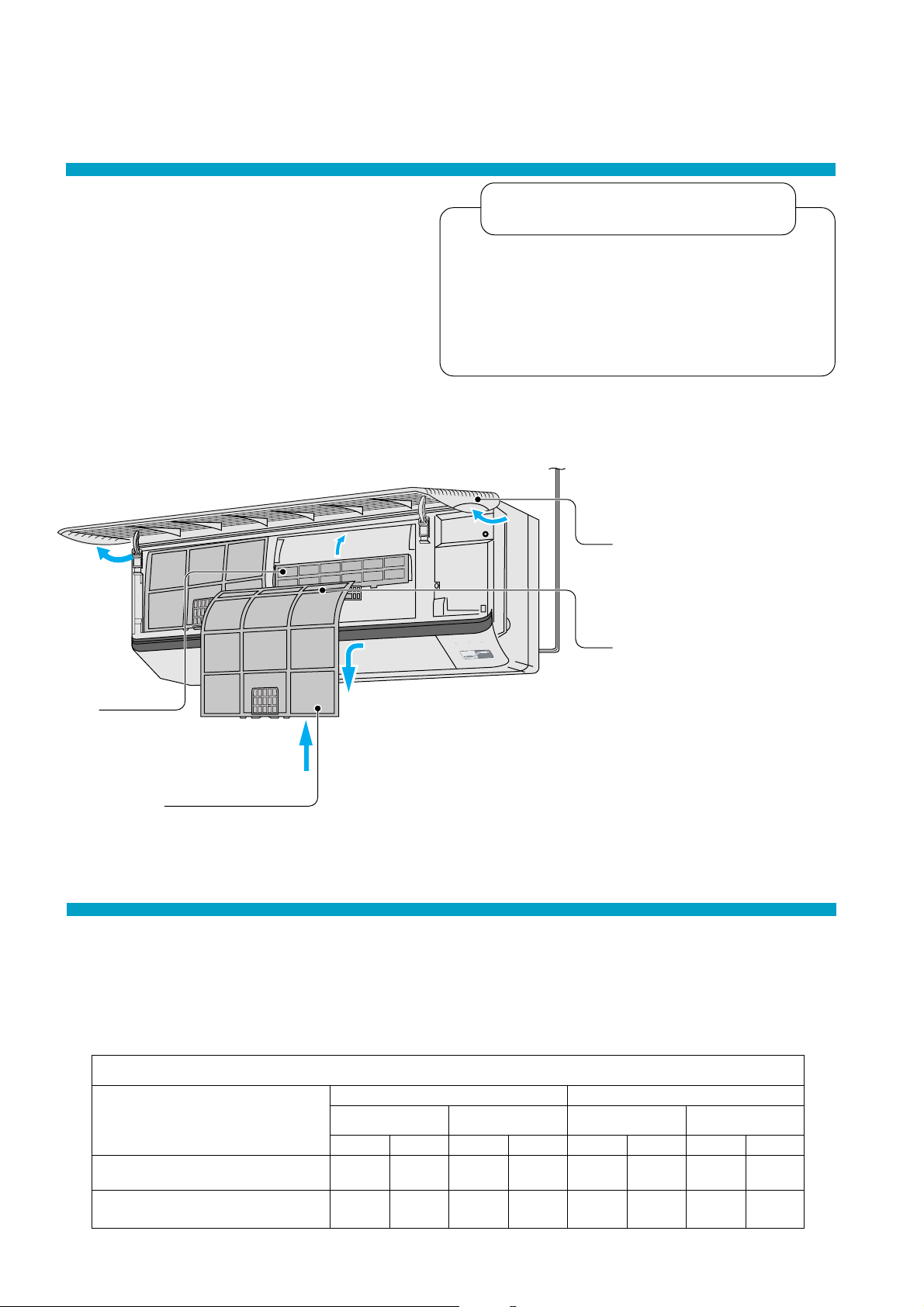

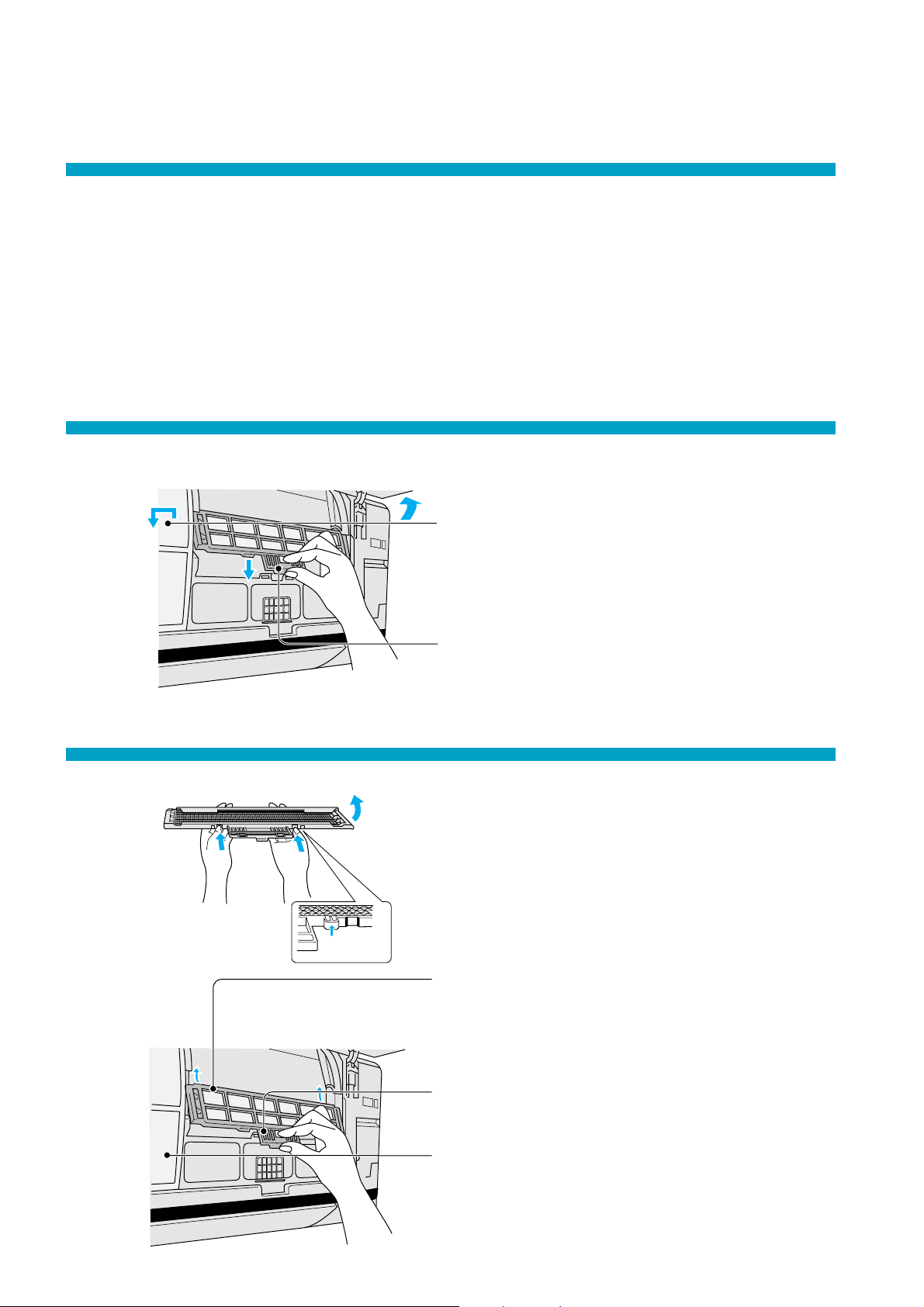

● Auswechseln der Feinfilter
■ Entnehmen der Feinfilter
■ Wiedereinsetzen der Feinfilter
● Kontrollen vor Beginn der Kühlsaison

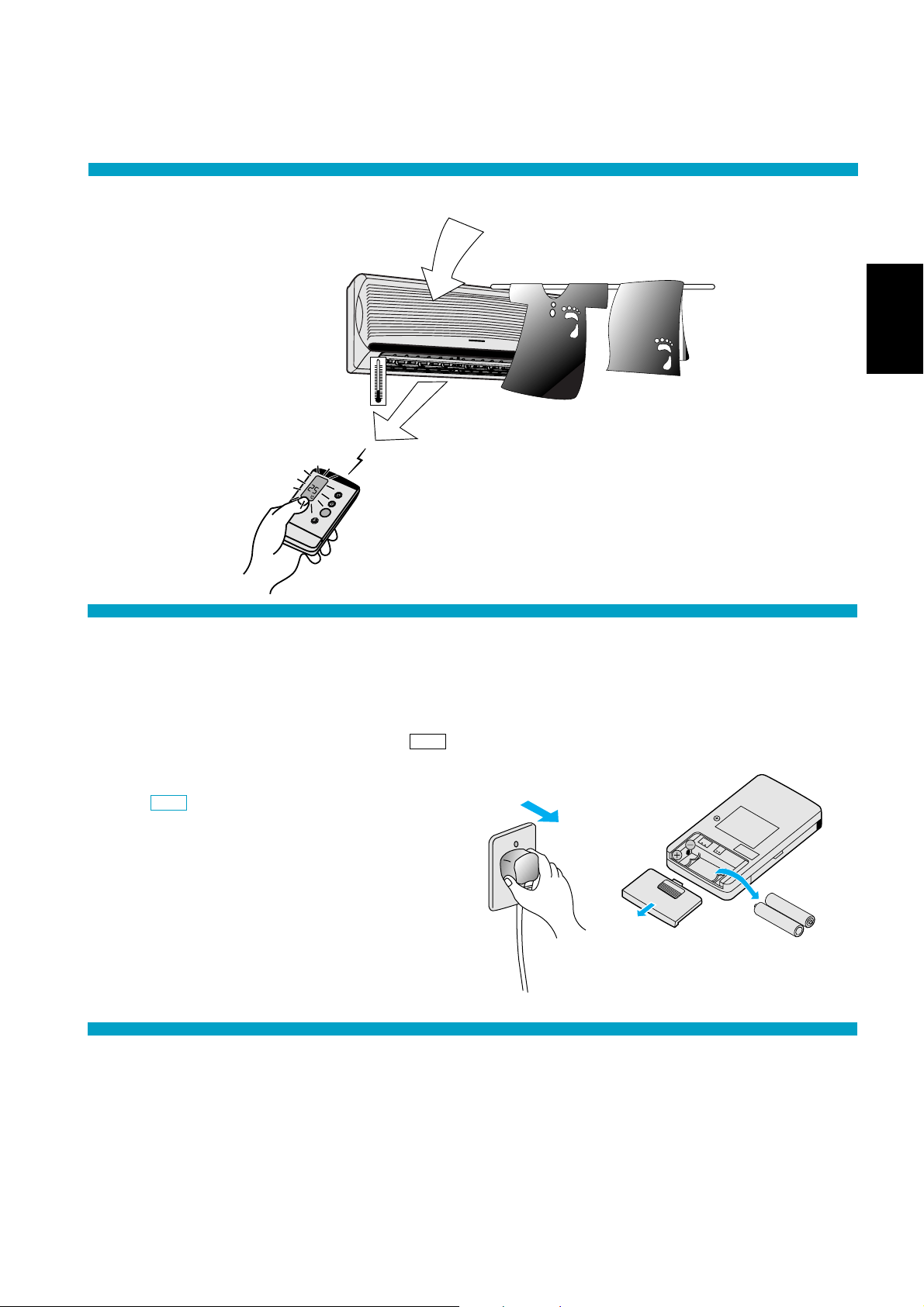

● Längere Nichtbenutzung des Klimageräts
● Empfohlene Inspektionen
:
SOIN ET ENTRETIEN
●
Nettoyer L’appareil d’interieur et la Télécommande
●
Nettoyer les Filtres à Air
●
Nettoyer le Panneau Avant
■
Retirer le panneau avant
■
Fixer le panneau avant
■
Nettoyer le panneau avant
●
Remplacer les Filtres Purificateurs D’air
■
Retirer les filtres purificateurs d’air
■
Réinstaller les filtres purificateurs d’air
●
Inspection Avant Terme
●
Lorsque le Climatisateur N’est pas Utilisé pendant Une
Période Prolongée
●
Inspection Recommandée

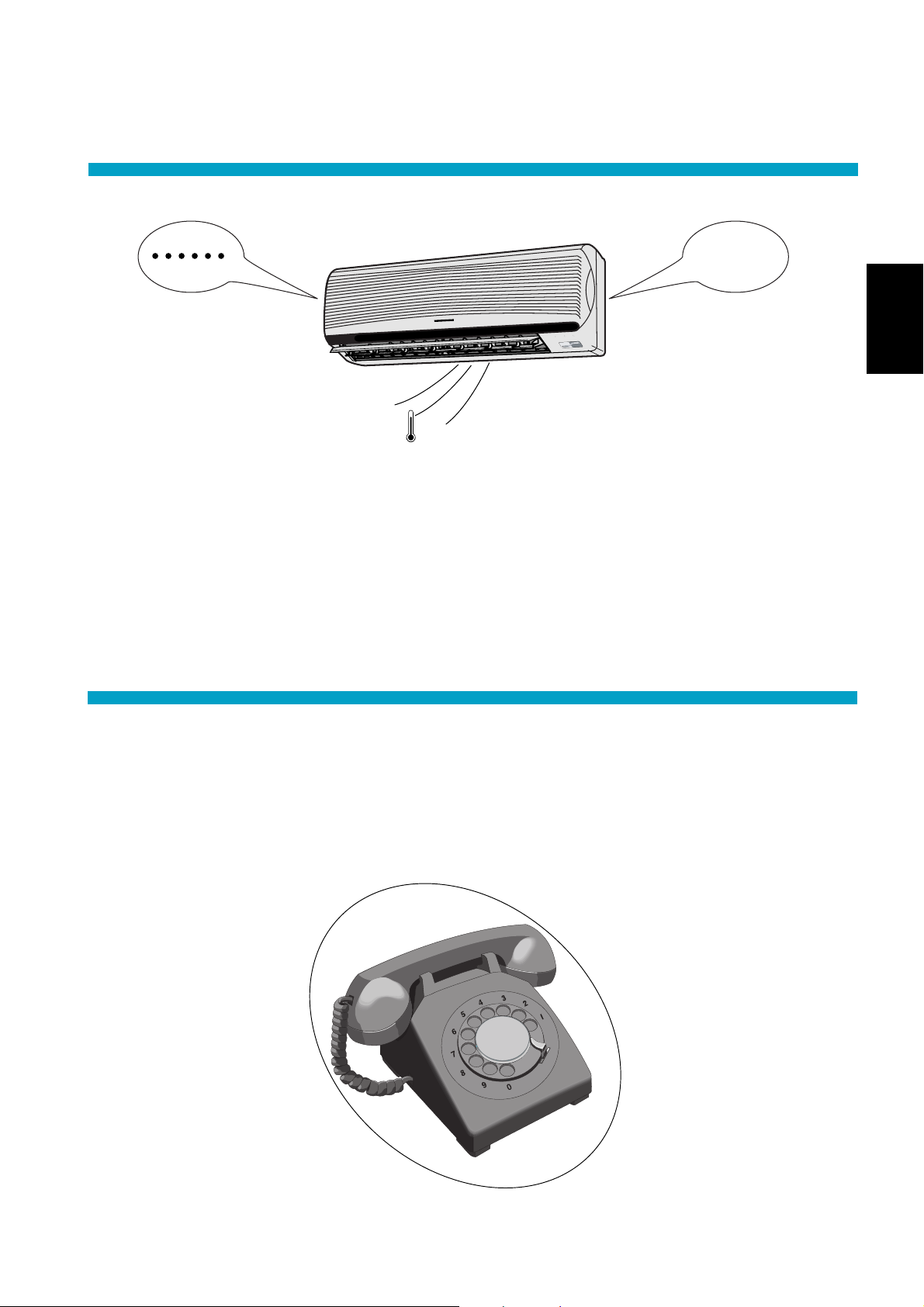

: STÖRUNGSSUCHE............................................... 51 – 52

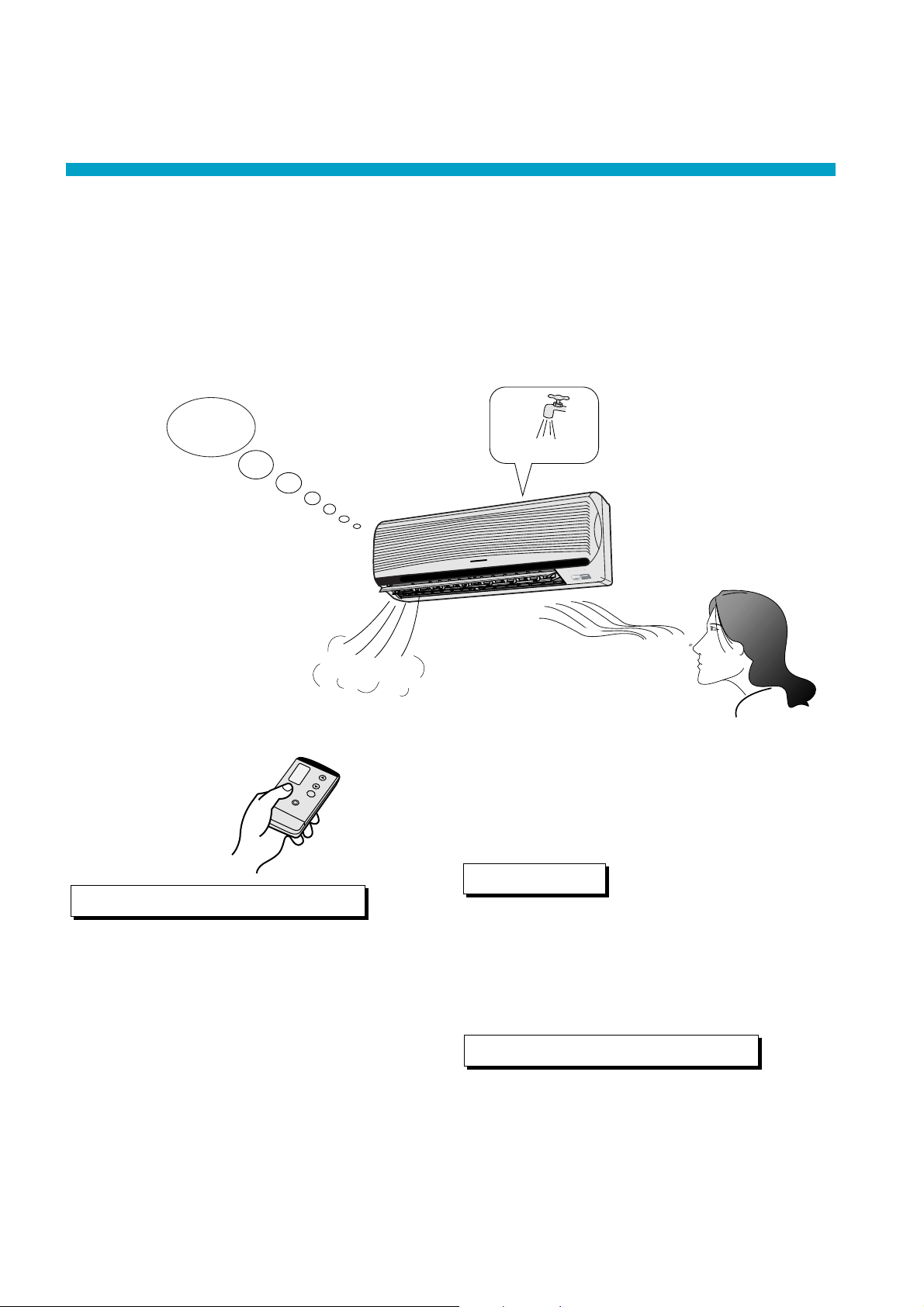

● Normaler Betrieb
● Betriebsstörungen
● Wenden Sie Sich direkt an Ihren Händler
:
RÉSOLUTION DE PROBLÈMES
●
Fonctionnement Ordinaire
●
Fonctionnement Anormal
●
Appelex Immédiatement un Dépanneur
: NÜTZLICHE HINWEISE.................................................53
:
INFORMATION UTILE

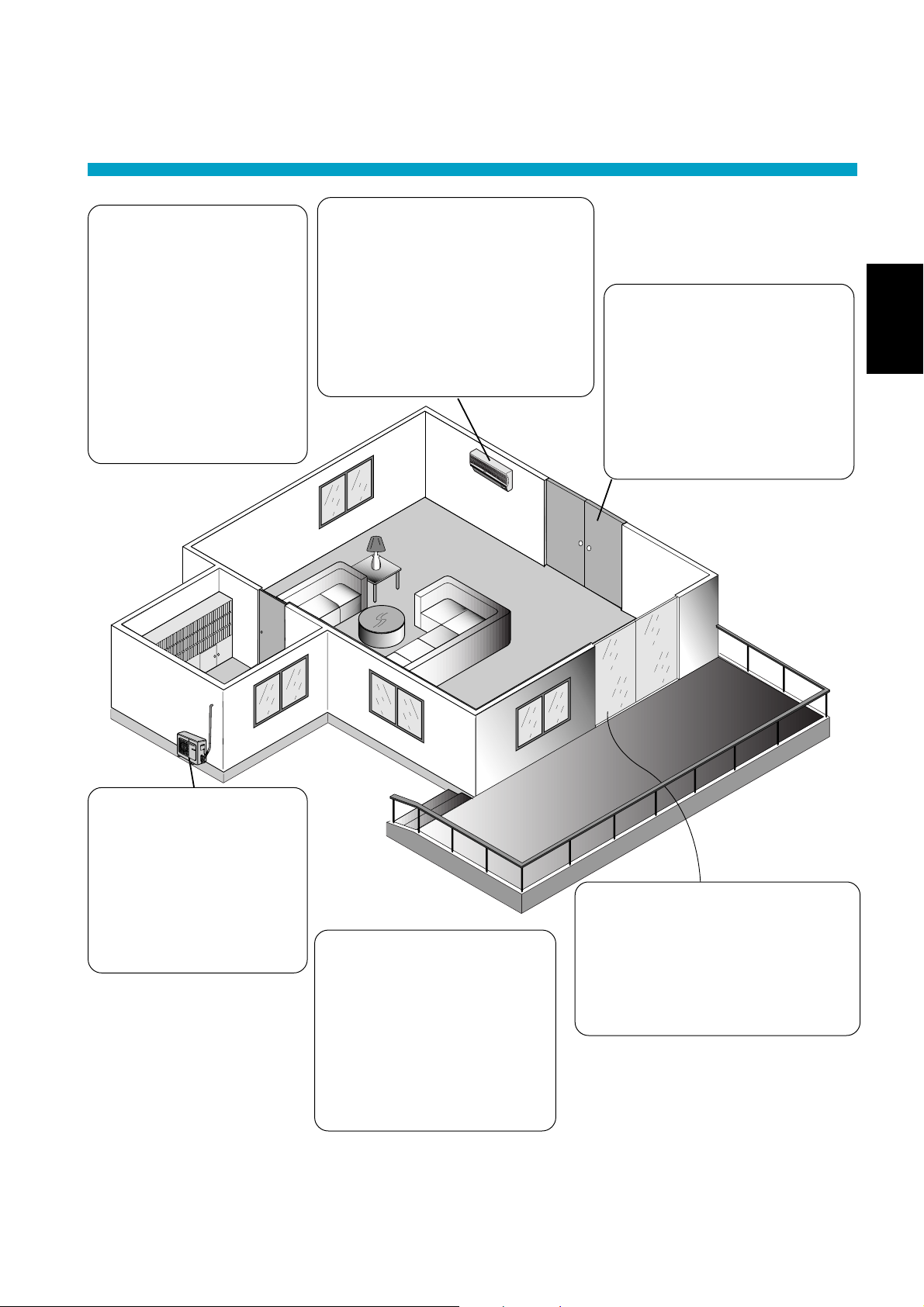

: TIPS ZU BETRIEB UND ENERGIEEINSPARUNG....... 54
:
ECONOMIES D’ENERGIE ET CONSEILS
D’UTILISATION
30
Page 3
BESONDERE MERKMALE
CARACTERISTIQUES
● UMWELTFREUNDLICH
Das verwendete Kühlmittel R410A ist kein Treibhausgas
- daher keine Schädigung der Ozonschicht.
●
RESPECT DE L’ENVIRONNEMENT
L’utilisation du rèfrigèrant R410A permet d’ècarter
tout risque potentiel d’atteinte à la couche d’ozone
et rèduit au minimum le potentiel de rèchauffement
global.
●
BLAUE BESCHICHTUNG DES VERFLÜSSIGERS
IM AUSSENGERÄT
Diese hochmoderne Beschichtung dient dem
Korrosionsschutz.
●
CONDENSEUR BLEU DE L’UNITE EXTERIEURE
Il s’agit de la protection antirouille la plus èvoluèe.
● LEUCHTTASTE
Einfachere Bedienung im Dunkeln.
●
TOUCHE ILLUMINEEN
Pour faciliter l’utilisation dans la pènombre
(Siehe Seite 37)
(Voir page 37)
● AUTOMATIKBETRIEB
Ermittelt stündlich die Raumtemperatur zur
Einstellung der optimalen Betriebsart.
●
FONCTIONNEMENT AUTOMATIQUE
Détecte la temperature de l’air absorbé toutes
les heures pour sélectionner le mode optimal.
● NACHTBETRIEB
Verhindert, daß der Raum zu warm oder zu kalt
wird, während Sie schlafen.
●
MODE DE FONCTIONNEMENT SOMMEIL
Evite que la pièce ne devienne trop chaude ou
trop froide pendant votre sommeil.
● SPARBETRIEB
Verringert die Stromaufnahme.
●
MODE ECONOMIQUE
Pour réduire la consommation de courant.
● TURBOBETRIEB
Sorgt für ein schnelles Erreichen der
gewünschten Raumtemperatur.
●
MODE DE FONCTIONNEMENT EN
PUISSANCE
Atteind rapidement la température de pièce
désirée.
● ABNEHMBARES FRONTGITTER
Zum schnellen und einfachen Reinigen
(waschbar).
●
PANNEAU AVANT AMOVIBLE
Pour un nettoyage simple et rapide (lavable).
● CATECHIN-FEINFILTER
Dieser Luftfilter scheidet in der Raumluft
enthaltenen Staub, Tabakrauch und kleinste
Partikel ab. Darüber hinaus unterbindet er das
Wachstum von Krankheitserregern, die im Filter
abgeschieden werden.
(Siehe Seite 41)
(Voir page 41)
(Siehe Seite 45)
(Voir page 45)
(Siehe Seite 46)
(Voir page 46)
(Siehe Seite 46)
(Voir page 46)
(Siehe Seite 48)
(Voir page 48)
(Siehe Seite 49)
●
FILTRE CATECHIN PURIFICATEUR D'AIR
C'est un filtre qui peut retenir la poussiëre, la
fumèe de cigarettes etles petites particules.
● DESODORIERENDER FILTER
Dieser Luftfilter entfernt unangenehme Gerüche
und desodoriert die Raumluft.
●
FILTRE DÈSODORISANT
Il est utlispour supprimer les mauvaises odeurs
et dèsodoriser l'air de la piëce.
● AUTOMATISCHER WIEDERANLAUF
Sorgt dafür, daß das Gerät nach einem
Stromausfall wieder in Betrieb geht.
●
CONTRÔLE DE REMISE EN MARCHE
AUTOMATIQUE
Remet automatiquement en marche l’appareil
après une panne de courant.
Wir danken Ihnen für den Kauf unseres
Panasonic-Raumklimageräts.
Nous vous remercions d’avoir choisi un
climatiseur Panasonic.
Remarque:
Avant d’utiliser votre climatiseur, lisez
attentivement ces instructions d’utilisation et
conservez-les afin de pouvoir les consulter
ultérieurement.
Hinweis:
Bevor Sie Ihr Klimagerät in Betrieb nehmen,
sollten Sie diese Betriebsanleitung aufmerksam
durchlesen und für den späteren Bedarf
aufbewahren.
(Voir page 49)
(Siehe Seite 49)
(Voir page 49)
(Siehe Seite 53)
(Voir page 53)
31
Page 4
SICHERHEITSHINWEISE
OFF
MODE D’EMPLOI
Bitte lesen Sie die folgenden Sicherheitshinweise vor der Inbetriebnahme sorgfältig durch!
Avant la mise en marche, veuillez lire attentivement le Mode d’emploi qui suit.
Eine unsachgemäße Bedienung infolge Mißachtung der Bedienungsanleitung kann zu Verletzungen und Beschädigungen
führen. Um dies zu vermeiden, sind die folgenden Hinweise unbedingt zu beachten.
Pour éviter toute blessure et endommagement de votre habitation, les instructions ci-dessous sont à suivre.
■ Die Warnhinweise untergliedern sich entsprechend ihrer Wichtigkeit wie folgt:
Une utilisation incorrecte résultant du non respect des instructions qui suivent peut entraîner des blessures ou des dégâts
dont la gravité vous est signalée comme suit:
FRANÇAIS
DEUTSCH
! Vorsicht /
Dieser Hinweis deutet darauf hin, daß seine Nichtbeachtung
zu schweren Verletzungen oder gar zum Tod führen kann.
Ce signe indique le danger de mort ou de blessures sérieuses.
■ Bei den folgenden Symbolen handelt es sich um Verbote bzw. Gebote:
Les instructions à suivre sont classees par les symboles suivants:
Dieses Symbol auf weißem Grund weist darauf hin, daß
eine bestimmte Tätigkeit NICHT durchgeführt werden darf.
● Montagehinweise /
■ Das Gerät darf nicht von Ihnen selbst installiert, deinstalliert oder an anderer Stelle installiert werden.
Eine unsachgemäße Installation kann elektrische Schläge oder Brände verursachen oder dazu führen, daß Wasser
aus dem Gerät tropft.
■
N’installez pas, ne déplacez pas et ne réinstallez pas l’appareil vous-même.
Une installation incorrecte peut causer fuites, électrocution ou feu.Veuillez consulter un vendeur agréé ou un
spécialiste pour le travail d’installation.
Ce symbole (avec un fond blanc)
indique une action interdite.
Avertissement
Précautions D’installation
! Vorsicht /
! Achtung /
Dieser Hinweis deutet darauf hin, daß seine Nichtbeachtung
zu Verletzungen oder zu Beschädigungen führen kann.
Ce signe indique un risque de dégâts matériels.
Diese Symbole auf schwarzem Grund weisen darauf hin,
daß bestimmte Tätigkeiten durchgeführt werden MÜSSEN.
Ces symboles (avec un fond noir)
indiquent une action qui est nécessaire.
Attention
Avertissement
! Achtung /
■ Das Raumklimagerät muß geerdet werden.
Ce climatiseur doit être branché à une prise de
terre.
Eine unsachgemäße Erdung kann
elektrische Schläge zur Folge haben.
Une prise de terre inappropriée peut
causer une électrocution.
■ Das Gerät darf nicht an Orten installiert werden, wo
brennbare Gase entweichen können.
Ne pas installer l’appareil dans un endroit où il peut
y avoir des fuites de gaz toxiques.
Wenn sich in direkter Nähe des Klimageräts
brennbare Gase ansammeln, könnten
diese durch das Gerät entzündet werden.
Des fuites de gaz près de l’appareil
peuvent provoquer des feux.
Attention
■ Die Kondensatleitung muß korrekt
angeschlossen sein.
Vous assurer que la tuyauterie est connectée
correctement.
Bei unsachgemäß angeschlossener
Kondensatleitung kann
Kondenswasser austreten.
Sinon, de l’eau fuira.
32
Page 5
● Wichtige Betriebshinweise /
! Vorsicht /
Dieses Symbol warnt vor schweren
Verletzungen mit eventueller Todesfolge.
Ce signe indique le danger de mort
ou de blessures sérieuses.
Benutzen Sie keinen
Mehrfachstecker.
N’utilisez pas de prises multiples.
Versuchen Sie nicht, das
Klimagerät selbst zu reparieren.
N’effectuez aucune réparation
vous-même.
Avertissement
Précautions de Fonctionnement
Das Klimagerät darf nicht
durch Einstecken und
Herausziehen des Steckers
ein- bzw. ausgeschaltet
werden.
Ne branchez pas la fiche pour
mettre en marche le
climatiseur.
Ne branchez pas la fiche pour
arrêter le climatiseur.
Den Stecker richtig in die
Steckdose stecken.
Branchez-la correctement.
Das Klimagerät darf nicht mit
nassen oder feuchten Händen
bedient werden.
N’effectuez pas ces opérations
avec les mains mouillées.
Es darf nur das vorgeschriebene
Netzkabel verwendet werden.
Utilisez le cordon d’alimentation
spécifié.
Das Netzkabel darf nicht
beschädigt oder verändert
werden.
N’endommagez pas et ne
modifiez pas le cordon
d’alimentation.
OFF
Bei Störungen (z. B. verbrannter Geruch) ist das
Klimagerät auszuschalten und der Netzstecker zu ziehen.
Si une situation anormale (odeur de brûlé, etc.) se produit,
arrêtez le climatiseur et débranchez le cordon
d’alimentation.
TIMER
SLEEP
POWER
ECONOMY
POWERFUL
Versuchen Sie nicht, den Finger oder andere
Gegenstände in die Geräte zu stecken.
N’introduisez pas les doigts ni d’autres objets dans les
appareils interne et externe.
Halten Sie sich nicht zu lange in der kalten
Zuluftströmung auf.
Ne vous exposez pas directement au souffle
d’air froid pendant une longue durée.
33
Page 6
OFF
Unterbrechen Sie die Stromversorgung, wenn
das Gerät längere Zeit nicht benutzt wird.
Coupez l’alimentation si le climatiseur ne va pas
être utilisé pendant une longue période.
Ziehen Sie den Stecker nicht am Netzkabel heraus.
Ne débranchez pas la prise en tirant sur le cordon
d’alimentation.
Zum Reinigen des Klimageräts ist das
Gerät auszuschalten te reinigen.
Mettez le climatiseur hors tension avant de
le nettoyer.
Das Klimagerät darf nicht mit Wasser
gereinigt werden.
Ne lavez pas l’appareil avec de l’eau.
Das Klimagerät darf nicht zweckentfremdet werden, etwa
zum Frischhalten von Lebensmitteln.
N’utilisez pas le climatiseur à d’autres fins, par exemple
pour la conservation.
! Achtung /
Dieses Symbol warnt vor
Verletzungen.
Ce signe indique le danger
de blessure.
Attention
FRANÇAIS
DEUTSCH
TIMER
SLEEP
POWER
ECONOMY
POWERFUL
Stellen Sie keine Verbrennungsgeräte im direkten
Zuluftstrom des Klimageräts auf.
Ne placez pas de combusteur dans le souffle d’air.
Lüften Sie den Raum regelmäßig.
Aérez la pièce régulièrement.
Legen Sie nichts auf das Außengerät, und setzen Sie sich nicht
auf das Gerät.
Ne pas s’asseoir ou placer quoi que ce soit sur l’appareil
d’extérieur.
Kontrollieren Sie gelegentlich, ob der Montagerahmen
unbeschädigt ist.
Vérifiez au terme d’une longue période d’utilisation si
le support de montage n’est pas endommagé.
34
Page 7
BEZEICHNUNG DER GERÄTETEILE
NOM DE CHAQUE PIÈCE
● Innengerät /
Frontgitter
Panneau avant
Manuelle Luftlenklamelle für
horizontale Zuluftrichtung
Volet de direction horizontale
de l’air
(réglé manuellement)
Anzeige für Sparbetrieb/
Turbobetrieb
Economy (Sparbetrieb) - Grün
Powerful (Turbobetrieb) - Orange
Indicateurs Economy/Powerful
Economy - Vert
Powerful - Surpuissance
Appareil D’intérieur
Lufteinlaß
Volet de prise d’air
TIMER
SLEEP
POWER
ECONOMY
POWERFUL
Luftauslaß
Volet de sortie d’air
Luftlenklamelle für vertikale
Zuluftrichtung
Volet de direction verticale de
l’air
POWER
ECONOMY
SLEEP
POWERFUL
TIMER
Netzkabel
Câble électrique
d’arrivée du courant
Anfasser zum Öffnen
des Frontgitters
Ouvreur du panneau
Signal-Empfangsteil
Récepteur du signal
Betriebs-LEDs
● POWER : Grün
(Betriebsanzeige)
● SLEEP : Orange
(Nachtbetrieb)
● TIMER : Orange
(Timerbetrieb)
Indicateurs de fonctionnement
●
(Electricité) : Vert
●
(Sommeil) : Surpuissance
●
(Minuterie) : Surpuissance
■ Innengerät bei geöffnetem Frontgitter
Lorsque le panneau avant est ouvert
Frontgitter
Panneau avant
Feinfilter
Filtres purificateurs d’air
Grobstaubfilter
Filtres à air
Funktionstaste für Betrieb
ohne Fernbedienung
Bouton de fonctionnement
automatique
TIMER
POWER
SLEEP
ECONOMY
POWERFUL
Verriegelung für Frontgitter
Onglet du panneau avant
35
Page 8
● Außengerät /
Appareil D’e xtérieur
CU-VA75KE , CU-VA95KE CU-VA125KE
FRANÇAIS
DEUTSCH
Luftansaugöffnungen
Prise d’air Volets
(Seite)
(Côté)
Luftauslaß
Volet de sortie d’air
● Zubehör /
(Rückseite)
(Arrière)
Anschlußkasten
Borne de sol
(couvercle interne)
Rohrleitungen
Tuyauterie
Accessoires
AUTO
COOL
Anschlußkabel
Câble de
raccordement
Kondensatleitung
Tuyau d’évacuation
Anschlußkasten
Borne de sol
(couvercle interne)
TEMP
POWERFUL
Fernbedienung
Télécommande
Deux piles sèches R03 ou équivalent
OFF/ON
Fernbedienungshalter
Support de la tèlècommande
Zwei R03-Trockenbatterien oder
gleichwertige Batterien
Mehrsprachiger Aufkleber für
Fernbedienung
Télécommande reflecteur d’indication
Feinfilter
(Catechin-Feinfilter und
desodorierender Feinfilter)
Filtres Purificateurs D’Air
(Filtres Purificateurs D'Air A La
Catechine Et Filters Desodorisants)
36
Page 9
● Fernbedienung /
Ein/Aus-Taste
(leuchttaste)
Touche d’ Arrêt/Mise en marche
(
touche illumineen
Taste für Turbobetrieb
Touche de commande du
mode Powerful
)
Télécommande
AUTO
COOL
TEMP
POWERFUL
OFF/ON
Anzeigefeld
Affichage du mode de fonctionnement
Sender
Transmetteur de signaux
Tasten zum Einstellen der
Raumtemperatur
(leuchttaste)
Touche de réglage de la
température de la pièce
(
touche illumineen
)
■ Weitere Bedienelemente bei geöffneter Fernbedienungsabdeckung
Lorsque le couvercle de la télécommande est ouvert
Anzeigefeld
Affichage du mode de fonctionnement
Betriebsarten-Wahltaste
Touche de sélection du mode de fonctionnement
Taste zum Einstellen der Uhrzeit
Touche de réglage de l’heure
Taste zum Einstellen der Ventilatordrehzahl
Touche de sélection de la vitesse du ventilateur
Taste zum manuellen Einstellen der
Zuluftrichtung
Touche de sélection manuelle de la direction
de l’air
Zeit- bzw. Timereinstelltasten
Touche de l’horloge
SLEEP
Taste für Nachtbetrieb
Touche du mode Sommeil
OFF
ON
AM PM
3
CANCEL
SWING
AUTO
AM PM
2
AIR
1
SET
AUTO FAN
AIR SWING
MANUAL
TIMER
ON OFF
HEAT
AUTO
COOL
DRY
FAN SPEED
AUTO
HI
LO
MODE
ECONOMY
CLOCK
Taste für Sparbetrieb
Touche de commande du mode
Economy
Taste für Lamellenschwenkbetrieb
Touche de sélection automatique
de la direction de l’air
Programmiertaste für Ausschaltfunktion
Touche de fonctionnement en puissance
Timer-Löschtaste
Touche de désactivation de la minuterie
37
Programmiertaste für Einschaltfunktion
Touche de mise en marche de la minuterie
Timer-Programmiertaste
Touche de réglage de la minuterie
Page 10
■ Verwendung der Fernbedienung
Utilisation de la télécommande
Hinweise /
• Lassen Sie die Fernbedienung nicht fallen.
• Die Fernbedienung darf nicht naß werden.
• Manche fluoreszierende Lampen können den
Signalempfang beeinträchtigen. Wenden Sie
sich in diesem Fall bitte an Ihren Fachhändler.
• Ne la jetez pas et ne la laissez pas tomber.
• Ne la mouillez pas.
• Certains types de lampes fluorescentes
peuvent affecter la réception du signal.
Consultez votre vendeur.
Notes
FRANÇAIS
DEUTSCH
POWER
SLEEP
TIMER
ECONOMY
POWERFUL
Signal-Empfangsteil
• Bei Signaleingang ertönt ein
kurzer oder ein langer Piepton.
Récepteur du signal
• Son de confirmation de signal.
• Maximale Entfernung: 10 m
Un “bip” court ou un “bip” long.
• Zwischen der Fernbedienung und
dem Klimagerät dürfen sich keine
Hindernisse befinden.
• Distance maximale: 10 m
• Veilez à éviter toute obstruction du
signal de la télécommande.
• Fernbedienung auf Signal-Empfangsteil ausrichten.
• Dirigez-la vers le récepteur de signal.
■ Fernbedienung bei geöffnetem Batteriefachdeckel
Lorsque le couvercle arrière est ouvert
Reset-Kontakte zum
Löschen der
Speichereinstellungen
Points de réglage initial
• Court pour effacer la
mémoire
OPEN
38
Page 11
BETRIEBSVORBEREITUNGEN
PRÉPARATION AVANT FONCTIONNEMENT
● Innengerät
Appareil D’intérieur
4
Setzen Sie den Feinfilter ein
Insérez les filtres purificateurs d’air
! V orsic ht /
■ Achten Sie darauf, daß der Netzstecker richtig
eingesteckt ist.
Ein nicht richtig eingesteckter Netzstecker kann eine
Brandgefahr darstellen oder zu Stromstößen führen.
■
Assurez-vous que la prise d’alimentation est
correctement branchée.
Une prise mal branchée peut provoquer un feu ou
une électrocution.
Avertissement
1 Netzstecker an eine
getrennt abgesicherte
Spannungsversorgung
anschließen
Raccordez le cordon
d'alimentation à une
source d'alimentation
indépendante
2 Öffnen Sie das
Frontgitter
Ouvrir le panneau
avant
TIMER
SLEEP
POWER
ECONOMY
POWERFUL
3 Entnehmen Sie den
Grobstaubfilter
Retirez les filtres à air
DBT
32
16
6
Schließen Sie das
Frontgitter
Refermez le panneau avant
Kühlen /
Innen
Intérieur
Refroidissement
WBT
23
11
DBT
Außen
Exterieur
43
16
WBT
26
11
DBT
30
16
Heizen /
Innen
Intérieur
WBT
_
_
Chauffage
Außen
Exterieur
DBT
24
-5
(°C)
(in °C)
WBT
18
-6
5
Setzen Sie den Grobstaubfilter ein
Installez les filtres à air
■ Hinweise /
• Wenn das Gerät für längere Zeit nicht benutzt wird, sollte die Stromversorgung abgeschaltet werden. Ansonsten werden
auch dann etwa 2,5 W Strom verbraucht, wenn das Innengerät mit der Fernbedienung abgeschaltet wurde.
• Wenn das Gerät abgeschaltet und sofort wieder eingeschaltet wird, geht es erst nach 3 Minuten wieder in Betrieb.
• Si l’appareil ne va pas être utilisé pendant une période de temps prolongée, mettre l’interrupteur sur Arrêt. Si l’interrupteur
reste sur Marche, environ 2,5 W d’électricité seront utilisés même si l’appareil intérieur a été mis sur arrêt.
• Si le fonctionnement est interrompu, l’appareil recommencera à fonctionner seulement après trois minutes.
Betriebsbedingungen
A utiliser dans les conditions suivantes
DBT: Trockenkugeltemperatur
Température de bulbe sec
WBT:Feuchtkugeltemperatur
Températura de bulbe humide
Höchsttemperatur
Température Max.
Mindesttemperatur
Température Min.
Notes
39
Page 12
PM
OPEN
● Fernbedienung /
Télécommande
■ Einlegen der Batterien
Insérer les piles
1
Schieben Sie den Batteriefachdeckel
zurück
Enclenchez le commutateur
d’alimentation
2 Achten Sie auf die richtige Polung
Respectez la polarité
• Öffnen Sie die Abdeckung der
OPEN
* Stellen Sie nun die aktuelle Uhrzeit ein, um zu verhindern, daß sich die Batterien zu schnellen entladen.
*
Réglez immédiatement l’heure (horloge) afin d’éviter l’usure des piles.
PM
Fernbedienung. Es erscheint
folgende blinkende Anzeige im
Anzeigefeld: “12:00 PM”.
• Ouvrez le couvercle de la
télécommande et vérifiez si
l’indication 12:00 PM clignote.
FRANÇAIS
DEUTSCH
■ Einstellen der Uhrzeit
Régler l’horloge
COOL
MODE
ECONOMY
FAN SPEED
AUTO
AIR SWING
1
2
CANCEL
MANUAL
TIMER
ON OFF
SET
PM
SLEEP
3
CLOCK
1 Drücken Sie die Taste zum Einstellen der
Uhrzeit (Clock)
Appuyer sur la touche Horloge
← blinkt
clignote
← wird angezeigt
s’allume
2 Drücken Sie eine der folgenden Tasten, um die
aktuelle Uhrzeit einzustellen
Appuyer sur pour régler l’heure
Halten Sie die Taste gedrückt, um die Uhr
schnell vorzustellen.
Maintenez enfoncé pour avancer rapidement.
Halten Sie die Taste gedrückt, um die Uhr
schnell zurückzustellen.
Maintenez enfoncé pour reculer rapidement.
3 Drücken Sie die Taste
zum Einstellen der
Uhrzeit (Clock)
Appuyer sur la touche
Horloge
← wird angezeigt
PM
s’allume
← wird angezeigt
s’allume
■ Hinweise zu den Batterien /
• Die Betriebsdauer der Batterien beträgt etwa ein Jahr.
Beim Ersetzen der Batterien ist folgendes zu beachten:
• Die Batterien sind jeweils durch zwei neue Batterien
des gleichen Typs zu ersetzen.
• Es sollten keine wiederaufladbaren Ni-Cd-Akkus
verwendet werden.
• Die Batterien sind zu entfernen, wenn das Klimagerät
längere Zeit nicht benutzt wird.
A propos des piles
• Offrent une autonomie d’utilisation d’environ un an.
Suivez cette procédure lorsque que vous remplacez les
piles:
• Remplacez les piles par 2 piles du même type.
• Ne pas utiliser de piles rechargeables (Ni-Cd).
• Retirez les piles si l’appareil ne doit pas être utilisé
pendant une longue période.
40
Page 13
BEDIENUNG
COMMENT UTILISER I'APPAREIL
● Automatik, Heizen, Kühlen, Mildes T r oc knen
Automatique, Chauffa ge, Refr oidissement, Séc hage Doux
Anzeigefeld
Affichage
Abdeckung
geschlossen
Refermez le
couvercle
SLEEP
POWERFUL
3
1
2
CANCEL
COOL
AUTO
AIR SWING
MANUAL
TIMER
ON OFF
COOL
SET
OFF/ON
MODE
ECONOMY
FAN SPEED
TEMP
CLOCK
1 Drücken Sie die Taste MODE, um die gewünschte
Betriebsart einzustellen
Die Anzeige ändert sich jedesmal, wenn diese Taste gedrückt
wird, und zwar in folgender Reihenfolge.
Appuyez sur cette touche pour sélectionner le mode de
fonctionnement
Lorsque vous appuyez, l’affichage change dans cet ordre.
DRY
2
a
Drücken Sie die Taste ON/OFF, um das Gerät einzuschalten
Die grüne POWER-Leuchte (LED-Grün) am Raumgerät leuchtet auf. Wenn
Sie die Taste ON/OFF erneut drücken, wird das Gerät ausgeschaltet.
Lorsque vous appuyez, l’ affichage change dans cet ordr
L’indicateur POWER (DEL verte) de l’appareil intérieur s’allume.
HEAT
COOL
3 Stellen Sie mit diesen Tasten die Raumtemperatur ein
Sélection de la température ambiante
•
a Automatikbetrieb /
Anzeige /
Affichage
- Solltemperatur 2 Grad höher als die Standardtemperatur.
HI
AUTO
AUTO
AUTO
•
HEAT COOL
Fonctionnement à 2°C de plus que la température standard.
- Standardtemperatur.
Fonctionnement à la témperature standard.
- Solltemperatur 2 Grad niedriger als die Standardtemperatur.
LO
Fonctionnement à 2°C de moins que la température standard.
Betriebsarten Heizen, Kühlen und Mildes Trocknen
Fonctionnement en mode de chauffage, refroidissement et de séchage doux
Drücken Sie diese Taste, um die Temperatur um ein Grad zu erhöhen.
Appuyez sur cette touche pour augmenter la température de 1°C.
Drücken Sie diese Taste, um die Temperatur um ein Grad zu verringern.
Appuyez sur cette touche pour diminuer la température de 1°C.
– Die Solltemperatur kann zwischen 16°C and 30°C eingestellt werden.
La températura peut être réglée entre 16°C et 30°C.
– Empfohlene Temperaturbereiche /
Heizen /
Chauffage:
Kühlen /
Refroidissement:
Mildes Trocknen /
Etwa 1 bis 2 Grad kühler als die Raumtemperatur.
1°C - 2°C en-dessous de la température de la pièce.
Fonctionement en mode automatique
DRY
Température recommandée:
20°C - 24°C
26°C - 28°C
Déhumidification:
e
■ Hinweise zu den Betriebsarten /
Kühlbetrieb /
COOL
• In der Betriebsart Kuhlen Konnen Sie Die Raumtemparatur
auf den von ihnen bevorzugten Wert einstellen.
Pour régler la température ambiante en fonction du niveau
•
de rafraîchissement souhaité.
a –
• Beim Einschalten des Automatikbetriebs stellt das Klimagerät
• Die Betriebsarten können sich bei Bedarf in Abständen von
• Während des Automatikbetriebs wird die Temperature nicht auf
• Au début du Fonctionnement Automatique, Chauffage,
• Le mode de fonctionnement change heure, si nécessaire.
•
Automatikbetrieb /
in Abhängigkeit von der Außentemperatur, der
Raumtemperatur und der eingestellten Solltemperatur
selbsttätig die Betriebsart Kühlen.
60 Minuten ändern.
dem Display der Fernbedienung angezeigt.
Refroidissement ou Séchage Doux sont automatiquement
sélectionnés suivant la température intérieure.
La température ne s’affiche pas sur la télécommande en mode
de fonctionnement automatique.
Rafraîchissement
Fonctionnement en Mode Automatique
Détails de fonctionnement
41
DRY
–
Betriebsart Mildes Trocknen/
• Das Milde Trocknen entspricht einem Kühlbetrieb, bei dem
die Raumluft vorwiegend entfeuchtet wird. Die
Raumtemperatur wird dabei nicht wesentlich verringert.
• In der Betriebsart Mildes Trocknen läuft der Ventilator mit
niedriger Drehzahl.
• Refroidissement doux. Consiste essentiellement en une
déshumidification. N’abaisse pas la température de la pièce.
• Au cours du séchage doux, le ventilateur intérieur tourne à
basse vitesse.
Kühlbetrieb
Refroidissement
Eingestellte
temperatur
Température de
réglage
Bei Erreichen der eingestellten Raumtemperatur wird automatisch die Betriebsart
Mildes Trocknen eingeschaltet.
Commutation du séchage doux lorsque la température programmée est atteinte.
Fonctionnement en Mode Déhumidification
Mildes Trocknen mit niedriger
Ventilatordrehzahl
Séchage doux avec ventilateur à basse
vitesse
Page 14
● Einstellen der Luftrichtung und der Ventilatordrehzahl
POWER
ECONOMY
POWERFUL
SLEEP
TIMER
Régler la Direction D’air et la Vitesse du V entilateur
Drücken Sie die Taste FAN SPEED zum Einstellen der Ventilatordrehzahl
• Die Anzeige ändert sich jedesmal, wenn diese Taste gedrückt wird,
und zwar in folgender Reihenfolge:
Appuyez sur cette touche pour sélectionner la vitesse du ventilateur
• L’affichage change dans l’ordre suivant
FRANÇAIS
DEUTSCH
SLEEP
3
CANCEL
AUTO FAN
1
2
COOL
AUTO
AIR SWING
MANUAL
TIMER
ON OFF
SET
MODE
ECONOMY
FAN SPEED
CLOCK
Automatik Niedrig Mittel Hoch
Automatigue Lent Moyen Rapide
Einstellen der vertikalen Zuluftrichtung
Drücken Sie die Taste AUTO.
• Kühlen und Mildes Trocknen – Die Lamelle schwenkt automatisch
auf und ab.
• Heizbetrieb - Bei geringer Heiztemperatur, wie z.B. am Beginn des
Heizbetriebs, tritt die Luft horizontal aus dem Gerät aus. Mit
steigender Temperatur richtet sich der Luftaustritt dann nach
unten.
• Um die Zuluftlenkautomatik wieder abzuschalten, ist die Taste
MANUAL zu drücken.
Sélection de la direction verticale du souffle d’air
Appuyez sur AUTO,
• Refroidissement et Doux Sec – Le volet pivote vers le haut et le bas
automatiquement.
• Chauffage - Lorsque la tempèrature de l’air diffusè est faible,
notamment au dèmarrage du chauffage, l’air froid est soufflè
horizontalement. Au fur et á mesure que la tempèrature augmente,
l’air chaud est soufflè vers le bas.
• Pour interrompre le fonctionnement automatique de direction de
courant d’air, appuyer à nouveau sur cette touche MANUAL .
Drücken Sie die Taste MANUAL
• Bei Drücken dieser Taste bewegt sich die Luftlenklamelle für die
vertikale Luftrichtung.
• Die Anzeige ändert sich in folgender Reihenfolge,
Appuyez sur MANUAL
• Sélection manuelle du volet de direction verticale du souffle d’air.
• L’affichage change dans l’ordre suivant,
TIMER
POWER
SLEEP
ECONOMY
POWERFUL
Einstellen der horizontalen Zuluftrichtung
• Die horizontale Zuluftrichtung wird von Hand am Gerät eingestellt.
Direction horizontale du souffle d’air
• Réglez-la manuellement.
■ Hinweise zu den Betriebsarten /
HEAT
- Heizbetrieb
• Abtauautomatik
Entsprechend der jeweiligen Außentemperaturewird der Betrieb des Klimagerats
gelegentlich unterbrochen, damit das am Außengerät entstandene Eis abgetaut wird.
• Die Wärme zur Beheizung des Raumes wird der Außenluft entnommen. Bei
sinkenden Außentemperaturen kann die Heizleistung des Geräts daher
zurückgehen.
Es empfiehlt sich, bein niedrigen Außentemperaturen ein zusätzliches Heizgerät
einzusetzen.
Détails de fonctionnement
Schwenkbereich der Luftlenklamellen
Fourchette de réglage du volet
Ventilatorautomatik
• Bei eingestellter Ventilatorautomatik wird die Ventilatordrehzahl automatisch an die
jeweils herrschenden Bedingungen angepaßt. Im Kühlbetrieb wird der Ventilator
gelegentlich abgeschaltet.
- Fonctionnement en mode Chauffage
HEAT
Heizen
• Opération dégivrage
Selon la température extérieure, l’unité s’arrête de temps en temps de fonctionner
pour permettre à l’unité extérieure de dégivrer.
•
C’est la chaleur de l’air extérieur qui réchauffe la pièce. Lorsque la température de
l’air extérieur ambiant diminue, la capacité de chauffe de l’appareil peut diminuer
elle aussi.
Nous conseillons l’utilisation d’un appareil de chauffage supplémentaire lorque la
température de l’air extérieur ambiant est basse.
* Die Lamellenstellung kann in fünf Schritten
eingestellt werden.
*
Cinq niveaux du réglage peuvent être
sélectionnés dans cette fourchette.
Debit automatique d'air soufflé
• La vitesse du ventilateur intérieur se règle automatiquement selon le mode de
fonctionnement. Ce ventilateur peut même s’arrêter en mode de refroidissement.
Kühlen/Mildes
Chauffage
Trocknen
Doux Sec
Refroidissement
42
Page 15
EINSTELLEN DES TIMERS
AMON
RÉGLAGE DE LA MINUTERIE
Vor dem Programmieren des Timers muß die aktuelle Uhrzeit korrekt eingestellt werden. Der Timer kann nicht programmiert
werden, wenn die Zeitanzeige blinkt.
Vous assurer que l’heure est correcte avant de régler les minuteries. Les minuteries ne peuvent pas être réglées si
l’affichage de l’heure clignote.
1 Drücken Sie die Taste ON-TIMER
Appuyez sur la ON-TIMER
blinkt
ON
SLEEP
AM
3
1
2
CANCEL
COOL
AUTO
AIR SWING
MANUAL
TIMER
ON OFF
SET
MODE
ECONOMY
FAN SPEED
clignotant
CLOCK
Beispiel: Sie wollen als Einschaltzeitpunkt
7:00 AM (vormittags) einstellen.
Example: Réglez la minuterie-marche ONTimer pour 7:00AM.
2 Drücken Sie die folgenden Tasten, um den
Zeitpunkt einzustellen
Appuyez sur pour régler l’heure
→
Vorstellen um 10 Minuten
Augmente de 10 minutes
Zurückstellen um 10 Minuten
Diminue de 10 minutes
* Wenn Sie die jeweilige Taste
gedrückt halten, wird die Zeit
schneller verstellt.
*
Maintenez enfoncé pour un
réglage plus rapide.
3
■ Taste zum Löschen der Timereinstellung
Drücken Sie die Taste ON-TIMER bzw. OFF-TIMER und
dann die Taste CANCEL.
* Die TIMER-LED am Klimagerät erlischt.
■
Touche d’annulation (Pour annuler la minuterie)
Appuyez sur ON-TIMER ou OFF-TIMER et ensuite sur
CANCEL.
*
L’indicateur de la minuterie de l’appareil intérieur s’éteint.
Hinweise zum Timerbetrieb /
• Wenn der Einschaltzeitpunkt programmiert wurde, läuft
das Gerät in den Betriebsarten Kühlen und Milden
Trocknen bis zu 15 Minuten, in den Betriebsarten
Heizen und Automatik bis zu 30 Minuten vor der
eingestellten Uhrzeit an. Auf diese Weise wird
gewährleistet, daß die gewünschte Raumtemperatur
zur eingestellten Uhrzeit erreicht wird.
• Wenn ein Einschaltzeitpunkt programmiert ist, geht das
Gerät jeden Tag zur eingestellten Uhrzeit in Betrieb.
43
Drücken Sie die Taste SET
Appuyez sur SET
wird angezeigt→
s’allume
* Die orangefarbene TIMER-LED
am Klimagerät leuchtet auf.
*
L’indicateur de la minuterie
(orange) de l’appareil intérieur
s’allume.
Fontionement détaillé de la minuterie
AMON
■ Zum Ändern der Timereinstellung gehen Sie vor
• Lorsque la MINUTERIE-MARCHE (ON-Timer) est
• Une fois que la MINUTERIE-MARCHE (ON-Timer) est
4 Einstellen des Ausschaltzeitpunkts
Drücken Sie die Taste OFF-TIMER,
und führen Sie dann die obigen
Schritte 2 und 3 durch.
Pour régler la minuterie-Arrêt
Appuyez sur OFF-TIMER et appliquez
ensuite les étapes 2 et 3 ci-dessous.
wie oben beschrieben.
Pour changer l’heure programmée, exécutez la
procédure ci-dessus.
réglée, la mise en marche commencera avant le
moment sélectionné. Ceci pour permettre à la
température de la pièce d’atteindre la température
sélectionnée au moment désiré. (Refroidissement et
séchage doux, 15 minutes d'avance. Chauffage et
mode Automatique, 30 minutes d'avance).
réglée la mise en marche se fera au même moment
chaque jour.
Page 16
● Empfohlene Verwendung des Timers
Conseils D’utilisation
Gute Nacht!
Bonne nuit
Guten Morgen
Bonjour
RING...
RING...
Tschüs
Au revoir
Nicht zu Hause
Personne á la
maison
■ Während der Nacht
• Stellen Sie die Uhrzeit, zu der Sie zu Bett gehen möchten,
mit OFF-TIMER ein. Sie vergeuden dadurch nachts keine
unnötige Energie.
Lorsque vous dormez
■
• Réglez l’heure à laquelle vous irez au lit avec la touche
OFF-TIMER . Ceci empêche le gaspillage de l’électricité.
■ Wenn Sie aufstehen
• Stellen Sie die Uhrzeit, zu der Sie aufstehen, mit
ON-TIMER ein. Auf diese Weise hat der Raum morgens
bereits die richtige Temperatur erreicht.
Lorsque vous vous réveillez
■
• Réglez l’heure à laquelle vous vous réveillerez avec la
touche ON-TIMER. Vous pouvez commencer une
nouvelle journée à une température confortable.
Hinweise:
(Das obige Beispiel soll zeigen, wie die Betriebsarten
OFF-TIMER und ON-TIMER verwendet werden kˆnnen.
Es wird jedoch empfohlen, beim Schlafengehen den Schlaf
Modus zu verwenden.)
Note:
(L’exemple ci-dessus illustre l’utilisation du OFF-TIMER et du
mode ON-TIMER. Il est toutefois conseillé d’utiliser le mode
d’endormissement lorsque vous dormez.)
■ Wenn Sie ausgehen
• Stellen Sie die Uhrzeit, zu der Sie das Haus verlassen
wollen, mit OFF-TIMER ein und die Uhrzeit, zu der Sie
zurückkommen, mit ON-TIMER.
• Auf diese Weise ist das Klimagerät während Ihrer
Abwesenheit ausgeschaltet, und Sie finden bei Ihrer
Rückkehr dennoch eine angenehme Raumtemperatur vor.
Lorsque vous sortez
■
• Réglez l’heure à laquelle vous allez sortir en utilisant la
touche OFF-TIMER. Réglez l’heure à laquelle vous allez
rentrer en utilisant la touche ON-TIMER.
• Ceci empêchera le climatiseur de rester en marche
lorsque vous êtes à l’extérieur, et la température sera
plaisante quand vous reviendrez.
FRANÇAIS
DEUTSCH
Bonjour
Hallo! Bin wieder da!
Nous sommes à
la maison!
Hinweise zum Timerbetrieb /
Fontionement détaillé de la minuterie
• Die aktuelle Uhrzeit wird nicht angezeigt, wenn der
Timer programmiert wurde.
• Wenn sowohl ein Ausschalt- als auch ein
Einschaltzeitpunkt programmiert wurde, bleibt die
TIMER-LED am Klimagerät auch dann erleuchtet, wenn
das Gerät durch den Ausschalttimer ausgeschaltet wird.
■ Wenn Sie nach Hause kommen
• Stellen Sie die Uhrzeit, zu der Sie zurückkommen werden,
mit ON-TIMER ein.
• Stellen Sie die Uhrzeit, zu der Sie zu Bett gehen möchten,
mit OFF-TIMER ein. Auf diese Weise finden Sie bei Ihrer
Rückkehr eine angenehme Raumtemperatur vor, und das
Klimagerät wird über Nacht abgeschaltet.
Lorsque vous rentrez
■
• Réglez l’heure à laquelle vous rentrerez en utilisant la
touche ON-TIMER.
• Réglez l’heure à laquelle vous vous coucherez en utilisant
la touche OFF-TIMER. Ceci mettra une température
plaisante pour votre retour et cela évitera de laisser le
climatiseur en marche.
• L’heure n’est pas affichée lorsque les minuteries sont
réglées.
• Lorsque les deux minuteries sont utilisées
simultanément, la DEL TIMER de l’appareil intérieur
reste allumée même lorsque le climatiseur a été arrêté
par le OFF-TIMER.
44
Page 17
KOMFORTBETRIEB
FONCTIONS PRATIQUES
● Schlafmodus
Mode Sommeil
Diese Betriebsart sorgt für eine angenehme Raumtemperatur, während Sie schlafen.
Pour otenir une température agréable lorsque vous dormez.
■ Zum Einstellen des Nachtbetriebs drücken
Sie die Taste SLEEP.
* Die SLEEP-LED am Klimagerät leuchtet auf.
Pour activer le mode Sommeil, appuyez sur
SLEEP.
*
Le témoin du Mode Nuit s’allume su
l’appareil d’interieur.
■ Zum Beenden des Nachtbetriebs drücken Sie
die Taste erneut.
Pour annuler le mode Sommeil, appuyez de
nouveau sur cette touche.
SLEEP
3
CANCEL
2
COOL
1
TIMER
ON OFF
SET
ECONOMY
FAN SPEED
AUTO
AIR SWING
MANUAL
CLOCK
MODE
■ Hinweise zum Nachtbetrieb
Détails de fonctionnement
• Wenn die Raumtemperatur die eingestellte
Solltemperatur erreicht, wird die niedrige
Ventilatordrehzahl eingestellt.
• Die Dauer des Nachtbetriebs beträgt 8 Stunden.
• Bei Verwendung des Nachtbetriebs zusammen mit dem
Timer hat der Timer Vorrang.
Temperatur
Température
Temperaturerhöhung um ca. 0,5°C.
Augmentation d’environ 0,5°C.
Eingestellte temperatur
Réglage de la température
0 bis 1 stunde /
Nachtbetrieb wird eingeschaltet.
La touche d’enclenchement du
mode Sommeil est enfoncée.
heure
• In den Betriebsarten Kühlen und Mildes Trocknen sorgt
der Nachtbetrieb durch folgenden Funktionsverlauf
dafür, daß der Raum nicht zu sehr gekühlt wird.
• Le mode Refroidissement ou Déshumidificatioòn en
mode Sommeil s’enclenchera pour éviter un
refroidissement trop important.
Temperaturerhöhung um ca. 0,5°C.
Augmentation d’environ 0,5°C.
Automatisches Abschalten ca.
8 Stunden nach Beginn der
Temperaturverschiebung.
1 stunde /
heure
Beginn der Temperaturverschiebung.
Le mode Sommeil s’enclenche.
Environ 8 heures aprés
I’enclenchement du mode
Sommeil, s’arrête
automatiquement.
Zeit /
L'eure
• Lorsque la température de la pièce atteint la
température programmée, le volume du souffle d’air est
automatiquement réduit.
• La durée du fonctionnement en Mode Sommeil est de 8
heures.
• Lorsque le mode Sommeil est utilisé en même temps
que la minuterie, c’est cette derniere qui a priorité.
Automatisches Abschalten
ca. 8 Stunden nach Beginn
der Temperaturverschiebung.
Beginn der
Temperatur
Température
0 bis 1 stunde /
Eingestellte temperatur
Réglage de la température
Nachtbetrieb wird eingeschaltet.
La touche d’enclenchement du
mode Sommeil est enfoncée.
Temperaturverschiebung.
Le mode Sommeil s’enclenche.
heure
Temperaturrückgang ca. 2°C.
Diminution d’environ 2°C.
1 stunde /
heure
Environ 8 heures aprés
I’enclenchement du mode
Sommeil, s’arrête
automatiquement.
Temperaturrückgang ca. 3°C.
Diminution d’environ 3°C.
Zeit /
L'eure
• Im Heizbetrieb sorgt der Nachtbetrieb durch folgenden
Funktionsverlauf dafür, daß der Raum nicht zu sehr
erwärmt wird.
• Le mode Chauffage en mode Nuit s’enclenchera pour
éviter que la température n’augmente de trop.
45
Page 18

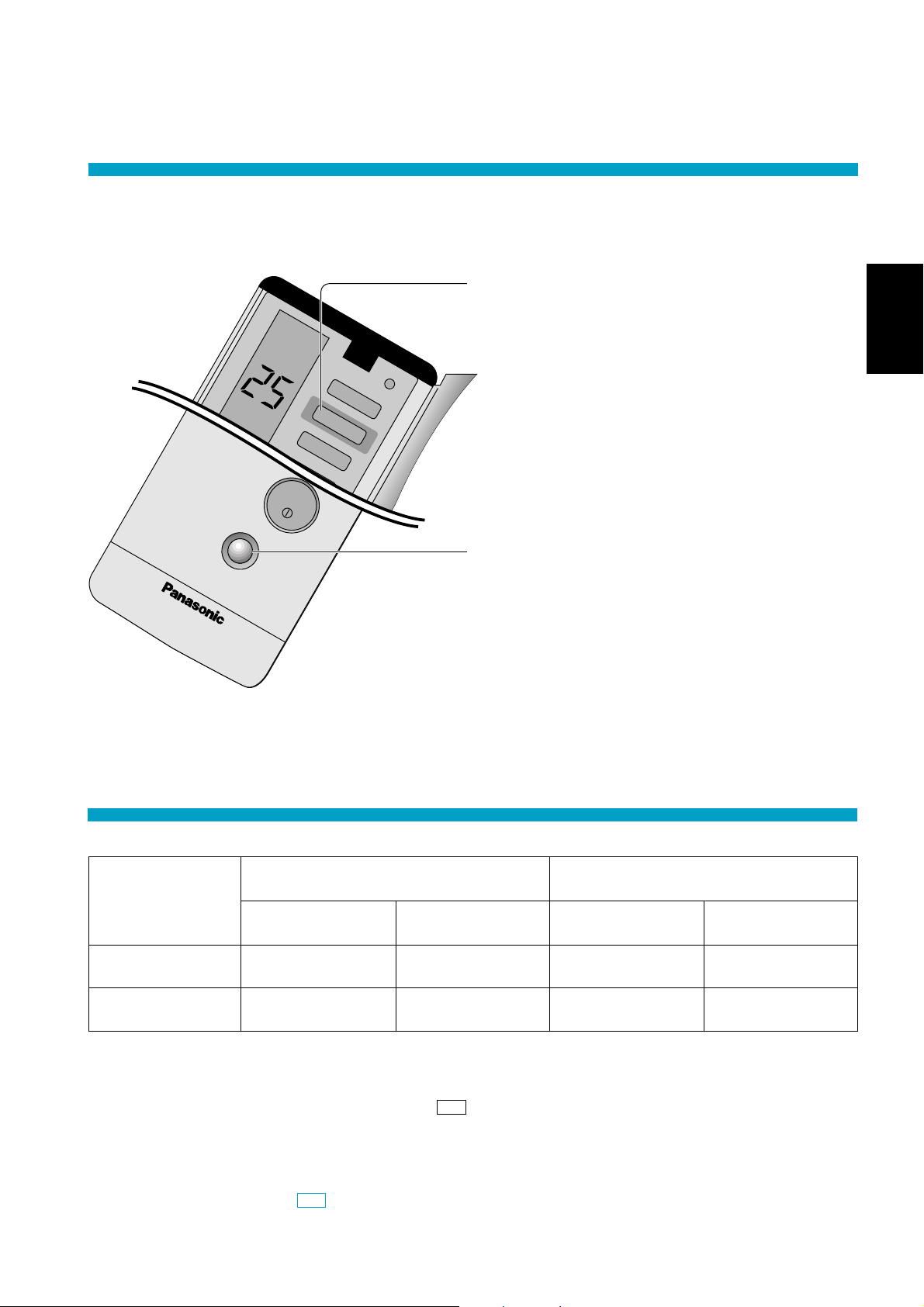

● Spar- und Turbobetrieb
Mode Economie ou en Puissance
Spar- und Turbobetrieb können nicht gleichzeitig eingestellt werden.
Les modes de fonctionnement économique et en puissance ne peuvent pas être sélectionnés simultanément.
Sparbetrieb
Im Sparbetrieb wird der Stromverbrauch herabgesetzt.
Diese Betriebsart solte nur genutzt werden, wenn der Raum
die gewünschte Temperatur bereits erreicht hat.
• Drücken Sie die Taste ECONOMY.
* Die grüne ECONOMY-Anzeige am Klimagerät
leuchtet auf.
• Um diese Betriebsart zu beenden, ist die Taste
ECONOMY erneut zu drücken.
Modo Economie
Pour économiser de l’électricité.
Toutefois, n'utilisez ce mode que lorsque la température
désirée a été atteinte dans la pièce.
• Appuyez sur ECONOMY
*
L’indicateur Economy (vert) de l’appareil intérieur
s’allume.
• Appuyez à nouveau pour désactiver le mode Economie.
Turbobetrieb
Mit dem Turbobetrieb wird die gewünschte Temperatur rasch
erreicht.
• Drücken Sie die Taste POWERFUL.
* Die orangefarbene POWERFUL-Anzeige am Klimagerät
leuchtet auf.
* Der Turbobetrieb ist nur 15 Minuten lang aktiv.
• Um diese Betriebsart zu beenden, ist die Taste erneut zu
drücken.
Modo Puissance
Pour atteindre rapidement la température programmée.
• Appuyez sur POWERFUL
*
L’indicateur Powerful (
Surpuissance
) de l’appareil intérieur
s’allume.
*
Le mode de fonctionnement en puissance n’est actif que
pendant 15 minutes.
• Appuyez à nouveau pour désactiver le mode puissance.
Abdeckung
geschlossen
Le couvercle
est fermé
POWERFUL
SLEEP
3
1
2
CANCEL
COOL
AUTO
AIR SWING
OFF/ON
MANUAL
TIMER
ON OFF
SET
CLOCK
MODE
ECONOMY
FAN SPEED
FRANÇAIS
DEUTSCH
■ Hinweise zu den Betriebsarten /
Sparbetrieb
Mode de fonctionnement économique
Temperatur
Tempèrature
Kühlen/Mildes Trocknen
Refroidissement/
Doux Sec
Heizen
Chauffage
0,5°C über der eingestellten Temperatur
0,5°C plus haut à la tempèrature
définie
0,5°C unter der eingestellten Temperatur
0,5°C plus bas à la tempèrature
définie
Détails de fonctionnement
Mode de fonctionnement en puissance
Ventilatordrehzahl
Volume d’air soufflé
Niedrig (ein und aus)
Bas (marche et arrêt)
Niedrig (ein und aus)
Bas (marche et arrêt)
Temperatur
Tempèrature
3°C unter der eingestellten Temperatur
3°C plus bas à la tempèrature définie
3°C über der eingestellten Temperatur
3°C plus haut à la tempèrature définie
Turbobetrieb
Ventilatordrehzahl
Volume d’air soufflé
Superhoch
Très élevé
Automatik
Automatique
* • Die Änderungen der Temperatur und der Ventilatordrehzahl erfolgen automatisch.
• Die Anzeige auf der Fernbedienung bleibt unverändert.
• Beim Drücken der Taste für den Nachtbetrieb oder der Betriebsartenwahltaste wird der Spar- bzw. der
Turbobetrieb automatisch verlassen.
• Turbo- und Sparbetrieb stehen im Umluftbetrieb nicht zur Verfügung.
FAN
• Im Sparbetrieb läuft der Ventilator mit niedriger Drehzahl im Aussetzbetrieb (ein und aus).
*
• La modification de la température et du volume d’air soufflé est automatique.
• L’affichage de la télécommande demeure inchangé.
• Si la touche de sommeil ou la touche de mode de fonctionnement est enfoncée, le mode Economie ou en
Puissance est désactivé.
•
En mode de fonctionnement avec circulation d’air, les modes Economie et en Puissance sont inopèrants.
FAN
• En mode économique, le ventilateur fonctionne et s’arrête à ^basse vitesse.
46
Page 19
PFLEGE UND WARTUNG
SOIN ET ENTRETIEN
● Reinigen des Innengeräts und der Fernbedienung
Nettoyer L’appareil d’interieur et la Télécommande
• Wischen Sie das Klimagerät mit einem weichen, trockenen
Tuch ab.
• Reinigen Sie das Klimagerät nicht mit Wasser, das wärmer ist
als 40°C oder mit Poliermitteln.
• Das Frontgitter kann abgenommen und mit Wasser
gereinigt werden.
• Limpe cuidadosamente, com um pano macio e seco.
• Essuyer doucement avec un chiffon doux et sec.
• Ne les lavez pas dans une eau à plus de 40°C ni avec des
produits nettoyants.
• Le panneau avant peut être retiré et nettoyé avec de l’eau.
TIMER
SLEEP
POWER
ECONOMY
POWERFUL
! V orsicht /
Wenn Sie das Klimagerät reinigen wollen,
schalten Sie das Gerät zuvor aus und ziehen Sie
den Netzstecker.
Commutez OFF et débranchez le cordon
d’alimentation avant de nettoyer le climatiseur.
Avertissement
● Reinigen der Grobstaubfilter /
Es wird empfohlen, die Grobstaubfilter alle 2 Wochen zu reinigen, wenn das Gerät in einer staubigen Umgebung
eingesetzt wird, da sich bei verstaubten Filtern der Wirkungsgrad des Geräts verringert.
Recommandation: Si le climatiseur est employé dans un environnement poussiéreux, nettoyez les filtres toutes les deux
semaines; une utilisation continue avec des filtres encrassés réduit l’efficacité du refroidissement.
1 Öffnen Sie das Frontgitter und entfernen Sie die
beiden Grobstaubfilter. Fassen Sie sie hierzu an
der Lasche, heben Sie sie leicht an und ziehen
sie nach unten weg.
Ouvrez la grille avant et retirez les deux filtres à
air. Maintenir les languettes,
soulever légèrement,
puis tirer vers le bas.
2 Entfernen Sie den Staub mit
einem Staubsauger.
Retirer la saleté en utilisant
un aspirateur.
Nettoyer les Filtres À Air
3 Waschen Sie die Rückseite
des Filters mit Wasser ab.
Nettoyez l’arrière du filtre
air à l’eau.
4 Stark verschmutzte Filter
können Sie mit Wasser und
Seife oder einem milden
Haushaltsreiniger
abwaschen.
S’ils sont fortement
encrassés, lavez-les au
savon ou avec un détergent
ménager doux.
5 Lassen Sie die Filter trocknen, und setzen Sie sie
wieder ein.
Achten Sie darauf, daß der Hinweis “FRONT” nach
vorne zeigt.
Laissez sécher avant de le réinstaller.
Vous Assurer que la marque “FRONT” vous fait face.
* Beschädigte Grobstaubfilter.
Ersatzfilter erhalten Sie bei Ihrem KlimageräteFachhändler unter der Bestellnummer CWD00240.
*
Filtre à air endommagé.
Consulter le vendeur autorisé le plus proche.
Partie No: CWD00240.
47
Benzene
T
h
r
e
i
n
n
• Reinigen Sie das Klimagerät nie mit Benzin, Verdünner,
Scheuerpulver oder mit chemisch getränkten Tüchern.
• N’utilisez pas de benzine, de diluant, de poudre à récurer ni de
chiffons imprégnés de substances chimiques caustiques.
Page 20
● Reinigen des Frontgitters /
Das Frontgitter ist zum Reinigen abzunehmen. /
!
Achtung /
• Sorgen Sie beim Abnehmen des
Frontgitters dafür, daß Sie sicher
stehen.
• Vous placer sur une surface
nivelée lorsque vous retirez le
panneau avant.
• Achten Sie darauf, daß Sie nach
dem Abnehmen des Frontgitters
nicht die Metallteile des
Klimageräts berühren.
• Ne touchez-pas les parties en
métal de l’appareil interieur après
avoir retiré le panneau avant.
Nettoyer le Panneau Avant
(Doit être retiré avant le nettoyage).
Attention
• Nach dem Reinigen des
Frontgitters ist dieses sorgfältig zu
trocknen, bevor es wieder
eingesetzt wird, da es sonst zu
Stromschlägen kommen könnte.
• Ne laissez-pas d’eau sur le
panneau après le nettoyage.
Séchez complètement pour éviter
une électrocution.
FRANÇAIS
DEUTSCH
■ Abnehmen des Frontgitters
Retirer le panneau avant
1 Öffnen Sie das
Frontgitter bis
zum Anschlag.
Soulever le
panneau
avant autant
que possible.
•
LOCK
UNLOCK
2 Schieben Sie
die beiden
Verriegelungen
(rechts und links)
nach unten.
Glisser les deux languettes
(gauche et droite) vers la
position déverrouillage.
3 Klappen Sie das Frontgitter
hoch, bis es leicht nach
oben gerichtet ist,
und ziehen Sie es heraus.
Régler le panneau avant à
une position un peu plus
haute que l’horizontale et
tirer pour retirer.
■ Anbringen des Frontgitters
Fixer le panneau avant
•
Vorspringender Teil
des Klimageräts
TIMER
POWER
SLEEP
ECONOMY
POWERFUL
Projection sur
l’appareil d’interieur
Zapfen
Pivot
LOCK
UNLOCK
1
2
TIMER
POWER
SLEEP
ECONOMY
POWERFUL
Halten Sie das Frontgitter waagerecht, setzen
Sie den Zapfen auf den vorspringenden Teil
des Klimageräts und drücken Sie ihn ein.
Soulevez le panneau avant à l’horizontale,
mettez en regard la partie saillante de
l’appareil d’intérieur et le pivot, puis appuyez.
Um das Frontgitter zu sichern, schieben Sie
die beiden Verriegelungen nach oben, bis Sie
ein Klicken hören.
Hinweis: Solange die Verriegelungen sich
nicht in dieser Position befinden,
kann das Frontgitter nicht
geschlossen werden.
* Wenn das Frontgitter nicht richtig schließt,
sollten Sie die Stellung der
Verriegelungen kontrollieren, bevor sie
erneut versuchen, das Gitter zu schließen.
Glisser les deux languettes vers le haut à la
position Verrouillage.
Note: Si les languettes sont laissées sur la
position déverrouillage, le panneau
avant ne fermera pas.
*
Si le panneau ne ferme pas complètement,
vérifier les positions des languettes et
essayez encore.
■ Reinigen des Frontgitters /
• Waschen Sie das Frontgitter vorsichtig mit Wasser und einem Schwamm.
Verwenden Sie keine Scheuerbürste oder sonstige harte Reinigungsmittel.
• Üben Sie beim Waschen keinen zu festen Druck auf das Frontgitter aus, da
es sonst brechen könnte.
• Wenn Sie das Frontgitter mit Küchenreinigungsmitteln (nur neutrale
Spülmittel!) reinigen, ist es anschließend sorgfältig abzuspülen.
• Lassen Sie das Frontgitter nicht in der Sonne trocknen, da es sich sonst
verziehen oder verfärben könnte.
• Laver légèrement avec de l’eau et une éponge. (Ne pas utiliser une brosse
ou d’autres matériaux)
• Ne pas appuyer sur le panneau avant trop fort pendant le nettoyage. (Une
pression excessive pourrait endommager le panneau)
• Si vous nettoyez avec des détergents de cuisine (détergents neutres),
rincez totalement. (Ne pas utiliser de détergents non-neutres)
• Ne pas sécher le panneau avant à la lumière du soleil. (Une exposition
directe à la lumière du soleil peut décolorer ou défigurer le panneau.)
Nettoyer le panneau av ant
48
Page 21
● Auswechseln der Feinfilter
Remplacer les Filtres Purificateurs D’air
Die Feinfilter sollten etwa alle 3 Monate ausgewechselt werden. /
• Die Feinfilter können nicht gereinigt und wiederverwendet
werden. Neue Filter erhalten Sie bei Ihrem Fachhändler
unter der Bestellnummer CZ-SFD50N.
• Die Wirkung der Feinfilter hält nur etwa 3 Monate an.
• Das Klimagerät sollte nicht mit verschmutzten Feinfiltern
betrieben werden, da sonst die Luft nicht gefiltert wird,
die Kühlleistung sinkt und schlechte Gerüche auftreten
können.
•
Hinweis:
Catechin ist eine natürliche braune Substanz. Der Luftfilter ist
mit Catechin beschichtet, um das Wachstum von
Krankheitserregern zu unterbinden.
(Une fois tous les trois mois)
• Ne pas réutiliser des filtres sales. Consulter votre vendeur le
plus proche. (Filtres purificateurs d’air No. CZ-SFD50N)
• Ces filtres fonctionnent efficacement pendant seulement
trois mois.
• Si le climatiseur fonctionne en utilisant des filtres sales:
- L’air n’est pas purifié
- La capacité de refroidissement diminue
- Des odeurs nauséabondes sont émises
•
Note:
Le catechin est un èlèment naturellement brun. Le filtre est
traitavec du catechin pour èviter le dèveloppement de bactèries
et virus.
■ Entnehmen der Feinfilter /
Vorsicht - die Metallteile im Geräteinnern sind scharfkantig!
!
Attention - Veillez à ne pas vous couper les mains sur les pièces métalliques.
Retirer les filtres purificateurs d’air
■ Wiedereinsetzen der Feinfilter /
Hier drücken
Presione aqui
1 Klappen sie das Frontgitter bis zum Anschlag
nach oben.
Soulever le panneau avant le plus haut possible.
2 Entfernen Sie die beiden Grobstaubfilter. Heben
Sie sie leicht an, und ziehen Sie sie nach unten
weg.
Retirez les filtres à air (gauche et droit).
• Soulever légèrement, puis tirer vers le bas.
3 Fassen Sie die Feinfilter an den Laschen an und
ziehen Sie sie heraus.
Maintenir les languettes des filtres purificateurs
d’air et tirer.
Réinstaller les filtres purificateurs d’air
1 Öffnen Sie den Filterrahmen, um die neuen
Filtereinsätze einzulegen:
- Desodorierender Feinfilter (Schwarz),
- Catechin-Feinfilter (Braun).
Ouvrir le cadre du filtre pour insérer les
nouveaux filtres.
- Les nouveaux filtre désodorisants (De couleur noire)
- Les nouveaux filtre purificateurs d’air à la catéchine
(De couleur marron)
2 Setzen Sie die neuen Feinfilter ein. Achten Sie
darauf daß der Hinweis “FRONT” nach vorne
zeigt.
Insérer les nouveaux filtres purificateurs d’air.
(Vous assurer que l’ “FRONT” vous fait face)
49
3 Ziehen Sie sie herunter, bis Sie ein Klicken
hören.
Pousser jusqu’au “clic”.
4 Setzen Sie nun die Grobstaubfilter wieder ein.
Réinstallez les filtres à air.
5 Schließen Sie das Frontgitter.
Refermez le panneau avant.
Page 22
● Kontrollen vor Beginn der Kühlsaison
Inspection A vant T erme
• st die ausgeblasene Luft im
Kühlbetrieb kalt (bzw. warm im
Heizbetrieb) (warm)?
Wenn 15 Minuten nach der
Inbetriebnahme der Temperaturunterschied zwischen Luftansaug und
Luftaustritt mindestens 8°C
(Kühlbetrieb) bzw. 14°C (Heizbetrieb)
beträgt, arbeitet das Klimagerät
normal.
• L’air qui sort, est-il froid (chaud)?
Le fonctionnement est normal,
si 15 minutes après la mise en
marche, la différence de
température entre l’air
absorbé et l’air qui sort est
de 8°C ou plus pour le
refroidissement et de
14°C ou plus pour le
chauffage.
• Sind die Batterien der Fernbedienung erschöpft?
Wenn die Anzeige auf dem Display der Fernbedienung
schwach erscheint, sind die Batterien auszuwechseln
(siehe Seite 40).
• Les piles de la télécommande sont-elles épuisées?
Remplacez les piles lorsque l'affichage de la télécommande
faiblit. (Voir page 40).
• Sind Lufteintritt und Luftaustritt
blockiert?
• Les volets d’entrée ou de sortie
d’air de l’appareil intérieur ou
extérieur sont-ils obstrués?
● Längere Nichtbenutzung des Klimageräts
Lorsque le Climatisateur N’est P as Utilisé Pendant Une
Période Pr olongée
FRANÇAIS
DEUTSCH
1Um die Einbauteile des Innengeräts zu trocknen, ist das
Gerät etwa 2 bis 3 Stunden lang im Kühlbetrieb
mit einer Solltemperatur von 30°C laufen zu lassen.
Pour faire sécher les éléments internes de l’appareil
intérieur, faites-le fonctionner pendant 2 à 3 heures en
mode de refroidissement en réglant la température
COOL
sur 30°C.
COOL
3Nehmen Sie die Batterien aus der Fernbedienung.
Retirer les piles de la télécommande.
2Schalten Sie das Klimagerät aus und ziehen Sie den
Netzstecker aus der Steckdose.
Hinweis: Wenn das Klimagerät nicht mit Hilfe der
Mettre l’interrupteur sur Arrêt et retirer la prise.
Note: Si le climatiseur n’est pas arrêté au moyen de
● Empfohlene Inspektionen /
• Das Gerät kann nach mehrjährigem Gebrauch verschmutzen, wodurch die Leistung vermindert wird.
Bei bestimmten Betriebsbedingungen kann ein verschmutztes Gerät auch unangenehme Gerüche verursachen, und
der Kondensatschlauch kann durch Staubablagerung verstopft werden.
Neben einer regelmäßigen Reinigung werden jährliche Inspektionen empfohlen. Fragen Sie hierzu Ihren Fachhändler.
• L’appareil deviendra sale après une utilisation pendant plusieurs saisons; ceci en réduira la performance.
Suivant les conditions de fonctionnement, un appareil sale peut produire des odeurs nauséabondes et de la poussière
peut s’infiltrer dans la tuyauteries de déshumidification.
Des inspections régulières sont recommandées, en plus d’un nettoyage régulier. Consulter un vendeur agréé.
Fernbedienung ausgeschaltet wurde, geht es
beim Einstecken des Netzsteckers aufgrund
der Wiedereinschaltautomatik sofort in Betrieb.
la télécommande, il se remettra en marche
lorsque vous le rebrancherez (car un contrôle
de remise en marche automatique est fourni).
Inspection Recommandée
50
Page 23
STÖR UNGSSUCHE
RÉSOLUTION DE PROBLÈMES
● Normaler Betrieb /
F - Fragen A - Antworten
Q-Probleme A-Voici la reponse
F - Beim Wiedereinschalten läuft das Gerät etwa 3 Minuten lang nicht.
A - Dies dient dem Schutz des Klimageräts und ist völlig normal.
Q - Le climatiseur a été remis en marche, mais il ne démarre pas pendant 3
minutes.
A - Ceci est dû au dispositif de protection du climatiseur. Attendez que le
climatiseur démarre.
Fonctionnement Ordinaire
Ssshh
F - Es sieht aus, als käme Nebel aus
dem Klimagerät.
A - Dieses Phänomen kann auftreten,
wenn die in der Raumluft
enthaltene Feuchtigkeit am kalten
Luftstrom kondensiert.
Q - Une sorte de brouillard s’échappe
du climatiseur.
A - Une condensation se produit
lorsque l’air soufflé provenant du
climatiseur refroidit
l’air de la pièce.
F - Une odeur étrange flotte dans la pièce.
A - Dieser Geruch kann von Feuchtigkeit stammen,
die von Wänden, Teppichen, Möbeln oder
Kleidungsstücken an die Raumluft abgegeben wird.
Q - La habitación tiene un olor peculiar.
A - Il peut s’agir d’une odeur volatile dégagée par les murs,
la moquette, le mobilier ou des vêtements dans la
pièce.
F - Es ist das Geräusch von
fließendem Wasser zu hören.
A - Dieses Geräusch stammt vom
Kältemittel, welches das
Klimagerät durchströmt.
Q - Un bruit d’écoulement d’eau se
fait entendre.
A - Ce bruit provient de
l’écoulement du réfrigérant à
l’intérieur de l’appareil.
TIMER
SLEEP
POWER
ECONOMY
POWERFUL
HEATING OPERATION
F - Das Gerät bleibt im Heizbetrieb etwa 12 minuten lang
stehen, und die Betriebs-LED blinkt.
A - In dieser Zeit wird das Eis, das sich am Außengerät
gebildet hat, abgetaut. (Das Außengerät vereist, wenn
die Temperatur der Außenluft niedrig und die
Luftfeuchtigkeit hoch ist.) Nach 12 Minuten wird der
Betrieb wieder aufgenommen. Während des
Abtauvorgangs fließt Wasser aus dem Außengerät.
Q - Le climatiseur s’arrête de fonctionner pendant environ 12
minutes en mode Chauffage.
(Le témoin de fonctionnement clignote).
A - Ceci permet de faire fondre le givre qui s’est accumulé
sur l’unité extérieure (dégivrage). Cette opération ne
devrait pas prendre plus de 12 minutes, patientez. (Du
givre s’accumule sur l’unité extérieure lorsque la
témpérature extérieure est basse et le degre d’humidité
élevé).
De l’eau s’écoule de l’unité extérieure.
51
AUTO FAN
F - Bei eingestellter Ventilatorautomatik bleibt der Ventilator
des Klimageräts hin und wieder stehen.
A - Auf diese Weise wird vermieden, daß Gerüche aus der
Umgebung verbreitet werden.
Q - Au cours du réglage automatique du débit d’air soufflé, le
ventilateur intérieur s’arrête occasionnellement.
A - C’est pour éliminer les odeurs ambiantes.
HEATING OPERATION
F - Im Heizbetrieb kommt es vor, daß der Ventilator des
Innengeräts zeitweise abgeschältet wird.
A - Dadurch wird vermeiden, daß es während des
Abtauvorgangs zu einer unerwünschten Kühlwirkung
kommt.
Q -
Pendant la période de chauffage, il est normal que le
ventilateur intérieur s’arrête à certains moments.
Cela permet d’éviter tout refroidissement indésirable
A -
pendant la période de chauffage
.
Page 24
● Betriebsstörungen /
Fonctionnement Anormal
Das Klimagerät läuft gar nicht.
• Hat der Sicherungsautomat ausgelöst?
• Wurde der Netzstecker gezogen?
• Wurde der Timer falsch eingestellt?
Le climatiseur ne fonctionne pas.
• Un disjoncteur est-il coupé?
• La fiche d’alimentation électrique
est-elle débranchée du secteur?
• La minuterie est-elle utilisée
correctement?
Brumm!
TIMER
SLEEP
POWER
ECONOMY
POWERFUL
Das Klimagerät kühlt nicht (warm) richtig.
• Wurde die Temperatur falsch eingestellt?
• Sind die Filter verschmutzt?
• Sind die Luftein- oder -auslässe des Außengeräts zugestellt?
• Stehen irgendwelche Fenster oder Türen offen?
Le climatiseur ne refroidit pas suffisamment la (chaud) pièce.
• Le réglage de la température est-il correct?
• Les filtres à air sont-ils encrassés?
• Les évents d’entrée ou de sortie d’air de l’unité extérieure sont-il obstrués?
• Les portes et les fenêtres sont-elles bien fermées?
Das Klimagerät arbeitet zu laut.
• Wurde das Gerät schief
montiert?
• Ist das Frontgitter nicht richtig
geschlossen?
Votre climatiseur fait trop de bruit
lorsqu’il fonctionne.
• Le climatiseur a-t-il été installé de
travers?
• La grille avant a-t-elle été fermée
correctement?
FRANÇAIS
DEUTSCH
● Wenden Sie Sich direkt an Ihren Händler
Appelez Immédiatement un Dépanneur
Zodra zich een van de volgende problemen voordoet, moet u onmiddellijk het apparaat uitzetten (AAN-/UIT-schakelaar op “O”)
en de stekker uit het stopcontact halen.
Si vous rencontrez un des problëmes dècrits ci-dessous, mettez immèdiatement l’appareil hors tension et dèbranchez sa fiche
• Ungewöhnlich laute
Betriebsgeräusche.
• Un son anormal est émis lorsque
l’appareil fonctionne.
• Wasser oder ähnliches ist
versehentlich in die
Fernbedienung gelangt.
• De l’eau ou des objets
étrangers pénètrent
accidentellement dans la
télécommande.
• Wasser tropft aus dem Innengerät.
• De l’eau fuit de l’unité intérieure.
• Schalter oder Tasten funktionieren
nicht ordnungsgemäß.
• Les touches ou les commutateurs ne
fonctionnent pas correctement.
• Der Sicherungsautomat löst
häufig aus.
• Le disjoncteur se coupe
fréquemment.
• Netzkabel und Stecker werden
ungewöhnlich warm.
• Le cordon d’alimentation
électrique ou la fiche
d’alimentation sont
anormalement chauds.
.
52
Page 25

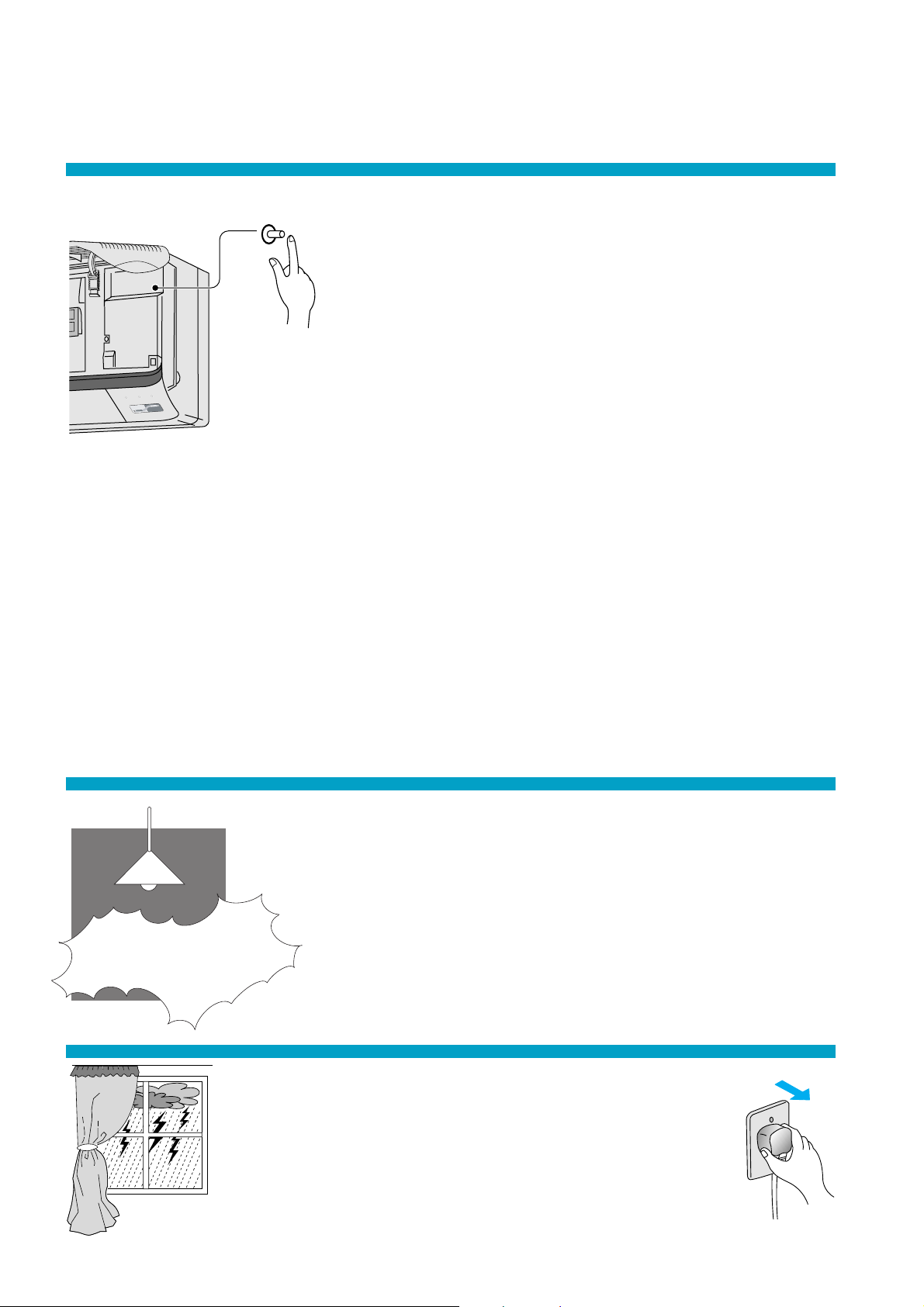

NÜTZLICHE HINWEISE
INFORMATION UTILE
Funktionstaste für den Betrieb ohne Fernbedienung
Touche Fonctionnement automatique
■
Automatikbetrieb
•
Wenn die Fernbedienung ausgefallen oder unauffindbar ist, kann das Klimagerät
ohne Fernbedienung durch Drücken der Taste für den Betrieb ohne Fernbedienung
im Automatikbetrieb betrieben werden.
•
Beim Drücken der Taste für den Betrieb ohne Fernbedienung begibt sich das
Gerät sofort in den Automatikbetrieb, allerdings kann in dieser Betriebsart nicht die
Temperatur eingestellt werden.
•
Die LED POWER am Innengerät blinkt, bis die Betriebsart automatisch eingestellt wurde.
•
■
TIMER
SLEEP
POWER
ECONOMY
POWERFUL
■
■
*
*
Um diese Betriebsart aufzuheben, ist die Taste erneut zu drücken.
Fonctionnement automatique
•
Si la télécommande ne fonctionne pas ou est mal placée, appuyez sur la touche
Fonctionnement automatique pour passer en mode de Fonctionnement
automatique.
•
Le fonctionnement automatique est automatiquement activé dès que vous appuyez
sur la touche Fonctionnement automatique. La température ne peut cependant
pas être réglée au cours de cette opération.
•
Le témoin DEL de l’unité intérieure clignote jusqu’à ce que le mode de
fonctionnement soit automatiquement sélectionné.
•
Pour annuler cette opération, appuyez de nouveau.
Empfangs-Piepton
• Um den Piepton, mit dem das Klimagerät bestätigt, daß es von der
Fernbedienung ein Signal empfangen hat, abzuschalten, ist die Funktionstaste
für den Betrieb ohne Fernbedienung mindestens 10 Sekunden lang zu drücken.
Nach 10 Sekunden ertönt ein doppelter Piepton.
Hinweis: Obwohl bereits nach 5 Sekunden ein einfacher Piepton ertönt, ist die
• Um den Piepton wieder einzuschalten, drücken Sie die Funktionstaste erneut
mindestens 10 Sekunden lang.
Confirmation sonore de réception du signal de la télécommande
•
Pour couper la confirmation sonore (bip) de réception du signal, appuyez sur
cette touche Fonctionnement AutomaStique et maintenez-la enfoncée
pendant 10 secondes minimum.“Bip”, “bip” retentissent après dix secondes.
Remarque : Un “bip” retentit déjà après cinq secondes, mais vous devez
•
Répétez l’opération si vous souhaitez rétablir la confirmation sonore. Confirmation
sonore
Hinweis:Wenn die Taste länger als 5 Sekunden, jedoch kürzer als 10 Sekunden lang
gedrückt wird, schaltet das Gerät in den Testbetrieb. Der nach 5 Sekunden ertönende
einfache Piepton kennzeichnet den Beginn des Testbetriebs, der nur für
Servicepersonal gedacht ist.
Remarque : Si vous maintenez cette touche enfoncée entre 5 et 10 secondes, un test
de fonctionnement est automatiquement exécuté. Un “bip” retentit après cinq secondes
pour marquer le début du test. (Ce test est normalement réservé aux techniciens.)
Taste solange gedrückt zu halten, bis der doppelte Piepton ertönt.
maintenir la touche enfoncée jusqu’à ce que vous entendiez “bip”, “bip”.
STROMAUSFALL
PANNE DE
COURANT
A utomatischer Wiederanlauf /
• Nach einem Stromausfall läuft das Klimagerät bei Rückkehr des Netzstromes
automatisch mit den vorherigen Einstellungen wieder an, es sei denn, das Gerät
wurde zuvor mit der Fernbedienung abgeschaltet.
• Im Falle eines Wiederanlaufs geht das Gerät erst nach Ablauf von 3 bis 5
in Betrieb.
•
Lorsque le courant est rétabli à la suite d’une panne, le fonctionnement reprend
automatiquement au bout de 3 à 5 1/2 minutes.
•
Le fonctionnement sera automatiquement recommencé sous les modes sélectionnés
avant la panne et avec la même direction du courant d’air, lorsque le courant revient
puisque le fonctionnement n’est pas interrompu en utilisant la télécommande.
Remise en Marche Automatique
1/2 Minuten
Stromausfall bei programmiertem Timer
• Bei einem Stromausfall gehen die Timereinstellungen verloren. Nach Rückkehr des
Netzstromes ist der Timer neu einzustellen.
Réglage de la Minuterie
•
Lorsqu’une panne de courant se produit, le réglage du programmateur est annulé.
Lorsque le courant est rétabli, reprogrammez la minuterie.
Schutz bei Gewitter
• Dieses Klimagerät ist mit einem eigenen Überspannungsschutz
versehen. Um Ihr Klimagerät darüber hinaus jedoch gegen häufige
und starke Blitzeinschläge zu schützen, sollten Sie die
Stromversorgung unterbrechen und den Stecker aus der Steckdose
ziehen.
Tonnerre et Éclairs
•
Ce climatiseur est èquipè d’un dispositif de protection contre les
surtensions. Toutefois, pour èviter qu’il soit endommagè,
il est prèfèrable de couper son anomalie èlectrique et de le
dèbrancher de la prise secteur en cas d’orage violent.
53
Page 26
TIPS ZU BETRIEB UND ENERGIEEINSPARUNG
ECONOMIES D’ENERGIE ET CONSEILS D’UTILISATION
Eingestellte Raumtemperatur
Wenn die Temperatur im
Kühlbetrieb ein Grad höher
bzw. im Heizbetrieb zwei Grad
niedriger als gewünscht
eingestellt wird, lassen sich
etwa 10% der Stromkosten
einsparen.
Réglage de la Température
Réglez la température 1°C plus
haut (refroidissement) ou 2°C
plus bas (chauffage) que la
température effectivement
souhaitée. Cela permet
d’économiser environ 10%
d’électricité.
Grobstaubfilter und Feinfilter
Der Grobstaubfilter sollte etwa alle 2
Wochen gereinigt werden, und der
Feinfilter sollte alle 3 Monate
ausgewechselt werden. Durch
vershmutzte Filter kann sich die Kühl-bzw.
Heizleistung verringen.
Filtre À Air et Filtre Purificateur D’air
Nettoyez le filtre à air toutes les 2
semaines et remplacez le filtre purificateur
d’air tous les 3 mois. Un filtre sale peut
réduire l'efficacité du refroidissement ou
du chauffage.
Fenster und Türen geschlossen
halten
Bei geöffneten Türen oder Fenstern
wird die Kühl- bzw. Heizleistung
verringert, und die Stromkosten
steigen.
Gardez Toutes les Portes et
Fenêtres Fermées
En cas d'oubli, l'efficacité du
refroidissement et du chauffage sera
réduite et votre note d’électricité
augmentera.
FRANÇAIS
DEUTSCH
Außengerät
Der Luftausblas des
Außengeräts darf nicht verstellt
oder verschlossen werden, da
sich sonst die Kühl- bzw.
Heizleistung verringert.
Unidad Exterior
N’obstruez pas les sorties d’air.
En cas d'oubli, cela réduira
l'efficacité du refroidissement et
du chauffage.
Timer und Nachtbetrieb
Um Strom zu sparen, sollten Sie
nachts den Nachtbetrieb
verwenden. Außerdem können Sie
den Timer einstellen, wenn Sie das
Haus verlassen.
Mode Minuterie et Sommeil
Pour éviter les gaspillages
d’électricité, utilisez le mode
Sommeil pendant que vous dormez
et le mode Minuterie lorsque vous
quittez votre habitation.
Keine direkte Sonneneinstrahlung
Schließen Sie Jalousien oder Vorhänge,
damit keine direkte Sonneneinstrahlung in
den Raum gelangt und den Raum unnötig
erwärmt.
Evitez le Rayonnement Direct du Soleil
Gardez les rideaux et tentures fermés
pour empêcher la pénétration des rayons
du soleil pendant le refroidissement.
54
Page 27
! W ARHINWEISE
1) Bei Beschädigung des Netzkabels muß das Kabel gegen ein Spezialkabel ausgetauscht werden, das Sie über
Ihren Kundendienst beziehen können.
2) Wenn das Netzkabel dieses Gerätes schadhaft ist oder ausgetauscht werden soll, muß der Austausch durch den
Hersteller oder dessen Kundendienstvertreter bzw. durch einen entsprechend qualifizierten Fachmann erfolgen, um
Gefahren zu vermeiden.
3) Reparaturen:
Im Falle einer Störung des Geräts wenden Sie sich bitte an Ihren Händler oder einen Kundendienstfachmann.
Führen Sie auf keinen Fall Reparaturen selbst aus!
4) Das Gerät darf nicht in Umgebungen betrieben werden, in denen explosive Gasgemische auftreten können.
5) Im Notfall ist die Stromzufuhr zum Gerät wie folgt zu unterbrechen: Ziehen Sie den Netzstecker aus der Steckdose
oder betätigen Sie den Sicherungsautomaten bzw. einen anderen, eventuell vorhandenen Trennschalter.
! ACHTUNG
FALLS DIE STROMVERSORGUNG ÜBER EINE NETZSTECKDOSE ERFOLGT, MUSS DER NETZSTECKER BEI
NICHTVERWENDUNG DES KLIMAGERÄTS AUS DER STECKDOSE GEZOGEN WERDEN.
Schallpegel:
Der A-bewertete Schalldruckpegel dieses Geräts beträgt entsprechend den Prüfbedingungen nach JIS C 9612 weniger
als 70 dB(A). Dabei gelten folgende Meßbedingungen:
Das Gerät arbeitet bei maximaler Kühlleistung,
die Meßentfernung vom Gerät beträgt 1 m.
HINWEIS
Der maximale Schalldruckpegel beträgt 70 dB(A) oder weniger gemäß “Maschinenlärm-lnformationsverordnung
3. GSGV, 18. Januar 1991”.
BESCHEINIGUNG
Es wird bestätigt, daß der im Gerät enthaltene Druckbehälter einer Druckprüfung nach §9 der
Druckbehälterverordnung und vom Sachkundigen einer Abnahmeprüfung unterzogen wurde. Dichtheit und
ordnungsgemäßer Zustand der Kälteanlage gemäß VGB 20 wurden ebenfalls überprüft (siehe Typenschild).
Das Ergebnis der Prüfungen entsprach den gestellten Forderungen.
Produktionsleiter Sachkundiger
(H.S.LIM) ( S.T.YEO)
55
Page 28
!
AVERTISSEMENT
1) Cet appareil doit être relié a la terre.
2) Si le cordon d’alimentation est endommagé ou doit être remplacé, cette opération doit être confiée au fabricant, à
son agent de service après-vente ou à toute autre personne qualifiée afin d’écarter tout risque.
3) Débrancher la fiche du cordon d’alimentation, ou déconnecter l’appareil avant de procéder à l’entretien de celui-ci.
4) Ne pas essayer de faire des réparations soi-même.
Si cet appareil ne fonctionne pas correctement, ne pas essayer de le réparer soi-même.
Pour les réparations s’adresser au revendeur ou au centre de service.
5) Ne pas utiliser dans une atmosphère explosive.
Ne pas utiliser cet appareil dans une atmosphère qui présente des risques d’explosion.
6) Couper l’alimentation électrique (isolation de l’alimentation principale).
Débrancher la fiche du cordon d’alimentation, ou couper le disjoncteur, ou encore couper le
dispositif de coupure du courant afin d’isoler l’appareil de l’alimentation principale en cas
d’urgence.
!
ATTENTION
SI LE BRANCHEMENT D’ALIMENTATION EST FAIT PAR UNE PRISE D’ALIMENTATION, LA DÉBRANCHER
LORSQUE L’APPAREIL N’ESR PAS UTILISÉ.
FRANÇAIS
DEUTSCH
Bruit de sifflement d’air
Le niveau du son de pression mesuré pondéré (A) de cet appareil est inférieur à 70 dB (A) dans
les conditions d’essai JIS C 9612.
Fonctionnement de refroidissement maximal
A 1 m de l’appareil
IMPORTANT
Les différents fils du cordon d’alimentation sont distingués par une couleur respective:
Jaune et vert : Terre
Bleu : Neutre
Brun : Phase
Les couleurs des différents fils du cordon d’alimentation de cet appareil ne sont pas nécessairement
les mêmes que celles qui identifient les broches de la fiche, dont vous disposez.
En conséquence, procèdez ainsi:
Le fil jaune et vert doit être relié à la broche repérée par la lettre E, ou par le symbole de terre
ou par la couleur vert ou jaune et vert.
Le fil bleu doit être relié à la broche repérée par la lettre N ou par la couleur noir.
Le fil brun doit être relié à la broche repérée par la lettre L ou par la couleur rouge.
!
,
56
