Panasonic CS-E21HKES, CS-E24HKES, CS-E28HKE, CU-E21HKE, CU-E24HKE Operating Instructions [hu]

Rövid kezelési
ismertetô
a 12. oldalon

© 2007 Panasonic HA Air-Conditioning (M) Sdn. Bhd.
(11969-T). Minden jog fenntartva.
Jogtalan másolás és terjesztés törvénybe ütközik.

Beltéri egység

CS-E21HKES
CS-E24HKES
CS-E28HKE

(Kültéri egység

CU-E21HKE
CU-E24HKE
CU-E28HKE)

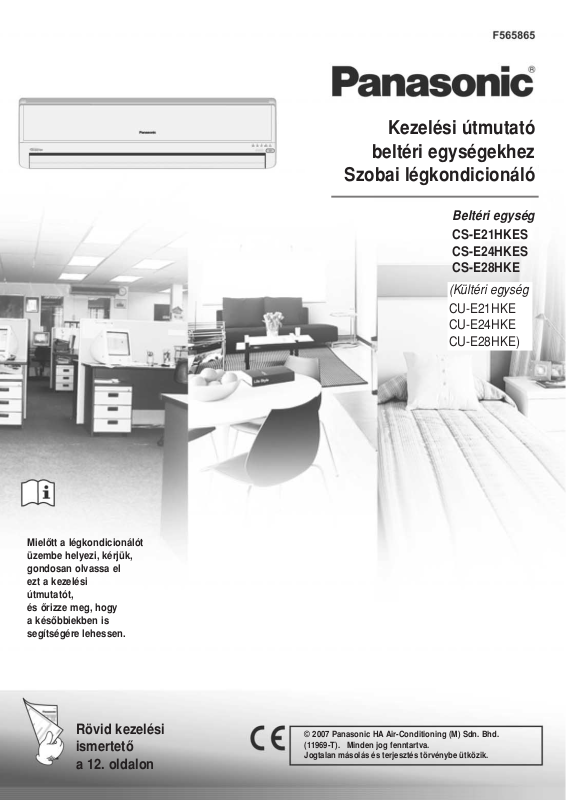

Kezelési útmutató

beltéri egységekhez

Szobai légkondicionáló

Mielôtt a légkondicionálót
üzembe helyezi, kérjük,
gondosan olvassa el
ezt a kezelési
útmutatót,
és ôrizze meg, hogy
a késôbbiekben is
segítségére lehessen.

2

Biztonsági óvintézkedések

ÉRTELMEZÉSEK

Azokat az utasításokat, amelyeket követnie kell, a következô jelölések mutatják.

Ezek a jelzések az mutatják, hogy
az adott mûvelet végrehajtása
KÖTELEZÔ!

Ez a jelzés azt mutatja, hogy
az adott mûvelet TILOS!

Veszély

Ez a jelzés arra figyelmeztet, hogy
sérülés vagy meghibásodás törté­nik vagyontárgyakban, ha nem ve­szi figyelembe az elôírásokat.

Ez a jelzés súlyos vagy halálos balesetre figyelmeztet,
ha nem veszi figyelembe az elôírásokat.

A személyi sérülések, egyéb balesetek vagy anyagi károk elkerülése érdekében tartsa be a következôket. A nem megfelelô használat,
amely a figyelmeztetések figyelmen kívül hagyásából ered, balesetet vagy meghibásodást okoz és ezt a következô jelzések mutatják.

Figyel­meztetés

Távvezérlô

• Ne használjon akkumulátort (Ni-Cd).

• A távvezérlôt tartsa távol kisko-

rúaktól, gyermekektôl, ne enged­je, hogy játsszanak vele, megaka­dályozva ezzel, hogy véletlenül le­nyeljék az elemeket.

• Távolítsa el az elemeket a távve-

zérlôbôl, ha hosszabb ideig nem
használja.

• Az elemcserénél új, két darab, azo-

nos típusú elemet helyezzen a táv­vezérlôbe, ügyelve azok polaritásá­ra, hogy megelôzze a távvezérlô
meghibásodását (hibás mûködé­sét).

• Ne telepítse, ne távolítsa el vagy ne

helyezze át másik helyre saját maga
a készüléket. A helytelen felszerelés
(telepítés) vízcsöpögést, elektromos
áramütést vagy tüzet okozhat.
A felszereléssel (telepítéssel) kap­csolatban forduljon szakképzett
szervizhez vagy szakemberhez.

• Ne helyezze ujját vagy más tárgyat a

beltéri egységbe.

• Ne kísérelje meg a készülék javítá-

sát.

Beltéri egység

• Ne helyezze (ne telepítse) a készüléket

olyan helyre, ahol robbanásveszélyes gáz
szivárgása fordulhat elô.

• Ne mossa le a készüléket vízzel, benzin-

nel, festékhígítóval vagy súrolószerrel.

• Ne használja más célra – mint például élelmi-

szerek frissen tartására stb. – a készüléket.

• Ne helyezzen semmiféle lánggal mûködô

készüléket a légkondicionáló légáramlatá­nak útjába.

• Ne tartózkodjon hosszabb ideig a közvet-

len hideg légáramban.

• Gondoskodjon arról, hogy a vízelvezetés

csatlakoztatása megfelelô legyen. A nem
megfelelôen csatlakoztatott vízelvezetés
vízcsöpögést eredményez a készülékbôl.

• Rendszeresen szellôztesse a szobát.

Beltéri egység

Tápfeszültség-ellátás

Kültéri egység

Kültéri egység

Tápfeszültség-ellátás

• Ne használjon olyan csatlakozóaljzatot, amelybe

több készülék is csatlakoztatható.

• Ne módosítsa a hálózati csatlakozókábelt.

• Ne használjon hosszabbító vezetéket.

• Ne kezelje a készüléket vizes kézzel.

• Csak az elôírt hálózati csatlakozókábelt használja.

• Ha a hálózati csatlakozókábel megsérült, vagy cse-

rére szorul, csak a gyártó vagy a szakszerviz által
elôírt speciális kábelre szabad kicserélni, szakember
által, a veszély elkerülése érdekében.

• Ezt a légkondicionáló berendezést védôföldeléssel

kell ellátni. Javasoljuk, hogy különbözeti áram mû­ködtetésû védôkapcsolót (RCD) vagy szivárgó­áram-védô kapcsolót (ELCB) is telepítsen. Ellenke­zô esetben a nem megfelelô földelés meghibáso­dás esetében elektromos áramütést vagy tüzet
okozhat.

• Ha üzemzavart vagy rendellenességet (égéssza-

got stb,) tapasztal, kapcsolja le a készülék tápfe­szültség-ellátását, bontsa a hálózati csatlakozást
és forduljon a márkaszervizhez.

• Ne helyezze ujját vagy tárgyat a kültéri egy-

ségbe.

• Ne üljön rá, ne lépjen rá, illetve ne helyez-

zen semmilyen tárgyat a kültéri egységre.

• Ne érintse meg az éles alumínium bor-

dázatot.

• Biztosítsa, hogy a vízelvezetô csôrend-

szer megfelelôen legyen csatlakoztatva.
Ellenkezô esetben vízcsöpögés léphet fel.

• Rendszeresen ellenôrizze, hogy a készü-

lék felerôsítése nem sérült-e meg hossz­abb használat során.

• Kapcsolja ki a tápfeszültséget, és bontsa

a tápfeszültség-ellátást, mielôtt tisztítja
vagy karbantartja a készüléket.

• Kapcsolja ki a tápfeszültséget, és bontsa

a tápfeszültség-ellátást, ha hosszabb
ideig nem fogja használni a készüléket.

• Ez a légkondicionáló készülék beépített

túlfeszültség-védelemmel rendelkezik.
Annak érdekében, hogy a rendkívül erôs
villámlásból eredô meghibásodásokat el­kerülje, kapcsolja ki a készülék tápfeszült­ség-ellátását.
Ne érintse meg a légkondicionálót vihar,
villámlás során, mert ez elektromos áram­ütést okozhat.

Levegô
beáramlás

Levegô
beáramlás

Levegô
beáramlás

Levegô
kiáramlás

Levegô
kiáramlás

F565865

3

TARTALOMJEGYZÉK

Köszönjük,
hogy

Panasonic

légkondicionálót
vásárolt.

Biztonsági óvintézkedések

2

A szabályokkal kapcsolatos
információk

3

Termék áttekintés
és mûködtetés

4–5

Karbantartás
és tisztítás

6

Hibaelhárítás

7–8

Adatlap

9

Minôségtanúsítás,
mûszaki adatok

10

11

Megjegyzés

Ebben a kezelési útmutatóban szereplô
illusztrációk példaként szolgálnak, és kü­lönbözhetnek az aktuális készüléktôl.
A változtatás jogát fenntartjuk elôzetes
bejelentés nélkül, a jövôbeni javítás ér­dekében.

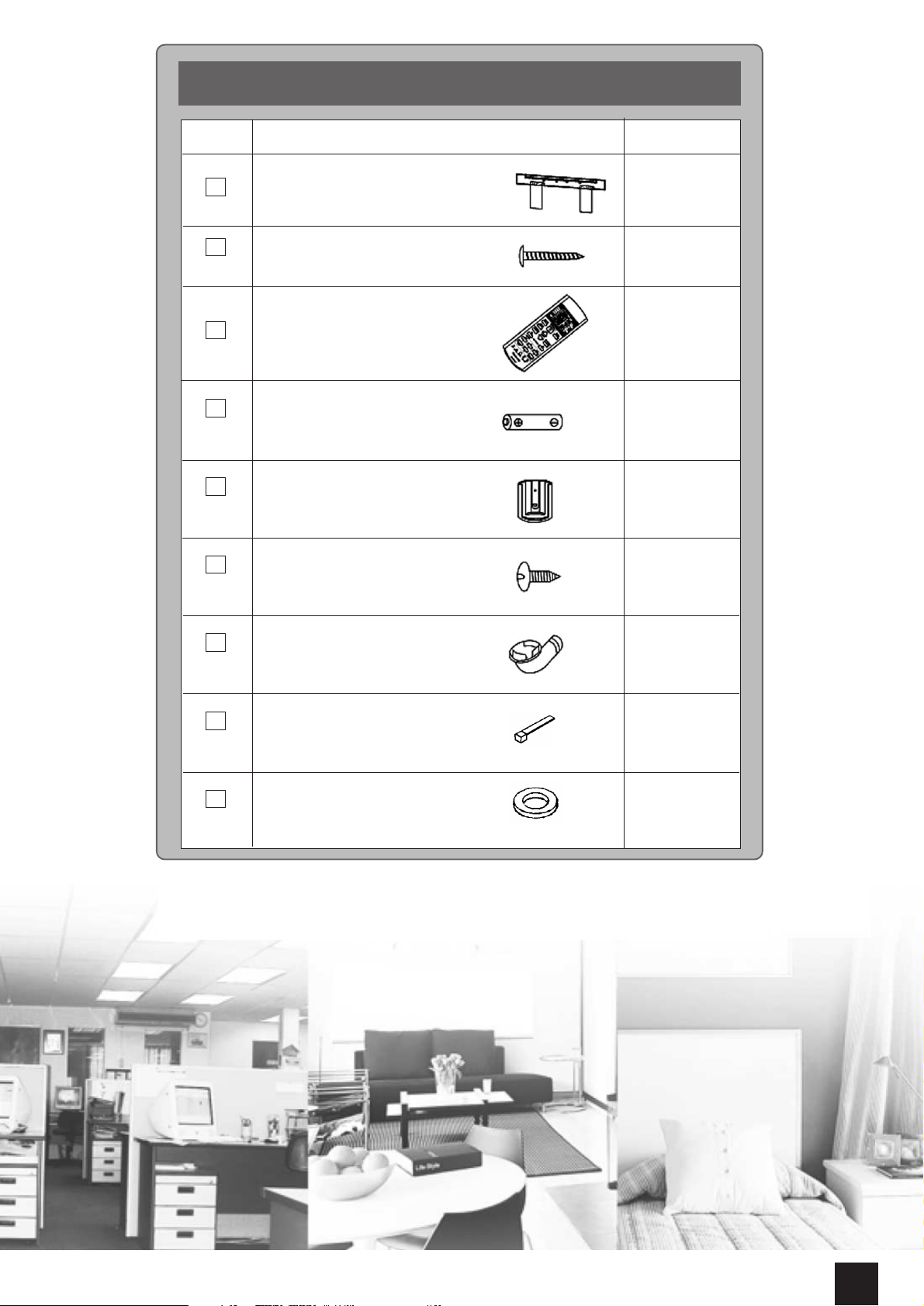

A készülékkel szállított
tartozékok

12

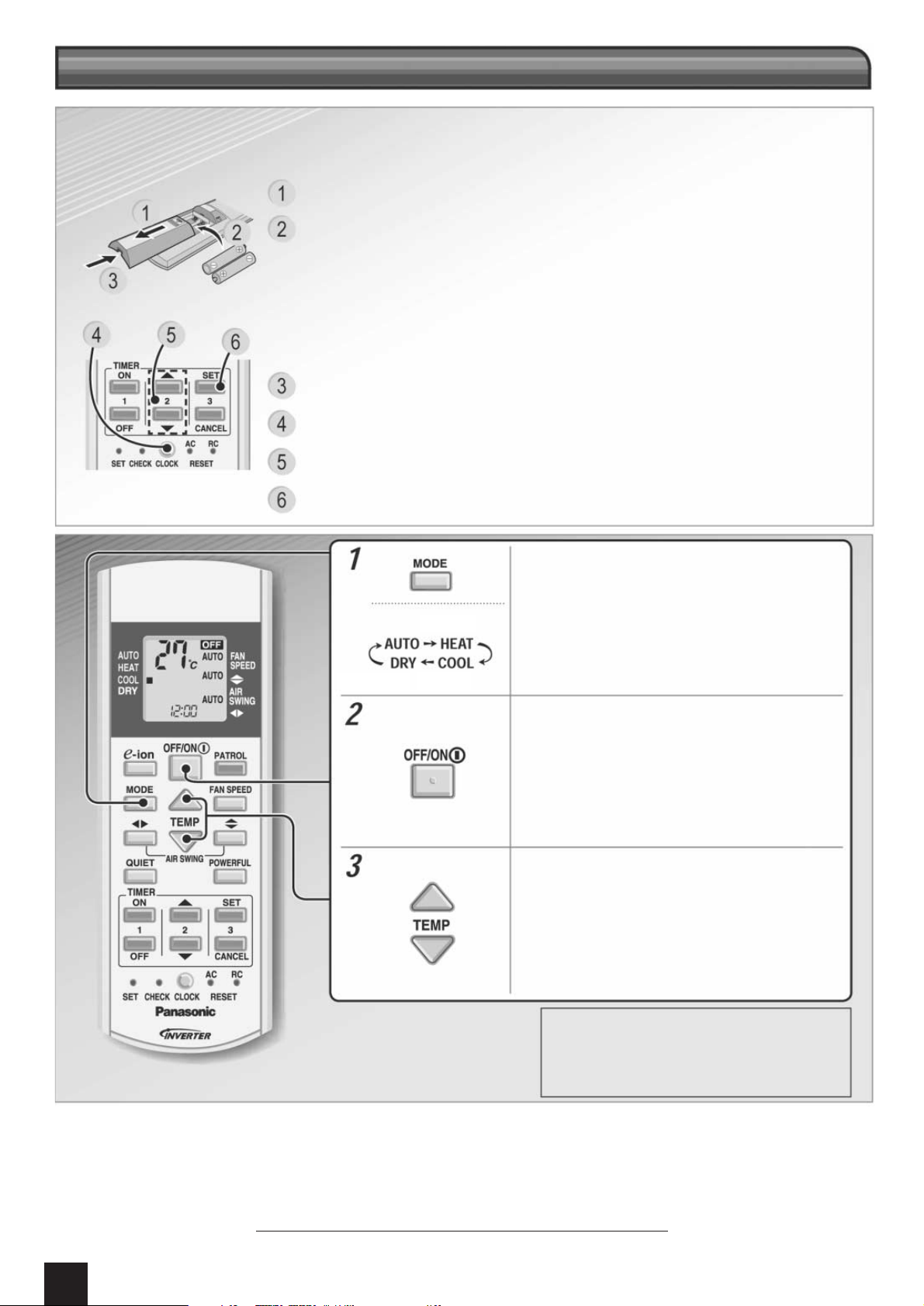

Rövid kezelési ismertetô

• Ne kapcsolja be a készüléket, amikor a padlót lakkozzák. Lakkozás után alaposan szellôztes-

se ki a szobát, mielôtt a készüléket mûködteti.

• Ne telepítse a készüléket olajos vagy füstös, párás környezetbe.

A szabályokkal kapcsolatos
információk

Ezt a készüléket nem gyermekek vagy korlátozott képességû személyek felügyelet nélküli hasz­nálatára szánták. Kisgyermek esetében ügyeljen arra, hogy ne játszhasson a készülékkel.

*tsz: száraz hômérô
*tn: nedves hômérô

Megjegyzés

Ha a kültéri hômérséklet kívül esik a fenti hômérséklet-tartományon, a fûtôkapacitás jelentôsen
csökken és a kültéri egység esetleg leállhat a védôfunkció miatt.

Hômérséklet (°C)

HÛTÉS

FÛTÉS

Belsô tér

tsz* tn* tn*tsz*

Külsô tér

Környezetvédelmi elôírások

Elemek kezelése

Az elemeket újra kell hasznosítani, vagy megfelelôen kell kezelni elhasználó­dásuk után.

Az elhasználódott készülékkel kapcsolatos
tudnivalók

Tudnivalók a végfelhasználó számára légkondicionáló készülékkel
kapcsolatban

Ezen a légkondicionálón a fenti jelzés van feltüntetve és ez azt jelzi, hogy
mint elektromos terméket, nem szabad a háztartási hulladékkal együtt kezel­ni. Az Európai Unió tagállamai* külön gyûjtô rendszerrel rendelkeznek az
ilyen termékekre. Ne építse ki saját maga a készüléket, mivel ez egészségét
és a környezetét is károsíthatja, ha a hulladékot nem megfelelôen kezeli. A
hûtôközeg, az olaj és egyéb részek kezelését csak szakember végezze,
összhangban az érvényes helyi és nemzeti elôírásokat. A légkondicionálót
különleges módon, speciális újrahasznosítási, visszanyerési eljárás szerint
kell kezelni, és nem szabad a háztartási hulladékláncba kerülnie. További in­formációkért forduljon a helyi márkakereskedôhöz. Esetleg büntetést alkal­mazhatnak az ilyen hulladék nem megfelelô megsemmisítéséért a nemzeti
elôírások szerint.

* A tagországok nemzeti elôírásaitól függôen.

Hulladékkezelés az Európai Unión kívüli országokban

Ez a szimbólum csak az Európai Unió tagországai számára érvényes. Ha az
elhasználódott készüléket hulladékként kívánja kezelni, forduljon a helyi ha­tóságokhoz vagy kereskedôhöz és tájékozódjon a megfelelô hulladékkezelé­si eljárásról.

MMÛÛKKÖÖDDÉÉSSII FFEELLTTÉÉTTEELLEEKK

A következô hômérséklethatárok között használja ezt a légkondicionálót.

F565865

Termék áttekintés és mûködtetés

Ne érintse meg mûködés közben

e-ion szûrôk

Elôlap

Aktív e-ion

teljesítménymodul

Aktív e-ion generátor

Levegôáramlást irányító
lapok

• Ne állítsa kézzel.

Távvezérlô

kijelzôje

e-ion LEVEGÔTISZTÍTÓ RENDSZER

Automatikus mûködés ki/be kapcsoló gomb

• A légkondicionáló mûködtetésére szolgál, amikor

a távvezérlô nincs kéznél vagy meghibásodott.

Egyszer megnyomva

Tartsa nyomva, amíg egy „beep” hangot
hall, ezután engedje el.

Tartsa nyomva, amíg egy „beep” hangot
hall, ezután engedje el.
Tartsa nyomva, amíg két „beep” hangot
hall, ezután engedje el.

Kikapcsoláshoz újra nyomja meg ezt a gombot.

Automatikus

Hûtés

Fûtés

Mûködtetés (AUTO OFF/ON)

KIJELZÔ

AZ ÜZEMMÓDOK KIVÁLASZTÁSA

• A kiválasztható hômérséklet-tartomány 16 °C~ 30 °C fûtés, hûtés, párát-

lanítás üzemmódban.

• Az alábbiakban javasolt hômérsékletek esetében energiamegtakarítás ér-

hetô el.
Fûtés üzemmód: 20 °C ~ 24 °C
Hûtés üzemmód: 26 °C ~ 28 °C
Párátlanítás: 1 °C ~ 2 °C-kal alacsonyabb, mint a szoba hômérséklete.

AUTO üzemmód – Automatikus mûködés az Ön kényelméért

• Az üzemmód váltásnál a bekapcsolást jelzô fény [POWER] villog.

A készülék minden 30 percben újra választja a mûködési üzemmó­dot a hômérséklet beállítástól a külsô téri és a szoba hômérsékleté­tôl függôen.

HEAT – Fûtés üzemmód – Élvezze a meleg levegôt

• Fûtés üzemmódban a készülék rövid idô után melegíteni kezd.

A bekapcsolást jelzô fény [POWER] villog e mûködés alatt.

COOL – Hûtés üzemmód – Élvezze a hûvös levegôt
DRY – Párátlanítás üzemmód – Párátlanítja a környezetet

• Ebben az üzemmódban a levegôt párátlanítja a készülék, lassú ven-

tilátorsebesség mellett, és így tartja a beállított hômérsékletet.

(Zöld) (Zöld)

(Kék)

(Narancs)

(Narancs)

Üzemmód

Maximális távolság: 8 m

Távvezérlô jelének

érzékelôje

(Narancs)

A KÉSZÜLÉK BE- VAGY KIKAPCSOLÁSA

A HÔMÉRSÉKLET BEÁLLÍTÁSA

• Ügyeljen arra, hogy a távvezérlô kijelzôjén a „Ki” (OFF) jelzés le-

gyen látható, mert akkor megakadályozható a készülék téves indí­tása/leállítása.

4

F565865
