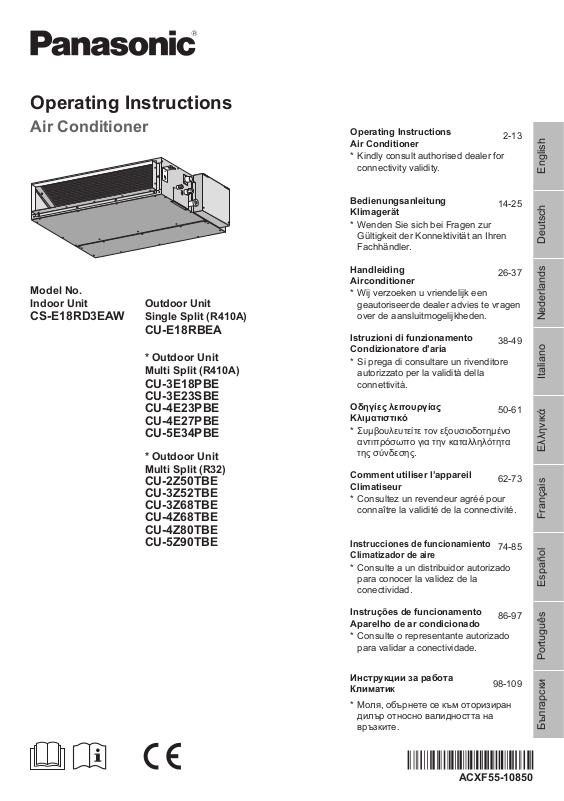

Panasonic CUE18RBEA, CU3E18PBE Operating Instructions

Operating Instructions

Air Conditioner

Model No. Indoor Unit Outdoor Unit

CS-E18RD3EAW Single Split (R410A)

CU-E18RBEA

* Outdoor Unit Multi Split (R410A)

CU-3E18PBE CU-3E23SBE CU-4E23PBE CU-4E27PBE CU-5E34PBE

* Outdoor Unit Multi Split (R32)

CU-2Z50TBE CU-3Z52TBE CU-3Z68TBE CU-4Z68TBE CU-4Z80TBE CU-5Z90TBE

Operating Instructions Air Conditioner

* Kindly consult authorised dealer for

connectivity validity.

Bedienungsanleitung Klimagerät

* Wenden Sie sich bei Fragen zur

Gültigkeit der Konnektivität an Ihren Fachhändler.

Handleiding Airconditioner

* Wij verzoeken u vriendelijk een

geautoriseerde dealer advies te vragen over de aansluitmogelijkheden.

Istruzioni di funzionamento Condizionatore d’aria

* Si prega di consultare un rivenditore

autorizzato per la validità della connettività.

Οδηγίες λειτουργίας Κλιματιστικό

* Συμβουλευτείτε τον εξουσιοδοτημένο

αντιπρόσωπο για την καταλληλότητα της σύνδεσης.

Comment utiliser l’appareil Climatiseur

* Consultez un revendeur agréé pour

connaître la validité de la connectivité.

Instrucciones de funcionamiento Climatizador de aire

* Consulte a un distribuidor autorizado

para conocer la validez de la conectividad.

Instruções de funcionamento Aparelho de ar condicionado

* Consulte o representante autorizado

para validar a conectividade.

14-25

26-37

38-49

50-61

62-73

74-85

86-97

2-13

Инструкции за работа Климатик

* Моля, обърнете се към оторизиран

дилър относно валидността на връзките.

98-109

ACXF55-10850

Български Português Español Français Eλληνικά Italiano Nederlands Deutsch English

Thank you for purchasing Panasonic Air Conditioner.

Installation instructions attached. Before operating the unit, read these operating instructions thoroughly and keep them for future reference. The illustrations in this manual are for explanation purposes only and may differ from the actual unit. They are subject to change without notice for future improvement.

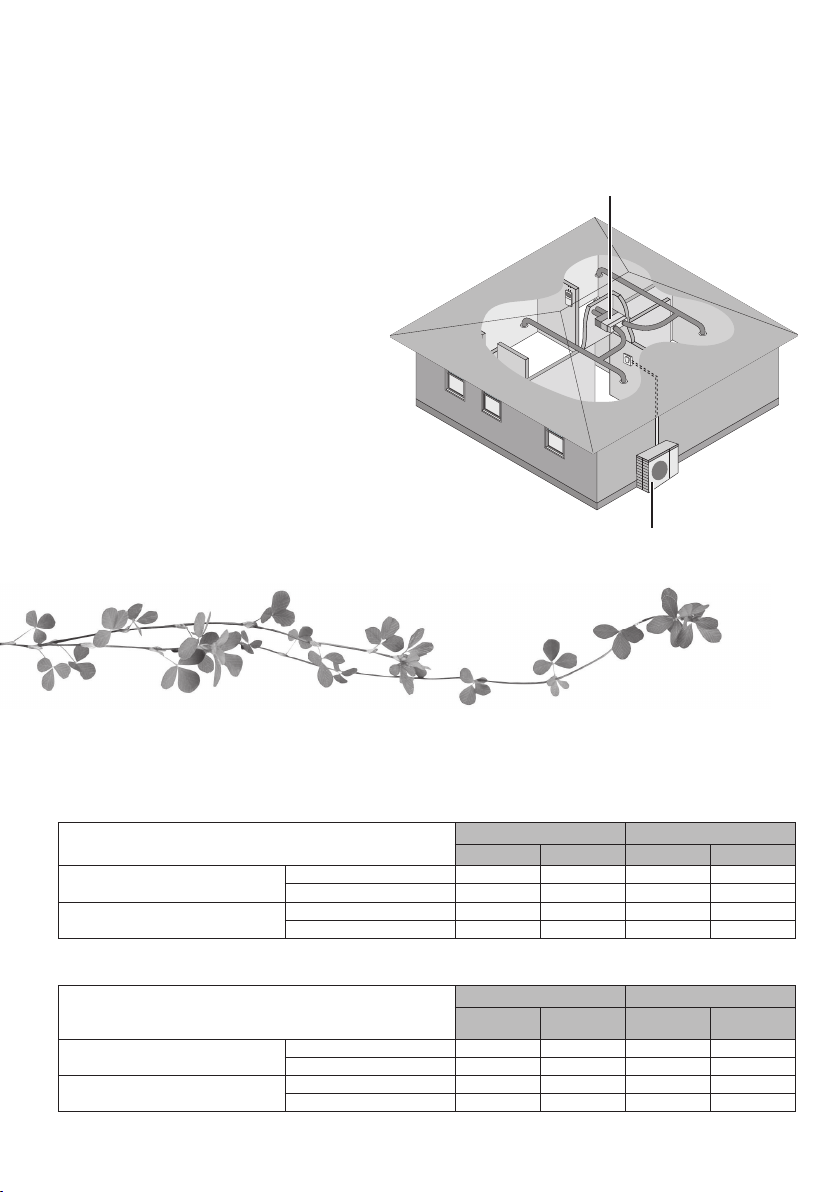

Multi air conditioner system

Multi air conditioner systems save space by letting you connect multiple indoor units to a single outdoor unit.

• For complete product features, please refer catalogue.

Indoor units

• It is possible to operate the indoor units

individually or simultaneously. The priority of operation is placed on the ﬁ rst unit that turned on.

• During operation, HEAT and COOL modes

cannot activate at the same time for different indoor units.

• The power indicator blinks to indicate the

indoor unit is standing by for a different operation mode.

Operation conditions

Use this air conditioner under the following temperature range. DBT : Dry bulb temperature

WBT : Wet bulb temperature

CU-E18RBEA

COOL

HEAT

Multi split outdoor unit

CU-3E18PBE, CU-3E23SBE, CU-4E23PBE, CU-4E27PBE, CU-5E34PBE, CU-2Z50TBE, CU-3Z52TBE, CU-3Z68TBE, CU-4Z68TBE, CU-4Z80TBE, CU-5Z90TBE

COOL

HEAT

Max. 32 (89.6) 23 (73.4) 43 (109.4) 26 (78.8)

Min. 16 (60.8) 11 (51.8) -10 (14.0) -

Max. 30 (86.0) - 24 (75.2) 18 (64.4)

Min. 16 (60.8) - -10 (14.0) -

Max. 32 (89.6) 23 (73.4) 46 (114.8) 26 (78.8)

Min. 16 (60.8) 11 (51.8) -10 (14.0) -

Max. 30 (86.0) - 24 (75.2) 18 (64.4)

Min. 16 (60.8) - -15 (5.0) -16 (3.2)

Indoor units

Outdoor unit

Indoor Outdoor

DBT WBT DBT WBT

°C (°F) (temperature)

Indoor Outdoor

DBT WBT DBT WBT

°C (°F) (temperature)

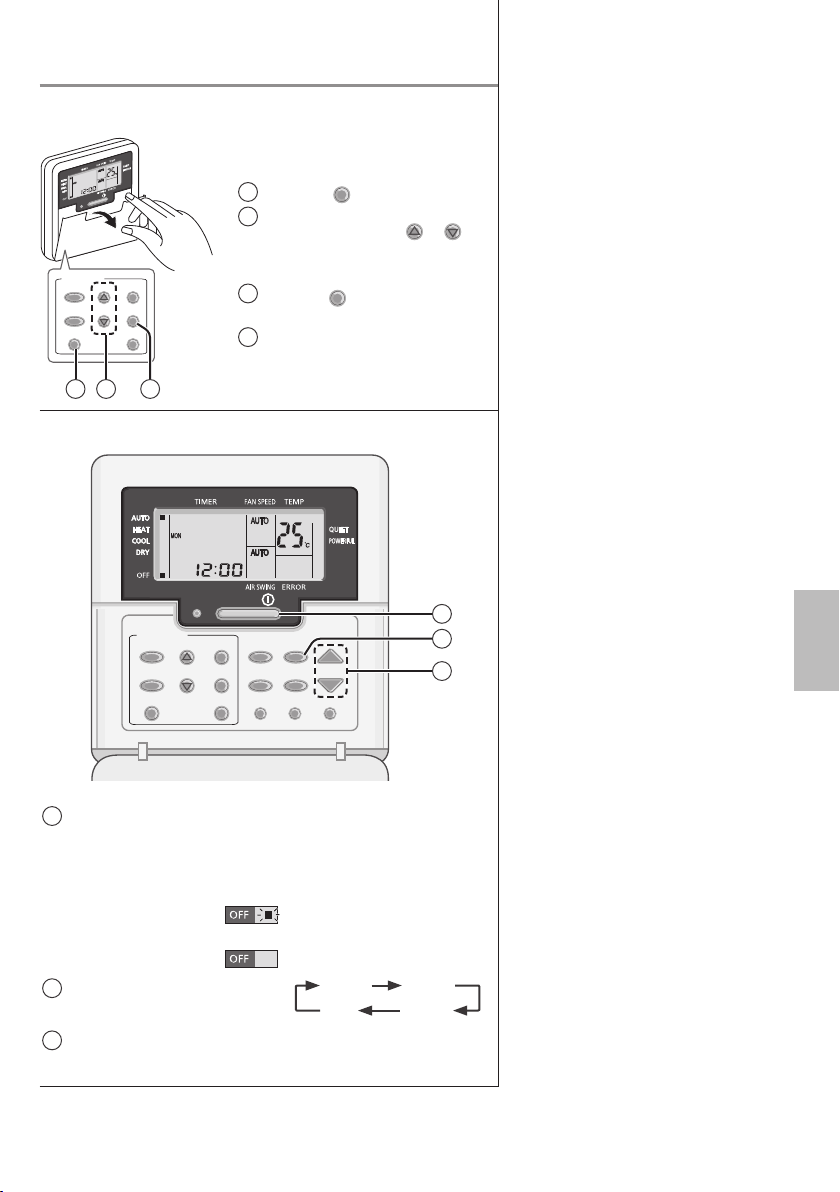

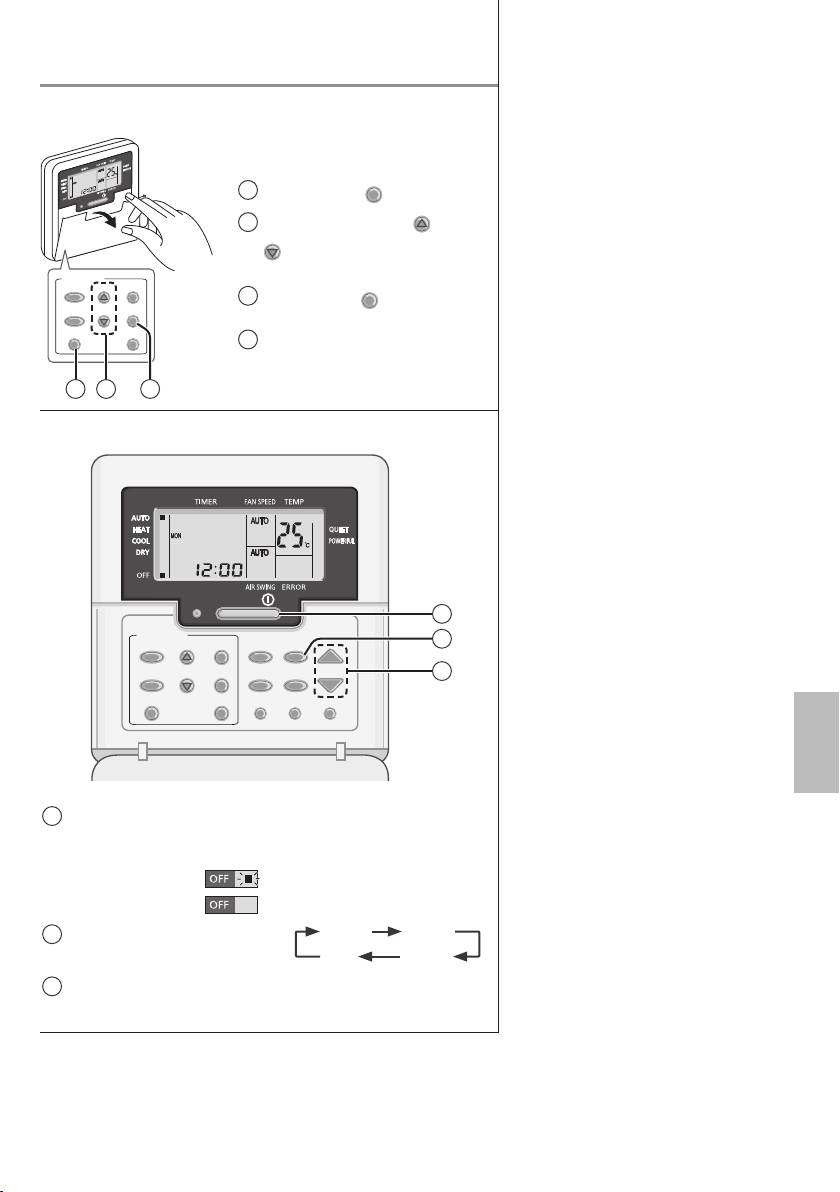

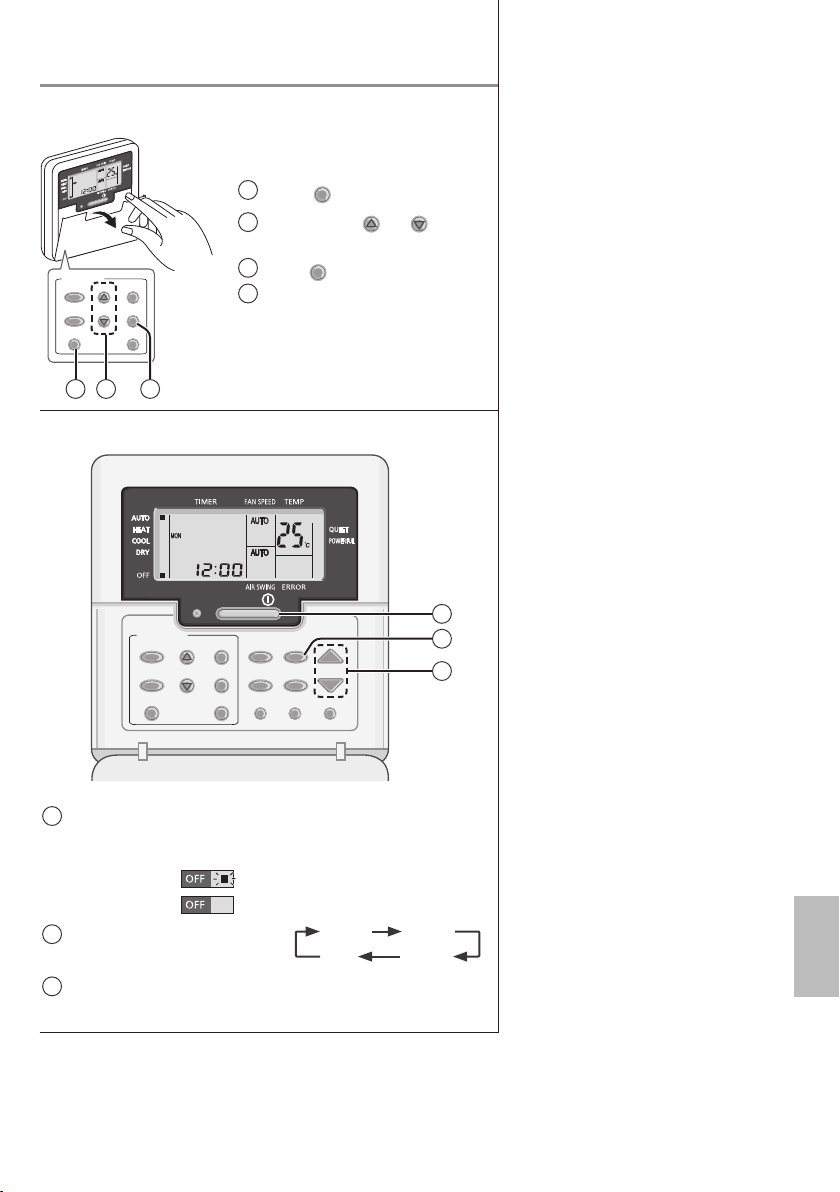

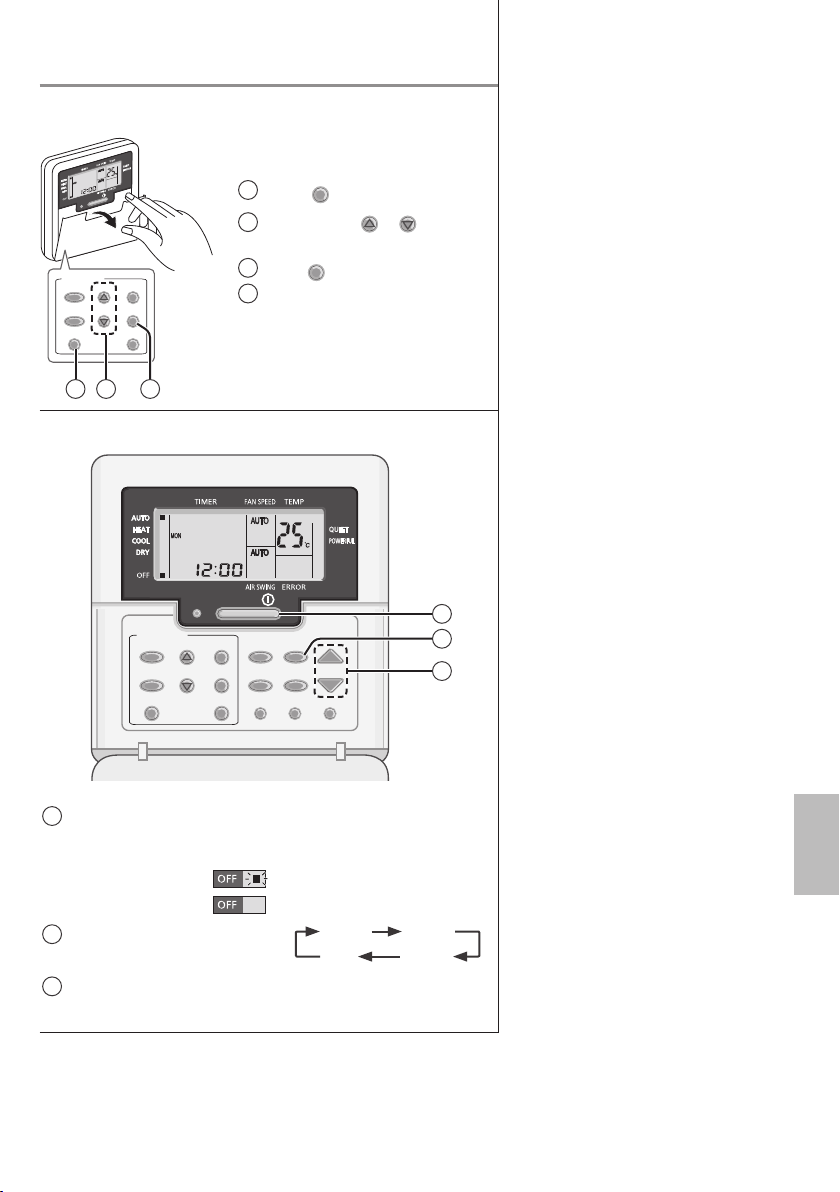

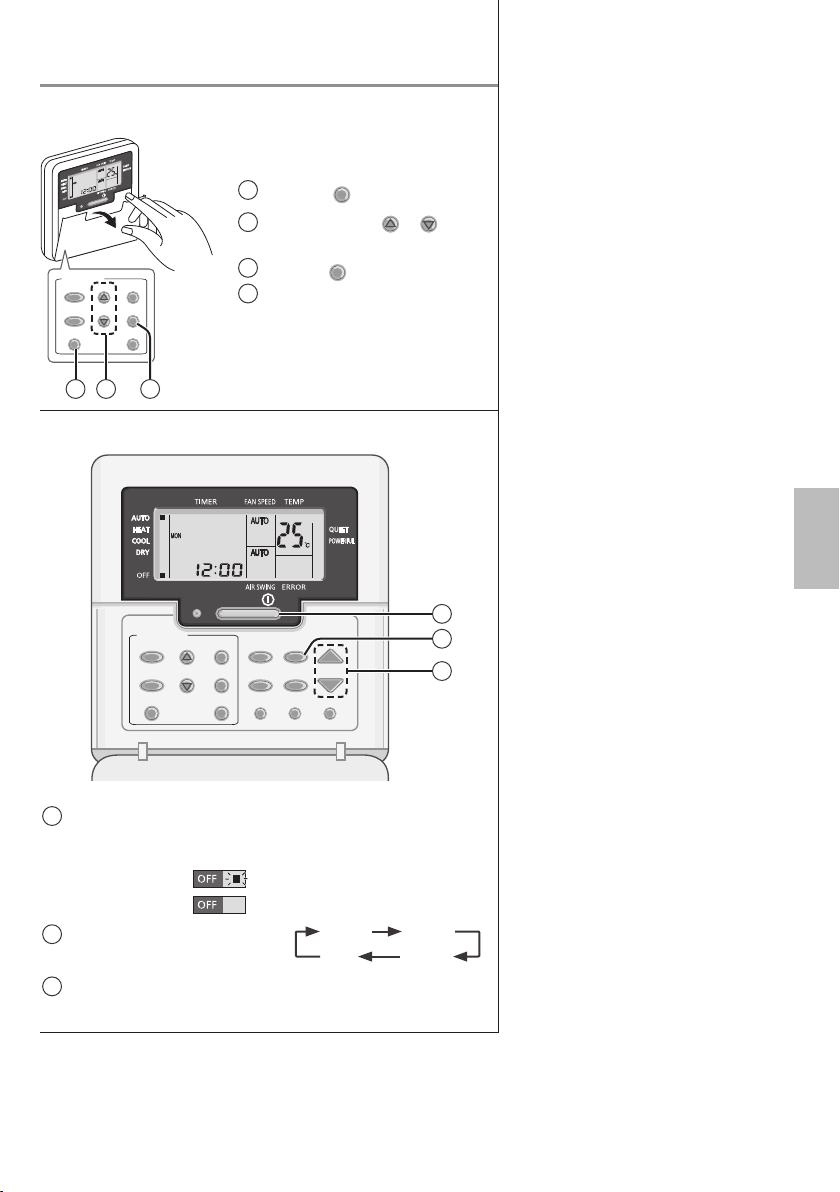

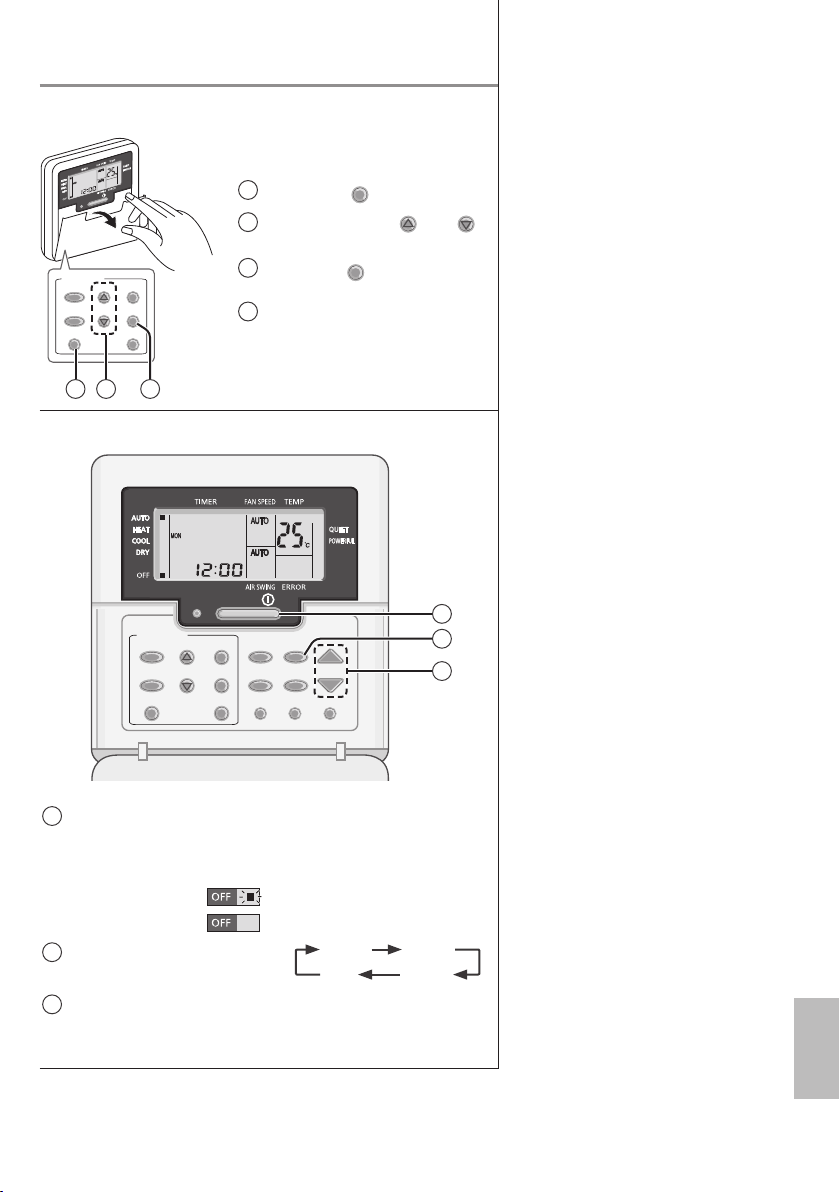

Quick guide

Remote control preparation

Open the cover to use the buttons

Press

OFF

Press select current day

Press

TIMER/CLOCK

MODE

OFF/ON

DOWN

SELECTUP

SET

CANCELCLOCK

Repeat steps 2 and 3 to set the current time

31 2

Basic operation

OFF

TIMER/CLOCK

MODE

OFF/ON

DOWN

SELECTUP

SET

CANCELCLOCK

FAN SPEED

AIR SWING

CHECK RESET

MODE

QUIET/

POWERFUL

AC RC

CLOCK

TIMER

SET

to conﬁ rm

TEMP

UP or

DOWN

Table of contents

Safety precautions ...................4-7

How to use..................................8

Information..................................8

To set the timer ......................9-10

Cleaning instructions ................ 11

Troubleshooting ........................12

1 2

English

Start/stop the operation

• Please note that the OFF indication is as follows:

To start: To stop:

Select the desired mode

AUTO HEAT DRY

Select the desired temperature

• Selection range: 16 °C ~ 30 °C / 60 °F ~ 86 °F.

COOL

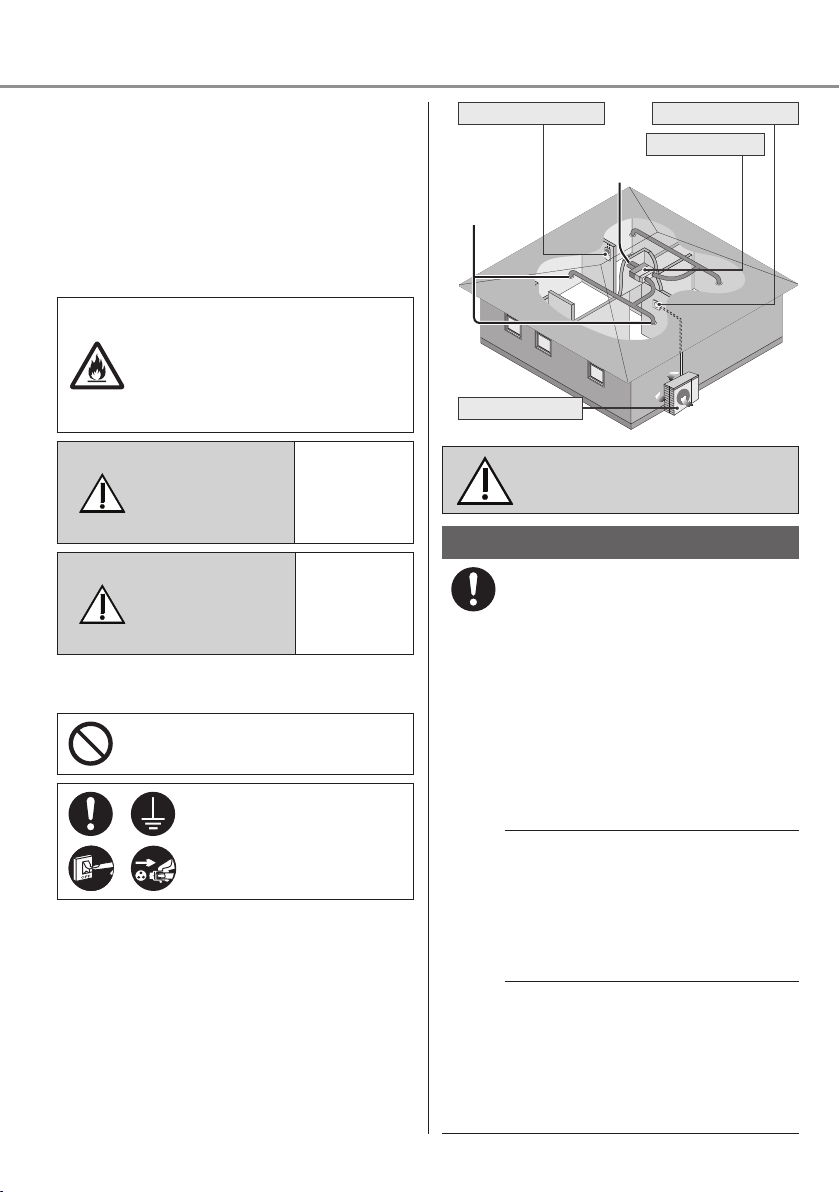

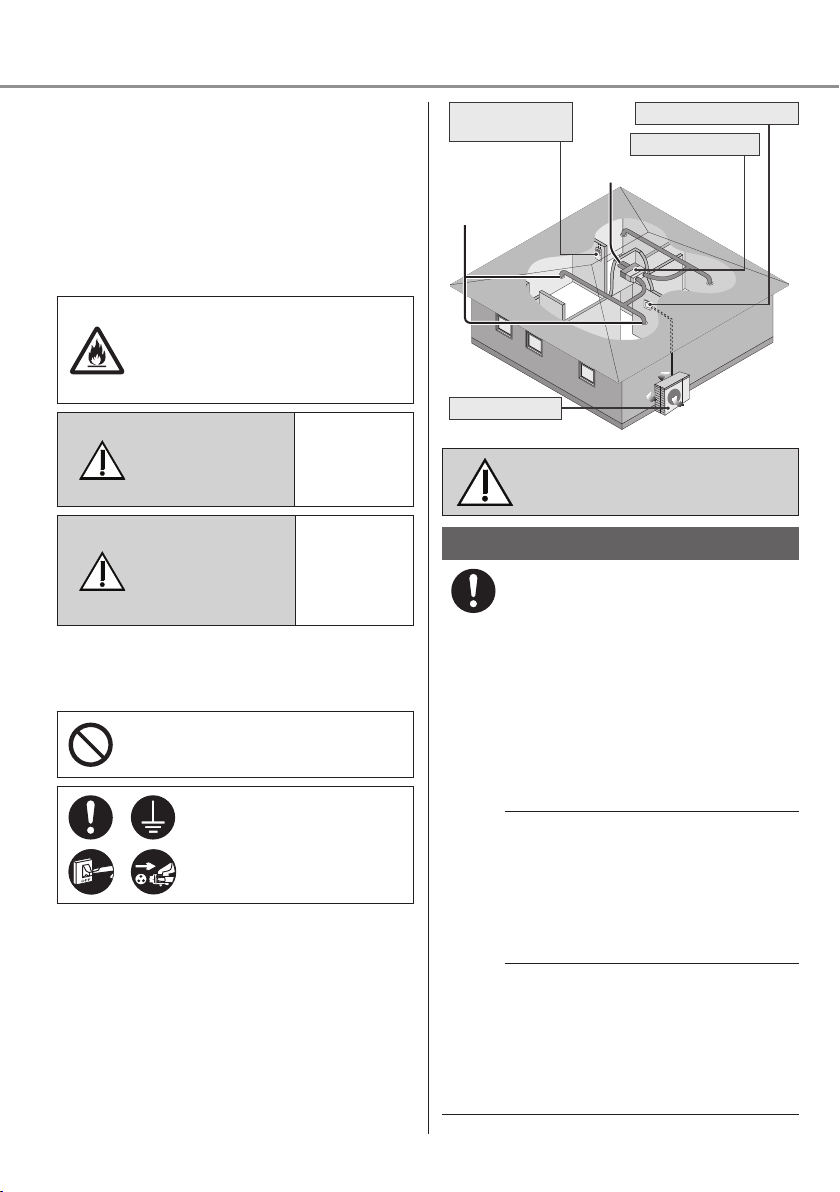

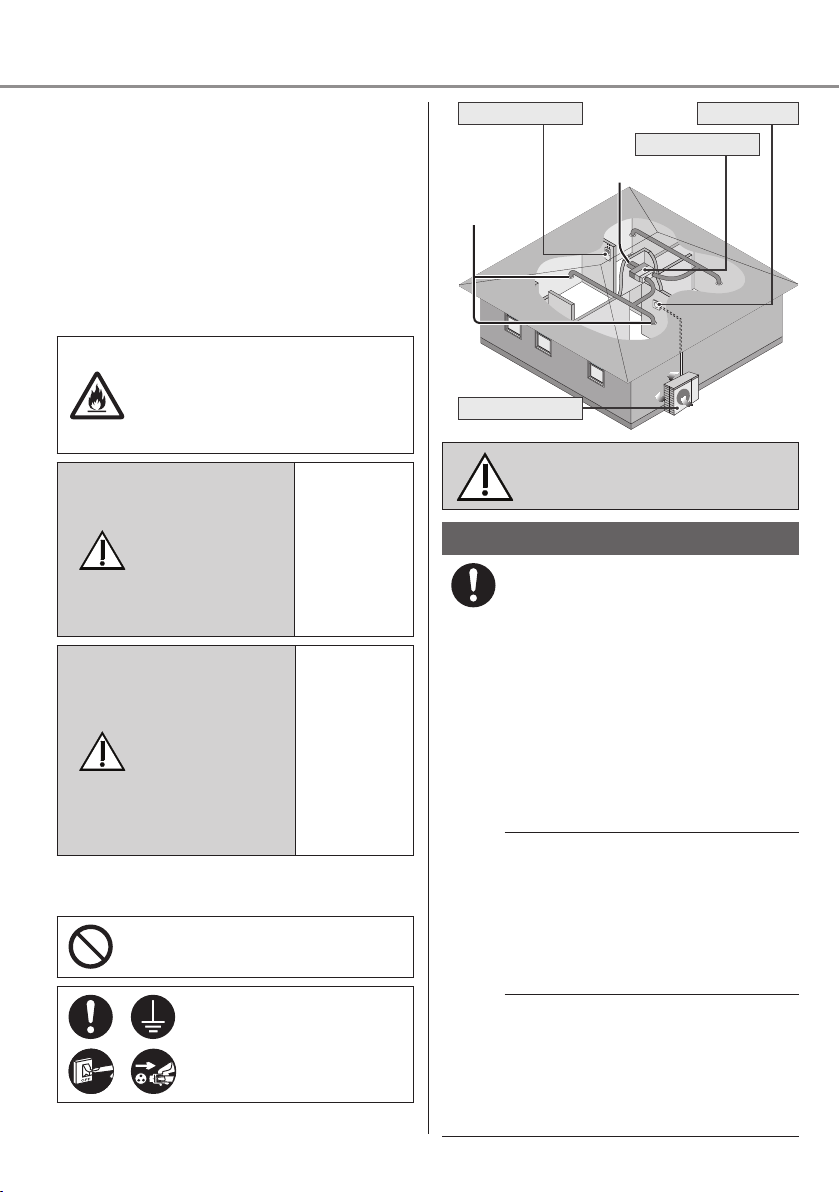

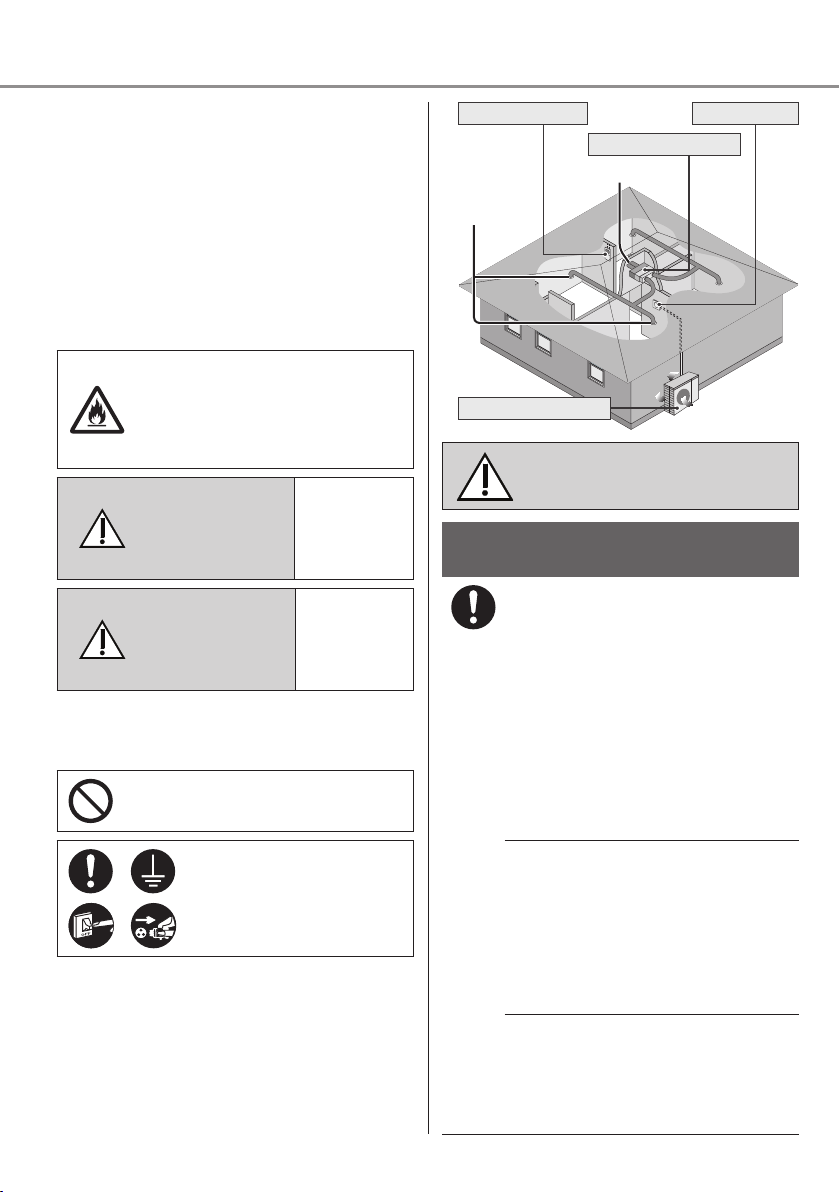

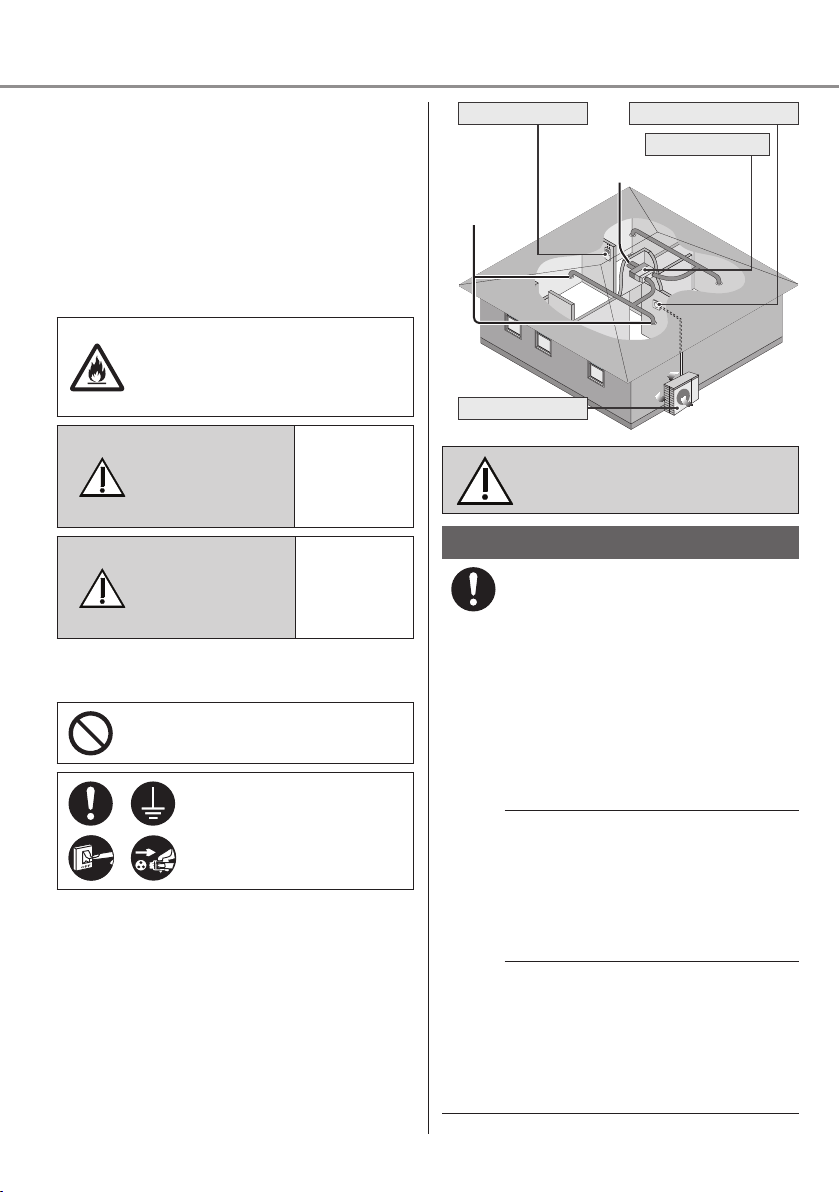

Safety precautions

Air inlet

Air outlet

To prevent personal injury, injury to others or property damage, please comply with the following: Incorrect operation due to failure to follow instructions below may cause harm or damage, the seriousness of which is classiﬁ ed as below: This appliance is not intended for accessibility by the general public.

For appliance ﬁ lled with R32 (mild ﬂ ammable refrigerant).

If the refrigerant is leaked and exposed to an external ignition source, there is a risk of ﬁ re.

This sign warns of

WARNING

CAUTION

death or serious injury.

This sign warns of injury or damage to property.

The instructions to be followed are classiﬁ ed by the following symbols:

This symbol denotes an action that is PROHIBITED.

These symbols denote actions COMPULSORY.

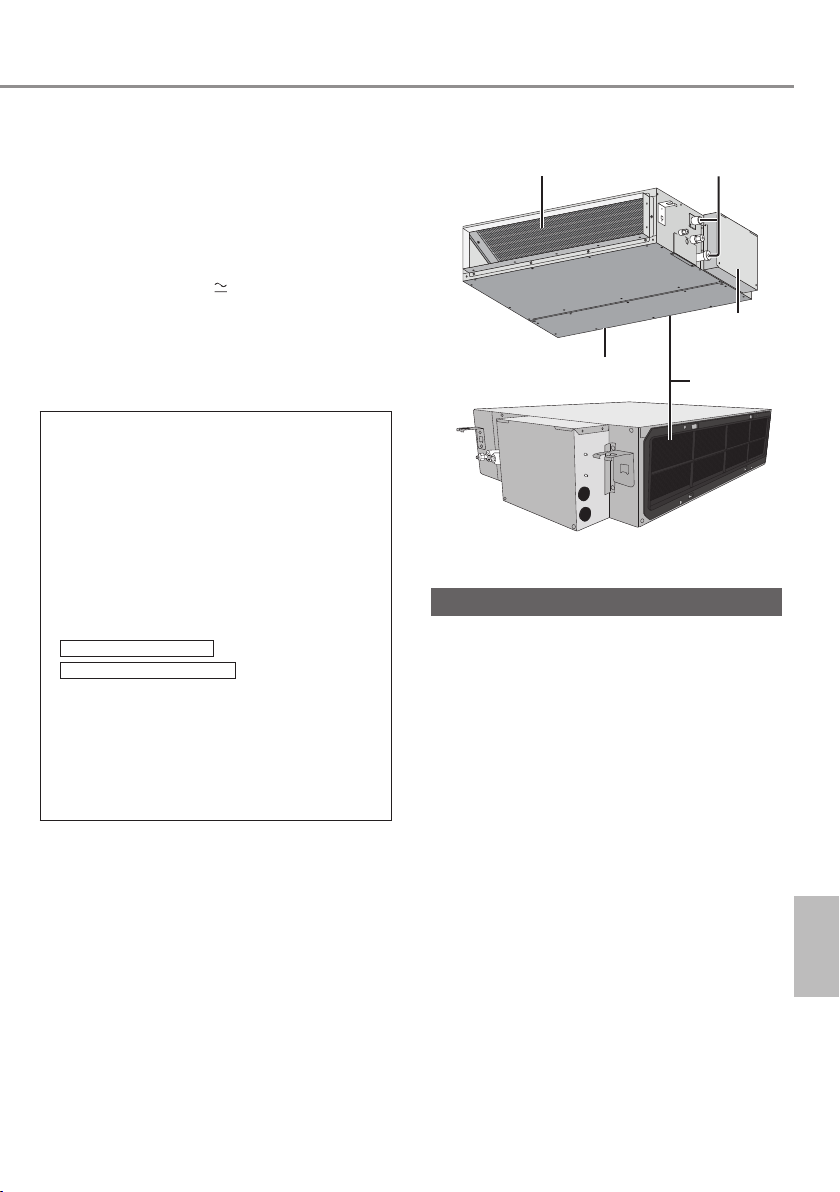

Power supply

Remote control

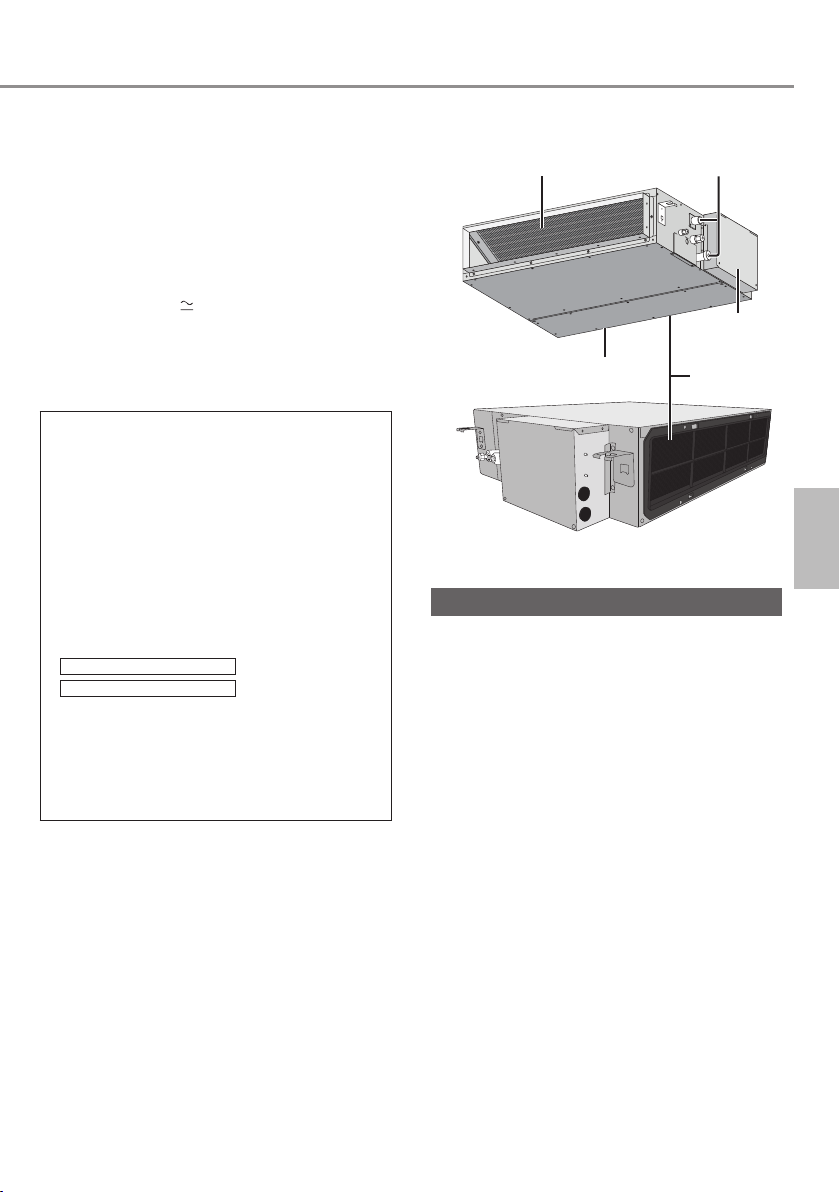

Air inlet vent

Air outlet vent

Outdoor unit

Air inlet

Indoor unit

Air outlet

WARNING

Indoor unit and outdoor unit

This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision.

Please consult authorised dealer or specialist to clean the internal parts, repair, install, remove and reinstall the unit. Improper installation and handling will cause leakage, electric shock or ﬁ re.

Conﬁ rm with authorised dealer or specialist on usage of any speciﬁ ed refrigerant type. Using refrigerant type other than the speciﬁ ed may cause product damage, burst and injury etc.

Do not install the unit in a potentially explosive or ﬂ ammable atmosphere. Failure to do so could result in ﬁ re.

Do not insert your ﬁ ngers or other objects into the air conditioner indoor or outdoor unit, rotating parts may cause injury.

Do not touch the outdoor unit during lightning, it may cause electric shock.

Do not expose yourself directly to cold air for a long period to avoid excess cooling.

Do not sit or step on the unit, you may fall down accidentally.

Remote control

Do not allow infants and small children to play with the remote control to prevent them from accidentally swallowing the batteries.

Power supply

Do not use a modiﬁ ed cord, joint cord, extension cord or unspeciﬁ ed cord to prevent overheating and ﬁ re.

To prevent overheating, ﬁ re or electric shock:

• Do not share the same power outlet with other equipment.

• Do not operate with wet hands.

• Do not over bend the power supply cord.

• Do not operate or stop the unit by inserting or pulling out the power plug.

If the supply cord is damaged, it must be replaced by the manufacturer, service agent or similarly qualiﬁ ed persons in order to avoid a hazard.

It is strongly recommended to be installed with Earth Leakage Circuit Breaker (ELCB) or Residual Current Device (RCD) to prevent electric shock or ﬁ re.

To prevent overheating, ﬁ re or electric shock:

• Insert the power plug properly.

• Dust on the power plug should be periodically wiped with a dry cloth.

Stop using the product if any abnormality/failure occurs and disconnect the power plug or turn off the power switch and breaker. (Risk of smoke/ﬁ re/electric shock) Examples of abnormality/failure

•

The ELCB trips frequently.

•

Burning smell is observed.

•

Abnormal noise or vibration of the unit is observed.

•

Water leaks from the indoor unit.

•

Power cord or plug becomes abnormally hot.

•

Fan speed cannot be controlled.

•

The unit stops running immediately even if it is switched on for operation.

•

The fan does not stop even if the operation is stopped.

Contact your local dealer immediately for maintenance/ repair.

This equipment must be earthed to prevent electrical shock or ﬁ re.

Prevent electric shock by switching off the power supply and unplug:

-Before cleaning or servicing,

-When extended non-use, or

-During abnormally strong lightning activity.

EnglishSafety precautions

Safety precautions

WARNING

Precaution for appliance ﬁ lled with R32

Pay careful attention to the following points when operating the appliances and dealing with different refrigerants.

The appliance shall be installed, and/or operated in a room with ﬂ oor area larger than A and keep away from ignition sources, such as heat/sparks/ open ﬂ ame or hazardous areas such as gas appliances, gas cooking, reticulated gas supply systems or electric cooking appliances, etc. (Refer to Table A of Installation instructions table for A

Be aware that refrigerant may not contain an odour, highly recommended to ensure suitable ﬂ ammable refrigerant gas detectors are present, operating and able to warn of a leak.

Since the working pressure is higher than that of refrigerant R22 models, some of the piping and installation and service tools are special. Especially, when replacing a refrigerant R22 model with a new refrigerant R32 model, always replace the conventional piping and ﬂ are nuts with the R32 and R410A piping and ﬂ are nuts on the outdoor unit side. The R32 ﬂ are nut and pipe on the outdoor unit side can also be used for a R410A model.

min

(m²))

min

(m²)

Models that use refrigerant R32 and R410A have a different charging port thread diameter to prevent erroneous charging with refrigerant R22 and for safety. Therefore, check before hand. [The charging port thread diameter for R32 and R410A is

12.7 mm (1/2 inch).] Be extra careful so that foreign

matter (oil, water, etc.) does not enter the piping. Also, when storing the piping, securely seal the opening by pinching, taping, etc. (Handling of R32 is similar to R410A.)

This appliance shall be stored in a well ventilated area.

This appliance shall be stored in a room without continuously operating open ﬂ ames and ignition sources.

This appliance shall be stored so as to prevent mechanical damage from occurring.

Do not use means to accelerate the defrosting process or to clean, other than those recommended by manufacturer. Any unﬁ t method or using incompatible material may cause product damage, burst and serious injury.

Do not pierce or burn as the appliance is pressurized. Do not expose the appliance to heat, ﬂ ame, sparks, or other sources of ignition. Else it may explode and cause injury or death.

CAUTION

Indoor unit and outdoor unit

Do not wash the indoor unit with water, benzine, thinner or scouring powder to avoid damage or corrosion at the unit.

Do not use for preservation of precise equipment, food, animals, plants, artwork or other objects. This may cause quality deterioration, etc.

Do not use any combustible equipment in front of the airﬂ ow outlet to avoid ﬁ re propagation.

Do not expose plants or pet directly to airﬂ ow to avoid injury, etc.

Do not touch the sharp aluminium ﬁ n, sharp parts may cause injury.

Do not switch ON the indoor unit when waxing the ﬂ oor. After waxing, aerate the room properly before operating the unit.

Do not install the unit in oily and smoky areas to prevent damage to the unit.

Do not dismantle the unit for cleaning purpose to avoid injury.

Do not step onto an unstable bench when cleaning the unit to avoid injury.

Do not place a vase or water container on the unit. Water may enter the unit and degrade the insulation. This may cause an electric shock.

Do not open window or door for long time during operation, it may lead to inefﬁ cient power usage and uncomfortable temperature changes.

Prevent water leakage by ensuring drainage pipe is:

-Connected properly,

- Kept clear of gutters and containers, or

-Not immersed in water

After a long period of use or use with any combustible equipment, aerate the room regularly.

After a long period of use, make sure the installation rack does not deteriorate to prevent the unit from falling down.

Remote control

Do not use rechargeable (Ni-Cd) batteries. It may damage the remote control.

To prevent malfunction or damage of the remote control:

• Remove the batteries if the unit is not going to be used for a long period of time.

• New batteries of the same type must be inserted following the polarity stated.

Power supply

Do not disconnect the plug by pulling the cord to prevent electric shock.

English

Safety precautions

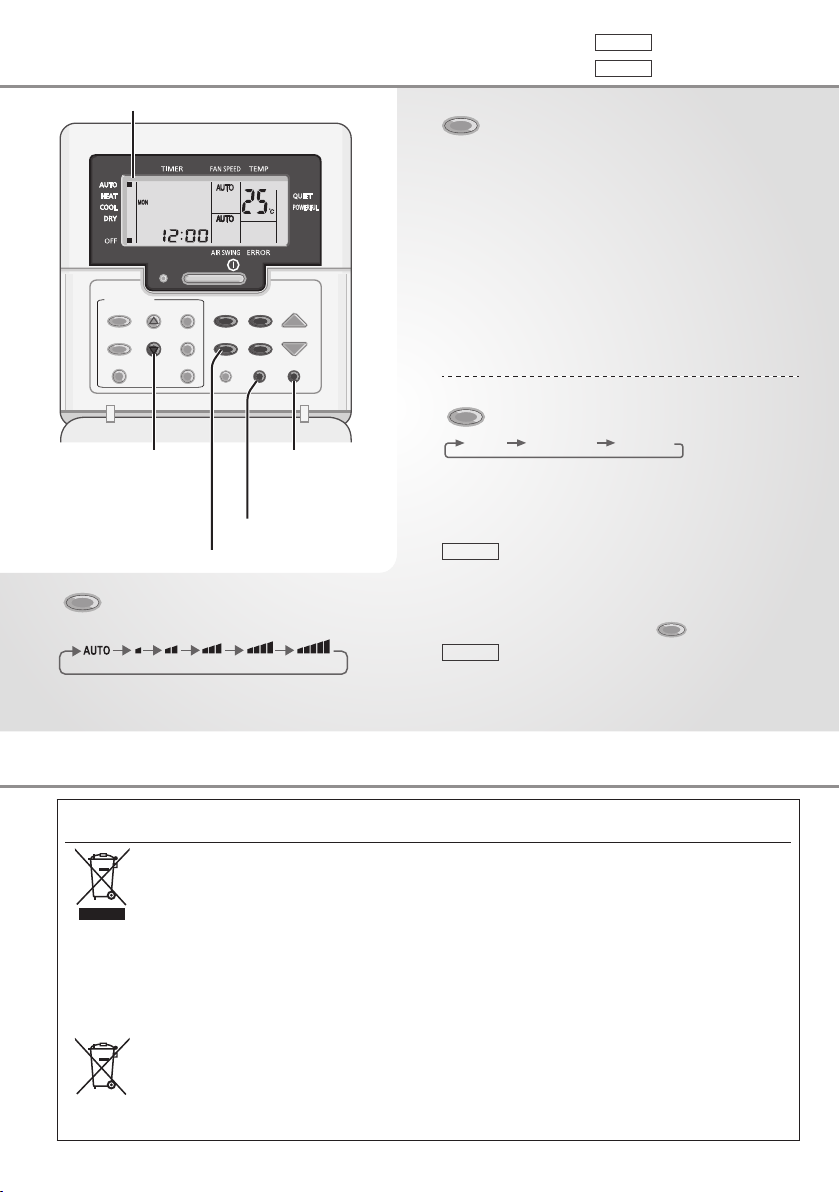

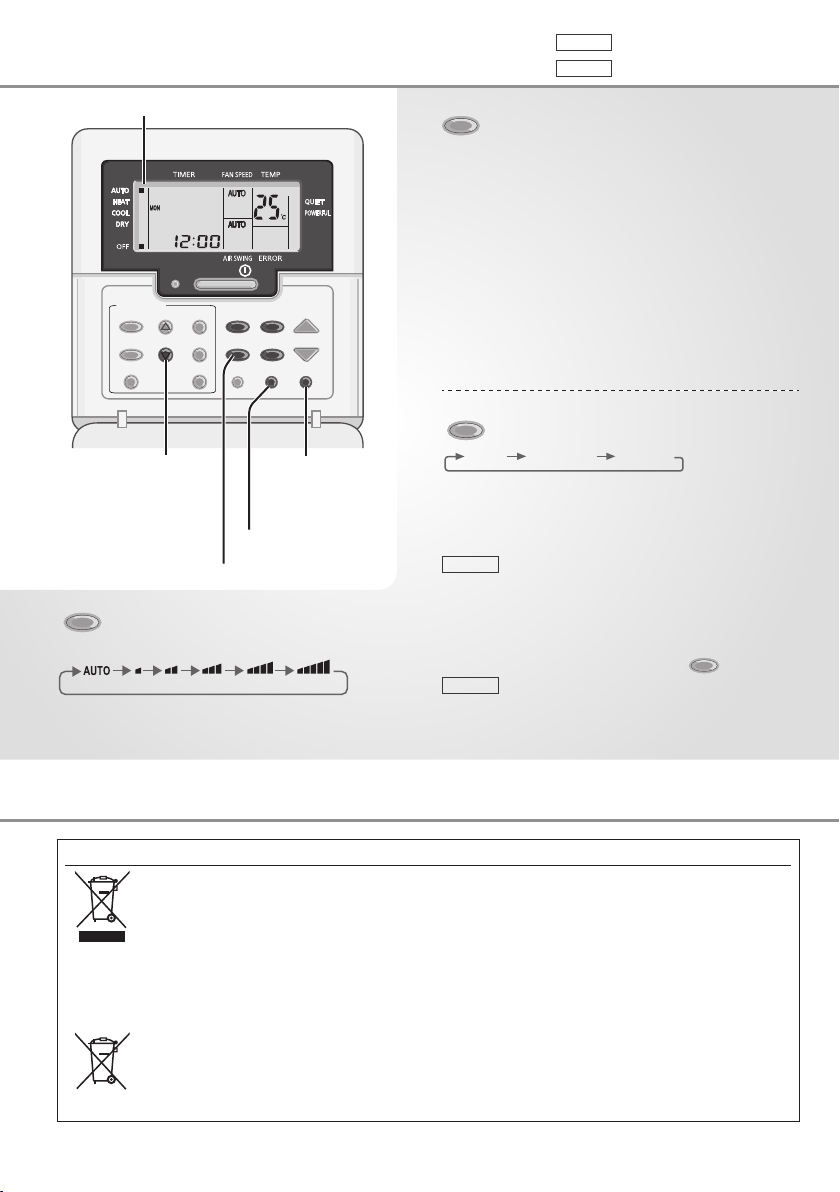

How to use

Single

Single split system

Multi

Multi split system

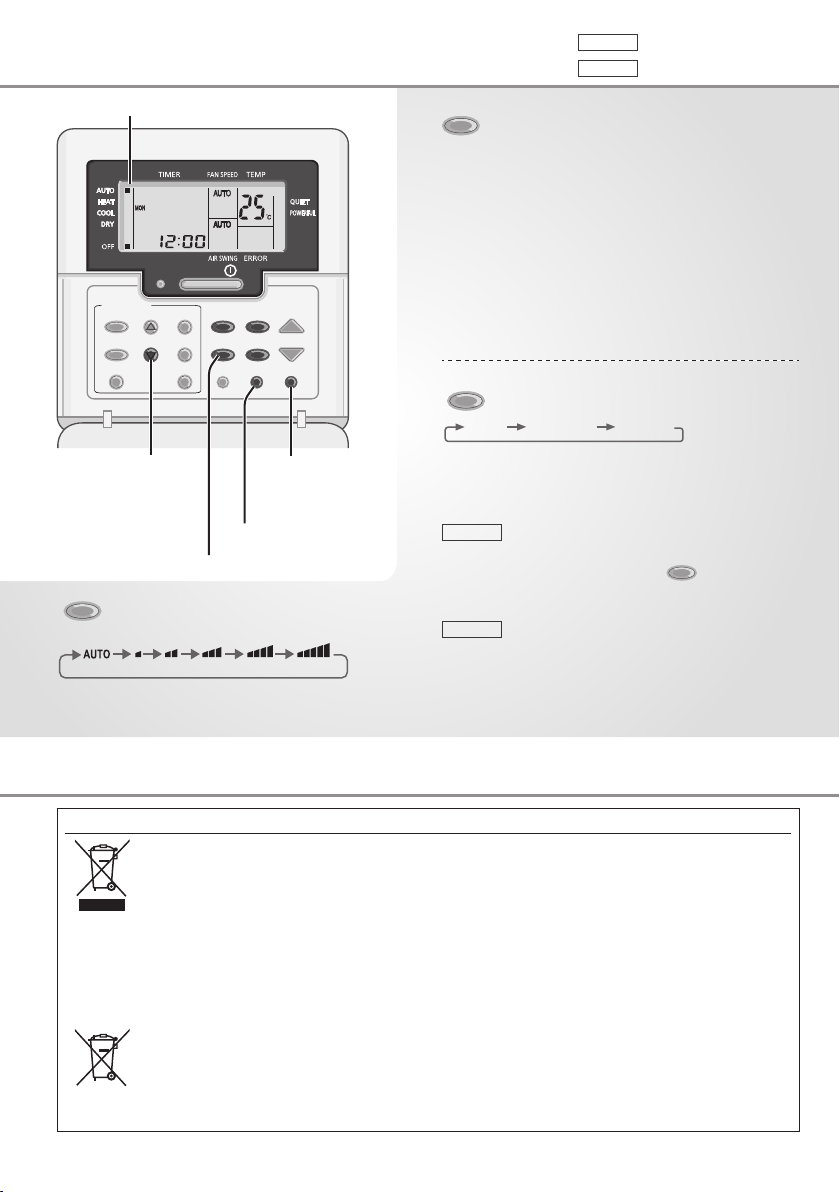

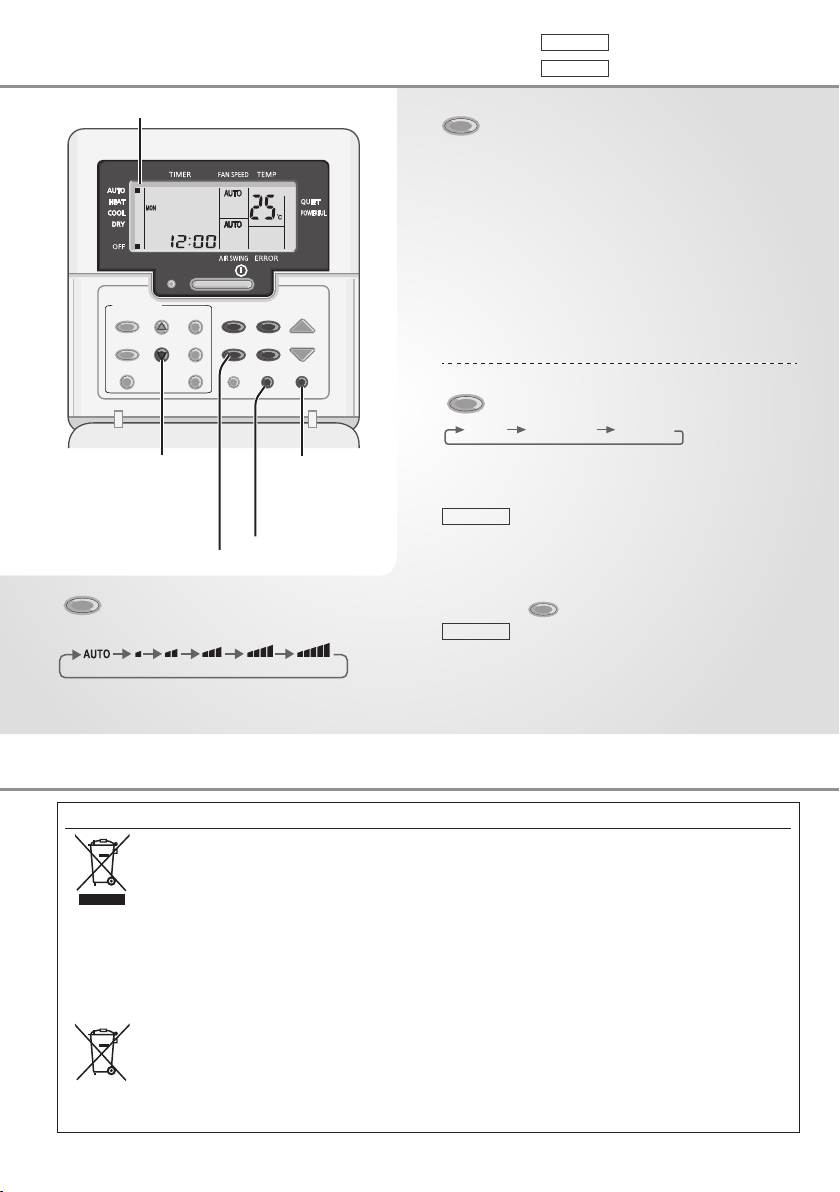

Remote control display

OFF

TIMER/CLOCK

MODE

OFF/ON

Press and hold for approximately 10 seconds to show temperature setting in °C or °F.

FAN SPEED

DOWN

SELECTUP

SET

CANCELCLOCK

MODE

FAN SPEED

QUIET/

POWERFUL

AIR SWING

AC RC

CHECK RESET

Press to restore the remote control to previous setting.

Not used in normal

Not applicable

operations.

To select fan speed

TEMP

(Remote control display)

• For AUTO, the indoor fan speed is automatically adjusted according to the operation mode.

MODE

To select operation mode

AUTO - For your convenience

• Unit selects operation mode every 10 minutes according to setting temperature and room temperature.

HEAT - To enjoy warm air

• Unit takes a while to warm up.

COOL - To enjoy cool air

• Use curtains to screen off sunlight and outdoor heat to reduce power consumption during COOL mode.

DRY - To dehumidify the environment

• Unit operates at low fan speed to give a gentle cooling operation.

QUIET/

POWERFU

To switch between quiet & powerful

QUIET POWERFUL NORMAL

QUIET: To enjoy quiet operation

• This operation reduces airﬂ ow noise.

POWERFUL: To reach temperature quickly

Single

Can be activated in all modes and can be cancelled by pressing the respective button again.

• This operation stops automatically after 20 minutes.

• To eliminates the POWERFUL indicator after 20 minutes operation, press

button again.

• Press the button again or turn OFF the

Multi

unit to stop this operation.

QUIET/

POWERFU

Information

Information for Users on Collection and Disposal of Old Equipment

These symbols on the products, packaging, and/or accompanying documents mean that used electrical and electronic products should not be mixed with general household waste. For proper treatment, recovery and recycling of old products, please take them to applicable collection points, in accordance with your national legislation. By disposing of these products correctly, you will help to save valuable resources and prevent any potential negative effects on human health and the environment which could otherwise arise from inappropriate waste handling. For more information about collection and recycling of old products, please contact your local municipality, your waste disposal service or the point of sale where you purchased the items. Penalties may be applicable for incorrect disposal of this waste, in accordance with national legislation.

For business users in the European Union

If you wish to discard electrical and electronic equipment, please contact your dealer or supplier for further information.

[Information on Disposal in other Countries outside the European Union]

These symbols are only valid in the European Union. If you wish to discard these items, please contact your local authorities or dealer and ask for the correct method of disposal.

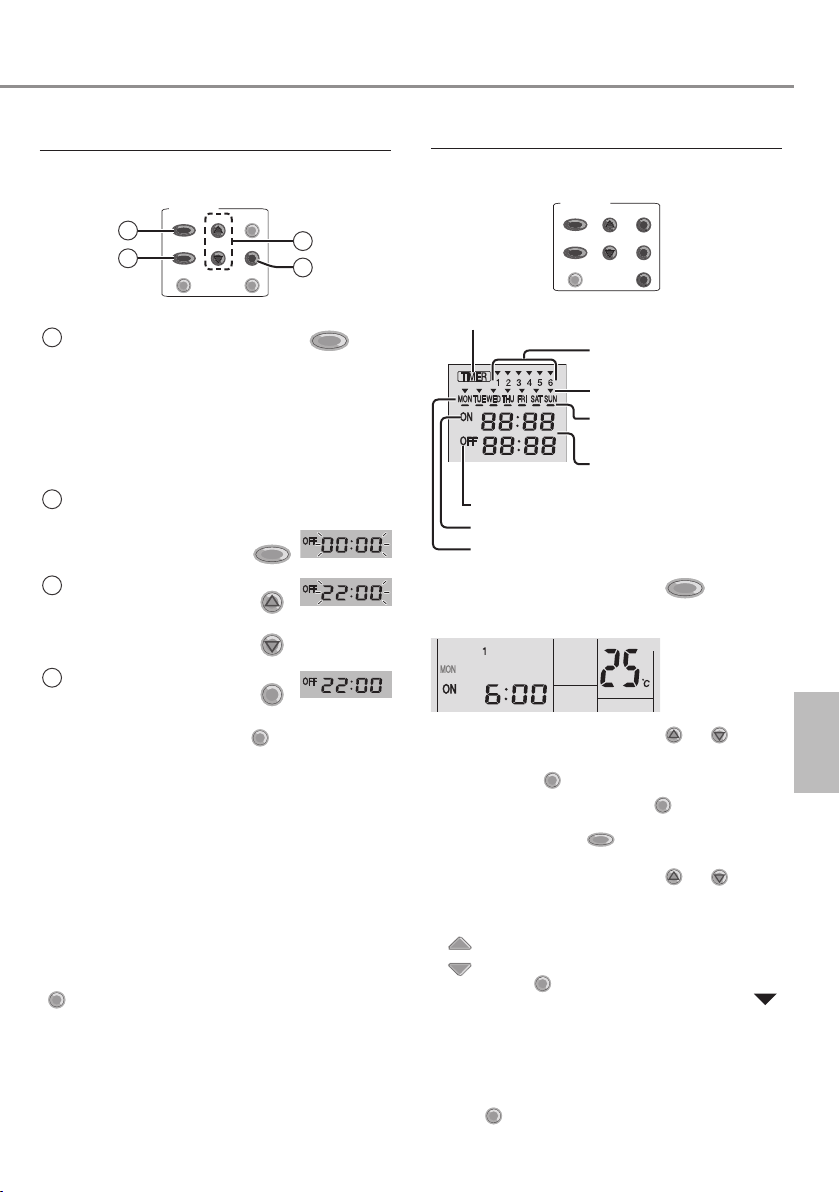

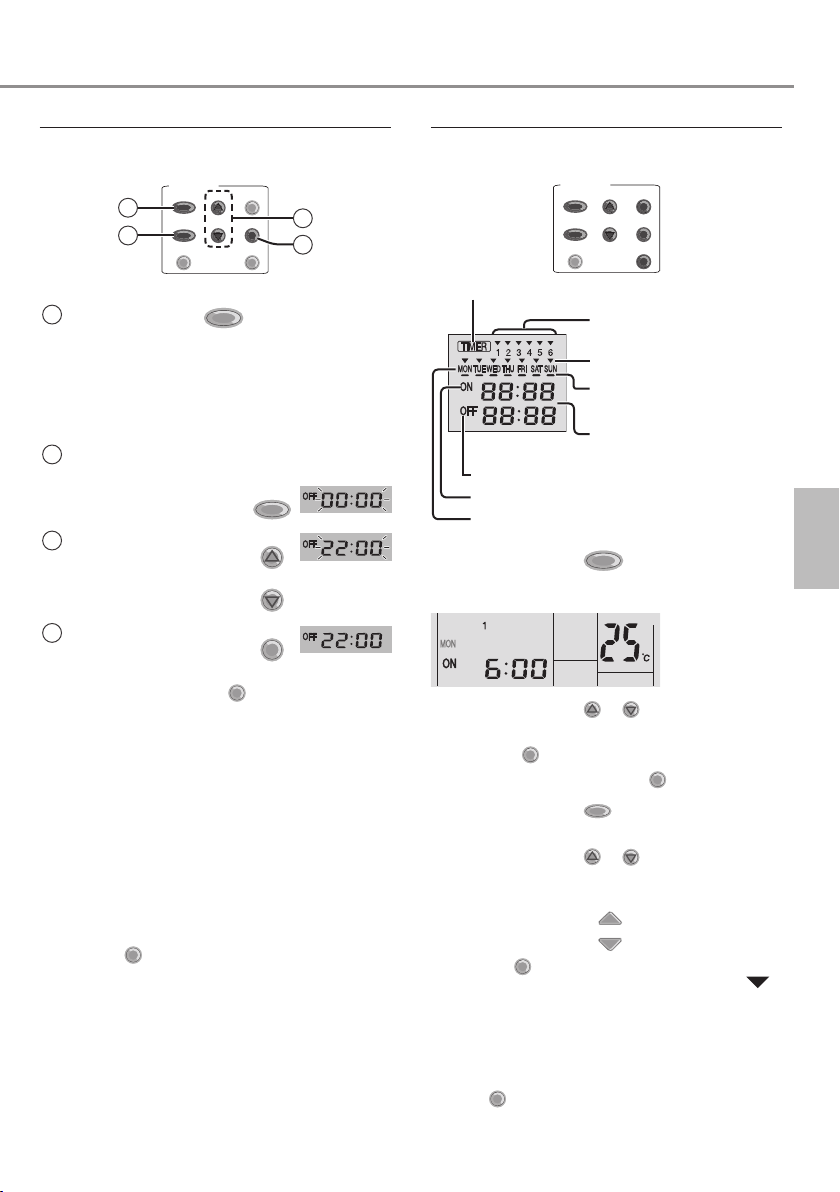

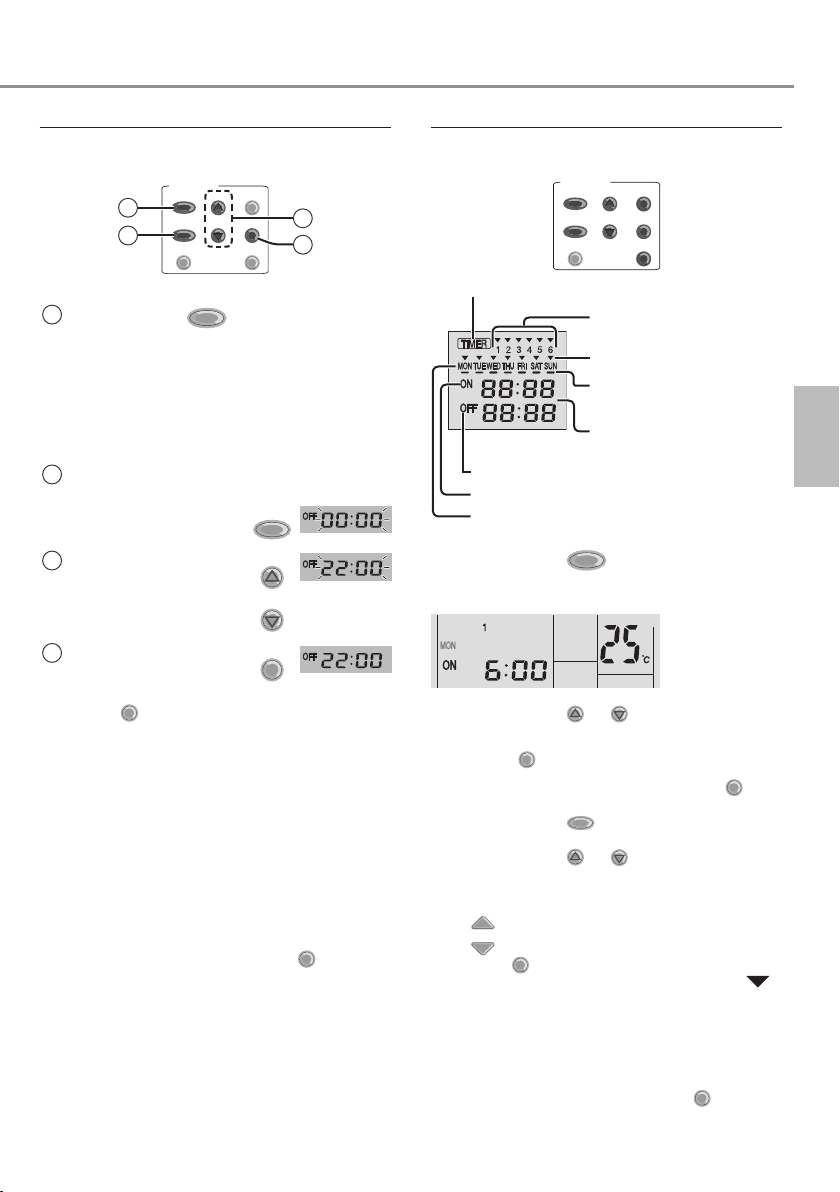

To set the timer

MODE

OFF/ON

SET

OWN

MODE

OFF/ONSET

UPDOWN

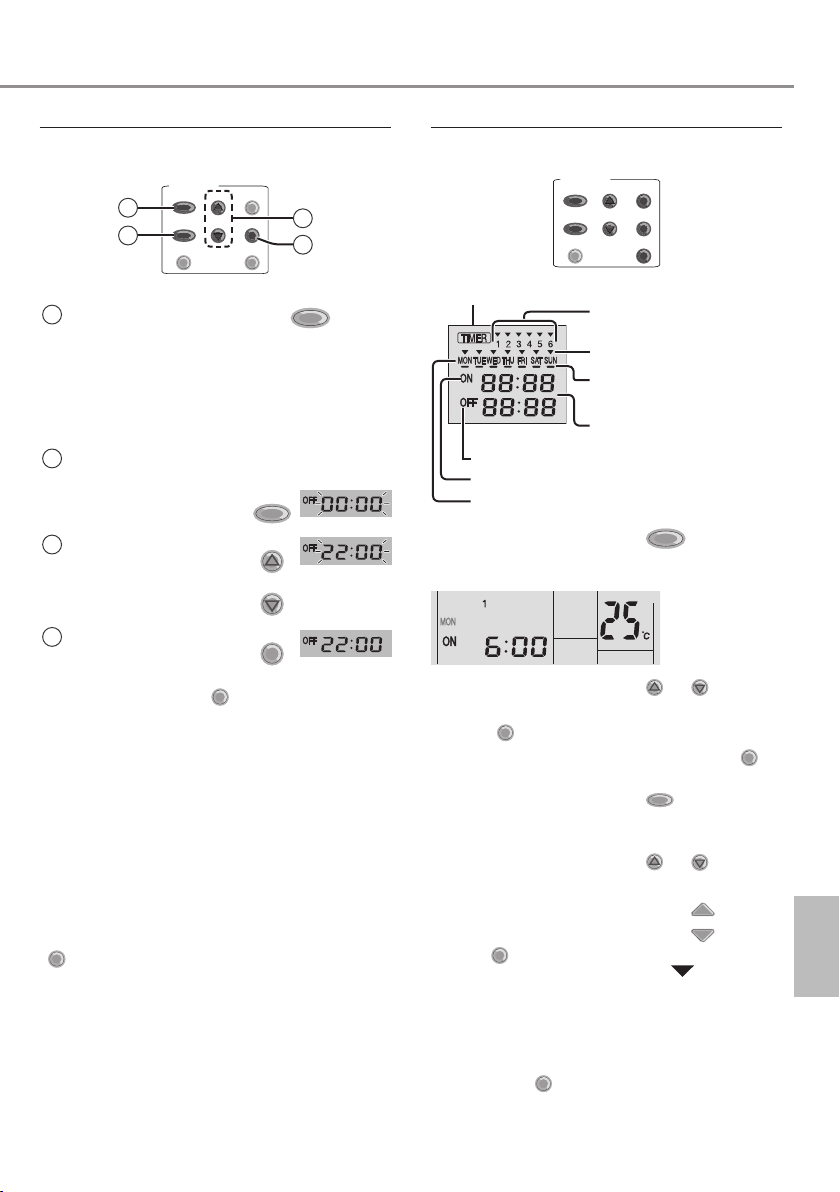

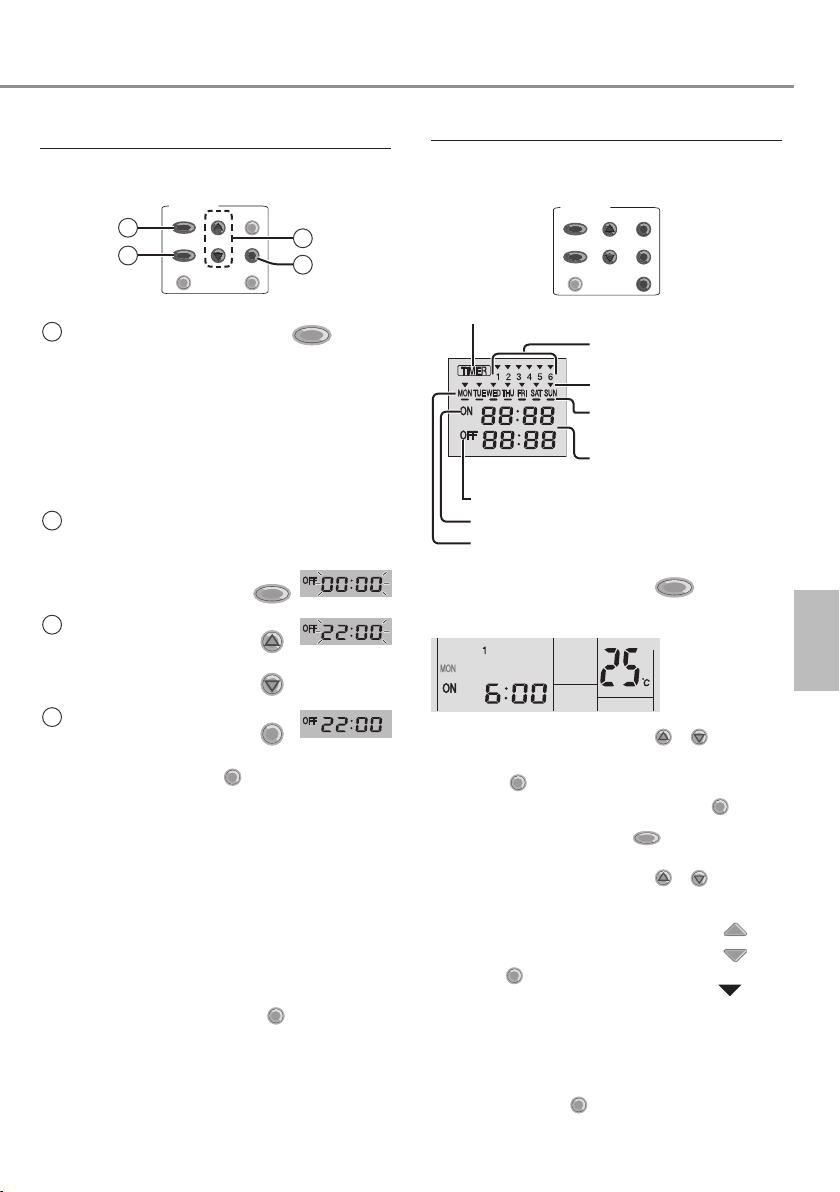

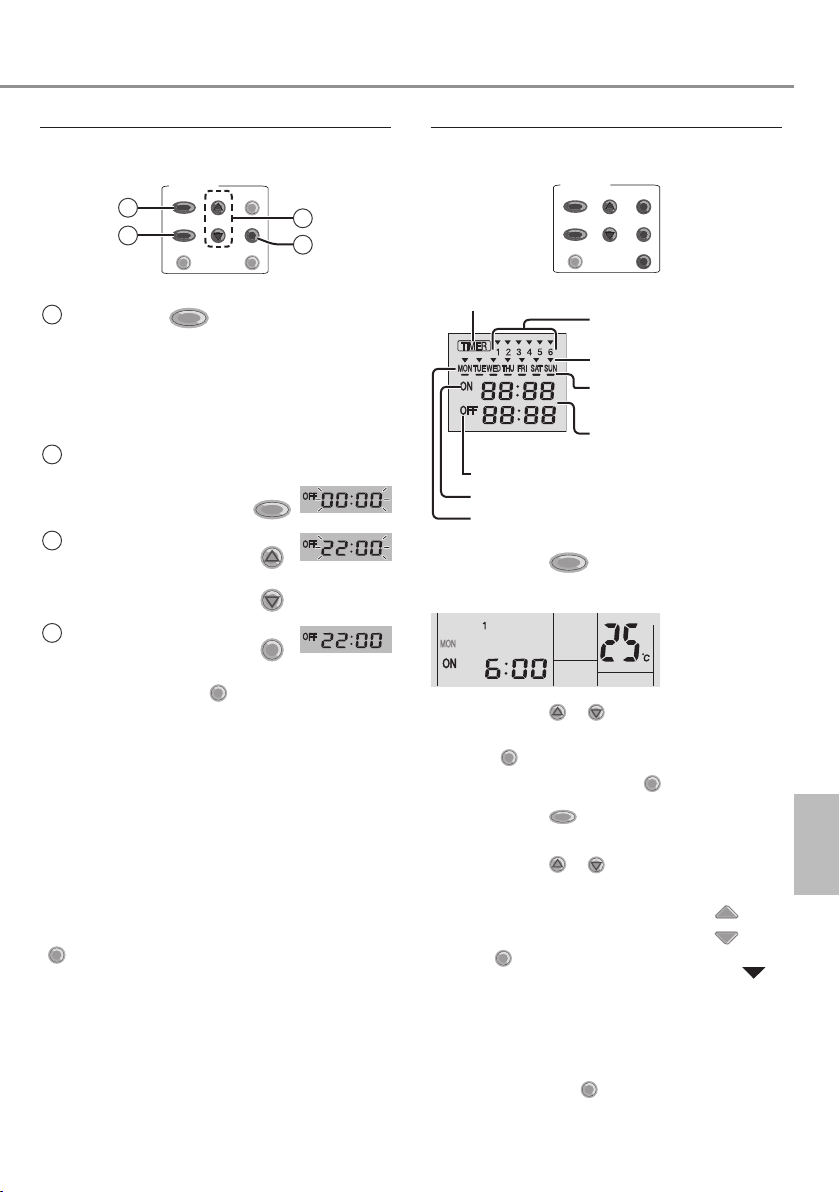

Daily timer setting

To turn ON or OFF the unit at a preset time.

TIMER/CLOCK

1 2

Press TIMER

MODE

• Press once to change the display from clock to timer or vice-versa.

• Press for 4 seconds to change the display from daily timer to weekly timer or viceversa.

Select ON or OFF timer Example:

Set the time

Conﬁ rm

• To cancel, press

CANCE

SELECT

CANCELCLOCK

3 4

to enter timer mode

OFF at 22:00

OFF/ON

DOWN

SET

Weekly timer setting

Promotes energy saving by allowing you to set up to 6 programmes in any given day.

TIMER/CLOCK

Lights up if Timer operation is selected

OFF Timer ON Timer Day to be selected

MODE

1. Press TIMER display to weekly timer.

SELECT

CANCELCLOCK

Programme number in a day (1 ~ 6)

Indicates the selected day Indicates the next timer

operation day

Time to be selected (10 minutes step)

for 4 seconds to change

English

How to use / Information / To set the timer

• When ON timer is set, the unit may start early before the actual set time in order to achieve the desired temperature on time.

• Timer operation is based on the clock set in the remote control and repeats daily once set.

• The timer closest to the current time will be activated ﬁ rst.

• If timer is cancelled manually or due to power failure, you can restore the previous setting by pressing

SET

2. Press TIMER UP or desired day.

SELECT

3. Press

to conﬁ rm your selection.

4. “1” will be blinking, press programme 1.

5. Press TIMER

6. Press TIMER

DOWN

to select your

SELECT

to set

OFF/ON

to select ON or OFF timer.

DOWN

to select your desired time. If you want to set the timer together with your desired temperature, press select the temperature.

7. Press

SET

to conﬁ rm programme 1. The

TEMP

selected day will be highlighted with .

• After 2 seconds, the display will move to the next programme. Repeat steps 4 to 7 to set programmes 2 to 6.

• During timer setup, if no button is pressed within 30 seconds, or if the

SET

button is pressed, the setting at that moment is conﬁ rmed and timer setup is ended.

To set the timer

To check current timer programme

1. Press TIMER press

2. Press TIMER shown, press

3. Press TIMER programmes.

To modify current timer programme or add new timer programme

1. Press TIMER press

2. Press TIMER shown.

3. Perform steps 4 to 7 of “Weekly timer setting” to modify existing timer programme, or add any timer programme.

To cancel current timer programme

1. Press

2. Press TIMER shown, press

3. Press TIMER programme is shown. Press programme and will disappear.

MODE

SELECT

to enter timer mode and

to enter day setting.

DOWN

SELECT

to conﬁ rm your selection.

DOWN

MODE

to enter timer mode and

to enter day setting.

DOWN

to enter day.

DOWN

SELECT

to enter programme setting.

DOWN

until your desired day is

to check the set

until your desired day is

until your desired

CANCE

to cancel the

To disable/enable Weekly Timer

• To disable weekly timer setting, press TIMER

MODE

, then press

• To enable previous weekly timer setting, press

TIMER

MODE

, then press

CANCE

SET

Note

• Daily timer and weekly timer could not be set at the same time.

• Same timer programme cannot be set in the same day.

Cleaning instructions

To ensure optimal performance of the unit, cleaning has to be carried out at regular intervals. Please consult authorised dealer.

• Switch off the power supply before cleaning.

• Do not touch the aluminium ﬁ n, sharp parts may cause injury.

• Do not use benzine, thinner or scouring powder.

• Use only soap ( detergent.

• Do not use water hotter than 40 °C / 104 °F.

For seasonal inspection after extended non-use

• No obstruction at air inlet and air outlet vents.

• These units are mounted inside the ceiling. It uses external air intake vent and air outlet vent to operate. Please consult your nearest dealer for seasonal inspection.

• After 15 minutes of operation, it is normal to have the following temperature difference between air inlet and air outlet vents:

COOL: ≥ 8 °C / 14.4 °F

HEAT: ≥14 °C / 25.2 °F

For extended non-use

• Activate HEAT mode for 2~3 hours to remove moisture left in the internal parts thoroughly to prevent mould growth.

• Turn off the power supply.

pH 7) or neutral household

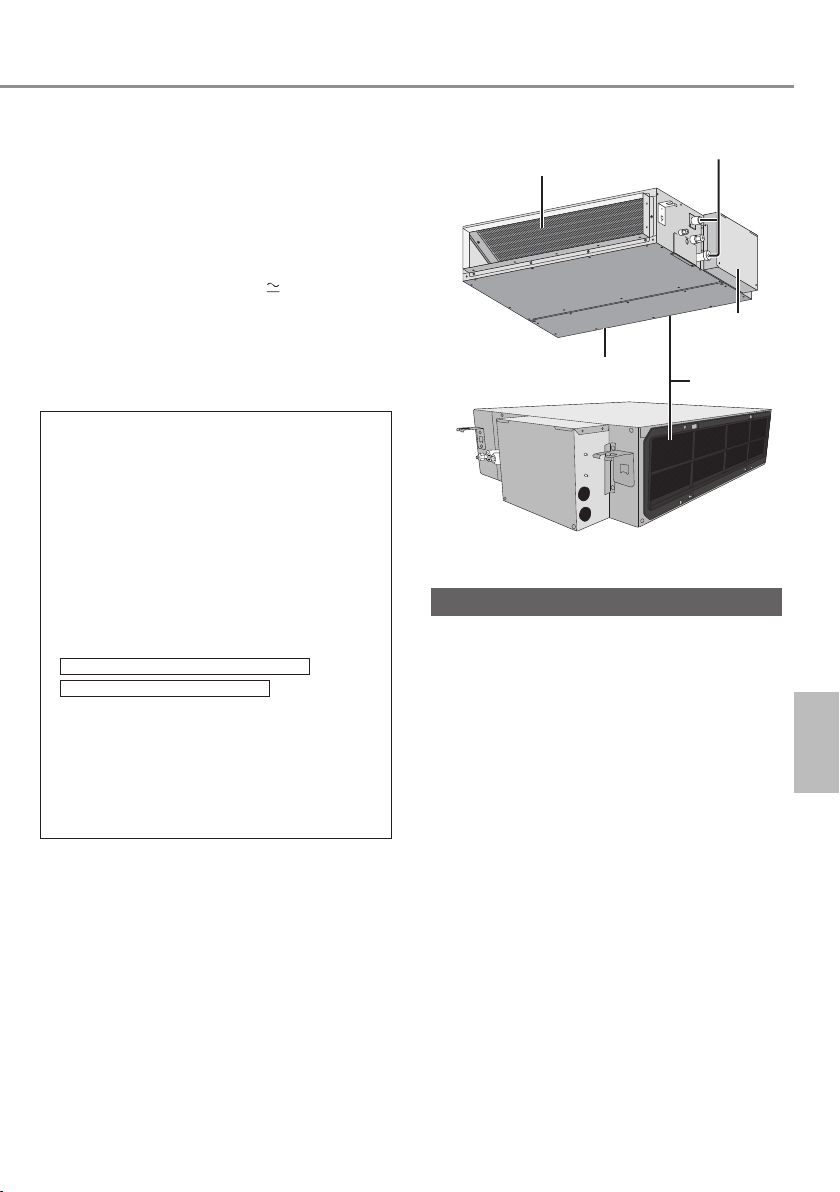

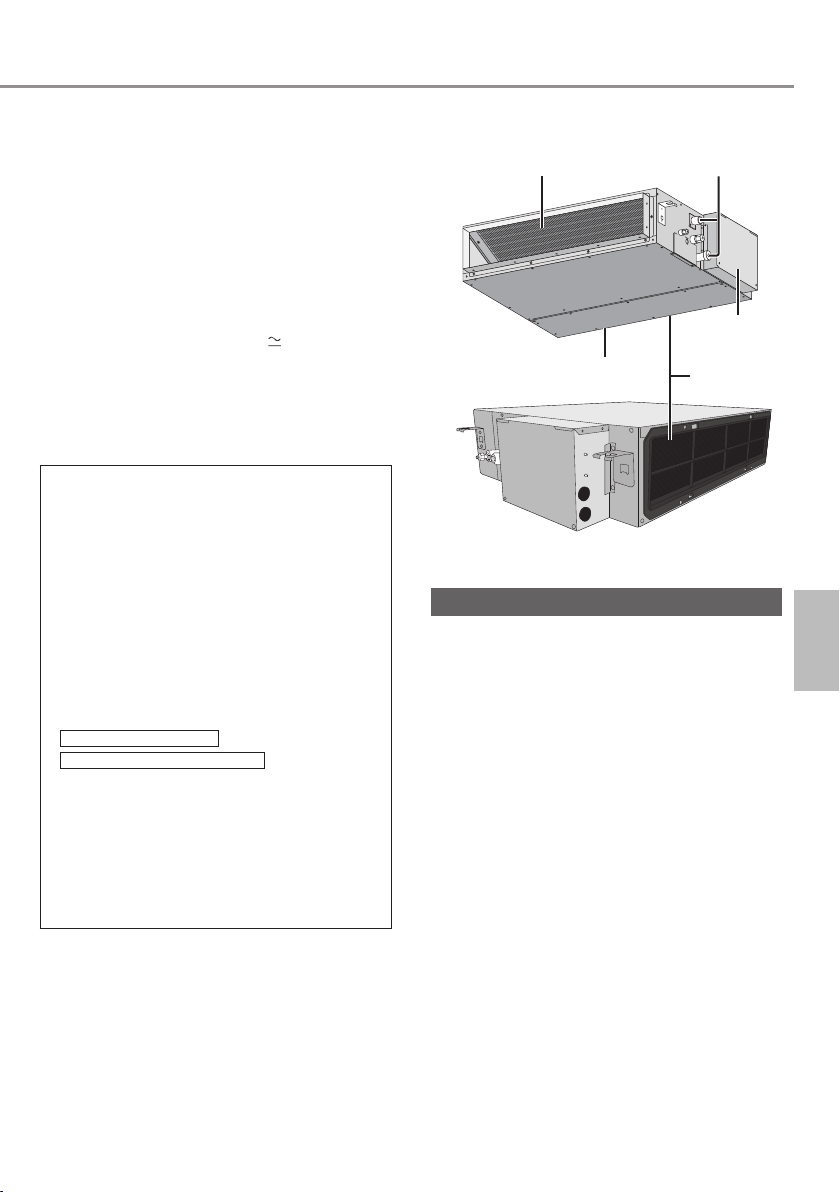

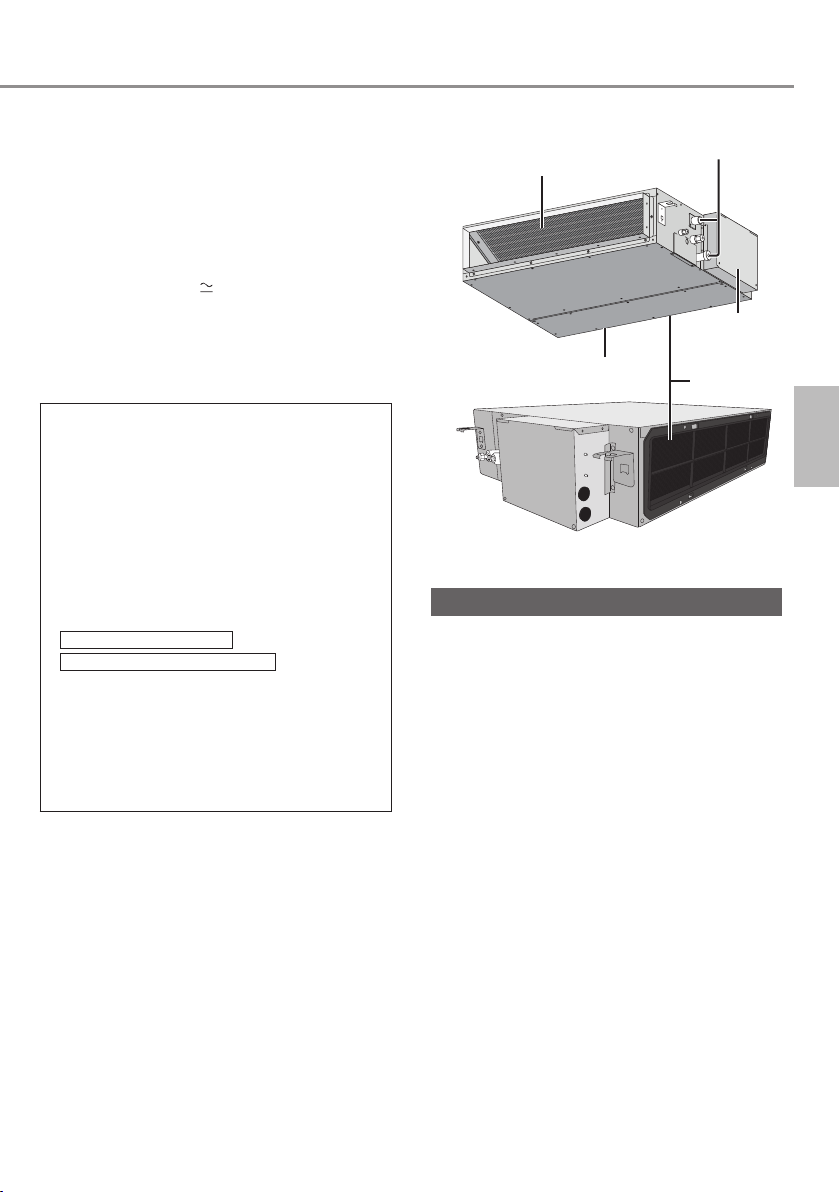

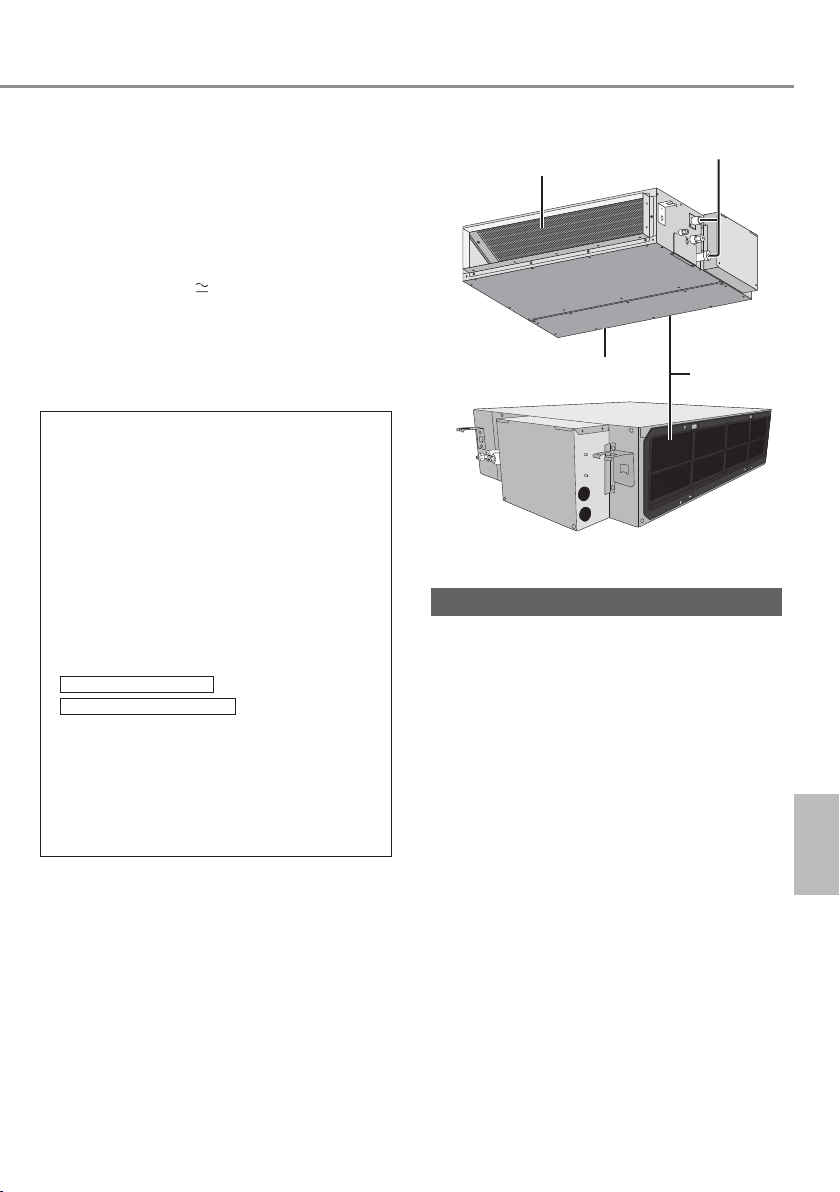

Indoor unit

Air outlet side duct ﬂ ange (rear)

Air intake side duct ﬂ ange

Water drain

Electrical box

Air ﬁ lter

Air Filter

• The air ﬁ lter is located in the air intake side of the unit.

• For cleaning the air ﬁ lter, please consult your dealer. Do not attempt to clean inside the unit by yourself.

• If the air ﬁ lter gets blocked, the efﬁ ciency of the air conditioner drops signiﬁ cantly.

EnglishTo set the timer / Cleaning instructions

NON SERVICEABLE CRITERIAS

TURN OFF POWER SUPPLY then please consult authorised dealer under the following conditions:

• Abnormal noise during operation.

• Water/foreign particles have entered the remote control.

• Water leaks from Indoor unit.

• Circuit breaker switches off frequently.

• Power cord becomes unnaturally warm.

• Switches or buttons are not functioning properly.

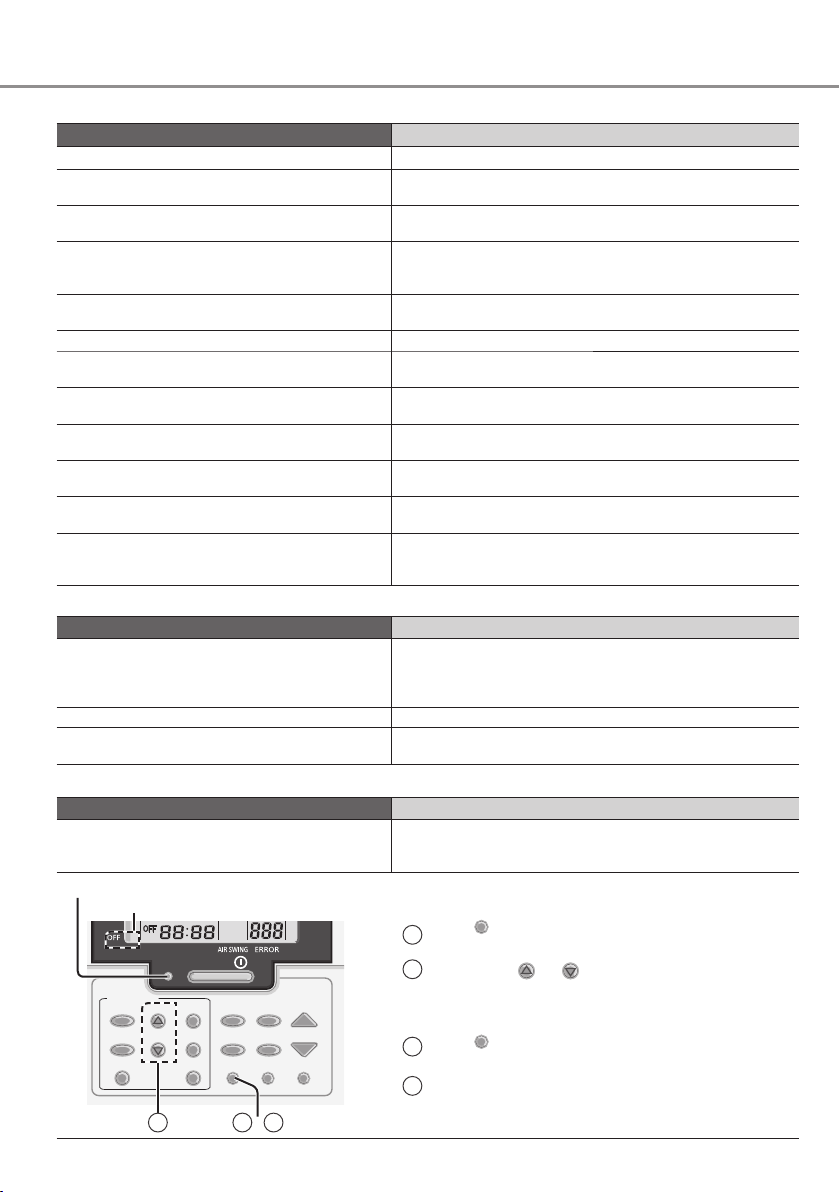

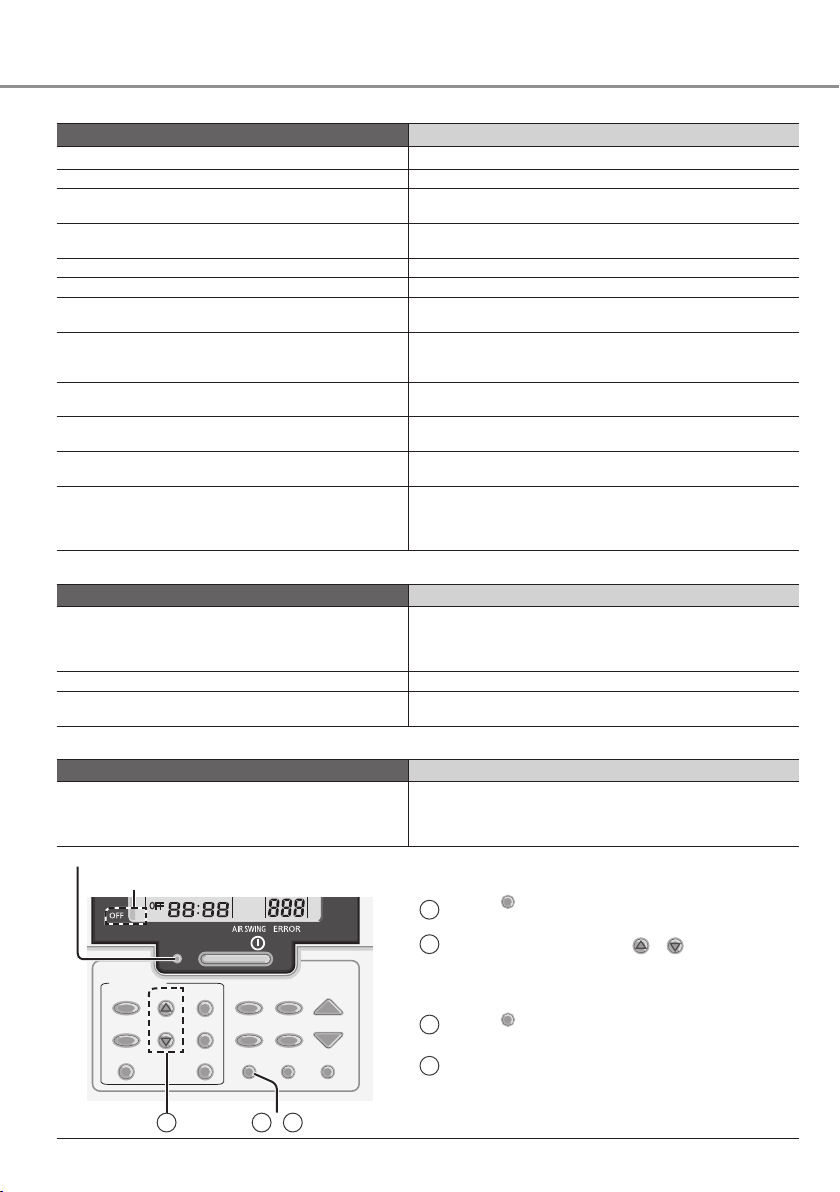

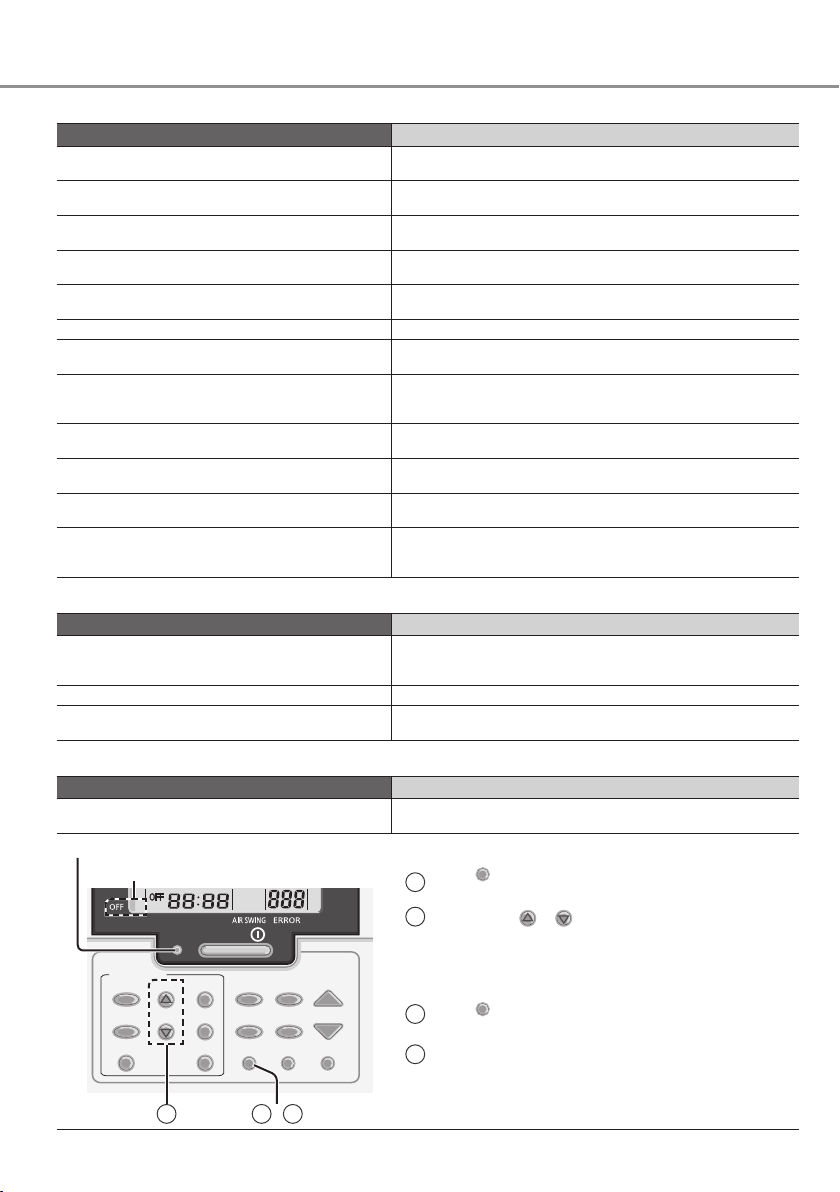

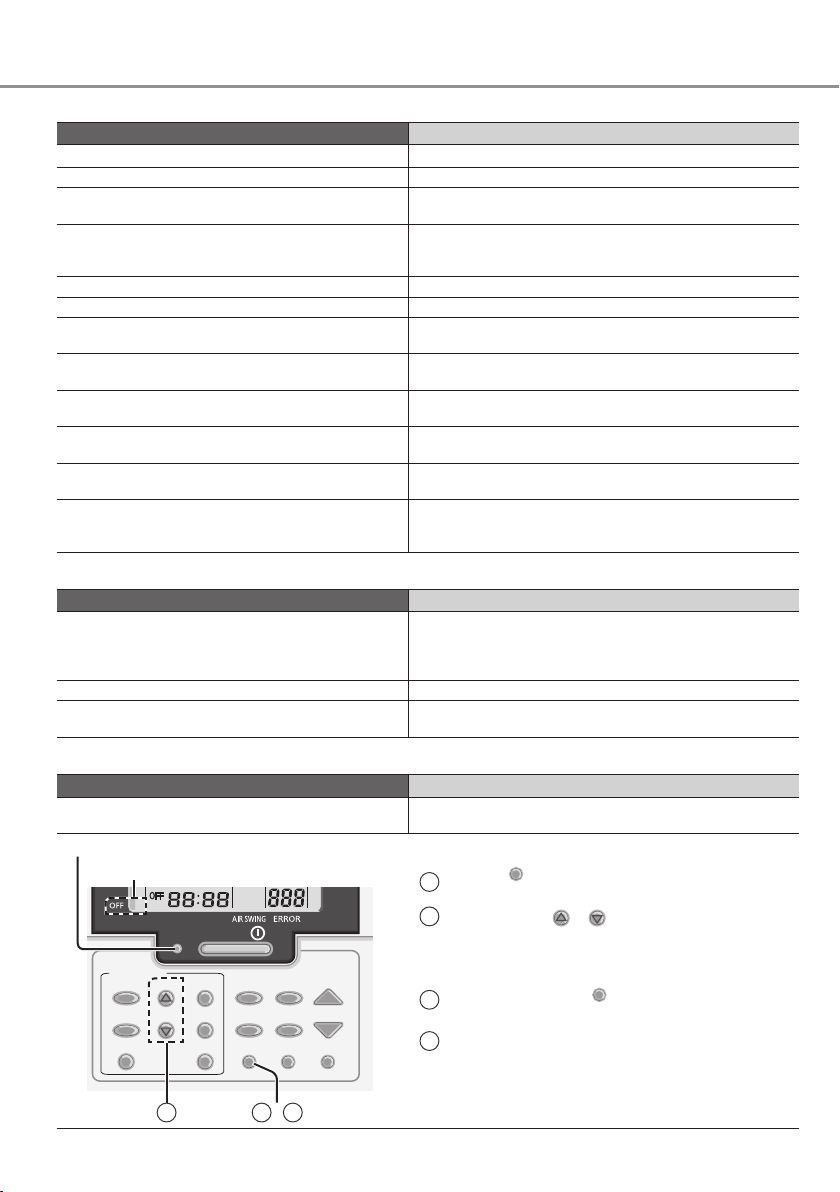

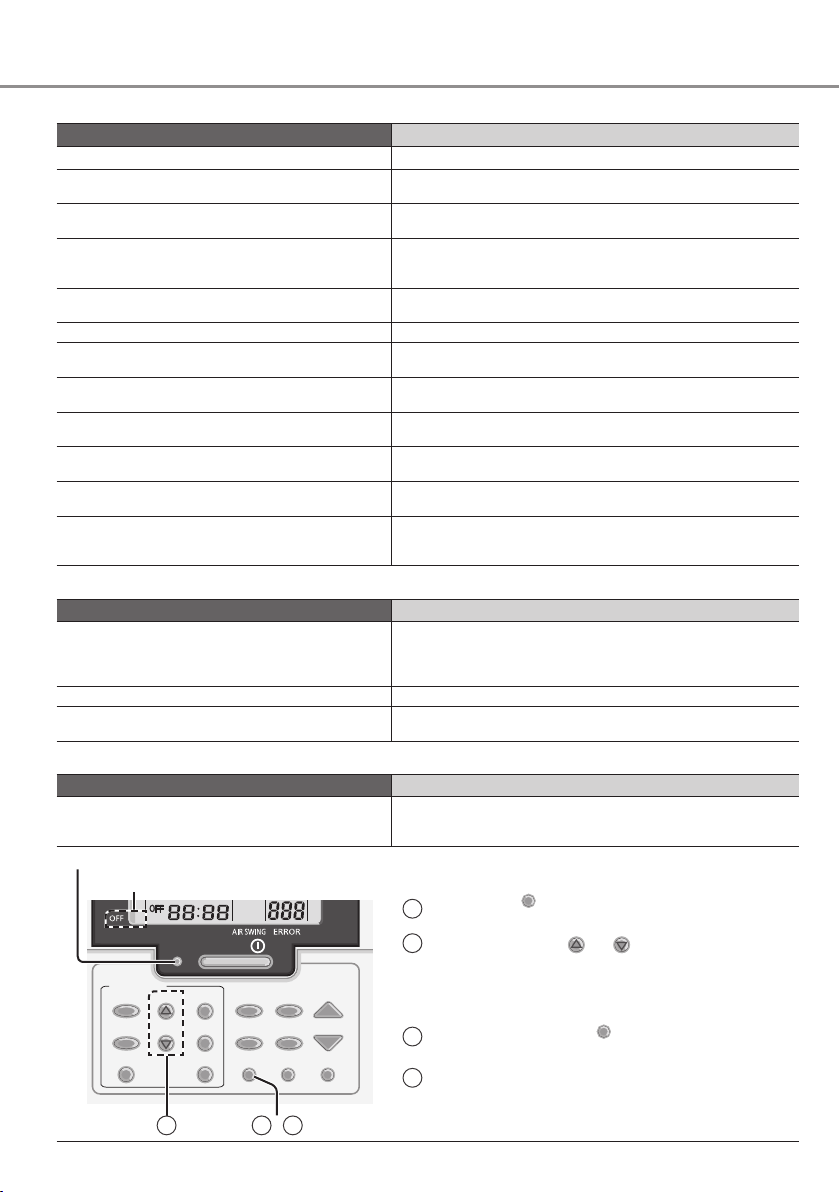

Troubleshooting

The following symptoms do not indicate malfunction.

Symptom Cause

Mist emerges from indoor unit. • Condensation effect due to cooling process. Water ﬂ owing sound during operation. • Refrigerant ﬂ ow inside the unit.

The room has a peculiar odour. • This may be due to damp smell emitted by the wall,

Indoor fan stops occasionally during automatic fan speed setting.

Operation is delayed a few minutes after restarting.

Outdoor unit emits water/steam. • Condensation or evaporation occurs on pipes. TIMER indicator is always on. • The timer setting repeats daily once set. Power indicator blinks during operation and the

indoor fan is stopped. Indoor fan stops occasionally during heating

operation. POWER indicator blinks before the unit is

switched on. Cracking sound during operation. • Changes of temperature caused the expansion/

Discoloration of some plastic parts. • Discoloration is subject to material types used in plastic

Check the following before calling for servicing.

Symptom Check

Operation in HEAT/COOL mode is not working efﬁ ciently.

Noisy during operation. • Check if the unit has been installed at an incline. The unit does not work. • Check if the circuit breaker is tripped.

carpet, furniture or clothing.

• This helps to remove the surrounding odour.

• The delay is a protection to the unit’s compressor.

• The unit is in defrost mode, and the melted frost is drained from the outdoor unit.

• To avoid unintended cooling effect.

• This is a preliminary step in preparation for the operation when the ON timer has been set.

contraction of the unit.

parts, accelerated when exposed to heat, sun light, UV light or environmental factor.

• Set the temperature correctly.

• Close all doors and windows.

•

Clear any obstruction at the air inlet and air outlet vents.

• Check if timers have been set.

The following symptoms indicate malfunction.

Symptom Check

At remote control, OFF indicator does not shown on remote control display but operation LED OFF.

Operation LED

OFF Indicator

OFF

TIMER/CLOCK

MODE

OFF/ON

DOWN

SELECTUP

SET

CANCELCLOCK

MODE

FAN SPEED

QUIET/

POWERFUL

AIR SWING

AC RC

CHECK RESET

TEMP

3/12

• Use remote control to retrieve error code as follows.

Ensure the operation LED is in OFF condition.

Press

Press TIMER

for 5 seconds

CHECK

DOWN

• If error code and abnormality can be identiﬁ ed, the operation LED will be ON continuously, then jot down the error code.

Press checking

Reveal the error code to authorised dealer

again for 5 seconds to quit

CHECK

Memo

English

Troubleshooting / Memo

Wir danken Ihnen für den Kauf Ihres Panasonic-Klimageräts.

Die Montageanleitung liegt dem Gerät bei. Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch und bewahren Sie sie für die künftige Verwendung auf. Die Abbildungen in diesem Handbuch dienen nur Erläuterungszwecken und können sich von dem tatsächlichen Gerät unterscheiden. Sie können durch künftige Verbesserungen am Gerät ohne vorherige Ankündigung geändert werden.

Multi-Split-Klimasystem

Bei Multi-Split-Klimasystemen werden mehrere Innengeräte an ein einziges Außengerät angeschlossen, so dass diese Systeme sehr platzsparend sind.

• Näheres zu den Features dieses Produkts siehe im Produktkatalog.

Innengerät

• Die Innengeräte können einzeln oder

zusammen verwendet werden. Die Wahl der Betriebsart richtet sich nach dem Gerät, das als erstes eingeschaltet wird.

• Heiz- und Kühlbetrieb können nicht

gleichzeitig von verschiedenen Klimageräten genutzt werden.

• Die POWER-Symbol blinkt, um anzuzeigen,

dass das Innengerät sich im StandbyBetrieb beﬁ ndet, bis eine andere Betriebsart verwendet wird.

Betriebsbereiche

Verwenden Sie dieses Klimagerät in folgenden Temperaturbereichen. TK : Trockenkugeltemperatur

FK : Feuchtkugeltemperatur

CU-E18RBEA

KÜHLEN

HEIZEN

Max. 32 (89.6) 23 (73.4) 43 (109.4) 26 (78.8)

Min. 16 (60.8) 11 (51.8) -10 (14.0) -

Max. 30 (86.0) - 24 (75.2) 18 (64.4)

Min. 16 (60.8) - -10 (14.0) -

Multi-Split-Außengerät

CU-3E18PBE, CU-3E23SBE, CU-4E23PBE, CU-4E27PBE, CU-5E34PBE, CU-2Z50TBE, CU-3Z52TBE, CU-3Z68TBE, CU-4Z68TBE, CU-4Z80TBE, CU-5Z90TBE

KÜHLEN

HEIZEN

Max. 32 (89.6) 23 (73.4) 46 (114.8) 26 (78.8)

Min. 16 (60.8) 11 (51.8) -10 (14.0) -

Max. 30 (86.0) - 24 (75.2) 18 (64.4)

Min. 16 (60.8) - -15 (5.0) -16 (3.2)

Innen Außen

TK FK TK FK

Innen Außen

TK FK TK FK

Innengerät

Außengerät

°C (°F) (Temperatur)

Temperatur)

°C (°F) (

Kurzanleitung

Vorbereitung der Fernbedienung

Um die Tasten zu betätigen, ist der Deckel zu öffnen

OFF

TIMER/CLOCK

MODE

OFF/ON

DOWN

SELECTUP

SET

CANCELCLOCK

Drücken Sie TIMER UP bzw.

DOWN

, um den Wochentag

auszuwählen.

Einstellung mit

Schritte 2 und 3 wiederholen, um die aktuelle Uhrzeit

CLOCK

Taste

einzugeben.

31 2

Grundlegender Betrieb

OFF

TIMER/CLOCK

MODE

OFF/ON

DOWN

SELECTUP

SET

CANCELCLOCK

MODE

FAN SPEED

QUIET/

POWERFUL

AIR SWING

AC RC

CHECK RESET

drücken.

TEMP

SET

besetätigen.

1 2

Inhalt

Sicherheitshinweise .............16-19

Bedienung ................................20

Informationen............................20

Einstellen des Timers ..........21-22

Reinigungsanweisungen ..........23

Störungssuche..........................24

Deutsch

Gerät ein- bzw. ausschalten.

• Bei ausgeschaltetem Gerät sieht die Anzeige wie folgt aus:

Einschalten des Geräts: Ausschalten des Geräts:

Gewünschte Betriebsart

auswählen.

Gewünschte Temperatur einstellen.

AUTO HEAT DRY

• Einstellbereich: 16 °C bis 30 °C / 60 °F bis 86 °F.

COOL

Lufteintritt

Luftaustritt

Sicherheitshinweise

Um Personen- oder Geräteschäden zu vermeiden, sind die nachfolgend aufgeführten Sicherheitshinweise zu beachten: Die verwendeten Warnhinweise untergliedern sich entsprechend ihrer Wichtigkeit wie folgt: Dieses Gerät ist nicht für die Verwendung durch die allgemeine Öffentlichkeit gedacht.

Für ein mit R32 gefülltes Gerät (schwaches brennbares Kältemittel).

Falls das Kältemittel ausläuft und einer externen Zündquelle ausgesetzt wird, besteht Brandgefahr.

Die Nichtbeachtung dieses

VORSICHT

ACHTUNG

Hinweises kann zu schweren Verletzungen oder gar zum Tod führen.

Die Nichtbeachtung dieses Hinweises kann zu Verletzungen oder zu Beschädigungen führen.

Bei den folgenden Symbolen handelt es sich um Verbote bzw. Gebote:

Dieses Symbol weist darauf hin, dass eine bestimmte Tätigkeit NICHT durchgeführt werden darf.

Diese Symbole weisen darauf hin, dass bestimmte Tätigkeiten durchgeführt werden MÜSSEN.

Stromversorgung

Fernbedienung

Luftaustrittsöffnung

Außengerät

Lufteintrittsöffnung

Lufteintritt

Innengerät

Luftaustritt

VORSICHT

Innen- und Außengerät

Dieses Gerät kann von Kindern ab 8 Jahren sowie Personen verwendet werden, welche eingeschränkte körperliche, sensorische oder geistige Fähigkeiten aufweisen bzw. fehlende Erfahrung und Kenntnis im Umgang mit diesem Gerät haben, wenn sie zuerst auf sichere Weise instruiert wurden oder während der Gerätebedienung beaufsichtigt werden und die damit verbundenen Gefahren verstanden haben. Kinder sollten nicht mit dem Gerät spielen. Reinigung und Benutzerwartung sollten nur von Kindern durchgeführt werden, wenn diese dabei beaufsichtigt werden.

Bitten wenden Sie sich an einen Fachhändler oder Kundendienst, um die Einbauteile reinigen zu lassen, und wenn das Gerät repariert, montiert, ausgebaut oder neu installiert werden soll. Eine unsachgemäße Installation und Handhabung kann elektrische Schläge oder Brände verursachen oder dazu führen, dass Wasser aus dem Gerät tropft.

Zur Verwendung des korrekten Kältemittels wenden Sie sich an Ihren Fachhändler bzw. Kundendienst. Durch den Einsatz eines anderen als des angegebenen Kältemittels kann das Produkt beschädigt werden oder gar Verletzungen hervorrufen.

Das Gerät darf nicht in einer potenziell explosiven oder entﬂ ammbaren Atmosphäre verwendet werden, da ansonsten Brandgefahr besteht.

Fassen Sie nicht in das Innenoder Außengerät und stecken Sie auch keine Gegenstände hinein, drehende Teile könnten sonst zu Verletzungen führen.

Fassen Sie bei Gewittern nicht das Außengerät an, da die Gefahr von Stromschlägen besteht.

Halten Sie sich nicht zu lange im kalten Luftstrom auf.

Stellen oder setzen Sie sich nicht auf das Außengerät, Sie könnten herunterfallen und sich verletzen.

Fernbedienung

Kinder sollten Sie nicht mit der Fernbedienung spielen lassen, da sonst die Gefahr besteht, dass sie Batterien verschlucken könnten.

Stromversorgung

Verwenden Sie keine modiﬁ zierten oder miteinander verbundenen oder nicht speziﬁ zierten Netzkabel und auch keine Verlängerungskabel, um Überhitzung und Brandgefahr zu vermeiden.

Beachten Sie Folgendes, um eine Überhitzung, Feuer oder Stromschläge zu vermeiden:

•

Schließen Sie keine anderen elektrischen Geräte zusammen mit dem Klimagerät an.

•

Das Klimagerät darf nicht mit nassen oder feuchten Händen bedient werden.

•

Das Netzkabel darf nicht geknickt werden.

•

Das Klimagerät darf nicht durch.

•

Einstecken oder Herausziehen des eventuell vorhandenen Steckers einbzw. ausgeschaltet werden.

Bei Beschädigung des Netzkabels muss das Kabel durch den Hersteller, seinen Kundendienst oder eine entsprechend autorisierte Person ausgewechselt werden, um eine Gefährdung für Personen zu vermeiden.

Es wird dringend empfohlen, das Klimagerät zusätzlich mit einem FI-Schutzschalter zu versehen, um Stromschläge oder Brände zu vermeiden.

Beachten Sie Folgendes, um eine Überhitzung, Feuer oder Stromschläge zu vermeiden:

•

Stecken Sie den eventuell vorhandenen Netzstecker richtig in die Steckdose.

•

Staub auf dem eventuell vorhandenen Stecker sollte regelmäßig mit einem trockenen Tuch weggewischt werden.

Im Fall einer Funktionsstörung oder einer Fehlfunktion ist das Produkt auszuschalten und der Netzstecker zu ziehen bzw. der Sicherungsautomat zu öffnen (Gefahr von Rauchbildung, Feuer oder elektrischen Schlägen). Beispiele für Funktionsstörungen bzw. Fehlfunktionen

•

Der Fehlerstrom-Schutzschalter löst häuﬁ g aus.

•

Es riecht verbrannt.

•

Ungewöhnliche Geräusche oder Vibrationen.

•

Wasser tropft aus dem Innengerät.

•

Das Netzkabel bzw. der Netzstecker wird ungewöhnlich warm.

•

Die Ventilatordrehzahl wird nicht geregelt.

•

Das Gerät bleibt sofort stehen, wenn es eingeschaltet wird.

•

Der Ventilator bleibt nicht stehen, wenn

das Gerät abgeschaltet wird. Wenden Sie sich für Wartungs- und Reparaturarbeiten umgehend an Ihren Fachhändler.

Dieses Gerät muss geerdet sein, um Stromschläge oder Brände zu vermeiden.

DeutschSicherheitshinweise

Sicherheitshinweise

Um Stromschläge zu vermeiden, schalten Sie das Gerät aus und unterbrechen Sie die Stromversorgung:

- Das Gerät gereinigt oder gewartet werden soll,

- Wenn das Gerät längere Zeit außer Betrieb genommen werden soll, oder

- Wenn starke Gewitter herrschen.

VORSICHT

Vorsichtsmaßnahmen für ein mit R32 gefülltes Gerät

Achten Sie beim Betrieb der Geräte und beim Umgang mit unterschiedlichen Kältemitteln besonders auf folgende Punkte.

Das Gerät sollte in einem Raum mit einer Wohnﬂ äche größer als A und/oder betrieben werden. Es sollte von Zündquellen wie Hitze/Funken/offenen Flammen oder explosionsgefährdeten Bereichen wie Gasgeräten, Gaskochern, netzförmigen Gasversorgungssystemen oder Elektroküchengeräten usw. ferngehalten werden. (Bitte beachten Sie hierzu Tabelle A Montageanleitung Tabelle für A

(m²))

min

Beachten Sie, dass das Kältemittel evtl. geruchlos ist. Daher wird dringend empfohlen, dass geeignete Gasmelder für brennbare Kältemittel vorhanden, betriebsbereit und in der Lage sind, vor Lecks zu warnen.

Da der Arbeitsdruck höher als bei Modellen mit dem Kältemittel R22 ist, gibt es einige gesonderte Rohrleitungen, Montageschritte und Wartungswerkzeuge. Insbesondere, wenn Sie ein KältemittelR22-Modell durch ein neues KältemittelR32-Modell ersetzen, tauschen Sie immer an der Außeneinheit die herkömmlichen Rohre und Überwurfmuttern durch die speziellen R32- und R410ARohrleitungen und -Überwurfmuttern aus. Das Rohr und die Überwurfmutter für R32 an der Außeneinheit können auch für das Modell R410A verwendet werden.

(m²) installiert

min

Modelle, die die Kältemittel R32 und R410A verwenden, haben einen unterschiedlichen Ladeanschluss-Gewindedurchmesser, um eine fehlerhafte Befüllung mit dem Kältemittel R22 zu verhindern und die Sicherheit zu erhöhen. Überprüfen Sie dies deshalb im Voraus. [Der LadeanschlussGewindedurchmesser für R32 und R410A beträgt 12,7 mm (1/2 Zoll).]

Seien Sie besonders vorsichtig, damit keine Fremdstoffe (Öl, Wasser usw.) in die Rohrleitungen eindringen. Versiegeln Sie darüber hinaus ordnungsgemäß die Öffnungen, wenn Sie die Rohrleitungen lagern, indem Sie sie zuklemmen, zukleben usw. (Die Handhabung von R32 ist mit der von R410A vergleichbar.)

Dieses Gerät sollte in einem gut belüfteten Bereich aufbewahrt werden.

Dieses Gerät sollte in einem Raum aufbewahrt werden, in dem es keine kontinuierlichen offenen Flammen und Zündquellen gibt.

Dieses Gerät sollte so aufbewahrt werden, dass keine mechanischen Beschädigungen verursacht werden.

Verwenden Sie nur die vom Hersteller empfohlenen Mittel zum Beschleunigen der Entfrostung und für die Reinigung. Durch den Einsatz ungeeigneter Verfahren oder die Verwendung inkompatibler Materialien können Beschädigungen des Produkts, Explosionen und ernsthafte Verletzungen hervorgerufen werden.

Unterlassen Sie es, das Gerät gewaltsam zu öffnen oder zu verbrennen, da es unter Druck steht. Setzen Sie das Gerät auch keinen heißen Temperaturen, Flammen, Funken oder anderen Zündquellen aus. Anderenfalls kann es explodieren und Verletzungen, u. U. mit tödlichem Ausgang, verursachen.

ACHTUNG

Innen- und Außengerät

Um Beschädigungen oder eine Korrosion des Geräts zu vermeiden, reinigen Sie das Innengerät nicht mit Wasser, Benzin, Verdünner oder Scheuerpulver.

Verwenden Sie das Gerät nicht zum Kühlen von Präzisionsgeräten, Nahrung, Tieren, Pﬂ anzen, Kunstwerken oder ähnlichen Objekten, da diese sonst in Mitleidenschaft gezogen werden könnten.

Um eine Ausbreitung von Feuer zu vermeiden, dürfen keine Verbrennungsgeräte in den Luftstrom des Geräts gestellt werden.

Um Unterkühlungen zu vermeiden, sollten Haustiere oder Pﬂ anzen nicht direkt dem Luftstrom ausgesetzt werden.

Es sollten keine scharfkantigen Aluminiumlamellen anfasst werden, weil diese Verletzungen hervorrufen könnten.

Das Klimagerät darf nicht eingeschaltet sein, wenn der Fußboden gewachst wird. Belüften Sie den Raum nach dem Wachsen sorgfältig, bevor Sie das Gerät einschalten.

Um Beschädigungen des Geräts zu vermeiden, sollte es nicht in fett- und rauchhaltigen Bereichen montiert werden.

Um Verletzungen zu vermeiden, darf das Gerät nicht zu Reinigungszwecken auseinandergebaut werden.

Steigen Sie nicht auf eine instabile Unterlage, wenn Sie das Gerät reinigen, sonst besteht Verletzungsgefahr.

Stellen Sie keine Vase oder andere Wassergefäße auf das Gerät. Ansonsten könnte Wasser in das Gerät gelangen und die Isolierung beeinträchtigen, was zu Stromschlägen führen könnte.

Während des Betriebs sollte vermieden werden, Fenster bzw. Türen längere Zeit offen zu halten, da es anderenfalls zu einem inefﬁ zienten Energieverbrauch und unangenehmen Temperaturschwankungen kommen kann.

Um ein Austreten von Wasser zu verhindern, ist darauf zu achten, dass die Kondensatleitung:

- Fachgerecht angeschlossen wird,

- Nicht direkt in einen Abﬂ uss geführt wird, bei dem Rückstaugefahr besteht,

- Nicht in einen mit Wasser gefüllten Behälter geführt wird.

Nach einer längeren Nutzung von Kaminen oder ähnlichem sollte der Raum regelmäßig gelüftet werden.

Nach einer langen Nutzungsdauer ist zu kontrollieren, ob die Montagehalterung noch einwandfrei ist, damit das Gerät nicht herunterfällt.

Fernbedienung

Es sollten keine wiederauﬂ adbaren Ni-Cd- Akkus verwendet werden. Diese könnten die Fernbedienung beschädigen.

Beachten Sie Folgendes, um Fehlfunktionen oder eine Beschädigung der Fernbedienung zu vermeiden:

•

Nehmen Sie die Batterien aus dem Batteriefach, wenn die Fernbedienung längere Zeit nicht benutzt wird.

•

Es sind stets neue Batterien gleichen Typs einzulegen, wobei die Polarität zu beachten ist.

DeutschSicherheitshinweise

Stromversorgung

Um Stromschläge zu vermeiden, ziehen Sie den eventuell vorhandenen Stecker nicht am Netzkabel heraus.

Bedienung

Single

Single-Split-Geräte

Multi

Multi-Split-Geräte

Anzeige auf dem Display

OFF

TIMER/CLOCK

MODE

OFF/ON

Um zur Temperatureinstellung zwischen °C und °F zu wechseln, ist diese Taste ca. 10 Sekunden lang zu drücken.

Nicht anwendbar

FAN SPEED

DOWN

SELECTUP

SET

CANCELCLOCK

MODE

FAN SPEED

QUIET/

POWERFUL

AIR SWING

AC RC

CHECK RESET

TEMP

Drücken Sie diese Taste, um die vorherige Einstellung zurückzusetzen.

Diese Taste wird im Normalbetrieb nicht benötigt.

Einstellen der Ventilatordrehzahl

(Anzeige auf dem Display)

• In der Stellung AUTO wird die Drehzahl des Innengeräteventilators automatisch an die jeweilige Betriebsart angepasst.

MODE

Einstellen der Betriebsart

AUTOMATIK - Für einen hohen Komfort

• Das Gerät wählt die Betriebsart alle 10 Minuten in Abhängigkeit von der eingestellten Temperatur und der Raumlufttemperatur.

HEIZEN - Für ein warmes Raumklima

• Es dauert etwas, bis das Gerät aufgeheizt ist.

KÜHLEN - Für ein kühles Raumklima

• Um den Stromverbrauch im Kühlbetrieb zu verringern, schließen Sie die Vorhänge, damit kein direktes Sonnenlicht bzw. keine Wärme in den Raum gelangt.

ENTFEUCHTEN - Zum Entfeuchten der Raumluft

• Das Innengerät läuft mit niedriger Ventilatordrehzahl, um sanft zu kühlen.

QUIET/

POWERFU

Umschalten zwischen QUIET (Flüsterbetrieb) und POWERFUL (Turbobetrieb)

QUIET POWERFUL NORMAL

QUIET: Flüsterbetrieb

• In dieser Betriebsart wird der Schallpegel verringert.

POWERFUL: Turbobetrieb

Single

Diese Funktionen können in allen Betriebsarten verwendet und durch erneutes Drücken der jeweiligen Taste wieder beendet werden.

• Diese Betriebsart endet automatisch nach 20 Stunden.

• Um das POWERFUL-Symbol nach einem 20-minütigen Betrieb auszuschalten,

drücken Sie die Taste

• Um diese Betriebsart zu beenden,

Multi

drücken Sie die Taste erneut oder

POWERFU

schalten Sie das Gerät aus.

QUIET/

erneut.

Informationen

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen. Bitte führen Sie alte Produkte zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu. Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können. Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bittean Ihren Händler oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist.

Einstellen des Timers

MODE

OFF/ON

SET

OWN

MODE

OFF/ONSET

UPDOWN

Einstellen des Tagestimers

Ein- bzw. Ausschalten des Geräts zu einer bestimmten Zeit.

TIMER/CLOCK

1 2

Drücken Sie

MODE

Timereinstellung zu gelangen

•

Drücken Sie die Taste einmal, um von der Anzeige der Uhrzeit zur Anzeige des Timers zu wechseln und umgekehrt.

•

Drücken Sie die Taste länger als 4 Sekunden, um von der Anzeige des Tagestimers zur Anzeige des Wochentimers zu wechseln und umgekehrt.

Wählen Sie den

Einschalt- bzw. den Ausschalt- Timer aus

Stellen Sie die

gewünschte Uhrzeit ein

Bestätigen

• Um die Timereinstellung aufzuheben, drücken

CANCE

Sie

Wenn der Einschalt-Timer gestellt ist, kann das

• Gerät vor der eingestellten Uhrzeit anlaufen, damit die gewünschte Raumtemperatur zu diesem Zeitpunkt erreicht ist.

• Die Timerfunktion richtet sich nach der in der Fernbedienung eingestellten Uhrzeit und wird täglich ausgeführt.

•

Die Timer-Einstellung, die der aktuellen Uhrzeit am nächsten ist, wird zuerst ausgeführt.

• Nach einem Stromausfall oder dem Deaktivieren der Timerfunktion kann durch Drücken der Taste

wiederhergestellt werden.

SELECT

CANCELCLOCK

3 4

, um in die

Beispiel: AUS at 22:00

OFF/ON

DOWN

SET

die vorherige Einstellung

Einstellen des Wochentimers

Erhöhte Energieersparnis durch die Möglichkeit, pro Wochentag bis zu 6 Schaltvorgänge einzustellen.

TIMER/CLOCK

Erscheint im Timerbetrieb

Ausschalt-Timer Einschalt-Timer Einzustellender Wochentag

1. Drücken Sie TIMER um zur Anzeige des Wochentimers zu wechseln.

2. Drücken Sie TIMER UP bzw. gewünschten Wochentag auszuwählen.

3. Drücken Sie

SELECT

, um die Auswahl zu bestätigen.

4. Auf dem Display blinkt „1“. Drücken Sie um das Programm 1 einzustellen.

5. Drücken Sie TIMER Den Ausschalt-Timer auszuwählen.

6. Drücken Sie TIMER gewünschte Uhrzeit einzustellen.

Zusätzlich zur Schaltzeit können Sie mit

auch die gewünschte Temperatur einstellen.

7. Drücken Sie

SET

, um Programm 1 zu bestätigen. Der ausgewählte Wochentag wird durch das Symbol

•

Nach 2 Sekunden wechselt die Anzeige zum

gekennzeichnet.

nächsten Programm. Wiederholen Sie die Schritte 4 bis 7, um die Programme 2 bis 6 einzustellen.

•

Wenn während der Timereinstellung 30 Sekunden lang keine Taste gedrückt wird, oder wenn die Taste

SET

gedrückt wird, wird die aktuelle Einstellung

übernommen, und der Einstellvorgang ist beendet.

SELECT

CANCELCLOCK

Programmnummern pro Tag (1 ~ 6)

Zeigt den ausgewählten Wochentag an Zeigt den nächsten Wochentag mit Timerbetrieb an. Einzustellende Uhrzeit (10-Minuten-Schritte)

MODE

vier Sekunden lang,

DOWN

, um den

SELECT

OFF/ON

, um den Einschalt- bzw.

DOWN

bzw.

, um die

TEMP

Deutsch

Bedienung / Informationen / Einstellen des Timers

Einstellen des Timers

Überprüfen des aktuellen Timerprogramms

1. Drücken Sie TIMER und drücken Sie

Wochentags aufzurufen.

2. Drücken Sie Wochentag angezeigt wird. Drücken Sie dann

um die Auswahl zu bestätigen.

3. Drücken Sie TIMER eingestellten Programme zu überprüfen.

Ändern des aktuellen Timerprogramms oder Hinzufügen neuer Timerprogramme

1. Drücken Sie TIMER und drücken Sie

Wochentags aufzurufen.

2. Drücken Sie TIMER UP bzw. gewünschte Wochentag angezeigt wird.

3. Führen Sie die Schritte 4 bis 7 unter „Einstellen des Wochentimers“ aus, um ein bestehendes Timerprogramm zu ändern, oder fügen Sie ein neues Timerprogramm hinzu.

Löschen des aktuellen Timerprogramms

1. Drücken Sie zu gelangen.

2. Drücken Sie TIMER gewünschte Wochentag angezeigt wird, drücken sie

SELECT

, um zur Programmeinstellung zugelangen.

3. Drücken Sie TIMER gewünschte Programm angezeigt wird. Drücken Sie

CANCE

um das Programm zu löschen. Das Symbol

wird nicht mehr angezeigt.

MODE

, um den Timer aufzurufen,

SELECT

, um die Einstellung des

DOWN

bzw.

SELECT

, bis der gewünschte

DOWN

bzw.

MODE

SELECT

, um die Einstellung des

, um die

, um den Timer aufzurufen,

DOWN

, bis der

, um zum gewünschten Wochentag

DOWN

bzw.

, bis der

DOWN

, bis das

SELECT

Deaktivieren und Aktivieren des Wochentimers

•

Um den Wochentimer zu deaktivieren, drücken Sie

MODE

•

Um den Wochentimer wieder zu aktivieren, drücken Sie

, dann

MODE

, dann

CANCE

SET

Hinweis

•

Tagestimer und Wochentimer können nicht gleichzeitig eingestellt werden.

•

Ein bestimmtes Timerprogramm kann pro Tag nur einmal eingestellt werden.

Reinigungsanweisungen

Um eine optimale Leistung des Geräts zu gewährleisten, muss es in regelmäßigen Abständen gereinigt werden. Wenden Sie sich in diesem Fall an Ihren Fachhändler.

• Unterbrechen Sie vor dem Reinigen die Stromzufuhr.

• Fassen Sie nicht die scharfkantigen Aluminiumlamellen an, Sie könnten sich sonst verletzen.

• Verwenden Sie kein Benzin, Verdünner oder Scheuerpulver.

• Verwenden Sie nur Seife oder neutrale Haushaltsreiniger (pH-Wert ca. 7).

• Verwenden Sie kein Wasser, das über 40 °C / 104 °F warm ist.

Kontrollen nach einer längeren Betriebsunterbrechung

• Stellen Sie sicher, dass die Luftein- und

-austritte frei sind.

• Diese Geräte sind in der Decke angebracht. Zum Betrieb sind nach außen geführte Lufteinlässe und Luftauslässe erforderlich. Wenden Sie sich für Wartungsinspektionen an Ihren Fachhändler.

• Nach einem 15-minütigen Betrieb sollte die Temperaturdifferenz zwischen Lufteintritt und Luftaustritt folgende Werte aufweisen:

KÜHLEN: ≥ 8 °C / 14.4 °F

HEIZEN: ≥ 14 °C / 25.2 °F

Längere Betriebsunterbrechung

• Schalten Sie für 2 bis 3 Stunden den Heizbetrieb ein, um im Gerät verbliebene Feuchtigkeit restlos zu entfernen und Schimmelbildung zu verhindern.

• Unterbrechen Sie die Stromversorgung.

Innengerät

Gegenﬂ ansch der Luftaustrittsseite (hinten)

Gegenﬂ ansch der Lufteintrittsseite

Wasserabﬂ uss

Stromkasten

Luftﬁ lter

• Der Luftfilter befindet sich an der Lufteintrittsseite des Geräts.

• Bei Fragen zur Reinigung des Luftfilters wenden Sie sich an Ihren Fachhändler. Versuchen Sie nicht selbst, das Innere des Geräts zu reinigen.

• Wenn der Luftfilter blockiert wird, sinkt die Effizienz der Klimaanlage deutlich.

KRITERIEN FÜR BETRIEBSUNTERBRECHUNG

Unter den folgenden Umständen sollten Sie die STROMZUFUHR UNTERBRECHEN und sich an Ihren Fachhändler wenden:

• Ungewöhnliche Geräusche während des Betriebs.

• Wasser/Fremdpartikel sind in die Fernbedienung gelangt.

• Wasser tropft aus dem Innengerät.

• Der Sicherungsautomat schaltet sich häuﬁ g ab.

• Das Stromkabel wird ungewöhnlich warm.

• Schalter oder Tasten funktionieren nicht ordnungsgemäß.

DeutschEinstellen des Timers / Reinigungsanweisungen

Störungssuche

Die nachfolgend aufgeführten Symptome sind kein Anzeichen für eine Fehlfunktion.

Symptom Mögliche Ursache

Aus dem Innengerät tritt Nebel aus. Während des Betriebs ist das Geräusch ﬂ ießenden

Wassers zu hören. Im Raum herrscht ein eigenartiger Geruch.

Der Innengeräteventilator bleibt in der Ventilatorautomatik gelegentlich stehen.

Nach dem Neustart verzögert sich der Betrieb um einige Minuten.

Aus dem Außengerät tritt Wasser oder Dampf aus. Das TIMER-Symbol leuchtet immer. Das POWER-Symbol am Innengerät blinkt

während des Betriebs, und der Innengeräteventilator steht.

Der Innengeräteventilator bleibt im Heizbetrieb gelegentlich stehen.

Das POWER-Symbol blinkt, bevor das Gerät eingeschaltet wird.

Knackgeräusche während des Betriebs.

Verfärbung einiger Plastikteile.

Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden.

Symptom Zu überprüfen

Das Gerät kühlt bzw. heizt nicht richtig.

Das Gerät arbeitet laut. Das Gerät funktioniert nicht.

Die folgenden Symptome weisen auf eine Störung hin.

Symptom Zu überprüfen

Die Anzeige OFF (Gerät AUS) erscheint nicht auf der Fernbedienung, und die Betriebs-LED ist erloschen.

Betriebs-LED

Anzeige Gerät AUS (OFF)

OFF

TIMER/CLOCK

MODE

OFF/ON

DOWN

SELECTUP

SET

CANCELCLOCK

MODE

FAN SPEED

QUIET/

POWERFUL

AIR SWING

AC RC

CHECK RESET

TEMP

3/1

•

Durch die Abkühlung der Raumluft kondensiert Feuchtigkeit.

•

Durch das Gerät strömt Kältemittel.

•

Dieser Geruch kann von Feuchtigkeit stammen, die von Wänden, Teppichen, Möbeln oder Kleidungsstücken an die Raumluft abgegeben wird.

•

Dies dient dazu, Gerüche zu entfernen.

•

Hierbei handelt es sich um einen Schutzmechanismus des Geräts.

•

Auf den Rohren kann Wasser kondensieren oder verdunsten.

•

Die Timer-Funktion wird täglich ausgeführt.

•

Das Gerät beﬁ ndet sich im Abtaubetrieb, das Eis im Außengerät wird geschmolzen.

•

Hierdurch wird verhindert, dass kalte Luft austritt.

•

Während dieser Zeit bereitet sich das Gerät für den Betrieb mit programmiertem Einschalttimer vor.

•

Dehnung bzw. Kontraktion von Geräteteilen aufgrund von Temperaturänderungen.

•

Die Verfärbung ist von den in Kunststoffteilen verwendeten Materialtypen abhängig und wird durch Hitze, Sonnenlicht, UV-Licht oder Umweltfaktoren beschleunigt.

•

Stellen Sie die Temperatur richtig ein.

•

Achten Sie darauf, dass Fenster und Türen geschlossen sind.

•

Stellen Sie sicher, dass die Luftein- und -austritte frei sind.

•

Überprüfen Sie, ob das Gerät schief steht.

•

Überprüfen Sie, ob der Sicherungsautomat ausgelöst hat.

•

Überprüfen Sie, ob der Timer gestellt wurde.

•

Verwenden Sie die Fernbedienung, um den Fehlercode wie nachfolgend beschrieben zu ermitteln.

Achten Sie darauf, dass die Betriebs-LED nicht leuchtet.

Drücken Sie

Drücken Sie TIMER UP bzw.

•

Sobald der entsprechende Fehlercode gefunden

5 Sekunden lang

CHECK

DOWN

ist, leuchtet die Betriebs-LED. Lesen Sie den Fehlercode auf der Anzeige ab.

Drücken Sie Störungssuche zu beenden

Teilen Sie Ihrem Fachhändler den Fehlercode mit

5 Sekunden lang, um die

CHECK

Notiz

DeutschStörungssuche / Notiz

Hartelijk dank voor de aanschaf van de Panasonicairconditioner.

Installatie-instructies bijgevoegd. Lees voor u het apparaat gebruikt deze gebruiksinstructies grondig en bewaar ze voor toekomstig gebruik. De afbeeldingen in deze handleiding zijn alleen bedoeld als toelichting en kunnen afwijken van het daadwerkelijke uiterlijk van het apparaat. Deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd ter verbetering.

Free-multi systeem

Free-multi systemen spaart ruimte, omdat hierbij verschillende binnendelen op een enkel buitendeel aangesloten kunnen worden.

• Raadpleeg voor de complete producteigenschappen de referentiecatalogus.

Binnenunits

• Het is mogelijk de binnenunits individueel

of tegelijkertijd te laten functioneren. De prioriteit van de werking is aan de unit gegeven, die het eerste ingeschakeld werd.

• Tijdens het bedrijf kunnen de modus

VERWARMEN en KOELEN niet tegelijkertijd voor de verschillende units ingeschakeld worden.

• De powerled knippert om te tonen, dat het

binnendeel gereed is voor de verschillende bedrijfsmodus.

Gebruiksomstandigheden

Gebruik deze airconditioner binnen het volgende temperatuurbereik. DBT : Droge bolttemperatuur

WBT : Natte bolttemperatuur

CU-E18RBEA

KOELEN

VERWARMEN

Max. 32 (89.6) 23 (73.4) 43 (109.4) 26 (78.8)

Min. 16 (60.8) 11 (51.8) -10 (14.0) -

Max. 30 (86.0) - 24 (75.2) 18 (64.4)

Min. 16 (60.8) - -10 (14.0) -

Multi-split buitendeel

CU-3E18PBE, CU-3E23SBE, CU-4E23PBE, CU-4E27PBE, CU-5E34PBE, CU-2Z50TBE, CU-3Z52TBE, CU-3Z68TBE, CU-4Z68TBE, CU-4Z80TBE, CU-5Z90TBE

KOELEN

VERWARMEN

Max. 32 (89.6) 23 (73.4) 46 (114.8) 26 (78.8)

Min. 16 (60.8) 11 (51.8) -10 (14.0) -

Max. 30 (86.0) - 24 (75.2) 18 (64.4)

Min. 16 (60.8) - -15 (5.0) -16 (3.2)

Binnen Buiten

DBT WBT DBT WBT

Binnen Buiten

DBT WBT DBT WBT

Binnenunits

Buitenunit

°C (°F) (temperatuur)

Snelle gids

De afstandsbediening gereedmaken

Open het klepje zodat u de knoppen kunt gebruiken

Druk op

OFF

Druk op

CLOCK

TIMER

de huidige dag te selecteren

TIMER/CLOCK

MODE

OFF/ON

DOWN

SELECTUP

SET

CANCELCLOCK

druk op

Stel de actuele tijd in door de stappen 2 en 3 te herhalen

SET

Bevestig de invoer met een

31 2

Eenvoudige bediening

OFF

TIMER/CLOCK

MODE

OFF/ON

DOWN

SELECTUP

SET

CANCELCLOCK

MODE

FAN SPEED

QUIET/

POWERFUL

AIR SWING

AC RC

CHECK RESET

TEMP

UP of

DOWN

Inhoudsopgave

Veiligheidsmaatregelen .......28-31

Het gebruik ...............................32

Informatie..................................32

De Timer Instellen................33-34

Reinigingsinstructies.................35

Problemen Oplossen ................ 36

Nederlands

1 2

Start/stop het apparaat

• Merk op dat OFF (UIT) als volgt wordt aangeduid:

Starten: Stoppen:

Selecteer de gewenste

stand

Stel de gewenste temperatuur in

AUTO HEAT DRY

• Instellingsbereik: 16 °C ~ 30 °C / 60 °F ~ 86 °F.

COOL

Veiligheidsmaatregelen

Luchtinlaat

Luchtuitlaat

Houd u aan de volgende instructies zodat persoonlijk letsel, bij u of bij iemand anders, of materiële schade wordt voorkomen: Onjuiste bediening wegens het niet opvolgen van de instructies kan leiden tot letsel of schade, waarvan de ernst wordt geclassiﬁ ceerd zoals hieronder is aangegeven: Het is niet de bedoeling dat dit apparaat toegankelijk is voor leken.

Voor een apparaat gevuld met R32 (matig brandbaar koelmiddel).

Als er koelmiddel lekt dat wordt blootgesteld aan een externe ontstekingsbron, ontstaat er brandgevaar.

Met dit teken wordt u

WAARSCHUWING

VOORZICHTIG

De op te volgen instructies worden aangeduid met de volgende symbolen:

Dit symbool verwijst naar een handeling die VERBODEN is.

Deze symbolen geven VERPLICHTE acties aan.

gewaarschuwd voor de dood of ernstig letsel.

Met dit teken wordt u gewaarschuwd voor letsel of schade aan eigendommen.

Stroom Toevoer

Afstandsbediening

Luchtuitlaatopening

Luchtinlaat

Buitenunit

Luchtinlaatopening

Binnenunit

Luchtuitlaat

WAARSCHUWING

Binnenunit En Buitenunit

Dit apparaat kan worden gebruikt door kinderen vanaf de leeftijd van 8 jaar en door personen met verminderde fysieke, sensorische of mentale capaciteiten, of zonder ervaring of kennis, als dat plaatsvindt onder toezicht of na instructie over het veilig gebruik van het apparaat en zij begrijpen welke risico’s er zijn. Kinderen mogen niet met het apparaat spelen. Reiniging en door gebruiker uit te voeren onderhoud mag niet zonder toezicht door kinderen worden uitgevoerd.

Vraag advies aan een geautoriseerde dealer of gespecialiseerde vakman, wanneer de unit schoongemaakt, gerepareerd, geïnstalleerd, verwijderd of opnieuw geïnstalleerd moet worden. Onjuiste installatie en behandeling zal lekkage, een elektrische schok of brand tot gevolg hebben.

Vraag een gekwaliﬁ ceerde dealer of specialist voor eventueel te gebruiken koelmiddel. Het gebruik van koelmiddelen anders dan aangegeven kan schade aan het product, ongevallen en letsel veroorzaken, enz.

Installeer de unit niet in een ruimte waar explosie- of brandgevaar kan ontstaan. Houdt u zich niet aan deze instructie, dan kan dat brand tot gevolg hebben.

Steek niet uw vingers of een voorwerp in de binnen- of buitenunit van de airconditioner, draaiende delen kunnen letsel veroorzaken.

Raak de buitenunit niet aan tijdens onweer, het zou kunnen leiden tot een elektrische schok.

Stel het apparaat niet voor lange tijd direct bloot aan koude lucht. Dit om overmatige afkoeling te vermijden.

Ga niet op het toestel zitten of staan, omdat u eraf zou kunnen vallen.

Afstandsbediening

Laat peuters en jonge kinderen niet met de afstandsbediening spelen om te voorkomen dat zij de batterijen per ongeluk doorslikken.

Voedingsbron

Voorkom oververhitting of brand, gebruik niet een snoer waarin wijzigingen zijn aangebracht of dat uit meerdere stukken is samengesteld of een verlengsnoer of een snoer van onbekende herkomst.

Om oververhitting, brand of elektrische schokken te voorkomen:

•

Sluit geen andere apparaten aan op hetzelfde stopcontact.

•

Bedien het apparaat niet met natte handen.

•

Laat geen knikken in het stroomsnoer komen.

•

Werk niet met de unit en stop deze ook niet door de stekker in te steken of juist uit te trekken.

Als het netsnoer beschadigd is, moet deze door de fabrikant, een onderhoudsmonteur of een vergelijkbaar gekwaliﬁ ceerd persoon vervangen worden om mogelijk risico te voorkomen.

U wordt ten zeerste geadviseerd de apparatuur te installeren met een differentieelschakelaar of een aardlekschakelaar.

Om oververhitting, brand of elektrische schokken te voorkomen:

•

Steek de stekker goed in het stopcontact.

•

Men moet het stof op de stekker periodiek afvegen met een droge doek.

Stop met het gebruiken van het roduct, wanneer er een abnormaliteit/ storing optreedt en haal de stekker uit het stopcontact of schakel de stroomschakelaar en de circuitbreker uit. (Risico op rook/brand/elektrische schok) Voorbeelden van abnormaliteit/storing

•

De ELCB stopt vaak.

•

Men merkt een brandgeur op.

•

Er wordt een abnormaal geluid of trilling van de eenheid opgemerkt.

•

Er lekt water uit de binnenunit.

•

Stroomsnoer of stekker wordt abnormaal heet.

•

Ventilatorsnelheid kan niet geregeld worden.

•

De eenheid stopt onmiddellijk met werken, zelfs als deze ingeschakeld is om te werken.

•

De ventilator stopt niet, zelfs niet als de

eenheid stopt met werken. Neem onmiddellijk contact op met uw plaatselijke leverancier voor onderhoud/ reparatie.

Deze apparatuur moet worden geaard om te voorkomen dat een elektrische schok of brand ontstaat.

Voorkom een elektrische schok door het apparaat uit te schakelen en de stekker uit het stopcontact te trekken:

- Voordat de apparatuur wordt gereinigd of nagezien.

- Bij langdurige perioden zonder gebruik of

- Tijdens zware onweersbuien.

NederlandsVeiligheidsmaatregelen

Veiligheidsmaatregelen

WAARSCHUWING

Voorzorgsmaatregelen voor een apparaat gevuld met R32

Besteed zorgvuldig aandacht aan de volgende punten bij het gebruik van het apparaat en het omgaan met verschillende koelmiddelen.

Het apparaat moet worden geïnstalleerd en/of gebruikt in een ruimte met een vloeroppervlakte

van meer dan A uit de buurt worden gehouden van ontstekingsbronnen zoals hitte/ vonken/open vuur, of gevaarlijke gebieden zoals gastoestellen, kooktoestel op gas, leidingsysteem gastoevoer, of elektrisch kookapparaten, enz. (zie tabel A in de installatiehandleiding voor A

(m²))

min

Let op dat koelmiddel wellicht geen geur heeft. Het is sterk aanbevolen dat er voor brandbaar koelmiddel geschikte gasdetectoren aanwezig zijn die werken en waarschuwen bij lekkage.

Omdat de bedrijfsdruk hoger is dan bij modellen met R22koelmiddel zijn er enkele speciale leidingen met installatie en speciaal gereedschap nodig. In het bijzonder als een model met R22koelmiddel wordt vervangen door een model met het nieuwe R32koelmiddel moeten de normale leidingen en wartelmoeren worden vervangen door leidingen geschikt voor R32 en R410A en de wartelmoeren die op de buitenzijde van de buitenunit zitten. De wartelmoer en leiding geschikt voor R32 die op de zijkant van de buitenunit zitten, kunnen ook voor een R410A-model worden gebruikt.

(m²) en moet

min

Modellen die R32- en R410Akoelmiddel gebruiken, hebben een andere schroefdraaddiameter van de vulpoort, zodat per ongeluk vullen met R22 wordt voorkomen en voor de veiligheid. Controleer daarom vooraf. [De schroefdraaddiameter van de vulpoort voor R32 en R410A is 12,7 mm (1/2 inch).]

Wees extra voorzichtig, zodat er geen verontreinigingen (olie, water, enz.) in de leidingen terecht komen. Zorg daarnaast bij opslag van de leidingen voor een goede afdichting van de opening door deze dicht te knijpen, af te tapen, enz. (Behandeling van R32 is gelijk aan R410A.)

Dit apparaat moet worden opgeslagen in een goed geventileerde ruimte.

Dit apparaat moet worden opgeslagen in een ruimte waar niet doorlopend open vuur en ontstekingsbronnen in gebruik zijn.

Dit apparaat moet worden opgeslagen zodat mechanische beschadigingen worden voorkomen.

Gebruik geen hulpmiddelen om het ontdooiproces te versnellen en gebruik geen andere schoonmaakmiddelen dan door de fabrikant voorgeschreven. Elke ondeugdelijke methode of gebruik van ongeschikt materiaal kan schade aan het product, barsten en ernstig letsel veroorzaken.

Het apparaat staat onder druk, dus probeer het niet te doorboren of te verbranden. Stel het apparaat niet bloot aan hitte, vlammen, vonken of andere ontstekingsbronnen. Anders zou het kunnen exploderen en verwondingen of overlijden veroorzaken.

+ 82 hidden pages
