Panasonic CU-2E15PBE, CU-2E18PBE, CU-3E18PBE, CU-4E23PBE, CU-4E27PBE User Manual [cz]

Návod k obsluze

Klimatizační jednotka
Návod na obsluhu

Klimatizačné zariadenie

Model

Vnitřní jednotka

Model

Vnútorná jednotka

CS-ME5PKE

Venkovní jednotka
Vonkajšia jednotka

CU-2E15PBE
CU-2E18PBE
CU-3E18PBE
CU-4E23PBE
CU-4E27PBE
CU-5E34PBE
CU-2E12SBE
CU-2E15SBE
CU-2E18SBE
CU-3E23SBE

Návod k obsluze

Klimatizační jednotka

Děkujeme vám za zakoupení klimatizace Panasonic.
Instalační návod je součástí dodávky.
Před manipulací se zařízením si podrobně přečtěte tento
návod k obsluze a uschovejte ho pro případné další
použití.

Návod na obsluhu

Klimatizačné zariadenie

Ďakujeme vám, že ste si zakúpili klimatizačné zariadenie
Panasonic. Pokyny na inštaláciu sú priložené.
Pred uvedením zariadenia do činnosti si dôkladne
prečítajte tento návod na obsluhu a ponechajte si ho pre
prípadné budúce použitie.

2-11

12-21

Česky Slovensky

ACXF55-01000

Poskytuje maximální komfort, čisté
ovzduší a optimalizuje úsporu energie.

ECONAVI a AUTO COMFORT Správná volba pro úsporu energie

Klimatizace je vybavena čidlem, které snímá lidskou aktivitu, zajistí vám chladný nebo teplý vzduch a trvale udrží
místnost v komfortním stavu při minimální energetické spotřebě.
Čidlo na sluneční světlo detekuje intenzitu slunečního záření a pomáhá v řízení teploty topení/chlazení, a tak poskytuje
optimální komfort.

nanoe-G Vyčistí vzduch po nejmenší částice

Deaktivuje škodlivé mikroorganismy, jako jsou viry, bakterie atd., aby vzduch zůstal čistý.
Současně deaktivuje viry a bakterie na ltru, a tak udrží vnitřek jednotky čistý.

Podrobnosti najdete v kapitole „Více informací...“.

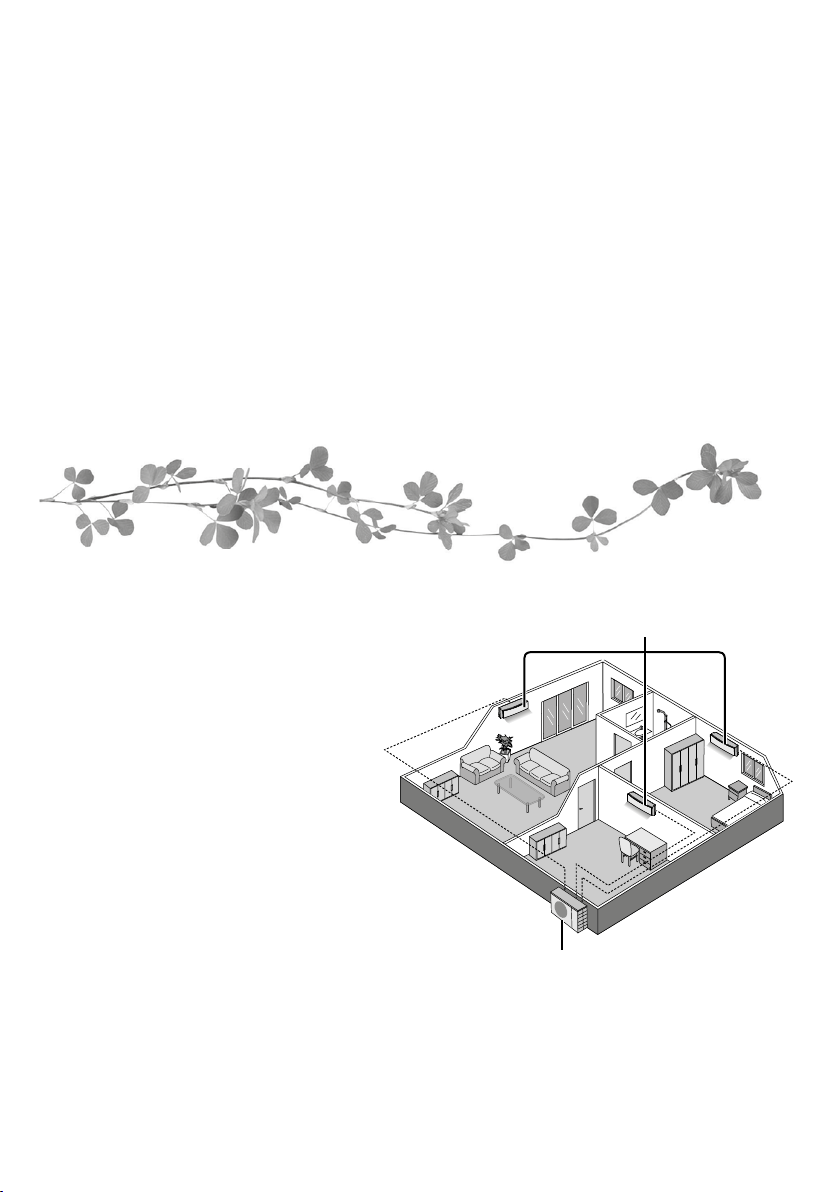

Klimatizační systém s více
jednotkami

Tento systém je úsporný z hlediska požadavků na
prostor, protože dovoluje připojit k jedné venkovní
jednotce několik jednotek vnitřních.

• Kompletní vlastnosti výrobku naleznete v našem
katalogu.

Vnitřní jednotky

• Vnitřní jednotky lze ovládat samostatně nebo společně.
Priorita provozního režimu je přiřazena jednotce,
kterou zapnete jako první.

• Během provozu nelze aktivovat režimy HEAT (Topení)
a COOL (Chlazení) současně u různých vnitřních
jednotek.

• Indikátor napájení blikáním signalizuje, že je vnitřní
jednotka připravena na změnu provozního režimu.

• Pokud je u systému s uzamčeným režimem HEAT
(Topení) vybrán jiný provozní režim než HEAT, vnitřní
jednotka se zastaví a indikátor POWER začne blikat.

2

Vnitřní jednotky

Venkovní jednotka

(CU-2E15PBE, CU-2E18PBE, CU-3E18PBE,
CU-4E23PBE, CU-4E27PBE, CU-5E34PBE,
CU-2E12SBE, CU-2E15SBE, CU-2E18SBE,
CU-3E23SBE)

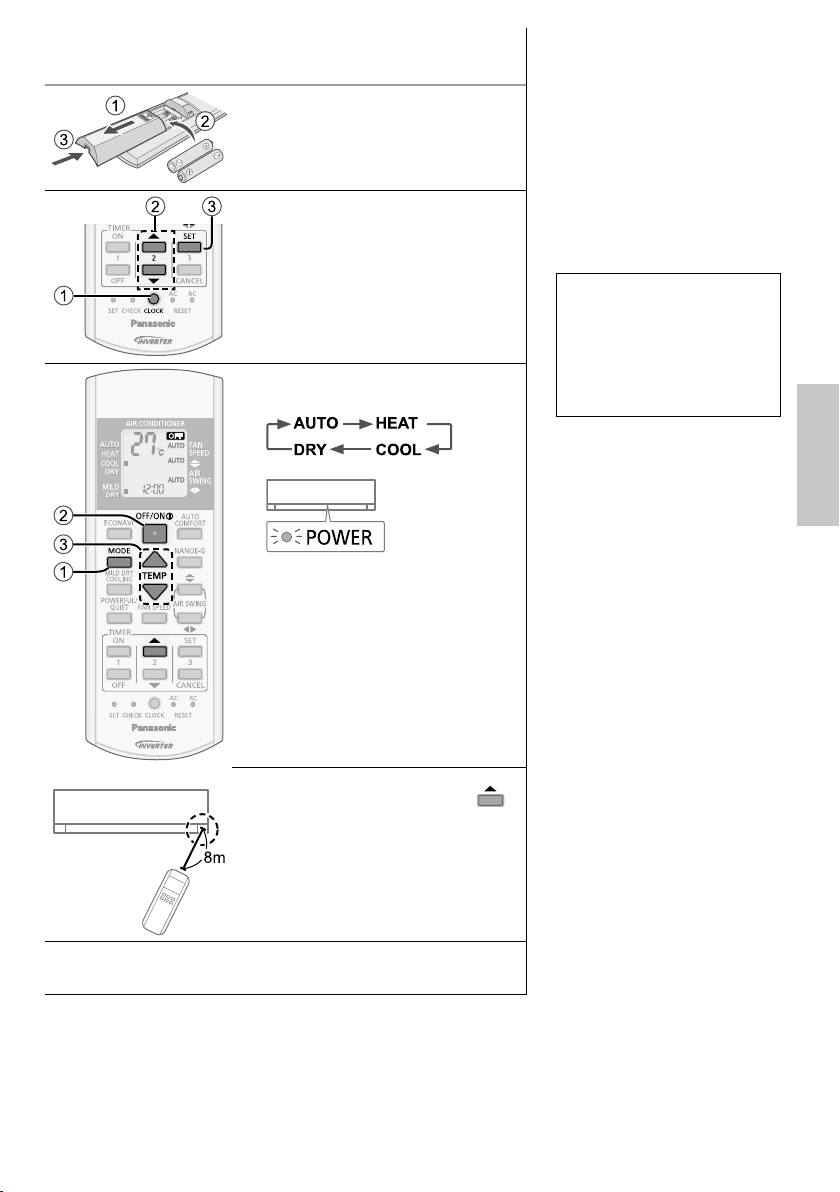

Stručný návod

Vkládání baterií

1 Vysuňte zadní kryt dálkového

ovladače

2 Vložte baterie typu AAA nebo R03

(výdrž asi 1 rok)

3 Zavřete kryt

Nastavení času

1 Stiskněte CLOCK (Hodiny)
2 Nastavte čas
3 Potvrďte

Základní ovládání

1 Výběr požadovaného režimu

2 Zapnutí/vypnutí provozu

• Zobrazení OFF (Vypnuto) znamená
možnost zapnutí.

3 Zvolení požadované teploty

• Rozsah nastavení:
16 °C ~ 30 °C.

• Provozem jednotky v rozsahu
doporučených teplot můžete dosáhnout
energetické úspory.
TOPENÍ: 20 °C ~ 24 °C.
CHLAZENÍ: 26 °C ~ 28 °C.
ODVLHČOVÁNÍ: o 1 °C ~ 2 °C nižší
než teplota v místnosti.

•Ke ztlumení nebo obnovení jasu indikátoru

jednotky stiskněte na dobu 5 sekund.

• Dálkové ovládání používejte v dosahu 8

m od přijímače dálkového ovládání vnitřní
jednotky.

Obsah

Bezpečnostní pokyny ................. 4-5

Používání.................................... 6-7

Více informací............................. 8-9

Návod k čištění .............................10

Odstraňování potíží ......................11

Informace......................................24

Příslušenství

• Dálkový ovladač

• Baterie AAA nebo R03 × 2

• Držák dálkového ovladače

• Šroubky pro držák dálkového
ovladače × 2

Česky

Obrázky v tomto návodu slouží pouze k ilustračním účelům a mohou se
lišit od skutečného provedení. Vzhledem k průběžnému zdokonalování se
mohou bez upozornění měnit.

3

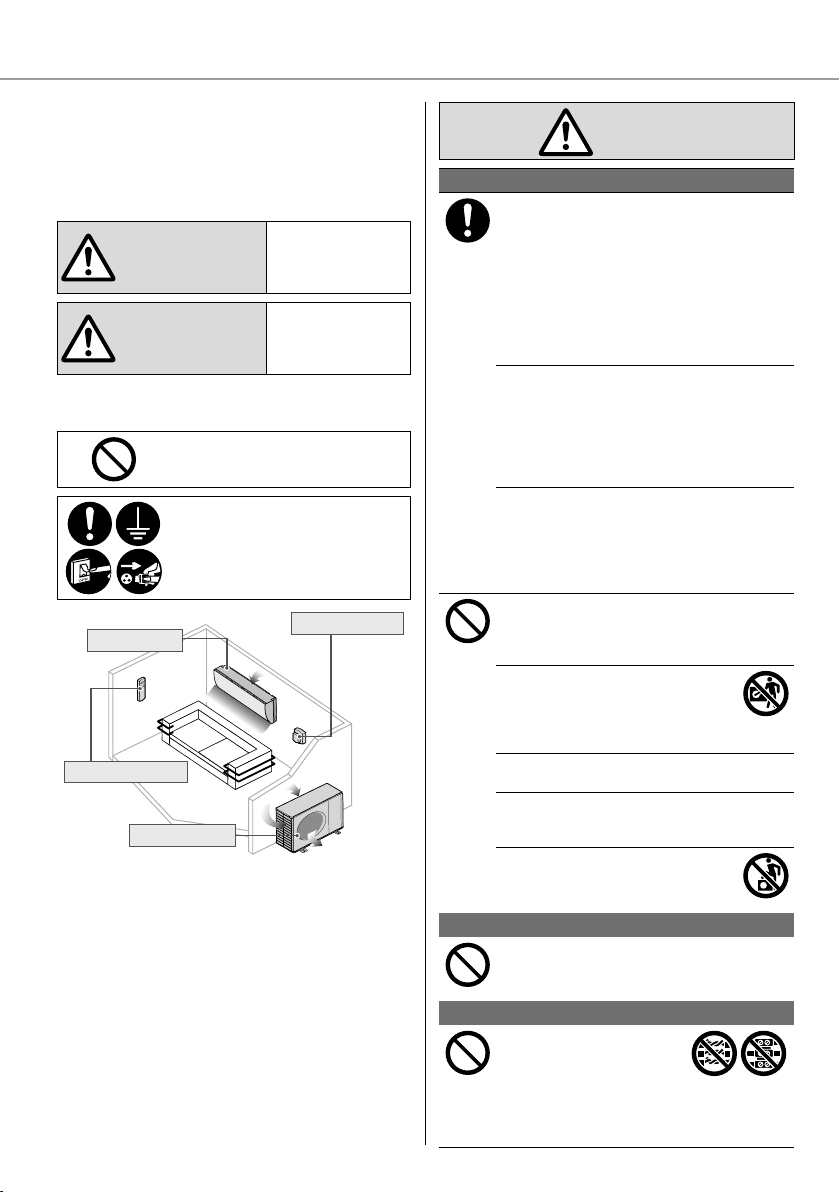

Bezpečnostní pokyny

Aby nedošlo k poranění nebo k poškození majetku,
dodržujte následující pokyny.
Nesprávné použití způsobené nedodržením pokynů
může vést ke zranění nebo poškození majetku, jehož
závažnost se rozlišuje takto:

Tato značka varuje

VAROVÁNÍ

UPOZORNĚNÍ

Pokyny, jimiž je nutné se řídit, jsou rozlišeny
následujícími symboly:

Tento symbol označuje úkon, který
je ZAKÁZÁN.

Vnitřní jednotka

Dálkový ovladač

Tyto symboly označují úkony, které
jsou POVINNÉ.

Vývod vzduchu

před vážným nebo
smrtelným úrazem.

Tato značka varuje
před zraněním nebo
poškozením majetku.

Napájení

Sání vzduchu

Sání vzduchu

VAROVÁNÍ

Vnitřní a venkovní jednotka

Tento spotřebič mohou používat děti od
8 let věku a osoby se sníženými fyzickými,
smyslovými nebo duševními schopnostmi
nebo nedostatkem zkušeností a znalostí,
pokud jsou pod dohledem nebo byly
poučeny o bezpečném používání spotřebiče
a chápou nebezpečí s tím spojená. Děti si se
spotřebičem nesmějí hrát. Děti nesmějí bez
dozoru provádět čištění a údržbu.

O vyčištění interních součástí, opravu,
instalaci, demontáž a novou instalaci jednotky
požádejte autorizovaného prodejce nebo
servisního technika. Nesprávná instalace
a manipulace může mít za následek únik
kapaliny, úraz elektrickým proudem nebo
požár.

Použití jakéhokoliv stanoveného chladiva
konzultujte s autorizovaným prodejcem nebo
technikem.

Neinstalujte jednotku do prostředí
s nebezpečím výbuchu nebo do hořlavého
prostředí. Mohlo by to vést ke vzniku požáru.

Do vnitřní ani venkovní jednotky
nestrkejte prsty ani žádné předměty,
protože rotující části mohou způsobit
zranění.

Nedotýkejte se venkovní jednotky za bouřky,
může dojít k poranění elektrickým proudem.

Dlouhodobě se nevystavujte chladnému
vzduchu, hrozí podchlazení.

Nesedejte nebo nestoupejte na
jednotku, mohli byste spadnout.

Venkovní jednotka

Vývod vzduchu

Dálkový ovladač

Dálkový ovladač uchovávejte mimo dosah
malých dětí, aby náhodou nespolkly baterie.

Napájení

Nepoužívejte upravené
zástrčky, rozdvojky,
prodlužovací šňůry
nebo kabely neznámých
parametrů, abyste zabránili
možnému přehřátí a požáru.

4

Prevence proti přehřívání, požáru nebo úrazu
elektrickým proudem:

• Zásuvku, z níž je klimatizace napájena,
nepoužívejte současně pro jiné spotřebiče.

• Neovládejte zařízení mokrýma rukama.

• Napájecí kabel zbytečně neohýbejte.

• Nezapínejte a nevypínejte klimatizaci
zasunutím nebo vytažením zástrčky síťového
kabelu ze zásuvky.

Je-li napájecí kabel poškozen, musí být vyměněn
výrobcem, jeho servisním technikem nebo
podobně kvalikovanou osobou, aby se předešlo
jakémukoliv riziku.

Důrazně doporučujeme zapojit do okruhu
elektrický jistič nebo proudový chránič, abyste
zabránili úrazu elektrickým proudem nebo
požáru.

Prevence proti přehřívání, požáru nebo úrazu
elektrickým proudem:

• Dbejte na řádné zasunutí zástrčky napájecího
kabelu.

• Prach na zástrčce napájecího kabelu je nutno
pravidelně otírat suchým hadříkem.

Projeví-li se jakékoli abnormální chování
jednotky nebo porucha, přestaňte výrobek
používat a odpojte napájecí kabel nebo vypněte
jistič.
(Nebezpečí kouře / požáru / zásahu el. proudem)
Příklady abnormality/poruchy

• Proudový chránič ELCB se často vypíná.

• Je cítit zápach hořícího materiálu.

• Projevují se vibrace nebo abnormální hluk
jednotky.

• Z vnitřní jednotky uniká voda.

• Napájecí kabel se abnormálně zahřívá.

• Nelze ovládat rychlost ventilátoru.

• Po zapnutí se jednotka okamžitě sama vypne.

• Ventilátor pracuje dál, i když jednotku vypnete.

Okamžitě kontaktujte místního prodejce
a požádejte o údržbu/opravu.

Toto zařízení musí být uzemněno, abyste
zabránili úrazu elektrickým proudem nebo
požáru.

Odpojte a vypněte napájení, abyste zabránili
úrazu elektrickým proudem:

- před čištěním nebo servisem,

- když se jednotka delší dobu nepoužívá nebo

- při mimořádně silné bouřce.

UPOZORNĚNÍ

Vnitřní a venkovní jednotka

Vnitřní jednotku nečistěte vodou, benzinem,
ředidlem nebo čisticím práškem, abyste předešli
poškození nebo korozi jednotky.

Klimatizaci nepoužívejte k ochraně přesných
přístrojů, potravin, zvířat, rostlin, uměleckých
a podobných předmětů. Mohlo by to mít
negativní vliv na jejich stav.

Před vývodem vzduchu z klimatizace
nepoužívejte hořlavé látky a zařízení, abyste
zabránili šíření ohně.

Rostliny a domácí mazlíčky nevystavujte přímo
proudícímu vzduchu.

Nedotýkejte se ostrých hliníkových lamel,
mohou způsobit zranění.

Před voskováním podlahy klimatizaci vždy
vypněte. Po skončení místnost vyvětrejte
a teprve pak klimatizaci opět zapněte.

Jednotku neinstalujte v prostoru, kde se nachází
vysoká koncentrace olejových výparů nebo
kouře, aby se nepoškodila.

Při čištění neprovádějte demontáž krytu, abyste
se neporanili.

Při čištění si nestoupejte na vratkou stoličku,
abyste předešli úrazu.

Na jednotku nepokládejte žádné nádoby
s vodou. Voda by se mohla dostat dovnitř
jednotky a poškodit elektrickou izolaci. Zvýšilo by
se riziko úrazu elektrickým proudem.

Během režimu COOL/DRY (Chlazení/
Odvlhčování) neotvírejte okno nebo dveře na
dlouhou dobu.

Zabraňte únikům vody tím, že potrubí odvodu
kondenzátu bude splňovat tyto podmínky:

- řádné zapojení,

- žlábky odvodu kondenzátu a nádržek musí být
čisté a

- nesmí být ponořené do vody.

Po delší době provozu nebo po práci s hořlavým
zařízením pravidelně místnost větrejte.

Po dlouhé době používání zkontrolujte instalační
rám jednotky, zda nevykazuje změny, abyste
předešli jejímu pádu.

Dálkový ovladač

Nepoužívejte nabíjecí (Ni-Cd) baterie. Mohou
poškodit dálkový ovladač.

Ochrana proti nesprávné funkci nebo poruše
dálkového ovladače:

• Pokud nebudete ovladač dlouhou dobu
používat, vyndejte z něj baterie.

• Při výměně baterií použijte stejný typ a dejte
pozor na správnou polaritu.

Napájení

Neodpojujte zástrčku tažením za kabel, aby
nedošlo k úrazu elektrickým proudem.

Česky

Bezpečnostní pokyny

5

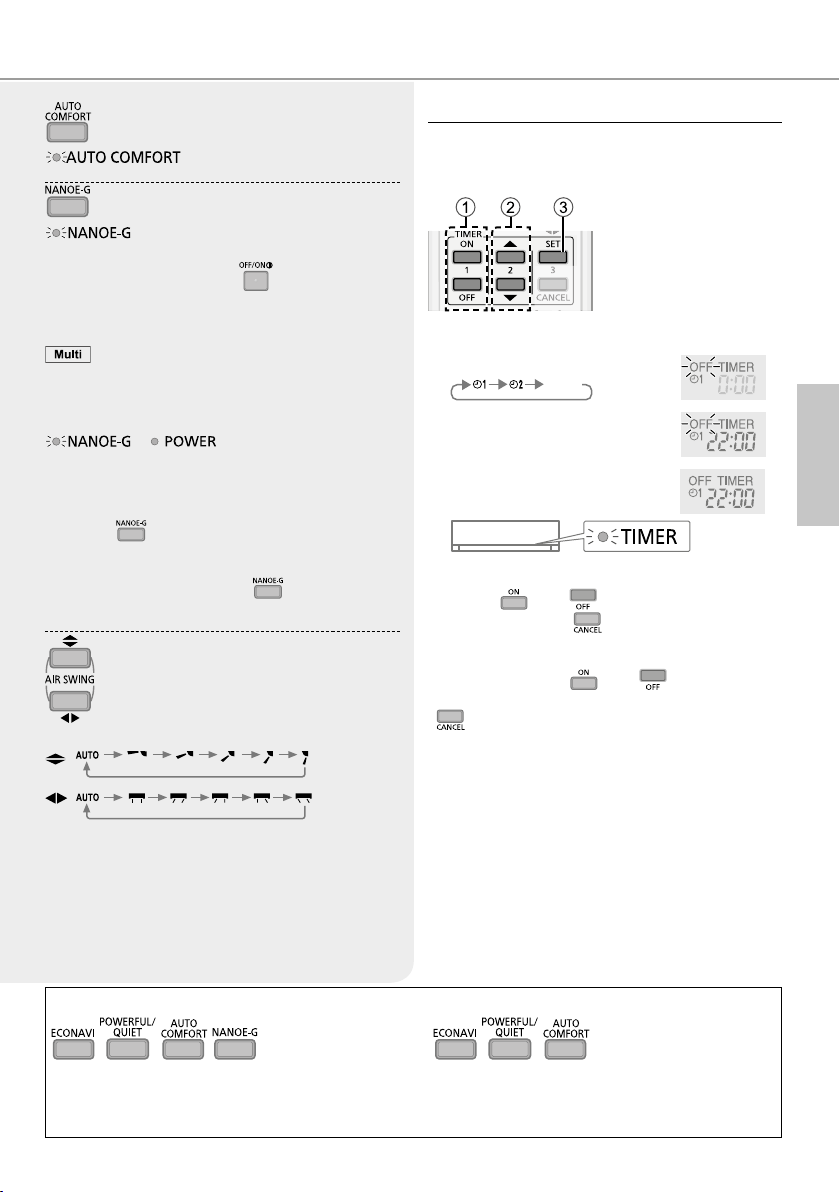

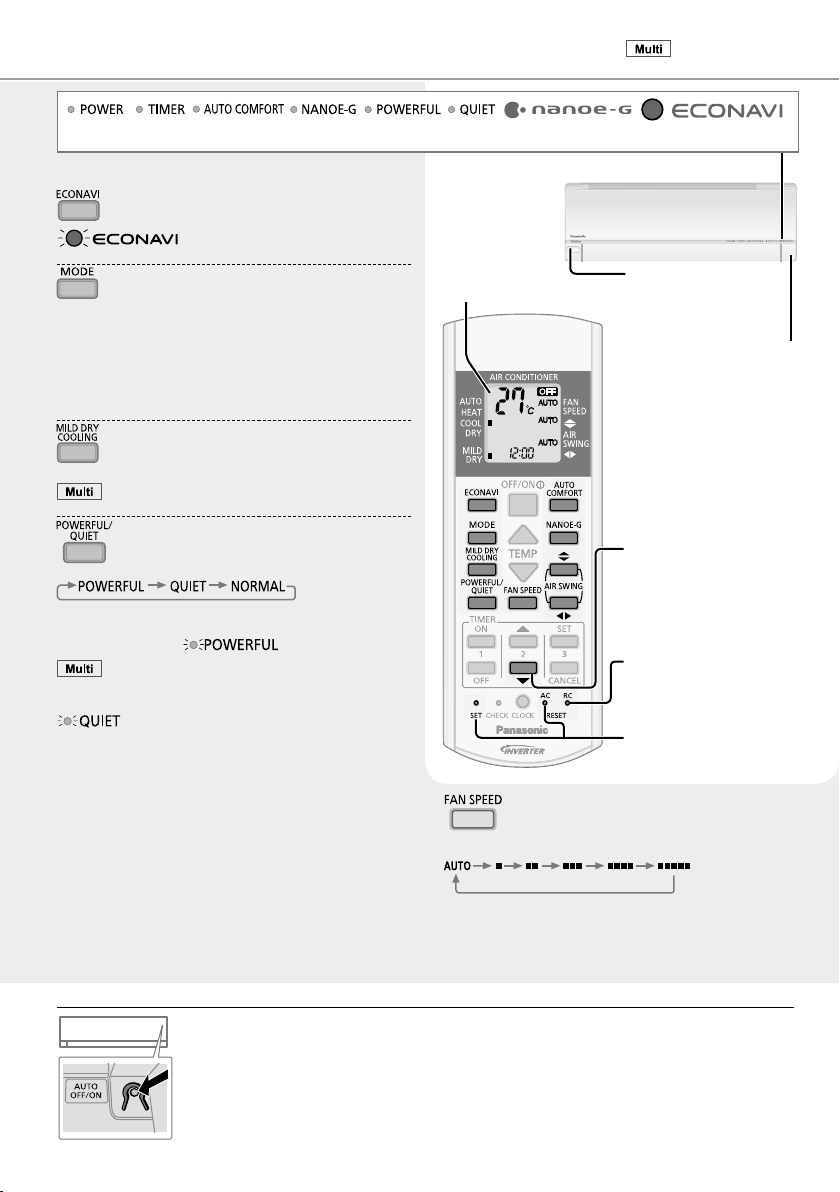

Používání Systém Multi Split

(Zelená) (Oranžová) (Zelená) (Modrá) (Oranžová) (Oranžová) (Zelená)

Indikátor

Optimalizace energetické

úspory

Zvolení provozního režimu

AUTO – pro vaše pohodlí

– teplý vzduch

HEAT

– chladný vzduch

COOL

– snížení vlhkosti v místnosti

DRY

Zlepšení úrovně vlhkosti

• Funkce není dostupná.

Přepínání mezi zvýšeným

výkonem a tichým provozem

POWERFUL (Zvýšený výkon): Rychlé dosažení
teploty

• Tento režim ukončíte opakovaným stisknutím

QUIET (Tichý provoz): Nastaví tichý provoz

• Tato funkce omezuje hluk proudění vzduchu.

tlačítka nebo vypnutím jednotky.

Displej dálkového ovladače

Senzor lidské aktivity

Senzor slunečního světla
a přijímač dálkového
ovladače

Stisknutím a podržením
na přibližně 10 sekund
zobrazíte nastavení teploty
v °C nebo °F.

Stisknutím se obnovuje
výchozí nastavení
dálkového ovladače.

Při běžném ovládání se
nepoužívá.

Zvolení rychlosti ventilátoru

(Displej dálkového ovladače)

Tlačítko Auto OFF/ON

6

• V Při nastavení AUTO se rychlost ventilátoru vnitřní

jednotky nastaví vždy automaticky podle provozního
režimu.

Používá se v případě ztráty nebo poruchy dálkového ovladače. Nadzvedněte přední panel:

1. Když tlačítko stisknete jednou, zapne se režim AUTO.

2. Když tlačítko stisknete a podržíte, dokud neuslyšíte 1 pípnutí, a pak je uvolníte, zapne se
vynucený režim COOL (Chlazení).

3. Opakujte krok 2. Když tlačítko stisknete a podržíte, dokud neuslyšíte 2 pípnutí, a pak je
uvolníte, zapne se vynucený režim HEAT (Topení).

• Opětovným stisknutím tlačítka dojde k vypnutí.

Podrobnosti najdete v kapitole „Více informací...“.

Maximální pohodlí

Čištění vzduchu

• Nanoe-G se spustí automaticky, jakmile je jednotka
zapnuta pomocí .

• Funkci je možné aktivovat, i když je jednotka vypnutá.
Za této podmínky bude jednotka pracovat jako
ventilátor při rychlosti v režimu AUTO a kývání lamel.

• Tento režim však nelze aktivovat, popř.
bude vypnut, pokud některá jiná vnitřní
jednotka zapne režim topení.

Deaktivace virů/bakterií na ltru

• Po vypnutí jednotky může deaktivace nanoe-G ve ltru
trvat až 150 minut.
Zapnutí jednotky tuto funkci zruší.

• Deaktivaci této funkce provedete stisknutím
a podržením

se ale nedeaktivuje čištění vzduchu pomocí nanoe-G.

• Obnovení deaktivace nanoe-G ve ltru provedete
stisknutím a podržením

pípnutí.

, dokud neuslyšíte krátké pípnutí. Tím

, dokud neuslyšíte krátké

Nastavení směru proudění

vzduchu

(Displej dálkového ovladače)

• Udržuje místnost větranou.

• V režimu COOL/DRY (Chlazení/Odvlhčování)
a nastaveném režimu AUTO se lamely kývají doleva/
doprava a nahoru/dolů automaticky.

• Je-li nastavena možnost AUTO v režimu HEAT
(Topení), jsou horizontální lamely pevně nastavené
v předem určené poloze. Vertikální lamely se kývají
doleva/doprava, když teplota stoupne.

• Nenastavujte lamely ručně.

Poznámka

Nastavení časovače

K zapnutí a vypnutí jednotky v různé předvolené časy
jsou k dispozici 2 sady časovačů ON (Zapnout) a OFF
(Vypnout).

1 Zvolte časovač ON (Zapnout)

nebo OFF (Vypnout)

• Při každém stisknutí:

2 Nastavte čas

3 Potvrďte

• Chcete-li časovač ON (Zapnout) nebo OFF (Vypnout)
zrušit, stisknutím tlačítka
příslušný časovač a pak stiskněte

• Pokud je časovač zrušen ručně nebo přerušením
dodávky elektrického proudu, můžete jeho funkci

obnovit stisknutím tlačítka
zvolíte příslušný časovač 1 nebo 2 a následným

stisknutím tlačítka

• Bude se zobrazovat nejbližší nastavení časovače
a časovače se budou aktivovat v určeném pořadí.

• Při použití časovače ON (Zapnout) se jednotka může
zapnout až o 35 minut dříve před nastaveným časem,
aby včas dosáhla požadované teploty.

• Časovače využívají čas nastavený v dálkovém ovladači
a aktivují se v nastavenou dobu každý den. Nastavení
času naleznete ve stručném návodu.

Zrušiť

nebo zvolte

.

Příklad:
OFF (Vypnout)
ve 22:00

.

nebo , kterým

Česky

Používání

, , , , ,

• Lze aktivovat ve všech režimech a zruší se dalším
stisknutím stejného tlačítka.

• Nelze zvolit současně.

• Nemůže se aktivovat během funkce MILD DRY
COOLING (chlazení s mírným odvlhčováním).

7

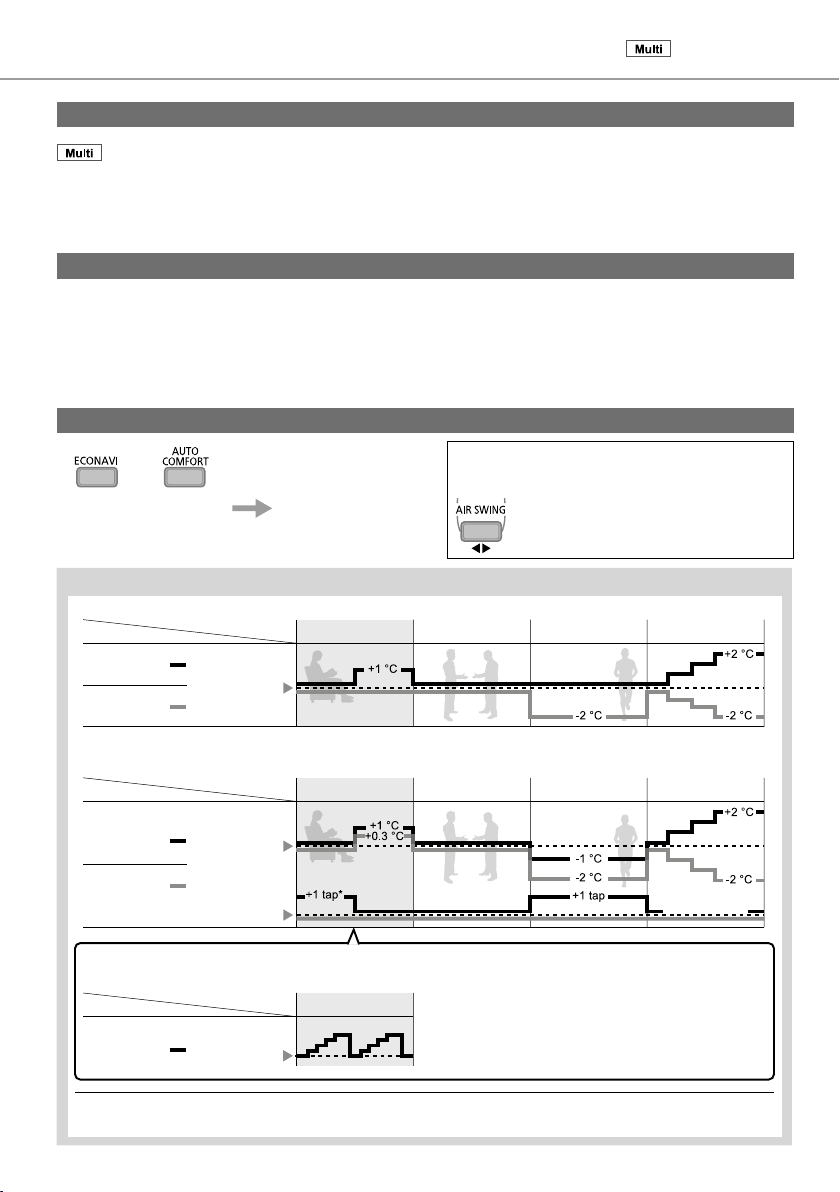

Více informací... Systém Multi Split

Provozní režim

AUTO (AUTOMATICKY): Během výběru funkce provozu bliká indikátor POWER (zapnuto).

• Jednotka si volí provozní režim podle nastavené teploty, venkovní teploty a aktuální teploty v místnosti

TOPENÍ: Zahřátí jednotky trvá určitou dobu. Indikátor POWER (Zapnuto) během tohoto provozu bliká.
COOL (Chlazení): Během chlazení můžete odstíněním slunečního světla a tepla zvenčí závěsem snížit spotřebu

DRY (Odvlhčování): Klimatizace pracuje se sníženými otáčkami ventilátoru a provoz je tedy velmi tichý.

Deaktivace nanoe-G ve ltru

V závislosti na kumulované provozní době jednotky se může deaktivace nanoe-G ve ltru aktivovat pouze jednou
denně po vypnutí jednotky.

Zbylá vlhkost uvnitř jednotky se odstraní po 30 minutách provozu ventilátoru s mírně pootevřenými lamelami. Tento
proces lze aplikovat, pouze když je jednotka v režimu COOL/DRY (Chlazení/Odvlhčování) před vypnutím. Následně
nanoe-G deaktivuje viry/bakterie na ltru po dobu 2 hodin při vypnutém ventilátoru a zavřených lamelách.

Během této operace nevypínejte napájení. Pokud dojde k výpadku proudu, tato operace nebude pokračovat.

ECONAVI a AUTO COMFORT

Jednotka se začne
inicializovat (asi
1 minutu)

Provoz senzoru lidské aktivity

každé 3 hodiny.

energie.

Poznámka

nebo

Senzor lidské aktivity
a senzor slunečního
záření začnou detekovat.

ECONAVI; Jednotka detekuje lidskou přítomnost a aktivitu a podle toho řídí teplotu místnosti, aby se šetřila energie.

Režim Lidé Nízká aktivita Normální aktivita Vysoká aktivita Prázdná místnost

Když zvolíte ruční AIR SWING (Směr
proudění vzduchu), funkce ECONAVI
a AUTO COMFORT se zruší.

COOL/DRY

HEAT

AUTO COMFORT; Jednotka detekuje lidskou přítomnost a aktivitu a podle toho řídí teplotu místnosti, aby se
lidé stále cítili pohodlně.

Režim Lidé Nízká aktivita Normální aktivita Vysoká aktivita Prázdná místnost

COOL/DRY

HEAT

ECONAVI a AUTO COMFORT

Přesné řízení teploty během nízké aktivity a maximální úspora energie.
Režim Lidé Nízká aktivita Funkce ECONAVI a AUTO COMFORT využívají

COOL/DRY

* Při nízké aktivitě se rychlost ventilátoru zvýší o 1 úroveň po dobu prvních 15 minut nebo dokud není dosaženo nastavené teploty.
** Během lidské nepřítomnosti je maximální rychlost ventilátoru v režimu COOL/DRY (Chlazení/Odvlhčování) střední rychlost.

Nastavení
teploty

Nastavení
teploty

Nastavení
otáček
ventilátoru

Nastavená
teplota

lidské vlastnosti se zpožděním cítit zvýšení teploty při
nízké aktivitě; jednotka nastaví teplotu s maximální
energetickou úsporou při zachování komfortního
prostředí.

8

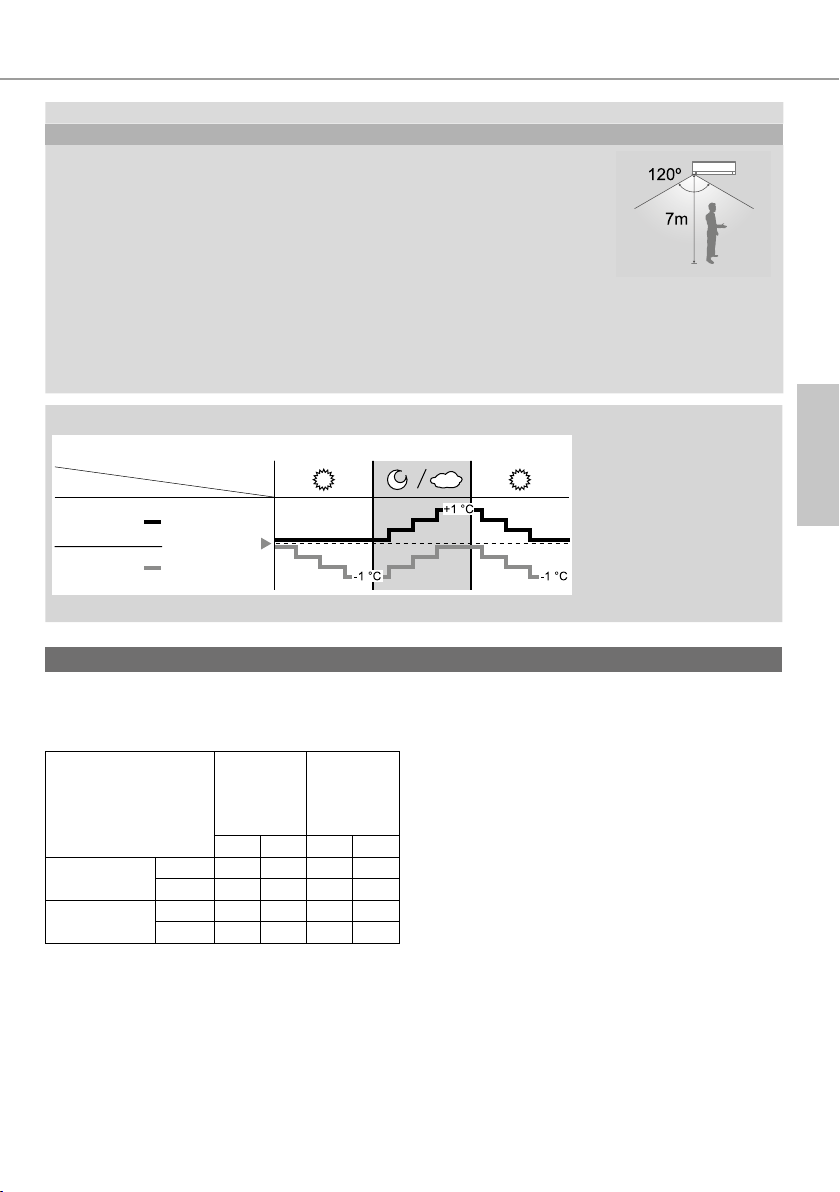

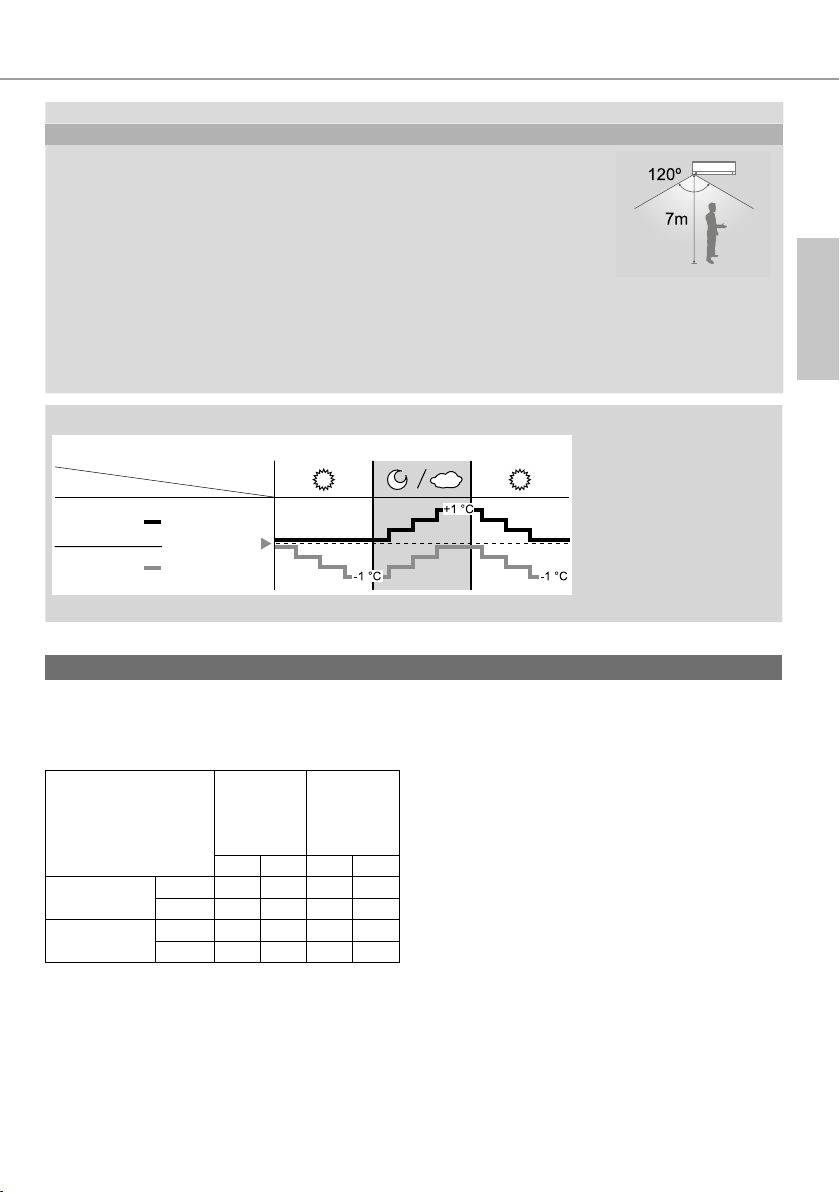

Snímač aktivity osob bude také v místnosti hledat místo se zdrojem tepla a pohybu.

Oblast detekce

• Na základě aktivity na ploše se horizontální lamely nastaví buď do pevné předem
určené polohy, nebo se budou pravidelně kývat doleva/doprava.

• Senzor lidské aktivity je ovlivněn umístěním vnitřní jednotky, rychlostí pohybu, teplotním rozsahem apod.

• Senzor lidské aktivity může:

- chybně určit zdroj tepla a pohyb podobné lidským, např. domácí zvířata apod.,

- chybně neurčit zdroj tepla a pohyb, když člověk určitou dobu stojí bez hnutí.

• Do blízkosti snímače nepokládejte velké předměty a nepoužívejte v jeho detekčním prostoru topná tělesa či
zvlhčovače. Ty mohou způsobit selhání senzoru.

Provoz senzoru slunečního světla

ECONAVI; Jednotka detekuje intenzitu slunečního záření a podle toho nastaví
teplotu, aby se šetřila energie.

Režim

COOL/DRY

HEAT

• V místnosti bez oken nebo s tlustými závěsy senzor slunečního záření vyhodnotí tento stav jako pod mrakem nebo noc.

Provozní podmínky

Klimatizaci používejte v následujícím rozsahu teplot.
DBT: Teplota suchého teploměru / WBT: Teplota mokrého teploměru

Okolní podmínky

Nastavení
teploty

ECONAVI je aktivováno, jednotka
udržuje nastavenou teplotu,
dokud není detekována vysoká
intenzita slunečního záření.
Senzor slunečního záření
detekuje jeho intenzitu během
změn počasí nebo dne/noci
a jednotka nastaví teplotu.

Česky

Více informací...

Venkovní jednotka

CU-2E15PBE, CU-2E18PBE,
CU-3E18PBE, CU-4E23PBE,
CU-4E27PBE, CU-5E34PBE,
CU-2E12SBE, CU-2E15SBE,
CU-2E18SBE, CU-3E23SBE

CHLAZENÍ

TOPENÍ

°C (teplota)

Max. 32 23 46 26

Min. 16 11 -10 -

Max. 30 - 24 18

Min. 16 - -15 -16

Vnitřní Venkovní

TVM TSM TVM TSM

9

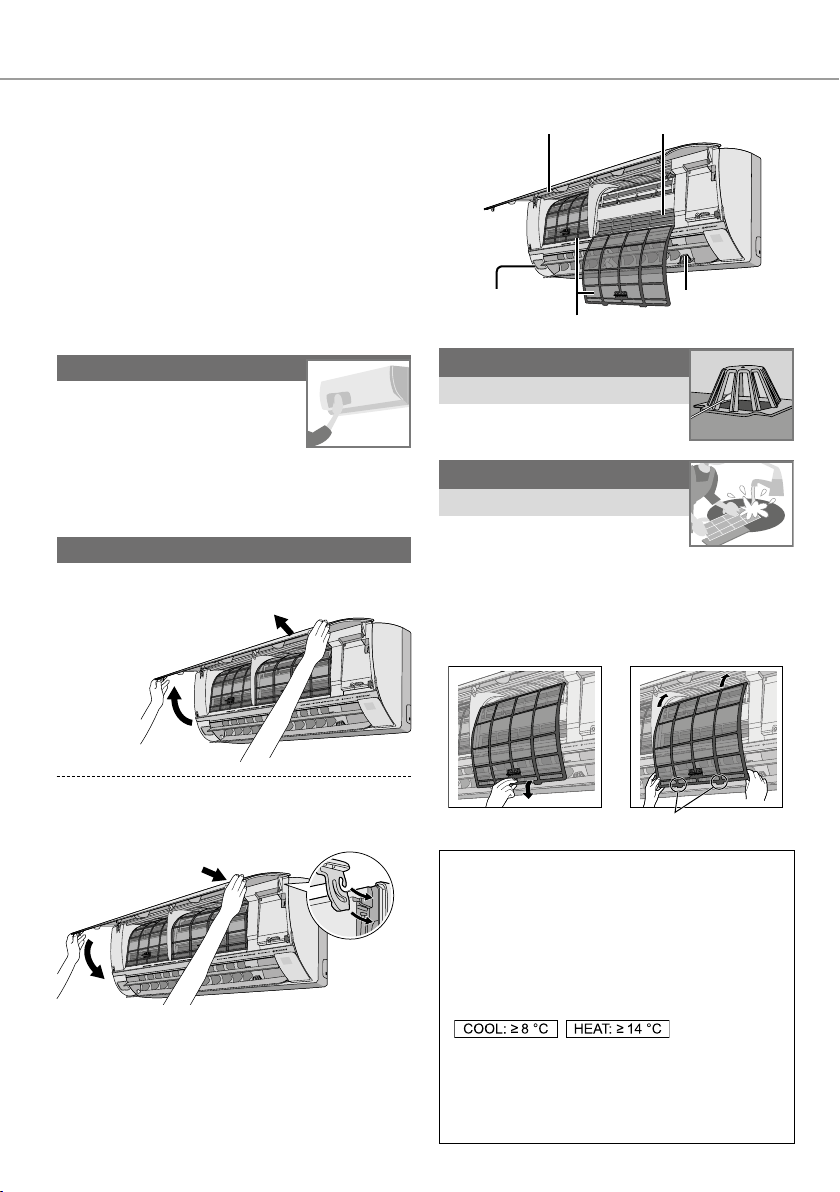

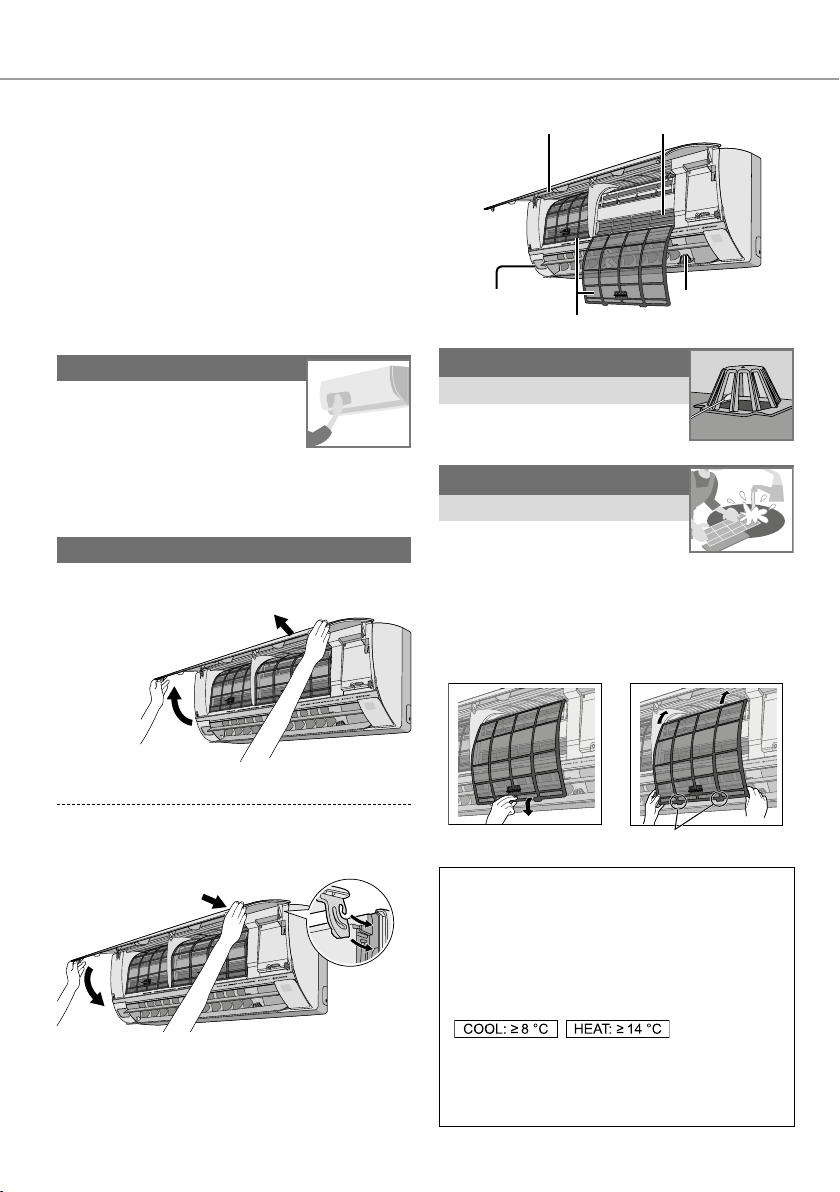

Návod k čištění

Optimálního výkonu jednotky dosáhnete, když ji
budete v pravidelných intervalech čistit. Zanesená
jednotka může způsobit selhání a to se projeví
blikáním indikátoru nanoe-G nebo kódem chyby
„H99“. Poraďte se s autorizovaným prodejcem.

• Před čištěním klimatizaci vypněte a odpojte ji od
elektrické sítě.

• Nedotýkejte se ostrých hliníkových lamel, abyste
předešli zranění.

• Nepoužívejte benzin, ředidlo nebo čisticí prášek.

• Použijte pouze mýdlo (pH 7) nebo neutrální čisticí
prostředek.

• Nepoužívejte vodu teplejší než 40 °C.

Vnitřní jednotka

Jednotku opatrně otřete suchým
jemným hadříkem.

Senzor lidské aktivity

Senzor chraňte před nárazy, netlačte na něj a nestrkejte
do něj ostré předměty. Tato činnost by jej mohla poškodit
a způsobit jeho selhání.

Přední panel

Opatrně umyjte a osušte.

Sejměte přední panel

2 Vytáhněte

Vnitřní jednotka

Přední panel Hliníková lamela

Senzor lidské
aktivity

Vzduchové ltry

Zdroj nanoe-G

Zdroj nanoe-G

Každé 2 týdny

• Vyčistěte vatovou tyčinkou.

• Během provozu se nedotýkejte.

Vzduchové ltry

Každé 2 týdny

• Filtry opatrně umyjte a opláchněte
a dávejte pozor, abyste nepoškodili
jejich povrch.

• Filtry nechte úplně vyschnout ve stínu. Nesušte je nad
ohněm ani na přímém slunci.

• Poškozený ltr vyměňte.

Vyjmutí

vzduchového ltru

Nasazení vzduchového

ltru

1 Nadzvedněte.

Pevně jej zavřete

3 Zatlačte na oba

konce předního
panelu.

2 Zavřete směrem dolů

10

1 Nasuňte na obou

stranách

Zasuňte do jednotky

Sezónní kontrola po dlouhodobém odstavení
z provozu

• Zkontrolujte baterie dálkového ovladače.

• V průduších sání a vývodu vzduchu nesmí být žádné
překážky.

• Pomocí tlačítka Auto OFF/ON vyberte režim
Chlazení/Topení. Po 15 minutách provozu je
normální, když je u otvorů pro vstup a výstup vzduchu
následující rozdíl v teplotě vzduchu:

Nebudete-li jednotku používat delší dobu

• Aktivujte režim topení na 2~3 hodiny, abyste odstranili
vlhkost z vnitřních částí a zabránili tvoření plísní.

• Vypněte napájení a odpojte kabel ze zásuvky.

• Vyndejte baterie z dálkového ovladače.

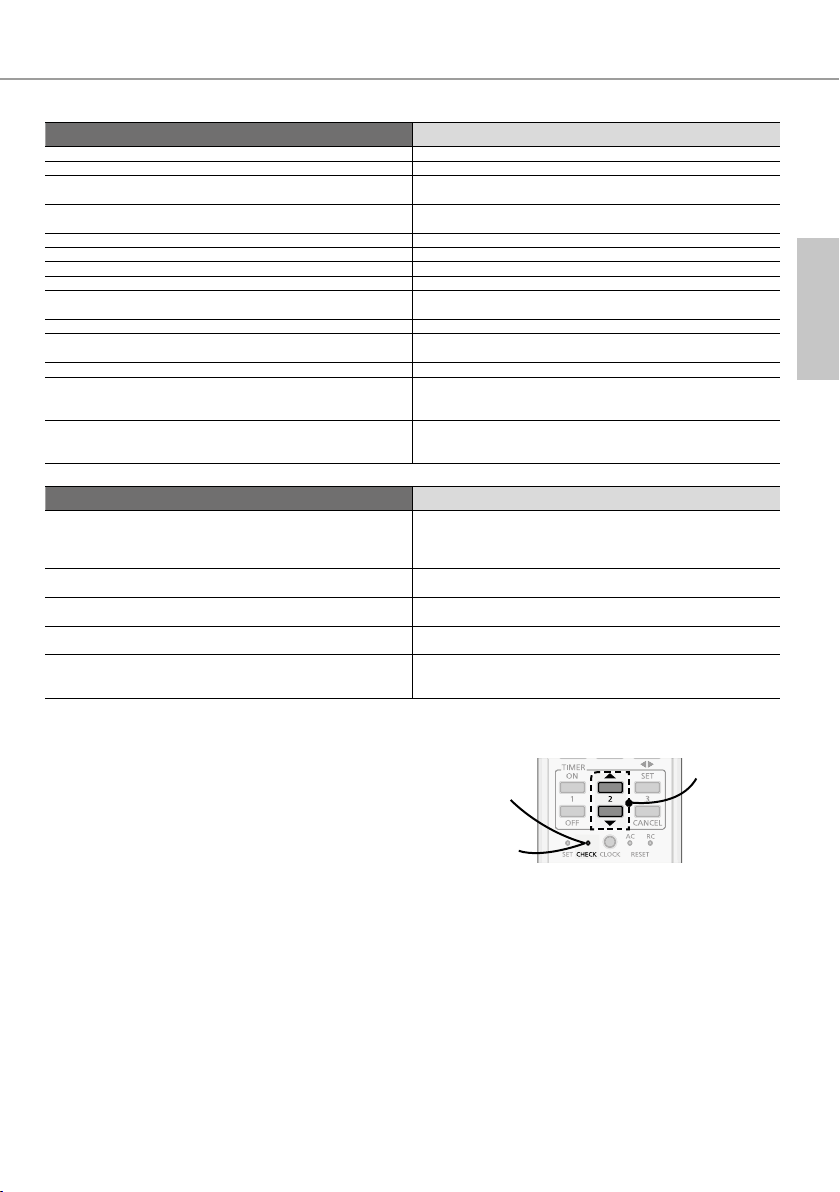

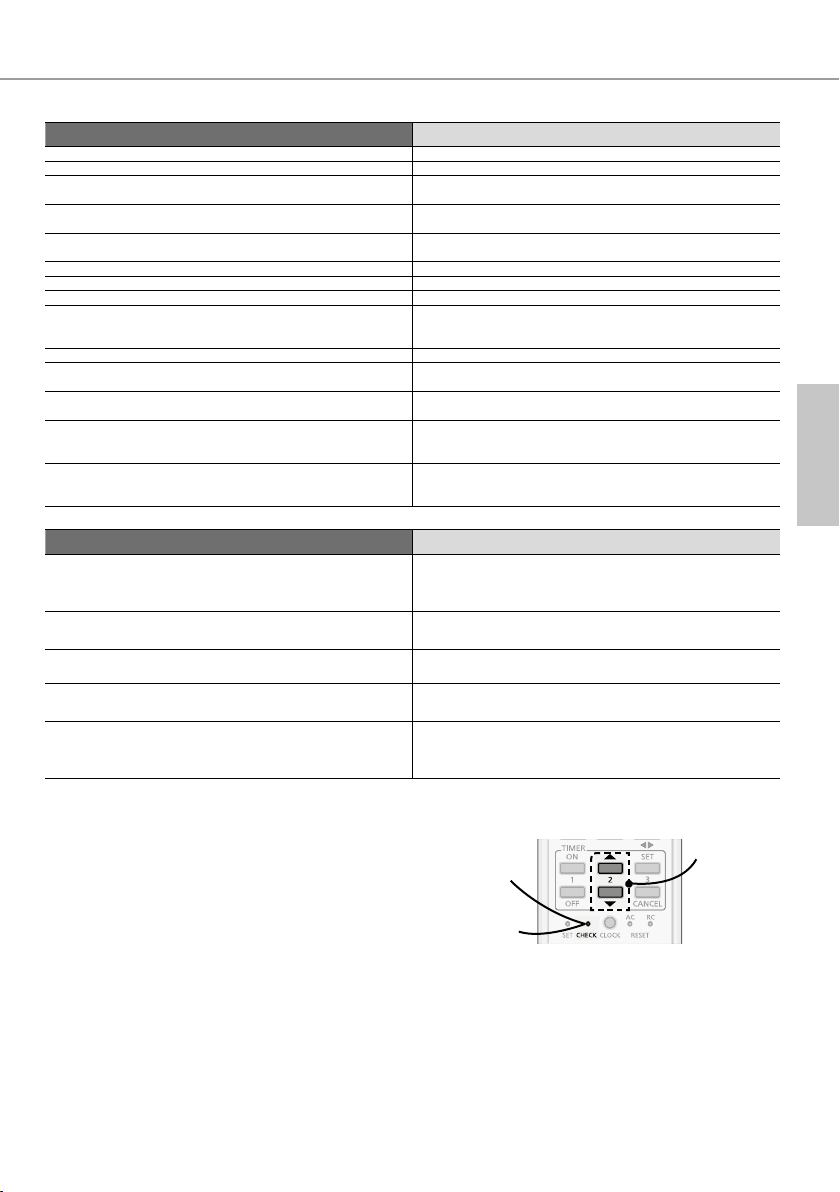

Odstraňování potíží

Následující příznaky nejsou známkou poruchy.

Z vnitřní jednotky vystupuje lehký opar. • Kondenzační efekt způsobený chladícím procesem.
Zvuk tekoucí kapaliny během provozu. • Průtok chladiva uvnitř jednotky.
V místnosti je cítit zvláštní zápach. • Příčinou může být vlhký pach vydávaný stěnami, koberci,

Při automatickém nastavování rychlosti se vnitřní ventilátor občas
zastaví.
Z jednotky proudí vzduch i po vypnutí. • Z vnitřní jednotky se odvádí zbývající teplo (max. 30 sekund).
Po restartu se provoz obnoví až po několika minutách. • Zpoždění slouží jako ochrana kompresoru.
Z venkovní jednotky vychází voda/pára. • Na potrubí se sráží nebo vypařuje vlhkost.
Indikátor časovače stále svítí. • Jakmile je časovač nastavený, opakuje svoji činnost každý den.
V režimu HEAT (topení) bliká indikátor POWER (zapnuto), ale
z jednotky neproudí teplý vzduch (a lamely jsou zavřené).
Během režimu topení se vnitřní ventilátor občas zastaví. • Tento proces brání nechtěnému ochlazování.
Před zapnutím jednotky bliká indikátor POWER (Zapnuto). • Jde o přípravu na spuštění přístroje, jestliže byl nastaven časovač

Praskavé zvuky během provozu. • Rozpínání a smršťování materiálu v důsledku teplotních změn.
Změna barvy některých plastových částí. • Změna barvy závisí na typech materiálu použitého v plastových

Kolem předního panelu, mřížek a na stěně kolem jednotky se po
delším používání mohl usadit prach.

Dříve, než zavoláte do servisu, si přečtěte následující informace.

Provoz v režimu HEAT/COOL (Topení/Chlazení) není účinný. • Nastavte správně teplotu.

Hluk během provozu. • Zkontrolujte, jestli je jednotka nainstalována vodorovně.

Nefunguje dálkový ovladač.
(Nesvítí displej nebo je signál ovladače slabý.)
Jednotka nefunguje. • Zkontrolujte, jestli není vypnutý jistič.

Jednotka nereaguje na signál ovladače. • Zkontrolujte, zda přijímač není blokován.

KDY JE NUTNÉ ZAVOLAT SERVIS

Při následujících závadách KLIMATIZACI VYPNĚTE
A ODPOJTE a obraťte se na autorizovaného prodejce:

• Abnormální hluk během provozu.

• Do dálkového ovladače vnikla voda/nečistoty.

• Z vnitřní jednotky uniká voda.

• Jistič často vypadává.

• Napájecí kabel se nepřirozeně zahřívá.

• Přepínače nebo tlačítka nefungují správně.

Příznak Příčina

nábytkem nebo oděvy.

• Pomáhá to odstranit okolní pachy.

• Jednotka je v režimu odmrazení (a funkce AIR SWING (Směr
proudění vzduchu) je nastavená na AUTO).

ON automatického zapnutí.

částech a zrychluje se při vystavení horku, slunečnímu svitu,
ultraalovému světlu nebo faktorům prostředí.

• K usazování prachu dochází kvůli efektu čištění vzduchu
zápornými ionty z ltru nanoe-G. Prach pravidelně odstraňuje
pomocí vlhkého hadříku.

Příznak Kontrola

• Zavřete všechny dveře a okna.

• Vyčistěte nebo vyměňte ltry.

• Odstraňte všechny překážky u průduchů sání a vývodu vzduchu.

• Uzavřete řádně přední panel.

• Vložte správně baterie.

• Vyměňte vybité baterie.

• Zkontrolujte, jestli byly nastaveny časovače.

• Určité druhy zářivkového osvětlení mohou rušit příjem signálu.

Poraďte se s autorizovaným prodejcem.

Jednotka se zastaví a bliká indikátor
časovače.

Pomocí dálkového ovladače vyhledejte kód chyby.

1 Stiskněte na

5 sekund

3 Ukončete

kontrolu
stisknutím na
5 sekund

2 Stiskněte,

dokud
neuslyšíte
pípnutí, a pak
si opište kód

chyby

4 Jednotku

vypněte a kód
chyby sdělte
autorizované­mu prodejci

Česky

Návod k čištění / Odstraňování potíží

• V případě určitých poruch můžete jednotku restartovat
v omezeném režimu provozu (při zapnutí jednotka 4krát
pípne).

11

Maximálny komfort, čistý vzduch
a optimalizovaná úspora energie

ECONAVI a AUTO COMFORT Správna voľba na úsporu energie

Toto klimatizačné zariadenie, vybavené senzorom ľudskej aktivity, zabezpečuje chladný alebo teplý vzduch a udržiava
v miestnosti komfortnú klímu s minimálnou spotrebou energie.
Okrem toho, senzor slnečného svitu sníma intenzitu slnečného žiarenia a pomáha riadiť teplotu vykurovania/chladenia
na dosiahnutie optimálneho komfortu.

nanoe-G Filtruje vzduch až po najmenšie čiastočky

Udržuje vzduch čistý vďaka likvidácii škodlivých mikroorganizmov, ako sú vírusy, baktérie a pod.
Okrem toho likviduje vírusy a baktérie aj z ltra, aby zostali vnútorné priestory zariadenie čisté.

Podrobnosti nájdete v časti „Ďalšie informácie...“.

Viacdielny klimatizačný systém

Viacdielne klimatizačné systémy šetria miesto, pretože
umožňujú pripojenie viacerých vnútorných jednotiek
k jednej vonkajšej jednotke.

• Všetky vlastnosti výrobkov si, prosím, pozrite
v katalógu.

Vnútorné jednotky

• Vnútorné jednotky je možné ovládať samostatne alebo
spoločne Priorita prevádzkového režimu sa priradí
jednotke, ktorú zapnete ako prvú.

• Počas prevádzky nie je možné na rôznych vnútorných
jednotkách súčasne aktivovať režim vyhrievania
a chladenia.

• Indikátor napájania signalizuje blikaním, že vnútorná
jednotka je pripravená na zmenu prevádzkového
režimu.

• Ak je pri systéme s uzamknutým režimom HEAT
vybraný iný prevádzkový režim než HEAT, vnútorná
jednotka sa zastaví a indikátor POWER začne blikať.

12

Vnútorné jednotky

Vonkajšia jednotka

(CU-2E15PBE, CU-2E18PBE, CU-3E18PBE,
CU-4E23PBE, CU-4E27PBE, CU-5E34PBE,
CU-2E12SBE, CU-2E15SBE, CU-2E18SBE,
CU-3E23SBE)

Stručný návod

Vkladanie batérií

1 Otvorte zadný kryt diaľkového

ovládača.

2 Vložte batérie (AAA alebo R03) (môžu

sa používať asi rok).

3 Zatvorte kryt.

Nastavenie hodín

1 Stlačte tlačidlo CLOCK (Hodiny).
2 Nastavte požadovaný čas.
3 Potvrďte voľbu.

Základné funkcie

1 Zvoľte požadovaný prevádzkový

režim.

2 Zapnite/vypnite zariadenie.

• Indikátor vypnutia OFF pred zapnutím
svieti.

3 Zvoľte požadovanú teplotu.

• Rozpätie, v ktorom je možné nastaviť
teplotu:
16 °C až 30 °C

• Používaním zariadenia v rozpätí
odporúčanej teploty môžete ušetriť
elektrickú energiu.
VYKUROVANIE: 20 °C až 24 °C
CHLADENIE: 26 °C až 28 °C
ODVLHČOVANIE: o 1 °C až 2 °C
nižšia ako teplota v miestnosti

• Ak chcete stlmiť alebo obnoviť jas indikátora

jednotky, stlačte a podržte 5 sekúnd.

• Diaľkový ovládač používajte v maximálnej

vzdialenosti 8 m od prijímača umiestneného
na vnútornej jednotke.

Obsah

Bezpečnostné

upozornenia ............................ 14-15

Používanie .............................. 16-17

Ďalšie informácie .................... 18-19

Pokyny na čistenie........................20

Riešenie problémov ......................21

Informácie .....................................24

Príslušenstvo

• Diaľkový ovládač

•

2 batérie AAA alebo R03

•

Držiak diaľkového ovládača

•

2 skrutky na držiak diaľkového

ovládača

Slovensky

Ilustrácie v tomto návode sú len orientačné a môžu sa líšiť od skutočného
zariadenia. Z dôvodu neustáleho vývoja zariadenia podliehajú zmenám bez
oznámenia.

13

Bezpečnostné upozornenia

Aby nedošlo k zraneniu osôb a škode na majetku,
dôsledne dodržiavajte nasledujúce pokyny.
Nesprávna obsluha spôsobená nedodržaním
nasledujúcich pokynov môže spôsobiť ublíženie
na zdraví alebo škody. Závažnosť ohrozenia sa líši
nasledovne:

Táto značka varuje

VÝSTRAHA

UPOZORNENIE

Dodržiavanie pokynov sa delí podľa nasledujúcich
symbolov:

Tento symbol označuje činnosť,
ktorá je ZAKÁZANÁ.

Vnútorná jednotka

Diaľkový ovládač

Tieto symboly znamenajú, že úkon
je NEVYHNUTNÝ.

Vývod vzduchu

Vonkajšia jednotka

pred smrteľným
alebo vážnym
zranením.

Táto značka varuje
pred poranením
alebo poškodením
majetku.

Napájanie

Prívod vzduchu

Prívod vzduchu

Vývod vzduchu

Vnútorná jednotka a vonkajšia jednotka

Tento prístroj môžu používať deti vo veku
od 8 rokov a osoby so zníženými fyzickými,
zmyslovými alebo duševnými schopnosťami
alebo s nedostatkom skúseností a vedomostí,
pokiaľ je pre ne zabezpečený dozor alebo
boli inštruovaní o bezpečnom používaní
zariadenia a porozumeli rizikám spojeným
s jeho používaním. Deti sa nesmú hrať so
zariadením. Čistenie ani údržbu nesmú
vykonávať deti bez dozoru dospelej osoby.

O vyčistení vnútorných častí, opravách,
inštalácii, demontáži a opätovnej montáži
zariadenia sa poraďte s autorizovaným
predajcom alebo odborníkom. Nesprávna
montáž a manipulácia môžu spôsobiť
vytekanie kvapaliny, zasiahnutie osôb
elektrickým prúdom alebo požiar.

Použitie akéhokoľvek špecikovaného
typu chladiaceho média si najskôr overte
u autorizovaného predajcu alebo špecialistu.
Používanie iného typu chladiaceho média,
než aké je určené, môže spôsobiť poškodenie
výrobku, výbuch, zranenie a pod.

Zariadenie neinštalujte v prostredí
s nebezpečenstvom výbuchu alebo
v horľavom prostredí. V opačnom prípade by
mohlo dôjsť k vzniku požiaru.

Do vnútornej ani vonkajšej jednotky
klimatizačného zariadenia nestrkajte
prsty ani iné predmety, pretože
rotujúce časti by vám mohli spôsobiť
zranenie.

Vonkajšej jednotky sa nedotýkajte počas
búrky. Mohol by vás zasiahnuť elektrický prúd.

Aby ste predišli nadmernému ochladeniu,
nenechávajte dlhší čas prúdiť chladný vzduch
zo zariadenia priamo na vás.

Na zariadenie si nesadajte ani naň
nestúpajte. Mohli by ste z neho
spadnúť.

VÝSTRAHA

14

Diaľkový ovládač

Nedovoľte deťom, aby sa hrali s diaľkovým
ovládačom. Mohli by prehltnúť batérie.

Napájanie

Ako prívodný kábel
nepoužívajte upravený kábel,
kábel vedený v spoločnom
plášti, predlžovací kábel
alebo nešpecikovaný kábel.
Predídete tak prehrievaniu
a následnému vzniku požiaru.

Aby ste predišli prehrievaniu, vzniku požiaru
alebo zasiahnutiu osôb elektrickým prúdom:

• Nepoužívajte tú istú sieťovú zásuvku aj pre iné
zariadenie.

• Zariadenie neobsluhujte mokrými rukami.

• Sieťový prívod nadmerne neohýbajte.

• Činnosť zariadenia nespúšťajte ani
nezastavujte zasúvaním alebo vyťahovaním
sieťovej zástrčky.

Ak je sieťový prívod poškodený, obráťte sa
na výrobcu zariadenia alebo autorizovaného
servisného špecialistu, prípadne na
inú kvalikovanú osobu. Predídete tým
nebezpečenstvu, ktoré je s výmenou sieťového
prívodu spojené.

Dôrazne odporúčame do okruhu zariadenia
nainštalovať istič proti zvodovému prúdu
alebo zariadenie na ochranu pred zvyškovým
prúdom. Inak by mohlo, v prípade poruchy, dôjsť
k zasiahnutiu osôb elektrickým prúdom alebo
k vzniku požiaru.

Aby ste predišli prehrievaniu, vzniku požiaru
alebo zasiahnutiu osôb elektrickým prúdom:

• Sieťovú zástrčku zasuňte správnym spôsobom.

• Prach na sieťovej zástrčke pravidelne utierajte
suchou handričkou.

V prípade nezvyčajnej prevádzky alebo poruchy
zariadenie prestaňte používať a vytiahnite
zástrčku zo sieťovej zásuvky alebo vypnite
napájanie zariadenia vypínačom a ističom
(Riziko zadymenia/požiaru/úrazu elektrickým
prúdom). Príklady nezvyčajnej prevádzky alebo
poruchy:

• Časté vyradenie ističa proti zvodovému prúdu.

• Cítiť spáleninu.

• Jednotka vydáva nezvyčajné zvuky alebo
vibruje.

• Unikanie vody z vnútornej jednotky.

• Neprimerane prehriaty sieťový prívod alebo
zástrčka.

• Nie je možné ovládať rýchlosť cirkulácie.

• Zariadenie aj po zapnutí okamžite prestane
pracovať.

• Ventilátor sa nezastaví ani po zastavení
prevádzky zariadenia.

Okamžite kontaktujte predajcu a požiadajte ho
o údržbu/opravu.

Toto zariadenie musí byť uzemnené. Predchádza
sa tak zasiahnutiu osôb elektrickým prúdom
alebo vzniku požiaru.

Aby ste predišli zasiahnutiu osôb elektrickým
prúdom, vypnite napájanie zariadenia
a vytiahnite zástrčku zo sieťovej zásuvky:

- pred čistením alebo údržbou,

- pri dlhodobom nepoužívaní,

- počas silnej búrky s bleskami.

UPOZORNENIE

Vnútorná jednotka a vonkajšia jednotka

Vnútornú jednotku neumývajte vodou, benzínom,
riedidlom ani čistiacim práškom. Predídete tak
poškodeniu alebo korózii jednotky.

Zariadenie nepoužívajte na uchovávanie
presných zariadení, potravín, zvierat, rastlín,
umeleckých diel alebo iných predmetov. Mohlo
by dôjsť napríklad k zhoršeniu kvality zariadenia.

V smere prúdenia vzduchu z klimatizačného
zariadenia nepoužívajte žiadne spaľovacie
zariadenie. Predídete tak šíreniu požiaru.

Na rastliny alebo domáce zvieratá nenechávajte
prúdiť vzduch priamo z klimatizačného
zariadenia. Predídete tak zraneniu a iným
nepriaznivým účinkom.

Nedotýkajte sa ostrej hliníkovej lamely, jej
ostré časti môžu spôsobiť zranenie.

Vnútornú jednotku nezapínajte počas
voskovania podlahy. Po navoskovaní podlahy
miestnosť dôkladne vyvetrajte, až potom zapnite
zariadenie.

Zariadenie nemontujte a nepoužívajte na
zadymených miestach ani na miestach
s obsahom olejových častíc vo vzduchu.
Predídete tak poškodeniu zariadenia.

Zariadenie nerozoberajte kvôli čisteniu. Mohli by
ste sa zraniť.

Pri čistení zariadenia nestojte na nestabilnej
stoličke a pod. Mohli by ste sa zraniť.

Na zariadenie neumiestňujte vázy alebo nádoby
s vodou. Vyliata voda by mohla vniknúť do
zariadenia a zhoršiť izoláciu. Mohlo by dôjsť
k zasiahnutiu osôb elektrickým prúdom.

Neotvárajte okná alebo dvere na dlhý čas pri
používaní zariadenia v režime CHLADENIE/
ODVLHČOVANIE.

Na zabránenie kvapkaniu vody skontrolujte, či
odvodňovacie potrubie:

- je správne pripojené,

- nie je upchaté,

- nie je ponorené vo vode.
Po dlhom používaní zariadenia alebo po

používaní so spaľovacím zariadením miestnosť
pravidelne vetrajte.

Po dlhodobom používaní zariadenia skontrolujte,
či nedošlo k poškodeniu inštalačnej dosky.
Predídete tak pádu zariadenia.

Diaľkový ovládač

Nepoužívajte nabíjateľné (Ni-Cd) batérie.
Mohli by poškodiť diaľkový ovládač.

Aby ste predišli poruche alebo poškodeniu
diaľkového ovládača:

• Ak zariadenie nebudete dlhší čas používať,
z diaľkového ovládača vyberte batérie.

• Nové batérie toho istého typu vkladajte
podľa naznačenej polarity.

Napájanie

Zástrčku neodpájajte ťahaním za kábel, aby
ste zabránili úrazu elektrickým prúdom.

Slovensky

Bezpečnostné upozornenia

15

Používanie Systém Multi Split

(Zelený) (Oranžový) (Zelený) (Modrý) (Oranžový) (Oranžový) (Zelený)

Indikátor

Optimalizácia úspory energie

Výber prevádzkového režimu

AUTO (automaticky) – pre vaše pohodlie

HEAT (vykurovanie)

COOL (chladenie)

DRY (odvlhčovanie)

– vychutnajte si teplý vzduch

– vychutnajte si chladný vzduch

– odvlhčenie prostredia

Zlepšenie úrovne vlhkosti

• Funkcia nie je dostupná.

Prepínanie medzi výkonným

a tichým režimom

POWERFUL (max. výkon): Rýchle dosiahnutie
nastavenej teploty

• Túto funkciu ukončíte opätovným stlačením

QUIET (tichý chod): Vychutnajte si tiché prostredie

• Táto funkcia umožňuje znížiť prevádzkový hluk

spôsobený prúdením vzduchu.

tlačidla alebo vypnutím zariadenia.

Displej diaľkového ovládača

Senzor ľudskej aktivity

Senzor slnečného svitu
a prijímač diaľkového
ovládača

Stlačením a podržaním po
dobu približne 10 sekúnd
sa zobrazí teplota v °C
alebo °F.

Stlačením tlačidla obnovíte
predvolené nastavenia
diaľkového ovládača.

Pri bežných operáciách sa
nepoužíva.

Nastavenie rýchlosti cirkulácie

(Zobrazenie diaľkového ovládača)

Tlačidlo vyp./zap. automatického režimu

Používa sa v prípade straty alebo poruchy diaľkového ovládača. Zdvihnite predný panel:

1. Stlačte tlačidlo raz v režime AUTO.

2. Stlačte a podržte tlačidlo, kým nezaznie 1 pípnutie. Po uvoľnení tlačidla sa aktivuje nútený
režim chladenia.

3. Zopakujte krok 2. Stlačte a podržte tlačidlo, kým nezaznejú 2 pípnutia. Po uvoľnení tlačidla sa
aktivuje nútený režim vykurovania.

• Zariadenie vypnete opätovným stlačením tlačidla.

16

• V automatickom režime (AUTO) sa rýchlosť ventilátora

vnútornej jednotky nastavuje automaticky podľa
prevádzkového režimu.

Podrobnosti nájdete v časti „Ďalšie informácie...“.

Na dosiahnutie maximálneho

komfortu

Filtrácia vzduchu

• Funkcia nanoe-G sa automaticky aktivuje po spustení
klimatizácie pomocou tlačidla .

• Režim sa dá aktivovať aj vtedy, keď je zariadenie
vypnuté. V tomto stave bude rýchlosť ventilátora
riadená automaticky a lamely sa budú pohybovať.

• Po aktivácii režimu vyhrievania u inej
vnútornej jednotky tieto funkcie nebude
možné aktivovať alebo sa deaktivujú.

Likvidácia vírusov/baktérií na ltri

• Po vypnutí zariadenia sa môže až na 150 minút
aktivovať funkcia nanoe-G na zničenie vírusov/baktérií
vo ltri.Zapnutím zariadenia sa funkcia zruší.

• Ak chcete túto funkciu v budúcnosti vypnúť, stlačte
a podržte

deaktivuje funkcia čistenia vzduchu nanoe-G.

• Ak chcete funkciu likvidácie baktérií na ltri nanoe-G
znovu zapnúť, stlačte a podržte

dlhé pípnutie.

, kým nezaznie krátke pípnutie. Tým sa

, kým nezaznie

Nastavenie smeru prúdenia

vzduchu

(Zobrazenie diaľkového ovládača)

• Týmto sa udržiava vetranie miestnosti.

• Ak v režime COOL/DRY (chladenie/odvlhčovanie)
nastavíte režim AUTO (automaticky), lamely sa
automaticky kolíšu doľava/doprava a nahor/nadol.

• Ak v režime HEAT (vyhrievanie) nastavíte režim
AUTO (automaticky), horizontálna lamela sa zaxuje
vo vopred určenej polohe.Pri zvýšení teploty kolíše
vertikálna lamela doľava/doprava.

• Nenastavujte lamely rukou.

Poznámka

Nastavenie časovača

Dostupné sú dva časovače zapnutia a vypnutia,
umožňujúce zapnutie alebo vypnutie zariadenia
v rôznych nastavených časoch.

1 Zvoľte časovač zapnutia (ON)

alebo vypnutia (OFF) zariadenia.

• Pri každom stlačení:

2 Nastavte požadovaný čas.

3 Potvrďte voľbu.

• Ak chcete zrušiť časovač zapnutia alebo vypnutia,
stlačením
alebo a potom stlačte

• Ak bol časovač zrušený manuálne alebo z dôvodu
prerušenia dodávky elektrickej energie, môžete

ho obnoviť stlačením
príslušného časovača 1 alebo 2 a potom stlačením

.

• Podľa poradia sa zobrazí a aktivuje nasledujúci
časovač.

• Časovač zapnutia (ON) môže spustiť prevádzku
až o 35 minút pred nastaveným časom, aby sa
požadovaná teplota dosiahla v nastavený čas.

• Časovaná prevádzka je založená na hodinách
nastavených na diaľkovom ovládači a po nastavení sa
aktivuje každý deň. Ak chcete nastaviť hodiny, pozrite si
Stručný návod.

Zrušiť

alebo zvoľte príslušný časovač

.

alebo , zvolením

Príklad:
Vypnúť o 22:00

Slovensky

Používanie

, , , , ,

• Tieto funkcie je možné aktivovať vo všetkých režimoch
a je možné ich zrušiť opätovným stlačením príslušného
tlačidla.

• Tieto funkcie nie je možné zvoliť súčasne.

• Tieto funkcie nie je možné aktivovať počas aktívnej
funkcie MILD DRY COOLING (chladenie s miernym
odvlhčovaním).

17

Ďalšie informácie... Systém Multi Split

Prevádzkový režim

AUTO: Počas voľby prevádzkového režimu bliká indikátor POWER.

• Zariadenie každé 3 hodiny automaticky volí prevádzkový režim podľa nastavenej teploty, vonkajšej teploty

VYKUROVANIE: Určitý čas trvá, kým sa zariadenie zohreje. Počas tejto činnosti bliká indikátor napájania POWER.
CHLADENIE: Počas režimu chladenia (COOL) zatiahnite závesy, aby slnečné svetlo a teplo neprenikali do

ODVLHČOVANIE: Zariadenie pracuje v režime nízkych otáčok ventilátora, čím prostredie jemne ochladzuje.

Likvidácia baktérií na ltri nanoe-G

V závislosti od celkového prevádzkového času zariadenia sa môže funkcia likvidácie baktérií na ltri nanoe-G aktivovať
len raz za deň, po vypnutí zariadenia.

Aby sa odstránila vlhkosť z vnútorných častí zariadenia, ventilátor bude bežať 30 minút a lamely budú mierne
pootvorené. Tento proces sa vykonáva v prípade, že zariadenie bolo pred vypnutím používané v režime COOL
(Chladenie)/DRY (Odvlhčovanie). Potom bude funkcia nanoe-G likvidovať vírusy/baktérie na ltri po dobu 2 hodín pri
vypnutom ventilátore a zatvorených lamelách.

Počas tejto operácie nevypínajte napájanie. Po prerušení dodávky elektrickej energie sa operácia neobnoví.

ECONAVI a AUTO COMFORT

Zariadenie sa začne
inicializovať (približne
1 minútu)

Fungovanie senzora ľudskej aktivity

a teploty v miestnosti.

miestnosti, ušetríte tak elektrickú energiu.

Poznámka

alebo

Senzor ľudskej aktivity
a senzor slnečného svitu
sa aktivujú.

ECONAVI; Zariadenie riadi teplotu v miestnosti na základe detekcie prítomnosti a aktivity osôb, aby šetrilo energiu.

Režim Človek Nízka aktivita Normálna aktivita Vysoká aktivita Neprítomnosť

Keď zvolíte manuálne prúdenie vzduchu
AIR SWING, operácie ECONAVI a AUTO
COMFORT sa zrušia.

18

COOL/DRY

HEAT

AUTO COMFORT; Zariadenie riadi teplotu v miestnosti na základe detekcie prítomnosti a aktivity osôb, aby
sa ľudia cítili neustále pohodlne.

Režim Človek Nízka aktivita Normálna aktivita Vysoká aktivita Neprítomnosť

COOL/DRY

HEAT

ECONAVI a AUTO COMFORT

Presné riadenie teploty počas nízkej aktivity na maximalizáciu úspory energie.
Režim Človek Nízka aktivita Funkcie ECONAVI a AUTO COMFORT využívajú

COOL/DRY

* Počas nízkej aktivity rýchlosť ventilátora sa zvýši o 1 úroveň na prvých 15 minút, alebo pokiaľ sa nedosiahne nastavená teplota.
** Počas neprítomnosti osôb je maximálna rýchlosť ventilátora v režime COOL/DRY nastavená na stredné otáčky.

Nastavená
teplota

Nastavená
teplota

Nastavená
rýchlosť
ventilátora

Nastavená
teplota

výhody vyplývajúce z vlastností ľudského tela, ktorému
chvíľu trvá, kým pocíti nárast teploty počas nízkej
aktivity. Zariadenie prispôsobuje teplotu tak, aby
maximalizovalo úsporu energie bez zníženia komfortu.

Snímač ľudskej aktivity bude zisťovať aj oblasť zdroja tepla a pohybu v miestnosti.

Oblasť detekcie

• Na základe oblasti aktivity budú horizontálne lišty nastavené v pevnej polohe, alebo sa
pravidelne pohybovať doľava/doprava.

• Na výkon snímača ľudskej aktivity má vplyv umiestnenie vnútornej jednotky, rýchlosť pohybu, teplotný rozsah atď.

• Senzor ľudskej aktivity môže:

- chybne nasnímať niečo iné ako zdroj tepla a pohybu podobný človeku, napríklad domáce zviera a pod.,

- chybne nenasnímať človeka ako zdroj tepla a pohybu, ak sa človek chvíľu nehýbe.

• Do blízkosti snímača neumiestňujte veľké predmety. Vyhrievacie telesá alebo zvlhčovače držte mimo detekčnej
oblasti snímača. Mohlo by to spôsobiť nesprávne fungovanie senzora.

Fungovanie snímača slnečného svitu

ECONAVI; Zariadenie nastavuje teplotu na základe snímania intenzity slnečného
svitu, aby sa ušetrila energia.

Režim

COOL/DRY

HEAT

• V miestnosti bez okien alebo s hrubými závesmi bude senzor slnečného svitu považovať počasie za zamračené/noc.

Okolité podmienky

Nastavená
teplota

Funkcia ECONAVI je aktivovaná,
zariadenie udržiava nastavenú
teplotu, kým sa nezistí vysoká
intenzita slnečného svitu.
Snímač slnečného svitu deteguje
intenzitu slnka pri zmene počasia
alebo zmene dňa na noc a podľa
toho upravuje nastavenie teploty.

Slovensky

Prevádzkové podmienky

Toto klimatizačné zariadenie používajte v nasledujúcom rozmedzí teplôt.
TSM: Teplota suchého merania/TVM: Teplota vlhkého merania

Vonkajšia jednotka

CU-2E15PBE, CU-2E18PBE,
CU-3E18PBE, CU-4E23PBE,
CU-4E27PBE, CU-5E34PBE,
CU-2E12SBE, CU-2E15SBE,
CU-2E18SBE, CU-3E23SBE

CHLADENIE

VYHRIEVANIE

°C (teplota)

Max. 32 23 46 26

Min. 16 11 -10 -

Max. 30 - 24 18

Min. 16 - -15 -16

Vnútorná Vonkajšia

TVM TSM TVM TSM

Ďalšie informácie...

19

Pokyny na čistenie

Aby ste zaistili optimálny výkon zariadenia,
je potrebné vykonávať údržbu v pravidelných
intervaloch. Znečistenie zariadenia môže viesť
k poruche a rozsvieteniu indikátor nanoe-G alebo
zobrazeniu chybového kódu „H99“. Poraďte sa
s autorizovaným predajcom.

• Pred čistením zariadenie vypnite a odpojte od
elektrickej siete.

• Nedotýkajte sa hliníkovej lamely, jej ostré časti môžu
spôsobiť zranenie.

• Nepoužívajte benzín, riedidlo ani čistiaci prášok.

• Používajte len mydlá (pH 7) alebo neutrálne saponáty.

• Nepoužívajte vodu s teplotou vyššou než 40 °C.

Vnútorná jednotka

Zariadenie zľahka utrite mäkkou
suchou handričkou.

Senzor ľudskej aktivity

Snímač nevystavujte nárazom, násilne ho nestláčajte,
ani doň nepichajte ostrými predmetmi. Mohli by ste ho
poškodiť alebo spôsobiť jeho poruchu.

Predný panel

Potom ho jemne umyte a osušte.

Odstráňte predný panel.

2 Otvorte ťahom.

Vnútorná jednotka

Predný panel Hliníková lamela

Senzor ľudskej
aktivity

Vzduchové ltre

Generátor
nanoe-G

nanoe-G generátor

Každé 2 týždne

• Čistite suchou vatovou tyčinkou.

• Nedotýkajte sa počas prevádzky.

Vzduchové ltre

Každé 2 týždne

• Aby ste predišli poškodeniu povrchu
ltra, umývajte/oplachujte ho veľmi
opatrne.

• Filtre nechajte dôkladne vyschnúť v tieni, ďalej od ohňa
alebo priameho slnečného žiarenia.

• Ak je lter poškodený, zakúpte si nový.

Odmontovanie

vzduchového ltra

Nasadenie vzduchového

ltra

1 Zdvihnite.

Bezpečne ho zatvorte.

3 Zatlačte na

obidva konce
predného panela.

2 Zatvorte smerom nadol.

20

1 Zasuňte na

oboch stranách.

Zasuňte do jednotky

Sezónna kontrola po dlhšom období nepoužívania

• Skontrolujte, či nie je potrebné vymeniť batérie
v diaľkovom ovládači.

• Skontrolujte, či nie sú v prívodoch alebo vývodoch
vzduchu cudzie predmety.

• Tlačidlom Auto OFF/ON (Automatické vypnutie/
zapnutie) zvoľte funkciu COOL (chladenie)/HEAT
(vyhrievanie). Po 15 minútach prevádzky je normálne,
že medzi prívodom vzduchu a vývodom vzduchu sú
nasledujúce teplotné rozdiely:

Ak zariadenie nebudete dlhší čas používať

• Nechajte zariadenie v prevádzke 2 až 3 hodiny
v režime vyhrievania, aby sa dôkladne vysušili
vnútorné časti a predišlo vzniku plesní.

• Zariadenie vypnite a odpojte ho od elektrickej siete.

• Z diaľkového ovládača vyberte batérie.

Riešenie problémov

Nasledujúce príznaky neznamenajú poruchu.

Z vnútornej jednotky sa šíri opar. • Kondenzácia v dôsledku ochladzovania.
Počas prevádzky počuť šum tekutiny. • Zapríčiňuje to prúdenie chladiacej zmesi vo vnútri zariadenia.
V miestnosti je čudný zápach. • Je možné, že je to vlhký zápach zo stien, kobercov, nábytku alebo

Vnútorný ventilátor sa pri automatickom nastavení rýchlosti občas
zastaví.
Vzduch naďalej prúdi aj po zastavení prevádzky zariadenia. • Odoberanie zostatkového tepla z vnútornej jednotky (maximálne

Po opätovnom spustení sa prevádzka o niekoľko minút oneskorí. • Oneskorenie je normálna ochrana kompresora zariadenia.
Z vonkajšej jednotky uniká voda alebo para. • Dochádza ku kondenzácii alebo vyparovaniu na povrchu rúrok.
Indikátor časovača TIMER stále svieti. • Časovač je aktivovaný a nastavenie platí opakovane každý deň.
Indikátor napájania POWER bliká v režime HEAT (vyhrievanie),
pričom zo zariadenia nevychádza teplý vzduch (a lamela je
zatvorená).
Vnútorný ventilátor sa pri vyhrievaní občas zastaví. • Zabráni sa tak nežiaducemu ochladeniu.
Indikátor napájania POWER bliká už pred zapnutím zariadenia. • Toto je prvý krok v príprave na prevádzku, keď je nastavené

Počas prevádzky počuť praskanie. • Zmeny teploty spôsobujú rozťahovanie alebo zmršťovanie

Zmena zafarbenia niektorých plastových dielov. • Zmena zafarbenia závisí od druhu materiálov použitých

V okolí predného panela, mriežok a na stene okolo zariadenia sa po
dlhším používaní usadil prach.

Pred oslovením servisu skontrolujte zariadenie podľa nasledujúcich pokynov.

Prevádzka v režime HEAT (Vykurovanie)/COOL (Chladenie) je
neefektívna.

Zariadenie je počas prevádzky hlučné. • Skontrolujte, či zariadenie nie je namontované šikmo.

Diaľkový ovládač nefunguje.
(Jas displeja je nízky alebo vysielaný signál je slabý.)

Zariadenie nepracuje. • Skontrolujte, či nie je vyradený istič.

Zariadenie neprijíma signál z diaľkového ovládača. • Skontrolujte, či pred prijímačom nie je žiadna prekážka.

NEPOUŽITEĽNÉ ZARIADENIE

V nasledujúcich prípadoch VYPNITE NAPÁJANIE
A ODPOJTE ZARIADENIE ZO SIEŤOVEJ ZÁSUVKY
a potom sa poraďte s autorizovaným predajcom:

• zariadenie počas činnosti vydáva neobvyklé zvuky,

• vniknutie vody alebo cudzích predmetov do diaľkového
ovládača,

• unikanie vody z vnútornej jednotky,

• časté vyradenie ističa,

• neprimerane prehriaty sieťový prívod,

• nesprávna činnosť prepínačov alebo tlačidiel.

Problém Príčina

šatstva.

• Táto funkcia umožňuje odstrániť zápach z prostredia počas
prevádzky.

30 sekúnd).

• Zariadenie je v režime rozmrazovania (a funkcia prúdenia vzduchu
AIR SWING je nastavená do režimu AUTO (automaticky)).

časované zapnutie.

zariadenia.

v plastových dieloch. Takéto zmeny urýchľuje vystavenie teplu,
slnečnému žiareniu, UV žiareniu alebo poveternostné vplyvy.

• Usádzanie prachu spôsobuje efekt čistenia vzduchu negatívnymi
iónmi z generátora nanoe-G. Prach pravidelne odstraňujte čistou
vlhkou handrou.

Problém Skontrolujte

• Skontrolujte, či je správne nastavená teplota.

• Skontrolujte, či sú všetky okná a dvere zatvorené.

• Skontrolujte, či sú ltre vyčistené a v prípade potreby, vymenené.

• Skontrolujte, či nie sú otvory pre prúdenie vzduchu upchaté.

• Skontrolujte, či je predný panel riadne zatvorený.

• Skontrolujte, či sú batérie vložené správne.

• Skontrolujte, či nie je potrebné vymeniť batérie za nové.

• Skontrolujte, či nie sú nastavené časovače.

• Žiarivkové osvetlenie môže rušiť prenos riadiacich signálov
diaľkového ovládača.

Poraďte sa s autorizovaným predajcom.

Zariadenie prestane pracovať a indikátor
časovača (TIMER) bliká.

Pomocou diaľkového ovládača vyvolajte chybový kód.

1 Stlačte toto

tlačidlo na
5 sekúnd.

3 Podržte

toto tlačidlo
5 sekúnd
stlačené.
Kontrola
zariadenia sa
ukončí.

• V prípade niektorých chýb môžete zariadenie
reštartovať v obmedzenej prevádzke. V takom prípade
po jej spustení zaznejú 4 pípnutia.

2 Stláčajte, kým

nepočujete
pípnutie,
potom si
zapíšte

chybový kód.

4 Zariadenie

vypnite
a chybový kód
oznámte au­torizovanému
predajcovi.

Slovensky

Pokyny na čistenie/Riešenie problémov

21

22

Slovensky

23

Informace pro uživatele o sběru a likvidaci použitého zařízení a baterií

Tyto symboly na zařízení, obalu a/nebo
v přiložených dokumentech znamenají, že použité
elektrické a elektronické zařízení a baterie nelze
vyhodit do běžného komunálního odpadu.
Pro správnou likvidaci, obnovu a recyklaci
použitých výrobků a baterií vezměte, prosím,
výrobky na příslušná sběrná místa v souladu
s národní legislativou a směrnicemi 2002/96/ES
a 2006/66/ES.
Zajištěním správné likvidace výrobku pomůžete
zabránit potenciálním nebezpečným vlivům
na životní prostředí a lidské zdraví, které by
hrozily při nesprávné likvidaci tohoto výrobku.
Další informace o sběru a recyklaci použitých
výrobků a baterií získáte od místních úřadů, rem
likvidujících odpad nebo na místě zakoupení
výrobku. Při nesprávné likvidaci takového druhu
odpadu vám mohou hrozit pokuty v souladu se
státní legislativou.

Informácie pre používateľov o zbere a likvidácii starých zariadení a použitých batérií

Tieto symboly na výrobkoch, obaloch a/alebo
sprievodnej dokumentácii znamenajú, že použité
elektrické a elektronické výrobky a batérie sa
nesmú likvidovať ako bežný komunálny odpad.
V záujme zabezpečenia správneho
spôsobu likvidácie, spracovania a recyklácie
odovzdajte tieto výrobky a použité batérie na
špecializovanom zbernom mieste v súlade
s vašou štátnou legislatívou a smernicami
2002/96/ES a 2006/66/ES.
Správnym spôsobom likvidácie týchto výrobkov
a batérií prispejete k zachovaniu cenných zdrojov
a predídete prípadným negatívnym dosahom
na ľudské zdravie a životné prostredie, ktoré by
inak mohli vzniknúť v dôsledku nesprávneho
zaobchádzania s odpadmi. Podrobnejšie
informácie o zbere a recyklácii opotrebovaných
výrobkov a použitých batérií získate na miestnom
úrade, vo rme zabezpečujúcej likvidáciu odpadu,
alebo u predajcu, u ktorého ste si výrobky kúpili.
Pri nesprávnej likvidácii tohto druhu odpadu môžu
byť v súlade so štátnou legislatívou udelené
pokuty.

Panasonic Corporation

Webové stránky: http://www.panasonic.com
© Panasonic Corporation 2015

Vytištěno v ČR

Autorizovaný zástupce pro EU
Panasonic Testing Centre
Panasonic Marketing Europe GmbH
Winsbergring 15, 22525 Hamburg, Německo

Více informací získáte na adrese:

Panasonic Marketing Europe GmbH,

organizační složka Česká republika

Thámova 289/13

186 00 Praha 8, Karlín

telefon: + 420 236 032 511

zákaznická linka: + 420 236 032 911

centrální fax: + 420 236 032 411

e-mail: [e-mail]

aktuální info na www.panasonic.cz

Pro komerční uživatele v Evropské unii

Pokud chcete likvidovat elektrické nebo
elektronické zařízení, obraťte se na prodejce
nebo dodavatele se žádostí o další informace.

[Informace o likvidaci odpadu v zemích mimo
Evropskou unii]

Tyto symboly jsou platné pouze v Evropské unii.
Pokud chcete tento produkt zlikvidovat, obraťte
se na místní úřady nebo prodejce a informujte se
o správném způsobu likvidace.

Poznámka k symbolu baterie (příklady dvou
symbolů dole):
Tyto symboly lze doplnit chemickou značkou.
V takovém případě odpovídá požadavkům
stanoveným směrnicí pro chemikálie.

Pre rmy a podnikateľov v krajinách

Európskej únie

V prípade potreby likvidácie opotrebovaných
elektrických a elektronických zariadení získate
bližšie informácie od svojho predajcu alebo
dodávateľa.

[Informácie o likvidácii výrobkov v krajinách
mimo Európskej únie]

Tieto symboly platia len pre používateľov
v krajinách Európskej únie. V prípade potreby
likvidácie sa, prosím, obráťte na miestne úrady
alebo predajcu a informujte sa o správnom
spôsobe likvidácie (zneškodnenia).

Poznámka týkajúca sa symbolu batérie (dva
príklady symbolov v spodnej časti):

Tento symbol môže byť použitý v kombinácii
s chemickou značkou. V takomto prípade
vyhovuje požiadavkám stanoveným smernicou
pre obsiahnutú chemikáliu.

Panasonic Corporation

Webová stránka: http://www.panasonic.com
© Panasonic Corporation 2015

Vytlačené v ČR

Autorizovaný zástupca v EÚ
Skúšobné stredisko spoločnosti Panasonic
Panasonic Marketing Europe GmbH
Winsbergring 15, 22525 Hamburg, Nemecko

Viac informácií získate na adrese:

Panasonic Marketing Europe GmbH -

organizačná zložka Slovenská republika

Štúrova 11

811 01 Bratislava

zákaznícka linka: + 421 2 206 22 911

e-mail: [e-mail]

aktuálne info na www.panasonic.sk
