Panasonic CS-V12CTP, CU-A24CTP5, CU-V12CTP5, CS-V18CTP, CU-V18CTP5 OPERATING INSTRUCTIONS [de]
...Page 1
Before using your air-conditioner, please read
this operating instructions carefully and keep it
for future reference.
C
OOLING MODEL
(Refrigerant : R410A)
:-
Indoor Outdoor
CS-V12CTP CU-V12CTP5
CS-V18CTP CU-V18CTP5
CS-V24CTP CU-V24CTP5
BZ02
H
EAT-PUMP MODEL
(Refrigerant : R22)
:-
Indoor Outdoor
CS-A12CTP CU-A12CTP5
CS-A18CTP CU-A18CTP5
CS-A24CTP CU-A24CTP5
DEUTSCH.....................P. 19 – P. 27
Room Air Conditioner
OPERATING INSTRUCTIONS
MATSUSHITA INDUSTRIAL CORP. SDN. BHD.
LOT 2, PERSIARAN TENGKU AMPUAN, SECTION 21,
SHAH ALAM INDUSTRIAL SITE, SELANGOR, MALA
YSIA
F563868
Page 2
Wir danken Ihnen für den Kauf unseres PanasonicRaumklimageräts.
INHALT
:Besondere Merkmale .............................. 19
:Sicherheitshinweise ................................ 20
■ Montagehinweise
■ Wichtige Betriebshinweise
:Bezeichnung Der Geräteteile ........... 21~22
■ Innengerät
■ Außengerät
■ Zubehör
■ Fernbedienung
:Betriebsvorbereitungen.......................... 23
■ Innengerät
:Bedienung .......................................... 23~24
:Einstellen Des Timers ............................. 25
:Komfortbetrieb ........................................ 25
■ SLEEP-Betrieb
:Pflege und Wartung .......................... 25~26
■ Reinigen des Innengeräts und der
Fernbedienung
■ Reinigen der Grobstaubfilter
■ Kontrollen vor Beginn der Kühlsaison
■ Längere Nichtbenutzung des Klimageräts
■ Empfohlene Inspektionen
:Nützliche Hinweise .................................. 26
Tips Zu Betrieb Und Energieeinsparung .....
:
:Störungssuche ........................................ 27
■ Normaler Betrieb
■ Betriebsstörungen
■ Wenden Sie Sich direkt an Ihren Händler
Remarque:
Avant d’utiliser votre climatiseur, lisez attentivement
ces instructions d’utilisation et conservez-les afin de
pouvoir les consulter ultérieurement.
26
BESONDERE MERKMALE
● Leuchttaste
Einfachere Bedienung im Dunkeln.
(Siehe Seite 22)
● Automatikbetrieb
Optimale Betriebsart anhand der Raumtemperatur
ermitteln.
(Siehe Seite 23)
● Luftstrom-Komfortsteuerung
(Vertikale Luftstromrichtung)
Eine äußerst präzise Luftstrom-Richtungssteuerung
sorgt für ein angenehmes Raumklima.
(Siehe Seite 24)
● Ein-/Ausschalttimer
Ermöglicht automatisches Ein-/Ausschalten zu
programmierbaren Zeiten, höchsten Schlafkomfort zu
gewährleisten.
(Siehe Seite 25)
● Nachtbetrieb
Verhindert, daß der Raum zu warm oder zu kalt wird,
während Sie schlafen.
(Siehe Seite 25)
● Automatischer Wiederanlauf
Zur automatischen Wiederinbetriebnahme des Geräts
nach einem Netzausfall.
(Siehe Seite 26)
● Umweltfreundlich (Modelle mit Kühlmittel R410A)
Das verwendete Kühlmittel R410A ist kein
Treibhausgas - daher keine Schädigung der
Ozonschicht.
! Warhinweise
1) Bei Beschädigung des Netzkabels muss das Kabel durch
den Hersteller, seinen Kundendienst oder eine
entsprechend autorisierte Person ausgewechselt werden,
um Verletzungsgefahren zu vermeiden.
2) Vor der Durchführung von Wartungsarbeiten ist der
Netzstecker zu ziehen bzw. die Stromversorgung zu
unterbrechen.
3) Im Falle von Störungen, die einer Reparatur bedürfen,
wenden Sie sich bitte an Ihren Händler oder den
Kundendienst. Führen Sie auf keinen Fall Reparaturen
selbst aus.
4) Im Notfall ist die Stromzufuhr zum Gerät wie folgt zu
unterbrechen: Ziehen Sie den Netzstecker aus der
Steckdose oder betätigen Sie den Sicherungsautomaten
bzw. einen anderen, eventuell vorhandenen Trennschalter.
! Achtung
FALLS DIE STROMVERSORGUNG ÜBER EINE
NETZSTECKDOSE ERFOLGT, MUSS DER
NETZSTECKER BEI NICHTVERWENDUNG DES
KLIMAGERÄTS AUS DER STECKDOSE GEZOGEN
WERDEN.
Der A-bewertete Schalldruckpegel dieses Geräts beträgt
entsprechend den Prüfbedingungen nach JIS C 9612
weniger als 70 dB(A). Dabei gelten folgende Meßbedingungen:
Das Gerät arbeitet bei maximaler Kühlleistung,
die Meßentfernung vom Gerät beträgt 1 m.
HINWEISE
Ein Austausch oder Anschluss des Netzsteckers darf nur durch
ordnungsgemäß qualifiziertes Personal erfolgen.
Der maximale Schalldruckpegel beträgt 70 dB(A) oder weniger
gemäß “Maschinenlärm-lnformationsverordnung 3. GSGV, 18.
Januar 1991”.
19
Page 3
SICHERHEITSHINWEISE
Bitte lesen Sie die folgenden Sicherheitshinweise
vor der Inbetriebnahme sorgfältig durch.
● Eine unsachgemäße Bedienung infolge Mißachtung
der Bedienungsanleitung kann zu Verletzungen und
Beschädigungen führen. Um dies zu vermeiden, sind
die folgenden Hinweise unbedingt zu beachten.
● Die Warnhinweise untergliedern sich entsprechend
ihrer Wichtigkeit wie folgt:
! Vorsicht
Dieser Hinweis deutet darauf hin, daß seine
Nichtbeachtung zu schweren Verletzungen oder
gar zum Tod führen kann.
! Achtung
Dieser Hinweis deutet darauf hin, daß seine
Nichtbeachtung zu Verletzungen oder zu
Beschädigungen führen kann.
● Bei den folgenden Symbolen handelt es sich um
Verbote bzw. Gebote:
Dieses Symbol auf weißem Grund weist darauf hin,
daß eine bestimmte Tätigkeit NICHT
durchgeführt werden darf.
F
F
O
■ Montagehinweise
! Vorsicht
● Nehmen Sie den Ein- und Ausbau bzw. die
Neuinstallation dieses Geräts nicht selbst vor.
Eine unsachgemäße Installation kann elektrische
Schläge oder Brände verursachen oder dazu
führen, daß Wasser aus dem Gerät tropft.
! Achtung
● Das Raumklimagerät muß geerdet
werden.
Eine unsachgemäße Erdung kann
elektrische Schläge zur Folge haben.
● Gerät nicht in
explosionsgefährdeten Bereichen
installieren.
Wenn sich in direkter Nähe des
Klimageräts brennbare Gase
ansammeln, könnten diese durch das
Gerät entzündet werden.
● Die Kondensatleitung muß korrekt
angeschlossen sein.
Bei unsachgemäß angeschlossener
Kondensatleitung kann
Kondenswasser austreten.
■ Wichtige Betriebshinweise
! Vorsicht
Dieses Symbol warnt vor schweren Verletzungen mit
eventueller Todesfolge.
● Benutzen Sie keinen Mehrfachstecker.
● Das Klimagerät darf nicht durch Einstecken und
Herausziehen des Steckers ein- bzw.
ausgeschaltet werden.
● Das Klimagerät darf nicht mit nassen oder
feuchten Händen bedient werden.
● Das Netzkabel darf nicht beschädigt oder
verändert werden.
● Versuchen Sie nicht, den Finger oder andere
Gegenstände in die Geräte zu stecken.
● Gerät nicht über längere Zeiträume direkt einem
kalten Luftstrom aussetzen.
● Den Stecker richtig in die Steckdose stecken.
● Es darf nur das vorgeschriebene Netzkabel
verwendet werden.
F
F
O
● Bei Störungen (z. B. verbrannter Geruch) ist das
Klimagerät auszuschalten und der Netzstecker
zu ziehen.
! Achtung
Dieses Symbol warnt vor Verletzungen.
●
Ziehen Sie den Stecker nicht am Netzkabel heraus.
●
Das Klimagerät darf nicht mit Wasser gereinigt werden.
● Gerät nicht für andere Zwecke (z.B.
Konservierung) verwenden.
● Stellen Sie keine Verbrennungsgeräte im
direkten Zuluftstrom des Klimageräts auf.
● Ne pas s’asseoir ou placer quoi que ce soit sur
l’appareil d’extérieur.
●
Netzschalter vor jeder Reinigung auf AUS stellen.
● Lüften Sie den Raum regelmäßig.
● Nach längerer Verwendung die
Montagehalterung auf Schäden kontrollieren.
DEUTSCH
Diese Symbole auf schwarzem Grund weisen
darauf hin, daß bestimmte Tätigkeiten
durchgeführt werden MÜSSEN.
F
F
O
● Unterbrechen Sie die Stromversorgung, wenn
das Gerät längere Zeit nicht benutzt wird.
20
Page 4
BEZEICHNUNG DER GERÄTETEILE
AUT
HEA
COOL
DR
AN
SPEED
■ Innengerät
AUTO OFF/ON POWER TIMER SLEEP AIR SWING
■ Zubehör
2
6
1
3
5
1 Luftauslaß
2 Netzkabel
3 Lufteinlaß
4 Grobstaubfilter (hinter der Abdeckung)
5 Manuelle Luftlenklamelle für horizontale Zuluftrichtung
6 Luftlenklamelle für vertikale Zuluftrichtung
● Innengerät-Steuerung
4
1
2
2 3 4 5
1
1 Funktionstaste für Betrieb ohne Fernbedienung
2 Anzeige “Timer-Betrieb”–GRÜN
3 Timer-Anzeige – ORANGE
4 Anzeige “SLEEP-Betrieb”–ORANGE
5 Luftschwenkmodus-Anzeige – ORANGE
■ Außengerät
1
2
3
5
4
CU-V18CTP5, CU-V24CTP5
CU-A18CTP5, CU-A24CTP5
1 Luftansaugöffnungen
2 Rohrleitungen
3 Anschlußkabel
4 Luftauslaß
5 Kondensatleitung
● Fernbedienung
A
U
T
O
H
E
A
T
C
O
O
L
D
R
Y
O
F
F
H
FAN
O
S
N
A
PE
TEMP
O
E
F
D
F
H
O
N
B
OFF/ON
M
O
D
E
SLEEP
A
F
A
N
S
P
B
E
E
D
TIMER
A
U
S
T
ELECT SE
O
AIR SWING
T/CAN
CEL
M
R
AN
E
S
E
UAL
T
● Mehrsprachiger Aufkleber für Fernbedienung
● Fernbedienungshalter
1 Betriebsanzeigen
2 Signalempfänger
21
● Zwei (AAA) R03-Trockenbatterien oder
gleichwertige Batteriendry
CU-V12CTP5
CU-A12CTP5
Page 5
BEZEICHNUNG DER GERÄTETEILE
AN
SPEED
OFF
OFF
ON
ON
AUT
COOL
AN
AUT
HEA
COOL
AN
SPEED
OFF
OFF
ON
ON

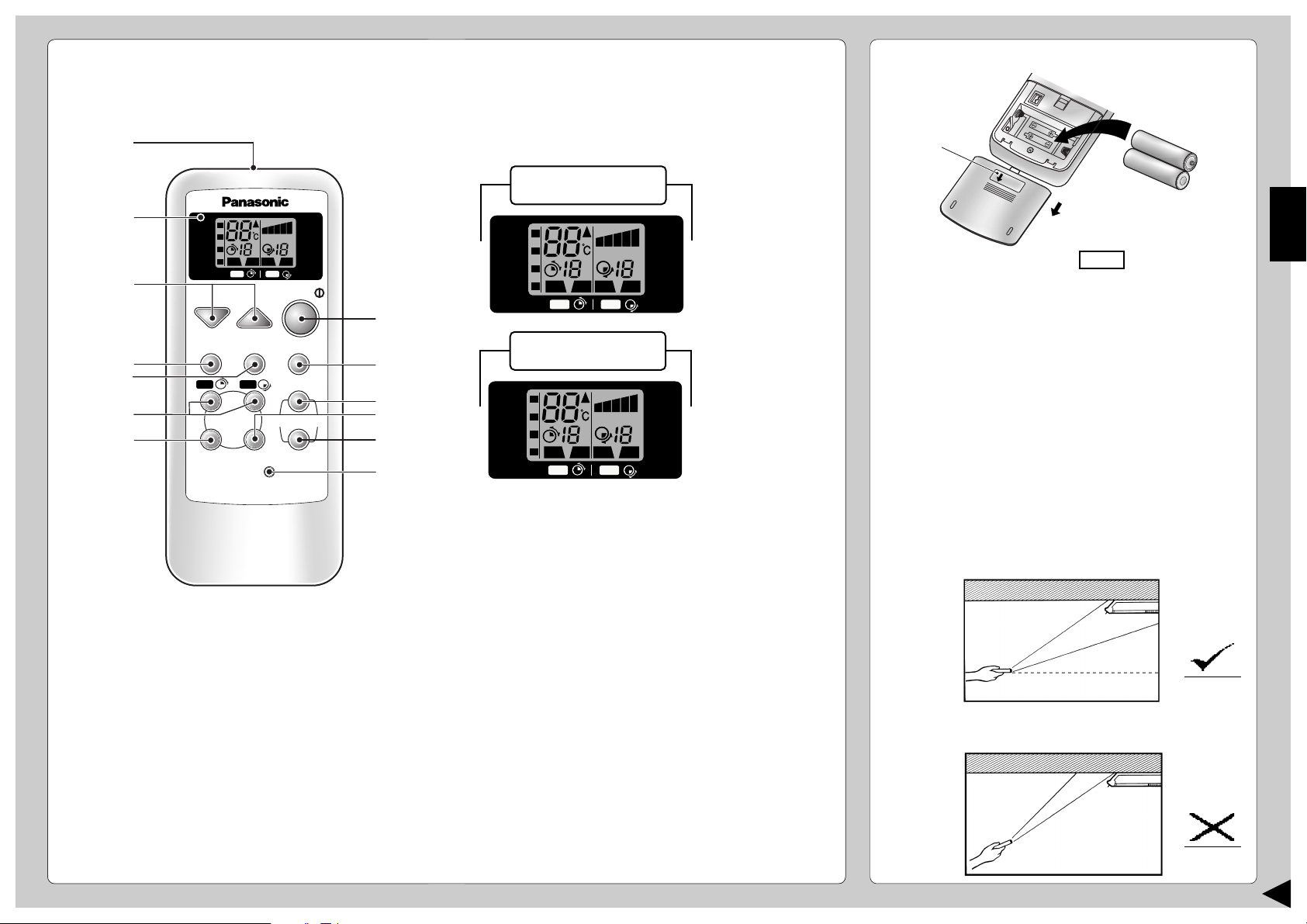

● Einlegen der Batterien
■ Fernbedienung
1
2
3
AUT
O
HEA
T
COOL
OFF
DRDRY
ON
A B
TEMP
MODE SLEEP FAN SPEED
4
5
6
A B
TIMER
7
SELECT SET/CANCEL
● Fernbedienungssignal.
• Zwischen der Fernbedienung und dem Klimagerät
dürfen sich keine Hindernisse befinden.
• Maximale Entfernung: 10 m.
• Bei Signaleingang ertönt ein kurzer oder ein langer
Piepton.
● Hinweise zur Verwendung der Fernbedienung.
• Lassen Sie die Fernbedienung nicht fallen.
• Die Fernbedienung darf nicht naß werden.
• Manche fluoreszierende Lampen können den
Signalempfang beeinträchtigen. Wenden Sie sich in
diesem Fall bitte an Ihren Fachhändler.
OFF
ON
OFF/ON
AIR SWING
MANUAL
RESET
HH
AUTO
FAN
SPEED
8
9
!
"
#
$
1 Sender
2 Anzeigefeld
Kühlmodell
ON
HH
FAN
SPEED
AUT
COOL
DRDRY
FAN
O
OFF OFF
ON
A B
Wärmepumpenmodell
ON
HH
FAN
SPEED
AUTO
HEAT
COOL
DRY
OFF
ON
A B
OFF
3 Tasten zum Einstellen der Raumtemperatur
(leuchttaste)
4 Betriebsarten-Wahltaste
5 Programmiertaste für Einschaltfunktion
(leuchttaste)
6 Zeit- bzw. Timereinstelltasten
7 Timer-Wahltaste
8 Ein/Aus-Taste
(leuchttaste)
9 Programmiertaste für Ausschaltfunktion
0 Autom. Luftstromsteuerung
! Einstell-/Löschtaste für Timer
@ Taste zum manuellen Einstellen der Zuluftrichtung
2
1
OPEN
1.5V
1.5V
1 Leicht auf die Markierung OPEN drücken und die
Abdeckung abziehen.
2 Batterien einlegen
– Auf korrekte Einbaurichtung achten.
● Hinweise zu den Batterien
Die Betriebsdauer der Batterien beträgt etwa ein Jahr.
•
●
Beim Ersetzen der Batterien ist folgendes zu beachten
• Die Batterien sind jeweils durch zwei neue Batterien
des gleichen Typs zu ersetzen.
• Es sollten keine wiederaufladbaren Ni-Cd-Akkus
verwendet werden.
• Die Batterien sind zu entfernen, wenn das
Klimagerät längere Zeit nicht benutzt wird.

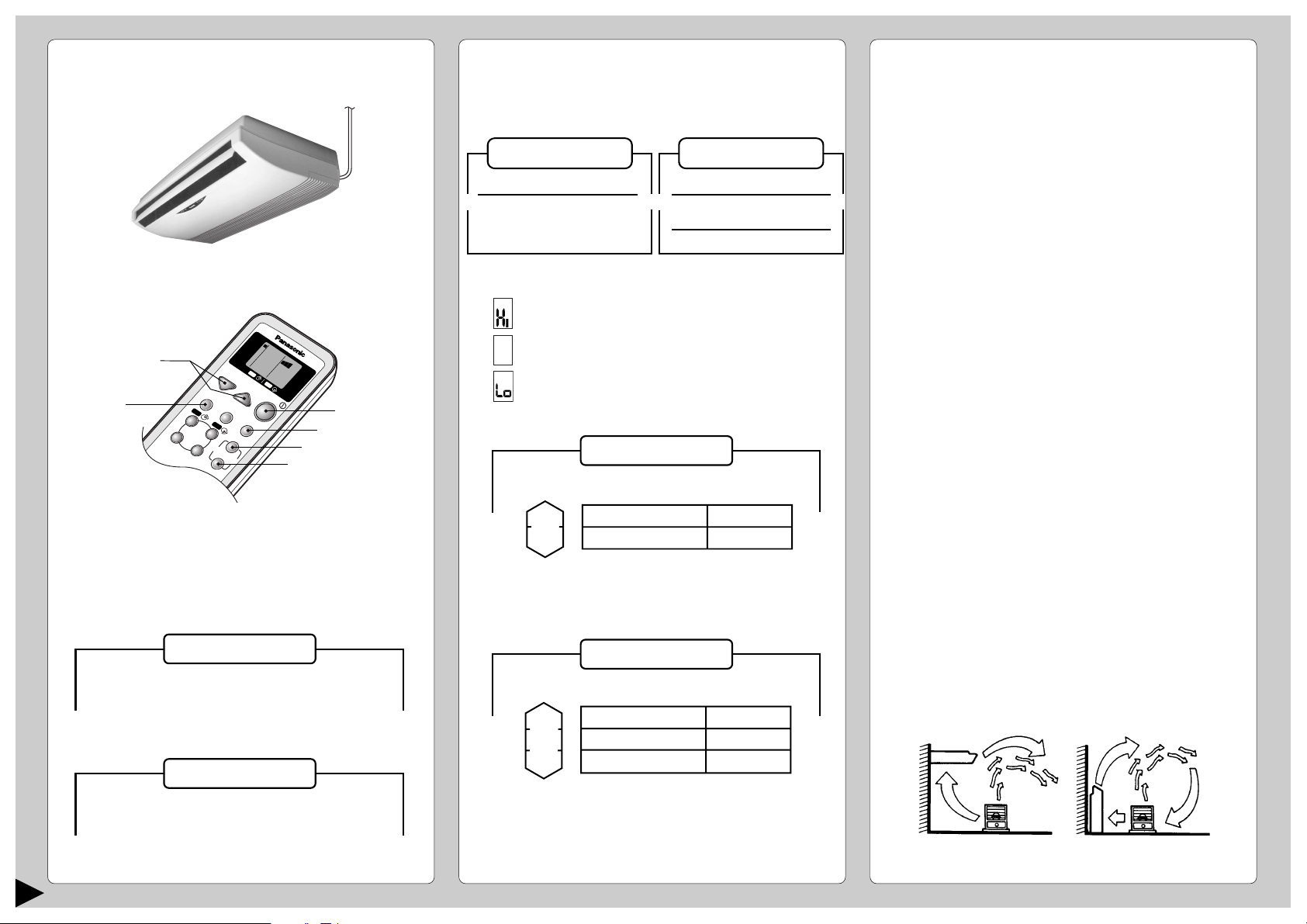

Handhabung der Fernbedienung bei Decken-/
●
Wandmontage.
• Die Fernbedienung parallel zum Boden richten
(Siehe folgende Darstellung.)
(Abb. 1) Horizontale Ebene
•
Das Signal ändert sich wie in der untenstehenden Abbildung.
Dies bedeutet, dass die Empfangsbedingungen schlecht sind
und das Signal nicht korrekt verarbeitet werden kann
O.K.
.
DEUTSCH
● Die Fernbedienung vor direkter Sonneneinstrahlung
schützen und nicht in die Nähe von Wärmequellen
wie Heizkörpern usw. platzieren.
# Reset-Kontakte zum
(Mit spitzem Gegenstand eindrücken, um den
Speicher zu löschen)
(Abb. 2)
OUT
22
Page 6
BETRIEBSVORBEREITUNGEN
AUT
HEA
COOL
DR
AN
SPEED
■ Innengerät
1 Netzstecker an eine getrennt abgesicherte
Spannungsversorgung anschließen.
1
BEDIENUNG
AUT
O
HEA
T
COOL
DR
3
2
A
TIMER
S
E
L
E
C
T
S
E
T
/C
A
N
C
E
R
E
S
E
T
■ Inbetriebnahme
• Taste 1 drücken.
• Die grüne Netz-Anzeigeleuchte (POWER) am
Raumgerät leuchtet auf.
• Zum Abschalten Taste erneut drücken.
■ Einstellmodus
• Taste 2 drücken, um die Auswahl vorzunehmen:-
AUTO – Automatikbetrieb
COOL – Kühlbetrieb
DRY – Betriebsart Mildes Trocknen
FAN – Luftumwälzbetrieb
Wärmepumpenmodell
AUTO – Automatikbetrieb
HEAT – Heizbetrieb
COOL – Kühlbetrieb
DRY – Betriebsart Mildes Trocknen
Y
TEMP
MODE
SLEEP
FAN SPEED
B
AUTO
AIR SWING
L
M
A
N
U
A
L
Kühlmodell
A
OFF/ON
FA
N
S
P
E
E
D
B
1
4
6
5
■ Einstellen der Temperatur
• Taste 3 drücken, um die Temperatur zu erhöhen bzw.
zu senken.
• Die Solltemperatur kann zwischen: 16°C ~ 30°C
• Empfohlene Temperaturbereiche:
Kühlmodell
COOL –>26°C ~ 28°C
DRY –> 1°C ~ 2°C
unter Raumtemperatur
Wärmepumpenmodell
COOL –>26°C ~ 28°C
DRY –> 1°C ~ 2°C
unter Raumtemperatur
HEAT –>20°C ~ 24°C
• Bei AUTO-Betrieb Taste 3 drücken, um die Auswahl
vorzunehmen:-
• Regelung auf 2°C über Standardtemperatur.
• Regelung auf Standardtemperatur.
• Regelung auf 2°C unter Standardtemperatur.
● Standardtemperatur
Kühlmodell
Raumtemperatur
Betrieb
Kühlen
23°C
Mildes Trocknen
• In der Betriebsart AUTO (Automatik) ermittelt das
Klimagerät die aktuelle Raumtemperatur und stellt
entsprechend die erforderliche Betriebsart ein (Kuhlen,
Mildes Trocknen).
•
Eine einmal gewählte Betriebsart verändert sich nicht mehr.
Standard-
temperatur
25°C
22°C
Wärmepumpenmodell
Raumtemperatur
Betrieb
Kühlen
23°C
20°C
Mildes Trocknen
Heizen
• Bei Start des Automatikbetriebs geht das Gerät je nach
Raumtemperatur selbsttätig auf Heiz-, Kühl- oder
Betriebsart Mildes Trocknen.
• Die Betriebsarten können sich bei Bedarf in Abständen
von 60 Minuten ändern.
Standard-
temperatur
25°C
22°C
21°C
● Hinweise zu den Betriebsarten
COOL – Kühlbetrieb
• Zur Regelung der Raumtemperatur auf Ihr
bevorzugtes Komfortniveau.
AUTO – Automatikbetrieb
• Optimale Betriebsart anhand der Raumtemperatur
ermitteln.
• Im Automatikbetrieb erfolgt keine Temperaturanzeige
auf der Fernbedienung.
DRY – Betriebsart Mildes Trocknen
• Sehr schonender Kühlbetrieb mit anschließender
Entfeuchtung. Die Raumtemperatur wird dadurch
nicht verringert.
• In der Betriebsart Mildes Trocknen läuft der Ventilator
mit niedriger Drehzahl.
HEAT – Heizbetrieb
(nur bei Wärmepumpenmodell)
• Die Wärme zur Beheizung des Raumes wird der
Außenluft entnommen. Bei sinkenden
Außentemperaturen kann die Heizleistung des Geräts
daher zurückgehen.
• Abtauautomatik
Entsprechend der jeweiligen Außentemperaturewird
der Betrieb des Klimagerats gelegentlich
unterbrochen, damit das am Außengerät entstandene
Eis abgetaut wird.
FAN – Luftumwälzbetrieb
(nur Kühlmodell)
• Erwärmte Luft steigt nach oben und sammelt sich im
oberen Bereich des Raums an. Die Luftzirkulation
leitet die warme Luft nach unten und erhöht auf diese
Weise die Heizwirkung. Im Vergleich zur
Deckenmontage muss die Temperatur bei
Bodenmontage höher eingestellt werden.
Bei Deckenmontage Bei Bodenmontage
23
Page 7

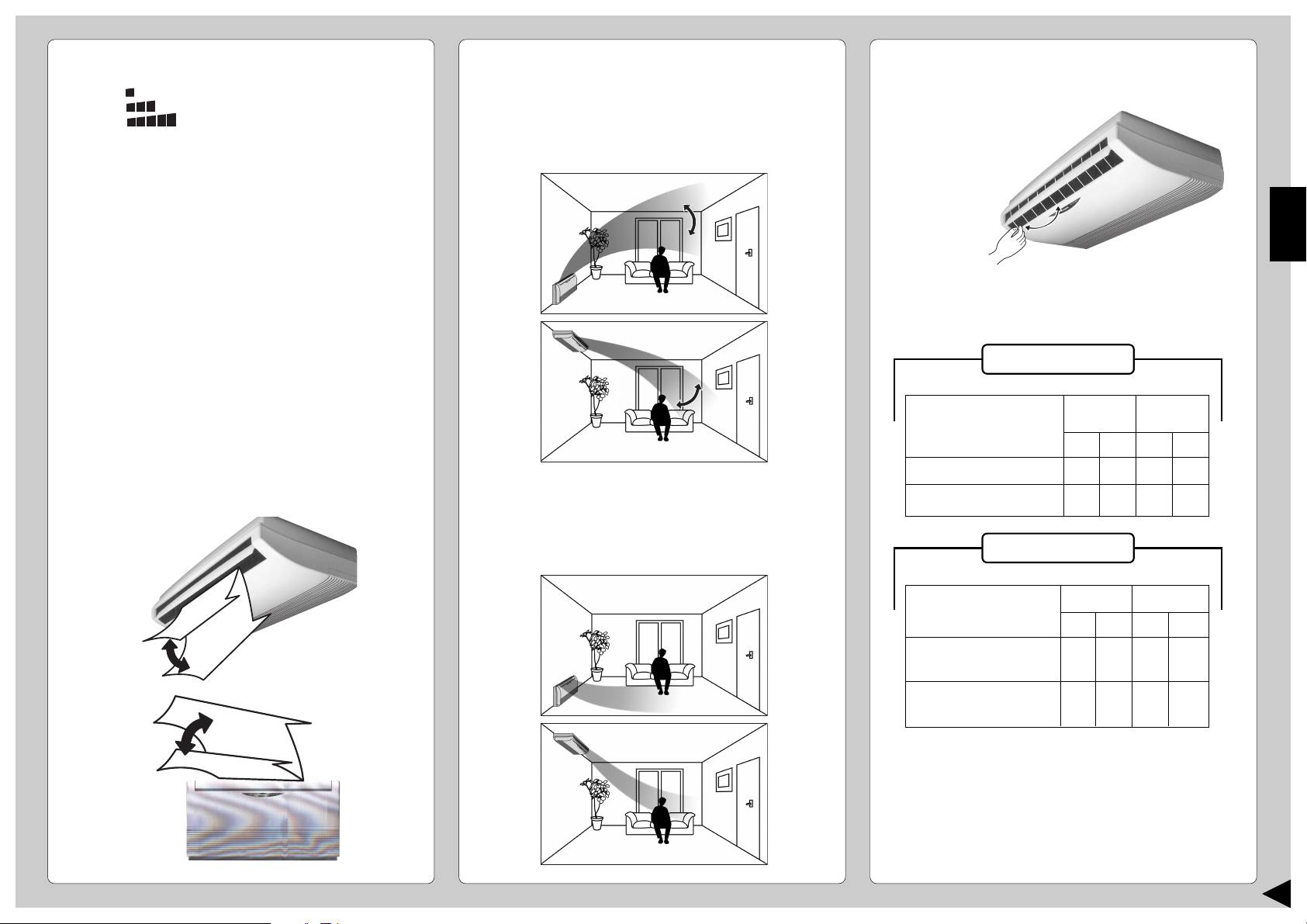

■ Einstellung der Ventilatordrehzahl
• Taste 4 drücken, um die Auswahl vorzunehmen:FAN – Niedrige Drehzahl
FAN – Mittlere Drehzahl
FAN – Hohe Drehzahl
AUTO
FAN – Automatische Drehzahl
Bei eingestellter Ventilatorautomatik wird
die Ventilatordrehzahl automatisch an
die jeweils herrschenden Bedingungen
angepaßt. Im Kühlbetrieb wird der
Ventilator gelegentlich abgeschaltet.
■ Vertikale Luftstromrichtung
● Manuelle Steuerung
• Taste 5 für manuelle Luftstromsteuerung
drücken und bei der gewünschten Einstellung
freigeben.
• Kühlen / Entfeuchten /
Heizen
(nur bei Wärmepumpenmodell)
Sie können die Luftstromrichtung per
Fernbedienung nach Wunsch einstellen. Dies ist
praktisch, wenn Sie sich z. B. nach dem Baden
abkühlen wollen. Sie können die Luftstromlamelle
zum Kühlen oder Entfeuchten in einem Bereich
zwischen horizontal und 25° nach unten
einstellen. Zum Heizen können Sie sie zwischen
Horizontalstellung und 45° (nach unten)
positionieren. (nur bei Wärmepumpenmodell)
Horizontal
Nach unten
● Automatikbetrieb
• Taste 6 für automatische Luftstromsteuerung
drücken.
• Kühlen / Mildes Trocknen
Die Luftstromlamelle schwenkt automatisch nach
oben und unten. Dadurch entsteht eine
erfrischende Brise.
• Heizen
(nur bei Wärmepumpenmodell)
Wenn die Temperatur der ausgeblasenen Luft
zu Beginn des Heizbetriebs noch nicht sehr
warm ist, wird die Luft horizontal ausgeblasen.
Mit steigender Ausblastemperatur wird die Luft
nach unten ausgeblasen.
Einstellung der waagerechten Luftströmungsrichtung
■
•
Die horizontale
Zuluftrichtung wird von
Hand am Gerät
eingestellt.
● Verwenden Sie dieses Klimagerät unter folgenden
Bedingungen:
Kühlmodell
(°C)
DBT:
Trockenkugeltemperatur
WBT:
Feuchtkugeltemperatur
Höchsttemperatur
Mindesttemperatur
Innen Außen
DBT
WBT
DBT
32
23
43
16
11
16
WBT
26
11
Wärmepumpenmodell
(°C)
DBT: Trockenkugeltemperatur
WBT: Feuchtkugeltemperatur
Höchsttemperatur-Kühlbetrieb
(Höchsttemperatur-Heizbetrieb)
Mindesttemperatur-Kühlbetrieb
(Mindesttemperatur-Heizbetrieb)
Innen Außen
DBT
WBT
DBT
32
23
(-)
11
(-)
43
(24)
16
(-5)
(30)
16
(16)
WBT
26
(18)
11
(-6)
DEUTSCH
● Hinweise
• Wenn das Gerät für längere Zeit nicht benutzt wird,
sollte die Stromversorgung abgeschaltet werden.
Ansonsten werden auch dann etwa 2,0 W Strom
verbraucht, wenn das Innengerät mit der
Fernbedienung abgeschaltet wurde.
• Wenn das Gerät abgeschaltet und sofort wieder
eingeschaltet wird, geht es erst nach 3 Minuten
wieder in Betrieb.
24
Page 8
A
U
T
O
C
O
O
L
D
R
Y
F
A
N
C
O
F
F
H
TE
M
P
O
OFF/ON
D
E
S
L
E
E
P
F
A
N
S
P
B
A
U
TO
A
IR
SW
IN
G
FAN
O
N
SPEED
O
F
F
H
O
N
E
E
D
1
4
2
3
5
M
A
T
IM
E
R
S
E
L
E
C
T
S
E
T
/C
A
N
C
E
L
R
E
S
E
T

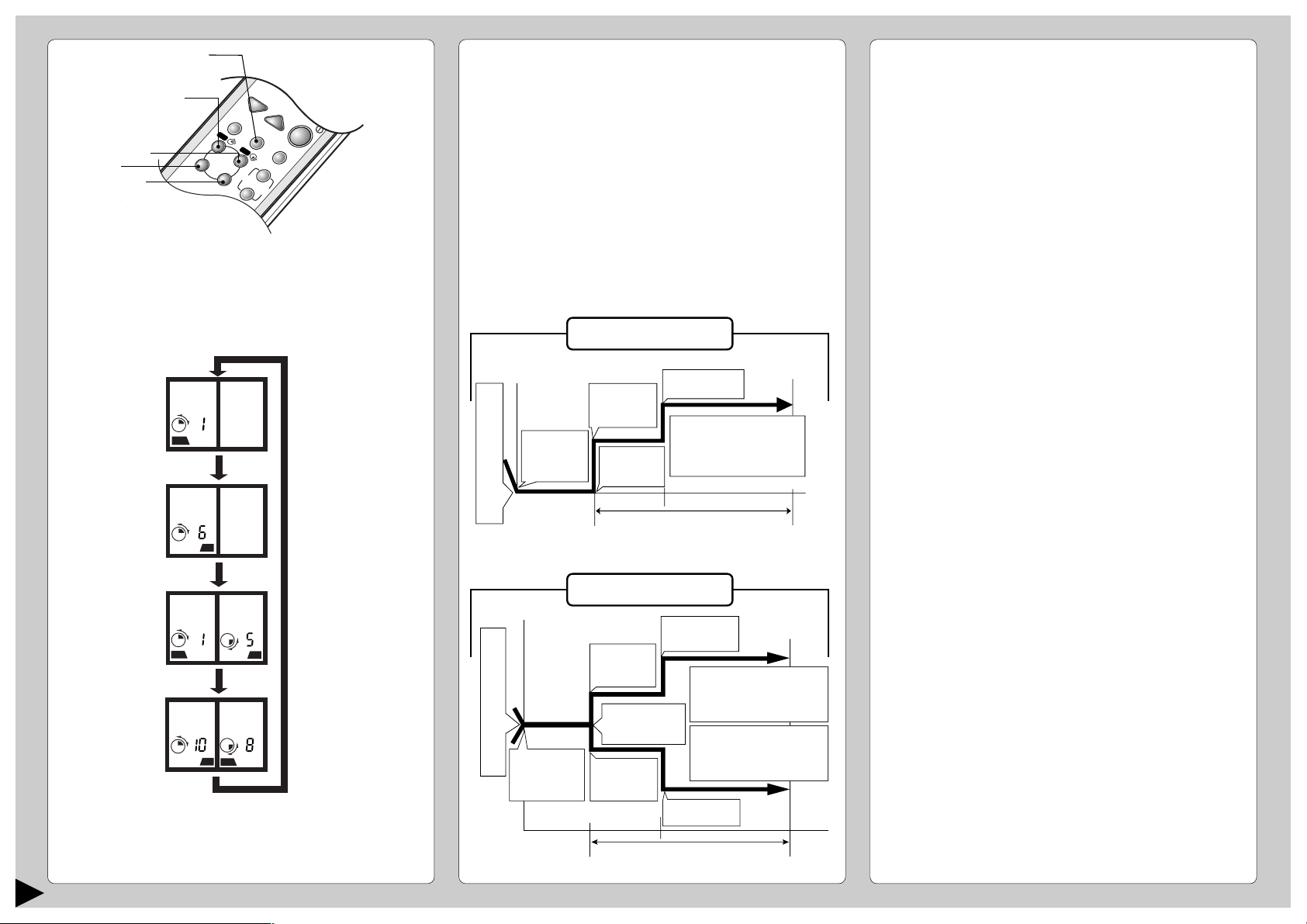

EINSTELLEN DES TIMERS
• Wählen Sie mit der Timer-Taste 1 eine Timerfunktion.
• Timer-Anzeige – wird angezeight.
•
Es stehen die folgenden fünf Timerfunktionen zur Wahl.
Mit jedem Tastendruck schalten Sie in Pfeilrichtung der
Reihe nach auf die jeweils nächste Timerfunktion um.
Ausschalttimer Beispiel:
H
OFF
Timergesteuerte Beispiel:
Einschaltfunktion Betrieb startet nach
H
ON
Betrieb stoppt 1 Std.
nach Aktivieren des
Timers.
6 Std.
KOMFORTBETRIEB
■ SLEEP-Betrieb
Zur komfortablen Raumtemperatur-Regelung während des
Schlafs:-
• Taste 5 drücken.
• Die SLEEP-Anzeigeleuchte am Raumgerät leuchtet auf.
• Um diese Betriebsart zu beenden, ist die Taste erneut zu
drücken.
● Funktionsdetails SLEEP-Betrieb
• Sobald die Raumtemperatur den eingestellten Wert
erreicht hat, schaltet das Gerät automatisch auf
reduzierten Luftstrom.
• Die Dauer des Nachtbetriebs beträgt 8 Stunden.
• Wenn diese Funktion gleichzeitig mit dem Timer
verwendet wird, hat der Timer Vorrang.
Kühlmodell
Temperatur
E
t
i
e
n
m
g
p
e
e
s
r
t
a
e
t
l
u
l
r
t
e
Temperaturerhöhung um ca.
0,5°C.
Nachtbetrieb wird
eingeschaltet.
0 bis 1 stunde
← 1 stunde →
Beginn der
Temperaturverschiebung.
Nach etwa 8-stündigem SLEEP-Betrieb
schaltet das Gerät automatisch ab.
Temperaturerhöhung
um ca. 0,5°C.
• Gerät geht im SLEEPModus auf Kühl- bzw. Betriebsart
Mildes Trocknen, um eine zu
starke Abkühlung zu vermeiden.
Zeit
PFLEGE UND WARTUNG
■
Reinigen des Innengeräts und der Fernbedienung
•
Wischen Sie das Klimagerät mit einem weichen, trockenen
Tuch ab.
•
Gerät nur mit handwarmem Wasser (max. 40°C) reinigen.
Keine flüssigen Reinigungsmittel verwenden.
■ Reinigen der Grobstaubfilter
(Hinweis:- Bei stark staubhaltiger Umgebungsluft sind die Filter
in zweiwöchentlichen Abständen zu reinigen. Die
Weiterverwendung verschmutzter Filter vermindert die Kühlbzw. Heizleistung).
1
Entfernen Sie den Staub mit einem Staubsauger.
2
Waschen Sie die Rückseite des Filters mit Wasser ab.
3
Stark verschmutzte Filter können Sie mit Wasser und Seife
oder einem milden Haushaltsreiniger abwaschen.
4
Lassen Sie die Filter trocknen, und setzen Sie sie wieder ein.
Achten Sie darauf, daß der Hinweis “FRONT” nach vorne zeigt.
*
Beschädigte Grobstaubfilter.
Ersatzfilter erhalten Sie bei Ihrem Klimageräte-Fachhändler
unter der Bestellnummer: CWD001088.
•
Zur Reinigung des Geräts niemals Benzin, Verdünnung,
Scheuerpulver oder mit Lauge bzw. ätzenden Flüssigkeiten
getränkte Lappen verwenden.
Timergesteuerte Beispiel
Aus-und Klimaanlage stoppt
Einschaltfunktion nach 1 Stunde und
H
OFF
H
schaltet sich nach 5
ON
Std. wieder ein.
Timergesteuerte Beispiel:
Ein- und Klimaanlage schaltet
Ausschaltfunktion sich nach10 Stunden
H
ON
H
OFF
ein und schaltet sich
nach 8 Std. Betrieb
wieder ab.
• Drücken Sie zum Einstellen der gewünschten
Stundenanzahl die Taste 2 bzw. 3 des Timers.
(Stundenzahl, die eingestellt werden kann : 1 ~ 12)
• Drücken Sie die Einstell-/Löschtaste 4 für Timer
25
Temperatur
E
t
i
e
n
m
g
p
e
e
s
r
t
a
e
t
l
u
l
r
t
e
Nachtbetrieb
wird
eingeschaltet.
0 bis 1 stunde
Wärmepumpenmodell
Temperaturerhöhung um ca. 0,5°C.
Temperaturerhöhung um ca.
0,5°C.
Beginn der
Temperaturverschiebung.
Temperaturrückgang ca.
2°C
1 stunde
←
→
Nach etwa 8-stündigem SLEEP-Betrieb
schaltet das Gerät automatisch ab.
• Gerät geht im SLEEP-Modus auf
Kühl- bzw. Betriebsart Mildes
Trocknen, um eine zu starke
Abkühlung zu vermeiden.
• Gerät geht im SLEEP-Modus auf
Heizbetrieb, um eine zu starke
Aufheizung zu vermeiden.
Temperaturrückgang ca. 3°C.
Zeit
Page 9
■ Kontrollen vor Beginn der Kühlsaison
● Luftfilter reinigen, wieder einsetzen und die
Klimaanlagen betreiben
● Ist der Abluftsrom kalt bzw. warm?
Eine normale Funktion liegt vor, wenn 15 Minuten nach
Betriebsbeginn folgende Temperaturdifferenz zwischen der
Lufteinlass und Luftauslassöffnung feststellbar ist:-
Kühlmodell
COOL –> mindestens 8°C
Wärmepumpenmodell
COOL –> mindestens 8°C
HEAT –> mindestens 14°C
● Sind Lufteintritt und Luftaustritt blockiert?
● Sind die Batterien der Fernbedienung erschöpft?
Wenn die Anzeige auf dem Display der Fernbedienung
schwach erscheint, sind die Batterien auszuwechseln.
■ Längere Nichtbenutzung des Klimageräts
1 Zur inneren Trocknung des Raumgeräts ist das System
2 - 3 Stunden lang unter folgenden Bedingungen zu
betreiben:-

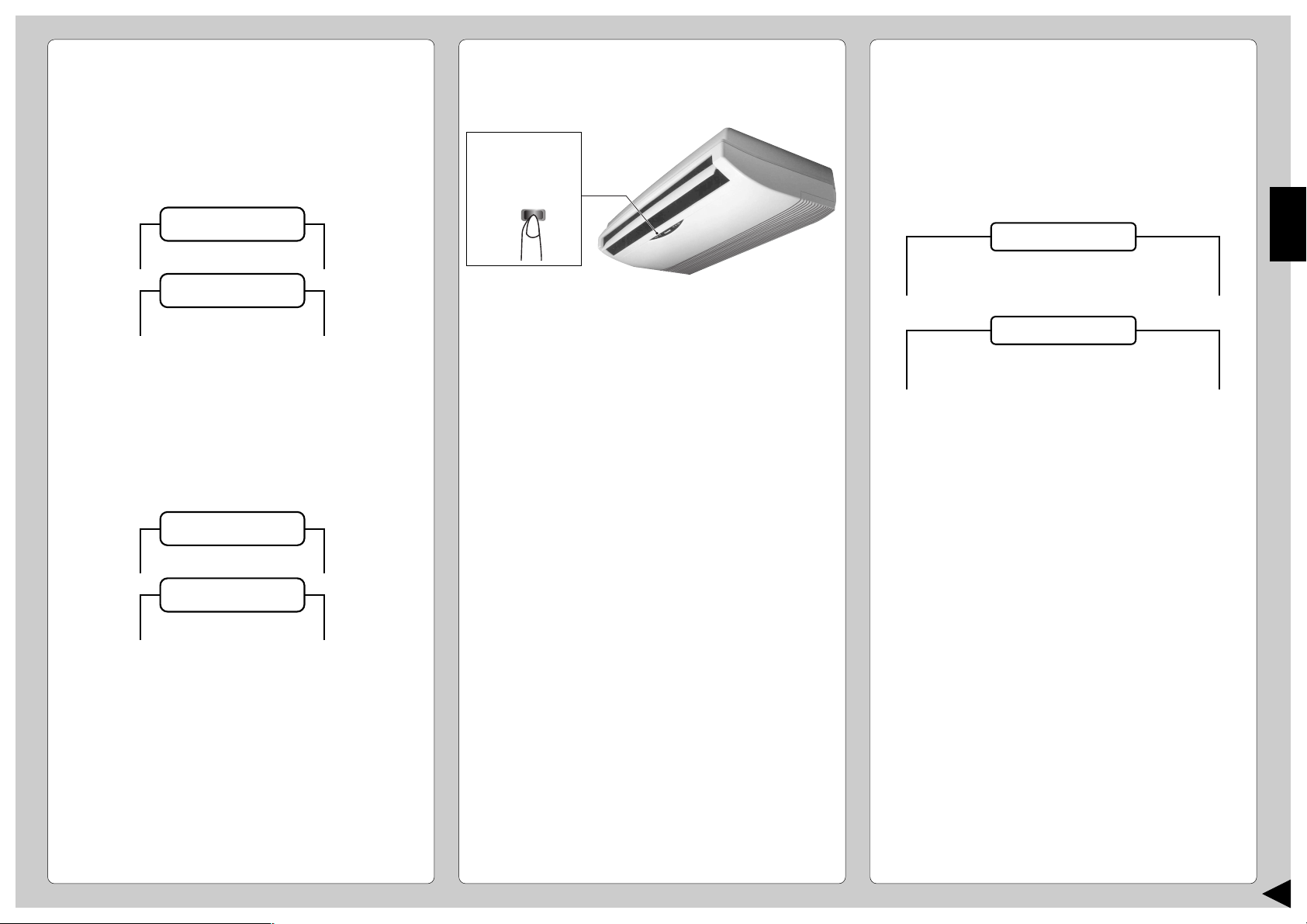

NÜTZLICHE HINWEISE
■ Automatikbetrieb
Drücken Sie die
Zwangsbetriebstaste
AUTO OFF/ON
● Automatikbetrieb
• Wenn die Fernbedienung defekt oder nicht zur
Hand ist, drücken Sie die Taste AUTO
OPERATION, um das Gerät in Automatikbetrieb zu
schalten.
• Beim Drücken der Taste für den Betrieb ohne
Fernbedienung begibt sich das Gerät sofort in den
Automatikbetrieb, allerdings kann in dieser
Betriebsart nicht die Temperatur eingestellt werden.
Die Netzleuchte am Raumgerät beginnt zu blinken, bis
•
die automatische Wahl der Betriebsart erfolgt ist.
• Um diese Betriebsart aufzuheben, ist die Taste
erneut zu drücken.
TIPS ZU BETRIEB UND
ENERGIEEINSPARUNG
■ Temperatureinstellung
• Durch richtige Einstellung lassen sich ca. 10% des
Stromverbrauchs sparen.
• Stellen Sie hierzu die Temperatur entsprechend
höher bzw. niedriger als eigentlich gewünscht ein.
Kühlmodell
Kühlbetrieb (COOL) : 1°C höher
Wärmepumpenmodell
Kühlbetrieb (COOL) : 1°C höher
Heizbetrieb (HEAT) : 2°C tiefer
■ Luftfilter
• Die Luftfilter alle 2 Wochen reinigen.
• Durch vershmutzte Filter kann sich die Kühl-bzw.
Heizleistung verringen.
DEUTSCH
Kühlmodell
Gebläsebetrieb (FAN)
Wärmepumpenmodell
Kühlbetrieb (COOL) mit 30°C
Einstelltemperatur.
2 Gerät ausschalten und Netzstecker abziehen.
3 Nehmen Sie die Batterien aus der Fernbedienung.
■ Empfohlene Inspektionen
• Nach Betrieb über mehrere Jahreszeiten verschmutzt das
Gerät und seine Leistung lässt nach. Ein verschmutztes
Gerät kann je nach Einsatzbedingungen einen
unangenehmen Geruch abgeben, zudem besteht die
Gefahr der Verunreinigung des Entfeuchtungssystems mit
Staub. Neben der regelmäßigen Reinigung sollte daher
eine saisonale Inspektion durchgeführt werden.
(wenden Sie sich bitte an Ihren Vertragshändler).
■ Stromausfall bei programmiertem Timer
• Die Einstellung des Timers geht bei Netzausfall
verloren. Stellen Sie den Timer nach Wiederkehr
der Netzspannung neu ein.
■ Schutz bei Gewitter
• Dieses Klimagerät ist mit einem eigenen
Überspannungsschutz versehen. Um Ihr Klimagerät
darüber hinaus jedoch gegen häufige und starke
Blitzeinschläge zu schützen, sollten Sie die
Stromversorgung unterbrechen und den Stecker
aus der Steckdose ziehen.
■ Automatischer Wiederanlauf
• Kehrt nach einem Stromausfall die Versorgung
zurück, setzt der Betrieb automatisch nach
3 – 4 Minuten wieder ein.
• Bei Wiederkehr der Netzspannung geht das Gerät
in der zuvor eingestellten Betriebsart und mit
unveränderter Luftstrom-Richtung in Betrieb, da es
nicht über die Fernbedienung ausgeschaltet wurde.
■ Fenster und Türen geschlossen halten
• Andernfalls wird die Kühl- bzw. Heizwirkung
reduziert; es fallen unnötige Stromkosten an.
■ Außengerät
• Der Luftausblas des Außengeräts darf nicht verstellt
oder verschlossen werden, da sich sonst die Kühlbzw. Heizleistung verringert.
■ Timer und Nachtbetrieb
• Stellen Sie das Gerät auf SLEEP-Betrieb, während
Sie schlafen, bzw. auf Timer-Betrieb, wenn Sie den
Raum verlassen. So lässt sich wertvolle Energie
sparen.
■ Keine direkte Sonneneinstrahlung
• Halten bei Kühlbetrieb die Vorhänge oder Gardinen
geschlossen, um direkte Sonneneinstrahlung zu
vermeiden.
26
Page 10
STÖRUNGSSUCHE
■ Normaler Betrieb
Fragen?
• Beim Wiedereinschalten läuft das Gerät etwa
3 Minuten lang nicht.
• Es ist das Geräusch von fließendem
Wasser zu hören.
• Es sieht aus, als käme Nebel aus dem Klimagerät.
• Une odeur étrange flotte dans la pièce.
• Austritt von Wasser oder Dampf aus dem
Raumgerät.
• Bei eingestellter Ventilatorautomatik bleibt der
Ventilator des Klimageräts hin und wieder stehen.
• (nur bei Wärmepumpenmodell)
Das Gerät bleibt im Heizbetrieb etwa 12 minuten
lang stehen. (Netzkontrollleuchte blinkt).
• (nur bei Wärmepumpenmodell)
Im Heizbetrieb kommt es vor, daß der Ventilator
des Innengeräts zeitweise abgeschältet wird.
Antworten
• Dies dient zum Schutz des Geräts. Warten Sie, bis
das Gerät in Betrieb geht.
• Es handelt sich um das normale KühlmittelFließgeräusch im Gerät.
• Kondensatbildung ist möglich, wenn der Luftstrom aus
dem Klimagerät den Raum abkühlt.
• Grund ist möglicherweise ein modriger Geruch aus
Wänden, Teppich, Möbel oder Kleidung im Raum.
• Im Kühl- bzw. Trockenbetrieb kondensiert
Luftfeuchtigkeit auf den kalten Flächen der Leitungen
zum Außengerät und tropft von dort ab.
• Auf diese Weise wird vermieden, daß Gerüche aus
der Umgebung verbreitet werden.
• Dies dient zum Abtauen des Außengeräts
(Defroster-Betrieb). Die Dauer dieser Funktion ist auf
ca. 12 Minuten begrenzt. Vom Außengerät kann
anschließend Wasser abtropfen. Warten Sie das Ende
dieser Funktion ab (Aufleuchten der Netzleuchte).
(Bei sehr tiefen Außentemperaturen und hoher
Luftfeuchtigkeit kann sich Frost auf dem Außengerät
bilden).
• Dies dient zur Verhinderung eines unerwünschten
Kühleffekts bei Heizbetrieb.
■ Wenden Sie Sich direkt an Ihren Händler
In folgenden Fällen bitte Gerät ausschalten, Netzstecker
ziehen und schnellstmöglich den Händler verständigen.
• Ungewöhnlich laute Betriebsgeräusche.
• Wasser oder ähnliches ist versehentlich in die
Fernbedienung gelangt.
• Wasser tropft aus dem Inneng0erät.
• Schalter oder Tasten funktionieren nicht
ordnungsgemäß.
• Der Sicherungsautomat löst häufig aus.
• Netzkabel und Stecker werden ungewöhnlich
warm.
■ Betriebsstörungen
• Das Klimagerät läuft gar nicht.
• Das Klimagerät gibt ein lautes
Betriebsgeräusch ab.
• Klimagerät erreicht keine wirksame
Kühl- bzw. Heizleistung.
• Fernbedienung / anzeige funktioniert nicht
27
Fragen?
Bitte kontrollieren
• Hat der Sicherungsautomat ausgelöst?
• Wurde der Netzstecker gezogen?
• Wurde der Timer falsch eingestellt?
• Wurde das Gerät schief montiert?
• Wurde die Temperatur falsch eingestellt?
• Sind die Filter verschmutzt?
• Sind die Luftein- oder -auslässe des Außengeräts
zugestellt?
• Stehen irgendwelche Fenster oder Türen offen?
• Batterien leer?
• Batterien korrekt eingesetzr (+) und (–)?
Page 11
Note
Please remember to record the following:
Remarque
N’oubliez pas de noter les informations suivantes :
УзмеЯщуз
РбсбкблеЯуие нб кбфбгсЬшефе фб еоЮт:
● Model Number
● Serial Number
● Dealer’s Name
● Date Purchased
Nota
Não esqueça registar os dados seguintes:
● Número de modelo
● Número de série
● Número do representante
● Data de compra
Anmerkung
Bitte notieren Sie die folganden Daten:
● Modell-Nr
● Serien-Nr
● Händler-Nr
● Kaufdatum
● Numéro de modèle
● Numéro de série
● Nom du revendeur
● Date d’achat
Opmerking
Vergeet niet volgende zaken te noteren:
● Modelnummer
● Serienummer
● Dealernummer
● Aankoopdatum
Nota
Ricordare di trascrivere i seguenti dati:
● Codice modello
● Numero di serie
● Codice rivenditore
● Data di acquisto
Not
Lütfen aşağıdakileri bir kenara yazın:
● Cihazın Model Numarası
● Cihazın Seri Numarası
● Yetkili Satıcının Adı
● Cihazın Satın Alındığı Yıl
● Бсйимьт МпнфЭлпх
● Бэощн Бсйимьт
● Пнпмб Бнфйрспуюрпх
● ЗмеспмзнЯб БгпсЬт
Nota
No se olvide de registrar los datos siguientes:
● Número de modelo
● De série
● Del representante
● Fecha de compra
èËϘ‡ÌËÂ:
зВ Б‡·Ы‰¸ЪВ, ФУК‡ОЫИТЪ‡, Б‡ФЛТ‡Ъ¸ ТОВ‰Ы˛˘Ы˛ ЛМЩУП‡ˆЛ˛:
● çÓÏ ÏÓ‰ÂÎË
● çÓÏÂ ÒÂËË
● àÏfl ‰Ë·
● С‡Ъ‡ ФЛУ·ВЪВМЛfl
WEö
d¹∫ wK¹ U qO−ð dcð vł
●—dD« r“«
●—qK²« r
●u« rÝ«qO
●—UðdA« a¹¡«
F563868 Printed in Malaysia
Matsushita Electric Industrial Co., Ltd.
Web Site : http://www.panasonic.co.jp/global/
P0301-2
Loading...
