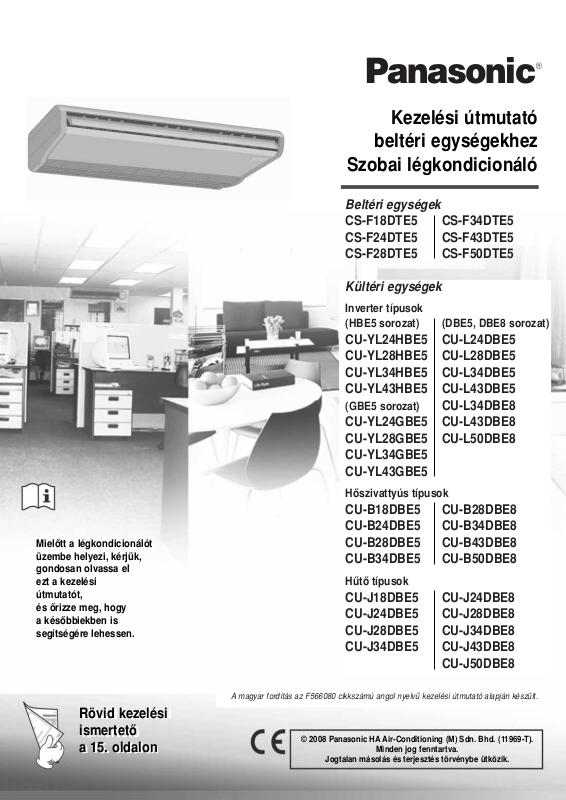

Mielôtt a légkondicionálót üzembe helyezi, kérjük, gondosan olvassa el
ezt a kezelési útmutatót,
és ôrizze meg, hogy a késôbbiekben is segítségére lehessen.
RövidRövidkezelésikezelési ismertetôismertetô
a 15.. oldalonl l
Panasonic®
Kezelési útmutató beltéri egységekhez Szobai légkondicionáló
Beltéri egységek
CS-F18DTE5 CS-F34DTE5 CS-F24DTE5 CS-F43DTE5 CS-F28DTE5 CS-F50DTE5
Kültéri egységek
Inverter típusok |
|
|
(HBE5 sorozat) |
|
(DBE5, DBE8 sorozat) |
|
||
CU-YL24HBE5 |
|
CU-L24DBE5 |
CU-YL28HBE5 |
|
CU-L28DBE5 |
CU-YL34HBE5 |
|
CU-L34DBE5 |
CU-YL43HBE5 |
|
CU-L43DBE5 |
(GBE5 sorozat) |
|
CU-L34DBE8 |
CU-YL24GBE5 |
|
CU-L43DBE8 |
CU-YL28GBE5 |
|
CU-L50DBE8 |
CU-YL34GBE5 |
|
|
CU-YL43GBE5 |
|
|
Hôszivattyús típusok
CU-B18DBE5 CU-B24DBE5 CU-B28DBE5 CU-B34DBE5
Hûtô típusok
CU-B28DBE8 CU-B34DBE8 CU-B43DBE8 CU-B50DBE8
CU-J18DBE5 CU-J24DBE8
CU-J24DBE5 CU-J28DBE8
CU-J28DBE5 CU-J34DBE8
CU-J34DBE5 CU-J43DBE8
CU-J50DBE8
A magyar fordítás az F566080 cikkszámú angol nyelvû kezelési útmutató alapján készült.
© 2008 Panasonic HA Air-Conditioning (M) Sdn. Bhd. (11969-T). Minden jog fenntartva.
Jogtalan másolás és terjesztés törvénybe ütközik.
Biztonsági óvintézkedések
ÉRTELMEZÉSEK
Azokat az utasításokat, amelyeket követnie kell, a következô jelölések mutatják.
Ez a jelzés azt mutatja, hogy az adott mûvelet TILOS!
Ezek a jelzések azt mutatják, hogy az adott mûvelet végrehajtása KÖTELEZÔ!
A személyi sérülések, egyéb balesetek vagy anyagi károk elkerülése érdekében tartsa be a következôket. A nem megfelelô használat, amely a figyelmeztetések figyelmen kívül hagyásából ered, balesetet vagy meghibásodást okoz és ezt a következô jelzések mutatják.
|
Ez a jelzés súlyos vagy halálos balesetre |
|
Ez a jelzés arra figyelmeztet, hogy |
|
Veszély |
figyelmeztet, ha nem veszi figyelembe az |
Figyelmeztetés |
sérülés vagy meghibásodás törté- |
|
nik vagyontárgyakban, ha nem |
||||
|
elôírásokat. |
|
|
veszi figyelembe az elôírásokat. |
Vezeték nélküli távvezérlô |
Beltéri egység |
|
Beltéri egység |
•Ne használjon újratölthetô elemet (Ni-Cd).
•A távvezérlôt tartsa távol kiskorúaktól, gyermekektôl, ne engedje, hogy játsszanak vele, megakadályozva ezzel, hogy véletlenül lenyeljék az elemeket.
•Távolítsa el az elemeket a távvezérlôbôl, ha hosszabb ideig nem használja.
•Az elemcserénél új, két darab, azonos típusú elemet helyezzen a távvezérlôbe, ügyelve azok polaritására, hogy megelôzze a távvezérlô meghibásodását (hibás mûködését).
•Ne telepítse, ne távolítsa el vagy ne helyezze át másik helyre saját maga a készüléket. A helytelen felszerelés (telepítés) vízcsöpögést, elektromos áramütést vagy tüzet okozhat.
A felszereléssel (telepítéssel) kapcsolatban forduljon szakképzett szervizhez vagy szakemberhez.
•Ne helyezze ujját vagy más tárgyat a beltéri egységbe, mert a forgórészek sérülést okozhatnak.
•Ne kísérelje meg a készülék javítását.
Levegô
kiáramlás Levegôbeáramlás
Tápfeszültség-ellátás
•Ne használjon olyan csatlakozóaljzatot, amelybe több készülék is csatlakoztatható.
•Ne módosítsa a hálózati csatlakozókábelt.
•Ne használjon hosszabbító vezetéket.
•Ne kezelje a készüléket vizes kézzel.
•Csak az elôírt hálózati csatlakozókábelt használja.
•Ha a hálózati csatlakozókábel megsérült, vagy cserére szorul, csak a gyártó vagy a szakszerviz által elôírt speciális kábelre szabad kicserélni, szakember
által, a veszély elkerülése érdekében.
•Ezt a légkondicionáló berendezést védôföldeléssel kell ellátni. Javasoljuk, hogy különbözeti áram mûködtetésû védô kapcsolót (RCD) vagy szivárgó-
áram-védô kapcsolót (ELCB) is telepítsen. Ellenkezô esetben a nem megfelelô földelés, meghibásodás esetén, elektromos áramütést vagy tüzet okozhat.
•Ha üzemzavart vagy rendellenességet (égésszagot stb,) tapasztal, kapcsolja le a készülék tápfe- szültség-ellátását, bontsa a hálózati csatlakozást és forduljon a márkaszervizhez.
Levegô
beáramlás
Levegô
beáramlás
Levegô
kiáramlás
Kültéri egység
•Ne helyezze ujját vagy tárgyat a kültéri egységbe, mert az éles részek sérülést okozhatnak.
•Ne helyezze (ne telepítse) a készüléket olyan helyre, ahol robbanásveszélyes gáz szivárgása fordulhat elô.
•Ne mossa le a készüléket vízzel, benzinnel, festékhígítóval vagy súrolószerrel.
•Ne használja más célra – mint például élelmiszerek frissen tartására stb. – a készüléket.
•Ne helyezzen semmiféle lánggal mûködô készüléket a légkondicionáló légáramlatának útjába.
•Ne tartózkodjon hosszabb ideig a közvetlen hideg légáramban.
•Gondoskodjon arról, hogy a vízelvezetés csatlakoztatása megfelelô legyen. A nem megfelelôen csatlakoztatott vízelvezetés vízcsöpögést eredményez a készülékbôl.
•Rendszeresen szellôztesse a szobát.
Tápfeszültség-ellátás
•Kapcsolja ki a tápfeszültséget, és bontsa a tápfeszültség-ellátást, mielôtt tisztítja vagy karbantartja a készüléket.
•Kapcsolja ki a tápfeszültséget,
ha hosszabb ideig nem fogja használni a készüléket.
•Ez a légkondicionáló készülék beépített túlfeszültség-védelemmel rendelkezik. Annak érdekében, hogy a rendkívül erôs villámlásból eredô meghibásodásokat elkerülje, kapcsolja ki a készülék tápfeszült- ség-ellátását.
Ne érintse meg a légkondicionálót vihar, villámlás során, mert ez elektromos áramütést okozhat.
Kültéri egység
•Ne üljön rá, ne lépjen rá a kültéri egységre.
•Ne érintse meg az éles alumínium bordázatot, mert ez sérülést okozhat.
•Biztosítsa, hogy a vízelvezetô csôrendszer megfelelôen legyen csatlakoztatva. Ellenkezô esetben vízcsöpögés léphet fel.
•Rendszeresen ellenôrizze, hogy a készülék felerôsítése nem sérült-e meg hosszabb használat során.
F566080
2
A szabályokkal kapcsolatos információk
Ezt a készüléket nem gyermekek, fizikailag, idegrendszerileg vagy szellemileg korlátozott személyek használatára szánták, vagy akiknek nincs gyakorlata és ismerete a készülék használatával kapcsolatban, csak olyan személy felügyelete mellett, aki felelôs a biztonságáért.
Gyermekek esetében ügyeljen arra, hogy ne játszhassanak a készülékkel.
Mûködési feltételek
A következô hômérséklethatárok között használja ezt a légkondicionálót.
Típus |
Hômérséklet (°C) |
Belsô tér |
Külsô tér |
Inverter |
HÛTÉS |
|
|
|
|
|
|
(GBE5, DBE5, |
|
|
|
DBE8 sorozat) |
FÛTÉS |
|
|
|
|
|
|
|
HÛTÉS |
|
|
Hôszivattyú |
|
|
|
FÛTÉS
Hûtô HÛTÉS
Megjegyzés
Ez a készülék még képes hûteni, ha a külsô hômérséklet –15 °C* / – 10 °C**-nál alacsonyabb, nem lakószobában, mint például számítógép-teremben, amennyiben a szoba hômérséklete 21 °C vagy magasabb, és a belsô tér relatív légnedvessége nem nagyobb 45%-nál.
(CU-YL24HBE5, CU-YL28HBE5, CU-YL34HBE5, CU-YL43HBE5)
Hômérséklet (°C) |
Belsô tér |
Külsô tér |
HÛTÉS
FÛTÉS
Megjegyzés
Ez a készülék még képes hûteni, ha a külsô hômérséklet –5 °C-nál alacsonyabb, nem lakószobában, mint például számítógép-teremben, amennyiben a szoba hômérséklete 21 °C vagy magasabb, és a belsô tér relatív légnedvessége nem nagyobb 45%-nál.
Köszönjük, hogy
Panasonic légkondicionálót vásárolt.
TARTALOMJEGYZÉK
Biztonsági óvintézkedések . . . . . 2
A szabályokkal kapcsolatos információk . . . . . . . . . . . . . . . . . 3
Termék áttekintés és mûködtetés (vezeték nélküli távvezérlô) . . . . . 4

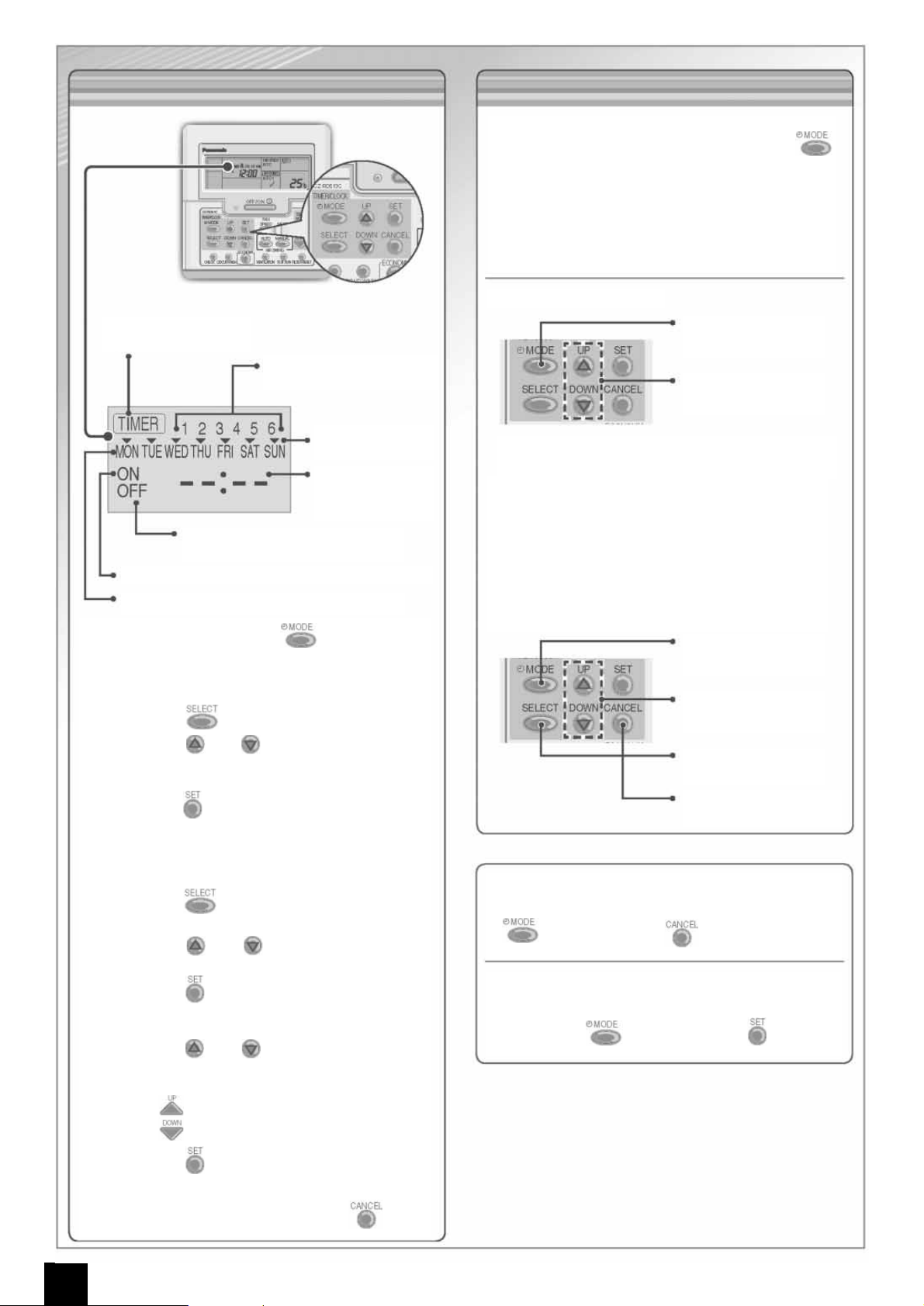

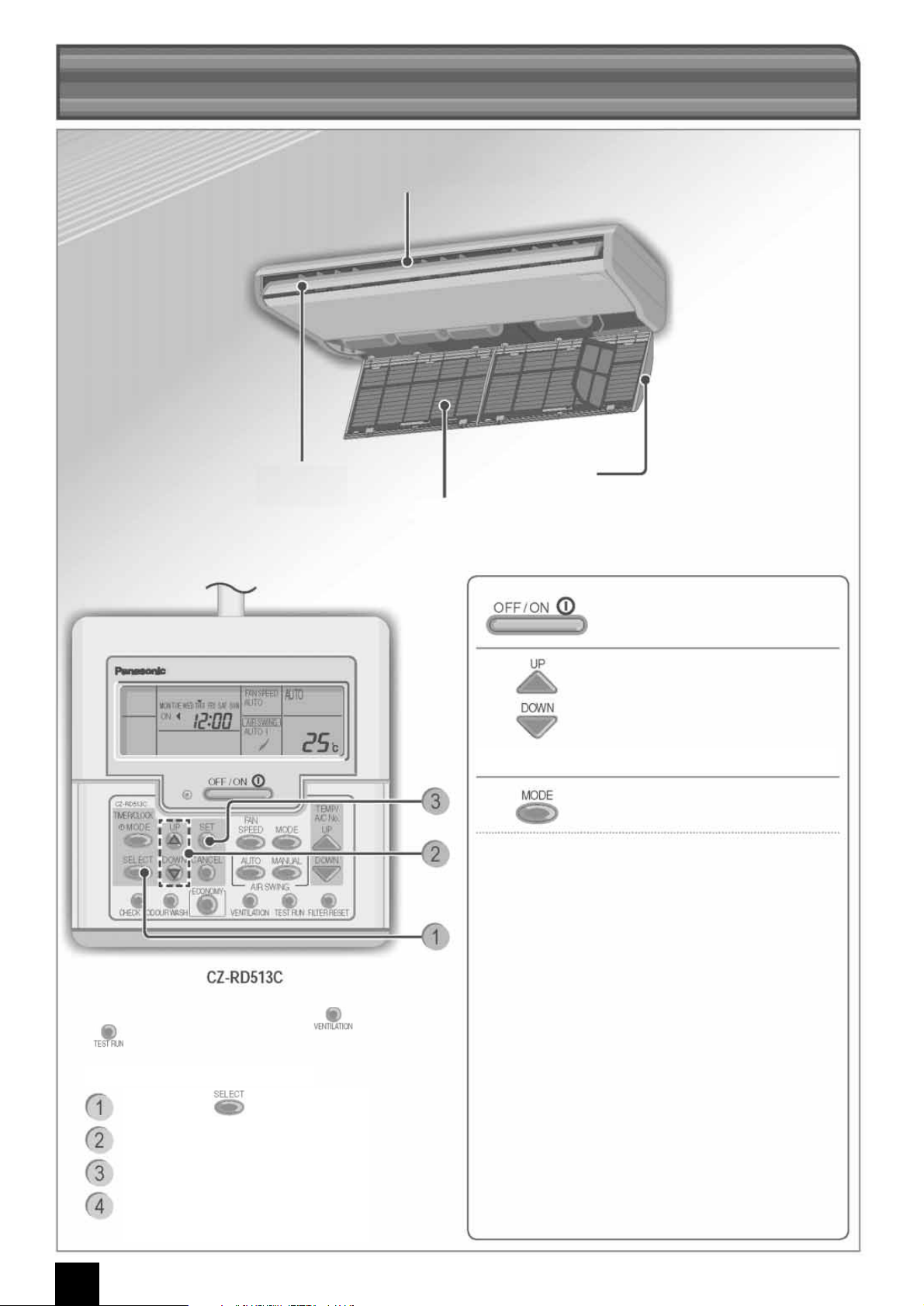

Termék áttekintés és mûködtetés (vezetékes távvezérlô) . . . . . . . . . 6

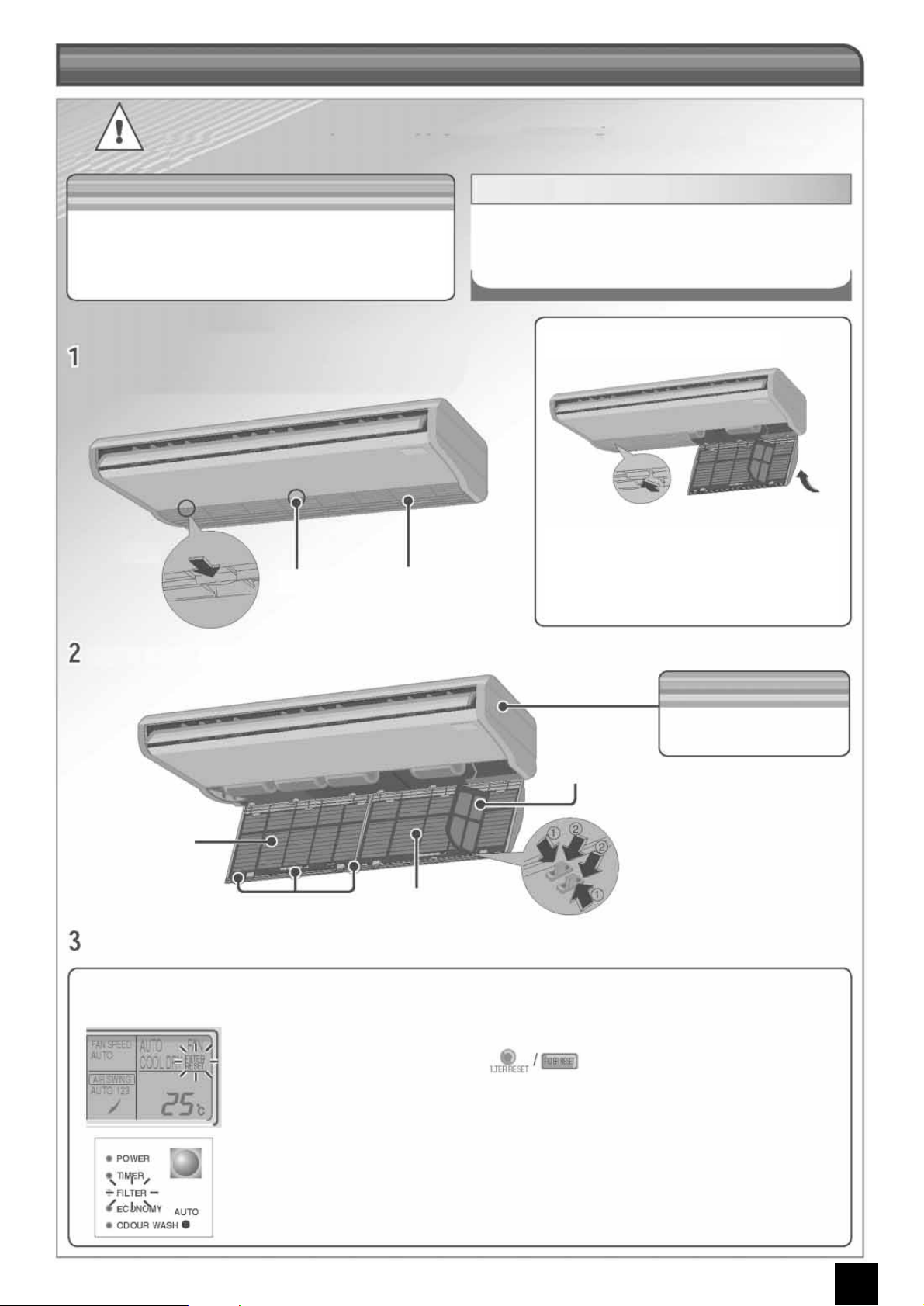

Karbantartás és tisztítás . . . . . . . 9
Hibaelhárítás . . . . . . . . . . . . . . . |
10 |
Adatlap . . . . . . . . . . . . . . . . . . . |
13 |
Mûszaki adatok . . . . . . . . . . . . . 14

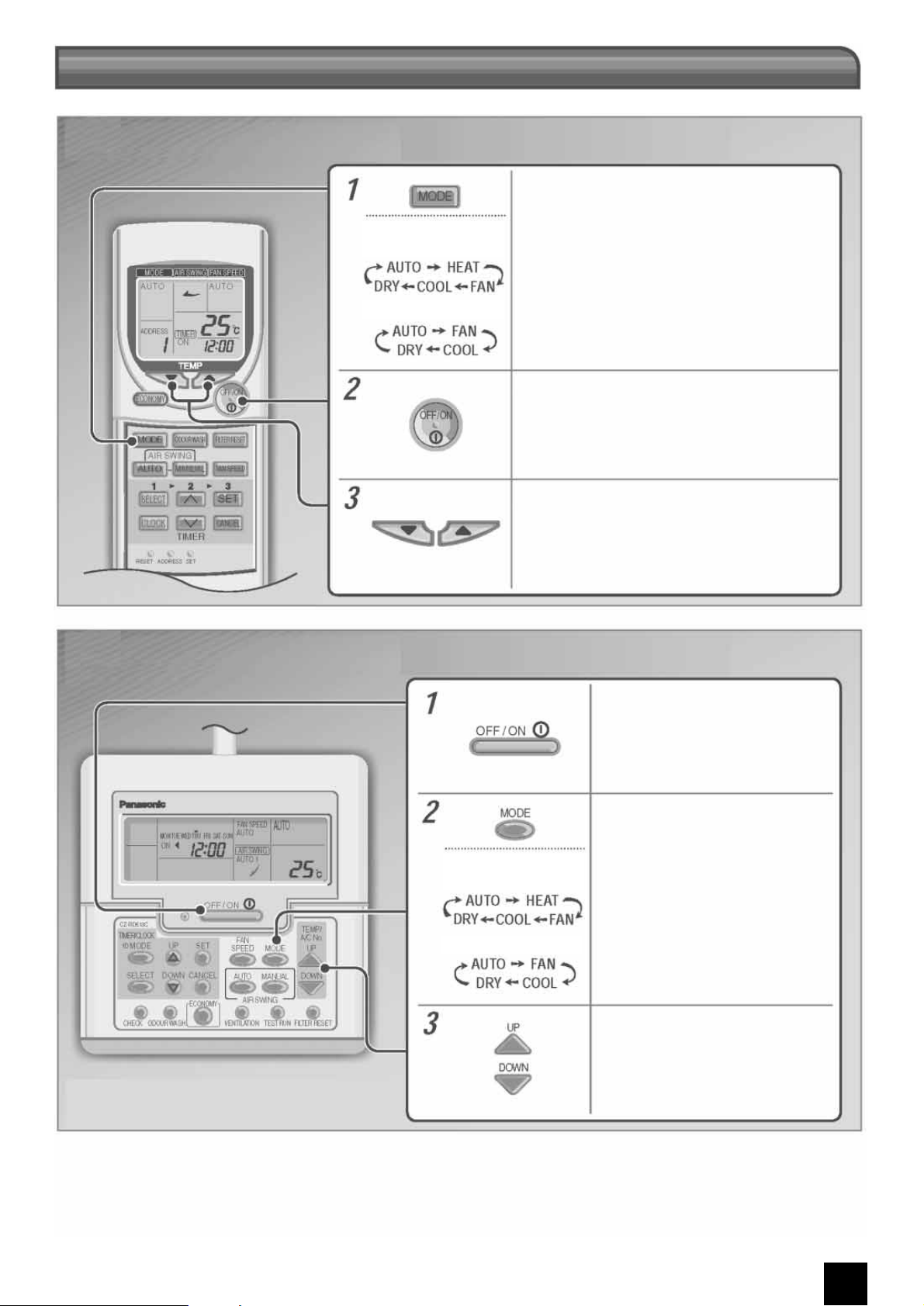

Rövid kezelési ismertetô . . . . . . 15
MEGJEGYZÉS
Ebben a kezelési útmutatóban szereplô illusztrációk példaként szolgálnak, és különbözhetnek a valódi készüléktôl.
A változtatás jogát fenntartjuk elôzetes bejelentés nélkül, a jövôbeni javítás érdekében.
Információk a végfelhasználók számára az elhasználódott (elöregedett) készülékek és a kimerült elemek összegyûjtésérôl, illetve az azoktól történô megszabadulásról.
Ez a jelzés a termékeken, csomagoláson és/vagy a hozzá tartozó dokumentációban azt jelzi, hogy az elhasználódott elektromos, elektronikus termékeket és elemeket nem szabad az általános háztartási hulladékba keverni. Az elhasználódott termékek és elemek megfelelô kezelésének, visszanyerésének és újrahasznosításának érdekében azokat az erre kijelölt gyûjtôhelyekre vigye az Ön nemzeti elôírásai, és az Európai Unió 2002/96/EK és 2006/66/EK direktívái szerint.
Ezeknek a termékeknek és elemeknek a megfelelô kezelése segíteni fog az értékes anyagok megtakarításában, és megelôzi bármilyen, az emberi egészségre és környezetre káros hatásokat, amely a helytelen hulladékkezelésbôl adódhat.
Az elhasználódott készülékek és elemek összegyûjtésérôl és újrahasznosításáról a további információkat a legközelebbi begyûjtési helyrôl a helyi hatóságoktól, a hulladékgyûjtôtôl, illetve a kereskedôtôl kaphat, ahol a készüléket vásárolta.
Esetleg büntetést alkalmazhatnak az ilyen hulladékok nem megfelelô megsemmisítéséért a nemzeti elôírások szerint.
Kereskedelmi felhasználók részére az Európai Unióban
Az elektromos és elektronikus készülékek hulladékként történô kezelése érdekében forduljon a kereskedôhöz vagy a szállítóhoz további információkért.
Hulladékkezelés az Európai Unión kívüli országokban
Ezek a jelzések csak az Európai Unió tagországai részére érvényesek.
Ha elhasználódott készülékét hulladékként kívánja kezelni, forduljon a helyi hatóságokhoz, vagy kereskedôhöz a megfelelô hulladékkezelési eljárásról.
Megjegyzések az elemekrôl (például az itt látható két alsó ábra)
Ezt a jelzést kémiai (vegyi) jelzéssel is kombinálhatják. Ebben az esetben figyelembe kell venni a vegyi anyagokra vonatkozó direktívákban foglalt elôírásokat.
•Ne kapcsolja be a készüléket, amikor a padlót lakkozzák. Lakkozás után alaposan szellôztesse ki a szobát, mielôtt a készüléket mûködteti.
•Ne telepítse a készüléket olajos vagy füstös környezetbe.
F566080
3
Termék áttekintés és mûködtetés
(vezeték nélküli távvezérlô)
Vízszintes levegôáramlást irányító lapok
Ellenôrzô (kijelzô) panel
(Hálózati |
|
ki-/bekapcsoló) |
Távvezérlô |
(Idôzítô) |
jelének |
(Szûrô) |
érzékelôje |
|
|
(Gazdaságos) |
|
(Szagtalanítás) |
|
Automatikus mûködés ki/be kapcsoló gomb
•A légkondicionáló mûködtetésére szolgál, amikor a vezeték nélküli távvezérlô nincs kéznél vagy meghibásodott.
Függôleges |
Beáramló levegô rács |
levegôáramlást |
|
irányító lapok |
Levegôszûrô |
Jeladó
Maximális távolság: 8 m
Mûködtetés (AUTO OFF/ON)
Egyszer megnyomva.
Tartsa nyomva, amíg 1 „beep” hangot hall, ezután engedje el.
1.Tartsa megnyomva, amíg 2 „beep” hangot hall, majd engedje el.
2. 5 másodpercig tartsa nyomva a |
|
gom- |
bot. |
|
|
|
|
Kikapcsoláshoz újra nyomja meg ezt a gombot.
Üzemmód
Automatikus
Hûtés
Fûtés
Távvezérlô
kijelzôje
Távvezérlô elôkészítése
Nyomja és húzza ki az elemtartó fedelét.
Helyezzen be 2 db AAAvagy R03 fajtájú elemet. (Az elemek kb. 1 évig használhatók.)
Nyomja meg az óra gombot [CLOCK].
Állítsa be az óraidôt.
Nyugtázza [SET].
Zárja az elemtartó fedelét.
Inverter / Hôszivattyús típusnál: CL-RL513T
Hûtô típusnál:
CZ-RL013T
A KÉSZÜLÉK BEVAGY
KIKAPCSOLÁSÁRA
A HÔMÉRSÉKLET BEÁLLÍTÁSA
• A kiválasztható hômérséklet-tartomány: 16 °C ~ 31 °C.
A ÜZEMMÓDOK KIVÁLASZTÁSA
AUTO üzemmód – Automatikus mûködés az Ön kényelméért.
•A készülék kiválasztja a mûködési üzemmódot a hômérséklet beállításától, a kültéri hômérséklettôl és a szobahômérséklettôl függôen.
HEAT – Fûtés üzemmód – Élvezze a meleg levegôt.
•A készülék rövid idô után melegíteni kezd.
(Az inverter és a hôszivattyús típusoknál alkalmazható.)
FAN – Ventilátor üzemmód
• A levegôt keringeti a szobában.
COOL – Hûtés üzemmód – Élvezze a hûvös levegôt. DRY – Párátlanítás üzemmód (párátlanítja a környezetet).
•Ebben az üzemmódban lassú ventilátorsebesség mellett enyhe hûtést biztosít.
•Enyhe párátlanítás üzemmódban a beltéri egység ventilátora lassú sebességgel mûködik.
•A légterelôk mozgása esetleg nem állítható középre a távvezérlô kijelzôjén.
F566080
4

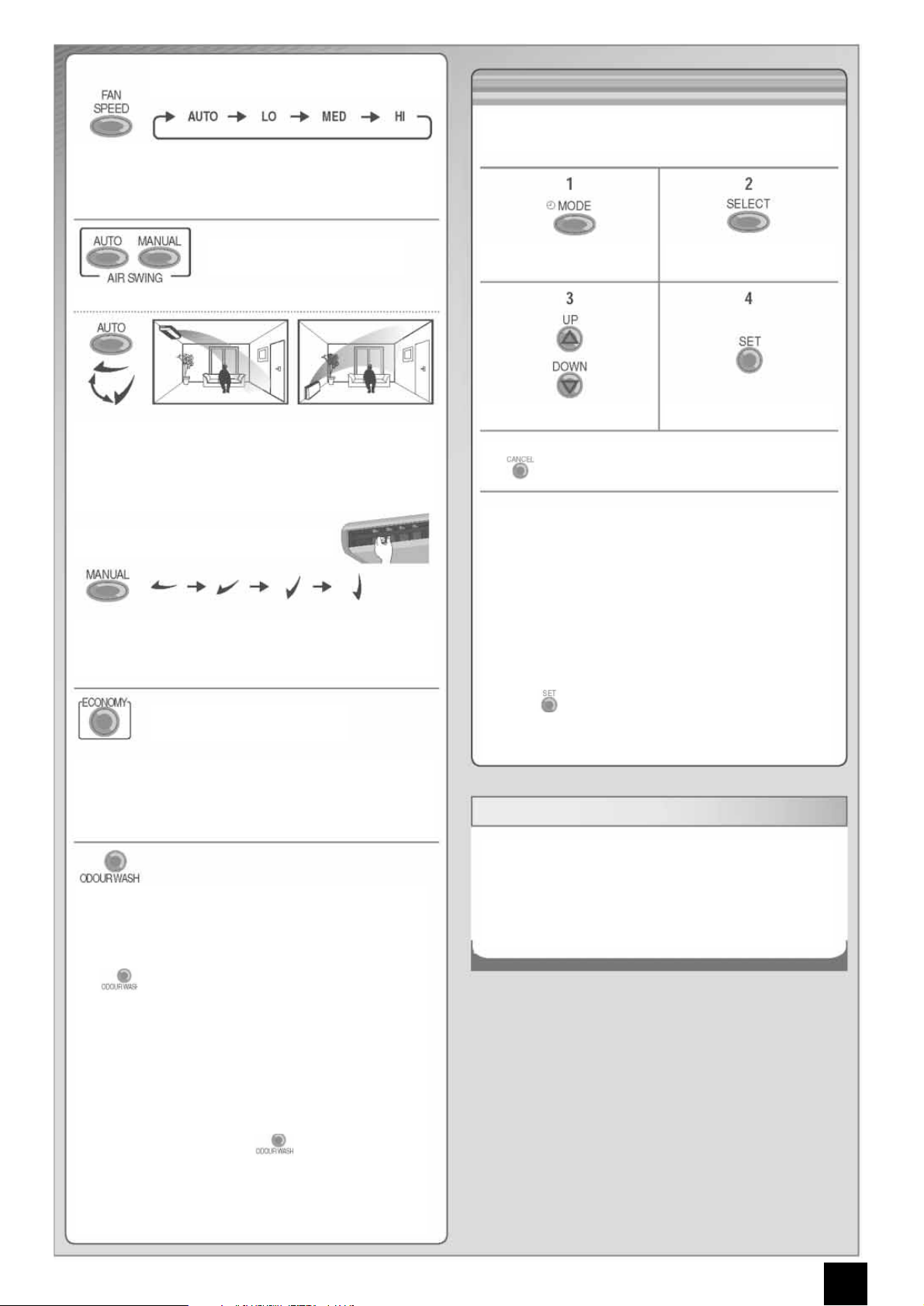

A VENTILÁTOR SEBESSÉGÉNEK BEÁLLÍTÁSA (3-féle választás lehetséges)
(lassú) |
(közepes) |
(gyors) |
•AUTO üzemmódban a beltéri egység ventilátorának sebessége automatikusan kerül beállításra az üzemmódtól függôen.
•Ha ventilátor (FAN) üzemmód van kiválasztva, a ventilátor sebessége fixen a közepes (MEDIUM) fordulatszámra áll, függetlenül a hômérséklet-beállítástól.
A LEVEGÔÁRAMLÁS-IRÁNY
BEÁLLÍTÁSA
• A szoba levegôjének keringetésére szolgál.
•Az automatikus levegô keringetési („lengetés”) funkció optimalizálja a szoba komfortját a levegôáramlás-irányának finom szabályozásával.
•A függôleges légterelôlapok automatikusan fel/le mozognak.
•Ne állítsa be kézzel a függôleges légterelôlapokat.
•A vízszintes légterelôlapok kézzel állíthatóak.
•4-féle kézi függôleges levegôáramlás-irány választható.
•A levegôáramlás-irányt kívánsága szerint állíthatja be a távvezérlôvel.
CSÖKKENTI
AZ ENERGIAFOGYASZTÁST
•Azt javasoljuk, hogy ezt az üzemmódot használja, ha a szoba hômérséklete elérte a kívánt értéket.
•A gazdaságos üzemmód minden típusnál aktiválható, és törölhetô a megfelelô gomb újbóli megnyomásával.
ODOUR WASH – SZAGELTÁVOLÍTÁS
•Minden típusnál alkalmazható ez az üzemmód.
•Segít eltávolítani a kellemetlen szagokat a környezetbôl mûködés közben.
•A szageltávolító funkció bekapcsolható a megfelelô gomb
egyszeri megnyomásával.
•Ennek az üzemmódnak a törlésére újra nyomja meg a megfelelô gombot.
ODOUR CLEAR – SZAGTISZTÍTÁS
•Ez az üzemmód csak az inverteres típusoknál lehetséges.
•Eltávolítja a kellemetlen szagokat és minimalizálja a légkondicionáló belsô részeiben szaporodó penész által okozott kellemetlen szagokat.
•Ennek az üzemmódnak a bekapcsolására legalább 3 másodpercig tartsa nyomva az gombot.
•A készülék ekkor automatikusan FAN és FÛTÉS üzemmódra kapcsolódik kb. 20 percig, majd automatikusan kikapcsolódik.
•Azt javasoljuk, hogy ezalatt a mûködés alatt nyissa ki az ablakokat.
A NAPI IDÔZÍTÔ BEÁLLÍTÁSA
•Amikor azt akarja, hogy a légkondicionáló elôre beállított idôben automatikusan kivagy bekapcsolódjon.
Az idôzített |
|
|
|
|
bevagy kikapcsolás |
|
Állítsa be |
|
A beállítások |
kiválasztása. |
|
a kívánt idôt. |
|
jóváhagyása. |
|
|
|
|
|
•A bevagy kikapcsolási idôzítô kikapcsolására nyomja meg a
gombot.
•Ha a bekapcsolási idôzítôt állította be, a készülék esetleg a beállított idôpont elôtt bekapcsolódik, hogy a kívánt hômérsékletet elérje a beállított idôpontra.
•Az idôzített mûködés a távvezérlôn beállított óraidôn alapul, és naponta ismétli a beállított mûködést. Az óraidô beállítását olvassa el a Távvezérlô elôkészítése fejezetében. ( 4. oldal)
•Az idôzítô a pillanatnyi óraidôhöz közelebbi idôpontban fog elôször aktiválódni.
•Az idôzítô kézzel törölhetô és visszaállítható az elôzô beállításra a gomb megnyomásával.
•Ha 1 óránál hosszabb idejû hálózati feszültségkimaradás történt, az óraidôt és az idôzítôt újra be kell állítania.
VÁLASZTHATÓ (OPCIONÁLIS) BEÁLLÍTÁSOK
•A véletlenszerû (nem kívánt) mûködtetés megakadályozása: minden egyes szobához különbözô címzést rendelhet hozzá.
•Ismételten nyomja meg az ADDRESS gombot a kívánt címzés beállítására.
•Gyári beállításban az ADDRESS 1 (1. cím) van beállítva. Normál mûködésnél önnek nincs szüksége ennek a beállításnak a megváltoztatására.
•Ha a GROUP (csoport) beállítást választotta, egynél több beltéri egységet tud mûködtetni ugyanakkor (azonos idôben)
Nyomja meg a RESET (törlés) gombot a távvezérlô beállításának gyári állapotra hozásához.
Általános normál használat során nincs szüksége ennek a gombnak a használatára.
ÖTLETEK
•Körülbelül 10% elektromos energia takarítható meg, ha hûtésnél 1 °C-kal magasabb, míg fûtésnél 2 °C-kal alacsonyabb hômérsékletet állít be a kívánt hômérsékletnél.
•Csökkentheti az elektromos energia fogyasztást hûtés üzemmódban, ha behúzza a függönyöket, hogy megakadályozza a napsugárzás és annak melegének bejutását a helyiségbe.
F566080
5
