Operating Instructions Air Conditioner

Thank you for purchasing Panasonic Air Conditioner. Installation instructions attached. Before operating the unit, please read these operating instructions thoroughly and keep them for future reference.

Bruksanvisning Luftkonditionering

12-21

Tack för att du har köpt Panasonic Värmepump. Installationsanvisningar bifogade. Innan du använder enheten, läs noga igenom denna bruksanvisning och spara den för framtida bruk.

Bruksanvisninger Klimaanlegg

22-31

Takk for at du har kjøpt et klimaanlegg fra Panasonic. Anvisninger om installasjon er lagt med. Les bruksanvisningen nøye før du bruker denne enheten, og oppbevar den for fremtidig bruk.

Käyttöohjeet Ilmastointilaite

32-41

Kiitos, että valitsit Panasonic ilmastointilaitteen. Asennusohjeet ovat liitteenä. Lue nämä käyttöohjeet huolellisesti ennen yksikön käyttämistä ja säilytä ne tulevaisuutta varten.

2-11

Betjeningsvejledning Klimaanlæg

42-51

Tak for dit valg af Panasonic Air Conditioner. Installationsvejledning vedlagt. Læs brugsanvisningen grundigt igennem før du benytter anlægget og gem den til fremtidig brug.

Dansk Suomi Norsk Svenska English

ACXF55-03360

00_ACXF55-03360_YM0416-1-0.indb 100_ACXF55-03360_YM0416-1-0.indb 1 6/28/2016 3:00:55 PM6/28/2016 3:00:55 PM

Quick guide

Inserting the batteries

Pull out the back cover of remote control

Insert AAA or R03 batteries

(can be used ~ 1 year)

Close the cover

Clock setting

Press CLOCK

Set the time

Conﬁ rm

Basic operation

Select the desired mode

HEAT COOL

AUTO

Start/stop the operation

FAN DRY

POWER

• Please note that the indication is on display to start the unit.

Select the desired temperature

•

Selection range: 16°C ~ 30°C (Not applicable for FAN mode)

•

Operating the unit within the recommended temperature range may save energy. HEAT : 20 °C ~ 24 °C. COOL: 26 °C ~ 28 °C. DRY : 1 °C ~ 2 °C lower than room

• To dim or restore the unit’s indicator brightness, press and hold for 5 seconds.

• Use remote control within 8 m from the remote control receiver of the indoor unit.

The illustrations in this manual are for explanation purposes only and may diﬀ er from the actual unit. They are subject to change without notice for future improvement.

temperature.

00_ACXF55-03360_YM0416-1-0.indb 200_ACXF55-03360_YM0416-1-0.indb 2 6/28/2016 3:00:55 PM6/28/2016 3:00:55 PM

Table of contents

TIMER

CANCEL

TIMER

CANCEL

Safety precautions ......................................4-7

How to use..................................................8-9

Cleaning instructions ...................................10

Troubleshooting ........................................... 11

Information...................................................52

2 3

Accessories

TIMER

OFF

MODE

TIMER

OFF

TEMP

SET

CANCEL

FAN SPEED

AN SPEE

AIR SWING

AIR SWIN

SET

CANCEL

• Remote control

• AAA or R03 batteries × 2

• Remote control holder

• Screws for remote control holder × 2

This symbol shows that this equipment uses a ﬂ ammable refrigerant. If the refrigerant is leaked, together with an

WARNING

external ignition source, there is a possibility of ignition.

This symbol shows that the Operation Instructions

CAUTION

should be read carefully.

This symbol shows that there is information included in the Operation Instructions

CAUTION

and/or Installation Instructions.

English

AIR CONDITIONER

IR CONDITIONE

00_ACXF55-03360_YM0416-1-0.indb 300_ACXF55-03360_YM0416-1-0.indb 3 6/28/2016 3:00:55 PM6/28/2016 3:00:55 PM

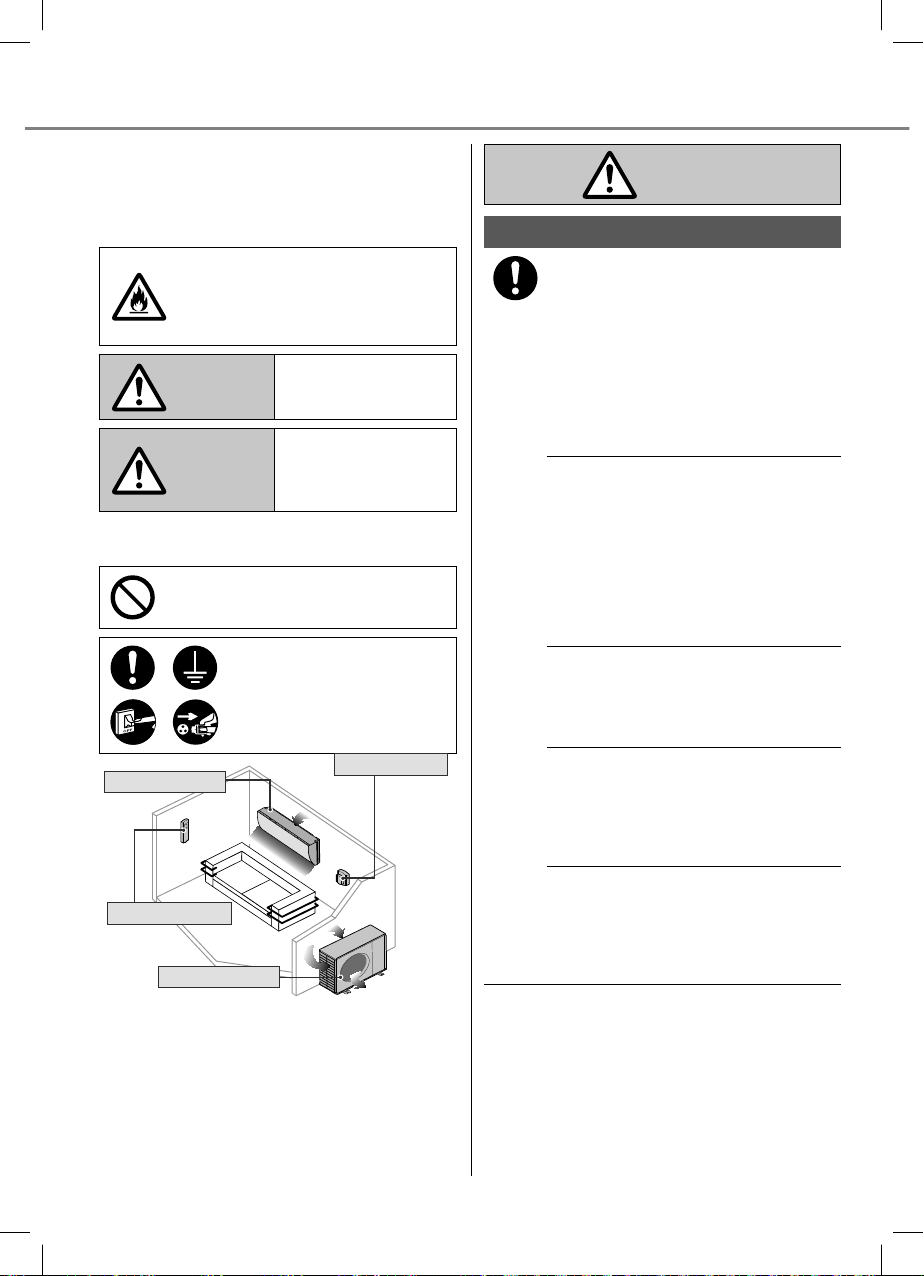

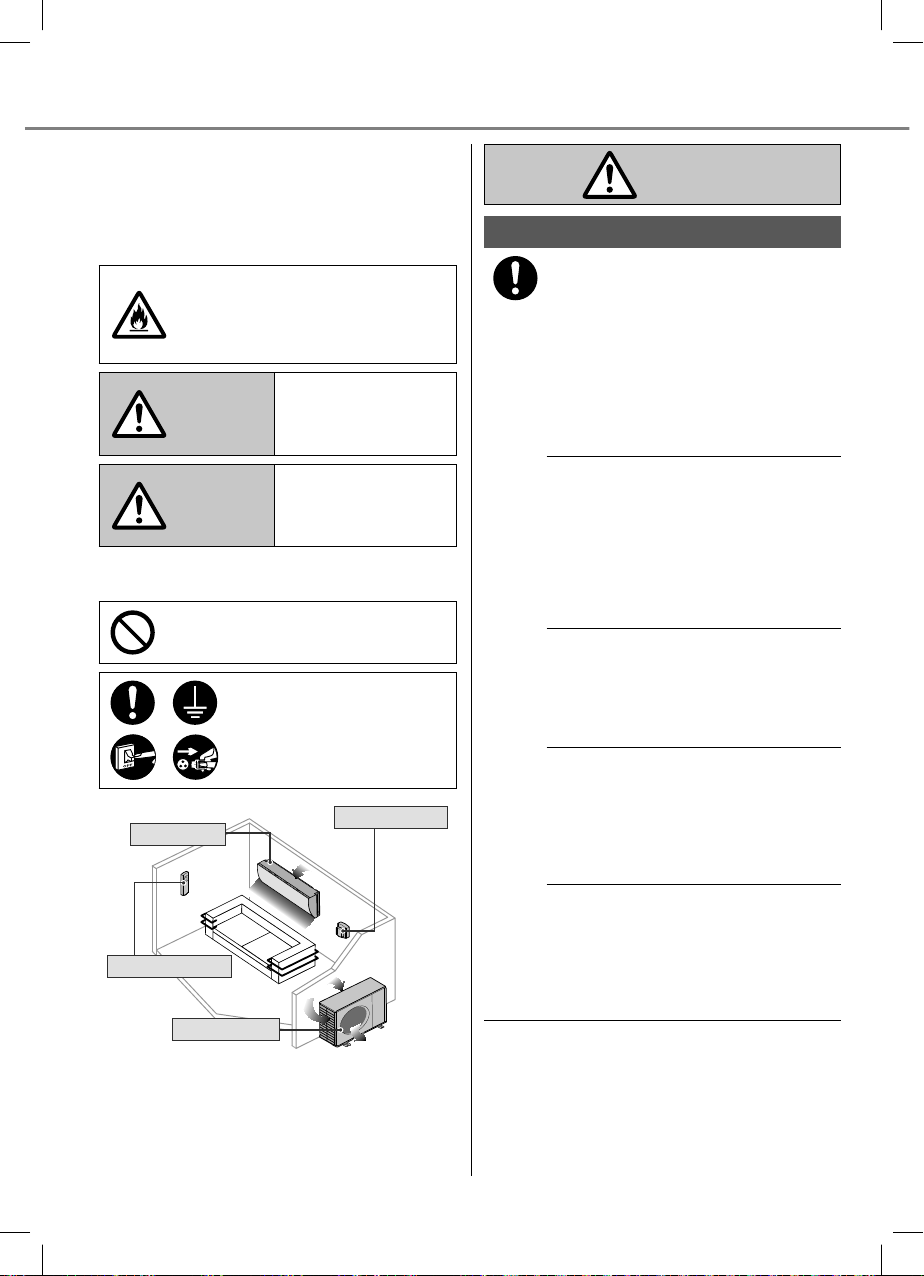

Safety precautions

Air inlet

Air outlet

To prevent personal injury, injury to others or property damage, please comply with the following: Incorrect operation due to failure to follow instructions below may cause harm or damage, the seriousness of which is classiﬁ ed as below:

This appliance is ﬁ lled with R32 (mild ﬂ ammable refrigerant). If the refrigerant is leaked and exposed to an external ignition source, there is a risk of ﬁ re.

WARNING

CAUTION

The instructions to be followed are classiﬁ ed by the following symbols:

Indoor unit

Air outlet

Remote control

Outdoor unit

This sign warns of death or serious injury.

This sign warns of injury or damage to property.

This symbol denotes an action that is PROHIBITED.

These symbols denote actions COMPULSORY.

Power supply

Air inlet

Air outlet

WARNING

Indoor unit and outdoor unit

This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision.

The appliance shall be installed, and/or operated in a room with ﬂ oor area larger than A ignition sources, such as heat/sparks/ open ﬂ ame or hazardous areas such as gas appliances, gas cooking, reticulated gas supply systems or electric cooking appliances, etc. (Refer to Table A of Installation instructions table for A (m²)).

Be aware that refrigerant may not contain an odour, highly recommended to ensure suitable ﬂ ammable refrigerant gas detectors are present, operating and able to warn of a leak.

Please consult authorised dealer or specialist to clean the internal parts, repair, install, remove and reinstall the unit. Improper installation and handling will cause leakage, electric shock or ﬁ re.

Conﬁ rm with authorised dealer or specialist on usage of any speciﬁ ed refrigerant type. Using refrigerant type other than the speciﬁ ed may cause product damage, burst and injury etc.

(m²) and keep away from

min

00_ACXF55-03360_YM0416-1-0.indb 400_ACXF55-03360_YM0416-1-0.indb 4 6/28/2016 3:00:56 PM6/28/2016 3:00:56 PM

Do not use means to accelerate the defrosting process or to clean, other than those recommended by manufacturer. Any unﬁ t method or using incompatible material may cause product damage, burst and serious injury.

Do not pierce or burn as the appliance is pressurized. Do not expose the appliance to heat, ﬂ ame, sparks, or other sources of ignition. Else it may explode and cause injury or death.

Do not install the unit in a potentially explosive or ﬂ ammable atmosphere. Failure to do so could result in ﬁ re.

Do not insert your ﬁ ngers or other objects into the air conditioner indoor or outdoor unit, rotating parts may cause injury.

Do not touch the outdoor unit during lightning, it may cause electric shock.

Do not expose yourself directly to cold air for a long period to avoid excess cooling.

Do not sit or step on the unit, you may fall down accidentally.

Remote control

Do not allow infants and small children to play with the remote control to prevent them from accidentally swallowing the batteries.

Power supply

Do not use a modiﬁ ed cord, joint cord, extension cord or unspeciﬁ ed cord to prevent overheating and ﬁ re.

To prevent overheating, ﬁ re or electric shock:

• Do not share the same power outlet with other equipment.

• Do not operate with wet hands.

• Do not over bend the power supply cord.

• Do not operate or stop the unit by inserting or pulling out the power plug.

If the supply cord is damaged, it must be replaced by the manufacturer, service agent or similarly qualiﬁ ed persons in order to avoid a hazard.

It is strongly recommended to be installed with Earth Leakage Circuit Breaker (ELCB) or Residual Current Device (RCD) to prevent electric shock or ﬁ re.

To prevent overheating, ﬁ re or electric shock:

• Insert the power plug properly.

• Dust on the power plug should be periodically wiped with a dry cloth.

Stop using the product if any abnormality/ failure occurs and disconnect the power plug or turn oﬀ the power switch and breaker. (Risk of smoke/ﬁ re/electric shock) Examples of abnormality/failure

• The ELCB trips frequently.

• Burning smell is observed.

• Abnormal noise or vibration of the unit is observed.

• Water leaks from the indoor unit.

• Power cord or plug becomes abnormally hot.

• Fan speed cannot be controlled.

• The unit stops running immediately even if it is switched on for operation.

• The fan does not stop even if the operation is stopped.

Contact your local dealer immediately for maintenance/repair.

English Safety precautions

This equipment must be earthed to prevent electrical shock or ﬁ re.

00_ACXF55-03360_YM0416-1-0.indb 500_ACXF55-03360_YM0416-1-0.indb 5 6/28/2016 3:00:56 PM6/28/2016 3:00:56 PM

Safety precautions

Prevent electric shock by switching oﬀ the power supply and unplug:

- Before cleaning or servicing,

- When extended non-use, or

- During abnormally strong lightning activity.

Precaution for using R32 refrigerant

Pay careful attention to the following points when operating the appliances and dealing with diﬀ erent refrigerants.

Since the working pressure is higher than that of refrigerant R22 models, some of the piping and installation and service tools are special. Especially, when replacing a refrigerant R22 model with a new refrigerant R32 model, always replace the conventional piping and ﬂ are nuts with the R32 and R410A piping and ﬂ are nuts on the outdoor unit side. For R32 and R410A, the same ﬂ are nut on the outdoor unit side and pipe can be used.

Models that use refrigerant R32 and R410A have a diﬀ erent charging port thread diameter to prevent erroneous charging with refrigerant R22 and for safety. Therefore, check beforehand. [The charging port thread diameter for R32 and R410A is 12.7 mm (1/2 inch).]

Be more careful than R22 so that foreign matter (oil, water, etc.) does not enter the piping. Also, when storing the piping, securely seal the opening by pinching, taping, etc. (Handling of R32 is similar to R410A.)

This appliance shall be stored in a well ventilated area.

This appliance shall be stored in a room without continuously operating open ﬂ ames and ignition sources.

This appliance shall be stored so as to prevent mechanical damage from occurring.

CAUTION

Indoor unit and outdoor unit

Do not wash the indoor unit with water, benzine, thinner or scouring powder to avoid damage or corrosion at the unit.

Do not use for preservation of precise equipment, food, animals, plants, artwork or other objects. This may cause quality deterioration, etc.

Do not use any combustible equipment in front of the airﬂ ow outlet to avoid ﬁ re propagation.

Do not expose plants or pet directly to airﬂ ow to avoid injury, etc.

Do not touch the sharp aluminium ﬁ n, sharp parts may cause injury.

Do not switch ON the indoor unit when waxing the ﬂ oor. After waxing, aerate the room properly before operating the unit.

Do not install the unit in oily and smoky areas to prevent damage to the unit.

Do not dismantle the unit for cleaning purpose to avoid injury.

Do not step onto an unstable bench when cleaning the unit to avoid injury.

Do not place a vase or water container on the unit. Water may enter the unit and degrade the insulation. This may cause an electric shock.

Do not open window or door for long time during operation, it may lead to ineﬃ cient power usage and uncomfortable temperature changes.

00_ACXF55-03360_YM0416-1-0.indb 600_ACXF55-03360_YM0416-1-0.indb 6 6/28/2016 3:00:56 PM6/28/2016 3:00:56 PM

Prevent water leakage by ensuring drainage pipe is:

- Connected properly,

- Kept clear of gutters and containers, or

- Not immersed in water

After a long period of use or use with any combustible equipment, aerate the room regularly.

After a long period of use, make sure the installation rack does not deteriorate to prevent the unit from falling down.

Remote control

Do not use rechargeable (Ni-Cd) batteries. It may damage the remote control.

To prevent malfunction or damage of the remote control:

• Remove the batteries if the unit is not going to be used for a long period of time.

• New batteries of the same type must be inserted following the polarity stated.

Power supply

Do not disconnect the plug by pulling the cord to prevent electric shock.

Safety precautions

English

00_ACXF55-03360_YM0416-1-0.indb 700_ACXF55-03360_YM0416-1-0.indb 7 6/28/2016 3:00:56 PM6/28/2016 3:00:56 PM

How to use

TIMER

CANCEL

TEMP

To switch between powerful & quiet

(Remote control display)

POWERFUL

POWERFUL: To reach temperature quickly

This operation continues until it is cancelled by

• pressing again button.

QUIET: To enjoy quiet operation

• This operation reduces airﬂ ow noise.

MODE

To select operation mode

HEAT - To enjoy warm air

• Unit takes a while to warm up. The power

indicator will blinks at initial during this operation.

• Unit may stops warm air supply for deice. The

deice indicator ON during this operation.

COOL - To enjoy cool air

• To reduce power consumption during COOL

mode, use curtains to screen oﬀ sunlight and outdoor heat.

DRY - To dehumidify the environment

• Unit operates at low fan speed to give a gentle

cooling operation.

FAN - To circulate air in the room AUTO - For your convenience

• During operation mode selection, the power

indicator will blinks at initial.

• Unit selects operation mode every 10 minutes

according to temperature setting and room temperature.

QUIET

(NORMAL)

Remote control display

FAN SPEED

MODE

TIMER

OFF

TEMP

AIR CONDITIONER

IR CONDITIONE

AIR SWING

SET

CANCEL

POWER / DEICE

TIMER

HEAT

Indicator

POWER/ DEICE

TIMER

+8/15°C HEAT

(Green/ Blue)

(Orange) (Green)

Press and hold for approximately 5 seconds to show 12-hour (am/ pm) or 24-hour time indication.

Press and hold for approximately 10 seconds to show temperature setting in °C or °F.

Press to restore the remote control to default setting.

Not used in normal operations.

To use maintenance heating

+8/15°C HEAT

•

Maintain indoor temperature at 8/15°C. Fan switches to high fan speed automatically.

•

This operation overwrite the operation mode and could be cancelled by pressing

•

Defrost operation at outdoor unit will result in sudden cold air from indoor unit. Eliminate cold air with heat mode.

MODE

15˚C

8˚C

Auto OFF/ON button

Use when remote control is misplaced or a malfunction occurs. Raise the front panel:

1. Press the button once to use in AUTO mode.

2. Press and hold the button until you hear 1 beep, then release to use in forced

AUTO

OFF/ON

COOL mode.

3. Repeat step 2. Press and hold the button until you hear 2 beeps, then release to use in forced HEAT mode.

• Press the button again to turn oﬀ .

00_ACXF55-03360_YM0416-1-0.indb 800_ACXF55-03360_YM0416-1-0.indb 8 6/28/2016 3:00:57 PM6/28/2016 3:00:57 PM

FAN SPEED

CANCEL

To select fan speed

(Remote control display)

• For AUTO, the indoor fan speed is automatically adjusted according to the operation mode.

• To have low noise priority operation, select the lowest fan speed .

To adjust vertical airﬂ ow

AIR SWING

direction

(Remote control display)

• Keeps the room ventilated.

• In COOL/DRY mode, if AUTO is set, the ﬂ ap swings up/down automatically.

• In HEAT mode, if AUTO is set, the horizontal ﬂ ap is ﬁ xed at the predetermined position.

• Do not adjust the ﬂ ap by hand.

To set the timer

2 sets of ON and OFF timers are available to turn ON or OFF the unit at diﬀ erent preset times.

21 3

TIMER

OFF

Select ON or OFF

timer

• Each time pressed:

Set the time

Conﬁ rm

SET

CANCEL

Example: OFF at 22:00

OFF

Cancel

SET

How to use

English

To adjust horizontal airﬂ ow direction

• Manually adjustable.

Auto Restart Control

• If power is resumed after a power failure, the operation will restart automatically after a period of time with previous operation mode and airﬂ ow direction.

• This control is not applicable when TIMER is set.

TIMER

• To cancel ON or OFF timer, press ON or select respective

or then press

• If timer is cancelled manually or due to power failure, you can restore the timer again by pressing ON or

then press

OFF

to select respective or

SET

• The nearest timer setting will be displayed and will activate in sequence.

• When ON Timer is set, the unit may start earlier (up to 35 minutes) before the actual set time in order to achieve the desired temperature on time.

• Timer operation is based on the clock set in the remote control and repeats daily once set. For clock setting, please refer to Quick guide.

CANCEL

OFF

Operation conditions

Use this air conditioner under the following temperature range.

DBT : Dry bulb temperature WBT : Wet bulb temperature

Temperature (°C)

COOL

HEAT

+8/15°C

HEAT

Max. 32 23 43 26

Min. 16 11 16 11

Max. 30 - 24 18

Min. 16 - -20 -

Max. 15 - - -

Min. 8 - -20 -

Indoor Outdoor

DBT WBT DBT WBT

00_ACXF55-03360_YM0416-1-0.indb 900_ACXF55-03360_YM0416-1-0.indb 9 6/28/2016 3:00:57 PM6/28/2016 3:00:57 PM

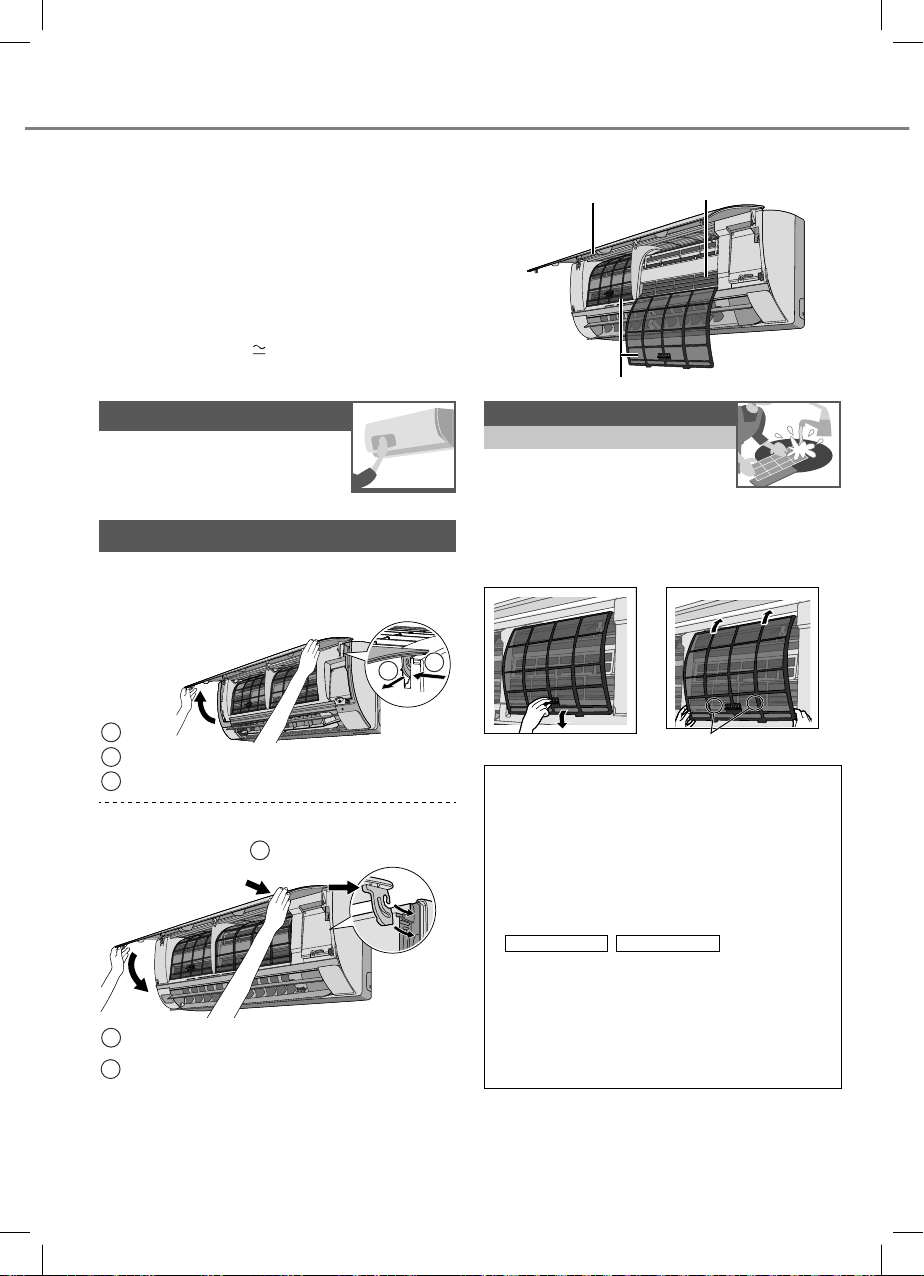

Cleaning instructions

To ensure optimal performance of the unit, cleaning has to be carried out at regular intervals. Dirty unit may cause malfunction and you may see error code “H99”. Please consult authorised dealer.

• Switch oﬀ the power supply and unplug before cleaning.

• Do not touch the aluminium ﬁ n, sharp parts may cause injury.

• Do not use benzine, thinner or scouring powder.

• Use only soap ( detergent.

• Do not use water hotter than 40 °C.

pH 7) or neutral household

Indoor unit

Wipe the unit gently with a soft, dry cloth.

Front panel

Wash gently and dry.

Remove the front panel

For both sides

Raise

Slide to the right or left

Pull out the panel

Close it securely

Close down

Press both ends of the front panel

POWER

Insert at both sides

Indoor unit

Aluminium ﬁ nFront panel

Air ﬁ lters

Once every 2 weeks

• Wash/rinse the ﬁ lters gently with water to avoid damage to the ﬁ lter surface.

• Dry the ﬁ lters thoroughly under shade, away from ﬁ re or direct sunlight.

• Replace any damaged ﬁ lters.

Remove air ﬁ lter Attach air ﬁ lter

Insert into the unit

For seasonal inspection after extended non-use

•

Checking of remote control batteries.

•

No obstruction at air inlet and air outlet vents.

•

Use Auto OFF/ON button to select COOL/HEAT operation. After 15 minutes of operation, it is normal to have the following temperature diﬀ erence between air inlet and air outlet vents:

For extended non-use

•

Activate HEAT mode for 2~3 hours to remove moisture left in the internal parts thoroughly to prevent mould growth.

•

Turn oﬀ the power supply and unplug.

•

Remove the remote control batteries.

COOL: ≥ 8 °C HEAT: ≥14 °C

00_ACXF55-03360_YM0416-1-0.indb 1000_ACXF55-03360_YM0416-1-0.indb 10 6/28/2016 3:00:58 PM6/28/2016 3:00:58 PM

Troubleshooting

TIMER

CANCEL

The following symptoms do not indicate malfunction.

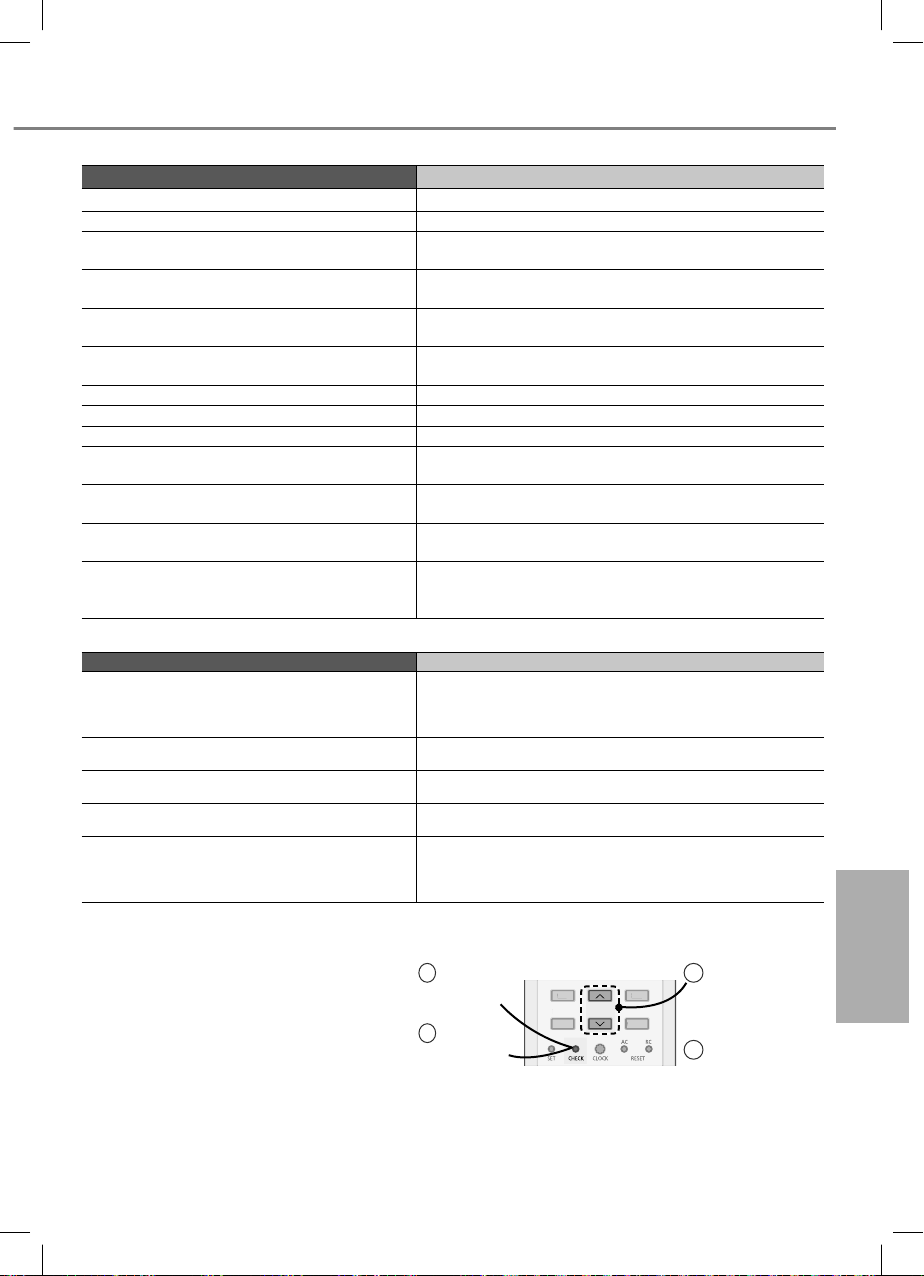

Symptom Cause

Mist emerges from indoor unit. • Condensation eﬀ ect due to cooling process. Water ﬂ owing sound during operation. • Refrigerant ﬂ ow inside the unit.

The room has a peculiar odor. • This may be due to damp smell emitted by the wall,

Indoor fan stops occasionally during automatic fan speed setting.

Airﬂ ow continues even after operation has stopped.

Operation is delayed a few minutes after restarting.

Outdoor unit emits water/steam. • Condensation or evaporation occurs on pipes. TIMER indicator is always on. • The timer setting repeats daily once set. During deice operation, ﬂ ap is closed. • The AIR SWING is set to AUTO. Indoor fan stops occasionally during heating operation. POWER indicator blinks before the unit is switched on. Cracking sound during operation. • Changes of temperature caused the expansion/

Discoloration of some plastic parts. • Discoloration is subject to material types used in plastic

Check the following before calling for servicing.

Symptom Check

Operation in HEAT/COOL mode is not working eﬃ ciently.

Noisy during operation. • Check if the unit has been installed at an incline.

Remote control does not work. (Display is dim or transmission signal is weak.) The unit does not work. • Check if the circuit breaker is tripped.

The unit does not receive the signal from the remote control.

carpet, furniture or clothing.

• This helps to remove the surrounding odours.

• Extraction of remaining heat from the indoor unit (maximum 30 seconds).

• The delay is a protection to the unit’s compressor.

• To avoid unintended cooling eﬀ ect.

• This is a preliminary step in preparation for the operation when the ON timer has been set.

contraction of the unit.

parts, accelerated when exposed to heat, sun light, UV light, or environmental factor.

• Set the temperature correctly.

• Close all doors and windows.

• Clean or replace the ﬁ lters.

• Clear any obstruction at the air inlet and air outlet vents.

• Close the front panel properly.

• Insert the batteries correctly.

• Replace weak batteries.

• Check if timers have been set.

• Make sure the receiver is not obstructed.

• Certain ﬂ uorescent lights may interfere with signal transmitter. Please consult authorised dealer.

Cleaning instructions / Troubleshooting

English

NON SERVICEABLE CRITERIAS

TURN OFF POWER SUPPLY AND UNPLUG then please consult authorised dealer under the following conditions:

• Abnormal noise during operation.

• Water/foreign particles have entered the remote control.

• Water leaks from Indoor unit.

• Circuit breaker switches oﬀ frequently.

• Power cord becomes unnaturally warm.

• Switches or buttons are not functioning properly.

The unit stops and the TIMER indicator blinks.

Use remote control to retrieve error code.

Press for 5 seconds

Press for 5 seconds to quit checking

For certain errors, you may restart the unit for limited

•

TIMER

OFF

CANCEL

Press until you

SET

hear beep sound, then write down the error code

Turn the unit oﬀ and reveal the error code to authorised dealer

operation with 4 beeps when operation starts.

00_ACXF55-03360_YM0416-1-0.indb 1100_ACXF55-03360_YM0416-1-0.indb 11 6/28/2016 3:00:59 PM6/28/2016 3:00:59 PM

Snabbguide

Sätta i batterier

Dra loss bakstycket på fjärrkontrollen Sätt i batterier av typen AAA eller R03 (kan

användas ~ 1 år)

Stäng locket

Klockinställning

Tryck ner CLOCK

Ställa in tiden

Bekräfta

Grundläggande användning

Välj önskat läge

HEAT COOL

Starta/stoppa

AUTO

FAN DRY

POWER

• Observera att lampan visas för att starta enheten.

Välj önskad temperatur

•

Valområde: 16°C ~ 30°C (Ej tillgängligt i läget FAN)

•

Du kan spara energi om enheten används inom den rekommenderade temperaturen HEAT : 20 °C ~ 24 °C. COOL: 26 °C ~ 28 °C. DRY : 1 °C ~ 2 °C

• Håll intryckt under 5 sekunder för att dämpa eller återställa ljusstyrkan på indikeringen.

• Fjärrkontrollen måste beﬁ nna sig inom 8 m från inomhusdelens mottagare.

Bilderna i denna skötselanvisning är endast illustrativa och kan därför skilja sig från den faktiska modellen. Förändringar kan göras utan föregående meddelande angående framtida förbättringar.

lägre än rumstemperatur

00_ACXF55-03360_YM0416-1-0.indb 1200_ACXF55-03360_YM0416-1-0.indb 12 6/28/2016 3:00:59 PM6/28/2016 3:00:59 PM

Innehållsförteckning

TIMER

CANCEL

TIMER

CANCEL

Säkerhetsföreskrifter ..............................14-17

Hur den används ....................................18-19

Rengöringsinstruktioner...............................20

Problemlösning ............................................21

Information...................................................53

2 3

Tillbehör

TIMER

OFF

MODE

TIMER

OFF

TEMP

SET

CANCEL

FAN SPEED

AN SPEE

AIR SWING

AIR SWIN

SET

CANCEL

• Fjärrkontroll

• AAA eller R03 batterier × 2

• Hållare för fjärrkontroll

• Skruvar för fjärrkontrollens hållare × 2

Den här symbolen visar att utrustningen har ett

VARNING

antändbart kylmedel. Om kylmedlet läcker ﬁ nns risk för antändning vid en extern gnistkälla.

Den här symbolen visar att bruksanvisningen ska läsas

FÖRSIKTIGHET

igenom noggrant.

Den här symbolen visar att det ﬁ nns information i bruksanvisningen och/eller

FÖRSIKTIGHET

installationshandboken.

Svenska

AIR CONDITIONER

IR CONDITIONE

00_ACXF55-03360_YM0416-1-0.indb 1300_ACXF55-03360_YM0416-1-0.indb 13 6/28/2016 3:01:00 PM6/28/2016 3:01:00 PM

Säkerhetsföreskrifter

Luftintag

Utblåsning

För att undvika skada på dig själv, skada på andra, eller skada på egendom, var god iaktta följande: Felaktig användning orsakad av att skötselanvisningen inte följts kan leda till skador, nedan klassas deras allvar:

Den här utrustninen är fylld med R32 (milt antändbart kylmedel). Om kylmelet läcker och exponeras för en extern tändningskälla ﬁ nns risk för brand.

Denna symbol varnar

VARNING

FÖRSIKTIGHET

Instruktioner klassiﬁ ceras med följande symboler:

Inomhusdel

Utblåsning

Fjärrkontroll

Utomhusdelen

för dödsfara eller allvarliga skador.

Denna symbol varnar för personskada eller skada på egendom.

Denna symbol betecknar en handling som är FÖRBJUDEN.

Dessa symboler betecknar handlingar som är NÖDVÄNDIGA.

Strömförsörjning

Luftintag

Utblåsning

VARNING

Inomhus- och utomhusenhet

Den här apparaten kan användas av barn från åtta år och uppåt och personer med fysiska eller mentala hinder eller med brist på erfarenhet och kunskap, förutsatt att de har fått övervakning eller instruktioner angående användning av apparaten på ett säkert sätt och förstår riskerna som medföljer. Barn bör inte leka med apparaten. Rengörning och användarunderhåll ska inte utföras av barn utan övervakning.

Apparaten ska installeras och/eller användas i ett rum med en golvyta som överstiger A i närheten av antändliga källor som värme/gnistor/öppna lågor eller farliga områden som gasapparater, gasspisar, gassystem eller elspisar osv. (Se tabell A för installationsanvisningar och tabellen för A

(m²)).

min

Var medveten om att kylmedlet inte får innehålla någon lukt. Vi rekommenderar att du använder lämpliga kylmedelsgasdetetektorer, för användning och läckagevarning.

Kontakta en auktoriserad återförsäljare eller specialist för att rengöra de interna delarna, reparera, installera, avlägsna eller återinstallera enheten. Felaktig installation kan leda till läckage, elektriska stötar eller eldsvåda.

Kontrollera med en auktoriserad återförsäljare eller specialist för användning av ett godkänt köldmedia. Att använda ett köldmedia annat än det som är speciﬁ cerat kan ge upphov till skada på produkten, bristning och skada, etc.

(m²) och inte vara

min

00_ACXF55-03360_YM0416-1-0.indb 1400_ACXF55-03360_YM0416-1-0.indb 14 6/28/2016 3:01:00 PM6/28/2016 3:01:00 PM

Använd inte några medel för att påskynda avfrostning eller rengöring, utöver de som rekommenderas av tillverkaren. Alla olämpliga metoder eller använding av inkompatibla material kan orsaka produktskada, att den går sönder och allvarlig personskada.

Stick inte i och bränn inte apparaten när den är trycksatt. Exponera inte enheten för värme, lågor, gnistor och andra antändbara källor. Den kan explodera och orsaka personskada eller dödsfall.

Installera inte enheten i en potentiellt explosiv eller lättantändlig miljö. Underlåtenhet i detta kan resultera i skada till följd av eldsvåda.

För inte in dina ﬁ ngrar eller andra föremål i luftkonditionerarens inomhus- eller utomhusenhet, eftersom roterande delar kan orsaka personskada.

Rör inte utomhusenheten under blixtoväder, då det kan orsaka elstöt.

Utsätt dig inte för direkt kalluft under en längre tid för att undvika för kraftig nedkylning.

Sitt inte och ställ dig inte på enheten, eftersom du då kan trilla och skada dig.

Fjärrkontroll

Låt inte små barn leka med fjärrkontrollen för att förhindra att de av olyckshändelse råkar svälja batterierna.

Strömförsörjning

Använd inte modiﬁ erad sladd, förgreningssladd, förlängningssladd eller ospeciﬁ cerad sladd för att undvika överhettning och eldsvåda.

För att förhindra överhettning, eldsvåda eller elchock:

• Dela inte det använda uttaget med annan utrustning.

• Manövrera inte enheten med våta händer.

• Böj inte elsladden för mycket.

• Manövrera inte enheten genom att dra ut eller sätta i elkontakten.

Om nätsladden blir skadad, måste den, för att farliga situationer ska undvikas, bytas ut av tillverkaren, servicepersonal eller en person med motsvarande kompetens.

Denna utrustning rekommenderas starkt att installeras med Jordfelsbrytare (ELCB, Earth Leakage Circuit Breaker) eller Skyddsenhet för Restström (RCD, Residual Current Device) för att undvika elstöt eller eldsvåda.

För att förhindra överhettning, eldsvåda eller elchock:

• Sätt i elkontakten på rätt sätt.

• Damm på elkontakten skall torkas av med jämna mellanrum med en torr trasa.

Sluta använda produkten om något onormalt/fel uppträder och koppla ur strömkontakten eller stäng av med strömväxlaren och brytaren. (Risk för rök/eld/elstöt) Exempel på vad som är onormalt/fel

• Jordfelsbrytaren (ELCB:n) löser ofta ut.

• Det luktar bränt.

• Onormala störljud eller vibrationer hos enheten.

• Vatten läcker från inomhusenheten.

• Strömsladden eller -kontakten blir onormalt het.

• Fläkthastigheten kan inte kontrolleras.

• Enheten stoppar direkt även om den satts på för drift.

• Fläkten stoppar inte även om driften stoppas.

Kontakta omedelbart din lokala återförsäljare för underhåll/reparation.

Säkerhetsföreskrifter

Svenska

Denna utrustning måste jordas för att undvika elstöt eller eldsvåda.

00_ACXF55-03360_YM0416-1-0.indb 1500_ACXF55-03360_YM0416-1-0.indb 15 6/28/2016 3:01:01 PM6/28/2016 3:01:01 PM

Säkerhetsföreskrifter

Förhindra elskador genom att stänga av strömmen och koppla ur:

- Innan rengöring eller underhållsarbete,

- Vid långvarig avstängning, eller

- Vid kraftigt åskväder.

Försiktighet gällande användning av köldmediet R32

Var särskilt försiktig med följande saker när du använder apparater och hanterar köldmediet.

Eftersom driftstrycket är högre än för modeller med köldmediet R22 används en del specialverktyg för rörsystem, installation samt service. Särskilt när man byter ut en modell med köldmediet R22 mot en ny modell med köldmediet R32, ska man alltid byta ut det konventionella rörsystemet och kopplingsmuttrarna med det som gäller för R32 och R410A för utomhusenheten. För R32 och R410A kan man använda samma kopplingsmutter på utomhusenhetens sida och rör.

Modeller som använder köldmediet R32 och R410A har en annan gängdiameter för påfyllningsöppningen för att undvika att man fyller på med köldmediet R22 och av säkerhetsskäl. Därför ska man på kontrollera detta på förhand. [Gängdiameter för påfyllningsöppningen för R32 och R410A är 12,7 mm.]

Var ännu mer försiktig än med R22 så att främmande föremål som (olja, vatten osv.) inte kommer in i rörsystemet. Tänk även på när du förvarar rörsystemet att säkert försegla öppningen med exempelvis tejp. (Hanteringen av R32 liknar den för R410A.)

Denna apparat ska förvaras i ett välventilerat utrymme.

Denna apparat ska förvaras i ett rum fritt från öppna lågor och antändningskällor.

Denna apparat ska förvaras så att man förhindrar att mekaniska skador inträﬀ ar.

FÖRSIKTIGHET

Inomhus- och utomhusenhet

Tvätta inte inomhusdelen med vatten, bensin, thinner eller skurpulver för att undvika skada eller korrosion på enheten.

Använd inte för förvaring av ﬁ nkänslig utrustning, mat, djur, växter, konstverk eller andra föremål. Detta kan orsaka kvalitetsförsämring, etc.

Använd inte antändbar utrustning framför luftﬂ ödesutgången för att undvika spridning av eldsvåda.

Utsätt inte växter eller husdjur för direkt luftﬂ öde för att undvika skador på dem, etc

Rör inte den vassa aluminiumﬂ änsen, eftersom vassa delar kan orsaka personskada.

Sätt inte på inomhusenheten till ON då du vaxar golvet. Efter vaxning, vädra rummet ordentligt innan du använder enheten.

Installera inte enheten på oljiga eller rökiga platser för att förhindra skador på enheten.

Montera inte isär enheten för rengöring för att undvika personskador.

Stå inte på en ostadig bänk när du rengör för att undvika personskador.

Ställ inte vaser eller behållare med vatten på enheten. Vatten kan tränga in i enheten och försämra isoleringen. Detta kan orsaka elchock.

Öppna inte fönstret eller dörren under en längre användningsperiod, eftersom det kan leda till ineﬀ ektiv strömförbrukning och obehagliga temperaturförändringar.

00_ACXF55-03360_YM0416-1-0.indb 1600_ACXF55-03360_YM0416-1-0.indb 16 6/28/2016 3:01:01 PM6/28/2016 3:01:01 PM

Förhindra vattenläckage genom att se till att dräneringsröret är:

- Rätt anslutet,

- Fritt från rännor och behållare, eller

- Inte nersänkt i vatten

Efter en längre tids användning eller användning med någon bränsledriven utrustning, lufta rummet regelbundet.

Efter en längre tids användning, se till så att monteringskonsolen inte är försvagad för att undvika att enheten faller ner.

Fjärrkontroll

Använd inte uppladdningsbara batterier (Ni-Cd) till fjärrkontrollen. Det kan skada fjärrkontrollen.

För att förhindra tekniska fel eller skador på fjärrkontrollen:

• Ta ur batterierna ur fjärrkontrollen om värmepumpen inte skall användas under en längre tid..

• Nya batterier av samma sort måste sättas i enligt polaritetsmarkeringen.

Säkerhetsföreskrifter

Strömförsörjning

Håll i nätkontakten – inte nätsladden – och dra, för att koppla ur enheten för att förhindra elchock.

Svenska

00_ACXF55-03360_YM0416-1-0.indb 1700_ACXF55-03360_YM0416-1-0.indb 17 6/28/2016 3:01:01 PM6/28/2016 3:01:01 PM

Hur den används

TIMER

CANCEL

TEMP

För att växla mellan kraftfull & tyst

(Fjärrkontrollens display)

POWERFUL

POWERFUL: För att nå en temperatur snabbt

• Denna åtgärd fortsätter tills man avbryter den genom att på nytt trycka på

QUIET: För att få en tyst drift

• Denna funktion reducerar luftﬂ ödesoljud.

MODE

Välja funktionsläge

HEAT- För att få varm luft

• Det tar ett tag att värma upp enheten. Power-

lampan kommer att blinka i början av denna åtgärd.

• Enheten kanske stoppar varmluftstillförseln för

avisningen. Avisningsindikatorn är PÅ under denna funktion.

COOL - För att få kall luft

• Använd gardiner för att begränsa

solljus och värme utifrån för att minska strömförbrukningen under COOL-läge.

DRY - För att avfukta din omgivning

• Enheten arbetar med låg ﬂ äkthastighet för att

ge en mild nedkylning.

FAN - För att få luften att cirkulera i rummet AUTO - För enklare användning

• Power-lampan kommer att blinka i början när

man väljer driftläge.

• Enheten väljer driftsläge var 10 minut

beroende på temperaturinställningen och rumstemperaturen.

QUIET

(NORMAL)

-knappen. Fjärrkontrollens display

FAN SPEED

MODE

TIMER

OFF

TEMP

AIR CONDITIONER

IR CONDITIONE

AIR SWING

SET

CANCEL

POWER / DEICE

TIMER

HEAT

Lysdioder

POWER/ DEICE

TIMER

+8/15°C HEAT

(Grön/ Blå)

(Orange) (Grön)

Håll inne i ungefär 5 sekunder för att visa 12-timmars (am/pm) eller 24-timmars tidsvisning.

Tryck och håll nere i ungefär 10 sekunder för att visa temperaturinställningen i °C eller °F.

Tryck för att återställa fjärrkontrollen till standardinställning.

Används ej i normal drift.

Underhållsvärme

+8/15°C HEAT

•

Bibehåll inomhustemperaturen vid 8/15°C. Fläkten växlar till hög ﬂ äkthastighet automatiskt.

•

Denna funktion ändrar användarläget och kan raderas genom att

•

Avfrostning vid utomhusenheten kan resultera i plötslig kall luft från inomhusenheten. Eliminera kall luft med uppvärmningsläget.

MODE

trycks ner.

15˚C

8˚C

Auto-knapp OFF/ON

Används då fjärrkontrollen tappats bort eller fungerar felaktigt. Lyft frontpanelen:

Tryck på knappen en gång för att använda i AUTO-läge.

2. Tryck och håll inne knappen tills du hör 1 signal, släpp sedan för att använda i

AUTO

OFF/ON

forcerat KYL-läge.

3. Upprepa steg 2. Tryck och håll ned knappen tills du hör 2 signaler, släpp sedan för att använda i framtvingat HEAT-läge.

• Tryck på knappen igen för att stänga av.

00_ACXF55-03360_YM0416-1-0.indb 1800_ACXF55-03360_YM0416-1-0.indb 18 6/28/2016 3:01:01 PM6/28/2016 3:01:01 PM

FAN SPEED

CANCEL

Välja ﬂ äkthastighet

(Fjärrkontrollens display)

• För AUTO, justeras inomhusﬂ äkthastigheten automatiskt enligt användarläge.

• För en låg bullernivå ska man välja den lägsta ﬂ äkthastigheten .

För att justera vertikal

AIR SWING

luftriktning

(Fjärrkontrollens display)

• Håller rummet ventilerat.

• I läget COOL/DRY och om AUTO är inställt, svänger klaﬀ en automatiskt upp/ned.

• I läget HEAT, och om AUTO är inställt, är den horisontella klaﬀ en ﬁ xerad i det förutbestämda läget.

• Justera inte klaﬀ en för hand.

Ställa in timern

2 inställningar för ON- och OFF-timer ﬁ nns tillgängliga för att sätta på enheten till ON eller stänga av den till OFF vid olika förinställda tider.

21 3

TIMER

OFF

Välj ON eller OFF

timer

• Vid varje tryckning:

Ställa in tiden

Bekräfta

SET

CANCEL

Exempel: OFF kl 22:00

OFF

Cancel

SET

TIMER

Hur den används

För att justera horisontal luftriktning

• Manuellt justerbar.

Kontroll automatisk omstart

• När strömmen kommer tillbaka efter ett strömavbrott, kommer driften återupptas automatiskt i samma läge och luftriktning som tidigare.

• Denna kontroll fungerar inte när TIMERN är konﬁ gurerad.

• För att stänga av ON- eller OFF-timern, tryc på ON

OFF

för att välja respektive och tryck

eller sedan på

CANCEL

• Om timern avbryts manuellt eller på grund av strömavbrott, kan du återställa timern igen genom att trycka på eller

eller

OFF

och tryck sedan på

för att välja respektive

SET

• Den närmaste timerinställningen visas och aktiveras i följd.

• När Timern är satt i läget ON, kan enheten starta tidigare (upp till 35 minuter) före den faktiska inställda tiden för att kunna nå den önskade temperaturen till den inställda tiden.

• Timeroperation är baserad på klockan i fjärrkontrollen och den upprepas dagligen när den väl är inställd. För klockinställning, se Snabbguide.

Driftsförhållanden

Värmepumpen får användas vid följande temperaturer.

DBT : Torr temperatur WBT : Våt temperatur

Temperatur (°C)

COOL

HEAT

+8/15°C

HEAT

Max. 32 23 43 26

Min. 16 11 16 11

Max. 30 - 24 18

Min. 16 - -20 -

Max. 15 - - -

Min. 8 - -20 -

Inomhus Utomhus

DBT WBT DBT WBT

Svenska

00_ACXF55-03360_YM0416-1-0.indb 1900_ACXF55-03360_YM0416-1-0.indb 19 6/28/2016 3:01:02 PM6/28/2016 3:01:02 PM

Rengöringsinstruktioner

För att säkerställa optimal prestanda för enheten måste rengöring utföras vid regelbundna intervall. På en smutsig enhet kan tekniska fel uppstå och du kan få felkoden ”H99”. Kontakta en auktoriserad återförsäljare.

• Slå ifrån strömmen och koppla ur enheten innan rengöring utförs.

• Rör ej aluminiumﬂ änsen, den vassa delen kan orsaka skada.

• Använd inte bensin, thinner eller skurpulver.

• Använd endast tvål ( hushållsrengöringsmedel.

• Använd inte varmare vatten än 40°C.

pH 7) eller neutrala

Inomhusdel

Torka försiktigt med en torr, mjuk trasa.

Frontpanel

Rengör varsamt och låt torka

Avlägsna frontpanelen

För båda sidorna

Lyft

Skjut till höger eller vänster

Dra ut panelen

Stäng den ordentligt

För in på båda sidorna

Stäng

Tryck på båda ändarna på frontpanelen

POWER

Inomhusdel

Aluminiumﬂ änsFrontpanel

Luftﬁ lter

En gång varannan vecka

• Tvätta/skölj ﬁ ltren försiktigt med vatten för att undvika skada på ﬁ lterytan.

• Torka ﬁ ltren noggrant i skuggan, borta från eld eller direkt solljus.

• Byt ut ﬁ ltret om det är skadat.

Ta bort luftﬁ lter Sätt fast luftﬁ lter

För in i enheten

För säsongskontroll efter längre period utan användning

•

Kontrollera fjärrkontrollens batterier.

•

Se till att öppningarna för luftintag och luftutgång inte hindras av något.

•

Använd knappen Auto OFF/ON (Auto AV/PÅ) för att välja COOL/HEAT-läge (KYLA/VÄRME). Efter 15 minuters drift är det normalt att ha följande temperaturskillnad mellan luftinlopp och luftutsläppet:

COOL: ≥ 8 °C HEAT: ≥14 °C

Om värmepumpen inte ska användas under längre tid

•

Aktivera HEAT-läget (VÄRME) i 2~3 timmar för att avlägsna kvarvarande fukt i de interna delarna för att förhindra mögeltillväxt.

•

Slå ifrån strömmen och koppla ur enheten.

•

Ta ur batterierna ur fjärrkontrollen.

00_ACXF55-03360_YM0416-1-0.indb 2000_ACXF55-03360_YM0416-1-0.indb 20 6/28/2016 3:01:03 PM6/28/2016 3:01:03 PM

Problemlösning

TIMER

CANCEL

Följande yttringar är ej tecken på tekniska fel.

Yttring Orsak

Dimma kommer ur inomhusdelen. • Kondensering på grund av kylprocessen. Låter som rinnande vatten under drift. • Flöde av kylmedel inuti enheten. Onormal lukt i rummet. • Detta kan bero på en fuktig lukt som avges från

Fläkten i inomhusdelen stannar tillfälligt vid automatisk ﬂ äkthastighet.

Luftﬂ ödet fortsätter även efter att användningen stoppats.

Driften fördröjs några minuter efter återstart. • Fördröjningen utgör ett skydd för enhetens kompressor. Utomhusdelen avger vatten/ånga. • Kondensering eller avdunstning sker på rören. TIMER-indikeringen är alltid på. • Den inställda timertiden upprepas dagligen när den är

Under avisningsfunktionen, är bladet stängt. • LUFTRIKTNING är inställd på AUTO. Fläkten i inomhusdelen stannar tillfälligt vid

uppvärmning. POWER-indikeringen blinkar innan enheten

startar. Knakande ljud vid drift. • Temperaturförändringar orsakar utvidgningen/

Urblekning av vissa plastdelar. • Den del av materialet som används i plastdelar bleks

Kontrollera följande innan du ringer för att få hjälp.

Yttring Kontrollera

Drift i läget HEAT/COOL fungerar inte eﬀ ektivt.

Det hörs oljud under drift. • Kolla ifall enheten installerats med en lutning.

Fjärrkontrollen fungerar inte. (Displayen är svag eller sändningssignalen är svag.) Enheten fungerar inte. • Kolla ifall strömbrytaren är frånslagen.

Enheten tar ej emot signal från fjärrkontrollen. • Se till så att mottagaren ej är är skymd bakom något.

väggen, mattan, möblerna eller textilier.

• Hjälper till att avlägsna lukt från inomhusdelen.

• Utsläppning av återstående värme från inomhusenheten (max 30 sekunder).

inställd.

• För att undvika kallras under avfrostning.

• Detta utgör ett förberedande funktionssteg när ON timer har ställts in.

sammandragningen hos enheten.

ur. Detta sker i högre takt när de utsätts för värme, solljus, UV-strålning eller andra miljöfaktorer.

• Ställ in temperaturen korrekt.

• Stäng alla dörrar och fönster.

• Rengör eller byt ut ﬁ ltren.

• Ta bort eventuella hinder vid öppningarna för luftintag och luftutsläpp.

• Stäng frontpanelen ordentligt.

• Sätt i batterierna korrekt.

• Byt ut svaga batterier.

• Kolla ifall timern har ställts in..

• Vissa ﬂ uorescerande ljus kan störa signalen. Kontakta en auktoriserad återförsäljare.

Rengöringsinstruktioner / Problemlösning

Svenska

ICKE FUNKTIONSDUGLIGA KRITERIER

STÄNG AV STRÖMMEN OCH DRA UR KONTAKTEN och kontakta därefter en auktoriserad återförsäljare under följande förutsättningar:

• Onormala ljud vid drift.

• Vatten/främmande partiklar har kommit in i fjärkontrollen.

• Vattenläcka från inomhusenheten.

• Strömbrytaren stängs ofta av.

• Elkabeln överhettas.

• Brytare eller knappar fungerar inte korrekt.

Enheten stannar och TIMER-indikeringen blinkar.

Använd fjärrkontrollen för att få fram felkoden.

Tryck i 5 sekunder

Tryck i 5 sekunder för att avsluta felkontrollen

För vissa fel, kan du behöva starta om enheten med begränsad

•

TIMER

OFF

SET

CANCEL

Tryck tills du hör

ett bipljud och anteckna sedan felkoden

Stäng av enheten

och meddela felkoden till auktoriserad återförsäljare

användning med 4 pipljud under användningsstarten.

00_ACXF55-03360_YM0416-1-0.indb 2100_ACXF55-03360_YM0416-1-0.indb 21 6/28/2016 3:01:04 PM6/28/2016 3:01:04 PM

Hurtigguide

Sette inn batteriene

Trekk ut bakdekslet på fjernkontrollen

Sett inn batterier type AAA eller R03 (kan

brukes ~ 1 år)

Lukk dekselet

Klokkeinnstilling

Trykk på CLOCK

Still inn tiden

Bekreft

Grunnleggende bruk

Velg ønsket modus

HEAT COOL

AUTO

Start/stopp driften

FAN DRY

POWER

• Legg merke til at -indikasjonen vises for å starte enheten.

Velg ønsket temperatur

•

Utvalgsområde: 16°C ~ 30°C (Gjelder ikke for VIFTE modus).

•

Betjening av enheten innenfor den anbefalte temperaturen kan spare strøm. VARME : 20 °C ~ 24 °C. KJØLIG : 26 °C ~ 28 °C. TØRR : 1 °C ~ 2 °C lavere enn

• For å dempe eller gjenopprette lysstyrken på enhetens indikator, trykker du på og holder i fem sekunder.

• Bruk fjernkontrollen innen 8 m fra fjernkontrollmottakeren på innendørsenheten.

Illustrasjonene i denne veiledningen er kun ment som eksempler, og kan variere i forhold til den reelle enheten. Spesiﬁ kasjoner og utseende kan endres uten foregående varsel for fremtidige forbedringer.

romtemperatur.

00_ACXF55-03360_YM0416-1-0.indb 2200_ACXF55-03360_YM0416-1-0.indb 22 6/28/2016 3:01:04 PM6/28/2016 3:01:04 PM

Innholdsfortegnelse

TIMER

CANCEL

OFFS

TIMER

CANCEL

Sikkerhetsforanstaltninger ......................24-27

Slik bruker du..........................................28-29

Rengjøringsinstruksjoner .............................30

Feilsøking ....................................................31

Informasjon ..................................................54

2 3

Tilbehør

TIMER

OFF

MODE

TIMER

OFF

TEMP

AIR CONDITIONER

IR CONDITIONE

SET

CANCEL

FAN SPEED

AN SPEE

AIR SWING

AIR SWIN

SET

CANCEL

• Fjernkontroll

• AAA- eller R03-batterier × 2

• Fjernkontrollholder

• Skruer for fjernkontrollholder × 2

Dette symbolet viser at dette utstyret bruker et brennbart kjølemiddel. Hvis det lekker ut kjølemiddel og dette

ADVARSEL

utsettes for en ekstern antennelseskilde, er det fare for antennelse.

Dette symbolet viser at bruksanvisningen bør leses

FORSIKTIG

nøye.

Dette symbolet viser at det er informasjon som er inkludert i bruksanvisningen

FORSIKTIG

og/eller installasjonshåndboken.

Norsk

00_ACXF55-03360_YM0416-1-0.indb 2300_ACXF55-03360_YM0416-1-0.indb 23 6/28/2016 3:01:04 PM6/28/2016 3:01:04 PM

Sikkerhetsforanstaltninger

Luftinntak

Luftuttak

For å forhindre personskader eller skade på eiendom, må du følge påfølgende: Feil bruk på grunn av at instruksjonene ikke følges, kan føre til skade eller ødeleggelser. Alvorligheten av dette klassiﬁ seres som følger:

Dette apparatet er fylt med R32 (et middels brannfarlig kjølemiddel). Hvis det lekker ut kjølemiddel og dette utsettes for en ekstern antennelseskilde, er det fare for brann.

Dette skiltet advarer

ADVARSEL

FORSIKTIG

Instruksjonene som må følges, klassiﬁ seres av følgende symboler:

Innvendig Enhet

Luftuttak

Fjernkontroll

Utvendig Enhet

om fare for død eller alvorlig personskade.

Dette skiltet advarer om fare for personskade eller skade på eiendom.

Dette symbolet angir en handling som er FORBUDT.

Disse symbolene beskriver handlinger som er OBLIGATORISKE.

Strømforsyning

Luftinntak

Luftuttak

Innendørs- og utendørsenhet

ADVARSEL

Dette apparatet kan brukes av barn fra 8 år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller som ikke har erfaring og kunnskap, hvis de har tilstrekkelig tilsyn eller instruksjoner om bruk av apparatet på en sikker måte, og forstår risikoer som kan forårsakes. Barn skal ikke leke med apparatet. Rengjøring og vedlikehold skal ikke gjøres av barn uten tilsyn.

Apparatet skal være installert, og/eller betjenes i et rom med gulvareal større enn A

(m²) og holdes borte fra

min

tennkilder, som varme/gnister/åpne ﬂ ammer, eller farlige områder som gassutstyr, gasskomfyr, nett-tilkoblede gasstilførselssystemer eller elektrisk kjøkkenutstyr osv. (Se også tabell A til tabell for installasjonsinstruksjoner for A

(m²)).

min

Vær oppmerksom på at kjølemiddelet kan være luktfritt. Du anbefales å sørge for at egnede kjølegassdetektorer er på plass, i drift og i stand til å varsle om en evt. lekkasje.

Ta kontakt med en autorisert forhandler eller spesialist for å rengjøre indre deler, reparere, installere, fjerne og installere enheten på nytt. Feilaktig installasjon og håndtering kan føre til lekkasje, elektrisk støt eller brann.

Sjekk med en autorisert forhandler eller spesialist om bruk av eventuell spesiﬁ sert type kjølemedium. Bruk av en annen type kjølemedium enn den som er spesiﬁ sert kan føre til skade på produktet, sprekk, personskade, osv.

00_ACXF55-03360_YM0416-1-0.indb 2400_ACXF55-03360_YM0416-1-0.indb 24 6/28/2016 3:01:05 PM6/28/2016 3:01:05 PM

Ikke bruk midler til å få fortgang i avisingsprosessen eller andre midler til rengjøring enn det som er anbefalt av produsenten. Enhver uegnet metode eller bruk av uforenlig materiale vil kunne forårsake skade på produktet, eksplosjon og alvorlige skader.

Får ikke punkteres eller brennes, ettersom apparatet er under trykk. Ikke utsett apparatet for varme, ﬂ ammer, gnister eller andre antennelseskilder. Ellers vil det kunne eksplodere og forårsake personskade eller død.

Ikke monter enheten i atmosfærer som potensielt kan være eksplosive eller brennbare. Dette kan føre til brann.

Ikke sett ﬁ ngrene dine, eller andre objekter inn i klimaapparatets innvendige eller utvendige enhet, da roterende deler kan føre til skader.

Ikke ta på den utvendige enheten når det lyner og tordner, da det kan gi støt.

Utsett ikke deg selv direkte til kald luft over en lengre periode for å unngå overdreven nedkjøling.

Ikke sitt eller tråkk på enheten, da du kan falle ned ved et uhell.

Fjernkontroll

Ikke la spedbarn eller små barn leke med fjernkontrollen da det kan føre til at de svelger batteriene.

Strømforsyning

Ikke bruk modiﬁ serte ledninger, fellesledninger, forlengelsesledninger eller uspesiﬁ serte ledninger for å unngå overoppheting og brann.

For å unngå overoppfarming, brann eller elektrisk støt:

• Ikke del samme strømkontakten med annet utstyr.

• Ikke ha våte hender ved betjening.

• Bøy ikke strømledningen.

• Ikke betjen eller slå av enheten ved å sette i eller trekke ut kontakten.

Hvis strømledningen er skadet, må den skiftes av produsenten, en serviceagent eller tilsvarende kvaliﬁ serte personer for å hindre fare.

Det anbefales at utstyret monteres sammen med en jordfeilbryter eller en reststrømbryter for å unngå støt eller brann.

For å unngå overoppfarming, brann eller elektrisk støt:

• Sett støpselet riktig inn.

• Støv på strømpluggen bør tørkes med en tørr klut med jevne mellomrom.

Stopp å bruke dette produktet når det oppstår avvik/feil og koble frå strømpluggen eller slå av nettbryteren og bryteren. (Fare for røyk/brann/elektrisk støt) Eksempler på avvik/feil.

• ELCB utløses hyppig.

• Legger merke til lukt av forbrenning.

• Legger merke til unormal støy eller vibrasjon på enheten.

• Vannlekkasje fra innendørs enhet.

• Strømledningen eller pluggen blir veldig varm.

• Kan ikke kontrollere hastigheten på viften.

• Enheten stopper å kjøre med en gang selv om den slås på for drift.

• Viften stopper ikke selv om driften stoppes.

Kontakt din lokale forhandler med en gang for vedlikehold/reparasjon.

Dette utstyret må jordes for å unngå støt eller brann.

Sikkerhetsforanstaltninger

Norsk

00_ACXF55-03360_YM0416-1-0.indb 2500_ACXF55-03360_YM0416-1-0.indb 25 6/28/2016 3:01:05 PM6/28/2016 3:01:05 PM

Sikkerhetsforanstaltninger

Forhindre elektrisk støt ved å slå av strømforsyningen og koble fra:

- Før rengjøring eller vedlikehold,

- Når det står ubrukt over lengre tid, eller

- Under unormalt kraftig lynaktivitet.

Forholdsregler for bruk av kjølemiddel R32

Vær spesielt oppmerksom på følgende punkter når du bruker apparatene og håndterer ulike kjølemedier.

Da arbeidstrykket er høyere enn det som gjelder for kjølemiddel R22-modeller, er noen av rørene og installasjons- og serviceverktøyet spesielle. Spesielt ved utskifting av kjølemiddel R22-modell med nytt kjølemiddel R32modell, må det vanlige rørsystemet og kragemutrene erstattes med rørsystem og kragemuttere for R32 og R410A på utendørsenhetens side. For R32 og R410A kan det brukes samme kragemutter på utendørsenhetens side og rørene.

Modeller som bruker kjølemiddel R32 og R410A, har en annen gjengediameter på ladeporten for å hindre feil lading med kjølemiddel R22 og av sikkerhetsmessige årsaker. Sjekk derfor på forhånd. [Gjengediameteren for ladeporten for R32 og R410A er 12,7 mm (1/2 tomme).]

Sørg for mer forsiktighet enn ved R22, slik at fremmede elementer (olje, vann osv.) ikke kommer inn i rørene. Ved oppbevaring av rørene må åpningene også sikres med klemming, tape osv. (Håndtering av R32 ligner R410A.)

Dette apparatet skal oppbevares i et godt ventilert område.

Apparatet skal oppbevares i et rom uten antenningskilder i kontinuerlig bruk.

FORSIKTIG

Innendørs- og utendørsenhet

Ikke vask innendørsenheten med vann, benzen, fortynner eller skuremiddel da dette kan skade eller føre til korrosjon på enheten.

Bruk ikke for oppbevaring av presisjonsutstyr, mat, dyr, planter, kunst eller andre gjenstander. Dette kan forringe kvaliteten osv.

Ikke bruk utstyr med tennstoﬀ foran luftstrømmen for å unngå ﬂ ammespredning.

Utsett ikke planter eller husdyr direkte til luftﬂ yten for å unngå skade osv.

Rør ikke den skarpe aluminiumsﬁ nnen. Skarpe deler kan forårsake skade.

Ikke slå på inne-enheten når du vokser gulvet. Etter voksingen må du lufte godt før du kan slå enheten på.

Ikke monter enheten i områder som er røykfylte eller oljete for å forebygge skade til enheten.

Demonter ikke enheten for rengjøringsformål, for å unngå skade.

Stå ikke på en ustabil benk når enheten rengjøres, for å unngå skade.

Plasser ikke vaser eller vannbeholdere på enheten. Vann kan komme inn i enheten og forringe isolasjonen. Dette kan forårsake elektrisk støt.

Ikke ha vindu eller dør åpne i lengre tid under drift, siden det vil kunne føre til ineﬀ ektiv strømforbruk og ubehagelige temperaturendringer.

Dette apparatet skal lagres for å forebygge at det oppstår mekanisk skade på det.

00_ACXF55-03360_YM0416-1-0.indb 2600_ACXF55-03360_YM0416-1-0.indb 26 6/28/2016 3:01:05 PM6/28/2016 3:01:05 PM

Forhindre vannlekkasje ved å sørge for at dreneringsrøret er:

- Riktig koblet til,

- Holdt unna avløpsrenner og beholdere, eller

- Ikke er sunket ned i vann

Etter lange bruksperioder eller bruk med brennbart utstyr, må rommet luftes jevnlig.

Etter en lengre tids bruk, må du kontrollere at monteringsstativet ikke er forringet, slik at enheten ikke faller ned.

Fjernkontroll

Ikke bruk oppladbare (Ni-Cd) batterier. Det kan skade fjernkontrollen.

For å unngå feilfunksjon eller skade på fjernkontrollen:

• Ta ut batteriene hvis enheten ikke skal benyttes over en lengre tidsperiode.

• Nye batterier av samme type må settes inn i henhold til polariteten vist.

Strømforsyning

Ikke koble fra støpslet ved å dra i ledningen da dette kan føre til elektrisk støt.

Sikkerhetsforanstaltninger

Norsk

00_ACXF55-03360_YM0416-1-0.indb 2700_ACXF55-03360_YM0416-1-0.indb 27 6/28/2016 3:01:06 PM6/28/2016 3:01:06 PM

Slik bruker du

TIMER

CANCEL

TEMP

Veksle mellom kraftig og stille

(Fjernkontroll-display)

POWERFUL

POWERFUL: For å nå temperaturen raskt

Denne driften fortsetter til den avbrytes ved å trykke

• på

QUIET: For å nyte stille drift

Denne operasjonen reduserer lyden av luftstrømmen.

•

MODE

Å velge operasjonsmodus

VARME - For å få varm luft

• Enheten bruker en stund for å varmes opp.

Strømindikatoren blinker i begynnelsen under denne operasjonen.

• Enheten vil stanse tilførsel av varmluft ved

avising. Avisingsindikatoren viser ON.

KJØLIG - For å få kald luft

• For å redusere strømforbruk under COOL-

modus, bruker du gardiner til å skjerme vekk sollys og varme utenfra.

TØRR - For å avfukte luften

• Enheten opererer med lav viftefart for å gi en

forsiktig kjøleoperasjon.

VIFTE - Sirkulere luften i rommet AUTO - Enklere for deg

• Når driftsmodusen velges, blinker

strømindikatoren i begynnelsen.

• Enheten velger driftsmodus hvert 10.

minutt i henhold til temperaturinnstilling og romtemperatur.

Vedlikeholdsvarme

+8/15°C HEAT

•

Opprettholde innendørstemperaturen ved 8/15°C. Viften skifter til høy fart automatisk.

•

Denne operasjonen overskriver driftsmodus og kan annulleres med å trykke på

•

Avrimingsoperasjonen ved utendørsenheten kan resultere i plutselig kaldluft fra innendørsenheten. Eliminer kaldluft med varmemodus.

QUIET

-knappen igjen.

(NORMAL)

MODE

15˚C

8˚C

Fjernkontrolldisplay

MODE

TIMER

OFF

AIR CONDITIONER

IR CONDITIONE

TEMP

FAN SPEED

AIR SWING

SET

CANCEL

POWER / DEICE

TIMER

HEAT

Indikator

POWER/ DEICE

TIMER

+8/15°C HEAT

(Grønn/ Blå)

(Oransje) (Grønn)

Trykk og hold i ca 5 sekunder for å vise 12-timers- (am/pm) eller 24-timers-indikasjon.

Trykk og hold i ca 10 sekunder for å vise temperaturinnstillingen i °C eller °F.

Trykk for å gjenopprette fjernkontrollen til standardinnstilling.

Brukes ikke i normale operasjoner.

Auto OFF/ON-knapp

Brukes når fjernkontrollen er forlagt eller ikke fungerer. Hev frontpanelet:

1. Trykk på knappen én gang for å bruke i AUTO-modus.

2. Trykk og hold knappen inne til du hører 1 pip, og slipp for å bruke i tvungen

AUTO

OFF/ON

KJØLIG-modus.

3. Gjenta trinn 2. For å bruke i tvungen HEAT-modus, trykk og hold knappen inntil det høres 2 pipelyder, og så slipper du.

• Trykk på knappen igjen for å slå av.

00_ACXF55-03360_YM0416-1-0.indb 2800_ACXF55-03360_YM0416-1-0.indb 28 6/28/2016 3:01:06 PM6/28/2016 3:01:06 PM

FAN SPEED

CANCEL

Justere viftehastighet

(Fjernkontrolldisplay)

• For AUTO, blir innendørsviften automatisk justert i henhold til operasjonsmodus.

• Velg den laveste viftehastigheten for å bruke anlegget med lavt støynivå .

For å justere vertikal

AIR SWING

luftstrømretning

(Fjernkontrolldisplay)

• Holder rommet ventilert.

• Når du velger AUTO i KALD/TØRR-modus, svinger klaﬀ ene opp/ned automatisk.

• Når du velger AUTO i VARME-modus, vil den horisontale klaﬀ en bli værende i ned laveste posisjonen skifte til den øvre posisjonen.

• Juster ikke klaﬀ en for hånd.

For å justere horisontal luftstrømretning

• Manuelt justerbar.

Automatisk omstartskontroll

• Hvis strømmen gjenopprettes etter et strømbrudd, vil driften etter en stund starte på nytt automatisk med forrige driftsmodus og luftstrømretning.

• Denne kontrollen vil ikke være aktivert når TIMER er innstilt.

Stille inn tidsur

2 sett med PÅ- og AV-timere er tilgjengelige for å slå enheten PÅ eller AV til forskjellige forhåndsdeﬁ nerte tidspunkt.

21 3

TIMER

OFF

Velg ON eller OFF

tidsur

•

Hver gang den trykkes:

Still inn tiden

Bekreft

SET

CANCEL

Eksempel: AV kl. 22:00

OFF

Cancel

SET

TIMER

•

Hvis du vil avbryte PÅ- eller AV-timerne, må du

trykke

, og deretter trykke

•

Hvis en timer blir avbrutt manuelt, eller som følge av en strømstans, kan du gjenopprette timeren igjen ved å trykke

eller , og deretter må du trykke

•

Den nærmeste timerinnstillingen vil vises og vil aktiveres i sekvens.

•

Når timeren er stilt til PÅ, kan enheten starte

eller

OFF

for å velge henholdsvis eller

CANCEL

OFF

eller

for å velge henholdsvis

SET

tidligere (opp til 35 minutter) før den aktuelle innstilte tiden for å greie å oppnå den bestemte temperaturen tidsnok.

•

Betjening med tidsbryter er basert på klokken som er innstilt på fjernkontrollen og gjentas daglig når det er stilt inn. For innstilling av klokken, se Hurtigveiledning.

Betingelser for bruk

Bruk dette klimaanlegget innefor følgende temperaturområde.

DBT : Temperatur tørr kolbe WBT : Temperatur fuktig kolbe

Temperature (°C)

KJØLIG

VARME

+8/15°C VARME

Maks. 32 23 43 26

Min. 16 11 16 11

Maks. 30 - 24 18

Min. 16 - -20 -

Maks. 15 - - -

Min. 8 - -20 -

Innendørs Utvendig

DBT WBT DBT WBT

Slik bruker du

Norsk

00_ACXF55-03360_YM0416-1-0.indb 2900_ACXF55-03360_YM0416-1-0.indb 29 6/28/2016 3:01:07 PM6/28/2016 3:01:07 PM

Rengjøringsinstruksjoner

For å sikre at enheten yter optimalt, må rengjøring utføres ved regelmessige intervaller. En skitten enhet kan medføre funksjonsfeil, og du kan få feilkode “H99”. Rådfør deg med en autorisert forhandler.

• Slå av strømforsyningen og koble fra før rengjøring.

• Ikke berør aluminiumsribben, skarpe deler kan forårsake skade.

• Ikke bruk benzen, fortynner eller skuremiddel.

• Kun bruk såpe ( rengjøringsmidler.

• Ikke bruk vann som er varmere enn 40°C.

pH 7) eller nøytrale

Innvendig enhet

Tørk forsiktig av enheten med en myk, tørr klut.

Frontpanel

Vask forsiktig og tørk.

Ta av frontpanelet

For begge sider

Hev

Skyv til høyre eller venstre

Trekk ut panelet

Lukk det sikkert

Sett inn på begge sider

Lukk ned

Trykk på begge ender av frontpanelet

POWER

Innvendig enhet

Luftﬁ lter

En gang annenhver uke.

• Vask/skyll ﬁ ltrene forsiktig med vann for å unngå skade på ﬁ lteroverﬂ aten.

• Tørk ﬁ ltrene grundig i skyggen, i avstand fra ﬂ ammer eller direkte sollys.

• Bytt skadet ﬁ lter.

Fjern luftﬁ lter Fest luftﬁ lter

Sett inn i enheten

Periodisk inspeksjon av enheten etter lang tids stans

•

Kontroller batteriene i fjernkontrollen.

•

Ingen blokkeringer i luftinntakene og luftuttakene.

•

Bruk knappen Auto AV/PÅ for å velge KJØLE-/VARMEdrift. Etter 15 minutters drift er det normalt å ha den følgende temperaturforskjellen mellom luftinntaks- og luftutløpsventilene:

KJØLIG: ≥ 8 °C VARME: ≥14 °C

For lengre tids inaktivitet

•

Aktiver VARME-driften i 2-3 timer for å fjerne fuktighet som ﬁ nnes i de interne delene grundig for å forhindre muggvekst.

•

Slå av strømforsyningen og trekk ut støpselet.

•

Ta ut batteriene i fjernkontrollen.

AluminiumsribbeFrontpanel

00_ACXF55-03360_YM0416-1-0.indb 3000_ACXF55-03360_YM0416-1-0.indb 30 6/28/2016 3:01:07 PM6/28/2016 3:01:07 PM

Feilsøking

TIMER

CANCEL

Følgende symptomer indikerer ikke funksjonsfeil.

Symptom Årsak

Damp kommer fra den innvendige enheten. • Kondensasjonseﬀ ekt på grunn av kjøleprosessen. Lyd fra vannkretsen under drift. • Kjølevæske inne i enheten.

Rommet har en spesiell lukt. • Dette kan komme av at veggen, teppet, møbler eller

Viften innvendig stopper enkelte ganger under innstilling av automatisk viftehastighet.

Luftestrømmen fortsetter selv etter at operasjonen har stoppet.

Operasjonen er forsinket et par minutter etter restart.

Den utvendige enheten avgir vann/damp. • Kondenseringen eller fordampingen oppstår på rørene. TIMER-indikatoren er alltid på. • Tidsinnstillingene gjentar seg daglig når de er angitt. Under avisingen er klaﬀ en lukket. • LUFTSIRKULERING er satt på AUTO. Viften innvendig stopper enkelte ganger under

oppvarmingsdrift. STRØM-indikatoren blinker før enheten slås

på. Knitrelyd under drift. • Temperaturendringer fører til utvidelse/krymping av

Misfarging av noen plastdeler. • Materialtyper brukt for plastdeler er gjenstand for

Kontroller følgende før du kontakter service.

Symptom Kontroller

Betjening i VARME/KJØLIG-modus fungerer ikke bra nok.

Støyende under bruk. • Kontroller om enheten har blitt installert skjevt.

Fjernkontrollen virker ikke. (Displayet er dempet eller overføringssignalet er svakt.) Enheten virker ikke. • Kontroller om strømbryteren er koblet ut.

Enheten mottar ikke signal fra fjernkontrollen. • Sikre at mottakeren ikke er blokkert.

klær er fuktig.

• Dette hjelper til med å fjerne lukten.

• Ekstraksjon av gjenværende varme fra innendørsenheten (maksimum 30 sekunder).

• Forsinkelsen er en beskyttelse for enhetens kompressor.

• For å unngå utilsiktet kjøleeﬀ ekt.

• Dette er et tidlig trinn i forberedelsene for bruk når tidsuret er slått PÅ.

enheten.

misfarging, og den skjer fortere hvis delene er utsatt for varme, sollys, UV-lys eller miljøfaktorer.

• Still inn riktig temperatur.

• Lukk alle dører og vinduer.

• Rengjør eller skift ut ﬁ ltrene.

• Fjern eventuelle blokkeringer i luftinntakene og luftuttakene.

• Lukk frontpanelet ordentlig.

• Sett batteriene inn riktig.

• Skift ut dårlige batterier.

• Kontroller om tidsuret er stilt inn.

• Bestemte ﬂ uoriserende lys kan påvirkes med signalsenderen. Rådfør deg med en autorisert forhandler.

Rengjøringsinstruksjoner / Feilsøking

Norsk

KRITERIER HVOR SERVICE IKKE GIS

SLÅ AV STRØMFORSYNINGEN OG KOBLE FRA, ta deretter kontakt med en autorisert forhandler ved følgende forhold:

• Unaturlige lyder under bruk.

• Vann/fremmede partikler i fjernkontrollen.

• Vannlekkaasje i innendørsenheten.

• Sikringene slår seg av ﬂ ere ganger.

• Nettkabelen blir veldig varm.

• Brytere eller knapper fungerer ikke riktig.

Enheten stopper, og TIMER-indikatoren blinker.

Bruk fjernkontroll for å gjenopprette feilkode.

Trykk i 5 sekunder

Trykk i 5 sekunder for å stoppe kontrollen

•

For enkelte feil kan du restarte enheten med begrenset

TIMER

OFF

SET

CANCEL

Trykkes ned til

du hører et pip. Deretter skriver du ned feilkoden

Slå av enheten

og informer den autoriserte forhandleren om feilkoden

drift med 4 pipelyder under drift starter.

00_ACXF55-03360_YM0416-1-0.indb 3100_ACXF55-03360_YM0416-1-0.indb 31 6/28/2016 3:01:08 PM6/28/2016 3:01:08 PM

Pikaopas

Paristojen asetus

Irrota kaukosäätimen takakansi

Aseta AAA- tai R03-paristot paikoilleen

(voidaan käyttää noin 1 vuoden ajan)

Sulje kansi

Kelloasetus

Paina CLOCK-painiketta

Määritä aika

Vahvista

Perustoiminta

Valitse haluamasi toimintatila

HEAT COOL

AUTO

Käynnistä/sammuta laite

FAN DRY

POWER

• Huomaa, että -ilmaisu on näytöllä yksikön käynnistämiseksi.

Valitse haluamasi lämpötila

•

Lämpötila-alue: 16°C ~ 30°C (Ei koske FAN-tilaa).

•

Laitteen käyttö suositelluissa lämpötilarajoissa voi säästää energiaa. HEAT : 20 °C ~ 24 °C. COOL: 26 °C ~ 28 °C. DRY: 1 °C ~ 2 °C huoneenlämpötilaa

vähemmän.

• Voit himmentää tai palauttaa laitteen ilmaisimen kirkkauden pitämällä

sekunnin ajan.

• Käytä kaukosäädintä 8 m etäisyydellä sisälaitteen kaukosäädinvastaanottimesta.

Tämän käyttöohjeen kuvilla on vain selittävä tehtävä, ja ne voivat poiketa itse yksiköstä. Muutoksia voidaan tehdä ilman ilmoitusta tulevasta parannuksesta.

-painiketta painettuna 5

00_ACXF55-03360_YM0416-1-0.indb 3200_ACXF55-03360_YM0416-1-0.indb 32 6/28/2016 3:01:09 PM6/28/2016 3:01:09 PM

Sisällysluettelo

TIMER

CANCEL

OFFS

TIMER

CANCEL

Turvatoimet .............................................34-37

Käyttö .....................................................38-39

Puhdistusohjeet ........................................... 40

Vianetsintä ...................................................41

Tiedot ........................................................... 55

2 3

Varusteet

TIMER

OFF

MODE

TIMER

OFF

TEMP

SET

CANCEL

FAN SPEED

AN SPEE

AIR SWING

AIR SWIN

SET

CANCEL

• Kauko-ohjain

• AAA- tai R03-paristo × 2

• Kaukosäätimen pidike

• Kaukosäätimen pidikkeen ruuvi × 2

Tämä symboli ilmoittaa, että laite käyttää syttyvää kylmäainetta. Jos kylmäainetta pääsee vuotamaan ja ulkoinen

VAARA

syttymislähde on tilassa, syttymisen mahdollisuus on olemassa.

Tämä symboli ilmoittaa, että käyttöohje on luettava

VAROITUS

huolellisesti.

Tämä symboli osoittaa, että käyttöohjeessa ja/tai asennusohjeessa on aihetta

VAROITUS

koskevia tietoja.

AIR CONDITIONER

IR CONDITIONE

00_ACXF55-03360_YM0416-1-0.indb 3300_ACXF55-03360_YM0416-1-0.indb 33 6/28/2016 3:01:09 PM6/28/2016 3:01:09 PM

Suomi

Turvatoimet

Ilman

tuloaukko

Ilman

tuloaukko

Ilman

poistoaukko

Ilman

poistoaukko

Noudata seuraavia ohjeita käyttäjän ja muiden henkilöiden loukkaantumisten ja aineellisten vahinkojen välttämiseksi: Ohjeiden huomiotta jättäminen ja yksikön virheellinen käyttö voi johtaa vikoihin ja vaurioihin, joiden vakavuus luokitellaan alla olevalla tavalla:

Tämä laite on täytetty R32-aineella (lievästi syttyvä kylmäaine). Jos kylmäainetta pääsee vuotamaan ja altistuu ulkoiselle syttymislähteelle, tulipalon vaara on olemassa.

Tämä merkki varoittaa

VAARA

VAROITUS

Ohjeet, joita tulee noudattaa, luokitellaan seuraavien symbolien avulla:

Sisäyksikkö

poistoaukko

Kauko-ohjain

Ulkoyksikkö

kuoleman ja vakavien loukkaantumisten vaarasta.

Tämä merkki varoittaa loukkaantumisen ja aineellisen vahingon vaarasta.

Tämä symboli merkitsee KIELLETTYÄ toimintaa.

Nämä symbolit kuvaavat PAKOLLISIA toimia.

Virransyöttö

Ilman

tuloaukko

Ilman

tuloaukko

Ilman

poistoaukko

VAARA

Sisäyksikkö ja ulkoyksikkö

Tätä laitetta voivat käyttää yli 8-vuotiaat lapset ja henkilöt joilla on vähentynyt fyysinen, aistillinen tai henkinen kapasiteetti tai ei kokemusta tai tietoja mikäli näille on annettu ohjausta ja valvontaa koskien laitteen turvallista käyttöä ja ymmärtävät käyttöön liittyvät vaaratekijät. Lapset eivät saa leikkiä laitteen läheisyydessä. Puhdistusta ja käyttäjän suorittamaa huoltoa ei pidä tehdä lasten toimesta valvomattomasti.

Laite on asennettava ja/tai käytettävä huoneessa, jonka lattiapinta-ala on vähintään (m²) ja se on pidettävä etäällä syttymislähteistä, kuten lämpö/kipinät/ avoliekit tai vaarallisilta alueilta, kuten kaasulaitteet, kaasuliedet, kaasuverkot tai sähköhellat jne. (Katso taulukosta A asennusohjeissa tiedot pinta-alasta A (m²)).

Huomaa, että kylmäaine voi olla hajutonta, ja suositeltavaa on käyttää soveliasta syttyvien kylmäainekaasujen tunnistinlaitetta tilassa, toimintakunnossa ja valmiina ilmoittamaan mahdollisesta vuodosta.

Ota yhteyttä valtuutettuun jälleenmyyjään tai ammattilaiseen, jos laitteen sisäosia tarvitsee puhdistaa tai laite täytyy korjata, asentaa, poistaa tai asentaa uudelleen. Väärin suoritettu asennus ja käyttö voi johtaa vuotoihin, sähköiskuihin tai tulipaloon.

Varmista valtuutetulta jälleenmyyjältä tai ammattilaiselta, sopiiko jokin tietty jäähdytysainetyyppi laitteeseen. Jonkin muun kuin erikseen määritetyn jäähdytysainetyypin käyttö voi johtaa laitteen vahingoittumiseen, vuotoihin, loukkaantumiseen jne.

min

00_ACXF55-03360_YM0416-1-0.indb 3400_ACXF55-03360_YM0416-1-0.indb 34 6/28/2016 3:01:10 PM6/28/2016 3:01:10 PM

Älä käytä sulatusprosessin nopeuttamiseen tai puhdistamiseen keinoja, joita valmistaja ei suosittele. Sopimaton menetelmä tai epäyhteensopivan materiaalin käyttö voi aiheuttaa tuotevahinkoja, halkeamia ja vakavan loukkaantumisen.

Älä puhkaise tai polta laitetta, sillä se on paineistettu. Älä altista laitetta kuumuudelle, liekeille, kipinöille tai muille syttymislähteille. Se voi muuten räjähtää ja aiheuttaa loukkaantumisen tai kuoleman.

Älä asenna laitetta räjähdys- tai paloalttiiseen ympäristöön. Muuten seurauksena voi olla tulipalo.

Älä työnnä ilmastointilaitteen sisä- tai ulkoyksikköön sormia tai esineitä, sillä pyörivät osat voivat aiheuttaa loukkaantumisen.

Älä kosketa ulkoyksikköä ukkosella, sillä seurauksena voi olla sähköisku.

Älä oleskele pitkäaikaisesti kylmässä ilmassa, jotta ruumiinlämpösi ei laske liikaa.

Älä istu tai astu laitteen päälle, koska voit vahingossa pudota.

Kauko-ohjain

Pidä kaukosäädin poissa lasten ulottuvilta, jotta he eivät vahingossa nielaisisi sen paristoja.

Virransyöttö

Älä käytä muokattua johtoa, jatkettua johtoa, jatkojohtoa tai määrittämätöntä johtoa ylikuumenemisen ja tulipalon välttämiseksi.

Ylikuumenemisen, tulipalojen ja sähköiskujen ehkäiseminen:

• Älä jaa samaa pistorasiaa muiden laitteiden kanssa.

• Älä käytä laitetta märin käsin.

• Älä taivuta virtajohtoa liikaa.

• Älä käynnistä tai pysäytä laitetta kytkemällä tai irrottamalla virtapistoke.

Jos virtajohto on vahingoittunut, sen voi vaihtaa vain laitteen valmistaja, huoltohenkilö tai vastaavan pätevyyden omaava henkilö vaaran välttämiseksi.

On erittäin suositeltavaa asentaa laite maavuodon suojakytkimeen (ELCB) tai jäännösvirtalaitteeseen (RCD) sähköiskun tai tulipalon välttämiseksi.

Ylikuumenemisen, tulipalojen ja sähköiskujen ehkäiseminen:

• Työnnä virtapistoke kunnolla paikalleen.

• Pyyhi virtapistokkeeseen kerääntyvä pöly säännöllisesti kuivalla liinalla.

Lopeta tuotteen käyttö, jos havaitset epänormaalia toimintaa tai virheitä, ja irrota pistoke tai kytke virtakytkin ja vikavirtakytkin pois päältä. (Savun/tulipalon/sähköiskun vaara) Esimerkkejä epänormaalista toiminnasta/ virheistä

• Vikavirtakytkin laukeaa toistuvasti.

• Palaneen haju havaitaan.

• Laitteessa havaitaan epätavallinen ääni tai tärinä.

• Sisäyksiköstä vuotaa vettä.

• Virtajohto tai pistoke on epätavallisen kuuma.

• Tuulettimen nopeutta ei voi säätää.

• Laite lakkaa toimimasta heti, vaikka se kytketään päälle käyttöä varten.

• Tuuletin ei pysähdy, vaikka käyttö pysäytetään.

Ota viivytyksettä yhteyttä paikalliseen jälleenmyyjään huoltoa/korjausta varten.

Tämä laite on maadoitettava sähköiskun tai tulipalon välttämiseksi.

Turvatoimet

Suomi

00_ACXF55-03360_YM0416-1-0.indb 3500_ACXF55-03360_YM0416-1-0.indb 35 6/28/2016 3:01:10 PM6/28/2016 3:01:10 PM

Turvatoimet

Ehkäise sähköiskuja katkaisemalla virta laitteesta ja ota virtajohto seinästä seuraavissa tapauksissa:

- Ennen puhdistusta tai huoltoa.

- Kun laite on pitkään pois käytöstä.

- Voimakkaan ukkosen ja salamoinnin yhteydessä.

Huomautukset R32-kylmäaineen käytöstä

Huomioi seuraavat kohdat käyttäessäsi laitetta ja käsitellessäsi eri kylmäaineita.

Koska käyttöpaine on korkeampi kuin R22-kylmäainemalleissa, osa putki- ja asennus- ja huoltotyökaluista ovat erikoistyökaluja. Etenkin kun R22-kylmäaine vaihdetaan uuteen R32-kylmäaineeseen, vaihda aina tavalliset putket ja laippamutterit R32ja R410A-putkiin ja laippamuttereihin ulkoyksikössä. R32- ja R410A-mallille voidaan käyttää samaa laippamutteria ulkoyksikön puolella ja putkea.

Malleissa joissa käytetään kylmäainetta R32 ja R410A on eri täyttöaukon kierteen halkaisija, jolla estetään R22kylmäaineen täyttö turvallisuussyistä. Tarkasta tämä siksi etukäteen. [Täyttöaukon kierteen halkaisija R32:lle ja R410A:lle on 12.7 mm (1/2 tuumaa).]

Ole varovaisempi kuin R22-kylmäaineen kanssa, että vieraita aineita (öljy, vesi jne.) ei pääse putkistoon. Sulje myös putkien varastoinnin yhteydessä aukot puristamalla, teippaamalla jne. R32:n käsittely on sama kuin R410A:n).

Laitetta on säilytettävä hyvin tuuletetuissa tiloissa.

Laitetta on säilytettävä tilassa, jossa ei ole avoliekkejä ja sytytyslähteitä.

VAROITUS

Sisäyksikkö ja ulkoyksikkö

Älä pese sisälaitetta vedellä, bensiinillä, tinnerillä tai hankausjauheella, jotta laite ei vahingoittuisi tai ruostuisi.

Älä käytä tarkkuuslaitteiden, ruuan, eläinten, kasvien, taiteen tai muiden esineiden säilömiseen. Laatu saattaa heikentyä tms.

Älä käytä mitään syttyviä laitteita ilmanpoistoaukon edessä tulen leviämisen välttämiseksi.

Älä altista kasveja tai lemmikkejä suoralle ilmavirralle, sillä se voi aiheuttaa vahinkoa.

Älä koske terävään alumiiniseen jäähdytysripaan, sillä terävät osat voivat aiheuttaa loukkaantumisen.

Älä kytke sisäyksikköä päälle lattiaa vahatessa. Tuuleta huone huolellisesti vahaamisen jälkeen ennen laitteen käyttöä.

Älä asenna laitetta öljyisiin tai savuisiin ympäristöihin, jotta laite ei vahingoitu.

Henkilövahinkojen välttämiseksi älä pura laitetta puhdistuksen yhteydessä.

Henkilövahinkojen välttämiseksi käytä tukevaa alustaa puhdistaessasi laitetta.

Älä aseta maljakoita tai vesisäiliöitä laitteen päälle. Vettä voi joutua laitteeseen ja heikentää eristystä. Tämä saattaa aiheuttaa sähköiskun.

Älä avaa ikkunaa tai ovea pitkäksi aikaa käytön aikana, sillä se voi aiheuttaa tehotonta energiankulutusta ja epätoivottuja lämpötilamuutoksia.

Laitetta on säilytettävä suojattuna mekaanisilta vaurioilta.

00_ACXF55-03360_YM0416-1-0.indb 3600_ACXF55-03360_YM0416-1-0.indb 36 6/28/2016 3:01:10 PM6/28/2016 3:01:10 PM

Estä vesivuodot varmistamalla, että poistoletku:

- on kiinnitetty oikein,

- sijoitettu muualle kuin kouruun tai säiliöön sekä

- ei ole veden peitossa.

Pitkäaikaisen käytön jälkeen tai tulenarkojen laitteiden käytön yhteydessä huone tulee tuulettaa säännöllisesti.

Kun laitetta on käytetty pitkään, tarkasta asennusteline heikentymisen varalta, jotta laite ei putoaisi.

Kauko-ohjain

Älä käytä ladattavia (Ni-Cd) paristoja. Kaukosäädin voi vahingoittua.

Kauko-ohjaimen vioittumisen ehkäiseminen:

• Poista paristot, jos yksikköä ei käytetä pitkään aikaan.

• Uusien paristojen tulee olla samantyyppiset, ja ne tulee asettaa napamerkintöjen mukaisesti.

Virransyöttö

Älä irrota pistoketta johdosta vetämällä sähköiskujen välttämiseksi.

Turvatoimet

Suomi

00_ACXF55-03360_YM0416-1-0.indb 3700_ACXF55-03360_YM0416-1-0.indb 37 6/28/2016 3:01:10 PM6/28/2016 3:01:10 PM

Käyttö

TIMER

CANCEL

TEMP

Vaihda voimakkaan ja hiljaisen välillä

(Kaukosäätimen näyttö)

POWERFUL

POWERFUL: Lämpötilan saavuttaminen nopeasti

•

Tämä toiminto jatkuu, kunnes se keskeytetään painamalla painiketta uudelleen.

QUIET: Hiljaisesta toiminnasta nauttiminen

• Tämä toiminto vähentää ilmavirrasta syntyvää ääntä.

MODE

Toimintatilan valitseminen

HEAT - Lämpöä elämään

• Laitteen lämpeneminen kestää jonkin aikaa.

Virtavalo vilkkuu tämän toiminnon aikana.

• Yksikkö voi katkaista laitteen lämpimän ilman

syötön. Toiminnan aikana laitteen merkkivalo palaa.

COOL - Viileää ilmaa

• Virrankulutuksen rajoittamiseksi VIILENNYS-

tilassa, käytä verhoja auringonvalon ja ulkolämmön varjostamiseksi.

DRY - Kosteuden poisto

• Laitteen tuuletin toimii hiljaisella nopeudella ja

jäähdyttää ilmaa vain vähän.

FAN - Ilman kierrätys huoneessa AUTO - HELPPOKÄYTTÖINEN AUTOMAATTITILA

• Toimintotilan valinnan aikana, virtavalo vilkkuu

alussa.

• Yksikkö valitsee toimintatilan 10 minuutin välein

lämpötila-asetuksen ja huoneen lämpötilan mukaan.

Peruslämmön ylläpitäminen

+8/15°C HEAT

•

Pidä sisälämpötila 8/15°C:ssa. Tuuletinnopeus muuttuu automaattisesti nopeaksi.

•

Tämä toiminto on ensisijainen valittuun toimintotilaan nähden. Toiminnon voi peruuttaa painamalla

•

Ulkoyksikön sulatus saattaa yllättäen tuoda sisäyksikön kautta sisälle kylmää ilmaa. Ota tällöin lämmitystoiminto käyttöön.

MODE

QUIET

(NORMAL)

15˚C

8˚C

Kaukosäätimen näyttö

MODE

TEMP

TIMER

OFF

AIR CONDITIONER

IR CONDITIONE

FAN SPEED

AIR SWING

SET

CANCEL

POWER / DEICE

TIMER

HEAT

Indikaattori

POWER/ DEICE

TIMER

+8/15°C HEAT

(Vihreä/ Sininen)

(Oranssi) (Vihreä)

Paina ja pidä alhaalla n. 5 sekunttia tuodaksesi näkyviin 12-tunnin (am/ pm) tai 24-tunnin ajan näytön.

Vaihda lämpötilaasteikoksi °C tai °F painamalla painiketta kymmenen sekunnin ajan.

Palauta kaukosäädin oletusasetukseen painamalla painiketta.

Ei käytössä perustoiminnoissa.

Auto OFF/ON -painike

Käytetään, jos kaukosäädin ei toimi tai se on hukassa. Nosta etupaneeli:

1. Paina tätä painiketta kerran käyttääksesi AUTO-tilaa.

2. Paina ja pidä alhaalla painiketta kunnes kuulet yhden äänimerkin, vapauta sitten

AUTO

OFF/ON

käyttääksesi pakotetussa COOL-tilassa (viileä).

3. Toista vaihe 2. Pidä painike painettuna, kunnes kuulet 2 piippausta, vapauta se käyttääksesi pakotettua LÄMMITYS-tilaa.

• Ota pois käytöstä painamalla painiketta uudelleen.

00_ACXF55-03360_YM0416-1-0.indb 3800_ACXF55-03360_YM0416-1-0.indb 38 6/28/2016 3:01:10 PM6/28/2016 3:01:10 PM

Tuulettimen nopeuden

CANCEL

FAN SPEED

säätäminen

(Kaukosäätimen näyttö)

• AUTO-asetuksen aikana sisätuulettimen nopeutta säädetään automaattisesti toimintatilan mukaan.

• Käyttääksesi laitetta alhaisella äänellä, valitse alin tuuletinnopeus .

Pystysuuntaisen ilmavirtauksen

AIR SWING

säätö

(Kaukosäätimen näyttö)

• Pitää huoneen ilmastoituna.

• COOL/DRY -tilassa, jos AUTO on asetettu, läppä keinuu ylös/alas automaattisesti.

• HEAT-tilassa, jos AUTO on asetettu, vaakatason läppä on kiinnitetty esiasetettuun asentoon.

• Älä säädä läppää käsin.

Ajastimen käyttäminen

Kaksi sarjaa käynnistys- ja sammutusajastimia on saatavilla laitteen kytkemiseen päälle ja pois päältä esiasetettuihin aikoihin.

21 3

TIMER

OFF

Valitse ON (päällä) tai

OFF (pois) -ajastin

• Jokaisen painalluksen jälkeen:

Määritä aika

Vahvista

SET

CANCEL

Esimerkki: OFF klo 22:00

OFF

Cancel

SET

TIMER

Vaakasuuntaisen ilmavirtauksen säätö

• Manuaalisesti säädettävissä.

Automaattinen uudelleen käynnistyksen ohjaus

• Jos virta alkaa uudelleen sähkökatkoksen jälkeen, toiminta käynnistyy automaattisesti tietyn ajan kuluttua edellisessä toimintatilassa ja ilmavirtauksen suunnassa.

• Tämä säädin ei ole käytettävissä, kun AJASTIN on asetettu.

• Voit peruuttaa käynnistys- ja sammutusajastimen painamalla valitsemista varten ja painamalla sitten

OFF

tai

ajastimen tai

CANCEL

• Jos ajastin peruutetaan manuaalisesti tai sähkökatkoksen vuoksi, voit palauttaa ajastimen painamalla valitsemista varten ja painamalla sitten

OFF

tai

to ajastimen tai

SET

• Lähimmän ajastimen asetus tulee näkyviin ja aktivoituu vuorollaan.

• Kun ajastin on käytössä, laite saattaa käynnistyä (enintään 35 minuuttia) ennen määritettyä aikaa, jotta haluttu lämpötila saavutetaan määräaikaan mennessä.

• Ajastimen toiminta perustuu kellonaikaan, joka on määritetty kaukosäätimellä, ja määrittämisen jälkeen se toistuu päivittäin. Kelloasetuksen määrittämisestä on tietoa Pikaoppaassa.

Käyttöolosuhteet

Käytä tätä ilmastointilaitetta seuraavissa lämpötiloissa.

DBT : Kuiva lämpötila WBT : Märkä lämpötila

Lämpötila (°C)

COOL

HEAT

+8/15°C

HEAT

Maks. 32 23 43 26

Min. 16 11 16 11

Maks. 30 - 24 18

Min. 16 - -20 -

Maks. 15 - - -

Min. 8 - -20 -

Sisällä Ulkona

DBT WBT DBT WBT

Käyttö

Suomi

00_ACXF55-03360_YM0416-1-0.indb 3900_ACXF55-03360_YM0416-1-0.indb 39 6/28/2016 3:01:11 PM6/28/2016 3:01:11 PM

Puhdistusohjeet

Laite on puhdistettava säännöllisin väliajoin, jotta se toimisi mahdollisimman hyvin. Likainen yksikkö voi aiheuttaa toimintahäiriön ja saatat nähdä virhekoodin ”H99”. Ota yhteyttä valtuutettuun jälleenmyyjään.

• Ennen puhdistamista katkaise virransyöttö ja irrota pistoke pistorasiasta.

• Älä koske alumiiniseen jäähdytysripaan, sen terävät reunat voivat aiheuttaa vammoja.

• Älä käytä bensiiniä, tinneriä tai hankausjauhetta.

• Käytä saippuaa ( yleispuhdistusainetta.

• Älä käytä yli 40°C lämpöistä vettä.

pH 7) tai neutraalia

Sisäyksikkö

Pyyhi yksikkö varovasti pehmeällä, kuivalla liinalla.

Etupaneeli

Pese varovaisesti ja kuivaa.

Poista etupaneeli

Molemmalle puolelle

Nosta

Työnnä oikealle tai vasemmalle

Vedä paneeli ulos

Sulje pitävästi

Aseta molemmille puolille

Vedä alas ja sulje

Paina etupaneelin molempia päitä

POWER

Sisäyksikkö

JäähdytysripaEtupaneeli

Ilman suodatin

Joka 2. viikko

• Pese ja huuhtele suodatin varovaisesti vedellä. Älä vahingoita suodattimen pintaa.

• Anna suodattimien kuivaa täysin kuiviksi varjoisessa paikassa, suojattuina tulelta tai suoralta auringonvalolta.

• Korvaa vioittuneet suodattimet uusilla.

Poista ilmasuodatin Kiinnitä ilmasuodatin

Aseta laitteeseen

Kausitarkastus pitkän käyttötauon jälkeen

•

Tarkista kauko-ohjaimen paristot.

•

Ei esteitä ilman tulo- ja poistoaukkoihin.

•

Valitse COOL/HEAT-toiminta Auto OFF/ON -painikkeella. Kun laite on toiminut 15 minuutin ajan, ilman tuloja poistoaukkojen välillä voi olla seuraavanlainen lämpötilaero:

COOL: ≥ 8 °C HEAT: ≥14 °C

Pidempiaikainen käyttämättömyys

•

Aktivoi HEAT-tila kahden tai kolmen tunnin ajaksi yksikön sisäisiin osiin jääneen kosteuden poistamiseksi huolellisesti homeen kasvun estämistä varten.

•

Katkaise virransyöttö ja irrota pistoke rasiasta.

•

Poista kauko-ohjaimen paristot.

00_ACXF55-03360_YM0416-1-0.indb 4000_ACXF55-03360_YM0416-1-0.indb 40 6/28/2016 3:01:12 PM6/28/2016 3:01:12 PM

Vianetsintä

TIMER

CANCEL

Seuraavassa kuvatut ilmiöt eivät ole merkki toimintahäiriöstä.

Ilmiö Syy

Sisäyksiköstä tulee sumua. • Vesi tiivistyy jäähdytystoiminnan seurauksena. Veden virtauksen ääni toiminnan aikana. • Jäähdytysaine virtaa laitteen sisällä.

Huoneessa on omituinen haju. • Kyseessä voi olla seinistä, matosta, huonekaluista tai

Sisätuuletin pysähtyy ajoittain automaattisen tuulettimen nopeuden asetuksen aikana.

Ilmavirtaus jatkuu, vaikka toiminto on päättynyt.

Toiminta viivästyy muutamilla minuuteilla uudelleen käynnistämisen jälkeen.

Ulkoyksiköstä tulee vettä/höyryä. • Putkissa tapahtuu tiivistymistä tai höyrystymistä. TIMER-merkkivalo on aina päällä. • Ajastimen asetus toistuu päivittäin asetuksen jälkeen. Laitteen toimiessa läppä on kiinni. • AIR SWING -asetuksena on AUTO. Sisätuuletin pysähtyy ajoittain

lämmitystoiminnan aikana. POWER-merkkivalo vilkkuu ennen kuin

yksikkö on päällä. Käytön aikana kuuluu murtumiselta

kuulostava ääni. Joidenkin muoviosien värjäytymistä. • Värjäytyminen riippuu muoviosien materiaaleista,

Tarkista seuraavat asiat ennen kuin otat yhteyttä huoltoliikkeeseen.

Ilmiö Tarkista

Toiminta HEAT/COOL-tilassa ei ole tehokasta. • Aseta oikea lämpötila.

Äänekäs toiminnan aikana. • Tarkista, onko yksikkö asennettu vinoon.

Kauko-ohjain ei toimi. (Näyttö on himmeä tai kaukosäätimen signaali heikko.) Yksikkö ei toimi. • Tarkista, onko vikavirtakytkin lauennut.

Laite ei vastaanota kaukosäätimen signaalia. • Varmista, ettei kaukosäätimen ja laitteen välissä ole

vaatteista tuleva kostea haju.

• Tämä auttaa poistamaan ympäröivät hajut.

• Sisäyksikköön jääneen lämmön poistaminen (enintään 30 sekuntia).

• Viivästyminen suojaa yksikön kompressoria.

• Tahattoman jäähdytysvaikutuksen ehkäisemiseksi.

• Tämä on alustava vaihe valmisteltaessa laitteen toimintaa, kun ON-ajastin on asetettu päälle.

• Laite laajenee tai vetäytyy lämpötilan vaihteluiden vaikutuksesta.

nopeutuen altistettaessa lämmölle, auringonvalolle, UV-säteilylle, tai ympäristötekijöille.

• Sulje ovet ja ikkunat.

• Puhdista tai vaihda suodattimet.

• Poista mahdolliset esteet ilman tulo- ja poistoaukoista.

• Sulje takapaneeli oikein.

• Aseta paristot laitteeseen oikein.

• Vaihda paristot tarvittaessa.

• Tarkista, onko ajastin käytössä.

esteitä.

• Loistevalaistus saattaa häiritä kaukosäätimen signaalin kulkua. Ota yhteyttä valtuutettuun jälleenmyyjään.

Puhdistusohjeet / Vianetsintä

KRIITTISET VIKATAPAUKSET

KATKAISE VIRTA JA IRROTA PISTOKE ja ota yhteyttä valtuutettuun jälleenmyyjään seuraavissa tapauksissa:

•

Epätavallinen ääni käytön aikana.

•

Kauko-ohjaimeen on päässyt vettä/vieraita hiukkasia.

•

Sisäyksiköstä vuotaa vettä.

•

Katkaisija kytkee pois päältä toistuvasti.

•

Virtajohto lämpenee epätavallisen kuumaksi.

•

Kytkimet tai painikkeet eivät toimi oikein.

Yksikkö pysähtyy ja ajastimen indikaattori vilkkuu.

Selvitä virhekoodi kaukosäätimen avulla.

Paina 5

sekunnin ajan

Paina 5

sekunnin ajan poistuaksesi tarkistustilasta

•

Joidenkin virheiden yhteydessä laite voidaan käynnistää

TIMER

OFF

SET

CANCEL

Paina, kunnes

kuulet äänimerkin. Kirjoita sen jälkeen vikakoodi muistiin

Sammuta laite ja

ilmoita virhekoodi valtuutetulle jälleenmyyjälle

Suomi

uudelleen rajoitetuin toiminnoin. Tällöin laite antaa aluksi 4 äänimerkkiä.

00_ACXF55-03360_YM0416-1-0.indb 4100_ACXF55-03360_YM0416-1-0.indb 41 6/28/2016 3:01:13 PM6/28/2016 3:01:13 PM

Kvikvejledning

Isætning af batterier

Træk bagsiden af fjernbetjeningen

Isæt AAA- eller R03-batterier

(kan bruges i ~ 1 år)

Luk dækslet

Indstilling af ur

Tryk på CLOCK

Indstil et tidspunkt

Bekræft

Grundlæggende betjening

Vælg den ønskede tilstand

HEAT COOL

AUTO

Start/stop driften

FAN DRY

POWER

• Bemærk venligst at der vises ved opstart af enheden.

Vælg den ønskede temperatur

•

Områdevalg: 16°C ~ 30°C (Gælder ikke ved tilstanden FAN).

•

Drift af anlægget inden for den anbefalede temperatur kan spare på energien. HEAT (LUFTVARMNING):

20 °C ~ 24 °C. COOL (LUFTKØLING) : 26 °C ~ 28 °C. DRY (AFFUGT): 1 °C ~ 2 °C lavere end

• Du kan dæmpe eller gendanne enhedens indikatorlysstyrke ved at trykke på og holde den inde i 5 sekunder.

• Brug fjernbetjeningen inden for 8 m fra fjernbetjeningsmodtageren på den indendørs enhed.

Illustrationerne i denne brugervejledning er udelukkende til orienteringsformål og kan afvige fra det aktuelle anlæg. Der tages forbehold for

ændringer uden varsel med henblik på forbedringer.

rumtemperatur.

00_ACXF55-03360_YM0416-1-0.indb 4200_ACXF55-03360_YM0416-1-0.indb 42 6/28/2016 3:01:13 PM6/28/2016 3:01:13 PM

TIMER

CANCEL

OFFS

TIMER

CANCEL

Indholdsfortegnelse

Sikkerhedsforskrifter ...............................44-47

Sådan bruger du anlægget .....................48-49

Rengøringsvejledning ..................................50

Fejlﬁ nding ....................................................51

Oplysninger .................................................56

2 3

Tilbehør

TIMER

OFF

MODE

TIMER

OFF

TEMP

SET

CANCEL

FAN SPEED

AN SPEE

AIR SWING

AIR SWIN

SET

CANCEL

• Fjernbetjening

• AAA- eller R03-batterier × 2

• Holder til fjernbetjening

• Skruer til fjernbetjeningsholder × 2

Dette symbol viser, at udstyret benytter en brandbar kølevæske. Hvis kølevæsken lækker, samtidig med forekomsten af

ADVARSEL

en ekstern antændelseskilde, er der mulighed for antændelse.

Dette symbol viser, at betjeningsvejledningen skal

FORSIGTIG

læses grundigt.

Dette symbol viser, at der er informationer inkluderet i betjenings- og/eller

FORSIGTIG

installationsvejledningen.

AIR CONDITIONER

IR CONDITIONE

00_ACXF55-03360_YM0416-1-0.indb 4300_ACXF55-03360_YM0416-1-0.indb 43 6/28/2016 3:01:14 PM6/28/2016 3:01:14 PM

Dansk

Sikkerhedsforskrifter

Luftindtag

Luftudtag

For at forhindre personskade, skade mod andre eller beskadigelse af ejendom skal følgende overholdes: Forkert brug grundet manglende overholdelse af brugsanvisningen kan resultere i person- eller tingskade, og farligheden heraf er klassiﬁ ceret nedenstående:

Denne anordning er fyldt med R32 (lettere brændbar kølevæske). Hvis kølevæsken lækker og udsættes for en ekstern antændelseskilde, er der risiko for brand.

Dette symbol

ADVARSEL

FORSIGTIG

Anvisninger, der skal følges, klassiﬁ ceres med følgende symboler:

Varmepumpen har en fyldning større end 1 kg kølemiddel, og skal derfor efterses mindst en gang om året. Eftersynet skal foretages af en person, som opfylder kvaliﬁ kationskravene til at udføre kontrolopgaver på den pågældende anlægstype.

Indendørs enhed

advarer om fare for dødsfald eller alvorlig tilskadekomst.

Dette symbol advarer om fare for personeller tingskade.

Dette symbol angiver en handling, der er FORBUDT.

Disse symboler angiver, at handlingen er OBLIGATORISK.

Strømforsyning

Luftindtag

ADVARSEL

Indendørs enhed og udendørs enhed

Dette apparat kan anvendes af børn i alderen fra 8 år og opefter, og af personer med nedsatte fysiske, sensoriske eller mentale evner, eller manglende erfaring og viden, hvis de har fået information eller instruktion om brugen af apparatet på en sikker måde, og forstår den involverede risiko. Børn må ikke lege med apparatet. Rengøring og vedligeholdelse må ikke foretages af børn uden opsyn.

Apparatet skal installeres og/eller tages i brug i et rum med et gulvareal, der er større end A antændelseskilder som stærk varme, gnister, åben ild eller farlige områder med gasinstallationer, gasdrevne apparater, gasdrevne køkkenredskaber, gasfordelere eller elektriske køkkenredskaber, etc. (se tabel A i installationsvejledningen for A

Vær opmærksom på, at kølevæsken ikke har nogen lugt, og det anbefales stærkt at sikre tilstedeværelsen af passende gasdetektorer for brandbare kølevæsker, sørge for at disse fungerer og kan advare i tilfælde af udslip.

Kontakt din autoriserede forhandler eller specialist for at få renset de indre dele, reparere, installere, fjerne og geninstallere enheden. Forkert installation og håndtering kan forårsage lækage, elektrisk stød eller brand.

Få bekræftet hos autoriseret forhandler eller specialist, at du kan bruge et andet kølemiddel end det anbefalede. Brug af en anden kølemiddeltype end den speciﬁ cerede kan forårsage skader på produktet, brud, og personskader osv.

(m²) og holdes bort fra

min

(m²)).

Luftudtag

Fjernbetjening

Udendørs enhed

Luftindtag

Luftudtag

00_ACXF55-03360_YM0416-1-0.indb 4400_ACXF55-03360_YM0416-1-0.indb 44 6/28/2016 3:01:14 PM6/28/2016 3:01:14 PM

Benyt ikke midler til at accelerere optøningsprocessen eller til rengøring, andet end dem som anbefales af producenten. Enhver upassende metode eller brug af uforeneligt materiale kan forårsage beskadigelse, sprængning og alvorlig skade.

Du må ikke perforere eller brænde anordningen, da den er sat under tryk. Udsæt ikke anordningen for varme, ﬂ ammer, gnister eller andre antændelseskilder. Ellers kan den eksplodere og forårsage skade eller døden.

Installer ikke enheden i en potentiel eksplosiv eller brandbar atmosfære. I modsat fald kan det resultere i en brandulykke.

Undgå, at ﬁ ngre eller andre genstande berører airconditionanlægget eller den udvendige enhed, da roterende dele kan forårsage personskade.

Berør ikke den udvendige enhed, når det lyner, da det kan forårsage stød.

Udsæt ikke dig selv direkte for kold luft i en lang periode for at undgå for kraftig afkøling.

Undgå at sidde eller træde på enheden, da du kan falde ned.

Fjernbetjening

Lad ikke helt små og mindre børn lege med fjernbetjeningen for at forhindre dem i at sluge batterierne ved et uheld.

Strømforsyning

Brug ikke en ændret ledning, samlet ledning, forlængerledning eller ikkespeciﬁ ceret ledning for at forhindre overophedning og brand.

Sådan undgås overopvarmning, brand eller elektrisk stød:

• Brug ikke den samme stikkontakt til andet udstyr.

• Betjen ikke enheden med våde hænder.

• Bøj ikke netledningen for meget.

• Start og stop ikke enheden ved at sætte nedstikket i og trække det ud.

Hvis netledningen er beskadiget, skal den, for at undgå enhver risiko, udskiftes af producenten, en servicerepræsentant eller en tilsvarende kvaliﬁ ceret fagmand.

Det anbefales på det kraftigste at installere med ELCB (Earth Leakage Circuit Breaker) eller RCD (Residual Current Device), så stød eller brand undgås.

Sådan undgås overopvarmning, brand eller elektrisk stød:

• Sæt netstikket rigtigt i.

• Støv på netstikket bør jævnligt tørres af med en tør klud.

Indstil brugen af dette produkt, når noget unormalt/en fejl, og frakobl netstikket, eller sluk på strømkontakten og afbryderen. (Risiko for røg/brand/elektrisk stød) Eksempler på noget unormalt/en fejl

• ELCB udløses ofte.

• Der konstateres en lugt af brændt.

• Enheden støjer eller vibrerer unormalt.

• Der lækker vand fra den indendørs enhed.

• Netledningen eller -stikket bliver unormalt varmt.

• Ventilatorhastigheden kan ikke reguleres.

• Enheden holder omgående op med at køre, selvom den er tændt og klar til brug.

• Ventilatoren stopper ikke, selvom betjeningen stopper.

Kontakt omgående din lokale forhandler for vedligeholdelse/reparation.

Dette udstyr skal jordforbindes, så stød eller brand undgås.

Sikkerhedsforskrifter

Dansk

00_ACXF55-03360_YM0416-1-0.indb 4500_ACXF55-03360_YM0416-1-0.indb 45 6/28/2016 3:01:14 PM6/28/2016 3:01:14 PM

Sikkerhedsforskrifter

Forebyg elektrisk stød ved at slukke for strømmen, og tag stikket ud:

- Før rengøring eller vedligeholdelse

- Når anlægget ikke skal anvendes i længere tid

- Under unormalt stærk lynaktivitet.

Sikkerhedsforanstaltninger ved brug af R32 kølemiddel

Følg venligst omhyggeligt de følgende punkter under brugen af apparaterne og under brugen af forskellige kølemidler.

Da arbejdstrykket er højere for kølemiddel R22 versioner, er nogle af rørledningerne og installationer og serviceværktøjerne specielle. Ved udskiftning af en kølemiddelR22 model med en nyere kølemiddel R32 og R410A model skal de konventionelle møtrikker og bøsninger udskiftes med R32 og R410A møtrikker og bøsninger på enhedernes ydersider. For R32 og R410A vedkommende bruges de samme møtrikker og bøsninger på ydersiderne.

Modeller, der bruger kølemiddel R32 og R410A har en anden ladeportsgevinddiameter for at forhindre fejlagtig påfyldning med kølemiddel R22 og af sikkerhedshensyn. Kontrolleres derfor først. [Ladeportens gevinddiameter for R32 og R410A er

12.7 mm (1/2 tomme).]

Vær mere forsigtig end ved R22 med at fremmedlegemer (olie, vand, etc.) ikke trænger ind i rørene. Ved opbevaring af rørene forsegles åbningerne ved at klemme eller tape dem el.l. (håndtering af R32 svarer til R410A).

Apparatet skal opbevares på et sted med god udluftning.

Apparatet skal opbevares på et sted uden åben ild eller vedvarende antændelseskilder.

Apparatet skal opbevares således, at der ikke er fare for at der opstår mekaniske skader.

FORSIGTIG

Indendørs enhed og udendørs enhed

For at undgå skader eller korrosion på indendørsenheden må den ikke vaskes med vand, rensebenzin, fortynder eller skurepulver.

Brug den ikke til bevarelse af præcisionsudstyr, fødevarer, dyr, planter, kunstværker eller andre genstande. Dette kan bevirke kvalitetsforringelse osv.

Brug ikke brandbart udstyr foran luftudtaget, så spredning af ild undgås.

Udsæt ikke planter eller husdyr direkte for luftstrømmen for at undgå kvæstelser osv.

Berør ikke den skarpe aluminiumsﬁ nne, da skarpe dele kan forårsage personskade.

TÆND ikke den indendørs, når gulvet vokses. Efter gulvet er vokset, skal rummet udluftes ordentligt, før enheden betjenes.

Installer ikke enheden i et olieog røgfyldt område for at undgå beskadigelse af enheden.

Adskil ikke enheden for at rengøre den, så personskade undgås.

Undgå at stå på en ustabil bænk ved rengøring af enheden for at undgå personskade.

Anbring ikke en vase eller vandbeholder på enheden. Vandet kan komme ind i enheden og forringe isolationen. Dette kan bevirke elektrisk stød.

Hold ikke vinduer eller døre åbne i længere tid under betjeningen, det kan forårsage ineﬀ ektiv energiforbrug og ubehagelige temperaturændringer.

00_ACXF55-03360_YM0416-1-0.indb 4600_ACXF55-03360_YM0416-1-0.indb 46 6/28/2016 3:01:15 PM6/28/2016 3:01:15 PM

Undgå lækage ved at sikre, at drænrøret er:

- Tilsluttet korrekt,

- Holdes fri af tagrender og beholdere

- Ikke er nedsænket i vand

Efter en lang periode med brug eller brug med forbrændingsudstyr skal lokalet udluftes jævnligt.

Kontroller, at installationsracket efter længere tids brug ikke er svækket for at undgå, at enheden falder ned.

Fjernbetjening

Undlad brug af genopladelige (NiCd) batterier. Hvilket kan ødelægge fjernbetjeningen.

Sådan undgås fejl eller beskadigelse af fjernbetjeningen:

• Fjern batterierne, hvis anlægget ikke skal bruges i længere tid.

• Der skal isættes nye batterier af samme type i overensstemmelse med den angivne polaritet.

Strømforsyning

For at forhindre stød må du ikke stikket ud ved at trække i ledningen.

Dansk

00_ACXF55-03360_YM0416-1-0.indb 4700_ACXF55-03360_YM0416-1-0.indb 47 6/28/2016 3:01:15 PM6/28/2016 3:01:15 PM

Sikkerhedsforskrifter

Sådan bruger du anlægget

TIMER

CANCEL

TEMP

Du kan skifte mellem kraftfuld & støjsvag

(Fjernbetjeningens display)

POWERFUL

POWERFUL: Opnå temperatur hurtigt

Denne proces fortsætter indtil den afbrydes ved

• at knappen atter trykkes.

QUIET: Nyde lydløse betjeninger

• Denne drift reducerer luftstøj.

MODE

Sådan vælges driftstilstand

HEAT - Nyd den varme luft

• Det tager lidt tid for enheden at varme op.

Kontrollampen blinker under starten.

• Enheden afbryder muligvis varmluftforsyningen

under aﬁ sning. Aﬁ sningsindikatoren ON er tænd imens.

COOL (LUFTKØLING) - Nyd den kølige luft

• Brug gardiner til at skærme for sollys og varme

udefra for at reducere strømforbruget i COOL modus.

DRY (AFFUGT) - Aﬀ ugter omgivelserne

• Anlægget kører ved lav ventilatorhastighed for

at opnå en afdæmpet køletilstand.

FAN (VENTILATOR) AUTO - Praktisk for dig

• Ved modusvalg blinker kontrollampen i starten.

• Enheden vælger driftstilstand hvert 10 minut,

så den passer til temperaturindstillingen og rumtemperaturen.

Indstilling af min. drifttemperatur

+8/15°C HEAT

•

Hold indendørstemperaturen på 8/15°C. Blæseren skifter automatisk til høj blæserhastighed.

•

Denne handling overskriver driftstilstanden

og kan annulleres ved at trykke på.

MODE

•

Afrimningsdrift på udendørsenheden kan forårsage pludselig kold luft fra indendørsenheden. Undgå kold luft med opvarmningsfunktionen.

QUIET

(NORMAL)

Luftcirkulation i rummet

15˚C

8˚C

Fjernbetjeningens display

MODE

TIMER

OFF

AIR CONDITIONER

IR CONDITIONE

TEMP

FAN SPEED

AIR SWING

SET

CANCEL

POWER / DEICE

TIMER

HEAT

Indikator

POWER/ DEICE

TIMER

+8/15°C HEAT

(Grøn/ Blå)

(Orange) (Grøn)

Tryk og hold i ca. 5 sekunder for at vise 12-timers visning (am / pm) eller 24-timers visning.

Holdes nede i ca. 10 sekunder for at få vist temperaturindstilling i °C eller °F.

Tryk for at gendanne fjernbetjeningen til standardindstillingen.

Bruges ikke i normal drift.

Knappen auto OFF/ON (AUTO-TÆND/SLUK)

Bruges, når fjernbetjeningen er forlagt eller ikke fungerer. Løft frontpanelet:

1. Tryk på knappen én gang for at bruge i AUTO-tilstand.

2. Tryk på knappen og hold den nede, indtil du hører 1 bip, og slip derefter knappen

AUTO

OFF/ON

for at bruge tvunget KØLE-tilstand.

3. Gentag trin 2. Tryk og hold knappen nede indtil der lyder 2 bip. Slip den derefter for at gå i tvungen HEAT modus.

• Tryk på knappen igen for at slukke.

00_ACXF55-03360_YM0416-1-0.indb 4800_ACXF55-03360_YM0416-1-0.indb 48 6/28/2016 3:01:15 PM6/28/2016 3:01:15 PM

FAN SPEED

CANCEL

Sådan vælges blæserhastighed

(Fjernbetjeningens display)

• I AUTO indstilles indendørsventilatorens hastighed automatisk i overensstemmelse med driftstilstanden.

• Vælg laveste ventilatorhastighed fordrift med reduceret støj .

AIR SWING

Justering af vandret luftstrøm

(Fjernbetjeningens display)

• Sørg for at holde rummet ventileret.

• På funktionen KOLD/TØR, bevæger ﬂ appen sig automatisk op og ned, hvis apparatet står på AUTO.

• På funktionen OPVARMNING, holder den vandrette ﬂ ap stille på den indstillede placering, hvis apparatet står på AUTO.

• Flappen må ikke indstilles med hånden.

Justering af horisontal luftstrøm

• Kan justeres manuelt.

Automatisk genstartskontrol

• Hvis strøm genoptages efter et strømsvigt, vil drift genstarte automatisk efter en periode med tidligere driftstilstand og luftretning.

• Denne kontrol er ikke relevant når TIMEREN er indstillet.

Sådan indstilles timeren

2 sæt ON- og OFF-timere er tilgængelige til at TÆNDE eller SLUKKE for enheden på forskellige forudindstillede tidspunkter.

21 3

TIMER

OFF

Slå timer TIL

eller FRA

• Hver gang du trykker:

Indstil et tidspunkt

Bekræft

SET

CANCEL

Eksempel: OFF kl. 22:00

OFF

Cancel

SET

TIMER

OFF

for at vælge enten eller

CANCEL

for at annullere ON-

OFF

eller

for at vælge enten

SET

• Tryk på ON eller , og tryk derefter på

eller OFF-timeren.

• Hvis timeren annulleres manuelt eller på grund

af strømsvigt, kan du genindstille timeren ved at trykke på eller

og derefter trykke på

• Den nærmeste indstilling af timeren vises og

aktiveres i rækkefølge.

• Når TIL-timeren er indstillet, starter anlægget

muligvis før det valgte tidspunkt (op til 35 minutter før) for at opnå den ønskede temperatur til tiden.

•

Timerdrift er baseret på uret, der er indstillet i fjernbetjeningen og gentages dagligt, når den er fastsat. For indstilling af uret, henvises til Quick guide.

Driftsbetingelser

Brug dette airconditionanlæg inden for følgende temperaturområder.

DBT : Tørpæretemperatur WBT : Vådpæretemperatur

Temperatur (°C)

Maks. 32 23 43 26

COOL

(LUFTKØLING)

Maks. 30 - 24 18

HEAT

(LUFTVARMNING)

+8/15°C

Maks. 15 - - -

HEAT

(LUFTVARMNING)

Min. 16 11 16 11

Min. 16 - -20 -

Min. 8 - -20 -

Indendørs Udendørs

DBT WBT DBT WBT

Sådan bruger du anlægget

Dansk

00_ACXF55-03360_YM0416-1-0.indb 4900_ACXF55-03360_YM0416-1-0.indb 49 6/28/2016 3:01:16 PM6/28/2016 3:01:16 PM

Rengøringsvejledning

For at sikre optimal ydeevne af enheden, skal rengøring udføres med regelmæssige mellemrum. En snavset enhed kan resultere i fejl, og du kan se fejlkoden “H99”. Kontakt din autoriserede forhandler.

Afbryd strømmen og træk stikket ud, inden der

• foretages rengøring.

•

Rør ikke ved aluminiumsbladet, skarpe dele kan forårsage personskade.

•

Brug ikke rensebenzin, fortynder eller skurepulver.

•

Brug kun sæbe ( pH 7) eller neutrale rengøringsmidler til husholdning.

•

Brug ikke vand, der er varmere end 40 °C.

Indendørs enhed

Aftør anlægget forsigtigt med en blød, tør klud.

Frontpanel

Vask det forsigtigt og aftør det.

Fjern frontpanelet

Til begge sider

Løft

Skub til højre eller venstre

Træk panelet frem

Luk det sikkert

Luk ned

Tryk på begge ender af frontpanelet

POWER

Indsæt på begge sider

Indendørs enhed

AluminiumsbladFrontpanel

Luftﬁ lter

Hver anden uge.

• Vask/skyl ﬁ lteret forsigtigt med vand for at undgå beskadigelse af ﬁ lterets overﬂ ade.

• Tør ﬁ ltrene grundigt i skygge, væk fra åben ild eller direkte sollys.

• Udskift ﬁ ltret, hvis det er beskadiget.

Fjern luftﬁ lter Montér luftﬁ lter

Sæt det ind i enheden

Ved sæsoneftersyn efter længere driftspause

•

Kontrol af batterierne i fjernbetjeningen.

•

Ingen blokeringer i luftindtags- og aftræksåbninger.

•

Brug Auto OFF/ON-knappen til at vælge COOL/HEAT. Efter 15 minutters drift er det normalt at have den følgende temperaturforskel mellem luftindtagene og luftudgangene:

COOL (LUFTKØLING): ≥ 8 °C

HEAT (LUFTVARMNING): ≥ 14 °C

Før en længere driftspause

•

For at forhindre skimmelvækst skal HEAT aktiveres i 2~3 timer for at fjerne al fugt i de indvendige dele.

•

Afbryd strømmen, og tag stikket ud.

•

Fjern batterierne i fjernbetjeningen.

00_ACXF55-03360_YM0416-1-0.indb 5000_ACXF55-03360_YM0416-1-0.indb 50 6/28/2016 3:01:16 PM6/28/2016 3:01:16 PM

Fejlﬁ nding

TIMER

CANCEL

De følgende symptomer er ikke udtryk for funktionsfejl.

Symptom Årsag

Der kommer tåge ud af indendørsenheden. Lyden af strømmende vand kan høres under drift.• Kølemiddelstrømning i anlægget.

Der er en mærkelig lugt i rummet.

Indendørsventilatoren stopper med mellemrum i forbindelse med automatisk ventilatorindstilling.

Luftstrømmen fortsætter efter afsluttet drift.

Driften forsinkes i nogle få minutter efter genstart. Udendørsenheden udsender vand/damp. TIMER-indikatoren er altid tændt.

Når aﬁ sning foretages, er ﬂ appen lukket. Indendørsventilatoren stopper med mellemrum i

forbindelse med opvarmningstilstand. POWER-indikatoren blinker, før enheden tændes.

Det lyder som om noget revner, når enheden bruges.

Misfarvning af nogle plastikdele.

Kontroller følgende, før service tilkaldes.

Symptom Kontrol

Drift i HEAT/COOL-tilstand fungerer ikke eﬀ ektivt.• Indstil temperaturen korrekt.

Støj under driften.

Fjernbetjeningen virker ikke. (Displayet eller sendesignalet er svagt.) Anlægget virker ikke.

Anlægget modtager ikke signal fra fjernbetjeningen.

•

Kondenseringsvirkning på grund af køleprocessen.

•

Dette kan evt. være en fugtig lugt afgivet af tapet, gulvtæppe, møbler eller tøj.

•

Dette medvirker til at fjerne de omgivende lugte.

•

Udledning af restvarme fra indendørsenheden (maksimalt 30 sekunder).

•

Forsinkelsen er en beskyttelse af anlæggets kompressor.

•

Der forekommer kondensering eller fordampning på rørene.

•

Indstillingen på timeren gentages dagligt, når den først er foretaget.

•

AIR SWING er indstillet på AUTO.

•

For at undgå utilsigtet kølevirkning.

•

Det er et indledende skridt til forberedelse af drift, når ONtimeren er blevet indstillet.

•

Temperaturændringer kan få det materiale, som enheden er lavet af, til at udvide sig eller trække sig sammen.

•

Misfarvning er grundet visse materialetyper, der anvendes i plastikdelene, denne proces accelereres, når materialerne udsættes for varme, sollys, UV-lys, eller anden miljømæssig faktor.

•

Luk alle døre og vinduer.

•

Rens eller udskift ﬁ ltrene.

•

Fjern alle forhindringer i luftindtags- og aftræksåbninger.

•

Kontroller, om anlægget er blevet installeret på et hældende underlag.

•

Luk frontpanelet korrekt.

•

Isæt batterierne korrekt.

•

Udskift svage batterier.

•

Kontroller, om eﬀ ektafbryderen er blevet aktiveret.

•

Kontroller, om timere er blevet indstillet.

•

Sørg for, at modtageren ikke er blokeret.

•

Nogle lysstofrør kan forstyrre signalet. Kontakt din autoriserede forhandler.

KRITERIER FOR FUNKTIONSSVIGT

SLUK FOR STRØMMEN OG TAK STIKKET UD og kontakt derefter din autoriserede forhandler, hvis ét af følgende indtræﬀ er:

• Unormal lyd ved drift.

• Vand/fremmede partikler i fjernbetjeningen.

• Vand lækker fra indedelen.

• Sikring springer ﬂ ere gange.

• Elkabel overophedet.

• Afbryder eller knapper fungerer ikke.

Enheden stopper, og TIMER-indikatoren blinker.

Brug fjernbetjeningen til at hente fejlkoden.

Tryk i 5

sekunder

Tryk i 5

sekunder for at afslutte kontrol

For visse fejl kan det være nødvendigt at genstarte

•

TIMER

OFF

SET

CANCEL

apparatet med begrænset funktion i 4 trin under opstart

Tryk, indtil du hører en

bippelyd, og skriv så fejlkoden ned

Sluk for enheden, og

giv besked om fejlkoden til den autoriserede forhandler

Dansk

00_ACXF55-03360_YM0416-1-0.indb 5100_ACXF55-03360_YM0416-1-0.indb 51 6/28/2016 3:01:18 PM6/28/2016 3:01:18 PM

Rengøringsvejledning / Fejlﬁ nding

Information/Information

English

Information for Users on Collection and Disposal of Old Equipment and Used Batteries

These symbols on the products, packaging, and/or accompanying documents mean that used electrical and electronic products and batteries should not be mixed with general household waste. For proper treatment, recovery and recycling of old products and used batteries, please take them to applicable collection points, in accordance with your national legislation and the Directives 2002/96/EC and 2006/66/EC. By disposing of these products and batteries correctly, you will help to save valuable resources and prevent any potential negative eﬀ ects on human health and the environment which could otherwise arise from inappropriate waste handling. For more information about collection and recycling of old products and batteries, please contact your local municipality, your waste disposal service or the point of sale where you purchased the items. Penalties may be applicable for incorrect disposal of this waste, in accordance with national legislation.

For business users in the European Union

If you wish to discard electrical and electronic equipment, please contact your dealer or supplier for further information.

[Information on Disposal in other Countries outside the European Union]

These symbols are only valid in the European Union. If you wish to discard these items,

please contact your local authorities or dealer and ask for the correct method of disposal.

Note for the battery symbol (bottom two symbol examples):

This symbol might be used in combination with a chemical symbol. In this case it complies with the requirement set by the Directive for the chemical involved.

00_ACXF55-03360_YM0416-1-0.indb 5200_ACXF55-03360_YM0416-1-0.indb 52 6/28/2016 3:01:18 PM6/28/2016 3:01:18 PM

Svenska

Information för användare om hopsamling och avfallshantering av gammalt material och använda batterier

Dessa symboler på produkter, förpackningar och/eller medföljande dokument betyder att man inte ska blanda elektriska och elektroniska produkter eller batterier med vanliga hushållssopor. För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska man ta dem till passande uppsamlingsställe i enlighet med nationella bestämmelser och direktiven 2002/96/EC och 2006/66/EC. När du kasserar dessa produkter och batterier på rätt sätt hjälper du till att spara på värdefulla resurser och förebygga en potentiell negativ inverkan på människors hälsa och på miljön som annars skulle kunna uppstå p.g.a. otillbörlig avfallshantering. För mer information om uppsamling och återvinning av gamla produkter och batterier, var god kontakta din kommun, din avfallshanterare eller det försäljningsställe där du köpte din artikel. Olämplig avfallshantering kan beläggas med straﬀ i enlighet med nationella bestämmelser.

För aﬀ ärsanvändare inom den Europeiska Unionen

Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information.

[Information om avfallshantering i länder utanför den Europeiska unionen]

Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera dessa

föremål, var god kontakta dina lokala myndigheter eller din lokala återförsäljare och fråga efter rätt metod för avfallshantering.

Notering till batterisymbolen (nedtill, två symbolexempel):

Denna symbol kan användas i kombination med en kemisk symbol. I detta fall iakttar den de krav som ställs upp i direktivet för den aktuella kemikalien.

00_ACXF55-03360_YM0416-1-0.indb 5300_ACXF55-03360_YM0416-1-0.indb 53 6/28/2016 3:01:18 PM6/28/2016 3:01:18 PM

Informasjon/Tiedot

Norsk

Brukerinformasjon om innsamling og håndtering av gammelt utstyr og brukte batterier

Slike symboler på produkter, emballasje, og/eller på medfølgende dokumenter betyr at brukte elektriske/elektroniske produkter og batterier ikke må blandes med vanlig husholdningsavfall. For riktig håndtering og gjenvinning av gamle produkter og brukte batterier, vennligst lever dem til anvendelige innsamlingssteder, i samsvar med nasjonal lovgivning og direktivene 2002/96/EC og 2006/66/EC. Ved riktig håndtering av disse produktene og batteriene, hjelper du til med å spare verdifulle ressurser og forhindre potensielle negative eﬀ ekter på menneskers helse og miljøet, som ellers kan oppstå ved uriktig avfallshåndtering. For mer informasjon om innsamling og gjenvinning av gamle produkter og batterier, vennligst ta kontakt med kommunen, ditt renovasjonsselskap eller stedet der du kjøpte gjenstandene. Ukorrekt håndtering av dette avfallet kan medføre straﬀ ansvar, i overensstemmelse med nasjonal lovgivning.

For forretningsdrivende brukere i EU

Dersom du ønsker å kaste elektrisk og elektronisk utstyr, vennligst ta kontakt med din forhandler eller leverandør for videre informasjon.

[Informasjon om håndtering i land utenfor EU]

Disse symbolene gjelder bare innenfor EU. Ønsker du å kaste slike gjenstander, vennligst

kontakt dine lokale myndigheter eller forhandler og spør etter riktig fremgangsmåte for håndtering.

Merknader for batterisymbol (to nederste symbol-eksempler):

Dette symbolet kan bli brukt i kombinasjon med et kjemisk symbol. I dette tilfellet etterkommer det kravet satt av direktivet for det kjemikaliet det gjelder.

00_ACXF55-03360_YM0416-1-0.indb 5400_ACXF55-03360_YM0416-1-0.indb 54 6/28/2016 3:01:18 PM6/28/2016 3:01:18 PM

Suomi

Tietoja vanhojen laitteiden ja käytettyjen paristojen keräyksestä ja hävittämisestä

Nämä merkinnät tuotteissa, pakkauksissa ja/tai niihin liitetyissä dokumenteissa tarkoittavat, että käytettyjä sähkö- ja elektroniikkalaitteita sekä paristoja ei tule sekoittaa tavalliseen kotitalousjätteeseen. Vanhojen tuotteiden ja käytettyjen paristojen asianmukainen käsittely, talteen ottaminen ja kierrätys edellyttävät niiden viemistä tarjolla oleviin keräyspisteisiin kansallisten määräysten sekä direktiivien 2002/96/EC ja 2006/66/EC mukaisesti. Kun hävität tuotteet ja paristot asianmukaisesti, autat säilyttämään arvokkaita luonnonvaroja sekä ehkäisemään ihmisen terveydelle ja ympäristölle haitallisia vaikutuksia, joita vääränlainen jätteenkäsittely voi aiheuttaa. Ota yhteys asuinkuntasi viranomaisiin, jätteenkäsittelystä vastaavaan tahoon tai tuotteiden ostopaikkaan saadaksesi lisätietoja vanhojen tuotteiden ja paristojen keräyksestä ja kierrätyksestä. Tuotteiden epäasianmukaisesta hävittämisestä saattaa seurata kansallisessa lainsäädännössä määrätty rangaistus.

Yrityksille Euroopan unionissa

Lisätietoja sähkö- ja elektroniikkalaitteiden hävittämisestä saat jälleenmyyjältä tai tavarantoimittajalta.

[Tietoja hävittämisestä Euroopan unionin ulkopuolella]

Nämä merkinnät ovat voimassa ainoastaan Euroopan unionin alueella. Ota

yhteys paikallisiin viranomaisiin tai jälleenmyyjään saadaksesi tietoja oikeasta jätteenkäsittelymenetelmästä.

Paristomerkintää koskeva huomautus (alla kaksi esimerkkiä merkinnöistä):

Tämä merkki voi olla käytössä yhdessä kemiallisen merkinnän kanssa. Siinä tapauksessa merkki noudattaa kyseistä kemikaalia koskevan direktiivin vaatimuksia.

00_ACXF55-03360_YM0416-1-0.indb 5500_ACXF55-03360_YM0416-1-0.indb 55 6/28/2016 3:01:18 PM6/28/2016 3:01:18 PM

Oplysninger

Dansk

Brugerinformation om indsamling og bortskaﬀ elsse af elektronikskrot og brugte batterier

Disse symboler på produkter, emballage og/eller ledsagedokumenter betyder, at brugte elektriske og elektroniske produkter og batterier ikke må smides ud som almindeligt husholdningsaﬀ ald. Sådanne gamle produkter og batterier skal indleveres til behandling, genvinding resp. recycling i henhold til gældende nationale bestemmelser samt direktiverne 2002/96/EF og 2006/66/EF. Ved at bortskaﬀ e sådanne produkter og batterier på korrekt vis hjælper du med til at beskytte værdifulde ressourcer og imødegå de negative påvirkninger af det menneskelige helbred og miljøet, som vil kunne være følgen af usagkyndig aﬀ aldsbehandling. Ønsker du mere udførlig information om indsamling og recycling af gamle produkter og batterier, kan du henvende dig til din kommune, deponeringsselskabet eller stedet, hvor du har købt produkterne. Usagkyndig bortskaﬀ else af elektronikskrot og batterier kan eventuelt udløse bødeforlæg.

For kommercielle brugere i Den Europæiske Union

Når du ønsker at kassere elektriske eller elektroniske apparater, bedes du henvende dig til din forhandler eller leverandør for nærmere information.

[Information om bortskaﬀ else i lande uden for Den Europæiske Union]

Disse symboler gælder kun inden for Den Europæiske Union. Ønsker du at kassere

sådanne produkter, bedes du forhøre dig hos din forhandler eller kommune med henblik på en hensigtsmæssig bortskaﬀ else.

Information om batterisymbol (to eksempler nedenfor):

Dette symbol kan optræde sammen med et kemisk symbol. I så fald opfylder det kravene for det direktiv, som er blevet fastlagt for det pågældende kemikalie.

00_ACXF55-03360_YM0416-1-0.indb 5600_ACXF55-03360_YM0416-1-0.indb 56 6/28/2016 3:01:18 PM6/28/2016 3:01:18 PM

Memo

00_ACXF55-03360_YM0416-1-0.indb 5700_ACXF55-03360_YM0416-1-0.indb 57 6/28/2016 3:01:18 PM6/28/2016 3:01:18 PM

Memo

00_ACXF55-03360_YM0416-1-0.indb 5800_ACXF55-03360_YM0416-1-0.indb 58 6/28/2016 3:01:18 PM6/28/2016 3:01:18 PM

Memo

00_ACXF55-03360_YM0416-1-0.indb 5900_ACXF55-03360_YM0416-1-0.indb 59 6/28/2016 3:01:18 PM6/28/2016 3:01:18 PM

Panasonic Corporation

Website: http://www.panasonic.com

Printed in Malaysia

00_ACXF55-03360_YM0416-1-0.indb 6000_ACXF55-03360_YM0416-1-0.indb 60 6/28/2016 3:01:18 PM6/28/2016 3:01:18 PM

Authorised representative in EU Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Germany

ACXF55-03360

YM0616-1

Panasonic CSCZ9SKE, CSCZ12SKE, CUCZ12SKE Operating Instructions

Specifications and Main Features

Frequently Asked Questions

User Manual
