OTIO THERMOSTAT HEBDOMADAIRE PROGRAMMABLE 93243 User Manual

Ce produit est goronti 2 ons contre tout vice de matiere ou de fabrication dans Ie cadre d'une utilisation normale et du respect des preconisations d'emploi.

Pendant cette peri ode, pensez bienaconserver votre ticket de caisse ou votre bon de garantie si vous deviez retourner Ie produit.

La garantie ne cauvre pas les deteriorations provenant d'un usage anormal ou abusif ni les dommages dus aux surtensions du secteur ouala foudre. L'ouverture des appareils ou leur modification par les usagers entraine la suspension de la garantie.

La responsabilite d'OTIO se limiteaI'echange de produits reconnus delectueux oualeur reparation, mais ne s'etend en aucun cas aux consequences resultant de leur mise en service, de leur usage, de leur non-fonclionnement ou de leur mauvais entretien.

La societe OTIO France se reserve Ie droit de modifier tout moment dans I'interet du consommateur les caracleris-

tiques ou composants de ses produits, sans preavis.

THER OSTAT HEBDO ADAI RE

PROGRA BLE

OTIO·

deposee du groupe OTIO.

est une marque

THERMOSTAT HEBDOMADAIRE

PROGRAMMABLE·

Merci d'avoir fait confiance de I'achat de votre thermostat d'ambiance.

Votre thermostat d'ambiance programmable OTIO vous permet de remplacer tout thermostat d' ambiance conventionnel et d'economiser I'energie en modulant votre chauffage selon les moments de la journee.

En Ie raccordantala commande de votre systeme de chauffage ou de climatisation, vous pouvez programmer la temperature en fonetion des plages horaires sur 7 iours.

Le thermostat permet d'alterner 2 seuils de temperature selon les heures de la journee : une temperature de confort

(temperature optimum pendant I'occupation des lieux) et une temperature d'economie

(temperature minimum en votre absence ou pendant votre sommeil).

OliO

lors

Touchede Conforti Touchede

qc;;~jtJ3

Reglage .~ r*l

de I'horloge- ~ ~

programmation temperatures Hers gel

plages de

........................ P3

I 'I' I I "'I

00 06 12 18 24

Indicotion des.

programmation

(confort en noir)~

Accesala Reglage des Activation

¥J ~

_1._ -,-,

.- -, c=t.l

• ~.. l.

Temoin de chauffe (chauffage activel

-:<>:- ~\

Temoin

d'usure

des piles

Mode manuel

Hors gel

Le choix de I'emplacement de votre thermostat est essentiel pour son bon fonctionnement. II doit etre place sur un mur

interieur de votre habitation, dans un lieu au I'air circule

et au votre famille se retrouve regulierement (salon, salle

monger ... ) pour reperer ropidement tout changement de

temperature. Positionnez votre thermostat d' ambiancea1,5 metre du

sol et au minimuma1 metre d'une porte, d'une fenetre, d'un appareil domestique au d'une source de chaleur (radiateur, cheminee, TV,... ). Evitez de placer votre ther- mostat sur un mur sujetade fortes vibrations.

A -

Enlevez Ie cache bornier

• Enlevez Ie cache du bornier de raccardement du socle,

faites passer les fils dans Ie trou du socle et fixez Ie sur

Ie m u r.,

C];f

Comeil : vous pouvez utiliserIepanneau arrilke comms guide

pour Ie perr;age des

~O'."dO"'

Avant de commencer Ie montage de votre thermostat, coupez I'alimentation electrique de votre habitation au disioncteur general au au tableau de fusibles.

Vous ne devez retablir Ie courant qu'apres avoir verifie Ie

branchement de votre installation.

Sur Ie dessous de I'appareil, separez la partie avant de

son socleaI'aide d'un tournevis :

• Le thermostat d' ambiance se branche sur la commande de votre systeme de chauffage au de climatisation.

• Ne jamais brancher directement votre

thermostat sur I'alimentation de votre systeme de chauffage ou de c1imatisation.

Votre thermostat fonctionne comme un interrupteur. II

commande un relais integre quiapour but de fermer au

d' ouvrir Ie circuit electrique de votre systeme de chauffage. B -

Vous remplacez votre ancien thermostat

d'ambiance

• Vous desirez rem placer votre ancien thermostat d' am- biance qui est raccordeavotre chaudiere par deux fils.

• Branchez Ie fil de phase permanente sur COM et Ie fil

de commande de fermeture sur NO.

C •

Vous n'aviez pas de thermostat d'ambiance

• Consultez10notice d'utilisation de votre systeme de

chauffage.

• Si votre systeme de chauffage peut elre commande par

deux fils, branchez ces deux fils sur les connecteurs NO

etCOM.

• Le relais du thermostat fermera Ie circuit electrique pour

commander la mise en route du systeme de chauffage et

ouvrira Ie circuit pour commander I'arret du systeme.

• Dans certains cas, trois fils devront etre connectes

votre thermostat: reportez-vousala notice d'utilisation de

volre chaudiere.

• Branchez la phase permanente sur COM, la commande

d' arret du systeme de chauffage sur NC et la commande

de mise en marche sur NO.

E •

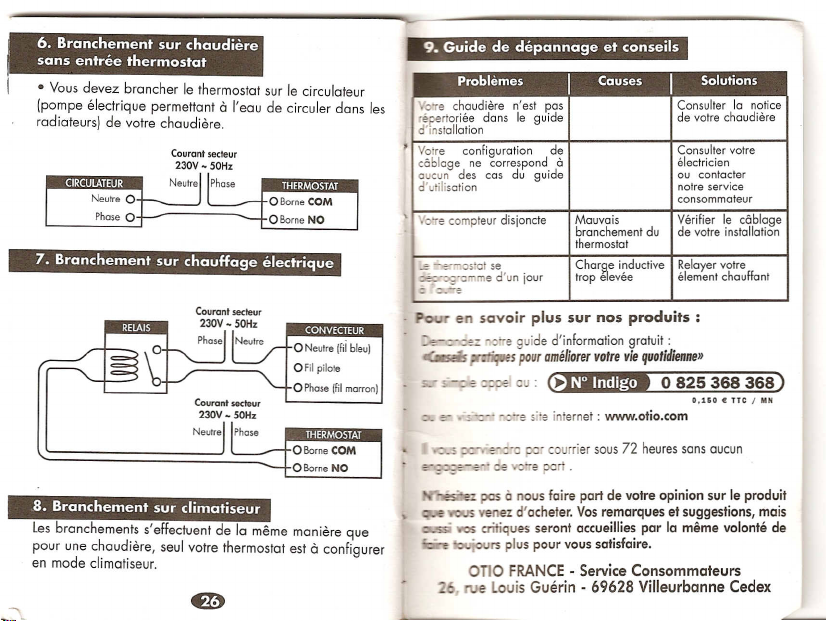

Branchement sur radiateur electrique

• Branchez la phase d'alimentation electrique generale sur COM, la phase du radiateur sur NO, Ie neutre de

I'installation electrique generale sur Ie neufre du radiateur.

230V

PHASE

NEUTRE

F •

Lethermostat commande un c1imatiseur

• Si vous controlez un climatiseur, Ie thermostat declenchera

la mise en route du climatiseur quand la temperature ambiante sera plus elevee que10temperature pragrammee.

• Branchez les deux fils de la commande de mise en

marche du climatiseur sur les connecteurs

G •

Refermez Ie cache bornier

Une fois coble, refixez Ie cache bornier pour prevenir de

tout risque electrique.

H •

Reglez les commutateurs

• Vous trouverez un groupe de 3 petits commutateurs sur

Ie circuit imprime de votre thermostat d'ambiance.

Commutateurs 2 et 3 :

NO ETCOM.

Amplitude de temperature

• Amplitude: vous pouvez selectionner une amplitude

variant de ±

0,2SOC

ON ±0,25°C

OFF +0,5°C

ON OFF ON

OFF

± 1°C.

Span

+0,75°C

+loC

• Exemple : si vous programmez une temperature de

20 degres avec une amplitude

declenchera quand la temperature atteindra et s'arretera quand10temperature atteindra 20,5 degres.

Pour cela reportez vous au tableau.

J -

Commutateur Attention: II est imperatif de faire cetteselection avant d'inserer les piles.

• Ce commutateur vous permet de commander un

chauffage ou un c1imatiseur.

ON Chauffage~

1 :

1°,

Ie chauffage se

19,5

degres

chauHage ou c1imatiseur

A -

Initialisation

• La touche INITIALISATION vous permet d'initialiser votre

thermostat et d'annuler tous les reglages que vous avez deja effectues.

NB : en mode reglage ou programmation I'affichage revient en mode veil Ie si aucune touche n'est action nee

pendant 10 secondes.

B -

Reglez Ie jour et I'heure

• Selectionnez Ie jour, les heures puis les minutesaI'aide

de la touche de reglage de I'HORLOGE.

• Reglez chacune des valeursaI'aide des touchesAet

• Le iour1est egal au lundi et Ie jour 7 au dimanche.

OFF . Cllmatlseur~

K -

Installez deux piles

Installez 2 piles

en respectant les polarites indiquees comme indique sur Ie dessin ci-dessous.

L'affichage digital se met en marche. Refermez votre thermostat et retablissez I'olimentation.

1,5

Valt type LR6

Volt type LR6 dans Ie compartiment

JOUR, ~

HEURE,

MINUTE,

C •

Reglez les temperatures

• Appuyez sur la touche de reglage des TEMPERATURES

pour selectionner la temperatureamodifier.

• Reglez la temperatureaI'aide des touchesAet

• Le pas de reglage de la temperature est de O,Yc.

TEMPERATURE

CONFORT: ~ ~

TEMPERATURE ~

ECONOMIE : ~

PUiSWOU

WOU WOU

1'71

puis ~

puis ~ ou

ITJ

L....!..-J

ITJ

L....!..-J ~

puis ~

puis

I-R;/

'7l

1(1
