OSLON SX
Lead (Pb) Free Product - RoHS Compliant
LD CN5M, LT CN5M
Vorläufige Daten / Preliminary Data
Besondere Merkmale
• Gehäusetyp: SMD Keramik Gehäuse mit
Silikonverguss und Linse
• Besonderheit des Bauteils: hocheffiziente
Lichtquelle bei geringem Platzbedarf
• Wellenlänge: 453 nm (deep blue);
528
nm (true green)
• Abstrahlwinkel: 60°
• Technologie: ThinGaN
• optischer Wirkungsgrad: 38% (deep blue);
71
lm/W (true green)
• Gruppierungsparameter: Lichtstrom,
Wellenlänge, Durchlassspannung
• Lötmethode: Reflow Löten
• Vorbehandlung: nach JEDEC Level 1
• Gurtung: 8-mm Gurt mit 3000/Rolle, ø180 mm
• ESD-Festigkeit: ESD-sicher bis 2 kV nach
JESD22-A114-D
Anwendungen
• LCD-Hinterleuchtung
• Blitzlicht
• Innenbeleuchtung im Automobilbereich (z.B.
Instrumentenbeleuchtung)
• Außenbeleuchtung im Automobilbereich
• Hinterleuchtung (Werbebeleuchtung,
Allgemeinbeleuchtung)
• Leselampen (Flugzeug, Auto, Bus)
• Ersatz von Kleinst-Glühlampen
• Display Hinterleuchtung mit hohem
Helligkeitsbedarf z. B. TFT
• Dekorative Beleuchtung
• Signal- und Symbolleuchten zur Orientierung
• Markierungsbeleuchtung (z.B. Stufen,
Fluchtwege, u.ä.)
Features
• package: SMD ceramic package with silicon
resin with lens
• feature of the device: high efficient lightsource
at small dimensions
• wavelength: 453 nm (deep blue);
528
nm (true green)
• viewing angle: 60°
• technology: ThinGaN
• optical efficiency: 38% (deep blue);
71
lm/W (true green)
• grouping parameter: luminous flux,
wavelength, forward voltage
• soldering methods: reflow soldering
• preconditioning: acc. to JEDEC Level 1
• taping: 8 mm tape with 3000/reel, ø180 mm
• ESD-withstand voltage: up to 2 kV acc. to
JESD22-A114-D
Applications
• LCD backlighting
• camera flash light / strobe light
• interior automotive lighting (e.g. dashboard
backlighting)
• exterior automotive lighting
• backlighting (illuminated advertising, general
lighting)
• reading lamps (aircraft, car, bus)
• substitution of micro incandescent lamps
• display backlight where high brightness is
required e.g. TFT
• decorative and entertainment lighting
• signal and symbol luminaire for orientation
• marker lights (e.g. steps, exit ways, etc.)
2009-12-01 1
Vorläufige Daten / Preliminary Data LD CN5M, LT CN5M
Bestellinformation Ordering Information
1)
Seite 20
1)
Seite 17
1) page 17
Bestellnummer
Ordering Code
Bestellnummer
Ordering Code
Seite 5 für nähere Information).
Typ
Type
Emissionsfarbe
Color of Emission
Strahlungsleistung
Radiant Power
I
= 140 mA
F
Φ
(mW)
E
1) page 20
min typ max
LD CN5M-4Q4R-35-1 deep blue 100 140 180 Q65110A8683
LD CN5M-1R1S-35-1 112 160 201 Q65110A9085
Bestellinformation Ordering Information
2)
Typ
Type
Emissionsfarbe
Color of
Emission
Lichtstrom
Luminous
2) page 17
Flux
IF = 140 mA
ΦV (mlm)
Seite 17
Lichtstärke
Luminous
Intensity
IF = 140 mA
IV (mcd)
LT CN5M-FBGB-25-1 true green 14.000... 28.000 15.000(typ.) Q65110A8679
LT CN5M-GAHB-25-1 18.000... 45.000 22.500(typ.) Q65110A9086
Anm.: Die oben genannten Typbezeichnungen umfassen die bestellbaren Selektionen. Diese bestehen aus wenigen Helligkeitsgruppen
(siehe Seite 6 für nähere Informationen). Es wird nur eine ein zige Helligkeitsgruppe pro Gurt geliefert. Z.B.: LD CN5M-4Q4R-35-1
bedeutet, dass auf dem Gurt nur eine der Helligkeitsgruppen -FA, -F B oder -GA enthalten ist.
Um die Liefersicherheit zu gewährleisten, können einzelne Helligkeitsgruppen nicht bestellt werden.
Gleiches gilt für die Farben, bei denen Wellenlängengruppen gemessen und gruppiert werden. Pro Gurt wird nur eine
Wellenlängengruppe geliefert. Z.B.: LD CN5M-4Q4R-35-1 bedeutet, dass auf dem Gurt nur eine der Wellenlängengruppen -3, -4,
oder -5 enthalten ist (siehe Seite 5 für nähere Information).
Um die Liefersicherheit zu gewährleisten, können einzelne Wellenlängengruppen nicht bestellt werden.
Gleiches gilt für die LEDs, bei denen die Durchlassspannungsgruppen gemessen und gruppiert werden. Pro Gurt wird nur eine
Durchlassspannungsgruppe geliefert. Z.B.: LD
einem Gurt ist nur eine der Durchlasspannungsgruppen -3B, -4A, -4B oder -5A enthalten (siehe
Um die Liefersicherheit zu gewährleisten, können einzelne Durchlassspannungsgruppen nicht direkt bestellt werden.
Anm.: The above Type Numbers represent the order groups which include only a few brightness groups (see page 5 for explanation).
Only one group will be shipped on each reel (there will be no mixing of two groups on each reel). E.g. LD CN5M-4Q4R-35-1
means that only one group -FA, -FB or -GA will be shippable for any one reel.
In order to ensure availability, single brightness groups will not be orderable.
In a similar manner for colors where wavelength groups are measur ed and binned, single wavelength groups will be shipped on
any one reel. E.g. LD CN5M-4Q4R-35-1 means that only 1 wavelength group -3, -4 or -5 will be shippable. In order to ensure
availability, single wavelength groups will not be orderable (see page 5 for explanation).
In a similar manner for LED, where forward voltage groups are measured and binned, single forward voltage groups will be
shipped on any one reel. E.g. LD CN5M-4Q4R-35-1 means that only 1 forward voltage group -3B, -4A, -4B or -5A will be
shippable. In order to ensure availability, single forward voltage groups will not be orderable (see page 5 for explanation).
CN5M-4Q4R-35-1 bedeutet, dass nach Durchlassspannung gruppiert wird. Auf
2009-12-01 2
Vorläufige Daten / Preliminary Data LD CN5M, LT CN5M
Grenzwerte Maximum Ratings
Bezeichnung
Parameter
Betriebstemperatur
Operating temperature range
Lagertemperatur
Storage temperature range
Sperrschichttemperatur
Junction temperature
Durchlassstrom (min.)
Forward current (max.)
(TS=25°C)
Stoßstrom
Surge current
t ≤ 10 µs, D = 0.016, T
=25°C
S
Sperrspannung
Reverse voltage
(TS=25°C)
Symbol
Symbol
T
op
T
stg
T
j
I
F
I
FM
V
R
Wert
Value
– 40 … + 125 °C
– 40… + 125 °C
150 °C
30
250
1000 mA
not designed for
reverse operation
Einheit
Unit
mA
mA
V
2009-12-01 3
Vorläufige Daten / Preliminary Data LD CN5M, LT CN5M
Kennwerte
Characteristics
(TS = 25 °C)
Bezeichnung
Parameter
Wellenlänge des emittierten Lichtes (typ.)
Wavelength at peak emission
I
= 140 mA
F
Dominantwellenlänge
Dominant wavelength
I
= 140 mA
F
Spektrale Bandbreite bei 50 % I
Spectral bandwidth at 50 % I
I
= 140 mA
F
5)
Seite 15
5) page 15
rel max
rel max
(typ.)
Abstrahlwinkel bei 50 % ΙV (Vollwinkel) (typ.)
Viewing angle at 50 % Ι
Durchlassspannung
Forward voltage
I
= 140 mA (max.)
F
4)
4) page 17
V
Seite 17
)
(min.)
Sperrstrom
Reverse current (max.)
Optischer Wirkungsgrad (typ.)
Optical efficiency
I
= 140 mA
F
Wärmewiderstand
Thermal resistance
Sperrschicht/Lötpad (typ.)
Junction/solder point (max.)
*Rth(max) basiert auf statistischen Werten
Rth(max) is based on statistic values
Symbol
Symbol
λ
λ
deep blue true green
peak
dom
Wert
Value
452 520 nm
449
453*
461
Δλ 25 33 nm
2ϕ 60 Grad
(typ.)
V
F
V
F
V
F
I
R
η
opt
2.9*
3.3
3.8
not designed for
reverse operation
36
R
R
th JS
th JS
27
30*
513
528*
543
2.6*
3.3
3.8
70
Einheit
Unit
nm
nm
nm
deg.
V
V
V
μA
%
lm/W
K/W
K/W
2009-12-01 4
Vorläufige Daten / Preliminary Data LD CN5M, LT CN5M
5)
Seite 15
Wellenlängengruppen (Dominantwellenlänge)
Wavelength Groups (Dominant Wavelength)
Gruppe
Group
Wellenlänge
Wavelength
deep blue true green
min. max. min. max.
2 513 519 nm
3 449 453 519 525 nm
4 453 457 525 531 nm
5 457 461 531 537 nm
6 537 543 nm
Helligkeits-Gruppierungsschema Brightness Groups
2) Seite 15
Helligkeitsgruppe
Brightness Group
4Q
1R
2R
3R
4R
1S
FB
GA
GB
HA
HB
Anm.: Die Standardlieferform von Serientypen beinhaltet eine Familiengruppe. Diese besteht aus 3 Helligkeitsgruppen. Einzelne
Helligkeitshalbgruppen sind nicht bestellbar.
Note: The standard shipping format for serial types includes a family group of 3 individual brightness half groups. Individual brightness
groups cannot be ordered.
Strahlstärke
Radiant Intensity
ΙE (mW/sr)
100… 112
112… 125
125… 140
140… 159
159… 180
180… 201
2) page 15
5) page 15
Einheit
Unit
Durchlassspannungsgruppen6)
Forward Voltage Groups
Gruppe
Group
6) page 15
Durchlassspannung
Forward voltage
deep blue true green
min. max. min. max.
3 2.6 2.9 V
4 2.9 3.2 2.9 3.2 V
5 3.2 3.5 3.2 3.5 V
6 3.5 3.8 3.5 3.8
2) Seite 15
Lichtstrom
Luminous Flux
ΦV (mlm)
2) page 15
Lichtstärke
Luminous Intensity
IV (mcd)
deep blue
true green
14.000… 18.000
18.000… 22.400
22.400… 28.000
28.000… 35.500
35.500… 45.000
11.500 (typ.)
14.400 (typ.)
18.000 (typ.)
22.700 (typ.)
28.700 (typ.)
Seite 15
1) Seite 15
1) page 15
Einheit
Unit
Gruppenbezeichnung auf Etikett
Group Name on Label
Beispiel: FB-2-3
Example: FB-2-3
Helligkeitsgruppe
Brightness Group
Wellenlänge
Wavelength
Durchlassspannung
Forward Voltage
FB 2 3
Anm.: In einer Verpackungseinheit / Gurt ist immer nur eine Gruppe für jede Selektion enthalten.
Note: No packing unit / tape ever contains more than one group for each selection.
2009-12-01 5
Vorläufige Daten / Preliminary Data LD CN5M, LT CN5M
0
400
true green
550450 500 600
650 nmλ700
OHL03685
20
40
60
80
%
100
λ
V
deep blue
rel
I
Seite 15
Relative spektrale Emission2)
Relative Spectral Emission
V(λ) = spektrale Augenempfindlichkeit / Standard eye response curve
Φ
= f (λ); TS = 25 °C; IF = 140 mA
rel
2)
Abstrahlcharakteristik
Radiation Characteristic
Ι
= f (ϕ); TS = 25 °C
rel
Seite 17
2) page 17
2) page 15
2009-12-01 6
Vorläufige Daten / Preliminary Data LD CN5M, LT CN5M
2)
Durchlassstrom
Forward Current
Seite 17
2) page 17
IF = f (VF); TS = 25 °C; true green
2) 7)
Relative Lichtstrom
Relative Luminous Flux
Seite 17
2) 7) page 17
ΦV/ΦV(140 mA) = f (IF); TS = 25 °C; true green
2)
Durchlassstrom
Forward Current
Seite 17
2) page 17
IF = f (VF); TS = 25 °C; deep blue
2) 7)
Relative Lichtstrom
Relative Luminous Flux
Seite 17
2) 7) page 17
ΦV/ΦV(140 mA) = f (IF); TS = 25 °C; deep blue
2009-12-01 7
Vorläufige Daten / Preliminary Data LD CN5M, LT CN5M
-1.0
dom
Δλ
OHL03800
nm
-40 -20 0 ˚C
j
604020 80T120
-0.5
0
0.5
1.0
1.5
2.0
2.5
3.0
4.0
Seite 17

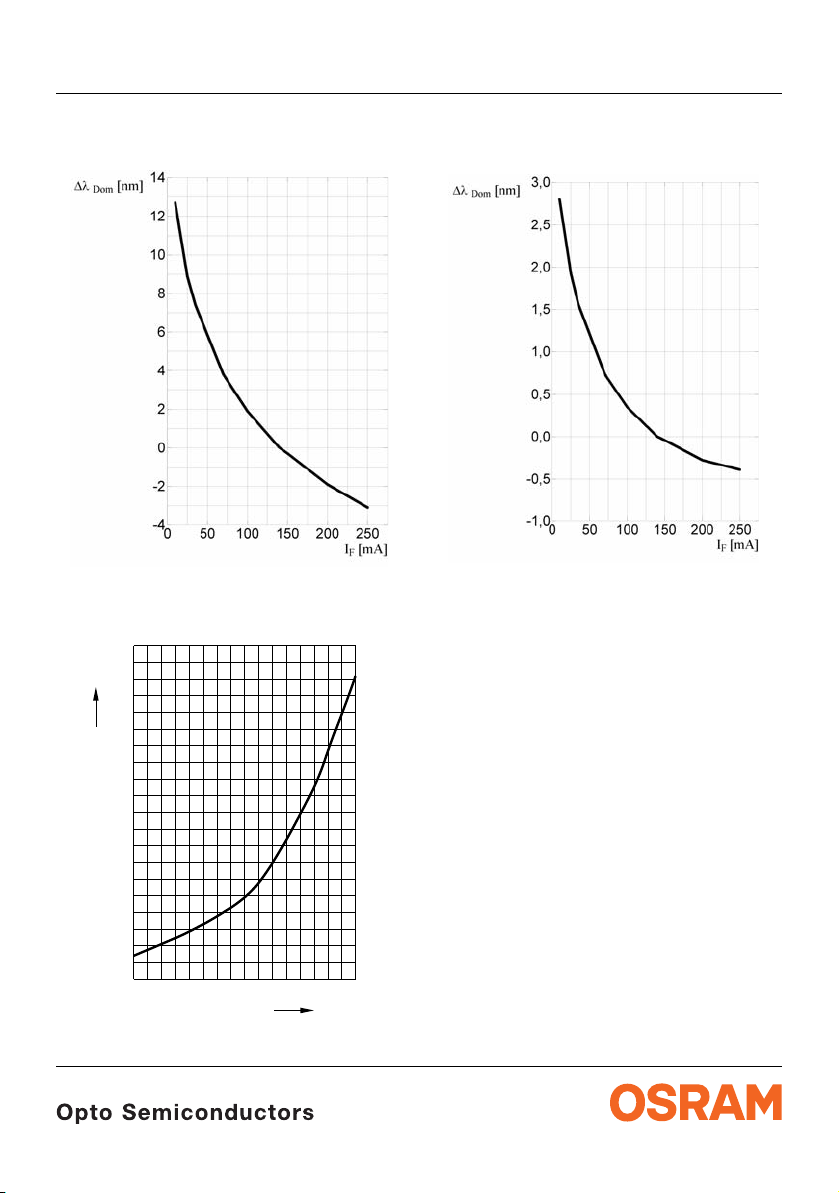

Dominante Wellenlänge2)
Dominant Wavelength
λ
= f (IF); TS = 25 °C; true green
dom
Dominante Wellenlänge2)
Dominant Wavelength
λ
= f (Tj); IF = 140 mA; true green
dom
2) page 17
2) page 17
Seite 17
Dominante Wellenlänge2)
Dominant Wavelength
λ
= f (IF); TS = 25 °C; deep blue
dom
Dominante Wellenlänge2)
Dominant Wavelength
λ
= f (Tj); IF = 140 mA; true green
dom
Seite 17
2) page 17
Seite 17
2) page 17
2009-12-01 8
Vorläufige Daten / Preliminary Data LD CN5M, LT CN5M
2)
Relative Vorwärtsspannung
Relative Forward Voltage
2)
Seite 17
Seite 17
ΔVF = VF - VF(25 °C) = f (Tj); IF = 140 mA; true green
2)
Relative Lichtstärke
Relative Luminous Intensity
Φ
(25 °C) = f (Tj); IF = 140 mA; true green
V/ΦV
Seite 17
2) page 17
2)
Relative Strahlstärke
Relative Radiant Intensity
Ι
(25 °C) = f (Tj); IF = 140 mA; deep blue
E/ΙE
Seite 17
2) page 17
2009-12-01 9
Vorläufige Daten / Preliminary Data LD CN5M, LT CN5M
Maximal zulässiger Durchlassstrom
Max. Permissible Forward Current
I
= f (TS)
F
Zulässige Pulsbelastbarkeit IF = f (tp)
Permissible Pulse Handling Capability
Duty cycle D = parameter, TS= 25°C
Zulässige Pulsbelastbarkeit IF = f (tp)
Permissible Pulse Handling Capability
Duty cycle D = parameter, TS = 85°C
2009-12-01 10
Vorläufige Daten / Preliminary Data LD CN5M, LT CN5M
6)
Maßzeichnung
Package Outlines
Kathodenkennung: Markierung
Cathode mark: mark
Gewicht / Approx. weight: 26 mg
Seite 17
6) page 17
6)
Gurtung / Polarität und Lage
Method of Taping / Polarity and Orientation
2009-12-01 11
Seite 17
6) page 17
Verpackungseinheit 600/Rolle, ø180 mm
Packing unit 600/reel, ø180 mm
Vorläufige Daten / Preliminary Data LD CN5M, LT CN5M
6)
Empfohlenes Lötpaddesign
Recommended Solder Pad
Hinweise zur Augensicherheit:
Wegen der geplanten Streichung der LED aus der IEC 60825 erfolgt die Bewertung der Augesicherheit nach dem
Standard CIE S009/E:2002 ("photobiological safety of lamps and lamp systems")
Im Risikogruppensystem dieser CIE- Norm erfüllen die in diesem Datenblatt angegebenen LED die "low risk"- Gruppe
(die die sich im "sichtbaren" Spektralbereich auf eine Expositionsdauer von 100 s bezieht). Unter realen Umständen
(für Expositionsdauer, Augenpupille, Betrachtungsabstand) geht damit von diesen Bauelementen keinerlei
Augengefährdung aus.
Grundsätzlich sollte jedoch erwähnt werden, dass intensive Lichtquellen durch ihre Blendwirkung ein hohes
sekundäres Gefahrenpotenzial besitzen. Wie nach dem Blick in andere helle Lichtquellen (z.B. Autoscheinwerfer) auch,
können temporär eingeschränktes Sehvermögen und Nachbilder je nach Situation zu Irritationen, Belästigungen,
Beeinträchtigungen oder sogar Unfällen führen.
Seite 17
6) page 17
Reflow Löten
Reflow Soldering
Eye safety Information:
Due to the planned cancellation of the LED from IEC 60825, the evaluation of eye safety occurs according to the
standard CIE S009/E:2002 ("photobiological safety of lamps and lamp systems").
Within the risk grouping system of this CIE standard, the LEDs specified in this data sheet fall into the "low risk" group
(relating to devices in the visible spectrum with an exposure time of 100 s). Under real circumstances (for exposure
time, eye pupils, observation distance), it is assumed that no endangerment to the eye exists from these devices.
As a matter of principle, however, it should be mentioned that intense light sources have a high secondary exposure
potential due to their blinding effect. As is also true when viewing other bright light sources (e.g. headlights), temporary
reduction in visual acuity and afterimages can occur, leading to irritation, annoyance, visual impairment, and even
accidents, depending on the situation.
2009-12-01 12
Vorläufige Daten / Preliminary Data LD CN5M, LT CN5M
OHLA0687
0
0
T
t
˚C
s
120 s max
50
100
150
200
250
300
Ramp Up
100 s max
50 100 150 200 250 300
Ramp Down
6 K/s (max)
3 K/s (max)
25 ˚C
30 s max
260 ˚C
+0 ˚C
-5 ˚C
245 ˚C
±5 ˚C
240 ˚C
255 ˚C
217 ˚C
Maximum Solder Profile
Recommended Solder Profile
235 ˚C
-0 ˚C
+5 ˚C
Minimum Solder Profile
10 s min
Lötbedingungen Vorbehandlung nach JEDEC Level 1 Soldering Conditions Preconditioning acc. to JEDEC Level 1
Reflow Lötprofil für bleifreies Löten (nach J-STD-020D) Reflow Soldering Profile for lead free soldering (acc. to J-STD-020D)
Anm.: Das Gehäuse ist für Ultraschallreinigung nicht geeignet
Note: Package not suitalbe for ultra sonic cleaning
Anm.: Die Silberoberfläche kann in einem Umfeld, das korrosive Substanzen enthält, angegriffen werden. Bitte
vermeiden Sie Bedingungen, die zu einer Korrosion, einem Anlaufen oder einer Verfärbung der LED führen
könnte. Eine Korrosion oder Verfärbung kann zu einer Verminderung der Lötfähigkeit oder einer
Beeinträchtigung der optischen Charakteristik führen.
Note: The silver surface may be affected by environments which contain corrosive substances. Please avoid
conditions which may cause the LED to corrode, tarnish or discolor. This corrosion or discoloration might lower
solderability or might affect on optical characteristics.
2009-12-01 13
Vorläufige Daten / Preliminary Data LD CN5M, LT CN5M
Sample
OHA12043
X - X - X(G) GROUP:
Lot Number(1T) LOT NO: (9D) D/C: Date Code
(X) PROD NO: Product Code
(6P) BATCH NO: Batch Number
Lx xxxx
Product Name
RoHS Compliant
Bin1: Bin Information Color 1
Bin2:
Bin3:
ML
2
Temp ST
260 C RT
Additional TEXT
R077 DEMY
PACKVAR: Packing Type
Product Quantity per Reel(Q)QTY:
Semiconductors
OSRAM Opto
Wavelength Group
Forward Voltage Group
Brightness Group
Bar Code
Bar Code
Bar Code
D
0
2
P
P
0
1
P
W
FE
Direction of unreeling
N
W
1
2
W
A
OHAY0324
Label
Gurtvorlauf:
Leader:
Trailer:
Gurtende:
13.0
Direction of unreeling
±0.25
160 mm
160 mm
400 mm
400 mm
8
+ 0.3
– 0.1
Barcode-Produkt-Etikett (BPL) Barcode-Product-Label (BPL)
Gurtverpackung Tape and Reel
Tape dimensions in mm (inch)
W P
Reel dimensions in mm (inch)
A W N
180 (7) 8 (0.315) 60 (2.362) 8.4 + 2 (0.331 + 0.079) 14.4 (0.567)
0
4 ± 0.1
(0.157 ± 0.004)
P
1
4 ± 0.1
(0.157 ± 0.004)
min
P
2
2 ± 0.05
(0.079 ± 0.002)
W
1
D
0
1.55 + 0.1
(0.059 + 0.004)
E F
1.75 ± 0.1
(0.069 ± 0.004)
2009-12-01 14
3.5 ± 0.05
(0.138 ± 0.002)
W
2 max
Vorläufige Daten / Preliminary Data LD CN5M, LT CN5M
OHA00539
OSRAM
Moisture-sensitive label or print
Barcode label
Desiccant
Humidity indicator
Barcode label
OSRAM
Please check the HIC immidiately after
bag opening.
Discard if circles overrun.
Avoid metal contact.
WET
Do not eat.
Comparator
check dot
parts still adequately dry.
examine units, if necessary
examine units, if necessary
5%
15%
10%
bake units
bake units
If wet,
change desiccant
If wet,
Humidity Indicator
MIL-I-8835
If wet,
M
o
i
s
t
u
r
e
L
e
v
e
l
3
F
l
o
o
r
t
i
m
e
1
6
8
H
o
u
r
s
M
o
i
s
t
u
r
e
L
e
v
e
l
6
F
l
o
o
r
t
i
m
e
6
H
o
u
r
s
a
)
H
u
m
i
d
i
t
y
I
n
d
i
c
a
t
o
r
C
a
r
d
i
s
>
1
0
%
w
h
e
n
r
e
a
d
a
t
2
3
˚
C
±
5
˚
C
,
o
r
r
e
f
l
o
w
,
v
a
p
o
r
-
p
h
a
s
e
r
e
f
l
o
w
,
o
r
e
q
u
i
v
a
l
e
n
t
p
r
o
c
e
s
s
i
n
g
(
p
e
a
k
p
a
c
k
a
g
e
2
.
A
f
t
e
r
t
h
i
s
b
a
g
i
s
o
p
e
n
e
d
,
d
e
v
i
c
e
s
t
h
a
t
w
i
l
l
b
e
s
u
b
j
e
c
t
e
d
t
o
i
n
f
r
a
r
e
d
1
.
S
h
e
l
f
l
i
f
e
i
n
s
e
a
l
e
d
b
a
g
:
2
4
m
o
n
t
h
s
a
t
<
4
0
˚
C
a
n
d
<
9
0
%
r
e
l
a
t
i
v
e
h
u
m
i
d
i
t
y
(
R
H
)
.
M
o
i
s
t
u
r
e
L
e
v
e
l
5
a
a
t
f
a
c
t
o
r
y
c
o
n
d
i
t
i
o
n
s
o
f
(
i
f
b
l
a
n
k
,
s
e
a
l
d
a
t
e
i
s
i
d
e
n
t
i
c
a
l
w
i
t
h
d
a
t
e
c
o
d
e
)
.
a
)
M
o
u
n
t
e
d
w
i
t
h
i
n
b
)
S
t
o
r
e
d
a
t
b
o
d
y
t
e
m
p
.
3
.
D
e
v
i
c
e
s
r
e
q
u
i
r
e
b
a
k
i
n
g
,
b
e
f
o
r
e
m
o
u
n
t
i
n
g
,
i
f
:
B
a
g
s
e
a
l
d
a
t
e
M
o
i
s
t
u
r
e
L
e
v
e
l
1
M
o
i
s
t
u
r
e
L
e
v
e
l
2
M
o
i
s
t
u
r
e
L
e
v
e
l
2
a
4
.
I
f
b
a
k
i
n
g
i
s
r
e
q
u
i
r
e
d
,
b
)
2
a
o
r
2
b
i
s
n
o
t
m
e
t
.
D
a
t
e
a
n
d
t
i
m
e
o
p
e
n
e
d
:
r
e
f
e
r
e
n
c
e
I
P
C
/
J
E
D
E
C
J
-
S
T
D
-
0
3
3
f
o
r
b
a
k
e
p
r
o
c
e
d
u
r
e
.
F
l
o
o
r
t
i
m
e
s
e
e
b
e
l
o
w
I
f
b
l
a
n
k
,
s
e
e
b
a
r
c
o
d
e
l
a
b
e
l
F
l
o
o
r
t
i
m
e
>
1
Y
e
a
r
F
l
o
o
r
t
i
m
e
1
Y
e
a
r
F
l
o
o
r
t
i
m
e
4
W
e
e
k
s
1
0
%
R
H
.
_
<
M
o
i
s
t
u
r
e
L
e
v
e
l
4
M
o
i
s
t
u
r
e
L
e
v
e
l
5
˚
C
)
.
O
P
T
O
S
E
M
I
C
O
N
D
U
C
T
O
R
S
M
O
I
S
T
U
R
E
S
E
N
S
I
T
I
V
E
T
h
i
s
b
a
g
c
o
n
t
a
i
n
s
C
A
U
T
I
O
N
F
l
o
o
r
t
i
m
e
7
2
H
o
u
r
s
F
l
o
o
r
t
i
m
e
4
8
H
o
u
r
s
F
l
o
o
r
t
i
m
e
2
4
H
o
u
r
s
3
0
˚
C
/
6
0
%
R
H
.
_
<
L
E
V
E
L
I
f
b
la
n
k
,
s
e
e
b
a
r
c
o
d
e
l
a
b
e
l
OHA02044
P
A
C
K
V
A
R
:
R
0
7
7
A
d
d
i
t
i
o
n
a
l
T
E
X
T
P
-
1
+
Q
-
1
M
u
l
t
i
T
O
P
L
E
D
Muster
O
S
RAM
O
pto
S
e
m
i
c
o
n
d
u
c
t
o
r
s
(
6
P
)
B
A
T
C
H
N
O
:
(
X
)
P
R
O
D
N
O
:
1
0
(
9
D
)
D
/
C
:
11
(
1
T
)
L
O
T
N
O
:
2
1
0
0
2
1
9
9
8
1
2
3
G
H
1
2
3
4
0
245
(
Q
)
Q
T
Y
:
2
0
0
0
0
1
4
4
(
G
)
G
R
O
U
P
:
2
6
0
C
R
T
2
4
0
C
R
3
2
2
0
C
R
M
L
B
i
n
3
:
B
i
n
2
:
Q
-
1
-
2
0
B
i
n
1
:
P
-
1
-
2
0
L
S
Y
T
6
7
6
2
2
a
T
e
m
p
S
T
R
1
8
D
E
M
Y
P
A
C
K
V
A
R
:
R
0
7
7
A
d
d
i
t
i
o
n
a
l
T
E
X
T
P
-
1
+
Q
-
1
M
u
l
t
i
T
O
P
L
E
D
Muster
O
S
R
A
M
O
pt
o
S
e
m
ic
o
n
d
u
c
to
r
s
(
6
P
)
B
A
T
C
H
N
O
:
(
X
)
P
R
O
D
N
O
:
1
0
(
9
D
)
D
/
C
:
11
(
1
T
)
L
O
T
N
O
:
210021
99
8
1
2
3
G
H
1
2
3
4
0
245
(
Q
)
Q
T
Y
:
2
0
0
0
0
1
4
4
(
G
)
G
R
O
U
P
:
2
6
0
C
R
T
2
4
0
C
R
3
2
2
0
C
R
M
L
B
i
n
3
:
B
i
n
2
:
Q
-
1
-
2
0
B
i
n
1
:
P
-
1
-
2
0
L
S
Y
T
6
7
6
2
2
a
T
e
m
p
S
T
R
1
8
D
E
M
Y
OSRAM
Packing
Sealing label
Barcode label
Moisture Level 3Floor tim
e 16
8 H
ours
Moi
sture Leve
l 6
Floor time 6 Hours
a) Hum
idity Ind
ica
tor Card
is >
10
%
whe
n rea
d
at 23
˚C ±
5
˚C
, or
reflo
w, vapor-ph
ase
reflow, or equivalen
t p
rocessing (peak packa
ge
2.
After t
hi
s bag i
s open
ed, d
evices th
at w
ill b
e subjected to infrared
1. S
he
lf life in s
ealed bag: 2
4 months
at <
40 ˚C
an
d <
90%
relative
hum
idity (RH).
M
oi
sture
Level 5a
a
t fac
tory conditions of
(if b
lank, se
al date is id
entical with date code
).
a) Mounted within
b) Stored at
b
ody
te
mp.
3. Dev
ices requ
ire
baking, before
mounting, if:
Bag seal date
M
oisture Level 1
M
oisture Level 2
M
oistu
re Leve
l 2a
4. If ba
king is requ
ired
,
b) 2a or 2
b is no
t m
et.
Date and tim
e opened:
refe
rence IPC
/JED
EC
J-ST
D-033 for ba
ke
procedure.
F
loo
r tim
e see below
If blank, se
e bar co
de label
Floo
r time > 1 Year
F
loo
r tim
e 1 Year
Floor time 4 We
eks
1
0%
R
H.
_
<
M
oisture Level 4
Moisture Level 5
˚C).
OPT
O SEMICO
NDUCTORS
MO
ISTUR
E SE
NSIT
IVE
This bag c
ontains
C
A
U
T
I
O
N
Fl
oo
r tim
e 72 Hours
F
loor time 48
Hours
Fl
oo
r time 2
4 H
ours
30 ˚C/60%
RH
.
_
<
L
E
V
E
L
I
f
b
l
a
n
k
,
s
e
e
b
a
r
c
o
d
e
l
a
b
e
l
Barcode label
Trockenverpackung und Materialien Dry Packing Process and Materials
Anm.: Feuchteempfindliche Produkte sind verpackt in einem Trockenbeutel zusammen mit einem Trockenmittel und
einer Feuchteindikatorkarte
Bezüglich Trockenverpackung finden Sie weitere Hinweise im Internet und in unserem Short Form Catalog im
Kapitel “Gurtung und Verpackung” unter dem Punkt “Trockenverpackung”. Hier sind Normenbezüge, unter
anderem ein Auszug der JEDEC-Norm, enthalten. Ungeöffnete LED Verpackungen sollen bei einer
Temperatur unter 30°C und einer Luftfeuchtigkeit von weniger als 90% aufbewahrt werden. Die LED sollen
innerhalb eines Jahres vebaut werden.
Note: Moisture-senisitve product is packed in a dry bag containing desiccant and a humidity card.
Regarding dry pack you will find further information in the internet and in the Short Form Catalog in chapter
“Tape and Reel” under the topic “Dry Pack”. Here you will also find the normative references like JEDEC.
Unopened LED package should be kept at 30°C or less and 90% RH or less. The LED should be used within
one year.
Kartonverpackung und Materialien Transportation Packing and Materials
Dimensions of transportation box in mm (inch)
Breite / Width Länge / length Höhe / height
200 ±5 (7,874 ±0,1968) 200 ±5 (7,874 ±0,1968) 30 ±5 (1,1811 ±0,1968)
352 ±5 (13,858 ±0,1968) 352 ±5 (13,858 ±0,1968) 33 ±5 (1,3 ±0,1968)
2009-12-01 15
Vorläufige Daten / Preliminary Data LD CN5M, LT CN5M
Revision History: 2009-12-01
Previous Version: 2009-09-28
Page Subjects (major changes since last revision) Date of change
2; 5 update of typ. luminous intensity 2009-07-01
all Data sheet reworked 2009-09-28
11 Package Outlines updated 2009-12-01
Patent List
Patent No.
US 6 066 861
US 6 277 301
US 6 245 259
Attention please!
The information describes the type of component and shall not be considered as assured characteristics.
Terms of delivery and rights to change design reserved. Due to technical requirements components may contain
dangerous substances. For information on the types in question please contact our Sales Organization.
If printed or downloaded, please find the latest version in the Internet.
Packing
Please use the recycling operators known to you. We can also help you – get in touch with your nearest sales office.
By agreement we will take packing material back, if it is sorted. You must bear the costs of transport. For packing
material that is returned to us unsorted or which we are not obliged to accept, we shall have to invoice you for any costs
incurred.
Components used in life-support devices or systems must be expressly authorized for such purpose! Critical
components
OSRAM OS.
2009-12-01 16
7) page 17
may only be used in life-support devices or systems
8) page 17
with the express written approval of
Vorläufige Daten / Preliminary Data LD CN5M, LT CN5M
Fußnoten:
1)
Helligkeitswerte werden während eines Strompulses
einer typischen Dauer von 25 ms, mit einer internen
Reproduzierbarkeit von +/- 8 % und einer erweiterten
Messunsicherheit von +/- 11 % gemessen (gemäß
GUM mit Erweiterungsfaktor k = 3).
2)
Wegen der besonderen Prozessbedingungen bei der
Herstellung von LED können typische oder abgeleitete
technische Parameter nur aufgrund statistischer
Werte wiedergegeben werden. Diese stimmen nicht
notwendigerweise mit den Werten jedes einzelnen
Produktes überein, dessen Werte sich von typischen
und abgeleiteten Werten oder typischen Kennlinien
unterscheiden können. Falls erforderlich, z.B.
aufgrund technischer Verbesserungen, werden diese
typischen Werte ohne weitere Ankündigung geändert.
3)
Die dominante Wellenlänge wird während eines
Strompulses einer typischen Dauer von 25 ms, mit
einer internen Reproduzierbarkeit von +/- 0,5 nm und
einer erweiterten Messunsicherheit von +/- 1 nm
gemessen (gemäß GUM mit Erweiterungsfaktor
= 3).
k
4)
Vorwärtsspannungen werden während eines
Strompulses einer typischen Dauer von 8 ms, mit
einer internen Reproduzierbarkeit von +/- 0,05 V und
einer erweiterten Messunsicherheit von +/- 0,1 V
gemessen (gemäß GUM mit Erweiterungsfaktor k=3)
5)
Im gestrichelten Bereich der Kennlinien muss mit
erhöhten Helligkeitsunterschieden zwischen
Leuchtdioden innerhalb einer Verpackungseinheit
gerechnet werden
6)
Maße werden wie folgt angegeben: mm (inch)
7)
Ein kritisches Bauteil ist ein Bauteil, das in
lebenserhaltenden Apparaten oder Systemen
eingesetzt wird und dessen Defekt voraussichtlich zu
einer Fehlfunktion dieses lebenserhaltenden
Apparates oder Systems führen wird oder die
Sicherheit oder Effektivität dieses Apparates oder
Systems beeinträchtigt.
8)
Lebenserhaltende Apparate oder Systeme sind für
(a) die Implantierung in den menschlichen Körper
oder
(b) für die Lebenserhaltung bestimmt.
Falls sie versagen, kann davon ausgegangen werden,
dass die Gesundheit und das Leben des Patienten in
Gefahr ist.
Remarks:
1)
Brightness values are measured during a current
pulse of typical 25 ms, with an internal reproducibility
of +/- 8 % and an expanded uncertainty of +/- 11 %
(acc. to GUM with an expansion factor of k = 3).
2)
Due to the special conditions of the manufacturing
processes of LED, the typical data or calculated
correlations of technical parameters can only reflect
statistical figures. These do not necessarily
correspond to the actual parameters of each single
product, which could differ from the typical data and
calculated correlations or the typical characteristic
line. If requested, e.g. because of technical
improvements, these typ. data will be changed without
any further notice.
3)
The dominant wavelength is measured at a current
pulse of typical 25 ms, with an internal reproducibility
of +/- 0,5 nm and an expanded uncertainty of +/- 1 nm
(acc. to GUM with an expansion factor of k=3).
4)
The forward voltage is measured during a current
pulse of typical 8 ms, with an internal reproducibility of
+/- 0,05 V and an expanded uncertainty of +/- 0,1 V
(acc. to GUM with an expansion factor of k=3.)
5)
In the range where the line of the graph is broken, you
must expect higher brightness differences between
single LEDs within one packing unit.
6)
Dimensions are specified as follows: mm (inch).
7)
A critical component is a component used in a
life-support device or system whose failure can
reasonably be expected to cause the failure of that
life-support device or system, or to affect its safety or
the effectiveness of that device or system.
8)
Life support devices or systems are intended
(a) to be implanted in the human body,
or
(b) to support and/or maintain and sustain human life.
If they fail, it is reasonable to assume that the health
and the life of the user may be endangered.
Published by
OSRAM Opto Semiconductors GmbH
Leibnizstrasse 4, D-93055 Regensburg
www.osram-os.com
© All Rights Reserved.
2009-12-01 17
Loading...
