OSRAM LA S35F, LY S35F Technical data

UltraFlux LED
Enhanced Thin Film LED

Lead (Pb) Free Product - RoHS Compliant

LA S35F, LY S35F

Vorläufige Daten / Preliminary Data

Besondere Merkmale

• Gehäusetyp: Vierbeiniges Gehäuse in

Durchsteck -Technologie, farbloser klarer
Verguss

• Besonderheit des Bauteils: fokussierte
Abstrahlung; hohe Helligkeit in Achsrichtung

• Wellenlänge: 617 nm (amber); 587 nn (gelb)

• Abstrahlwinkel: 70°

• Technologie: Dünnfilm InGaAlP

• optischer Wirkungsgrad: 69 lm/W (amber);
44

lm/W (gelb)

• Gruppierungsparameter: Lichtstärke,
Durchflussspannung, Wellenlänge

• Verarbeitungsmethode: geeignet für
automatisierten Einbau

• Lötmethode: Wellenlöten (TTW)

• Verpackung: in LED Röhren, je 6500 pro
Verpackungseiheit

• ESD-Festigkeit: ESD-sicher bis 2 kV nach
JESD22-A114-B

Anwendungen

• Ampelanwendung

• Ersatz von Kleinst-Glühlampen

• Markierungsbeleuchtung (z.B. Stufen,
Fluchtwege, u.ä.)

• Signal- und Symbolleuchten

Features

• package: four lead package in through hole

technology, colorless clear resin

• feature of the device: focussed radiation; high
brightness in beam direction

• wavelength: 617 nm (amber); 587 nm (yellow)

• viewing angle: 70°

• technology: Thinfilm InGaAlP

• optical efficiency: 69 lm/W (amber);
44

lm/W (yellow)

• grouping parameter: luminous intensity,
forward voltage, wavelength

• assembly methods: for use with automatic
insertion equipment

• soldering methods: TTW soldering

• paking: tubes, 6500 LED per packing

• ESD-withstand voltage: up to 2 kV acc. to
JESD22-A114-B

Applications

• traffic lights

• substitution of micro incandescent lamps

• marker lights (e.g. steps, exit ways, etc.)

• signal and symbol luminaire

2006-08-07 1

LA S35F, LY S35F

Bestellinformation Ordering Information

1)

Seite 13

Typ

Type

Emissions­farbe

Color of
Emission

Lichtstrom

Luminous

1)

Flux

page 13

I

= 70 mA

F

Φ

(mlm)

V

Lichtstärke

Luminous
Intensity

I

= 70 mA

F

I

(mcd)

V

LA S35F-DBFA-24-1 amber 5600…14.000 5.640 (typ.) Q65110A5508

LY S35F-DAEB-45-1 yellow 4.500 …11.200 4.520 (typ.) Q65110A5517

2)

page 13

2)

Seite 13

Bestellnummer

Ordering Code

Anm.: Die oben genannten Typbezeichnungen umfassen die bestellbaren Selektionen. Diese bestehen aus wenigen

Helligkeitsgruppen (siehe
Tube geliefert. Z.B.: LA S35F-DBFA-24-1 bedeutet, dass auf dem Tube nur eine der Helligkeitsgruppen DB,
EA, EB oder FA enthalten ist.
Um die Liefersicherheit zu gewährleisten, können einzelne Helligkeitsgruppen nicht bestellt werden.

Seite 5 für nähere Informationen). Es wird nur eine einzige Helligkeitsgruppe pro

Gleiches gilt für die Farben, bei denen Wellenlängengruppen gemessen und gruppiert werden. Pro Tube wird
nur eine Wellenlängengruppe geliefert. Z.B.: LA
Wellenlängengruppen -2, -3, oder -4 enthalten ist (siehe
Um die Liefersicherheit zu gewährleisten, können einzelne Wellenlängengruppen nicht bestellt werden.

S35F-DBFA-24-1 bedeutet, dass auf dem Tube nur eine der

Seite 5 für nähere Information).

Gleiches gilt für die LEDs, bei denen die Durchlassspannungsgruppen gemessen und gruppiert werden. Pro
Tube wird nur eine Durchlassspannungsgruppe geliefert. Z.B.: LA S35F-DBFA-24-1 bedeutet, dass nach
Durchlassspannung gruppiert wird. Auf einem Tube ist nur eine der Durchlasspannungsgruppen -3A, -3B, -4A

Note:

oder -4B enthalten (siehe
Um die Liefersicherheit zu gewährleisten, können einzelne Durchlassspannungsgruppen nicht direkt bestellt
werden.

The above Type Numbers represent the order groups which include only a few brightness groups (see page 5
for explanation). Only one group will be shipped on each tube (there will be no mixing of two groups on each
tube). E.g. LA
tube.
In order to ensure availability, single brightness groups will not be orderable.

S35F-DBFA-24-1 means that only one group DB, EA, EB or FA will be shippable for any one

Seite 5 für nähere Information).

In a similar manner for colors where wavelength groups are measured and binned, single wavelength groups
will be shipped on any one tube. E.g. LA
will be shippable. In order to ensure availability, single wavelength groups will not be orderable (see
for explanation).

S35F-DBFA-24-1 means that only 1 wavelength group -2, -3, or -4

page 5

In a similar manner for LED, where forward voltage groups are measured and binned, single forward voltage
groups will be shipped on any one tube. E.g. LA

-3B, -4A or -4B will be shippable. In order to ensure availability, single forward voltage groups will not be
orderable (see

page 5 for explanation).

S35FDBFA-24-1 means that only 1 forward voltage group 3A,

2006-08-07 2

Grenzwerte Maximum Ratings

LA S35F, LY S35F

Bezeichnung
Parameter

Betriebstemperatur
Operating temperature range

Lagertemperatur
Storage temperature range

Sperrschichttemperatur
Junction temperature

Durchlassstrom
Forward current
(TA=25°C)

Stoßstrom
Surge current

t ≤ 10 µs, D = 0.1, T

Sperrspannung
Reverse voltage

3)

Seite 13

3)

=25°C

A

page 13

(TA=25°C)

Leistungsaufnahme
Power consumption
(TA=25°C)

Symbol
Symbol

T

op

T

stg

T

j

I

F

I

FM

V

R

P

tot

Wert
Value

Einheit
Unit

– 40 … + 100 °C

– 40 … + 100 °C

+ 125 °C

70 mA

100 mA

12 V

190 mW

Wärmewiderstand
Thermal resistance
Sperrschicht/Umgebung

4)

Junction/ambient

page 13

Sperrschicht/Lötpad
Junction/soldering point

4)

Seite 13

R

R

th JA

th JS

280

140

K/W

K/W

2006-08-07 3

Kennwerte
Characteristics

(TA = 25 °C)

LA S35F, LY S35F

Bezeichnung
Parameter

Wellenlänge des emittierten Lichtes (typ.)
Wavelength at peak emission

I

= 70 mA

F

5)

Dominantwellenlänge
Dominant wavelength

I

= 70 mA (max.)

F

Spektrale Bandbreite bei 50 % I
Spectral bandwidth at 50 % I

I

= 70 mA

F

Seite 13

5)

page 13

rel max

rel max

(min.)

(typ.)

(typ.)

Abstrahlwinkel bei 50 % IV (Vollwinkel) (typ.)
Viewing angle at 50 % I

Durchlassspannung
Forward voltage

I

= 70 mA (max.)

F

6)

6)

Seite 13

page 13

V

(min.)

(typ.)

Sperrstrom (typ.)
Reverse current (max.)

V

= 12 V

R

Temperaturkoeffizient von λ
Temperature coefficient of λ

I

= 70 mA; –10°C ≤ T ≤ 100°C

F

Temperaturkoeffizient von λ
Temperature coefficient of λ

I

= 70 mA; –10°C ≤ T ≤ 100°C

F

Temperaturkoeffizient von V
Temperature coefficient of V

I

= 70 mA; –10°C ≤ T ≤ 100°C

F

peak

peak

dom

dom

F

F

(typ.)

(typ.)

(typ.)

Optischer Wirkungsgrad (typ.)
Optical efficiency

I

= 70 mA

F

* Einzelgruppen siehe Seite 5

Individual groups on page 5

Symbol
Symbol

Wert
Value

Einheit
Unit

LA LY

λ

λ

peak

dom

624 594 nm

612
617*
624

586
587*
593

nm
nm
nm

∆λ 18 18 nm

2ϕ 70 70 Grad

deg.

V
V
V

I

R

I

R

TC

TC

TC

η

F

F

F

λpeak

λdom

V

opt

1.90*

2.25

2.90

0.2
10

1.90*

2.25

2.90

0.2
10

V
V
V

µA
µA

0.14 0.12 nm/K

0.08 0.10 nm/K

– 2.5 – 2.5 mV/K

69 44 lm/W

2006-08-07 4

Wellenlängengruppen (Dominantwellenlänge)
Wavelength Groups (Dominant Wavelength)

5)

5)

page 13

Seite 13

Durchlassspannungsgruppen
Forward Voltage Groups

LA S35F, LY S35F

6)

Seite 13

6)

page 13

Gruppe
Group

yellow amber Einheit

min. max. min. max.

Unit

2 612 616 nm

3 616 620 nm

4 586 589 620 624 nm

5 589 592 nm

Helligkeits-Gruppierungsschema Brightness Groups

Helligkeitsgruppe
Brightness Group

Lichtstrom
Luminous Flux

ΦV (mlm)

DA
DB
EA
EB
FA

11.200 …14.000

Gruppe
Group

3A 1.9 2.1 V

3B 2.1 2.3 V

4A 2.3 2.5 V

4B 2.5 2.7 V

5A 2.7 2.9 V

2)

Seite 13

2)

page 13

4.500 …5.600

5.600 …7.100

7.100 …9.000

9.000 …11.200

Durchlassspannung

Forward voltage

Einheit
Unit

min. max.

1)

Seite 13

Luminous Intensity

Lichtstärke

1)

page 13

IV (mcd)

3.050 (typ.)

3.800 (typ.)

4.850 (typ.)

6.050 (typ.)

7.550 (typ.)

Anm.: Die Standardlieferform von Serientypen beinhaltet eine Familiengruppe. Diese besteht aus nur

wenigen Helligkeitsgruppen. Einzelne Helligkeitsgruppen sind nicht bestellbar.

Note: The standard shipping format for serial types includes a family group of only a few individual

brightness groups. Individual brightness groups cannot be ordered.

Gruppenbezeichnung auf Etikett
Group Name on Label

Beispiel: DB-3-4A
Example: DB-3-4A

Helligkeitsgruppe
Brightness Group

Wellenlänge
Wavelength

Durchlassspannung
Forward Voltage

DB 3 4A

Anm.: In einer Verpackungseinheit / Tube ist immer nur eine Gruppe für jede Selektion enthalten.

Note: No packing unit / tube ever contains more than one group for each selection.

2006-08-07 5

2)

Seite 13

Relative spektrale Emission
Relative Spectral Emission

2)

page 13

V(λ) = spektrale Augenempfindlichkeit / Standard eye response curve

Φ

= f (λ); TA = 25 °C; IF = 70 mA

rel

100

%

Φ

rel

80

LA S35F, LY S35F

OHL10013

60

40

20

0

400

Abstrahlcharakteristik

2)

Radiation Characteristic

Φ

= f (ϕ); TA = 25 °C

rel

50˚

V

λ

amberyellow

450 500 550 600 650 700nm

λ

Seite 13

2)

page 13

0˚10˚20˚40˚ 30˚

ϕ

1.0

0.8

OHL01165

60˚

70˚

80˚

90˚

100˚

1.0 0.8 0.6 0.4

2006-08-07 6

0.6

0.4

0.2

0

0 20˚ 40˚ 60˚ 80˚ 100˚ 120˚

Durchlassstrom
Forward Current

I

= f (VF); TA = 25 °C

F

2

10
mA

I

F

1

10

2)

Seite 13

2)

page 13

LA S35F, LY S35F

OHL02864

yellow
amber

Relative Lichtstärke
Relative Luminous Intensity

Φ

V/ΦV(70 mA)

Φ

Φ

V (70 mA)

= f (IF); TA = 25 °C

1

10

V

0

10

5

-1

10

5

2) 7)

Seite 13

2) 7)

page 13

OHL10572

0

10

Relative Vorwärtsspannung2)

2)

Relative Forward Voltage

VF-V

∆

V

= f (Tj); IF = 70 mA

(25 °C)

F

0.25
V

F

0.15

0.1

0.05

0

-0.05

-0.1

page 15

2.31.5 1.7 1.9 2.1 2.5

Seite 15

OHL02667

-2

10

V

V

F

Relative Lichtstärke

10

0

5

2)

Seite 13

Relative Luminous Intensity

Φ

V/ΦV(25 °C)

Φ

Φ

V

= f (Tj); IF = 70 mA

2.5

V

(25˚C)

10

1

2)

page 13

10

mA

I

F

OHL12865

2

2.0
yellow

1.5

amber

1.0

0.5

-0.15

-0.2

2006-08-07 7

-40

-20 0 20 40

˚C60 100-60

T

j

0

-60

-40

-20 0 20 40 60

˚C

100

Τ

j

Maximal zulässiger Durchlassstrom
Max. Permissible Forward Current

I

= f (T)

F

80

mA

I

F

70

60

50

40

30

20

OHL02873

T

T

A

LA S35F, LY S35F

2)

Exemplarische mittlere Lebensdauer
für mittlere Helligkeitsgruppe
Exemplary median Lifetime

2) page 16

for median Brightness Group

S

Conditions

Bedingungen

mittlere
Lebensdauer
median

Einheit

Unit

Lifetime

IF = 35 mA
TA = 25°C

IF = 55 mA
TA = 85°C

t.b.d. Betriebsstunden

operating hours

t.b.d. Betriebsstunden

operating hours

Seite 16

10

0

02040

temp. ambient

T

A

T

temp. solder point

S

˚C60 80 100

T

Zulässige Impulsbelastbarkeit IF = f (tp)
Permissible Pulse Handling Capability

Duty cycle

0.12

I

F

0.10

0.08

0.06

0.04

D = parameter, T

A

1

D

=

0.005

0.01

0.02

0.05

0.1

0.2

= 25 °C

A

0.5

OHL02874

Zulässige Impulsbelastbarkeit IF = f (tp)
Permissible Pulse Handling Capability

Duty cycle

0.12

I

F

0.10

0.08

0.06

0.04

D = parameter, T

A

= 85 °C

A

OHL02875

=

D

0.005

0.2

0.5

0.01

0.02

0.05

0.1

1

0.02

D

0

2006-08-07 8

t

P

t

P

=

T

T

1010 10

I

F

-2-3-4-5

1010

10

10 s 10

t

210-1

p

0.02

0

10

t

P

t

P

=

D

T

T

1010 10

I

F

-2-3-4-5

10

10

10 s 10

210-1

t

p

Maßzeichnung

8)

Package Outlines

Seite 13

8)

page 13

LA S35F, LY S35F

3 (0.118)

C1.25 (0.049) x 1.25 (0.049)

Anode

7.62 (0.300)7.62 (0.300)

±0.5 (0.020)

±0.5 (0.020)

±0.2 (0.008)

2.5 (0.098)

1.9 (0.075)

±0.2 (0.008)

R0.69 (0.027)

Cathode

5˚ typ.

±0.5 (0.020)

7.62 (0.300)

7.62 (0.300)

0.4 (0.016)

±0.2 (0.008)

5.08 (0.200)

±0.2 (0.008)

±0.3 (0.012)

x 2

typ.

0.5 (0.020) TYP.

0.76 (0.030)

5.08 (0.200)

1.55 (0.061)

±0.2 (0.008)

±0.2 (0.008)

4.4 (0.173)

7.5 (0.295)

±0.1 (0.004)

±0.2 (0.008)

±0.2 (0.008)

typ.

typ.

Note: All dimensions are in millimeters (inches).

Protruded resin is 1.0mm(.04") max.
Lead spacing is measured where the leads emerge from the package.
The cathode and anode is different with normal Piranha. (See the Package Dimensions)

Gehäusekennung: abgeschrägte Ecke
Package mark: bevelled edge
Gewicht / Approx. weight: 38 mg

GEMY6132

2006-08-07 9

Barcode-Produkt-Etikett (BPL) Barcode-Product-Label (BPL)

LA S35F, LY S35F

OSRAM Opto

Semiconductors

(6P) BATCH NO: Batch Number

Product Name

RoHS Compliant

Bin1: Bin Information Color 1

Lx xxxx

Bin2:
Bin3:

ML2Temp ST

260 C RT

Bar Code

Lot Number(1T) LOT NO: (9D) D/C: Date Code

Bar Code

(X) PROD NO: Product Code

Product Quantity per Reel(Q)QTY:

Bar Code

Sample

Wellenlöten (TTW) (nach CECC 00802) Soldering (acc. to CECC 00802)

300

C

250

T

235 C

200

150

CC... 130100

100

C... 260

1. Welle

1. wave

ca 200 K/s

10 s

5 K/s

2. Welle

2. wave

2 K/s

Additional TEXT

R077 DEMY

PACKVAR: Packing Type

X - X - X(G) GROUP:

Forward Voltage Group

Wavelength Group

Brightness Group

Normalkurve
standard curve

Grenzkurven
limit curves

OHA12043

OHLY0598

Zwangskühlung

2 K/s

50

0

0

50 100 150 200 250

forced cooling

2006-08-07 10

s

t

8)

Verpackung

Seite 13

Method of Packing

)

page 13

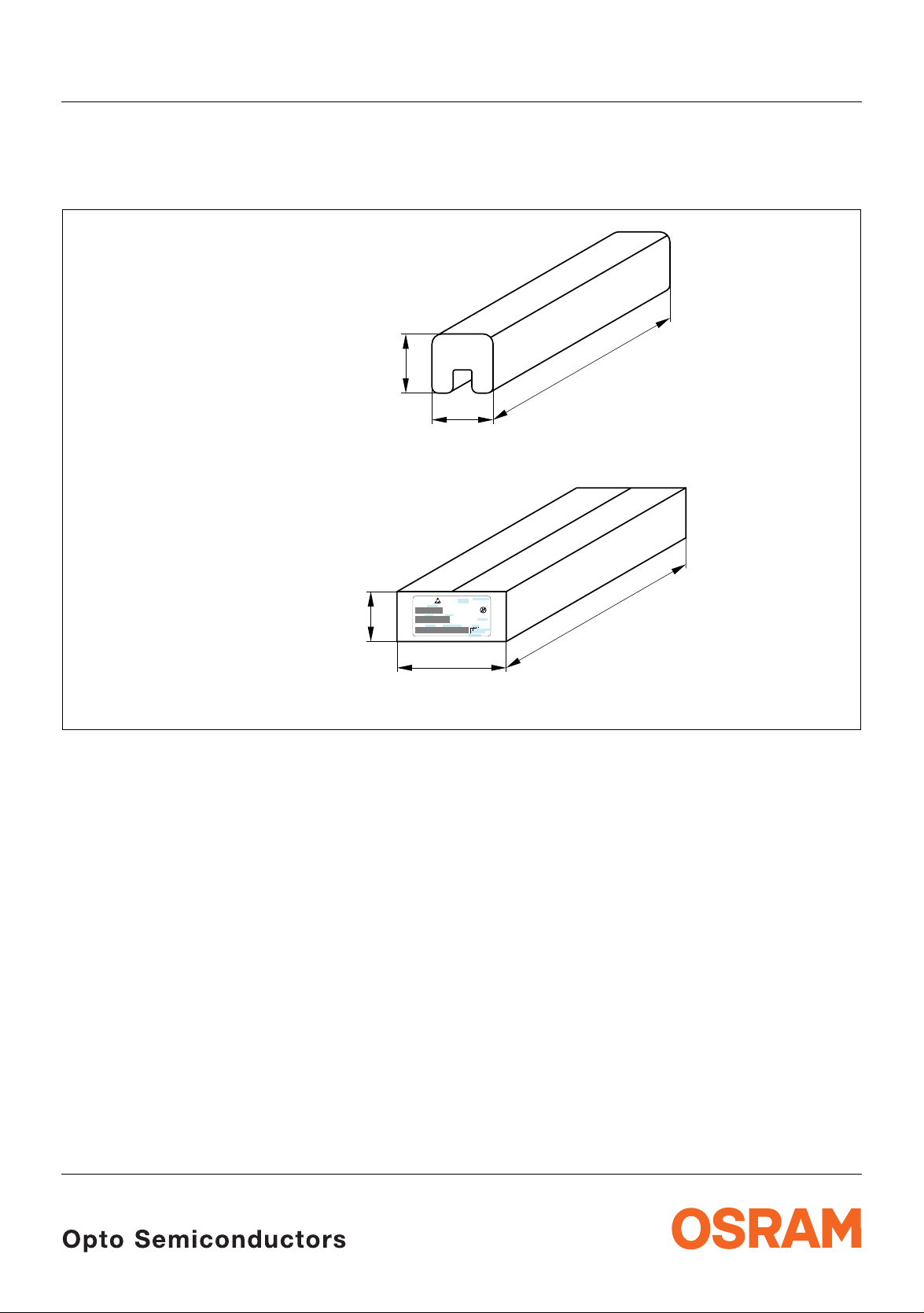

Tube: 65 pcs.

LA S35F, LY S35F

65 Teile pro Tube
6500 Teile pro Verpackungseinheit
65 pcs. per tube
6500 per packing unit

Inner Carton:

100 tubes -> 6500 pcs

75

13.3

OSRAM Opto

Semiconductors

(6P) BATCH NO:Batch Number

Bar Code

(X) PROD NO:Product Code

Lot Number(1T) LOT NO: (9D) D/C:Date Code

Bar Code

Bar Code

9.6

Product Quantity per Reel(Q)QTY:

207

520

Bin1: Bin Information Color 1

Lx xxxx

Bin2:

Product Name

Bin3:

ML2Temp ST

RoHS Compliant

260 C RT

Additional TEXT

R077 DEMY

PACKVAR:Packing Type

X - X - X(G) GROUP:

Forward Voltage Group

Wavelength Group

Brightness Group

530

OHA02538

2006-08-07 11

LA S35F, LY S35F

Revision History: 2006-08-07

Previous Version: 2006-04-18

Page Subjects (major changes since last revision) Date of change

2 Applicatons 2006-07-08

3 Storage temperature range 2006-07-08

Wegen der geplanten Streichung der LED aus der IEC 60825 erfolgt die Bewertung der Augesicherheit nach dem
Standard CIE S009/E:2002 ("photobiological safety of lamps and lamp systems")

Im Risikogruppensystem dieser CIE- Norm erfüllen die in diesem Datenblatt angegebenen LED die "low risk"- Gruppe
(die die sich im "sichtbaren" Spektralbereich auf eine Expositionsdauer von 100 s bezieht). Unter realen Umständen
(für Expositionsdauer, Augenpupille, Betrachtungsabstand) geht damit von diesen Bauelementen keinerlei
Augengefährdung aus.

Grundsätzlich sollte jedoch erwähnt werden, dass intensive Lichtquellen durch ihre Blendwirkung ein hohes
sekundäres Gefahrenpotenzial besitzen. Wie nach dem Blick in andere helle Lichtquellen (z.B. Autoscheinwerfer) auch,
können temporär eingeschränktes Sehvermögen und Nachbilder je nach Situation zu Irritationen, Belästigungen,
Beeinträchtigungen oder sogar Unfällen führen.

Due to the planned cancellation of the LED from IEC 60825, the evaluation of eye safety occurs according to the
standard CIE S009/E:2002 ("photobiological safety of lamps and lamp systems").

Within the risk grouping system of this CIE standard, the LEDs specified in this data sheet fall into the "low risk" group
(relating to devices in the visible spectrum with an exposure time of 100 s). Under real circumstances (for exposure
time, eye pupils, observation distance), it is assumed that no endangerment to the eye exists from these devices.

As a matter of principle, however, it should be mentioned that intense light sources have a high secondary exposure
potential due to their blinding effect. As is also true when viewing other bright light sources (e.g. headlights), temporary
reduction in visual acuity and afterimages can occur, leading to irritation, annoyance, visual impairment, and even
accidents, depending on the situation.

Attention please!

The information describes the type of component and shall not be considered as assured characteristics.
Terms of delivery and rights to change design reserved. Due to technical requirements components may contain
dangerous substances. For information on the types in question please contact our Sales Organization.
If printed or downloaded, please find the latest version in the Internet.

Packing

Please use the recycling operators known to you. We can also help you – get in touch with your nearest sales office.
By agreement we will take packing material back, if it is sorted. You must bear the costs of transport. For packing
material that is returned to us unsorted or which we are not obliged to accept, we shall have to invoice you for any costs
incurred.

Components used in life-support devices or systems must be expressly authorized for such purpose! Critical
components

9)

page 13

may only be used in life-support devices or systems

10)

page 13

with the express written approval of

OSRAM OS.

2006-08-07 12

LA S35F, LY S35F

Fußnoten:

1)

Helligkeitswerte werden mit einer
Stromeinprägedauer von 25

11% ermittelt.

von ±

2)

Wegen der besonderen Prozessbedingungen bei der

ms und einer Genauigkeit

Herstellung von LED können typische oder abgeleitete
technische Parameter nur aufgrund statistischer
Werte wiedergegeben werden. Diese stimmen nicht
notwendigerweise mit den Werten jedes einzelnen
Produktes überein, dessen Werte sich von typischen
und abgeleiteten Werten oder typischen Kennlinien
unterscheiden können.Falls erforderlich, z.B. aufgrund
technischer Verbesserungen, werden diese typischen
Werte ohne weitere Ankündigung geändert.

3)

Die LED kann kurzzeitig in Sperrichtung betrieben
werden.

4)

R

ergibt sich bei Montage auf PC-Board FR 4

thJA

(Padgröße ≥ 16

5)

Wellenlängen werden mit einer Stromeinprägedauer
von 25 ms und einer Genauigkeit von ±1

6)

Spannungswerte werden mit einer
Stromeinprägedauer von 1
von ±0,05

7)

Im gestrichelten Bereich der Kennlinien muss mit

mm 2 je Pad)

nm ermittelt.

ms und einer Genauigkeit

V ermittelt.

erhöhten Helligkeitsunterschieden zwischen
Leuchtdioden innerhalb einer Verpackungseinheit
gerechnet werden.
Dimmverhältnis im Gleichstrom-Betrieb max. 5:1

8)

Maße werden wie folgt angegeben: mm (inch)

9)

Ein kritisches Bauteil ist ein Bauteil, das in
lebenserhaltenden Apparaten oder Systemen
eingesetzt wird und dessen Defekt voraussichtlich zu
einer Fehlfunktion dieses lebenserhaltenden
Apparates oder Systems führen wird oder die
Sicherheit oder Effektivität dieses Apparates oder
Systems beeinträchtigt.

10)

Lebenserhaltende Apparate oder Systeme sind für
(a) die Implantierung in den menschlichen Körper
oder
(b) für die Lebenserhaltung bestimmt.
Falls sie versagen, kann davon ausgegangen werden,
dass die Gesundheit und das Leben des Patienten in
Gefahr ist.

Published by
OSRAM Opto Semiconductors GmbH
Wernerwerkstrasse 2, D-93049 Regensburg

www.osram-os.com

© All Rights Reserved.

Remarks:

1)

Brightness groups are tested at a current pulse
duration of 25

2)

Due to the special conditions of the manufacturing

ms and a tolerance of ± 11%.

processes of LED, the typical data or calculated
correlations of technical parameters can only reflect
statistical figures. These do not necessarily
correspond to the actual parameters of each single
product, which could differ from the typical data and
calculated correlations or the typical characteristic
line.If requested, e.g. because of technical
improvements, these typ. data will be changed without
any further notice.

3)

Driving the LED in reverse direction is suitable for
short term application.

4)

R

results from mounting on PC board FR 4

thJA

(pad size ≥ 16 mm 2 per pad)

5)

Wavelengths are tested at a current pulse duration of
25 ms and a tolerance of ±1

6)

Forward voltages are tested at a current pulse duration

ms and a tolerance of ±0.05 V.

of 1

7)

In the range where the line of the graph is broken, you

nm.

must expect higher brightness differences between
single LEDs within one packing unit.
Dimming range for direct current mode max. 5:1

8)

Dimensions are specified as follows: mm (inch)

9)

A critical component is a component used in a
life-support device or system whose failure can
reasonably be expected to cause the failure of that
life-support device or system, or to affect its safety or
the effectiveness of that device or system.

10)

Life support devices or systems are intended
(a) to be implanted in the human body,
or
(b) to support and/or maintain and sustain human life.
If they fail, it is reasonable to assume that the health
and the life of the user may be endangered.

2006-08-07 13
