OPTOMA ZH461 User guide

Download
Page 1
Projektor DLP
®
Podręcznik użytkownika
Page 2
SPIS TREŚCI
BEZPIECZEŃSTWO .......................................................................... 4
Ważne instrukcje dotyczące bezpieczeństwa ........................................................................... 4
Informacje na temat bezpieczeństwa promieniowania laserowego .......................................... 5
Prawem autorskim ..................................................................................................................... 7
Wyłączenie odpowiedzialności .................................................................................................. 7
Rozpoznanie znaków towarowych ............................................................................................ 7
FCC ........................................................................................................................................... 7
Deklaracja zgodności dla krajów UE ......................................................................................... 8
WEEE ........................................................................................................................................ 8
Czyszczenie obiektywu ............................................................................................................. 8
WPROWADZENIE .............................................................................. 9
Omówienie zawartości opakowania .......................................................................................... 9
Akcesoria standardowe ............................................................................................................. 9
Połączenie ................................................................................................................................ 11
USTAWIENIE I INSTALACJA .......................................................... 15
KORZYSTANIE Z PROJEKTORA ................................................... 21
2
Polski
Page 3
KONSERWACJA ............................................................................... 54
INFORMACJE DODATKOWE .......................................................... 55
Polski 3
Page 4

BEZPIECZEŃSTWO

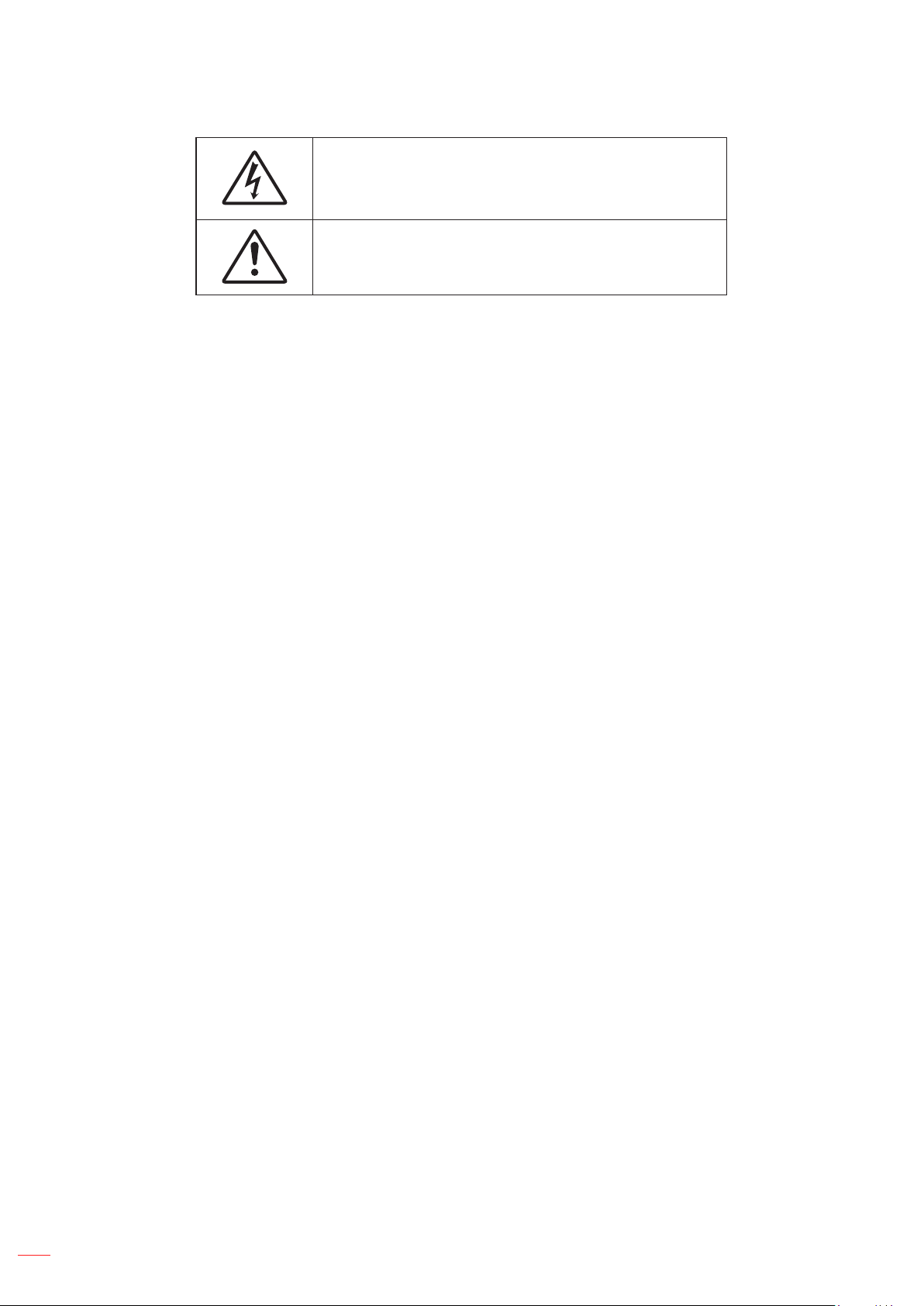

Symbol błyskawicy zakończonej strzałką w obrębie trójkąta równobocznego, ma ostrzegać użytkownika o obecności nieizolowanego „niebezpiecznego napięcia”w obrębie obudowy produktu, o takiej wartości, że może ono spowodować porażenie prądem elektrycznym osób.
Znak wykrzyknika w obrębie trójkąta równobocznego, służy do powiadomienia użytkownika o obecności w towarzyszącej urządzeniu literaturze, ważnych instrukcji dotyczących działania i konserwacji (serwisu).
Należy stosować się do wszystkich ostrzeżeń, środków ostrożności i zaleceń dotyczących konserwacji, zamieszczonych w tym podręczniku.

Ważne instrukcje dotyczące bezpieczeństwa

Nie należy blokować szczelin wentylacyjnych. Aby zapewnić właściwe działanie projektora i zabezpieczyć
go przed przegrzaniem zaleca się ustawienie jego instalacji w miejscu, gdzie nie będzie blokowana wentylacja. Przykładowo, nie należy umieszczać projektora na zatłoczonym stoliku do kawy, soe, łóżku, itd. Nie należy ustawiać projektora w zamkniętych miejscach, takich jak biblioteczka lub szafka, gdzie utrudniony jest przepływ powietrza.
W celu zmniejszenia zagrożenia pożaru i/lub porażenia prądem elektrycznym, nie należy narażać tego
projektora na oddziaływanie deszczu lub wilgoci. Nie należy instalować w pobliżu źródeł ciepła, takich jak grzejniki, podgrzewacze, piece lub inne urządzenia, włącznie ze wzmacniaczami, które wytwarzają ciepło.
Nie należy dopuścić do przedostania się do projektora obiektów lub płynów. Mogą one dotknąć do miejsc
pod niebezpiecznym napięciem i spowodować pożar lub porażenie prądem.
Nie wolno używać produktu w następujących warunkach:
± W miejscach ekstremalnie gorących, zimnych lub wilgotnych.
(i) Należy upewnić się, czy temperatura pomieszczenia mieści się w granicach 5°C ~ 40°C (ii) Wilgotność względna wynosi 10% ~ 85%
± W miejscach, w których może wystąpić nadmierne zapylenie i zabrudzenie. ± Używać w pobliżu jakichkolwiek urządzeń, które generują silne pole magnetyczne. ± W bezpośrednim świetle słonecznym.
Nie należy używać urządzenia uszkodzonego zycznie lub przerobionego. Przykładem uszkodzenia
zycznego/ nieprawidłowego użycie może być (ale nie tylko):
± Upuszczenie urządzenia. ± Uszkodzenie przewodu zasilacza lub wtyki. ± Wylanie płynu na projektor. ± Narażenie projektora na oddziaływanie deszczu lub wilgoci. ± Upuszczenie czegoś na projektor lub poluzowanie elementów w jego wnętrzu.
Nie wolno umieszczać projektora na niestabilnej powierzchni. Projektor może spaść powodują obrażenia
lub może dojść do uszkodzenia projektora w wyniku upadku.
Podczas działania projektora nie należy blokować światła wychodzącego z obiektywu projektora. Światło
może nagrzać przedmiot, doprowadzić do jego stopienia, spowodować oparzenia lub zapoczątkować pożar.
Nie należy otwierać, ani rozmontowywać tego projektora, gdyż może to spowodować porażenie prądem
elektrycznym.
Nie należy próbować naprawiać tego urządzenia samodzielnie. Otwieranie lub zdejmowanie pokryw, może
narazić użytkownika na niebezpieczne napięcia lub inne niebezpieczeństwa. Przed wysłaniem urządzenia do naprawy należy skontaktować się z rmą Optoma.
Oznaczenia dotyczące bezpieczeństwa znajdują się na obudowie projektora. Urządzenie może naprawiać wyłącznie autoryzowany personel serwisu. Należy stosować wyłącznie dodatki/akcesoria zalecane przez producenta. Nie wolno zaglądać w obiektyw projektora w czasie jego pracy. Jasne światło może spowodować obrażenia
oczu.
Ten projektor może automatyczne wykrywać cykl żywotności źródła światła.
4
Polski
Page 5
Po wyłączeniu projektora, a przed odłączeniem zasilania należy sprawdzić, czy został zakończony
cykl chłodzenia. Należy zaczekać 90 sekund na ochłodzenie projektora.
Przed czyszczeniem produktu wyłączyć urządzenie i odłączyć wtyczkę zasilania z gniazda zasilania
prądem zmiennym.
Do czyszczenia obudowy wyświetlacza należy stosować miękką, suchą szmatkę zwilżoną w łagodnym
detergencie. Nie wolno stosować do czyszczenia środków czyszczących o własnościach ściernych, wosków lub rozpuszczalników.
Jeśli produkt nie będzie używany przez dłuższy czas należy odłączyć go od gniazda prądu
przemiennego.
Nie wolno ustawiać projektora w miejscach, w których może być narożny na drgania lub uderzenia. Nie wolno dotykać obiektywu gołymi rękoma. Przed przechowywaniem należy usunąć baterię/baterie z pilota. Jeżeli bateria/baterie pozostaną w
pilocie przez dłuższy czas, mogą zacząć wyciekać.
Nie wolno używać lub przechowywać projektora w miejscach, w których może być obecny dym z
paliwa lub papierosów, ponieważ będzie mieć on negatywny wpływ na działanie projektora.

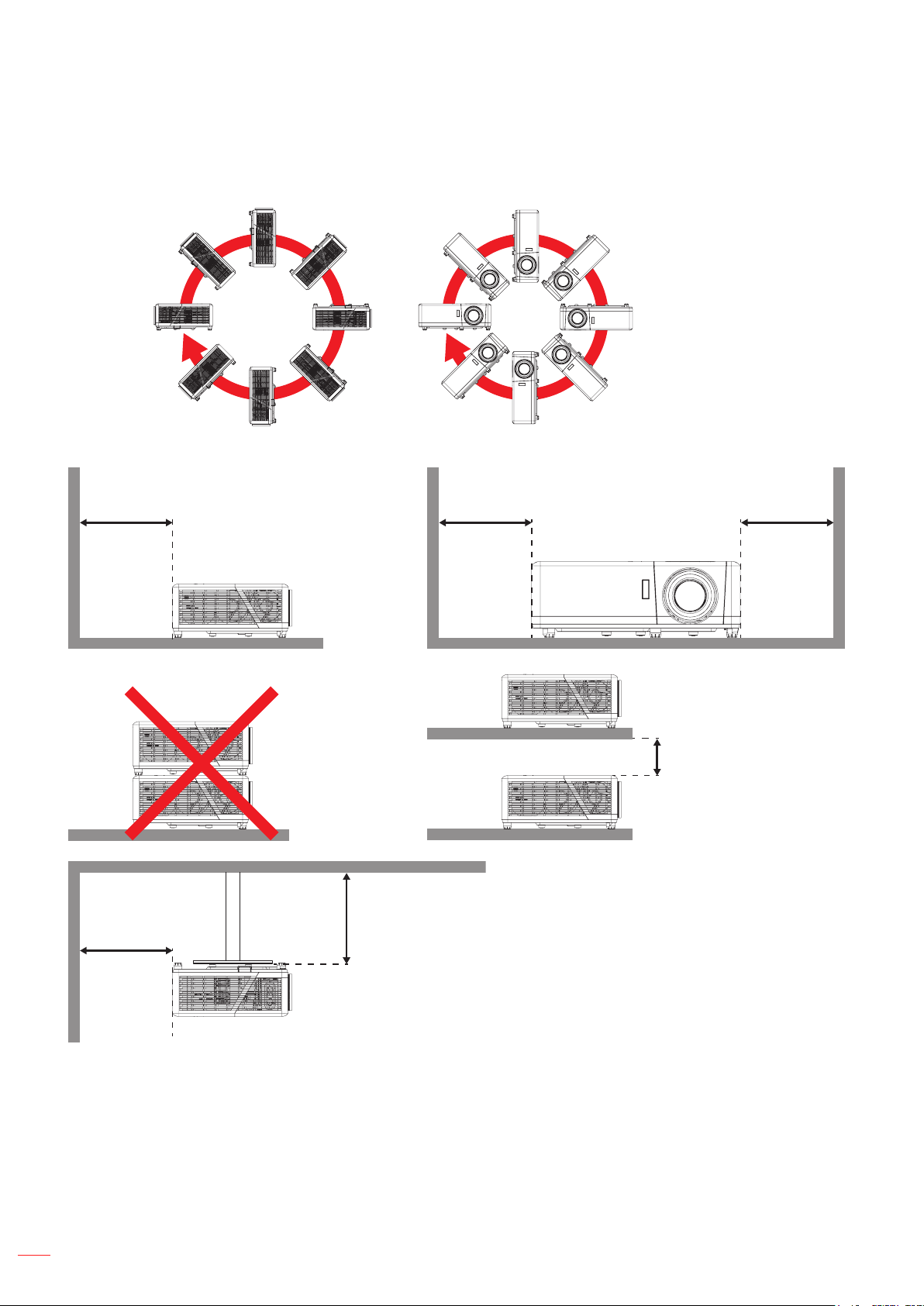

Należy przestrzegać prawidłowej orientacji montażu projektora ponieważ instalacja niestandardowa
może wpłynąć na działanie projektora.
Zastosuj listwę zasilającą i/lub zabezpieczenie przed udarami. Ponieważ przerwy w zasilaniu oraz
spadki napięcia mogą spowodować ZNISZCZENIE urządzeń.

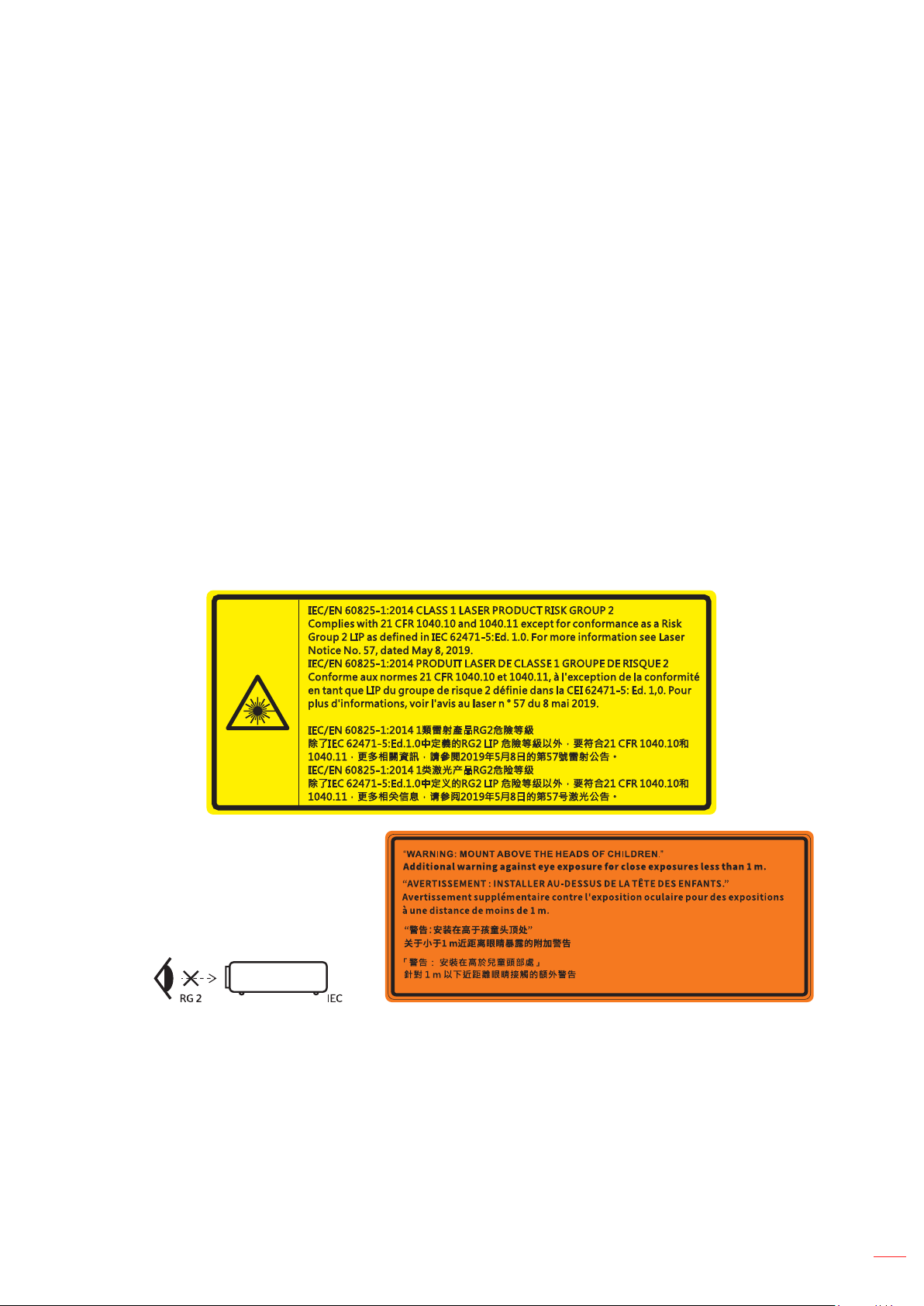

Informacje na temat bezpieczeństwa promieniowania laserowego

Ten produkt jest sklasykowany jako PRODUKT LASEROWY KLASY 1 - 2 GRUPA ZAGROŻENIA
IEC60825-1:2014 i jest także zgodny z 21 CFR 1040.10 oraz 1040.11, jako 2 Grupa zagrożenia, LIP (Projektor laserowy), zgodnie z denicją w IEC 62471:5:Ed.1.0. W celu uzyskania dalszych informacji, patrz Uwaga dotycząca lasera Nr 57 z 8 maja , 2019 roku.
Jak przy każdym jasnym źródle, nie należy patrzeć bezpośrednio w wiązkę, RG2 IEC 62471-5:2015. Ten projektor to produkt laserowy klasy 1 IEC/EN 60825-1:2014 i 2 grupy zagrożenia z wymaganiami
IEC 62471-5:2015.
Dodatkowe instrukcje dotyczące nadzoru nad dziećmi, zakaz patrzenia w wiązkę promienia i nie
używanie urządzeń optycznych.
Należy pilnować dzieci i nigdy nie należy pozwalać dzieciom na kierowanie wzroku w wiązkę promieni
projektora z jakiejkolwiek odległości od projektora.
Należy uważać podczas używania pilota, przy uruchamiania projektora, gdy użytkownik znajduje się z
przodu obiektywu projekcji.
Należy unikać używania w zakresie wiązki promienia urządzeń optycznych, takich jak lornetki lub
teleskopy.
Polski 5
Page 6
Po włączeniu projektora, należy się upewnić, że nikt znajdujący się w pobliżu miejsca projekcji, nie
kieruje wzroku w obiektyw.
Na drodze promienia świetlnego projektora nie wolno umieszczać żadnych przedmiotów (szkieł
powiększających itp.). Wiązka światła emitowana z obiektywu jest rozległa, dlatego też wszelkie nieregularne przedmioty, mogące przekierować wiązkę, mogą być przyczyną nieprzewidzianych zagrożeń, takich jak pożar lub obrażenia oczu.
Wszelkie operacje lub regulacje wykonane bez określonych instrukcji w podręczniku użytkownika,
stwarzają zagrożenie narażeniem na niebezpieczne oddziaływanie promieni lasera.
Projektora nie należy otwierać lub demontować, ponieważ stwarza to zagrożenie narażenie na
niebezpieczne oddziaływanie promieni lasera.
Nie należy kierować wzroku w wiązkę lasera, gdy projektor jest włączony. Jasne światło może
spowodować trwałe uszkodzenie oczu.
Niestosowanie się do procedur kontrolnych, regulacyjnych i dotyczących obsługi może doprowadzić do urazów poprzez wystawianie się na działanie promieniowania laserowego.
6
Polski
Page 7

Prawem autorskim

Niniejsza publikacja, włączając w to wszystkie fotograe, ilustracje i oprogramowanie chroniona jest międzynarodowym prawem autorskim, a wszystkie prawa są zastrzeżone. Ani niniejsza instrukcja, ani żadna jej zawartość nie mogą być reprodukowane bez pisemnej zgody autora.
© Prawem autorskim 2021

Wyłączenie odpowiedzialności

Informacje zawarte w niniejszym dokumencie mogą zostać zmienione bez powiadomienia. Producent nie udziela żadnych zapewnień ani gwarancji w odniesieniu do zawartej tu treści i szczególnie wyłącza wszelkie dorozumiane gwarancje przydatności do sprzedaży lub do zastosowania w jakimkolwiek konkretnym celu. Producent zastrzega sobie prawo rewizji publikacji i wykonywania od czasu do czasu zmian zawartości bez obowiązku producenta do powiadamiania kogokolwiek o takich rewizjach lub zmianach.

Rozpoznanie znaków towarowych

Kensington jest zastrzeżonym w USA znakiem towarowym ACCO Brand Corporation z rejestracją i oczekiwaniem na rejestrację w innych krajach na świecie.
HDMI, logo HDMI i High-Denition Multimedia Interface, to znaki towarowe lub zastrzeżone znaki towarowe HDMI Licensing LLC w USA lub innych krajach.
DLP®, DLP Link i logo DLP to zastrzeżone znaki towarowe Texas Instruments, a BrilliantColorTM to znak towarowy Texas Instruments.
Wszystkie pozostałe nazwy produktów użyte w niniejszym podręczniku są własnością ich odpowiednich właścicieli i są powszechnie znane.
FCC
To urządzenie zostało poddane testom, które wykazały, że spełnia ograniczenia dla urządzeń cyfrowych klasy B, zgodnie z częścią 15 przepisów FCC. Ograniczenia te określono w celu zapewnienia stosownego zabezpieczenia przed szkodliwymi zakłóceniami w instalacjach domowych. To urządzenie generuje, wykorzystuje i może wypromieniowywać energię o czestotliwości radiowej oraz, jeśli nie zostanie zainstalowane i nie będzie używane zgodnie z instrukcjami, może powodować szkodliwe zakłócenia komunikacji radiowej.
Nie ma jednak żadnych gwarancji, że zakłócenia nie wystąpią w danej instalacji. Jeżeli urządzenie to powoduje uciążliwe zakłócenia odbioru radia i telewizji, co można sprawdzić poprzez włączenie i wyłączenie sprzętu, użytkownik może podjąć próbę usunięcia zakłóceń poprzez jeden lub więcej następujących środków:
Zmiana kierunku lub położenia anteny odbiorczej. Zwiększenie odstępu pomiędzy urządzeniem i odbiornikiem. Podłączenie urządzenia do gniazda zasilanego z innego obwodu niż odbiornik. Kontakt z dostawcą lub doświadczonym technikiem RTV w celu uzyskania pomocy.
Uwaga: Kable ekranowane
W celu utrzymania zgodności z przepisami FCC, wszystkie połączenia z innymi urządzeniami komputerowymi muszą być wykonane z wykorzystaniem kabli ekranowanych.
Przestroga
Zmiany lub modykacje wykonane bez wyraźnej zgody producenta, mogą spowodować pozbawienie użytkownika prawa do używania tego komputera przez Federal Communications Commission (Federalna Komisja ds. Komunikacji).
Polski 7
Page 8
Warunki działania
To urządzenie jest zgodne z częścią 15 zasad FCC. Jego działanie podlega następującym dwóm warunkom:
1. To urządzenie nie może powodować szkodliwych zakłóceń oraz
2. To urządzenie musi akceptować wszystkie odbierane zakłócenia, włącznie z zakłóceniami, które mogą powodować nieoczekiwane działanie.
Uwaga: Użytkownicy z Kanady
To urządzenie cyfrowe klasy B jest zgodne ze kanadyjskim standardem ICES-003. Remarque à l'intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Deklaracja zgodności dla krajów UE

Dyrektywa EMC 2014/30/EU (włącznie z poprawkami) Dyrektywa niskonapięciowa 2014/35/EU RED 2014/53/UE (jeśli produkt ma funkcję RF)

WEEE

Instrukcje dotyczące usuwania
Tego urządzenia elektronicznego po zużyciu nie należy wyrzucać do śmieci. Aby zminimalizować zanieczyszczenie i zapewnić możliwie największe zabezpieczenie środowiska naturalnego, urządzenie to należy poddać recyklingowi.

Czyszczenie obiektywu

Przed czyszczeniem obiektywu należy sprawdzić, czy projektor został wyłączony i odłączyć przewód
zasilający oraz zaczekać na całkowite ochłodzenie projektora.
Do usunięcia kurzu należy użyć pojemnik ze sprężonym powietrzem.
Do czyszczenia obiektywu należy użyć specjalną szmatkę i delikatnie wytrzeć nią obiektyw. Nie należy dotykać obiektywu palcami.
Do czyszczenia obiektywu nie należy używać detergentów alkalicznych/kwasowych lub lotnych
rozpuszczalników, takich jak alkohol. Uszkodzenie obiektywu podczas czyszczenia nie jest objęte gwarancją.
Ostrzeżenie: Nie należy używać do usuwania kurzu lub brudu z obiektywu, aerozoli zawierających łatwopalny gaz. Wysoka temperatura wewnątrz projektora, może spowodować pożar.
Ostrzeżenie: Obiektywu nie należy czyścić podczas nagrzewania projektora ponieważ może to spowodować oderwanie folii z powierzchni obiektywu.
Ostrzeżenie: Obiektywu nie należy wycierać lub uderzać twardymi obiektami.
8
Aby uniknąć porażenia prądem elektrycznym, to urządzenie i jego urządzenia peryferyjne muszą być prawidłowo uziemione.
Polski
Page 9

WPROWADZENIE

Dziękujemy za zakupienie projektora laserowego Optoma. W celu uzyskania pełnej listy funkcji należy odwiedzić stronę produktu na naszej stronie internetowej, gdzie można znaleźć także dodatkowe informacje i dokumentację, taką jak FAQ.

Omówienie zawartości opakowania

Ostrożnie rozpakuj i sprawdź, czy masz wszystkie akcesoria wymienione poniżej w liście akcesoriów standardowych. Niektóre z pozycji akcesoriów opcjonalnych mogą być niedostępne zależnie od modelu, specykacji oraz regionu zakupu. Prosimy sprawdzić w miejscu zakupu. Niektóre akcesoria mogą być różne w różnych regionach.
Karta gwarancyjna dostarczana jest tylko w określonych regionach. Szczegółowe informacje można uzyskać u sprzedawcy.

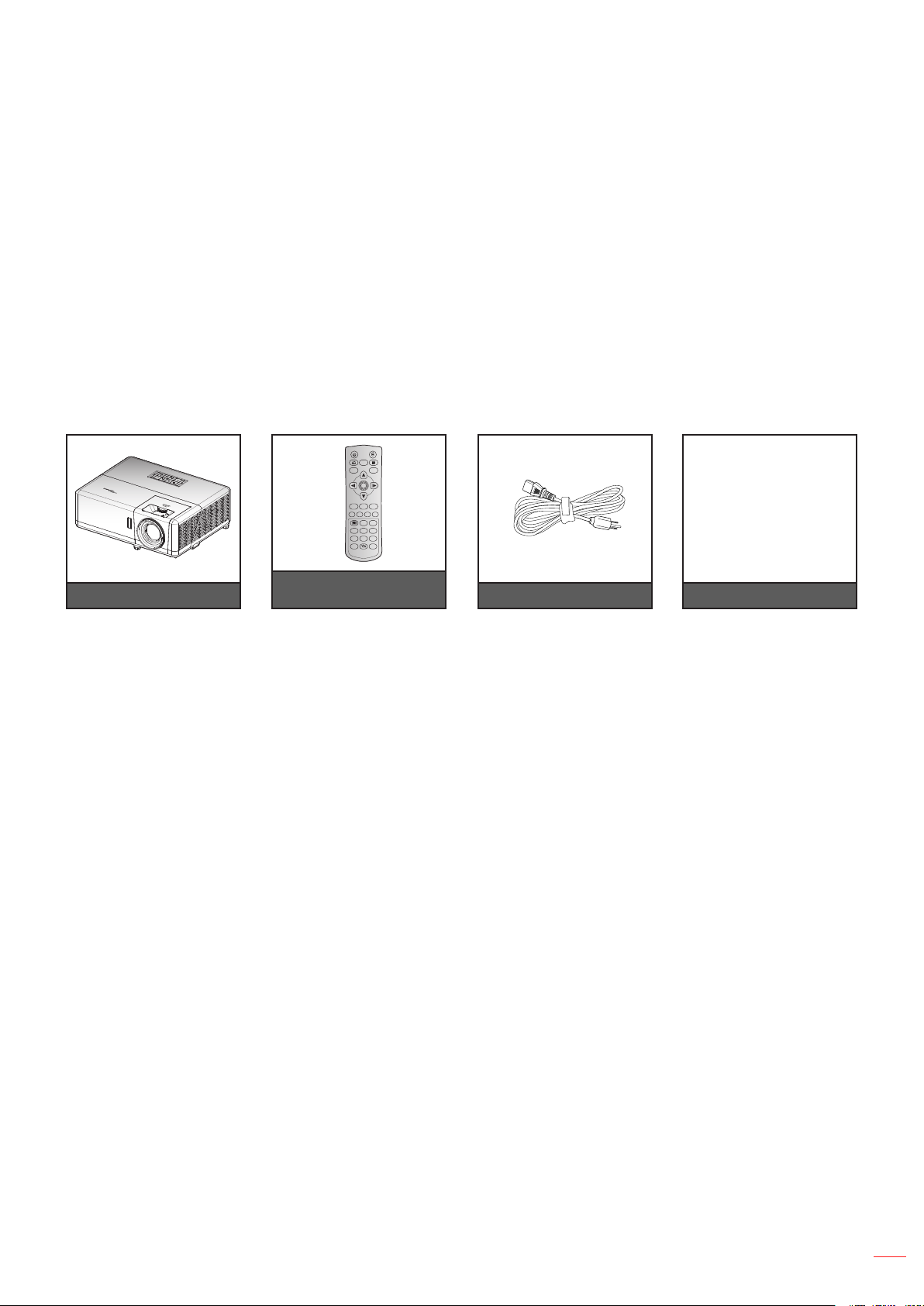

Akcesoria standardowe

Power Switch
Freeze
R
L
Enter
-
Page
Keystone Volume
-+-
1 2
Menu33D
4
HDMI5VGA6Video
7
User18User29User3
Source0Resync
Page+Mode
+
Karta gwarancyjna*

Instrukcja szybkiego
 
uruchomienia
Projektor
sterowania
Przewód zasilający Dokumentacja
Uwaga:
Pilot jest dostarczany z baterią. * Informacje o gwarancji można uzyskać pod adresem www.optoma.com. Akcesoria zależą od modelu, specykacji i regionu. Niektóre akcesoria opcjonalne mogą być dostępne
do zakupienia w wybranych regionach. Odwiedź naszą stronę internetową, aby sprawdzić dalsze, szczegółowe informacje o dostarczanych akcesoriach.
Pilot zdalnego
Polski 9
Page 10
WPROWADZENIE

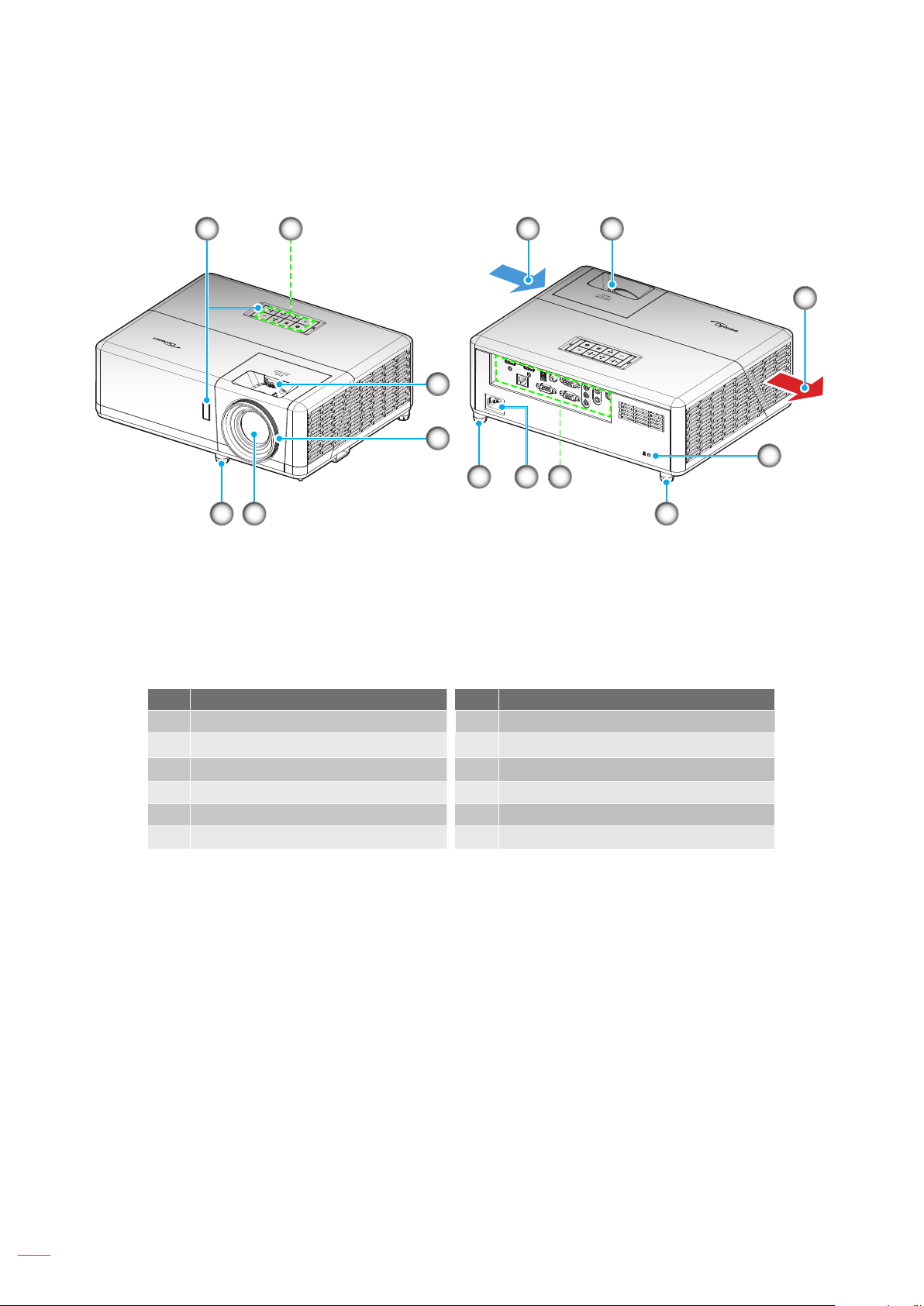

Omówienie produktu

1
9
2
3
4
9
12
5 6
1011
9
Uwaga:
Nie należy blokować wlotowych i wylotowych otworów wentylacyjnych projektora. W przypadku używania projektora w obudowanym miejscu należy pozostawić co najmniej 30 cm
wolnej przestrzeni wokół wlotowych i wylotowych otworów wentylacyjnych.
7
8
Nr. Element Nr. Element
1. Odbiorniki podczerwieni 7. Otwory wentylacyjne (wylotowe)
2. Blok przycisków 8. Gniazdo blokady Kensington™
3. Pokrętło przesunięcia obiektywu 9. Nóżki regulacji nachylenia
4. Pierścień regulacji ostrości 10. Wejście/Wyjście
5. Otwory wentylacyjne (wlotowe) 11. Gniazdo zasilania
6. Dźwignia Powiększ 12. Obiektyw
10
Polski
Page 11
WPROWADZENIE

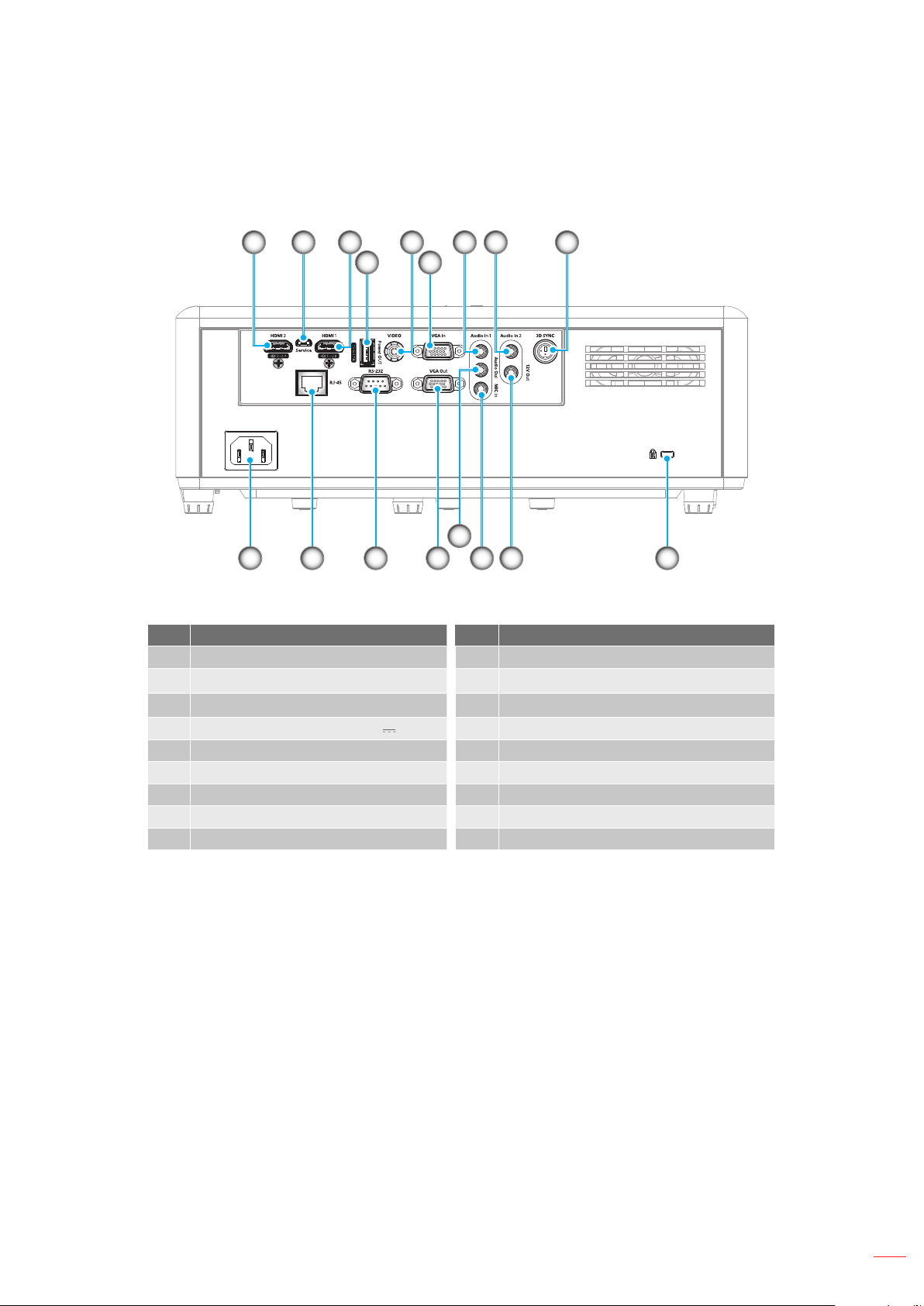

Połączenie

1
4
7 8
6
13
11141617
1215
92 3 5
10
Nr. Element Nr. Element
1. Złącze HDMI 2 10. Gniazdo blokady Kensington
2. Złącze micro USB 11. Złącze wyjścia 12 V
3. Złącze HDMI 1 12. Złącze wejścia MIC
4. Złącze USB Power Out (5V 1,5A) 13. Złącze wyjścia audio
5. Złącze wideo 14. Złącze wyjścia VGA
6. Złącze wejścia VGA 15. Złącze RS-232
7. Złącze Wejście audio 1 16. Złącze RJ-45
8. Złącze Wejście audio 2 17. Gniazdo zasilania
9. Złącze synchronizacji 3D
TM
Polski 11
Page 12
WPROWADZENIE

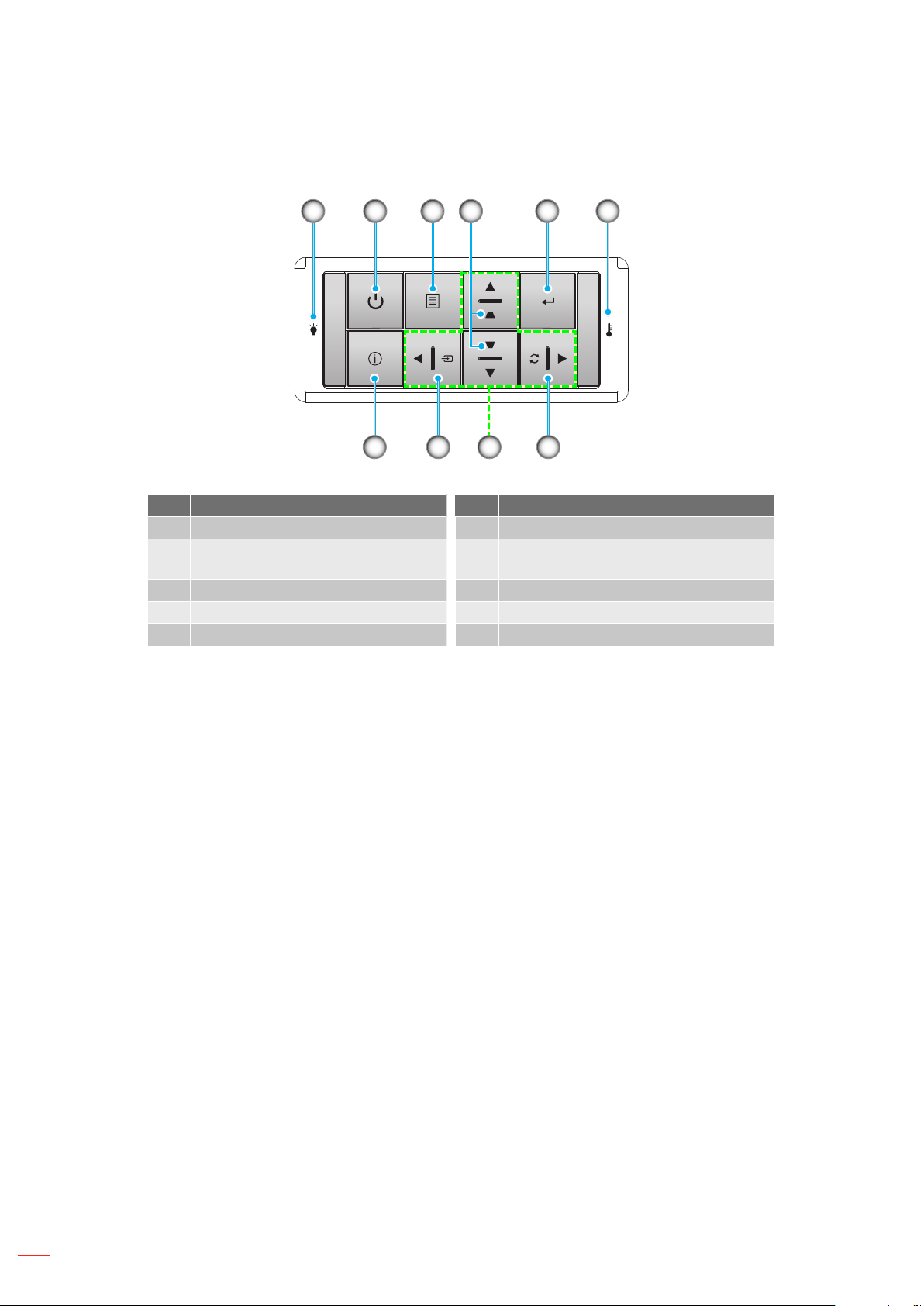

Blok przycisków

21 3 5 6
10
Nr. Element Nr. Element
1. Dioda LED lampy 6. Dioda LED temperatury Przycisk zasilania/dioda LED
2. zasilania
3. Menu 8. Cztery kierunkowe przyciski wyboru
4. Korekcja trapezu 9. Źródło
5. Wprowadź 10. Informacje
4
9 78
7. Re-Sync
12
Polski
Page 13
WPROWADZENIE

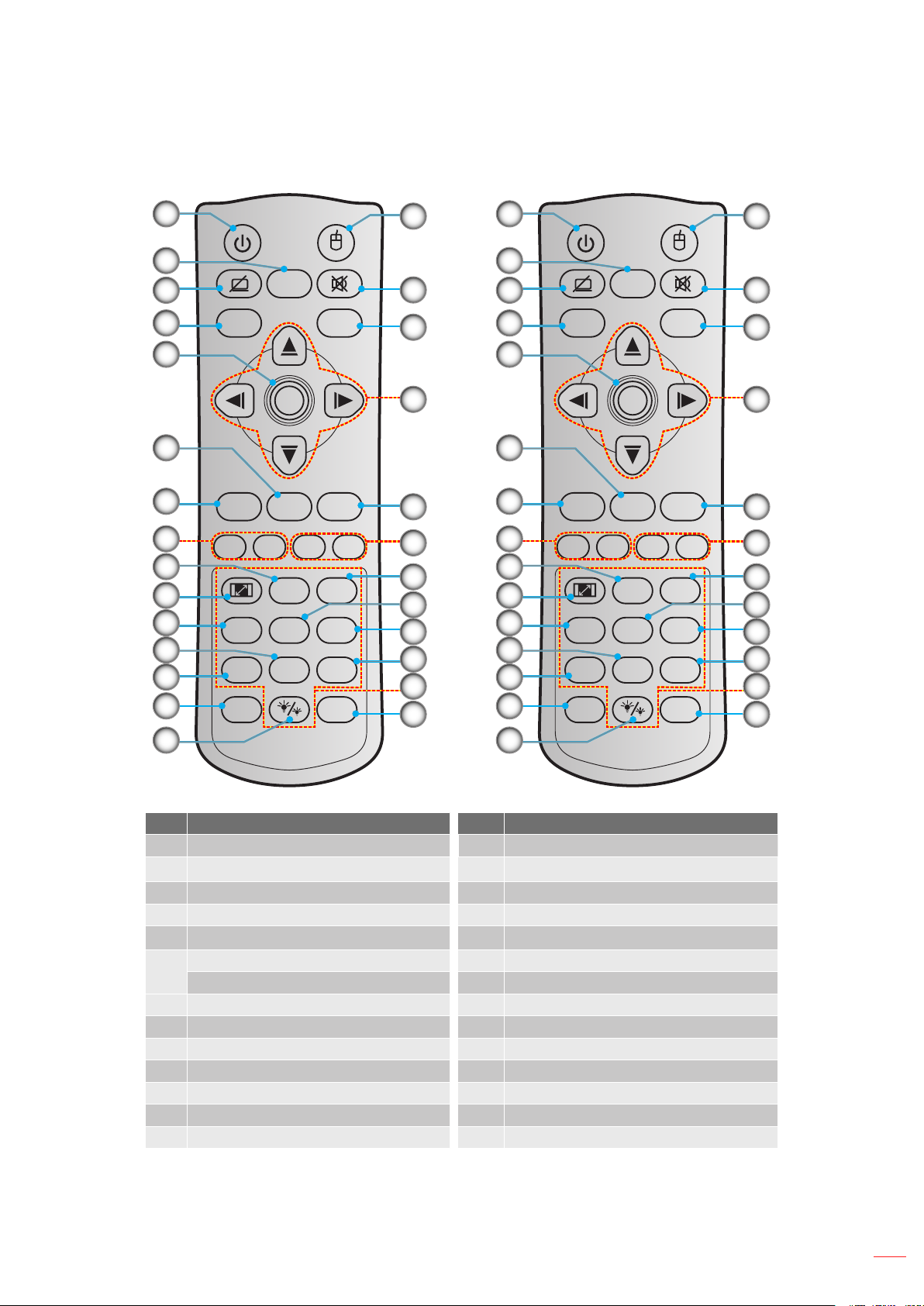

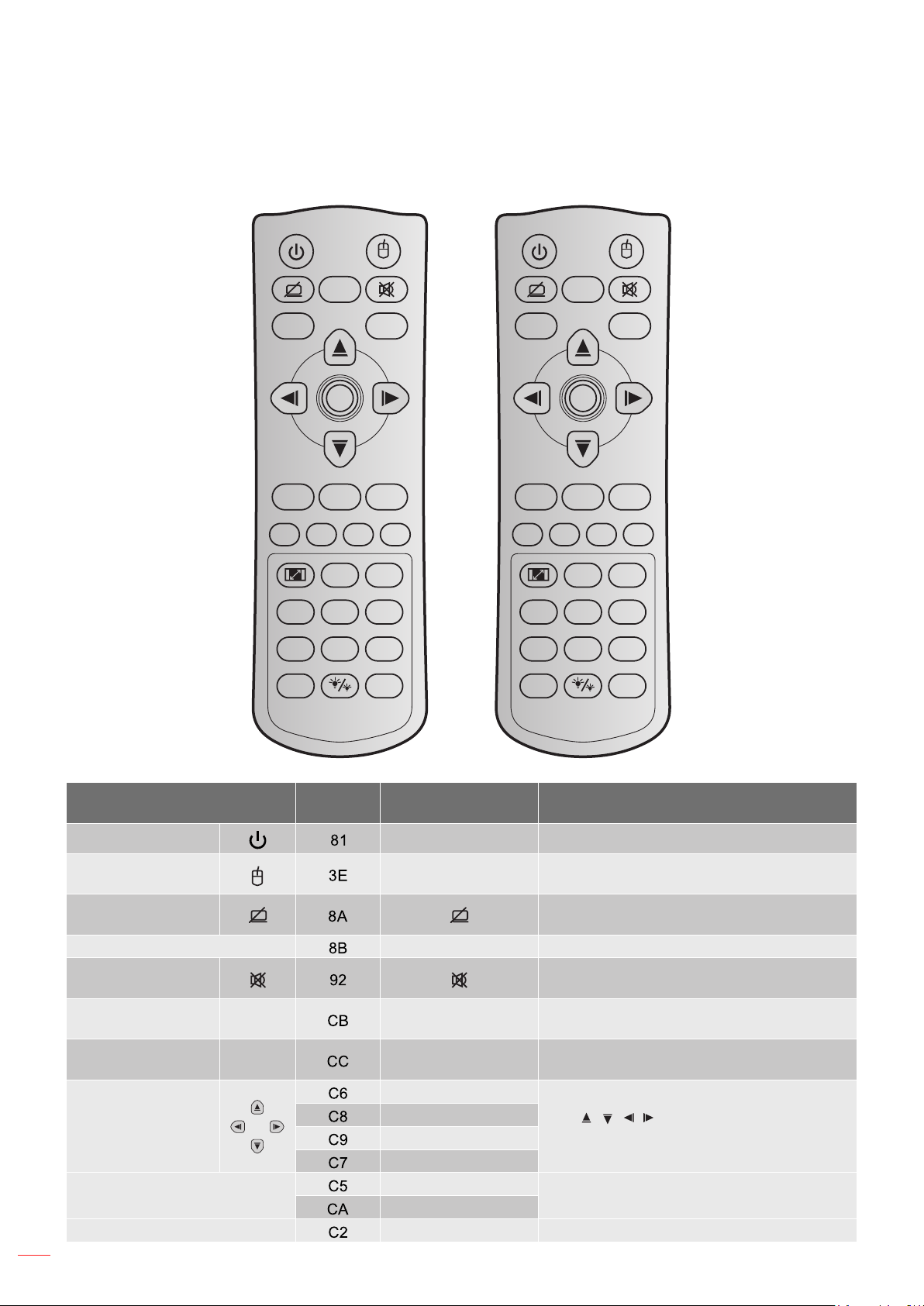

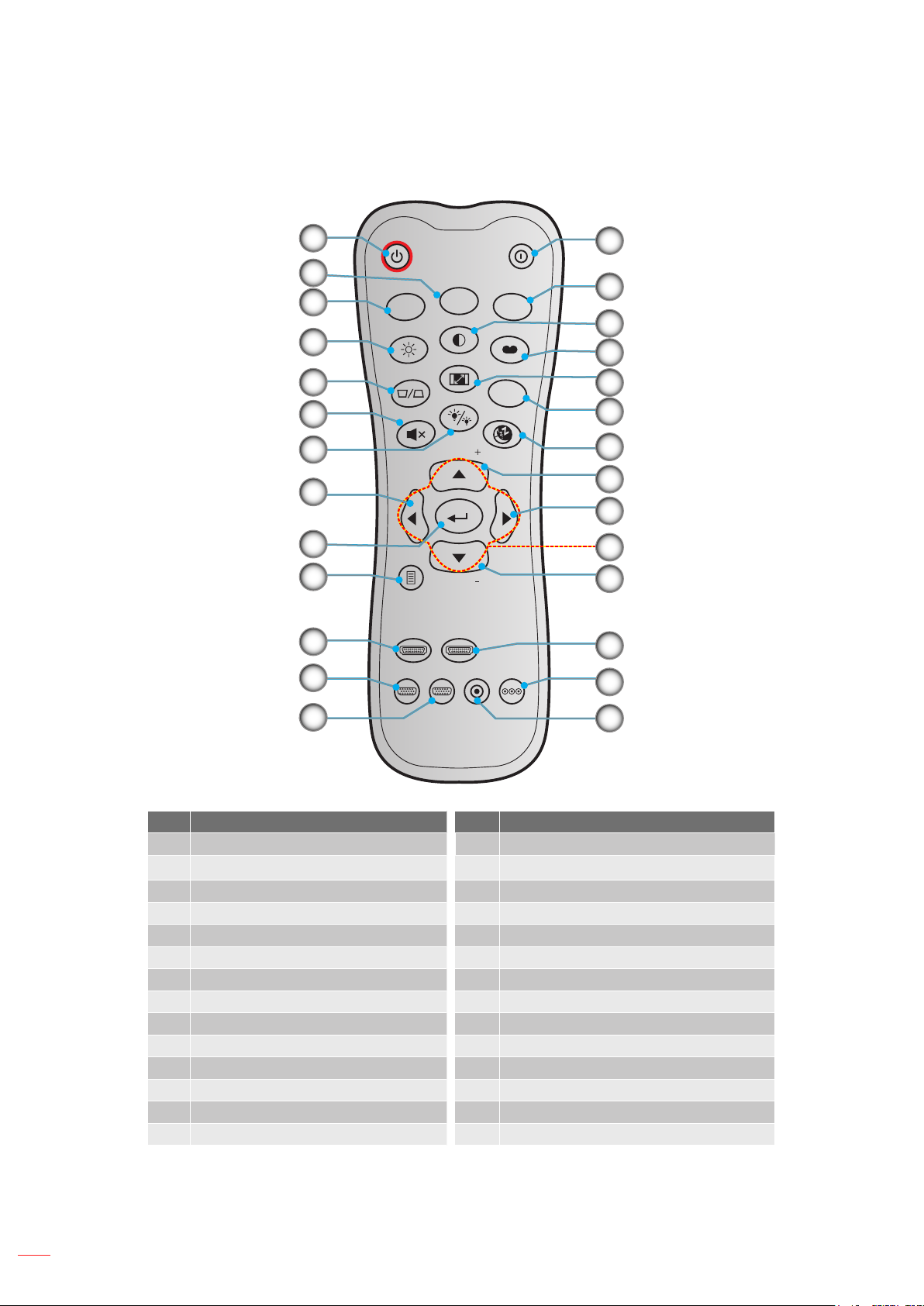

Pilot 1

10
11
12
13
14
15
1
Power Switch
16
2
3
4
Freeze
L
R
17
18
5
Enter
19
6
7
8
9
-
Page
Keystone Volume
-
+
1 2
Menu33D
4
HDMI5VGA6Video
7
User18User29User3
Source
Page+Laser
-
0
Resync
20
+
21
22
23
24
25
26
27
10
11
12
13
14
1
Power Switch
16
2
3
4
Freeze
L
R
17
18
5
Enter
19
6
7
8
9
-
Page
Keystone Volume
-
+
1 2
Menu33D
4
HDMI5VGA6Video
7
User18User29User3
Source
Page+Mode
-
0
Resync
20
+
21
22
23
24
25
26
27
15
Nr. Element Nr. Element
1. Zasilanie Wł/Wył 14. Źródło
2. Zatrzymaj 15. Tryb jasności
3. Wyświetl pusty/wyciszenie audio 16. Wł/Wył myszy
4. Kliknięcie lewym przyciskiem myszy 17. Wyciszenie
5. Wprowadź 18. Kliknięcie prawym przyciskiem myszy Laserowy 19. Cztery kierunkowe przyciski wyboru
6. Tryb 20. Strona +
7. Strona - 21. Głośność -/+
8. Trapez -/+ 22. Wł/Wył menu 3D
9. Menu 23. VGA
10. Proporcje obrazu 24. Wideo (nieobsługiwane)
11. HDMI 25. Użytkownik 3 (przypisywany)
12. Użytkownik 2 (przypisywany) 26. Klawiatura numeryczna (0-9)
13. Użytkownik 1 (przypisywany) 27. Ponowna synchronizacja
Uwaga:
Rzeczywisty wygląd pilota zależy od regionu. Niektóre przyciski nie mają przypisanej funkcji dla modeli, które nie obsługują tych funkcji.
Polski 13
Page 14
WPROWADZENIE

Pilot 2

1
2
3
4
5
6
7
8
9
10
11
12
ON
User1
Brightness
Keystone
Mute
Source
Menu
HDMI1
VGA1
OFF
User2
Contrast
Aspect ratio
DB
Volume
Volume
HDMI2
VGA2 Video YPbPr
User3
Mode
3D
Sleep Timer
Re-sync
14
15
16
17
18
19
20
21
22
23
24
25
26
13
27
Nr. Element Nr. Element
1. Włączenie zasilania 15. Użytkownik 3 (przypisywany)
2. Użytkownik 2 (przypisywany) 16. Kontrast
3. Użytkownik 1 (przypisywany) 17. Tryb wyświetlania
4. Jasność 18. Proporcje obrazu
5. Trapez 19. Wł/Wył menu 3D
6. Wyciszenie 20. Wyłącznik czasowy
7. DB (Dynamic Black) 21. Głośność +
8. Źródło 22. Re-Sync
9. Wprowadź 23. Cztery kierunkowe przyciski wyboru
10. Menu 24. Głośność -
11. HDMI1 25. HDMI2
12. VGA1 26. YPbPr (nieobsługiwane)
13. VGA2 (nieobsługiwane) 27. Wideo (nieobsługiwane)
14. Wyłącz
14
Uwaga:
Rzeczywisty wygląd pilota zależy od regionu. Niektóre przyciski nie mają przypisanej funkcji dla modeli, które nie obsługują tych funkcji.
Polski
Page 15

USTAWIENIE I INSTALACJA

Instalacja projektora

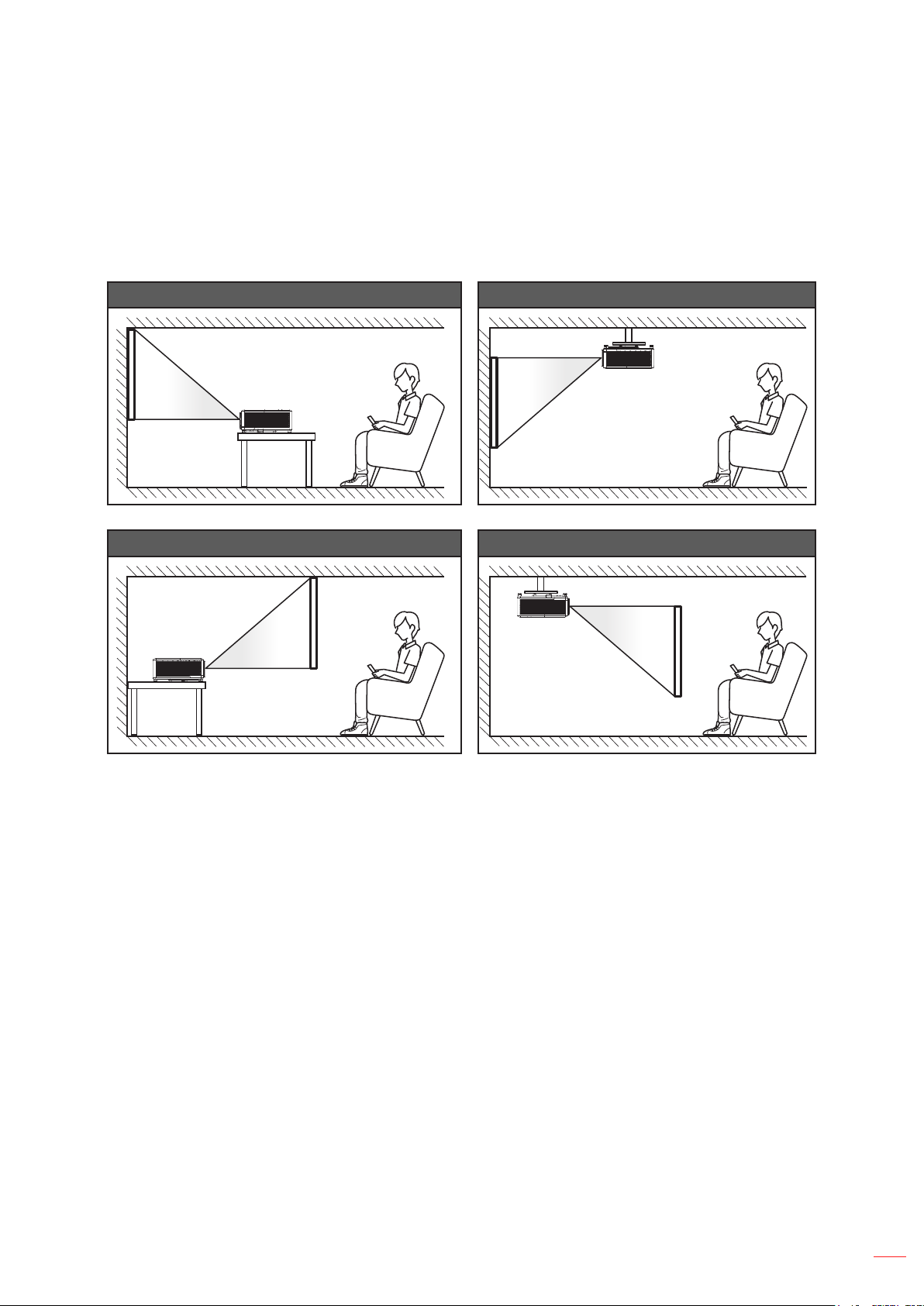

Projektor dostosowany jest do zamontowania w jednym z czterech możliwych położeń. Wybierz miejsca lokalizacji zależy od układu pomieszczenia lub preferencji osobistych. Należy przy tym uwzględnić
rozmiar i kształt ekranu, lokalizację odpowiednich gniazd zasilania i odległość między projektorem a pozostałymi urządzeniami.
Przednie mocowanie na stole Przednie mocowanie na sucie
Tylne mocowanie na stole Tylne mocowanie na sucie
Projektor powinien być umieszczony płasko na powierzchni i pod kątem 90 stopni/prostopadle do ekranu.

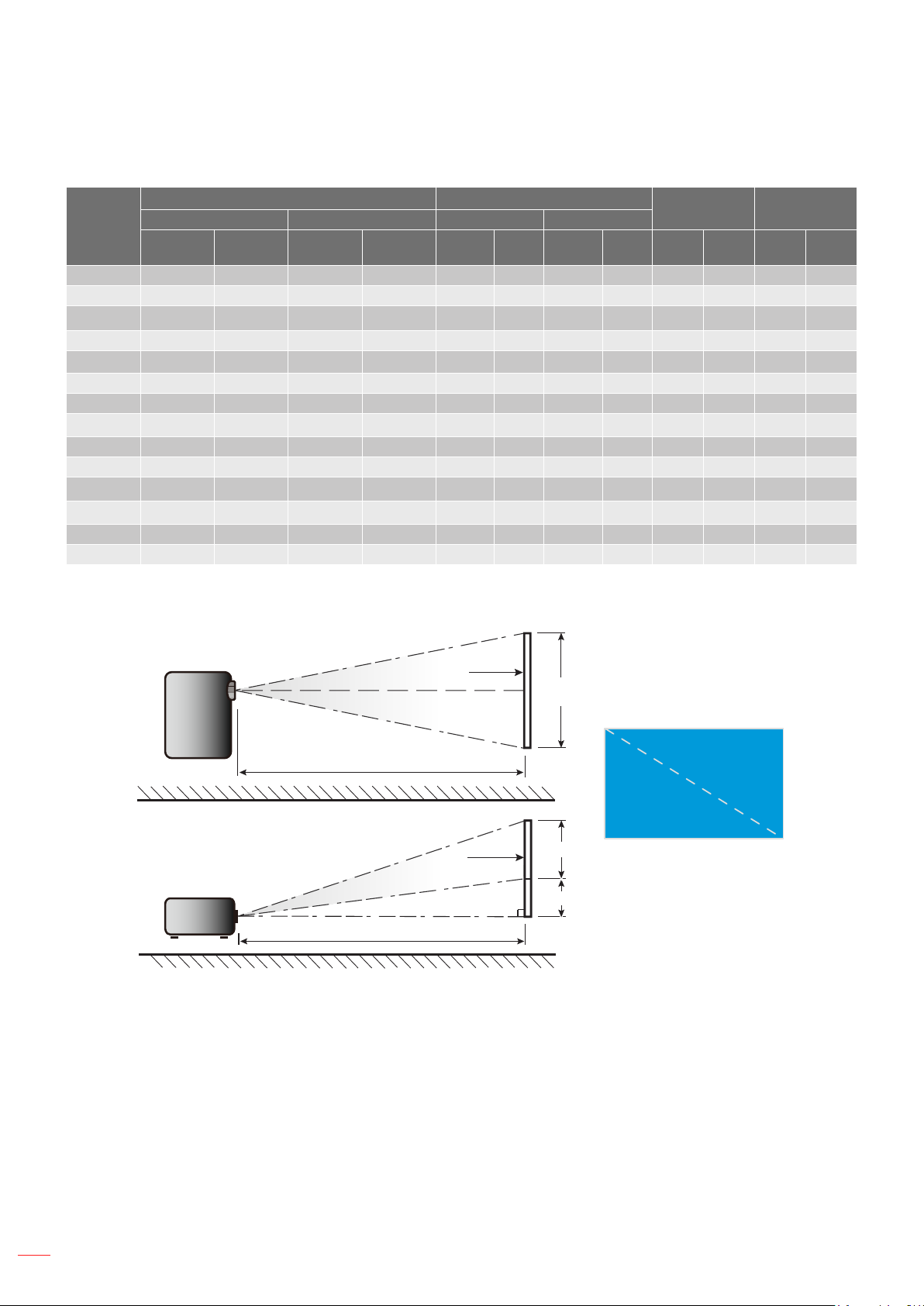

Określanie położenia projektora w zależności od rozmiaru ekranu, patrz tabela odległości na stronie
58.
Określanie rozmiaru ekranu dla danej odległości, patrz tabela odległości na stronie 58.
Uwaga: Im dalej od ekran umieszczony jest projektor, tym bardziej zwiększa się wyświetlany obraz i
proporcjonalnie rośnie przesunięcie pionowe.
Polski 15
Page 16
USTAWIENIE I INSTALACJA
Uwagi na temat instalacji projektora
Dowolna orientacja w zakresie 360°
Należy pozostawić co najmniej 30 cm wolnej przestrzeni wokół wylotowych otworów wentylacyjnych.
Minimum 100 mm (3,94 cala)
Minimum 100 mm (3,94 cala)
Minimum 300 mm (11,81 cala)
Minimum 100 mm (3,94 cala)
Minimum 300 mm
(11,81 cala)
Minimum 100 mm (3,94 cala)
16
Należy zadbać o to, aby wlotowe otwory wentylacyjne nie przetwarzały gorącego powietrza z otworów
wylotowych.
W przypadku używania projektora w obudowanym miejscu należy upewnić się, że temperatura
powietrza w obudowie po włączeniu projektora nie przekracza temperatury roboczej oraz że wlotowe i wylotowe otwory wentylacyjne nie są niczym przesłonięte.
Wszelkie używane obudowy powinny przejść poświadczoną ocenę termiczną w celu
zagwarantowania, że projektor nie będzie przetwarzał powietrza wylotowego, ponieważ mogłoby to doprowadzić do wyłączania urządzenia nawet wtedy, gdy temperatura w obudowie nie wykraczałaby poza akceptowalny zakres temperatury roboczej.
Polski
Page 17
USTAWIENIE I INSTALACJA

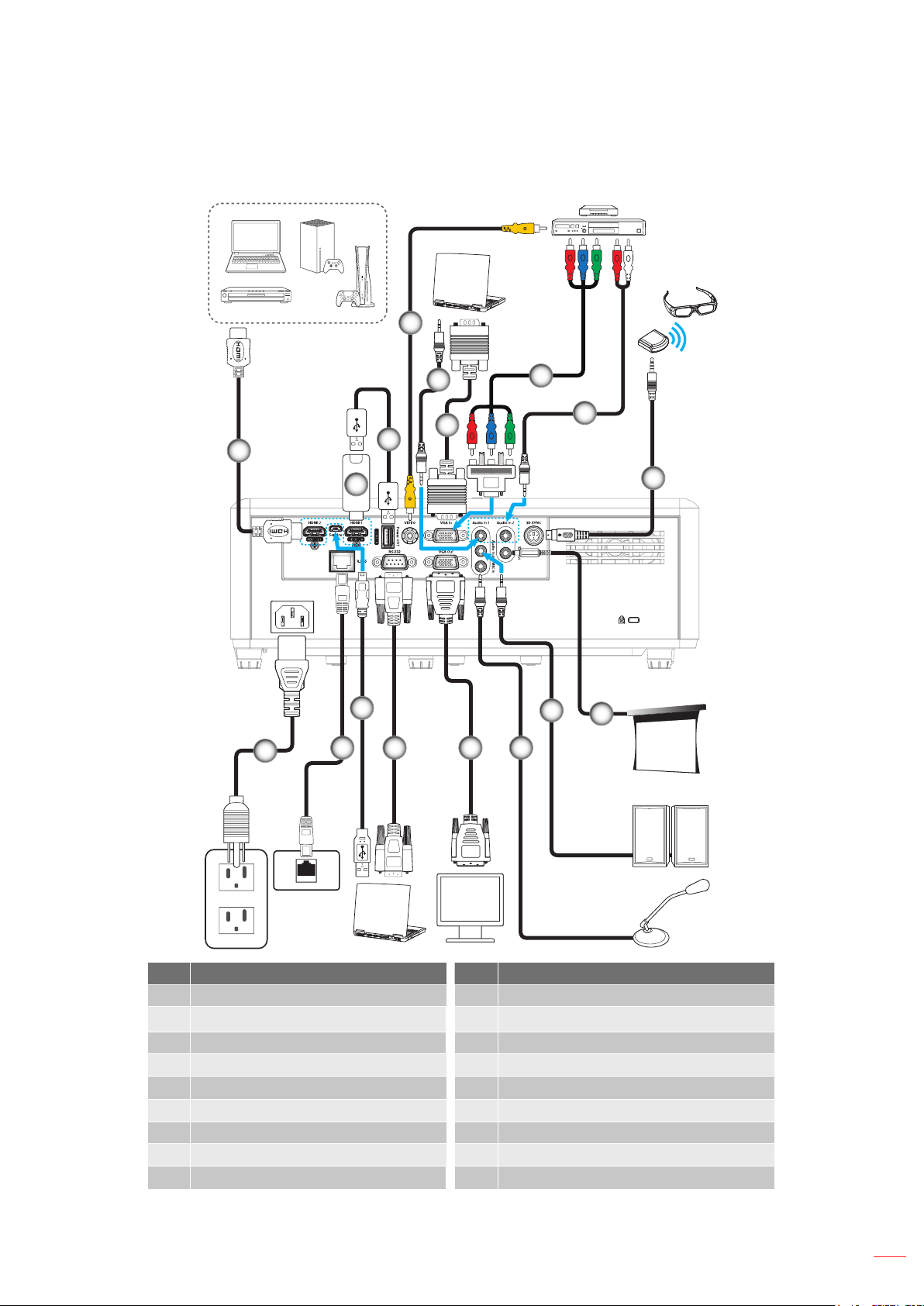

Podłączanie źródeł sygnału do projektora

4
5
1
17
16
3
2
15
6
7
8
9
11
121314
10
Nr. Element Nr. Element
1. Kabel HDMI 10. Gniazdo prądu stałego 12V
2. Klucz HDMI 11. Kabel wyjścia audio
3. Kabel zasilania USB 12. Kabel mikrofonu
4. Kabel wideo 13. Kabel wyjścia VGA
5. Kabel wejścia audio 14. Kabel RS232
6. Kabel wejścia VGA 15. Kabel USB
7. Kabel Component RCA 16. Kabel RJ-45
8. Kabel wejścia audio 17. Przewód zasilający
9. Kabel nadajnika 3D
Uwaga: Aby zapewnić najlepszą jakość obrazu oraz, aby uniknąć błędów połączeń w odległości do 5 metrów
zalecamy używanie wysokiej szybkości lub certykowanych kabli HDMI klasy Premium.
Polski 17
Page 18
USTAWIENIE I INSTALACJA

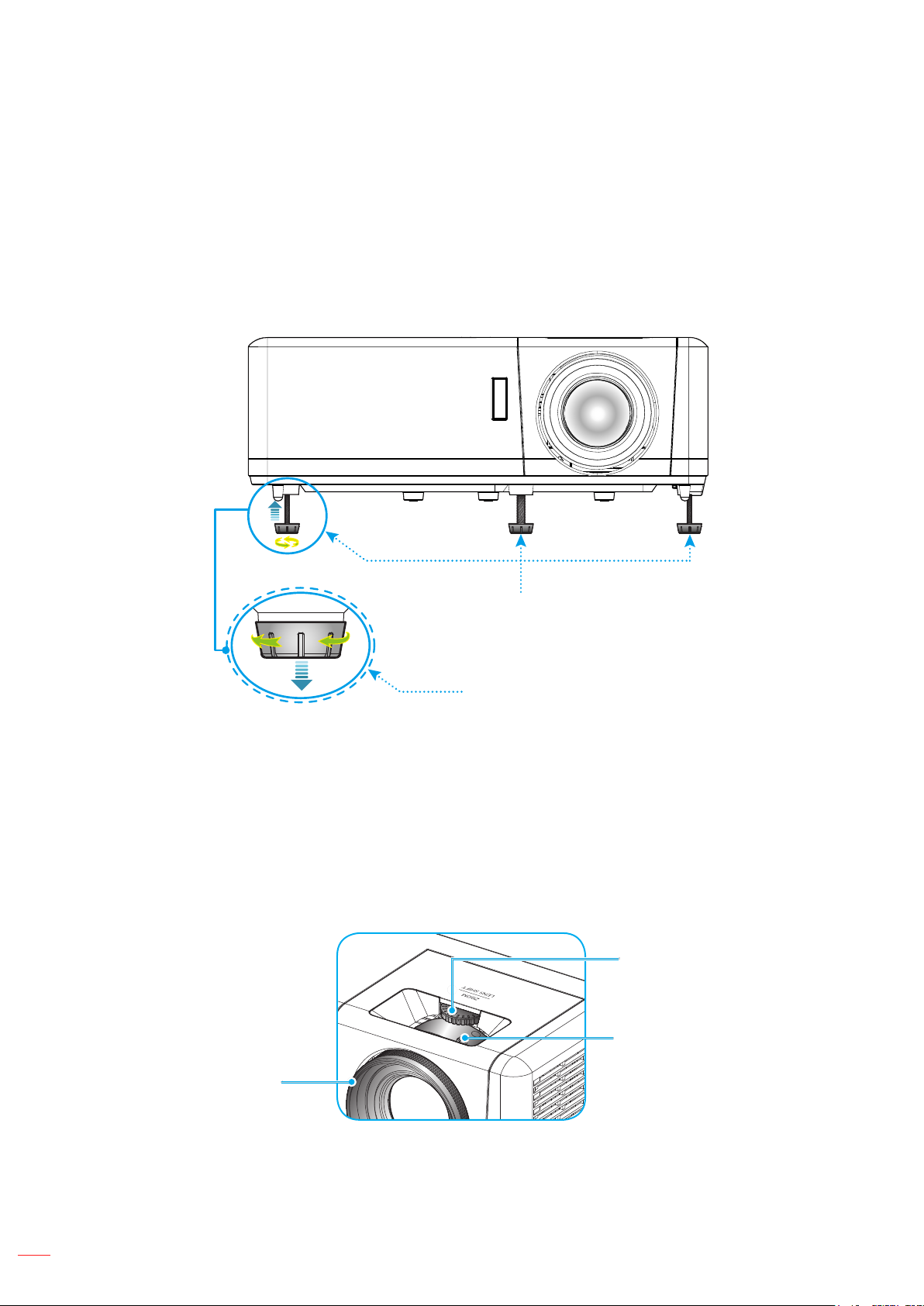

Regulacja projektowanego obrazu

Wysokość obrazu
Projektor jest wyposażony w nóżki podnoszenia, do regulacji wysokości obrazu.
1. Zlokalizuj pod projektorem nóżkę regulacji do ustawienia.
2. Obróć regulowaną stopkę zgodnie lub przeciwnie do kierunku ruchu wskazówek zegara, w celu podwyższenia lub obniżenia projektora.
Powiększenie, przesunięcie obiektywu i ostrość
W celu wyregulowania wielkości obrazu, obróć dźwignię powiększenia zgodnie lub przeciwnie do
kierunku ruchu wskazówek zegara, w celu powiększenia lub zmniejszenia wielkości wyświetlanego obrazu.
Aby dostosować położenie obrazu, obróć pokrętło przesunięcia obiektywu zgodnie z ruchem
wskazówek zegara lub przeciwnie do niego w celu ustawienia położenia wyświetlanego obrazu w pionie.
Aby wyregulować ostrość obrazu, należy obracać pierścień ostrości zgodnie z ruchem wskazówek
zegara lub przeciwnie do niego, aż do uzyskania wyraźnego i czytelnego obrazu.
Pierścień regulacji
ostrości
Nóżki regulacji nachylenia
Pierścień do regulacji nachylenia
Pokrętło przesunięcia obiektywu
Dźwignia Powiększ
18
Polski
Page 19
USTAWIENIE I INSTALACJA
Konguracja pilota

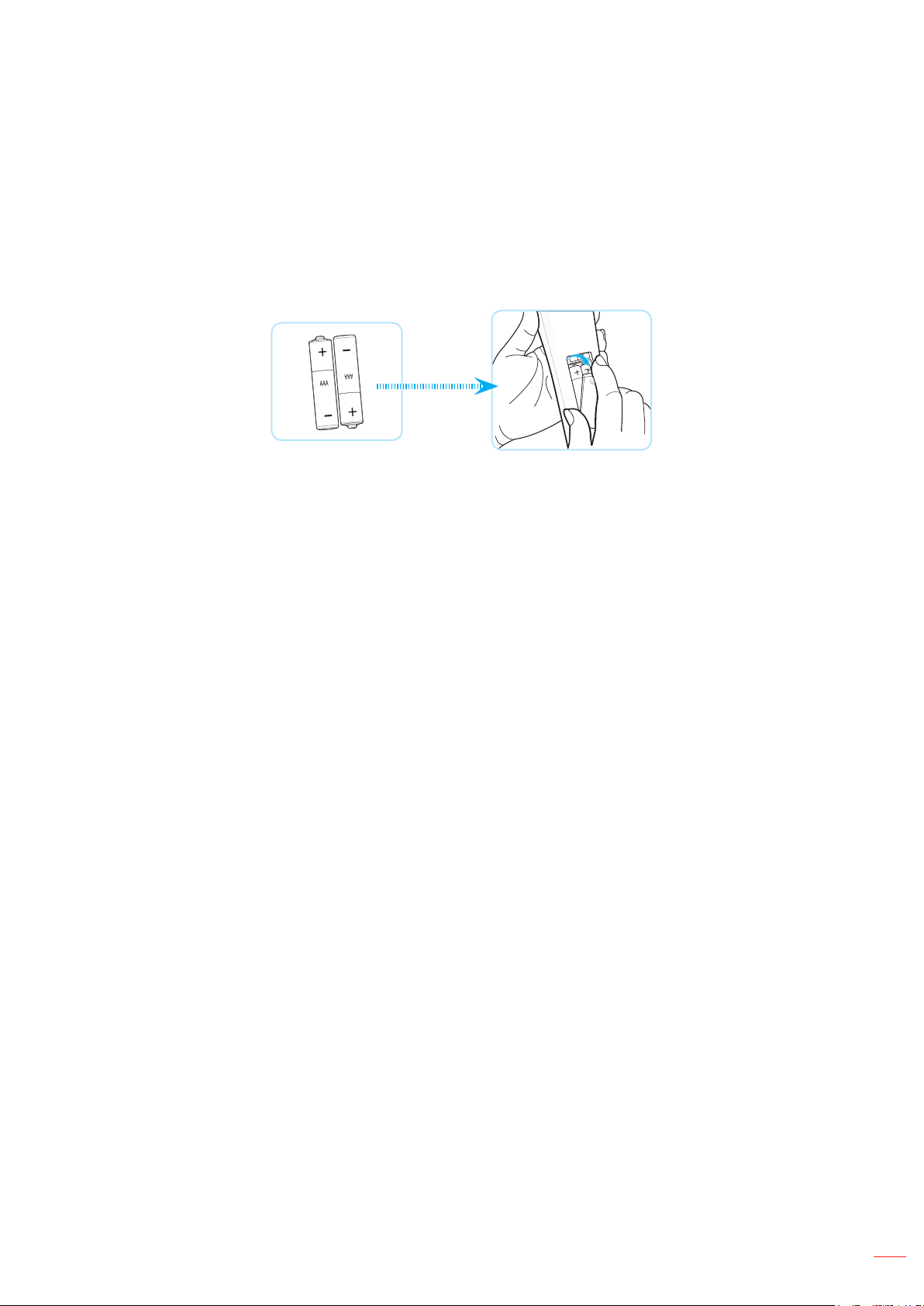

Wkładanie / wymiana baterii
Dla pilota są dostarczane dwie baterie AAA.
1. Zdejmij pokrywę baterii z tyłu pilota.
2. Włóż baterie AAA do wnęki baterii, jak pokazano na ilustracji.
3. Załóż z powrotem pokrywę baterii na pilota.
Uwaga: Baterie można wymieniać wyłącznie na takie same lub równoważne.
PRZESTROGA
Nieprawidłowe używanie baterii, może spowodować chemiczny wyciek lub eksplozję. Należy się zastosować do instrukcji poniżej.
Nie należy mieszać baterii różnych typów. Baterie różnych typów mają różne charakterystyki. Nie należy mieszać baterii starych i nowych. Mieszanie starych i nowych baterii, może skrócić
żywotność nowych baterii lub spowodować chemiczny wyciek starych baterii.
Baterie, po ich zużyciu, należy usunąć jak najszybciej. Wyciekające z baterii chemikalia, po zetknięciu
się ze skórą, mogą spowodować wysypkę. Po odkryciu jakiegokolwiek chemicznego wycieku, należy go wytrzeć dokładnie szmatką.
Dostarczone z tym produktem baterie mogą mieć krótszą od oczekiwanej żywotność, z powodu
warunków przechowywania.
Jeśli pilot nie będzie długo używany, należy wyjąć z niego baterie. Podczas usuwania baterii, należy się zastosować do prawa obowiązującego w danym regionie lub
kraju.
Polski 19
Page 20
USTAWIENIE I INSTALACJA

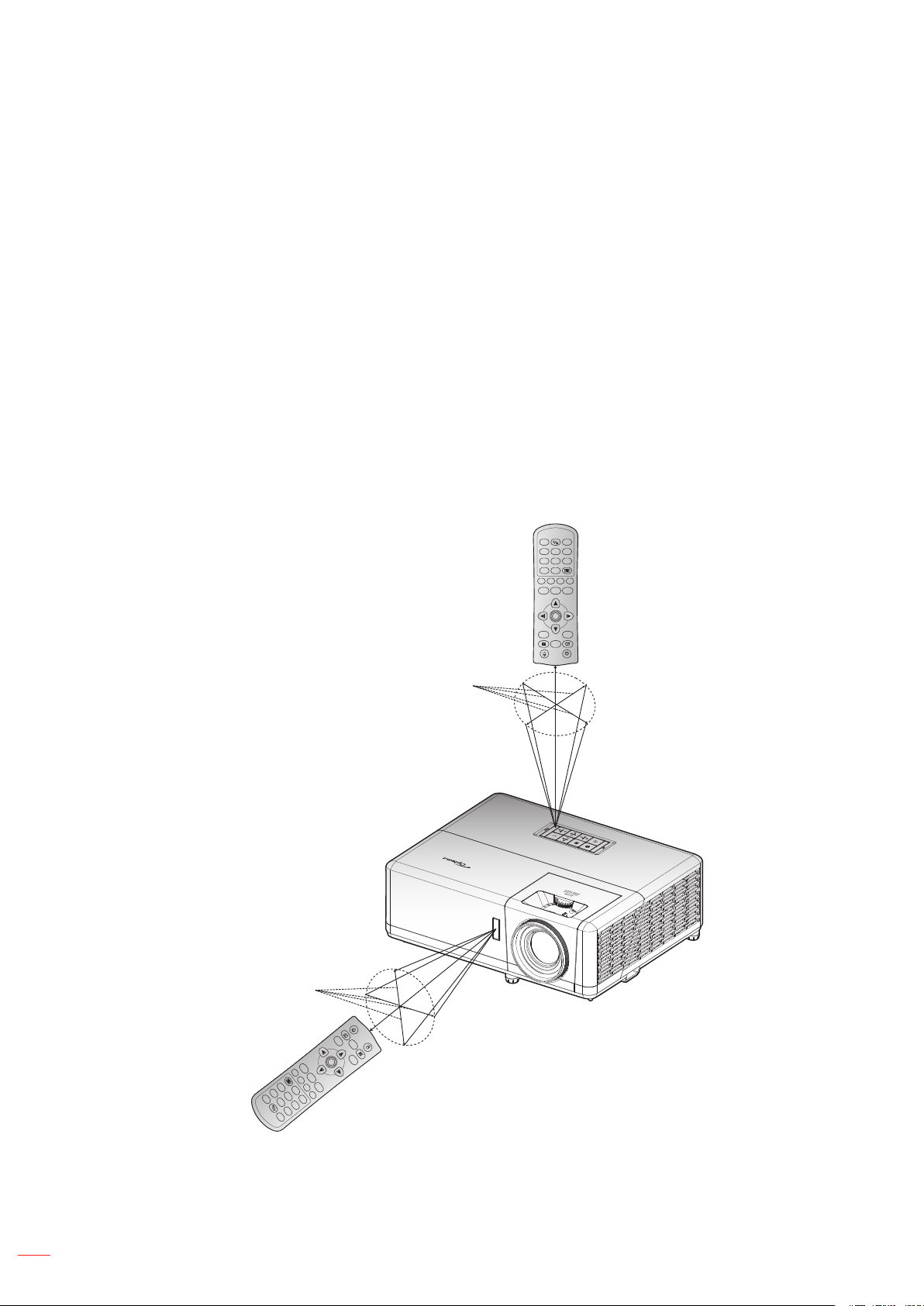

Zasięg skuteczny
Czujnik podczerwieni (IR) dla zdalnego sterowania znajduje się na górze i z przodu projektora. W celu zapewnienia prawidłowego funkcjonowania pamiętaj o trzymaniu pilota pod kątem w zakresie 60 stopni od linii prostopadłej do czujnika IR zdalnego sterowania projektora. Odległość między pilotem a czujnikiem nie powinna być większa niż 12 metrów (39,4 stopy).
Upewnij się, że miedzy pilotem a czujnikiem IR projektora nie ma przeszkód, które mogą zakłócać
wiązkę podczerwieni.
Upewnij się, ze nadajnik poczerwieni pilota nie jest zakłócany przez bezpośrednio działające
promienie słoneczne lub lampy uorescencyjne.
Trzymaj pilota w odległości większej niż 2 metry od lamp uorescencyjnych albo może dojść do
uszkodzenia pilota.
Jeżeli pilot znajduje się w pobliżu falownikowych lamp uorescencyjnych, może być od czasu do
czasu nieskuteczny.
Jeżeli pilot i projektor znajdują się w bardzo bliskiej odległości, pilot może być nieskuteczny. W przypadku skierowania na ekran, skuteczna odległość jest mniejsza niż 5 m od pilota do ekranu i
odbicia wiązki IR do projektora. Jednak odległość skuteczna może różnić się zależnie od ekranu.
Około ±30°
+
Page+Mode
R
Source0Resync
User18User29User3
7
HDMI5VGA6Video
4
Menu33D
1 2
-+-
Keystone Volume
Page
-
Enter
L
Freeze
Power Switch
20
Polski
Około ±30°
-
1
4
HDMI
Menu
7
User1
5
VGA
Source
8
User2
Video
0
9
User3
Resync
Page
Keystone Volume
-
+
-
2
3
3D
6
Power Switch
L
Freeze
R
Enter
Mode
Page+
+
Page 21

KORZYSTANIE Z PROJEKTORA

Freeze
Power Switch
L
R

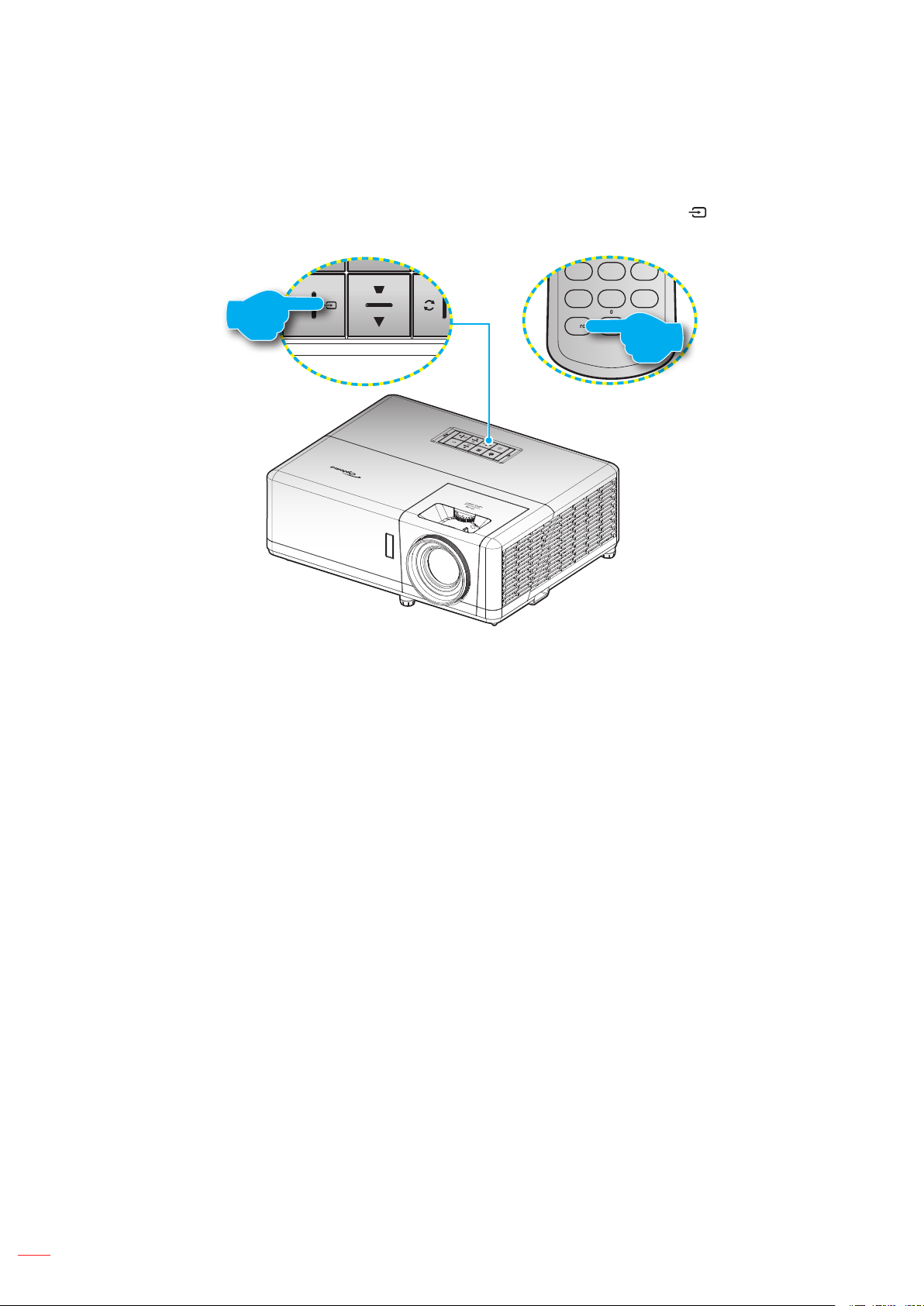

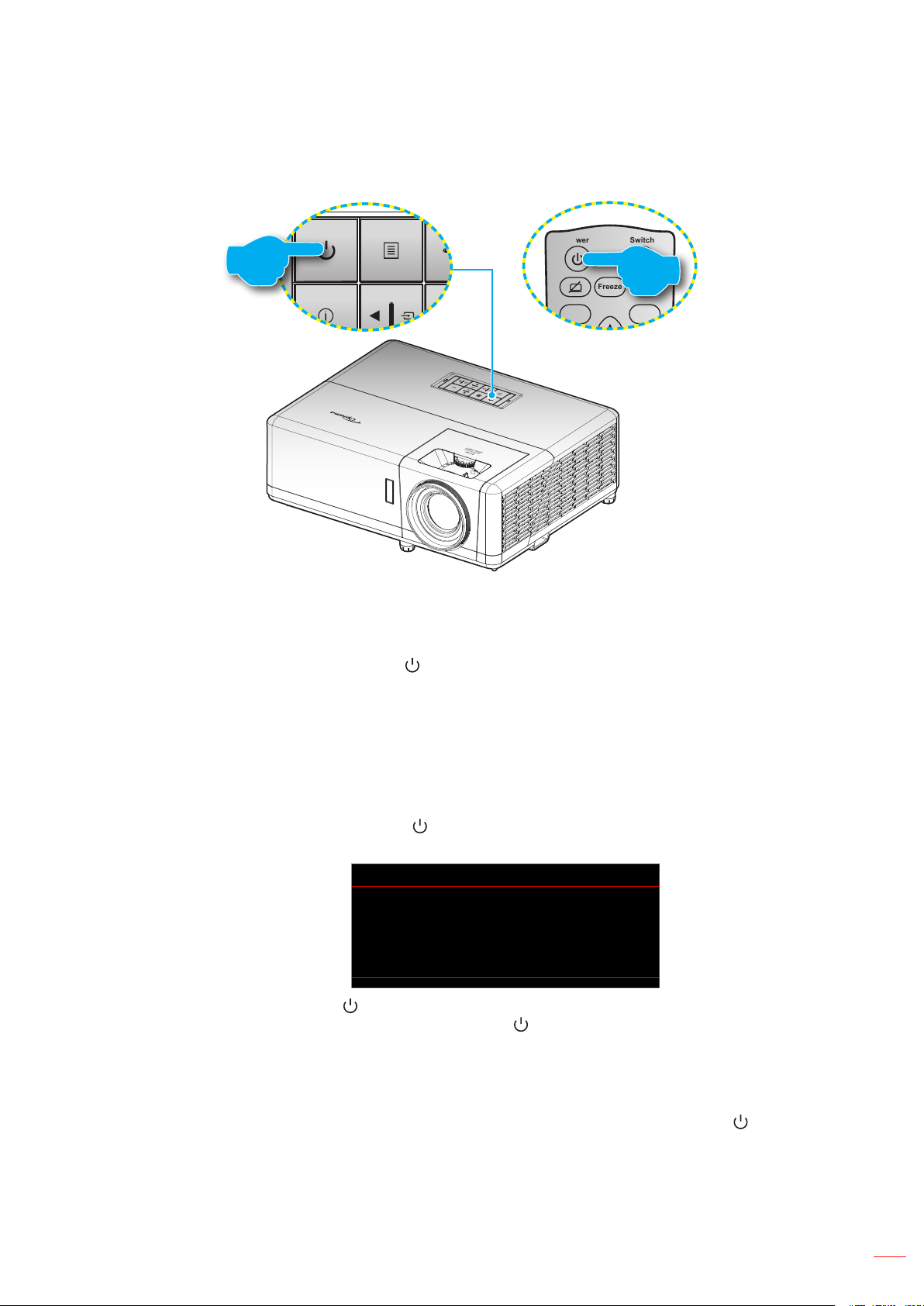

Włączenie/wyłączenie zasilania projektora

lub
Włączenie zasilania
1. Upewnij się, czy prawidłowo podłączony jest przewód zasilający i kabel sygnału/źródła. Po podłączeniu dioda LED zasilania zmieni kolor na czerwony.
2. Włącz projektor, naciskając przycisk na klawiaturze projektora lub na pilocie.
3. Ekran początkowy wyświetli się po około 10 sekundach, a dioda LED zasilania będzie migać na niebiesko.
Uwaga: Podczas pierwszego włączenia projektora pojawi się zachęta do wyboru preferowanego języka, orientacji
projekcji oraz innych ustawień.
Wyłączenie zasilania
1. Wyłącz projektor, naciskając przycisk na klawiaturze projektora lub na pilocie.
2. Wyświetlony zostanie następujący komunikat:
Wyłącz
Naciśnij przycisk zasilania.
3. Naciśnij ponownie przycisk w celu potwierdzenia, w przeciwnym razie po 15 sekundach komunikat zniknie samoistnie. Po drugim naciśnięciu przycisku , projektor zostanie wyłączony.
4. Wentylatory chłodzące kontynuują działanie przez około 10 sekund w celu wykonania cyklu chłodzenia, a dioda LED zasilania miga na niebiesko. Gdy dioda LED zasilania zacznie świecić stałym czerwonym światłem, oznacza to, że projektor przeszedł do trybu czuwania. Aby z powrotem włączyć projektor, należy zaczekać na zakończenie przez projektor cyklu chłodzenia i przejście do trybu oczekiwania. Gdy urządzenie działa w trybie czuwania, wystarczy nacisnąć przycisk , aby ponownie uruchomić projektor.
5. Odłącz przewód zasilający od gniazda elektrycznego i od projektora.
Uwaga: Nie jest zalecane włączenie projektora natychmiast po wykonaniu procedury wyłączenia zasilania.
Polski 21
Page 22
USTAWIENIE I INSTALACJA
Freeze
Power Switch
L
R
Keystone Volume
Page
-
-
+
-
+
1 2
Menu33D
4
HDMI5VGA6Video
7
User18User29User3
Source
0
Resync
Page+Mode
Enter

Wybór źródła wejścia

Włącz podłączone źródło sygnału do wyświetlania na ekranie, takie jak komputer, notebook, odtwarzacz wideo, itd. Projektor automatycznie wykryje źródło. Jeżeli podłączonych jest wiele źródeł, naciśnij przycisk na klawiaturze projektora lub Źródło na pilocie, aby wybrać wymagane źródło sygnału wejściowego.
lub
22
Polski
Page 23
USTAWIENIE I INSTALACJA

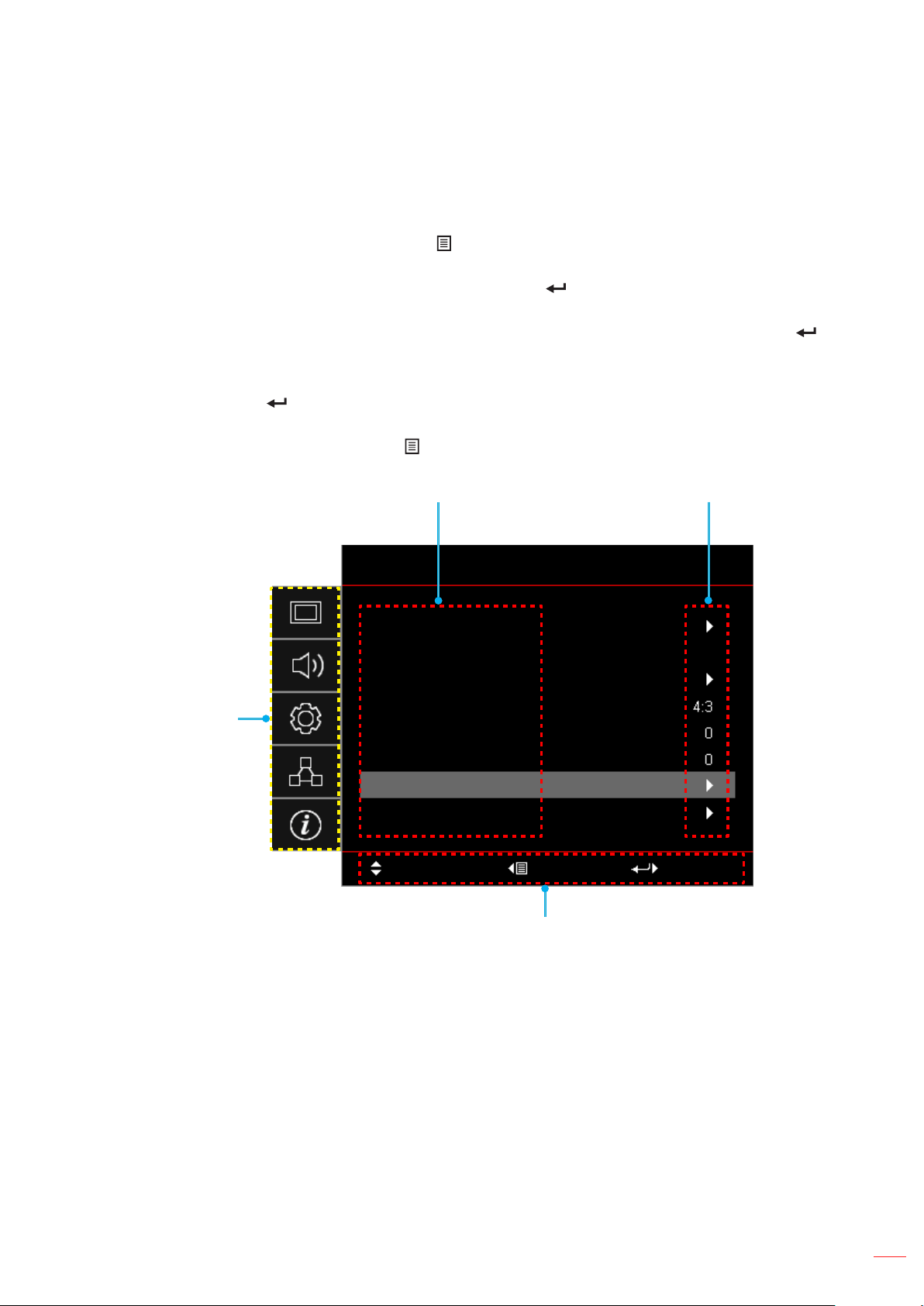

Nawigacja i funkcje menu

Projektor posiada wielojęzyczne menu ekranowe (OSD), które umożliwia wykonanie regulacji i zmianę różnych ustawień. Projektor automatycznie wykryje źródło.
1. Aby otworzyć menu OSD, naciśnij przycisk na klawiaturze projektora lub przycisk Menu na pilocie.
2. Po wyświetleniu OSD, użyj przycisków pq do wyboru dowolnego elementu w menu głównym. Podczas dokonywania wyboru na określonej stronie naciśnij przycisk na klawiaturze projektora lub przycisk Enter na pilocie, aby przejść do podmenu.
3. Użyj przycisków tu do wyboru wymaganego elementu w podmenu, a następnie naciśnij przycisk lub Enter, aby wyświetlić dalsze ustawienia. Wyreguluj ustawienia używając przyciskówtu.
4. Wybierz następny element do regulacji w podmenu i wyreguluj w sposób opisany powyżej.
5. Naciśnij przycisk lub Enter w celu potwierdzenia; na ekranie ponownie wyświetlone zostanie menu główne.
6. Aby wyjść, naciśnij ponownie przycisk lub Menu. Menu OSD zostanie zamknięte, a projektor automatycznie zapisze nowe ustawienia.
Podmenu
Ustawienia
Menu główne
Ekran
Ustawienia obrazu
Poprawa gry
3D
Proporcje obrazu
Maska krawędzi
Cyfrowy zoom
Przesunięcie obrazu
Korekcja geometrii
Wybierz Wyjście Wprowadź
Przewodnik nawigacji
Wył.
Polski 23
Page 24
USTAWIENIE I INSTALACJA

Struktura menu ekranowego

Uwaga: Drzewo menu OSD i funkcje zależą od modelu i regionu. W celu poprawienia jakości działania produktu, rma
Optoma zastrzega sobie prawo do dodawania lub usuwania elementów, bez powiadomienia.
Menu główne Podmenu Podmenu 2 Podmenu 3 Podmenu 4 Wartości
Prezentacja
Jasny
HDR HLG
Kino
Gra
Referencyjny
DICOM SIM.
Użytkownika
3D
Wył. [Domyślne]
Tablica
Jasny Żółty
Jasny Zielony
Jasny Niebieski
Różowy
Szary
Wył.
Auto [Domyślne]
Jasny
Standardowy [Domyślne]
Film
Szczegóły
Ekran Ustawienia obrazu
Tryb wyświetlania
Kolor ściany
HDR/HLG
Zakres dynamiczny
Tryb obrazu HDR
Jasność -50 ~ 50
Kontrast -50 ~ 50
Ostrość 1 ~ 15
Kolor -50 ~ 50
Odcień -50 ~ 50
Film
Wideo
Graka
Standardowy(2.2)
24
Gamma
HDR
3D
Tablica
DICOM SIM.
Polski
Page 25
USTAWIENIE I INSTALACJA
Menu główne Podmenu Podmenu 2 Podmenu 3 Podmenu 4 Wartości
BrilliantColor™ 1 ~ 10
Ciepłe
Standardowy
Zimne
Zimne
Czerwony [Domyślne]
Zielony
Niebieski
Cyjan
Żółty
Magenta
Biały(*)
Anuluj [Domyślne]
Tak
Anuluj [Domyślne]
Tak
Auto [Domyślne]
RGB
YUV
Auto [Domyślne]
RGB(0~255)
RGB(16~235)
YUV
0
7,5
Wył.
Wł. [Domyślne]
-10 ~ 10 (w zależności od sygnału) [Domyślne: 0]
0 ~ 31 (w zależności od sygnału) [Domyślne: 0]
Ekran Ustawienia obrazu
Temp. koloru
Kolor
Dopasowanie kolorów
Odcień / R(*) -50 ~ 50 [Domyślnie: 0]
Nasycenie / G(*) -50 ~ 50 [Domyślnie: 0]
Wzmocnienie / B(*) -50 ~ 50 [Domyślnie: 0]
Resetuj
Ustawienia kolorów
Wzmocn./odchyl. RGB
Przestrzeń kolorów [Wejście inne niż HDMI]
Przestrzeń kolorów [Wejście HDMI]
Poziom bieli 0 ~ 31
Poziom czerni -5 ~ 5
IRE
Automat.
Sygnał
Częstotliwość
Faza
Wyjście
Wzm. czerw. -50 ~ 50
Wzm. zielon. -50 ~ 50
Wzm. niebies. -50 ~ 50
Odchyl. czerw. -50 ~ 50
Odchyl. zielon. -50 ~ 50
Odchyl. niebies. -50 ~ 50
Resetuj
Wyjście
Polski 25
Page 26
USTAWIENIE I INSTALACJA
Menu główne Podmenu Podmenu 2 Podmenu 3 Podmenu 4 Wartości
-5 ~ 5 (w zależności od sygnału) [Domyślne: 0]
-5 ~ 5 (w zależności od sygnału) [Domyślne: 0]
DynamicBlack
Eko. Stała moc
(Zasilanie = 100%/ 95%/ 90%/ 85%/ 80%/ 75%/ 70%/ 65%/ 60%/ 55%/ 50%)
Stała luminancja (Zasilanie = 85%/80%/ 75%/70%)
Wył. [Domyślne]
Wł.
Wył.
Wł. [Domyślne]
DLP-Link [Domyślne]
Synchronizacja 3D
3D [Domyślne]
L
R
Auto [Domyślne]
Tryb SBS
Góra-dół
Sekwencyjne klatk.
Pakowanie klatek
Wł.
Wył. [Domyślne]
Anuluj
Tak
4:3
16:9
LBX
Natywna
Auto
-100 ~ 100 [Domyślnie: 0]
-100 ~ 100 [Domyślnie: 0]
LT:-30 ~ 30 ST:-15~15 [Domyślne: 0]
LT:-30 ~ 30 ST:-15~15 [Domyślne: 0]
Wył. Wł. [Domyślne]
Ekran
Pozycja poziom
Sygnał
Pozycja pion
Ustawienia obrazu
Tryb jasności
Resetuj
Poprawa gry
Tryb 3D
Tech. 3D
3D -> 2D
3D
Format 3D
Odwrócona synch. 3D
Resetuj
Proporcje obrazu
Maska krawędzi 0 ~ 10 [Domyślnie: 0]
Cyfrowy zoom -5 ~ 25 [Domyślnie: 0]
Przesunięcie obrazu
Korekcja geometrii
H
V Cztery rogi
Correzione O
Correzione V
Autom. keystone
26
Polski
Page 27
USTAWIENIE I INSTALACJA
Menu główne Podmenu Podmenu 2 Podmenu 3 Podmenu 4 Wartości
Wył. [Domyślne]
Wł.
Domyślne [Domyślne]
Audio 1
Audio 2
Mikrofon
Domyślne [Domyślne] Audio 1 Audio 2 Mikrofon
Audio 1 [Domyślne]
Audio 2
Mikrofon
Audio 1
Audio 2 [Domyślne]
Mikrofon
Przód [Domyślne]
Rear
Sut-góra
Tył-góra
Wył. [Domyślne]
Wł.
Wył. [Domyślne]
Wł.
0 ~ 180 (przyrosty 5 min) [Domyślnie: 20]
0 ~ 990 (przyrosty 30 min) [Domyślnie: 0]
Nie [Domyślne]
Tak
Aktywny
Eko. [Domyślne]
Wył. [Domyślne]
Wł.
Wył.
Wł.
Audio
KONFIGURACJA
Wyciszenie
Głośność 0 ~ 10 [Domyślnie: 5]
HDMI1
HDMI2
Wejście audio
VGA
Wideo
Projekcja
Bezpośrednie włączanie
Włącz. przy sygnale
Automatyczne wyłączenie zasilania (min.)
Ustawienia zasilania
Wyłącznik czasowy
Zabezpieczenia
(min.)
Tryb zasilania (czuwanie)
Zasilanie USB
Zabezpieczenia
Timer zabezpieczeń
Zmień hasło [Domyślne: 1234]
Zawsze wł.
Miesiąc
Dzień
Godzina
Polski 27
Page 28
USTAWIENIE I INSTALACJA
Menu główne Podmenu Podmenu 2 Podmenu 3 Podmenu 4 Wartości
Wył. [Domyślne]
Wł.
Nie [Domyślne]
Tak
Wzajemny [Domyślne]
PJ --> Urządzenie
Urządzenie --> PJ
Wył. [Domyślne]
Wł.
Siatka zielona
Siatka magenta
Siatka biała
Biały
Wył.
Wł. [Domyślne]
Wył.
Wzorzec testowy
Jasność
Kontrast
Wyłącznik czasowy
Dopasowanie kolorów
Temp. koloru
Gamma
Projekcja
Wzorzec testowy
Jasność
Kontrast
Wyłącznik czasowy
Dopasowanie kolorów
Temp. koloru
Gamma
Projekcja Wzorzec testowy
[Domyślne] Jasność
Kontrast
Wyłącznik czasowy
Dopasowanie kolorów
Temp. koloru
Gamma
Projekcja
Wył.
Wł.
KONFIGURACJA
Ustawienia HDMI Link
Wzorzec testowy
Ustawienia zdalne [zależy od pilota]
Wyzwalacz 12V
HDMI Link
Zawiera TV
Włącz Link
Wyłącz Link
Funkcje IR
F1
F2
F3
28
Polski
Page 29
USTAWIENIE I INSTALACJA
Menu główne Podmenu Podmenu 2 Podmenu 3 Podmenu 4 Wartości
[Domyślne]

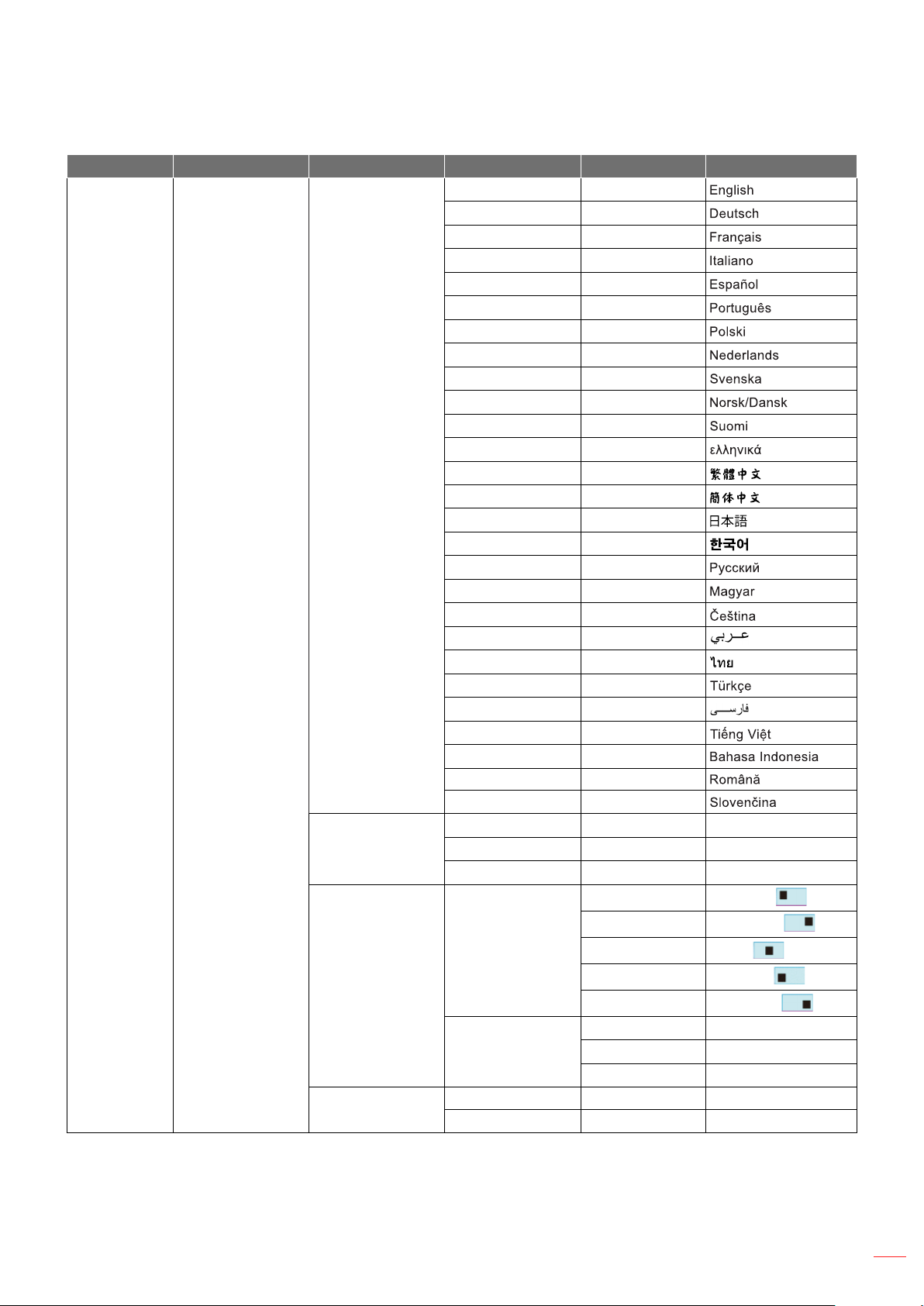

Język
KONFIGURACJA Options
Ukryte napisy
Menu Settings
Źródło automatyczne
Położenie menu
Timer menu
CC1
CC2
Wył. [Domyślne]
Górny lewy
Górny prawy
Środek [Domyślnie]
Dolny lewy
Dolny prawy
Wył.
5 sek.
10 sek. [Domyślne]
Wył. [Domyślne]
Wł.
Polski 29
Page 30
USTAWIENIE I INSTALACJA
Menu główne Podmenu Podmenu 2 Podmenu 3 Podmenu 4 Wartości
HDMI1
HDMI2
VGA
Wideo
Domyślne [Domyślne]
Niestandardowe
Domyślne [Domyślne]
Niestandardowe
Domyślne [Domyślne]
Niestandardowe
Domyślne [Domyślne]
Niestandardowe
Wył. [Domyślne]
Wł.
Wył. [Domyślne]
Wł.
Wył. [Domyślne]
Wł.
Wył. [Domyślne]
Wł.
Domyślne [Domyślne]
Neutralny
Użytkownika
Brak
Niebieski [Domyślne]
Czerwony
Zielony
Szary
Logo
Anuluj [Domyślne]
Tak
Anuluj [Domyślne]
Tak
Wył. [Domyślne]
Wł.
KONFIGURACJA
Options
Resetuj
Automat. aktualizacja rmware
Źródło wejścia
HDMI1
HDMI2
Nazwa wejścia
VGA
Wideo
Duża wysokość
Blokada trybu wyświetlania
Blokada przycisków
Ukryj informacje
Logo
Kolor tła
Resetuj OSD
Przywróć domyślne
30
Polski
Page 31
USTAWIENIE I INSTALACJA
Menu główne Podmenu Podmenu 2 Podmenu 3 Podmenu 4 Wartości
Stan sieci (tylko do odczytu)
Adres MAC (tylko do odczytu)
Wył. [Domyślne]
Wł.
192.168.0.100 [Domyślnie]
255.255.255.0 [Domyślnie]
192.168.0.254 [Domyślnie]
Wył. Wł. [Domyślne]
Uwaga: Port 41794
Wył. Wł. [Domyślne]
Uwaga: Port 2023
Wył.
Wł. [Domyślne]
Uwaga: Port 4352
Wył. Wł. [Domyślne]
Uwaga: Port 9131
Wył.
Wł. [Domyślne]
Uwaga: Port 23
Wył. Wł. [Domyślne]
Uwaga: Port 80
0,00Hz
Sieć
Info.
DHCP
LAN
Control
Regulatory
Serial Number
Źródło
Rozdzielczość 00x00 Częstotliwość
odświeżania Tryb wyświetlania Tryb zasilania
(czuwanie) Licznik źródła światła 0 hr
Stan sieci Adres IP ID projektora 00~99
Adres IP
Maska podsieci
Brama
DNS 192.168.0.51 [Domyślnie]
Resetuj
Crestron
Extron
PJ Link
Wykrywanie urządzenia AMX
Telnet
HTTP
Tryb jasności
Wersja FW
System
LAN
MCU
Polski 31
Page 32
USTAWIENIE I INSTALACJA
Menu Ekran

Menu ustawień wyświetlanego obrazu

Tryb wyświetlania
Dostępnych jest kilka predeniowanych trybów wyświetlania, które można wybrać w celu dopasowania do swoich preferencji oglądania. Każdy tryb został dokładnie przygotowany przez nasz zespół ekspertów zajmujący się kolorami, aby zapewnić doskonałą jakość kolorów dla szerokiego zakresu treści.
Prezentacja: Ten tryb jest odpowiedni dla większości potrzeb prezentacji środowisk dla biznesu i edukacji. Jasny: Ten tryb jest odpowiedni dla miejsc w których jest wymagana bardzo wysoka jasność, na przykład
podczas używania projektora w dobrze oświetlonych pokojach.
HDR/HLG: Dekodowanie i wyświetlanie treści High Dynamic Range (HDR) / Hybrid Log Gamma (HLG) w
celu zapewnienia najgłębszych odcieni czerni, najjaśniejszych odcieni bieli i żywych kolorów kinowych z użyciem gamy kolorów REC.2020. Tryb ten zostanie automatycznie włączony, gdy dla pozycji HDR/HLG ustawiona zostanie opcja Auto (i do projektora przesłana zostanie zawartość HDR/HLG — lmy Blu-ray 4K UHD, gry HDR/HLG 1080p/4K UHD, wideo przesyłane strumieniowo 4K UHD). Po uaktywnieniu trybu HDR/ HLG nie będzie można wybrać innych trybów wyświetlania (Kino, Referencyjny itp.), ponieważ tryb HDR/ HLG zapewnia bardzo wierne kolory, których odwzorowanie przewyższa jakość innych trybów wyświetlania.
Kino: Zapewnia najlepsze zrównoważenie detali i kolorów do oglądania lmów. Gra: Optymalizacja używanego projektor dla uzyskania maksymalnego kontrastu i żywych kolorów, co
umożliwia widzenie detali odcieni, podczas odtwarzania gry wideo.
Referencyjny: Ten tryb odtwarza kolory obrazu możliwie jak najbardziej zgodnie z zamierzeniami reżysera
lmu. Kolor, temperatura barwowa, jasność, kontrast i ustawienia gamma są kongurowane do palety kolorów Rec.709. Ten tryb należy wybrać, aby uzyskać najbardziej dokładne odtwarzanie kolorów podczas oglądania lmów.
DICOM SIM.: Ten tryb został utworzony dla wyświetlania obrazów w odcieniach szarości, jest doskonały do
wyświetlania zdjęć rentgenowskich i skanów podczas szkolenia medycznego*.
Uwaga: *Ten projektor nie jest odpowiedni do używania w diagnostyce medycznej.
Użytkownika: Zapamiętanie ustawienia zdeniowanego przez użytkownika, dopasowanie swoich własnych
ustawień trybu wyświetlania.
3D: Zoptymalizowane ustawienia do oglądania treści 3D.
Uwaga: Dla doświadczenia efektu 3D, wymagane są okulary 3D zgodne z DLP Link. W celu uzyskania
dalszych informacji, sprawdź część 3D.
Kolor ściany
Przeznaczona do regulacji kolorów wyświetlanego obrazu podczas wyświetlania na ścianie bez ekranu. Każdy tryb został dokładnie przygotowany przez nasz zespół ekspertów zajmujący się kolorami, aby zapewnić doskonałą jakość kolorów.
Dostępnych jest kilka predeniowanych trybów, które można wybrać w celu dopasowania do koloru ściany. Wybierz spośród Wył., Tablica, Jasny Żółty, Jasny Zielony, Jasny Niebieski, Różowy i Szary.
Uwaga: Dla uzyskania dokładnego odtwarzania kolorów, zalecamy używanie ekranu.
Polski
32
Page 33
USTAWIENIE I INSTALACJA
Zakres dynamiczny
Konguracja ustawienia High Dynamic Range (HDR) / Hybrid Log Gamma (HLG) i jego efektu podczas wyświetlania obrazu wideo z odtwarzaczy Blu-ray 4K i urządzeń do transmisji strumieniowych.
Uwaga: Funkcję Zakres dynamiczny obsługuje wyłącznie HDMI.
HDR/HLG
Wył.: Wyłączenie przetwarzania HDR/HLG. Po ustawieniu na Wył., projektor NIE będzie dekodował treści
HDR/HLG.
Auto: Automatyczne wykrywanie sygnału HDR/HLG.
Tryb obrazu HDR
Jasny: Wybierz ten tryb w celu uzyskania jaśniejszych, bardziej nasyconych kolorów. Standardowy: Wybierz ten tryb w celu uzyskania naturalnego wyglądu kolorów o zrównoważonych
odcieniach ciepłych i chłodnych.
Film: Wybierz ten tryb w celu uzyskania większej szczegółowości i ostrości obrazu. Szczegóły: Dla uzyskania najlepszego dopasowania koloru, sygnał pochodzi z konwersji OETF.
Jasność
Regulacja jasności obrazu.
Kontrast
Kontrast reguluje stopień różnicy pomiędzy najjaśniejszymi a najciemniejszymi obszarami obrazu.
Ostrość
Regulacja ostrości obrazu.
Kolor
Zmiana obrazu wideo z czarno-białego do całkowicie nasyconych kolorów.
Odcień
Regulacja balansu kolorów czerwony i zielony.
Gamma
Ustawienie typu krzywej gamma. Po zakończeniu ustawień początkowych i dokładnej regulacji należy wykorzystać czynności Regulacja Gamma do optymalizacji wyjścia obrazu.
Film: Do kina domowego. Wideo: Dla źródła wideo lub TV. Graka: Dla źródła PC /Zdjęcia. Standardowy(2.2): Do ustawień standardowych.
: Dla określonego źródła PC /Zdjęcia.
Uwaga:
Te opcje są dostępne wyłącznie wtedy, gdy funkcja trybu 3D jest wyłączona, ustawienie Kolor ściany nie
jest ustawione na Tablica, a ustawienie Tryb wyświetlania nie jest ustawione na DICOM SIM. lub HDR.
W trybie 3D dla ustawienia Gamma można wybrać tylko opcję 3D.
Jeżeli ustawienie Kolor ściany jest ustawione na Tablica, użytkownik może wybrać wyłącznie ustawienie
Tablica dla Gamma.
Jeżeli dla ustawienia Tryb wyświetlania wybrana zostanie opcja HDR, dla ustawienia HDR będzie można
wybrać tylko opcję Gamma.
Jeżeli dla ustawienia Tryb wyświetlania wybrana zostanie opcja DICOM SIM., dla ustawienia DICOM SIM.
będzie można wybrać tylko opcję Gamma.
Polski 33
Page 34
USTAWIENIE I INSTALACJA
Ustawienia kolorów
Konguracja ustawienia kolorów.
BrilliantColor™: Ten regulowany element wykorzystuje nowy algorytm przetwarzania kolorów i ulepszenia
dla podwyższenia jasności przy jednoczesnym zapewnianiu realnych, bardziej żywych kolorów obrazu.
Temp. koloru: Wybierz temperaturę kolorów spośród Ciepłe, Standardowy, Zimne lub Zimne. Dopasowanie kolorów: Wybierz następujące opcje:
± Kolor: Służy do ustawiania poziomów koloru czerwonego, zielonego, czarnego, cyjanowego, żółtego,
magenta i białego.
± Odcień / R(czerwony)*: Regulacja balansu kolorów czerwony i zielony.
Uwaga: *Jeżeli dla ustawienia Kolor wybrana zostanie opcja Biały, możliwe będzie dostosowanie
ustawienia koloru czerwonego.
± Nasycenie / G(zielony)*: Zmiana obrazu wideo z czarno-białego do całkowicie nasyconych kolorów.
Uwaga: *Jeżeli dla ustawienia Kolor wybrana zostanie opcja Biały, możliwe będzie dostosowanie
ustawienia koloru zielonego.
± Wzmocnienie / B(niebieski)*: Regulacja jasności obrazu.
Uwaga: *Jeżeli dla ustawienia Kolor wybrana zostanie opcja Biały, możliwe będzie dostosowanie
ustawienia koloru niebieskiego.
± Resetuj: Przywracanie domyślnych fabrycznych ustawień dopasowanie kolorów. ± Wyjście: Wyjście z menu „Dopasowanie kolorów”.
Wzmocn./odchyl. RGB: Ustawienia te pozwalają na skongurowanie jasności (wzmocnienie) i kontrastu
(odchylenie) obrazu.
± Resetuj: Przywracanie domyślnych fabrycznych ustawienia RGB. ± Wyjście: Wyjście z menu „Wzmocn./odchyl. RGB”.
Przestrzeń kolorów (tylko wejście inne niż HDMI): Wybierz odpowiedni typ matrycy kolorów, spośród
następujących: Auto, RGB lub YUV.
Przestrzeń kolorów (Wyłącznie wejście HDMI): wybierz odpowiedni typ matrycy kolorów, spośród
następujących: Auto, RGB(0~255), RGB(16~235) i YUV.
Poziom bieli: Umożliwia ręczną regulację poziomu bieli w przypadku wejściowych sygnałów wideo.
Uwaga: Ustawienie Poziom bieli można dostosować tylko w przypadku źródeł sygnału wejściowego
Video/S-Video.
Poziom czerni: Umożliwia ręczną regulację poziomu czerni w przypadku wejściowych sygnałów wideo.
Uwaga: Poziom czerni można dostosować tylko w przypadku źródeł sygnału wejściowego wideo/S-Video.
IRE: Pozwala na ręczną regulację przez użytkownika opcji IRE, podczas wprowadzania sygnałów wideo.
Uwaga:
IRE jest dostępne wyłącznie w formacie wideo NTSC.
Ustawienie IRE można dostosować tylko w przypadku źródeł sygnału wejściowego Video/S-Video.
Sygnał
Regulacja opcji sygnału.
Automat.: Automatyczna konguracja sygnału (wyszarzenie elementów częstotliwość i faza).
Po wyłączeniu opcji automatyczny, elementy częstotliwość i faza zostaną wyświetlone, umożliwiając ręczne dostrojenie i zapisanie ustawień przez użytkownika.
Częstotliwość: Zmienia częstotliwość wyświetlania danych w celu dopasowania częstotliwości karty
gracznej. Użyj tej funkcji wyłącznie wtedy, gdy obraz miga w pionie.
Faza: Synchronizacja taktowania sygnału wyświetlania karty gracznej. Użyj tej funkcji do poprawienia
niestabilnego lub migającego obrazu.
Pozycja poziom: Regulacja położenia obrazu w poziomie. Pozycja pion: Regulacja położenia obrazu w pionie.
Uwaga: To menu jest dostępne tylko wtedy, gdy źródłem wejścia jest RGB/Component.
Polski
34
Page 35
USTAWIENIE I INSTALACJA
Tryb jasności
Dostosowywanie ustawień trybu jasności.
DynamicBlack: Umożliwia automatyczną regulację jasności obrazu w celu uzyskania optymalnego
kontrastu.
Eko.: Wybierz “Eko.”, aby przyciemnić światło diody laserowej projektora, co obniży zużycie energii i
wydłuży żywotność diody laserowej.
Stała moc: Wybierz wartość procentową mocy dla trybu jasności. Stała luminancja: Stała luminancja zależy od siły luminancji LD tak, by utrzymać stałą jasność w czasie.
Resetuj
Przywracanie domyślnych fabrycznych ustawienia kolorów.

Menu Poprawa gry

Poprawa gry
Funkcja ta skraca czasy odpowiedzi (opóźnienia wejścia) podczas gier, do 8,2 ms (1080p przy 120Hz). Wszystkie ustawienia geometryczne (na przykład: Keystone, Cztery rogi) zostaną wyłączone, po włączeniu Enhanced Gaming Mode (Rozszerzony tryb gier). Dalsze informacje znajdują się poniżej.
Uwaga:
Opóźnienie wejścia według sygnałów jest opisane w następującej tabeli: Wartości w tabeli mogą się nieznacznie różnić.
Taktowanie źródła
(HDMI1)
1080p60 Wł. 1080p60Hz 1080p 16,2ms
1080p120 Wł. 1080p120Hz 1080p 8,2ms
4K60 Wł. 1080p60Hz 1080p 16,8ms
1080p60 Wył. 1080p60Hz 1080p 49,5ms
1080p120 Wył. 1080p120Hz 1080p 24,8ms
4K60 Wył. 1080p60Hz 1080p 49,9ms
Taktowanie źródła
(HDMI2)
1080p60 Wł. 1080p60Hz 1080p 16,2ms
1080p120 Wł. 1080p120Hz 1080p 8,2ms
1080p60 Wył. 1080p60Hz 1080p 49,5ms
1080p120 Wył. 1080p120Hz 1080p 24,8ms
Należy pamiętać, że po włączeniu trybu „Poprawa gry”, funkcje 3D, Proporcje obrazu, Maska krawędzi,
Cyfrowy zoom, Przesunięcie obrazu i Korekcja geometrii są wyłączane automatycznie. Te funkcje i ustawienia zostaną przywrócone po wyłączeniu “Enhanced Gaming Mode (Rozszerzony tryb gier)”.
Poprawa gry Wyjście
Poprawa gry Wyjście
Rozdzielczość
wyjściowa
Rozdzielczość
wyjściowa
Opóźnienie
wejścia
Opóźnienie
wejścia
Polski 35
Page 36
USTAWIENIE I INSTALACJA

Menu Ekran 3D

Uwaga:
Ten projektor jest urządzeniem dostosowanym do technologii 3D z rozwiązaniem DLP-Link 3D. Przed rozpoczęciem oglądania wideo upewnij się, że są używane okulary 3D dla DLP-Link 3D. Ten projektor obsługuje technologię sekwencyjnego wyświetlania klatek 3D (kartkowanie) poprzez złącza
HDMI1/HDMI2/VGA.
Aby włączyć tryb 3D, należy ustawić częstotliwość odświeżania wyłącznie na wartość 60Hz, ponieważ
niższe lub wyższe częstotliwości nie są obsługiwane.
Ab uzyskać najlepszą wydajność, zalecana jest rozdzielczość 1920x1080, należy jednak zwrócić uwagę,
że rozdzielczość 4K (3840x2160) nie jest obsługiwana w trybie 3D.
Tryb 3D
Użyj tej opcji, aby wyłączyć lub włączyć funkcję 3D.
Wył.: Wybierz „Wył.” w celu wyłączenia trybu 3D. Wł.: Wybierz „Wł.” w celu włączenia trybu 3D.
Tech. 3D
Pozycja ta umożliwia wybór technologii 3D.
DLP-Link: Wybierz, aby użyć zoptymalizowanych ustawień dla okularów DLP 3D. Synchronizacja 3D: Wybierz, aby użyć zoptymalizowanych ustawień dla okularów 3D IR, RF lub
spolaryzowanych.
3D -> 2D
Użyj tej opcji do określenia w jaki sposób zawartość 3D powinna być widoczna na ekranie.
3D: Wyświetlanie sygnału 3D. L (Lewa): Wyświetlanie lewej ramki treści 3D. R (Prawa): Wyświetlanie prawej ramki treści 3D.
Format 3D
Opcja ta umożliwia Wybierz odpowiedniego format zawartości 3D.
Auto: Po wykryciu sygnału identykacji 3D, format 3D jest wybierany automatycznie. Tryb SBS: Wyświetlanie sygnału 3D w formacie "Obok siebie". Góra-dół: Wyświetlanie sygnału 3D w formacie “Góra-dół”. Sekwencyjne klatk.: Wyświetlanie sygnału 3D w formacie “Sekwencyjne klatk.”. Pakowanie klatek: Wyświetlanie sygnału 3D w formacie “Pakowanie klatek”.
Odwrócona synch. 3D
Opcja ta umożliwia włączenie/wyłączenie funkcji odwrócona synch. 3D.
Resetuj
Przywracanie domyślnych fabrycznych ustawień trybu 3D.
Anuluj: Wybierz, aby anulować resetowanie. Tak: Wybierz, aby przywrócić domyślne fabryczne ustawienia trybu 3D.
Polski
36
Page 37
USTAWIENIE I INSTALACJA

Menu proporcje obrazu ekranu

Proporcje obrazu
Wybierz proporcje wyświetlanego obrazu spośród następujących opcji:
4:3: Ten format jest przeznaczony do źródeł wejścia 4:3.
16:9: Ten format jest przeznaczony do źródeł wejścia 16:9, takich jak HDTV i DVD, rozszerzonych do
telewizji szerokoekranowej.
LBX: To jest format dla obrazów innych niż 16x9, źródła letterbox i w przypadku używania zewnętrznego
obiektywu 16x9 w celu wyświetlania przy proporcje obrazu 2,35:1 z pełną rozdzielczość.
Natywna: Ten format wyświetla oryginalny obraz bez żadnego skalowania.
Auto: Automatyczny Wybierz odpowiedniego formatu wyświetlania.
Uwaga: Szczegółowe informacje o trybie LBX:
Niektóre DVD w formacie Letter-Box nie są poprawiane dla telewizorów 16x9. W takiej sytuacji, obraz nie
będzie wyglądał prawidłowo podczas wyświetlania w trybie 16:9. Do oglądania DVD należy wtedy użyć tryb 4:3. Jeśli zawartość nie jest zapisana w formacie 4:3, dookoła obrazu o rozmiarze 16:9 zostaną wyświetlone czarne pasy. Dla tego typu treści, można użyć tryb LBX do wypełnienia obrazu na wyświetlaczu 16:9.
Jeśli używany jest zewnętrzny obiektyw anamorczny, ten tryb LBX umożliwia również oglądanie zawartości
2,35:1 (włącznie z anamorcznymi źródłami lmów DVD i HDTV), która obsługuje anamorczną szerokość, jest rozszerzana do formatu 16x9 na obrazie 2,35:1. W tym przypadku, nie występują czarne pasy. W pełni wykorzystana jest moc źródła światła i rozdzielczość pionowa.
Tabela skalowania 1080p:
Ekran 16:9 480i/p 576i/p 1080i/p 720p PC
4x3 Przeskalowanie do 1440x1080.
16x9 Przeskalowanie do 1920x1080.
Natywna - Wyśrodkowany, mapowanie 1:1.
- Brak przeskalowania; wyświetlany jest obraz z rozdzielczością zależną od źródła wejścia.
Zasada automatycznego mapowania 1080p:
Rozdzielczość wejścia Auto/Skala
Auto
4:3
Szerokoekranowy
laptop
SDTV
HDTV
Rozdzielczość
pozioma
640 480 1440 1080
800 600 1440 1080 1024 768 1440 1080 1280 1024 1440 1080 1400 1050 1440 1080 1600 1200 1440 1080 1280 720 1920 1080 1280 768 1800 1080 1280 800 1728 1080
720 576 1350 1080
720 480 1620 1080 1280 720 1920 1080 1920 1080 1920 1080
Rozdzielczość
pionowa
1920 1080
Polski 37
Page 38
USTAWIENIE I INSTALACJA
Menu maski krawędzi ekranu
Maska krawędzi
Użyj tej funkcji do usunięcia zakłócenia kodowania wideo na krawędzi źródła wideo.

Menu cyfrowego powiększenia ekranu

Cyfrowy zoom
Do zmniejszania lub powiększenia obrazu na ekranie projekcji. Zoom cyfrowy nie jest taki sam jak zoom optyczny i powoduje zmniejszenie jakości obrazu.
Uwaga: Ustawienia powiększenia są utrzymywane w cyklu zasilania projektora.

Menu przesunięcia obrazu

Przesunięcie obrazu
Regulacja pozycji wyświetlanego obrazu w poziomie (H) lub w pionie (V).

Menu korekcji geometrii obrazu

Cztery rogi
To ustawienie umożliwia regulację obrazu projekcji z każdego rogu, aby uzyskać kwadratowy obraz, gdy nie jest równa powierzchnia projekcji.
Uwaga: Podczas regulacji Cztery rogi, Cyfrowy zoom, Proporcje obrazu i Przesunięcie obrazu, menu są wyłączane.
Aby włączyć Cyfrowy zoom, Proporcje obrazu i Przesunięcie obrazu, należy zresetować ustawienie Cztery rogi do fabrycznych ustawień domyślnych.
Correzione O
Regulacja poziomego zniekształcenia obrazu i uzyskanie bardziej prostokątnego obrazu. Regulacja zniekształceń geometrycznych w poziomie jest używana do korekcji trapezowego kształtu obrazu w którym, lewa i prawa krawędź obrazu ma nierówną długość. Jest ona przeznaczona do używania w zastosowaniach bazujących na osi poziomej.
Correzione V
Regulacja pionowego zniekształcenia obrazu i uzyskanie bardziej prostokątnego obrazu. Regulacja zniekształceń geometrycznych w pionie jest używana do korekcji trapezowego kształtu obrazu w którym, górna i dolna krawędź jest nachylona w stronę jednego z boków. Jest ona przeznaczona do używania w zastosowaniach bazujących na osi pionowej.
Autom. keystone
Cyfrowa korekcja zniekształceń trapezowych w celu dopasowania wyświetlanego obrazu do obszaru projekcji.
Uwaga:
Podczas regulacji zniekształceń trapezowych w poziomie i w pionie, rozmiar obrazu zostanie nieznacznie
zmniejszony.
Podczas korzystania z funkcji Auto korekcja trapezu funkcja Regulacja czterech rogów jest wyłączona.
38
Polski
Page 39
USTAWIENIE I INSTALACJA
Menu Audio

Menu wyciszenia audio

Wyciszenie
Opcja ta tymczasowo wyłącza dźwięk.
Wł.: Wybierz “Wł.” w celu włączenia wyciszenia. Wył.: Wybierz „Wył.” w celu włączenia wyciszenia.
Uwaga: Funkcja „Wyciszenie” wpływa na głośność głośnika wewnętrznego i zewnętrznego.

Menu głośności audio

Głośność
Regulacja poziomu głośnośc.

Menu wejścia audio

Wejście audio
Wybór portu wejścia audio dla źródeł wideo:
HDMI1: Domyślne, Audio 1, Audio 2 lub Mikrofon. HDMI2: Domyślne, Audio 1, Audio 2 lub Mikrofon. VGA: Audio 1, Audio 2 lub Mikrofon. Wideo: Audio 1, Audio 2 lub Mikrofon.
Polski 39
Page 40
USTAWIENIE I INSTALACJA
Menu Ustawienia
Menu konguracji projekcji
Projekcja
Wybierz preferowanej projekcji spośród przód, tył, sut-góra i tył-góra.

Menu ustawienia zasilacza

Bezpośrednie włączanie
Wybierz “Wł.”, aby uaktywnić tryb Włącz przy zasilaniu. Projektor zostanie włączony automatycznie po dostarczeniu zasilania prądem przemiennym, bez naciskania przycisku „Power” na klawiaturze projektora lub na pilocie.
Włącz. przy sygnale
Wybierz „Wł.”, aby uaktywnić tryb Włącz przy sygnale. Projektor zostanie włączony automatycznie po wykryciu sygnału, bez naciskania przycisku „Power” na klawiaturze projektora lub na pilocie.
Uwaga:
Jeżeli opcja “Włącz. przy sygnale” jest ustawiona na “Wł.”, zużycie energii projektora w trybie czuwania
przekroczy 3W.
Funkcja ta ma zastosowanie wyłącznie dla źródła sygnału VGA i HDMI.
Automatyczne wyłączenie zasilania (min.)
Ustawia odliczanie czasu do automatycznego wyłączenia. Licznik rozpoczyna odliczanie, przy braku wprowadzonego sygnału do wejścia projektora. Po zakończeniu odliczania, projektor wyłączy się automatycznie (w minutach).
Wyłącznik czasowy (min.)
Konguracja wyłącznik czasowy.
Wyłącznik czasowy (min.): Ustawia odliczanie czasu do automatycznego wyłączenia. Wyłącznik czasowy
rozpoczyna odliczanie, przy braku wprowadzonego sygnału do wejścia projektora. Po zakończeniu odliczania, projektor wyłączy się automatycznie (w minutach).
Uwaga: Po każdym wyłączeniu zasilania projektora wartość wyłącznika czasowego zostanie wyzerowana.
Zawsze wł.: Zaznacz, aby wyłącznik czasowy był zawsze włączony.
Tryb zasilania (czuwanie)
Ustawienie trybu zasilania.
Aktywny: Wybierz „Aktywny” w celu powrotu do normalnego czuwania. Eko.: Wybierz „Eko.” w celu dalszego zwiększenia oszczędzania energii < 0,5 W.
Zasilanie USB
Włączanie lub wyłączanie funkcji zasilania przez USB, gdy projektor jest w trybie gotowości.
Polski
40
Page 41
USTAWIENIE I INSTALACJA

Menu Ustawienia Zabezpieczenia

Zabezpieczenia
Włącz tę funkcję, aby przed użyciem projektora wyświetlać polecenie wprowadzenia hasła.
Wł.: Wybierz „Wł.”, aby używać sprawdzania zabezpieczenia przy włączaniu projektora. Wył.: Wybierz „Wył.”, aby można było włączać projektor bez sprawdzania hasła.
Uwaga: Domyślne hasło to 1234.
Timer zabezpieczeń
Można użyć funkcji czasu (Miesiąc/Dzień/Godzina) do ustawienia liczby godzin używania projektora. Po upływie ustalonego czasu pojawia się polecenie ponownego wprowadzenia hasła.
Zmień hasło
Służy do ustawiania lub modykowania hasła, które jest wymagane podczas włączania projektora.

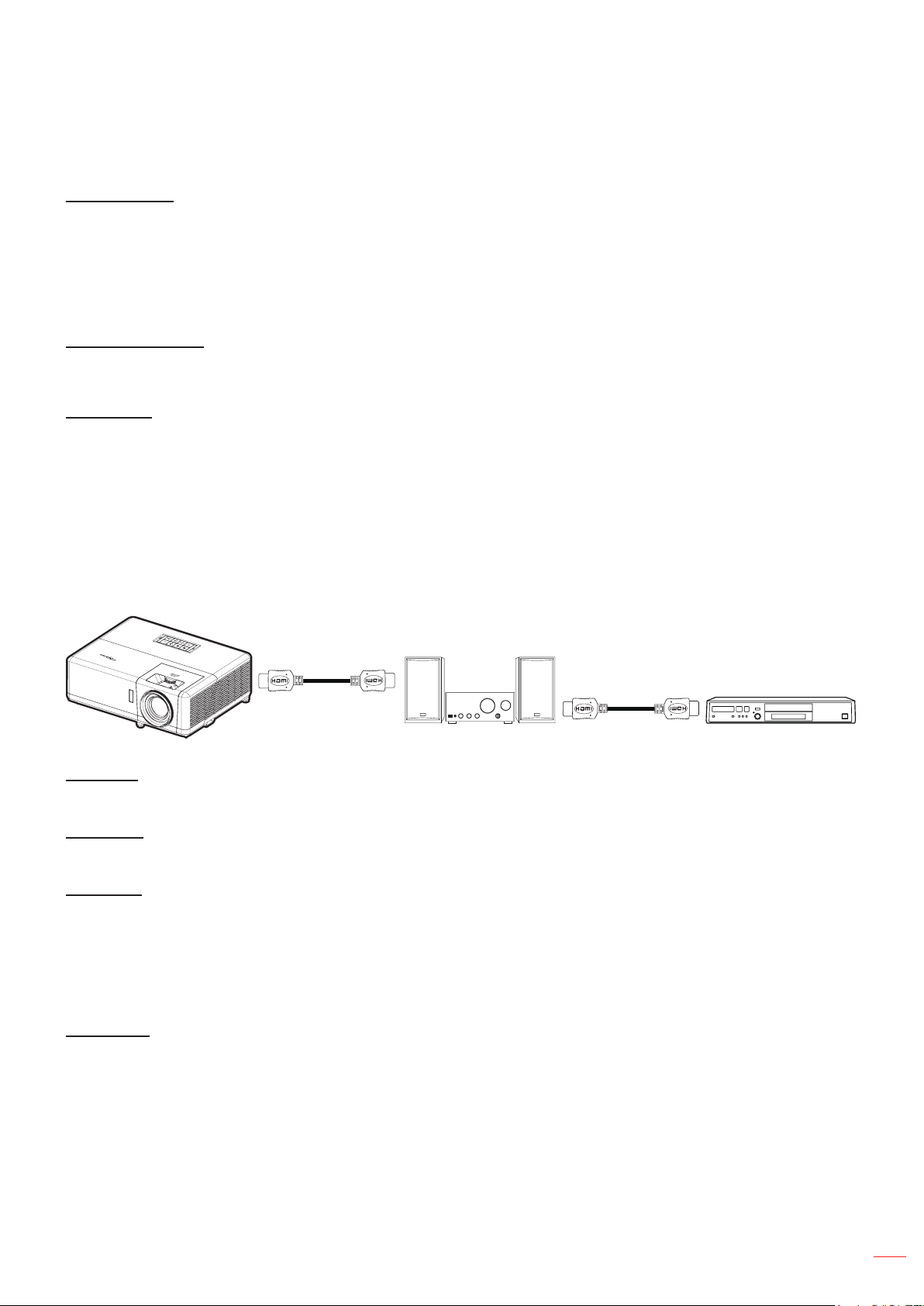

Menu konguracji ustawienia HDMI Link
Uwaga: Po podłączeniu kablami HDMI do projektora urządzeń zgodnych z HDMI CEC, można nimi sterować w tym
samym stanie włączenia zasilania lub wyłączenia zasilania, z wykorzystaniem funkcji sterowania HDMI Link w OSD projektora. Pozwala to na umieszczenie jednego lub wielu urządzeń w grupie włączenia zasilania lub wyłączenia zasilania przez funkcję HDMI Link. W typowej konguracji, odtwarzacz DVD można podłączyć do projektora przez wzmacniacz lub system kina domowego.
HDMI
Wzmacniacz
HDMI Link
Włączanie/wyłączanie funkcji HDMI Link.
Zawiera TV
: Po ustawieniu na „Tak”, opcje połączenie po włączeniu i połączenia przy wyłączeniu są niedostępne.
Włącz Link
Polecenie włączenia zasilania CEC.
Wzajemny: Jednoczesne włączanie zasilania projektora i urządzenia CEC. PJ --> Urządzenie: Urządzenie CEC zostanie włączone tylko po włączeniu projektora. Urządzenie --> PJ: Projektor zostanie włączony tylko po włączeniu urządzenia CEC.
Wyłącz Link
Włącz tę funkcję, aby umożliwić automatyczne wyłączenie w tym samym czasie HDMI Link i projektora.
HDMI
Odtwarzacz DVD
Polski 41
Page 42
USTAWIENIE I INSTALACJA

Menu ustawień wzorca testowego

Wzorzec testowy
Wybór wzorca testowego spośród Siatka zielona, Siatka magenta, Siatka biała, Biały, lub wyłączenie tej funkcji (Wył.).

Menu ustawienia pilota

Funkcje IR
Ustawienia funkcji podczerwieni.
Wł.: Wybór opcji „Wł.” umożliwia sterowanie projektorem za pomocą pilota przez odbiorniki podczerwieni na
górze i z przodu urządzenia.
Wył.: Po wybraniu „Wył.”, projektorem nie można sterować przez pilota. Poprzez wybranie “Wył.”, można
ponownie używać przyciski klawiatury.
F1/F2/F3
Przypisanie domyślnej funkcji dla F1, F2 lub F3 spośród Wzorzec testowy, Jasność, Kontrast, Wyłącznik czasowy, Dopasowanie kolorów, Temp. koloru, Gamma lub Projekcja.

Menu ustawień ID projektora

ID projektora
Denicję ID można ustawić w menu (zakres 0~99) i umożliwić sterowanie jednym projektorem za pomocą polecenia RS232.
Uwaga: Pełną listę poleceń RS232, można uzyskać w instrukcji użytkownika RS232 na naszej stronie internetowej.

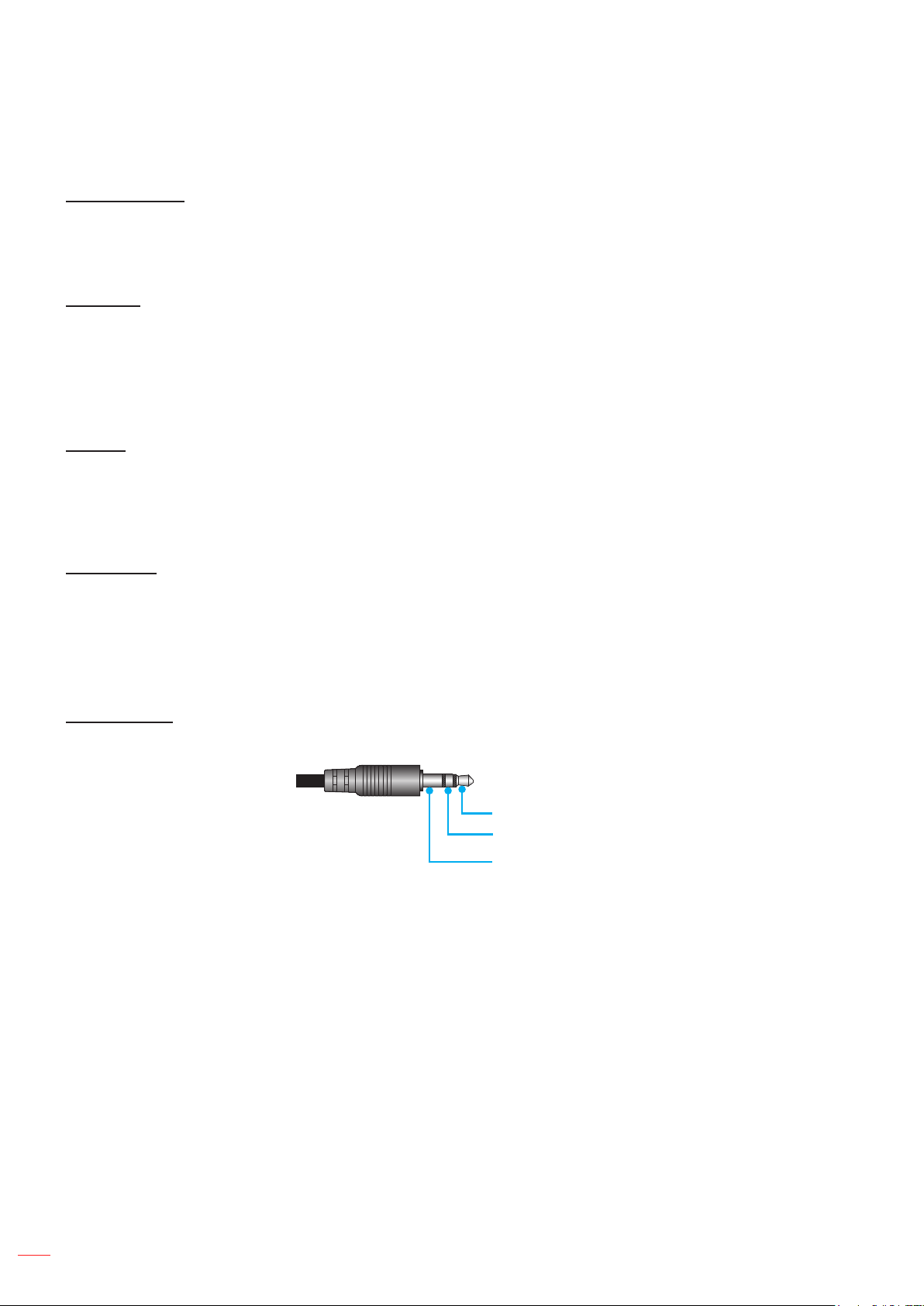

Konguracja menu wyzwalacza 12 V
Wyzwalacz 12V
Użyj tej funkcji do włączenia/wyłączenia wyzwalacza.
Zarezerwowane IR_IN i wykrywanie
UZIEMIENIE
Wył.: Wybierz “Wył.”, aby wyłączyć wyzwalacz.
Wł.: Wybierz “Wł.”, aby włączyć wyzwalacz.
42
Polski
Page 43
USTAWIENIE I INSTALACJA
Menu konguracji opcji
Język
Wybór języka menu OSD: angielski, niemiecki, francuski, włoski, hiszpański, portugalski, polski, holenderski, szwedzki, norweski, duński, ński, grecki, chiński tradycyjny, chiński uproszczony, japoński, koreański, rosyjski, węgierski, czeski, arabski, tajski, turecki, farsi, wietnamski, indonezyjski, rumuński i słowacki.
Ukryte napisy
Ukryte napisy to tekstowa wersja dźwięków programu lub inne informacje wyświetlane na ekranie. Jeśli wprowadzany sygnał zawiera ukryte napisy, można włączyć funkcję i oglądać kanały. Dostępne są opcje „Wył.”, „CC1” i „CC2”.
Menu Settings
Umożliwia ustawienie położenie menu na ekranie i kongurację ustawień zegara menu.
Położenie menu: Wybierz lokalizację menu na wyświetlanym ekranie. Timer menu: Ustaw czas utrzymywania menu ekranowego OSD na ekranie.
Źródło automatyczne
Wybierz tę opcję, aby projektor automatycznie wyszukiwał dostępne źródło sygnału.
Źródło wejścia
Wybór źródła wejścia spośród HDMI1, HDMI2, VGA i Wideo.
Nazwa wejścia
Służy do zmiany nazwy funkcji wejścia w celu łatwiejszej identykacji. Dostępne opcje obejmują HDMI1, HDMI2, VGA i Wideo.
Duża wysokość
Po wybraniu “Wł.”, zostaną zwiększone obroty wentylatora. Funkcja ta jest użyteczna w miejscach o dużej wysokości nad poziomem morza, gdzie jest rozrzedzone powietrze.
Blokada trybu wyświetlania
Wybierz „Wł.” lub „Wył.” w celu zablokowania lub odblokowania trybu regulacji ustawień ekranu.
Blokada przycisków
Gdy funkcji blokady bloku jest “Wł.”, klawiatura zostanie zablokowana. Jednak projektor można obsługiwać pilotem. Poprzez wybranie “Wył.”, można ponownie używać klawiaturę.
Ukryj informacje
Włącz tą funkcję, aby ukryć komunikat z informacją.
Wył.: Wybierz „Wył.”, aby pokazać komunikat „Wyszukiwanie”. Wł.: Wybierz „Wł.”, aby ukryć komunikat z informacjami.
Logo
Użyj tej funkcji do wyboru wymaganego ekranu startowego. Jeśli wykonane zostały zmiany, zostaną one wprowadzone przy następnym włączeniu zasilania projektora.
Domyślne: Domyślny ekran startowy. Neutralny: Brak wyświetlania logo na ekranie startowym. Użytkownika: Wymagane narzędzie przechwytywania logo.
Uwaga: Odwiedź stronę internetową w celu pobrania narzędzia do przechwytywania loga. Obsługiwany
format pliku: png/bmp/jpg.
Polski 43
Page 44
USTAWIENIE I INSTALACJA
Kolor tła
Użyj tej funkcji, aby określić, czy przy braku sygnału wyświetlany ma być ekran niebieski, czerwony, zielony, szary, żaden czy ekran z logo.
Uwaga: Po wybraniu dla koloru tła opcji „Brak” wyświetlane będzie czarne tło.

Resetowanie menu ekranowego

Resetuj OSD
Przywrócenie domyślnych ustawień fabrycznych dla ustawień menu OSD.
Przywróć domyślne
Przywracanie wszystkich ustawień do domyślnych wartości fabrycznych.
Ustawienia menu automatycznej aktualizacji rmware
Automat. aktualizacja rmware
Automatyczna aktualizacja rmware projektora.
44
Polski
Page 45
USTAWIENIE I INSTALACJA
Menu Sieć

Menu sieci LAN

Stan sieci
Wyświetlanie stanu połączenia sieciowego (tylko do odczytu).
Adres MAC
Wyświetlanie adresu MAC (tylko do odczytu).
DHCP
Użyj tej opcji, aby włączyć lub wyłączyć funkcję DHCP.
Wył.: W celu ręcznego przypisania adresu IP, maski podsieci, brama i konguracji DNS. Wł.: Projektor uzyska adres IP automatycznie z używanej sieci.
Uwaga: Wyjście z OSD automatycznie zastosuje wprowadzone wartości.
Adres IP
Wyświetlenie adresu IP.
Maska podsieci
Wyświetlenie numeru maski podsieci.
Brama
Wyświetlenie domyślnej bramy sieci podłączonej do projektora.
DNS
Wyświetlenie numeru DNS.
Jak korzystać z przeglądarki sieci web do sterowania projektorem
1. Włącz opcję DHCP „Wł.” na projektorze, aby zezwolić na autoantyczne przypisywanie adresu IP, przez serwer DHCP.
2. Otwórz przeglądarkę sieci Web w komputerze i wprowadź adres IP projektora („Sieć > LAN > Adres IP”).
3. Wpisz nazwę użytkownika i hasło i kliknij pozycję „Zaloguj”. Wyświetlony zostanie sieciowy interfejs konguracji projektora.
Uwaga:
Domyślna nazwa użytkownika i hasło to „admin”. Czynności opisane w tej części dotyczą systemu operacyjnego Windows 7. Po pierwszym dostępie do strony internetowej administratora, NALEŻY zmienić domyślne hasło
administratora.
Polski 45
Page 46
USTAWIENIE I INSTALACJA

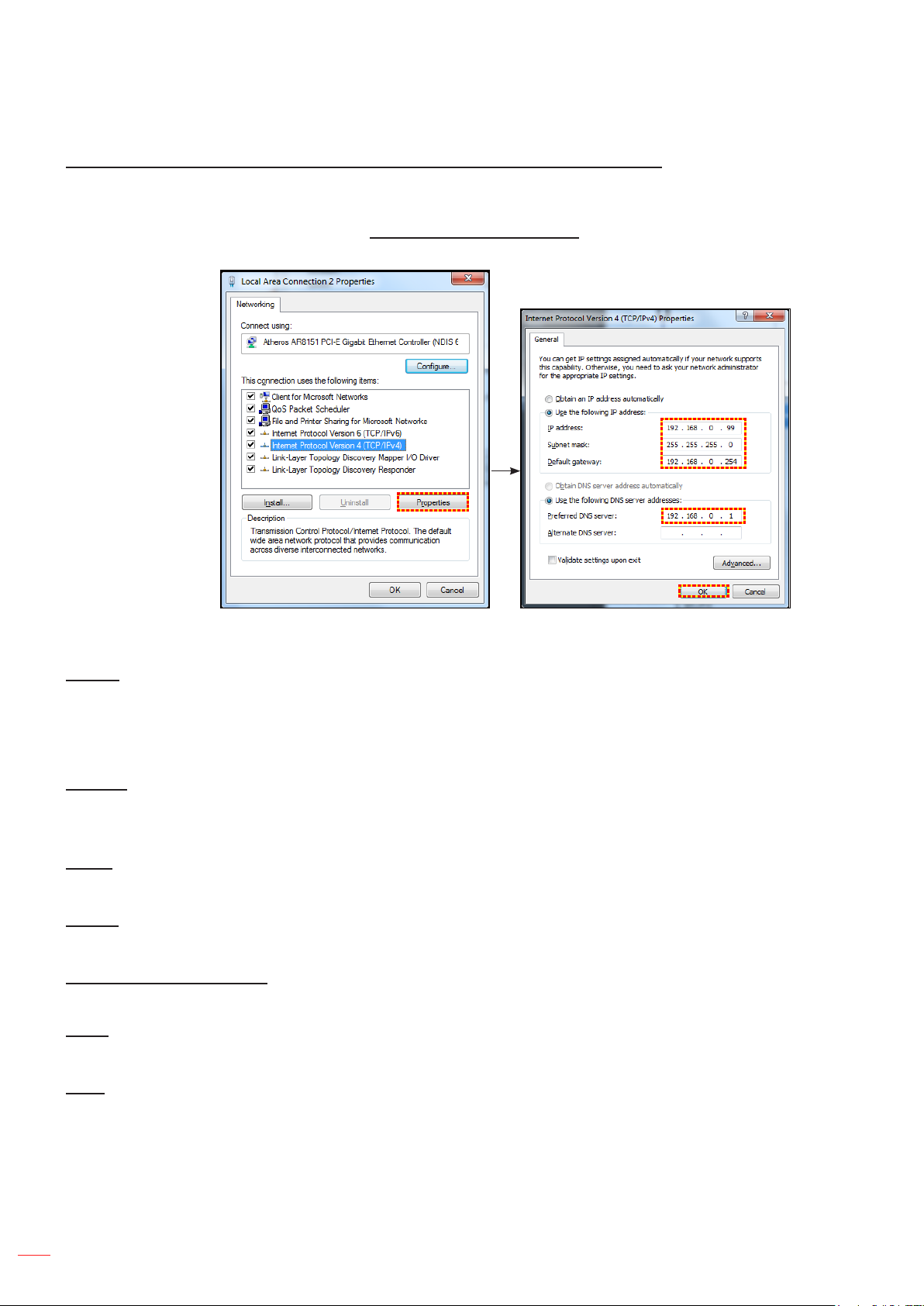

Tworzenie bezpośredniego połączenia pomiędzy komputerem a projektorem*
1. Wybierz dla ustawienia DHCP projektora opcję „Wył.”.
2. Skonguruj adres IP, maska podsieci, brama i ustawienia DNS projektora („Sieć > LAN”).
3. Otwórz w komputerze PC stronę Centrum sieci i udostępniania i przypisz komputerowi PC identyczne parametry sieci, jak ustawione w projektorze. Kliknij przycisk „OK” w celu zapisania parametrów.
4. Otwórz przeglądarkę sieci web w komputerze PC i wpisz w polu URL adres IP, przypisany w kroku 3. Następnie naciśnij przycisk „Wprowadź”.
Resetuj
Resetowanie wszystkich wartości parametrów sieci LAN.

Menu sterowania siecią

Crestron
Użyj tej funkcji do wyboru funkcji sieci (port: 41794).
Dalsze informacje można uzyskać pod adresem http://www.crestron.com i www.crestron.com/getroomview.
Extron
Użyj tej funkcji do wyboru funkcji sieci (port: 2023).
PJ Link
Użyj tej funkcji do wyboru funkcji sieci (port: 4352).
Wykrywanie urządzenia AMX
Użyj tej funkcji do wyboru funkcji sieci (port: 9131).
Telnet
Użyj tej funkcji do wyboru funkcji sieci (port: 23).
HTTP
Użyj tej funkcji do wyboru funkcji sieci (port: 80).
Polski
46
Page 47
USTAWIENIE I INSTALACJA

Menu Ustawienia - Ustawienia sterowania przez sieć

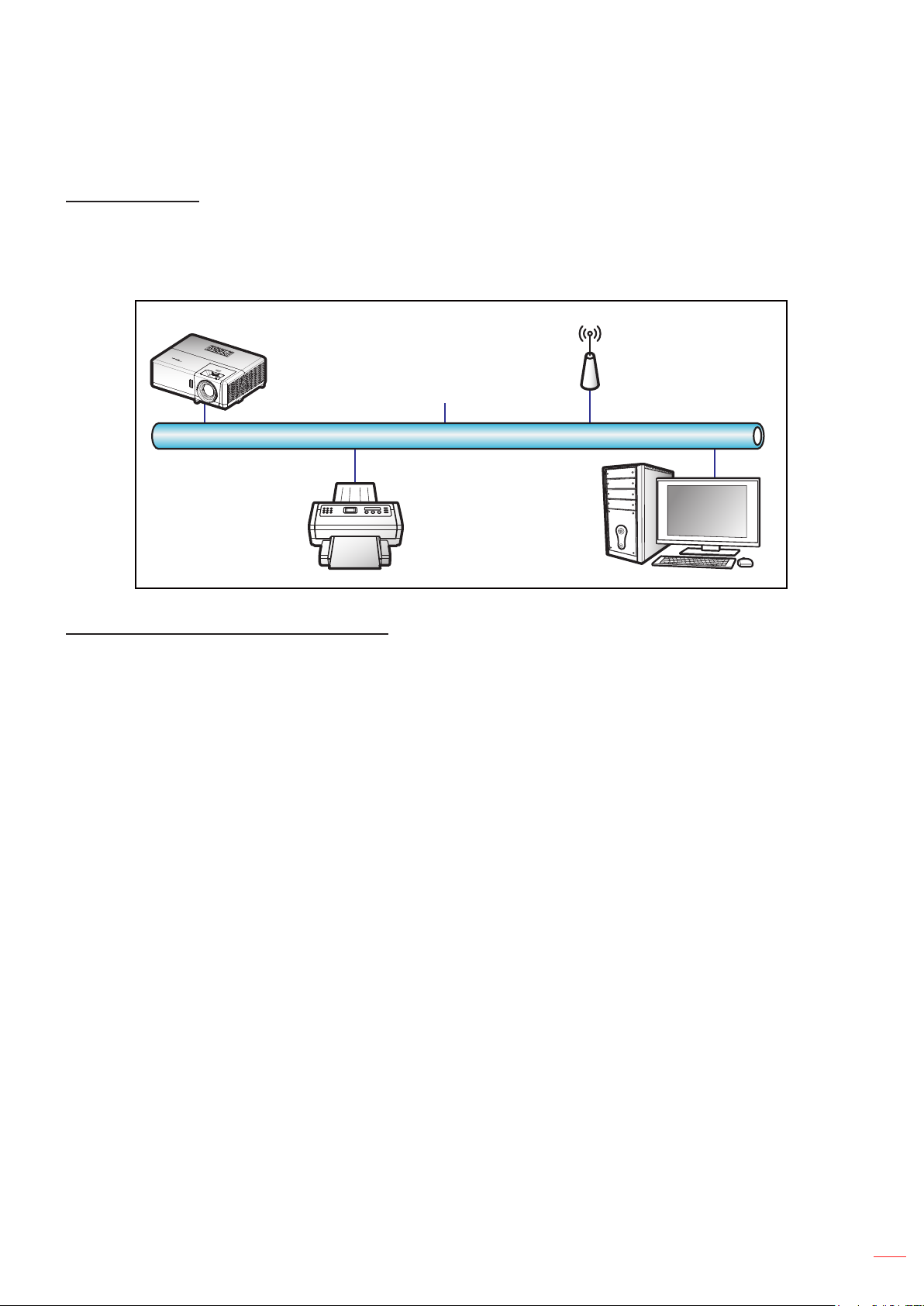

Funkcja LAN_RJ45
W celu zapewnienia uproszczonej i łatwej obsługi w projektorze dostępne są różne funkcje sieciowe i zdalnego zarządzania. Funkcja LAN / RJ45 projektora, przez sieć umożliwia zdalne zarządzanie: Ustawienia włączania/wyłączania zasilania, jasności i kontrastu. Można także wyświetlić informacje o stanie projektora, takie jak: Źródło wideo, Głos­Wyciszenie, itp.
Projektor
(Ethernet)
Funkcjonalności terminal przewodowego LAN
Ten projektor może być sterowany przy użyciu komputera PC (laptopa) lub innego urządzenia zewnętrznego z portem LAN / RJ45 i zgodnego z Crestron / Extron / AMX (Wykrywanie urządzenia) / PJLink.
Crestron jest zarejestrowanym znakiem towarowym Crestron Electronics, Inc. z USA.
Extron jest zarejestrowanym znakiem towarowym Extron Electronics, Inc. w USA.
AMX jest zarejestrowanym znakiem towarowym AMX LLC w USA.
PJLink wystąpiła o znak handlowy i zarejestrowanie logo w Japonii, USA oraz innych krajach przez JBMIA.
Projektor obsługiwany jest specycznymi poleceniami sterownika Crestron Electronics oraz związanego programowania, przykładowo RoomView®.
http://www.crestron.com/
Projektor jest przystosowany do obsługi urządzeń Extron w celach referencyjnych.
http://www.extron.com/
Projektor jest obsługiwany przez AMX ( Device Discovery).
http://www.amx.com/
Projektor obsługuje wszystkie polecenia PJLink Class1 (Version 1.00).
http://pjlink.jbmia.or.jp/english/
Bardziej szczegółowe informacje o różnych typach urządzeń zewnętrznych, które można podłączyć do portu LAN/RJ45 i stosować do zdalnego sterowania projektorem, jak również obsługiwane polecenia dla takich urządzeń zewnętrznych dostępne są w dziale pomocy technicznej.
Polski 47
Page 48
USTAWIENIE I INSTALACJA

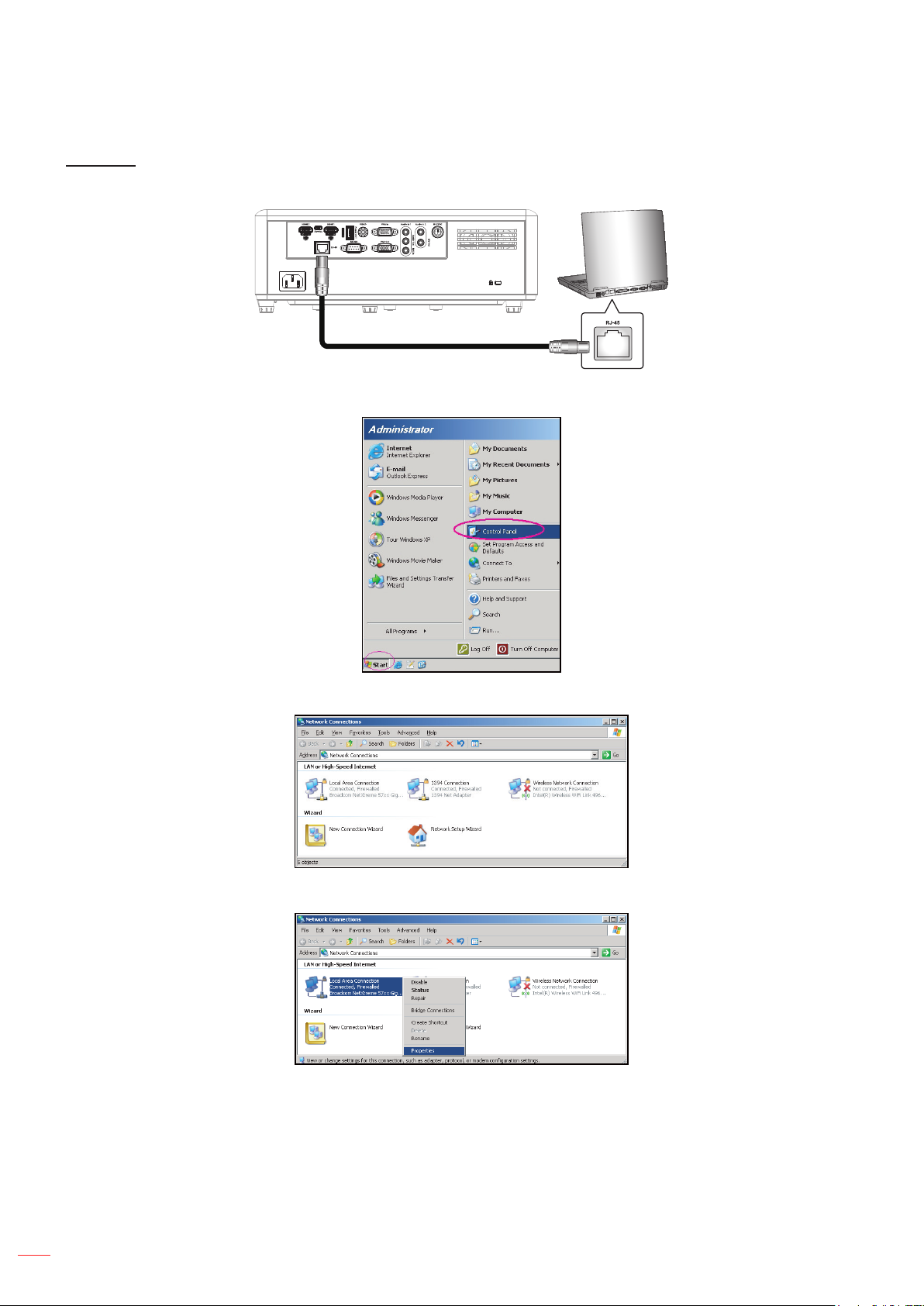

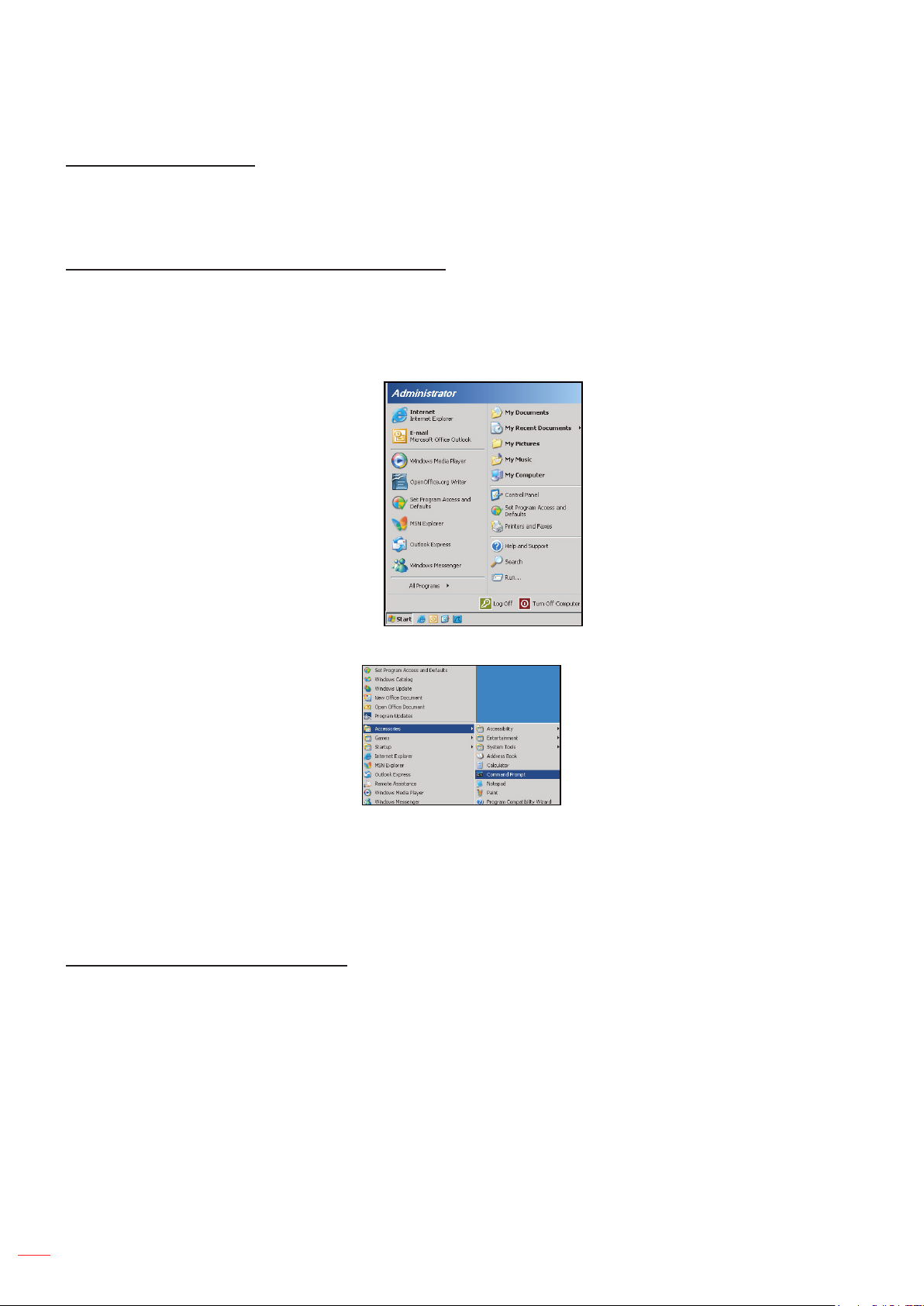

LAN RJ45
1. Podłącz kable RJ45 do gniazda RJ45 projektora i komputera (laptopa).
2. Na komputerze (laptopie) wybierz kolejno pozycje Start > Panel sterowania > Połączenia sieciowe.
3. Kliknij prawym przyciskiem myszy pozycję Połączenie lokalne i wybierz polecenie Właściwości.
4. W oknie Właściwości wybierz kartę Ogólne, a następnie wybierz pozycję Protokół internetowy (TCP/IP).
48
Polski
Page 49
USTAWIENIE I INSTALACJA

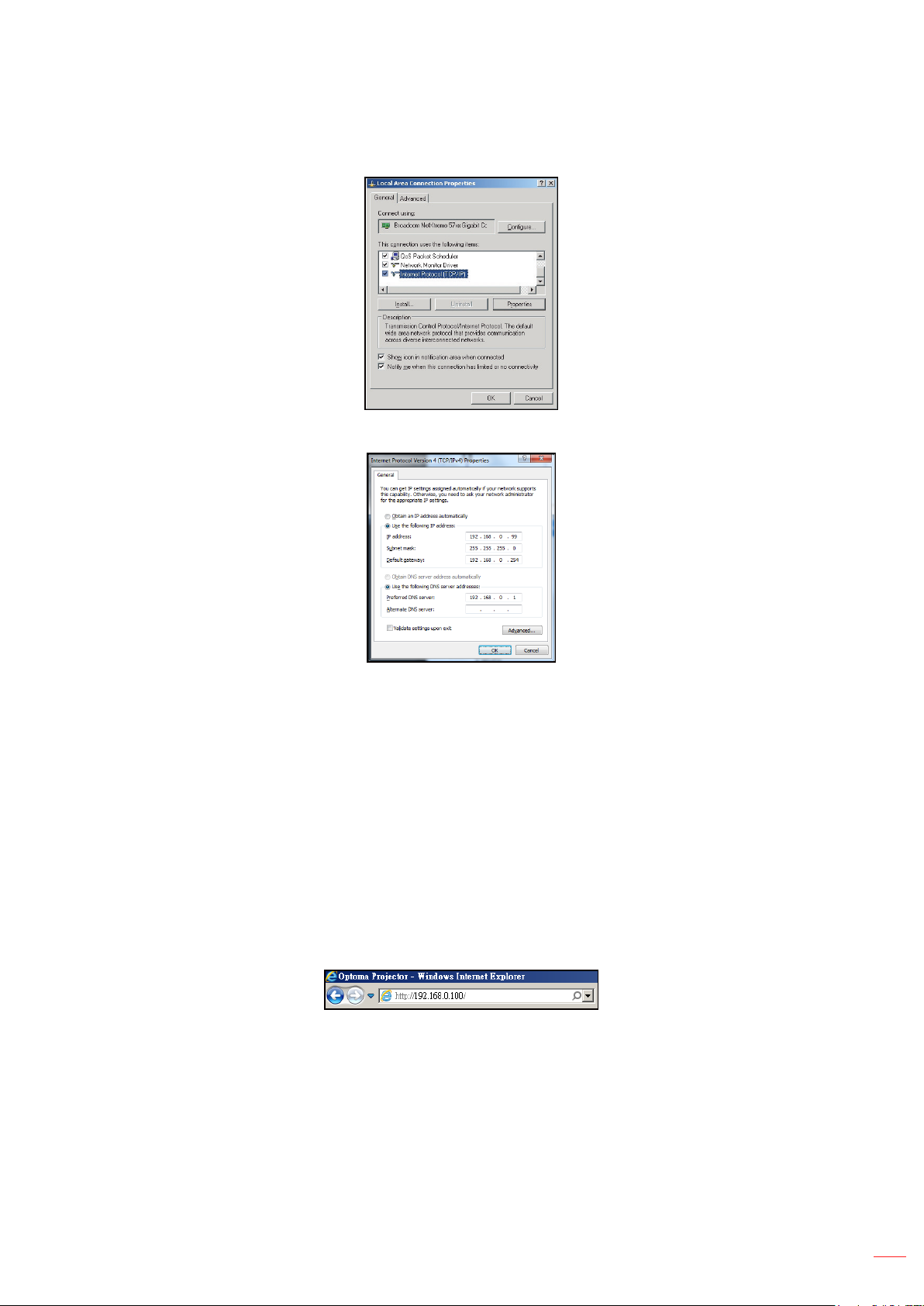

5. Kliknij pozycję „Właściwości”.
6. Wpisz adres IP i maskę podsieci, a następnie naciśnij przycisk „OK”.
7. Naciśnij przycisk „Menu” na projektorze.
8. Wybierz w projektorze kolejno pozycje Sieć > LAN.
9. Wprowadź poniższe parametry połączenia:
± DHCP: Wył.
± Adres IP: 192.168.0.100
± Maska podsieci: 255.255.255.0
± Brama: 192.168.0.254
± DNS: 192.168.0.51
10. Naciśnij przycisk „Wprowadź”, aby potwierdzić ustawienia.
11. Otwórz przeglądarkę internetową, na przykład Microsoft Internet Explorer lub Google Chrome.
12. W pasku adresu wpisz adres IP projektora: 192.168.0.100.
13. Naciśnij przycisk „Wprowadź”.
Polski 49
Page 50
USTAWIENIE I INSTALACJA
Projektor jest ustawiony do zdalnego zarzadzania. Funkcja LAN / RJ45 wyświetla następująco:

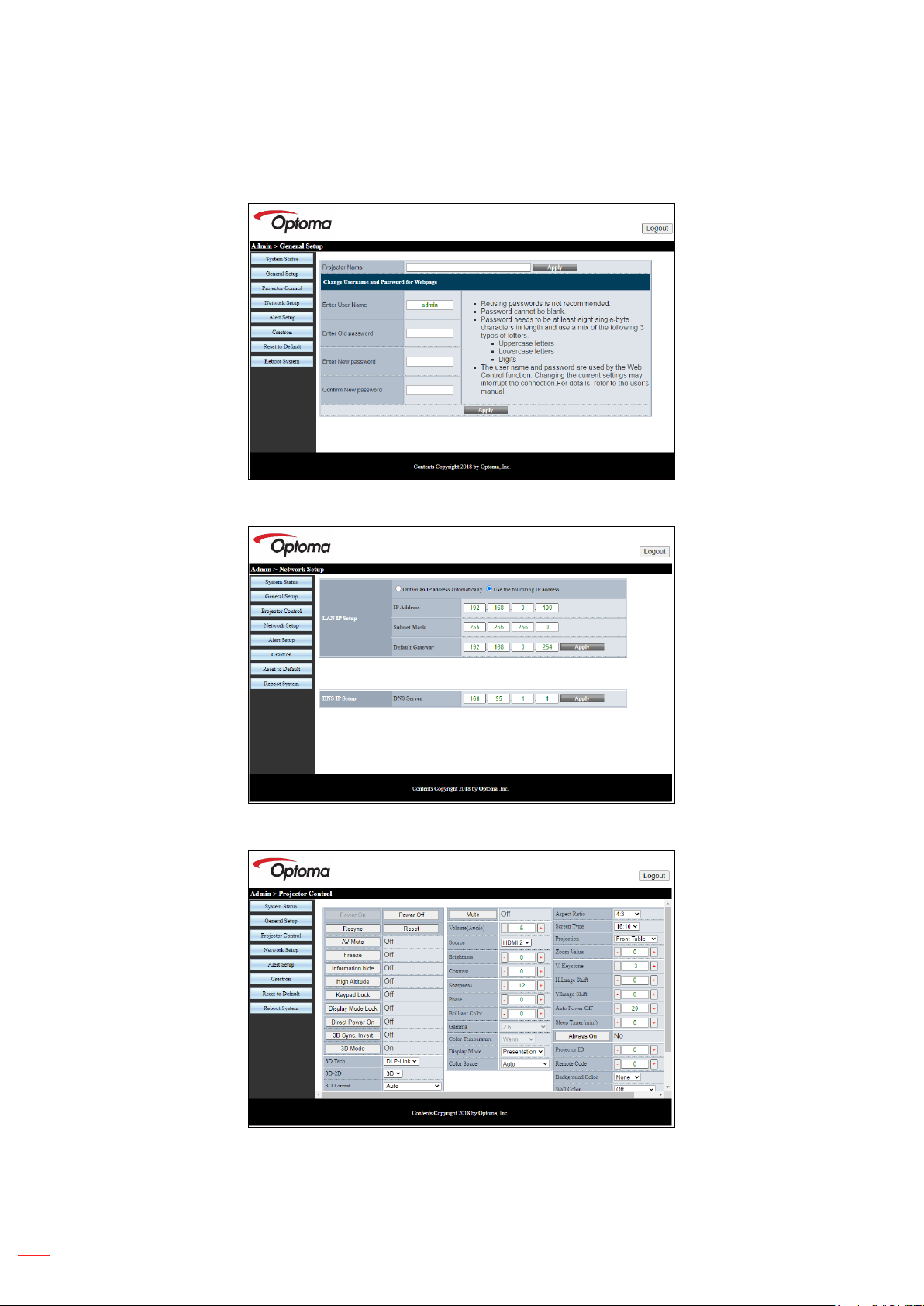

Ustawienie ogólne
Ustawienia sieci
50
Sterowanie projektorem
Polski
Page 51
USTAWIENIE I INSTALACJA

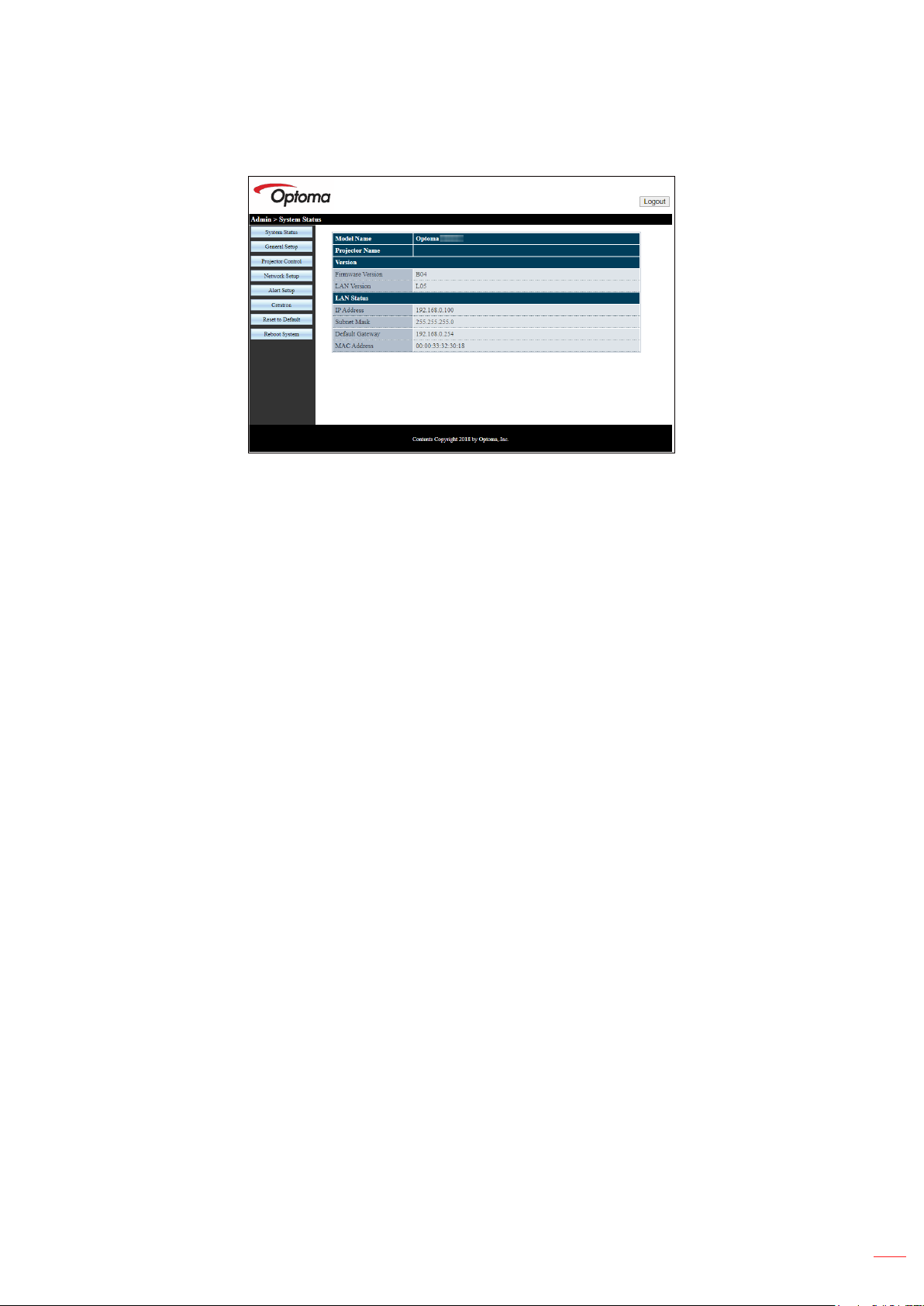

Status systemu
Polski 51
Page 52
USTAWIENIE I INSTALACJA
RS232 przez funkcję Telnet
Istnieje alternatywny sposób sterowania poleceniami RS232 w projektorze, tzw. „RS232 przez TELNET” dla interfejsu LAN/RJ45.
Uwaga: Pełną listę poleceń RS232, można uzyskać w instrukcji użytkownika RS232 na naszej stronie internetowej.
Przewodnik szybkiego startu dla „RS232 przez Telnet”
Sprawdź i uzyskaj adres IP w menu ekranowym projektora.
Upewnij się, że komputer / laptop ma dostęp do strony internetowej projektora.
Upewnij się, że ustawienie „Zapora systemu Windows” jest wyłączone w przypadku ltrowania wyjściowego
funkcji „TELNET” przez komputer / laptop.
1. Wybierz Start > Wszystkie programy > Akcesoria > Wiersz poleceń.
2. Wprowadź polecenie w następującym formacie:
± telnet ttt.xxx.yyy.zzz 23 (naciśnięty przycisk „Wprowadź”) ± (ttt.xxx.yyy.zzz: Adres IP projektora)
3. Gdy połączenie Telnet będzie gotowe i użytkownik może wprowadzać polecenia RS232, po naciśnięciu przycisku „Wprowadź”, będzie działać polecenie RS232.
Specykacja dla „RS232 przez TELNET”:
1. Telnet: TCP.
2. Port Telnet: 23 (w celu uzyskania dodatkowych informacji prosimy o kontakt z przedstawicielem lub zespołem serwisowym).
3. Narzędzie Telnet: Windows „TELNET.exe” (tryb konsoli).
4. Rozłączenie dla sterowania “RS232 przez TELNET”, zwykle: Zamknij
5. Narzędzie Windows Telnet bezpośrednio po uzyskaniu gotowości połączenia TELNET.
± Ograniczenie 1 dla sterowania przez Telnet: dla kolejnego obciążenia sieci w aplikacji sterowania
Telnet, dostępnych jest mniej niż 50 bajtów.
52
± Ograniczenie 2 dla sterowania przez Telnet: dla jednego kompletnego polecenia RS232 dla
sterowania przez Telnet, dostępnych jest mniej niż 26 bajtów.
± Ograniczenie 3 dla sterowania Telnet: Minimalne opóźnienie dla kolejnego polecenia RS232 musi
być większe niż 200 (ms).
Polski
Page 53
USTAWIENIE I INSTALACJA

Menu informacji

Menu informacji
Wyświetlanie informacji o projektorze, jak przedstawiono poniżej:
Regulatory
Serial Number
Źródło
Rozdzielczość
Częstotliwość odświeżania
Tryb wyświetlania
Tryb zasilania (czuwanie)
Licznik źródła światła
Stan sieci
Adres IP
ID projektora
Tryb jasności
Wersja FW
Polski 53
Page 54

KONSERWACJA

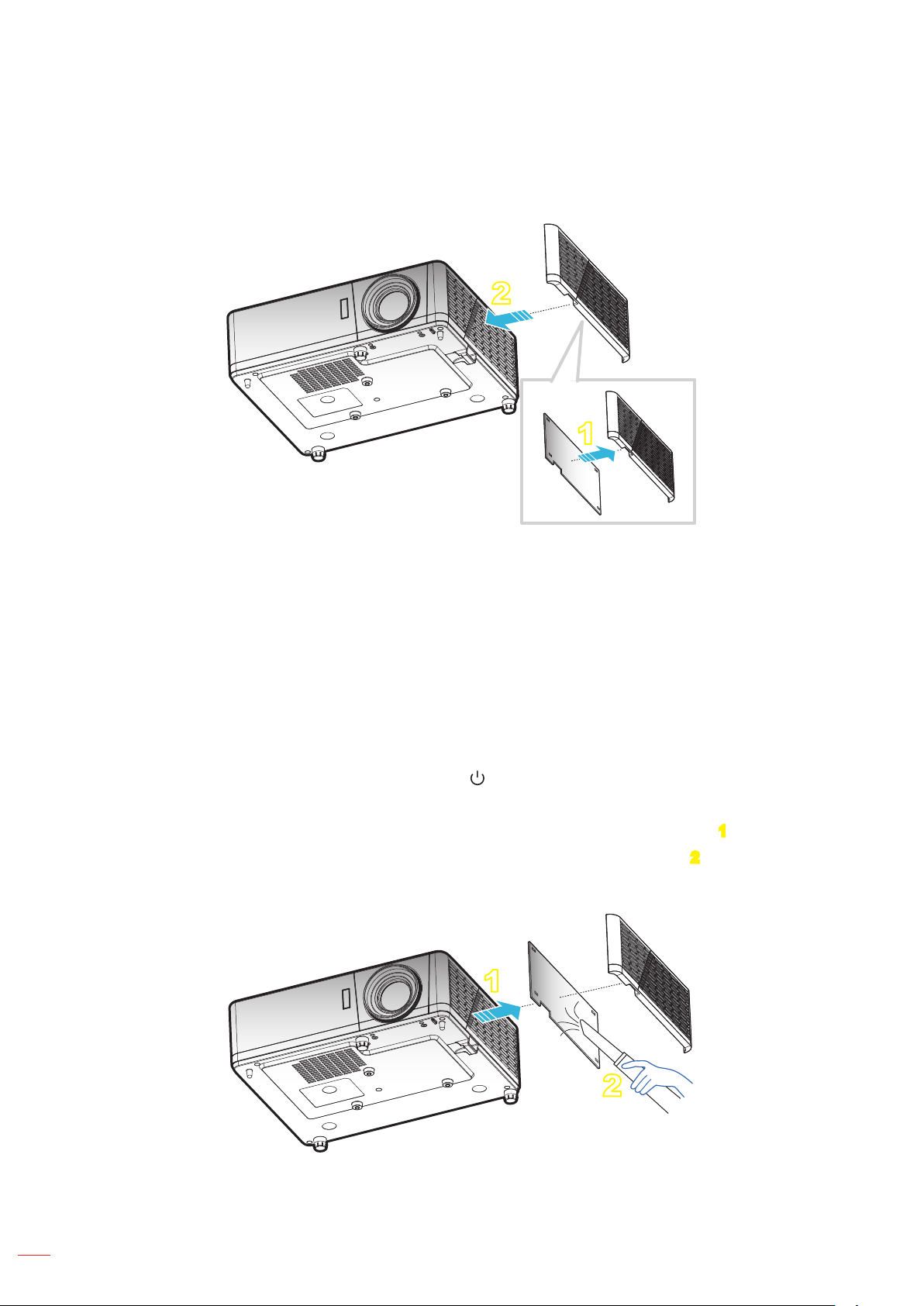

Instalacja i czyszczenie ltra przeciwpyłowego
Instalacja ltra przeciwpyłowego
2
1
Uwaga:
Filtry przeciwpyłowe są dostarczane tylko z niektórymi modelami w wybranych regionach, gdzie występuje
nadmierne zapylenie.
Nie są dostępne w Ameryce Północnej lub w Europie. Mogą być one dostępne do zakupienia w wybranych regionach. Odwiedź naszą stronę internetową, aby
sprawdzić dalsze, szczegółowe informacje o dostarczanych akcesoriach.
Czyszczenie ltra przeciwpyłowego
Zalecamy czyszczenie ltra przeciwpyłowego co trzy miesiące. Należy go czyścić częściej, jeżeli projektor jest używany w zapylonym środowisku.
Procedura:
1. Wyłącz zasilanie projektora, naciskając przycisk naklawiaturze projektora lub na pilocie.
2. Odłącz przewód zasilający.
3. Przesuń uchwyt ltra przeciwpyłowego w dół, aby wyjąć go w dolnej części projektora. 1
4. Wyjmij ostrożnie ltra powietrza. Następnie oczyść lub wymień ltr przeciwpyłowy. 2
5. W celu instalacji ltra przeciwpyłowego, należy wykonać poprzednie czynności w kolejności odwrotnej.
1
54
2
Polski
Page 55

INFORMACJE DODATKOWE

Zgodne rozdzielczości

Analogowy
B0/Ustanowione taktowanie B0/Standardowy taktowanie B0/Szczegółowe taktowanie B1/Szczegółowe taktowanie
720 x 400 przy 70Hz 800 x 600 przy 120Hz 1920 x 1080 przy 60Hz 1366 x 768 przy 60Hz 640 x 480 przy 60Hz 1024 x 768 przy 120Hz 1280 x 800 przy 120Hz 640 x 480 przy 66,6(67)Hz 1280 x 800 przy 60Hz 1920 x 1200 przy 60Hz 640 x 480 przy 72Hz 1280 x 1024 przy 60Hz 640 x 480 przy 75Hz 1280 x 720 przy 60Hz 800 x 600 przy 56Hz 640 x 480 przy 120Hz 800 x 600 przy 60Hz 800 x 600 przy 72Hz 800 x 600 przy 75Hz 832 x 624 przy 75Hz 1024 x 768 przy 60Hz 1024 x 768 przy 70Hz 1024 x 768 przy 75Hz 1280 x 1024 przy 75Hz 1152 x 870 przy 75Hz
HDMI 1.4
B0/Ustanowione
taktowanie
720 x 400 przy 70Hz 1280 x 720 przy 60Hz 640 x 480 przy 60Hz 1280 x 800 przy 60Hz 720 x 480p 4:3 przy 60Hz 1366 x 768 przy 60Hz 640 x 480 przy 66,6(67)Hz 640 x 480 przy 72Hz 640 x 480 przy 120Hz 1280 x 720p 16:9 przy 60Hz 640 x 480 przy 75Hz 800 x 600 przy 120Hz 1920 x 1080i 16:9 przy 60Hz 800 x 600 przy 56Hz 800 x 600 przy 60Hz 800 x 600 przy 72Hz 800 x 600 przy 75Hz 720 x 576p 4:3 przy 50Hz 832 x 624 przy 75Hz 720 x 576p 16:9 przy 50Hz 1024 x 768 przy 60Hz 1280 x 720p 16:9 przy 50Hz 1024 x 768 przy 70Hz 1920 x 1080i 16:9 przy 50Hz 1024 x 768 przy 75Hz 720(1440) x 576i 4:3 przy 50Hz 1280 x 1024 przy 75Hz 720(1440) x 576i 16:9 przy 50Hz 1152 x 870 przy 75Hz 1920 x 1080p 16:9 przy 50Hz
B0/Standardowy
taktowanie
1280 x 1024 przy 60Hz
1024 x 768 przy 120Hz 1280 x 800 przy 120Hz 1920 x 1200 przy 60Hz
B0/Szczegółowe
taktowanie
1920 x 1080 przy 60Hz
B1/Tryb wideo
640 x 480p 4:3 przy 60Hz
720 x 480p 16:9 przy 60Hz
720(1440) x 480i 4:3 przy 60Hz 720(1440) x 480i 16:9 przy 60Hz 1920 x 1080p 16:9 przy 60Hz
1920 x 1080p 16:9 przy 24Hz 1920 x 1080p 16:9 przy 30Hz 3840 x 2160p 16:9 przy 24Hz 3840 x 2160p 16:9 przy 25Hz 3840 x 2160p 16:9 przy 30Hz 4096 x 2160p 256:135 przy 24Hz 4096 x 2160p 256:135 przy 25Hz 4096 x 2160p 256:135 przy 30Hz
B1/Szczegółowe
taktowanie
1920 x 1080 przy 60Hz
1920 x 1200 przy 60Hz
Polski 55
Page 56
INFORMACJE DODATKOWE
HDMI 2.0
B0/Ustanowione
taktowanie
720 x 400 przy 70Hz 1280 x 720 przy 60Hz 640 x 480 przy 60Hz 1280 x 800 przy 60Hz 720 x 480p 4:3 przy 60Hz 1366 x 768 przy 60Hz 640 x 480 przy 66,6(67)Hz 640 x 480 przy 72Hz 640 x 480 przy 120Hz 1280 x 720p 16:9 przy 60Hz 640 x 480 przy 75Hz 800 x 600 przy 120Hz 1920 x 1080i 16:9 przy 60Hz 800 x 600 przy 56Hz 800 x 600 przy 60Hz 800 x 600 przy 72Hz 800 x 600 przy 75Hz 720 x 576p 4:3 przy 50Hz 832 x 624 przy 75Hz 720 x 576p 16:9 przy 50Hz 1024 x 768 przy 60Hz 1280 x 720p 16:9 przy 50Hz 1024 x 768 przy 70Hz 1920 x 1080i 16:9 przy 50Hz 1024 x 768 przy 75Hz 720(1440) x 576i 4:3 przy 50Hz 1280 x 1024 przy 75Hz 720(1440) x 576i 16:9 przy 50Hz 1152 x 870 przy 75Hz 1920 x 1080p 16:9 przy 50Hz
B0/Standardowy
taktowanie
1280 x 1024 przy 60Hz
1024 x 768 przy 120Hz 1280 x 800 przy 120Hz 1920 x 1200 przy 60Hz
B0/Szczegółowe
taktowanie
1920 x 1080 przy 60Hz
B1/Tryb wideo
640 x 480p 4:3 przy 60Hz
720 x 480p 16:9 przy 60Hz
720(1440) x 480i 4:3 przy 60Hz 720(1440) x 480i 16:9 przy 60Hz 1920 x 1080p 16:9 przy 60Hz
1920 x 1080p 16:9 przy 24Hz 1920 x 1080p 16:9 przy 30Hz 3840 x 2160p 16:9 przy 24Hz 3840 x 2160p 16:9 przy 25Hz 3840 x 2160p 16:9 przy 30Hz 3840 x 2160p 16:9 przy 50Hz 3840 x 2160p 16:9 przy 60Hz 4096 x 2160p 256:135 przy 24Hz 4096 x 2160p 256:135 przy 25Hz 4096 x 2160p 256:135 przy 30Hz 4096 x 2160p 256:135 przy 50Hz 4096 x 2160p 256:135 przy 60Hz
B1/Szczegółowe
taktowanie
1920 x 1080 przy 60Hz
Uwaga: Wejście 4K i port HDMI 2.0 – Funkcja wejścia 4K umożliwia projektorowi “akceptację” sygnałów 4K i 4K HDR,
a następnie ich wyprowadzanie z natywną rozdzielczością projektora 1080p HDR. Podczas synchronizacji sygnału, podczas oglądania treści 4K lub 4K HDR, będzie wyświetlane 3840x2160. Przy maksymalnej rozdzielczości projektora 3840x2160, NATYWNA rozdzielczość to 1920x1080 (1080p).
Polski
56
Page 57
INFORMACJE DODATKOWE
Zgodność wideo True 3D
Taktowanie wejścia 1280 x 720P przy 50Hz Top-and-Bottom
1280 x 720P przy 60Hz Top-and-Bottom
Wejście HDMI
1.4a 3D
Rozdzielczość wejściowa
1280 x 720P przy 50Hz Pakowanie klatek 1280 x 720P przy 60Hz Pakowanie klatek 1920 x 1080i przy 50Hz Side-by-Side (Połowiczne) 1920 x 1080i przy 60Hz Side-by-Side (Połowiczne) 1920 x 1080P przy 24Hz Top-and-Bottom 1920 x 1080P przy 24Hz Pakowanie klatek 1920 x 1080i przy 50Hz 1920 x 1080i przy 60Hz 1280 x 720P przy 50Hz 1280 x 720P przy 60Hz 800 x 600 przy 60Hz 1024 x 768 przy 60Hz 1280 x 800 przy 60Hz 1920 x 1080i przy 50Hz 1920 x 1080i przy 60Hz 1280 x 720P przy 50Hz 1280 x 720P przy 60Hz 800 x 600 przy 60Hz 1024 x 768 przy 60Hz 1280 x 800 przy 60Hz
480i HQFS
Side-by-Side (Połowiczne)
Top-and-Bottom Tryb TAB jest włączony
Tryb SBS jest włączony
Format 3D to Sekwencyjne klatk.
Uwaga:
Jeżeli wejście 3D to 1080p przy 24 Hz, DMD powinno odtwarzać z integralnym obrazem wielokrotnym w
trybie 3D.
Obsługa NVIDIA 3DTV Play, jeśli nie ma opłat patentowych dla Optoma. 1080i przy 25 Hz i 720p przy 50 Hz będą działać w 100 Hz; 1080p przy 24 Hz będzie działać w 144 Hz;
pozostałe taktowania 3D będą działać w 120 Hz.
Polski 57
Page 58
INFORMACJE DODATKOWE

Wielkość obrazu i odległość projekcji

Przekątna
ekranu
(16:9)
20,2 0,45 0,25 17,61 9,9 Nd. 1,0 Nd. 3,28 0,04 1,57 0,00 0,00
40 0,89 0,5 34,86 19,6 1,2 2,0 3,94 6,56 0,08 3,15 0,00 0,00 50 1,11 0,62 43,58 24,5 1,6 2,5 5,25 8,20 0,10 3,94 0,00 0,00 60 1,33 0,75 52,29 29,4 1,9 3,0 6,23 9,84 0,12 4,72 0,00 0,00 70 1,55 0,87 61,01 34,3 2,2 3,5 7,22 11,48 0,14 5,51 0,00 0,00 80 1,77 1 69,73 39,2 2,5 4,0 8,20 13,12 0,16 6,30 0,00 0,00
90 1,99 1,12 78,44 44,1 2,8 4,5 9,19 14,76 0,18 7,09 0,00 0,00 100 2,21 1,25 87,16 49 3,1 5,0 10,17 16,40 0,19 7,48 0,00 0,00 120 2,66 1,49 104,59 58,8 3,7 6,0 12,14 19,69 0,24 9,45 0,00 0,00
150 3,32 1,87 130,74 73,5 4,7 7,4 15,42 24,28 0,30 11,81 0,00 0,00 180 3,98 2,24 156,88 88,2 5,6 8,9 18,37 29,20 0,36 14,17 0,00 0,00
200 4,43 2,49 174,32 98,1 6,2 9,9 20,34 32,48 0,40 15,75 0,00 0,00 250 5,53 3,11 217,89 122,6 7,8 Nd. 25,59 Nd. 0,50 19,69 0,00 0,00
320,4 7,09 3,99 279,25 157,1 10,0 Nd. 32,81 Nd. 0,64 25,20 0,00 0,00
Szerokość Wysokość Szerokość Wysokość
Rozmiar ekranu (S x W) Dystans projekcji (G)
(m) (cale) (m) (stopy)
Szeroki Tele Szeroki Tele
Przesunięcie
(Hd)
(m)
(cale)
maks.
maks.
Przesunięcie
(Hd)
(m)
min.
Uwaga: Współczynnik powiększenia: 1,6x
(cale)
min.
Widok z góry
Widok z boku
Dystans projekcji (G)
Dystans projekcji (G)
Ekran
Ekran
Ekran (S)
Wysokość
Ekran (W)
Przesunięcie (Hd)
Przekątna
Szerokość
58
Polski
Page 59
INFORMACJE DODATKOWE

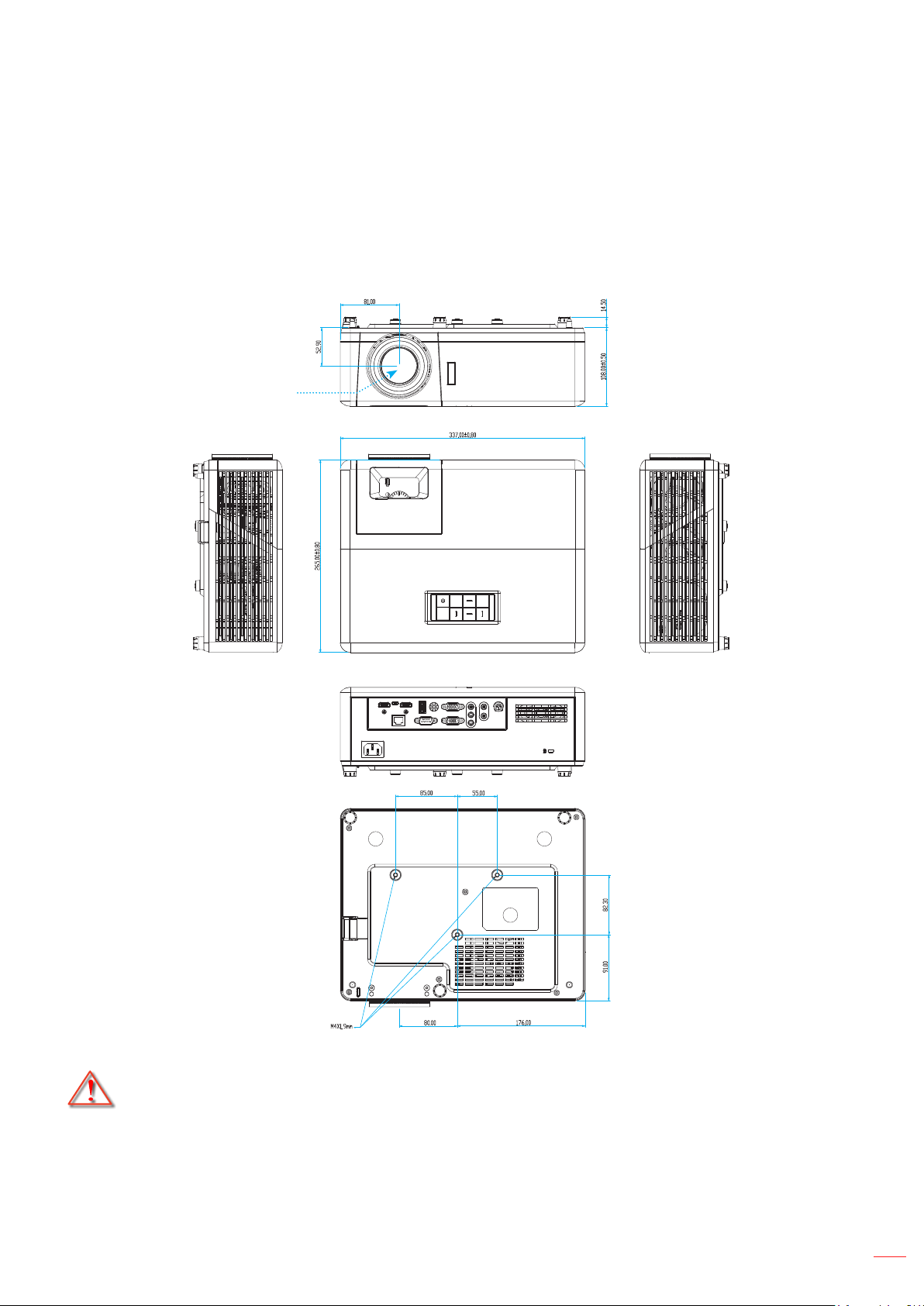

Wymiary projektora i instalacja zaczepu sutowego
1. Aby zapobiec uszkodzeniu projektora należy używać zestawu do montażu sutowego Optoma.
2. W celu zastosowania zestawu do montażu sutowego innych rm należy upewnić się, że śruby do połączenia zestawu z projektorem spełniają następujące specykacje:
Typ śruby: M4*0,7P*10mm
Minimalna długość śruby: 10mm
Obiektyw
Jednostka: mm
Uwaga: Należy pamiętać, że uszkodzenie spowodowane nieprawidłową instalacją spowoduje unieważnienie gwarancji.
Ostrzeżenie:
Po zakupieniu zestawu do montażu sutowego z innej rmy należy sprawdzić, czy używany jest
prawidłowy rozmiar śruby. Rozmiary śrub zależą od grubości płyty montażowej.
Należy zachować co najmniej 10 cm odstępu pomiędzy sutem i dolną cześcią projektora. Należy unikać instalowania projektora w pobliżu źródła ciepła.
Polski 59
Page 60
INFORMACJE DODATKOWE

Kody pilota 1

Power Switch
Freeze
L
Enter
-
Page
Keystone Volume
-
+
1 2
4
HDMI5VGA6Video
7
User18User29User3
Source
Page+Laser
-
Menu33D
0
Resync
Power Switch
Freeze
R
+
L
Enter
-
Page
Keystone Volume
-
+
1 2
4
HDMI5VGA6Video
7
User18User29User3
Source
Page+Mode
-
Menu33D
0
Resync
R
+
Przycisk
Kod
przycisku
Denicja przycisku
drukowania
Opis
Zasilanie Wł/Wył zasilania Naciśnij, aby wł/wył projektor.
Przełącznik Przełącznik
Wyświetl pusty/ wyciszenie audio
Naciśnij, aby przełączyć mysz USB na wł/ wył.
Naciśnij, aby ukryć/pokazać obraz ekranowy i wył/wł audio.
Zatrzymaj Zatrzymaj Naciśnij, aby zatrzymać obraz projektora.
Wyciszenie
Kliknięcie lewym przyciskiem myszy
Kliknięcie prawym przyciskiem myszy
L L Użyj, jako lewego kliknięcia myszą.
R R Użyj, jako prawego kliknięcia myszą.
Naciśnij w celu chwilowego wyłączenia/ włączenia audio.
Strzałka do góry
Cztery kierunkowe przyciski wyboru
Strzałka w lewo
Strzałka w prawo
Użyj do wyboru elementów lub wykonania regulacji wybranych parametrów.
Strzałka w dół
Wprowadź
Wprowadź Wprowadź
Potwierdzenie wyboru elementu.
Strona - Strona - Naciśnij, aby przewinąć o stronę w dół.
60
Polski
Page 61
INFORMACJE DODATKOWE
-
+
-
+
Przycisk
Laserowy
Kod
przycisku
Nie
dotyczy
Tryb Tryb
Denicja przycisku
drukowania
Opis
Laserowy Użyj jako wskaźnika laserowego.
Naciśnij, aby przełączyć włączenie lub wyłączenie opcji Tryb wyświetlania.
Strona + Strona + Naciśnij, aby przewinąć o stronę w górę.
Naciśnij w celu regulacji zniekształcenia obrazu spowodowanego nachyleniem projektora.
Naciśnij w celu zwiększenia/zmniejszenia głośności.
Naciśnij w celu zmiany proporcje
obrazu wyświetlanego obrazu.
Użyj jako przycisku numerycznego „1”.
Trapez
Głośność
Współczynnik kształtu / 1
Trapez +
Trapez -
Głośność +
Głośność -
/ 1
Naciśnij, aby wyświetlić lub zakończyć
Menu / 2 Menu / 2
wyświetlanie menu ekranowego (OSD) projektora.
Użyj jako przycisku numerycznego „2”. Naciśnij w celu ręcznego wyboru tryb
3D / 3 3D/3
3D, dopasowanego do treści 3D.
Użyj jako przycisku numerycznego „3”.
HDMI / 4 HDMI/4
VGA / 5 VGA/5
Naciśnij, w celu wyboru źródła HDMI. Użyj jako przycisku numerycznego „4”. Naciśnij, w celu wyboru źródła VGA. Użyj jako przycisku numerycznego „5”.
Video / 6 Wideo / 6 Użyj jako przycisku numerycznego „6”.
Przyciski deniowane przez
użytkownika. Sprawdź ustawienia na stronie 42.
Użyj jako przycisków numerycznych
odpowiednio „7”, „8” i „9”.
Użytkownika 1 / 7; Użytkownika 2 / 8; Użytkownika 3 / 9
Użytkownika 1/7 Użytkownika 2/8
Użytkownika 3/9
Źródło Źródło Naciśnij, aby wybrać sygnał wejścia.
Naciśnij w celu automatycznej
Tryb jasności / 0
/ 0
regulacji jasności obrazu, dla uzyskania optymalnego kontrastu.
Użyj jako przycisku numerycznego „0”.
Resynchronizacja Re-Sync
Naciśnij w celu automatycznej synchronizacji projektora ze źródłem wejścia.
Polski 61
Page 62
INFORMACJE DODATKOWE

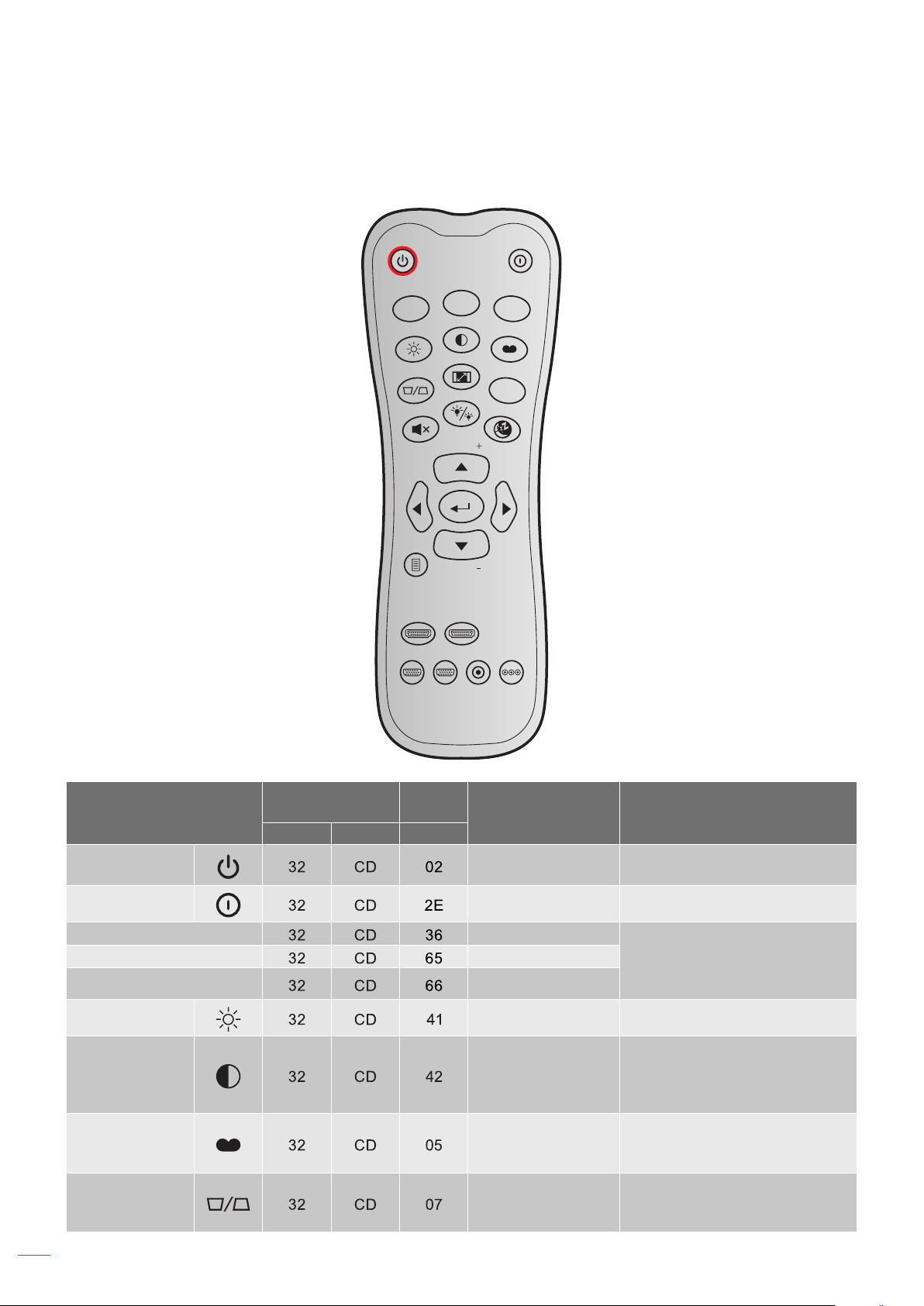

Kody pilota 2

ON
User1
Brightness
Keystone
Mute
Source
Menu
HDMI1
VGA1
OFF
User2
Contrast
Aspect ratio
Volume
Volume
HDMI2
VGA2 Video YPbPr
DB
User3
Mode
3D
Sleep Timer
Re-sync
Przycisk
Włączenie zasilania
Kod
niestandardowy
Bajt 1 Bajt 2 Bajt 3
Kod
danych
Denicja przycisku
drukowania
Wł Naciśnij, aby włączyć projektor.
Opis
Wyłącz Wył Naciśnij, aby wyłączyć projektor.
Użytkownika1 User1 Użytkownika2 User2
Przyciski deniowane przez użytkownika. Sprawdź ustawienia na stronie 42 w
Użytkownika3 User3
celu wykonania ustawień.
Jasność Jasność Regulacja jasności obrazu.
Reguluje stopień różnicy
Kontrast Kontrast
pomiędzy najjaśniejszymi a najciemniejszymi obszarami obrazu.
Tryb wyświetlania
Tryb
Wybierz tryb wyświetlania zoptymalizowany dla różnych zastosowań. Patrz, strona 32.
Regulacja zniekształcenia
Trapez Trapez
obrazu spowodowanego nachyleniem projektora.
62
Polski
Page 63
INFORMACJE DODATKOWE

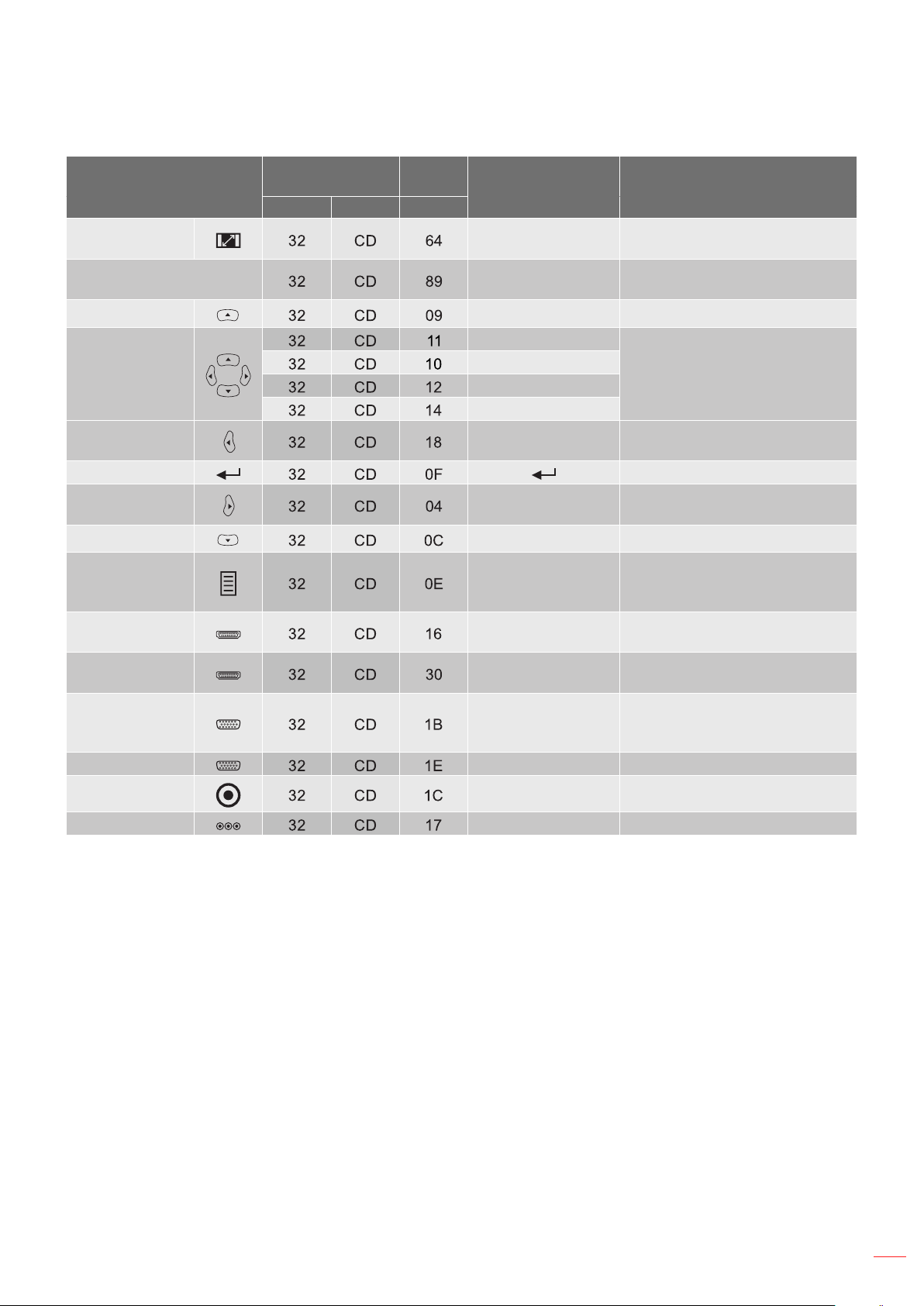

Kod
Przycisk
Proporcje obrazu Proporcje obrazu
3D 3D
Głośność + Głośność + Pozwala zwiększyć głośność.
Cztery klawisze kierunkowe
Źródło Źródło
Klawisz Enter Potwierdzenie wyboru elementu.
Resynchronizacja Resynchronizacja
Głośność - Głośność - Pozwala zmniejszyć głośność.
Menu Menu
HDMI 1 HDMI1
HDMI 2 HDMI2
VGA 1 VGA1
VGA 2 VGA2 Brak funkcji
niestandardowy
Bajt 1 Bajt 2 Bajt 3
Kod
danych
Denicja przycisku
drukowania
▲ ◄
► ▼
Opis
Naciśnij w celu zmiany proporcje obrazu wyświetlanego obrazu.
Ręczny wybór trybu 3D, dopasowanego do treści 3D.
Użyj ▲, ◄, ► lub ▼ do wyboru elementów lub wykonania regulacji wybranych elementów.
Naciśnij “Źródło”, aby wybrać sygnał wejścia.
Automatyczna synchronizacja projektora ze źródłem wejścia.
Wyświetla lub kończy wyświetlanie menu ekranowego projektora.
Naciśnij “HDMI1” w celu wyboru źródła ze złącza HDMI 1 .
Naciśnij “HDMI2” w celu wyboru źródła ze złącza HDMI 2 .
Naciśnij „VGA1”, aby wybrać źródło ze złącza wejściowego VGA.
Wideo Wideo Brak funkcji
YPbPr YPbPr Brak funkcji
Polski 63
Page 64
INFORMACJE DODATKOWE

Rozwiązywanie problemów

Po wystąpieniu problemów z działaniem projektora należy sprawdzić następujące informacje. Jeśli problem utrzymuje się należy skontaktować się z lokalnym dostawcą lub z punktem serwisowym.
Problemy związane z obrazem
Brak obrazu na ekranie
Sprawdź czy są prawidłowo i pewnie połączone wszystkie kable i połączenia zasilania, zgodnie z opisem w
części „Instalacja”.
Upewnij się, że szpilki złącza nie są wygięte lub złamane.
Upewnij się, że nie jest włączona funkcja „Wyciszenie”.
Brak ostrości obrazu
Obróć pierścień ostrości w prawo lub w lewo, aż do uzyskania wyraźnego i czytelnego obrazu. (Patrz strona
18).
Upewnij się, że ekran projekcji znajduje się w wymaganej odległości od projektora. (Patrz strona 58).
Rozciągnięty obraz przy wyświetlaniu tytułu DVD w formacie 16:9
Podczas odtwarzania anamorcznego DVD lub DVD 16:9, projektor pokaże najlepszy obraz w formacie
16:9, po stronie projektora.
Podczas odtwarzania tytułu DVD w formacie V-Stretch, należy zmienić format na V-Stretch w menu OSD
projektora.
Podczas odtwarzania tytułu DVD w formacie 4:3, należy zmienić format na 4:3 w menu OSD projektora.
Należy ustawić format wyświetlania odtwarzacza DVD na proporcje obrazu 16:9 (szeroki).
Obraz za mały lub za duży
Obróć dźwignię powiększenia zgodnie z ruchem wskazówek zegara lub przeciwnie do niego w celu
powiększenia lub zmniejszenia rozmiaru wyświetlanego obrazu. (Patrz strona 18).
Przysuń lub odsuń projektor od ekranu.
Naciśnij “Menu” w panelu projektora, przejdź do pozycji “Ekran → Proporcje obrazu”. Wypróbuj inne
ustawienia.
Nachylone boki obrazu:
Jeśli to możliwe należy zmienić pozycję projektora, aby znajdował się na środku ekranu i poniżej ekranu.
64
Odwrócony obraz
Wybierz w menu OSD kolejno pozycje “KONFIGURACJA → Projekcja” i dostosuj kierunek projekcji.
Polski
Page 65
INFORMACJE DODATKOWE
Inne problemy
Projektor przestaje reagować na wszystkie elementy sterowania
Jeśli to możliwe, wyłącz projektor, a następnie odłącz przewód zasilający i przed ponownym podłączeniem
zasilania zaczekaj, co najmniej 20 sekund.
Problemy związane z pilotem zdalnego sterowania
Jeśli nie działa pilot
Sprawdź, czy kąt działania pilota zdalnego sterowania mieści się w zakresie ±30°, w odniesieniu do
odbiornika podczerwieni w projektorze.
Upewnij się, że pomiędzy pilotem zdalnego sterowania a projektorem nie ma żadnych przeszkód. Przesuń
się na odległość do 12 m (39,4 stopy) od projektora.
Upewnij się, że baterie są prawidłowo włożone.
Baterie po ich wyczerpaniu należy wymienić.
Polski 65
Page 66
INFORMACJE DODATKOWE

Wskaźniki ostrzegawcze

Kiedy zapalą się lub migają wskaźniki ostrzeżenia (patrz poniżej), projektor zostanie automatycznie wyłączony:
Wskaźnik LED „Lampa” świeci światłem czerwonym, a wskaźnik „Zasilanie” miga światłem czerwonym.
Wskaźnik LED „Temperatura” świeci światłem czerwonym, a wskaźnik „Zasilanie” miga światłem
czerwonym. Oznacza to przegrzanie projektora. W normalnych warunkach, projektor można ponownie włączyć.
Wskaźnik LED „Temperatura” miga czerwonym światłem i wskaźnik „Zasilanie” miga czerwonym światłem.
Odłącz przewód zasilający od projektora, zaczekaj 30 sekund i spróbuj ponownie. Jeśli wskaźnik ostrzeżenia zaświeci się lub zacznie migać ponownie, skontaktuj się z najbliższym punktem serwisowym w celu uzyskania pomocy.
Komunikat świateł LED
Message
Dioda LED zasilania
(Czerwony) (Niebieski) (Czerwony) (Czerwony)
Stan oczekiwania (Wejście przewodu zasilającego)
Włączenie zasilania (Rozgrzewanie)
Stałe światło
Miganie
(0,5 sek. wyłączenie /
0,5 sek. włączenie)
Włącz zasilanie i światło lampy Stałe światło
Miganie
(0,5 s wyłączenie / Wyłączenie zasilania (Chłodzenie)
0,5 s włączenie).
Powraca do ciągłego światła
czerwony, kiedy wentylator
chłodzenia się wyłączy.
Miganie
Szybki restart (100 sek.)
(0,25 sek. wyłączenie /
0,25 sek. włączenie) Błąd (Awaria lampy) Miganie Stałe światło Błąd (Awaria wentylatora) Miganie Miganie Błąd (Nadmierna temperatura) Miganie Stałe światło
Dioda LED
temperatury
Dioda LED lampy
66
Wyłączenie zasilania:
Wyłącz
Naciśnij przycisk zasilania.
Ostrzeżenie o temperaturze:
Ostrzeżenie
ZA WYSOKA TEMPERATURA
Należy:
1. Upewnij się, że nie są blokowane wloty i wyloty powietrza.
2. Upewnij się, że temperatura otoczenia jest poniżej 45 stopni Celsjusza.
Jeśli problem pozostaje pomimo spełnienia wymienionych czynności.
Skontaktuj się z punktem serwisowym w celu naprawy.
Polski
Page 67
INFORMACJE DODATKOWE
Specykacje
Element Opis
Technologia Texas Instrument DMD, 0,65”/1080p DMD X1 Rozdzielczość natywna 1920x1080
 Współczynnik rzutu: 1,4~2,24
Obiektyw
Przesunięcie 100%~116% ±5% Rozmiar obrazu 20,2”~320,4” (zoptymalizowany przy 60’’) Odległość projekcji 1m do 10m (zoptymalizowany przy 1,87m)
I/Os
Kolory 1073,4 miliony kolorów
Szybkość skanowania
Głośnik 10W x2
Zużycie energii
Prąd wejścia 3,2A Orientacja instalacji Przód, Tył, Sut, Tył-góra Wymiary
(S x G x W) Masa < 5,0 kg (11,02 funta) Warunki środowiskowe Praca w 5°C~40°C, wilgotność od 10% do 85% (bez kondensacji)
 F-stop: 2,5~3,26
 Długość ogniskowej: 20,911~32,62 mm  Zakres powiększenia 1,6x
 HDMI-1 V2.0 (HDCP2.2)  HDMI-2 V1.4 (HDCP1.4)  Wejście VGA  Wyjście VGA  Wideo  USB typ A do zasilania przez USB 5 V/1,5 A  Micro USB (dla serwisu)  Wejście audio 3,5mm (x2)  Wyjście audio 3,5 mm  Wejście mikrofonu  Wyjście 12V  SYNCHRONIZACJA 3D  RS232  RJ-45 (obsługa sterowania przez sieć internetową)
 Szybkość skanowania poziomego: 15,375~91,146 KHz
 Szybkość skanowania pionowego: 50~85 Hz (120 Hz dla projektora z funkcją 3D)
 Minimalne (tryb ECO):
 220W (typowe), 235W (maks.) przy 110V prądu zmiennego  197W (typowe), 227W (maks.) przy 220V prądu zmiennego
 Maksymalne (Tryb Jasny):
 230W (typowe), 292W (maks.) przy 110V prądu zmiennego  245W (typowe), 282W (maks.) przy 220V prądu zmiennego
 Bez stopek: 337 x 265 x 108 mm (13.27 x 10,43 x 4,25 cala)
 Ze stopkami: 337 x 265 x 122,5 mm (13.27 x 10,43 x 4,82cala)
Uwaga: Wszystkie dane techniczne mogą zostać zmienione bez powiadomienia.
Polski 67
Page 68
INFORMACJE DODATKOWE

Ogólnoświatowe biura Optoma

W celu uzyskania naprawy lub pomocy technicznej należy skontaktować się z biurem lokalnym.
USA
47697 Westinghouse Drive, 888-289-6786 Fremont, CA 94539, USA 510-897-8601 www.optomausa.com [email protected]
Kanada
47697 Westinghouse Drive, 888-289-6786 Fremont, CA 94539, USA 510-897-8601 www.optomausa.com [email protected]
Ameryka Łacińska
47697 Westinghouse Drive, 888-289-6786 Fremont, CA 94539, USA 510-897-8601 www.optomausa.com [email protected]
Europa
Unit 1, Network 41, Bourne End Mills Hemel Hempstead, Herts, HP1 2UJ, Wielka Brytania +44 (0) 1923 691 800 www.optoma.eu +44 (0) 1923 691 888 Tel. serwisu: +44 (0)1923 691865
[email protected]
Benelux BV
Randstad 22-123 +31 (0) 36 820 0252 1316 BW Almere +31 (0) 36 548 9052 Holandia www.optoma.nl
Japonia
東京都足立区綾瀬3-25-18 株式会社オーエス コンタクトセンター:0120-380-495 www.os-worldwide.com
[email protected]
Tajwan
12F., No.213, Sec. 3, Beixin Rd., +886-2-8911-8600 Xindian Dist., New Taipei City 231, +886-2-8911-6550 Tajwan, R.O.C. www.optoma.com.tw asia.optoma.com
[email protected]
Chiny
Room 2001, 20F, Building 4, No.1398 Kaixuan Road, +86-21-62947376 Changning District, +86-21-62947375 Shanghai, 200052, Chiny www.optoma.com.cn
[email protected]
Francja
Bâtiment E +33 1 41 46 12 20 81-83 avenue Edouard Vaillant +33 1 41 46 94 35 92100 Boulogne Billancourt, France
[email protected]
Hiszpania
C/ José Hierro,36 Of. 1C +34 91 499 06 06 28522 Rivas VaciaMadrid, +34 91 670 08 32 Hiszpania
Deutschland
Am Nordpark 3 +49 (0) 2161 68643 0 41069 Mönchengladbach +49 (0) 2161 68643 99 Niemcy [email protected]
Skandynawia
Lerpeveien 25 +47 32 98 89 90 3040 Drammen +47 32 98 89 99 Norwegia [email protected]
PO.BOX 9515 3038 Drammen Norwegia
Korea
WOOMI TECH.CO.,LTD. +82+2+34430004 4F, Minu Bldg.33-14, Kangnam-Ku, +82+2+34430005 Seul,135-815, KOREA korea.optoma.com
68
Polski
Page 69
www.optoma.com
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
