Optoma ZH450 Operating instructions [de]

DLP®-Projektor

Bedienungsanleitung

INHALTSVERZEICHNIS

SICHERHEIT ...................................................................................... 4

Wichtige Sicherheitshinweise .................................................................................................... 4

Sicherheitshinweise zur Laserstrahlung .................................................................................... 5

Urheberrecht.............................................................................................................................. 7

Haftungsausschluss .................................................................................................................. 7

Anerkennung von Marken ......................................................................................................... 7

FCC ........................................................................................................................................... 7

Konformitätserklärung für EU-Länder ........................................................................................ 8

WEEE ........................................................................................................................................ 8

Objektiv reinigen ........................................................................................................................ 8

EINFÜHRUNG .................................................................................... 9

Lieferumfang.............................................................................................................................. 9

Standardzubehör ....................................................................................................................... 9

Produktübersicht....................................................................................................................... 10

Anschlüsse ............................................................................................................................... 11

Tastenfeld ................................................................................................................................. 12

Fernbedienung ......................................................................................................................... 13

AUFSTELLUNG UND INSTALLATION ........................................... 14

Projektor installieren ................................................................................................................. 14

Quellen mit dem Projektor verbinden ....................................................................................... 16

Projektionsbild einstellen .......................................................................................................... 17

Fernbedienung in Betrieb nehmen ........................................................................................... 19

PROJEKTOR VERWENDEN ............................................................ 21

Projektor ein-/ausschalten ........................................................................................................ 21

Eine Eingangsquelle wählen .................................................................................................... 22

Menünavigation und -funktionen .............................................................................................. 23

OSD-Menübaum....................................................................................................................... 24

Menü Bild: Bild-Modus.............................................................................................................. 30

Menü Bild: Dynamischer Bereich ............................................................................................. 30

Menü Bild: Helligkeit ................................................................................................................. 30

Menü Bild: Kontrast .................................................................................................................. 31

Menü Bild: Schärfe ................................................................................................................... 31

Menü Bild: Gamma ................................................................................................................... 31

Menü Bild: Farbeinstell. ............................................................................................................ 31

Menü Bild: Wandfarbe .............................................................................................................. 31

Menü Bild: 3D ........................................................................................................................... 32

Menü Bild: Zurücksetzen .......................................................................................................... 32

Menü Anzeige: Projektion Ausrichtung ..................................................................................... 33

Menü Anzeige: Lichtleistung ..................................................................................................... 33

Menü Anzeige: Dynamisches Schwarz .................................................................................... 33

2

Deutsch

Menü Anzeige: Spielmodus ...................................................................................................... 33

Menü Anzeige: Bildschirmtyp ................................................................................................... 33

Menü Anzeige: Seitenverhältnis ............................................................................................... 34

Menü Anzeige: Geometrische Korrektur .................................................................................. 37

Menü Anzeige Digitaler Zoom .................................................................................................. 37

Menü Anzeige: Bildversatz ....................................................................................................... 37

Menü Anzeige: Zurücksetzen ................................................................................................... 37

Menü Setup: Testbild ................................................................................................................ 38

Menü Setup: Sprache ............................................................................................................... 38

Menü Setup: Menü Einstellungen............................................................................................. 38

Menü Setup: Große Höhe ........................................................................................................ 38

Menü Setup: Filtereinstellungen ............................................................................................... 38

Menü Setup: Stromeinstellungen ............................................................................................. 39

Menü Seutp: Sicherheit ............................................................................................................ 39

Menü Setup: Tast.-Einst. .......................................................................................................... 40

Menü Setup: Startup-Logo ....................................................................................................... 40

Menü Setup: Hintergrundfarbe ................................................................................................. 40

Menü Setup: Gerät zurücksetzen ............................................................................................. 40

Menü Eingabe: Auto-Quelle ..................................................................................................... 41

Menü Eingabe: Aut. Eingangsschalter ..................................................................................... 41

Menü Eingabe: HDMI-CEC-Einstellungen................................................................................ 41

Menü Eingabe: Zurücksetzen ................................................................................................... 41

Menü Audio: Lautstärke ............................................................................................................ 42

Menü Audio Stumm .................................................................................................................. 42

Menü Audio: Zurücksetzen ....................................................................................................... 42

Menü Steuerung: Geräte ID ..................................................................................................... 43

Menü Steuerung: Fernbedienungseinstellungen ...................................................................... 43

Menü Steuerung: Tast.-Einst. ................................................................................................... 43

Menü Steuerung: LAN .............................................................................................................. 43

Menü Steuerung: Steuerung .................................................................................................... 45

Menü Netzwerk: Steuerungseinstellungen ............................................................................... 46

Menü Steuerung: Zurücksetzen ............................................................................................... 53

Menü Information...................................................................................................................... 54

ZUSÄTZLICHE INFORMATIONEN ................................................. 55

Kompatible Auösungen ........................................................................................................... 55

Bildgröße und Projektionsabstand............................................................................................ 59

Projektorabmessungen und Deckenmontage .......................................................................... 63

IR-Fernbedienung-Codes ......................................................................................................... 65

Problemlösung.......................................................................................................................... 67

Warnanzeigen .......................................................................................................................... 69

Technische Daten ..................................................................................................................... 70

Optoma-Niederlassungen weltweit ........................................................................................... 72

Deutsch

3

SICHERHEIT

Das Blitzzeichen mit einem Pfeil am Ende in einem gleichseitigen
Dreieck warnt vor nicht isolierter „gefährlicher Spannung“ innerhalb des
Produkts. Diese Spannung kann elektrische Schläge verursachen.

Das Ausrufezeichen in einem gleichseitigen Dreieck soll Sie auch
wichtige Bedienungs- und Wartungsanweisungen in der mit dem Gerät
gelieferten Literatur aufmerksam machen.

Befolgen Sie alle Warnhinweise, Vorsichtsmaßnahmen und Wartungshinweise in diesem Handbuch.

Wichtige Sicherheitshinweise

• Blockieren Sie keine Belüftungsö󰀨nungen. Um einen zuverlässigen Betrieb des Projektors
sicherzustellen und den Projektor vor Überhitzung zu schützen, platzieren Sie den Projektor bitte an

einem ausreichend belüfteten Ort. Stellen Sie das Produkt beispielsweise nicht auf ein Bett, Sofa,

einen Teppich oder eine andere ähnliche Oberäche bzw. In einen Einbau, wie ein Bücherregal oder

einen Schrank; andernfalls kann die Luftzirkulation beeinträchtigt werden.

• Setzen Sie den Projektor zur Reduzierung von Brand- oder Stromschlaggefahr weder Regen

noch Feuchtigkeit aus. Installieren Sie das Gerät nicht in der Nähe von Wärmequellen, wie z. B.
Heizkörpern, Heizungen, Öfen und sonstigen Wärmequellen inklusive Verstärkern.

• Lassen Sie keine Gegenstände oder Flüssigkeiten in das Geräteinnere eindringen. Andernfalls können
sie mit gefährlicher Hochspannung in Berührung kommen oder einen Kurzschluss zwischen den
Teilen verursachen. Ein Brand oder Stromschlag kann die Folge sein.

• Verwenden Sie das Gerät nicht unter den folgenden Umständen:

± In extrem heißer, kalter oder feuchter Umgebung.

(i) Stellen Sie sicher, dass die Umgebungstemperatur innerhalb des Bereichs von 0 °C

bis 40 °C liegt

(ii) Die relative Luftfeuchte sollte bis zu 80 % betragen

± In besonders staubiger und schmutziger Umgebung.

± Platzieren des Produktes in der Nähe von Geräten, die starke Magnetfelder erzeugen.

± Im direkten Sonnenlicht.

• Verwenden Sie das Gerät nicht, wenn es beschädigt oder unsachgemäß verwendet wurde. Als

Beschädigung/unsachgemäße (Verwendung gilt u. a. Folgendes):

± Das Gerät ist heruntergefallen.

± Netzkabel oder Stecker wurden beschädigt.

± Flüssigkeiten wurden über dem Gerät verschüttet.

± Das Gerät war Regen oder Feuchtigkeit ausgesetzt.

± Gegenstände sind in das Gerät eingedrungen, oder irgendetwas innerhalb des Gerätes hat sich

gelöst.

4

• Stellen Sie den Projektor nicht auf einen instabilen Untergrund. Der Projektor könnte umkippen und
Verletzungen verursachen oder beschädigt werden.

• Blockieren Sie nicht das Licht, das im Betrieb aus dem Projektorobjektiv austritt. Das Licht erhitzt das

Objekt und könnte schmelzen, Verbrennungen verursachen oder einen Brand auslösen.

• Versuchen Sie nicht, den Projektor zu ö󰀨nen oder zu demontieren. Es besteht die Gefahr eines
Stromschlags.

• Versuchen Sie niemals den Projektor in Eigenregie zu reparieren. Durch Ö󰀨nen des Gehäuses setzen

Sie sich Hochspannung und anderen Gefahren aus. Bitte nehmen Sie vor dem Einsenden Ihres
Gerätes zu Reparaturzwecken Kontakt mit Optoma auf.

• Achten Sie auf die Sicherheitshinweise am Projektorgehäuse.

Deutsch

• Der Projektor darf nur von autorisiertem Kundendienstpersonal repariert werden.

• Verwenden Sie nur vom Hersteller angegebene Zubehörteile/Zusatzgeräte.

• Blicken Sie während des Betriebs nicht direkt in der Projektorobjektiv. Das helle Licht kann Ihren
Augen schaden.

• Der Projektor erkennt automatisch die Lebensdauer der Lichtquelle.

• Lassen Sie nach Ausschalten des Projektors das Gebläse noch einige Minuten in Betrieb, bevor Sie

die Stromversorgung trennen. Lassen Sie den Projektor mindestens 90 Sekunden lang abkühlen.

• Ausschalten des Gerätes und Ziehen des Netzsteckers vor dem Reinigen.

• Reinigen des Gehäuses mit einem weichen, trockenen Tuch und einem milden Reinigungsmittel.

Reinigen Sie das Gerät nicht mit Hilfe von Scheuermitteln, Wachsen oder Lösungsmitteln.

• Trennen des Gerätes vom Stromnetz, wenn es über einen längeren Zeitraum nicht benutzt wird.

• Stellen Sie den Projektor nicht an Orten auf, an denen sie Vibrationen oder Stößen ausgesetzt sein
könnten.

• Berühren Sie das Objektiv nicht mit bloßen Händen.

• Entfernen Sie vor der Lagerung die Batterie(n) aus der Fernbedienung. Falls die Batterie(n) lange Zeit
in der Fernbedienung bleibt, könnte(n) sie auslaufen.

• Verwenden oder lagern Sie den Projektor nicht an Orten, an denen sich Rauch von Öl oder Zigaretten

benden könnte, da sich dies negativ auf die Qualität der Projektorleistung auswirken kann.

• Bitte befolgen Sie die Anweisungen zur Projektorausrichtung, da eine nicht standardmäßige
Installation die Projektorleistung beeinträchtigen kann.

• Verwenden Sie eine Steckdosenleiste und/oder einen Überspannungsschutz, Da Spannungsspitzen
und Stromausfälle Geräte zerstören können.

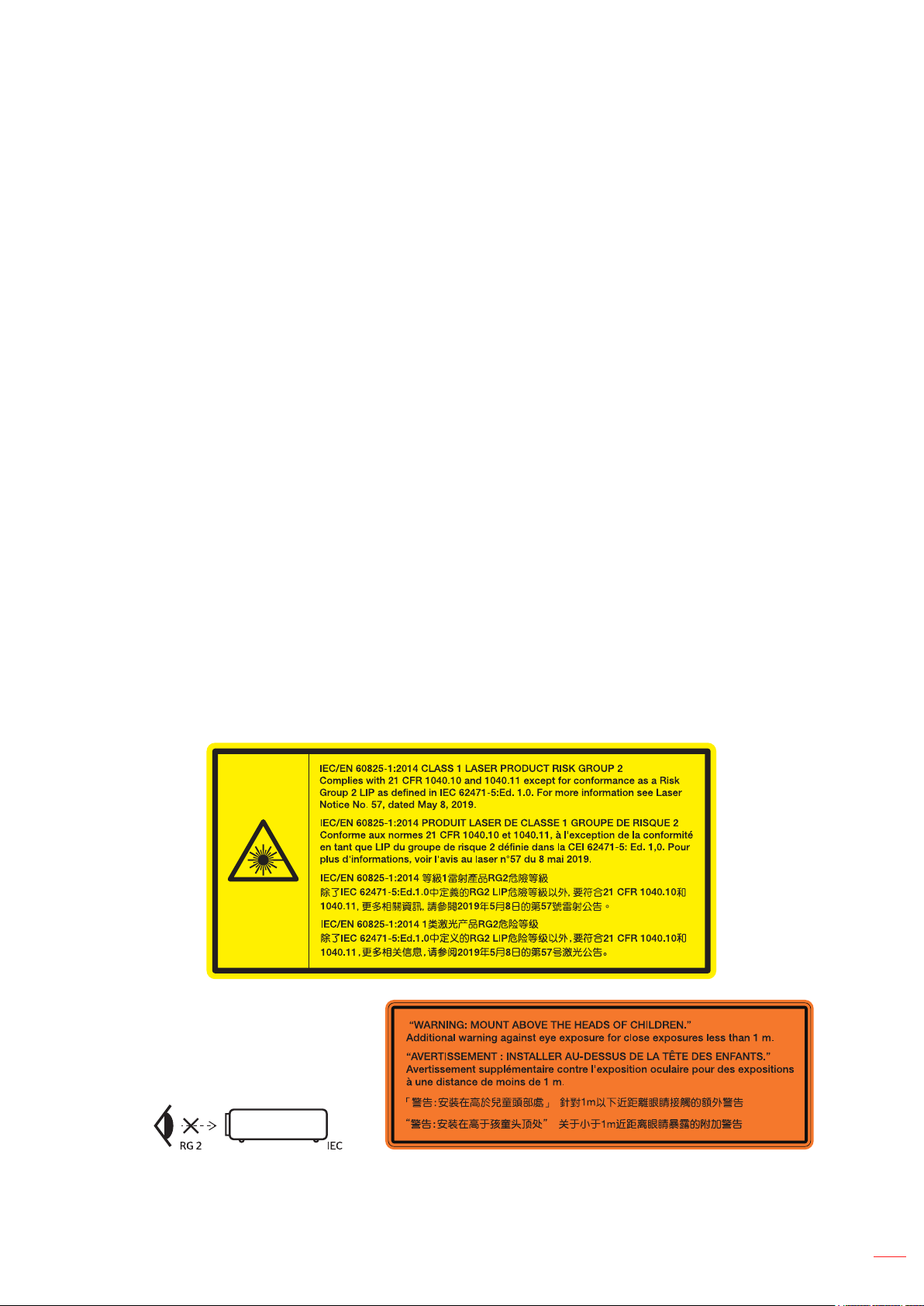

Sicherheitshinweise zur Laserstrahlung

• Dieses Produkt ist als LASERPROFUKT DER KLASSE 1 - GEFAHRENGRUPPE 2 von IEC60825­1:2014 klassiziert und stimmt zudem überein mit 21 CFR 1040.10 und 1040.11 als LIP (Laser
Illuminated Projector) der Risikogruppe 2 gemäß der Denition in IEC 62471:5:Ed.1.0. Weitere
Informationen nden Sie in der „Laser Notice No. 57“ vom 8. Mai 2019.

• Blicken Sie wie bei allen hellen Lichtquellen nicht direkt in den Strahl, RG2 IEC 62471-5:2015.

• Dieser Projektor ist ein Laserprodukt der Klasse1 von IEC/EN 60825-1:2014 und der Risikogruppe 2

mit den Anforderungen von IEC 62471-5:2015.

Deutsch

5

• Kinder beaufsichtigen: zur Vermeidung des Blickens in den Strahl und zur Vermeidung der
Verwendung optischer Hilfsmittel!

• Es wird darauf hingewiesen, dass Kinder beaufsichtigt werden müssen und es ihnen unter keinen

Umständen gestattet sein darf, in den Projektorstrahl zu blicken, ganz gleich, aus welcher Entfernung
zum Projektor.

• Es wird darauf hingewiesen, dass Vorsicht angeraten ist, wenn Sie vor dem Projektionsobjektiv stehen
und den Projektor mit der Fernbedienung in Betrieb setzen.

• Der Nutzer darf keine optischen Hilfsmittel, wie Ferngläser oder Teleskop, im Bereich des Strahls
verwenden.

• Achten Sie beim Einschalten des Projektors darauf, dass niemand innerhalb der Projektionsbereichs

zum Objektiv blickt.

• Halten Sie Gegenstände (Vergrößerungsglas usw.) aus dem Lichtpfad des Projektors fern. Der vom
Objektiv projizierte Lichtpfad ist sehr intensiv. Daher können ungewöhnliche Gegenstände, die das
vom Objektiv ausgegebene Licht umlenken, unvorhersehbare Folgen haben, wie z. B. einen Brand

oder Augenverletzungen.

• Jegliche nicht spezisch in der Bedienungsanleitung angegebene Aktion oder Anpassung erzeugt die
Gefahr einer Aussetzung gefährlicher Laserstrahlung.

• Ö󰀨nen oder demontieren Sie den Projektor nicht; andernfalls drohen Schäden durch die Aussetzung
von Laserstrahlung.

• Blicken Sie nicht in den Strahl, wenn der Projektor eingeschaltet ist. Das helle Licht könnte dauerhafte
Augenschäden verursachen.

Bei Nichtbeachtung des Folgenden kann ein Steuerungs-, Anpassungs- oder Bedienverfahren Schäden

durch die Aussetzung von Laserstrahlung verursachen.

6

Deutsch

Urheberrecht

Diese Publikation, einschließlich aller Fotos, Abbildungen und Software, ist durch internationale Urheberrechte
geschützt, wobei alle Rechte vorbehalten werden. Weder diese Anleitung noch irgendwelche hierin enthaltenen
Materialien dürfen ohne schriftliche Genehmigung des Urhebers reproduziert werden.

Copyright 2022

Haftungsausschluss

Die Informationen in diesem Dokument können ohne Ankündigung geändert werden. Der Hersteller macht
keine Zusicherungen oder Garantien bezüglich der Inhalte dieses Dokuments und lehnt insbesondere jegliche
implizierten Garantien bezüglich der Marktgängigkeit oder Eignung für einen bestimmten Zweck ab. Der
Hersteller behält sich das Recht vor, diese Publikation zu ändern und von Zeit zu Zeit Änderungen an den
Inhalten vorzunehmen, ohne dass der Hersteller verpichtet ist, jegliche Personen über derartige Änderungen zu

informieren.

Anerkennung von Marken

Kensington ist eine in den USA eingetragene Marke der ACCO Brand Corporation mit ausgestellten Eintragungen

und ausstehenden Anträgen in anderen Ländern weltweit.

HDMI, das HDMI-Logo und High-Denition Multimedia Interface sind Marken oder eingetragene Marken von HDMI
Licensing LLC in den Vereinigten Staaten und anderen Ländern.

DLP®, DLP Link und das DLP-Logo sind eingetragene Marken von Texas Instruments und BrilliantColorTM ist eine

Marke von Texas Instruments.

Alle anderen in dieser Anleitung verwendeten Produktnamen sind das Eigentum ihrer jeweiligen Inhaber und

werden anerkannt.

FCC

Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der
FCC-Regularien übereinstimmend befunden. Diese Grenzwerte wurden gescha󰀨en, um angemessenen

Schutz gegen Störungen beim Betrieb in Wohnanlagen zu gewährleisten. Dieses Gerät erzeugt und verwendet

Funkfrequenzenergie, die ausgestrahlt werden kann und bei unsachgemäßer, nicht der Anleitung des Herstellers
entsprechender Installation und Verwendung schädliche Störungen des Rundfunkempfangs verursachen kann.

Allerdings ist nicht gewährleistet, dass es in bestimmten Installationen nicht zu Störungen kommt. Falls dieses
Gerät Störungen des Radio- oder Fernsehempfangs verursachen sollte, was leicht durch Aus- und Einschalten des

Gerätes herausgefunden werden kann, wird dem Anwender empfohlen, die Störung durch eine oder mehrere der

folgenden Maßnahmen zu beseitigen:

• Neuausrichtung oder Neuplatzierung der Empfangsantenne(n).

• Vergrößern des Abstands zwischen Gerät und Empfänger.

• Anschluss des Gerätes an einen vom Stromkreis des Empfängers getrennten Stromkreis.

• Hinzuziehen des Händlers oder eines erfahrenen Radio-/Fernsehtechnikers.

Hinweis: Abgeschirmte Kabel

Um weiterhin die Anforderungen der FCC-Bestimmungen zu erfüllen, müssen abgeschirmte Kabel bei allen
Verbindungen mit anderen Computergeräten verwendet werden.

Vorsicht

Durch Änderungen oder Modi kationen, die nicht ausdrücklich von dem Hersteller genehmigt wurden, kann die
von der Federal Communications Commission erteilte Projektorbetriebsbefugnis des Benutzers ungültig werden.

Deutsch

7

Betriebsbedingungen

Dieses Gerät erfüllt Teil 15 der FCC-Bestimmungen. Folgende zwei Bedingungen müssen für die Inbetriebnahme
erfüllt sein:

1. Dieses Gerät darf keine schädlichen Störungen verursachen, und

2. Dieses Gerät muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die zu einer

unbeabsichtigten Betriebsweise führen können.

Hinweis: Anwender in Kanada

Dieses Digitalgerät der Klasse B erfüllt die Richtlinien der Canadian ICES-003.
Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Konformitätserklärung für EU-Länder

• EMV-Richtlinie 2014/30/EU (inklusive Änderungen)

• Niederspannungsrichtlinie 2014/35/EU

• RED 2014/53/EU (bei Produkt mit HF-Funktion)

WEEE

Anweisungen zur Entsorgung

Entsorgen Sie das elektronische Gerät nicht gemeinsam mit dem Hausmüll. Bitte recyceln Sie das
Gerät, um die Umweltbelastung zu minimieren und die Umwelt zu schützen.

Objektiv reinigen

• Achten Sie darauf, vor Reinigung des Objektivs den Projektor abzuschalten, den Netzstecker zu
ziehen und das Gerät vollständig abkühlen zu lassen.

• Entfernen Sie Staub mit einem Druckluftbehälter.

• Verwenden Sie ein spezielles Tuch zur Objektivreinigung und wischen Sie das Objektiv vorsichtig ab.

Berühren Sie das Objektiv nicht mit Ihren Fingern.

• Verwenden Sie zur Reinigung des Objektivs keine alkalischen/sauren Reinigungsmittel oder üchtigen
Lösungsmittel. Falls das Objektiv aufgrund der Reinigung beschädigt wird, wird dies nicht durch die
Garantie abgedeckt.

Warnung: Entfernen Sie Staub und Schmuck nicht mit einem Spray, das entammbare Gase enthält.
Andernfalls droht ein Brand aufgrund von übermäßiger Hitze im Projektor.

Warnung: Reinigen Sie das Objektiv nicht, wenn sich der Projektor aufwärmt; andernfalls könnte sich
die Objektivfolie ablösen.

Warnung: Achten Sie darauf, das Objektiv nicht mit einem harten Gegenstand abzuwischen oder zu

berühren.

8

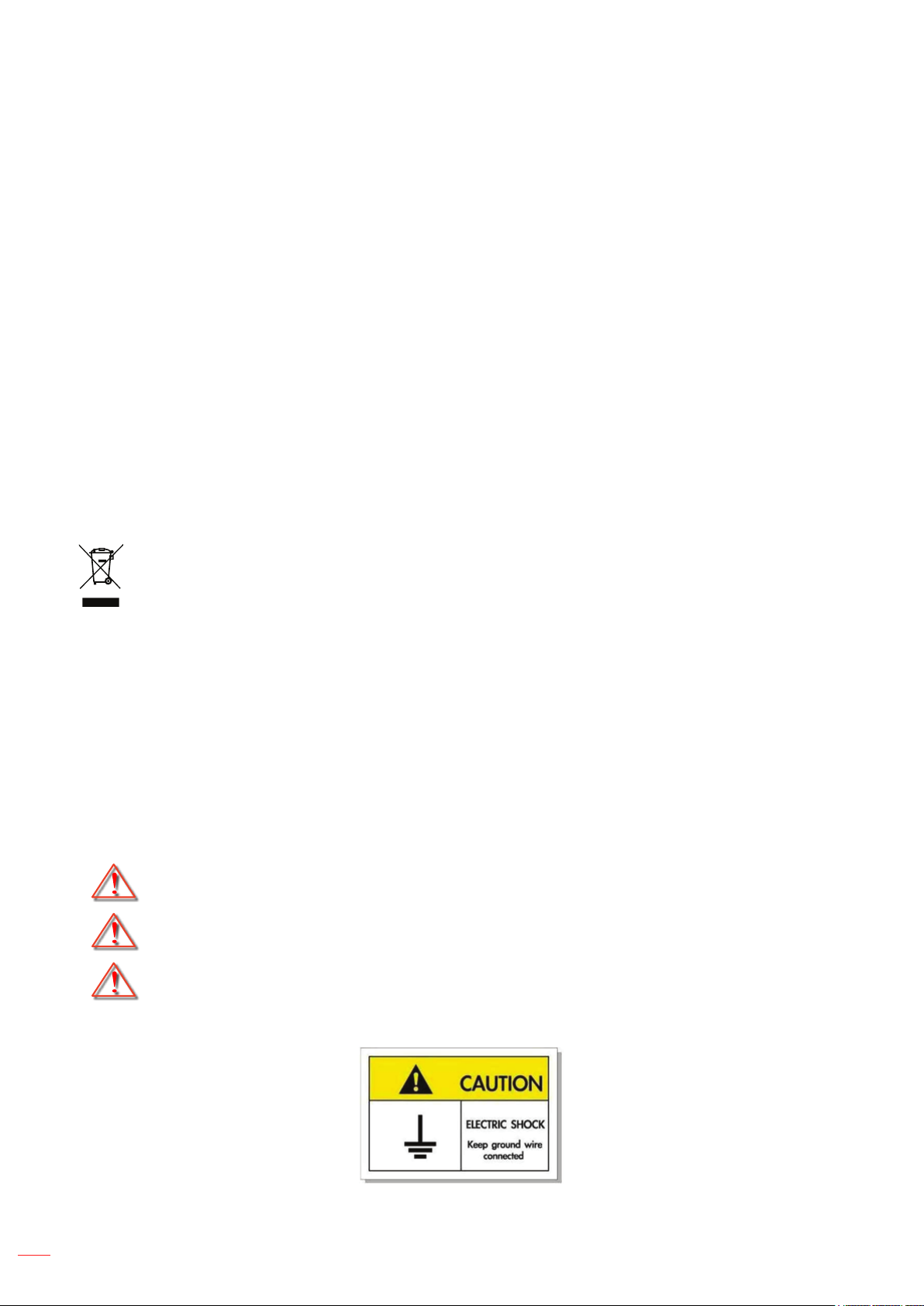

Zur Vermeidung von Stromschlägen müssen das Gerät und seine Peripheriegeräte angemessen
geerdet sein.

Deutsch

EINFÜHRUNG

Vielen Dank für den Kauf eines Laser-Projektors von Optoma. Eine vollstndige Liste der Funktionen und Merkmale
nden Sie auf der Produktseite unserer Webseite, wo Sie auch zusätzliche Informationen und Dokumentationen,
wie Sprachsteuerungseinrichtung und häug gestellte Fragen, nden.

Lieferumfang

Packen Sie das Produkt vorsichtig aus und prüfen Sie, ob die unter dem Standardzubehör aufgelisteten Artikel

vollständig sind. Einige der Artikel des optionalen Zubehörs sind je nach Modell, Spezikationen und Einkaufsland
möglicherweise nicht verfügbar. Bitte prüfen Sie dies mit Ihrem Händler. Einige Zubehörartikel können je nach
Region variieren.

Die Garantiekarte wird nur in einigen bestimmten Regionen mitgeliefert. Detaillierte Informationen erhalten Sie von
Ihrem Händler.

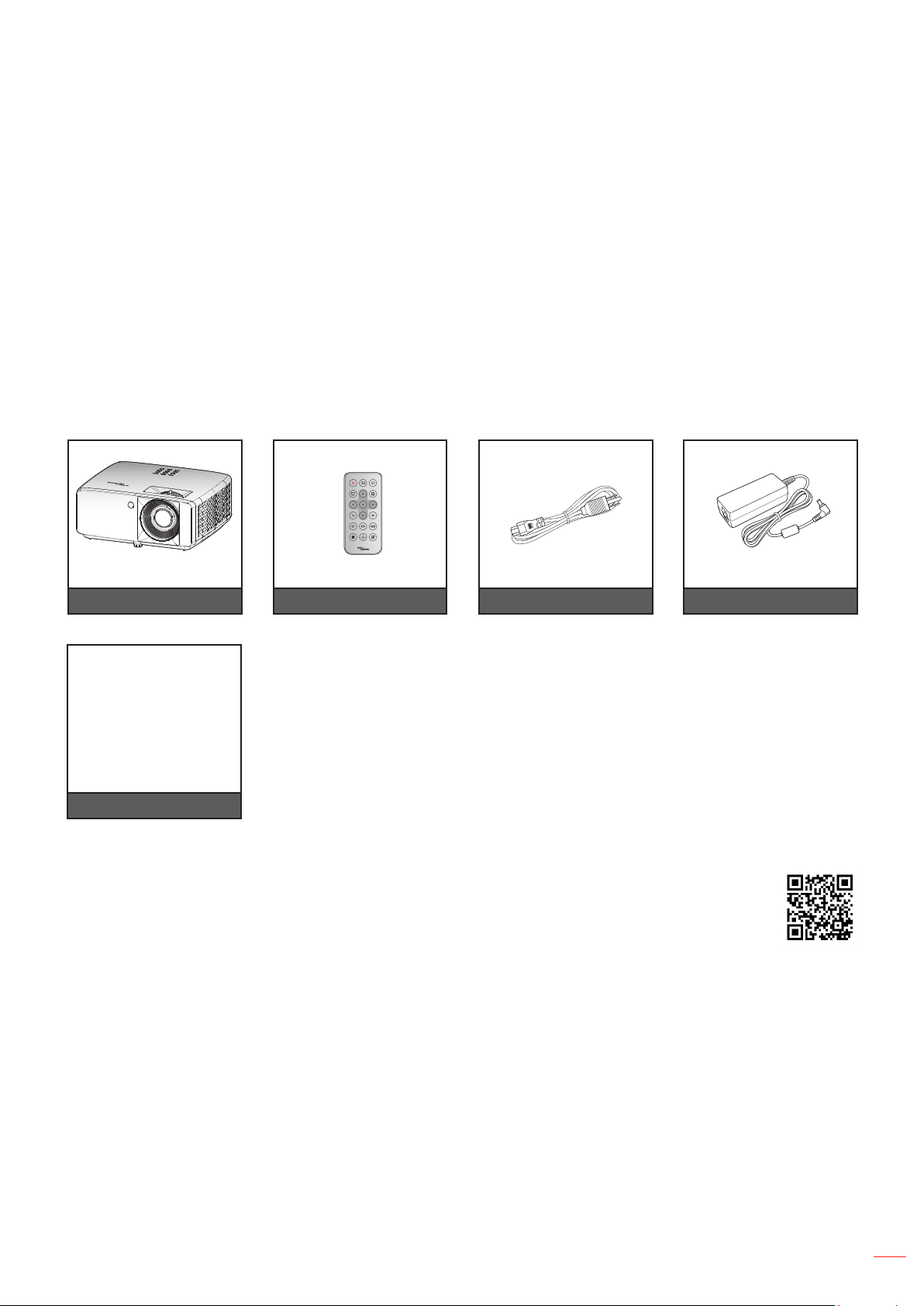

Standardzubehör

Projektor Fernbedienung Stromkabel

Kurzanleitung



Dokumentation

Hinweis:

• Zum Zugreifen auf Einrichtungsinformationen, Bedienungsanleitung, Garantieinformationen
und Produktaktualisierungen scannen Sie bitte den QR-Code oder besuchen Sie die
folgende URL:
https://www.optoma.com/support/download

Netzteil

Deutsch

9

EINFÜHRUNG

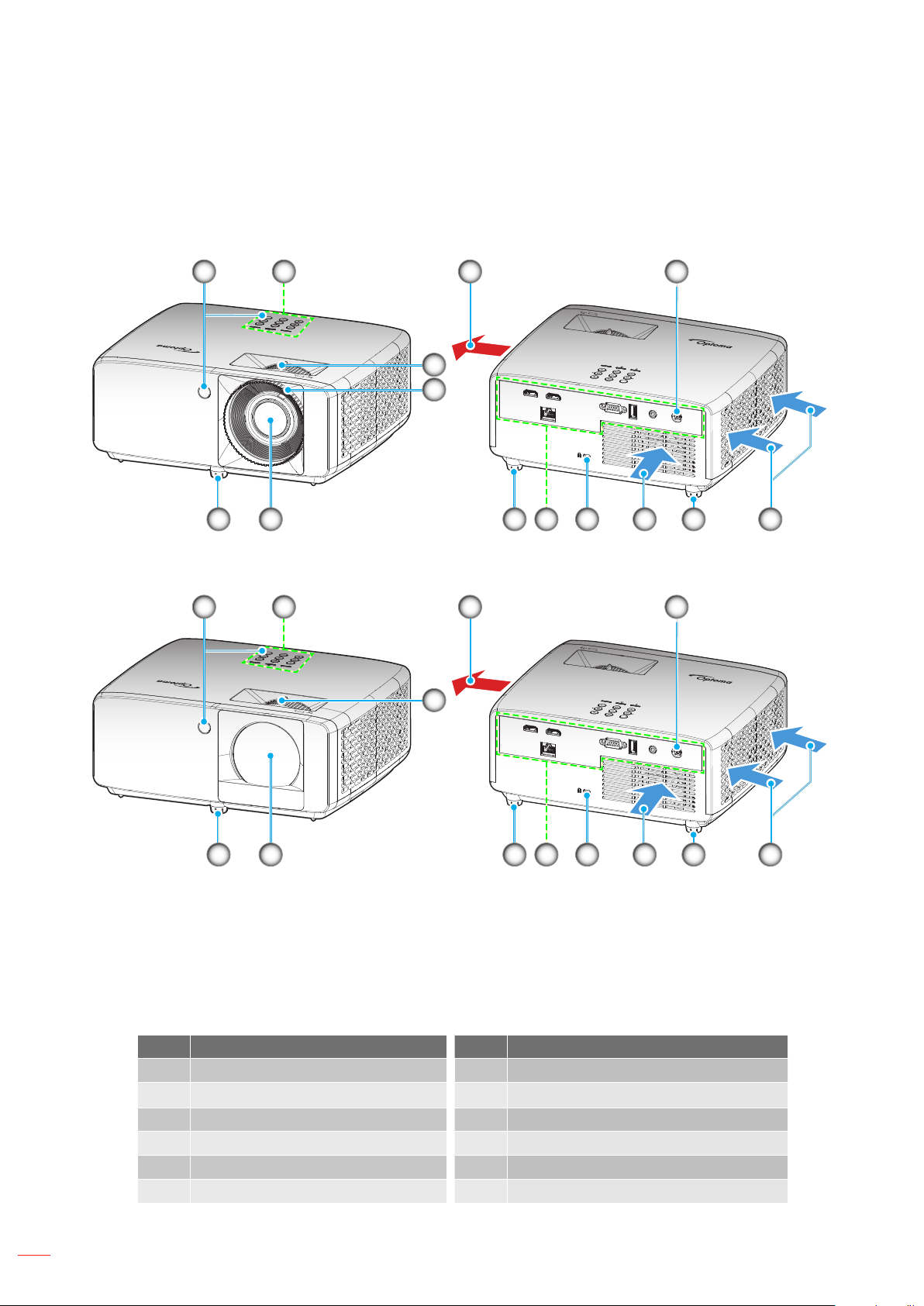

Produktübersicht

1080p-1,3-fach-/1080p-1,6-fach-Modell

2 51 6

11

3

4

9

10

7

888

7

XGA/WXGA/1080p, kurzer Projektionsabstand/1080p, kurzer Projektionsabstand mit Netzwerk

2 51 6

3

9

11

10

7

888

Hinweis:

• Blockieren Sie die Zu- und Abluftönungen des Projektors nicht.

• Halten Sie bei Betrieb des Projektors in einem eingeschlossenen Raum einen Mindestabstand von 30

cm rund um die Zu- und Abluftönungen ein.

7

10

Deutsch

• Das Modell 1080p kurzer Projektionsabstand mit Netzwerk unterstützt keinen LAN-Anschluss.

Nr. Element Nr. Element

1. IR-Empfänger 7. Belüftung (Eingang)

2.

Tastenfeld

Winkelverstellfüße

8.

3. Zoomregler 9. Anschluss für Kensington™-Schloss

4. Fokusring 10. Ein-/Ausgänge

5. Belüftung (Ausgang) 11. Objektiv

6. Gleichspannungsanschluss

EINFÜHRUNG

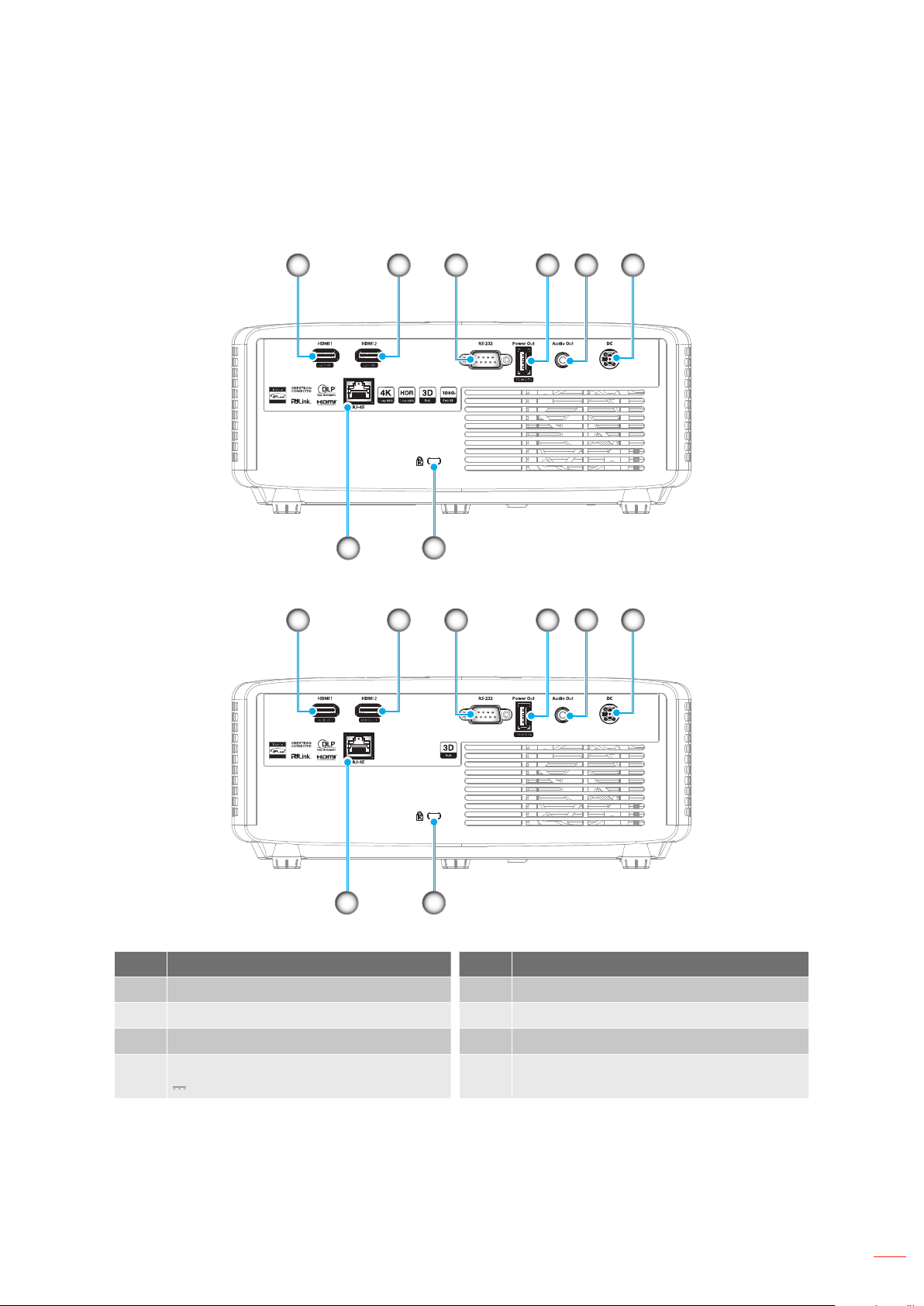

Anschlüsse

1080p-1,3-fach-/1080p-1,6-fach-Modell

1 2 3 4 5 6

8

7

XGA/WXGA/1080p, kurzer Projektionsabstand/1080p, kurzer Projektionsabstand mit Netzwerk

1 2 3 4 5 6

8

7

Nr. Element Nr. Element

1. HDMI 1-Anschluss 5. Audioausgang

2. HDMI 2-Anschluss 6. Gleichspannungsanschluss

3. RS-232-Anschluss 7. Anschluss für KensingtonTM-Schloss
USB-Stromversorgungsausgang (5 V

4.

1,5 A)

8. RJ-45-Anschluss*

Hinweis:

• Signalmodus-Unterstützung variiert je nach Modell in jeder Vertriebsregion.

• *Das Modell 1080p kurzer Projektionsabstand mit Netzwerk unterstützt keine Netzwerkfunktion.

Deutsch

11

EINFÜHRUNG

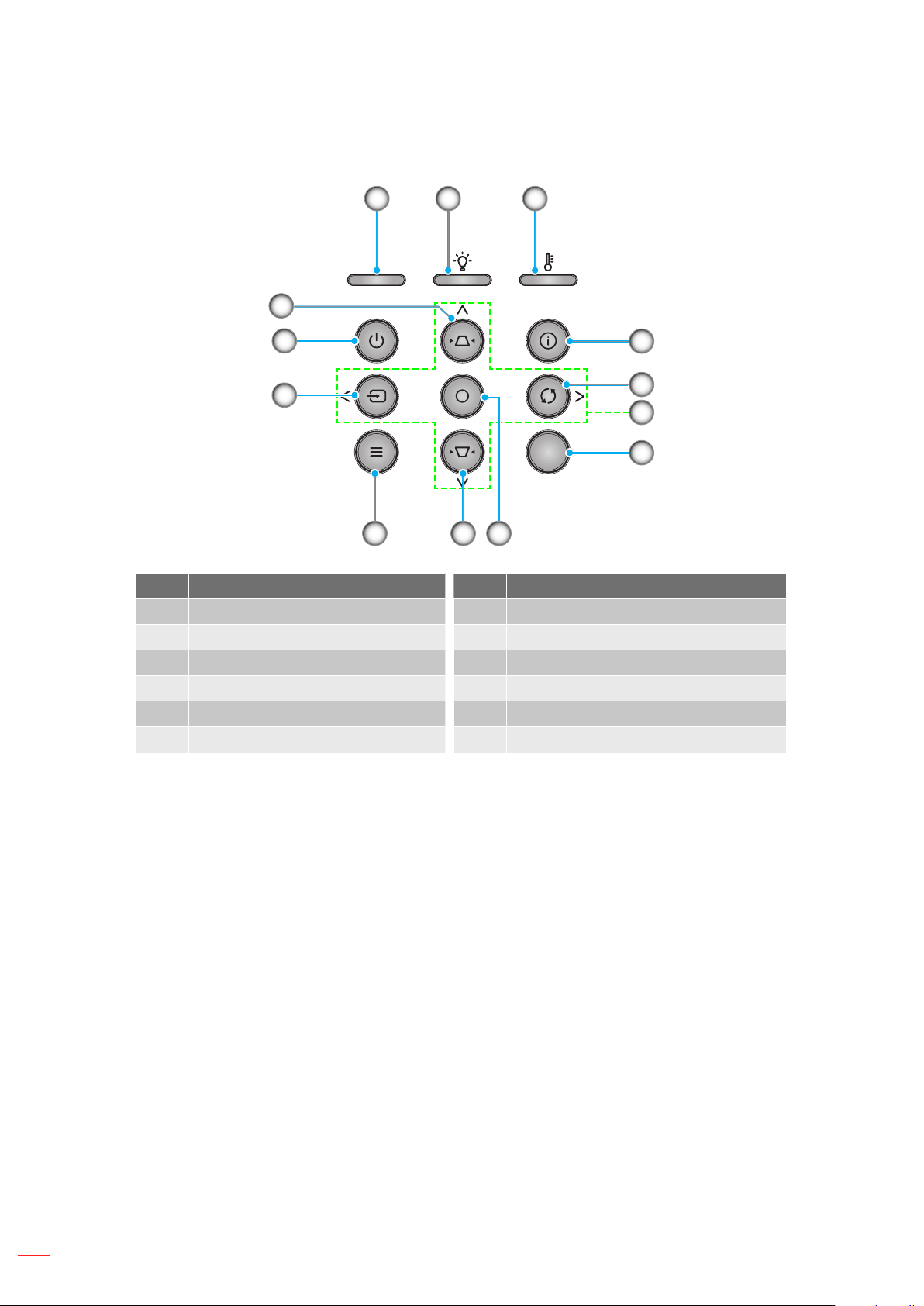

Tastenfeld

1

9

12

11

10

2 3

9

8

4

5

6

7

Nr. Element Nr. Element

1. Betriebs-LED 7. IR-Empfänger

2. Lampen-LED 8. Bestätigen

3. Temperatur-LED 9. Trapezkorrektur

4. Informationen 10. Menü

5. Erneute Synchronisierung 11. Quelle

6. Vier Richtungstasten 12. Ein-/Austaste

12

Deutsch

EINFÜHRUNG

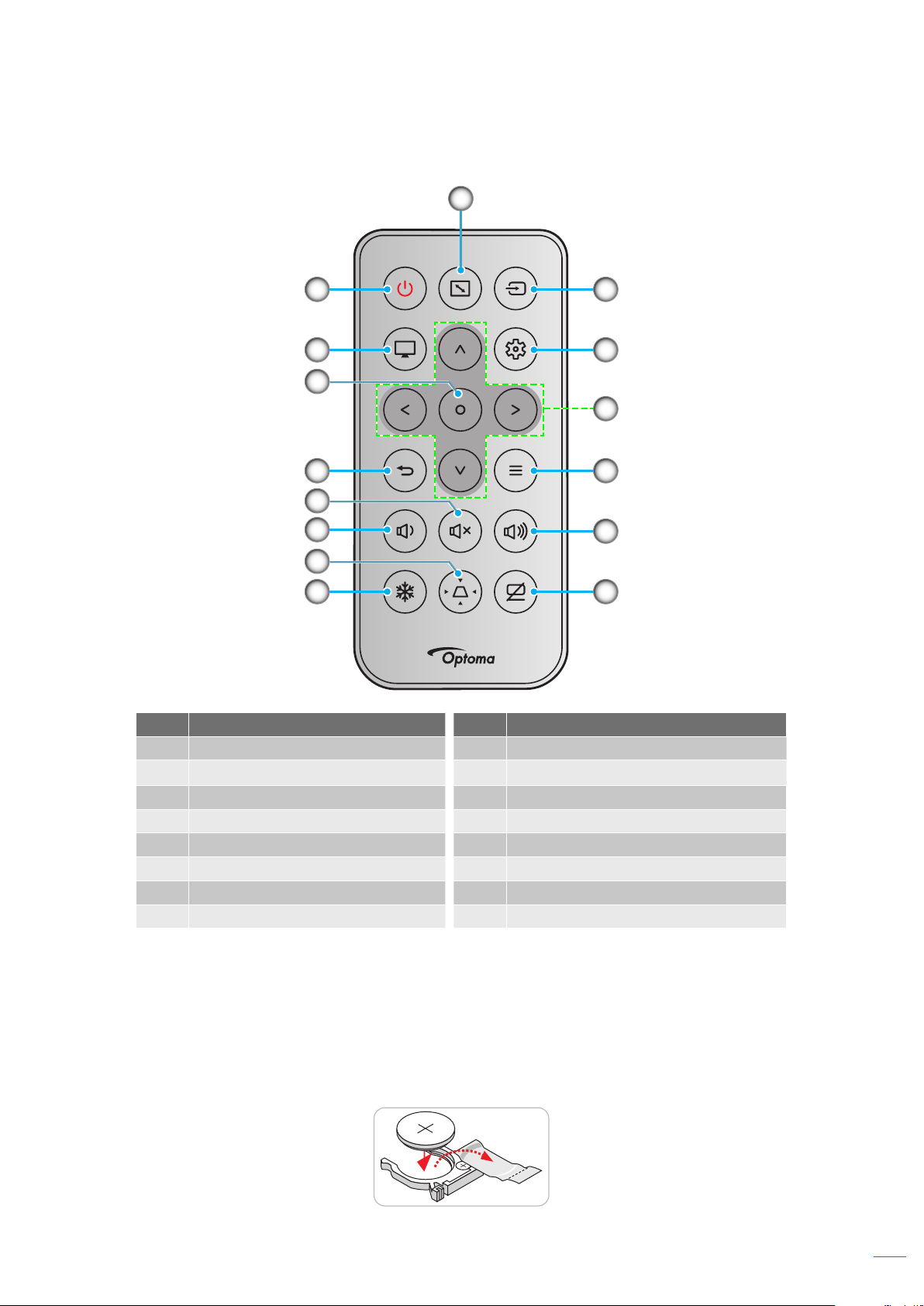

Fernbedienung

1

2

3

4

5

6

7

8

9

15

14

13

12

11

10

Nr. Element Nr. Element

1. Seitenverhältnis 9. Standbild
Ein- / Austaste 10. AV stumm

2.

3. Modus 11. Lautstärke +

4. Bestätigen 12. Menü

5. Zurück 13. Vier Richtungstasten

6. Stumm 14. Menü Einstellungen/Einrichtung

7. Lautstärke - 15. Quelle

8. Trapezkorrektur

Hinweis:

• Einige Tasten haben bei Modellen, die diese Funktionen nicht unterstützen, möglicherweise keine

Funktion.

• Entfernen Sie bitte die durchsichtige Isolierungsfolie, bevor Sie zum ersten Mal die Fernbedienung

verwenden. Beachten Sie zur Installation der Batterie Seite 19.

• Ob eine Batterie für die Fernbedienung beiliegt, hängt von der Region ab.

S

T

L

O

V

CR2025

3

Deutsch

13

AUFSTELLUNG UND INSTALLATION

Projektor installieren

Ihr Projektor ist darauf ausgelegt, in einer von vier möglichen Positionen installiert zu werden.

Bitte wählen Sie den Installationsort entsprechend der Raumaufteilung und Ihrem persönlichen Vorlieben.
Berücksichtigen Sie Größe und Position Ihrer Leinwand, Position einer geeigneten Steckdose sowie Position und
Abstand zwischen dem Projektor und Ihren restlichen Geräten.

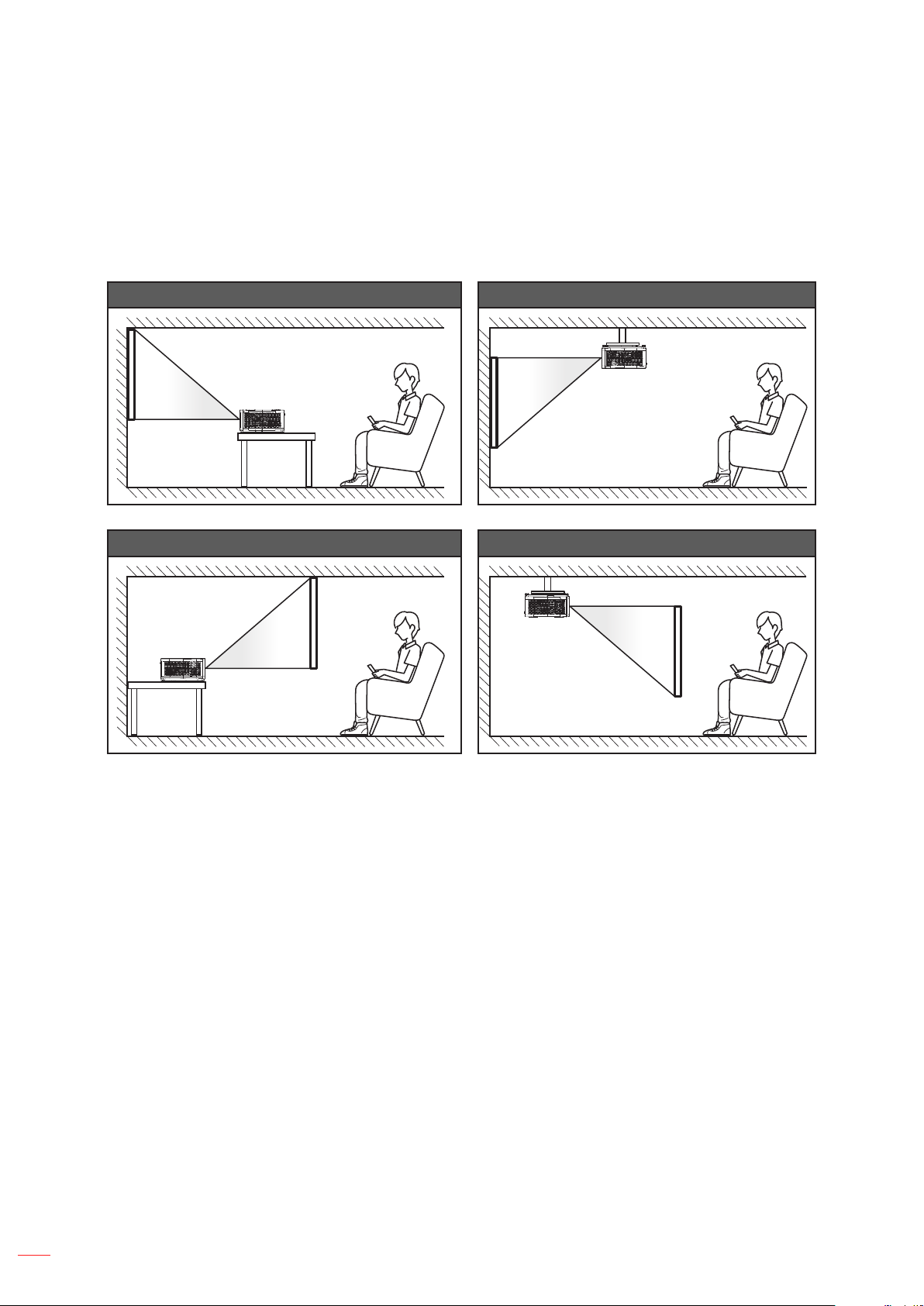

Tischaufstellung/Frontprojektion Deckenmontage/Frontprojektion

Tischaufstellung/Rückprojektion Deckenmontage/Rückprojektion

Der Projektor sollte auf einem achen Untergrund und in einem Winkel von 90 Grad, also lotrecht zur Leinwand

aufgestellt werden.

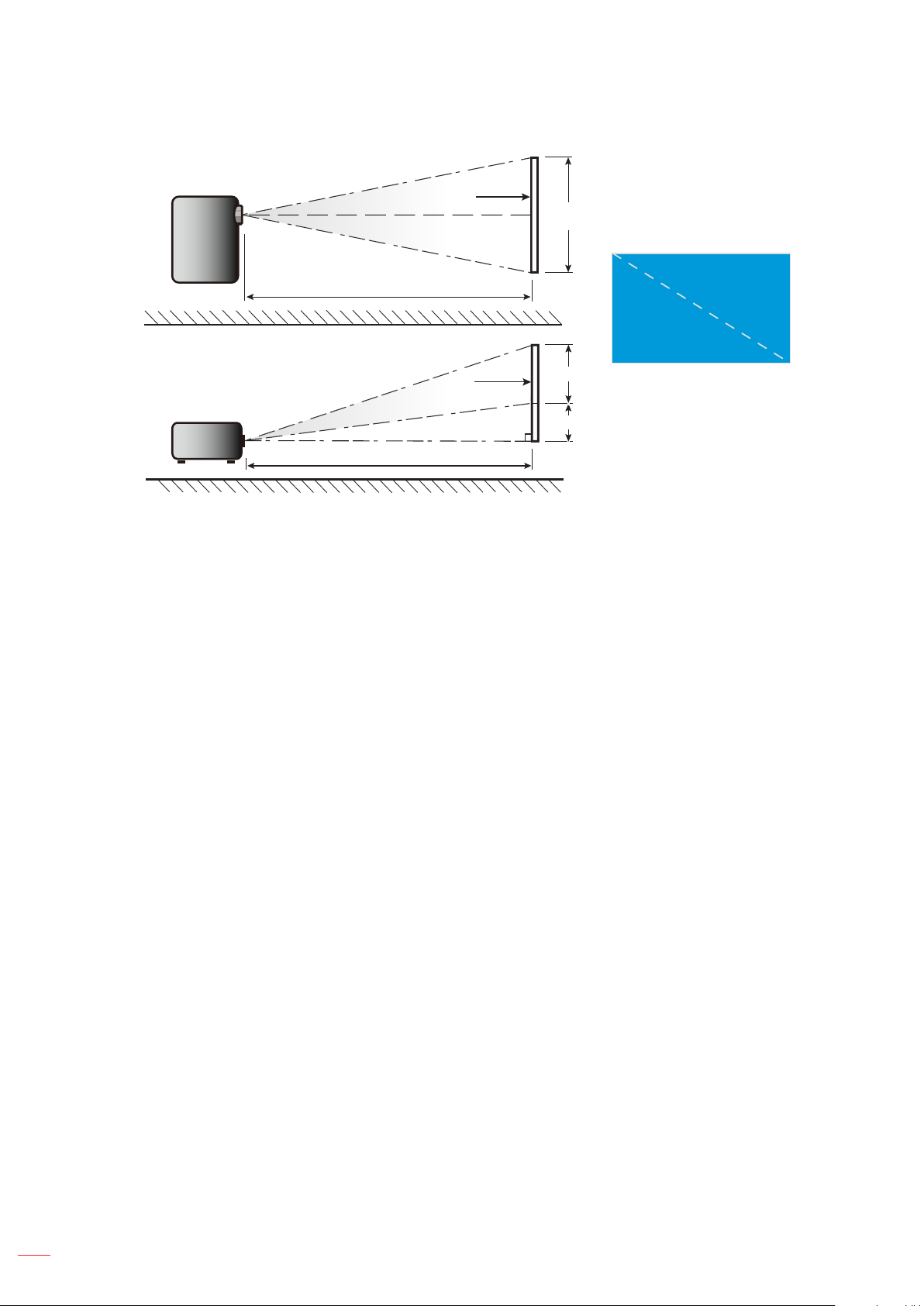

• Bitte beachten Sie zur Ermittlung der Projektorposition für eine bestimmte Leinwandgröße die

Abstandstabelle auf Seite 59 bis 62.

• Bitte beachten Sie zur Ermittlung der Leinwandgröße für eine bestimmte Entfernung die

Abstandstabelle auf der Seite 59 bis 62.

Hinweis: Je weiter der Projektor von der Leinwand aufgestellt wird, desto größer wird das projizierte Bild;

proportional erhöht sich auch der vertikale Versatz.

14

Deutsch

AUFSTELLUNG UND INSTALLATION

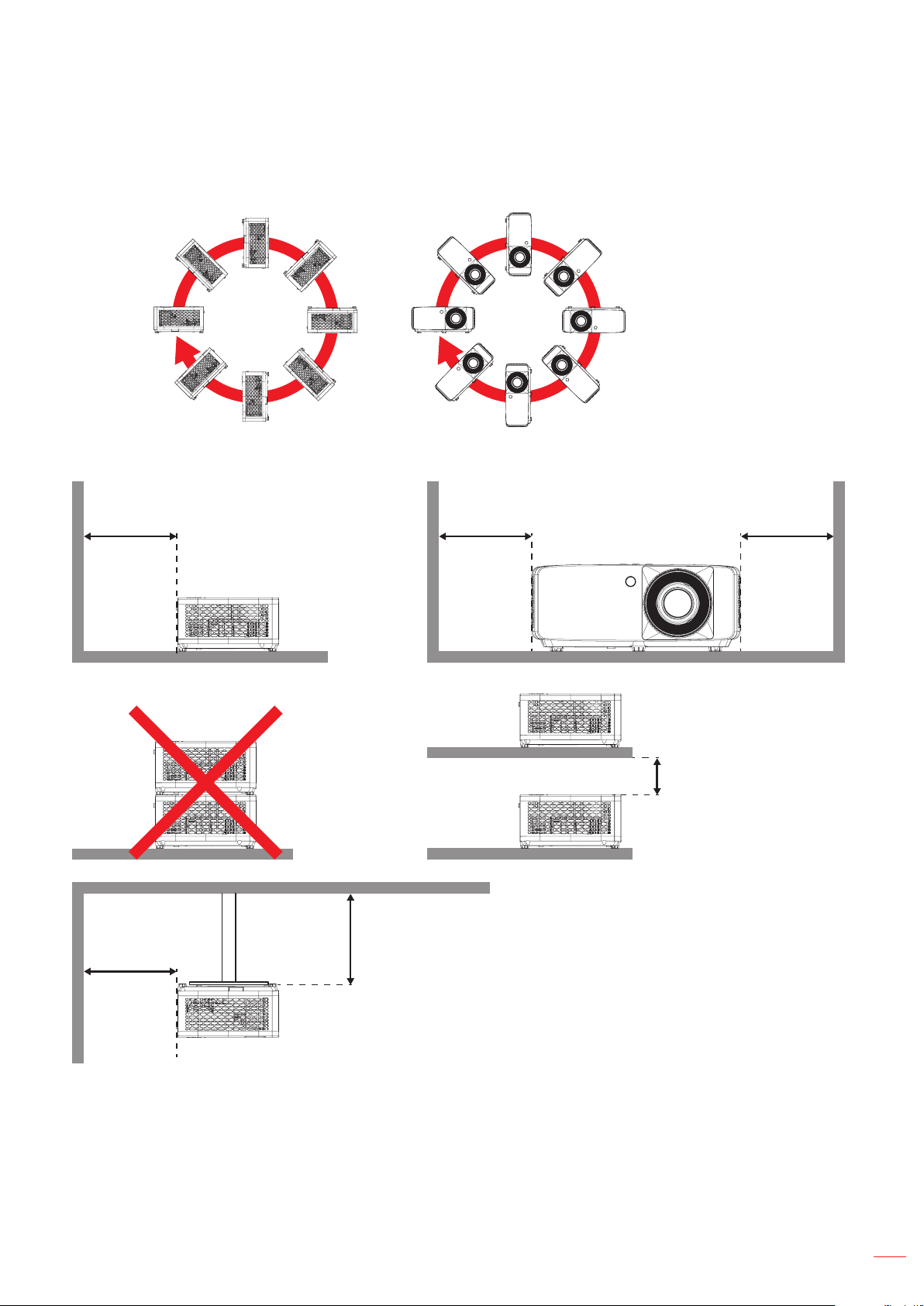

Hinweis zur Projektorinstallation

• Freie 360°-Ausrichtung

• Halten Sie rund um die Abluftö󰀨nungen einen Abstand von mindestens 30 cm ein.

Mindestens 100 mm
(3,94 Zoll)

Mindestens 100 mm
(3,94 Zoll)

Mindestens 300 mm
(11,81 Zoll)

Mindestens 100 mm
(3,94 Zoll)

Mindestens 300 mm

(11,81 Zoll)

Mindestens 100 mm
(3,94 Zoll)

• Stellen Sie sicher, dass die Zuluftö󰀨nungen die Abluft von den Abluftö󰀨nungen nicht wieder ansaugen.

• Beim Betrieb des Projektors in einem Einbau müssen Sie sicherstellen, dass die Temperatur der

Umgebungsluft innerhalb des Einbaus die Betriebstemperatur während des Projektorbetriebs nicht
übersteigt. Zu- und Abluftö󰀨nungen dürfen außerdem nicht blockiert werden.

• Alle Einbauten sollten eine zertizierte Temperaturbewertung bestehen, damit gewährleistet ist, dass
der Projektor die Abluft nicht wieder ansaugt. Andernfalls könnte sich das Gerät abschalten, selbst

wenn die Temperatur im Einbau innerhalb des Betriebstemperaturbereichs liegt.

Deutsch

15

AUFSTELLUNG UND INSTALLATION

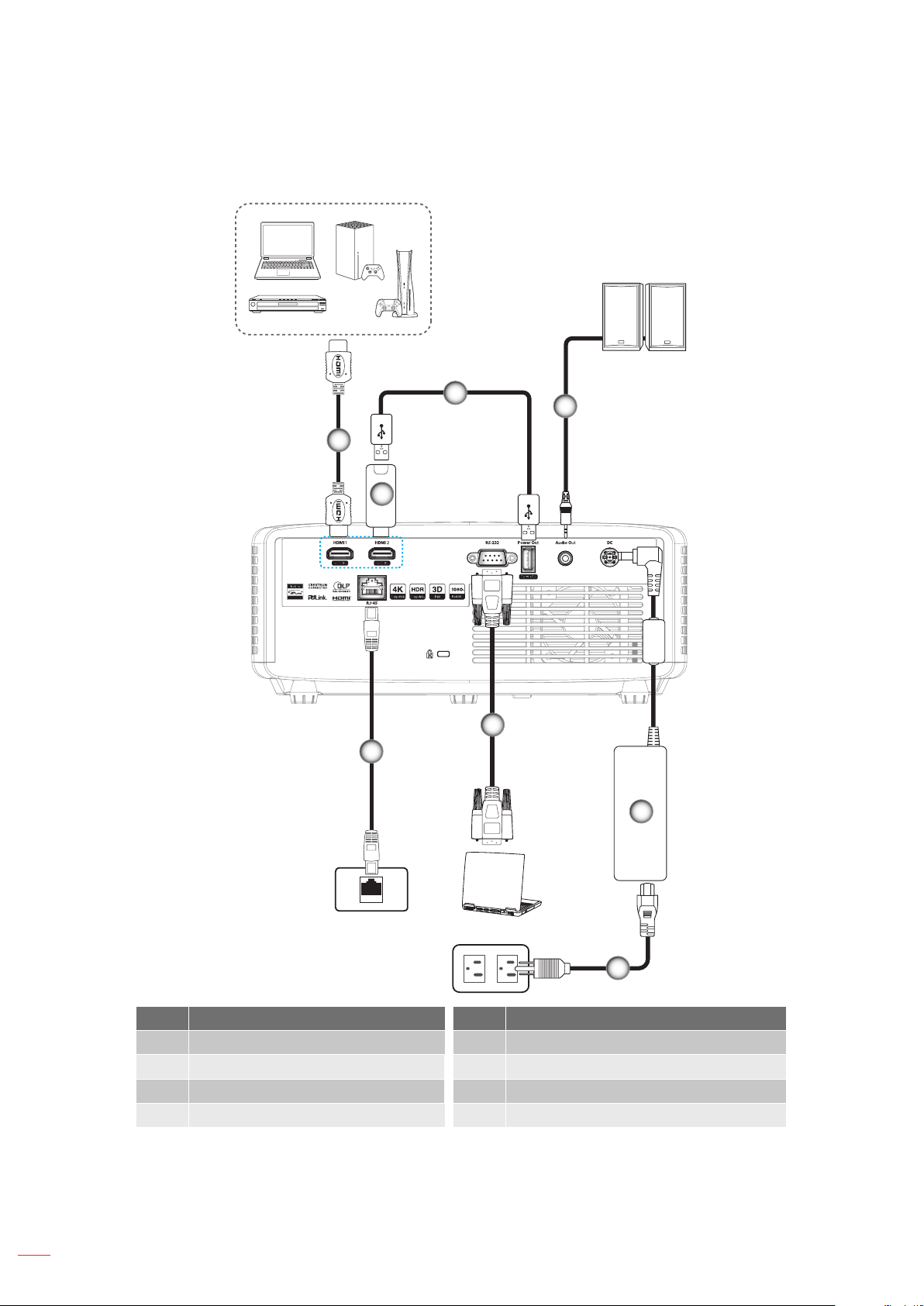

Quellen mit dem Projektor verbinden

3

1

2

7

8

4

5

16

Hinweis:

Deutsch

6

Nr. Element Nr. Element

1. HDMI-Kabel 5. Netzteil
HDMI-Dongle

2.

6.

Stromkabel

3. USB-Stromkabel 7. RS232-Kabel

4. Audioausgangskabel 8. RJ-45-Kabel*

• Zur Gewährleistung optimaler Bildqualität und zur Vermeidung von Anschlussfehlern empfehlen wir

den Einsatz von High-Speed- oder Premium-Certied-HDMI-Kabeln bis 5 Meter.

• *Nur die Modelle XGA, WXGA, 1080p 1,3-fach, 1080p 1,6-fach und 1080p mit kurzem

Projektionsabstand unterstützen die Netzwerkfunktion.

AUFSTELLUNG UND INSTALLATION

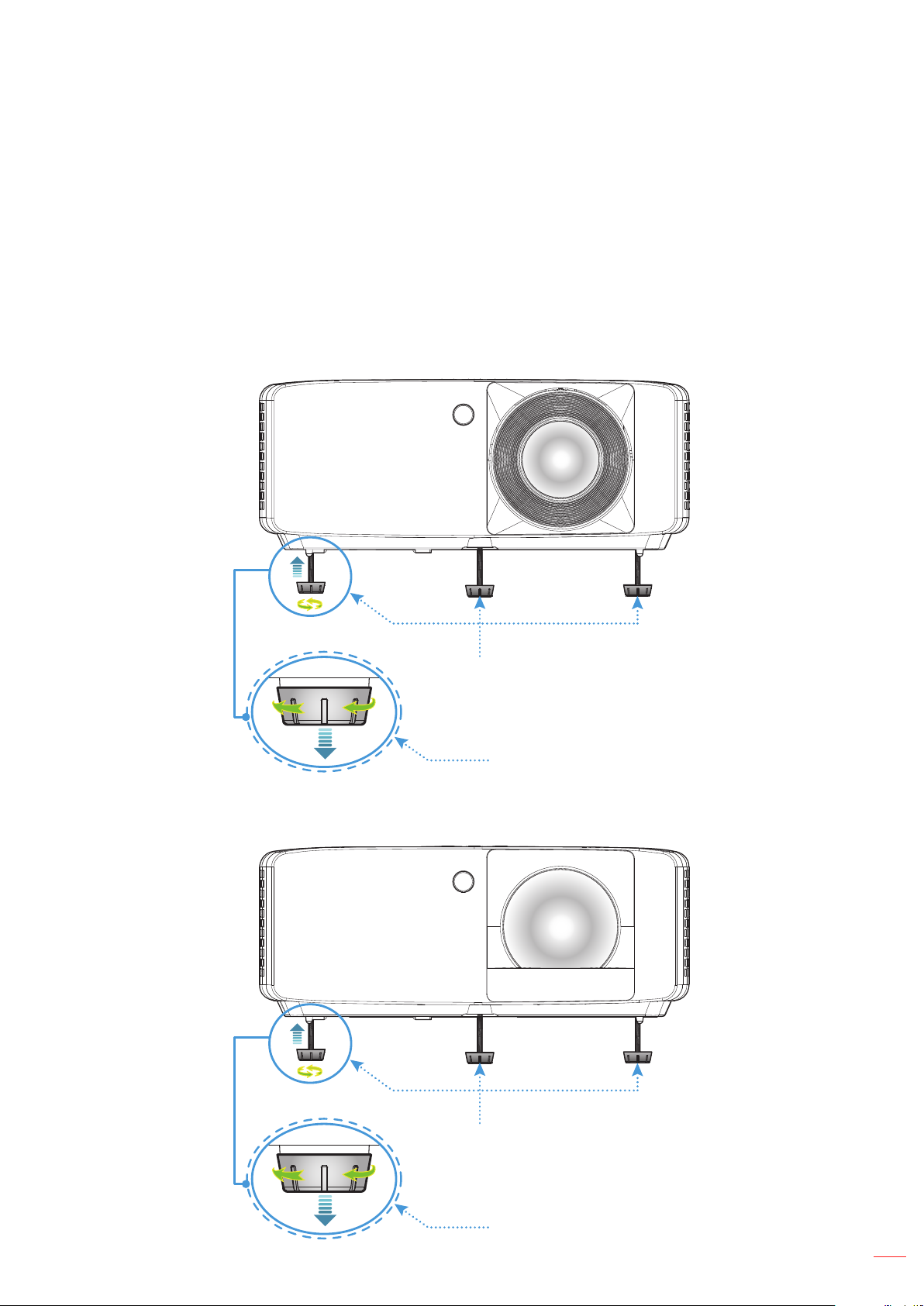

Projektionsbild einstellen

Bildhöhe

Der Projektor hat höhenverstellbare Füße, mit denen die Höhe des Projektionsbildes angepasst werden kann.

1. Machen Sie an der Unterseite des Projektors den höhenverstellbaren Fuß ausndig, den Sie

anpassen möchten.

2. Drehen Sie zum Erhöhen/Absenken des Projektors die einstellbaren Füße im bzw. gegen den
Uhrzeigersinn.

1080p-1,3-fach-/1080p-1,6-fach-Modell:

Winkelverstellfüße

Winkelverstellring

XGA/WXGA/1080p, kurzer Projektionsabstand/1080p, kurzer Projektionsabstand mit Netzwerk:

Winkelverstellfüße

Winkelverstellring

Deutsch

17

AUFSTELLUNG UND INSTALLATION

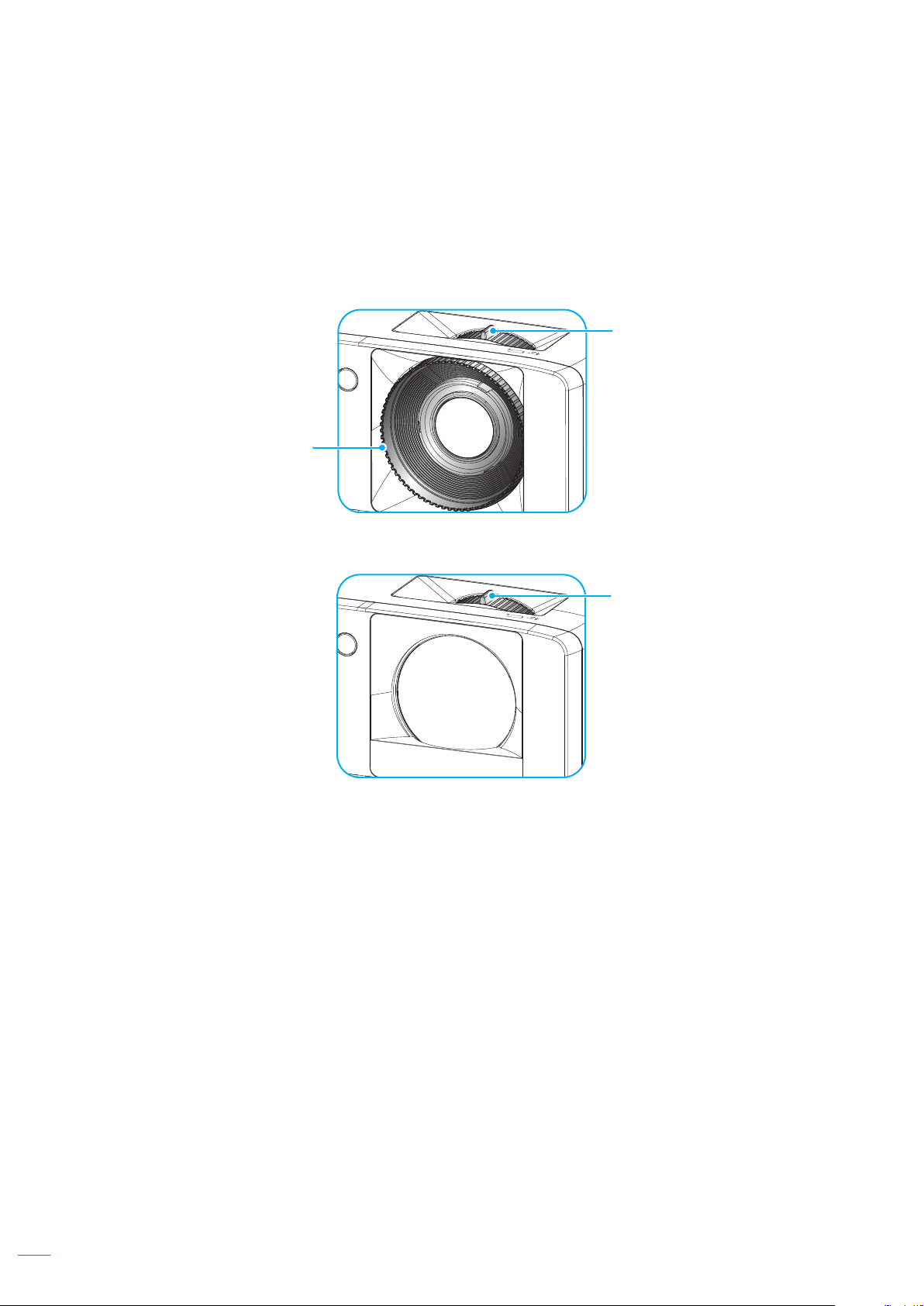

Zoom und Fokus

• Passen Sie die Bildgröße an, indem Sie den Zoomhebel zum Vergrößern oder Verkleinern des

projizierten Bildes im bzw. gegen den Uhrzeigersinn drehen.

• Drehen Sie zum Anpassen des Fokus den Fokusring im oder gegen den Uhrzeigersinn, bis das Bild
scharf und gut sichtbar ist.

1080p-1,3-fach-/1080p-1,6-fach-Modell:

Fokusring

Zoomregler

XGA/WXGA/1080p, kurzer Projektionsabstand/1080p, kurzer Projektionsabstand mit Netzwerk:

Fokusring

18

Deutsch

AUFSTELLUNG UND INSTALLATION

M

3

V

O

L

T

S

CR2025

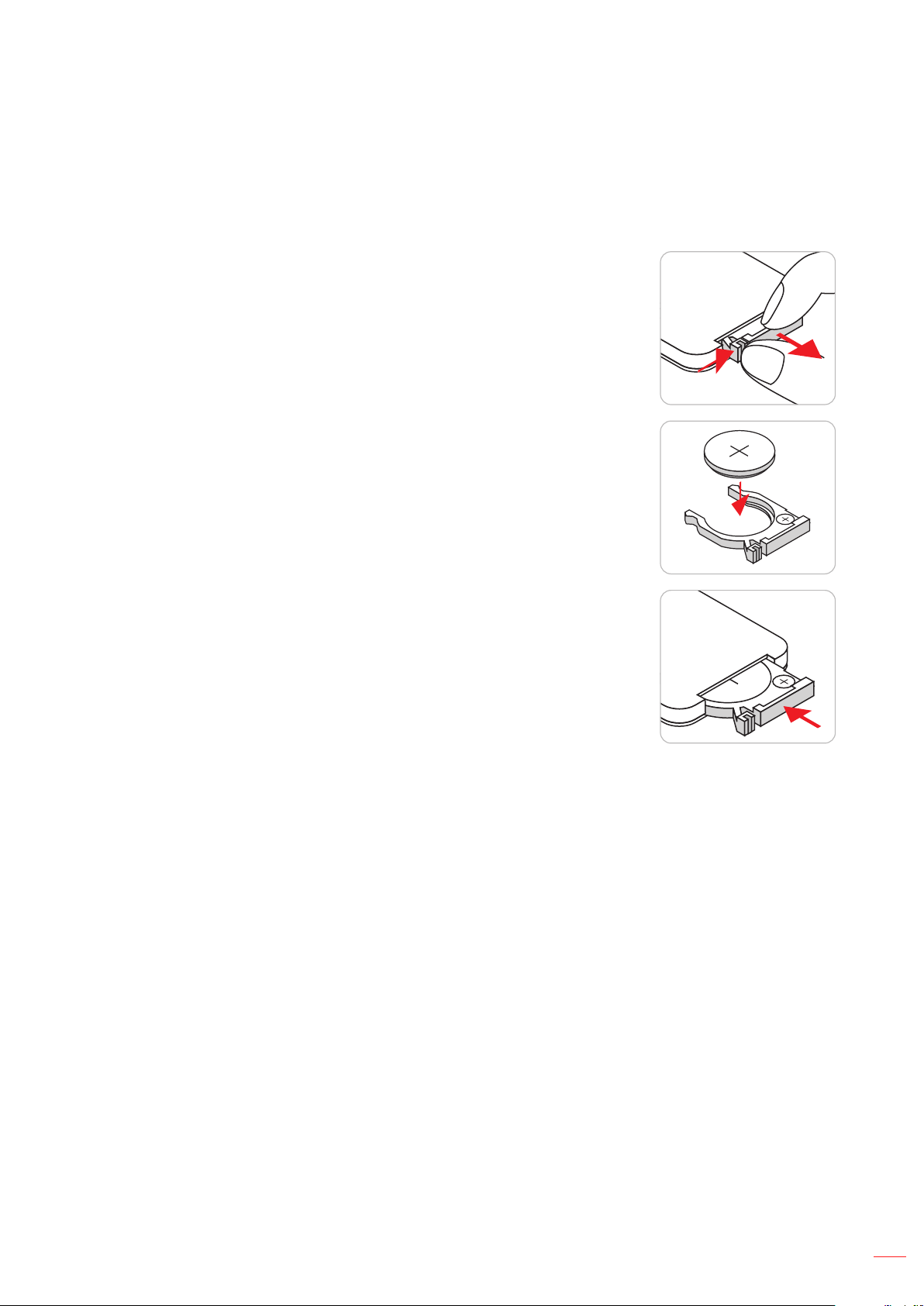

Fernbedienung in Betrieb nehmen

Batterien installieren/auswechseln

1. Schieben Sie die Batteriefachabdeckung ab.

2. Setzen Sie eine neue Batterie in das Fach ein. Entfernen Sie die alte

Batterie und installieren Sie eine neue (CR2025). Achten Sie darauf,

dass die „+“-Seite nach oben zeigt.

CR2025

3

S

T

L

O

V

3. Bringen Sie die Abdeckung wieder an.

Vorsicht: Bitte beachten Sie zur Gewährleistung eines sicheren Betriebs die folgenden Warnhinweise:

• Verwenden Sie eine CR2025-Batterie.

• Vermeiden Sie Kontakt mit Wasser oder anderen Flüssigkeiten.

• Setzen Sie die Fernbedienung weder Feuchtigkeit noch Hitze aus.

• Lassen Sie die Fernbedienung nicht fallen.

• Falls die Batterie in der Fernbedienung ausgelaufen ist, wischen Sie das Gehäuse vorsichtig aus und
installieren Sie eine neue Batterie.

• Falls die Batterie durch einen falschen Typ ersetzt wird, besteht Explosionsgefahr.

• Entsorgen Sie die verbrauchte Batterie entsprechend den Anweisungen.

Hinweis: Ob eine Batterie für die Fernbedienung beiliegt, hängt von der Region ab.

Deutsch

19

AUFSTELLUNG UND INSTALLATION

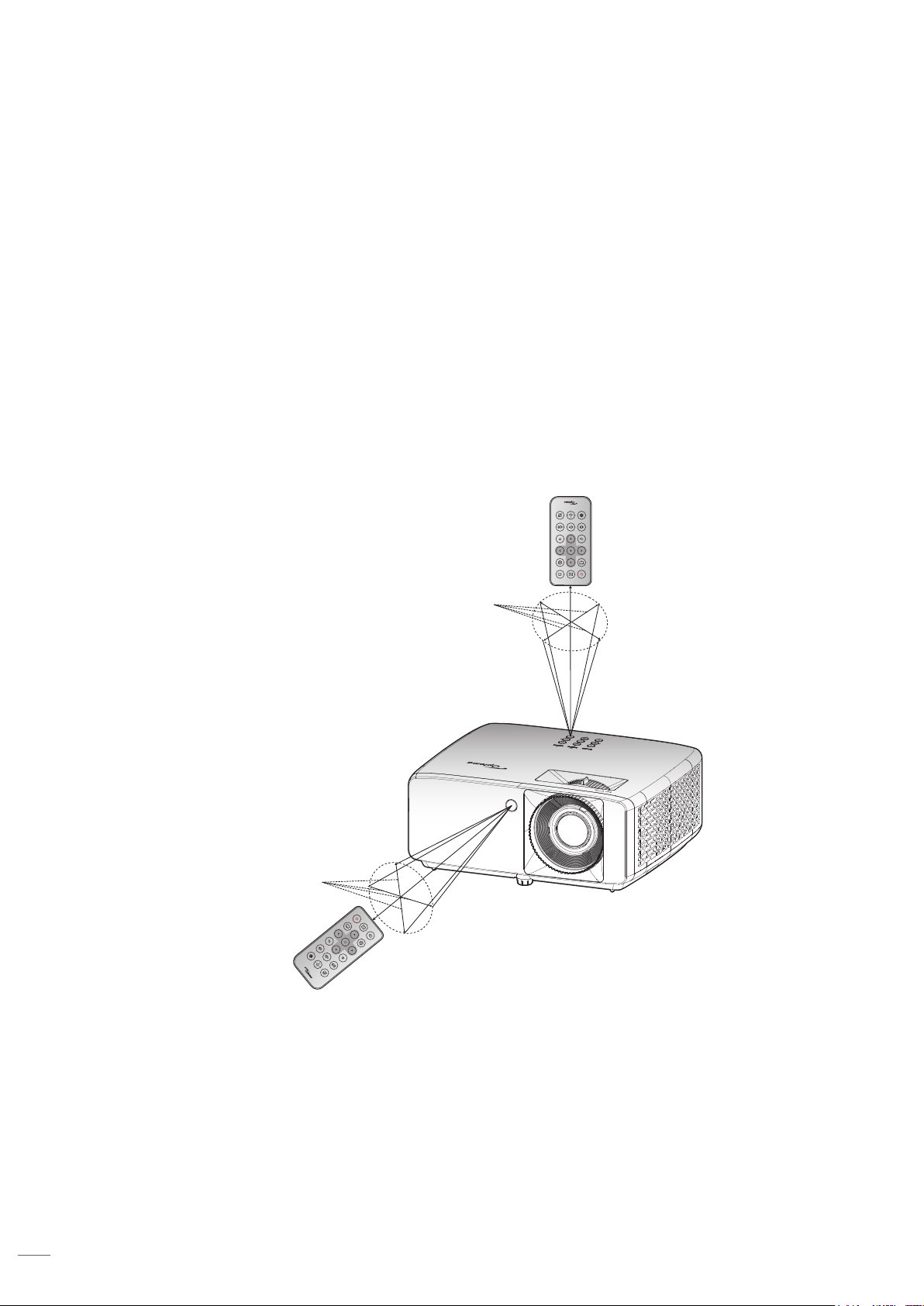

E󰀨ektive Reichweite

An der Ober- und Vorderseite des Projektors sind Infrarot- (IR-) Fernbedienungssensoren angebracht. Achten Sie
darauf, die Fernbedienung in einem Winkel von 30 Grad lotrecht zum IR-Fernbedienungssensor des Projektors zu
halten, damit sie richtig funktioniert. Der Abstand zwischen Fernbedienung und Sensor sollte nicht mehr als 6 Meter
(19,7 Fuß) betragen.

• Achten Sie darauf, dass sich keine Hindernisse zwischen Fernbedienung und IR-Sensor am Projektor
benden, die den Infrarotstrahl stören könnten.

• Stellen Sie sicher, dass der IR-Sender der Fernbedienung keinem direkten Sonnenlicht oder Neonlicht
ausgesetzt ist.

• Bitte halten Sie die Fernbedienung mindestens 2 Meter von Leuchtsto󰀪ampen fern, damit keine
Fehlfunktionen auftreten.

• Falls sich die Fernbedienung in der Nähe von Leuchtsto󰀪ampen mit Inverter bendet, kann sie von
Zeit zu Zeit ausfallen.

• Falls der Abstand zwischen Fernbedienung und Projektor zu gering ist, funktioniert die Fernbedienung
möglicherweise nicht richtig.

Ca. ± 15°

Ca. ± 15°

20

Deutsch

PROJEKTOR VERWENDEN

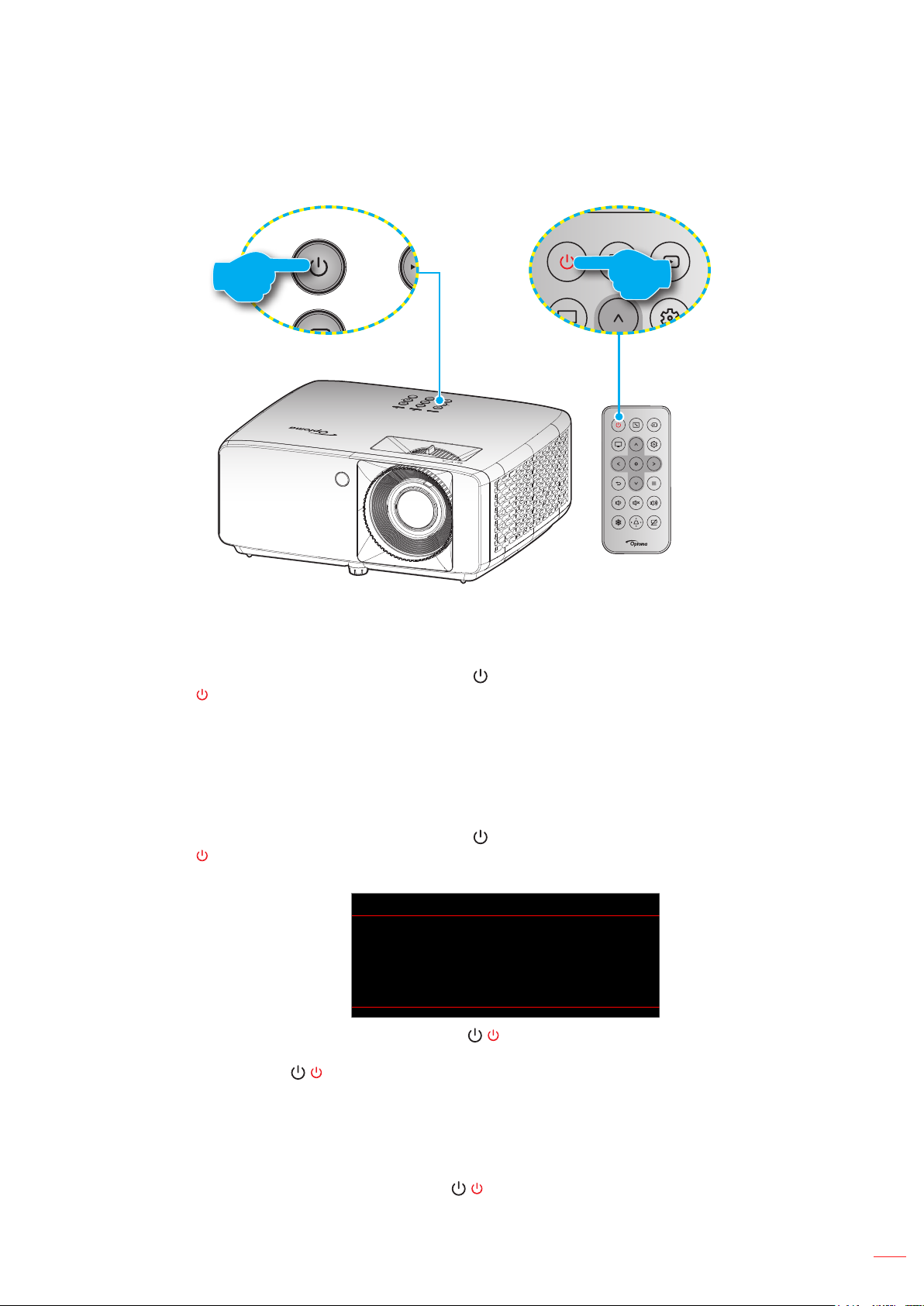

Projektor ein-/ausschalten

oder

Einschalten

1. Stellen Sie sicher, dass Netzkabel und Signal-/Eingangskabel richtig verbunden sind. Die Betriebs-

LED leuchtet rot, sobald das Gerät mit Strom versorgt wird.

2. Schalten Sie den Projektor durch Drücken der -Taste auf dem Bedienfeld des Projektors oder der

Taste auf der Fernbedienung ein.

3. Eine Startanzeige wird etwa 10 Sekunden lang dargestellt und die Betriebs-LED blinkt grün oder blau.

Hinweis: Wenn Sie den Projektor das erste Mal einschalten, werden Sie gebeten, die gewünschte Sprache,

Projektionsausrichtung und andere Einstellungen festzulegen.

Abschalten

1. Schalten Sie den Projektor durch Drücken der -Taste auf dem Bedienfeld des Projektors oder der

Taste auf der Fernbedienung aus.

2. Folgende Meldung wird angezeigt:

Abschalten

Stromschalter erneut drücken.

3. Drücken Sie zum Bestätigen erneut die Taste / ; andernfalls erscheint die Meldung nach 15
Sekunden wieder.
Wenn Sie die Taste / ein zweites Mal drücken, schaltet sich der Projektor ab.

4. Das Gebläse arbeitet weiterhin für ungefähr 10 Sekunden, um den Projektor abzukühlen. Dabei
blinkt die Betriebs-LED blinkt grün oder blau. Sobald die Betriebs-LED durchgehend rot leuchtet,

bendet sich der Projektor im Bereitschaftsmodus. Wenn Sie den Projektor wieder einschalten
möchten, müssen Sie zunächst warten, bis der Projektor den Kühlvorgang abgeschlossen und den
Bereitschaftsmodus aufgerufen hat. Wenn sich der Projektor im Bereitschaftsmodus bendet, können

Sie ihn durch erneute Betätigung der Taste / wieder einschalten.

5. Trennen Sie das Netzkabel von Steckdose und Projektor.

Hinweis: Wir raten davon ab, den Projektor sofort nach dem Ausschalten wieder einzuschalten.

Deutsch

21

AUFSTELLUNG UND INSTALLATION

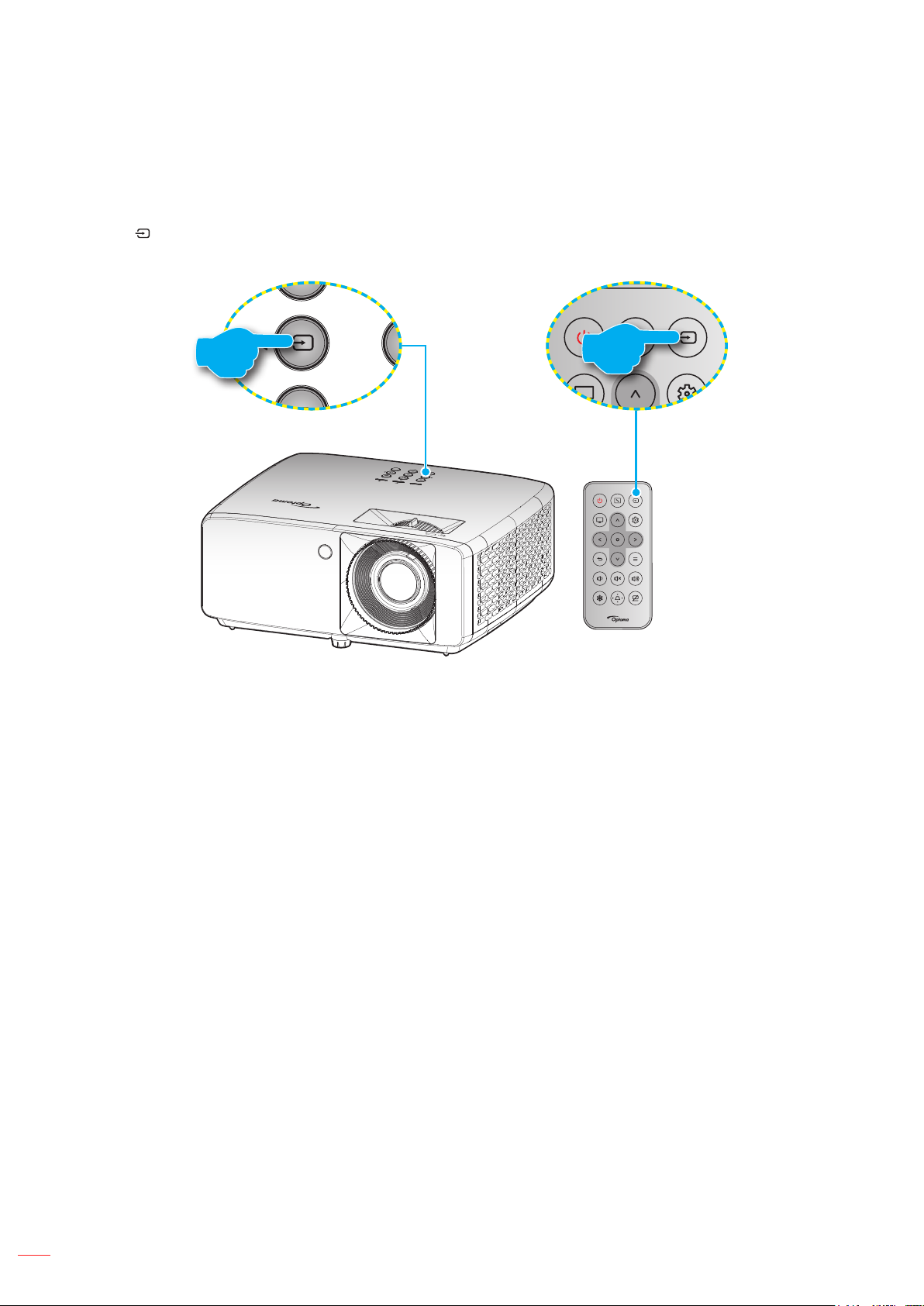

Eine Eingangsquelle wählen

Schalten Sie die angeschlossene Quelle, wie Computer, Notebook, Videoplayer etc., ein, die Sie anzeigen lassen
möchten. Der Projektor erkennt die Quelle automatisch. Falls mehrere Quellen angeschlossen sind, wählen Sie mit

der Taste am Bedienfeld des Projektors oder an der Fernbedienung die gewünschte Quelle.

oder

22

Deutsch

AUFSTELLUNG UND INSTALLATION

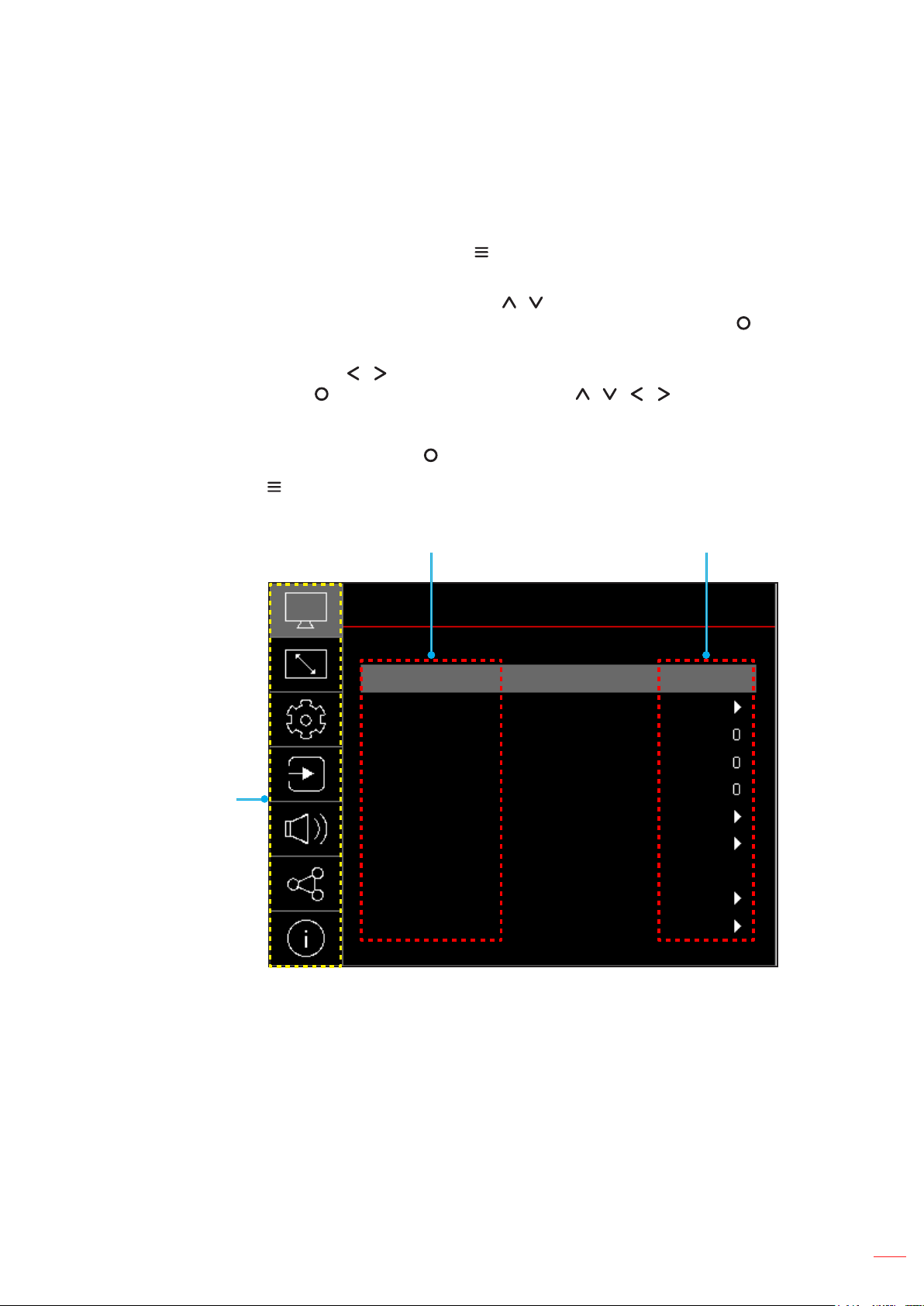

Menünavigation und -funktionen

Der Projektor verfügt über mehrsprachige OSD-Menüs, mit denen Sie Bildeinstellungen vornehmen und Parameter
verändern können. Die Signalquelle wird automatisch erkannt.

1. Drücken Sie zum Ö󰀨nen des OSD-Menüs die -Taste am Projektor-Bedienfeld oder an der

Fernbedienung.

2. Bei angezeigtem OSD können Sie mit den Tasten / Elemente im Hauptmenü auswählen.
Drücken Sie nach Auswahl eines Elements zum Aufrufen des Untermenüs die Taste am Projektor-

Bedienfeld oder an der Fernbedienung.

3. Wählen Sie mit den Tasten / das gewünschte Element im Untermenü, drücken / Sie zur Anzeige
weiterer Einstellungen . Passen Sie die Einstellungen mit / / / an.

4. Nehmen Sie gegebenenfalls wie oben beschrieben weitere Einstellungen im Untermenü vor.

5. Drücken Sie zum Bestätigen die Taste ; dadurch kehren Sie zum Hauptmenü zurück.

6. Drücken Sie die -Taste zum Verlassen noch einmal. Das OSD-Menü wird geschlossen, der
Projektor speichert automatisch die neuen Einstellungen.

Hauptmenü

Untermenüs Einstellungen


Bild-Modus

Dynamikumfang

Helligkeit

Kontrast

Schärfe

Gamma

Farbeinstell.

Wandfarbe

Drei Dimensionen

Zurücksetzen

Hell

Aus

Deutsch

23

AUFSTELLUNG UND INSTALLATION

OSD-Menübaum

Hinweis: Die Elemente und Funktionen des OSD-Menübaums unterliegen Modellen und Regionen. Optoma

behält sich das Recht vor, Elemente zur Verbesserung der Produktleistung ohne Vorankündigung zu

ergänzen oder zu entfernen.

Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte

Lebendig

HDR [für HDMI 2.0-Modelle]
HLG [für HDMI 2.0-Modelle]

Kino
Spiel
Sport
Bezug
Hell

DICOM SIM.

Drei Dimensionen
Autom.
Aus

-50 bis 50

-50 bis 50
1 bis 15

Film

Graken
1,8
2,0
2,2
2,4

EOTF-Ausblenden

3D-Ausblenden

-50 bis 50

-50 bis 50
1 bis 10

Warm
Standard
Kühl
Kühl

Weiß / Rot / Grün / Blau / Zyan /
Magenta / Gelb

-50 bis 50

-50 bis 50

-50 bis 50
Nein

Ja

HDMI-Eingang: Autom. /
RGB (0- 255) / RGB (16- 235) /
YUV


Bild-Modus

Dynamikumfang [für
HDMI 2.0-Modelle]

Helligkeit
Kontrast
Schärfe

Gamma

Farbeinstell.

HDR / HLG

Farbe
Farbton

BrilliantColor™

Farbtemperatur

CMS

Farbraum

Farbe

Farbton
Sättigung
Value (Luminance)

Zurücksetzen

24

Deutsch

AUFSTELLUNG UND INSTALLATION

Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte

Aus
Tafel
Hellgelb
Hellgrün
Hellblau

Rosa
Gray

Aus
Ein
DLP-Link

3D-Sync.

Drei Dimensionen

Links

Rechts

Autom.

Nebeneinander (SBS)

Oben/Unten
Frame-Sequential

Frame-Packing
Aus
Ein

Nein

Ja

Vorderseite
Hinten
Decken oben
Hinten oben
Öko

Stromversorgung =100% / 95%
/ 90% / 85% / 80% / 75% / 70% /
65% / 60% / 55% / 50%

(100 bis 20 %)- Kennwortsperre

Aus
Ein
Aus
Ein

4:3
16:9
16:10
4:3 [Bildschirmtyp: 4:3]
16:9 [Bildschirmtyp: 16:9]
16:10 [Bildschirmtyp: 16:10]
Native

Autom.

-15 bis 15
[-30 bis 30, für 1080p-Modell]


Anzeige

Wandfarbe

Drei Dimensionen

Zurücksetzen

Projektion Ausrichtung

Lichtleistung

Dynamisches Schwarz

Spielmodus

Bildschirmtyp

Seitenverhältnis

Geometrische
Korrektur

3D-Modus

3D Sync-Typ

3D-2D-Konvertierung

3D-Format

3D-Sync. umkehr.

Zurücksetzen

Ver. Trapezkor.

Deutsch

25

AUFSTELLUNG UND INSTALLATION

Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte

-15 bis 15
[-30 bis 30, für 1080p-Modell]

-5 bis 25

-100 bis 100

-100 bis 100

Grün-Raster
Magenta-Raster
Weiß-Raster

Weiß
Aus

Anzeige

Horizontale

Geometrische
Korrektur

Digitaler Zoom Zoom

Bildversatz

Zurücksetzen

Testbild

Trapezkorrektur
Vier-Ecken-Anpassung

Zurücksetzen

H

V

Zurücksetzen

Setup

Sprache

26

Deutsch

AUFSTELLUNG UND INSTALLATION

Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte

Sprache

Aus

5s

Setup

Menütimer

Menü Einstellungen

Info ausblenden

Große Höhe

Filter Betriebsstunden (schreibgeschützt)

Optional installierter
Filter

Filtereinstellungen

Stromeinstellungen

Sicherheit

Tast.-Einst. Tastenfeldsperre

Startup-Logo Logo

Filter Erinnerung

Filter zurücksetzen

Direkt einschalten

Bei Signal einschalten

Automatisches
Abschalten (min.)

Schlaftimer (min.) 0 – 990 (30-Minuten-Schritte)

Betriebsmodus

(Standby)

Sicherheit

Sicherheits-Timer

Kennwort ändern

Monat

Tag
Stunde

10s
20s
30s

Aus
Ein
Aus
Ein

Nein

Ja
Aus

300 h
500 h
800 h
1000 h
Nein

Ja
Aus
Ein
Aus
Ein

0 – 180 (1-Minute-Schritte)

Hinweis: Betriebsmodus

(Standby) ist nur bei Modellen mit
Unterstützung der Netzwerkfunktion
verfügbar.

Aus
Ein

Aus
Ein
Standard

Neutral

Deutsch

27

AUFSTELLUNG UND INSTALLATION

Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte

Ohne
Blau

Rot

Grün

Gray

Logo

Nein

Ja

Nein

Ja
Aus
Ein
Aus
Ein
Aus
Ein

Nein

Ja
wechselseitig

PJ --> Gerät
Gerät -->PJ
Aus
Ein

Nein

Ja

0 bis 100

Aus
Ein

0 bis 99

Ein
Aus
Aus
Ein

Setup

Eingabe

Audio

Steuerung

Hintergrundfarbe

OSD zurücksetzen

Gerät zurücksetzen

Auto-Quelle

Aut. Eingangsschalter

HDMI-CEC-

Einstellungen

Zurücksetzen

Lautstärke

Stumm

Zurücksetzen

Geräte-ID

Fernbedienungsein­stellungen

Tast.-Einst. Tastenfeldsperre

LAN

Alle Einstellungen
zurücksetzen

HDMI Verbindung

Inklusive TV

Anschluß Power On

Anschluß Power O󰀨

Infrarot Funktion

Netzwerkstatus (schreibgeschützt)
MAC-Adresse (schreibgeschützt)
DHCP Aus / Ein
IP-Adresse 192.168.0.100
Subnetzmaske 255.255.255.0
Gateway 192.168.0.254
DNS 192.168.0.51

Zurücksetzen

28

Deutsch

AUFSTELLUNG UND INSTALLATION

Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte

Aus
Ein
Aus
Ein
Aus
Ein
Aus
Ein
Aus
Ein
Aus
Ein

Steuerung

Infos

Crestron
(Port 41794)

Extron
(Port 2023)

PJ Verbindung

Steuerung

Zurücksetzen

Regulatorisch

Seriennummer

Quelle
Farbe Info.
Stunden der Lichtquelle
Bild-Modus
Geräte-ID

Filter Betriebsstunden

Hinweis: Optionaler Staublter kann je nach Region variieren. Bitte wenden Sie sich an Ihren örtlichen Vertreter.

Lichtleistung

FW-Version

(Port 4352)

AMX-Geräteerkennung
(Port 9131)

Telnet (Port 23)

HTTP (Port 80)

DDP

MCU

Deutsch

29

AUFSTELLUNG UND INSTALLATION

Menü BILD

Menü Bild: Bild-Modus

Es gibt mehrere vordenierte Anzeigemodi, aus denen Sie entsprechend Ihrer Anzeigepräferenz wählen können.
Jedes Modus wurde von unserem professionellen Farbteam zur Gewährleistung ausgezeichneter Farbleistung für
einen breiten Bereich von Inhalten abgestimmt.

• Lebendig: In diesem Modus sind Farbsättigung und Helligkeit gut ausgewogen. Wählen Sie diesen

Modus zum Spielen.

• HDR / HLG: Dekodiert und zeigt HDR- (großer Dynamikumfang) / Hybrid-Log-Gamma- (HLG) Inhalte

für satte Schwarztöne, helle Weißstöne und lebendige Farbwiedergabe mittels REC.2020-Farbraum.
Dieser Modus wird automatisch aktiviert, wenn Sie HDR/HLG auf Automatik setzen (und HDR/HLG­Inhalte an den Projektor gesendet werden – 4K-UHD-Blu-ray, 1080p/4K-UHD-HDR/HLG-Spiele,
4K-UHD-Streaming-Video). Während der HDR/HLG-Modus aktiv ist, können andere Anzeigemodi
(Kino, Referenz usw.) nicht ausgewählt werden, da HDR/HLG Farben liefert, die sehr exakt sind, was

die Farbleistung anderer Anzeigemodi übersteigt.

Hinweis: Diese Option ist nur beim 1080p-Modell verfügbar.

• Kino: Bietet optimale Balance aus Details und Farben bei der Anzeige von Filmen.

• Spiel: Optimiert Ihren Projektor für maximalen Kontrast und lebendige Farben, damit Sie dunkle

Details beim Spielen von Videospielen besser sehen können.

• Sport: Optimiert Ihren Projektor zum Ansehen von Sportsendungen oder zum Spielen von

Sportspielen.

• Bezug: Dieser Modus reproduziert Farben, die Bilder möglichst getreu im Sinne des Filmregisseurs

wiederzugeben. Sämtliche Einstellungen wie z. B. Farbe, Farbtemperatur, Helligkeit, Kontrast und

Gamma werden auf den Rec.709-Farbraum eingestellt. Wählen Sie diesen Modus für eine möglichst
exakte Farbwiedergabe beim Ansehen von Filmen.

• Hell: Dieser Modus eignet sich für Umgebungen, in denen besonders hohe Helligkeit benötigt wird,

bspw. bei Verwendung des Projektors in gut ausgeleuchteten Räumen.

• DICOM SIM.: Dieser Modus dient der Betrachtung von Grauskalen-Bildern, perfekt zur Betrachtung

von Röntgenaufnahmen und Scans während der medizinischer Schulungen*.

Hinweis: *Dieser Projektor eignet sich nicht für die Verwendung in der medizinischen Diagnostik.

• Drei Dimensionen: Optimierte Einstellungen zum Ansehen von 3D-Inhalten.

Hinweis: Damit Sie 3D-Eekte erleben können, benötigen Sie eine kompatible DLP-Link-3D-Brille.

Siehe Abschnitt 3D für weitere Informationen.

Menü Bild: Dynamischer Bereich

HDR / HLG

Kongurieren Sie die Einstellung High Dynamic Range (HDR) / Hybrid Log Gamma (HLG) und ihren E󰀨ekt bei
Anzeige eines Videos von 4K-Blu-ray-Playern und Streaminggeräten.

• Autom.: Automatische Erkennung des HDR/HLG-Signals.

• Aus: Schalter die HDR/HLG-Verarbeitung aus. Bei Einstellung auf Aus dekodiert der Projektor HDR/

HLG-Inhalte NICHT.

Hinweis: Diese Option ist nur beim 1080p-Modell verfügbar.

Menü Bild: Helligkeit

Hier stellen Sie die Bildhelligkeit ein.

Deutsch

30

AUFSTELLUNG UND INSTALLATION

Menü Bild: Kontrast

Mit der Kontrast-Funktion wird der Unterschied zwischen den hellsten und dunkelsten Bildteilen festgelegt.

Menü Bild: Schärfe

Hier stellen Sie die Bildschärfe ein.

Menü Bild: Gamma

Richten Sie die Art der Gammakurve ein. Nach der Anfangseinrichtung und Feinabstimmung können Sie mit Hilfe
der Gammaeinstellung Ihre Bildausgabe optimieren.

• Film: Für Heimkino.

• Graken: Bei PC- / Fotoquellen.

• 1,8 / 2,0 / 2,2 / 2,4: Bei spezischen PC- / Fotoquellen.

• EOTF-Ausblenden/3D-Ausblenden: Optimal bei HDR-Quellen.

Hinweis: Diese Option ist nur beim 1080p-Modell verfügbar.

Menü Bild: Farbeinstell.

Farbe

Hier können Sie ein Videobild von schwarzweiß bis vollfarbig einstellen.

Farbton

Hier können Sie die Balance der Farben Rot und Grün einstellen.

BrilliantColor™

Diese Funktion verwendet einen neuen Farbverarbeitungsalgorithmus und Verbesserungen zur Erzielung einer
höheren Helligkeit bei realistischen, lebhafteren Farben.

Farbtemperatur

Wählen Sie eine Farbtemperatur zwischen Warm, Standard, Kühl und Kühl.

CMS

Wählen Sie die folgenden Optionen:

• Farbe: Hier können Sie den Anteil von Rot, Grün, Blau, Cyan, Gelb, Magenta und Weiß im Bild
anpassen.

• Farbton: Hier können Sie die Balance der Farben Rot und Grün einstellen.

• Sättigung: Hier können Sie ein Videobild von schwarzweiß bis vollfarbig einstellen.

• Value (Luminance): Passen Sie die Luminanz der ausgewählten Farbe an.

• Zurücksetzen: Setzt die Farbeinstellungen auf die werkseitigen Standardeinstellungen zurück.

Farbraum

Wählen Sie einen geeigneten Farbmatrixtyp: Autom., RGB (0- 255), RGB (16- 235) und YUV.

Menü Bild: Wandfarbe

Entwickelt zur Anpassung der Farben des projizierten Bildes bei Projektion an eine Wand ohne Leinwand.
Jedes Modus wurde von unserem professionellen Farbteam zur Gewährleistung ausgezeichneter Farbleistung

abgestimmt.

Es gibt mehrere vordenierte Modi, aus denen Sie entsprechend Ihrer Wandfarbe wählen können. Wählen Sie
zwischen Aus, Tafel, Hellgelb, Hellgrün, Hellblau, Rosa und Gray aus.

Hinweis: Zur exakten Farbwiedergabe empfehlen wir die Verwendung einer Leinwand.

Deutsch

31

AUFSTELLUNG UND INSTALLATION

Menü Bild: 3D

Hinweis:

• Dieser Projektor ist ein 3D-fähiger Projektor mit DLP-Link-3D-Lösung.

• Bitte achten Sie darauf, dass Ihre 3D-Brille für DLP-Link-3D geeignet ist.

• Dieser Projektor unterstützt Frame-Sequential-(Seitenumkehr) 3D über HDMI1/HDMI2-Anschlüsse.

• Zur Aktivierung der 3D-Modus sollte die Eingangsbildfrequenz nur auf 60 Hz eingestellt werden; eine
geringere oder höhere Bildfrequenz wird nicht unterstützt.

• Zur Erzielung optimaler Leistung wird eine Auösung von 1920 x 1080 empfohlen. Bitte beachten Sie,

dass die 4K-Auösung (3840 x 2160) im 3D-Modus nicht unterstützt wird.

3D-Modus

Verwenden Sie diese Option zum Deaktivieren oder Aktivieren der 3D-Funktion.

• Aus: Wählen Sie zum Abschalten des 3D-Modus „Aus“.

• Ein: Wählen Sie zum Einschalten des 3D-Modus „Ein“.

3D Sync-Typ

Verwenden Sie diese Option zur Auswahl von 3D-Technologie.

• DLP-Link: Zur Nutzung optimierter Einstellungen beim Einsatz von DLP-3D-Brillen die Option wählen.

• 3D-Sync.: Zur Verwendung optimierter Einstellugnen für IR-, HF- oder polarisierte 3D-Brille wählen.

3D-2D-Konvertierung

Legen Sie über diese Option fest, wie 3D-Inhalte an der Leinwand angezeigt werden sollen.

• Drei Dimensionen: Zeigt 3D-Signale.

• Links: Zeigt das linke Einzelbild des 3D-Inhaltes.

• Rechts: Zeigt das rechte Einzelbild des 3D-Inhaltes.

3D-Format

Nutzen Sie diese Option zur Auswahl von geeignetem 3D-Formatinhalt.

• Autom.: Wenn ein 3D-Identikationssignal erkannt wird, wird das 3D-Format automatisch ausgewählt.

• Nebeneinander: Zeigt 3D-Signale im „Nebeneinander“-Format an.

• Oben/Unten: Zeigt 3D-Signale im „Oben/Unten“-Format an.

• Frame-Sequential: Zeigt 3D-Signale im „Frame-Sequential“-Format an.

• Frame-Packing: Zeigt 3D-Signale im „Frame-Packing“-Format an.

3D-Sync. umkehr.

Nutzen Sie diese Option zum Aktivieren/Deaktivieren der 3D-Sync. umkehr.

Zurücksetzen

Setzt die 3D-Einstellungen auf die werkseitigen Standardeinstellungen zurück.

• Nein: Zum Abbrechen der Rücksetzung wählen.

• Ja: Zum Wiederherstellen der werkseitigen 3D-Standardeinstellungen wählen.

Menü Bild: Zurücksetzen

Setzt die Bildeinstellungen auf die werkseitigen Standardeinstellungen zurück.

Deutsch

32

AUFSTELLUNG UND INSTALLATION

Menü ANZEIGE

Menü Anzeige: Projektion Ausrichtung

Wählen Sie die bevorzugte Projektionsart zwischen Vorderseite, Rückseite, Decke oben und Hinten oben.

Menü Anzeige: Lichtleistung

Zur Auswahl eines Lichtquellenmodus entsprechend den Installationsanforderungen.

Menü Anzeige: Dynamisches Schwarz

Zum automatischen Anpassen der Bildhelligkeit zur Erzielung einer optimalen Kontrastleistung.

Menü Anzeige: Spielmodus

Aktivieren Sie diese Funktion, damit die Reaktionszeit (Eingabelatenz) während Spielen auf 8,6 ms (1080p bei 120
Hz) reduziert wird. Alle Geometrieeinstellungen (Beispiel: Trapezkorrektur, Vier Ecken) werden deaktiviert, wenn
der Spielmodus aktiviert ist. Weitere Einzelheiten nden Sie nachstehend.

Hinweis:

• Die Eingabeverzögerung durch Signale wird in der folgenden Tabelle beschrieben:

• Die Werte in der Tabelle können geringfügig abweichen.

Quellen-Timing Spielmodus

1080p60 Ein 1080p60Hz 1080p 17 ms

1080p120 Ein 1080p120Hz 1080p 8,6 ms*

4K60 Ein 1080p60Hz 1080p 17 ms*

1080p60 Aus 1080p60Hz 1080p 33,8 ms

1080p120 Aus 1080p120Hz 1080p 17 ms*

4K60 Aus 1080p60Hz 1080p 33,7 ms*

• 1080p120 und 4K60 unterstützen nur das 1080p-Modell.

• *Nur bei den Modellen 1080p mit kurzem Projektionsabstand ohne Netzwerk, 1080p 1,3-fach, 1080p
mit kurzem Projektionsabstand und 1080p 1,6-fach unterstützt.

Timing der

Ausgabe

Menü Anzeige: Bildschirmtyp

Wählen Sie den Bildschirmtyp zwischen 4:3, 16:9 und 16:10.

Auösung der

Ausgabe

Eingangsverzögerung

Deutsch

33

AUFSTELLUNG UND INSTALLATION

Menü Anzeige: Seitenverhältnis

Wählen Sie das Seitenverhältnis des angezeigten Bildes zwischen den folgenden Optionen:

• 4:3: Dieses Format eignet sich für 4:3-Eingangsquellen.

• 16:9: Dieses Format eignet sich für 16:9-Eingangsquellen wie auf Breitbildfernseher angepasstes

HDTV und DVD.

• 16:10: Dieses Format ist für 16:10-Eingangsquellen geeignet.

• Native: Dieses Format zeigt das Originalbild ohne Skalierung an.

• Autom.: Diese Funktion wählt automatisch das passende Anzeigeformat aus.

XGA-Skalierungstabelle:

Quelle

4 x 3 Auf 1024 x 768 skalieren.

16 x 9 Auf 1024 x 576 skalieren.

Native Keine Skalierung; das Bild wird mit der Auösung basierend auf der Eingangsquelle

angezeigt.

Autom. - Wenn die Quelle 4:3 ist, wird der Anzeigetyp auf 1024 x 768 skaliert.

- Wenn die Quelle 16:9 ist, wird der Anzeigetyp auf 1024 x 576 skaliert.

- Wenn die Quelle 15:9 ist, wird der Anzeigetyp auf 1024 x 614 skaliert.

- Wenn die Quelle 16:10 ist, wird der Anzeigetyp auf 1024 x 640 skaliert.

XGA-Auto-Abbildung-Regel:

Autom.

H. Auösung V. Auösung 1024 768

4:3

Breitbild-

Notebook

SDTV

HDTV

Eingangsauösung Autom./Skala

640 480 1024 768

800 600 1024 768
1024 768 1024 768
1600 1200 1024 768
1280 720 1024 576
1280 768 1024 614
1280 800 1024 640

720 576 1024 576

720 480 1024 576
1280 720 1024 576
1920 1080 1024 576

34

Deutsch

AUFSTELLUNG UND INSTALLATION

WXGA-Skalierungstabelle (Leinwandtyp 16 x 10):

16:10-Bildschirm PC

4 x 3 Auf 1066 x 800 skalieren.

16x10 Auf 1280 x 800 skalieren.

LBX Skalierung auf 1280 x 960, dann zentrales Bild mit 1280 x 800 anzeigen.

Native 1:1-Abbildung, zentriert. 1:1-Abbildung

zeigt 1280 x 800.

Autom. - Eingangsquelle wird auf einen Anzeigebereich von 1280 x 800 angepasst, das

Originalseitenverhältnis wird beibehalten.

- Wenn die Quelle 4:3 ist, wird der Bildschirmtyp auf 1066 x 800 skaliert.

- Wenn die Quelle 16:9 ist, wird der Bildschirmtyp auf 1280 x 720 skaliert.

- Wenn die Quelle 15:9 ist, wird der Bildschirmtyp auf 1280 x 768 skaliert.

- Wenn die Quelle 16:10 ist, wird der Bildschirmtyp auf 1280 x 800 skaliert.

WXGA-Auto-Abbildungsregel (Bildschirmtyp 16 x 10):

1280 x 720

zentriert.

1:1-Abbildung,

zentriert.

Autom.

4:3

Breitbild-

Notebook

SDTV

HDTV

WXGA-Skalierungstabelle (Leinwandtyp 16 x 9):

16:9-Bildschirm PC

4 x 3 Auf 960 x 720 skalieren.

16 x 9 Auf 1280 x 720 skalieren.

LBX Skalierung auf 1280 x 960, dann zentrales Bild mit 1280 x 720 anzeigen.

Native 1:1-Abbildung, zentriert. 1:1-Abbildung

H. Auösung V. Auösung 1280 800

Eingangsauösung Autom./Skala

640 480 1066 800

800 600 1066 800
1024 768 1066 800
1280 1024 1066 800
1400 1050 1066 800
1600 1200 1066 800
1280 720 1280 720

1280 768 1280 768
1280 800 1280 800

720 576 1280 720

720 480 1280 720
1280 720 1280 720
1920 1080 1280 720

zeigt 1280 x 720.

1280 x 720

zentriert.

1:1-Abbildung,

zentriert.

Autom. - Wenn das Auto-Format ausgewählt ist, wechselt die Anzeige automatisch zu 16:9 (1280 x

720).

- Wenn die Quelle 4:3 ist, wird der Bildschirmtyp auf 960 x 720 skaliert.

- Wenn die Quelle 16:9 ist, wird der Bildschirmtyp auf 1280 x 720 skaliert.

- Wenn die Quelle 15:9 ist, wird der Bildschirmtyp auf 1200 x 720 skaliert.

- Wenn die Quelle 16:10 ist, wird der Bildschirmtyp auf 1152 x 720 skaliert.

Deutsch

35

AUFSTELLUNG UND INSTALLATION

WXGA-Auto-Abbildungsregel (Bildschirmtyp 16 x 9):

Autom.

4:3

Breitbild-

Notebook

SDTV

HDTV

1080p-Skalierungstabelle:

16:9-Bildschirm PC

4 x 3 Auf 1440 x 1080 skalieren.

16 x 9 Auf 1920 x 1080 skalieren.

LBX Skalierung auf 1920 x 1440, dann zentrales Bild mit 1920 x 1080 anzeigen.

Native - 1:1-Abbildung, zentriert.

Autom. - Wenn das Auto-Format ausgewählt ist, wechselt die Anzeige automatisch zu 16:9 (1920 x

H. Auösung V. Auösung 1280 720

- Keine Skalierung; das Bild wird mit der Auösung basierend auf der Eingangsquelle

angezeigt.

1080).

- Wenn die Quelle 4:3 ist, wird der Bildschirmtyp auf 1440 x 1080 skaliert.

- Wenn die Quelle 16:9 ist, wird der Anzeigetyp auf 1920 x 1080 skaliert.

- Wenn die Quelle in 16:10 vorliegt, wird der Anzeigetyp auf 1920 x 1200 skaliert und zur
Anzeige auf einen Bereich von 1920 x 1080 zugeschnitten.

Eingangsauösung Autom./Skala

640 480 960 720

800 600 960 720
1024 768 960 720
1280 1024 960 720
1400 1050 960 720
1600 1200 960 720
1280 720 1280 720
1280 768 1200 720
1280 800 1152 720

720 576 1280 720

720 480 1280 720
1280 720 1280 720
1920 1080 1280 720

1080p-Auto-Abbildung-Regel:

Autom.

4:3

Breitbild-

Notebook

SDTV

HDTV

Deutsch

36

Eingangsauösung Autom./Skala

H. Auösung V. Auösung 1920 1080

640 480 1440 1080

800 600 1440 1080
1024 768 1440 1080
1280 1024 1440 1080
1400 1050 1440 1080
1600 1200 1440 1080
1280 720 1920 1080
1280 768 1800 1080
1280 800 1728 1080

720 576 1350 1080

720 480 1620 1080
1280 720 1920 1080
1920 1080 1920 1080

AUFSTELLUNG UND INSTALLATION

Menü Anzeige: Geometrische Korrektur

Ver. Trapezkor.

Entzerrt das Bild in vertikaler Richtung und macht es rechteckiger. Die vertikale Trapezkorrektur dient zur Korrektur

eines trapezförmig verzerrten Bildes, dessen obere und untere Seite zu einer Seite hin abgeschrägt verläuft. Diese
Funktion ist für Anwendungen mit vertikaler Achse vorgesehen.

Horizontale Trapezkorrektur

Entzerrt das Bild in horizontaler Richtung und macht es rechteckiger. Die horizontale Trapezkorrektur dient zur

Korrektur eines trapezförmig verzerrten Bildes, dessen linke und rechte Seite ungleich lang ist. Diese Funktion ist
für Anwendungen mit horizontaler Achse vorgesehen.

Hinweis: Die Funktion Horizontale Trapezkorrektur wird bei XGA- und WXGA-Modellen nicht unterstützt.

Vier-Ecken-Anpassung

Diese Einstellung ermöglicht die Anpassung des projizierten Bildes von jeder Ecke, damit ein rechteckiges Bild
entsteht, wenn die Projektionfsäche nicht eben ist.

Hinweis: Die Funktion Vier-Ecken-Anpassung wird bei XGA- und WXGA-Modellen nicht unterstützt.

Zurücksetzen

Setzt die Einstellungen von Geometrische Korrektur auf die werksseitigen Standardeinstellungen zurück.

Menü Anzeige Digitaler Zoom

Zum Vergrößern eines Bildes auf der Projektionsäche verwenden. Digitaler Zoom ist nicht mit dem optischen
Zoom identisch und kann zu einer Verringerung der Bildqualität führen.

Hinweis: Zoom-Einstellungen bleiben nach dem Aus- und Wiedereinschalten des Projektors erhalten.

Menü Anzeige: Bildversatz

Passen Sie die Position des projizierten Bildes horizontal (H) oder vertikal (V) an.

Menü Anzeige: Zurücksetzen

Setzt die Anzeigeeinstellungen auf die werksseitigen Standardeinstellungen zurück.

Deutsch

37

AUFSTELLUNG UND INSTALLATION

Menü Setup

Menü Setup: Testbild

Wählen Sie das Testbild (Grün-Raster, Magenta-Raster, Weiß-Raster, Weiß) oder deaktivieren Sie diese Funktion

(Aus).

Menü Setup: Sprache

Wählen Sie die Sprache des OSD-Menüs: Englisch, Deutsch, Französisch, Italienisch, Spanisch, Portugiesisch,
Polnisch, Niederländisch, Schwedisch, Norwegisch/Dänisch, Finnisch, Griechisch, Chinesisch traditionell,
Chinesisch vereinfacht, Japanisch, Koreanisch, Russisch, Ungarisch, Tschechisch, Arabisch, Thai, Türkisch, Farsi,
Vietnamesisch, Indonesisch und Rumänisch

Menü Setup: Menü Einstellungen

Menütimer

Legen Sie fest, wie lange das OSD-Menü angezeigt werden soll.

Info ausblenden

Aktivieren Sie diese Funktion zum Ausblenden der Informationsmitteilungen.

Menü Setup: Große Höhe

Wenn „Ein“ ausgewählt ist, drehen sich die Lüfter schneller. Diese Funktion ist besonders beim Einsatz in großen
Höhen in denen die Luft recht dünn ist sinnvoll.

Menü Setup: Filtereinstellungen

Filter Betriebsstunden

Hier wird die Filterdauer angezeigt.

Optional installierter Filter

Hinweis: Bitte wenden Sie sich bezüglich der Verfügbarkeit dieses optionalen Filters an Ihren örtlichen Vertreter.

Hier legen Sie die Einstellungen der Warnmeldung fest.

• Ja: Zeigt eine Warnmeldung nach 500 Betriebsstunden.

Hinweis: „Filter Betriebsstunden / Filter Erinnerung / Filter zurücksetzen“ erscheinen nur, wenn

„Optional installierter Filter“ auf „Ja“ gesetzt ist.

• Nein: Warnmeldung abschalten.

Filter Erinnerung

Hier entscheiden Sie, ob Sie über eine Meldung an das Auswechseln des Filters erinnert werden möchten. Die
verfügbaren Optionen sind Aus, 300 h, 500 h, 800 h und 1000 h.

Filter zurücksetzen

Setzen Sie den Zähler des Staublters nach Austausch oder Reinigung des Staublters zurück.

Deutsch

38

AUFSTELLUNG UND INSTALLATION

Menü Setup: Stromeinstellungen

Direkt einschalten

Wählen Sie „Ein“, um den Direkteinschaltmodus zu aktivieren. Der Projektor schaltet sich automatisch ein, sobald
er mit Strom versorgt wird; Sie müssen dazu nicht die „Power“-Taste am Bedienfeld des Projektors oder an der

Fernbedienung drücken.

Bei Signal einschalten

Wählen Sie „Ein“, um den Signaleinschaltmodus zu aktivieren. Der Projektor schaltet sich automatisch ein, sobald
ein Signal erkannt wird; Sie müssen dazu nicht die „Energie“-Taste am Bedienfeld des Projektors oder an der

Fernbedienung drücken.

Hinweis:

• Wenn die Option „Bei Signal einschalten“ auf „Ein“ gesetzt ist, beträgt der Stromverbrauch des

Projektors im Bereitschaftsmodus mehr als 3 W.

• Diese Funktion ist bei HDMI-Quellen verfügbar.

Automatisches Abschalten (min.)

Hier stellen Sie den Countdown-Timer ein. Der Countdown-Timer fängt an zu zählen, wenn kein Signal am
Projektor anliegt. Der Projektor wird automatisch ausgeschaltet, sobald der Countdown (in Minuten) abgelaufen ist.

Schlaftimer (min.)

Hier stellen Sie den Countdown-Timer ein. Der Countdown-Timer beginnt zu laufen – unabhängig davon, ob ein
Eingangssignal am Projektor anliegt. Der Projektor wird automatisch ausgeschaltet, sobald der Countdown (in
Minuten) abgelaufen ist.

Hinweis: Der Zeitsteuerung wird bei jeder Projektorabschaltung rückgesetzt.

Betriebsmodus (Standby)

Hier legen Sie die Einstellungen des Betriebsmodus fest.

• Aktiv: Wählen Sie zum Zurückkehren zum normalen Bereitschaftsmodus „Aktiv“.

• Öko: Durch Auswahl von „Öko“ sparen Sie noch mehr Strom (< 0,5 W).

Hinweis: Betriebsmodus (Standby) ist nur bei Modellen mit Unterstützung der Netzwerkfunktion verfügbar, wie z.

B. XGA, WXGA, 1080p 1,3-fach, 1080p mit kurzem Projektionsabstand und 1080p 1,6-fach.

Menü Seutp: Sicherheit

Sicherheit

Aktivieren Sie diese Funktion zur Kennwortabfrage vor Benutzung des Projektors.

• Ein: Wählen Sie zum Aktivieren der Kennwortabfrage bei Einschalten des Projektors „Ein“.

• Aus: Wählen Sie zum Deaktivieren der Kennwortabfrage bei Einschalten des Projektors „Aus“.

Hinweis: Der Standardwert ist 1234.

Sicherheits-Timer

Wählen Sie die Zeitfunktion (Monat/Tag/Stunde) zur Einstellung der Nutzungsstunden des Projektors. Nach Ablauf

der Zeit wird die Eingabe des Kennworts verlangt.

Kennwort ändern

Zum Einstellen oder Ändern des beim Einschalten des Projektors abgefragten Kennwortes verwenden.

Deutsch

39

AUFSTELLUNG UND INSTALLATION

Menü Setup: Tast.-Einst.

Tastenfeldsperre

Wenn die Tastenfeldsperrfunktion auf „Ein“ gesetzt wird, wird das Bedienfeld gesperrt. Der Projektor kann jedoch

über die Fernbedienung gesteuert werden. Durch Wahl von „Aus“ können Sie das Bedienfeld wieder verwenden.

Menü Setup: Startup-Logo

Logo

Hier stellen Sie das gewünschte Startbild ein. Änderungen treten beim nächsten Einschalten des Projektors in

Kraft.

• Standard: Das Standard-Startbild.

• Neutral: Im Startbild wird das Logo nicht angezeigt.

Menü Setup: Hintergrundfarbe

Über diese Funktion können Sie ein blaues, rotes, grünes, graues, gar kein oder ein Logobild anzeigen, wenn kein

Signal verfügbar ist.

Hinweis: Falls die Hintergrundfarbe auf „Ohne“ eingestellt wird, ist die Hintergrundfarbe Schwarz.

Menü Setup: Gerät zurücksetzen

OSD zurücksetzen

Setzt die Menüeinstellungen auf die werkseitigen Standardeinstellungen zurück.

Alle Einstellungen zurücksetzen

Setzt alle Einstellungen auf die werkseitigen Standardeinstellungen zurück.

40

Deutsch

AUFSTELLUNG UND INSTALLATION

Menü Eingabe

Menü Eingabe: Auto-Quelle

Wählen Sie diese Option, damit der Projektor automatisch nach einer verfügbaren Eingangsquelle sucht.

Menü Eingabe: Aut. Eingangsschalter

Wenn das HDMI-Eingangssignal erkannt wird, wechselt der Projektor die Eingangsquelle automatisch.

Menü Eingabe: HDMI-CEC-Einstellungen

Hinweis: Wenn Sie HDMI-CEC-kompatible Geräte per HDMI-Kabel am Projektor anschließen, können Sie deren

Betriebsmodus über die Funktion HDMI Verbindung im OSD-Menü des Projektors steuern. Dadurch ist
es möglich, ein oder mehrere Geräte in einer Gruppe per HDMI Verbindung ein- und auszuschalten.

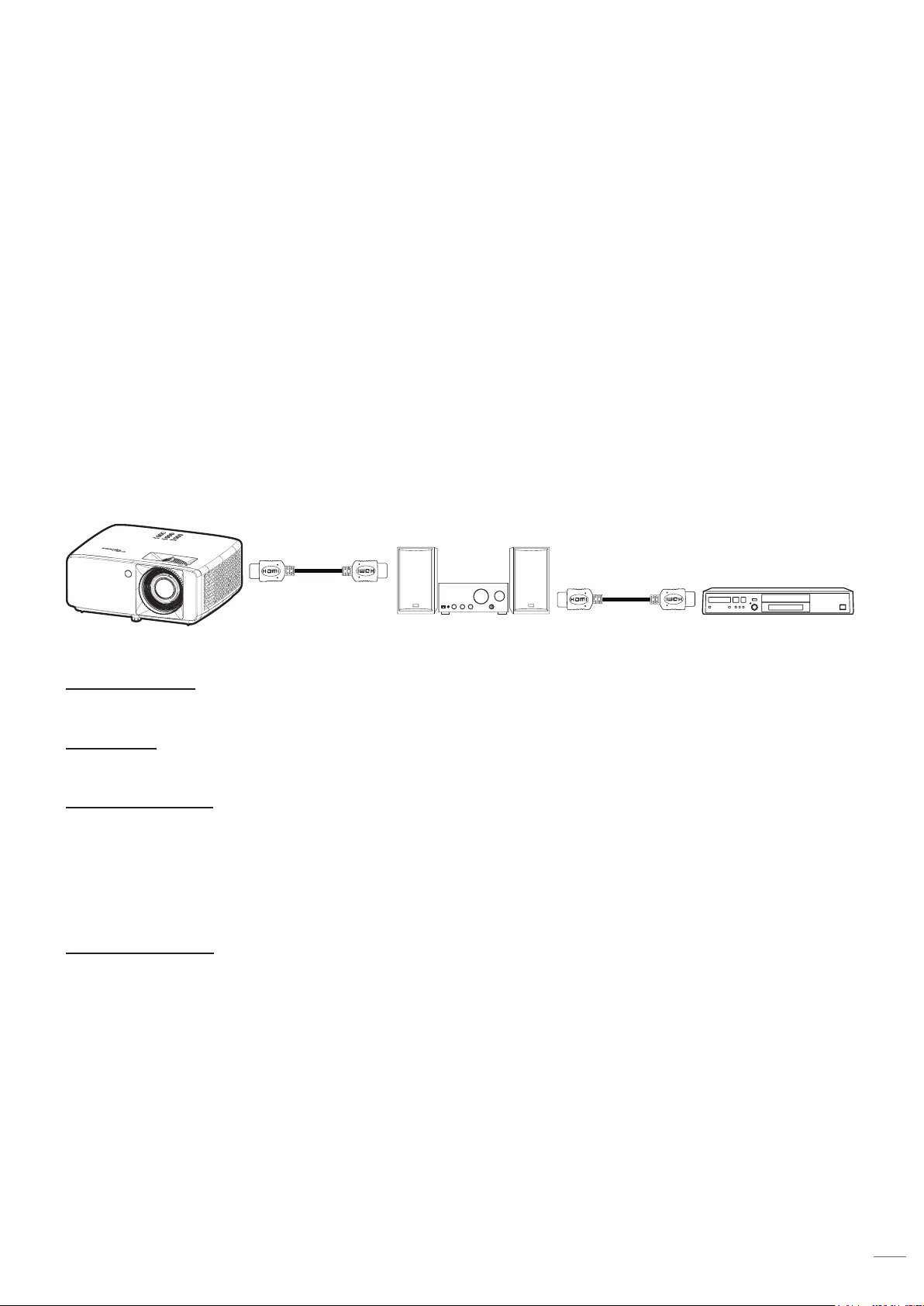

In einer typischen Konguration ist Ihr DVD-Player beispielsweise über einen Verstärker oder eine

Heimkinoanlage mit dem Projektor verbunden.

HDMI

Verstärker

HDMI Verbindung

De-/aktiviert die HDMI Verbindung-Funktion.

Inklusive TV

Bei Einstellung auf „Ja“ sind Verknüpfungsoptionen zur Einschaltung und Abschaltung verfügbar.

Anschluß Power On

CEC-Einschaltbefehl.

• wechselseitig: Projektor und CEC-Gerät schalten sich gleichzeitig ein.

• PJ --> Gerät: Das CEC-Gerät schaltet sich erst ein, nachdem der Projektor eingeschaltet wurde.

• Gerät -->PJ: Der Projektor schaltet sich erst ein, nachdem das CEC-Gerät eingeschaltet wurde.

Anschluß Power O󰀨

Aktivieren Sie diese Funktion, damit sich HDMI Verbindung-Gerät und Projektor automatisch gleichzeitig

abschalten.

HDMI

DVD-Player

Menü Eingabe: Zurücksetzen

Setzt die Eingangseinstellungen auf die werksseitigen Standardeinstellungen zurück.

Deutsch

41

AUFSTELLUNG UND INSTALLATION

Menü Audio

Menü Audio: Lautstärke

Passen Sie die Lautstärke an.

Menü Audio Stumm

Mit dieser Option schalten Sie den Ton vorübergehend aus.

• Ein: Wählen Sie „Ein“, um die Stummschaltung einzuschalten.

• Aus: Wählen Sie zum Deaktivieren der Stummschaltung „Aus“.

Hinweis: Die „Stumm“-Funktion wirkt sich sowohl auf interne als auch externe Lautsprecher aus.

Menü Audio: Zurücksetzen

Setzt die Audioeinstellungen auf die werksseitigen Standardeinstellungen zurück.

42

Deutsch

AUFSTELLUNG UND INSTALLATION

Menü Steuerung

Menü Steuerung: Geräte ID

Über dieses Menü können Sie die ID (von 0 bis 99) einstellen. Die ID erlaubt Ihnen, per RS232-Befehl einen
individuellen Projektor zu steuern.

Hinweis: Eine vollständige Liste der RS232-Befehle nden Sie in der RS232-Bedienungsanleitung auf unserer

Webseite.

Menü Steuerung: Fernbedienungseinstellungen

Infrarot Funktion

Hier legen Sie die Einstellungen der Infrarot Funktion fest.

• Ein: Wählen Sie „Ein“, kann der Projektor mit der Fernbedienung über die IR-Empfänger an der Ober-

und der Vorderseite gesteuert werden.

• Aus: Wählen Sie „Aus“; der Projektor kann nicht über die Fernbedienung gesteuert werden. Bei Wahl

von „Aus“ können Sie die Tasten des Bedienfelds verwenden.

Menü Steuerung: Tast.-Einst.

Tastenfeldsperre

Wenn die Tastenfeldsperrfunktion auf „Ein“ gesetzt wird, wird das Bedienfeld gesperrt. Der Projektor kann jedoch

über die Fernbedienung gesteuert werden. Durch Wahl von „Aus“ können Sie das Bedienfeld wieder verwenden.

Menü Steuerung: LAN

Zur Konguration der Netzwerkeinstellungen der Projektors.

Netzwerkstatus

Zeigt den Netzwerkverbindungsstatus. (schreibgeschützt)

MAC-Adresse

Zeigt die MAC-Adresse. (schreibgeschützt)

DHCP

Schalten Sie DHCP ein, damit IP-Adresse, Subnet-Maske, Gateway und DNS automatisch bezogen werden.

IP-Adresse

Weisen Sie die IP-Adresse des Projektors zu.

Subnetzmaske

Weisen Sie die Subnet-Maske des Projektors zu.

Gateway

Weisen Sie das Gateway des Projektors zu.

DNS

Weisen Sie das DNS des Projektors zu.

Deutsch

43

AUFSTELLUNG UND INSTALLATION

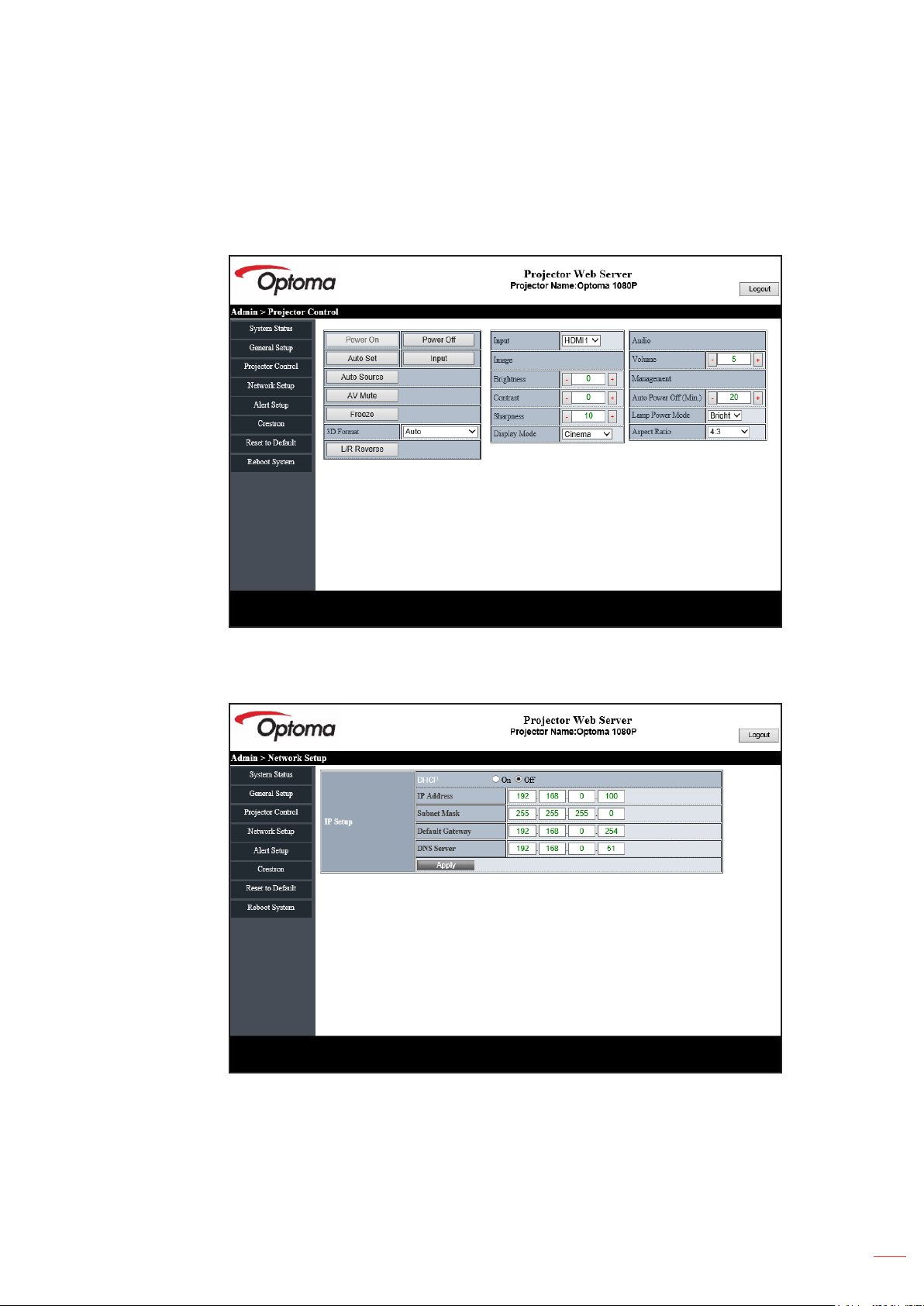

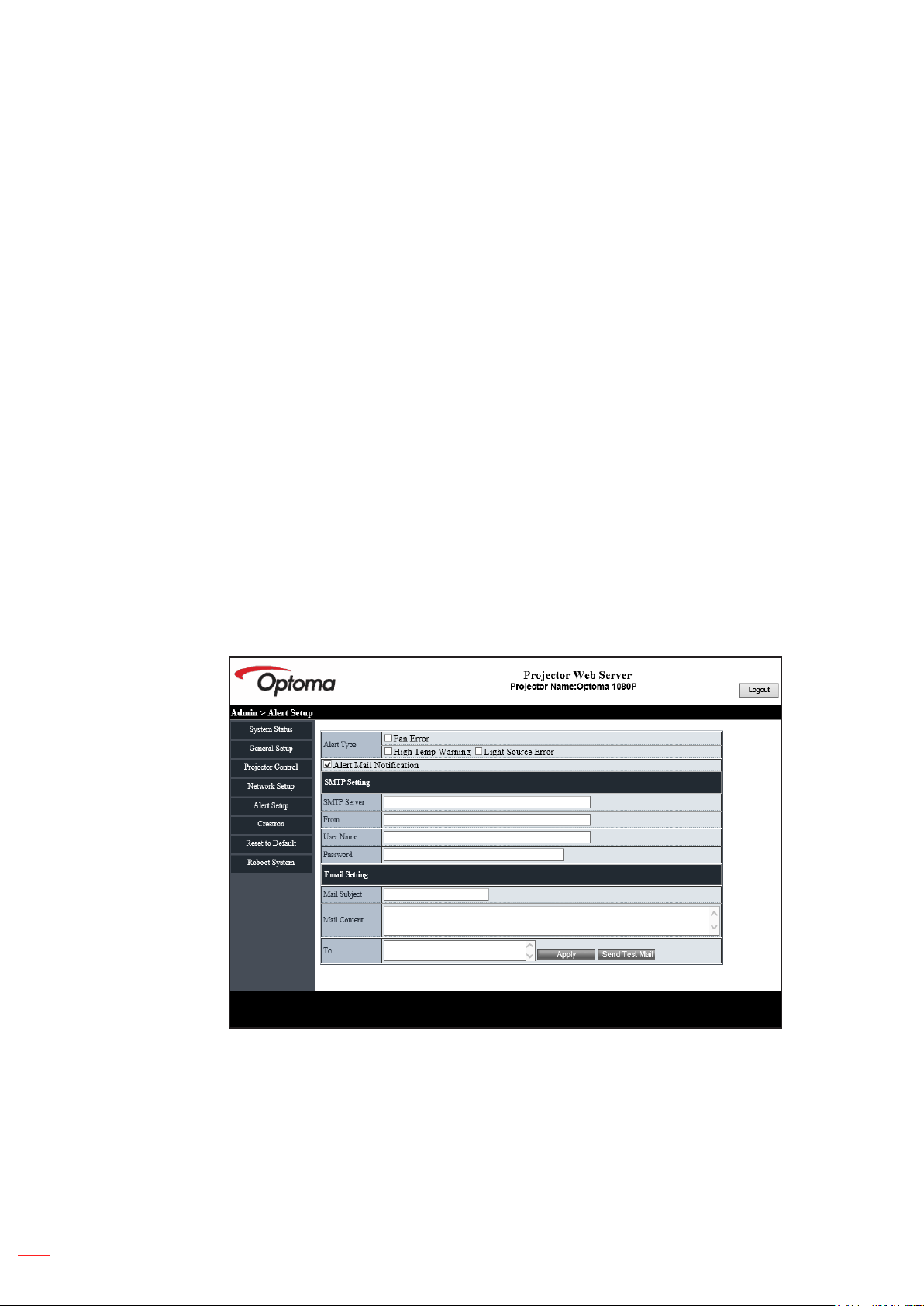

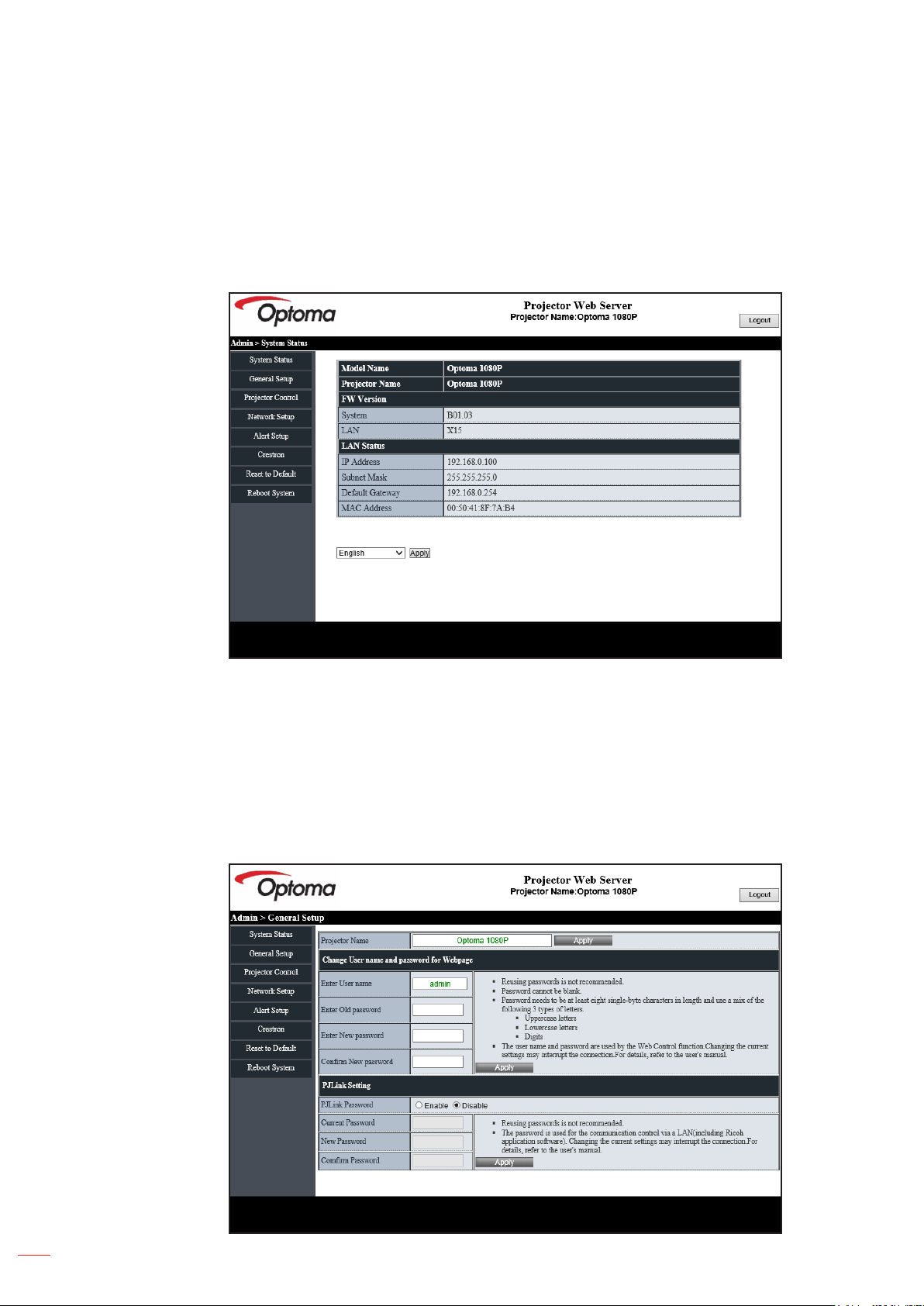

So nutze ich den Webbrowser zum Steuern Ihres Projektors

1. Setzen Sie die DHCP-Option am Projektor auf „Ein“, damit ein DHCP-Server automatisch eine IP-

Adresse zuweisen kann.

2. Ö󰀨nen Sie den Webbrowser an Ihrem PC und geben Sie die IP-Adresse des Projektors ein
(„Steuerung > LAN > IP-Adresse“).

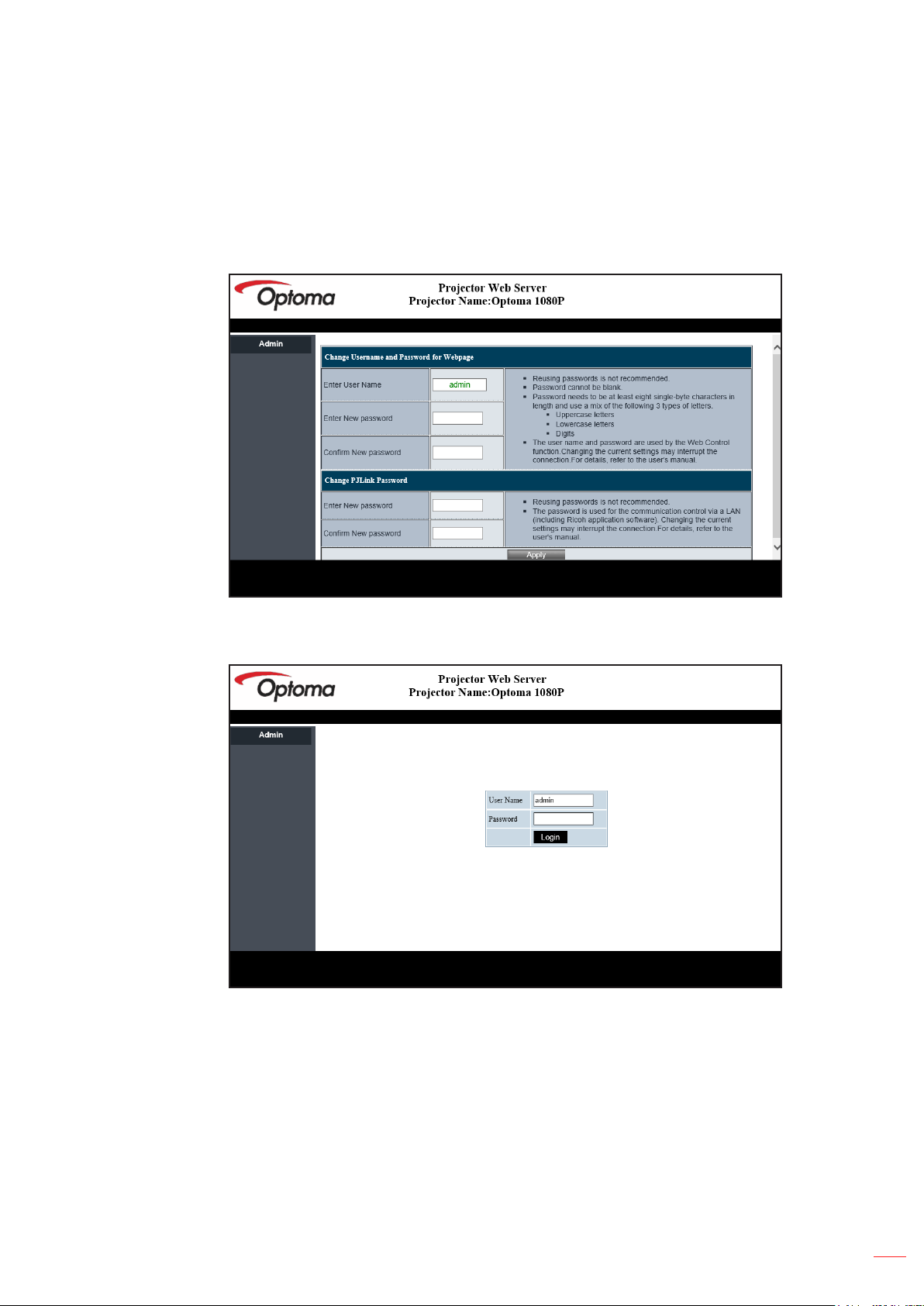

3. Geben Sie Nutzernamen und Kennwort ein, klicken Sie dann auf „Anmelden“.
Die Kongurationswebschnittstelle des Projektors ö󰀨net sich.

Hinweis:

• Die Standardangaben bei Benutzername und Kennwort lauten „admin“.

• Die Schritte in diesem Abschnitt basieren auf dem Betriebssystem Windows 10.

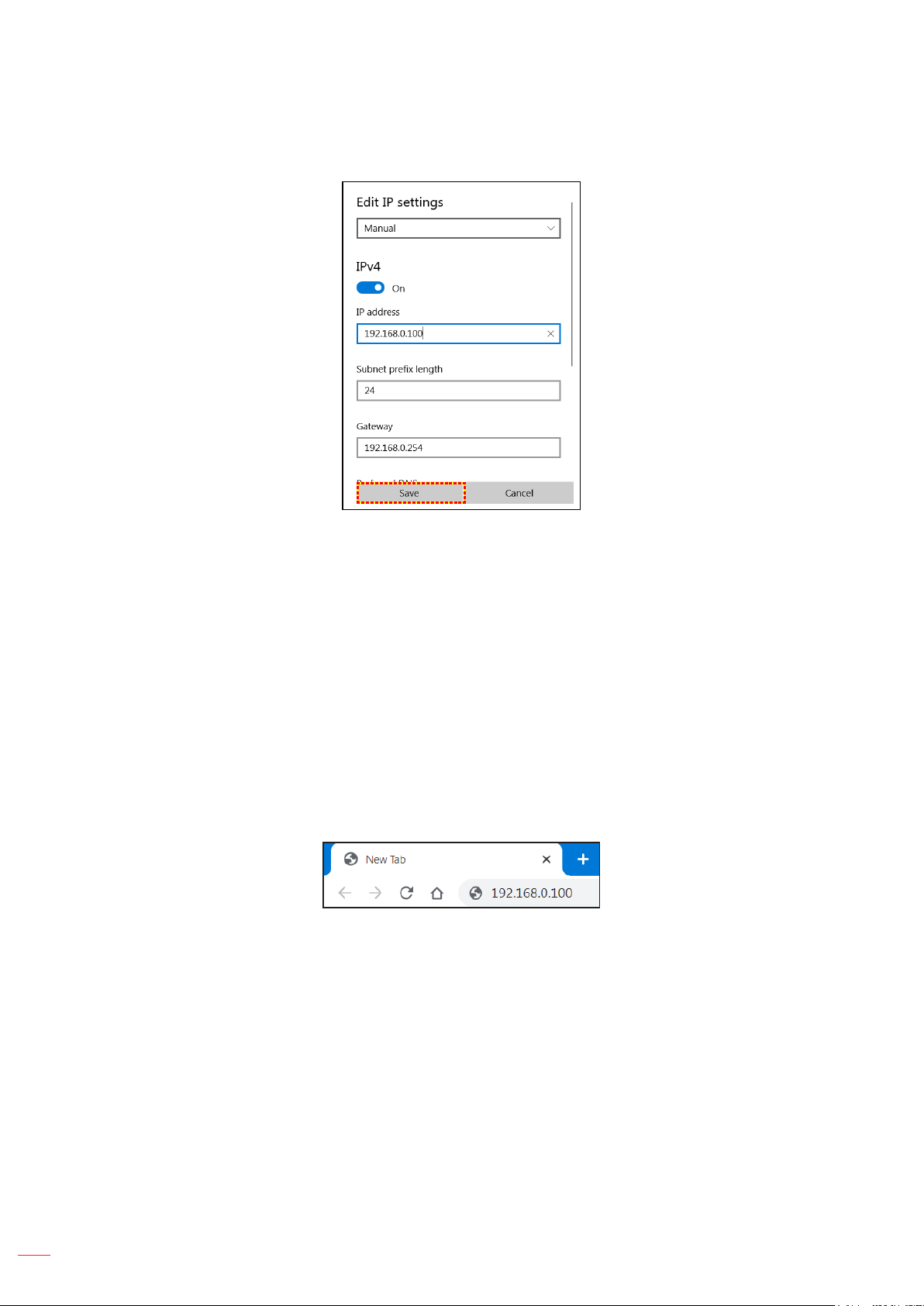

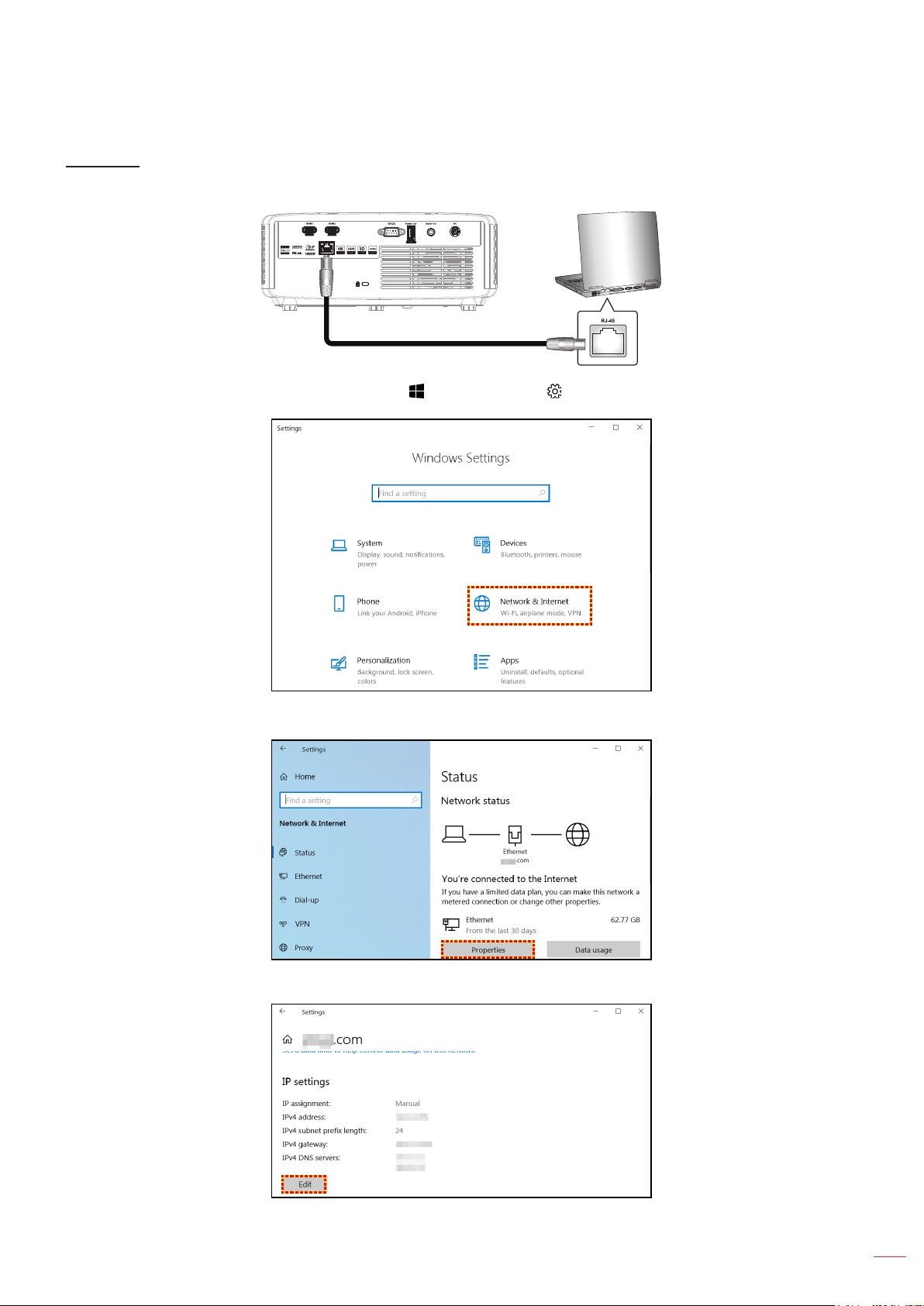

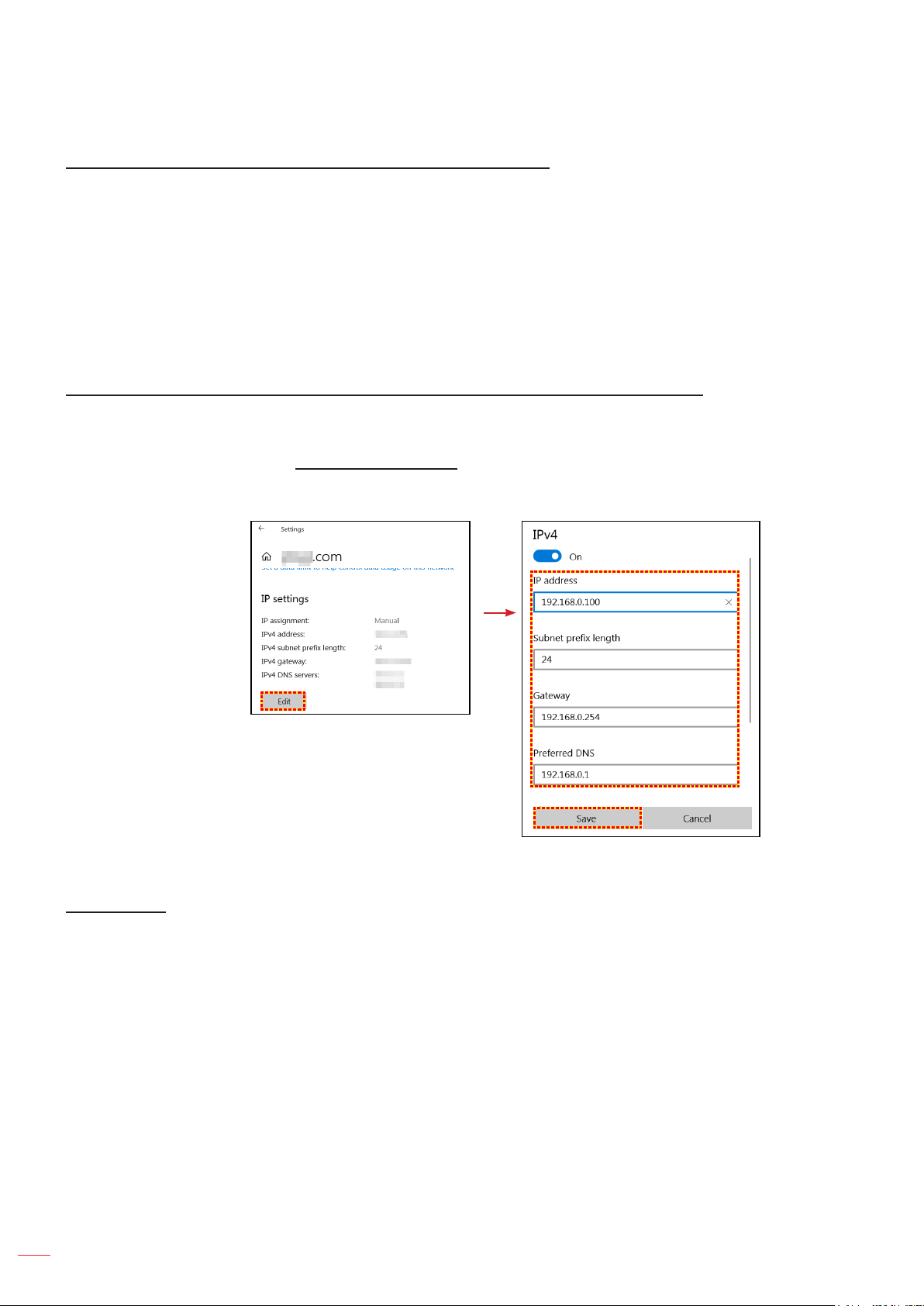

Bei Herstellung einer direkten Verbindung von Ihrem Computer zum Projektor*

1. Setzen Sie die DHCP-Option am Projektor auf „Aus“.

2. Kongurieren Sie IP-Adresse, Subnetzmaske, Gateway und DNS am Projektor („Steuerung > LAN“).

3. Ö󰀨nen Sie die Seite Netzwerk und Internet an Ihrem PC und weisen Sie die am Projektor
eingestellten Netzwerkparameter auch Ihrem PC zu. Klicken Sie zum Speichern der Parameter auf

„OK“.

4. Ö󰀨nen Sie den Webbrowser an Ihrem PC und geben die in Schritt 3 zugewiesenen IP-Adresse in das

URL-Feld ein. Drücken Sie dann „Eingabe“.

Zurücksetzen

Zum Zurücksetzen der Netzwerkeinstellungen auf die werkseitigen Standardwerte.

Deutsch

44

AUFSTELLUNG UND INSTALLATION

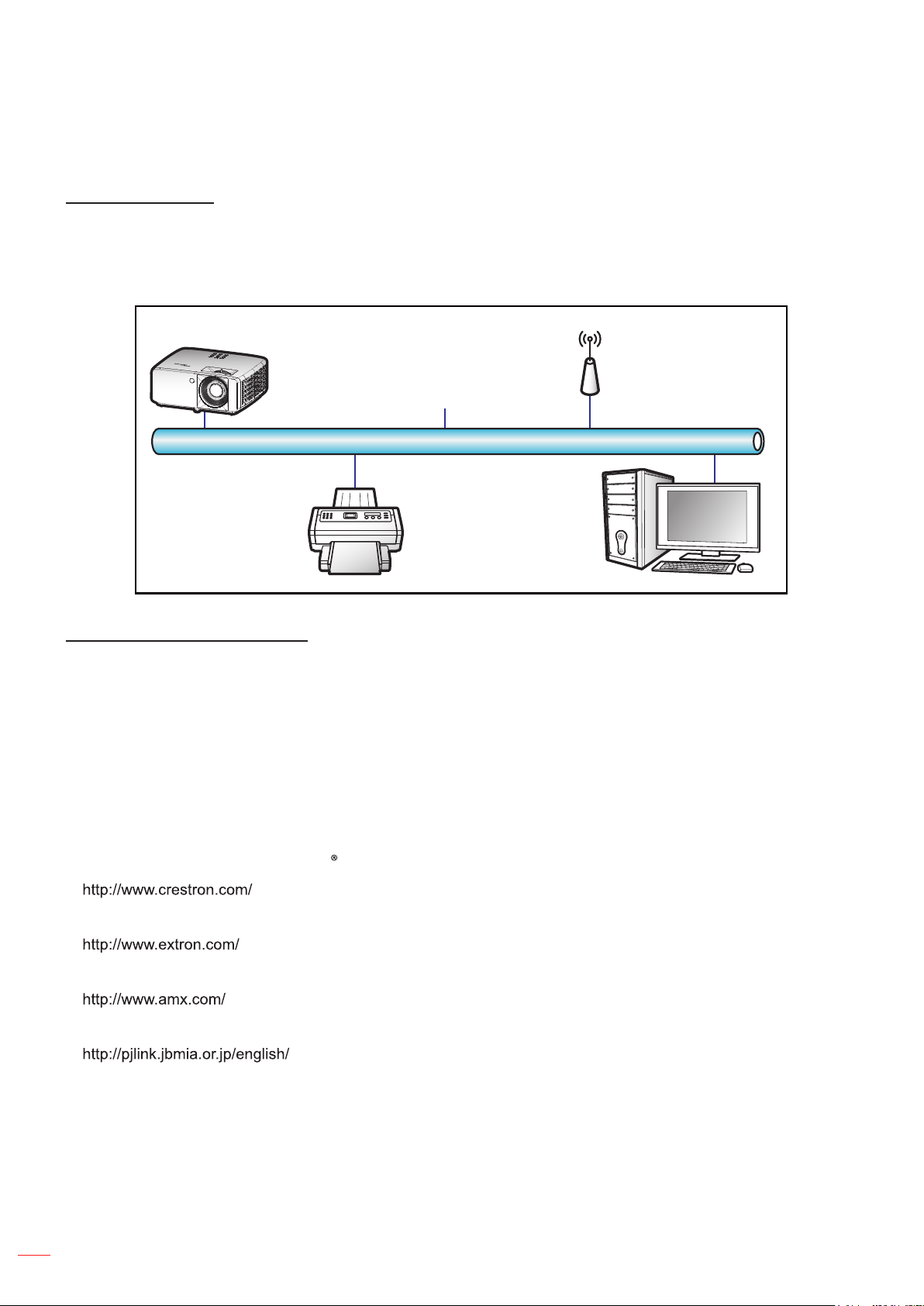

Menü Steuerung: Steuerung

Der Projektor kann aus der Ferne über einen Computer oder andere externe Geräte mittels kabelgebundener
Netzwerkverbindung gesteuert werden. Ermöglicht dem Benutzer die Steuerung von einem oder mehreren
Projektoren über ein Fernsteuerungscenter, wie z. B. das Ein- oder Abschalten des Projektors und die Anpassung

von Bildhelligkeit und -kontrast.

Wählen Sie über das Steuerung-Untermenü ein Steuergerät für den Projektor.

Crestron

Zur Steuerung des Projektors mit einer Crestron-Steuerung und relevanter Software. (Port:41794)
Weitere Informationen nden Sie auf der Webseite http://www.crestron.com.

Extron

Zur Steuerung des Projektors mit Extron-Geräten. (Port:2023)
Weitere Informationen nden Sie auf der Webseite http://www.extron.com.

PJ Verbindung

Zur Steuerung des Projektors mit PJLink-v2.0-Befehlen. (Port: 4352)
Weitere Informationen nden Sie auf der Webseite http://pjlink.jbmia.or.jp/english.

AMX-Geräteerkennung

Zur Steuerung des Projektors mit AMX-Geräten. (Port:9131)
Weitere Informationen nden Sie auf der Webseite http://www.amx.com.

Telnet

Zur Steuerung des Projektors mit RS232-Befehlen über die Telnet-Verbindung. (Port:23)
Weitere Informationen nden Sie unter „Funktion RS232 per Telnet“ auf Seite 53.

HTTP

Zur Steuerung des Projektors mit einem Webbrowser. (Port:80)
Weitere Informationen nden Sie unter „So nutze ich den Webbrowser zum Steuern Ihres Projektors“ auf Seite

44.

Hinweis:

• Crestron ist eine eingetragene Marke der Crestron Electronics, Inc. in den Vereinigten Staaten.

• Extron ist eine eingetragene Marke der Extron Electronics, Inc. in den Vereinigten Staaten.

• AMX ist eine eingetragene Marke von AMX LLC in den Vereinigten Staaten.

• PJLink hat die Eintragung einer Marke und eines Logos in Japan, den Vereinigten Staaten von

Amerika und anderen Ländern durch die JBMIA beantragt.

• Informationen zu den unterschiedlichen Arten externer Geräte, die mit dem LAN- / RJ-45-Anschluss

und verbunden und den Projektor steuern können, sowie zu unterstützten Befehlen für diese externen
Geräte erhalten Sie direkt beim Kundendienst.

Deutsch

45

AUFSTELLUNG UND INSTALLATION

Menü Netzwerk: Steuerungseinstellungen

LAN_RJ45-Funktion

Für einen einfachen Betrieb bietet der Projektor verschiedene Netzwerk- und Fernverwaltungsfunktionen. Die LAN/
RJ45-Funktion des Projektors über ein Netzwerk, bspw. zur externen Verwaltung: Ein-/Abschaltung, Helligkeits­und Kontrasteinstellungen. Zudem können Sie Projektorstatusinformationen einsehen, wie: Videoquelle,

Stummschaltung usw.

Projektor

(Ethernet)

Kabel-LAN-Anschlussfunktionen

Dieser Projektor kann über einen PC (Notebook) oder ein anderes externes Gerät per LAN/RJ45-Port gesteuert
werden und ist mit Crestron / Extron / AMX (Geräteerkennung) / PJLink kompatibel.

• Crestron ist eine eingetragene Marke der Crestron Electronics, Inc. in den Vereinigten Staaten.

• Extron ist eine eingetragene Marke der Extron Electronics, Inc. in den Vereinigten Staaten.

• AMX ist eine eingetragene Marke von AMX LLC in den Vereinigten Staaten.

• PJLink hat die Eintragung einer Marke und eines Logos in Japan, den Vereinigten Staaten von

Amerika und anderen Ländern durch die JBMIA beantragt.

Der Projektor wird durch die angegebenen Befehle des Crestron Electronics-Controllers und der relevanten
Software unterstützt, bspw. RoomView .

Dieser Projektor in konform mit der Unterstützung von Extron-Geräten zur Bezugnahme.

Dieser Projektor wird von AMX (Geräteerkennung) unterstützt.

Diese Projektor unterstützt alle Befehle von PJLink Klasse 1 (Version 1.00).

Detailliertere Informationen zu den unterschiedlichen Arten externer Geräte, die mit dem LAN- / RJ-45-Anschluss
und verbunden und den Projektor steuern können, sowie zu unterstützten Befehlen für diese externen Geräte

erhalten Sie direkt beim Kundendienst.

46

Deutsch

AUFSTELLUNG UND INSTALLATION

LAN RJ45

1. Verbinden Sie ein RJ45-Kabel mit den RJ45-Ports an Projektor und PC (Notebook).

2. Wählen Sie am PC (Notebook) Start > Einstellungen > Netzwerk und Internet.

3. Wählen Sie im Abschnitt Ethernet die Option Eigenschaften.

4. Wählen Sie im Abschnitt IP-Einstellungen die Option Bearbeiten.

Deutsch

47

AUFSTELLUNG UND INSTALLATION

5. Geben Sie IP-Adresse und Gateway ein, wählen Sie dann „Speichern“.

6. Drücken Sie die „Menü“-Taste am Projektor.

7. Ö󰀨nen Sie am Projektor Steuerung > LAN.

8. Geben Sie die folgenden Verbindungsparameter ein:

± DHCP: Aus

± IP-Adresse: 192.168.0.100

± Subnetzmaske: 255.255.255.0

± Gateway: 192.168.0.254

± DNS: 192.168.0.51

9. Drücken Sie zum Bestätigen der Einstellungen „Eingabe“.

10. Ö󰀨nen Sie einen Webbrowser, zum Beispiel Microsoft Edge oder Chrome mit Adobe Flash Player 9.0

oder höher.

11. Geben Sie in die Adresszeile die IP-Adresse des Projektors ein: 192.168.0.100

12. Drücken Sie „Enter“.

48

Deutsch

AUFSTELLUNG UND INSTALLATION

Der Projektor ist für die externe Verwaltung eingerichtet. Die LAN/RJ45-Funktion zeigt
Folgendes:

Anmelden

Wenn Sie die Webseite zum ersten Mal ö󰀨nen, sehen Sie einen Bildschirm wie den nachstehenden.
Bitte geben Sie das gültige Nutzerkennwort ein.

Wenn Sie die Webseite nach Eingabe eines gültiges Kennwortes zum ersten Mal ö󰀨nen, sehen Sie

einen Bildschirm wie den nachstehenden. Geben Sie das Kennwort in das „Kennwort“-Feld ein.

Deutsch

49

AUFSTELLUNG UND INSTALLATION

Systemstatus

Der aktuelle Status des Projektors wird angezeigt. Sie können Modellnamen, Firmware-Version
und aktuelle LAN-Konguration des Projektors einsehen und bei Bedarf die Sprache der
Benutzeroberäche ändern.

Der auf der Webseite im Diagramm angezeigte Versionsname kann von der tatsächlichen Anzeige
abweichen.

Allgemeines Setup

Der hier festgelegte Projektorname wird auch bei der PJLink-Steuerung verwendet. Für den
Projektornamen können nur alphanumerische Zeichen genutzt werden. Die maximale Anzahl Zeichen
beträgt 32.

Sie können im Kennwort nur alphanumerische Zeichen verwenden. Die Mindestanzahl Zeichen
beträgt 8. Wenn Sie ein ungültiges Zeichen eingeben, erscheint die Warnung „Ungültiges Zeichen“.

Wenn die Zeichen des neuen Kennwortes und die Zeichen der Kennwortbestätigung nicht
übereinstimmen, erscheint eine Fehlermeldung. Geben Sie das Kennwort in diesem Fall erneut ein.

50

Deutsch

AUFSTELLUNG UND INSTALLATION

Projektorsteuerung

Sie können den Projektor mit diesem Element steuern. Die Elemente zur Steuerung werden in diesem

Abschnitt beschrieben.

Steuerschaltäche: Wenn Sie eine Schaltäche anklicken, wird die entsprechend Funktion ausgeführt.

Netzwerk-Setup

Richten Sie das Netzwerk des Projektors ein.

Deutsch

51

AUFSTELLUNG UND INSTALLATION

Alarmeinrichtung

Sie können E-Mail-Alarme verwenden, wenn ein Fehler auftritt. In diesem Abschnitt können Sie
Einstellungen für die Alarm-Mail festlegen.

1. Alarmtypen: Prüfen Sie die Art des Fehlers, bei dem eine Alarm-Mail versendet werden soll.

2. Alarm-Mail-Benachrichtigung: Prüfen und kongurieren Sie die folgenden Einstellungen:

- SMTP-Einstellung: Richten Sie Folgendes ein:

a) SMTP-Server: Serveradresse (Servername) (SMTP-Server)

b) Von: E-Mail-Adresse des Absenders

c) Nutzername: Nutzername des Mail-Servers

d) Kennwort: Kennwort des Mail-Servers

- E-Mail-Einstellung: Richten Sie Folgendes ein:

a) Mail-Betre󰀨

b) Mail-Inhalt

c) An: Geben Sie die E-Mail-Adresse des Empfängers ein.

3. Klicken Sie zum Festlegen des Wertes auf „Übernehmen“.

4. Geben Sie die IP-Adresse des Projektors bei *xxx.xxx.xxx.xxx ein.

5. Test-Mail senden.

Wenn Sie auf [Test-Mail senden] klicken, wird eine Test-E-Mail gesendet. Der Text wird „E-Mail-Test
xxx.xxx.xxx.xxx *“.

52

Deutsch

AUFSTELLUNG UND INSTALLATION

Funktion RS232 per Telnet

Als alternative Methode zur Steuerung hat dieser Projektor die RS232-Befehlssteuerung über TELNET für LAN- /
RJ45-Schnittstelle.

Kurzanleitung für „RS232 by Telnet“

• Prüfen und beziehen Sie die IP-Adresse im OSD des Projektors.

• Stellen Sie sicher, dass der PC/das Notebook auf die Webseite des Projektors zugreifen kann.

• Stellen Sie sicher, dass die „Windows Firewall“-Einstellung deaktiviert wird, falls die „TELNET“-

Funktion vom PC / Notebook ausgeltert wird.

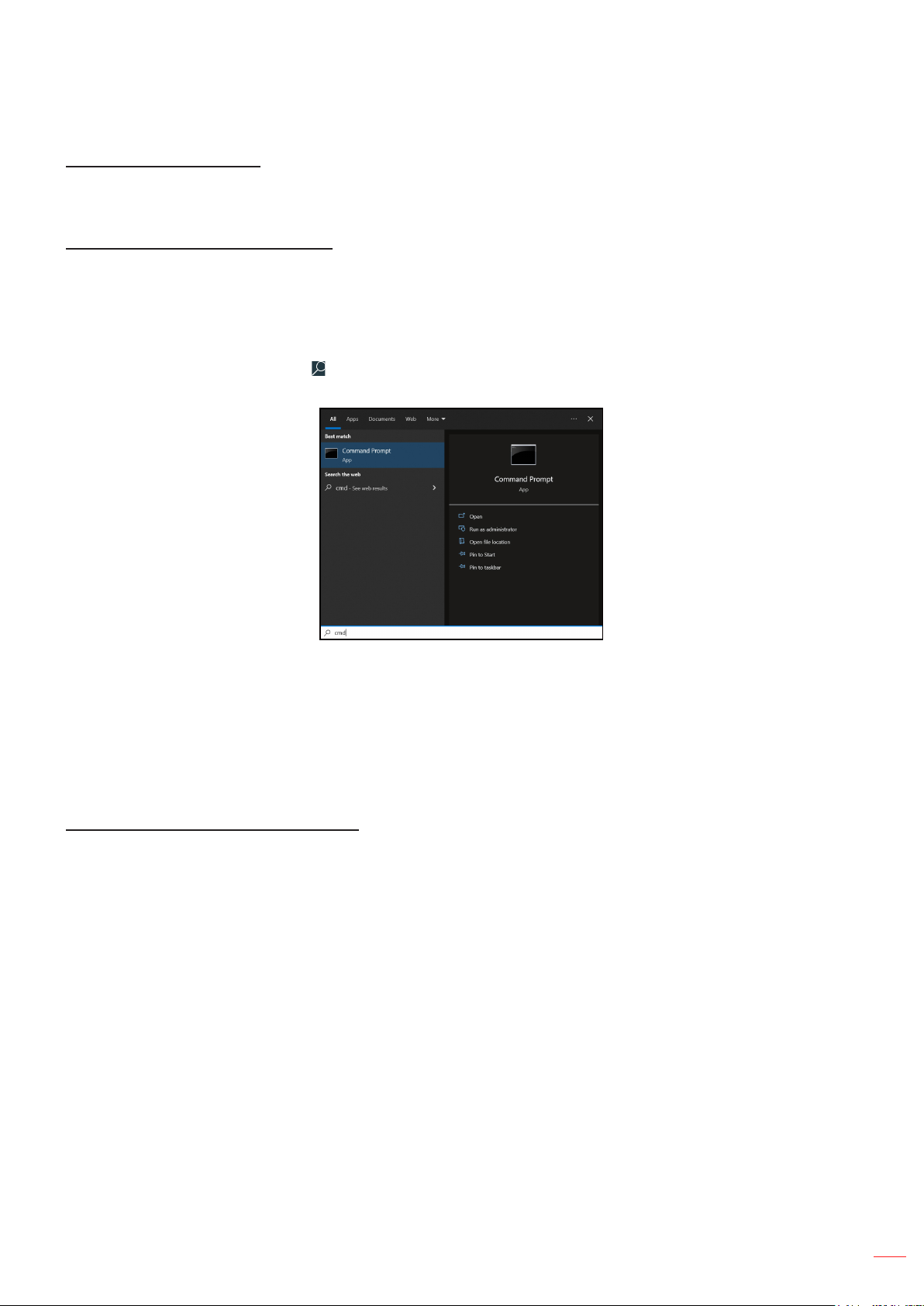

1. Klicken Sie auf Suche und geben Sie dann „cmd“ als Suchbegri󰀨 ein. Drücken Sie die

Eingabetaste.

2. Ö󰀨nen Sie die App Eingabeau󰀨orderung.

3. Geben Sie das Befehlsformat wie folgt ein:

± telnet ttt.xxx.yyy.zzz 23 („Eingabe“-Taste gedrückt)
± (Ttt.xxx.yyy.zzz: IP-Adresse des Projektors)

4. Wenn Telnet-Verbindung bereit ist und Sie einen RS232-Befehl eingegeben haben, drücken Sie die

Eingabetaste und die Telnet-Verbindung sollte für die RS232-Befehlssteuerung bereit sein.

Spezikationen für „RS232 by TELNET“:

1. Telnet: TCP.

2. Telnet-Port: 23 (weitere Einzelheiten erfragen Sie bitte beim Optoma-Serviceteam).

3. Telnet-Dienstprogramm: Windows „TELNET.exe“ (Konsolenmodus).

4. Zum Beenden der Telnet-Sitzung schließen Sie einfach das Fenster der App Eingabeau󰀨orderung.

5. Das Telnet-Dienstprogramm von Windows ist direkt nach der Telnet-Verbindung bereit.

± Beschränkung 1 für Telnet-Steuerung: Die aufeinanderfolgende Netzwerklast bei der Telnet-

Steuerung kann 50 Bytes nicht überschreiten.

± Beschränkung 2 für Telnet-Steuerung: Ein kompletter RS232-Befehl kann bei der Telnet-

Steuerung nicht mehr als 26 Bytes betragen.

± Beschränkung 3 für Telnet-Steuerung: Mindestverzögerung für den nächsten Befehl muss mehr

als 200 (ms) betragen.

Menü Steuerung: Zurücksetzen

Setzt die Steuerungseinstellungen auf die werksseitigen Standardeinstellungen zurück.

Deutsch

53

AUFSTELLUNG UND INSTALLATION

Menü Information

Menü Information

Zur Anzeige der Projektorinformationen wie nachstehend aufgelistet:

• Regulatorisch

• Seriennummer

• Quelle

• Farbe Info.

• Stunden der Lichtquelle

• Bild-Modus

• Geräte-ID

• Filter Betriebsstunden

• Lichtleistung

• FW-Version

54

Deutsch

ZUSÄTZLICHE INFORMATIONEN

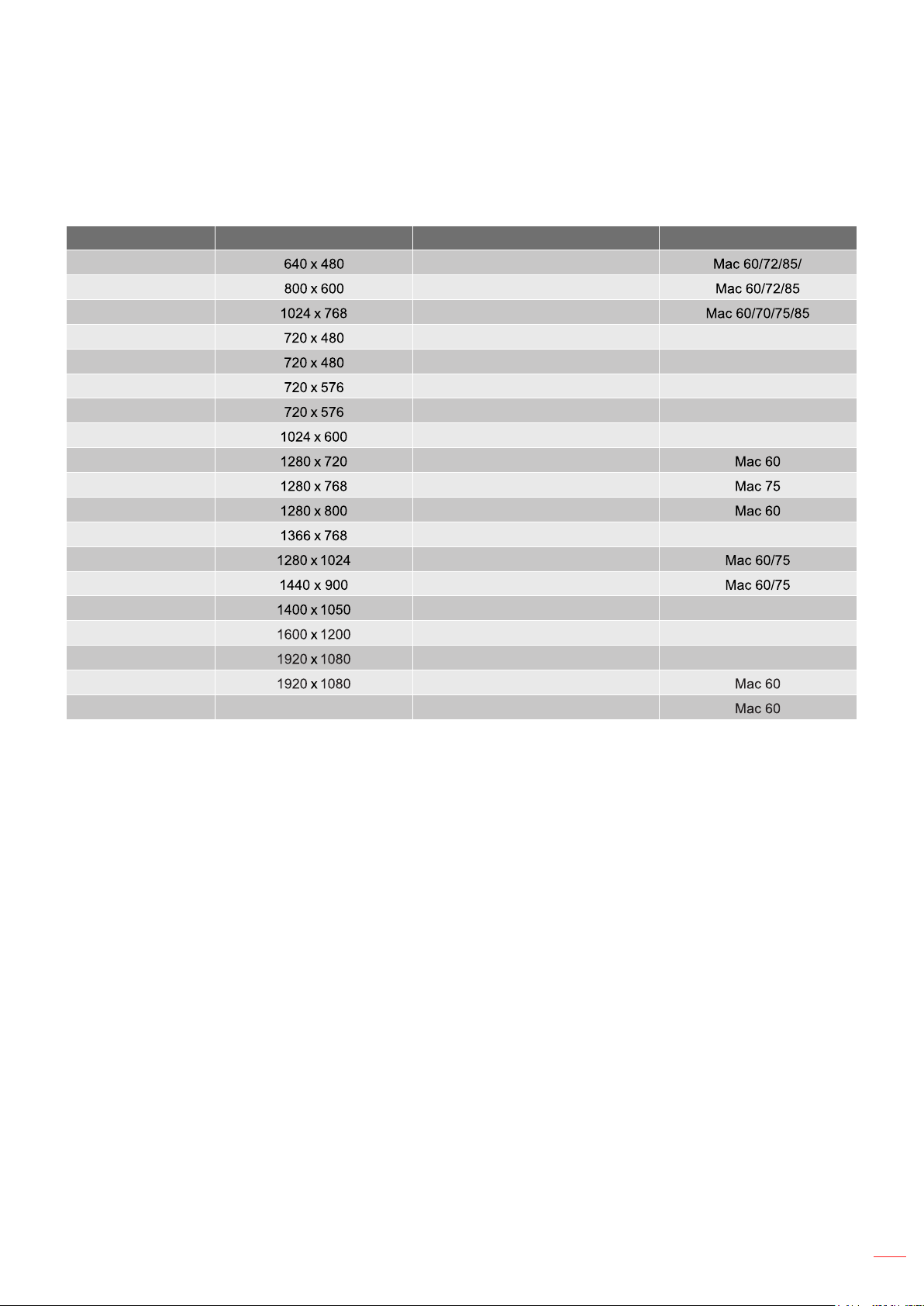

Kompatible Auösungen

Eingabesignal für HDMI

Signal Auösung Bildwiederholfrequenz (Hz) Hinweise für Mac

VGA

SVGA

XGA

SDTV(480I)

SDTV(480P)

SDTV(576I)

SDTV(576P)

WSVGA(1024x600)

HDTV(720p)

WXGA

WXGA

WXGA(*5)

SXGA

SXGA

SXGA+

UXGA

HDTV(1080I)

HDTV(1080p)

WUXGA

1920 x 1200(*1) 60/50(*4)

60(*2)/72/85/120(*2)

48/50(*4)/60(*2)/70/75/85/120(*2)

60

60

60

50

50

60 (*3)

50(*2)/60/120(*2)

60/75/85

60/50/48 Hz(*4)

60

60/75/85

60

60

60

50/60

24/30/50/60

Hinweis:

• (*1) 1920 x 1200 bei 60 Hz unterstützt nur RB (Reduced Blanking).

• (*2) 3D-Timing für 3D-fähige Projektoren (STD) und True-3D-Projektor (optional)

• (*3) New ERA- und Data-Projektor müssen diese Timing haben, WSVGA, Proscene und Home sind

schön zu haben.

• (*4) Proscene- und Data-Projektor > 4.000 L, native Auösung muss 50 Hz/48 Hz unterstützen.

• (*5) Windows 8-Standardtiming.

Deutsch

55

ZUSÄTZLICHE INFORMATIONEN

True-3D-Videokompatibilität

Eingangstiming

1280 x 720p bei 50 Hz Oben/Unten

1280 x 720p bei 60 Hz Oben/Unten

HDMI 1.4a-3D-

Eingang

Eingangsauö­sungen

1280 x 720p bei 50 Hz Frame-Packing

1280 x 720p bei 60 Hz Frame-Packing

1920 x 1080i bei 50 Hz Nebeneinander (halb)

1920 x 1080i bei 60 Hz Nebeneinander (halb)

1920 x 1080P bei 24 Hz Oben/Unten

1920 x 1080P bei 24 Hz Frame-Packing

1920 x 1080i bei 50 Hz

1920 x 1080i bei 60 Hz

1280 x 720p bei 50 Hz

1280 x 720p bei 60 Hz

800 x 600 bei 60 Hz

1024 x 768 bei 60 Hz

1280 x 800 bei 60 Hz

1920 x 1080i bei 50 Hz

1920 x 1080i bei 60 Hz

1280 x 720p bei 50 Hz

1280 x 720p bei 60 Hz

800 x 600 bei 60 Hz

1024 x 768 bei 60 Hz

1280 x 800 bei 60 Hz

1024 x 768 bei 120 Hz

1280 x 720 bei 120 Hz

Nebeneinander (halb) SBS-Modus ist aktiv

Oben/Unten TAB-Modus ist aktiv

Frame-Sequential 3D-Format ist Frame Sequential

Hinweis:

• Wenn der 3D-Eingang 1080p bei 24 Hz ist, sollte das DMD mit ganzzahligem Vielfachem mit

3D-Modus wiedergeben.

• 1080i bei 25 Hz und 720p bei 50 Hz laufen in 100 Hz; andere 3D-Timings laufen in 120 Hz.

• 1080p bei 24 Hz laufen in 144 Hz.

56

Deutsch

ZUSÄTZLICHE INFORMATIONEN

EDID (digital)

XGA/WXGA

B0/Hergestellt-

Timing

640 x 480 bei 60 Hz 1600 x 1200 bei 60 HzNative timing: 640 x 480p bei 60 Hz XGA:

B0/Standard-

Timing

B0/Detail-Timing B1/Videomodus B1/Detail-Timing

640 x 480 bei 67 Hz 1440 x 900 bei 60 Hz XGA:

1024 x 768 bei 60 Hz

640 x 480 bei 72 Hz 1280 x 720 bei 60 Hz WXGA:

1280 x 800 bei 60 Hz

640 x 480 bei 75 Hz 1280 x 800 bei 60 Hz 720 x 480p bei 60 Hz 1920 x 1080p bei 50

800 x 600 bei 56 Hz 640 x 480 bei 120 Hz 720 x 576p bei 50 Hz 1920 x 1080p bei 60

800 x 600 bei 60 Hz 800 x 600 bei 120 Hz 1280 x 720p bei 60 Hz

800 x 600 bei 72 Hz 1024 x 768 bei 120

Hz

800 x 600 bei 75 Hz 1280 x 720 bei 120

Hz

1024 x 768 bei 60 Hz 1920 x 1080i bei 50 Hz 1366 x 768 bei 60 Hz

1024 x 768 bei 70 Hz 1920 x 1080p bei 60 Hz 1920 x 1080p bei 50

1024 x 768 bei 75 Hz 1920 x 1080p bei 50 Hz 1920 x 1080p bei 60

1280 x 1024 bei 75

Hz

1152 x 870 bei 75 Hz 1920 x 1080p bei 25 Hz

720 (1440) x 480i bei 60 Hz 1280 x 720p bei 60 Hz

720 (1440) x 576i bei 50 Hz 1366 x 768 bei 60 Hz

Hz

Hz

1280 x 720p bei 50 Hz WXGA:

1920 x 1080i bei 60 Hz 1280 x 800p bei 120

Hz

Hz

Hz

1920 x 1080p bei 24 Hz

1920 x 1080p bei 30 Hz

1080p

B0/Hergestellt-

Timing

640 x 480 bei 60 Hz 1280 x 1024 bei 60 HzNative timing: 720 (1440) x 480i bei 60 Hz 4:3 3840 x 2160p bei 60

640 x 480 bei 67 Hz 1400 x 1050 bei 60 Hz1920 x 1080p bei 60 Hz720 (1440) x 576i bei 50 Hz 4:3

640 x 480 bei 72 Hz 1024 x 768 bei 120

640 x 480 bei 75 Hz 1280 x 720 bei 60 Hz 720 x 576p bei 50 Hz 4:3

800 x 600 bei 56 Hz 1280 x 720 bei 120

800 x 600 bei 60 Hz 1280 x 800 bei 60 Hz 1280 x 720p bei 50 Hz 16:9

800 x 600 bei 72 Hz 1440 x 900 bei 60 Hz 1920 x 1080i bei 60 Hz 16:9

800 x 600 bei 75 Hz 1600 x 1200 bei 60

1024 x 768 bei 60 Hz 1920 x 1080p bei 60 Hz 16:9

1024 x 768 bei 70 Hz 1920 x 1080p bei 50 Hz 16:9

1024 x 768 bei 75 Hz 1920 x 1080p bei 24 Hz 16:9

1280 x 1024 bei 75

Hz

B0/Standard-

Timing

Hz

Hz

Hz

B0/Detail-Timing B1/Videomodus B1/Detail-Timing

Hz

720 x 480p bei 60 Hz 4:3

1280 x 720p bei 60 Hz 16:9

640 x 480p bei 60 Hz 4:3

1920 x 1080p bei 30 Hz 16:9

Deutsch

57

ZUSÄTZLICHE INFORMATIONEN

1080p

B0/Hergestellt-

Timing

1152 x 870 bei 75 Hz 1920 x 1080p bei 120 Hz 16:9

B0/Standard-

Timing

B0/Detail-Timing B1/Videomodus B1/Detail-Timing

3840 x 2160p bei 24 Hz 16:9

3840 x 2160p bei 25 Hz 16:9

3840 x 2160p bei 30 Hz 16:9

3840 x 2160p bei 50 Hz 16:9

3840 x 2160p bei 60 Hz 16:9

4096 x 2160p bei 24
Hz 256:135

4096 x 2160p bei 25
Hz 256:135

4096 x 2160p bei 30
Hz 256:135

4096 x 2160p bei 50
Hz 256:135

4096 x 2160p bei 60
Hz 256:135

720 x 480p bei 60 Hz 16:9

720(1440) x 480i bei 60 Hz
16:9

720 x 576p bei 50 Hz 16:9

2880 x 480i bei 60 Hz 16:9

1440 x 480p bei 60 Hz 16:9

2880 x 576i bei 50 Hz 16:9

1440 x 576p bei 50 Hz 16:9

720(1440) x 576i bei 50 Hz
16:9

58

Deutsch

ZUSÄTZLICHE INFORMATIONEN

Bildgröße und Projektionsabstand

XGA-Modell

Diagonale Länge der

Leinwand (4:3)

25,4 0,52 0,39 20,32 15,24 1,00 1,11 3,28 3,64 0,06 2,36

30 0,61 0,46 24,00 18,00 1,18 1,32

40 0,81 0,61 32,00 24,00 1,58 1,76 5,18 5,77 0,09 3,54
50 1,02 0,76 40,00 30,00 1,97 2,19 6,46 7,19 0,12 4,72
60 1,22 0,91 48,00 36,00 2,37 2,63 7,78 8,63 0,14 5,51
70 1,42 1,07 56,00 42,00 2,76 3,07 9,06 10,07 0,16 6,30

80 1,63 1,22 64,00 48,00 3,15 3,51 10,33 11,52 0,18 7,09
90 1,83 1,37 72,00 54,00 3,55 3,95 11,65 12,96 0,21 8,27

100 2,03 1,52 80,00 60,00 3,94 4,39 12,93 14,40 0,23 9,06
120 2,44 1,83 96,00 72,00 4,73 5,27 15,52 17,29 0,27 10,63

150 3,05 2,29 120,00 90,00 5,91 6,58 19,39 21,59 0,34 13,39
180 3,66 2,74 144,00 108,00 7,10 7,90 23,29 25,92 0,41 16,14

200 4,06 3,05 160,00 120,00 7,88 8,78 25,85 28,81 0,46 18,11
250 5,08 3,81 200,00 150,00 9,86 10,97 32,35 35,99 0,57 22,44

300 6,10 4,57 240,00 180,00 11,83

Projektionsäche (B x H) Projektionsentfernung (D)

(m) (Zoll) (m) (Fuß)

Breite Höhe Breite Höhe Weitwinkel Tele Weitwinkel Tele (m) (Zoll)

Nicht

verfügbar

Nicht

verfügbar

38,81

Abstand (Hd)

4,33 0,07 2,76

Nicht

verfügbar

0,69 27,17

Hinweis:

• Zoomverhältnis 1,1-fach

• Werte des vertikalen Objektivversatzes basieren auf der Mitte des Projektionsobjektivs, wenn die

Berechnung auf der Mitte des Projektionsobjektivs basiert. Alle Werte des vertikalen Objektivversatzes
müssen 5,2 cm hinzuaddieren.

WXGA-Modell

Diagonale Länge

der Leinwand (16:10)

30 0,65 0,40 25,44 15,90 1,00 1,11

40 0,86 0,54 33,92 21,20 1,33 1,48 4,36 4,86 0,08 3,15
50 1,08 0,67 42,40 26,50 1,66 1,85 5,45 6,07 0,10 3,94
60 1,29 0,81 50,88 31,80 2,00 2,22 6,56 7,28 0,12 4,72
70 1,51 0,94 59,36 37,10 2,33 2,59 7,64 8,50 0,14 5,51
80 1,72 1,08 67,84 42,40 2,66 2,96 8,73 9,71 0,16 6,30

90 1,94 1,21 76,32 47,70 2,99 3,33 9,81 10,93 0,18 7,09
100 2,15 1,35 84,80 53,00 3,33 3,70 10,93 12,14 0,20 7,87
120 2,58 1,62 101,76 63,60 3,99 4,45 13,09 14,60 0,24 9,45

150 3,23 2,02 127,20 79,50 4,99 5,56 16,37 18,24 0,30 11,81
180 3,88 2,42 152,64 95,40 5,99 6,67 19,65 21,88 0,37 14,57

200 4,31 2,69 169,60 106,00 6,65 7,41 21,82 24,31 0,41 16,14
250 5,38 3,37 212,00 132,50 8,31 9,26 27,26 30,38 0,50 19,69

300 6,46 4,04 254,40 159,00 9,98

Projektionsäche (B x H) Projektionsentfernung (D)

(m) (Zoll) (m) (Fuß)

Breite Höhe Breite Höhe Weitwinkel Tele Weitwinkel Tele (m) (Zoll)

Nicht

verfügbar

Nicht

verfügbar

32,74

3,64 0,06 2,36

Nicht

verfügbar

Abstand (Hd)

0,60 23,62

Hinweis:

• Zoomverhältnis 1,1-fach

• Werte des vertikalen Objektivversatzes basieren auf der Mitte des Projektionsobjektivs, wenn die

Berechnung auf der Mitte des Projektionsobjektivs basiert. Alle Werte des vertikalen Objektivversatzes
müssen 5,2 cm hinzuaddieren.

Deutsch

59

ZUSÄTZLICHE INFORMATIONEN

Modell 1080p mit kurzem Projektionsabstand ohne Netzwerk

Diagonale Länge

der Leinwand (16:9)

24,5 0,54 0,31 21,35 12,01 0,84 1,09

30 0,66 0,37 26,15 14,71 1,03 1,34

40 0,89 0,5 34,86 19,6 1,37 1,78 4,49 5,84 0,08 3,15

50 1,11 0,62 43,58 24,5 1,72 2,23 5,64 7,32 0,10 3,94

60 1,33 0,75 52,29 29,4 2,06 2,68 6,76 8,79 0,12 4,72

70 1,55 0,87 61,01 34,3 2,40 3,12 7,87 10,24 0,14 5,51

80 1,77 1 69,73 39,2 2,75 3,57 9,02 11,71 0,16 6,30

90 1,99 1,12 78,44 44,1 3,09 4,01 10,14 13,16 0,18 7,09
100 2,21 1,25 87,16 49 3,43 4,46 11,25 14,63 0,19 7,48
120 2,66 1,49 104,59 58,8 4,12 5,35 13,52 17,55 0,24 9,45
150 3,32 1,87 130,74 73,5 5,15 6,69 16,90 21,95 0,30 11,81
180 3,98 2,24 156,88 88,2 6,18 8,03 20,28 26,35 0,36 14,17
200 4,43 2,49 174,32 98,1 6,86 8,92 22,51 29,27 0,40 15,75
250 5,53 3,11 217,89 122,6 8,58 11,15 28,15 36,58 0,50 19,69
300 6,64 3,74 261,47 147,1 10,29 13,38 33,76 43,90 0,59 23,23

306 6,77 3,81 266,70 150 10,50

Projektionsäche (B x H) Projektionsentfernung (D)

(m) (Zoll) (m) (Fuß)

Breite Höhe Breite Höhe Weitwinkel Tele Weitwinkel Tele (m) (Zoll)

Nicht

verfügbar

Nicht

verfügbar

Nicht

verfügbar

34,45

3,58 0,04 1,57

4,40 0,06 2,36

Nicht

verfügbar

Abstand (Hd)

0,61 24,02

Hinweis:

• Zoomverhältnis 1.3x

• Werte des vertikalen Objektivversatzes basieren auf der Mitte des Projektionsobjektivs, wenn die

Berechnung auf der Mitte des Projektionsobjektivs basiert. Alle Werte des vertikalen Objektivversatzes
müssen 5,2 cm hinzuaddieren.

1080p-1,3-fach-Modell

Diagonale Länge

der Leinwand (16:9)

31 0,69 0,39 27,02 15,20

40 0,89 0,50 34,86 19,60 1,00 1,30 3,28 4,27 4,27 3,10

50 1,11 0,62 43,58 24,50 1,20 1,60 3,94 5,25 5,25 3,90

60 1,33 0,75 52,29 29,40 1,50 2,00 4,92 6,56 6,56 4,70

70 1,55 0,87 61,01 34,30 1,70 2,30 5,58 7,55 7,55 5,50

80 1,77 1,00 69,73 39,20 2,00 2,60 6,56 8,53 8,53 6,30

90 1,99 1,12 78,44 44,10 2,20 2,90 7,22 9,51 9,51 7,10
100 2,21 1,25 87,16 49,00 2,50 3,30 8,20 10,83 10,83 7,90
120 2,66 1,49 104,59 58,80 3,00 3,90 9,84 12,80 12,80 9,40
150 3,32 1,87 130,74 73,50 3,70 4,90 12,14 16,08 16,08 11,80
180 3,98 2,24 156,88 88,20 4,50 5,90 14,76 19,36 19,36 14,20
200 4,43 2,49 174,32 98,10 5,00 6,50 16,40 21,33 21,33 15,70

250 5,53 3,11 217,89 122,60 6,20

322 7,13 4,01 280,65 157,90 8,00

Projektionsäche (B x H) Projektionsentfernung (D)

(m) (Zoll) (m) (Fuß)

Breite Höhe Breite Höhe Weitwinkel Tele Weitwinkel Tele (m) (Zoll)

Nicht

verfügbar

1,00

Nicht

verfügbar

Nicht

verfügbar

Nicht

verfügbar

20,34

26,25

3,28 3,28 2,40

Nicht

verfügbar

Nicht

verfügbar

Abstand (Hd)

Nicht

verfügbar

Nicht

verfügbar

19,70

23,60

Hinweis: Zoomverhältnis 1.3x

Deutsch

60

ZUSÄTZLICHE INFORMATIONEN

Modell 1080p mit kurzem Projektionsabstand

Diagonale Länge

der Leinwand (16:9)

36 0,80 0,45 31,38 17,65 0,40 0,40

40 0,89 0,50 34,86 19,60 0,40 0,40 1,31 1,31 0,08 3,15

50 1,11 0,62 43,58 24,50 0,50 0,50 1,64 1,64 0,10 3,94

60 1,33 0,75 52,29 29,40 0,70 0,70 2,30 2,30 0,12 4,72

70 1,55 0,87 61,01 34,30 0,80 0,80 2,62 2,62 0,14 5,51

80 1,77 1,00 69,73 39,20 0,90 0,90 2,95 2,95 0,16 6,30

90 1,99 1,12 78,44 44,10 1,00 1,00 3,28 3,28 0,18 7,09
100 2,21 1,25 87,16 49,00 1,10 1,10 3,61 3,61 0,19 7,48
120 2,66 1,49 104,59 58,80 1,30 1,30 4,27 4,27 0,24 9,45
150 3,32 1,87 130,74 73,50 1,60 1,60 5,25 5,25 0,30 11,81
180 3,98 2,24 156,88 88,20 2,00 2,00 6,56 6,56 0,36 14,17
200 4,43 2,49 174,32 98,10 2,20 2,20 7,22 7,22 0,40 15,75
250 5,53 3,11 217,89 122,60 2,70 2,70 8,86 8,86 0,50 19,69
292 6,46 3,64 254,50 143,20 3,20 3,20 10,50 10,50 0,58 22,83

Projektionsäche (B x H) Projektionsentfernung (D)

(m) (Zoll) (m) (Fuß)

Breite Höhe Breite Höhe Weitwinkel Tele Weitwinkel Tele (m) (Zoll)

Nicht

verfügbar

1,31 0,07 2,76

Hinweis:

• Zoomverhältnis 1,0-fach

• Werte des vertikalen Objektivversatzes basieren auf der Mitte des Projektionsobjektivs, wenn die

Berechnung auf der Mitte des Projektionsobjektivs basiert. Alle Werte des vertikalen Objektivversatzes
müssen 5,2 cm hinzuaddieren.

Abstand (Hd)

1080p-1,6-fach-Modell

Diagonale Länge

der Leinwand (16:9)

20 0,44 0,25 17,43 9,81

40 0,89 0,50 34,86 19,60 1,20 2,00 3,94 6,56 0,08 3,15

50 1,11 0,62 43,58 24,50 1,50 2,50 4,92 8,20 0,10 3,94

60 1,33 0,75 52,29 29,40 1,90 3,00 6,23 9,84 0,12 4,72

70 1,55 0,87 61,01 34,30 2,20 3,50 7,22 11,48 0,14 5,51

80 1,77 1,00 69,73 39,20 2,50 4,00 8,20 13,12 0,16 6,30

90 1,99 1,12 78,44 44,10 2,80 4,50 9,19 14,76 0,18 7,09
100 2,21 1,25 87,16 49,00 3,10 5,00 10,17 16,40 0,19 7,48
120 2,66 1,49 104,59 58,80 3,70 6,00 12,14 19,69 0,24 9,45
150 3,32 1,87 130,74 73,50 4,60 7,40 15,09 24,28 0,30 11,81
180 3,98 2,24 156,88 88,20 5,60 8,90 18,37 29,20 0,36 14,17
200 4,43 2,49 174,32 98,10 6,20 9,90 20,34 32,48 0,40 15,75

250 5,53 3,11 217,89 122,60 7,70

322 7,13 4,01 280,65 157,90 10,0

Projektionsäche (B x H) Projektionsentfernung (D)

(m) (Zoll) (m) (Fuß)

Breite Höhe Breite Höhe Weitwinkel Tele Weitwinkel Tele (m) (Zoll)

Nicht

verfügbar

1,00

Nicht

verfügbar

Nicht

verfügbar

Nicht

verfügbar

25,26

32,81

3,28 0,04 1,57

Nicht

verfügbar

Nicht

verfügbar

Abstand (Hd)

0,50 19,69

0,64 25,20

Hinweis:

• Zoomverhältnis 1.6x

• Werte des vertikalen Objektivversatzes basieren auf der Mitte des Projektionsobjektivs, wenn die

Berechnung auf der Mitte des Projektionsobjektivs basiert. Alle Werte des vertikalen Objektivversatzes
müssen 5,2 cm hinzuaddieren.

Deutsch

61

ZUSÄTZLICHE INFORMATIONEN

Ansicht von oben

Projektionsentfernung (D)

Bildschirm

Bildschirm (B)

Diagonale

Höhe

Bildschirm

Ansicht von der Seite

Projektionsentfernung (D)

Abstand

Bildschirm (H)

Abstand (Hd)

Breite

62

Deutsch

ZUSÄTZLICHE INFORMATIONEN

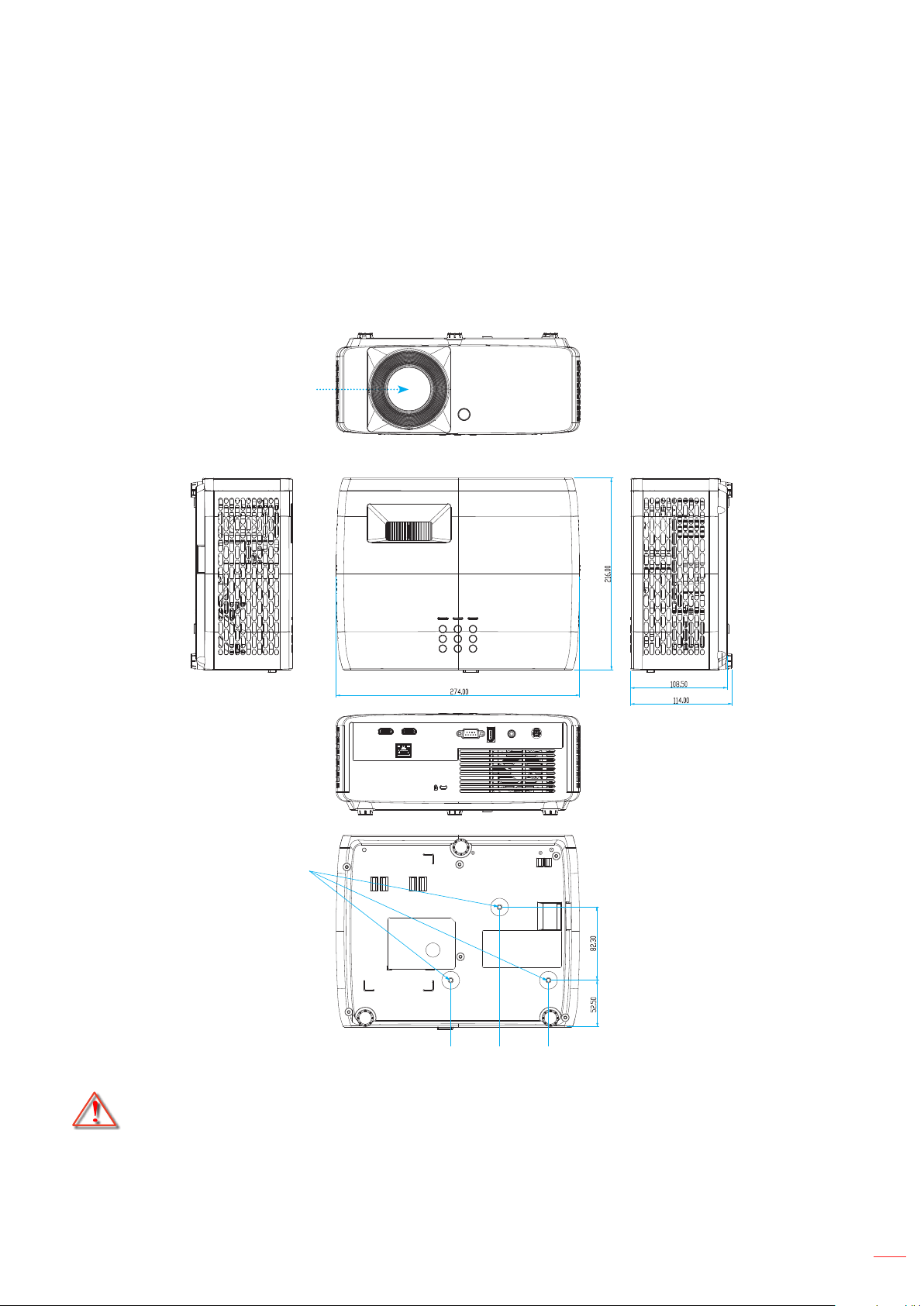

Projektorabmessungen und Deckenmontage

1. Bitte verwenden Sie bei der Installation zur Vermeidung von Schäden am Projektor unser

Deckenmontageset.

2. Falls Sie ein Deckenmontageset eines Drittherstellers nutzen möchten, vergewissern Sie sich bitte,
dass die Schrauben zur Befestigung einer Halterung am Projektor mit den folgenden Spezikationen

übereinstimmen:

• Schraubentyp: M4 x 10 mm

• Mindestschraubenlänge: 10 mm

Objektiv

M4 x 10 mm

Einheit: mm

Hinweis: Bitte beachten Sie, dass die Garantie keine Schäden durch falsche Installation abdeckt.

Warnung:

• Wenn Sie Deckenmontagevorrichtungen von anderen Anbietern erwerben, stellen Sie bitte sicher,
dass Sie die richtige Schraubengröße verwenden. Die Schraubengröße hängt von der Stärke der

jeweiligen Montageplatte ab.

• Achten Sie darauf, einen Abstand von mindestens 10 cm zwischen Decke und Unterseite des
Projektors einzuhalten.

• Installieren Sie den Projektor nicht in der Nähe einer Wärmequelle.

Deutsch

63

ZUSÄTZLICHE INFORMATIONEN

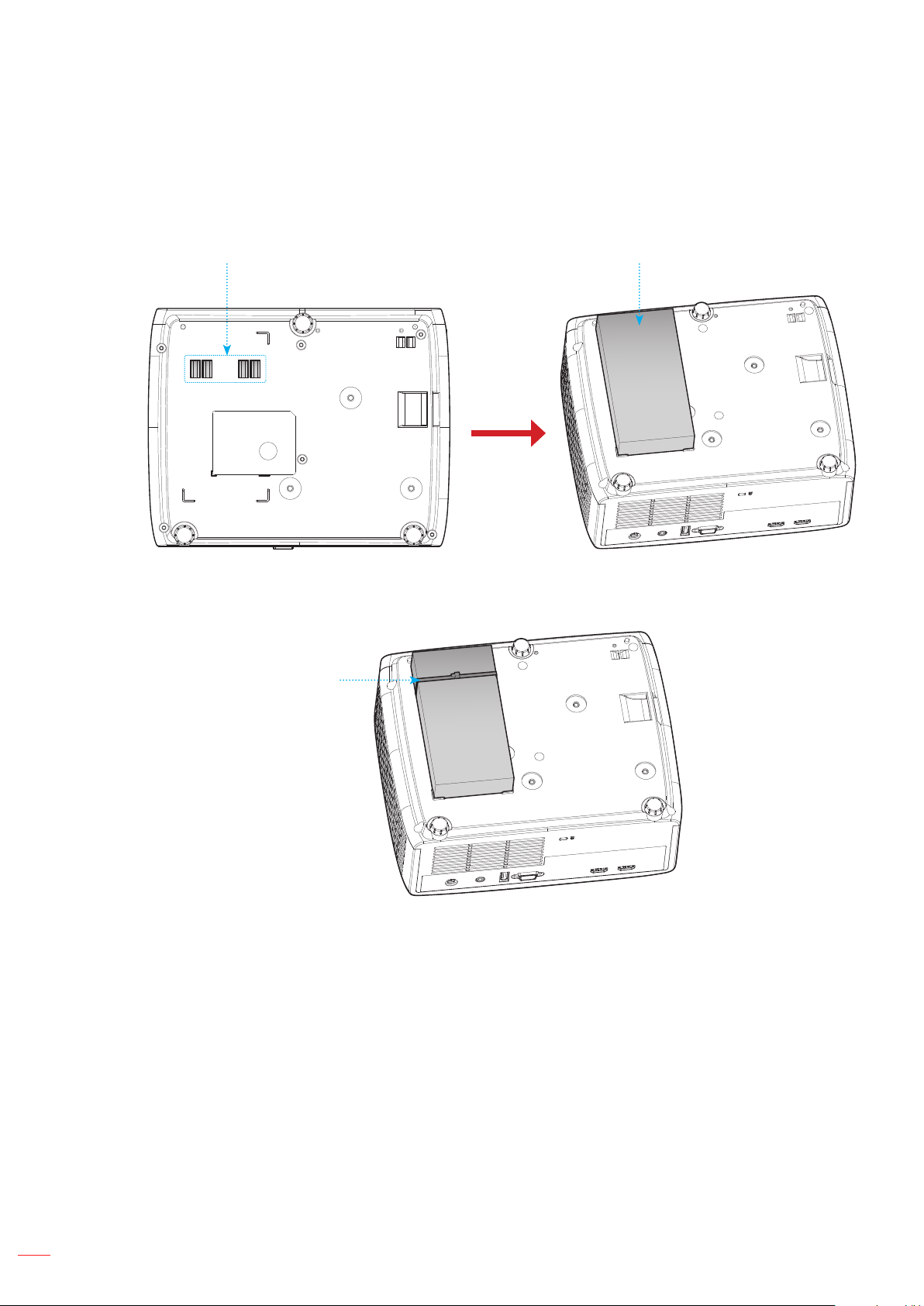

Bei der Deckenmontage können Sie bei Bedarf einen Kabelbinder mit einer Länge von über 250 mm zur
Befestigung des Netzteils kaufen.

1. Installieren Sie den Kabelbinder an den speziellen Löchern an der Unterseite des Projektors.
Platzieren Sie dann das Netzteil in seinem Steckplatz.

Löcher für Kabelbinder Netzteil

2. Sichern Sie das Netzteil mit dem Kabelbinder.

Kabelbinder

64

Deutsch

ZUSÄTZLICHE INFORMATIONEN

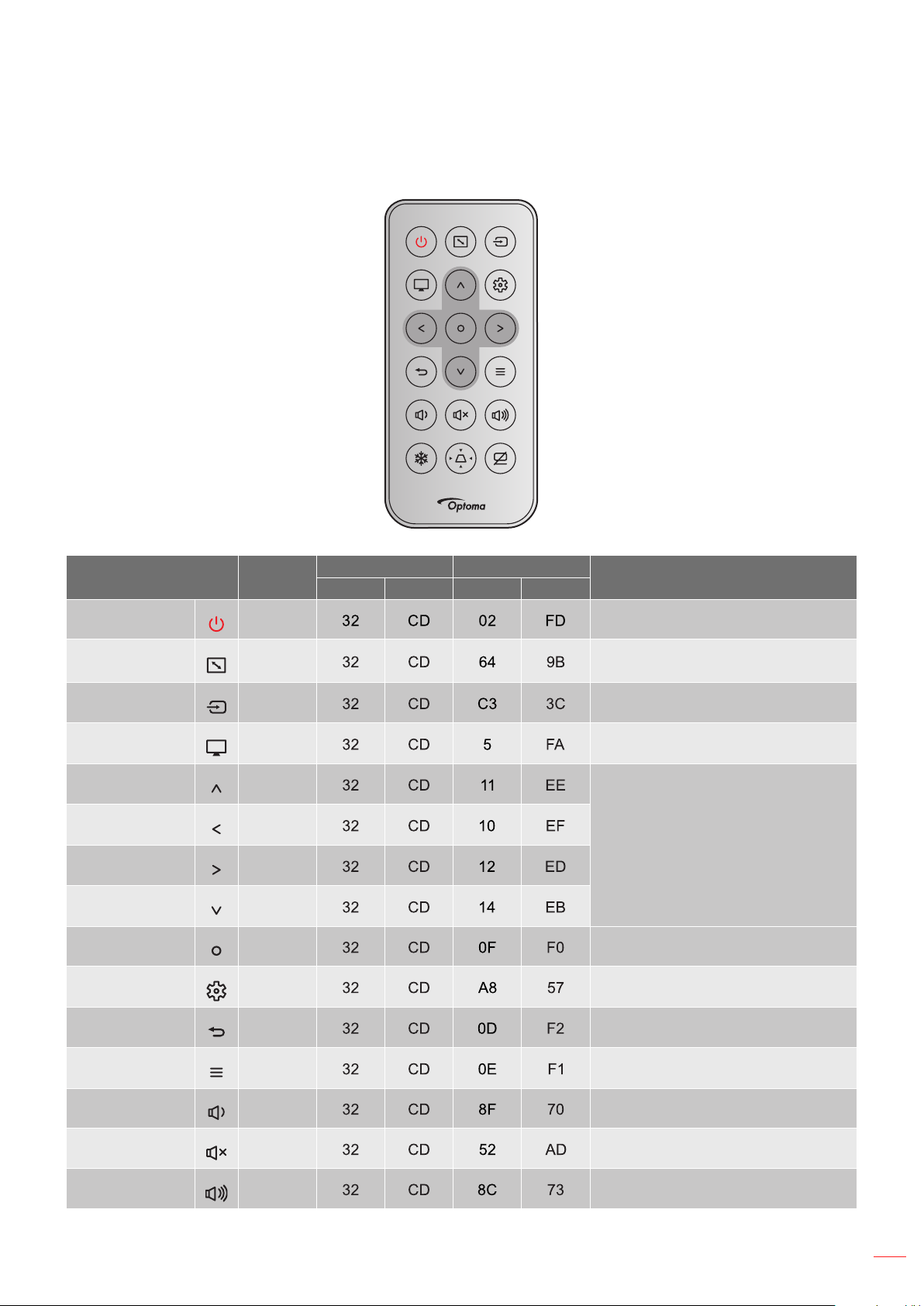

IR-Fernbedienung-Codes

Schlüssel

Ein-/Austaste Format 1

Seitenverhältnis Format 1

Quelle Format 1

Modus Format 1

Vier Richtungs-

tasten (aufwärts)
Vier Richtungs-

tasten (links)
Vier Richtungs-

tasten (rechts)
Vier Richtungs-

tasten (abwärts)

Bestätigen Format 1

Menü Einstellun­gen/Einrichtung

Zurück Format 1

Menü Format 1

Lautstärke - Format 2

Stumm Format 1

Lautstärke + Format 2

NEC-

Format

Format 2

Format 2

Format 2

Format 2

Format 1

Anpassungscode Schlüsselcode

Byte 1 Byte 2 Byte 3 Byte 4

Beschreibung

Zum Ein-/Ausschalten des Projek­tors drücken.

Zum Ändern des Seitenverhältnisses
eines angezeigten Bildes drücken.

Zur Auswahl eines Eingangssignals
drücken.

Zum Ändern des Bildmodus eines

angezeigten Bildes drücken.

Wählen Sie mit den Tasten

Elemente aus oder ändern Sie Ihre

Einstellungen.

Mit dieser Taste bestätigen Sie Ihre

Auswahl.
Drücken Sie zum Aufrufen des Se-

tup-Menüs.

Zum Zurückkehren zum vorherigen

Menü drücken.

Zum Ein- oder Ausblenden des
OSD-Menüs drücken.

Zum Verringern der Lautstärke
drücken.

Zum vorübergehenden Ein-/Aus­schalten des Tons drücken.

Zum Erhöhen der Lautstärke
drücken.

Deutsch

65

ZUSÄTZLICHE INFORMATIONEN

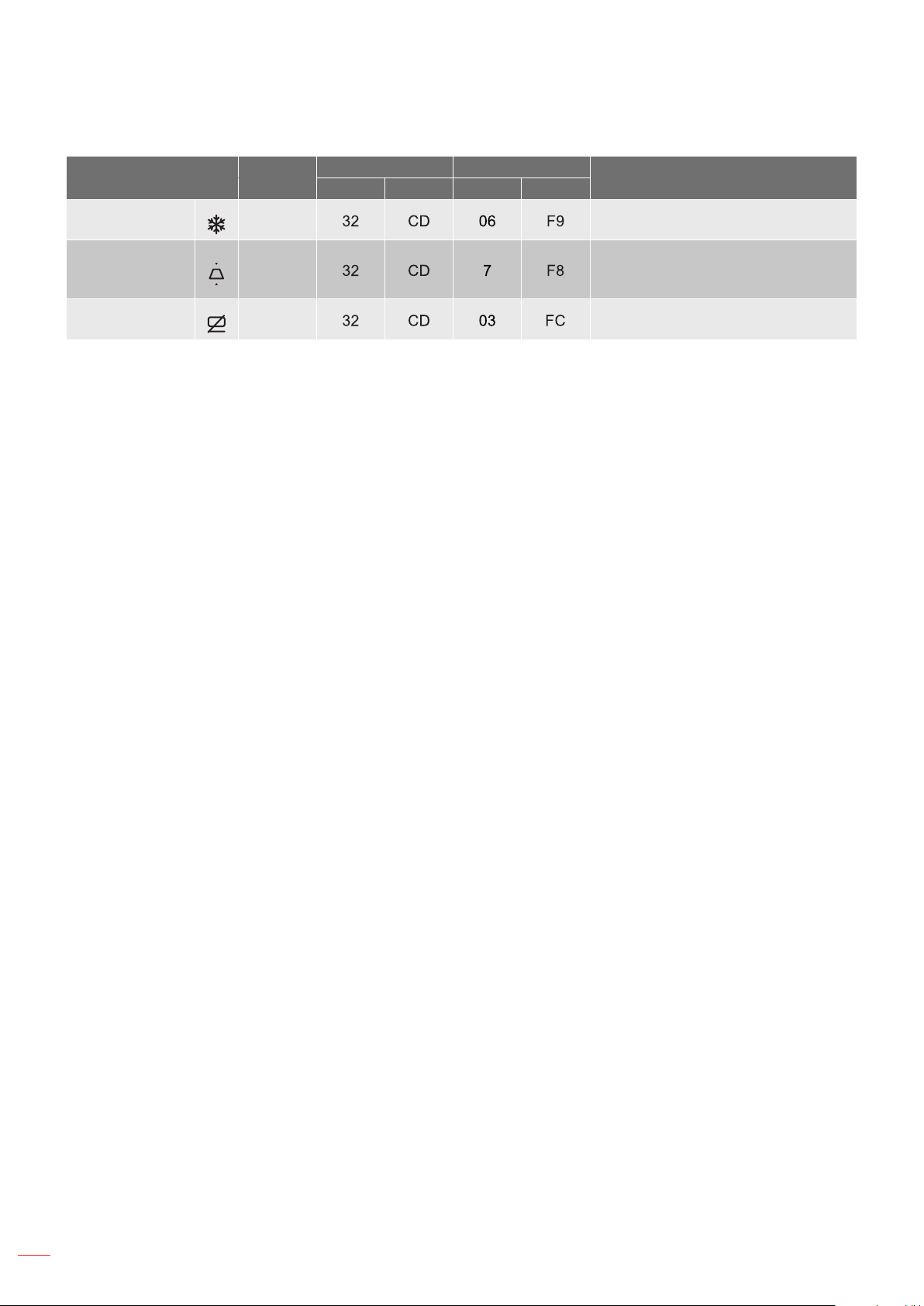

Schlüssel

Standbild Format 1

Trapezkor Format 1

AV stumm Format 1

NEC-

Format

Anpassungscode Schlüsselcode

Byte 1 Byte 2 Byte 3 Byte 4

Beschreibung

Zum Standbild des Projektorbildes

drücken.

Zum Anpassen von durch Neigen
des Projektors verursachten

Bildverzerrungen drücken.
Zum Ein-/Ausblenden von Bild und

Ton drücken.

66

Deutsch

ZUSÄTZLICHE INFORMATIONEN

Problemlösung

Falls Probleme mit dem Projektor auftreten, beachten Sie bitte folgende Informationen. Falls sich ein Problem nicht
beseitigen lässt, wenden Sie sich bitte an Ihren Händler oder das nächstgelegene Kundencenter.

Bildprobleme

Es wird kein Bild angezeigt

• Überprüfen Sie, ob alle Kabel und Stromverbindungen, wie im Abschnitt „Installation“ beschrieben,
richtig und fest angeschlossen sind.

• Überprüfen Sie, ob die Kontaktstifte der Anschlüsse verbogen oder abgebrochen sind.

• Stellen Sie sicher, dass die Funktion „Stumm“ nicht aktiviert wurde.

Das Bild ist unscharf

• Drehen Sie den Fokusring im oder gegen den Uhrzeigersinn, bis das Bild scharf eingestellt und gut
sichtbar ist.
Bitte beachten Sie Seite 18.

• Achten Sie darauf, dass sich die Leinwand in der richtigen Entfernung zum Projektor bendet.
(Bitte beachten Sie die Seiten 59 bis 62).

Das Bild ist bei Anzeige des DVD-Titels im 16:9-Format gedehnt

• Wenn eine anamorph aufgezeichnete DVD oder 16:9-DVD wiedergegeben wird, zeigt der Projektor

das beste Bild im 16:9-Format an.

• Wenn Sie einen DVD-Titel im V-Stretch-Format wiedergeben, ändern Sie bitte über das OSD-Menü
des Projektors das Format in V-Stretch.

• Wenn Sie einen DVD-Titel im 4:3-Format wiedergeben, ändern Sie bitte über das OSD-Menü des
Projektors das Format in 4:3.

• Bitte stellen Sie an Ihrem DVD-Player das Seitenverhältnis auf 16:9 (Breitbild) ein.

Das Bild ist zu klein oder zu groß

• Drehen Sie den Zoomhebel zum Verkleinern oder Vergrößern des projizierten Bildes im oder gegen
den Uhrzeigersinn. Bitte beachten Sie Seite 18.

• Rücken Sie den Projektor näher an die Leinwand oder weiter von der Leinwand weg.

• Drücken Sie die “Menü”-Taste am Bedienfeld des Projektors und wählen Sie anschließend “Anzeige

→ Seitenverhältnis”. Versuchen Sie es mit verschiedenen Einstellungen.

Die Seiten des Bildes sind schräg:

• Ändern Sie nach Möglichkeit die Position des Projektors, sodass er in der Mitte und unterhalb der
Leinwand steht.

Das Bild wird falsch herum angezeigt

• Wählen Sie „Anzeige  Projektion Ausrichtung“ im OSD-Menü und ändern die Projektionsrichtung.

Deutsch

67

ZUSÄTZLICHE INFORMATIONEN

Sonstige Probleme

Der Projektor reagiert auf keine Steuerung

• Schalten Sie den Projektor nach Möglichkeit aus, ziehen Sie das Netzkabel und warten Sie

mindestens 20 Sekunden, bevor Sie das Netzkabel wieder anschließen.

Fernbedienungsprobleme

Wenn die Fernbedienung nicht funktioniert

• Achten Sie darauf, dass die Fernbedienung innerhalb eines Winkels von ± 15° auf den IR-Empfänger
am Gerät gerichtet ist, wenn Sie die Fernbedienung verwenden.

• Achten Sie darauf, dass sich keine Hindernisse zwischen Fernbedienung und Projektor benden.

Achten Sie darauf, dass die Fernbedienung nicht weiter als 6 m (19,7 ft) von dem Projektor entfernt

ist.

• Achten Sie darauf, dass die Batterien richtig eingelegt sind.

• Wechseln Sie die Batterien aus, wenn sie erschöpft sind.

68

Deutsch

ZUSÄTZLICHE INFORMATIONEN

Warnanzeigen

Wenn die Warnanzeigen (siehe unten) aueuchten oder blinken, schaltet sich der Projektor automatisch aus:

• Lampen-LED leuchtet rot, Betriebsanzeige blinkt rot.

• Temperatur-LED leuchtet rot, Betriebsanzeige blinkt rot. Dies zeigt an, dass der Projektor überhitzt ist.

Unter normalen Bedingungen kann der Projektor anschließend wieder eingeschaltet werden.

• Temperatur-LED leuchtet rot, Betriebsanzeige-LED blinkt rot.

Ziehen Sie das Netzkabel aus dem Projektor, warten Sie 30 Sekunden, versuchen Sie es dann erneut. Falls die
Warnanzeigen aueuchten oder blinken, kontaktieren Sie bitte das nächstgelegene Kundencenter.

LED-Meldungen

Nachricht

Bereitschaftsmodus

(Netzkabel angeschlossen)

Eingeschaltet (Aufwärmen)

Eingeschaltet und die Lampe
leuchtet

Ausgeschaltet (Abkühlen)

Fehler (Lampe versagt) Blinkt Leuchtet

Fehler (Lüfterfehler) Blinkt Blinkt

Fehler (überhitzt) Blinkt Leuchtet

(Rot) (grün oder blau) (Rot) (Rot)

Leuchtet

Betriebs-LED Temperatur-LED Lampen-LED

Blinkt

(0,5 Sek. aus / 0,5 Sek.

ein)

Leuchtet

Blinkt

(0,5 Sek. aus / 0,5 Sek.

ein) Leuchtet wieder

dauerhaft rot, wenn sich

der Lüfter ausschaltet.

• Ausgeschaltet:

Abschalten

Stromschalter erneut drücken.

• Warnung Temperatur:

TEMPERATUR ZU HOCH

Bitte:

1. Stellen Sie sicher, dass die Lüftungswege frei sind.

2. Stellen Sie sicher, dass die Umgebungstemperatur unter 45 Grad C ist.

If the problem persists in spite of the above.

Bitte kontaktieren Sie das Service Center.

Achtung

Deutsch

69

ZUSÄTZLICHE INFORMATIONEN

Technische Daten

Element Beschreibung

• XGA: Texas Instrument DMD, 0,55 Zoll, S450 DMD

Technologie

Native Auösung

Verhältnis des
Projektionsab­stands

F-Stopp

Objektiv

Brennweite

Zoombereich

Abstand

Bildgröße

Projektionsentfernung

• WXGA: Texas Instrument DMD, 0,65 Zoll, S450 DMD

• 1080p: Texas Instrument DMD, 0,65 Zoll, S600 DMD

• XGA: 1024 x 768

• WXGA: 1280 x 800

• 1080p: 1920 x 1080

• XGA: 0,617 bei 80 Zoll

• WXGA: 0,521 bei 87,2 Zoll

• 1080p: 0,496 bei 87,2 Zoll [Modell 1080p mit kurzem Projektionsabstand ohne

Netzwerk], 1,12 bis 1,47 [Modell 1080p 1,3-fach], 0,496 bei 87,2 Zoll [Modell
1080p mit kurzem Projektionsabstand] und 1,4 bis 2,24 [Modell 1080p 1,6­fach]

• XGA: 2,7

• WXGA: 2,8

• 1080p: 2,8 [Modell 1080p mit kurzem Projektionsabstand ohne Netzwerk und

Modell 1080p mit kurzem Projektionsabstand], 2,43 bis 2,78 [Modell 1080p
1,3-fach] und 2,5 bis 3,26 [Modell 1080p 1,6-fach]

• XGA: 7,15 mm bei 80 Zoll

• WXGA: 7,51 mm bei 87,2 Zoll

• 1080p: 7,51 mm bei 87,2 [Modell 1080p mit kurzem Projektionsabstand ohne

Netzwerk und Modell 1080p mit kurzem Projektionsabstand], 16,90 bis 21,61
mm [Modell 1080p 1,3-fach] und 20,91 bis 32,62mm [Modell 1080p 1,6-fach]

• XGA/WXGA: 1,0-fach

• 1080p: 1,0-fach [Modell 1080p mit kurzem Projektionsabstand ohne Netzwerk

und Modell 1080p mit kurzem Projektionsabstand], 1,3-fach [Modell 1080p
1,3-fach] und 1,6-fach [Modell 1080p 1,6-fach]

• XGA: 115 % bei 80 Zoll, Toleranz ±5 %

• WXGA: 115 % bei 87,2 Zoll, Toleranz ±5 %

• 1080p: 116 % bei 87,2 Zoll, Toleranz ±5 % [Modell 1080p mit kurzem

Projektionsabstand ohne Netzwerk], 100 bis 116 % bei 60 Zoll, Toleranz ±5

% [Modell 1080p 1,3-fach], 115 % bei 87,2 Zoll, Toleranz ±5 % [Modell 1080p

mit kurzem Projektionsabstand] und 100 bis 116 % bei 60 Zoll, Toleranz ±5 %

[Modell 1080p 1,6-fach]

• XGA: Optimiert bei 80 Zoll Breite bei 1 m

• WXGA: Optimiert bei 87,2 Zoll Breite bei 1 m

• 1080p: Optimiert bei 87,2 Zoll Breite bei 0,9784 m [Modell 1080p mit

kurzem Projektionsabstand ohne Netzwerk und 1080p mit kurzem
Projektionsabstand], optimiert bei 59 Zoll Breite bei 1,53 m [Modell 1080p 1,3­fach] und optimiert bei 60 Zoll Breite bei 1,86 m [Modell 1080p 1,6-fach]

• XGA: 0,4 bis 4 m Mechanismuspfad, 0,75 bis 1,33 m optischer optimierter
Bereich

• WXGA: 0,4 bis 3,2 m Mechanismuspfad, 0,779 bis 1,127 m optischer
optimierter Bereich

• 1080p: 0,4 bis 3,21 m Mechanismuspfad, 0,779 bis 1,127 m optischer

optimierter Bereich [Modelle 1080p mit kurzem Projektionsabstand
ohne Netzwerk und 1080p mit kurzem Projektionsabstand], 1 bis 8 m
Mechanismuspfad, 1,3 bis 3 m optischer optimierter Bereich [Modell 1080p
1,3-fach] und 1 bis 10 m Mechanismuspfad, 1,4 bis 4,5 m optischer optimierter
Bereich [Modell 1080p 1,6-fach]

70

Deutsch

ZUSÄTZLICHE INFORMATIONEN

Element Beschreibung

• HDMI 1 (HDMI 1.4b [XGA-/WXGA-Modell] / HDMI 2.0 [1080p-Modell])

• HDMI 2 (HDCP 2.0 [XGA-/WXGA-Modell] / HDCP 2.2 [1080p-Modell])

• USB-Type-A für Firmware-Aktualisierung und Stromversorgung mit USB 5 V /

Ein-/Ausgänge

Farbe 1073,4 Millionen Farben

Abtastrate

Lautsprecher 15 W

Leistungsaufnahme

Eingangsstrom 19 V Gleichspannung, 9,23 A

Installationsausrichtungen Vorderseite, Rückseite, Decke, Hinten oben

Abmessungen (B x T x H)

Gewicht 3,2 ± 0,2 kg
Umgebung Betrieb bei 0 – 40 °C, 80 % Luftfeuchtigkeit (maximal, nicht kondensierend)

1,5 A

• Audioausgang 3,5 mm

• RS232

• LAN [nur Modelle XGA, WXGA, 1080p 1,3-fach, 1080p mit kurzem

Projektionsabstand, 1080p 1,6-fach]

• Horizontale Abtastrate: 15 bis 140 KHz

• Vertikale Abtastrate: 24 bis 120 Hz

Modelle XGA, WXGA und 1080p mit kurzem Projektionsabstand ohne Netzwerk:

• Ökomodus: 100 W (typisch) bei 110 V Wechselspannung; 98 W bei 220 V
Wechselspannung

• Modus Hell: 140 W (typisch) bei 110 V Wechselspannung; 139 W bei 220 V
Wechselspannung

Modelle 1080p 1,3-fach, 1080p mit kurzem Projektionsabstand und 1080p 1,6­fach:

• Ökomodus: 121 W (typisch) bei 110 V Wechselspannung; 119 W bei 220 V
Wechselspannung

• Modus Hell: 176 W (typisch) bei 110 V Wechselspannung; 173 W bei 220 V
Wechselspannung

• Ohne Füße: 274 x 216 x 108,5 mm

• Mit Füßen: 274 x 216 x 114 mm

Hinweis: Alle technischen Daten können ohne Ankündigung geändert werden.
