OPTOMA HD230X, HD23 User Manual [da]

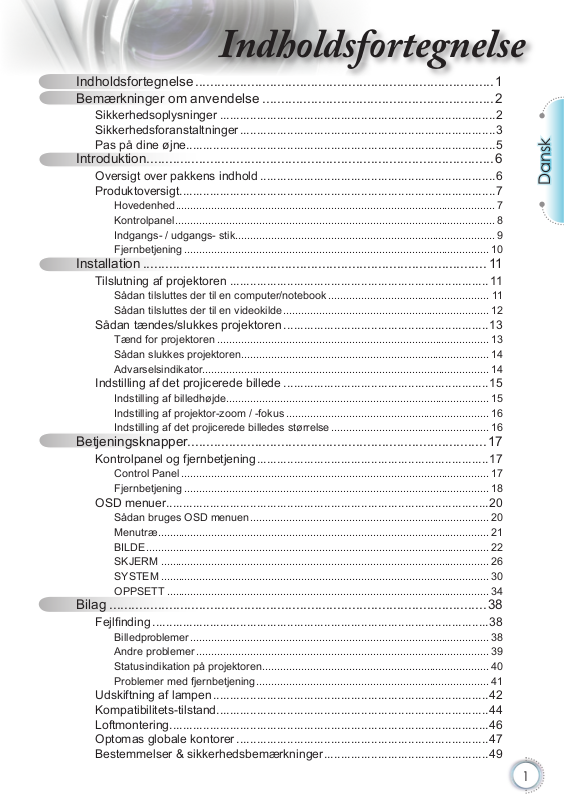

Indholdsfortegnelse

Indholdsfortegnelse ................................................................................1

Bemærkninger om anvendelse

Sikkerhedsoplysninger ..................................................................................2

Sikkerhedsforanstaltninger ............................................................................3

Pas på dine øjne

............................................................................................5

Introduktion.............................................................................................6

Oversigt over pakkens indhold ......................................................................6

Produktoversigt..............................................................................................7

Hovedenhed ...........................................................................................................7

Kontrolpanel ........................................................................................................... 8

Indgangs- / udgangs- stik

Fjernbetjening ...................................................................................................... 10

Installation ............................................................................................ 11

Tilslutning af projektoren .............................................................................11

Sådan tilsluttes der til en computer/notebook ...................................................... 11

Sådan tilsluttes der til en videokilde

Sådan tændes/slukkes projektoren .............................................................13

Tænd for projektoren ...........................................................................................13

Sådan slukkes projektoren

Advarselsindikator ................................................................................................14

Indstilling af det projicerede billede .............................................................15

Indstilling af billedhøjde ........................................................................................15

Indstilling af projektor-zoom / -fokus Indstilling af det projicerede billedes størrelse

Betjeningsknapper................................................................................17

Kontrolpanel og fjernbetjening .....................................................................17

Control Panel ....................................................................................................... 17

Fjernbetjening ...................................................................................................... 18

OSD menuer................................................................................................20

Sådan bruges OSD menuen ................................................................................ 20

Menutræ ...............................................................................................................21

BILDE ...................................................................................................................22

SKJERM ..............................................................................................................26

SYSTEM .............................................................................................................. 30

OPPSETT ............................................................................................................ 34

Bilag .....................................................................................................38

Fejlnding ....................................................................................................38

Billedproblemer .................................................................................................... 38

Andre problemer Statusindikation på projektoren Problemer med fjernbetjening

Udskiftning af lampen ..................................................................................42

Kompatibilitets-tilstand.................................................................................44

Loftmontering...............................................................................................46

Optomas globale kontorer Bestemmelser & sikkerhedsbemærkninger

.................................................................................................. 39

..............................................................2

.......................................................................................9

..................................................................... 12

...................................................................................14

.................................................................... 16

..................................................... 16

............................................................................40

.............................................................................. 41

...........................................................................47

.................................................49

Dansk

Bemærkninger om anvendelse

Sikkerhedsoplysninger

Et lyn, med en pil for enden og omringet af en trekant, er beregnet til at advare brugeren om tilstedeværelsen af uisoleret “farlig spænding” inde i produktet, som kan være af tilstrækkelig størrelsesorden til at udgøre en risiko for elektrisk stød.

Et udråbstegn, omringet af en trekant, er beregnet til at advare brugeren om tilstedeværelsen af vigtige betjenings- og vedligeholdelsesvejled ninger (service) i manualen, som følger med apparatet..

Advarsel: FOR AT REDUCERE RISIKOEN FOR ELEKTRISK STØD, MÅ DU IKKE UDSÆTTE APPARATET FOR REGN ELLER FUGT. DETTE PRODUKT INDEHOLDER HØJSPÆNDINGSDELE. APPARATET MÅ IKKE ÅBNES. SERVICERING MÅ KUN UDFØRES AF KVALIFICERET PERSONALE.

Klasse B emissionsgrænser

Dette Klasse B digital apparat er i overensstemmelse med de Canadiske bestemmelser for radioforstyrrende udstyr.

Vigtige sikkerhedsinstruktioner

1. Undgå at blokere ventilationsåbningerne. For at sikre pålidelig drift af projektoren og for at beskytte den mod overophedning anbefales det, at installere projektoren på et sted, hvor ventilationen ikke blokeres. Anbring den f.eks. ikke på et fyldt kaffebord, på en sofa eller på en seng. Anbring ikke projektoren i et indelukke som f.eks. en boghylde eller i et skab, hvor luftcirkulationen er begrænset.

2. Brug ikke denne projektor i nærheden af vand eller fugt. For at mindske risikoen for brand eller elektrisk stød, må denne projektor ikke udsættes for regn eller fugt

3. Må ikke installeres i nærheden af varmelegemer som f.eks. radiatorer, varmeapparater eller andre apparater såsom forstærkere, der afgiver varme.

4. Rengør kun med en blød klud.

5. Brug kun tilslutninger/tilbehør som er godkendt af producenten.

6. Brug ikke enheden, hvis den er fysisk skadet eller har været misbrugt. Fysisk skade/misbrug kan være (men er ikke begrænset til):

 Enheden har været tabt.  El-ledningen eller stikket er blevet beskadiget.  Der er spildt væske på projektoren.  Den har været udsat for regn eller fugt.  Der er trængt noget ind i projektoren, eller der er noget løst

Overlad al service til kvalicerede servicefolk. Hvis du åbner eller

skiller projektoren ad, kan du blive udsat for farlige spændinger eller andre faremomenter. Ring venligst til Optoma, som kan henvise dig til et lokalt autoriseret servicecenter.

7. Pas på, at der ikke trænger væske ind i projektoren. Væsken kan berøre steder med farlig spænding og kortslutte dele med brand og elektrisk stød som resultat.

8. Sikkerhedsangivelserne kan ndes udenpå projektorens overdel.

9. Enheden må kun repareres at autoriserede servicefolk.

indei.

emærkninger om anvendelse

Note

Sikkerhedsforanstaltninger

For at få det maksimale ud af apparatets levetid skal du følge alle advarsler, forholdsregler og vedligeholdelsesoplysninger, som nævnes i denne brugervejledning.

▀■ Advarsel- Se ikke ind i projektorens linse, når lampen er tændt.

Det kraftige lys kan skade dine øjne.

Dansk

Når pæren

levetid er ovre, vil projektoren ikke kunne tændes før pæren er blevet skiftet. For vejledninger om hvordan pæren skal skiftes, se venligst afsnittet “Sådan skiftes pæren” på side 42-43.

▀■ Advarsel- For at reducere risikoen for brand eller elektrisk stød,

må denne projektor ikke udsættes for regn eller fugt.

▀■ Advarsel- Åbn eller adskil ikke produktet, eftersom det kan

forårsage elektrisk stød.

▀■ Advarsel- Når du udskifter pæren, skal du først lade enheden køle

af. Følg instruktionerne på siderne 42-43.

▀■ Advarsel- Projektoren udregner selv pærens levetid. Sørg

for at udskifte pæren når projektoren viser en advarselsbesked herom.

▀■ Advarsel- Nulstil “Lampenullstilling” funktionen fra skærmvisningen

“Alternative | Lampeinnstillinger” menuen, efter udskiftning af lampemodulet (se side 33)

▀■ Advarsel- Når du slukker for projektoren, forvis dig venligst om at

kølecyklussen er blevet fuldført før du frakobler effekten. Lad projektoren køle ned i 90 sekunder.

▀■ Advarsel- Brug ikke linsehætten, når projektoren er i brug.

▀■ Advarsel- Når lampen nærmer sig afslutningen på dens levetid,

vil meddelelsen “Bytte av lampe foreslås” på skærmen. Kontakt venligst din locale forhandler eller servicecenter og skift pæren hurtigst muligt.

emærkninger om anvendelse

Du skal sørge for at:

Fjerne ledningen fra stikkontakten inden rengøring af

produktet.

Rengøre skærmkabinettet med en blød, tør klud med et mildt

rengøringsmiddel.

Trække stikket ud af stikkontakten, hvis produktet ikke bruges

over en længere periode.

Du skal ikke:

Blokere nogle sprækker og ventilationsåbninger på apparatet,

som bruges til ventilation.

Rengøre apparatet med grove midler, voks eller stærke

opløsninger

Bruge apparatet under følgende forhold:

- På ekstrem varme, kolde eller fugtige steder.

Sørg for at rumtemperaturen er mellem 5 - 35°C.



Den relative fugtighed skal være 5 - 35°C, 80%



(Maks.), ikke-kondenserende.

- På steder som tiltrækker meget støv og skidt.

- Nær apparater, som genererer et stærkt magnetisk felt.

- I direkte sollys.

emærkninger om anvendelseemærkninger om anvendelse

Pas på dine øjne

Dansk

▀■ Du skal hele tiden undgå at kikke direkte ind i lysstrålen fra

projektoren. Hold ryggen til lysstrålen så ofte så mulig.

▀■ Når projektoren bruges i et klasseværelse, skal du holde nøje

opsyn med eleverne hvis de fx bliver bedt om at udpege noget på skærmen.

▀■ For at minimere den nødvendige lampeeffekt, bruges gardiner

til at reducere det omgivende lys niveau.

Introduktion

POWER

SOURCE

Note

Lamp

Oversigt over pakkens indhold

Åbn og tjek kassens indhold for at sikre, at alle

nedennævnte dele ndes. Hvis noget mangler, skal

du kontakte det nærmeste kunde service center.

Projektor med linsedæksel

El-ledning 1,8m

På grund af



forskelligt brug i hvert land, kan nogle områder have forskelligt tilbehør.

2 stk AAA batterier

IR fjernbetjening

Dokumenter :

Brugervejledning



Garantibevis



Hurtigstartskort



WEEE kort



(gælder kun EMEA)

Produktoversigt

SERVICE

VGA/SCART/YPbPr

VIDEO

HDMI 1

HDMI 2

12V

OUT

POWER

SOURCE

POWER

SOURCE

Hovedenhed

ntroduktion

Dansk

1. Kontrolpanel

2. Zoom-ring

3. Focus Ring

4. Zoomlinse

5. IR modtagere

Fødder til indstiling af

6. hældning

7. Sikkerhedsbjælke

8. Indgangs- / udgangs- stik

9. Netstik

ntroduktion

POWER

SOURCE

Kontrolpanel

1. lähde

2. Meny

3. Enter

4. Gensynkroniser

5. Strøm

6. Fire retningsknapper

7. Tænd/Standby LED

8. Lampefejl LED

9. Temp LED

10. IR modtagere

51 2 3 4

Indgangs- / udgangs- stik

SERVICE

VGA/SCART/YPbPr

Y VIDEO

HDMI 1

HDMI 2

12V OUT

Note

ntroduktion

“12V UD” er kun

til udløserkontrol. Ikke en strømforsyningsport.

“12V UD”

aktiveres, når projektoren tændes, og forbliver tændt, indtil projektoren slukkes.

8 109

5 742

1. Servicestik

2. VGA/SCART stik (pc analogt signal/komponent-video indgang/HDTV/SCART)

3. Komponentvideo-indgangsstik

4. Komposit video indgangsstik

5. HDMI 1 stik

6. HDMI 2 stik

7. 12V udløserrelæ stik

8. El-stik

9. KensingtonTM lås port

10. Sikkerhedsbjælke

Dansk

ntroduktion

Lamp

Fjernbetjening

1. Tænd

2. Sluk

3. 16:9

4. Nativ

5. Kontrast

6. Overskan

7. Indtast

8. Gensynkroniser

9. D-sub kilde

10. Videokilde

11. HDMI 2 kilde

12. YPbPr kilde

13. HDMI 1 kilde

14. Meny

15. Kilde

16. Kildelås

17. EdgeMask

18. Lysstyrke

19. LBX

20. 4:3

21. Lampetilstand

22. Tilstand

23. Fire retningsknapper

Installation

SERVICE

VGA/SCART/YPbPr

Y VIDEO

HDMI 1

HDMI 2

12V OUT

E62405SP

MOLEX

Note

Tilslutning af projektoren

Sådan tilsluttes der til en computer/notebook

Dansk

“12V UD” er kun

til udløserkontrol. Ikke en strømforsyningsport.

“12V UD”

aktiveres, når projektoren tændes, og forbliver tændt, indtil projektoren slukkes.

 På grund af

landes forskellig brugsforhold, kan nogle lande have forskelligt tilbehør fra andre.

 (*) Valgfrit tilbehør

+ 12V udgang

1.......................................................................................................El-ledning

2.................................................................................................... *USB kabel

3.................................................................................................... *VGA kabel

4............................................................................................*DVI/HDMI kabel

nstallation

Note

SERVICE

VGA/SCART/YPbPr

Y VIDEO

HDMI 1

HDMI 2

12V OUT

E62405SP

Note

Sådan tilsluttes der til en videokilde

Dvd-afspiller, dekoder,

HDTV modtager

 “12V UD” er kun

til udløserkontrol. Ikke en strømforsyningsport.

 “12V UD”

aktiveres, når projektoren tændes, og forbliver tændt, indtil projektoren slukkes.

På grund af

landes forskellig brugsforhold, kan nogle lande have forskelligt tilbehør fra andre.

(*) Valgfrit

tilbehør

+ 12V udgang

Dvd-afspiller, dekoder,

HDTV modtager

1.......................................................................................................El-ledning

2.................................................................................................... *VGA kabel

3....................................................................................*SCART/VGA adapter

4...........................................*15-stikben til 3 RCA komponent/HDTV adapter

5................................................................................ *3 RCA komponentkabe

5............................................................................... *3 RCA komponentkabel

6..................................................................................................*HDMI Cable

6...................................................................................................*HDMI kabel

7.....................................................................................*Komposit videokabe

7....................................................................................*Komposit videokabel

Komposit videoudgang

nstallation

POWER

SOURCE

Note

Sådan tændes/slukkes projektoren

Tænd for projektoren

1. Fjern linsehætten. 

2. Tilslut el-ledningen og signalkablet. Når tilsluttet, lyser TIL/

STANDBY LED gul.

3. Tænd for lampen ved at trykke på “ ” knappen øverst på

projektoren eller på fjernbetjeningen. TIL/STANDBY LED skifter nu til grønt. 

Startskærmen ses i cirka 10 sekunder. Første gang,

projektoren bruges, kan det foretrukne sprog vælges, når startopskærmen har været vist.

4. Tænd for og forbind kilden, som du ønsker skal ses

på skærmen (computer, notebook, videoafspiller osv).

Projektoren nder automatisk kilden. Hvis ikke, skal du

trykke på menuknappen og gå til “OPPSETT”. Kontroller, at “High Altitude” står på “AV”.

Hvis der er multiple kilder forbundet samtidigt, skal du trykke

på “KILDE” knappen på kontrolpanelet eller på de direkte knapper på fjernbetjeningen for at skifte mellem indgangene.

Strøm

Dansk

 Tænd først for

projektoren og vælg derefter signalkilderne.

Linsehætte

nstallation

Note

Sådan slukkes projektoren

1. Sluk for projektoren ved at trykke to gange på “ ” på fjern-

betjeningen eller på “ ” på projektorens kontrolpanel med et sekunds mellemrum. Det første tryk på knappen viser følgende meddelelse på skærmen.

Tryk på “ ” (eller “ ”) igen for at bekræfte nedlukningen.

Hvis der ikke trykkes på knappen, forsvinder meddelelsen efter 15 sekunder.

2. Køleventilatoren fortsætter med at køre i omkring 60

sekunder for kølecyklus, og TIL/STANDBY LED vil blinke grønt. Når TIL/STANDBY LED lyser fast gult, er projektoren gået i standby-tilstand.

Hvis du vil tænde for projektoren igen, skal du vente indtil

nedkølningsprocessen er udført, og projektoren er gået i standby. Når projektoren er i standby, skal du blot trykke på “ ” for at tænde projektoren igen.

3. Træk ledningen ud af stikkontakten og ud af projektoren.

4. Tænd ikke for projektoren straks efter at den er blevet

slukket.

Kontakt det

nærmeste servicecenter, hvis projektoren viser følgende symptomer.

Se siderne 47-48

for yderligere.

Advarselsindikator

 Når “LAMP (LAMPE)” indikatoren lyser rødt (”TIL/

STANDBY” indikator blinker gult), lukker projektoren automatisk ned. Kontakt det nærmeste servicecenter for hjælp.

 Når “TEMP (TEMPERATUR)” indikatoren lyser rødt

(”TIL/STANDBY” indikator blinker gult), betyder det at projektoren er blevet overophedet. Projektoren lukker automatisk ned. Under normale forhold, kan projektoren tændes igen efter en hvis afkølingstid.

 Når “TEMP (TEMPERATUR)” indikatoren blinker

rødt,indikerer det (”TIL/STANDBY” indikator blinker gult), at ventilatoren ikke virker.

nstallation

Indstilling af det projicerede billede

Indstilling af billedhøjde

Projektoren er udstyret med løftefødder til indstilling af billedhøjden.

1. Vælg den indstillelige fod under projektoren, der skal justeres.

2. Drej den indstillelige ring mod uret for at hæve projektoren og med uret for at sænke projektoren. Gentag det på de øvrige fødder efter behov.

Dansk

Fødder til indstiling af hældning

Ring til skråstilling

+ 35 hidden pages
