Table des matières
Table des matières ..........................1
Instructions d’utilisation ...................2
Consignes de Sécurité ........................2
Mises en garde ...................................3
Avertissement de sécurité pour
les yeux ...............................................6
Introduction ......................................7
Description du contenu de la boîte .....7
Description du produit .........................8
Unité principale .................................... 8
Pavé ..................................................... 9
Connexions d’entrée / sortie .............. 10
Télécommande .................................. 11
Installation .....................................12
Connexion au Projecteur ..................12
Connexion à un ordinateur de
bureau/ordinateur portable ................12
Connexion à une source vidéo .......... 13
Connexion aux dispositifs vidéo 3D ..14
Utilisation des lunettes 3D ................16
Mise sous/hors tension du
projecteur ..........................................17
Allumer le projecteur .......................... 17
Mise hors tension du projecteur ......... 18
Voyant d’avertissement......................19
Réglage de l’image projetée .............20
Réglage de la hauteur du
projecteur .......................................... 20
Réglage du zoom/de la mise
au point du projecteur ........................ 21
Réglage de la taille de l’image
projetée .............................................. 21
Commandes de l’utilisateur ...........23
Pavé et télécommande .....................23
Pavé ................................................... 23
Télécommande .................................. 24
Menus d’afchage à l’écran ..............31
Comment l’utiliser .............................. 31
Arborescence du menu ...................... 32
IMAGE ............................................... 34
IMAGE | Avancé ................................36
AFFICHER ......................................... 38
AFFICHER | Trois dimensions ..........40
REGLAGES ....................................... 41
REGLAGES | Arrangements audio ....43
REGLAGES | Sécurité ....................... 44
REGLAGES | Avancé ........................ 45
OPTIONS ...........................................46
OPTIONS | Paramètres Lampe ......... 49
OPTIONS | Paramètres lien HDMI ....50
OPTIONS | Réglages
télécommande ................................... 52
OPTIONS | Avancé ............................53
Appendices ....................................54
Guide de dépannage ........................54
Problèmes d’image ............................ 54
Autre problèmes ................................56
Problèmes liés à la télécommande .... 56
Message sur l’éclairage DEL ............. 57
Messages de l’écran .......................... 58
Remplacement de la lampe ..............59
Installer et nettoyer le ltre à
poussière ..........................................61
Modes de Compatibilité ....................62
Installation au plafond .......................64
Les bureaux d’Optoma dans le
monde ...............................................65
Avis concernant les
Réglementations & la Sécurité .........67
Avis FCC ............................................ 67
Déclaration de Conformité pour les
pays dans l’Union Européenne .......... 68
1
Français
2
Français
Instructions d’utilisation
Consignes de Sécurité
Le symbole éclair avec une tête en forme de èche à l’intérieur d’un
triangle équilatéral, est destiné à alerter l’utilisateur de la présence de
tensions dangereuses non isolées à l’intérieur du produit. Ces tensions
peuvent être d’une puissance sufsante pour constituer un risque
d’électrocution pour les individus.
Le point d’exclamation à l’intérieur d’un triangle équilatéral sert à avertir
l’utilisateur des points importants concernant l’utilisation et la maintenance
(entretien) dans le document qui accompagne l’appareil.
AVERTISSEMENT : POUR REDUIRE LES RISQUES D’INCENDIE OU
D’ELECTROCUTION, NE PAS EXPOSER CE PRODUIT A LA PLUIE OU A L’HUMIDITE.
DES TENSIONS DANGEREUSES ELEVEES SONT PRESENTES A L’INTERIEUR DU
BOITIER. NE PAS OUVRIR LE BOITIER. POUR TOUTE REPARATION, VEUILLEZ VOUS
ADRESSER UNIQUEMENT A UN TECHNICIEN QUALIFIE.
Limites d’émissions de Classe B
Cet appareil numérique de Classe B est conforme à toutes les exigences des
Règlements Canadiens concernant les Appareils Provoquant des Interférences.
Consignes de sécurité importantes
1. Ne bloquez pas les fentes de ventilation. An de s’assurer d’un fonctionnement
able du projecteur et de le protéger contre toute surchauffe, il est recommandé
de l’installer dans un lieu qui ne bloque pas la ventilation. Comme exemple, ne
pas placer le projecteur sur une table à café encombrée, un divan, un lit ou etc. Ne
pas l’installer dans un endroit fermé tel qu’une bibliothèque ou un meuble pouvant
empêcher la circulation d’air.
2. Ne pas utiliser ce projecteur à proximité de l’eau ou de l’humidité. Pour réduire les
risques d’incendie et/ou d’électrocution, n’exposez pas cet appareil à la pluie ou à
l’humidité.
3. Ne pas installer à proximité de sources de chaleur telles que les radiateurs,
les bouches de chauffage, les cuisinières ou d’autres appareils (y compris les
amplicateurs) produisant de la chaleur.
4. Nettoyez uniquement avec un chiffon sec.
5. Utilisez uniquement les pièces/accessoires spéciés par le constructeur.
6. Ne pas utiliser l’appareil s’il est physiquement abîmé ou endommagé. Un
endommagement ou un mauvais traitement physique pourrait être (mais n’est pas
limité à) :
Lorsque l’appareil est tombé.
-
Lorsque le cordon d’alimentation ou la che ont été endommagés.
-
Lorsqu’un liquide a pénétré dans le projecteur.
-
Lorsque le projecteur a été exposé à la pluie ou à l’humidité.
-
Lorsque quelque chose est tombé dans le projecteur ou est lâche dedans.
Ne pas essayer de réparer le projecteur vous-même. Ouvrir ou retirer les couvercles
pourrait vous exposer à des tensions dangereuses ou aux d’autres dangers.
Veuillez contacter Optoma avant de faire réparer l’appareil.
7. Ne pas laisser des objets ou des liquides pénétrer dans le projecteur. Ils peuvent
toucher des points de tension dangereuse et des pièces court-circuitées peuvent
entraîner un incendie ou un choc électrique.
8. Référez-vous au boîtier du projecteur pour les marques concernant la sécurité.
9. L’appareil ne peut être réparé que par du personnel de service qualié.
Instructions d’utilisation
Mises en garde
Veuillez suivre tous les avertissements, les mises en
garde et les consignes recommandés dans ce guide
d’utilisation.
Veuillez suivre
tous les avertissements, les mises
en garde et les
consignes recommandés dans ce
guide utilisateur.
Pour remplacer la
lampe, suivez les
procédures qui
gurent dans la
section « Remplacement de la
lampe » en pages
59-60.
▀■ Avertissement-
▀■ Avertissement-
▀■ Avertissement-
▀■ Avertissement-
▀■ Avertissement-
▀■ Avertissement-
▀■ Avertissement-
▀■ Avertissement-
▀■ Avertissement-
Ne pas regarder dans l’objectif du projecteur
lorsque la lampe est allumée. La force de la
lumière risque de vous abîmer les yeux.
Pour réduire le risque d’incendie ou
d’électrocution, ne pas exposer le projecteur à
la pluie ou à l’humidité.
Veuillez ne pas ouvrir et ne pas démonter le
projecteur car vous pourriez vous électrocuter.
Lorsque vous changez la lampe, veuillez
laisser l’unité refroidir. Suivez les instructions
des page 59-60.
Ce projecteur détectera automatiquement
la durée de vie de la lampe. Veuillez vous
assurer de changer la lampe lorsqu’il afche
des messages d’avertissement.
Réinitialisez la fonction « Mise à zéro lampe »
depuis le menu OSD « Options|Paramètres
Lampe » après avoir remplacé le module de la
lampe (voir page 49).
Lorsque vous éteignez le projecteur, veuillez
vous assurer que le cycle de refroidissement
est terminé avant de couper l’alimentation.
Laissez le projecteur 90 secondes pour qu’il
refroidisse.
Ne pas utiliser le protège-objectif lorsque le
projecteur est en cours de fonctionnement.
Lorsque la lampe atteint presque la n de sa
durée de vie, le message « Durée de vie de la
lampe expirée. » s’afchera à l’écran. Veuillez
contacter votre revendeur régional ou le centre
de service pour remplacer la lampe le plus
rapidement possible.
3
Français
4
Français
Instructions d’utilisation
À faire :
Mettez hors tension et débranchez la che d’alimentation de la
prise de courant CA avant de nettoyer le produit.
Utilisez un chiffon doux et sec avec un détergent doux pour
nettoyer le boîtier de l’appareil.
Débranchez le cordon d’alimentation de la prise de courant si le
produit ne va pas être utilisé pendant une longue période.
A ne pas faire :
Bloquer les fentes et les ouvertures sur l’unité qui servent à la
ventilation.
Utiliser des nettoyants, des cires ou des solvants abrasifs pour
nettoyer l’unité.
Utiliser dans les conditions suivantes :
Dans des environnements extrêmement chauds, froids ou
humides.
Assurez-vous que la température ambiante de la pièce est
comprise entre 5 ~ 40°C
L’humidité relative est entre 10 ~ 85%
Dans des zones susceptibles de comporter un excès de
-
poussière et de saleté.
A proximité de tout appareil générant un champ magnétique
-
puissant.
Sous la lumière directe du soleil.
-
Visionner la projection 3D à l’aide de la fonction 3D
INFORMATIONS IMPORTANTES RELATIVES À LA SÉCURITÉ. LISEZ LES
AVERTISSEMENTS SUIVANTS AVANT QUE VOUS OU VOTRE ENFANT
N’UTILISIEZ LA FONCTION 3D.
Avertissement
Les enfants et les adolescents peuvent être plus sensibles
aux problèmes de santé liés aux contenus 3D et doivent être
étroitement surveillés lors de la visualisation de ces images.
Attention à l’épilepsie photosensible et aux autres risques de
santé
Certains spectateurs peuvent subir une crise d’épilepsie ou un
accident vasculaire cérébral lorsqu’ils sont exposés à certaines
images ou lumières clignotantes dans les images de certains
projecteurs ou jeux vidéo. Si vous souffrez d’épilepsie ou d’un
accident vasculaire cérébral , ou si avez des antécédents
familiaux, veuillez consulter un médecin spécialiste avant d’utiliser
la fonction 3D.
Instructions d’utilisation
Même ceux qui n’ont pas d’antécédents personnels ou familiaux
d’épilepsie ou d’AVC peuvent présenter un état non diagnostiqué
susceptible de provoquer des crises d’épilepsie photosensible.
Les femmes enceintes, les personnes âgées, les personnes
souffrant de troubles médicaux graves, qui sont privées de
sommeil ou sous l’inuence d’alcool doivent éviter l’utilisation des
fonctionnalités 3D de l’appareil.
Si vous ressentez un des symptômes suivants, cessez
immédiatement de visionner des images 3D et consultez un
médecin spécialiste : (1) troubles de la vision; (2) tête légère;
(3) étourdissements; (4) mouvements involontaires tels
que convulsions, contractions oculaires ou musculaires, (5)
confusion (6); nausées; (7) perte de conscience (8); convulsions;
(9) crampes, et / ou (10) désorientation. Les enfants et les
adolescents sont plus susceptibles que les adultes de ressentir
ces symptômes. Les parents doivent surveiller leurs enfants et
leur demander s’ils ressentent ces symptômes.
Une projection 3D peut également provoquer le mal des
transports, des effets résiduels perceptifs, une désorientation, une
fatigue oculaire et une diminution de la stabilité posturale. Il est
recommandé aux utilisateurs de prendre des pauses fréquentes
pour réduire le risque de ces effets. Si vos yeux montrent des
signes de fatigue ou de sécheresse ou si vous avez un des
symptômes ci-dessus, cessez immédiatement d’utiliser cet
appareil et ne reprenez pas avant au moins 30 minutes après la
disparition des symptômes.
Le fait de regarder la projection 3D tout en restant assis trop
près de l’écran pendant une longue période de temps peut
endommager votre vue. La distance de visualisation idéale doit
être d’au moins trois fois la hauteur de l’écran. Il est recommandé
que les yeux du spectateur soient au niveau de l’écran.
Le fait de regarder une projection 3D avec des lunettes 3D
pendant une période de temps prolongée peut causer un mal
de tête ou de la fatigue. Si vous ressentez un mal de tête, de la
fatigue ou des étourdissements, cessez de visionner la projection
3D et reposez-vous.
N’utilisez pas les lunettes 3D à des ns autres que la visualisation
d’une projection 3D. Le fait de porter les lunettes 3D à d’autres
ns (comme lunettes de vue, lunettes de soleil, lunettes de
protection, etc.) peut être physiquement dangereux pour vous et
peut affaiblir votre vue.
Certains téléspectateurs peuvent se sentir désorientés lorsqu’ils
regardent une projection 3D. En conséquence, ne placez pas
votre PROJECTEUR 3D près d’escaliers à découvert, de câbles,
de balcons, ou d’autres objets qui peuvent faire trébucher ou
tomber, être heurtés, renversés, ou brisés.
5
Français
6
Français
Instructions d’utilisation
Avertissement de sécurité pour les yeux
▀■ Evitez de regarder ou de faire face directement aux faisceaux
du projecteur constamment. Tournez le dos aux faisceaux
autant que possible.
▀■ Lorsque le projecteur est utilisé dans une salle de classe,
surveillez convenablement les élèves lorsqu’on leur demande
de montrer quelque chose sur l’écran.
▀■ An de minimiser la consommation électrique de la lampe,
utilisez les rideaux pour diminuer le niveau de la lumière de la
pièce.
Introduction
Description du contenu de la boîte
Déballez et vériez le contenu du paquet an de vous assurer
que toutes les pièces énumérées se trouvent bien là. Si quelque
chose venait à manquer veuillez contacter le service à la clientèle
d’Optoma.
Accessoires standard
CD du manuel de
l’utilisateur
Carte de garantie
Carte de démarrage
rapide
Carte WEEE
(EMEA uniquement)
Les accessoires
en option
dépendent du
modèle, des
spécications et
de la région.
Projecteur Fiche d’alimentation
Télécommande 2 piles AAA
Documentation
Accessoires en option
Sac de transport Protège-objectif Protège-objectif
Câble HDMI Câble MHL
7
Français
8
Français
Introduction
Description du produit
Unité principale
6
1 32 54
Ne pas bloquer
les grilles de
ventilation
d’entrée/sortie du
projecteur.
(*) Accessoire
optionnel.
7
12
6
Objectif
1.
Capteur IR
2.
Pavé
3.
Connexions d’entrée/
4.
sortie
Prise d’alimentation
5.
Pied de réglage
6.
inclinable
Protège-objectif (
7.
8
14
109 11
Haut-parleur
8.
Panneau de commandes
9.
Bague de focus
10.
Couvercle de la lampe
11.
Ventilation (entrée)
12.
Ventilation (sortie)
13.
Port de verrouillage
14.
13
Kensington™
)
*
Pavé
1 3
2 4
Introduction
5
7
Source
1.
Valider
2.
Correction Trapèze
3.
Re-Sync
4.
Menu
5.
Aide
6.
DEL de la lampe
7.
DEL témoin Marche/Veille
8.
Alimentation
9.
DEL de la température
10.
Quatre touches de sélection directionnelle
11.
8 9
6
11
10
9
Français
10
Français
Introduction
AUDIO-OUT
12V OUT
Out (5V)
3D SYNC
HDMI 1/ MHL
HDMI 2
USB
Connexions d’entrée / sortie
2 31
La souris distante
nécessite une
télécommande
spéciale.
4 7 86
Relais déclencheur 12V (12 V, 250 mA, mini-prise 3,5 mm)
1.
Connecteur de sortie sync 3D (5V)
2.
Connecteur HDMI 1/ MHL
3.
Barre de sécurité
4.
Connecteur de sortie audio (Mini-prise 3,5 mm)
5.
Connecteur HDMI 2
6.
Mini-connecteur USB-B (mise à niveau rmware)
7.
Prise d’alimentation
8.
5
Certaines
touches
peuvent ne
pas fonctionner
pour les
modèles qui ne
prennent pas
en charge ces
fonctionnalités.
Télécommande
1
5
8
10
12
13
15
17
19
21
Introduction
3
4
Allumer
1.
Eteindre
2.
2
Utilisateur1/
3.
Utilisateur2/Utilisateur3
Contraste
4.
Luminosité
5.
6
7
9
11
Mode Afchage
6.
Format d’image
7.
Trapèze
8.
Trois dimensions
9.
Muet
10.
Décompte avant mise
11.
en veille
DynamicBlack
12.
14
16
18
Source
13.
Resynchroniser
14.
Volume +/-
15.
Valider
16.
Menu
17.
Quatre touches
18.
de sélection
20
22
directionnelles
HDMI1
19.
HDMI2
20.
VGA1
21.
YPbPr
22.
VGA2
23.
Vidéo
24.
23
24
11
Français
12
Français
Installation
AUDIO-OUT
12V OUT
Out (5V)
3D SYNC
HDMI 1/ MHL
HDMI 2
USB
MOLEX
Connexion au Projecteur
Connexion à un ordinateur de bureau/ ordinateur portable
Lunettes 3D
2
En raison des
différences entre
les applications
pour chaque pays,
certaines régions
peuvent avoir
des accessoires
différents.
(*) Accessoire
optionnel
1
3
5
Sortie audio
6
1...............................................................................................*Prise 12 V CC
2.......................................................................................*Câble émetteur 3D
3..................................................................................................*Câble HDMI
4....................................................................................Cordon d’alimentation
5................................................................................... *Câble de sortie audio
6....................................................................................................*Câble USB
4
Installation
AUDIO-OUT
12V OUT
Out (5V)
3D SYNC
HDMI 1/ MHL
HDMI 2
USB
MHL
Connexion à une source vidéo
Lecteur DVD, lecteur Blu-ray, décodeur, récepteur
HDTV, console de jeux
Lunettes 3D
2
En raison des
différences entre
les applications
pour chaque pays,
certaines régions
peuvent avoir
des accessoires
différents.
(*) Accessoire
optionnel
1
3
6
5
Sortie audio
Lecteur de DVD,
Boîtier décodeur,
Récepteur de HDTV
1...............................................................................................*Prise 12 V CC
2.......................................................................................*Câble émetteur 3D
3..............................................................*Câble MHL (MicroUSB vers HDMI)
4....................................................................................Cordon d’alimentation
5................................................................................... *Câble de sortie audio
6..................................................................................................*Câble HDMI
4
13
Français
14
Français
Installation
Le dispositif
source de
vidéo 3D doit
être sous
tension avant le
projecteur 3D.
Si l’entrée vidéo
est en 2D normal,
veuillez appuyer
sur « Format
3D » et passer
sur« Automatique ».
Si le « Mode
SBS » est actif, le
contenu vidéo 2D
ne s’afche pas
correctement.
Connexion aux dispositifs vidéo 3D
Une fois que vous avez connecté vos appareils entre eux
avec des câbles HDMI, comme le montre le diagramme, vous
êtes prêt à commencer. Allumez votre source vidéo 3D et le
projecteur 3D.
Jeux PlayStation® 3
Assurez-vous que vous avez mis à jour votre console à la
dernière version logicielle.
Allez dans le « menu Réglages -> Paramètres d’afchage ->
Sortie vidéo -> HDMI ». Choisissez « Automatique » et suivez les
instructions à l’écran.
Insérez votre disque de jeu 3D. Sinon, vous pouvez télécharger
des jeux (et des mises à jour 3D) via le réseau PlayStation®.
Lancez le jeu. Dans le menu du jeu, choisissez « Jouer en 3D ».
Lecteur 3D Blu-ray™
Assurez-vous que votre lecteur peut prendre en charge les
disques 3D Blu-ray™ et que la sortie 3D est activée.
Insérez le disque 3D Blu-ray™ dans le lecteur, appuyez sur
« Lecture ».
3D TV (ex. SKY 3D, DirecTV)
Contactez votre fournisseur de service de télévision pour activer
toutes les chaînes 3D de votre bouquet de chaînes.
Une fois activé, passer à la chaîne 3D.
Vous devriez voir deux images côte à côte.
Passez au « Mode SBS » du projecteur 3D. L’option se trouve
dans la section « Afcher » du menu OSD du projecteur.
Appareil 3D (ex 3D DV/DC) avec sortie de signal 2D 1080i côte à
côte
Connectez votre appareil 3D et commutez-le pour émettre des
contenus 3D avec sortie 2D côte à côte vers le projecteur 3D.
Vous devriez voir deux images côte à côte.
Passez au « Mode SBS » du projecteur 3D. L’option se trouve
dans la section « Afcher » du menu OSD du projecteur.
Si vous regardez un contenu 3D d’une source HDMI 1.4a
(comme par ex. 3D Blu-ray), vos lunettes 3D doivent toujours être
synchronisées. Si vous regardez un contenu 3D d’une source HDMI
1.3 (comme par ex. une diffusion 3D en mode SBS), il peut s’avérer
nécessaire d’utiliser l’option Inversion-Synchro 3D du projecteur
pour optimiser l’expérience 3D. L’option se trouve dans la section
« Afcher ->Trois dimensions » du menu OSD du projecteur.
Installation
Diffusion 3D Disque 3D Blu-ray™ Jeux de consoles 3D
Boîtier SKY+HD, câble/
satellite
Lunettes 3D DLP®Link™
Lunettes 3D RF Émetteur 3D
Lecteur 3D Blu-ray™
Projecteur DLP® 1080p Pleine 3D
PlayStation® 3
15
Français
16
Français
Installation
Pour plus
d’informations,
veuillez consulter
le guide
d’utilisation des
lunettes 3D.
Utilisation des lunettes 3D
Pour allumer les lunettes 3D.
1.
Vériez que le contenu 3D est transmis au projecteur et
2.
que le signal est compatible avec les caractéristiques du
projecteur.
Allumez le « Mode 3D » (Arrêt/DLP-Link/VESA 3D - en
3.
fonction du type de lunettes utilisées) sur le projecteur 3D.
L’option se trouve dans la section « Afcher » du menu
OSD du projecteur.
Allumez les lunettes 3D et vériez que l’image apparait en
4.
3D sans contrainte oculaire.
Si l’image n’apparaît pas en 3D, veuillez vérier la bonne
5.
conguration de l’appareil 3D pour envoyer des images
3D. Ou bien, le « mode SBS » doit s’allumer lorsque le
signal d’entrée est en 2D 1080i côte à côte, et répétez les
étapes précédentes 1 ~ 4.
Si nécessaire, utilisez l’option « Invers. Sync 3D » de votre
6.
projecteur pour optimiser votre expérience 3D. L’option
se trouve dans la section « Afcher » du menu OSD du
projecteur.
Pour éteindre les lunettes 3D : Appuyez sur le bouton
7.
« Alimentation » et maintenez le jusqu’à ce que la DEL
s’éteigne.
Pour plus d’informations, veuillez consulter le guide
8.
d’utilisation des lunettes 3D ou le site Web du fabricant.
Installation
Mise sous/hors tension du projecteur
Allumer le projecteur
1. Retirez le protège-objectif.
2. Connecter le cordon d’alimentation et le câble d’interface bien
xement. Quand connecté le voyant DEL Marche/Veille s’éclaire en
Orange.
3. Allumez la lampe en pressant sur le bouton « » situé sur le haut
du projecteur ou sur la télécommande. Le voyant DEL Marche/
Veille devient maintenant Vert.
L’écran de démarrage s’afchera dans environ 10 secondes. La
première fois que vous utilisez le projecteur, vous serez invité à
sélectionner la langue préférée et le mode d’économie d’énergie.
4. Allumez et connectez la source que vous voulez voir afcher sur
l’écran (ordinateur, ordinateur bloc-notes, lecteur vidéo, etc.). Le
projecteur détectera automatiquement la source. Sinon, pressez le
bouton Menu et allez sur « Options ».
Assurez-vous que le « Verr. Source » a été réglé sur « Arrêt ».
Si vous connectez plusieurs sources en même temps, pressez le
bouton « SOURCE » sur le pavé ou les touches de source directe
sur la télécommande pour passer de l’une à l’autre.
Allumez d’abord
le projecteur
et ensuite
sélectionnez
les sources de
signaux.
(*) Accessoire
optionnel
1
Protège-objectif (*)
ou
2
Alimentation
17
Français
18
Français
Installation
Mise hors tension du projecteur
1. Appuyez sur le bouton « » de la télécommande ou « »
du pavé pour éteindre le projecteur. Le message suivant
sera afché sur l’écran.
Pressez à nouveau le bouton « » pour conrmer,
autrement le message disparaîtra après 15 secondes.
Lorsque vous pressez de nouveau le bouton « », le
système afchera le décompte sur l’écran puis s’éteindra.
2. Les ventilateurs de refroidissement continuent de
fonctionner pendant environ 10 secondes pour le cycle de
refroidissement et la LED Marche/Veille clignotera en vert.
Lorsque le voyant DEL Marche/Veille s’allume en orange,
cela signie que le projecteur est entré en mode Veille.
Si vous souhaitez rallumer le projecteur, vous devrez
attendre jusqu’à ce que le projecteur ait terminé le cycle de
refroidissement et qu’il soit passé en mode Veille. Une fois
en mode Veille, pressez simplement le bouton « » pour
redémarrer le projecteur.
3. Débranchez le cordon d’alimentation de la prise de courant
et du projecteur.
4. N’allumez pas le projecteur tout de suite après l’avoir mis
hors tension.
Mise hors tension?
Pressez de nouveau M/A.
Contactez
le centre de
réparation le
plus proche si le
projecteur afche
ces symptômes.
Référez-vous
aux pages 65-
66 pour plus
d’informations.
Installation
Voyant d’avertissement
Lorsque les voyants d’avertissement (voir ci-dessous)
s’allument, le projecteur s’éteindra automatiquement.
Le voyant « LAMPE » est éclairé en rouge et le voyant
« Marche/Veille » clignote en orange.
Le voyant « TEMP » est éclairé en rouge et le voyant
« Marche/Veille » clignote en orange. Ceci indique que le
projecteur a surchauffé. Dans des conditions normales, le
projecteur se rallumera une fois qu’il sera refroidi.
Le voyant « TEMP » clignote en rouge et le voyant
« Marche/Veille » en orange.
Débranchez le cordon d’alimentation du projecteur, attendez
30 secondes et réessayez. Si le voyant d’avertissement
s’allume de nouveau, contactez votre centre de service le plus
proche pour de l’aide.
19
Français
20
Français
Installation
Réglage de l’image projetée
Réglage de la hauteur du projecteur
Le projecteur est équipé d’un pied élévateur pour régler la
hauteur de l’image.
1. Repérez le pied réglable que vous souhaitez régler sous le
projecteur.
2. Faites tourner la bague de réglable dans le sens des
aiguilles d’une montre pour faire monter le projecteur
ou dans le sens opposé pour le baisser. Répétez cette
opération avec les autres pieds si nécessaire.
Pied de réglage inclinable
Bague de réglage de l’inclinaison
Installation
Largeur
Hauteur
Diagonale
Vue de dessus
Vue de coté
Distance de projection (D)
Distance de projection (D)
Écran
Écran
Écran (L)
Écran (H)
Décalage (Hd)
Réglage du zoom/de la mise au point du projecteur
Vous pouvez tourner la bague de zoom pour faire un zoom
avant ou arrière. Pour faire le focus sur l’image, tournez la
bague de focus jusqu’à ce que l’image soit nette.
Série à projection standard : Le projecteur fera le focus sur
des distances entre 3,53 et 33,00 pieds (entre 1,08 et 10,06
mètres).
Série à projection courte : Le projecteur fera le focus sur
des distances entre 1.09 et 11,13 pieds (entre 0,33 et 3,39
mètres).
Panneau de
commandes
Bague de focus
Réglage de la taille de l’image projetée
Taille de l’image projetée entre 30,0 et 307,0 po (0,76 et
7,80 m).
21
Français
22
Français
Installation
Projection standard
Longueur
diagonale
(en pouce) de
l’écran 16:9
30,0 0,66 0,37 26,15 14,71 0,98 1,08 3,22 3,53 0,06 2,35
40,0 0,89 0,50 34,86 19,61 1,31 1,43 4,30 4,71 0,08 3,14
60,0 1,33 0,75 52,29 29,42 1,97 2,15 6,45 7,06 0,12 4,71
70,0 1,55 0,87 61,01 34,32 2,29 2,51 7,52 8,24 0,14 5,49
80,0 1,77 1,00 69,73 39,22 2,62 2,87 8,60 9,41 0,16 6,28
90,0 1,99 1,12 78,44 44,12 2,95 3,23 9,67 10,59 0,18 7,06
100,0 2,21 1,25 87,16 49,03 3,28 3,59 10,75 11,77 0,20 7,84
120,0 2,66 1,49 104,59 58,83 3,93 4,30 12,90 14,12 0,24 9,41
150,0 3,32 1,87 130,74 73,54 4,91 5,38 16,12 17,65 0,30 11,77
180,0 3,98 2,24 156,88 88,25 5,90 6,46 19,36 21,18 0,36 14,12
250,0 5,53 3,11 217,89 122,57 8,19 8,97 26,87 29,42 0,50 19,61
300,0 6,64 3,74 261,47 147,08 9,83 10,76 32,25 35,30 0,60 23,53
307,0 6,80 3,82 267,57 150,51 10,06 11,01 33,00 36,12 0,61 24,08
Ce tableau est donné à titre indicatif uniquement.
Projection courte
Longueur
diagonale
(en pouce) de
l’écran 16:9
30,0 0,66 0,37 26,15 14,71 0,33 0,33 1,09 1,09 0,06 2,35
40,0 0,89 0,50 34,86 19,61 0,44 0,44 1,45 1,45 0,08 3,14
60,0 1,33 0,75 52,29 29,42 0,66 0,66 2,17 2,17 0,12 4,71
70,0 1,55 0,87 61,01 34,32 0,77 0,77 2,54 2,54 0,14 5,49
80,0 1,77 1,00 69,73 39,22 0,88 0,88 2,90 2,90 0,16 6,28
90,0 1,99 1,12 78,44 44,12 0,99 0,99 3,26 3,26 0,18 7,06
100,0 2,21 1,25 87,16 49,03 1,10 1,10 3,62 3,62 0,20 7,84
120,0 2,66 1,49 104,59 58,83 1,33 1,33 4,35 4,35 0,24 9,41
150,0 3,32 1,87 130,74 73,54 1,66 1,66 5,44 5,44 0,30 11,77
180,0 3,98 2,24 156,88 88,25 1,99 1,99 6,52 6,52 0,36 14,12
250,0 5,53 3,11 217,89 122,57 2,76 2,76 9,06 9,06 0,50 19,61
300,0 6,64 3,74 261,47 147,08 3,31 3,31 10,87 10,87 0,60 23,53
307,0 6,80 3,82 267,57 150,51 3,39 3,39 11,13 11,13 0,61 24,08
Ce tableau est donné à titre indicatif uniquement.
Taille de l’écran L x H Distance de projection (D)
(m) (po) (m) (pied)
Largeur Hauteur Largeur Hauteur large télé large télé (m) (po)
Taille de l’écran L x H Distance de projection (D)
(m) (po) (m) (pied)
Largeur Hauteur Largeur Hauteur large télé large télé (m) (po)
Décalage (Hd)
Décalage (Hd)
Commandes de l’utilisateur
Pavé et télécommande
Pavé
Utiliser le pavé
MISE SOUS
TENSION
RE-SYNC
ENTER Conrme votre sélection d’un élément.
SOURCE
Menu
Aide
Quatre touches de
sélection directionnelle
Trapèze
DEL de la lampe Indique l’état de la lampe du projecteur.
DEL de la
température
DEL témoin
Marche/Veille
Référez-vous à la section « Mise sous/hors
tension du projecteur » sur les pages 17-18.
Synchronise automatiquement le projecteur sur la
source d’entrée.
Pressez « SOURCE » pour sélectionner un signal
d’entrée.
Pressez « Menu » pour ouvrir le menu OSD
(afchage à l’écran). Pour quitter l’OSD, pressez
de nouveau « Menu ».
Menu d’aide (seulement quand le menu OSD
n’est pas afché).
Utilisez pour choisir des éléments ou
effectuer les réglages pour votre sélection.
Utilisez pour régler la distorsion de l’image
causée par l’inclinaison du projecteur. (±40
/
degrés)
Indique l’état de la température du projecteur.
Indique l’état du projecteur.
23
Français
24
Français
Commandes de l’utilisateur
Télécommande
Utilisation de la télécommande
Allumer Allumez le projecteur.
Eteindre Éteignez le projecteur.
Utilisateur1/
Utilisateur2/
Utilisateur3
Luminosité Règle la luminosité de l’image.
Contraste
Mode
Trapèze
Format d’image
Trois dimensions
Muet Eteint/rallume momentanément l’audio.
DB
(DynamicBlack)
Décompte avant
mise en veille
Touches dénies par l’utilisateur. Veuillez
consulter la page 52 pour la conguration.
Contrôle le degré de différence entre les
zones les plus claires et les plus sombres de
l’image.
Sélectionnez un mode d’afchage pour
optimiser le paramétrage des diverses
applications. (Voir page 34)
Règle la distorsion de l’image provoquée par
l’inclinaison du projecteur.
Appuyez pour modier le format d’une image
afchée.
Sélectionnez manuellement un mode 3D qui
correspond à votre contenu 3D.
Régle automatiquement la luminosité de
l’image pour une performance optimale des
contrastes.
Règle l’intervalle du décompte.
Volume+ /
Volume-
Source
Resynchroniser
Permet d’augmenter/baisser le volume.
Appuyez sur « Source » pour sélectionner un
signal d’entrée.
Synchronise automatiquement le projecteur
sur la source d’entrée.
Commandes de l’utilisateur
Utilisation de la télécommande
Valider
Menu
HDMI1
HDMI2
VGA1 Aucune fonction.
VGA2 Aucune fonction.
Vidéo
YPbPr Aucune fonction.
Quatre
touches de
sélection
directionnelles
Conrme votre sélection d’un élément.
Pour quitter ou afcher les menus d’afchage
à l’écran pour le projecteur.
Appuyez sur « HDMI1 » pour choisir la source
du connecteur HDMI 1 / MHL.
Appuyez sur « HDMI2 » pour choisir la source
du connecteur HDMI 2.
Aucune fonction.
Utilisez pour choisir des
éléments ou effectuer les réglages pour
votre sélection.
25
Français
26
Français
Commandes de l’utilisateur
Contrôle MHL (Mobile High-Denition Link)
Appuyez sur le bouton « Mode » pendant
plus d’une seconde pour activer le mode
Mode
Sélectionner Pour sélectionner le chier.
Menu Appuyez pour lancer le menu racine.
télécommande MHL.
Pour quitter, appuyez de nouveau sur «
Mode ».
Quatre touches
de sélection
directionnelles
Utilisez les boutons haut, bas, gauche
et droit pour sélectionner des éléments
ou ajuster votre sélection.
Commandes de l’utilisateur
Installer les piles
Deux piles AAA sont fournies pour la télécommande.
Remplacez-les uniquement par des piles d’un type semblable ou
équivalent conseillé par le fabricant.
MISE EN GARDE
Une mauvaise utilisation des piles peut causer des fuites de produits
chimiques ou explosions. Veillez à suivre les instructions ci-dessous.
Ne mélangez pas des piles de différents types. Différents types de
piles peuvent avoir des caractéristiques différentes.
Ne mélangez pas piles neuves et usées. Mélanger des piles neuves
et usagées peut réduire la durée de vie des nouvelles piles ou causer
des fuites de produits chimiques pour les anciennes piles.
Retirez les piles dès qu’elles sont épuisées. Les produits chimiques
des piles peuvent entrer en contact avec la peau et causer des
rougeurs. Si vous remarquez une fuite de produit chimique, essuyez
soigneusement avec un chiffon.
Les piles fournies avec ce produit peuvent avoir une durée de vie plus
courte en fonction des conditions de stockage.
Si vous ne prévoyez pas d’utiliser la télécommande pendant une
période prolongée, retirez les piles.
Lorsque vous rejetez la pile, vous devez suivre les réglementations
locales ou nationales.
27
Français
28
Français
Commandes de l’utilisateur
Utiliser le menu AIDE
La fonction AIDE facilite l’installation et l’utilisation.
Pressez le bouton « ? » du pavé pour ouvrir le menu Aide.
Commandes de l’utilisateur
Le bouton du menu d’aide fonctionne seulement lorsqu’aucune
source d’entrée n’est détectée.
AIDE
Aucune image n’apparaît à l’écran
Référez-vous à la
section « Guide
de dépannage »
sur les pages
54-56 pour plus de
détails.
Quitter
AIDE
Aucune image n’apparaît à l’écran
Assurez-vous que tous les câbles et les connexions électriques sont connectés
correctement et fermement selon les descriptions dans la section Installation du
manuel d’utilisation.
Assurez-vous qu’aucune broche des connecteurs n’est tordue ou cassée.
Assurez-vous que la fonction [AV muet] n’est pas activée.
[SUIV]
Quitter
AIDE
Aucune image n’apparaît à l’écran
Si vous utilisez un ordinateur portable :
1.Suivez d’abord les étapes ci-dessus pour régler la résolution de l’ordinateur.
2.Appuyez sur les paramètres de bascule de la sortie.Exemple :[Fn]+[F4]
[PREC]
Quitter
29
Français
30
Français
Commandes de l’utilisateur
Si une source d’entrée est détectée et que vous pressez le
bouton d’aide, les pages suivantes apparaîtront pour vous
aider à corriger les problèmes.
AIDE
Les bords de l’image sont inclinés.
L’image est trop petite ou trop grande.
Aucun son audible ou le volume est trop faible.
Quitter
AIDE
Les bords de l’image sont inclinés.
Si possible, repositionnez le projecteur de manière à ce qu’il soit centré par rapport
à l’écran et au-dessous de celui-ci.
Appuyez sur le bouton [KEYSTONE + / -] de la télécommande jusqu’à ce
que les bords de l’image soient verticaux.
[Trapèze + / -]
Quitter
AIDE
L’image est trop petite ou trop grande.
Réglez la bague de réglage du zoom sur le dessus du projecteur.
Rapprochez ou éloignez le projecteur de l’écran.
Appuyez sur le bouton [MENU] de la télécommande ou du panneau de contrôle du
projecteur, allez sur « AFFICHER | Format » et essayez avec les réglages
différents.
[AFFICHAGE | Format]
Quitter
Commandes de l’utilisateur
Menus d’afchage à l’écran
Le projecteur possède des menus d’afchage à l’écran qui
vous permettent d’effectuer des réglages d’image et de modi-
er toute une gamme de paramètres. Le projecteur détectera
automatiquement la source.
Comment l’utiliser
1. Pour ouvrir le menu OSD, pressez le bouton « Menu » sur la
télécommande ou sur le pavé.
2 Lorsque l’OSD s’afche, utilisez les touches ◄► pour sélection-
ner un élément dans le menu principal. Lors de la sélection d’une
page en particulier, pressez la touche ▼ ou la touche « Valider »
pour activer le sous-menu.
3. Utilisez les touches ▲▼ pour sélectionner l’élément dans le
sous-menu puis sur la touche ► ou sur « Valider » pour afcher
d’autres paramètres. Réglez les paramètres à l’aide des touches◄►.
4. Sélectionnez l’élément suivant à régler dans le sous-menu et
réglez comme décrit ci-dessus.
5. Appuyez sur « Valider » ou « Menu » pour conrmer et le menu
principal s’afche à nouveau.
6. Pour quitter, appuyez à nouveau sur « Menu ». Le menu OSD
disparaîtra et le projecteur enregistrera automatiquement les
nouveaux paramètres.
Menu principal
Sous-menu
Mode Afchage
Luminosité
Contraste
Netteté
Avancé
Cinéma
31
Réglages
Français
32
Français
Commandes de l’utilisateur
Arborescence du menu
Menu principal Sous-menu Réglages
Afcher
Réglages
Mode Afchage Cinéma / Référence / Vif / Lumineux / Trois
Luminosité -50~50
Contraste -50~50
#1
Saturation -50~50
#2
Teinte -50~50
Netteté 1~15
Avancé Réduction Bruit 0~10
Remise à zéro
Quitter
Format 4:3 / 16:9 / LBX / Natif / Étendu
Masquage 0~5
Zoom 0~10
Déplacement image H -100~100
Trapèze V -40~40
Trois dimensions Mode 3D Arrêt / Lien DLP / VESA 3D
Quitter
Langue
Gamma Film / Vidéo / Graphique / Standard
TM
BrilliantColor
DynamicBlack Arrêt / Marche
Temp. Couleur Chaud / Standard / Cool / Froid
Param. coul Rouge / Vert /
Echelle Chroma. Automatique / RGB (0-255) / RGB (16-235) / YUV
Quitter
V -100~100
Format 3D Automatique / SBS / Haut et bas / Superposés
3D -> 2D Trois dimensions / G / D
#3
Invers. Sync 3D Marche / Arrêt
Quitter
Bleu / Cyan / Magenta / Jaune
Blanc Rouge / Vert / Bleu
Remise à zéro
Quitter
dimensions / Utilisateur / ISF Jour / ISF Nuit / Jeu
1~10
Teinte / Saturation / Gain
Projection
Pos. Menu
Arrangements audio Haut parleur interne Marche / Arrêt
Muet Marche / Arrêt
Volume 0~10
Quitter
Commandes de l’utilisateur
Menu principal Sous-menu Réglages
Reglages
Options
Sécurité Sécurité Marche / Arrêt
Avancé Logo Val. par défaut / Neutre / Utilisateur
Quitter
Source d’Entrée HDMI 1 / MHL / HDMI 2
Verr. Source Marche / Arrêt
Haute Altitude Marche / Arrêt
Info Cachées Marche / Arrêt
Clavier Verrouillé Marche / Arrêt
Mire Aucun / Grille / Mire blanche
Fonction IR Tout / Devant / Haut / Arrêt
Relais 12V Arrêt / Marche / 3D Auto
Couleur Arr Plan Noir / Rouge / Bleu / Vert / Blanc
Paramètres Lampe Heures lampe
Paramètres lien HDMI Lien HDMI Arrêt / Marche
Réglages télécommande Utilisateur1 / Utilisateur2 / Utilisateur3 Param. coul / Temp. Couleur / Gamma
Avancé Allumage direct Marche / Arrêt
Remise à zéro Courant Annuler / Oui
Quitter
Sécurité Horloge Mois / Jour / Heure
Changer mot passe
Quitter
Capture logo
Quitter
Rappel de Lampe Marche / Arrêt
Mode de la lampe Lumineux / Eco. / Dynamic
Mise à zéro lampe Oui / Non
Quitter
TV comprise Oui / Non
Commutation on Mutuel / PJ Device / Device PJ Device / Device PJ Device / Device PJ PJ PJ
Commutation off Arrêt / Marche
Quitter
/ Lien HDMI / Mire / AV muet
Quitter
Arrêt Auto (min) 0~180
Décompte avant mise en veille (min) 0~990
Mode puissance (Veille) Actif / Eco
Quitter
Tout Annuler / Oui
Veuillez remarquer que les menus de l’afchage à l’écran (OSD) varient
en fonction du type de signal sélectionné et du modèle de projecteur que
vous utilisez.
(#1, #2) « Saturation » et « Teinte » sont disponibles pour HDMI YUV, et
non pour HDMI RGB.
(#3) « Invers. Sync 3D » est uniquement disponible lorsque la fonction 3D
est activée.
33
Français
34
Français
Commandes de l’utilisateur
Mode Afchage
Luminosité
Contraste
Netteté
Avancé
Remise à zéro
“ISF Nuit” ne
s’afchera pas
si les modes
ISF n’ont pas
été calibrés.
Mode Afchage
Il existe de nombreux préréglages usine optimisés pour toute une
gamme de types d’images.
Cinéma : Pour le home cinéma.
Référence : Ce mode est conçu pour reproduire un image
aussi réelle que possible de ce que le directeur voulait créer.
Les paramètres couleur, température des couleurs, luminosité,
contraste et gamma sont tous réglés sur des valeurs de
référence standard.
Vif : Optimisé pour produire des images colorées étonnamment
claires.
Lumineux : Luminosité maximale depuis l’entrée PC.
Trois dimensions : Paramètre recommandé pour le mode 3D
activé. Tous les réglages postérieurs effectués par l’utilisateur
en 3D seront sauvegardés dans ce mode pour l’utilisation
ultérieure.
Utilisateur : Réglages de l’utilisateur.
ISF Jour : Optimisez l’image avec le mode ISF Jour pour une
calibration parfaite et une haute qualité d’image.
ISF Nuit : Optimisez l’image avec le mode ISF Nuit pour une
calibration parfaite et une haute qualité d’image.
Jeu : Pour les jeux.
Luminosité
Règle la luminosité de l’image.
Appuyez sur ◄ pour assombrir l’image.
Appuyez sur ► pour éclaircir l’image.
Cinéma
Quitter
Commandes de l’utilisateur
Contraste
Le contraste contrôle le degré de différence entre les zones les
plus claires et les plus sombres de l’image.
Appuyez sur ◄ pour réduire le contraste.
Appuyez sur ► pour augmenter le contraste.
Netteté
Règle la netteté de l’image.
Appuyez sur ◄ pour réduire la netteté.
Appuyez sur ► pour augmenter la netteté.
Remise à zéro
Choisissez « Oui » pour restaurer les paramètres par défaut de
« IMAGE ».
35
Français
36
Français
Commandes de l’utilisateur
Avancé
Réduction Bruit
IMAGE | Avancé
Gamma
BrilliantColor™
DynamicBlack
Temp. Couleur
Param. coul
Film
Bas
Moyen
Echelle Chroma.
Automatique
Quitter
Réduction Bruit
La fonction Réduction Bruit réduit la quantité des bruits visibles
sur des signaux entrelacés. Les valeurs peuvent aller de « 0 » à
« 10 ». (0: Arrêt)
Gamma
Ceci vous permet de régler le type de courbe gamma. Après le
démarrage initial et une fois le réglage précis terminé, suivez les
étapes du Réglage du Gamma pour optimiser la sortie de votre
image.
Film : Pour le home cinéma.
Vidéo : pour la source vidéo ou TV.
Graphique : pour la source PC/Photo.
Standard : pour les réglages standard.
BrilliantColor™
Ce paramètre réglable utilise un nouvel algorithme de traitement
des couleurs et des améliorations pour permettre une luminosité
plus importante en fournissant des couleurs vraies et dynamiques
dans l’image. Les valeurs peuvent aller de « 1 » à « 10 ». Si vous
préférez une image plus lumineuse, réglez vers le paramètre
maximal. Pour une image plus douce et plus naturelle, réglez vers
le paramètre minimal.
DynamicBlack
DynamicBlack permet au projecteur d’optimiser automatiquement
la luminosité de l’afchage des scènes sombres/claires d’un lm
pour les afcher avec des détails incroyables.
Temp. Couleur
Sélectionnez une température des couleurs entre Chaud,
Standard, Cool et Froid.
Commandes de l’utilisateur
Param. coul
Appuyez sur ► dans le menu suivant puis sur ▲ ou ▼ ou ◄ ou ►
pour sélectionner l’élément.
Param. coul
Rouge
Vert
Bleu
Blanc
Rouge/Vert/Bleu/Cyan/Magenta/Jaune : Utilisez ◄ ou ► pour
sélectionner Teinte, Saturation et Gain.
Rouge
Teinte
Saturation
Gain
Blanc : Utilisez ◄ ou ► pour sélectionner Rouge, Vert et Bleu.
Blanc
Rouge
Vert
Bleu
Remise à zéro : Choisissez « Remise à zéro » pour restaurer
les paramètres par défaut des réglages couleur.
Cyan
Magenta
Jaune
Remise à zéro
Quitter
Quitter
Quitter
Echelle Chroma.
Sélectionnez un type de matrice de couleur approprié parmi
Automatique, RVB(0-255), RVB(16-235) ou YUV.
37
Français
38
Français
Commandes de l’utilisateur
AFFICHER
Format
Masquage
AFFICHER
Format
Utilisez cette fonction pour choisir le format d’image souhaité.
4:3: Ce format est pour des sources d’entrée 4x3.
16:9: Ce format est destiné aux sources d’entrée 16x9, par
exemple les HDTV et DVD avancées pour TV à grand écran.
LBX : Ce format est pour une source de format Boîte aux
lettres non 16x9 et pour les utilisateurs qui utilisent des
objectifs anamorphiques pour afcher un format d’image de
2,35:1 en utilisant une résolution pleine.
Natif : Ce format afche l’image originale sans aucune mise à
l’échelle.
Étendu : Ce mode permet de mettre à l’échelle les sources
2,35:1 pour remplir 100% de la hauteur de l’image supprimant
ainsi les barres noires. (le côté gauche et le côté droit de
l’image seront recadrés).
Les informations détaillées concernant le mode LBX :
Certains DVD au format Boîte à lettres ne sont pas
1.
compatibles avec les TV 16x9. Dans de tels cas, l’image aura
l’air incorrecte si afchée en mode 16:9. Pour résoudre ce
problème, veuillez essayer d’utiliser le mode 4:3 pour regarder
cette sorte de DVDs. Si le contenu n’est pas 4:3, il y aura des
barres noires autour de l’image dans l’afchage 16:9. Pour
ce type de contenu, vous pouvez utiliser le mode LBX pour
remplir l’image sur l’afchage 16:9.
Si vous utilisez un objectif anamorphique externe, ce mode
2.
LBX vous permet également de regarder un contenu 2,35:1
(comprenant les DVD anamorphiques et les lms TVHD)
dont la largeur anamorphique supportée est améliorée pour
l’afchage 16x9 dans une image 2,35:1 large. Dans ce cas,
il n’y a pas de barres noires. L’alimentation de la lampe et la
résolution verticale sont complètement utilisées.
Zoom
Déplacement image
Trapèze V
Trois dimensions
Quitter
Chaque E/S a des
réglages différents
de « Masquage ».
« Masquage »
et « Zoom » ne
peuvent pas
fonctionner en
même temps.

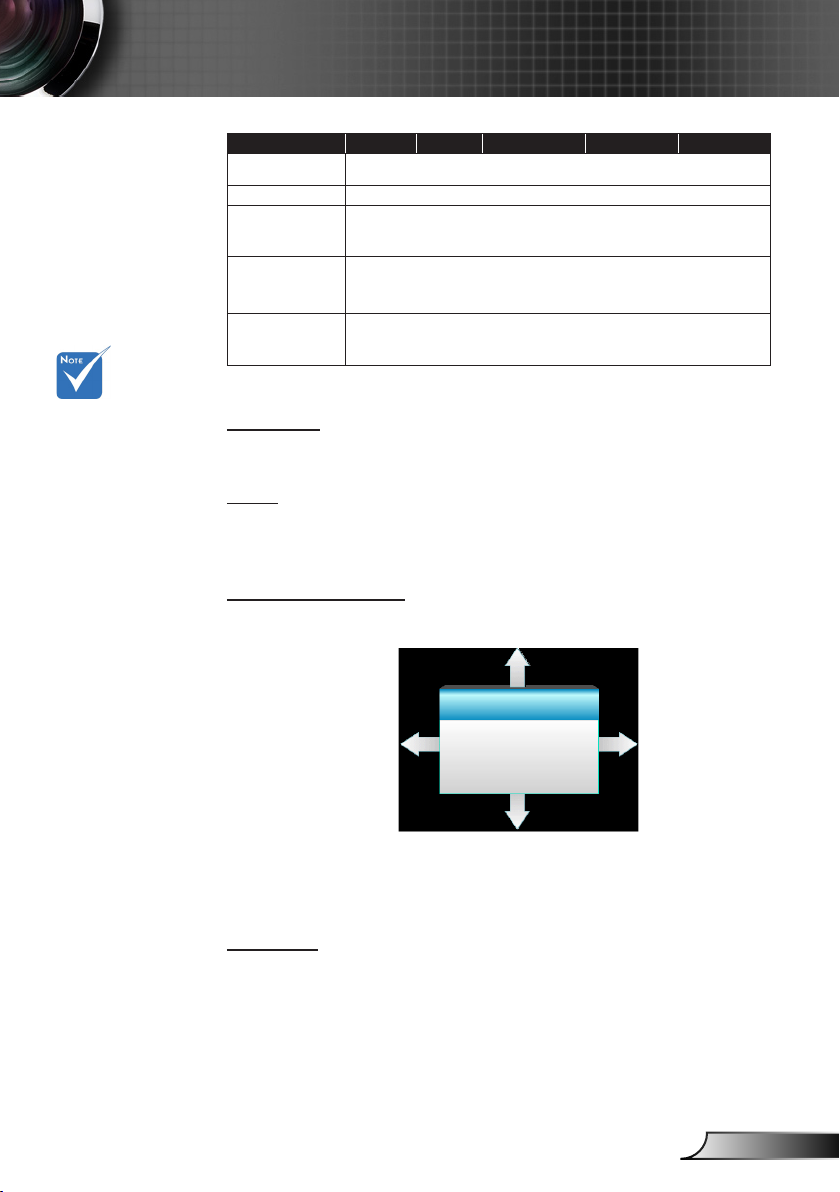

Commandes de l’utilisateur
Ecran 16:9 480i/p 576i/p 1080i/p 720p PC
4:3 1440 x 1080 centre
16:9 1920 x 1080 centre
LBX
Natif
Étendu
Masquage
Utilisez Cacher bord pour éliminer le bruit de codage vidéo sur le
bord de la source vidéo.
Zoom
Appuyez sur ◄ pour réduire la taille d’une image.
Appuyez sur ►pour agrandir une image sur l’écran de
projection.
Déplacement image
Appuyez sur ► dans le menu suivant (voir ci-dessous) puis sur ▲
ou ▼ ou ◄ ou ► pour sélectionner l’élément.
1920 x 1440 centre, puis afchez l’image centrale 1920 x
1080
Aucun redimensionnement, mappage au centre 1:1. Ce
format afche l’image originale sans aucun redimension-
nement.
Mettez à l’échelle 2534 × 1426 (agrandissement de
132 %), puis afchez l’image centrale 1920 x 1080.
Déplacement image
H: -100
V: 100
H : Appuyez sur ◄ ►pour déplacer l’image projetée
horizontalement.
V : Appuyez sur ▲ ▼pour déplacer l’image projetée
verticalement.
Trapèze V
Appuyez sur ◄ ou ► pour régler verticalement la distorsion
d’image et créer une image plus carrée.
39
Français
40
Français
Commandes de l’utilisateur
AFFICHER
Trois dimensions
Mode 3D
AFFICHER | Trois
dimensions
Mode 3D
Arrêt : Sélectionnez « Arrêt » pour désactiver le mode 3D.
Lien DLP : Choisissez « Lien DLP » pour utiliser les réglages
optimisés pour les lunettes 3D avec Lien DLP. (voir la page
16).
VESA 3D : Choisissez « VESA 3D » pour utiliser les réglages
Le format 3D
est uniquement
pris en charge
lors d’une
synchronisation
3D en page 63.
“Format 3D” est
uniquement
pris en charge
lors d’une
synchronisation
non-HDMI 1.4a
3D.
optimisés pour les lunettes VESA 3D. (voir la page 16).
Format 3D
Auto : Lorsqu’un signal d’identication 3D est détecté, le
format 3D est sélectionné automatiquement.
SBS : Afche le signal 3D en format « côte à côte ».
Haut et bas : Afche un signal 3D au format « Haut et bas ».
Superposés : Afche un signal 3D au format « Superposés ».
3D -> 2D
Trois dimensions : Afche un signal 3D.
G (Gauche) : Afche le cadre gauche du contenu 3D.
D (Droite) : Afche le cadre droit du contenu 3D.
Invers. Sync 3D
Appuyez sur « Marche » pour inverser le contenu gauche et
droit de l’image.
Appuyez sur « Arrêt » pour afcher le contenu par défaut de
l’image.
Format 3D Auto
3D -> 2D
Invers. Sync 3D
Arrêt
Trois dimensions
Arrêt
Quitter

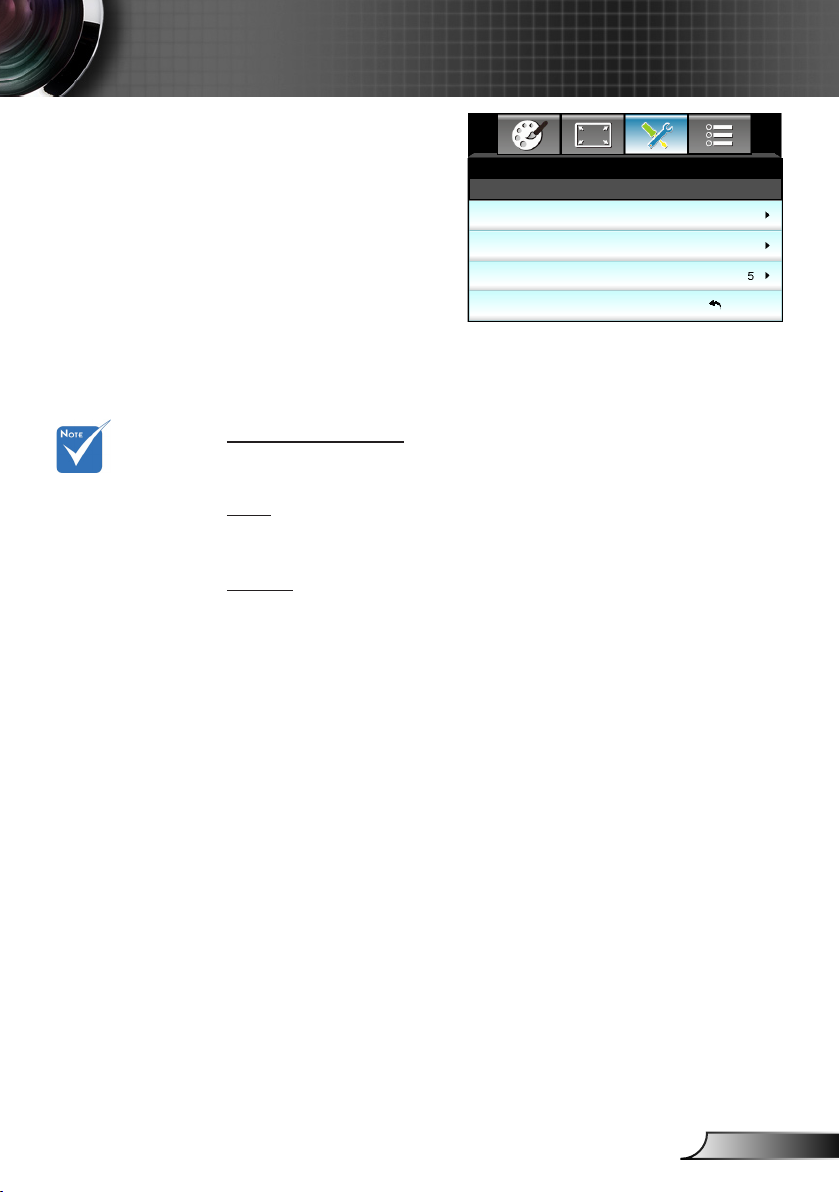

Commandes de l’utilisateur
REGLAGES
Langue
REGLAGES
Projection
Pos. Menu
Arrangements audio
Sécurité
Avancé
Langue
Choisissez le menu OSD multilingue. Appuyez sur ► dans le
sous-menu puis utilisez les touches ▲ ou ▼ ou ◄ ou ► pour
sélectionner votre langue préférée. Appuyez sur « Valider » pour
terminer votre sélection.
Langue
Français
Quitter
Quitter
41
Français
42
Français
Commandes de l’utilisateur
Projection
Bureau Avant
C’est la sélection par défaut. L’image est projetée droit sur
l’écran.
Bureau Arrière
Quand sélectionnée, l’image apparaîtra renversée.
Avant Plafond
Quand sélectionnée, l’image tournera à l’envers.
Arrière Plafond.
L’image sélectionnée s’afche inversée dans la position à
l’envers.
Le bureau arrière
et le plafond arrière
doivent être utilisés
avec un écran
dépoli.
Pos. Menu
Choisissez la position du menu sur l’écran d’afchage.
“La fonction Muet”
affecte le volume
du haut-parleur
interne et du haut-
parleur externe.
Commandes de l’utilisateur
REGLAGES
Arrangements audio
Haut parleur interne
REGLAGES |
Arrangements
audio
Haut parleur interne
Choisir « Marche » ou « Arrêt » pour activer ou désactiver le haut-
parleur interne.
Muet
Choisir « Marche » pour couper le son.
Choisir « Arrêt » pour allumer le son.
Volume
Appuyez sur ◄ pour réduire le volume.
Appuyez sur ► pour augmenter le volume.
Muet
Volume
Quitter
Arrêt
Arrêt
43
Français
44
Français
Commandes de l’utilisateur
REGLAGES
Sécurité
Sécurité
Sécurité Horloge
Changer mot passe
La valeur par
défaut du mot de
passe est « 1234 »
(première fois).
Saisir le Code de Sécurité Courant (x4)
Code incorrect. Réessayer (dernier essai)
REGLAGES |
Sécurité
Sécurité
Marche : Choisissez « Marche » pour utiliser la vérication de
sécurité lors de la mise sous tension du projecteur.
Arrêt : Choisissez « Arrêt » pour pouvoir allumer le projecteur
sans vérication du mot de passe.
Sécurité Horloge
Permet de sélectionner la fonction de date (Mois/Jour/Heure) pour
dénir le nombre d’heures pendant lesquelles le projecteur peut
être utilisé. Une fois que le temps s’est écoulé, vous devrez à
nouveau entrer votre mot de passe.
Changer mot passe
Première fois :
Pressez « » pour changer le mot de passe.
1.
Le mot de passe doit avoir 4 chiffres.
2.
Utilisez les boutons à numéros sur la télécommande pour
3.
saisir votre nouveau mot de passe et ensuite pressez « »
pour conrmer votre mot de passe.
Arrêt
Quitter
Changer mot passe :
(Si votre télécommande ne dispose pas de clavier numérique,
veuillez utiliser les èches vers le haut/bas pour changer les
chiffres du mot de passe. Appuyez ensuite sur Entrée pour
valider)
Pressez « » pour entrer l’ancien mot de passe.
1.
Utilisez les boutons à numéros pour entrer votre mot de passe
2.
actuel et ensuite pressez « » pour conrmer.
Entrez le nouveau mot de passe (4 chiffres) en utilisant les
3.
boutons à numéros sur la télécommande et ensuite pressez «
» pour conrmer.
Entrez une nouvelle fois le nouveau mot de passe et pressez
4.
« » pour conrmer.
Lorsque vous entrez un mot de passe incorrect 3 fois de suite,
le projecteur s’éteint automatiquement.
Si vous avez oublié votre mot de passe, veuillez contacter
votre bureau local pour de l’aide.
Pour garantir
une bonne
capture du logo,
assurez-vous
que la résolution
de l’image à
l’écran n’est pas
supérieure à la
résolution native.
(1080p : 1920 x
1080).
Commandes de l’utilisateur
REGLAGES
Avancé
REGLAGES |
Avancé
Logo
Utiliser cette fonction pour régler l’écran de démarrage. Si des
changements sont faits, le nouveau réglage ne prendra effet que
la prochaine fois que le projecteur est allumé.
Val. par défaut : L’écran de démarrage par défaut.
Neutre : Le logo ne s’afche par sur l’écran de démarrage.
Utilisateur : Utiliser l’image enregistrée à partir de la fonction
« Capture logo ».
Capture logo
Appuyez sur ► pour capturer l’image afchée à l’écran.
Logo
Capture logo
Val. par défaut
Quitter
45
Français
46
Français
Commandes de l’utilisateur

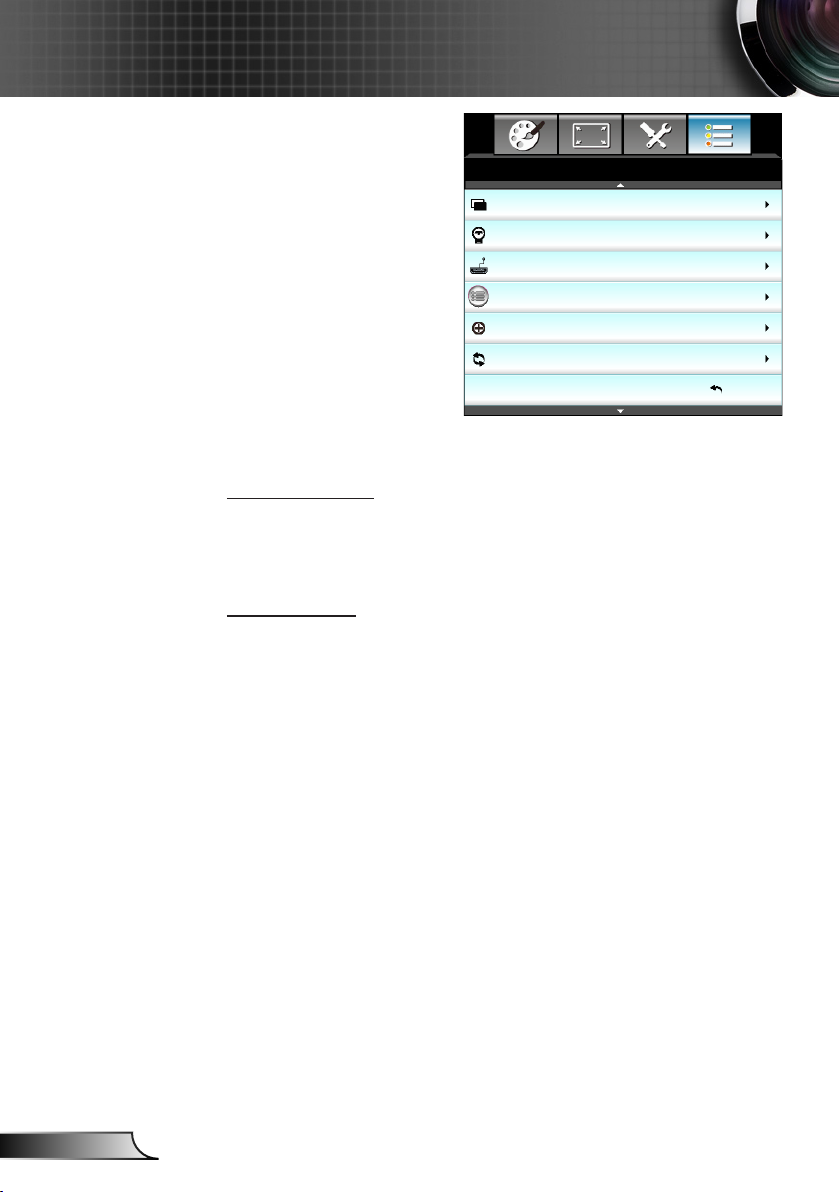

OPTIONS
Source d’Entrée
OPTIONS
Source d’Entrée
Utilisez cette option pour activer ou désactiver les source
d’entrée. Appuyez sur ► pour activer le sous-menu et
sélectionnez les sources. Appuyez sur « Valider » pour terminer
votre sélection. Le projecteur ne recherche que les entrées qui
sont activées.
Verr. Source
Marche : Le projecteur recherchera seulement la connexion
d’entrée actuelle.
Arrêt : Le projecteur recherchera d’autres signaux si le signal
d’entrée actuel est perdu.
Haute Altitude
Quand « Marche » est sélectionné, les ventilateurs tourneront
plus vite. Cette fonctionnalité est utile dans les régions de haute
altitude où l’air est raréé.
Info Cachées
Marche : Choisissez « Marche » pour masquer les messages
d’info.
Arrêt : Choisissez « Arrêt » pour afcher le message
« recherche ».
Clavier Verrouillé
Quand la fonction de verrouillage du clavier est sur « Marche »,
le pavé sera verrouillé, toutefois le projecteur peut être utilisé
avec la télécommande. En sélectionnant « Arrêt », vous pourrez
réutiliser le pavé.
Verr. Source
Haute Altitude
Info Cachées
Clavier Verrouillé
Mire
Fonction IR
Relais 12V Arrêt
Arrêt
Arrêt
Arrêt
Arrêt
Aucun
Tout
« Devant » et
« Haut » ne
peuvent pas être
sélectionnés en
mode veille.
Le relais
déclencheur prend
en charge 12 V,
250 mA. Mini-prise
3,5 mm.
Commandes de l’utilisateur
Mire
Afcher un pattern de test. Trois options sont disponibles : Grille,
Mire blanche et Aucun.
Fonction IR
Tout : Choisissez « Tout », le projecteur se fonctionnera qu’à
la télécommande du récepteur IR supérieur ou à l’avant.
Devant : Choisissez « Devant », le projecteur se fonctionnera
qu’à la télécommande du récepteur IR avant.
Haut : Choisissez « Haut », le projecteur se fonctionnera qu’à
la télécommande du récepteur IR supérieur.
Arrêt : Choisissez « Arrêt », le projecteur ne fonctionnera qu’à
la télécommande du récepteur IR supérieur ou à l’avant. En
sélectionnant « Arrêt », vous pourrez utiliser les touches du
pavé.
Relais 12V
Arrêt : Choisissez « Arrêt » pour désactiver le déclencheur.
Marche : Choisissez « Marche » pour activer le déclencheur.
3D Auto : Quand « 3D Auto » est activé, le projecteur
détectera automatiquement l’afchage d’une image 3D et
activera ce déclencheur sur ce port.
Réservé
IR_IN et détection
MASSE
47
Français
48
Français
Commandes de l’utilisateur
OPTIONS
Couleur Arr Plan
OPTIONS
Couleur Arr Plan
Utiliser cette fonctionnalité pour afcher un écran « Noir »,
« Rouge », « Bleu », « Vert » ou « Blanc » quand aucun signal
n’est disponible.
Remise à zéro
Courant : Choisissez « Oui » pour réinitialiser les paramètres
d’afchage de ce menu aux valeurs d’usine par défaut.
Tout : Choisissez « Oui » pour réinitialiser les paramètres
d’afchage de tous les menus aux valeurs d’usine par défaut.
Paramètres Lampe
Paramètres lien HDMI
Réglages télécommande
Avancé
Remise à zéro
Noir
Quitter
Commandes de l’utilisateur
OPTIONS |
Paramètres Lampe
Heures lampe
Afche la durée de projection.
Rappel de Lampe
Lorsque la
température
ambiante est
supérieure à 40°C
pendant l’utilisation,
le projecteur
permutera
automatiquement
à Eco.
“Mode de la lampe
peut être réglée
indépendamment
pour les modes 2D
et 3D.
Choisissez cette fonction pour faire apparaître ou masquer le
message d’avertissement lorsque le message de changement de
lampe s’afche.
Le message apparaîtra 30 heures avant la n de sa durée de vie.
Mode de la lampe
Lumineux : Choisissez « Lumineux » pour augmenter la
luminosité.
Eco. : Choisissez « Eco. » pour atténuer la lampe du
projecteur, ce qui baissera la consommation de courant et
prolongera la durée de vie de la lampe.
Dynamic : Choisissez « Dynamic » pour atténuer l’alimentation
de la lampe en fonction du niveau de luminosité du contenu et
ajuster la consommation électrique de la lampe entre 100 et
30 % de façon dynamique. La durée de vie de la lampe sera
allongée.
Mise à zéro lampe
Réinitialise le décompte des heures de vie de la lampe après
l’avoir remplacée.
Heures lampe
Rappel de Lampe
Mode de la lampe
Mise à zéro lampe
OPTIONS
Paramètres Lampe
Marche
Lumineux
Quitter
49
Français
50
Français
Commandes de l’utilisateur
OPTIONS
Avancé
Lien HDMI
TV comprise
Commutation on
Commutation off Arrêt
Quand le mode
veille est <0,5 W,
la fonction
Lien HDMI ne
fonctionnera pas.
OPTIONS |
Paramètres lien
HDMI
Avec Lien HDMI
Lorsque vous connectez des appareils compatibles HDMI CEC
au projecteur avec des câbles HDMI, vous pouvez les contrôler
sur le même état Mise sous tension ou Mise hors tension avec
la fonction de contrôle de Lien HDMI du menu à l’écran du
projecteur.
Ceci vous permet d’ajouter un appareil ou plusieurs à un groupe
Mise sous tension ou Mise hors tension avec la fonction Lien
HDMI.
Dans une conguration typique, votre lecteur DVD peut être relié
au projecteur via un amplicateur ou système home cinéma.
Arrêt
Non
Mutuel
Quitter
Certaines
fonctions de
Lien HDMI
peuvent ne pas
fonctionner, selon
la conception
du produit
connecté et de
sa conformité à
la norme HDMI
CEC.
HDMI
HDMI
Amplicateur
Lecteur DVD
Lien HDMI
Activer/désactiver la fonction Lien HDMI. TV comprise,
Commutation on et Commutation of ne seront disponibles que si
ce paramètre est sur Marche.
TV comprise
Si ce paramètre est sur « Oui », la TV et le projecteur seront
éteints en même temps automatiquement. Pour empêcher
les deux appareils d’être éteints en même temps, réglez ce
paramètre sur « Non ».
Commandes de l’utilisateur
Commutation on
Alimentation CEC sur commande.
Mutuel : Le projecteur et l’appareil CEC seront allumés en
même temps.
Projecteur->Matériel : L’appareil CEC ne sera allumé qu’une
fois le projecteur allumé.
Matériel->Projecteur : Le projecteur ne sera allumé qu’une fois
l’appareil CEC allumé.
Commutation off
Si ce paramètre est sur « Marche », Lien HDMI et le projecteur
seront éteints en même temps automatiquement. Si ce paramètre
est sur « Arrêt », le Lien HDMI et le projecteur ne seront pas
éteints en même temps automatiquement.
51
Français
52
Français
Commandes de l’utilisateur
OPTIONS
Réglages télécommande
Utilisateur1
OPTIONS | Réglages
télécommande
Utilisateur1
La valeur par défaut est Param. coul.
Utilisateur1
Appuyez sur ► dans le menu suivant et utilisez ◄ ou ► pour
sélectionner « Param. coul », « Temp. Couleur », « Gamma »,
« Lien HDMI », « Mire » ou « Sourdine AV ».
Utilisateur2
La valeur par défaut est Temp. Couleur.
Utilisateur2
Utilisateur2
Utilisateur3
Param. coul
Temp. Couleur
Param. coul
Temp. Couleur
Gamma
Quitter
Appuyez sur ► dans le menu suivant et utilisez ◄ ou ► pour
sélectionner « Param. coul », « Temp. Couleur », « Gamma »,
« Lien HDMI », « Mire » ou « Sourdine AV ».
Utilisateur3
La valeur par défaut est Gamma.
Utilisateur3
Gamma
Appuyez sur ► dans le menu suivant et utilisez ◄ ou ► pour
sélectionner « Param. coul », « Temp. Couleur », « Gamma »,
« Lien HDMI », « Mire » ou « Sourdine AV ».
Commandes de l’utilisateur
OPTIONS | Avancé
Allumage direct
Choisissez « Marche » pour activer le mode Allumage Direct.
Le projecteur s’allumera automatiquement lorsqu’il est fourni de
l’alimentation secteur, sans avoir à appuyer sur le bouton « »
sur le pavé du projecteur ou de la télécommande.
Arrêt Auto (min)
Règle l’intervalle du décompte. Le compte à rebours débutera
lorsqu’il n’y a aucun signal envoyé au projecteur. Le projecteur
s’éteindra automatiquement une fois le compte à rebours écoulé
La minuterie de
veille sera réinitialisée à zéro après la
mise hors tension
du projecteur.
(en minutes).
Décompte avant mise en veille (min)
Règle l’intervalle du décompte. Le compte à rebours débutera/
qu’il y ait un signal ou non envoyé au projecteur. Le projecteur
s’éteindra automatiquement une fois le compte à rebours écoulé
(en minutes).
Mode puissance (Veille)
Eco. : Choisissez « Eco. » pour éviter de gaspiller du courant
<0,5W.
Actif : Choisissez « Actif » pour revenir à la veille normale.
OPTIONS
Avancé
Allumage direct
Arrêt Auto (min)
Décompte avant mise en veille (min)
Mode puissance (Veille) Actif
Marche
Quitter
53
Français
54
Français
Appendices
Guide de dépannage
Si vous avez des problèmes avec le projecteur, référez-vous
aux informations suivantes. Si des problèmes persistent,
contactez votre revendeur régional ou le centre de service.
Problèmes d’image
Aucune image n’apparaît à l’écran
Assurez-vous que tous les câbles et les connexions
électriques sont connectés correctement et fermement selon
les descriptions dans la section « Installation ».
Assurez-vous que les broches des connecteurs ne sont pas
tordues ou cassées.
Vériez que la lampe de projection a été correctement
installée. Veuillez vous référer à la section « Remplacement
de la lampe ».
Assurez-vous d’avoir enlevé le couvercle de l’objectif et que le
projecteur est sous tension.
Assurez-vous que la fonction « Sourdine AV » n’est pas
activée.
L’image est oue
Assurez-vous d’avoir retiré le protège-objectif.
Réglez la bague de variation de la focale sur l’objectif du
projecteur.
Assurez-vous que l’écran de projection se trouve à la bonne
distance du projecteur. (Voir pages 21-22)
L’image est étirée lors de l’af chage d’un DVD 16:9
Lorsque vous regardez un DVD anamorphotic ou un DVD
16:9, le projecteur afchera la meilleure image au format 16:9
du côté projecteur.
Si vous regardez un DVD au format LBX, veuillez changer le
format pour LBX dans l’OSD du projecteur.
Si vous regardez un DVD au format 4:3, veuillez changer le
format pour 4:3 dans l’OSD du projecteur.
Si l’image est toujours étirée, vous devez également régler le
rapport d’aspect en vous référant à ce qui suit :
Veuillez congurer le format d’afchage pour un rapport
d’aspect 16:9 (large) sur votre lecteur DVD.
Appendices
L’image est trop petite ou trop grande
Réglez le levier du zoom sur le dessus du projecteur.
Rapprochez ou éloignez le projecteur de l’écran.
Appuyez sur « Menu » sur le panneau du projecteur, allez
ensuite à « Afcher-->Format ». Essayez différents réglages.
Les bords de l’image sont inclinés :
Si possible, repositionnez le projecteur de manière à ce qu’il
soit centré par rapport à l’écran et au-dessous de celui-ci.
Utilisez « Afcher-->Trapèze V » de l’OSD pour effectuer un
réglage.
L’image est renversée
Sélectionnez « Réglages-->Projection » dans l’OSD et réglez
la direction de projection.
Image double et oue
Appuyez sur le bouton « Format 3D » pour le mettre sur
« Arrêt » an d’éviter que l’image normale 2D ne soit une
image double et oue.
Deux images, en format côte à côte
Appuyez sur le bouton « Format 3D » pour le mettre sur
« SBS » pour que le signal d’entrée soit HDMI 1.3 2D 1080i
côte à côte.
L’image ne s’afche pas en 3D
Vériez si la pile des lunettes 3D n’est pas usée.
Vériez si les lunettes 3D sont allumées.
Appuyez sur le bouton « Format 3D » et choisissez « SBS »
lorsque le signal d’entrée est HDMI 1.3 2D (1080i côte à côte
moitié).
55
Français
56
Français
Appendices
Autre problèmes
Le projecteur arrête de répondre aux commandes
Si possible, éteignez le projecteur puis débranchez le cordon
d’alimentation et attendez au moins 20 secondes avant de
reconnecter l’alimentation.
La lampe grille ou émet un claquement
Quand la lampe atteint la n de sa durée de vie, elle grillera,
éventuellement avec un fort bruit de claquage. Si cela arrive,
le projecteur ne se rallumera pas tant que le module de lampe
n’est pas remplacé. Pour remplacer la lampe, suivez les
procédures qui gurent dans la section « Remplacement de la
lampe ».
Problèmes liés à la télécommande
Si la télécommande ne fonctionne pas
Vériez que l’angle d’utilisation de la télécommande est ±15°
horizontalement et verticalement par rapport aux récepteurs
IR du projecteur.
Assurez-vous qu’il n’y aucun obstacle entre la télécommande
et le projecteur. Placez-vous à une distance de moins de 6 m
(20 pieds) du projecteur.
Assurez-vous que les piles sont insérées correctement.
Remplacer les piles quand elles sont mortes.
Appendices
Message sur l’éclairage DEL
Allumé
Pas allumé
Message
État de veille
(cordon d’alimentation
en entrée)
Mise sous tension
(préchauffage)
Lampe allumée Vert
Hors tension
(Refroidissement)
Erreur (surchauffe) Clignote orange
Erreur (Panne du
ventilateur)
Erreur (panne de la
lampe)
＊ Le voyant DEL Marche/Veille est Marche quand l’OSD apparaît, est Arrêt quand l’OSD
disparaît.
DEL témoin
Marche/Veille
(Vert/Orange) (Rouge) (Rouge)
Orange
Clignote vert
Clignote vert
Clignote orange Clignotante
Clignote orange
DEL de la
température
DEL de la
lampe
57
Français
58
Français
Appendices
Messages de l’écran
Eteindre :
Mise hors tension?
Pressez de nouveau M/A.
Avertissement de lampe :
Avertissement Lampe
Durée de vie de la lampe expirée.
Avertissement température :
Avertissement ! SURCHAUFFE
Veuillez :
1.Vériez que les aérations ne soient pas obstruées.
2.Vériez que la température extérieure est inférieure à 45°C.
Si le problème persiste malgré les vérications ci-dessus.
Merci de contater le Service Après Vente.
Panne du ventilateur :
Attention ! Ventilateurs Verrouillés
Le projecteur s’arrêtera automatiquement.
Merci de contater le Service Après Vente.
Hors limites d’afchage :
Hors portée
Appendices
Remplacement de la lampe
Le projecteur détectera automatiquement la durée de vie de la
lampe. Lorsque la lampe atteint presque la n de sa durée de
vie, vous verrez un message d’avertissement.
Avertissement Lampe
Durée de vie de la lampe expirée.
Une fois que vous voyez ce message, veuillez contacter votre
revendeur régional ou le centre de service pour changer la lampe le
plus rapidement possible. Assurez-vous que le projecteur a refroidi
pendant au moins 30 minutes avant de changer la lampe.
Avertissement : Pour un montage au plafond, prenez des
précautions lorsque vous ouvrez le panneau d’accès à la
lampe. Il est conseillé de porter des lunettes de sécurité
lorsque vous changez l’ampoule pour un montage au
plafond. « Des précautions doivent être obligatoirement
prises an d’éviter à des pièces desserrées de tomber du
projecteur. »
Avertissement : Le compartiment de la lampe est chaud!
Laissez-le refroidir avant de changer la lampe !
Avertissement : pour réduire les risques de blessures
corporelles, ne faites pas tomber le module de la lampe et ne
touchez pas l’ampoule de la lampe. L’ampoule risque de se
briser et de provoquer des blessures si elle tombe.
59
Français
60
Français
Appendices
1
2
7
5
6
3
4
5
Les vis du couvercle
de la lampe et de la
lampe ne peuvent pas
être enlevées.
Le projecteur ne peut
pas être tourné si le
couvercle de la lampe
n’a pas été remis sur
le projecteur.
Ne touchez aucune
partie en verre de
la lampe. Les huiles
de la peau peuvent
endommager la
lampe. Utilisez un
chiffon sec pour
nettoyer le module
de la lampe s’il a été
touché par accident.
Procédure de remplacement de la lampe :
1. Mettez le projecteur hors tension en appuyant sur le bouton « » de la
télécommande ou « » sur le pavé du projecteur.
2. Laissez le projecteur refroidir pendant au moins 30 minutes.
3. Débranchez le cordon d’alimentation.
4. Revissez la vis du couvercle. 1
5. Poussez vers le haut et retirez le couvercle. 2
6. Levez la poignée de la lampe. 3
7. Appuyez sur les deux côtés puis soulevez et enlevez le cordon de la lampe. 4
8. Dévissez la vis sur le module de la lampe. 5
9. Soulevez la lampe avec la poignée 6 et enlevez le module de la lampe
doucement et délicatement. 7
Pour replacer le module de la lampe, suivez les étapes précédentes dans l’ordre
inverse.
10. Allumez le projecteur et réinitialisez le minuteur de la lampe.
Mise à zéro lampe : (i) Pressez sur « Menu » (ii) Sélectionnez « Options »
(iii) Sélectionnez « Paramètres Lampe » (iv) Sélectionnez
« Mise à zéro lampe » (v) Sélectionnez « Oui ».
Les ltres à
1
2
poussière sont
uniquement
requis/fournis
dans les régions
poussiéreuses.
Appendices
Installer et nettoyer le ltre à
poussière
Installer le ltre à poussière
Nettoyer le ltre à poussière
Nous conseillons de nettoyer le ltre à poussière tous les
trois mois ; nettoyez-le plus souvent si le projecteur est
utilisé dans un environnement poussiéreux.
Procédure :
Mettez le projecteur hors tension en appuyant sur le bouton
1.
« » de la télécommande ou « » sur le pavé du projecteur.
Débranchez le cordon d’alimentation.
2.
Enlevez le ltre à poussière lentement et délicatement.
3.
Nettoyez ou remplacez le ltre à poussière.
4.
Pour installer le ltre à poussière, suivez les étapes précédentes
5.
dans l’ordre inverse.
61
Français
62
Français
Appendices
Modes de Compatibilité
Compatibilité HDMI/DVI-D
B0/Timing établi B0/Timing standard B0/Timing détaillé :
Numérique
720 x 400 @ 70Hz
640 x 480 @ 60Hz
640 x 480 @ 67Hz
640 x 480 @ 72Hz
640 x 480 @ 75Hz
800 x 600 @ 56Hz
800 x 600 @ 60Hz
800 x 600 @ 72Hz
800 x 600 @ 75Hz
832 x 624 @ 75Hz
1024 x 768 @ 60Hz
1024 x 768 @ 70Hz
1024 x 768 @ 75Hz
1280 x 1024 @ 75Hz
1152 x 870 @ 75Hz
1280 x 720 @ 60Hz
1280 x 800 @ 60Hz
1280 x1024 @ 60Hz
1400 x 1050 @ 60Hz
1600 x 1200 @ 60Hz
1440 x 900 @ 60Hz
1280 x 720 @ 120Hz
1024 x 768 @ 120Hz
B1/Mode vidéo B1/Timing détaillé :
640 x 480p @ 60Hz
720 x 480p @ 60Hz
1280 x 720p @ 60Hz
1920 x 1080i @ 60Hz
720 (1440) x 480i @ 60Hz
1920 x 1080p @ 60Hz
720 x 576p @ 50Hz
1280 x 720p @ 50Hz
1920 x 1080i @ 50Hz
720 (1440) x 576i @ 50Hz
1920 x 1080p @ 50Hz
1920 x 1080p @ 24Hz
1920 x 1080p @ 30Hz
720 x 480p @ 60 Hz
1280 x 720p @ 60Hz
1366 x 768 @ 60Hz
1920 x 1080i @ 50Hz
1920 x 1080p @ 60Hz
Timing natif :
XGA : 1024 x 768 @ 60Hz
WXGA : 1280 x 800 @ 60Hz
1080P : 1920 x 1080 @ 60Hz
Appendices
Compatibilité vidéo d’entrée 3D
Résolution
d’entrée
Entrée 3D
HDMI 1.4a
HDMI 1.3
Contenu 3D
Synchronisation d’entrée
1280 x 720p @ 50Hz Haut et bas
1280 x 720p @ 60Hz Haut et bas
1280 x 720p @ 50Hz Encapsulage de trame
1280 x 720p @ 60Hz Encapsulage de trame
1920 x 1080i @ 50Hz Côte à côte (Moitié)
1920 x 1080i @ 60Hz Côte à côte (Moitié)
1920 x 1080p @ 24Hz Haut et bas
1920 x 1080p @ 24Hz Encapsulage de trame
1920 x 1080i @ 50Hz
1920 x 1080i @ 60Hz
1280 x 720p @ 50Hz
1280 x 720p @ 60Hz
1920 x 1080i @ 50Hz
1920 x 1080i @ 60Hz
1280 x 720p @ 50Hz
1280 x 720p @ 60Hz
480i HQFS
Côte à côte
(Moitié)
Haut et bas
Lorsque le format 3D
est « SBS »
Lorsque le format 3D
est « Haut et bas »
Lorsque le format
3D est « Séquence
d’image »
63
Français
64
Français
Appendices
Veuillez noter que
63,90
77,30
82,30
314,10
85,00
55,00
223,50
8,00
127,45
186,65127,45
47,95 39,88
13,50
tout dommage
résultant d’une
mauvaise
installation annulera
la garantie.
Avertissement :
1. Si vous achetez
une monture de
plafond chez une
autre société,
veuillez vous assurer
d’utiliser la taille de
vis correcte. La taille
de vis dépendra de
l’épaisseur de la
plaque de montage.
2. Assurez-vous de
garder au moins
10 cm d’écart entre le
plafond et le bas du
projecteur.
3. Eviter d’installer le
projecteur près d’une
source chaude.
Installation au plafond
1. Pour éviter d’endommager votre projecteur, veuillez
utiliser le kit de fixation au plafond d’Optoma.
2. Si vous souhaitez utiliser un autre dispositif de fixation au
plafond, assurez-vous que les vis utilisées pour fixer le
projecteur au support sont conformes aux spécifications
suivantes:
Type de vis: M4*3
Longueur minimale de la vis: 10mm
Objectif
Unité : mm
Appendices
Les bureaux d’Optoma dans le monde
Pour une réparation ou un support, veuillez contacter votre bureau
régional.
ÉTATS-UNIS
3178 Laurelview Ct. 888-289-6786
Fremont, CA 94538, USA 510-897-8601
www.optomausa.com services@optoma.com
Canada
3178 Laurelview Ct. 888-289-6786
Fremont, CA 94538, USA 510-897-8601
www.optomausa.com services@optoma.com
Amérique Latine
3178 Laurelview Ct. 888-289-6786
Fremont, CA 94538, USA 510-897-8601
www.optomausa.com services@optoma.com
Europe
42 Caxton Way, The Watford Business Park
Watford, Hertfordshire,
WD18 8QZ, UK +44 (0) 1923 691 800
www.optoma.eu +44 (0) 1923 691 888
Téléphone
réparations : +44 (0)1923 691865 service@tsc-europe.com
Benelux BV
Randstad 22-123 +31 (0) 36 820 0253
1316 BW Almere +31 (0) 36 548 9052
Les Pays-Bas
www.optoma.nl
France
Bâtiment E +33 1 41 46 12 20
81-83 avenue Edouard Vaillant +33 1 41 46 94 35
92100 Boulogne Billancourt, France savoptoma@optoma.fr
Espagne
C/ José Hierro,36 Of. 1C +34 91 499 06 06
28522 Rivas VaciaMadrid, +34 91 670 08 32
Espagne
65
Français
66
Français
Appendices
Allemagne
Wiesenstrasse 21 W +49 (0) 211 506 6670
D40549 Düsseldorf, +49 (0) 211 506 66799
Allemagne info@optoma.de
Scandinavie
Lerpeveien 25 +47 32 98 89 90
3040 Drammen +47 32 98 89 99
Norvège info@optoma.no
PO.BOX 9515
3038 Drammen
Norvège
Corée
WOOMI TECH.CO.,LTD.
4F,Minu Bldg.33-14, Kangnam-Ku, +82+2+34430004
seoul,135-815, CORÉE +82+2+34430005
Japon
東京都足立区綾瀬3-25-18
株式会社オーエス info@os-worldwide.com
コンタクトセンター:0120-380-495 www.os-worldwide.com
Taiwan
12F., No.213,Sec. 3, Beixin Rd., +886-2-8911-8600
Xindian Dist., New Taipei City 231, +886-2-8911-6550
Taïwan, R.O.C. services@optoma.com.tw
www.optoma.com.tw asia.optoma.com
Hong Kong
Unit A, 27/F Dragon Centre,
79 Wing Hong Street, +852-2396-8968
Cheung Sha Wan, +852-2370-1222
Kowloon, Hong Kong www.optoma.com.hk
Chine
5F, No. 1205, Kaixuan Rd., +86-21-62947376
Changning District +86-21-62947375
Shanghai, 200052, Chine www.optoma.com.cn
Appendices
Avis concernant les Réglementations & la Sécurité
Cet appendice liste les instructions générales concernant votre
projecteur.
Avis FCC
Cet appareil a été testé et reconnu conforme aux limites pour les appareils
numériques de Classe B, conformément à l’Article 15 des Règlements FCC.
Ces limites garantissent une protection sufsante contre les interférences
dangereuses liées à l’utilisation de l’équipement dans un environnement
résidentiel. Cet appareil génère, utilise et peut émettre de l’énergie fréquence
radio et, s’il n’est pas installé et utilisé en accord avec les instructions, peut
provoquer des interférences dans les communications radio.
Cependant, il ne peut être garanti qu’aucune interférence ne se produira dans
une installation particulière. Si cet appareil provoque des interférences néfastes
pour la réception de la radio ou de la télévision, ce qui peut être déterminé en
éteignant puis en rallumant l’appareil, l’utilisateur est encouragé à tenter de
corriger les interférences par une ou plusieurs des mesures suivantes :
Réorienter ou déplacer l’antenne de réception.
Augmenter la distance entre l’appareil et le récepteur.
Connecter l’appareil sur un circuit différent de celui sur lequel le récepteur
est branché.
Consulter le revendeur ou un technicien radio/télévision expérimenté pour
l’aide.
Avis : Câbles blindés
Toutes les connexions avec d’autres appareils informatiques doivent être
effectuées à l’aide de câbles blindés pour rester conforme aux règlements FCC.
Mise en garde
Les changements et modications non approuvés expressément par le fabricant
pourraient annuler la capacité de l’utilisateur, qui est octroyée par la Federal
Communications Commission, à utiliser ce projecteur.
Conditions de fonctionnement
Cet appareil est conforme à l’article 15 des Règlements FCC. Son
fonctionnement est sujet aux deux conditions suivantes :
Cet appareil ne doit pas provoquer d’interférences néfastes, et
1.
Cet appareil doit accepter toutes les interférences reçues, y compris celles
2.
pouvant provoquer un fonctionnement indésirable.
Avis : Canadian users
This Class B digital apparatus complies with Canadian ICES-003.
Remarque à l’intention des utilisateurs canadiens
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du
Canada.
67
Français
68
Français
Appendices
Déclaration de Conformité pour les pays dans l’Union Européenne
Directive EMC 2004/108/CE (comprenant les amendements)
Directive 2006/95/CE sur les basses tensions
Directive 1999/5/CE R & TTE (si le produit dispose de la fonction RF)
Consignes de mise au rebut
Ne pas jeter cet appareil électronique dans les
déchets pour vous en débarrassez. Pour réduire
la pollution et garantir une meilleure protection de
l’environnement, veuillez le recycler.
