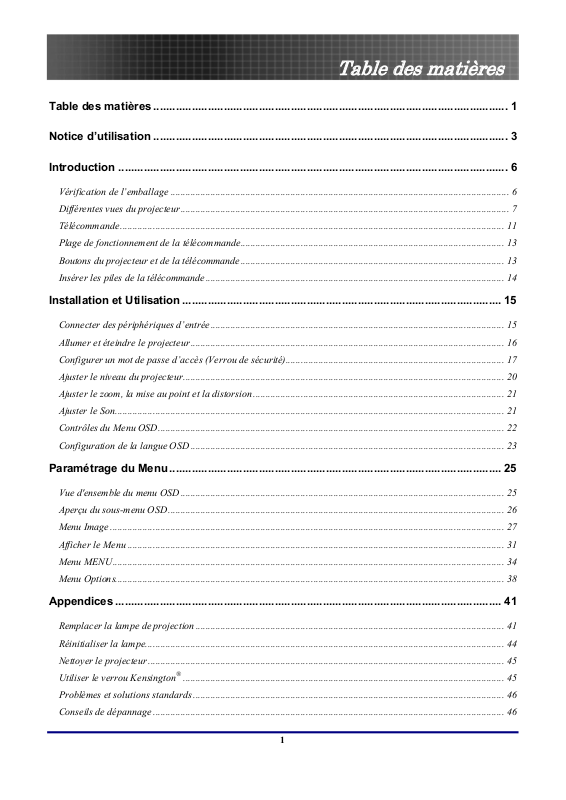

Table des matières

Table des matières

Table des matières ............................................................................................................... 1

Notice d’utilisation ............................................................................................................... 3

Introduction .......................................................................................................................... 6

Vérification de l’emballage ....................................................................................................................................... 6

Différentes vues du projecteur................................................................................................................................... 7

Télécommande ......................................................................................................................................................... 11

Plage de fonctionnement de la télécommande......................................................................................................... 13

Boutons du projecteur et de la télécommande......................................................................................................... 13

Insérer les piles de la télécommande....................................................................................................................... 14

Installation et Utilisation.................................................................................................... 15

Connecter des périphériques d’entrée..................................................................................................................... 15

Allumer et éteindre le projecteur............................................................................................................................. 16

Configurer un mot de passe d’accès (Verrou de sécurité)....................................................................................... 17

Ajuster le niveau du projecteur................................................................................................................................20

Ajuster le zoom, la mise au point et la distorsion .................................................................................................... 21

Ajuster le Son........................................................................................................................................................... 21

Contrôles du Menu OSD.......................................................................................................................................... 22

Configuration de la langue OSD ............................................................................................................................. 23

Paramétrage du Menu........................................................................................................ 25

Vue d'ensemble du menu OSD ................................................................................................................................. 25

Aperçu du sous-menu OSD ...................................................................................................................................... 26

Menu Image ............................................................................................................................................................. 27

Afficher le Menu ...................................................................................................................................................... 31

Menu MENU............................................................................................................................................................ 34

Menu Options........................................................................................................................................................... 38

Appendices ......................................................................................................................... 41

Remplacer la lampe de projection........................................................................................................................... 41

Réinitialiser la lampe............................................................................................................................................... 44

Nettoyer le projecteur.............................................................................................................................................. 45

Utiliser le verrou Kensington

Problèmes et solutions standards ............................................................................................................................ 46

Conseils de dépannage ............................................................................................................................................ 46

®

................................................................................................................................45

1

Table des matières

Messages d’erreur LED........................................................................................................................................... 47

Problèmes d’image .................................................................................................................................................. 48

Problèmes de lampe................................................................................................................................................. 48

Problèmes de télécommande ................................................................................................................................... 49

Problèmes audio ...................................................................................................................................................... 49

Envoyer le projecteur en réparation........................................................................................................................ 50

Spécifications ..................................................................................................................... 52

Distance de projection V.S. Taille de projection..................................................................................................... 52

Tableau de mode de synchronisation....................................................................................................................... 53

Dimensions du projecteur........................................................................................................................................ 57

Conformité à la règlementation......................................................................................... 58

Avertissement de la FCC ......................................................................................................................................... 58

Canada..................................................................................................................................................................... 58

Certification de sécurité........................................................................................................................................... 58

Avertissement EN 55022.......................................................................................................................................... 58

Conforme RoHS ....................................................................................................................................................... 58

2

Notice d’utilisation

Notice d’utilisation

Félicitations et merci d’avoir choisi un projecteur Optoma DLP.

Important:

Nous vous recommandons fortement de lire attentivement cette section avant d'utiliser le
projecteur. Ces instructions de sécurité et d'utilisation vous permettront d'utiliser en toute sécurité
votre projecteur pendant de nombreuses années. Conservez ce manuel afin de pouvoir le
consulter ultérieurement.

Précautions

Les symboles d'avertissement sont utilisés sur l'appareil et dans ce manuel pour vous mettre en garde
contre les situations dangereuses.

Les styles suivants sont utilisés dans ce manuel pour vous communiquer des informations importantes.

Remarque:

Fournit des informations supplémentaires sur le sujet.

Important:

Offre des informations supplémentaires qui ne doivent pas être ignorées.

Attention:

Vous met en garde contre les situations qui pourraient endommager l'appareil.

Avertissement:

Vous met en garde contre les situations qui pourraient endommager l'appareil, créer un
environnement dangereux, ou entraîner des blessures corporelles.

Tout au long de ce manuel, les composants et les éléments dans les menus OSD sont indiqués en gras
comme dans cet exemple:
“Appuyez sur le bouton Menu sur la télécommande pour ouvrir le menu Principal.”

Télécommande

Certaines télécommandes sont équipées d'un laser pour pointer des éléments à l'écran.

DANGER: Ne dirigez pas le laser vers les yeux. Cela pourrait blesser les yeux de façon permanente.

Informations de sécurité générales

¾ N'ouvrez pas le boîtier de l'appareil. Hormis la lampe de projection, il n'y a pas de pièces

réparables par l'utilisateur dans l'appareil. Pour toute réparation, contactez un personnel qualifié.

¾ Respectez les avertissements et mises en garde dans ce manuel et sur le boîtier de l'appareil.
¾ La lampe de projection est extrêmement lumineuse à dessein. Pour éviter de blesser les yeux, ne

regardez pas dans l'objectif quand la lampe est allumée.

¾ Ne placez pas l'appareil sur une surface instable, un chariot, ou un socle.
¾ Evitez d'utiliser le système à proximité d'un point d'eau, directement en contact avec les rayons du

soleil, ou près d'un appareil de chauffage.

¾ Ne placez pas d'objets lourds tels que des livres ou des sacs sur l'appareil.
¾ Retirez le cache de l’objectif pour éviter tout dommage et mauvaise odeur dus à la température

élevée quand le projecteur est allumé.

3

Notice d’utilisation

Considérations environnementales

A. Températures: Fonctionnement: 5 ~ 40 °C

Au repos: -10°C ~ 60°C

B. Humidité: Fonctionnement: 5% à 85%

Au repos: 5% à 95%

Sécurité d'alimentation

¾ Utilisez uniquement le cordon d'alimentation fourni.
¾ Ne posez rien sur le cordon d'alimentation. Placez le cordon d'alimentation hors d'un passage.
¾ Retirez les piles de la télécommande quand vous la rangez ou quand vous ne comptez pas

l'utiliser pendant une période prolongée.

Remplacer la lampe

Le remplacement de la lampe peut s'avérer dangereux s'il n'est pas effectué correctement. Reportez-vous

Remplacer la lampe de projection” à la page 41 pour obtenir des instructions claires et sécurisées

à “
concernant cette procédure. Avant de remplacer la lampe:

¾ Débranchez le cordon d’alimentation.
¾ Laissez la lampe refroidir pendant environ une heure.

Importantes consignes de recyclage :

La (les) lampe(s) à l'intérieur de ce produit contiennent du mercure. Ce produit peut contenir d'autres

déchets électroniques pouvant être dangereux s'ils ne sont pas correctement éliminés. Recycler ou
éliminer conformément aux règlementations locales, d’état, ou fédérales en vigueur. Pour plus d’informations,
contactez l’Alliance des Industries Electroniques (Electronic Industries Alliance) à
les informations d'élimination spécifiques des lampes allez à

Ce symbole se trouvant sur votre produit ou sur son emballage, indique que ce produit ne doit pas
être éliminé avec les déchets ménagers. Il doit être au contraire déposé à un point de collecte pour
le recyclage des équipements électriques et électroniques. En vous assurant que ce produit est

correctement éliminé, vous aiderez à préserver l'environnement et la santé d’autrui, contre les
conséquences négatives qui pourraient être provoquées par une élimination non appropriée de ce produit.
Le recyclage des matériels aidera à préserver les ressources naturelles. Ce symbole est uniquement
valide à l'intérieur de l'Union européenne. Si vous désirez éliminer ce produit, contactez les autorités
locales ou le vendeur afin de connaître la méthode d'élimination correcte.

WWW.LAMPRECYCLE.ORG.

WWW.EIAE.ORG. Pour

Nettoyer le projecteur

¾ Débranchez le cordon d’alimentation avant de procéder au nettoyage. Consultez Nettoyer le

projecteur

¾ Laissez la lampe refroidir pendant environ une heure.

à la page 45.

Avertissements règlementaires

Avant d'installer et d'utiliser le projecteur, lisez les avis règlementaires dans la section “Conformité à la
règlementation

” à la page 58.

4

Notice d’utilisation

Caractéristiques principales

• Appareil léger, facile à ranger et à transporter

• Compatible avec tous les standards vidéo principaux y compris NTSC, PAL, et SECAM

• Un taux de luminosité élevé permet de faire des présentations de jour ou dans des pièces

éclairées

• Supporte des résolutions jusqu'à UXGA (pour modèle XGA) /WXGA+ (pour modèle

WXGA) en 16,7 millions de couleurs offrant des images éclatantes et claires

• L'installation souple permet d'effectuer des projections avant et arrière

• Les projections de ligne de vision restent carrées, avec la correction de trapèze avancée

pour les projections en angle

• Source d'entrée automatiquement détectée

A propos de ce manuel

Ce manuel est destiné aux utilisateurs finaux et décrit comment installer et utiliser le projecteur DLP.
Chaque fois que cela est possible, des informations utiles – comme une illustration et sa description – est
gardée sur une page. Ce format imprimable offre à la fois plus de commodité et permet d'économiser du
papier, protégeant ainsi l'environnement. Nous vous suggérons de n'imprimer que les sections qui
peuvent vous être utiles.

5

Introduction

Vérification de l’emballage

Déballez soigneusement le projecteur et vérifiez que tous les articles suivants sont inclus:

PROJECTEUR

DLP TELECOMMANDE

AVEC DEUX PILES AAA)

(

Introduction

C

ORDON D’ALIMENTATION

C

ÂBLE USB

TYPE A VERS USB TYPE B)

(USB

C

ABLE VIDEO

X 1 VERS RCA X 1)

(RCA

Documents:

Guide de l’utilisateur

;
;

Carte de mise en route rapide

;

Carte de garantie

;

Carte WEEE

CABLE D'ORDINATEUR

VERS VGA)

(VGA

ALLETTE DE TRANSPORT

M

Contactez immédiatement votre revendeur si des articles sont manquants, endommagés, ou si
l’appareil ne fonctionne pas.

Attention:

Evitez d’utiliser le projecteur dans un environnement poussiéreux.

6

Différentes vues du projecteur

Vue Avant-droite

Introduction

ELÉMENT ETIQUETTE DESCRIPTION VOIR PAGE:

1.

2.

3.

4.

5.

6.

7.

Orifices de ventilation Pour assurer le refroidissement de la lampe du projecteur

Bouton de régulateur
de hauteur

Réglage de hauteur Ajuste le niveau du projecteur

Cache de l'objectif Fixer pour protéger l’objectif lorsqu'il n’est pas utilisé

Récepteur IR Récepteur pour le signal IR de la télécommande

Objectif Ajuste la mise au point/zoom sur l'ouverture supérieure

Mise au point Ajuste la mise au point de l'image projetée

Appuyez pour libérer le réglage de hauteur

20

11

21

8.

9.

Important:

Les fentes de ventilation du projecteur permettent une bonne circulation de l’air, permettant de
refroidir la lampe de projection. Ne bloquez aucune des fentes de ventilation.

Zoom Agrandit l'image projetée

Consultez “Vue de dessus—Boutons OSD et voyants lumineux (LED)”

8

7

Introduction

Vue de dessus—Boutons OSD et voyants lumineux (LED)

ELÉMENT ETIQUETTE DESCRIPTION VOIR PAGE:

1.

2.

3.

4.

5.

6.

Alimentation Allume/éteint le projecteur

◄/Source
(Flèche
gauche)

Voyant
Alimentation

LED de
Lampe

LED de Temp

AV-Muet Affichage vide et audio muet

Sélectionner le périphérique d'entrée
Parcourt et modifie les paramètres dans l'OSD

Vert L’appareil est allumé et fonctionne correctement
Vert

clignotant
Désactivé L’appareil est éteint
Activé Lampe pas prête—ne pas appuyer sur le bouton de mise sous

Désactivé La lampe est en état normal
Activé Surchauffe du système
Désactivé Etat Normal

L'appareil est en veille/en cours de refroidissement

tension

16

7.

8.

9.

10.

11.

Entrée Entrer la clé du menu OSD

▲/Trapèze+
(Flèche Haut)

►/Re-Sync
(Flèche Droite)

▼/Trapèze ­(Flèche Bas)

Menu Pour afficher ou masquer le menu OSD

Corrige l'effet de trapèze (base plus large) de l'image
Parcourt et modifie les paramètres dans l'OSD

Source VGA Re-Sync, ajuste la phase, le suivi, la taille et la position
Parcourt et modifie les paramètres dans l'OSD

Corrige l'effet de trapèze (sommet plus large) de l'image
Parcourt et modifie les paramètres dans l'OSD

8

21

21

Introduction

Vue arrière

ELÉMENT ETIQUETTE DESCRIPTION VOIR PAGE:

1.

2.

3.

AC IN
(Alimentation)

(USB)

AUDIO Connecter le câble audio d’un appareil audio en entrée

Connecter le cordon d’alimentation fourni

Connecter le câble USB d'un ordinateur

16

4.

5.

6.

7.

8.

9.

Remarque:

Si votre équipement vidéo est équipé de prises jack S-video et RCA (vidéo composite), connectez
le connecteur S-video. S-video fournit un signal de meilleure qualité.

S-VIDEO Connecter le câble vidéo composite ou S-video d’un

appareil vidéo

VIDEO Connecter le câble vidéo composite d'un appareil vidéo

VGA/SCART Connecter un câble VGA d'un ordinateur

Ventilation fente Ne pas obstruer pour permettre le refroidissement du

projecteur

DIGITAL VIDEO Connecter un câble VIDÉO NUMÉRIQUE d'une source

vidéo

(Verrou de

sécurité)

Attacher un objet solide avec le système de Verrou
Kensington

®

système

45

9

Vue de dessous

Introduction

ELÉMENT ETIQUETTE DESCRIPTION VOIR PAGE:

1.

2.

Vis du cache de lampe
de projection

Bouton régulateur de
hauteur

Retirer lors du changement de lampe

Appuyez pour libérer le régulateur

41

20

3.

4.

5.

Régulateur de hauteur Le régulateur descend lorsque vous appuyez sur le

bouton du régulateur

Montage de la lanière

Régulateur d'angle Tourner le régulateur pour ajuster la position

Fixer le cache de l'objectif

angulaire

20

10

Télécommande

Introduction

Important:

1. Evitez d’utiliser le projecteur sous un éclairage fluorescent lumineux. Certaines lumières

fluorescentes à haute fréquence peuvent interférer avec le fonctionnement de la télécommande.

2. Assurez-vous que rien n’encombre le chemin entre la télécommande et le projecteur. Si c’est le
cas, vous pouvez faire réfléchir le signal de la télécommande sur certaines surfaces
réfléchissantes, telles que des écrans de projection.

3. Les boutons et touches sur le projecteur ont les mêmes fonctions que les boutons
correspondants sur la télécommande. Ce manuel de l’utilisateur décrit les fonctions de la
télécommande.

ELÉMENT ETIQUETTE DESCRIPTION VOIR PAGE:

1.

2.

3.

4.

Emetteur IR Transmet des signaux vers le projecteur

Voyant d’état S’allume quand la télécommande est utilisée

Laser Appuyez pour utiliser le pointeur d’écran

Haut Flèche Haut quand connecté par USB à un PC

11

5.

6.

7.

8.

9.

10.

11.

12.

13.

14.

Introduction

Droite Flèche Droite quand connecté par USB à un PC

Bas Flèche Bas quand connecté par USB à un PC

R (Droit) Touche R pour l'émulation du clic droit de la souris USB via USB

▲/Page+
(Flèche Haut)

►/Re-SYNC
(Flèche Droite)

▼/Page­(Flèche Bas)

Son +/- Règle le son

3 (ZOOM) Zoom avant et arrière

6 (Muet AV)

9 (Vidéo)

Touche Page précédente quand connecté par USB à un PC
Parcourt et modifie les paramètres dans l'OSD

Parcourt et modifie les paramètres dans l'OSD
Source Re-Sync VGA, réglage de la phase, suivi, taille, position quand
OSD masqué

Touche Page suivante quand connecté par USB à un PC
Parcourt et modifie les paramètres dans l'OSD

Affichage vide & Audio muet

Sélection de la source d'entrée Vidéo

21

15.

16.

17.

18.

19.

20.

21.

22.

23.

24.

25.

8 (VGA) Sélection de la source d'entrée VGA

5 (Figer) Fige/libère l’image à l’écran

7 (S-Video)

4 (D.Vidéo) Sélection de la source d'entrée vidéo numérique

1 (Luminosité) Menu Luminosité

2 (Menu) Ouvre l’OSD

Trapèze +/- Corrige l'effet de trapèze (sommet/base plus large) de

◄/Source Parcourt et modifie les paramètres dans l'OSD

◄┘ (Flèche Entrée)

L (Gauche)

Gauche

Sélection de la source d'entrée S-Video

l'image

Sélection de la source d'entrée quand l'OSD est masqué

Modifie les paramètres dans l’OSD

Touche L pour l'émulation du clic gauche de la souris USB via USB

Flèche gauche quand connecté par USB à un PC

21

26.

27.

28.

Entrée

Alimentation Allume/éteint le projecteur

Laser S’utilise comme pointeur d’écran. NE PAS DIRIGER VERS LES YEUX.

Touche Entrée quand connecté par USB à un PC

12

Introduction

Remarque:

La télécommande peut uniquement s’interfacer avec un ordinateur lorsqu’elle est connectée à
l’ordinateur via connexion de câble USB. Le câble de l’ordinateur connecte un ordinateur au
projecteur uniquement pour l’affichage.

Plage de fonctionnement de la télécommande

La télécommande utilise une transmission infrarouge pour contrôler le projecteur. Il n’est pas
nécessaire de pointer la télécommande directement vers le projecteur. Si vous ne maintenez pas la
télécommande perpendiculairement sur les côtés ou à l’arrière du projecteur, elle fonctionne alors
dans un rayon de 10 mètres (33 pieds) et 30 degrés au-dessus/au-dessous du niveau du projecteur.

Boutons du projecteur et de la télécommande

Le projecteur peut être contrôlé avec la télécommande ou les boutons sur le haut du projecteur.
Toutes les opérations peuvent être exécutées avec la télécommande; cependant les boutons sur le
projecteur ont une utilisation limitée. L’illustration suivante montre les boutons correspondants de la
télécommande et du projecteur.

Certains boutons sur le projecteur ont deux fonctions. Par exemple, l’élément 9/11 sur le projecteur
fonctionne comme un bouton trapèze et comme la touche de flèche haut dans les menus OSD.

13

Insérer les piles de la télécommande

1.

2.

Retirez le couvercle du compartiment
des piles en faisant glisser le couvercle
dans la direction de la flèche.

Insérez les piles fournies en respectant
les polarités (+/-) comme montré ici.

Introduction

3.

Attention:

1. Utilisez uniquement des piles AAA (pile alcaline de préférence).

2. Eliminez les piles usagées conformément aux réglementations locales en vigueur.

3. Retirez les piles si vous n’utilisez pas le projecteur pendant des périodes prolongées.

Replacez le couvercle.

14

Installation et Utilisation

Installation et Utilisation

Connecter des périphériques d’entrée

Un ordinateur de bureau / portable et des périphériques vidéo peuvent être connectés simultanément
au projecteur. Les périphériques vidéo incluent des lecteurs DVD, VCD et VHS, de même que des
caméscopes et des appareils photo numériques. Consultez le manuel de l’utilisateur du périphérique
pour confirmer qu’il est équipé d’un connecteur de sortie approprié.

ELÉMENT ETIQUETTE DESCRIPTION

USB Connecter le câble USB d'un ordinateur pour la fonction de souris USB et de

A

B

C

D

E

F

AUDIO Connecter un câble audio depuis le connecteur de sortie audio d’un

S-VIDEO Connecter le câble S-vidéo d'un appareil vidéo

VIDEO Connecter le câble vidéo composite d'un appareil vidéo

VGA/SCART Connecter un câble VGA d'un ordinateur

DIGITAL
VIDEO

mise à jour de microprogrammes

ordinateur

Connecter un câble VIDÉO NUMÉRIQUE d'une source vidéo

Avertissement:

Comme précaution de sécurité, déconnectez le projecteur et les périphériques de leur source
d’alimentation avant d’effectuer les connexions.

15

Allumer et éteindre le projecteur

1.

Branchez le cordon d’alimentation au
projecteur.

2. Allumez les périphériques connectés.

3.

Assurez-vous que la LED Alimentation est
constamment allumée (ne clignote pas) et
appuyez ensuite sur le bouton Alimentation
pour allumer le projecteur.

La page de garde du projecteur apparaît et
les périphériques connectés sont détectés.
Si le périphérique connecté est un PC,
appuyez sur les touches de raccourci Fn
appropriées sur le clavier de l’ordinateur
pour transférer l’affichage sur le projecteur.
(Consultez le manuel de l'utilisateur du PC
pour déterminer les touches de raccourci
Fn appropriées pour changer la sortie
vidéo.)

Voir “Configurer un mot de passe d’accès
(Verrou de sécurité)” à la page
Verrouillage de sécurité est activé.

17 si

Installation et Utilisation

4.

Si plus d’un périphérique d’entrée est
connecté, appuyez de façon répétée sur le
bouton Source pour passer d’un
périphériques à l’autre.
(DVD et HDTV sont pris en charge grâce
au connecteur VGA.)

5.

Pour éteindre le projecteur, appuyez sur le
bouton Alimentation. Le message Eteindre

la lampe? / Presser Alimentation à
nouveau apparaît. Appuyez à nouveau sur

le bouton Alimentation pour éteindre le
projecteur.

Attention:

Ne pas débrancher le cordon d’alimentation avant l'arrêt du ventilateur, indiquant que le projecteur
a refroidi.

16

Installation et Utilisation

Configurer un mot de passe d’accès (Verrou de sécurité)

Vous pouvez utiliser les boutons fléchés pour définir un mot de passe et empêcher toute utilisation
non autorisée du projecteur. Une fois activé, le mot de passe doit être entré après avoir allumé le
projecteur. (Voir
l'aide concernant l'utilisation des menus OSD.)

Important:

Conservez le mot de passe dans un endroit sûr. Sans le mot de passe, vous ne pourrez pas utiliser
le projecteur. Si vous perdez le mot de passe, contactez votre revendeur pour obtenir les
informations sur la réinitialisation du mot de passe.

1.

Appuyez sur le bouton Menu pour
ouvrir le menu OSD.

Parcourir l'OSD à la page 22 et Configuration de la langue OSD à la page 23 pour

2.

Appuyez sur ◄► pour aller au MENU
menu.

17

3.

4.

Appuyez sur ▲▼ pour sélectionner
Sécurité.

Appuyez sur ▲▼ pour sélectionner
Par. Sécurité et appuyez sur ◄► pour
sélectionner Activé/Désactivé.

Installation et Utilisation

5.

Quand le paramètre de sécurité est
Activé, vous êtes invité à entrer un mot
de passe peu après la mise sous
tension du projecteur.

Remarque: Si vous entrez trois fois un
mot de passe incorrect le projecteur
s'éteint automatiquement au bout de 10
secondes.

Le mot de passe par défaut est: <1>

<2> <3> <4> <5>.

18

6.

7.

Pour changer le mot de passe, entrez le
mot de passe précédent lorsque vous y
êtes invité.

Utilisez les touches suivantes <1>, <2>,
<3>, <4>, <5>, <6>, <7>, <8>, <9> pour
définir un nouveau mot de passe.

Installation et Utilisation

19

Installation et Utilisation

Ajuster le niveau du projecteur

Noter les points suivants lors de l'installation du projecteur:

• La table ou le support du projecteur doit être solide et stable.

• Placez le projecteur perpendiculairement à l’écran.

• Assurez-vous que câbles sont disposés en tout sécurité. Ils pourraient vous faire

trébucher.

1.

2.

3.

Pour rehausser le niveau du projecteur, soulevez le projecteur [A] et appuyez
sur le bouton du régulateur de hauteur [B].

Le régulateur de hauteur descend [C].

Pour abaisser le niveau du projecteur, appuyez sur le bouton du régulateur de
hauteur et poussez vers le bas sur le dessus le projecteur.

Pour ajuster l’angle de l’image, tournez le régulateur d’angle [D] vers la droite
ou la gauche jusqu‘à obtenir l’angle désiré.

20

Installation et Utilisation

Ajuster le zoom, la mise au point et la distorsion

1.

Utilisez le contrôle de
Zoom de l’image (sur le
projecteur seulement)
pour redimensionner
l’image projetée et la
taille de l’écran

2.

Utilisez le contrôle de
Mise au point (sur le
projecteur seulement)
pour améliorer la netteté
de l’image projetée

3.

Appuyez sur le bouton
Trapèze de la
télécommande. Les
boutons correspondants
se trouvent sur le
panneau

.

B

.

A

4.

Utilisez le bouton
Trapèze pour corriger la
distorsion de l’image.

Ajuster le Son

1.

Appuyez sur le bouton
Son +/- de la
télécommande.

2.

Utilisez le bouton
Son +/- pour ajuster le
niveau.

3.

Appuyez sur le bouton
AV muet pour désactiver
le son.

21

Installation et Utilisation

Contrôles du Menu OSD

Le projecteur a un OSD vous permettant d'effectuer des réglages d’image et de modifier les
paramètres.

Parcourir l'OSD

Vous pouvez utiliser les boutons fléchés de la télécommande ou les boutons situés sur le dessus du
projecteur pour parcourir et modifier l’OSD. L’illustration suivante montre les boutons correspondants
de la télécommande et du projecteur.

1. Pour ouvrir l’OSD, appuyez sur le bouton

Menu.

2. Il y a quatre menus principaux. Appuyez
sur

3. Appuyez sur pour vous déplacer en
haut et en bas du menu.

4. Appuyez sur
des paramètres, puis appuyez sur Entrée
pour confirmer le nouveau paramètre.

5. Appuyez sur Menu pour fermer l’OSD ou
quitter un sous-menu.

Remarque:

La disponibilité de toutes les fonctions dans l’OSD dépend de la source vidéo. Par exemple, les
éléments Position Horizontale/Verticale dans le menu Menu peuvent seulement être modifiés
lors d’une connexion à un PC. Il n'est pas possible d'accéder aux éléments non disponibles.

pour parcourir les menus.

pour modifier les valeurs

22

Installation et Utilisation

Configuration de la langue OSD

Vous désirerez peut-être consulter l’OSD sur votre projecteur lors de la lecture de cette section.
Définissez la langue de l’OSD avant de continuer. (l’Anglais est la langue par défaut.)

1. Appuyez sur le bouton Menu. Appuyez sur pour parcourir le menu MENU comme indiqué

dans l'écran suivant.

2. Appuyez sur jusqu'à ce que Langue apparaisse en surbrillance. Appuyez sur Entrée pour

définir votre langue.

23

Installation et Utilisation

3. Sélectionnez la langue dans le menu Langue. Appuyez sur jusqu'à ce que votre langue

apparaisse.

4. Appuyez sur Entrée pour sélectionner votre langue et cliquez sur Quitter.

5. Appuyez sur Menu pour fermer l'OSD.

24

Paramétrage du Menu

Paramétrage du Menu

Vue d'ensemble du menu OSD

Utilisez l’illustration suivante pour trouver rapidement un paramètre ou déterminer la plage d'un
paramètre.


Mode Affichage

Luminosité

-50 ~ 50

Contraste

-50 ~ 50

Netteté

-15 ~ 15

Dé-entrelacement
Marche - Arrêt

Présentation
Luminosité
Film
sRVB
Utilisateur 1
Utilisateur 2

AFFICHER

Recherche

Suivi
Marche - Arrêt

Zoom

-30 ~ 30

Position V (16:9)

-24 ~ 24

Position Horiz.

4:3
16:9- I
16:9- II
Natal

MENU

Paramètre Couleur

Avancé

Langue

Projection

Pos. Menu

Avancé

Muet
Marche - Arrêt

Son
0 ~ 8

Sécurité

Avant-Bureau
Arrière-Bureau
Avant-Plafond
Arrière-Plafond

Haut Gauche
Haut Droit
Centre
Bas Gauche
Bas Droit

Position Vert.

Signal

Trapèze V

-30 ~ +30

Anglais
Allemand
Français
Italien
Espagnol
Portugais
Polonais
Néerlandais
Suédois
Norvégien/Danois
Finnois
Grec
Chinois-T
Chinois-S
Japonais
Coréen
Russe
Hongrois
Tchécoslovaque
Arabe
Thaï

OPTIONS

Verr. Source
Marche - Arrêt

Haute Altitude
Marche - Arrêt

Clavier Verrouillé
Marche - Arrêt

Couleur Arr Plan

Avancé

Paramètres Lampe

Réinitialiser
Oui - Non

Bleu
Noir
Rouge
Vert
Blanc

25

Paramétrage du Menu

Aperçu du sous-menu OSD

Utilisez l’illustration suivante pour trouver rapidement un paramètre ou déterminer la plage d'un
paramètre.

IMAGE /

Paramètre

Couleur

Gain rouge

-50 ~ 50

Gain vert

-50 ~ 50

Gain bleu

-50 ~ 50

Polarisation rouge

-50 ~ 50

Polarisation vert

-50 ~ 50

Polarisation bleu

-50 ~ 50

Jaune

-50 ~ 50

Cyan

-50 ~ 50

IMAGE/

Avancé

Couleur Eclatante
0 ~ 10

Saturation

-50 ~ 50

Teinte

-50 ~ 50

Degamma

Temp. Couleur

Echelle Chroma.

Sources d'entrée

Film
Vidéo
Graphique
PC

Froid
Médium
Chaud

Automatique
RGB
YUV

VGA
S-Video
Vidéo
Vidéo numérique

RÉGLER/

Avancé

Logo

Capture du logo

RÉGLER/

Sécurité

Sécurité Horloge

Changer mot passe

Par. Sécurité
Activé/Désactivé

Optoma
Utilisateur

Mois 0 ~ 100
Jour 0 ~ 30
Heure 0 ~ 24

OPTIONS/

Magenta

-50 ~ 50

Avancé

Marche directe
Marche - Arrêt

Arrêt Auto (min)
0 ~ 120

Mode Veille (min)
0 ~ 900

OPTIONS/

Lampeneinstellung

Heure Lampe

Rappel de Lampe
Marche - Arrêt

Mode de la lampe

Mise à 0 lampe
Oui - Non

AFFICHER/

Signal

Fréquence
0 ~ 31

Suivi

-5 ~ 5

Standard
Luminosité

26

Paramétrage du Menu

Menu Image

Appuyez sur le bouton Menu pour ouvrir le menu OSD. Appuyez sur pour aller au menu IMAGE.
Appuyez sur
modifier les valeurs des paramètres, et appuyez sur Entrée pour confirmer la nouvelle configuration.

pour vous déplacer vers le haut et le bas dans le menu IMAGE. Appuyez sur pour

ELÉMENT DESCRIPTION DÉFAUT

Mode Affichage

Luminosité

Contraste

Netteté

Dé-entrelacement

De nombreuses présélections d’usine optimisées sont
disponibles pour divers types d’images.
Présentation: Bonne couleur et luminosité de l'entrée
provenant de l'entrée du PC.

Luminosité: Luminosité maximum de l'entrée PC.
Film: Pour home cinéma.
sRGB: Couleur exacte standardisée.
Utilisateur1: Paramètres personnels de l'utilisateur.
Utilisateur2: Paramètres personnels de l'utilisateur.

Ajuster la luminosité de l'image.

• Appuyez sur ◄ pour assombrir l'image.

• Appuyez sur ► pour éclaircir l'image.

Le contraste contrôle le degré de différence entre les
parties les plus claires et les plus sombres de l'image. Le
fait d'ajuster le contraste change la quantité de noir et de
blanc dans l'image.

• Appuyez sur ◄ pour diminuer le contraste.

• Appuyez sur ► pour augmenter le contraste.
Ajuster la netteté de l'image.

• Appuyez sur ◄ pour diminuer la netteté.

• Appuyez sur ► pour augmenter la netteté.

Appuyez sur pour activer ou désactiver le mode Dé­entrelacement. Cette fonction convertit un signal vidéo
entrelacé en signal progressif.

En fonction des différentes

En fonction des différentes

sources d'entrée ou du

sélectionné par l'utilisateur

En fonction des différentes

sources d'entrée ou du

sélectionné par l'utilisateur

En fonction des différentes

sources d'entrée ou du

sélectionné par l'utilisateur

sources d'entrée

mode d'affichage

mode d'affichage

mode d'affichage

Marche

Paramètre Couleur
Avancé

Appuyez sur Entrée pour ouvrir le menu Paramètre Couleur.
Appuyez sur Entréepour ouvrir le menu Avancé.

27

Paramétrage du Menu

Paramètre Couleur

Appuyez sur le bouton Menu pour ouvrir le menu OSD. Appuyez sur pour passer au menu
IMAGE. Appuyez sur
Couleur Appuyez sur

confirmer la nouvelle configuration.

pour vous déplacer vers le haut et le bas dans le sous-menu Paramètre

pour modifier les valeurs des paramètres, puis appuyez sur Entrée pour

ELÉMENT DESCRIPTION DÉFAUT

Gain rouge Appuyez sur pour ajuster le gain en modifiant les coefficients du

convertisseur d'espace couleur (CSC). Le gain (luminosité) peut être
ajustée indépendamment pour chaque couleur (R, V, B).

Gain vert Appuyez sur pour ajuster le gain en modifiant les coefficients du

convertisseur d'échelle chromatique. Le gain (luminosité) peut être
ajustée indépendamment pour chaque couleur (R, V, B).

Gain bleu Appuyez sur pour ajuster le gain en modifiant les coefficients du

convertisseur d'échelle chromatique. Le gain (luminosité) peut être
ajustée indépendamment pour chaque couleur (R, V, B).

Polarisation rouge Appuyez sur pour ajuster le contraste (Polarisation). Le gain peut

être ajusté indépendamment pour chaque couleur (R, V, B).

Polarisation vert Appuyez sur pour ajuster le contraste (Polarisation). Le gain peut

être ajusté indépendamment pour chaque couleur (R, V, B).

Polarisation bleu Appuyez sur pour ajuster le contraste (Polarisation). Le gain peut

être ajusté indépendamment pour chaque couleur (R, V, B).

Jaune Appuyez sur pour ajuster le gain de HSG (Hue Saturation Gain). Le

gain de chaque couleur (Y, C, M) peut être ajusté indépendamment.

Cyan

Appuyez sur pour ajuster le gain de HSG (Hue Saturation Gain). Le
gain de chaque couleur (Y, C, M) peut être ajusté indépendamment.

des différentes

d'entrée ou du

par l'utilisateur

En fonction

sources

mode

d'affichage

sélectionné

Magenta

Appuyez sur
gain de chaque couleur (Y, C, M) peut être ajusté indépendamment.

pour ajuster le gain de HSG (Hue Saturation Gain). Le

28

Paramétrage du Menu

Avancé

Appuyez sur le bouton Menu pour ouvrir le menu OSD. Appuyez sur pour aller au menu
IMAGE. Appuyez sur

Appuyez sur
confirmer la nouvelle configuration.

pour modifier les valeurs des paramètres, et appuyez sur Entrée pour

pour vous déplacer vers le haut et le bas dans le sous-menu Avancé.

ELÉMENT DESCRIPTION DÉFAUT

Couleur
Eclatante

Saturation Ajustez une image vidéo du noir et blanc à une couleur totalement saturée.

Teinte Régler l'équilibre de couleurs du rouge et du vert.

Degamma Cela vous permet de choisir une table degamma ayant été réglée de façon

Temp. Couleur Régler la température de couleur. Température froide, l'écran paraît plus

Echelle
Chroma.

Sources
d'entrée

Appuyez sur pour ajuster la plage de couleur gamut de Brilliant Color.
Cet élément réglable utilise un nouvel algorithme de traitement des
couleurs et des améliorations de niveau du système pour permettre une
luminosité plus élevée tout en offrant une couleur vraie, plus vibrante dans
l'image. La plage s'étend de “0” à “10”. Si vous préférez une image plus
fortement améliorée, ajustez vers le paramètre maximum. Pour une image
plus douce et plus naturelle, ajustez vers le paramètre minimum.

• Appuyez sur ◄ pou diminuer la quantité de saturation dans l'image.

• Appuyez sur ► pour augmenter la quantité de saturation dans l'image.

• Appuyez sur ◄ pour augmenter la quantité de vert dans l'image.

• Appuyez sur ► pour augmenter la quantité de rouge dans l'image.

précise pour générer la meilleure qualité d'image pour l'entrée.

Film: pour home cinéma.
Vidéo: pour vidéo ou TV source.
Graphique: pour source d'image.
PC: pour source de PC ou d'ordinateur.

froid, avec une température chaude, l'écran semble pour chaud.
Sélectionnez un type de matrice couleur approprié parmi AUTO, RGB,

YUV.
Appuyez sur Entrée pour ouvrir le menu Sources d'entrée.

En fonction

des différentes

d'entrée ou du

d'affichage

sélectionné par

l'utilisateur

Automatique

sources

mode

29

Paramétrage du Menu

Sources d'entrée

Appuyez sur le bouton Menu pour ouvrir le menu OSD. Appuyez sur pour passer au menu
IMAGE. Appuyez sur

sélectionner Sources d'entrée.

pour vous déplacer vers le haut et le bas dans le sous-menu Avancé et

ELÉMENT DESCRIPTION DÉFAUT

Sources
d'entrée

Appuyez sur Entrée pour activer ou désactiver la sélection.
Le projecteur ne recherchera pas les entrées désélectionnées. Si
l'utilisateur connecte plusieurs sources simultanément, utilisez le
bouton Source sur le clavier ou sur la télécommande.

Sources disponibles: VGA, S-Video, Video, Digital Video

Fonctions du menu Image disponibles pour les Sources d'entrée

Fonction VGA

Couleur
brillante

Saturation

Teinte

Degamma

Temp.
Couleur

Echelle
Chroma.

○

○

○

○

Composant
vidéo

○ ○ ○ ○ ○

○

○

○ ○ ○ ○ ○

○ ○ ○ ○ ○

○ ○ ○ ○ ○

VIDÉO
NUMÉRIQUE

SCART Composite S-Video

○ ○ ○

○ ○ ○

VGA

Sources
d'entrée

O = Disponible pour source vidéo

○

○ ○ ○ ○ ○

30

Paramétrage du Menu

Afficher le Menu

Appuyez sur Menu pour ouvrir le menu OSD. Appuyez sur pour aller au menu AFFICHER.
Appuyez sur

pour modifier les valeurs des paramètres, et appuyez sur Entrée pour confirmer la nouvelle

configuration.

pour vous déplacer vers le haut et le bas dans le menu AFFICHER. Appuyez sur

ELÉMENT DESCRIPTION DÉFAUT

Recherche Appuyez sur pour ajuster le format de la vidéo.

Remarque: La fonction Recherche est accessible uniquement quand
la fonction Zoom n'est pas active. Reportez-vous à la page
plus de détails.

Suivi Appuyez sur pour activer ou désactiver le suivi vidéo.

Remarque: La fonction Suivi est accessible uniquement quand la
fonction Zoom n'est pas active.

Zoom Appuyez sur pour faire un Zoom avant et un Zoom arrière.

Position V
(16:9)

Position
Horiz.

Position Vert. Appuyez sur pour ajuster la position d'affichage dans la direction

Signal

Trapèze V Appuyez sur pour ajuster le trapèze vertical.

Appuyez sur pour ajuster la position de l'image vers le haut ou le
bas, quand le Recherche 16:9 est sélectionné.

Appuyez sur pour ajuster la position d'affichage dans la direction
horizontale.

verticale.

Appuyez sur Entrée pour ouvrir le menu Signal.

32 pour

En fonction des

différentes sources

d'entrée.

Centre

Centre

Centre

-

0

0

Remarque:

Pour les paramètres d'affichage spécifiques à votre modèle consultez les tableaux suivants:

31

WXGA

XGA

Paramétrage du Menu

Source 480i/p 576i/p 1080i/p 720p PC

4x3

16x9-1

16x 9-II

Natal

Source 480i/p 576i/p 1080i/p 720p PC

4x3

16x9-1

16x 9-II

Natal

Mise à l'échelle à 1024x768

Mise à l'échelle à 1280x720

Mise à l'échelle à 1280x768

Selon la résolution de l'affichage.

Mise à l'échelle à 1024x768

Mise à l'échelle à 1024x576

Mise à l'échelle pour correspondre à 1,67(1:0,6),
affichages DMD 1024x576 si le rapport < 1,67;
autrement, il doit être identique à 16:9-1

Selon la résolution de l'affichage.

32

Paramétrage du Menu

Signal

Appuyez sur Menu pour ouvrir le menu OSD. Appuyez sur pour aller au menu AFFICHER.
Appuyez sur

pour modifier les valeurs des paramètres, et appuyez sur Entrée pour confirmer la nouvelle

configuration.

pour vous déplacer vers le haut et le bas et sélectionner Signal. Appuyez sur

ELÉMENT DESCRIPTION DÉFAUT

Fréquence Appuyez sur pour ajuster l'horloge d'échantillonnage A/D. Automatique

Suivi Appuyez sur pour ajuster la Suivi A/D. Automatique

Afficher les fonctions du Menu disponibles pour une source connectée

Fonction VGA

Recherche

Suivi

Zoom

Position V

Position Horiz.

Position Vert.

Signal/Fréquence

○

○

○

○

○

○

Composant
vidéo

○ ○ ○ ○ ○

○

○ ○ ○ ○ ○

○

○

○

○

VIDÉO
NUMÉRIQUE

SCART Composite S-Video

○ ○ ○

○ ○ ○

Signal/Suivi

Trapèze V

O = disponible pour la source vidéo

○

○

○ ○ ○ ○ ○

○

33

Paramétrage du Menu

Menu MENU

Appuyez sur le bouton Menu pour ouvrir le menu OSD. Appuyez sur pour aller au menu MENU.
Appuyez sur
modifier les valeurs des paramètres, et appuyez sur Entrée pour confirmer la nouvelle configuration.

pour vous déplacer vers le haut et le bas dans le menu MENU. Appuyez sur pour

ELÉMENT DESCRIPTION DÉFAUT

Langue Appuyez sur Entrée pour ouvrir le menu Langue.
Projection Appuyer sur pour choisir parmi quatre méthodes de projection :

Pos. Menu Appuyez sur pour sélectionner différents emplacements OSD. Centre
Avancé Appuyez sur Entrée pour ouvrir le menu Avancé.
Muet Appuyez sur pour activer ou désactiver le haut-parleur. Arrêt
Son Appuyez sur pour ajuster le niveau du son audio. 4
Sécurité Appuyez sur Entrée pour ouvrir le menu Sécurité.

Remarque:

Les fonctions du menu Menu sont disponibles pour toutes les sources vidéo.

Support bureau, avant de l’écran

Support bureau, arrière de l’écran

Support plafond, avant de l’écran

Support plafond, arrière de l’écran

Avant-

Bureau

34

Paramétrage du Menu

Langue

Appuyez sur le bouton Menu pour ouvrir le menu OSD. Appuyez sur pour aller au menu MENU.
Appuyez sur
modifier les valeurs des paramètres, et appuyez sur Entrée pour confirmer la nouvelle configuration.

pour vous déplacer vers le haut et le bas et sélectionner Langue. Appuyez sur pour

ELÉMENT DESCRIPTION DÉFAUT

English
Italiano
Polski
Norsk/Dansk
繁體中文

한국어
Čeština
Deutsch
Español
Nederlands
Suomi
简体中文

Русский
ﺔﻴﺑﺮﻌﻟا

Français
Português
Svenska
Ελληνικά
日本語

Magyar

องกฤษ

Appuyez sur

pour sélectionner la langue désirée. Français

35

Paramétrage du Menu

Avancé

Appuyez sur le bouton Menu pour ouvrir le menu OSD. Appuyez sur pour aller au menu MENU.
Appuyez sur
pour modifier les valeurs des paramètres, et appuyez sur Entrée pour confirmer la nouvelle
configuration.

pour vous déplacer vers le haut et le bas et sélectionner Avancé. Appuyez sur

ELÉMENT DESCRIPTION DÉFAUT

Logo Appuyez sur pour sélectionner l'écran de démarrage désiré. Optoma

Capture du logo Capturer l'image actuellement affichée comme logo de l'utilisateur

avec Capture du logo.

-

36

Paramétrage du Menu

Sécurité Horloge

Appuyez sur le bouton Menu pour ouvrir le menu OSD. Appuyez sur pour aller au menu MENU.
Appuyez sur
pour vous déplacer vers le haut et le bas et sélectionner Sécurité Horloge. Appuyez sur Entrée pour
ouvrir le sous-menu Sécurité Horloge. Appuyez sur
et appuyez sur Entrée pour confirmer la nouvelle configuration.

pour vous déplacer vers le haut et le bas et sélectionner Sécurité. Appuyez sur

pour modifier les valeurs des paramètres,

ELÉMENT DESCRIPTION DÉFAUT

Mois Définissez le nombre de mois pendant lequel le projecteur

peut être utilisé.

Jour Définissez le nombre de jours pendant lequel le projecteur

sera actif.

Heure Définissez le nombre d'heures pendant lequel le projecteur

sera actif.

0

0

0

37

Paramétrage du Menu

Menu Options

Appuyez sur Menu pour ouvrir le menu OSD. Appuyez sur pour aller au menu OPTIONS.
Appuyez sur
pour modifier les valeurs des paramètres, et appuyez sur Entrée pour confirmer la nouvelle
configuration.

pour vous déplacer vers le haut et le bas dans le menu OPTIONS. Appuyez sur

ELÉMENT DESCRIPTION DÉFAUT

Verr. Source Appuyez sur pour activer ou désactiver la recherche automatique de

toutes les sources d'entrée.

Haute Altitude Appuyez sur pour modifier la vitesse du ventilateur; vitesse élevée

dans les zones à haute température, forte humidité ou haute altitude.

Clavier
Verrouillé

Couleur Arr
Plan

Avancé Appuyez sur Entrée pour ouvrir le menu OPTIONS/Avancé.
Paramètres

Lampe
Réinitialiser Appuyez sur Entrée pour réinitialiser tous les éléments du menu à leurs valeurs d'usine par

Appuyez sur pour activer ou désactiver la fonction clavier.
Le message d'avertissement suivant apparaît quand vous sélectionnez

Activé.

Appuyez sur pour sélectionner différentes couleurs d'écran vide. Bleu

Appuyez sur Entrée pour ouvrir le menu OPTIONS/Paramètres Lampe.

défaut. L'écran suivant apparaît. Appuyez sur Oui pour confirmer.

Arrêt

Arrêt

Arrêt

38

Paramétrage du Menu

Avancé

Appuyez sur Menu pour ouvrir le menu OSD. Appuyez sur pour aller au menu OPTIONS.
Appuyez sur
Avancé et appuyez sur Entrée pour ouvrir le sous-menu. Appuyez sur
des paramètres, et appuyez sur Entrée pour confirmer la nouvelle configuration.

pour vous déplacer vers le haut et le bas dans le menu OPTIONS. Sélectionnez

pour modifier les valeurs

ELÉMENT DESCRIPTION DÉFAUT

Marche directe Si l'utilisateur sélectionne Marche le projecteur s'allumera

automatiquement quand il est branché sur le courant CA.

Arrêt Auto (min) Paramétrez le projecteur afin qu'il éteigne automatiquement la

lampe quand il n'y a pas de signal en minutes.

Mode Veille (min) Règle l'intervalle d'horloge de compte à rebours. L'horloge

démarrera, avec ou sans signal d'entrée. Puis le projecteur
s'éteindra automatiquement quand le compte à rebours du
mode veille s'arrêtera (en minutes).

Remarque:
Appuyez sur un bouton du clavier/IR pour rétablir le paramétrage d'horloge d'origine quand un
message d'avertissement s'affiche.

Arrêt

15

0

39

Paramétrage du Menu

Paramètres Lampe

Appuyez sur Menu pour ouvrir le menu OSD. Appuyez sur pour aller au menu OPTIONS.
Appuyez sur
Paramètres Lampe dans le menu OPTIONS. Appuyez sur
paramètres, et appuyez sur Entrée pour confirmer la nouvelle configuration.

pour vous déplacer vers le haut et le bas dans le menu OPTIONS. Sélectionnez

pour modifier les valeurs des

ELÉMENT DESCRIPTION DÉFAUT

Heure Lampe Définissez le nombre d'heures pendant lequel la lampe sera

active. Le compteur standard et lumineux sont séparés.

Rappel de Lampe Affiche ou masque le message d'avertissement

Remarque: L'avertissement de rappel de lampe s'affiche
uniquement quand il reste moins de 30 heures.

Mode de la lampe Sélectionnez une luminosité plus élevée ou plus faible pour le

mode de la lampe afin d'économiser la durée de vie de la lampe.

Mise à 0 lampe Appuyez sur Entrée pour réinitialiser les heures de lampe après le remplacement

de la lampe. Voir

Réinitialiser la lampe en page 44.

–

Marche

Luminosité

40

Appendices

Remplacer la lampe de projection

La lampe de projection doit être remplacée quand elle est grillée. Elle ne doit être remplacée que par
une lampe certifiée, que vous pouvez commander chez votre vendeur local.

Important:

1. La lampe contient une certaine quantité de mercure et doit être éliminée conformément à la

réglementation locale.

2. Evitez de toucher la surface en verre de la nouvelle lampe, car cela pourrait raccourcir sa durée
de vie.

Avertissement:

Prenez soin d’éteindre et de débrancher le projecteur au moins une heure avant de remplacer la
lampe. Une lampe chaude peut causer des brûlures graves.

1.

Desserrez les deux
écrous prisonniers sur
le couvercle du
compartiment de la
lampe (A).
Retirez le couvercle
du compartiment de la
lampe (B).

Appendices

41

2.

3.

Retirez les deux vis du
module de lampe (A).

Soulevez le module
par la poignée (B).

Appendices

42

4.

Tirez fermement sur la
poignée du module
pour retirer le module
de la lampe.

Appendices

5.

Inversez les étapes 1 à 5 pour installer le module de la nouvelle lampe.

43

Appendices

Réinitialiser la lampe

Une fois la lampe remplacée, réinitialisez le compteur d’heures de la lampe à zéro. Suivez les étapes
suivantes:

1.

Appuyez sur le bouton Menu pour
ouvrir le menu IMAGE.

2.

Appuyez sur pour aller au
menu OPTIONS.

3.

Appuyez sur pour aller à
Paramètres Lampe et appuyez
sur Entrée.

4.

Descendez sur Mise à 0 Lampe
et appuyez sur

5.

Le message Confirmer
réinitialisation lampe apparaît.
Sélectionnez Oui pour confirmer
la réinitialisation de la lampe.

ou Entrée.

44

Appendices

Nettoyer le projecteur

Nettoyer le projecteur pour retirer la poussière et les traces de doigts et assurer un bon
fonctionnement.

Avertissement:

1. Prenez soin d’éteindre et de débrancher le projecteur au moins une heure avant de remplacer la

lampe. Une lampe chaude peut causer des brûlures graves.

2. Utilisez uniquement un tissu légèrement humide. Ne laissez pas pénétrer de l’eau dans les
fentes de ventilation du projecteur.

3. Si un petit peu d’eau pénètre à l’intérieur du projecteur pendant le nettoyage, laissez-le
débranché plusieurs heures dans une salle bien aérée avant de l’utiliser.

4. Si beaucoup d’eau pénètre dans le projecteur en le nettoyant, envoyez-le au service d’entretien.

Nettoyer l'objectif

Vous pouvez acheter des produits de nettoyage d’objectif optique dans la plupart des magasins
d’appareils photo. Suivez ces étapes pour nettoyer l’objectif du projecteur.

1. Appliquez un peu de nettoyant d’objectif optique sur un tissu doux et propre. (N’appliquez

pas le produit directement sur l’objectif.)

2. Essuyez légèrement l’objectif avec un mouvement circulaire.

Attention:

1. N’utilisez pas de nettoyants ou dissolvants abrasifs.

2. N’appliquez pas de nettoyants sur le boîtier du projecteur pour éviter de le décolorer.

Nettoyer le boîtier

Suivez ces étapes pour nettoyer le boîtier du projecteur.

1. Essuyez la poussière avec un chiffon humide.

2. Humidifiez le chiffon avec de l’eau chaude et un détergent doux (de vaisselle, par

exemple), et essuyez le boîtier.

3. Rincez le tissu pour retirer le détergent et essuyez à nouveau le projecteur.

Attention:

Pour empêcher la décoloration du boîtier, n’utilisez pas de nettoyants abrasifs à base d’alcool.

Utiliser le verrou Kensington

Si vous êtes concerné par la sécurité, attachez le projecteur à un objet fixe avec la fente Kensington
et un câble de sécurité.

®

45

Appendices

Problèmes et solutions standards

Cette section traite des problèmes qui peuvent survenir pendant l’utilisation du projecteur. Si votre
problème n’est toujours pas résolu, contactez votre revendeur.

Il arrive souvent qu’un problème paraissant tout d’abord insoluble soit finalement qu’une connexion
mal effectuée. Vérifiez les points suivants avant de rechercher des solutions spécifiques au problème.

• Utilisez un autre appareil électrique pour vérifier que la prise électrique fonctionne.

• Assurez-vous que le projecteur est allumé.

• Assurez-vous toutes les connexions sont solidement attachées.

• Assurez-vous que le périphérique connecté est allumé.

• Assurez-vous qu’un ordinateur connecté n’est pas en mode suspension.

• Assurez-vous qu’un ordinateur portable connecté est configuré pour un affichage externe.

(Ceci est généralement activé en appuyant sur une combinaison Fn-<touche> sur
l’ordinateur portable.)

Conseils de dépannage

Dans chaque section de problèmes spécifiques, essayez les étapes dans l’ordre suggéré Ceci peut
vous aider à résoudre un problème plus rapidement.

Essayez de détecter le problème et évitez ainsi de remplacer des composants non défectueux.
Par exemple, si vous remplacez les piles et que le problème persiste, remettez les piles d'origine et
passez à l’étape suivante.

Notez les étapes par lesquelles vous êtes passé durant le dépannage-Ces informations peuvent être
utiles si vous devez contacter le service d'assistance technique.

46

Appendices

Messages d’erreur LED

MESSAGES DE CODE D’ERREUR LED ALIMENTATION/CLIGNOTE LED DE LAMPE/CLIGNOTE

Erreur d’état de rupture thermique 4 0

Erreur Ventilateur1
(Ventilateur d'alimentation)

Erreur Ventilateur2
(Ventilateur de lampe)

Erreur Ventilateur3
(Ventilateur de soufflerie)

Capteur de la porte de la lampe détecte
haut

Erreur DMD 8 0

Erreur de roue de couleur 9 0

6 1

6 2

6 3

7 0

47

Problèmes d’image

Problèmes: Aucune image n’apparaît à l’écran

1. Vérifiez les paramètres sur votre ordinateur portable ou de bureau.

2. Eteignez tous les périphériques et rallumez-les dans l’ordre correct.

Problèmes: L’image est floue

1. Ajustez la Mise au point sur le projecteur.

2. Appuyez sur le bouton Re-Sync sur la télécommande ou le projecteur.

3. Assurez-vous que la distance projecteur-écran est dans la portée de 10m (33 pieds) spécifiée.

4. Contrôlez si l’objectif du projecteur est propre.

Problèmes: L’image est plus large au sommet ou sur la base (effet de trapèze)

1. Placez le projecteur aussi perpendiculairement à l’écran que possible.

2. Utilisez le bouton Trapèze sur la télécommande ou le projecteur pour corriger le problème.

Problème: L’image est renversée ou à l’envers

Vérifiez le paramètre Projection dans le menu MENU de l’OSD.

Problèmes: L’image est striée

1. Réglez les paramètres Fréquence et Suivi dans le menu AFFICHER de l’OSD aux réglages

par défaut.

2. Pour vérifier que le problème n’est pas causé par la carte vidéo de l’ordinateur connecté,

connectez à un autre ordinateur.

Appendices

Problème: L’image est plate, sans contraste

Ajustez le paramètre Contraste dans le menu Principal de l’OSD.

Problème: La couleur de l’image projetée ne correspond pas à l’image source

Ajustez les paramètres Temp. Couleur et Gamma dans le menu Principal de l’OSD.

Problèmes de lampe

Problèmes: Il n’y a pas de lumière venant du projecteur

1. Contrôlez que le câble d’alimentation est bien connecté.

2. Assurez-vous que la source d’alimentation fonctionne en testant avec un autre appareil

électrique.

3. Redémarrez le projecteur dans l’ordre correct et contrôlez si le voyant d’alimentation est vert.

4. Si vous avez récemment remplacé la lampe, essayez de réinitialiser les connexions de la

lampe.

5. Remplacez le module de la lampe.

6. Remettez l’ancienne lampe dans le projecteur et contactez le service technique.

Problèmes: La lampe s’éteint

1. Des surtensions peuvent causer ce problème. Appuyez sur le bouton d’alimentation deux fois

pour éteindre le projecteur. Quand le voyant Lampe est allumé, appuyez sur le bouton
d’alimentation.

2. Remplacez le module de la lampe.

3. Remettez l’ancienne lampe dans le projecteur et contactez le service technique.

48

Problèmes de télécommande

Problèmes: Le projecteur ne répond pas à la télécommande

1. Pointez la télécommande vers le capteur distant du projecteur.

2. Vérifiez que le chemin entre la télécommande et le capteur n’est pas bloqué.

3. Eteignez les lumières fluorescentes dans la salle.

4. Vérifiez la polarité des piles.

5. Remplacez les piles.

6. Eteignez les autres périphériques infrarouges à proximité.

7. Envoyez la télécommande en réparation.

Problèmes audio

Problèmes: Il n'y a pas de son

1. Ajustez le son sur la télécommande.

2. Ajustez le son de la source audio.

3. Vérifiez la connexion du câble audio.

4. Testez la source de sortie audio avec d’autres haut-parleurs.

5. Contactez le service d’entretien.

Appendices

Problèmes: Le son est déformé

1. Vérifiez la connexion du câble audio.

2. Testez la source de sortie audio avec d’autres haut-parleurs.

3. Contactez le service d’entretien.

49

Appendices

Envoyer le projecteur en réparation

Si vous ne pouvez résoudre le problème, vous devez envoyer le projecteur en réparation. Emballez
le projecteur dans son carton d'origine. Inclure une description du problème et une liste de
vérification des étapes que vous avez effectuées lorsque vous avez essayé de remédier au
problème--les informations peuvent être utiles au service technique.

Bureaux d'Optoma Global

Pour les services ou le support, veuillez contacter votre bureau local.

USA

715 Sycamore Drive
Milpitas, CA 95035, USA
Tel: [phone]
Fax: [phone]

www.optomausa.com

Service:

Canada

5630 Kennedy Road,
Mississauga, ON, L4Z 2A9, Canada
Tel: [phone]
Fax: [phone]

www.optoma.ca

Europe

42 Caxton Way, The Watford Business Park
Watford, Hertfordshire, WD18 8QZ, UK
Tel: [phone]
Fax: [phone]

www.optoma.eu

Service Tel: [phone]
Service:

France

Bâtiment E, 81-83 avenue Edouard Vaillant
92100 Boulogne Billancourt, France
Tel: [phone]
Fax: [phone]

Service:

Espagne

Paseo de la Castellana, 135 7 Planta
Madrid, Spain
Tel.: [phone]
[phone]
Fax: [phone]

[e-mail]

[e-mail]

[e-mail]

Taiwan

5F, No. 108, Minchiuan Rd.
Shindian City, Taipei Taiwan 231
Tel: [phone]
Fax: [phone]

www.optoma.com.tw

Service: [e-mail]

Hong Kong

Unit A, 27/F Dragon Center, 79 Wing Hong Street,
Cheung Sha Wan, Kowloon, Hong Kong

Tel: [phone]
Fax: [phone]

www.optoma.com.hk

Chine

5F, No. 1205, Kaixuan Rd.,
Changning District, Shanghai, 200052, China
Tel: [phone]
Fax: [phone]

www.optoma.com.cn

Corée

WOOMI TECH.CO.LTD.
4F,Minu Bldg.33-14, Kangnam-Ku,
Seoul, 135-815, KOREA
Tel: +82+2+34430004
Fax: +82+2+34430005

Japon

東京都足立区綾瀬3-25-18
オーエス本社ビル
サポートセンター:0120-46-5040

E-mail:

www.os-worldwide.com

[e-mail]

50

Scandinavie

Grev Wedels Plass 2, 3015 Drammen
Norway
Tel: [phone]
Fax: [phone]

Service:

Allemagne

Werftstrasse 25, D40549 Düsseldorf
Germany
Tel: [phone]
Fax: [phone]

Service:

[e-mail]

[e-mail]

Appendices

Amérique latine

715 Sycamore Drive
Milpitas, CA 95035, USA
Tel: [phone]
Fax: [phone]

www.optoma.com.br
www.optoma.com.mx

Amérique latine

715 Sycamore Drive, Milpitas, CA 95035, USA
Tel: [phone]
Fax: [phone]

www.optoma.com.mx

51

Spécifications

Spécifications

Distance de projection V.S. Taille de projection

Largeur d’écran

Angle de correction

trapézoïdale

Distance de projection

Max. Taille d'écran (Largeur) Max. Taille d'écran (Télé)

Distance de
projection L

1,16m 0,76m 0,89m 0,46m 0,61m 0,76m 1,34m 0,76m 0,89m 0,46m 0,61m 0,76m

3,8' 30" 35" 18" 24" 30" 4,4' 30" 35" 18" 24" 30"

2,32m 1,52m 1,78m 0,91m 1,22m 1,52m 2,68m 1,52m 1,78m 0,91m 1,22m 1,52m

Diagonale Largeur A Diagonale Largeur B

XGA WXGA

Hauteur C

XGA WXGA

Distance de
projection L

XGA WXGA

Hauteur D

Hauteur de l’image

Décalage

XGA WXGA

7,6' 60" 70" 36" 48" 60" 8,8' 60" 70" 36" 48" 60"

3,47m 2,29m 2,67m 1,37m 1,83m 2,29m 4,02m 2,29m 2,67m 1,37m 1,83m 2,29m

11,4' 90" 105" 54" 72" 90" 13,2' 90" 105" 54" 72" 90"

4,63m 3,05m 3,55m 1,83m 2,44m 3,05m 5,36m 3,05m 3,55m 1,83m 2,44m 3,05m

15,2' 120" 140" 72" 96" 120" 17,6' 120" 140" 72" 96" 120"

5,79m 3,81m 4,44m 2,29m 3,05m 3,81m 6,71m 3,81m 4,44m 2,29m 3,05m 3,81m

19' 150" 175" 90" 120" 150" 22' 150" 175" 90" 120" 150"

7,72m 5,08m 5,92m 3,05m 4,06m 5,08m 8,94m 5,08m 5,92m 3,05m 4,06m 5,08m

25,3' 200" 233" 120" 160" 200" 29,3' 200" 233" 120" 160" 200"

9,65m 6,35m 7,41m 3,81m 5,08m 6,35m 11,18m 6,35m 7,41m 3,81m 5,08m 6,35m

31,7' 250" 292" 150" 200" 250" 36,7' 250" 292" 150" 200" 250"

11,58m 7,62m 4,57m 6,1m

38' 300" 180" 240"

*Les lignes grisées sont des mesures équivalentes en pieds.

52

Spécifications

Tableau de mode de synchronisation

Le projecteur peut afficher plusieurs résolutions: Le tableau suivant liste les résolutions qui peuvent
être affichées par le projecteur.

VITESSE DE

SIGNAL RÉSOLUTION

NTSC -- 15,734 60,0

PAL /

SECAM

-- 15,625 50,0

640 x 350 31,5

640 x 350 37,9

720 x 350 31,5

640 x 400 31,5

640 x 400 37,9

720 x 400 31,5

720 x 400 37,9

640 x 480 31,5

640 x 480 37,9

640 x 480 37,5

640 x 480 43,3

800 x 600 35,2

800 x 600 37,9

FRÉQUENCE

(KHZ)

VESA

800 x 600 46,9

800 x 600 48,1

800 x 600 53,7

1024 x 768 48,4

1024 x 768 56,5

1024 x 768 57,7

1024 x 768 60,0

1024 x 768 68,7

1280 x 1024 64,0

1280 x 1024 80,0

1280 x 1024 91,1

1280 x 768 47,4

1600 x1200 75,0

RAFRAICHISSE-

MENT

(HZ)

70,1

85,1

70

70,1

85,1

70

85

60

72,8

75

85

56,3

60,3

75

72,2

85,1

60

70,1

72

75

85

60

75

85

60

60

VIDÉO NUMÉRIQUE ANALOGIQUE VIDÉO NUMÉRIQUE ANALOGIQUE

Ο

Ο

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

XGA WXGA

-- --

-- --

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο

Ο

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

-- --

-- --

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

53

SIGNAL RÉSOLUTION

800x600

800x600

800x600

800x600

1024x768

1024x768

1024x768

1024x768

Macbook

compatibilité

Compatibilité

Mac book
Pro (Intel)

1280x720

1280x720

1280x720

1280x768

1280x768

1280x768

1280x800

1280x1024

1280x1024

800x600

800x600

800x600

800x600

1024x768

1024x768

1024x768

1024x768

1280x720

1280x720

1280x720

1280x768

1280x768

1280x768

1280x800

1280x1024

1280x1024

FRÉQUENCE

(KHZ)

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

VITESSE DE

RAFRAICHISSE-

MENT
(HZ)

60

72

75

85

60

70

75

85

60

75

85

60

75

85

60

60

75

60

72

75

85

60

70

75

85

60

75

85

60

75

85

60

60

75

Spécifications

XGA WXGA

VIDÉO NUMÉRIQUE ANALOGIQUE VIDÉO NUMÉRIQUE ANALOGIQUE

--

--

--

--

--

--

--

--

--

-- -- -- -- --

-- -- -- -- --

-- --

-- --

-- --

-- --

--

--

--

--

--

-- --

--

--

--

--

--

-- -- -- -- --

-- -- -- -- --

-- --

-- --

-- --

-- --

-- --

-- --

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο

Ο

Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

-- --

Ο

Ο

Ο

Ο

-- --

-- --

Ο

Ο

Ο

Ο

Ο

Ο

Ο

--

--

--

--

--

--

--

--

--

-- -- --

-- -- --

-- --

--

--

--

-- --

--

--

--

--

-- --

--

-- -- --

-- -- --

-- --

-- --

-- --

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο

Ο

Ο Ο

Ο

Ο

Ο

Ο Ο

Ο Ο

Ο Ο

Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο

Ο

Ο

Ο Ο

Ο

Ο

Ο

--

--

54

SIGNAL RÉSOLUTION

800x600

800x600

800x600

800x600

800x600

1024x768

1024x768

Compatibilité

Power Mac

G5

Compatibilité

Power Mac

G4

1024x768

1024x768
1280x720 -- 60 -- -- -- -- -- -­1280x720 -- 75 -- -- -- -- -- -­1280x720 -- 85 -- -- -- -- -- --

1280x768
1280x800 -- 60 -- -- -- -- -- --

1280x1024

1280x1024

1280x1024

800x600

800x600

800x600

800x600

800x600

1024x768

1024x768

1024x768

1024x768

1280x720

1280x720

1280x720

1280x768

1280x800

1280x1024

1280x1024

1280x1024

FRÉQUENCE

(KHZ)

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

VITESSE DE

RAFRAICHISSE-

MENT (HZ)

56

60

72

75

85

60

70

75

85

60

60

75

85

56

60

72

75

85

60

70

75

85

60

75

85

60

60

60

75

85

Spécifications

XGA WXGA

VIDÉO NUMÉRIQUE ANALOGIQUE VIDÉO NUMÉRIQUE ANALOGIQUE

-- -- -- -- -- --

-- --

-- --

-- --

-- --

-- --

-- --

-- --

-- --

-- -- -- -- --

-- --

-- --

-- -- -- -- --

--

--

--

--

--

--

--

--

--

-- -- -- -- --

-- -- -- -- --

-- -- -- -- --

-- -- -- --

-- --

-- --

-- --

-- -- -- --

Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο

Ο

Ο

Ο

Ο

Ο

Ο

Ο

Ο

Ο

-- --

Ο

Ο

Ο

-- --

-- --

-- --

-- --

-- --

-- --

-- --

-- --

-- --

-- --

Ο

--

--

--

--

--

--

--

--

-- --

--

--

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο Ο

Ο

Ο

Ο

Ο

Ο

Ο

Ο

Ο

Ο

Ο

Ο

Ο

Ο

--

Ο

Ο

Ο

Ο

--

55

Spécifications

VITESSE DE

RAFRAICHISSE-

MENT (HZ)

VIDEO NUMÉRIQUE ANALOGIQUE VIDÉO NUMÉRIQUE ANALOGIQUE

Ο

Ο

Ο

Ο

Ο

SIGNAL RÉSOLUTION

1920 x 1080 33,8 30,0

HDTV

SDTV

1920 x 1080 28,1 25,0

1280 x 720 45,0 60,0

720 x 576 31,3 50,0

720 x 480 31,5 60,0

FRÉQUENCE

(KHZ)

Ο: Fréquence supportée

--: Fréquence non supportée

La résolution natale est 1024 x 768 pour XGA, 1280 x 768 pour WXGA. Une résolution différente
que le mode natal peut s'afficher avec des tailles de texte ou de lignes différentes.

XGA WXGA

-- --

-- --

-- --

-- --

-- --

Ο

Ο

Ο

Ο

Ο

-- --

-- --

-- --

-- --

-- --

56

Dimensions du projecteur

220 mm (8,6 pouces)

Spécifications

178 mm (7 pouces)

(2,7 pouces)

71 mm

57

Conformité à la règlementation

Conformité à la règlementation

Avertissement de la FCC

Cet équipement a été testé et déclaré conforme aux normes des appareils digitaux de Classe B,
conformément à l'article 15 du règlement de la FCC. Ces normes sont conçues pour fournir une
bonne protection contre les interférences nuisibles quand l'équipement est utilisé en environnement
commercial.

Cet appareil génère, utilise, et peut diffuser des signaux radioélectriques, et, s'il n’est pas installé et
utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications
radio. L’utilisation de cet équipement dans des zones résidentielles risque d’engendrer des
interférences nuisibles, dans ce cas l’utilisateur devra corriger ces interférences à ses propres frais.

Les changements ou modifications qui n'ont pas été expressément approuvés par les organismes
responsables de la conformité peuvent enlever tout droit à l'utilisateur de faire fonctionner le matériel.

Canada

Cette appareil numérique de classe B est conforme avec l’ ICES-003 canadien.

Certification de sécurité

FCC Classe B, UL, C-UL, CE, CB, TUV-GS, CCC, ICES-003 (classe B), EK, VCCI/PSE, PSB

Avertissement EN 55022

Ceci est un produit de Classe B. En zone résidentielle, ce produit peut engendrer des interférences
radio, dans ce cas l’utilisateur peut être invité à prendre les mesures qui conviennent. Il est plus
précisément destiné à être utilisé en salle de conférences, salle de réunions et auditorium.

Conforme RoHS

58

Droits d’auteur

Cette publication, comprenant toutes les photos, illustrations et logiciels, est protégée par les lois
internationales des droits d’auteur, avec tous droits réservés. Ni ce manuel, ni aucun extrait de celui-ci, ne
peut être reproduit sans la permission écrite de l'auteur.

© Copyright août 2007

Avis de non responsabilité

Les informations contenues dans ce document peuvent être modifiées sans avertissement. Le fabriquant
ne fait aucune déclaration ou garantie quant au contenu ci-inclus et se dégage de toute responsabilité de
garantie ou de commerciabilité ou d'adéquation pour tout usage particulier. Le fabricant se réserve le droit
de réviser cette publication et de modifier de temps en temps son contenu sans aucune obligation de la
part du fabricant d'en informer quelque personne que ce soit de telles révisions ou changements.
