opel Movano (2018) Owner's Manual [es]

Manual de Instrucciones

Contenido

Introducción ................................... 2

En pocas palabras ......................... 6

Llaves, puertas y ventanillas ........ 21

Asientos, sistemas de

seguridad ..................................... 49

Portaobjetos ................................. 79

Instrumentos y mandos ............... 90

Iluminación ................................. 117

Climatización ............................. 126

Conducción y manejo ................ 144

Cuidado del vehículo ................. 192

Servicio y mantenimiento ........... 242

Datos técnicos ........................... 246

Información de clientes .............. 270

Índice alfabético ......................... 278

2 Introducción

Introducción

Introducción 3

Datos específicos del
vehículo

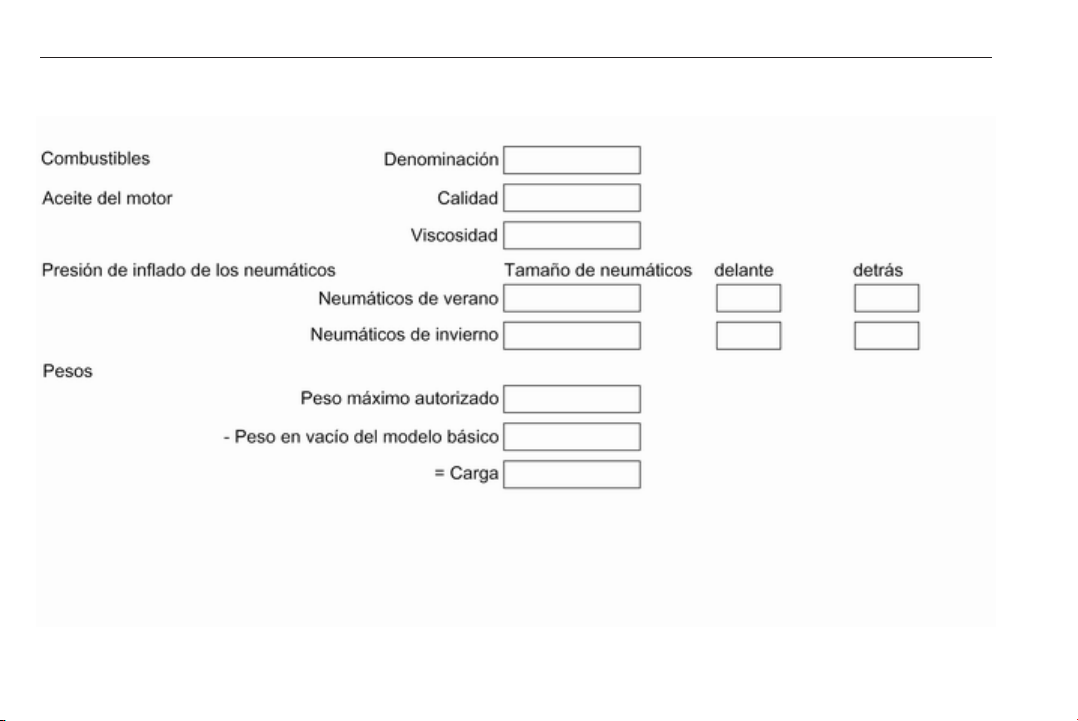

Por favor, anote los datos de su
vehículo en la página anterior para
tenerlos a mano. Esta información
está disponible en las secciones
"Servicio y mantenimiento" y "Datos
técnicos", así como en la placa de
características.

Introducción

Su vehículo representa un diseño
combinado de avanzada tecnología,
seguridad, compatibilidad ecológica y
economía.

Este Manual de Instrucciones le
proporciona toda la información
necesaria para conducir el vehículo
de forma segura y eficiente.

Informe a los ocupantes sobre los
posibles peligros de lesiones y acci‐
dentes derivados de un uso inco‐
rrecto del vehículo.

Siempre debe cumplir las leyes y los
reglamentos del país por donde
circule. Dichas leyes pueden diferir
de la información contenida en el
presente Manual de Instrucciones.

El incumplimiento de la descripción
facilitada en este manual puede afec‐
tar a su garantía.

Cuando este Manual de Instruccio‐
nes hace referencia a una visita al
taller, le recomendamos que acuda a
su Reparador Autorizado Opel.

Todos los Reparadores Autorizados
Opel le ofrecen un servicio excelente
a precios razonables. Personal expe‐
rimentado, formado por Opel, trabaja
según las instrucciones específicas
de Opel.

La documentación para el cliente
debería estar siempre a mano en el
vehículo.

Uso del presente manual

● Este manual describe todas las
opciones y características dispo‐
nibles para este modelo.
Determinadas descripciones,
incluidas las de funciones de la
pantalla y los menús, pueden no
ser aplicables a su vehículo por
la variante de modelo, las
especificaciones del país, el
equipamiento especial o los
accesorios.

● La sección "En pocas palabras"
le proporciona una primera visión
de conjunto.

● Las tablas de contenidos al prin‐
cipio del manual y de cada
sección le ayudarán a localizar la
información.

● El índice alfabético le permitirá
buscar información específica.

● En este Manual de Instrucciones
se representan vehículos con
volante a la izquierda. El funcio‐
namiento es similar para los vehí‐
culos con volante a la derecha.

● En este manual se utilizan las
designaciones de fábrica para
los motores. Las designaciones
comerciales correspondientes se
pueden encontrar en la sección
"Datos técnicos".

● Las indicaciones de dirección (p.
ej. izquierda o derecha, delante o
detrás) se refieren siempre al
sentido de marcha.

4 Introducción

● Las indicaciones en pantalla
pueden no estar en su idioma.

● Los mensajes en pantalla y los
rótulos interiores están impresos
en negrita.

Peligro, Advertencia y
Atención

9 Peligro

El texto marcado con 9 Peligro
ofrece información sobre el riesgo
de sufrir lesiones fatales. Si se
ignora dicha información, puede
haber peligro de muerte.

9 Advertencia

El texto marcado con
9 Advertencia ofrece información
sobre riesgos de accidentes o
lesiones. Si se ignora dicha infor‐
mación, puede haber riesgo de
lesiones.

Atención

El texto marcado con Atención
ofrece información sobre posibles
daños en el vehículo. Si se ignora
dicha información, el vehículo
puede sufrir daños.

Símbolos

Las referencias a páginas se indican
mediante 3. El símbolo 3 significa
"véase la página".

Las referencias de páginas y las
entradas de índice hacen referencias
a los encabezados que se proporcio‐
nan en la sección de índice.

Le deseamos muchas horas de agra‐
dable conducción.

El equipo de Opel

Introducción 5

6 En pocas palabras

En pocas palabras

Información importante para su primer viaje

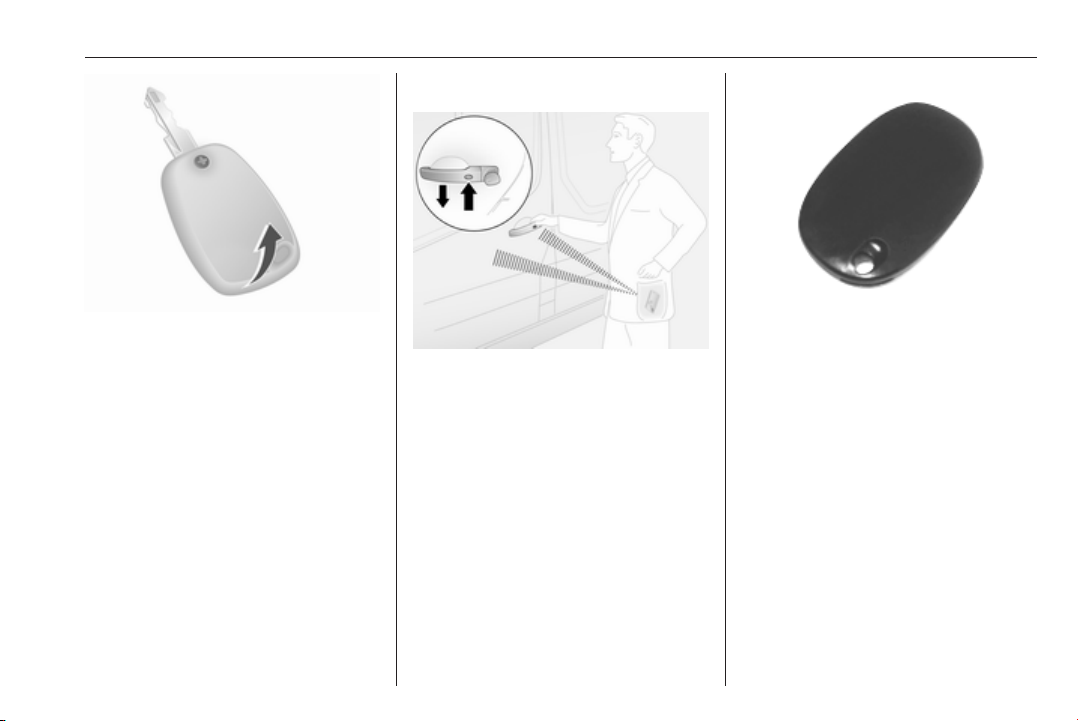

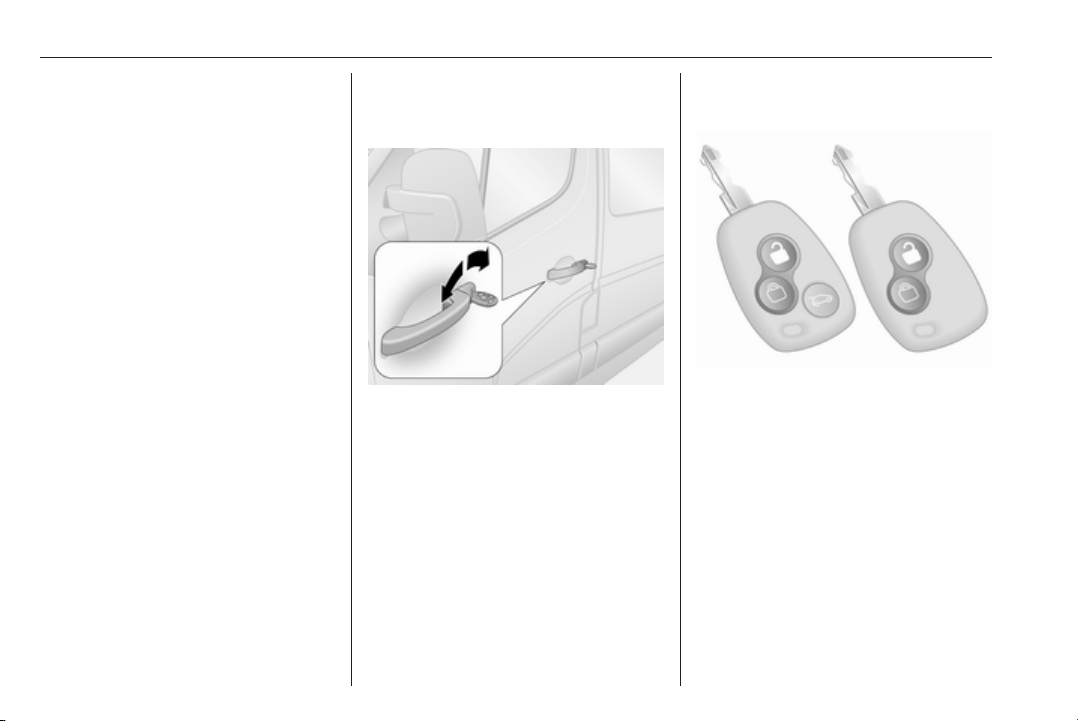

Desbloqueo del vehículo

Desbloqueo con la llave

Gire la llave en la cerradura de la
puerta del conductor. Abra las puer‐
tas tirando de la manilla correspon‐
diente.

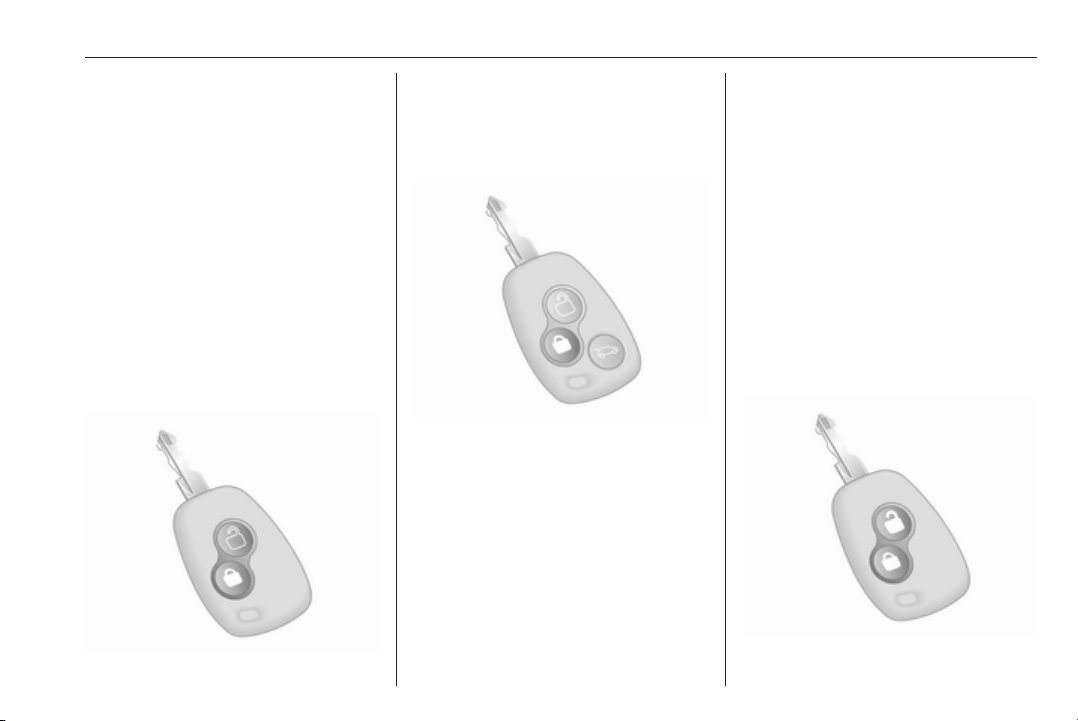

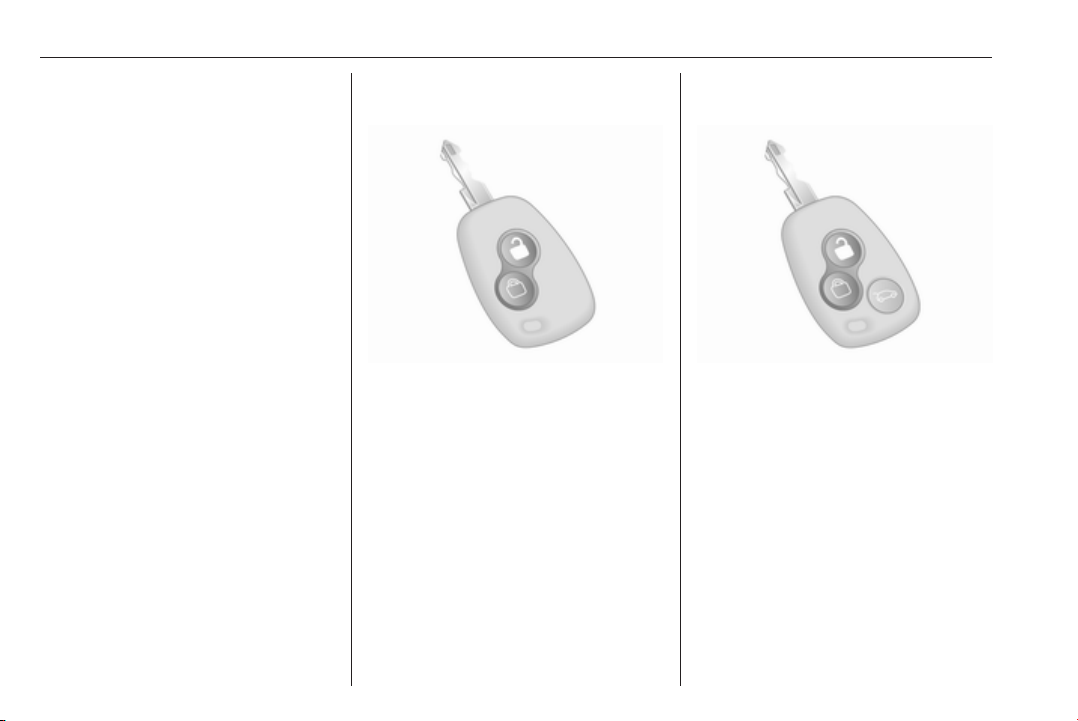

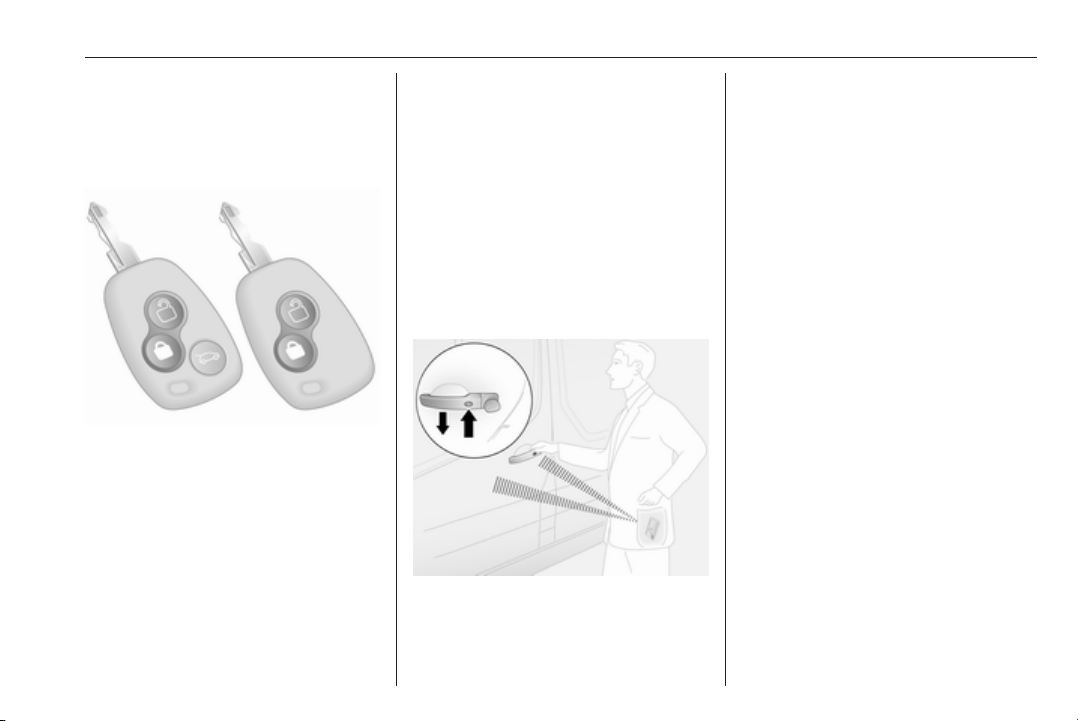

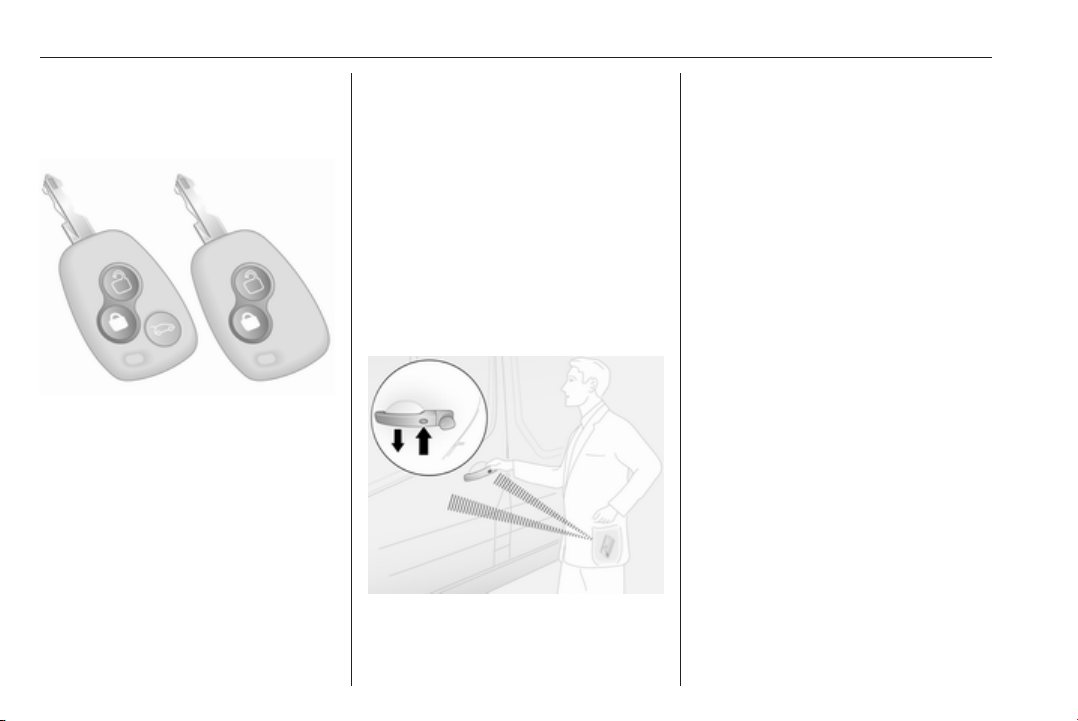

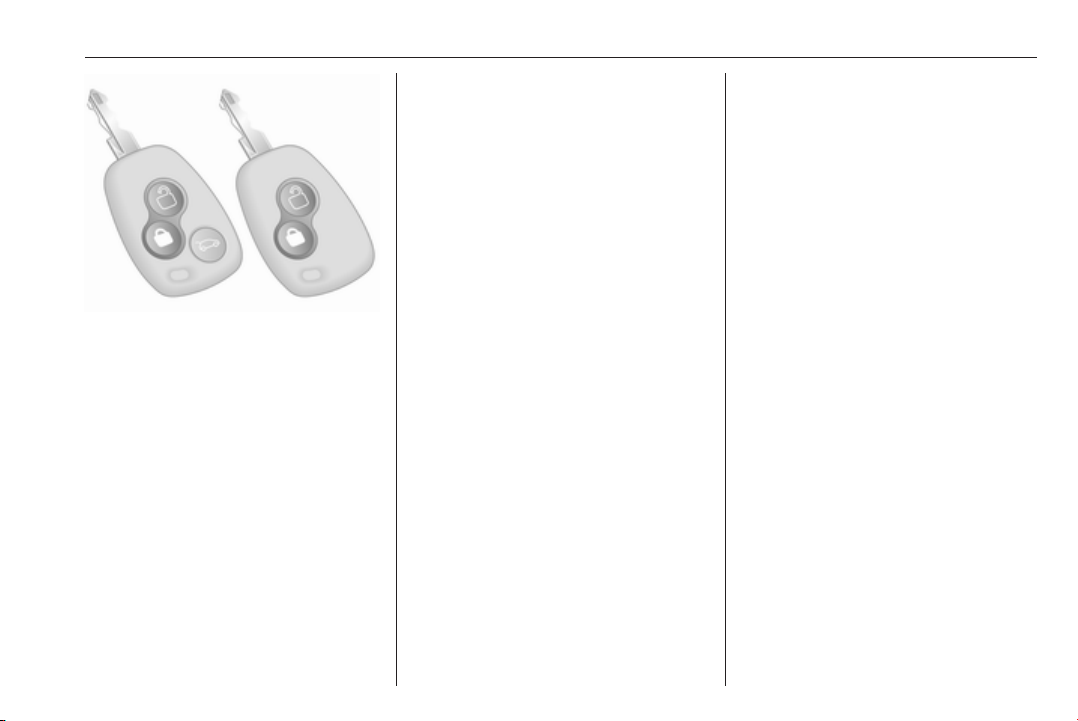

Desbloqueo con el mando a distancia

Dependiendo de la configuración del
vehículo:

Pulse c para desbloquear las puertas
delanteras. Púlselo de nuevo para
desbloquear todo el vehículo.

Abra las puertas tirando de la manilla
correspondiente.

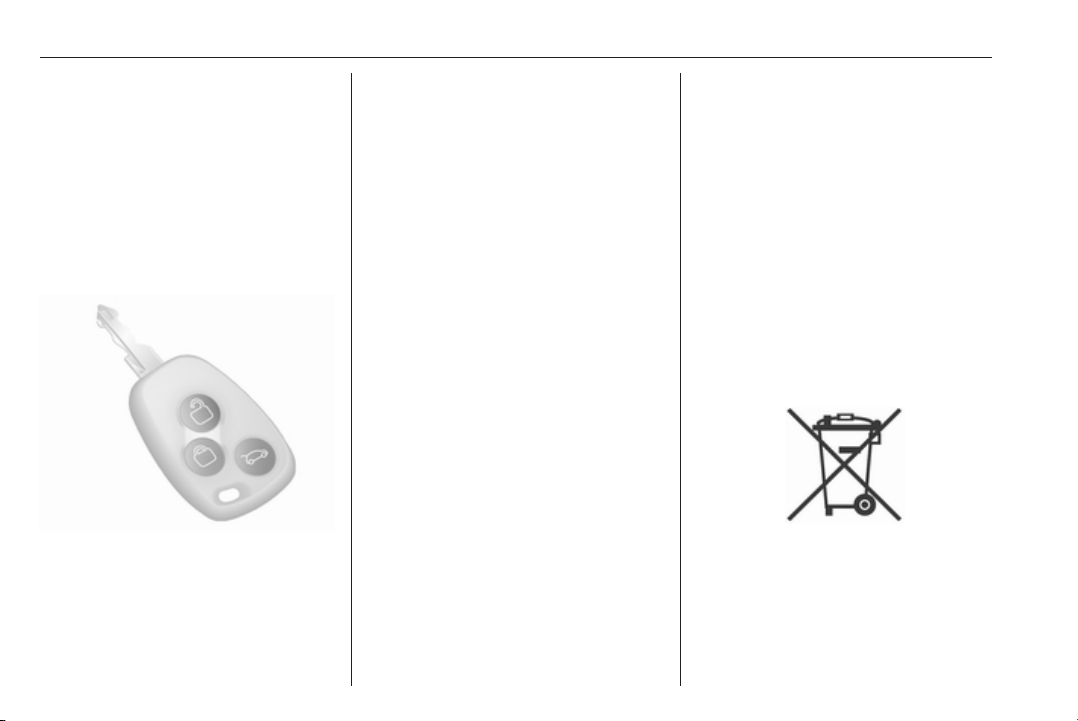

Con el control remoto de 3 botones,
pulsar G. Solo se desbloquea el
compartimento de carga.

Mando a distancia 3 22.
Cierre centralizado 3 25.
Sistema de alarma antirrobo 3 39.

En pocas palabras 7

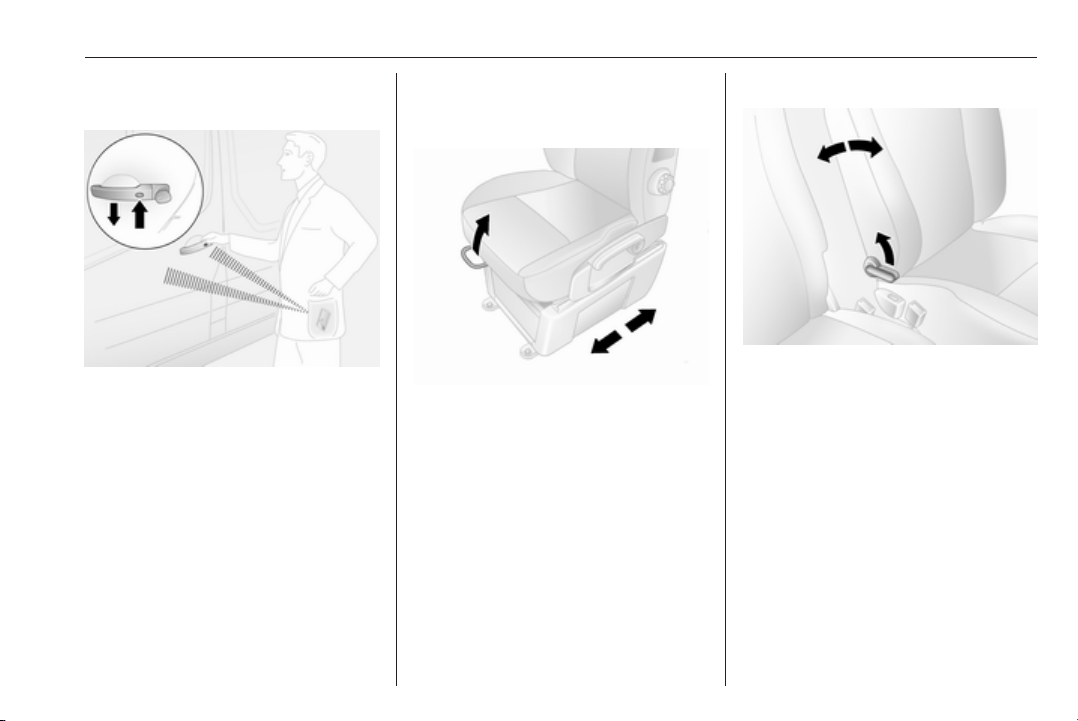

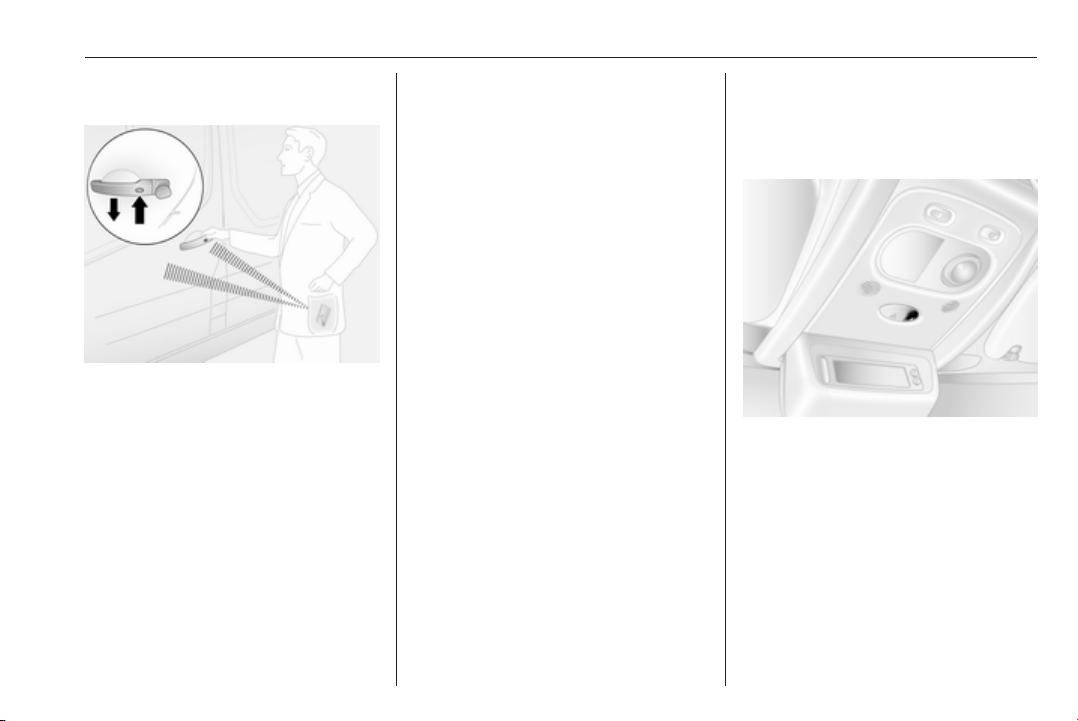

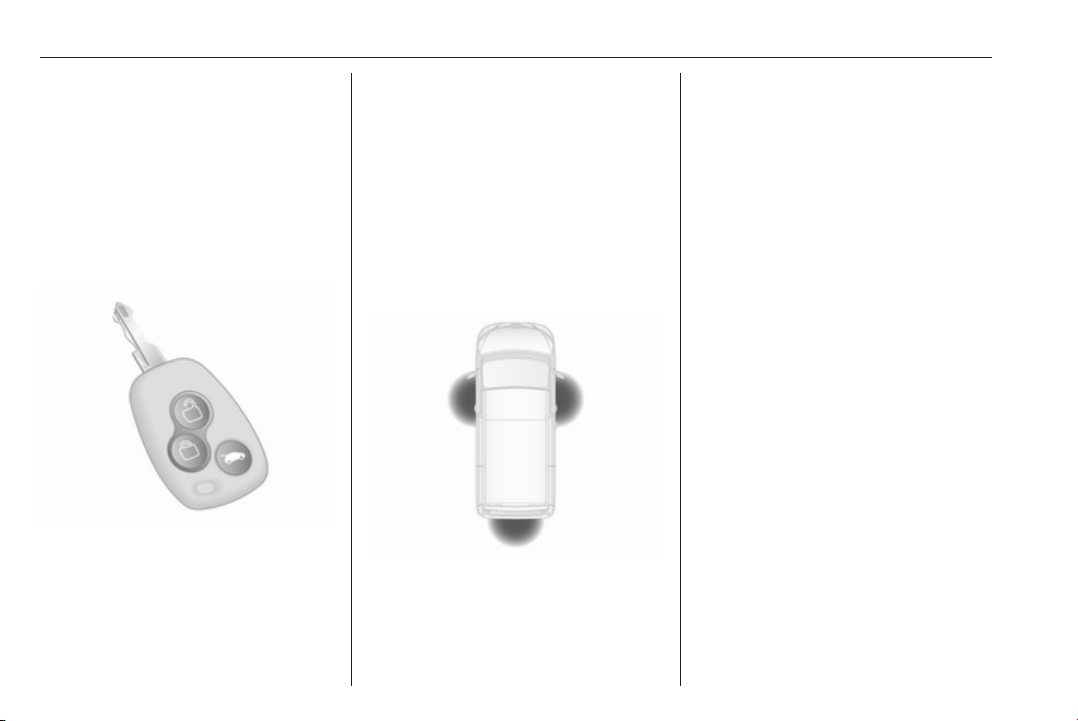

Desbloqueo con la llave electrónica

Pulsar el botón de la manilla exterior
de cualquier puerta cuando la llave
electrónica se encuentre dentro del
alcance de la zona de detección
(aproximadamente 1 m de las puer‐
tas delanteras o el compartimento de
carga) y tirar de la manilla para abrir.

Sistema de llave electrónica 3 23.

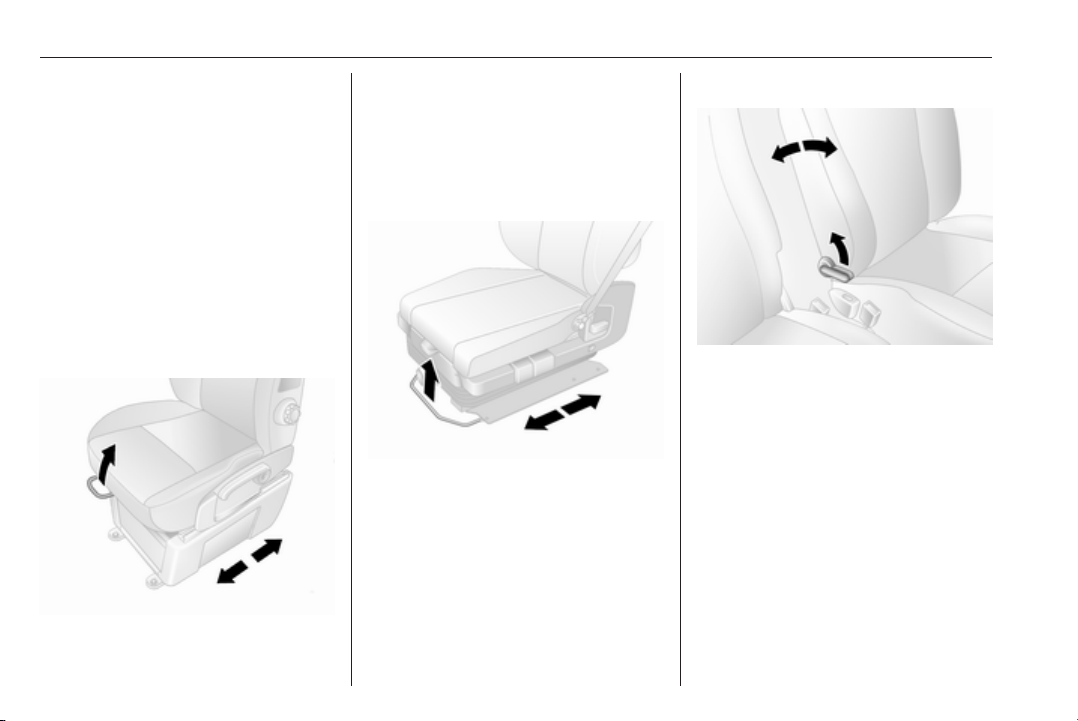

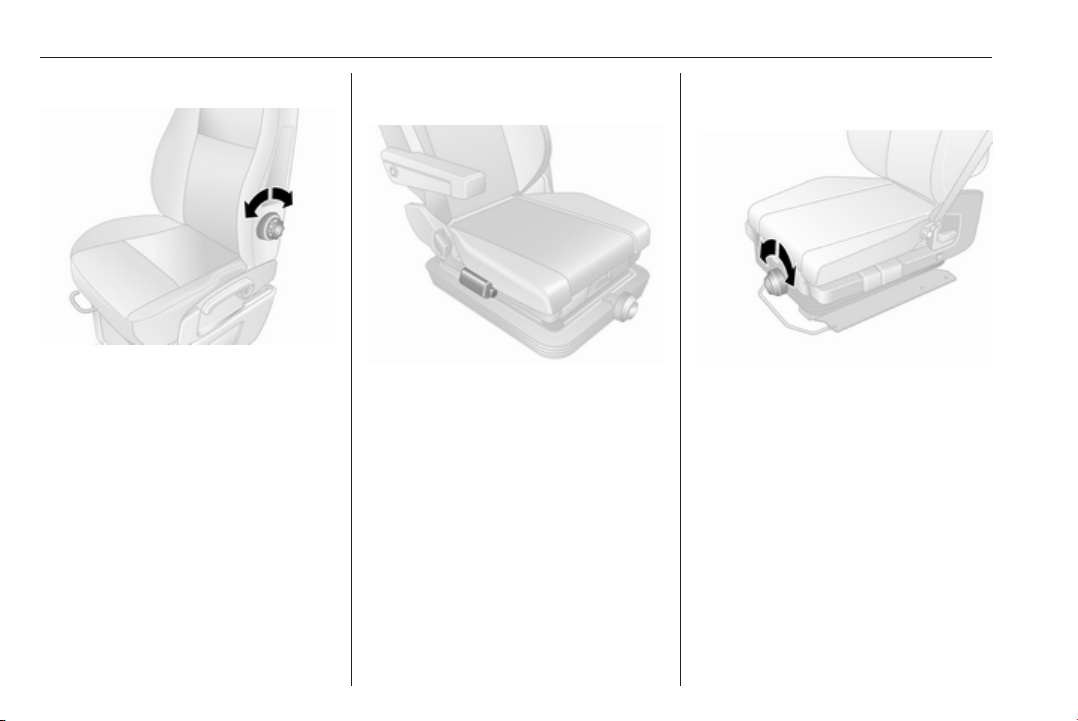

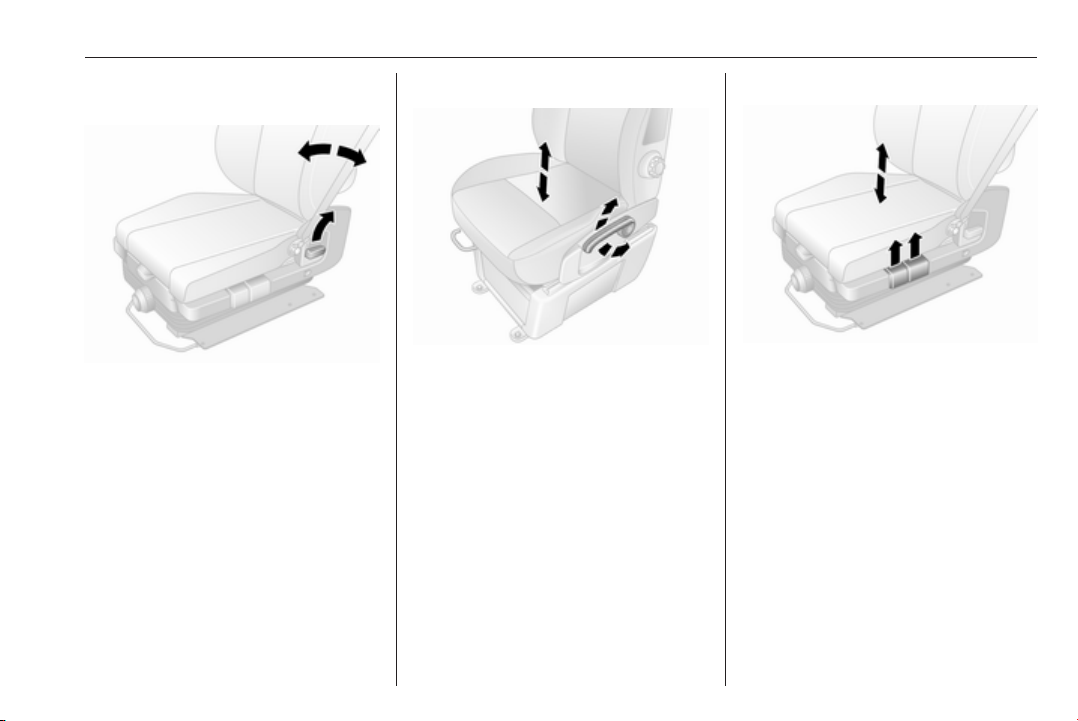

Ajuste de los asientos

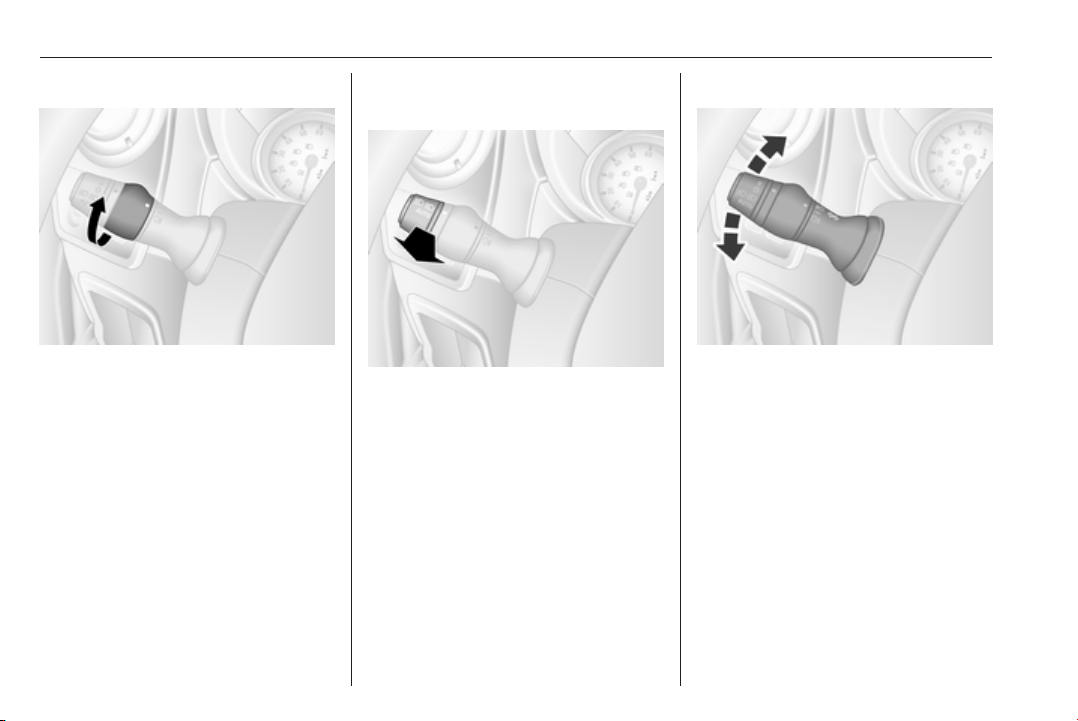

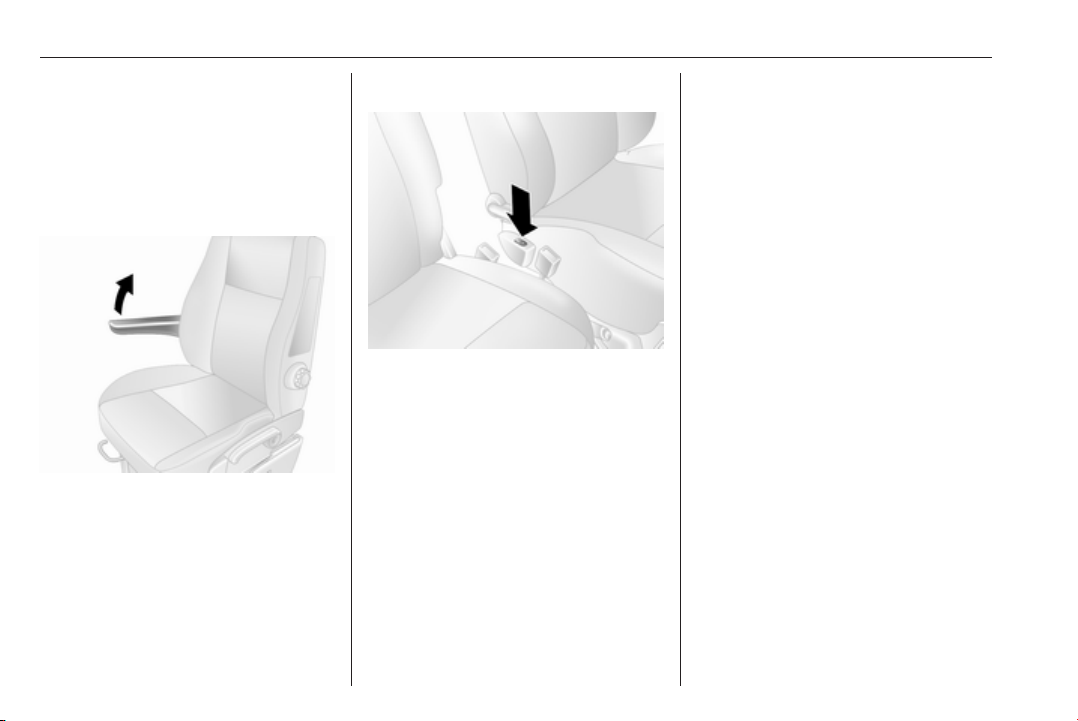

Ajuste longitudinal

Tire del asidero, deslice el asiento,
suelte el asidero.

Intente mover el asiento hacia
delante y hacia atrás para asegurarse
de que el asiento está bloqueado en
su posición.

Posición de asiento 3 51.
Ajuste de los asientos 3 52.

Inclinación de los respaldos

Tire de la palanca, ajuste la inclina‐
ción y suelte la palanca. Deje que el
asiento enclave audiblemente.

Posición de asiento 3 51.
Ajuste de los asientos 3 52.

8 En pocas palabras

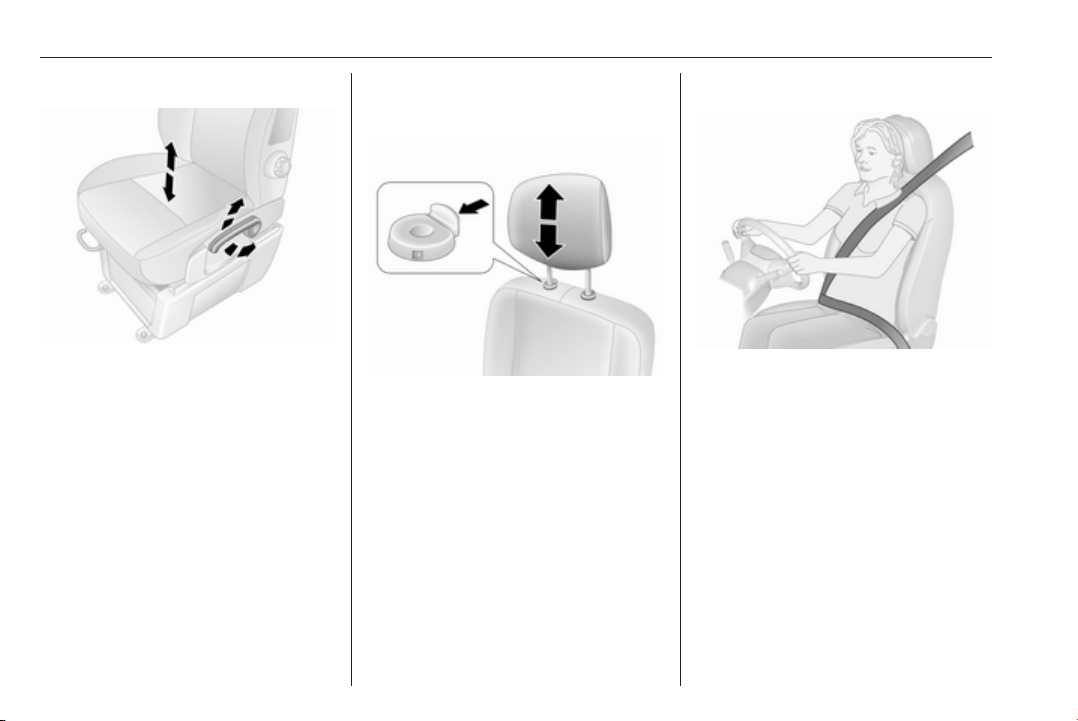

Altura del asiento

Movimiento de la palanca
hacia arriba : asiento más alto

hacia abajo : asiento más bajo

Posición de asiento 3 51.
Ajuste de los asientos 3 52.

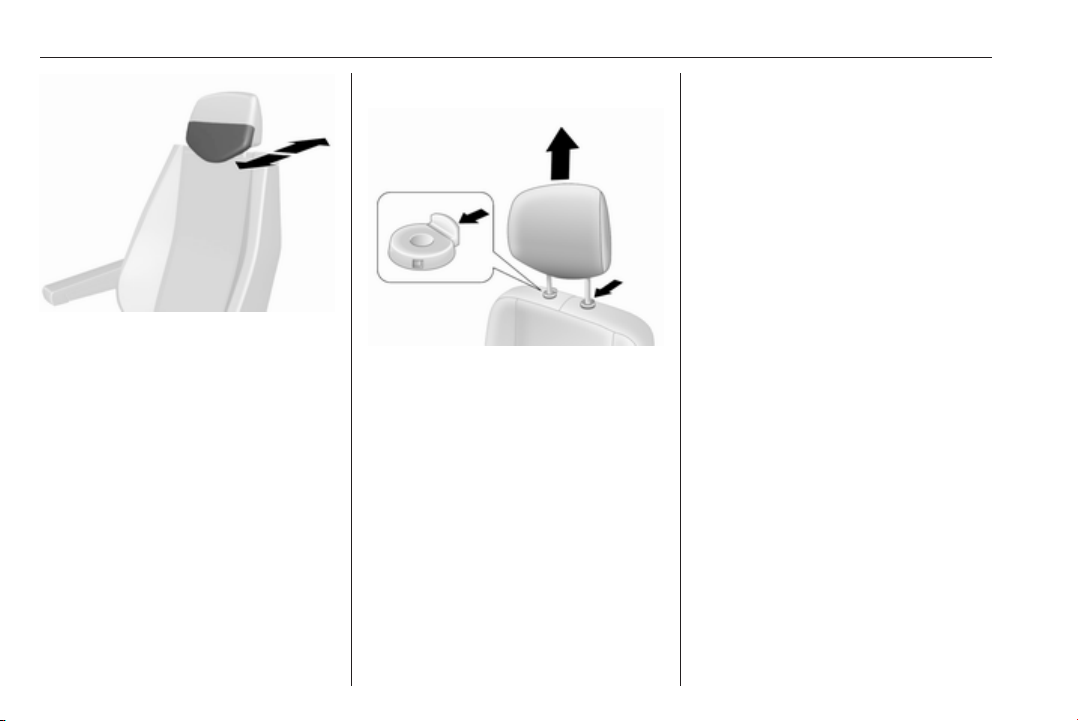

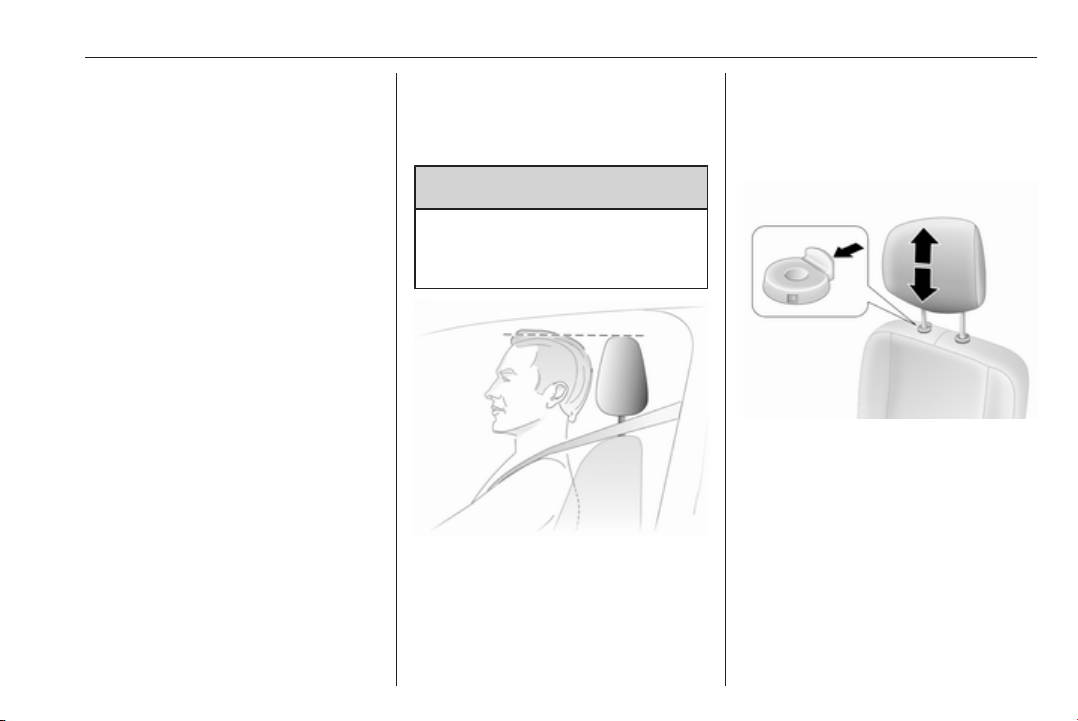

Ajuste de los reposacabezas

Pulse el botón de desbloqueo, ajuste
la altura, enclave.

Reposacabezas 3 49.

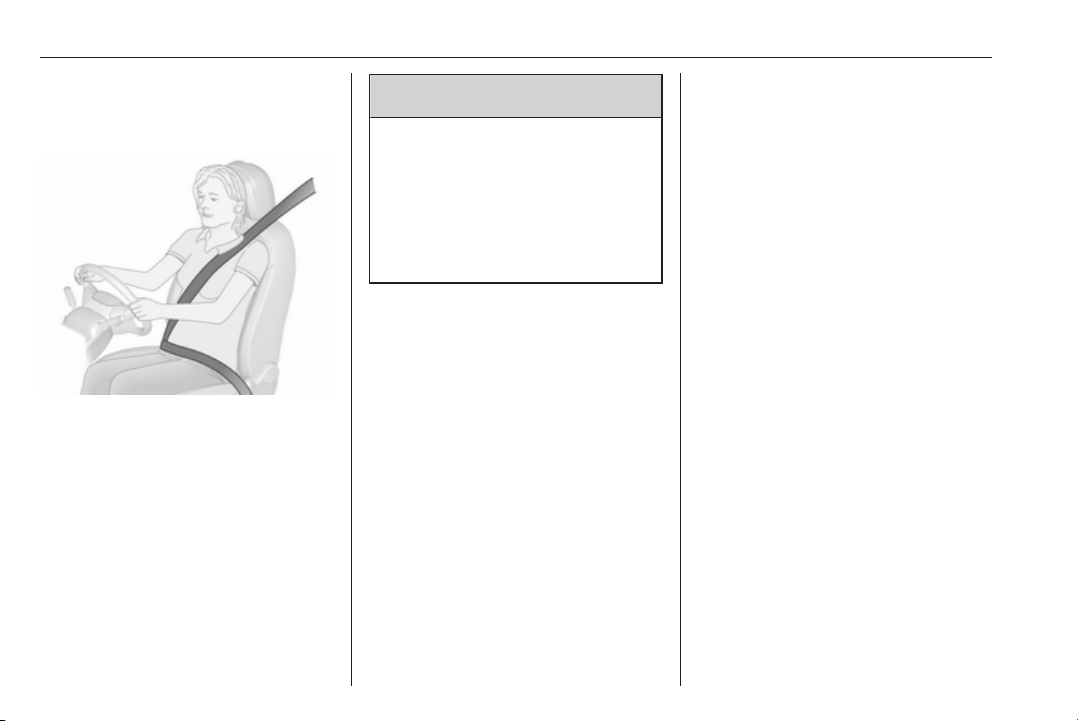

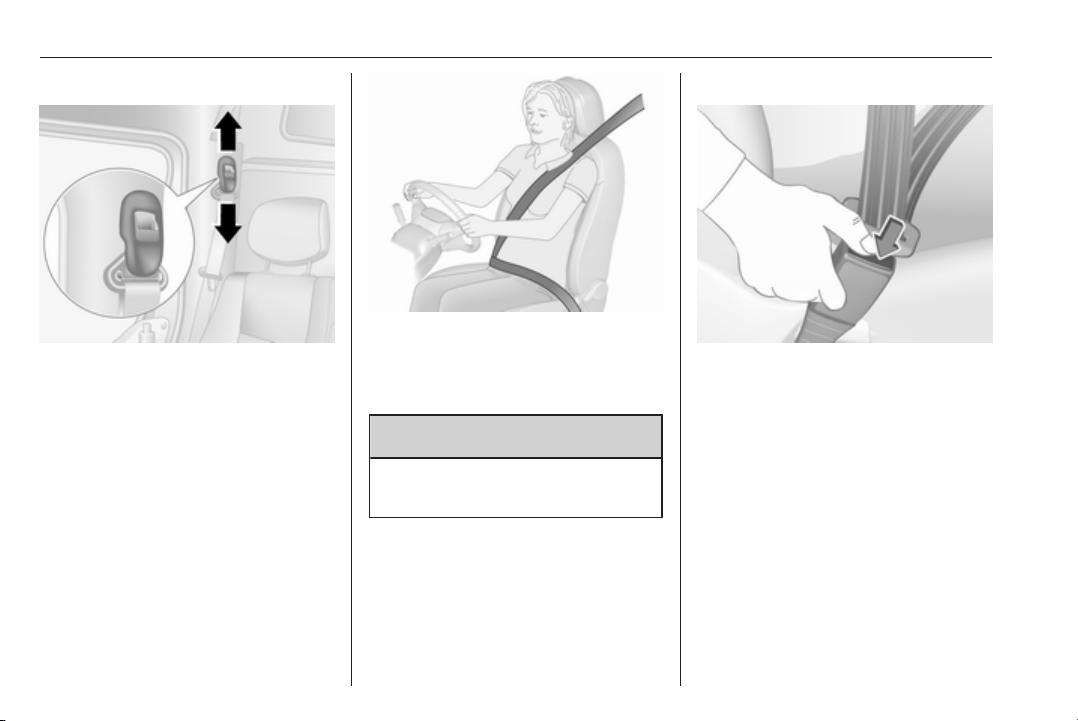

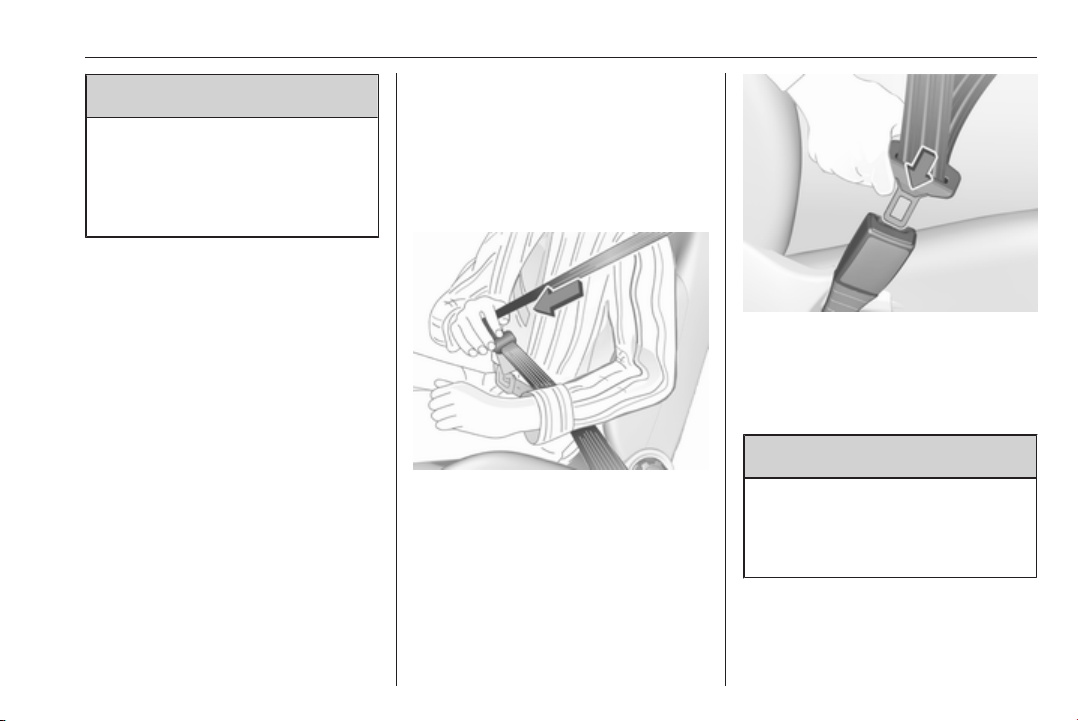

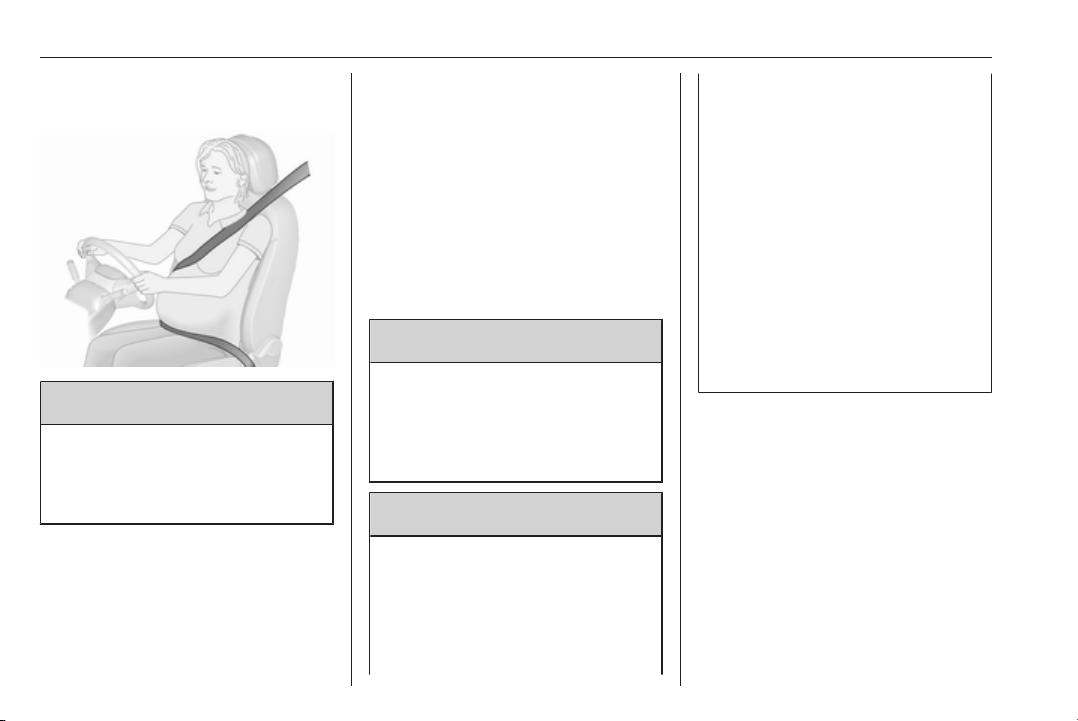

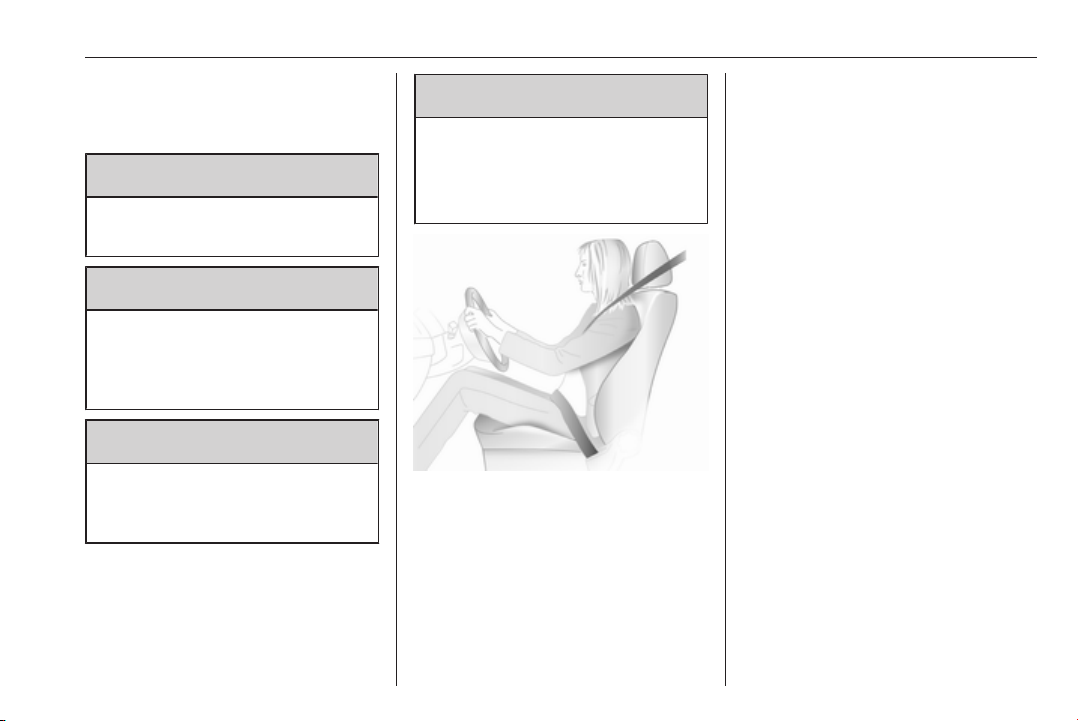

Cinturón de seguridad

Extraiga el cinturón de seguridad y
abroche en el cierre. El cinturón de
seguridad no debe estar retorcido y
debe quedar bien ajustado al cuerpo.
El respaldo no debe estar demasiado
inclinado hacia atrás (máximo aprox.
25°).

Para desabrochar el cinturón, pulse
el botón rojo del cierre.

Posición de asiento 3 51.
Cinturones de seguridad 3 60.
Sistema de airbags 3 64.

En pocas palabras 9

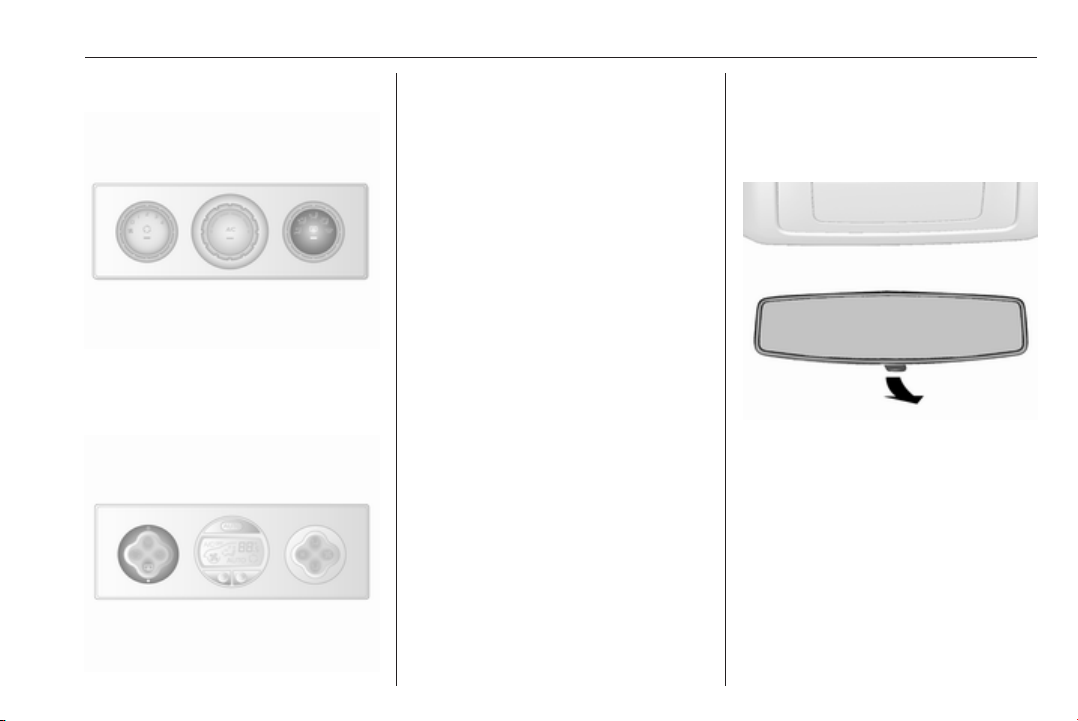

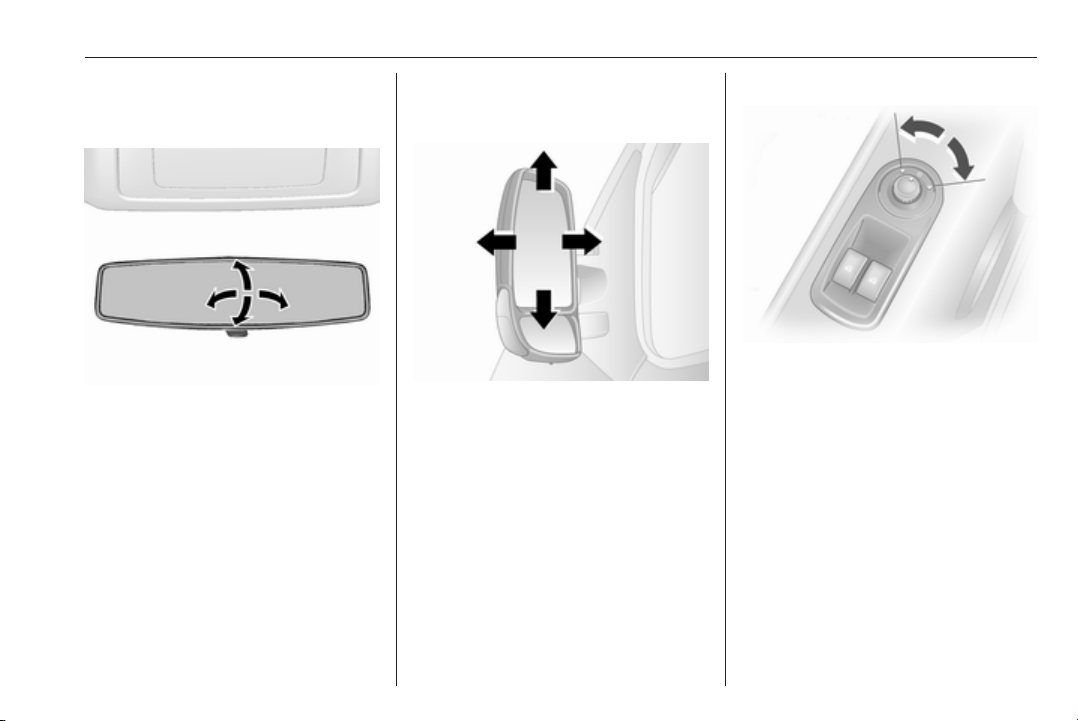

Ajuste de los retrovisores

Retrovisor interior

Para ajustar el espejo, mueva la
carcasa del espejo en la dirección
deseada.

Retrovisor interior, espejo panorá‐
mico 3 43.

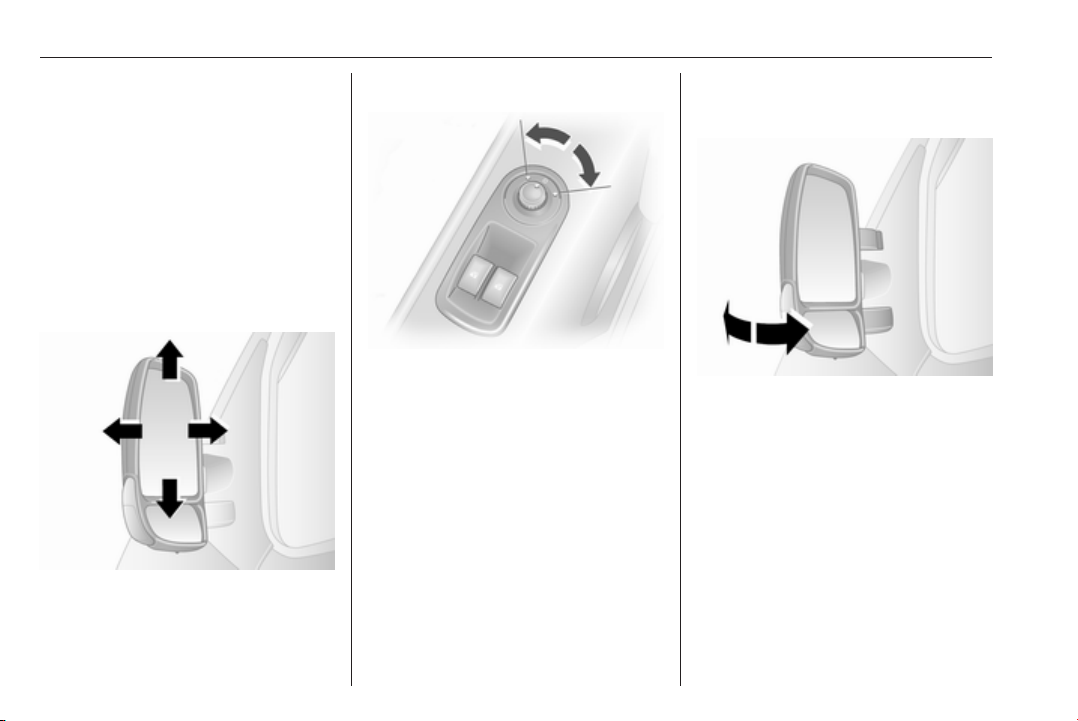

Retrovisores exteriores

Ajuste manual

Bascule el espejo en la dirección
requerida.

Retrovisores exteriores 3 42.

Ajuste eléctrico

Seleccione el retrovisor exterior
correspondiente y ajústelo girando el
mando.

Retrovisores exteriores convexos
3 42.

Ajuste eléctrico 3 42.
Retrovisores exteriores plegables

3 42.
Retrovisores exteriores térmicos

3 43.

10 En pocas palabras

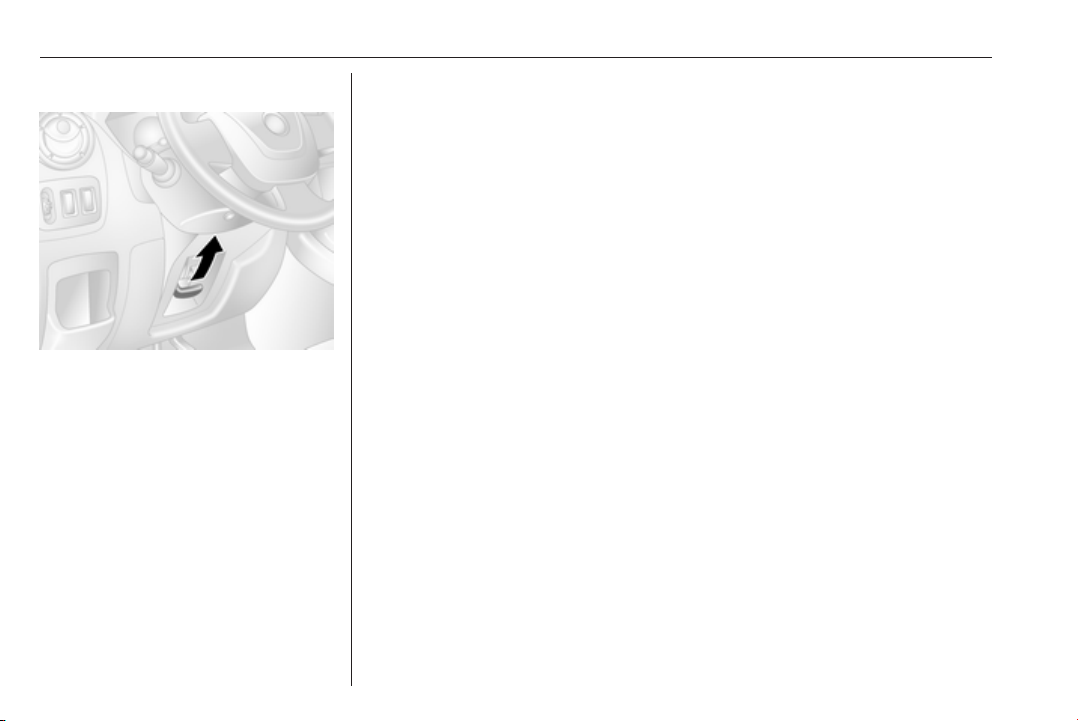

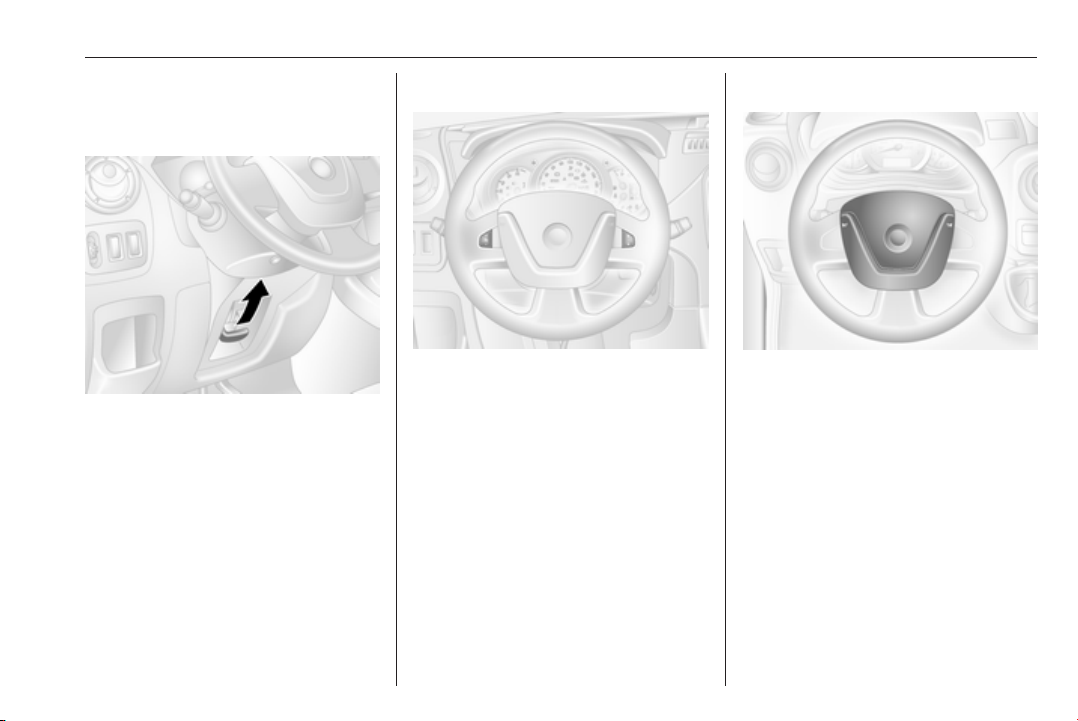

Ajuste del volante

Desbloquee la palanca, ajuste el
volante, luego enclave la palanca y
asegúrese de que esté totalmente
bloqueada.

El volante sólo se debe ajustar con el
vehículo parado y la dirección desblo‐
queada.

Sistema de airbags 3 64.
Posiciones de la llave del encendido

3 146.

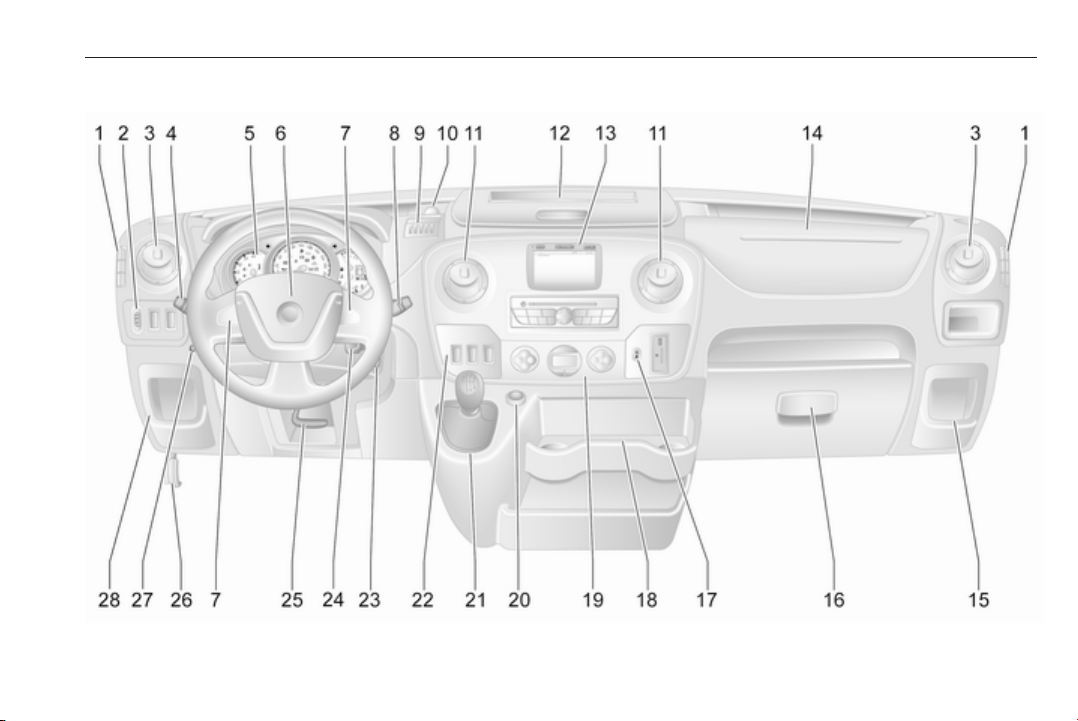

Vista general del tablero de instrumentos

En pocas palabras 11

12 En pocas palabras

1 Salidas de aire fijas ............ 141

2 Regulación del alcance de

los faros ............................. 120

Asistente de
aparcamiento por

ultrasonidos ......................... 180

Sistema de control de

tracción .............................. 171

Programa electrónico de

estabilidad .......................... 172

3 Salidas de aire laterales ....140

4 Conmutador de las luces ...117

Intermitentes ...................... 121

Luz de carretera y luz de

cruce, ráfagas .................... 118

Luces laterales .................... 117

Control automático de las

luces ................................... 118

Iluminación de salida .........125

Faros antiniebla ................. 121

Piloto antiniebla ................. 122

Asistente de luz de

carretera .............................. 119

5 Instrumentos ........................ 97

Pantalla indicadora del

cambio ................................ 100

Centro de información del

conductor ............................ 111

Ordenador de a bordo ........114

6 Bocina .................................. 91

Airbag del conductor ............ 68

7 Mando a distancia en el

volante .................................. 91

Regulador de velocidad .....174

8 Limpiaparabrisas,

lavaparabrisas ...................... 92

Ordenador de a bordo ........114

9 Portamonedas ...................... 79

10 Toma de corriente, ranura

USB ....................................... 95

11 Salidas de aire centrales ...140
12 Compartimento

portaobjetos .......................... 79

13 Pantalla de información ......111

14 Airbag del acompañante ....... 68

15 Compartimento

portaobjetos ......................... 79

16 Guantera .............................. 80

17 Recordatorio del cinturón

de seguridad ....................... 104

Desactivación del airbag

del acompañante .................. 69

18 Portavasos ........................... 80

19 Climatizador automático ....126

Climatizador automático

electrónico ........................... 128

20 Encendedor de cigarrillos ....96

Toma de corriente ................ 95

21 Palanca selectora, cambio

manual ................................ 164

Cambio manual

automatizado ...................... 164

22 Regulador de velocidad .....174

Limitador de velocidad ....... 176

Cambio manual

automatizado, modos de

invierno y carga ................... 167

En pocas palabras 13

Control del régimen de

ralentí .................................. 148

Sistema stop-start ............... 148

Modo ECO .......................... 145

23 Cerradura del encendido

con bloqueo del volante ..... 146

24 Mandos de la columna de

la dirección ........................... 91

25 Ajuste del volante ................ 91

26 Palanca de desbloqueo

del capó ............................. 194

27 Calefactor auxiliar ............... 134

28 Compartimento

portaobjetos ......................... 79

Caja de fusibles ................. 214

Iluminación exterior

Gire el conmutador de las luces exte‐
riores:

: desconectar

7

: luces laterales

0

: faros

9 P
AUTO : control automático de las

luces: los faros delanteros
se encienden y se apagan
automáticamente.

Iluminación 3 117.
Control automático de las luces

3 118.
Dispositivo de aviso de faros encen‐

didos 3 113.

Luces de giro 3 120.

14 En pocas palabras

Luces y pilotos antiniebla

Gire el conmutador de las luces inte‐
riores:

: faros antiniebla

>

ø

: pilotos antiniebla

Faros antiniebla 3 121.
Pilotos antiniebla 3 122.

Ráfagas, luz de carretera y luz de cruce

Tire de la palanca.
Luz de carretera 3 118.
Ráfagas 3 120.

Intermitentes

palanca hacia
arriba
palanca hacia
abajo

Intermitentes 3 121.

: intermitente dere‐

: intermitente

cho

izquierdo

En pocas palabras 15

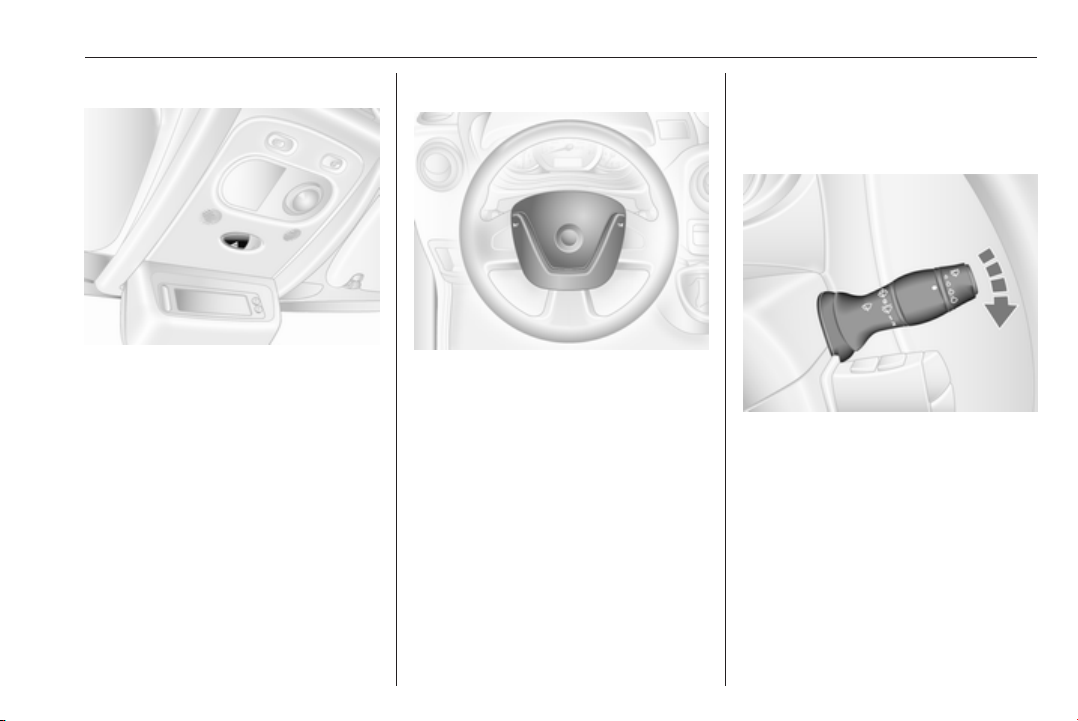

Luces de emergencia

Se activan pulsando ¨.
Luces de emergencia 3 121.

Bocina

Pulse j.
Bocina 3 91.

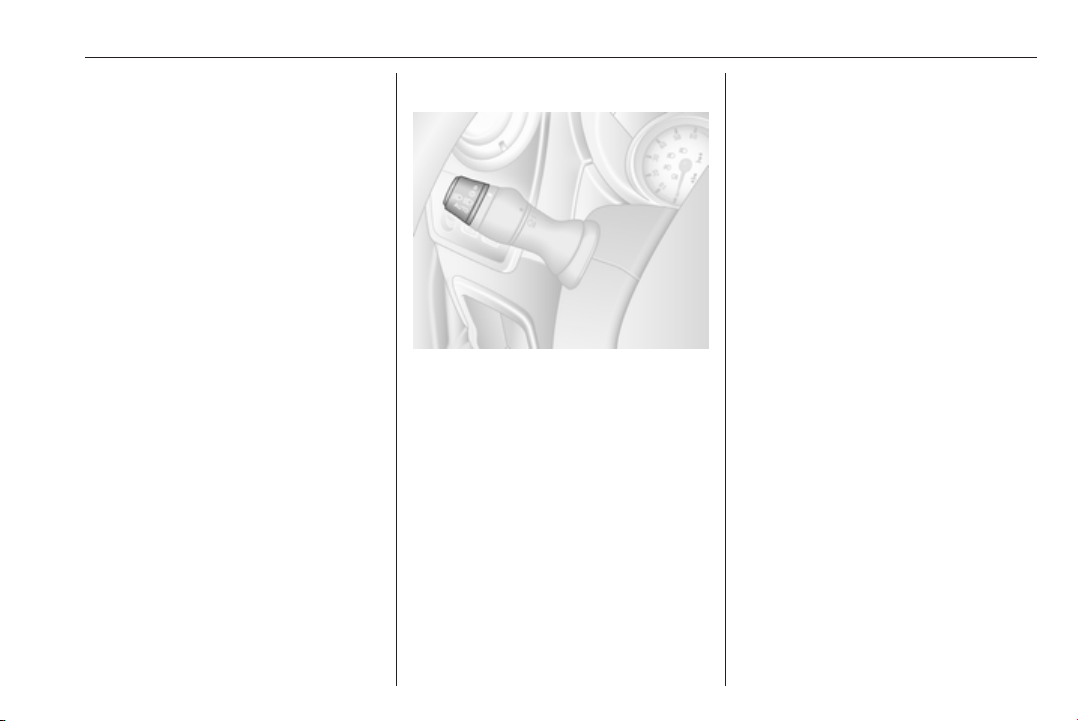

Sistemas limpia y lavaparabrisas

Limpiaparabrisas

0 : desconectar

P /
AUTO

1 : velocidad lenta
2 : velocidad rápida

Limpiaparabrisas 3 92.
Sustitución de las escobillas 3 203.

: conexión a intervalos o

funcionamiento automá‐
tico con sensor de lluvia

16 En pocas palabras

Lavaparabrisas

Tire de la palanca.
tirón corto : el limpiaparabri‐

sas se activa una
vez y se pulveriza
líquido de lavado
al parabrisas

tirón largo : los limpiaparabri‐

sas se accionan
durante varios
ciclos y se pulve‐
riza líquido de
lavado sobre el
parabrisas

Lavaparabrisas 3 92.
Líquido de lavado 3 198.

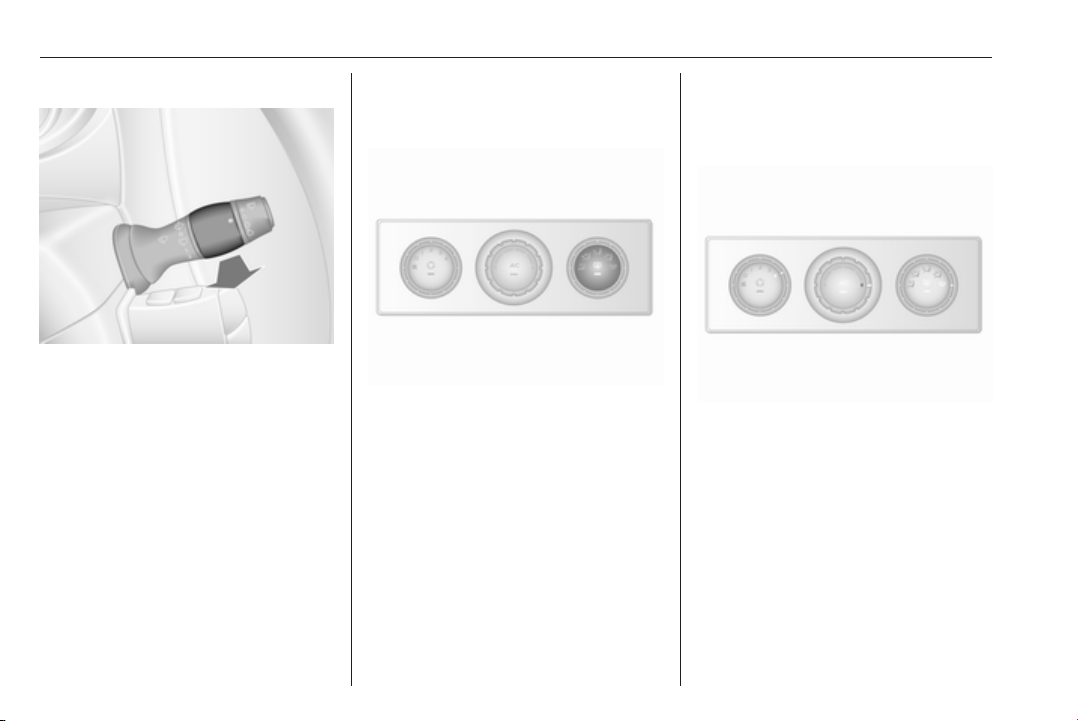

Climatización

Luneta térmica trasera

La calefacción se acciona pulsando
Ü.

Luneta térmica trasera 3 47.

Retrovisores exteriores térmicos

Si se pulsa Ü se activan también los
retrovisores exteriores.

Retrovisores exteriores térmicos
3 43.

Desempañado y descongelación de los cristales

Climatizador automático

● Ponga el mando de la tempera‐
tura en el nivel más cálido.

● Ponga la velocidad del ventilador
al máximo.

● Ponga el mando de distribución
de aire en V.

● Conecte la luneta térmica
trasera Ü.

En pocas palabras 17

● Conecte la refrigeración A/C.

● Abra las salidas de aire según
sea necesario y diríjalas hacia
las ventanillas.

Climatizador automático 3 126.

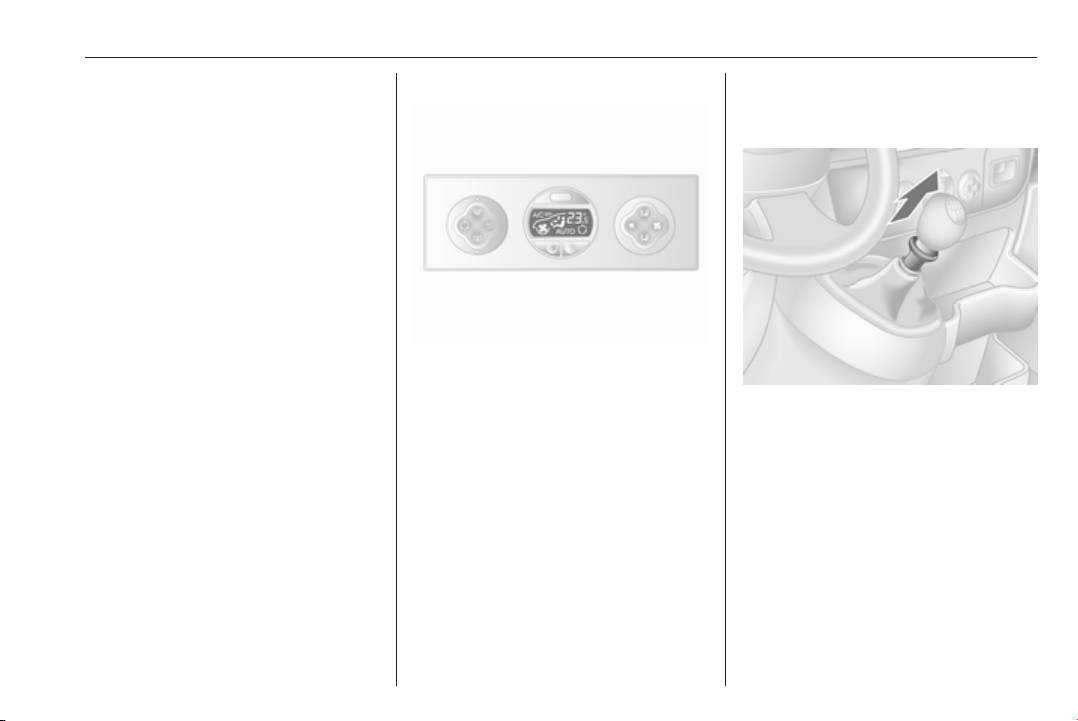

Climatizador automático electrónico

Pulse V.
La temperatura y la distribución del

aire se regulan automáticamente, el
ventilador funciona a una velocidad
alta.

Climatizador automático electrónico
3 128.

Caja de cambios

Cambio manual

Marcha atrás: con el vehículo parado,
pise el pedal de embrague, levante el
anillo de la palanca selectora y
engrane la marcha.

Si la marcha no entra, ponga la
palanca en punto muerto, suelte el
pedal del embrague y píselo de
nuevo; luego repita la selección de la
marcha.

Cambio manual 3 164.

18 En pocas palabras

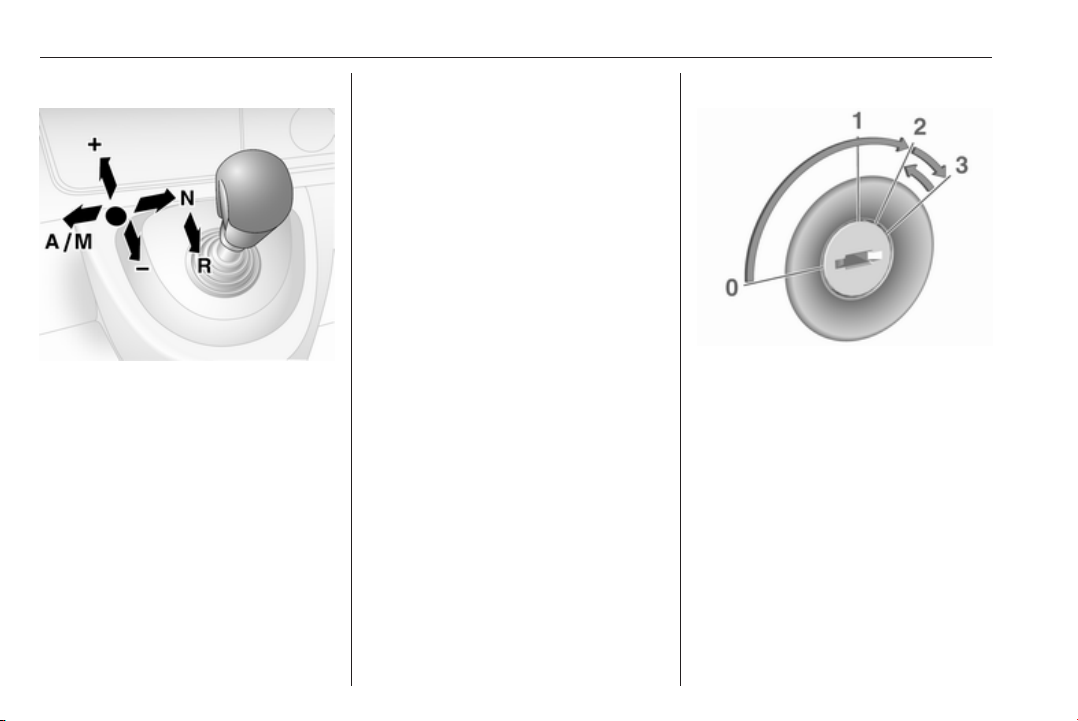

Cambio manual automatizado

N : punto muerto

: posición de marcha hacia

o

delante

+ : marcha más larga

- : marcha más corta
A/M : cambio entre modo automá‐

tico y manual

R : marcha atrás. Se debe selec‐

cionar sólo con el vehículo
parado.

Cambio manual automatizado
3 164.

Al salir de viaje

Comprobaciones antes de comenzar un viaje

● Presión de los neumáticos
3 220 y estado 3 268.

● El nivel de aceite del motor y de
los demás líquidos 3 195.

● Todos los cristales, retrovisores,
iluminación exterior y placas de
matrícula deben estar en buen
estado y libres de suciedad,
nieve o hielo.

● Correcta posición de los retrovi‐
sores 3 42, asientos 3 51 y
cinturones de seguridad 3 61.

● El funcionamiento de los frenos a
baja velocidad, especialmente si
los frenos están húmedos.

Arranque del motor

● Gire la llave a la posición 1.

● Mueva ligeramente el volante
para desactivar el bloqueo.

● Accione el embrague y el freno.

● No pise el pedal del acelerador.

● Gire la llave a la posición 2 para
el precalentamiento y espere
hasta que se apague el testigo de
control ! en el centro de infor‐
mación del conductor.

● Gire la llave hasta la posición 3 y
suéltela.

Arranque del motor 3 147.

En pocas palabras 19

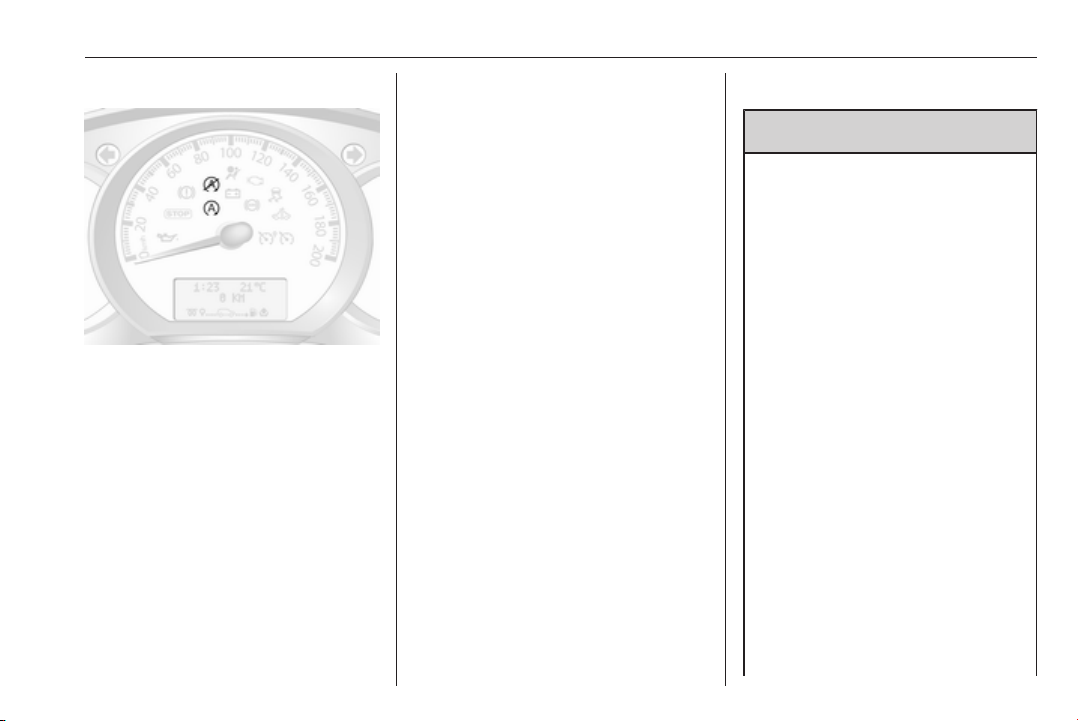

Sistema stop-start

Una parada automática se indica
cuando el testigo de control Ï se
enciende de color verde en el cuadro
de instrumentos.

Cambio manual
Si el vehículo circula a baja velocidad
o está parado y se cumplen determi‐
nadas condiciones, active una
parada automática del siguiente
modo:

● pise el pedal del embrague

● mueva la palanca selectora a la
posición de punto muerto

● suelte el pedal del embrague

Para volver a arrancar el motor, con
la palanca selectora en punto muerto,
pise el pedal del embrague.

Cambio manual automatizado
Si el vehículo está parado y se
cumplen determinadas condiciones,
active una parada automática del
siguiente modo:

● palanca selectora en posición N
(o A/M)

● pise el pedal de freno con firmeza

● no acelere

Para volver a arrancar el motor, con
la palanca selectora en posición N (o
A/M) y el freno de estacionamiento
liberado, suelte el pedal de freno.

Sistema stop-start 3 148.

Estacionamiento

9 Advertencia

● No aparque el vehículo sobre la
superficie inflamable. La
temperatura alta del sistema de
escape podría prender fuego
en la superficie.

● Accione siempre el freno de
estacionamiento sin pulsar el
botón de desbloqueo. En
pendientes, aplíquelo con toda
la firmeza posible. Para reducir
el esfuerzo, pise el pedal del
freno al mismo tiempo.

● Desconecte el motor.

● Si el vehículo se encuentra en
una superficie nivelada o
cuesta arriba, engrane la
primera marcha. Si el vehículo
está cuesta arriba, gire las
ruedas delanteras en la direc‐
ción contraria al bordillo.

Si el vehículo se encuentra
cuesta abajo, engrane la
marcha atrás. Gire las ruedas
delanteras hacia el bordillo.

20 En pocas palabras

● Cierre las ventanillas.

● Saque la llave de contacto del
interruptor de encendido. Gire
el volante hasta que perciba
que se ha bloqueado.

●

Bloquee el vehículo pulsando e
del mando a distancia 3 25.

● Conecte el sistema de alarma
antirrobo 3 39.

● Los ventiladores de refrigeración
del motor pueden seguir funcio‐
nando después de desconectar
el motor 3 194.

Atención

Después de circular a un régimen
elevado o alta carga, se debe
dejar funcionar el motor breve‐
mente con baja carga o al ralentí
durante unos 30 segundos antes
de pararlo a fin de proteger el
turbocompresor.

Llaves, cerraduras 3 21.

Inmovilización del vehículo durante
un periodo de tiempo prolongado
3 193.

Llaves, puertas y ventanillas 21

Llaves, puertas y ventanillas

Llaves, cerraduras ....................... 21

Llaves ........................................ 21

Car Pass .................................... 22

Mando a distancia ..................... 22

Sistema de llave electrónica ...... 23

Bloqueo de puertas ................... 24

Bloqueo manual de puertas ......25

Cierre centralizado .................... 25

Bloqueo de puertas

electrónico ................................ 30

Bloqueo automático ................... 31

Seguros para niños ................... 31

Puertas ........................................ 32

Puerta corredera ....................... 32

Puertas traseras ........................ 36

Seguridad del vehículo ................ 38

Sistema antirrobo ...................... 38

Sistema de alarma antirrobo .....39

Inmovilizador ............................. 41

Retrovisores exteriores ................ 42

Forma convexa .......................... 42

Ajuste manual ............................ 42

Ajuste eléctrico .......................... 42

Espejos retrovisores

plegables .................................. 42

Retrovisores térmicos ................ 43

Retrovisor interior ........................ 43

Antideslumbramiento manual ....43

Ventanillas ................................... 44

Parabrisas ................................. 44

Elevalunas manuales ................ 44

Elevalunas eléctricos ................. 44

Ventanillas traseras ................... 45

Luneta térmica trasera .............. 47

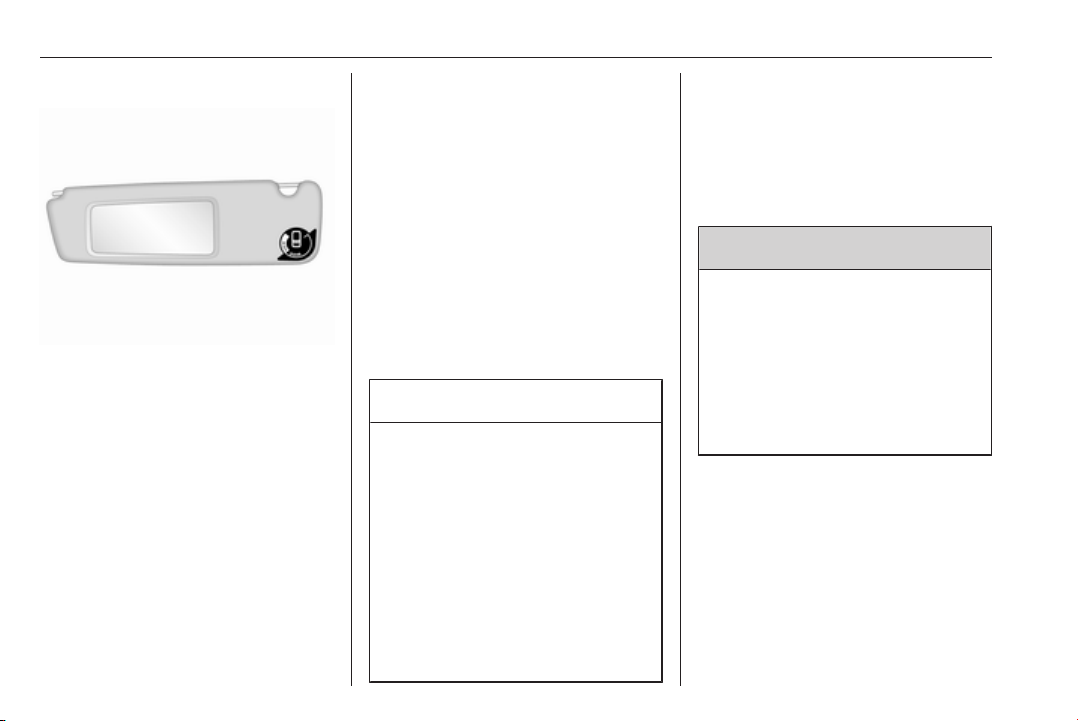

Parasoles .................................. 47

Techo ........................................... 47

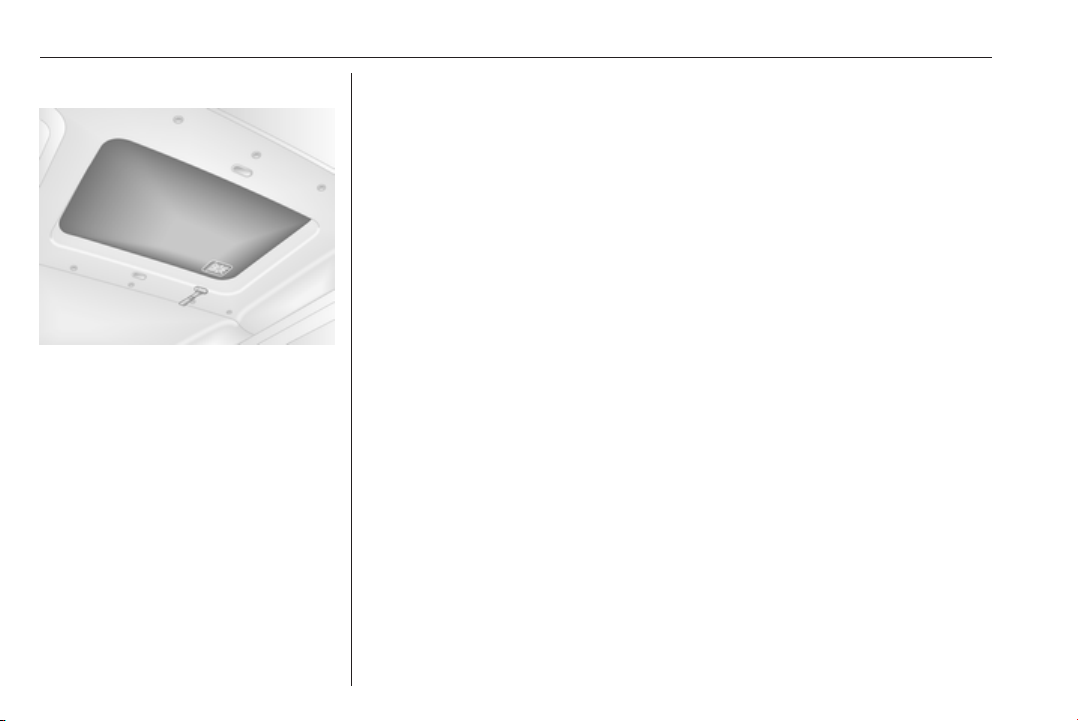

Techo de cristal ......................... 47

Llaves, cerraduras

Llaves

Atención

No fije artículos pesados o volu‐
minosos a la llave de contacto.

Llaves de repuesto

El número de llave figura en el Car
Pass o en una etiqueta separable.

Al pedir llaves de repuesto debe indi‐
carse el número de llave correspon‐
diente, ya que la llave es un compo‐
nente del sistema inmovilizador.

Si es necesario reemplazar la llave
electrónica, es necesario llevar el
vehículo a un taller.

Cerraduras 3 238.
Mando a distancia 3 22.
Sistema de llave electrónica 3 23.
Cierre centralizado 3 25.
Arranque del motor 3 147.

22 Llaves, puertas y ventanillas

Car Pass

El Car Pass contiene datos relacio‐
nados con la seguridad del vehículo
y debe guardarse en un lugar seguro.

Al llevar el automóvil a un taller, estos
datos del vehículo son necesarios
para realizar determinados trabajos.

Mando a distancia

Se usa para accionar:

● cierre centralizado

● sistema antirrobo

● sistema de alarma antirrobo

Dependiendo del modelo, el vehículo
puede tener un mando a distancia de
2 botones o de 3 botones.

El control remoto tiene un alcance de
5 m aproximadamente, pero este
alcance puede verse afectado por
influencias externas. Las luces de
emergencia se iluminan para confir‐
mar el accionamiento.

Debe tratarlo con cuidado, protegerlo
de la humedad y de las temperaturas
altas, y evite accionarlo innecesaria‐
mente.

Avería

Si el cierre centralizado no se activa
con el mando a distancia, puede
deberse a lo siguiente:

● Se ha superado el alcance.

● La tensión de la pila es dema‐
siado baja.

● Accionamiento repetido y
frecuente del mando a distancia
fuera del alcance del vehículo;
será necesario reprogramarlo en
un taller.

● Sobrecarga del cierre centrali‐
zado debido a un accionamiento
frecuente en breves intervalos;
se interrumpe la alimentación de
corriente durante un breve
período de tiempo.

● Interferencia de ondas de radio
de mayor potencia procedentes
de otras fuentes.

Desbloqueo 3 25.

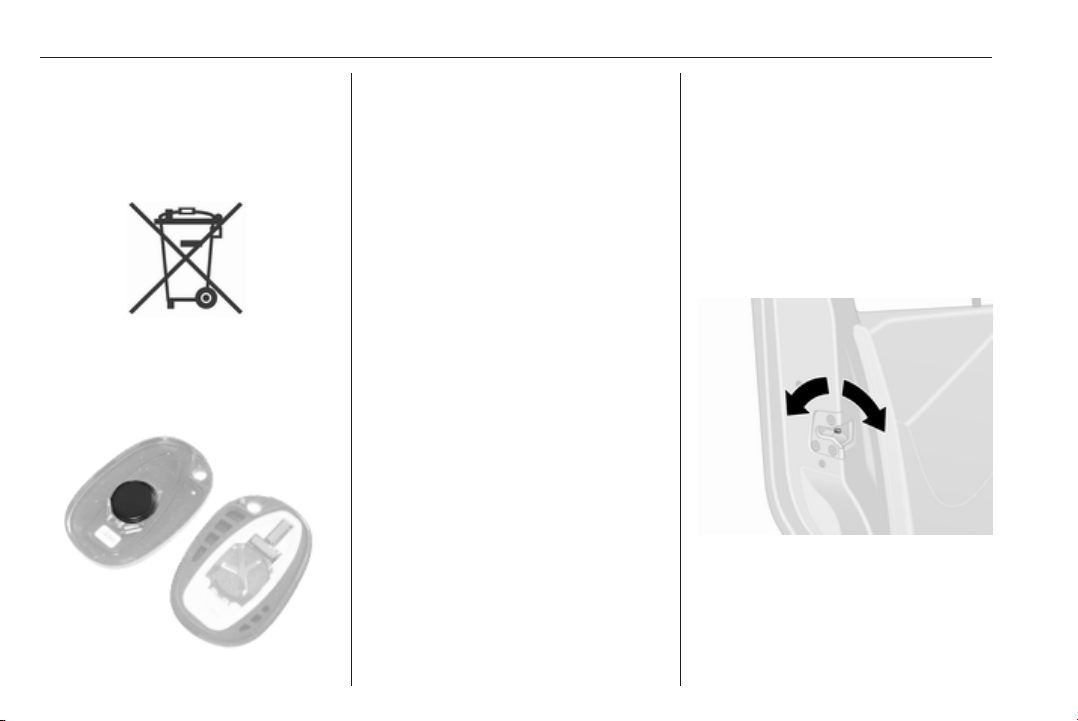

Sustitución de la pila del mando a distancia

Sustituya la pila en cuanto disminuya
el alcance.

Las pilas no deben arrojarse a la
basura doméstica. Deben dese‐
charse en un punto de recogida auto‐
rizado para su reciclaje.

Llaves, puertas y ventanillas 23

Sistema de llave electrónica

Desmonte el tornillo y abra el compar‐
timento de la pila insertando una
moneda en la ranura y girándola.

Sustituya la pila (tipo CR2016), pres‐
tando atención a la posición de
montaje.

Vuelva a unir las dos mitades de la
tapa, asegurándose de que enclaven
correctamente.

Vuelva a montar el tornillo y apriételo.

Permite el funcionamiento manos
libres del cierre centralizado 3 25.

El conductor sólo tiene que llevar
consigo la llave electrónica.

Nota
Al salir del vehículo, lleve siempre
consigo la llave electrónica.

Para funcionamiento manos libres, la
llave electrónica debe encontrarse
fuera del vehículo, a una distancia de
aproximadamente 1 m de las puertas
delanteras o el compartimento de
carga.

El funcionamiento manos libres se
desactiva automáticamente al pulsar
el interruptor del cierre centralizado e
3 25. Para volver a activar el funcio‐
namiento manos libres, volver a
arrancar el motor.

24 Llaves, puertas y ventanillas

Sustitución de la pila de la llave electrónica

Sustituya la pila en cuanto el sistema
no funcione correctamente o se
reduzca el alcance.

Las pilas no deben arrojarse a la
basura doméstica. Deben dese‐
charse en un punto de recogida auto‐
rizado para su reciclaje.

Abra el compartimento de la pila
insertando una moneda en la ranura
y girándola.

Sustituya la pila (tipo CR2016), pres‐
tando atención a la posición de
montaje.

Nota
Al reemplazar la batería, no tocar el
circuito electrónico de la cubierta.

Vuelva a unir las dos mitades de la
tapa, asegurándose de que enclaven
correctamente.

Avería

Si no es posible accionar el cierre
centralizado o arrancar el motor,
puede deberse a una de las causas
siguientes:

● fallo en la llave electrónica

● llave electrónica fuera del
alcance de recepción

● la tensión de la pila es dema‐
siado baja

● sobrecarga del cierre centrali‐
zado debido a un accionamiento
frecuente en breves intervalos;

se interrumpe la alimentación de
corriente durante un breve
periodo de tiempo

● interferencia de ondas de radio
de mayor potencia procedentes
de otras fuentes

Bloqueo de puertas

Cierre de seguridad antirrobo

Para evitar que las puertas delante‐
ras se abran desde el exterior, abra la
puerta y acople el cierre de seguridad
antirrobo.

Llaves, puertas y ventanillas 25

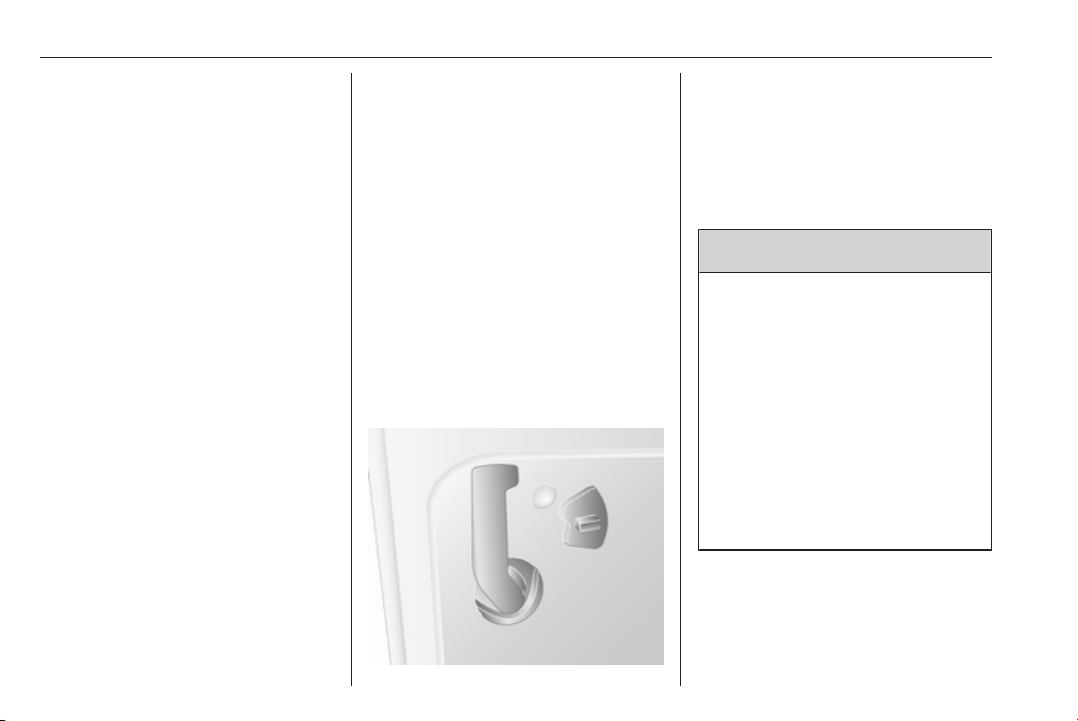

Con la herramienta adecuada, gire el
interruptor del bloqueo en la puerta
hasta la posición de bloqueo horizon‐
tal. La puerta no se puede abrir desde
el exterior y solamente puede abrirse
desde el interior del vehículo o utili‐
zando la llave manual.

Para desactivar, gire el interruptor
hasta la posición de desbloqueo.

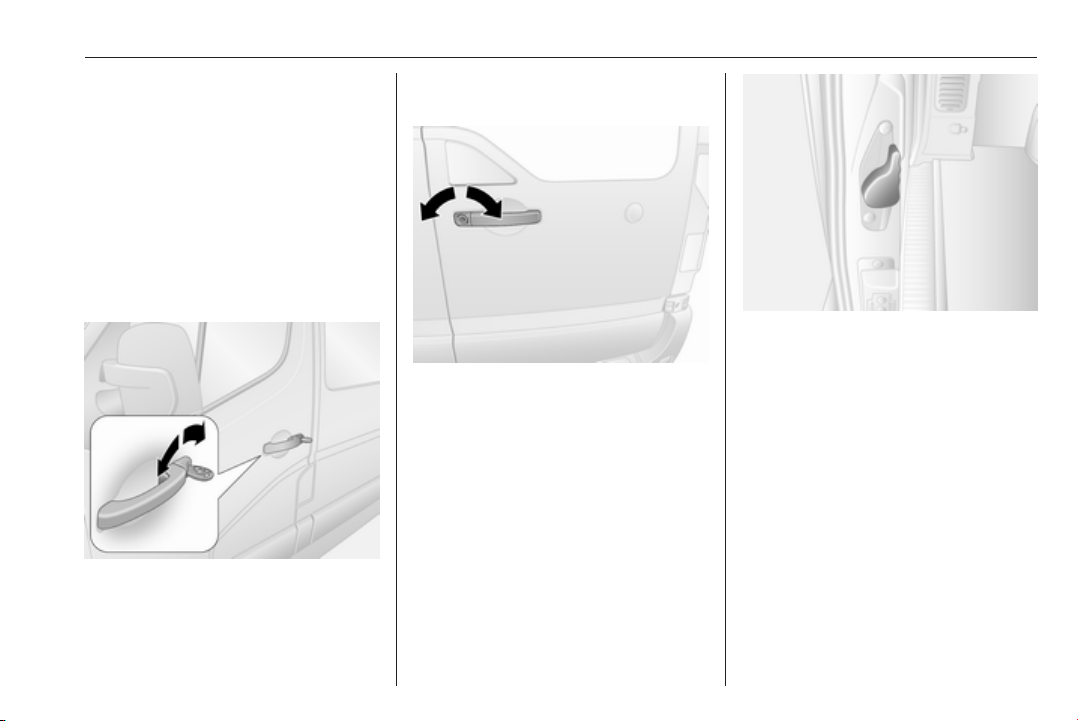

Bloqueo manual de puertas

Para desbloquear las puertas delan‐
teras manualmente, gire la llave en el
bloqueo de puertas del conductor.
Abra las puertas delanteras tirando
de la manilla correspondiente.

Puerta(s) corredera(s) lateral(es)
3 32.

Para desbloquear las puertas trase‐
ras manualmente, gire la llave en el
bloqueo de puertas traseras dere‐
chas. Abra la puerta tirando de la
manilla.

La puerta trasera izquierda se libera
usando la palanca del borde interior
de la puerta.

Cierre siempre la puerta izquierda
antes que la derecha.

Puertas traseras 3 36.

Cierre centralizado

Desbloquea y bloquea las puertas
delanteras, las puertas correderas
laterales y el compartimento de
carga.

Con el mando a distancia de
3 botones, las puertas delanteras y el
compartimento de carga (y, en
función de la configuración del

26 Llaves, puertas y ventanillas

vehículo, las puertas laterales corre‐
deras) se pueden desbloquear y
bloquear por separado.

Nota
Poco tiempo después del desblo‐
queo con el mando a distancia, las
puertas se bloquean automática‐
mente si no se ha abierto ninguna
puerta.

Desbloqueo del vehículo

El funcionamiento del sistema de
cierre centralizado con el mando a
distancia lo confirma el parpadeo de
las luces de avería. Las luces de
emergencia parpadean una vez para
indicar que el vehículo está desblo‐
queado y dos veces para indicar que
el vehículo está bloqueado.

Desbloqueo con el mando a distancia de 2 botones

Pulse c para desbloquear las puertas
delanteras. Púlselo de nuevo para
desbloquear todo el vehículo.

Desbloqueo con el mando a distancia de 3 botones

Dependiendo de la configuración del
vehículo:

●

Pulse c: Se desbloquean las
puertas delanteras y las puertas
correderas laterales.

Pulse de nuevo c: El comparti‐
mento de carga también se
desbloquea.

●

Pulse c: Se desbloquean las
puertas delanteras.

Llaves, puertas y ventanillas 27

Pulse de nuevo c: Se desblo‐
quean también las puertas corre‐
deras laterales y el comparti‐
mento de carga.

●

Pulse c: Se desbloquean todas
las puertas y el compartimento
de carga.

Bloqueo del vehículo

Cierre todas las puertas y el compar‐
timento de carga. Si las puertas no
están bien cerradas, el cierre centra‐
lizado no funcionará.

Bloqueo con el mando a distancia de 2 botones

Pulse e: Se bloquean todas las puer‐
tas y el compartimento de carga.

Bloqueo con el mando a distancia de 3 botones

Pulse e: Se bloquean todas las puer‐
tas y el compartimento de carga.

Nota
Si procede, la vigilancia del habitá‐
culo por el sistema de alarma
3 39 se desconecta manteniendo
pulsado e (lo que se confirma
mediante una señal acústica).

Si la acción no fue intencionda,
vuelva a desbloquear las puertas y
pulse brevemente e para bloquear el
vehículo.

Compartimento de carga

Bloqueo y desbloqueo del compartimento de carga con el mando a distancia de 2 botones

28 Llaves, puertas y ventanillas

Después de bloquear las puertas
delanteras con c, pulse de nuevo c:
El compartimento de carga está
desbloqueado.

Pulse e una vez: El compartimento de
carga está bloqueado.

Bloqueo y desbloqueo del compartimento de carga con el mando a distancia de 3 botones

Dependiendo de la configuración del
vehículo:

● Pulse G: Se bloquea o desblo‐
quea el compartimento de carga.

● Pulse G: Se bloquean o
desbloquean el compartimento
de carga y las puertas correderas
laterales.

Funcionamiento del sistema de llave electrónica

Para funcionamiento manos libres, la
llave electrónica debe encontrarse
fuera del vehículo, a una distancia de

aproximadamente 1 m de las puertas
delanteras o el compartimento de
carga.

Nota
No hay botón para funcionamiento
manos libres en la manilla exterior
de la puerta lateral corredera.

No debe haber ninguna llave electró‐
nica en el interior del vehículo ni
ninguna llave electrónica adicional en
las zonas de detección, de lo contra‐
rio, el modo manos libres del cierre
centralizado no funcionará.

El funcionamiento del sistema de
cierre centralizado con la llave elec‐
trónica lo confirma el parpadeo de las
luces de avería. Las luces de emer‐
gencia parpadean una vez para indi‐
car que el vehículo está desblo‐
queado y una vez durante
4 segundos para indicar que el
vehículo está bloqueado.

Al bloquear, si una puerta está abierta
o incorrectamente cerrada, el cierre
centralizado se bloqueará y desblo‐
queará en sucesión rápida sin que
parpadeen las luces de emergencia.

Llaves, puertas y ventanillas 29

Desbloqueo con llave electrónica: funcionamiento manos libres

Pulse el botón de la manilla exterior
de cualquiera de las puertas delante‐
ras para desbloquear, y tire de la
manilla para abrir.

Para las puertas traseras, pulsar el
botón de la manilla exterior para
desbloquear y tirar de la manilla para
abrir.

El vehículo se desbloquea única‐
mente cuando han transcurrido al
menos 3 segundos desde el bloqueo
usando el funcionamiento manos
libres.

Bloqueo con llave electrónica: funcionamiento manos libres

Pulse el botón de cualquiera de las
manillas exteriores de las puertas. Se
bloquean todas las puertas y el
compartimento de carga.

El vehículo se bloquea únicamente
cuando han transcurrido al menos
3 segundos desde el desbloqueo
usando el funcionamiento manos
libres.

Bloqueo y desbloqueo del compartimento de carga con llave electrónica: funcionamiento manos libres

Pulse el botón de la manilla exterior
de la puerta para bloquear o desblo‐
quear las puertas traseras (y las puer‐
tas laterales correderas) cuando la
llave electrónica se encuentre dentro
del alcance de la zona de detección
(aproximadamente a 1 m).

Las puertas traseras (y las puertas
laterales correderas) se bloquean/
desbloquean únicamente cuando
han transcurrido al menos
3 segundos desde que se pulsó por
última vez el botón.

Interruptor del cierre centralizado

Bloquea o desbloquea las puertas y
el compartimento de carga desde el
interior del habitáculo.

Pulse e para bloquear o desbloquear.
El LED del interruptor de enciende

cuando se bloquea el vehículo.
En función de la versión, si el vehículo

se conduce con el compartimento de
carga abierto, las puertas delanteras
(y las puertas laterales correderas)
pueden continuar bloqueadas. Con el
encendido conectado, mantenga
pulsado e durante más de

30 Llaves, puertas y ventanillas

5 segundos. Al cerrar las puertas
traseras, se bloquean
automáticamente.

Bloqueo automático al salir del vehículo

En función de la versión, el interruptor
e se puede utilizar también para
bloquear todas las puertas y el
compartimento de carga automática‐
mente al cerrar la puerta delantera y
salir del vehículo:

Sacar la llave del interruptor de
contacto y, a continuación, mantener
pulsado el interruptor e durante más
de 5 segundos. El vehículo se
bloquea cuando se cierra la puerta
delantera.

Bloqueo automático después de
iniciar la marcha 3 31.

Avería en el mando a distancia

Desbloqueo
Desbloquee manualmente la puerta
delantera girando la llave en la cerra‐
dura.

Conecte el encendido y pulse el inter‐
ruptor del cierre centralizado e para
abrir todas las puertas y el comparti‐
mento de carga.

Bloqueo
Bloquee manualmente la puerta
delantera girando la llave en la cerra‐
dura.

Avería del cierre centralizado

Desbloqueo
Desbloquee manualmente la puerta
delantera girando la llave en la cerra‐
dura. Las otras puertas pueden
abrirse tirando de las manillas interio‐
res.

Bloqueo
Pulse el botón interior de bloqueo de
todas las puertas excepto la puerta
del conductor. Luego cierre la puerta
del conductor y bloquéela desde
fuera con la llave.

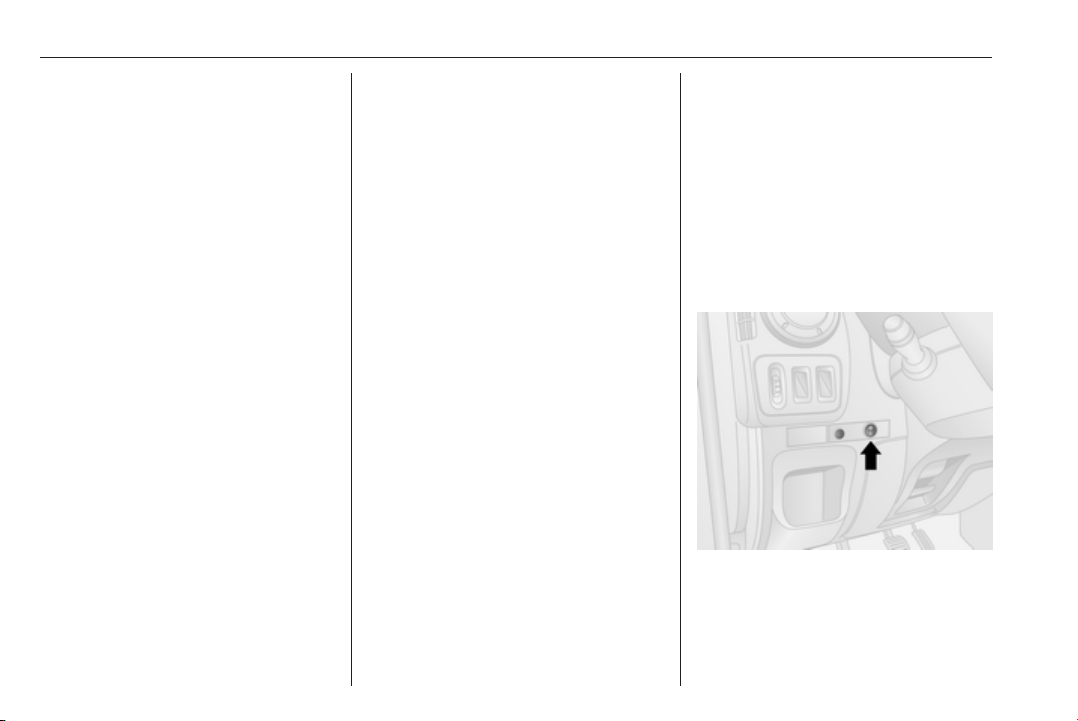

Bloqueo de puertas electrónico

Combi, Bus

Por seguridad, el conductor puede
accionar el bloqueo de puerta del
acompañante de manera remota.

Todas las puertas deben estar
completamente cerradas y el bloqueo
automático desactivado 3 31.

Para bloquear, pulsar el lado I del
interruptor. La luz de advertencia
junto con el interruptor parpadeará
una vez (después se apaga) y sonará
una advertencia audible.

Llaves, puertas y ventanillas 31

Los testigos de las puertas corres‐
pondientes se apagan.

Para desbloquear, pulse el lado 0 del
interruptor. Los testigos de las puer‐
tas correspondientes se iluminan de
manera continua.

Avería
En caso de un fallo del sistema, el
testigo junto al interruptor se ilumina
de manera continua y sonará un
aviso acústico.

Compruebe que las puertas se han
bloqueado manualmente (interrupto‐
res interiores de bloqueo de puertas).

Si es necesario, haga subsanar la
causa de la avería en un taller.

Bloqueo automático

Bloqueo automático después de iniciar la marcha

En función de la versión, esta función
de seguridad puede configurarse
para bloquear automáticamente
todas las puertas y el compartimento
de carga en cuanto el vehículo se
mueva.

Activación
Con el encendido conectado,
mantenga pulsado el interruptor del
cierre centralizado e durante unos
5 segundos. Una señal acústica
confirma la activación.

El LED del interruptor de enciende
cuando se bloquea el vehículo.

Desactivación
Con el encendido conectado,
mantenga pulsado e durante unos
5 segundos. Una señal acústica
confirma la desactivación.

Seguros para niños

9 Advertencia

Utilice los seguros para niños
siempre que viajen niños en los
asientos traseros.

32 Llaves, puertas y ventanillas

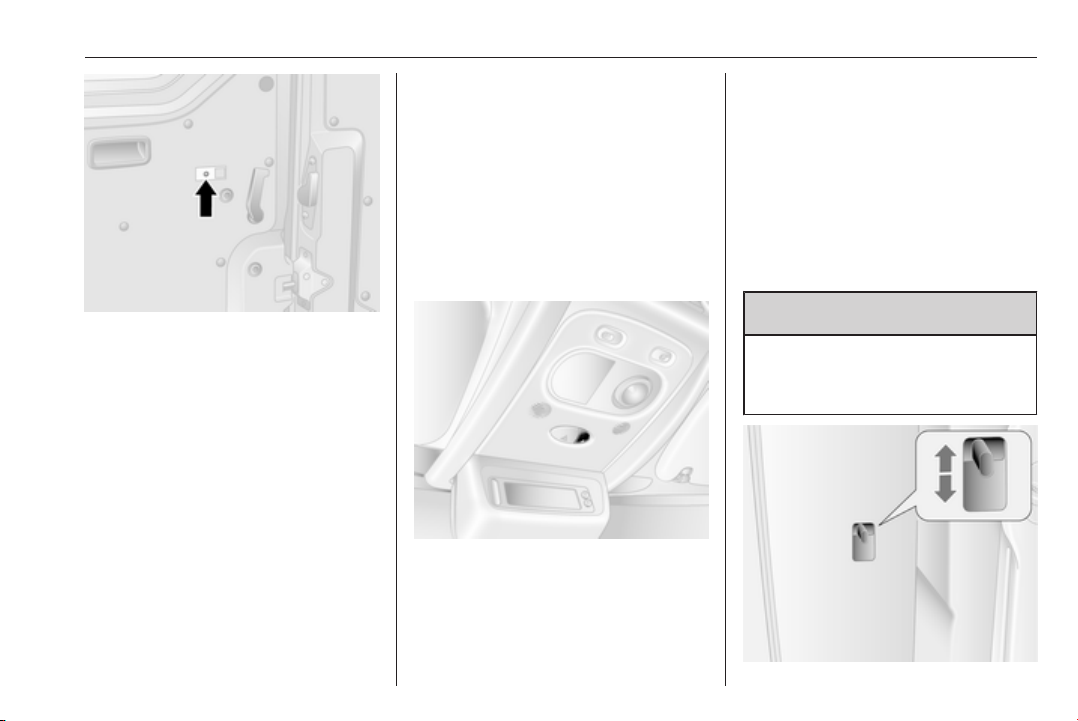

Baje el seguro para niños: la puerta
no puede abrirse desde el interior.
Suba para desactivarlo.

Puertas

Puerta corredera

Desbloquee la puerta lateral corre‐
dera con el mando a distancia o la
llave (si está instalado). Abra la
puerta tirando de la manilla y desli‐
zando la puerta hacia la parte trasera.

Abra y cierre la puerta lateral corre‐
dera solo cuando el vehículo se
encuentre detenido con el freno de
estacionamiento aplicado (en deter‐
minados modelos, sonará un timbre
de advertencia cuando se abra la
puerta lateral corredera y se haya
liberado el freno de estacionamiento).

La puerta corredera lateral se puede
bloquear desde el interior del
vehículo con el seguro interior.

Asegúrese de que la puerta lateral
esté totalmente cerrada y bloqueada
antes de poner el vehículo en
marcha.

9 Advertencia

Tenga cuidado al accionar la
puerta lateral corredera. Hay
riesgo de lesiones.

Asegúrese de que nada quede
atrapado al accionarla y que nadie
esté en la zona de movimiento.

Si el vehículo se estaciona en una
cuesta, las puertas correderas
abiertas pueden moverse acci‐
dentalmente por su propio peso.

Antes de iniciar la marcha, cerrar
las puertas correderas.

Llaves, puertas y ventanillas 33

9 Peligro

No conduzca con la puerta lateral
corredera abierta o entreabierta,
por ejemplo, al transportar objetos
voluminosos, ya que podrían
entrar gases de escape tóxicos,
inodoros e invisibles, en el
vehículo. Pueden ocasionar un
desvanecimiento e incluso la
muerte.

Cierre centralizado 3 25.

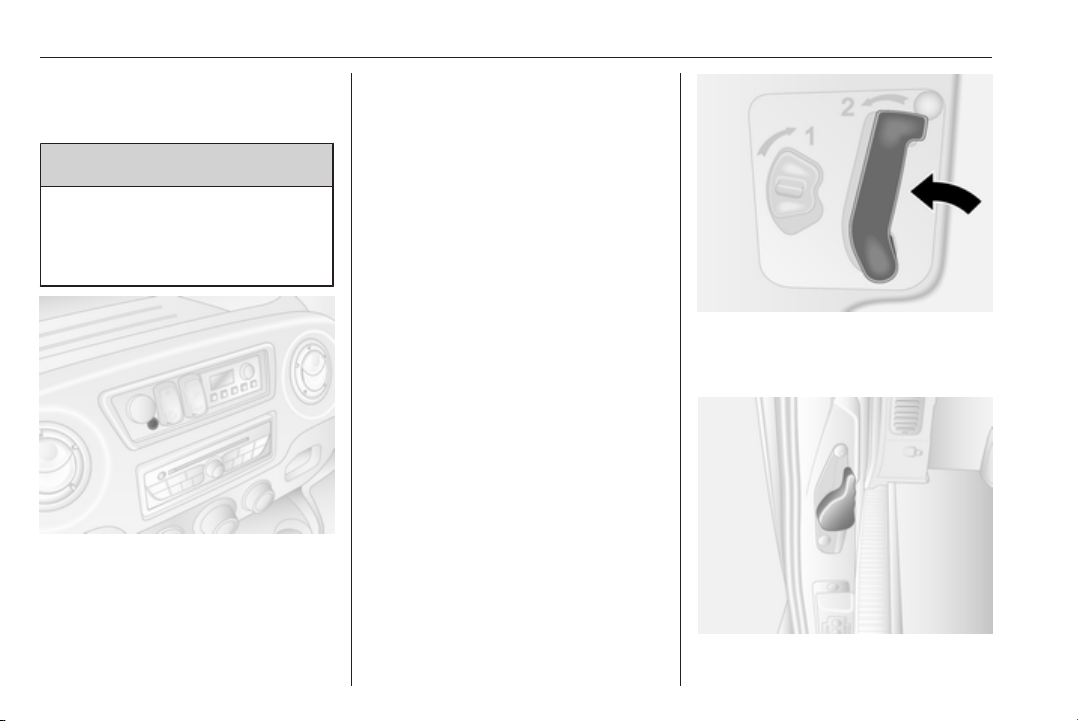

Puerta corredera eléctrica

Apertura

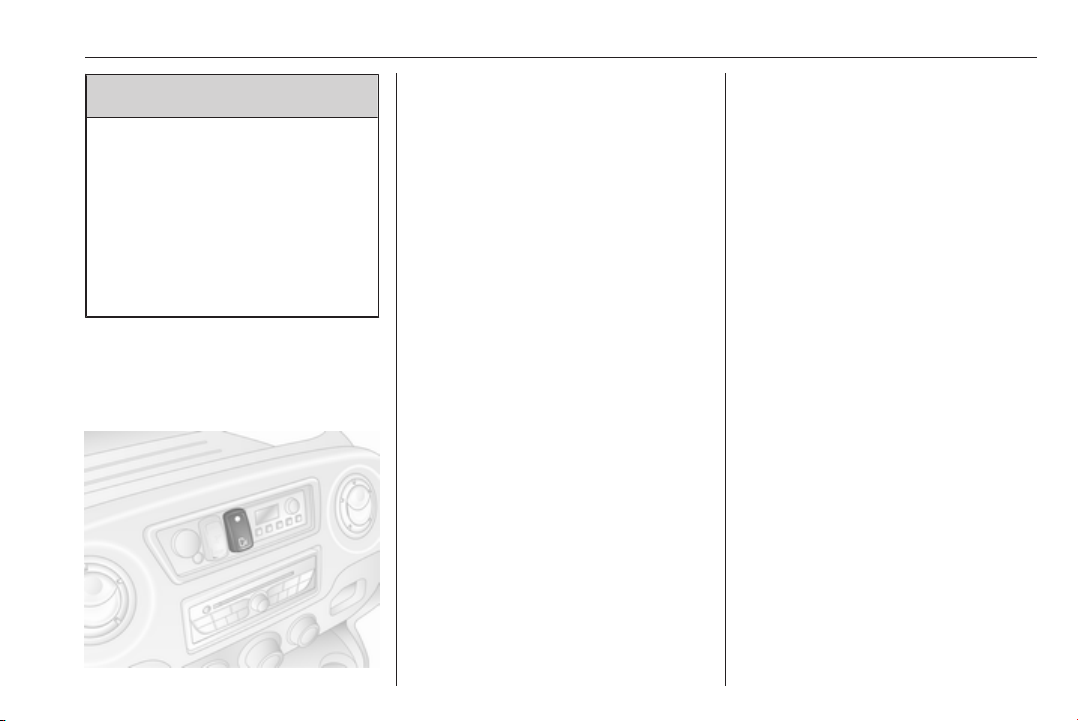

Con el vehículo parado y el freno de
estacionamiento aplicado, pulsar el
interruptor del tablero de instrumen‐
tos para abrir la puerta corredera
electrónica automáticamente. El LED
del interruptor parpadea durante la
operación.

Si se pulsa el interruptor mientras el
motor se encuentra en parada auto‐
mática, el motor volverá a arrancar
automáticamente.

Sistema stop-start 3 148.

Nota
Si no se ha aplicado el freno de esta‐
cionamiento al pulsar el interruptor,
sonará un aviso acústico y la puerta
corredera eléctrica no se abrirá.

Para detener el movimiento en cual‐
quier momento, vuelva a pulsar el
interruptor. Pulse una vez más para
continuar el movimiento de la puerta
corredera eléctrica.

Nota
Si la puerta corredera eléctrica se
bloquea desde el interior con el
seguro para niños activado, sonará

un aviso acústico. Desbloquee la
puerta manualmente desde el inte‐
rior.

Bus
El motor se vuelve a arrancar auto‐
máticamente al accionar el interruptor
de la puerta corredera automática
durante una parada automática.

Sistema stop-start 3 148.

Cierre
Pulse el interruptor de nuevo. El LED
parpadea y suena un aviso acústico
durante la operación.

En caso de dificultades de apertura o
cierre, por ejemplo debido a congela‐
ción, mantenga pulsado el interruptor
para aumentar la potencia en la
puerta corredera.

34 Llaves, puertas y ventanillas

9 Advertencia

Tenga cuidado al accionar la
puerta corredera eléctrica. Hay
riesgo de lesiones, especialmente
para los niños.

Tenga especial cuidado cuando el
vehículo se encuentre estacio‐
nado en una pendiente: abra o
cierre la puerta completamente
hasta que encaje en su posición
de bloqueo.

Observe atentamente la puerta en
movimiento durante su acciona‐
miento. Asegúrese de que nada
quede atrapado al accionarla y
que nadie esté en la zona de movi‐
miento.

Nota
No accione la puerta corredera eléc‐
trica con demasiada frecuencia con
el motor parado porque se puede
descargar la batería del vehículo.

Salida de emergencia

En una emergencia, se puede abrir la
puerta lateral corredera manual‐
mente después de soltar la manilla
interior.

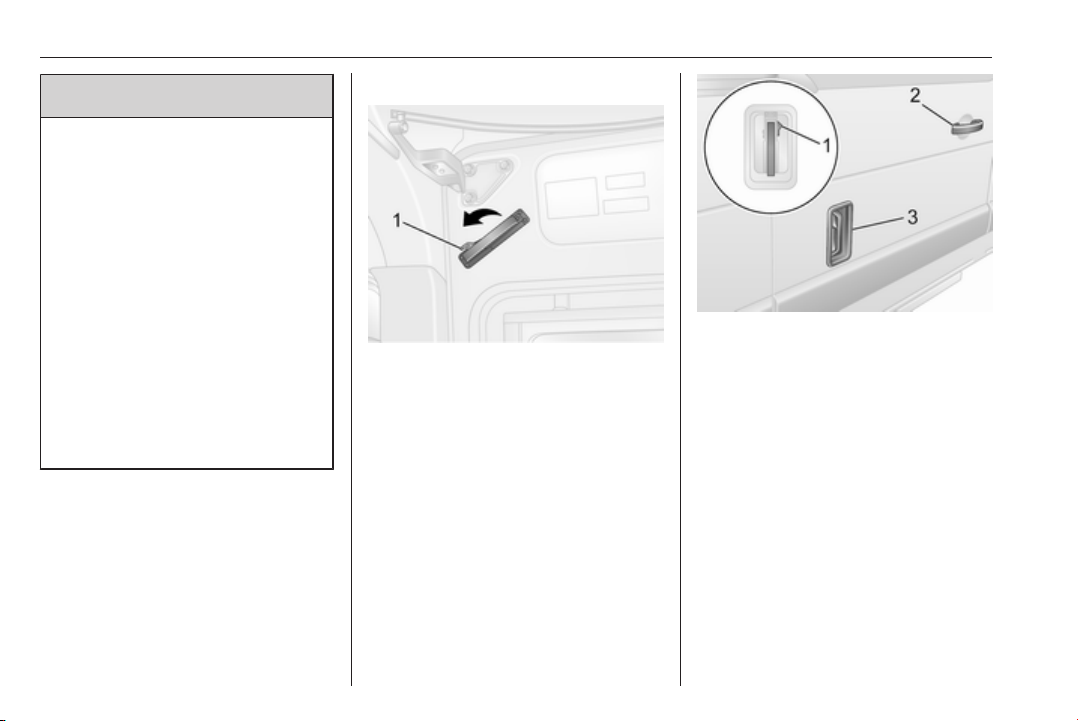

Como alternativa, si el vehículo está
desbloqueado, abra la puerta usando
la manilla exterior (en función de la
versión de modelo). Levante la mani‐
lla (3) hasta la posición de la segunda
muesca, a continuación, deslice la
puerta hacia atrás usando la manilla
(2) junto al borde frontal de la puerta.

Restaurar
Si se ha abierto la puerta manual‐
mente, es necesario restablecer el
sistema de la puerta corredera eléc‐
trica.

Llaves, puertas y ventanillas 35

Abrir la puerta corredera hasta la
mitad y mover la palanca correspon‐
diente a la primer posición. Se
enciende la luz de advertencia en el
tablero de instrumentos. A continua‐
ción, pulse el botón (1) en la manilla
correspondiente.

Mover la palanca hacia delante y
hacia atrás para asegurarse de que el
motor del actuador de la puerta
funciona, a continuación, mantener
pulsado el interruptor en el tablero de
instrumentos para cerrar la puerta
completamente. La luz de adverten‐
cia se apaga cuando se restablece el
sistema correctamente.

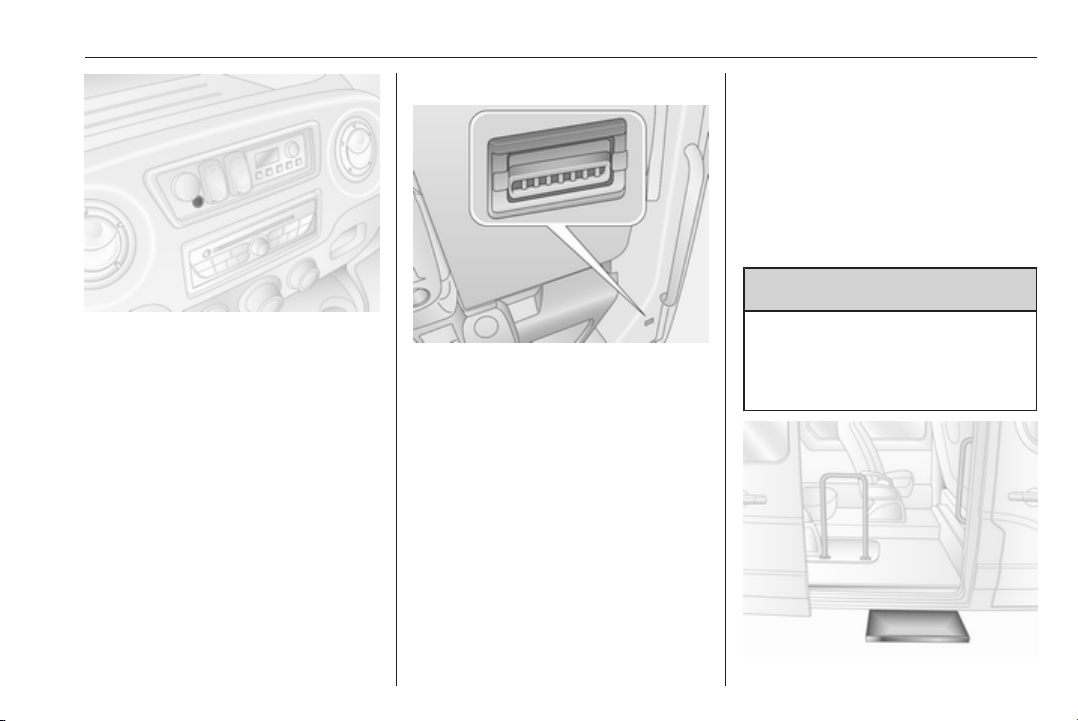

Mantenimiento

El propietario es el responsable de
reemplazar la correa de transmisión
cada 25.000 ciclos, y para ello se ha
incorporado un contador en el
montante B inferior. El contador
aumenta con cada apertura y cierre,
no es posible poner a cero el conta‐
dor. Recurra a la ayuda de un taller.

Si la correa de transmisión fallara, la
puerta se puede seguir abriendo y
cerrando manualmente.

Avería
Si se detecta un fallo en el sistema al
desbloquear las puertas, sonará una
advertencia acústica y el LED del

interruptor se iluminará. Compruebe
la posición de la manilla exterior.
Restablezca la manilla si se encuen‐
tra en la posición abierta y utilice la
llave para accionar los cierres de la
puerta.

Si la avería persiste, acuda a un taller.

Estribo lateral eléctrico

9 Advertencia

Tenga cuidado al utilizar el estribo
lateral, particularmente en condi‐
ciones meteorológicas húmedas y
frías.

36 Llaves, puertas y ventanillas

El estribo lateral eléctrico se acciona
automáticamente cuando la puerta
corredera se abre o se cierra.

9 Advertencia

Asegúrese de que haya espacio
suficiente para que el estribo late‐
ral eléctrico se puede desplegar y
plegar totalmente sin obstáculos.

El indicador se ilumina durante el
funcionamiento del estribo lateral
eléctrico. Si permanece iluminado
con la puerta cerrada, significa que el

escalón no se ha contraído o que la
puerta no se ha cerrado completa‐
mente en su posición de bloqueo.

En caso de fallo, retraiga manual‐
mente el estribo lateral eléctrico
desatornillando la rueda naranja
situada en la parte posterior del
estribo y asegúrese de que no haya
obstáculos que impidan el cierre.
Cuando el estribo esté retraído, ator‐
nille la rueda naranja. Recurra a la
ayuda de un taller.

Puertas traseras

Bloquee y desbloquee las puertas
traseras con el mando a distancia o la
llave (si está instalado).

Cierre centralizado 3 25.
Bloqueo manual de puertas 3 25.
Para abrir la puerta trasera derecha,

tire de la manilla exterior.

La puerta derecha se puede abrir
también desde el interior del vehículo
tirando de la manilla interior.

La puerta trasera izquierda se
desbloquea entonces utilizando la
palanca.

9 Advertencia

Las luces traseras pueden quedar
tapadas si se abren las puertas
traseras y el vehículo está apar‐
cado junto a la carretera.

Debe advertir a los demás usua‐
rios de la carretera de la presencia
del vehículo, usando un triángulo
de advertencia o cualquier otro
dispositivo especificado por las
normas de tráfico.

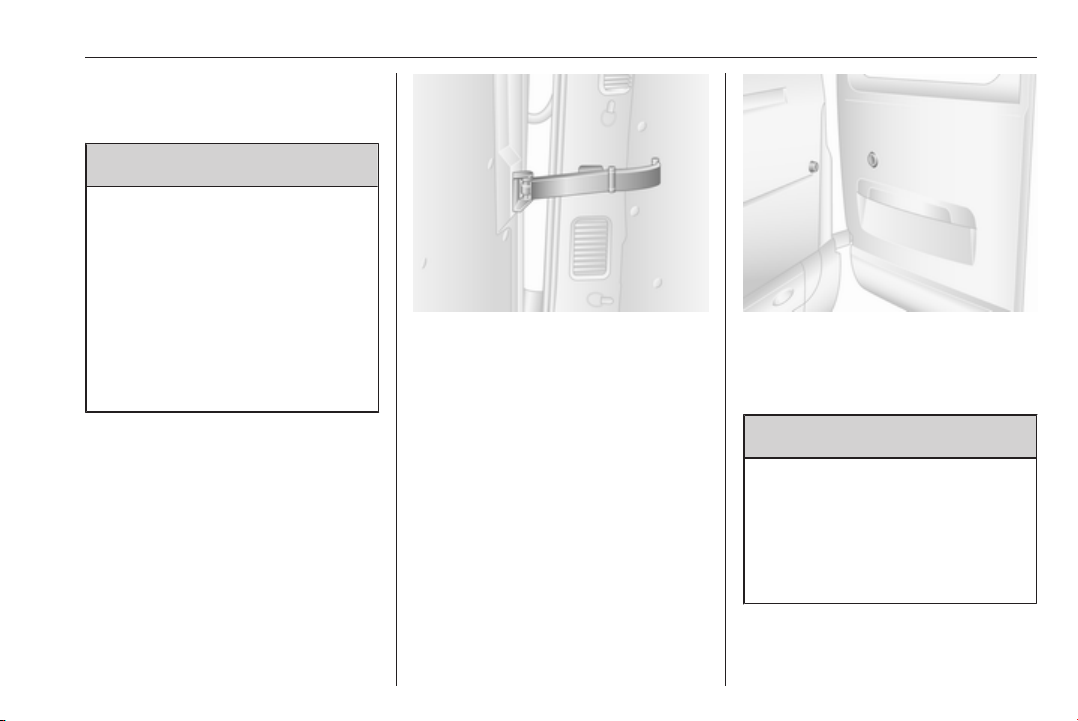

Las puertas se mantienen abiertas en
un ángulo de 90 mediante tirantes de
bloqueo.

Llaves, puertas y ventanillas 37

Para abrir las puertas a 180º, o más,
(en función del modelo) suelte los
tirantes de bloqueo de los fiadores
situados en los marcos de las puertas
y abra las puertas a la posición
deseada.

Cuando se abren las puertas a 270º,
se mantienen en la posición total‐
mente abierta mediante imanes situa‐
dos en los laterales de la carrocería.

9 Advertencia

Comprobar que las puertas de
apertura extendida están seguras
cuando se abren por completo.

¡Las puertas abiertas pueden
cerrarse de un portazo debido a la
fuerza del viento!

Cuando cierre las puertas, fije los
tirantes de bloqueo a los fiadores del
marco de las puertas.

38 Llaves, puertas y ventanillas

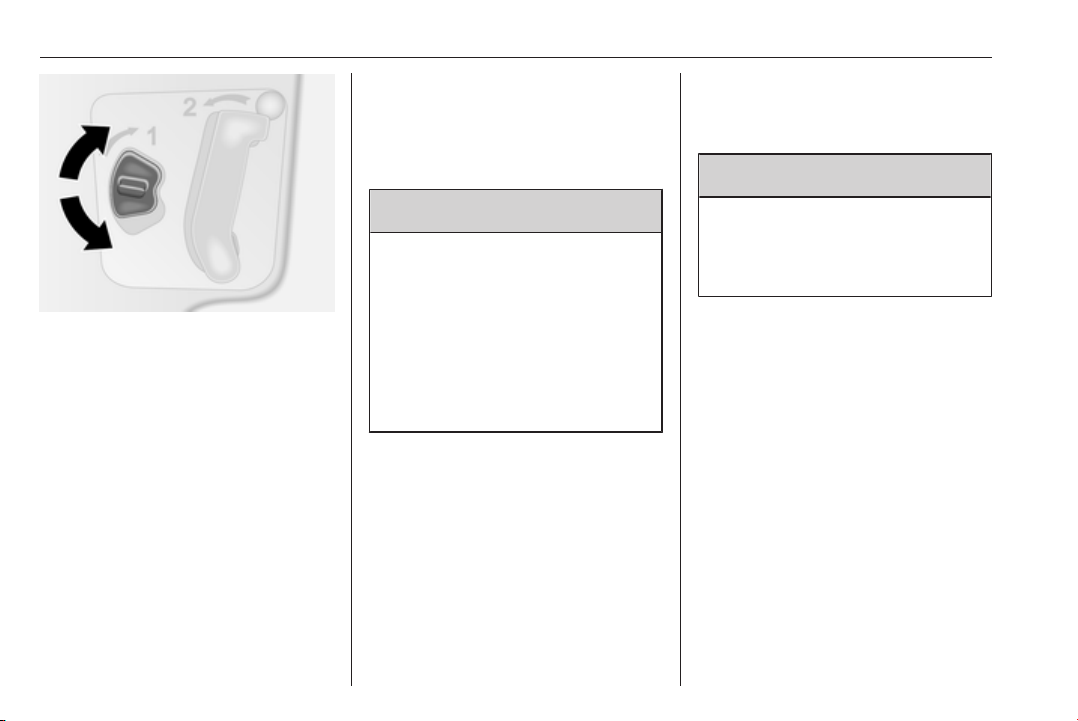

Las puertas traseras pueden
bloquearse desde el interior del
vehículo con el interruptor de bloqueo
interior situado en el interior de la
puerta derecha.

Cierre siempre la puerta izquierda
antes que la derecha.

Combi, Bus

En vehículos con volante a la
izquierda, las puertas traseras se
abren desde el interior del vehículo
tirando de la manilla interior.

En vehículos con volante a la dere‐
cha, desde el interior del vehículo, tire
de la manilla interior situada en la

puerta derecha y abra. A continua‐
ción, desbloquee la puerta izquierda
bajando la palanca y abra.

Cierre siempre la puerta izquierda
antes que la derecha.

9 Peligro

No conduzca con las puertas
traseras abiertas o entreabiertas,
por ejemplo, al transportar objetos
voluminosos, ya que podrían
entrar gases de escape tóxicos,
inodoros e invisibles, en el
vehículo. Pueden ocasionar un
desvanecimiento e incluso la
muerte.

Seguridad del vehículo

Sistema antirrobo

9 Advertencia

¡No utilice el sistema si hay perso‐
nas en el interior del vehículo! Las
puertas no se pueden desblo‐
quear desde el interior.

El sistema bloquea mecánicamente
las puertas. Para activar el sistema,
todas las puertas deben estar cerra‐
das.

Nota
El sistema antirrobo no se puede
activar si están encendidas las luces
de emergencia o las luces laterales.

La activación y desactivación no son
posibles con el interruptor del cierre
centralizado.

Llaves, puertas y ventanillas 39

Funcionamiento del mando a distancia de 2 botones o 3 botones

Activación

Pulse e dos veces en menos de
3 segundos.

Las luces de advertencia de peligro
parpadean cinco veces a modo de
confirmación.

Desactivación
Desbloquee las puertas pulsando c

del mando a distancia.

Funcionamiento del sistema de llave electrónica

El funcionamiento se confirma con
las luces de emergencia.

Activación
Para funcionamiento manos libres, la
llave electrónica debe encontrarse
fuera del vehículo, a una distancia de
aproximadamente 1 m de las puertas
delanteras o el compartimento de
carga.

Pulse dos veces el botón de cual‐
quiera de las manillas exteriores de
las puertas.

Desactivación
Desbloquear las puertas pulsando el
botón de la manilla exterior de cual‐
quier puerta.

El funcionamiento manos libres se
desactiva automáticamente al pulsar
el interruptor del cierre centralizado
e. Para volver a activar el funciona‐
miento manos libres, volver a arran‐
car el motor.

Cierre centralizado 3 25.
Sistema de llave electrónica 3 23.

Sistema de alarma antirrobo

El sistema de alarma antirrobo se
acciona junto con el cierre centrali‐
zado.

El sistema vigila:

● puertas, capó

● habitáculo

● compartimento de carga

● encendido

● interrupción de corriente de la
sirena de alarma

40 Llaves, puertas y ventanillas

Activación

Todas las puertas y el capó deben
estar cerrados.

Pulse e para activar el sistema de
alarma antirrobo. Las luces de emer‐
gencia parpadean dos veces para
confirmar la activación.

Si las luces de emergencia no parpa‐
dean tras la activación, es que una
puerta o el capó no están totalmente
cerrados.

Nota
Las modificaciones del interior del
vehículo, p. ej., el uso de fundas de
asiento, y las ventanillas abiertas,
podrían perturbar la función de
control del habitáculo.

Llave electrónica
Para funcionamiento manos libres, la
llave electrónica debe encontrarse
fuera del vehículo, a una distancia de
aproximadamente 1 m de las puertas
delanteras o el compartimento de
carga.

Pulse el botón de cualquiera de las
manillas exteriores de las puertas.

Sistema de llave electrónica 3 23.

Desactivación

Al desbloquear el vehículo o conectar
el encendido, se desactiva el sistema
de alarma antirrobo. Las luces de
emergencia parpadean una vez para
confirmar la desactivación.

Nota
Si se ha disparado la alarma, la
sirena no se parará al desbloquear
el vehículo con la llave. Para detener
la sirena, conecte el encendido. Si
se ha disparado la alarma, las luces
de emergencia no parpadearán tras
la desactivación.

Activación sin vigilancia del habitáculo

Desactive la vigilancia del habitáculo
cuando se queden personas o anima‐
les en el vehículo o si el calefactor
auxiliar 3 134 se ha programado
para un arranque con temporizador o
a distancia.

Llaves, puertas y ventanillas 41

Dependiendo de la configuración del
vehículo:

●

mantenga pulsado e o

● conecte y apague el encendido
dos veces de forma rápida, luego
cierre las puertas y active el
sistema de la alarma antirrobo

Sonará una señal acústica como
confirmación.

Dicho estado seguirá vigente hasta
que se desbloqueen las puertas.

Alarma

Cuando se dispara, la alarma suena
mediante una sirena alimentada por
una batería independiente y, simultá‐

neamente, parpadean las luces de
emergencia. El número y la duración
de las señales de alarma está esta‐
blecido por la ley.

Si se desconecta la batería del
vehículo o se corta la alimentación de
corriente, se disparará la sirena de
alarma. Si hay que desconectar la
batería del vehículo, desactive
primero el sistema de alarma anti‐
rrobo.

Para silenciar la sirena de alarma (si
se ha disparado) y, por tanto, para
desactivar el sistema de alarma anti‐
rrobo, vuelva a conectar la batería del
vehículo y desbloquee el vehículo
con el botón c del mando a distancia
(o conecte el encendido).

Inmovilizador

El sistema forma parte de la cerra‐
dura del encendido y comprueba si el
vehículo puede ser arrancado con la
llave utilizada.

El inmovilizador se activa automáti‐
camente después de sacar la llave de
la cerradura del encendido y también

si se deja la llave en la cerradura del
encendido cuando el motor está
parado.

Si no se puede arrancar el motor:
desconecte el encendido y saque la
llave, espere unos 2 segundos y
luego repita el intento de arranque. Si
no lo consigue, intente arrancar el
motor con la llave de repuesto y recu‐
rra a la ayuda de un taller.

Nota
Las etiquetas de identificación de
radiofrecuencia (RFID) pueden
causar interferencias a la llave. No
las coloque cerca de la llave al
arrancar el vehículo.

Nota
El inmovilizador no bloquea las
puertas. Bloquee siempre el
vehículo al salir de él 3 25 y conecte
el sistema de alarma antirrobo 3 39.

42 Llaves, puertas y ventanillas

Retrovisores exteriores

Forma convexa

El espejo exterior convexo contiene
un área esférica y reduce los ángulos
muertos. La forma del espejo hace
que los objetos parezcan más peque‐
ños, lo que afecta a la apreciación de
las distancias.

Ajuste manual

Ajuste los retrovisores basculando la
palanca en la dirección requerida.

Los retrovisores inferiores no son
regulables.

Ajuste eléctrico

Conecte el encendido para accionar
los retrovisores exteriores eléctricos.

Seleccione el retrovisor exterior
correspondiente cambiando el
mando a la izquierda o a la derecha,
luego bascule el mando para ajustar
el retrovisor.

Si el mando está en la posición
central, no hay seleccionado ningún
retrovisor.

Los retrovisores inferiores no son
regulables.

Espejos retrovisores plegables

Para la seguridad de los peatones,
los retrovisores exteriores basculan
de su posición de montaje normal al
recibir impactos de una determinada
fuerza. Vuelva a colocar el retrovisor
en su posición presionando ligera‐
mente sobre la carcasa.

Posición de estacionamiento

Los retrovisores exteriores pueden
plegarse presionando suavemente
sobre el borde exterior de la carcasa,
por ejemplo, en aparcamientos estre‐
chos.

Llaves, puertas y ventanillas 43

Retrovisores térmicos

Se acciona pulsando Ü en cualquier
sistema. El LED se ilumina en el
botón durante el funcionamiento.

La calefacción funciona con el motor
en marcha y se desconecta automá‐
ticamente poco tiempo después.

Climatizador automático 3 126.
Climatizador automático electrónico

3 128.

Retrovisor interior

Antideslumbramiento manual

Para reducir el deslumbramiento,
ajuste la palanca que hay debajo de
la carcasa del espejo.

44 Llaves, puertas y ventanillas

Espejo panorámico

En función del vehículo, hay un gran
espejo convexo ubicado en el parasol
del acompañante que ayuda a
aumentar la visibilidad y a reducir los
ángulos muertos.

Ventanillas

Parabrisas

Pegatinas en el parabrisas

No fije pegatinas por ejemplo, las
pegatinas de control en carreteras de
peaje o similares sobre el parabrisas
en la zona del retrovisor interior. En
caso contrario podría restringirse la
zona de detección del sensor en la
carcasa del espejo.

Sustitución del parabrisas

Atención

Si el vehículo dispone de sensor
de cámara frontal para los siste‐
mas de ayuda a la conducción, es
muy importante realizar cualquier
sustitución del parabrisas de
manera precisa según las especi‐
ficaciones de Opel. De lo contra‐
rio, estos sistemas podrían no
funcionar correctamente y existe
riesgo de comportamiento impre‐
visto o mensajes de estos siste‐
mas.

Elevalunas manuales

Las ventanillas pueden subirse y
bajarse con las manivelas de los
elevalunas.

Elevalunas eléctricos

9 Advertencia

Tenga cuidado al accionar los
elevalunas eléctricos. Hay riesgo
de lesiones, especialmente para
los niños.

Observe atentamente las ventani‐
llas cuando las cierre. Asegúrese
de que nada quede atrapado
mientras se mueven.

Conecte el encendido para accionar
los elevalunas eléctricos.

Llaves, puertas y ventanillas 45

Sobrecarga

Si se accionan repetidamente las
ventanillas a intervalos breves, es
posible que se desactive el acciona‐
miento de las ventanillas durante
algún tiempo.

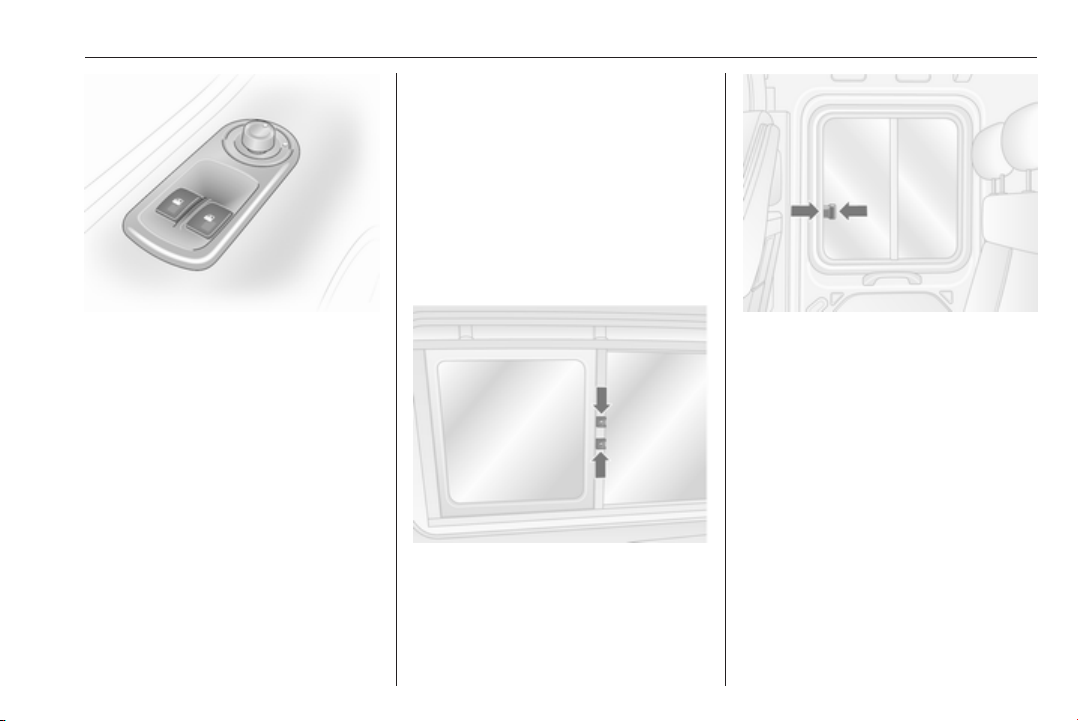

Ventanillas traseras

Ventanillas correderas laterales

Accione el interruptor de la ventanilla
correspondiente: pulse para abrir o
tire para cerrar.

Para vehículos con función de aper‐
tura automática de la ventanilla de la
puerta del conductor: Al abrir, volver
a accionar el interruptor para detener
el movimiento de la ventanilla.

En caso de dificultades para cerrar,
por ejemplo, si ha helado, accione
varias veces el interruptor para cerrar
la ventanilla progresivamente.

Pulse sobre el resorte y deslice la
ventanilla para abrir. Asegúrese de
que el cierre se enclave al cerrar.

Pulse sobre el resorte y deslice la
ventanilla para abrir. Asegúrese de
que el cierre se enclave al cerrar.

46 Llaves, puertas y ventanillas

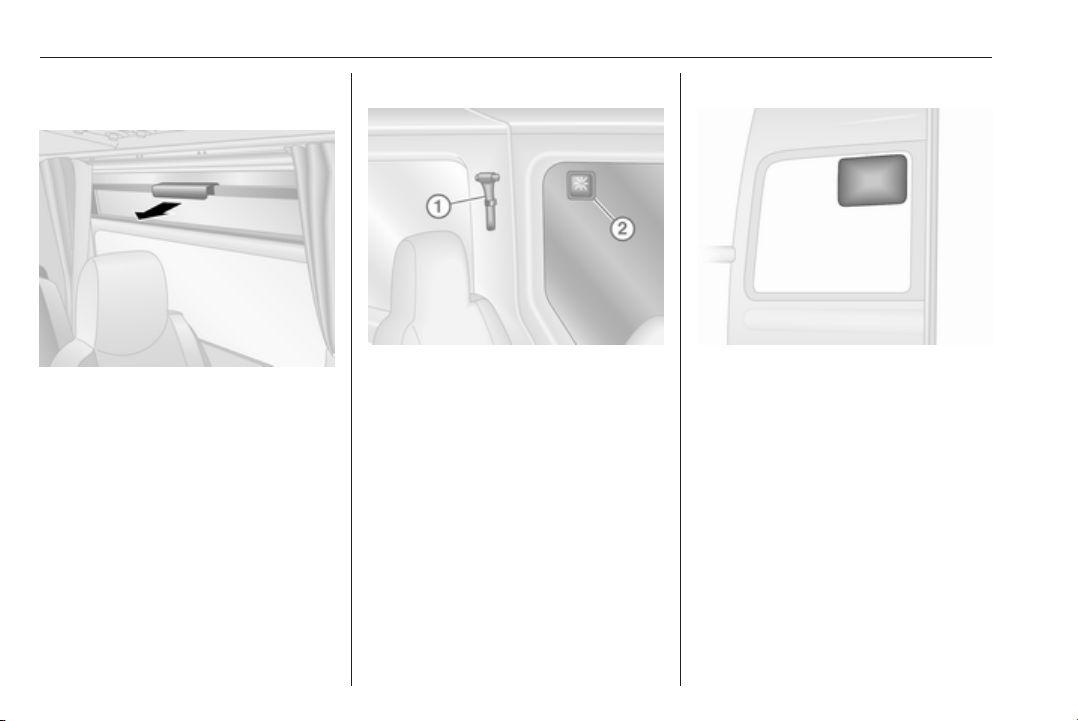

Apertura de las ventanillas laterales

Tire de la manilla para abrir la venta‐
nilla.

Nota
En función del vehículo, algunas
ventanillas podrían no abrirse
completamente.

Salida de emergencia

Para utilizar la ventanilla como salida
de emergencia del vehículo, utilice el
martillo 1 para romper el cristal 2.

En función de la versión, la salida de
emergencia puede realizarse a través
del techo de cristal 3 47.

Lente de marcha atrás

Se puede montar una lente de
marcha atrás en la ventanilla trasera.

La lente de marcha atrás ayuda al
conductor al desplazarse marcha
atrás reduciendo los puntos ciegos.

Llaves, puertas y ventanillas 47

Luneta térmica trasera

Se acciona pulsando Ü en cualquier
sistema. El LED se ilumina en el
botón durante el funcionamiento.

La calefacción funciona con el motor
en marcha y se desconecta automá‐
ticamente poco tiempo después.

Climatizador automático 3 126.
Climatizador automático electrónico

3 128.

Parasoles

Los parasoles se pueden abatir o
bascular hacia un lado para evitar el
deslumbramiento.

Si los parasoles tienen espejos inte‐
grados, las tapas de los espejos
deben estar cerradas durante la
marcha.

Los parasoles también pueden dispo‐
ner de un soporte para tiques de
aparcamiento, por ejemplo.

Espejo panorámico 3 43.

Techo

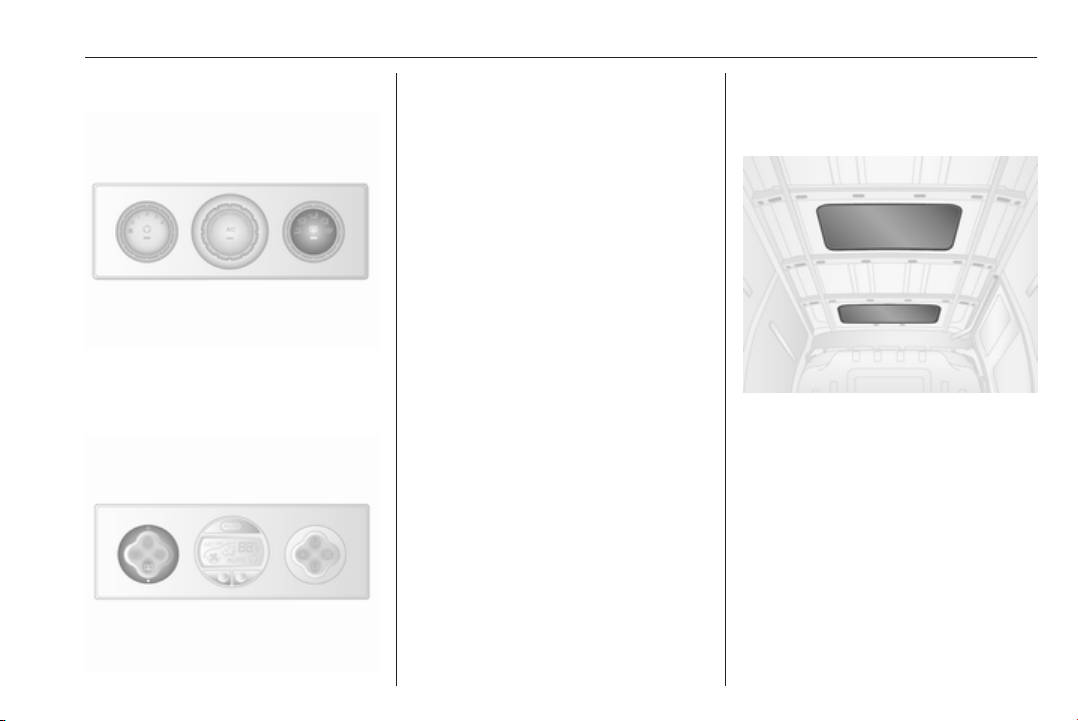

Techo de cristal

En función de la variante de modelo,
el compartimento de carga puede
incorporar un panel de techo sencillo
o doble.

48 Llaves, puertas y ventanillas

Salida de emergencia

En caso de emergencia se puede
romper el cristal. Utilice el martillo
suministrado para golpear el techo de
cristal.

En función de la versión, la salida de
emergencia puede realizarse
también a través de las ventanillas
laterales 3 45.

Asientos, sistemas de seguridad 49

Asientos, sistemas de seguridad

Reposacabezas ........................... 49

Asientos delanteros ..................... 51

Posición de asiento ................... 51

Ajuste de los asientos ............... 52

Reposabrazos ........................... 56

Calefacción ................................ 56

Asientos traseros ......................... 57

Cinturones de seguridad ............. 60

Cinturón de seguridad de tres

puntos ....................................... 61

Sistema de airbags ...................... 64

Sistema de airbags frontales ..... 68

Sistema de airbags laterales .....68

Desactivación de los airbags ..... 69

Sistemas de retención infantil ...... 70

Posiciones de montaje del

sistema de retención infantil ..... 73

Reposacabezas

Posición

9 Advertencia

Conduzca siempre con el apoya
cabezas ajustado en la posición
correcta.

El borde superior del reposacabezas
debería estar al nivel de los ojos. Si
esto no es posible para personas muy
altas, se debe ajustar el reposacabe‐

zas en la posición más alta; para
personas de poca estatura, se debe
ajustar en la posición más baja.

Ajuste

Tire hacia arriba para subirlo o pulse
el botón y baje el reposacabezas.
Asegúrese de que el reposacabezas
queda fijado.

50 Asientos, sistemas de seguridad

En función de la versión, los reposa‐
cabezas también se pueden inclinar
hacia delante o hacia atrás. Presione
o tire de la parte inferior del reposa‐
cabezas para ajustarlo.

Nota
Sólo se deben colocar accesorios
homologados en el reposacabezas
del asiento del acompañante si el
asiento no está ocupado.

Desmontaje

Por ejemplo, cuando se use un
sistema de retención infantil 3 70.

Primero, incline el respaldo hacia
delante, después, tire hacia arriba del
reposacabezas hasta la posición más
alta. Presione los dos botones de
liberación y tire del reposacabezas
hacia arriba para desmontarlo.

Guarde los reposacabezas en el
compartimento de carga.

No circule con los reposacabezas
desmontados si el asiento está
ocupado.

Montaje

Primero, incline el respaldo hacia
delante, a continuación, inserte las
barras del reposacabezas en sus
orificios.

Baje el reposacabezas todo lo posi‐
ble y, a continuación, súbalo
(presione primero los dos botones de
liberación, si es necesario) hasta que
se acople de manera segura en la
posición deseada.

Asientos, sistemas de seguridad 51

Asientos delanteros

Posición de asiento

9 Advertencia

Conduzca siempre con el asiento
ajustado correctamente.

9 Peligro

Para permitir un correcto desplie‐
gue del airbag, debe estar
sentado a más de 25 cm del
volante.

9 Advertencia

Nunca ajuste los asientos mien‐
tras conduce, ya que podrían
moverse de forma incontrolada.

9 Advertencia

No guarde objetos sueltos bajo los
asientos.

Portaobjetos bajo el asiento, caja
portaobjetos 3 81.

Siéntese lo más cerca posible del

●
respaldo. Ajuste la distancia del
asiento hasta los pedales de
modo que, al pisar los pedales,
las piernas queden dobladas en
un ligero ángulo. Deslice el
asiento del acompañante hacia
atrás lo máximo posible.

● Ajuste la altura del asiento de
modo que el campo visual quede
libre hacia todos los lados y
pueda ver todos los instrumentos
indicadores. Debería quedar
como mínimo un palmo de
holgura entre la cabeza y el
marco del techo. Los muslos
deben quedar apoyados ligera‐
mente, sin presión, sobre el
asiento.

● Coloque los hombros lo más
cerca posible del respaldo.
Ajuste la inclinación del respaldo
de modo que pueda coger el
volante con los brazos ligera‐
mente doblados. Al girar el
volante, debe mantener el
contacto de los hombros con el
respaldo. El respaldo no debe
estar demasiado inclinado hacia
atrás. Le recomendamos un
ángulo de inclinación máximo de
25°.

● Ajuste el asiento y el volante de
manera que la muñeca descanse
sobre la parte superior del
volante mientras que el brazo
está completamente extendido y
los hombros en el respaldo.

52 Asientos, sistemas de seguridad

● Ajustar el volante 3 91.

● Ajustar el reposacabezas 3 49.

● Ajuste la altura del cinturón de
seguridad 3 61.

● Ajuste el apoyo lumbar de modo
que se adapte a la forma natural
de la columna vertebral 3 52.

Ajuste de los asientos

Conduzca únicamente con los asien‐
tos y reposacabezas anclados.

Ajuste longitudinal

Tire del asidero, deslice el asiento,
suelte el asidero.

Intente mover el asiento hacia
delante y hacia atrás para asegurarse
de que el asiento está bloqueado en
su posición.

Ajuste longitudinal del asiento con suspensión

Tire del asidero, deslice el asiento,
suelte el asidero.

Intente mover el asiento hacia
delante y hacia atrás para asegurarse
de que el asiento está bloqueado en
su posición.

Inclinación del respaldo

Tire de la palanca, ajuste la inclina‐
ción y suelte la palanca. Deje que el
asiento enclave audiblemente.

Asientos, sistemas de seguridad 53

Inclinación del respaldo del asiento con suspensión

Tire de la palanca, ajuste la inclina‐
ción y suelte la palanca. Deje que el
asiento enclave audiblemente.

Altura del asiento

Movimiento de bombeo de la palanca
hacia arriba : asiento más alto

hacia abajo : asiento más bajo

Altura del asiento con suspensión

Tire hacia arriba de la palanca de libe‐
ración delantera para ajustar la altura
de la parte delantera del asiento.

Tire hacia arriba de la palanca de libe‐
ración trasera para ajustar la altura de
la parte trasera del asiento.

54 Asientos, sistemas de seguridad

Apoyo lumbar

Ajuste el soporte lumbar para adap‐
tarlo a sus necesidades personales.

Para aumentar o reducir el soporte
lumbar, gire la rueda mientras retira
el peso del respaldo del asiento.

Apoyo lumbar del asiento con suspensión

Ajuste el soporte lumbar para adap‐
tarlo a sus necesidades personales.

Accione la bomba de mano varias
veces (situada en la parte inferior de
la unidad) para aumentar la firmeza.

Pulse el botón de liberación (situado
en la parte delantera de la unidad)
para reducir la firmeza.

Sensibilidad del asiento con suspensión

Gire el mando para ajustar la sensi‐
bilidad del asiento de la suspensión.

giro a la
derecha
giro a la
izquierda

: más rígido

: menos rígido

Asientos, sistemas de seguridad 55

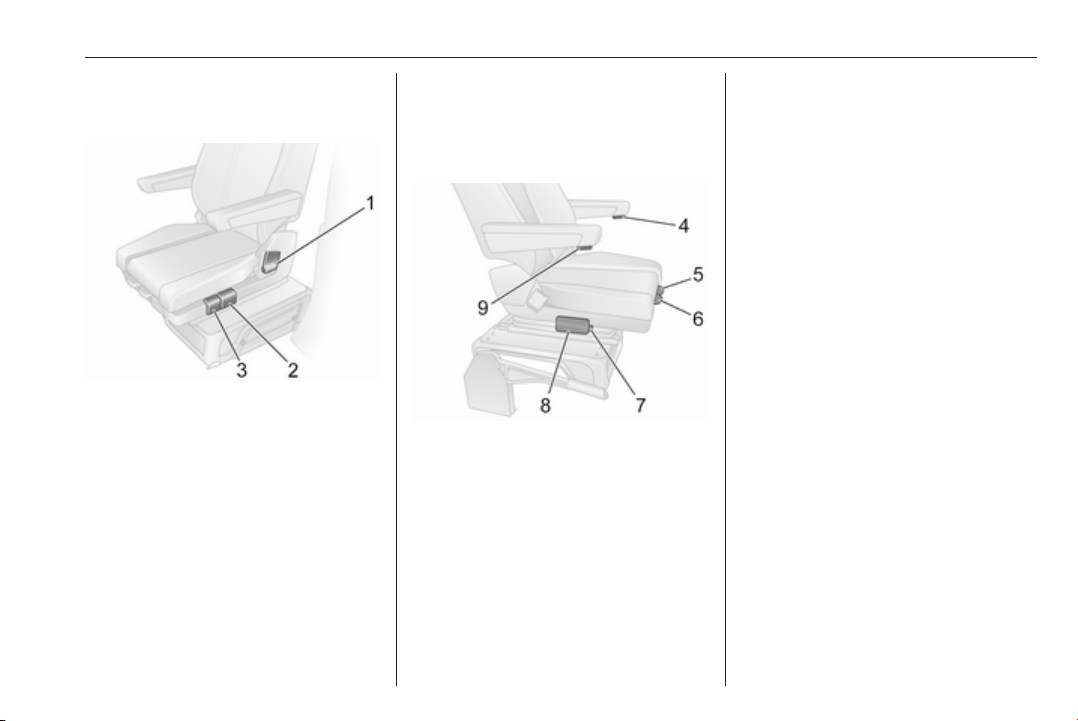

Ajuste basculante del asiento

Posición del asiento

Mueva la manilla 2, deslice el asiento,
suelte la manilla.

Intente mover el asiento hacia
delante y hacia atrás para asegurarse
de que el asiento está bloqueado en
su posición.

Respaldo del asiento
Tire de la palanca 1, ajuste la inclina‐
ción y suelte la palanca. Deje que el
asiento enclave audiblemente.

Ángulo de la base del asiento
Mueva la manilla 3 para ajustar el
ángulo de la base del asiento.

Apoyo lumbar

Ajuste el soporte lumbar para adap‐
tarlo a sus necesidades personales.

Accione la bomba de mano 8 varias
veces (situada en la parte inferior de
la unidad) para aumentar la firmeza.

Pulse el botón de liberación 7 para
reducir la firmeza.

Posición de la base del asiento
Levante la manilla 5, mueva la base
del asiento hacia atrás o hacia
delante y suelte la manilla.

Reposabrazos
Para ajustar la altura de los reposa‐
brazos, gire el mando de control 4 o

9.

Giro del asiento
El asiento del conductor puede girar
hasta 180° desde la posición orien‐
tada al frente, por ejemplo, para acce‐
der más fácilmente al área del
compartimento de carga cuando el
vehículo está detenido y el motor
apagado.

Antes de girar el asiento, realice los
preparativos siguientes:

● Desabroche el cinturón de segu‐
ridad.

● Pliegue los reposabrazos.

● Deslice el asiento hacia atrás lo
máximo posible.

● Ajuste el ángulo de la base del
asiento en su posición más baja.

● Ajuste la inclinación del respaldo
en posición vertical.

● Abra la puerta del conductor.

Levante la manilla 6, gire el asiento
desde la posición orientada al frente
y suelte la manilla.

56 Asientos, sistemas de seguridad

Antes de conducir, devuelva siempre
el asiento a la posición orientada al
frente y asegúrese de que el asiento
está bloqueado en su posición antes
de emprender la marcha.

Reposabrazos

Los reposabrazos se pueden subir
cuando no sea necesario.

Calefacción

Pulse ß para el asiento correspon‐
diente; el LED del interruptor se
ilumina. Pulse el otro extremo del
interruptor basculante para apagar la
calefacción.

Vehículos con asiento con suspen‐
sión: el interruptor ß se encuentra
situado debajo de la palanca de libe‐
ración del respaldo en el lado exterior
del asiento.

La calefacción del asiento se controla
mediante termostato y se apaga
automáticamente cuando la tempera‐
tura del asiento es suficiente. El LED

se ilumina también cuando el sistema
está conectado, no solo cuando la
calefacción está activa.

No se recomienda el uso prolongado
para las personas con piel sensible.

La calefacción de los asientos
funciona con el motor en marcha.

Asientos, sistemas de seguridad 57

Asientos traseros

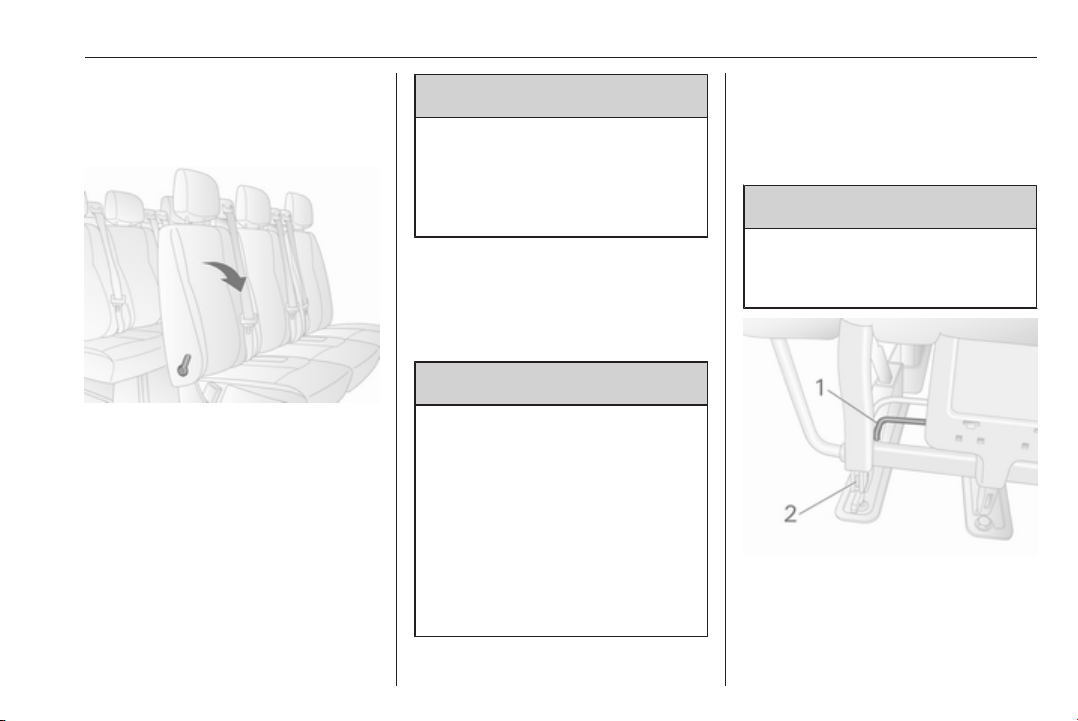

Acceso a los asientos traseros

Para facilitar el acceso a los asientos
de la 3ª fila (si están instalados), abra
la puerta corredera lateral, tire de la
palanca de liberación del asiento
plegable de la 2ª fila y pliegue el
respaldo hacia adelante. Si es nece‐
sario, desabroche los cinturones de
seguridad de sus hebillas de cierre.

9 Advertencia

Asegúrese de que el respaldo del
asiento vuelve a su posición
correcta y que las hebillas del
cinturón de seguridad se han
abrochado correctamente.

Abrochar y desabrochar el cinturón
de seguridad 3 61.

Puerta corredera 3 32.

Asientos traseros desmontables

9 Advertencia

Al desmontar los asientos trase‐
ros, mantenga manos y pies lejos
del área de movimiento.

Nunca desmonte los asientos
mientras conduce, ya que podrían
moverse de forma incontrolada.

Antes de ocupar los asientos
traseros, compruebe que los
asientos traseros y los respaldos
están completamente acoplados.

Desmontaje
En algunas variantes, el espacio del
compartimento de carga se puede
ampliar desmontando los asientos
traseros.

9 Advertencia

Los asientos traseros desmonta‐
bles son muy pesados. No intente
desmontarlos sin ayuda.

● Tirar de la palanca 1 de ambos
lados del asiento. Las clavijas 2
sobresalen visiblemente para
indicar que el asiento está
desbloqueado.

58 Asientos, sistemas de seguridad

● Desplace el asiento hacia atrás
para soltarlo de los puntos de
anclaje del piso.

● Levante el asiento para desmon‐
tarlo.

Montaje

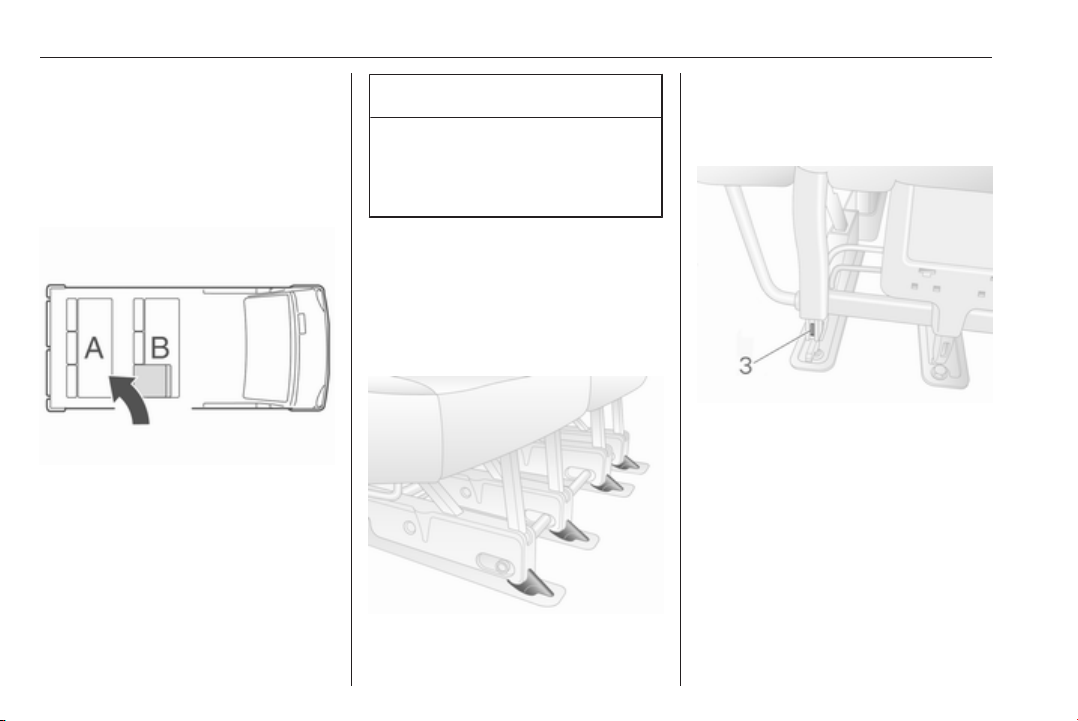

Al volver a instalar los asientos,
asegúrese siempre de que la fila con
el asiento de acceso abatible B está
colocado correctamente delante de la
hilera de asientos fija A.

Atención

Los asientos de la 2ª y 3ª fila no
son intercambiables y deben
volver a montarse en sus posicio‐
nes originales.

Nota
Antes de montar el asiento, asegú‐
rese de que los puntos de anclaje
están limpios. No deben contener
arena ni ningún otro objeto que
pueda impedir el bloqueo seguro del
asiento.

Coloque las guías del asiento justo
detrás de los puntos de anclaje del
piso delantero y deslícelas hacia
delante para meterlas.

El asiento se bloquea automática‐
mente y los pasadores 3 dejaran de
verse, lo que indica que el asiento
está bloqueado.

Asientos, sistemas de seguridad 59

Atención

Cuando monte los asientos trase‐
ros, asegúrese de que están bien
colocados en los puntos de
anclaje del piso y de que los fiado‐
res de bloqueo están bien fijados.

Si no puede bloquear los asientos de
manera segura en su posición,
consulte a un taller.

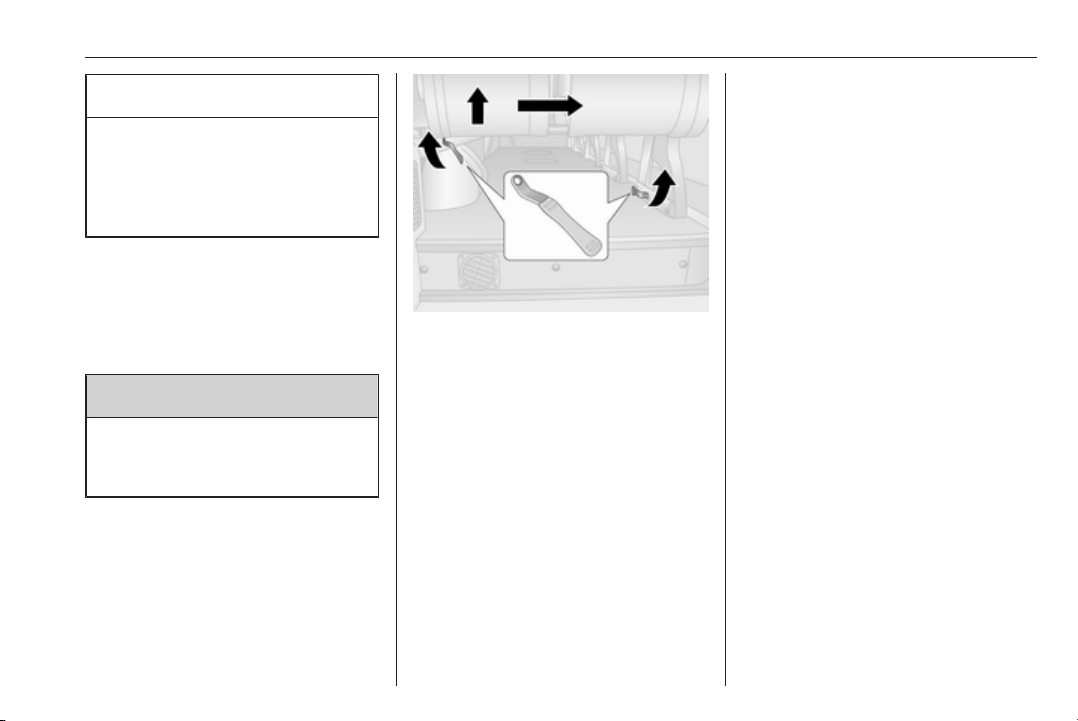

Bus
Desmontaje

9 Advertencia

Los asientos traseros desmonta‐
bles son muy pesados. No intente
desmontarlos sin ayuda.

Con la herramienta del kit de herra‐
mientas situado en la guantera, gire
las palancas para desbloquear el
asiento:

1. Suelte la fijación de la parte exte‐
rior.

2. Suelte la fijación interior (situada
en la base del asiento).

3. Levante del asiento desde la
parte posterior.

4. Tire del asiento hacia el centro del
vehículo para liberarlo completa‐
mente de sus puntos de anclaje.

Montaje

Nota
Antes de montar el asiento, asegú‐
rese de que los puntos de anclaje
están limpios. No deben contener

arena ni ningún otro objeto que
pueda impedir el bloqueo seguro del
asiento.

1. Coloque el asiento sobre los
puntos de anclaje.

2. Baje el asiento hasta oír que se
acopla en los puntos de anclaje.

3. Asegúrese de que el asiento está
bloqueado de manera segura en
su posición intentando moverlo
hacia delante y hacia atrás y de
izquierda a derecha.

Repita el procedimiento de insta‐
lación si fuera necesario.

Si no puede bloquear el asiento de
manera segura en su posición,
consulte a un taller.

60 Asientos, sistemas de seguridad

Cinturones de seguridad

Al acelerar o frenar bruscamente el
vehículo, los cinturones de seguridad
se bloquean para sujetar a los
ocupantes en la posición de asiento.
Por lo tanto, se reduce considerable‐
mente el riesgo de lesiones.

9 Advertencia

Abróchese el cinturón de seguri‐
dad antes de cada viaje.

En caso de un accidente, las
personas que no llevan los cintu‐
rones de seguridad ponen en peli‐
gro sus vidas y las de los demás
ocupantes.

Los cinturones de seguridad están
diseñados para ser utilizados por una
sola persona a la vez.

Sistema de retención infantil 3 70.
Compruebe periódicamente que

todas las piezas del sistema de cintu‐
rones funcionan bien y no presentan
daños.

Haga sustituir cualquier componente
dañado. Después de un accidente,
haga sustituir los cinturones y los
pretensores disparados en un taller.

Nota
Procure que los cinturones no
queden atrapados ni sufran daños
causados por el calzado u objetos

con bordes afilados. Evite que entre
suciedad en los retractores de los
cinturones.

Recordatorio del cinturón de
seguridad

En función de la versión, los dos
asientos delanteros pueden estar
equipados con un recordatorio del
cinturón de seguridad, que se indica
con el indicador de control X en el
tablero de instrumentos 3 101,
3 104.

Limitadores de fuerza de los
cinturones

En los asientos delanteros, este
dispositivo reduce la fuerza sobre el
cuerpo al desbloquear de forma
amortiguada el cinturón durante una
colisión.

Pretensores de los cinturones de
seguridad

En caso de colisiones frontales y
traseras, a partir de una determinada
gravedad, se tensan los cinturones
de seguridad delanteros.

Asientos, sistemas de seguridad 61

9 Advertencia

La manipulación incorrecta (por
ejemplo, durante el desmontaje o
montaje de los cinturones) puede
disparar los pretensores de cintu‐
rones.

La activación de los pretensores de
cinturones se indica mediante la
iluminación permanente del testigo
de control v 3 104.

Los pretensores de cinturones acti‐
vados deben sustituirse en un taller.
Los pretensores se activan sólo una
vez.

Nota
No está permitido montar acceso‐
rios ni colocar objetos que puedan
menoscabar el funcionamiento de
los pretensores de cinturones. No
realizar modificaciones en los
componentes de los pretensores de
cinturones porque se podría anular
el permiso de circulación del
vehículo.

Cinturón de seguridad de tres puntos

Cinturones de seguridad en los asientos delanteros

Abrochar

Extraiga el cinturón del retractor,
guíelo por encima del cuerpo sin
retorcerlo e inserte la lengüeta en el
cierre.

Durante el viaje, tense frecuente‐
mente el cinturón abdominal tirando
suavemente de la banda torácica.

La ropa suelta o muy gruesa impide
que el cinturón se ajuste al cuerpo.
No coloque ningún objeto, como un
bolso o un teléfono móvil, entre el
cinturón y el cuerpo.

9 Advertencia

El cinturón no debe apoyarse
sobre objetos duros o frágiles
guardados en los bolsillos de la
ropa.

Recordatorio del cinturón de seguri‐
dad X 3 104.

62 Asientos, sistemas de seguridad

Ajuste de la altura

1. Extraiga un poco el cinturón.

2. Cambie el ajuste de altura hacia
arriba o pulse el botón para desa‐
coplar y pulse el ajuste de altura
hacia abajo.

Ajuste la altura de modo que el cintu‐
rón pase por el hombro. No debe
pasar por el cuello o la parte superior
del brazo.

9 Advertencia

No lo ajuste mientras está condu‐
ciendo.

Desabrochar

Para desabrochar el cinturón, pulse
el botón rojo del cierre. El cinturón de
seguridad se retrae automática‐
mente.

Asientos, sistemas de seguridad 63

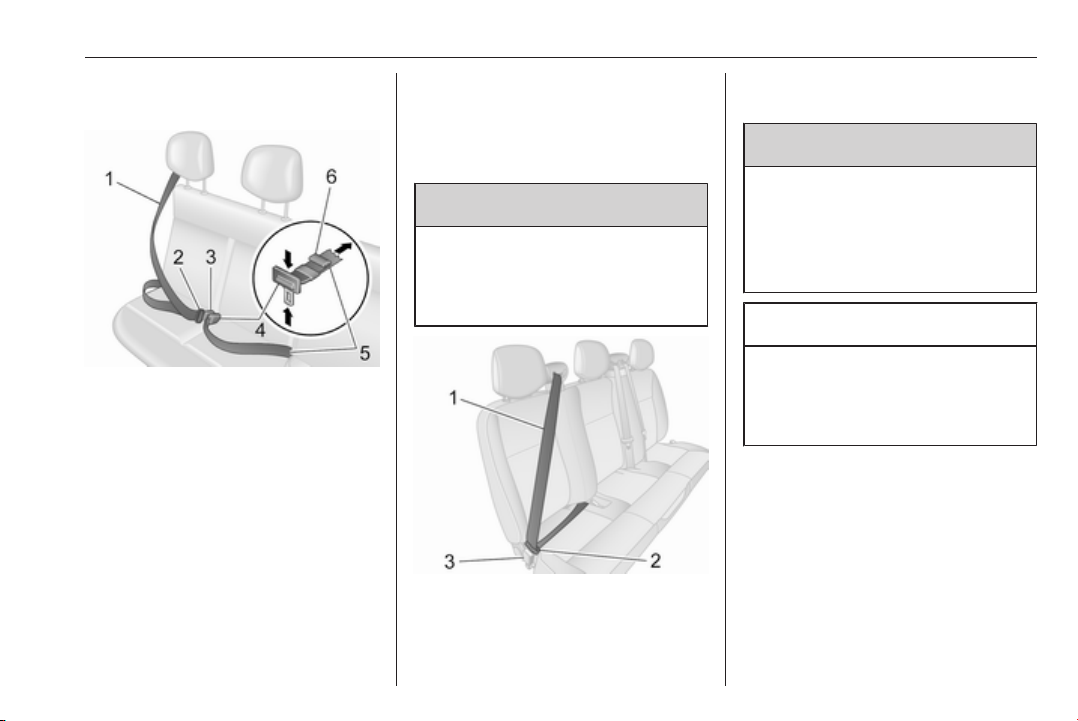

Cinturones de seguridad en los asientos traseros

Sacar el cinturón 1 del retractor,
pasarlo cruzado por el cuerpo y
asegurarse de que la lengüeta de
cierre 2 se acopla completamente en
la hebilla 3 tirando para ello de la
lengüeta 2.

El cinturón abdominal 5 debe llevarse
sobre los muslos y contra la pelvis.

Para apretar, tire de la sección libre
6 del cinturón. Para aflojar, gire la
hebilla de ajuste 4 hasta que se
encuentre a 90° del cinturón y
presione la hebilla de ajuste 4 mien‐
tras tira del cinturón abdominal 5.

La ropa suelta o muy gruesa impide
que el cinturón se ajuste al cuerpo.
No coloque ningún objeto, como un
bolso o un teléfono móvil, entre el
cinturón y el cuerpo.

9 Advertencia

El cinturón no debe apoyarse
sobre objetos duros o frágiles
guardados en los bolsillos de la
ropa.

Para desabrochar, pulse el botón rojo
de la hebilla del cinturón 3 para soltar
la lengüeta 2.

Guíe el cinturón de seguridad 1 mien‐
tras se recoge automáticamente.

9 Advertencia

Antes de ocupar los asientos
traseros, compruebe que los
asientos traseros y los respaldos
están completamente acoplados.

Asientos traseros 3 57.

Atención

Para evitar dañar el vehículo,
abroche siempre los cinturones de
seguridad traseros incluso si los
asientos no están ocupados.

64 Asientos, sistemas de seguridad

Uso del cinturón de seguridad durante el embarazo

9 Advertencia

El cinturón abdominal debe pasar
lo más bajo posible sobre la pelvis,
para evitar la presión sobre el
abdomen.

Sistema de airbags

El sistema del airbag está formado
por una serie de sistemas individua‐
les que dependen del nivel de equi‐
pamiento.

Cuando se activan, los airbags se
inflan en milisegundos. También se
desinflan tan rápidamente que a
menudo no se llegan a percibir
durante la colisión.

9 Advertencia

Puesto que la activación del
sistema de airbags es explosiva,
las reparaciones deben realizarlas
únicamente personal especiali‐
zado.

9 Advertencia

La adición de accesorios que
modifiquen la estructura, el
sistema de parachoques, la altura,
el frontal o la lámina lateral del
vehículo puede impedir que el
sistema de airbags funcione

correctamente. El funcionamiento
del sistema de airbags se puede
ver también afectado por la modi‐
ficación de cualquier pieza de los
asientos delanteros, los cinturo‐
nes de seguridad, el módulo de
detección y diagnóstico del airbag,
el volante, el panel de instrumen‐
tos, las juntas de la puerta interior
incluidos los altavoces, cualquiera
de los módulos de airbags, el
embellecedor del montante o
techo, los sensores delanteros,
los sensores de impacto lateral o
el cableado del airbag.

Nota
La unidad electrónica de control del
sistema de airbags y de los preten‐
sores de cinturones está situada en
la zona de la consola central. No se
deben depositar objetos magnéticos
en dicha zona.

No pegue ningún objeto en las tapas
de los airbags ni los cubra con
ningún otro material. Acuda a un
taller para reemplazar las tapas
dañadas.

Asientos, sistemas de seguridad 65

Cada airbag se activa una vez sola‐
mente. Haga cambiar los airbags
activados en un taller. Además,
puede ser necesario hacer sustituir
el volante, el tablero de instrumen‐
tos, parte del revestimiento, las
juntas de las puertas, las manillas y
los asientos.

No realice modificaciones en el
sistema de airbags porque se podría
anular el permiso de circulación del
vehículo.

Testigo de control v del sistema de
airbags 3 104.

Sistemas de retención infantil en
el asiento del acompañante con
sistemas de airbag

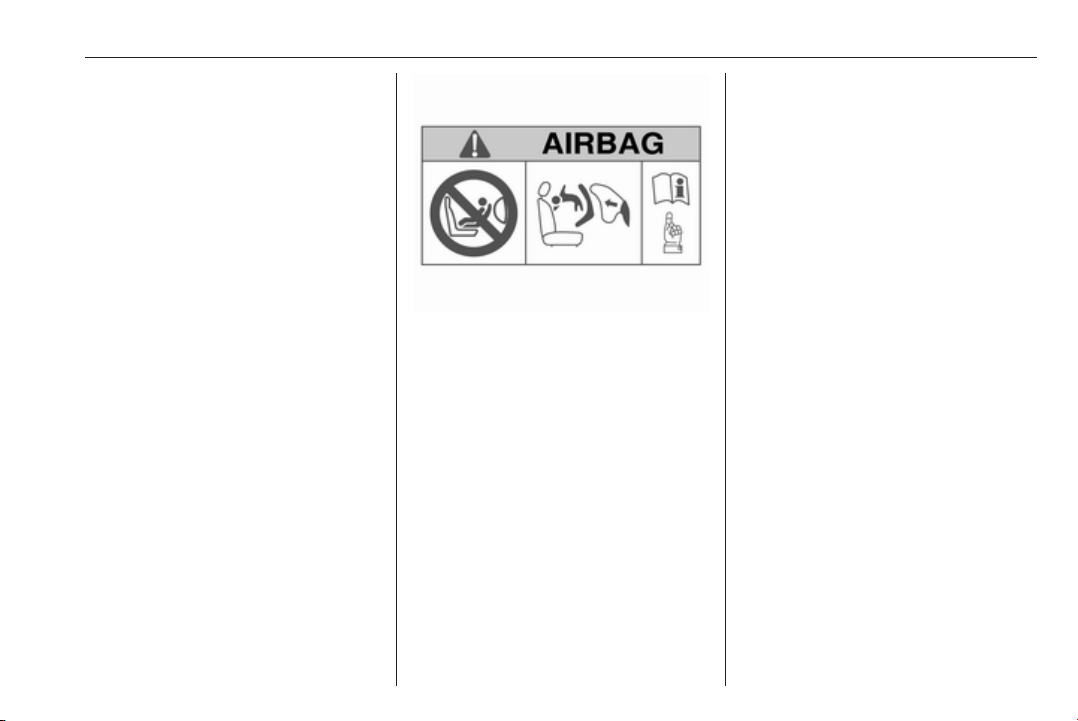

Advertencia según el reglamento
ECE R94.02:

EN: NEVER use a rear-facing child
restraint system on a seat protected
by an ACTIVE AIRBAG in front of it,
DEATH or SERIOUS INJURY to the
CHILD can occur.

DE: Nach hinten gerichtete Kinder‐
sitze NIEMALS auf einem Sitz
verwenden, der durch einen davor
befindlichen AKTIVEN AIRBAG
geschützt ist, da dies den TOD oder
SCHWERE VERLETZUNGEN DES
KINDES zur Folge haben kann.

FR: NE JAMAIS utiliser un siège
d'enfant orienté vers l'arrière sur un
siège protégé par un COUSSIN
GONFLABLE ACTIF placé devant lui,

sous peine d'infliger des BLESSU‐
RES GRAVES, voire MORTELLES à
l'ENFANT.

ES: NUNCA utilice un sistema de
retención infantil orientado hacia
atrás en un asiento protegido por un
AIRBAG FRONTAL ACTIVO. Peligro
de MUERTE o LESIONES GRAVES
para el NIÑO.

RU: ЗАПРЕЩАЕТСЯ
устанавливать детское
удерживающее устройство лицом
назад на сиденье автомобиля,
оборудованном фронтальной
подушкой безопасности, если
ПОДУШКА НЕ ОТКЛЮЧЕНА! Это
может привести к СМЕРТИ или
СЕРЬЕЗНЫМ ТРАВМАМ
РЕБЕНКА.

NL: Gebruik NOOIT een achterwaarts
gericht kinderzitje op een stoel met
een ACTIEVE AIRBAG ervoor, om
DODELIJK of ERNSTIG LETSEL van
het KIND te voorkomen.

DA: Brug ALDRIG en bagudvendt
autostol på et forsæde med AKTIV
AIRBAG, BARNET kan komme I
LIVSFARE eller komme ALVORLIGT
TIL SKADE.

66 Asientos, sistemas de seguridad

SV: Använd ALDRIG en bakåtvänd
barnstol på ett säte som skyddas med
en framförvarande AKTIV AIRBAG.
DÖDSFALL eller ALLVARLIGA
SKADOR kan drabba BARNET.

FI: ÄLÄ KOSKAAN sijoita taaksepäin
suunnattua lasten turvaistuinta istui‐
melle, jonka edessä on AKTIIVINEN
TURVATYYNY, LAPSI VOI KUOLLA
tai VAMMAUTUA VAKAVASTI.

NO: Bakovervendt barnesikring‐
sutstyr må ALDRI brukes på et sete
med AKTIV KOLLISJONSPUTE
foran, da det kan føre til at BARNET
utsettes for LIVSFARE og fare for
ALVORLIGE SKADER.

PT: NUNCA use um sistema de
retenção para crianças voltado para
trás num banco protegido com um
AIRBAG ACTIVO na frente do
mesmo, poderá ocorrer a PERDA DE
VIDA ou FERIMENTOS GRAVES na
CRIANÇA.

IT: Non usare mai un sistema di sicu‐
rezza per bambini rivolto all'indietro
su un sedile protetto da AIRBAG
ATTIVO di fronte ad esso: pericolo di
MORTE o LESIONI GRAVI per il
BAMBINO!

EL: ΠΟΤΕ μη χρησιμοποιείτε παιδικό
κάθισμα ασφαλείας με φορά προς τα
πίσω σε κάθισμα που προστατεύεται
από μετωπικό ΕΝΕΡΓΟ ΑΕΡΟΣΑΚΟ,
διότι το παιδί μπορεί να υποστεί
ΘΑΝΑΣΙΜΟ ή ΣΟΒΑΡΟ
ΤΡΑΥΜΑΤΙΣΜΟ.

PL: NIE WOLNO montować fotelika
dziecięcego zwróconego tyłem do
kierunku jazdy na fotelu, przed
którym znajduje się WŁĄCZONA
PODUSZKA POWIETRZNA. Niezas‐
tosowanie się do tego zalecenia
może być przyczyną ŚMIERCI lub
POWAŻNYCH OBRAŻEŃ u DZIE‐
CKA.

TR: Arkaya bakan bir çocuk emniyet
sistemini KESİNLİKLE önünde bir
AKTİF HAVA YASTIĞI ile korun‐
makta olan bir koltukta kullanmayınız.
ÇOCUK ÖLEBİLİR veya AĞIR
ŞEKİLDE YARALANABİLİR.

UK: НІКОЛИ не використовуйте
систему безпеки для дітей, що
встановлюється обличчям назад,
на сидінні з УВІМКНЕНОЮ
ПОДУШКОЮ БЕЗПЕКИ, інакше це

може призвести до СМЕРТІ чи
СЕРЙОЗНОГО ТРАВМУВАННЯ
ДИТИНИ.

HU: SOHA ne használjon hátrafelé
néző biztonsági gyerekülést előlről
AKTÍV LÉGZSÁKKAL védett ülésen,
mert a GYERMEK HALÁLÁT vagy
KOMOLY SÉRÜLÉSÉT okozhatja.

HR: NIKADA nemojte koristiti sustav
zadržavanja za djecu okrenut prema
natrag na sjedalu s AKTIVNIM ZRAČ‐
NIM JASTUKOM ispred njega, to bi
moglo dovesti do SMRTI ili OZBILJN‐
JIH OZLJEDA za DIJETE.

SL: NIKOLI ne nameščajte otroškega
varnostnega sedeža, obrnjenega v
nasprotni smeri vožnje, na sedež z
AKTIVNO ČELNO ZRAČNO
BLAZINO, saj pri tem obstaja nevar‐
nost RESNIH ali SMRTNIH
POŠKODB za OTROKA.

SR: NIKADA ne koristiti bezbednosni
sistem za decu u kome su deca okre‐
nuta unazad na sedištu sa AKTIVNIM
VAZDUŠNIM JASTUKOM ispred
sedišta zato što DETE može da
NASTRADA ili da se TEŠKO
POVREDI.

Asientos, sistemas de seguridad 67

MK: НИКОГАШ не користете детско
седиште свртено наназад на
седиште заштитено со АКТИВНО
ВОЗДУШНО ПЕРНИЧЕ пред него,
затоа што детето може ДА ЗАГИНЕ
или да биде ТЕШКО ПОВРЕДЕНО.

BG: НИКОГА не използвайте
детска седалка, гледаща назад,
върху седалка, която е защитена
чрез АКТИВНА ВЪЗДУШНА
ВЪЗГЛАВНИЦА пред нея - може да
се стигне до СМЪРТ или
СЕРИОЗНО НАРАНЯВАНЕ на
ДЕТЕТО.

RO: Nu utilizaţi NICIODATĂ un scaun
pentru copil îndreptat spre partea din
spate a maşinii pe un scaun protejat
de un AIRBAG ACTIV în faţa sa;
acest lucru poate duce la DECESUL
sau VĂTĂMAREA GRAVĂ a COPI‐
LULUI.

CS: NIKDY nepoužívejte dětský
zádržný systém instalovaný proti
směru jízdy na sedadle, které je chrá‐
něno před sedadlem AKTIVNÍM
AIRBAGEM. Mohlo by dojít k
VÁŽNÉMU PORANĚNÍ nebo ÚMRTÍ
DÍTĚTE.

SK: NIKDY nepoužívajte detskú
sedačku otočenú vzad na sedadle
chránenom AKTÍVNYM AIRBAGOM,
pretože môže dôjsť k SMRTI alebo
VÁŽNYM ZRANENIAM DIEŤAŤA.

LT: JOKIU BŪDU nemontuokite atgal
atgręžtos vaiko tvirtinimo sistemos
sėdynėje, prieš kurią įrengta AKTYVI
ORO PAGALVĖ, nes VAIKAS GALI
ŽŪTI arba RIMTAI SUSIŽALOTI.

LV: NEKĀDĀ GADĪJUMĀ neizmanto‐
jiet uz aizmuguri vērstu bērnu sēdek‐
līti sēdvietā, kas tiek aizsargāta ar tās
priekšā uzstādītu AKTĪVU DROŠĪ‐
BAS SPILVENU, jo pretējā gadījumā
BĒRNS var gūt SMAGAS TRAUMAS
vai IET BOJĀ.

ET: ÄRGE kasutage tahapoole
suunatud lapseturvaistet istmel, mille
ees on AKTIIVSE TURVAPADJAGA
kaitstud iste, sest see võib põhjus‐
tada LAPSE SURMA või TÕSISE
VIGASTUSE.

MT: QATT tuża trażżin għat-tfal li
jħares lejn in-naħa ta’ wara fuq sit
protett b’AIRBAG ATTIV quddiemu;
dan jista’ jikkawża l-MEWT jew
ĠRIEĦI SERJI lit-TFAL.

GA: Ná húsáid srian sábháilteachta
linbh cúil RIAMH ar shuíochán a
bhfuil mála aeir ag feidhmiú os a
chomhair. Tá baol BÁIS nó GORTÚ
DONA don PHÁISTE ag baint leis.

Además de la advertencia requerida
por ECE R94.02, por motivos de
seguridad, un sistema de retención
infantil orientado hacia delante sólo
debe utilizarse según las instruccio‐
nes y restricciones de la tabla
3 73.

La etiqueta del airbag puede encon‐
trarse a ambos lados del parasol del
acompañante delantero.

9 Peligro

No utilice un sistema de retención
infantil en el asiento del acompa‐
ñante con un airbag frontal activo.

Desactivación de los airbags 3 69.

68 Asientos, sistemas de seguridad

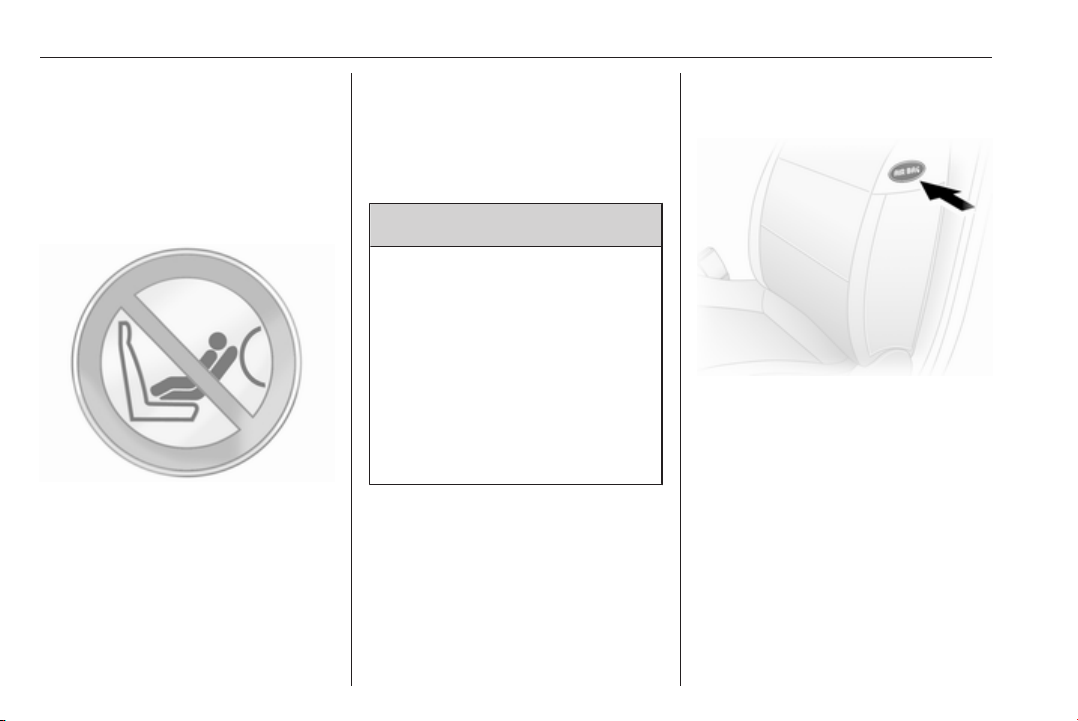

Sistema de airbags frontales

El sistema de airbags frontales se
compone de un airbag en el volante y
uno en el tablero de instrumentos, en
el lado del acompañante. Se pueden
identificar por el rótulo AIRBAG.

Además, hay una etiqueta de adver‐
tencia en el lateral del cuadro de
instrumentos, visible con la puerta del
acompañante abierta.

El sistema de airbags frontales se
activa en caso de choque de una
determinada gravedad. El encendido
debe estar conectado.

Los airbags inflados atenúan el
impacto y reducen considerable‐
mente, por tanto, el riesgo de que los
ocupantes de los asientos delanteros
sufran lesiones en la parte superior
del cuerpo y la cabeza.

9 Advertencia

Sólo se obtiene una protección
óptima cuando el asiento está en
la posición correcta.

Posición de asiento 3 51.
No debe haber obstáculos en la

zona de inflado de los airbags.
Abroche el cinturón de seguridad

correctamente y enclávelo bien.
Sólo así podrá protegerle el
airbag.

Sistema de airbags laterales

El sistema de airbags laterales se
compone de un airbag en cada
respaldo de los asientos delanteros.
Se pueden identificar por el rótulo
AIRBAG.

El sistema de airbags laterales se
activa en caso de choque de una
determinada gravedad. El encendido
debe estar conectado.

Asientos, sistemas de seguridad 69

Los airbags inflados atenúan el
impacto y reducen, por tanto, el
riesgo de lesiones en la parte supe‐
rior del cuerpo y la pelvis en el caso
de que haya una colisión lateral
fuerte.

9 Advertencia

No debe haber obstáculos en la
zona de inflado de los airbags.

Nota
Sólo deben utilizarse fundas de
asientos homologadas para el
vehículo. Tenga cuidado de no tapar
los airbags.

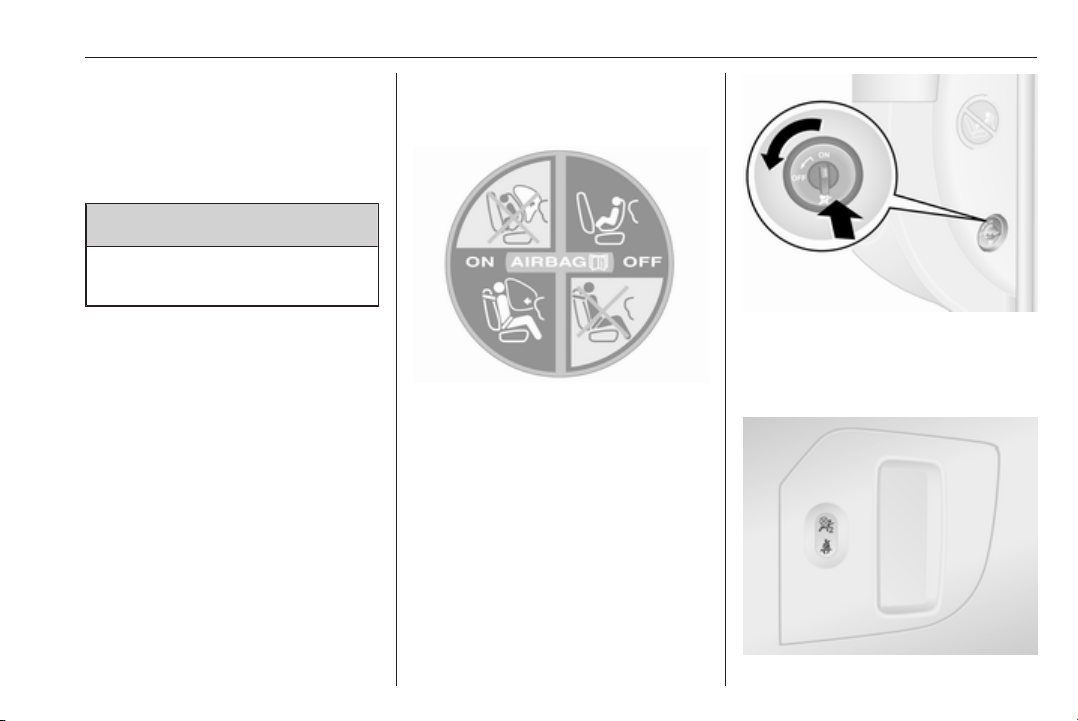

Desactivación de los airbags

Los sistemas de airbags delantero y
lateral para el asiento del acompa‐
ñante deben desactivarse si se va a
colocar un sistema de retención
infantil en este asiento, de acuerdo
con las instrucciones de las tablas de
posiciones de montaje del sistema de
retención infantil 3 73.

Los pretensores de cinturones y
todos los sistemas de airbag del
conductor permanecerán activados.

El sistema de airbag del acompa‐
ñante se puede desactivar mediante
un interruptor en el lado del tablero de
instrumentos.

Con el encendido desconectado,
abra la puerta delantera, pulse el
interruptor y gírelo hacia la izquierda
hasta la posición OFF.

70 Asientos, sistemas de seguridad

Los airbags del asiento del acompa‐
ñante se desactivan y no se inflarán
en caso de colisión. Se ilumina el
testigo de control W 3 105 de
manera continua en el tablero de
instrumentos y aparece un mensaje
correspondiente en el Centro de
información del conductor 3 111.

Se puede montar un sistema de
retención infantil de acuerdo con el
cuadro de las posiciones de montaje
3 73. Ningún adulto debe ocupar el
asiento del acompañante.

9 Peligro

Desactive el airbag del acompa‐
ñante únicamente al utilizar un
sistema de retención infantil sujeto
a las restricciones e instrucciones
de la tabla 3 73.

De lo contrario, existe peligro de
muerte para una persona que
ocupe un asiento con el airbag del
acompañante desactivado.

Si el testigo de control W no está
iluminado, los sistemas de airbag del
asiento del acompañante se inflará
en caso de colisión.

Si el testigo de control A permanece
iluminado junto con v, indica una
avería del sistema. La posición del
interruptor podría haberse cambiado
accidentalmente con el encendido
activado. Desactive y vuelva a activar
el encendido y restablezca la posi‐
ción del interruptor. Si A y v perma‐
necen iluminados, solicite asistencia
en un taller.

Cambie el estado sólo con el vehículo
parado y el encendido desconectado.
El estado se mantiene hasta el
próximo cambio.

Testigo de control W de desactiva‐
ción del airbag 3 105.

Sistemas de retención infantil

9 Advertencia

Cuando se utilice un sistema de
retención infantil en el asiento del
acompañante, los sistemas de
airbag para el asiento del acom‐
pañante deben estar desactiva‐
dos; en caso contrario, el desplie‐
gue de los airbags supone un peli‐
gro de muerte para el niño.

Esto es aplicable especialmente si
se usan sistemas de retención
infantil orientados hacia atrás en
el asiento del acompañante.

Desactivación de los airbags 3 69.
Etiqueta del airbag 3 64.
Le recomendamos un sistema de

retención infantil que esté adaptado
específicamente al vehículo. Para
más información, póngase en
contacto con su taller.

Asientos, sistemas de seguridad 71

Cuando utilice un sistema de reten‐
ción infantil, preste atención a las
siguientes instrucciones de uso y
montaje, así como a las instrucciones
suministradas con el sistema de
retención infantil.

Siempre deben cumplirse las normas
locales o nacionales. En algunos
países está prohibido el uso de siste‐
mas de retención infantil en determi‐
nadas plazas de asiento.

Los sistemas de retención infantil se
pueden fijar con:

● Cinturón de seguridad de tres
puntos

● Sujeciones ISOFIX

● Anclaje superior (Top-Tether)

Cinturón de seguridad de tres
puntos

Los sistemas de retención infantil se
pueden fijar utilizando un cinturón de
seguridad de tres puntos 3 61.

En función del tamaño del sistema de
retención infantil empleado y de la
variante del modelo, los sistemas de
retención infantil se pueden fijar a
determinados asientos de la 2ª y 3ª

fila. Después de abrochar el cinturón
del sistema de retención infantil, es
necesario tensar el cinturón de segu‐
ridad 3 73.

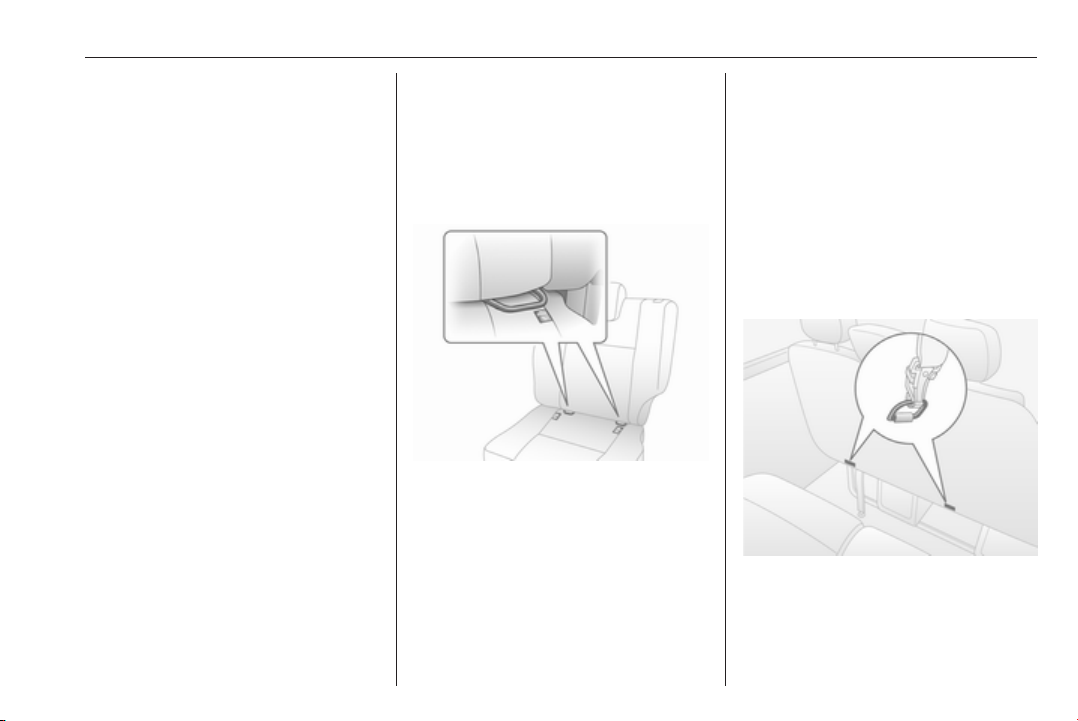

Sistemas de retención infantil
ISOFIX

Fije los sistemas de seguridad infantil
ISOFIX homologados para el
vehículo a los soportes de montaje
ISOFIX.

Si se usan soportes de montaje
ISOFIX para el asiento, se pueden
utilizar sistemas de retención infantil
homologados para uso universal con
ISOFIX.

Debe utilizarse un cinturón de
anclaje superior además de las suje‐
ciones de montaje ISOFIX.

Las posiciones de montaje permitidas
para los sistemas de retención infantil
ISOFIX están marcadas mediante <,
IL e IUF en las tablas.

Anclajes superiores

Los anclajes superiores están situa‐
dos en la parte posterior del asiento.

Además de los soportes ISOFIX, fije
la correa del anclaje superior a los
anclajes superiores.

72 Asientos, sistemas de seguridad

Las posiciones de la categoría
universal para los sistemas de reten‐
ción infantil ISOFIX están marcadas
mediante IUF en la tabla 3 73.

Selección del sistema correcto

Los asientos traseros son el lugar
más adecuado para fijar un sistema
de retención infantil.

Siempre que sea posible, los niños
deberían viajar mirando hacia atrás
en el vehículo. Así se garantiza que
la columna vertebral del niño, que
aún es muy débil, sufra menos
tensión en caso de accidente.

Son apropiados los sistemas de
retención que cumplen con regulacio‐
nes UN ECE válidas. Compruebe la
obligatoriedad del uso de sistemas de
retención infantil según las leyes y los
reglamentos locales.

Asegúrese de que el sistema de
retención infantil que se va a montar
sea compatible con el tipo de
vehículo.

Asegúrese de que la posición de
montaje del sistema de retención
infantil en el vehículo sea correcta,
consulte las tablas siguientes.

Los niños deben entrar y salir del
vehículo siempre por el lado opuesto
al del tráfico.

Cuando no se use el sistema de
retención infantil, asegúrelo con un
cinturón de seguridad o desmóntelo
del vehículo.

Nota
No pegue nada en los sistemas de
retención infantil ni los tape con
ningún otro material.

Un sistema de retención infantil que
haya sido sometido a tensión en un
accidente debe sustituirse.

Seguros para niños 3 31.

Asientos, sistemas de seguridad 73

Posiciones de montaje del sistema de retención infantil

Opciones permitidas para el montaje de un sistema de retención infantil

Asientos delanteros - todas las variantes
Nivel de peso o de edad

Asiento individual - lado del acompañante
sin airbag con airbag sin airbag con airbag

Grupo 0: hasta 10 kg
Grupo 0+: hasta 13 kg

U

Grupo I: de 9 a 18 kg U

Grupo II: de 15 a 25 kg
Grupo III: de 22 a 36 kg

1)

Si es ajustable, asegúrese de que el asiento esté totalmente desplazado hacia atrás. Compruebe que el cinturón de seguridad del
vehículo esté lo más recto posible entre el hombro y el punto de anclaje superior.

2)

Asegúrese de que el sistema de airbag del acompañante esté desactivado cuando monte un sistema de retención infantil en esta
posición.

U

2)

U

2)

U

2)

U

1)

Asiento de banco - lado del acompañante

central exterior central exterior

U U

U U

U U

2)

U

2)

U

2)

U

2)

U

2)

U

2)

U

74 Asientos, sistemas de seguridad

Furgoneta doble - asientos traseros
Nivel de peso o de edad Asientos de la 2ª fila

Exterior Central

Grupo 0: hasta 10 kg
Grupo 0+: hasta 13 kg

Grupo I: de 9 a 18 kg U X

Grupo II: de 15 a 25 kg
Grupo III: de 22 a 36 kg

U X

U X

Asientos, sistemas de seguridad 75

Combi - asientos traseros
Nivel de peso o de edad Asientos de la 2ª fila Asientos de la 3ª fila

Lado del conductor
asiento exterior Asiento central

Grupo 0: hasta 10 kg
Grupo 0+: hasta 13 kg

Grupo I: de 9 a 18 kg

Grupo II: de 15 a 25 kg
Grupo III: de 22 a 36 kg

3)

Desplace el asiento delantero al máximo hacia delante para montar un asiento infantil orientado hacia atrás, luego vuelva a desplazar
el asiento delantero conforme a las instrucciones del asiento infantil.

4)

Asiento infantil orientado hacia delante; coloque el respaldo del asiento infantil en contacto con el respaldo del asiento del vehículo.
Ajuste la altura del reposacabezas o desmóntelo si fuera necesario; no desplace hacia atrás el asiento situado delante del niño más
de la mitad de su recorrido ni incline el respaldo más de 25°.

U3), <

U4), < UF4), < UF

4)

U

X X X

4)

UF

Bus - asientos traseros
Nivel de peso o de edad Asientos traseros

Grupo 0: hasta 10 kg
Grupo 0+: hasta 13 kg

Grupo I: de 9 a 18 kg X

Grupo II: de 15 a 25 kg
Grupo III: de 22 a 36 kg

Lado del acompañante
asiento exterior

4)

4)

UF

X

X

X

X

76 Asientos, sistemas de seguridad

Cabina doble - asientos traseros
Nivel de peso o de edad Asientos de la 2ª fila

Exterior Central

Grupo 0: hasta 10 kg
Grupo 0+: hasta 13 kg

Grupo I: de 9 a 18 kg U X

Grupo II: de 15 a 25 kg
Grupo III: de 22 a 36 kg

U : adecuado para sistemas de retención de categoría universal para su uso en este grupo de peso y edad, en combi‐

nación con cinturones de seguridad de tres puntos.

UF : adecuado para sistemas de retención de categoría universal orientados hacia delante para su uso en este grupo

de peso y edad, en combinación con cinturones de seguridad de tres puntos.

: adecuada para un sistema de retención infantil ISOFIX con soportes de montaje y puntos de anclaje, si los hay. Si

<

se utiliza un sistema de retención infantil ISOFIX, sólo pueden utilizarse sistemas homologados para el vehículo.
Consulte "Opciones permitidas para el montaje de un sistema de retención infantil ISOFIX".

X : posición de asiento inadecuada para niños de este grupo de peso y edad.

U X

U X

Asientos, sistemas de seguridad 77

Opciones permitidas para el montaje de un sistema de retención infantil ISOFIX

Combi
Clase de peso Clase de

Grupo 0: hasta
10 kg

Grupo 0+: hasta
13 kg

Grupo I:
de 9 a 18 kg

tamaño

E ISO/R1 X IL X X X

E ISO/R1 X IL X X X

D ISO/R2 X IL X X X

C ISO/R3 X IL X X X

D ISO/R2 X IL X X X

C ISO/R3 X IL X X X

B ISO/F2 X IL, IUF IL, IUF X X

B1 ISO/F2X X IL, IUF IL, IUF X X

A ISO/F3 X IL, IUF IL, IUF X X

Fijación Asientos

delanteros

Asientos de la 2ª fila Asientos de

Lado del
conductor

asiento
exterior

Asiento
central

Lado del
acompañante

asiento exterior

la 3ª fila

78 Asientos, sistemas de seguridad

IL : adecuada para sistemas de retención infantil ISOFIX de las categorías "específica del vehículo", "limitada" o

"semiuniversal". El sistema de retención ISOFIX debe estar aprobado para el tipo específico de vehículo.

IUF : adecuada para sistemas de retención infantil ISOFIX orientados hacia delante, de categoría universal, aprobados

para su uso en esta clase de peso.

X : ningún sistema de retención infantil ISOFIX homologado en esta clase de peso.

Clase de tamaño ISOFIX y dispositivo de asiento
A - ISO/F3 : sistema de retención infantil orientado hacia delante, para niños de talla máxima en la clase de peso

de 9 a 18 kg.

B - ISO/F2 : sistema de retención infantil orientado hacia delante, para niños más pequeños en la clase de peso de

9 a 18 kg.

B1 - ISO/F2X : sistema de retención infantil orientado hacia delante, para niños más pequeños en la clase de peso de

9 a 18 kg.

C - ISO/R3 : sistema de retención infantil orientado hacia atrás, para niños de talla máxima en la clase de peso

hasta 18 kg.

D - ISO/R2 : sistema de retención infantil orientado hacia atrás, para niños más pequeños en la clase de peso hasta

18 kg.

E - ISO/R1 : sistema de retención infantil orientado hacia atrás, para niños pequeños en la clase de peso hasta

13 kg.

Portaobjetos 79

Portaobjetos

Compartimentos portaobjetos .....79

Portaobjetos en el tablero de

instrumentos ............................. 79

Guantera ................................... 80

Portavasos ................................ 80

Portaobjetos delantero .............. 80

Consola del techo ...................... 81

Portaobjetos bajo el asiento ......81

Portaobjetos sobre la cabina ..... 82

Compartimento de carga ............. 82

Argollas ..................................... 83

Sistema organizador de la

carga ........................................ 84

Red de seguridad ...................... 86

Rejilla del compartimento de

carga ........................................ 86

Triángulo de advertencia ........... 87

Botiquín ..................................... 87

Extintor ...................................... 87

Sistema portaequipajes de te‐

cho ............................................... 88

Portaequipajes de techo ............ 88

Información sobre la carga .......... 88

Compartimentos portaobjetos

9 Advertencia

No guarde objetos pesados o
afilados en los compartimentos
portaobjetos. En caso contrario,
por una frenada brusca, un
cambio repentino de dirección o
un accidente, los ocupantes del
vehículo podrían sufrir lesiones
por el impacto de los objetos.

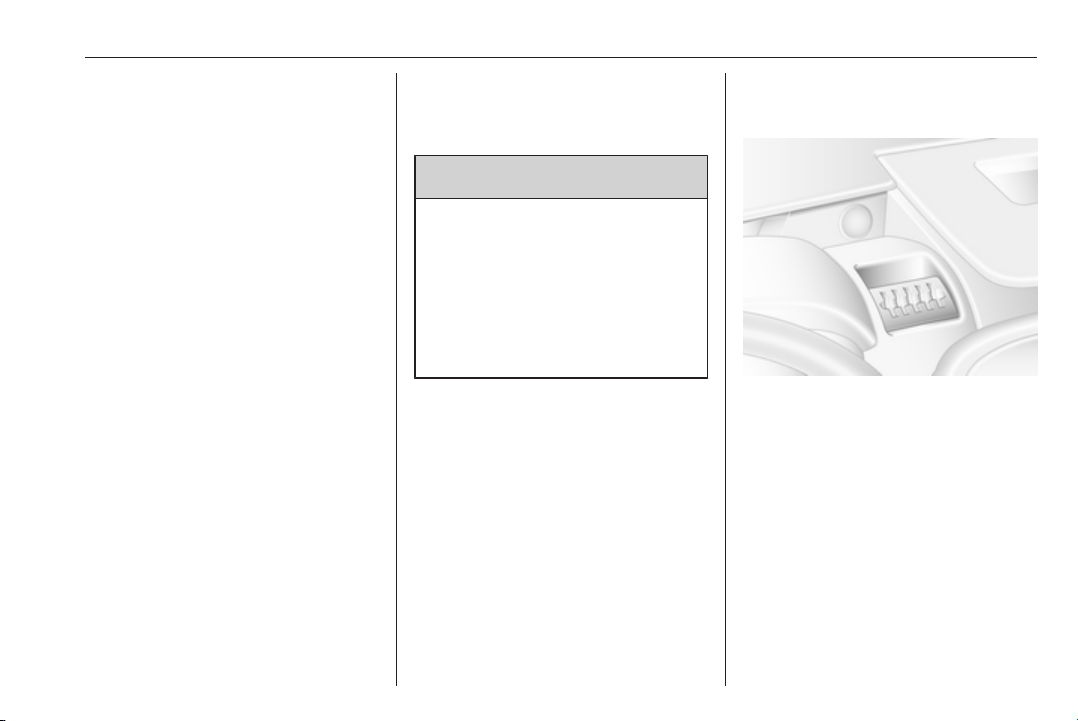

Portaobjetos en el tablero de instrumentos

Hay compartimentos portaobjetos,
bolsillos y bandejas en el tablero de
instrumentos.

En la parte superior del tablero de
instrumentos hay un soporte para el
teléfono y un portamonedas con clip
para tiques.

La bandeja situada en la parte supe‐
rior central del tablero de instrumen‐
tos tiene una tapa.

80 Portaobjetos

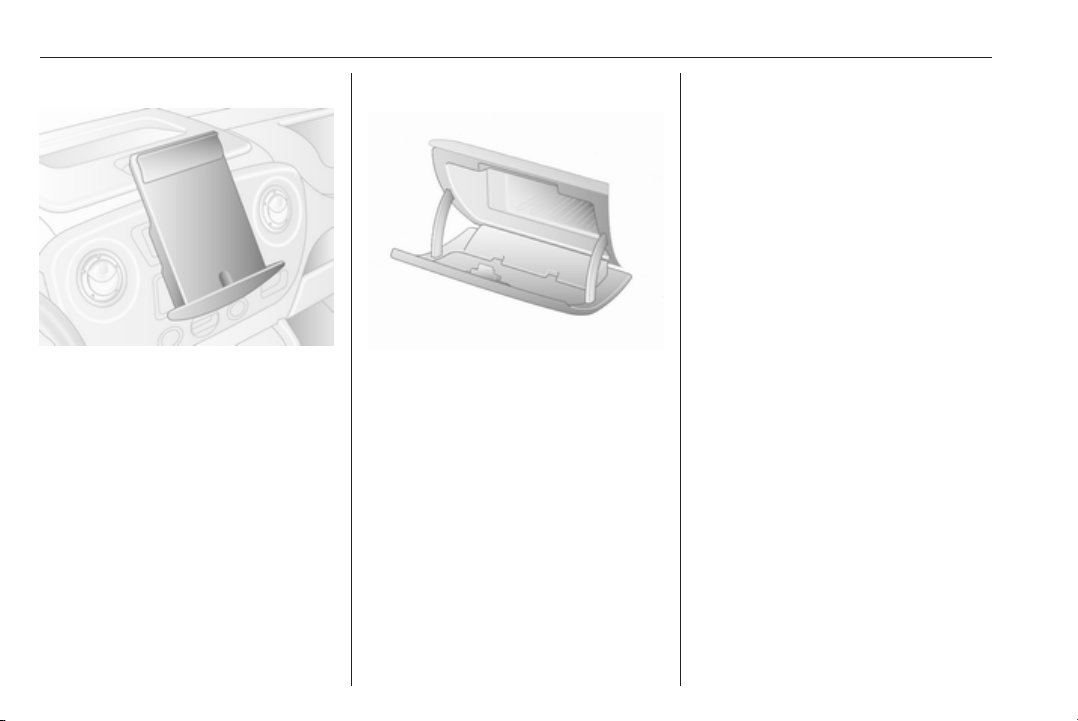

Portadocumentos

Extraiga el portadocumentos del
tablero de instrumentos tirando de la
base hacia usted y luego basculán‐
dolo hacia abajo.

Para guardarlo, suba la base hasta
que el portadocumentos esté en posi‐
ción horizontal y presione para inser‐
tarlo.

Guantera

La guantera debe estar cerrada mien‐
tras se conduce.

Refrigeración de la guantera 3 142.

Portavasos

Los portavasos están situados en
ambos extremos del tablero de instru‐
mentos y en el centro, en la parte
inferior del tablero de instrumentos.

Los portavasos también se pueden
usar para alojar el cenicero portátil
3 96.

Además, pueden haber portavasos
ubicados en el lateral trasero del
asiento delantero central del acom‐
pañante.

Respaldo del acompañante abatible
3 80.

En función del modelo, el vehículo
puede estar equipado con portavasos
en la parte inferior delantera de los
asientos traseros.

Portaobjetos delantero

En función del modelo, el mamparo
de la cabina puede estar equipado
con ganchos para ropa o redes de
almacenamiento.

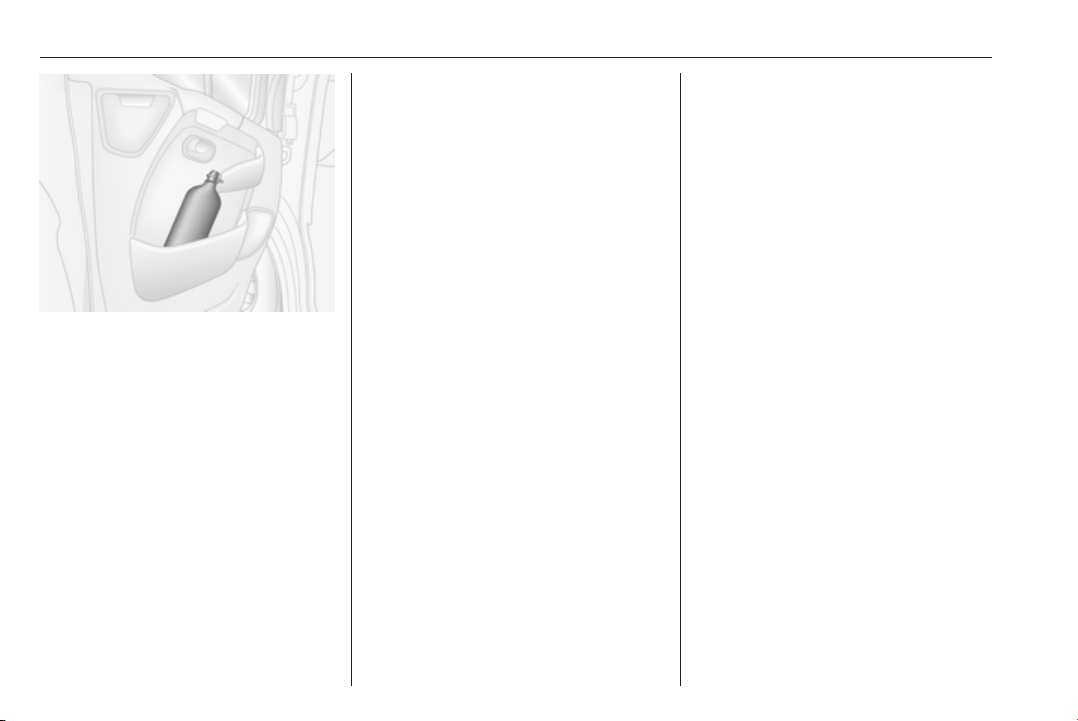

Los bolsillos de las puertas delante‐
ras contienen portabotellas.

Portaobjetos 81

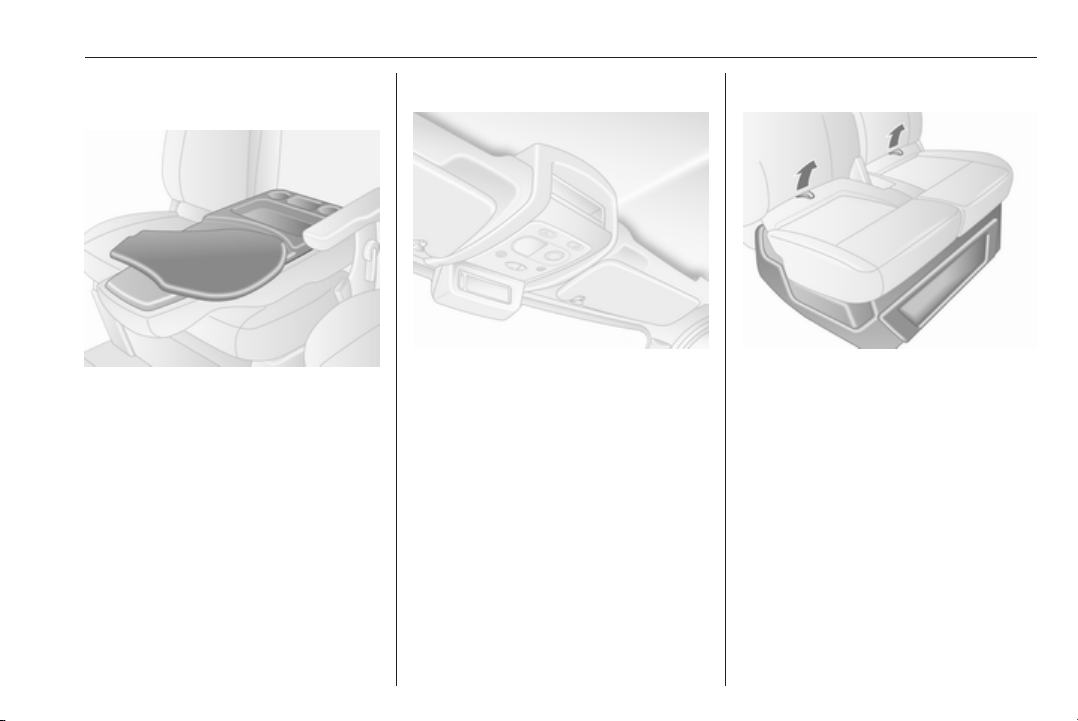

Abatir el respaldo del asiento central delantero

Tire de la palanca de liberación del
respaldo del asiento central delantero
hacia la parte delantera del vehículo
antes de plegar hacia abajo el
respaldo a la posición horizontal.

La parte trasera del respaldo dispone
de compartimentos portaobjetos,
portavasos y un estante basculante,
que se puede utilizar para escribir o
para documentos.

Antes de tirar de la palanca de libe‐
ración del respaldo del asiento y
levantarlo, devuelva el estante
basculante a su posición original.

Consola del techo

El peso total que se lleve en estos
compartimentos no debe superar los
5 kg.

Portaobjetos bajo el asiento

Usando los dos lazos que hay en la
banqueta del asiento del acompa‐
ñante, tire hacia delante de la
banqueta para acceder al portaobje‐
tos debajo del asiento.

82 Portaobjetos

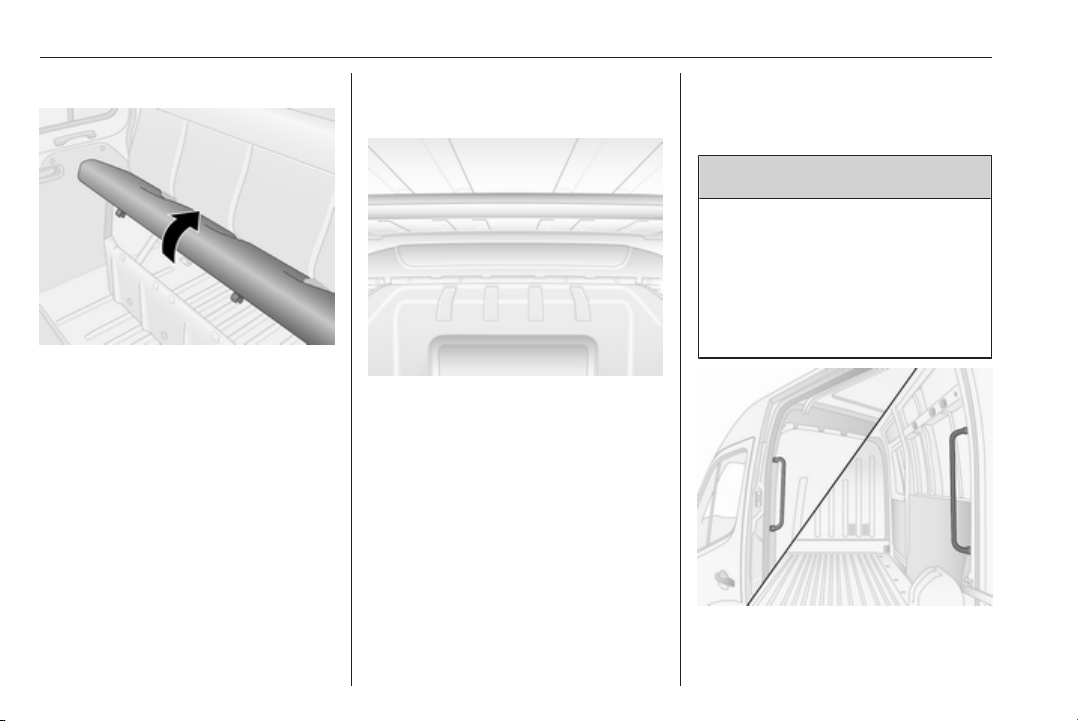

Asiento de banco trasero

Levante la base del asiento de la
parte delantera y retírela para poder
acceder al compartimento portaobje‐
tos situado debajo del asiento de
banco.

En función del modelo, los asientos
de banco pueden contener también
compartimentos portaobjetos en la
parte inferior delantera del asiento y
una red de almacenamiento en el
lado exterior del asiento.

Portaobjetos sobre la cabina

El peso total de la carga que se lleve
en este compartimento no debe
superar los 35 kg.

Portaobjetos trasero

Combi, Bus
Se pueden guardar objetos en los
compartimentos portaobjetos del
techo, encima de los asientos trase‐
ros de los pasajeros.

El peso total no debe exceder de
20 kg uniformemente distribuidos.

Compartimento de carga

9 Advertencia

Asegúrese siempre de que la
carga del vehículo esté bien
sujeta. En caso contrario, los obje‐
tos podrían salir lanzados por el
interior del vehículo y causar lesio‐
nes personales o daños en la
carga y el vehículo.

Portaobjetos 83

Utilice las asas de sujeción, situadas
junto a las puertas laterales correde‐
ras y trasera, para ayudar a entrar y
salir del compartimento de carga.

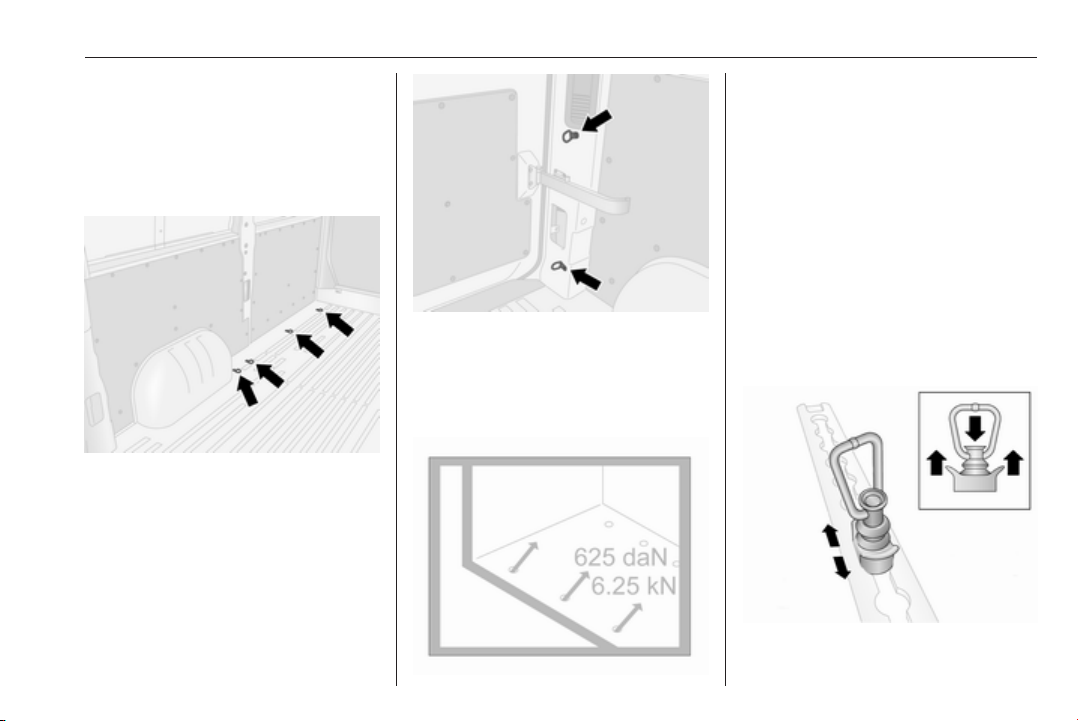

Argollas

Las argollas están montadas en el
piso del compartimento de carga y
sirven para sujetar la carga con
correas de amarre o una red porta‐
objetos.

Las argollas pueden encontrarse en
el suelo del vehículo y / o en los late‐
rales. El número y la posición de
argollas pueden variar dependiendo
del vehículo.

La fuerza máxima aplicada a las
argollas no debe exceder los
625 daN/6,25 kN/6250 N.

En función del país, la fuerza máxima
(por ejemplo, 500 daN/5 kN/5000 N)
se puede mostrar en una etiqueta.

Nota
Las especificaciones contenidas en
la etiqueta siempre tienen prioridad
respecto a los datos facilitados en
este manual.

Información sobre la carga 3 88.

Argollas desmontables

84 Portaobjetos

Estas argollas desmontables se
pueden fijar a los carriles de carga
laterales, del piso o del techo.
Consulte "Sistema organizador de la
carga" a continuación para obtener
más información.

Para cambiarlas de posición,
presione sobre el tapón central y
deslice la argolla hasta la posición
deseada. Compruebe que las argo‐
llas se acoplan correctamente en los
rebajes.

Información sobre la carga 3 88.

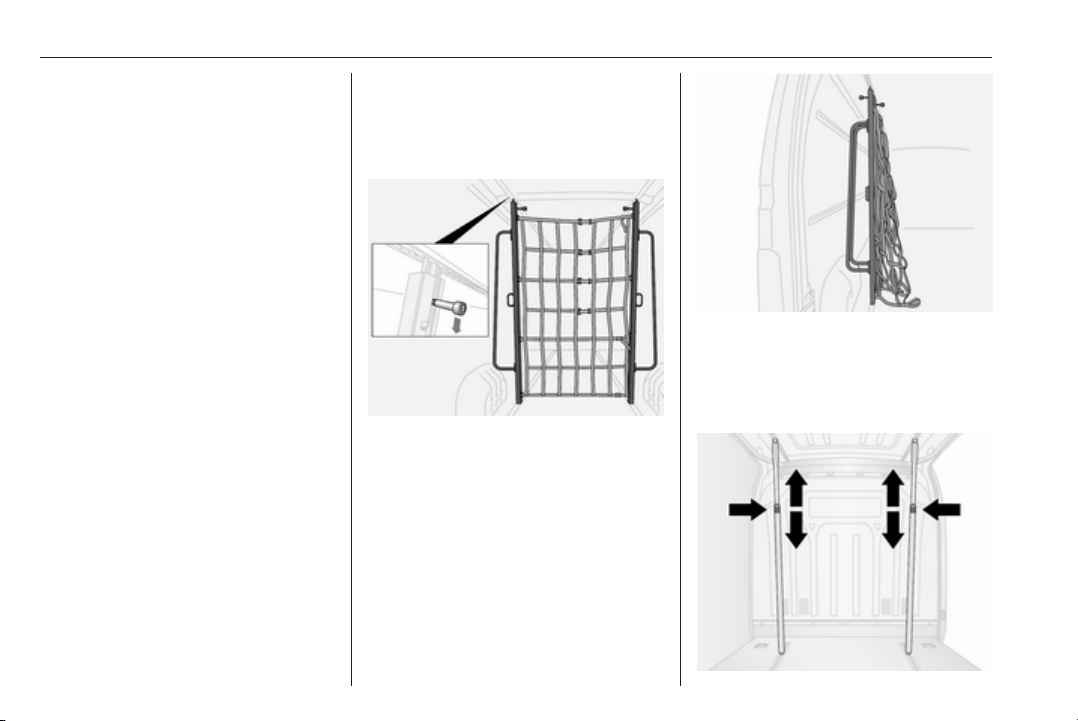

Sistema organizador de la carga

En función del vehículo, los objetos
del compartimento de carga se
pueden fijar en su posición o evitar
que se deslicen excesivamente
montando el dispositivo de organiza‐
ción de carga apropiado en los carri‐
les de carga laterales, de piso o del
techo usando argollas desmontables
(si es necesario).

También pueden existir carriles de
carga laterales superiores e inferio‐
res, según la versión.

Pared de separación móvil

La pared de separación móvil se
puede utilizar entre los carriles de
carga del piso y del techo.

Guarde la pared de separación en un
lado del compartimento de carga
cuando no la utilice.

Barras de bloqueo telescópicas

Para moverla, baje el pestillo para
desbloquearlo y coloque la pared
según sea necesario. Asegúrese de
que el pestillo quede enclavado y de
que la pared de separación esté en
posición vertical.

Portaobjetos 85

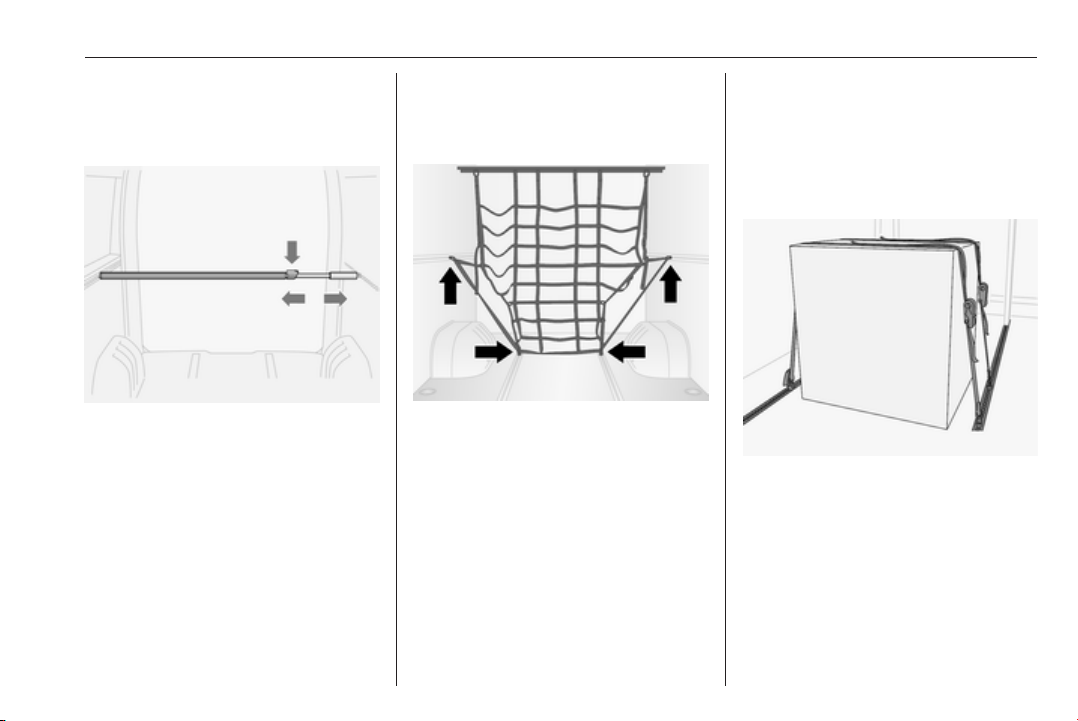

Las barras de bloqueo telescópicas
se pueden utilizar en posición verti‐
cal, fijadas a los carriles de carga del
piso y del techo

o en posición horizontal, fijadas a los
carriles de carga laterales.

Asegúrese de que las barras de
bloqueo estén bien enclavadas en los
carriles de carga antes de cargar el
vehículo.

Para soltarlas, presione sobre el
cierre y deslice la barra al mismo
tiempo.

La carga máxima para los carriles de
carga laterales es de 100 daN/
700 mm.

Capacidad de bloqueo: 300 kg.

Barra de bloqueo con red de seguridad

La barra de bloqueo se puede fijar a
los carriles de carga laterales supe‐
riores; girando la manilla para fijar la
barra de bloqueo en su posición.
Asegúrese de que la barra de
bloqueo se acopla por completo.

La red de seguridad integrada se
pueden fijar entonces a las argollas
desmontables de los carriles de
carga laterales y del piso (vea la ilus‐
tración).

Cinchas de trinquete

Utilizando las cinchas de trinquete
apropiadas, se pueden asegurar los
objetos en su posición usando las
argollas desmontables en los carriles
de carga laterales o del piso.

La carga máxima para los carriles de
carga del piso es de 500 daN/
700 mm.

Capacidad de las argollas: 800 daN
en correas.

Capacidad de la fijación de acero:
170 daN con tensión directa.

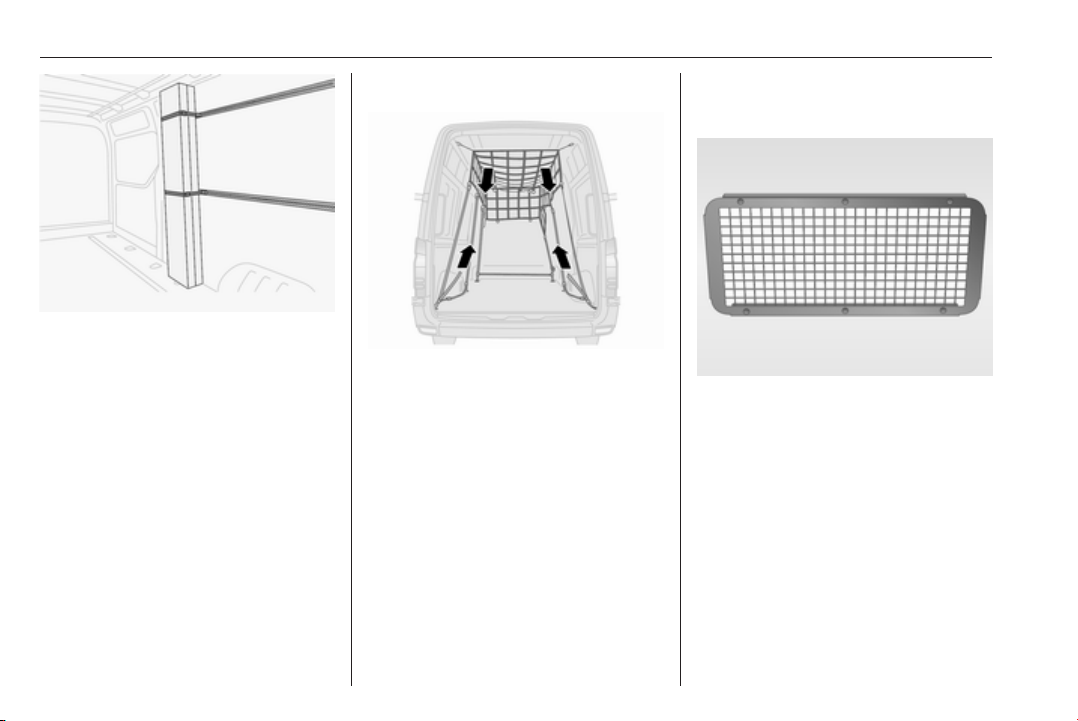

86 Portaobjetos

La carga máxima para los carriles de
carga laterales es de 100 daN/
700 mm.

Capacidad de las argollas: 300 daN
en correas.

Argollas desmontables 3 83.
Información sobre la carga 3 88.

Red de seguridad

Baje la red de seguridad de la zona
del techo y fíjela a las argollas del
suelo del vehículo 3 83.

Ajuste la tensión de las correas para
asegurarse de que la carga esté
sujeta.

Cuando no se utilice la red de segu‐
ridad, debería guardarse en la zona
del techo.

Información sobre la carga 3 88.

Rejilla del compartimento de carga

Los vehículos con una ventanilla en
el mamparo de la cabina pueden
incluir una rejilla metálica en el lado
del compartimento de carga.

La rejilla proporciona protección
contra la caída de objetos del
compartimento de carga en caso de
una frenada brusca, un cambio de
dirección repentino o un accidente.

Portaobjetos 87

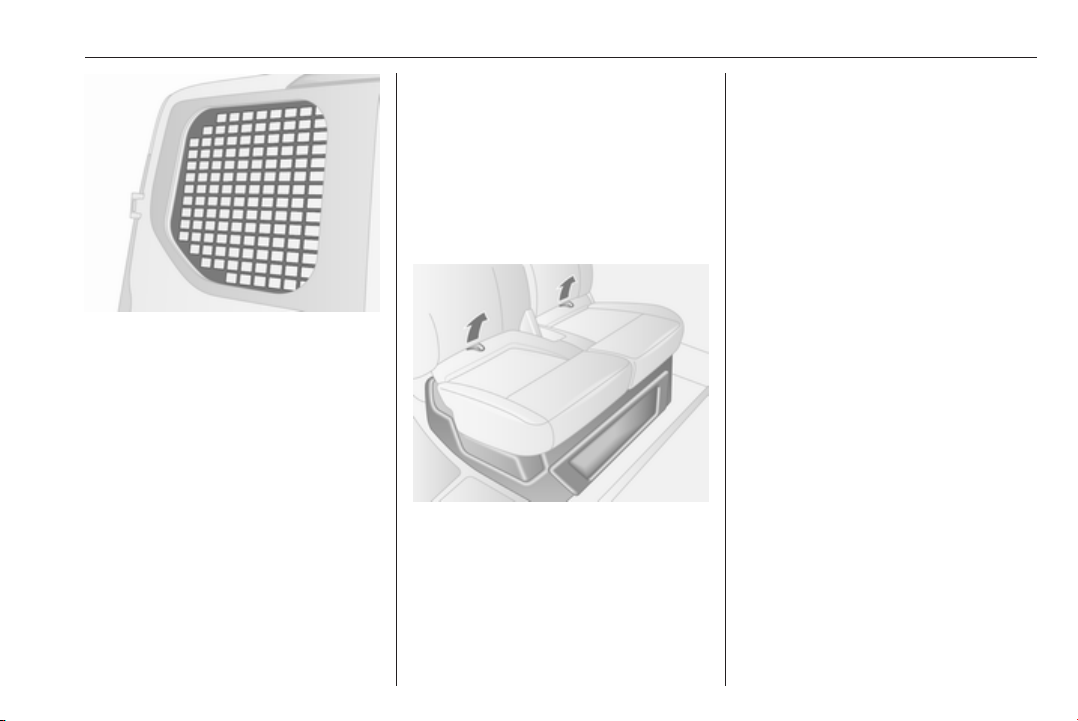

En función de la versión, las ventani‐
llas de la puerta trasera y las puertas
laterales correderas contienen
también protecciones de ventana,
para protección y seguridad adicio‐
nales.

Información sobre la carga 3 88.

Triángulo de advertencia

El triángulo de advertencia puede ir
alojado en el espacio que hay debajo
de los asientos delanteros.

Portaobjetos bajo el asiento 3 81.

Botiquín

Como indicación visible de la presen‐
cia de un botiquín, puede haber una
etiqueta en la consola del techo
3 81.

El botiquín se puede guardar en el
espacio que hay debajo de los asien‐
tos delanteros.

Usando los dos lazos que hay en la
banqueta del asiento, tire hacia
delante de la banqueta para acceder.

Portaobjetos bajo el asiento 3 81.

En función de la versión, el botiquín
puede ubicarse también en el espa‐
cio entre los asientos delanteros o en
la consola del techo.

Extintor

Como indicación visible de la presen‐
cia de un extintor, puede haber una
etiqueta en la consola del techo
3 81.

El extintor puede ir alojado en el
espacio que hay debajo de los asien‐
tos delanteros. Usando los dos lazos
que hay en la banqueta del asiento,
tire hacia delante de la banqueta para
acceder.

Portaobjetos bajo el asiento 3 81.
En función de la versión, el extintor

puede ubicarse también en el espa‐
cio entre los asientos delanteros.

88 Portaobjetos

Puede haber un extintor adicional
ubicado en el panel de la puerta
delantera o en el compartimento de
carga.

Sistema portaequipajes de techo

Portaequipajes de techo

Por motivos de seguridad y para
evitar daños en el techo, se reco‐
mienda usar el sistema de portaequi‐
pajes de techo homologado para su
vehículo.

Siga las instrucciones de montaje y
desmonte el portaequipajes cuando
no se vaya a utilizar.

Información sobre la carga

● En el compartimento de carga,
los objetos pesados deben distri‐
buirse uniformemente y colo‐
carse lo más hacia delante posi‐
ble. Si se pueden apilar los obje‐
tos, los más pesados deben colo‐
carse abajo.

● Asegure los objetos con correas
de amarre fijadas a las argollas
3 83.

● Fije los objetos en su posición o
evite que las cargas se deslicen
excesivamente montando dispo‐
sitivos de organización de carga
opcionales en los carriles de
carga con argollas desmonta‐
bles.

Sistema organizador de la carga
3 84.

● Sujete los objetos sueltos en el
compartimento de carga para
evitar que se muevan.

● La carga no debe obstaculizar el
accionamiento de los pedales, el
freno de estacionamiento o la

Portaobjetos 89

palanca selectora del cambio, ni
impedir la libertad de movimien‐
tos del conductor. No se deben
dejar objetos sueltos en el habi‐
táculo.

● No conduzca con el comparti‐
mento de carga abierto. Además,
la placa de matrícula sólo se
puede ver e iluminar correcta‐
mente si las puertas están cerra‐
das.

9 Advertencia

Asegúrese siempre de que la
carga del vehículo esté bien
sujeta. En caso contrario, los obje‐
tos podrían salir lanzados por el
interior del vehículo y causar lesio‐
nes personales o daños en la
carga y el vehículo.

● La carga útil es la diferencia entre
el peso máximo autorizado del
vehículo (véase la placa de
características 3 247) y el peso
en vacío según norma CE.

Para calcular la carga útil, intro‐
duzca los datos de su vehículo

en la tabla de pesos que figura al
principio de este manual.

El peso en vacío según norma
CE incluye los pesos calculados
para el conductor (68 kg), el equi‐
paje (7 kg) y todos los líquidos
(depósito de combustible lleno al
90 %).

El equipamiento opcional y los
accesorios aumentan el peso en
vacío.

● Conducir con carga en el techo
aumenta la sensibilidad del
vehículo a los vientos laterales y
tiene un efecto negativo sobre la
maniobrabilidad debido a la
elevación del centro de grave‐
dad. Distribuya la carga unifor‐
memente y asegúrela con
correas de sujeción. Ajuste la
presión de los neumáticos y la
velocidad del vehículo a las
condiciones de carga.
Compruebe y vuelva a apretar
las correas con frecuencia.

No conduzca a más de
120 km/h.

● La carga máxima permisible
sobre el techo (incluido el peso
del portaequipajes) es de
200 kg para las variantes con
techo estándar. La carga sobre el
techo es la suma de la carga y del
peso del portaequipajes.

90 Instrumentos y mandos

Instrumentos y mandos

Mandos ........................................ 91

Ajuste del volante ...................... 91

Mandos en el volante ................ 91

Bocina ....................................... 91

Mandos de la columna de la

dirección ................................... 91

Limpia y lavaparabrisas ............. 92

Temperatura exterior ................. 93

Reloj .......................................... 94

Tomas de corriente ................... 95

Encendedor de cigarrillos .......... 96

Ceniceros .................................. 96

Testigos luminosos e indicado‐

res ................................................ 97

Cuadro de instrumentos ............ 97

Velocímetro ............................... 97

Cuentakilómetros ...................... 97

Cuentakilómetros parcial ........... 97

Cuentarrevoluciones ................. 98

Indicador de combustible ..........98

Indicador de AdBlue .................. 98

Indicador de temperatura del

refrigerante del motor ............... 99

Control del nivel de aceite del

motor ........................................ 99

Indicación de servicio .............. 100

Pantalla indicadora del cambio 100

Testigos de control .................. 101

Intermitentes ............................ 104

Recordatorio del cinturón de

seguridad ................................ 104

Airbags y pretensores de

cinturones ............................... 104

Desactivación de los airbags ... 105

Sistema de carga .................... 105

Testigo de averías ................... 105

Revisión urgente del vehículo . 106

Pare el motor ........................... 106

Sistema de frenos ................... 106

Sistema antibloqueo de frenos

(ABS) ...................................... 106

Cambio a una marcha más

larga ....................................... 107

Aviso de cambio de carril ........107

Programa electrónico de

estabilidad .............................. 107

Programa electrónico de

estabilidad desactivado

(OFF) ...................................... 107

Temperatura del refrigerante del

motor ...................................... 107

Precalentamiento .................... 108

AdBlue ..................................... 108

Sistema de control de presión de

los neumáticos ....................... 108

Presión de aceite del motor ..... 109

Nivel de combustible bajo .......109

Vaciar el filtro de combustible . 109

Sistema stop-start ................... 109

Luces exteriores ...................... 110

Luz de cruce ............................ 110

Luz de carretera ...................... 110

Asistente de luz de carretera ... 110

Luces antiniebla ...................... 110

Piloto antiniebla ....................... 110

Regulador de velocidad ........... 110

Frenada de emergencia activa 110

Limitador de velocidad ............ 111

Tacógrafo ................................ 111

Puerta abierta .......................... 111

Pantallas .................................... 111

Centro de información del

conductor ................................ 111

Pantalla de información ........... 111

Mensajes del vehículo ............... 112

Avisos acústicos ...................... 113

Ordenador de a bordo ............... 114

Tacógrafo ................................... 116

Instrumentos y mandos 91

Mandos

Ajuste del volante

Desbloquee la palanca, ajuste el
volante, luego enclave la palanca y
asegúrese de que esté totalmente
bloqueada.

El volante sólo se debe ajustar con el
vehículo parado y la dirección desblo‐
queada.

Mandos en el volante

El regulador de velocidad y el limita‐
dor de velocidad se pueden manejar
con los mandos en el volante.

Regulador de velocidad 3 174.
Limitador de velocidad 3 176.

Bocina

Pulse j.
La bocina sonará cualquiera que sea

la posición de la cerradura del encen‐
dido.

Mandos de la columna de la dirección

El sistema de infoentretenimiento
también se puede manejar con los
mandos en la columna de la direc‐
ción.

Hay más información disponible en el
manual del sistema de infoentreteni‐
miento.

92 Instrumentos y mandos

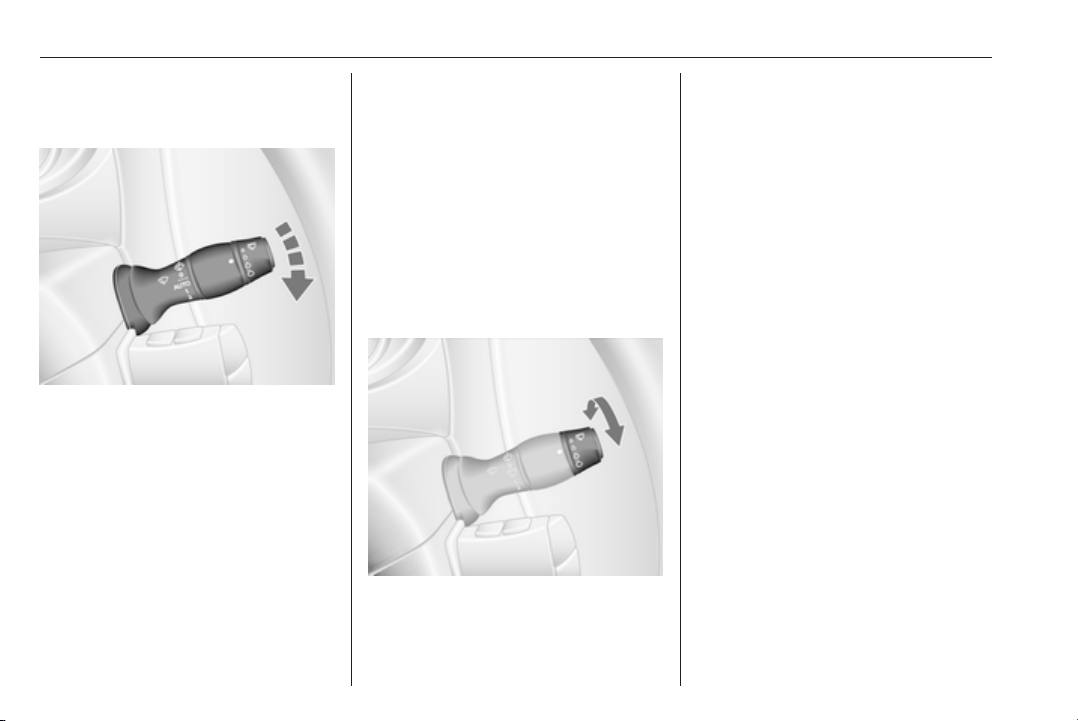

Limpia y lavaparabrisas

Limpiaparabrisas

0 : desconectar
P /
AUTO

1 : velocidad lenta
2 : velocidad rápida

No los utilice si el parabrisas está
helado.

Desconéctelos en túneles de lavado.

: conexión a intervalos o

funcionamiento automá‐
tico con sensor de lluvia

Nota
Durante la conducción, la velocidad
de barrido se reduce automática‐
mente cuando el vehículo se
detiene. Tan pronto como el
vehículo comienza a moverse, el
barrido vuelve a la velocidad selec‐
cionada a menos que se haya
movido la palanca.

Retardo ajustable de la conexión a intervalos

P / AUTO : conexión a intervalos

Gire la rueda de ajuste para regular el
retardo entre barridos:

retardo supe‐
rior
retardo inferior : gire la rueda de

Será necesario volver a seleccionar
la conexión a intervalos siempre que
se desconecte el encendido.

Funcionamiento automático con sensor de lluvia

P /
AUTO

El sensor de lluvia detecta la cantidad
de agua en el parabrisas y regula
automáticamente la frecuencia de los
limpiaparabrisas.

Será necesario volver a seleccionar
el funcionamiento automático siem‐
pre que se desconecte el encendido.

Nota
Durante condiciones meteorológi‐
cas extremas (por ejemplo, niebla o
nieve), el funcionamiento automá‐
tico con sensor de lluvia puede no
estar disponible. Si es necesario,
seleccione otra posición de barrido.

: gire la rueda de

ajuste hacia abajo

ajuste hacia arriba

: funcionamiento automá‐

tico con sensor de lluvia

Instrumentos y mandos 93

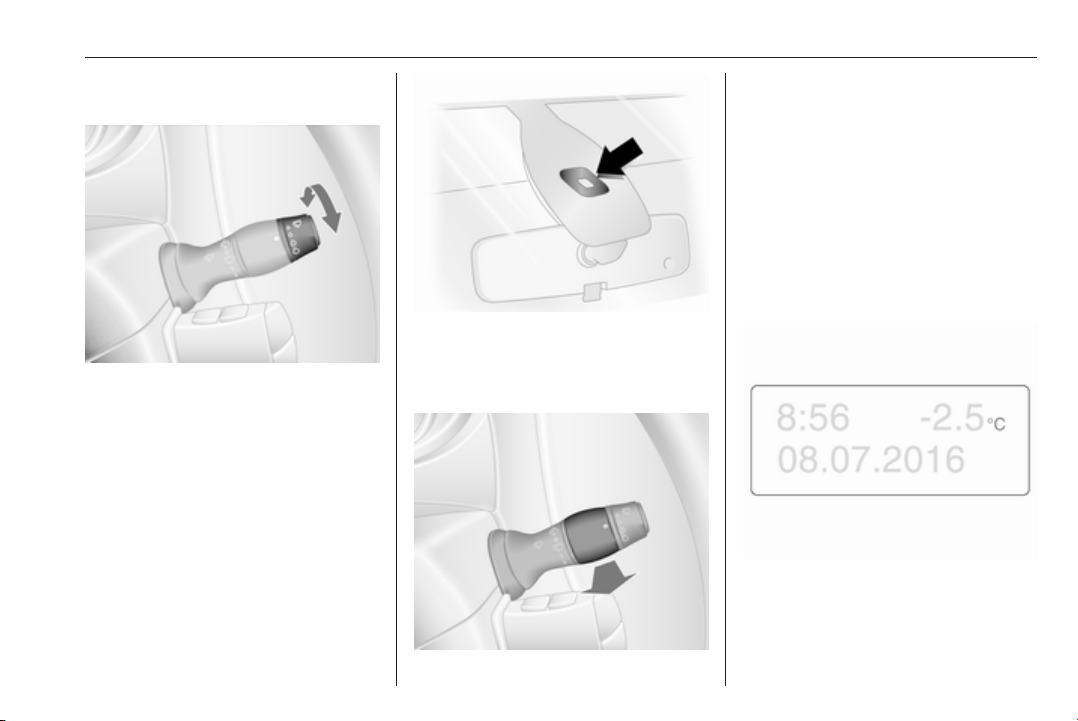

Sensibilidad regulable del sensor de lluvia

Gire la rueda de ajuste para ajustar la
sensibilidad:

sensibilidad
baja
sensibilidad
alta

: gire la rueda de

ajuste hacia abajo

: gire la rueda de

ajuste hacia arriba

Tire de la palanca. Se pulveriza
líquido de lavado sobre el parabrisas.

tirón corto : los limpiaparabri‐

sas se accionan
una vez

tirón largo : los limpiaparabri‐

sas se accionan
durante varios
ciclos

Temperatura exterior

Mantenga el sensor libre de polvo,
suciedad y hielo.

Lavaparabrisas

El descenso de la temperatura se
indica inmediatamente, el aumento
se indica con un ligero retraso.

94 Instrumentos y mandos

Si la temperatura exterior baja a
3 °C, parpadea el símbolo °C en la
pantalla de información como adver‐
tencia sobre el peligro de hielo en la
calzada. El símbolo continuará
parpadeando hasta que la tempera‐
tura suba por encima de los 3 °C.

9 Advertencia

La carretera puede estar ya
helada aunque la pantalla muestre
unos pocos grados por encima de
0 °C.

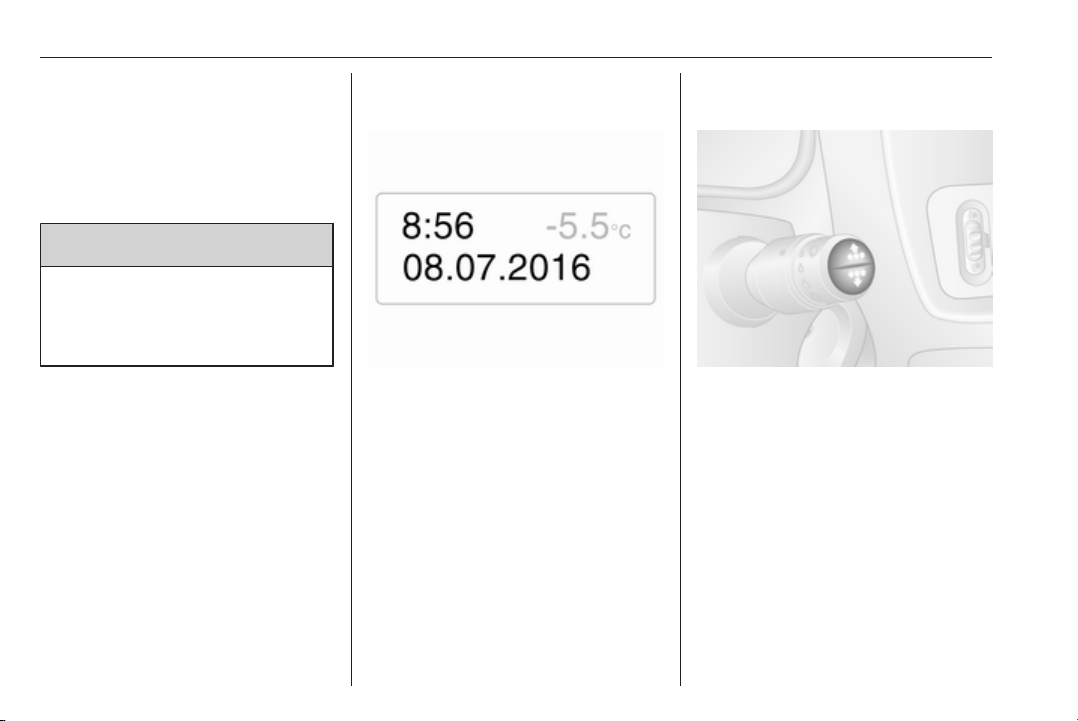

Reloj

Dependiendo del vehículo, la hora
actual y la fecha puede aparecer en
la pantalla de información 3 111 o en
el Centro de Información del Conduc‐
tor 3 111.

Ajuste de la hora y la fecha en la pantalla de información

Las horas y los minutos se pueden
ajustar pulsando los botones apropia‐
dos junto a la pantalla o con los
mandos del sistema de infoentreteni‐
miento.

Hay más información disponible en el
manual del sistema de infoentreteni‐
miento.

Ajuste la hora en el centro de información del conductor

Acceda a la función del reloj pulsando
repetidamente el botón situado en el
extremo de la palanca del limpiapa‐
rabrisas. Cuando la hora parpadea
(después de unos 2 segundos):

● Mantenga pulsado el botón infe‐
rior.

● Las horas parpadean.

● Pulse el botón superior para
cambiar las horas.

● Mantenga pulsado el botón infe‐
rior para ajustar las horas.

● Los minutos parpadean.

Instrumentos y mandos 95

● Pulse el botón superior para
cambiar los minutos.

● Pulse y mantenga pulsado el
botón inferior para ajustar los
minutos y salir del modo de confi‐
guración.

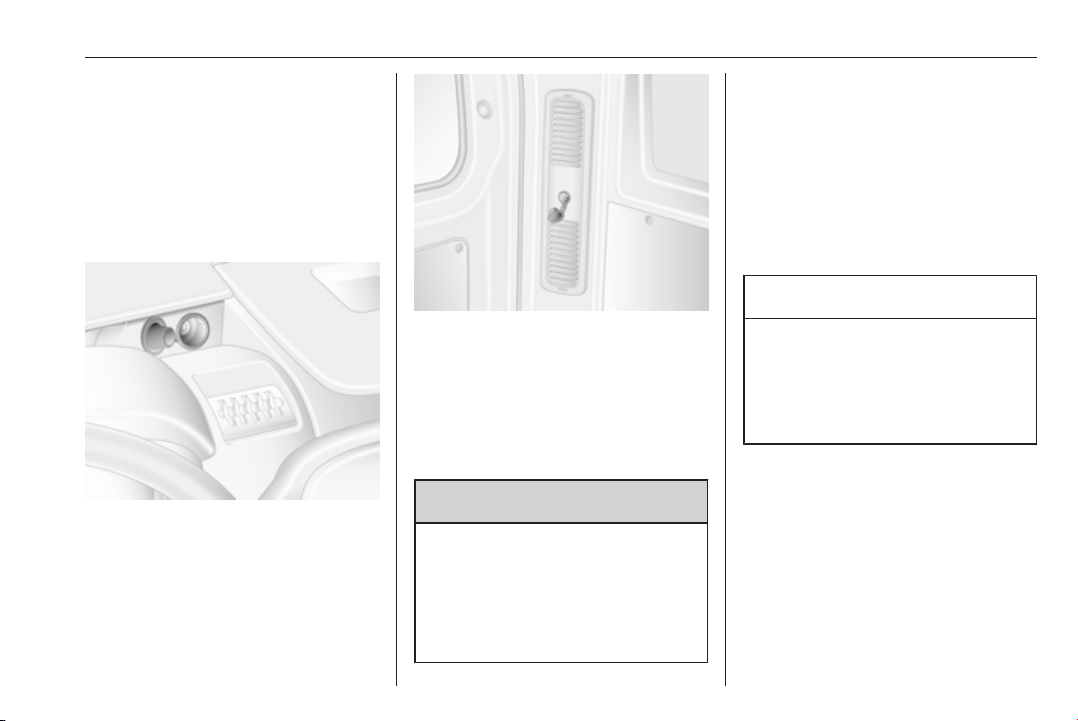

Tomas de corriente

Las tomas de corriente de 12 V se
encuentran en la parte superior del
tablero de instrumentos o junto a la
palanca de cambio.

En función del vehículo, puede haber
una toma adicional ubicada en la
parte trasera del vehículo.

Si se conectan accesorios eléctricos
con el motor parado, se descargará la
batería del vehículo. El consumo
máximo no debe superar los 120 W.

9 Peligro

Para evitar el riesgo de incendio,
si se utilizan varias tomas de
corriente simultáneamente, el
consumo total de potencia de los
accesorios conectados no debe
exceder de 180 W.

La toma de corriente se puede desac‐
tivar al desconectar el encendido.

Además, la toma de corriente se
puede desactivar también si la
tensión de la batería es baja.

Los accesorios eléctricos que se
conecten deben cumplir los requisitos
sobre compatibilidad electromagné‐
tica de la norma DIN VDE 40 839.

Atención

No conecte ningún accesorio con
corriente, p. ej. dispositivos o bate‐
rías de carga eléctricos.

Para evitar daños en las tomas, no
utilice conectores inadecuados.

96 Instrumentos y mandos

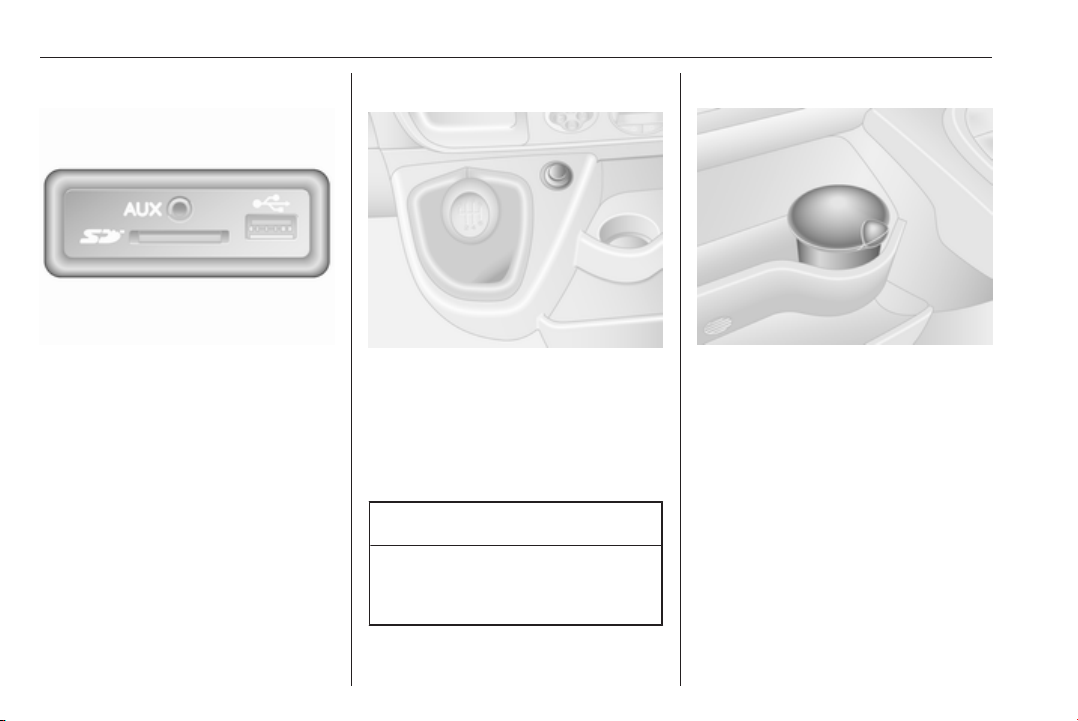

Toma USB

En la unidad de infoentretenimiento
(o en el cuadro de instrumentos) hay
una toma USB M para la conexión de
fuentes de audio externas y para
cargar dispositivos.

Nota
Las tomas siempre deben mante‐
nerse limpias y secas.

Toma AUX, ranura para tarjeta SD ­consulte el Manual de infoentreteni‐
miento.

Encendedor de cigarrillos

Pulse sobre el encendedor. Se
desconecta automáticamente
cuando la resistencia está incandes‐
cente. Extraiga el encendedor.

Ceniceros

Atención

Sólo están destinados a usarse
para ceniza y no para residuos
combustibles.

Cenicero portátil

Cenicero extraíble para su uso portá‐
til en el vehículo. Para usarlo, abra la
tapa.

Instrumentos y mandos 97

Testigos luminosos e indicadores

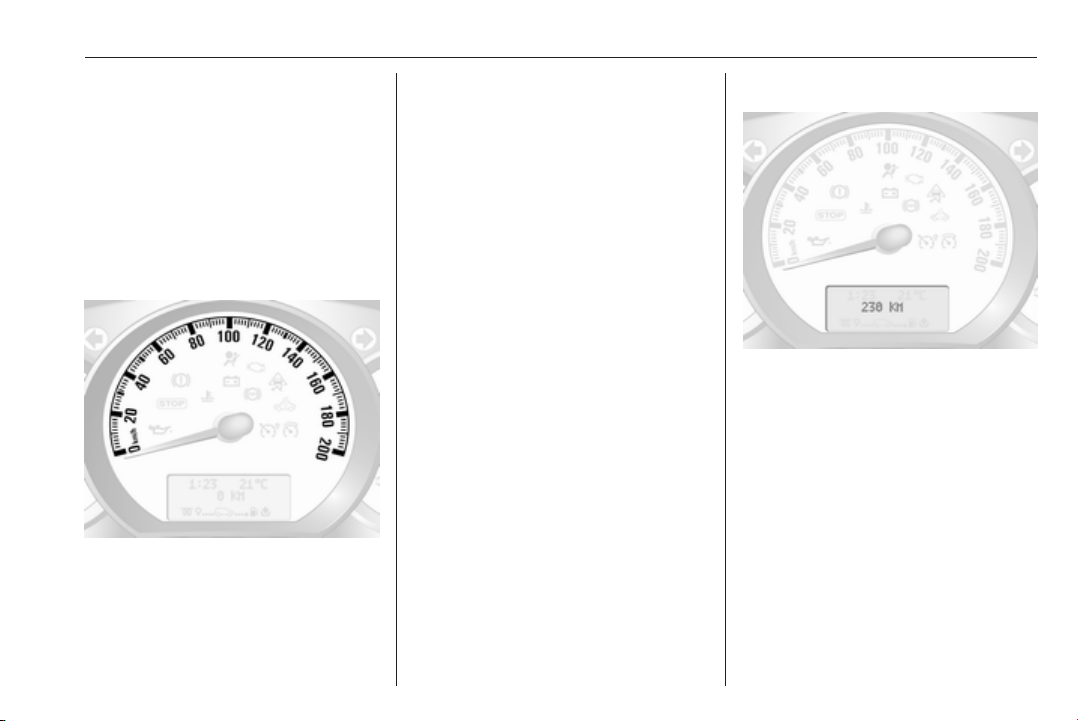

Cuadro de instrumentos

En algunas versiones, las agujas de
los instrumentos giran hasta el tope
final al conectar el encendido.

Velocímetro

Indica la velocidad del vehículo.

Limitador de velocidad

La velocidad máxima puede estar
limitada por un limitador de velocidad.
Como indicación visible de esto, hay
una etiqueta de advertencia en el
tablero de instrumentos.

Sonará un aviso acústico durante
10 segundos si el vehículo supera
brevemente un límite establecido.

Nota
En determinadas condiciones (p. ej.,
al descender pendientes pronuncia‐
das), la velocidad del vehículo
puede exceder el límite establecido.

Limitador de velocidad 3 176.
Regulador de velocidad 3 174.

Cuentakilómetros

Muestra la distancia recorrida en km.

Cuentakilómetros parcial

El cuentakilómetros parcial muestra
la distancia recorrida desde la última
puesta a cero.

Pulse una vez el botón en el extremo
de la palanca de los limpiaparabrisas
para mostrar el cuentakilómetros
parcial.

Para ponerlo a cero, con la indicación
del cuentakilómetros parcial acti‐
vada, mantenga pulsado el botón

98 Instrumentos y mandos

durante unos segundos con el encen‐
dido conectado. La indicación parpa‐
deará y el valor se pondrá a 0.

Tacógrafo 3 116.

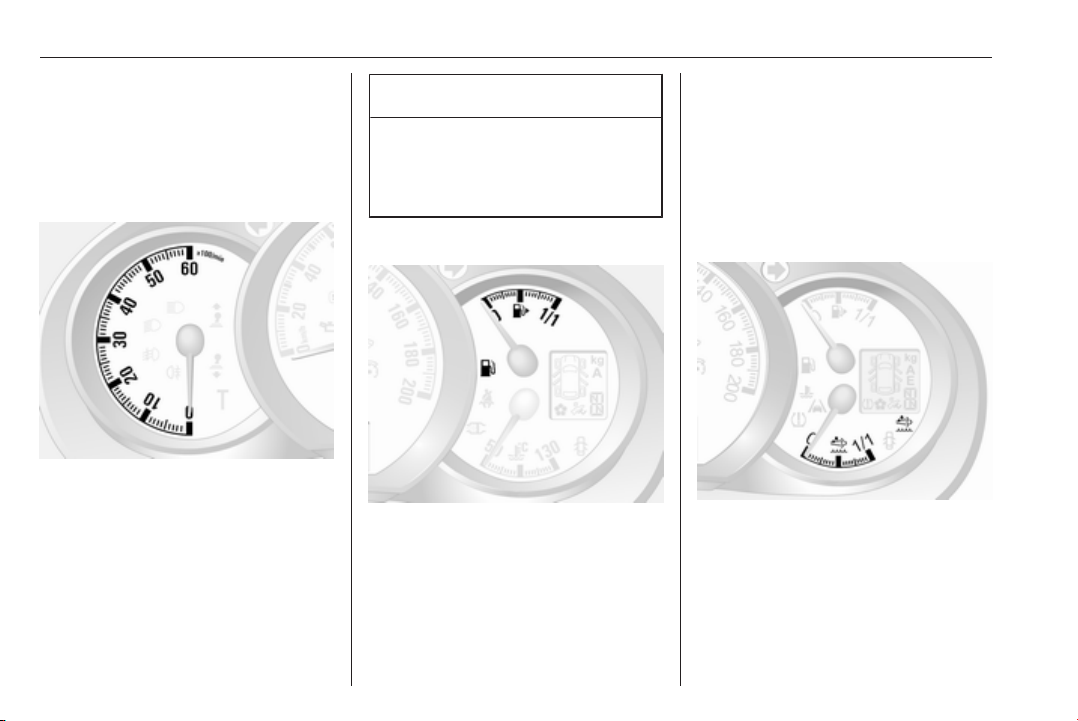

Cuentarrevoluciones

Indica el régimen del motor.
Conduzca en los regímenes más

bajos del motor en cada marcha tanto
como sea posible.

Atención

Si la aguja está en el sector de
advertencia (rojo), se ha excedido
el régimen máximo admisible del
motor. Hay peligro para el motor.

Indicador de combustible

Muestra el nivel de combustible en el
depósito.

El testigo de control Y se ilumina si el
nivel en el depósito es bajo. Reposte
inmediatamente 3 187.

Nunca debe agotar el depósito.

Sistema de combustible diésel purga
3 202.

Debido al combustible que queda en
el depósito, la cantidad requerida
para llenar el depósito puede ser infe‐
rior a la capacidad especificada.

Indicador de AdBlue

En versiones sin avisos de nivel de
AdBlue en el centro de información
del conductor, existe un indicador de
AdBlue que muestra el nivel de
líquido AdBlue actualmente restante
en el depósito.
