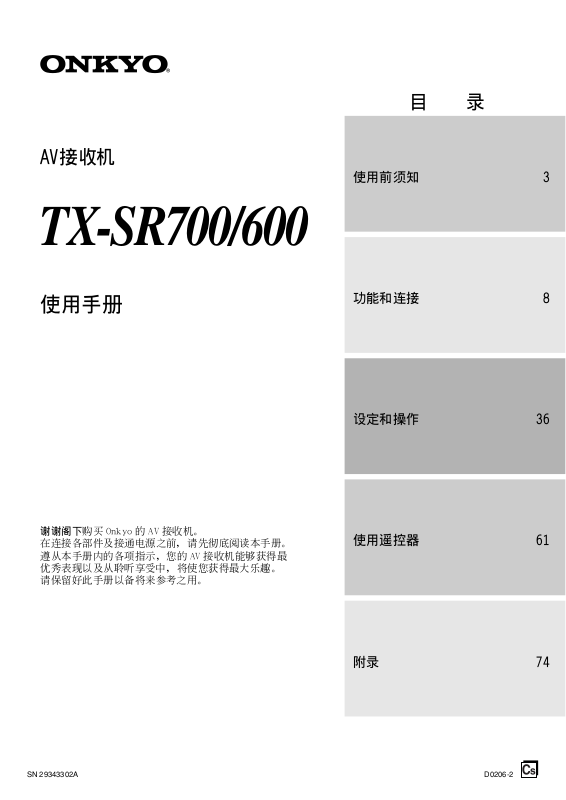

ONKYO TX-SR700, TX-SR600 User Manual

AV接收機

TX-SR700/600

使用前須知 3

使用手冊

謝謝閣下購買 Onkyo 的 AV 接收機。

在連接各部件及接通電源之前，請先徹底閱讀本手冊。遵從本手冊內的各項指示，您的 AV 接收機能夠獲得最優秀表現以及從聆聽享受中，將使您獲得最大樂趣。請保留好此手冊以備將來參考之用。

功能和連接 8

設定和操作 36

使用遙控器 61

SN 29343302A

附錄 74

D0206-2

重要的防護措施

注意事項

“警告”

“為了減低火災及觸電危險，切勿使本機淋雨或受潮。”

告誡

“為了減低觸電的危險，切勿拆卸外罩（或后蓋）。機內不帶

供用戶維修的零件，應該請合格的維修人員進行維修。”

WARNING

RISK OF ELECTRIC SHOCK

DO NOT OPEN

若要維持本機多年性能不變，請遵從以下須注意的事項。

1. 避開直接受陽光照射或溫度極高或極低的地方。

2. 避開潮濕或多塵的地方及直接受揚聲器震蕩影響的地方。特別是，避免將本機放在其中一個揚聲器的上面。

3. 避免放置在不穩定的地方以及本機可能會掉下來的高處。

4. 通風設備—為了保證有足夠通風，要設置好其位置和配置。例如，通風設備前不能放置床，沙發，小地毯或類似表面的物品以遮擋通風設備的打開。或者放置于會阻擋通風設備開口的空氣流動的內裝式的書箱書櫃內。應該將通風設備后側的開口處留出20釐米（8英寸）的空間。

5. 熱力—應該將本機與諸如暖氣管、溫度記錄器或其他電器（包括擴音機）會產生熱能的熱源隔離。

6. 清潔內部零件應該只由合格的維修服務人員來做。

7. 倒瀉液體—應該小心不要讓物體掉進或是液體透過各洞孔倒瀉入外殼內。

8. 需要維修服務的損壞—在以下的情況本機應該由合格的維修服務人員進行維修﹕

A.電源線或插頭已被損壞﹔ B.物體已掉進或液體已被倒瀉入本機﹔ C.本機已被淋雨﹔ D.本機似乎不能正常操作或者顯示出在性能上有明顯的改

變﹔

E.本機曾被跌過或是外殼已被損毀。

9. 維修服務—使用者不應試圖在操作指示所述情況以外修理本機。所有其他的維修服務應該請教合格的維修服務人員。

AVIS

RISQUE DE CHOC ELECTRIQUE

OUVRIR

NE PAS

1. 錄音版權

錄製有版權的資料作非私人性用途，如未經版權擁有者的允許是違法的。

2. AC保險絲

保險絲放在機殼內﹐不是可由用戶自行修理的。如果不能接通電源，請聯絡您的Onkyo認可維修服務站。

3. 小心

須經常用軟布抹淨前后面板及外殼。如遇上更骯髒的污垢，將軟布浸濕在溫和的清潔劑溶液中，扭乾它然后把污垢抹掉。跟著，立即用乾淨的布抹乾。切勿用粗糙的布料、稀釋劑、酒精或其他化學溶劑，因為這可能會損毀表面塗層或者除去面板上的字母。

4. 電源警告在首次將本機插入電源之前，請先細心閱讀以下內容。

•根據國家和地區的不同，所供應的電源電壓是不同的。請確認后側面板上的額定電壓（例如，交流AC230伏50赫茲或交流120伏60赫茲）是否與使用地區的供應電壓相符。

使用前須知

重要的防護措施 ............................ 3

注意事項 .................................. 3

目錄 ..................................... 4

供應的附件 ................................ 5

特色 ...................................... 6

使用本機之前 .............................. 7

設定電壓選擇開關（僅限于世界通用模式）........ 7

安裝遙控器電池 ............................... 7

遙控器的使用 ................................. 7

功能和連接

前面板功能 ................................ 8

前面板 .................................... 8

前面板顯示 ............................... 11

遙控器 ................................... 12

連接 ..................................... 14

連接（TX-SR700）.......................... 16

連接您的音頻器件時 .......................... 16

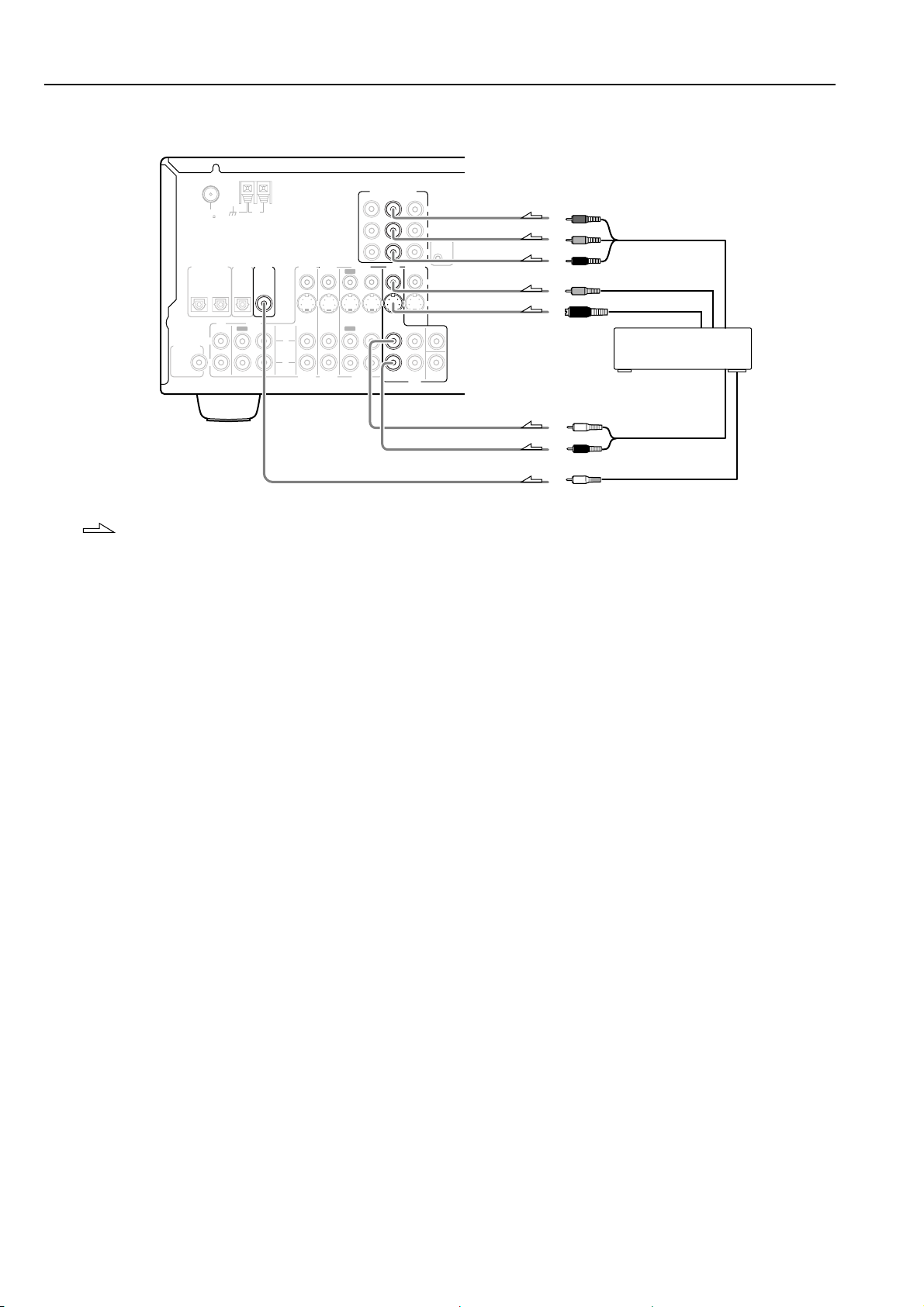

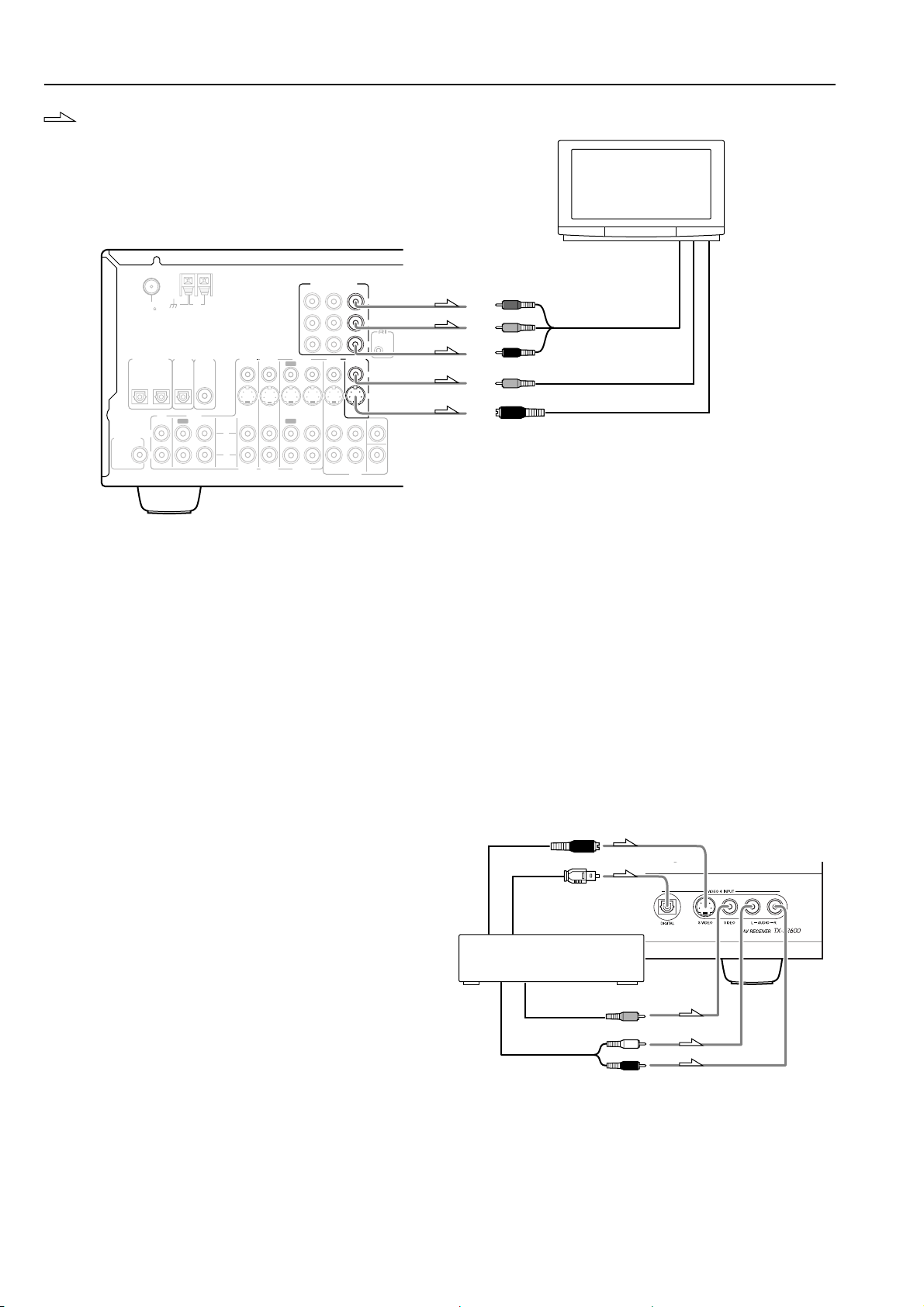

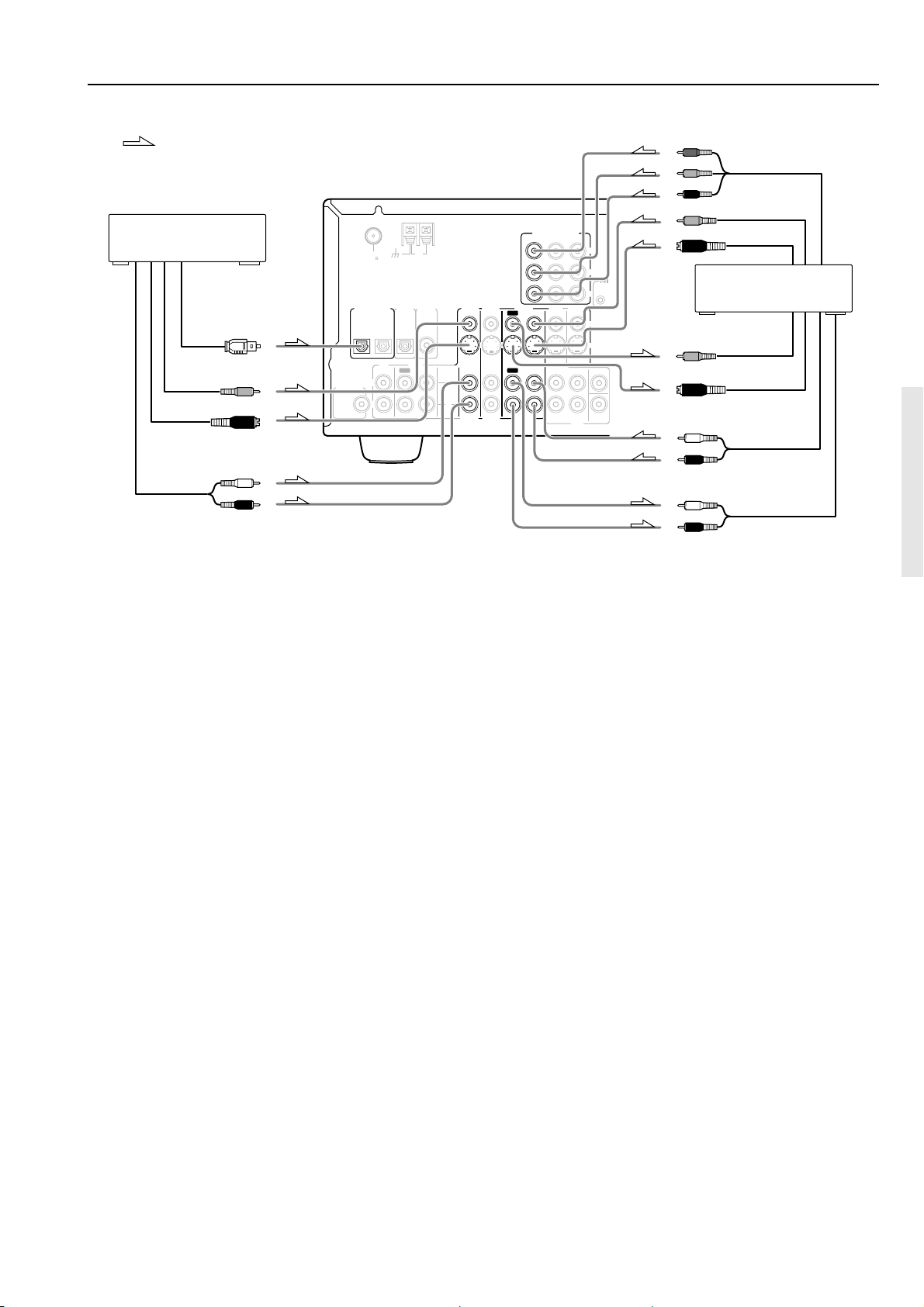

連接您的視頻器件時 .......................... 17

12V TRIGGER（12 伏起動器）

ZONE 2（2 區）端子 ....................... 21

PRE OUT（前放大器輸出）...................... 21

用遙控器信號不能到達操作器件（IR IN）

（僅限于 TX-SR700）...................... 22

如果遙控器信號不能到達 TX-SR700 的

遙控傳感器 .............................. 22

連接至 ZONE 2（2 區）揚聲器

（僅限于 TX-SR700）...................... 23

當使用 ZONE 2 SPEAKERS（2 區揚聲器）端子時 ... 23 當使用 ZONE 2 PRE OUT（2 區前級輸出）端子時 .. 23

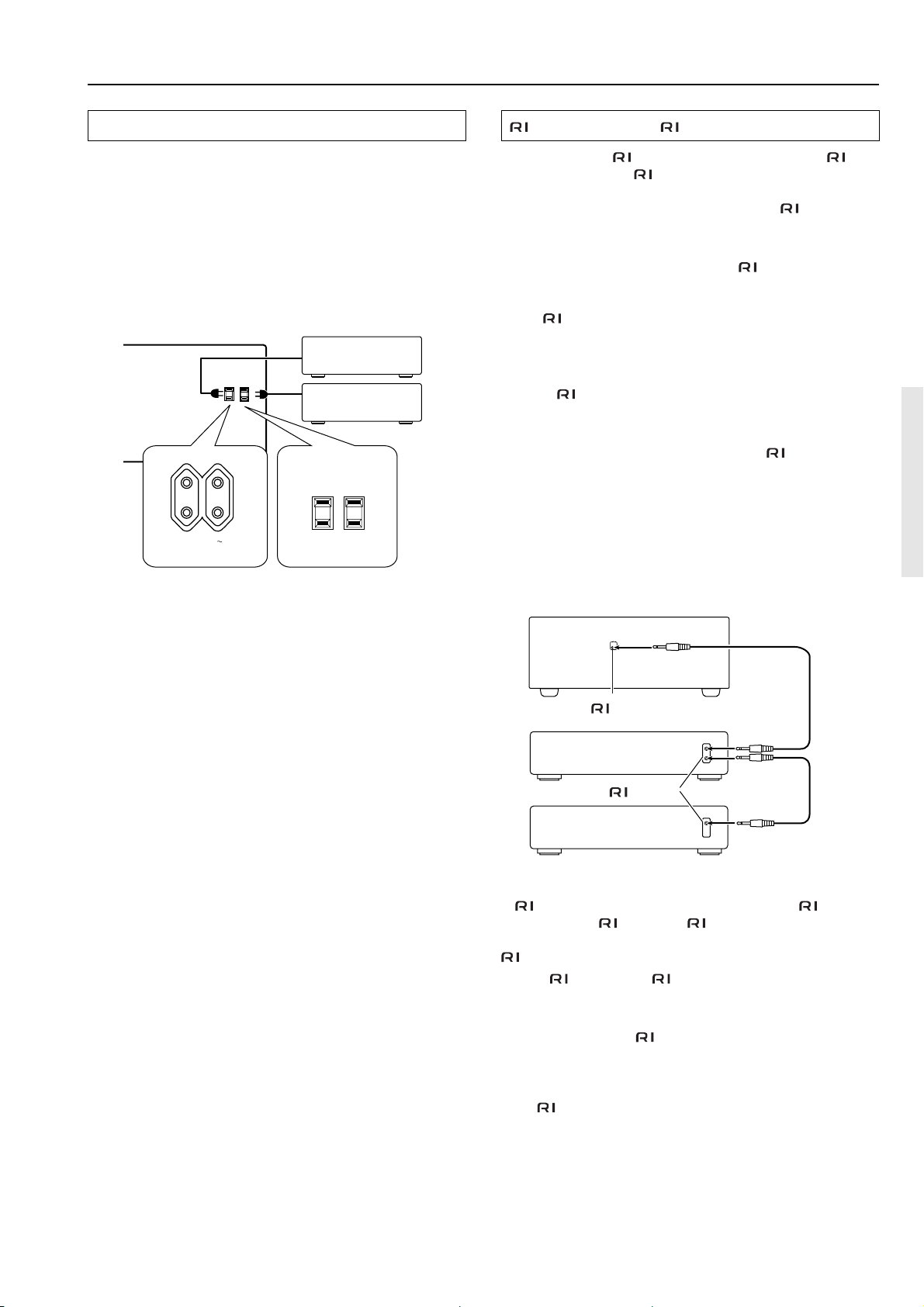

AC OUTLETS（交流插座）....................... 29

REMOTE CONTROL（遙控器）.............. 29

連接（TX-SR600）.......................... 24

連接您的音頻器件時 .......................... 24

連接您的視頻器件時 .......................... 25

AC OUTLETS（交流插座）....................... 29

REMOTE CONTROL（遙控器）.............. 29

揚聲器連接 ............................... 30

環繞聲的標準揚聲器設定 ...................... 30

播放環繞聲音響的最少揚聲器構成 .............. 30

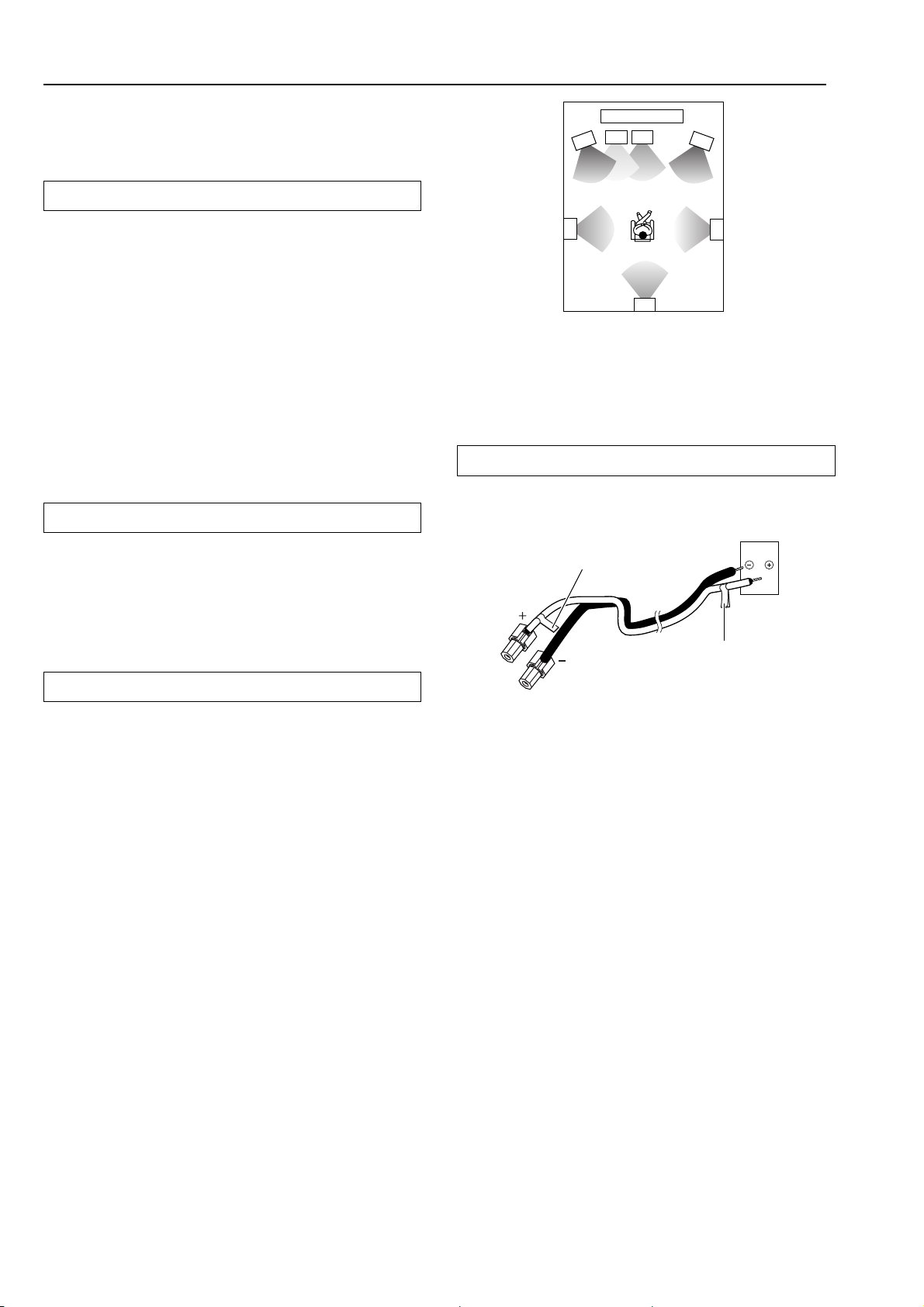

揚聲器布置 .................................. 30

使用揚聲器纜線標籤 .......................... 30

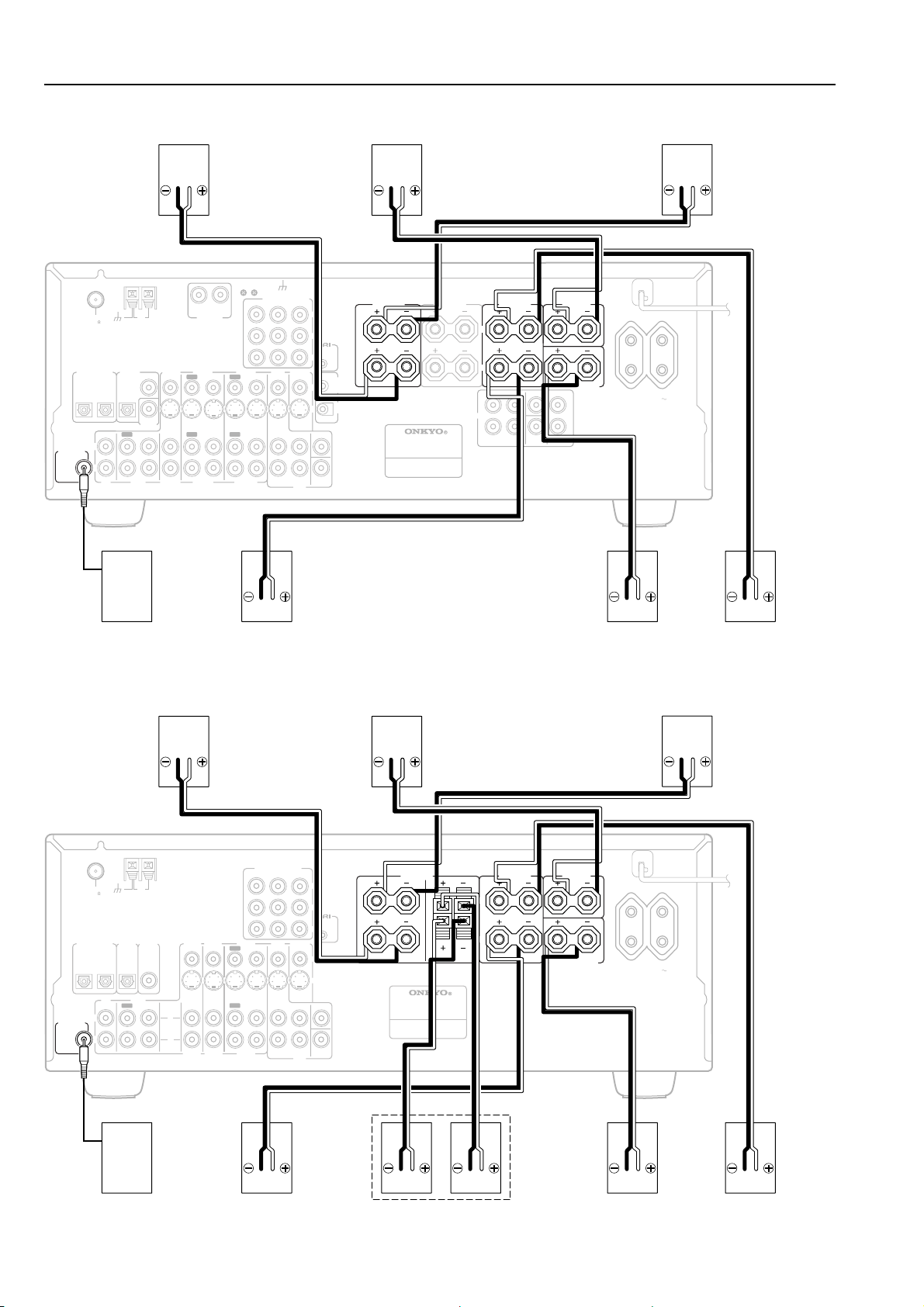

揚聲器連接 .................................. 31

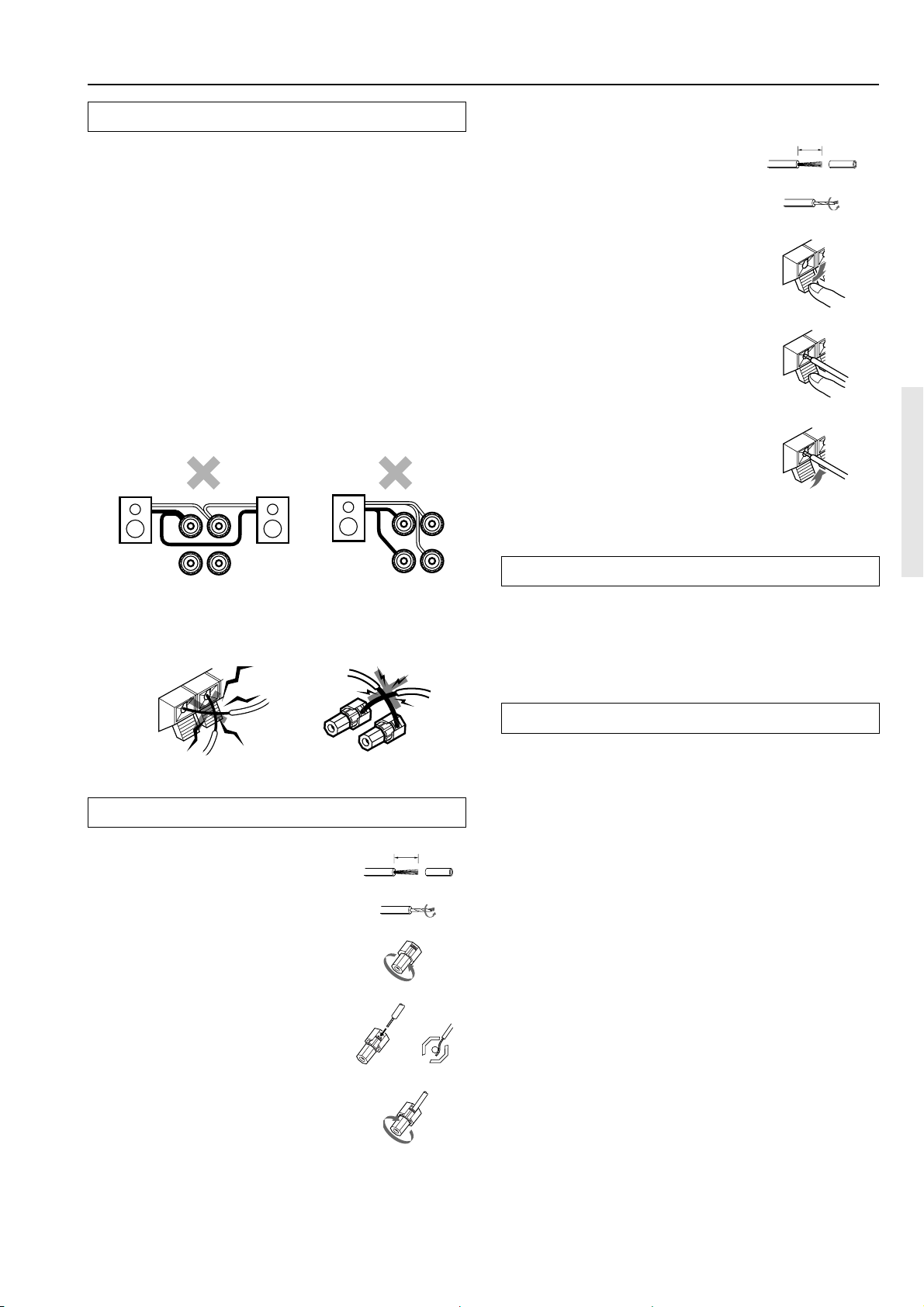

揚聲器纜線連接 .............................. 31

輔助低音揚聲器的連接 ........................ 31

連接至 SPEAKERS B 端子（僅限于 TX-SR600）..... 31

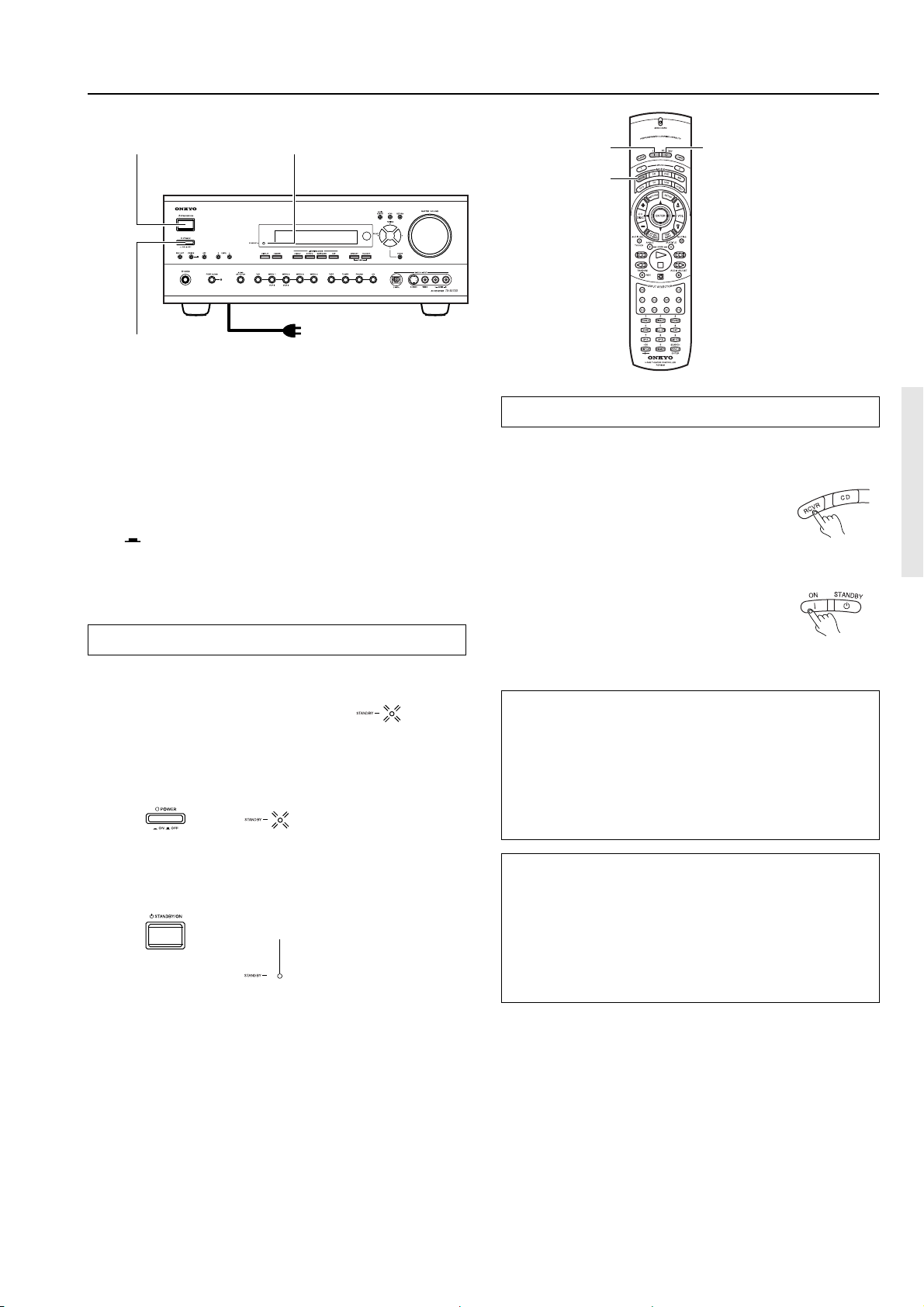

電源連接 ................................. 33

開啟電源 .................................... 33

用遙控器打開電源時 .......................... 33

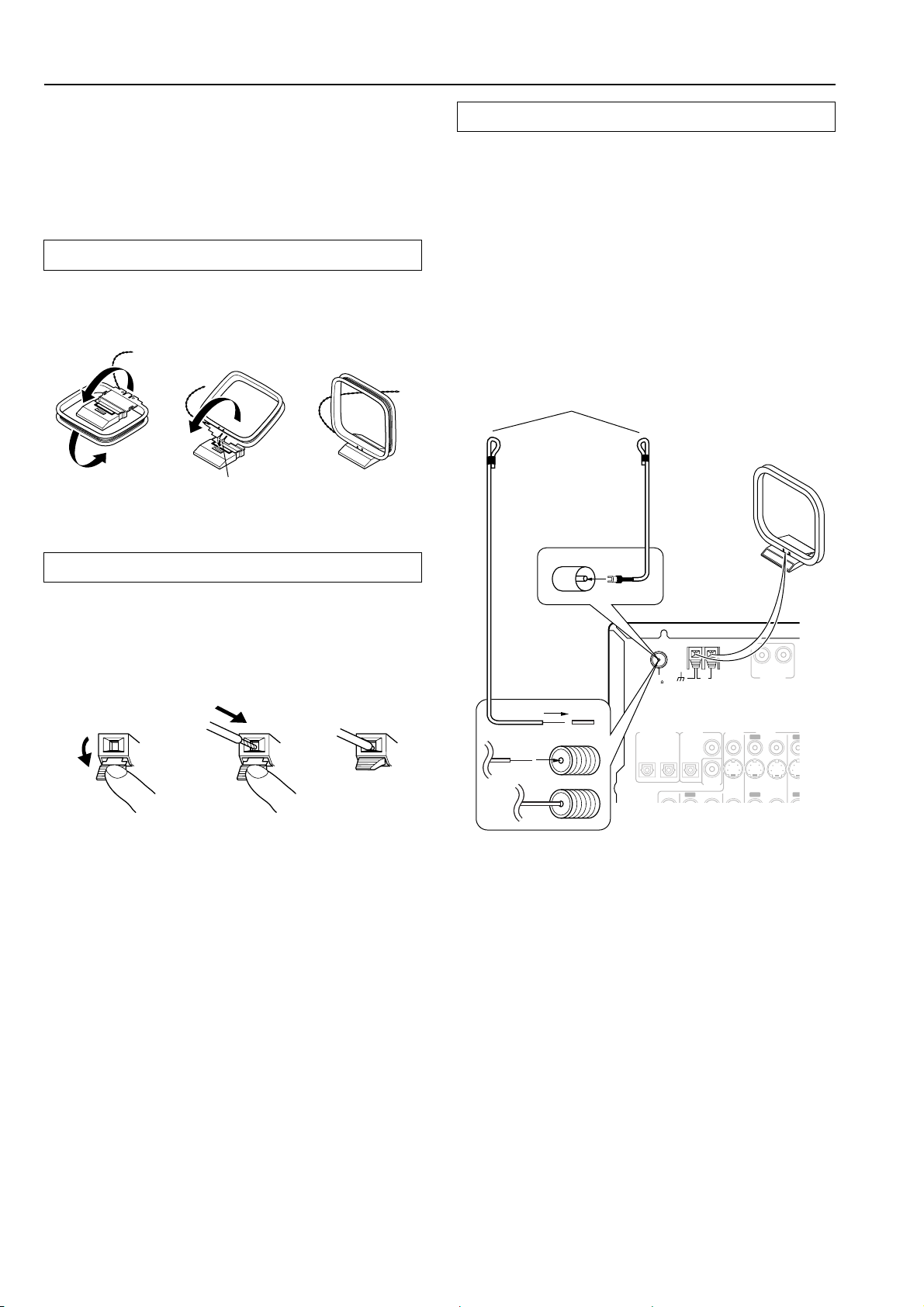

天線連接 ................................. 34

裝配 AM 環形天線 ............................. 34

AM 天線連接 ................................. 34

附帶天線的連接 .............................. 34

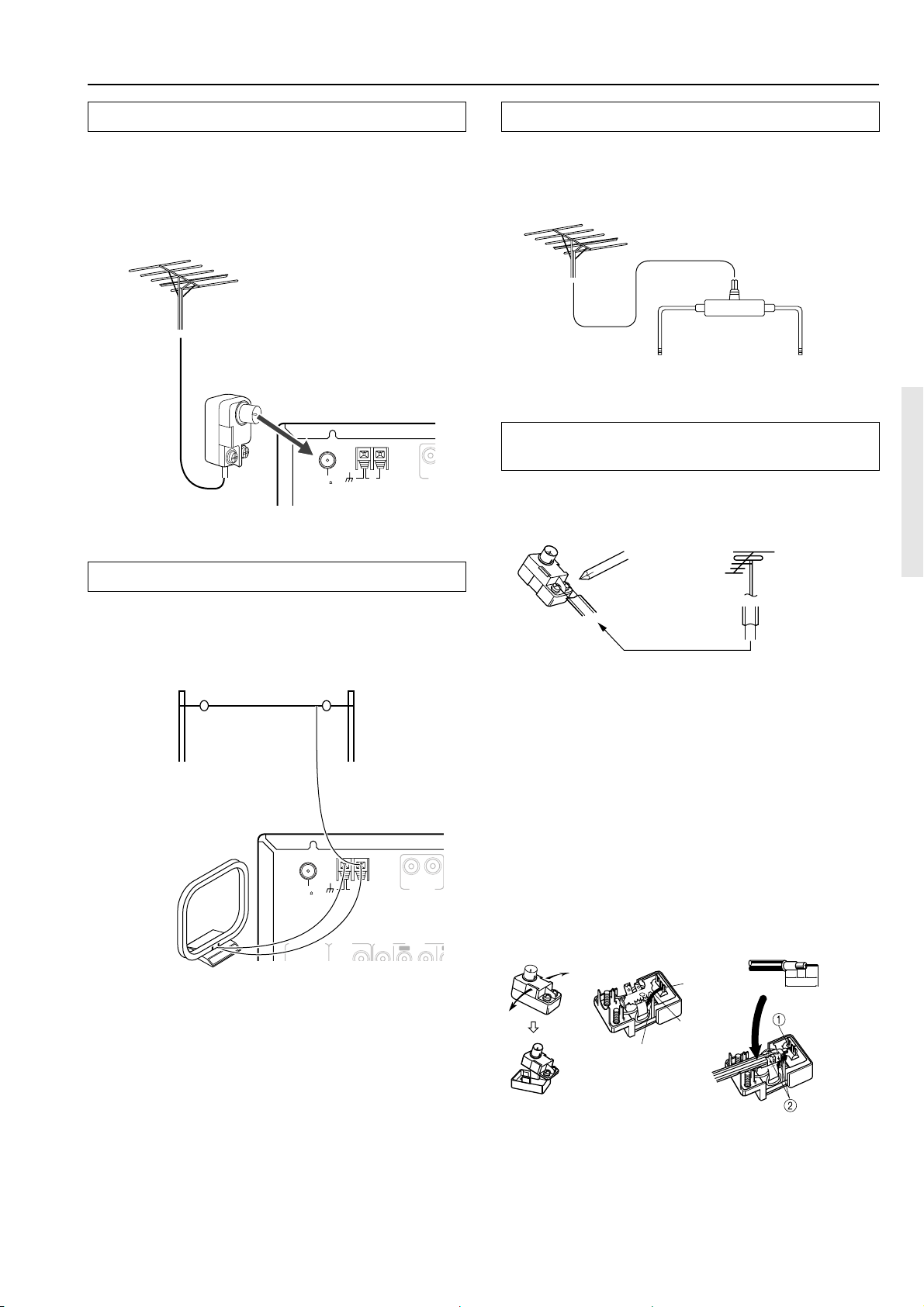

連接 FM 室外天線時 ........................... 35

連接 AM 室外天線時 ........................... 35

定向連接桿 .................................. 35

將天線連接至 75/300 歐天線適配器時

（用于美國和加拿大和歐洲以外的所有型號）.. 35

設定和操作

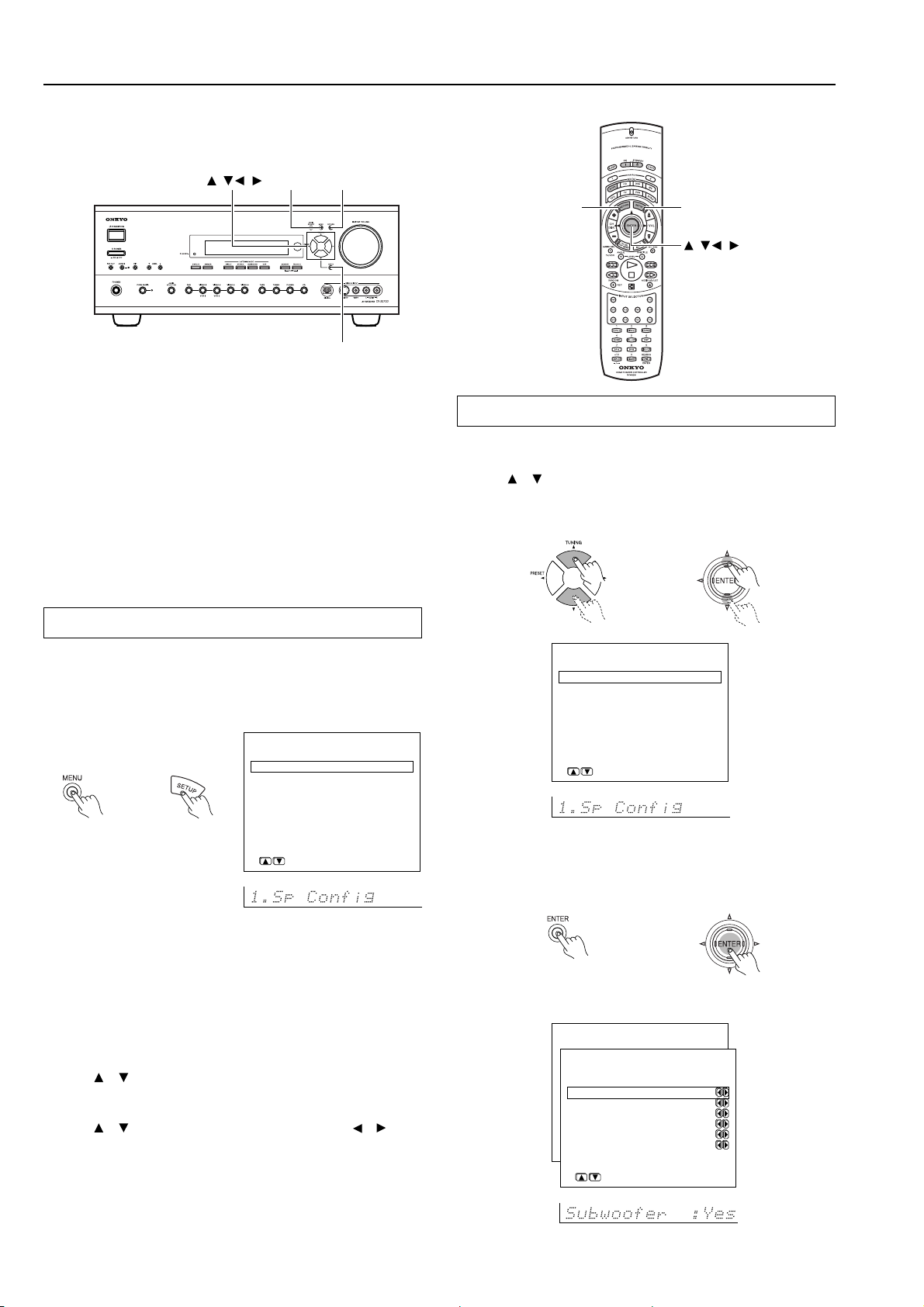

設置揚聲器 ............................... 36

顯示 Main 功能表 ............................. 36

揚聲器設置 .................................. 36

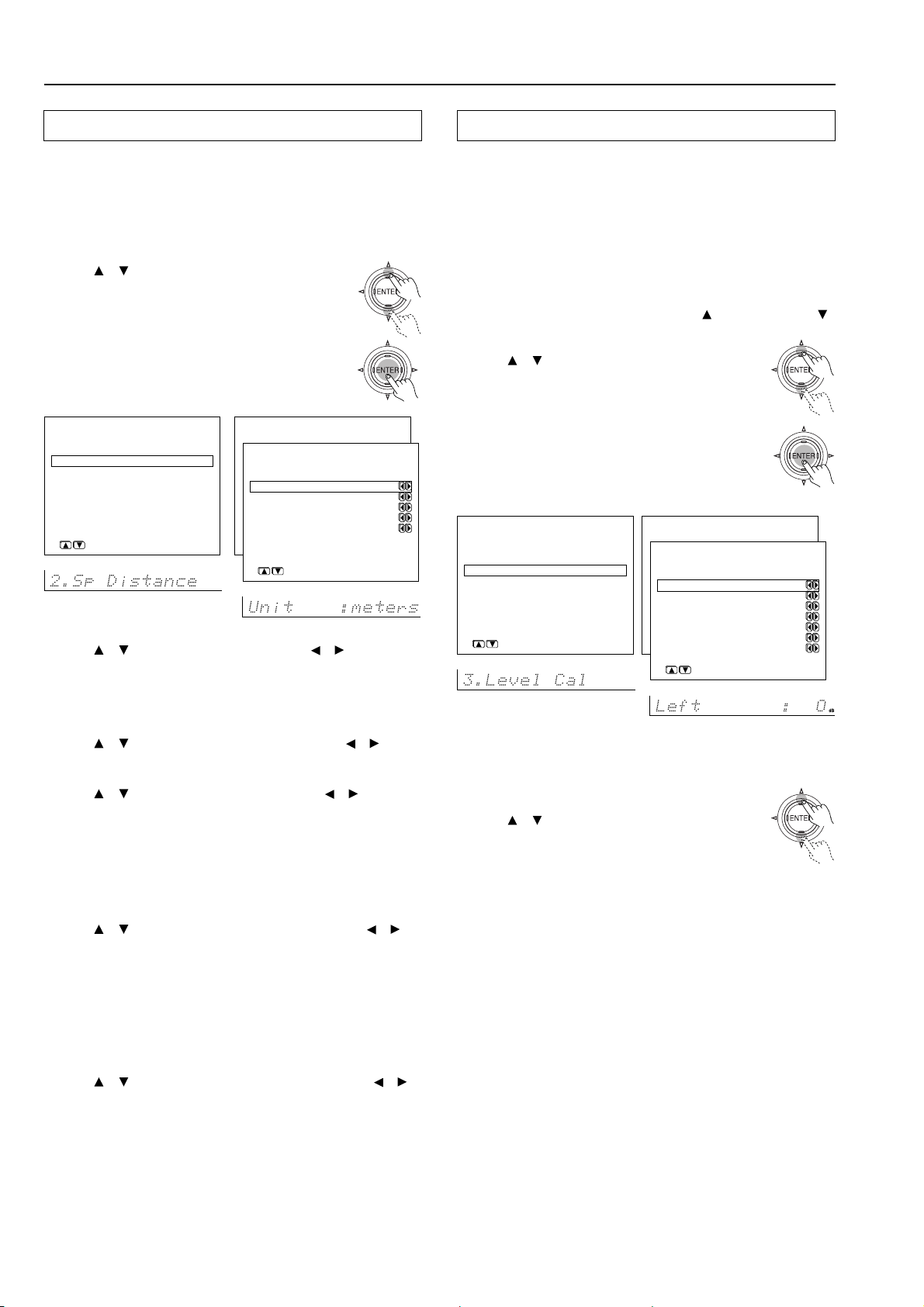

設定揚聲器和一般欣賞位置之間的距離 .......... 38

校準揚聲器電平 .............................. 38

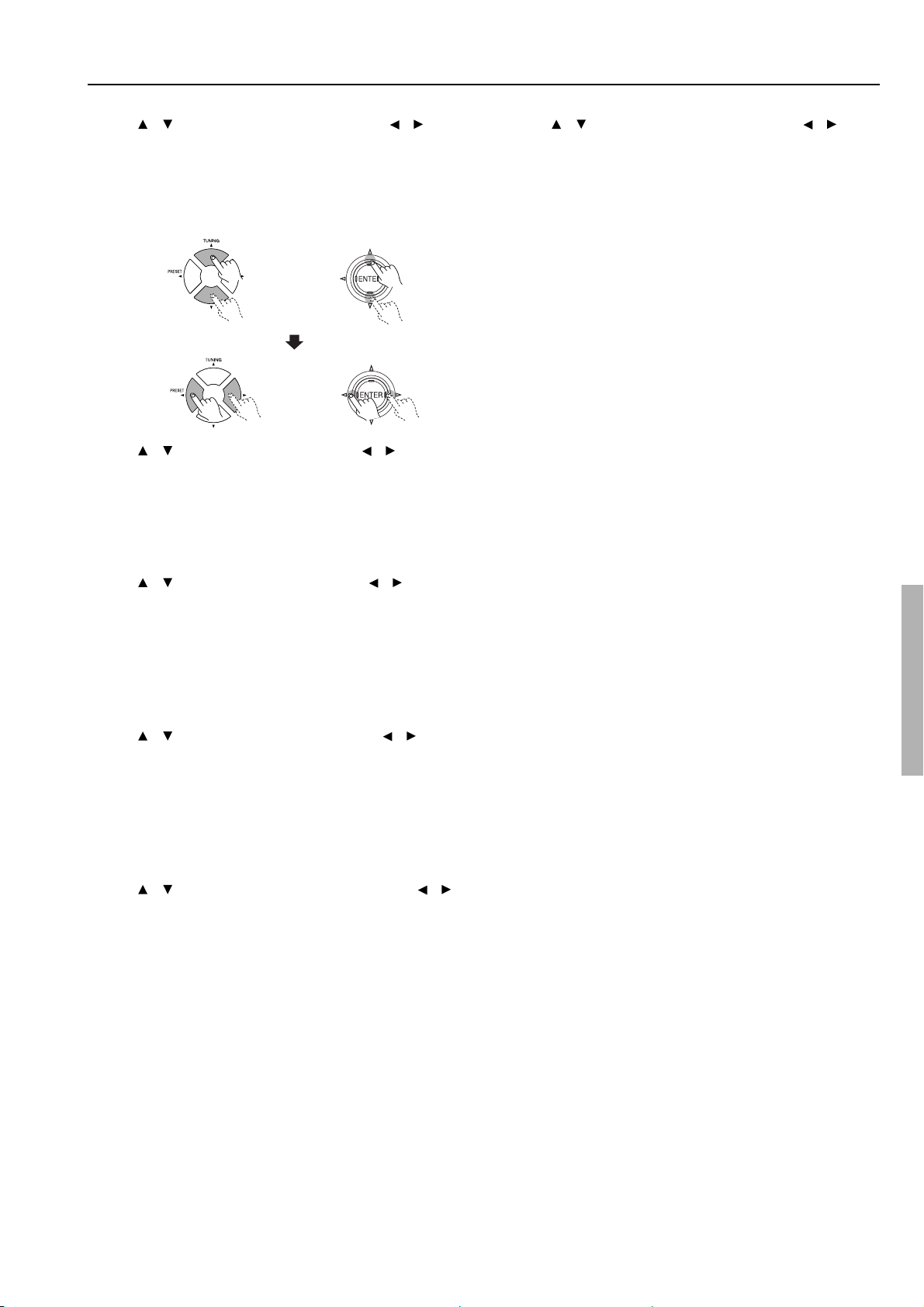

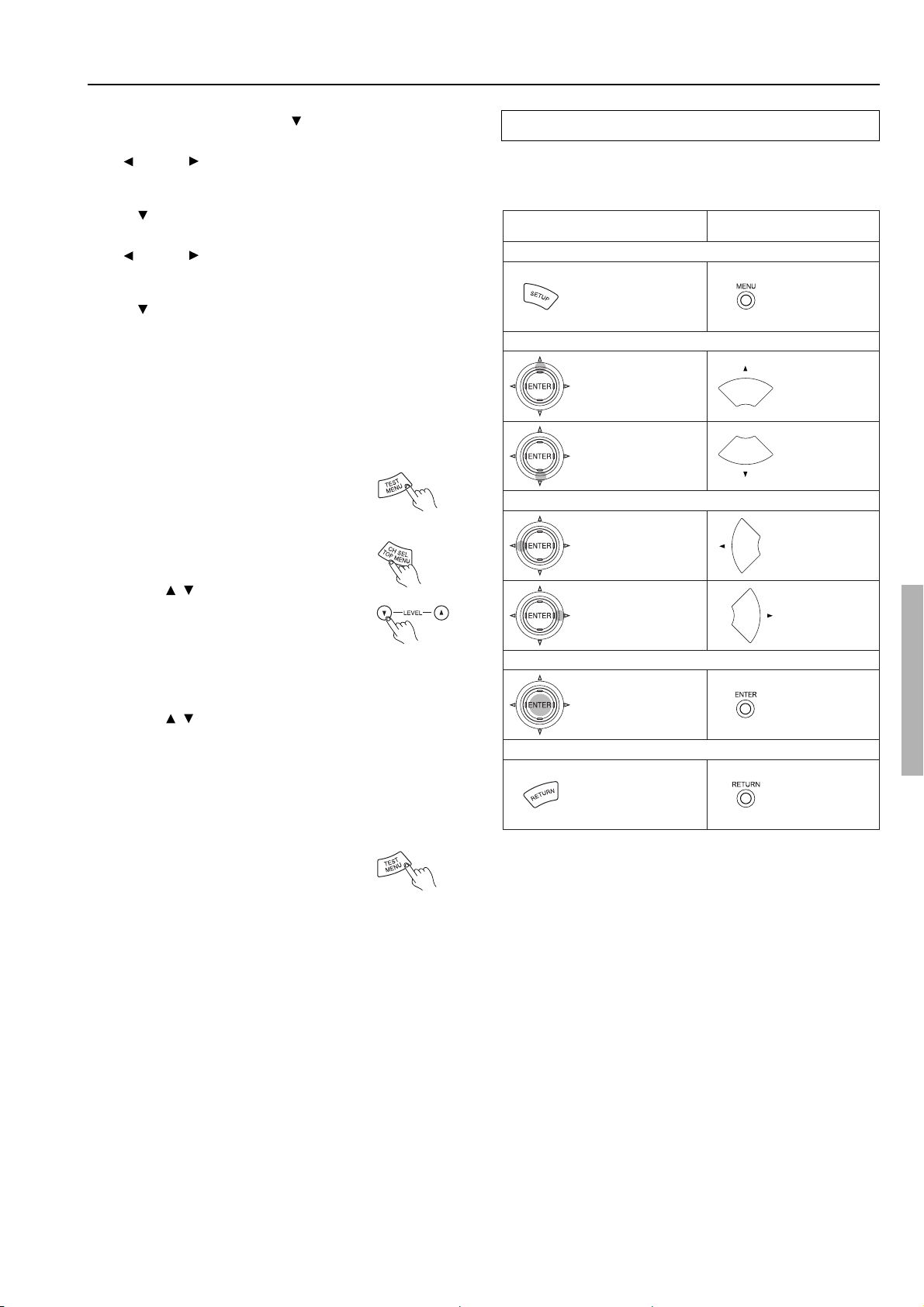

用來導覽功能表的按鈕 ........................ 39

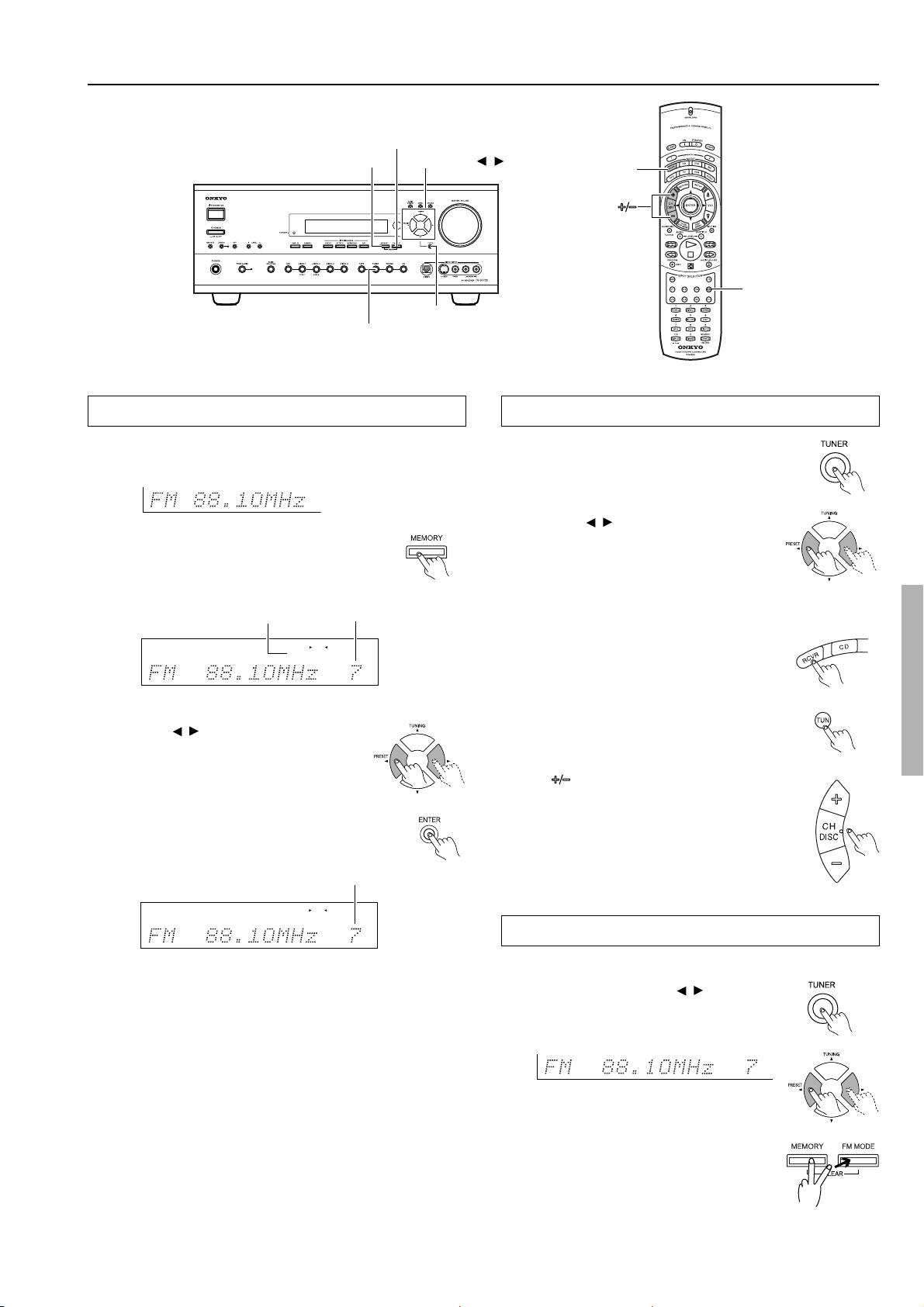

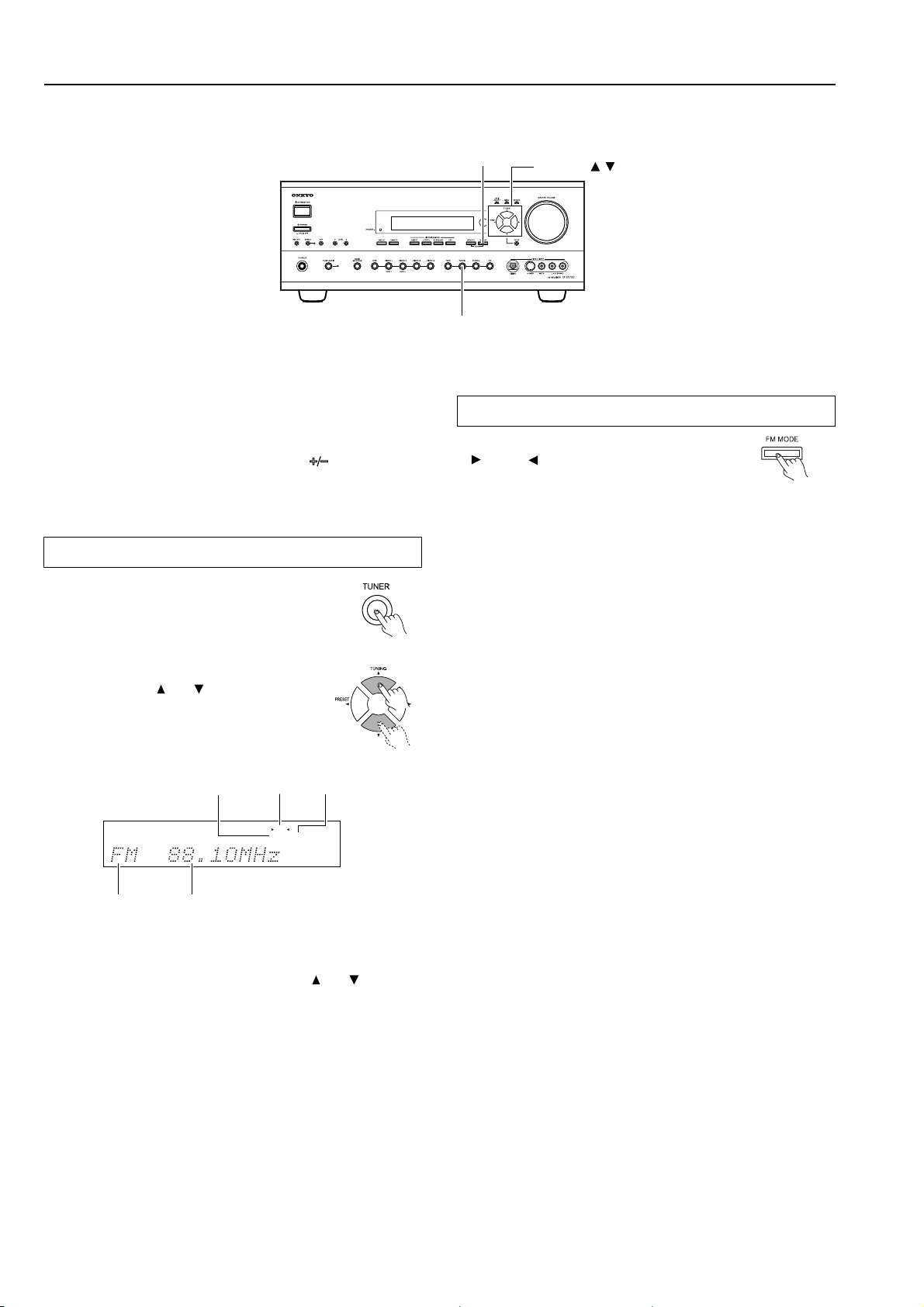

收音機廣播欣賞 ........................... 40

調諧至某收音機電台時 ........................ 40

欣賞立體聲收音機電台時（FM 模式）............ 40

收音機廣播預約 .............................. 41

選擇預約收音機電台時 ........................ 41

抹消預約收音機電台時 ........................ 41

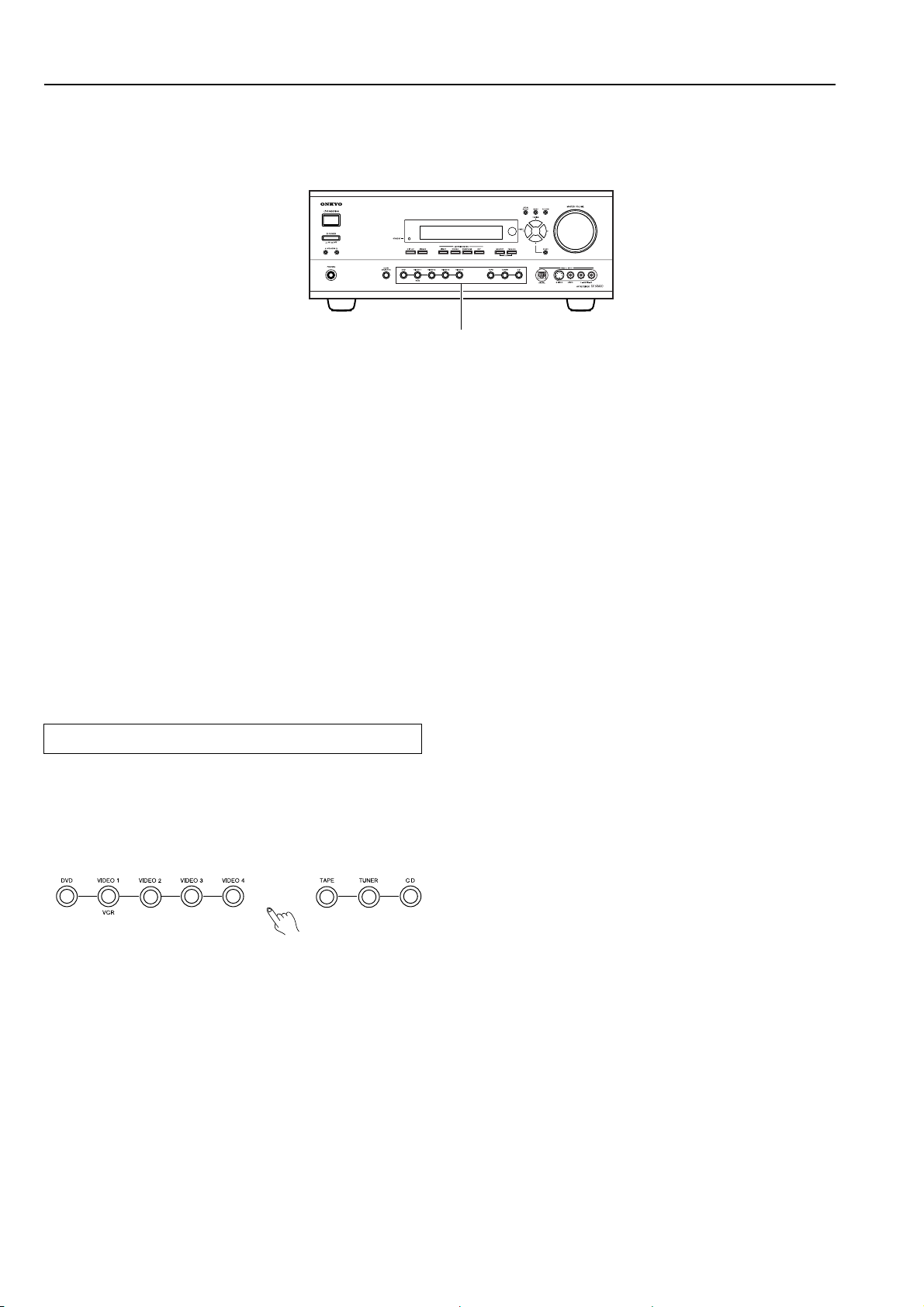

選擇音頻器件 ............................. 42

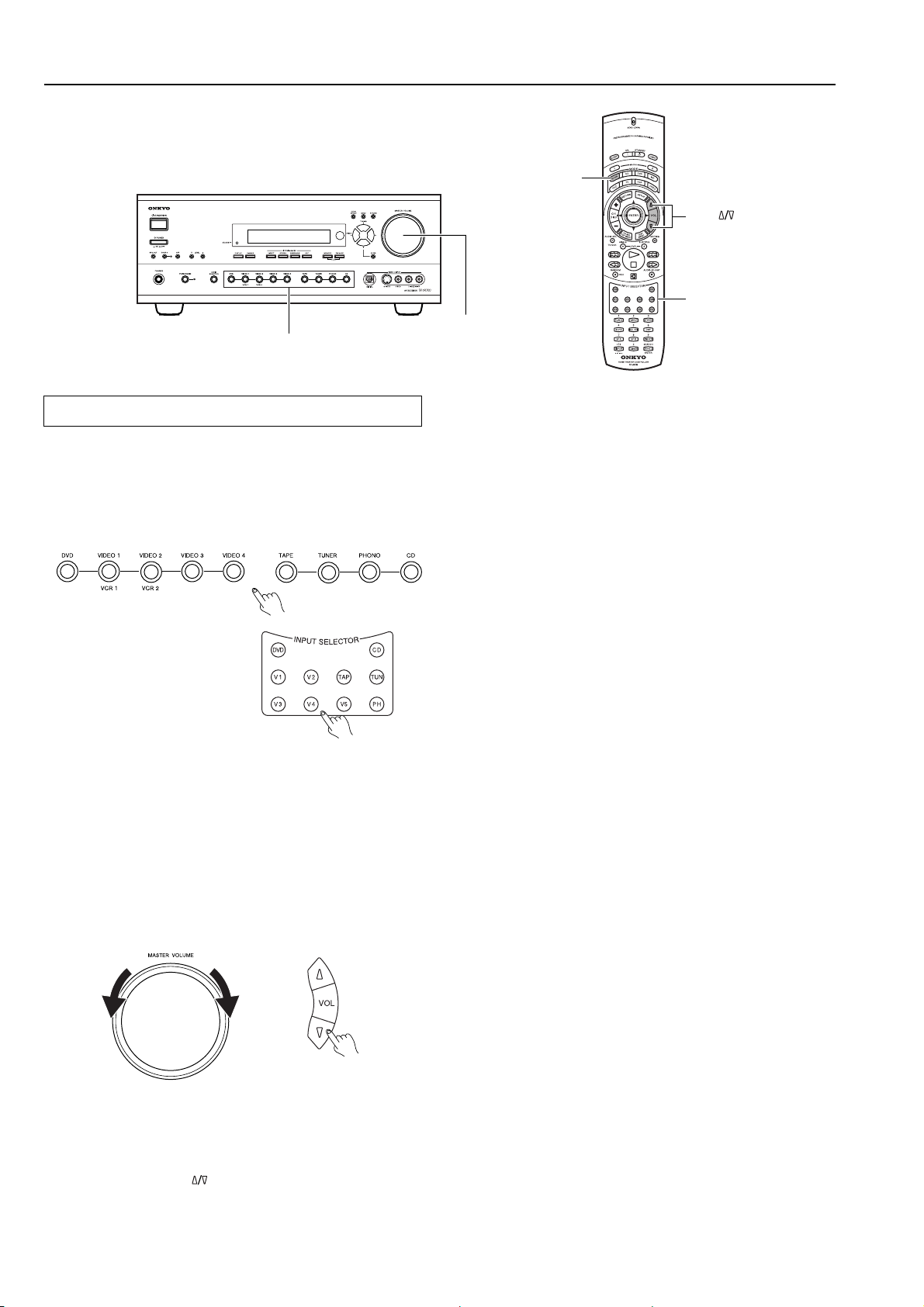

基本操作 (TX-SR700) ......................... 42

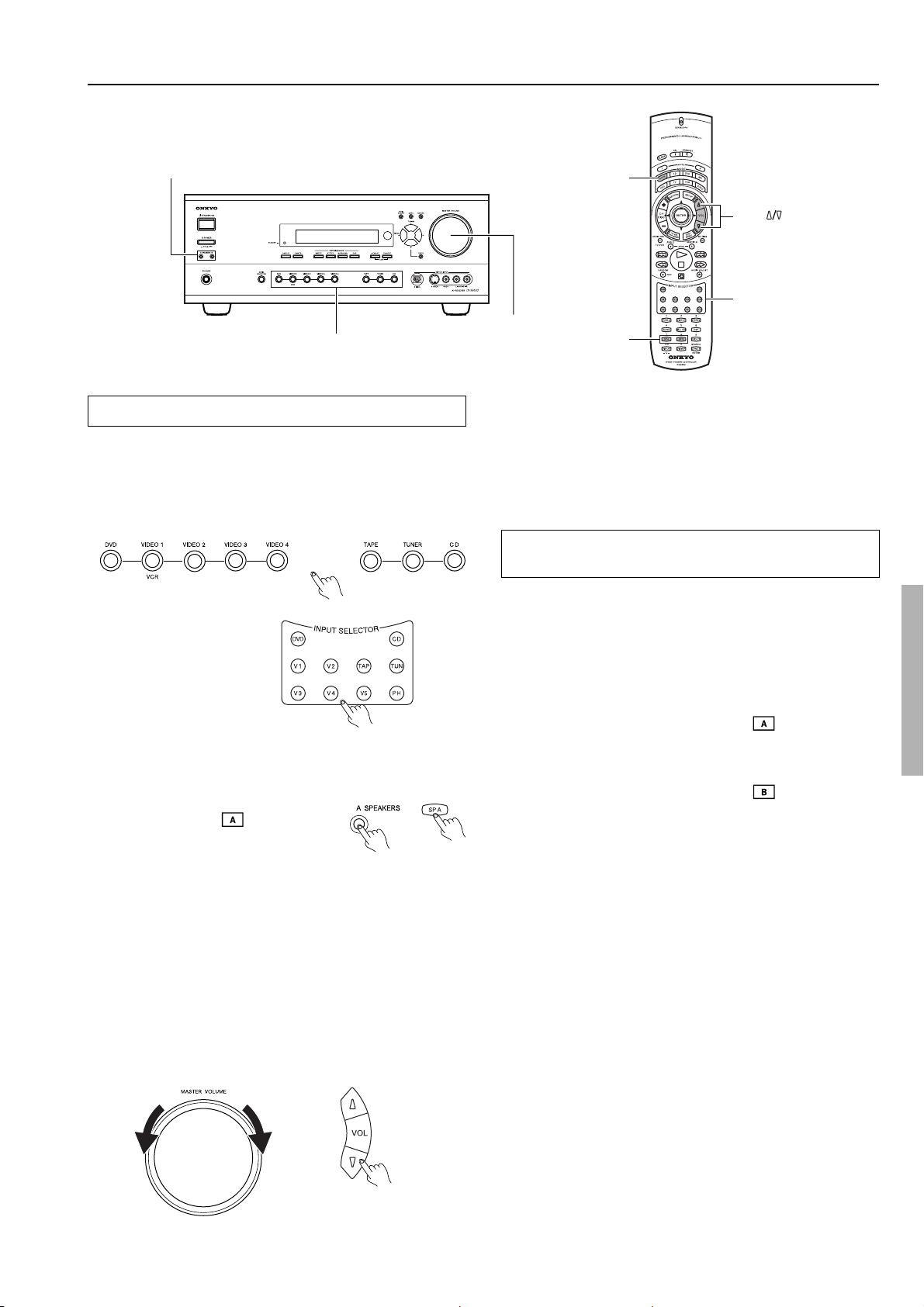

基本操作 (TX-SR600) ......................... 43

選擇揚聲器時

（SPEAKERS A ， B）（僅限于 TX-SR600）....... 43

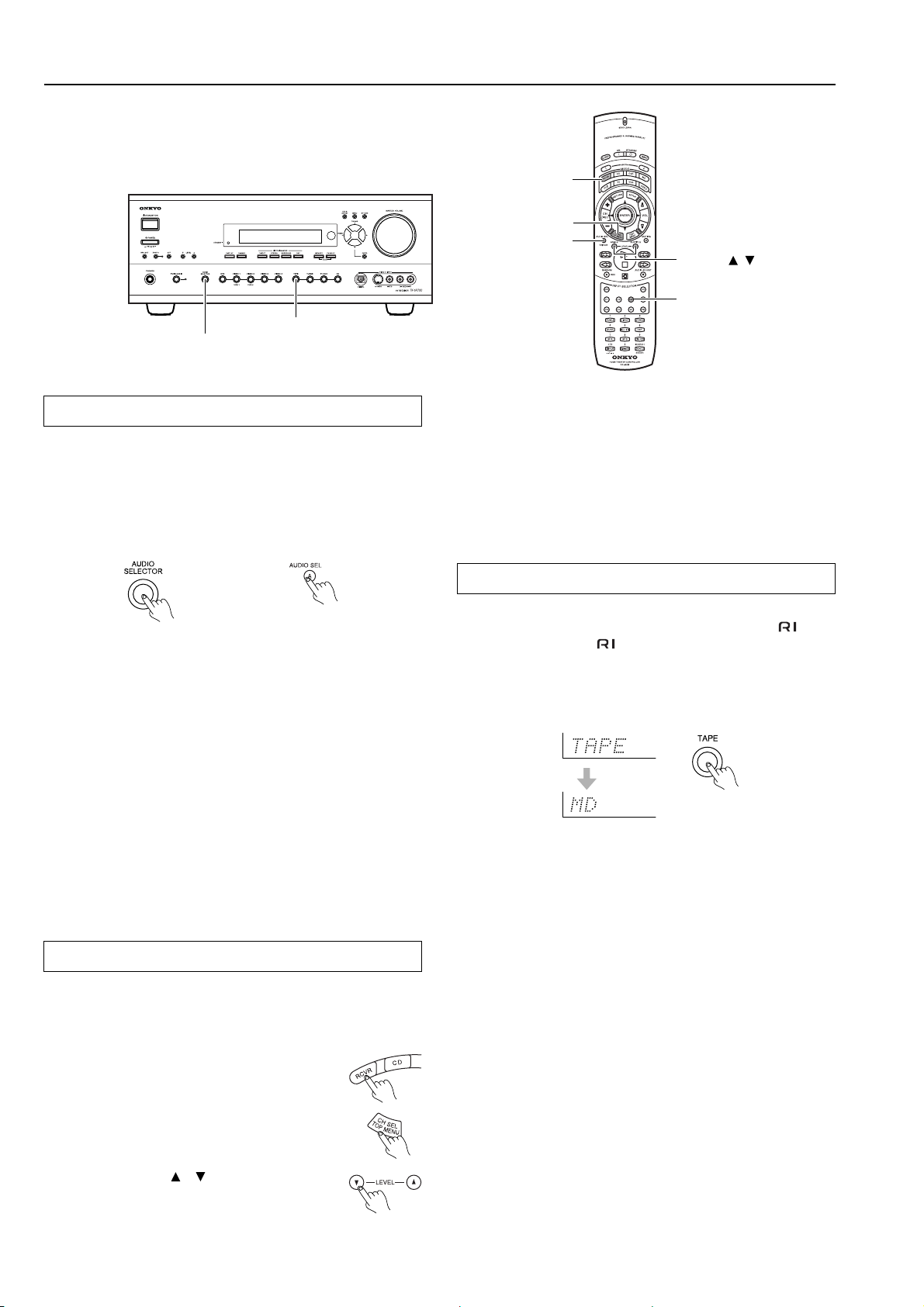

選擇音頻輸入信號的類型 ...................... 44

暫時改變揚聲器的輸出電平 .................... 44

將輸入信號源的顯示從 TAPE 變為 MD 時 .......... 44

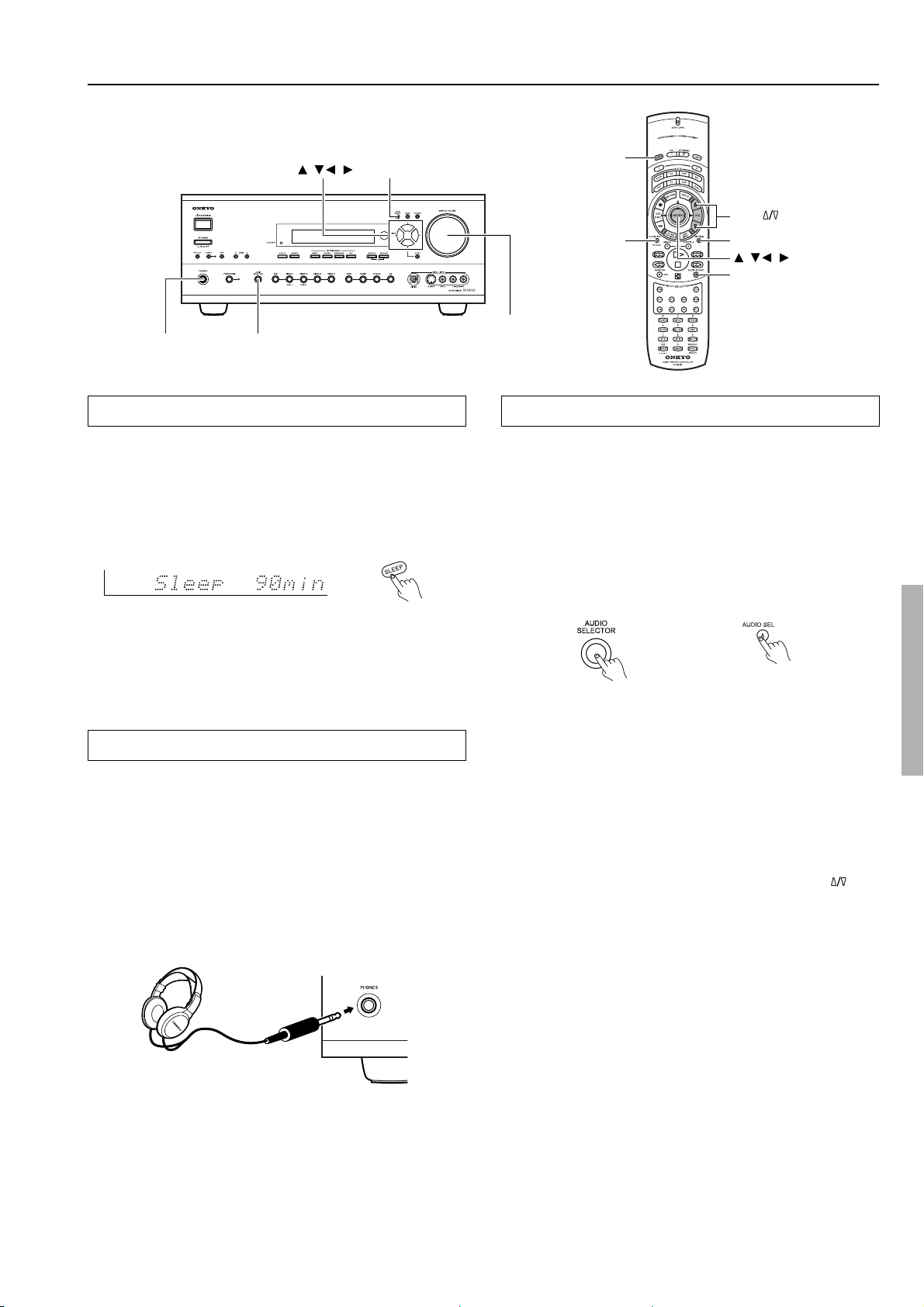

使用睡眠時間時（僅限于遙控器）............... 45

用頭戴耳機欣賞 .............................. 45

享受 DVD 多聲道音頻播放 ...................... 45

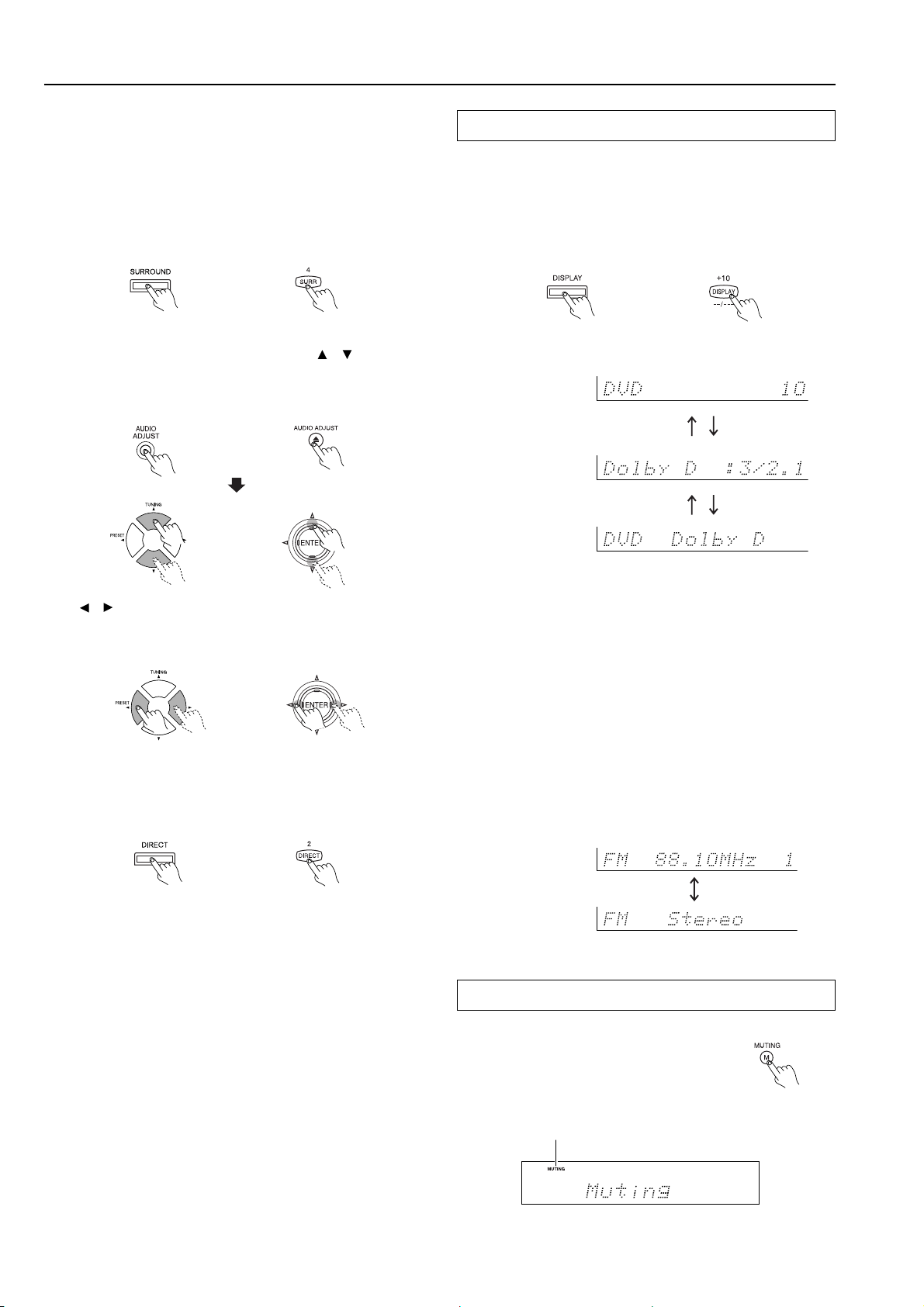

切換顯示時 .................................. 46

暫時關閉聲音時 .............................. 46

Listening Modes（欣賞模式）............... 47

選擇欣賞模式時 .............................. 49

電影的原始過濾（CinemaFILTER）............... 50

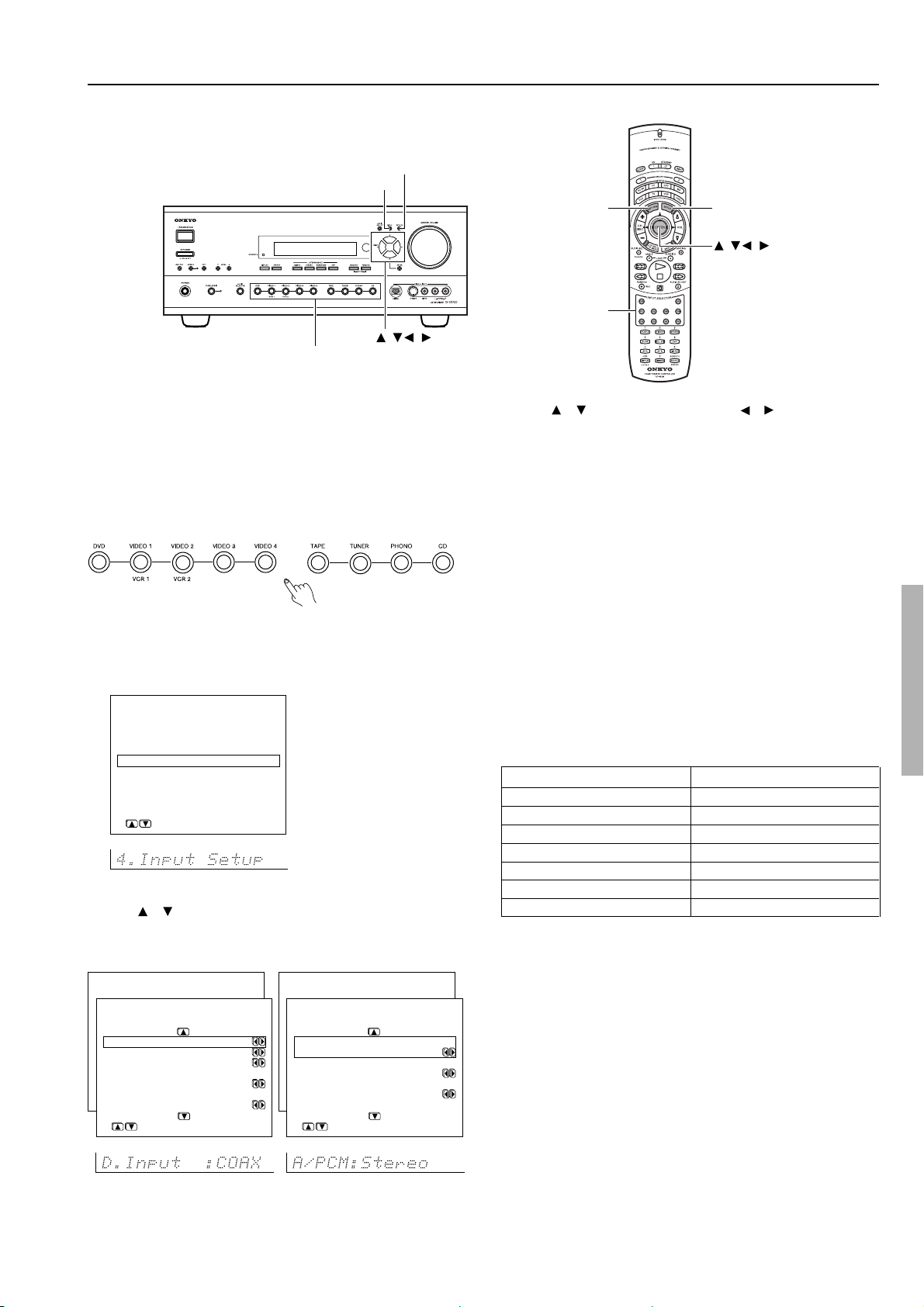

Input Setup(輸入設定) .................... 51

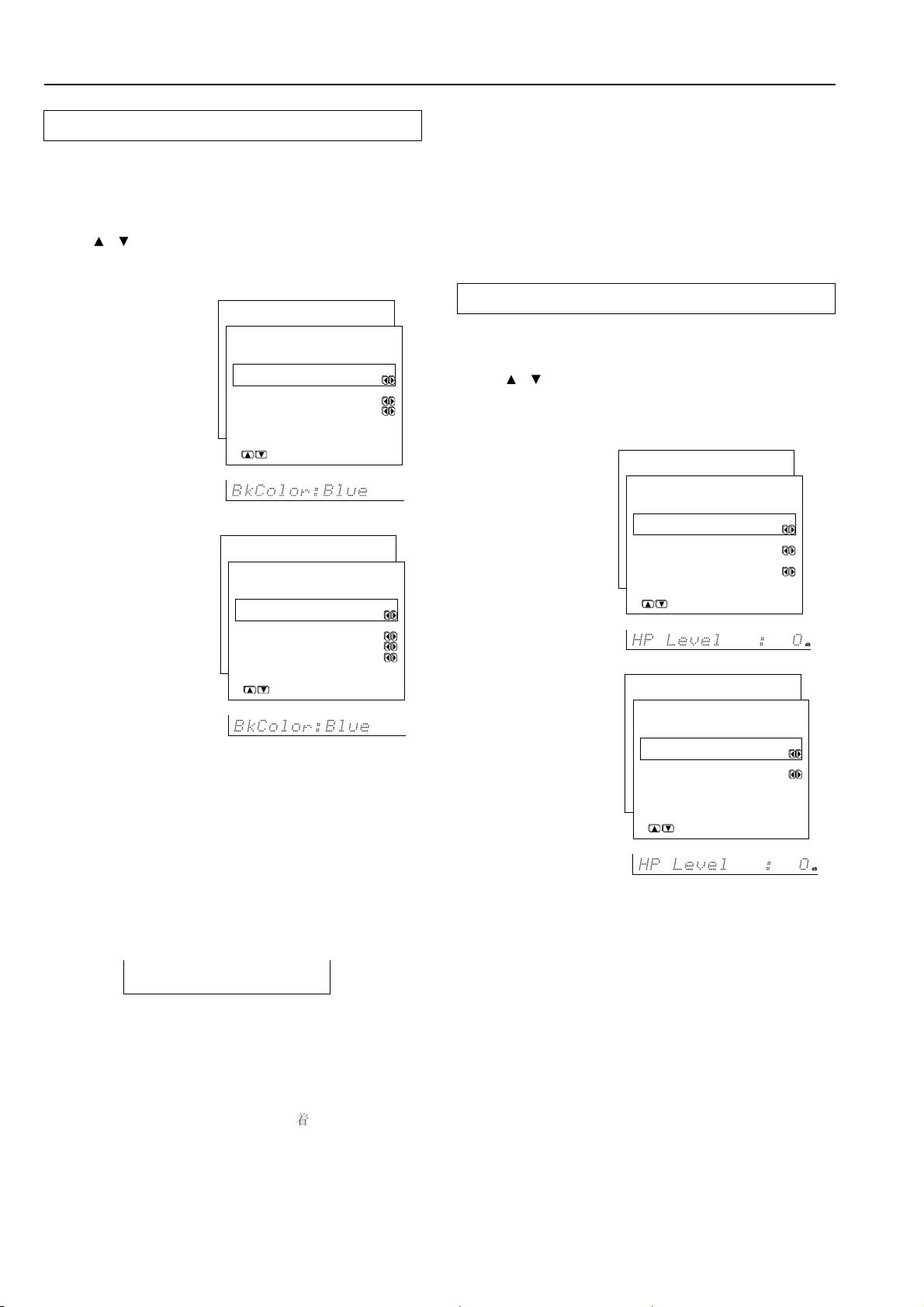

OSD 設定和其他設定 ........................ 54

OSD Setup（OSD 設定）........................ 54

Preference（優先）........................... 54

Audio Adjust（音頻調節）.................. 55

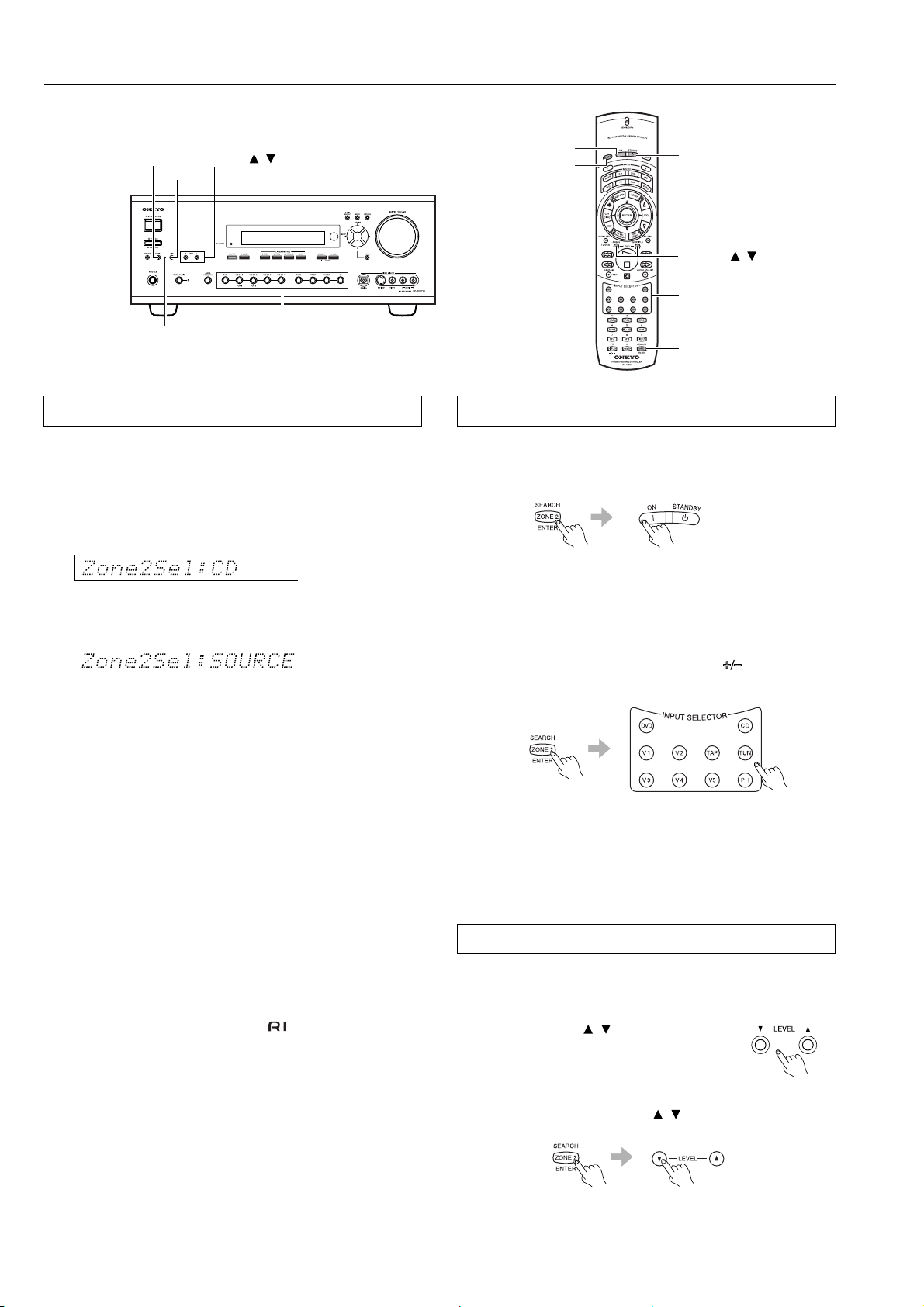

欣賞遙控區的音樂時（僅限于 TX-SR700）...... 58

用 TX-SR700 上的按鈕播放音樂 ................. 58

用遙控器選擇輸入信號源時 .................... 58

調節遙控區所用音量 .......................... 58

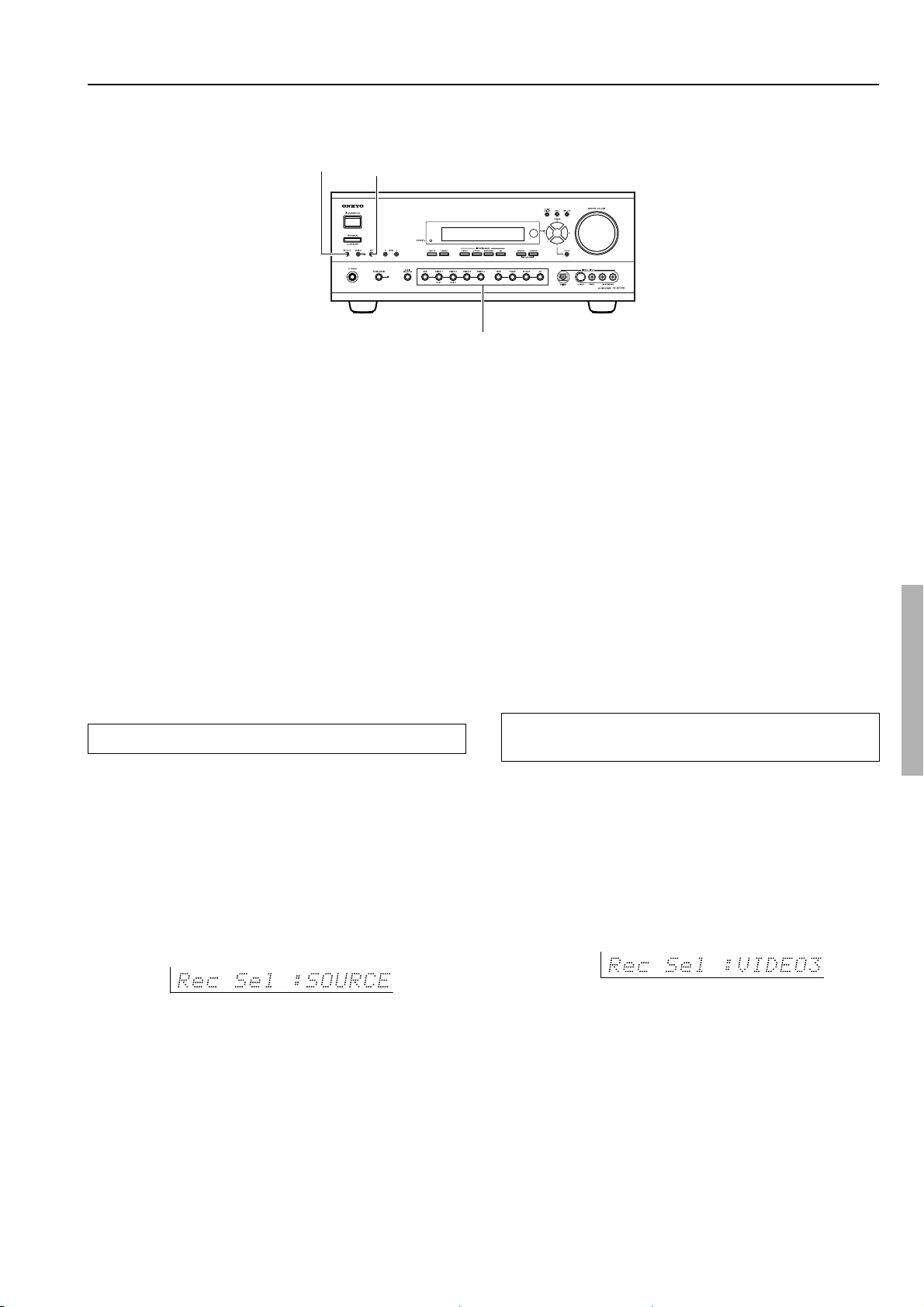

轉錄信號源時（TX-SR700）.................. 59

轉錄您正在觀看或聽賞的輸入信號源的信號 ...... 59

轉錄不同于您目前正在觀看或聽賞的

輸入信號源信號時 ........................ 59

轉錄信號源時（TX-SR600）.................. 60

轉錄您正在觀看或聽賞的輸入信號源的信號 ...... 60

輸入預編編碼 ............................. 65

學習預編編碼時 .............................. 65

預編編碼 .................................... 66

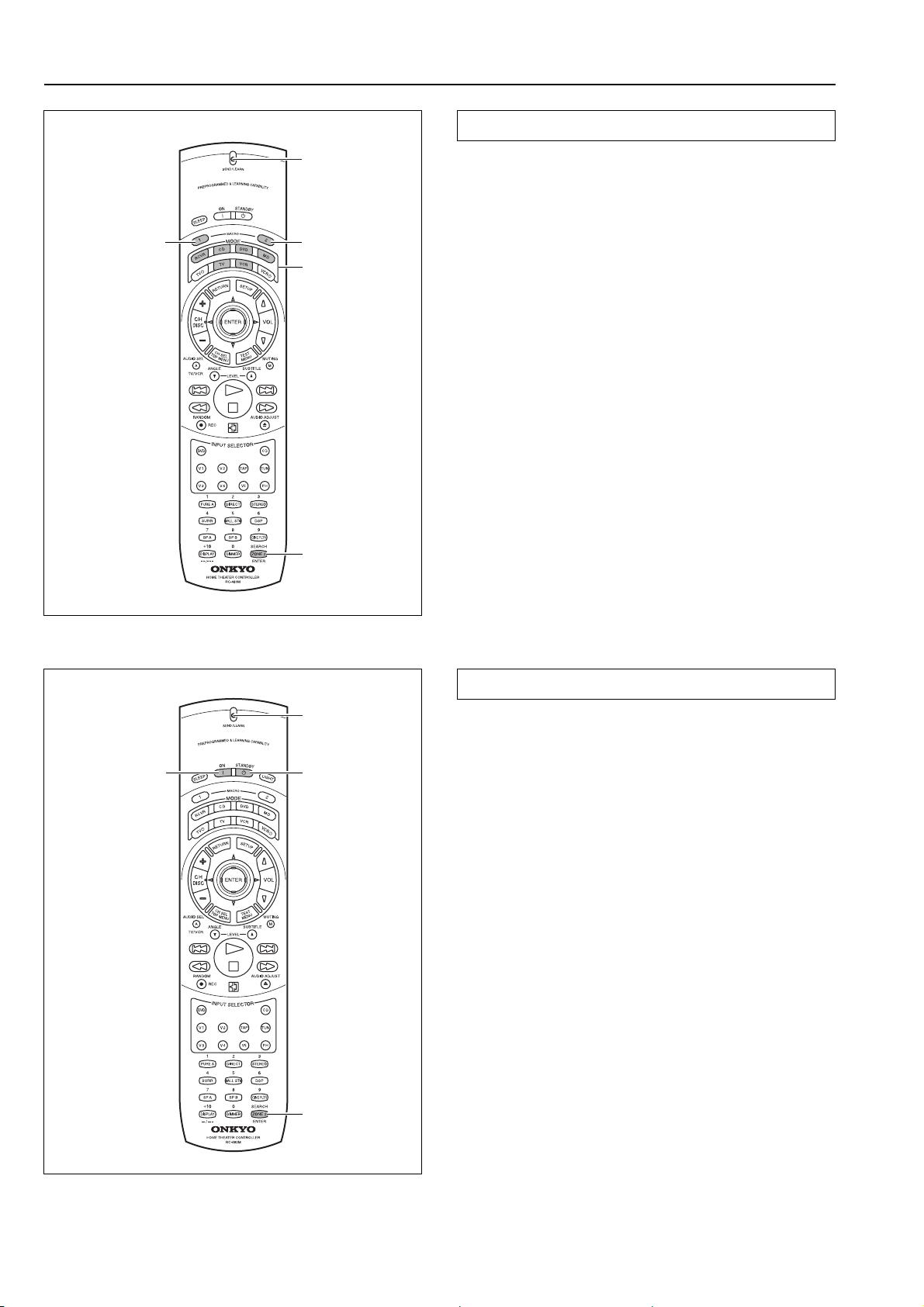

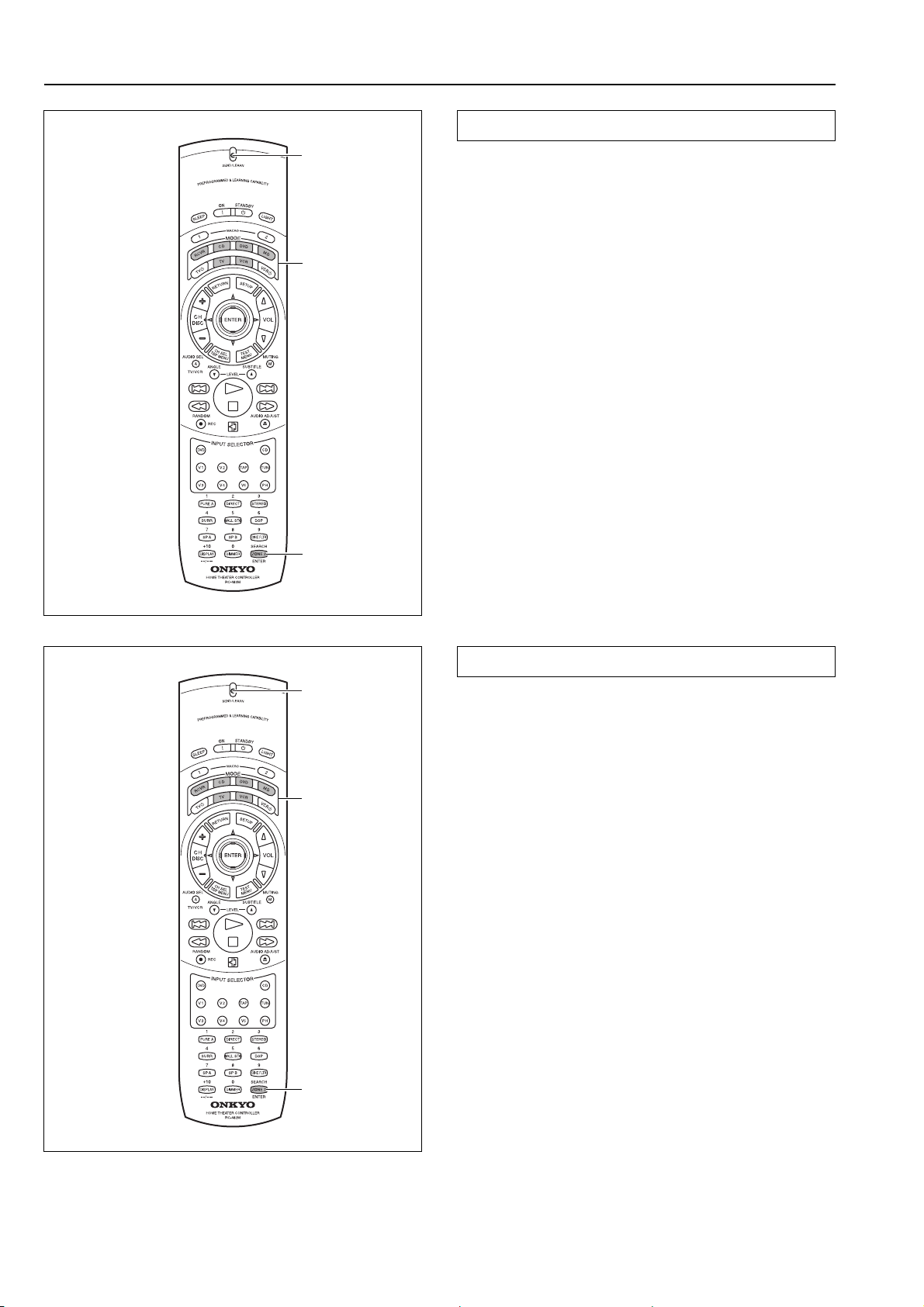

操作您編排的遙控器時 ..................... 67

DVD MODE（DVD 影碟機模式）................... 67

VCR MODE（錄像機模式）....................... 67

TV MODE（電視機模式）........................ 67

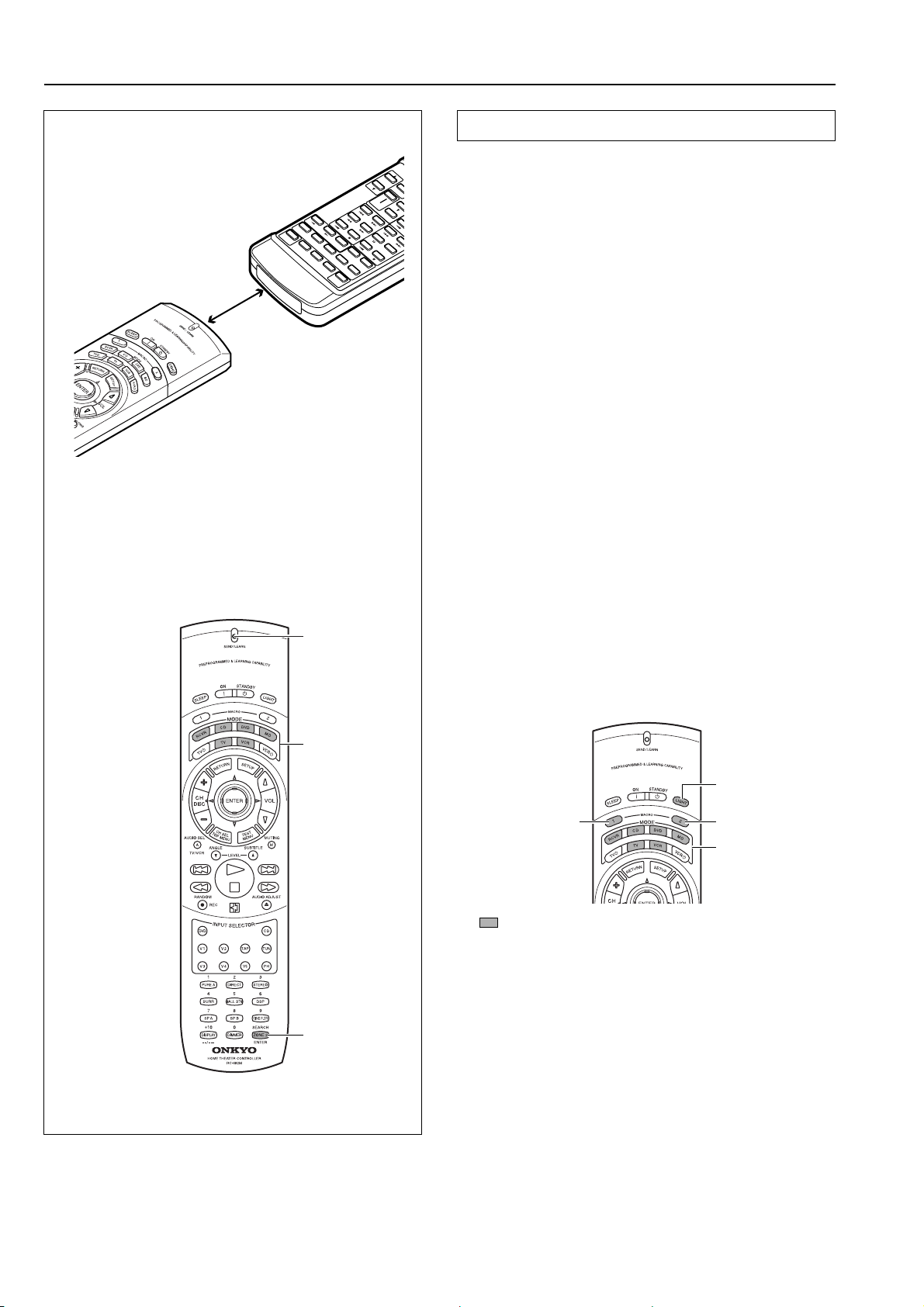

將其它裝置所用遙控器的指令編排到遙控器中 ... 68

編排步驟 .................................... 68

抹消某按鈕上已編排的指令時 .................. 70

抹消 MODE 鈕下已編排的所有指令時 ............. 70

使用集成功能 ............................. 71

什么是集成功能？ ............................ 71

編排集成時 .................................. 71

執行集成時 .................................. 71

抹消 MACRO 1（或 2）鈕的集成時 ............... 72

抹消已經編排的所有指令和集成時 .............. 72

集成模式編排備忘錄： ........................ 73

使用遙控器

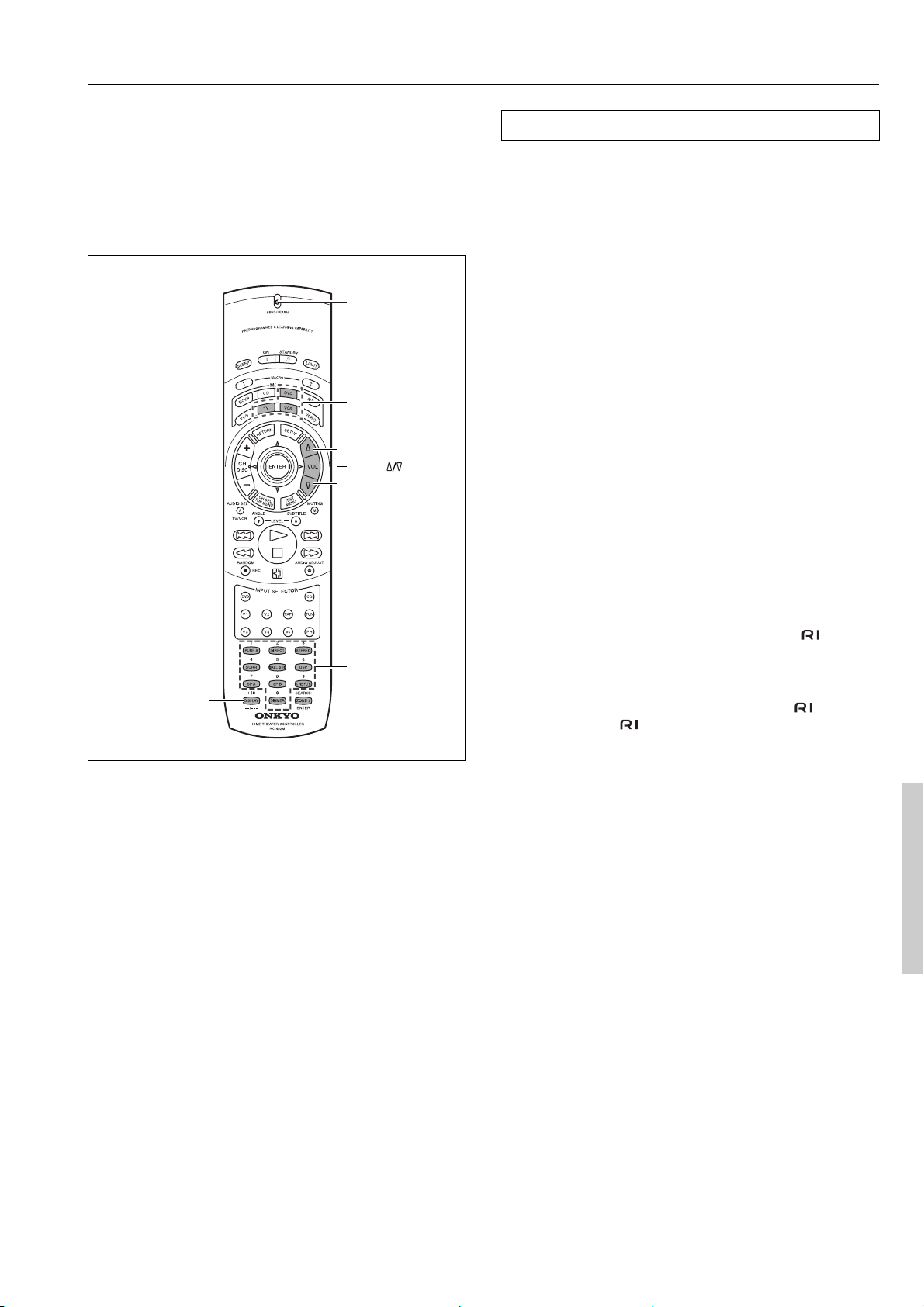

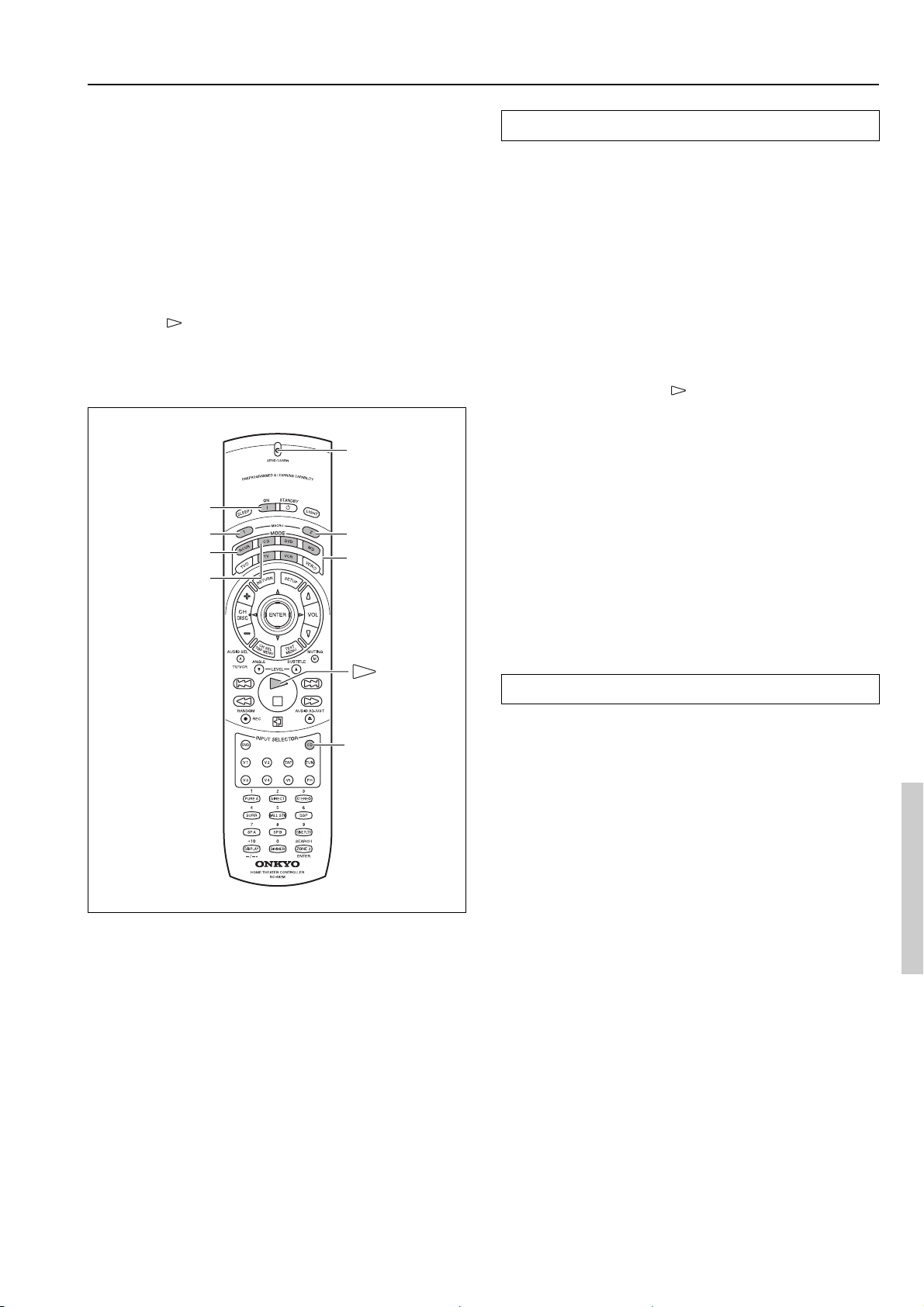

使用遙控器 ............................... 61

概論 ........................................ 61

調出預約收音機電台時 ........................ 61

控制 Onkyo 磁帶座時 .......................... 61

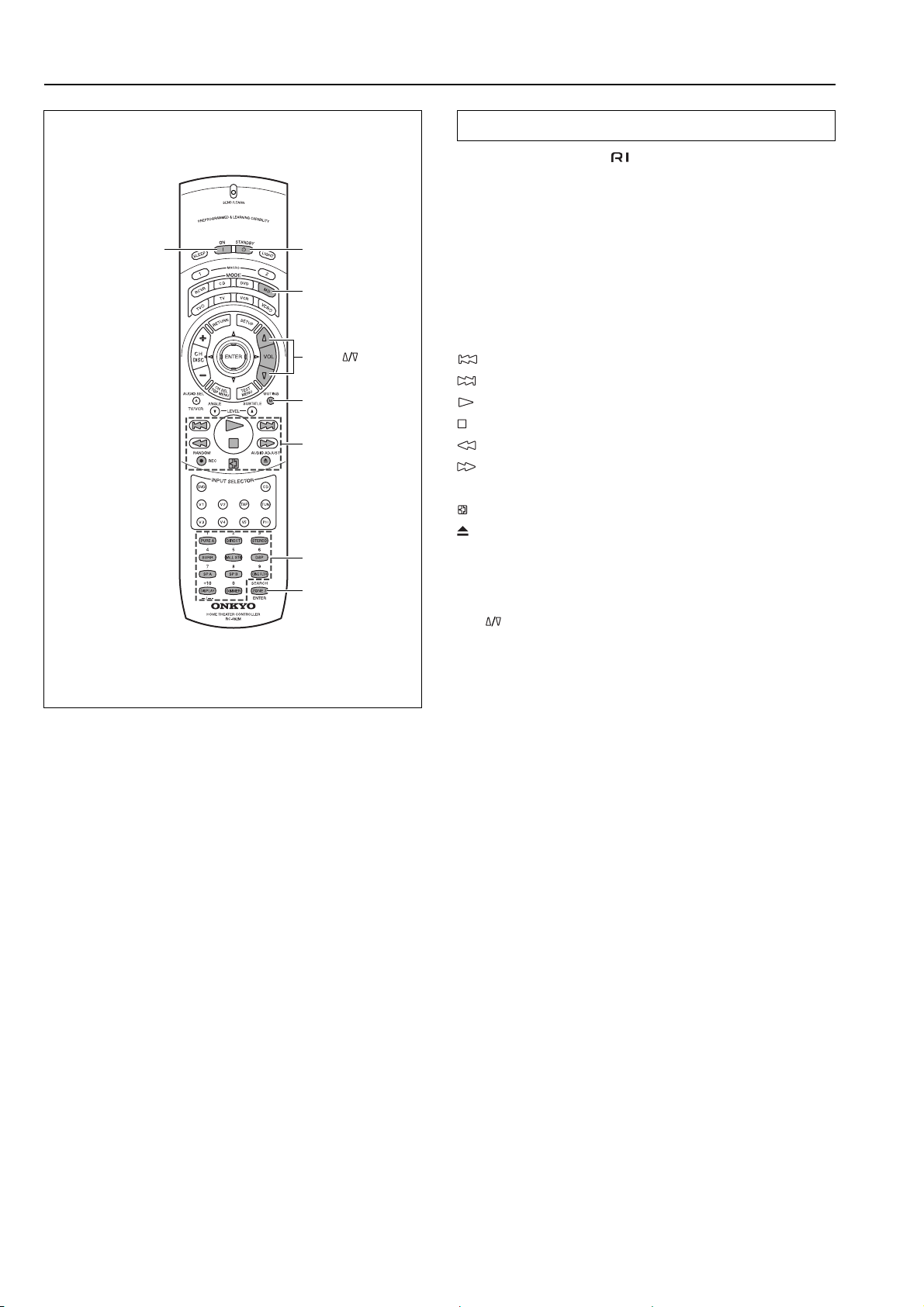

控制 Onkyo 的 CD 唱機時 ....................... 62

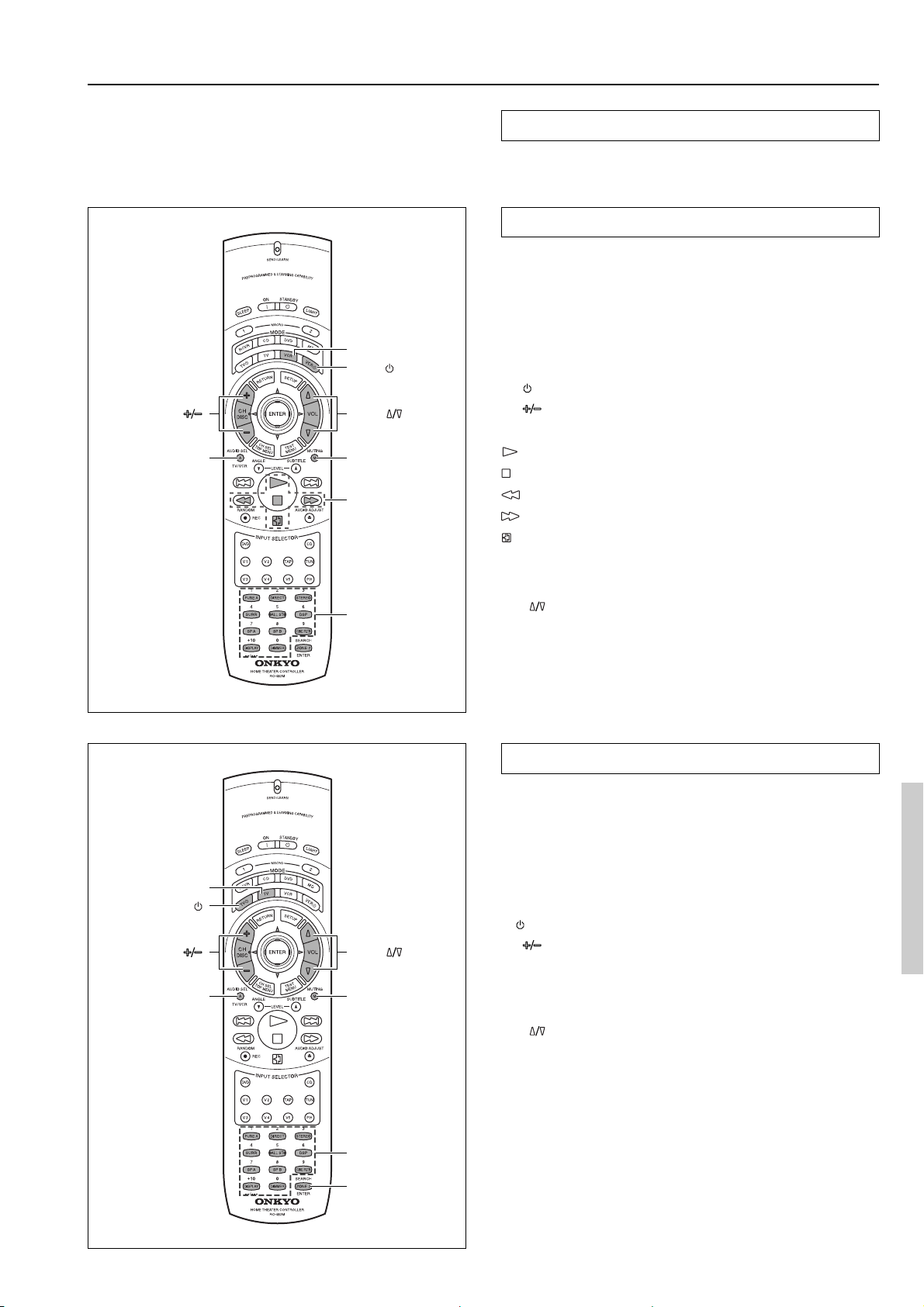

控制 Onkyo 的 DVD 播放機時 .................... 63

控制 Onkyo 的 MD 錄音機時 ..................... 64

供應的附件

檢查下列與TX-SR700/600一起所提供的附件。

附錄

故障排除指南 ............................. 74

電源 ........................................ 74

揚聲器 ...................................... 74

FM/AM 調諧器 ................................ 74

視頻和音頻 .................................. 75

遙控器 ...................................... 75

其它 ........................................ 75

如果出現下列所示信息之一時 .................. 75

規格（TX-SR700）........................ 76

規格（TX-SR600）........................ 77

根據出售地的不同，可能附加以下附件。

AM環形天線×1 室內FM天線×1

Left

Front

Right

Zone 2

Surround

SP-B

Zone 2

Front

Left

Front

Right

SP-B

Left

SP-B

Right

Surround

Left

Surround

Left

Front

Left

Front

Right

SP-B

Left

SP-B

Right

R C

8 2 M

遙控器× 1

Speaker Cable

揚聲器纜線標籤×1 TX-SR700: RC-482M TX-SR600: RC-480M

電池（AA，R6或UM-3）× 2

Left

Right

Surround

Right

Surround

Right

Center

Zone 2

Surround Back

Zone 2

Right

Zone 2

Left

Center

Zone 2

Right

Zone 2

Left

Surround Back

Right

Surround Back

Left

Center

Surround Back

Right

Surround Back

Left

（當TX-SR700/600的電源線插頭與當地的交流電

源插座不匹配時，可以與此插頭套接使用。）

轉接插頭×1

75/300Ω天線適配器×1

特色

TX-SR700

放大器特色

■ 阻抗8Ω，20Hz∼20kHz，THD（總諧波失真）

0.08％（FTC分級）時，功率為100瓦×2（前置﹚/100瓦（中央）/100瓦×2（環繞聲）/100 瓦（環繞聲后置）

■ 阻抗6Ω（DIN）時，功率為130瓦×2（前置）/ 130瓦（中央）/130瓦×2（環繞聲）/130瓦（環繞聲后置）

■ 阻抗6Ω（JEITA）時，功率為160瓦×2（前置）/160瓦（中央）/160瓦×2（環繞聲）/ 160瓦（環繞聲后置）

■ 寬帶放大器技術（WRAT）

■ 機動2區能力

■ 左右聲道採用最先進的線性PCM 192 kHz/24位

元類比至數位轉換器

■ 最佳增益音量電路

音頻/視頻特色

■ Dolby

Digital（杜比數字），Dolby Digital EX（杜比數字EX），Dolby Pro Logic Ⅱ（杜比專家邏輯Ⅱ）

■ DTS，DTS-ES擴充式環繞聲和DTS Neo:6

■ 無計數構造

■ CinemaFILTER（電影的過濾）

■ 「輕鬆設定」揚聲器設置

■ 純粹音頻模式

■ 混音調節（80/100/120 Hz）

■ 屏幕圖形顯示

■ 數字輸出（1組同軸、1組光學）

■ 2組色差視頻輸入及1組輸出

■ 3組可指定的數字輸入（1組同軸、2組光學）

■ 5組S視頻輸入/3組輸出

■ 前面板A/V、S視頻、光學輸入

■ DVD音頻多聲道輸入

■ 轉錄輸入選擇器和2區選擇器

■ 用於前置左/右、中央、環繞聲左/右、環繞聲

后置、輔助低音揚聲器和2區左/右的前級輸出端子

■ 色彩編碼揚聲器端子

FM/AM調諧器特色

■ 40台FM/AM任意預約

■ FM自動調諧

其它性能特色

■ 智能音量

■ 具備集成和模式鍵LED的大功率背光/可編排學

習遙控器

■ 2區12V Trigger輸出

■ IR輸入端子

TX-SR600

放大器特色

■ 阻抗8Ω，20Hz∼20kHz，THD（總諧波失真）

0.08％（FTC分級）時，功率為80瓦×2（前置）/80瓦（中央）/80瓦×2（環繞聲）/ 80瓦（環繞聲后置）

■ 阻抗6Ω（DIN）時，功率為115瓦×2（前置）/ 115瓦（中央）/115瓦×2（環繞聲）/115瓦（環繞聲后置）

■ 阻抗6Ω（JEITA）時，功率為145瓦×2（前置）/145瓦（中央）/145瓦×2（環繞聲）/ 145瓦（環繞聲后置）

■ 寬帶放大器技術（WRAT）

■ 左右聲道採用最先進的線性PCM 192 kHz/24位

元模擬至數字轉換器

■ 最佳增益音量電路

音頻/視頻特色

■ Dolby

Digital（杜比數字），Dolby Digital EX（杜比數字EX），Dolby Pro Logic Ⅱ（杜比專家邏輯Ⅱ）

■ DTS，DTS-ES擴充式環繞聲和DTS Neo:6

■ 無計數構造

■ CinemaFILTER（電影的過濾）

■ 「輕鬆設定」揚聲器設置

■ 混音調節（80/100/120 Hz）

■ 屏幕圖形顯示

■ 光學數字輸出

■ 2組色差視頻輸入及1組輸出

■ 3組可指定的數字輸入（1組同軸、2組光學）

■ 5組S視頻輸入/2組輸出

■ 前面板A/V、S視頻、光學輸入

■ DVD音頻多聲道輸入

■ 用於輔助低音揚聲器的前級輸出端子

■ 色彩編碼揚聲器端子

■ A/B揚聲器裝置

FM/AM調諧器特色

■ 40台FM/AM任意預約

■ FM自動調諧

其它性能特色

■ 智能音量

■ 具備集成和模式鍵LED的可編排學習遙控器

* 經杜比實驗證明公司授權製造。

“Dolby”、“Pro Logic”及雙D符號為杜比實驗證明公司的商標。屬尚未公開的機密產品。

“DTS”、“DTS-ES Extend Surround”和“Neo:6” 為Digital

• Theater Systems公司的商標。

•Xantech為Xantech公司的注冊商標。

•Niles為Niles Audio公司的注冊商標。

使用本機之前

設定電壓選擇開關（僅限于世界通用模式）

世界通用模式裝備有一個可以和當地供應電壓相調制的選擇開關。在插上電源之前務必用此開關調整和當地供應電壓相匹配。

給您的地區決定適當的電壓︰220V∼230V或120V。

如果預先設定的電壓不符合您的地區，請把一根螺絲刀插入開關槽內撥到合適的一邊。將開關向上（120V）或向下（220∼ 230V）滑到合適的位置。

27122974

12 V TRIGGER OUT

IR IN

220-230 V

FRONT SPEAKERS

MODEL NO.

120 V

AV RECEIVER

CAUTION: SPEAKER IMPEDANCE

6 OHMS MIN. /SPEAKER

ZONE SPEAKERS

PRE OUT

TX-SR700E

CENTER

SURROUND SPEAKERS

SPEAKER

AC OUTLETS

SURROUND BACK

ZONE 2

SURROUND

CENTER

FRONT

SPEAKER

SWITCHED

TOTAL 100W MAX.

120 V

VOLTAGE

SELECTOR

SURROUND

220-230 V

BACK

SUBWOOFER PRE OUT

DIGITAL INPUT

ANTENNA

DIGITAL

COAXIAL

OUTPUT

OPTICAL

COAXIAL

DIGITAL INPUT

OUT

TAPE

VIDEO 2

VIDEO 3

OUT

VIDEO 3

VIDEO 2

GND

COMPONENT VIDEO

INPUT 2

PHONO IN

VIDEO 1

OUT

VIDEO 1

VOLTAGE

SELECTOR

OUTPUT

INPUT 1

REMOTE CONTROL

DVD

MONITOR

ZONE 2

OUT

SURR

CENTER

FRONT

SUB WOOFER

DVD

安裝遙控器電池

1. 下按並滑動電池室蓋，將其取下。

2. 仔細參照電池盒內的電極示意圖（正極（+）和負極（-）），將兩節AA（R6或UM-3）電池插入電池盒內。

3. 正確安裝好電池后，將電池盒蓋合好。

321

遙控器的使用

將遙控器對準遙控傳感器。當本機收到來自遙控器的信號時， STANDBY（待令）指示燈會點亮。

遙控傳感器

STANDBY（待令）指示燈

30˚

R C

8 2 M

30˚

注意：

•將本機置于遠離直射陽光或倒相式熒光燈之類的強光源之處，以免妨礙遙控器的准確操作。

•在同一房間內使用同種類型的其它遙控器或在利用紅外線的設備附近使用本機時，可能會引起操作干擾。

•勿在遙控器上擱置任何物品。否則，可能會誤按遙控器按鈕和白白耗損電池。

•音響機架門不能使用彩色玻璃。將本機擱置在這種門的背后，可能會妨礙遙控器的正常操作。

•若遙控器和遙控傳感器之間有任何障礙物時，遙控器將不能操作。

TX-SR700/600

大約５米

注意：

•避免混合使用新舊或不同類型的電池。

•為了避免腐蝕，如果打算在長時間內不用遙控器時，請將電池取出。

•為避免腐蝕所帶來的損壞，請立即卸下耗盡的電池。若遙控器不能順利地正常操作，請同時更換兩節電池。

前面板功能

此處是有關TX-SR700/600前面板的控制和顯示說明。

前面板

<TX-SR700>

<TX-SR600>

前面板功能

有關使用說明，請參看方括號[ ]內注明的頁號。

POWER（電源）開關 [33]

可打開和關閉TX-SR700/600的主電源。用POWER開關打開TXSR700/600的電源時，STANDBY指示燈將點亮。

•在打開電源之前，檢查所有的電線是否都已正確連接。

•打開電源后，突然衝入的電流很可能會對其他裝置的操作帶來不良的影響。為了避免這個狀況，請勿將TX-SR700/ 600的電源插入由電腦等敏感設備使用的相同電路。

STANDBY/ON（待令/開）鈕 [33]

在主電源開關打開的情況下按該鈕，TX-SR700/600將啟動，且顯示屏也將亮起。再按該鈕，可使TX-SR700/600回到待命狀態。在待命狀態中，顯示屏關閉，也無法操作TX-SR700/600。

STANDBY（待令）指示燈 [7, 33]

當TX-SR700/600處于待令狀態時，該燈會點亮﹔當收到來自遙控器的信號時，該燈將閃爍。

DISPLAY（顯示）鈕 [46]

DISPLAY鈕可用于顯示目前輸入信號源的有關信息。每次按顯示鈕，屏幕將改變，以向您表示有關輸入信號的不同信息。

DIMMER（調光器）鈕

按該鈕，可設定前面顯示屏的亮度。有3級設定值可用﹕正常、暗和很暗。

•用遙控器可以進行前面顯示屏所用的調光器控制。

RETURN（返回）鈕 [36]

按該鈕，可回到一個更高的層次。在主功能表中按該鈕，就會結束設定功能表。

TUNING / （調諧），PRESET / （預設），游標

/ / / ）鈕 [36, 40, 41]

（

調諧收音機電台時，請使用顯示屏中，並可依50（kHz）千赫茲為單位，改變FM所用頻率，和依10kHz（或9kHz）為單位改變AM所用頻率。當選擇了FM時，您可按住調諧鈕之一，然后將其鬆開，以啟動自動檢索功能。該功能將依您按鈕的方向，檢索電台，並在調諧到某電台后停止。當通過功能表設定進行導航時，這些按鈕可被用來上下移動游標（或改變加亮項目）。選擇已用MEMORY鈕儲存的收音機電台時，請使用當通過功能表設定進行導航時，這些按鈕可被用來選擇您已用 TUNING / 鈕所選擇的數值或項目。當您按MENU（功能表）鈕時，TUNING和PRESET鈕將得能夠用于設定功能表的操作。

ENTER （輸入）鈕 [36]

按該鈕，可顯示出在Setup功能表中已選項目的所用屏幕。

MASTER VOLUME（主音量）旋鈕 [42, 43]

TX-SR600:

MASTER VOLUME 旋鈕用于控制音量。

TX-SR700:

MASTER VOLUME 旋鈕用于控制本體區的音量。遙控區（2區）的音量是獨立的。

/ 鈕。調諧器的頻率表示在前面

/ 鈕。

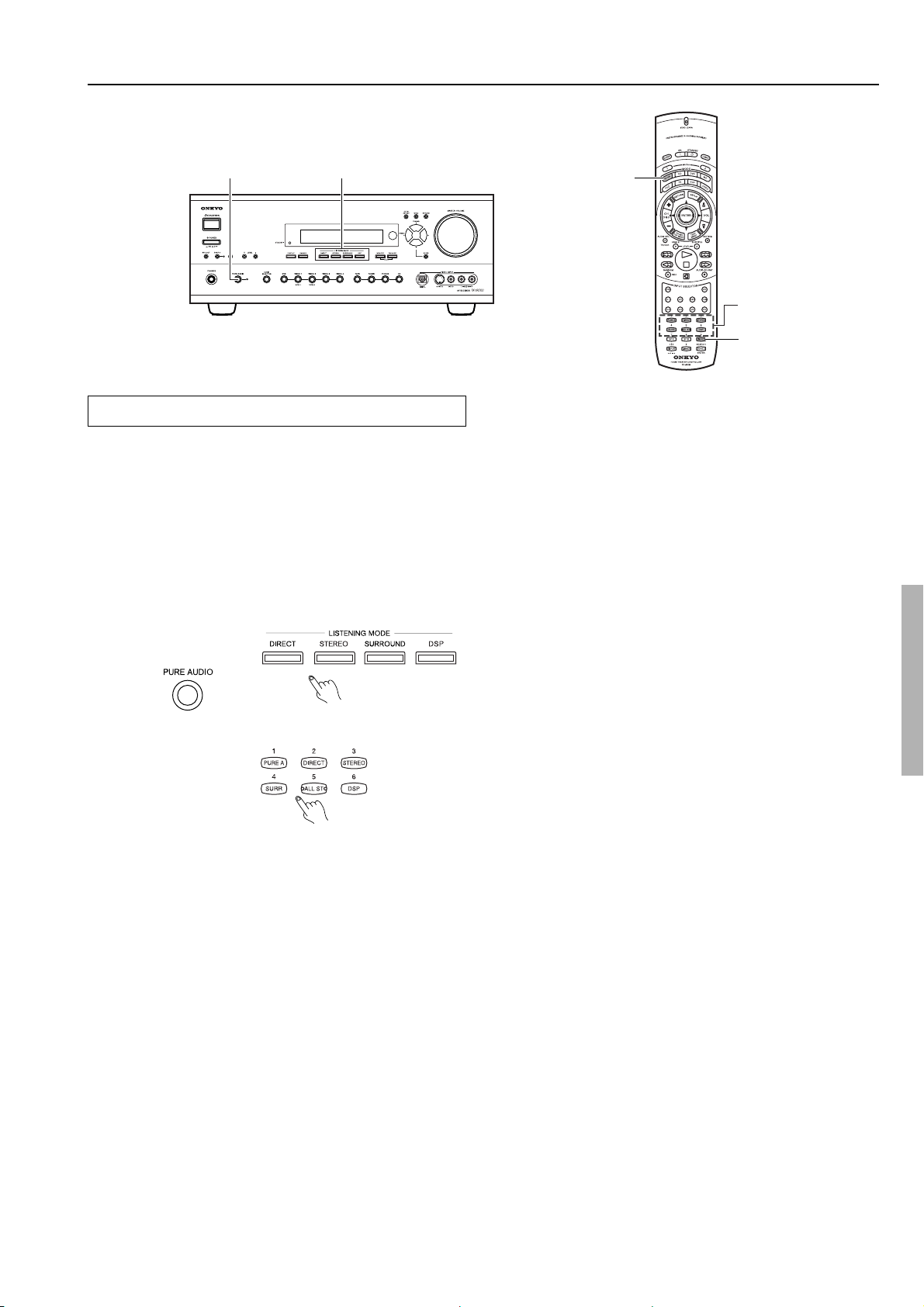

LISTENING MODE（欣賞模式）鈕 [47-50]

按該鈕，可選擇目前輸入信號源所用欣賞模式。按DIRECT（直接）、STEREO（立體聲）和SURROUND（環繞聲）按鈕，直接選擇欣賞模式。按DSP按鈕，可選擇目前輸入信號源所用的任何欣賞模式。

注意:

在播放多聲道信號源時，按DIRECT（直接）按鈕關閉音色控制，按SURROUND（環繞聲）按鈕開啟音色控制。[48]

前面顯示

MEMORY（記憶）鈕 [41]

該鈕也可用于將目前所調諧的收音機電台，指定給預約頻道或刪除以前預約的電台。

FM MODE（FM模式）鈕 [40]

每次按該鈕，AUTO（自動）指示會點亮或熄滅，且立體聲模式將從AUTO變為MONO（單聲），或者相反。如果您正在用立體聲欣賞FM收音機電台，但聲音斷斷續續或噪音嚴重時，請從AUTO ﹙自動﹚切換至MONO（單聲）。

遙控傳感器 [7]

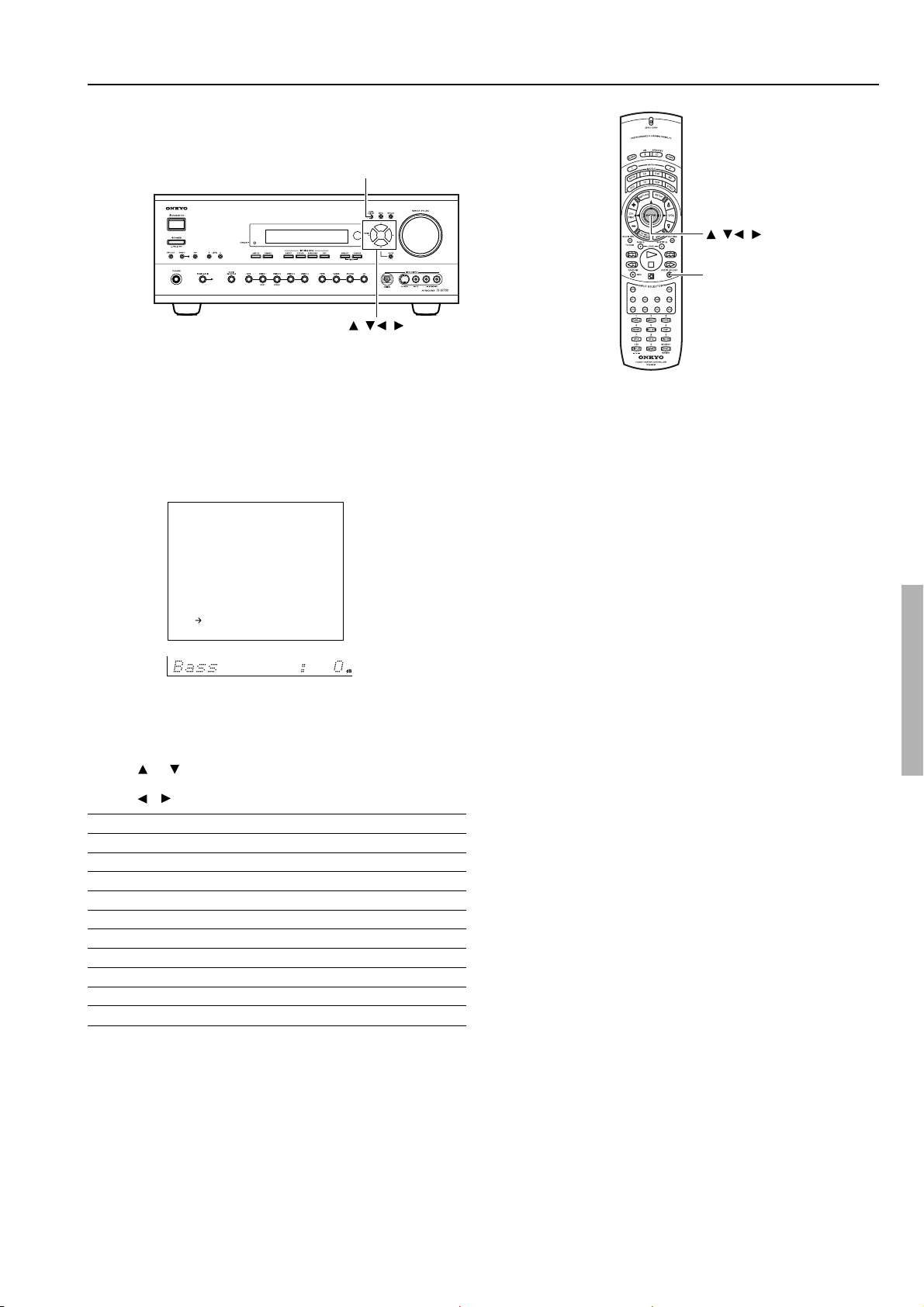

AUDIO ADJUST（音頻調節）鈕 [55]

按該鈕調整聲音品質和欣賞模式。

VIDEO 4 INPUT（視頻4輸入）端子 [21, 28]

用于連接攝影機或游戲裝置。 VIDEO 4 INPUT（DIGITAL）插孔裝有一個防塵帽。使用該插孔時，請取下防塵帽，並將其保存在安全之處。當不用該插孔時，請重新蓋上防塵帽。

輸入信號源鈕（DVD，VIDEO 1-4，TAPE，TUNER，PHONO（僅限于TXSR700）和CD） [42, 43, 51]

TX-SR600:

這些按鈕用于選擇輸入信號源。

TX-SR700:

這些按鈕用于選擇本體區的輸入信號源。選擇遙控區（2區）或轉錄輸出（Rec Out）的輸入信號源時，首先按ZONE 2（2區）或REC OUT（轉錄輸出）鈕，然后按需要的輸入信號源鈕。其指示燈點亮為紅色的輸入聲道將輸出至 REC OUT（轉錄輸出），點亮為綠色的輸入聲道則將輸出至 ZONE 2（2區）。

AUDIO SELECTOR（音頻選擇）鈕 [45]

該鈕可用于選擇音頻輸入信號的類型。

防塵帽

MENU（功能表）鈕 [36]

按該鈕，可進入設定功能表。OSD（屏幕顯示）功能表將出現在電視監視器以及TX-SR700/600前顯示屏上。

PURE AUDIO（純音頻）鈕和指示燈（僅限于TXSR700）[47, 49]

按該鈕選擇Pure Audio（純粹音頻）模式。播放純粹音頻時，PURE AUDIO（純粹音頻）指示燈將點亮。

前面板功能

PHONES（耳機）插孔 [45]

這是一個用于連接立體聲頭戴耳機的標準立體聲插孔。

REC OUT（轉錄輸出），ZONE 2（2區），OFF（閉）， LEVEL（電平） SR700) [58, 59]

REC OUT和ZONE 2按鈕可讓您利用TX-SR700，將信號輸出至遙控區（2區）或另一部器件，以達到轉錄目的（轉錄輸出）。按REC OUT鈕，可將音頻和視頻信號輸出至用于轉錄目的的轉錄器件。按ZONE 2鈕時，可在另外的房間〔即指遙控區（2 區）〕裡，欣賞TX-SR700輸出的信號。按任何一個按鈕，都會在前顯示屏上，顯示目前所選擇的用于轉錄或輸出至遙控區的輸入信號源。如果顯示“SOURCE”（信號源）時，將輸出與本體區所選擇的相同輸入信號源。選擇輸入信號源時，請按所需的按鈕（REC OUT或ZONE 2），然后在5秒鐘之內，按輸入信號源鈕之一。該信號源將被輸出，以用于遙控區的轉錄或觀賞。將輸出端設定至信號源聲道時，請連續按該鈕（REC OUT或 ZONE 2）兩次。關閉輸出端時，按OFF鈕。當信號輸出給遙控區（2區）時，ZONE 2指示燈將點亮。當 ZONE 2指示燈關閉時，則將關閉至遙控區的輸出或選擇的轉錄輸出。按LEVEL 式。

注意:

REC OUT和ZONE 2鈕利用相同的電路，因此不能同時使用。選擇了Rec Out時，將不會給Zone 2輸出任何信號，相反也一樣。當選擇了ZONE 2時，REC OUT將自動被固定為SOURCE（信號源）。

/ 鈕，可進入調節遙控區（2區）音量所用的模

/ 鈕和ZONE 2指示燈（僅限于TX-

SPEAKERS A/B（揚聲器 A/B）鈕（僅限于TX-SR600） [43]

按這些鈕，可啟動和關閉揚聲器系統A和B。

前面板功能

前面板顯示

<TX-SR700>

<TX-SR600>

MUTING（靜音）指示燈

開啟靜音功能時，該指示燈會閃爍。

欣賞模式或數字輸入格式指示燈

其中的一個指示燈將點亮，顯示目前輸入信號源的格式。此外，其中一個欣賞模式指示燈將點亮，指出目前的欣賞模式。

調諧指示燈

TUNED（調諧）指示燈

收到廣播電台時，該指示燈將點亮。

AUTO（自動）指示燈

收到立體聲模式的FM廣播時，該指示燈將點亮。進入單聲道模式時，該指示燈會關閉。

MEMORY（記憶）指示燈

按MEMORY（記憶）鈕預設廣播電台時，該指示燈將點亮。

FM STEREO（FM立體聲）指示燈

收到立體聲的FM廣播電台時，該指示燈將點亮。

多功能顯示屏

在正常操作時，顯示屏顯示目前的輸入信號源和音量。選擇FM 或AM輸入時，顯示屏會顯示頻率和預設號碼。按DISPLAY（顯示屏）按鈕時，會顯示欣賞模式和輸入信號源格式。然而，選擇FM或AM信號源時，不會顯示信號源格式。

SLEEP（睡眠）指示燈

開啟睡眠定時器時，該指示燈將點亮。

ZONE 2（2區）指示燈（僅限于TX-SR700)

使用遙控區（2區）時，該指示燈將點亮。

REC OUT（轉錄輸出）指示燈（僅限于TX-SR700）

從一個器件將輸入信號源錄製到另一個器件（轉錄輸出）時，該指示燈將點亮。

SPEAKERS A/B（揚聲器A/B）指示燈（僅限于TX-SR600）

指出目前正在使用的揚聲器系統。

遙控器

SEND/LEARN（發送/學習）指示燈

用遙控器送出信號時，指示燈將呈紅色點亮。按鈕時如果電池能源不足，就會閃爍。

ON/STANDBY（開/待令）鈕 [33]

ON: 可打開TX-SR700/600。 STANDBY: 可使TX-SR700/600處于待令狀態。

請注意，按STANDBY鈕，只能使TX-SR700/600處于待令狀態，而不能完全斷開電源。

SLEEP（睡眠）鈕 [45]

可設定睡眠功能。 SLEEP鈕可讓您將TX-SR700/600設定于指定的時限后自動關機。

MACRO 1，2（集成1，2）鈕 [71]

可以執行和編排集成功能。

MODE（模式）鈕和指示燈 [42, 43, 62-64]

用于選擇將要用遙控器操作的器件。按MODE（模式）鈕時，它將呈綠色（RC-482M）或者紅色（RC-480M）點亮8秒鐘。無論何時按了任何其它操作鈕，選擇的MODE鈕也將點亮，以便告知您遙控器處于何種模式。

RETURN（返回）鈕 [36]

用于輸入所選擇的設定值和回到前一個屏幕。

CH ，DISC （頻道/光碟）鈕

按該鈕選擇調諧器的預設聲道（CH）。[41] 選擇CD模式時，如果同時使用光碟更換器操作器件，按該鈕便可選擇光碟（DISC）。[62]

CH SEL/TOP MENU（聲道選擇/首頁功能表）鈕

調整揚聲器電平時，按該鈕選擇揚聲器聲道（CH SEL）。[39] 選擇DVD模式時，按該鈕顯示DVD播放機的功能表屏幕（TOP MENU）。[63]

AUDIO SEL/TV/VCR（音頻選擇/電視機/錄像機）鈕 [45]

用于選擇音頻輸入信號。每次按該鈕，設定值將從“Auto” （自動）變為“Multich”（多聲道）（僅限于選擇DVD為輸入信號源時），再變為“Analog”（模擬），或者相反。

LEVEL /ANGLE（電平/角度）和 LEVEL /SUBTITLE （電平/字幕）鈕

按該鈕用CH SEL（聲道選擇）鈕調整選擇的揚聲器音量（LEVEL 播放多角度DVD視頻時，按ANGLE（角度）鈕選擇攝影機角度。播放DVD視頻時，按SUBTITLE（字幕）鈕選擇字幕語言。[63]

/ ）。[39]

CD/TAPE/DVD/MD操作鈕 [61-64]

用于操作連接在TX-SR700/600上的其它Onkyo器件（通過子）。

輸入選擇鈕 [42, 43, 51]

可選擇輸入信號源。它們與TX-SR700/600前面板上的輸入選擇鈕相同。各鈕的輸入信號源如下所述。DVD:DVD, CD:CD, V1:VIDEO1 （視頻1）, V2:VIDEO2, V3:VIDEO3, V4:VIDEO4, V5:VIDEO5 （TX-SR700/600未使用）, TAP:TAPE（磁帶）, TUN:FM/AM, PH:PHONO（唱機）（TX-SR600未使用）。

端

遙控器

數字鍵/欣賞模式選擇鈕，SP A（揚聲器A），SP B （揚聲器B），CINE FLTR（電影的過濾），DISPLAY

（顯示），DIMMER（調光器）鈕 1∼9，+10，﹣﹣/﹣﹣﹣，0: 用于輸入曲目號碼。[62-64] PURE A（純A）:

TX-SR600: TX-SR600未使用。 TX-SR700: 選擇Pure Audio（純粹音頻）模式。[49]

DIRECT（直通），STEREO（立體聲），SURR（環繞聲），ALL ST（所有聲道立體聲），DSP（數字信號處理器）: 您可選擇

欣賞模式。[49]

注意:

在播放多聲道信號源時，按DIRECT（直接）按鈕關閉音色控制，按SURR（環繞聲）按鈕開啟音色控制。[46]

SP A, SP B:

TX-SR600: 可啟動和關閉揚聲器系統A和B。 TX-SR700: TX-SR700未使用。

CINE FLTR: 根據欣賞模式，您可啟動或關閉電影的過濾功

能。[50]

DISPLAY: 用于改變前顯示屏的顯示。[46] DIMMER: 可調節顯示亮度。

有3種設定值可用﹕正常、暗和很暗。

LIGHT（照明）鈕（僅限于RC-482M)

按該鈕開啟或關閉遙控器按鈕的燈號。

SETUP（設定）鈕 [36]

按該鈕顯示電視屏幕及顯示屏上的Setup（設定）功能表。再按一次就可結束功能表。

/ / / ，ENTER（輸入）鈕 [36]

當在設定功能表上選擇項目時，按上下部分，可選擇項目﹔按左右部分，可選擇參數值或模式﹔按ENTER鈕，可選擇項目。

VOL （音量）鈕 [42, 43]

可調節音量。

TEST/MENU（測試/功能表）鈕

用此鈕設定揚聲器輸出電平。將該鈕與LEVEL CH SEL（聲道選擇）鈕結合起來使用，則不用進入設定功能表，就能校準揚聲器電平。[39] 選擇DVD模式時，按該鈕顯示DVD功能表（MENU）。[63]

MUTING（靜音）鈕 [46]

可啟動靜音功能。

ZONE 2/SEARCH/ENTER（2區/檢索/輸入）鈕

當處于DVD模式時，可用于尋找光碟上您打算開始播放的指定部分。（SEARCH）[63]

當處于RCVR（接收機）模式時，按該鈕，可進行遙控區（2 區）的操作。（ZONE 2）（TX-SR600未使用）[58] 選擇MD模式時，按該鈕輸入選擇的歌曲（ENTER）。[64]

/ （電平）和

連接

•須隨時參照將要連接器件所附帶的說明。

•直至完成所有的連接為止，請勿插入電源線。

•關于輸入插孔，紅色連接端（R標記）用于右聲道，白色連接端（L標記）用于左聲道，而黃色連接端（V標記）則用于視頻連接。

•請牢靠地插入所有的插頭和連接端。連接不當，將會導致噪音、性能低劣或設備損壞。

連接不當

應插到底

•勿將音頻/視頻接線與電源線和揚聲器纜線綁在一起。否則，可能會對畫質和音質產生不良影響。

光學數字輸入端子

光學數字輸入端子裝備有防護帽。進行連接時，請取下防護帽。不用時，請將防護帽放回端子之上。

下面的連接圖表描繪各種纜線。

L（左，白色）

R（右，紅色）

音頻接線

色差視頻接線

視頻接線

S視頻接線

同軸纜線

光學纜線

連接

TX-SR700

連接您的音頻器件時 [16]

ANTENNA

DIGITAL

SUBWOOFER PRE OUT

DIGITAL INPUT

OPTICAL

COAXIAL

OUTPUT

OPTICAL

COAXIAL

DIGITAL

INPUT

OUT

TAPE

輔助低音揚聲器的連接 [31]

R PHONO IN

VIDEO 2

VIDEO 3

OUT

VIDEO 3

VIDEO 2

連接您的視頻器件時 [17]

REMOTE CONTROL

（遙控器） [29] 揚聲器連接 [31]天線連接 [34]

GND

COMPONENT VIDEO

INPUT 1

INPUT 2

VIDEO 1

DVD

OUT

FRONT

OUT

VIDEO 1

12V TRIGGER（12伏起動器） ZONE 2（2區）端子 [21]

12 V TRIGGER OUT

IR IN

FRONT SPEAKERS

OUTPUT

REMOTE

CONTROL

MONITOR

ZONE 2

OUT

SURR

CENTER

SUB WOOFER

DVD

用遙控器信號不能到達操作器件（IR IN） [22]

CAUTION: SPEAKER IMPEDANCE

6 OHMS MIN. /SPEAKER

ZONE SPEAKERS

PRE OUT

AV RECEIVER

MODEL NO.

TX-SR700

PRE OUT（前放大器輸出） [21]

當使用ZONE 2 SPEAKERS（2區揚聲器）端子時 [23]

AC OUTLETS（交流插座） [26]

27122974

SURROUND SPEAKERS

CENTER SPEAKER

AC OUTLETS

SURROUND BACK

CENTER

SURROUND

BACK

ZONE 2

SPEAKER

AC 230-240 V

SWITCHED

TOTAL 100W MAX.

SURROUND

FRONT

當使用ZONE 2 PRE OUT（2區前級輸出）端子時 [23]

TX-SR600

連接您的音頻器件時 [24] 天線連接 [34]

ANTENNA

VIDEO 3

DIGITAL

DIGITAL INPUT

OUTPUT

OPTICAL

OUT

SUBWOOFER PRE OUT

輔助低音揚聲器的連接 [31]

TAPE

DIGITAL

INPUT

COAXIAL

VIDEO 2

ININ

VIDEO 3

VIDEO 2

REMOTE CONTROL

（遙控器）[29] 揚聲器連接 [31] AC OUTLETS（交流插座） [26]

COMPONENT VIDEO

OUTPUT

INPUT 1

OUT

VIDEO 1

INPUT 2

DVD

FRONT

REMOTE CONTROL

MONITOR

OUT

VIDEO

S VIDEO

SURR

CENTER

SUB WOOFER

DVD

連接您的視頻器件時 [25]

CAUTION: SPEAKER IMPEDANCE

FRONT SPEAKERS

27122965

6 OHMS MIN. /SPEAKER

SURROUND SPEAKERS

CENTER SPEAKER

AC OUTLETS

AV RECEIVER

MODEL NO.

TX-SR600

SURROUND BACK SPEAKER

AC 230-240 V

SWITCHED

TOTAL 100W MAX.

連接（TX-SR700）

此處是用標準方法，將主要器件連接至TX-SR700的方法說明。任何一種器件都有許多方法可以連接，哪一種方法最適合您的狀況，將由您來決定。此處的指導僅是一種選擇，僅供參考。最好是能夠充分理解各連接端和端子的特性，以及各器件和其功能，以確認哪種連接方法最好。

L（白色）

: 信號流向

ANTENNA

1.CD唱機（CD）

DIGITAL OUTPUT

OPTICAL

OUT

TAPE

COAXIAL

DIGITAL

INPUT

VIDEO 3

數字音頻輸出（光學）

模擬音頻輸出

L（白色）

R（紅色）

SUBWOOFER PRE OUT

DIGITAL INPUT

OPTICAL

連接您的音頻器件時

下面是將您的音頻器件連接至TX-SR700的方法舉例。有關下列連接舉例，請參照上的示意圖。

AUDIO IN/OUT（音頻輸入/輸出）

這些是模擬音頻輸入和輸出端。有7個音頻輸入端和3個音頻輸出端。音頻輸入和輸出需要RCA型連接端。

DIGITAL INPUT/OUTPUT（數字輸入/輸出）

這些是數字音頻輸入和輸出端。有1個帶同軸插孔的數字輸入端，2個帶光學插孔的輸入端，1個帶同軸插孔的數字輸出端和 1個帶光學插孔的數字輸出端。輸入端接收來自CD、LD、DVD或其它數字信號源器件的數字音頻信號。數字輸出端可連接至MD 錄音機、CD錄音機、DAT磁帶座或其它同類器件。

•由于當使用REC OUT或ZONE 2時必須進行模擬連接，所以應確認至輸入信號源的連接不能衹有數字的，而且還須有模擬的。

•使用光學輸入或輸出端時，總是使用光纖纜線。

1. 連接CD唱機時（CD）

使用RCA型音頻接線，將CD唱機上的輸出端子，連接至TXSR700上的CD音頻插孔。必須正確地將左聲道連接至L插孔、右聲道連接至R插孔。

若CD唱機還有數字輸出插孔，也必須根據CD唱機上的連接端類型，將其連接至TX-SR700上的DIGITAL INPUT COAXIAL或 DIGITAL INPUT OPTICAL插孔。

在TX-SR700的初始設定值中，CD的輸入信號源被設定用于 OPTICAL 1（光學1）插孔的數字輸入（OPT1）。

如果數字連接插入不同的插孔，必須用Input Setup（輸入設定）→Digital Input（數字輸入）變更（參照第51頁）。

R（紅色）

GND

COMPONEN

INPUT 1

R PHONO IN

VIDEO 2

OUT

VIDEO 2

INPUT 2

VIDEO 1

DVD

OUT

FRONT

OUT

VIDEO 1

L（白色）

R（紅色）

L（白色）

R（紅色）

模擬音頻輸出

地線（接地）

2.電唱機（PHONO）

3.磁帶座，MD錄音機，DAT座， CD錄音機（TAPE）

模擬音頻輸出

模擬音頻輸入

2. 連接電唱機時（PHONO）

使用RCA型音頻接線，將電唱機上的輸出端子，連接至TXSR700上的PHONO（電唱機）音頻插孔。必須正確地將左聲道連接至L插孔、右聲道連接至R插孔。

注意：

TX-SR700設計精良，可配合使用移動磁性拾音頭。正確的操作方法是﹕將地線（或接地線）連接至GND端子。然而，對于某些電唱機，連接地線可能會導致噪音增加。在此情況下，地線是不必要的，且不應該連接地線。

3. 連接磁帶座、MD錄音機、DAT座或CD錄音機時（TAPE）

使用RCA型音頻接線，將該裝置的輸出端子（PLAY），連接至 TX-SR700上的TAPE IN（磁帶輸入）音頻插孔，並將輸入端子（REC）連接至TAPE OUT（磁帶錄音）音頻插孔。必須正確地將左聲道連接至L插孔、右聲道連接至R插孔。

若該裝置還有數字輸出插孔，也必須根據該裝置上的連接端類型，將其連接至TX-SR700上的DIGITAL INPUT COAXIAL或 DIGITAL INPUT OPTICAL插孔。

TX-SR700的初始設定沒有為TAPE配置數字輸入信號源（﹣﹣﹣﹣）。

如果連接了數字音頻輸出，務必要用Input Setup（輸入設定）→Digital Input（數字輸入）進行合適的變更（參照第 51頁）。

如果裝置有數字輸入，將裝置連接到TX-SR700的DIGITAL OUTPUT（OPTICAL或COAXIAL）插孔，以便從TX-SR700的數字輸出進行信號的數字錄製。

注意﹕

來自TX-SR700的DIGITAL OUTPUT（數字輸出）插孔的輸出，只能將數字信號輸入至DIGITAL INPUT（數字輸入）插孔。

連接（TX-SR700）

連接有5.1聲道輸出的DVD播放機

DIGITAL INPUT

SUBWOOFER PRE OUT

ANTENNA

OPTICAL

VIDEO 3

OUT

PHONO IN

VIDEO 2

DIGITAL

COAXIAL

OUTPUT

OPTICAL

COAXIAL

DIGITAL

INPUT

OUT

TAPE

GND

COMPONENT VIDEO

INPUT 1

INPUT 2

VIDEO 1

DVD

OUT

FRONT

OUT

VIDEO 1

: 信號流向

連接您的視頻器件時

下面是將您的視頻器件連接至TX-SR700的方法舉例。有關下列連接舉例，請參閱上圖。

COMPONENT VIDEO INPUT/OUTPUT（色差視頻輸入/輸出）

如果您的DVD播放機或其它設備具有色差視頻連接端，必須將其連接至TX-SR700上的這些色差視頻連接端。TX-SR700有2個色差視頻輸入連接端，可直接從錄製的DVD信號或其它視頻器件中獲得色彩信號（Y，PB，PR），且一個色差視頻輸出連接端可直接將其輸出至顯示裝置的矩陣解碼器。由于直接傳送原色原味的DVD色差視頻信號，所以DVD信號摒除了一般會使圖像劣化的額外處理。結果使圖像品質得到了極大提高，獲得了不可思議的逼真色彩和晶瑩透亮的細部。

•來自COMPONENT VIDEO INPUT（色差視頻輸入）的信號將被傳送至COMPONENT VIDEO OUTPUT﹙色差視頻輸出）端。將視頻播放機連接至COMPONENT VIDEO INPUT（色差視頻輸入）端子時，必須將您的電視機連接至COMPONENT VIDEO OUTPUT（色差視頻輸出）端子。

VIDEO IN/OUT（視頻輸入/輸出）

這些是視頻輸入和輸出端。有4個視頻輸入端和2個視頻輸出端，且各個都含有合成視頻和S視頻構造。可以將錄像機、LD播放機、DVD播放機和其它視頻器件連接至視頻輸入端。

•連接錄像機或其它視頻器件時，須一起連接音頻和視頻導線（如都連接至VIDEO 3等）。

•VIDEO 4輸入端位于前面板上。

OUTPUT

REMOTE CONTROL

MONITOR

ZONE 2

OUT

12 V TRIGGE

OUT

SURR

CENTER

SUB WOOFER

DVD

視頻信號的流向如下：

來自VIDEO IN 頻輸出﹚端和S VIDEO OUT

（S視頻輸入）的信號將被傳送至S VIDEO OUT（S視頻輸

IN 出）端和VIDEO OUT 視頻。

注意﹕

•如果您的視頻輸出裝置（如電視機或投影機）只連接到 MONITOR OUT VIDEO插孔，或只連接到MONITOR OUT S VIDEO插孔，或者兩者都已連接，而且源器件的視頻信號從色差視頻連接器輸入，就不會出現影像。從色差視頻連接器輸入的視頻源只能從色差視頻連接器輸出。

•有關DIGITAL INPUT/OUTPUT插孔的其他資訊，參照第16 頁。

色差視頻輸出

視頻輸出

S視頻輸出

4.DVD影碟機（DVD）

模擬音頻輸出（中央）

模擬音頻輸出（輔助低音揚聲器）

L（白色）

R（紅色）

L（白色）

R（紅色）

模擬音頻輸出（環繞聲L/R）

模擬音頻輸出（前置L/R）

數字音頻輸出（同軸）

（視頻輸入）的信號將被傳送至VIDEO OUT﹙視

（S視頻輸出）端。來自S VIDEO

（視頻輸出）端。不必同時連接視頻和S

連接（TX-SR700）

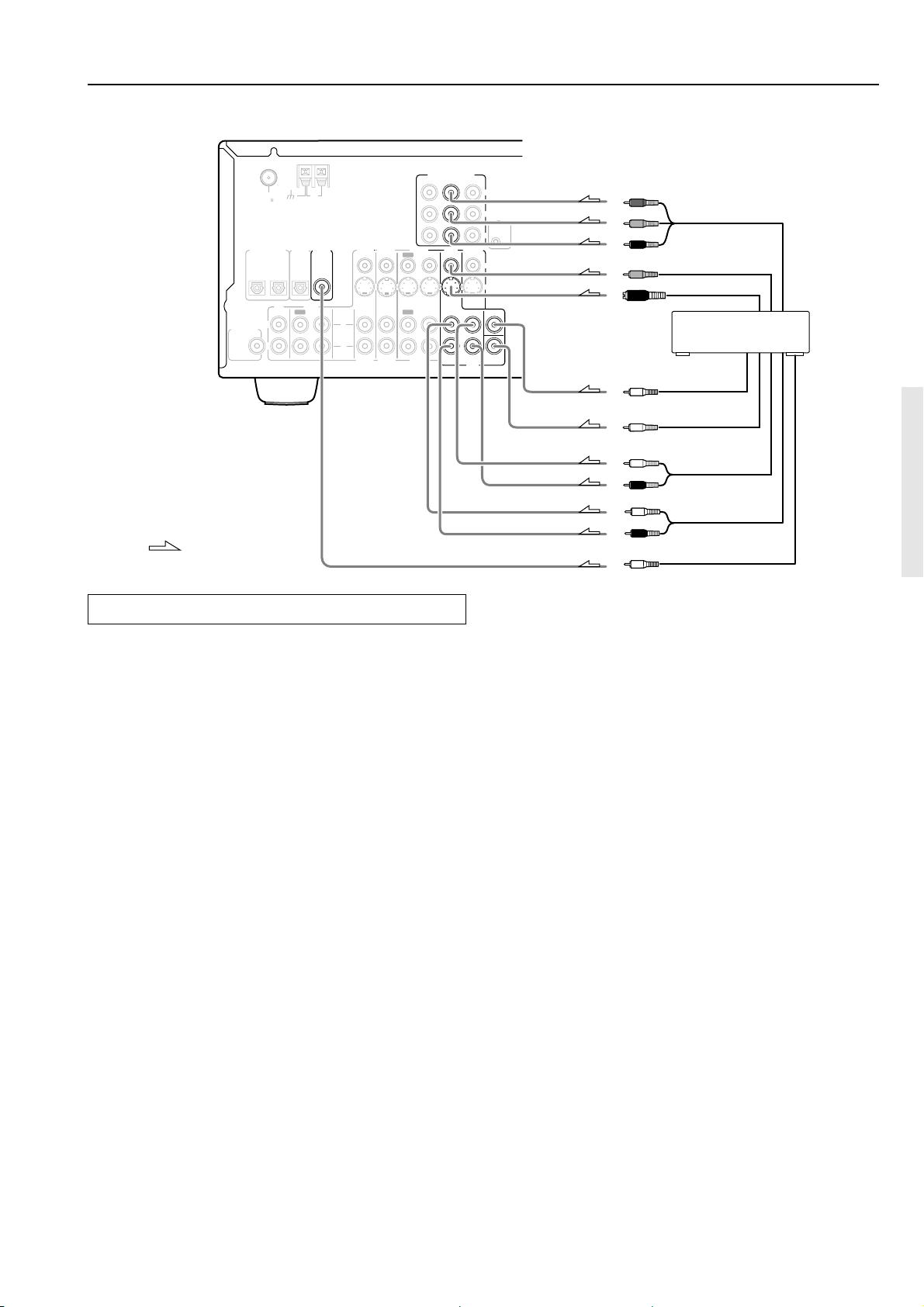

連接有2聲道（L/R）音頻輸出的DVD播放機

SUBWOOFER PRE OUT

ANTENNA

FM 75

DIGITAL INPUT

OPTICAL

VIDEO 3

OUT

PHONO IN

VIDEO 2

DIGITAL

COAXIAL

OUTPUT

OPTICAL

COAXIAL

DIGITAL

INPUT

OUT

TAPE

GND

COMPONENT VIDEO

OUTPUT

INPUT 1

INPUT 2

VIDEO 1

DVD

OUT

VIDEO 1

MONITOR

FRONT

: 信號流向

4. 連接DVD播放機（DVD）

使用RCA型視頻接線，將DVD播放機的視頻輸出端子（合成）連接至TX-SR700上的DVD VIDEO IN（DVD視頻輸入）插孔。若DVD 播放機上有S視頻輸出端子，請將其用S視頻接線連接至DVD S VIDEO IN（DVD S視頻輸入）插孔。若裝置有色差視頻輸出，請將其連接至TX-SR700上的COMPONENT VIDEO INPUT（色差視頻輸入）1或2插孔。

在TX-SR700的初始設定值中，DVD的輸入信號源被設定用于 COMPONENT VIDEO INPUT 1插孔。

如果在COMPONENT VIDEO INPUT 2（色差視頻輸入2）進行了視頻連接，必須用Input Setup（輸入設定）→Component Video （色差視頻）變更（參照第52頁）。

使用RCA型音頻接線，將該裝置上的音頻輸出端子，連接至TXSR700上的DVD FRONT L/R插孔。必須正確地將左聲道連接至L 插孔､右聲道連接至R插孔。

如果裝置有5.1聲道輸出，請將TX-SR700的DVD FRONT L/R、 SURR L/R、CENTER及SUBWOOFER（5.1聲道輸入）端子連接至 DVD播放機的5.1聲道輸出插孔。確定您正確地將左聲道連接至 L插孔，並將右聲道連接至R插孔。

若該裝置還有數字輸出插孔時，也必須根據DVD播放機上的連接端類型，將其連接至TX-SR700上的DIGITAL INPUT COAXIAL 或DIGITAL INPUT OPTICAL插孔。

在TX-SR700的初始設定值中，DVD的輸入信號源被設定用于 COAXIAL 1（同軸1）插孔的數字輸入（COAX）。

如果數字連接插入不同的插孔，必須用Input Setup（輸入設定）→Digital Input（數字輸入）變更（參照第51頁）。

REMOTE CONTROL

ZONE 2

OUT

12 V TRIGGE

OUT

SURR

CENTER

色差視頻輸出

視頻輸出

S視頻輸出

4.DVD影碟機（DVD）

SUB WOOFER

DVD

L（白色）

模擬音頻輸出

R（紅色）

數字音頻輸出（同軸）

注意﹕

如果DVD播放機同時有5.1聲道音頻輸出和2聲道音頻輸出，而且您只要使用TX-SR700的FRONT L/R端子連接DVD播放機，請使用DVD播放機上的2聲道音頻輸出端子。

連接（TX-SR700）

: 信號流向

6.衛星調諧器或電視機（VIDEO 3）

數字音頻輸出（光學）

視頻輸出

S視頻輸出

L（白色）

模擬音頻輸出

R（紅色）

DIGITAL INPUT

SUBWOOFER PRE OUT

ANTENNA

OPTICAL

GND

COMPONENT VIDEO

OUTPUT

INPUT 1

INPUT 2

VIDEO 1

OUT

VIDEO 1

DVD

FRONT

REMO CONTR

MONITOR

ZONE

OUT

SURR

CENTER

SUB WOOFER

DVD

5.錄像機（VIDEO 1）

L（白色）

VIDEO 3

OUT

VIDEO 2

R PHONO IN

DIGITAL

COAXIAL

OUTPUT

OPTICAL

COAXIAL

DIGITAL

INPUT

OUT

TAPE

色差視頻輸出

視頻輸出

S視頻輸出

視頻輸入

S視頻輸入

模擬音頻輸出

R（紅色）

L（白色）

模擬音頻輸入

R（紅色）

5. 連接錄像機時（VIDEO 1）

使用RCA型視頻接線，將錄像機上的視頻輸出端子（合成），連接至TX-SR700上的VIDEO 1 VIDEO IN（視頻1輸入）插孔，並將視頻輸入端子連接至VIDEO 1 VIDEO OUT插孔。若錄像機上有S視頻輸入/輸出端子，請使用S視頻接線將錄像機的S視頻輸出端子連接至TX-SR700上的VIDEO 1 S VIDEO IN（視頻1 S 輸入）插孔，同時將錄像機的視頻輸入端子連接至TX-SR700的 VIDEO 1 S VIDEO OUT插孔。如果錄像機具有色差視頻輸出端，請將其連接至COMPONENT VIDEO INPUT（色差視頻輸入）1 或2插孔。

在TX-SR700的初始設定值中，VIDEO 1的輸入信號源被設定用于COMPONENT VIDEO INPUT 2插孔。

如果在COMPONENT VIDEO INPUT 1進行了視頻連接，必須用 Input Setup（輸入設定）→Component Video（色差視頻）變更（參照第52頁）。

使用RCA型音頻接線，將錄像機上的音頻輸出端子，連接至TXSR700上相同的VIDEO 1 IN音頻插孔，並將音頻輸入端子連接至VIDEO 1 OUT音頻插孔。必須正確地將左聲道連接至L插孔、右聲道連接至R插孔。

TX-SR700的初始設定沒有為VIDEO 1配置數字輸入信號源（﹣﹣﹣﹣）。

如果連接了數字音頻輸出，務必要用Input Setup（輸入設定）→Digital Input（數字輸入）進行合適的變更（參照第 51頁）。

6. 連接衛星調諧器，電視機時或機上盒（VIDEO 3）

使用RCA型視頻接線，將裝置的視頻輸出端子（合成）連接至 TX-SR700上的VIDEO 3 VIDEO IN（視頻3輸入）插孔。若裝置上有S視頻輸出端子，請將其用S視頻接線連接至TX-SR700上的 VIDEO 3 S VIDEO IN（視頻3 S輸入）插孔。若裝置有色差視頻輸出，請將其連接至TX-SR700上的COMPONENT VIDEO INPUT （色差視頻輸入）1或2插孔。

在TX-SR700的初始設定值中，VIDEO 3的輸入信號源被設定用于COMPONENT VIDEO INPUT 2插孔。

如果在COMPONENT VIDEO INPUT 1進行了視頻連接，必須用 Input Setup（輸入設定）→Component Video（色差視頻）變更（參照第52頁）。

使用RCA型音頻接線，將衛星調諧器或電視機上的音頻輸出端子，連接至TX-SR700上相同的VIDEO 3 IN音頻插孔。必須正確地將左聲道連接至L插孔、右聲道連接至R插孔。

若該裝置還有數字輸出插孔，也必須根據該裝置上的連接端類型，將其連接至TX-SR700上的DIGITAL INPUT COAXIAL或 DIGITAL INPUT OPTTICAL插孔。

在TX-SR700的初始設定值中，VIDEO 3輸入信號源被設定用于 OPT2（光學2）插孔的數字輸入（OPT2）。

如果數字連接插入不同的插孔，必須用Input Setup（輸入設定）→Digital Input（數字輸入）變更（參照第51頁）。

連接（TX-SR700）

視頻輸出

S視頻輸出

8.電視監視器或投影機（MONITOR OUT）

視頻輸入

S視頻輸入

7.DVD刻錄機或其它數字視頻刻錄裝置（VIDEO 2）

DIGITAL INPUT

SUBWOOFER PRE OUT

ANTENNA

OPTICAL

DIGITAL

COAXIAL

OUTPUT

OPTICAL

COAXIAL

DIGITAL

INPUT

OUT

TAPE

VIDEO 3

L（白色）

模擬音頻輸入

R（紅色）

模擬音頻輸出

L（白色）

R（紅色）

7. 連接DVD轉錄機或其它數字視頻轉錄裝置時（VIDEO 2）

使用RCA型視頻接線，將該裝置上的視頻輸出端子（合成），連接至TX-SR700上的VIDEO 2 VIDEO IN（視頻2輸入）插孔，並將視頻輸入端子連接至VIDEO 2 VIDEO OUT插孔。若裝置上有S視頻輸入/輸出端子，請使用S視頻接線將裝置的S視頻輸出端子連接至TX-SR700上的VIDEO 2 S VIDEO IN（視頻1 S輸入）插孔，同時將裝置的視頻輸入端子連接至TX-SR700的 VIDEO 2 S VIDEO OUT插孔。如果該裝置具有色差視頻輸出端，請將其連接至COMPONENT VIDEO INPUT 1或2插孔。

在TX-SR700的初始設定值中，VIDEO 2的輸入信號源被設定用于COMPONENT VIDEO INPUT 2插孔。

如果在COMPONENT VIDEO INPUT 1進行了視頻連接，必須用 Input Setup（輸入設定）→Component Video（色差視頻）變更（參照第52頁）。

使用RCA型音頻接線，將該裝置上的音頻輸出端子，連接至TXSR700上相同的VIDEO 2 IN音頻插孔，並將音頻輸入端子連接至VIDEO 2 OUT音頻插孔。必須正確地將左聲道連接至L插孔、右聲道連接至R插孔。

若該裝置還有數字輸出插孔，也必須根據該裝置上的連接端類型，將其連接至TX-SR700上的DIGITAL INPUT COAXIAL或 DIGITAL INPUT OPTICAL插孔。

TX-SR700的初始設定沒有為VIDEO 2配置數字輸入信號源（﹣﹣﹣﹣）。

如果連接了數字音頻輸出，務必要用Input Setup（輸入設定）→Digital Input（數字輸入）進行合適的變更（參照第 51頁）。

如果裝置有數字輸入，將裝置連接到TX-SR700的DIGITAL OUTPUT（數字輸出，OPTICAL或COAXIAL）插孔，以便從TXSR700的數字輸出進行信號的數字錄製。

注意﹕

來自TX-SR700的DIGITAL OUTPUT（數字輸出）插孔的輸出，只能將數字信號輸入至DIGITAL INPUT（數字輸入）插孔。

VIDEO 3

GND

COMPONENT VIDEO

OUTPUT

INPUT 1

OUT

R PHONO IN

VIDEO 2

INPUT 2

VIDEO 1

OUT

VIDEO 1

DVD

FRONT

REMO

CONTR

MONITOR

ZONE

OUT

SURR

CENTER

SUB WOOFER

DVD

色差視頻輸入

視頻輸入

S視頻輸入

: 信號流向

8. 連接電視監視器或投影機時（MONITOR OUT）

TX-SR700具備簡單的Y/C（亮度/彩色）分離電路和簡單的Y/C 混合電路。由于來自S VIDEO和VIDEO輸入的信號都要從 MONITOR OUT S VIDEO（監視器輸出S視頻）輸出端輸出，若電視機或投影機具備S視頻輸入端，則不必連接視頻連接端。若其僅有視頻輸入端，請將其連接至MONITOR OUT VIDEO輸出端。如果監視器或投影機具備S視頻輸出端，請用S視頻纜線，將其連接至MONITOR OUT S VIDEO端子。如果它不具備S視頻輸出端子，請用RCA型視頻接線，將其視頻輸出端子連接至MONITOR OUT VIDEO端子。您不必同時連接MONITOR OUT S VIDEO和 MONITOR OUT VIDEO端子。如果該裝置具有色差視頻輸入端，請將其連接至COMPONENT VIDEO OUTPUT（色差視頻輸出）插孔。

注意﹕

請注意設定功能表將只能在與MONITOR OUT（監視器輸出）相連的監視器上顯示，而不會在與COMPONENT VIDEO OUTPUT（色差視頻輸出）插孔相連的監視器上顯示。

連接（TX-SR700）

27122974

REMOTE CONTROL

CAUTION: SPEAKER IMPEDANCE

6 OHMS MIN. /SPEAKER

ANTENNA

FM 75

COAXIAL

OPTICAL

FRONT

SURR

CENTER

SUB WOOFER

VIDEO 2

VIDEO 1

OUT

DIGITAL INPUT

VIDEO 2

DVD

MONITOR

OUT

DVD

TAPE

SUBWOOFER PRE OUT

FRONT SPEAKERS

ZONE

SPEAKERS

SURROUND SPEAKERS

CENTER SPEAKER

FRONT

SURROUND

CENTER

ZONE 2

SURROUND

BACK

PRE OUT

VIDEO 3

VIDEO 1

12 V TRIGGER OUT

ZONE 2

VIDEO 3

OPTICAL

COAXIAL

DIGITAL

INPUT

OUT

DIGITAL OUTPUT

INPUT 1INPUT 2

OUTPUT

COMPONENT VIDEO

PHONO IN

GND

OUT

IR IN

SURROUND BACK SPEAKER

AC OUTLETS

SWITCHED

TOTAL 100W MAX.

AC 230-240 V

AV RECEIVER

MODEL NO.

TX-SR700E

SUBWOOFER PRE OUT

FRONT

SURROUND

CENTER

ZONE 2

SURROUND

BACK

PRE OUT

SURROU BACK SPEAKE

7654321

9. 連接攝錄像機等時（VIDEO 4 INPUT）

使用RCA型視頻接線，將裝置的視頻輸出端子（合成）連接至 TX-SR700上的VIDEO 4 VIDEO插孔。若裝置上有S視頻輸出端子，請將其用S視頻接線連接至TX-SR700上的VIDEO 4 S VIDEO 插孔。

使用RCA型視頻接線，將裝置的音頻輸出端子連接至TX-SR700 上的VIDEO 4 AUDIO插孔。確定您正確地將左聲道連接至L插孔，並將右聲道連接至R插孔。

如果裝置有光學數字輸出，請將其連接至TX-SR700上的VIDEO 4 DIGITAL插孔。

VIDEO 4數字輸入被固定在前面板上的OPTICAL（光學）輸入。

S視頻輸出

數字音頻輸出（光學）

9.攝錄像機/電視游戲機（VIDEO 4INPUT）

視頻輸出

L（白色）

PRE OUT（前放大器輸出）

這些插孔用于連接功率放大器。利用輔助功率放大器，可讓您欣賞到僅用TX-SR700時難以聽見的強音。如果使用了功率放大器，請將各揚聲器連接至相應的功率放大器。

R（紅色）

L（白色）

模擬音頻輸出

R（紅色）

12V TRIGGER（12伏起動器）ZONE 2（2區）端子

當TX-SR700處于ZONE 2（2區）模式時，該端子的輸出為12V/ 100mA。

輔助低音揚聲器

1. 輔助低音揚聲器

2. 前置右揚聲器

3. 前置左揚聲器

4. 環繞聲右揚聲器

前置

環繞聲

功率放大器

5. 環繞聲左揚聲器

6. 環繞聲后置揚聲器

7. 中央揚聲器

環繞聲后置

中央

用遙控器信號不能到達操作器件（IR IN）

（僅限于TX-SR700）

為了從比較遠的地方使用遙控器控制TX-SR700，您將需要準備多房間系統套件（需另行購買），如下面所列︰

•Onkyo多房間系統套件（IR遙控器擴展系統），或

•來自Niles

和Xantech®的少數多房間A/V分配和控制系統

如果遙控器信號不能到達TX-SR700的遙控傳感器

若TX-SR700被擱置在遙控器的紅外線無法進入的機櫃或其它封閉物體內，則將無法用遙控器進行操作。在此情況下，有必要在遙控器的紅外線能夠到達的機櫃的外邊安裝遙控傳感器。

做好連接后，在Preference（優先）→IR IN Position（IR IN位置）中選擇Main（主要）（參看第54頁）。

連接方塊

IR IN

（紅外線輸入）

TX-SR700

遙控器

IR接收機

請如下圖所示進行連接。除非完成了連接，切勿插入設備的電源插頭。

來自連接方塊

迷你插頭纜線

I R

12V TRIGGER

ZONE 2

OUT

REMOTE CONTROL

TX-SR700

在機櫃之內

: 信號流向

即使遙控區被物理性地分開，IR IN輸入也可讓您用遙控器從遙控區（2區）來控制TX-SR700。下圖表示了遙控區的正確連接方法。做好連接后，在Preference（優先）→IR IN Position（IR IN位置）中選擇Zone 2（2區）（參看第54頁）。

至IR IN

IR接收機

TX-SR700

連接方塊

遙控器

本體區

: 信號流向

2區

連接至ZONE 2（2區）揚聲器（僅限于TX-SR700）

TX-SR700可讓您連接另一套揚聲器，並將其置于不同的房間或分開的區域來欣賞音樂。這個其它的房間或區域就叫遙控區（2區），而TX-SR700所在房間就是本體區。另外，IR 輸入/輸出端可讓您在遙控區即使在物理上隔離的情況下，仍可用遙控器，從遙控區（2區）來控制TX-SR700。下圖所示，表示了遙控區的正確連接方法。

當使用ZONE 2 SPEAKERS（2區揚聲器）端子時

如果您正在主房間使用5.1聲道的揚聲器系統，便可將遙控區（2區）的揚聲器連接至開路ZONE 2 SPEAKERS（2區揚聲器）端子。

本體區

ZONE 2 SPEAKERS

遙控區（2區）

2區左

揚聲器

2區右

揚聲器

當使用ZONE 2 PRE OUT（2區前級輸出）端子時

如果您正在主房間使用5.1聲道的揚聲器系統，便可將遙控區（2區）的放大器連接至開路ZONE 2 PRE OUT（2區前級輸出）端子並連接遙控區的揚聲器。

遙控區（2區）本體區

2區右

揚聲器

FRONT

PRE OUT

TX-SR700

SURROUND

CENTER

SURROUND

BACK

ZONE 2

L（白色）

R（紅色）

2區左

揚聲器

功率放大器

TX-SR700

注意：

留心揚聲器的阻抗是非常重要的（參看第31頁）。

連接（TX-SR600）

此處是用標準方法，將主要器件連接至TX-SR600的方法說明。任何一種器件都有許多方法可以連接，哪一種方法最適合您的狀況，將由您來決定。此處的指導僅是一種選擇，僅供參考。最好是能夠充分理解各連接端和端子的特性，以及各器件和其功能，以確認哪種連接方法最好。

: 信號流向

ANTENNA

1.CD唱機（CD）

VIDEO 3

VIDEO 2

ININ

VIDEO 2

OUT

L（白色）

R（紅色）

L（白色）

2.磁帶座，MD錄音機，DAT座， CD錄音機（TAPE）

模擬音頻輸出

模擬音頻輸入

數字音頻輸出（光學）

模擬音頻輸出

L（白色）

R（紅色）

DIGITAL INPUT

SUBWOOFER PRE OUT

OPTICAL

DIGITAL

OUTPUT

INPUT

COAXIAL

OPTICAL

TAPE

OUT

VIDEO 3

連接您的音頻器件時

下面是將您的音頻器件連接至TX-SR600的方法舉例。有關下列連接舉例，請參照上的示意圖。

AUDIO IN/OUT（音頻輸入/輸出）

這些是模擬音頻輸入和輸出端。有6個音頻輸入端和2個音頻輸出端。音頻輸入和輸出需要RCA型連接端。

DIGITAL INPUT/OUTPUT（數字輸入/輸出）

這些是數字音頻輸入和輸出端。有1個帶同軸插孔的數字輸入端，2個帶光學插孔的輸入端和1個帶光學插孔的數字輸出端。輸入端接收來自CD、LD、DVD或其它數字信號源器件的數字音頻信號。數字輸出端可連接至MD錄音機、CD錄音機、DAT磁帶座或其它同類器件。

•由于當使用REC OUT時必須進行模擬連接，所以應確認至輸入信號源的連接不能衹有數字的，而且還須有模擬的。

•使用光學輸入或輸出端時，總是使用光纖纜線。

1. 連接CD唱機時（CD）

使用RCA型音頻接線，將CD唱機上的輸出端子，連接至TXSR600上的CD音頻插孔。必須正確地將左聲道連接至L插孔、右聲道連接至R插孔。

若CD唱機還有數字輸出插孔，也必須根據CD唱機上的連接端類型，將其連接至TX-SR600上的DIGITAL INPUT COAXIAL或 DIGITAL INPUT OPTICAL插孔。

在TX-SR600的初始設定值中，CD的輸入信號源被設定用于 OPTICAL 1（光學1）插孔的數字輸入（OPT1）。

如果數字連接插入不同的插孔，必須用Input Setup（輸入設定）→Digital Input（數字輸入）變更（參照第51頁）。

R（紅色）

2. 連接磁帶座、MD錄音機、DAT座或CD錄音機時（TAPE）

使用RCA型音頻接線，將該裝置的輸出端子（PLAY），連接至 TX-SR600上的TAPE IN（磁帶輸入）音頻插孔，並將輸入端子（REC）連接至TAPE OUT（磁帶錄音）音頻插孔。必須正確地將左聲道連接至L插孔、右聲道連接至R插孔。

若該裝置還有數字輸出插孔，也必須根據該裝置上的連接端類型，將其連接至TX-SR600上的DIGITAL INPUT COAXIAL或 DIGITAL INPUT OPTICAL插孔。

TX-SR600的初始設定沒有為TAPE配置數字輸入信號源（﹣﹣﹣﹣）。

如果連接了數字音頻輸出，務必要用Input Setup（輸入設定）→Digital Input（數字輸入）進行合適的變更（參照第 51頁）。

如果裝置有數字輸入，將裝置連接到TX-SR600的DIGITAL OUTPUT（OPTICAL）插孔，以便從TX-SR600的數字輸出進行信號的數字錄製。

注意﹕

來自TX-SR600的DIGITAL OUTPUT（數字輸出）插孔的輸出，只能將數字信號輸入至DIGITAL INPUT（數字輸入）插孔。

+ 54 hidden pages
