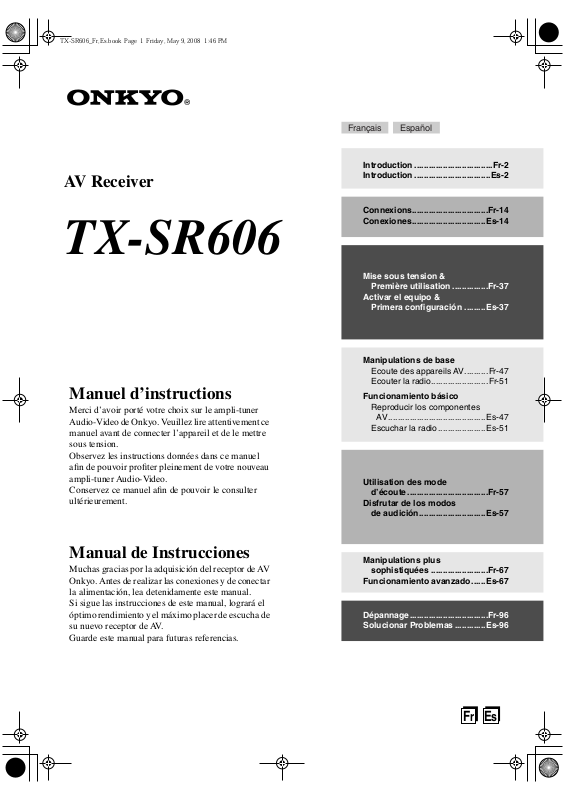

ONKYO TX-SR606 User Manual [fr]

AV Receiver

TX-SR606

Manuel d’instructions

Merci d’avoir porté votre choix sur le ampli-tuner Audio-Video de Onkyo. Veuillez lire attentivement ce manuel avant de connecter l’appareil et de le mettre sous tension. Observez les instructions données dans ce manuel aﬁn de pouvoir proﬁter pleinement de votre nouveau ampli-tuner Audio-Video. Conservez ce manuel aﬁn de pouvoir le consulter ultérieurement.

Français Español

Introduction .................................Fr-2

Introduction ................................Es-2

Connexions................................Fr-14

Conexiones...............................Es-14

Mise sous tension &

Première utilisation ...............Fr-37

Activar el equipo &

Primera conﬁguración .........Es-37

Manipulations de base

Ecoute des appareils AV..........Fr-47

Ecouter la radio........................Fr-51

Funcionamiento básico

Reproducir los componentes

AV .........................................Es-47

Escuchar la radio....................Es-51

Utilisation des mode

d’écoute..................................Fr-57

Disfrutar de los modos

de audición............................Es-57

Manual de Instrucciones

Muchas gracias por la adquisición del receptor de AV Onkyo. Antes de realizar las conexiones y de conectar la alimentación, lea detenidamente este manual. Si sigue las instrucciones de este manual, logrará el óptimo rendimiento y el máximo placer de escucha de su nuevo receptor de AV. Guarde este manual para futuras referencias.

Manipulations plus

sophistiquées ........................Fr-67

Funcionamiento avanzado......Es-67

Dépannage.................................Fr-96

Solucionar Problemas .............Es-96

Fr Es

ATTENTION:

AFIN DE REDUIRE LES RISQUES D’INCENDIE ET DE DECHARGE ELECTRIQUE, NE PAS EXPOSER CET APPAREIL A LA PLUIE OU A L’HUMIDITE.

DANGER:

AFIN D’EVITER TOUT DANGER DE DECHARGE ELECTRIQUE, NE PAS OUVRIR LE BOITIER (OU L’ARRIERE) DE L’APPAREIL. CONFIER TOUT TRAVAIL D’ENTRETIEN OU DE REPARATION A UN TECHNICIEN QUALIFIE.

Remarques importantes pour votre sécurité

WARNING

RISK OF ELECTRIC SHOCK

DO NOT OPEN

Un symbole d’éclair fléché dans un triangle équilatéral est destiné à attirer l’attention de l’utilisateur sur le fait que certains organes internes non-isolés de l’appareil sont traversés par un courant électrique assez dangereux pour constituer un resque d’électrocution.

Un point d’exclamation dans un triangle équilatéral est destiné à attirer l’attention de l’utilisateur sur des instructions importantes relatives à l’entretien et à l’utilisation du produit.

AVIS

RISQUE DE CHOC ELECTRIQUE

NE PAS

OUVRIR

1. Veuillez lire ces instructions.

2. Veuillez conserver ces instructions.

3. Respectez tous les avertissements.

4. Suivez toutes les instructions.

5. Ne vous servez pas de cet appareil à proximité d’eau.

6. Essuyez le boîtier avec un chiffon sec uniquement.

7. Ne bloquez pas les oriﬁces d’aération. Installez cet appareil en suivant les instructions du fabricant.

8. Ne le placez pas à proximité de sources de chaleur telles que radiateurs, chauffage, poêles ou autre dispositif (y compris les ampliﬁcateurs) générateur de chaleur.

9. N’essayez pas de circonvenir le dispositif de sécurité que représente une ﬁche polarisée ou une ﬁche avec mise à la terre. Une ﬁche polarisée dispose de deux lames dont l’une est plus large que l’autre. Une ﬁche avec terre est munie de deux lames ainsi que d’une broche de mise à la terre. La lame la plus large ou la broche assurent votre sécurité. Si la ﬁche fournie ne peut être insérée dans la prise murale, demandez à un électricien de remplacer la prise.

10. Protégez le cordon d’alimentation en évitant qu’on ne marche pas dessus et qu’il ne soit plié (notamment au niveau des ﬁches, des cache-câbles et de la sortie de l’appareil).

11. Servez-vous exclusivement des ﬁxations/accessoires préconisés par le fabricant.

12.

Utilisez exclusivement le chariot, le support, le trépied, la

AVERTISSEMENT POUR

SUPPORTS À ROULETTES

ﬁxation ou la table spéciﬁé(e) par le fabricant ou vendu(e) avec l’appareil. Un chariot contenant l’appareil doit toujours être déplacé avec précaution pour éviter qu’il ne se renverse et blesse quelqu’un.

S3125A

13. Débranchez l’appareil durant un orage ou lorsqu’il reste inutilisé longtemps.

14. Veuillez faire appel à un technicien qualiﬁé pour l’entretien. Un entretien est indispensable si l’appareil a été endommagé d’une façon ou d’une autre: cordon d’alimentation ou ﬁche endommagée, liquide renversé ou chute de petits objets dans l’appareil, exposition à la pluie ou à une humidité excessive, fonctionnement anormal ou chute de l’appareil.

Fr-

15. Dommages nécessitant réparation Débranchez l’appareil du secteur et conﬁez-le à un technicien qualiﬁé lorsque: A. Le cordon d’alimentation ou sa ﬁche sont

endommagés.

B. Des objets sont tombés dans l’appareil ou du

liquide a été renversé et a pénétré ce dernier. C. L’appareil a été exposé à la pluie. D. L’appareil ne semble pas fonctionner normale-

ment lorsque vous l’utilisez en respectant les ins-

tructions données. N’effectuez que les réglages

préconisés dans le manuel car un mauvais

réglage d’autres commandes risque d’endomma-

ger l’appareil et nécessitera un long travail de

remise en état par un technicien qualiﬁé. E. L’appareil est tombé ou son boîtier est endom-

magé. F. Ses performances semblent affectées.

16. Pénétration de corps étrangers et de liquide Veillez à ne pas insérer d’objets à l’intérieur de l’appareil car ils pourraient toucher des points de tension dangereux ou provoquer des court-circuits: il y a risque d’incendie ou d’électrocution. Veillez à ne jamais exposer l’appareil à des gouttes ou des jets d’eau. Ne déposez aucun objet contenant un liquide (un vase, par exemple) sur l’appareil. Ne déposez pas de bougies ou d’autres objets brûlants sur cette appareil.

17. Piles Songez à l’environnement et veillez dès lors à respecter les consignes ofﬁcielles pour la liquidation de piles épuisées.

18. Veillez à n’installer cet appareil que dans un rack ou un meuble qui n’entrave pas la ventilation. Laissez un espace libre de 20 cm au-dessus et à côté de l’appareil ainsi que 10 cm en face arrière. La face arrière du rack ou du meuble doit se trouver à 10 cm ou plus du mur pour assurer une aération adéquate en vue de dissiper la chaleur.

Précautions

1. Enregistrement et droits d’auteur

—Outre pour l’utilisation privée, tout enregistrement d’œuvres protégées par des droits d’auteur est interdit sans l’accord préalable du détenteur de ces droits.

2. Fusible

—Le fusible à l’intérieur du appareil ne peut pas être remplacé par l’utilisateur. Si vous n’arrivez pas à mettre l’appareil sous tension, adressez-vous à votre revendeur Onkyo.

3. Entretien

—Essuyez régulièrement le boîtier de l’appareil avec un chiffon doux et sec. Vous pouvez éliminer les taches rebelles avec un chiffon légèrement imbibé d’eau et de détergent doux. Essuyez ensuite l’appareil avec un chiffon propre et sec. N’utilisez jamais de chiffons rêches, de dissolvant, d’alcool ou d’autres solvants chimiques car ceux-ci pourraient endommager la ﬁnition ou faire disparaître la sérigraphie du boîtier.

4. Alimentation AVERTISSEMENT

LISEZ LES CONSIGNES SUIVANTES AVANT DE BRANCHER L’APPAREIL AU SECTEUR POUR LA PREMIÈRE FOIS. La tension du secteur change selon le pays. Vériﬁez que la tension du secteur dans votre région correspond aux caractéristiques électriques ﬁgurant en face arrière de l’appareil (CA 230 V, 50 Hz ou CA 120 V, 60 Hz, par exemple).

Pour débrancher l’unité du secteur, veuillez déconnecter le cordon d’alimentation. Songez à faire le nécessaire pour que la ﬁche du cordon soit accessible à tout moment.

Certains modèles sont dotés d’un sélecteur de tension et peuvent donc être utilisés avec différentes tensions. Si ce n’est pas le cas, réglez le sélecteur avec un petit tournevis. Exemple: si la tension du secteur dans votre région est de 120 Volts, réglez le sélecteur sur “120V”. Si la tension est comprise entre 220 et 240 Volts, réglez le sélecteur sur “220–240V”.

ZONE 2 SPEAKERS

DIGITAL IN

(DVD)

COAXIAL

(CBL/SAT)

ASSIGNABLE

(GAME/TV)

OPTICAL

(CD)

REMOTE CONTROL

IN 3IN 4

(GAME/TV) (CBL/SAT) (VCR/DVR)

IN 2

COMPONENT VIDEO

B/PB

CR/PR

OUT

IN 1(DVD)IN 2

ASSIGNABLE

IN IN INININININ

OUT

GAME/TV

HDMI

ASSIGNABLE

IN 1

CBL/SAT

OUT

(DVD)

VCR/DVR

DVD

IN IN

OUT

FRONT

OUT

VOLTAGE

VCR/DVR

SELECTOR

SURR BACK SPEAKERS

SURR SPEAKERS

Bi-AMP for FRONT SPEAKERS

ANTENNA

MONITOR

OUT

ZONE 2

120V

PRE OUT

SURR

CENTER

LINE OUT

SURR BACK

SUB

WOOFER

SUB

WOOFER

DVDTAPECD

220-240V

FRONT SPEAKERS

120V

VOLTAGE SELECTOR

CENTER SPEAKER

220-240V

5. Ne touchez jamais cet appareil avec des mains mouillées

—Ne manipulez jamais cet appareil ou son cordon d’alimentation avec des mains mouillées ou humides. Si de l’eau ou tout autre liquide pénètre à l’intérieur de l’appareil, faites-le vériﬁer par votre revendeur Onkyo.

6. Remarques concernant la manipulation

• Si vous devez transporter cet appareil, servez-

vous de l’emballage d’origine pour l’emballer comme il l’était lors de son acquisition.

• Ne posez pas d’objets en caoutchouc ou en plasti-

que à demeure sur cet appareil car ils risquent de laisser des marques sur le boîtier.

• Les panneaux supérieur et latéraux de l’appareil

peuvent devenir chauds après un usage prolongé. C’est parfaitement normal.

• Si vous n’utilisez pas l’appareil durant une

période assez longue, il risque de ne pas fonctionner convenablement à la prochaine mise sous tension; veillez donc à l’utiliser de temps en temps.

Modèle pour les Canadien

REMARQUE:

LA CLASSE B EST CONFORME À LA NORME NMB-003 DU CANADA. Sur les modèles dont la ﬁche est polarisée:

ATTENTION:

TRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU’AU FOND.

CET APPAREIL NUMÉRIQUE DE

POUR ÉVITER LES CHOCS ÉLEC-

Modèles pour l’Europe

Déclaration de Conformité

Nous,

ONKYO EUROPE ELECTRONICS GmbH LIEGNITZERSTRASSE 6, 82194 GROEBENZELL ALLEMAGNE

garantissons que le produit ONKYO décrit dans ce manuel est conforme aux normes techniques: EN60065, EN55013, EN55020 et EN61000-3-2, -3-3.

GROEBENZELL, ALLEMAGNE

En appuyant sur le bouton [ON/STANDBY] pour passer en mode Standby, vous n’éteignez pas l’appareil. Si vous n’avez pas l’intention d’utiliser l’appareil pendant une période prolongée, débranchez-le de la prise de courant.

ONKYO EUROPE ELECTRONICS GmbH

K. MIYAGI

Fr-

Accessoires fournis

Sommaire

Vériﬁez si vous avez bien reçu les éléments suivants:

Télécommande et deux piles (AA/R6)

Speaker Setup et le microphone

Antenne FM intérieure

Antenne-cadre AM

Left

Front

Right

Zone 2

Surround

SP-B

Zone 2

Front

Left

Front

Right

SP-B

Left

SP-B

Right

Surround

Front

Left

Front

Right

SP-B

Left

SP-B

Right

Speaker Cable

Left

Right

Surround

Right

Left

Surround

Right

Surround

Left

Right

Center

Zone 2

Surround Back

Zone 2

Right

Zone 2

Left

Center

Zone 2

Right

Zone 2

Left

Surround Back

Right

Surround Back

Left

Center

Surround Back

Right

Surround Back

Left

Etiquettes pour les câbles d’enceintes

Adaptateur pour prise de courant

Uniquement fourni dans certains pays. Utilisez cet adaptateur si la ﬁche du cordon d’alimentation du ampli-tuner AV ne correspond pas aux prises de courant dans votre région. (Le type d’adaptateur dépend du pays.)

*Montage de la ﬁche secteur:

* Dans les catalogues et sur les emballages, la lettre ajoutée à la

ﬁn du nom de produit indique la couleur. La ﬁche technique et le fonctionnement sont identiques, quelle que soit la couleur.

Remarques importantes pour

votre sécurité .................................................2

Précautions........................................................ 3

Accessoires fournis .......................................... 4

Fonctions ...........................................................6

Utilisation multi-pièces .....................................7

Tour d’horizon de l’ampli-tuner AV..................8

Panneau avant ..........................................................8

Ecran ........................................................................9

Panneau arrière....................................................... 10

Télécommande ................................................12

Pilotage de l’ampli-tuner AV.................................12

Installation des piles............................................... 13

Utilisation de la télécommande.............................. 13

Connexion des enceintes ............................... 14

Un son “comme au cinéma” dans votre salon .......14

Biamplifier les enceintes avant .............................. 17

Connexion des antennes................................ 18

Connexion de l’antenne FM intérieure ..................18

Connexion de l’antenne-cadre AM........................18

Connexion d’une antenne FM extérieure............... 19

Connexion d’une antenne AM extérieure.............. 19

Connexion d’éléments .................................... 20

Connexions AV...................................................... 20

Connexions audio et vidéo de l’ampli-tuner AV ... 21

Quelle connexion choisir?...................................... 21

Connexion d’un téléviseur ou d’un projecteur....... 23

Connexion d’un lecteur DVD ................................ 24

Connexion d’un magnétoscope ou

d’un graveur DVD pour la lecture....................... 26

Connexion d’un magnétoscope ou

d’un graveur DVD pour l’enregistrement ...........27

Connexion d’un décodeur satellite, câble,

numérique terrestre ou d’une autre

source vidéo......................................................... 28

Connexion d’une console de jeux.......................... 29

Connexion d’un caméscope ou autres appareils .... 30

Connexion d’éléments via HDMI..........................31

Effectuer des connexions HDMI ...........................32

Connexion d’un lecteur CD ou tourne-disque .......33

Connexion d’un enregistreur à cassette CDR,

MiniDisc ou DAT................................................ 34

Connexion d’un Dock RI....................................... 35

Connexion d’éléments compatibles Onkyo ....36

Mise sous tension de l’ampli-tuner AV .........37

Connexion du cordon d’alimentation..................... 37

Mise sous tension et veille ..................................... 37

Première utilisation ......................................... 38

Configuration automatique des enceintes .............. 38

Réglages d’enceintes.............................................. 42

Réglage de l’entrée HDMI.....................................43

Réglage de l’entrée vidéo composant ....................44

Configuration d’entrée numérique.........................44

Changer l’affichage de sélecteur d’entrée.............. 45

Fr-

Sommaire

—suite

Configuration de la sélection automatique

d’entrées numériques...........................................46

Ecoute des appareils AV ................................47

Fonctionnement élémentaire

de l’ampli-tuner AV.............................................47

Fonctions générales .......................................48

Réglage de luminosité de l’écran ...........................48

Etouffer le son du ampli-tuner AV.........................48

Utilisation des fonctions Timer..............................48

Utilisation d’un casque...........................................49

Affichage d’informations sur la source..................49

Réglage de format du signal d’entrée numérique ..50

Ecouter la radio ...............................................51

Réglage l’intervalle de fréquences AM

(sur certains modèles)..........................................51

Ecouter des stations AM/FM .................................52

Prérégler les stations AM/FM ................................54

Utilisation du système RDS (uniquement

pour les modèles européens)................................55

Utilisation des mode d’écoute .......................57

Choix du mode d’écoute ........................................57

Modes de reproduction disponibles pour chaque

format de source ..................................................58

Description des modes d’écoute.............................64

Enregistrement ................................................ 66

Enregistrement d’un signal d’entrée ......................66

Enregistrement de deux sources AV distinctes......66

Régler les modes d’écoute............................. 67

Utilisation des fonctions de réglages sonores ........67

Utilisation des réglages Audio ...............................69

Mode d’écoute préréglé..........................................71

Configuration avancée.................................... 72

Règlages d’enceintes..............................................72

Réglage de source ..................................................77

Réglage divers........................................................78

Réglage de matérielle.............................................79

Réglage de Verrouillage.........................................82

Zone 2............................................................... 83

Connexions de la Zone 2........................................ 83

Réglage “Powered Zone 2”....................................84

Utiliser la Zone 2....................................................85

Piloter d’autres éléments................................ 87

Codes de télécommande préprogrammés...............87

Entrer un code de télécommande ...........................87

Initialisation de la télécommande...........................88

Pilotage d’un téléviseur..........................................89

Pilotage d’un lecteur DVD ou

d’un graveur DVD...............................................90

Pilotage d’un magnétoscope ou

d’un numériscope ................................................91

Pilotage d’un décodeur câble/satellite....................92

Pilotage d’un lecteur CD, graveur CD

ou lecteur MD......................................................93

Pilotage d’un RI Dock............................................94

Pilotage d’une platine à cassette ............................95

Dépannage ....................................................... 96

Fiche technique .............................................100

Tableau de résolutions vidéo .......................101

Menus de configuration à l’écran.................102

* Pour rétablir les réglages d’usine de l’ampli-tuner

AV, mettez-le sous tension et maintenez le bouton [VCR/DVR] enfoncé en appuyant sur le bouton [ON/STANDBY] (voyez page 96).

Fr-

Fonctions

Ampliﬁcateur

• 90 W/canal @ 8Ω (FTC)

• 140 W/canal @ 6Ω (IEC)

• 175 W/canal @ 6Ω (JEITA)

•Technologie WRAT (ampliﬁcateur à large spectre) (bande passante: 5 Hz–100 kHz)

• Circuits de gain optimisés

Traitement

• Conversion ascendante de la résolution vidéo HDMI (jusqu’à 1080i)

• Conversion ascendante de format vidéo HDMI

• Dolby TrueHD

• DTS-HD Master Audio

• Désentrelacement Faroudja DCDi Edge

• Mode “Pure Audio” (sauf sur le modèle nord-américain)

• Mode “Direct”

•Fonction “Music Optimizer pressée

• CinemaFILTER

• Conﬁguration non-échelonnée

• Mémoire de mode d’écoute “A-Form”

• Convertisseurs N/A 192 kHz/24 bits

•Traitement par DSP 32 bits extrêmement puissant et précis

” pour musique com-

*1.

Fabriqué sous licence de Dolby Laboratories.Dolby, Pro Logic et le logo Double D sont des marques déposées de Dolby Laboratories.

*2.

Fabriqué sous licence dans le cadre du brevet (USA): 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,226,616; 6,487,535 et d’autres brevets délivrés ou en cours de délivrance aux Etats-Unis et dans le monde. DTS est une marque déposée et les logos DTS, le symbole, DTS-HD et DTS-HD Master Audio sont des marques commerciales de DTS, Inc.

“DTS” et “DTS-ES | Neo: 6” sont des marques déposées de DTS, Inc. “96/24” est une marque commerciale de DTS, Inc.

*3 Music Optimizer™ est une marque commerciale de Onkyo

Corporation.

HDMI, le logo HDMI et “High-Deﬁnition Multimedia Interface” sont des marques commerciales ou déposées de HDMI Licensing, LLC.

©2005 SIRIUS Satellite Radio Inc. “SIRIUS”, SiriusConnect, le logo du chien SIRIUS, les noms et logos de chaînes sont des marques commerciales de SIRIUS Satellite Radio Inc. Disponible uniquement dans les états contigus des Etats-Unis (et non en Alaska ni à Hawaii) ainsi qu’au Canada.

Connexions

•4 entrées HDMI*4 et 1 sortie

• Pilotage du système avec RIHD Onkyo

• Commutation vidéo composante compatible HDTV (2 entrées, 1 sortie)

•4 entrées numériques assignables (2 optiques, 2 coaxiales, 4 assignables)

•4 entrées/2 sorties S-Video

• Ampliﬁcation de la zone 2

• Entrées multicanal 7.1 avec code de couleurs

• Compatible bi-ampliﬁcation pour enceintes avant G/D avec surround arrière G/D.

Divers

• 40 mémoires Sirius*5/AM/FM (Modéle pour l’Amèrique du Nord)

• 40 mémoires AM/FM (Autres modèles)

• Audyssey 2EQ les enceintes

•Egalisation dynamique Audyssey*6 correction de timbre

• Fréquence de transfert réglable (40/50/60/80/100/120/ 150/200 Hz)

• Synchronisation audio-vidéo (jusqu’à 100 ms)

•Afﬁchage à l’écran

• Compatible avec le Dock RI pour iPod

•Façade en aluminium

• Télécommande préprogrammée

pour corriger de la pièce et calibrer

Fabriqué sous licence de Audyssey Laboratories. Demande de brevet en cours aux USA et dans d’autres pays. Audyssey 2EQ et Dynamic EQ sont des marques de Audyssey Laboratories.

* Apple et iPod sont des marques commerciales d’Apple Computer,

Inc., déposées aux Etats-Unis et dans d’autres pays.

“x.v.Color” est une marque commerciale de Sony Corporation.

Ce produit intègre une technologie de protection des droits d’auteur qui est elle-même protégée par certains brevets déposés aux Etats-Unis ainsi que par d’autres droits de contrôle de la propriété intellectuelle. L’utilisation de cette technologie de protection des droits d’auteur ne peut se faire qu’avec la permission de Macrovision Corporation. En outre, cette utilisation est exclusivement restreinte au cadre familial ainsi qu’à d’autres contextes de diffusion limités, sauf autorisation explicite de Macrovision. Toute opération de modiﬁcation technique ou de démontage est strictement interdite.

Fr-

Utilisation multi-pièces

Cet ampli-tuner AV permet de gérer deux systèmes d’enceintes

pièce principale, une paire d’enceintes dans une deuxième pièce (la “Zone 2”). Vous pouvez en prime choisir une source audio différente pour chaque pièce.

Pièce principale:

Cela vous permet de faire appel à différents modes d’écoute comme “Dolby” et “DTS” (voyez page 57–65). *Si vous activez “Powered Zone 2” est active, vous ne disposez plus que de 5.1 canaux (voyez page 83).

Zone 2:

La pièce Zone 2 peut accueillir un système d’enceintes à 2 voies (voyez page 83).

*Les modes d’écoute ne s’appliquent jamais à la Zone 2.

La pièce principale peut contenir un système allant jusqu’à 7.1 canaux (voyez page 14).

: un système surround (jusqu’à 7.1 canaux) dans la

Pièce principale

Enceintes surround arrière gauche et droite

Enceintes avant gauche et droite

*Tant que “Powered Zone 2”

est active, ces enceintes ne reproduisent aucun signal

page 84).

(

Subwoofer

Enceinte centrale

Enceintes Surround gauche et droite

Pièce Zone 2

Enceintes stéréo gauche et droite

Fr-

Tour d’horizon de l’ampli-tuner AV

Panneau avant

Modèle nord-américain

5 61 2

ON/STANDBY

STANDBY

ZONE 2

MULTI CH DVD VCR/DVR CBL/SAT GAME/TV AUX TAPE TUNER CD

PHONES

ZONE 2

OFF

ZONE 2 LEVEL

TONE

MOVIE/TV MUSIC GAME DISPLAY DIMMER MEMORY

LISTENING MODE

DIGITAL INPUT TUNING MODE

CLEAR

TUNING PRESET

SETUP

ENTER RETURN

SETUP MIC VIDEO

J987

AUX INPUT

L AUDIO R

AV RECEIVER

MASTER VOLUME

TX-SR606

MLK

N XOP Q R S TUV W

Autres modèles

CLEAR

TUNING PRESET

SETUP

ENTER RETURN

SETUP MIC VIDEO

AUX INPUT

L AUDIO R

AV RECEIVER

TX-SR606

ON/STANDBY

PURE AUDIO

PHONES

STANDBY

ZONE 2

MULTI CH DVD VCR/DVR CBL/SAT GAME/TV AUX TAPE TUNER CD

ZONE 2

OFF

ZONE 2 LEVEL

TONE

MOVIE/TV MUSIC GAME DISPLAY RT/PTY/TP MEMORY

LISTENING MODE

DIGITAL INPUT TUNING MODE

La véritable façade comporte plusieurs logos. Ils ne sont pas repris ici aﬁn de rendre le schéma plus clair. Les numéros de page entre parenthèses indiquent où trouver les explications à propos de chaque élément.

Bouton ON/STANDBY (37)

Met l’ampli-tuner AV sous tension ou en mode de veille.

Témoin STANDBY (37)

S’allume quand l’ampli-tuner AV entre en mode de veille. Il clignote quand l’appareil reçoit un signal de la télécommande.

Témoin ZONE 2 (85)

Clignote pendant la conﬁguration de la Zone 2. S’allume quand la Zone 2 est activée.

Boutons de sélection d’entrée (47)

Sélection d’une des sources d’entrée suivantes: DVD, VCR/DVR, CBL/SAT, GAME/TV, AUX, TAPE, TUNER, CD. Le bouton [MULTI CH] sélectionne l’entrée multi-

Capteur de télécommande (13)

Reçoit les signaux de la télécommande.

Ecran

Vo yez “Ecran” à la page 9.

Bouton SETUP

Ouvre et ferme les menus de conﬁguration.

Boutons ﬂéchés/TUNING/PRESET & ENTER

Avec une source AM et FM, les boutons TUNING [][] permettent de rechercher une station (syntoniser) et les boutons PRESET [ ][ ] de choisir

les présélections (voyez page 54). Avec les menus, ces boutons servent de boutons de curseur et permettent de sélectionner et de régler des paramètres. Le bouton ENTER est également utilisé avec les menus de conﬁguration.

canal du DVD.

MASTER VOLUME

Fr-

Tour d’horizon de l’ampli-tuner AV

Pour en savoir plus, voyez les pages indiquées entre paranthèses.

Bouton RETURN

Retourne au dernier menu de conﬁguration afﬁché.

Commande MASTER VOLUME (47)

Règle le volume de l’ampli-tuner AV de Min, 1 à 79 ou Max.

Prise PHONES (49)

Cette prise d’1/4” permet de brancher un casque stéréo disponible en option.

Boutons ZONE 2 et OFF (85)

Le bouton ZONE 2 sert à la conﬁguration de la Zone 2.

Le bouton OFF coupe la Zone 2.

Bouton ZONE 2 LEVEL (86)

Réglage du volume de la zone 2.

Boutons TONE, – et + (69)

Sert à régler le timbre (le grave et l’aigu).

Bouton MOVIE/TV (57)

Sélectionne les modes d’écoute pour les ﬁlms et la télévision.

Bouton MUSIC (57)

Sélectionne les modes d’écoute pour la musique.

Bouton GAME (57)

Sélectionne les modes d’écoute pour les jeux vidéo.

Bouton DISPLAY (49)

Déﬁnit le type d’informations que vous voulez afﬁcher à l’écran.

—suite

Bouton DIGITAL INPUT (46)

Permettent de déterminer les options de sélection automatique d’entrées audio.

Bouton DIMMER (RT/PTY/TP) (48, 56)

Règle la luminosité de l’écran. Sur le modèle européen, ce bouton a l’appellation

RT/PTY/TP et sert pour le système RDS (Radio Data System). Voyez “Utilisation du système RDS (uniquement pour les modèles européens)” à la page 55.

Bouton MEMORY (54)

Mémorise et efface les présélections radio.

Bouton TUNING MODE (52)

Sélectionne le mode de recherche de stations de radio AM et FM: automatique ou manuel.

SETUP MIC (38)

Branchez ici le microphone pour la conﬁguration automatique des enceintes.

AUX INPUT (32, 66)

Cette entrée peut servir à brancher un caméscope, une console de jeux, etc. Il y a des prises pour signaux composite vidéo et audio analogiques.

Bouton & témoin PURE AUDIO (57)

Sélectionne le mode d’écoute Pure Audio. Le témoin s’allume quand ce mode est sélectionné. Une nouvelle pression sur ce bouton sélectionne le mode d’écoute précédent.

Ecran

1 23 4

Pour en savoir plus, voyez les pages indiquées entre paranthèses.

Témoin SLEEP (48)

S’allume quand vous activez la fonction de veille.

Témoin MUTING (48)

Clignote quand l’étouffement du ampli-tuner AV est actif.

Témoins de mode d’écoute et de format (57)

Indiquent le mode d’écoute et le format du signal d’entrée audio actuellement choisis.

Témoins du tuner (52)

FM STEREO (52):

AV reçoit une station FM en stéréo.

RDS (55):

une station émettant des informations RDS (“Radio Data System”).

S’allume quand l’ampli-tuner AV reçoit

S’allume quand l’ampli-tuner

AUTO (52):

s’allume quand vous activez la recherche automatique de stations et s’éteint quand vous passez en recherche manuelle.

TUNED (52):

trouve une station au signal sufﬁsamment puissant.

Zone de message

Afﬁche des informations diverses.

Témoins d’entrée audio

Indiquent le type de signal d’entrée audio choisi comme source: MULTI CH ou HDMI.

Témoin Audyssey

S’allume lors de la conﬁguration automatique des enceintes.

Pour la radio AM et FM, ce témoin

S’allume quand l’ampli-tuner AV

Fr-

Tour d’horizon de l’ampli-tuner AV

—suite

Panneau arrière

Modèle nord-américain

3 4 5 H1 I6 G

HDMI

DIGITAL IN

(DVD)

COAXIAL

(CBL/SAT)

ASSIGNABLE

(GAME/TV)

OPTICAL

(CD)

REMOTE CONTROL

IN 4

IN 3

(GAME/TV) (CBL/SAT) (VCR/DVR)

COMPONENT VIDEO

B/PB

CR/PR

OUT

IN 1(DVD)IN 2

ASSIGNABLE

IN IN INININ

OUT

IN 2

GAME/TV

ASSIGNABLE

CBL/SAT

SIRIUS

OUT

IN 1

(DVD)

IN IN

MONITOR

DVD

FRONT SURR

OUT

DVDTAPECD

VCR/DVR

OUT

VCR/DVR

CENTER

SUB

WOOFER

ANTENNA

SURR BACK

SURR BACK SPEAKERS

Bi-AMP for FRONT SPEAKERS

FM 75

ZONE 2

LINE OUT

PRE OUT

J K L NM O P Q R S T

SUB

WOOFER

SURR SPEAKERS

ZONE 2 SPEAKERS

FRONT SPEAKERS

CENTER SPEAKER

DIGITAL IN OPTICAL 1 et 2

Ces entrées audio numériques optiques permettent de brancher un lecteur CD ou DVD et d’autres éléments dotés d’une sortie audio numérique optique. Ces entrées sont assignables; vous pouvez donc attribuer chaque source à un sélecteur d’entrée selon la conﬁguration voulue. Voyez “Conﬁguration d’entrée numérique” à la page 44.

DIGITAL IN COAXIAL 1 et 2

Ces entrées audio numériques coaxiales permettent de brancher la sortie audio numérique coaxiale d’un lecteur CD ou DVD ou d’un autre appareil. Ces entrées sont assignables; vous pouvez donc attribuer chaque source à un sélecteur d’entrée selon la conﬁguration voulue. Voyez “Conﬁguration d’entrée numérique” à la page 44.

COMPONENT VIDEO IN 1 et 2

Ces entrées vidéo composant RCA permettent de brancher des éléments munis d’une sortie vidéo composant, comme un lecteur DVD, un enregistreur DVD ou un enregistreur vidéo numérique. Ces entrées sont assignables; vous pouvez donc attribuer chaque source à un sélecteur d’entrée selon la conﬁguration voulue. Voyez “Réglage de l’entrée vidéo composant” à la page 44.

COMPONENT VIDEO OUT

Cette sortie vidéo composant RCA/cinch permet de brancher un téléviseur ou projecteur doté d’une entrée vidéo composant.

HDMI IN 1–4 et OUT

Les connexions HDMI (interface multimédia haute déﬁnition) transmettent des signaux numériques audio et vidéo.

Les entrées HDMI permettent de brancher des éléments munis d’une sortie HDMI, comme un lecteur

DVD, un enregistreur DVD ou un enregistreur vidéo numérique. Ces entrées sont assignables; vous pouvez donc attribuer chaque source à un sélecteur d’entrée selon la conﬁguration voulue. Voyez “Réglage de l’entrée HDMI” à la page 43.

Les sorties HDMI permet de brancher un téléviseur ou un projecteur doté d’une entrée HDMI.

MONITOR OUT

Branchez la prise S-Video ou vidéo composite à une entrée vidéo de votre téléviseur ou projecteur.

Antenne SIRIUS (modèle pour l’Amérique du

Nord)

Cette prise permet de brancher une antenne SIRIUS, vendue séparément (voyez les séparée instructions SIRIUS).

AM et FM ANTENNA

Les bornes à poussoir AM servent à brancher une antenne AM. La prise FM sert à brancher une antenne FM.

FRONT L/R, CENTER, SURR L/R et SURR

BACK L/R SPEAKERS

Ces bornes servent à brancher les enceintes avant ainsi que les enceintes centrale, surround et surround arrière.

Les bornes FRONT L/R et SURR BACK L/R servent à brancher respectivement les enceintes avant et surround arrière. Elles peuvent aussi être utilisées avec les enceintes avant en mode biampliﬁcation. Vo yez “Biampliﬁer les enceintes avant” à la page 17.

Fr-

Tour d’horizon de l’ampli-tuner AV

—suite

Autres modèles

3 4 5 H1 I6

HDMI

DIGITAL IN

(DVD)

COAXIAL

(CBL/SAT)

ASSIGNABLE

(GAME/TV)

OPTICAL

(CD)

REMOTE CONTROL

TAPE

ASSIGNABLE

IN 2

GAME/TV

CBL/SAT

B/PB

CR/PR

INININ

CBL/SAT

GAME/TV

OUT

IN 1

(DVD)

IN IN

DVD

FRONT

MONITOR

OUT

SURR

DVDCD

VCR/DVR

OUT

VCR/DVR

IN 3

IN 4

(GAME/TV) (CBL/SAT) (VCR/DVR)

COMPONENT VIDEO

OUT

IN 1(DVD)IN 2

ASSIGNABLE

IN IN

OUT

R R

CENTER

SUB

WOOFER

ANTENNA

SURR BACK

FM 75

J K L NM O P Q R S

REMOTE CONTROL

Cette prise (Remote Interactive) peut être reliée à la prise d’un autre élément Onkyo compatible

permettant un pilotage à distance du système.

Pour utiliser , vous devez établir une connexion audio analogique (RCA) entre l’ampli-tuner AV et l’autre élément AV, même si ceux-ci utilisent une connexion numérique.

CD IN

Ces entrées analogiques permettent de brancher les sorties analogiques d’un lecteur CD.

TAPE IN/OUT

L’entrée et la sortie audio analogiques permettent de brancher un enregistreur avec une entrée et une sortie audio analogiques (cassette, MD, etc).

GAME/TV IN

Permet de brancher une console de jeux ou la sortie d’un téléviseur. Les prises d’entrée S-Video et vidéo composite permettent la connexion de la source vidéo.

CBL/SAT IN

Permet de brancher un tuner câble ou satellite. Pour les signaux vidéo, vous disposez d’entrées S-Video et composite ainsi que de prises d’entrée audio analogiques pour les signaux audio.

VCR/DVR IN/OUT

Vous pouvez brancher un élément vidéo comme un magnétoscope ou un enregistreur vidéo numérique pour l’enregistrement et la lecture. Pour les signaux vidéo, vous disposez d’entrée S-Video et composite ainsi que de prises d’entrée audio analogiques pour les signaux audio.

DVD IN

Cette entrée permet de brancher un lecteur DVD. Pour les signaux vidéo, vous disposez de prises d’entrée S-Video et composite.

SURR BACK SPEAKERS

Bi-AMP for FRONT SPEAKERS

ZONE 2

LINE OUT

ZONE 2 SPEAKERS

SURR SPEAKERS

PRE OUT

SUB

WOOFER

DVD: FRONT L/R, CENTER, SUBWOOFER, SURR L/R et SURR BACK L/R

Cette entrée multicanal analogique sert à brancher individuellement les sorties audio analogiques

5.1/7.1 d’un élément tel qu’un lecteur DVD, un lecteur compatible DVD audio ou SACD, ou un décodeur MPEG.

ZONE 2 LINE OUT L/R

Vous pouvez brancher ces sorties audio analogiques aux entrées ligne d’un ampliﬁcateur en Zone 2.

SUBWOOFER PRE OUT

Cette sortie audio analogique permet de brancher un subwoofer actif.

ZONE 2 SPEAKERS L/R

Les bornes servent a brancher à enceintes en Zone 2.

Pour en savoir plus sur les connexions, voyez page 14–36.

FRONT SPEAKERS

CENTER SPEAKER

Fr-

Télécommande

Pilotage de l’ampli-tuner AV

Pour piloter l’ampli-tuner AV, appuyez sur le bouton REMOTE MODE [RECEIVER] pour sélectionner le mode Receiver.

La télécommande permet de piloter un lecteur DVD, un lecteur CD et d’autres éléments. Voyez page 87 pour en savoir plus.

2 3

RECEIVER

TUNER

K L

Boutons de curseur [ ]/[ ]/[ ]/[ ] et bouton ENTER

Sélection et réglage des paramètres.

Bouton SETUP

Permet d’accéder à divers paramètres.

Boutons LISTENING MODE (57)

Permettent de choisir un mode d’écoute.

Bouton DIMMER (48)

Règle la luminosité de l’écran.

Bouton DISPLAY (49)

Permet d’afﬁcher diverses informations sur la source d’entrée actuellement choisie.

Bouton MUTING (48)

Coupe ou active l’ampli-tuner AV.

Boutons VOL [ ]/[ ] (47)

Réglage de volume de l’ampli-tuner AV, quel que soit le mode de télécommande actuellement choisi.

Bouton RETURN

Retourne à l’afﬁchage précédent pendant les changements de réglages.

Bouton AUDIO (69)

Permet de modiﬁer les réglages audio. Quand “Audio TV Out” est réglé sur “On”

(page 81), ce bouton est désactivé.

Bouton SLEEP (48)

Permet d’activer la fonction de veille.

* SP A/B n’est pas utilisé sur cet ampli-tuner AV.

Pour en savoir plus, voyez les pages indiquées entre paranthèses.

Bouton ON/STANDBY (37)

Met l’ampli-tuner AV sous tension ou en mode de veille.

Boutons REMOTE MODE/INPUT SELECTOR (47, 89–95)

Permettent de sélectionner les modes de la télécommande et les sources d’entrée.

Bouton MULTI CH (47)

Choisir l’entrée DVD multicanal.

Fr-

■

Pilotage du tuner

Pour piloter le tuner de l’ampli-tuner AV, appuyez sur le bouton REMOTE MODE [TUNER] (ou [RECEIVER]).

Vous pouvez sélectionner “AM” ou “FM” en appuyant plusieurs fois sur le bouton [TUNER].

Boutons ﬂéchés [ ]/[ ]

Recherche d’une station radio.

Boutons numériques (53)

Permettent de sélectionner directement les stations AM et FM.

Bouton D.TUN (53)

Active le mode d’accès direct.

Bouton DISPLAY (53)

Afﬁche des informations relatives à la bande, la fréquence, le numéro de mémoire etc.

Bouton CH +/– (54)

Choix des présélections radio.

Remarque:

•Vous pouvez également piloter une platine à cassette Onkyo branchée via en mode Receiver (voyez page 95).

Télécommande

—suite

Installation des piles

Pour ouvrir le compartiment des piles,

appuyez sur le petit levier et retirez le couvercle.

Insérez les deux piles (AA/R6) fournies en

respectant le schéma de polarité à l’intérieur du compartiment des piles.

Fermez le couvercle en appuyant dessus.

Remarques:

• Si la télécommande ne fonctionne plus correctement, remplacez les piles.

• Ne mélangez jamais des piles neuves avec des piles usagées ni des types de piles différents.

• Pour éviter tout risque de fuite et de corrosion, retirez les piles si vous ne comptez pas utiliser la télécommande pendant une période prolongée.

• Si les piles sont épuisées, retirez-les immédiatement pour éviter tout risque de fuite et de corrosion.

Utilisation de la télécommande

Quand vous utilisez la télécommande, orientez-la toujours vers le capteur de télécommande de l’ampli-tuner AV .

Capteur de télécommande

Diode STANDBY

30˚

Remarques:

• Si l’ampli-tuner AV est exposé à une forte source d’éclairage ou aux rayons du soleil, il pourrait ne pas capter le signal de la télécommande. Tenez-en compte lors du choix de l’emplacement.

•L’utilisation d’une autre télécommande du même type dans la même pièce ou la présence d’un appareil émettant des rayons infrarouge à proximité de l’amplituner AV peut provoquer des interférences.

• Ne posez jamais d’objet (livres, etc.) sur la télécommande car cela risquerait d’enfoncer accidentellement une touche et d’épuiser les piles.

• Si vous placez l’ampli-tuner AV dans un meuble muni d’une porte en verre fumé, l’appareil peut ne pas capter le signal de la télécommande. Tenez-en compte lors du choix de l’emplacement.

• Si un obstacle se trouve entre l’ampli-tuner AV et la télécommande, l’appareil ne captera pas les signaux de la télécommande.

Ampli-tuner AV

Environ 5 m

Fr-

Connexion des enceintes

Un son “comme au cinéma” dans votre salon

Grâce à ses fonctions sophistiquées, l’ampli-tuner AV produit un superbe son surround recréant ﬁdèlement tous les mouvements dans l’image sonore et transformant votre salon en salle de cinéma ou de concert. Vous pouvez proﬁter de DVD exploitant les systèmes Dolby Digital ou DTS. Avec un téléviseur analogique ou numérique, vous bénéﬁciez des systèmes Dolby Pro Logic IIx, DTS Neo:6 ou des modes d’écoute des processeurs Onkyo.

Enceintes avant gauche et droite

Elles reproduisent le son global. Dans une installation Home Theater, elles sont la clé de voûte de l’image sonore. Installez-les face à la position d’écoute, plus ou moins à hauteur de l’oreille et à égale distance du téléviseur. Tournezles légèrement vers l’intérieur pour qu’elles forment un triangle dont le spectateur est le sommet.

Enceinte centrale

Cette enceinte enrichit le son des enceintes avant. Elle accentue les déplacements dans le champ sonore et produit une image sonore intégrale. Dans les ﬁlms, elle reproduit surtout les dialogues.

Posez-la près du téléviseur (au-dessus de préférence) et orientez-la vers vous, en la plaçant environ à hauteur d’oreille ou à la même hauteur que les enceintes avant gauche et droite.

Enceintes Surround gauche et droite

Ces enceintes assurent une localisation précise du son et un réalisme sonore accru.

Placez-les de part et d’autre du spectateur (ou légèrement en retrait), environ 60–100 cm au-dessus de la hauteur de l’oreille. L’idéal est de les placer à égale distance du spectateur.

Subwoofer

Le subwoofer reproduit les signaux graves du canal LFE (“Low-Frequency Effects” ou effets basse fréquence). Le niveau et la qualité de reproduction des graves dépendent de la position d’écoute, de la forme de la pièce et de l’emplacement du subwoofer. En général, vous obtiendrez une reproduction optimale des graves en plaçant le subwoofer dans un coin avant de la pièce ou à un tiers de la largeur du mur, comme illustré.

Astuce: Pour trouver l’emplacement optimal du subwoofer, lancez un ﬁlm ou de la musique avec de superbes graves et déplacez le subwoofer dans la pièce jusqu’à ce que vous trouviez l’emplacement qui vous convient le mieux.

1/3 de la longueur de la pièce

Enceintes surround arrière gauche et droite

Ces enceintes surround sont nécessaires pour reproduire des sources Dolby Digital EX, DTS-ES Matrix et DTS-ES Discrete etc. Ces enceintes rehaussent le réalisme du son surround et améliorent la localisation du son derrière l’auditeur. Placez-les derrière la position d’écoute, environ 60–100 cm au-dessus de la hauteur de l’oreille.

Coin

Fr-

Connexion des enceintes

—suite

Conﬁguration des enceintes

Pour bénéﬁcier d’un son surround à 7.1 canaux, branchez sept enceintes et un subwoofer actif.

Le tableau suivant indique le nombre de canaux disponibles en fonction du nombre d’enceintes de votre conﬁguration.

Nombre d’enceintes: 234567

Avant gauche Avant droite Centrale Surround gauche Surround droite Surround arrière* Surround arrière gauche Surround arrière droite

✓✓✓✓✓✓ ✓✓✓✓✓✓

✓ ✓✓✓

✓✓✓✓ ✓✓✓✓

✓

✓ ✓

*Si vous n’utilisez qu’une enceinte surround arrière, reliez-la aux prises SURR BACK L.

Indépendamment du nombre d’enceintes utilisées, nous vous conseillons de brancher un subwoofer actif pour obtenir une reproduction puissante et convaincante du grave.

Pour exploiter au mieux votre système surround, vous devez impérativement effectuer les réglages de conﬁguration des enceintes. Vous pouvez effectuer ces réglages de façon automatique (voyez page 38) ou manuelle (voyez page 72).

Utilisation d’enceintes bipolaires

Vous pouvez utiliser des enceintes bipolaires pour les canaux surround gauche et droit et surround arrière gauche et droit. Les enceintes bipolaires produisent le même son dans deux directions.

Le boîtier des enceintes bipolaires comporte généralement une ﬂèche indiquant l’orientation préconisée. Placez les enceintes bipolaires Surround gauche et droite de sorte que leurs ﬂèches pointent vers le téléviseur/écran et positionnez les enceintes bipolaires Surround arrière gauche et droite pour que leurs ﬂèches pointent mutuellement l’une vers l’autre (voyez l’illustration).

Enceintes bipolaires

Téléviseur/écran

Enceintes normales

Téléviseur/écran

Connexion d’un subwoofer actif

Reliez la sortie PRE OUT: SUBWOOFER de l’amplituner AV à l’entrée du subwoofer actif avec un câble approprié. Si vous utilisez un subwoofer passif avec un ampliﬁcateur externe, branchez la sortie PRE OUT: SUBWOOFER à l’entrée de l’ampli en question.

HDMI

Subwoofer

actif

LINE INPUT

DIGITAL IN

(DVD)

COAXIAL

(CBL/SAT)

ASSIGNABLE

(GAME/TV)

OPTICAL

(CD)

REMOTE CONTROL

IN 4

IN 3

(GAME/TV) (CBL/SAT) (VCR/DVR)

COMPONENT VIDEO

B/PB

CR/PR

OUT

IN 1(DVD)IN 2

ASSIGNABLE

IN IN INININININ

OUT

ASSIGNABLE

OUT

IN 1

(DVD)

IN 2

CBL/SAT

GAME/TV

VCR/DVR

IN IN

OUT

CBL/SAT

GAME/TV

VCR/DVR

DVD

FRONT SURR

MONITOR

OUT

DVDTAPECD

SIRIUS

CENTER

SUB

WOOFER

PRE OUT

SUB

WOOFER

ANTENNA

SURR BACK

SURR BACK SPEAKERS

Bi-AMP for FRONT SPEAKERS

FM 75

ZONE 2

LINE OUT

PRE OUT

SUB

WOOFER

Pose des étiquettes des câbles

Les pôles positifs (+) des bornes d’enceintes de l’amplituner AV sont rouge. Les pôles négatifs (–) des bornes d’enceintes sont noirs.)

Borne d’enceinte Couleur

Avant gauche Blanc Avant droite Rouge Centrale Vert Surround gauche Bleu Surround droite Gris Surround arrière gauche Brun Surround arrière droite Bronze

Les étiquettes fournies utilisent aussi un code de couleurs. Placez-les sur le ﬁl positif (+) des câbles d’enceintes en respectant les indications du tableau ci-dessus. Cela permet de brancher chaque câble en alignant simplement la couleur de son étiquette sur celle de la borne correspondante.

SURR SPE

7 8

1. Subwoofer

2. Enceinte avant gauche

3. Enceinte centrale

4. Enceinte avant droite

Enceinte Surround gauche

6. Enceinte Surround droite

7. Enceinte Surround arrière gauche

8. Enceinte Surround arrière droite

Fr-

Connexion des enceintes

—suite

Précautions lors de la connexion des enceintes

Lisez ces consignes avant de brancher les enceintes:

•

Modèle américain du nord:

ment d’enceintes d’une impédance comprise entre 6 et 16Ω ou plus. Si vous utilisez des enceintes d’une impédance plus basse ou si vous utilisez l’ampliﬁcateur à des niveaux élevés de façon prolongée, le circuit de protection interne peut entrer en action.

•

Autres modèles:

d’une impédance comprise entre 4 et 16Ω. Si l’impédance d’une des enceintes branchées s’élève à 4Ω ou plus (mais moins que 6Ω), réglez le paramètre “Impédance minimum des enceintes” sur “4 ohms” (voyez page 42). Si vous utilisez des enceintes d’une impédance plus basse ou si vous utilisez l’ampliﬁcateur à des niveaux élevés de façon prolongée, le circuit de protection interne peut entrer en action.

• Débranchez l’appareil du secteur avant d’effectuer les connexions!

• Lisez les instructions ﬁgurant dans le manuel des enceintes.

•Soyez attentif à la polarité des câbles de haut-parleur. Reliez la borne de pôle positif (+) au pôle positif (+) de l’enceinte et la borne de pôle négatif (–) au pôle négatif (–) de l’enceinte. Une inversion de la polarité produit un déphasage qui diminue la qualité sonore.

• Evitez les câbles de longueur excessive et les câbles trop minces car cela pourrait affecter le son.

•Veillez en outre à ce que les ﬁls ne court-circuitent pas les pôles positif et négatif. Cela pourrait endommager l’amplituner AV.

• Ne connectez jamais qu’un seul ﬁl à chaque borne. Sans cela, vous risquez d’endommager l’ampli-tuner AV

• Evitez de relier une enceinte à plusieurs bornes.

Vous pouvez brancher des enceintes

Servez-vous exclusive-

Connexion des câbles d’enceintes

Dénudez environ 15 mm

de la gaine aux deux extrémités des câbles d’enceintes et torsadez les ﬁls aussi fermement que possible.

Dévissez la vis de la borne.

Insérez la portion dénudée

du ﬁl aussi loin que possible dans l’ouverture.

Resserrez la vis de la borne.

L’illustration ci-dessous indique la correspondance entre les enceintes et chaque paire de bornes.

Si vous n’utilisez qu’une enceinte surround arrière, reliez-la aux prises SURR BACK SPEAKERS “L” (gauche).

Enceinte

Surround

arrière

gauche

Enceinte

Surround

arrière

droite

Enceinte

Surround

gauche

15 mm

Enceinte

Surround

droite

Fr-

Enceinte

avant

droite

Enceinte

avant

gauche

Enceinte

centrale

Connexion des enceintes

—suite

Biampliﬁer les enceintes avant

Les bornes FRONT L/R et SURR BACK L/R servent à brancher respectivement les enceintes avant et les enceintes surround arrière; elles permettent aussi d’exciter séparément les tweeters et woofers des enceintes avant (biampliﬁcation), ce qui produit un rendu supérieur du grave et de l’aigu.

• En mode bi-ampliﬁcation, l’ampli-tuner AV peut exciter jusqu’à 5.1 enceintes dans la pièce principale.

• Pour exploiter la fonction de bi-ampliﬁcation, les bornes FRONT L/R doivent être reliées aux bornes des tweeters des enceintes avant. En outre, les bornes SURR BACK L/R doivent être reliées aux bornes des woofers des enceintes avant.

• Après avoir effectué les connexions pour la bi-ampliﬁcation décrites ci-dessous et avoir mis l’ampli-tuner AV sous tension, réglez le paramètre “Speaker Type” sur “Bi-Amp” aﬁn d’activer la bi-ampliﬁcation (voyez page 42).

Important:

• Quand vous effectuez les connexions pour la biampliﬁcation, veillez à retirer les barres de pontage reliant les bornes de tweeter et de woofer des enceintes.

• La bi-ampliﬁcation n’est exploitable qu’avec des enceintes compatibles. Voyez le mode d’emploi de vos enceintes.

Connexion des enceintes pour la biampliﬁcation

Reliez la borne de pôle positif (+) FRONT R de

l’ampli-tuner AV au pôle positif (+) du tweeter de l’enceinte droite. Reliez ensuite la borne de pôle négatif (–) FRONT R de l’ampli-tuner AV au pôle négatif (–) du tweeter de l’enceinte droite.

Reliez la borne de pôle positif (+) SURR BACK

R de l’ampli-tuner AV au pôle positif (+) du woofer de l’enceinte droite. Reliez ensuite la borne de pôle négatif (–) SURR BACK R de l’ampli-tuner AV au pôle négatif (–) du woofer de l’enceinte droite.

Reliez la borne de pôle positif (+) FRONT L de

l’ampli-tuner AV au pôle positif (+) du tweeter de l’enceinte gauche. Reliez ensuite la borne de pôle négatif (–) FRONT L de l’ampli-tuner AV au pôle négatif (–) du tweeter de l’enceinte gauche.

Reliez la borne de pôle positif (+) SURR BACK

L de l’ampli-tuner AV au pôle positif (+) du woofer de l’enceinte gauche. Reliez ensuite la borne de pôle négatif (–) SURR BACK L de l’ampli-tuner AV au pôle négatif (–) du woofer de l’enceinte gauche.

DIGITAL IN

(DVD)

COAXIAL

(CBL/SAT)

ASSIGNABLE

(GAME/TV)

OPTICAL

(CD)

REMOTE CONTROL

IN 3

IN 4

(GAME/TV) (CBL/SAT) (VCR/DVR)

COMPONENT VIDEO

B/PB

CR/PR

OUT

IN 1(DVD)IN 2

ASSIGNABLE

IN IN INININ

OUT

SURR BACK SPEAKERS

Bi-AMP for FRONT SPEAKERS

HDMI

ASSIGNABLE

IN 2

GAME/TV

CBL/SAT

OUT

IN 1

(DVD)

IN IN

MONITOR

DVD

FRONT SURR

OUT

DVDTAPECD

VCR/DVR

OUT

VCR/DVR

Enceinte

gauche

Enceinte

droite

SIRIUS

CENTER

SUB

WOOFER

ANTENNA

SURR BACK

SURR BACK SPEAKERS

Bi-AMP for FRONT SPEAKERS

ZONE 2

LINE OUT

SURR SPEAKERS

PRE OUT

SUB

WOOFER

FRONT SPEAKERS

ZONE 2 SPEAKERS

Plage du grave (woofer) Plage de l’aigu (tweeter)

CENTER SPEAKER

FRONT SPEAKERS

Fr-

Connexion des antennes

Ce chapitre explique comment brancher l’antenne FM intérieure et l’antenne-cadre AM fournies. Vous apprendrez aussi comment brancher des antennes FM et AM extérieures disponibles dans le commerce.

L’ampli-tuner AV ne capte aucun signal radio si vous n’avez pas connecté d’antenne. Veillez donc à brancher une antenne si vous comptez écouter la radio.

Bornes à poussoir pour antenne AM

ANTENNA

FM 75

Prise pour antenne FM

Connexion de l’antenne FM intérieure

L’antenne FM fournie est conçue exclusivement pour une utilisation intérieure.

Branchez l’antenne FM de la façon illus-

trée.

■

Modèle américain

Si la réception FM laisse à désirer avec l’antenne FM intérieure, remplacez celle-ci par une antenne FM extérieure (voyez page 19).

Connexion de l’antenne-cadre AM

L’antenne-cadre AM fournie est conçue exclusivement pour une utilisation intérieure.

Assemblez l’antenne-cadre AM en insé-

rant les saillies dans le socle.

Insérez les deux ﬁls de l’antenne-cadre

AM dans les bornes à poussoir pour antenne AM.

(Cette antenne n’a pas de polarité. Vous pouvez donc brancher chaque ﬁl dans une des deux bornes au choix).

Vériﬁez que les bornes à poussoir sont bien en contact avec les ﬁls et non avec leur gaine.

FM 75

Branchez la ﬁche à fond dans la prise.

■

Autres modèles

FM 75

Branchez la ﬁche à fond dans la prise.

Dès que le ampli-tuner AV est paré pour l’utilisation, recherchez une station FM et déterminez l’emplacement idéal de l’antenne FM en vous basant sur la qualité du signal reçu.

Fixez l’antenne FM au mur à l’aide de

punaises.

Punaises, etc.

Appuyez Insérez le ﬁl Relâchez

ANTENNA

Dès que l’ampli-tuner AV est prêt pour l’utilisation, recherchez une station AM et déterminez l’emplacement idéal de l’antenne AM en vous basant sur la qualité du signal reçu.

Placez l’antenne aussi loin que possible de l’ampli-tuner AV, d’un téléviseur, de câbles d’enceintes et de cordons d’alimentation.

Si la réception AM laisse à désirer avec l’antenne-cadre AM , remplacez celle-ci par une antenne AM extérieure (voyez page 19).

Fr-

Attention:

punaises.

Veillez à ne pas vous blesser avec les

Connexion des antennes

—suite

Connexion d’une antenne FM extérieure

Si la réception FM laisse à désirer avec l’antenne FM intérieure fournie, utilisez une antenne FM extérieure.

FM 75

Remarques:

• Les antennes FM extérieures produisent une réception optimale en extérieur. Cependant, il sufﬁt parfois de les installer dans un grenier pour obtenir une réception sufﬁsante.

• Installez l’antenne FM extérieure en veillant à l’éloigner au maximum de grands immeubles. Il faut que l’antenne puisse recevoir correctement les ondes.

• Ne placez jamais l’antenne à proximité d’une source d’interférences (enseignes lumineuses, routes à circulation intense, etc.).

•Par mesure de sécurité, ne placez jamais d’antenne à proximité de lignes à haute tension ou d’appareils à haute tension.

• Une antenne extérieure doit être branchée à la terre conformément aux règlements en vigueur pour éviter les risques d’électrocution.

■

Utilisation d’un répartiteur d’antenne TV/FM

N’utilisez jamais la même antenne pour la réception de signaux FM et de programmes télévisés car cela pourrait produire des interférences. Si toutefois le manque d’espace ne permet que cette solution, utilisez un répartiteur d’antenne TV/FM.

Connexion d’une antenne AM extérieure

Si l’antenne-cadre AM fournie ne sufﬁt pas à obtenir une réception satisfaisante, vous pouvez ajouter une antenne AM extérieure.

Antenne extérieure

Antenne-cadre AM

Dans la mesure du possible, placez l’antenne AM extérieure en position horizontale et à l’air libre. Cependant, il sufﬁt parfois de l’installer au-dessus d’une fenêtre pour obtenir une réception sufﬁsante. Ne débranchez en aucun cas l’antenne-cadre AM.

Une antenne extérieure doit être branchée à la terre conformément aux règlements en vigueur pour éviter les risques d’électrocution.

Câble d’antenne isolé

ANTENNA

Répartiteur d’antenne TV/FM

Vers l’ampli-

tuner AV

Vers le téléviseur (ou magnétoscope)

Fr-

Connexion d’éléments

Connexions AV

•Avant d’effectuer des connexions AV, consultez les manuels fournis avec les éléments AV.

• Ne branchez le cordon d’alimentation secteur qu’après avoir effectué et vériﬁé toutes les connexions audio et vidéo.

Prises numériques optiques

Les prises numériques optiques de l’ampli-tuner AV sont pourvues d’un clapet qui s’ouvre automatiquement quand vous insérez une ﬁche optique dans la prise. Ce clapet se referme quand vous ôtez la ﬁche. Enfoncez les ﬁches à fond dans les prises.

Attention:

tenez la ﬁche optique droite lors de son insertion ou de son extraction.

Câbles et prises AV

Vidéo

HDMI

Câble vidéo composant

Câble S-Video

Câble vidéo composite

Pour éviter d’endommager le clapet, main-

Câble Prise Description

HDMI

CB/P

CR/P

Code de couleurs des prises RCA pour appareils AV

Les prises RCA pour appareils AV utilisent généralement un code de couleurs: rouge, blanc et jaune. Les prises et ﬁches rouges correspondent à l’entrée ou à la sortie droite (cette prise s’appelle généralement “R”). Les prises et ﬁches blanches correspondent à l’entrée ou à la sortie gauche (cette prise s’appelle généralement “L”). Les prises jaunes servent à relier une entrée ou une sortie composite (vidéo).

Gauche (blanc)

Droite (rouge)

(Jaune)

• Enfoncez chaque ﬁche à fond pour obtenir une connexion correcte (une connexion lâche peut provoquer du bruit ou un dysfonctionnement).

• Pour éviter les interférences, ne placez pas les câbles audio et vidéo à proximité de cordons d’alimentation ou de câbles de haut-parleur.

Les connexions HDMI permettent d’acheminer un signal vidéo numérique de déﬁnition standard (SD) ou de haute déﬁnition (HD) non comprimé ainsi qu’un son numérique et garantissent une qualité optimale de son et d’image.

Le format vidéo composant sépare les signaux selon la luminance (Y) et les différences de couleur (P pour obtenir une qualité d’image optimale. (Certains fabricants de téléviseurs attribuent des noms légèrement différents à leurs connecteurs vidéo composant).

S-Video sépare les signaux de luminosité et de couleur

et offre une image de qualité supérieure à celle du format vidéo composite.

Les prises vidéo composite équipent la majorité des télé-

viseurs, magnétoscopes et autres appareils vidéo.

Signaux audio

analogiques

Vidéo composite

Gauche (blanc)

Droite (rouge)

(Jaune)

Correct!

Incorrect!

, PB)

Fr-

Audio

Câble audio numérique optique

Câble audio numérique coaxial

Câble audio analogique (RCA/cinch)

Câble audio analogique multicanal (RCA/cinch)

Remarque:

Offre la meilleure qualité de son et permet de bénéﬁcier

OPTICAL

du son Surround (avec Dolby Digital, DTS, par exemple). La qualité du son est égale à celle des prises coaxiales.

Offre la meilleure qualité de son et permet de bénéﬁcier

COAXIAL

du son Surround (avec Dolby Digital, DTS, par exemple). La qualité du son est égale à celle des prises optiques.

Ce câble transmet un signal audio analogique. C’est le type de connecteur audio analogique le plus répandu. Il équipe la majorité des appareils AV.

Ce câble transmet un signal audio analogique multi-

FRONT CENTER

SURR

SURR BACK

canal. On l’utilise généralement pour brancher un lecteur DVD doté de sorties audio 7.1 séparées (analogiques).

SUBWOOFER

MULTI CH

Vous pouvez utiliser plusieurs câbles audio analogiques normaux au lieu d’un câble multicanal.

L’ampli-tuner AV ne propose pas de prise péritel (SCART).

Connexion d’éléments

—suite

Connexions audio et vidéo de l’ampli-tuner AV

Le branchement des sorties audio et vidéo d’un lecteur DVD et d’autres éléments AV à l’ampli-tuner AV permet d’activer simultanément le son et l’image de la source voulue en la sélectionnant sur l’ampli-tuner AV.

: Flux du signal


Son

Lecteur DVD, etc.

Enceintes (pour en savoir plus sur les

connexions, voyez page 16).


Son

Téléviseur, projecteur,

etc.

Quelle connexion choisir?

L’ampli-tuner AV est compatible avec plusieurs formats et permet de brancher une multitude d’appareils AV. Le choix du format dépend des formats disponibles sur les éléments AV. Lisez les paragraphes suivants pour en savoir plus.

Pour les appareils vidéo, n’oubliez pas qu’il faut établir une connexion vidéo et audio.

Formats audio

Le ampli-tuner AV permet de travailler avec les formats audio suivants: analogique, numérique (optique & coaxial), multicanal ou HDMI.

Lorsque vous branchez un élément audio à une entrée HDMI, OPTICAL ou COAXIAL, vous devez assigner cette entrée à un sélecteur d’entrée (voyez page 44).

Schéma du ﬂux des signaux audio

Lecteur DVD, etc.

Multicanal

HDMI

Ampli-tuner AV

Optique Coaxial Analogique

Lors du choix d’un format de connexion, songez que l’ampli-tuner AV n’est pas en mesure

HDMI

Analogique

de convertir des signaux d’entrée numérique en signaux de sortie ligne analogique et vice versa. Exemple: des signaux audio arrivant à

Enregistreur MD

, etc.

une entrée optique ou coaxiale ne sont pas transmis à la sortie analogique TAPE OUT.

Si des signaux sont présents à plusieurs entrées, les entrées sont sélectionnées selon l’ordre de priorité suivant: HDMI, numérique, analogique (y compris multicanal). Vous pouvez choisir les entrées audio scannées par l’ampli-tuner AV en quête d’un signal avec la “Conﬁguration de la sélection automatique d’entrées numériques” à la page 46.

Fr-

Connexion d’éléments

—suite

Formats de connexion vidéo

L’ampli-tuner AV propose trois formats de signal vidéo: vidéo composite, S-Video, composant ou HDMI. Ce troisième type offre la meilleure qualité d’image.

Les signaux d’entrée vidéo transitent par l’ampli-tuner AV comme illustré; les sources vidéo composite, S-Video et vidéo composant subissent toutes une conversion ascendante en vue de leur acheminement à la sortie HDMI.

Les sorties vidéo composite, S-Video et vidéo composant acheminent tels quels les signaux d’entrée respectifs.

Lorsque vous branchez un élément audio à une entrée HDMI ou COMPONENT, vous devez assigner cette entrée à un sélecteur d’entrée (voyez les pages 43 et 44).

Si des signaux sont présents à plusieurs entrées, les entrées sont sélectionnées selon l’ordre de priorité suivant: HDMI, vidéo composantes, S-Video, vidéo composite. Dans le cas de la vidéo composantes cependant, si une entrée vidéo composantes est assignée à un sélecteur d’entrée, cette entrée vidéo composantes est sélectionnée, qu’un signal vidéo composantes soit présent ou non. Si aucune entrée vidéo composantes n’est assignée à un sélecteur d’entrée, l’appareil considère qu’aucun signal vidéo composantes n’est présent.

Dans l’exemple de sélection de signal illustré à droite, les signaux vidéo sont présents aux entrées S-Video et vidéo composite. Cependant, le signal S-Video est automatiquement sélectionné comme source et des signaux vidéo sont produits par les sorties S-Video et HDMI.

Schéma du ﬂux des signaux vidéo

Lecteur DVD, etc.

Composite

Ampli-tuner AV

Composite

Téléviseur,

projecteur, etc.

Exemple de sélection de signal

Lecteur DVD, etc.

Composite

Ampli-tuner AV

Composite

Téléviseur,

projecteur, etc.

S-Video

MONITOR OUT

S-Video

MONITOR OUT

S-Video

Composant

HDMI

Les menus de conﬁguration n’apparaissent à l’écran du téléviseur que si ce dernier est branché à la sortie HDMI OUT. Si votre téléviseur est branché à la sortie vidéo composite, S-Video MONITOR OUT ou COMPONENT VIDEO OUT, servez-vous de l’écran du TX-SR606 pour effectuer les réglages.

Fr-

Connexion d’éléments

—suite

Connexion d’un téléviseur ou d’un projecteur

Étape 1: Signaux vidéo

Sélectionnez une option vidéo ( , ou ) en fonction du téléviseur et effectuez la connexion.

Étape 2: Signaux audio

Sélectionnez une option audio ( , ou ) en fonction du téléviseur et effectuez la connexion.

•Avec la connexion , vous pouvez écouter et enregistrer des signaux audio du téléviseur et les écouter dans la

zone 2.

• Pour bénéﬁcier des modes d’écoute Dolby Digital et DTS, choisissez l’option ou . (Utilisez et ou et pour l’enregistrement ou l’écoute dans la zone 2.)

a c

A B C

a b c

b c a b

Connexions Ampli-tuner AV

A B C a b c

COMPONENT VIDEO OUT

MONITOR OUT S MONITOR OUT V

GAME/TV IN L/R DIGITAL IN COAXIAL 2 DIGITAL IN OPTICAL 1

DIGITAL IN

(DVD)

COAXIAL

(CBL/SAT)

ASSIGNABLE

(GAME/TV)

OPTICAL

(CD)

REMOTE CONTROL

COMPONENT VIDEO

IN 1(DVD)IN 2

ASSIGNABLE

Flux du signal

⇒

⇐

GAME/TV

CBL/SAT

B/PB

CR/PR

OUT

IN IN INININ

OUT

Téléviseur

Entrée vidéo composant

Entrée S-Video Bonne

Entrée vidéo composite

Sortie audio analogique G/D

Sortie numérique coaxial

Sortie numérique optique

VCR/DVR

OUT

VCR/DVR

IN IN

FRONT SURR

DVD

MONITOR

OUT

DVDTAPECD

CENTER

SUB

WOOFER

ANTENNA

SURR BACK

Qualité

d’image

Optimale

Standard

ZONE 2

LINE OUT

Utiliser une des deux La connexion doit être

assignée (voyez page 44)

Si votre téléviseur n’a pas de sorties audio, branchez une sortie audio du magnétoscope ou du

Astuce!

décodeur à l’ampli-tuner AV et écoutez les programmes de télévision en passant par l’ampli-tuner AV (voyez les pages 26 et 28).

OUT

OPTICAL

OUT

YCOAXIAL

COMPONENT VIDEO IN

R S VIDEO

Téléviseur,

projecteur,

etc.

AUDIO

OUT

VIDEO

Fr-

Connexion d’éléments

—suite

Connexion d’un lecteur DVD

Étape 1: Signaux vidéo

Sélectionnez une option vidéo ( , ou ) en fonction du lecteur DVD et effectuez la connexion. Le téléviseur doit être branché à l’ampli-tuner AV avec le même type de connexion.

Étape 2: Signaux audio

Sélectionnez une option audio ( , ou ) en fonction du lecteur DVD et effectuez la connexion.

A B C

a b c

•Avec la connexion , vous pouvez écouter et enregistrer des signaux audio d’un DVD et les écouter dans la

zone 2.

• Pour bénéﬁcier des modes d’écoute Dolby Digital et DTS, utilisez l’option ou . (Utilisez et ou et pour l’enregistrement ou l’écoute dans la zone 2.)

b c a b a

• Si votre lecteur DVD a des sorties gauche/droite principales et gauche/droite multicanal, veillez à utiliser les

sorties gauche/droite principales pour la connexion .

Connexions Ampli-tuner AV

A B C

a b c

COMPONENT VIDEO IN 1

DVD IN S DVD IN V

DVD IN FRONT L/R

DIGITAL IN COAXIAL 1

DIGITAL IN OPTICAL 1

IN 4

(GAME/TV) (CBL/SAT) (VCR/DVR)

DIGITAL IN

(DVD)

COAXIAL

(CBL/SAT)

ASSIGNABLE

(GAME/TV)

OPTICAL

(CD)

REMOTE CONTROL

COMPONENT VIDEO

IN 1(DVD)IN 2

ASSIGNABLE

IN IN INININ

IN 3

OUT

Flux du signal

⇐

HDMI

ASSIGNABLE

IN 2

GAME/TV

B/PB

CR/PR

GAME/TV

DVD player Qualité d’image

Sortie vidéo composant

Sortie S-Video Bonne

Sortie vidéo composite

Sortie audio analogique G/D

Sortie numérique coaxial

Sortie numérique optique

(DVD)

VCR/DVR

OUT

VCR/DVR

OUT

IN IN

FRONT SURR

DVD

MONITOR

OUT

DVDTAPECD

IN 1

CBL/SAT

SIRIUS

CENTER

SUB

WOOFER

ANTENNA

SURR BACK

Optimale

Standard

SURR BACK SPEAKERS

Bi-AMP for FRONT SPEAKERS

ZONE 2

LINE OUT

PRE OUT

SUB

WOOFER

Fr-

Utiliser une des deux La connexion doit être assignée (voyez page 44)

YCOAXIAL

OUT

OPTICAL

OUT

COMPONENT VIDEO OUT

R S VIDEO

AUDIO

OUT

Lecteur DVD

VIDEO

OUT

Pour brancher un lecteur DVD ou DVD-Audio/SACD avec une sortie audio analogique multicanal, voyez page 25.

Connexion d’éléments

—suite

Connexion de l’entrée multicanal

Si votre lecteur DVD est compatible avec des formats audio multicanal tels que DVD-Audio ou SACD et comporte une sortie audio analogique multicanal, vous pouvez la brancher à l’entrée DVD multicanal de l’ampli-tuner AV.

Utilisez un câble audio analogique multicanal ou plusieurs câbles audio normaux pour relier les prises DVD IN FRONT L/R, CENTER, SURR L/R, SURR BACK L/R et SUBWOOFER de l’ampli-tuner AV à la sortie audio analogique 7.1 canaux du lecteur DVD. Si votre lecteur DVD est doté d’une sortie audio analogique à 5.1 canaux, ne branchez rien aux prises SURR BACK L/R de l’ampli-tuner AV.

Pour savoir comment sélectionner l’entrée multicanal, voyez “Fonctionnement élémentaire de l’ampli-tuner AV” à la page 47. Pour savoir comment ajuster la sensibilité du subwoofer à l’entrée multicanal, voyez “Réglage de matérielle” à la page 79.

HDMI

DIGITAL IN

(DVD)

COAXIAL

(CBL/SAT)

ASSIGNABLE

(GAME/TV)

OPTICAL

(CD)

REMOTE CONTROL

IN 3

IN 4

(GAME/TV) (CBL/SAT) (VCR/DVR)

COMPONENT VIDEO

B/PB

CR/PR

OUT

IN 1(DVD)IN 2

ASSIGNABLE

IN IN INININ

OUT

IN 2

GAME/TV

ASSIGNABLE

CBL/SAT

OUT

IN 1

(DVD)

IN IN

MONITOR

DVD

FRONT SURR

OUT

DVDTAPECD

VCR/DVR

OUT

VCR/DVR

SIRIUS

CENTER

WOOFER

SURR BACK SPEAKERS

Bi-AMP for FRONT SPEAKERS

ANTENNA

FM 75

ZONE 2

LINE OUT

SURR BACK

SUB

SURR SPEAKERS

PRE OUT

SUB

WOOFER

ZONE 2 SPEAKERS

FRONT SPEAKERS

CENTER SPEAKER

FRONT

7.1 ch

5.1 ch

FRONT CENTER

SURR

LLR

SURROUND

SUB

WOOFER

DVD

CENTER SUB

SURR BACK

WOOFER

SURR BACK

Lecteur DVD

Fr-

Connexion d’éléments

HDMI

—suite

Connexion d’un magnétoscope ou d’un graveur DVD pour la lecture

Astuce!

Cette conﬁguration permet d’utiliser le tuner de votre magnétoscope ou enregistreur vidéo numérique pour écouter vos programmes TV favoris via l’ampli-tuner AV (cela peut venir à point si votre téléviseur n’offre pas de sortie audio).

Étape 1: Signaux vidéo

Sélectionnez une option vidéo ( , ou ) en fonction du magnétoscope/graveur DVD et effectuez la connexion.

A B C

Le téléviseur doit être branché à l’ampli-tuner AV avec le même type de connexion.

Étape 2: Signaux audio

Sélectionnez une option audio ( , ou ) en fonction du magnétoscope/graveur DVD et effectuez la connexion.

•Avec la connexion , vous pouvez écouter le magnétoscope ou le graveur DVD, même dans la zone 2.

• Pour bénéﬁcier des modes d’écoute Dolby Digital et DTS, utilisez l’option ou . (Utilisez et ou et pour l’enregistrement ou l’écoute dans la zone 2.)

Connexions Ampli-tuner AV

A B C

a b c

COMPONENT VIDEO IN 2

DIGITAL IN COAXIAL 2

DIGITAL IN OPTICAL 1

a b c

VCR/DVR IN S VCR/DVR IN V

VCR/DVR IN L/R

Flux du signal

⇐

b c a b a

Magnétoscope ou graveur

DVD Qualité d’image

Sortie vidéo composant

Sortie S-Video Bonne

Sortie vidéo composite

Sortie audio analogique G/D

Sortie numérique coaxial

Sortie numérique optique

Optimale

Standard

DIGITAL IN

(DVD)

COAXIAL

(CBL/SAT)

ASSIGNABLE

(GAME/TV)

OPTICAL

(CD)

REMOTE CONTROL

OUT

Utiliser une des deux La connexion doit être assignée (voyez page 44)

OPTICAL

OUT

IN 4

IN 3

(GAME/TV) (CBL/SAT) (VCR/DVR)

COMPONENT VIDEO

IN 1(DVD)IN 2

ASSIGNABLE

YCOAXIAL

COMPONENT VIDEO OUT

B/PB

CR/PR

OUT

IN IN INININ

OUT

R S VIDEO

Magnétoscope,

ASSIGNABLE

GAME/TV

AUDIO

OUT

IN 1

CBL/SAT

IN 2

Graveur DVD

(DVD)

VCR/DVR

OUT

VCR/DVR

OUT

IN IN

FRONT SURR

VIDEO

OUT

DVD

MONITOR

OUT

DVDTAPECD

SIRIUS

WOOFER

CENTER

SUB

ANTENNA

SURR BACK

SURR BACK SPEAKERS

Bi-AMP for FRONT SPEAKERS

ZONE 2

LINE OUT

PRE O

WOOF

Fr-

Connexion d’éléments

—suite

Connexion d’un magnétoscope ou d’un graveur DVD pour l’enregistrement

Étape 1: Signaux vidéo

Sélectionnez une option vidéo ( ou ) en fonction du magnétoscope/graveur DVD et effectuez la connexion. La source vidéo à enregistrer doit être branchée à l’ampli-tuner AV avec le même type de connexion.

Étape 2: Signaux audio

Effectuez la connexion audio .

A B

Connexions Ampli-tuner AV

A B a

VCR/DVR OUT S VCR/DVR OUT V

VCR/DVR OUT L/R

(DVD)

COAXIAL

(CBL/SAT)

ASSIGNABLE

(GAME/TV)

OPTICAL

(CD)

REMOTE CONTROL

Flux du signal Magnétoscope/graveur DVD

B/PB

CR/PR

OUT

IN 1(DVD)IN 2

ASSIGNABLE

IN IN INININ

OUT

AUDIO

⇒

GAME/TV

CBL/SAT

S VIDEO

Entrée S-Video

Entrée vidéo composite Standard

Entrée audio G/D

CENTER

SUB

WOOFER

ANTENNA

SURR BACK

VCR/DVR

OUT

VCR/DVR

VIDEO

IN IN

MONITOR

DVD

OUT

FRONT SURR

DVDTAPECD

Qualité d’image

Bonne

ZONE 2

LINE OUT

PRE OUT

SUB

WOOFER

Magnétoscope,

Graveur DVD

Remarques:

•Vous devez mettre l’ampli-tuner AV sous tension avant de démarrer l’enregistrement. En mode de veille, aucun signal n’est enregistré.

• Pour enregistrer le son de votre téléviseur ou d’une autre source vidéo sans passer par l’ampli-tuner AV, branchez les sorties audio et vidéo de votre téléviseur ou de la source vidéo en question directement aux entrées audio et vidéo du magnétoscope/de l’enregistreur vidéo numérique. Pour en savoir plus, voyez le manuel du téléviseur et du magnétoscope/de l’enregistreur vidéo numérique.

• Les signaux vidéo reçus aux entrées vidéo composite ne peuvent être enregistrés que par la sortie VCR/DVR OUT V. Si le téléviseur/magnétoscope source est branché à une entrée vidéo composite, le magnétoscope/enregistreur vidéo numérique effectuant l’enregistrement doit être branché à la sortie VCR/DVR OUT V. De même, les signaux vidéo reçus aux entrées S-Video peuvent uniquement être enregistrés via la sortie VCR/DVR OUT S. Si le téléviseur/magnétoscope source est branché à une entrée S-Video, le magnétoscope/enregistreur vidéo numérique effectuant l’enregistrement doit être branché à la sortie VCR/DVR OUT S.

Fr-

Connexion d’éléments

IN 1

3IN 4

SURR BACK SPEAKERS

SIRIUS

(DVD)

(GAME/TV) (CBL/SAT) (VCR/DVR)

OUT

—suite

Connexion d’un décodeur satellite, câble, numérique terrestre ou d’une autre source vidéo

Astuce!

Avec ce type de connexion, vous pouvez utiliser votre décodeur satellite ou câble pour écouter vos programmes TV favoris par l’ampli-tuner AV et compenser l’absence de sorties audio du téléviseur.

Étape 1: Signaux vidéo

Sélectionnez une option ( , ou ) en fonction de la source vidéo puis effectuez la connexion.

A B C

Le téléviseur doit être branché à l’ampli-tuner AV avec le même type de connexion.

Étape 2: Signaux audio

Sélectionnez une option ( , ou ) en fonction de la source vidéo puis effectuez la connexion.

•Avec la connexion , vous pouvez écouter et enregistrer des signaux audio d’une source vidéo et les écouter

a b c

dans la zone 2.

• Pour bénéﬁcier des modes d’écoute Dolby Digital et DTS, utilisez l’option ou . (Utilisez et ou et pour l’enregistrement ou l’écoute dans la zone 2.)

Connexions Ampli-tuner AV

A B C

b c

COMPONENT VIDEO IN 2

CBL/SAT IN S CBL/SAT IN V

CBL/SAT IN L/R

DIGITAL IN COAXIAL 2

DIGITAL IN OPTICAL 1

Flux du signal

⇐

Sortie vidéo composant Optimale

Sortie vidéo composite Standard

Sortie audio analogique

Sortie numérique coaxial

Sortie numérique optique

b c a b a

Video source Qualité d’image

Sortie S-Video Bonne

G/D

DIGITAL IN

(DVD)

OUT

COAXIAL

(CBL/SAT)

ASSIGNABLE

(GAME/TV)

OPTICAL

(CD)

REMOTE CONTROL

OPTICAL

OUT

Utiliser une des deux La connexion doit être assi-

gnée (voyez page 44)

COMPONENT VIDEO

IN 1(DVD)IN 2

ASSIGNABLE

YCOAXIAL

COMPONENT VIDEO OUT

OUT

IN IN INININ

B/PB

CR/PR

OUT

R S VIDEO

CBL/SAT

GAME/TV

CBL/SAT

GAME/TV

AUDIO

OUT

VCR/DVR

IN IN

VIDEO

OUT

Tuner satellite/câble, décodeur, etc.

MONITOR

DVD

OUT

FRONT SURR

DVDTAPECD

ANTENNA

CENTER

SURR BACK

SUB

WOOFER

Bi-AMP for FRONT SPEAKERS

BCB

ZONE 2

LINE OUT

PRE OU

SUB

WOOFE

Fr-

Connexion d’éléments

B F

—suite

Connexion d’une console de jeux

Étape 1: Signaux vidéo

Sélectionnez une option ( , ou ) en fonction de la console de jeux puis effectuez la connexion. Si vous utilisez la connexion , le téléviseur doit être branché à l’ampli-tuner AV avec le même type de connexion.

Étape 2: Signaux audio

Sélectionnez une option ( , ou ) en fonction du lecteur DVD et effectuez la connexion.

A B C

a b c

•Avec la connexion , vous pouvez écouter et enregistrer des signaux audio d’une console de jeux et les écouter

dans la zone 2.

• Pour bénéﬁcier des modes d’écoute Dolby Digital et DTS, utilisez l’option . (Utilisez et pour l’enre-

gistrement ou l’écoute dans la zone 2.)

Connexions Ampli-tuner AV

A B C

COMPONENT VIDEO IN 2

GAME/TV IN S GAME/TV IN V

GAME/TV IN L/R

DIGITAL OPTICAL IN 1

IN 4

(GAME/TV) (CBL/SAT) (VCR/DVR)

DIGITAL IN

(DVD)

COAXIAL

(CBL/SAT)

ASSIGNABLE

(GAME/TV)

OPTICAL

(CD)

REMOTE CONTROL

COMPONENT VIDEO

Flux du signal

⇐

IN 3

IN 1(DVD)IN 2

ASSIGNABLE

IN IN INININ

IN 2

GAME/TV

B/PB

CR/PR

OUT

GAME/TV

HDMI

ASSIGNABLE

CBL/SAT

Source vidéo Qualité d’image

Sortie vidéo composant Optimale

Sortie S-Video Bonne

Sortie vidéo composite Standard

Sortie audio analogique

G/D

Sortie numérique optique

MONITOR

DVD

OUT

FRONT SURR

DVDTAPECD

SIRIUS

CENTER

SUB

WOOFER

(DVD)

OUT

VCR/DVR

IN IN

VCR/DVR

IN 1

ANTENNA

SURR BACK

FM 75

SURR BACK SPEAKERS

Bi-AMP for FRONT SPEAKERS

BCB

ZONE 2

LINE OUT

PRE

WOO

OPTICAL

OUT

YPB

COMPONENT VIDEO OUT

R S VIDEO

AUDIO

OUT

VIDEO

OUT

Console de jeux

Fr-

Connexion d’éléments

—suite

Connexion d’éléments via HDMI

Description de l’HDMI

Conçue pour répondre aux demandes de la télévision numérique, HDMI (High Deﬁnition Multimedia Interface) est une nouvelle norme d’interface numérique pour la connexion de téléviseurs, projecteurs, lecteurs DVD, décodeurs et autres éléments vidéo. Jusqu’ici, la connexion d’éléments AV exigeait plusieurs câbles distincts pour le son et l’image. Avec HDMI, un seul câble peut transmettre des signaux de contrôle, des signaux vidéo numériques et jusqu’à huit canaux de signaux audio numériques (signaux PCM 2 canaux, signaux audio numériques multicanal et PCM multicanal).

Le ﬂux vidéo HDMI (le signal vidéo) est compatible DVI (Digital Visual Interface)*1. Les téléviseurs et écrans dotés d’une entrée DVI peuvent donc être branchés avec un câble adaptateur HDMI–DVI. (Il est possible que cela ne fonctionne pas avec certains téléviseurs et écrans et que cela ne produise aucune image.)

Le ampli-tuner AV utilise une protection de contenu numérique à large bande HDCP (High-bandwidth Digital Content Protection): seuls les éléments compatibles HDCP peuvent afﬁcher des images.

L’interface HDMI du ampli-tuner AV repose sur la norme suivante:

Système “Repeater”, Deep Color, synchronisation des lèvres, DTS-HD Master Audio, DTS-HD High Resolusion Audio, Dolby TrueHD, Dolby Digital Plus, SA-CD et PCM multicanal

Formats audio reconnus

• PCM linéaire à 2 canaux (16/20/24 bit/32–192 kHz)

• PCM linéaire multicanal (7.1 ch, 32–192 kHz)

• Bitstream (Dolby Digital, Dolby Digital Plus, DTS, DTS-HD Master Audio, DTS-HD High Resolusion Audio, Dolby TrueHD, DSD)

Votre lecteur DVD doit être capable de transmettre des signaux dans ces formats via sa sortie HDMI OUT.

Protection du droit d’auteur

L’ampli-tuner AV utilise la protection HDCP (High-bandwidth Digital Content Protection)*2, un système de protection de données vidéo numériques contre la copie. Les appareils branchés à l’ampli-tuner AV via HDMI doivent également être compatibles HDCP.

Utilisez des câbles HDMI disponibles dans le commerce (fournis avec certains éléments) pour brancher la prise HDMI OUT du ampli-tuner AV à l’entrée HDMI du téléviseur ou projecteur.

*1 DVI (Digital Visual Interface): Interface d’afﬁchage numérique déﬁnie par la norme DDWG*3 en 1999. *2 HDCP (High-bandwidth Digital Content Protection): Technologie de cryptage vidéo développée par Intel pour HDMI/DVI. Elle vise à

protéger les données vidéo et nécessite un appareil compatible HDCP pour afﬁcher le contenu vidéo crypté.

*3 DDWG (Digital Display Working Group): Mené par Intel, Compaq, Fujitsu, Hewlett Packard, IBM, NEC et Silicon Image, ce groupe

d’industries ouvert a pour but de répondre aux besoins d’une norme industrielle concernant la connexion numérique pour écrans numériques et PC haute performance.

Fr-

+ 178 hidden pages
