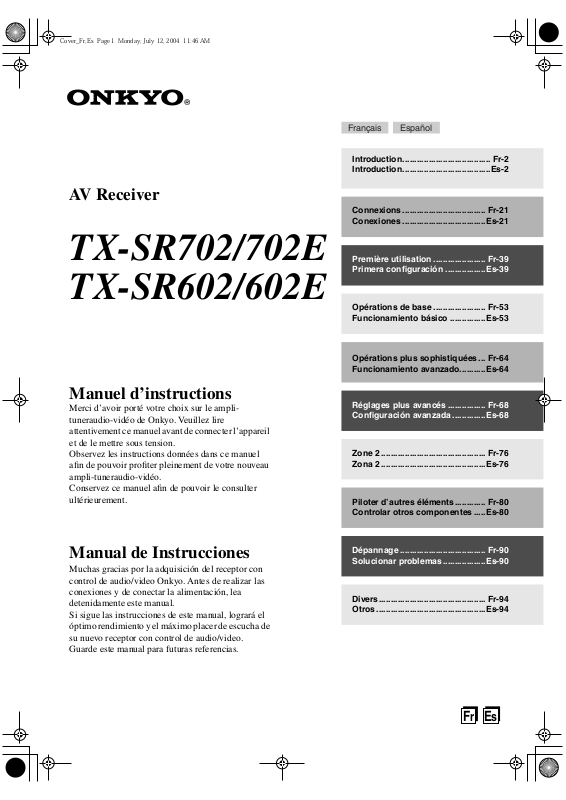

CoverFr,Es Page 1 Monday, July 12, 2004 11:46 AM

AV Receiver

Français Español

Introduction..................................... Fr-2

Introduction.....................................Es-2

Connexions ................................... Fr-21

Conexiones ...................................Es-21

TX-SR702/702E
TX-SR602/602E

Manuel d’instructions

Merci d’avoir porté votre choix sur le ampli­tuneraudio-vidéo de Onkyo. Veuillez lire
attentivement ce manuel avant de connecter l’appareil
et de le mettre sous tension.
Observez les instructions données dans ce manuel
afin de pouvoir profiter pleinement de votre nouveau
ampli-tuneraudio-vidéo.
Conservez ce manuel afin de pouvoir le consulter
ultérieurement.

Première utilisation ...................... Fr-39

Primera configuración .................Es-39

Opérations de base ...................... Fr-53

Funcionamiento básico ...............Es-53

Opérations plus sophistiquées ... Fr-64

Funcionamiento avanzado...........Es-64

Réglages plus avancés ................ Fr-68

Configuración avanzada ..............Es-68

Zone 2 ............................................ Fr-76

Zona 2 ............................................Es-76

Piloter d’autres éléments............. Fr-80

Controlar otros componentes .....Es-80

Manual de Instrucciones

Muchas gracias por la adquisición del receptor con
control de audio/video Onkyo. Antes de realizar las
conexiones y de conectar la alimentación, lea
detenidamente este manual.
Si sigue las instrucciones de este manual, logrará el
óptimo rendimiento y el máximo placer de escucha de
su nuevo receptor con control de audio/video.
Guarde este manual para futuras referencias.

Dépannage .................................... Fr-90

Solucionar problemas..................Es-90

Divers............................................. Fr-94

Otros ..............................................Es-94

Fr Es

TX-SR702,602Fr.book Page 2 Tuesday, July 27, 2004 9:08 AM

ATTENTION:

AFIN DE REDUIRE LES RISQUES D’INCENDIE
ET DE DECHARGE ELECTRIQUE, NE PAS EX­POSER CET APPAREIL A LA PLUIE OU A
L’HUMIDITE.

DANGER:

AFIN D’EVITER TOUT DANGER DE DECHAR­GE ELECTRIQUE, NE PAS OUVRIR LE BOITIER
(OU L’ARRIERE) DE L’APPAREIL. CONFIER
TOUT TRAVAIL D’ENTRETIEN OU DE REPA­RATION A UN TECHNICIEN QUALIFIE.

Remarques importantes pour votre sécurité

1. Veuillez lire ces instructions.

2. Veuillez conserver ces instructions.

3. Respectez tous les avertissements.

4. Suivez toutes les instructions.

5. Ne vous servez pas de cet appareil à proximité d’eau.

6. Essuyez le boîtier avec un chiffon sec uniquement.

7. Ne bloquez pas les orifices d’aération. Installez cet
appareil en suivant les instructions du fabricant.

8. Ne le placez pas à proximité de sources de chaleur
telles que radiateurs, chauffage, poêles ou autre dis­positif (y compris les amplificateurs) générateur de
chaleur.

9. N’essayez pas de circonvenir le dispositif de sécu­rité que représente une fiche polarisée ou une fiche
avec mise à la terre. Une fiche polarisée dispose de
deux lames dont l’une est plus large que l’autre.
Une fiche avec terre est munie de deux lames ainsi
que d’une broche de mise à la terre. La lame la plus
large ou la broche assurent votre sécurité. Si la fiche
fournie ne peut être insérée dans la prise murale,
demandez à un électricien de remplacer la prise.

10. Protégez le cordon d’alimentation en évitant qu’on
ne marche pas dessus et qu’il ne soit plié (notam­ment au niveau des fiches, des cache-câbles et de la
sortie de l’appareil).

11. Servez-vous exclusivement des fixations/accessoi­res préconisés par le fabricant.

12.

Utilisez exclusivement le cha­riot, le support, le trépied, la
fixation ou la table spécifié(e)
par le fabricant ou vendu(e)
avec l’appareil. Un chariot
contenant l’appareil doit tou­jours être déplacé avec pré­caution pour éviter qu’il ne se
renverse et blesse quelqu’un.

13. Débranchez l’appareil durant un orage ou lorsqu’il
reste inutilisé longtemps.

14. Veuillez faire appel à un technicien qualifié pour
l’entretien. Un entretien est indispensable si l’appa­reil a été endommagé d’une façon ou d’une autre:
cordon d’alimentation ou fiche endommagée, liquide
renversé ou chute de petits objets dans l’appareil,
exposition à la pluie ou à une humidité excessive,
fonctionnement anormal ou chute de l’appareil.

Fr-

2

AVERTISSEMENT POUR

SUPPORTS À ROULETTES

S3125A

WARNING

RISK OF ELECTRIC SHOCK

DO NOT OPEN

Un symbole d’éclair fléché dans un triangle
équilatéral est destiné à attirer l’attention de
l’utilisateur sur le fait que certains organes internes
non-isolés de l’appareil sont traversés par un courant
électrique assez dangereux pour constituer un resque
d’électrocution.

Un point d’exclamation dans un triangle équilatéral
est destiné à attirer l’attention de l’utilisateur sur des
instructions importantes relatives à l’entretien et à
l’utilisation du produit.

AVIS

RISQUE DE CHOC ELECTRIQUE

NE PAS

OUVRIR

15. Dommages nécessitant réparation
Débranchez l’appareil du secteur et confiez-le à un
technicien qualifié lorsque:
A. Le cordon d’alimentation ou sa fiche sont

endommagés.

B. Des objets sont tombés dans l’appareil ou du

liquide a été renversé et a pénétré ce dernier.
C. L’appareil a été exposé à la pluie.
D. L’appareil ne semble pas fonctionner normale-

ment lorsque vous l’utilisez en respectant les ins-

tructions données. N’effectuez que les réglages

préconisés dans le manuel car un mauvais

réglage d’autres commandes risque d’endomma-

ger l’appareil et nécessitera un long travail de

remise en état par un technicien qualifié.
E. L’appareil est tombé ou son boîtier est endom-

magé.
F. Ses performances semblent affectées.

16. Pénétration de corps étrangers et de liquide
Veillez à ne pas insérer d’objets à l’intérieur de
l’appareil car ils pourraient toucher des points de
tension dangereux ou provoquer des court-circuits:
il y a risque d’incendie ou d’électrocution.
Veillez à ne jamais exposer l’appareil à des gouttes
ou des jets d’eau. Ne déposez aucun objet contenant
un liquide (un vase, par exemple) sur l’appareil.
Ne déposez pas de bougies ou d’autres objets brû­lants sur cette appareil.

17. Piles
Songez à l’environnement et veillez dès lors à res­pecter les consignes officielles pour la liquidation de
piles épuisées.

18. Veillez à n’installer cet appareil que dans un rack ou
un meuble qui n’entrave pas la ventilation.
Laissez un espace libre de 20 cm au-dessus et à côté
de l’appareil ainsi que 10 cm en face arrière. La face
arrière du rack ou du meuble doit se trouver à 10 cm
ou plus du mur pour assurer une aération adéquate
en vue de dissiper la chaleur.

TX-SR702,602Fr.book Page 3 Tuesday, July 27, 2004 9:08 AM

Remarques

Pour les modèles américains

Remarque pour l’installateur du système de télévi­sion par câble :

Cette remarque a pour objet de rappeler à l’installateur
du système de télévision par câble que l’article 820-40
du Code National Électrique (NEC) fournit des indica­tions pour la mise à la terre et précise notamment que la
terre du câble doit être branchée à la terre du bâtiment,
aussi près de l’entrée du câble que possible.

Informations de la FCC (Commission américaine
des télécommunications) pour l’utilisateur

ATTENTION :

Si l’utilisateur apporte des modifications qui ne sont pas
expressément approuvées par la partie responsable de la
conformité, son droit d’utiliser l’appareil peut lui être
retiré.

Remarque :

La conformité de cet appareil aux limites définies pour
les dispositifs numériques de catégorie B, en vertu du
Chapitre 15 de la réglementation FCC, a été testée.
Ces limites visent à fournir une protection raisonnable
contre les interférences sur les installations dans un
environnement résidentiel.
Cet appareil génère, utilise et peut émettre de l’énergie
radioélectrique. S’il n’est pas installé et utilisé confor­mément aux instructions, il risque de causer des interfé­rences nuisibles aux communications radio. Cependant,
rien ne garantit que des interférences ne se produiront
pas dans des conditions particulières. Si cet appareil
perturbe la réception des postes de radio ou de télévi­sion, ce qui peut être vérifié en éteignant l’appareil puis
en le remettant sous tension, l’utilisateur doit s’efforcer
de corriger cette interférence en effectuant une ou plu­sieurs des actions suivantes :

• Réorienter ou déplacer l’antenne réceptrice.

• Éloigner davantage l’appareil et le récepteur.

• Brancher l’appareil sur une prise dépendant d’un cir­cuit différent de celui auquel est branché le récepteur.

• Demander conseil au distributeur ou à un technicien
radio/télévision expérimenté.

1. Enregistrement d’œuvres protégées par des
droits d’auteur —En dehors de l’utilisation privée,

tout enregistrement d’œuvres protégées par des
droits d’auteur est interdit sans l’accord préalable
du détenteur de ces droits.

2. Fusible —Le fusible à l’intérieur du ampli-tuner AV

ne peut pas être remplacé par l’utilisateur. Si vous
n’arrivez pas à mettre le ampli-tuner AV sous ten­sion, adressez-vous à votre revendeur Onkyo.

3. Entretien —Essuyez régulièrement le ampli-tuner

AV avec un chiffon doux et sec. Vous pouvez élimi­ner les taches rebelles avec un chiffon légèrement
imbibé d’eau et de détergent doux. Essuyez ensuite
le ampli-tuner AV avec un chiffon sec. N’utilisez
jamais de chiffons rêches, de dissolvant, d’alcool ou
d’autres solvants chimiques car ceux-ci pourraient
endommager la finition ou faire disparaître la
sérigraphie du boîtier.

4. Alimentation

AVERTISSEMENT

LISEZ ENTIÈREMENT LES CONSIGNES SUIVAN­TES AVANT DE BRANCHER L’APPAREIL AU SEC­TEUR POUR LA PREMIÈRE FOIS.
La tension du secteur change selon le pays. Vérifiez que
la tension du secteur dans votre région correspond aux
caractéristiques électriques mentionnées en face arrière
du ampli-tuner AV (CA 230 V, 50 Hz ou CA 120 V, 60
Hz).

Modèle universel

Le modèle universel est doté d’un sélecteur de tension
et peut donc être utilisé à différentes tensions. Avant de
brancher ce modèle au secteur, vérifiez que son sélec­teur de tension est correctement réglé.
Si ce n’est pas le cas, réglez le sélecteur avec un petit
tournevis. Exemple: si la tension du secteur dans votre
région est de 120 volts, réglez le sélecteur sur “120V”.
Si la tension est comprise entre 220 et 230 volts, réglez
le sélecteur sur “220~230V”.

Modèle canadien

REMARQUE:

LA CLASSE B EST CONFORME À LA NORME
NMB-003 DU CANADA.
Sur les modèles dont la fiche est polarisée:

ATTENTION:

TRIQUES, INTRODUIRE LA LAME LA PLUS
LARGE DE LA FICHE DANS LA BORNE CORRES­PONDANTE DE LA PRISE ET POUSSER
JUSQU’AU FOND.

CET APPAREIL NUMÉRIQUE DE

POUR ÉVITER LES CHOCS ÉLEC-

Modèles américain et australien

La position STANDBY de l’interrupteur [STANDBY/
ON] ne coupe pas complètement l’alimentation du
ampli-tuner AV. Si vous n’avez pas l’intention d’utiliser
le ampli-tuner AV pendant une période prolongée,
débranchez-le de la prise de courant.

Fr-

3

TX-SR702,602Fr.book Page 4 Tuesday, July 27, 2004 9:08 AM

Remarques —suite

Déclaration de Conformité

Nous,

ONKYO EUROPE
ELECTRONICS GmbH
LIEGNITZERSTRASSE 6,
82194 GROEBENZELL
ALLEMAGNE

garantissons que le produit ONKYO décrit dans ce manuel est
conforme aux normes techniques: EN60065, EN55013,
EN55020 et EN61000-3-2, -3-3.

GROEBENZELL, ALLEMAGNE

I. MORI

ONKYO EUROPE ELECTRONICS GmbH

Accessoires fournis

Vérifiez si vous avez bien reçu les éléments suivants:

Télécommande & trois piles (AA/R6)

Speaker Setup et le microphone

Antenne FM intérieure

Antenne-cadre AM

Adaptateur pour prise de courant

Uniquement fourni dans certains pays. Utilisez cet adap­tateur si la fiche du cordon d’alimentation du ampli-tuner
AV ne correspond pas aux prises de courant dans votre
région. (Le type d’adaptateur dépend du pays.)

Left

Left

Left

Left

Front

Front

Front

Front

Right

Right

Right

Right

Zone 2

Zone 2

Zone 2

Zone 2

/

/

/

/

Surround

SP-B

SP-B

SP-B

SP-B

Zone 2

Zone 2

Zone 2

Zone 2

/

/

/

/

Front

Left

Front

Right

SP-B

Left

SP-B

Right

Surround

Front

Left

Front

Right

SP-B

Left

SP-B

Right

1

2

Speaker Cable

Left

Left

Left

Left

Left

Left

Right

Right

Surround

Surround

Surround

Surround

Right

Left

Surround

Right

Surround

Left

3

Right

Right

Right

Right

Center

Center

Zone 2

Zone 2

Zone 2

Zone 2

Surround Back

Surround Back

Surround Back

Surround Back

Zone 2

Right

Zone 2

Left

Center

Zone 2

Right

Zone 2

Left

Surround Back

Right

Surround Back

Left

Center

Surround Back

Right

Surround Back

Left

Etiquettes pour les câbles d’enceintes

* La lettre ajoutée à la fin du nom de produit (voyez nos cata-

logues et emballages) indique la couleur du ampli-tuner
AV. La fiche technique et le fonctionnement sont identi­ques, quelle que soit la couleur.

Fr-

4

TX-SR702,602Fr.book Page 5 Tuesday, July 27, 2004 9:08 AM

Fonctions

TX-SR702/702E, TX-SR602/602E

Amplificateur

• Amplificateur à 7 canaux

• Circuits de gain optimalisés

•Fonction Zone 2

• Convertisseurs N/A linéaires 192kHz/24 bits

• WRAT (“Wide Range Amplifier Technology”)

• Connecteurs d’enceinte à code couleur

Audio/vidéo

• Dolby

• DTS

• Mode de surround virtuel Theater-Dimensional

• Sortie ligne Zone 2

• Conversion de vidéo composite en S-Video et de

•3 entrées vidéo composant, 1 sortie

•5 entrées S-Video, 3 sorties

*1

Digital, Dolby Digital EX, Dolby Pro

Logic IIx

*2

, DTS-ES Discrete, DTS-ES Matrix, DTS

Neo:6 et DTS 96/24

S-Video en vidéo composite

*3

Tuner FM/AM

• 40 présélections FM/AM

• Syntonisation FM/AM automatique

• RDS (Radio Data System) (uniquement pour
l’Europe)

Divers

• Microphone inclus pour réglage automatique des
enceintes

• Menus de configuration à l’écran simples à utiliser

• Télécommande préprogrammée pour d’autres élé­ments AV

TX-SR702/702E

Amplificateur

• 100W par canal sous 8 Ω , 20Hz~ 20kHz, distorsion
harmonique totale (DHT) inférieure à 0,08% (mesure
FTC)

Audio/vidéo

*4

• THX

• Certifié THX Select

Surround EX

• VLSC (circuits “Vector Linear Shaping”) sur tous les
canaux

• Re-EQ

• Sorties préampli pour les canaux avant G/D, central,
surround G/D, surround arrière G/D et subwoofer

• Conversion de vidéo composite et S-Video en vidéo
composant

•7 entrées numériques (5 optiques, 2 coaxiales), 2 sor­ties numériques (1 optique, 1 coaxiale)

THX Select

Avant qu’un élément cinéma à domicile ne soit certifié
THX Select, il subit une série de tests rigoureux de qua­lité et de performances. Seuls les produits ayant réussi
ces tests portent le logo THX Select. Ce label est la
garantie que les produits cinéma à domicile que vous
achetez vous donneront pleine satisfaction pendant de
nombreuses années. Les normes THX Select définis­sent des centaines de paramètres, notamment pour les
performances des amplificateurs de puissance et préam­plificateurs et pour l’utilisation dans les domaines
numérique et analogique. Les ampli-tuners THX Select
bénéficient aussi de technologies exclusives de THX
(comme THX Mode, par exemple) qui assurent la
reproduction fidèle des bandes sonores de films dans les
installations cinéma à domicile.

TX-SR602/602E

Amplificateur

• 85W par canal sous 8 Ω , 20Hz~ 20kHz, distorsion har­monique totale (DHT) inférieure à 0,08% (mesure
FTC)

Audio/vidéo

• VLSC (circuits “Vector Linear Shaping”) sur les
canaux avant gauche et droit (modèle européen uni­quement).

• CinemaFILTER

• (Modèles australien et européen uniquement) Conver­sion composite et S-Video en vidéo composant

• Sortie préampli pour subwoofer

•6 entrées numériques (4 optiques, 2 coaxiales), 1 sor­tie numérique optique (modèle américain)

•5 entrées numériques (3 optiques, 2 coaxiales), 1 sor­tie numérique optique (autres modèles)

*5

*1. Fabriqué sous licence de Dolby Laboratories. “Dolby”, “Pro

Logic”, “Surround EX” et le logo “double D” sont des marques
déposées de Dolby Laboratories.

*2. “DTS”, “DTS 96/24’, “DTS-ES” et “Neo:6” sont des mar-

ques déposées de Digital Theater Systems, Inc.

*3. “Theater-Dimensional” est une marque déposée de Onkyo Cor-

poration.

*4. “THX” est une marque de fabrique ou une marque déposée de

THX Ltd. “Surround EX” est une marque commerciale de
Dolby Laboratories. Utilisé sous licence. Tous droits réservés.

*5. “CinemaFILTER” est une marque commerciale d’Onkyo Cor-

poration.
“Xantech” est une marque déposée de Xantech Corporation.
“Niles” est une marque déposée de Niles Audio Corporation.

Fr-

5

TX-SR702,602Fr.book Page 6 Tuesday, July 27, 2004 9:08 AM

Sommaire

Opérations élémentaires (Basic)

Introduction

Remarques importantes pour votre sécurité .................................................................2

Remarques ........................................................................................................................3

Accessoires fournis..........................................................................................................4

Fonctions...........................................................................................................................5

Sommaire...........................................................................................................................6

Panneaux avant et arrière ................................................................................................8

Télécommande................................................................................................................13

Home Theater ou cinéma à domicile.............................................................................20

Brancher l’ampli-tuner AV

Connexions AV................................................................................................................21

Connexion des enceintes...............................................................................................22

Connexion d’une antenne..............................................................................................24

Connexion d’un téléviseur ou d’un projecteur.............................................................27

Eléments AV....................................................................................................................28

Eléments audio ...............................................................................................................34

Connexion d’un amplificateur de puissance (TX-SR702/702E uniquement).............37

Connexion d’éléments ............................................................................................37

Alimenter d’autres éléments avec les prises en face arrière......................................38

Mise sous tension de l’ampli-tuner AV.........................................................................38

Première utilisation

Configuration automatique des enceintes ...................................................................39

Menus de configuration à l’écran..................................................................................41

Initial Setup (réglages initiaux)......................................................................................42

Entrée numérique (Digital Input) ...................................................................................42

Assignations vidéo composant (Component Video)......................................................43

Impédance minimum des enceintes (pas sur le modèle américain) .............................44

Réglage du format TV (pas sur le modèle américain)...................................................45

Réglage l’intervalle de fréquences AM (uniquement sur certains modèles) .................45

Réglage des enceintes ...................................................................................................46

Changer l’affichage TAPE/MD/CDR ...............................................................................52

Opérations de base

Choix de la source d’entrée...........................................................................................53

Réglage de luminosité de l’écran..................................................................................54

Etouffer le son de l’ampli-tuner AV ...............................................................................54

Utilisation de la minuterie (Sleep Timer).......................................................................54

Utilisation d’un casque...................................................................................................54

Affichage d’informations sur la source ........................................................................55

Utilisation du tuner .........................................................................................................56

Choix du mode d’écoute ................................................................................................60

Le tableau les modes d’écoute .....................................................................................61

A propos des modes d’écoute.......................................................................................62

Divers

Dépannage.......................................................................................................................90

Fiche technique...............................................................................................................94

Fr-

6

TX-SR702,602Fr.book Page 7 Tuesday, July 27, 2004 9:08 AM

Sommaire —suite

Opérations plus sophistiquées (Advanced)

Piloter d’autres éléments

Réglages

avancés

Entrer un code de télécommande ................................................................................ 80

Apprentissage des commandes d’une autre télécommande .................................... 88

Utilisation de Macros ..................................................................................................... 89

Réglages

avancés

Réglages

avancés

Réglages

avancés

Réglages plus avancés

Configuration du décodeur (Decoder Setup) .............................................................. 68

Réglage du grave et de l’aigu........................................................................................ 70

Fonctions de réglages sonores (Audio Adjust) .......................................................... 70

Assigner des modes d’écoute aux sources d’entrée ................................................. 72

Réglage des préférences (Preference)......................................................................... 74

Changer l’ID de la télécommande................................................................................. 75

Opérations plus sophistiquées

Utilisation de la fonction Late Night (Dolby Digital uniquement) .............................. 64

Utilisation de la fonction Re-EQ (uniquement sur le TX-SR702/702E) ...................... 64

Utilisation de la fonction CinemaFILTER (uniquement sur les TX-SR602/602E)...... 64

Réglage du niveau des enceintes................................................................................. 65

Utilisation de l’entrée DVD multicanal analogique...................................................... 65

Enregistrement............................................................................................................... 66

Zone 2

Connexions de la Zone 2............................................................................................... 76

Réglage Powered Zone 2............................................................................................... 77

Utiliser la Zone 2 ............................................................................................................ 78

Utilisation de la télécommande en Zone 2................................................................... 79

Fr-

7

TX-SR702,602Fr.book Page 8 Tuesday, July 27, 2004 9:08 AM

Panneaux avant et arrière

Panneau avant

TX-SR702/702E

←Pas pour les modèles américain et australien:

1

B

C 4 5 9

6 7 8 J K L N O R TPQ SM

TX-SR602/602E

←Pas pour les modèles américain et australien:

1

B

↑

Pas pour le modèle américain

C 4 5 9

6 7 8 J K L N O R TPQ SM

ZYWVU X

ZYWVU X

Fr-

8

TX-SR702,602Fr.book Page 9 Tuesday, July 27, 2004 9:08 AM

Panneaux avant et arrière —suite

Pour en savoir plus, voyez les pages indiquées entre
paranthèses.

Interrupteur POWER (38)

A

Cet interrupteur n’existe pas sur les modèles améri­cain et australien.

C’est l’interrupteur général. Quand il est réglé sur la
position OFF, l’alimentation du ampli-tuner AV est
complètement coupée. Quand il est réglé sur la posi­tion ON, le ampli-tuner AV est en mode de veille
(Standby) et le témoin STANDBY s’allume.
Ne mettez l’appareil sous tension qu’après avoir
effectué et vérifié soigneusement toutes les con­nexions.

Bouton STANDBY/ON (38)

B

Ce bouton permet de mettre le ampli-tuner AV sous
tension ou en mode de veille. Sur les modèles dotés
d’un interrupteur POWER, ce bouton n’a de l’effet
que si l’interrupteur POWER se trouve en position
ON.

C

Témoin STANDBY (38)

Ce témoin s’allume quand le ampli-tuner AV entre
en mode de veille. Il clignote quand l’appareil reçoit
un signal de la télécommande.

D

Témoin ZONE 2 (78)

S’allume quand le mode “Zone 2” est sélectionné.

E

Capteur de télécommande (13)

Ce capteur reçoit les signaux de la télécommande.

Bouton REC OUT (66)

F

Ce bouton sert à choisir la source d’entrée que vous
voulez enregistrer.

G

Bouton ZONE 2 (78)

Ce bouton permet de choisir la source d’entrée pour
la Zone 2.

Bouton LEVEL (78)

H

Ce bouton permet de régler le volume pour Zone 2.

Boutons de commande [ ][ ] (66, 78)

I

Ces boutons permettent de choisir la source d’entrée
enregistrée via les sorties REC OUT, la source
d’entrée pour Zone 2 et de régler le volume pour
Zone 2.

J

Bouton STEREO (60)

Ce bouton permet de choisir le mode de reproduc­tion Stereo.

K

Boutons de LISTENING MODE [ ] [ ] (60)

Permettent de choisir le mode de reproduction.

Bouton DISPLAY (55)

L

Définit le type d’informations que vous voulez affi­cher à l’écran.

M

Ecran

Vo yez “Ecran” à la page 10.

N

Bouton MEMORY (57)

Ce bouton permet de mémoriser et d’effacer les pré­sélections radio.

Bouton TUNING MODE (56)

O

Ce bouton permet de choisir le mode de recherche

automatique ou manuel des stations.

P

Bouton DIMMER ou RT/PTY/TP (54, 59)

Ce bouton permet de régler la luminosité de l’écran.

Sur le modèle européen, ce bouton a l’appellation

RT/PTY/TP et sert pour le système RDS (Radio

Data System). Voyez “RDS (uniquement pour les

modèles européens)” à la page 58.

Q

Bouton SETUP

Ce bouton permet d’afficher les menus de configu-

ration à l’écran du téléviseur branché.

Boutons fléchés/TUNING/PRESET & ENTER

R

Avec une source AM ou FM, les boutons TUNING

[][] permettent de rechercher une station (syn-

toniser) et les boutons PRESET [ ][ ] de sélec-

tionner les stations présélectionnées (voyez

page 57). Avec les menus d’écran, ces boutons ser-

vent de boutons de curseur et permettent de sélec-

tionner et de régler des paramètres. Le bouton

ENTER est également utilisé avec les menus de

configuration à l’écran.

S

Bouton RETURN

Ce bouton permet de retourner au dernier menu de

configuration affiché à l’écran.

Commande MASTER VOLUME (53)

T

Cette commande servent à règle le volume de

l’ampli-tuner AV sur MIN, 1~99 ou MAX.

U

Bouton & témoin PURE AUDIO (60)

Ce bouton et ce témoin sont absents sur le

TX-SR602 américain.

Ce bouton permet de choisir le mode d’écoute Pure

Audio. Le témoin s’allume quand ce mode est

sélectionné.

Prise PHONES (54)

V

Cette prise d’1/4” permet de brancher un casque sté-

réo disponible en option.

W

SETUP MIC (39)

Le microphone inclus pour régler automatiquement

les enceintes est branché ici.

Boutons TONE, [–] et [+] (70)

X

Ces boutons servent à régler les graves et les aigus.

Boutons de sélection d’entrée (53)

Y

Ces boutons permettent de choisir une des sources

d’entrée suivantes: MULTI CH, DVD, VIDEO 1,

VIDEO 2, VIDEO 3, VIDEO 4, TAPE, TUNER,

CD ou PHONO (TX-SR702/702E uniquement).

Le bouton [MULTI CH] sélectionne l’entrée multi-

canal analogique du DVD.

Z

VIDEO 4 INPUT (33, 67)

Cette entrée peut servir à brancher un caméscope,

une console de jeux, etc. Il y a des prises pour

signaux audio numériques optiques, S-Video, com-

posite vidéo et audio analogiques.

Fr-

9

TX-SR702,602Fr.book Page 10 Tuesday, July 27, 2004 9:08 AM

Panneaux avant et arrière —suite

Ecran

1 324 5

6

Pour en savoir plus, voyez les pages indiquées entre
parenthèses.

1

Témoin MUTING (54)

Ce témoin clignote quand l’étouffement du ampli­tuner AV est actif.

2

Témoin REC OUT (66)

Ce témoin s’allume quand REC OUT est
sélectionné.

3

Témoin ZONE 2 (78)

S’allume quand “Zone 2” est sélectionné.

4

Témoins de mode d’écoute et de format

Ces témoins indiquent le mode d’écoute et le format
des signaux numériques.

5

Témoins du tuner (56)
TUNED: Ce témoin s’allume dès que le ampli-

tuner AV trouve une station au signal suffisamment
puissant.

Panneau arrière

TX-SR702/702E

7

AUTO: Ce témoin s’allume quand vous activez la

fonction de recherche automatique de stations et
s’éteint quand vous passez en mode de recherche
manuelle.

RDS (uniquement sur le modèle européen):

Ce témoin s’allume quand le ampli-tuner AV reçoit
une station émettant des informations RDS (“Radio
Data System”).

MEMORY: Ce témoin s’allume lors de la

mémorisation d’une présélection.

FM STEREO: Ce témoin s’allume quand le ampli-

tuner AV reçoit une station FM en stéréo.

6

Témoin SLEEP (54)

Ce témoin s’allume quand vous activez la fonction
de veille.

7

Zone de message

Cette plage affiche diverses informations liées à la
source d’entrée choisie.

Fr-

10

1BCD L

EH9

6

G

VUTSRQPON

J

WX

KM

Y

TX-SR702,602Fr.book Page 11 Tuesday, July 27, 2004 9:08 AM

Panneaux avant et arrière —suite

TX-SR602/602E

1BCD L

Pour en savoir plus, voyez les pages indiquées entre
parenthèses.

COMPONENT VIDEO IN 1, 2, 3 (28, 30, 32)

A

Ces entrées vidéo composant permettent de bran­cher des éléments AV munis de sorties vidéo com­posant, comme un lecteur DVD.

AM ANTENNA (24)

B

Ces bornes à poussoir servent à brancher une
antenne AM.

COMPONENT VIDEO OUT (27)

C

Cette sortie vidéo composant permet de brancher un
téléviseur ou projecteur doté d’une entrée vidéo
composant.

D

FM ANTENNA (24)

Cette prise sert à brancher une antenne FM.

RS232 (38)

E

Les TX-SR602/602E et TX-SR702 américain et
australien ne sont pas pourvus de ce connecteur.

Ce port permet de brancher le ampli-tuner AV à des
appareils d’automatisation et des contrôleurs exter­nes.

12V TRIGGER OUT ZONE 2 (79)

F

Vous pouvez brancher cette sortie à l’entrée de
déclenchement 12V d’un amplificateur de puissance
en Zone 2. Lors de l’activation de la Zone 2, un
signal de déclenchement 12V est transmis.

IR IN (79)

G

Si vous voulez piloter le ampli-tuner AV avec la
télécommande depuis la Zone 2 ou si le ampli-tuner
AV est installé dans un rack et qu’il y a un obstacle
entre le ampli-tuner AV et la télécommande, vous
pouvez brancher un récepteur IR (disponible dans le
commerce) à la prise IR IN.

6

G

H 9

J

VUTSRQP

WX

KM

MONITOR OUT (27)

H

Branchez un téléviseur ou un projecteur vidéo aux

sorties S-Video et composite.

I

OPTICAL DIGITAL (27, 28, 30, 32, 34, 35)

Le nombre de sorties numériques dépend de

l’endroit où l’ampli-tuner AV est acheté.

Ces entrées audio numériques optiques permettent

de brancher un lecteur CD ou DVD et d’autre élé-

ments dotés d’une sortie audio numérique optique.

La sortie optique permet de brancher un enregis-

treur CD ou un autre enregistreur numérique doté

d’une entrée numérique optique.

J

COAXIAL DIGITAL (27, 28, 30, 32, 34, 35)

Ces entrées audio numériques coaxiales permettent

de brancher la sortie audio numérique coaxiale d’un

lecteur CD ou DVD ou d’un autre appareil.

La sortie coaxiale permet de brancher un enregis-

treur CD ou un autre enregistreur numérique doté

d’une entrée numérique coaxiale.

Les TX-SR602/602E n’ont pas de sortie coaxiale.

K

ZONE 2 SPEAKERS (76)

Ces bornes servent à brancher des enceintes en

Zone 2.

L

FRONT, CENTER, SURROUND &

SURROUND BACK SPEAKERS (23)

Ces bornes servent à brancher vos enceintes avant,

centrale, surround et surround arrière.

Y

Fr-

11

TX-SR702,602Fr.book Page 12 Tuesday, July 27, 2004 9:08 AM

Panneaux avant et arrière —suite

AC OUTLETS (38)

M

Ces prises de courant permettent d’alimenter
d’autres éléments AV. Le type de prise dépend du
pays où vous avez acheté le ampli-tuner AV.Cer­tains modèles n’ont qu’une sortie.

N

Vis pour fil de masse (TX-SR702/702E

uniquement) (36)
Cette vis sert à brancher le fil de masse d’une pla­tine.

PHONO IN (TX-SR702/702E uniquement)

O

(36)

Cette entrée analogique permet de brancher un
tourne-disque.

P

CD IN (34)

Ces entrées analogiques permettent de brancher les
sorties analogiques d’un lecteur CD.

TAPE IN/OUT (34)

Q

L’entrée et la sortie audio analogiques permettent de
brancher un enregistreur avec une entrée et une sor­tie audio analogiques (cassette, Mini Disc, etc).

VIDEO 3 IN (27, 31)

R

Vous pouvez brancher une source vidéo (magnétos­cope, décodeur, etc). Les entrées comprennent des
prises S-Video, composite vidéo et audio analogi­ques.

VIDEO 2 IN/OUT (30, 31)

S

Permet de brancher un magnétoscope. Les entrées et
les sorties comprennent des prises S-Video, compo­site vidéo et audio analogiques.

T

VIDEO 1 IN/OUT (30, 31)

Permet de brancher un magnétoscope. Les entrées et
les sorties comprennent des prises S-Video, compo­site vidéo et audio analogiques.

U

DVD IN (28, 29)

Permet de brancher un lecteur DVD. Les entrées
comprennent des prises S-Video, composite vidéo et
audio analogiques. Vous pouvez brancher la sortie
audio analogique à 2 canaux ou la sortie audio ana­logique 5.1 d’un lecteur DVD.

ZONE 2 LINE OUT (76)

V

Vous pouvez brancher cette sortie audio analogique
à une entrée ligne d’un amplificateur intégré de la
zone 2.

W

REMOTE CONTROL (37)

Vous pouvez relier cette prise (Remote Interac­tive) à la prise d’un autre élément d’Onkyo. La
télécommande du ampli-tuner AV permet alors de
piloter l’élément branché à cette prise. Le pilotage

ne fonctionne cependant que si vous branchez
l’autre élément AV aux entrées et sorties analogi­ques RCA/Cinch du ampli-tuner AV (même si vous
n’utilisez que la connexion numérique).

PRE OUT (37)

X

Ces sorties audio analogiques permettent de bran­cher un autre ampli de puissance. Cette connexion
permet d’utiliser un amplificateur plus puissant et
d’utiliser l’ampli-tuner AV comme préampli. La
prise SUBWOOFER permet de brancher un
subwoofer actif.

VOLTAGE SELECTOR (3)

Y

Certain models only.
Ce sélecteur de tension permet d’utiliser l’amplifi-

cateur à différentes tensions.

Fr-

12

TX-SR702,602Fr.book Page 13 Tuesday, July 27, 2004 9:08 AM

Télécommande

Installation des piles

Pour ouvrir le compartiment des piles,

1

appuyez sur le petit renfoncement et fai­tes glisser le couvercle.

Insérez les trois piles (AA/R6) fournies en

2

respectant le schéma de polarité à l’inté­rieur du compartiment des piles.

Remettez le couvercle sur la

3

télécommande et refermez-le en le glis­sant.

Remarques:

• La durée de vie des piles fournies est d’environ six
mois. Elle dépend toutefois de la fréquence d’utilisa­tion.

• Si la télécommande ne fonctionne plus correctement,
remplacez les piles.

• Ne mélangez jamais des piles neuves avec des piles
usagées ni des types de piles différents.

• Pour éviter tout risque de fuite et de corrosion, retirez
les piles si vous ne comptez pas utiliser la
télécommande pendant une période prolongée.

• Si les piles sont plates, retirez-les immédiatement pour
éviter tout risque de fuite et de corrosion.

Utilisation de la télécommande

Quand vous utilisez la télécommande, orientez-la tou­jours vers le capteur de télécommande du ampli-tuner
AV .

Capteur de télécommande

Ampli-tuner AV

30˚

Remarques:

• Si le ampli-tuner AV est exposé à une forte source
d’éclairage ou aux rayons du soleil, il pourrait ne pas
capter le signal de la télécommande. Tenez-en compte
lors du choix de l’emplacement.

•L’utilisation d’une autre télécommande du même type
dans la même pièce ou la présence d’un appareil émet­tant des rayons infrarouge à proximité du ampli-tuner
AV peut provoquer des interférences.

• Ne posez jamais d’objet (livres, etc.) sur la
télécommande car cela risquerait d’enfoncer acciden­tellement une touche et de drainer les piles.

• Si vous placez le ampli-tuner AV dans un meuble muni
d’une porte en verre fumé, l’appareil pourrait ne pas
capter le signal de la télécommande. Tenez-en compte
lors du choix de l’emplacement.

• Si un obstacle se trouve entre le ampli-tuner AV et la
télécommande, l’appareil ne captera pas les signaux
de la télécommande.

30˚

Environ 5 m

Fr-

13

TX-SR702,602Fr.book Page 14 Tuesday, July 27, 2004 9:08 AM

Télécommande —suite

Outre l’ampli-tuner AV, la télécommande fournie pro­pose différents modes permettant de piloter d’autres élé­ments AV, y compris des éléments d’Onkyo reliés via

. Le choix du mode s’effectue avec les boutons

REMOTE MODE de la télécommande.
Pour en savoir plus, voyez les pages indiquées entre

parenthèses.
Certaines fonctions décrites dans ce manuel peuvent

avoir un fonctionnement erratique avec d’autres élé­ments.

Mode Receiver

Le mode Receiver sert à piloter l’ampli-tuner AV. Pour
sélectionner le mode Receiver, appuyez sur le [RECEI­VER] REMOTE MODE.

RC-588M

Témoin
Remote

A
B

3

4

Ce témoin
s’allume
quand la
télécommand
e transmet
des comman­des.

T
N

5

6

RECEIVER

O

7

8

9
J

K

L

M

P

Q
R

S

Fr-

14

TX-SR702,602Fr.book Page 15 Tuesday, July 27, 2004 9:08 AM

Télécommande —suite

RC-591M, RC-590M

Pas de “PURE A”
sur la RC-590M

U

A

Bouton STANDBY (38)

Ce bouton permet de mettre le ampli-tuner AV en
mode de veille.

B

Bouton ON (38)

Ce bouton met le ampli-tuner AV sous tension.

Boutons INPUT SELECTOR (53)

C

Ces boutons servent à choisir les sources audio et
vidéo.
Seule la RC-588M est pourvue d’un bouton
[PHONO].

D

Bouton MULTI CH (65)

Ce bouton permet de choisir l’entrée DVD multica­nal analogique.

E

Boutons REMOTE MODE

Ces boutons permettent de choisir le mode de
télécommande.

F

Bouton DIMMER (54)

Ce bouton permet de régler la luminosité de l’écran.

G

Boutons de curseur [ ]/[ ]/[ ]/[ ] et
bouton ENTER

Ces boutons servent au choix des options dans les
menus de configuration à l’écran (OSD).

Bouton CH +/– (57)

H

Ce bouton sert au choix des présélections radio.

I

Bouton RETURN

Ce bouton permet de retourner au dernier menu de
configuration affiché à l’écran (OSD).

Bouton DISPLAY (55, 57)

J

Ce bouton permet d’afficher diverses informations
sur la source d’entrée actuellement choisie.

K

Boutons de mode de reproduction (60)
Bouton SURR

Ce bouton permet de choisir les modes d’écoute
Dolby Digital, Pro Logic IIx, Neo:6, DTS et autres.

Bouton ALL ST

Ce bouton permet de choisir le mode de reproduc­tion All Ch Stereo.

Bouton THX (RC-588M only)

Ce bouton permet de choisir les modes de reproduc­tion THX.

Bouton STEREO

Ce bouton permet de choisir le mode de reproduc­tion Stereo.

Bouton PURE A (RC-591M & RC-588M
uniquement)

Ce bouton permet de choisir le mode de reproduc­tion Pure Audio.

Bouton DIRECT

Ce bouton permet de choisir le mode de reproduc­tion Direct.

Boutons [ DSP] & [DSP ]

Ces boutons permettent de choisir les modes de
reproduction DSP (processeur de signal numérique)
conçus spécialement par Onkyo.

Boutons TEST TONE, CH SEL, LEVEL- &

L

LEVEL+ (50)

Ces boutons servent à régler le niveau de chaque
enceinte individuelle. Les boutons [LEVEL–] et
[LEVEL+] permettent aussi de régler le volume en
Zone 2.

Bouton L NIGHT (64)

M

Ce bouton permet de régler la fonction Late Night.

N

Boutons MACRO (89)

Ces boutons sont utilisés avec la fonction Macro.

O

Bouton SLEEP (54)

Ce bouton permet d’activer la fonction de veille.

P

Boutons VOL (53)

Ces boutons serrent à règlent le volume du ampli­tuner AV.

Q

Bouton SETUP

Ce bouton permet d’afficher les menus de configu­ration à l’écran (OSD) sur votre téléviseur.

R

Bouton MUTING (54)

Ce bouton coupe le son du ampli-tuner AV.

Bouton Re-EQ (RC-588M uniquement) (64)

S

Ce bouton permet d’activer et de couper la fonction
Re-EQ.

Bouton LIGHT (RC-588M uniquement)

T

Ce bouton sert à activer et désactiver l’éclairage des
boutons de la télécommande.

Bouton CINE FLTR (RC-590M & RC-591M

U

uniquement) (64)

Ce bouton sert à régler la fonction CinemaFILTER.

Fr-

15

TX-SR702,602Fr.book Page 16 Tuesday, July 27, 2004 9:08 AM

Télécommande —suite

1

A
B

2

3

DVD CD

4

5

3

6

7

4

8

9

5

J
K

L

6

M
N

7

O
P

Les numéros ronds concernent le mode DVD.
Les numéros carrés concernent le mode CD.

Q 8

R

9

S

T
U

0

A

V
W
X
Y

Z

B

Mode DVD

Le mode DVD sert à piloter un lecteur DVD d’Onkyo
connecté au ampli-tuner AV via .

Pour activer le mode DVD de la télécommande,
appuyez sur le bouton de REMOTE MODE [DVD].

Bouton STANDBY

A

Ce bouton permet de mettre le lecteur DVD en
mode de veille.

B

Bouton ON

Ce bouton permet de mettre le DVD sous tension et
en mode Standby.

C

Boutons numériques

Ces boutons servent à entrer les numéros des titres,
chapitres et plages et la position temporelle lors de
la recherche de passages spécifiques.

D

Bouton TOP MENU

Ce bouton sert à choisir le menu principal du DVD.

E

Boutons de curseur [ ]/[ ]/[ ]/[ ] et
bouton ENTER

Utilisez ce bouton pour naviguer dans les menus de
disques DVD et les menus de configuration à
l’écran du lecteur DVD.

Bouton DISC +/–

F

Ce bouton permet de choisir les disques sur un
changeur de DVD.

G

Bouton RETURN/EXIT

Ce bouton permet de quitter le menu de configura­tion à l’écran du lecteur DVD.

H

Bouton DISPLAY

Ce bouton permet d’afficher des informations sur le
disque, titre, chapitre, groupe ou la plage en cours à
l’écran du lecteur DVD, notamment la durée écou­lée, la durée résiduelle, la durée totale, etc.

I

Boutons de lecture

De gauche à droite: boutons précédant, de lecture,
suivant, de recul rapide, de pause, d’arrêt et
d’avance rapide.

Boutons [ ]/[ ]

J

Ces boutons sont utilisés pour la lecture frame par
frame et pour le mode de ralenti.

K

Bouton AUDIO

Ce bouton sert au choix de la langue et du format
audio des bandes sonores de films (comme Dolby
Digital et DTS, par exemple).

L

Bouton SUBTITLE

Ce bouton permet de choisir les sous-titres.

M

Bouton REPEAT

Ce bouton permet d’utiliser les fonctions de lecture
répétée.

Fr-

16

TX-SR702,602Fr.book Page 17 Tuesday, July 27, 2004 9:08 AM

Télécommande —suite

Bouton A-B

N

Ce bouton sert à régler la fonction A–B de lecture
répétée.

O

Bouton OPEN/CLOSE [ ]

Ce bouton permet d’ouvrir et de refermer le tiroir du
disque.

P

Bouton VIDEO OFF

Ce bouton permet de désactiver les circuits vidéo
internes pendant la lecture de disques audio afin
d’éviter tout risque d’interférences.

Bouton CLEAR

Q

Ce bouton permet d’annuler des fonctions et d’effa­cer des nombres entrés.

Bouton MENU

R

Ce bouton sert à activer le menu d’un DVD.

S

Bouton VOL

Ce bouton permet de régler le volume du ampli­tuner AV.

T

Bouton SETUP/GUIDE

Ce bouton permet d’accéder aux menus de configu­ration à l’écran du lecteur DVD.

U

Bouton MUTING

Ce bouton coupe le son du ampli-tuner AV.

V

Bouton RANDOM

Ce bouton est utilisé avec la fonction de lecture
aléatoire.

W

Bouton ANGLE

Ce bouton permet de choisir parmi divers angles de
prise de vue.

X

Bouton LAST M

Ce bouton est utilisé avec la fonction Last Memory,
qui permet de relancer la lecture du DVD à la posi­tion où vous l’avez arrêtée.

Y

Bouton SEARCH

Utilisez ce bouton pour rechercher des titres, chapi­tres et plages ainsi que des passages spécifiques.

Z

Bouton MEMORY

Ce bouton est utilisé avec la fonction de lecture pro­grammée (Memory), qui vous permet de créer votre
propre liste de lecture de titres, chapitres et plages.

Mode CD

Le mode CD sert à piloter un lecteur CD d’Onkyo con­necté au ampli-tuner AV via .

Pour activer le mode CD de la télécommande,
appuyez sur le bouton de REMOTE MODE [CD].

Bouton ON

1

Ce bouton permet de mettre le lecteur CD sous ten­sion ou en mode de veille.

Boutons numériques

2

Ces boutons servent à entrer les numéros des plages
et la position temporelle lors de la recherche de pas­sages spécifiques.

3

Bouton DISC

Ce bouton permet de choisir les disques sur un
changeur de CD.

4

Bouton DISPLAY

Ce bouton permet d’afficher des informations sur le
disque ou la plage en cours à l’écran du lecteur CD,
notamment la durée écoulée, la durée résiduelle, la
durée totale, etc.

Boutons de lecture

5

De gauche à droite: boutons précédant, de lecture,
suivant, de recul rapide, de pause, d’arrêt et
d’avance rapide.

6

Bouton REPEAT

Ce bouton permet d’utiliser les fonctions de lecture
répétée.

Bouton OPEN/CLOSE [ ]

7

Ce bouton permet d’ouvrir et de refermer le tiroir du
disque.

Bouton CLEAR

8

Ce bouton permet d’annuler des fonctions et d’effa­cer des nombres entrés.

Bouton VOL

9

Ce bouton permet de régler le volume du ampli­tuner AV.

Bouton MUTING

0

Ce bouton coupe le son du ampli-tuner AV.

Bouton RANDOM

A

Ce bouton est utilisé avec la fonction de lecture
aléatoire.

B

Bouton MEMORY

Ce bouton est utilisé avec la fonction de lecture pro­grammée (Memory), qui vous permet de créer votre
propre liste de lecture de plages.

Fr-

17

TX-SR702,602Fr.book Page 18 Tuesday, July 27, 2004 9:08 AM

Télécommande —suite

1

2

TAPE MD/CDR

3
4

1

5

2

6

3

7

4

8

9

Les numéros ronds concernent le mode MD/CDR.
Les numéros carrés concernent le mode TAPE.

Mode MD/CDR

Le mode MD/CDR sert à piloter un enregistreur MD ou
l’enregistreur CD d’Onkyo connecté au ampli-tuner AV
via .

Pour choisir le mode MD/CDR, appuyez sur le bou­ton de REMOTE MODE [MD/CDR].

Par défaut, ce bouton permet de piloter un enregistreur
MiniDisc. Pour piloter un graveur CD, réglez-le sur
“CDR” (voyez page 80).

A

Bouton ON

Ce bouton permet de mettre l’enregistreur MD ou
l’enregistreur CD sous tension ou en mode de veille.

B

Boutons numériques

J

K

L

M
N

O

P

5

6

7
8

Ces boutons servent à entrer les numéros des plages
et la position temporelle lors de la recherche de pas­sages spécifiques.

Bouton DISPLAY

C

Ce bouton permet d’afficher des informations sur le
disque ou la plage en cours à l’écran de l’enregis­treur MD ou l’enregistreur CD, notamment la durée
écoulée, la durée résiduelle, la durée totale, etc.

D

Bouton de lecture [ ]

Ce bouton sert à lancer la lecture.

E

Boutons précédant & suivant [ ]/[ ]

Pour passer à la plage précédente, appuyez sur le
bouton [ ]. Pendant la lecture, ce bouton permet
de retourner au début de la plage actuelle. Pour pas­ser à la plage suivante, appuyez sur le bouton [ ].

Bouton de pause [ ]

F

Ce bouton sert à interrompre momentanément la
lecture.

Bouton REC [ ]

G

Ce bouton sert à lancer l’enregistrement.

Bouton REPEAT

H

Ce bouton permet d’utiliser les fonctions de lecture
répétée.

I

Bouton OPEN/CLOSE [ ]

Ce bouton permet d’éjecter le MiniDisc ou d’ouvrir
et refermer le tiroir du graveur de CD.

J

Bouton CLEAR

Ce bouton permet d’annuler des fonctions et d’effa­cer des nombres entrés.

K

Bouton VOL

Ce bouton permet de régler le volume du ampli­tuner AV.

L

Bouton MUTING

Ce bouton coupe le son du ampli-tuner AV.

Fr-

18

TX-SR702,602Fr.book Page 19 Tuesday, July 27, 2004 9:08 AM

Télécommande —suite

Boutons FR & FF [ ]/[ ]

M

Le bouton FR [ ] active la fonction de recul
rapide. Le bouton FF [ ] active la fonction
d’avance rapide.

N

Bouton d’arrêt [ ]

Ce bouton sert à arrêter la lecture.

O

Bouton RANDOM

Ce bouton est utilisé avec la fonction de lecture
aléatoire.

P

Bouton MEMORY

Ce bouton est utilisé avec la fonction de lecture pro­grammée (Memory), qui vous permet de créer votre
propre liste de lecture de plages.

Mode TAPE

Le mode TAPE sert à piloter une platine à cassette
d’Onkyo connectée au ampli-tuner AV via .

Pour activer le mode TAPE de la télécommande,
appuyez sur le bouton de REMOTE MODE [TAPE].

Seule la platine “B” d’un lecteur de cassette double pla­tine peut être piloté.

1

Bouton de lecture [ ]

Ce bouton sert à lancer la lecture.

2

Boutons précédant & suivant [ ]/[ ]

Pour passer à la plage précédente, appuyez sur le
bouton [ ]. Pendant la lecture, ce bouton permet
de retourner au début de la plage actuelle. Pour pas­ser à la plage suivante, appuyez sur le bouton [ ].

Selon la qualité d’enregistrement de la cassette, il se
pourrait que les boutons précédant & suivant
[ ]/[ ] ne fonctionnent pas correctement.

Bouton de lecture inversée [ ]

3

Ce bouton sert à lancer la lecture inversée sur la pla­tine à cassette.

4

Bouton REC [ ]

Ce bouton sert à lancer l’enregistrement.

5

Bouton VOL

Ce bouton permet de régler le volume du ampli­tuner AV.

6

Bouton MUTING

Ce bouton coupe le son du ampli-tuner AV.

7

Boutons de rembobinage & bobinage
[ ]/[ ]

Le bouton [ ] active la fonction de rembobinage.
Le bouton [ ] active la fonction de bobinage.

Bouton d’arrêt [ ]

8

Ce bouton sert à arrêter la lecture.

Fr-

19

TX-SR702,602Fr.book Page 20 Tuesday, July 27, 2004 9:08 AM

Home Theater ou cinéma à domicile

Un son “comme au cinéma” dans votre salon

Grâce à ses fonctions sophistiquées, l’ampli-tuner AV produit un superbe son surround recréant fidèlement tous les
mouvements dans l’image sonore et transformant votre salon en salle de cinéma ou de concert. Lorsque vous utilisez un
DVD, vous bénéficiez des systèmes DTS et Dolby Digital. Avec un téléviseur analogique ou numérique, vous pouvez
profiter des systèmes Dolby Pro Logic IIx ou des modes d’écoute surround des processeurs DSP Onkyo.

Le TX-SR702/702E vous permet d’exploiter des DVD ayant le système THX Surround EX (système d’enceintes THX
certifié THX conseillé).

Enceintes avant gauche et droite

Elles reproduisent le son global. Dans une installation Home Theater, elles sont la
clé de voûte de l’image sonore. Installez-les face à la position d’écoute, plus ou
moins à hauteur de l’oreille et à égale distance du téléviseur. Tournez-les légère­ment vers l’intérieur pour qu’elles forment un triangle dont le spectateur est le
sommet.

Enceinte centrale

Cette enceinte enrichit le son des
enceintes avant. Elle accentue les
déplacements dans le champ sonore
et produit une image sonore intégrale.
Dans les films, elle reproduit surtout
les dialogues.
Posez-la près du téléviseur (au-des­sus de préférence) et orientez-la vers
vous, en la plaçant environ à hauteur
d’oreille ou à la même hauteur que les
enceintes avant gauche et droite.

Enceintes Surround gauche
et droite

Ces enceintes assurent une
localisation précise du son et
un réalisme sonore accru.
Placez-les de part et d’autre
du spectateur (ou légèrement
en retrait), environ 60–100 cm
au-dessus de la hauteur de
l’oreille. L’idéal est de les pla­cer à égale distance du spec­tateur.

Subwoofer

Le subwoofer reproduit les signaux graves
du canal LFE (“Low-Frequency Effects” ou
effets basse fréquence). Le niveau et la
qualité de reproduction des graves
dépendent de la position d’écoute, de la
forme de la pièce et de l’emplacement du
subwoofer. En général, vous obtiendrez une
reproduction optimale des graves en pla­çant le subwoofer dans un coin avant de la
pièce ou à un tiers de la largeur du mur,
comme illustré.

Astuce: Pour trouver l’emplacement opti­mal du subwoofer, lancez un film ou de la
musique avec de superbes graves et
déplacez le subwoofer dans la pièce jusqu’à
ce que vous trouviez l’emplacement qui
vous convient le mieux.

Enceintes surround arrière gauche et droite

Ces enceintes surround sont nécessaires pour reproduire des sources
Dolby Digital EX, DTS-ES Matrix, DTS-ES Discrete et THX Surround EX
(TX-SR702/702E uniquement). Ces enceintes rehaussent le réalisme
du son surround et améliorent la localisation du son derrière l’auditeur.
Placez-les derrière la position d’écoute, environ 60~100cm (2~3 pieds)
au-dessus de la hauteur de l’oreille.

Pour le TX-SR702/702E, THX recommande
de mettre les enceintes à la même distance
de l’endroit d’écoute, de façon à créer un
triangle au sommet duquel l’angle soit ±60
degrés. La position d’écoute doit se trouver
dans le champ des enceintes.

Enceinte sur­round arrière
gauche

60˚

Enceinte sur­round arrière
droite

Fr-

20

TX-SR702,602Fr.book Page 21 Tuesday, July 27, 2004 9:08 AM

Brancher l’ampli-tuner AV

Connexions AV

•Avant d’effectuer des connexions AV, consultez les
manuels fournis avec les éléments AV.

• Ne branchez le cordon d’alimentation secteur
qu’après avoir effectué et vérifié toutes les connexions
audio et vidéo.

Prises numériques optiques

Les prises d’entrée numériques optiques du ampli-tuner
AV sont pourvues d’un clapet qui s’ouvre automatique­ment quand vous insérez une fiche optique dans la prise.
Ce clapet se referme quand vous ôtez la fiche. Enfoncez
les fiches à fond dans les prises.

Attention: Pour éviter d’endommager le clapet, mainte-

nez la fiche optique droite lors de son insertion ou de son
extraction.

Câbles et prises AV

Vidéo

Câble Prise Description

P

R

Y

P

B

B

P

Y

PR

Câble vidéo
composant

Câble S-Video

Câble vidéo
composite

P

R

P

B

Y

Code de couleurs des prises RCA pour
appareils AV

Les prises RCA pour appareils AV utilisent générale­ment un code de couleurs: rouge, blanc et jaune. Les
prises et fiches rouges correspondent à l’entrée ou à la
sortie droite (cette prise s’appelle généralement “R”).
Les prises et fiches blanches correspondent à l’entrée ou
à la sortie gauche (cette prise s’appelle généralement
“L”). Les prises jaunes servent à relier une entrée ou une
sortie composite (vidéo).

Droite (rouge)

Gauche

(blanc)

(Jaune)

• Enfoncez chaque fiche à fond
pour obtenir une connexion cor­recte (une connexion lâche peut
provoquer du bruit ou un dysfonc­tionnement).

• Pour éviter les interférences, ne
placez pas les câbles audio et
vidéo à proximité de cordons d’alimentation ou de
câbles de haut-parleur.

Le format vidéo composant sépare les signaux selon la
luminance (Y) et les différences de couleur (
pour obtenir une qualité d’image optimale. (Certains
fabricants de téléviseurs attribuent des noms légère­ment différents à leurs connecteurs vidéo composant).

S-Video sépare les signaux de luminosité et de couleur

S

et offre une image de qualité supérieure à celle du for­mat vidéo composite.

Les prises vidéo composite équipent la majorité des
téléviseurs, magnétoscopes et autres appareils vidéo.

V

Utilisez des câbles vidéo composite pour ces con­nexions.

Signaux audio
analogiques

Vidéo composite

Droite (rouge)
Gauche

(blanc)

(Jaune)

Correct!

Incorrect!

PR

, P

B

)

Audio

Câble Prise Description

Câble audio
numérique
optique

Câble audio
numérique
coaxial

Câble audio
analogique
(RCA/Cinch)

Câble audio
analogique
multicanal
(RCA/Cinch)

OPTICAL

COAXIAL

L

R

Offre la meilleure qualité de son et permet de bénéfi­cier du son Surround (avec Dolby Digital, DTS, par
exemple). La qualité du son est égale à celle des prises
coaxiales.

Offre la meilleure qualité de son et permet de bénéfi­cier du son Surround (avec Dolby Digital, DTS, par
exemple). La qualité du son est égale à celle des prises
optiques.

Ce câble transmet un signal audio analogique. C’est le
type de connecteur audio analogique le plus répandu.
Il équipe la majorité des appareils AV.

Ce câble transmet un signal audio analogique multica­nal. On l’utilise généralement pour brancher un lecteur
DVD doté de sorties audio 5.1 séparées (analogiques).
Vous pouvez utiliser plusieurs câbles audio analogi­ques normaux au lieu d’un câble multicanal.

Remarque: L’ampli-tuner AV ne propose pas de prise péritel (SCART).

Fr-

21

TX-SR702,602Fr.book Page 22 Tuesday, July 27, 2004 9:08 AM

Brancher l’ampli-tuner AV —suite

✓

✓

Connexion des enceintes

Configuration des enceintes

Pour bénéficier d’un son Surround optimum, nous vous
conseillons de brancher sept enceintes et un subwoofer
actif.

Le tableau suivant indique le nombre de canaux disponi­bles en fonction du nombre d’enceintes de votre configu­ration.

Nombre d’enceintes: 234567

Avant gauche
Avant droite
Centrale
Surround gauche
Surround droite
Surround arrière
Surround arrière gauche*
Surround arrière droite*

*Si vous n’utilisez qu’une enceinte surround, reliez-la aux pri­ses SURROUND BACK SPEAKERS “L” (gauche).

Indépendamment du nombre d’enceintes utilisées, nous
vous conseillons de brancher un subwoofer actif pour
obtenir une reproduction puissante et convaincante du
grave.

Pour exploiter au mieux votre système surround, effec­tuez les réglages de configuration des enceintes avec le
microphone inclus (voyez page 39).

Utilisation d’enceintes dipolaires

Vous pouvez utiliser des enceintes dipolaires pour les
canaux Surround gauche et droit et Surround arrière gau­che et droit. Les enceintes dipolaires produisent le même
son dans deux directions.

Le boîtier des enceintes dipolaires comporte générale­ment une flèche indiquant l’orientation préconisée.
Placez les enceintes dipolaires Surround gauche et droite
de sorte que leurs flèches pointent vers le téléviseur/écran
et positionnez les enceintes dipolaires Surround arrière
gauche et droite pour que leurs flèches pointent mutuelle­ment l’une vers l’autre (voyez l’illustration).

Enceintes bipolaires

Téléviseur/écran Téléviseur/écran

2

3

✓✓✓✓✓✓

✓✓✓✓✓✓

✓ ✓✓✓

✓✓✓✓

✓✓✓✓

Enceintes normales

1

4

2

✓

1

3

4

Connexion d’un subwoofer actif

Reliez la sortie SUBWOOFER PRE OUT de l’ampli­tuner AV à l’entrée du subwoofer actif avec un câble
approprié, comme illustré. Si vous utilisez un subwoofer
passif avec un amplificateur externe, branchez la sortie
SUBWOOFER PRE OUT à l’entrée de l’ampli en ques­tion.

Subwoofer actif

LINE INPUT

LINE INPUT

Pose des étiquettes des câbles

Les pôles positifs (+) des bornes d’enceintes du ampli­tuner AV disposent d’un code de couleurs qui facilite
leur identification. (Les pôles négatifs (–) des bornes
d’enceintes sont noirs.)

Borne d’enceinte Couleur

Avant gauche/Zone 2 gauche Blanc
Avant droite/Zone 2 droite Rouge
Centrale Vert
Surround gauche Bleu
Surround droite Gris
Surround

Surround

arrière
arrière

gauche
droite

Les étiquettes fournies utilisent aussi un code de cou­leurs. Placez-les sur le fil positif (+) des câbles
d’enceintes en respectant les indications du tableau ci­dessus. Cela permet de brancher chaque câble en ali­gnant simplement la couleur de son étiquette sur celle de
la borne correspondante.

Brun
Rose

5

7 8

1. Subwoofer

2. Enceinte avant gauche

3. Enceinte centrale

4. Enceinte avant droite

Enceinte Surround gauche

5.

Fr-

22

5

6

78

6. Enceinte Surround droite

7. Enceinte Surround arrière
gauche

8. Enceinte Surround arrière
droite

6

TX-SR702,602Fr.book Page 23 Tuesday, July 27, 2004 9:08 AM

Brancher l’ampli-tuner AV —suite

Précautions lors de la connexion des
enceintes

Lisez ces consignes avant de brancher les enceintes:

• Modèle américain uniquement: Servez-vous exclu­sivement d’enceintes d’une impédance de 6 Ω ou plus.
Si vous utilisez des enceintes d’une impédance plus
basse ou si vous utilisez l’amplificateur à des niveaux
élevés de façon prolongée, le circuit de protection
interne peut entrer en action.

• Autres modèles: Vous pouvez brancher des enceintes
d’une impédance comprise entre 4 et 16 Ω . Si l’impé­dance d’une des enceintes branchées s’élève à 4 Ω ou
plus (mais moins que 6 Ω ), réglez le paramètre “Mini­mum Speaker Impedance” sur “4 Ω ” (voyez page 44).
Si vous utilisez des enceintes d’une impédance plus
basse ou si vous utilisez l’amplificateur à des niveaux
élevés de façon prolongée, le circuit de protection
interne peut entrer en action.

• Débranchez l’appareil du secteur avant d’effectuer les
connexions!

• Lisez les instructions figurant dans le manuel des
enceintes.

•Soyez attentif à la polarité des câbles de haut-parleur.
Reliez la borne de pôle positif (+) au pôle positif (+)
de l’enceinte et la borne de pôle négatif (–) au pôle
négatif (–) de l’enceinte. Une inversion de la polarité
produit un déphasage qui diminue la qualité sonore.

• Evitez les câbles de longueur excessive et les câbles
trop minces car cela pourrait affecter le son.

•Veillez en outre à ce que les
fils ne court-circuitent pas les
pôles positif et négatif. Cela
pourrait endommager le
ampli-tuner AV.

• Ne connectez jamais qu’un
seul fil à chaque borne. Sans
cela, vous risquez d’endom­mager le ampli-tuner AV.

• Evitez de relier une enceinte à plusieurs bornes.

Connexion des câbles d’enceintes

Dénudez environ 15 mm

1

de la gaine aux deux
extrémités des câbles
d’enceintes et torsadez
les fils aussi fermement
que possible.

Dévissez la vis de la borne.

2

Insérez la portion

3

dénudée du fil aussi loin
que possible dans
l’ouverture.

Resserrez la vis de la borne

4

L’illustration ci-dessous indique la correspondance entre
les enceintes et chaque paire de bornes.

Si vous n’utilisez qu’une enceinte surround, reliez-la aux
prises SURROUND BACK SPEAKERS “L” (gauche).

Enceinte
Surround
arrière
gauche

Enceinte
Surround
arrière
droite

Enceinte
Surround
gauche

5/8" (15 mm)

Enceinte
Surround
droite

Enceinte
avant
gauche

Enceinte
avant
droite

Enceinte
centrale

Fr-

23

TX-SR702,602Fr.book Page 24 Tuesday, July 27, 2004 9:08 AM

Brancher l’ampli-tuner AV —suite

■

■

Connexion d’une antenne

Ce chapitre explique comment brancher l’antenne FM
intérieure et l’antenne-cadre AM fournies. Vous appren­drez aussi comment brancher des antennes FM et AM
extérieures disponibles dans le commerce.

Le ampli-tuner AV ne capte aucun signal radio si vous
n’avez pas connecté d’antenne. Veillez donc à brancher
une antenne si vous comptez écouter la radio.

Bornes à poussoir pour antenne AM
Prise pour antenne FM

Connexion de l’antenne FM intérieure

L’antenne FM fournie est conçue exclusivement pour
une utilisation intérieure.

Branchez l’antenne FM de la façon illustrée.

1

Modèle américain

Si la réception FM laisse à désirer avec l’antenne FM
intérieure, remplacez celle-ci par une antenne FM exté­rieure (voyez page 25).

Connexion de l’antenne-cadre AM

L’antenne-cadre AM fournie est conçue exclusivement
pour une utilisation intérieure.

Assemblez l’antenne-cadre AM en insé-

1

rant les saillies dans le socle.

Insérez les deux fils de l’antenne-cadre

2

AM dans les bornes à poussoir pour
antenne AM.

(Cette antenne n’a pas de polarité. Vous pouvez
donc brancher chaque fil dans une des deux bor­nes au choix).

Vérifiez que les bornes à poussoir sont bien en
contact avec les fils et non avec leur gaine.

Branchez la fiche à
fond dans la prise.

Autres modèles

Branchez la fiche à
fond dans la prise.

Dès que le ampli-tuner AV est paré pour l’utilisa­tion, recherchez une station FM et déterminez
l’emplacement idéal de l’antenne FM en vous
basant sur la qualité du signal reçu.

Fixez l’antenne FM au mur à l’aide de

2

punaises.

Punaises, etc.

Appuyez Insérez le fil Relâchez

Dès que le ampli-tuner AV est paré pour l’utilisa­tion, recherchez une station AM et déterminez
l’emplacement idéal de l’antenne AM en vous
basant sur la qualité du signal reçu.

Placez l’antenne aussi loin que possible du ampli­tuner AV, d’un téléviseur, de câbles d’enceintes et
de cordons d’alimentation.

Si la réception AM laisse à désirer avec l’antenne-cadre
AM , remplacez celle-ci par une antenne AM extérieure
(voyez page 25).

Fr-

Attention: Veillez à ne pas vous blesser avec les

punaises.

24

TX-SR702,602Fr.book Page 25 Tuesday, July 27, 2004 9:08 AM

Brancher l’ampli-tuner AV —suite

■

Connexion d’une antenne FM extérieure

Si la réception FM laisse à désirer avec l’antenne FM
intérieure fournie, utilisez une antenne FM extérieure.

Remarques:

• Les antennes FM extérieures produisent une réception
optimale en extérieur. Cependant, il suffit parfois de
les installer dans un grenier pour obtenir une réception
suffisante.

• Installez l’antenne FM extérieure en veillant à l’éloi­gner au maximum de grands immeubles. Il faut que
l’antenne puisse recevoir correctement les ondes.

• Ne placez jamais l’antenne à proximité d’une source
d’interférences (enseignes lumineuses, routes à circu­lation intense, etc.).

•Par mesure de sécurité, ne placez jamais d’antenne à
proximité de lignes à haute tension ou d’appareils à
haute tension.

• Une antenne extérieure doit être branchée à la terre
conformément aux règlements en vigueur pour éviter
les risques d’électrocution.

Utilisation d’un répartiteur d’antenne TV/FM

N’utilisez jamais la même antenne pour la réception de
signaux FM et de programmes télévisés car cela pourrait
produire des interférences. Si toutefois le manque
d’espace ne permet que cette solution, utilisez un répar­titeur d’antenne TV/FM.

Connexion d’une antenne AM extérieure

Si l’antenne-cadre AM fournie ne suffit pas à obtenir une
réception satisfaisante, vous pouvez ajouter une antenne
AM extérieure.

Antenne extérieure

Câble d’antenne isolé

Antenne-cadre AM

Dans la mesure du possible, placez l’antenne AM exté­rieure en position horizontale et à l’air libre. Cependant,
il suffit parfois de l’installer au-dessus d’une fenêtre
pour obtenir une réception suffisante. Ne débranchez en
aucun cas l’antenne-cadre AM.

Une antenne extérieure doit être branchée à la terre con­formément aux règlements en vigueur pour éviter les ris­ques d’électrocution.

Vers l’ampli-tuner AV

Répartiteur d’antenne
TV/FM

Vers le téléviseur (ou

magnétoscope)

Fr-

25

TX-SR702,602Fr.book Page 26 Tuesday, July 27, 2004 9:08 AM

Brancher l’ampli-tuner AV —suite

Connexions audio et vidéo

Le branchement des sorties audio et vidéo d’un lecteur DVD et d’autres éléments AV à l’ampli-tuner AV permet d’acti­ver simultanément le son et l’image de la source voulue en la sélectionnant sur l’ampli-tuner AV.

: Flux du signal

Lecteur DVD, etc.


Son

Enceintes (pour en savoir plus sur les con­nexions, voyez page 23).


Son

Téléviseur,
projecteur,

Quelle connexion choisir?

L’ampli-tuner AV est compatible avec plusieurs formats et permet de brancher une multitude d’appareils AV. Le choix
du format dépend des formats disponibles sur les éléments AV. Lisez les paragraphes suivants pour en savoir plus.

Pour les éléments vidéo, effectuez deux connexions: une pour le son et l’autre pour l’image.

Formats de connexion vidéo

Le ampli-tuner AV propose trois formats de signal vidéo:
vidéo composite, S-Video et composant. Ce troisième
type offre la meilleure qualité d’image.

Un signal vidéo branché à une prise V ou S IN est con­verti (vidéo composite en S-Video ou S-Video en vidéo
composite) mais uniquement pour les sorties MONITOR
OUT et pas pour les sorties VIDEO 1 et VIDEO 2 OUT
V & S.

Remarque: Les TX-SR702/702E, TX-SR602E et TX-

SR602 australienpeuvent reconvertir les signaux
d’entrée vidéo composite et S-Video et les sortir via
COMPONENT VIDEO OUT (voyez page 43).

Lecteur DVD,

etc.

Output

IN

Ampli-tuner

AV

MONITOR OUT

Input

Téléviseur,
projecteur,

etc.

Composite

Composite

Composite

Composite

S-Video

S-Video

S-Video

S-Video

* TX-SR702/702E, 602E et modèle aus-

tralien du TX-SR602 uniquement.

page 43

Composant

Composant

*

Composant

Composant

Formats audio

Le ampli-tuner AV permet de travailler avec les formats
audio suivants: analogique, numérique (optique &
coaxial) et multicanal.

Lors du choix d’un format de connexion, songez que le
ampli-tuner AV n’est pas en mesure de convertir un for­mat dans un autre. Les signaux seront donc présents aux
sorties dans ce même format.

Exemple: les signaux audio reçus à l’entrée OPTICAL
ou COAXIAL ne sont pas présents aux prises analogi­ques TAPE OUT.

Lecteur DVD,

etc.

Output

IN

Ampli-tuner

AV

OUT

Input

Enregistreur

MD, etc.

Optique

Optique

Optique

Coaxial

Analogique

Analogique

Coaxial

Coaxial

*

Analogique

* TX-SR702/702E uniquement

Multicanal

Multicanal

Avant
gauche et
droite uni­quement

Fr-

26

TX-SR702,602Fr.book Page 27 Tuesday, July 27, 2004 9:08 AM

Brancher l’ampli-tuner AV —suite

Connexion d’un téléviseur ou d’un projecteur

■

■

■

■

■

Sortie Monitor Out

Connexion vidéo composite

Reliez la prise V MONITOR OUT du ampli-tuner AV à
l’entrée vidéo du téléviseur à l’aide d’un câble vidéo
composite.

MONITOR

OUT

V

Téléviseur,
projecteur, etc.

Connexion S-Video

Reliez la prise S MONITOR OUT du ampli-tuner AV à
l’entrée S-Video du téléviseur à l’aide d’un câble S­Video.

VIDEO IN

MONITOR

OUT

S

Signaux audio

Les connexions suivantes permettent d’écouter des don­nées audio venant de votre téléviseur via le ampli-tuner
AV .

Si votre téléviseur n’a pas de sorties audio, branchez le
ampli-tuner AV au magnétoscope et servez-vous de son
tuner (voyez page 30).

Connexion coaxiale ou optique

Si vous la branchez à une entrée audio numérique, vous
devez l’assigner à la source d’entrée (voyez page 42).

• Reliez la prise OPTICAL DIGITAL IN de l’ampli­tuner AV à la sortie numérique optique du téléviseur
avec un câble audio numérique optique.

OU

• Reliez une des prises COAXIAL DIGITAL IN de
l’ampli-tuner AV à la sortie numérique coaxiale du
téléviseur avec un câble audio numérique coaxial.

COAXIAL

IN

IN

OPTICAL

Utiliser une des deux

Téléviseur,
projecteur, etc.

S VIDEO IN

Connexion vidéo composant

Reliez les prises COMPONENT VIDEO OUT du ampli­tuner AV aux entrées vidéo composant du téléviseur.

COMPONENT VIDEO

Y

P

B

PR

Téléviseur,
projecteur, etc.

YPB PR

COMPONENT
VIDEO IN

Téléviseur,

DIGITAL OUT

OPTICAL

projecteur, etc.

DIGITAL OUT

COAXIAL

Connexions analogiques

Si votre téléviseur ne possède pas de sortie numérique ou
si vous voulez enregistrer son signal audio, branchez ses
sorties analogiques comme suit.

Utilisez un câble audio pour relier les entrées AUDIO
VIDEO 3 IN L/R du ampli-tuner AV aux sorties audio
analogiques de votre téléviseur.

IN

VIDEO 3

AUDIO

Téléviseur,
projecteur, etc.

OUTPUT

L

R

Fr-

27

TX-SR702,602Fr.book Page 28 Tuesday, July 27, 2004 9:08 AM

Brancher l’ampli-tuner AV —suite

■

■

■

■

■

Connexion d’un lecteur DVD

Signaux vidéo

Suivez simplement une des méthodes de connexion ci­dessous.

Connexion vidéo composite

Reliez la prise V DVD IN du ampli-tuner AV à la sortie
vidéo composite du lecteur DVD.

DVD

IN

VIDEO OUT

Lecteur DVD

Connexion S-Video

Reliez la prise S DVD IN du ampli-tuner AV à la sortie
S-Video du lecteur DVD avec un câble S-Video.

DVD

IN

Lecteur DVD

Connexion vidéo composant

Reliez les prises COMPONENT VIDEO IN 1 du ampli­tuner AV aux sorties vidéo composant du lecteur DVD.

• Dans ce cas, vous devez aussi utiliser les entrées vidéo
composant du téléviseur.

S VIDEO OUT

COMPONENT VIDEO

IN1

Y

B

P

PR

Signaux audio

Utiliser une connexion coaxiale ou optique

• Reliez une des prises OPTICAL DIGITAL IN du
ampli-tuner AV à la sortie optique du lecteur DVD
avec un câble numérique optique.

OU

• Reliez un des prises COAXIAL DIGITAL IN de
l’ampli-tuner AV à la sortie coaxiale du lecteur DVD
avec un câble audio numérique coaxial.

DIGITAL

COAXIAL

IN

IN1

OPTICAL

Utiliser une des deux

DIGITAL OUT

OPTICAL

Lecteur DVD

A l’origine, l’entrée OPTICAL IN1 est assignée à la
source d’entrée DVD. Si vous branchez votre lecteur
DVD à une autre entrée numérique, vous devez redéfinir
l’assignation de la source d’entrée DVD (voyez
page 42).

Connexions analogiques

Même si vous ne comptez utiliser que la sortie numé­rique du lecteur DVD (coaxiale ou optique), vous devez
également brancher ses sorties analogiques pour pouvoir
tirer parti de la télécommande ou pour enregistrer le
son du DVD.

Servez-vous d’un câble audio pour relier les prises DVD
IN L/R du ampli-tuner AV aux sorties analogiques du
lecteur DVD.

Si le lecteur DVD propose des prises stereo (L/R) en plus
des sorties, vous devez utiliser ces sorties L/R.

DIGITAL OUT

COAXIAL

FRONT

L

R

DVD

Fr-

Lecteur DVD

28

YPB PR

COMPONENT
VIDEO OUT

Lecteur DVD

AUDIO

OUTPUT

LR

TX-SR702,602Fr.book Page 29 Tuesday, July 27, 2004 9:08 AM

Brancher l’ampli-tuner AV —suite

Connexion multicanal

Si votre lecteur DVD est compatible avec des formats
audio multicanaux, tels que DVD Audio, et comporte
une sortie audio analogique 5.1, vous pouvez écouter des
sources de ces formats.

Utilisez un câble audio analogique multicanal pour relier
les prises DVD IN FRONT L/R, CENTER, SURR L/R
et SUBWOOFER du ampli-tuner AV aux sorties analo­giques 5.1 du lecteur DVD. Sinon, vous pouvez aussi uti­liser plusieurs câbles audio analogiques.

■

Lecteur DVD

Fr-

29

TX-SR702,602Fr.book Page 30 Tuesday, July 27, 2004 9:08 AM

Brancher l’ampli-tuner AV —suite

Connexion d’un magnétoscope
(lecture)

Cette section vous montre comment brancher votre
magnétoscope pour regarder des cassettes vidéo en pro­fitant de l’ampli-tuner AV.

Signaux vidéo

• Reliez la prise S VIDEO 1 IN du ampli-tuner AV à la
sortie S-Video du magnétoscope au moyen d’un câble
S-Video.

OU

• Reliez la prise V VIDEO 1 IN du ampli-tuner AV à une
sortie vidéo composite du magnétoscope.

La connexion S-Video offre une qualité d’image supé­rieure à celle de la connexion vidéo composite.

Signaux audio

• Servez-vous d’un câble audio pour relier les prises
VIDEO 1 IN L/R du ampli-tuner AV aux sorties ana­logiques du magnétoscope.

VIDEO 1

IN

Connexion d’un magnétoscope D­VHS (lecture)

Signaux vidéo

N’oubliez pas d’assigner les sources vidéo que vous con­nectez (voyez page 43).

Reliez la prise COMPONENT VIDEO IN2 ou 3 de
l’ampli-tuner AV à une sortie composant vidéo du
magnétoscope D-VHS avec un câble composant vidéo.

Dans ce cas, vous devez aussi utiliser les entrées vidéo
composant du téléviseur.

COMPONENT VIDEO

IN

Y

B

P

PR

COMPONENT
VIDEO OUT

D-VHS VCR

Y

B

P

PR

VIDEO OUT

S VIDEO OUT

VCR

IN

L

R

Utiliser une
des deux

AUDIO

OUTPUT

Signaux audio

Si vous la branchez à une entrée audio numérique, vous
devez l’assigner à la source d’entrée (voyez page 42).

• Reliez une des prises OPTICAL DIGITAL IN de
l’ampli-tuner AV à la sortie optique du magnétoscope
D-VHS avec un câble audio numérique optique.

OU

• Reliez une des prises COAXIAL DIGITAL IN de
l’ampli-tuner AV à la sortie coaxiale du magnétoscope

LR

D-VHS avec un câble audio numérique coaxial.

OPTICAL

IN

Utiliser une des deux

DIGITAL OUT

OPTICAL

DIGITAL OUT

COAXIAL

DIGIT

COAXIAL

IN

AL

Fr-

Magnétoscope D-VHS

30
