Onkyo HTP-678 Instruction

En

F1606-0

(Left) (Right)

(White)

(Red)

(Brown)

(Tan)

(Green)

(Left) (Right)

(Blue)

(Gray)

Speaker terminals
(Height)

Keyhole slot

Speaker terminals
(Front)

Speaker units

Speaker terminals

Keyhole slots

Speaker terminals

Keyhole slot

5.1.2ch Home Theater Speaker Package

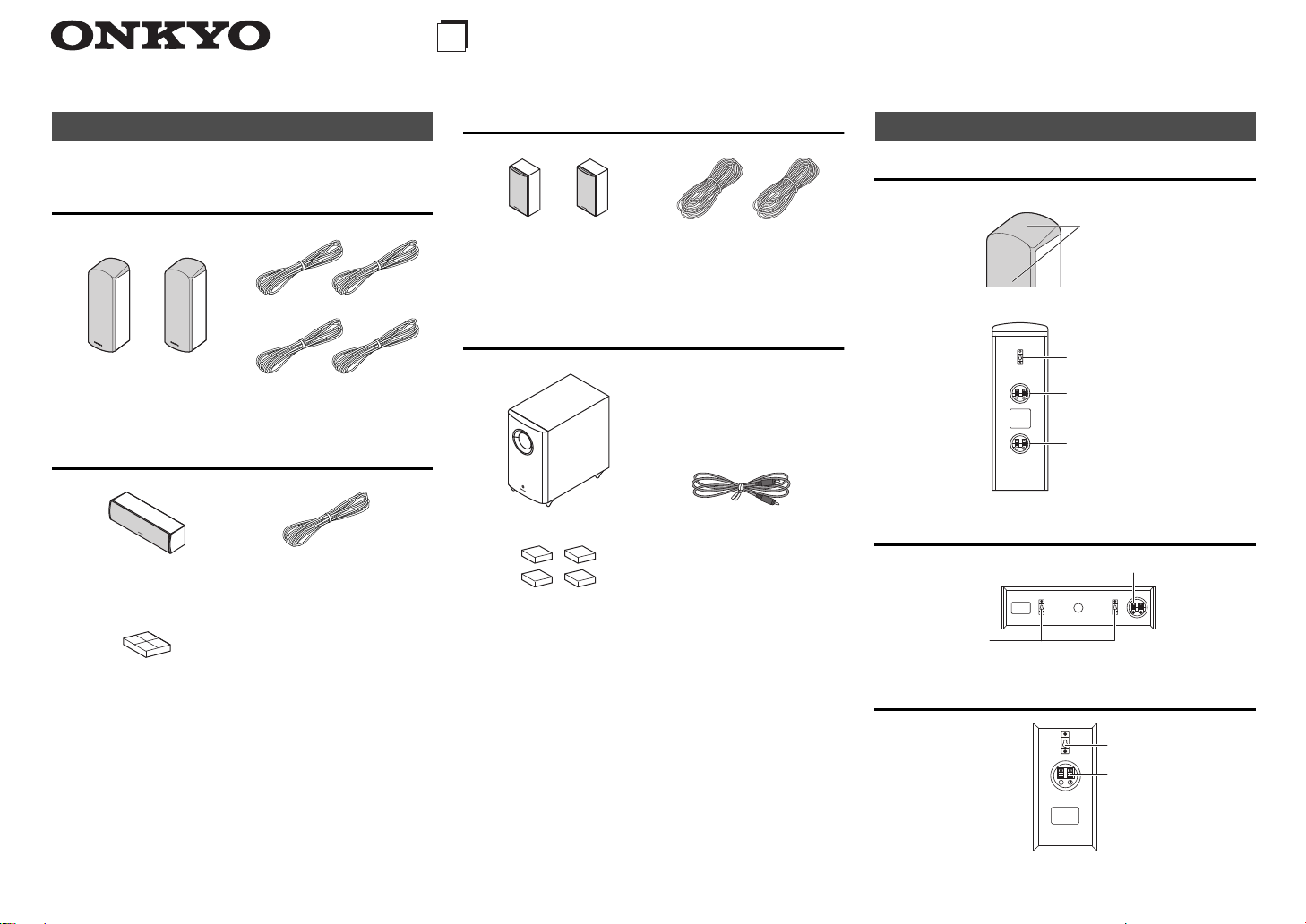

Supplied Accessories

Make sure you have the following accessories.

Front & Height Speakers (SKF-693)

Front & Height speakers Speaker cables

Center Speaker (SKC-591N)

Center speaker Speaker cable 10 ft. (3.0 m)

10 ft. (3.0 m)

HTP-678

Surround Speakers (SKR-590)

Surround speakers

Powered Subwoofer (SKW-658)

Subwoofer RCA cable 10 ft. (3.0 m)

4 floor pads

Speaker cables 26 ft. (8.0 m)

* 2 9 4 0 2 5 3 9 *

Part Names

Front & Height Speakers (SKF-693)

Center Speaker (SKC-591N)

4 rubber stoppers

*1

Configuration of the rubber stoppers may be different from the
figure, such as being 2 sheets instead of 1 sheet, but the total
number will be same.

*1

Surround Speakers (SKR-590)

En-1

Caution

• The front grilles are not designed to be removed so do not

Note

Tip

Note

To AC outlet

OUTPUT LEVEL control

This control is used to adjust the
volume of the subwoofer.

LINE INPUT

This RCA input should be
connected to the subwoofer pre
out on your AV receiver with
supplied RCA cable.

Rubber stoppers

Bottom of the
SKC-591N

Side panel

Floor pad

SKF-693

SKR-590

Keyhole slots for

wall mounting

Keyhole slots for wall mounting

7-7/8" (200 mm)

SKC-591N

attempt to remove them forcibly, as this will damage
them.

Powered Subwoofer (SKW-658)

Front

.

Status indicator

Off: Subwoofer in standby mode or

disconnected from power source
Blue:Subwoofer on
The status indicator lights blue when
low frequency sound is being passed
through the speaker.
The indicator does not light in the
normal dialog or high frequency
sound.

• The indicator does not indicate that

power supply of the subwoofer has
turned on.

With the Auto Standby function, the
SKW-658 automatically turns on
when an input signal is detected in
standby mode. When there’s no input
signal for a while, the SKW-658
automatically enters standby mode.

Rear

• The Auto Standby function turns the subwoofer on when the
input signal exceeds a certain level. If the Auto Standby function
does not work reliably, try slightly increasing or decreasing the
subwoofer output level on your receiver.

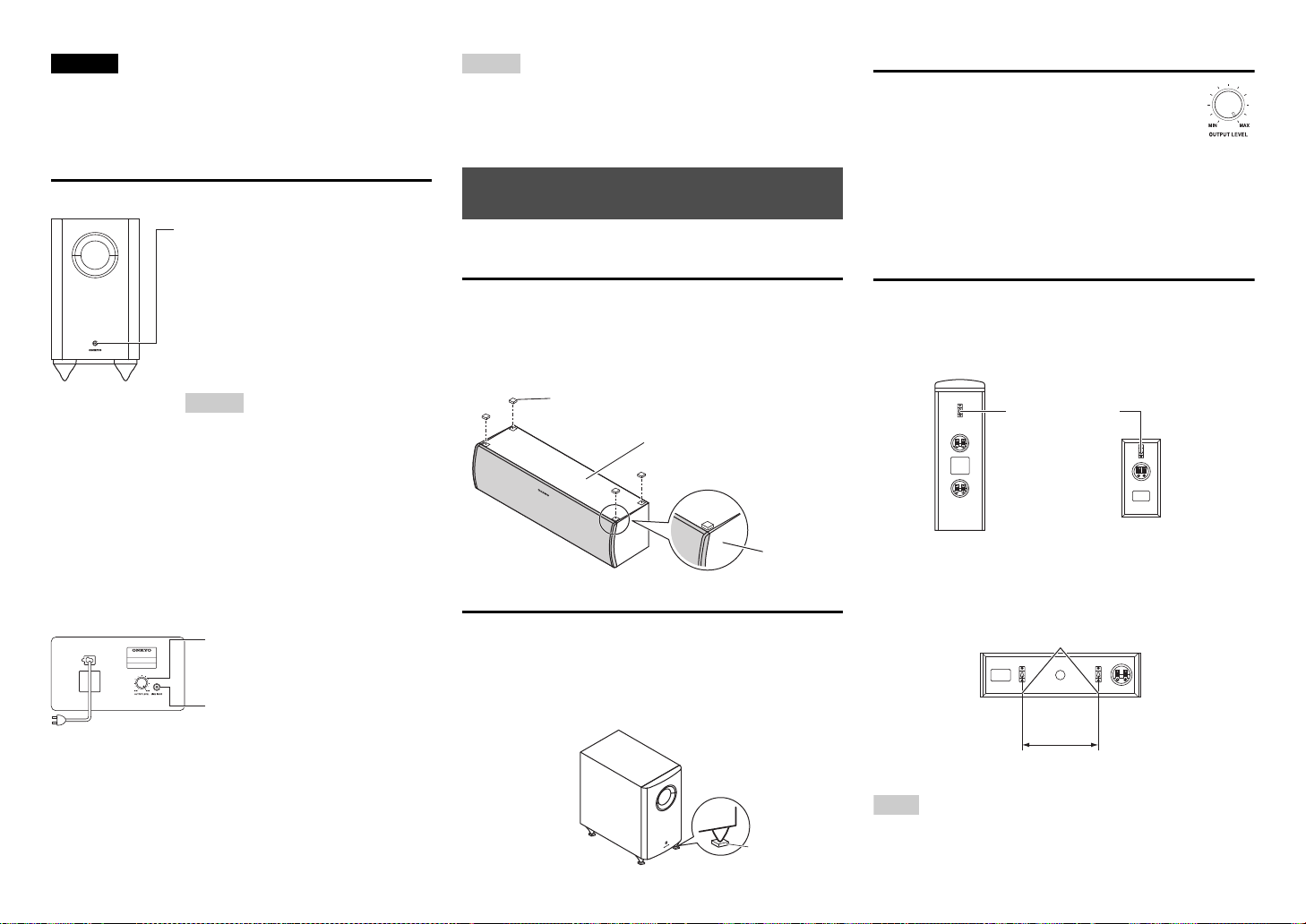

Before Using the Home Theater
Speaker Package

Using the Rubber Stoppers for a More Stable
Platform

We recommend using the supplied rubber stoppers to
achieve the best possible sound from your speakers. The
rubber stoppers prevent the speakers from moving, then
provide a more stable platform. Use rubber stoppers for the
center speaker.

Using the Floor Pads for Subwoofer

If the subwoofer is placed on a hard floor (wood, vinyl,
tile, etc.) and playback is very loud, the subwoofer’s feet
may damage the flooring. To prevent this, place the
supplied pads underneath the subwoofer’s feet. The pads
also provide a stable base for the subwoofer.

Setting the Subwoofer Level

To set the level of the subwoofer, use the
OUTPUT LEVEL control. Set it so that bass
sounds are evenly balanced with the treble sounds
from the other speakers. Because our ears are less
sensitive to very low bass sounds, there’s a temptation to
set the level of the subwoofer too high. As a rule of thumb,
set the subwoofer level to what you think is the optimal
level, and then back it off slightly.

Wall Mounting

To mount the front/surround speakers vertically, use the
keyhole slot shown to hang each speaker on a screw that’s
securely screwed into the wall.

To mount the center speaker horizontally, use the two
keyhole slots shown to hang the speaker on two screws that
are securely screwed into the wall.

• If the center speaker is tilted, loosen the screw on the declined
side to move upward so that the speaker could be adjusted
vertically.

En-2

Caution

• A mounting screw’s ability to support a

Wall

3/16" to 7/16"

(5 to 10 mm)

Front & Height

right speaker

Center speaker

Front & Height

left speaker

Red

White

Green

Gray

Blue

Surround

left

speaker

Surround

right

speaker

Powered

subwoofe r

Tan

Brown

(Height)

(Front)

speaker depends on how well it’s
anchored to the wall. If you have
hollow walls, screw each mounting
screw into a stud. If there are no studs,
or the walls are solid, use suitable wall
anchors. Use screws with a head
diameter of 5/16" (8 mm) or less and a shank diameter of
1/8" (4 mm) or less. With hollow walls, use a cable/pipe
detector to check for any power cables or water pipes
before making any holes.

• Leave a gap of between 3/16" (5 mm) and 7/16" (10 mm)
between the wall and the base of the screw head, as
shown (We recommend that you consult a home
installation professional).

Enjoying Home Theater

The Home Theater means that you can enjoy surround
sound with a real sense of movement in your own home —
just like being in a movie theater or concert hall.

1 Front & Height speakers (SKF-693)

These speakers placed with their top diaphragms
facing toward the ceiling can produce a sound field of
the Dolby Atmos listening mode by providing sounds
echoing off the ceiling. The speakers on the front
output front stereo sound.

2 Center speaker (SKC-591N)

This speaker outputs center sounds such as dialogs
and vocals.

3 Surround speakers (SKR-590)

These speakers create back sound field.

4 Subwoofer (SKW-658)

The subwoofer reproduces bass sounds and creates
rich sound field.

• Refer to the operating instructions for your AV receiver
and other equipment for details about the placement of
the speakers.

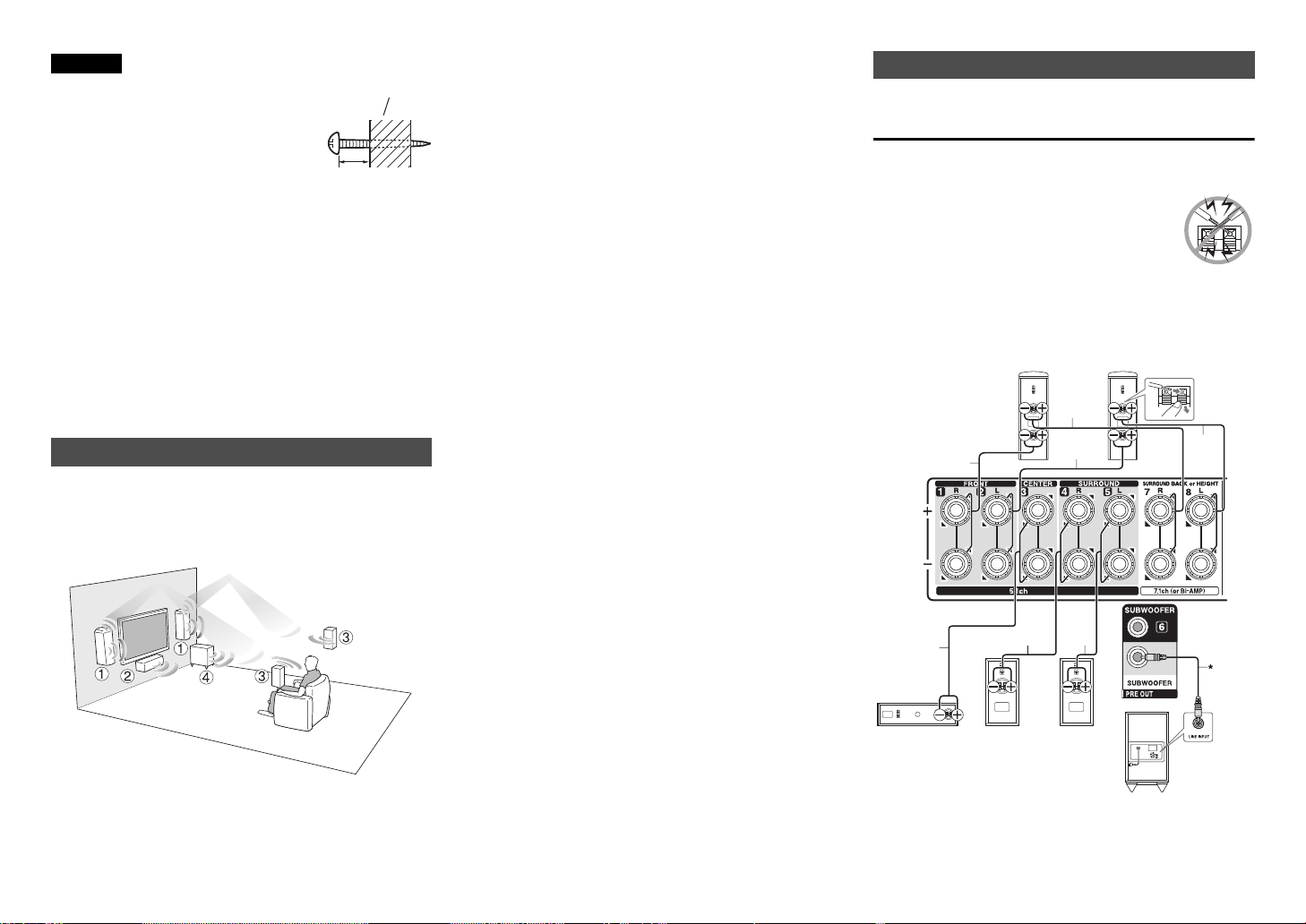

Connecting the Speakers

Speaker Connection Precautions

Read the following before connecting your speakers:

• Turn off your receiver before making any connections.

• Pay close attention to speaker wiring polarity.
Connect positive (+) terminals to only
positive (+) terminals, and negative (–)
terminals to only negative (–) terminals. If the
speakers are wired incorrectly, the sound will be out of
phase and will sound unnatural.

• Be careful not to short the positive and negative wires.
Doing so may damage your amplifier.

En-3

*

Using the supplied RCA cable, connect the subwoofer’s LINE
INPUT to your AV receiver’s SUBWOOFER jack.

Note

Specifications

Front & Height Speakers (SKF-693)

Dimensions (W × H × D) 155 mm × 467 mm × 183 mm

Weight 3.6 kg (7.9 lbs.)
Keyhole slot Available
Grille Fixed

Front Unit

Type 2 Way Bass-Reflex
Impedance 6 Ω
Maximum input power 130 W
Sensitivity 84.5 dB/W/m
Frequency response 55 Hz to 50 kHz
Crossover frequency 4kHz
Cabinet capacity 5.7 L (0.20 cubic feet)
Drivers unit 12 cm (5") Cone Woofer × 1

Terminal Spring type color coded
Other Non-magnetic shielding

Height Unit

Type Full Range Closed Box
Impedance 6 Ω
Maximum input power 130 W
Sensitivity 81 dB/W/m
Frequency response 80 Hz to 20 kHz
Cabinet capacity 1.0 L (0.036 cubic feet)
Drivers unit 8 cm (3-1/4") Cone Speaker
Terminal Spring type color coded
Other Non-magnetic shielding

6-1/8" × 18-3/8" × 7-3/16"
(incl. grille and projection)

2.5 cm (1") Balanced Dome × 1

Center Speaker (SKC-591N)

Type 2 Way Bass-Reflex
Impedance 6 Ω
Maximum input power 130 W
Sensitivity 86 dB/W/m
Frequency response 65 Hz to 50 kHz
Crossover frequency 6kHz
Cabinet capacity 2.8L (0.10cubic feet)
Dimensions (W × H × D) 420 mm × 115 mm × 119 mm

Weight 2.3 kg (5.1 lbs.)
Drivers unit 8 cm (3-1/4") Cone Woofer × 2

Terminal Spring type color coded
Keyhole slot Available
Grille Fixed
Other Non-magnetic shielding

16-9/16" × 4-1/2" × 4-11/16"
(incl. grille and projection)

2.5 cm (1") Balanced Dome × 1

Surround Speakers (SKR-590)

Type Full Range Closed Box
Impedance 6 Ω
Maximum input power 130 W
Sensitivity 81 dB/W/m
Frequency response 80 Hz to 20 kHz
Cabinet capacity 1.0 L (0.036 cubic feet)
Dimensions (W × H × D) 115 mm × 230 mm × 96 mm

Weight 1.0 kg (2.2 lbs.)
Drivers unit 8 cm (3-1/4") Cone Speaker × 1
Terminal Spring type color coded
Keyhole slot Available
Grille Fixed
Other Non-magnetic shielding

4-1/2" × 9-1/16" × 3-3/4"
(incl. grille and projection)

Powered Subwoofer (SKW-658)

Type Bass-Reflex
Input sensitivity/Impedance

440 mV/20 kΩ

Rated output Power (IEC)

80 watts minimum continuous power,
4 ohms, driven at 100 Hz with a
maximum total harmonic distortion of
1%

Frequency response 27 Hz to 150 Hz
Cabinet capacity 24.5 L (0.86 cubic feet)
Dimensions (W

Weight 7.7 kg (17.0 lbs.)
Audio input 1 (RCA analog mono)
Drivers unit 20 cm (8") Cone Woofer × 1
Power supply AC 220 -240 V, 50/60 Hz
Power consumption 20 W
Other Auto Standby function

× H × D) 230

mm × 425 mm × 410 mm
9-1/16" × 16-3/4" × 16-1/8"
(incl. projection)

Non-magnetic shielding

Specifications and appearance are subject to change
without prior notice.

For non-magnetic shielded speakers:

Try moving the speakers away from your TV or monitor. If
discoloration should occur, turn off your TV or monitor,
wait 15 to 30 minutes, and then turn it back on again. This
normally activates the degaussing function, which
neutralizes the magnetic field, thereby removing any
discoloration effects.

En-4
