Onkyo HTC-V10X Instructions Manual [sv]

✔

HTC-V10X_GDS.book Page 1 Wednesday, July 21, 2004 3:33 PM

Deutsch Nederland Svenska

Einleitung ................................................. 2

Inleiding.................................................... 2

Inledning................................................... 2

5.1ch Home Theater System

HTC-V10X

HTE-V10X

PR-155X (AV controller) DV-S155X (DVD Player)

HTP-V10X

SWA-V10X (Subwoofer) ST-V10X (Speakers)

Bedienungsanleitung

Vielen Dank, dass Sie sich für ein 5.1-Kanal Heimkinosystems von Onkyo entschieden haben. Bitte lesen Sie sich diese Bedienungsanleitung vor Herstellen der Verbindungen und vor dem Einschalten vollständig durch. Befolgen Sie alle Hinweise und Anweisungen dieser Bedienungsanleitung, um Ihre neues 5.1-Kanal Heimkinosystem gründlich kennen und bedienen zu lernen. Bitte bewahren Sie diese Bedienungsanleitung an einem sicheren Ort auf.

Gebruiksaanwijzing

Hartelijk dank voor uw aankoop van deze Onkyo 5.1kanaals thuisbioscoopsysteem. Lees deze handleiding a.u.b. aandachtig voor u dit apparaat aansluit en in gebruik neemt. Indien u alle stappen zorgvuldig uitvoert, zult u snel in staat zijn de kwaliteit van uw 5.1-kanaals thuisbioscoopsysteem te genieten. Bewaar deze handleiding zorgvuldig.

Anschlüsse ............................................ 19

Aansluitingen......................................... 19

Anslutningar .......................................... 19

Aufstellung............................................. 30

Setup-instellingen ................................. 30

Inledande inställningar ......................... 30

Wahl der Tonausgabe............................ 34

Geluidsweergave ................................... 34

Ljudåtergivning...................................... 34

Anhören eines Radioprogramms......... 41

Luisteren naar de radio......................... 41

Radiomottagning ................................... 41

Einstellen der Uhrzeit............................ 47

Instellen van de tijd ............................... 47

Inställning tid ......................................... 47

Verwendung der Timer-Funktionen...... 50

Gebruik van de timerfuncties ............... 50

Användning av timerfunktioner............ 50

Weiter führende Einstellungen............. 59

Geavanceerde instellingen ................... 59

Avancerade inställningar ...................... 59

Fehlersuche............................................ 66

Storingen verhelpen.............................. 66

Felsökning.............................................. 66

Bruksanvisning

Tack för inköpet av Onkyos 5.1-kanals hembioanläggning. Läs noga igenom denna bruksanvisning, innan anslutningar görs och strömmen slås på. Genom att följa anvisningarna i denna bruksanvisning kan du njuta av den optimala prestanda och ljudkvalitet som din nya 5.1-kanals hembioanläggning har att erbjuda. Spara bruksanvisningen för framtida referensbehov.

Vermischtes ........................................... 69

Diverse.................................................... 69

Övrig information................................... 69

De Nl Sv

HTC-V10X_GDS.book Page 2 Wednesday, July 21, 2004 3:33 PM

ACHTUNG:

UM FEUER UND STROMSCHLÄGE ZU VERMEIDEN, SOLLTE DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUSGESETZT WERDEN.

VORSICHT:

UM STROMSCHLÄGE ZU VERMEIDEN, WEDER DAS GEHÄUSE (NOCH DIE RÜCKSEITE) ÖFFNEN. NICHTS IM GEHÄUSE DARF VOM BENUTZER GEWARTET WERDEN. WENDEN SIE SICH AN DEN QUALIFIZIERTEN KUNDENDIENST.

Wichtige Sicherheitshinweise

1. Lesen Sie sich diese Hinweise durch.

2. Bewahren Sie diese Hinweise auf.

3. Beachten Sie alle Warnungen.

4. Befolgen Sie alle Anweisungen.

5. Verwenden Sie dieses Gerät niemals in der Nähe von Wasser.

6. Reinigen Sie das Gehäuse nur mit einem trockenen Tuch.

7. Versperren Sie niemals die vorhandenen Lüftungsschlitze. Stellen Sie das Gerät immer den Anweisungen des Herstellers entsprechend auf.

8. Stellen Sie das Gerät niemals in die Nähe einer Wärmequelle, z.B. eines Heizkörpers, Ofens bzw. anderen Gerätes, das viel Wärme erzeugt.

9. Versuchen Sie niemals, die Sicherheitsvorkehrung des polarisierten oder Erdungsstiftes zu umgehen. Ein polarisierter Stecker weist zwei Stifte mit unterschiedlicher Breite auf. Ein geerdeter Stecker weist zwei Stifte und einen Erdungsstift auf. Der breitere Stift bzw. der Erdungsstift dient Ihrer Sicherheit. Wenn der beiliegende Stecker nicht in Ihre Steckdose passt, müssen Sie einen Elektriker bitten, neue Steckdosen zu installieren.

10. Sorgen Sie dafür, dass niemand auf das Netzkabel treten kann und dass es nicht abgeklemmt wird. Diese Gefahr besteht insbesondere in der Nähe der Steckdose oder des Kabelaustritts am Gerät.

11. Verwenden Sie nur Halterungen/Zubehör, die/das vom Hersteller ausdrücklich empfohlen wird/werden.

12. Verwenden Sie nur Wagen, Ständer, Halterungen und Unterlagen, die entweder vom Hersteller empfohlen werden oder zum Lieferumfang das Gerätes gehören. Seien Sie bei Verwendung eines Wagens vorsichtig. Dieser darf beim Transport nicht umfallen, weil das zu schweren Verletzungen führen kann.

13. Lösen Sie im Falle eines Gewitters oder wenn Sie das Gerät längere Zeit nicht verwenden möchten, den Netzanschluss.

14. Überlassen Sie alle Wartungsarbeiten einer qualiﬁzierten Kundendienststelle. Das Gerät muss zur Wartung eingereicht werden, wenn es Schäden aufweist, z.B. wenn das Netzkabel oder der Stecker beschädigt ist, wenn Wasser oder Fremdkör-

De-

per in das Geräteinnere gelangt sind, wenn das

VORSICH MIT SCHRÄNKEN

S3125A

WARNING

RISK OF ELECTRIC SHOCK

DO NOT OPEN

Das Blitzsymbol mit Pfeil innerhalb eines gleichseitigen Dreiecks soll den Anwender auf das Vorhandensein von “gefährlichen Spannungen” im Inneren des Gehäuses dieses Produktes aufmerksam machen. Derartige Spannungen sind hoch genug, um für Menschen gefährliche Schläge zu bewirken.

Das Ausrufungszeichen innerhalb eines gleichseitigen Dreiecks soll den Anwender auf das Vorhandensein von wichtigen Betriebs- oder Wartungshinweisen (Service) in der dem Produkt beiliegenden Dokumentation hinweisen.

AVIS

RISQUE DE CHOC ELECTRIQUE

OUVRIR

NE PAS

Gerät Feuchtigkeit oder Regen ausgesetzt war bzw. wenn es sich nicht normal verhält oder wenn seine Funktionstüchtigkeit merklich nachgelassen hat.

15. Schäden, die eine Reparatur erfordern Lösen Sie sofort den Netzanschluss und reichen Sie das Gerät bei einer qualiﬁzierten Kundendienststelle ein, wenn: A. Das Netzkabel bzw. dessen Stecker beschädigt

ist;

B. Wenn Fremdkörper oder Flüssigkeiten ins

Geräteinnere gelangt sind;

C. Wenn das Gerät nass geworden ist (z.B. durch

Regen oder Wasser);

D. Das Gerät anhand der in dieser Anleitung

gegebenen Hinweise nicht erwartungsgemäß funktioniert. Prinzipiell sollten Sie nur die Bedienelemente verwenden, die ausdrücklich erwähnt werden, weil andere Handlungsabläufe zu so schweren Schäden führen können, dass nur ein qualiﬁzierter Wartungstechniker sie wieder beheben kann;

E. Das Gerät hingefallen ist bzw. das Gehäuse

sichtbare Schäden aufweist;

F. Wenn die Leistung des Gerätes merklich

nachgelassen hat—das sollte immer als Warnung gewertet werden, dass das Gerät überprüft werden muss.

16. Flüssigkeiten und Fremdkörper Achten Sie darauf, dass weder Flüssigkeiten noch kleine Gegenstände über die Öffnungen in das Geräteinnere gelangen. Das könnte zu Stromschlägen oder sogar Brand führen. Sorgen Sie dafür, dass keine Flüssigkeit auf das Gerät tropft bzw. gespritzt wird und stellen Sie niemals Wasserbehälter (z.B. Vasen) darauf. Stellen Sie keine Kerzen oder andere brennenden Gegenstände auf dieses Gerät.

17. Batterien Beachten Sie beim Entsorgen erschöpfter Batterien immer die in Ihrer Gegend geltenden Umweltvorschriften oder -empfehlungen.

18. Achten Sie bei Aufstellung des Gerätes in einem Schrank oder Bücherbord auf eine einwandfreie Lüftung.

An der Oberseite und den Seiten muss ein Freiraum von 20 cm gelassen werden. An der Rückseite müssen mindestens 10 cm frei sein. Zwischen der Rückseite des Schranks oder Bücherbords muss ein Freiraum von mindestens 10 cm gelassen werden, um die Abfuhr der Warmluft zu gewährleisten.

HTC-V10X_GDS.book Page 3 Wednesday, July 21, 2004 3:33 PM

Hinweise

1. Urheberrecht —Außer für den Privatge-

brauch darf man urheberrechtlich geschütztes Material niemals ohne die Genehmigung des Rechteinhabers aufnehmen.

2. Sicherung —Die Sicherung im Inneren des

HTC-V10X darf niemals vom Anwender gewartet werden. Wenn sich der HTC-V10X nicht einschalten lässt, verständigen Sie bitte Ihren Onkyo-Händler.

3. Pﬂege —Wischen Sie den HTC-V10X in regel-

mäßigen Zeitabständen mit einem trockenen Staubtuch ab. Hartnäckiger Schmutz darf mit einem leicht angefeuchteten und mit milder Reinigungslauge versehenen Tuch weggewischt werden. Wischen Sie den HTC-V10X danach aber wieder trocken. Verwenden Sie niemals ätzende Produkte, Verdünner, Waschbenzin oder chemische Lösungsmittel, da diese das Gehäuse angreifen oder die Beschriftung beschädigen können.

4. Stromversorgung WARNUNG

BITTE LESEN SIE SICH VOR DER ERSTEN INBETRIEBNAHME FOLGENDE PUNKTE DURCH. Die erforderliche Netzspannung richtet sich nach dem Auslieferungsland. Schauen Sie nach, ob die Netzspannung in Ihrer Gegend dem Wert auf dem rückseitigen Typenschild des HTC-V10X entspricht (AC 230 V, 50 Hz oder AC 120 V, 60 Hz).

Konformitätserklärung

Wir,

ONKYO EUROPE ELECTRONICS GmbH LIEGNITZERSTRASSE 6, 82194 GROEBENZELL, GERMANY

erklären in eigener Verantwortung, daß das ONKYO-Produkt, das in dieser Betriebsanleitung beschrieben wird, mit den folgenden technischen Normen übereinstimmt: EN60065, EN55013, EN55020 und EN61000-3-2, -3-3.

GROEBENZELL, GERMANY

ONKYO EUROPE ELECTRONICS GmbH

I. MORI

Speicherpufferung

Der HTC-V10X verwendet ein batteriefreies System für die Pufferung der Senderspeicher und anderen Einstellungen. Dieses System wird beim Ausschalten und Lösen des Netzanschlusses aktiviert. Obwohl keine separaten Batterien benötigt werden, muss der HTC-V10X ans Netz angeschlossen werden, um das Akkupuffersystem wieder aufzuladen. Wenn der Pufferakku des HTC-V10X vollständig aufgeladen ist, kann er die Speicherbereiche mehrere Wochen lang speisen. In einem feuchten Klima ist die Lebensdauer jedoch etwas kürzer. Allerdings werden die Uhrzeit, das Datum und die Timer-Einstellungen dann gelöscht.

De-

HTC-V10X_GDS.book Page 4 Wednesday, July 21, 2004 3:33 PM

Inhaltsübersicht (Grundlegende Dinge)

Einleitung

Wichtige Sicherheitshinweise...................................................................... 2

Hinweise......................................................................................................... 3

Funktionen .....................................................................................................6

Pﬂege des HTC-V10X ....................................................................................7

Lieferumfang.................................................................................................. 8

Vorbereitung der Fernbedienung ............................................................... 11

Vorstellung der Bedienelemente ................................................................12

Was ist ein Heimkino (Home Theater)? ..................................................... 18

Anschlüsse

Anschließen der AV-Steuereinheit (PR-155X) und des Subwoofers (SWA-V10X) 19

Anschließen des Subwoofers (SWA-V10X) und der Boxen (ST-V10X) ................ 20

Anschließen der AV-Steuereinheit (PR-155X) und des DVD-Spielers (DV-S155X)22

Anschließen eines MD-Recorders........................................................................... 23

Anschließen eines CD-Recorders, Kassettendecks oder Videorecorders ................ 24

Wiedergabe des Fernsehtons im Surround-Format..................................................25

Anschließen anderer Digital-Geräte – LINE/GAME DIGITAL INPUT-Buchse.... 25

Über die System-Funktionen................................................................................... 26

Anschließen eines -Kabels ............................................................................... 27

Anschließen der beiliegenden UKW- und MW-Zimmerantenne ............................ 28

Weiter führende

Bedienschritte

Vorbereitung und Wiedergabe

Einschalten der PR-155X ............................................................................30

Einstellungen............................................................................................... 31

Erste Inbetriebnahme (Modelle für Europa)............................................................ 31

Deﬁnieren der Eingangsquellen............................................................................... 32

Einstellen der Mehrkanal-Ausgabe ......................................................................... 33

Abspielen einer angeschlossenen Eingangsquelle................................. 34

Stummschalten des Tons.......................................................................................... 34

Verwendung eines Kopfhörers................................................................................. 34

Anhören eines Radioprogramms

Auto Mem – automatisches Speichern der Senderfrequenzen (nur für UKW)....... 41

Verwendung von RDS (nur auf dem Modell für Europa)........................................ 42

Umschalten zwischen dem Auto- und Mono-Modus.............................................. 42

Preset Memory – Speichern eines Senders von Hand ............................................. 43

Senderwahl für die ACCUCLOCK-Funktion.......................................................... 45

Aufrufen eines gespeicherten Senders..................................................................... 46

Löschen eines Senderspeichers ............................................................................... 46

Einstellen der Uhrzeit

Einstellen der Uhrzeit.................................................................................. 47

Anzeige der Uhrzeit..................................................................................... 49

Andere Punkte

Fehlersuche .................................................................................................66

Technische Daten ........................................................................................ 69

Weiter führende

Bedienschritte

Weiter führende

Bedienschritte

Weiter führende

Bedienschritte

Weiter führende

Bedienschritte

De-

HTC-V10X_GDS.book Page 5 Wednesday, July 21, 2004 3:33 PM

Inhaltsübersicht (Weiter führende Bedienschritte)

Bedienung des Fernsehers mit der Fernbedienung.................................64

Etwas anspruchsvollere Aufstellung

Einstellen des Hörabstands zu den Boxen ...............................................62

Lautstärkeabgleich der Boxen....................................................................63

Nutzung der Surround-Wiedergabe

Über die Surround-Wiedergabe................................................................................35

Anwahl eines Surround-Modus’ ..............................................................................36

Display-Informationen .............................................................................................38

Zeitweilige Änderung der relativen Lautstärkebalance............................................39

Verwendung der Late Night-Funktion (nur für Dolby Digital-Discs)......................39

Einstellen des Subwoofer-Pegels .............................................................................40

Verwendung der DIMMER-Funktionen.......................................................40

Enregistrement ............................................................................................58

Eingeben von Namen

Benennen der Senderspeicher ..................................................................................59

Ändern eines Namens...............................................................................................60

Verwendung der Timer-Funktionen

Verwendung des Ausschalt-Timers (Sleep)..............................................................50

Programmieren eines Timers....................................................................................52

Aktivieren bzw. Deaktivieren eines Timers..............................................................56

Kontrolle der Timer-Einstellungen...........................................................................57

De-

■

HTC-V10X_GDS.book Page 6 Wednesday, July 21, 2004 3:33 PM

Funktionen

Receiver-Funktionen

• Dolby

Pro Logic II-, Dolby Digital-, DTS

•Audiowiedergabe von Videos, Fernsehprogrammen, Spielkonsolen und DVDs im 5.1Surround-Format.

• Fünf Boxen mit „Onkyo Micro Fiber”-Membran (OMF) „Aero Acoustic Drive”-Technologie

quenzen und eindrucksvolle Basseffekte.

• Bequemes Verkabeln dank kompaktem 6-Kanal-Verstärker und integriertem Subwoofer. Steuern der Anlage mit der beiliegenden Fernbedienung.

•Drei (3) digitale Glasfasereingänge.

•Drei (3) Analog-Eingänge.

• Der 5.1-Mehrkanaleingang erlaubt das Anschließen eines Audio-DVD-Spielers.

•Dreißig (30) Senderspeicher.

•Automatische Speicherung von UKW-Sendern.

•Timer-Funktion für eine programmierbare Wiedergabe und Aufnahme (vier verschiedene Modi).

• Fünf von Onkyo entwickelte Wiedergabemodi.

• Unterstützt Eingangssignale mit einer Sampling-Frequenz bis 96kHz.

•Fernbedienung mit TV-Programmierfunktion.

•Farbkodierte Kabel erleichtern das Anschließen.

• RDS (Radiodatensystem)

-Demodulatoren

für eine druckvolle Wiedergabe der tiefen Fre-

plus ein Subwoofer mit

*1 Hergestellt in Lizenz der Dolby Laboratories.„Dolby”, „Pro Logic” und das Doppel-D-Symbol sind

Warenzeichen der Dolby Laboratories.

*2 „DTS” und „DTS Digital Surround” sind eingetragene Warenzeichen der Digital Theater Systems, Inc.

Boxen mit OMF-Membran von Onkyo

Die Lautsprecher sind mit einer OMF-Membran („Onkyo Micro Fiber”) versehen. Diese Membran –gefertigt aus speziellen neuen Materialen– zeichnen sich durch ihr geringes Gewicht bei gleichzeitig hoher Steifheit aus. Dadurch werden Gehäusevibrationen und interne Leistungsverluste minimiert. Außerdem reduzieren sie tieffrequente Störgeräusche und bieten eine akkuratere Transientenwiedergabe. Der Subwoofer und die Boxen beﬁnden sich in einem Holzgehäuse, was ebenfalls zur Klangqualität beiträgt.

*4 Die „Aero Acoustic Drive”-Technologie von Onkyo dient der Maximierung der Subwoofer-

Efﬁzienz. Der Subwoofer liefert eine druckvolle Basswiedergabe und weiß bei Bass-Effekten zu beeindrucken.

Der Bassreﬂexkanal des SWA-V10X ist als langer dünner Schacht ausgeführt und ermöglicht so große Membranauslenkungen und damit außergewöhnliche Klangeigenschaften im tiefen Frequenzbereich. Außerdem minimiert diese Technologie Zisch- und andere Störgeräusche bei gleichzeitig höherem Bassfrequenzbereich.

Der Buchstabe am Ende der Produktbezeichnung (siehe unsere Kataloge und Verpackungen) verweist auf die Farbe des HTC-V10X. Bis auf die Farbe gibt es jedoch keine Unterschiede: die Bestückung und Bedienvorgänge sind für alle Versionen gleich.

De-

■

HTC-V10X_GDS.book Page 7 Wednesday, July 21, 2004 3:33 PM

■

Pﬂege des HTC-V10X

Pﬂege

Wischen Sie das Gehäuse der HTC-V10X ab und zu mit einem weichen und trockenen Tuch ab. Hartnäckiger Schmutz darf mit einem leicht angefeuchteten und mit milder Reinigungslauge versehenen Tuch weggewischt werden. Wischen Sie das Gehäuse gleich im Anschluss trocken. Verwenden Sie niemals ätzende Produkte, Verdünner, Waschbenzin oder chemische Lösungsmittel, da diese das Gehäuse angreifen, die Beschriftung beschädigen oder zu Verfärbungen führen können. Wenn Sie ein chemisches Tuch verwenden, müssen sie unbedingt die beiliegenden Bedienhinweise beachten. Staub, der sich auf dem Grill angesammelt hat, kann mit einem Staubsauger oder einer Bürste entfernt werden.

Bei Verwendung mit einem Fernseher oder Computer

In der Regel sind Braun-Röhren in einem Farbfernseher oder Monitor besonders empﬁndlich und reagieren bisweilen sogar auf magnetische Strahlungen der Erde. Deswegen können Boxen, die sich in ihrer unmittelbaren Nähe beﬁnden, zu Farbveränderungen oder Bildverzerrungen führen. Um solche Beeinﬂussungen zu vermeiden, ist das beiliegende Boxensystem mit einer magnetischen Schirmung versehen. Allerdings kann es unter bestimmten Bedingungen trotzdem noch zu Farbveränderungen kommen. Wenn das bei Ihnen der Fall ist, müssen Sie den Fernseher oder Computerbildschirm ausschalten, 15~30 Minuten warten und ihn dann wieder einschalten. Dadurch wird nämlich die Degmanetisierungsfunktion des Fernseh- oder Computerbildschirms aktiviert, was zu einer optimierten Bilddarstellung führt.

Anmerkung:

Wenn das Bild auch dann noch Farbabweichungen aufweist, müssen Sie die Boxen weiter vom Fernseher oder Monitor entfernt aufstellen. Diese Verfärbung tritt außerdem auf, wenn sich ein Magnet oder ein anderer magnetischer Gegenstand in der Nähe des Fernsehers oder Monitors beﬁndet.

Vorsichtsmaßnahmen für die Verwendung

Die HTC-V10X eignet sich nur für die angegebene Ausgangsleistung, solange sie sich auf die normale Musikwiedergabe bezieht. Wenn jedoch folgende ungewöhnliche Signale an die Boxen angelegt werden, kann ein zu hoher Strom in die internen Schaltkreise gelangen, was zum Durchbrennen oder einer Beschädigung der Adern führen kann. Das kann bereits passieren, bevor die maximale Leistung erreicht wird.

• Rauschen bei schwachen UKW-Sendern (FM-Sendern)

• Der Ton, der beim Vorspulen einer Kassette ausgegeben wird

• Hochfrequente Signale, die von einem Oszillator, einem elektronischen Musikinstrument o.ä. ausgegeben werden

• Oszillierende Verstärkersignale

•Testsignale einer CD für Audiotestzwecke usw.

• Die Signale, die bei Herstellen oder Lösen von Audio-Verbindungskabeln auftreten. (Schalten Sie den Verstärker aus, bevor Sie Verbindungen herstellen oder lösen.)

• Heulton bei Verwendung eines Mikrofons

De-

HTC-V10X_GDS.book Page 8 Wednesday, July 21, 2004 3:33 PM

Lieferumfang

Bitte schauen Sie zuerst nach, ob der Lieferkarton folgende Gegenstände enthält. Wenn etwas fehlt, wenden Sie sich bitte an Ihren Onkyo-Händler. Die Anzahl der Objekte wird in eckigen Klammern erwähnt.

• AV-Steuereinheit (PR-155X) [1]

• Fernbedienung (RC-568S) [1]

Batterien (AA/R6 Mignonzellen) [2]

• UKW-Zimmerantenne [1]

Dient für den Empfang von UKW-Signalen.

• Die Ausführung der Antenne richtet sich nach dem Auslieferungsland.

•MW-Zimmerantenne [1]

Dient für den Empfang von MW-Signalen.

• Subwoofer (SWA-V10X) [1] • Boxen (ST-V10X) [5]

P O W

E R

S WA

O W

R E

D S

U B

W O O

F E R

• Subwoofer-Füße aus Kork [1 Satz (4 Stück)]

Müssen an der Unterseite des Subwoofers angebracht

• Füße aus Kork für die Boxen [1 Satz (20 Stück)]

Müssen an der Unterseite der Boxen angebracht werden.

werden.

• Lautsprecherkabel (für Links/ Rechts vorne und Mitte) 3,5 m [3]

• Lautsprecherkabel (für Surround) 8 m [2]

• Bedienungsanleitung (dieses Buch) [1]

• Bedienungsanleitung des DV-S155X [1]

• Multisplitter-Kabel (3m) [1]

Zum Anschließen der PR155X an einen SWA-V10X.

• Installationshalterungen [5] und Schrauben [5]

Anmerkung:

Das HTC-V10X-System wurde für die Verwendung eines Subwoofers SWA-V10X, der Boxen ST-V10X, der AV-Steuereinheit PR-155X und des DVD-Spielers DV-S155X optimiert. Schäden oder Funktionsstörungen, die sich aus der Verwendung der PR-155X mit anderen Boxen, oder der gelieferten Boxen mit einem anderen Verstärker ergeben, werden nicht von der Garantie gedeckt.

De-

HTC-V10X_GDS.book Page 9 Wednesday, July 21, 2004 3:33 PM

Lieferumfang —Fortsetzung

• Fernbedienung des DV-S155 (RC522DV) [1]

Batterien (AA/R6) [2]

•Audiokabel (0,6m) [1]

Überträgt analoge Audiosignale.

•Komposit-Videokabel (1,5m) [1]

Überträgt Video-Signale.

•S Video-Anschlusskabel [1]

Überträgt S Video-Signale.

• Glasfaserkabel (1,0m) [1]

Überträgt digitale Audiosignale.

• -Kabel 0,6 m [1]

Über dieses Kabel kann der PR-155X und DVS155X. Um die -Steuerung nutzen zu können, müssen Sie zusätzlich zu der -Verbindung eine Analog-Verbindung (RCA) zwischen dem PR155X und DV-S155X.

De-

HTC-V10X_GDS.book Page 10 Wednesday, July 21, 2004 3:33 PM

Lieferumfang —Fortsetzung

Verwendung der Füße aus Kork

•Korkfüße für den Subwoofer (SWA-V10X)

■

Korkfuß

Am besten bringen Sie die beiliegenden Korkfüße an, um eine optimale Klangqualität zu erzielen. Außerdem verhindern die Korkfüße das Verrutschen des Sub-

Unterseite des SWAV10X

woofers.

•Korkfüße für die Boxen (ST-V10X)

Am besten bringen Sie die beiliegenden Korkfüße an, um eine optimale Klangqualität zu erzielen. Außerdem verhindern die Korkfüße das Verrutschen der Boxen.

•Wenn Sie die Boxen an der Wand anbringen möchten, lesen Sie sich bitte zuerst den Abschnitt der Bedienungsanleitung durch, in dem von den Installationshalterungen die Rede ist.

Vertikale Aufstellung Horizontale Aufstellung

Korkfuß

De-

Wandmontage

Unterseite der ST-V10X

Wandhalterung

Oberseite der ST-V10X

Seite einer ST-V10X

Bei Wandmontage die Boxen umdrehen. Kleben Sie zwei Füße aufeinander und bringen Sie sie an zwei Stellen an. Die Scheiben drehen sich und erlauben so eine umgekehrte Wandmontage der Boxen.

■

HTC-V10X_GDS.book Page 11 Wednesday, July 21, 2004 3:33 PM

■

Vorbereitung der Fernbedienung

Einlegen der Batterien

12 3

1Entnehmen Sie den Deckel des Batteriefachs. 2Legen Sie zwei AA/R6-Batterien ein.

Achten Sie beim Einlegen der Batterien auf die richtige „+”- und „–”-Polarität.

3Bringen Sie den Deckel des Batteriefachs wieder an.

•Verwenden Sie immer Batterien desselben Typs und wechseln Sie immer beide gleichzeitig

aus.

• Um Korrosion zu vermeiden, sollten Sie die Batterien entnehmen, wenn Sie die Fernbe-

dienung längere Zeit nicht verwenden möchten.

Verwendung der Fernbedienung

PR-155X

Fernbedienungssensor

Ca. 5 m

Richten Sie die Fernbedienung auf den Sensor.

• Stellen Sie das Gerät niemals in die Nähe einer starken Lichtquelle (direktes Sonnenlicht,

Leuchtröhre), weil die Befehlssignale der Fernbedienung dann eventuell nicht empfangen werden.

• Die Verwendung einer anderen Fernbedienung des gleichen Typs im selben Raum bzw. die

Verwendung in der Nähe eines Gerätes, das Infrarotstrahlen sendet, kann zu Interferenzen führen.

• Stellen Sie niemals Gegenstände (Bücher o.ä.) auf die Fernbedienung. Dieser Gegenstand

könnte nämlich eine oder mehrere Tasten hinunterdrücken und so unnötig schnell zur Erschöpfung der Batterien führen.

• Stellen Sie das Gerät niemals in einen Schrank mit getönten Glasscheiben. Sonst emp-

fängt es die Signale der Fernbedienung nämlich eventuell nicht.

•Wenn sich zwischen der Fernbedienung und dem Sensor ein Gegenstand beﬁndet, kom-

men die Fernbedienungssignale nicht mehr beim Sensor an.

De-

HTC-V10X_GDS.book Page 12 Wednesday, July 21, 2004 3:33 PM

Vorstellung der Bedienelemente

Frontplatte

■

Eingangssignal-Anzeige (orange)

Leuchtet, wenn ein Eingangssignal anliegt.

STANDBY/ON-Taste

Hiermit schalten Sie die PR-155X ein bzw. wählen Sie den Bereitschaftsbetrieb.

Fernbedienungssensor

Richten Sie die Fernbedienung während der Verwendung auf den Sensor der PR-155X. (Seite 11)

STANDBY

STANDBY / ON

PHONES

Pegeltaste für den Subwoofer (SW LVL CTRL)

Hiermit kann der SubwooferPegel eingestellt werden.

PHONES-Buchse

Hier kann ein Kopfhörer mit StereoKlinke angeschlossen werden.

MEMORY-Taste

Halten Sie diese Taste gedrückt, während die FM/AM angezeigt wird, um in den Menü-Modus zu wechseln.

AV CONTROLLER

SW LV L CTRL

Display

DTSPCM DIGITAL DSP STEREO(GRN

MEMORY

TIMER

CLEAR

INPUT-Taste

Hiermit wählen Sie eine Eingangsquelle.

TIMER-Taste

Hiermit wählen Sie den benötigten Timer-Modus.

Surround-Anzeigen (grün)

Zeigen an, welcher Surround-Modus gewählt wurde.

MULTI CH-Anzeige (rot)

Leuchtet, wenn ein Mehrkanalsignal eingeht.

MASTER VOLUME-Regler

Hiermit kann die Lautstärke eingestellt werden.

)

INPUT

MULTI IN(RED

)

MULTI JOG

PUSH TO ENTER

MASTER VOLUME

SURROUND

MULTI JOG-Rad

Hiermit können Sie Funktionen wählen und bestätigen.

15 5

SURROUND MODE-Taste

Hiermit wählen Sie einen Surround-Modus.

Display

SLEEP-Anzeige

Leuchtet, wenn die Sleep-Funktion aktiv ist.

De-

TIMER-Anzeige

Leuchtet, wenn der betreffende Timer eingestellt ist.

Empfangsanzeige

Mehrzweck-Display

MEM-Anzeige (Speicher)

ST-Anzeige (Stereo)

AUTO-AnzeigeAM/PM-Anzeigen

HTC-V10X_GDS.book Page 13 Wednesday, July 21, 2004 3:33 PM

Vorstellung der Bedienelemente —Fortsetzung

Rückseite

■

DIGITAL INPUT-Buchsen

Verbinden Sie diese Buchsen über Glasfaserkabel mit dem DVD-Spieler DV-S155X oder anderen Geräten, die über einen Digital-Ausgang verfügen.

UKW-Antennenanschluss

Schließen Sie hier die beiliegende UKW-Zimmerantenne oder eine UKW-Außenantenne an.

MW-Antennenanschluss

Schließen Sie hier die beiliegende MW-Zimmerantenne oder eine MW-Außenantenne an.

CDR/TAPE/TV/VIDEO IN/OUT-Buchsen

Verbinden Sie diese Buchsen mit den AudioEin- und Ausgängen eines CD-Recorders, Kassettendecks, Fernsehers und/oder Videorecorders.

Netzkabel

SUBWOOFER CONTROL-Buchse

Verbinden Sie diese Buchse über das beiliegende Multisplitter-Kabel mit der SUBWOOFER CONTROL-Buchse des Subwoofers SWA-V10X.

-Buchse

Verbinden Sie diese Buchse mit dem DV-S155X, um beide gleichzeitig bedienen zu können. Das -Kabel stellt jedoch nicht alle erforderlichen Verbindungen her. Vergessen Sie also nicht die Audiokabel.

MD IN/OUT-Buchsen

Verbinden Sie diese Buchsen mit den Ein- und Ausgängen eines MDRecorders.

PREOUT-Buchsen

Verbinden Sie diese Buchsen über das beiliegende MultisplitterKabel mit den MAIN INBuchsen des Subwoofers SWA-V10X.

DVD/CD-Buchsen

Verbinden Sie diese Buchsen mit den Audio-Ausgängen des DVD-Spielers. Sie können auch einen DVD-Spieler anschließen, der über MehrkanalAusgänge verfügt.

De-

HTC-V10X_GDS.book Page 14 Wednesday, July 21, 2004 3:33 PM

Vorstellung der Bedienelemente —Fortsetzung

Subwoofer SWA-V10X (Frontplatte)

POWER-Diode

Leuchtet grün, wenn der Subwoofer eingeschaltet ist.

Subwoofer SWA-V10X (Rückseite)

POWER

SWA-V10X

POWERED SUBWOOFER

■

De-

Gebläse

Dieses Gebläse (Ventilator) wird aktiviert, sobald die Temperatur über dem festgelegten Wert liegt, um überschüssige Wärme aus dem Subwoofer abzuführen.

FRONT SPEAKERS-Buchsen

Schließen Sie die inke und rechte Frontboxen an die L-/ R-Buchsen und die mittlere Box an die C-Buchse an.

SUBWOOFER CONTROL-Buchse

Verbinden Sie diese Buchse mit dem SUBWOOFER CONTROLAnschluss der PR-155X.

MULTI CH INPUT-Buchsen

Verbinden Sie diese Buchsen mit den PREOUT-Buchsen der PR-155X.

Netzkabel

SURROUND SPEAKERS-Buchsen

Schließen Sie hier die linke und rechte Surround-Box an.

■

HTC-V10X_GDS.book Page 15 Wednesday, July 21, 2004 3:33 PM

Vorstellung der Bedienelemente —Fortsetzung

Verwendung der Installationshalterungen

Anbringen der Halterungen

Für die Wandmontage müssen Sie die Boxen umkehren. Bringen Sie die Wandhalterungen mit den beiliegenden Schrauben an der Rückseite der Boxen an. Kleben Sie zwei der beiliegenden Korkfüße aufeinander und bringen Sie sie an den beiden abgebildeten Stellen an, um die Stabilität zu verbessern. Die Scheiben drehen sich und erlauben so eine umgekehrte Wandmontage der Boxen.

Installationshalterung

Montageschraube

Korkfüße

ST-V10X

Achtung:

Kontrollieren Sie vor dem Fliegen der Boxen, ob die Wand ihrem Gewicht standhält. Die Stabilität der Schrauben richtet sich auch nach der Wandbeschaffenheit und der Position der Dübel. Verwenden Sie immer Schrauben eines maximal möglichen Durchmessers und einer maximalen Länge. Der Kopf darf einen Durchmesser von 4mm~10mm haben. Der Gewindedurchmesser darf maximal 4mm betragen. (Am besten bitten Sie einen erfahrenen Installateur, die Boxen anzubringen.)

De-

HTC-V10X_GDS.book Page 16 Wednesday, July 21, 2004 3:33 PM

Vorstellung der Bedienelemente —Fortsetzung

Fernbedienung (RC-568S)

INPUT-Taste

Hiermit wählen Sie die Eingangsquelle.

STANDBY/ON-Taste

Hiermit schalten Sie das Gerät abwechselnd ein und aus (Bereitschaftsbetrieb).

10KEY-Taste

Drücken Sie diese Taste, bevor Sie die Zifferntasten betätigen.

Zifferntasten

Nach Betätigen der 10KEYTaste fungieren diese Tasten 10 Sekunden lang als Zifferntasten für die Anwahl eines Senderspeichers usw.

ENTER-Taste

Hiermit bestätigen Sie Einstellungen.

▲/▼-Tasten

Erlauben das Einstellen der Boxenentfernung und ihres Pegels.

MODE-Taste

Hiermit wählen Sie für den FMEmpfang abwechselnd den „Auto”- und „Mono”-Modus. Während der Mehrkanaleingabe wählen Sie hiermit abwechselnd „Auto” und „Multi”.

TEST TONE-Taste

Startet die Ausgabe eines Testtons für den Pegelabgleich der Boxen.

TUNING-Tasten

Anwahl eines Radiosenders („Auto Tuning”-Funktion).

MUTING

Erlaubt die vorübergehende Stummschaltung.

VOLUME -Tasten Hiermit kann die Lautstärke eingestellt werden.

TUNER PRESET-Taste

Anwahl eines Senderspeichers.

MEMORY

RC-568S

■

SLEEP-Taste

Hiermit stellen Sie die SleepFunktion ein.

CLOCK-Taste

Hiermit rufen Sie die aktuelle Uhrzeit auf.

DIMMER-Taste

Erlaubt das Einstellen der Display-Helligkeit auf der Frontplatte.

SURROUND-Taste

Anwahl des SurroundModus’.

LATE NIGHT-Taste

Ändern des Dynamikbereichs für niedrige Abhörpegel.

SW LVL CTRL-Taste

Hiermit kann die Lautstärke des Subwoofers eingestellt werden.

CH SEL-Taste

Für die Anwahl einer Box und Einstellung ihres Pegels.

DISTANCE-Taste

Dient zum Einstellen der Boxenentfernung.

TV-Bedientasten

Vor Verwendung dieser Tasten zu verwenden, müssen Sie den Fernbedienungscode des Fernsehers eingeben. Alles Weitere hierzu ﬁnden Sie auf Seite 64.

STANDBY/ON-Taste

Ein-/Ausschalten des Fernsehers.

TV MUTING-Taste

Dient zum Stummschalten des Fernsehtons.

TV CHANNEL +/–-Tasten

Hiermit wählen Sie einen Fernsehkanal.

TV VOLUME ▲/▼-Tasten

Hiermit kann die Lautstärke des Fernsehers eingestellt werden.

TV INPUT-Taste

Anwahl des Fernsehereingangs.

De-

■

HTC-V10X_GDS.book Page 17 Wednesday, July 21, 2004 3:33 PM

Vorstellung der Bedienelemente —Fortsetzung

Fernbedienung (RC-568S)

Die folgenden Tasten sind nur belegt, wenn das Gerät über seinen -Anschluss mit einem Baustein der Onkyo Separate Collection-Serie (DV-S155X, K-501A oder CDR-201A) verbunden ist.

Kassettendeck-Bedientasten

:Wiedergabe der „B”-Seite einer

Kassette.

: Anhalten der Wiedergabe, der

Aufnahme und des Vor-/Rücklaufs.

:Wiedergabe der „A”-Seite einer

Kassette.

CDR/PC-Bedientasten

:Hiermit wird die Wiederga-

bepause aktiviert.

: Anhalten der Wiedergabe.

:Starten der Wiedergabe.

Bedientasten für einen MDRecorder

:Aktivieren der Wiedergabe-

oder Aufnahmepause.

: Anhalten der Wiedergabe

oder Aufnahme.

:Starten der Wiedergabe

oder Fortsetzen der Aufnahme.

Bedientasten für den CD/DVDSpieler

:Hiermit wird die Wiedergabe-

pause aktiviert.

: Anhalten der Wiedergabe.

:Starten der Wiedergabe.

CLEAR-Taste

Löschen von programmierten Titeln.

/-Tasten

Vor-/Zurückspulen einer DVD/ CD/MD/CDR.

RANDOM-Taste

Starten der Zufallswiedergabe.

MEMORY

RC-568S

Zifferntasten

Dienen nach Drücken von 10KEY etwa 10 Sekunden lang zur Eingabe von Ziffern. Solange ihre numerische Funktion aktiv ist, können Sie damit Titel auf einem CD-Spieler bzw. MD- oder CD-Recorder wählen.

DISPLAY-Taste

Hiermit bestimmen Sie, welche Informationen angezeigt werden.

Bedientasten für den DVDSpieler TOPMENU

: Hiermit rufen Sie das

Hauptmenü einer DVD

MENU: Aufrufen eines DVD-

RETURN

DVDSETUP

ENTER: Hiermit bestätigen Sie

▲/▼/√√√√/®®

REPEAT-Taste

Hiermit starten Sie die Wiedergabewiederholung.

Suchen eines Titels auf einer DVD, CD, MD oder CDR.

MEMORY-Taste

Hiermit kann man die Programmierung starten.

auf.

Menüs.

: Im „Initial Setup”- und

anderen Menüs führt man mit dieser Taste den Cursor zum vorangehenden Eintrag.

: Aufrufen des „Setup”-

Menüs.

eine Einstellung.

®®

: Hiermit führen Sie den

Cursor zum gewünschten Eintrag (auf/ab/links/rechts).

/-Tasten

Weitere Hinweise zu den einzelnen Funktionen entnehmen Sie bitte den Bedienungsanleitungen der betreffenden Geräte.

Tipp:

Wenn Sie die 10KEY-Taste betätigen, haben die blau markierten Tasten (1~9, --/---+10, 10/0, ANGLE, AUDIO, SUBTITLE, SEARCH) 10 Sekunden lang die Funktion der unteren Legende.

De-

■

HTC-V10X_GDS.book Page 18 Wednesday, July 21, 2004 3:33 PM

Was ist ein Heimkino (Home Theater)?

Die Freuden des Heimkinos

Das HTC-V10X-System erzeugt eine dreidimensionale Audio-Erfahrung dank Verteilung und Bewegung der Signale über mehrere Boxen. Damit werden in Ihren eigenen vier Wänden die Atmosphäre und Akustik eines Kinos oder Konzertsaals erzeugt (5.1 Surround-Kanäle). Alle Boxen haben die gleichen technischen Daten. Zwei Boxen fungieren als linke und rechte Frontbox, eine Box kümmert sich um den Mittenkanal und zwei Boxen geben den linken und rechten Surround-Kanal wieder. Ja nach der abgespielten DVD erfolgt die Wiedergabe entweder im DTS- oder Dolby DigitalFormat. Zusätzlich steht die von Onkyo entwickelte DSP-Surround-Wiedergabe für TV und MD zur Verfügung (siehe Seite 35).

Frontboxen

Geben komplette Audiosignale wieder. In einer 5.1-Kanalkonﬁguration dienen sie gewissermaßen als Eckpfeiler, die das Schallfeld „tragen”.

Subwoofer

Gibt nur den Bassbereich wieder.

Mittenbox

Strahlt stark gebündelte Signale ab, die das Schallfeld umrahmen. Bei Filmen beﬁnden sich hier die Dialoge oder der Kommentar.

Surround-Boxen

Diese liefern eine realistische Kino-Atmosphäre und übertragen 3D-Schallbewegungen sowie spezielle Toneffekte.

Anschließen des HTC-V10X-Systems

• Schließen Sie die AV-Steuereinheit (PR-155X) und den Subwoofer (SWA-V10X) an (Seite 19).

• Schließen Sie den Subwoofer (SWA-V10X) und die Boxen (ST-V10X) an (Seite 20).

• Schließen Sie die AV-Steuereinheit (PR-155X) und den DVD-Spieler (DV-S155X) an (Seite 22).

• Schließen Sie Ihren MD-Recorder oder CD-Brenner an die PR-155X an, um eine MD oder CD mit dem 5.1-Kanalsystem wiedergeben zu können (Seite 23~24).

Aufstellung der Boxen

Siehe die Erläuterungen zu den Funktionen der einzelnen Boxen und ihrer Anordnung (Seite 21).

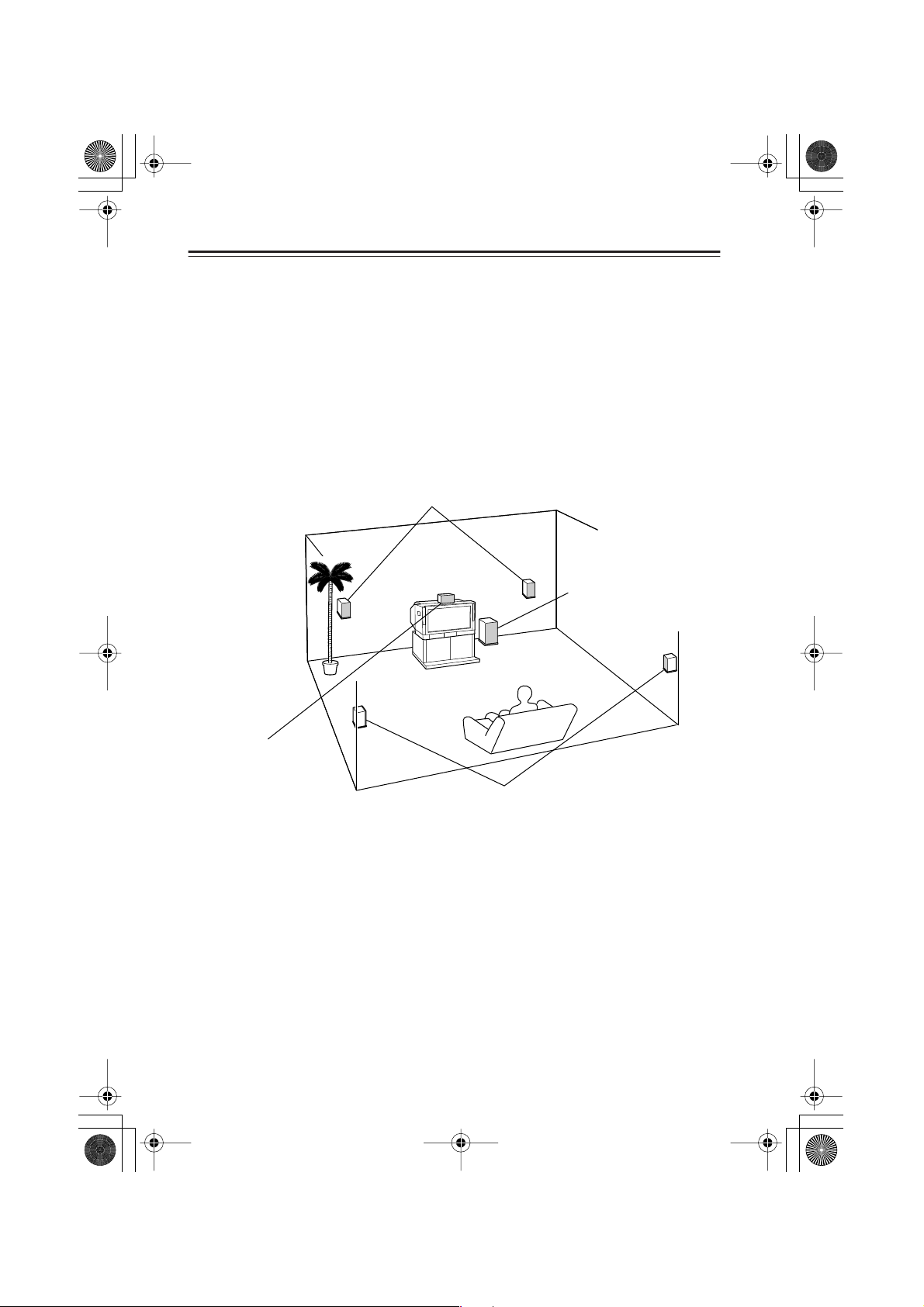

Anordnung der Boxen

Eine optimale Surround-Wiedergabe ist nur bei einer sachgerechten Boxenaufstellung gewährleistet (Seite 62~63).

De-

Unvollständig

Vollständig anschließen

■

HTC-V10X_GDS.book Page 19 Wednesday, July 21, 2004 3:33 PM

Verbindungen

Anschließen der AV-Steuereinheit (PR-155X) und des Subwoofers (SWA-V10X)

In der nachstehenden Abbildung wird gezeigt, wie man die Buchsen über das beiliegende Multisplitter-Kabel anschließt. Schließen Sie das Netzkabel noch nicht an.

: Signalﬂuss

SWA-V10X

PR-155X

SUBWOOFER CONTROL (schwarz)

FRONT R (rot)

FRONT L (weiß) FRONT L (weiß)

SURR L (blau) SURR L (blau)

CENTER (grün) CENTER (grün)

SURR R (grau) SURR R (grau)

SUBWOOFER (lila)

SUBWOOFER CONTROL (schwarz)

FRONT R (rot)

SUBWOOFER (lila)

Zur MAIN IN-Buchse des SWA-V10X Zur PRE OUT-Buchse des PR-155X

Verwenden Sie unbedingt die SUBWOOFER CONTROL-Buchse. Verwechseln Sie sie nicht mit der REMOTE CONTROL-Buchse.

• Schieben Sie alle Stecker vollständig in die Buchsen. Sonst

könnten nämlich Rauschen oder andere Störungen auftreten.

•Verdrehen Sie das Multisplitter-Kabel niemals mit den Laut-

sprecherkabeln. Das könnte nämlich die Tonqualität beeinträchtigen.

De-

■

HTC-V10X_GDS.book Page 20 Wednesday, July 21, 2004 3:33 PM

Verbindungen —Fortsetzung

Anschließen des Subwoofers (SWA-V10X) und der Boxen (ST-V10X)

Vor Anschließen der Lautsprecherkabel

Bereiten Sie die beiliegenden Kabel folgendermaßen vor:

1 Entfernen Sie das Ende des Kabelmantels. 2 Verdrillen Sie die Adern.

Anschließen der Front- und Surround-Boxen

Alle ST-V10X-Boxen haben die gleichen technischen Daten. Zwei Boxen fungieren als linke und rechte Frontbox, eine kümmert sich um den Mittenkanal und zwei Boxen geben den linken und rechten Surround-Kanal wieder.

Anschließen der Kabel an die Lautsprecherklemmen:

SWA-V10X

weiß

MODEL

Linke Frontbox (ST-V10X)

MODEL

Mittenbox (ST-V10X)

1 Drücken Sie den Hebel hinunter.

2 Schieben Sie die

Adern in die Öffnung.

FRONT SPEAKERS

grün

MODEL

Rechte Frontbox (ST-V10X)

3 Geben Sie den

Hebel wieder frei.

WARNUNG!

Um Kurzschlüsse und andere Störun-

SURROUND SPEAKERS

rot

blau

grau

MODEL

Linke Surround-Box (ST-V10X)

MODEL

Rechte SurroundBox (ST-V10X)

gen zu vermeiden, müssen Sie verhindern, dass die Adern des + - und – -Kabels (bzw. L und R) einander berühren.

•Verbinden Sie die „+”-Klemme mit dem „+”-Anschluss des Subwoofers und die „–”Klemme mit dem „–”-Anschluss des Subwoofers. Orientieren Sie sich an den Farbkodierungen.

•Verbinden Sie das farblich markierte Kabel mit den „+”-Anschlüssen.

•Wenn Sie die Kabel an die falschen Pole (z.B. „+” an „–”) oder an die Klemme des falschen Kanals (z.B. L an R) anschließen, wirkt der Ton unnatürlich.

De-

HTC-V10X_GDS.book Page 21 Wednesday, July 21, 2004 3:33 PM

Verbindungen —Fortsetzung

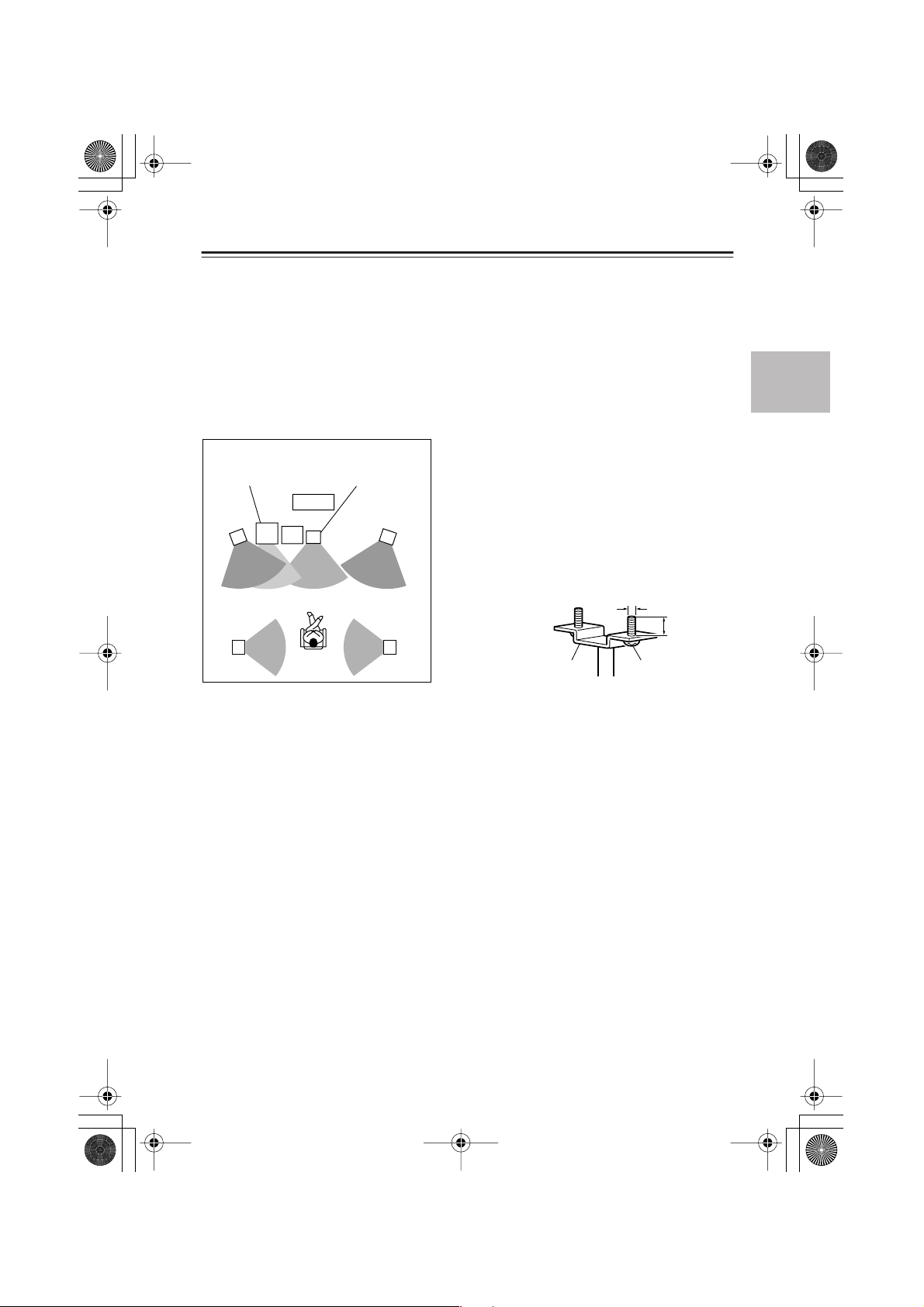

Grundlegendes Aufstellungsbeispiel und Funktionen der Boxen

Obwohl sich der exakte Aufstellungsort der Boxen vor allem nach der Raumgröße und der Wandbeschaffenheit richten sollte, können Sie sich an dem hier vorgeschlagenen Beispiel orientieren. Selbst wenn Sie das hier gezeigte Beispiel bei Ihnen nicht umsetzen können, bleibt eine überzeugende Surround-Abstrahlung möglich, indem man die Hörposition angibt (Seite 62). Ferner können Sie den Pegel der einzelnen Boxen bei Bedarf nachjustieren (Seite 63). (Derlei Einstellungen sollten erst nach Herstellen aller Verbindungen vorgenommen werden.)

Beispiel der Boxenaufstellung

Subwoofer SWA-V10X

Linke

Frontbox

ST-V10X

PR-155X

Mittenbox ST-V10X

Rechte

Frontbox

ST-V10X

Verwendung optionaler Boxenstative oder der Wandhalterungen

Die Satellitenboxen sind mit einer M5-Bohrung auf der Rückseite und zwei 60 mm M5-Bohrungen an der Unterseite versehen. An der Unterseite kann ein optionales Stativ oder eine Wandhalterung angebracht werden. Für die Verwendung eines Stativs bzw. einer Halterung benötigen Sie M5-Schrauben mit einem Gewinde von 7~12 mm. Das richtet sich nach der Stärke des Stativs.

Linke SurroundBox

ST-V10X ST-V10X

Hörposition

Rechte Surround-Box

Halterung (in Fachgeschäften erhältlich)

5 mm

7–12 mm

M5-Schraube

Wandmontage der Boxen

Verwenden Sie die beiliegenden Installationshalterungen. (Siehe Seite 15.)

Mittenbox

Die Mittenbox sollte sich in unmittelbarer Nähe des Bildschirms beﬁnden und so gedreht sein, dass der Ton direkt auf die Ohren der Hörer zielt. Die Mittenbox optimiert das Schallbild dank einer Ortung der Toneffekte und einer Panoramaunterstützung der linken und rechten Frontbox. Bei Filmen gibt diese Box die Dialoge oder den Kommentar wieder.

Linke und rechte Frontbox

Die Frontboxen müssen sich vor den Hörern beﬁnden.

• Die Boxen müssen sich auf gleicher Höhe mit der Mittenbox beﬁnden.

• Ordnen Sie die Boxen so an, dass der Ton genau auf die Ohren der Hörer abgestrahlt wird. Stellen Sie die Boxen symmetrisch auf.

Surround-Boxen

Stellen Sie die Surround-Boxen links und rechts neben den Hörern auf. Die Surround-Boxen verbessern die Atmosphäre dank eines dreidimensionalen Schallfelds und einer Staffelung der Hintergrundgeräusche (welche die Geräuschkulisse ausmachen) und besonderer Toneffekte (die bestimmte Szenen eindrucksvoll untermalen).

De-

Unvollständig

Vollständig anschließen

■

HTC-V10X_GDS.book Page 22 Wednesday, July 21, 2004 3:33 PM

Verbindungen —Fortsetzung

Subwoofer

Stellen Sie den Subwoofer in die Nähe der Frontboxen. Der Subwoofer sorgt für eine druckvollere Basswiedergabe. Er gibt nur den Bassbereich wieder. Den besten Klang erzielen Sie, wenn sich der Subwoofer ungefähr am Ende des ersten Drittels der Wandbreite beﬁndet.

Vorsicht:

Stellen Sie die Satellitenboxen niemals auf den Rand eines Schreibtischs oder eines Racks. Sonst können sie nämlich fallen und Verletzungen verursachen.

Hinweise für die Verbindungen

• Schieben Sie den Stecker immer vollständig in den Anschluss.Eine unvollständige Verbindung kann nämlich zu Übertragungsfehlern führen.

•Verdrehen Sie Audio-Signalkabel niemals mit den Netzoder Lautsprecherkabeln. Das könnte die Klangqualität beeinträchtigen.

• Glasfaserkabel darf man nicht verbiegen oder zusammenpressen. Sonst könnten nämlich Rauschen oder andere Störungen auftreten.

• Nach Herstellen aller Verbindungen dürfen Sie das Netzkabel an eine geeignete Steckdose anschließen (Seite 30).

• Die DIGITAL INPUT-Buchse ist mit einer Plastikkappe versehen. Diese muss vor Anschließen des Kabels entfernt werden. Wenn Sie die Buchse später nicht mehr brauchen, müssen Sie die Kappe wieder anbringen.

Anschließen der AV-Steuereinheit (PR-155X) und des DVD-Spielers (DV-S155X)

Verbinden Sie die Audio-Ausgänge des DV-S155X mit diesen Buchsen. Verbinden Sie die DVD/CD DIGITAL INPUT-Buchse (OPTICAL) der PR-155X über das bei-

liegende Glasfaserkabel mit der DIGITAL OUTPUT-Buchse des DV-S155X. Für eine -Verbindung mit anderen Onkyo-Geräten müssen Sie die DVD/CD 2CH INPUTBuchsen der PR-155X über ein Audiokabel mit den AUDIO OUTPUT L/R-Buchsen des DVS155X verbinden.

Verbinden Sie den Bildausgang des DVD-Spielers direkt mit dem Fernseher.

De-

PR-155X

Audiokabel

Glasfaserkabel

DVD PLAYER

STANDBY

DISPLAY

REPEAT

DV-S155X

DIMMERPROGRESSIVERANDOM

DV-S

155X

■

HTC-V10X_GDS.book Page 23 Wednesday, July 21, 2004 3:33 PM

Verbindungen —Fortsetzung

Anschließen eines DVD-Spielers mit analogen Mehrkanal-Ausgängen

Verbinden Sie die DVD/CD DIGITAL INPUT-Buchse (OPTICAL) der PR-155X über ein Glasfaserkabel mit dem digitalen Glasfaserausgang des DVD-Spielers Verbinden Sie außerdem mehrere Audiokabel (oder einen Mehrkanal-Kabelbaum) mit den MULTI CH INPUT-Buchsen der PR-155X und den Mehrkanal-Ausgängen des DVD-Spielers. (Bei Audio-DVDs und Super Audio CDs erfolgt lediglich eine analoge Tonausgabe. Stellen Sie also sowohl analoge als auch digitale Verbindungen her.) Außerdem müssen Sie die MehrkanalAusgabe wählen (siehe Seite 33).

Glasfaserkabel

DIGITAL

OUTPUT

PR-155X

PROGRESSIVE

TOP MENU MENU

FRONT

OUTPUT

MULTI

SURR CENTER

SUB WOOFER

PROGRESSIVE SCAN

RETURN SETUP

SUPER AUDIO CD & DVD AUDIO / VIDEO PLAYER

DV-SP502

Audiokabel

Anschließen eines MD-Recorders (MD-Buchsen)

Verbinden Sie diese Buchsen mit den Ein- und Ausgängen eines MD-Recorders. (In der folgenden Abbildung sehen Sie, wie man ein optionales Gerät von Onkyo anschließt.) Verbinden Sie die Analog-Ausgänge des MD-Recorders über ein Audiokabel mit den MD INBuchsen der PR-155X. Verbinden Sie die Analog-Eingänge des MD-Recorders über ein Audiokabel mit den MD OUTBuchsen der PR-155X. Da ein MD-Recorder nur zwei Kanäle aufnimmt, ist selbst bei einer Digital-Verbindung keine Wiedergabe von Dolby Digital- oder anderen Digital-Signalen möglich. Bei Verwendung von Analog-Informationen wie z.B. Dolby Pro Logic II ist eine Surround-Wiedergabe jedoch nach wie vor möglich.

PR-155X

Audiokabel

AUDIO

OUT

De-

■

HTC-V10X_GDS.book Page 24 Wednesday, July 21, 2004 3:33 PM

Verbindungen —Fortsetzung

Anschließen eines CD-Recorders, Kassettendecks oder Videorecorders (CDR/TAPE/TV/VIDEO-Buchsen)

Verbinden Sie diese Buchsen mit den Audio-Ein-/Ausgängen eines CD-Recorders, Kassettendecks, Fernsehers oder Videorecorders. Verbinden Sie den Bildausgang des Videorecorders mit dem Fernseher.

(Nachfolgend sehen Sie ein Anschlussbeispiel mit einem optionalen Gerät von Onkyo.) Verbinden Sie die Analog-Ausgänge des Geräts über ein Audiokabel mit den CDR/TAPE/TV/

VIDEO IN-Buchsen der PR-155X. Handelt es sich dabei um ein Aufnahmegerät, so müssen Sie zusätzlich die Analog-Eingänge

des Geräts über ein Audiokabel mit den CDR/TAPE/TV/VIDEO OUT-Buchsen der PR-155X verbinden.

Wenn das Gerät eine Digital-Signal ausgeben soll, müssen Sie die DIGITAL INPUT CDR/ TAPE/TV/VIDEO-Buchse (OPTICAL) der PR-155X über ein Glasfaserkabel mit dem DigitalGlasfaserausgang des betreffenden Geräts verbinden.

Im Falle eines Onkyo CDR-201A verbinden Sie die PR-155X mit beiden DIGITAL OUTPUT 2-Buchsen des CDR-201A.

• Da Tonsignale von einer CD-R, CD oder Kassette auf zwei Kanälen aufgenommen werden, ist selbst bei hergestellter Digital-Verbindung keine Wiedergabe von Dolby Digital- oder anderen Digital-Signalen möglich. Bei Verwendung der Analog-Informationen wie z.B. Dolby Pro Logic II ist eine Surround-Wiedergabe jedoch nach wie vor möglich.

•Wenn Sie ein -kompatibles Onkyo-Gerät anschließen, müssen Sie eventuell die Quelleneinstellungen ändern (siehe Seite 32).

De-

PR-155X

Glasfaserkabel

Audiokabel

AUDIO

DIGITAL OUTPUT

AUDIO

OUT

DISPLAY

STANDBY / ON

STANDBY

AUDIO CD RECORDER

INPUT

FINALIZE

DUBBING

MULTI JOG

EDIT / NO YES

REC

PUSH TO ENTER

CDR-201A

■

HTC-V10X_GDS.book Page 25 Wednesday, July 21, 2004 3:33 PM

Verbindungen —Fortsetzung

Wiedergabe des Fernsehtons im Surround-Format (CDR/TAPE/TV/ VIDEO-Buchse)

Verbinden Sie die DIGITAL INPUT CDR/TAPE/TV/VIDEO-Buchse (OPTICAL) der PR155X über ein Glasfaserkabel mit dem Digital-Glasfaserausgang des Fernsehers. Wenn jener keinen Digital-Ausgang hat, müssen Sie die Analog-Ausgänge des Fernsehers mit den CDR/TAPE/TV/VIDEO IN-Buchsen der PR-155X verbinden.

PR-155X

Glasfaserkabel

Audio-Aus-

gänge

Digital-

Ausgang

Anschließen anderer Digital-Geräte – LINE/GAME DIGITAL INPUTBuchse (OPTICAL)

Über diese Buchse können Sie digitale Tonsignale eines Computers oder einer Spielkonsole wiedergeben. Verbinden Sie die DIGITAL INPUT LINE/GAME-Buchse (OPTICAL) der PR-155X über ein Glasfaserkabel mit dem Glasfaserausgang des PCs oder der Spielkonsole. Wenn Ihr PC keinen Glasfaserausgang bietet, könnten Sie ihn mit einer entsprechenden Soundkarte nachrüsten.

Tipp:

Schauen Sie auf dem betreffenden Gerät nach, ob es überhaupt weiß, dass es Digital-Signale ausgeben soll. Bei manchen DVD-kompatiblen Spielkonsolen ist die Wiedergabe von Dolby Digital- oder DTS-Signalen nämlich eventuell ausgeschaltet.

PR-155X

Glasfaserkabel

Digital-

Ausgang

Spielkonsole

De-

■

HTC-V10X_GDS.book Page 26 Wednesday, July 21, 2004 3:33 PM

Verbindungen —Fortsetzung

Über die System-Funktionen ( )

Wenn Sie ein Gerät der Onkyo Separate Collection-Serie an das System anschließen, können Sie bei Verwendung der - und audioKabel-Buchsen folgende Systemfunktionen nutzen.

-Kabel sind nur für die Verwendung mit Onkyo-Geräten geeignet.

Anschließen eines DVD-Spielers, MD- oder CD-Recorders der Onkyo Separate CollectionSerie:

Anschließen der Systembausteine

(Anschließen von Onkyo Separate Collection-Serie-Komponenten)

Automatisches Einschalten

Wenn Sie ein an die PR-155X angeschlossenes Gerät einschalten oder starten, wird auch die PR-155X automatisch aktiviert. Wenn Sie die PR-155X ein- oder ausschalten, werden alle daran angeschlossenen Geräte ebenfalls ein- bzw. ausgeschaltet.

Direktumschaltung

Wenn Sie die Wiedergabe eines an die PR-155X angeschlossenen Gerätes starten, wählt die PR-155X jenes Gerät automatisch als Eingangsquelle.

Fernbedienungsfunktionen

Alle an die PR-155X angeschlossenen Bausteine können mit der beiliegenden Fernbedienung gesteuert werden.

Timer-Funktion

Die Timer-Funktion der PR-155X kann auch zum automatischen Aufnahmestart eines Bausteins zum gewünschten Zeitpunkt verwendet werden.

CD-Synchronaufnahmen

Wenn der CD-Recorder aufnahmebereit ist, wird die Aufnahme gestartet, sobald Sie die Wiedergabe des CD-Spielers aktivieren.

Alles Weitere hierzu ﬁnden Sie auf den Seiten 19~25.

Alles Weitere hierzu ﬁnden Sie auf Seite 17.

Alles Weitere hierzu ﬁnden Sie auf den Seiten 50.

Weitere Hinweise ﬁnden Sie in der Bedienungsanleitung des CD-Recorders.

• Bei mangelhaften Verbindungen stehen die Systemfunktionen nicht zur Verfügung. Auf den Seiten 19~25 wird beschrieben, wie man die audioKabel- und -Kabel anschließen muss.

• Siehe außerdem die Bedienungsanleitung der angeschlossenen Geräte.

De-

■

HTC-V10X_GDS.book Page 27 Wednesday, July 21, 2004 3:33 PM

Verbindungen —Fortsetzung

Anschließen eines -Kabels

Wenn Sie Onkyo-Geräte mit -Anschluss besitzen, können Sie deren Systemfunktionen nutzen.

• Die Systemfunktionen sind über die beiliegende Fernbedienung erreichbar. Richten Sie die

Fernbedienung während der Verwendung auf den Sensor der PR-155X.

• Bitte beachten Sie auch die Hinweise der anderen Geräte beim Herstellen der Anschlüsse.

Beispiel

PR-155X (AV-Steuereinheit)

AV CONTROLLER

STANDBY

SW LV L CTRL

STANDBY / ON

PHONES

CD-Recorder (CDR-201A) usw.

AUDIO CD RECORDER

INPUT

STANDBY / ON

STANDBY

DISPLAY

DVD-Spieler (DV-S155X)

DVD PLAYER

STANDBY

DISPLAY

DTSPCM DIGITAL DSP STEREO

MEMORY

CLEAR

(

)

GRN

TIMER

FINALIZE

MASTER VOLUME

(

)

MULTI IN

RED

INPUT

MULTI JOG

SURROUND

PUSH TO ENTER

DUBBING

REPEAT

MULTI JOG

EDIT / NO YES

REC

PUSH TO ENTER

CDR-201A

DIMMERPROGRESSIVERANDOM

DV-S

155X

•Verbinden Sie die -Buchse mit einem Onkyo-Gerät mit -Anschluss.

•Wenn jenes Gerät zwei -Buchsen aufweist, können Sie eine von beiden wählen. Beide

Buchsen haben die gleiche Funktion.

• Die -Verbindung allein reicht für die Nutzung aller Systemfunktionen nicht aus.

Ve rgessen Sie also nicht, die Audiokabel anzuschließen.

De-

■

HTC-V10X_GDS.book Page 28 Wednesday, July 21, 2004 3:33 PM

Verbindungen —Fortsetzung

Anschließen der beiliegenden UKW- und MW-Zimmerantenne

MW-Zimmerantenne

UKW-Zimmerantenne

In diese Öffnung schieben.

■

Hoch schieben und den Hebel gedrückt halten.

Die Adern des Kabels einstecken.

Geben Sie den Hebel frei, um das Kabel zu arretieren.

Anbringen der UKW-Antenne

Wählen Sie einen UKW-Sender und drehen Sie die Antenne in verschiedene Richtungen, um zu ermitteln, wann der Empfang am besten ist. Befestigen Sie die Antenne in jener Position mit Reißzwecken oder kleinen Nägeln an der Wand o.ä.

Ausrichten der MW-Antenne

Wählen Sie einen MW-Sender und drehen Sie die Antenne in verschiedene Richtungen, um zu ermitteln, wann der Empfang am besten ist. Stellen Sie die Antenne immer so weit wie möglich vom Gerät, einem Fernseher, Lautsprecheroder Netzkabeln entfernt auf.

Anmerkung:

Schieben Sie ein Ende des MW-Antennenkabels in einen der beiden Antennenanschlüsse und das andere Ende in den anderen. Welche Ader an welche MW-Antennenbuchse angeschlossen wird, ist unerheblich – bei Lautsprecherkabeln hingegen darf man den Plus- und Minuspol nicht vertauschen.

Anschließen einer MW-Außenantenne

Eine Außenantenne liefert die besten Signale, wenn man sie horizontal über einem Fenster oder im Freien anbringt. Lösen Sie die Verbindung der MW-Zimmerantenne auf keinen Fall.

MW-Zimmerantenne

Anmerkung:

Um das Risiko eines Blitzeinschlages oder Stromschlages zu vermeiden, müssen Sie für eine geeignete Erdung sorgen.

De-

Außenantenne

Isoliertes Antennenkabel

HTC-V10X_GDS.book Page 29 Wednesday, July 21, 2004 3:33 PM

Verbindungen —Fortsetzung

Direktionaler Entkoppler

Verwenden Sie niemals dieselbe Antenne für UKW- und Fernsehsignale, weil die UKW- und Fernsehsignale (bzw. jene eines Videorecorders) einander gegenseitig stören können. Wenn Sie aber eine kombinierte UKW/TV-Antenne verwenden müssen, sollten Sie mit einem Entkoppler arbeiten.

Zur AV-Steuereinheit

■

Direktionaler

Entkoppler

Zum Fernseher (oder Videorecorder)

De-

■

HTC-V10X_GDS.book Page 30 Wednesday, July 21, 2004 3:33 PM

Einschalten der PR-155X

Vor dem Anschließen der PR-155X

Überprüfen Sie zuerst, ob alle auf den Seiten 19~25 erwählten Verbindungen hergestellt wurden (der Fernseher muss unbedingt angeschlossen werden). Bei Einschalten der PR-155X kommt es vorübergehend zu einer Spannungsspitze, die andere Geräte, z.B. Computer, beeinträchtigen könnte. Wenn das bei Ihnen störend wirkt, müssen Sie das Gerät an einen anderen Stromkreis anschließen.

Tipp:

Stellen Sie den DV-S155X (oder CD-Recorder) niemals auf die PR-155X, da er sich stark erhitzen würde.

Einschalten der PR-155X

Display

AV CONTROLLER

DTSPCM DIGITAL DSP STEREO

(

)

GRN

MULTI IN

MASTER VOLUME

(

)

RED

STANDBY/

STANDBY/ON

STANDBY

STANDBY / ON

PHONES

SW LV L CTRL

MEMORY

CLEAR

INPUT

TIMER

MULTI JOG

PUSH TO ENTER

SURROUND

155X

Die auf der Fernbedienung belegten Tasten werden im folgenden in grauen Kästen ( ) darge-

stellt

STANDBY

STANDBY / ON

Drücken Sie STANDBY/ON auf der PR-155X auf der Fernbedienung, um die PDR-155 einzuschalten.

Das Display sowie mehrere Dioden und Anzeigen der PR-155X leuchten nun. Auch die POWER-Diode des

PR-155X

Subwoofers (SWA-V10X) leuchtet.
