Prise en main

❑

■

•

A propos du RI Dock

Le RI Dock Onkyo vous permet d’écouter facilement la musique de votre iPod votre chaîne audio Onkyo aﬁn de bénéﬁcier d’une sonorité extraordinaire et de visionner les diaporamas et les vidéos de votre iPod sur votre téléviseur. L’afﬁchage à l’écran (OSD) vous permet de visualiser, de naviguer et de sélectionner vos listes de l’iPod (listes de lecture, artistes, albums, morceaux, genres, compositeurs) sur votre téléviseur. La télécommande fournie vous permet en outre de piloter l’iPod de votre canapé. Vous pouvez même utiliser la télécommande de l’ampli Onkyo pour actionner votre iPod.

(“Remote Interactive”) est un système de

commande exclusif d’Onkyo grâce auquel tous les composants audio Onkyo compatibles peuvent être activés ou coupés simultanément; l’ampli est automatiquement activé et sélectionne la source d’entrée adéquate lorsque vous lancez la lecture sur un des composants sources. Il vous permet aussi de piloter l’iPod avec la télécommande de votre ampli.

Dans ce manuel, le dock DS-A2 Remote Interactive est appelé “RI Dock”.

Apple

avec

Fonctions

Ecoutez la musique de votre iPod en bénéﬁciant du son exceptionnel de votre chaîne audio Onkyo

Afﬁchez, naviguez et sélectionnez les listes de l’iPod (listes de lecture, artistes, albums, morceaux, genres, compositeurs) sur votre téléviseur

Pilotez l’iPod depuis votre canapé avec la télécommande fournie

Regardez les vidéos et diaporamas de l’iPod sur votre téléviseur

Compatible avec tous les iPods doté d’un connecteur pour dock, y compris l’iPod mini, l’iPod photo et l’iPod nano

Recharge la batterie de l’iPod pendant que vous écoutez la musique

Contenu de l’emballage

Vériﬁez si vous avez bien reçu les éléments suivants:

• Dock Remote Interactive DS-A2

• Câble AV

• Télécommande

• Pile bouton (CR 2025)

• Manuel d’instructions

• Adaptateur

• Câble

iPods compatibles

Conçu pour:

iPod photo (système 1.2.1 ou ultérieur)

• iPod mini (système 1.4.1 ou ultérieur)

• iPod nano (système 1.1.1 ou ultérieur)

• iPod de 5ème génération avec vidéo (système 1.1.1 ou ultérieur)

• iPod de 4ème génération avec molette

cliquable

(système 3.1.1 ou ultérieur)

• iPod de 3ème génération avec molette

tactile et boutons

(système 2.3 ou ultérieur)

Remarque:

•Avant d’utiliser le RI Dock, mettez votre iPod à jour avec la dernière version du système, disponible sur le site internet d’Apple: www.apple.com

Pour en savoir plus sur le RI Dock, veuillez consulter le site internet Onkyo: www.onkyo.com

Fr-

* Apple et iPod sont des marques commerciales d’Apple Com-

puter, Inc., déposées aux Etats-Unis et dans d’autres pays.

DS-A2_U2.book Page 5 Friday, July 7, 2006 2:55 PM

■

Prise en main

—suite

Tour d’horizon du RI Dock

Adaptateur de l’iPod

Capteur de télécommande

Prise VIDEO OUT

Prise

Prises AUDIO OUT L/R

Connecteur de

dock Logement pour iPod

Prise DC IN 12V 1A

Sélecteur RI MODE

A régler en fonction de l’afﬁchage d’entrée de l’ampli (voyez ci-dessous).

HDD

DOCK

MD CD-R

TAPE HDD/DOCK

HDD/DOCK

Afﬁchage de source

d’entrée de l’ampli

Sélecteur RI MODE

TAPE

CD-R HDD/DOCK

TAPE

CD-R HDD/DOCK

CDR

MD CD-R

TAPE HDD/DOCK

CDR

Voyez le manuel d’instructions de votre ampli pour savoir comment changer l’afﬁchage d’entrée. Sur certains amplis, vous pouvez maintenir le bouton [TAPE] enfoncé pour faire passer la source d’entrée de TAPE à MD ou CDR.

Pour piloter l’iPod avec la télécommande de votre ampli, sélectionnez le mode de

Mode de la

télécommande

de l’ampli

télécommande correspondant.

Régler l’adaptateur de l’iPod

Avance

Recul

L’adaptateur pour iPod doit être réglé en fonction du modèle de votre iPod. Insérez votre iPod dans le RI Dock. S’il y a un espace entre l’iPod et l’adaptateur, tournez l’adaptateur dans le sens inverse des aiguilles d’une montre pour fermer l’espace. Tournez l’adaptateur vers la gauche pour l’avancer et vers la droite pour le reculer.

Fr-

DS-A2_U2.book Page 6 Friday, July 7, 2006 2:55 PM

Prise en main

—suite

Télécommande

Bouton MENU

Sélectionne le menu précédent de l’afﬁchage à l’écran et de l’iPod.

Bouton de lecture/pause [ / ]

Lance ou interrompt la lecture du morceau

5 6L

Retirez le ﬁlm en plastique avant d’utiliser la télécommande.

Bouton SETUP

Il permet de déterminer le système TV (PAL/NTSC) et l’adresse ID de la télécommande.

Bouton MODE

Active/coupe le mode OSD.

sélectionné.

Boutons [ ]/[ ] (précédent/suivant)

Le bouton [ ] sélectionne la plage précédente. Pendant la lecture, ce bouton permet de retourner au début de la plage en cours. Le bouton [ ] sélectionne la plage suivante.

Pour reculer, maintenez le bouton [ ] (précédent) enfoncé. Maintenez [ ] (suivant) enfoncé pour une avance rapide.

Bouton SHUFFLE

Permet de régler la lecture Aléatoire sur Morceaux, Albums ou Non.

Boutons PLAYLIST/PAGE MODE [ ]/[ ]

Sélectionnent les modes de page. Pendant la lecture ou si le mode OSD est coupé, ils sélectionnent les listes de lecture.

Boutons ALBUM/PAGE [ ]/[ ]

Permettent de naviguer dans les listes (listes de lecture, artistes, albums, morceaux, genres, compositeurs) afﬁchées sur le téléviseur. Pendant la lecture ou si le mode OSD est coupé, ils sélectionnent les listes de lecture.

Bouton RESUME

Relance la lecture. Il n’a pas de fonction quand le mode OSD est coupé.

Bouton SELECT

Sélectionne les morceaux et menus sur l’afﬁchage à l’écran et sur l’iPod.

Boutons [ ]/[ ] (haut/bas)

Permettent de naviguer dans les morceaux et menus sur l’afﬁchage à l’écran et sur l’iPod.

Bouton REPEAT

Règle la fonction “Répéter” sur Un, Tous ou Non.

Boutons VOLUME [ ]/[ ]

Règlent le volume sur l’ampli ou de l’amplituner AV Onkyo. Ils ne changent pas le réglage de volume de l’iPod.

Fr-

DS-A2_U2.book Page 7 Friday, July 7, 2006 2:55 PM

Prise en main

—suite

Remplacer la pile

Utilisez exclusivement une pile de même type (CR 2025).

Pour ouvrir le compartiment à pile, appuyez sur le petit renfoncement et faites glisser le couvercle.

Tout en appuyant sur l’onglet comme indiqué, faites glisser l’ancienne pile pour l’extraire.

Insérez la nouvelle pile en la faisant glisser dans le compartiment et en orientant la face positive vers le haut.

Fermez le couvercle en le faisant glisser.

Remarques:

•Si la télécommande ne fonctionne plus correctement, remplacez la pile.

•Si vous ne comptez pas utiliser la télécommande pendant une période prolongée, retirez la pile pour éviter tout endommagement causé par une fuite ou de la corrosion.

•Si la pile est usée, retirez-la immédiatement pour éviter tout endommagement causé par une fuite ou de la corrosion.

Prudence: Si vous remplacez mal la pile, il y a risque d’explosion. Utilisez exclusivement une pile de même type ou son équivalent.

Orienter la télécommande

Quand vous utilisez la télécommande, orientez-la toujours vers le capteur de télécommande du RI Dock, comme illustré cidessous.

Capteur de

télécommande

Environ 5 m

RI Dock

Remarques:

•Si le RI Dock se trouve sur un autre appareil, le signal de la télécommande peut être masqué, ce qui risque d’entraver le contrôle à distance.

•Si le RI Dock est exposé à une forte source d’éclairage ou aux rayons du soleil, il pourrait ne pas capter le signal de la télécommande. Tenez-en compte lors de l’installation de l’appareil.

•L’utilisation d’une autre télécommande du même type dans la même pièce ou la présence d’un appareil émettant des rayons infrarouge à proximité du RI Dock peut provoquer des interférences.

•Ne posez jamais d’objet (livres, magazines etc.) sur la télécommande car cela risquerait de maintenir un bouton enfoncé et d’user les piles.

•Si vous placez le RI Dock dans un meuble muni d’une porte en verre fumé, l’appareil pourrait ne pas capter le signal de la télécommande. Tenez-en compte lors de l’installation de l’appareil.

•Si un obstacle se trouve entre le RI Dock et la télécommande, l’appareil ne captera pas les signaux de la télécommande.

Fr-

DS-A2_U2.book Page 8 Friday, July 7, 2006 2:55 PM

■

Prise en main

—suite

Schémas de connexions du RI Dock

Selon l’ampli Onkyo que vous utilisez, choisissez la méthode de connexion A ou B .

: Branchez les prises AUDIO OUT L/R du RI

Dock et la prise VIDEO OUT à une entrée compatible RI Dock de votre ampli Onkyo. (Vous devrez peut-être régler l’assignation des entrées sur “HDD” ou “DOCK”).

: Reliez les prises AUDIO OUT L/R du RI Dock

aux prises TAPE (MD, CDR) IN de l’ampli Onkyo. Reliez la prise VIDEO OUT du RI Dock directement au téléviseur.

Pour en savoir plus, voyez le mode d’emploi de l’ampli.

Adaptateur

secteur

Prise

VIDEO INPUT

secteur

Téléviseur

Jaune

Câble fourni

Blanc

Ampli compatible

Blanc

Rouge

Câble AV fourni

AUDIO INPUT

Rouge Jaune

Utilisez le câble AV pour brancher les prises AUDIO OUT L/R du RI Dock à une entrée audio adéquate de l’ampli. Branchez ensuite la prise VIDEO OUT du RI Dock à une entrée vidéo de l’ampli-tuner AV Onkyo ou du téléviseur. L’entrée varie en fonction du type d’ampli Onkyo. Pour en savoir plus, voyez le manuel d’instructions de l’ampli.

Branchez la prise du RI Dock à la prise

d’un des composants Onkyo du sys-

tème avec le câble . Branchez l’adaptateur secteur à prise DC IN

du RI Dock.

Remarque: Quand l’adaptateur secteur est débranché ou déconnecté du RI Dock, le RI Dock ne produit ni son ni vidéo, les fonctions

ne sont pas disponibles et la batterie de

l’iPod n’est pas chargée.

Prudence: Branchez le câble fourni aux prises exclusivement. Ne branchez pas de casque à la prise car cela endommagerait votre installation.

Si, après avoir branché les prises AUDIO OUT L/R du RI Dock aux prises TAPE (MD, CDR) IN de votre ampli, vous souhaitez également brancher la prise VIDEO OUT du RI Dock à l’ampli

Branchez la prise VIDEO OUT du RI Dock à une entrée vidéo libre de votre ampli.

Pour regarder un diaporama ou une vidéo de l’iPod, sélectionnez d’abord la source d’entrée vidéo puis la source d’entrée TAPE (MD, CDR). L’ampli-tuner AV reproduit les données audio arrivant à la prise TAPE (MD, CDR) et, comme la source vidéo ne change pas quand vous sélectionnez la source audio TAPE, l’ampli-tuner continue à produire les données de la source vidéo.

Si vous avez déjà branché un composant à l’entrée TAPE ou à l’entrée compatible RI Dock de l’ampli

Branchez le RI Dock à une prise AV disponible de l’ampli et sélectionnez la source manuellement.

Fr-

DS-A2_U2.book Page 9 Friday, July 7, 2006 2:55 PM

Utiliser le RI Dock

■

Régler le mode OSD

Réglez le mode OSD (afﬁchage à l’écran) avant d’utiliser le RI Dock.

Branchez l’adaptateur secteur. Mettez le téléviseur et l’ampli sous tension

et sélectionnez les sources adéquates. Insérez votre iPod dans le

RI Dock.

iPod de 3ème génération: Avant d’insérer un

iPod de 3ème génération, réglez le mode OSD comme expliqué à l’étape 4.

Utilisez le bouton [MODE] de la télécommande pour régler le mode OSD.

: Les listes (listes de lecture, artistes,

albums, morceaux, genres, compositeurs) sont afﬁchées sur le téléviseur et vous permettent de naviguer et de sélectionner votre musique à l’écran de votre téléviseur. Tant que ce mode est sélectionné, votre iPod afﬁche le logo Onkyo.

Off : R ien n’est afﬁché sur le téléviseur: pour

naviguer et sélectionner votre musique, utilisez l’écran de l’iPod.

Piloter l’iPod sans l’OSD

Pour piloter l’iPod sans l’afﬁchage à l’écran (OSD), réglez le mode OSD sur “Off” et servezvous de la télécommande (voyez page 6).

Piloter l’iPod avec l’OSD

Quand le mode OSD est activé (“On”) et l’iPod est inséré dans le RI Dock, les listes (listes de lecture, artistes, albums, morceaux, genres, compositeurs) sont afﬁchées sur le téléviseur.

Lecture de morceaux

1. Utilisez les boutons haut/bas [ ]/[ ] pour

sélectionner les Playlists, Artists, Albums, Genres, Songs ou Composers puis appuyez sur le bouton [SELECT].

Remarques:

•Pour éviter d’endommager le connecteur de dock, ne tournez pas l’iPod lors de son insertion ou de son extraction et veillez à ne pas renverser le RI Dock quand l’iPod s’y trouve.

• N’utilisez pas le RI Dock avec d’autres accessoires pour iPod tels que transmetteurs FM et microphones car cela risquerait d’entraîner des dysfonctionnements.

•Vous ne pouvez pas changer le mode OSD pendant que vous visionnez un diaporama ou une vidéo de l’iPod.

Menu principal

Utilisez les boutons haut/bas[ ]/[ ] et le bouton [SELECT] pour choisir un morceau puis appuyez sur le bouton de lecture/pause [ / ] pour lancer la lecture.

Durant la sélection de morceaux, utilisez le bouton [MENU] pour revenir au menu précédent.

Fr-

DS-A2_U2.book Page 10 Friday, July 7, 2006 2:55 PM

■

Utiliser le RI Dock

—suite

Utiliser les modes de page

Les modes de page vous permettent de localiser rapidement vos morceaux favoris même avec des listes de morceaux, d’artistes etc. fort longues. Il y a quatre modes de page: L , M , S et

. C es lettres signiﬁent “Large”, “Medium”, “Small” et “Page”. En mode P, vous faites déﬁler la liste consécutivement. Les modes S, M et L permettent de faire déﬁler la liste par pas de plus en plus grands.

Utilisez les boutons PAGE MODE haut/bas [ ]/[ ] pour sélectionner un mode de page.

Selon la longueur de la liste, il peut être impossible de changer le mode de page.

Utilisez les boutons PAGE haut/bas [ ]/[ ] pour avancer ou reculer dans la liste.

Premier mor-

ceau de la page

Premier morceau de la page précé-

dente

Mode de

page

Remarque:

•Quand vous écoutez une liste de lecture, vous pouvez utiliser les boutons PLAYLIST haut/bas [ ]/[ ] pour choisir d’autres listes de lecture. Quand vous écoutez un album, vous pouvez utiliser les boutons ALBUM haut/bas [ ]/[ ] pour choisir d’autres albums.

Lecture aléatoire de morceaux

Vous pouvez écouter tous les morceaux de l’iPod dans un ordre aléatoire.

•Appuyez plusieurs fois sur le bouton [MENU] pour sélectionner le menu principal et utilisez les boutons haut/bas [ ]/[ ] pour sélectionner “Shufﬂe Songs” et appuyez ensuite sur le bouton [SELECT].

En cours de lecture

Durant la lecture, vous pouvez afﬁcher des informations sur le morceau.

•Appuyez plusieurs fois sur le bouton [MENU] pour sélectionner le menu principal et utilisez les boutons haut/bas [ ]/[ ] pour sélectionner “Now Playing” et appuyez ensuite sur le bouton [SELECT].

Fr-

Mode de répétition

Lecture aléatoireEtat de la lecture

Temps écoulé Temps total

aléatoire

Lecture aléatoire de morceaux

Lecture aléatoire d’albums

Modes de répétitionModes de lecture

Répéter tous

Répéter un

Fonction “Resume”

La fonction “Resume” vous permet de reprendre la reproduction du morceau en cours de lecture quand vous avez retiré l’iPod du RI Dock ou réglé le mode OSD sur “Off”.

Sélectionnez et écoutez un morceau afﬁché sur le téléviseur.

En mode de lecture ou de pause, retirez l’iPod du RI Dock ou réglez le mode OSD sur “Off”. Le morceau en cours est mémorisé.

Quand vous réinsérez l’iPod dans le RI Dock (réglez le mode OSD sur “On”), appuyez sur le bouton [RESUME] pour reprendre la lecture du morceau mémorisé.

Remarques:

• La fonction “Resume” n’est disponible que quand le mode OSD est activé (“On”).

•Si l’adaptateur secteur est déconnecté, le morceau mémorisé est oublié.

•Si vous utilisez la fonction “Resume” durant la lecture aléatoire, la lecture recommence avec n’importe quel morceau quand vous insérez l’iPod dans le RI Dock.

DS-A2_U2.book Page 11 Friday, July 7, 2006 2:55 PM

■

Utiliser le RI Dock

—suite

Réglages d’afﬁchage du téléviseur

Quand le mode OSD est activé (“On”), vous pouvez changer la couleur d’arrière-plan et régler l’économiseur d’écran.

Appuyez plusieurs fois sur le bouton [MENU] pour revenir au menu principal.

Choisissez “Settings” avec les boutons haut/bas [ ]/[ ] et appuyez sur [SELECT].

Choisissez “Background Color” ou “Screen Saver” avec les boutons haut/bas [ ]/[ ] et appuyez sur le bouton [SELECT].

Utilisez les boutons haut/bas [ ]/[ ] pour choisir une option et appuyez sur [SELECT].

Background Color

Pour la couleur d’arrière-plan de l’afﬁchage à l’écran du téléviseur, vous avez le choix parmi les huit couleurs suivantes: None (noir), Blue1, Blue2, Green1, Green2, Magenta, Red1 ou Red2.

Screen Saver

Vous avez quatre possibilité pour régler le temps d’activation de l’économiseur d’écran: 1 minute, 5 minutes, 10 minutes ou Off (l’économiseur est coupé).

Quand l’économiseur est activé, l’afﬁchage à l’écran du téléviseur disparaît. Appuyez sur n’importe quel bouton de la télécommande pour arrêter l’économiseur et retrouver l’afﬁchage à l’écran.

Régler le système du téléviseur

Quand le mode OSD est activé (“On”), vous pouvez régler la sortie vidéo du RI Dock sur PAL ou NTSC.

Si l’afﬁchage à l’écran n’est pas bon, changez le système du téléviseur.

•Maintenez le bouton [SETUP] enfoncé et appuyez durant plus de 3 secondes sur le bouton VOLUME [ ] (haut) pour sélectionner NTSC ou appuyez durant plus de 3 secondes sur le bouton VOLUME [ ] (bas) pour choisir PAL.

Autres fonctions

Fonctions

Selon l’ampli et l’iPod utilisés, vous pouvez également accéder aux fonctions suivantes.

Remarque:

•L’ampli peut mettre plusieurs secondes à démarrer: vous risquez donc de ne pas entendre les premières secondes du premier morceau.

•Activation du système

Lorsque vous allumez l’ampli, l’iPod s’allume également. Avec certains amplis, il faut appuyer deux fois sur le bouton [ON] de la télécommande pour allumer les autres composants du système.

•Coupure du système

Lorsque vous coupez l’ampli, l’iPod est également coupé.

•Activation automatique

Si vous lancez la lecture sur l’iPod alors que l’ampli est en mode de veille (Standby), ce dernier est automatiquement activé et choisit l’iPod comme source d’entrée. L’iPod lance alors la lecture.

•Changement automatique

Si vous lancez la lecture sur l’iPod alors que vous écoutiez une autre source, l’ampli sélectionne automatiquement l’iPod comme source d’entrée.

•Lecture programmée

Vous pouvez programmer la fonction Timer de l’ampli pour activer automatiquement l’ampli et l’iPod et lancer la lecture à l’heure programmée.

• Utiliser la télécommande de l’ampli

Vous pouvez utiliser la télécommande de l’ampli pour piloter les fonctions de base de l’iPod (voyez page 13).

*1. Cette fonction n’est pas disponibles pour les iPod de 3ème

génération.

*2. Si vous utilisez les commandes de l’iPod pour lancer un dia-

porama ou une vidéo de l’iPod, cela ne fonctionnera pas: utilisez la télécommande.

Fr-

DS-A2_U2.book Page 12 Friday, July 7, 2006 2:55 PM

■

Utiliser le RI Dock

—suite

Remarques concernant l’utilisation:

•Le RI Dock doit être branché à l’ampli avec un câble et un câble audio pour bénéﬁcier des fonctions .

•Si votre ampli ne reconnaît pas les fonctions Activation/Coupure du système, Activation automatique et Changement automatique, il faut activer/couper l’ampli et sélectionner la source d’entrée manuellement.

•Avant de changer de source d’entrée, arrêtez la lecture sur l’iPod pour éviter que l’ampli ne sélectionne l’iPod par erreur.

•Si vous branchez des accessoires à votre iPod, l’ampli risque de ne pas pouvoir sélectionner la source convenablement.

•Tant que l’iPod est dans le RI Dock, sa commande de volume n’a aucun effet. Si vous réglez la commande de volume de l’iPod alors qu’il se trouve dans le RI Dock, vériﬁez que le réglage n’est pas trop élevé avant d’utiliser les écouteurs.

Utiliser l’alarme de l’iPod

Vous pouvez utiliser la fonction “Alarme” de l’iPod pour activer automatiquement l’iPod et l’ampli à une heure donnée. L’ampli sélectionnera automatiquement l’entrée à laquelle l’iPod est branché.

Remarques:

•Cette fonction n’est pas disponible pour les iPods de 3ème génération.

•Cette fonction est uniquement disponible lorsque le mode “OSD” est réglé sur “Off”.

•Pour bénéﬁcier de cette fonction, l’iPod doit être dans le RI Dock et le RI Dock doit être branché à l’ampli avec un câble et un câble audio.

•Quand vous utilisez cette fonction, n’oubliez pas de régler le volume de l’ampli à un niveau adéquat.

•L’ampli peut mettre plusieurs secondes à démarrer: vous risquez donc de ne pas entendre les premières secondes du premier morceau.

Charger la batterie de l’iPod

Le RI Dock recharge la batterie de l’iPod tant que l’iPod est sur le RI Dock.

Remarques:

•Pour recharger la batterie de l’iPod, l’adaptateur secteur doit être branché à une prise murale adéquate et à la prise DC IN du RI Dock.

•Pour en savoir plus sur le chargement de la batterie, voyez le manuel d’instructions de l’iPod.

Régler l’adresse ID de la télécommande

Si vous avez changé l’adresse ID de la télécommande de l’ampli-tuner AV Onkyo pour la différencier des télécommandes d’autres composants Onkyo, vous pouvez changer l’adresse ID de la télécommande du RI Dock pour qu’elle soit identique. Le réglage ID par défaut est “1”.

•Maintenez le bouton [SETUP] enfoncé et appuyez sur un des boutons suivants durant plus de 3 secondes pour régler l’adresse ID:

ID #1 : Bouton PLAYLIST [ ] (haut) ID #2 : Bouton ALBUM [ ] (haut) ID #3 : Bouton PLAYLIST [ ] (bas) ID #4 : Bouton ALBUM [ ] (bas)

Remarque: Si vous changez l’adresse ID de

la télécommande, n’oubliez pas de choisir la même adresse ID sur l’ampli-tuner AV. Faute de quoi, vous ne pourriez pas le télécommander.

Fr-

DS-A2_U2.book Page 13 Friday, July 7, 2006 2:55 PM

Utiliser le RI Dock

—suite

Utiliser la télécommande de l’ampli

Le tableau suivant montre les boutons que vous pouvez utiliser sur la télécommande de l’ampli pour piloter les fonctions de l’iPod quand il se trouve dans le RI Dock. Choisissez le bon mode de télécommande et pointez la télécommande vers l’ampli. Notez que certains boutons peuvent avoir une appellation différente et que des télécommandes peuvent être dépourvues de quelques boutons.

Fonction iPod

Activer/couper

Lecture

Pause

Morceau suivant

Morceau précédent

Avance rapide Rembobiner

*Avec les iPods de 3ème génération, certaines fonctions peuvent ne pas fonctionner, même en utilisant le système le plus

récent.

*Pour choisir la photo suivante ou précédente d’un diaporama iPod photo, utilisez les commandes de l’iPod photo.

Les fonctions suivantes sont disponibles avec les iPod photo, iPod mini, iPod nano, les iPods de 4ème et 5ème génération ainsi qu’avec certains amplis Onkyo.

Fonction iPod

Aléatoire

Répéter

Rétro-éclairage

Mode Liste de lecture/Album

Liste de lecture suivante

Liste de lecture précédente

Album suivant

Album précédent

*Certains boutons peuvent ne pas fonctionner de la façon décrite selon l’ampli que vous possédez.

Bouton de télécommande à utiliser

Mode TAPE Mode MD Mode CDR Mode HDD

[STANDBY], [ON] —

Lecture [ ]

Pause [ ], Stop [ ] Pause [ ]

[], []

[],

[]

—

Bouton de télécommande à utiliser

Mode TAPE Mode MD Mode CDR Mode HDD

[DOLBY

MODE]

[REVERSE

MODE]

REC [ ]

Lecture

inversée

[]

Avance rapide [ ]

Rembobiner [ ]

Suivant [ ]

Précédent [ ]

Suivant [ ]

Précédent [ ]

Avance rapide [ ]

Rembobiner [ ]

[RANDOM], [PLAYMODE], [SHUFFLE]

[REPEAT]

[DISPLAY], [SCROLL] L’iPod est rétroéclairé durant 30 secondes.

[ENTER], [PROGRAM],

[MEMORY]

—

[PLAYLIST

UP]

[PLAYLIST

DOWN]

[ALBUM UP]

[ALBUM

DOWN]

Description

L’iPod est activé/coupé (les iPods de 3ème génération ne sont pas activés).

Lance la lecture sur l’iPod. Si l’iPod n’est pas encore activé, il l’est automatiquement. (Sur les iPods de 3ème génération: fonction Lecture/Pause.)

Interrompt la lecture de l’iPod. (Sur les iPods de 3ème génération: fonction Lecture/Pause.)

Sélectionne le morceau suivant sur l’iPod.

Recommence le morceau en cours de l’iPod. Appuyez deux fois pour sélectionner le morceau précédent.

Maintenez enfoncé pour une avance rapide sur l’iPod. Maintenez enfoncé pour revenir en arrière sur l’iPod.

Description

Règle la fonction “Aléatoire” de l’iPod sur: Morceaux, Albums ou Non.

Règle la fonction “Répéter” de l’iPod sur: Un, Tous ou Non.

Pour utiliser les quatre fonctions suivantes avec tous les modes sauf “HDD”, sélectionnez d’abord le mode “Liste de lecture/Album” avec un de ces boutons, puis appuyez sur le bouton afﬁché, tant que “Playlist/Album Mode” est afﬁché à l’écran (dans les 5 secondes).

Sélectionne la liste lecture suivante sur l’iPod. Sélectionnez d’abord le mode Liste de lecture/Album (voyez plus haut).

Sélectionne la liste lecture précédente sur l’iPod Sélectionnez d’abord le mode Liste de lecture/Album (voyez plus haut).

Sélectionne l’album suivant sur l’iPod. Sélectionnez d’abord le mode Liste de lecture/Album (voyez plus haut).

Sélectionne l’album précédent sur l’iPod Sélectionnez d’abord le mode Liste de lecture/Album (voyez plus haut).

Fr-

DS-A2_U2.book Page 14 Friday, July 7, 2006 2:55 PM

En cas de problème

■

Il n’y a pas de son

• Vériﬁez que l’iPod est en mode de lecture.

• Vériﬁez que l’iPod est bien inséré dans le RI Dock.

• Vériﬁez que l’ampli est activé, que la source correcte est sélectionnée et que le volume n’est pas au minimum.

• Vériﬁez que les ﬁches sont correctement enfoncées.

•Assurez-vous que le cordon d’alimentation est branché à une prise de courant de tension appropriée et connecté au RI Dock.

La télécommande du RI Dock ne pilote pas l’iPod

•Si le RI Dock se trouve sur un autre appareil, le signal de la télécommande peut être masqué, ce qui risque d’entraver le contrôle à distance. Dans ce cas, déplacez le RI Dock.

• Vériﬁez que l’iPod est bien inséré dans le RI Dock.

•Quand vous utilisez la télécommande du RI Dock, orientez-la toujours vers le RI Dock (voyez page 7).

•Les boutons de certaines télécommandes fonctionnent différemment selon que le mode OSD soit activé ou coupé (voyez page 6).

La télécommande de l’ampli ne pilote pas l’iPod

• Vériﬁez que l’iPod est correctement inséré dans le RI Dock.

•Si la télécommande de l’ampli a des boutons de mode Remote, vériﬁez que vous avez choisi le bon mode de télécommande.

• Vériﬁez le réglage du sélecteur RI MODE du RI Dock.

•Quand vous utilisez la télécommande de l’ampli, orientez-la toujours vers l’ampli.

•Le RI Dock doit être connecté à l’ampli avec un câble et un câble audio.

• Sur certains amplis, TAPE IN peut être réglé sur TAPE, MD ou CDR. Vériﬁez que le sélecteur RI MODE du RI Dock et le mode de télécommande ont le même réglage. Pour en savoir plus, voyez le mode d’emploi de l’ampli. Si vous ne parvenez toujours pas à contrôler l’iPod, lancez la lecture en appuyant sur le bouton Lecture de l’iPod. Il devrait alors être possible de le commander à distance.

• Vériﬁez que la télécommande de l’ampli est réglée sur la bonne adresse ID.

L’afﬁchage n’apparaît pas à l’écran du téléviseur

•Activez le mode OSD (“On”). Avant d’insérer un iPod de 3ème génération, réglez le mode OSD tant que l’iPod n’est pas dans le RI Dock.

• Réglez le système du téléviseur sur PAL ou NTSC (voyez page 11).

Pour regarder un diaporama ou une vidéo de l’iPod sur le téléviseur:

•Coupez le mode OSD (“Off”), et utilisez les commandes de l’iPod ou la télécommande pour sélectionner et lancer le diaporama ou la vidéo.

Fr-

DS-A2_U2.book Page 15 Friday, July 7, 2006 2:55 PM

Fiche technique

Alimentation: adaptateur secteur

(12V DC)

Consommation (iPod non inséré):

Modèle pour l’Amérique du Nord: 0,9 W

Autres modèles: 1,1 W Poids: 230 g Dimensions (L x H x P): 112 x 60 x 112 mm Prises: VIDEO OUT, AUDIO OUT L/R,

prise

Les spéciﬁcations et caractéristiques sont susceptibles d’être modiﬁées sans préavis.

La lettre ajoutée à la ﬁn du nom de produit (voyez nos catalogues et emballages) indique la couleur du RI Dock. La ﬁche technique et le fonctionnement sont identiques, quelle que soit la couleur.

•Les instructions de manipulation données dans ce manuel concernent l’iPod en juillet 2006; elles peuvent changer ultérieurement avec de futures mises à jour du système de l’iPod.

•L’adaptateur secteur fourni avec le RI Dock est exclusivement conçu pour le RI Dock. Ne l’utilisez pas avec un autre appareil. Inversement, n’utilisez pas d’autre adaptateur avec le RI Dock. Cela pourrait endommager le RI Dock.

• En cas d’interférence avec une station de radio FM ou AM du tuner ou du récepteur, éloignez son antenne du RI Dock, de l’iPod et du cordon de l’adaptateur secteur. Evitez en outre de d’enrouler le cordon de l’adaptateur secteur avec d’autres câbles.

Fr-

DS-A2_U2.book Page 2 Friday, July 7, 2006 2:55 PM

ADVERTENCIA:

PARA REDUCIR EL RIESGO DE INCENDIOS O DE DESCARGAS ELÉCTRICAS, NO EXPONGA ESTE APARATO A LA LLUVIA NI A LA HUMEDAD.

PRECAUCIÓN:

PARA REDUCIR EL RIESGO DE DESCARGAS ELÉCTRICAS, NO QUITE LA CUBIERTA (O PANEL POSTERIOR). EN SU INTERIOR NO EXISTE NINGUNA PIEZA QUE PUEDA REPARAR EL USUARIO. EN CASO DE AVERIA, SOLICITE LOS SERVICIOS DE PERSONAL DE REPARACIÓN CUALIFICADO.

WARNING

RISK OF ELECTRIC SHOCK

DO NOT OPEN

El símbolo de rayo con cabeza de flecha, inscrito en un triángulo equilátero, tiene la finalidad de avisar al usuario la presencia de “tensiones peligrosas” no aisladas dentro de la caja del producto que son de magnitud suficiente como para constituir un riesgo de descargas eléctricas a personas

El signo de exclamación, inscrito en un triángulo equilátero, tiene la finalidad de avisar al usuario la presencia de instrucciones importantes de operatión y mantenimiento (reparación) en la literatura que acompaña a este producto.

Instrucciones de seguridad importantes

1. Lea estas instrucciones.

2. Guarde estas instrucciones.

3. Tenga en cuenta todas las advertencias.

4. Siga todas las instrucciones.

5. No use este aparato cerca del agua.

6. Límpielo únicamente con un paño seco.

7. No bloquee los oriﬁcios de ventilación. Instálelo siguiendo las instrucciones del fabricante.

8. No lo instale cerca de radiadores, aparatos de calefacción, estufas ni ningún tipo de aparatos (incluyendo ampliﬁcadores) que generen calor.

9. Tenga en cuenta los ﬁnes de seguridad de los conectores con derivación a masa y / o polarizados. Los conectores polarizados tienen dos contactos, uno de mayor tamaño que el otro. Un conector con derivación a masa tiene dos contactos con un tercero para derivar a masa. El contacto ancho o el tercer contacto se instalan con ﬁnes de seguridad. Si el conector del equipo no encaja en la toma de corriente disponible, acuda a un técnico electricista cualiﬁcado para que le substituya la toma obsoleta.

10. Evite que el cable de alimentación pueda ser pisado o atrapado, en especial en los conectores, y en los puntos en que sale del aparato.

11. Use sólo los accesorios / conexiones especiﬁcados por el fabricante.

12. Desconecte este aparato si hay tormenta o cuando no vaya a ser utilizado por largos períodos de tiempo.

13. Deje que el mantenimiento lo lleve a cabo personal cualiﬁcado. Es necesario reparar el aparato cuando ha recibido algún tipo de daño, como por ejemplo si el cable de alimentación ha sufrido daños, si se ha derramado algún líquido en el interior del aparato o si éste ha quedado expuesto a la lluvia o humedad y no funciona normalmente o si ha caído al suelo.

14. Daños que requieren reparación Desenchufe el aparato y solicite los servicios de personal cualiﬁcado cuando: A. El cable de alimentación o el enchufe esté

dañado.

B. En el interior del aparato hayan entrado

objetos sólidos o líquidos.

C. El aparato haya estado expuesto a la lluvia o

al agua.

D. El aparato parezca no funcionar adecuada-

mente aunque se sigan las instrucciones de operación. Ajuste solamente los controles indicados en el manual de instrucciones, ya que un ajuste inadecuado podría resultar en daños, y podría requerir el trabajo laborioso de un técnico cualiﬁcado para devolver el aparato a su funcionamiento normal.

E. El aparato haya caído o haya sufrido otros

daños, y

F. El aparato parezca no funcionar normal-

mente, indicando que necesita reparación.

AVIS

RISQUE DE CHOC ELECTRIQUE

OUVRIR

NE PAS

Es-

DS-A2_U2.book Page 3 Friday, July 7, 2006 2:55 PM

Precauciones

1. Copyright de las grabaciones —A menos que

se utilice de forma exclusivamente personal, la grabación de material sujeto a copyright es ilegal sin el permiso del propietario del copyright.

2. Mantenimiento —De vez en cuando limpie esta

unidad con un paño suave. Para la suciedad más difícil de eliminar, use un paño suave ligeramente humedecido con una solución de agua y detergente suave. A continuación, seque la unidad inmediatamente con un paño limpio. No use paños abrasivos, alcohol, ni disolventes químicos de ningún tipo ya que con ellos podría dañar el acabado de la unidad e incluso borrar la serigrafía del panel.

3. Nunca toque esta unidad con las manos húmedas— Nunca utilice esta unidad ni su

cable de alimentación si tiene las manos húmedas o mojadas. Si penetra agua o algún otro líquido en el interior de esta unidad, hágalo revisar por su distribuidor Onkyo.

Para algunos modelos

Antes de utilizarlo, conecte el adaptador para el conector de CA adecuado al adaptador de CA.

El tipo de adaptador para el conector depende del lugar de compra.

Contenido

Instrucciones de seguridad importantes. . . . . . . 2

Precauciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Primeros pasos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Acerca del RI Dock. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Características . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Contenido del paquete . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

iPods compatibles. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Descripción del RI Dock . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Controlador remoto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Conexión para RI Dock . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Utilizar el RI Dock . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Ajustar el modo OSD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Controlar el iPod sin OSD . . . . . . . . . . . . . . . . . . . . . . . . . 9

Controlar el iPod con OSD . . . . . . . . . . . . . . . . . . . . . . . . 9

Ajustes de la pantalla del televisor . . . . . . . . . . . . . . . 11

Ajustar el sistema de TV . . . . . . . . . . . . . . . . . . . . . . . . .11

Otras funciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Ajustar la ID del controlador remoto . . . . . . . . . . . . . 12

Utilizar el controlador remoto del amplificador . . .13

Solucionar problemas. . . . . . . . . . . . . . . . . . . . . . . 14

Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Desconectar Conectar

Muesca

Para los modelos europeos

Declaración de Conformidad

Nosotros,

de ONKYO EUROPE ELECTRONICS GmbH LIEGNITZERSTRASSE 6, 82194 GROEBENZELL, ALEMANIA

declaramos, bajo nuestra propia responsabilidad, que el producto de ONKYO que se describe en el presente manual de instrucciones cumple con las normas técnicas EN60065, EN55013, EN55020 y EN61000-3-2, -3-3.

GROEBENZELL, ALEMANIA

ONKYO EUROPE ELECTRONICS GmbH

K. MIYAGI

Es-

DS-A2_U2.book Page 4 Friday, July 7, 2006 2:55 PM

Primeros pasos

❑

■

•

Acerca del RI Dock

Con el RI Dock de Onkyo, podrá reproducir fácilmente la música guardada en su iPod

Apple

a través del sistema de audio Onkyo, y conseguir un sonido perfecto, además de poder mirar vídeos y pases de diapositivas con el iPod en la TV. Además, la información en pantalla (OSD) permite visualizar, navegar y seleccionar las listas de reproducción de su iPod (artistas, álbumes, canciones, géneros, compositores) en la TV, y con el controlador remoto incluido puede controlar cómodamente su iPod desde el sofá. Incluso puede usar el controlador remoto del ampliﬁcador del Onkyo para utilizar el iPod.

, que signiﬁca Remoto Interactivo, es un sistema de control exclusivo de Onkyo que permite activar y desactivar todos los componentes de audio compatibles con de Onkyo de forma conjunta, activar automáticamente el ampliﬁcador y seleccionar la fuente de entrada adecuada cuando se inicia una reproducción en un componente fuente. También permite controlar el iPod con el controlador remoto del ampliﬁcador.

En este manual, el Dock Interactivo Remoto DS-A2 se denomina “RI Dock”.

Características

Reproduzca la música del iPod a través del sistema de audio de Onkyo y consiga un sonido perfecto

Visualice, navegue y seleccione las listas del iPod (artistas, álbumes, canciones, géneros, compositores) en la TV

Controle cómodamente el iPod desde el sofá con el controlador remoto incluido

Mire pases de diapositivas y vídeos con el iPod en la TV

Compatible con todos los iPods con un conector dock, incluyendo el iPod mini, el iPod photo y el iPod nano

Carga la batería del iPod mientras disfruta de la música

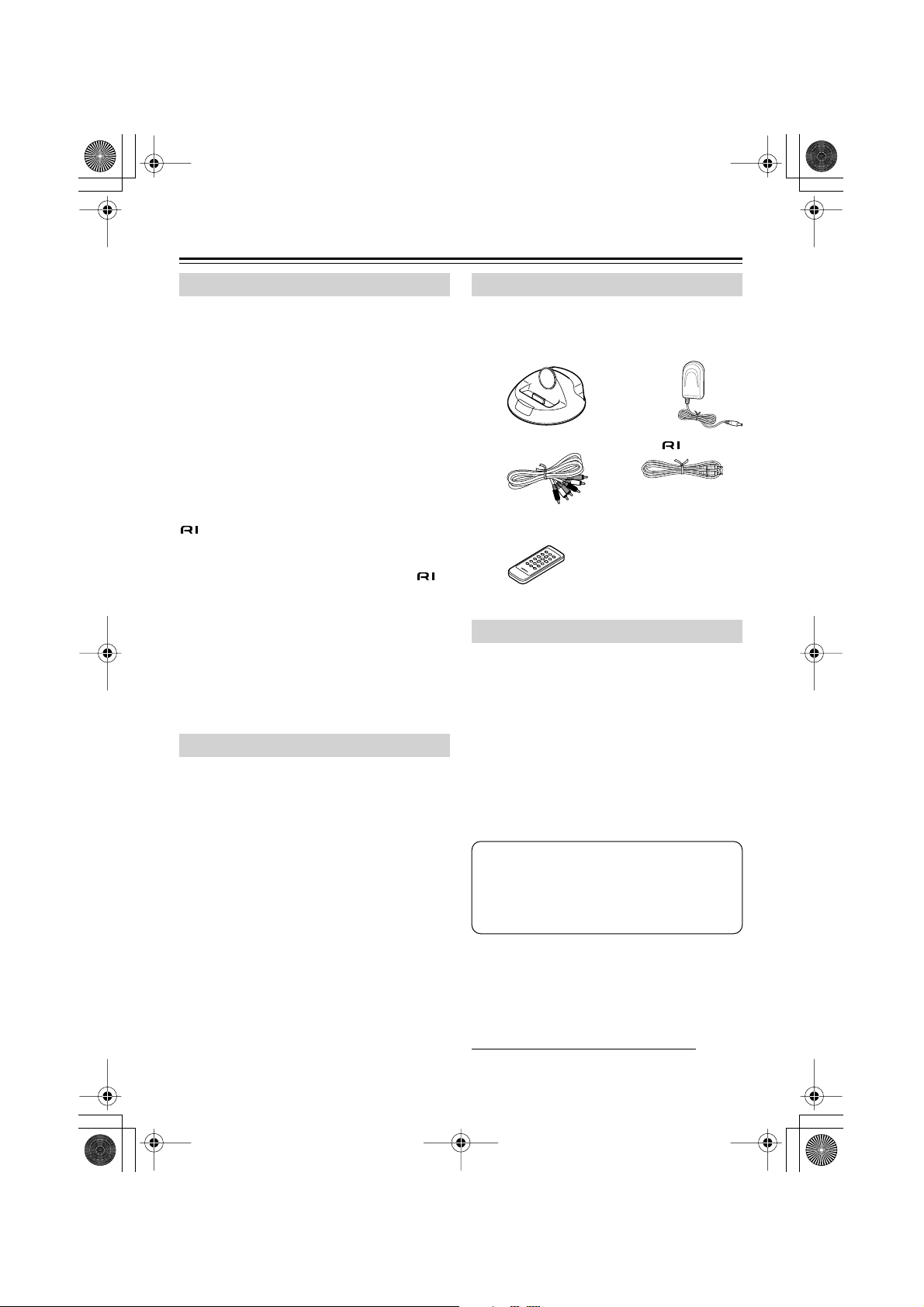

Contenido del paquete

Compruebe que no falta ninguno de los elementos siguientes:

• Dock Interactivo Remoto DS-A2

• Cable AV

• Controlador remoto

• Adaptador

• Cable

• Baterías tipo botón (CR 2025)

• Manual de Instrucciones

iPods compatibles

Diseñado para:

iPod photo (software 1.2.1 o posterior)

• iPod mini (software 1.4.1 o posterior)

• iPod nano (software 1.1.1 o posterior)

• iPod de 5ª generación con vídeo (software 1.1.1 o posterior)

• iPod de 4ª generación con rueda de clic (software 3.1.1 o posterior)

• iPod de 3ª generación con rueda táctil y

botones

(software 2.3 o posterior)

Nota:

•Antes de utilizar el RI Dock, actualice su iPod a la última versión del software, disponible en el sitio web de Apple en: www.apple.com

Para más información sobre el RI Dock, consulte el sitio web de Onkyo en: www.onkyo.com

Es-

* Apple e iPod son marcas comerciales de Apple Computer,

Inc., registradas en los EE.UU. y en otros países.

DS-A2_U2.book Page 5 Friday, July 7, 2006 2:55 PM

■

Primeros pasos

—Continúa

Descripción del RI Dock

Adaptador para el iPod

controlador remoto

Jack VIDEO OUT

Jack

Jacks AUDIO OUT L/R

Conector DockSensor del

Ranura iPod

Jack DC IN 12V 1A

Conmutador RI MODE

Conﬁgúrelo para se adapte a la pantalla de entrada del ampliﬁcador (vea a continuación).

HDD

DOCK

MD CD-R

TAPE HDD/DOCK

HDD/DOCK

Pantalla de entrada

del amplicador

TAPE

Conmutador RI MODE

TAPE

CD-R HDD/DOCK

TAPE

CD-R HDD/DOCK

CDR

MD CD-R

TAPE HDD/DOCK

CDR

Consulte el manual de instrucciones del ampliﬁcador para obtener más información acerca de cómo cambiar la pantalla de entrada. En algunos ampliﬁcadores, mantenga pulsado el botón [TAPE] para cambiar la pantalla de entrada de TAPE a MD o CDR.

Para controlar el iPod con el controlador remoto del ampliﬁcador, selec-

Modo del control

remoto del ampliﬁcador

cione el modo del control remoto que mejor se adapte.

Ajustar el adaptador del iPod

Hacia delante

Hacia atrás

Debe ajustar el adaptador del iPod para que se adapte a su iPod personal. Inserte el iPod en el RI Dock. Si existe algún espacio entre la parte posterior del iPod y el adaptador, gire el adaptador en sentido antihorario para cerrar dicho espacio. Girando el adaptador en antihorario, se mueve hacia delante. Girándolo en sentido horario se mueve hacia atrás.

Es-

DS-A2_U2.book Page 6 Friday, July 7, 2006 2:55 PM

Primeros pasos

—Continúa

Controlador remoto

Botón Reproducir/Pausa [ / ]

Inicia o detiene la reproducción de la canción seleccionada.

Botones Anterior y Siguiente [ ]/[ ]

El botón Anterior [ ] selecciona la pista

5 6L

Extraiga la película de plástico antes de utilizar el controlador remoto.

Botón SETUP

Se utiliza para ajustar el sistema de TV (PAL/NTSC) y la ID del controlador remoto.

Botón MODE

Activa o desactiva el modo OSD.

Botón MENU

Se utiliza para seleccionar el menú anterior en la pantalla y el iPod.

anterior. Durante la reproducción, selecciona el inicio de la pista actual. El botón Siguiente [ ] selecciona la pista siguiente.

Pulse y mantenga pulsado el botón Anterior [] para rebobinar. Pulse y mantenga pulsado el botón Siguiente [ ] para avanzar rápido.

Botón SHUFFLE

Ajusta la función Aleatorio a canciones, álbumes o no.

Botones PLAYLIST/PAGE MODE [ ]/[ ]

Se utilizan para seleccionar los modos de página. Durante la reproducción o cuando el modo OSD está ajustado a Off, seleccionan listas de reproducción.

Botones ALBUM/PAGE [ ]/[ ]

Se utilizan para desplazarse por las listas de reproducción (artistas, álbumes, canciones, géneros, compositores) visualizadas en el TV. Durante la reproducción o cuando el modo OSD está ajustado a Off, seleccionan álbumes.

Botón RESUME

Se utiliza para reanudar la reproducción. Si el modo OSD está ajustado a Off, no tiene ninguna función.

Botón SELECT

Se utiliza para seleccionar canciones y menús en la pantalla y el iPod.

Botones en forma de ﬂecha arriba y abajo [ ]/[ ]

Se utilizan para navegar por canciones y menús en la pantalla y el iPod.

Botón REPEAT

Ajusta la función Repeat a One, All u Off.

Botones VOLUME [ ]/[ ]

Ajusta el volumen en el ampliﬁcador de Onkyo o en el receptor de AV. No afectan al ajuste de volumen del iPod.

Es-

DS-A2_U2.book Page 7 Friday, July 7, 2006 2:55 PM

Primeros pasos

—Continúa

Cambiar la batería

Utilice sólo una batería del mismo tipo (CR 2025).

Para abrir el compartimiento de las baterías, pulse el pequeño hueco y deslice la cubierta par abrirla.

Mientras pulsa la lengüeta, extraiga la batería vieja.

Introduzca la batería nueva en el compartimiento de las baterías con la parte positiva hacia arriba.

Deslice la cubierta para cerrarla.

Notas:

•Si el controlador remoto no funciona correctamente, intente cambiar la batería.

•Si no va a utilizar el controlador remoto durante mucho tiempo, extraiga la batería para evitar posibles daños a causa de pérdidas y corrosiones.

• La batería gastada debería extraerse lo antes posibles para evitar posibles daños a causa de pérdidas y corrosiones.

Precaución: Cambiar la batería de forma incorrecta puede provocar que la materia explote. Utilice sólo una batería del mismo tipo o equivalente.

Enfocar el controlador remoto

Al utilizar el controlador remoto, apunte hacia el sensor de control remoto del RI Dock, tal como se muestra a continuación.

Sensor del

controlador remoto

Unos 5 m

RI Dock

Notas:

•Si el RI Dock está situado encima de otro componente, es posible que la señal del controlador remoto quede obstruida y que el controlador remoto no funcione correctamente.

•Es posible que el controlador remoto no funcione correctamente si el RI Dock está expuesto a una luz intensa, como por ejemplo la luz directa del sol o luces ﬂuorescentes de tipo invertido. Téngalo en cuenta durante la instalación.

•Si se utiliza otro controlador remoto del mismo tipo en la misma sala, o si el RI Dock está instalado cerca de un equipo que utilice rayos infrarrojos, es posible que el controlador remoto no funcione correctamente.

•No coloque objetos encima del controlador remoto, como por ejemplo un libro o una revista, ya que se podrían pulsar los botones continuamente y gastar las baterías.

•Es posible que el controlador remoto no funcione correctamente si el RI Dock se instala en rack detrás de puertas con cristales ahumados. Téngalo en cuenta durante la instalación.

•El controlador remoto no funcionará correctamente si hay algún obstáculo entre él y el sensor de control remoto del RI Dock.

Es-

DS-A2_U2.book Page 8 Friday, July 7, 2006 2:55 PM

■

Primeros pasos

—Continúa

Conexión para RI Dock

Según el ampliﬁcador de Onkyo que utilice, elija el método de conexión A o B .

: Conecte los jacks AUDIO OUT L/R del RI

Dock y el jack VIDEO OUT a una entrada compatible con RI Dock en el ampliﬁcador Onkyo. (es posible que deba cambiar la pantalla de entrada a “HDD” o “DOCK”.)

: C onecte los jacks AUDIO OUT L/R del RI

Dock a los jacks TAPE (MD, CDR) IN del ampliﬁcador Onkyo. Y conecte el jack VIDEO OUT del RI Dock directamente al TV.

Para más información, consulte el manual de instrucciones del ampliﬁcador.

Adaptador

de CA

Rojo

con

Blanco

AUDIO INPUT

Cable suministrado AV

Amarillo

VIDEO INPUT

Amarillo

Cable suministrado

Blanco

ampliﬁcador compatible

Utilizando el cable AV incluido, conecte los jacks AUDIO OUT L/R del RI Dock a una entrada de audio adecuada del ampliﬁcador. Y conecte el jack VIDEO OUT del RI Dock a una entrada de vídeo del receptor AV de Onkyo o del TV. La entrada que debe usar depende del tipo de ampliﬁcador Onkyo del cual disponga. Para más información, consulte el manual de instrucciones del ampliﬁcador.

Con el cable incluido, conecte el jack

del RI Dock a un jack de uno de los

componentes Onkyo de su sistema. Conecte el adaptador de CA incluido al jack

DC IN del RI Dock.

Es-

Toma de

corriente

Televisor

Nota: Si el adaptador de CA no está conectado al RI Dock, el RI Dock no emitirá sonido ni vídeo, las funciones no estarán disponibles y la batería del iPod no se cargará.

Precaución: Conecte el cable incluido sólo a los jacks . No conecte los auriculares al jack , podría dañar el equipo.

Si ha conectado los jacks AUDIO OUT L/R del RI Docka los jacks TAPE (MD, CDR) IN del ampliﬁcador y desea conectar también el jack VIDEO OUT del RI Dock al ampliﬁcador

Conecte el jack VIDEO OUT del RI Dock a una entrada de vídeo sin utilizar del ampliﬁcador.

Si desea disfrutar de un vídeo o de un pase de diapositivas con el iPod, primero seleccione la fuente de entrada de vídeo y a continuación seleccione la fuente de entrada TAPE (MD, CDR). El receptor AV emitirá el audio enviado a la entrada TAPE (MD, CDR) y, puesto que la fuente de vídeo no cambia cuando se selecciona la fuente de entrada TAPE, continuará emitiendo el vídeo enviado a la entrada de vídeo.

Qué hacer si ya existe un componente conectado a la entrada TAPE del ampliﬁcador o a la entrada compatible con RI Dock

Conecte el RI Dock a una entrada AV sin utilizar del ampliﬁcador y seleccione la fuente de entrada manualmente.

DS-A2_U2.book Page 9 Friday, July 7, 2006 2:55 PM

Utilizar el RI Dock

■

Ajustar el modo OSD

Ajuste el modo OSD (información en pantalla) antes de empezar a utilizar el RI Dock.

Conecte el adaptador de CA. Active el televisor y el ampliﬁcador, y selec-

cione las entradas adecuadas en el televisor y ampliﬁcador.

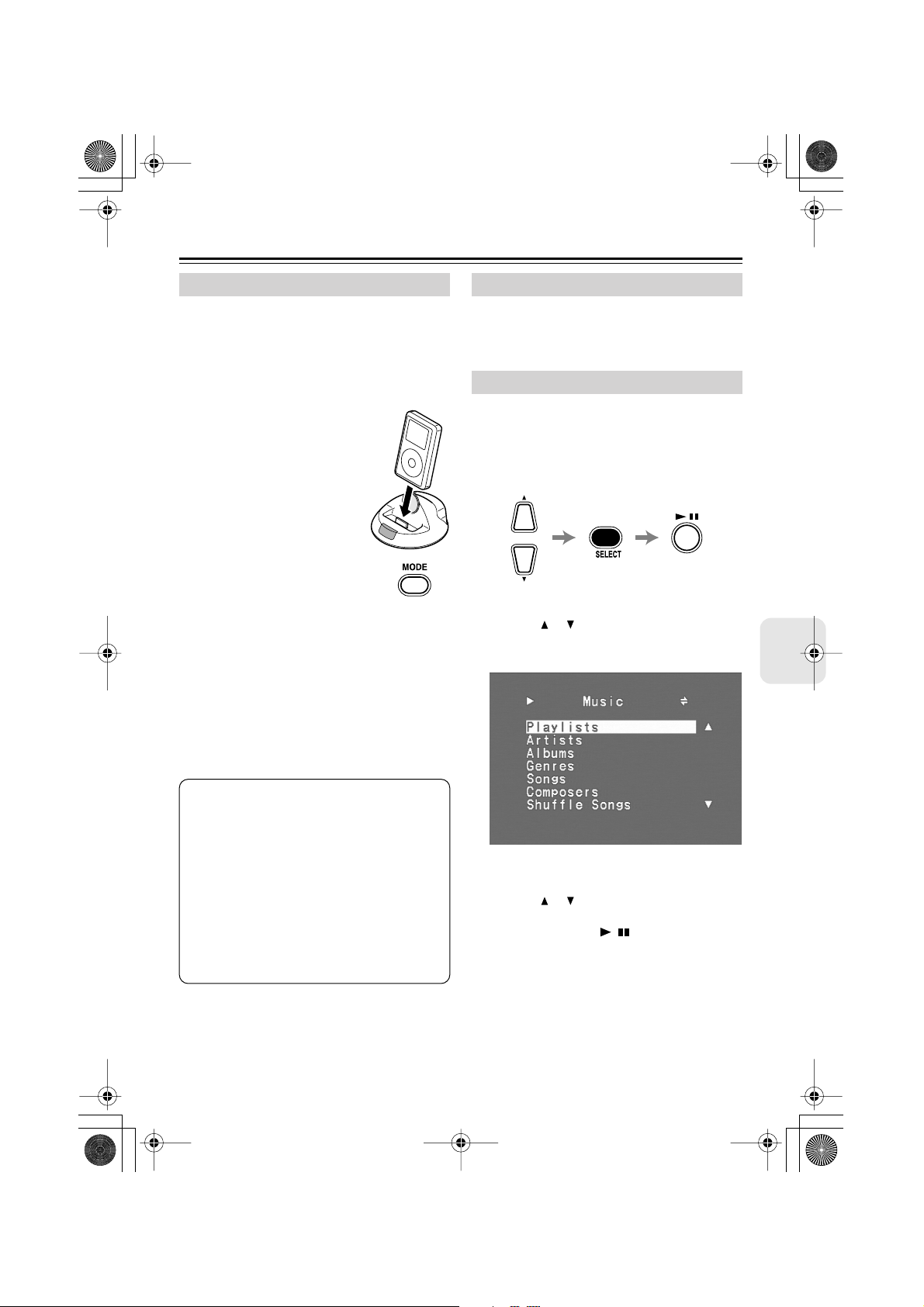

Inserte el iPod en el RI Dock.

iPod de 3ª generación:

Antes de insertar un iPod de 3ª generación, ajuste el modo OSD tal como se explica en el paso 4.

Utilice el botón [MODE] del controlador remoto para ajustar el modo OSD.

: Las listas de reproducción (artistas,

álbumes, canciones, géneros, compositores) se visualizan en el televisor y puede navegar y seleccionar música mirando la TV. Si este modo está seleccionado, el iPod visualiza el logo de Onkyo.

Off : No se visualiza nada en el televisor y

navega y selecciona música utilizando la pantalla del iPod.

Controlar el iPod sin OSD

Para controlar el iPod sin OSD, ajuste el modo OSD a Off y utilice el controlador remoto tal como se explica en la página 6.

Controlar el iPod con OSD

Si el modo OSD está ajustado a On y se inserta el iPod en el RI Dock, se visualizarán las listas de reproducción (artistas, álbumes, canciones, géneros, compositores) en el televisor.

Reproducir canciones

1. Utilice los botones en forma de ﬂecha arriba

y abajo [ ]/[ ] para seleccionar Playlists, Artists, Albums, Genres, Songs o Composers y luego pulse el botón [SELECT].

Notas:

•Para evitar dañar el conector dock, no gire el iPod al insertarlo o extraerlo, y procure no volcar el RI Dock al insertar el iPod.

•No utilice el RI Dock con ningún otro accesorio del iPod, como transmisores FM y micrófonos, ya que podrían provocar un funcionamiento anómalo.

•No es posible cambiar el modo OSD mientras se mira un pase de diapositivas o un vídeo con el iPod.

Menú principal

Utilice los botones en forma de ﬂecha arriba y abajo [ ]/[ ] y el botón [SELECT] para seleccionar una canción y pulse el botón Reproducir/Pausa [ / ] para iniciar la reproducción.

Al seleccionar canciones, utilice el botón [MENU] para volver al menú anterior.

Es-

DS-A2_U2.book Page 10 Friday, July 7, 2006 2:55 PM

■

Utilizar el RI Dock

—Continúa

Utilizar los modos de página

Con los modos de página, puede localizar rápidamente las canciones favoritas incluso cuando las listas de canciones, las listas de artistas, etc. son muy grandes. Existen cuatro modos de página: L , M , S y P . Signiﬁcan Large (grande), Medium (mediana), Small (pequeña) y Page (página). En modo P, puede desplazarse por la lista de forma consecutiva. Con los modos S, M y L, puede desplazarse por las listas con intervalos progresivamente mayores.

Use los botones PAGE MODE arriba y abajo [ ]/[ ] para seleccionar un modo de página.

Según el tamaño de la lista, puede que no sea posible cambiar de modo de pagina.

Utilice los botones PAGE arriba y abajo [ ]/[ ] para desplazarse hacia arriba y hacia abajo de la lista.

Primera canción en la página siguiente

Primera canción en

la página anterior

Modo de

página

Nota:

•Al reproducir una lista de reproducción, puede usar los botones PLAYLIST arriba y abajo [ ]/[ ] para seleccionar otras listas de reproducción. Al reproducir un álbum, puede usar los botones ALBUM arriba y abajo [ ]/[ ] para seleccionar otros álbumes.

Aleatorio Canciones

Puede reproducir todas las canciones con el iPod en orden aleatorio.

•Pulse varias veces el botón [MENU] para seleccionar el menú principal y utilice los botones de ﬂecha arriba y abajo [ ]/[ ] para seleccionar “Shufﬂe Songs” y pulse el botón [SELECT].

Ahora suena

Durante la reproducción, puede visualizar información acerca de la canción actual.

•Pulse varias veces el botón [MENU] para seleccionar el menú principal y utilice los botones de ﬂecha arriba y abajo [ ]/[ ] para seleccionar “Now Playing” y pulse el botón [SELECT].

Es-

Estado de

reproducción

Tiempo de reproducción Tiempo total

Aleatorio Canción

Aleatorio Álbum

Modo de repetición

Modo Aleatorio

Modos de repeticiónModos Aleatorios

Repetir todo

Repetir una pista

Función Resume

Con la función Resume, puede reanudar la reproducción de la canción que se estaba reproduciendo cuando extrajo el iPod del RI Dock o cambió el valor del modo OSD a Off.

Seleccione y reproduzca una canción visualizada en el televisor.

Durante la reproducción, o mientras la reproducción está detenida, extraiga el iPod del RI Dock o cambie el valor del modo OSD a Off. La canción actual se conserva.

Cuando vuelva a insertar el iPod en el RI Dock (ajuste el valor del modo OSD a On), pulse el botón [RESUME] para reanudar la reproducción de la canción conservada.

Notas:

• La función Resume sólo puede usarse cuando el modo OSD está ajustado a On.

•Si el adaptador de CA está desconectado, la canción conservada se perderá.

•Si se utiliza la función Resume durante la reproducción aleatoria, al reinsertar el iPod en el RI Dock la reproducción se reanudará con cualquier canción.

DS-A2_U2.book Page 11 Friday, July 7, 2006 2:55 PM

■

Utilizar el RI Dock

—Continúa

Ajustes de la pantalla del televisor

Si el modo OSD está ajustado a On, puede cambiar el color de fondo y ajustar el salvapantallas.

Pulse el botón [MENU] varias veces para seleccionar el menú principal.

Utilice los botones arriba y abajo [ ]/[ ] para seleccionar “Settings” y a continuación pulse el botón [SELECT].

Utilice los botones arriba y abajo [ ]/[ ] para seleccionar el color de fondo o el salvapantallas y a continuación pulse el botón [SELECT].

Utilice los botones arriba y abajo [ ]/[ ] para seleccionar una opción y a continuación pulse el botón [SELECT].

Color de fondo

Puede cambiar el color de fondo en la información de la pantalla del televisor eligiendo cualquiera de los ocho colores siguientes: None (negro), Blue1, Blue2, Green1, Green2, Magenta, Red1 o Red2.

Salvapantallas

Puede seleccionar el tiempo a partir del cual debe activarse el salvapantallas eligiendo cualquiera de las cuatro opciones siguientes: 1 minuto, 5 minutos, 10 minutos u Off (salvapantallas desactivado).

Al activarse el salvapantallas, desaparece la información en pantalla del televisor. Pulse cualquier botón del controlador remoto para cancelar el salvapantallas y reanudar la información en pantalla.

Ajustar el sistema de TV

Mientras el modo OSD está ajustado a On, puede ajustar la salida de vídeo del RI Dock a PAL o NTSC.

Si la información en pantalla se visualiza distorsionada en el televisor, cambie el sistema de TV.

•Mientras pulse y mantenga pulsado el botón [SETUP], pulse el botón VOLUME arriba [ ] durante más de 3 segundos para seleccionar NTSC, o pulse el botón VOLUME abajo [ ] durante más de 3 segundos para seleccionar PAL.

Otras funciones

Funciones

Según el ampliﬁcador y la generación del iPod, es posible que también pueda utilizar las siguientes funciones.

Nota:

•El ampliﬁcador tarda unos segundos en activarse, por lo que es posible que no oiga los primeros segundos de la primera canción.

•Función System On

Al activar el ampliﬁcador, el iPod también se activa. Con algunos ampliﬁcadores, tendrá que pulsar el botón [ON] del controlador remoto del ampliﬁcador dos veces para activar el resto de los componentes del sistema.

•Función System Off

Al desactivar el ampliﬁcador, el iPod también se desactiva.

•Función Auto Power On

Si inicia la reproducción con el iPod mientras el ampliﬁcador está en modo Standby, el ampliﬁcador se activará automáticamente y seleccionará el iPod como fuente de entrada. A continuación, el iPod empezará a reproducirse.

•Función Direct Change

Si inicia la reproducción del iPod al escuchar otras fuentes de entrada, el ampliﬁcador seleccionará automáticamente el iPod como fuente de entrada.

• Reproducción temporizada

Puede utilizar la función Timer del ampliﬁcador para activar el ampliﬁcador y el iPod, e iniciar la reproducción a una hora especíﬁca.

• Utilizar el controlador remoto del ampliﬁcador

Puede usar el controlador remoto del ampliﬁcador para controlar funciones básicas del iPod (consulte la página 13).

*1. Esta función no es posible con iPods de 3ª generación. *2. Si utiliza los controles del iPod para iniciar un pase de diapo-

sitivas o un vídeo con el iPod, estas funciones no funcionarán, por lo tanto, utilice el controlador remoto.

Es-

DS-A2_U2.book Page 12 Friday, July 7, 2006 2:55 PM

■

Utilizar el RI Dock

—Continúa

Notas sobre el funcionamiento:

•El RI Dock debe estar conectado al ampliﬁcador con un cable y con un cable de audio para utilizar las funciones .

•Si el ampliﬁcador no permite las funciones System On, System Off, Auto Power On y Direct Change, tendrá que activarlo y desactivarlo y seleccionar la fuente de entrada de forma manual.

•Antes de seleccionar otra fuente de entrada, detenga la reproducción del iPod para evitar que el ampliﬁcador seleccione la fuente de entrada del iPod por equivocación.

•Si conecta algún accesorio al iPod, el ampliﬁcador no podrá seleccionar la fuente de entrada correctamente.

•Cuando el iPod está en el RI Dock, su control de volumen no producirá efecto. Si ajusta el control de volumen del iPod cuando éste se encuentra en el RI Dock, asegúrese de que no está ajustado demasiado alto antes de volver a conectar los auriculares.

Utilizar el reloj de alarma del iPod

Puede utilizar la función Alarm Clock del iPod para activar automáticamente el iPod y el ampliﬁcador a una hora especíﬁca. La fuente de entrada del ampliﬁcador se ajustará automáticamente a la entrada a la que esté conectado el iPod.

Notas:

•Esta función no es posible con iPod de 3a generación.

•Esta función sólo es efectiva si el modo OSD está ajustado a Off.

•Para utilizar esta función, el iPod debe estar en el RI Dock y el RI Dock debe estar conectado al ampliﬁcador con un cable

y con un cable de audio.

•Cuando utilice esta función, asegúrese de ajustar el control de volumen del ampliﬁcador a un nivel adecuado.

•El ampliﬁcador tarda unos segundos en activarse, por lo que es posible que no oiga los primeros segundos de la primera canción.

Cargar la batería del iPod

El RI Dock carga la batería del iPod mientras el iPod está en el RI Dock.

Notas:

•Para cargar la batería del iPod, el adaptador de CA debe estar conectado a una toma de corriente adecuada y al jack DC IN del RI Dock.

•Consulte el manual de instrucciones del iPod, para más información acerca de la carga de la batería.

Ajustar la ID del controlador remoto

Si ha cambiado la ID del control remoto del receptor de AV de Onkyo para diferenciarlo de otros controladores remotos de componentes Onkyo, puede cambiar la ID del control remoto del controlador remoto del RI Dock para que coincidan. La ID por defecto es 1.

•Mientras pulse y mantenga pulsado el botón [SETUP], pulse uno de los siguientes botones durante más de 3 segundos para determinar la ID:

ID #1 : PLAYLIST botón arriba [ ] ID #2 : ALBUM botón arriba [ ] ID #3 : PLAYLIST Botón abajo [ ] ID #4 : ALBUM Botón abajo [ ]

Nota: Si cambia la ID del controlador

remoto, asegúrese de que el receptor de AV esté ajustado a la misma ID. En caso contrario, no podría controlarlo.

Es-

DS-A2_U2.book Page 13 Friday, July 7, 2006 2:55 PM

Utilizar el RI Dock

—Continúa

Utilizar el controlador remoto del ampliﬁcador

La siguiente tabla muestra qué botones del controlador remoto del ampliﬁcador puede usar para controlar el iPod mientras está en el RI Dock. Asegúrese de seleccionar el modo remoto apropiado en primer lugar, y de apuntar el controlador remoto hacia el ampliﬁcador. Tenga en cuenta que algunos botones pueden tener un nombre distinto o que algunos controladores remotos pueden no disponer de todos los botones.

Función del

iPod

Activar/desactivar

Reproducir

Pausar

Canción siguiente

Canción anterior

Avanzar rápido

Rebobinar

*Con la 3a generación de iPods, es posible que algunas funciones no funcionen aunque utilice el último software. *Para seleccionar la fotografía anterior o siguiente durante un pase de diapositivas del iPod photo, utilice los controles del iPod

photo.

Las siguientes funciones se pueden utilizar con iPod photo, iPod mini, iPod nano e iPods de 4ª y 5ª generación, así como también con algunos ampliﬁcadores Onkyo.

Función del

iPod

Shufﬂe

Repetir

Retroiluminación

Modo Playlist/Album

Lista de reproducción siguiente

Lista de reproducción anterior

Álbum siguiente

Álbum anterior

*Según el ampliﬁcador, es posible que algunos botones no funcionen de la forma esperada.

Botón del controlador remoto a utilizar

Modo TAPE Modo MD Modo CDR Modo HDD

[STANDBY], [ON] —

Reproducir [ ]

Pausar [ ], Stop [ ] Pausar [ ]

[],

[]

[],

[]

—

Botón del controlador remoto a utilizar

Modo TAPE Modo MD Modo CDR Modo HDD

[DOLBY

MODE]

[REVERSE

MODE]

REC [ ]

Reproduc-

ción inversa

[]

Avanzar rápido [ ]

Siguiente [ ]

Anterior [ ]

Avanzar rápido [ ]

Rebobinar [ ]

[RANDOM], [PLAYMODE], [SHUFFLE]

[REPEAT] Ajusta la función Repeat del iPod a: One, All u Off.

[DISPLAY], [SCROLL]

[ENTER], [PROGRAM],

[MEMORY]

Rebobinar [ ]

Siguiente [ ]

Anterior [ ]

[ALBUM UP]

—

[PLAYLIST

UP]

[PLAYLIST

DOWN]

[ALBUM

DOWN]

Descripción

El iPod se activa y se desactiva (Los iPods de 3 generación no se activan).

Inicia la reproducción en el iPod. Si el iPod aún no está activado, se activa automáticamente. (En iPods de 3ª generación, funciona como Reproducir/Pausar).

Pausa la reproducción del iPod. (En iPods de 3ª generación, funciona como Reproducir/Pausar).

Selecciona la siguiente canción del iPod.

Vuelve a empezar la canción actual del iPod. Púlselo dos veces para seleccionar la canción anterior.

Manténgalo pulsado para avanzar rápido el iPod.

Manténgalo pulsado para rebobinar el iPod.

Descripción

Ajusta la función Shufﬂe del iPod a: Songs, Albums u Off.

La retroiluminación del iPod se activa durante 30 segundos.

Para utilizar las siguientes cuatro funciones con modos que no sean HDD, primero seleccione el modo Playlist/Album con uno de estos botones y, a continuación, pulse el botón indicado en la lista mientras “Playlist/Album Mode” se visualiza en el TV (unos 5 segundos).

Selecciona la lista de reproducción siguiente en el iPod. Primero seleccione el modo Playlist/Album (consulte arriba).

Selecciona la lista de reproducción anterior en el iPod. Primero seleccione el modo Playlist/Album (consulte arriba).

Selecciona el álbum siguiente en el iPod. Primero seleccione el modo Playlist/Album (consulte arriba).

Selecciona el álbum anterior en el iPod. Primero seleccione el modo Playlist/Album (consulte arriba).

Es-

DS-A2_U2.book Page 14 Friday, July 7, 2006 2:55 PM

Solucionar problemas

■

No se oye sonido

•Compruebe que el iPod se esté reproduciendo.

•Compruebe que el iPod esté insertado correctamente en el RI Dock.

•Compruebe que el ampliﬁcador esté activado, que la fuente de entrada esté seleccionada y que el volumen esté subido.

•Compruebe que los conectores estén completamente conectados.

•Asegúrese de que el adaptador de CA esté conectado a una toma de corriente adecuada y también al RI Dock.

El controlador remoto del RI Dock no controla el iPod.

•Si el RI Dock está situado encima de otro componente, es posible que la señal del controlador remoto quede obstruida y que el controlador remoto no funcione correctamente. En este caso, intente situar el RI Dock en otro lugar.

•Asegúrese de que el iPod esté insertado correctamente en el RI Dock.

•Al utilizar el controlador remoto del RI Dock, apúntelo hacia el RI Dock (consulte la página 7).

•Algunos de los botones del controlador remoto funcionan de forma diferente según el modo OSD: On u Off (consulte la página 6).

El controlador remoto del ampliﬁcador no controla el iPod.

•Asegúrese de que el iPod esté insertado correctamente en el RI Dock.

•Si el controlador remoto del ampliﬁcador dispone de botones de modo remoto, asegúrese de haber seleccionado el modo correcto.

•Compruebe el ajuste del RI MODE del RI Dock.

•Cuando use el controlador remoto del ampliﬁcador, apúntelo hacia el ampliﬁcador.

•El RI Dock debe estar conectado al ampliﬁcador a través de un cable y de un cable de audio.

•El TAPE IN de algunos ampliﬁcadores puede ajustarse a TAPE, MD o CDR. Asegúrese de que el ajuste del conmutador RI MODE del RI Dock y el modo de control remoto estén ajustados de la misma forma. Para más información, consulte el manual del usuario del ampliﬁcador. Si todavía no puede controlar el iPod, pulse el botón Play del iPod para iniciar la reproducción. Ahora debería ser posible el funcionamiento remoto.

•Asegúrese de que el controlador remoto del ampliﬁcador esté ajustado a la ID correcta del control remoto.

La información en pantalla no aparece en el televisor

•Ajuste el modo OSD a On. Con los iPods de 3ª generación, debe ajustar el modo OSD cuando el iPod no está en el RI Dock.

•Intente ajustar el sistema de TV a PAL o NTSC (consulte la página 11).

Para mirar un pase de diapositivas i vídeo con el iPod en el televisor:

•Ajuste el modo OSD a Off y utilice el controlador remoto o los controles del iPod para seleccionar e iniciar el pase de diapositivas o el vídeo.

Es-

DS-A2_U2.book Page 15 Friday, July 7, 2006 2:55 PM

Especiﬁcaciones

Alimentación: Adaptador de CA (12V DC) Consumo (iPod no insertado):

Modelo EE.UU.: 0,9 W

Otros modelos: 1,1 W Peso: 230 g Dimensiones (Anchura x Altura x Profundidad):

112 x 60 x 112 mm

Conectores: VIDEO OUT, AUDIO OUT L/R,

jack

Las especiﬁcaciones y características están sujetas a cambios sin previo aviso.

En los catálogos y embalajes, la letra al ﬁnal del nombre del producto indica el color del RI Dock. Las especiﬁcaciones e instrucciones son las mismas independientemente del color.

• Las instrucciones de funcionamiento de este manual son válidas para las versiones iPod hasta julio del 2006 y pueden variar en actualizaciones del software del iPod.

•El adaptador de CA que se entrega con el RI Dock está exclusivamente diseñado para utilizarlo con el RI Dock. No lo utilice con ningún otro dispositivo. Igualmente, no utilice ningún otro adaptador de CA con el RI Dock. Si lo hiciera podría dañar el RI Dock.

•Si se producen interferencias al escuchar emisoras FM o AM con el sintonizador o el receptor, intente apartar la antena del RI Dock, del iPod y del cable del adaptador de CA. Además, no enrolle el cable del adaptador de CA alrededor de otros cabes.

Es-

DS-A2_U2.book Page 16 Friday, July 7, 2006 2:55 PM

Memo

Es-

DS-A2_U2.book Page 17 Friday, July 7, 2006 2:55 PM

Memo

Es-

DS-A2_U2.book Page 18 Friday, July 7, 2006 2:55 PM

Sales & Product Planning Div. : 2-1, Nisshin-cho, Neyagawa-shi, OSAKA 572-8540, JAPAN Tel: 072-831-8023 Fax: 072-831-8124

ONKYO U.S.A. CORPORATION

18 Park Way, Upper Saddle River, N.J. 07458, U.S.A. Tel: 201-785-2600 Fax: 201-785-2650 http://www.us.onkyo.com/

ONKYO EUROPE ELECTRONICS GmbH

Liegnitzerstrasse 6, 82194 Groebenzell, GERMANY Tel: +49-8142-4401-0 Fax: +49-8142-4401-555 http://www.eu.onkyo.com/

ONKYO EUROPE UK Office

Suite 1, Gregories Court, Gregories Road, Beaconsfield, Buckinghamshire, HP9 1HQ UNITED KINGDOM Tel: +44-(0)1494-681515 Fax: +44(0)-1494-680452

ONKYO CHINA LIMITED

Unit 1&12, 9/F, Ever Gain PlazaTower 1, 88, Container Port Road, Kwai Chung, N.T., HONG KONG Tel: 852-2429-3118 Fax: 852-2428-9039 http://www.ch.onkyo.com/

SN 29344256

Es-

* 2 9 3 4 4 2 5 6 *

HOMEPAGE

http://www.onkyo.com/

Printed in Japan

I0607-1

Supported AV Receivers Page 1 Tuesday, July 25, 2006 10:44 AM

Onkyo Remote Controller Compatibility

The RI Dock can be used with any Onkyo remote controller that has the capability to control an Onkyo cassette tape deck, MD recorder, CD recorder, or RI Dock. This type of remote controller is supplied with -compatible Onkyo AV receivers and separate collection amps and receivers. See your receiver’s or amp’s instruction manual for more information. The following table shows which functions are supported by Onkyo AV receivers.

TAPE MD CDR HDD/DOCK

Model

TX-LR552, DW-S500, NC-500

TX-DS777, TX-DS989, TX-8211, TX-8511, TX-8011, TX-2100, A-9211

AV receivers:

TX-DS494, TX-DS595, TX-DS696, TX-DS797, TX-DS898, TX-SR302, TX-SR303, TX-SR401, TX-SR402, TX-SR500, TX-SR501, TX-SR600, TX-SR601, TX-SR700, TX-SR701, TX-SR800, TX-SR900

DVD receivers:

DR-S2.0, DR-2000

HTiB:

HT-S570, HT-S580, HT-S650, HT-S660, HT-S670, HT-S680, HT-S760

Systems:

CS-210, MC-35TECH, CR-305FX, CR-505, A-911, A-911LTD, A-911Mark2, A-911Mark2LTD

AV receivers:

TX-SR502, TX-SR602, TX-SR702

DVD receivers:

DR-S2.2, DR-L50

HTiB:

HT-S770, HT-S780, HT-S870, LS-V950, LS-V955

Systems:

A-905, A-905X, A-905TX, A-907X, A-909, A-909X, A-909LTD, R-801A, R-805TX, A-905TX, CR-305TX, CR-505, CR-505DAB

AV receivers:

TX-NR801, TX-NR901,TX-NR1000, TX-NR5000, TX-SR503, TX-SR603

Systems:

A-905FX, A-933, A-9755, A-9555

CS-315UK, A-9755, A-9555

TX-8222, TX-8522

AV receivers:

TX-SR304, TX-SR504, TX-SR573, TX-SR574, TX-SR603X, TX-SR604, TX-SR653, TX-SR674, TX-SR703, TX-SR803, TX-SR804

HTiB:

HT-S590, HT-S790, HT-S890, HT-S894, HT-S907, HT-S990THX

Systems:

CS-V720, DR-UN7, DR-815, CR-N7, CS-315, CS-515, CS-715, CS-315UK, CR-515DAB, CR-715DAB

Previous, Volume

Basic RI functions Advanced RI functions

Play, Stop, Nex t,

Auto Power On/Off,

Direct Change

Play, Stop, Next, Previous, Volume, Auto Power On/Off, Direct Change, Shufﬂe, Repeat, Playlist

✘

✔ ✘

✔ ✘✔

✔

SN 29355594

I0607-1

Printed in Japan

* 2 9 3 5 5 5 9 4 *

ONKYO DS-A2 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
