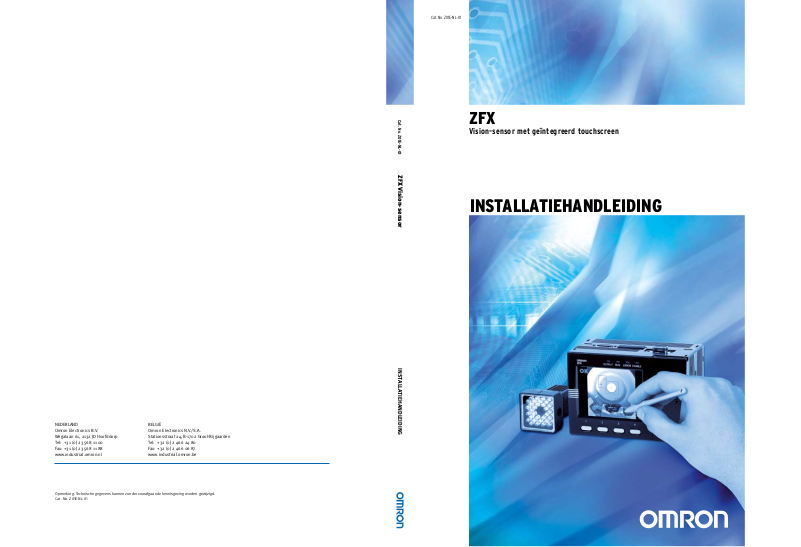

Page 1

Cat. No. Z01E-NL-01

INSTALLATIEHANDLEIDING

ZFX

Vision-sensor met geïntegreerd touchscreen

Page 2

ZFX Vision-sensor met geïntegreerd touchscreen

Korte handleiding

Versie 1.0, januari 2008

Page 3

Page 4

INHOUDSOPGAVE

HOOFDSTUK 1

Voorbereiding . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

1-1 Systeemoverzicht. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

1-2 De apparaten aansluiten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

1-3 De controller installeren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

1-4 De intelligente camera's installeren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

1-5 De C-montagecamera's installeren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

1-6 De externe verlichting installeren (alleen bij ZFX-SC50/SC90). . . . . . . . . . . . . . . . . . . . . . 14

1-7 De externe verlichting installeren (alleen bij C-montagecamera; ZFX-S/SC) . . . . . . . . . . . 15

HOOFDSTUK 2

Werking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

2-1 Bedrijfsmodus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

2-2 De helderheid van het beeld instellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

2-3 Voorbeeld meetinstellingen (patroon zoeken). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

2-4 Positiecorrectie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

2-5 Een helder beeld krijgen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

2-6 De scherminformatie wijzigen (ADJ-/RUN-modus). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

2-7 Een opgeslagen beeld opnieuw meten (ADJ-modus) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

HOOFDSTUK 3

Meetproces in RUN-modus . . . . . . . . . . . . . . . . . . . . . . . . . . 33

HOOFDSTUK 4

Functieoverzicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

4-1 Functieoverzicht (patroon zoeken) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

4-2 Functieoverzicht (gevoelig zoeken). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

4-3 Functieoverzicht (flexibel zoeken) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

4-4 Functieoverzicht (grafisch zoeken) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

4-5 Functieoverzicht (gebied) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

4-6 Functieoverzicht (label). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

4-7 Functieoverzicht (positie) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

4-8 Functieoverzicht (breedte). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

4-9 Functieoverzicht (aantal) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

4-10 Functieoverzicht (hoek). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

4-11 Functieoverzicht (helderheid) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54

4-12 Functieoverzicht (kleurtoon) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

4-13 Functieoverzicht (defect). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

4-14 Functieoverzicht (groeperen). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .58

Page 5

HOOFDSTUK 5

Bijlagen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

5-1 Hoe werkt de instelling AUTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

5-2 Banken en bankgroepen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60

Revisiehistorie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Page 6

1-1 Systeemoverzicht

De ZFX-C wordt in feite geconfigureerd door de controller en de camera. Afhankelijk van de specifieke eisen van de gebruiker kunnen andere externe

apparaten worden gecombineerd met de ZFX-C.

Camera met verlichting

(kabel geïntegreerd)

- Kleurencamera ZFX-SC10/SC50/SC50W

ZFX-SC90/SC90W

ZFX-SC150/SC150W

- Monochrome camera ZFX-SR10/SR50

Alleen camera

- Kleurencamera ZFX-SC

- Monochrome camera ZFX-S

Een CCTV-lens en lichtbron zijn vereist.

ZFX-VS/VSR

Controller

(*5)

Stylus

(*1)

Camerakabel

ZFX-C10/15/20/25

HOOFDSTUK 1

Voorbereiding

LCD-monitor (optie)

Monitorkabel

FZ-VM

3 42

SD-kaart (*4)

Ethernet

RS-232C-kabel

ZFX-XPT_A

RS-422-kabel

ZFX-XPT_B

Parallelle I/O-kabel

ZFX-VP

FZ-M08 (*2)

USB

Console ZFX-KP

(*3)

PLC

*1. De stylus (ZFX-TP) wordt meegeleverd met de controller. *2. Het is mogelijk om het beeld op de LCD-monitor van de controller ook weer

te geven op een externe LCD-monitor (optie).

*3. In plaats van de toetsen en menuknoppen van de controller kan de console

worden gebruikt.

*4. Voldoet aan de SD-standaard 'Physical layer specifications 1.01'.

Bestandsformaat: FAT16

*5. Op de ZFX-C20/25b kunnen 2 camera's worden aangesloten.

Page 7

1-2 De apparaten aansluiten Voorbereiding

1-2 De apparaten aansluiten

1-2-1 De controller aansluiten op de voedingseenheid

Gebruik een voedingseenheid die voldoet aan de onderstaande technische kenmerken.

Item Kenmerk

Aansluitspanning 24 VDC (21,6 tot 26,4 VDC) Uitgangsstroom 1,5 A min. Aanbevolen voedingseenheid S8VS-06024 (24 VDC, 2,5 A) Aanbevolen bedradingsdiameter 0,14 tot 1,5 mm² (max. 1 m)

Belangrijk Gebruik een DC-voedingseenheid die is voorzien van een overspannings-

beveiliging (secundaire beveiligingscircuits met extra lage spanning). Als het systeem moet voldoen aan de UL-normen, gebruikt u een voeding van UL-klasse II.

1. Maak de twee schroeven aan de bovenzijde van de voedingsstekker (mannelijk) los met een platte schroevendraaier.

2. Steek de draad van de DC-voedingseenheid in de voedingsstekker (mannelijk) en draai de schroeven aan de bovenzijde van de voedingsstekker met de schroevendraaier aan om het voedingscontact te bevestigen. Aanhaalmoment: 0,22 tot 0,25 Nm.

3. Steek de voedingsstekker (mannelijk) in de voedingscontact (vrouwelijk) van de controller.

4. Draai de twee schroeven links en rechts van de voedingsstekker (mannelijk) met de schroevendraaier aan om de stekker te bevestigen. Aanhaalmoment: 0,22 tot 0,25 Nm.

24 VDC

1-2-2 Ferrietkernen bevestigen

Bevestig de ferrietkernen (meegeleverd) aan beide uiteinden van de kabel van de camera en de voedingskabel van de controller.

FerrietkernFerrietkern

Ferrietkern

Maak een lus door elke ferrietkern wanneer u de ferrietkernen op de voedingskabel van de controller bevestigt.

DC-voeding

Page 8

1-2 De apparaten aansluiten Voorbereiding

1-2-3 De camera aansluiten op de controller

1. Steek de stekker van de camera in de camera-aansluiting van de controller.

2. Draai de bevestigingsschroeven op de camerastekker aan de zijde van de controller aan. Aanhaalmoment: 0,15 Nm.

Belangrijk Raak de contacten aan de binnenzijde van de stekker niet aan.

Belangrijk Zorg dat de stekker niet aan schokken of trillingen wordt blootgesteld tijdens

het bevestigen.

Belangrijk Zorg dat de controller zo wordt gemonteerd dat de stekker niet constant

belast wordt, bijvoorbeeld met spanning op de kabels.

Demonteren

Draai de twee bevestigingsschroeven los om de camerakabel los te maken en trek de stekker vervolgens recht uit de aansluiting.

Belangrijk Zorg dat u de stekker vasthoudt als u deze ontkoppelt. Als u dat niet doet, kan

de camerakabel beschadigd raken.

Belangrijk Raak de contacten aan de binnenzijde van de stekker niet aan.

Page 9

1-3 De controller installeren Voorbereiding

1-3 De controller installeren

1-3-1 Voorzorgsmaatregelen voor installatie

Monteer de controller alleen in de hieronder afgebeelde positie om een goede warmteafvoer te garanderen.

Boven

Goed

Belangrijk Monteer de controller zo dat de afstand tussen de controller en andere appa-

raten ten minste voldoet aan de hieronder afgebeelde afstanden om een goede ventilatie te garanderen.

Als u alleen de controller installeert:

Als u de controller installeert met de uitlaateenheid:

Fout Fout

Min. 15 mm

Min. 50 mm

Belangrijk Zorg dat de omgevingstemperatuur lager blijft dan 50°C. Als de omgeving-

stemperatuur hoger is dan 50°C, moet u een mechanisch ventilatorkoelsysteem of airconditioning installeren om de temperatuur lager dan 50°C te houden.

Belangrijk Monteer de controller niet op een paneel met hoogspanningsapparaten om te

voorkomen dat de ZFX-C wordt beïnvloed door stralingsruis.

Belangrijk Monteer de controller op ten minste 10 meter afstand van netspanningskabels

om ruis in de bedrijfsomgeving te minimaliseren.

1-3-2 Monteren op de DIN-rail

1. Haak de bovenste haak van de controller in de DIN-rail.

2. Druk de controller omlaag op de DIN-rail totdat de onderste haak op zijn plaats klikt.

Min. 15 mm

Min. 50 mm

Belangrijk Bevestig de eindplaat (los verkrijgbaar) aan beide zijden van de controller op

de DIN-rail.

Page 10

1-3 De controller installeren Voorbereiding

Belangrijk Bevestig de uitlaateenheid (meegeleverd) aan de controller wanneer u andere

apparaten naast de controller op de DIN-rail wilt monteren.

Eindplaat (los verkrijgbaar) PFP-M

Demonteren

OMRON

OUTPUT

RUN

ZFX-C10

1234

USB

ENABLE

ERROR

DIN-rail (los verkrijgbaar)

CARD

ADJ

MENU RUN

AUTO ESC

SET

PULL OPEN

PFP-100N (1 m) PFP-50N (0,5 m) PFP-100N2 (1 m)

Uitlaateenheid

1. Trek de onderste haak van de controller omlaag.

2. Kantel de controller omhoog om deze van de DIN-rail af te kunnen halen.

1-3-3 Monteren op het paneel

1. Monteer de lange adapters voor paneelmontage op de vier gaten in de controller.

2. Monteer de korte adapters voor paneelmontage op de twee gaten in de lange adapters voor paneelmontage.

3. Monteer de controller met de adapters vanaf de voorzijde op het paneel.

4. Haak de haken van de montagebeugel in de twee gaten (twee boven en twee onder) in de lange montageadapters en draai de schroeven aan. Aanhaalmoment: 1,2 Nm.

5. Controleer of de controller stevig op het paneel bevestigd is.

Adapters voor paneelmontage

Paneel

Montagebeugel

Page 11

1-4 De intelligente camera's installeren Voorbereiding

1-4 De intelligente camera's installeren

1-4-1 Optisch schema

ZFX-SC10/SR10

Detectieafstand L (mm)

Detectieafstand (L)

Detectiegebied (H)

ZFX-SR50 ZFX-SC50/SC50W

Detectieafstand L (mm)

300

194

100

4,9

Detectieafstand L (mm)

190

187

100

104

8,9

Detectiegebied H (mm)

9,8 49

ZFX-SC90/SC90W ZFX-SC150/SC150W

Detectieafstand L (mm)

160

142

100

Detectiegebied H (mm)

10040

9,8

Detectieafstand L (mm)

240

227

180

115

100

Detectiegebied H (mm)

12080

148

Detectiegebied H (mm)

160

Opmerking • De lens heeft een vaste brandpuntsafstand. Het werkelijke detectiegebied

en de brandpuntsafstand verschillen per lens, dus moet de afstand tot het object worden bijgesteld wanneer de lens of camera is vervangen.

• De montageafstand voor de camera in de onderstaande tabellen is indica-

tief. Monteer de camera zo dat de afstand tot het meetobject gemakkelijk kan worden aangepast.

• Als de grootte van het object en het detectiegebied niet overeenkomen,

gebruikt u een combinatie van een camera (zonder lichtbron), een standaard CCTV-lens en een aparte lichtbron.

Page 12

1-4 De intelligente camera's installeren Voorbereiding

1-4-2 Het montagestuk monteren

Het montagestuk kan op alle vier de verschillende montageoppervlakken worden gemonteerd.

1. Breng de haken aan de beide uiteinden van het montagestuk in lijn met de groeven in de behuizing van de camera.

2. Druk de tweede hoek omlaag totdat deze op zijn plaats klikt. Controleer of het montagestuk stevig op de camera bevestigd is.

3. Bevestig het montagestuk met schroeven op de gewenste locatie. Aanhaalmoment M4: 1,2 Nm 1/4"-20 UNC: 2,6 Nm

Demonteren

1. Steek een schroevendraaier in een van de twee openingen tussen het montagestuk en de camerabehuizing en verwijder het montagestuk.

Haken

Montagestuk

Groeven in camera

1-4-3 De camera scherpstellen

1. Pas de afstand tussen de camera en het meetobject aan en zet de camera vast. Raadpleeg het optische schema en plaats de camera in een positie waarin het te controleren gebied binnen het detectiegebied valt (LCD-monitor).  "Optisch schema" p. 10.

2. Draai de scherpteregelaar naar links of rechts om de brandpuntsafstand in te stellen.

Montagestuk

Detectieafstand (L)

Detectiegebied (H)

Scherpteregelaar

Opmerking Draai de scherpteregelaar eerst iets naar links en rechts om te controleren of

de regelaar niet in een uiterste positie staat. Oefen geen overmatige druk uit om de regelaar in de uiterste positie door te draaien. Dit kan de regelaar beschadigen. (Bij de ZFX-SC90_/SC150_ stopt de regelaar alleen in de positie voor de kleinste brandpuntsafstand. Bij de grootste brandpuntsafstand draait de regelaar vrij door.)

Page 13

1-5 De C-montagecamera's installeren Voorbereiding

1-5 De C-montagecamera's installeren

1-5-1 Optisch schema

De waarden in de onderstaande schema's zijn indicatief. De camerapositie moet na montage worden bijgesteld.

Lensuitvoering 3Z4S-LE

ML-5018

10000

Camera-afstand A (mm)Camera-afstand A (mm)

1000

ML-3519 ML-2514

ML-1614

ML-1214

ML-0813

ML-0614

100

4 10 100 1000

Detectiegebied (mm)

10000

t10

t20

t15

t25

t35

t40

t30

t50

t60

t45

t50

t45

t40

t35

t30

t25

t20

t15

t10

1000

200

2 10 100 1000

Detectiegebied (mm)

t: Verlengstuk

Voorbeeld t0: geen verlengstuk

vereist.

t5: verlengstuk van

5 mm vereist.

Lensuitvoering 3Z4S-LE

ML-10035

ML-7527

De x-as in het optische schema geeft het detectiebereik L (mm) aan en de y-as de camera-afstand A (mm). De lijnen in het optische schema tonen de relatie tussen het detectiebereik en de camera-afstand voor de verschillende CCTV-lenzen. De waarden verschillen aanzienlijk per lens. Controleer dus welke lensuitvoering u gebruikt voordat u het schema raadpleegt. De t-waarden geven de lengte van de verlengstukken aan. Een waarde van t0

Page 14

1-5 De C-montagecamera's installeren Voorbereiding

geeft aan dat geen verlengstuk vereist is. De waarde t5.0 geeft aan dat er een verlengstuk van 5 mm is gebruikt.

Voorbeeld

Wanneer een 3Z4S-LE ML-5018 CCTV-lens wordt gebruikt en een detectiebereik van 40 mm vereist is, moet een camera-afstand van 500 mm worden aangehouden en een verlengstuk van 5 mm worden gebruikt.

Camera

Verlengstuk t_ (mm)

Lens

Camera-afstand A (mm)

Meetobject

Detectiegebied L (mm)

1-5-2 De montagevoet van de camera monteren

De montagevoet die op de onderzijde van de camera is bevestigd, kan op alle vier de verschillende montageoppervlakken worden gemonteerd. Als u het montageoppervlak wilt wijzigen, verwijdert u de drie bevestigingsschroeven (M2 x 6) in de camera.

Montagevoet camera

• Aanhaalmoment voor het bevestigen van de montagevoet op de montagelocatie M4: 1,2 Nm 1/4"-20 UNC: 2,6 Nm

Page 15

1-6 De externe verlichting installeren (alleen bij ZFX-SC50/SC90) Voorbereiding

1-6 De externe verlichting installeren (alleen bij ZFX-SC50/SC90)

1-6-1 De optionele verlichting op de camera aansluiten

De optionele verlichting kan in een enkele beweging op de aansluiting aan de achterzijde van de camera (ZFX-SC50_/SC90_) worden aangesloten. Omdat de voeding van de camera afkomstig is, hoeft geen aparte voedingseenheid te worden geïnstalleerd voor de optionele verlichting.

ZFX-SC50 ZFX-SC90

Deze twee camera's zijn geschikt voor het gebruik van optionele verlichting.

Lichtbalk

ZFV-LTL01

Dubbele lichtbalk

ZFV-LTL02

Verwijder het kapje van de aansluiting voor de optionele verlichting op de achterzijde van de camera.

Lichtbalk voor

kleine invalshoek

ZFV-LTL04

Aansluiting optionele verlichting

Achtergrondverlichting

ZFV-LTF01

Page 16

1-7 De externe verlichting installeren (alleen bij C-montagecamera; ZFX-S/SC) Voorbereiding

1-7 De externe verlichting installeren (alleen bij C-montagecamera; ZFX-S/SC)

1-7-1 De optionele verlichting op de camera aansluiten

De optionele verlichting kan worden aangesloten op de stroboscoopcontroller. De stroboscoopcontroller kan op de camera (ZFX-S/SC) worden aangesloten. Er is geen voedingseenheid voor de optionele verlichting vereist.

Stroboscoopcontroller

3Z4S-LT MLEK-C100E1TSX

Externe verlichting

3Z4S-LT-serie

Verlichting met een verbruik van maximaal 1,0 A kan worden aangesloten.

Page 17

1-7 De externe verlichting installeren (alleen bij C-montagecamera; ZFX-S/SC) Voorbereiding

Page 18

2-1 Bedrijfsmodus

ADJ

RUN

De ZFX-C heeft de volgende drie

ADJ

RUN

Modeschakelaar

Modus Beschrijving

MENU-modus In deze modus kunt u de

meetinstellingen definiëren. Het duidelijke display met pictogrammen laat zien welke opties u kunt kiezen.

bedrijfsmodi. Selecteer de gewenste modus voordat u de controller in bedrijf stelt. U kunt de bedrijfsmodus selecteren met de Mode-schakelaar.

HOOFDSTUK 2

Werking

Hoofdscherm

Top menu

LIVE

TEA

ADJ-modus In deze modus kunt u de

meetstatus controleren en de instellingen aanpassen. De meetresultaten worden alleen op de monitor weergegeven en niet uitgevoerd.

Belangrijk

Triggerinvoer kan niet worden gebruikt.

RUN-modus In deze modus kunt u de

werkelijke metingen uitvoeren. De meetresultaten worden op de monitor weergegeven en uitgevoerd.

Belangrijk

U kunt een meting uitvoeren door op de toetsen [SET] en [UP] te drukken

Tool

Bank

Setup

System

Hoofdscherm

353ms

Camera 0

0.Bank00

0.Pattern Search

Judge OK Correlation 92 Position X 462 Position Y 352 Angle 15

Previous Next

Individual result

TEA

Dsplay SW

Hoofdscherm

Individual result

353ms

Camera 0

0.Bank00

0.Pattern Search

Judge OK Correlation 92 Position X 462 Position Y 352 Angle 15

Previous Next Dsplay SW Capture

TEA

Save

Adjust

Page 19

2-2 De helderheid van het beeld instellen Werking

2-2 De helderheid van het beeld instellen

2-2-1 Lichtsterkte (alleen intelligente camera's)

MENU-modus - [Setup] - [Cameras] - [Light Control]

1. Druk op Auto

Light Control

5B5

ALL

Auto

CancelApply Capture

De miniatuurbeelden die automatisch onder verschillende verlichtingspatronen zijn genomen, worden weergegeven

Light Control

TEA TEA TEA TEA

TEA TEA TEA

TEA

Zo worden blokken weergegeven

Bovenzijde (voorzien van modelnummer)

Van deze zijde bekijken

2. Selecteer het beeld

TEA

TEA TEA

Apply

Cancel

Capture

3. Druk op Apply (Toepassen)

De lichtinstelling voor het geselecteerde beeld wordt weergegeven

4. Stel de instellingen desgewenst bij.

Belangrijk Als het object een glanzende afwer-

king heeft, monteert u de camera in een hoek om te voorkomen dat de speculaire reflectie door de camera wordt geregistreerd.

2A3B2C3

ALL

Auto

Hoeveelheid licht

Speculaire reflectie

Light Control

Apply Cancel Capture

TEA

Page 20

2-2 De helderheid van het beeld instellen Werking

2-2-2 Sluitertijd

Stel de sluitertijd in op basis van de bewegingssnelheid van het meetobject en de aanwezige verlichting.

MENU-modus - [Setup] - [Cameras] - [Shutter Speed]

Instelwaarde Beschrijving

1/170 tot 1/20000 s Hiermee kunt u de sluitertijd instellen op de gewenste

waarde. Alleen de beschikbare sluitertijden worden weergegeven. De beschikbare waarden zijn afhankelijk van de aangesloten camera en de bedrijfsomstandigheden.

Opmerking Aanwijzingen voor het instellen van de sluitertijd

De sluitertijd heeft de volgende kenmerken. Selecteer de juiste sluitertijd voor uw inspectie-eisen.

Sluitertijd Bewegingssnelheid van het meetobject

1/170 s

• 1/20000 s

Langzaam

• Snel

2-2-3 Instelling versterkingsfactor

De versterking van de sensor (gain) kan worden ingesteld als het niet mogelijk is om met alleen de instellingen voor sluitertijd en verlichting een helder beeld te krijgen.

MENU-modus - [Setup] - [Cameras] - [Gain]

Instelwaarde Beschrijving

x 1,0, x 1,5, x 2,0 Hiermee stelt u de versterkingsfactor in.

x 1,0: de versterkingsfactor wordt niet gewijzigd (standaard). x 1,5: de versterkingsfactor wordt ingesteld op 1,5X. x 2,0: de versterkingsfactor wordt ingesteld op 2,0X.

Opmerking Aanwijzingen voor het instellen van de versterkingsfactor

Met de versterkingsinstellingen kunt u een helderder beeld verkrijgen, maar de ruis in het beeld wordt daarmee ook versterkt. Selecteer de juiste versterkingsfactor voor uw toepassing.

Versterkingsfactor Beeld Beeldkwaliteit

x 1,0

•

x 2,0

Donker

↑ ↓

Helder

Goed (weinig ruis)

↑ ↓

Grof (opvallende ruis)

Page 21

2-3 Voorbeeld meetinstellingen (patroon zoeken) Werking

ADJ

RUN

2-3 Voorbeeld meetinstellingen (patroon zoeken)

OK NG

Selecteer de functie [Pattern Search]

1. Zet de schakelaar op de modus MENU

2. Selecteer het pictogram [Setup]

3. Selecteer het pictogram van de meetfunctie [Pattern Search]

Tool

Shape

Size Edge Bright&Color Application

Cameras

LIVE

Bank

Top menu

TEA

Setup

Pattern

Item

ADJ

RUN

System

Sensiti.

Position

Modeschakelaar

Save

Add func

Een beeld van een goedgekeurd product instellen als model (standaard voor metingen)

4. Selecteer de optie [Register model]

Reference model Search region Reference point

Img Adj

Inspect

Region

Detail

TEA

Limits

5. Selecteer de vorm van het modelgebied

Elipse

Circle

Box

Circum

Inspect

Polygon

Img Adj

Region

Detail

TEA

Limits

Page 22

2-3 Voorbeeld meetinstellingen (patroon zoeken) Werking

AUTO

ESC

ADJ

RUN

6. Selecteer het modelgebied

• Verplaats eerst het gebied

• Selecteer vervolgens de optie [Size] om de grootte in te stellen

• Selecteer tenslotte [Apply] om de instellingen toe te passen

De parameters automatisch instellen

7. Selecteer [AUTO] (toets of pictogram op scherm) Het beste kleurfilter wordt geselecteerd en het model wordt ingesteld.

New

Move

TEA

Size Apply Cancel

AUTO

[130,140]

ESC

AUTO-toets

Img Adj

Auto

Region

TEA

Detail

Limits

De meetstatus controleren door enkele proeven te meten

8. Zet de schakelaar op de modus ADJ.

Let op

• Zijn de metingen stabiel als het proefobject beweegt?

• Is er een duidelijk verschil in overeenkomst tussen de goede (OK) en foute (NG) proeven?

Camera 0

0.Bank00

0.Pattern Search

Judge OK Correlation 92 Position X 462 Position Y 352 Angle 15

ADJ

RUN

353ms

Previous Next

Individual result

De correlatiedrempels instellen (indien nodig)

9. Selecteer [Adjust]

Previous Next

10. Selecteer [Limits]

Limits

Region

Img Adj

11. Wijzig de drempelwaarden

L-drempel H-drempel

Mode-schakelaar

TEA

Dsplay SW

Display sw

Adjust

Foute proeven

Goede proeven

L: 100 H: 100

Overeenkomst

1000

Page 23

2-4 Positiecorrectie Werking

2-4 Positiecorrectie

Gebruik deze functie wanneer de positie of richting van het meetobject niet vast ligt. Als u deze functie gebruikt, wordt de afwijking van de referentiepositie berekend en wordt de positie van het meetgebied aangepast voordat de meeting wordt uitgevoerd.

Beeldinvoer

TEACH-proces voor positiecorrectie

TEACH-proces voor meetfunctie

TEACH-proces

Beeldinvoer Positiecorrectie Meting

Inspectie met positiecorrectie

Positiecorrectie herkent de afwijking.

Positiecorrectie corrigeert de positie van het meetgebied.

Belangrijk Gebruik een opgeslagen beeld om de positiecorrectie in te stellen.

Als u een ander beeld gebruikt dan het beeld dat de eerste keer is gebruikt voor positiecorrectie, kan het zijn dat de functie niet juist wordt ingesteld. Bovendien moet u de meetfuncties opnieuw instellen als u een ander beeld gebruikt.

Meting van het grijze oppervlak

Aanbevolen procedure

Live beeld opslaan

MENU-modus - [Setup] - [Register] - [Image 0] - [Register image] - [Live image]

Positiecorrectie

Region0.Pattern

Reference model Search region Reference point

Img Adj

Inspect

Beeld opslaan op de SD-kaart

MENU-modus - [Setup] - [Register] - [Image 0] - [Save to SD card]

--> Als u de functie positiecorrectie wilt bijregelen, kunt u hetzelfde beeld op de SD-kaart gebruiken.

Region

Image sw

Detail

Setup menu

TEA

Druk op [Image SW]. Het beeld voor positiecorrectie wordt nu gewisseld.

Limits

Capture

Page 24

2-4 Positiecorrectie Werking

Meetobject is niet gekanteld

Meetobject is gekanteld

Dichtheidsverschil

Beeld kan worden gebinariseerd

Meetobject heeft kenmerkend patroon

Extra nauwkeurige correctie vereist

Beeld kan worden gebinariseerd

Dichtheidsverschil

Ongelijkmatige dichtheid

Randpositie

Label

1 model

2 modellen

Gebied

Hoek

Grafisch zoeken

De positie wordt gedetecteerd en gecorrigeerd op basis van dichtheidsverschillen.

De instelmethode is gelijk aan die van de meetfunctie Positie

Het beeld wordt gebinariseerd om de positie van de groep te meten kleurvlakken (het label) te bepalen en de positie te corrigeren.

De instelmethode is gelijk aan die van de meetfunctie Label

Als het meetobject een kenmerkend patroon heeft, wordt het patroon gedetecteerd om de positie te corrigeren.

De instelmethode is gelijk aan die van de meetfunctie Patroon zoeken

Er worden twee modellen opgeslagen. De positieafwijking wordt gecorrigeerd op basis van de middelpunten van een rechte lijn tussen de twee modellen en de hoek van die lijn ten opzichte van de horizontale lijn.

De instelmethode is gelijk aan die van de meetfunctie Patroon zoeken

Het beeld wordt gebinariseerd om de positie van het te meten kleurvlak te bepalen en de positie te corrigeren.

De instelmethode is gelijk aan die van de meetfunctie Gebied

Er worden twee posities gedetecteerd op basis van dichtheidsverschillen. De afwijking in de posities wordt gecorrigeerd op basis van het middelpunt van een rechte lijn tussen de twee posities.

De instelmethode is gelijk aan die van de meetfunctie Hoek

De positie van het patroon wordt gedetecteerd en gecorrigeerd op basis van de profielinformatie. De meting kan zelfs stabiel worden uitgevoerd als de dichtheid niet gelijkmatig is.

De instelmethode is gelijk aan die van de meetfunctie Grafisch zoeken

Page 25

2-5 Een helder beeld krijgen Werking

2-5 Een helder beeld krijgen

2-5-1 Kleurfilter

Wat is het kleurfilter?

Met deze functie kunt u het contrast van beelden verhogen. Gewoonlijk kunt u de functie AUTO het beste kleurfilter laten selecteren. Als

dat nodig is, kunt u handmatig het beste filter in een standaard of aangepaste kleur instellen. Deze functie kan alleen worden ingesteld wanneer er een kleurencamera op de controller is aangesloten.

Standaard monochrome

Rood

(AUTO)

beeldconversie

Kleurfilter

Beeld met laag contrast

Beter contrast

Magenta

(AUTO)

Blauw

(AUTO)

Geel

(AUTO)

Grijs

(AUTO)

Cyaan

(AUTO)

Groen

(AUTO)

AUTO: het beste kleurfilter wordt automatisch geselecteerd.

{

SELECT: selecteer een van de 7 standaardkleuren.

SELECT - CUSTOM: selecteer een willekeurige kleur in de kleurenbalk.

Kleurfilter is beschikbaar in de volgende items:

• (Shape) Pattern Search

• (Shape) Sensitive Search

• (Shape) Flexible Search (only C20/25)

• (Shape) Graphic Search (only C20/25)

• (Edge) Position

•(Edge) Width

• (Edge) Count

• (Edge) Angle

• (Bright&Color) Bright

• (Application) Defect

• (Application) Grouping (only C20/25)

Page 26

2-5 Een helder beeld krijgen Werking

AUTO

ESC

AUTO

Het kleurfilter wordt automatisch ingesteld. Hiervoor wordt het kleurfilter geselecteerd dat het beste contrast geeft tussen de twee kleuren met het

AUTO

ESC

AUTO-toets

grootste oppervlak in het gebied (*1).

(*1) Modelgebied: (patroon zoeken / gevoelig zoeken / grafisch zoeken / flexibel zoeken / groeperen); Meetgebied: (gebied / label / positie / breedte / aantal / helderheid / kleurtoon / defect)

Selecteer [AUTO] (toets of pictogram op scherm)

Img Adj

Auto

Region

TEA

Detail

Limits

SELECT

MENU mode

- [Setup] icon

- [Item] icon

- [Img Adj] icon

- [Select Camera] menu (enkel C20/25)

- [Color Filter] menu

- [Select filter] menu

Selecteer de kleur

1, Red 2, Blue 3, Green 4, Yellow 5, Cyan 6, Magenta 7, Gray 8, Custom

U kan iedere kleur uit de kleurenbalk selecteren.

Let op

Als u het kleurfilter wilt vastleggen, moet u de functie [Auto] instellen op [OFF]. Als deze op [ON] staat, wordt het kleurfilter gewijzigd wanneer de functie AUTO opnieuw wordt uitgevoerd.

Page 27

2-5 Een helder beeld krijgen Werking

2-5-2 Kleurregistratie

Wat is kleurregistratie?

Deze functie is nodig voor het binariseren van beelden (digitaliseren). Nadat de kleurregistratie is uitgevoerd, wordt het beeld van de camera naar een binair beeld geconverteerd.

Er kunnen maximaal 4 meetkleuren worden opgegeven per meetfunctie. Deze functie kan alleen worden ingesteld wanneer er een kleurencamera op

de controller is aangesloten. Wanneer een monochrome camera is aangesloten, kan het binaire niveau worden ingesteld.

Kleurregistratie is beschikbaar voor de volgende functies.

• Gebied (grootte)

• Label (grootte) (alleen C20/25)

• Positie (rand) *

• Breedte (rand) *

• Aantal (rand) *

• Hoek (rand) *

* De kleurregistratie kunt u instellen in [Detail] - [Color mode]

Informatie over kleurregistratie

Kleur wordt bepaald door drie parameters. Deze kunt u alle drie instellen.

Helderheid

100 (wit)

0 (achromatische kleur)

0 (zwart)

100 (helder)

359

Chromaticiteitsdiagram

Verzadiging

Kleurtoon

Parameter Beschrijving

Kleurtoon De naam van een kleur

zoals 'rood', 'geel' of 'blauw'. De kleurtoon wordt aangeduid in een chromaticiteitsdiagram.

Verzadiging De mate waarin de kleur

gemengd is met wit. Wanneer een kleur een lage verzadiging heeft, wordt het een achromatische kleur. Naarmate de verzadiging hoger wordt, is de kleur een zuiverdere weergave van de kleurtoon.

Helderheid De verhouding van licht-

intensiteit in een kleur.

Page 28

2-5 Een helder beeld krijgen Werking

Automatische kleurregistratie

MENU mode

- [Setup] icon

- [Item] icon

- [Img Adj] icon

- [Select Camera] menu (enkel C20/25)

- [Color Filter] menu

- [Region] menu

1. Teken het gebied en selecteer [Apply]

Belangrijk

Dit gebied is niet het meetgebied. Dit gebied bevat het deel van het beeld waarin de gewenste kleuren zich bevinden.

2. Selecteer [Pickup]

3. Selecteer [Auto] Er worden tot 4 beschikbare kleuren geselecteerd.

4. Controleer of de gewenste kleuren zijn geselecteerd. Selecteer het pictogram van een beschikbare kleur. Er wordt een beeld van alleen de geselecteerde kleur weergegeven.

5. Als u geen kleuren gebruikt als kleur voor het meetobject, selecteert u [Disable]. [Enable/Disable] - [Disable]

Page 29

2-5 Een helder beeld krijgen Werking

Kleuren bijstellen

6. Selecteer [Hue/Saturation/Value] Als de gewenste kleur niet wordt geregistreerd met de functie [AUTO], kunt

u de drie parameters kleurtoon, verzadiging en helderheid bijstellen. Het originele beeld wordt naast het gefilterde beeld weergegeven zodat u de geregistreerde kleur kunt bijstellen.

Let op

Als u de geregistreerde kleur wilt vastleggen, moet u de functie [Auto] instellen op [OFF]. Als deze op [ON] staat, wordt de geregistreerde kleur gewijzigd wanneer de functie AUTO opnieuw wordt uitgevoerd.

Page 30

2-5 Een helder beeld krijgen Werking

2-5-3 Voorbewerken

Wat is voorbewerken?

Met deze functie kunt u het beeld van de camera omzetten in een beeld dat eenvoudiger te meten is.

Belangrijk U kunt verschillende voorbewerkingen instellen voor elke positiecorrectie en

meetfunctie.

MENU-modus - [Setup] - [Item] - [Img Adj] - [Select camera] - [Filtering]

Filter Geschikt beeld Filterbeschrijving

OFF (standaard) --

Smooth Meetobjecten met lichte

onregelmatigheden

Erosion Zwarte meetobjecten met witte ruis Vermindert de witte component voor minder ruis

Dilation Witte meetobjecten met zwarte ruis Vergroot de witte component voor minder zwarte ruis

Median Meetobjecten met lichte

onregelmatigheden

Sharpen Meetobjecten met wazige vlakken

(wisselend licht, enz.)

V Edge Beelden die lastig te meten zijn door laag

contrast

H Edge Beelden die lastig te meten zijn door laag

contrast

All Edge Beelden die lastig te meten zijn door laag

contrast

Geeft een wazig effect om onregelmatigheden te verzachten

Verzacht onregelmatigheden zonder de beeldcontouren te wijzigen

Verheldert de afbakening van lichte en donkere vlakken in het beeld

Maakt verticale contrastlijnen in het beeld duidelijker

Maakt horizontale contrastlijnen in het beeld duidelijker

Maakt alle contrastlijnen in het beeld duidelijker

Opmerking Filtersterkte

Als u filters toepast op beelden, kunt u ook de filtersterkte instellen. Telkens wanneer u de optie [5x5 filter]/[3x3 filter] selecteert in het instelscherm Filtering, wordt de filtersterkte gewisseld.

Smooth

Median

H Edge

Erosion Dilation

V EdgeSharpen

All Edge

Page 31

2-5 Een helder beeld krijgen Werking

2-5-4 Achtergrondonderdrukking (BGS-niveau)

Wat is achtergrondonderdrukking?

Met deze functie kunt u ongewenste achtergrond uit het beeld verwijderen. U kunt een boven- en ondergrens instellen. De dichtheid die binnen deze twee grenzen valt, wordt geconverteerd in tinten tussen 0 en 255.

Belangrijk U kunt verschillende voorbewerkingen instellen voor elke positiecorrectie en

meetfunctie.

MENU-modus - [Setup] - [Item] - [Img Adj] - [Select camera] - [BGS-level]

Voorbeeld: Stel de ondergrens in op 100 en de bovengrens op 220.

Beeld voordat de achtergrond is verwijderd Beeld met verwijderde achtergrond

BGS level0.Pattern

L[ 060] H[ 200]

Ondergrens: 100 Bovengrens: 220

Dichtheid achtergrond

0 255

Ondergrens Bovengrens

255

Geconverteerd beeld

Originele beeld

Dichtheid meetobject

• Alle delen van het beeld met een dichtheid van 100 of minder worden niet behandeld als meetobject en geconverteerd naar 0.

• Alleen de delen van het beeld binnen het dichtheidsbereik van 100 tot 220 worden beschouwd als het meetobject en geïndexeerd als de tinten 0 tot 255.

2550

Page 32

2-6 De scherminformatie wijzigen (ADJ-/RUN-modus) Werking

2-6 De scherminformatie wijzigen (ADJ-/RUN-modus)

Het LCD-display geeft de meetresultaten en andere informatie weer. In de modus ADJ kunt u opgeslagen beelden weergeven. De opgeslagen meetgegevens en statistische gegevens kunnen ook op de registratiemonitor worden gecontroleerd (alleen C20/25). Als u de schermweergave wilt wijzigen, selecteert u [Display SW] of drukt u op de knop F3.

Individuele resultaten Alle resultaten/gebied Alle resultaten/evaluatie

Individual result

353ms

Camera 0

0.Bank00

0.Pattern Search

Judge OK Correlation 92 Position X 462 Position Y 352 Angle 15

Previous Next

TEA

Display SW

Metingen worden voor elke meetfunctie apart weergegeven.

Capture

Het volledige meetgebied wordt weergegeven.

353ms

All results/Region

TEA

Display SW

Capture

All results/Judge

353ms

123456789 0 1 2 3 4 5 6 7 8 9

10 11 12

Display SW

Capture

Alle meetresultaten worden in een lijst weergegeven.

Horizontale as: Kleinste getal van itemnr. Verticale as: Bovenste twee getallen

Groene cirkel: OK Rode cirkel: NG

van itemnr.

Positiecorrectie Variabelenoverzicht Gegevensoverzicht

Position

353ms

Camera 0

0.Bank00

0.Pattern Search

Judge OK Correlation 92 Position X 462 Position Y 352 Angle 15

Previous Next

X direction 20.111

TEA

Y direction 42.513 Angle 12.652

Display sw

Capture

Het resultaat van de positiecorrectie wordt weergegeven.

Var.0 *******.*** Var.1 *******.*** Var.2 *******.*** Var.3 *******.*** Var.4 *******.*** Var.5 *******.*** Var.6 *******.*** Var.7 *******.***

Previous Next

Var.8 *******.*** Var.9 *******.*** Var.10 *******.*** Var.11 *******.*** Var.12 *******.*** Var.13 *******.*** Var.14 *******.*** Var.15 *******.***

Display SW

Capture

Variables list( 0-15)

353ms

Alle gegevensresultaten worden in een lijst weergegeven.

Data0 *******.*** Data1 *******.*** Data2 *******.*** Data3 *******.*** Data4 *******.*** Data5 *******.*** Data6 *******.*** Data7 *******.***

Previous Next

Alle resultaten van variabelen worden in een lijst weergegeven.

353ms

Data list(0-15)

Data8 *******.*** Data9 *******.*** Data10 *******.*** Data11 *******.*** Data12 *******.*** Data13 *******.*** Data14 *******.*** Data15 *******.***

Display SW

Evaluatieoverzicht Opgeslagen beeld Registratiemonitor

Judges list(0-15)

353ms

Judge0 *******.*** Judge1 *******.*** Judge2 *******.*** Judge3 *******.*** Judge4 *******.*** Judge5 *******.*** Judge6 *******.*** Judge7 *******.***

Previous Next

Judge8 *******.*** Judge9 *******.*** Judge10 *******.*** Judge11 *******.*** Judge12 *******.*** Judge13 *******.*** Judge14 *******.*** Judge15 *******.***

Display SW

Capture

Alle evaluatieresultaten worden in een lijst weergegeven.

Statistische gegevens

Statistical data/Data0

Maximum 462 Minimum 370 Average 423 Deviation 210

Count 100 NG Count 5 NG Rate 5% Alarm Cou 20

Previous Next

Opgeslagen beelden worden weergegeven.

Alleen ADJ-modus

353ms

Stored image

TEA

Display SW

Logging monitor/Data0

350

300

250

50 100 150 200

Data 276.000 Time 15:10:00

Log SW

Warning

Display SW

Instellingen kunnen worden aangepast terwijl de op de registratiemonitor opgeslagen meetresultaten worden weergegeven.

Alleen ZFX-C20/25

Capture

Display SW

Log SW

Capture

De op de registratiemonitor opgeslagen statistische gegevens worden weergegeven.

Alleen ZFX-C20/25

Page 33

2-7 Een opgeslagen beeld opnieuw meten (ADJ-modus) Werking

In de weergaven Individual results en Position correction kunt u beelden verbergen of de grootte van het beeld instellen dat bij de meetgegevens op het scherm wordt weergegeven. Telkens wanneer u op de knop omlaag drukt, wordt de schermindeling als volgt gewisseld:

Volledig scherm 1/4 scherm Geen beeld

Individual result

353ms

0.Bank00

0.Pattern Search

Judge OK Correlation 92 Position X 462 Position Y 352 Angle 15

Previous Next

TEA

Display sw

Adjust

Belangrijk Alleen ADJ-modus:

In de weergave Stored image, kunt u de indeling 1/4 scherm en volledig scherm instellen.

Individual result

353ms

0.Bank00

0.Pattern Search

Judge OK Correlation 92 Position X 462 Position Y 352 Angle 15

Previous Next

Display sw

TEA

Adjust

De indeling 1/4 scherm is alleen beschikbaar voor de weergaven Individual results en Position correction.

353ms

0.Bank00

0.Pattern Search

Judge OK Correlation 92 Position X 462 Position Y 352 Angle 15

Prev. Next

↑ omhoog /↓

Individual result

Display sw

Adjust

2-7 Een opgeslagen beeld opnieuw meten (ADJ-modus)

Het is mogelijk om een beeld dat is opgeslagen in het interne geheugen opnieuw te meten. In de modus RUN worden beelden opgeslagen in het interne geheugen. Druk in de weergave Individual results of All results/Region op de toets opnieuw te meten.

← links /→ rechts om het opgeslagen beeld weer te geven en

Page 34

HOOFDSTUK 3

Meetproces in RUN-modus

Er zijn twee meetmodi beschikbaar. In de meetmodus TRIG is TRIG de eerste gebeurtenis en wordt er een meting uitgevoerd. In de continue meetmodus is de opdracht Continuous Measurement de eerste gebeurtenis en worden er herhaald metingen uitgevoerd totdat de Stop-opdracht wordt gegeven.

TRIG-meetmodus Continue meetmodus

TRIG

Invoer instellen

TRIG

Meting

Resultaatuitgang

Wachten op volgende TRIG

1. Seriële opdracht via RS-232C/422, USB of ethernet De opdracht moet van een extern apparaat worden verzonden (bijv. een pc of PLC). Raadpleeg handleiding opdrachten seriële communicatie) voor meer informatie.

2. Parallel (TRIG-signaal) Er wordt één meting uitgevoerd wanneer het TRIG-signaal wordt ingeschakeld (ON).

'Serial Communication Command Reference' (Referentie-

Continue meetmodus-opdracht

Nee

Meting

Resultaatuitgang

Stop-opdracht?

Einde

Continuous Measurement- en Stop-opdracht

Invoer instellen

1. Seriële opdracht via RS-232C/422, USB of ethernet De opdracht moet van een extern apparaat worden verzonden (bijv. een pc of PLC). Raadpleeg 'Serial Communication Command Reference' (Referentiehandleiding opdrachten seriële communicatie) voor meer informatie.

2. Parallelle communicatie

• Continuous Measurement-opdracht De opdracht moet van een extern apparaat worden verzonden (bijv.

een PLC). Raadpleeg de 'User's Manual' (Gebruikershandleiding) voor meer informatie. In de modus Continuous Measurement moet de status van de invoeropdracht worden bijgehouden.

• Stop-opdracht instellen Als de status van de opdracht Continuous Measurement verandert,

eindigt de continue meetmodus.

Page 35

Meetresultaten

Er zijn drie typen meetresultaten.

[Individual Judgement] instellen

MENU-modus - [Setup] - [Add func] - [Calculation] - [Judge] U kunt maximaal 32 individuele evaluaties instellen (0 - 31). Elke evaluatie

wordt uitgedrukt in de volgende parameters/functies en heeft een boven- en onderdrempelwaarde. Als het resultaat van de uitdrukking tussen de drempelwaarden ligt, is de evaluatie OK.

Parameters en functies

Meetproces in RUN-modus

• Totale evaluatie

• Individuele evaluatie (u kunt tot 32 evaluaties instellen)

• Individuele waarden (u kunt tot 32 waarden instellen)

Parameter van elke functie Parameter van de meetfunctie en

positiecorrectie. Vb. Evaluatie van patroon zoeken Vb. Zwaartepunt van gebied

Functieoverzicht Raadpleeg de User's Manual (Gebruikershand-

leiding) voor meer informatie. Er zijn 16 functies beschikbaar. Vb. MAX: maximumwaarde uit vier argumenten Vb. DIST: afstand tussen twee punten

(zwaartepunt en middelpunt in model)

Vb. OR: logische som van twee argumenten

Operatoren +, -, x, /

Constant getal Vb.

Individuele waarden U kunt gebruikmaken van eerder gedefinieerde

individuele waarden.

Individuele evaluatie U kunt gebruikmaken van eerder gedefinieerde

individuele evaluaties.

Variabelen U kunt tot 32 variabelen voor het origineel

definiëren. Deze variabelen kunt u op dezelfde manier uitdrukken als individuele evaluaties.

[Individual Data] instellen

MENU-modus - [Setup] - [Add func] - [Calculation] - [Data] U kunt maximaal 32 individuele waarden instellen (0 - 31). Elke waarde kan

worden uitgedrukt in dezelfde parameters als een individuele evaluatie (zie tabel hierboven). Het resultaat van de uitdrukking kan worden uitgevoerd.

Page 36

Meetproces in RUN-modus

Totale evaluatie

OR uitvoer algemene evaluatie (Overall Judgement Output)

1. Parallel OR-signaal Het OR-signaal (ON/OFF) geeft de algemene evaluatie aan (OK of NG).

Instellingen voor [Overall Judgement]

Individuele resultaten gebruiken MENU-modus - [Setup] - [Add func] - [OR setting]

U kunt instellen welke functieresultaten worden gebruikt bij de algemene evaluatie die wordt uitgevoerd als het OR-signaal van de parallelle interface.

Meetfunctie ON (standaard) / OFF Positiecorrectie Berek./variabele (individuele waarden) Berek./evaluatie (individuele evaluatie) Berek./alarm (alarm registratiemonitor) ON/OFF (standaard)

In-/uitschakelen MENU-modus - [System] - [Output] - [Total jg. output] - [Parallel]

Als u OFF selecteert, wordt het OR-signaal uitgeschakeld.

ON (standaard) / OFF Uitvoerpolariteit (OR, DO[0:15])

OR-uitvoermodus MENU-modus - [System] - [Comm] - [OR output]

OR-uitvoertijd MENU-modus - [System] - [Comm] - [OR output]

MENU-modus - [System] - [Comm] - [Parallel] - [Polarity] ON-voorwaarde van OR en individuele evaluatie

NG=ON: Signalen ON wanneer de evaluatie NG is (standaard).

OK=ON: Signalen ON wanneer de evaluatie OK is.

Impuls: OR-signaal wordt alleen gedurende een vaste tijd ingeschakeld

(ON) wanneer de ON-voorwaarde waar is.

Niveau: Status ON/OFF blijft behouden tot volgende wijziging van

OR-signaal is uitgevoerd (standaard).

Uitvoertijd van OR-signaal als impulssignaal

Bereik: 0 tot 255 ms (standaard: 0 ms)

Page 37

Individuele evaluatie

Uitvoer Individuele evaluatie

1e keer

Meetproces in RUN-modus

1. Parallelle signalen DO 0 tot 31 DO[0:15]-signalen (ON/OFF) geven de individuele evaluaties aan (OK of NG).

Evaluatieresultaat voor uitdrukking 0 - 15

DO15

DO14 DO13 DO12 DO11 DO10

DO9 DO8 DO7 DO6 DO5 DO4 DO3 DO2 DO1 DO0

2e keer

Uitdrukking 15

Evaluatieresultaat voor uitdrukking 16 - 31

DO15 DO14 DO13 DO12 DO11 DO10

Uitdrukking 31 Uitdrukking 16

DO9 DO8 DO7 DO6 DO5 DO4 DO3 DO2 DO1 DO0

Uitdrukking 0

Instellingen voor [Individual Judgement]

In-/uitschakelen MENU-modus - [System] - [Output] - [Judgement output] - [Parallel]

Als ON is geselecteerd, worden evaluaties uitgevoerd.

ON (standaard) / OFF MENU-modus - [System] - [Comm] - [Parallel] Uitvoerpolariteit (OR, DO[0:15])

Uitvoercyclus Uitvoercyclustijd. Stel een tijd in die gelijk is aan of groter dan de

Gate ON-vertraging Vertragingstijd van de uitvoer van meetresultaten naar DO[0:15] totdat het

Gate ON-tijd Bereik: 1,0 tot 10000,0 ms (standaard: 5,0 ms) Handshaking Stel de uitvoermethode in.

Time-out Wanneer Handshaking = ON, treedt er een time-out op wanneer er binnen de

ON-voorwaarde OR en individuele evaluatie

NG=ON: Signalen ON wanneer de evaluatie NG is (standaard).

OK=ON: Signalen ON wanneer de evaluatie OK is.

[Gate ON-vertraging + Gate ON-tijd] en die korter is dan de meetcyclus.

Bereik: 2,0 tot 10000,0 ms (standaard: 10,0 ms)

GATE-signaal wordt ingeschakeld.

Bereik: 1,0 tot 10000,0 ms (standaard: 1,0 ms)

OFF: meetresultaten worden asynchroon uitgevoerd

met extern apparaat (standaard).

ON: meetresultaten worden synchroon met het externe apparaat

uitgevoerd.

time-outperiode geen reactie van het externe apparaat komt.

Bereik: 1,0 tot 60,0 s (standaard: 10 s)

Page 38

Individuele waarden

Uitvoer Individuele waarden

Meetproces in RUN-modus

1. Parallelle signalen DO 0 tot 31 Er worden alleen hele getallen uitgevoerd (De gegevens worden afgerond op het dichtstbijzijnde hele getal). De gegevens worden in 2' s complement met 16 bit per waarde uitgevoerd. Wanneer twee of meer waarden zijn gedefinieerd, worden de 16-bits waarden sequentieel uitgevoerd.

Voorbeeld meetwaarde: '+1234'

DO15 DO14 DO13 DO12 DO11 DO10 DO9 DO8 DO7 DO6 DO5 DO4 DO3 DO2 DO1 DO0

00 00 110 00100100 1

2. Seriële communicatie via RS-232C/422, USB of ethernet De opdracht hoeft niet van een extern apparaat worden verzonden (bijv. een pc of PLC). Als de Data Output = ON ingesteld wordt, worden individuele waarden automatisch uitgevoerd nadat de meting is voltooid (zie aanwijzingen voor instellen hieronder).

3. Naar SD-kaart Als de Data Output = ON ingesteld wordt, worden individuele waarden automatisch uitgevoerd nadat de meting is voltooid (zie aanwijzingen voor instellen hieronder).

Instellingen voor [Individual Data]

MENU-modus - [System] - [Output] - [Data output]

Optie Beschrijving RS-232C/422 Hiermee kunt u de gegevensuitvoer naar de

Parallel Hiermee kunt u de gegevensuitvoer via de parallelle poort

SD card Hiermee kunt u de gegevensuitvoer naar de SD-kaart inschakelen

USB Hiermee kunt u de gegevensuitvoer via de USB-poort inschakelen

Ethernet Hiermee kunt u de gegevensuitvoer via de ethernetverbinding

Instellingen voor [Individual Data] (Parallel)

MENU-modus - [System] - [Comm] - [Parallel] Uitvoerpolariteit (OR, DO[0:15]) De instellingen zijn gelijk aan die voor Uitvoercyclus Gate ON-vertraging Gate ON-tijd Handshaking Time-out

RS-232C/422-interface inschakelen (ON) (standaardwaarde: OFF).

inschakelen (ON) (standaardwaarde: OFF).

(ON) (standaardwaarde: OFF).

inschakelen (ON) (standaardwaarde: OFF).

individuele evaluatie. (Zie vorige pagina)

Page 39

Instellingen voor [Individual Data] (Serieel/SD-kaart) [ASCII-indeling]

MENU-modus - [System] - [Output] - [Date format (Serial)/(SD Card)]

Optie Beschrijving Uitgangsvorm Hiermee stelt u de ASCII-indeling in. Aantal digits

geheel getal

Aantal digits decimalen

Veldscheidingsteken

Decimaal scheidingsteken

Record scheidingsteken

Tijdsaanduiding Hiermee kunt u de gegevensuitvoer vooraf laten gaan door een

Bestandsnaam Hiermee kunt u de naam van het uitvoerbestand instellen. (Alleen

Hiermee kunt u het aantal uitgevoerde cijfers van het hele getal instellen. Wanneer u 0 instelt, worden alle cijfers in de uitvoer naar links opgeschoven.

Wanneer de waarden uit minder dan het vooraf ingestelde aantal cijfers bestaan, worden er voorloopnullen uitgevoerd.

Wanneer de waarde hoger is dan kan worden uitgedrukt in het vooraf ingestelde aantal cijfers, wordt voor het aantal vooraf ingestelde cijfers 9 uitgevoerd.

Bereik: 0 tot 8 (standaardwaarde: 8)

Hiermee kunt u het aantal uitgevoerde cijfers achter de decimale punt instellen. Wanneer u 0 selecteert, worden cijfers achter de decimale punt afgerond op het dichtstbijzijnde hele getal.

Bereik: 0 tot 3 (standaardwaarde: 3)

Hiermee kunt u het scheidingsteken tussen verschillende datauitvoerwaarden instellen.

Bereik: Geen, Komma (standaard), Tab, Spatie, Puntkomma

Hiermee kunt u het aantal cijfers achter de decimale punt instellen.

Bereik: Geen, Punt (standaard), Komma

Hiermee kunt u het scheidingsteken tussen verschillende records instellen.

Bereik: Geen, Komma, Tab, Spatie, Regeleinde (standaard)

tijdsaanduiding.

Bereik: OFF (standaard), ON

als de SD-kaart is geselecteerd.) De map OUTFILE wordt automatisch gemaakt in de hoofdmap van de SD-kaart. Uitvoerbestanden worden in deze map opgeslagen.

Meetproces in RUN-modus

Uitgangsformaat

<Meetwaarde 0>,

<Meetwaarde 1>... <Meetwaarde 31> Regeleinde

Veldscheidingsteken

Recordscheidingsteken

Wanneer de optie Tijdsaanduiding is ingeschakeld (ON), wordt een tijdsaanduiding toegevoegd.

<Jaar/maand/dag>, <uur/minuten/seconden>, <Meetwaarde 0>, <Meetwaarde 1> ... <Meetwaarde 31> Regeleinde

Voorbeeld: Op 1 augustus 2007 →2007/8/1

Voorbeeld: Om 1 minuut en 20 seconden na 12 uur 's middags →12:01:20

Page 40

Instellingen voor [Individual Data] (Serieel/SD-kaart) [Binaire indeling]

MENU-modus - [System] - [Output] - [Date format (Serial)/(SD Card)]

Optie Beschrijving Uitgangsvorm Hiermee stelt u de binaire indeling in. Tijdsaanduiding Hiermee kunt u de gegevensuitvoer vooraf laten gaan door een

tijdsaanduiding.

Bereik: OFF (standaard), ON

Bestandsnaam Hiermee kunt u de naam van het uitvoerbestand instellen

(Alleen als de SD-kaart is geselecteerd).

Uitgangsvorm De waarde wordt continu met 1000 vermenigvuldigd en als 4 bytes per

waarde uitgevoerd. Negatieve waarden worden in 2' s complement uitgevoerd.

4 bytes 4 bytes 4 bytes

Voorbeeld: waarde 0 is '256.324' en waarde 1 is '-1.000'

$00 $44$03 $FF$E9 $FF$FC $18

Meetproces in RUN-modus

Waarde 0: 256324 Waarde 1: -1000

(256.324 x 1000)

(-1.000 x 1000)

Wanneer de optie Tijdsaanduiding is ingeschakeld (ON), wordt een tijdsaanduiding toegevoegd.

4 bytes 4 bytes 4 bytes

Voorbeeld: waarde 0 is '256.324' en waarde 1 is '-1.000'

$00 $44$03 $FF$E9 $FF$FC $18

Waarde 0: 256324 Waarde 1: -1000

(256.324 x 1000)

(-1.000 x 1000)

Page 41

Timingschema parallelle interface

Vb.) Meetmodus: TRIG, Handshaking: OFF

OFF

RUN

(1)

(2)

(6)

(5)

Totale evaluatie

(3)

Waarde 0

Waarde 1

TRIG

ENABLE

GATE

OFF

Waarde 31

(4)

Evaluatie

0 tot 15

Evaluatie

16 tot 31

Meetproces in RUN-modus

Waarde 0

T1:

Ingeschakeld (ON) gedurende ten minste 0,5 ms. Triggerinvoertijd T2:

Meettijd T3:

Gate ON-

Dit is de tijd voor [beeldinvoer + meettijd]. Deze tijd kan worden ingesteld op [beeldinvoer] of

[beeldinvoer + meettijd + weergave].

Dit is de wachttijd voordat stabiele gegevens kunnen worden uitgevoerd. Deze tijd kan worden

gewijzigd. vertraging

T4: Gate ON-tijd

T5:

Dit is de tijd die het externe apparaat nodig heeft om de gegevensuitvoer van de controller te

ontvangen. Deze tijd kan worden gewijzigd.

Dit is het interval waarmee de status van het DO-signaal wijzigt. Deze tijd kan worden gewijzigd. Uitvoercyclus

T6: Totale uitvoertijd

Deze tijd komt overeen met [uitvoercyclus (T5) x aantal uitvoerwaarden]. De trigger kan opnieuw

worden ingevoerd na een interval groter dan deze tijd. Wanneer de totale uitvoertijd langer is dan T2,

hopen niet-uitgevoerde gegevens zich op in de controller omdat de volgende meting wordt gedaan

voordat alle meetresultaten zijn uitgevoerd. Wanneer de controller vol zit met niet-uitgevoerde

gegevens, kan deze geen gegevens meer verzamelen. Als dat gebeurt, worden niet-uitgevoerde

gegevens verder uitgevoerd en kan de volgende meting pas worden uitgevoerd als alle waarden in

de wachtrij zijn verzameld.

Toelichting bij het gebruik

1. Wanneer de meettrigger (TRIG-signaal) wordt uitgevoerd door een extern apparaat, wordt de meting gestart tijdens de opgaande flank van het TRIG-signaal (OFF -> ON).

2. Het GATE-signaal wordt gebruikt om de ontvangst van de meetresultaten door het externe apparaat te timen. Stel de Gate ON-vertraging (T3) en Gate ON-tijd (T4) zo in dat [T3 + T4] < [T5].

3. Wanneer de parallelle interface is ingeschakeld (ON) als bestemming voor de gegevensuitvoer, worden zoveel waarden uitgevoerd als is ingesteld in de uitdrukking voor 'Calculation (data)' (maximaal 32). Wanneer de parallelle uitvoer is uitgeschakeld (OFF), worden er geen gegevens uitgevoerd.

4. Wanneer de parallelle interface is ingeschakeld (ON) als bestemming voor de evaluatie-uitvoer, worden zoveel evaluaties uitgevoerd als is ingesteld in de uitdrukking voor 'Calculation (judgement)' (maximaal 2 keer). Wanneer de parallelle uitvoer is uitgeschakeld (OFF) worden er geen evaluaties uitgevoerd.

5. De algemene evaluatie wordt uitgevoerd. De algemene evaluatie is NG als de vooraf ingestelde meetfuncties en evaluatieresultaten één of meer NG-waarden bevat. Wanneer het niveau wordt uitgevoerd, wijzigt de ON/OFF-status van het OR-signaal pas bij de volgende uitvoer, zoals wordt getoond in dit voorbeeld.

6. Als de timing voor het inschakelen (ON) van het ENABLE-signaal is ingesteld op 'End of image input' (Einde beeldinvoer), treedt er een vertraging op totdat uitvoer wordt gestart nadat het ENABLE-signaal is ingeschakeld (ON) omdat er ook metingen worden uitgevoerd nadat het ENABLE-signaal is ingeschakeld (ON). Geef de volgende triggerinvoer niet totdat de meting is voltooid.

Page 42

4-1 Functieoverzicht (patroon zoeken)

Vooraf wordt een beeldpatroon geregistreerd als model. De delen die het meest overeenkomen met een geregistreerd model worden opgezocht. De overeenkomst, de positie en de hoek van de meest overeenkomende delen kunnen worden uitgevoerd.

Instelling Meting

Er wordt gezocht naar delen die overeenkomen met het model.

Zoekgebied (gebied waarin het model wordt gezocht)

Referentiepunt

Model (beeldpatroon dat wordt gezocht)

HOOFDSTUK 4 Functieoverzicht

Zoekproces en Zoekmodus

1. Snel zoeken De overeenkomende delen in het hele beeld worden snel doorzocht.

2. Gedetailleerd zoeken (standaard) Het beeld wordt eerst snel doorzocht, waarna het snel doorzochte gebied gedetailleerd wordt doorzocht. De overeenkomst in details en de positie worden gemeten.

3. Nauwkeurig zoeken Het beeld wordt eerst gedetailleerd doorzocht, waarna het doorzochte gebied nauwkeurig wordt doorzocht. De overeenkomst in details en de positie worden op sub-pixelniveau gemeten.

Andere instellingen

Zoekmodus Zie hierboven

Hoge snelheid Er wordt snel gezocht. Normaal

(standaard) Precisie De positie wordt met grote nauwkeurigheid

Rotatiebereik Rotatiebereik: 0 tot 180 (standaardwaarde: 0) Hoekinterval

Hoekinterval: 1, 2, 3, 5, 10, 15, 20, 30 (standaardwaarde: 10) Het is mogelijk om het meest overeenkomende beeld te vinden om

te roteren. Als de optie Rotation range is ingesteld op meer dan 0, worden er automatisch meerdere gekantelde modellen geregistreerd. Voor elk hoekinterval wordt een zoekproces uitgevoerd.

Vb. Rotatiebereik: 15, Hoekinterval: 5

Er wordt met een normale snelheid en nauwkeurigheid gezocht.

berekend op sub-pixelniveau (kleiner dan een pixel).

Zoekmodus

Hi-speed (1)

Normal (1)+(2)

Precision (1)+(2)+(3)

-15 -10 -5 0 +5 +10 +15

Page 43

4-1 Functieoverzicht (patroon zoeken) Functieoverzicht

Interpolatie ON/OFF (standaard)

De hoek wordt tot op drie decimalen nauwkeurig berekend als een numerieke waarde op grond van verschillende hoekintervallen. De verwerkingstijd neemt hierdoor echter wel toe. Deze functie kan alleen worden ingesteld wanneer de zoekmodus

Normal of Precision is geselecteerd. Verificatie ON/OFF (standaard) Kandidaat-

niveau

0 tot 100 (standaardwaarde: 60)

Als de optie Verification is ingeschakeld (ON).

Het beeld wordt snel doorzocht om binnen het zoekgebied een kandidaat te vinden. Verificatie ingeschakeld (ON)

Alle kandidaten in het beeld worden gedetailleerd doorzocht.

Page 44

4-2 Functieoverzicht (gevoelig zoeken) Functieoverzicht

4-2 Functieoverzicht (gevoelig zoeken)

De functie Gevoelig zoeken is handig om minimale afwijkingen te detecteren die lastig met patroon zoeken kunnen worden herkend. De mate van overeenkomst wordt gedetailleerd gecontroleerd door geregistreerde modellen automatisch in stukken in te delen.

Zoekgebied (gebied waarin het model wordt gezocht)

Model (beeldpatroon dat wordt gezocht)

Zoekproces

1. Patroon zoeken

Er wordt met geregistreerde modellen naar een patroon gezocht zonder dat deze in stukken zijn onderverdeeld. De locatie met de grootste overeenkomst wordt voor de meetmodus gebruikt (Hi-speed, Normal of Precision).

2. Gevoelig zoeken (oorspronkelijk)

De in stukken verdeelde modellen worden vergeleken met de locatie die in stap 1 is bepaald. De waarde van het deel met de minste overeenkomst wordt uitgevoerd.

Onderverdeling

Andere instellingen

Zoekmodus Hi-speed / Normal / Precision (standaard)

De instellingen zijn gelijk aan die voor Patroon zoeken. (Zie 'Patroon zoeken')

Gevoeligheid Lage / Gemiddelde (standaard) / Hoge

Rotatiebereik Rotatiebereik: 0 tot 180 (standaardwaarde: 0) Hoekinterval

Interpolatie ON/OFF (standaard)

Verificatie Kandidaat-

niveau

Solid Color Check

nauwkeurigheid: Lage < Gemiddelde < Hoge meetsnelheid: Laag > Gemiddeld > Hoog

Laag Gemiddeld Hoog

Laag: Tot 9 modellen Gemiddeld: Tot 25 modellen Hoog: Tot 100 modellen

Hoekinterval: 1, 2, 3, 5, 10, 15, 20, 30 (standaardwaarde: 10) De instellingen zijn gelijk aan die voor Patroon zoeken.

(Zie 'Patroon zoeken')

De instellingen zijn gelijk aan die voor Patroon zoeken. (Zie 'Patroon zoeken')

ON/OFF (standaard) 0 tot 100 (standaardwaarde: 60)

De instellingen zijn gelijk aan die voor Patroon zoeken. (Zie 'Patroon zoeken')

Het is niet mogelijk om de overeenkomst te bepalen voor gebieden die geen patroon hebben. Daarom wordt de mate waarin patroon ontbreekt uitgevoerd op basis van de gemiddelde afwijking als de optie Solid Color Check is ingeschakeld (ON). Waarde: 0 tot 100 Hoe dichter bij 100, hoe gelijkmatiger.

Page 45

4-3 Functieoverzicht (flexibel zoeken) Functieoverzicht

4-3 Functieoverzicht (flexibel zoeken)

Gebruik deze functie wanneer goede producten verschillen kunnen hebben. U kunt vooraf maximaal 36 patronen registreren als model om te voorkomen dat goedgekeurde producten worden afgekeurd. Voor elk model wordt de overeenkomst met het beeld berekend. De hoogste overeenkomst en de positie van het meetobject worden uitgevoerd.

Instelling Meting

Zoekgebied (gebied waarin het model wordt gezocht)

Goedgekeurde producten

Er wordt een aantal modellen geregistreerd

Voor alle modellen wordt de overeenkomst met het ingevoerde beeld berekend. De hoogste overeenkomst wordt uitgevoerd.

Andere instellingen

Zoekmodus Hoge snelheid / Normaal (standaard) / Precisie Verificatie ON/OFF (standaard) Kandidaat-

niveau

0 tot 100 (standaardwaarde: 60) De instellingen zijn gelijk aan die voor Patroon zoeken.

(Zie 'Patroon zoeken')

Aanvulling

Deze functie kan geen rotatie zoeken. Stel in hoeveel modellen u wilt registreren voor Patroon zoeken als het meetobject gedraaid kan zijn.

Page 46

4-4 Functieoverzicht (grafisch zoeken) Functieoverzicht

4-4 Functieoverzicht (grafisch zoeken)

Gebruik deze functie wanneer het moeilijk is om een model te zoeken in beelden met een patroon dat gedeeltelijk ontbreekt of met een laag contrast. Bij patroon zoeken is de meting gebaseerd op contrastgegevens. Bij deze functie is de meting echter gebaseerd op profielinformatie.

Instelling Meting

Zoekgebied (gebied waarin het model wordt gezocht)

Referentiepunt

Model (beeldpatroon dat wordt gezocht)

Zelfs in onderstaande situaties kan stabiel worden gezocht naar delen die overeenkomen met het model.

Veel ruis Deels ontbrekend

Laag contrast Gekanteld

Modellen registreren

als de vorm van het object een rechthoek, ellips of lijn is.

1. Selecteer [Box] (rechthoek), [Ellipse] (ellips) of [Line] (lijn).

2. Selecteer de omtrek van het object. Selecteer vervolgens [Apply] (toepassen).

-->Het object is geregistreerd.

Modellen registreren

als de vorm van het object complex is.

1. Selecteer [Auto] en omlijn het gebied waarin het profiel moet worden geregistreerd.

2. Selecteer links onder in het scherm de optie [Auto].

-->Het object is geregistreerd.

3. Als het profiel deels ontbreekt, kunt u het aanvullen met de opties [Free] (vrij), [Box] (rechthoek), [Ellipse] (ellips) en [Line] (lijn).

4. Verwijder eventuele ruis dat in het profiel is opgenomen met de optie [Erase] (wissen).

Andere instellingen

Zoekmodus Hoge snelheid / Normaal (standaard) / Precisie

De instellingen zijn gelijk aan die voor Patroon zoeken.

(Zie 'Patroon zoeken') Rotatiebereik Rotatiebereik: 0 tot 180 (standaardwaarde: 0) Hoekinterval

Interpolatie ON/OFF (standaard)

Kandidaatniveau

Hoekinterval: 1, 2, 3, 5, 10, 15, 20, 30 (standaardwaarde: 10)

De instellingen zijn gelijk aan die voor Patroon zoeken.

(Zie 'Patroon zoeken')

De instellingen zijn gelijk aan die voor Patroon zoeken.

(Zie 'Patroon zoeken')

0 tot 100 (standaardwaarde: 60)

De instellingen zijn gelijk aan die voor Patroon zoeken.

(Zie 'Patroon zoeken')

Page 47

4-5 Functieoverzicht (gebied) Functieoverzicht

4-5 Functieoverzicht (gebied)

Hiermee kunt u het oppervlak, het zwaartepunt en de hoek van de gewenste kleur meten. Daarmee kunnen de grootte, de positie en de hoek van het meetobject worden bepaald. Wanneer er een kleurencamera is aangesloten op de controller, kunnen tot vier kleuren worden opgegeven als meetkleuren. Wanneer er een monochrome camera is aangesloten, wordt het zwart-witte beeld gebinariseerd. Witte pixels worden voor de meting gebruikt.

Instelling Meting

Meetgebied

De kleur van het meetobject wordt geregistreerd.

Andere instellingen

Ashoek meten ON/OFF (standaard)

Hiermee kunt u instellen of de hoek moet worden gemeten. (Als u deze optie inschakelt (ON) neemt de verwerkingstijd toe.)

Vulprofiel ON/OFF (standaard)

Deze optie is handig wanneer goedgekeurde producten niet dezelfde invulling hebben, maar wel dezelfde omtrek.

Goedgekeurde producten

Wanneer u de omtrek van het meetobject wilt meten, schakelt u deze optie in (ON). Als deze optie is ingeschakeld (ON), wordt het gehele gebied tussen het begin- en eindpunt in het meetgebied gemeten als de kleur van het meetobject.

Beginpunt: niet-doelkleur --> doelkleur Eindpunt: doelkleur --> niet-doelkleuren

Beeldinvoer - (Vulprofiel: OFF) Vulprofiel: ON

Zwaartepunt

Gebied

Het oppervlak, het zwaartepunt en de hoek van de gewenste kleuren kunnen worden gemeten op basis van het totale aantal pixels met de betreffende kleur.

Hoek

Begin-

punt

Pixels met de te meten doelkleur worden niet herkend als beginpunt omdat daarna pixels in een niet-doelkleur worden geregistreerd.

Eindpunt

Opmerking:

Het is niet mogelijk om een kleur te registreren door in de meetfunctie op [AUTO] te klikken. Selecteer de te registreren kleur in het scherm Color Pickup.

Img Adj

AUTO

Region

TEA

Detail

Limits

Page 48

4-6 Functieoverzicht (label) Functieoverzicht

4-6 Functieoverzicht (label)

De te meten kleuren worden een “label” genoemd. Aan elk label kan een labelnummer worden toegewezen op basis van grootte of positie. Het totale aantal labels en de grootte/positie van elk label kunnen worden uitgevoerd.

Wanneer er een kleurencamera is aangesloten op de controller, kunnen tot vier kleuren worden opgegeven als meetkleuren.

Wanneer er een monochrome camera is aangesloten, wordt het zwart-witte beeld gebinariseerd. Witte pixels worden voor de meting gebruikt.

Instelling Meting

Meetgebied

De kleur van het meetobject wordt geregistreerd.

Wanneer labelnummers op afnemende grootte zijn gesorteerd (van groot naar klein)

Label 0

Label 1

Label 2

Andere instellingen

Labelmodus Normaal (standaard) / Precisie

Wanneer de optie Normaal is geselecteerd, wordt het beeld gecomprimeerd tot de helft van de horizontale en verticale grootte en snel gemeten.

Sorteermode Gebied neergaande sortering Van groot oppervlak naar klein oppervlak

Gebied opgaande sortering Van klein oppervlak naar groot oppervlak Zwaartepunt X-as neergaande sortering Van grootste naar kleinste waarde op x-as Zwaartepunt X-as opgaande sortering Van kleinste naar grootste waarde op x-as Zwaartepunt Y-as neergaande sortering Van grootste naar kleinste waarde op y-as Zwaartepunt Y-as opgaande sortering Van kleinste naar grootste waarde op y-as

Label No. 0 tot 2499 (standaardwaarde: 0)

Hiermee kunt u instellen van welk labelnummer u de gegevens (oppervlak/positie) wilt uitvoeren.

Ashoek meting ON/OFF (standaard)

Hiermee kunt u instellen of de hoek moet worden gemeten (Als u deze optie inschakelt (ON) neemt de verwerkingstijd toe).

Omtrekmeting ON/OFF (standaard)

Hiermee kunt u instellen of de volgende parameters moeten worden gemeten. (Als u deze optie inschakelt (ON) neemt de verwerkingstijd toe.)

- Omtrek

- Lengte x

- Lengte y

Rondheidsmeting ON/OFF (standaard)

Hiermee kunt u instellen of de rondheid moet worden gemeten. (Als u deze optie inschakelt (ON) neemt de verwerkingstijd toe.)

Rondheid = 4π x oppervlak) / (omtrek x omtrek)

Lengte x

Lengte y

Page 49

4-6 Functieoverzicht (label) Functieoverzicht

Gaten opvullen ON/OFF (standaard)

Hier kunt u instellen hoe vlakken in een niet-doelkleur die zijn omgeven door een doelkleur worden verwerkt, zoals een donut-vorm. Wanneer deze optie is ingeschakeld (ON), worden deze delen herkend als doelkleur. (Als u deze optie inschakelt (ON) neemt de verwerkingstijd toe.)

Beeldinvoer Gaten opvullen: ON

Meetobject

Trimmen buitenzijde ON/OFF (standaard)

Deze optie is handig wanneer er rond het meetgebied kleuren liggen die niet voor de meting gebruikt worden.

Vb.

Meetgebied

Meetobject Meetkleur die niet in meting wordt gebruikt

Wanneer deze optie is ingeschakeld (ON), wordt het gehele gebied buiten het meetgebied beschouwd als de meetkleur. (Als u deze optie inschakelt (ON) neemt de verwerkingstijd toe.)

Trimmen buitenzijde: ON

Het grootste label

Het tweede label in grootte (meetdoel)

Sorteermode: Gebied neergaande sortering Wanneer de optie Label No. is ingesteld op 1, kunt u gemakkelijk de positie en grootte van het

meetobject uitvoeren.

Gebiedsevaluatie 0 tot 9999999.999 (standaardwaarde: 0)

Hiermee kunt u de minimale grootte van een vlak instellen om dit als label te herkennen. Stel een grotere waarde in dan de grootte van de ruis als ruis als label wordt herkend.

Vb.

Beeldinvoer Ingestelde waarde groter dan ruis

Vergelijkbare grootte

Meetobject

Ruis

Sorteermodus: Zwaartepunt X-as neergaande sortering Wanneer de optie Label No. is ingesteld op 0, kunt u gemakkelijk de positie en grootte van het

meetobject uitvoeren.

Opmerking:

Het is niet mogelijk om een kleur te registreren door in de meetfunctie op [AUTO] te klikken. Selecteer de te registreren kleur in het scherm Color Pickup.

Img Adj

AUTO

Region

TEA

Detail

Limits

Page 50

4-7 Functieoverzicht (positie) Functieoverzicht

4-7 Functieoverzicht (positie)

Met deze functie kunt u randen detecteren op basis van helderheidsverschillen. Gebruik deze functie om de coördinaten van de rand van het meetobject te meten.

Instelling

Meting

Meetgebied Helderheidsverschil: licht --> donker

De rand word in het meetgebied in de vooraf ingestelde zoekrichting op basis van de helderheid herkend

Zoekrichting

De rand wordt vanaf het beginpunt richting het eindpunt van het meetgebied gezocht.

Beginpunt

Beginpunt Eindpunt

Eindpunt

Beginpunt

Eindpunt

Andere instellingen

Meetmodus Gemiddeld (standaard) / Piek / Dal

Hiermee kunt u instellen welke randdefinitie u wilt gebruiken.

Dal (dichtst bij beginpunt)

Eindpunt

Kleurmodus Hiermee kunt u de beeldcorrectiemethode instellen.

Filtermodus Er wordt een kleurfilter gebruikt voor de

Kleurregistratie modus

Splitbreedte Grootte: 1 tot 99 (standaard-

waarde: 1) Hiermee kunt u instellen over

welke breedte de piek-, dalen gemiddelde posities worden berekend.

(Het meetgebied wordt in smalle delen verdeeld om de piek-/dal-/gemiddelde positie te berekenen.)

Kleur Licht-->Donker (standaard) / Donker-->Licht

Hiermee kunt u de zoekrichting instellen.

Beginpunt

Gemiddeld

Piek (verste van beginpunt)

beeldcorrectie. Kleurregistratie wordt gebruikt voor de

beeldcorrectie.

Splitbreedte

Eindpunt Beginpunt

Page 51

4-7 Functieoverzicht (positie) Functieoverzicht

Randniveau 0 tot 100 % (standaardwaarde: 50)

Hiermee kunt u de dichtheidsverandering instellen die als een rand moet worden herkend.

Randen worden als volgt herkend:

1. De dichtheid van het hele meetgebied wordt berekend.

2. De maximumwaarde wordt beschouwd als 100%. De minimumwaarde wordt beschouwd als 0%.

3. De plaats waar de dichtheid in de zoekrichting overeenkomt met de waarde voor Randniveau wordt als rand herkend.

Meetgebied

100%

50%

Hoogste dichtheid

Randniveau Laagste dichtheid

Ruisniveau 0 tot 255 (standaardwaarde: 20)

Hiermee kunt u instellen wanneer beeldelementen als ruis worden beschouwd.

De standaardwaarde 20 is gewoonlijk voldoende. U kunt echter een hogere waarde instellen wanneer ruis als rand wordt herkend.

Vb. [Max. dichtheid - Min. dichtheid] < waarde ruisniveau --> wordt niet als rand

beschouwd [Max. dichtheid - Min. dichtheid] > waarde ruisniveau --> wordt wel als rand

beschouwd

Meetgebied Meetgebied

Hoogste dichtheid: 60 Hoogste dichtheid: 25

Laagste dichtheid: 15

60-15>30 Er wordt een meting uitgevoerd omdat er een rand is herkend.

Ruisbreedte 0 tot 255 (standaardwaarde: 0)

Hiermee kunt u instellen wanneer beeldelementen als ruis worden beschouwd.

De standaardwaarde 0 is gewoonlijk voldoende. U kunt echter een hogere waarde instellen wanneer ruis als rand wordt herkend.

Herkende rand

Meetgebied Er wordt ruis waargenomen wannee

Ruisbreedte (pixel)

de dichtheidsverdeling gelijk is aan of lager is dan de vooraf ingestelde waarde voor Randniveau.

Randniveau50%

Laagste dichtheid: 10

25-10<30 Herkennen als 'geen rand'. (Meetresultaat is NG.)

Page 52

4-8 Functieoverzicht (breedte) Functieoverzicht

4-8 Functieoverzicht (breedte)

Deze functie detecteert twee randen op basis van helderheidsverschillen. Gebruik deze functie om de afstand tussen twee randen van een meetobject te meten.

Instelling Meting

Meetgebied

Beginpunt

Eindpunt

Rand 1

(bij beginpunt)

Breedte

Rand 1 wordt gezocht van het beginpunt richting het eindpunt. Rand 2 wordt gezocht van het eindpunt richting het beginpunt.

Andere instellingen

Meetmodus Gemiddeld (standaard) / Maximum / Minimum

Hiermee kunt u instellen welke afstandsdefinitie u wilt gebruiken.

Breedte als [Maximum] is geselecteerd

Splitbreedte

Beginpunt Eindpunt

Rand 2 (bij eindpunt)

Breedte als [Minimum] is geselecteerd

Kleurmodus Filter modus (standaard) / Kleurregistratie modus

De instellingen zijn gelijk aan die voor de functie Positie. (Zie 'Positie')

Splitbreedte 1 tot 99 (standaardwaarde: 1)

De instellingen zijn gelijk aan die voor de functie Positie. (Zie 'Positie')

Kleur 1, 2 Licht-->Donker (standaard) / Donker-->Licht

De instellingen zijn gelijk aan die voor de functie Positie. (Zie 'Positie')

Randniveau 1, 2 0 tot 100 % (standaardwaarde: 50)

De instellingen zijn gelijk aan die voor de functie Positie. (Zie 'Positie')

Ruisniveau 1, 2 0 tot 255 (standaardwaarde: 20)

De instellingen zijn gelijk aan die voor de functie Positie. (Zie 'Positie')

Ruisbreedte 1, 2 0 tot 255 (standaardwaarde: 0)

De instellingen zijn gelijk aan die voor de functie Positie. (Zie 'Positie')

Page 53

4-9 Functieoverzicht (aantal) Functieoverzicht

4-9 Functieoverzicht (aantal)

Deze functie detecteert twee randen op basis van helderheidsverschillen. Gebruik deze functie om het aantal randen in een meetdoel te meten, evenals de breedte en afstand ervan.

Instelling Meting

Meetgebied

Doelkleur: donker

Breedte

Aantal randen

Andere instellingen

Meetmodus Normaal

(standaard) Fijn Selecteer 'Precision' als u stabiel smallere

Kleurmodus Filter modus (standaard) / Kleurregistratie modus

De instellingen zijn gelijk aan die voor de functie Positie. (Zie 'Positie')

Doeljkleur Licht (standaard) / Donker

Hiermee kunt u de doelkleur selecteren.

Randniveau 1, 20 tot 100 % (standaardwaarde: 50)

Voor deze functie worden de randen herkend op basis van afgeleide distributie.

Randen worden als volgt herkend:

1. De verandering van licht --> donker en donker --> licht wordt berekend.

2. De maximumwaarde wordt beschouwd als 100%. De minimumwaarde wordt beschouwd als 0%.

3. Plaatsen waar de verandering hoger is dan de randniveauwaarde worden herkend als randen.

Selecteer 'Normal' als de pinbreedte en de afstand twee pixels of meer is.

breedtes dan met de optie 'Normal' wilt meten.

Afstand (tussen middelpunten)

Meetgebied

100%

50%

Maximumwaarde dichtheidsverschil Randniveau Minimumwaarde dichtheidsverschil

Ruisniveau 1, 2 0 tot 255 (standaardwaarde: 20)

De instellingen zijn gelijk aan die voor de functie Positie. (Zie 'Positie')

Ruisbreedte 1, 20 tot 255 (standaardwaarde: 0)

De instellingen zijn gelijk aan die voor de functie Positie. (Zie 'Positie')

Page 54

4-10 Functieoverzicht (hoek) Functieoverzicht

4-10 Functieoverzicht (hoek)

Deze functie maakt gebruik van twee positiefuncties. Meer specifiek herkent deze functie twee randen in twee verschillende meetgebieden. Vervolgens wordt de hoek tussen twee randen berekend.

Instelling Meting

Meetgebied Helderheidsverschil: licht --> donker

Hoek

De hoek wordt berekend op basis van de relatie tussen twee randposities.

Andere instellingen

Kleurmodus Filter modus (standaard) / Kleurregistratie modus

Meetmodus 1, 2 Gemiddeld (standaard) / Piek) / Dal

Splitbreedte 1, 2 1 tot 99 (standaardwaarde: 1)

Kleur 1, 2 Licht-->Donker (standaard) / Donker-->Licht

Randniveau 1, 2 0 tot 100 % (standaardwaarde: 50)

Ruisniveau 1, 2 0 tot 255 (standaardwaarde: 20)

Ruisbreedte 1, 2 0 tot 255 (standaardwaarde: 0)

In twee meetgebieden worden de randen herkend op basis van de vooraf ingestelde richting en helderheidsverschillen. De hoek die de rechte lijnen door twee punten maken, wordt berekend.

: Randpositie 1 : Randpositie 2

-180 tot 0°

0 tot 180°

De instellingen zijn gelijk aan die voor de functie Positie. (Zie 'Positie')

Page 55

4-11 Functieoverzicht (helderheid) Functieoverzicht

4-11 Functieoverzicht (helderheid)

Gebruik deze functie om de helderheid van meetobjecten te meten. De gemiddelde dichtheid en de afwijking daarvan (helderheidswisselingen) wordt uitgevoerd.

Instelling Meting

Meetgebied Gemiddelde

dichtheid, gemiddelde dichtheidsafwijking

2550

Helderheid: zwart Helderheid: wit

1270

fwijking: klein Afwijking: groot

Vb. 1

Afwijking van beide objecten is 0. Het verschil kan worden bepaald met de optie Brightness (helderheid).

Vb. 2

Zwart & Wit Precies tussen

Helderheid van beide objecten is 127,5. Het verschil kan worden bepaald met de optie Deviation (afwijking).

zwart en wit

Page 56

4-12 Functieoverzicht (kleurtoon) Functieoverzicht

4-12 Functieoverzicht (kleurtoon)

Gebruik deze functie om de kleur van meetobjecten te meten. Kleur wordt gedefinieerd in drie parameters (kleurtoon, verzadiging en helderheid). De gemiddelden van deze drie parameters en de afwijkingen daarvan (wisselingen) worden uitgevoerd. Deze functie kan niet worden gebruikt wanneer een monochrome camera is aangesloten.

Instelling Meting

Meetgebied

Vb. 1

In meetgebied: Blauw (kleurtoon: 240) : oppervlak van 20% Oranje (kleurtoon: 60) : oppervlak van 80%

Gemiddelde kleurtoon 240 * 20 + 60 * 80 = 96

Vb. 2

Goedgekeurd object

Gemiddelde kleurtoon Gemiddelde

verzadiging Gemiddelde

helderheid Afwijking kleurtoon Afwijking verzadiging 3410 5 Afwijking helderheid 2 7 3 13

113 115 102 102 44 45 44 40

42 37 53 47

6 12 25 10

Vuil Heterogene

kleur

Waarde kleurtoon, verzadiging, helderheid

Heterogene helderheid

De afwijking kan stabiel worden gemeten zonder externe ruis. Het is daarom mogelijk om een zeer nauwkeurige drempelwaarde voor goedgekeurde objecten in te stellen.

Andere instellingen

Afwijking ON (standaard) / OFF

Hiermee kunt u instellen of de afwijking in de kleurtoon, verzadiging en helderheid worden uitgevoerd.

Page 57

4-13 Functieoverzicht (defect) Functieoverzicht

4-13 Functieoverzicht (defect)

Gebruik deze functie om vuil, krassen, schilfers, bramen en andere defecten op het vlakke meetdoel te detecteren. De waarde en positie van het grootste defect wordt uitgevoerd. Daarnaast wordt het aantal defecten uitgevoerd.

Instelling Meting

Onderverdeling

Meetgebied

Kras

Het meetgebied wordt automatisch onderverdeeld in kleine gebieden waarin verschillen in de helderheid (dichtheid) worden gedetecteerd.

Aantal defecten

De omvang van defecten wordt berekend op basis van deelgebieden. Het aantal gebieden dat de drempelwaarde overschrijd, wordt uitgevoerd als aantal defecten.

Zelfs wanneer er slechts een defect op het scherm zichtbaar is, is het aantal defecten vaak hoger.

Meetgebied

Lijn Omtrek/boog Gebied

Meetgebied

Hiermee kunt u vooral schilfers en bramen detecteren. U kunt één rechte lijn tekenen.

Hiermee kunt u vooral schilfers en bramen op ronde of gebogen objecten detecteren. U kunt één omtrek of boog tekenen.

Meetgebied

Hiermee kunt u vooral krassen en vuil detecteren. U kunt een combinatie van maximaal vijf vormen (rechthoeken, ellipsen, veelhoeken) tekenen.

Meetgebied

Page 58

4-13 Functieoverzicht (defect) Functieoverzicht

Andere instellingen

Detectiegrootte

4 tot 64 (standaardwaarde: 8) 4 tot 64 (standaardwaarde: 8) Er worden kleine detectiegebieden gevormd, die overeenkomen met

de ingestelde detectiegrootte. De afstand tussen de gebieden wordt bepaald door het detectie-interval. De gemiddelde dichtheid van elk detectiegebied wordt berekend en vervolgens vergeleken met de gemiddelde dichtheid van omliggende gebieden.

Detectie-interval Detectiegebied komt overeen

Ruisniveau 0 tot 255 (standaardwaarde: 60)

Hiermee kunt u instellen wanneer beeldelementen als ruis worden beschouwd. Een defect met een waarde die lager ligt dan het ruisniveau wordt verwijderd als ruis.

Stel een niveau in wanneer ruis wordt herkend als een defect of stel een lagere waarde in wanneer defecten niet worden gedetecteerd.

met detectiegrootte.

Opmerking Aanwijzingen voor het instellen van de detectiegrootte en het detectie-interval

• Detectiegrootte Stem de detectiegrootte af op de grootte van het defect dat moet worden herkend. Als u een kleinere detectiegrootte instelt, is de functie gevoeliger dan wanneer u een grotere detectiegrootte instelt.

(1) (2)

Detectiegrootte

Defect

Gevoeligheid

Verwerkingstijd

Hoger

Langer

Lager

Korter

Wanneer u een grotere detectiegrootte instelt, is het verschil met elementen die geen defect vormen kleiner omdat het detectiegebied ook delen bevat die geen defect zijn (2). Deze worden dus ook in berekening meegenomen. Kortom, hoe meer achtergrond in het detectiegebied is opgenomen, hoe minder gevoelig de detectie is.

• Detectie-interval Stem het detectie-interval af op de grootte van het defect dat moet worden herkend en de detectiegrootte.

Een groter detectie-interval, komt de verwerkingssnelheid ten goede. Wanneer het detectiegebied groter is dan het defect, kunt u een kleiner

detectie-interval instellen.

Wanneer het defect groter is dan het detectiegebied, kunt u het detectieinterval iets groter instellen.

Wanneer u een klein detectie-interval instelt, worden elementen die de rand van het defect overlappen ook in de vergelijking opgenomen, waardoor de defectwaarde daalt. Dit leidt tot minder stabiele detectie van defecten.

Page 59

4-14 Functieoverzicht (groeperen) Functieoverzicht

4-14 Functieoverzicht (groeperen)

Gebruik deze functie om producten te sorteren, zoals op een lijn waar verschillende typen producten worden getransporteerd. U kunt beeldpatronen als referentie (model) registreren om producten te sorteren (Er kunnen tot 64 indices worden geregistreerd met maximaal 4 modellen per index). Na de meting kan het volgende worden uitgevoerd.

• Het indexnummer dat het meest overeenkomt met de beeldinvoer

• De mate waarin het beeld overeenkomt

• De positie van het meetobject

Registreren als 0 Registreren als 1 Registreren als 2

Instelling

Index

(0 tot 63)

Model

(maximaal 4)

index 1 uitgevoerd.

Meting Het indexnummer van het meest overeenkomende model wordt berekend.

ZoekgebiedIn dit geval wordt

Andere instellingen

Zoekmodus Hoge snelheid / Normaal (standaard) / Precisie

De instellingen zijn gelijk aan die voor Patroon zoeken.

(Zie 'Patroon zoeken') Verificatie ON/OFF (standaard) Kandidaat-

niveau

0 tot 100 (standaardwaarde: 60)

De instellingen zijn gelijk aan die voor Patroon zoeken.

(Zie 'Patroon zoeken')

Aanvulling

Deze functie kan geen rotatie zoeken.

Page 60

5-1 Hoe werkt de instelling AUTO

De optie AUTO voor meetfuncties

Img Adj

AUTO

Region

Detail

TEA

Limits

Teken eerst het meetgebied (*1) en klik vervolgens op [AUTO]. Hiermee worden de volgende opties ingesteld. (*1) Modelgebied: (patroon zoeken / gevoelig zoeken / grafisch zoeken / flexibel zoeken / groeperen) Meetgebied: (gebied / label / positie / breedte / aantal / hoek / helderheid / kleurtoon / defect)

HOOFDSTUK 5

Bijlagen

Instelling Beschikbare

Beschrijving

functies

Kleurfilter Patroon zoeken

Gevoelig zoeken Grafisch zoeken

Het beeld wordt geanalyseerd (*2). Vervolgens wordt het beste filter

geselecteerd. Flexibel zoeken Positie Breedte Aantal Hoek Helderheid Defect Groeperen

Beeldmodel Patroon zoeken

Gevoelig zoeken Flexibel zoeken

Nadat het kleurfilter automatisch is

geselecteerd, wordt het beeld als model

geregistreerd. Als het modelgebied wordt

gewijzigd nadat u AUTO hebt

geselecteerd, wordt het model

aangepast, maar het kleurfilter niet.

Drempel Gebied

Label

De drempelwaarden worden automatisch

ingesteld. Positie Breedte Aantal Hoek Helderheid Kleurtoon

Zoekkleur rand Positie

Breedte Aantal

De zoekkleur voor randen (richting van de

doelwijziging) in de gedetailleerde

instellingen wordt automatisch ingesteld. Hoek

Referentiewaarde Alle functies De meetwaarde van het huidige beeld

wordt geregistreerd als referentiewaarde.

Als gebied *2 is gewijzigd, wordt de

referentiewaarde bijgewerkt.

(*2) Modelgebied: (patroon zoeken / gevoelig zoeken / grafisch zoeken / flexibel zoeken / groeperen) Meetgebied: (gebied / label / positie / breedte / aantal / helderheid / kleurtoon / defect)

Page 61

5-2 Banken en bankgroepen Bijlagen

5-2 Banken en bankgroepen

Kennismaking met banken en bankgroepen Wat is een 'bank'?

Een bank bevat de volgende instellingen.

• Camera

[Sluitertijd / Lichtregeling (bij gebruik van een intelligente camera) / Kalibratie / enz.]

• Meetfunctie

[C1*: maximaal 32 functies, C2*: maximaal 128 functies]

• Positiecorrectie

• Extra functies

[Berekening / Registratiemonitor (alleen ZFX-C2*) / OR-instellingen]

Top menu

LIVE

Tool

Bank

TEA

Setup

System

Save

Cameras

Item

BANK data

Position

Add func

Wat is een 'bankgroep'?

Een bankgroep kan bestaan uit maximaal 32 banken.

• De controller ZFX-C kan één bankgroep hebben als er geen SD-kaart is geïnstalleerd.

• De controller ZFX-C kan maximaal 32 bankgroepen hebben als er een SD-kaart is geïnstalleerd.

Bankgroep 0

Bank 0 Bank 1

Bank 30 Bank 31

Bankgroep 0

Bank 0 Bank 1

Bank 30 Bank 31

SD-kaart

(capaciteit: 256 MB)

Bank 0

Bank 1

Bank 30

Bank 31

Bankgroep 31

Bank 0 Bank 1

Bank 30 Bank 31

Max. 1024 banken

Bankgroep 0: Gegevens worden in interne flashgeheugen opgeslagen. Bankgroepen 1 tot 31: Gegevens worden op SD-kaart opgeslagen.

Page 62

5-2 Banken en bankgroepen Bijlagen

Welke bank/bankgroep wordt geselecteerd bij het opstarten?

Dit kunt u in het volgende menu instellen. MENU-modus - [System] - [Startup]

Optie Beschrijving

Opstart bankgroup Hiermee kunt u het nummer van de bankgroep instellen die

Opstart bank Hiermee kunt u het nummer van de bank instellen die wordt

wordt weergegeven wanneer de controller wordt opgestart. (standaardwaarde: 0) Wanneer een bankgroepnummer 1-31 is ingesteld, moet u zorgen dat de SD-kaart met de betreffende bank is geplaatst voordat u de controller opstart.

weergegeven wanneer de controller wordt opgestart. Bereik: 0 tot 31 (standaardwaarde: 0)

Een andere bank/bankgroep selecteren

1. Handmatig Bank Menu-modus - [Bank] - [Bank] - [Switch]

Bankgroep Menu-modus - [Bank] - [Bank Group] - [Switch]

2. Seriële opdracht via RS-232C/422, USB of ethernet (*1)

3. Parallelle opdracht De opdracht moet van een extern apparaat worden verzonden (bijv. een PLC).

Raadpleeg de 'User's Manual' (Gebruikershandleiding) voor meer informatie.

Een andere bank/bankgroep laden

1. Bank 0-31 (bankgroep 0-31) van de SD-kaart naar de ZFX laden a) Handmatig

Bank Menu-modus - [Tool] - [Backup] - [Bank data] - [Load] Bankgroep Menu-modus - [Tool] - [Backup] - [Bank Group data] - [Load]

b) Seriële opdracht via RS-232C/422, USB of ethernet (*1)

2. Bank 0-31 (bankgroep 0-31) van een extern apparaat (pc, PLC) naar de ZFX laden a) Seriële opdracht via RS-232C/422, USB of ethernet (*1)

Een back-up maken van een bank/bankgroep

1. Een back-up maken van bank 0-31 (bankgroep 0-31) op de ZFX naar de SD-kaart a) Handmatig

Bank Menu-modus - [Tool] - [Backup] - [Bank data] - [Save] Bankgroep Menu-modus - [Tool] - [Backup] - [Bank Group data] - [Save]

b) Seriële opdracht via RS-232C/422, USB of ethernet (*1)

2. Een back-up maken van bank 0-31 (bankgroep 0-31) op de ZFX naar een extern apparaat (pc, PLC)

a) Seriële opdracht via RS-232C/422, USB of ethernet (*1)

Opmerking (*1) De opdracht moet van een extern apparaat worden verzonden (bijv. een

pc of PLC). Raadpleeg 'Serial Communication Command Reference' (Referentiehandleiding opdrachten seriële communicatie) voor meer informatie.

Page 63

Revisiehistorie

De revisiecode is als achtervoegsel toegevoegd aan het catalogusnummer op de vooromslag van de handleiding.

Cat. No. Z01E-NL-01

Revisiecode

In de volgende tabel ziet u welke wijzigingen tijdens elke revisie zijn aangebracht aan de handleiding. De paginanummers verwijzen naar de eerdere versie.

Revisiecode Datum Gereviseerde inhoud

01 Januari 2008 Oorspronkelijke uitgave
