OMRON ZEN V2 User Manual

Module Logique ZEN V2

Modules ZEN V2

Veuillez lire et comprendre le présent document avant d’acheter les produits. Consultez votre revendeur Omron si vous avez des questions ou des remarques. Reportez-vous aux sections “Garantie et remarques relatives à l'application” à la page 36 et “Précautions d’utilisation” à la page 34.

Des applications encore plus nombreuses avec des fonctionnalités améliorées et une précision accrue

• Davantage de fonctionnalités dans un boîtier compact (70 mm de large × 90 mm de haut).

• Programmation facile grâce à l’affichage LCD et les touches de fonction en face avant. (Voir remarque 1.)

• Le Zen remplace un ensemble de relais, de temporisateurs et de compteurs.

• Extensions possibles grâce aux modules d’E/S d’extension, autorisant jusqu’à 44 points d’E/S. (Voir remarque 2.)

• Gamme ZEN enrichie par de nouvelles Uc économiques et des Ucs comprenant un port de communication RS485.

• Horloges hebdomadaires améliorées (voir remarque 1) Précision améliorée avec une déviation mensuelle de ±15 s max. Un fonctionnement programmé sur plusieurs jours et un fonctionnement par sortie à impulsion ont été ajoutés.

• Choix entre deux options d’alimentation : 100 à 240 V c.a. ou 12 à 24 V c.c.

Remarque : 1. Non pris en charge sur les modèles ZEN-@C2@@-@-V2.

2. Si vous utilisez des UC comprenant 20 points d’E/S

Les informations de ce document s'appliquent aux Modules logiques ZEN de type V2. Reportez-vous à la page 28 pour savoir en quoi elles diffèrent des produits précédents.

Caractéristiques

■ Programmation simple pour le contrôle de petites applications

Gain de place dans les coffrets et câblage rapide

• Fonctionnalités polyvalentes dans un boîtier compact (70 mm de

large × 90 mm de haut).

• Le Zen remplace un ensemble de relais, de temporisateurs et des compteurs. Le câblage est optimisé puisque les appareils tels que les temporisateurs et les compteurs sont intégrés dans la programmation du module logique ZEN.

90 mm

70 mm

Programmation simple

L’écran LCD est accompagné de 8 touches de fonction situées sur le panneau avant. Elles permettent une programmation en mode schéma à contacts. L'écran LCD dispose également d’un rétroéclairage, ce qui permet une meilleure visualisation lorsque le ZEN est utilisé dans des endroits mal éclairés.

Remarque : Non pris en charge pour les modèles ZEN-@C2@@-@-V2

Module Logique ZEN V2 Modules ZEN V2 1

Extension possible jusqu’à 44 points d’E/S

Trois modules d’extensions d’E/S au maximum peuvent être connectés s’il n’y a pas suffisamment de points d'E/S. Les modules d’E/S d’extension font 35 mm de large.

Remarque : Des modules logiques ZEN comprenant 10 points d’E/S

peuvent être étendus jusqu’à 34 points d’E/S. Les modules d’E/S d’extension ne peuvent pas être connectés à des modules logiques ZEN économiques.

Logiciel de programmation avec fonction de simulation

• La lecture, l’enregistrement et la création de programmes

s’effectue à partir d’un ordinateur personnel.

• Des programmes peuvent être simulés sur l’ordinateur sans

connexion au ZEN.

Remarque : Pour les ordinateur portables ne disposant d’aucun port

série RS-232C, raccordez l’ordinateur au ZEN en connectant un câble de conversion USB-série OMRON S1W-CIF31 au câble de connexion ZEN-CIF01.

Autres fonctions polyvalentes

• L’utilisation d’une cassette mémoire facilite la copie et

l’enregistrement des programmes.

• Présence de deux voies d’entrée analogique (Des modules

logiques ZEN en alimentation c.c. uniquement).

• La fonction de mot de passe garantit la sécurité. (Voir remarque.)

• Affichage multilingue en six langues (anglais, japonais, allemand,

français, espagnol, italien). (Voir remarque.)

• Affichage de messages définis par l’utilisateur ou de valeurs

converties en signal analogique. (Voir remarque.)

Remarque : Non pris en charge pour les modèles ZEN-@C2@@-@-V2

■ Fonctions avancées des modules logiques ZEN d’UC V2

Fonctions d’horloge hebdomadaire et d’horloge calendaire améliorées

Remarque : Non pris en charge pour les modèles ZEN-@C2@@-@-V2.

• La précision temporelle a été améliorée.

Modèle conventionnel : 2 min. de différence/mois

↓

Modèles V2 : ±15 s de différence/mois (à 25°C)

• Le fonctionnement programmé sur plusieurs jours et le

fonctionnement par sortie à impulsion sont maintenant possibles.

• Ces fonctions sont pratiques pour des applications dotées d’un

fonctionnement temporel, comme l’éclairage et la climatisation.

Modèle avec communication RS-485 ajouté à la gamme

Les conditions de la chaîne de production peuvent être contrôlées à distance en vérifiant l’état du contrôle du ZEN.

Commande de l'éclairage Commande de la climatisation

Ajout de modules logiques ZEN économiques à la gamme actuelle.

• Ces modules logiques ZEN sont économiques parce qu’ils

acceptent pas de modules d’E/S d’extension.

Alimentation ligne 12 à 24 V c.c.

Le fonctionnement est maintenant possible en 12 V c.c.

La taille des modules d’E/S d’extension a été réduite de moitié (35 mm de large).

2 Module Logique ZEN V2 Modules ZEN V2

Chaîne de production

Bureau

Entrée analogique plus précise

Modèle conventionnel : ± 10% FS → -Modèles V2 : ±1,5 % FS Les modèles avec alimentation c.c. sont équipés de deux entrées analogiques (0 à 10 V). Il y a quatre comparateurs analogiques. La précision accrue facilite l’utilisation du module logique dans des applications simples de commande comprenant des valeurs de tension, de courant, de température et d'autres valeurs analogiques.

Compteur à 8 chiffres, Compteur 150 Hz

• Un compteur à 8 chiffres et un comparateur à 8 chiffres ont été

ajoutés.

• Le nombre d’impulsion maximal pour les modèles avec

alimentation c.c. est de 150 Hz.

Ajout d’un temporisateur double fonction

Le fonctionnement de ce temporisateur double permet de définir les temps d’activation et de désactivation séparément, ce qui facilite considérablement le fonctionnement qui peut être intermittent.

■ Configuration standard

Modules d’UC

Tension d’alimentation : 100 à 240 V c.a., 12 à 24 V c.c., Sortie : Relais, sortie transistor

Avec affichage LCD, touches de fonction et fonction calendrier/horloge Type LED

10 points d'E/S

Type LCD standard Type économique Type LCD standard Type économique

Type de

communications

20 points d'E/S

ZEN-10C1@ ZEN-10C3@ ZEN-10C4@ ZEN-20C1@ ZEN-20C3@

Les modules d'E/S d'extension ne peuvent pas être connectés.

Modules d’E/S d’extension

Seulement 35 mm de large. 4 points d’entrée, 4 points de sortie

Communication RS-485.

Alimentation

Même forme et design que le ZEN. 24 V c.c., 30 W

Les modules d'E/S d'extension ne peuvent pas être connectés.

10 points d'E/S 20 points d'E/S

ZEN-10C2@

ZEN-20C2@

Ce module d'UC ne dispose pas d'écran LCD, de touches de fonction ou d'une fonction calendrier/horloge.

(10 points d'E/S)

Logiciel de programmation

Permet une programmation et une simulation de fonctionnement faciles.

Module Logique ZEN V2 Modules ZEN V2 3

Structure des références

■ Légende des références

Remarque : Cette légende des références inclut des combinaisons qui ne sont pas disponibles.

Veuillez vérifier la disponibilité de “Références” .

Modules d’UC

ZEN-@C@@@-@-V2

4 5

1. Nombre de points d'E/S

10 : 6 entrées et 4 sorties (Voir remarque.) 20 : 12 entrées et 8 sorties

2. Classification

1 : Type LCD standard avec affichage 2 : Type LED sans affichage 3: Type économique avec affichage

(Les modules d’E/S d’extension ne peuvent pas être connectés.)

4 : Type de communication avec affichage

Remarque : L’UC de type communication dispose de 6 entrées et de 3 sorties.

3. Type d'entrée

A : Entrée c.a. D :Entrée c.c

4. Type de sortie

R :Relais T : Transistor

5. Alimentation

A : Alimentation c.a. D :Alimentation c.c.

Modules d’E/S d’extension

ZEN-8E1@@

1. Nombre de points d'E/S

8 : 4 entrées et 4 sorties

2. Classificateur de la version de l’unité

E1 : Peut se connecter à des UC V2 (Voir remarque.)

Remarque : Utilisez un ZEN-8E@@/-4E@ pour vous connecter

aux modules d’UC V1 et antérieurs.

3. Type d'entrée

A : Entrée c.a. D Entrée c.c

4. Type de sortie

R :Relais T : Transistor

Cette fiche technique sert de référence pour choisir les produits. Veillez à consulter les manuels d’utilisation suivants concernant les précautions relatives aux applications et concernant d’autres informations sur le fonctionnement avant d’essayer d’utiliser le produit.

Manuel d’utilisation du ZEN (Cat. No. Z211) Manuel de communication du ZEN (Cat. No. Z212) Manuel d'utilisation du logiciel de programmation du ZEN (Cat. No. Z184-FR1-03)

Les versions PDF de ces manuels peuvent être téléchargées depuis le site Web suivant. Site Web du ZEN http://www.zen.omron.co.jp/eng/index.html

4 Module Logique ZEN V2 Modules ZEN V2

Références pour la commande

■ Références

Modules d’UC et modules d’E/S d’extension

Unité Nom Nom-

Modules d’UC

Kit ZEN Kit comprenant l’UC (ZEN-10C1AR-A-V2), le câble de connexion, le logiciel de programmation ZEN et le manuel. ZEN-KIT01-EV4

Modules d’E/S d’extension

Type LCD standard

Type L ED sans affichage (Voir remarque 1.)

Ty pe économique (Les modules d’E/S d’extension ne peuvent pas être connectés)

Type d e c o m munications

bre de points

d'E/S

10 Oui 100 à 240 V c.a. 6 100 à 240 V c.a. 4 Relais Oui Non ZEN-10C1AR-A-V2

20 100 à 240 V c.a. 12 100 à 240 V c.a. 8 Relais Non ZEN-20C1AR-A-V2

10 Non 100 à 240 V c.a. 6 100 à 240 V c.a. 4 Relais Non Non ZEN-10C2AR-A-V2

20 100 à 240 V c.a. 12 100 à 240 V c.a. 8 Relais Non ZEN-20C2AR-A-V2

10 Oui 100 à 240 V c.a. 6 100 à 240 V c.a. 4 Relais Oui Non ZEN-10C3AR-A-V2

20 100 à 240 V c.a. 12 100 à 240 V c.a. 8 Relais non ZEN-20C3AR-A-V2

10 100 à 240 V c.a. 6 100 à 240 V c.a. 3 Relais Non ZEN-10C4AR-A-V2

Kit comprenant le module d’UC (ZEN-10C1DR-D-V2), le câble de connexion, le logiciel de programmation ZEN et le manuel

8 --- 100 à 240 V c.a. 4 100 à 240 V c.a. 4 Relais --- ZEN-8E1AR

Affi-

Tension d’alimen-

chage

LCD

tation

12 à 24 V c.c. 12 à 24 V c.c. Oui ZEN-10C1DR-D-V2

12 à 24 V c.c. 12 à 24 V c.c. Oui ZEN-20C1DR-D-V2

12 à 24 V c.c. 12 à 24 V c.c. Oui ZEN-10C2DR-D-V2

12 à 24 V c.c. 12 à 24 V c.c. Oui ZEN-20C2DR-D-V2

12 à 24 V c.c. 12 à 24 V c.c. Oui ZEN-10C3DR-D-V2

12 à 24 V c.c. 12 à 24 V c.c. Oui ZEN-20C3DR-D-V2

12 à 24 V c.c. 12 à 24 V c.c. Oui ZEN-10C4DR-D-V2

12 à 24 V c.c. 12 à 24 V c.c. ZEN-8E1DR

---

Entrées Sorties Touches,

Transistors ZEN-10C1DT-D-V2

Transistors ZEN-20C1DT-D-V2

Transistors ZEN-10C2DT-D-V2

Transistors ZEN-20C2DT-D-V2

Tr an s is t o rs Z EN - 8 E1 D T

calendrier et horloge

Entrée

analogi-

que

Modèle

ZEN-KIT02-EV4

(Voir remarques 2, 3.)

(Voir remarque 2.)

Remarque : 1. La programmation n'est pas possible uniquement à l’aide de l’UC dans l’UC de type LED. Le logiciel de programmation ZEN ou

une cassette mémoire est requise.

2. Impossible de connecter les modules d’UC V1 et antérieurs.

3. Le ZEN-8E1AR ne peut pas être connecté à un module d’UC avec une alimentation c.c.

Bloc d’alimentation

Puissance nominale Tension d'entrée Tension de sortie Courant de sortie Modèle

30 W 100 à 240 V c.a. 24 V c.c. 1,3 A ZEN-PA03024

Remarque : Reportez-vous à la Fiche produit ZEN-PA03024 (Cat. No. L103) pour les détails des caractéristiques.

Module Logique ZEN V2 Modules ZEN V2 5

Accessoires (à commander séparément)

Nom Caractéristiques Remarques Modèle

Cartouche Mémoire

Câble de connexion

Batterie Durée de vie de la

Logiciel de programmation ZEN

EEPROM (pour la sécurité des données et la copie)

2 m RS-232C (connecteur D-sub 9 broches)

batterie d'au moins 10 ans (à 25°C)

Fonctionne sous Windows 95, 98, 2000, ME, XP ou NT4.0.

Permet de sauvegarder les programmes et les valeurs des paramètres, ou de les copier sur un autre ZEN. (Voir remarque 1.)

UC type LCD avec affichage (Voir remarque 2.)

Transfert du ZEN vers la mémoire

Transfert de la cassette mémoire vers le ZEN

Initialisation de la cassette mémoire

--- ZEN-CIF01

Les programmes à contacts et les réglages des paramètres sont sauvegardés dans le module EEPROM de l'UC, mais le calendrier, l’horloge, les bits des temporisateurs mémorisés et les valeurs actuelles des temporisateurs mémorisés et des compteurs sont conservés grâce au condensateur. Par conséquent, si l’alimentation est interrompue pendant deux jours ou plus (à 25°C), les données sont réinitialisées. Utilisez une batterie sur les systèmes où l’alimentation risque d’être interrompue durant de longues périodes.

Conçu spécialement pour le ZEN (CD-ROM). ZEN-SOFT01-V4

Pris en charge Non pris en charge

Pris en charge Transfert automatique à la

Pris en charge Non pris en charge

UC type LED sans affichage (Voir remarque 3.)

mise sous tension

ZEN-ME01

ZEN-BAT01

Remarque : 1. Les cassettes mémoire créées avec un module d’UC peuvent être lues sur d’autres modules d’UC, indépendamment du modèle utilisé. Des

restrictions s’appliquent toutefois aux fonctions pouvant être utilisées, en fonction de la combinaison de la version du module d’UC. Pour plus d'informations, voir “Cassette mémoire et combinaisons de module d’UC” à la page 33.

2. Modules d’UC de type communications, économique et LCD standard (c’est-à-dire à l’exception des modèles ZEN-@C2@@-@-V2).

3. Module d’UC de type LED sans affichage (c’est-à-dire les modèles ZEN-@C2@@-@-V2).

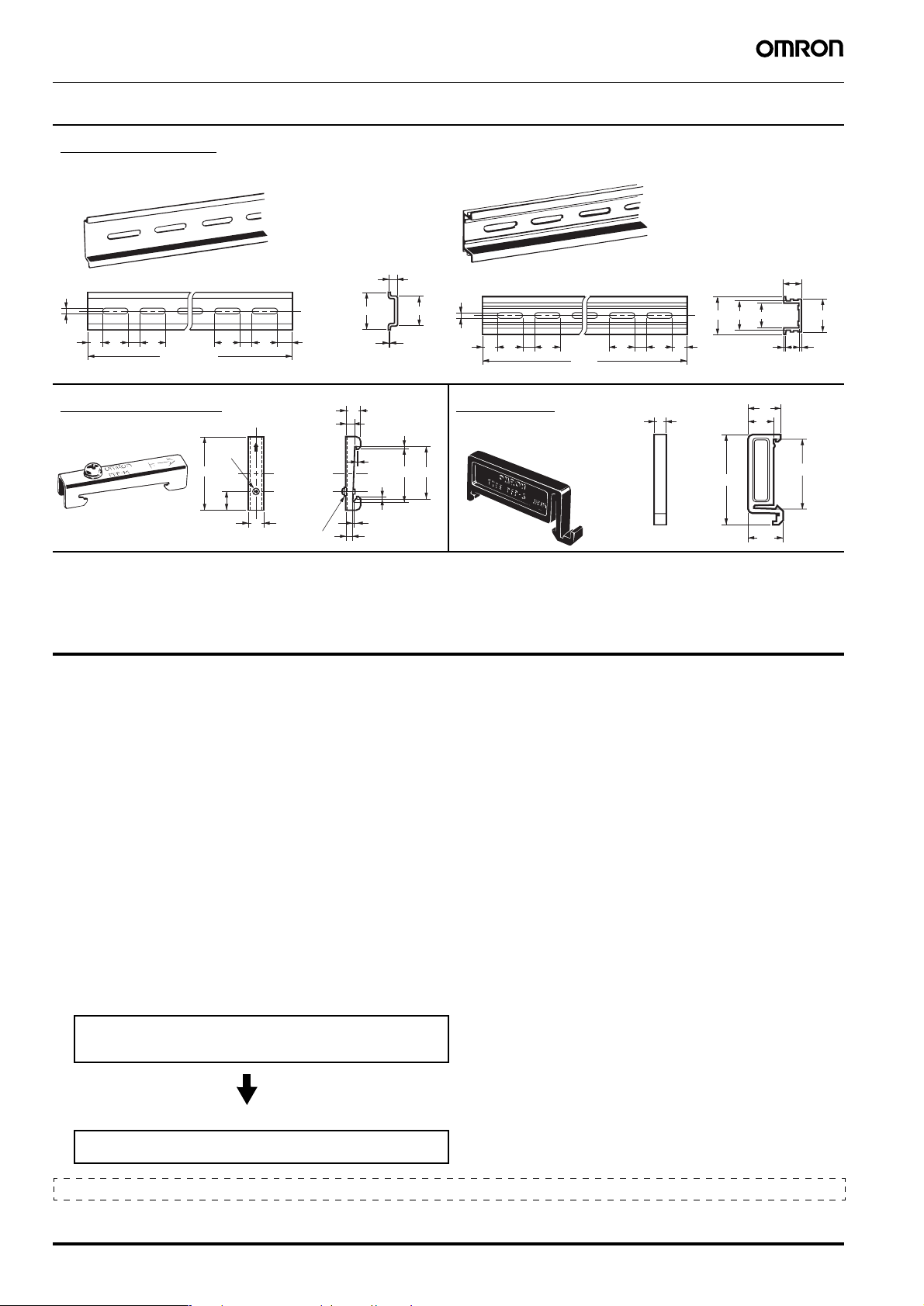

Accessoires de montage (à commander séparément)

Nom Caractéristiques Modèle

Rail de montage 50 cm (l) × 7,3 mm (t) PFP-50N

1 m (l) × 7,3 mm (é) PFP-100N

1 m (l) × 16 mm (é) PFP-100N2 Plaque terminale PFP-M Entretoise PFP-S

Configuration Système

Unité centraleBloc d'alimentation

Batterie

Modules d'E/S d'extension

Câble de connexion

Cartouche mémoire

Logiciel de support

Remarque : 1. Jusqu’à 3 modules d’extension d'E/S peuvent être connectés à tout type de module d’UC, à l’exception des modules d’UC de type

économique. Les modules d’E/S d’extension avec entrées c.a. ne peuvent toutefois pas être connectés à des modules d’UC avec bloc d’alimentation c.c.

2. Le câble de connexion et la cassette mémoire ne peuvent pas être connectés au ZEN en même temps.

3. Les programmes ne peuvent pas être écrits sur des modules d’UC de type LED (c’est-à-dire des modèles ZEN-@C2@@-@-V2) sans le

logiciel de support ZEN ou une cassette mémoire.

6 Module Logique ZEN V2 Modules ZEN V2

Caractéristiques

■ Valeurs nominales

Spécification

ZEN-@C@AR-A-V2/ZEN-8E1AR ZEN-@C@D@-D-V2/ZEN-8E1D@

Tension d'alimentation nominale

Plage de tension de fonctionnement

Consommation Modules d’UC sans modules d’E/S d’extension

Courant d’appel ZEN-10C@AR-A-V2 : 4,5 A max.

Température ambiante 0 à 55°C (−25 à 55°C pour les modèles ZEN-@C2@@-@-V2) Température ambiante de

stockage Humidité ambiante relative 10 à 90 % (sans condensation) Conditions ambiantes Sans gaz corrosifs Méthode de montage Montage en surface, montage sur rail DIN (installation standard (verticale) et installation horizontale)

Bornier Bornier pour fils rigides (utilisez un câble rigide ou une borne à fils fins). Couple de serrage de la vis de

borne Classe de protection IP20 (Monté dans un panneau de commande)

Remarque : 1. Peut être monté sur un rail DIN de 35 mm.

Installation standard (verticale)

100 à 240 V c.a., 50/60 Hz 12 à 24 V c.c. (Taux d’ondulation c.c. : 5 % max.)

85 à 264 V c.a. 10,8 à 28,8 V c.c.

Modules d’UC sans modules d’E/S d’extension

• ZEN-10C1AR-A-V2/ZEN-10C2AR-A-V2/

ZEN-10C3AR-A-V2 100 V c.a. : 5 VA max. 240 V c.a. : 7 VA max.

• ZEN-10C4AR-A-V2

100 V c.a. : 6 VA max. 240 V c.a. : 8 VA max.

• ZEN-20C@AR-A-V2

100 V c.a. : 7 VA max. 240 V c.a. : 10 VA max.

Modules d’UC avec trois modules d’E/S d’extension

• ZEN-10C1AR-A-V2/ZEN-10C2AR-A-V2

100 V c.a. : 6 VA max. 240 V c.a. : 8 VA max.

• ZEN-10C4AR-A-V2

100 V c.a. : 7 VA max. 240 V c.a. : 9 VA max.

• ZEN-20C@AR-A-V2

100 V c.a. : 8 VA max. 240 V c.a. : 11 VA max.

Modules d’E/S d’extension

• ZEN-8E1AR

100 V c.a. : 3 VA max. 240 V c.a. : 4 VA max.

ZEN-20C@AR-A-V2 : 4,5 A max. ZEN-8E1AR : 4 A max.

−20 à 75°C (−40 à 75°C pour les modèles ZEN-@C2@@-@-V2)

(Voir remarques 1 et 2.)

0,565 à 0,6 N·m (5 à 5,3 in-lb)

Installation horizontale

• ZEN-10C@DR-D-V2

12/24 V c.c. : 3 W max. (ZEN-10C3DR-D-V2 : 2,8 W max.)

• ZEN-10C@DT-D-V2

12/24 V c.c. : 2 W max.

• ZEN-20C@DR-D-V2

12/24 V c.c. : 4 W max.

• ZEN-20C@DT-D-V2

12/24 V c.c. : 2 W max.

Modules d’UC avec trois modules d’E/S d’extension

• ZEN-10C@DR-D-V2

12/24 V c.c. : 4 W max.

• ZEN-10C@DT-D-V2

12/24 V c.c. : 3 W max.

• ZEN-20C@DR-D-V2

12/24 V c.c. : 5 W max.

• ZEN-20C@DT-D-V2

12/24 V c.c. : 3 W max.

Modules d’E/S d’extension

• ZEN-8E1DR

12/24 V c.c. : 2 W max.

ZEN-10C@D@-D-V2 :30 A max. ZEN-20C@D@-D-V2 :30 A max. ZEN-8E1DR : 15 A max.

Module Logique ZEN V2 Modules ZEN V2 7

■ Caractéristiques techniques

Spécification Méthode de contrôle Commande programme en mémoire Mode de contrôle des E/S Scrutation cyclique Langage de programmation Schéma à contacts Capacité du programme 96 lignes (3 conditions d'entrée et une sortie par ligne) Nombre de points de

commande d'E/S max.

Affichage LCD (voir remarque 2.)

Touches de fonctionnement (Voir remarque 2.)

Sauvegarde du programme utilisateur

Interruption de l’alimentation maintenue

Fonction calendrier et horloge (voir remarque 2.)

Précision du temporisateur unité 0,01 s : −0,05 % −10 ms max. (taux pour valeur définie)

Vitesse de comptage maximale 150 Hz : Compteur à 8 chiffres (F) défini sur fonctionnement à grande vitesse (modules d’UC avec blocs

Résistance d’isolement 20 MΩ (à 500 V c.c.) min. :

Isolement • Isolement renforcé

Rigidité diélectrique 2 300 V c.a., 50/60 Hz pour 1 min (courant de fuite 1 mA max.) :

Résistance aux vibrations

Résistance aux chocs Poids Module d’UC avec 10 points d'E/S : environ 300 g max.

Remarque : 1. Jusqu’à 34 points pour modules d’UC avec 10 points d’E/S. Avec des modules d’UC de type communications, toutefois, le module d’UC dispose de

6 entrées et de 3 sorties, pour 33 points d’E/S maximum.

2. Non prévu pour module d’UC de type LED sans affichage (c’est-à-dire les modèles ZEN-@C2@@-@-V2).

44 points (Voir remarque 1.) Modules d’UC comprenant 20 points d’E/S : 12 entrées et 8 sorties Modules d’E/S d’extension : 4 entrées et 4 sorties chacun, jusqu’à 3 modules.

12 caractères × 4 lignes, avec rétro-éclairage

8 (4 touches du curseur et 4 touches de fonctionnement)

EEPROM interne, cassette mémoire (en option)

Etat des bits de maintien interne, valeurs actuelles des temporisateurs et des compteurs, calendrier et horloge (année, mois, jour du mois, jour de la semaine, heure)

• Durée de secours du condensateur : 2 jours min. (25°C)

• Durée de vie de la batterie en option : 10 ans min. (25°C)

Précision : ±15 s/mois (à 25°C)

unité min/s : −0,05 % −1 s max. (taux pour valeur définie) unité h/s : −0,05 % −1 min max. (taux pour valeur définie)

d’alimentation c.c. uniquement) (Les vitesses de comptage peuvent être inférieures à 150 Hz en fonction du temps du cycle du programme. Voir page 21.)

Entre les bornes d’alimentations et toutes les bornes de sortie. Entre des bornes de circuits de sortie différents. Entre toutes les bornes du module d’UC et toutes les bornes du module d’E/S d’extension.

Entre les bornes d’alimentation ou d’entrée et les bornes de sortie. Entre des bornes de circuits de sortie différents. Entre toutes les bornes de modules d’UC et toutes les bornes de modules d’E/S d’extension.

• Aucune séparation

Entre les bornes d’alimentation et d’entrée du même module. Entre les bornes d’alimentation du module d’UC et le connecteur d’ordinateur. Connecteur de la batterie ou tous les connecteurs du module d’extension (toutes les interfaces sont des parties actives).

Entre les bornes d’alimentations et toutes les bornes de sortie. Entre des bornes de circuits de sortie différents. Entre toutes les bornes de modules d’UC et toutes les bornes de modules d’E/S d’extension.

Conforme à IEC60068-2-6, 5 à 9 Hz avec amplitude simple de 3,5 mm, 9 à 150 Hz accélération 9,8 m/s 10 balayages chacune dans les directions X, Y et Z (1 octave/min)

Conforme à IEC60068-2-27, 147 m/s

Module d’UC avec 20 points d'E/S : environ 350 g max. Module d’extension d'E/S : environ 120 g max.

, 3 fois chacune dans les directions X, Y et Z.

■ Caractéristiques des communications (Modules d’UC de type communications)

ZEN-10C4@R-@-V2 Communications RS-485 (deux fils, semi-duplex) Méthode de synchronisation Synchronisation Marche/Arrêt Vitesse de transmission 4 800, 9 600 ou 19 200 b/s Code de transmission ASCII Longueur de bits de données 7 ou 8 bits Longueur du bit d’arrêt 1 ou 2 bits Détection d’erreur Parité verticale (aucune, paire, impaire), Somme de vérification de bloc (BCC) Contrôle de flux Aucun Interface RS-485 Fonction de répétition

(nouveaux essais) Numéro de nœud 0 à 99 (par défaut : 1), XX (diffusion)

8 Module Logique ZEN V2 Modules ZEN V2

Aucun

■ Homologations

51 k

erne

Spécification

Normes de sécurité cULus : UL508/CSA C22.2 No.142 Classe I Div2

CEM (Voir remarque).

Remarque : CEM conforme à EN 61131-2 clause 8, excepté dans les cas suivants.

• Lorsque des modules d’E/S d’extension sont connectés à une UC avec une alimentation c.a., la résistance à la surtension entre

les alimentations est de 1 kv.

• Lorsque le câble de signaux des sorties transistor excède 10 m, la résistance aux surtensions des lignes de signaux de sortie c.c.

n’est pas conforme.

Conforme à EN/IEC 61131-2 clause 11, à l’exception de 11.7.2.2 (Catégorie de surtension 2 et degré de pollution II conforme à IEC 60664-1)

Emission de champ électromagnétique CISPR11 Classe A, Groupe 1 Emission du niveau de parasites ambiant CISPR11 Classe A, Groupe 1

Résistance aux décharges électrostatiques IEC61000-4-2 dans l’air : 8 kV, en contact : 6 kV Résistance au champ électromagnétique IEC61000-4-3 10 V/m Résistance aux surtensions/phénomène transitoire électrique rapideIEC61000-4-4Câble d’alimentation

Résistance aux surtensions IEC61000-4-5 Parasites acceptés

Résistance aux perturbations du à des conductions induites par des émissions de radio-fréquence

IEC61000-4-6 3 V

Résistance face aux micro-coupures de courant IEC61131-2 Modules d’UC à alimentation c.a. :

c.a. E/S : 2 kV c.c. E/S : 1 kV

Alimentation c.a., c.a. E/S : 1 kV Alimentation c.c., c.c. E/S : 0.5 kV

Parasite

Alimentation c.a., c.a. E/S : 2 kV Alimentation c.c. : 1 kV c.c. E/S : 0.5 kV

10 ms max. Modules d’UC à alimentation c.c. :

2 ms max. (niveau : PS1)

■ Spécifications des entrées

Modules d’UC

Entrées V c.a. (sans isolation)

Caractéristiques Schéma du circuit Tension d'entrée 100 à 240 V c.a. +10%, −15%, 50/60 Hz Impédance d'entrée 680 kΩ Courant d'entrée 0,15 mA/100 V c.a., 0,35 mA/240 V c.a. Tension ON : 80 V c.a. min. Tension OFF : 25 V c.a. max. Temps de réponse ON 50 ms ou 70 ms à 100 V c.a (voir remarque). Temps de réponse OFF

100 ms ou 120 ms à 240 V c.a. (Voir remarque.)

240 V c.a

Remarque : A choisir avec les réglages du filtre.

Entrées V c.c. : I0 à I3 pour les modules avec 10 points d'E/S, I0 à I9 pour les modules avec 20 points d’E/S (sans isolation)

Caractéristiques Schéma du circuit Tension d'entrée 12 à 24 V c.c. +20%, −10% Impédance d'entrée 5,3 kΩ Courant d'entrée 4,5 mA (typ.)/24 c.c. Tension ON : 8 V c.c. min.

12 à 24 V c.c.

Tension OFF : 5 V c.c. max. Temps de réponse ON 15 ms ou 50 ms (voir remarque). Temps de réponse OFF

Remarque : Peut être sélectionné à l'aide des réglages du filtre d’entrée, sauf lorsque I0 est utilisé pour un compteur à 8 chiffres avec une entrée

à grande vitesse.

COM

5,1 kΩ 1,8 kΩ

ircuit

int

Circuit interne

Module Logique ZEN V2 Modules ZEN V2 9

Entrées V c.c. : I4 et I5 pour les modules avec 10 points d'E/S, Ia à Ib pour les modules avec

(

)

COM

erne

20 points d’E/S (sans isolation)

Caractéristiques Schéma du circuit

Entrées V c.c.

Tension d'entrée 12 à 24 V c.c. +20%, −10% Impédance d'entrée PNP : 5,5 kΩ/14 V c.c. min.

NPN : 5,2 kΩ

100 kΩ/14 V c.c. max.

Courant d'entrée PNP : 4,3 mA (typ.)/24 V c.c.

Entrées analogiques

NPN : 4,6 mA (typ.)/24 V c.c.

Tension ON : 8 V c.c. min. Tension OFF : 3 V c.c. max. Temps de réponse ON15 ms ou 50 ms (voir remarque).

Temps de réponse OFF

Plage d'entrée 0 à 10 V Impédance d'entrée

externe

100 kΩ min.

Dispositif de sortie

de la tension

analogique

−

12 à 24 V c.c.

COM

47 k

Ω

220 k

5,6 k

150 k

Ω

27 k

Ω

6,2 k

Ω

Circuit

interne

Ω

47 k

Ω

Résolution 0,1 V (1/100 FS) Précision ±1,5% FS (à une température ambiante de

fonctionnement dans la plage nominale)

Données de conversion Analogique

0 à 10,5 ms (par incrémentations de 0,1 V)

Remarque : A choisir avec les réglages du filtre d’entrée

Modules d’E/S d’extension

Entrées V c.a. (sans isolation)

Caractéristiques Schéma du circuit Tension d'entrée 100 à 240 V c.a. +10%, −15%, 50/60 Hz Impédance d'entrée 680 kΩ

330 kΩ

Courant d'entrée 0,15 mA/100 V c.a., 0,35 mA/240 V c.a. Tension ON : 80 V c.a. min. Tension OFF : 25 V c.a. max. Temps de réponse ON 50 ms ou 70 ms à 100 V c.a (voir remarque). Temps de réponse OFF

100 ms ou 120 ms à 240 V c.a. (Voir remarque.)

100 à 240 V c.a.

300 kΩ

N L

51 kΩ

Remarque : A choisir avec les réglages du filtre d’entrée

Entrées V c.c. (ZEN-8E1DR : Sans isolation, ZEN-8E1DT : Photocoupleur isolé)

Caractéristiques Schéma du circuit Tension d'entrée 12 à 24 V c.c. +20%, −10% Impédance d'entrée 6,5 kΩ Courant d'entrée 3,7 mA (typ.)/24 V c.c. Tension ON : 8 V c.c. min. Tension OFF : 5 V c.c. max. Temps de réponse ON 15 ms ou 50 ms (voir remarque 1). Temps de réponse OFF

Remarque : 1. A choisir avec les réglages du filtre d’entrée

2. Le ZEN-8E1DT ne dispose pas de bornes +/-. Il n'est pas nécessaire de l’alimenter.

24 V c.

6,2

voi

remarque 2

1,8

Circuit

interne

ircuit

int

10 Module Logique ZEN V2 Modules ZEN V2

■ Caractéristiques techniques de sortie (Modules d’UC et modules d’extension d'E/S)

Module sorties relais

Caractéristiques Schéma du circuit

Capacité de commutation maximale

Puissance de commutation minimale

Durée de vie

Electrique Charge résistive : 50 000 fois (cosφ = 1)

du relais

Mécanique 10 millions de fois Temps de réponse ON 15 ms maximum Temps de réponse OFF 5 ms maximum

250 V c.a./8 A (charge résistive : cosφ= 1) 24 V c.c./5 A (charge résistive) Utilisez les valeurs suivantes pour le total de toutes les sorties.

Modules d’UC comprenant 10 points d’E/S : 20 A max. (15 A max. pour les modules d’UC de type communication) Modules d’UC comprenant 20 points d’E/S : 40 A max. Modules d’E/S d’extension : 20 A max.

5 V c.c./10 mA (charge résistive)

Charge inductive : 50 000 fois (cosφ = 0,4)

Circuit

interne

Q0 à Q3/OUT0 à OUT3

Q4/Q6

COM

Modules à 20 points d'E/S uniquement

Q5/Q7

La durée de vie, dans les pires conditions, des contacts de sortie utilisés dans les sorties relais ZEN est indiquée dans le tableau cidessus. Les instructions pour la durée de vie normale des modules logiques sont fournies dans le diagramme à droite.

Remarque : La capacité de commutation, la durabilité de la

commutation et la zone de charge applicable lors de l’utilisation du relais dépendent du type de charge, des conditions de fonctionnement et des conditions de commutation. Par conséquent, veillez à vérifier ces conditions pour votre machine avant toute utilisation.

Modules avec sorties à transistor

Caractéristiques Schéma du circuit

Capacité de commutation maximale

Courant de fuite 0,1 mA max.

Tension résiduelle 1,5 V max.

Temps de réponse ON 1 ms maximum

Temps de réponse OFF 1 ms maximum

24 V c.c. +20%, 500 mA Chacun des circuits est configuré avec un circuit

Courbe du test de durée de vie (valeur de référence)

Fonction : 360 fois/heure)

1.000

)

500

300

Durée de vie (× 10

100

02 4 6 810

commun indépendant

Circuit interne

Charge résistive 250 V c.a. Charge résistive 24 V c.c./ Charge inductive 250V c.a. Charge inductive 24 V c.c. (t = 7 ms)

Courant à contacts (A)

390 Ω

1 kΩ

Q0 à Q3/OUT0 à OUT3

28,8 V c.c. max.

COM

28,8 V c.c. max.

Modules à 20 points d'E/S uniquement

Q4/Q6

Q5/Q7

Module Logique ZEN V2 Modules ZEN V2 11

Connexions

■ Connexions d'entrée

Unités alimentation c.a.

Remarque : 1. Alimentez identiquement le module d’UC et les modules d’E/S d’extension et mettez les sous et hors tension simultanément.

Modules d’UC avec 10 points d'E/S et modules d’E/S d’extension

100 à 240 V c.a., 50/60 Hz

Protection du circuit

2. Les bornes communes de circuit d’entrée pour les modules d’UC à alimentation c.a. sont connectés à l'intérieur à la borne N du

circuit d’alimentation. Procédez au câblage de la borne L à l’alimentation du dispositif d’entrée.

3. Les bornes communes de circuit d’entrée pour les modules d’E/S d’extension à alimentation c.a. sont connectées à l'intérieur à la

borne N du circuit d’alimentation. Procédez au câblage de la borne L à l’alimentation du dispositif d’entrée.

Appareil d'entrée

L N NF I0 I1 I2 I3 I4 I5

Module d'UC comprenant 10 points d'E/S

L N IN0 IN1 IN2 IN3

Module d'extension d'E/S ZEN-8E1AR (type d'entrée c.a.)

Modules d’UC avec 20 points d'E/S et modules d’E/S d’extension

100 à 240 V c.a., 50/60 Hz

Protection du circuit

L N NF I0 I1 I2 I3 I4 I5 NC I6 I7 I8 I9 Ia Ib

Module d'UC comprenant 20 points d'E/S

Appareil d'entrée

L N IN0 IN1 IN2 IN3

Module d'extension d'E/S ZEN-8E1AR (type d'entrée c.a.)

Connexion de modules d’E/S d’extension à des entrées V c.c.

100 à 240 V c.a., 50/60 Hz

Protection du circuit

L N NC I0 I1 I2 I3 I4 I5

Module d'UC comprenant 10 points d'E/S

Remarque : Lors de la connexion de modules d’E/S d’extension avec entrées V c.c. à un module d’UC avec alimentation c.a., la résistance aux

parasites est de 1 kV (IEC 61000-4-4).

Alimentation c.c.

COM

IN0 IN1 IN2 IN3

Module d'E/S d'extension ZEN-8E1DR (Entrées V c.c. et sorties relais)

Appareil d'entrée

COM

IN0 IN1 IN2 IN3

Module d'E/S d'extension ZEN-8E1DT (Entrées V c.c. et sorties transistor)

Appareil d'entrée

12 Module Logique ZEN V2 Modules ZEN V2

Unités alimentation c.c.

Remarque : 1. Veillez à connecter la borne COM avant d’activer l'alimentation. Si la borne COM est déconnectée ou si le câblage est modifié

Modules d’UC comprenant 10 points d’E/S

Pour des connexions à une borne commune négative (−) (connexion PNP)

Module d'UC comprenant 10 points d'E/S

Pour la connexion de dispositifs d’entrée analogiques à des bornes d’entrée I4 et I5

12 à 24 V c.c.

après la mise sous tension de l’alimentation, un dysfonctionnement risque de se produire.

2. Appliquez la tension d'alimentation via un relais ou un interrupteur de telle sorte que la tension atteigne la valeur nominale en 4 s.

Si la tension est appliquée progressivement, l’alimentation risque de ne pas être réinitialisée ou un fonctionnement de sortie instable peut en résulter.

12 à 24 V c.c.

Appareil d'entrée

COM

I0 I1 I2 I3 I4 I5

COM

Module d'UC comprenant 10 points d'E/S

Remarque : Lorsque vous connectez un dispositif d’entrée analogique, reliez toujours le pole négatif à la borne COM.

Pour des connexions à la borne commune positive (+) (connexion NPN)

12 à 24 V c.c.

Dispositif d'entrée

COM

−

Module d'UC comprenant 10 points d'E/S

Remarque : Dans le cas d’une connexion à une borne commune positive (+), I4 et I5 ne peuvent pas être

I0 I1 I2 I3 I4 I5

utilisés comme entrées analogiques.

Module Logique ZEN V2 Modules ZEN V2 13

Modules d’UC comprenant 20 points d’E/S

Pour des connexions à une borne commune négative (connexion PNP)

12 à 24 V c.c.

Appareil d'entrée

COM

Module d'UC comprenant 20 points d'E/S

Pour la connexion de dispositifs d’entrée analogiques à des bornes d’entrée Ia et Ib

12 à 24 V c.c.

I5 I6NF I7 I8 I9 Ia IbI0 I1 I2 I3 I4

COM

Module d'UC comprenant 20 points d'E/S

I5 I6NC I7 I8 I9 Ia IbI0 I1 I2 I3 I4

Remarque : Lorsque vous connectez un dispositif d’entrée analogique, reliez toujours le pole négatif à la borne COM.

Pour des connexions à la borne commune positive (+) (connexion NPN)

12 à 24 V c.c.

Appareil d'entrée

COM I5 I6NF I7 I8 I9 Ia IbI0 I1 I2 I3 I4

−

Modules d'UC avec 20 points d'E/S

Remarque : Dans le cas d’une connexion à une borne commune positive (+), Ia et Ib ne peuvent pas être utilisés comme entrées analogiques.

Modules d’E/S d’extension

Remarque : 1. Alimentez identiquement le module d’UC et les modules d’E/S d’extension et mettez les sous et hors tension simultanément.

2. Les modules d’E/S d’extension ZEN-8E1AR avec entrées c.a. ne peuvent pas être connectés à des modules d’UC avec

alimentation c.c.

3. Les bornes communes de circuit d’entrée pour les modules d’E/S d’extension ZEN-8E1DR avec sorties relais sont toutes

connectées à l'intérieur à un côté du circuit d’alimentation (borne COM).

4. Les modules d’E/S d’extension ZEN-8E1DT avec sorties transistor ne doivent pas être connectés à une alimentation.

Pour les connexions à une borne commune négative (−)

12 à 24 V c.c.

Dispositif d'entrée

COM I5I0I1I2 I3 I4

+ −

Module d'UC comprenant 10 points d'E/S Module d'E/S d'extension

COM IN0 IN1 IN2 IN3 COMNF IN0 IN1 IN2 IN3

ZEN-8E1DR (Entrée V c.c. et sortie relais)

Module d'E/S d'extension ZEN-8E1DT (Entrée V c.c., sortie transistor)

Pour les connexions à une borne commune positive (+)

12 à 24 V c.c.

Dispositif d'entrée

COM I5I0I1I2 I3 I4

+ −

Module d'UC comprenant 10 points d'E/S

COM IN0 IN1 IN2 IN3 COMNF IN0 IN1 IN2 IN3

Module d'E/S d'extension ZEN-8E1DR (Entrée V c.c. et sortie relais)

Module d'E/S d'extension ZEN-8E1DT (Entrée V c.c., sortie transistor)

14 Module Logique ZEN V2 Modules ZEN V2

Dispositif d'entrée

■ Raccordements de sortie

Module sorties relais

Les quatre circuits de sortie relais situés dans les modules d’UC à 10 points d’E/S et les modules d’E/S d’extension disposent de contacts indépendants. Les modules d’UC à 20 points d’E/S disposent de 4 contacts indépendants (Q0 à Q3) et les quatre restants (Q4 à Q7) disposent de 2 points/bornes communes. Il n’y a aucune restriction en termes de polarité.

Modules d'UC de type LCD Standard, modules d’UC de type LED et modules d’UC de type économique

Module d'UC comprenant 10 points d'E/S Module d'UC comprenant 20 points d'E/S

Q0 Q1 Q2 Q3 Q0 Q1 Q2 Q3 Q4 Q5 Q6 Q7

Charge

OUT

Charge

Modules d’UC de type communications Modules d’E/S d’extension

Module d'UC de type communications

Q0 Q1 Q2

Charge

B(+) A (−)

RS-485

Modules d'extension d'E/S

OUT

Charge

Modules avec sorties à transistor

Pour les modules d’UC comprenant 10 points d’E/S et les modules d'extension d'E/S, les quatre sorties des circuits de sorties transistor disposent de circuits indépendants. La polarité des bornes de sortie est indiquée sur le bornier, mais aucun problème ne résulte de l’inversion des positions de connexion de l’alimentation et de la charge.

Pour les modules d’UC comprenant 20 points d’E/S, les sorties Q0 à Q3 des circuits de sorties transistor disposent de circuits indépendants et les sorties Q4 à Q7 disposent de 2 points par borne commune. La polarité des bornes de sortie Q0 à Q3 est indiquée sur le bornier, mais aucun problème ne résulte de l’inversion des positions de connexion de l’alimentation et de la charge.

Remarque : La longueur du câble ne doit pas excéder 10 m lors de la connexion des sorties transistor.

Modules d'UC de type LCD standard et modules d’UC de type LED sans affichage

Module d'UC comprenant 10 points d'E/S Module d'UC comprenant 20 points d'E/S

Charge

−

Q0 à Q3

Charge

+ − + − + − +

Q1 Q2 Q3

Charge

Modules d’E/S d’extension

Modules d'extension d'E/S

−

OUT2 OUT3

−

Charge

+ − + − + − + − + −− + −

Q0 Q1 Q2 Q3 Q4 Q5 Q6 Q7

Charge

−

Charge

Q0 à Q3

Charge

−

OUT0 OUT1

Charge

−

Charge

OUT0 à OUT3

Charge

Module Logique ZEN V2 Modules ZEN V2 15

Nomenclature

■ Modules d’UC de type communications, économique et LCD standard (à l’exception des modèles ZEN-@C2@@-@-V2).

Modules d’UC comprenant 10 points d’E/S

Côté gauche Avant Côté droit

Bornes

d'alimentation

Bornes d'entrée

Ecran

d'affichage

Bornes de sortie

Connecteur de batterie (Retirez le joint pour connecter la batterie.)

Connecteur du logiciel de programmation ZEN (également utilisé pour la cassette mémoire)

(Voir remarque 1.)

Modules d’UC comprenant 20 points d’E/S

Côté gauche Avant Côté droit

Ecran

d'affichage

Bornes

d'alimentation

20C1AR-A-V2

Bornes d'entrée

Touches de fonction

I6I7I8I9IaI

Touches de fonction

Cache du connecteur du module d'extension (voir remarque 2) Ne retirez pas ce cache avant de connecter un module d'extension.

Ecran d'affichage

Significations des icônes

Icône Signification

RUN S'affiche quand l’appareil est

ERR Indique une erreur.

▲ S’affiche lorsque le

▼ S’affiche lorsque le

en mode d'exécution (RUN).

programme à contacts ou le menu contient une ligne de niveau supérieur par rapport à celle affichée.

programme à contacts ou le menu contient une ligne de niveau inférieur par rapport à celle affichée.

S’affiche lorsqu’un mot de passe a été défini.

Q6Q

Connecteur de la batterie (retirez la languette de protection pour connecter la batterie)

Remarque : 1. Avec des modules d’UC de type communications, la borne Q3 est utilisée comme borne RS-485. Pour plus d'informations, voir

“Raccordements de sortie” à la page 15.

Bornes de sortie

Connecteur du logiciel de programmation ZEN (également utilisé pour la cassette mémoire)

Cache du connecteur du module d'extension (voir remarque 2) Ne retirez pas ce cache avant de connecter un module d'extension.

2. Les modules d’UC de type économique ne sont pas fournis avec un connecteur de module d’extension. Ne retirez pas le cache.

16 Module Logique ZEN V2 Modules ZEN V2

Touches de fonctionnement

Touche DEL

Touche ALT

ouches du

curseur

Nom et fonction des touches

Touche Fonction

DEL --- Supprime des entrées, des sorties,

Touche E

Touche

ALT --- • Commute entre des conditions

Haut Déplacement du

Bas B2 ON

Menus Ecriture du programme à

contacts

des lignes de connexion et des lignes blanches.

normalement ouvertes ou normalement fermées.

• Passe EN mode d’écriture des

lignes de programmation.

• Insère une ligne.

• Déplacement du curseur vers le

curseur vers le haut et le bas.

haut et le bas.

• Choisit le types de contacts ou/et

de fonctions.

Réglage des

paramètres

Relais

d’entrée de

bouton de

façade

(Voir page 24.)

--- B6 ON

--- B7 ON

• Déplacement du

curseur vers le haut et le bas.

B5 ON

• Change les chiffres

et les paramètres.

Gauche --- Déplace le curseur vers la droite et

la gauche.

Déplace le curseur vers la droite et la

B3 ON

gauche.

Droite B4 ON

ECHAP Revient à l’écran

précédent.

Annule les réglages et revient à l’opération précédente

Annule les réglages et revient à l’opération

B0 ON

OK Choisit l’élément

de menu à l’emplacement

Confirme le réglage. Confirme le réglage. B1 ON

du curseur.

Module Logique ZEN V2 Modules ZEN V2 17

■ Modules d’UC de type LED sans affichage (ZEN-@C2@@-@-V2)

Modules d’UC comprenant 10 points d’E/S

Côté gauche Avant Côté droit

Bornes

d'alimentation

Voyants DEL

Connecteur de la batterie (retirez la languette de protection pour connecter la batterie)

Modules d’UC comprenant 20 points d’E/S

Côté gauche Côté droit

Bornes

d'alimentation

20C2AR-A-V2

Bornes d'entrée

Bornes de sortie

Connecteur du logiciel de programmation ZEN (également utilisé pour la cassette mémoire)

Avant

Bornes d'entrée

I6I7I8I9IaI

Cache du connecteur du module d'extension Ne retirez pas ce cache avant de connecter un module d'extension.

Voyants DEL

Nom LED Etat

POWER Vert Allumé L’appareil est

Eteint L’appareil est

RUN Vert Allumé En fonctionne-

Eteint Arrêté (STOP)

ERROR Rouge Allumé Une erreur

Eteint Normal

sous tension.

hors tension.

ment (RUN)

s’est produite.

Connecteur de la batterie (retirez la languette de protection pour connecter la batterie)

Q4Q6Q5Q

Bornes de sortie

Connecteur du Câble de programmation ZEN (également utilisé pour la cassette mémoire)

Voyants DEL

Cache du connecteur du module d'extension Ne retirez pas ce cache avant de connecter un module d'E/S d'extension.

■ Modules d’E/S d’extension (ZEN-8E1@@)

Côté gauche Avant Côté droit

Précaution lors de l’utilisation de modules d’E/S d’extension :

Trois modules d’E/S d’extension maximum peuvent être connectés. Lors du retrait du cache du connecteur du module d’extension sur le côté du module d’UC,

utilisez un tournevis Philips pour retirer la vis du cache, puis insérez un tournevis à lame plate pour retirer le cache, comme illustré sur la droite.

Bornes d'alimentation

Connecteur du module d'E/S d'extension

Bornes d'entrée

Bornes de sortie

Cache du connecteur du module d'E/S d'extension Ne retirez pas ce cache avant de connecter un module d'E/S d'extension.

Tournevis Philips

Tournevis à lame plate

18 Module Logique ZEN V2 Modules ZEN V2

Fonctionnement

■ Bits

Nom Sym-

Bits d'entrée I I0 à Ib (Voir

Bits d’entrée d’extension

Bits de sortie Q Q0 à Q7

Bits de sortie d’extension

Bits de travail M M0 à Mf 16 Les bits de travail ne peuvent être utilisés que dans le programme ZEN.

Bits de maintien H H0 à Hf 16 Identique aux bits de travail. Cependant, si l’alimentation vers le ZEN est

Temporisateurs T T0 à Tf 16 X : Temporisateur de retard à ON Les fonctions

Temporisateurs mémorisés

Compteurs C C0 à Cf 16 Il s’agit de compteurs réversibles à 4 chiffres qui peuvent être incrémentés et

Compteur à 8 chiffres

Temporisateurs hebdomadaires (Voir remarque 3.)

Temporisateur calendrier (Voir remarque 3.)

Bits d’affichage (Voir remarque 3.)

Bits de comparateur analogique

Relais du comparateur du temporisateur/compteur

Bits du comparateur du compteur à 8 chiffres

Relais d’entrée de bouton de façade (Voir remarque 3.)

Remarque : 1. Pour plus de détails, reportez-vous aux numéros d’éléments indiqués dans les pages suivantes.

2. Les modules d’UC comprenant 10 points d’E/S possèdent 6 bits d’entrée (I0 à I5) et 4 bits de sortie (Q0 à Q3). Toutefois, le bit de

3. Ces bits d’entrée ne sont pas pris en charge par les modules d’UC de type LED sans affichage.

X X0 à Xb 12 Reflète l’état ON/OFF des périphériques d’entrée raccordés aux bornes

Y Y0 à Yb 12 L’état ON/OFF de ces bits de sortie permet de contrôler les périphériques de

# #0 à #7 8 Maintiennent la valeur actuelle comptée, même si l’entrée de déclenchement ou

F F0 1 Il s’agit de compteurs réversibles à 8 chiffres qui peuvent être incrémentés et

@ @0 à @f 16 Mis sous (ON) et hors (OFF) tension aux heures et aux jours spécifiés.

**0 à *f 16 Mis sous (ON) et hors (OFF) tension entre les dates spécifiées.

D D0 à Df 16 Affichage de messages définis par l'utilisateur, heures, valeurs actuelles de la

A A0 à A3 4 Utilisés comme conditions d’entrée du programme pour fournir les résultats des

P P0 à Pf 16 Comparent la valeur actuelle des temporisateurs (T), des temporisateurs

G G0 à G3 4 Utilisé pour comparer les valeurs courantes des compteurs (F) à 8 chiffres et

B B0 à B7 8 Utilisés comme conditions d’entrée du programme et activés (ON) lorsque l’on

sortie Q3 du module d'UC de type communications ne peut pas être délivré en sortie. Il peut être utilisé comme bit de travail.

bole

Adresses

des bits

remarque 2.)

(Voir remarque 2.)

Nombre de points

12 Reflète l’état ON/OFF des périphériques d’entrée raccordés aux bornes

d’entrée du module UC.

d’entrée du module d’extension d'E/S.

8 L’état ON/OFF de ces bits de sortie permet de contrôler les périphériques de

sortie connectés aux bornes de sortie du module UC.

sortie connectés aux bornes de sortie du module d’extension d'E/S.

Impossible d’effectuer des E/S pour les périphériques externes (autrement dit, toutes les E/S sont internes).

coupée, ces bits conservent également l’état ON/OFF précédent.

■: Temporisateur de retard à OFF O :Temporisateur monostable F: Temporisateur clignotant W :Temporisateur double

l’alimentation est désactivée (OFF) et continue la temporisation lorsque l’entrée de déclenchement ou l’alimentation est rétablie.

décrémentés.

décrémentés. Les modules d’UC avec alimentation c.c. prennent en charge un compteur

grande vitesse jusqu’à 150 Hz. Pour plus d'informations, reportez-vous au « Fonctionnement du compteur à 8 chiffres » à la page 21.

temporisateur/du compteur ou de valeurs converties en analogique.

comparaisons effectuées par le comparateur analogique. Ces bits ne peuvent être utilisés que pour des modules d’UC avec alimentation c.c.

mémorisés (#) et des compteurs (C). Comparaison possible entre les deux mêmes compteurs ou temporisateurs, ou par rapport à des constantes.

indiquer les résultats de la comparaison.

appuie sur les touches de fonction en mode RUN.

Fonctionnement Détails

Il est possible de choisir les sont sélectionnées à l’écran lors du paramétrage.

unités de temps suivantes :

unité 0,01 s :0,01 à 99,99 s

unité min/s : 00 min 01 s à

unité h/s : 00 h 01 min à

99 min 59 s

99 h 59 min

(Voir remar-

que 1.)

---

3 4

7 8 9

1. Fonctions supplémentaires de sortie de bit

[: Normal Forçage A : Alterné

S : Ensemble R : Réinitialisation

[Q0

Q0 passe à ON ou OFF en fonction de l’état ON/OFF de la condition d’exécution I0.

Q1 reste sur ON après le passage à ON de la condition d’exécution I1. Un déverrouillage est effectué pour remettre Q1 à OFF.

SQ1

Module Logique ZEN V2 Modules ZEN V2 19

RQ1

Q1 est mis à OFF de force lorsque la condition d’exécution I2 passe à ON.

AQ2

Q2 clignote entre ON et OFF lorsque la condition d’exécution I3 passe à ON.

2. Utilisation des temporisateurs et des temporisateurs mémorisés

X : Temporisateur de retard à ON

Activé au terme du délai défini après l'activation (ON) de l’entrée de

Entrée de

déclenchement

Entrée de

réinitialisation

Réglage

Valeur courante

Bit de

temporisation

■ : Temporisateur de retard à OFF

Entrée de

déclenchement

Entrée de

réinitialisation

Réglage

Valeur courante

Bit de

temporisation

O : Temporisateur monostable

Entrée de

déclenchement

Entrée de

réinitialisation

Réglage

Valeur courante

Bit de

temporisation

F : Temporisateur clignotant

Entrée de

déclenchement

Entrée de

réinitialisation

Réglage

Valeur courante

Bit de

temporisation

W : Temporisateur double

Entrée de

déclenchement

Entrée de

réinitialisation

Temps ON

Temps OFF

Valeur courante

Bit de

temporisation

déclenchement.

Fonctionnement de base

Entrée de déclenchement

Sortie

Applications principales

En cas de nécessité d’un fonctionnement à déclenchement différé ou d’un retard.

Reste activé pendant que l’entrée de déclenchement est activée et est désactivé au terme du délai défini après la désactivation (OFF) de l’entrée de déclenchement.

Fonctionnement de base

Entrée de déclenchement

Sortie

Applications principales

Utile pour les circuits de passage à OFF des lumières ou ventilateurs

S’active pendant une période définie après l’activation (ON) de l’entrée de déclenchement et indépendamment de la durée pendant laquelle l’entrée de déclenchement reste activée.

Fonctionnement de base

Entrée de déclenchement

Sortie

Applications principales

Utile lorsque le fonctionnement ne doit pas s’arrêter pendant une période régulière uniquement.

Il clignote au cours du cycle défini entre l’état ON et l’état OFF pendant que l’entrée de déclenchement est activée (ON).

Fonctionnement de base

Entrée de déclenchement

Sortie

Applications principales

Utile pour les lumières d’urgence clignotantes ou pour les signaux sonores d’un circuit d’alarme.

Il clignote au cours du cycle défini entre l’état ON et l’état OFF pendant que l’entrée de déclenchement est activée (ON). Des sélections des temps ON et OFF indépendantes sont possibles.

Fonctionnement de base

Entrée de déclenchement

Sortie

Applications principales

Utile pour un fonctionnement intermittent (ON/OFF), comme celui utilisé pour des ventilateurs.

Synchronisation

(temps OFF)

Synchronisation

Synchro-

nisation

(temps ON)

Synchronisation

Synchro-

nisation

(temps OFF)

Synchronisation

Synchro-

nisation

(temps ON)

3. Utilisation de temporisateurs mémorisés

X : Temporisateur de retard à ON

Entrée de

déclenchement

Entrée de

réinitialisation

Réglage

Valeur courante

temporisation

Bit de

20 Module Logique ZEN V2 Modules ZEN V2

Activé au terme du délai défini après l'activation (ON) de l’entrée de déclenchement. La valeur actuelle est maintenue pendant que l'entrée de déclenchement est activée.

Applications principales

Poursuivre le fonctionnement après une perte temporaire de puissance ou une interruption temporaire de l'alimentation. Peut également être utilisé en cas de nécessité d’un fonctionnement à déclenchement différé ou d’un retard.

4. Fonctionnement du compteur

Entrée de spécification de la direction de comptage

Entrée du

compteur

Entrée de

réinitialisation

Valeur définie

Valeur courante

0000

Bit de comptage

Le bit du compteur passe à l’état ON lorsque la valeur du compteur (valeur actuelle) atteint la valeur définie (valeur actuelle ≥ valeur définie). Le compteur revient à 0 et le bit du compteur passe à OFF lorsque l’entrée de réinitialisation passe à ON. Les entrées de comptage ne sont pas acceptées lorsque l’entrée de réinitialisation passe à l’état ON. La valeur actuelle du compteur et le bit du compteur (ON/OFF) sont conservés même en cas de changement du mode de fonctionnement ou d'interruption de l’alimentation.

5. Fonctionnement du compteur à 8 chiffres

Vitesse de

compte

H Grande

vitesse

L Vitesse

lente

Entrée de spécification de la direction de comptage

Entrée du

compteur

Entrée de

réinitialisation

Valeur de consigne

Valeur courante

00000000

Bit de comptage

Vitesse de comptage du compteur à 8 chiffres

La vitesse de comptage maximale du compteur à 8 chiffres est de 150 Hz. Toutefois, si le volume du schéma à contacts est important, cette vitesse est inférieure à 150 Hz. Calculez le temps de cycle et confirmez la vitesse de comptage maximale à l’aide de la formule suivante. Le calcul est uniquement à titre indicatif, prévoyez donc une marge adéquate dans la machine.

Vitesse de comptage maximale : 1 000 000 Hz/ Hz

Remarque : Même si la vitesse de comptage maximale calculée excède 150 Hz à l’aide de cette formule suivante, la vitesse de comptage

maximale est de 150 Hz.

Méthode de calcul du temps de cycle

Te mp s de cycle (µs)

= Temps de

traitement commun

+ Temps de traitement

lorsque les modules d’E/S d’extension sont connectés

Temps de cycle (µs) × 2,2

+ Temps

d’exécution du programme à contacts

Fonctionnement

Le bit du compteur passe à l’état ON lorsque la valeur du compteur (valeur actuelle) atteint la valeur définie (valeur actuelle ≥valeur définie). Le compteur revient à 0 et le bit du compteur passe à OFF lorsque l’entrée de réinitialisation passe à ON. Les entrées de comptage ne sont pas acceptées lorsque l’entrée de réinitialisation passe à l’état ON. La valeur actuelle du compteur et le bit du compteur (ON/OFF) sont conservés même en cas de changement du mode de fonctionnement ou d'interruption de l’alimentation.

Fonctionnement Grande vitesse

Pour les modules d’UC avec alimentations c.c., un fonctionnement à grande vitesse est uniquement possible pour une entrée I0. (Vitesse de comptage maximale : 150 Hz)

+ Temps de traitement

des communications (uniquement pour les modules d’UC avec communications).

Reportez-vous au tableau suivant pour les temps d’exécution ZEN. Les temps d’exécution sont fournis à titre indicatif. Les facteurs externes, les touches de fonctionnement, l'exécution d'opérations du logiciel de prise en charge ZEN et le timing du traitement affectent les durées de traitement réelles.

Temps de traitement commun

Type d’unité Temps de traitement commun

Unités centrales de type communications, unités centrales de type économique, unités centrales de type LCD standard

Unités centrales avec écran à cristaux liquides

850 µs

200 µs

Temps de traitement du module d’extension d'E/S

Type d’unité Temps de traitement du module

Modules d’E/S d’extension 160 µs par module

d’extension d'E/S

Temps de traitement des communications (uniquement pour les modules d’UC avec communications).

Références de lecture 170 µs Ecriture de valeurs configurées Temporisateur double : 11 000 µs

Références de temps d’écriture 820 µs

Autres : 6 000 µs

Temps d’exécution du programme à contacts

Par ligne 30 µs: Programme contenant des

Par sor tie Relais de sor tie de l’unité

Temporisateurs hebdomadaires (@) 4 µs*4 Temporisateurs mensuels (*) 1 µs Comparateurs analogiques (A) 3 µs Comparateurs (P) 7 µs*5 Comparateurs à 8 chiffres (G) 4 µs

centrale (Q) Relais de sortie de l’unité

E/S d’extension (Y) Relais internes (M) Relais internes

mémorisés (H) Temporisateurs

(T)/Temporisateurs de maintien (#)

Compteur (C)/Compteurs à 8 chiffres (F)

Bits d’affichage (D) Heure et minute (CLK)/Année et

lignes 7 µs: Lignes vides

4 µs*2

15 µs*3

13 µs

mois (DAT)/Mois et jour (DAT1) : 21 µs Temporisateurs (T)/Temporisateurs mémorisés (#)/Compteurs (C)/Comparateurs analogiques : 28 µs Caractères (CHR)/Compteurs à 8 chiffres (F) : 38 µs

Module Logique ZEN V2 Modules ZEN V2 21

Exemple de calcule du temps d’exécution du programme à contacts

I0 I1 I2

@0 P0 T0

[Q0

[Q1

TT0

[Q2

Temps d'exécution du programme à contacts =

(30 × 5) + (4 × 3) + 15 + 4 + 7 = 188 (µs)

*5: P0

*4: @0

*3: T0 (sortie)

*2: Q (sorties) pour 3 points

*1: Pour 5 lignes

6. Fonctionnement du temporisateur hebdomadaire (Uniquement pour les modules d’UC de

type communications, de type économique, de type LCD standard)

Mode de la

temporisa-

teur hebdo-

madaire

N Fonction-

nement normal

D Fonction-

nement programmé sur plusieurs jours

P Fonction-

nement à sortie d'impulsions

Fonctionnement de la temporisateur typique Entre mardi et vendredi chaque semaine, le

Réglage de la date

Mon

Mar Mer

Heure d'arrêt

Heure de

de temps

Paramètres

démarrage

Bit du temporisateur

hebdomadaire

24:00

17:30

8:15 0:00

Extension du fonctionnement du temporisateur après minuit Entre mardi et vendredi, chaque semaine, le bit

Réglage de la date

Mon

Mar Mer

Réglage de la date

Mar Mer

Réglage de la date

Mar Mer

Heure de démarrage

Heure

de temps

Paramètres

d'arrêt

Bit du temporisateur

hebdomadaire

Heure d'arrêt

Heure de

de temps

Paramètres

démarrage

Bit du temporisateur

hebdomadaire

Heure de

de temps

Paramètres

démarrage

Bit du temporisateur

hebdomadaire

Réglage de la durée

de fonctionnement :

15 minutes, 30 secondes

24:00 23:00

5:00 0:00

24:00

17:30

8:15 0:00

24:00

8:15 0:00

Fonctionnement

Jeu Ven Sam Dim

temporisateur hebdomadaire s’active de 08:15 à 17:30.

du temporisateur hebdomadaire est activé (ON) entre 23 h et 5 h le lendemain.

Le bit du temporisateur hebdomadaire est activé (ON) du mardi 8h15 jusqu'au vendredi 17h30 chaque semaine.

Chaque semaine, du mardi au vendredi, le bit du temporisateur hebdomadaire est activé (ON) pendant 15 minutes et 30 secondes à partir du 8h15.

7. Fonctionnement du temporisateur hebdomadaire (Uniquement pour les modules d’UC de

type communications, de type économique, de type LCD standard)

Date d'arrêt Date de démarrage

Bit de temporisation

22 Module Logique ZEN V2 Modules ZEN V2

31 déc.

1er sept.

1er avr.

1er janv.

calendaire

Le bit du temporisateur calendaire est activé (ON) entre le 1er avril et le 31 août.

8. Paramètres d’affichage (Uniquement pour les modules d’UC de type communications, de

type économique, de type LCD standard)

Rétro-éclairage/commutation vers l'écran de la fonction d'affichage

Position de début de l'affichage

L0: Aucun rétro-éclairage ; pas de commutation vers l’écran de la fonction d’affichage (voir remarque 1). L1: Rétro-éclairage ; pas de commutation vers l’écran de la fonction d’affichage (voir remarque 1). L2: Aucun rétro-éclairage ; commutation vers l’écran de la fonction d’affichage (voir remarque 2). L3: Rétro-éclairage ; commutation vers l’écran de la fonction d’affichage (voir remarque 2).

X (chiffre) :00 à 11 Y (ligne) :0 à 3

X00 X11

Y0 à Y3

Objet à afficher CHR Caractères (jusqu’à 12 caractères – anglais, chiffres, symboles)

DAT (date) Mois/jour (5 chiffres @@/@@) CLK

heure/minute (5 chiffres @@:@@)

(Horloge) I4 à I5 Valeur convertie en analogique

(4 chiffres @@:@) T0 à Tf Valeur actuelle du temporisateur (5 chiffres @@.@@) #0 à #7 Valeur actuelle du temporisateur mémorisé

(5 chiffres @@.@@) C0 à Cf Valeur actuelle du compteur (4 chiffres @@@@) F0 Valeur actuelle du compteur à 8 chiffres(8 digits @@@@@@@@)

Surveillance A: Peut lire les paramètres pendant le fonctionnement.

D: Ne peut pas lire les paramètres pendant le fonctionnement.

Remarque : 1. Lorsque L0 ou L1 est sélectionné pour désactiver l’écran de la fonction d’affichage, cet écran ne s'affiche pas automatiquement.

Utilisez les touches de fonction pour passer à l’écran de la fonction d’affichage.

2. Lorsque L2 ou L3 est sélectionné, le ZEN commute vers l’écran de fonction d’affichage si cette fonction est activée et les données

spécifiées sont affichées. L’écran principal n’est plus affiché. Pour l'afficher, faites passer le module d’UC en mode STOP.

9. Fonctionnement du comparateur analogique

• Exemple 1 (Lorsque la comparaison montre que

l'entrée analogique 1 est ≤ 5,2 V)

Réglage

10,5 10,0

5,2

• Exemple 2 (Lorsque la comparaison montre que l'entrée

analogique 1 est ≤ entrée analogique 2)

Valeur convertie

10,0

Entrée analogique 1

Entrée analogique 2

00,0

Bit du comparateur analogique

0,0 10,0 V

10,5 V

Tension d'entrée

00,0

Bit du comparateur analogique

10. Fonctionnement du comparateur du temporisateur/compteur

• Exemple 1 (Lorsque le paramètre de comparaison correspond au temporisateur mémorisé #0 ≥ 12 min 34 s)

Réglage

12 min. 34 s.

Bit de comparaison

Valeur actuelle de #0

• Exemple 2 (Lorsque le paramètre de comparaison correspond

au compteur 1 (C1) ≤ compteur 2 (C2))

Valeur actuelle de C1

Valeur actuelle C2

Bit de comparaison

11. Fonctionnement du comparateur du compteur à 8 chiffres

• Lorsque le paramètre de comparaison correspond au compteur à 8 chiffres F0 ≥ 12000000

12000000

Bit du comparateur du compteur à 8 chiffres

Valeur actuelle de F0

Module Logique ZEN V2 Modules ZEN V2 23

12. Caractéristiques techniques des bits d’entrée des touches (Uniquement pour les modules

d’UC de type communications, de type économique, de type LCD standard)

Les touches de fonction sont utilisées pour intervenir au niveau des bits d’entrée. Elles sont utiles pour vérifier les opérations de programmation ou pour contraindre les temporisateurs mémorisés ou les compteurs à se réinitialiser.

ALT

Entrée de touche 7 (B7)

DEL

Entrée de touche 6 (B6)

Entrée de touche 5 (B5) Entrée de touche 4 (B4) Entrée de touche 3 (B3) Entrée de touche 2 (B2)

Entrée de touche 1 (B1)

ESC

Entrée de touche 0 (B0)

■ Fonction de mot de passe (Uniquement pour les modules d’UC de type communications, de type économique, de type LCD standard)

Le ZEN dispose d’une fonction de protection par mot de passe pour empêcher toute manipulation incorrecte des programmes à contacts ou des données de paramétrage par d’autres opérateurs. Lorsque le mot de passe (0000 à 9999) est défini, les opérations suivantes ne sont plus possibles à moins que le mot de passe correct ne soit saisi.

• Modification du programme à contacts

• Suppression de tous les programmes

• Surveillance des schémas à contacts

• Modification/suppression du mot de passe

• Changement du délai d’arrêt du rétro-éclairage

• Définition du filtre d’entrée

• Définition de communication RS-485

24 Module Logique ZEN V2 Modules ZEN V2

■ Fonctions du logiciel de programmation ZEN

Remarque : Utilisez toujours ZEN-SOFT01-V4 comme logiciel de programmation pour le module d’UC V2.

Création de programmes en schémas à contacts

Des schémas à contacts du ZEN peuvent être aisément créés.

Remarque : La boîte de dialogue Modifier le contact s'affiche

lorsqu’un bit d’entrée est inséré. Les réglages du temporisateur, du compteur et d’autres paramètres sont également définis dans la boîte de dialogue Modifier le contact. Ils ne peuvent pas être définis dans la boîte de dialogue Modifier le relais.

Surveillance des schémas à contacts

Le statut de fonctionnement peut être contrôlé depuis le logiciel de programmation en se connectant au ZEN à l’aide d’un câble de connexion (ZEN-CIF01).

Simulation de programmes en schémas à contacts

La fonction de simulation permet de vérifier si le fonctionnement est correct sans se connecter au ZEN.

Impression de schémas à contacts

Les programmes à contacts et commentaires d'E/S, ainsi que les réglages du temporisateur, du compteur et des autres paramètres peuvent être imprimés.

Remarque : La fonction de contrôle du ZEN et les communications RS-485 ne peuvent pas être utilisées simultanément avec les modules d’UC

de type communications.

Le logiciel de programmation comporte la possibilité d'enregistrer des fichiers et de modifier des commentaires.

Reportez-vous au Manuel d'utilisation du logiciel de programmation ZEN (Cat. No. Z184-FR1-03) pour plus de détails.

Module Logique ZEN V2 Modules ZEN V2 25

Dimensions

Remarque : Toutes les unités sont en millimètres, sauf indication contraire.

■ Modules d’UC

Modules d’UC comprenant 10 points d’E/S ZEN-10C@@@-@-V2

90 80

4,7

(extension : 13 maxi.)

70 60

Modules d’UC comprenant 20 points d’E/S ZEN-20C@@@-@-V2

20C1AR-A-V2

90 80

122,5 112,5

I 6I 7I 8I 9I a

Trous de montage du

module

4,5

5,5

Remarque : Utilisez des vis M4

pour le montage.

Dimensions des trous de montage

Deux, M4

I b

60 (112,5) *

* Les dimensions entre parenthèses

font référence aux modèles

comprenant 20 points d'E/S.

4,7

(extension : 13 maxi.)

Dimensions avec batterie

Modules d'UC comprenant

ZEN-BAT01

45 45

10 points d'E/S

17,5

87,5

Q6Q5 Q7

Modules d'UC comprenant

20 points d'E/S

17,5

20C1AR-A-V2

140

122,5

I 6 I 7 I 8 I 9 I a

I b

Q6Q5 Q7

26 Module Logique ZEN V2 Modules ZEN V2

■ Modules d’E/S d’extension

ZEN-8E1@@

Crochet du rail DIN

(avec glissière)

Deux, 3,5

7,6

de diamètre

Dimensions des trous

de montage

Deux, M3

17,5

■ Alimentation

ZEN-PA03024

4,7

(extension : 13 maxi.)

97 9790

7,6

70 60

56 44

Dimensions des trous

de montage

Deux, M4

■ Accessoires (à commander séparément)

Batterie

ZEN-BAT01

Cartouche Mémoire

ZEN-ME01

Câble de connexion

ZEN-CIF01

Longueur de câble : 2m

Module Logique ZEN V2 Modules ZEN V2 27

■ Accessoires de montage du rail (à commander séparément)

Rail de montage

PFP-100N

PFP-100N2

PFP-50N

±0,15

15 (5) *

7,3

±0,3

±0,15

4,5

15 25 25

1.000

25 25 15

±0,3

Entretoise

6,2

1,3 4,8

1,8

35,5 35,3

PFP-S

44,3

4,5

15 25 25

1.000 (500) *

* Les valeurs entre parenthèses concernent le PFP-50N.

Plaque terminale

PFP-M

11,5

25 25

M4 × 8 vis à tête plate

Rondelle à ressort M4

Précaution lors de la sélection des modules logiques

242735

16,5

29,2

1,5

34,8

programmables ZEN

■ Modifications apportées par rapport aux modèles précédents

• Les plages d’alimentation et de tension de sortie transistor pour les modules d’UC et les modules d’E/S d’extension avec alimentation c.c. ont

été étendues de 10,8 à 28,8 V c.c.

• La largeur des modules d’E/S d’extension a été réduite de moitié et seuls les modèles à 8 points sont disponibles.

• La méthode de connexion entre le module d'UC et les modules d’E/S d’extension a changé.

• Le fonctionnement à double minuterie a été ajouté aux temporisateurs.

• Le fonctionnement programmé sur plusieurs jours et le fonctionnement par sortie à impulsions ont été ajoutés dans les temporisations

hebdomadaires.

• Un compteur à 8 chiffres et des comparateurs à 8 chiffres ont été ajoutés.

• La précision des entrées analogiques a été augmentée de ±1,5% FS.

• La précision de temporisation des temporisateurs hebdomadaires et des temporisateurs calendaires a été augmentée à ±15 s ou moins par

mois (à 25°C).

• Les paramètres des heures d’été et d'hiver ont été ajoutés pour l'Australie et la Nouvelle Zélande.

• Des modules d’UC avec communications RS-485 et des modules d’UC économiques et ont été ajoutés.

• Les fentes de dégagement de la chaleur dans le cas de modules d’UC et de modules d’E/S d’extension ont été supprimées pour empêcher

l’entrée de corps étrangers.

Les références ont été modifiées afin de refléter la fonctionnalité améliorée.

Numéros des modèles précédents

ZEN-@C@@@-@ (modules d’UC antérieurs à V1) ZEN-@C@@@-@-V1 (modules d’UC antérieurs à V1) ZEN-@E@@ (modules d’E/S d’extension de type 4E/8E)

Numéros des nouveaux modèles

ZEN-@C@@@-@-V2 (modules d’UC V2) ZEN-8E1@@ (module d’E/S d’extension de type 8E1)

Les cassettes mémoire, câbles de connexion et batteries n'ont pas été modifiés et peuvent être utilisés tels quels avec les nouveaux modèles.

28 Module Logique ZEN V2 Modules ZEN V2

Précautions à observer en fonction des modèles d'extension anciens ou récents à connecter

• Les modules d’E/S d’extension précédents ne peuvent pas être connectés à des modules d’UC V2.

• Les modules d’E/S d’extension ZEN-8E1@R avec sorties relais doivent être connectés à une alimentation.

• Un module d‘UC ZEN-@C@D@-D-V2 avec alimentation c.c. ne peut pas être connecté à un modules d’E/S d’extension avec entrées c.a.

• Lors de la connexion de modules d’E/S d’extension avec entrées V c.c. à un module d’UC avec alimentation c.a., la résistance aux parasites est

de 1 kV (IEC 61000-4-4).

• Aucune modification n’est apportée aux 8 A par contact pour la sortie relais, mais la sortie totale pour tous les contacts doit être la suivante :

Modules comprenant 10 points d’E/S : 20 A max. (15 A max. pour les modules d’UC de type communication) Modules comprenant 20 points d’E/S : 40 A max. Modules d’E/S d’extension : 20 A max.

• Utilisez toujours le logiciel de programmation ZEN-SOFT01-V4 pour les modules d’UC V2.

• Le câblage d’entrée pour les modules d’UC avec alimentation c.c. diffère de celui destiné aux modules d’UC antérieurs à V1. Reportez-vous

aux schémas suivants.

Modules d’UC V2 et V1 Modules d’UC antérieurs à V1

Le câblage dépend de l’utilisation d’une borne négative ou positive.

Négative (−) câblage COM

24 V c.c.

+ −

Module d'UC comprenant 10 points d'E/S

Câblage COM requis.

Entrées analogiques possibles.

COM

Dispositifs d'entrée

Positif (+) câblage COM

24 V c.c.

−

Module d'UC comprenant 10 points d'E/S

Remarque : I4 et I5 (Ia et Ib pour les modules d’UC

comprenant 20 points d’E/S) ne peuvent pas être utilisées comme bornes d’entrée analogiques.

Câblage COM requis.

Dispositifs d'entrée

COM

La borne commune du circuit d’entrée est connectée à l'intérieur au côté négatif (−) du circuit d’alimentation.

24 V c.c.

Entrées analogiques possibles.

Dispositifs

−

Module d'UC comprenant 10 points d'E/S

d'entrée

■ Modifications

Valeurs nominales et caractéristiques

Modules d’UC

Modules V2 Modules V1 Modules antérieurs

Tension nominale d'alimentation

Consommation Modèles avec

Courant d’appel

Entrées c.c. I0 à I3 (Voir remarque 1.)

Modèles avec alimentation c.c.

10,8 à 28,8 V c.c. 20,4 à 26,4 V c.c.

Voi r Valeurs nominales à la page 7. 30 VA max.

alimentation c.a. Modèles avec

alimentation c.c. Modèles avec

alimentation c.a. Modèles avec

alimentation c.c. Impédance

Modèles comprenant 10 points d'E/S : 4.5 A max. Modèles comprenant 20 points d'E/S : 4.5 A max.

Modèles comprenant 10 points d'E/S : 30 A max. Modèles comprenant 20 points d'E/S : 30 A max.

5,3 kΩ 5 kΩ 4,8 kΩ

d'entrée Tension ON : 8 V c.c. min. 16 V c.c. min. Borne commune

d'entrée

Borne commune indépendante Connecté en interne à

à V1

(avec 3 modules d'extension d’E/S connectés) 6,5 W max.

(avec 3 modules d'extension d’E/S connectés) 40 A max.

20 A max.

une borne d’alimentation

Module Logique ZEN V2 Modules ZEN V2 29

Modules V2 Modules V1 Modules antérieurs

Entrées c.c. I4 à I5 (Voir remarque 2.)

Entrées analogiques I4 à I5 (Voir remarque 2.)

Sorties de contrôle

Précision du temps des temporisateurs hebdomadaires et calendaires

Sens de montage Installation standard (verticale) et installation

Couple de serrage du bornier 0,565 à 0,6 N·m (5 à 5,3 in-lb) 0,5 à 0,6 N m Modules d’E/S d’extension

connectables Structure de case Aucune fente de dégagement de la chaleur Fentes de dégagement de la chaleur

Remarque : 1. Modules comprenant 20 points d’E/S : I0 à I9

Impédance d'entrée

Tension ON : 8 V c.c. min. 16 V c.c. min. Tension OFF : 3 V c.c. max. 5 V c.c. max. Impédance

d'entrée Précision ±1,5% FS (à une température ambiante de

Sorties relais 8 A par sortie

Sorties transistor 28,8 V max. 26,4 V max.

2. Modules comprenant 20 points d’E/S : Ia à Ib

3. Reportez-vous à la page 32 pour plus de détails sur les combinaisons compatibles des modules d’UC et modules d’E/S

d’extension.

5,2 à 5,5 kΩ 5 kΩ

100 kΩ min. 150 kΩ min.

fonctionnement dans la plage nominale)

Le total pour toutes les sorties doit être comme suit : Modules comprenant 10 points d’E/S : 20 A max. (15 A max. pour les modules d’UC de type

communication) Modules comprenant 20 points d’E/S : 40 A max.

±15 s ou moins par mois (à 25°C) ±2 min par mois

horizontale

ZEN-8E1@ (Voir note 3.) ZEN-4E@ et ZEN-8E@

±10% FS (à une température ambiante de fonctionnement dans la plage nominale)

8 A par sortie

Installation standard (verticale)

à V1

Modules d’E/S d’extension

Type 8E1 Type 4E/8E Modèle Module avec 8 points d’E/S Modules avec 4 entrées, 4 sorties ou 8 points d'E/S Entrées c.a. Impédance d'entrée 680 kΩ 83 kΩ

isolement Non isolé Photocoupleur Borne commune

d'entrée

Entrées V c.c. Tension d'entrée 10,8 à 28,8 V c.c. 20,4 à 26,4 V c.c.

Impédance d'entrée 6,5 kΩ 4,7 kΩ isolement ZEN-8E1DR: Non isolé

Tension ON : 8 V c.c. min. 16 V c.c. min. Borne commune

d'entrée

Sortie de contrôle

Vis de montage M3 (trous de montage sur crochets du rail DIN) M4 (trous de montage du module) Module d’UC connectable Modules d’UC V2 (Voir remarque.) UC V1 ou précédentes Dimensions (H × W × D) 90 × 35 × 56 mm 90 × 70 × 56 mm Structure de case Aucune fente de dégagement de la chaleur Fentes de dégagement de la chaleur

Remarque : Reportez-vous à la page 32 pour plus de détails sur les combinaisons compatibles des modules d’UC et modules d’E/S d’extension.

Sorties relais 8 A par sortie

Sorties transistor 28,8 V max. 26,4 V max.

Connecté en interne à une borne d’alimentation Borne commune indépendante

ZEN-8E1DT: Photocoupleur

ZEN-8E1DR : Connecté en interne à une borne

ZEN-8E1DT : Borne commune indépendante

Le total pour toutes les sorties doit être comme suit : Modules comprenant 10 points d’E/S : 20 A max. Modules comprenant 20 points d’E/S : 40 A max.

d’alimentation

Photocoupleur

Borne commune indépendante

8 A par sortie

30 Module Logique ZEN V2 Modules ZEN V2

Autres fonctions

Modules V2 Modules V1 Modules antérieurs

Bits Fonctionnement du

Réglage de l’heure d’été/hiver Manuel, UE, Etats-Unis.

Eléments définis pour le mot de passe

Réglage du contraste de l’écran LCD Impossible Possible Menus Fenêtre de configu-

Communication RS-485 Modèles ajoutés avec communications.

Modules d’UC de type économique Modèles de type économique ajoutés.

Remarque : Non affiché pour les modules d’UC V2, excepté pour les modules avec communications.

temporisateur

Fonctionnement du temporisateur hebdomadaire

Ajout de bits Compteur à 8 chiffres (1 compteur, jusqu’à 150 Hz)

ration du numéro de nœud

Fenêtre d’initialisation du mode

Temporisation de passage à ON, temporisation de passage à OFF, monostable, génération d‘impulsions, double minuterie

Fonctionnement du temporisateur,

fonctionnement programmé sur plusieurs jours, fonctionnement par sortie à impulsions

Comparateurs à 8 chiffres (4 comparateurs)

Australie, Nouvelle Zélande

Modification du programme à contacts

Suppression de tous les programmes

Surveillance des schémas à contacts Modification/suppression du mot de passe Délai d’arrêt du rétro-éclairage Réglages du filtre d’entrée Réglage du numéro du nœud (Voir remarque.)

Fenêtre de configuration du numéro de nœud supprimée (excepté pour les modules avec communications).

Fenêtre d’initialisation du modem supprimée (excepté pour les modules avec communications).

ZEN-10C4@R-@-V2

ZEN-@C3@R-@-V2 Des modules d’E/S d’extension ne peuvent pas être connectés. D’autres fonctions sont identiques à celles des

modèles LCD standard.

Temporisation de passage à ON, temporisation de passage à OFF, monostable, génération d‘impulsions

Fonctionnement du temporisateur

---

Manuel, UE, Etats-Unis

Fenêtre de configuration du numéro de nœud affichée.

Fenêtre d’initialisation du modem affichée.

---

àV1

Modification du programme à contacts Surveillance des schémas à contacts Modification/suppression du mot de passe Délai d’arrêt du rétroéclairage Réglages du filtre d’entrée Configuration du numéro de nœud

Bits

Nom Unité centrale

Modules V2 Modules V1 Modules

10 points d'E/S 20 points d'E/S 10 points d'E/S 20 points d'E/S 10 points d'E/S Bits d'entrée I 6 points 12 points 6 points 12 points 6 points Bits de sortie Q 4 points (Voir

Temporisateurs T 16 points 8 points Temporisateurs mémorisés # 8 points 4 points Compteurs C 16 points 8 points Temporisateurs hebdomadaires @ 16 points 8 points Temporisateur calendrier * 16 points 8 points Bits d’affichage D 16 points 8 points Bits de travail M 16 points Bits de maintien H 16 points Bits d’entrée d’extension X 12 points Bits de sortie d’extension Y 12 points Bits de comparateur analogique A 4 points Relais du comparateur du

temporisateur/compteur Compteur à 8 chiffres F 1 point --- Bits du comparateur du

compteur à 8 chiffres

Remarque : Le bit de sortie Q3 du module d'UC de type communications ne peut pas être délivré en sortie. Il peut être utilisé comme bit de travail.

remarque.)

P 16 points

G 4 points ---

8 points 4 points 8 points 4 points

antérieurs à V1

Module Logique ZEN V2 Modules ZEN V2 31

■ Compatibilité entre les modules d'UC V1 et V2 et leurs extensions respectives

Les modules d’E/S d’extension qui peuvent être connectés aux modules d’UC V2 sont différents de ceux pouvant être connectés aux modules d’UC V1 et modules d’UC antérieurs. Les modules d’E/S d’extension avec entrées c.a. ne peuvent pas être connectés à des modules d’UC V2 avec alimentation c.c. Les modules d’E/S d’extension ne peuvent pas être connectés à des modules d’UC économiques :

Modules d’UC Modules d’E/S

Version Type de module d’UC Alimentation

V2 Type LCD standard

V1 et antérieurs àV1

Type LED Type de communications

Type LCD standard Type LED

Type économique c.a. ZEN-@C3AR-A-V2 Non pris en charge.

Type LCD standard Type LED

électrique

c.a. ZEN-@C1AR-A-V2

DC. ZEN-@C1D@-D-V2

DC. ZEN-@C3DR-D-V2 c.a. ZEN-@C1AR-A-V1

DC. ZEN-@C1D@-D-V1

Modèle

ZEN-@C2AR-A-V2 ZEN-10C4AR-A-V2

ZEN-@C2D@-D-V2

ZEN-@C1AR-A ZEN-@C2AR-A-V1 ZEN-@C2AR-A

ZEN-@C1D@-D ZEN-@C2D@-D-V1 ZEN-@C2D@-D

d’extension pris en

charge

ZEN-8E1AR ZEN-8E1DR ZEN-8E1DT

ZEN-8E1DR ZEN-8E1DT

ZEN-4EA ZEN-4ED ZEN-4ER ZEN-8EAR ZEN-8EDR ZEN-8EDT

32 Module Logique ZEN V2 Modules ZEN V2

■ Cassette mémoire et combinaisons de module d’UC

Notez les restrictions suivantes lors de l’utilisation d’une cassette mémoire contenant un programme stocké depuis un module d’UC doté d’une version du logiciel système différente.

La version de logiciel

système du module d’UC

utilisé lors de l’écriture de

la cassette mémoire

La version de logiciel système « Firmware » du module d’UC utilisé lors de la lecture de la cassette mémoire

Ver. 1.0 Ver. 1.1 Ver. 2.0 (modules d'UC V1) Ver. 3.0 (modules d'UC V2)

10 points d'E/S 20 points d'E/S 10 points d'E/S 20 points d'E/S

Ver. 1.0OKOKOKOKOKOK Ver. 1.1 Restrictions

Ver. 2.0 (modules d’UC V1)

Ver. 3.0 (modules d’UC V2)

Remarque : 1. Les fonctions d’affichage (suppression de l’affichage : -CD@ et affichage du jour/mois : DAT1) ne peuvent pas être utilisées et sont ignorées.

10 points d'E/S

20 points d'E/S

10 points d'E/S

20 points d'E/S

2. Seule les plages de mémoire prises en charge par les modules d'UC antérieurs à V1 peuvent être utilisés pour les temporisateurs, temporisateurs

mémorisés, compteurs, temporisateurs hebdomadaires, temporisateurs calendaires et affichages (c’est-à-dire uniquement la moitié).

3. Seuls 6 entrées et 4 sorties peuvent être utilisés dans les bits d’E/S de module d’UC. Toutes les autres sont ignorées.

4. Le fonctionnement à double minuterie des temporisateurs, le fonctionnement programmé sur plusieurs jours ou par impulsions pour les

temporisateurs hebdomadaires, le compteur à 8 chiffres et les comparateurs à 8 chiffres ne peuvent pas être utilisés. L’heure d’été et d'hiver ne peut pas être définie pour l'Australie et la Nouvelle Zélande.

(Voir remarque 1.) Restrictions

(Voir remarques 1 et 2.) Restrictions (Voir

remarques 1, 2 et 3.) Restrictions (Voir

remarques 1, 2 et 4.) Restrictions

(Voir remarques 1 à 4.)

OK OK OK OK OK

Restrictions (Voir remarque 2.)

Restrictions (Voir remarques 2 et 3.)

Restrictions (Voir remarques 2 et 4.)

Restrictions (Voir remarques 2, 3 et 4.)

OK OK OK OK

Restrictions (Voir remarque 3.)

Restrictions (Voir remarque 4.)

OK Restrictions (Voir

Restrictions (Voir remarque 4.)

remarque 3.) OK OK

Restrictions (Voir remarque 3.)

■ Combinaisons logiciel de programmation/module UC

Logiciel système « Firmware » de

module d'UC

Ver. 1.0

ZEN-SOFT01

Ver. 1.0 (modules antérieurs au V1) OK OK Restrictions

Ver. 1.1 (modules antérieurs au V1) Restrictions

Ver. 2. 0 (modules d'UC V1)

10 points d'E/S

20 points d'E/S

(Voir remarque 1.) Restrictions

(Voir remarques 1 et 2.) Non applicable. Non applicable. OK Restrictions

OK Restrictions

Restrictions (Voir remarque 2.)

Logiciel de programmation

Ver. 2.0

ZEN-SOFT01-V2

Ver. 3.0

ZEN-SOFT01-V3

(Voir remarques 1 et 2.)

(Voir remarque 2.) OK Restrictions

Restrictions (Voir remarques 1, 2 et 3.)

Restrictions (Voir remarques 2 et 3.)

(Voir remarque 3.)

Ver. 4.1

ZEN-SOFT01-V4

(Voir remarque 3.)

Ver. 3.0 (modules d'UC V2) Non applicable. Non applicable. Non applicable. OK

Remarque : 1. Les fonctions d’affichage (suppression de l’affichage : -CD@ et affichage du jour/mois : DAT1) ne peuvent pas être utilisées et sont ignorées.

2. Seule les plages de mémoire prises en charge par les modules d'UC antérieurs à V1 peuvent être utilisés pour les temporisateurs, temporisateurs

mémorisés, compteurs, temporisateurs hebdomadaires, temporisateurs calendaires et affichages (c’est-à-dire uniquement la moitié).

3. Le fonctionnement à double minuterie des temporisateurs, le fonctionnement programmé sur plusieurs jours ou par impulsions pour les

■ Différence entre des relais programmables ZEN et l’exécution du programme à contacts API

Module logique ZEN

Barrette de connexion

I1 I2

Exécuté séquentiellement depuis la barrette de connexion.

[ Q0

[ Q1

TT0

[ Q2

ZEN exécute l’ensemble du programme à contacts (jusqu’à 96 lignes) de la première à la dernière ligne simultanément. Chaque ligne est exécutée de gauche à droite, en commençant par la barre de connexion gauche.

API SYSMAC OMRON

I1 I2

[ Q0

[ Q1

TT0

[ Q2

FIN

Les API exécutent des programmes à contacts ligne par ligne (circuit), en commençant par la ligne supérieure et en l’exécutant dans l’ordre à partir de la gauche. Lorsque l’instruction END est atteinte, le programme est à nouveau exécuté depuis la première ligne.

L’état ON/OFF produit par un contact de sortie n’est pas utilisé comme l’état de contact d’entrée dans le même cycle, mais il peut être utilisé dans le cycle suivant.

[ M0

[ Q0

1 cycle 1 cycle

Lorsque les instructions suivantes sont exécutées, Q0 passe ON/OFF en même temps que d’autres bits.

[ M0

[ Q0

Module Logique ZEN V2 Modules ZEN V2 33

Précautions

AVERTISSEMENT

Des risques graves pour la santé humaine peuvent parfois apparaître en raison d’une inflammation ou d’une rupture de la batterie au lithium. Ne court-circuitez pas les bornes de la batterie ou ne chargez pas, ne démontez pas, n’incinérez pas et ne déformez pas la batterie en la soumettant à une pression importante. N’utilisez jamais une batterie si elle est tombée par terre ou si elle a subi un choc important.

PRÉCAUTION

Une électrocution, un incendie ou un dysfonctionnement peut se produire. Vous ne devez ni démonter, modifier, réparer le ZEN ni toucher aux composants internes.

Des décharges électriques peuvent se produire. Ne touchez jamais les bornes d’E/S, le connecteur d’ordinateur ou le connecteur de batterie lorsque l'interrupteur est sous tension.

Des décharges électriques peuvent se produire. Ne retirez pas le cache du connecteur du module d’extension avant qu’un module d'extension d'E/S ne soit installé de manière permanente.

Des courts circuits peuvent se produire si les vis ne sont pas assez serrées. Serrez les vis des bornes à un couple de 0,565 à 0,6 N·m (5 à 5,3 in-lb).

■ Précautions d’utilisation

Veuillez respecter les précautions suivantes pour garantir une utilisation du produit en toute sécurité.

Présentation du circuit

• Tous les connecteurs de l’interface et les connecteurs de la batterie

sont des parties actives. Ils ne peuvent pas être directement connectés à un circuit SELV (Safety Extra Low Voltage) ou à des pièces conductrices accessibles. Pour programmer des modules et des ordinateurs personnels, utilisez uniquement le câble de connexion ZEN-CIF01 (accessoire en option) fabriqué par OMRON. ZEN-CIF01 offre une isolation sûre (renforcée) entre les ordinateurs personnels et ZEN.

• Utilisez des circuits d’arrêt d’urgence, des circuits de verrouillage,

des circuits de limitation et d’autres circuits de sécurité, en plus de ceux fournis au sein des circuits de contrôle ZEN, afin de garantir la sécurité de l'ensemble du système en cas de dysfonctionnement de ZEN ou de facteurs externes.

• Si le ZEN détecte une erreur durant l’autodiagnostic, le fonctionne-

ment est arrêté et toutes les sorties passent OFF. Pour remédier à de tels problèmes, des mesures de sécurité externes doivent être fournies afin de garantir la sécurité de l’ensemble du système.

• Les sorties du ZEN peuvent demeurer ON ou OFF en raison de

dysfonctionnements dans les circuits internes, comme un relais de sortie ayant fondu ou brûlé, ou encore un transistor de sortie ayant été détruit. Pour remédier à de tels problèmes, des mesures de sécurité externes doivent être fournies afin de garantir la sécurité de l’ensemble du système.

• Des mesures de sécurité doivent être prises pour garantir la

sécurité globale du système en cas de lignes de signal brisées ou d’interruptions momentanées de l’alimentation.

• Les conditions de commutation affectent considérablement la

durée de vie des relais de sortie. Vérifiez le fonctionnement du système dans les conditions de fonctionnement réelles et définissez la fréquence de commutation afin de garantir les performances adéquates. Une isolation de défectueuse et un incendie dans le ZEN peuvent se produire si les relais sont utilisés alors que leurs performances se sont détériorées.

Connexion des modules d’E/S d’extension

• Alimentez identiquement le module d’UC et les modules d’E/S

d’extension et mettez les sous et hors tension simultanément.

• Lors de la connexion de modules d’E/S d’extension avec entrées V

c.c. à un module d’UC avec alimentation c.a., la résistance aux parasites est de 1 kV (IEC 61000-4-4).

• Les modules d’E/S d’extension avec entrées c.a. (ZEN-8E1AR) ne

peuvent pas être connectés à un module d’UC avec alimentation c.c.

Démarrage du système et modifications du programme

• Vérifiez le fonctionnement correct du programme utilisateur avant

de l’exécuter réellement sur le module.

• Déconnectez les lignes de sortie du système avant de tester le

fonctionnement pour tout système dans lequel un fonctionnement incorrect peut entraîner des blessures ou endommager le matériel.

• Avant de tenter d’exécuter l’une des opérations suivantes, assurez-

vous que les dispositifs connectés sont sécurisés.

• Modification du mode de fonctionnement (RUN/STOP).

• Utilisations des commutateurs.

• Modification de l’état de bit ou de la configuration des

paramètres.

• Vérifiez par deux fois tout le câblage avant d’activer l'alimentation.

• Reportez-vous à “Méthode de calcul du temps de cycle” à la page

21 et confirmez que l’augmentation du temps de cycle n'affecte pas le fonctionnement. Si le temps de cycle est trop long, il peut être impossible de lire avec précision les signaux d’entrée. L’augmentation du temps de cycle est particulièrement remarquable si des valeurs définies sont écrites en mode RUN pour un module d’UC avec communications (ZEN-10C4@R-@-V2).

Installation et Câblage

• Ne laissez pas tomber le ZEN durant l’installation.

• Veillez à ce que les leviers de montage de rails DIN, les cassettes

mémoire, les batteries, les connecteurs de câble et autres éléments dotés de dispositifs de verrouillages soient correctement verrouillés à leur place. Un verrouillage inadéquat peut provoquer un dysfonctionnement.

• Pour un montage en surface, serrez les vis de montage au couple

prescrit. Modules d’UC : 1,03 Nm max. Modules d’E/S d’extension : 0,46 Nm max.

• Utilisez des câbles dont les sections sont comprises entre 0,2 et

(équivalent à AWG24 à AWG14) pour le câblage et

2,5 mm dénudez-les sur 6,5 mm.

Manipulation

• L’environnement d’utilisation du ZEN est « Degré de pollution 2 » et

« Catégorie de surtension II », comme spécifié dans la norme IEC 60664-1.

• Utilisez toujours le ZEN dans les plages de température et

d'humidité ambiantes de fonctionnement spécifiées. La plage de températures ambiantes de fonctionnement spécifiée va de 0 à 55°C (−25 à 55°C pour les modèles d’UC de type LED). Si le ZEN est utilisé à proximité de sources de chaleur, comme une alimentation, la température interne du ZEN risque d’augmenter, ce qui réduit la durabilité du ZEN.

• Avant de manipuler un module, touchez par exemple une plaque de

métal mise à la terre afin de décharger l'électricité statique de votre corps.

• L’extérieur des modules est endommagé s’il entre en contact avec

des solvants organiques (par exemple du benzène ou du dissolvant), des alcalins forts ou des acides forts. Evitez toujours que de telles substances n’entrent en contact avec les modules.

• N'appliquez pas de tensions dépassant les tensions nominales.

Des éléments internes risquent d’être détruits.

• La destruction des éléments de sortie peut entraîner un court-

circuit ou une coupure de circuit. N’utilisez pas de charges excédant le courant de sortie nominal.

Maintenance

Lors du remplacement d’un module d’UC, transférez au nouveau module et confirmez tous les paramètres pour les données d’horloge, les bits de maintien interne, les temporisateurs mémorisés et les compteurs avant d’entamer à nouveau les opérations.

Transport et Stockage

• Utilisez de protections spéciales lorsque vous transportez le ZEN,

ne le soumettez à d’importants chocs ou vibrations et ne le laissez pas tomber durant le transport.

• Stockez le ZEN dans la plage de valeurs nominales. Si le ZEN a

été stocké à des températures de −10°C ou inférieures, placez-le au moins trois heures à température ambiante avant de le mettre sous tension.

34 Module Logique ZEN V2 Modules ZEN V2

■ Précautions d’utilisation

Environnement et installation

• N'installez pas le ZEN dans les endroits suivants :

• endroits soumis à des changements de températures importants ;

• endroits exposés à une forte humidité provoquant de la

condensation ;

• endroits exposés à une poussière ou à une saleté excessive ;

• endroits exposés à des gaz corrosifs ;

• endroits exposés à la lumière directe du soleil.

• N’installez pas le ZEN dans des endroits soumis à des chocs ou à

des vibrations. Une utilisation prolongée dans de tels emplacements peut endommager l’appareil.

• Ecartez autant que possible le ZEN de toute source d'électricité

statique dans des environnements soumis à de l'électricité statique (p. ex. à proximité de conduites transportant des composés moulés, des poudres ou des fluides).

• Le ZEN n’est étanche ni à l’eau, ni à l’huile. Ne l’utilisez pas à des

endroits exposés à l’eau et à l’huile.

• Utilisez le ZEN avec une alimentation comprise dans la plage

autorisée spécifiée Soyez particulièrement attentif aux emplacements exposés à de mauvaises conditions d’alimentation, comme d’importantes fluctuations dans la tension d’alimentation.

• N’installez pas le ZEN dans des endroits soumis à des bruits

excessifs, car cela risquerait de provoquer un dysfonctionnement du ZEN.

• Prenez des mesures correctives appropriées et suffisantes lors de

l'installation de systèmes dans les endroits suivants :

• endroits soumis à de puissants champs électromagnétiques ;

• endroits susceptibles d’être soumis à de la radioactivité.

Alimentation

• Désactivez toujours l'alimentation du ZEN avant d’entreprendre

l’une des manipulations suivantes.

• Assemblage du ZEN

• Connexion ou déconnexion des câbles ou du câblage

• Fixation ou retrait de la cassette mémoire

• Fixation ou retrait de la batterie

• Si l'alimentation est interrompue pendant deux jours ou plus (à une

température de 25°C), le condensateur interne se décharge et l’état de bit interne ainsi que le contenu des zones PV sont perdus ou corrompus, tandis que les dates et heures sont réinitialisées. Lors d'un redémarrage après une interruption de l'alimentation pendant une période prolongée, vérifiez le système à l’avance afin de veiller à ce qu’aucune erreur ne se produise.

Manipulation

• Connectez les connecteurs uniquement après avoir vérifié si la

direction ou la polarité est correcte.

• Des problèmes peuvent se produire si de la poussière ou de la

saleté pénètre dans le ZEN. Connectez toujours le cache du connecteur au connecteur d’ordinateur s’il n’est pas utilisé.

• Ne retirez pas l'étiquette du côté gauche du module d’UC si une

batterie n’est pas installée.

Autres

• L’exécution du programme à contacts dans le ZEN est différent de

celle pour les autres API. reportez-vous à la section “Différence entre des relais programmables ZEN et l’exécution du programme à contacts API” à la page 33.

• Respectez toutes les ordonnances et réglementations locales lors

de la mise au rebut du ZEN.

• La batterie (ZEN-BAT01, vendue séparément) contient une batterie

au lithium. Observez toutes les exigences légales applicables pour votre région lors de la mise au rebut de la batterie au lithium.

Module Logique ZEN V2 Modules ZEN V2 35

Garantie et remarques relatives à l'application

Garantie et limitations de responsabilité

GARANTIE

La seule garantie d'Omron est que ce produit est exempt de défauts de matériaux ou de main-d’œuvre pour une période de un an (ou toute autre durée spécifiée) à compter de la date de la vente par Omron.

OMRON EXCLUT EXPRESSÉMENT TOUTES GARANTIES QUANT AU PRODUIT, Y COMPRIS LES GARANTIES TACITES DE CONTREFAÇON, DE QUALITÉ MARCHANDE OU D’ADÉQUATION À UN USAGE PARTICULIER. L’ACHETEUR OU L’UTILISATEUR RECONNAÎT AVOIR LUI-MÊME DÉTERMINÉ QUE LE PRODUIT RÉPONDRAIT AUX BESOINS DE L’UTILISATION QUI EN SERA FAITE. OMRON DÉCLINE TOUTE AUTRE GARANTIE, EXPRESSE OU IMPLICITE.

LIMITATIONS DE RESPONSABILITÉ

OMRON DÉCLINE TOUTE RESPONSABILITÉ QUANT AUX DOMMAGES SPÉCIAUX, INDIRECTS OU CONSÉCUTIFS, PERTES D’EXPLOITATION OU PERTES COMMERCIALES EN QUELCONQUE RAPPORT AVEC LE PRODUIT, QUE LESDITS DOMMAGES RÉSULTENT D’UN CONTRAT, D’UNE GARANTIE, D’UNE NÉGLIGENCE OU D’UNE RESPONSABILITÉ INCONDITIONNELLE.

En aucun cas la responsabilité d’Omron ne dépassera le prix du produit sur lequel sa responsabilité est affirmée. EN AUCUN CAS OMRON NE SERA RESPONSABLE DE LA GARANTIE, DE LA RÉPARATION OU DE TOUTE AUTRE

RÉCLAMATION CONCERNANT LE PRODUIT, À MOINS QUE L’ANALYSE D’OMRON NE CONFIRME QUE CELUI-CI A ÉTÉ MANIPULÉ, STOCKÉ, INSTALLÉ ET ENTRETENU CORRECTEMENT ET N’A FAIT L’OBJET D’AUCUNE CONTAMINATION, UTILISATION ABUSIVE, UTILISATION INADÉQUATE, MODIFICATION OU RÉPARATION INAPPROPRIÉE.

Remarques relatives à l’application

ADÉQUATION À UN USAGE PARTICULIER

Omron ne garantit pas la conformité de ses produits avec les normes, codes ou réglementations applicables en fonction de l’utilisation par le client.

Il appartient à l’opérateur de prendre les mesures nécessaires pour s’assurer de l’adéquation des produits aux systèmes, machines et équipements avec lesquels ils seront utilisés.

Informez-vous de toutes les interdictions d’utilisation de ce produit applicables et respectez-les. NE JAMAIS UTILISER LES PRODUITS DANS LE CADRE D’UNE APPLICATION IMPLIQUANT UN RISQUE GRAVE POUR

LA VIE OU LA PROPRIÉTÉ SANS VOUS ASSURER QUE LE SYSTÈME DANS SON INTÉGRALITÉ EST CONÇU POUR GÉRER CES RISQUES, ET QUE LES PRODUITS OMRON SONT CORRECTEMENT PARAMÉTRÉS ET INSTALLÉS POUR L’UTILISATION SOUHAITÉE AU SEIN DE L’ÉQUIPEMENT OU DU SYSTÈME COMPLET.

PRODUITS PROGRAMMABLES

OMRON ne pourra être tenu responsable de la programmation par l'utilisateur d'un produit programmable ou des conséquences d'une telle opération.

Dénégations de responsabilité

MODIFICATION DES CARACTÉRISTIQUES

Les caractéristiques et accessoires des produits peuvent changer à tout moment pour motif d’amélioration des produits ou pour d’autres raisons. Prenez contact avec votre représentant Omron pour obtenir confirmation des caractéristiques des produits achetés.

ENCOMBREMENT ET POIDS

Les dimensions et le poids sont nominaux et ne doivent pas être utilisés à des fins de fabrication, même si les tolérances sont indiquées.

DONNÉES TECHNIQUES

Les données techniques indiquées dans le présent document ne visent qu’à guider l’utilisateur et ne constituent pas une garantie. Elles représentent le résultat des tests dans les conditions d’essai d’Omron, et les utilisateurs doivent les corréler aux besoins de leurs applications. Les performances réelles sont assujetties aux dispositions de la garantie et aux limitations de responsabilité d’OMRON.

Remarque : Cette fiche technique sert de référence pour choisir les produits. N’utilisez pas le présent document pour faire fonctionner le module.

Cat. No. L106-FR2-02

FRANCE Omron Electronics S.A.S. 14, rue de Lisbonne 93110 ROSNY SOUS BOIS

316 853 332 R.C.S. BOBIGNY Tél. : + 33 1 56 63 70 00 Fax : + 33 1 48 55 90 86 www.omron.fr

Le produit étant sans cesse amélioré, ces caractéristiques peuvent être modifiées sans préavis.

BELGIQUE Omron Electronics N.V./S.A. Stationsstraat 24, B-1702 Groot-Bijgaarden Tél: +32 (0) 2 466 24 80 Fax: +32 (0) 2 466 06 87 www.omron.be

SUISSE Omron Electronics AG Sennweidstrasse 44, CH-6312 Steinhausen Tél. : +41 (0) 41 748 13 13 Fax : +41 (0) 41 748 13 45 www.omron.ch Romanel Tél. : +41 (0) 21 643 75 75

316 853 332 R.C.S. BOBIGNY Tél. : +33 1 56 63 70 00

Bien que nous nous efforcions d’atteindre la perfection,

Omron Europe BV et/ou ses filiales et partenaires n’offrent

aucune garantie et n’assument aucune responsabilité pour

ce qui est de l’exactitude ou de l’exhaustivité des informations

fournies dans ce document. Nous nous réservons le droit de

modifier son contenu à tout moment et sans préavis.

36 Module Logique ZEN V2 Modules ZEN V2

OMRON ZEN V2 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
