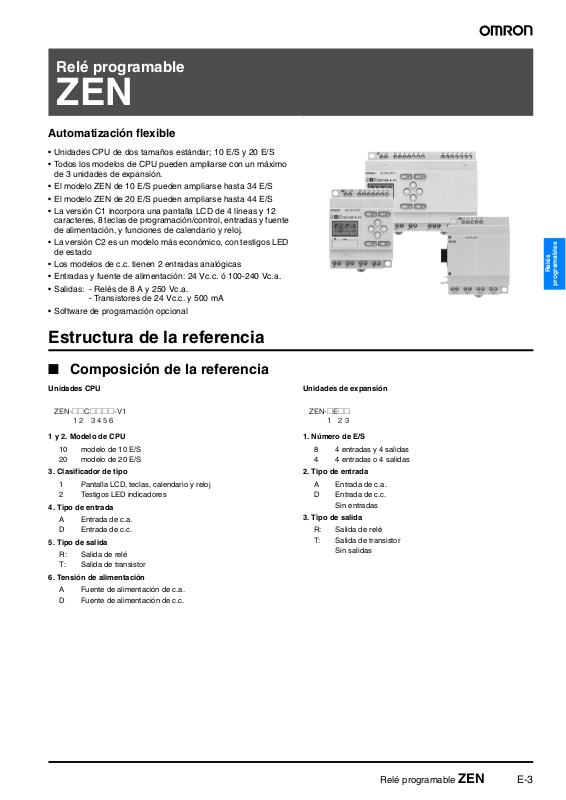

Omron ZEN DATASHEET [es]

Relé programable
ZEN
Automatización flexible
• Unidades CPU de dos tamaños estándar; 10 E/S y 20 E/S
• Todos los modelos de CPU pueden ampliarse con un máximo de 3 unidades de expansión.
• El modelo ZEN de 10 E/S pueden ampliarse hasta 34 E/S
• El modelo ZEN de 20 E/S pueden ampliarse hasta 44 E/S
• La versión C1 incorpora una pantalla LCD de 4 líneas y 12 caracteres, 8 teclas de programación/control, entradas y fuente de alimentación, y funciones de calendario y reloj.
• La versión C2 es un modelo más económico, con testigos LED de estado
• Los modelos de c.c. tienen 2 entradas analógicas
• Entradas y fuente de alimentación: 24 Vc.c. ó 100-240 Vc.a.
• Salidas: - Relés de 8 A y 250 Vc.a.
- Transistores de 24 Vc.c. y 500 mA
• Software de programación opcional
Estructura de la referencia
l
Relés
programables
Composición de la referencia
Unidades CPU
ZEN-@@C@@@@-V1
12 3456
1 y 2. Modelo de CPU
10 modelo de 10 E/S 20 modelo de 20 E/S
3. Clasificador de tipo
1 Pantalla LCD, teclas, calendario y reloj 2 Testigos LED indicadores
4. Tipo de entrada
A Entrada de c.a. D Entrada de c.c.
5. Tipo de salida
R: Salida de relé T: Salida de transistor
6. Tensión de alimentación
A Fuente de alimentación de c.a. D Fuente de alimentación de c.c.
Unidades de expansión
ZEN-@E@@
123
1. Número de E/S
8 4 entradas y 4 salidas 4 4 entradas o 4 salidas
2. Tipo de entrada
A Entrada de c.a. D Entrada de c.c.
Sin entradas
3. Tipo de salida
R: Salida de relé T: Salida de transistor
Sin salidas
Relé programable ZEN E-3
Tabla de selección
Lista de modelos
Nombre Nº de
Unidades CPU
Unidades de expansión de E/S
puntos
de E/S
10 LCD 100 a 240 Vc.a. 6 100 a 240 Vc.a. 4 Relés No ZEN-10C1AR-A-V1
20 LCD 100 a 240 Vc.a. 12 100 a 240 Vc.a. 8 Relés No ZEN-20C1AR-A-V1
8 - 4 100 a 240 Vc.a. 4 Relés - ZEN-8EAR
4 - 4 100 a 240 Vc.a. - - - ZEN-4EA
Tipo de
pantalla
LED No No ZEN-10C2AR-A-V1 LCD 24 Vc.c. 6 24 Vc.c. 4 Relés ZEN-10C1DR-D-V1 LED No ZEN-10C2DR-D-V1 LCD 24 Vc.c. 6 24 Vc.c. 4 Transistores ZEN-10C1DT-D-V1 LED No ZEN-10C2DT-D-V1
LED No No ZEN-20C2AR-A-V1 LCD 24 Vc.c. 12 24 Vc.c. 8 Relés ZEN-20C1DR-D-V1 LED No ZEN-20C2DR-D-V1 LCD 24 Vc.c. 12 24 Vc.c. 8 Transistores ZEN-20C1DT-D-V1 LED No ZEN-20C2DT-D-V1
- 4 24 Vc.c. 4 Relés - ZEN-8EDR
- 4 24 Vc.c. 4 Transistores - ZEN-8EDT
- 4 24 Vc.c. - - - ZEN-4ED
- - - 4 Relés - ZEN-4ER
Accesorios
Tensión de
alimentación
Entradas Salidas Teclas,
calendario
y reloj
Entrada
analógica
Referencia
Nombre Especificaciones Observaciones Referencia
Cassette de memoria EEPROM (para copia y
Cable de conexión RS-232C de 2 m
Unidad de batería Duración mín. de la
Software de soporte ZEN
Nota: Los cassettes de memoria creados utilizando la unidad CPU pueden ser leídos en ésta, independientemente del modelo utilizado.
No obstante, debe tenerse en cuenta la siguiente información.
1. Al utilizar un cassette de memoria creado con una unidad CPU V1 en una versión anterior de la CPU, configure el cassette con los
valores de temporizadores, temporizadores de retención, contadores, temporizadores semanales, temporizadores de calendario y pantallas correspondientes a dicha versión anterior.
2. Al utilizar un cassette de memoria creado con una unidad CPU de 20 puntos de E/S con una CPU de 10 puntos de E/S, especifique un
máximo de 6 entradas y 4 salidas en el área de bits de E/S.
seguridad de datos)
(conector D-sub de 9 patillas)
batería: 10 años (a 25 °C)
Compatible con Windows 95, 98, 2000, ME, XP ó NT 4.0.
Permite guardar o copiar programas y configuración de parámetros en otro ZEN (ver la nota.)
Tipo LCD Tipo LED
Transferencia desde la unidad ZEN al cassette de memoria
Transferencia desde el cassette de memoria a la unidad ZEN
Inicialización del cassette de memoria
- ZEN-CIF01
Los programas y la configuración de parámetros se copian en la EEPROM interna de la unidad CPU, por lo que no se pierden. Utilice la unidad de batería para evitar la pérdida de la configuración de calendario y de reloj, así como para retener los bits y los valores actuales del temporizador y del contador (y otros datos) al desconectar la alimentación durante un período prolongado (2 días o más a 25 °C). De lo contrario, para la copia de seguridad de estos datos se utiliza la RAM y un supercondensador.
Diseñado específicamente para la unidad ZEN (CD-ROM). ZEN-SOFT01-V3
Compatible Incompatible
Compa tible Compatible (transferencia
automática al encender)
Compatible Incompatible
ZEN-ME01
ZEN-BAT01
E-4 Relé programable ZEN
Configuración del sistema
CPU Unidad de expansión de E/S
NC
Unidad de batería
CA100-200V
10C1-AR-A-V1
Cable de conexión
Cassette de memoria
Software de soporte
• Puede conectarse un máximo de 3 unidades de expansión de E/S, independientemente de las especificaciones de E/S o del tipo de unidad.
• No se pueden conectar simultáneamente el cable de conexión y el cassette de memoria al ZEN.
• No es posible escribir programas en unidades CPU tipo LED sin disponer del software de soporte ZEN o de un cassette de memoria.
Combinaciones de software de soporte y unidades CPU
Versión del software de soporte ZEN-SOFT01 Ver. 1.00 ZEN-SOFT01-V2 Ver. 2.00 ZEN-SOFT01-V3 Ver. 3.00
Unidades anteriores a la V1 Puede utilizarse. Puede utilizarse. Puede utilizarse. Unidades V1 10 puntos de E/S Puede utilizarse, aunque con
restricciones (ver nota).
20 puntos de E/S No puede utilizarse. No puede utilizarse. Puede utilizarse.
Nota: Pueden utilizarse sólo la mitad de las áreas de las funciones de temporizador, temporizador de retención, contador, temporizador semanal,
temporizador de calendario y pantalla (es decir, el rango de bits de las unidades anteriores a la V1).
Puede utilizarse, aunque con restricciones (ver nota).
Puede utilizarse.
Relés
programables
Relé programable ZEN E-5
Especificaciones
Especificaciones generales
Elemento Especificación
ZEN-@0C@AR-A-V1 ZEN-@0C@D@-D-V1 Tensión de alimentación 100 a 240 Vc.a. 24 Vc.c. Tensión de alimentación nominal 85 a 264 Vc.a. 20,4 a 26,4 Vc.c. Consumo eléctrico 30 VA máx.
Corriente de irrupción 40 A máx. 10 A máx. Resistencia de aislamiento Entre la alimentación de c.a. externa de una parte, y los terminales de entrada y los terminales de
Rigidez dieléctrica Entre la alimentación de c.a. externa de una parte, y los terminales de entrada y los terminales de salida
Inmunidad al ruido Compatible con la norma IEC 61000-4-4, 2 kV
Resistencia a vibraciones Compatible con la norma JIS C0040, de 10 a 57 Hz, 0,075 mm de amplitud; de 57 a 1.500 Hz de
Resistencia a golpes Compatible con la norma JIS C0041. 147 m/s2, 3 veces en las direcciones X, Y y Z. Temperatura ambiente Unidad CPU tipo LCD (panel de operaciones y funciones de calendario y reloj): 0 a 55 °C Unidad CPU
Humedad ambiente 10% a 90% (sin condensación) Condiciones ambientales Sin gases corrosivos Temperatura ambiente de
almacenamiento
(con 3 unidades de expansión conectadas)
salida de relé de la otra: 20 MΩ mín. (a 500 Vc.c.)
de relé de la otra: 2.300 Vc.a. a 50/60 Hz durante 1 minuto, con una corriente de fuga de 1 mA máx.
(líneas de alimentación)
aceleración: 9,8 m/s2; 80 minutos en los ejes X, Y y Z (tiempo de barrido: 8 min
(nº de barridos: 10 = 80 minutos))
tipo LED (sin panel de operaciones ni funciones de calendario y reloj): –25 a 55 °C
Unidad CPU tipo LCD (panel de operaciones y funciones de calendario y reloj): –20 a 75 °C
Unidad CPU tipo LED (sin panel de operaciones ni funciones de calendario y reloj): –40 a 75 °C
6,5 W máx. (con 3 unidades de expansión conectadas)
Especificaciones de rendimiento
Elemento Especificación
Método de control Control mediante programa almacenado Método de control de E/S Barrido cíclico Lenguaje de programación Diagrama de relés Capacidad del programa 96 líneas (3 condiciones de entrada y 1 de salida por línea) Nº máx. de puntos de E/S de control Unidad CPU de 44 puntos: 12 entradas y 8 salidas Unidades de expansión de E/S:
Pantalla LCD 12 caracteres x 4 líneas, con retroiluminación (sólo unidades CPU tipo LCD) Teclas de funcionamiento 8 (4 teclas de cursor y 4 teclas de funcionamiento) (sólo unidades CPU tipo LCD) Backup de memoria EEPROM interna (o cassette de memoria opcional)
Tiempo de retención en supercondensador 2 días mín. (a 25 °C) Duración de la batería (ZEN-BAT01) 10 años mín. (a 25 °C) Función de hora (RTC) Sólo modelo ZEN@0C1@@-@; precisión: de 1 a 2 min/mes (a 25 °C) Bloque de terminales Bloque de terminales de líneas sólidas (utilice cable sólido o terminales de fijación por presión) Tiempo de retención de la alimentación ZEN-@0C@AR-A: 10 ms mín. ZEN-@0C@D@-D: 2 ms mín. Peso 300 g máx.
4 entradas y 4 salidas c/u, hasta un máximo de 3 unidades.
• Programas del usuario
• Configuración de parámetros RAM interna, retención en supercondensador (o unidad de batería opcional)
• Bits de retención
• Valores del temporizador de retención y del contador Retención en supercondensador (o unidad de batería opcional)
• Calendario y reloj
E-6 Relé programable ZEN
Especificación de entradas
Unidad CPU
Entradas de c.a. (no aisladas)
Elemento Especificaciones Diagrama de circuitos
Tensión de entrada De 100 a 240 Vc.a. +10%, –15%, 50/60 Hz Impedancia de entrada 680 kΩ Corriente de entrada 0,15 mA/100 Vc.a., 0,35 mA/240 Vc.a. Tensión en ON: 80 Vc.a. mín. Tensión en OFF 25 Vc.a. máx. Tiempo de respuesta a ON 50 ms ó 70 ms a 100 Vc.a. (Ver nota.) Tiempo de respuesta a OFF
100 ms ó 120 ms a 240 Vc.a. (Ver nota.)
100 a 240 V CA
Nota: Puede seleccionarse configurando los parámetros de filtro de entrada Entradas de c.c. I0 hasta I3 (I0 hasta I9 en las unidades con 20 puntos de E/S), unidades V1 (aisladas mediante fotoacoplador).
Elemento Especificaciones Diagrama de circuitos
Tensión de entrada 24 Vc.c. +10%, –15% Impedancia de entrada 5 kΩ Corriente de entrada 5 mA (típ.) Tensión en ON: 16,0 Vc.c. mín. Tensión en OFF 5,0 Vc.c. máx.
24 V CC
Tiempo de respuesta a ON 15 ms ó 50 ms (Ver nota.) Tiempo de respuesta a OFF
COM
IN
IN
2200PF
IN
330 kΩ 330 kΩ
IN
0,1 µF
N
L
4,1 k
Ω
750 k
51 kΩ
Ω
Circuito interno
Circuito interno
Relés
programables
Nota: Puede seleccionarse configurando los parámetros de filtro de entrada Entradas de c.c. I14 e I15 (Ia e Ib en las unidades con 20 puntos de E/S), unidades V1 (no aisladas)
Elemento Especificaciones Diagrama de circuitos
Tensión de entrada 24 Vc.c. +10%, –15% Impedancia de entrada 5 kΩ
24 V CC
IN
IN
COM
IN
IN
COM
Corriente de entrada 5 mA (típ.) Tensión en ON: 14,0 Vc.c. mín. Tensión en OFF 4,5 Vc.c. máx. Tiempo de respuesta a ON 15 ms ó 50 ms (Ver nota.)
Entradas de c.c.
Tiempo de respuesta a OFF Rango de entrada De 0 a 10 V Impedancia de entrada externa 150 kΩ mín. Resolución 0,1 V (1/100 de la escala total)
Dispositivo de salida de tensión analógico
Precisión total (entre –25 y 55 °C) 10% de la escala total Datos de conversión de AD 0 hasta 10,5 V (en incrementos de 0,1 V)
Entradas analógicas
Nota: Puede seleccionarse configurando los parámetros de filtro de entrada.
Unidad de expansión de E/S
Entradas de c.a. (aisladas mediante fotoacoplador)
Elemento Especificaciones Diagrama de circuitos
Tensión de entrada De 100 a 240 Vc.a. +10%, –15%, 50/60 Hz Impedancia de entrada 83 kΩ Corriente de entrada 1,2 mA/100 Vc.a., 2,9 mA/240 Vc.a. Tensión en ON: 80 Vc.a. mín. Tensión en OFF 25 Vc.a. máx. Tiempo de respuesta a ON 50 ms ó 70 ms a 100 Vc.a. (Ver nota.) Tiempo de respuesta a OFF
100 ms ó 120 ms a 240 Vc.a. (Ver nota.)
100 a 240 Vc.a.
150 k
83 k
4,7 k
Ω
Ω
0,01 F
Circuito interno
2,4 k
Ω
27 k
Ω
Circuito interno
Ω
Al conectar dispo­sitivos de E/S analógicos, conecte siempre el lado negativo (-) al terminal COM.
Circuito interno
150 k
Ω
Ω
0,01 F
2,4 k
Ω
27 k
Ω
Ω
27 k
4 k
Ω
100 k
Ω
27 k
4 k
Ω
100 k
Ω
IN
IN
Nota: Puede seleccionarse configurando los parámetros de filtro de entrada.
Relé programable ZEN E-7
