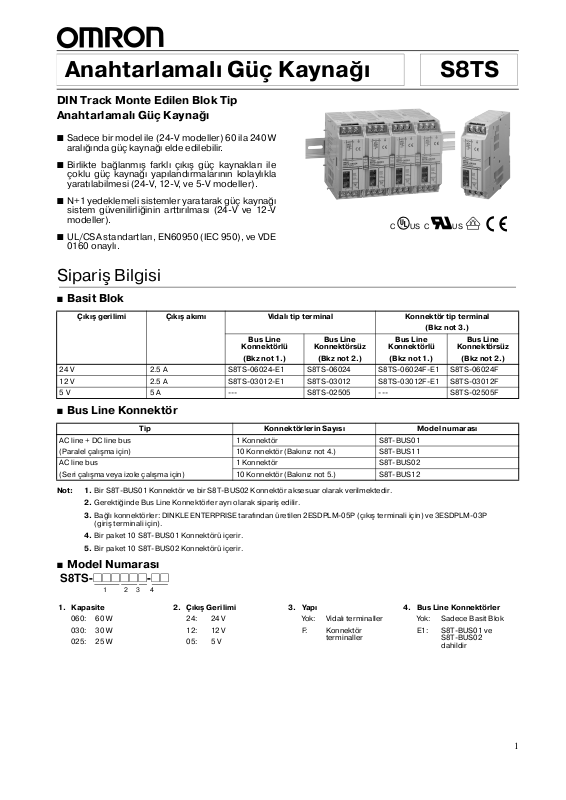

Omron S8TS DATASHEET [tr]

S8TS Anahtarlamalı Güç Kaynağı

DIN Track Monte Edilen Blok Tip
Anahtarlamalı Güç Kaynağı

Sadece bir model ile (24V modeller) 60 ila 240 W

■

aralığında güç kaynağı elde edilebilir.

Birlikte bağlanmış farklı çıkış güç kaynakları ile

■

çoklu güç kaynağı yapılandırmalarının kolaylıkla
yaratılabilmesi (24V, 12V, ve 5V modeller).

N+1 yedeklemeli sistemler yaratarak güç kaynağı

■

sistem güvenilirliğinin arttırılması (24V ve 12V
modeller).

UL/CSA standartları, EN60950 (IEC 950), ve VDE

■

C

u

US C

R

0160 onaylı.

Sipariş Bilgisi

■

Basit Blok

Çıkış gerilimi Çıkış akımı Vidalı tip terminal Konnektör tip terminal

(Bkz not 3.)

Bus Line

Konnektörlü

(Bkz not 1.)

24 V 2.5 A S8TS06024E1 S8TS06024 S8TS06024FE1 S8TS06024F
12 V 2.5 A S8TS03012E1 S8TS03012 S8TS03012FE1 S8TS03012F
5 V 5 A  S8TS02505  S8TS02505F

Bus Line

Konnektörsüz

(Bkz not 2.)

Bus Line

Konnektörlü

(Bkz not 1.)

US

W

Bus Line

Konnektörsüz

(Bkz not 2.)

■

Bus Line Konnektör

Tip Konnektörlerin Sayısı Model numarası

AC line + DC line bus
(Paralel çalışma için)
AC line bus
(Seri çalışma veya izole çalışma için)

Not: 1. Bir S8TBUS01 Konnektör ve bir S8TBUS02 Konnektör aksesuar olarak verilmektedir.

2. Gerektiğinde Bus Line Konnektörler ayrı olarak sipariş edilir.

3. Bağlı konnektörler: DINKLE ENTERPRISE tarafından üretilen 2ESDPLM05P (çıkış terminali için) ve 3ESDPLM03P

(giriş terminali için).

4. Bir paket 10 S8TBUS01 Konnektörü içerir.

5. Bir paket 10 S8TBUS02 Konnektörü içerir.

■

Model Numarası

1 Konnektör S8TBUS01
10 Konnektör (Bakınız not 4.) S8TBUS11
1 Konnektör S8TBUS02
10 Konnektör (Bakınız not 5.) S8TBUS12

S8TS-@@@@@@-@@

1 2 3 4

1. Kapasite

060: 60 W
030: 30 W
025: 25 W

2. Çıkış Gerilimi

24: 24 V
12: 12 V
05: 5 V

3. Yapı

Yok: Vidalı terminaller
F: K o n n e k t ö r

terminaller

4. Bus Line Konnektörler

Yok: Sadece Basit Blok
E1: S8TBUS01 ve

S8TBUS02
dahildir

1

Özellikler

■

Nominal Değerler/Karakteristikler

24/12V Modeller (Basit Blok: S8TS06024@/S8TS03012@)

Madde Tek çalışma Paralel çalışma

Verimlilik 24V modeller: %75 min.; 12V modeller: %70 min. (nominal giriş, %100 yük ile)
Giriş Gerilim 100 ila 240 VAC (85 ila 264 VAC)

Frekans 50/60 Hz (47 ila 63 Hz)
Akım 100 V Giriş 24V modeller: 1.0 A maks.

200 V Giriş 24V modeller: 0.5 A maks.

Güç faktörü 24V modeller: 0.9 min.; 12V modeller: 0.8 min. (nominal giriş, %100 yük ile) (Bakınız not 3.)
Sızıntı akımı 100 V Giriş 0.35 mA maks. 0.35 mA

240 V Giriş 0.7 mA maks. 0.7 mA

Yığılma (ani
deşarj) akımı
(25°C, soğuk
başlatma)
(Bakınız not 4.)

Çıkı ş
(Bakınız
not 3.)

İlave
fonksi
yonlar

Diğer Çevre çalışma ısısı

Not: 1. Paralel çalışma için çıkış gerilimi ayarları ile ilgili detaylar için sayfa 5 bakın. Eğer

Gerilim ayar aralığı 24V modeller: 22 ila 28 V

Dalgalanma %2 (pp) maks.
Giriş değişiklik etkisi %0.5 maks. (85 ila 264 VAC giriş, %100 yük ile)
Yük değişiklik etkisi %2 maks. (nominal giriş, %10 ila %100 yük ile) %3 maks. (nominal giriş, %10 ila %100 yük ile)
Sıcaklık değişiklik etkisi 0.05%/
Başlangıç süresi (Bakınız not 4.) 1,000 ms maks.
Tutma süresi (Bakınız not 4.) 20 ms min. (100/200 VAC, nominal giriş ile)
Aşırı akım koruma (Bakınız not 4. ) Nominal yük akımının %105 il a %125’i, çevrilmiş

Aşırı geril im koruma
(Bakınız not 4.)

Paralel çalışma Evet, 4 Blok maks.
N+1 Yedeklemeli sistem Evet, 5 Blok maks.
Seri çalışma Evet
Düşük gerilim göstergesi

(Bakınız not 4.)
Düşük gerilim algılama çıkışı

(Bakınız not 4.)

(Bakınız not 4.)
Çevre nem oranı Çalışma: %25 ila %85; Depolama: %25 ila %90
Dielektrik güç 3.0 kVAC, 50/60 Hz 1 dakika için (tüm giriş ve çıkışlar arasında; algılama akımı: 20 mA)

İzolasyon direnci 100 M
Vibrasyon direnci 2 s için X, Y ve Z yönlerinin herbirinde 10 ila 55 Hz, 0.375mm tek amplitüd
Şok direnci

Çıkış göstergesi Evet (renk: yeşil)
Elektromanyetik interferans FCC Sınıf A, EN500811’e uygun
EMI EN500811/1992’ye uygun
Güç faktörü düzeltme EN6100032, EN6100032 A14’e uygun
EMS EN6100062/1999’a uygun
Onaylı standartlar UL: 508 (Liste; Sınıf 2: UL1310), 1950, 1604 (Sınıf I, Bölüm 2, Gruplar A, B, C, D

Ağırlık 450 g maks. 450 g

algılama fonksiyonu çalışabilir. Ayardan sonra çıkış kapasitesi ve çıkış akımının nominal çıkış kapasitesi ve nominal çıkış
akımından fazla olmadığından emin olun.

2. Sınıf 2 onayı paralel çalışma için geçerli değildir.

3. Çıkış akımı güç çıkış terminallerinde belirlenir.

4. Detaylar için sayfa 6’deki fonksiyonların açıklamalarına bakınız.

5. Sonlandırma Plakalarının (PFPM) Güç Kaynağının her iki tarafına monte edildiğinden emin olun.

100 V Giriş 25 A maks. 25 A
200 V Giriş 50 A maks. 50 A

12V modeller: 0.7 A maks.

12V modeller: 0.4 A maks.

12V modeller: 12 V

°

C maks. (nominal giriş ve çıkış ile)

L düşüş tip, otomatik sıfırlama
Evet

Evet (renk: kırmızı)

Evet (açık kollektör çıkışı), 30 VDC maks., 50 mA maks.

Çalışma: Mühendislik Verisinde derating eğrisine bakın.
Depola ma:

2.0 kVAC, 50/60 Hz 1 dakika için (tüm giriş ve GR terminal arasında; algılama akımı: 20 mA)

1.0 kVAC, 50/60 Hz 1 dakika için (tüm çıkışlar ve GR terminal arasında; algılama akımı: 20 mA)

Ω

min. (tüm girişler ve çıkışlar arasında, ve tüm çıkışlar ve GR terminal arasında) 500 VDC

2

150 m/s

cUL: CSA C22.2 No.14, No.213 (Sınıf I, Bölüm 2, Gruplar A, B, C, D

EN/VDE: EN50178 (=VDE0160), 60950 (=VDE0806)

, ±X, ±Y, ve ±Z yönlerinin herbirinde 3 kez

Zararlı Yerler))

Zararlı Yerler), No. 950 (Sınıf 2) (Bakınız not 2.)

±

10% (V.ADJ ile) (Bakınız not 1.)

−

25 ila 65 °C (buzlanma veya yoğunlaşma olmadan)

24V modeller: 1.0 A
12V modeller: 0.7 A

24V modeller: 0.5 A
12V modeller: 0.4 A

×

(Blok Sayısı) maks.

×

(Blok Sayısı) maks.

×

(Blok Sayısı) maks.

×

(Blok Sayısı) maks.

Nominal yük akımını n %100 ila %125’i, çevrilmiş
L düşüş tip, otomatik sıfırlama

×

(Blok sayısı) maks.

%10’dan küçük set edilmişse, düşük gerilim

−

×

(Blok Sayısı) maks.

×

(Blok Sayısı) maks.

×

(Blok Sayısı) maks.

×

(Blok Sayısı) maks.

S8TSS8TS

2

S8TSS8TS

5V Modeller (Basit Blok: S8TS02505@)

Madde Tek çalışma

Verimlilik (tipik) %62 min. (nominal giriş, %100 yük ile)
Giriş Gerilim 100 ila 240 VAC (85 ila 264 VAC)

Frekans 50/60 Hz (47 ila 63 Hz)
Akım 100 V Giriş 0.7 A maks.

200 V Giriş 0.4 A maks.
Güç faktörü 0.8 min. (nominal giriş, %100 yük ile)
Sızıntı akımı 100 V Giriş 0.35 mA maks.

240 V Giriş 0.7 mA maks.
Yığılma (ani deşarj)

akımı
(25°C, soğuk
başlatma)
(Bakınız not 2.)

Çıkı ş
(Bakınız
not 2.)

İlave
fonksi
yonlar

Diğer Çevre çalışma ısısı (Bakınız not 3.) Çalışma: Mühendislik Verisinde derating eğrisine bakın.

Not: 1. Eğer −%10’dan küçük set edilmişse, düşük gerilim algılama fonksiyonu çalışabilir. Ayardan sonra çıkış kapasitesi ve çıkış

Gerilim ayar aralığı 5 V
Dalgalanma %2 (pp) maks.
Giriş değişiklik etkisi %0.5 maks. (85 ila 264 VAC giriş, %100 yük ile)
Sıcaklık değişiklik etkisi 0.05%/
Yük değişiklik etkisi %1.5 maks. (nominal giriş, %10 ila %100 yük ile)
Başlangıç süresi (Bakınız not 3.) 1.000 ms maks.
Tutma süresi (Bakınız not 3.) 20 ms min. (100/200 VAC, nominal giriş ile)
Aşırı akım koruma (Bakınız not 3.) Nominal yük akımının %105 ila %125’i, çevrilmiş L düşüş tip, otomatik sıfırlama
Aşırı gerilim koruma (Bakınız not 3.) Evet
Paralel çalışma Hayır
N+1 Yedeklemeli sistem Hayır
Seri çalışma Evet (harici diyot ile)
Düşük gerilim göstergesi

(Bakınız not 3.)
Düşük gerilim algılama çıkışı

(Bakınız not 3.)

Çevre nem oranı Çalışma: %25 ila %85, Depolama: %25 ila %90
Dielektrik güç 3.0 kVAC, 50/60 Hz 1 dakika için (tüm giriş ve çıkışlar arasında; algılama akımı: 20 mA)

İzolasyon direnci 100 M
Vibrasyon direnci 2 s için X, Y ve Z yönlerinin herbirinde 10 ila 55 Hz, 0.375mm tek amplitüd
Şok direnci

Çıkış göstergesi Evet (renk: yeşil)
Elektromanyetik interferans FCC Sınıf A, EN500811’e uygun
EMI EN500811/1992’ye uygun
Güç faktörü düzeltme EN6100032, EN6100032A14’e uygun
EMS EN6100062/1999’a uygun
Onaylı standartlar UL: 508 (Liste), 1950, 1604 (Sınıf I, Bölüm 2, Gruplar A, B, C, D

Ağırlık 450 g maks.

akımının nominal çıkış kapasitesi ve nominal çıkış akımından fazla olmadığından emin olun.

2. Çıkış akımı güç çıkış terminallerinde belirlenir.

3. Detaylar için sayfa 6’deki fonksiyonların açıklamalarına bakınız.

4. Sonlandırma Plakalarının (PFPM) Güç Kaynağının her iki tarafına monte edildiğinden emin olun.

100 V Giriş 25 A maks.

200 V Giriş 50 A maks.

±

%10 (V. ADJ ile) (Bakınız not 1.)

°

C maks. (nominal giriş ve çıkış ile)

Evet (renk: kırmızı)

Evet (açık kollektör çıkışı), 30 VDC maks., 50 mA maks.

Depola ma:

2.0 kVAC, 50/60 Hz 1 dakika için (tüm giriş ve GR terminal arasında; algılama akımı: 20 mA)

1.0 kVAC, 50/60 Hz 1 dakika için (tüm çıkışlar ve GR terminal arasında; algılama akımı: 20 mA)

Ω

min. (tüm gi rişl er ve ç ıkış lar ar asınd a, ve t üm çıkı şlar v e GR ter minal a rasın da) 500 VDC

2

150 m/s

cUL: CSA C22.2 No.14, No.213 (Sınıf I, Bölüm 2, Gruplar A, B, C, D

EN/VDE: EN50178 (=VDE0160), 60950 (=VDE0806)

−

25 ila 65°C (buzlanma veya yoğunlaşma olmadan)

, ±X, ±Y, ve ±Z yönlerinin herbirinde 3 kez

Zararlı Yerler)

Zararlı Yerler), No. 950

■

Referans Değer

Madde Değer Tanım

Güvenilirlik
(MTBF)

Servis ömrü 10 sn min. Ömür beklentisi, çevre sıcaklığı 40

250,000 saat min. MTBF Hatalar Arasındaki Ortalama Zaman demektir, kazara oluşan cihaz hatalarının olasılıklarına

göre hesaplanır ve cihazların güvenilirliklerini gösterir. Bu yüzden, cihazın ömrünü göstermesi
gerekli değildir.

C yük oranı %50 altındaki çalışma saatlerinde ömür
beklentisini gösterir. Normalde bu, dahili aluminyum elektrolitik kapasitörün ömür beklentisi ile
belirlenir.

°

3

Çalışma

S8TSS8TS

Bağlanabilen Maksimum Blok Sayısı

Basit Bloklar Bus Line Konnektörler kullanılarak bağlanabilir.

Çıkış Kapasitesini Arttırma

Modeller Blokların Sayısı N+1 Yedeklemeli

Sistem

S8TS06024@ 4 Blok Evet, 5 Blok
S8TS03012@ 4 Blok Evet, 5 Blok
S8TS02505@ Hayır Hayır

N+1 Yedeklemeli Sistemler

Bloklardan birinde bir hata olduğunda dengeli çalışmayı sağla
mak için, N+1 yedeklemeli sistemler için derating eğrisi içinde
kullanın.

Çoklu Çıkış Güç Kaynağı

Farklı çıkış gerilim özelliklerinde 4 adete kadar basit blok
yanyana bağlanabilir.

Bus Line Konnektörlerini Seçme

Bus Line Konnektörleri aşağıdaki bağlama metodlarına göre
seçin:

•Paralel çalışma kullanıldığında:
S8TBUS01 (DC hat bağlı)

S8TBUS01 Bus Line Konnektör farklı çıkış gerilim
özelliklerindeki Blokların hatalı bağlanmasını önlemek için bir
seçici ile donatılmıştır. Paralel çalışma için seçiciyi çıkış
gerilimine kaydırın.

Bus Line Konnektörlerini Monte Etme ve
Çıkartma

Elektriksel karakteristikleri korumak için aşağıdaki noktalara
dikkat edin.

•Konnektörleri 20 defadan fazla takıp/çıkartmayın.

•Konnektör terminallerine dokunmayın.

•Konnektörleri çıkartmak için, düz uçlu bir tornavidayı her iki
uçtan sokun.

Bağlantılı Blokları Kablolama

Blokları bir arada bağlarken, giriş hatlarını sadece bir bloğa
döşeyin, aksi takdirde girişler içerde kısa devre yaparak bloğa
zarar verebilir.

Girişleri birden fazla bloğa kablolamayın.

N

L

L

N

24V
12V

Seçici

•Paralel çalışma kullanılmadığında:
S8TBUS02 (DC hat bağlı değil)

S8T-BUS01

LLNNGR GR

−V+V −V+V

DC hat bağlı
(paralel bağlantı)

LLNNGR GR

AC Line

DC Line

DC hat bağlı değil
(izole bağlantı)

S8T-BUS02

−V+V −V+V

Not: Seri çalışma farklı özellikler ile mümkündür, ancak yüke

akan akım herhangi bir bloğun nominal çıkış akımını
aşmamalıdır.

−V

+V

Bloklarda çapraz kablolama yapmayın ve diğer bir cihaza
bağlamayın. Eğer nominal akım aşılırsa, Bus Line Konnektörler
zarar görebilir.

Çapraz kablolu blokları kullanmayın.

L

L

N

L

N

N

Basit bloklar birlikte bağlandığında, sadece bir Bloğun GR
terminalini kablolamak gereklidir, tüm blokları kablolamak
gerekmez.

Seri Çalışma ve ± Çıkış

2 Basit bloğun kullanılması seri çalışmayı ve ±çıkışı etkinleştirir.
S8TS06024 @ ve S8TS03012@ modelleri için harici diyot
gerekli değildir ancak S8TS02505@ modelleri için gerekir. Diyot
seçimi için aşağıdakileri kabataslak olarak kullanın.

Tip Schottky bariyer diyot
Dayanma gerilimi

(V

)

RRM

Normal yönlü akım (I

Nominal çıkış geriliminin en az iki katı

) Nominal çıkış akımının en az iki katı

F

4
