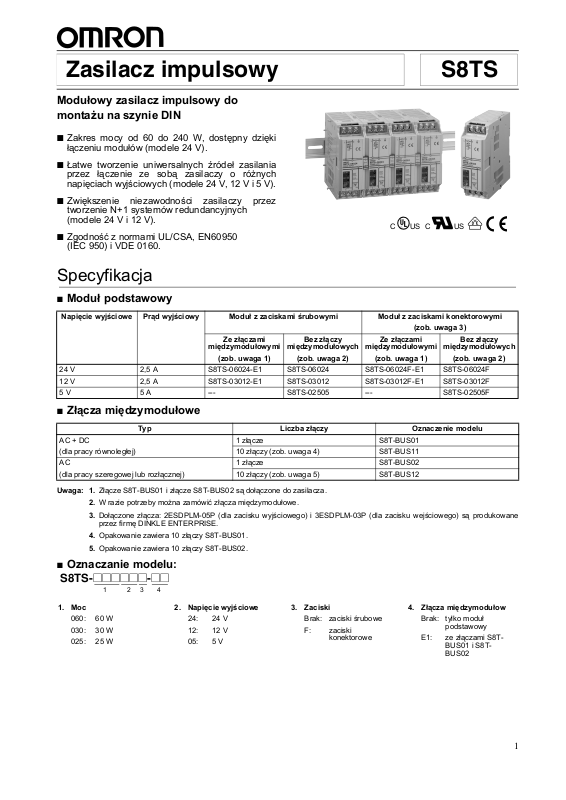

S8TS Zasilacz impulsowy

Modułowy zasilacz impulsowy do montażu na szynie DIN

Zakres mocy od 60 do 240 W, dostępny dzięki

■

łączeniu modułów (modele 24 V).

Łatwe tworzenie uniwersalnych źródeł zasilania

■

przez łączenie ze sobą zasilaczy o różnych napięciach wyjściowych (modele 24 V, 12 V i 5 V).

Zwiększenie niezawodności zasilaczy przez

■

tworzenie N+1 systemów redundancyjnych (modele 24 V i 12 V).

Zgodność z normami UL/CSA, EN60950

■

(IEC 950) i VDE 0160.

Specyfikacja

■

Moduł podstawowy

Napięcie wyjściowe Prąd wyjściowy Moduł z zaciskami śrubowymi Moduł z zaciskami konektorowymi

Ze złączami

międzymodułowymi

(zob. uwaga 1)

24 V 2,5 A S8TS-06024-E1 S8TS-06024 S8TS-06024F-E1 S8TS-06024F

12 V 2,5 A S8TS-03012-E1 S8TS-03012 S8TS-03012F-E1 S8TS-03012F

5 V 5 A --- S8TS-02505 --- S8TS-02505F

Bez złączy

międzymodułowych

(zob. uwaga 2)

CuUS C

(zob. uwaga 3)

Ze złączami

międzymodułowymi

(zob. uwaga 1)

Bez złączy

międzymodułowych

(zob. uwaga 2)

■

Złącza międzymodułowe

Typ Liczba złączy Oznaczenie modelu

AC + DC (dla pracy równoległej)

AC (dla pracy szeregowej lub rozłącznej)

Uwaga: 1. Złącze S8T-BUS01 i złącze S8T-BUS02 są dołączone do zasilacza.

2. W razie potrzeby można zamówić złącza międzymodułowe.

3. Dołączone złącza: 2ESDPLM-05P (dla zacisku wyjściowego) i 3ESDPLM-03P (dla zacisku wejściowego) są produkowane

przez firmę DINKLE ENTERPRISE.

4. Opakowanie zawiera 10 złączy S8T-BUS01.

5. Opakowanie zawiera 10 złączy S8T-BUS02.

■

Oznaczanie modelu:

1 złącze S8T-BUS01 10 złączy (zob. uwaga 4) S8T-BUS11 1 złącze S8T-BUS02 10 złączy (zob. uwaga 5) S8T-BUS12

S8TS-@@@@@@-@@

1 2 3 4

1. Moc

060: 60 W

030: 30 W

025: 25 W

2. Napięcie wyjściowe

24: 24 V

12: 12 V

05: 5 V

3. Zaciski

Brak: zaciski śrubowe

F: zaciski

konektorowe

4. Złącza międzymodułow

Brak: tylko moduł

podstawowy

E1: ze złączami S8T-

BUS01 i S8TBUS02

S8TSS8TS

Dane techniczne

■

Charakterystyka techniczna

Modele 24/12 V (moduł podstawowy: S8TS-06024@/S8TS-03012@)

Parametr Praca jednego modułu Praca równoległa

Sprawność modele 24 V: min. 75% ; modele 12 V: min. 70% (dla napięcia znamionowego, obciążenie 100%) Wejście Napięcie 100-240 VAC (85-264 VAC)

Częstotliwość 50/60 Hz (47-63 Hz) PrądWejście 100 V modele 24 V: maks. 1,0 A

Współczynnik mocy modele 24 V: min. 0,9; modele 12 V: min. 0,8 (dla zasil. znam., obciążenie 100%) (zob. uwaga 3) Prąd upływu Wejście 100 V maks. 0,35 mA maks. 0,35 mA × (liczba modułów)

Prąd rozruchowy (25°C, zimny start) (zob. uwaga 4)

Wyjście (zob. uwaga 3)

Funkcje dodatkowe

Pozostałe Temperatura otoczenia

Uwaga: 1.

Zakres regulacji napięcia modele 24 V: 22-28 V

Pulsacja maks. 2% (p-p) Wpływ zmian napięcia wej. maks. 0,5% (z wejściem 85-264 VAC, obciążenie 100%) Wpływ zmian obciążenia maks. 2% (wej. napięcie znam.,

Wpływ zmian temperatury maks. 0,05%/°C (znam. napięcie wej. i wyj.)

Czas narastania (zob. uwaga 4) maks. 1,000 ms Czas podtrzymania (zob. uwaga 4) min. 20 ms (przy 100/200 VAC, znam. napięcie wej.)

Zabezpieczenie przed przeciążeniem (zob. uwaga 4)

Zabezpieczenie przed przepięciem (zob. uwaga 4)

Praca równoległa Tak, maks. 4 moduły System redundancji N+1 Tak, maks. 5 modułów

Praca szeregowa Tak Wskaźnik spadku napięcia

(zob. uwaga 4) Wyjście sygnalizacji spadku

napięcia (zob. uwaga 4)

(zob. uwaga 4)

Wilgotność otoczenia Praca: 25-85%; składowanie: 25-90% Wytrzymałość dielektryczna 3,0 kVAC, 50/60 Hz przez 1 minutę

Rezystancja izolacji min. 100 MΩ (między wszystkimi wyjściami a wszystkimi wejściami oraz pomiędzy wszystkimi

Odporność na wibracje 10-55 Hz, pojedyncza amplituda 0,375 mm przez 2 godz. w kierunkach X, Y i Z Odporność na wstrząsy

EMS Zgodnie z EN61000-6-2/1999 Zgodność z normami UL: 508 (Listing; klasa 2: Per UL1310), 1950, 1604 (klasa I, dział 2, grupy A, B, C, D

Masa maks. 450 g maks. 450 g × (liczba modułów)

Szczegółowe informacje na temat regulacji napięcia wyjściowego przy pracy równoległej zamieszczono na stronie 5. Jeżeli nastawiono wartość mniejszą od −10%, to może działać funkcja wykrywania spadku napięcia. Po regulacji moc wyjściowa iprąd wyjściowy nie powinny przekraczać wartości znamionowej mocy wyjściowej i znamionowego natężenia prądu wyjściowego.

2. Klasa 2 nie odnosi się do pracy równoległej.

3. Wartość prądu wyjściowego jest podana na zaciskach wyjściowych.

4. Szczegółowy opis funkcji zamieszczono na stronie 6.

5. Na obu końcach zasilacza należy zamontować zaciski końcowe.

modele 12 V: maks. 0,7 A

Wejście 200 V modele 24 V: maks. 0,5 A

Wejście 240 V maks. 0,7 mA maks. 0,7 mA × (liczba modułów) Wejście 100 V maks. 25 A maks. 25 A × (liczba modułów) Wejście 200 V maks. 50 A maks. 50 A × (liczba modułów)

modele 12 V: maks. 0,4 A

modele 12 V: 12 V ±10% (V. ADJ) (zob. uwaga 1)

obciążenie 10-100%)

105-125% znam. prądu obciążenia, spadek typu "odwrócone L", automatyczne resetowanie

Tak

Tak (kolor czerwony)

Tak (wyjście otwarty kolektor), maks. 30 VDC , maks. 50 mA

Praca: zgodnie z charakterystyką obniżania wartości znamionowych w części

Składowanie:−25-65 °C (bez oblodzenia i kondensacji)

(między wszystkimi wejściami i wyjściami; detekcja prądu: 20 mA) 2,0 kVAC, 50/60 Hz przez 1 minutę

(między wszystkimi wejściami a zaciskiem GR; detekcja prądu: 20 mA) 1,0 kVAC przez 1 minutę (między wszystkimi wyjściami a zaciskiem GR; detekcja prądu: 20 mA)

wyjściami a zaciskiem GR) przy 500 VDC

150 m/s

cUL: CSA C22.2 nr 14, nr 213 (klasa I, dział 2, grupy A, B, C, D

EN/VDE: EN50178 (=VDE0160), 60950 (=VDE0806)

"Pozostałe dane techniczne".

, 3 razy, w kierunkach ±X, ±Y i ±Z.

lokalizacja niebezpieczna))

lokalizacja niebezpieczna), nr 950 (klasa 2) (zob. uwaga 2.)

modele 24 V: 1,0 A × (liczba modułów) maks. modele 12 V: 0,7 A × (liczba modułów) maks.

modele 24 V: 0,5 A × (liczba modułów) maks. modele 12 V: 0,4 A × (liczba modułów) maks.

maks. 3% (z wej. napięcie znam., obciążenie 10-100%)

100-125% znam. prądu obciążenia, spadek typu "odwrócone L", automatyczne resetowanie

Modele 5 V (moduł podstawowy: S8TS-02505@)

Parametr Praca jednego modułu

Sprawność (typowa) min. 62% (przy znam. napięciu wej., obciążenie 100%) Wejście Napięcie 100-240 VAC (85-264 VAC)

Częstotliwość 50/60 Hz (47-63 Hz) PrądWejście 100 V maks. 0,7 A

Wejście 200 V maks. 0,4 A Współczynnik mocy min. 0,8 (przy znam. napięciu wej., obciążenie 100%) Prąd upływu Wejście 100 V maks. 0,35 mA

Wejście 240 V maks. 0,7 mA Prąd rozruchowy

(25°C, zimny start) (zob. uwaga 2)

Wyjście (zob. uwaga 2)

Funkcje dodatkowe

Pozostałe

Uwaga: 1.

Zakres regulacji napięcia 5 V ± 10% (V. ADJ) (zob. uwaga 1.)

Pulsacja maks. 2% (p-p) Wpływ zmian napięcia wej. maks. 0,5% (z wejściem 85-264 VAC, obciążenie 100%) Wpływ zmian temperatury maks. 0,05%/°C (znam. napięcie wej. i wyj.) Wpływ zmian obciążenia maks. 1,5% (przy wej. napięciu znam., obciążenie 10-100%)

Czas narastania (zob. uwaga 3) maks. 1,000 ms Czas podtrzymania (zob. uwaga 3) min. 20 ms (przy 100/200 VAC, znam. napięcie wej.) Zabezpieczenie przed przeciążeniem

(zob. uwaga 3) Zabezpieczenie przed przepięciem

(zob. uwaga 3) Praca równoległaNie

System redundancji N+1 Nie Praca szeregowa Tak (z diodą zewnętrzną) Wskaźnik spadku napięcia (zob. uwaga 3) Tak (kolor czerwony) Wyjście sygnalizacji spadku napięcia

(zob. uwaga 3) Temperatura otoczenia (zob. uwaga 3) Praca: zgodnie z charakterystyką obniżania wartości znamionowych w części

Wilgotność otoczenia Praca: 25-85%, składowanie: 25-90% Wytrzymałość dielektryczna

Rezystancja izolacji min. 100 MΩ (między wszystkimi wyjściami i wszystkimi wejściami oraz pomiędzy wszystkimi

Odporność na wibracje 10-55 Hz, pojedyncza amplituda 0,375 mm przez 2 godz. w kierunkach X, Y i Z Odporność na wstrząsy

Wskaźnik wyjścia Tak (kolor zielony) Zakłócenia elektromagnetyczne Zgodnie z FCC - klasa A, EN50081-1 Emisyjność EMI Zgodnie z EN50081-1/1992 Korekcja współczynnika mocy Zgodnie z EN61000-3-2, EN61000-3-2A14 Emisyjność EMS Zgodnie z EN61000-6-2/1999 Zgodność z normami UL: 508 (Listing), 1950, 1604 (klasa I, dział 2, grupy A, B, C, D

Masa maks. 450 g

Jeżeli nastawiono wartość mniejszą od −10%, to może działać funkcja wykrywania spadku napięcia. Po regulacji moc wyjściowa i prąd wyjściowy nie powinny przekraczać wartości znamionowej mocy wyjściowej i znamionowego natężenia prądu wyjściowego.

2. Wartość prądu wyjściowego jest podana na zaciskach wyjściowych.

3. Szczegółowy opis funkcji zamieszczono na stronie 6.

4. Na obu końcach zasilacza należy zamontować zaciski końcowe.

■

Wartości referencyjne

Wejście 100 V maks. 25 A

Wejście 200 V Maks. 50 A

105-125% znam. prądu obciążenia, spadek typu "odwrócone L", automatyczne resetowanie

Tak

Tak (wyjście otwarty kolektor), maks. 30 VDC , maks. 50 mA

Składowanie:−25-65 °C (bez oblodzenia i kondensacji)

3,0 kVAC, 50/60 Hz przez 1 minutę (między wszystkimi wejściami i wyjściami; detekcja prądu: 20 mA)

2,0 kVAC, 50/60 Hz przez 1 minutę (między wszystkimi wejściami a zaciskiem GR; detekcja prądu: 20 mA)

1,0 kVAC przez 1 minutę (między wszystkimi wyjściami a zaciskiem GR; detekcja prądu: 20 mA)

wyjściami i zaciskiem GR) przy 500 VDC

150 m/s

cUL: CSA C22.2 nr 14, nr 213 (klasa I, dział 2, grupy A, B, C, D

EN/VDE: EN50178 (=VDE0160), 60950 (=VDE0806)

"Pozostałe dane techniczne".

, 3 razy, każdy w kierunkach ±X, ±Y i ±Z.

niebezpieczne lokalizacje)

niebezpieczne lokalizacje), nr 950

S8TSS8TS

Parametr Wartość Definicja

Niezawodność (MTBF)

min. 250 000 godz.

MTBF (Mean Time Between Failures) oznacza czas między usterkami i jest obliczany na podstawie prawdopodobieństwa wystąpienia przypadkowych usterek urządzenia; określa jego niezawodność. Dlatego nie jest równoznaczny z okresem używalności urządzenia.

Czas używalności min. 10 lat Czas używalności określa średni czas pracy urządzenia przy temperaturze otoczenia 40°C i

obciążeniu 50%. Czas ten jest uzależniony od okresu używalności wbudowanych do urządzenia aluminiowych kondensatorów elektrolitycznych.

Działanie

S8TSS8TS

Maksymalna liczba połączonych modułów

Moduły podstawowe można łączyć za pomocą złączy między- modułowych.

Zwiększenie mocy wyjściowej

Modele Liczba modułów Układ redundancji

S8TS-06024

S8TS-03012

S8TS-02505

@ @ @

4 modułyTak, 5modułów 4 modułyTak, 5modułów

Nie Nie

N+1

Systemy redundancji N+1

Aby zagwarantować stabilne działanie w przypadku usterki jednego z modułów, należy zastosować redundancyjne połączenie N+1 modułów.

Zasilacze o różnej mocy wyjściowej

Można połączyć maksymalnie 4 moduły podstawowe o różnym napięciu wyjściowym.

Dobór złączy międzymodułowych

Złącza międzymodułowe należy dobrać w następujący sposób:

• Praca równoległa: S8T-BUS01 (połączenie linii DC)

Złącze międzymodułowe S8T-BUS01 jest wyposażone w przełącznik zabezpieczający przed połączeniem modułów o różnych napięciach wyjściowych. Należy ustawić przełącznik na napięcie wyjściowe dla połączenia równoległego.

24V 12V

Przełącznik

Montaż i demontaż złączy międzymodułowych

W celu zachowania charakterystyki elektrycznej urządzenia należy zwrócić uwagę na przestrzeganie poniższych zaleceń.

•Złączy nie należy montować/demontować ponad 20 razy.

• Nie dotykać zacisków konektorowych.

• Aby zdemontować złącza, należy podważać oba ich końce płaskim wkrętakiem.

Podłączanie połączonych modułów

Podczas łączenia modułów przewód zasilający należy podłączyć tylko do jednego z nich. W przeciwnym przypadku może dojść do wewnętrznego zwarcia, powodującego uszkodzenie modułu.

Nie podłączać zasilania do więcej niż jednego modułu.

−V

Nie należy łączyć przewodami modułów zasilacza oraz modułów z innymi urządzeniami. W przypadku przekroczenia prądu znamionowego mogą zostać uszkodzone złącza międzymodułowe.

Nie używać modułów połączonych przewodami.

• Dla innej pracy (nie równoległej):

S8T-BUS02 (linie DC rozwarte)

S8T-BUS01

LLNNGR GR

Przewód AC

Przewód DC

−V+V −V+V

Linie DC połączone (połączenie równoległe)

S8T-BUS02

LLNNGR GR

−V+V −V+V

Linie DC nie połączone (praca rozłączna)

W przypadku połączenia modułów podstawowych zacisk GR należy podłączyć tylko do jednego modułu.

Praca szeregowa i wyjście ±

Zastosowanie 2 modułów podstawowych umożliwia pracę szeregową i wykorzystanie wyjścia ±. W przypadku modeli S8TS-06024 zewnętrzna, natomiast jest ona potrzebna w przypadku modeli S8TS-02505 informacji zamieszczonych poniżej.

Typ Dioda Schottky'ego Napięcie przebicia

RRM

Prąd przewodzenia (I

i S8TS-03012@ nie jest wymagana dioda

. Przy wyborze diody należy skorzystać z

)

Przynajmniej 2 razy większe od napięcia wyjściowego.

) Przynajmniej 2 razy większy od prądu

wyjściowego.
