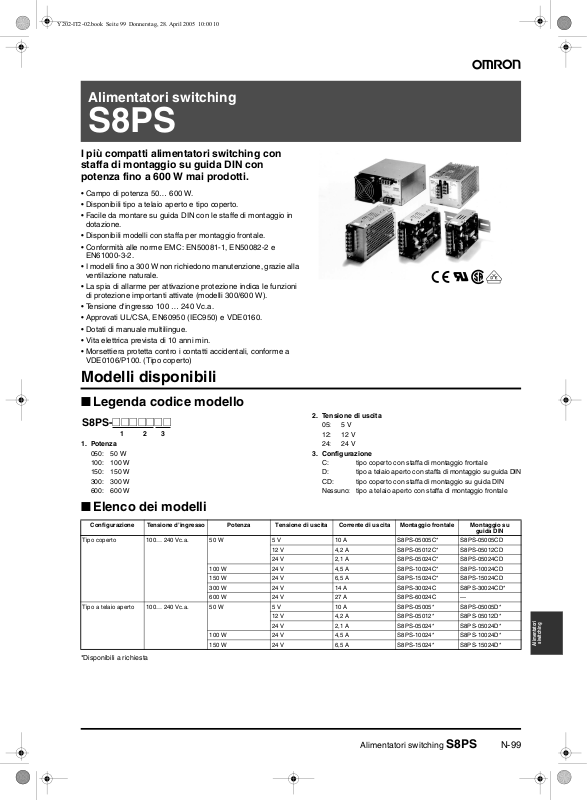

Alimentatori switching
S8PS
I più compatti alimentatori switching con
staffa di montaggio su guida DIN con
potenza fino a 600 W mai prodotti.
• Campo di potenza 50… 600 W.
• Disponibili tipo a telaio aperto e tipo coperto.
• Facile da montare su guida DIN con le staffe di montaggio in
dotazione.
• Disponibili modelli con staffa per montaggio frontale.
• Conformità alle norme EMC: EN50081-1, EN50082-2 e
EN61000-3-2.
• I modelli fino a 300 W non richiedono manutenzione, grazie alla
ventilazione naturale.
• La spia di allarme per attivazione protezione indica le funzioni
di protezione importanti attivate (modelli 300/600 W).
• Tensione d'ingresso 100 … 240 Vc.a.
• Approvati UL/CSA, EN60950 (IEC950) e VDE0160.
• Dotati di manuale multilingue.
• Vita elettrica prevista di 10 anni min.
• Morsettiera protetta contro i contatti accidentali, conforme a
VDE0106/P100. (Tipo coperto)
Modelli disponibili
■ Legenda codice modello
2. Tensione di uscita
S8PS-@@@@@@@
1 2 3
1. Potenza
050: 50 W
100: 100 W
150: 150 W
300: 300 W
600: 600 W
■ Elenco dei modelli
Configurazione Tensione d’ingresso Potenza Tensione di uscita Corrente di uscita Montaggio frontale Montaggio su
Tipo coperto 100… 240 Vc.a. 50 W 5 V 10 A S8PS-05005C* S8PS-05005CD
12 V 4,2 A S8PS-05012C* S8PS-05012CD
24 V 2,1 A S8PS-05024C* S8PS-05024CD
100 W 24 V 4,5 A S8PS-10024C* S8PS-10024CD
150 W 24 V 6,5 A S8PS-15024C* S8PS-15024CD
300 W 24 V 14 A S8PS-30024C S8PS-30024CD*
600 W 24 V 27 A S8PS-60024C ---
Tipo a telaio aperto 100… 240 Vc.a. 50 W 5 V 10 A S8PS-05005* S8PS-05005D*
12 V 4,2 A S8PS-05012* S8PS-05012D*
24 V 2,1 A S8PS-05024* S8PS-05024D*
100 W 24 V 4,5 A S8PS-10024* S8PS-10024D*
150 W 24 V 6,5 A S8PS-15024* S8PS-15024D*
*Disponibili a richiesta
05: 5 V
12: 12 V
24: 24 V
3. Configurazione
C: tipo coperto con staffa di montaggio frontale
D: tipo a telaio aperto con staffa di montaggio su guida DIN
CD: tipo coperto con staffa di montaggio su guida DIN
Nessuno: tipo a telaio aperto con staffa di montaggio frontale
guida DIN
siwitching
Alimentatori
Alimentatori switching S8PS N-99
Caratteristiche
■ Valori nominali/Caratteristiche
Articolo 50 W 100 W 150 W 300 W 600 W
Efficienza (tipica) 75%... 87% (in funzione del modello)
Ingresso Tensione 100 V.c.a… 240 Vc.a. (85 Vc.a… 264 Vc.a.)
Frequenza 47… 450 Hz
Corrente (vedere nota 1) 0,9 A o 0,45 A
Fattore di potenza (vedere nota 1) 0,95 TIPICO
Corrente residua (vedere nota 1) 0,5 A o 1,0 mA max.
Corrente di spunto (25°C, avvio a freddo)
(vedere nota 1)
Uscita Campo di regolazione della tensione −5%… 10%
Ondulazione residua (vedere nota 1) max. 2% (p-p)
Stabilità verso la linea max. 0,4% (ingresso 85 Vc.a... 132 Vc.a./ingresso 170 Vc.a... 264 Vc.a., carico pari al 100%)
Stabilità verso il carico 0,8% max. (con ingresso nominale, 0... 100% del carico)
Scostamento alle variazioni di temperatura
(vedere nota 1)
Ritardo all'accensione max. 1.000 ms (fino al 90% della tensione di uscita con tensione/corrente di uscita nominali)
Tempo di mantenimento (vedere nota 1) 20 ms min.
Funzioni
ausiliarie
Varie Dissipazione del calore Raffreddamento per convezione naturale Ventola
Protezione da sovraccarico 105% min, funzionamento intermittente su tracciato di tensione
Protezione da sovratensione Sì
Protezione da surriscaldamento No Sì
Spia di allarme per attivazione protezione No Sì (rossa)
Funzionamento in parallelo No Si, 2 unità max.
Temperatura ambiente Funzionamento: vedere la curva di correzione della potenza nella sezione Curve
Umidità relativa 25%… 85%
Rigidità dielettrica 3,0 kVc.a. a 50/60 Hz per 1 min (fra tutti gli ingressi e le uscite)
Resistenza di isolamento 100 MΩ min. (tra tutti gli ingressi e le uscite/terminali di terra a 500Vc.c.)
Resistenza alle vibrazioni 10 Hz… 55 Hz, ampiezza pari a 0,75 mm per 2 ore in ciascuna delle direzioni X, Y e Z
Resistenza agli urti
Spia di funzionamento Sì (verde)
Coppia di serraggio dei terminali a vite 1,08 Nm (vedere nota 2)
Interferenza elettromagnetica A norma FCC Classe B, EN50081-1
EMC (EMI): EN50081-1
Approvazioni UL508, UL1012, CSA C22.2 N° 950, CSA C22.2 N° 14, EN60950, VDE0160.
Affidabilità (MTBF) (vedere nota 3) 135.000 h min. 60.000 h min.
Durata prevista (vedere nota 4) 10 anni min. (utilizzato a 40°C con l'ingresso nominale con 50% del carico, installazione
Peso (vedere nota 5) 420 g max. 600 g max. 900 g max. 2.200 g max. 3.500 g max.
Tipo di montaggio Staffa di montaggio frontale o staffa di montaggio su guida DIN Staffa di montaggio
max.
25 A o 50 A max.
0,05%/°C max.
(con il modello da 600 W, l'uscita viene disattivata dopo 5 s min.)
Stoccaggio: −25°… 65°C (senza formazione di condensa o ghiaccio)
2,2 kVc.a. a 50/60 Hz per 1 min (fra tutti gli ingressi e i terminali di terra)
1 kVc.a. a 50/60 Hz per 1 min (fra tutte le uscite e i terminali di terra)
300 m/s
Protezione alle emissioni: EN55022, classe B
Emissioni, sull'ingresso in c.a..: EN55022, classe B
Corrente armonica: EN61000-3-2
(EMS): EN50082-2
Immunità ESD
(scariche elettrostatiche): EN61000-4-2: scarica su contatto a 4 kV (livello 2)
Immunità interferenza RF: ENV50140: 10 V/m (80 MHz… 1 GHz)
Immunità ai disturbi condotti: ENV50141: 10 V (0,15… 80 MHz) (livello 3)
Immunità allo scoppio: EN61000-4-4: linea di alimentazione a 2 kV (livello 3)
Immunità ai picchi di tensione: EN61000-4-5: tra linee a 3 kV
Conforme a UL1950 e CSA E.B. 1402C
standard)
Nota: 1. Carico pari al 100% e tensione di ingresso nominale (100 Vc.a. o 200 Vc.a.)
2. Durante le operazioni di serraggio dei terminali, non esercitare sulla morsettiera forze superiori a 75 N.
3. MTBF significa tempo medio fra i guasti, viene calcolato facendo riferimento alla probabilità di guasti fortuiti degli apparecchi e indica
l’affidabilità dei dispositivi. Tale valore non rappresenta quindi necessariamente la durata del prodotto.
4. La durata prevista specificata nella tabella sopra riportata indica il numero medio di ore di funzionamento a una temperatura ambiente
di 40°C e con un tasso di carico del 50%. Essa è di solito determinata dalla durata del condensatore elettrolitico in alluminio incorporato.
Si ricordi che non è compresa la durata prevista per la ventola incorporata nel modello da 600 W.
5. Il peso indicato si riferisce al tipo a telaio aperto. (comprende il coperchio per i modelli da 300 W e 600 W.)
1,8 A o 0,9 A
max.
caratteristiche (senza formazione di ghiaccio o condensa)
2
, per 3 volte in ciascuna delle direzioni ±X, ±Y e ±Z
2,7 A o 1,4 A
max.
5,4 A o 2,7 A
max.
10 A o 5 A max.
scarica in aria a 8 kV (livello 3)
linea di uscita a 2 kV (livello 4)
tra linea a 4,5 kV e terra
frontale
N-100 Alimentatori switching S8PS
Collegamenti
■ Schemi a blocchi
S8PS-050#### (50 W)
INGRESSO
C.A. (N)
S8PS-10024## (100 W)
S8PS-15024## (150 W)
S8PS-30024## (300 W)
C.A. (L)
C.A. (N)
C.A. (L)
Fusibile
(4 A)
Fusibile*
* Capacità del fusibile
100 W: 6,3 A
150 W: 6,3 A
300 W: 8 A
Filtro anti
disturbo
Filtro anti
disturbo
Raddrizzatore
Circuito di
protezione dalle
correnti di spunto
Circuito di
rilevamento dei
sovraccarichi
Raddrizzatore
Circuito di
protezione dalle
correnti di spunto
Controllo
delle correnti
armoniche
Circuito di
controllo
Controllo
delle correnti
armoniche
Circuito
di controllo
Livellatore
Livellatore
Raddrizzatore/
Livellatore
Rilevatore
Circuito di
rilevamento dei
sovraccarichi
Raddrizzatore/
Livellatore
+V
USCITA IN C.C.
–V
+V
USCITA IN C.C.INGRESSO
–V
S8PS-60024C (600 W)
INGRESSO
C.A. (L)
C.A. (N)
Fusibile
(15 A)
Filtro anti
disturbo
Circuito di protezione
dalle correnti di spunto
Circuito di
rilevamento dei
sovraccarichi
Raddrizzatore
Rilevamento delle
sovracorrenti
Rilevamento di
surriscaldamento
Controllo delle
correnti armoniche
Circuito
di controllo
Livellatore
Rilevatore
Circuito di
rilevamento dei
sovraccarichi
Raddrizzatore/
Livellatore
Rilevatore
Circuito di
rilevamento dei
sovraccarichi
+V
–V
Ventola
USCITA IN C.C.
siwitching
Alimentatori
Alimentatori switching S8PS N-101
■ Installazione
Modelli da 50 W Modelli da 100 / 150 W
4
5
1
3
2
4
5
1
3
2
Modelli da 300 W Modelli da 600 W
4
5
1
6
2
3
451
1. Terminali uscita c.c.: collegare le linee di carico a questi terminali.
2. Terminali di ingresso: collegare le linee in ingresso a questi terminali.
Nota: è presente un fusibile sul lato C.A. (L).
3. Terminale di messa a terra (GR): collegare a questo terminale una linea di messa a terra.
4. Spia di funzionamento (DC ON): si illumina quando è attiva (ON) un'uscita in corrente continua (C.C.).
5. Regolatore della tensione di uscita (V. ADJ): questo dispositivo permette di aumentare o ridurre del 10% la tensione di uscita.
6. Spia di allarme per attivazione protezione: la spia rossa si illumina se si attiva la protezione dalle sovratensioni (nei modelli da
300 / 600 W) o dal surriscaldamento (nei modelli da 600 W). Questa spia si illumina inoltre in caso di rilevamento di una
sovracorrente (nei modelli da 600 W).
62 3
