Cat. No. F03E-DE-01

INSTALLATIONS- UND BEDIENERHANDBUCH

Sicherheitslichtgitter Typ 2

MS2800E

MS2800E Sicherheitslichtgitter Typ 2

Installations- und Bedienerhandbuch

Januar 2008

Omron Europe B.V.

DEUTSCHLAND Omron Electronics GmbH Elisabeth-Selbert-Straße 17 D-40764 Langenfeld Tel: +49 (0) 2173 680 00 Fax: +49 (0) 2173 680 04 00 www.industrial.omron.de

Berlin Tel: +49 (0) 30 435 57 70 Düsseldorf Tel.: +49 (0) 2173 680 00 Hamburg Tel.: +49 (0) 40 76750-0 München Tel.: +49 (0) 89 379 07 96 Stuttgart Tel.: +49 (0) 7032 81 13 10

ÖSTERREICH Omron Electronics Ges.m.b.H. Europaring F15/502 A-2345 Brunn am Gebirge Tel.: +43 (0) 2236 377 800 Fax: +43 (0) 2236 377 800 160 www.industrial.omron.at

SCHWEIZ Omron Electronics AG Sennweidstrasse 44, CH-6312 Steinhausen Tel.: +41 (0) 41 748 13 13 Fax: +41 (0) 41 748 13 45 www.industrial.omron.ch Romanel Tel: +41 (0) 21 643 75 75

Hinweis:

OMRON-Produkte sind nur zur ordnungsgemäßen Verwendung durch qualifiziertes Personal und nur für die in diesem Handbuch beschriebenen Zwecke zugelassen.

In diesem Handbuch sind Sicherheitshinweise entsprechend der folgenden Konventionen gekennzeichnet. Beachten Sie stets die in diesen Sicherheitshinweisen enthaltenen Informationen. Ein Nichtbeachten der Sicherheitshinweise kann zu Personen- oder Sachschäden führen.

!GEFAHR Kennzeichnet eine unmittelbare Gefahrensituation, die zum Tod oder zu ernsthaften Ver-

letzungen führen kann.

!WARNUNG Kennzeichnet eine potenziell gefährliche Situation, die zum Tod oder zu ernsthaften Ver-

letzungen führen kann, wenn sie nicht vermieden wird.

!Achtung Kennzeichnet eine potentiell gefährliche Situation, die zu kleineren oder mittelschweren

Verletzungen oder Sachschäden führen kann, wenn sie nicht vermieden wird.

Verweise auf OMRON-Produkte

Alle Namen von OMRON-Produkten werden in diesem Handbuch großgeschrieben. Das Wort „Baugruppe“ wird ebenfalls groß geschrieben, wenn es sich auf ein OMRON-Produkt bezieht, unabhängig davon, ob es im Eigennamen des Produkts auftritt oder nicht.

Visuelle Hilfen

Hinweis Kennzeichnet Informationen von besonderem Interesse für den effizienten

1,2,3... 1. Kennzeichnet Listen, z. B. Vorgehensweisen oder Checklisten.

 OMRON, 2008

Alle Rechte vorbehalten. Diese Publikation darf ohne vorherige schriftliche Genehmigung von OMRON weder als Ganzes noch in Auszügen in irgendeiner Form oder auf irgendeine Weise, sei es auf mechanischem oder elektronischem Weg ode durch Fotokopieren oder Aufzeichnen, reproduziert, in einem Datensystem gespeichert oder übertragen werden.

In Bezug auf die in dieser Publikation enthaltenen Informationen wird keine Patenthaftung übernommen. Da OMRON laufend an der ständigen Verbesserung seiner Qualitätsprodukte arbeitet, sind Änderungen an den in dieser Publikation enthaltenen Informationen ohne Ankündigung vorbehalten. Bei der Erstellung dieses Handbuchs wurden alle erdenklichen Vorsorgemaßnahmen ergriffen. Dennoch übernimmt OMRON keine Verantwortung für etwaige Fehler oder Auslassungen. Ebenso wird keine Haftung für Schäden übernommen, die aus der Nutzung der in dieser Publikation enthaltenen Informatio-

Die folgenden Textsymbole in der linken Spalte dieses Handbuchs ermöglichen Ihnen das schnelle Auffinden bestimmter Informationen.

und zweckmäßigen Einsatz des Produkts.

INHALT

SICHERHEITSHINWEISE . . . . . . . . . . . . . . . . . . . . . . . . . xiii

1 Hinweise zur Sicherheit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .xiii

2 Warnhinweise in diesem Handbuch. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xiii

3 Hinweise zur sicheren Verwendung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xvii

4 Hinweise zur ordnungsgemäßen Verwendung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xviii

ABSCHNITT 1

Wichtige Sicherheitshinweise. . . . . . . . . . . . . . . . . . . . . . . . . 1

ABSCHNITT 2

Produktmerkmale. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

ABSCHNITT 3

Systemkomponenten und Anzeigen . . . . . . . . . . . . . . . . . . . 4

ABSCHNITT 4

Betrieb des Systems . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

4-1 Betriebszustände . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

4-2 Betriebsarten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

4-3 MS2800FS Kaskadierte Serie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

ABSCHNITT 5

Erfassungsoptionen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

5-1 Feste Ausblendung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

5-2 Fließende Ausblendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

5-3 Feste Ausblendung mit fließender Ausblendung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

5-4 Optische Synchronisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

ABSCHNITT 6

Diagnose- und Testfunktionen. . . . . . . . . . . . . . . . . . . . . . . . 17

6-1 Einzelsektoranzeigen (ISI). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

6-2 Externe Relaisüberwachung (EDM) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

6-3 Maschinentestsignal (MTS). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

6-4 Reichweitenauswahl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

6-5 Anlauf-/Wiederanlauf-Eingang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

vii

ABSCHNITT 7 Verwenden der Auswahlschalter zur Einstellung

von Funktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

7-1 Zugriff auf die Auswahlschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

7-2 Betriebsartauswahl. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

7-3 Auswählen und Programmieren der festen Ausblendung . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

7-4 Auswählen und Programmieren der fließenden Ausblendung . . . . . . . . . . . . . . . . . . . . . . . 20

7-5 Auswählen der externen Relaisüberwachung (EDM) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

7-6 Auswählen des Maschinentestsignals (MTS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

7-7 Auswählen von Scan Codes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

ABSCHNITT 8

Ausgänge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

8-1 Sicherheits-Schaltausgänge (OSSD) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

8-2 Hilfsausgang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

ABSCHNITT 9

Sichere Installationsabstände . . . . . . . . . . . . . . . . . . . . . . . . 25

9-1 Sicherheitsabstand zur Überwachung von Gefahrenstellen. . . . . . . . . . . . . . . . . . . . . . . . . . 25

9-2 Sicherheitsabstand zur Überwachung von Gefahrenbereichen . . . . . . . . . . . . . . . . . . . . . . . 27

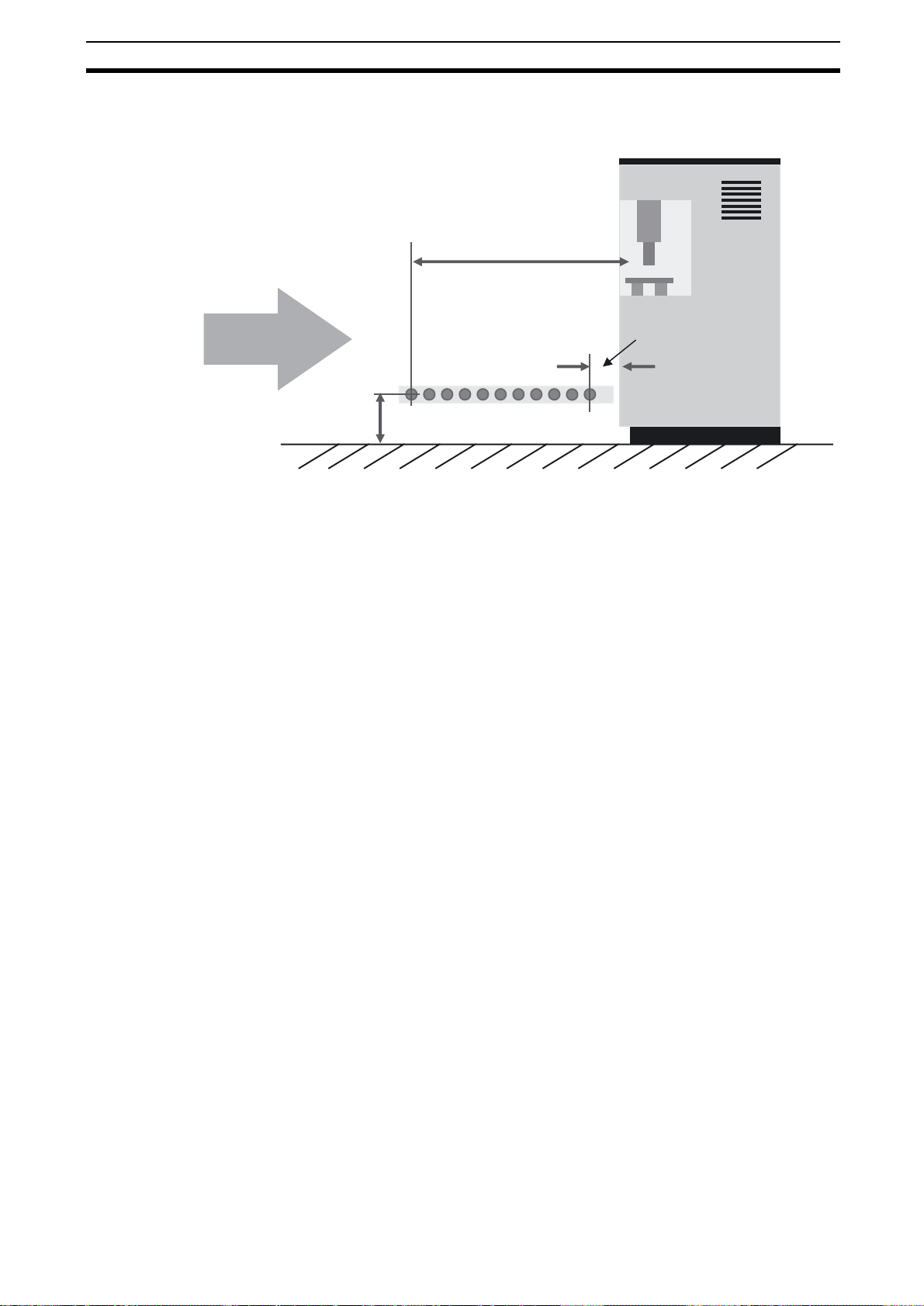

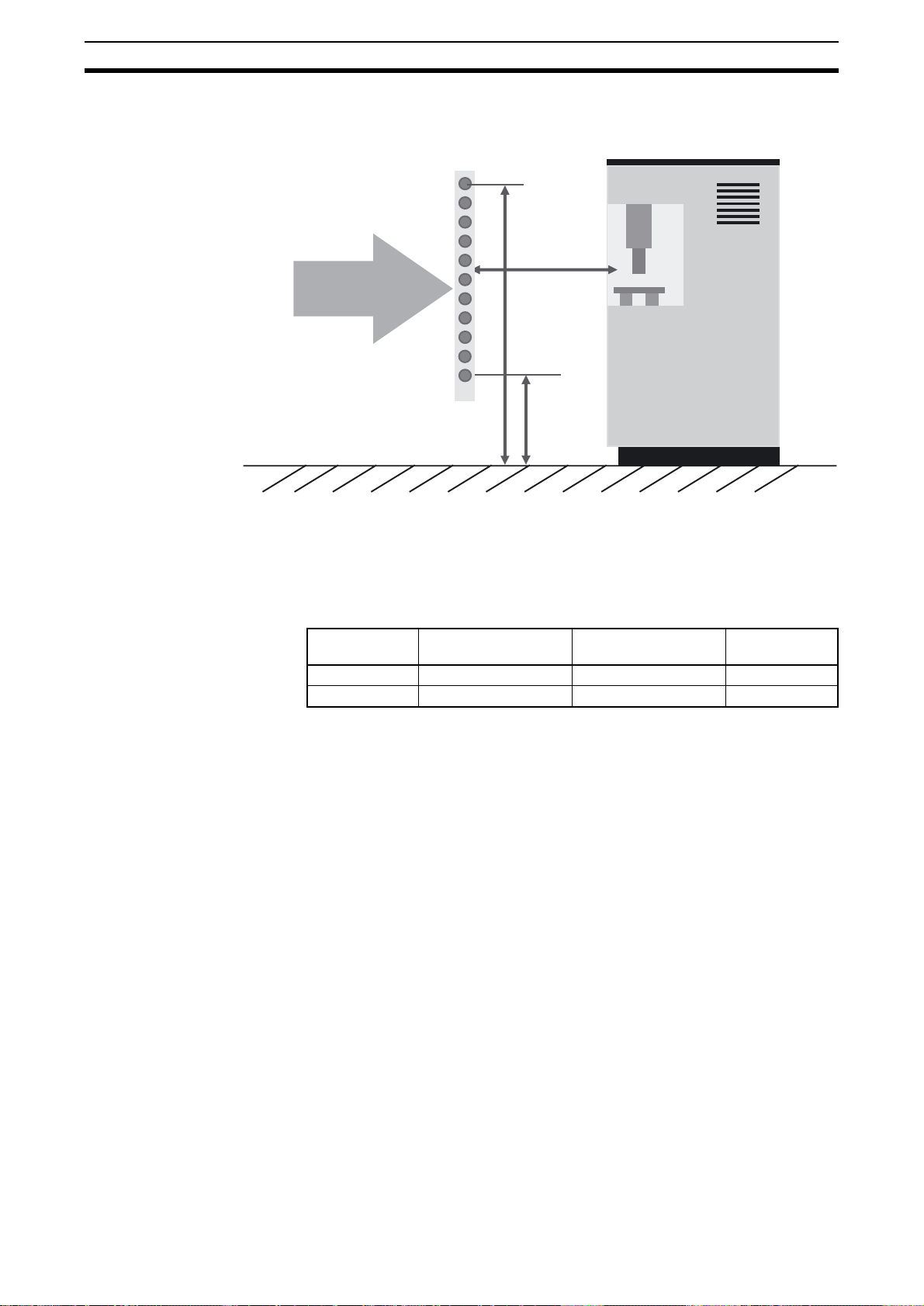

9-3 Sicherheitsabstand und Höhe des Lichtstrahls bei der Zugangsüberwachung . . . . . . . . . . . 28

ABSCHNITT 10

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

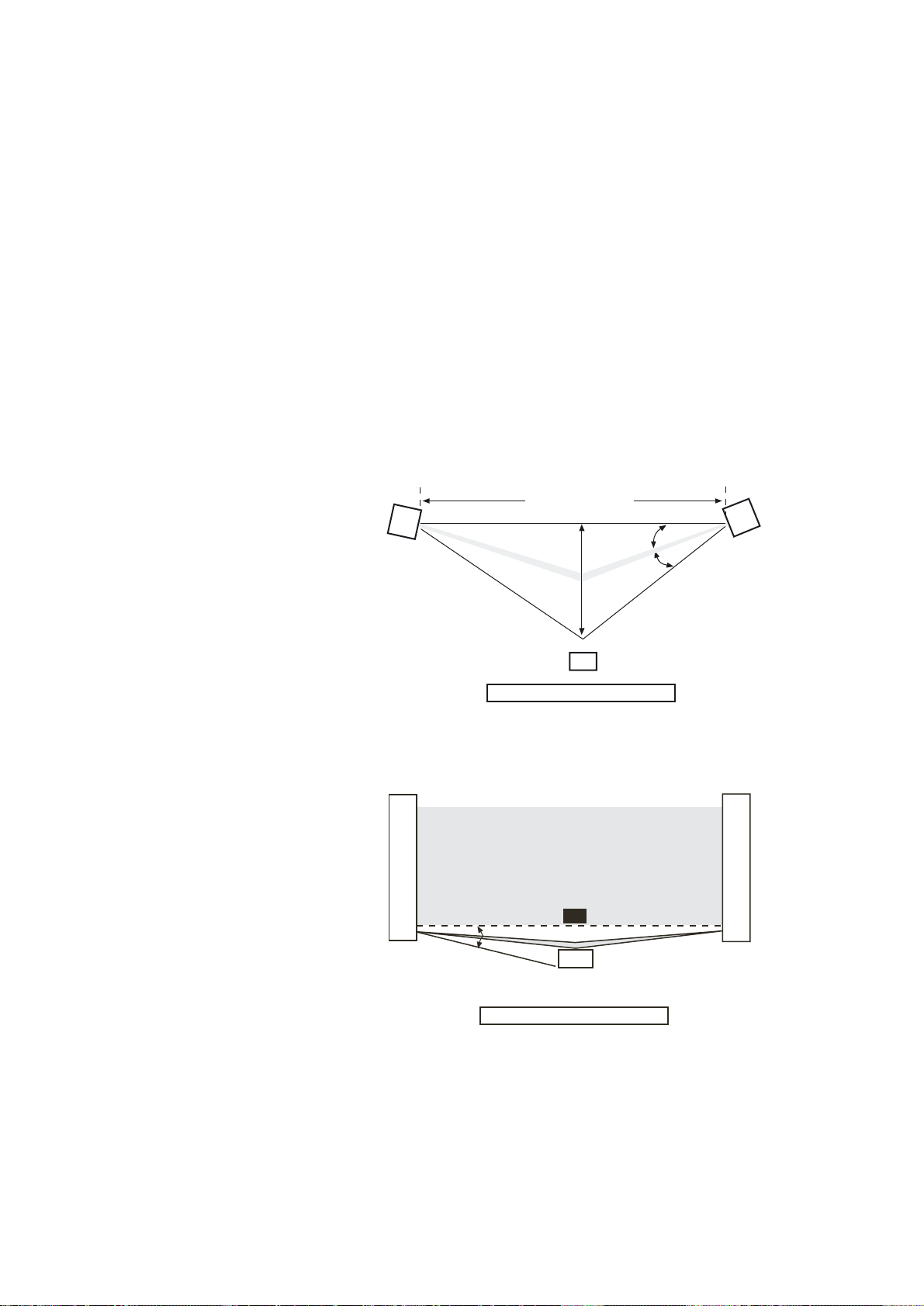

10-1 Beeinflussung durch reflektierende Oberflächen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

10-2 Schutz vor gegenseitiger Beeinflussung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

10-3 Allgemeine Montagehinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

ABSCHNITT 11

Anschluss an die Maschinensteuerungsschaltung . . . . . . . . 35

11-1 Verbinden der Kabel für kaskadiertes MS2800FS-System . . . . . . . . . . . . . . . . . . . . . . . . . . 35

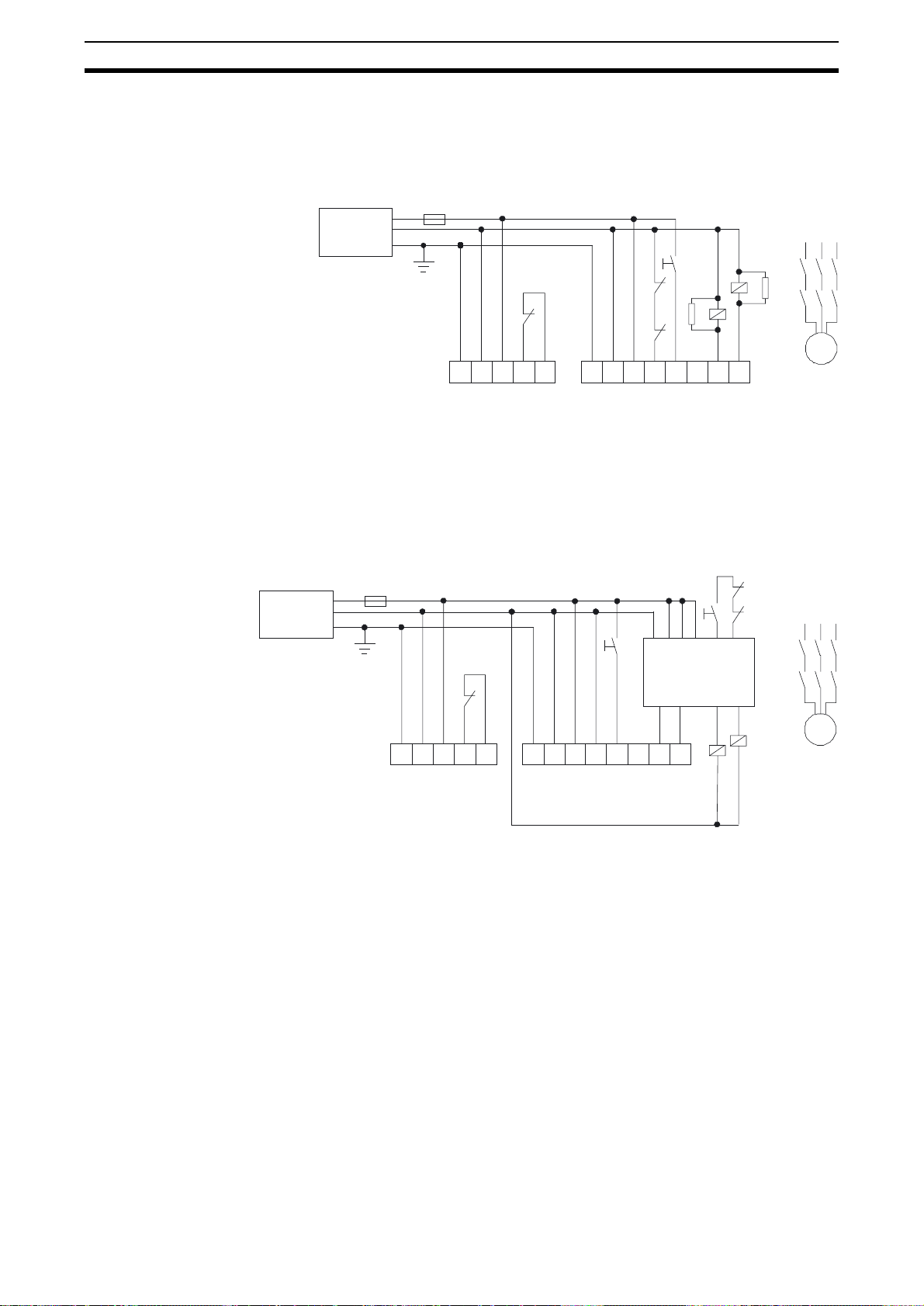

11-2 Anschluss an zwei zwangsgeführte Relais . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

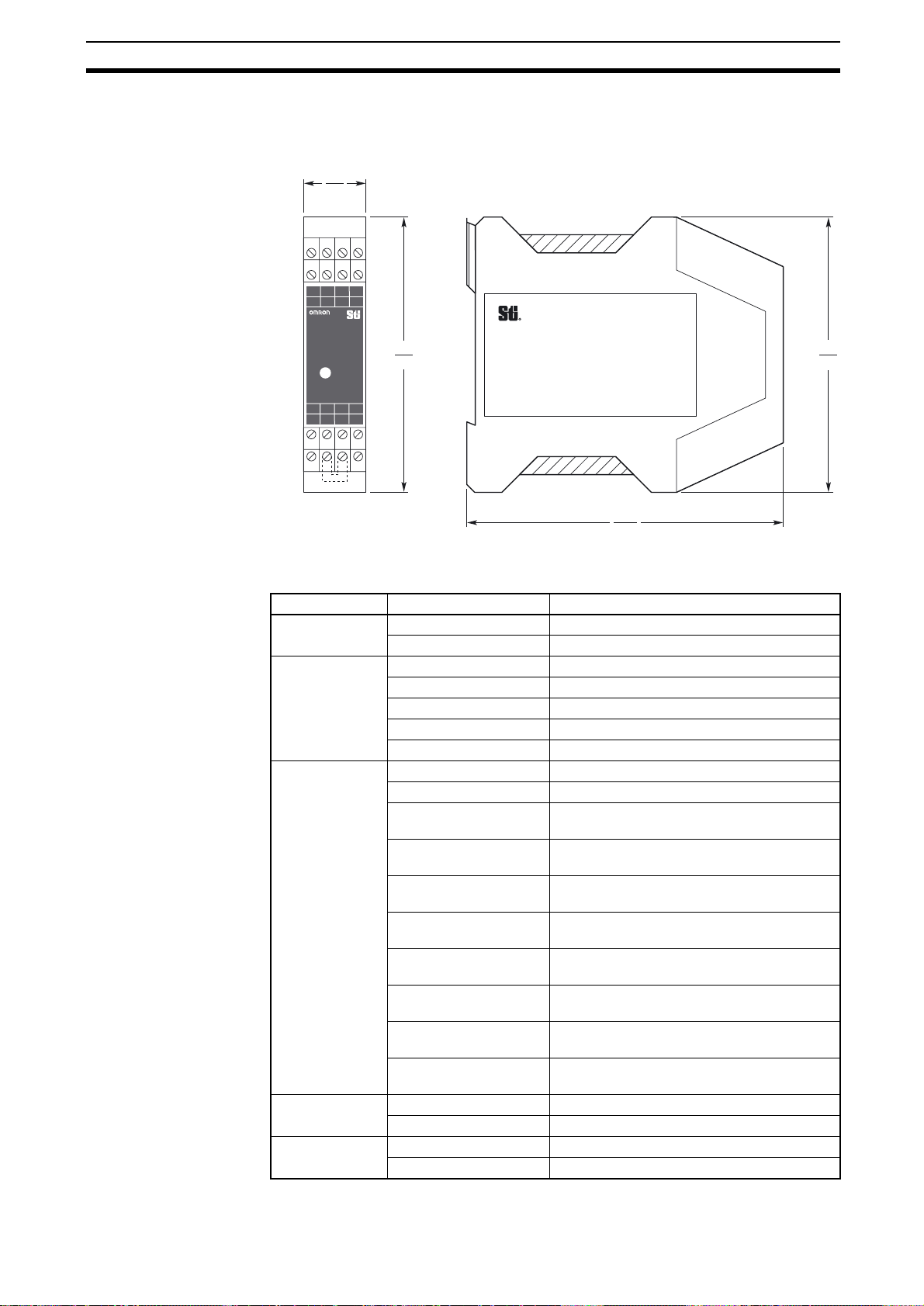

11-3 Anschluss an ein Sicherheitsmodul . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

ABSCHNITT 12

Muting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

12-1 Muting-Controller RM-6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37

ABSCHNITT 13

Abnahmeprüfung und Prüfverfahren . . . . . . . . . . . . . . . . . 39

13-1 Abnahmeprüfverfahren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

13-2 Prüfverfahren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

13-3 Verwendung des Prüfobjekts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

viii

ABSCHNITT 14

Reinigung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

ABSCHNITT 15

Technische Daten und Zusatzinformationen . . . . . . . . . . . . 43

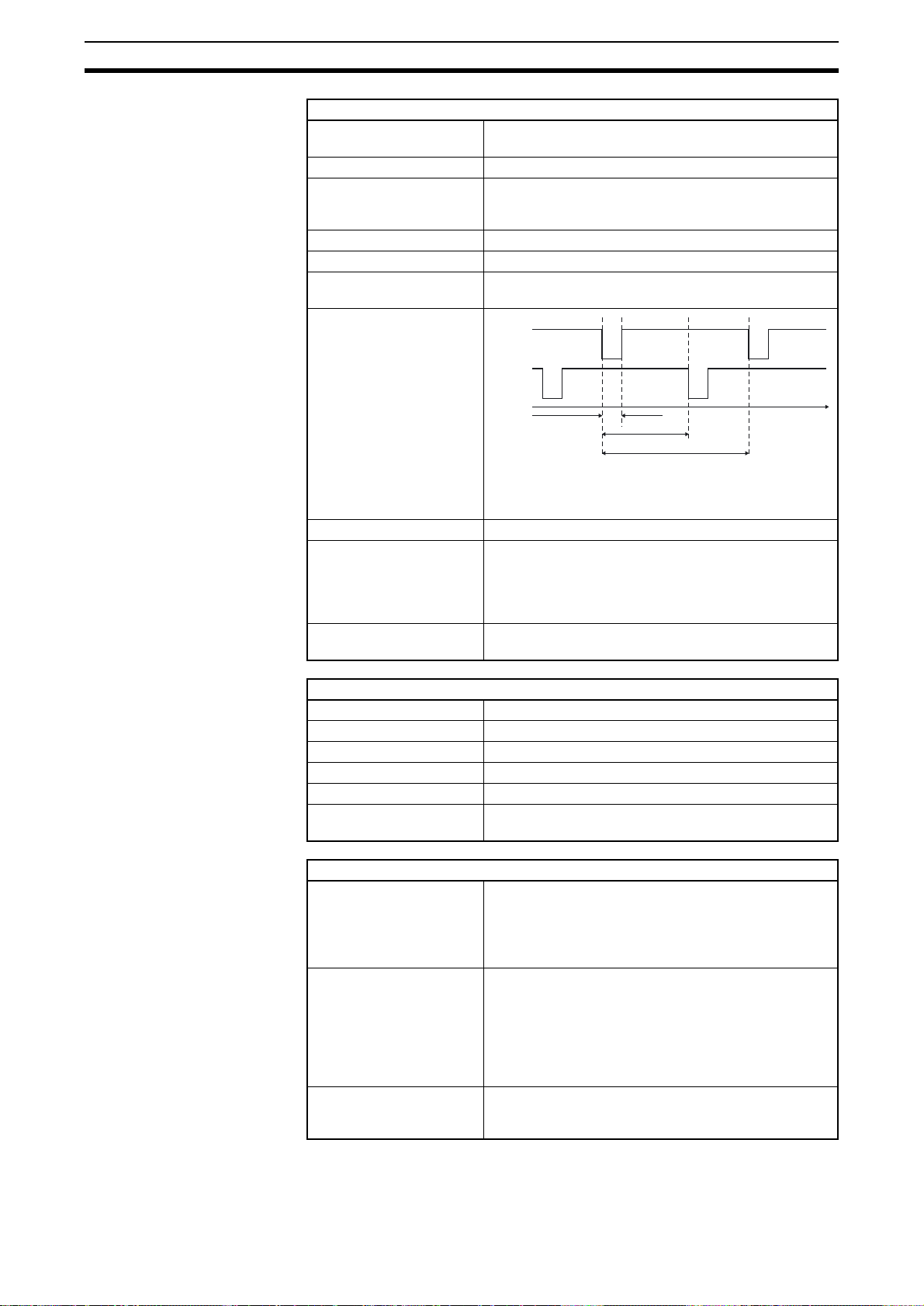

15-1 Systemspezifikation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

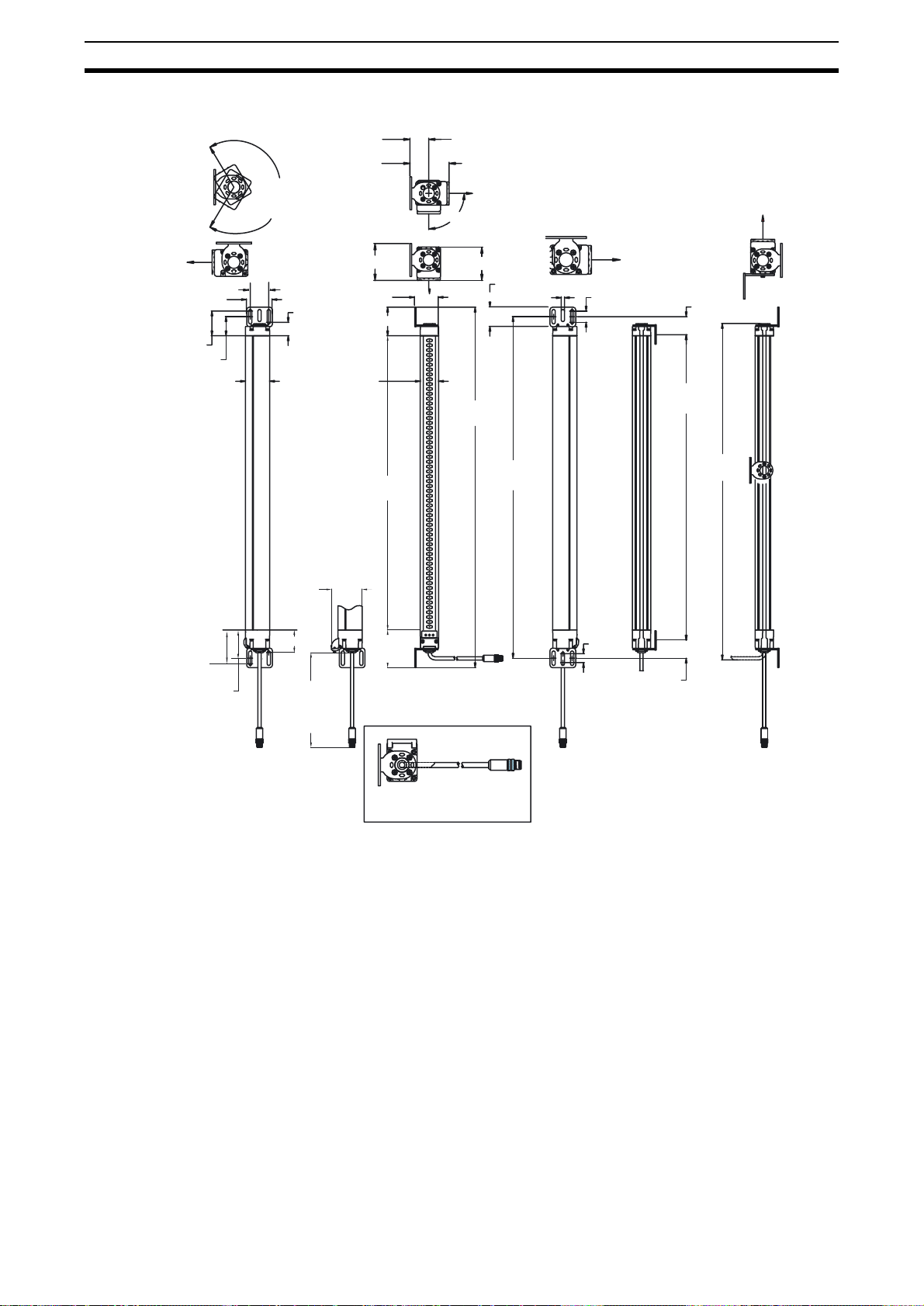

15-2 MS2800-System - Bemaßte Zeichnung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

15-3 MS2800-Systemdaten mit 14 mm Auflösung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

15-4 MS2800-Systemdaten mit 30 mm Auflösung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

15-5 MS2800FS-System - Bemaßte Zeichnung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

15-6 MS2800FS-Systemdaten mit 14 mm Auflösung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

15-7 MS2800FS-Systemdaten mit 30 mm Auflösung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

15-8 Lieferbare Ausführungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55

15-9 Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

ABSCHNITT 16

Glossar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

ABSCHNITT 17

Diagnose und Fehlersuche . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

17-1 Diagnoseinformationen und Fehlersuche für Sender . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

17-2 Diagnoseinformationen für Empfänger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

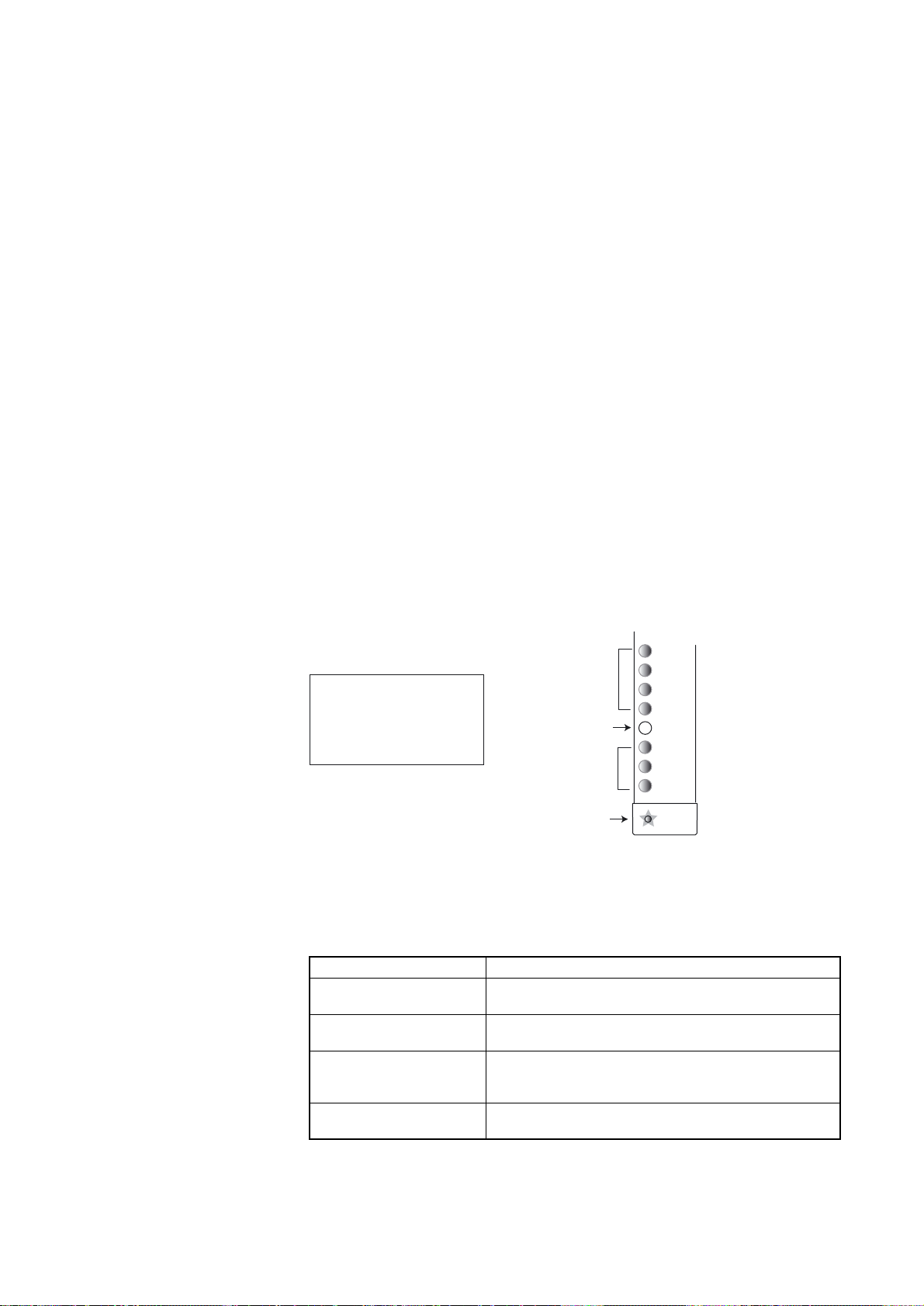

17-3 Anzeigeleuchten in der Endkappe des Empfängers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

17-4 Fehlerbehebung beim Empfänger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

17-5 Fehlercodes für Empfänger. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .72

ABSCHNITT 18

Anhang. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

18-1 Anhang A . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

18-2 Anhang B . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

Versionshistorie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

Einführung

Vielen Dank, dass Sie sich für ein Sicherheitslichtgitter der MS2800-Serie entschieden haben. In diesem Bedienerhandbuch wird die Verwendung des MS2800-Systems beschrieben.

Wichtiger Hinweis

Dieses Handbuch enthält Informationen zur Installation und Bedienung der folgenden Modelle:

Auflösung 14 mm, eigenständiges System MS2800S-EB-014 MS2800S-EA-014 Auflösung 14 mm, kaskadiertes System MS2800FS-EB-014 MS2800FS-EA-014 Auflösung 30 mm, eigenständiges System MS2800S-EB-030 MS2800S-EA-030 Auflösung 30 mm, kaskadiertes System MS2800FS-EB-030 MS2800FS-EA-030

Bei Informationen, die für alle Modelle gelten, wird der Begriff "MS2800-System" verwendet. Bei Informationen, die für ein bestimmtes Modell gelten, wird die Modellnummer angegeben.

Beachten Sie stets die folgenden Punkte, wenn Sie das MS2800-System verwenden:

1. Das MS2800-System darf nur von einer "Sachkundigen Person" bedient werden, die sich mit der zu installierenden Maschine auskennt und mit ihr vertraut ist.

2. Der Begriff "Sachkundige Person" steht in diesem Handbuch für eine qualifizierte, autorisierte und verantwortliche Person, die bei der Konzeption, Installation, beim Betrieb, bei der Wartung und Entsorgung der Maschine für Sicherheit sorgt.

3. Es wird vorausgesetzt, das das MS2800-System der Installationsumgebung, der Leistung und der Funktion der Maschine entsprechend eingesetzt wird. Die sachkundige Person sollte eine Risikobeurteilung bezüglich der Maschine und eine Überprüfung der Eignung des Produktes vor der Installation durchführen.

4. Lesen Sie dieses Handbuch vollständig und versichern Sie sich, dass Sie die zur Verfügung gestellten Informationen verstehen, bevor Sie versuchen, das Produkt zu installieren oder zu betreiben.

5. Heben Sie das Handbuch an einem sicheren Ort auf, an dem der Bediener bei Bedarf in ihm nachschlagen kann.

Basis Erweitert

Lesen und Verstehen dieses Dokuments

Bitte lesen Sie dieses Dokument vor der Verwendung der Produkte sorgfältig durch. Bei Fragen oder Anmerkungen wenden Sie sich bitte an Ihre OMRON Vertretung.

GEWÄHRLEISTUNG

OMRON gewährleistet ausschließlich, dass die Produkte frei von Material- und Produktionsfehlern sind. Diese Gewährleistung erstreckt sich (falls nicht anders angegeben) auf zwei Jahre ab Kaufdatum bei OMRON.

OMRON ÜBERNIMMT KEINERLEI GEWÄHRLEISTUNG ODER ZUSAGE, WEDER EXPLIZIT NOCH IMPLIZIT, BEZÜGLICH DER NICHTVERLETZUNG VON RECHTEN DRITTER, DER MARKTTAUGLICHKEIT ODER DER EIGNUNG DER PRODUKTE FÜR EINEN BESTIMMTEN ZWECK. JEDER KÄUFER ODER BENUTZER ERKENNT AN, DASS DER KÄUFER ODER BENUTZER ALLEINE ZU BESTIMMEN HAT, OB DIE JEWEILIGEN PRODUKTE FÜR DEN VORGESEHENEN VERWENDUNGSZWECK GEEIGNET SIND. OMRON SCHLIESST ALLE ÜBRIGEN IMPLIZITEN UND EXPLIZITEN GEWÄHRLEISTUNGEN AUS.

HAFTUNGSBESCHRÄNKUNGEN

OMRON ÜBERNIMMT KEINE VERANTWORTUNG FÜR SPEZIELLE, INDIREKTE ODER FOLGESCHÄDEN, GEWINNAUSFÄLLE ODER KOMMERZIELLE VERLUSTE, DIE IN IRGENDEINER WEISE MIT DEN PRODUKTEN IN ZUSAMMENHANG STEHEN, UNABHÄNGIG DAVON, OB SOLCHE ANSPRÜCHE AUF VERTRÄGEN, GEWÄHRLEISTUNGEN, VERSCHULDUNGS- ODER GEFÄHRDUNGSHAFTUNG BASIEREN.

OMRON ist in keinem Fall haftbar für jedwede Ansprüche, die über den jeweiligen Kaufpreis des Produkts hinaus gehen, für das der Haftungsanspruch geltend gemacht wird.

OMRON ÜBERNIMMT IN KEINEM FALL DIE VERANTWORTUNG FÜR GEWÄHRLEISTUNGSODER INSTANDSETZUNGSANSPRÜCHE IM HINBLICK AUF DIE PRODUKTE, SOWEIT NICHT DIE UNTERSUCHUNG DURCH OMRON ERGEBEN HAT, DASS DIE PRODUKTE ORDNUNGSGEMÄSS GEHANDHABT, GELAGERT, INSTALLIERT UND GEWARTET WURDEN UND KEINERLEI BEEINTRÄCHTIGUNG DURCH VERSCHMUTZUNG, MISSBRAUCH, UNSACHGEMÄSSE VERWENDUNG ODER UNSACHGEMÄSSE MODIFIKATION ODER INSTANDSETZUNG AUSGESETZT WAREN.

EIGNUNG

OMRON ist nicht dafür verantwortlich, dass die im Zusammenhang mit der Kombination von Produkten in der Anwendung des Kunden oder der Verwendung der Produkte stehenden Normen, Regelungen oder Bestimmungen eingehalten werden.

Auf Kundenwunsch stellt OMRON geeignete Zertifizierungsunterlagen Dritter zur Verfügung, aus denen Nennwerte und Anwendungsbeschränkungen der jeweiligen Produkte hervorgehen. Diese Informationen allein sind nicht ausreichend für die vollständige Bestimmung der Eignung der Produkte in Kombination mit Endprodukten, Maschinen, Systemen oder anderen Anwendungsbereichen.

Es folgen einige Anwendungsbeispiele, denen besondere Beachtung zu schenken ist. Es handelt sich nicht um eine umfassende Liste aller Verwendungsmöglichkeiten der Produkte. Diese Liste ist auch nicht so zu verstehen, dass Produkte für die angegebenen Verwendungsmöglichkeiten geeignet sind.

• Einsatz im Freien, Verwendung unter potentieller chemischer Verschmutzung oder elektrischer Interferenz oder unter Bedingungen, die nicht im vorliegenden Dokument beschrieben sind.

• Nukleartechnik, Verbrennungsanlagen, Schienenverkehr, Luftfahrt, Medizintechnik, Spielautomaten, Fahrzeuge und andere Anlagen, die speziellen industriellen und/oder behördlichen Anforderungen und Auflagen unterliegen.

• Systeme, Maschinen und Geräte, die eine Gefahr für Leben und Sachgüter darstellen können.

Machen Sie sich bitte mit allen Einschränkungen im Hinblick auf die Verwendung dieser Produkte vertraut, und halten Sie diese ein.

VERWENDEN SIE DAS PRODUKT NIEMALS FÜR ANWENDUNGEN, DIE EINE GEFAHR FÜR LEBEN ODER EIGENTUM DARSTELLEN, OHNE SICHERZUSTELLEN, DASS DAS GESAMTSYSTEM UNTER BERÜCKSICHTIGUNG DER JEWEILIGEN RISIKEN KONZIPIERT UND DAS PRODUKT VON OMRON IM HINBLICK AUF DIE BEABSICHTIGTE VERWENDUNG IN DER GESAMTEN EINRICHTUNG BZW. IM GESAMTEN SYSTEM ENTSPRECHEND ORDNUNGSGEMÄSS EINGESTUFT UND INSTALLIERT WIRD.

LEISTUNGSDATEN

Die in diesem Dokument genannten Leistungsdaten dienen als Anhaltspunkte zur Beurteilung der Eignung durch den Benutzer und werden nicht garantiert. Die Daten können auf Testbedingungen von OMRON basieren und müssen vom Benutzer auf die tatsächliche Anwendungssituation übertragen werden. Die tatsächliche Leistung unterliegt der Gewährleistung und Haftungsbeschränkung von OMRON.

ÄNDERUNG DER TECHNISCHEN DATEN

Im Zuge der technischen Weiterentwicklung und aus anderen Gründen können jederzeit Änderungen an den technischen Daten und den verfügbaren Zubehörteilen des Produkts erfolgen.

Wir ändern üblicherweise die Modellnummern, wenn veröffentlichte Nenndaten und Merkmale geändert werden oder bedeutende Konstruktionsänderungen vorgenommen wurden. Trotzdem können einige Spezifikationen des Produktes ohne Mitteilung geändert werden. Im Zweifelsfall können auf Anfrage spezielle Modellnummern zugewiesen werden, um für Ihre Anwendung wesentliche technische Daten zu fixieren. Bei Fragen zu technischen Daten erworbener Produkte können Sie sich jederzeit an den OMRON Vertrieb wenden.

ABMESSUNGEN UND GEWICHT

Die Angaben zu Abmessungen und Gewicht sind Nennwerte, die nicht für Fertigungszwecke bestimmt sind, auch wenn Toleranzen angegeben sind.

FEHLER UND AUSLASSUNGEN

Die in diesem Dokument enthaltenen Informationen wurden sorgfältig geprüft und sind unserer Ansicht nach korrekt. OMRON übernimmt jedoch keine Verantwortung für eventuelle Tipp- oder Schreibfehler sowie Fehler trotz Korrekturlesen oder Auslassungen.

PROGRAMMIERBARE PRODUKTE

OMRON übernimmt für die Programmierung eines programmierbaren Produkts durch den Benutzer und alle daraus resultierenden Konsequenzen keine Verantwortung.

Ohne Genehmigung darf dieses Dokument nicht für Vertriebs- oder Werbezwecke kopiert werden. Dieses Dokument ist durch das Urheberrecht geschützt und nur für den Gebrauch in Verbindung mit

dem Produkt vorgesehen. Bitte benachrichtigen Sie uns, bevor Sie dieses Dokument für einen anderen Zweck kopieren oder auf andere Art vervielfältigen. Falls das Dokument für einen anderen Benutzer kopiert oder übermittelt wird, muss das vollständige Dokument kopiert bzw. übermittelt werden.

xii

SICHERHEITSHINWEISE

1 Hinweise zur Sicherheit

Zur sicheren Verwendung des MS2800-Systems müssen die in diesem Handbuch aufgeführten Sicherheitshinweise, die durch Warnsymbole und Beschreibungen gekennzeichnet sind, befolgt werden. Ein Nichtbeachten der Sicherheits- und Warnhinweise kann zu einer unsicheren Verwendung oder einem unsicheren Betrieb führen.

Für die Anwendung werden folgende Hinweise und Symbole verwendet:

!WARNUNG Dieses Symbol kennzeichnet eine potenziell gefährliche Situation, die zu

leichten, mittelschweren oder schweren Verletzungen oder sogar zum Tod führen kann, wenn sie nicht vermieden wird. Zusätzlich können erhebliche Sachschäden verursacht werden.

2 Warnhinweise in diesem Handbuch

2-1 Für Anwender

!WARNUNG Das MS2800-System muss von einer ausreichend geschulten und qualifizier-

ten Person installiert, konfiguriert und in das Maschinensteuerungssystem integriert werden. Eine nicht ausreichend qualifizierte Person ist möglicherweise nicht in der Lage, diese Vorgänge ordnungsgemäß auszuführen. So kann eine Person nicht erkannt werden und ernsthafte Verletzungen erleiden.

!WARNUNG Sollen Änderungen an den Funktionen mithilfe der Auswahlschalter vorge-

nommen werden, ist es Aufgabe des Administrators, die Details der Änderungen zu bearbeiten und die Änderungen auszuführen. Eine versehentliche Änderung der Funktionseinstellungen kann Fehler bei der Erfassung von menschlichen Körpern verursachen und zu ernsten Verletzungen führen.

2-2 Für Maschinen

!WARNUNG Dieser Sensor darf in Maschinen, die nicht elektrisch gesteuert angehalten

werden können, nicht eingesetzt werden. Verwenden Sie den Sensor beispielsweise nicht für Pressen mit verzögernd eingreifenden Kupplungssystemen. Anderenfalls kann die Maschine nicht stoppen, bevor eine Person gefährliche Maschinenteile erreichen kann und so ernsthafte Verletzungen verursachen.

!WARNUNG Hilfsausgänge oder externe Meldeausgänge dürfen nicht für Sicherheitsan-

wendungen verwendet werden. Wenn das MS2800-System fehlerhaft arbeitet, können menschliche Körper möglicherweise nicht erkannt werden, was zu ernsthaften Verletzungen führen kann.

2-3 Für Installationen

!WARNUNG Prüfen Sie nach dem Auspacken und vor der Installation des MS2800-Systems

sorgfältig den mechanischen Zustand des Systems. Installieren Sie kein mechanisch beschädigtes Produkt. Senden Sie in diesem Fall das Produkt zur Prüfung und Reparatur an Ihren OMRON-Kundendienst zurück. Anderenfalls besteht die Gefahr schwerwiegender Verletzungen.

!WARNUNG Lassen Sie die Produkte nicht fallen. Wenn Sie die Produkte fallenlassen, können

interne oder externe Beschädigungen ursacht werden. Senden Sie ein heruntergefallenes MS2800-System zur Prüfung und Reparatur an Ihren OMRON-Kundendienst. Anderenfalls besteht die Gefahr schwerwiegender Verletzungen.

xiii

Warnhinweise in diesem Handbuch 2

!WARNUNG Überprüfen Sie nach der Installation die Funktion des MS2800-Systems, um

sicherzustellen, dass das MS2800-System ordnungsgemäß arbeitet. Achten Sie darauf, dass die Maschine bis zum Abschluss des Tests nicht in Betrieb geht. Bei unsachgemäßen Funktionseinstellungen könnte eine Person nicht erkannt werden und ernste Verletzungen erleiden.

!WARNUNG Stellen Sie bei der Installation sicher, dass zwischen dem MS2800-System und

dem Gefahrenbereich der Maschine ein Sicherheitsabstand besteht. Anderenfalls kann die Maschine nicht rechtzeitig stoppen, bevor eine Person den Gefahrenbereich erreichen kann und so ernsthafte Verletzungen verursachen.

!WARNUNG Installieren Sie eine Schutzeinrichtung, damit der Gefahrenbereich der Maschine

nur durch Passieren des vom Sensor gebildeten Schutzfeldes erreicht werden kann. Installieren Sie die Sensoren so, dass jederzeit irgendein Teil des Körpers des Bedieners beim Arbeiten im Gefahrenbereich der Maschine im Schutzfeld verbleibt. Wenn eine Person den Gefahrenbereich der Maschine betreten kann und hinter dem Schutzfeld des MS2800-Systems bleibt, konfigurieren Sie das System mit einer Anlaufsperrfunktion, damit das System nicht neu starten kann. Anderenfalls besteht die Gefahr schwerwiegender Verletzungen.

!WARNUNG Installieren Sie den Schalter zum Rücksetzen der Anlaufsperre an einem Ort, von

dem der gesamte Gefahrenbereich problemlos einsehbar ist und an dem der Schalter nicht von einer Person aktiviert werden kann, die sich innerhalb des Gefahrenbereichs befindet.

!WARNUNG Das MS2800-System schützt den Körper einer Person nicht vor Projektilen, die

aus dem Gefahrenbereich austreten könnten. Installieren Sie Schutzabdeckungen oder -zäune.

!WARNUNG Installieren Sie eine Schutzeinrichtung, welche den gesamten Bereich abdeckt,

damit sich das Personal nicht gefährlichen Teilen der Maschine durch einen Bereich nähern kann, in dem der Schutz durch die feste Ausblendfunktion deaktiviert wurde. Anderenfalls ist möglicherweise die Erfassung menschlicher Körper fehlerhaft und es besteht die Gefahr ernster Verletzungen.

!WARNUNG Stellen Sie sicher, dass in allen Schutzfeldern, mit Ausnahme der Bereiche, in

denen die feste oder fließende Ausblendfunktion verwendet wird, ein Prüfstab erfasst wird. Anderenfalls ist möglicherweise die Erfassung menschlicher Körper fehlerhaft und es besteht die Gefahr ernster Verletzungen.

!WARNUNG Die Verwendung der festen oder fließenden Ausblendung erhöht das Erfas-

sungsvermögen. Verwenden Sie das Erfassungsvermögen für die feste und fließende Ausblendung. Anderenfalls könnte die Maschine nicht rechtzeitig angehalten werden, so dass der Bediener in den Gefahrenbereich gelangen und sich ernsthafte Verletzungen zuziehen könnte.

!WARNUNG Die Muting- und Override-Funktionen deaktivieren die Sicherheitsfunktionen des

Geräts. Stellen Sie sicher, dass bei Verwendung dieser Funktionen andere Sicherheitsmaßnahmen eingeleitet werden.

!WARNUNG Installieren Sie die Muting-Sensoren so, dass diese zwischen dem Objekt, das

das Schutzfeld passieren darf, und einer Person unterscheiden können. Wenn die Muting-Funktion durch Erfassung einer Person aktiviert wird, können ernsthafte Verletzungen hervorgerufen werden.

xiv

!WARNUNG Muting-Lampen (externe Anzeigen), die den Status der Muting- und Override-

Funktionen angeben, müssen so installiert werden, dass sie für die Arbeiter aus allen Betriebspositionen deutlich sichtbar sind.

!WARNUNG Die Muting-Zeiten müssen für die Anwendung korrekt von einer ausreichend

geschulten und qualifizierten Person konfiguriert werden. Diese Person übernimmt außerdem die Verantwortung für die Einstellungen, insbesondere wenn das Muting-Zeitlimit auf unendlich gesetzt ist.

Warnhinweise in diesem Handbuch 2

!WARNUNG Verwenden Sie zwei voneinander unabhängige Eingangsgeräte für die Muting-

Eingänge.

!WARNUNG Installieren Sie den Muting-Sensor des MS2800-Systems sowie die mechani-

sche Sperre und konfigurieren Sie die Zeiteinstellungen für das Muting, so dass der Bediener den Gefahrenbereich nicht betreten kann.

!WARNUNG Installieren Sie den Schalter zur Aktivierung der Override-Funktion an einem Ort,

von dem der gesamte Gefahrenbereich problemlos einsehbar ist und der Schalter nicht innerhalb des Gefahrenbereichs aktiviert werden kann. Stellen Sie vor Aktivierung der Override-Funktion sicher, dass sich keine Personen im Gefahrenbereich aufhalten.

!WARNUNG Platzieren Sie keine Leuchtstoffröhren innerhalb des effektiven Öffnungswinkels

des Empfängers, da das MS2800-System dadurch unter bestimmten Umständen beeinträchtigt werden könnte.

!WARNUNG Installieren Sie das Sensorsystem so, dass es nicht durch reflektierende Oberflä-

chen beeinflusst wird. Anderenfalls könnte die Erfassung behindert und schwere Verletzungen verursacht werden.

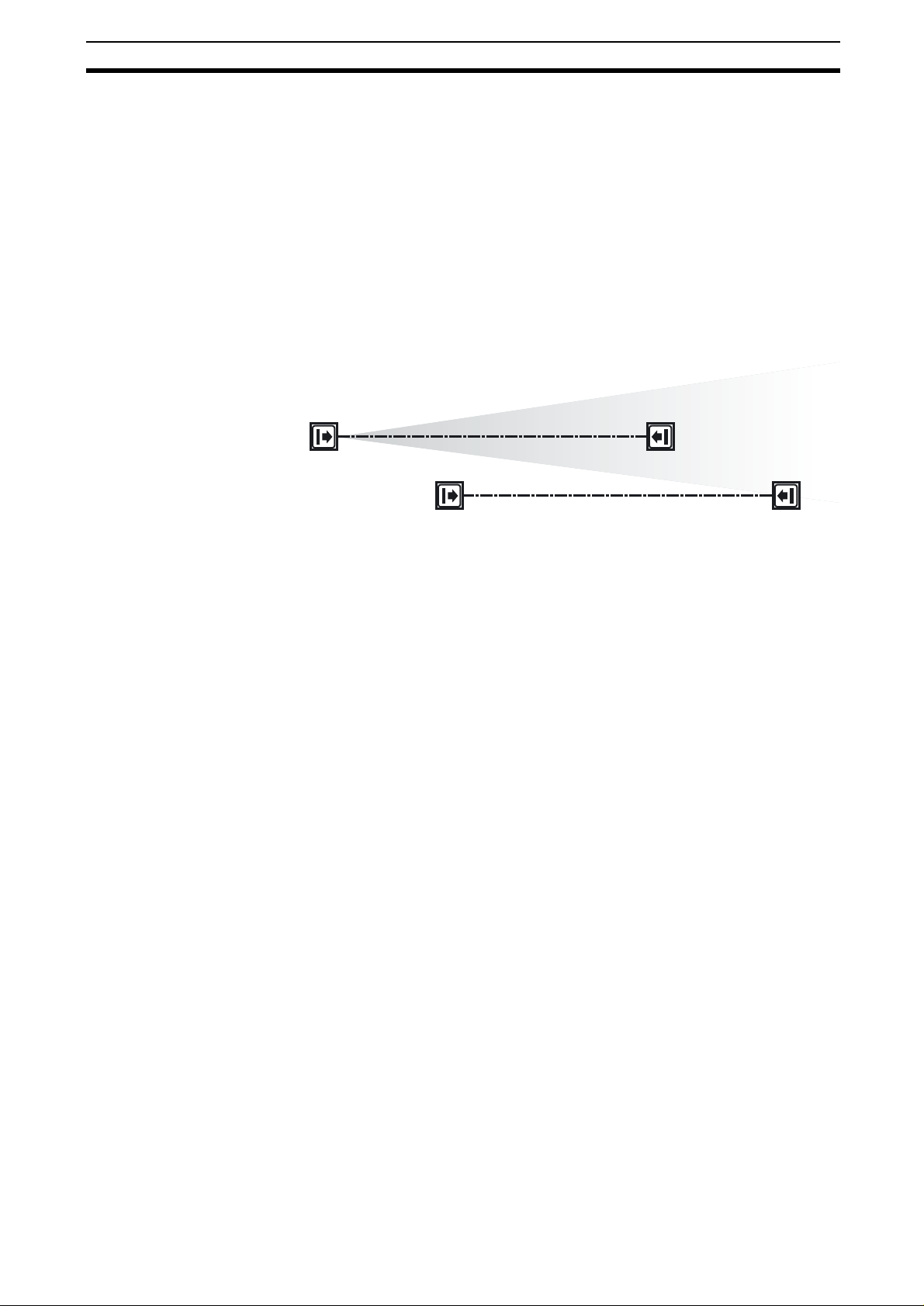

!WARNUNG Falls Sie mehr als ein MS2800-System verwenden, installieren Sie die Systeme

so, dass keine gegenseitige Beeinflussung auftritt, z. B. durch Konfiguration der Reihenschaltung oder Verwendung von mechanischen Sperren zwischen benachbarten Systemen.

!WARNUNG Achten Sie darauf, dass das MS2800-System sicher montiert ist und die Kabel

und Steckverbinder ordnungsgemäß angeschlossen sind.

!WARNUNG Stellen Sie sicher, dass keine Fremdkörper, wie z. B. Wasser, Öl oder Staub, in

das Innere des MS2800-Systems gelangen können, wenn die Abdeckung für die Auswahlschalter geöffnet ist. Ziehen Sie die Schrauben der Abdeckung nach Änderung der Einstellungen fest an.

!WARNUNG Sensorsysteme mit Spiegeln dürfen nicht in einer Konfiguration als Reflektions-

lichtschranken betrieben werden. Anderenfalls wird die Erfassung behindert. Spiegel können verwendet werden, um das Schutzfeld in einem Winkel von 90° "umzulenken".

!WARNUNG Führen Sie für alle MS2800-Systeme eine Prüfung wie in Kapitel "Abnahmeprü-

fung und Prüfverfahren" beschrieben durch. Führen Sie bei in Reihe geschalteten Systemen für jedes angeschlossene MS2800-System eine Prüfung durch.

2-4 Für die Verdrahtung

!WARNUNG Schließen Sie die Last zwischen Ausgangs- und 0-V-Leitung (PNP-Ausgang) an.

Der Anschluss von Lasten zwischen Ausgangs- und +24 V-Leitung kann eine gefährliche Situation hervorrufen, da die Betriebsart auf "EIN bei Blockierung" umgekehrt wird.

!WARNUNG Lastausgänge dürfen nicht gegen die Versorgungsspannung kurzgeschlossen

werden. Dadurch wäre der Ausgang immer eingeschaltet. Zusätzlich muss der 0 V-Ausgang der Spannungsversorgung geerdet werden, damit der Ausgang nicht aufgrund der Erdung der Ausgangsleitung auf EIN schaltet.

!WARNUNG Konfigurieren Sie das System mit der optimalen Anzahl an Sicherheitsausgän-

gen, die den Anforderungen der erforderlichen Steuerungskategorie entspricht.

!WARNUNG Schließen Sie die Leitungen des MS2800-Systems nicht an eine DC-Spannungs-

versorgung von über 24 V DC +20 % an. Schließen Sie die Leitungen auch nicht an eine AC-Spannungsversorgung an. Anderenfalls besteht die Gefahr eines elektrischen Schlags.

Warnhinweise in diesem Handbuch 2

!WARNUNG DC-Spannungsversorgungen müssen den nachfolgend aufgeführten

Bedingungen entsprechen, damit das MS2800-System die anwendbaren Normen IEC 61496-1 und UL 508 erfüllt.

• Die Ausgangsspannung muss innerhalb des Nennbereichs liegen (24 V DC ± 20 %)

• Die Belastbarkeit muss bei Anschluss an mehrere Geräte dem gesamten Nennstrom der Geräte entsprechen

• Die Anforderungen der EMV-Richtlinien (industrielle Umgebung) müssen erfüllt werden

• Doppelte oder Schutzisolierung muss zwischen Primär- und Sekundärschaltkreisen eingesetzt werden

• Automatische Wiederherstellung des Überstromschutzes

• Die Überbrückungszeit bei Ausfall der Versorgungsspannung muss mindestens 20 ms betragen

• Die Anforderungen der Ausgangskenndaten für Stromkreise der Klasse 2 oder Stromkreise mit begrenzten Spannungs-/Stromwerten gemäß UL 508 müssen erfüllt werden

• Hinsichtlich elektromagnetischer Verträglichkeit und Sicherheit bei elektrischen Geräten müssen die Gesetze und Richtlinien des Landes eingehalten werden, in dem das MS2800-System installiert ist (Beispiel: Innerhalb der EU muss die Spannungsversorgung der EMV-Richtlinie und der Niederspannungsrichtlinie entsprechen.)

!WARNUNG An allen Eingangs- und Ausgangsleitungen muss eine doppelte oder Schutziso-

!WARNUNG Die Verlängerung des Kabels muss innerhalb einer festgelegten Länge liegen.

2-5 Sonstiges

!WARNUNG Wird das MS2800-System in der Betriebsart Taktsteuerung (Reinitiierung des

!WARNUNG Dieses Produkt darf nicht zerlegt, repariert oder modifiziert werden. Bei Zuwider-

!WARNUNG Setzen Sie das MS2800-System nicht in Umgebungen mit entzündlichen oder

!WARNUNG Führen Sie tägliche und halbjährliche Prüfungen des MS2800-Systems durch.

lierung gegen gefährliche Spannungen eingesetzt werden. Anderenfalls besteht die Gefahr eines elektrischen Schlags.

Anderenfalls funktioniert die Sicherheitsfunktion möglicherweise nicht ordnungsgemäß und kann Gefahren verursachen.

zyklischen Betriebs durch die Schutzeinrichtung) verwendet, müssen Sie einen entsprechenden Schaltkreis zwischen dem MS2800-System und der Maschine konfigurieren. Einzelheiten zur Taktsteuerung finden Sie in IEC61496-1 und anderen entsprechenden Normen und Regelvorschriften.

handlung besteht die Gefahr einer Beeinträchtigung der Sicherheitsfunktionen.

explosiven Gasen ein. Anderenfalls besteht die Gefahr einer Explosion.

Anderenfalls funktioniert das System möglicherweise nicht einwandfrei und es können ernsthafte Verletzungen verursacht werden.

xvi

!WARNUNG Wird das MS2800-System in einer Umgebung eingesetzt, in der Fremdkörper

wie z. B. Spritzer am Produkt anhaften können, verwenden Sie zum Schutz des Systems eine Abdeckung oder prüfen und reinigen Sie das MS2800-System in regelmäßigen Abständen.

!WARNUNG Das MS2800-System darf nicht in einer Umgebung betrieben werden, die Ölne-

bel oder korrosive Gase enthält. Anderenfalls kann es zu einer Beschädigung des Produkts kommen.

!WARNUNG Achten Sie bei der Entsorgung des MS2800-Systems darauf, dass die Richtlinien

zur Abfallbeseitigung des jeweiligen Landes eingehalten werden, in dem das Produkt verwendet wurde.

Hinweise zur sicheren Verwendung 3

3 Hinweise zur sicheren Verwendung

Beachten Sie zur sicheren Verwendung des Produkts die folgenden Sicherheitshinweise.

• Lesen Sie dieses Handbuch vollständig und versichern Sie sich, dass Sie die Installationsverfahren, Funktionsprüfungen und Wartungsverfahren verstehen, bevor Sie versuchen, das Produkt zu betreiben.

• Lasten müssen die beiden folgenden Bedingungen erfüllen:

• Sie dürfen nicht kurzgeschlossen sein

• Sie dürfen keinen höherem Strom als den Nennwert verwenden

• Lassen Sie das Produkt nicht fallen.

• Entsorgen Sie das Produkt in Übereinstimmung mit den relevanten Vorschriften und Richtlinien des Landes, in dem das Produkt betrieben wird.

xvii

Hinweise zur ordnungsgemäßen Verwendung 4

4 Hinweise zur ordnungsgemäßen Verwendung

Beachten Sie bitte die folgenden Sicherheitshinweise, um Ausfälle, Fehlfunktionen und unerwünschte Auswirkungen auf die Leistung des Produkts zu vermeiden.

4-1 Installationsumgebung

Das MS2800-System darf nicht in den folgenden Umgebungen installiert werden:

• In Umgebungen, in denen es intensivem Störlicht, wie z. B. direktem Sonnenlicht, ausgesetzt ist

• In Umgebungen mit hoher Luftfeuchtigkeit, in denen mit hoher Wahrscheinlichkeit Kondensation auftritt

• In Umgebungen, in denen korrosive Gase vorhanden sind

• Umgebungen, die Vibrationen und Stößen ausgesetzt sind, die die Spezifikationen überschreiten

• Umgebungen, in denen das Produkt in Kontakt mit Wasser kommen könnte

• Umgebungen, in denen das Produkt in Kontakt mit Öl kommt, das den Klebstoff auflösen könnte

Verwenden Sie keine HF-Geräte, wie Mobiltelefone, Walkie-Talkies oder Funkanlagen in der Nähe des MS2800-Systems.

4-2 Verdrahtung und Installation

• Achten Sie bei der Verdrahtung darauf, dass die Versorgungsspannung ausgeschaltet ist. Anderenfalls kann der Betrieb des MS2800-Systems aufgrund der Diagnosefunktion beeinträchtigt werden.

• Stellen Sie beim Ersatz der Kabelsteckverbinder mit anderen Steckverbindern sicher, dass diese einer geeigneten Schutzklasse entsprechen.

• Nach Prüfung der Signalbezeichnungen aller Klemmen muss auf ordnungsgemäße Verdrahtung geachtet werden.

• Berücksichtigen Sie für das Steuersystem eine Einschaltverzögerung von 2 Sekunden oder mehr (2,2 Sekunden oder mehr bei Reihenschaltung) nach Einschalten des MS2800-Systems.

• Achten Sie darauf, das MS2800-Kabel getrennt von Hochspannungsleitungen oder durch einen eigenen Kabelkanal zu verlegen.

• Achten Sie bei Verwendung eines handelsüblichen Schaltnetzteils darauf, dass der Gehäuseerdungsanschluss ordnungsgemäß geerdet ist.

• Installieren Sie den Sender und Empfänger so, dass deren vertikale Ausrichtung übereinstimmt.

4-3 Reinigung

Verwenden Sie zur Reinigung keinen Verdünner, Benzol oder Azeton. Sie könnten die Kunststoffteile des Produkts sowie die Farbe auf dem Gehäuse beschädigen.

4-4 Objekterfassung

Das MS2800-System kann keine transparenten und/oder lichtdurchlässigen Objekte erfassen.

xviii

ABSCHNITT 1

Wichtige Sicherheitshinweise

!WARNUNG Lesen Sie dieses Kapitel vor der Installation des MS2800-Systems sorgfältig

durch.

Ein MS2800-System ist ein universelles Gerät zur Erkennung von Anwesenheit, das für den Schutz von Personen ausgelegt ist, die in der Nähe von beweglichen Maschinenteilen arbeiten.

Ob eine spezielle Maschinenanwendung und die MS2800-Systeminstallation mit den Sicherheitsrichtlinien übereinstimmt, hängt von der ordnungsgemäßen Anwendung, Installation, Wartung und dem Betrieb des MS2800Systems ab. Die Verantwortung für die Einhaltung dieser Punkte haben Käufer, Hersteller und Betreiber zu tragen.

Der Betreiber ist verantwortlich für die Auswahl und die Ausbildung des Personals, damit die Maschine und deren Sicherheitssysteme ordnungsgemäß installiert, bedient und gewartet werden. Das MS2800-System darf nur von einer entsprechend qualifizierten Person installiert, geprüft und gewartet werden. Eine sachkundige Person ist "eine individuelle Person, die durch Erfahrung und Ausbildung erfolgreich ihre Kenntnisse bezüglich Konstruktion, Betrieb oder Wartung der Maschine sowie den damit verbundenen Gefahren unter Beweis gestellt hat."

Zur Verwendung eines MS2800-Systems müssen die folgenden Anforderungen erfüllt sein:

• Die nationalen/internationalen Vorschriften und Richtlinien müssen für Installation, Verwendung und regelmäßige technische Prüfungen des Sicherheitslichtgitters angewandt werden, insbesondere:

• Maschinenrichtlinie (98/37/EG)

• Richtlinie zu Sicherheit und Gesundheitsschutz bei Benutzung von Arbeitsmitteln (89/655/EWG)

• Richtlinien zur Arbeitssicherheit/Sicherheitsvorschriften

• Andere relevante Gesundheits- und Sicherheitsrichtlinien

• Beachten Sie unbedingt die Anweisungen hinsichtlich der Testvorschriften (z. B. für Verwendung, Montage, Installation oder Integration in ein bestehendes Maschinensteuerungssystem) in diesem Handbuch.

• Die Tests müssen von Fachpersonal oder durch qualifiziertes und autorisiertes Personal ausgeführt und aufgezeichnet und dokumentiert werden, um sicherzustellen, dass die Tests jederzeit rekonstruiert und zurückverfolgt werden können.

• Prüfen Sie nach jeder Änderung die Effektivität der Schutzeinrichtung, da durch Änderungen die Sicherheitsfunktion beeinträchtigt werden könnte.

• Der Bediener der Maschine, in der das MS2800-System installiert ist, muss Zugriff auf die Bedienungsanleitung haben.

• Der Bediener der Maschine muss durch Fachpersonal in die Verwendung des Geräts eingewiesen und angewiesen werden, die Bedienungsanleitung zu lesen.

• Die abgesicherte Maschine darf keine Gefahr aufgrund von herausfliegenden Teilen darstellen.

• Die abgesicherte Maschine muss eine gleichbleibende Anhaltezeit und einen geeigneten Steuerungsmechanismus besitzen.

Abschnitt

• Zusätzliche Schutzeinrichtungen für den Zugang zu gefährlichen Bereichen, die nicht durch das MS2800-System abgesichert werden, können erforderlich sein.

Umweltschutz Dieses Produkt wurde so ausgelegt, dass eine minimale Umweltbelastung

auftritt. Beachten Sie daher, dass bei der Entsorgung von irreparablen/nicht wartbaren Geräten Ihre lokalen/nationalen Vorschriften und Richtlinien eingehalten werden müssen. Nähere Informationen hierzu erhalten Sie bei Ihrer OMRON-Vertretung.

ABSCHNITT 2

Produktmerkmale

Das Sicherheitslichtgitter der MS2800-Familie ist in zwei Versionen erhältlich. Diese Versionen werden als MS2800-EA und -EB bezeichnet. Die Konfiguration der Sicherheitslichtgitter kann über die Auswahlschalter, die sich unter der Zugriffsabdeckung befinden, geändert werden.

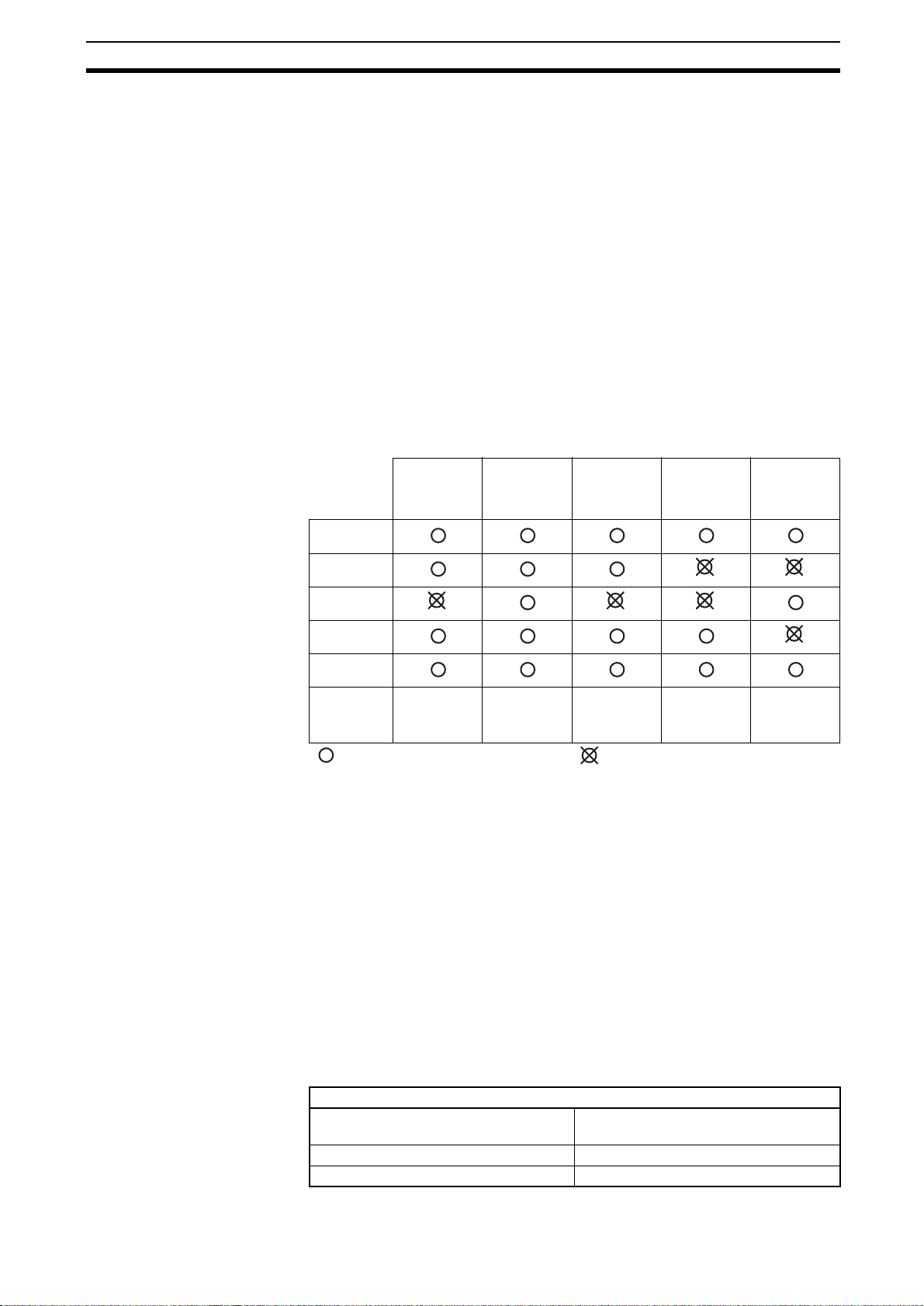

Vergleich der MS2800-Serie

Merkmale MS2800-EB MS2800-EA

Flex Bus, kaskadierbare SensorkopfKonfigurationen

Scan Code für Schutz vor gegenseitiger Beeinflussung

EDM (Externe Relaisüberwachung) X X Einstellbare Montagewinkel und T-Nut X X Nicht geschirmte Hauptkabel X X Zwei PNP-Sicherheitsausgänge X X Hilfsausgänge (nur PNP) X X Muting durch RM6-Muting-Modul X Fließende Ausblendung X Feste Ausblendung X Reichweitenauswahl X X

ABSCHNITT 3

Systemkomponenten und Anzeigen

Abbil-

dung

Abbil-

dung

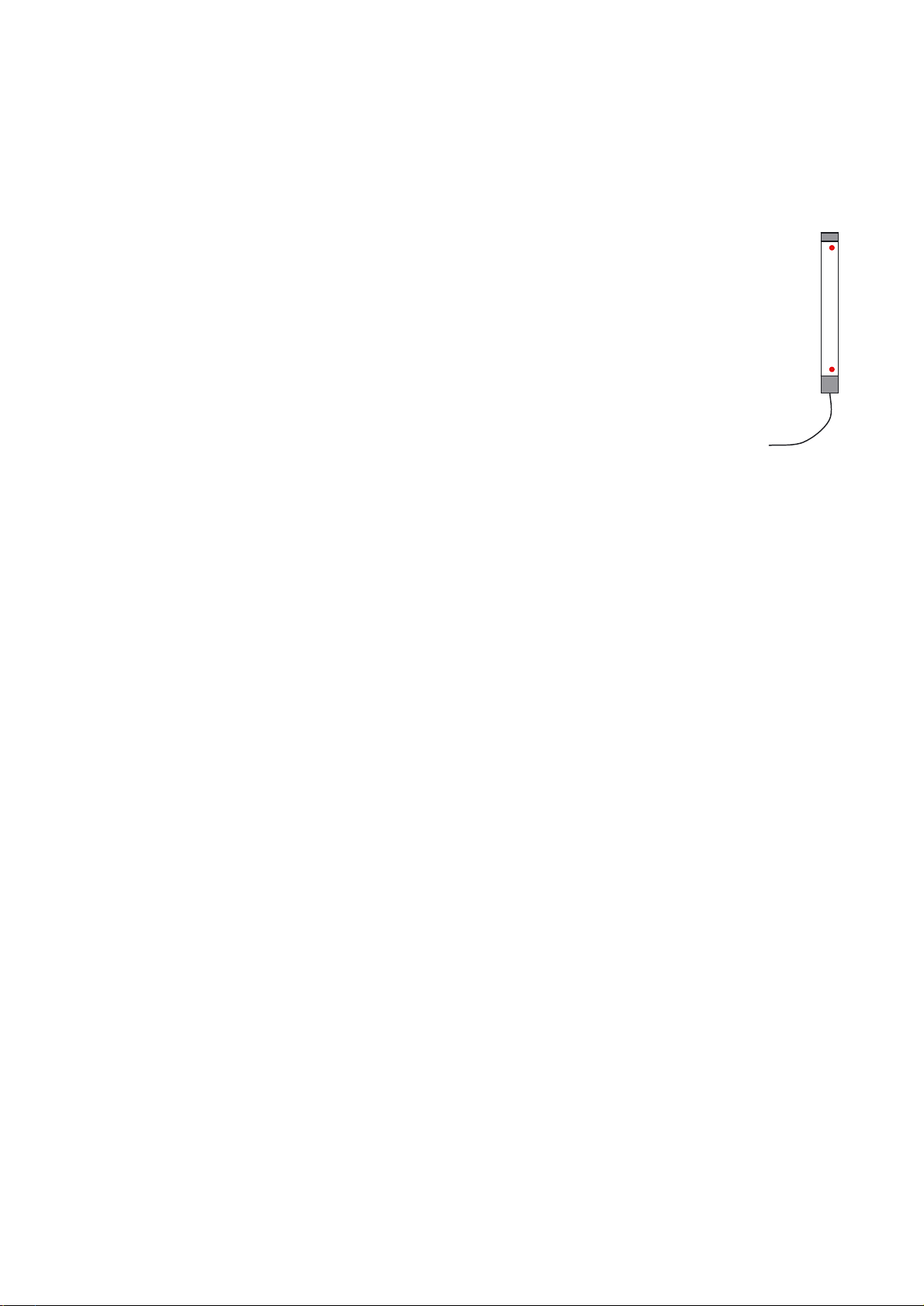

1 Empfänger 7 Sender 2 Einzelsektoranzeigen (eine für den obersten und

8 Erfassungsbereich

eine für den untersten Strahl) - Rote LED

3 Ausblendung aktiviert - orangefarbene LED 9 Klappe, Zugriff auf Konfigurationsschalter (an Sen-

der und Empfänger)

4 ANLAUFSPERRE- oder ALARM-Anzeige - gelbe

LED

5 MASCHINENBETRIEB-/STOPP-Anzeige - grün/

11 Statusanzeige - gelbe LED

rote LED

6 Empfängeranschlüsse M12 (Stecker) 12 T-Nut für Schiebemontage

1 +24 V DC - Braun 13 Senderanschlüsse M12 (Stecker) 2 0 V DC - Blau 1 0 V DC - Blau 3 Masse - Grün 2 +24 V DC - Braun 4 Sicherheits-Schaltausgang 2 (OSSD) - Weiß 3 MTS - Weiß 5 Start oder EDM (Betriebsartenwahl) - Gelb 4 MTS Return - Schwarz 6 EDM - Rot 5 Masse - Grün 7 Hilfsausgang - Rosa 8 Sicherheits-Schaltausgang 1 (OSSD) -

Schwarz

EMPFÄNGER

LED-ANZEIGEN

BEREICH

ENDE

ENDER

ENDKAPPE MIT KLAPPE

321546

32154 6

EMPFÄNGERSCHALTER SENDERSCHALTER

ZUGRIFF AUF AUSWAHLSCHALTER

EMPFÄNGER

SENDER

1 2

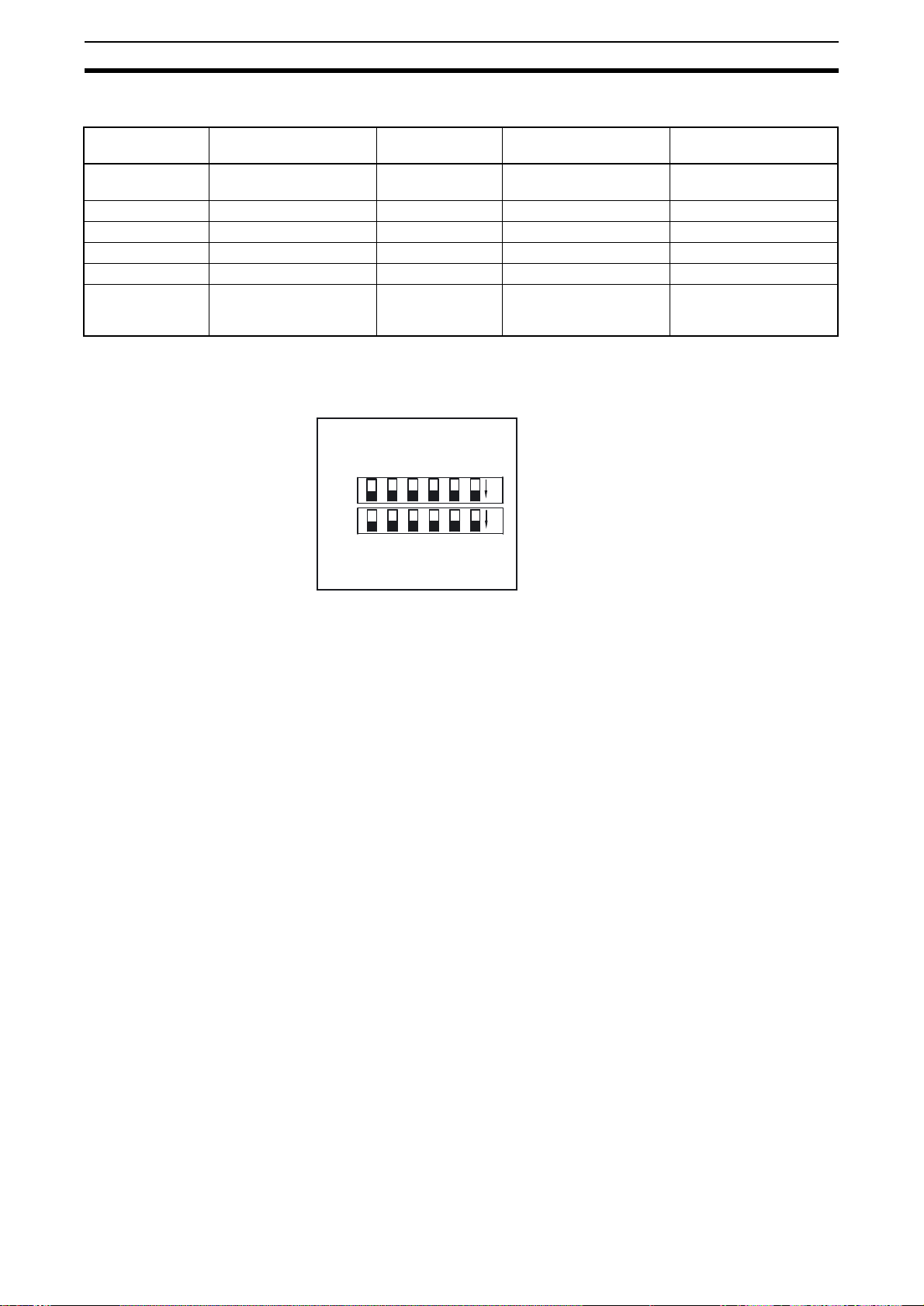

MS2800 - ZUGRIFF AUF AUSWAHLSCHALTER

Ein MS2800-System ist ein Mikroprozessor-gesteuertes Infrarotstrahl-Sicherheitslichtgitter. Das System besteht aus einer Empfängerbaugruppe und einer Senderbaugruppe. Die Empfänger- und Senderbaugruppen sind physikalisch miteinander verbunden.

Das System entspricht Typ 2 gemäß EN/IEC 61496 und Kategorie 2 gemäß EN954-1.

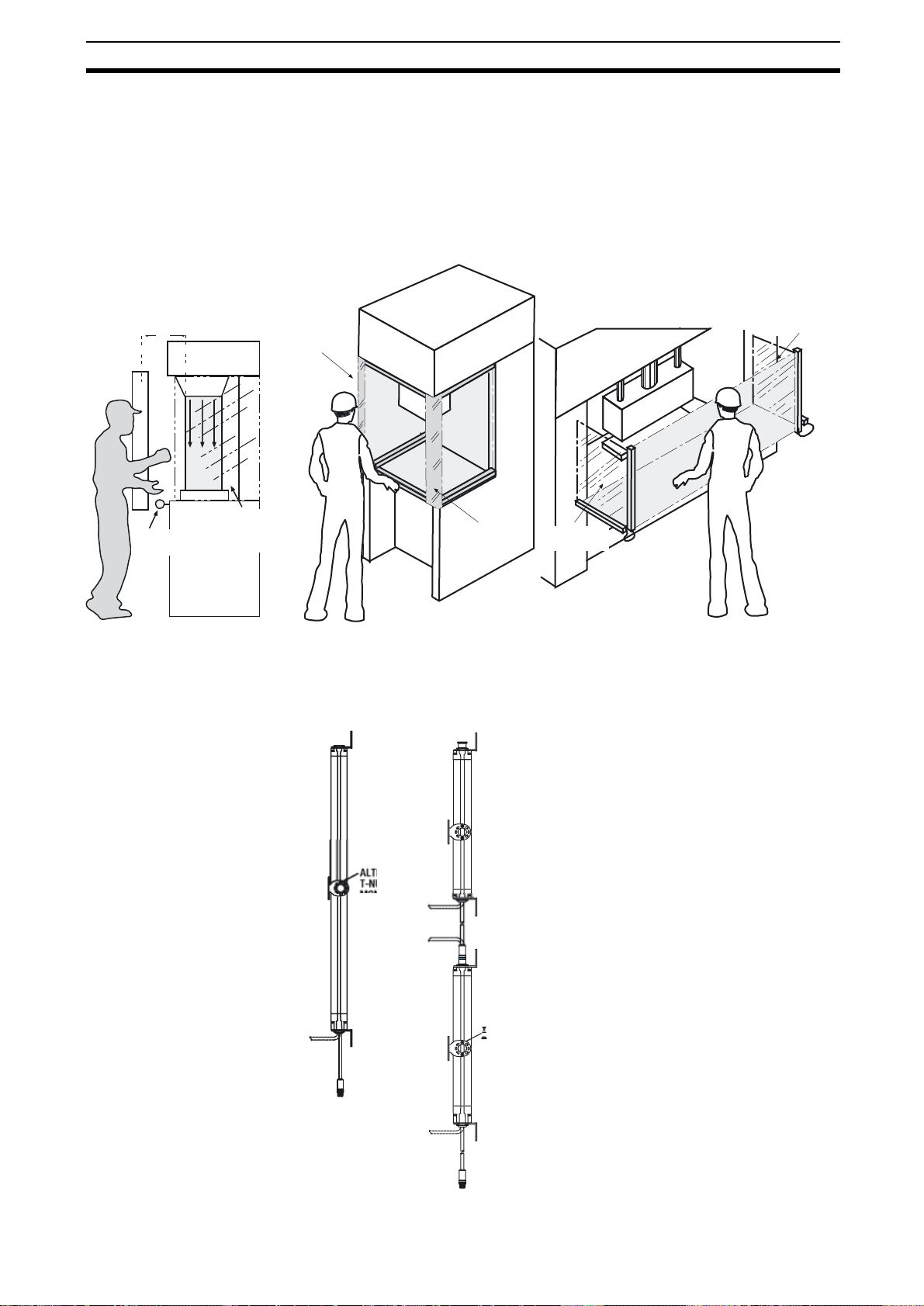

Das MS2800-System wird häufig dort eingesetzt, wo der Schutz von Personen erforderlich ist. Typische Anwendungen sind Verpackungsmaschinen, rückseitiger Schutz von Pressen und Textilmaschinen.

4-1 Betriebszustände

Der Status des Betriebs des MS2800-Systems wird anhand von Zuständen beschrieben. Das MS2800-System besitzt die folgenden Betriebszustände.

4-1-1 Maschinenbetrieb

Die beiden Sicherheitsausgänge des Empfängers befinden sich im EINZustand, die grüne MASCHINENBETRIEB-Anzeige leuchtet und der Hilfsausgang befindet sich in einem Zustand entsprechend dessen Konfiguration. Die abgesicherte Maschine kann betrieben werden. Das Drücken und Freigeben der Starttaste hat keine Auswirkungen.

ABSCHNITT 4

Betrieb des Systems

4-1-2 Maschinenstopp

Die beiden Sicherheitsausgänge des Empfängers befinden sich im AUSZustand, die rote MASCHINENSTOPP-Anzeige leuchtet und der Hilfsausgang befindet sich in einem Zustand entsprechend der Konfiguration. Die abgesicherte Maschine kann nicht betrieben werden.

4-1-3 Anlaufsperre

Die beiden Sicherheitsausgänge des Empfängers befinden sich im AUSZustand, die rote MASCHINENSTOPP-Anzeige und die gelbe ANLAUFSPERRE-Anzeige leuchten. Der Hilfsausgang befindet sich in einem Zustand entsprechend der Konfiguration. Im ANLAUFSPERRE-Zustand kann die abgesicherte Maschine erst betrieben werden, wenn sich keine Hindernisse im Erfassungsbereich befinden und die Starttaste kurz gedrückt wird.

4-1-4 Alarm

Die beiden Sicherheitsausgänge des Empfängers befinden sich im AUSZustand, die rote MASCHINENSTOPP-Anzeige leuchtet, die gelbe ANLAUFSPERRE-Anzeige blinkt und der Hilfsausgang befindet sich im AUS-Zustand. Im Alarmzustand kann die abgesicherte Maschine nicht betrieben werden. Der Hauptunterschied zwischen dem ALARM- und ANLAUFSPERREZustand ist, dass das MS2800-System den Alarmzustand hält, bis die Ursache für den Alarm behoben wurde, und das System dann aus- und wieder eingeschaltet wird oder die Starttaste gedrückt wird.

Betriebsarten Abschnitt 4-2

4-2 Betriebsarten

Die Systembetriebsarten bestimmen das Anlauf- und Betriebsverhalten des MS2800-Systems. Den Definitionen der Betriebsarten liegen die oben aufgeführten Betriebszustände zugrunde. Die Auswahl der Betriebsart kann über die Konfigurationsschalter erfolgen, die sich am Sender und Empfänger des MS2800-Systems befinden.

Hinweis Wenn das MS2800-System während der Anlauf- oder Betriebsphase interne

Alarme erkennt, schaltet es in den Alarmzustand und die Sicherheitsausgänge dementsprechend in den AUS-Zustand.

4-2-1 Automatischer Start

Das MS2800-System läuft an, während sich die Sicherheits- und Hilfsausgänge im AUS-Zustand befinden. Wenn der Erfassungsbereich frei ist, schaltet es in den MASCHINENBETRIEB-Zustand. Wenn in diesem Zustand ein Objekt in dem Erfassungsbereich erkannt wird, wechselt das MS2800System vom MASCHINENBETRIEB-Zustand in den MASCHINENSTOPPZustand und ändert diesen Zustand erst, wenn der Erfassungsbereich wieder frei ist. Sobald der Erfassungsbereich frei von Objekten ist, wechselt das MS2800-System automatisch vom MASCHINENSTOPP-Zustand in den MASCHINENBETRIEB-Zustand.

4-2-2 Anlauf-/Wiederanlaufsperre

Das MS2800-System läuft an, während sich die Sicherheitsausgänge im AUS-Zustand befinden und wechselt in den ANLAUFSPERRE-Zustand, wenn der Erfassungsbereich frei ist (oder das Muster der festen Ausblendung erfüllt wird). Es werden keine Alarme erfasst. Um die Maschine in den ersten MASCHINENBETRIEB-Zustand zu setzen, muss der Bediener kurz die Starttaste drücken. Wenn im MASCHINENBETRIEB-Zustand ein Objekt im Erfassungsbereich erkannt wird, wechselt das MS2800-System in den MASCHINENSTOPP-Zustand. Wenn der Erfassungsbereich frei ist, wechselt das System nicht automatisch in den MASCHINENBETRIEB-Zustand, sondern in den ANLAUFSPERRE-Zustand. Um die Maschine in den MASCHINENBETRIEB-Zustand zu setzen, muss der Bediener immer kurz die Starttaste drücken. Wenn der Erfassungsbereich nicht frei ist, hat die Starttaste keine Wirkung.

Hinweis In den oben aufgeführten Definitionen wird eine Starttaste erwähnt. Die Ver-

drahtung der Starttaste wird in ABSCHNITT 11 Anschluss an die Maschinen- steuerungsschaltung beschrieben.

4-3 MS2800FS Kaskadierte Serie

Das Sicherheitslichtgitter der MS2800-Serie ist als "kaskadierte" Version erhältlich (nachfolgend als MS2800FS-Serie bezeichnet). Bei der MS2800FSSerie können mehrere Sender/Empfänger in Reihe miteinander verkettet werden. Dieses Anschlussverfahren ermöglicht dem MS2800FS mehrere Bereiche der Maschine zu überwachen.

4-3-1 MS2800FS-Anforderungen

Das MS2800FS-System wird mit Schutzfeldhöhen von 280 mm bis 1800 mm für eine Auflösung von 14 mm und 280 mm bis 2120 mm für eine Auflösung von 30 mm angeboten.

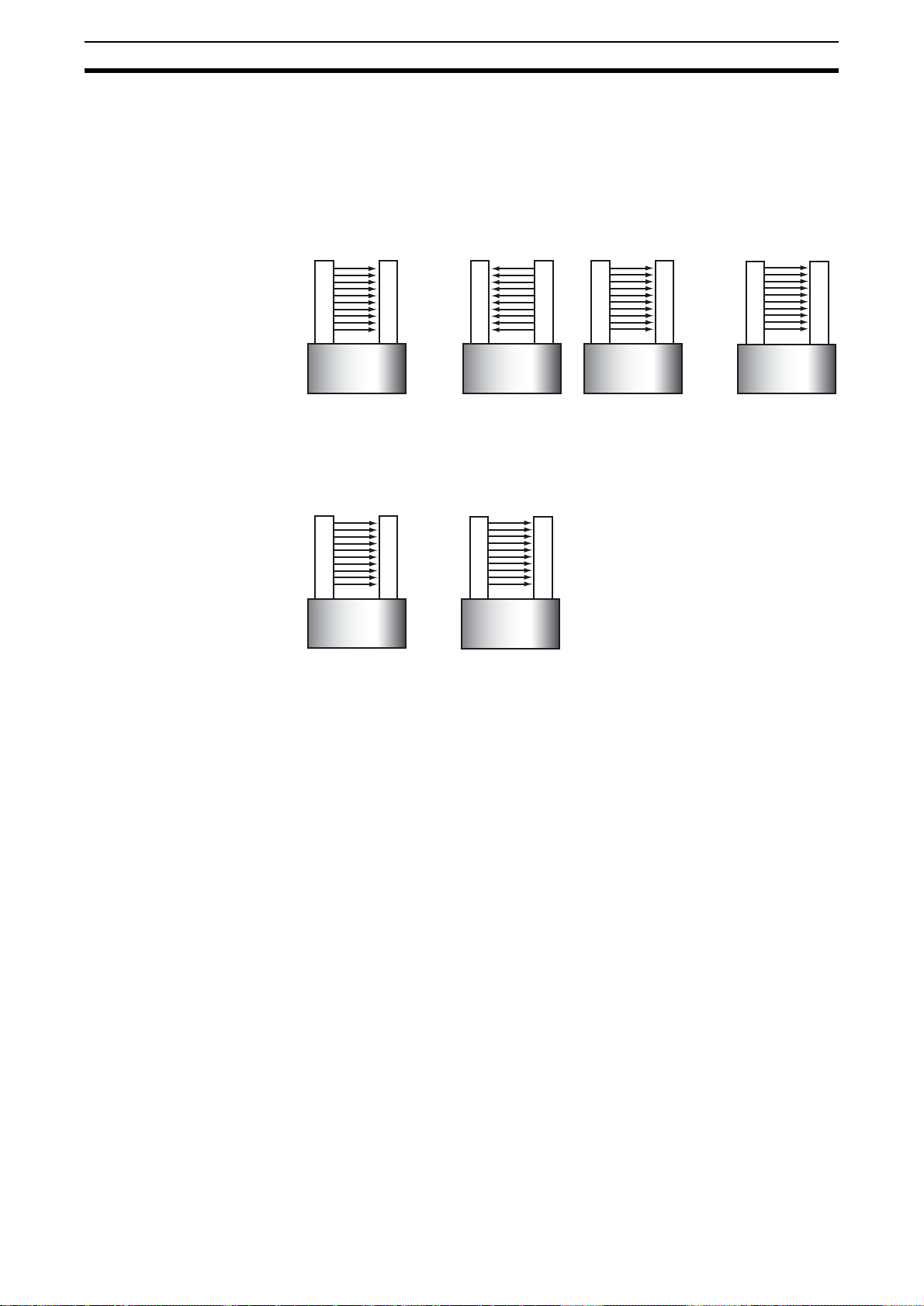

• Die maximale Größe eines MS2800FS-Systems richtet sich nach der Anzahl der Strahlen. Ein Hauptsegment (erstes Segment) kann 180 Strahlen nicht überschreiten und die gesamte Anzahl kombinierter Segmente kann 256 Strahlen nicht überschreiten.

MS2800FS Kaskadierte Serie Abschnitt 4-3

• Ein kaskadiertes Slave-Segment kann 128 Strahlen nicht überschreiten.

• Ein MS2800FS-System kann bis zu vier verkettete Segmente umfassen, sofern die Gesamtanzahl der Strahlen 256 nicht überschreitet.

• Das Verbindungskabel zwischen zwei Segmenten ist auf 10 Meter beschränkt.

• Innerhalb eines MS2800FS-Systems können Segmente mit unterschiedlichen Auflösungen gemischt werden.

"Kaskadiertes" Segment

Sendersegment

Empfänger-

segment

4-3-2 MS2800FS Segmentreduzierung - Wiederanlaufverfahren

!WARNUNG Entfernen Sie keine kaskadierten Segmente aus Ihrer Installation, wenn nicht

sichergestellt ist, dass die Zugriffsbereiche durch andere Maßnahmen geschützt sind. Anderenfalls besteht die Gefahr schwerwiegender Verletzungen.

Wenn Sie die Anzahl der kaskadierten Segmente reduzieren, wird ein FlexBus-Fehler ausgelöst. Das MS2800FS-System wechselt in den Fehlerzustand, der durch Fehlercode "95" auf den Anzeigen am unteren Teil des Geräts angegeben wird. Dieser Fehlercode gibt an, dass die Anzahl der kaskadierten Segmente reduziert wurde. Wenn die Anzahl der Segmente bei ausgeschalteter Spannungsversorgung reduziert wird, schaltet das Sicherheitslichtgitter mit Fehlercode "100" ein.

Im Fall eines MS2800FS-Systems mit reduzierter Größe kann dieser Fehler nicht gelöscht und der Betrieb wieder hergestellt werden. Die Starttaste muss bei angelegter Spannung gedrückt werden. Die drei LED-Anzeigen (rot, gelb, orange) blinken ca. drei Sekunden. Zum Löschen des Fehlercodes "100" muss die Starttaste gelöst werden, während die LEDs blinken. Da das MS2800FS-System einen konfigurierbaren Starteingang besitzt, muss darauf geachtet werden, dass die korrekte Kontaktkonfiguration verwendet wird und diese ordnungsgemäß verdrahtet ist.

Der Sender funktioniert fehlerfrei, wenn die Anzahl der Segmente reduziert wird. Damit der Sender jedoch einwandfrei betrieben werden kann, muss die Anzahl der Segmente und Strahlen des Senders mit denen des Empfängers übereinstimmen.

MS2800FS Kaskadierte Serie Abschnitt 4-3

!WARNUNG Durch Verwendung der festen Ausblendung und der fließenden Ausblendung

reagiert das MS2800-System weniger empfindlich auf Objekte im Erfassungsbereich. Eine unsachgemäße Verwendung dieser Optionen kann zu schweren Verletzungen des Personals führen. Für die feste Ausblendung ist eventuell eine feste Schutzabsperrung erforderlich. Für die feste Ausblendung und die fließende Ausblendung ist möglicherweise eine Erhöhung des Sicherheitsabstands notwendig. Lesen Sie den folgenden Abschnitt bitte sorgfältig durch.

5-1 Feste Ausblendung

Erfassungsbereich

ABSCHNITT 5

Erfassungsoptionen

Zusätzliche feste Schutzeinrichtungen

Fest ausgeblendeter Bereich

Unterbrechung

Lichtgitter Lichtgitter

Ein System kann mithilfe der festen Ausblendung optische Strahlen ausblenden und das exakte Muster aufzeichnen. Ein System kann ein einzelnes Muster aufzeichnen und speichern. Die Objekterkennung des Schutzbereichs basiert in diesem Fall auf dem gespeicherten Muster. Alle unterbrochenen, optischen Strahlen, die während der Auswahl aufgezeichnet werden, müssen unterbrochen bleiben, und alle freien Strahlen, die während der Auswahl aufgezeichnet wurden, müssen frei bleiben, damit das System in den MASCHINENBETRIEB-Zustand wechseln bzw. diesen aufrechterhalten kann.

Ein Muster der festen Ausblendung kann aus mehreren fest ausgeblendeten Bereichen bestehen. Die einzelnen fest ausgeblendeten Bereiche müssen durch mindestens einen immer freien Strahl getrennt werden. Ein fest ausgeblendeter Bereich darf "flexible" Segmentgrenzen nicht überqueren.

Jeder fest ausgeblendete Bereich besitzt eine Größen- und Positionstoleranz von ±1 Strahl, um eine geringe Positionsabweichung zuzulassen. Es dürfen nur die beiden Strahlen am Rand des ausgeblendeten Bereichs abweichen. Aufgrund dieser Positionstoleranz findet im Randbereich des Musters der festen Ausblendung eine Reduzierung der optischen Auflösung statt. Diese Reduzierung umfasst zwei Strahlen.

Toleranzeffekt des fest ausgeblendeten Bereichs auf die Auflösung

Standardauflösung Effektive Auflösung am Ende des fest

14 mm 34 mm 30 mm 60 mm

ausgeblendeten Bereichs

Hinweis Die Toleranz reduziert nicht die Auflösung des gesamten Lichtgitters, sondern

nur die Enden der fest ausgeblendeten Bereiche. Der Benutzer muss die erhöhte Auflösung der beiden Strahlen an den Enden aller fest ausgeblendeten Bereiche berücksichtigen.

Feste Ausblendung Abschnitt 5-1

Durch die Toleranz kann die Anzahl der unterbrochenen Strahlen um ±1 variieren. Beispiel: Ein fest ausgeblendeter Bereich von 8 freien Strahlen erhöht sich auf 9 Strahlen oder verringert sich auf 7 Strahlen und das Lichtgitter behält den MASCHINENBETRIEB-Zustand.

Keine feste

Ausblendung

MASCHINEN-

STOPP

Freier optischer Kanal

Feste

Ausblendung

aktiviert

MASCHINEN-

BETRIEB

Feste

Ausblendung

aktiviert

MASCHINEN-

BETRIEB

Unterbrochener optischer Kanal

Feste

Ausblendung

aktiviert

MASCHINEN-

BETRIEB

Feste

Ausblendung

aktiviert

MASCHINEN-

STOPP

Optischer Kanal über feste Ausblendung gewählt

Feste

Ausblendung

aktiviert

MASCHINEN-

STOPP

Eine Ausnahme, ist der Fall, wenn nur ein freier Lichtstrahl die fest ausgeblendeten Bereiche trennt. In diesem Fall gibt es keine Positionstoleranz auf dieser Seite des freien Strahls für das Objekt, das am dichtesten an der Anschlußendkappe liegt. Somit kann der Strahl nur von dem Objekt verwendet werden, das weiter von der Anschlußendkappe entfernt liegt. Siehe nachfolgende Tabelle:

Gegenüber Anschlußendkappe

Feste Ausblendung aktiviert Feste Ausblendung aktiviert Feste Ausblendung aktiviert

MASCHINENBETRIEB MASCHINENBETRIEB MASCHINENSTOPP

Anschlußendkappe

Die minimale Anzahl der Strahlen in einem fest ausgeblendeten Bereich ist eins. Wird nur ein Strahl ausgeblendet, besitzt die Anzahl der unterbrochenen Strahlen eine Größentoleranz von +1/-0. Das bedeutet, dass sich die Anzahl der unterbrochenen Strahlen auf zwei erhöhen, aber der Bereich nicht vollständig entfernt werden kann.

Das Muster der festen Ausblendung sollte die Synchronisierung des Lichtgitters nicht verhindern. Das heißt, die Größe des ausgeblendeten Objekt kann bestimmte Grenzwerte nicht überschreiten, sofern die Synchronisierung aufrecht erhalten bleibt.

Die feste Ausblendung ist während aller Betriebsmodi erlaubt (Autostart, Anlauf- und Anlauf-/Wiederanlaufsperre).

Feste Ausblendung Abschnitt 5-1

5-1-1 Auswählen der festen Ausblendung mithilfe der Auswahlschalter

Zur Verwendung der festen Ausblendung aktiviert der Bediener die Option mithilfe der Auswahlschalter. Ein neues Muster der festen Ausblendung wird aufgezeichnet, wenn sich der MS2800-Empfänger im MASCHINENSTOPPZustand befindet und die Ausblendfunktion und Programmfunktion aktiviert sind. Wenn die feste Ausblendung deaktiviert ist, werden die Muster des Schutzbereichs gelöscht.

1. Das Hindernis wird innerhalb des Erfassungsbereichs platziert und der Empfänger wechselt in den MASCHINENSTOPP-Zustand. Ein au-

32154 6

torisierter Benutzer stellt dann die Auswahlschalter in der Endkappe des

Orangefarbene LED schaltet ein, um anzuzeigen,

dass die Betriebsart Feste Ausblendung aktiv ist.

Empfängers ein, um "Feste Ausblendung aktiviert" auszuwählen. Das MS2800-System wechselt in den Fehlerstatus und die Spannung muss aus- und wieder eingeschaltet werden oder die Starttaste wird aktiviert, um den Fehler zu löschen. Wenn der Empfänger eingeschaltet wird, befindet er sich in der Betriebsart der festen Ausblendung und die roten und orangefarbenen LEDs leuchten.

2. Der autorisierte Benutzer aktiviert dann den Programmschalter, indem er zunächst beide Schalter für die feste Ausblendung auf AUS und anschließend auf EIN setzt. Wenn der erste Schalter für die feste Ausblendung umgelegt ist, beginnt die rote

Aus

32154 6

Aus

Ein

32154 6

Ein

Rote und orangefarbene LEDs und IBIs

blinken, um anzugeben, dass der

LED mit einer Frequenz von 3 Hz zu blinken. Wenn der letzte Schalter für die feste Ausblendung umgelegt ist, beginnen die rote und die orangefarbene LED sowie die Einzelstrahlanzeigen (IBIs) zu blinken, um anzugeben, dass der Programmschalter aktiviert ist. Dem autorisierten Benutzer stehen 10 Minuten zur Verfügung, um die Programmierung eines Musters abzuschließen.

3. Zur Programmierung eines Musters muss der autorisierte Benutzer den Programmschalter ein-

Ein

Umlegen

321 546

321546

Ein

mal umschalten (aus/ein oder ein/aus). Sobald ein Muster programmiert ist, schaltet die gelbe LED (ANLAUFSPERRE) ein. Während einer Dauer von

Gelbe LED schaltet ein, um anzugeben,

dass das Muster programmiert wurde

10 Minuten kann der Benutzer beliebig viele Programmierungen durchführen, um die Platzierung des Hindernisses einzustellen.

IBIs der unterbrochenen

Strahlen sind eingeschaltet.

SWA

SWB

Programmschalter aktiviert ist.

SWA

SWB

und die Starttaste aktiviert ist.

IBIs der unter-

brochenen

Strahlen blinken.

IBIs der unter-

brochenen 

Strahlen blinken.

Feste Ausblendung Abschnitt 5-1

4. Der Benutzer muss nun die Starttaste kurz drükken oder das Gerät ausund wieder einschalten. Der MS2800-Empfänger wird zurückgesetzt. Wenn keine Fehler erkannt wer-

32154 6

den und die Status der optischen Strahlen mit dem

Orangefarbene LED schaltet ein, um anzuzeigen,

dass die Betriebsart Feste Ausblendung aktiv ist.

aufgezeichneten Muster der festen Ausblendung übereinstimmen, wechselt der Empfänger, abhängig von der ausgewählten Startbetriebsart, in den ANLAUFSPERRE- oder MASCHINENBETRIEB-Zustand. Die orangefarbene LED "Ausblendung aktiviert" des Empfängers ist eingeschaltet.

5. Nach Ablauf von 10 Minuten wird das Blinken der orangefarbenen LED und ISIs beendet und die gelbe LED (ANLAUFSPERRE) schaltet ein. Der Benutzer kann eine neue

32154 6

Programmiersequenz starten, indem er beide Schalter für die feste Aus-

Orangefarbene LED schaltet aus, um anzuzeigen,

dass die feste Ausblendung deaktiviert ist.

blendung auf AUS und anschließend auf EIN setzt. Der Benutzer kann die Starttaste kurz drücken oder das Gerät aus- und wieder einschalten, um den normalen Betrieb zu starten.

6. Zum Beenden der festen Ausblendung stellt der Benutzer beide Auswahlschalter auf die AUSPosition und drückt dann kurz die Starttaste oder schaltet das Gerät aus und wieder ein. Der Empfänger läuft an, während

32154 6

Blinken der orangefarbenen LED und IBIs

wird beendet, um anzugeben, dass

der Programmschalter deaktiviert ist.

Gelbe LED schaltet ein, um anzugeben,

die orangefarbene LED ausgeschaltet ist.

IBIs der unterbrochenen

Strahlen sind aus.

Ein

SWA

Ein

Aus

dass die Starttaste aktiviert ist.

SWB

IBIs der unterbrochenen

Ein

SWA

Ein

SWB

IBIs der unterbrochenen

SWA

SWB

Strahlen sind

eingeschaltet.

Strahlen sind

eingeschaltet.

Fließende Ausblendung Abschnitt 5-2

5-2 Fließende Ausblendung

!WARNUNG Durch Verwendung der festen Ausblendung und der fließenden Ausblendung

reagiert das MS2800-System weniger empfindlich auf Objekte im Erfassungsbereich. Eine unsachgemäße Verwendung dieser Optionen kann zu schweren Verletzungen des Personals führen. Für die feste Ausblendung ist eventuell eine feste Schutzeinrichtung erforderlich. Für die feste Ausblendung und die fließende Ausblendung ist möglicherweise eine Erhöhung des Sicherheitsabstands notwendig. Lesen Sie den folgenden Abschnitt bitte sorgfältig durch.

Ein Kanal kann an einer beliebigen Stelle innerhalb des Erfassungsbereichs unterbrochen werden, sofern die optische Synchronisierung aufrecht erhalten bleibt. Weitere Einzelheiten finden Sie in Kapitel 5-4 Optische Synchronisation.

Das bedeutet, dass ein Objekt frei zwischen dem einen Ende des Schutzfeldes zum anderen fließen kann, ohne dass das MS2800-System in den MASCHINENSTOPP-Zustand wechselt. Die unetrbrochenen Kanäle sind dabei nicht fest auf einer bestimmten Position, sondern "fließen“ durch den Erfassungsbereich.

Fließende Aus-

blendung deak-

tiviert

Kanäle für flie-

ßende Ausblen-

dung aktiviert

Kanäle für flie-

ßende Ausblen-

dung aktiviert

Kanäle für flie-

ßende Ausblen-

dung aktiviert

Kanäle für flie-

ßende Ausblen-

dung aktiviert

Kanal 1

Kanal 2

Kanal 3

Kanal 4

Kanal 5

Systemreaktion

Freier optischer Kanal

Ausnahme

MASCHINEN-

STOPP

0 Ausnahmen Maschinen-

betrieb

Ausnahme

Maschinen-

betrieb

Optischer Kanal ist unterbrochen

Ausnahmen

MASCHINEN-

STOPP

5-2-1 Auswählen der fließenden Ausblendung mithilfe der

Auswahlschalter

Mithilfe der Auswahlschalter kann ein autorisierter Benutzer die Funktion der fließenden Ausblendung aktivieren. Mit dieser Funktion läuft das System auch, wenn ein optischer Strahl an einer beliebigen Stelle innerhalb des Schutzbereichs unterbrochen ist. Diese Unterbrechung darf überall innerhalb des Schutzbereichs auftreten und kann sich mit der Zeit verschieben. Nach Einstellung der entsprechenden Auswahlschalter wechselt der Empfänger in den Spannung-EIN-Selbsttest-Zustand. Werden keine Fehler erfasst, wechselt der Empfänger, abhängig von der ausgewählten Betriebsart, in den ANLAUFSPERRE- oder MASCHINENBETRIEB-Zustand.

Ausnahmen

MASCHINEN-

STOPP

!WARNUNG Das MS2800-System ist nicht mit der fließenden Ausblendung von zwei

Strahlen verfügbar.

Auswirkungen der fließenden Ausblendung auf die minimale Objektauflösung

Standardmäßige minimale Objektauflösung (Keine fließende Ausblendung)

14 mm 24 mm 30 mm 50 mm

Minimale Objektauflösung mit Ausblendung eines Strahls

Feste Ausblendung mit fließender Ausblendung Abschnitt 5-3

5-3 Feste Ausblendung mit fließender Ausblendung

!WARNUNG Durch Verwendung der festen Ausblendung und der fließenden Ausblendung

Mögliche Kombinationen:

Funktion Feste Ausblendung Fließende Ausblendung

Feste Ausblendung N.v. Ja Fließende Ausblen-

dung

Wenn sowohl die feste Ausblendung als auch die fließende Ausblendung gewählt werden, können die fließend ausgeblendeten Kanäle überall innerhalb des Erfassungsbereichs liegen, außer in dem Bereich, der über die feste Ausblendung gewählt wurde.

Ja N.v.

5-3-1 Auswirkungen der festen oder fließenden Ausblendung auf die

minimale Objektauflösung

Wenn die feste Ausblendung und/oder die fließende Ausblendung aktiviert sind, so hat dies Einfluss auf den erforderlichen Sicherheitsmontageabstand. Durch die feste Ausblendung und die fließende Ausblendung wird die Empfindlichkeit des Lichtgitters herabgesetzt und die Größe des kleinsten erkennbaren Objekts erhöht. Die Vergrößerung entspricht dem Abstand zwischen den Strahlen multipliziert mit der Anzahl der deaktivierten Strahlen.

Wenn sich die Größe des vom System erfassbaren Objekts erhöht, muss der minimale Sicherheitsabstand ebenfalls vergrößert werden. Verwenden Sie die minimale Objektempfindlichkeit, die in den nachfolgenden Tabellen angegeben ist, um bei der Berechnung des Sicherheitsabstands einen neuen Wert zu erhalten.

MS2800-System - 14 mm Auflösung

Die gesamte Anzahl von Strahlen, die

durch die feste und/oder fließende

Ausblendung deaktiviert werden

Keine 14 mm 1 Strahl 24 mm 2 Strahlen 34 mm 3 Strahlen 44 mm 4 Strahlen 54 mm 5 Strahlen 64 mm

> 64 mm

Effektive Auflösung

MS2800-System - 30 mm Auflösung

Die gesamte Anzahl von Strahlen, die

durch die feste und/oder fließende

Ausblendung deaktiviert werden

Keine 30 mm 1 Strahl 50 mm

> 64 mm

Effektive Auflösung

Optische Synchronisation Abschnitt 5-4

5-4 Optische Synchronisation

Die Synchronisation zwischen dem Sender und Empfänger des MS2800Systems ist optisch, daher benötigt das System keinen bestimmten Strahl. Zum Aufbau einer Synchronisation muss das System eine bestimmte Anzahl von aufeinander folgenden freien Strahlen innerhalb des ersten Hauptsegments besitzen (siehe nachfolgende Tabelle). Trifft dies nicht zu, wechselt das System in den MASCHINENSTOPP-Zustand und alle anderen Einzelstrahlanzeigen leuchten. Sind die Strahlen wieder ungehindert durchgängig, synchronisiert sich das System selbst und wechselt in einen Zustand, der der Betriebsart entspricht. Sobald die Synchronisation aufgebaut wurde, kann sie so lange erhalten bleiben, wie die erforderliche Anzahl von aufeinander folgenden freien Strahlen im gesamten System gegeben ist (einschließlich der Flex-Segmente).

Lichtgitter - Anzahl der Strahlen Synchronisation - Anforderung an

12 - 16 Strahlen 6 aufeinander folgende freie Strahlen 17 - 32 Strahlen 7 aufeinander folgende freie Strahlen 33 - 64 Strahlen 8 aufeinander folgende freie Strahlen 65 - 128 Strahlen 9 aufeinander folgende freie Strahlen 129 - 256 Strahlen 10 aufeinander folgende freie Strahlen

Strahlen

Bei der Programmierung eines fest ausgeblendeten Objekts muss aufgrund dieser Einschränkungen die Größe des fest ausgeblendeten oder überwachten Objekts mit der Anzahl der aufeinander folgenden freien Strahlen entsprechend der oben angegebenen Tabelle innerhalb des ersten Hauptsegments übereinstimmen.

Zusätzlich muss die Programmierung von fest ausgeblendeten oder überwachten Objekten mit mindestens einem (1) freien Strahl je Flex-Segment durchgeführt werden.

Optische Synchronisation Abschnitt 5-4

Diagnose- und Testfunktionen

6-1 Einzelsektoranzeigen (ISI)

Alle MS2800-Systeme sind zwecks leichter Ausrichtung der Geräte mit zwei sichtbaren roten LEDs auf dem Empfänger nahe des höchsten Strahls ausgerüstet. Jede LED stellt eine Hälfte des überwachten Bereichs dar. Wird ein optischer Strahl in einer Hälfte unterbrochen, leuchtet die entsprechende LED auf. Fällt die Synchronisierung aus, leuchten beide LEDs auf.

Zusätzlich werden Fehlercodes mit einem Satz roter LEDs in der Nähe der Steckerendkappe angezeigt. Die Einzelsektoranzeigen sind keine sicherheitsrelevanten Komponenten. Der Ausfall einer ISI führt nicht zu einem Alarmzustand und das System setzt den Betrieb fort.

6-2 Externe Relaisüberwachung (EDM)

EDM stellt eine wichtige Sicherheitsfunktion dar. Sie überwacht die Schnittstelle zwischen dem MS2800-System und der abgesicherten Maschine und stellt sicher, dass die Steuerelemente korrekt auf das Lichtgitter ansprechen und erkennt alle Abweichungen zwischen den beiden externen Steuergeräten. Dies ist notwendig, um eine Fehlfunktion in der Schnittstelle zu erkennen, die dazu führen kann, dass die Maschinensteuerung nicht auf ein Stoppsignal reagiert. Die Anschlüsse für die Relaisüberwachung werden am Empfänger vorgenommen. Beim Anlaufen sucht das MS2800-System nach dem Zustand 0 V DC geschlossen. Wird dieser vorgefunden, wechselt das System in einen Zustand, der mit der ausgewählten Betriebsart übereinstimmt. Wenn das MS2800-System die Sicherheitsausgänge aktiviert, überwacht es die externen Geräte auf einen Übergang von geschlossen auf offen. Dieser Übergang muss innerhalb von 300 ms erfolgen, andernfalls wechselt das MS2800System in einen Alarmzustand. Wenn die EDM-Anschlüsse falsch verdrahtet sind, wechselt das MS2800-System ebenfalls in einen Alarmzustand.

ABSCHNITT 6

Hinweis Damit bei deaktivierter EDM-Überwachung ein ordnungsgemäßer Betrieb des

MS2800-Systems gewährleistet ist, muss der EDM-Eingang an die 0 V DCLeitung des MS2800-Systems angeschlossen werden.

Über die Auswahlschalter der Empfängereinheit kann die EDM-Funktion aktiviert bzw. deaktiviert werden.

6-3 Maschinentestsignal (MTS)

Bei einigen Anwendungen ist es erforderlich, das Maschinenüberwachungssystem während eines gefährdungsfreien Teils des Maschinenzyklus durch die Maschinensteuerung zu testen, um eine einwandfreie Funktion des Überwachungssystems sicherzustellen. Diese Funktion bietet die MTS-Option (Maschinentestsignal) auf dem Sender. Das MTS wird aufgerufen, indem ein Öffnerkontaktschalter über die MTS- und MTS-Rückführleitung des Senders platziert wird. Wenn der Sender an diesem Schalter einen Übergang von geschlossen zu offen erkennt, wird ein Strahlblockierungsstatus am Sender simuliert und der Empfänger wechselt in den MASCHINENSTOPP-Zustand. Das MTS ist so lange aktiviert, wie der Schalter geöffnet ist.

Reichweitenauswahl Abschnitt 6-4

6-4 Reichweitenauswahl

Das MS2800-System bietet die Auswahl der Reichweite: Die geringe Reichweite beträgt 3 m und die große Reichweite beträgt 7 m für 14 mm-Modelle. Bei 30 mm-Modellen beträgt die geringe Reichweite 8 m und die große Reichweite 20 m. Diese Funktion ist hilfreich, wenn eine Vielzahl an Lichtgittern innerhalb eines begrenzten Raums betrieben wird und die Möglichkeit von gegenseitiger Beeinflussung wahrscheinlich ist.

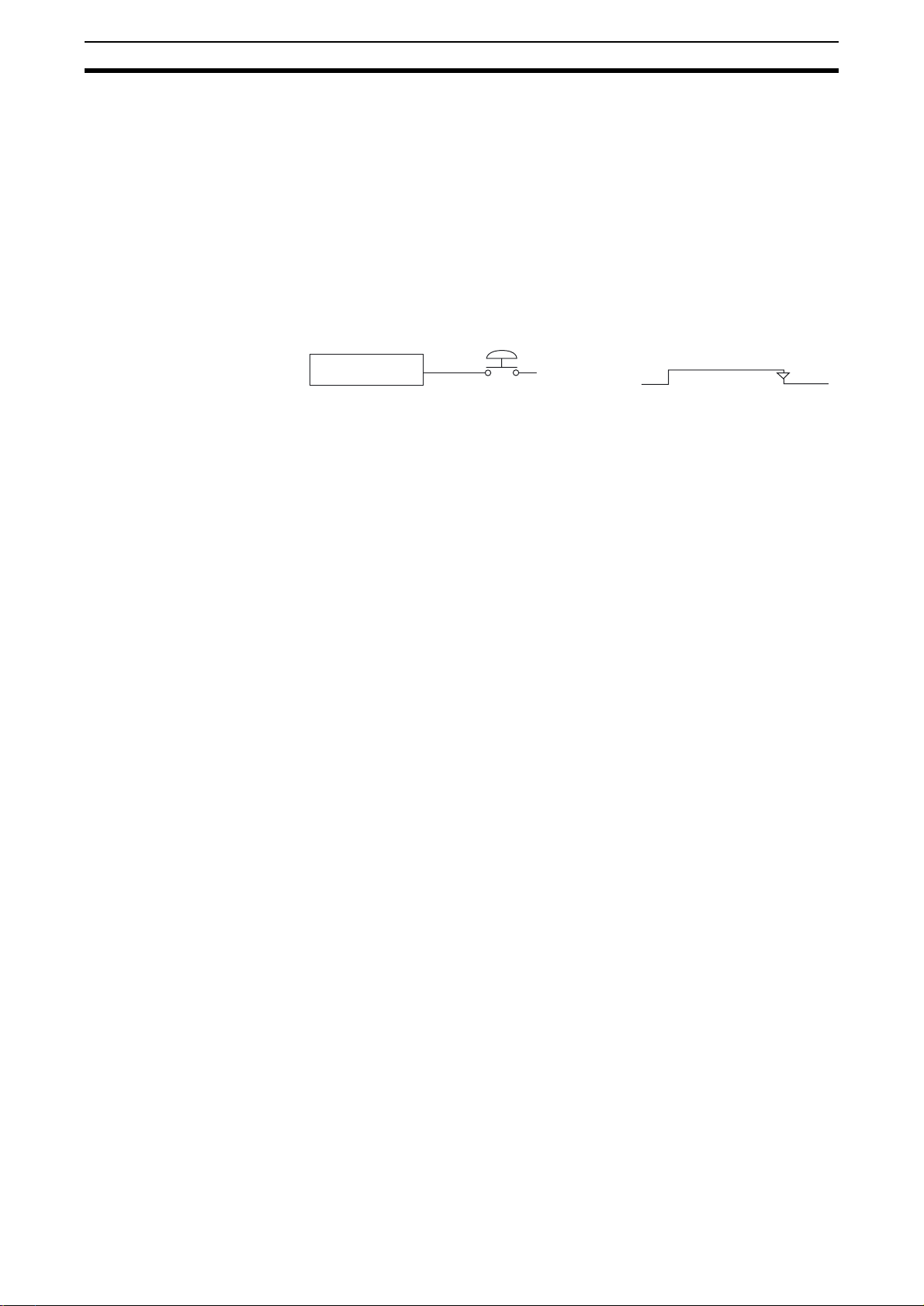

6-5 Anlauf-/Wiederanlauf-Eingang

Die Kenndaten des Anlauf-/Wiederanlauf-Eingangs werden im nachfolgenden Schema dargestellt.

MS2800

Start

Schließer

+24 V DC

0 V DC

Rücksetzen

Verwenden der Auswahlschalter zur Einstellung von

!WARNUNG Stellen Sie sicher, dass keine Fremdkörper, wie z. B. Wasser, Öl oder Staub,

in das Innere des MS2800-Systems gelangen können, wenn die Abdeckung für die Auswahlschalter geöffnet ist.

7-1 Zugriff auf die Auswahlschalter

Die Schalter befinden sich hinter einer Klappe am Sender und Empfänger. Die Klappen werden durch Lösen der beiden Sicherungsschrauben geöffnet (siehe Abbildung unten).

ZUGRIFF AUF AUSWAHLSCHALTER

ENDKAPPE MIT KLAPPE ZUGRIFF AUF AUSWAHLSCHALTER

ABSCHNITT 7

Funktionen

321546

32154 6

AUSWAHLSCHALTER DES EMPFÄNGERS

7-1-1 Einstellungen des Senderauswahlschalters

Schalterposition Funktion Werkseinstellung

1 SCAN CODE SCAN CODE A 2 MTS MTS AUS

Scan Code

MTS

Scan Code

AUSWAHLSCHALTER DES SENDERS (Positionen in Werkseinstellung)

Frequenz A 1 = Off Frequenz B 1 = On

MTS

Deaktiviert 2 = Off Aktiviert

2 = On

EMPF. SENDER

1 2

AUSWAHLSCHALTER DES SENDERS

Betriebsartauswahl Abschnitt 7-2

7-1-2 Einstellungen des Empfängerauswahlschalters

Position Schalter

1 Autostart oder Anlauf-/

Wiederanlaufsperre 2EDM 2EDM Deaktiviert (OFF) 3 Scan Code 3 Scan Code Scan Code A (OFF) 4 Fließende Ausblendung 1 4 Fließende Ausblendung 1 Deaktiviert (OFF) 5 Feste Ausblendung 5 Feste Ausblendung Deaktiviert (OFF) 6 Programm (nicht sicher) 6 Bereich (nicht sicher) Programm (Umschal-

Funktion Position Schalter

1 Autostart oder Anlauf-/

Auto/AWS

SW A

SW B

Auto/AWS

AUSWAHLSCHALTER DES EMPFÄNGERS

(Positionen in Werkseinstellung)

Scan Code

EDM

FB1

32154 6

FB1

EDM

Scan Code

Feste Ausbl.

Programm

Reichweite

Feste Ausbl.

Funktion Werkseinstellung

Wiederanlaufsperre

Betriebsart

Autostart 1 = Off 1 = Off Anlauf-/Wiederanlauf-Sperre 1 = On 1 = On

EDM Deaktiviert 2 = Off 2 = Off EDM Aktiviert 2 = On 2 = On Scan Code A 3 = Off 3 = Off Scan Code B 3 = On 3 = On FB1 Deaktiviert 4 = Off 4 = Off

FB1 Aktiviert 4 = On 4 = On Feste Ausblendung

Deaktiviert 5 = Off 5 = Off Aktiviert 5 = On 5 = On

Programm 6 = Umschaltung Reichweite

Geringe Reichweite 6 = Off Große Reichweite

Autostart (OFF)

tung) Große Reichweite (ON)

SW A SW B

6 = On

7-2 Betriebsartauswahl

Die Betriebsart wird durch die Einstellpositionen 1 der Schalter A und B, die sich am Empfänger befinden, ausgewählt. Wenn die Einstellungen der Schalter A und B nicht übereinstimmen, wird ein Alarmzustand verursacht. Die verfügbaren Betriebsarten sind Autostart und Anlauf-/Wiederanlaufsperre.

7-3 Auswählen und Programmieren der festen Ausblendung

Einzelheiten zum Auswählen und Programmieren der festen Ausblendung erhalten Sie in Abschnitt 5-1 Feste Ausblendung.

7-4 Auswählen und Programmieren der fließenden

Ausblendung

Die fließende Ausblendung wird durch die Einstellpositionen 4 der Schalter A und B, die sich am Empfänger befinden, aktiviert.

Hinweis Wenn die fließende Ausblendung aktiviert ist, leuchtet die orangefarbene

LED, um anzuzeigen, dass das System in einem weniger empfindlichen Zustand arbeitet.

7-5 Auswählen der externen Relaisüberwachung (EDM)

Die EDM wird durch die Einstellpositionen 2 der Schalter A und B, die sich am Empfänger befinden, aktiviert. Wenn die Einstellungen der Schalter A und B nicht übereinstimmen, wird ein Alarmzustand verursacht.

Auswählen des Maschinentestsignals (MTS) Abschnitt 7-6

7-6 Auswählen des Maschinentestsignals (MTS)

Das MTS wird durch die Einstellposition 2 an der Endkappe des Senders aktiviert.

7-7 Auswählen von Scan Codes

Die MS2800-Empfänger und -Sender bieten die Auswahl von Scan Codes zur Reduzierung von gegenseitigen Beeinflussungen. Auf der Senderseite wird diese Funktion durch Einstellposition 1 aktiviert. Auf der Empfängerseite wird die Funktion durch Einstellposition 3 der Schalter A und B aktiviert.

Hinweis Empfänger und Sender müssen beide auf den gleichen Code eingestellt werden.

Beispiel:

Scan Code A

Scan Code B

Auswählen von Scan Codes Abschnitt 7-7

8-1 Sicherheits-Schaltausgänge (OSSD)

!WARNUNG Dieses Produkt ist nur für die Verwendung in einem elektrischen System mit

24 V DC und negativer Masse (Schutzerde) ausgelegt. Schließen Sie das MS2800-System niemals an ein System mit einer positiven Masse (Schutzerde) an. Bei einer Schaltung mit positiver Masse (Schutzerde) können möglicherweise bestimmte Simultankurzschlüsse der beiden Sicherheitsausgänge nicht erkannt werden und die abgesicherte Maschine hält nicht an, wodurch ernsthafte Verletzungen des Bedieners hervorgerufen werden können.

Der Empfänger des MS2800-Systems steuert zwei unabhängige PNP-Sicherheitsausgänge, um Betriebs-/Stopp-Signale an die abgesicherte Maschine auszugeben. Im MASCHINENBETRIEB-Zustand liefern die Sicherheitsausgänge einen Strom von 625 mA bei 24 V DC. Im MASCHINENSTOPPZustand sind die Ausgänge nicht elektrisch leitend.

8-2 Hilfsausgang

ABSCHNITT 8

Ausgänge

!WARNUNG Hilfsausgänge oder externe Meldeausgänge dürfen nicht für Sicherheitsan-

wendungen verwendet werden. Wenn das MS2800-System fehlerhaft arbeitet, können menschliche Körper möglicherweise nicht erkannt werden, was zu ernsthaften Verletzungen führen kann.

Der Hilfsausgang ist kein Sicherheitsausgang. Das MS2800-System bietet einen Hilfsausgang. Die Konfiguration dieses Ausgangs ist "PNP Follow". Daher entspricht das Signal des Hilfsausgangs dem Status des SicherheitsSchaltausgangs (OSSD). Er liefert einen Strom von bis zu 100 mA bei 24 V DC.

Hilfsausgang Abschnitt 8-2

Sichere Installationsabstände

!WARNUNG Berücksichtigen Sie bei der Installation des

MS2800-Systems stets den Sicherheitsabstand. Wird das MS2800-System zu nah am Gefahrenpunkt installiert, kann die Maschine möglicherweise nicht rechtzeitig anhalten, um Verletzungen des Bedieners zu vermeiden.

Ein MS2800-System muss in einem entsprechenden Abstand zu dem Gefahrenbereich der Maschine installiert werden, damit die Maschine anhalten kann, ehe eine Hand oder ein anderes Körperteil in den Gefahrenbereich gelangen kann. Dieser Abstand wird als Sicherheitsabstand bezeichnet. Der Sicherheitsabstand ist eine Größe, die mit Hilfe einer Formel berechnet wird.

Der Sicherheitsabstand "S" ist der minimale Sicherheitsabstand zwischen dem Sicherheitslichtgitter und dem Gefahrenbereich (z.B. Quetschkante).

Die Berechnung des Sicherheitsabstandes "S" basiert auf der europäischen Norm EN999 und gilt für Sicherheitslichtgitter, die in Industrieumgebungen eingesetzt werden.

ABSCHNITT 9

Lichtgitter

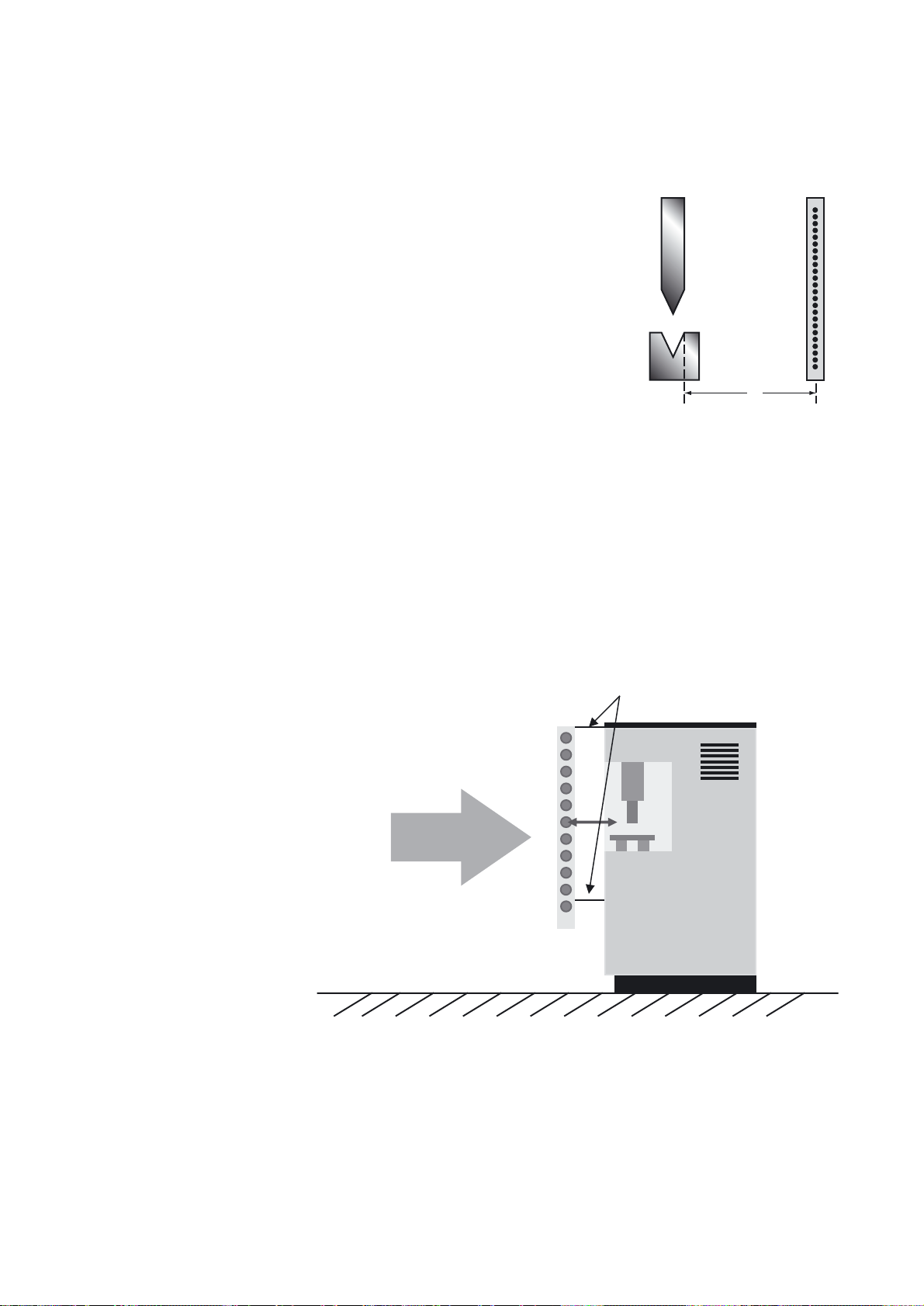

9-1 Sicherheitsabstand zur Überwachung von Gefahrenstellen

Zusatzmaßnahmen

Annäherungsrichtung

!WARNUNG Um den Zugang zum Gefahrenbereich von oben, unten, von den Seiten und

vom hinteren Teil der Maschine zu verhindern, müssen möglicherweise zusätzliche Maßnahmen ergriffen werden.

Sicherheitsabstand zur Überwachung von Gefahrenstellen Abschnitt 9-1

9-1-1 Kalkulationsbeispiel für Systeme mit einer Auflösung von <40 mm

Formel in Übereinstimmung mit EN999:S = (K x T) + C Wobei S = der kleinste Abstand in Millimetern zwischen Gefahrenbe-

reich und Erfassungspunkt, -linie, -fläche oder -bereich ist. Wenn das Ergebnis weniger als 100 mm beträgt, muss ein Abstand von mindestens 100 mm eingehalten werden.

K = Annäherungsgeschwindigkeit in mm/s. Im Nahbereich von

500 mm wird die Geschwindigkeit mit 2000 mm/s berechnet. Wenn der Abstand größer als 500 mm ist, kann K als 1600 mm/s berechnet werden. In diesem Fall gilt für den Sicherheitsabstand jedoch ein Minimum von 500 mm.

T = die Gesamtanhaltezeit des Systems in Sekunden

T = t

+ t2 + t

t1 = Ansprechzeit des Sicherheitslichtgitters in Sekunden,

= Ansprechzeit der Sicherheitsschaltgeräte tsi, falls

= maximale Zeit zum Anhalten der Maschine tm in

Einzelheiten über die Ansprechzeit und die Zeit zum Anhalten der Maschine erhalten Sie in den technischen Daten der Sicherheitsschaltgeräte bzw. der Maschine.

C = 8 x (d-14 mm), jedoch nicht kleiner Null.

d = minimale Objektauflösung des MS2800-Systems in

S = (2000 mm/s x T) + 8 x (d-14 mm)

Die Gleichung bezieht sich auf alle Mindestabstände von S bis zu einschließlich 500 mm. Der Mindestwert von S darf nicht unter 100 mm liegen.

Wenn S bei Verwendung der oben angegebenen Gleichung größer als 500 mm ist, kann die nachfolgende Formel verwendet werden. In diesem Fall darf der Mindestwert von S nicht unter 500 mm liegen.

S = (1600 mm/s x T) + 8 x (d-14 mm)

siehe Tabelle in Kapitel 16.

vorhanden.

Sekunden.

Millimeter, daher:

Sicherheitsabstand zur Überwachung von Gefahrenbereichen Abschnitt 9-2

9-2 Sicherheitsabstand zur Überwachung von

Gefahrenbereichen

Annäherungsrichtung

50 mm - maximaler Abstand, um das Passieren von hinten zu vermeiden

!WARNUNG Um den Zugang zum Gefahrenbereich von oben, unten, von den Seiten und

vom hinteren Teil der Maschine zu verhindern, müssen möglicherweise zusätzliche Maßnahmen ergriffen werden.

Die Schutzfeldhöhe "H" über der Bezugsfläche und die Auflösung "d" des MS2800-Systems stehen in folgender Beziehung zueinander:

= 15 x (d -50) oder d = (H

min

= Schutzfeldhöhe über der Bezugsfläche,

min

maximale Höhe = 1000 mm. Es wird davon ausgegangen, dass bei einer Höhe gleich oder

weniger als 300 mm Erwachsene nicht darunter hindurch

kriechen können. d = Auflösung des MS2800-Systems S = (K x T) + C

Für K und T siehe vorheriges Kapitel

C = (1200 mm - 0,4 x H), jedoch nicht kleiner als 850 mm

(Armlänge) H = Schutzfeldhöhe über dem Boden

S = (1600 mm x T) + (1200 - 0,4 x H)

/ 15) + 50

min

Sicherheitsabstand und Höhe des Lichtstrahls bei der Zugangsüberwachung Abschnitt 9-3

9-3 Sicherheitsabstand und Höhe des Lichtstrahls bei der

Zugangsüberwachung

Annäherungsrichtung

!WARNUNG Um den Zugang zum Gefahrenbereich von oben, unten, von den Seiten und

vom hinteren Teil der Maschine zu verhindern, müssen möglicherweise zusätzliche Maßnahmen ergriffen werden.

In Übereinstimmung mit EN999 und EN294:

Auflösung Unterster Strahl über

der Bezugsebene

14 mm nach EN 294 nach EN 294 0 mm 30 mm nach EN 294 nach EN 294 128 mm

Die Schutzfeldhöhe "H" über der Bezugsfläche und die Auflösung "d" des MS2800-Systems stehen in folgender Beziehung zueinander:

S = (K x T) + C

Für K und T siehe vorheriges Kapitel C = 8 x (d - 14)

d = Auflösung des MS2800-Systems

S = (2000 mm x T) + 8 x (d - 14)

Oberster Strahl über

der Bezugsebene

Zuschlag C

(siehe Formel)

ABSCHNITT 10

Installation

!WARNUNG Installieren Sie das Sensorsystem so, dass es nicht durch reflektierende

Oberflächen beeinflusst wird. Anderenfalls könnte die Erfassung behindert und schwere Verletzungen verursacht werden.

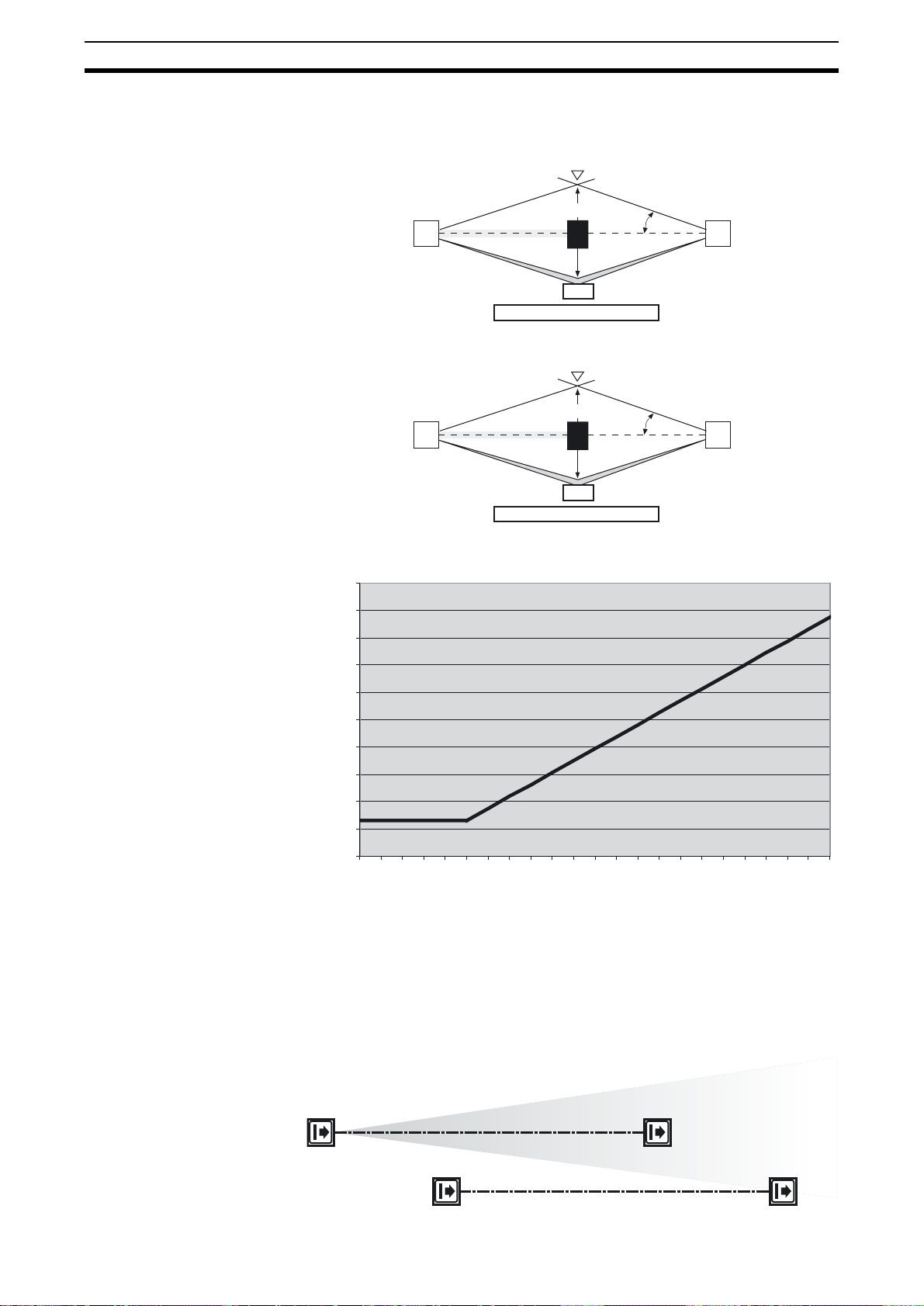

10-1 Beeinflussung durch reflektierende Oberflächen

Eine reflektierende Oberfläche in der Nähe des Erfassungsbereichs kann den Lichtstrahl ablenken und dazu führen, dass ein Hindernis in dem Bereich nicht erfasst wird. Die reflektierende Oberfläche kann ein Maschinenteil, eine mechanische Schutzvorrichtung oder ein Werkstück sein. Daher muss ein Mindestabstand (d) zwischen dem reflektierendem Objekt und der Mittellinie des MS2800-Erfassungsbereichs eingehalten werden. Zur Überprüfung dieser Bedingung muss das Prüfverfahren (Anhang B) verwendet werden.

In dieser Abbildung wird die Unterbrechung eindeutig erfasst. Das reflektierende Objekt befindet sich außerhalb des Strahlenöffnungswinkels.

Reichweite, R

Sender

Reflektierende Fläche

Grenze des Gefahrenbereichs

Empfänger

Strahlenöffnungswinkel, a

Die folgende Abbildung zeigt das Szenario, wenn sich die reflektierende Fläche sich zu dicht an dem Strahlenöffnungswinkel befindet.

In diesem Fall wird die Unterbrechung nicht erfasst, da sich das reflektierende Objekt im Strahlenöffnungswinkel befindet.

Erfassungsbereich

Unterbrechung

Sender

Reflexion

Reflektierende Fläche

Empfänger

Grenze des Gefahrenbereichs

Schutz vor gegenseitiger Beeinflussung Abschnitt 10-2

Die Unterbrechung wird aufgrund der Reflexion nicht erfasst. Eine Beeinflussung kann auch durch eine reflektierende Fläche über und unter dem Schutzfeld auftreten.

Annäherungsrichtung

Strahlen-

Unterbrechung

Sender

Mittlerer Strahl

Reflektierende Fläche

Grenze des Gefahrenbereichs

Beispiel für die ungünstigste Ausrichtung

Annäherungsrichtung

Unterbrechung

Sender

Mittlerer Strahl

Reflektierende Fläche

Grenze des Gefahrenbereichs

Lichtstrahl unterbrochen

Reflexion

Lichtstrahl unterbrochen

Reflexion

öffnungswinkel, a

Strahlenöffnungswinkel, a

Empfänger

Dieses Beispiel zeigt den Mindestabstand von der reflektierenden Oberfläche, d, zu einer Seite der Strahlenmittellinie.

1,8

1,6

1,4

1,2

0,8

0,6

Mindestabstand d [m]

0,4

0,2

0,1 0,2 0,5 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

Reichweite [m]

10-2 Schutz vor gegenseitiger Beeinflussung

Zur Verminderung von Störungen durch andere Lichtgitter bietet das MS2800System zwei mögliche Scan Codes, A und B. Die Sender- und Empfängereinheiten müssen auf denselben Scan Codes eingestellt sein, damit der Empfänger in den MASCHINENBETRIEB-Zustand wechseln kann.

Scan Code A

Scan Code B

Allgemeine Montagehinweise Abschnitt 10-3

10-3 Allgemeine Montagehinweise

10-3-1 Zusätzliche Schutzeinrichtungen

Bereiche mit Zugang zu gefährlichen Maschinenteilen, die nicht von dem MS2800-System geschützt werden, müssen durch entsprechende Hilfsmittel, wie z. B. feste Schutzeinrichtungen, Schutzeinrichtungen mit Verriegelung oder Trittschutzmatten, geschützt werden.

Zusätzlicher

LICHTGITTER

Gefahren-

bereich

Zusätzlicher Schutz

Schutz

Beispiel für

Mechanische

Absperrung

MS2800 - sichere

zusätzlichen

Schutz

MS2800FS - dreiseitiger Schutz MS2800FS - Hintertretschutz mit Kaskade

Bedienpunkte

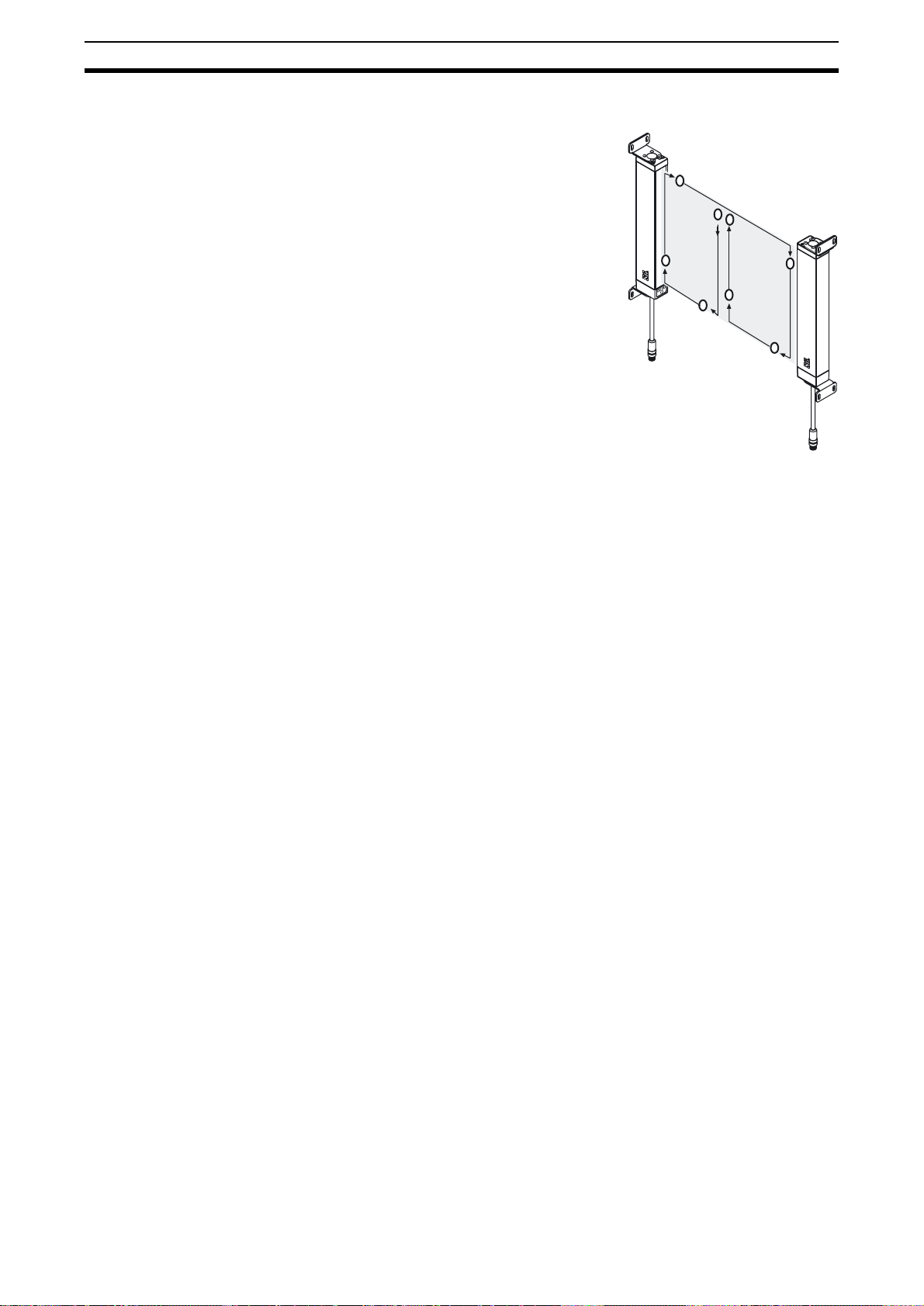

10-3-2 Zusätzliche Montagefestigkeit

Zusätzlicher Schutz

Es wird empfohlen, bei Installation eines MS2800-Systems mit Länge von mehr als 1000 mm einen zusätzlichen Montagewinkel einzusetzen. Dieser wird mithilfe der TNut auf der Rückseite von Sender und Empfänger installiert.

T-NUT MONTA

Allgemeine Montagehinweise Abschnitt 10-3

10-3-3 Installation mehrerer Systeme

Wenn zwei oder mehr MS2800-Systeme mit demselben Scan Code dicht beieinander installiert und miteinander ausgerichtet werden, müssen entsprechende Vorsichtsmaßnahmen ergriffen werden, um eine gegenseitige Beeinflussung der Lichtgitter zu vermeiden. Dies kann erreicht werden, indem die Sender und Empfänger Rückseite an Rückseite oder übereinander installiert werden.

BEVORZUGTE INSTALLATION

NICHT ZU EMPFEHLENDE INSTALLATION

Sender

Maschine 1 Maschine 2

Code A

Mit der Scan Code-Funktion des MS2800-Systems können Systeme dicht beieinander und auf gleicher Höhe platziert werden. Dank der besonderen Codierung der Strahlen kann ein System im Gegensatz zu einem anderen System mit unterschiedlichem Scan Codes einzeln betrieben werden. Das MS2800-System bietet zwei unterschiedliche Codes.

Sender

Maschine 1

Code A

10-3-4 Erfassungsbereich

Der Erfassungsbereich des MS2800-Systems wird durch die Innenkante der Sender- und Empfänger-Endkappen beschrieben. Der Bereich außerhalb dieser Markierungen ist nicht geschützt. Positionieren Sie das MS2800-System so, dass ein Zugriff auf die gefährlichen Maschinenteile nur durch den Erfassungsbereich möglich ist.

Empfänger

Code A

Sender

Maschine 2

Code B

Sender

Empfänger

Sender

Maschine 1

Code A

Empfänger

Sender

Maschine 2

Code A

Empfänger

10-3-5 Ausrichtung

Die physische Ausrichtung der Empfänger- und Sendereinheiten ist am einfachsten, wenn sich das MS2800-System in der Betriebsart mit automatischem Start befindet und die feste Ausblendung deaktiviert ist. Die Einheiten sollten in einer Ebene und auf gleicher Höhe angebracht sein.

Die Einzelsektoranzeigen leuchten, wenn ein Teil des Sicherheitslichtgitters falsch ausgerichtet ist.

10-3-6 Eingangsspannungsanforderungen

Das MS2800-System wird direkt mit 24 V DC ±20 % betrieben. Die Spannungsversorgung des Systems muss durch ein eigenes Netzteil erfolgen, das den Anforderungen EN/IEC60204-1 und EN/IEC 61496-1 entspricht.

Die Spannungsversorgung muss eine sichere Isolierung von der Hauptspannungsversorgung in Übereinstimmung mit IEC60742 gewährleisten und einen Spannungsabfall von mindestens 20 ms abdecken können. Omron bietet geeignete Spannungsversorgungen an. Die Spannungsversorgung darf an keine anderen Teile der Maschine, mit Ausnahme der angeschlossenen Sicherheitskomponenten, angelegt werden. Sender und Empfänger müssen an eine gemeinsame Spannungsversorgung angelegt und gegen Überstrom gesichert werden.

Allgemeine Montagehinweise Abschnitt 10-3

10-3-7 Anforderungen für die Schutzfeldüberwachung

In Maschinenschutzanwendungen mit Schutzfeld wird um den Gefahrenbereich einer abgesicherten Maschine durch die Erfassungsbereiche des MS2800-Systems ein Schutzfeld gebildet. Durch diese Anordnung bleibt zwischen dem Erfassungsbereich und dem gefährlichen Maschinenbereich eine Fläche, in der sich das Personal aufhalten kann.

In diesem Fall darf ein Starten der abgesicherten Maschine nur über den Schalter möglich sein, der sich außerhalb des Gefahrenbereichs befindet, von dem aus jedoch freie Sicht auf den Gefahrenbereich herrscht. Für diese Art des Bereichsschutzes ist der Betrieb des MS2800-Systems in der Betriebsart mit Anlauf-/Wiederanlauf-Sperre geeignet.

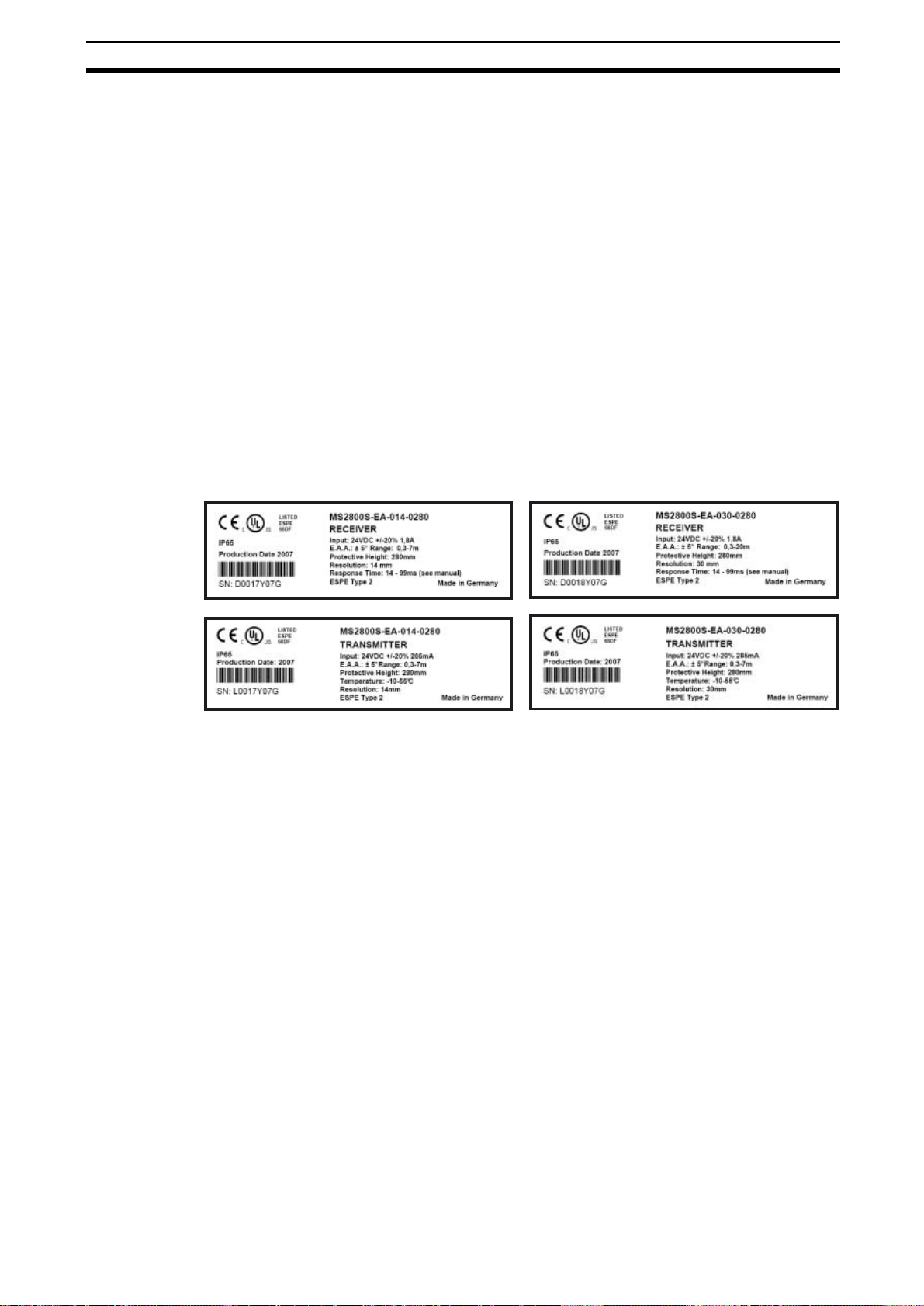

10-3-8 Kennzeichnung der minimalen Objektauflösung

Auf den Typenschildern mit den Seriennummern von Sender und Empfänger sind drei mögliche minimale Objektauflösungen angegeben. Verwenden Sie während der Installation einen Textmarker, um die nicht eingestellten Objektauflösungen zu streichen und Informationen über die effektive Auflösung hinzuzufügen. Die Objektauflösung ist davon abhängig, ob keine fließende Ausblendung oder die fließende Ausblendung eines Strahls eingestellt ist.

Allgemeine Montagehinweise Abschnitt 10-3

ABSCHNITT 11

Anschluss an die Maschinensteuerungsschaltung

!WARNUNG Dieses Produkt ist nur für die Verwendung in einem elektrischen System mit 24 V

DC und negativer Masse (Schutzerde) ausgelegt. Schließen Sie das MS2800System niemals an ein System mit einer positiven Masse (Schutzerde) an. Bei einer Schaltung mit positiver Masse (Schutzerde) können möglicherweise bestimmte Simultankurzschlüsse der beiden Sicherheitsausgänge nicht erkannt werden und die abgesicherte Maschine hält nicht an, wodurch ernsthafte Verletzungen des Bedieners hervorgerufen werden können.

!WARNUNG Verwenden Sie für die Steuerung der Maschine niemals einen einzelnen

Sicherheitsausgang. Sollte dieser einzelne Ausgang ausfallen, kann die Maschine möglicherweise nicht anhalten, was zu ernsten Verletzungen des Bedieners führen kann. Die Maschine muss unter Verwendung beider Sicherheitsausgängen angeschlossen werden.

In der nachfolgenden Tabelle werden beim MS2800-System verwendeten Stiftnummern, Adernfarben und Signalnamen angegeben.

Empfängerkabel

Stift-Nr. 1 Eingangsspannung braun +24 V DC Stift-Nr. 2 Eingangsspannung blau GND (Masse) Stift-Nr. 3 Eingangsspannung grün Betriebserde Stift-Nr. 4 Ausgangssignal weiß OSSD2 Stift-Nr. 5 Eingangssignal gelb Start Stift-Nr. 6 Eingangssignal rot EDM Stift-Nr. 7 Ausgangssignal rosa Aux. Stift-Nr. 8 Ausgangssignal schwarz OSSD1

Senderkabel

Stift-Nr. 1 Eingangsspannung blau GND (Masse) Stift-Nr. 2 Eingangsspannung braun +24 V DC Stift-Nr. 3 Eingangstest weiß MTS Stift-Nr. 4 Eingangstest schwarz MTS Return Stift-Nr. 5 Eingangsspannung grün Betriebserde

Die Primärkabel für das MS2800-System sind ungeschirmte Kabel nach Industriestandard mit einer M12-Anschlusskupplung. Empfänger und Sender verfügen über ein 0,3 m-Anschlusskabel mit einem M12-Stecker.

Wir empfehlen die Verwendung der Kabel F39-JMR und F39-JMT für den Anschluss des MS2800-Systems an das Maschinensteuerungssystems.

11-1 Verbinden der Kabel für kaskadiertes MS2800FS-System

Das Reihenschalt-Kabel besitzt an jedem Ende einen M12-Stecker mit 4 Kontakten. Die maximale Kabellänge beträgt 10 Meter zwischen den Segmenten.

Verlängerungskabel sind in den Längen 0,3 m, 0,5 m, 1 m, 2 m, 5 m und 10 m verfügbar. Für das MS2800FS-System ist kein Verlängerungskabel erforderlich. Es besitzt ein integriertes Kabel (Anschlusskabel) von 150 mm.

MS2800FS-Systeme sind mit internen Schutzschaltungen ausgestattet, um Beschädigungen zu verhindern, wenn die Systeme während des normalen Betriebs angeschlossen oder getrennt werden (Hot-Swap).

Anschluss an zwei zwangsgeführte Relais Abschnitt 11-2

11-2 Anschluss an zwei zwangsgeführte Relais

Die Relais der G7S- und G7SA-Serie bieten zwangsgeführte Relaisausgänge für die Maschinensteuerung. Details finden Sie im nachfolgenden Diagramm:

Versorgungsspannung

+24 V DC

GND

Schutzerde

*1 Für das MTS ist ein

Öffnerkontakt erforderlich. Falls kein MTS verwendet wird, verbinden Sie MTS und MTS Ret. Direkt.

*2 Die K1- und K2-Spulen müssen mit einer Schutzbeschaltung versehen werden. Weitere Einzelheiten finden Sie in der Dokumentation der Relais und Schütze.

Sicherung

Erde GND

MS2800 Sender

+24V

MTS

MTS Erde

Ret.

GND

+24V

EDM Start Aux.

MS2800 Empfänger

OSSD1OSSD

11-3 Anschluss an ein Sicherheitsmodul

Das folgende Beispiel zeigt ein MS2800-System in Kombination mit einem G9SB-Sicherheitsmodul von OMRON. Das G9SB-Sicherheitsmodul bietet zwangsgeführte Relaiskontakte für das Maschinensteuerungssystem.

Versorgungsspannung

+24 V DC

GND

Schutzerde

Für das MTS ist ein Öffnerkontakt erforderlich. Falls kein MTS verwendet wird, verbinden Sie MTS und MTS Ret. Direkt.

Sicherung

Erde GND

+24V

MS2800 Sender

MTS

MTS Erde

Ret.

GND

+24V

EDM Start Aux.

MS2800 Empfänger

T31T32

2313

G9SB-200-D

T12 T22

OSSD1OSSD

14 24

ABSCHNITT 12

Muting

!WARNUNG Die Muting- und Override-Funktionen deaktivieren die Sicherheitsfunktionen

des Geräts. Stellen Sie sicher, dass bei Verwendung dieser Funktionen andere Sicherheitsmaßnahmen eingeleitet werden.

!WARNUNG Installieren Sie die Muting-Sensoren so, dass diese zwischen dem Objekt,

das das Schutzfeld passieren darf, und einer Person unterscheiden können. Wenn die Muting-Funktion durch Erfassung einer Person aktiviert wird, können ernsthafte Verletzungen hervorgerufen werden.

!WARNUNG Muting-Lampen (externe Anzeigen), die den Status der Muting- und Override-

Funktionen angeben, müssen so installiert werden, dass sie für die Arbeiter aus allen Betriebspositionen deutlich sichtbar sind.

!WARNUNG Die Muting-Zeiten müssen für die Anwendung korrekt von einer ausreichend

geschulten und qualifizierten Person konfiguriert werden. Diese Person übernimmt außerdem die Verantwortung für die Einstellungen, insbesondere wenn das Muting-Zeitlimit auf unendlich gesetzt ist.

!WARNUNG Verwenden Sie zwei voneinander unabhängige Eingangsgeräte für die

Muting-Eingänge.

!WARNUNG Installieren Sie den Muting-Sensor des MS2800-Systems sowie die mechani-

sche Sperre und konfigurieren Sie die Zeiteinstellungen für das Muting, so dass der Bediener den Gefahrenbereich nicht betreten kann.

!WARNUNG Installieren Sie den Schalter zur Aktivierung der Override-Funktion an einem

Ort, von dem der gesamte Gefahrenbereich problemlos einsehbar ist und der Schalter nicht innerhalb des Gefahrenbereichs aktiviert werden kann. Stellen Sie vor Aktivierung der Override-Funktion sicher, dass sich keine Personen im Gefahrenbereich aufhalten.

12-1 Muting-Controller RM-6

Die Muting-Funktion mit dem MS2800-System ist zusammen mit dem MutingController RM-6 verfügbar.

Das MS2800-System und ein RM-6 bieten eine eingeschränkte Auswahl an Muting-Funktionen. In der folgenden Liste werden die Muting-Funktionen beschrieben, die mit dem MS2800-System erzielt werden können.

• 2 Sensor-Muting

• 50 ms-Sensoreingangsfilterung

• Muting-Bypass erlaubt (über Eingang Sensor 4 konfigurierbar, +24 V DC = aktiviert, 0 V oder getrennt = deaktiviert)

• Muting-Timeout-Limit (über Eingang Sensor 3 konfigurierbar, +24 V DC = Kein Limit, 0 V oder getrennt = 2 Minuten-Zeitoption)

Muting-Controller RM-6 Abschnitt 12-1

Das MS2800-System benötigt eine spezielle Sequenz, um die Muting-Funktion zu aktivieren, nachdem das RM-6 angeschlossen wurde. Sobald das RM6 angeschlossen wurde, ist das System so lange außer Betrieb, bis das Muting-Modul entfernt oder die folgende Sequenz befolgt wurde:

• Das MS2800-System weist Fehler "71" auf, (Muting-Modul aktiviert und Konfiguration erforderlich)

• Bei ausgeschalteter Spannungsversorgung muss die Starttaste gedrückt gehalten werden, während die Spannung angelegt wird.

• Die drei LEDs auf der Empfänger-Endkappe beginnen nach 3 Sekunden zu blinken.

• Die Starttaste muss innerhalb von 5 Sekunden, nachdem die LEDs zu blinken begonnen haben, freigegeben werden.

Wenn diese Sequenz ordnungsgemäß abgeschlossen ist, aktiviert das System die Muting-Funktion.

Weitere Informationen finden Sie im Bedienerhandbuch zum RM-6.

Abnahmeprüfung und Prüfverfahren

13-1 Abnahmeprüfverfahren

Wenn das MS2800-System konfiguriert, installiert, ausgerichtet und ordnungsgemäß an das Maschinensteuerungssystem angeschlossen ist, muss das erste Abnahmeprüfverfahren, wie in Anhang A beschrieben, von einer sachkundigen Person ausgeführt werden. Eine Kopie der Prüfergebnisse sollte bei den Maschinenaufzeichnungen aufbewahrt werden.

13-2 Prüfverfahren

!WARNUNG Die Prüfungen, die in dem Prüfverfahren in Anhang B aufgeführt sind, müs-

sen nach der Installation durchgeführt werden, sowie gemäß dem Programm zur regelmäßigen Inspektion und nach jeder Wartung, Einstellung oder Änderung des MS2800-Systems oder der überwachten Maschine. Wenn eine abgesicherte Maschine von mehreren Bedienern oder Schichten verwendet wird, sollte das Prüfverfahren bei jedem Schicht- oder Bedienerwechsel durchgeführt werden. Durch diese Prüfung wird gewährleistet, dass das Lichtgitter und das Maschinensteuerungssystem ordnungsgemäß arbeiten, so dass die Maschine rechtzeitig angehalten wird. Wird die Prüfung nicht ordnungsgemäß durchgeführt, kann dies zu schweren Verletzungen des Bedienpersonals führen.

ABSCHNITT 13

Das Prüfverfahren muss von einer sachkundigen Person durchgeführt werden. Um das MS2800-System zu testen, wenn die feste und fließende Ausblendung deaktiviert sind, verwenden Sie den von OMRON STI mitgelieferten Teststab. In der Tabelle in Abschnitt 5-3-1 Auswirkungen der festen oder flie- ßenden Ausblendung auf die minimale Objektauflösung finden Sie die entsprechende Prüfobjektgröße für Anwendungen, in denen die feste oder die fließende Ausblendung aktiviert ist.

Wenn Sie ein MS2800-System zur Einstellung der Betriebsart mit automatischem Start zusammen mit einem Sicherheitsmodul von OMRON verwenden, muss sichergestellt werden, dass die Ausgänge des Sicherheitsmoduls den Zustand einwandfrei durch absichtliche Strahlunterbrechung, mindestens nach jedem Schichtwechsel oder nach einer Betriebsdauer von 24 Stunden, ändern.

Verwendung des Prüfobjekts Abschnitt 13-3

13-3 Verwendung des Prüfobjekts

Bei Verwendung des Prüfobjekts führen Sie es so wie in der folgenden Abbildung dargestellt durch den Erfassungsbereich.

START

STOP

2800 system

ABSCHNITT 14

Reinigung

Verunreinigungen des vorderen Fensters des MS2800-Senders oder -Empfängers durch Öl, Schmutz oder Schmierfett können den Systembetrieb beeinträchtigen. Reinigen Sie das Fenster mit einem milden Reinigungsmittel oder Glasreiniger. Verwenden Sie ein sauberes, flusenfreies Tuch. Lackierte Oberflächen des MS2800-Systems können mit einem milden entfettenden Reinigungsmittel gereinigt werden.

Abschnitt

Technische Daten und Zusatzinformationen

15-1 Systemspezifikation

Schutzfeldhöhe 240 mm - 1800 mm (14 mm Auflösung)

Objektauflösung 14 mm und 30 mm Reichweite 0,3 m - 7 m (14 mm Auflösung), Werkseinstellung

Effektiver Öffnungswinkel Maximal ±5°, Sender und Empfänger gemäß IEC61496-

Sicherheits-Schaltausgänge (OSSD)

Reaktionszeit Maximum: 59 ms

Hilfsausgang (kein Sicherheitsausgang)

EDM - Überwachungseingang

Anlauf-/WiederanlaufEingang

Lichtquelle Infrarot-LEDs,

Sender-Anzeigeleuchten AKTIV (gelb) Empfänger-

Anzeigeleuchten

ABSCHNITT 15

Leistungsdaten

280 mm - 2120 mm (30 mm Auflösung)

0,3 m - 3 m (14 mm Auflösung), Option DIP-Schalter 6 0,3 m - 20 m (30 mm Auflösung), Werkseinstellung 0,3 m - 8 m (30 mm Auflösung), Option DIP-Schalter 6

2 (2006) Zwei PNP-Sicherheitsausgänge, jeder Ausgang liefert

625 mA @ 24 V DC Kurzschlussschutz

Weitere Details siehe Tabelle unten. Ein PNP-Ausgang liefert 100 mA @ 24 V DC. Dieser

Ausgang folgt OSSDs. 50 mA @ 24 V DC

10 mA @ 24 V DC, Schließer-Kontakt

Wellenlänge 880 nm Leistungsaufnahme: 180 mW Klasse 1 gemäß EN60825-1

MASCHINENBETRIEB-/STOPP-Anzeige (grün/rot) ANLAUFSPERRE-/ALARMANZEIGE (gelb) AUSBLENDUNG (orange)

Mechanisch

Gehäusematerial Polyurethan-Pulverbeschichtetes Aluminium Frontfenster, Material Acryl, rot Endkappe, Material Polycarbonat Montagewinkel, Material Kaltgewalzter Stahl Elektrischer Anschluß M12-Steckverbinder;

Empfänger 8 Stifte, Sender 5 Stifte

Gewicht Weitere Details siehe Tabelle.

Systemspezifikation Abschnitt 15-1

Elektrisch

Spannungsversorgung Sender

MTS-Eingang 24 V DC ±20 %, 20 mA typ. Spannungsversorgung -

Empfänger

Leckstrom < 1 mA Kapazitive Last < 4,7µF für OSSD-Ausgang Induktive Last Weitere Informationen erhalten Sie bei einer OMRON-

Testimpulsdaten

24 V DC ±20 %, maximale Stromaufnahme 285 mA

24 V DC ±20 %, maximale Stromaufnahme 1835 mA Empfänger 485 mA + Hilfsausgang 100 mA + OSSD1 625 mA + OSSD2 625 mA

Vertretung in Ihrer Nähe.

OSSD 1

OSSD 2

t1: Testimpuls ≤ 600 µs t2: 4 ms ≤ Testintervall ≤ 40 ms

t3: Wiederholung ≤ 5min Muting-Option 24 V DC ±20 %, max. 30 mA Spannungsversorgung Muss den Anforderungen von EN/IEC 60204-1 und EN/

IEC 61496-1 entsprechen und eine sichere Isolierung

von der Hauptspannungsversorgung in Übereinstim-

mung mit IEC 60742 gewährleisten sowie einen Span-

nungsabfall von mindestens 20 ms abdecken können. Schutzklasse

III (IEC 536 oder VDE 106)

Umgebung

Schutzklasse IP65 Betriebstemperatur -10°C … +55°C Lagertemperatur -25°C … +70°C Relative Luftfeuchtigkeit maximal 95 %, ohne Kondensation Vibration (IEC 60068-2-6) 10 - 55 Hz, 10g, maximal an allen 3 Achsen Stoßfestigkeit

10g für 16 ms, 1000 Stöße an allen 3 Achsen (IEC 60086-2-29)

Kabellänge MS2800-Sender

Kabellänge MS2800-Empfänger

Kabellänge MS2800FS-System

Verbindungen

ungeschirmtes Kabel:

Max. 50 m, @ 0,32 mm²

Wir empfehlen die Verwendung der Kabel F39-JMT

für den Anschluss des MS2800-Systems an das

Maschinensteuerungssystems.

ungeschirmtes Kabel, Länge ist abhängig von der maxi-

malen Stromaufnahme:

OSSD 1&2-Last 625 mA: 12 m @ 0,5 mm²

OSSD 1&2-Last 300 mA: 45 m @ 0,5 mm²

Wir empfehlen die Verwendung der Kabel F39-JMR

für den Anschluss des MS2800-Systems an das

Maschinensteuerungssystems.

Ungeschirmtes Kabel, M12-Stecker, 4-Stift. Diese Kabel

sind als Zubehör erhältlich. Maximale Kabellänge

beträgt 10 m zwischen Segmenten

Systemspezifikation Abschnitt 15-1

Ansprechzeit des MS2800-Systems

Ein-Segment-System Zwei-Segment-System Minimale

Anzahl der Lichtstrahlen

0 16 14 ms 0 65 23 ms 17 71 23 ms 66 120 32 ms 72 126 32 ms 121 174 41 ms 127 180 41 ms 175 229 50 ms 181 235 50 ms 230 256 59 ms 236 256 59 ms

Drei-Segment-System Vier-Segment-System Minimale

Anzahl der Lichtstrahlen

0 59 23 ms 0 53 23 ms 60 114 32 ms 54 108 32 ms 115 168 41 ms 109 162 41 ms 169 223 50 ms 163 217 50 ms 224 256 59 ms 218 256 59 ms

Maximale Anzahl der Lichtstrahlen

Ansprechzeit

Minimale Anzahl der Lichtstrahlen

Maximale Anzahl der Lichtstrahlen

Ansprechzeit

Berücksichtigte Normen

AOPD (ESPE) Typ 2 nach EN/IEC 61496-1 (2004)

Steuerungskategorie Das MS2800E-System kann in Sicherheitssteuerungs-

Sicherheitsstufe Das MS2800E-System ist bis zu SIL 3 nach IEC 61508

PFH

Testintervall Alle 2 Jahre (auf Grundlage einer max. Kanalanzahl in

sowie EN/IEC 61496-2 (2006)

systemen der Kategorie 2 gemäß EN954-1 (1996) eingesetzt werden.

geeignet.

3,5 * 10

einem 4-Segment-System einschließlich MutingSystem).

-08

MS2800-System - Bemaßte Zeichnung Abschnitt 15-2

15-2 MS2800-System - Bemaßte Zeichnung

52,8 [2,08]

51,0 [2,01]

39,4 [1,55]

50,0 [1,97]

ENDKAPPE

MIT KLAPPE

(AUSWAHLSCHALTER)

69,6 [2,74]

58,0 [2,28]

WINKELDREHUNG

38,1 [1,50]

63,8 [2,51]

46,4 [1,82]

30,2 [1,19]

62,9 [2,48]

27,6 [1,09]

38,0 [1,50]

KABEL

195,0

[7,68]

TY P.

59,2 [2,33]

49,1 [1,93]

58,6 [2,31]

"A"

77,3

[3,04]

ANSICHT VON VORN

90,0 °

ANSICHT VON OBEN

53,6 [2,11]

Ø 6,8 [0,27]

"B"

40,1 [1,58]

"C"

23,2 [0,91]

18,5 [0,73]

37,2 [1,47] MONTAGE-

WINKEL INVERTIERT

"D"

37,3 [1,47]

"E"

ALTERNATIVE T-NUTMONTAGE

ANSICHT VON LINKS

ANSCHLUSSKABEL MIT KABELSCHWANZ ANSICHT VON UNTEN

ANSICHT VON RECHTS

ANSICHT VON HINTEN

MS2800-Systemdaten mit 14 mm Auflösung Abschnitt 15-3

15-3 MS2800-Systemdaten mit 14 mm Auflösung

280 mm 320 mm 360 mm 400 mm 440 mm 480 mm A 284,4 324,8 364,5 404,2 443,9 484,3 B 420,4 460,8 500,5 540,2 579,9 620,3 C 381,7 422,1 461,8 501,5 541,2 581,6 D 307,3 347,7 387,4 427,1 466,8 507,2 E 371,3 411,7 451,4 491,1 530,8 571,2 Gewicht 1,68 kg 1,81 kg 1,95 kg 2,13 kg 2,40 kg 2,49 kg Anzahl der

Strahlen

A 523,4 563,7 604,1 643,9 683,6 724,0 B 659,4 699,7 740,1 779,9 819,6 860,0 C 620,7 661,0 701,4 741,2 780,9 821,3 D 546,3 586,6 627,0 666,8 706,5 746,9 E 610,3 650,6 691,0 730,8 770,5 810,9 Gewicht 2,63 kg 2,81 kg 2,99 kg 3,18 kg 3,36 kg 3,54 kg Anzahl der

Strahlen

28 32 36 40 44 48

520 mm 560 mm 600 mm 640 mm 680 mm 720 mm

52 56 60 64 68 72

760 mm 800 mm 840 mm 880 mm 920 mm 960 mm A 762,0 803,5 843,4 882,8 923,8 963,6 B 898,0 939,5 979,8 1018,8 1059,8 1099,6 C 859,3 900,8 941,1 980,1 1021,1 1060,9 D 784,9 826,4 866,7 905,7 946,7 986,5 E 848,9 890,4 930,7 969,7 1010,7 1050,5 Gewicht 3,76 kg 3,9 kg 4,08 kg 4,26 kg 4,45 kg 4,63 kg Anzahl der

Strahlen

A 1002,6 1042,9 1083,9 1122,3 1162,7 1203,8 B 1138,6 1178,9 1219,9 1258,3 1298,7 1339,8 C 1099,9 1140,2 1181,2 1219,6 1260,0 1301,1 D 1025,5 1065,8 1106,8 1145,2 1185,6 1226,7 E 1089,5 1129,8 1170,8 1209,2 1249,6 1290,7 Gewicht 4,81 kg 4,99 kg 5,17 kg 5,35 kg 5,53 kg 5,72 kg Anzahl der

Strahlen

A 1242,1 1281,8 1323,6 1361,0 1401,7 1443,4 B 1378,1 1417,8 1459,6 1497,0 1537,7 1579,4 C 1339,4 1379,1 1420,9 1458,3 1499,0 1540,7 D 1265,0 1304,7 1346,5 1383,9 1424,6 1466,3 E 1329,0 1368,7 1410,5 1447,9 1488,6 1530,3 Gewicht 5,94 kg 6,08 kg 6,26 kg 6,44 kg 6,62 kg 6,80 kg Anzahl der

Strahlen

76 80 84 88 92 96

1000 mm 1040 mm 1080 mm 1120 mm 1160 mm 1200 mm

100 104 108 112 116 120

1240 mm 1280 mm 1320 mm 1360 mm 1400 mm 1440 mm

124 128 132 136 140 144

MS2800-Systemdaten mit 30 mm Auflösung Abschnitt 15-4

1480 mm 1520 mm 1560 mm 1600 mm 1640 mm 1680 mm A 1481,8 1521,5 1563,3 1600,9 1641,3 1681,3 B 1617,8 1657,5 1699,3 1736,9 1777,3 1817,3 C 1579,1 1618,8 1660,6 1698,2 1738,6 1778,6 D 1504,7 1544,4 1586,2 1623,8 1664,2 1740,2 E 1568,7 1608,4 1650,2 1687,8 1728,2 1768,2 Gewicht 6,99 kg 7,17 kg 7,35 kg 7,53 kg 7,71 kg 7,89 kg Anzahl der

Strahlen

A 1720,8 1760,5 1802,9 B 1856,8 1896,5 1938,9 C 1818,8 1857,8 1900,2 D 1743,7 1783,4 1825,8 E 1807,7 1847,4 1889,8 Gewicht 8,07 kg 8,26 kg 8,44 kg Anzahl der

Strahlen

148 152 156 160 164 168

1720 mm 1760 mm 1800 mm

172 176 180

15-4 MS2800-Systemdaten mit 30 mm Auflösung

240 mm 280 mm 320 mm 360 mm 400 mm 440 mm A 244,6 284,4 324,8 364,5 404,2 443,9 B 380,6 420,4 460,8 500,5 540,2 579,9 C 341,9 381,7 422,1 461,8 501,5 541,2 D 267,5 307,3 347,7 387,4 427,1 466,8 E 331,5 371,3 411,7 451,4 491,1 530,8 Gewicht 1,55 kg 1,68 kg 1,81 kg 1,95 kg 2,13 kg 2,40 kg Anzahl der

Strahlen

A 484,3 523,4 563,7 604,1 643,9 683,6 B 620,3 659,4 699,7 740,1 779,9 819,6 C 581,6 620,7 661,0 701,4 741,2 780,9 D 507,2 546,3 586,6 627,0 666,8 706,5 E 571,2 610,3 650,6 691,0 730,8 770,5 Gewicht 2,49 kg 2,63 kg 2,81 kg 2,99 kg 3,18 kg 3,36 kg Anzahl der

Strahlen

A 724,0 762,0 803,5 843,4 882,8 923,8 B 860,0 898,0 939,5 979,8 1018,8 1059,8 C 821,3 859,3 900,8 941,1 980,1 1021,1 D 746,9 784,9 826,4 866,7 905,7 946,7 E 810,9 848,9 890,4 930,7 969,7 1010,7 Gewicht 3,54 kg 3,76 kg 3,90 kg 4,08 kg 4,26 kg 4,45 kg Anzahl der

Strahlen

12 14 16 18 20 22

480 mm 520 mm 560 mm 600 mm 640 mm 680 mm

24 26 28 30 32 34

720 mm 760 mm 800 mm 840 mm 880 mm 920 mm

36 38 40 42 44 46

MS2800-Systemdaten mit 30 mm Auflösung Abschnitt 15-4

960 mm 1000 mm 1040 mm 1080 mm 1120 mm 1160 mm A 963,6 1002,6 1042,9 1083,9 1122,3 1162,7 B 1099,6 1138,6 1178,9 1219,9 1258,3 1298,7 C 1060,9 1099,9 1140,2 1181,2 1219,6 1260,0 D 986,5 1025,5 1065,8 1106,8 1145,2 1185,6 E 1050,5 1089,5 1129,8 1170,8 1209,2 1249,6 Gewicht 4,63 kg 4,81 kg 4,99 kg 5,17 kg 5,35 kg 5,53 kg Anzahl der

Strahlen

A 1203,8 1242,1 1281,8 1323,6 1361,0 1401,7 B 1339,8 1378,1 1417,8 1459,6 1497,0 1537,7 C 1301,1 1339,4 1379,1 1420,9 1458,3 1499,0 D 1226,7 1265,0 1304,7 1346,5 1383,9 1424,6 E 1290,7 1329,0 1368,7 1410,5 1447,9 1488,6 Gewicht 5,72 kg 5,94 kg 6,08 kg 6,26 kg 6,44 kg 6,62 kg Anzahl der

Strahlen

48 50 52 54 56 58

1200 mm 1240 mm 1280 mm 1320 mm 1360 mm 1400 mm

60 62 64 66 68 70

1440 mm 1480 mm 1520 mm 1560 mm 1600 mm 1640 mm A 1443,4 1481,8 1521,5 1563,3 1600,9 1641,3 B 1579,4 1617,8 1657,5 1699,3 1736,9 1777,3 C 1540,7 1579,1 1618,8 1660,6 1698,2 1738,6 D 1466,3 1504,7 1544,4 1586,2 1623,8 1664,2 E 1530,3 1568,7 1608,4 1650,2 1687,8 1728,2 Gewicht 6,80 kg 6,99 kg 7,17 kg 7,35 kg 7,53 kg 7,71 kg Anzahl der

Strahlen

A 1681,3 1720,8 1764,5 1802,9 1840,6 1880,3 B 1817,3 1856,8 1896,5 1938,9 1976,6 2016,3 C 1778,6 1818,8 1857,8 1900,2 1937,9 1977,6 D 1740,2 1743,7 1783,4 1825,8 1863,5 1903,2 E 1768,2 1807,7 1847,4 1889,8 1927,5 1967,2 Gewicht 7,89 kg 8,07 kg 8,26 kg 8,44 kg 8,62 kg 8,80 kg Anzahl der

Strahlen

A 1922,8 1960,4 2000,1 2042,6 2079,6 2117,7 B 2058,8 2096,4 2136,1 2178,6 2215,6 2253,7 C 2020,1 2057,7 2097,4 2139,9 2176,9 2215,0 D 1945,7 1983,3 2023,0 2065,5 2102,5 2140,6 E 2009,7 2047,3 2087,0 2129,5 2166,5 2204,6 Gewicht 8,98 kg 9,16 kg 9,34 kg 9,53 kg 9,71 kg 9,89 kg Anzahl der

Strahlen

72 74 76 78 80 82

1680 mm 1720 mm 1760 mm 1800 mm 1840 mm 1880 mm

84 86 88 90 92 94

1920 mm 1960 mm 2000 mm 2040 mm 2080 mm 2120 mm

96 98 100 102 104 106

MS2800FS-System - Bemaßte Zeichnung Abschnitt 15-5

15-5 MS2800FS-System - Bemaßte Zeichnung

52,8 [2,08]

51,0 [2,01]

39,4 [1,55]

51,0 [2,01]

39,4 [1,55]

WINKELDREHUNG

38,1 [1,50]

27,8 [1,09]

50,0 [1,97]

27,8 [1,09]

30,1 [1,19]

62,9 [2,48]

59,2 [2,33]

49,1 [1,93]

58,8 [2,31]

38,0 [1,50]

ERFASSUNGS-

BEREICH

58,8 [2,31]

"A"

90,0 °

53,6 [2,11]

"B2"

FLEX KABEL

110,0 (4,33) TYP

ANSICHT VON OBEN

40,1 [1,58]

Ø 6,8 [0,27]

"C2" MONTAGE AN MITTLERER NUT

MEHRERE FLEXSEGMENTE

23,2 [0,91]

"E2"

MITTEL-

SEGMENTE

"E1"

LETZTES

SEGMENT

18,5 [0,73]

37,3[1,47]

51,0 [2,01]

39,4 [1,55]

51,0 [2,01]

69,6 [2,74]

58,0 [2,28]

ANSICHT

VON LINKS

63,8 [2,51]

46,4 [1,82]

KABEL

195,0 [7,68]

TYP

"A"

ERFASSUNGS-

BEREICH

77,3 [3,04]

ANSICHT

VON VORN

BTM

ANSICHT

MONTAGE AN

"B1"

ANSCHLUSS-

KABEL MIT

KABELSCHWANZ

"C1"

MITTLERER

NUT

ANSICHT VON

RECHTS

37,2 [1,47]

MONTAGE-

WINKEL

INVERTIERT

"D"

ERSTES SEGMENT

GEZEIGT

ALTERNATIVE T-NUTMONTAGE

ANSICHT

VON HINTEN

MS2800FS-Systemdaten mit 14 mm Auflösung Abschnitt 15-6

15-6 MS2800FS-Systemdaten mit 14 mm Auflösung

240 mm 280 mm 320 mm 360 mm 400 mm 440 mm A 244,6 284,4 324,8 364,5 404,2 443,9 B1 380,6 420,4 460,8 500,5 540,2 579,9 B2 362,1 401,9 442,3 482,0 521,7 561,4 C1 341,9 381,7 422,1 461,8 501,5 541,2 C2 323,3 363,1 403,5 443,2 482,9 522,6 D 389,8 429,6 470,0 509,7 549,4 589,1 E1 326,0 365,8 401,4 445,9 481,4 525,3 E2 371,3 411,1 451,5 491,2 530,9 570,6 Gewicht 1,55 kg 1,68 kg 1,81 kg 1,95 kg 2,13 kg 2,40 kg Anzahl der

Strahlen

A 484,3 523,4 563,7 604,1 643,9 683,6 B1 620,3 659,4 699,7 740,1 779,9 819,6 B2 601,8 640,9 681,2 721,6 761,4 801,1 C1 581,6 620,7 661,0 701,4 741,2 780,9 C2 563,0 602,1 642,4 682,8 722,6 762,3 D 629,5 668,6 708,9 749,3 789,1 828,8 E1 561,2 604,8 641,4 685,5 725,3 761,2 E2 611,0 650,1 690,4 730,8 770,6 810,3 Gewicht 2,49 kg 2,63 kg 2,81 kg 2,99 kg 3,18 kg 3,36 kg Anzahl der

Strahlen

24 28 32 36 40 44

480 mm 520 mm 560 mm 600 mm 640 mm 680 mm

48 52 56 60 64 68

720 mm 760 mm 800 mm 840 mm 880 mm 920 mm A 724,0 762,0 803,5 843,4 882,8 923,8 B1 860,0 898,0 939,5 979,8 1018,8 1059,8 B2 841,5 879,5 921,0 961,3 1000,3 1041,3 C1 821,3 859,3 900,8 941,1 980,1 1021,1 C2 802,7 840,7 882,2 922,5 961,5 1002,5 D 869,2 907,1 948,7 989,0 1028,0 1069,0 E1 805,4 841,4 884,9 921,4 964,2 1005,2 E2 850,7 888,7 930,2 970,5 1009,6 1050,5 Gewicht 3,54 kg 3,76 kg 3,90 kg 4,08 kg 4,26 kg 4,45 kg Anzahl der

Strahlen

A 963,6 1002,6 1042,9 1083,9 1122,3 1162,7 B1 1099,6 1138,6 1178,9 1219,9 1258,3 1298,7 B2 1081,1 1120,1 1160,4 1201,4 1239,8 1280,2 C1 1060,9 1099,9 1140,2 1181,2 1219,6 1260,0 C2 1042,3 1081,3 1121,6 1162,6 1201,0 1241,4 D 1108,8 1147,8 1188,1 1229,1 1267,5 1307,9 E1 1045,0 1084,0 1124,3 1165,3 1203,7 1244,1 E2 1090,3 1129,3 1169,6 1210,6 1249,0 1289,5 Gewicht 4,63 kg 4,81 kg 4,99 kg 5,17 kg 5,35 kg 5,53 kg Anzahl der

Strahlen

72 76 80 84 88 92

960 mm 1000 mm 1040 mm 1080 mm 1120 mm 1160 mm

96 100 104 108 112 116

MS2800FS-Systemdaten mit 30 mm Auflösung Abschnitt 15-7

1200 mm 1240 mm 1280 mm 1320 mm 1360 mm 1400 mm A 1203,8 1242,1 1281,8 1323,6 1361,0 1401,7 B1 1339,8 1378,1 1417,8 1459,6 1497,0 1537,7 B2 1321,3 1359,6 1399,3 1441,1 1478,5 1519,2 C1 1301,1 1339,4 1379,1 1420,9 1458,3 1499,0 C2 1282,5 1320,8 1360,5 1402,3 1439,7 1480,4 D 1349,0 1387,3 1427,0 1468,8 1506,2 1546,9 E1 1285,2 1323,5 1363,2 1405,0 1442,4 1483,1 E2 1330,5 1368,8 1408,5 1450,3 1487,7 1528,4 Gewicht 5,72 kg 5,94 kg 6,08 kg 6,26 kg 6,44 kg 6,62 kg Anzahl der

Strahlen

A 1443,4 1481,8 1521,5 1563,3 1600,9 1641,3 B1 1579,4 1617,8 1657,5 1699,3 1736,9 1777,3 B2 1560,9 1599,3 1639,0 1680,8 1718,4 1758,8 C1 1540,7 1579,1 1618,8 1660,6 1698,2 1738,6 C2 1522,1 1560,5 1600,2 1642,0 1679,6 1720,0 D 1588,6 1627,0 1666,7 1708,5 1746,1 1786,5 E1 1524,8 1563,2 1602,9 1644,7 1682,3 1722,7 E2 1570,1 1608,5 1648,2 1690,0 1727,6 1768,0 Gewicht 6,80 kg 6,99 kg 7,17 kg 7,35 kg 7,53 kg 7,71 kg Anzahl der

Strahlen

120 124 128 132 136 140

1440 mm 1480 mm 1520 mm 1560 mm 1600 mm 1640 mm

144 148 152 156 160 164

1680 mm 1720 mm 1760 mm 1800 mm A 1681,3 1720,8 1764,5 1802,9 B1 1817,3 1856,8 1896,5 1938,9 B2 1789,8 1838,3 1878,0 1920,4 C1 1778,6 1818,8 1857,8 1900,2 C2 1760,0 1799,5 1839,2 1881,6 D 1826,5 1866,0 1905,7 1948,1 E1 1762,7 1802,2 1841,9 1884,3 E2 1808,0 1847,5 1887,2 1929,6 Gewicht 7,89 kg 8,07 kg 8,26 kg 8,44 kg Anzahl der

Strahlen

168 172 176 180

15-7 MS2800FS-Systemdaten mit 30 mm Auflösung

Strahlen

12 14 16 18 20 22

MS2800FS-Systemdaten mit 30 mm Auflösung Abschnitt 15-7

480 mm 520 mm 560 mm 600 mm 640 mm 680 mm A 484,3 523,4 563,7 604,1 643,9 683,6 B1 620,3 659,4 699,7 740,1 779,9 819,6 B2 601,8 640,9 681,2 721,6 761,4 801,1 C1 581,6 620,7 661,0 701,4 741,2 780,9 C2 563,0 602,1 642,4 682,8 722,6 762,3 D 629,5 668,6 708,9 749,3 789,1 828,8 E1 561,2 604,8 641,4 685,5 725,3 761,2 E2 611,0 650,1 690,4 730,8 770,6 810,3 Gewicht 2,49 kg 2,63 kg 2,81 kg 2,99 kg 3,18 kg 3,36 kg Anzahl der

Strahlen

A 724,0 762,0 803,5 843,4 882,8 923,8 B1 860,0 898,0 939,5 979,8 1018,8 1059,8 B2 841,5 879,5 921,0 961,3 1000,3 1041,3 C1 821,3 859,3 900,8 941,1 980,1 1021,1 C2 802,7 840,7 882,2 922,5 961,5 1002,5 D 869,2 907,1 948,7 989,0 1028,0 1069,0 E1 805,4 841,4 884,9 921,4 964,2 1005,2 E2 850,7 888,7 930,2 970,5 1009,6 1050,5 Gewicht 3,54 kg 3,76 kg 3,90 kg 4,08 kg 4,26 kg 4,45 kg Anzahl der

Strahlen

24 26 28 30 32 34

720 mm 760 mm 800 mm 840 mm 880 mm 920 mm

36 38 40 42 44 46

960 mm 1000 mm 1040 mm 1080 mm 1120 mm 1160 mm A 963,6 1002,6 1042,9 1083,9 1122,3 1162,7 B1 1099,6 1138,6 1178,9 1219,9 1258,3 1298,7 B2 1081,1 1120,1 1160,4 1201,4 1239,8 1280,2 C1 1060,9 1099,9 1140,2 1181,2 1219,6 1260,0 C2 1042,3 1081,3 1121,6 1162,6 1201,0 1241,4 D 1108,8 1147,8 1188,1 1229,1 1267,5 1307,9 E1 1045,0 1084,0 1124,3 1165,3 1203,7 1244,1 E2 1090,3 1129,3 1169,6 1210,6 1249,0 1289,5 Gewicht 4,63 kg 4,81 kg 4,99 kg 5,17 kg 5,35 kg 5,53 kg Anzahl der

Strahlen

A 1203,8 1242,1 1281,8 1323,6 1361,0 1401,7 B1 1339,8 1378,1 1417,8 1459,6 1497,0 1537,7 B2 1321,3 1359,6 1399,3 1441,1 1478,5 1519,2 C1 1301,1 1339,4 1379,1 1420,9 1458,3 1499,0 C2 1282,5 1320,8 1360,5 1402,3 1439,7 1480,4 D 1349,0 1387,3 1427,0 1468,8 1506,2 1546,9 E1 1285,2 1323,5 1363,2 1405,0 1442,4 1483,1 E2 1330,5 1368,8 1408,5 1450,3 1487,7 1528,4 Gewicht 5,72 kg 5,94 kg 6,08 kg 6,26 kg 6,44 kg 6,62 kg Anzahl der

Strahlen

48 50 52 54 56 58

1200 mm 1240 mm 1280 mm 1320 mm 1360 mm 1400 mm

60 62 64 66 68 70

MS2800FS-Systemdaten mit 30 mm Auflösung Abschnitt 15-7

1440 mm 1480 mm 1520 mm 1560 mm 1600 mm 1640 mm A 1443,4 1481,8 1521,5 1563,3 1600,9 1641,3 B1 1579,4 1617,8 1657,5 1699,3 1736,9 1777,3 B2 1560,9 1599,3 1639,0 1680,8 1718,4 1758,8 C1 1540,7 1579,1 1618,8 1660,6 1698,2 1738,6 C2 1522,1 1560,5 1600,2 1642,0 1679,6 1720,0 D 1588,6 1627,0 1666,7 1708,5 1746,1 1786,5 E1 1524,8 1563,2 1602,9 1644,7 1682,3 1722,7 E2 1570,1 1608,5 1648,2 1690,0 1727,6 1768,0 Gewicht 6,80 kg 6,99 kg 7,17 kg 7,35 kg 7,53 kg 7,71 kg Anzahl der

Strahlen

A 1681,3 1720,8 1764,5 1802,9 1840,6 1880,3 B1 1817,3 1856,8 1896,5 1938,9 1976,6 2016,3 B2 1789,8 1838,3 1878,0 1920,4 1958,1 1997,8 C1 1778,6 1818,8 1857,8 1900,2 1937,9 1977,6 C2 1760,0 1799,5 1839,2 1881,6 1919,3 1959,0 D 1826,5 1866,0 1905,7 1948,1 1958,8 2025,5 E1 1762,7 1802,2 1841,9 1884,3 1922,0 1961,7 E2 1808,0 1847,5 1887,2 1929,6 1967,3 2007,0 Gewicht 7,89 kg 8,07 kg 8,26 kg 8,44 kg 8,62 kg 8,80 kg Anzahl der

Strahlen

72 74 76 78 80 82

1680 mm 1720 mm 1760 mm 1800 mm 1840 mm 1880 mm

84 86 88 90 92 94

1920 mm 1960 mm 2000 mm 2040 mm 2080 mm 2120 mm A 1922,8 1960,4 2000,1 2042,6 2079,6 2117,7 B1 2058,8 2096,4 2136,1 2178,6 2215,6 2253,7 B2 2040,3 2077,9 2117,6 2160,1 2197,1 2235,2 C1 2020,1 2057,7 2097,4 2139,9 2176,9 2215,0 C2 2001,5 2039,1 2078,8 221,3 2158,3 1^96,4 D 2068,0 2105,6 2145,3 2187,8 2224,8 2262,9 E1 2004,2 2041,8 2081,5 2124,0 2161,0 2199,1 E2 2049,5 2087,1 2126,8 2169,3 2206,3 2244,4 Gewicht 8,98 kg 9,16 kg 9,34 kg 9,53 kg 9,71 kg 9,89 kg Anzahl der

Strahlen

96 98 100 102 104 106

Lieferbare Ausführungen Abschnitt 15-8

15-8 Lieferbare Ausführungen

Basisversion, 14 mm Auflösung, Eigenständige Einheiten ohne FlexAnschluss

Typbezeichnung Version Auflösung

[mm] MS2800S-EB-014-0280 Basis 14 mm 280 Eigenständig MS2800S-EB-014-0320 Basis 14 mm 320 Eigenständig

MS2800S-EB-014-0360 Basis 14 mm 360 Eigenständig MS2800S-EB-014-0400 Basis 14 mm 400 Eigenständig

MS2800S-EB-014-0440 Basis 14 mm 440 Eigenständig

MS2800S-EB-014-0480 Basis 14 mm 480 Eigenständig MS2800S-EB-014-0520 Basis 14 mm 520 Eigenständig MS2800S-EB-014-0560 Basis 14 mm 560 Eigenständig

MS2800S-EB-014-0600 Basis 14 mm 600 Eigenständig

MS2800S-EB-014-0640 Basis 14 mm 640 Eigenständig MS2800S-EB-014-0680 Basis 14 mm 680 Eigenständig

MS2800S-EB-014-0720 Basis 14 mm 720 Eigenständig MS2800S-EB-014-0760 Basis 14 mm 760 Eigenständig

MS2800S-EB-014-0800 Basis 14 mm 800 Eigenständig MS2800S-EB-014-0840 Basis 14 mm 840 Eigenständig

MS2800S-EB-014-0880 Basis 14 mm 880 Eigenständig MS2800S-EB-014-0920 Basis 14 mm 920 Eigenständig

MS2800S-EB-014-0960 Basis 14 mm 960 Eigenständig MS2800S-EB-014-1000 Basis 14 mm 1000 Eigenständig

MS2800S-EB-014-1040 Basis 14 mm 1040 Eigenständig

MS2800S-EB-014-1080 Basis 14 mm 1080 Eigenständig MS2800S-EB-014-1120 Basis 14 mm 1120 Eigenständig MS2800S-EB-014-1160 Basis 14 mm 1160 Eigenständig

MS2800S-EB-014-1200 Basis 14 mm 1200 Eigenständig

MS2800S-EB-014-1240 Basis 14 mm 1240 Eigenständig MS2800S-EB-014-1280 Basis 14 mm 1280 Eigenständig

MS2800S-EB-014-1320 Basis 14 mm 1320 Eigenständig MS2800S-EB-014-1360 Basis 14 mm 1360 Eigenständig

MS2800S-EB-014-1400 Basis 14 mm 1400 Eigenständig MS2800S-EB-014-1440 Basis 14 mm 1440 Eigenständig

MS2800S-EB-014-1480 Basis 14 mm 1480 Eigenständig MS2800S-EB-014-1520 Basis 14 mm 1520 Eigenständig

MS2800S-EB-014-1560 Basis 14 mm 1560 Eigenständig MS2800S-EB-014-1600 Basis 14 mm 1600 Eigenständig

MS2800S-EB-014-1640 Basis 14 mm 1640 Eigenständig

MS2800S-EB-014-1680 Basis 14 mm 1680 Eigenständig MS2800S-EB-014-1720 Basis 14 mm 1720 Eigenständig MS2800S-EB-014-1760 Basis 14 mm 1760 Eigenständig

MS2800S-EB-014-1800 Basis 14 mm 1800 Eigenständig

Länge

[mm]

Ausführung

Lieferbare Ausführungen Abschnitt 15-8
