Omron ZX series, L series, N series User Manual [de]

Download

Cat. No. Z197-DE2-01

Smart Sensoren: Lasersensoren

ZX-L-N Serie

BEDIENERHANDBUCH

Advanced Industrial Automation

Kurzübersicht

1 Merkmale

9 Vorbereitung für die Messung

33 Grundlagen der Bedienung

51 Hauptanwendungen und

Einstellungsverfahren

67 Detaileinstellung

ÇÕÇ¹Ç?Ç ëÊ 1 èÕ ëÊ 2 èÕ ëÊ 3 èÕ ëÊ 4 èÕ

Einführung

Kapitel 1

Kapitel 2

Kapitel 3

Kapitel 4

Kapitel 5

ANWENDUNGSHINWEISE (Bitte lesen)

Kapitel 1 Kapitel 2 Kapitel 3 Kapitel 4 Kapitel 5 Kapitel 6 Kapitel 7

MERKMALE

VORBEREITUNGEN FÜR DIE MESSUNG

GRUNDLAGEN DER BEDIENUNG

HAUPTANWENDUNGEN UND EINSTELLUNGSVERFAHREN

DETAILEINSTELLUNGEN

Kapitel 6

Kapitel 7

ZUSATZFUNKTIONEN

ANHANG

Bedienerhandbuch

Smart Sensoren ZX-L-N Serie

Einführung

ANWENDUNGSHINWEISE

Vielen Dank, dass Sie sich für einen Smart Sensor der ZX-L-N-Serie entschieden haben. Dieses Handbuch enthält Informationen über Funktionen, Leistung und Bedienung, die für den Einsatz des Sensors erforderlich sind. Bei Einsatz des ZX-L-N Smart Sensors ist Folgendes zu beachten:

• Der ZX-L-N Smart-Sensor darf nur von Personen mit Kenntnissen der Elektrotechnik bedient werden.

• Um eine korrekte Bedienung sicherzustellen, lesen Sie bitte dieses Handbuch sorgfältig durch und vertiefen Sie Ihr Wissen über das Produkt.

• Bewahren Sie dieses Handbuch an einem sicheren Ort auf, damit es bei Bedarf zur Verfügung steht.

ANWENDUNGSHINWEISE

Lesen Sie dieses Handbuch bitte sorgfältig

Bitte lesen Sie dieses Handbuch vor der Verwendung der Produkte sorgfältig durch. Bei Fragen oder Anmerkungen wenden Sie sich bitte an Ihre OMRON Vertretung.

Gewährleistung und Haftungsbeschränkungen

<GEWÄHRLEISTUNG> OMRON gewährleistet ausschließlich, dass die Produkte frei von Material- und Produktionsfehlern sind. Diese Gewährleistung erstreckt sich auf zwei Jahre (falls nicht anders angegeben) ab Kaufdatum bei OMRON.

OMRON ÜBERNIMMT KEINERLEI GEWÄHRLEISTUNG ODER ZUSAGE, WEDER EXPLIZIT NOCH IMPLIZIT, BEZÜGLICH DER NICHTVERLETZUNG VON RECHTEN DRITTER, DER HANDELSÜBLICHKEIT ODER DER EIGNUNG DER PRODUKTE FÜR EINEN BESTIMMTEN ZWECK. JEDER KÄUFER ODER BENUTZER ERKENNT AN, DASS DER KÄUFER ODER BENUTZER ALLEINE BESTIMMT HAT, OB DIE JEWEILIGEN PRODUKTE FÜR DEN VORGESEHENEN VERWENDUNGSZWECK GEEIGNET SIND. OMRON SCHLIESST ALLE ÜBRIGEN IMPLIZITEN UND EXPLIZITEN GEWÄHRLEISTUNGEN AUS.

<HAFTUNGSBESCHRÄNKUNGEN> OMRON ÜBERNIMMT KEINE VERANTWORTUNG FÜR SPEZIELLE, INDIREKTE ODER FOLGESCHÄDEN, GEWINNAUSFÄLLE ODER KOMMERZIELLE VERLUSTE, DIE IN IRGENDEINER WEISE MIT DEN PRODUKTEN IN ZUSAMMENHANG STEHEN, UNABHÄNGIG DAVON, OB SOLCHE ANSPRÜCHE AUF VERTRÄGEN, GARANTIEN, VERSCHULDUNGS- ODER GEFÄHRDUNGSHAFTUNG BASIEREN.

OMRON ist in keinem Fall haftbar für jedwede Ansprüche, die über den jeweiligen Kaufpreis des Produkts hinaus gehen, für das der Haftungsanspruch geltend gemacht wird.

OMRON ÜBERNIMMT IN KEINEM FALL DIE VERANTWORTUNG FÜR GEWÄHRLEISTUNGSODER INSTANDSETZUNGSANSPRÜCHE IM HINBLICK AUF DIE PRODUKTE, SOWEIT NICHT DIE UNTERSUCHUNG DURCH OMRON ERGEBEN HAT, DASS DIE PRODUKTE ORDNUNGSGEMÄSS GEHANDHABT, GELAGERT, INSTALLIERT UND GEWARTET WURDEN UND KEINERLEI BEEINTRÄCHTIGUNG DURCH VERSCHMUTZUNG, MISSBRAUCH, UNSACHGEMÄSSE VERWENDUNG ODER UNSACHGEMÄSSE MODIFIKATION ODER INSTANDSETZUNG AUSGESETZT WAREN.

ZX-L-N

Bedienerhandbuch

Einführung

Anwendungshinweise

<EIGNUNG FÜR DIE VERWENDUNG> OMRON ist nicht dafür verantwortlich, dass die im Zusammenhang mit der Kombination von Produkten in der Anwendung des Kunden oder der Verwendung der Produkte stehenden Normen, Regelungen oder Bestimmungen eingehalten werden.

Auf Kundenwunsch stellt OMRON geeignete Zertifizierungsunterlagen Dritter zur Verfügung, aus denen Nennwerte und Anwendungsbeschränkungen der jeweiligen Produkte hervorgehen. Diese Informationen allein sind nicht ausreichend für die vollständige Eignungsbestimmung der Produkte in Kombination mit Endprodukten, Maschinen, Systemen oder anderen Anwendungsbereichen.

Es folgen einige Anwendungsbeispiele, denen besondere Beachtung zu schenken ist. Es handelt sich nicht um eine umfassende Liste aller Verwendungsmöglichkeiten der Produkte. Diese Liste ist auch nicht so zu verstehen, dass die angegebenen Verwendungsmöglichkeiten für die Produkte geeignet sind.

• Einsatz im Freien, Verwendung unter potentieller chemischer Verschmutzung oder elektrischer Interferenz oder unter Bedingungen, die nicht im vorliegenden Dokument beschrieben sind.

Einführung

ANWENDUNGSHINWEISE

• Nuklearenergie-Steuerungsanlagen, Verbrennungsanlagen, Eisenbahnverkehr, Luftfahrt, medizinische Geräte, Spielautomaten, Fahrzeuge, Sicherheitsausrüstungen und Anlagen, die gesetzlichen Bestimmungen oder Branchenvorschriften unterliegen.

• Systeme, Maschinen und Geräte, die eine Gefahr für Leben und Sachgüter darstellen können.

Machen Sie sich bitte mit allen Einschränkungen im Hinblick auf die Verwendung dieser Produkte vertraut und halten Sie sie ein.

VERWENDEN SIE DAS PRODUKT NIEMALS FÜR ANWENDUNGEN, DIE EINE GEFAHR FÜR LEBEN ODER EIGENTUM DARSTELLEN, OHNE SICHERZUSTELLEN, DASS DAS GESAMTSYSTEM UNTER BERÜCKSICHTIGUNG DER JEWEILIGEN RISIKEN KONZIPIERT UND DAS PRODUKT VON OMRON IM HINBLICK AUF DIE BEABSICHTIGTE VERWENDUNG IN DER GESAMTEN EINRICHTUNG BZW. IM GESAMTEN SYSTEM ENTSPRECHEND ORDNUNGSGEMÄSS EINGESTUFT UND INSTALLIERT WIRD.

<PROGRAMMIERBARE PRODUKTE> OMRON übernimmt keine Verantwortung für die Programmierung eines programmierbaren Produkts durch den Benutzer und alle daraus entstehenden Konsequenzen.

Bedienerhandbuch

ZX-L-N

iii

Einführung

ANWENDUNGSHINWEISE

Einführung

Haftungsausschlüsse

<LEISTUNGSDATEN> Die in diesem Handbuch genannten Leistungsdaten dienen als Anhaltspunkte zur Beurteilung der Eignung durch den Benutzer und werden nicht garantiert. Die Daten können auf den Testbedingungen von OMRON basieren und müssen vom Benutzer auf die tatsächliche Anwendungssituation übertragen werden. Die tatsächliche Leistung unterliegt der Garantie und Haftungsbeschränkung von OMRON.

<ÄNDERUNG DER TECHNISCHEN DATEN> Im Zuge der technischen Weiterentwicklung können jederzeit Änderungen an den technischen Daten und den verfügbaren Zubehörteilen für das Produkts erfolgen.

Üblicherweise ändern wir die Modellnummern, wenn veröffentlichte Nennwerte oder Funktionen geändert oder signifikante Konstruktionsänderungen vorgenommen werden. Dennoch können Spezifikationen des Produkts möglicherweise ohne Mitteilung geändert werden. Im Zweifelsfall werden spezielle Modellnummern zugewiesen, um auf Anfrage Schlüsselspezifikationen für Ihre Anwendung festzulegen oder einzurichten. Setzen Sie sich jederzeit bei Fragen zu technischen Daten erworbener Produkte mit dem OMRON-Vertrieb in Verbindung.

<ABMESSUNGEN UND GEWICHT> Die Angaben zu Abmessungen und Gewicht sind Nennwerte, die nicht für Fertigungszwecke bestimmt sind, auch wenn Toleranzen angegeben sind.

<FEHLER UND AUSLASSUNGEN> Die in diesem Dokument enthaltenen Informationen wurden sorgfältig geprüft und sind unserer Ansicht nach korrekt. OMRON übernimmt jedoch keine Verantwortung für eventuelle Tipp- oder Schreibfehler sowie Fehler trotz Korrekturlesen oder Auslassungen.

ZX-L-N

Bedienerhandbuch

Bedeutung von Signalworten

Einführung

Die folgenden Signalworte werden in diesem Handbuch verwendet.

Kennzeichnet eine potenziell gefährliche Situation, die zu leichten,

VORSICHT

ACHTUNG

mittelschweren oder schweren Verletzungen oder sogar zum Tod führen kann, wenn sie nicht vermieden wird. Zusätzlich können erhebliche Sachschäden verursacht werden.

Kennzeichnet eine potenziell gefährliche Situation, die zu kleineren oder mittelschweren Verletzungen oder Sachschäden führen kann, wenn sie nicht vermieden wird.

Bedeutungen der Warnsymbole

Folgende Warnsymbole werden in diesem Handbuch verwendet.

Weist auf die Möglichkeit von Laserstrahlung hin.

Bedeutung von Signalworten

Untersagt ein Zerlegen des Geräts, wenn das Risiko leichter Verletzungen aufgrund eines elektrischen Schlags oder durch eine andere Ursache besteht.

Bedienerhandbuch

ZX-L-N

Einführung

Lasersicherheit

Einführung

Lasersicherheit

 ZX-LD/ZX-LD30V Reflexionslichttaster-Sensorkopf

VORSICHT

Sehen Sie niemals in den Laserstrahl! Es besteht Gefahr einer Augenschädigung.

Zerlegen Sie das Produkt nicht. Dadurch könnte der Laserstrahl streuen, was zu Augenschädigungen führen kann.

 ZX-LT Einweglichtschranken-Sensorkopf

ACHTUNG

Sehen Sie niemals in den Laserstrahl! Es besteht Gefahr einer Augenschädigung.

ZX-L-N

Bedienerhandbuch

Einführung

Die Sensorköpfe ZX-LD, ZX-LDL, ZX-LDV und ZX-LD sind Laserprodukte der Klasse 2 gemäß EN 60825-1 (IEC 60825-1) und Laserprodukte der Klasse II gemäß FDA (21 CFR1040.10) (siehe Hinweis). Die Sensorköpfe ZX-LT sind Laserprodukte der Klasse 1 bzw. der Klasse II. Die Sensoren der ZX-Serie sind für den Einbau in Anlagen vorgesehen. Beachten Sie zur sicheren Verwendung des Produkts insbesondere die folgenden Vorsichtsmaßnahmen:

Hinweis:Europa: Klasse 1 und Klasse 2 gemäß EN 60825-1: 1994 +A11:1996

+A2:2001 = IEC 60825-1:1993 +A1:1997 +A2:2001

USA: Klasse I und Klasse II gemäß FDA (21 CFR1040.10)

Informationen zu den Laserproduktklassifizierungen finden Sie im Anhang.

S. 169

(1) Die Sensorköpfe ZX-LD/ZX-LD30V strahlen sichtbares Laserlicht aus.

Blicken Sie niemals direkt in den Laserstrahl! Vergewissern Sie sich, dass der Weg des Laserstrahls begrenzt ist. Sind spiegelnde Objekte im Weg des Laserstrahls vorhanden, stellen Sie sicher, dass diese den Laserstrahl nicht reflektieren. Wird der Sensor ohne Gehäuse verwendet, muss sichergestellt werden, dass kein Laserstrahl auf Augenhöhe vorhanden ist.

(2)

Um keine gefährliche Laserstrahlung freizusetzen, darf das Schutzgehäuse während Betrieb, Wartung oder anderen Arbeiten nicht verschoben oder entfernt werden.

(3) Außerhalb Europas und der USA gelten für den Einsatz dieses Produkts

möglicherweise andere zu beachtende Richtlinien und Normen.

(4) Beschilderungen

EN- und FDA-Etiketten sind im Lieferumfang enthalten. Ersetzen Sie ggf. die bei Lieferung angebrachten Etiketten gemäß den Angaben in den Handbüchern.

Einführung

Lasersicherheit

Bedienerhandbuch

ZX-L-N

vii

Einführung

Hinweise zur sicheren Verwendung

Beachten Sie bitte die folgenden Hinweise zum sicheren Umgang mit den Produkten.

 Installationsumgebung

• Setzen Sie das Produkt nicht in Umgebungen ein, an denen es entzündlichen/ explosiven Gasen ausgesetzt sein kann.

• Installieren Sie das Produkt zur Wahrung der Sicherheit bei Betrieb und Wartung nicht in der Nähe von Hochspannungsgeräten oder Spannungsversorgungen.

 Spannungsversorgung und Verkabelung

• Die Versorgungsspannung muss innerhalb des Nennbereichs (12 bis 24 V DC ±10 %) liegen.

• Eine Verpolung der Versorgungsspannung ist nicht zulässig. Ein Anschluss an eine Wechselspannungsquelle ist ebenfalls nicht zulässig.

• Transistorausgänge mit offenem Kollektor dürfen nicht kurzgeschlossen werden.

•

Die Leitungen dieses Produkts müssen von Hochspannungs- und Starkstromleitungen getrennt verlegt werden. Andernfalls können Induktionen verursacht werden, die zu Fehlfunktionen und Beschädigungen des Produkts führen können.

• Schalten Sie vor dem Anschließen bzw. Trennen von Kabeln und Steckern immer zuerst die Spannungsversorgung aus.

viii

 Sonstiges

•

Die Sensoren der ZX-E-Serie (linearer Näherungssensor), ZX-W-Serie (Mikrowellensensor) und ZX-T-Serie (hochpräziser Kontaktfühler) dürfen nicht miteinander verbunden werden. Die Verwendung des ZX-L mit dieser Serie ist nicht zulässig.

• Versuchen Sie nicht, das Produkt zu zerlegen, zu reparieren oder zu modifizieren.

• Entsorgen Sie das Produkt als Industrieabfall.

ZX-L-N

Bedienerhandbuch

Einführung

Hinweise zur ordnungsgemäßen Verwendung

Einführung

Beachten Sie bitte die folgenden Hinweise, um Ausfälle, Fehlfunktionen und unerwünschte Auswirkungen auf die Leistung des Produkts zu vermeiden.

Installation des Produkts

 Installationsort

Installieren Sie das Produkt nicht an Orten, an denen es folgenden Bedingungen ausgesetzt ist:

• Umgebungstemperatur außerhalb der Nennwerte

• Schnelle Temperaturschwankungen (Kondensationsbildung)

• Relative Luftfeuchtigkeit außerhalb des Bereichs von 35 % bis 85 %

• Korrosive oder entzündliche Gase

• Staub, Salz oder Eisenteilchen

• Direkte Vibrationen oder Erschütterungen

• Reflexion von intensivem Licht (wie z. B. andere Laserstrahlen oder elektrische

Lichtbogenschweißmaschinen)

• Direktes Sonnenlicht oder in der Nähe befindliche Heizgeräte

• Wasser, Öl, chemische Dämpfe oder Aerosole

• Starke Magnetfelder oder elektrische Felder

Hinweise zur ordnungsgemäßen Verwendung

Installation und Handhabung der Komponenten

 Spannungsversorgung und Verkabelung

• Zur Verlängerung der Anschlusskabel von Verstärkern müssen abgeschirmte Kabel mit den selben Spezifikationen wie die Anschlusskabel verwendet werden.

• Wenn Sie einen handelsüblichen Schaltregler verwenden, müssen Sie den Gehäuseerdungsanschluss erden.

• Wenn Stoßströme in den Leitungen auftreten, schließen Sie einen geeigneten Ableiter an.

• Bei Verwendung von zwei oder mehr Verstärkern muss sichergestellt sein, dass die Analogausgangs-Erdungsleitungen der Verstärker miteinander verbunden sind.

• Bevor Sie die Spannungsversorgung nach Anschließen der Kabel einschalten, müssen Sie sich vergewissern, dass die Versorgungsspannung korrekt ist, dass keine falschen Verbindungen vorgenommen wurden (z. B. Verbindungen, die zum Kurzschluss der Last führen würden) und dass der Laststrom geeignet ist. Unsachgemäße Verdrahtung kann zu einer Beschädigung des Produkts führen.

Bedienerhandbuch

ZX-L-N

Einführung

Hinweise zur ordnungsgemäßen Verwendung

Einführung

• Die Gesamtlänge der Kabel von Sensorkopf und Verstärker darf maximal 10 m betragen. Zur Verlängerung des Sensorkopfkabels muss ein optionales Verlängerungskabel (ZX-XCA) verwendet werden. Zur Verlängerung der Verstärkerkabel müssen abgeschirmte Kabel gleichen Typs verwendet werden.

• Bei Verwendung von Kalkulationseinheiten muss sichergestellt sein, dass die Analogausgangs-Erdungsleitungen der Verstärker miteinander verbunden sind.

 Aufwärmzeit

Verwenden Sie das Produkt erst ca. 10 Minuten nach Einschalten der Spannungsversorgung. Die Schaltkreise können unmittelbar nach dem Einschalten der Spannungsversorgung noch driften, so dass die Messwerte schwanken können.

 Wartung und Inspektion

• Schalten Sie die Spannungsversorgung immer AUS, bevor Sie den Sensorkopf ausrichten, anschließen oder trennen.

• Verwenden Sie keinen Verdünner, Benzin, Azeton oder Waschpetroleum zum Reinigen des Sensorkopfes oder Verstärkers. Verwenden Sie einen Blaspinsel (wie für die Reinigung von Kameraobjektiven), um große Staubpartikel vom Filter an der Vorderseite des Sensorkopfes zu blasen. Blasen Sie den Staub nicht mit dem Mund weg. Verwenden Sie ein weiches Tuch (für Linsen) mit einer geringen Menge Alkohol, um kleinere Staubpartikel zu entfernen. Dabei darf nicht zu viel Kraft angewandt werden. Kratzer auf dem Filter können zur Fehlern führen.

 Erfassungsobjekt für Reflexionslichttaster-Sensorkopf

Der Sensor kann folgende Arten von Objekten nicht präzise messen: Transparente Objekte, Objekte mit extrem niedrigem Reflexionsgrad, Objekte, die kleiner als der Laserstrahldurchmesser sind, Objekte mit großer Krümmung, übermäßig geneigte Objekte, usw.

 Gegenseitige Beeinflussung

Durch Einsatz einer Kalkulationseinheit zwischen Verstärkern kann eine gegenseitige Beeinflussung zweier Sensorköpfe verhindert werden. Die Schutzfunktion arbeitet jedoch evtl. nicht einwandfrei, wenn ein Sensorkopf gesättigt ist und ein Laserstrahl des anderen Sensorkopfes auf den Sensor einfällt. Wenn Sie zur Vermeidung einer gegenseitigen Beeinflussung eine Kalkulationseinheit einbauen möchten, führen Sie zuvor einen Test mit dem tatsächlichen System durch.

ZX-L-N

Bedienerhandbuch

Hinweis des Herausgebers

Einführung

Seitenformat

Messung mit mehreren Verst‰rkern

In diesem Abschnitt werden die Einstellungen beschrieben, wenn Kalkulationseinheiten zur Verbindung von mehreren Verst‰rkern verwendet werden.

Berechnungen durchf¸hren

Messergebnisse kˆnnen zwischen 2 Verst‰rkern verrechnet werden. Die gew¸nschte Verrechnung wird an Verst‰rker CH2 eingestellt und die Kalkulationsergebnisse ebenfalls ¸ber Verst‰rker CH2 ausgegeben. Die Verrechnungen kˆnnen auch zwischen Sensoren mit unterschiedlichen Messbereichen durchgef¸hrt werden.

Die Ansprechzeit des Verst‰rkers CH2 wird durch Festlegen einer Verrechnung um 1,0 ms verl‰ngert. Da die Ansprechzeit von der Anzahl der Messwerte zur Mittelwertbildung beeinflusst wird, betr‰gt die tats‰chliche Ansprechzeit "Ansprechzeit auf Basis der Anzahl der Messwerte zur Mittelwertbildung + 1,0 ms"

Einstellen der Anzahl von Messwerten zur Mittelwertbildung, S. 66

Addition und Subtraktion der Messergebnisse



Wechsel zur Funktionsbetriebsart (FUN) und zur Funktion CALC

1. Stellen Sie den Betriebsartenwahlschalter

des Verst‰rkers CH2 auf FUN (Funktion).

Verwenden Sie die Links-/Rechts-Tasten, um

[CALC] auf der Hauptanzeige anzuzeigen.

Dr¸cken Sie entweder die Aufw‰rts-Taste oder  die Abw‰rts-Taste.

Die Unteranzeige blinkt.

Zur Auswahl der gew¸nschten Verrechnung

verwenden Sie die Aufw‰rts- (UP) oder  Abw‰rts-Taste (DOWN).

Dr¸cken Sie zur Best‰tigung der Einstellungen  die Eingabetaste (ENT).

Die Einstellung wird gespeichert.

ZUSATZFUNKTIONEN

T FUNRUN

Kapitel 6

Kapitel 6 ZUSATZFUNKTIONEN

Kapitelüberschrift

Überschrift

Angabe zum Seiteninhalt

Übersicht

Zusammenfassung und Bedienungsablauf des Abschnitts

Überschrift 2. Ordnung

Übersicht und Kernpunkte der beschriebenen Funktion

Überschrift 3. Ordnung

Zweck des Bedienvorgangs

Angabe zum Inhalt des auszuführenden Bedienvorgangs.

Index-Text

Angabe von Kapitelnummer und -inhalt

Hinweis des Herausgebers

ZX-L

Bedienerhandbuch

123

Abbildung der sich aus dem Bedienvorgang ergebenden Anzeige.

Zu verwendende Tasten oder Schalter

Darstellung der zu verwendenden Tasten und Schalter.

z V

orgehensweise und zusätzliche Erläuterungen

Erläuterung zu Vorgehensweise und Anzeigestatus, die sich aus der Ausführung des Bedienvorgangs ergeben. Zusatzinformationen zur Bedienung und Seitenverweise sind durch Symbole gekennzeichnet.

* Dies ist eine fiktive Beispielseite.

ZX-L-N

Bedienerhandbuch

Einführung

Textkonventionen

Hinweis des Herausgebers

 Menü

In diesem Handbuch werden die auf dem Bildschirm angezeigten Menüelemente durch eckige Klammern [ ] gekennzeichnet.

 Vorgehensweise

Die Schritte des Bedienvorgangs sind entsprechend ihrer Reihenfolge nummeriert.

 Visuelle Hilfen

Kennzeichnet wichtige Informationen für Erzielung der vollen Produktleistung, z. B. Sicherheitshinweise für den Betrieb und Vorgehensweisen.

Kennzeichnet die Angabe von Seiten, auf denen zugehörige Informationen zu finden sind.

Kennzeichnet Informationen von besonderem Interesse für den Betrieb dieses Produkts.

xii

ZX-L-N

Bedienerhandbuch

Inhalt

Einführung

Einführung ii

ANWENDUNGSHINWEISE ii Hinweise zur Sicherheit v Lasersicherheit vi Hinweise zur Betriebssicherheit viii Hinweise zur ordnungsgemäßen Verwendung ix Hinweis des Herausgebers xi Inhalt xiii

Kapitel 1 MERKMALE 1

Merkmale des ZX-L 2

Inhalt

Kapitel 2 VORBEREITUNGEN FÜR DIE MESSUNG 9

Grundkonfiguration 10 Bezeichnungen und Funktionen der Komponenten 11 Montage des Verstärkers 17 Montage der Sensorköpfe 19 Verbindungen 23 Adernbelegung des Anschlusskabels 29

ZX-L-N

Bedienerhandbuch

xiii

Einführung

Kapitel 3 GRUNDLAGEN DER BEDIENUNG 33

Bedienablauf 34

Inhalt

Grundkenntnisse für die Bedienung 36

Funktionswechseldiagramme 41 Einstellen der Auto-Skalierung 44 Einstellen der standardmäßig empfangenen Lichtintensität 47 Messen der empfangenen Lichtintensität (Intensitätsfunktion) 49

Kapitel 4 HAUPTANWENDUNGEN UND EINSTELLUNGSVERFAHREN 51

Höhenmessung 52 Dickenmessung 56 Messen von Exzentrizität und Vibration 60 Messen von Kanten 63

Kapitel 5 DETAILEINSTELLUNGEN 67

Einstellen der Anzahl von Messwerten zur Mittelwertbildung 68 Ändern der Anzeigeskalierung 70 Einstellen der Messempfindlichkeit (Verstärkungsfunktion) 79 Verwenden der Haltewertfunktionen 81 Vergleichen von Messwerten (Differenzierungsfunktion) 88 Vergleichen von Messwerten (Vorwertvergleiche) 91 Eingabe der Schwellenwerte 93 Analogausgang 102 Einstellen der Schaltausgangs-Messzeit (Zeitfunktion) 113

ZX-L-N

Bedienerhandbuch

xiv

Einführung

Kapitel 6 ZUSATZFUNKTIONEN 117

Messung mit mehreren Verstärkern 118

Einführung

Ändern der Anzahl angezeigter Stellen 123

Umkehren der Anzeige 125 Einstellen der Anzeigehelligkeit (ECO-Anzeige) 127 Verwenden der Funktion zur Nullsetzung 128 Tastensperrefunktion 134 Zurücksetzen der Einstellungsdaten auf die Werkseinstellungen 135

Kapitel 7 ANHANG 137

Fehlersuche und Fehlerbehebung 138 Fehlermeldungen und Abhilfemaßnahmen 139 Fragen und Antworten 141 Glossar 143 Technische Daten und Abmessungen 144

Inhalt

Über die Kommunikationsschnittstelle ist die Kommunikation mit der Software Smart Monitor möglich. 156

Kennlinien 158 Schnellreferenz für Anzeigen 164 Anforderungen aus Richtlinien und Normen 167

Stichwortverzeichnis 178 Revisionshistorie 182

Bedienerhandbuch

ZX-L-N

Einführung

MEMO

xvi

ZX-L-N

Bedienerhandbuch

Kapitel 1 MERKMALE

Merkmale des ZX-L 2

Kapitel 1 MERKMALE

Bedienerhandbuch

ZX-L-N

Kapitel 1 MERKMALE

Merkmale des ZX-L

Kapitel 1 Merkmale des ZX-L

Die ZX-L-Serie umfasst Reflexionslichttaster für Abstandsmessungen und Einweglichtschranken für die intelligente Längenmessung. Die Messung findet mit Hilfe eines Lasers statt. Durch Bestrahlen des Objekts mit Laserlicht kann der Sensor den Abstand zwischen Objekt und Sensorkopf messen sowie Lage- und Breitenbestimmungen durchführen. Beispiel: Messung der Höhe einer Erhöhung auf einer Leiterplatte.

(Reflexionslichttaster)

Messwertausgabe

Schaltausgänge

Messmethode

Abstand

Abtastobjekt

Beispiel: Erkennen des Sitzes von Deckeln

ZX-L-N

Bedienerhandbuch

(Einweglichtschranke)

Messwertausgabe

Schaltausgänge

Messmethode

Abtastobjekt

Die Intensität des einfallenden/ abgeschirmten Laserlichts wird an zwei Punkten gemessen, um durch Prüfen von Veränderungen in den Messwerten zu erkennen, ob der Deckel gerade sitzt oder verkantet ist.

Kapitel 1

MERKMALE

Das kompakte Gehäuse bietet ausreichend Platz.

Die Geräte der ZX-L-Serie sind so klein wie optische Sensoren. Das ermöglicht die effektive Nutzung von begrenztem Montageplatz.

Zahlreiche einfache Funktionen

 Messbereit bei Einschalten der Spannungsversorgung

Der Sensor kann nach Installation und Verdrahtung sofort verwendet werden. Sie müssen nur die Spannungsversorgung einschalten und schon ist der Sensor betriebsbereit. Die Messergebnisse werden auf dem Verstärker angezeigt.

LD ON

 Einfache Kalkulationseinstellungen

Verwenden Sie eine Kalkulationseinheit, um mühelos die Dicke sowie die Summe und Differenz zwischen zwei Messungen zu berechnen.

Kapitel 1 Merkmale des ZX-L

Dicke

S. 118

Kalkulationseinheit

ZX-L-N

Bedienerhandbuch

Kapitel 1 MERKMALE

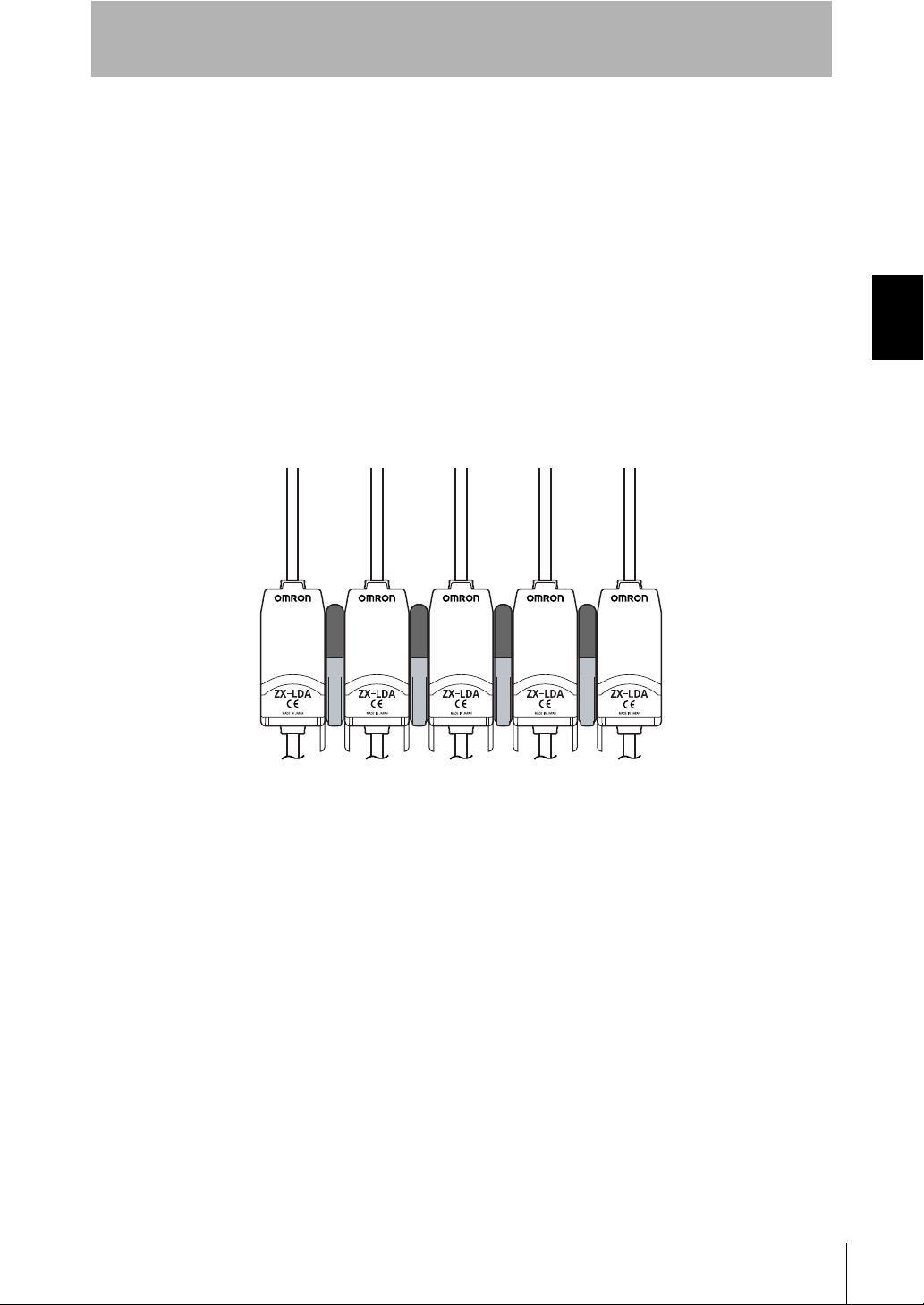

Schutz gegen gegenseitige Beeinflussung bei dicht nebeneinander montierten Sensorköpfen

Kapitel 1 Merkmale des ZX-L

Der Sensor besitzt eine Schutzfunktion gegen gegenseitige Beeinflussung, so dass mehrere Sensorköpfe dicht nebeneinander montiert werden können. Durch Verwendung der Kalkulationseinheit ZX-CAL2 wird diese Funktion für bis zu zwei Sensorköpfe unterstützt.

S. 26

Kalkulationseinheit

ZX-L-N

Bedienerhandbuch

Kapitel 1

MERKMALE

Kompatibilität zwischen Sensorköpfen und Verstärkern

Wenn Sensorköpfe für Wartungsarbeiten oder bei Umstellung auf neue Produkte ausgetauscht werden, müssen die Verstärker nicht gewechselt werden.

Verlängerungskabel für Sensorköpfe

Für die Verlängerung des Kabels zwischen Sensorkopf und Verstärker sind spezielle Verlängerungskabel erhältlich.

Kapitel 1 Merkmale des ZX-L

S. 10

Spezielles Verlängerungskabel

ZX-L-N

Bedienerhandbuch

Kapitel 1 MERKMALE

Überwachung des Status der Messung

Kapitel 1 Merkmale des ZX-L

 Anzeige der maximalen Auflösung

Die maximal erreichbare Auflösung für das zu vermessende Objekt kann angezeigt werden, um während der Einstellarbeiten Beurteilungen über die Erfassungsgrenzen vorzunehmen.

 Übertragen des Status der Messung auf einem Computer

Verwenden Sie eine Kommunikationsschnittstelle und die Software Smart Monitor, um die Wellenform der Messung auf einem Computer anzuzeigen sowie die Messdaten auf dem Computer zu speichern. Diese Funktion ist für Messeinstellungen vor Ort und für tägliche Qualitätskontrollen nützlich.

S. 41

LD ON

Auflösung

Zu erfassende Abweichung

Auflösung

ZX-L-N

Bedienerhandbuch

S. 16, S. 158

Smart Monitor

Kommunikationsschnittstelle

Verstärker

Nützliche Warnfunktionen

Kapitel 1

MERKMALE

 Integrierte Überwachung der Laserleistung

Wenn der Laser des Sensorkopfes beschädigt ist oder durch Alterung in der Leistung nachlässt, wird bei Einschalten der Spannungsversorgung ca. fünf Sekunden lang [LDDWN] auf der Hauptanzeige angezeigt. Das hilft bei der Beurteilung, wann der Sensorkopf ersetzt werden muss.

LD ON ENABLEZERO

(mm)

SUB

Kapitel 1 Merkmale des ZX-L

Bedienerhandbuch

ZX-L-N

Kapitel 1

Kapitel 1 MERKMALE

MEMO

ZX-L-N

Bedienerhandbuch

Kapitel 2 VORBEREITUNGEN FÜR DIE MESSUNG

Grundkonfiguration 10

Bezeichnungen und Funktionen der Komponenten 11

Montage des Verstärkers 17

Montage der Sensorköpfe 19

Verbindungen 23

Adernbelegung des Anschlusskabels 29

Kapitel 2 VORBEREITUNGEN FÜR DIE MESSUNG

Bedienerhandbuch

ZX-L-N

Kapitel 2 Grundkonfiguration

Kapitel 2 VORBEREITUNGEN FÜR DIE MESSUNG

Grundkonfiguration

Nachfolgend ist die Grundkonfiguration von Smart Sensoren der ZX-L-Serie dargestellt.

Die Smart Sensoren der ZX-L-Serie sind nicht mit anderen Smart Sensoren der ZX-Serie kompatibel. Die Sensoren der Serie ZX-L können nicht zusammen mit Smart Sensoren der Serien ZX-E, ZX-W und ZX-T verwendet werden.

Smart Monitor (Software)

ZX-SW11

(Version 3.0 oder höher)

Ermöglicht die Steuerung von Verstärkern sowie die Überwachung der Messwerte über einen PC.

Computer (PC)

Verbindungskabel

Handelsübliches, gekreuztes Kabel

S. 156

Kommunikationsschnittstelle

ZX-SF11

(Version 2.0 oder höher)

Für die Verbindung mit einem Computer oder einer SPS.

S. 28

Grundkonfiguration

Sensorkopf

ZX-LD ZX-LT

Erkennt das Abtastobjekt.

Verstär ker ZX-LDA11-N (NPN-Ausführung) ZX-LDA41-N (PNP-Ausführung)

Führt Messungen durch und gibt Messergebnisse aus.

S. 17

Spannungsversorgung

12 bis 24 V DC (±10 %)

S. 19

Verlängerungskabel

ZX-XC1A (1 m) ZX-XC4A (4 m) ZX-XC8A (8 m) ZX-XC9 (9 m)

Wird zwischen Sensor und Verstärker verwendet. Es kann nur ein Verlängerungskabel verwendet werden. ZX-XC9 kann nur bei ZX-LD verwendet werden.

Kalkulationseinheit

ZX-CAL2

Wird zum Verbinden von zwei oder mehr Verstärkern verwendet.

•

Berechnung

•

Schutz gegen ge-genseitige Beeinflussung

S. 26

ZX-L-N

Bedienerhandbuch

VORBEREITUNGEN FÜR DIE MESSUNG

Bezeichnungen und Funktionen der Komponenten

Verstärker

Kapitel 2

Bedienbereich (*)

Anzeigebereich (*)

(4) Anschlusskabel

(3) Steckverbindung (zwei Steckverbindungen,

(1) Eingangskabel

(*) Bedien- und Anzeigebereiche

(8) HIGH-Schaltanzeige

(9) PASS-Schaltanzeige

(10) LOW-Schaltanzeige

(11) Hauptanzeige

(12) Unteranzeige

eine auf jeder Seite)

(2) Strom/Spannung-Wahlschalter (auf der Rückseite)

(5) Laseranzeige

(6) Leuchtanzeige für Nullsetzung

(7)ENABLE-Leuchtanzeige

LD ON

(13) Schwellenwertschalter

(15) Bedientaste

(14) Betriebsartenwahlschalter

(1) Der Sensorkopf wird über das Eingangskabel angeschlossen. (2) Der Strom/Spannung-Umschalter an der Unterseite dient zur Auswahl zwischen

Strom- oder Spannungsausgabe für den Analogausgang.

Strom/Spannung-Wahlschalter

Spannungsausgang

Kapitel 2 Bezeichnungen und Funktionen der Komponenten

Stromausgang

Beim Umschalten des Ausgangs ist außerdem das Vornehmen von Einstellungen für den Analogausgang erforderlich.

S. 102

(3) Die Steckverbindung dient zur Verbindung mit Kalkulationseinheiten und

Kommunikationsschnittstellen.

(4) Das Anschlusskabel dient zur Verbindung des Sensors mit der

Spannungsversorgung und den externen Geräten, wie z. B. Triggersensoren oder

speicherprogrammierbaren Steuerungen. (5) Die Laseranzeige leuchtet, wenn der Sensorkopf Laserlicht ausstrahlt. (6) Die Anzeige für die Nullsetzung (ZERO) leuchtet, wenn die Funktion zur

Rücksetzung auf Null aktiviert ist. (7) Die ENABLE-Anzeige leuchtet, wenn der Sensor messbereit ist. Die ENABLE-

Anzeige leuchtet nicht, wenn keine Messung möglich ist (wenn z. B. die

empfangene Lichtintensität zu groß oder zu klein ist, wenn der Messbereich

überschritten wird oder wenn der Sensorkopf beim Einschalten der

Spannungsversorgung nicht angeschlossen ist).

ZX-L-N

Bedienerhandbuch

Kapitel 2 VORBEREITUNGEN FÜR DIE MESSUNG

(8) Die HIGH-Schaltanzeige leuchtet, wenn der Messwert den oberen Schwellenwert

überschritten hat. (9) Die PASS-Schaltanzeige leuchtet, wenn der Messwert zwischen dem oberen und

unteren Schwellenwert liegt. (10) Die LOW-Schaltanzeige leuchtet, wenn der Messwert den unteren Schwellenwert

unterschritten hat. (11) Die Hauptanzeige zeigt die Messwerte und die Funktionsbezeichnungen an.

Kapitel 2 Bezeichnungen und Funktionen der Komponenten

(12) Die Unteranzeige zeigt zusätzliche Informationen und Funktionseinstellungen für

die Messungen an.

Ablesen der Anzeigen S. 37

(13) Der Schwellenwertschalter dient zur Auswahl, ob der Schwellenwert HIGH oder LOW

eingestellt (und angezeigt) werden soll.

(14) Mit dem Betriebsartenwahlschalter wird die Betriebsart ausgewählt. Wechsel

der Betriebsart

S. 36

(15) Über die Bedientasten werden die Messoptionen und andere Einstellungen

vorgenommen.

Tastenfunktionen S. 38

ZX-L-N

Bedienerhandbuch

Sensorkopf

 Reflexionslichttaster-Sensorkopf

Lasersender/empfänger

Steckverbinder Zum Anschluss an den Verstärker.

Kapitel 2

VORBEREITUNGEN FÜR DIE MESSUNG

Kapitel 2 Bezeichnungen und Funktionen der Komponenten

NEAR-Anzeige

FAR-Anzeige

Anzeigen NEAR und FAR leuchten:

Mittlere Tastweite (Messbereich x 10 %)

NEAR-Anzeige leuchtet: Nähere Seite innerhalb des

Messbereichs

FAR-Anzeige leuchtet: Entferntere Seite innerhalb

des Messbereichs

Anzeigen NEAR und FAR blinken:

Außerhalb des Messbereichs

Bedienerhandbuch

ZX-L-N

Kapitel 2 VORBEREITUNGEN FÜR DIE MESSUNG

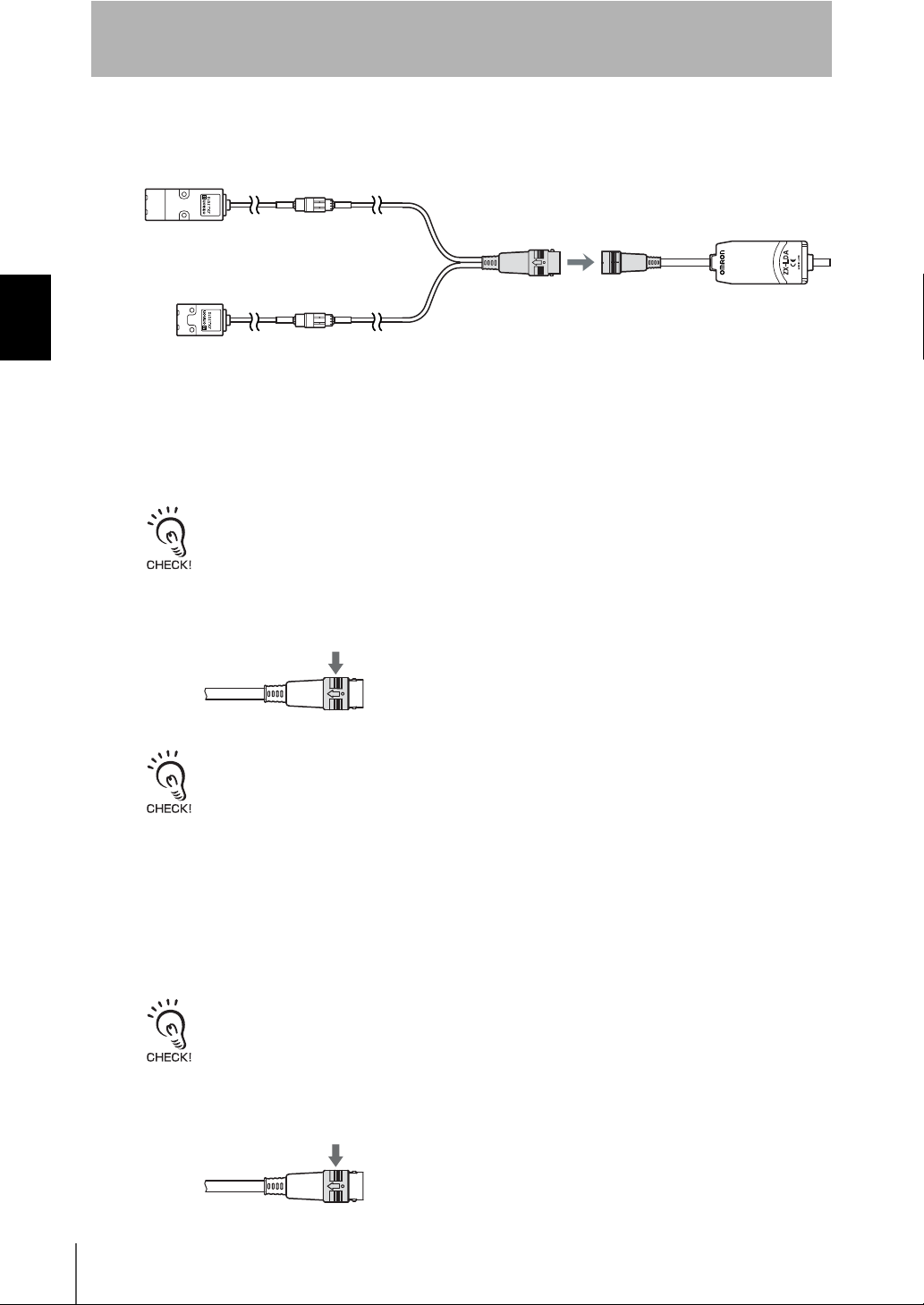

 Einweglichtschranken-Sensorkopf

Empfänger (Kabellänge: 0,5 m)

Empfangsbereich

Sender (Kabellänge: 0,5 m)

Kapitel 2 Bezeichnungen und Funktionen der Komponenten

Sendebereich

Laseranzeige Leuchtet, wenn Laserlicht abgestrahlt wird.

Steckverbinder Sensorkopf - Verstärker Zum Anschluss an das Verbindungskabel.

Steckverbinder Zum Anschluss des Empfängers.

Schwarzes Kabel

Sensorkopf - Verstärker Verbindungskabel (Kabellänge: 1,5 m)

Umlenkspiegel

Zum Ändern der Montageausrichtung.

Steckverbinder Sensorkopf - Verstärker Zum Anschluss an das Verbindungskabel.

Steckverbinder Zum Anschluss des Senders.

Graues Kabel

Befestigungsschraube

ZX-L-N

Bedienerhandbuch

Sendebereich

Sender

Befestigungsschraube

Empfangsbereich

Empfänger

Kalkulationseinheiten

Kapitel 2

VORBEREITUNGEN FÜR DIE MESSUNG

Anzeige (*)

Steckverbindung (zwei Steckverbindungen, eine auf jeder Seite)

Zur Verbindung mir den Verstärkern.

Kapitel 2 Bezeichnungen und Funktionen der Komponenten

* Detail zur Anzeige

Verbindungsanzeige

Leuchtet bei Verbindung mit einem Verstärker.

Bedienerhandbuch

ZX-L-N

Kapitel 2 VORBEREITUNGEN FÜR DIE MESSUNG

Kommunikationsschnittstellen

Anzeige (*)

Kapitel 2 Bezeichnungen und Funktionen der Komponenten

(2) Steckverbindung zum Verstärker

(1) Kommunikations-

Steckverbinder

* Detail zur Anzeige

(3) Bereitschaftsanzeige

(4) Anzeigen für Kommunikation

mit dem Sensor (BUSY/ERR)

(5) Anzeigen für Kommunikation mit einem externem Gerät (BUSY/ERR)

(1) Das Kommunikationskabel wird mit Hilfe des Kommunikationssteckers an den

Computer angeschlossen. (2) Die Verstärker-Steckverbinder dient zur Verbindung mit dem Verstärker. (3)

Die Bereitschaftsanzeige leuchtet, wenn die Versorgungsspannung eingeschaltet ist. (4) BUSY: Leuchtet während der Kommunikation mit dem Smart Sensor.

ERR: Leuchtet, wenn ein Fehler während der Kommunikation mit dem Smart

Sensor auftritt.

(5) BUSY: Leuchtet während der Kommunikation mit dem Computer.

ERR:

Leuchtet, wenn ein Fehler während der Kommunikation mit dem Computer auftritt.

ZX-L-N

Bedienerhandbuch

VORBEREITUNGEN FÜR DIE MESSUNG

Montage des Verstärkers

Verstärker können einfach auf eine 35-mm-DIN-Schiene montiert werden.

DIN-Schiene (Option)

PFP-100N (1 m) PFP-50N (0,5 m) PFP-100N2 (1 m)

Abschlussplatte (Option)

PFP-M

Kapitel 2

Kapitel 2 Montage des Verstärkers

 Installation

Haken Sie das Steckverbinderende des Verstärkers auf die DIN-Schiene und drücken Sie den Verstärker bis zum Einrasten herunter.

Steckverbinderende auf Schiene einhaken

Haken Sie immer zuerst das Steckverbinderende des Verstärkers auf der DIN-Schiene ein. Die Festigkeit der Befestigung nimmt eventuell ab, wenn das Anschlusskabelende zuerst auf die DINSchiene eingehakt wird.

Bedienerhandbuch

ZX-L-N

Kapitel 2 VORBEREITUNGEN FÜR DIE MESSUNG

 Abnehmen

Drücken Sie den Verstärker nach oben und ziehen Sie das Steckverbinderende von der Schiene ab.

Kapitel 2 Montage des Verstärkers

ZX-L-N

Bedienerhandbuch

Kapitel 2

VORBEREITUNGEN FÜR DIE MESSUNG

Montage der Sensorköpfe

In diesem Abschnitt wird die Montage der Sensorköpfe beschrieben. Die Montagemethoden für Reflexionslichttaster und Einweglichtschranken unterscheiden sich voneinander.

Reflexionslichttaster-Sensorkopf

 Installation

Der Reflexionslichttaster-Sensorkopf wird mit Schrauben befestigt.

ZX-LD Zeichnung der Montageabmessungen (für M3-Schrauben) (Einheit: mm)

26±0,1

ZX-LD30V Zeichnung der Montageabmessungen (für M4-Schrauben) (Einheit: mm)

47±0,1

Kapitel 2 Montage der Sensorköpfe

Zwei x M3

32±0,1

Zwei x M4

Achten Sie bei der Montage eines Sensorkopfes darauf, die optischen Oberflächen von Sender und Empfänger nicht zu berühren. Fingerabdrücke auf diesen Flächen können zu falschen Messergebnissen führen. Falls Fingerabdrücke vorhanden sind, können Sie sie mit einem sauberen, weichen Tuch abwischen.

ZX-L-N

Bedienerhandbuch

Kapitel 2 VORBEREITUNGEN FÜR DIE MESSUNG

Einweglichtschranken-Sensorkopf

 Montage

Die Einweglichtschranken-Sensorköpfe werden mit M3-Schrauben befestigt. Die Schrauben müssen mit einem Drehmoment von maximal 0,3 Nm festgezogen werden.

Kapitel 2 Montage der Sensorköpfe

ZX-LT001/LT005

ZX-LT001/LT005 Zeichnung der Montageabmessungen (für Sender und Empfänger gleich) (Einheit: mm)

9±0,1

Zwei x M3

ZX-LT010

Achten Sie darauf, dass Sender und Empfänger wie nachstehend gezeigt in der richtigen Ausrichtung montiert werden. Werden sie in einer falschen Ausrichtung montiert, sind keine korrekten Messungen möglich.

ZX-LT010 Zeichnung der Montageabmessungen (für Sender und Empfänger gleich) (Einheit: mm)

14±0,1

Zwei x M3

Befestigungsbohrung

Empfänger

Befestigungsbohrung

Sender

ZX-L-N

Bedienerhandbuch

Kapitel 2

VORBEREITUNGEN FÜR DIE MESSUNG

 Justieren der optischen Achse

Befestigen Sie die Markierung zum Justieren der optischen Achse (im Lieferumfang des Sensors enthalten) auf der Vorderseite des Empfängers und stellen Sie die Empfängerposition so ein, dass der Laserstrahl in der Mitte des Kreuzes auf die Markierung auftrifft. Für eine genauere Justierung richten Sie die Empfängerposition so ein, dass der Verstärker den größten Wert anzeigt.

Markierung zum Justieren der optischen Achse

• Achten Sie bei der Justierung der Empfängerposition darauf, die optischen Oberflächen von Sender- und Empfänger-Sensorkopf nicht zu berühren. Fingerabdrücke auf diesen Flächen können zu falschen Messergebnissen führen. Falls Fingerabdrücke vorhanden sind, können Sie sie mit einem sauberen, weichen Tuch abwischen.

• Die standardmäßig empfangene Lichtintensität sowie die Skalierung müssen nach Beendigung der Justierung der optischen Achse eingestellt werden.

• Nehmen Sie die Justierungs-Markierung ab, nachdem die Justierung der optischen Achse beendet ist.

Einstellen der standardmäßig empfangenen Lichtintensität S. 47, Skalierung S. 70

Kapitel 2 Montage der Sensorköpfe

Bedienerhandbuch

ZX-L-N

Kapitel 2 VORBEREITUNGEN FÜR DIE MESSUNG

 Anbringen des Umlenkspiegel-Vorsatzes

Befestigen Sie den Umlenkspiegel-Vorsatz mit M2-Schrauben (im Lieferumfang enthalten). Die Schrauben müssen mit einem Drehmoment von maximal 0,08 Nm festgezogen werden. Der Umlenkspiegel kann auch nur beim Sender oder Empfänger verwendet werden. Achten Sie darauf, dass Sender und Empfänger wie nachstehend gezeigt in der

Kapitel 2 Montage der Sensorköpfe

richtigen Ausrichtung montiert werden. Werden sie in einer falschen Ausrichtung montiert, sind keine korrekten Messungen möglich.

Befestigungsbohrung

• Achten Sie darauf, dass die Schrauben mit dem selben Drehmoment festgezogen werden. Ein Festziehen mit unterschiedlichen Drehmomentwerten kann dazu führen, dass sich die optische Achse verschiebt.

• Ein Festziehen der Schrauben mit einem Drehmomentwert, der 0,08 Nm überschreitet, kann zur einer Beschädigung der Befestigungsbohrungen führen. Achten Sie darauf, dass die Schrauben mit dem vorgeschriebenen Drehmoment festgezogen werden.

• Stellen Sie die optische Achse ein, nachdem der Umlenkspiegel-Vorsatz montiert ist.

ZX-L-N

Bedienerhandbuch

Kapitel 2

VORBEREITUNGEN FÜR DIE MESSUNG

Verbindungen

In diesem Abschnitt wird erläutert, wie Komponenten des Smart Sensors angeschlossen werden.

Achten Sie vor dem Anschließen/Trennen der einzelnen Komponenten des Smart Sensor-Systems darauf, dass die Spannungsversorgung des Verstärkers ausgeschaltet ist. Andernfalls können Fehlfunktionen des Smart Sensors verursacht werden.

Sensorkopf

Berühren Sie die Kontakte der Steckverbinder nicht.

 Anschließen des Reflexionslichttaster-Sensorkopfes

Drücken Sie den Sensorkopfstecker in die Steckverbindung des Verstärkers, bis dieser einrastet.

Kapitel 2 Verbindungen

 Anschließen des Einweglichtschranken-Sensorkopfes

1. Drücken Sie die Steckverbinder von Sender und Empfänger in die Steckverbinder

(2 Stück) des Sensorkopf-Verstärker-Verbindungskabels, bis sie einrasten.

Schließen Sie den Sender an das graue Kabel an.

Schließen Sie den Empfänger an das schwarze Kabel an.

Achten Sie beim Anschließen des Sensorkopfes ist darauf, dass an den Steckverbindern keine statische Elektrizität erzeugt wird.

ZX-L-N

Bedienerhandbuch

Kapitel 2 Verbindungen

Kapitel 2 VORBEREITUNGEN FÜR DIE MESSUNG

2. Drücken Sie den Steckverbinder des Sensorkopf-Verstärker-Verbindungskabels in den

Steckverbinder des Verstärkers, bis dieser einrastet.

 Trennen des Reflexionslichttaster-Sensorkopfes

Zum Trennen des Reflexionslichttaster-Sensorkopfes greifen Sie den Steckerring des Sensorkopfkabels und den Steckverbinder des Verstärkerkabels und ziehen Sie die Steckverbindung gerade auseinander.

• Achten Sie darauf, den Steckverbinder des Verstärkerkabels beim Abziehen festzuhalten. Anderenfalls kann es zu einer Beschädigung des Verstärker-Eingangskabels kommen.

• Berühren Sie die Kontakte der Steckverbinder nicht.

Steckerring

Alle Einstellungen des Verstärkers werden gelöscht, wenn der Sensorkopf durch einen anderen Sensorkopf eines anderen Typs ausgetauscht wird.

 Trennen des Einweglichtschranken-Sensorkopfes

1. Greifen Sie den Steckerring des Sensorkopf-Verstärker-Verbindungskabels und den

Steckverbinder des Verstärker-Eingangskabels und ziehen Sie die Steckverbindung gerade auseinander.

• Achten Sie darauf, den Steckverbinder des Verstärkerkabels beim Abziehen festzuhalten. Anderenfalls kann es zu einer Beschädigung des Verstärker-Eingangskabels kommen.

• Berühren Sie die Kontakte der Steckverbinder nicht.

Steckerring

ZX-L-N

Bedienerhandbuch

Kapitel 2

VORBEREITUNGEN FÜR DIE MESSUNG

2. Entriegeln Sie den Haken im Steckverbinder des Sensorkopf-Verstärker-

Verbindungskabels in den Steckverbindern von Sender und Empfänger, und ziehen Sie die Steckverbindung wie nachstehend gezeigt gerade auseinander.

Haken

Kapitel 2 Verbindungen

Bedienerhandbuch

ZX-L-N

Kapitel 2 Verbindungen

Kapitel 2 VORBEREITUNGEN FÜR DIE MESSUNG

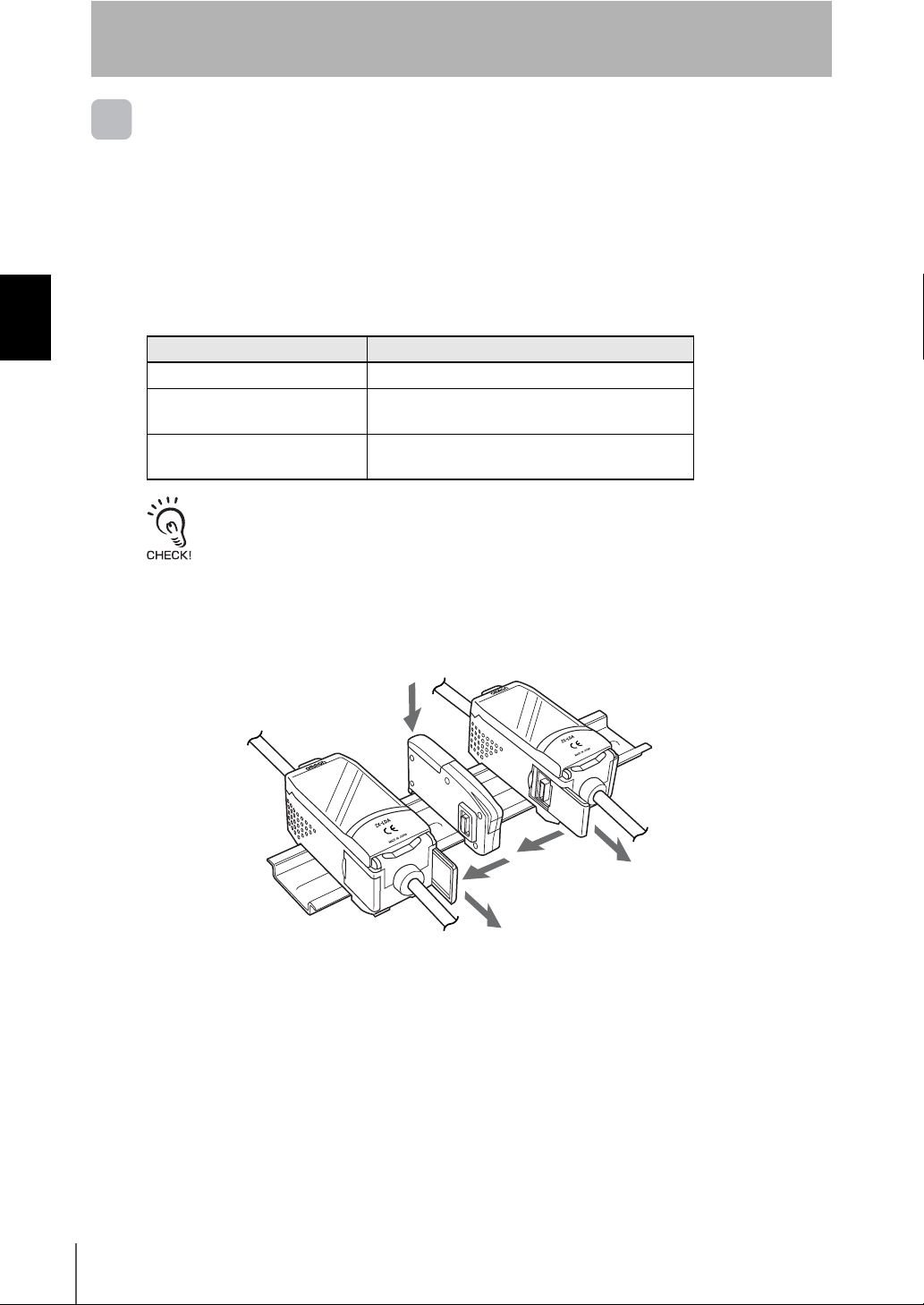

Kalkulationseinheiten

Wenn Verrechnungen zwischen Verstärkern durchgeführt werden sollen, eine gegenseitige Beeinflussung von Sensorköpfen verhindert werden soll oder eine ZX-SF11Scghnittstelleneinheit für die Kommunikation zwischen Verstärkern angeschlossen werden soll, verwenden Sie eine Kalkulationseinheit zur Verbindung der Verstärker. Die Anzahl der miteinander verbindbaren Verstärker ist von den verwendeten Funktionen abhängig.

Funktionen Anzahl der miteinander verbindbaren Verstärker

Berechnung max. 8

Schutz gegen gegenseitige Beeinflussung

Kommunikation (bei Verwendung der ZX-SF11)

Versorgen Sie alle miteinander verbundenen Verstärker mit Spannung.

max. 2

max. 5

 Verfahren zum Verbinden

1. Öffnen Sie die Abdeckung der Steckverbindung am Verstärker.

Öffnen Sie die Abdeckung der Steckverbindung, indem Sie diese anheben und aufschieben.

2. Befestigen Sie die Kalkulationseinheit auf der DIN-Schiene.

ZX-L-N

Bedienerhandbuch

Kapitel 2

VORBEREITUNGEN FÜR DIE MESSUNG

3. Verschieben Sie die Kalkulationseinheit auf der Schiene, und verbinden Sie die

Steckverbindung zwischen Verstärker und Kalkulationseinheit.

4. Verschieben Sie den zweite Verstärker auf der Schiene, und verbinden Sie die

Steckverbindung zwischen zweitem Verstärker und Kalkulationseinheit.

Zum Trennen der Kalkulationseinheit müssen Sie den obigen Vorgang in umgekehrter Reihenfolge ausführen.

 Kanalnummern der Verstärker

Die folgende Abbildung zeigt die Kanalnummern bei der Verbindung mehrerer Verstärker miteinander.

Kapitel 2 Verbindungen

Kanal 1Kanal 2Kanal 3Kanal 4Kanal 5

Bedienerhandbuch

ZX-L-N

Kapitel 2 Verbindungen

Kapitel 2 VORBEREITUNGEN FÜR DIE MESSUNG

Kommunikationsschnittstellen

Verwenden Sie eine Kommunikationsschnittstelle, um einen Computer an das Smart Sensor-System anzuschließen.

 Verfahren zum Verbinden

1. Öffnen Sie die Abdeckung der Steckverbindung am Verstärker.

Öffnen Sie die Abdeckung der Steckverbindung, indem Sie diese anheben und aufschieben.

2. Befestigen Sie die Kommunikationsschnittstelle auf der DIN-Schiene.

3. Verschieben Sie die Kommunikationsschnittstelle, und verbinden Sie die Steckverbindung

zwischen Kommunikationsschnittstelle und Verstärker.

Zum Trennen der Kommunikationsschnittstelle müssen Sie den obigen Vorgang in umgekehrter Reihenfolge ausführen.

• Wenn mehrere Verstärker verwendet werden, schließen Sie die Kommunikationsschnittstelle an den Verstärker mit der höchsten Kanalnummer an.

• Über die Kommunikationsschnittstelle ist die Kommunikation mit Smart Monitor möglich.

S. 158

ZX-L-N

Bedienerhandbuch

VORBEREITUNGEN FÜR DIE MESSUNG

Adernbelegung des Anschlusskabels

Das Anschluss besitzt die folgenden Adern.

Verdrahten Sie das Anschlusskabel ordnungsgemäß. Eine falsche Verdrahtung kann zur Beschädigung des Smart Sensors führen.

Kapitel 2

braun blau

weiß grün grau

schwarz

Abschirmung rosa orange

violett rot

(1)

An die Spannungsversorgungsklemmen wird eine Versorgungsspannung von 12 bis 24

(1) Spannungsversorgung (2) Masse

(3) HIGH-Schaltausgang (4) PASS-Schaltausgang

(5) LOW-Schaltausgang (6) Analogausgang

(7) Masse des Analogausgangs (8) Laser-AUS-Eingang (9) Eingang für Nullsetzung

(10) Messzeit-Eingang (11) Rücksetzungs-Eingang

V DC (±10 %) angeschlossen. Bei Verwendung eines Verstärkers mit einem NPNAusgang fungiert die Spannungsversorgungsklemme auch als Bezugspotenzialklemme für alle Ein- und Ausgänge mit Ausnahme des Analogausgangs.

Verwenden Sie für den Verstärker ein stabilisiertes Netzteil, das von anderen Geräten und

Spannungssystemen getrennt ist, insbesondere wenn eine höhere Auflösung gewünscht wird.

(2)

Bei der Masseklemme (GND) handelt es sich um die 0-V-Spannungsversorgungsklemme. Bei Verwendung eines Verstärkers mit einem PNP-Ausgang fungiert die Masseklemme der Spannungsversorgung auch als Bezugspotenzialklemme für alle Ein- und Ausgänge mit Ausnahme des Analogausgangs.

(3)

Der HIGH-Schaltausgang schaltet, wenn der obere Schwellenwert überschritten wird.

(4) Der PASS-Schaltausgang schaltet, wenn der Messwert zwischen oberem und

unterem Schwellenwert liegt.

(5) Der LOW-Schaltausgang schaltet, wenn der Messwert unter dem unteren

Schwellenwert liegt.

(6) Der Analogausgang gibt ein Strom- oder Spannungssignal proportional zum

Messwert aus.

(7) Bei der Masse des Analogausgangs handelt es sich um die 0-V-Klemme des

Analogausgangs.

Kapitel 2 Adernbelegung des Anschlusskabels

• Diese Masseleitung muss getrennt von den anderen Masseleitungen geerdet werden.

• Der Analogausgang muss immer geerdet werden, auch wenn dieser nicht verwendet wird.

ZX-L-N

Bedienerhandbuch

Kapitel 2

Kapitel 2 VORBEREITUNGEN FÜR DIE MESSUNG

(8) Wenn dieses Laser-AUS-Signal eingeschaltet ist, wird der Laser ausgeschaltet

und dadurch ein Lichtintensitätsfehler verursacht. In diesem Fall werden über Analogausgang, Schaltausgang und Schaltausganganzeige die Signale gemäß der Einstellungen für Nichtmessung ausgegeben. Die Unteranzeige zeigt [LDOFF] an.

(9) Der Eingang zur Nullsetzung wird verwendet, um die Anzeige auf Null zu setzen

bzw. die Nullsetzung aufzuheben.

S. 131

(10) Der Messzeit-Eingang ist für den Signaleingang von externen Geräten bestimmt.

Verwenden Sie diesen Eingang zur Steuerung der Haltewertfunktion. Die untere Anzeige zeigt [TIMIG] an, während die Steuerung der Haltewertfunktion eingegeben wird.

(11) Der Rücksetzeingang setzt alle Messvorgänge und Ausgänge zurück. Die untere

Anzeige zeigt [RESET] an, während die Rücksetzung der Haltewertfunktion eingegeben wird. Die Analogausgangs- und Schaltausgangs-Signale werden gemäß der Einstellung für Nichtmessung ausgegeben. Wenn dieser Rücksetzeingang bei Verwendung der Haltewertfunktion auf EIN gesetzt wird, wird der Zustand, der vor Einstellung der Haltewertfunktion aktiv war, wiederhergestellt.

ZX-L-N

Bedienerhandbuch

E/A-Schaltpläne

 NPN-Verstärker

Kapitel 2

VORBEREITUNGEN FÜR DIE MESSUNG

Interne Schaltung

Strom/SpannungAusgangUmschalter

Stromausgang

4 bis 20 mA

Span-

100Ω

nungsaus-

±4 V

braun

weiß

grün

grau

blau

rosa

violett

orange

rot

schwarz

Abschirmung

12 bis 24 V DC

HIGHSchaltausgang

PASS-Schaltausgang

LOW-Schaltausgang

Masse (0 V)

Laser-AUS-Eingang

Messzeit-Eingang

Eingang zur Nullsetzung

Rücksetzeingang

Analogausgang

Masse des Analogausgangs

Last

Kapitel 2 Adernbelegung des Anschlusskabels

Last

12 bis 24 V DC

Stromausgang: max. 300Ω Spannungsausgang: min. 10 kΩ

Bedienerhandbuch

ZX-L-N

Kapitel 2 VORBEREITUNGEN FÜR DIE MESSUNG

 PNP-Verstärker

braun

weiß

Kapitel 2 Adernbelegung des Anschlusskabels

Interne Schaltung

Stromausgang

4 bis 20 mA

Strom/SpannungAusgangUmschalter

100Ω

Spannungsaus-

±4 V

grün

grau

blau

rosa

violett

orange

rot

schwarz

Abschirmung

12 bis 24 V DC

HIGH-Schaltausgang

PASS-Schaltausgang

LOW-Schaltausgang

Last

Masse (0 V)

Laser-AUS-Eingang

Messzeit-Eingang

Eingang zur Nullsetzung

Rücksetzeingang

Analogausgang

Masse des Analogausgangs

Last

12 bis 24 V DC

Last

Stromausgang: max. 300Ω Spannungsausgang: min. 10 kΩ

ZX-L-N

Bedienerhandbuch

Kapitel 3 GRUNDLAGEN DER BEDIENUNG

Bedienablauf 34

Grundkenntnisse für die Bedienung 36

Wechsel der Betriebsart 36 Ablesen der Anzeigen 37 Tastenfunktionen 38 Einstellung der Messfunktionen 39 Eingabe von numerischen Werten 40

Funktionswechseldiagramme 41

RUN-Betriebsart 41 Schwellenwert-Betriebsart (T) 41 Funktionsbetriebsart (FUN) 42

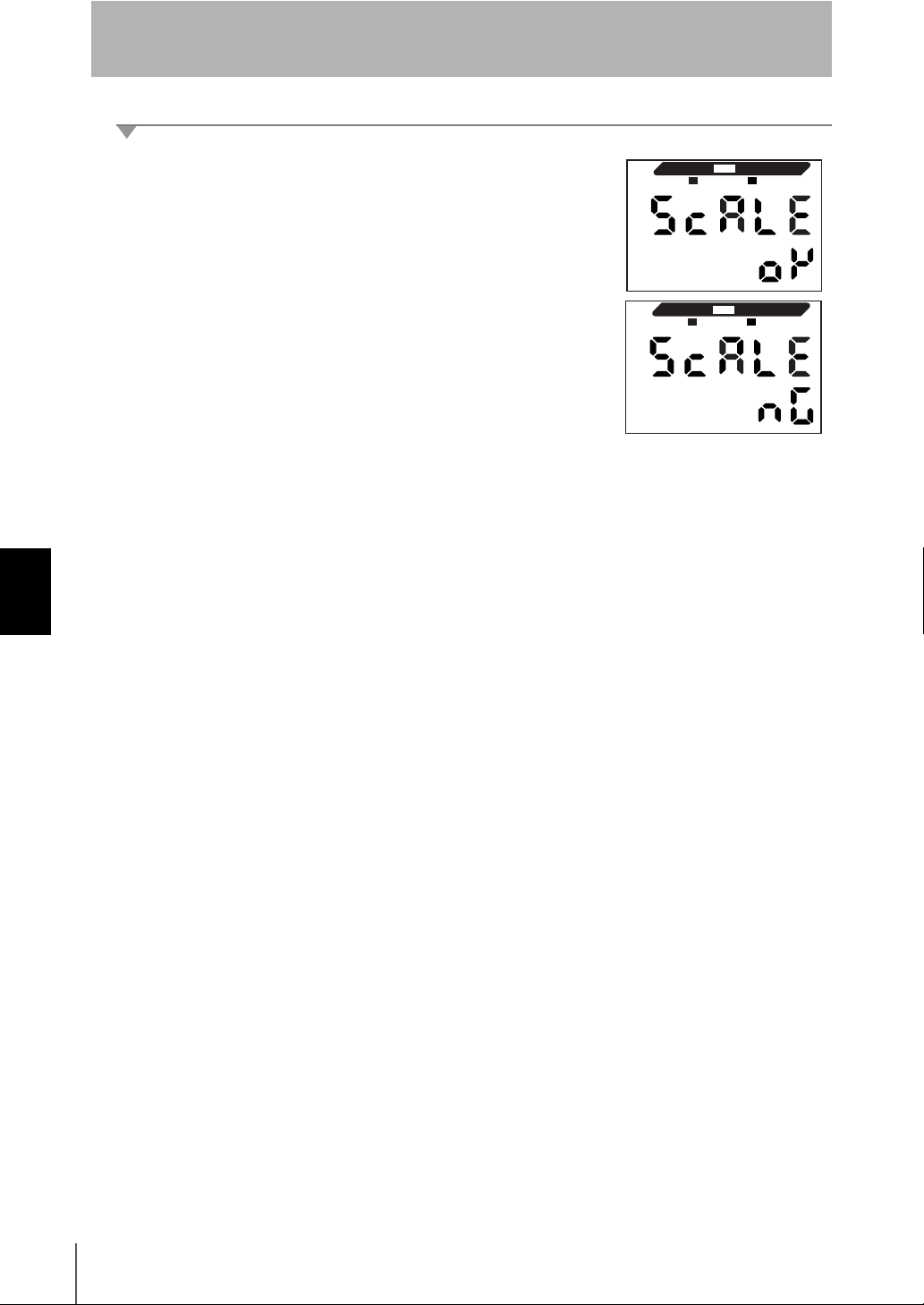

Einstellen der Auto-Skalierung 44

Kapitel 3 GRUNDLAGEN DER BEDIENUNG

Einstellen der standardmäßig empfangenen Lichtintensität 47

Messen der empfangenen Lichtintensität (Intensitätsfunktion) 49

ZX-L-N

Bedienerhandbuch

Kapitel 3 GRUNDLAGEN DER BEDIENUNG

Bedienablauf

Kapitel 3 Bedienablauf

Bei Anschluss eines ReflexionslichttasterSensorkopfes

Montage und Anschluss Vorbereitungen für die Messung

Spannungsversorgung einschalten.

Vorbereitungen für

die Messung

Einstellungen gemäß der Anwendung vornehmen

Höhenmessung

Dickenmessung

Messen von Exzentrizität und Vibration

Messen von

Einstellung der Messbedingungen

Kanten

S. 9

S. 52 S. 56 S. 60

S. 63

Bei Anschluss des EinweglichtschrankenSensorkopfes

Montage und Anschluss Vorbereitungen für die Messung

Spannungsversorgung einschalten.

Wählen Sie die Einheit für die Anzeige (% oder mm) sowie die Messaufgabe (einfallende oder abgedeckte Lichtintensität) aus.

Vorbereitungen für die Messung

Einstellen der Auto-Skalierung

(Bei Verwendung der ZweipunktSkalierfunktion nicht erforderlich)

Einstellen der standardmäßig empfangenen Lichtintensität

S. 9

S. 47

Einstellen/Ändern von Messoptionen

Einstellen der Anzahl der Messwerte zur Mittelwertbildung

Verwenden der Haltewertfunktionen Vergleichen von Messwerten (Differenzierungsfunktion) Vergleich von Messwerten (Vorwertvergleich) Ändern der Anzeigeskalierung

Einstellen der Messempfindlichkeit (Verstärkungsfunktion)

S. 44

S. 68 S. 81

S. 88

S. 91 S. 70

S. 79

ZX-L-N

Bedienerhandbuch

Einstellen der Schaltausgangsbedingungen

Eingabe der Schwellenwerte

Einstellen der Ausgänge

Analogausgang Schaltausgangs-Messzeit einstellen

(Falls erforderlich)

Korrigieren des Messbezugspunkts

Verwenden der Funktion zur Nullsetzung

S. 93

S. 102 S. 113

S. 129

Wenn ein Fehler auftritt ...

Kapitel 3

GRUNDLAGEN DER BEDIENUNG

Verwendung von Funktionen

Der Smart Sensor funktioniert nicht ordnungsgemäß

Fehlerbehebung

Erläuterung von Begriffen gesucht

Glossar

Messung mit mehreren Verstärkern

Verrechnungen durchführen

Speichern des Nullsetzwerts (Speicherung der Rücksetzung auf Null)

S. 140

S. 145

S. 118

S. 133

Eine Fehlermeldung wird angezeigt

Fehlermeldungen und Abhilfemaßnahmen

Inhalte von Digitalanzeigen gesucht

Schnellreferenz für Anzeigen

Verwenden des Energiesparmodus

Zusatzfunktionen

S. 127

Umkehren der Anzeige

S. 125

S. 141

Kapitel 3 Bedienablauf

S. 166

(Für die Nullsetzung) Eingabe der Anzeigen-

Offset-Werte

S. 130

Ändern der Anzahl angezeigter Stellen

S. 123

(Bei ReflexionslichttasterSensorkopf) Anzeige der empfangenen Lichtintensität auf der Hauptanzeige

Intensitätsfunktion S. 49

Einstellungen

Ändern/Löschen von

Tastensperrefunktion

S. 135

Einstellungen auf Werkseinstellungen setzen

S. 136

Bedienerhandbuch

ZX-L-N

Kapitel 3 GRUNDLAGEN DER BEDIENUNG

Grundkenntnisse für die Bedienung

Wechsel der Betriebsart

Der ZX-L besitzt drei Betriebsarten. Verwenden Sie den Betriebsartenwahlschalter am Verstärker, um zwischen den Betriebsarten umzuschalten. Schalten Sie auf die gewünschte Betriebsart, bevor Sie den Betrieb starten.

Kapitel 3 Grundkenntnisse für die Bedienung

LD ON

T FUNRUN

Betriebsart Beschreibung

RUN Normale Betriebsart

T Betriebsart zum Einstellen der Schwellenwerte

FUN Betriebsart zum Einstellen der Messfunktionen

Funktionswechseldiagramme S. 41

ZX-L-N

Bedienerhandbuch

Kapitel 3

GRUNDLAGEN DER BEDIENUNG

Ablesen der Anzeigen

Die auf der Hauptanzeige und der Unteranzeige angezeigten Daten sind von der aktuell gewählten Betriebsart abhängig. Die Betriebsart RUN wurde werksseitig vor der Auslieferung eingestellt. Bei Einschalten der Versorgungsspannung werden Verstärkermodell und anschließend die Kanalnummer auf der Hauptanzeige angezeigt. Die Unteranzeige zeigt die Software-Version an. Diese wird ca. drei Sekunden lang angezeigt, dann folgen die Daten der jeweiligen Betriebsart.

Hauptanzeige

LD ON

Kapitel 3 Grundkenntnisse für die Bedienung

Unteranzeige

Betriebsart Hauptanzeige Unteranzeige

RUN Zeigt den Messwert an (unter

Berücksichtigung der festgelegten Messoptionen).

Wurde z. B. die Haltewertfunktion eingestellt, dann wird der Haltewert angezeigt.

T Zeigt den Messwert an (unter

Berücksichtigung der festgelegten Messoptionen).

Wurde z. B. die Haltewertfunktion eingestellt, dann wird der Haltewert angezeigt.

FUN Zeigt die Funktionsbezeichnungen

der Reihe nach an, wenn die Bedientasten gedrückt werden.

Zeigt bei Drücken der Bedientasten der Reihe nach Schwellenwert, Spannung, Strom, empfangene Lichtintensität, Auflösung und aktuellen Wert an.

Schwellenwertanzeige Zeigt je nach Stellung des Schwellenwertschalters den oberen Schwellenwert (HIGH) oder den unteren Schwellenwert (LOW) an.

Zeigt den Wert des einzustellenden Schwellenwerts an. Zeigt je nach Stellung des Schwellenwertschalters den oberen Schwellenwert (HIGH) oder den unteren Schwellenwert (LOW) an.

Zeigt die Einstellung für die Funktion, die in der Hauptanzeige angezeigt wird.

Funktionswechseldiagramme S. 41

Bedienerhandbuch

ZX-L-N

Kapitel 3 GRUNDLAGEN DER BEDIENUNG

 Anzeigenformat des Alphabets

Die Buchstaben des Alphabets werden auf der Hauptanzeige und der Unteranzeige wie in der folgenden Tabelle gezeigt dargestellt.

A B C D E F G H I J K L M

N O P Q R S T U V W X Y Z

Kapitel 3 Grundkenntnisse für die Bedienung

Tastenfunktionen

Verwenden Sie die Bedientasten, um die Anzeige umzuschalten und die Messoptionen einzustellen.

Die aktuell gewählte Betriebsart bestimmt die Funktionen der Tasten.

Pfeiltaste

Eingabetaste (ENT)

ZX-L-N

Bedienerhandbuch

LD ON

Wechsel der Betriebsart S. 36

Ta st e

LinksTast e ( L )

Rechts-

Tast e ( R )

AufwärtsTast e ( U P )

AbwärtsTa s t e (DOWN)

RUN-Betriebsart

Änderung des Inhalts der Unteranzeige.

Eingabe des Messzeit-Eingabesignals.

Wenn ein EinweglichtschrankenSensorkopf verwendet wird, dient diese Pfeiltaste zur Eingabe des Rücksetzsignals. Wenn ein EinweglichtschrankenSensorkopf verwendet wird, dient diese Pfeiltaste zur Einstellung der Standardintensität des empfangenen Lichts.

Wenn eine Sekunde lang gedrückt: Durchführung einer Nullsetzung. Wenn zusammen mit der rechten Taste drei Sekunden lang gedrückt: Aufheben der Nullsetzung.

Bedientasten

Funktion

Schwellenwert-

Betriebsart (T)

Wird zur Auswahl der Stelle von numerischen Werten verwendet.

Änderung von numerischen Werten.

Funktion ändert sich je nach Betrieb.

•

Bestätigung des Schwellenwerts.

•

Ausführung der TeachProgrammierung.

Funktionsbetriebsart

(FUN)

Funktion ändert sich je nach Einstellung.

•

Umschalten die Funktionsanzeige um.

•

Auswahl der Stelle numerischer Werte.

•

Stoppen der Einstellung.

Funktion ändert sich je nach Einstellung.

•

Umschaltung zwischen Auswahlen.

•

Änderung numerischer Werte.

Bestätigung von Einstellungsoption oder -wert.

Kapitel 3

GRUNDLAGEN DER BEDIENUNG

Einstellung der Messfunktionen

Zur Einstellung der Messfunktionen zeigen Sie die Zielfunktion in der Hauptanzeige an und wählen den gewünschten Wert in der Unteranzeige aus. Um die Einstellung der Messoptionen zu erläutern, wird in diesem Abschnitt als Einstellungsbeispiel ein Berghaltewert als Haltewertbedingung verwendet.

Wechsel zur Funktionsbetriebsart (FUN) und zur Funktion HOLD (Haltewert)

1. Stellen Sie den Betriebsartenwahlschalter auf

FUN (Funktionsbetriebsart).

Kapitel 3 Grundkenntnisse für die Bedienung

2. Verwenden Sie die Links-/Rechts-Tasten, um

[HOLD] auf der Hauptanzeige anzuzeigen.

Einstellung der Haltewertoptionen

3. Drücken Sie entweder die Aufwärts-Taste

oder die Abwärts-Taste.

Die Unteranzeige blinkt.

4. Verwenden Sie die Aufwärts-/Abwärts-

Tasten, um [P-H] auszuwählen.

Drücken Sie entweder die Links-Taste oder die RechtsTaste, um die ausgewählte Option abzubrechen. Die Anzeige kehrt zu der aktuellen Einstellung zurück (in diesem Beispiel OFF).

LD ON ENABLEZERO

(mm)

SUB

5. Drücken Sie zur Bestätigung der

Einstellungen die Eingabetaste (ENT).

Die Einstellung wird gespeichert.

SUB

Bedienerhandbuch

ZX-L-N

Kapitel 3 Grundkenntnisse für die Bedienung

Kapitel 3 GRUNDLAGEN DER BEDIENUNG

Eingabe von numerischen Werten

In diesem Abschnitt wird erläutert, wie numerische Werte für die Schwellenwert- und Ausgangseinstellungen eingegeben werden. Als Beispiel wird die direkte Eingabe des unteren Schwellenwerts verwendet.

Änderung des unteren Schwellenwerts von 40.000 auf 39.000.

Wechsel zur Schwellenwert-Betriebsart (T)

1. Stellen Sie den Betriebsartenwahlschalter auf

die Schwellenwert-Betriebsart (T).

Einstellung der Schwellenwerte

T FUNRUN

2. Stellen Sie den Schalter auf L.

In der Hauptanzeige wird der Messwert angezeigt. Die Unteranzeige zeigt die aktuelle Einstellung an.

3. Drücken Sie eine Pfeiltaste.

Die erste Ziffer auf der Unteranzeige blinkt und die Direkteingabe wird aktiviert.

4. Verwenden Sie die Aufwärts-/Abwärts-

Tasten, um 3 anzuzeigen.

Verwenden Sie die Links-/Rechts-Tasten, um den Cursor auf die erste Einerstelle zu setzen

6. Verwenden Sie die Aufwärts-/Abwärts-

Tasten, um 9 anzuzeigen.

Zum Löschen der ausgewählten Einstellung verwenden Sie die Links-Taste, um den Cursor auf die linke Stelle zu setzen. Drücken Sie anschließend erneut die Links-Taste. Alternativ können Sie die Rechts-Taste verwenden, um den Cursor auf die rechte Stelle zu setzen. Drücken Sie anschließend erneut die Rechts-Taste. Die Anzeige kehrt zu der aktuellen Einstellung zurück (in diesem Beispiel 40.000).

SUB

LD ON ENABLEZERO

(mm)

7. Drücken Sie zur Bestätigung der

Einstellungen die Eingabetaste (ENT).

Die Anzeige wechselt von blinkender zu dauerhafter Anzeige und der numerische Wert wird gespeichert.

ZX-L-N

Bedienerhandbuch

SUB

GRUNDLAGEN DER BEDIENUNG

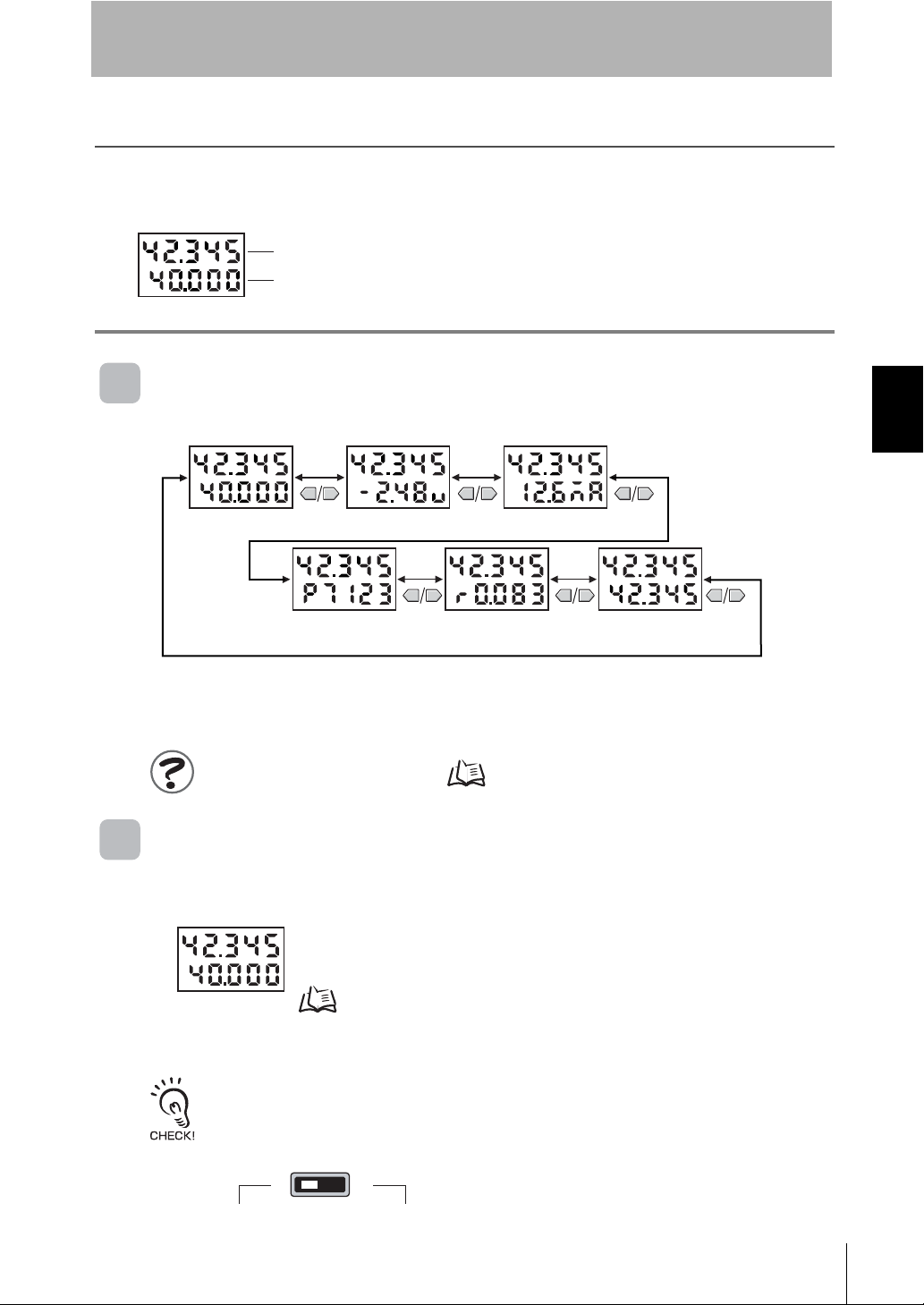

Funktionswechseldiagramme

Lesen der Funktionswechseldiagramme Der obere Teil stellt die Hauptanzeige und der untere Teil die Unteranzeige dar.

Hauptanzeige

Unteranzeige

Kapitel 3

RUN-Betriebsart

Messwert *1 (Die Hauptanzeige zeigt immer den Messwert an).

Schwellenwert *1 Spannung

Empfangene Lichtintensität

*1 Bei einem Wechsel in die RUN-Betriebsart werden zuerst die Mess- und Schwellenwerte angezeigt.

Auflösung Istwert

Strom

Die Zahlen in der oben dargestellten Abbildung dienen nur als Beispiel. Die tatsächliche Anzeige fällt möglicherweise abweichend aus.

Was versteht man unter dem Istwert? S. 145

Schwellenwert-Betriebsart (T)

In der Schwellenwert-Betriebsart (T) ist kein Funktionswechsel möglich.

Messwert

Kapitel 3 Funktionswechseldiagramme

Schwellenwert

S. 93

Die Zahlen in der oben dargestellten Abbildung dienen nur als Beispiel. Die tatsächliche Anzeige fällt möglicherweise abweichend aus.

In der RUN-Betriebsart und Schwellenwert-Betriebsart (T) legt die Stellung des Schwellenwertschalters fest, ob der obere Schwellenwert (HIGH) oder der untere Schwellenwert (LOW) angezeigt wird.

Schwellenwertschalter

HIGH LOW

ZX-L-N

Bedienerhandbuch

Kapitel 3 GRUNDLAGEN DER BEDIENUNG

Funktionsbetriebsart (FUN)

Anzahl der

Skalierung *1

Messwerte zur Mittelwertbildung

Hysteresebreite Haltewerte

Kapitel 3 Funktionswechseldiagramme

S. 71

Bei einem Wechsel

der Betriebsart zur Funktionsbetriebsart (FUN) wird zuerst die Skalierung angezeigt.

AutoSkalierung *4

S. 44

Vorwertvergleich *2

S. 68

*4 Diese Anzeige erfolgt nur, wenn es sich

bei dem angeschlossenen Sensorkopf um einen EinweglichtschrankenSensorkopf handelt.

Spezielle Funktionen

Falls ausgewählt wird, wird ohne die Anzeige der speziellen Funktionen erneut angezeigt. Falls es sich bei dem angeschlossenen Sensorkopf um einen Einweglichtschranken-Sensorkopf handelt, wird

Differenzierungsf unktion

S. 100

angezeigt.

Korrektur des Analogausgangs

Triggermodus

S. 83

S. 81

Intensitätsfunktion Analogausgang

*2 Wird angezeigt, wenn die Haltewertfunktion

ZX-L-N

Bedienerhandbuch

S. 91

Differenzierun gszyklus

S. 90

auf OFF (AUS) eingestellt ist.

Nullsetzung

S. 129

S. 88

S. 107

Begrenzung der Anzeigestellen

S. 49

Eco-Modus Anzeigeumkehr

S. 123

Änderung der Verstärkung

S. 79 S. 133

Alle speziellen Funktionen werden angezeigt, wenn

Speicherung der Nullsetzung

Einstellungen für Nichtmessung

Einstellung des CLAMP-Werts

S. 127

S. 102

S. 125

S. 111

gewählt wird.

Verzögerter Haltewert

Kapitel 3

GRUNDLAGEN DER BEDIENUNG

Zeitfunktion

Zeiteinstellung

MesszeitTriggerschwelle

S. 83

Spezielle Funktionen

S. 86

Messzeit-TriggerHysteresebreite

S. 83

Verzögerungszeit Abtastintervall

S. 86

Initialisierung

S. 86

S. 136

Einstellung der Dicke

S. 113

Betrieb mit 2 Sensoren *3

S. 113

Kapitel 3 Funktionswechseldiagramme

S. 118

*3 Anzeige auf dem Verstärker

(außer Verstärker mit Kanalnummer 1), wenn zwei oder mehr Verstärker angeschlossen sind.

Dieses Symbol fordert Sie auf, mit Hilfe der Linksoder Rechts-Taste zu einem anderen Menü zu wechseln, nachdem die Auswahl durch Drücken der Taste ENT bestätigt wurde.

Bedienerhandbuch

ZX-L-N

Kapitel 3 GRUNDLAGEN DER BEDIENUNG

Einstellen der Auto-Skalierung

Diese Einstellung ist nur dann erforderlich, wenn es sich bei dem Sensorkopf um einen Einweglichtschranken-Sensorkopf handelt. Über die Auto-Skalierungsfunktion kann ausgewählt werden, ob die empfangene Lichtintensität in mm oder in % auf der Hauptanzeige angezeigt werden soll. Darüber hinaus kann mit Hilfe dieser Funktion ausgewählt werden, ob die empfangene oder die blockierte Lichtintensität angezeigt werden soll. Bei Aktivierung der Auto-Skalierung wird die maximal empfangene (blockierte) Lichtintensität,

Kapitel 3 Einstellen der Auto-Skalierung

die angezeigt werden soll, automatisch skaliert und anschließend angezeigt und ausgegeben.

Bei Verwendung der Zweipunkt-Skalierungsfunktion wird die Auto-Skalierungsfunktion nicht benötigt.

Zweipunktskalierung S. 76

Auswahloptionen Anmerkungen

100 - L

L: Zeigt die empfangene Lichtintensität

an und gibt sie aus.

d: Zeigt die blockierte Lichtintensität an

und gibt sie aus.

5: Setzt den Skalenendwert auf 5 mm.

10: Setzt den Skalenendwert auf 10 mm.

30: Setzt den Skalenendwert auf 30 mm.

100: Setzt den Skalenendwert auf 100 %.

Empfangene Lichtintensität: L

Blockierte Lichtintensität: d

5 mm

10 mm

30 mm

100 %

Der für die Messbreite des Sensorkopfs geeignete Skalenendwert muss ausgewählt werden. Beispiel: Bei Verwendung des ZX-LT005 muss [5-L] oder [5-d] ausgewählt werden.

ZX-L-N

Bedienerhandbuch

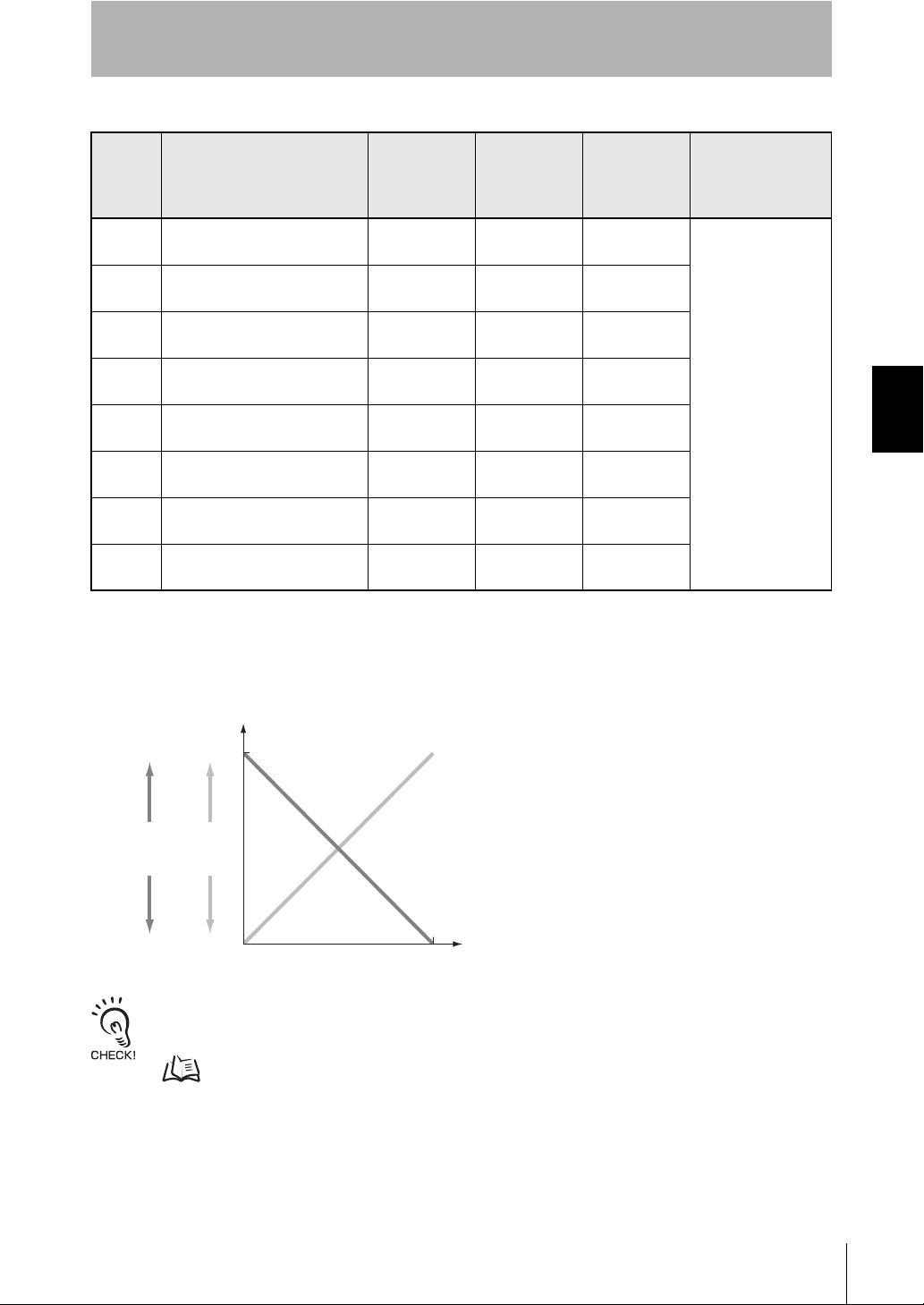

Beispiele für Anzeige/Ausgabe

Kapitel 3

GRUNDLAGEN DER BEDIENUNG

Einstel-

lung

5-L

5-d

10-L

10-d

30-L

30-d

100-L

100-d

Inhalt der Anzeige am

Verstärker

Zeigt die empfangene Lichtintensität als 0 bis 5 mm an.

Zeigt die abgeschirmte Lichtintensität als 0 bis 5 mm an.

Zeigt die empfangene Lichtintensität als 0 bis 10 mm an.

Zeigt die abgeschirmte Lichtintensität als 0 bis 10 mm an.

Zeigt die empfangene Lichtintensität als 0 bis 30 mm an.

Zeigt die abgeschirmte Lichtintensität als 0 bis 30 mm an.

Zeigt die empfangene Lichtintensität als 0 bis 100 % an.

Zeigt die abgeschirmte Lichtintensität als 0 bis 100 % an.

Bei einer

empfangenen

Lichtintensität

von 100 %

5,000 2,500 0,000 Die

0,000 2,500 5,000

10,000 5,000 0,000

0,000 5,000 10,000

30,000 15,000 0,000

0,000 15,000 30,000

100,00 50,00 0,00

0,00 50,00 100,00

Bei einer empfangenen Lichtintensität

von 50 %

Bei

Abschirmung

von 100 % der

Lichtintensität

Anmerkungen

Analogausgangsfun ktion wird so eingestellt, dass der maximale Ausgabewert als maximaler Anzeigewert und der minimale Ausgabewert als minimaler Ausgabewert angezeigt wird.

Beispiel: Verhältnis zwischen einfallender Lichtintensität und Anzeigewert, wenn die Auto-

Skalierung auf [5-L] oder [5-d] gesetzt ist.

Kapitel 3 Einstellen der Auto-Skalierung

Anzeigewert (mm)

Einstellung auf [5-d]

• Die werkseitige Standardeinstellung für die Anzeige ist 100-L.

• Wenn Sie für die Anzeige der empfangenen Lichtintensität andere Werte als „0 bis 5 mm“, „0 bis 10 mm“

• Die Auto-Skalierung muss zuerst eingestellt werden. Bei Einstellung der Auto-Skalierung werden einige

Einstellung auf [5-L]

Empfangene

und „0 bis 30 mm“ auswählen möchten, müssen Sie die Zweipunkt-Skalierungsfunktion verwenden.

Zweipunktskalierung S. 76

Einstellungen (z. B. Analogausgang) initialisiert.

100

Lichtintensität (%)

Bedienerhandbuch

ZX-L-N

Kapitel 3 GRUNDLAGEN DER BEDIENUNG

Wechsel zur Funktionsbetriebsart (FUN) und zur Funktion AUTOS (Auto-Skalierung)

1. Stellen Sie den Betriebsartenwahlschalter auf

FUN (Funktionsbetriebsart).

2. Verwenden Sie die Links-/Rechts-Tasten, um

[AUTOS] auf der Hauptanzeige anzuzeigen.

Kapitel 3 Einstellen der Auto-Skalierung

Einstellen der Auto-Skalierung

LD ON ENABLEZERO

(mm)

3. Drücken Sie entweder die Aufwärts-Taste

oder die Abwärts-Taste.

Die Unteranzeige blinkt.

SUB

4. Wählen Sie die gewünschte Auto-Skalierung.

SUB

5. Drücken Sie zur Bestätigung der

Einstellungen die Eingabetaste (ENT).

Die gewünschte Auto-Skalierung wird eingestellt.

SUB

ZX-L-N

Bedienerhandbuch

Kapitel 3

GRUNDLAGEN DER BEDIENUNG

Einstellen der standardmäßig empfangenen Lichtintensität

Diese Einstellung kann nur verwendet werden, wenn es sich bei dem Sensorkopf um einen Einweglichtschranken-Sensorkopf handelt. Die aktuell empfangene Lichtintensität kann als standardmäßig empfangene Lichtintensität eingestellt werden. Die standardmäßig empfangene Lichtintensität muss nach der Installation des Sensorkopfs und der Einstellung der optischen Achse eingestellt werden. Die Intensität des einfallenden Lichts nach der Einstellung der standardmäßig empfangenen Lichtintensität wird als Skalenendwert eingestellt. Beispiel: Wenn 85 % als Wert für die empfangene Lichtintensität angezeigt wird, nachdem

die Einstellung der optischen Achse erfolgt ist

In der Hauptanzeige wird [85.00] angezeigt, während der Verstärker auf die RUN-Betriebsart eingestellt ist.

Kapitel 3 Einstellen der standardmäßig empfangenen Lichtintensität

Stellen Sie die standardmäßig empfangene Lichtintensität ein.

Die aktuelle Intensität des einfallenden Lichts wird als Skalenendwert eingestellt und in der Hauptanzeige wird der Wert [100.00] angezeigt. Bei der Einstellung der standardmäßig empfangenen Lichtintensität wird in der Unteranzeige [SETST] angezeigt.

• Die Einstellung der standardmäßig empfangenen Lichtintensität muss in erfolgen, wenn keine Nullsetzung aktiv ist (d. h., wenn die Anzeige für die Nullsetzung nicht leuchtet).

• Wenn die standardmäßig empfangene Lichtintensität eingestellt wird, werden die Hauptanzeige und die Analogausgänge (Strom, Spannung) automatisch auf den Skalenendwert gesetzt.

• Die Einstellung der standardmäßig empfangenen Lichtintensität kann durchgeführt werden, wenn das Glas des Senders/Empfängers verschmutzt ist oder sich die empfangene Lichtintensität geändert hat.

• Wenn die Einbauposition des Sensorkopfs geändert wird, muss die standardmäßig empfangene Lichtintensität neu eingestellt werden.

Bedienerhandbuch

ZX-L-N

Kapitel 3 GRUNDLAGEN DER BEDIENUNG

Wechsel zur RUN-Betriebsart

1. Stellen Sie den Betriebsartenwahlschalter auf

Betrieb (RUN).

Einstellen der standardmäßig empfangenen Lichtintensität

Kapitel 3 Einstellen der standardmäßig empfangenen Lichtintensität

2. Halten Sie die Abwärts-Taste mindestens drei

Sekunden lang gedrückt.

Die Einstellung für die standardmäßig empfangene Lichtintensität wird im Speicher des Verstärkers gespeichert

LD ON ENABLEZERO

(mm)

ZX-L-N

Bedienerhandbuch

Kapitel 3

GRUNDLAGEN DER BEDIENUNG

Messen der empfangenen Lichtintensität (Intensitätsfunktion)

Diese Funktion kann nur dann verwendet werden, wenn es sich bei dem angeschlossenen Sensorkopf um einen Reflexionslichttaster-Sensorkopf handelt. Bei der Intensitätsfunktion kann die vom Objekt reflektierte Lichtintensität in der Hauptanzeige angezeigt werden. Die Intensitätsfunktion kann verwendet werden, wenn Sie Änderungen der Farbe des Objektmaterials entdecken. Während die Intensitätsfunktion aktiviert ist, kann der Abstand nicht gemessen werden.

• Mit der Intensitätsfunktion kann die gesamte Verarbeitung, darunter der Betrieb mit zwei Sensoren, Haltewert, Schwellenwert-Schaltausgang und Linearausgänge, auf die empfangene Lichtintensität angewandt werden.

• Um die Intensitätsfunktion verwenden zu können, muss sie zunächst eingestellt werden. Bei Einstellung der Intensitätsfunktion werden einige Einstellungen (z. B. Analogausgang) initialisiert.

• Um die Intensitätsfunktion verwenden zu können, muss die Messwertverstärkung auf eine andere Option als AUTO eingestellt werden.

Einstellen der Messempfindlichkeit (Verstärkungsfunktion) S. 79

Kapitel 3 Messen der empfangenen Lichtintensität (Intensitätsfunktion)

Wechsel zur Funktionsbetriebsart (FUN) und zur Funktion SPCL (Intensitätsfunktion)

1. Stellen Sie den Betriebsartenwahlschalter auf

FUN (Funktionsbetriebsart).

2. Verwenden Sie die Links-/Rechts-Tasten, um

[SPCL] auf der Hauptanzeige anzuzeigen.

LD ON ENABLEZERO

(mm)

Bedienerhandbuch

ZX-L-N

Kapitel 3

Kapitel 3 GRUNDLAGEN DER BEDIENUNG

Wechsel zu INTN

3. Drücken Sie entweder die Aufwärts-Taste

oder die Abwärts-Taste.

Die Unteranzeige blinkt.

4. Verwenden Sie die Aufwärts-/Abwärts-

Tasten, um [SET] oder [ALL] anzuzeigen.

5. Drücken Sie die Eingabetaste (ENT).

SUB

6. Verwenden Sie die Links-/Rechts-Tasten,

um [INTN] auf der Hauptanzeige anzuzeigen.

Wechsel zur Intensitätsfunktion

7. Drücken Sie entweder die Aufwärts-Taste

oder die Abwärts-Taste.

Die Unteranzeige blinkt.

Verwenden Sie die Aufwärts-/Abwärts-Tasten, um [ON] anzuzeigen

9. Drücken Sie zur Bestätigung der

Einstellungen die Eingabetaste (ENT).

Der Sensorkopf wird auf den Intensitätsmodus eingestellt.

LD ON ENABLEZERO

(mm)

SUB

ZX-L-N

Bedienerhandbuch

Kapitel 4 HAUPTANWENDUNGEN UND EINSTELLUNGSVERFAHREN

Höhenmessung 52

Dickenmessung 56

Messen von Exzentrizität und Vibration 60

Messen von Kanten 63

Kapitel 4 HAUPTANWENDUNGEN UND EINSTELLUNGSVERFAHREN

Bedienerhandbuch

ZX-L-N

Kapitel 4 HAUPTANWENDUNGEN UND EINSTELLUNGSVERFAHREN

Höhenmessung

Im folgenden Abschnitt wird am Beispiel einer Erhöhung auf einer Leiterplatte beschrieben, wie die Höhe eines Objekts gemessen wird.

Erhöhung

Leiterplatte

Kapitel 4 Höhenmessung

Bedienablauf

Positionieren Sie das abzutastende Objekt. Halten Sie ein Vergleichsmuster bereit.

Montage an das Prüfgerät

Einstellung der Position

Einstellen des Messzeitpunkts

Messen von Verglei chsmustern

Einstellen der Grenzwerte für Schaltausgänge

ZX-L-N

Bedienerhandbuch

Kapitel 4

HAUPTANWENDUNGEN UND EINSTELLUNGSVERFAHREN

Montage an das Prüfgerät

Montieren Sie den Sensorkopf an das Prüfgerät. Bei der Befestigung des Sensors darf kein Druck auf den Sensorkopf und die Kabel ausgeübt werden.

Montage der Sensorköpfe S. 19

Einstellung der Position

Positionieren Sie das Vergleichsmuster und richten Sie den Sensorkopf aus. Beachten Sie die Anzeige des Verstärkers bzw. die Anzeigen des Sensorkopfes, und richten Sie den Sensorkopf so aus, dass die zu messenden oberen und unteren Grenzen der Höhe (H) innerhalb des Messbereichs liegen.

Messbereich S. 145

Messwertanzeige Die Anzeige des Verstärkers zeigt den Abstand (D) des Vergleichsmusters (Standard) an. Die Anzeige kann auch so eingestellt werden, dass die Höhe (H) des Vergleichsmusters angezeigt wird.

Ändern der Anzeigeskalierung S. 70

Kapitel 4 Höhenmessung

ZX-L-N

Bedienerhandbuch

Kapitel 4 HAUPTANWENDUNGEN UND EINSTELLUNGSVERFAHREN

Einstellen des Messzeitpunkts

Verwenden Sie die Funktion zum Halten des Talwerts, um den Mindestwert (unteren Wert) während der Abtastperiode zu halten.

Wenn das Prüfgerät das Messzeitsignal nicht eingeben kann, stellen Sie einen Messzeit-Trigger ein.

Kapitel 4 Höhenmessung

Abtastung

Folgende Einstellungen sind erforderlich, wenn die Höhe des Vergleichsmusters unter Verwendung der Skalierfunktion angezeigt werden soll: Trigger für die Messung: Aufwärts-Trigger Haltewertoption: Bergwert halten

Messwert

Messzeit-Triggerschwelle

Der untere Wert wird gehalten.

Einzelheiten zu den Einstellungen finden Sie in Kapitel 5 „Detaileinstellungen“.

Verwenden der Haltewertfunktionen S. 81

ZX-L-N

Bedienerhandbuch

Kapitel 4

HAUPTANWENDUNGEN UND EINSTELLUNGSVERFAHREN

Messen von Vergleichsmustern

Die Höhe des Vergleichsmusters wird mit der Positions-Teach-In-Funktion gemessen und das Messergebnis als oberer Schwellenwert (HIGH) gespeichert. Der gespeicherte Wert wird der Bezugswert für den in Schritt eingestellten Schwellenwert.

Einzelheiten zu den Einstellungen finden Sie in Kapitel 5 „Detaileinstellungen“.

Positions-Teach-In (Einlernen der Momentanposition) S. 96

Kapitel 4 Höhenmessung

Die Höhe des Vergleichsmusters kann auch auf den Wert 0 eingestellt werden.

Verwenden der Funktion zur Nullsetzung S. 129

Einstellen der Grenzwerte für Schaltausgänge

Stellen Sie unter Berücksichtigung des in Schritt gespeicherten oberen

Schwellenwerts (HIGH) die oberen und unteren Grenzwerte (HIGH- und LOW-

Schwellenwerte) für einen PASS (OK)-Schaltausgang ein.

Die Beurteilungsergebnisse HIGH, PASS und LOW werden auf Grundlage der hier eingestellten Schwellenwerte ausgegeben.

Messergebnis Schaltausgang

Messergebnis > Oberer Schwellenwert HIGH

Unterer Schwellenwert ≤ Messergebnis ≤ Oberer Schwellenwert PASS

Unterer Schwellenwert > Messergebnis LOW

Einzelheiten hierzu finden Sie in Kapitel 5 „Detaileinstellungen“.

Direktes Eingeben von Schwellenwerten S. 94

Bedienerhandbuch

ZX-L-N

Kapitel 4 HAUPTANWENDUNGEN UND EINSTELLUNGSVERFAHREN

Dickenmessung

Im folgenden Abschnitt wird am Beispiel einer Stahlplatte die Dicke gemessen.

Stahlplatte

Kapitel 4 Dickenmessung

Bedienablauf

Montage an das Prüfgerät

Einstellung der Ta st w ei te n

Einstellung der gewünschten Verrechnung

Einstellen der Grenzwerte für Schaltausgänge

ZX-L-N

Bedienerhandbuch

Kapitel 4

HAUPTANWENDUNGEN UND EINSTELLUNGSVERFAHREN

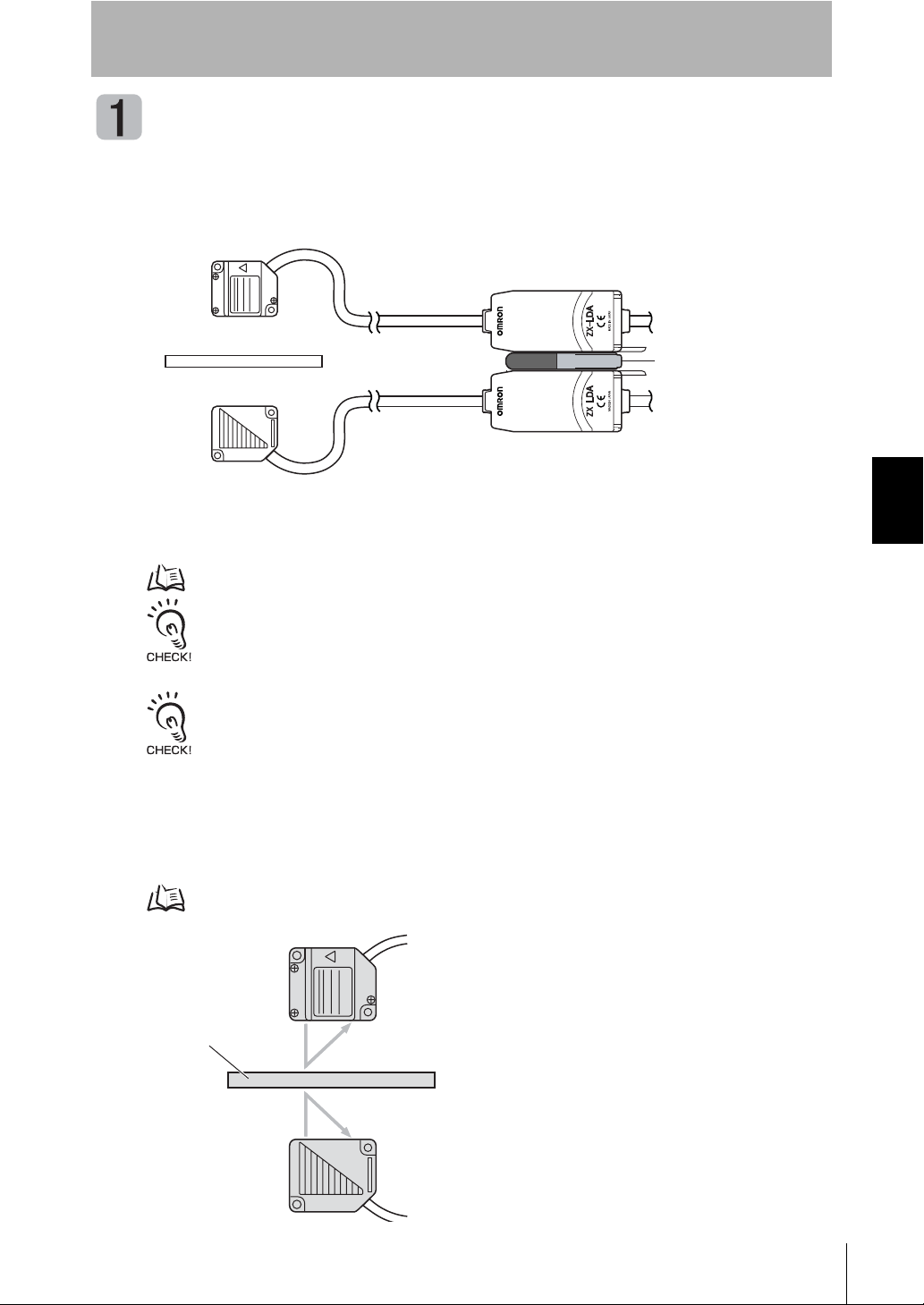

Montage an das Gerät

 Verbinden von Verstärkern

Verbinden Sie zwei Verstärker mittels einer dazwischen liegenden Kalkulationseinheit miteinander, wie in der Abbildung dargestellt.

Kanal 1

Kalkulationseinheit

Kanal 2

Das Kalkulationsergebnis wird auf dem Verstärker mit Kanalnummer 2 angezeigt (bzw. über ihn ausgegeben). Schließen Sie das Anschlusskabel des Verstärkers mit Kanalnummer 2 an das externe Gerät an, um Ergebnisse an die externe Steuerung zu übergeben.

Verbindungen S. 23

Kapitel 4 Dickenmessung

Der Verstärker mit Kanalnummer 1 zeigt nur das Messergebnis des an ihn angeschlossenen Sensorkopfs an (bzw. gibt dieses aus).

Wenn die Verstärker miteinander verbunden werden, kann auch die gegenseitige Beeinflussung der Sensorköpfe verhindert werden.

 Montieren der Sensorköpfe an das Prüfgerät

Befestigen Sie die Sensorköpfe so am Prüfgerät, dass sie sich an der Stahlplatte gegenüber liegen (siehe Abbildung unten).

Montage der Sensorköpfe S. 19

Stahlplatte

Bedienerhandbuch

ZX-L-N

Kapitel 4 HAUPTANWENDUNGEN UND EINSTELLUNGSVERFAHREN

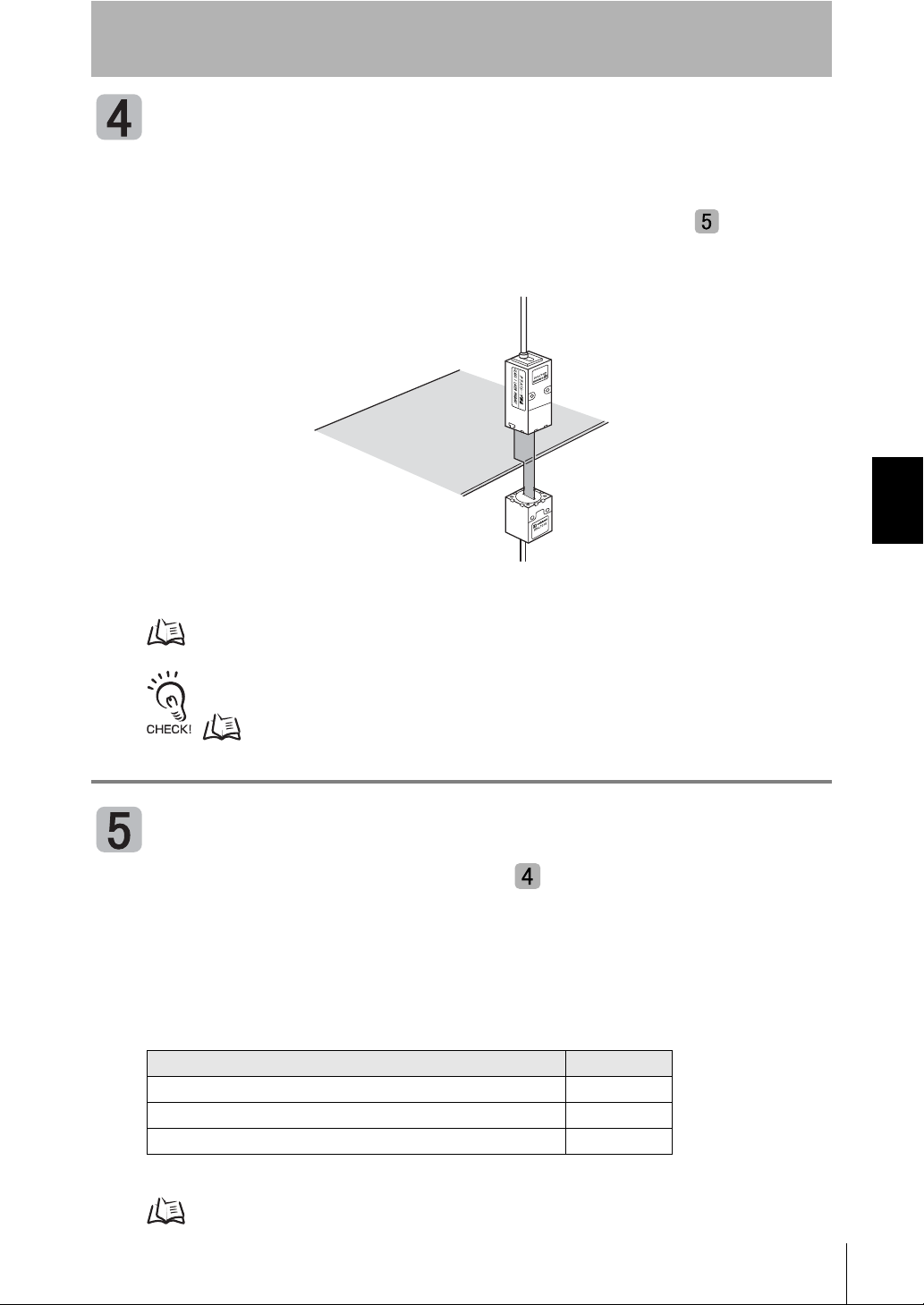

Einstellung der Tastweiten

Stellen Sie ein Vergleichsmuster mit einer bekannten Dicke (T) ein. Stellen Sie die Position der Sensorköpfe so ein, dass die Abstände (A/B) zwischen dem Vergleichsmuster und den Sensorköpfen in etwa der mittleren Tastweite des entsprechenden Sensorkopfs entsprechen. Beachten Sie beim Einstellen des Sensorkopfes die Anzeige des Verstärkers.

Messbereich S. 145

Kapitel 4 Dickenmessung

Einstellung der gewünschten Verrechnung

Um die Dicke des Vergleichsmusters zu messen, positionieren Sie das Vergleichsmuster und stellen Sie die Verrechnung ein. Die Einstellungen werden am Verstärker mit Kanalnummer 2 vorgenommen. Wählen Sie [THICK] als Art der Verrechnung und geben Sie die Dicke (T) des Vergleichsmusters ein.

Wenn die Dicke eingegeben ist, wird das Positionsverhältnis zwischen den Sensorköpfen und diesem Punkt gespeichert. Die Dicke wird auf Grundlage des Positionsverhältnisses der Sensorköpfe gemessen.

Einzelheiten zu den Einstellungen finden Sie in Kapitel 6 „Zusatzfunktionen“.

Verrechnungen durchführen S. 118

ZX-L-N

Bedienerhandbuch

Kapitel 4

HAUPTANWENDUNGEN UND EINSTELLUNGSVERFAHREN

Einstellen der Grenzwerte für die Schaltausgänge

Stellen Sie die oberen und unteren Grenzwerte (HIGH- und LOW-Schwellenwerte) für einen PASS (OK)-Schaltausgang ein.

Die Beurteilungsergebnisse HIGH, PASS und LOW werden auf Grundlage der hier eingestellten Schwellenwerte ausgegeben.

Messergebnis Schaltausgang

Messergebnis > Oberer Schwellenwert HIGH

Unterer Schwellenwert ≤ Messergebnis ≤

Unterer Schwellenwert > Messergebnis LOW

Oberer Schwellenwert PASS

Einzelheiten hierzu finden Sie in Kapitel 5 „Detaileinstellungen“.

Direktes Eingeben von Schwellenwerten S. 94

Kapitel 4 Dickenmessung

Bedienerhandbuch

ZX-L-N

Kapitel 4 Messen von Exzentrizität und Vibration

Kapitel 4 HAUPTANWENDUNGEN UND EINSTELLUNGSVERFAHREN

Messen von Exzentrizität und Vibration

Im folgenden Abschnitt wird die Exzentrizität am Beispiel einer Motorwelle gemessen.

Motorwelle

Bedienablauf

Montage an das Prüfgerät

Einstellung der Position

Messen der Auslenkung

Einstellen der Grenzwerte für Schaltausgänge

ZX-L-N

Bedienerhandbuch

Kapitel 4

HAUPTANWENDUNGEN UND EINSTELLUNGSVERFAHREN

Montage an das Prüfgerät

Montieren Sie den Sensorkopf an das Prüfgerät. Bei der Befestigung des Sensors darf kein Druck auf den Sensorkopf und die Kabel ausgeübt werden.

Montage der Sensorköpfe S. 19

Einstellung der Position

Montieren Sie den Sensorkopf so, dass der Abstand (D) zwischen dem Sensorkopf und dem abzutastenden Objekt ungefähr der mittleren Tastweite entspricht (siehe Abbildung). Beachten Sie beim Einstellen des Sensorkopfes die Anzeige des Verstärkers.

Messbereich S. 145

Kapitel 4 Messen von Exzentrizität und Vibration

Bedienerhandbuch

ZX-L-N

Kapitel 4 HAUPTANWENDUNGEN UND EINSTELLUNGSVERFAHREN

Messen der Auslenkung

Verwenden Sie die Berg-Talwert-Haltefunktion, um die normale Auslenkung zu messen. Drehen Sie die Motorwelle, geben Sie ein Messzeitsignal über ein externes Gerät ein und messen Sie die Auslenkung. Die Differenz zwischen dem maximalen und minimalen Messergebnis (die Auslenkung) wird als Bezugswert für die Einstellung von Toleranzen verwendet.

Kapitel 4 Messen von Exzentrizität und Vibration

Messwert

Auslenkung

Messzeit-Eingang

Einzelheiten zu den Einstellungen finden Sie in Kapitel 5 „Detaileinstellungen“.

Verwenden der Haltewertfunktionen S. 81

Einstellen der Grenzwerte für Schaltausgänge

Stellen Sie unter Berücksichtigung der in Schritt gemessenen Auslenkung die

obere Grenze (oberer Schwellenwert (HIGH)) oder die untere Grenze (unterer

Schwellenwert (LOW)) für einen PASS (OK)-Schaltausgang ein.

Das Beurteilungsergebnis wird auf Grundlage des hier eingestellten Schwellenwerts ausgegeben. Die Ausgabe ist von dem Typ des eingestellten Schwellenwerts abhängig. Ausgabe bei Einstellung des oberen Grenzwerts: PASS oder HIGH Ausgabe bei Einstellung des unteren Grenzwerts: PASS oder LOW

Messergebnis Schaltausgang

Messergebnis > Oberer Schwellenwert HIGH

Unterer Schwellenwert ≤ Messergebnis ≤

Unterer Schwellenwert > Messergebnis LOW

Einzelheiten hierzu finden Sie in Kapitel 5 „Detaileinstellungen“.

ZX-L-N

Bedienerhandbuch

Oberer Schwellenwert PASS

Direktes Eingeben von Schwellenwerten S. 94

HAUPTANWENDUNGEN UND EINSTELLUNGSVERFAHREN

Messen von Kanten

In diesem Beispiel wird anhand eines Beispiels beschrieben, wie die Kanten eines Flachgummibands gemessen werden.

Flachgummiband

Kapitel 4

Kapitel 4 Messen von Kanten

Bedienablauf

Montage an das Prüfgerät

Einstellen der Auto-Skalierung

Einstellen der standardmäßig empfangenen Lichtintensität

Messen von Vergleichsmustern

Einstellen der Grenzwerte für Schaltausgänge

Bedienerhandbuch

ZX-L-N

Kapitel 4 HAUPTANWENDUNGEN UND EINSTELLUNGSVERFAHREN

Montage an das Prüfgerät

Montieren Sie den Sensorkopf an das Prüfgerät. Bei der Befestigung des Sensors darf kein Druck auf den Sensorkopf und die Kabel ausgeübt werden.

Montage der Sensorköpfe S. 19

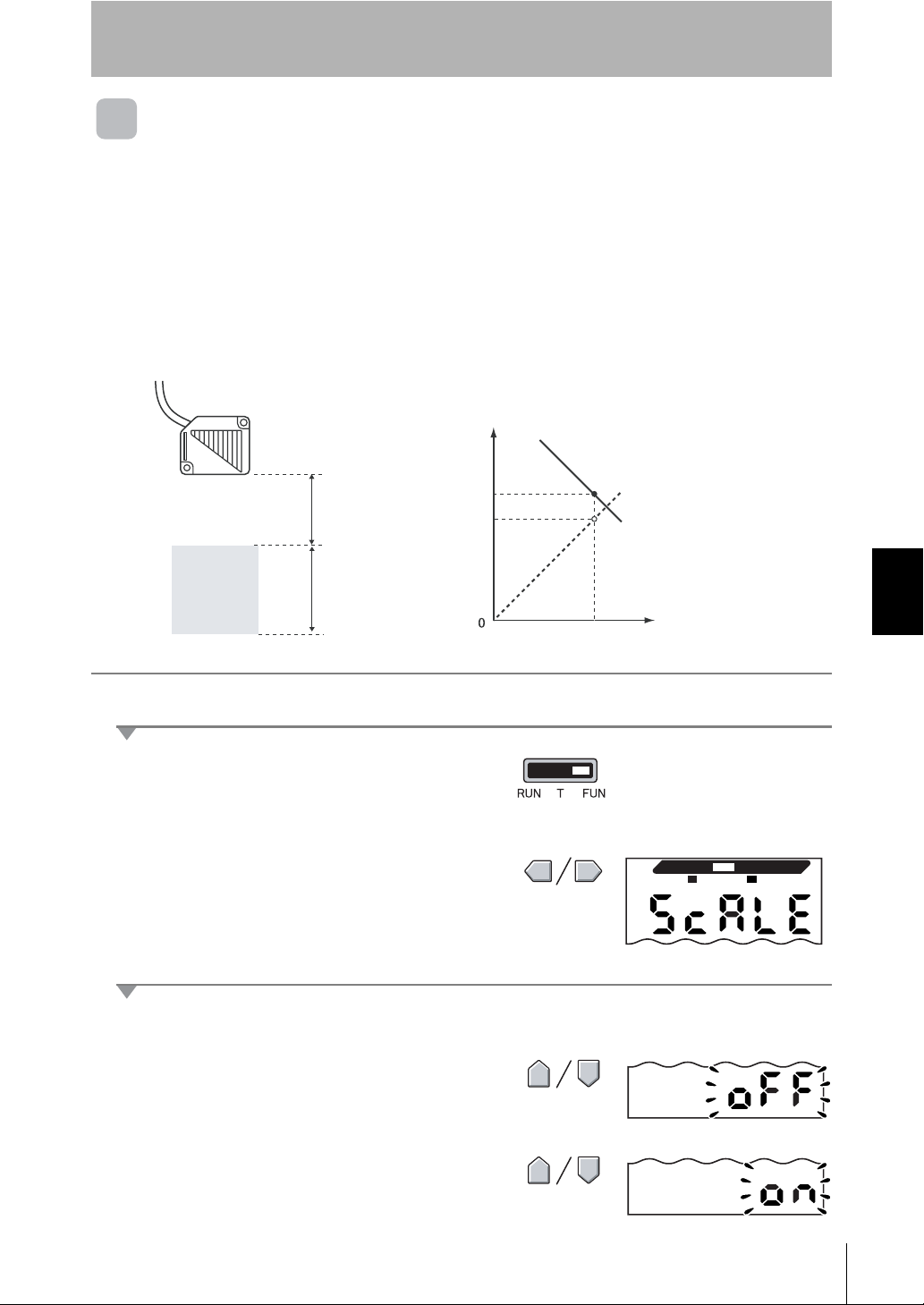

Einstellen der Auto-Skalierung

Mit dieser Funktion kann ausgewählt werden, ob die empfangene Lichtintensität in der Hauptanzeige des Verstärkers in mm oder in % angezeigt werden soll.

Kapitel 4 Messen von Kanten

Einstellen der Auto-Skalierung S. 44

Beispiel: Einstellung der aktuell einfallenden Lichtintensität (85 %) auf Anzeige eines

Skalendendwerts von 5 mm.

Vor Einstellung der Auto-Skalierung Auto-Skalierung ist auf [5-L] eingestellt.

LD ON ENABLEZERO

(mm)

Da 100 % dem Wert 5,000 mm entspricht, wird bei 85 % der Wert [4.250] angezeigt.

instellen der standardmäßig empfangenen Lichtintensität

LD ON ENABLEZERO

(mm)

Stellen Sie die standardmäßig empfangene Lichtintensität bei Empfang von 100 % des Laserlichts vom Sender durch den Empfänger ein. Wenn die standardmäßig empfangene Lichtintensität eingestellt wird, werden die Hauptanzeige und die Linearausgänge (Strom, Spannung) automatisch auf den Skalenendwert gesetzt.

Einstellen der standardmäßig empfangenen Lichtintensität S. 47

Beispiel: Einstellen der standardmäßig empfangenen Lichtintensität nachdem die

ZX-L-N

Bedienerhandbuch

Auto-Skalierung in Schritt auf [5-L] gesetzt wurde.

Vor dem Einstellen der standardmäßig empfangenen Lichtintensität

LD ON ENABLEZERO

(mm)

Nach dem Einstellen der standardmäßig empfangenen Lichtintensität

LD ON ENABLEZERO

Die aktuelle Intensität des einfallenden Lichts (85 %) wird als Skalenendwert gesetzt und der Wert [5.000] wird angezeigt.

(mm)

Kapitel 4

HAUPTANWENDUNGEN UND EINSTELLUNGSVERFAHREN

Messen von Vergleichsmustern

Die Kante des Vergleichsmusters wird mit der Positions-Teach-In-Funktion gemessen und das Messergebnis als oberer Schwellenwert (HIGH) gespeichert. Der gespeicherte Wert wird der Bezugswert für den in Schritt eingestellten Schwellenwert.

Kapitel 4 Messen von Kanten

Einzelheiten zu den Einstellungen finden Sie in Kapitel 5 „Detaileinstellungen“.

Positions-Teach-In (Einlernen der Momentanposition) S. 96

Die Kante des Vergleichsmusters kann auch auf den Wert 0 eingestellt werden.

Verwenden der Funktion zur Nullsetzung S. 129

Einstellen der Grenzwerte für Schaltausgänge

Stellen Sie unter Berücksichtigung des in Schritt gespeicherten oberen Schwellenwerts

(HIGH) die oberen und unteren Grenzwerte (HIGH- und LOW-Schwellenwerte) für einen

PASS (OK)-Schaltausgang ein.

Die Beurteilungsergebnisse HIGH, PASS und LOW werden auf Grundlage der hier eingestellten Schwellenwerte ausgegeben.

Messergebnis Schaltausgang

Messergebnis > Oberer Schwellenwert HIGH

Unterer Schwellenwert ≤ Messergebnis ≤

Unterer Schwellenwert > Messergebnis LOW

Oberer Schwellenwert PASS

Einzelheiten hierzu finden Sie in Kapitel 5 „Detaileinstellungen“.

Direktes Eingeben von Schwellenwerten S. 94

Bedienerhandbuch

ZX-L-N

Kapitel 4

Kapitel 4 HAUPTANWENDUNGEN UND EINSTELLUNGSVERFAHREN

MEMO

ZX-L-N

Bedienerhandbuch

Kapitel 5 DETAILEINSTELLUNGEN

Einstellen der Anzahl von Messwerten zur Mittelwertbildung 68

Ändern der Anzeigeskalierung 70

Einstellen der Messempfindlichkeit (Verstärkungsfunktion) 79

Verwenden der Haltewertfunktionen 81

Vergleichen von Messwerten (Differenzierungsfunktion) 88

Vergleichen von Messwerten (Vorwertvergleiche) 91

Eingabe der Schwellenwerte 93

Analogausgang 102

Einstellen der Schaltausgangs-Messzeit (Zeitfunktion) 113

Kapitel 5 DETAILEINSTELLUNGEN

Bedienerhandbuch

ZX-L-N

Kapitel 5 DETAILEINSTELLUNGEN

Einstellen der Anzahl von Messwerten zur Mittelwertbildung

Der auf Grundlage der voreingestellten Anzahl der Messwerte ermittelte Mittelwert der Messwerte kann ausgegeben werden. Diese Einstellung kann verwendet werden, wenn rasche Änderungen der Messwerte ignoriert werden sollen. Wenn diese Einstellung ausgewählt wird, verlängert sich die Ansprechzeit für Schaltausgänge und Analogausgang.

Kapitel 5 Einstellen der Anzahl von Messwerten zur Mittelwertbildung

Auswahl für die Anzahl

der Messwerte zur

Mittelwertbildung

1 0,3 ms

2 0,5 ms

4 0,8 ms

8 1,5 ms

16 2,5 ms

32 5 ms

64 10 ms

128 20 ms

256 40 ms

512 75 ms

1024 150 ms

2048 300 ms

4096 600 ms

Ansprechzeit

Bei einem Reflexionslichttaster-Sensorkopf ist die Anzahl der Messwerte zur Mittelwertbildung vor Auslieferung werkseitig auf 256 eingestellt. Bei einem Einweglichtschranken-Sensorkopf ist die Anzahl der Messwerte zur Mittelwertbildung vor Auslieferung werkseitig auf 32 eingestellt.

Wenn die Anzahl der Messwerte zur Mittelwertbildung mit dem Faktor „n“ multipliziert wird, steigt die Auflösung in der Regel um den Faktor .

ZX-L-N

Bedienerhandbuch

Wechsel zur Funktionsbetriebsart (FUN) und zur Funktion AVE (Mittelwert)

1. Stellen Sie den Betriebsartenwahlschalter auf

FUN (Funktionsbetriebsart).

Kapitel 5

DETAILEINSTELLUNGEN

2. Verwenden Sie die Links-/Rechts-Tasten,

um [AVE] auf der Hauptanzeige anzuzeigen.

Auswählen der Anzahl von Messwerten zur Mittelwertbildung

3. Drücken Sie entweder die Aufwärts- oder die

Abwärts-Taste.

Die Unteranzeige blinkt.

Verwenden Sie die Aufwärts-/Abwärts-Tasten, um die gewünschte Anzahl der Messwerte zur Mittelwertbildung auszuwählen

Drücken Sie zur Bestätigung der Einstellungen die Eingabetaste (ENT)

Die Einstellung wird gespeichert.

LD ON ENABLEZERO

(mm)

SUB

Kapitel 5 Einstellen der Anzahl von Messwerten zur Mittelwertbildung

SUB

Bedienerhandbuch

ZX-L-N

Kapitel 5 Ändern der Anzeigeskalierung

Kapitel 5 DETAILEINSTELLUNGEN

Ändern der Anzeigeskalierung

Ändern Sie die Anzeigeskalierung, wenn Sie einen Wert auf der Hauptanzeige anzeigen möchten, der von dem tatsächlichen Messwert abweicht. Positionieren Sie das abzutastende Objekt. Es stehen zwei Einstellungsverfahren zur Auswahl: Einpunkt- und Zweipunkt-Skalierung.

• Die hier eingestellte Skalierung wird nur auf der Anzeige wiedergegeben.

Wenn Sie den Analogausgang für den angezeigten Wert ändern möchten, muss die Analogausgangsfunktion verwendet werden Der minimale Anzeigewert beträgt -19999 und der maximale Anzeigewerte 59999. Werte (Korrekturwerte der Skalierung), die den minimalen oder maximalen Anzeigewert auch dann übersteigen, wenn sich das Objekt innerhalb des Messbereichs befindet, können nicht eingestellt werden. Bei Einstellung eines solchen Werts wird eine Fehlermeldung angezeigt.

S. 102

• Weitere Informationen zum Berechnen der Dicke finden Sie im Kapitel „Messen mit mehreren

Verstärkern“ unter „Durchführen von Verrechnungen“.

S. 118

ZX-L-N

Bedienerhandbuch

Anwendungsbeispiel für die Skalierung

Zweck Verfahren

Anzeige der Höhe des Abtastobjekts (Einweglichtschranken-Sensorkopf)

Unterbrochene Breite des Lichtstrahls 6 mm

Sender Empfänger

Abtasto bjekt

Höhe des Abtastobjekts 15 mm

Anzeige der Höhe des Abtastobjekts (Reflexionslichttaster-Sensorkopf)

Sensorkopf

Kapitel 5

DETAILEINSTELLUNGEN

Verschieben Sie den Anzeigewert. Einpunkt-

Skalierung

Anzeigewert (mm)

Verschieben Sie den Anzeigewert und invertieren Sie das Verhältnis zwischen Anzeige- und Bezugswerten

Anzeigewert (mm)

Tatsächlich gemessener Wert (mm)

(Nicht invertiert)

Einpunkt-

Skalierung (Invertiert)

S. 73

Kapitel 5 Ändern der Anzeigeskalierung

Abtastobjekt

Tatsächlich gemessener Wert 40 mm

Anzuzeigender Wert 50 mm

Tatsächlich gemessener Wert (mm)

Bedienerhandbuch

ZX-L-N

Kapitel 5 DETAILEINSTELLUNGEN

Anwendungsbeispiel für die Skalierung

Zweck Verfahren

Korrigieren der Anzeigewerte zur Übereinstimmung mit tatsächlichen Abständen (Reflexionslichttaster-Sensorkopf)

Sensorkopf

Verschieben Sie den Anzeigewert und ändern Sie den Bereich des Anzeigewerts.

Anzeigewert (mm)

ZweipunktSkalierung

S. 76

Kapitel 5 Ändern der Anzeigeskalierung

Tatsächlicher Abstand: 40 mm Anzeigewert: 38 mm

Abtastobjekt

Sensorkopf

Tatsächlicher Abstand: 32 mm

Anzeigewert: 33 mm

Abtastobjekt

Korrigieren der Anzeigewerte zur Übereinstimmung mit tatsächlichen Abständen (Einweglichtschranken-Sensorkopf)

Sender Empfänger

Abtastobjekt

Tatsächlicher Abstand: 2,5 mm Anzeigewert: 2 mm

33 32

Anzeigewert (mm)

32 40

Tatsächlich

gemessener

Wert (mm)

ZweipunktSkalierung

S. 76

Sender Empfänger

Tatsächlicher Abstand: 8 mm Anzeigewert: 7 mm

Die unten aufgelisteten Einstellungen kehren zu den Werkseinstellungen zurück, wenn die Skalierung eingestellt wird. Nehmen Sie die Einstellungen für diese Funktionen vor, wenn die Einstellung der Skalierung abgeschlossen ist.

ZX-L-N

Bedienerhandbuch

2,5

Abtastobjekt

Messzeit-Triggerschwelle, S. 83 Analogausgang S. 102 Nullsetzung, S. 129 Einstellung der Dicke (Verrechnung) S. 118

2,5 8

Tatsächlich

gemessener

Wert

(mm)

Kapitel 5

DETAILEINSTELLUNGEN

Einpunkt-Skalierung

Die Messung wird an einer Positionen ausgeführt und die Offsetwerte für diese Messungen werden eingestellt. Die Invertierung von Offset und Inkrementierung/Dekrementierung (Anzeigeumkehr) kann eingestellt werden. In diesem Abschnitt wird die Einstellung der Einpunkt-Skalierung anhand eines Beispiels beschrieben, bei dem die Anzeigewerte korrigiert werden, um mit den tatsächlichen Abständen übereinzustimmen. Beispiel: Anzeige der Höhe des abzutastenden Objekts

Anzeigewert

Sensorkopf

(mm)

Tatsächlich gemessener Wert 40 mm

Abtastobjekt

Wechsel zur Funktionsbetriebsart (FUN) und zur Funktion SCALE (Skalierung)

Anzuzeigender Wert 50 mm

1. Stellen Sie den Betriebsartenwahlschalter auf

FUN (Funktionsbetriebsart).

Verwenden Sie die Links-/Rechts-Tasten, um [SCALE] auf der Hauptanzeige anzuzeigen

Ausführen der Skalierung

Kapitel 5 Ändern der Anzeigeskalierung

Tatsächlich

gemessener Wert

(mm)

LD ON ENABLEZERO

(mm)

3. Drücken Sie entweder die Aufwärts-Taste

oder die Abwärts-Taste.

Die Unteranzeige blinkt.

4. Verwenden Sie die Aufwärts-/Abwärts-

Tasten, um [ON] anzuzeigen.

SUB

Bedienerhandbuch

ZX-L-N

Kapitel 5 DETAILEINSTELLUNGEN

Kapitel 5 Ändern der Anzeigeskalierung

5. Drücken Sie zur Bestätigung der

Einstellungen die Eingabetaste (ENT).

Die Unteranzeige zeigt [P1SCL] an.

6. Bringen Sie das abzutastende Objekt in die

Position, für der der Anzeigewert geändert werden soll.

Positionieren Sie das abzutastende Objekt innerhalb des Messabstands. Die ENABLE-Anzeige leuchtet, wenn das abzutastende Objekt innerhalb des Messabstands liegt. Liegt das Abtastobjekt außerhalb des Messabstands, ist eine Skalierung nicht möglich.

7. Drücken Sie eine Pfeiltaste.

In der Hauptanzeige wird der aktuelle Messwert angezeigt. Die linke Stelle der Unteranzeige blinkt.

Verwenden Sie die Pfeiltasten, um den Offset für den Messwert auf der Unteranzeige einzustellen

Die Position des Dezimaltrennzeichens kann, wie im nächsten Schritt beschrieben, geändert werden.

LD ON ENABLEZERO

(mm)

SUB

LD ON ENABLEZERO

(mm)

SUB

Wechselt von einer Stelle

zur anderen. Änderung des aktuellen Werts.

9. Drücken Sie zur Bestätigung der

Einstellungen die Eingabetaste (ENT).

Das Dezimaltrennzeichen blinkt.

10.

Drücken Sie die Links-/Rechts-Tasten, um das Dezimaltrennzeichen bei Bedarf zu verschieben

11. Drücken Sie zur Bestätigung der

Einstellungen die Eingabetaste (ENT).

Die invertierten Anzeigeeinstellungen werden auf der Unteranzeige angezeigt.

ZX-L-N

Bedienerhandbuch

SUB

Auswählen der invertierten Anzeige

12. Zur Auswahl der Funktion für invertierte

Anzeige verwenden Sie die Aufwärts-/ Abwärts-Taste.

Einstellung Details

D-FWD Nicht invertiert

Je größer der Abstand zwischen dem Sensorkopf und dem Objekt ist, desto größer ist der auf dem Verstärker angezeigte Messwert.

D-INV Invertiert

Je größer der Abstand zwischen dem Sensorkopf und dem Objekt ist, desto kleiner ist der auf dem Verstärker angezeigte Messwert.

Kapitel 5

DETAILEINSTELLUNGEN

SUB

Kapitel 5 Ändern der Anzeigeskalierung

13. Drücken Sie zur Bestätigung der

Einstellungen die Eingabetaste (ENT).

Die Unteranzeige zeigt [P2SCL] an.

14. Drücken Sie die Eingabetaste (ENT).

Bestätigen des Abschlusses der Skalierung

Nach erfolgreichem Abschluss der Skalierung wird [OK] auf der Anzeige angezeigt.

Konnte die Skalierung nicht abgeschlossen werden, wird [NG] auf der Anzeige angezeigt.. Überprüfen Sie, ob sich das Objekt innerhalb des Messbereichs befindet und führen Sie die Skalierung erneut durch.

SUB

LD ON ENABLEZERO

(mm)

SUB

LD ON ENABLEZERO

(mm)

SUB

Bedienerhandbuch

ZX-L-N

Kapitel 5 DETAILEINSTELLUNGEN

Zweipunktskalierung

Die Messung wird an zwei Positionen ausgeführt und die Offsetwerte für diese Messungen werden eingestellt. Der Gesamtoffset kann eingestellt und der Bereich kann geändert werden. In diesem Abschnitt wird die Einstellung der Zweipunkt-Skalierung anhand eines Beispiels beschrieben, bei dem die Anzeigewerte korrigiert werden, um mit den tatsächlichen Abständen übereinzustimmen. Beispiel: Korrektur von Anzeigewerten zur Übereinstimmung mit tatsächlichen Abständen

Kapitel 5 Ändern der Anzeigeskalierung

Sensorkopf

Abtast-

objekt

Sensorkopf

Abtast-

objekt

Tatsächlicher Abstand: 40 mm Anzeigewert: 38 mm

Tatsächlicher Abstand: 32 mm Anzeigewert: 33 mm

Anzeigewert

(mm)

33 32

32 40

Tatsächlich gemessener Wert (mm)

Positionieren Sie die zwei spezifizierten Punkte so, dass sie mindestens 1 % des Nennmessbereichs des angeschlossenen Sensors voneinander getrennt liegen. Der Nennmessbereich für den Sensor ZX-LD40 beträgt beispielsweise 20 mm. Daher müssen die spezifizierten Punkte mindestens 0,2 mm voneinander getrennt liegen.

ZX-L-N

Bedienerhandbuch

Kapitel 5

DETAILEINSTELLUNGEN

Einstellung des ersten Punkts

Stellen Sie den ersten Punkt ein, indem Sie die folgenden Schritte zur Zweipunkt-Skalierung ausführen

S. 73

Der Bereich der Zweipunkt-Skalierung wird automatisch auf Grundlage der für die zwei Punkte eingegebenen Werte eingestellt. Einstellungen für invertierte Anzeige werden ignoriert.

Einstellung des zweiten Punkts

bis

11.

des Verfahrens

2. Bringen Sie das abzutastende Objekt in die Position, an der der Anzeigewert geändert

werden soll (der zweite Punkt).

Das abzutastende Objekt muss einem Abstand von mindestens 1 % des Nennmesswertbereichs zu dem ersten Punkt haben und innerhalb des Messbereichs liegen

Kapitel 5 Ändern der Anzeigeskalierung

3. Drücken Sie eine Pfeiltaste.

In der Hauptanzeige wird der aktuelle Messwert angezeigt. Die linke Stelle der Unteranzeige blinkt.

4. Verwenden Sie die Pfeiltasten, um den Offset

für den Messwert einzustellen.

Die Position des Dezimaltrennzeichens kann, wie im nächsten Schritt beschrieben, geändert werden.

5. Drücken Sie zur Bestätigung der

Einstellungen die Eingabetaste (ENT).

Das Dezimaltrennzeichen blinkt.

6. Verwenden Sie die Links-/Rechts-Tasten,

um das Dezimaltrennzeichen zu verschieben.

7. Drücken Sie zur Bestätigung der

Einstellungen die Eingabetaste (ENT).

LD ON ENABLEZERO

(mm)

SUB

Wechsel von einer Stelle zur anderen. Änderung des aktuellen Werts

SUB

Bedienerhandbuch

ZX-L-N

Kapitel 5 DETAILEINSTELLUNGEN

Bestätigen des Abschlusses der Skaliereinstellungen

Kapitel 5 Ändern der Anzeigeskalierung

Nach erfolgreichem Abschluss der Skalierung wird [OK] auf der Anzeige angezeigt.

Konnte die Skalierung nicht abgeschlossen werden, wird [NG] auf der Anzeige angezeigt..

Prüfen Sie die folgenden Punkte und führen Sie die Skalierung anschließend erneut aus.

• Befindet sich das abzutastende Objekt innerhalb des Messbereichs?

• Sind die zwei spezifizierten Punkte so positioniert, dass sie mindestens 1 % des Nennmessbereichs voneinander getrennt liegen?

LD ON ENABLEZERO

(mm)

SUB

LD ON ENABLEZERO

(mm)

SUB

ZX-L-N

Bedienerhandbuch

Kapitel 5

DETAILEINSTELLUNGEN

Einstellen der Messempfindlichkeit (Verstärkungsfunktion)

In diesem Abschnitt wird beschrieben, wie die Messverstärkung den Oberflächeneigenschaften des Abtastobjekts entsprechend eingestellt wird. Wenn die Messverstärkung auf AUTO eingestellt ist, wird automatisch die für das Objekt optimale Empfindlichkeitsstufe eingestellt. Wenn sich die Intensität des vom Objekt reflektierten Sensorlichts nicht in hohem Masse ändert, können stabile Messungen durchgeführt werden, indem die Messverstärkung entsprechend ausgewählt wird. Es gibt fünf Möglichkeiten der Messverstärkung: [AUTO] für automatische Abstimmung und [BLACK], [WHITE], [METAL] und [MIROR], bei denen es sich um festgelegte Messverstärkungen handelt. Im Falle der festgelegten Messverstärkungen steigt die Messempfindlichkeit in der Reihenfolge [MIROR], [METAL], [WHITE], [BLACK], wobei [MIROR] die niedrigste und [BLACK] die höchste Messempfindlichkeit darstellt.

Messverstärkung [AUTO]

Wenn die empfangene Lichtintensität nicht ausreichend ist

Wenn die empfangene Lichtintensität zu hoch ist

Kapitel 5 Einstellen der Messempfindlichkeit (Verstärkungsfunktion)

Hohe Verstärkung

Automatische Umschaltung

Festgelegte Messverstärkungen (außer [AUTO])

Wenn die empfangene Lichtintensität nicht

Unzureichende Intensität des empfangenen Lichts

(Ein Fehler tritt auf und die Hauptanzeige zeigt [E-DRK] an.)

AUTO kann nur dann eingestellt werden, wenn es sich bei dem Sensorkopf um einen ReflexionslichttasterSensorkopf handelt und die Intensitätsfunktion deaktiviert wurde.

Intensitätsfunktion S. 49

Wenn die empfangene Lichtintensität geeignet ist

Innerhalb des zulässigen Bereichs für empfangene Lichtintensität

(Messung möglich)

Geringe Verstärkung

Wenn die empfangene Lichtintensität zu hoch ist

Gesättigte Intensität des empfangenen Lichts

(Ein Fehler tritt auf und die Hauptanzeige zeigt [E-BRT]

Bedienerhandbuch

ZX-L-N

Kapitel 5 Einstellen der Messempfindlichkeit (Verstärkungsfunktion)

Kapitel 5 DETAILEINSTELLUNGEN

Wechsel zur Funktionsbetriebsart (FUN) und zur Funktion SPCL (Intensitätsfunktion)

1. Stellen Sie den Betriebsartenwahlschalter auf

FUN (Funktionsbetriebsart).

Verwenden Sie die Links-/Rechts-Tasten, um [SPCL] auf der Hauptanzeige anzuzeigen.

Wechsel zu GAIN

3. Drücken Sie entweder die Aufwärts-Taste

oder die Abwärts-Taste.

Die Unteranzeige blinkt.

4. Verwenden Sie die Aufwärts-/Abwärts-

Tasten, um [ETC] oder [ALL] anzuzeigen.

LD ON ENABLEZERO

(mm)

SUB

5. Drücken Sie die Eingabetaste (ENT).

6. Verwenden Sie die Links-/Rechts-Tasten,

um [GAIN] auf der Hauptanzeige anzuzeigen.

Einstellen der Messverstärkung

7. Drücken Sie entweder die Aufwärts-Taste

oder die Abwärts-Taste.

Die Unteranzeige blinkt.

8. Wählen Sie die gewünschte

Messverstärkung aus.

9. Drücken Sie zur Bestätigung der

Einstellungen die Eingabetaste (ENT).

Die ausgewählte Messverstärkung wird eingestellt.

SUB

LD ON ENABLEZERO

(mm)

SUB

ZX-L-N

Bedienerhandbuch

Kapitel 5

DETAILEINSTELLUNGEN

Verwenden der Haltewertfunktionen

Die Haltwertfunktionen halten während der Messperiode die Daten für spezifizierte Punkte, wie z. B. den maximalen oder minimalen Wert, und geben diese Werte am Ende der Messperiode aus.

Bedienablauf

Auswählen der Haltewertoption für Messwerte

Einstellen des Triggers für die Messung in der Haltewert-Betriebsart

(Falls erforderlich)

Einstellen der Verzögerungszeit

Auswählen der Haltewertoption für Messwerte

Der Zeitraum zwischen dem Start der Haltewertmessung und dem Ende der Haltewertmessung wird als Abtastperiode bezeichnet. Der während dieser Abtastperiode zu haltende Wert wird hier ausgewählt.

Bis zum Abschluss der ersten Abtastperiode wird der CLAMP-Wert (ein voreingestellter Wert) ausgegeben.

CLAMP-Wert S. 111

Alle in der Tabelle aufgeführten 5 Einstellungen können als Haltewert ausgewählt werden.

Einstellung Details

OFF (Standardeinstellung)

P-H (Bergwert halten) Hält den maximalen Wert während der Abtastperiode. Der Ausgang ändert sich,

Es werden keine Messwerte gehalten. Der Messwert wird immer ausgegeben.

wenn die Abtastperiode beendet ist und wird dann bis zum Ende der nächsten Abtastperiode gehalten.

Ausgabe

Aktueller Messwert

Maximalwert

Abtastperiode

Kapitel 5 Verwenden der Haltewertfunktionen

B-H (Talwert halten) Hält den minimalen Wert während der Abtastperiode. Der Ausgang ändert sich,

wenn die Abtastperiode beendet ist und wird dann bis zum Ende der nächsten Abtastperiode gehalten.

Aktueller Messwert

Abtastperiode

Minimalwert

Ausgabe

ZX-L-N

Bedienerhandbuch

Kapitel 5 DETAILEINSTELLUNGEN

Einstellung Details

PP-H (Berg-Tal-Wert halten)

S-H (Triggerwert halten)

Hält die Differenz zwischen dem maximalen und minimalen Wert. Diese Option wird hauptsächlich zur Erfassung von Vibrationen verwendet. Der Ausgang ändert sich, wenn die Abtastperiode beendet ist und wird dann bis zum Ende der nächsten Abtastperiode gehalten.

Maximalwert

Aktueller Messwert

Abtastperiode

Hält den bei Beginn der Abtastperiode gemessenen Wert. Der Ausgang ändert sich bei Beginn der Abtastperiode und wird dann bis zum Beginn der nächsten Abtastperiode gehalten.

Minimalwert

Ausgabe (Maximalwert Minimalwert)

Aktueller Messwert

Abtastperiode

AVE-H

Kapitel 5 Verwenden der Haltewertfunktionen

(Mittelwert halten)

Wechsel zur Funktionsbetriebsart (FUN) und zur Funktion HOLD (Haltewert)

Hält den während der Abtastperiode gemessenen Mittelwert. Der Ausgang ändert sich, wenn die Abtastperiode beendet ist und wird dann bis zum Ende der nächsten Abtastperiode gehalten.

Aktueller Messwert

Abtastperiode

Ausgabe

Ausgabe (Mittelwert der gemessenen Werte)

1. Stellen Sie den Betriebsartenwahlschalter auf

FUN (Funktionsbetriebsart).

Verwenden Sie die Links-/Rechts-Tasten, um [HOLD] auf der Hauptanzeige anzuzeigen

Auswählen der Haltewertoption

LD ON ENABLEZERO

(mm)

3. Drücken Sie entweder die Aufwärts-Taste

oder die Abwärts-Taste.

Die Unteranzeige blinkt.

Zur Auswahl der gewünschten Haltewertoption verwenden Sie die Aufwärts-/Abwärts-Taste.

5. Drücken Sie zur Bestätigung der

Einstellungen die Eingabetaste (ENT).

Die Einstellung wird gespeichert.

ZX-L-N

Bedienerhandbuch

SUB

Kapitel 5

DETAILEINSTELLUNGEN

Einstellen des Triggers für die Messung in der Haltewert-Betriebsart

Wählen Sie das Eingabeverfahren für den Start- und Endzeitpunkt der Messperiode.

Einstellung Details

TIMIG (Messzeit-Eingang

(Standardeinstellung)

UP (Aufwärts-Trigger

Geben Sie den Trigger für den Start der Erfassung über den Messzeit-Eingang ein. Der Zeitraum, während der das Messzeitsignal EIN ist, ist die Abtastperiode.

Messzeit-Eingang

Wenn eine Verzögerungszeit eingestellt ist, sind das Ende des Messzeit-Eingangs und das Ende der Abtastperiode nicht synchron. Die Abtastung wird nach Ablauf der festgelegten Abtastperiode beendet.

Die Abtastperiode ist die Periode, in der der Messwert größer ist als die spezifizierte Messzeit-Triggerschwelle. Die Haltewertmessung ist ohne Synchroneingang möglich.

OFF

Abtastperiode

DOWN (Abwärts-Trigger)

MesszeitTriggerschwelle

Messwert

Abtastperiode Abtastperiode

Wenn eine Verzögerungszeit eingestellt ist, sind der Zeitpunkt, an dem der Messwert kleiner als die Messzeit-Triggerschwelle wird, und das Ende der Abtastperiode nicht synchron. Die Abtastung wird nach Ablauf der festgelegten Abtastperiode beendet.

Die Abtastperiode ist die Periode, in der der Messwert kleiner ist als die spezifizierte Messzeit-Triggerschwelle. Die Haltewertmessung ist ohne Synchroneingang möglich

Messwert

MesszeitTriggerschwelle

Abtastperiode

Wenn eine Verzögerungszeit eingestellt ist, dann sind der Zeitpunkt, an dem der Messwert größer als die Messzeit-Triggerschwelle wird, und das Ende der Abtastperiode nicht synchron. Die Abtastung wird nach Ablauf der festgelegten Abtastperiode beendet.

Hysteresebreite (Für Messzeit-Trigger)

Triggerpunkt Rückfallpunkt

Hysteresebreite (Für Messzeit-Trigger)

Triggerpunkt Rückfallpunkt

Kapitel 5 Verwenden der Haltewertfunktionen

• Stellen Sie die Hysterese, die auf den Schwankungen der Messwerte basiert, auf einen Wert um die Messzeit-Triggerschwelle ein. Die Hysterese wird ab dem Start der Abtastperiode angewendet und verhindert ein „Flackern“ des Messzeit-Eingangs.

• Der Eingang zur Nullsetzung ist während des Abtastens oder während [-----] in der Hauptanzeige angezeigt wird, ungültig.

• Das Signal für den Messzeit-Eingang wird ignoriert, wenn die Messzeit-Triggerwelle auf [UP] oder [DOWN] eingestellt ist. Die Erfassung wird davon jedoch nicht beeinflusst.
