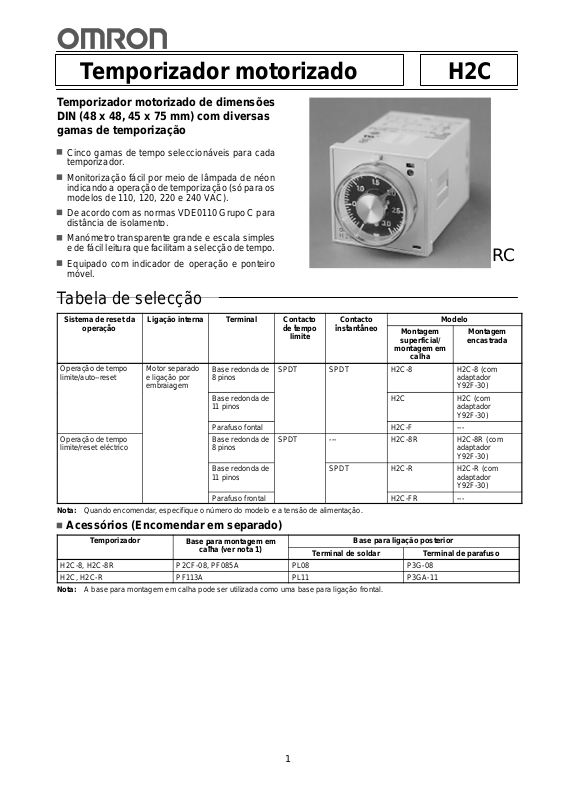

Temporizador motorizado H2C
g
ç
g
p
g
Temporizador motorizado de dimensões DIN (48 x 48, 45 x 75 mm) com diversas gamas de temporização
Cinco gamas de tempo seleccionáveis para cada temporizador.
Monitorização fácil por meio de lâmpada de néon indicando aoperaçãode temporização (sópara os modelos de 110, 120, 220 e 240 VAC).
De acordocom asnormas VDE0110 GrupoC para distância de isolamento.
Manómetro transparente grande e escala simples ede fácil leituraquefacilitam a selecçãode tempo.
Equipado com indicador de operação e ponteiro móvel.
Tabela de selecção
RC
Sistema de reset da
operação
Operação de tempo limite/auto--reset
Operação de tempo limite/reset eléctrico
Nota:
Quando encomendar, especifique o número do modelo e a tensão de alimentação.
Ligação interna
Motor separado e ligação por embraiagem
Terminal
Base redonda de 8 pinos
Base redonda de 11pinos
Parafuso fontal H2C-F --­Base redonda de
8 pinos
Base redonda de 11pinos
Parafuso frontal H2C-FR ---
Contacto de tempo
limite
SPDT SPDT H2C-8 H2C-8 (com
SPDT --- H2C-8R H2C-8R (com
Contacto
instantâneo
SPDT H2C-R H2C-R (com
Montagem
superficial/
montagem em
calha
H2C H2C (com
Acessórios (Encomendar em separado)
Temporizador
H2C-8, H2C-8R P2CF-08, PF085A PL08 P3G-08 H2C, H2C-R PF113A PL11 P3GA-11
Nota: A base para montagem em calha pode ser utilizada como uma base para ligação frontal.
Base para montagem em
calha (ver nota 1)
Terminal de soldar Terminal de parafuso
Base para ligação posterior
Modelo
Montagem
encastrada
adaptador Y92F-30)
adaptador Y92F-30)
adaptador Y92F-30)
adaptador Y92F-30)
1
H2C
Especificações
Gamasdetempo
Estão disponíveis cinco gamas de tempo para cada temporizador rodando o selector de gama detempo de 60 em 60graus.
Nota: O tempo nominal é mostrado no visor.
Código da gama
de tempo
Posição do selector de gama de tempo
H2C
A B C
1.25 a 30 s 7.5sa3min 1.25a30min 7.5mina3hrs 1.25 a 30 hrs
0.2a6s 2a60s 0.2a6min 2a60min 0.2a6hrs
0.5 a 12 s 5 a120 s 0.5a12min 5 a 120 min 0.5 a 12hrs
Valores nominais
Item H2C Tensão de alimentação nominal Gama de tensão de operação Consumo Saídas de controlo
Nota: 1. O painelfrontal dotemporizador está codificado por cores para identificaras seguintes classificações detensão de alimentação:
100 a120 V: Azul 200 a240 V: Vermelho Outras classes: Preto
2. Se se continuar a aplicartensão depoisdo tempo seleccionado ter sido alcançado, agama de tensãode operação mudará para entre 90% e 1 10%da tensão nominal.
3. A capacidadedecomutaçãodasaídade controlo é de 6Aa250 VAC(cosΦ =1). Consulte“Curvascaracterísticas”, umavezquea a vida eléctrica útil do interruptor incorporado muda de caso para caso.
100, 110, 115, 120,200, 220 ou 240 VAC (50/60 Hz) (ver nota 1) 85% a 110% da tensão de alimentação nominal (ver nota 2) Aprox. 3.5 VA 6 A a 250 VAC, carga resistiva (cosφ = 1) (ver nota 3)
Características
Precisão do tempo de operação
Erro de selecção Tempo de reset Influência da tensão Influência da temperatura Resistência de isolamento Rigidez dieléctrica
Resistência a vibrações
Resistência a golpes
Temperatura ambiente
Humidade ambiente Vida útil
Vida útil Aprovações Peso
±0.5% máx. 〈±1%máx.de0.2a6sparaocódigodegamadetempoBoude0.5a12spara o código de gama de tempo C)
±2% máx.
0.5 s máx.
±1% máx. ±2% máx.
100 Mmín. (a 500 VDC)
2.500 VAC, 50/60 Hz durante 1 min (entre as partes metálicas condutoras e as partes metálicas não condutoras)
2.000 VAC, 50/60 Hz durante 1 min (entre os contactos eo circuito de controlo e entre contactos de diferentes polaridades)
1.000 VAC, 50/60 Hz durante 1 min (entre contactos descontínuos) Destruição: 10 a 55 Hz com 0,75 mm de amplitude p--p
Disfunção: 10 a55 Hz com 0,5 mm de amplitude p--p Destruição: 1.000 m/s2(aprox. 100G)
Disfunção: 150 m/s Operação: --10°Ca50°C
Armazenamento: --25°Ca65°C Operação: 45% a 85% Mecânica: 10.000.000 operações min.
500.000 operações min. (3 A a 250 VAC, com carga resistiva e1.800 operações/h)
Eléctrica: Ver “Curvas características”
20.000 horas UL (Ficheiro No. E52800) Série H2C: aprox. 180 g
Série H2C-F: aprox. 270 g
2
(aprox. 15G)
2
H2C
Curvas características
H2C
3
Operações de comutação (x10 )
Corrente de carga (A) Corrente de carga (A)
Nomenclatura
Indicador de tempo de operação
Cor de código da tensão nominal
Selector de gama de tempo
3
Operações de comutação (x10 )
Operação
Gráfico de temporização
H2C-8
Base redonda de 8 pinos, atraso a ON
Motor e embraiagem (2--7)
Contactos de tempo limite
Contactos instantâneos
Lâmpada indicadora de operação de temporização
NF (8--5) NA (8--6)
NF (1--4)
NA (1--3)
H2C(-F) H2C-(F)R
Alimentação e motor 2 (A1)--10(A2)
Alimentação e embraiagem 7(B1)--6(B2)
Contactos de tempo limite
Contactos instantâneos
Indicador de operação do temporizador
Tempo seleccionado
NF 1(15)--4(16) NA1(15)--3(18)
NF 11(21)--8(22) NA11(21)--9(24)
(ver nota)
NotA:
Tempo seleccionado
TR
TR: Tempode reset
Tempo seleccionado
Tempo seleccionado
TR
TR: Tempode reset
TR
Os modelos de 24 e 48 VAC, não possuem indicador de operação do temporizador.
H2C-8R
Base redonda de 8 pinos, atraso a OFF
Alimentação e motor (2--7)
Alimentação e embraiagem (1--4)
Contactos de tempo limite
Lâmpada indicadora de operação de temporização
TR
Alimentação e motor 2 (A1)--10(A2)
Alimentação e embraiagem 7(B1)--6(B2)
Contactos de tempo limite
Contactos instantâneos
Indicador de operação do temporizador
NF (8--5)
NA (8--6)
NF 1(15)--4(16) NA1(15)--3(18)
NF 11(21)--8(22) NA11(21)--9(24)
(ver nota)
Tempo seleccionado (T)
TR
Tempo seleccionado (T)
TR
Tempode falha da alimentação (t)
T+t
TR: Tempode reset
Tempodefalha da alimentação (t)
TR
T+t
TR: Tempode reset
TRTR
TR
3
H2C

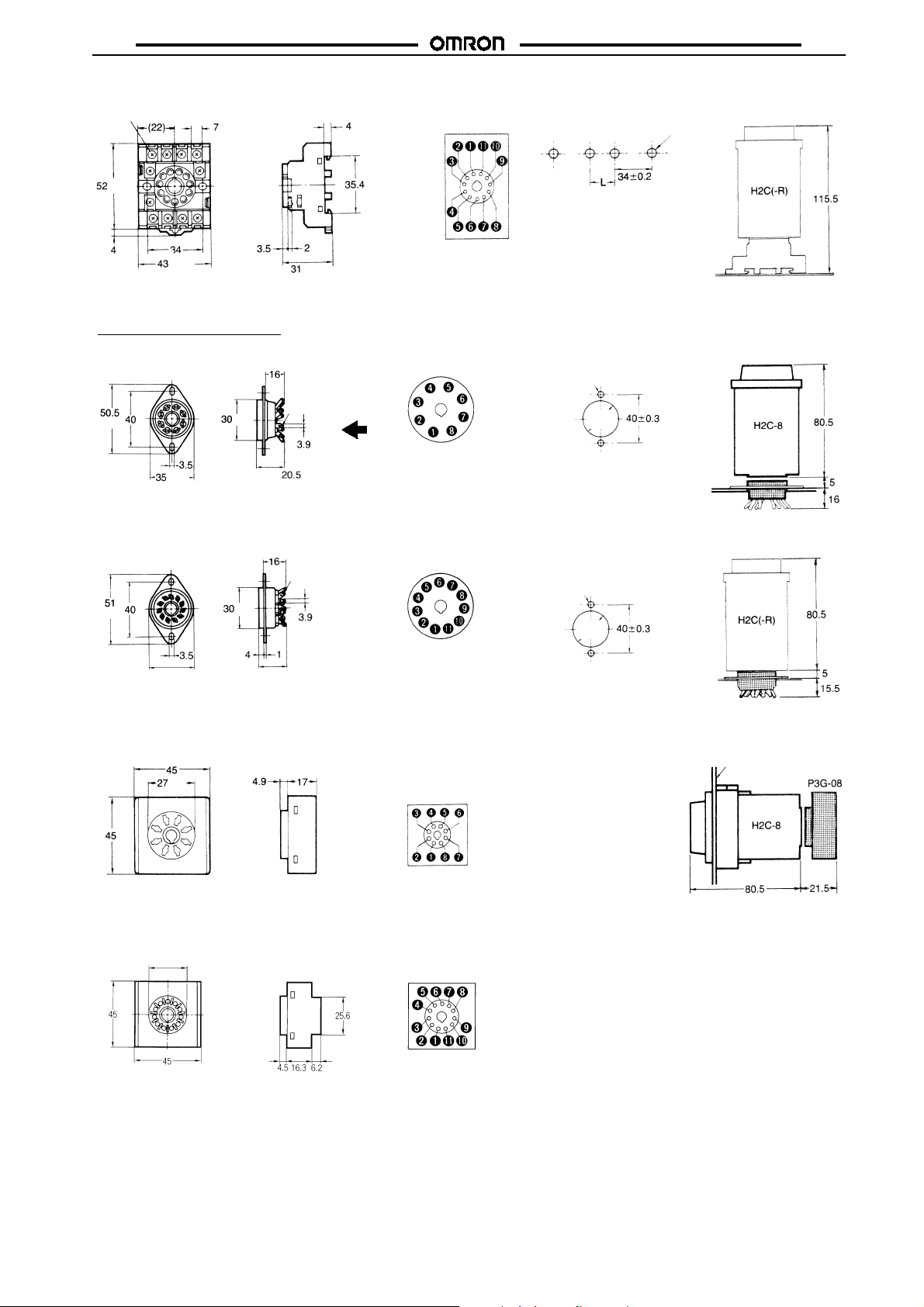

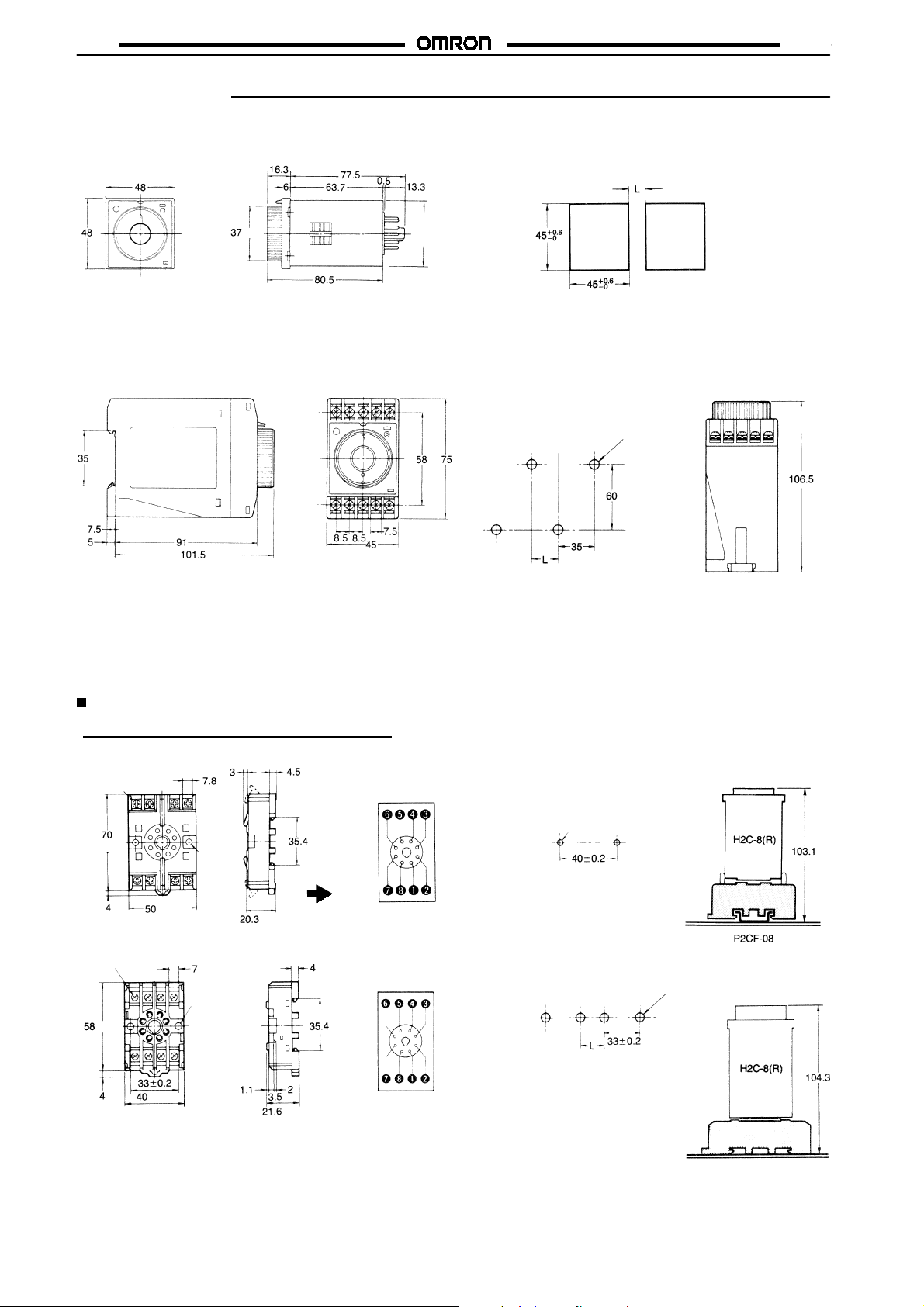

Dimensões
Nota: Todas as unidades são expressas em mm, salvo indicação em contrário.
H2C
H2C/H2C-R/ H2C-8/H2C-8R
diâ.
H2C-F/H2C-FR
Para montagem encastrada
44.8 x 44.8
Para uma corrente de carga de 3 A máx., a dimensão L passa a ser de 3 mm mín. com um espaço de 0 mm entre os temporizadores. Para uma corrente de carga de 6 A máx., a dimensão L passa a ser de 8 mm mín. com um espaço de 5 mm entre temporizadores.
Altura de montagem
Furos de montagem
Dois furos M4 ou 4,5 diâ.
do Temporizador
Para uma corrente de carga de 1 A máx., a dimensão Lpassa a ser de 3mm mín. com um espaço de 0 mm entre os temporizadores. Para uma corrente de carga de 3 A máx., a dimensão Lpassa a ser de 8mm mín. com um espaço de 5 mm entre temporizadores.Para uma corrente de carga de6 A máx., a dimensão Lpassa a ser de 8 mm mín. com um espaço de 10mm entre temporizadores.
Acessórios (Encomendar em separado)
Base para montagem em calha/Ligação frontal P2CF-08
Oito, M3.5 x 7.5
máx.
PF085A
Oito, M3.5 × 7
máx.
máx.
máx.
Dois furos
4.5 diâ.
Dois furos, 4.5 diâ.
máx.
Vista superior
máx.
(Vista superior)
Disposição dos terminais (Vista superior)
Para uma corrente de carga de 3 A máx., a dimensão L passa a ser de 3mm mín. com um espaço de 14 mm entre os temporizadores. Para uma corrente de carga de 6 A máx., a dimensão L passa a ser de 8mm mín. com um espaço de 19 mm entre temporizadores.
Furos de montagemDisposição dos terminais
Dois, 4.5 diâ. ou dois M4
Furos de montagem
Dois, 4.5 diâ. ou dois M4
Altura de montagem do Temporizador com base
Altura de montagem do Temporizador com base
4
H2C
H2C
PF113A
Onze, M3.5 × 7
máx.
máx.
Base para ligação posterior PL08 (Terminais de soldar)
máx.
máx.
diâ.
Aprox.
PL11 (Terminais de soldar)
máx.
Dois furos, 2diâ.
Vista inferior
Dois furos, 2 diâ.
(Vista superior)
Disposição dos terminais (Vista inferior)
Disposição dos terminais (Vista inferior)
Furos de montagemDisposição dos terminais
Altura de montagem do temporizador com base
Dois, M4 ou 4.5 diâ.
Para uma corrente de carga de 3 A máx., a dimensão Lpassa a ser de 14 mm mín. com um espaço de0 mm entre os temporizadores. Para uma corrente de carga de6 A máx., a dimensão L passa a ser de 19 mm mín.com um espaço de5 mm entre temporizadores.
Furos de montagem
Altura de montagem do temporizador com base
Dois, 3.5 diâ. ou furospara montagem com base M3
Furo com
31 diâ.
Furos de montagem
Dois, 3.5 diâ. ou furos para montagem com base M3
Altura de montagem do temporizador com base
máx.
P3G-08
P3GA-11
35 máx.
diâ.
27 diâ.
diâ.
Aprox. 20.5
Disposição dos terminais (Vista inferior)
Disposição dos terminais (Vista inferior)
Furo com
31 diâ.
Altura de montagem do temporizador com base
Painel de montagem
5
H2C
H2C

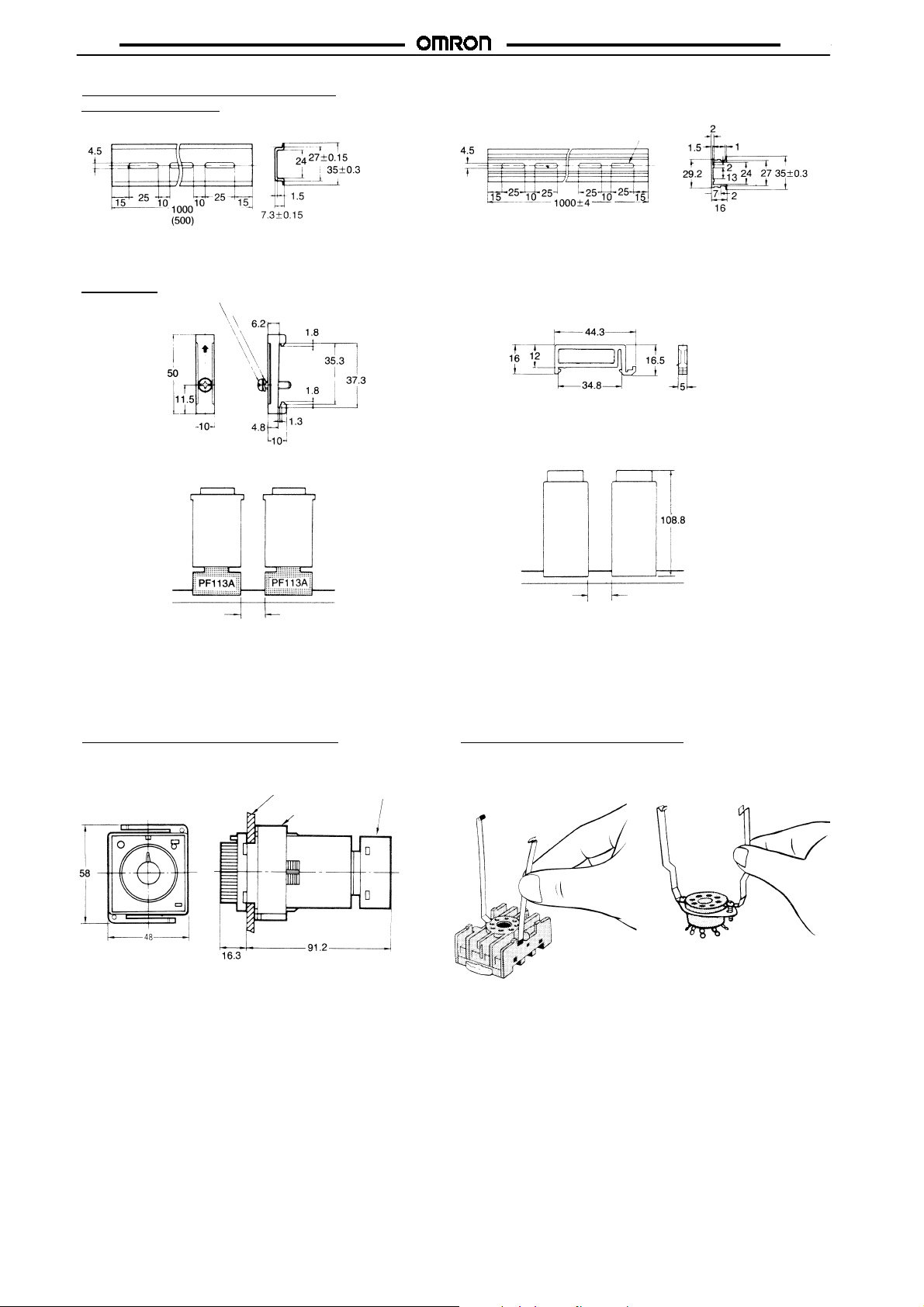

Calha de montagem (De acordo com a norma DIN
PFP-100N/PFP-50N
Nota: Esta dimensão é referente à calha PFP-50N. Nota: Umtotaldedozefuroselípticos de 25 x 4.5 são fornecidos
Terminador PFP-M
EN50022)
(ver nota)
Parafuso de cabeça chata M4 X 15
AnilhademolaM4
PFP-100N2
Doze furos elípticos, 25× 4.5 ( ver nota)
com corte para 6 furos no final de cada calha com um intervalode10mmentrefuros.
PFP-S
H2C (com PF113A) H2C-F
(Vernota)
Nota: Para uma corrente de carga de 3 A máx., não é
necessário nem espaçador nem o terminador. Para umacorrente de 6A, é necessáriotanto o espaçador como o terminador.
Adaptador para montagem encastrada Y92F-30
Painel de montagem (t=1.0 A 10 mm)
Adaptador Y92F30
(Vernota)
Nota: O adaptador podeser montado notemporizador emqualquer direcção
da carcaça do temporizador desde que os encaixes de segurança do adaptador coincidam com os quatro cantos doTemporizador.
Base para ligação posterior P3G--11
Nota: Para uma corrente de carga de 1 A máx., não é
Clips de fixação do Temporizador Y92H-2
(Para base de ligação PF085A/PF113A)
(Vernota)
necesário nem oespaçador nem o terminador. Para uma corrente de carga de 3 A máx., é necessário tanto o espaçadorcomo oterminador.Para uma cor­rente de carga de 6 A máx. são necessários dois espaçadores ou dois terminadores.
Y92H-1 (Para base de ligação PL08/PL11)
6
H2C
H2C
Anel de selecção de tempo Y92A-Y1
O anel de selecção de tempo bloqueia o ponteiro de selecção de tempopara fixar o tempo seleccionado, facilitando oreset. A cada Temporizador podem ser ligados um máximo de dois aneis.
Instalação

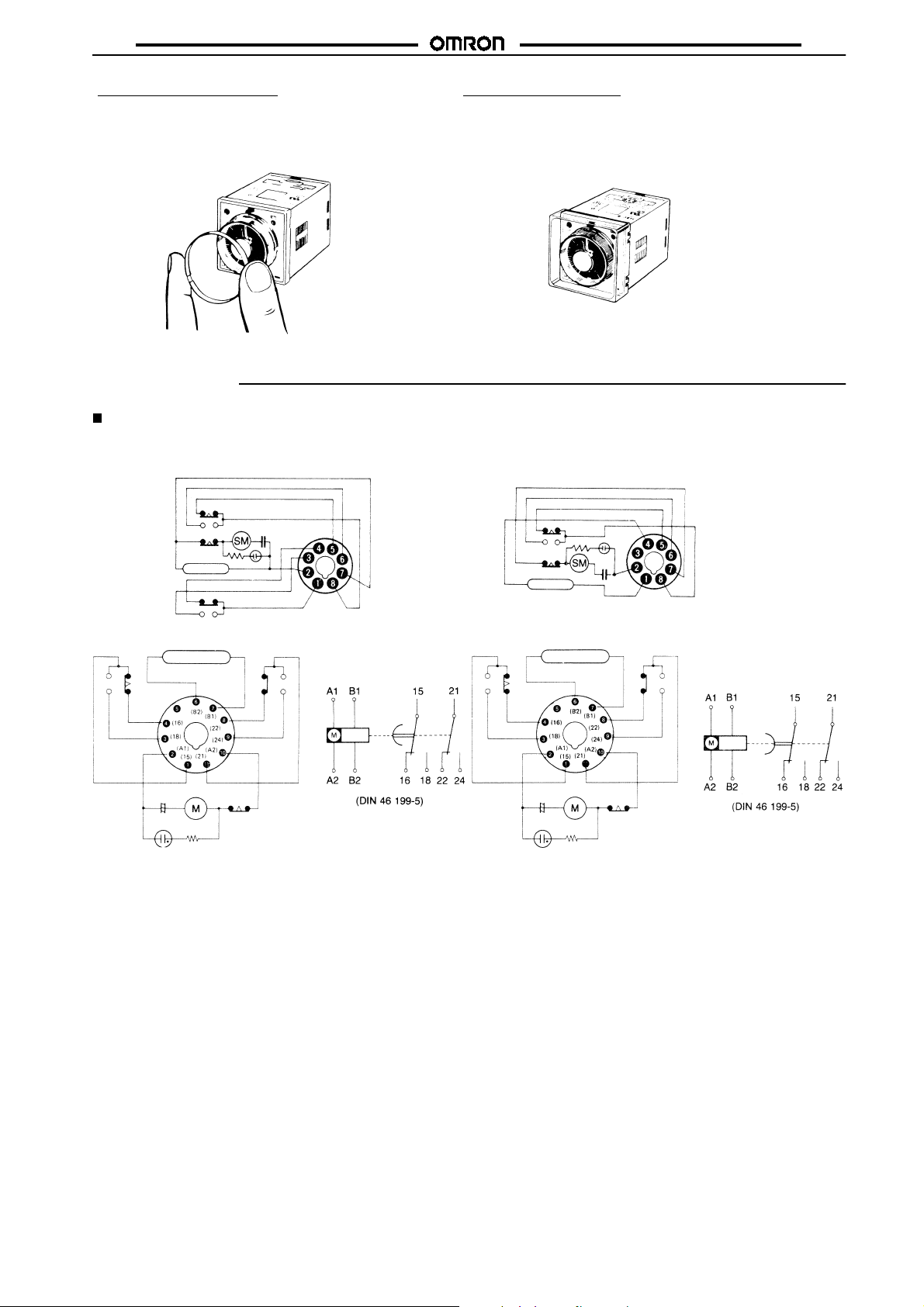

Disposição dos Terminais
H2C-8
Base redonda de 8 pinos, atraso a ON
Cobertura de protecção Y92A-48B
A cobertura de protecção protege o painel frontal, em particular a zona de selecção de tempo do pó, suji­dade e água, prevenindo também que o valor selec­cionado seja alterado devido a um contacto acidental com o ponteiro.
H2C-8R
Base redonda de 8 pinos, atraso a OFF
Bobina da embraiagem
Bobina da embraiagem
H2C(-F) H2C-(F)R
Bobina da embraiagem
Bobina da embraiagem
7
H2C
Precauções
H2C

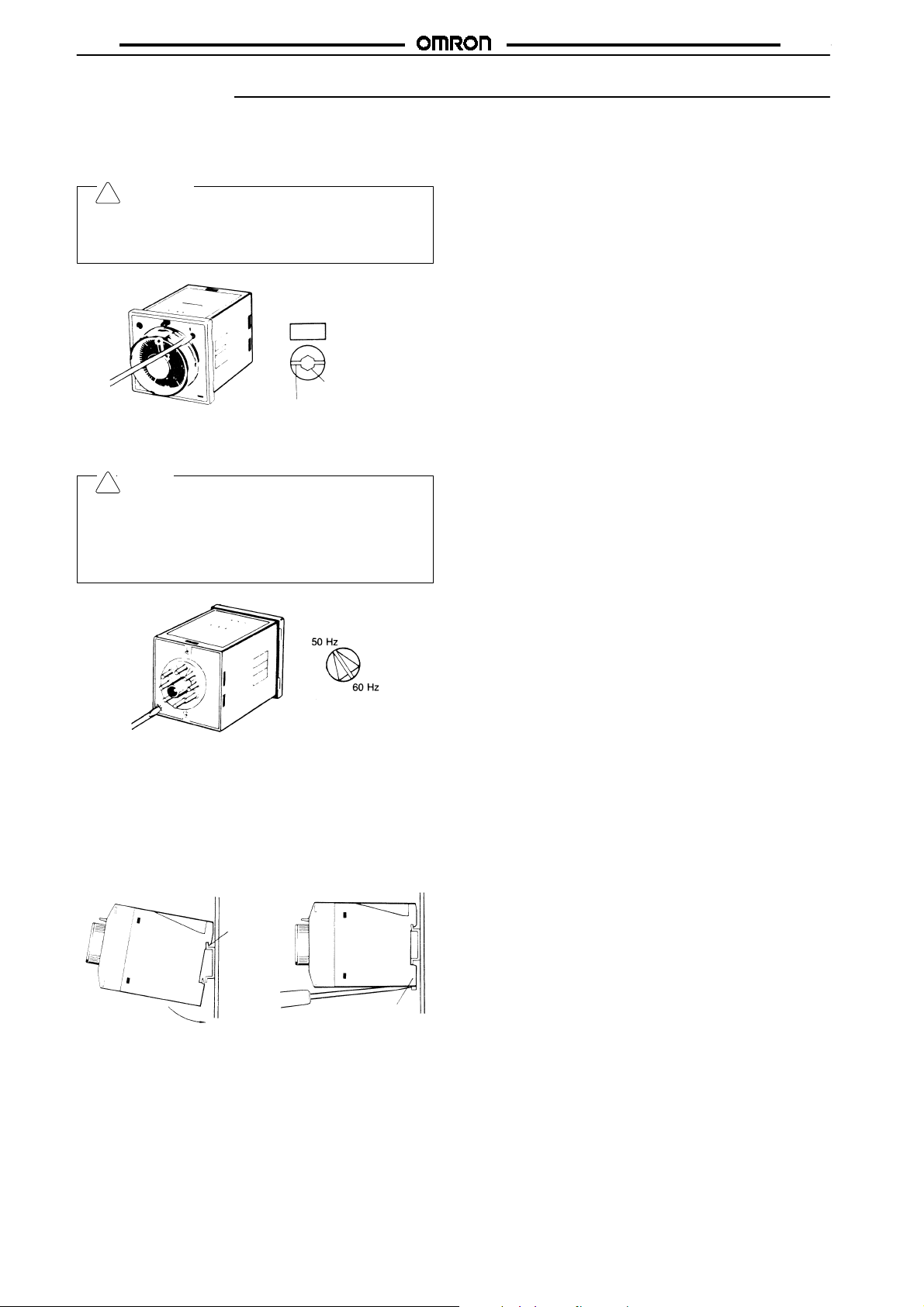

Como alterar a gama de tempo
Altere as posiçõesdoselector degama detempo por meio deuma chave de fendas ou uma chave Allen
Atenção
!
Certifique--se que a alimentação está desligada antes de mudar a especificação de tempo. A alteração da gama de tempoenquantooTemporizador está a funcionarpodeprovo­car um mau funcionamento do mesmo.
Janela de visualização da gama de tempo
Concavidade hexagonal
para chave Allen Ranhura para chave de fendas
Como seleccionar a frequência de potência
Aviso
!
Frequência de alimentação Antes de utilizar oTemporizador, fixe o selectordefrequência localizado na partede trás naposição correcta (50ou 60Hz). Note que, se o selector de frequência for seleccionado incor­rectamente, a medição do tempo pode não realizar--se com precisão em relação ao tempo seleccionado.
Outros
Não rode o ponteiro de selecção de tempo para lá da gama da escala. Para alcançar uma maior precisão na selecção, meça o tempodeoperação enquantoroda o ponteiro selectordo tempode operação.
O desvio e oerro de selecção para otempo deoperação mostra a percentagem de FS. Ovalor absoluto do desvioe erro de selecção não se alterará, mesmo se o tempo seleccionado for alterado. As especificações de tempo devem portanto ser seleccionadas de forma a utilizar o tempo de operação o mais próximo possível do FS.
Aaltastemperaturas, a tensão de operação será de 90% ouinferior seseaplicar tensão continuamente,apósotempotersidoatingido. Mantenhasempre a tensão dentro da gamadeflutuação de tensão permitida.
Como montar o Temporizador na calha
Montagem
Insira a parte A do Temporizador na calha de montagem e em seguida carregue no temporizador na direcção B.
Desmontagem
PuxeaparteCcom a ajuda de uma chave de fendas eretire o Tem­porizador da calha de montagem.
A
C
B
Reset eléctrico
Não énecessário que seja feito o reset ao motor e à embraiagem em simultâneo.
Utilize a tensão aplicada à embraiagem para fazer o reset ao H2C-R. Não permitaque a tensão seja aplicadacontinuamente ao motor e à embraiagem porlongos períodos de tempo.
8
