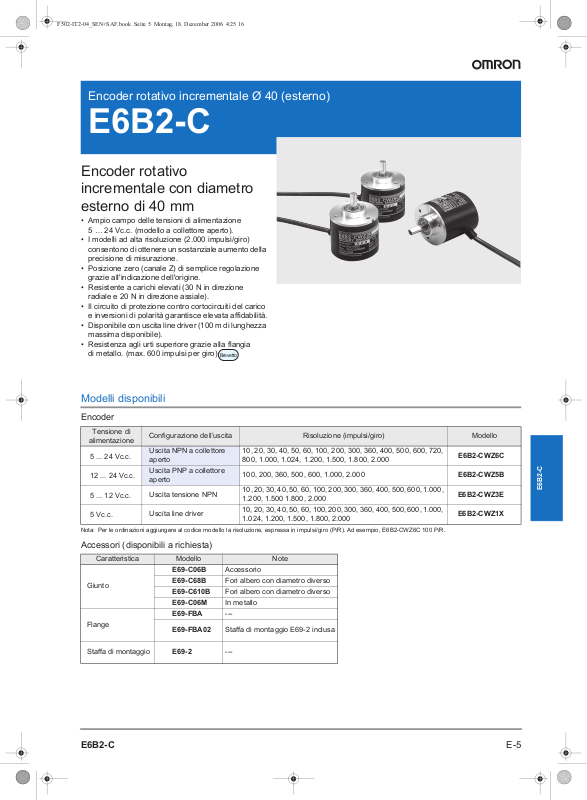

Encoder rotativo incrementale Ø 40 (esterno)

E6B2-C

Encoder rotativo
incrementale con diametro
esterno di 40 mm

• Ampio campo delle tensioni di alimentazione
5 … 24 Vc.c. (modello a collettore aperto).

• I modelli ad alta risoluzione (2.000 impulsi/giro)
consentono di ottenere un sostanziale aumento della
precisione di misurazione.

• Posizione zero (canale Z) di semplice regolazione
grazie all'indicazione dell'origine.

• Resistente a carichi elevati (30 N in direzione
radiale e 20 N in direzione assiale).

• Il circuito di protezione contro cortocircuiti del carico
e inversioni di polarità garantisce elevata affidabilità.

• Disponibile con uscita line driver (100 m di lunghezza
massima disponibile).

• Resistenza agli urti superiore grazie alla flangia
di metallo. (max. 600 impulsi per giro)

Brevetto

Modelli disponibili

Encoder

Tensione di

alimentazione

5 ... 24 Vc.c.

12 ... 24 Vc.c.

5 ... 12 Vc.c.

5 Vc.c.

Nota: Per le ordinazioni aggiungere al codice modello la risoluzione, espressa in impulsi/giro (P/R). Ad esempio, E6B2-CWZ6C 100 P/R.

Accessori (disponibili a richiesta)

Caratteristica Modello Note

Giunto

Flange

Configurazione dell’uscita Risoluzione (impulsi/giro) Modello

Uscita NPN a collettore
aperto

Uscita PNP a collettore
aperto

Uscita tensione NPN

Uscita line driver

E69-C06B Accessorio
E69-C68B Fori albero con diametro diverso
E69-C610B Fori albero con diametro diverso
E69-C06M In metallo
E69-FBA ---

E69-FBA02 Staffa di montaggio E69-2 inclusa

10, 20, 30, 40, 50, 60, 100, 200, 300, 360, 400, 500, 600, 720,
800, 1.000, 1.024, 1.200, 1.500, 1.800, 2.000

100, 200, 360, 500, 600, 1.000, 2.000 E6B2-CWZ5B

10, 20, 30, 40, 50, 60, 100, 200, 300, 360, 400, 500, 600, 1.000,

1.200, 1.500 1.800, 2.000
10, 20, 30, 40, 50, 60, 100, 200, 300, 360, 400, 500, 600, 1.000,

1.024, 1.200, 1.500, 1.800, 2.000

E6B2-CWZ6C

E6B2-CWZ3E

E6B2-CWZ1X

E6B2-C

Staffa di montaggio E69-2 ---

E-5E6B2-C

Dimensioni

Encoder

E6B2

Origine del canale Z Tre fori M3, profondità: 7

120˚ 120˚

±

0,2

30

Nota:
E6B2-CWZ6C/5B/3E:
Cavo Ø 5 ricoperto in vinile
a 5 conduttori, sezione conduttore: 0,15 mm
diametro isolamento: 0,9 mm. Lunghezza standard: 500 mm
E6B2-CWZ1X:
Cavo Ø 5 ricoperto in vinile a 8 conduttori,
sezione conduttore: 0,2 mm
Lunghezza standard: 500 mm

Ø 40

Ø 20

15 5 39

10

0

6

-0,012

0

1

-0,021

2

; diametro isolamento: 1,0 mm.

7,5

(nota)

2

,

8

TUTTE LE DIMENSIONI INDICATE SONO ESPRESSE IN MILLIMETRI.
Per convertire i millimetri in pollici, moltiplicare per 0,03937. Per convertire i grammi in once, moltiplicare per 0,03527.
