Omron E5CN, E5CN-U Instructions Manual [nl]

Digitale temperatuurregelaar basistype
E5CN/E5CN-U
(48 x 48 mm)
Nieuwe 48 x 48 mm standaard temperatuurregelaar met uitgebreide functionaliteit en verhoogde prestaties. Verbeterde meetnauwkeurigheid en functie voor preventief onderhoud.
Meetnauwkeurigheid Thermokoppelingang: ±0,3% van PV (voorgaande modellen: ±0,5%) Pt-ingang: ±0,2% van PV (voorgaande modellen: ±0,5%) Analoge ingang: ±0,2% FS (voorgaande modellen: ±0,5%)
Nieuwe E5CN-U-modellen (plug-in modellen) met analoge ingangen en stroomuitgangen.
Een PV/SV-statusweergavefunctie kan worden ingesteld om te schakelen tussen weergave van PV of SV en de status van de temperatuur­regelaar (automatisch/handmatig, RUN/STOP en alarm).
Preventief onderhoud voor relais met behulp van een teller voor de ON/OFF besturingsuitgang.
48 × 48 mm
E5CN
Zie Veiligheidsmaatregelen op pagina 18.
48 × 48 mm
E5CN-U
Belangrijkste I/O-functies
Event-ingangen
• Geen
• Twee
Sensoringangen
• Universele thermokoppel-/Pt-ingangen
(Modellen met temperatuuringangen)
• Analoge stroom-/spanningsingangen
(Modellen met analoge ingangen)
Meetnauwkeurigheid
• Thermokoppelingang: ±0,3% van PV
• Pt-ingang: ±0,2% van PV
• Analoge ingang: ±0,2% FS
Samplingperiode en besturingsrespons
• 250 ms
E5CN
Display met 2 regels: PV en SV
2 hulpuitgangen
Besturingsuitgang 2
• Geen
• Spanningsuitgang (voor aansturing van SSR's)
Besturingsuitgang 1
• Relaisuitgang
• Spanningsuitgang (voor aansturing van SSR's)
• Stroomuitgang
• Relaisuitgang met lange levensduur (hybride)
4-cijferig, 11-segments display
• Automatisch/handmatig schakelen
• Statusdisplay temperatuurregelaar
• Eenvoudige programmafunctie
• Telleralarm besturingsuitgang ON/OFF
• PV-alarm wijzigingscijfer
• Modellen optioneel met
RS-485-communicatie
Dit specificatieblad is bedoeld om als gids te dienen bij het selecteren van producten. Lees voordat u het product probeert te gebruiken de volgende gebruikershandleidingen voor details over voorzorgsmaatregelen voor het gebruik en voor andere informatie die u nodig hebt voor het gebruik:
Gebruikershandleiding basistype digitale temperatuurregelaars E5CN/E5AN/E5EN (Cat. No. H156) Communicatiehandleiding basistype digitale temperatuurregelaars E5CN/E5AN/E5EN (Cat. No. H158)
Digitale temperatuurregelaar basistype E5CN/E5CN-U 1
Assortiment
1 besturingsuitgang
Temperatuuringang
2 besturingsuitgangen
Klemmenblok
1 besturingsuitgang
E5CN
Basistype
Plug-in
Opmerking: Alle modellen kunnen worden gebruikt voor verwarmings-, koel- en verwarmings-/koelregeling.
Analoge ingang
Temperatuuringang
Analoge ingang
2 besturingsuitgangen
1 besturingsuitgang
1 besturingsuitgang
Verkrijgbare modellen
Opbouw typenummer
Regelaars
E5CN-@2M@@-@-500
1 2 3 4 5 6 7
1. Besturingsuitgang 1
R: Relaisuitgang Q: Spanningsuitgang (voor aansturing van SSR's) C: Stroomuitgang Y: Uitgang met hybride relais met extra lange levensduur ✽1
2. Hulpuitgangen ✽2
2: Twee uitgangen
3. Optie
M: Er kan een optie-unit worden gemonteerd.
4. Type ingang
T: Universele thermokoppel/platina weerstandsopnemer L: Analoge stroom-/spanningsingang
5. Voedingsspanning
Blanco: 100 tot 240 VAC D: 24 VAC/VDC
6. Behuizingskleur
Blanco: Zwart W: Zilvergrijs (neem contact op met uw lokale contactpersoon voor
meer informatie)
7. Afdekkap aansluitklemmen
-500: Met afdekkap aansluitklemmen
Optie-units
E53-CN@@N2
1 2 3
1. Geschikte regelaar
CN: E5CN
2. Functie 1
Blanco: Geen Q: Besturingsuitgang 2 (spanning voor aansturing van SSR's) P: Voeding voor sensoren
3. Functie 2
Blanco: Geen H: Detectie doorgebrand verwarmingselement/SSR-storing/
overstroom verwarmingselement (CT1)
HH: Detectie doorgebrand verwarmingselement/SSR-storing/
overstroom verwarmingselement
(Bij 3-fasige verwarmingstoepassingen, 2x CT) B: Twee event-ingangen 03: RS-485-communicatie H03: Detectie doorgebrand verwarmingselement/SSR-storing/
overstroom verwarmingselement (CT1) + RS-485­communicatie
HB: Detectie doorgebrand verwarmingselement/SSR-storing/
overstroom verwarmingselement (CT1) + twee event­ingangen
HH03: Detectie doorgebrand verwarmingselement/SSR-storing/
overstroom verwarmingselement (Bij 3-fasige verwarmingstoepassingen, 2x CT)
4. Versie
N2: Alleen beschikbaar bij modellen met productiedatum na
januari 2008 (Doos gemarkeerd met N6)
4
2 hulpuitgangen
2 hulpuitgangen
2 hulpuitgangen
2 hulpuitgangen
2 hulpuitgangen
2 hulpuitgangen
Opmerking: Niet alle combinaties van functie 1- en functie 2-specificaties zijn mogelijk voor optie-units (E53-CN@@N2).
1. Sluit altijd een AC-belasting aan op een relaisuitgang met extra lange levensduur. De uitgang wordt niet uitgeschakeld als een DC-belasting
wordt aangesloten omdat een triac wordt gebruikt voor het schakelen van het circuit. Raadpleeg de voorwaarden in Specificaties voor meer informatie.
2. Hulpuitgangen zijn contactuitgangen die kunnen worden gebruikt voor het verzenden van alarmen, besturingssignalen of het resultaat van
logische bewerkingen.
2 Digitale temperatuurregelaar basistype E5CN/E5CN-U
Bestelinformatie
Regelaars met aansluitklemmenblok
Afmetingen
1/16 DIN 48 × 48 × 78 (B × H × D)
Kleur
behuizing
Zwart
Opmerking: Voeg voedingsspanning aan model toe om bestelcode te vervolledigen (bv. E5CN-R2MT-500- AC100-240 of
E5CN-R2MTD-500 AC/DC24)
Voedings-
spanning
100 tot 240 VAC
24 VAC/VDC
100 tot 240 VAC
24 VAC/VDC
Type ingang Hulpuitgangen Besturingsuitgang 1 Model
Relaisuitgang E5CN-R2MT-500
Thermokoppel of weerstands­opnemer
Thermokoppel of weerstands­opnemer
Analoog (stroom/spanning)
Analoog (stroom/spanning)
2
2
2
2
Spanningsuitgang (voor aansturing van SSR's)
Stroomuitgang E5CN-C2MT-500 Relaisuitgang met lange levensduur
(hybride) Relaisuitgang E5CN-R2MTD-500 Spanningsuitgang
(voor aansturing van SSR's) Stroomuitgang E5CN-C2MTD-500 Relaisuitgang E5CN-R2ML-500 Spanningsuitgang
(voor aansturing van SSR's) Stroomuitgang E5CN-C2ML-500 Relaisuitgang met lange levensduur
(hybride) Relaisuitgang E5CN-R2MLD-500 Spanningsuitgang
(voor aansturing van SSR's) Stroomuitgang E5CN-C2MLD-500
E5CN-Q2MT-500
E5CN-Y2MT-500
E5CN-Q2MTD-500
E5CN-Q2ML-500
E5CN-Y2ML-500
E5CN-Q2MLD-500
Optie-units
Een van de volgende optie-units kan worden gemonteerd om de E5CN extra functies te bieden.
Functies Model
Event­ingangen
Event­ingangen
Event­ingangen
Event­ingangen
Communicatie RS-485
Communicatie RS-485
Communicatie RS-485
Communicatie RS-485
Communicatie RS-485
Detectie doorgebrand verwarmingselement/SSR-storing/ overstroom verwarmingselement
Detectie doorgebrand verwarmingselement/SSR-storing/ overstroom verwarmingselement
Detectie 3-fasig doorgebrand verwarmingselement/SSR-storing/ overstroom verwarmingselement
Detectie doorgebrand verwarmingselement/SSR-storing/ overstroom verwarmingselement
Detectie 3-fasig doorgebrand verwarmingselement/SSR-storing/ overstroom verwarmingselement
Detectie doorgebrand verwarmingselement/SSR-storing/ overstroom verwarmingselement
Opmerking: De optie-units kunnen niet voor plug-in modellen worden gebruikt.
Deze optie-units zijn alleen beschikbaar voor modellen met productiedatum na januari 2008 (doos gemarkeerd met N6).
Besturingsuitgang 2 (Spanning voor aansturing van SSR's)
Besturingsuitgang 2 (Spanning voor aansturing van SSR's)
Besturingsuitgang 2 (Spanning voor aansturing van SSR's)
Besturingsuitgang 2 (Spanning voor aansturing van SSR's)
E53-CNBN2
E53-CNQBN2
E53-CNHBN2
Externe voeding voor de ES1B E53-CNPBN2
E53-CN03N2
E53-CNQ03N2
E53-CNH03N2
E53-CNHH03N2
Externe voeding voor de ES1B E53-CNP03N2
E53-CNQHN2
E53-CNQHHN2
Externe voeding voor de ES1B E53-CNPHN2
Digitale temperatuurregelaar basistype E5CN/E5CN-U 3
Verkrijgbare modellen
Opbouw typenummer (plug-in regelaars)
E5CN-@2@U
1 2 3 4
1. Type uitgang
R: Relaisuitgang Q: Spanningsuitgang (voor aansturing van SSR's) C: Stroomuitgang
2. Aantal alarmen
2: Twee alarmen
3. Type ingang
T: Universele thermokoppel/platina weerstandsopnemer L: Analoge ingang
4. Plug-in type
U: Plug-in type
Verkrijgbare uitvoeringen
Plug-in regelaars
Afmetingen
1/16 DIN Zwart
Opmerking: Voeg voedingsspanning aan model toe om bestelcode te vervolledigen (bv. E5CN-R2TU AC100-240 of E5CN-R2TDU AC/DC24)
Kleur
behuizing
Voedingsspanning Type ingang Hulpuitgangen Besturingsuitgang 1 Model
Relaisuitgang E5CN-R2TU Spanningsuitgang
(voor aansturing van SSR's) Stroomuitgang E5CN-C2TU Relaisuitgang E5CN-R2LU Spanningsuitgang
(voor aansturing van SSR's) Stroomuitgang E5CN-C2LU Relaisuitgang E5CN-R2TDU Spanningsuitgang
(voor aansturing van SSR's) Stroomuitgang E5CN-C2TDU
E5CN-Q2TU
E5CN-Q2LU
E5CN-Q2TDU
100 tot 240 VAC
24 VAC/VDC
Thermokoppel of weerstands­opnemer
Analoog (stroom/span­ning)
Thermokoppel of weerstands­opnemer
2
2
2
4 Digitale temperatuurregelaar basistype E5CN/E5CN-U
Toebehoren (afzonderlijk te bestellen)
Conversiekabel USB naar serieel
Model
E58-CIFQ1
Afdekkap aansluitklemmen
Aansluitbare modellen
Model E53-COV17
Opmerking: De afdekkap voor de aansluitklemmen wordt bij
E5CN-@@@-500-modellen geleverd.
Waterdichte pakking
Opmerking: De waterdichte pakking wordt alleen bij
regelaarmodellen met aansluitklemmenblok geleverd.

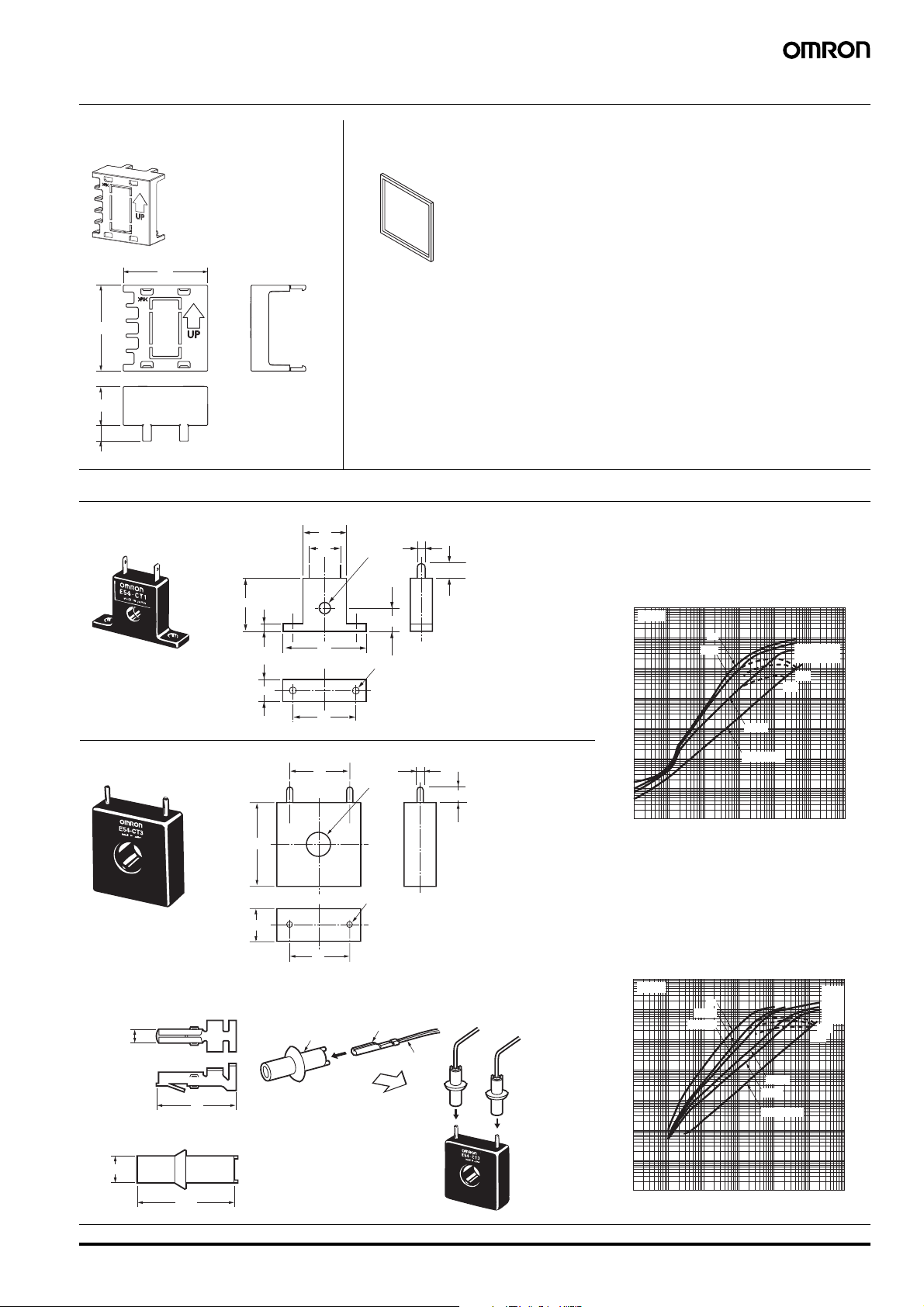

Stroomtransformatoren (CT's)
Openingsdiameter Model
5,8 dia. E54-CT1
12,0 dia. E54-CT3
Modellen met aansluitklemmenblok
Model
Y92S-29
Adapter
Aansluitbare modellen Model
Modellen met
aansluitklemmenblok
Opmerking: Gebruik deze adapter als het paneel eerder is
voorbereid voor montage van een E5B@ (uitsparing van 72x72 mm in het paneel).
Y92F-45
Aansluitvoeten (voor plug-in modellen)
Type Model
Frontaansluitvoet P2CF-11 Aanrakingsveilige frontaansluitvoet P2CF-11-E Bodemaansluitvoet P3GA-11 Afdekkap aansluitklemmen voor
aanrakingsveilige bodemaansluitvoet
Y92A-48G
CX-Thermo Support Software
Model
EST2-2C-MV4
Digitale temperatuurregelaar basistype E5CN/E5CN-U 5

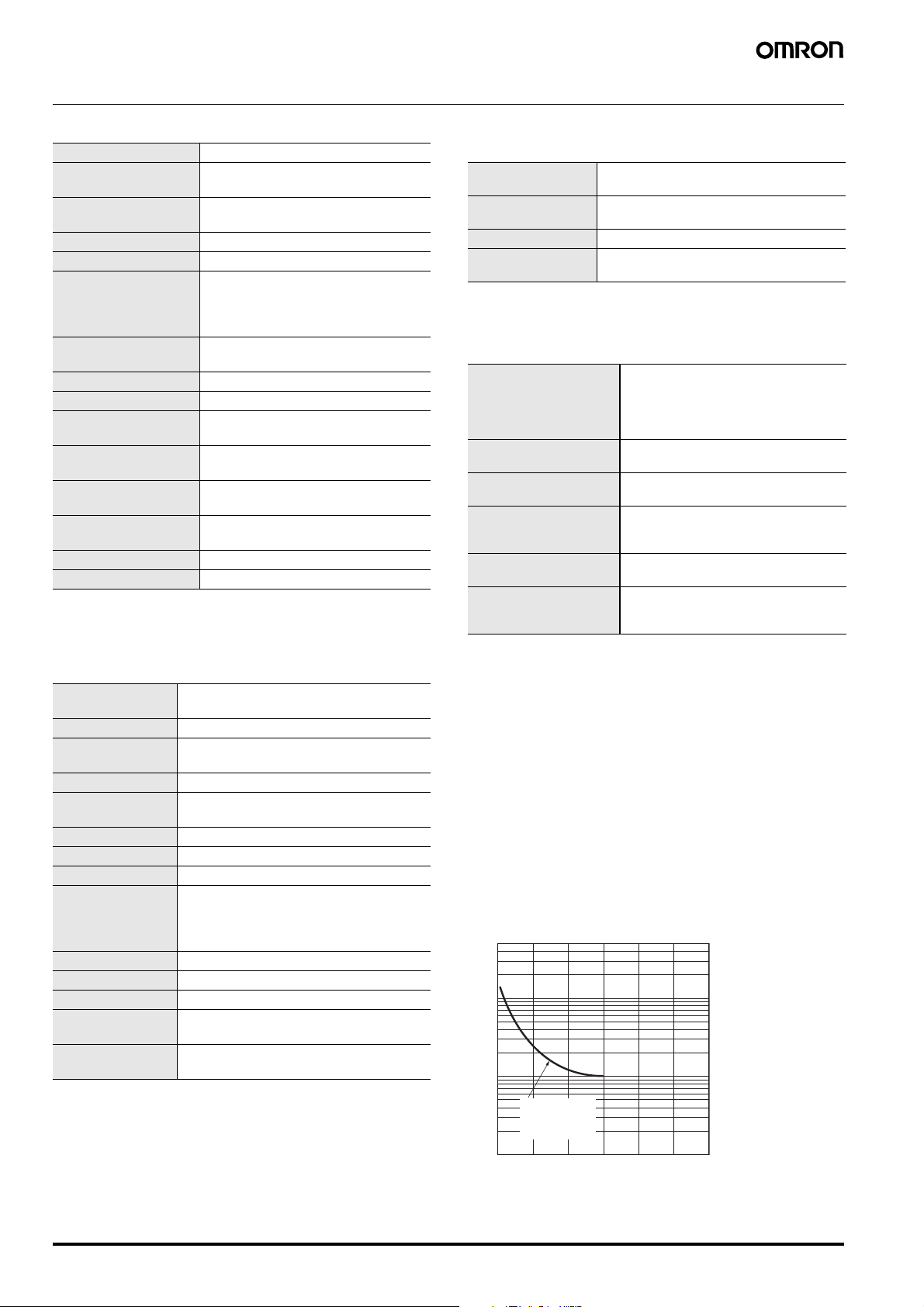

Technische gegevens
Specificaties
Voedingsspanning
Aansluitspanningsbereik 85 tot 110% van de nominale voedingsspanning
Opgeno­men ver­mogen
Sensoringang
Ingangsimpedantie
Besturingsmethode ON/OFF-besturing of 2-PID-regeling (met auto-tuning)
Besturings­uitgangen
Hulp­uitgangen
Event­ingangen
Externe voeding voor de ES1B 12 VDC ±10%, 20 mA, met kortsluitbeveiligingscircuit Instelmethode Digitale instelling via toetsen op frontpaneel
Indicatiemethode
Multi-SP
Bankselectie Niet ondersteund
Andere functies
Omgevingstemperatuur in bedrijf
Relatieve vochtigheid in bedrijf 25 tot 85% Opslagtemperatuur 25 tot 65°C (zonder condensatie of ijsvorming)
E5CN
E5CN-U
Relaisuitgang
Spanningsuitgang (voor aansturing van SSR's)
Stroomuitgang E5CN 4 tot 20 mA DC/0 tot 20 mA DC, belasting: 600 max., resolutie: circa 10.000
Relaisuitgang met extra lange levensduur
Aantal uitgangen 2
Technische gegevens uitgangen
Aantal ingangen 2
Technische gegevens externe contactingangen
Geen D in modelnummer: 100 tot 240 VAC, 50/60 Hz D in modelnummer: 24 VAC, 50/60 Hz; 24 VDC
100 tot 240 VAC: 7,5 VA (max.) (E5CN-R2T bij 100 VAC: 3,0 VA) 24 VAC/VDC: 5 VA/3 W (max.) (E5CN-R2TD bij 24 VAC: 2,7 VA)
100 tot 240 VAC: 6 VA (max.) 24 VAC/VDC: 3 VA/2 W (max.) (modellen met stroomuitgang: 4 VA/2 W)
Modellen met temperatuuringangen
Thermokoppel: K, J, T, E, L, U, N, R, S, B, W of PL II Platina weerstandsopnemer: Pt100 of JPt100 Infraroodtemperatuursensor: 10 tot 70°C, 60 tot 120°C, 115 tot 165°C, of 140 tot 260°C Spanningsingang: 0 tot 50 mV
Modellen met analoge ingangen
Stroomingang: 4 tot 20 mA of 0 tot 20 mA Spanningsingang: 1 tot 5 V, 0 tot 5 V, of 0 tot 10 V
Stroomingang: 150 max., Spanningsingang: 1 M min. (Gebruik een 1:1-verbinding bij het aansluiten van de ES2-HB.)
E5CN
E5CN-U
E5CN E5CN-U
E5CN
Relaisuitgang: SPST-NO, 250 VAC, 3 A (ohmse belasting), elektrische levensduur: 100.000 schakelingen, minimale belasting: 5 V, 10 mA
Contactingang: AAN: 1 k max., UIT: 100 k min. Contactloze ingang: AAN: Restspanning: 1,5 V max., UIT: Lekstroom: 0,1 mA max. Stroomloop: ca. 7 mA per contact
11-segments digitaal display en individuele indicatoren (7-segments displayemulatie ook mogelijk) Tekenhoogte: PV: 11 mm, SV: 6,5 mm
Max. vier instelpunten (SP0 tot SP3) kunnen worden opgeslagen en geselecteerd met behulp van event­ingangen, toetsfuncties of seriële communicatie.
Handmatige uitgangsbediening, verwarmings-/koelregeling, alarm doorgebrand verwarmingselement (heater burnout), SP-ramp, andere alarmfuncties, detectie doorgebrand verwarmingselement, 40% AT, 100% AT, MV-begrenzer, digitaal ingangsfilter, self-tuning, wisselen temperatuuringang, RUN/STOP, beveiligingsfuncties, teller besturingsuitgang ON/OFF, extractie van vierkantswortel, MV­wijzigingsbegrenzing, logische bewerkingen, PV/SV-statusdisplay, eenvoudig programma, automatische regeling koelingscoëfficiënt
10 tot 55°C (zonder condensatie of ijsvorming), voor 3 jaar garantie: 10 tot 50°C
SPST-NO, 250 VAC, 3 A (ohmse belasting), elektrische levensduur: 100.000 schakelingen, minimale belasting: 5 V, 10 mA
SPDT, 250 VAC, 3 A (ohmse belasting), elektrische levensduur: 100.000 schakelingen, minimale belasting: 5 V, 10 mA
Uitgangsspanning: 12 VDC ±15% (PNP), max. belastingsstroom: 21 mA, met kortsluitbeveiligingscircuit
SPST-NO, 250 VAC, 3 A (ohmse belasting), elektrische levensduur: 1.000.000 schakelingen, belastingsvoedingsspanning: 75 tot 250 VAC (DC-belastingen kunnen niet worden aangesloten), minimale belasting: 5 V, 10 mA, lekstroom: 5 mA max. (250 VAC, 60 Hz)
6 Digitale temperatuurregelaar basistype E5CN/E5CN-U
Ingangsbereiken
Thermokoppel/Platina weerstandsopnemer (universele ingangen)
Typ e
ingang
Naam Pt100 JPt100 K J T E L U N R S B W
2300
1800
1700
1600
1500
1400
1300
1200
1100
1000
900
800
700
600
500
Temperatuurbereik (°C)
400
300
200
100
0
100,0
200,0
Schake­laar in­gesteld op nr.
De gearceerde instellingen zijn de standaardinstellingen. De toepasbare normen voor de ingangstypen zijn als volgt: K, J, T, E, N, R, S, B: JIS C 1602-1995, IEC 584-1 L: Fe-CuNi, DIN 43710-1985 U: Cu-CuNi, DIN 43710-1985 W: W5Re/W26Re, ASTM E988-1990
Platina
weerstandsopnemer
1300 1300 1300
850 850 850
500,0 500,0 500,0
100,0 100,0 90
0,0 0,0 00 000 0 0 0
200 199,9 199,9 200 200 199,9 200 200 199,9 200
01234
20,0 100 20,0 100
5 6 7 8 9 10 11 12 13 14 15 16 17 18 24 25 19 20 21 22 23
400,0 400 400,0 400 400,0
Thermokoppel
600
JPt100: JIS C 1604-1989, JIS C 1606-1989 Pt100: JIS C 1604-1997, IEC 751 PL II: In overeenstemming met de Platinel II elektromotorische
krachtdiagrammen van BASF (vroeger Engelhard)
1700 1700
1800
100
2300
Infraroodtempera-
PL
10 tot
70°C
II
tuursensor
115
60 tot
tot
120 °C
165 °C
120 165
140
tot
260 °C
260
Analoge
ingang
0 tot
50 mV
In de volgen­de berei­ken bruik­baar met scha­ling:
1999 tot 9999 of
199,9 tot 999,9
Modellen met analoge ingangen
Type ingang Stroom Spanning
Ingangsgegevens 4 tot 20 mA 0 tot 20 mA 1 tot 5 V 0 tot 5 V 0 tot 10 V
Instelbereik
Schakelaar ingesteld op nr.
De gearceerde instellingen zijn de standaardinstellingen.
In de volgende bereiken bruikbaar met schaling:
1999 tot 9999, 199,9 tot 999,9, 19,99 tot 99,99 of 1,999 tot 9,999
01234
Digitale temperatuurregelaar basistype E5CN/E5CN-U 7
Alarmuitgangen
|H|
|
Elk alarm kan onafhankelijk worden ingesteld op een van de volgende 13 alarmtypen. De standaardinstelling is 2: Bovengrens. De hulpuitgangen zijn toegewezen aan alarmen. Ook het instellen van in- en uitschakelvertragingen (0 tot 999 s) is mogelijk.
Opmerking: Bij modellen met detectie doorgebrand verwarmingselement, SSR-storing en overstroom verwarmingselement is alarm 1 een OR-
Instel-
waarde
0 Alarmfunctie UIT Uitgang UIT 1
1
2 Bovengrens
3 Ondergrens
4
1
5
1
6
7
8
9
10
11
12
13
uitgang van het alarm geselecteerd uit de volgende alarmtypen en de alarmen voor doorgebrand verwarmingselement, SSR-storing en overstroom verwarmingselement. Als u alleen een alarm doorgebrand verwarmingselement, alarm SSR-storing en alarm overstroom verwarmingselement voor alarm 1 via de uitgang wilt verzenden, stelt u het alarmtype in op 0 (m.a.w. geen alarmfunctie).
1. Met instelwaarden 1, 4 en 5 kunnen boven- en
Alarmtype
Boven- en ondergrens
Bereik boven- en ondergrens
Boven- en ondergrens met standby-sequentie
Bovengrens met standby-sequentie
Ondergrens met standby-sequentie
Absolute waarde bovengrens
Absolute waarde ondergrens
Absolute waarde bovengrens met standby-sequentie
Absolute waarde ondergrens met standby-sequentie
LBA (alleen voor alarm 1)
PV-alarm wijzigingscijfer
Werking alarmuitgang
Wanneer X
positief is
LH
AAN
AAN UIT
5
UIT
AAN UIT
AAN UIT
AAN UIT
AAN UIT
AAN UIT
AAN UIT
AAN UIT
AAN UIT
AAN UIT
SP
X
SP
X
SP
LH
SP
LH
SP
X
SP
X
SP
X
0
X
0
X
0
X
0
---
---
Wanneer X
negatief is
2
AAN UIT
AAN UIT
3
4
AAN UIT
AAN UIT
AAN UIT
AAN UIT
AAN UIT
AAN UIT
X
SP
X
SP
X
SP
X
SP
X
0
X
0
X
0
X
0
ondergrenswaarden onafhankelijk voor elk alarmtype worden ingesteld en worden ze uitgedrukt als “L” en “H”.
2. Instelwaarde: 1, Alarm boven- en ondergrens
SP
Geval 2
SP
LH
H > 0, L < 0
|H| > |L|
Geval 3 (altijd AAN)
SP
LH
SP
SP
LH
LH
H < 0, L < 0
H < 0, L > 0
|H| = |L|
H > 0, L < 0
Geval 1
LH
H < 0, L > 0
|H| < |L|
3. Instelwaarde: 4, Bereik boven- en ondergrens
Geval 1
LHSP
H < 0, L > 0
|H| < |L|
Geval 2
H > 0, L < 0
|H| > |L|
LHSP
Geval 3 (Altijd UIT)
LLHSP
HSP
LHSP
H < 0, L < 0
H < 0, L > 0
|H| = |L|
H > 0, L < 0
|H| = |L|
4. Instelwaarde: 5, Boven- en ondergrens met standby-sequentie
Voor hierboven beschreven alarm boven- en ondergrens
Geval 1 en 2 Altijd UIT
als de boven- en ondergrenshysteresis elkaar
overlappen.
Geval 3: Altijd UIT
5. Instelwaarde: 5, Boven- en ondergrens met standby-sequentie
Altijd UIT
als de boven- en ondergrenshysteresis elkaar
overlappen.
= |L
8 Digitale temperatuurregelaar basistype E5CN/E5CN-U
Kenmerken
Thermokoppel: ✽1
Modellen met aansluitklemmenblok (E5CN): (±0,3% van aangegeven waarde of ±1°C, dat wat groter is) ±1 cijfer max. Plug-in modellen (E5CN-U): (±1% van aangegeven waarde of ±2°C, dat wat groter is) ±1 cijfer max.
Platina weerstandsopnemeringang:
Meetnauwkeurigheid
Invloed van temperatuur ✽2
Invloed van spanning ✽2
Ingangssamplingperiode 250 ms
Hysteresis
Proportionele band (P)
Integraaltijd (I) 0 tot 3999 s (in eenheden van 1 s) Differentiërende tijd (D) 0 tot 3999 s (in eenheden van 1 s) 5 Cyclustijd 0,5, 1 tot 99 s (in eenheden van 1 s) Handmatige reset-waarde 0,0 tot 100,0% (in eenheden van 0,1%) Bereik alarminstelling 1999 tot 9999 (positie van decimaalkomma is afhankelijk van ingangstype)
Invloed van signaalbronweerstand
Isolatieweerstand 20 M min. (bij 500 VDC) Diëlektrische sterkte 2.300 VAC, 50 of 60 Hz gedurende 1 minuut (tussen aansluitklemmen met verschillende belasting)
Trillings­bestendigheid
Schok­bestendigheid
Gewicht
Beschermings­graad
Geheugenbescherming Niet-vluchtig geheugen (aantal schrijfprocedures: 1.000.000 keer) Configuratieprogramma CX-Thermo versie 4.0 of hoger
Configuratieprogrammapoort
Normen
EMC
1. De meetnauwkeurigheid van de thermokoppels K in het bereik −200 tot 1300°C, de thermokoppels T en N bij een temperatuur van 100°C max., en de thermokoppels U
en L bij een willekeurige temperatuur is ±2°C ±1 cijfer max. De meetnauwkeurigheid van thermokoppel B bij een temperatuur van 400°C max. is niet opgegeven. De meetnauwkeurigheid van thermokoppel B in het bereik 400 tot 800°C is ±3°C max. De meetnauwkeurigheid van de thermokoppels R en S bij een temperatuur van 200°C max. is ±3°C ±1 cijfer max. De meetnauwkeurigheid van thermokoppel W is ±0,3 van PV of ±3°C, dat wat groter is, ±1 cijfer max. De meetnauwkeurigheid van thermokoppel PL II is ±0,3 van PV of ±2°C, dat wat groter is, ± 1 cijfer max.
2. Omgevingstemperatuur: 10°C tot 23°C tot 55°C, Spanningsbereik: 15 tot 10% van nominale spanning3. Thermokoppel K bij 100°C max.: ±10°C max.4. 'EU' staat voor Engineering Unit (= Eenheid) en wordt gebruikt als eenheid na schaling. Bij een temperatuursensor is de EU °C of °F.5. Als Robust Tuning (RT) is ingeschakeld, is de differentiële tijd 0,0 tot 999,9 (in eenheden van 0,1 s).6. Externe communicatie (RS-485) en kabelcommunicatie voor het configuratieprogramma kunnen tegelijkertijd worden gebruikt.7. Het plug-in model E5CN-U voldoet alleen aan de UL-vermeldingseisen wanneer het wordt gebruikt in combinatie met de OMRON-aansluitvoet P2CF-11.
Storing 10 tot 55 Hz, 20 m/s2 gedurende 10 min. elk in de X-, Y- en Z-richting Mechanisch 10 tot 55 Hz, 0,75 mm met enkele amplitude gedurende 2 uur elk in de X-, Y- en Z-richting Storing 100 m/s2, 3 maal elk in X-, Y- en Z-richting Mechanisch 300 m/s2, 3 maal elk in X-, Y- en Z-richting E5CN Regelaar: circa 150 g, Montagebeugel: circa 10 g E5CN-U Regelaar: circa 110 g, Montagebeugel: circa 10 g E5CN Frontpaneel: IP66, Achterbehuizing: IP20, Aansluitklemmen: IP00 E5CN-U Frontpaneel: IP50, Achterbehuizing: IP20, Aansluitklemmen: IP00
Keur­merken ✽7
Conformi­teitsnormen
Modellen met aansluitklemmenblok (E5CN) en plug-in modellen (E5CN-U): (±0,2% van aangegeven waarde of ±0,8°C, dat wat groter is) ±1 cijfer max.
Analoge ingang:
Modellen met aansluitklemmenblok (E5CN) en plug-in modellen (E5CN-U): ±0,2% FS ±1 cijfer max.
CT-ingang:
Modellen met aansluitklemmenblok (E5CN): ±5% FS ±1 cijfer max.
Thermokoppelingang (R, S, B, W, PL II):
Modellen met aansluitklemmenblok (E5CN): (±1% van PV of ±10°C, dat wat groter is) ±1 cijfer max. Plug-in modellen (E5CN-U): (±2% van PV of ±10°C, dat wat groter is) ±1 cijfer max.
Andere thermokoppelingang: ✽3
Modellen met aansluitklemmenblok (E5CN): (±1% van PV of ±4°C, dat wat groter is) ±1 cijfer max. Plug-in modellen (E5CN-U): (±2% van PV of ±4°C, dat wat groter is) ±1 cijfer max.
Platina weerstandsopnemeringang:
Modellen met aansluitklemmenblok (E5CN) en plug-in modellen (E5CN-U): (±1% van PV of ±2°C, dat wat groter is) ±1 cijfer max.
Analoge ingang:
Modellen met aansluitklemmenblok (E5CN) en plug-in modellen (E5CN-U): (±1% FS) ±1 cijfer max.
Modellen met thermokoppel/platina weerstandsopnemeringang (universele ingang): 0,1 tot 999,9 EU (in eenheden van 0,1 EU) ✽4 Modellen met analoge ingang: 0,01 tot 99,99% FS (in eenheden van 0,01% FS)
Modellen met thermokoppel/platina weerstandsopnemeringang (universele ingang): 0,1 tot 999,9 EU (in eenheden van 0,1 EU) ✽4 Modellen met analoge ingang: 0,1 tot 999,9% FS (in eenheden van 0,1% FS)
Thermokoppel: 0,1°C/Ω max. (100 max.) Platina weerstandsopnemer: 0,1°C/Ω max. (10 max.)
Aan de onderkant van de E5CN. Gebruik deze poort om een computer op de E5CN aan te sluiten wanneer u het configuratie­programma wilt gebruiken. Voor het aansluiten van de computer op de E5CN is een E58-CIFQ1 conversiekabel USB naar se­rieel nodig. ✽6
UL 61010-1, CSA C22.2 nr. 1010-1
EN 61010-1 (IEC 61010-1): vervuilingsniveau 2, overspanningscategorie II
EMI: EN 61326 Sterkte uitgestraalde interferentie elektromagnetische veld: EN 55011 groep 1, klasse A Storing klemspanning: EN 55011 groep 1, klasse A EMS: EN 61326 Immuniteit ESD: EN 61000-4-2 Immuniteit RF-interferentie: EN 61000-4-3 Immuniteit ruis (pieken): EN 61000-4-4 Immuniteit storingen door geleiding: EN 61000-4-6 Immuniteit overspanning: EN 61000-4-5 Immuniteit magnetisch veld van stroomfrequentie: EN 61000-4-8 Immuniteit spanningsval/-onderbreking: EN 61000-4-11
Digitale temperatuurregelaar basistype E5CN/E5CN-U 9
Conversiekabel USB naar serieel
Geschikt OS Windows 2000, XP of Vista
Geschikte software
Geschikte modellen
Thermo Mini, CX-Thermo versie 4.0 of hoger
E5AN/E5EN/E5CN/E5CN-U/E5AN-H/ E5EN-H/E5CN-H
USB-interfacenorm Voldoet aan USB-specificatie 1.1 DTE-snelheid 38.400 bps
Computer: USB (connector type A)
Technische gegevens connectoren
Temperatuurregelaar: Configuratieprogrammapoort (aan onderkant van regelaar)
Voeding
Busvoeding (toegevoerd via USB­hostcontroller)
Voedingsspanning 5 VDC Stroomverbruik 70 mA
Omgevingstempera­tuur in bedrijf
Relatieve vochtigheid in bedrijf
Opslagtemperatuur
Relatieve vochtigheid bij opslag
0 tot 55°C (zonder condensatie of ijsvorming)
10 tot 80%
20 tot 60°C (zonder condensatie of ijsvorming)
10 tot 80%
Hoogte 2.000 m max. Gewicht Ca. 100 g
Opmerking: Op de computer moet een stuurprogramma worden
geïnstalleerd. Raadpleeg de installatie-instructies in de gebruikershandleiding voor de conversiekabel.
Technische gegevens communicatie
Aansluitmethode datatransmissielijn
Communicatie RS-485 (tweedraads, half-duplex)
Synchronisatieme­thode
Protocol CompoWay/F, SYSWAY of Modbus
Baudrate
Transmissiecode ASCII Aantal databits 7 of 8 bits Aantal stopbits 1 of 2 bits
Foutdetectie
Flow controle Geen Interface RS-485 Herhalingsfunctie Geen
Communicatiebuf­fer
Wachttijd commu­nicatierespons
De baudrate, het aantal databits, het aantal stopbits en de verticale
pariteit kunnen onafhankelijk worden ingesteld via het Communicatie-instelniveau.
RS-485: Multipoint
Start/stop-synchronisatie
1200, 2400, 4800, 9600, 19200, 38400 of 57600 bps
Verticale pariteit (geen, even, oneven) Framecontrolesequentie (FCS) bij SYSWAY Blokcontroleteken (BCC) bij CompoWay/F of CRC-16 Modbus
217 bytes
0 tot 99 ms Standaard: 20 ms
Stroomtransformatorwaarden (apart bestellen)
Diëlektrische sterkte
Trillingsbestendig­heid
Gewicht E54-CT1: ca. 11,5 g, E54-CT3: ca. 50 g
Toebehoren (alleen voor E54-CT3)
1.000 VAC gedurende 1 min
50 Hz, 98 m/s
2
Ankers (2) Stekkers (2)
Alarm doorgebrand verwarmingsele­ment, alarm SSR-storing en alarm over­stroom verwarmingselement
CT-ingang (voor detectie van ver­warmingsstroom)
Maximale verwarmings­stroom
Nauwkeurigheid in­gangsstroomweergave
Instelbereik alarm door­gebrand verwarmingse­lement ✽1
Instelbereik alarm SSR­storing ✽2
Instelbereik alarm over­stroom verwarmingse­lement ✽3
1. Bij alarm doorgebrand verwarmingselement wordt de verwarmings-
stroom gemeten wanneer de besturingsuitgang op AAN staat. De uitgang die is toegewezen aan alarmfunctie 1 wordt op AAN gezet wanneer de verwarmingsstroom kleiner is dan de instelwaarde (m.a.w. de huidige waarde van de detectie doorgebrand verwar­mingselement).
2. Bij alarm SSR-storing wordt de verwarmingsstroom gemeten wan-
neer de besturingsuitgang op UIT staat. De uitgang die is toegewe­zen aan alarmfunctie 1 wordt op AAN gezet wanneer de verwarmingsstroom groter is dan de instelwaarde (m.a.w. de huidige waarde van de detectie SSR-storing).
3. Bij alarm overstroom verwarmingselement wordt de verwarmings-
stroom gemeten wanneer de besturingsuitgang op AAN staat. De uitgang die is toegewezen aan alarmfunctie 1 wordt op AAN gezet wanneer de verwarmingsstroom groter is dan de instelwaarde (m.a.w. de huidige waarde van de detectie overstroom verwarming­selement).
Modellen met detectie voor eenfasige verwarmingselementen: één ingang Modellen met detectie voor een- of driefasige verwarmingselementen: twee ingangen
50 A AC
±5% FS ±1 cijfer max.
0,1 tot 49,9 A (in eenheden van 0,1 A) Minimale detectie AAN-tijd: 100 ms
0,1 tot 49,9 A (in eenheden van 0,1 A) Minimale detectie UIT-tijd: 100 ms
0,1 tot 49,9 A (in eenheden van 0,1 A) Minimale detectie AAN-tijd: 100 ms
Curve van verwachte elektrische levensduur voor relais (referentiewaarden)
500
300
schakelingen)
4
100
10
×
50
30
Levensduur (
10
5
E5CN 250 VAC, 30 VDC
3
(ohmse belasting) cosφ = 1
1
0123456
Schakelstroom (A)
Opmerking: Sluit nooit een DC-belasting aan op een regelaar met
een relaisuitgang met extra lange levensduur.
10 Digitale temperatuurregelaar basistype E5CN/E5CN-U
Externe aansluitingen
Een spanningsuitgang (besturingsuitgang, voor aansturing van SSR's) is niet elektrisch geïsoleerd van de interne circuits. Als u een geaard thermokoppel gebruikt, mag u geen van de besturingsuitgangsklemmen op de aarde aansluiten. (Als u dit toch doet, treden lekstroomfouten op bij temperatuurmetingen.)
Neem contact op met uw OMRON-contactpersoon voordat u de externe ES1B-voeding voor een andere toepassing gebruikt.
E5CN
Regelaars
Besturingsuitgang 1
Relaisuitgang met extra lange levensduur 250 VAC, 3 A (weerstandsbelasting) Relaisuitgang 250 VAC, 3 A (weerstandsbelasting)
Spanningsuitgang (voor aansturing van SSR's)
12 VDC, 21 mA
Stroomuitgang 0 tot 20 mA DC 4 tot 20 mA DC
Belasting: 600 max.
Optie-units
Besturingsuitgang 2
Spanningsuitgang (voor aansturing van SSR's) 12 VDC, 21 mA
E53-CNHH03N2 Communicatie (RS-485) en CT2
B (+)
11
RS-485
12
A ()
13
CT2
14
CT1
15
Besturingsuitgang 1
+
NIET
mA
NIET GEBRUIKEN
mA volt T/c Pt Analoge ingang Temperatuur­ ingang
E53-CNHBN2 Event-ingangen en CT
EV1
EV2
CT1
GEBRUIKEN
V
+
11
12
13
14
15
NIET GEBRUIKEN
Besturingsuitgang 2
+
NIET GEBRUIKEN
+
E53-CNQ03N2 Communicatie (RS-485) en Besturingsuitgang 2
B (+)
11
RS-485
12
A ()
13
+
14
15
A
B
B
EV2
Externe voeding
E53-CNPBN2 Event-ingangen en Externe voeding
EV1
+
Hulpuitgangen (relaisuitgangen) 250 VAC, 3 A
(weerstandsbelasting)
Hulpuitgang 2
Hulpuitgang 1
Aansluitspanning
• 100 tot 240 VAC
• 24 VAC/VDC (geen polariteit)
11
12
13
14
12 VDC, 20 mA
15
Externe voeding
NIET GEBRUIKEN
CT1
E53-CNPHN2 Externe voeding en CT
+
11
12 VDC, 20 mA
12
13
14
15
Er wordt een alarm doorgebrand verwarmingselement, alarm kortsluiting verwarmingselement, alarm overstroom verwarmingselement of ingangsalarm verzonden naar de uitgang waaraan de alarm 1-functie is toegewezen.
E53-CNP03N2 Communicatie (RS-485) en Externe voeding
B (+)
11
RS-485
12
A ()
NIET GEBRUIKEN
Externe voeding
13
+
14
12 VDC, 20 mA
15
E53-CNH03N2 Communicatie (RS-485) en CT
B (+)
11
RS-485
12
A ()
NIET
13
GEBRUIKEN
14
CT1
15
E53-CN03N2 Communicatie (RS-485)
B (+)
RS-485
A ()
NIET GEBRUIKEN NIET GEBRUIKEN
NIET GEBRUIKEN
E53-CNBN2 Event-ingangen
11
12
13
14
15
NIET GEBRUIKEN NIET GEBRUIKEN
EV2
EV1
11
12
13
14
15
E53-CNQHN2 Besturingsuitgang 2 en CT
+
Besturingsuitgang 2
NIET GEBRUIKEN
CT1
E5CN-U
Besturingsuitgang 1
Relaisuitgang (drie aansluitklemmen gebruikt) SPDT, 250 VAC, 3 A (weerstandsbelasting) Spanningsuitgang (voor aansturing van SSR's)
12 VDC, 21 mA
Stroomuitgang
4 tot 20 mA DC 0 tot 20 mA DC Belasting: 600 W max.
mA
NIET GEBRUIKEN
mA volt T/c Pt
NIET GEBRUIKEN
Analoge ingang Temperatuur­ ingang
Opmerking: De aansluitvoet P2CF-11 of PG3A-11 moet u apart bestellen.
V
Besturingsuitgang 1
NIET GEBRUIKEN
A
B
B
E53-CNQHHN2 Besturingsuitgang 2 en CT2
11
12
13
14
15
Hulpuitgang 250 VAC, 3 A (weerstandsbelasting)
(Relaisuitgangen)
Hulpuitgang 1
+
Besturingsuitgang 2
CT2
CT1
Hulpuitgang 2 (Besturingsuitgang (kant van koeling))
Aansluitspanning
• 100 tot 240 VAC
• 24 VAC/VDC (geen polariteit)
E53-CNQBN2 Event-ingangen en Besturingsuitgang 2
11
12
13
14
15
Besturingsuitgang 2
11
12
EV1
13
EV2
+
14
15
Er wordt een ingangsfoutsignaal verzonden naar de uitgang waaraan de alarm 1-functie is toegewezen.
Digitale temperatuurregelaar basistype E5CN/E5CN-U 11

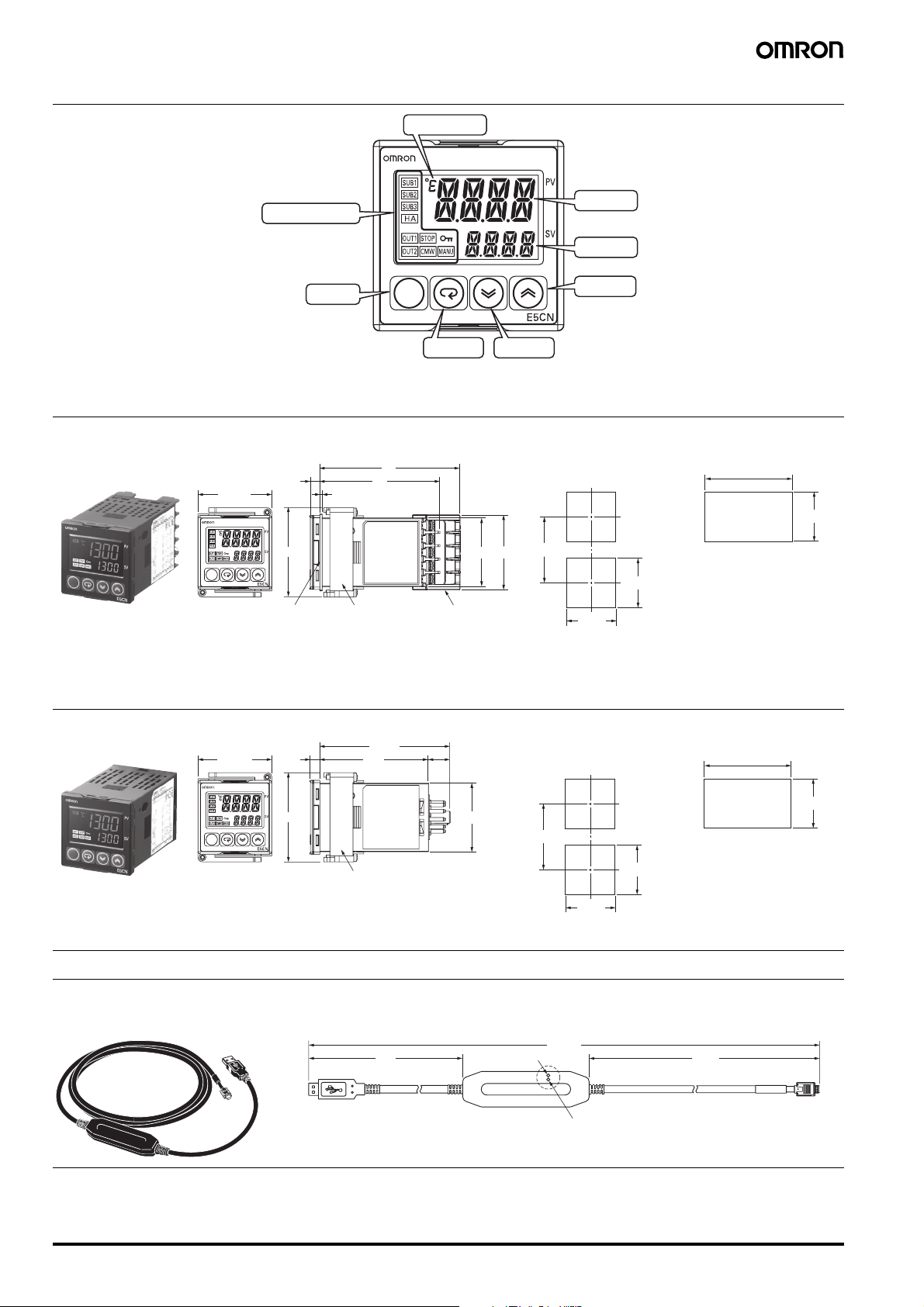

Benamingen
(
E5CN E5CN-U
Temperatuureenheid
De E5CN en E5CN-U hebben hetzelfde frontpaneel.
Werkingsindicatoren
Niveautoets
Modustoets Omlaagtoets
Display 1
Display 2
Omhoogtoets
Afmetingen (Eenheid: mm)
E5CN Modellen met aansluitklemmen
48 × 48
Afzonderlijk gemonteerd Groepsgewijs gemonteerd
60 min.
48,8
6
58
Waterdichte pakking (Toebehoren)
1,5
Montageadapter (Toebehoren)
91
78
Afdekkap aansluitklemmen (E53-COV17) (Toebehoren)
44,8 × 44,8
Opmerking: Het aansluitklemmenblok kan niet worden verwijderd.
+0,6
45
0
Paneeluitsparing
(48 × aantal eenheden 2,5)
Bij groepsgewijze montage is er geen waterdichtheid mogelijk.
De aanbevolen paneeldikte is 1 tot 5 mm.
+0,6
45
0
Groepsgewijze montage is niet mogelijk in verticale richting. (Houd rekening met de opgegeven montageruimte tussen de regelaars.)
Voor een waterdichte montage van de regelaar moet de waterdichte pakking worden aangebracht.
Als er twee of meer regelaars worden gemonteerd, moet u controleren of de omgevingstemperatuur niet boven de maximale bedrijfstemperatuur komt die wordt vermeld in de specificaties.
+1,0
0
+0,6
45
0
E5CN-U Plug-in modellen
48 × 48
6
58 44,8 × 44,8
(84,7)
70,5
Montageadapter (Toebehoren)
Toebehoren (afzonderlijk te bestellen)
Conversiekabel USB naar serieel
E58-CIFQ1
250
USB-connector (type A) Seriële connector
14,2
Afzonderlijk gemonteerd Groepsgewijs gemonteerd
60 min.
LED-indicator (SD)
(2,100)
+0,6
45
0
LED-indicator
Paneeluitsparing
(48 × aantal eenheden 2,5)
De aanbevolen paneeldikte is 1 tot 5 mm.
Groepsgewijze montage is niet mogelijk in
verticale richting. (Houd rekening met de
+0,6
45
0
opgegeven montageruimte tussen de regelaars.)
Als er twee of meer regelaars worden
gemonteerd, moet u controleren of de omgevingstemperatuur niet boven de maximale bedrijfstemperatuur komt die wordt vermeld in de specificaties.
1,765
RD)
+1,0
0
+0,6
45
0
12 Digitale temperatuurregelaar basistype E5CN/E5CN-U
Afdekkap aansluitklemmen
E53-COV17
Waterdichte pakking
Y92S-29 (voor DIN 48 × 48)
Opmerking: De E53-COV10
kan niet worden gebruikt.
48
48,8
22
9,1
Stroomtransformatoren
E54-CT1
25
Bestel de waterdichte pakking afzonderlijk als deze verdwenen of beschadigd is. De waterdichte pakking kan worden gebruikt om beschermingsgraad IP66 te bereiken. (Afhankelijk van de bedrijfsomgeving kan de waterdichte pakking verouderen, krimpen of harder worden en dus wordt regelmatige vervanging aanbevolen om te blijven voldoen aan de waterdichtheidsvoorschriften van IP66. Het interval voor vervanging van de pakking is afhankelijk van de bedrijfsomgeving. Controleer dit op de plaats waar u de regelaar gebruikt. Een interval van één jaar is een ruwe standaard. OMRON is niet aansprakelijk voor het behoud van de waterdichtheid als de klant geen periodieke vervanging uitvoert.) De waterdichte pakking hoeft niet te worden aangebracht als geen waterdichte structuur is vereist.
21
15
5,8 dia.
3
40
Twee, 3,5 dia.
10
30
2,8
7,5
10,5
E54-CT1 Doorgaande stroom (Io) vs. Uitgangs­spanning (Eo) (referentiewaarden)
Maximale continue verwarmingsstroom: 50 A (50/60 Hz) Aantal wikkelingen: 400±2 Weerstand van wikkelingen: 18±2
100 V
50 Hz
1 k
8
Vervormings­factor 10%
3%
1%
100
100 mV
Uitgangsspanning (Eo) V (r.m.s.)
10
1
10
E54-CT3
Toebehoren E54-CT3
Armatuur
Circa 3 dia.
18
Stekker
Circa 6 dia.
(22)
30
40 × 40
15
30
Aansluitingsvoorbeeld
Stekker
2,36 dia.
12 dia.
Twee, M3 (diepte: 4)
Armatuur
Bedrading
1
9
100 µV
10
1 10 100 mA 1 10 100
RL = 10
1.000 A
Doorgaande stroom (Io) A (r.m.s.)
E54-CT3 Doorgaande stroom (Io) vs. Uitgangs­spanning (Eo) (referentiewaarden)
Maximale continue verwarmingsstroom: 120 A (50/60 Hz) (De maximale continue verwarmingsstroom voor de temperatuurregelaar is 50 A.) Aantal wikkelingen: 400±2 Weerstand van wikkelingen: 8±0,8
100 V
50 Hz
10
1
100 mV
Uitgangsspanning (Eo) V (r.m.s.)
10
1
100 µV
10
1 10 100 mA 1 10 100
8
1 k
500
Doorgaande stroom (Io) A (r.m.s.)
100
50
RL = 10
1%
Ver vor ­mings­factor 10%
3%
1.000 A
Digitale temperatuurregelaar basistype E5CN/E5CN-U 13
Adapter
Y92F-45 Opmerking: Gebruik deze adapter als het paneel al is voorbereid voor montage van een E5B@.
4,7
72 × 72
76
69,6 tot 77,6
Bevestiging (toebehoren)
8767 × 67
Gemonteerd op E5CN
72 × 72
Aansluitvoet E5CN-U
Frontaansluitvoet
P2CF-11
Elf M3,5 × 7,5 bevestigingsschroeven
70 max.
4
50 max.
7,8
Twee gaten, 4,5 dia.
3
31,2 max.
Opmerking: Er is ook een aanrakingsveilig model verkrijgbaar (P2CF-11-E).
Aansluitschema/Interne aansluitingen
4,5
35,4
48 × 48
2,2 4,7
(Bovenaanzicht)
Paneel (1 tot 8 mm)
77,3 (tot achterkant van E5CN)
8
567
4
10 11
3
21
9
Montagegaten
Twee montagegaten, 4,5 dia.
40±0,2
Opmerking: Kan ook op een DIN-rail worden gemonteerd.
Bodemaansluitvoet
P3GA-11
27 dia.
45
45
4,5 16,3 6,2
47
25,6
8,7
Opmerking: 1. Het gebruik van andere aansluitvoeten vermindert de nauwkeurigheid. Gebruik alleen de opgegeven aansluitvoeten.
2. Er is ook een aanrakingsveilige beschermkap verkrijgbaar (Y92A-48G).
Aansluitschema/Interne aansluitingen
3
(Onderaanzicht)
6
5 6 7 8
4
3
2
1
10
11
9
14 Digitale temperatuurregelaar basistype E5CN/E5CN-U

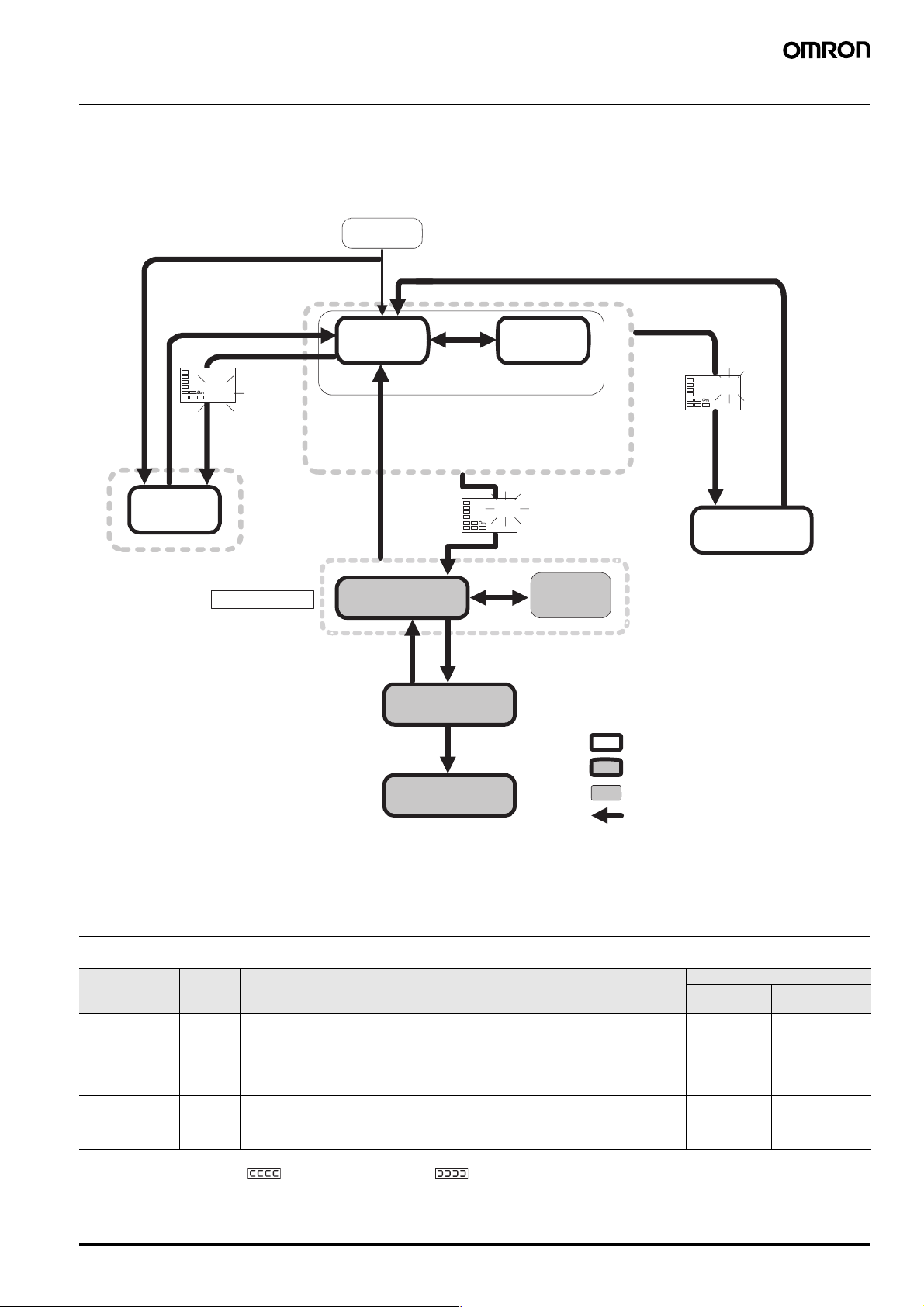

Bediening
Diagram instelniveaus
Dit diagram geeft alle instelniveaus weer. Als u naar het geavanceerde instel- en kalibratieniveau wilt gaan, moet u wachtwoorden invoeren. Afhankelijk van de beveiligingsinstellingen en de gebruiksvoorwaarden kan het zijn dat sommige parameters niet worden weergegeven. De aansturing wordt onderbroken wanneer u van het bedieningsniveau naar het initialisatieniveau gaat.
Basistype
Voeding inschakelen
Bedienings­niveau
Houd de toets O ten minste 1 s ingedrukt.
Initialisatie­niveau
Houd de toets O ten minste 1 s
Aanpassings­niveau
Houd de toets
O minder dan 1 seconde ingedrukt.
c
25
10 0
1
Houd de toets O minder dan 1 seconde ingedrukt.
Voer wachtwoord in terwijl amoV wordt weergegeven. (Instelwaarde 169)
Geavanceerd instelniveau
Houd de toetsen O+ M ten minste 3 s ingedrukt. (Het display knippert na de eerste seconde.)
Houd de toets O ten minste 3 s ingedrukt. (Het display knippert na de eerste seconde.)
Communicatie­instelniveau
Houd de toetsen O+ M ten minste 1 s
c
25
10 0
Beveiligingsniveau
Opmerking: Via de instelling 'Tijd
voor overgaan op beveiligingsniveau' kunt u aanpassen hoe lang het duurt om naar het beveiligingsniveau te gaan.
ingedrukt.
Handmati­ge modus
Start in handmatige modus.
Start in automatische modus.
Houd de toets O of de PF-toets ten minste 1 s ingedrukt. 4
a-m
Houd de toets O ten minste 3 s ingedrukt terwijl a-m wordt weergegeven. (a-m knippert na de
3
eerste seconde.)
Handmatig besturingsniveau
Regeling stopt.
Voer wachtwoord in.
Kalibratieniveau
2
Regeling in bedrijf
Regeling gestopt
Niet weergegeven bij sommige modellen
Niveauverandering
1. U kunt naar het bedieningsniveau terugkeren door een software-reset uit te voeren.2. Vanaf het kalibratieniveau kunt u niet naar andere niveaus gaan met behulp van de frontpaneeltoetsen.
Hiervoor moet u eerst de voeding uitschakelen.
3. Op het handmatige besturingsniveau kunt u de toetsen alleen gebruiken om naar het bedieningsniveau te gaan.
Foutweergave (opsporen en oplossen van fouten)
Wanneer er een fout optreedt, verschijnt de foutcode in display 1. Zoek de foutcode op in de volgende tabel en repareer dienovereenkomstig.
Display 1
s.err
e333
e111
(S. Err)
(E333)
(E111)
Beteke-
nis
Ingangs­fout
A/D-con­versiefout
Geheu­genfout
Actie
Controleer de bedrading van de ingangen op onjuiste aansluiting, loszitten en kortsluiting, en controleer het ingangstype.
Schakel de voeding uit en weer in. Als het display hetzelfde blijft, moet de regelaar worden gerepareerd. Als de normale displayweergave terugkeert, wordt het probleem wellicht veroorzaakt door externe stoorsignalen die het aanstuursysteem beïnvloeden. Controleer op externe stoorsignalen.
Schakel de voeding uit en weer in. Als het display hetzelfde blijft, moet de regelaar worden gerepareerd. Als de normale displayweergave terugkeert, wordt het probleem wellicht veroorzaakt door externe stoorsignalen die het aanstuursysteem beïnvloeden. Controleer op externe stoorsignalen.
Opmerking: Als de ingangswaarde binnen het regelbereik is maar buiten het weergavebereik (-1999 tot 9999) valt, worden waarden onder -1999
weergegeven als en waarden boven 9999 als . In deze situaties werken de besturingsuitgang en de alarmuitgang normaal. Zie de Gebruikershandleiding digitale temperatuurregelaars E5CN/E5AN/E5EN basistype (Cat. No. H156) voor meer informatie over het regelbereik.
Deze fouten verschijnen alleen wanneer de PV/SP wordt weergegeven. Bij de overige displays worden de fouten niet weergegeven.
Status bij fout
Besturingsuit-
gang
UIT
UIT UIT
UIT UIT
Alarmuitgang
Werkt zoals boven
de bovengrens.
Digitale temperatuurregelaar basistype E5CN/E5CN-U 15
Parameters
Basistype
Afhankelijk van het regelaarmodel en de parameterinstel­lingen kan het zijn dat sommige parameters niet worden weergegeven. Zie de Gebruikershandleiding digitale temperatuurrege- laars E5CN/E5AN/E5EN basistype (Cat. No. H156) voor meer informatie.
Aanpassings­niveau
Aanpassingsniveau schermweergave Verschijnt alleen wanneer er naar het
l.adj
aanpassingsniveau wordt overgegaan.
M
at
AT uitvoeren/annuleren
off
M
Communicatie-
cmwt
schrijffunctie
off
M
Verwarmingsstroom-
ct1
bewaking 1
0.0
M
Detectie doorgebrand
hb1
verwarmingselement 1
0.0
M
Detectie overstroom
oc1
verwarmingselement 1
50.0
M
Verwarmingsstroom-
ct2
bewaking 2
0.0
M
Detectie doorgebrand
hb2
verwarmingselement 2
0.0
M
Detectie overstroom
oc2
verwarmingselement
50.0
2
M
Lekstroom-
lcr1
bewaking 1
0.0
0.0
M
HS-alarm 1
hs1
50.0
M
Lekstroom-
lcr2
bewaking 2
0.0
M
HS-alarm 2
hs2
50.0
M
C
SP 0
sp-0
0
M
C
SP 1
sp-1
0
M
C
SP 2
sp-2
0
M
C
SP 3
sp-3
0
M
Houd de toets O minder dan 1 seconde ingedrukt.
Houd de toets O minder dan 1 seconde ingedrukt.
C
Wisselen van
ins
temperatuuringang
0.0
M
C
Bovengrens voor
insh
wisselen van temperatuuringang
0.0
M
C
Ondergrens voor
insl
wisselen van temperatuuringang
0.0
M
C
Proportionele band
p
8.0
M
Integraaltijd
i
233
M
Derivaattijd
d
40
M
Koelingscoëfficiënt
c-sc
1.00
M
C
Dode band
c-db
0.0
M
Handmatige resetwaarde
of-r
Wis de offset tijdens de stabilisatie van P- of
50.0
PD-regeling.
M
C
Hysteresis (verwarmen)
hys
1.0
M
C
Hysteresis (koelen)
chys
1.0
M
Soaktijd
soak
1
M
C
Wachtband
wt-b
off
M
MV bij stoppen
mv-s
0.0
M
MV bij PV-fout
mv-e
SP gebruikt door multi-SP
C
sprt
ol-h
105.0
ol-l
sqrp
M
off
M
M
-5.0
M
orl
0.0
M
0.0
0.0
Instelwaarde SP-ramp
MV-bovengrens
MV-ondergrens
MV-begrenzer wijzigingscijfer
Extractie van vierkantswortel
Laag uitgesneden punt
M
In handmatige modus starten.
Eénpuntsverschuiving
Stel een van deze parameters in.
Tweepuntsverschuiving
PID-instellingen
Verwarmen/koelen
Hysteresisinstellingen
Houd de toets O ten minste 3 s ingedrukt.
Houd de toetsen O en M ten minste 3 s ingedrukt.
Voeding inschakelen
Handmatig besturingsniveau
Houd de toets O ten minste 1 s
Alleen
C
25
PID-
ingedrukt.
regeling
PV/MV
Bedieningsniveau
C
Proceswaarde
25
Wordt toegevoegd wanneer de aanvullende PV-weergave op AAN staat.
M
C
Proceswaarde/
25
instelpunt
0
M
Schakelaar automatisch/
a-m
handmatig alleen bij PID-regeling. Wordt toegevoegd als automatische/handmatige selectie op AAN staat.
M
Multi-SP-
m-sp
instelpuntinstelling
0
M
C
Instelpunt tijdens
sp-m
SP-ramp
0
M
Verwarmingsstroom-
ct1
bewaking 1
0.0
M
Verwarmingsstroom-
ct2
bewaking 2
0.0
M
Lekstroombewaking 1
lcr1
0.0
M
Lekstroombewaking 2
lcr2
0.0
M
Programmastart
prst
rset
M
Resterende soaktijd
sktr
0
M
Beveiligingsniveau
Opmerking: Via de instelling 'Tijd voor overgaan op
beveiligingsniveau' kunt u aanpassen hoe lang het duurt om naar het beveiligingsniveau te gaan.
Naar beveiligingsniveau gaan:
pmov
Verschijnt alleen wanneer er een
0
wachtwoord is ingesteld. Beperkt de toegang tot het beveiligingsniveau.
M
Bedienings-/aanpassingsniveaubeveiliging: Beperkt het weergeven en wijzigen van
oapt
menu's op het bedieningsniveau, het
0
aanpassingsniveau en het handmatige besturingsniveau.
M
Initiële instelling/ communicatiebeveiliging:
icpt
Dit beveiligingsniveau beperkt de toegang
1
tot het initialisatieniveau, het communicatie-instelniveau en het
M
geavanceerde functie-instelniveau.
Beveiligingsinstelling tegen wijzigingen:
wtpt
Beveiligt de instellingen tegen wijzigingen met de frontpaneeltoetsen.
off
M
Parametermasker ingeschakeld:
pmsk
Verschijnt alleen wanneer er een parametermasker is ingesteld.
on
M
Wachtwoord om naar beveiligingsniveau
prlp
te gaan:
0
Wachtwoordinstelling
M
In automatische modus starten.
RUN/STOP
r-s
run
M
C
Alarmwaarde 1
al-1
0
M
C
Bovengrens-
al1h
waarde alarm 1
0
M
C
Ondergrens-
al1l
waarde alarm 1
0
M
C
Alarmwaarde 2
al-2
0
M
C
Bovengrens-
al2h
waarde alarm 2
0
M
Ondergrens-
C
al2l
waarde alarm 2
0
M
C
Alarmwaarde 3
al-3
0
M
C
Bovengrens-
al3h
waarde alarm 3
0
M
C
Ondergrens-
al3l
waarde alarm 3
0
M
MV-monitor (verwarmen)
o
0.0
M
MV-monitor (koelen)
c-o
0.0
M
Houd de toetsen O en M ten minste 1 s ingedrukt.
Communicatie­instelniveau
Opmerking: Verschijnt alleen bij modellen met communicatie.
Wijzigingen worden pas toegepast na uit- en weer inschakelen of een software-reset.
Protocolinstelling:
psel
Schakelt tussen CompoWay/F (SYSWAY) en
cwf
Modbus.
M
Communicatie-unitnummer
u-no
1
M
Communicatie-
bps
baudrate
9.6
M
Communicatiegege-
len
venslengte
7
M
Communicatie-
sbit
stopbits
2
M
Communicatiepariteit
prty
even
M
Wachttijd gegevensverzending
sdwt
20
M
Houd de toets O ten minste 3 s ingedrukt. Ander display dan voor schakelen tussen automatisch en handmatig
Initialisatieniveau
Houd de toets O ten minste 1 s ingedrukt.
Stel een van deze parameters in.
Stel een van deze parameters in.
Stel een van deze parameters in.
Houd de toets O minder dan 1 seconde ingedrukt.
Alleen CompoWay/F (SYSWAY)
Houd de toets O minder dan 1 seconde ingedrukt.
Type ingang
in-t
5
M
Bovengrens schaalindeling
in-h
100
M
Ondergrens schaalindeling
in-l
0
M
Decimale komma
dp
Voor ingangstype analoog
0
M
Temperatuureenheid
d-u
°C, °F
c
Voor ingangstype
C
sl-h
C
sl-l
cntl
s-hc
ptrn
c-cp
orev
alt1
C
alh1
M
1300
M
-200
M
onof
M
stnd
M
M
off
M
cp
M
M
or-r
M
M
M
temperatuur
Bovengrenswaarde SP
Beperk het instelpunt
Ondergrenswaarde SP
PID AAN/UIT
Standaard of verwarmen/koelen
ST (Self-tuning)
st
Voor ingangstype
on
temperatuur, standaardregeling of PID
Programmapatroon
Bij het toewijzen van PID-regeling of besturingsuitgang aan AAN/UIT-uitgang
Cyclustijd (verwarmen)
20
Stel de AAN/UIT­uitgangscyclus in.
Cyclustijd (koelen)
20
Werking direct/omgekeerd
Type alarm 1
2
Hysteresis
alarm 1
0.2
16 Digitale temperatuurregelaar basistype E5CN/E5CN-U
Houd de toets O ten minste 1 s ingedrukt.
Geavanceerd functie-instelniveau
Type alarm 2
alt2
2
M
C
Hysteresis
alh2
alarm 2
0.2
M
Type alarm 3
alt3
2
M
C
Hysteresis
alh3
alarm 3
0.2
Transfer-uitgangstype
tr-t
off
Lineaire uitgang
M
Bovengrens transfer-
tr-h
uitgang
100.0
M
Ondergrens transfer-
tr-l
uitgang
0.0
M
Lineaire stroomuitgang
o1-t
4-20
ev-m
M
1
Lineaire uitgang
Aantal multi-SP-toepassingen Twee SP's: 1 Vier SP's: 2
M
Toewijzing
ev-1
event-ingang 1
none
M
Toewijzing
ev-2
event-ingang 2
stop
M
Extractie van vierkantswortel
sqr
activeren
off
M
Naar Geavanceerd functie-
amov
instelniveau gaan: Verschijnt wanneer de initiële instelling/
0
communicatiebeveiliging is ingesteld op 0.
M
Toegang door wachtwoord in te stellen (169).
init
mspu
spru
rest
sb1n
sb2n
sb3n
hbu
hbh
C
st-b
alfa
at-g
C
at-h
lcma
inf
pvad
o-dp
off
M
off
M
M
M
n-o
M
n-o
M
n-o
M
M
hbl
off
15.0
0.65
20.0
off
off
ret
off
on
M
0.1
M
M
M
0.8
M
0.8
M
M
0.0
M
M
M
M
Parameters initialiseren
Multi-SP-toepassingen
Tijdeenheid SP-ramp
m
Reset standby-sequentie
a
Hulpuitgang 1 open
bij alarm
Hulpuitgang 2 open
bij alarm
Hulpuitgang 3 open
bij alarm
HB AAN/UIT
Vergrendeling doorbranden verwarmingselement
Hysteresis doorbranden verwarmingselement
ST stabiel bereik
α
AT berekende versterking
AT-hysteresis
Grenscyclus
MV-amplitude
Digitaal ingangsfilter
Extra PV-display
MV-display
Tijd voor automatisch terugspringen van display
a1lt
a2lt
a3lt
prlt
sero
cjc
rlrv
colr
C
pv-b
a1on
a2on
a3 on
a1of
a2of
a3of
istp
ins1
mvse
amad
off
off
off
off
off
red
off
M
off
M
M
3
M
off
M
on
M
M
M
5.0
M
0
M
0
M
0
M
0
M
0
M
0
M
M
M
M rt
M
Vergrendeling alarm 1
Vergrendeling alarm 2
Vergrendeling alarm 3
Tijd voor overgaan op beveiligingsniveau
Ingangsfoutuitgang
Koude­lascompensatie­methode
MB-instructie logica overschakelen
PV-kleurverandering
PV stabiele band
AAN-vertraging alarm 1
AAN-vertraging alarm 2
AAN-vertraging alarm 3
UIT-vertraging alarm 1
UIT-vertraging alarm 2
UIT-vertraging alarm 3
Type ingangsverschuiving
MV bij stoppen en fout
Automatische/handmatige selectie
RT
hsu
C
lbal
C
lbab
out1
out2
sub1
sub2
csel
alsp
manl
pvrp
csca
hsl
hsh
lba
none
alm1
alm2
t-u
sp-m
ocu
och
Gebruik HS-alarm
on
M
Vergrendeling HS-alarm
off
M
Hysteresis HS-alarm
0.1
M
LBA-detectietijd
0
M
LBA-niveau
8.0
M
LBA-band
3.0
M
Toewijzing besturingsuitgang 1
o
M
Toewijzing besturingsuitgang 2
M
Toewijzing hulpuitgang 1
M
Toewijzing hulpuitgang 2
M
Tekenselectie
on
M
Soaktijdeenheid
m
M
Alarm-SP-selectie
M
Handmatige MV-grens activeren
off
M
PV-wijzigingssnelheid
Berekeningsperiode
4
M
Automatische aanpassing
koelingscoëfficiënt
off
M
Gebruik overstroom
verwarmingselement
on
M
Vergrendeling overstroom
ocl
verwarmingselement
off
M
Hysteresis overstroom
verwarmingselement
0.1
M
spdp
M
odsl
M
pvdp
M
pvst
off
M
svst
off
M
d.ref
0.2 5
M
ra1m
M
ra2m
M
ra1
M
ra2
M
rac
M
cmov
4
o
on
0
0
0
0
0
0
M
'PV/SP'-weergave­selectie
MV-weergaveselectie
PV-weergave decimale komma
PV-statusweergave­functie
SV-statusweergave­functie
Verversingsperiode display
Tellermonitor besturingsuitgang 1 AAN/UIT
Tellermonitor besturingsuitgang 2 AAN/UIT
Telleralarm besturingsuitgang 1 AAN/UIT Alarminstelwaarde
Telleralarm besturingsuitgang 2 AAN/UIT Alarminstelwaarde
Reset AAN/UIT-teller
Naar kalibratieniveau gaan
Digitale temperatuurregelaar basistype E5CN/E5CN-U 17
Veiligheidsmaatregelen
LET OP
Raak de aansluitklemmen niet aan wanneer de stroom is ingeschakeld. Als u dit wel doet, kan er letsel optreden als gevolg van elektrische schokken.
Zorg dat er geen stukjes metaal, afgeknipte draad of fijn metalen schaafsel van de installatie in het product komen. Als u dit wel gebeurt, kunnen er elektrische schokken, brand of storingen optreden.
Gebruik het product niet op locaties waar het bloot staat aan ontvlambare of explosieve gassen. Anders kan er letsel optreden als gevolg van explosies.
Verwijder de kabel voor de configuratiesoftware van het product wanneer u de software niet gebruikt. Er kunnen storingen optreden vanwege ruis in de kabel.
Gebruik de temperatuurregelaar of de conversiekabel niet als deze beschadigd is. Als u dit toch doet, kunnen er kleine elektrische schokken of brand optreden.
Demonteer, wijzig of repareer het product nooit en raak nooit interne onderdelen aan. Pas op voor eventuele elektrische schokken, brand of defecten.
VOORZICHTIG - Kans op brand en elektrische schok. a) Dit product heeft een UL-keurmerk als open
procesbesturingsapparatuur. Het moet in een behuizing worden gemonteerd waaruit geen vuur kan ontsnappen.
b) Mogelijk zijn meerdere uitschakelaars vereist om de
apparatuur te ontkrachten voordat het product wordt onderhouden.
c) De signaalingangen zijn van het type SELV, beperkte
energie. ✽1
d) Voorzichtig: Sluit de uitgangen van verschillende klasse
2-circuits niet op elkaar aan om de kans op brand of een elektrische schok te verkleinen. ✽2
Als uitgangsrelais langer dan de verwachte levensduur worden gebruikt, kunnen contacten smelten of verbranden. Houd altijd rekening met de gebruiksomstandigheden en gebruik de uitgangsrelais binnen hun nominale belasting en verwachte elektrische levensduur. De verwachte levensduur van de uitgangsrelais varieert aanzienlijk, afhankelijk van de uitgangsbelasting en schakelcondities.
Draai de aansluitklemmen aan met een moment tussen 0,74 en 0,90 Nm. 3 Losse schroeven kunnen brand veroorzaken.
Stel de parameters voor het product zo in dat ze in overeenstemming zijn met het systeem dat wordt aangestuurd. Als ze niet goed zijn ingesteld, kan dat tot beschadiging van eigendommen of tot ongelukken leiden.
Door een storing in het product kan regeling onder bepaalde omstandigheden onmogelijk zijn of kunnen alarmuitgangen niet meer werken, waardoor beschadiging van eigendommen kan optreden. Voor behoud van de veiligheid bij storingen aan het product dient u altijd de juiste veiligheidsmaatregelen te treffen, zoals installatie van een bewakingsapparaat op een aparte lijn.
In het uitgangselement van relais met extra lange levens­duur wordt een halfgeleider gebruikt. Als er te veel ruis of een spanningspiek op de uitgangsklemmen aanwezig is, treedt wellicht een kortsluiting op. Als de uitgang kortgeslo­ten blijft, ontstaat brand vanwege oververhitting van het ver­warmingselement of een andere oorzaak. Neem overal in het systeem voorzorgsmaatregelen om overmatige tempe­ratuursstijgingen en brandverspreiding te voorkomen.
Zorg ervoor dat er geen stukjes metaal of afgeknipte draad in de kabelconnector voor de ondersteunende software komen. Als dit toch gebeurt, kunnen er kleine elektrische schokken, brand of beschadiging van de apparatuur optreden.
Voorkom het ophopen van stof en vuil tussen de connectorpennen van de conversiekabel. Als u dit niet doet, kan dit brand tot gevolg hebben.
Wanneer u het lichaam van de temperatuurregelaar in de behuizing plaatst, zorgt u ervoor dat de haken aan de bo­ven- en onderkant goed op hun plaats worden vergrendeld. Als het lichaam van de temperatuurregelaar niet goed is aangebracht, kan een slecht contact in de klemmensectie of een verminderde waterdichtheid brand of defecten tot ge­volg hebben.
Bij het aansluiten van de besturingsuitgangsunit op de con­nector moet u de unit in de connector drukken tot er geen speling meer is tussen de besturingsuitgangsunit en de con­nector. Als u dit niet doet, kan een slecht contact tussen de connectorpennen brand of defecten tot gevolg hebben.
1. Een SELV-circuit is een circuit dat van de voeding wordt
gescheiden met een dubbele of versterkte isolatie en maximaal 30 V r.m.s. en 42,4 V als piekspanning of 60 VDC heeft.
2. Een klasse 2-voeding is een voeding die door UL is getest en
gecertificeerd omdat hiervoor geldt dat de stroom en spanning van de secundaire uitgang beperkt zijn tot bepaalde niveaus.
3. Het aanhaalmoment voor E5CN-U is 0,5 N·m.
Veiligheidsmaatregelen voor veilig gebruik
Neem de volgende voorzorgen in acht om defecten of ongunstige effecten op de prestaties of functionaliteit van het product te voorkomen. Als u dit niet doet, kan dat tot een gestoorde werking leiden.
1. Dit product is alleen geschikt voor gebruik binnenshuis. Gebruik dit product niet op de volgende plaatsen:
Plaatsen die blootstaan aan rechtstreekse warmtestraling van verwarmingsapparatuur.
Plaatsen die blootstaan aan vloeistofspatten of oliedamp.
Plaatsen die blootstaan aan direct zonlicht.
Plaatsen die blootstaan aan stof of
zwavel- of ammoniakgas).
Plaatsen die blootstaan aan intense temperatuurwisseling.
Plaatsen die blootstaan aan ijs- en condensvorming.
Plaatsen die blootstaan aan trilling en zware schokken.
2. Gebruik en bewaar het product binnen de nominale omgevingstemperatuur- en vochtigheidsgrenzen. Groepsgewijze montage van twee of meer temperatuurregelaars of montage van temperatuurregelaars boven elkaar kan leiden tot warmte-ophoping in de temperatuurregelaars, waardoor hun levensduur wordt verkort. Gebruik in dergelijke gevallen geforceerde koeling door ventilatoren of andere ventilatiesystemen om de temperatuurregelaars af te koelen.
3. Laat ruimte rondom het product zodat de warmte kan ontsnappen. Vermijd blokkering van de ventilatiegaten van het product.
4. Zorg voor een goede bedrading met de juiste polariteit van de aansluitklemmen.
5. Gebruik krimpvoeten met de opgegeven afmetingen voor de bedrading (M3,5, max. 7,2 mm breed). Als u blanke draden wilt aansluiten op het klemmenblok, gebruikt u gevlochten of massieve koperen draden met een dikte van AWG24 tot AWG14 (gelijk aan een dwarsdoorsnede van 0,205 tot 2,081 mm 6 mm.) In één klem kunnen maximaal twee draden van dezelfde dikte en van hetzelfde type of twee krimpvoeten worden geschoven.
6. Bedraad geen aansluitklemmen die niet worden gebruikt.
7. U vermijdt inductiestoring door de bedrading voor de klemmenstrook
van het product gescheiden te houden van voedingslijnen die hoge spanningen of grote stromen voeren. En bedraad voedingsleidingen niet parallel aan of samen met bedrading van het product. Het gebruik van afgeschermde kabels en aparte elektriciteitsbuizen of goten wordt aanbevolen. Sluit een overspanningsbeveiliging of storingsfilter aan op randappa­raten die storing genereren (met name motoren, transformatoren, elektromagneten, magneetwikkelingen en andere apparaten met een inductiecomponent). Controleer bij gebruik van een storingsfilter bij de voeding de span­ning of stroomsterkte en bevestig het zo dicht mogelijk bij het product. Laat zo veel mogelijk ruimte tussen het product en apparaten die krachtige hoge frequenties (hoogfrequente lasapparaten, hoogfre­quente naaimachines, enzovoort) of stroompieken genereren.
8. Gebruik dit product binnen de voorgeschreven bereikwaarden voor belasting en stroom.
9. Zorg dat de voedingsspanning de nominale spanning bereikt binnen twee seconden na het inschakelen van de voeding. Gebruik hiervoor een schakelaar, relais of een ander contact. Indien de spanning geleidelijk toeneemt, wordt de voeding mogelijk niet opnieuw ingesteld en kunnen er uitgangsstoringen optreden.
10.Om te zorgen dat de juiste temperatuur wordt weergegeven, laat u de
temperatuurregelaar na het inschakelen van de voeding minimaal 30 minuten opwarmen voordat u de daadwerkelijke besturingshandelingen start.
corrosief gas (met name
2
). (De striplengte is 5 tot
18 Digitale temperatuurregelaar basistype E5CN/E5CN-U
11.Als u self-tuning gebruikt, schakelt u de voeding voor de belasting (bijvoorbeeld een verwarmingselement) in op het moment dat u de voeding voor het product inschakelt of eerder. Als de voeding voor het product wordt ingeschakeld voordat de voeding van de belasting is ingeschakeld, wordt self-tuning niet goed uitgevoerd en wordt geen optimale regeling bereikt.
12.Dicht bij het product moet een schakelaar of onderbreker aanwezig zijn. De schakelaar of onderbreker moet gemakkelijk bereikbaar zijn voor de operator en moet gemarkeerd zijn als loskoppelingsmechanisme voor deze unit.
13.Schakel altijd eerst de voeding uit voordat u het lichaam van het product uit de behuizing trekt, en raak nooit de aansluitklemmen of elektronische onderdelen aan en breng er geen schokken aan toe. Wanneer u het lichaam van het product in de behuizing plaatst, dient u te voorkomen dat de elektronische onderdelen de behuizing raken.
14.Gebruik voor reiniging geen verfverdunner of soortgelijke chemicaliën. Gebruik standaard alcohol.
15.Ontwerp het systeem (bijvoorbeeld het bedieningspaneel) met inachtneming van een vertraging van 2 seconden die de uitgang van het product nodig heeft om te stabiliseren nadat de voeding is ingeschakeld.
16.De uitgang wordt mogelijk uitgeschakeld wanneer u naar bepaalde niveaus gaat. Houd hier rekening mee wanneer u een regeling uitvoert.
17.Het aantal EEPROM-schrijfhandelingen is beperkt. Gebruik daarom de RAM-schrijfmodus als u regelmatig gegevens overschrijft tijdens communicatie of andere handelingen.
18.Raak altijd geaard metaal aan voordat u de temperatuurregelaar aanraakt om statische elektriciteit van uw lichaam te ontladen.
19.Verwijder het klemmenblok niet. Als u dat toch doet, kan dat tot storing of slecht functioneren leiden.
20.Besturingsuitgangen (voor aansturing van SSR) die als spanningsuitgangen worden gebruikt, zijn niet geïsoleerd ten opzichte van de interne circuits. Als u een geaard thermokoppel gebruikt, mag u geen van de besturingsuitgangsklemmen op de aarde aansluiten. (Als u dat toch doet, zouden er in een ongewenst circuit temperatuurmeetfouten kunnen ontstaan.)
21.Controleer de staat van de klemmen wanneer u het lichaam van de temperatuurregelaar vervangt. Indien gecorrodeerde klemmen worden gebruikt, kunnen contactstoringen bij de klemmen ertoe leiden dat de temperatuur in de temperatuurregelaar oploopt, waardoor brand kan ontstaan. Als de klemmen gecorrodeerd zijn, vervangt u ook de behuizing.
22.Gebruik aangepast gereedschap wanneer u de temperatuurregelaar demonteert om deze buiten gebruik te stellen. Scherpe onderdelen in de temperatuurregelaar kunnen letsel veroorzaken.
23.Controleer vóór het aansluiten van een uitgangsunit de specificaties en lees de relevante informatie op het specificatieblad en in de handleiding van de temperatuurregelaar zorgvuldig door.
24.Controleer de richting van de connectoren op de conversiekabel voordat u de conversiekabel aansluit. Oefen geen buitensporige kracht op een connector uit als deze niet onmiddellijk correct kan worden aangesloten. Als u dat toch doet, kan de connector beschadigd raken.
25.Plaats geen zware objecten op de conversiekabel, buig de kabel niet verder dan de normale kromming en trek niet hard aan de kabel.
26.Maak de conversiekabel niet los of vast tijdens actieve communicatie. Defecten of verkeerde werking van het product kunnen het gevolg zijn.
27.Zorg dat de metalen onderdelen van de conversiekabel geen externe voedingsklemmen raken.
28.Raak de connectoren van de conversiekabel niet met natte handen aan. Dit om elektrische schokken te voorkomen.
29.Sluit vóór het gebruik van infraroodcommunicatie de meegeleverde montageadapter correct aan op de kabel voor de ondersteunende software. Wanneer u de infraroodpoort van de kabel voor de ondersteunende software aansluit op de adapter, moet u de connector in de opgegeven lijn plaatsen. Als de connector niet goed is aangesloten, kan mogelijk geen communicatie plaatsvinden.
Veiligheidsmaatregelen voor correct gebruik
Levensduur
1. Gebruik het product binnen de volgende temperatuur- en
vochtigheidsgrenzen: Temperatuur: 10 tot 55°C (zonder condensatie of ijsvorming) Vochtigheidsgraad: 25 tot 85%
Als het product in een bedieningspaneel is geïnstalleerd, dienen de omgevingstemperatuur en de temperatuur rond het product beneden 55°C te worden gehouden.
2. De levensduur van elektronische apparaten, zoals een temperatuurregelaar, wordt niet alleen bepaald door het aantal keren dat het relais wordt geschakeld, maar ook door de levensduur van interne elektronische onderdelen. De levensduur van onderdelen wordt beïnvloed door de omgevingstemperatuur: hoe hoger de temperatuur, hoe korter de levensduur en hoe lager de temperatuur, hoe langer de levensduur. Daarom kan de levensduur worden verlengd door de temperatuur van de temperatuurregelaar te verlagen.
3. Wanneer twee of meer temperatuurregelaars horizontaal dicht bij elkaar of verticaal naast elkaar worden gemonteerd, loopt de interne temperatuur op door de warmte die wordt uitgestraald door de temperatuurregelaars en neemt de levensduur af. Gebruik in dergelijke gevallen geforceerde koeling door ventilatoren of andere ventilatiesystemen om de temperatuurregelaars af te koelen. Bij geforceerde koelmethodes moet u oppassen dat u niet alleen de aansluitklemgedeelten koelt, dit om meetfouten te voorkomen.
Meetnauwkeurigheid
1. Bij het verlengen of het aansluiten van de bedrading van het
thermokoppel moet u ervoor zorgen dat u compensatiekabels gebruikt die met de thermokoppeltypen overeenkomen.
2. Bij het verlengen of aansluiten van de bedrading van de platina weerstandsopnemer, moet u zorgen dat u kabels gebruikt met een lage weerstand en dat de weerstanden van de drie kabels gelijk zijn.
3. Monteer het product horizontaal.
4. Als de meetnauwkeurigheid laag is, moet u controleren of de
ingangsverschuiving correct is ingesteld.
Waterdichtheid
De beschermingsgraad wordt hieronder weergegeven. Onderdelen zonder specificatie over hun beschermingsgraad of met de specificatie IP@0 zijn niet waterdicht.
Frontpaneel: IP66 Achterbehuizing: IP20, Aansluitzijde: IP00 (E5CN-U: Frontpaneel: IP50, Achterbehuizing: IP20, Aansluitklemmen: IP00)
Voorzorgsmaatregelen voor het gebruik
1. Nadat de voeding is ingeschakeld, duurt het circa twee seconden
voordat de uitgangen zijn ingeschakeld. Houd rekening met deze vertraging wanneer u temperatuurregelaars opneemt in een sequentiecircuit.
2. Als u self-tuning gebruikt, schakelt u de voeding voor de belasting
(bijvoorbeeld een verwarmingselement) in op het moment dat u de voeding voor de temperatuurregelaar inschakelt of eerder. Als de voeding voor de temperatuurregelaar wordt ingeschakeld voordat de voeding voor de belasting wordt ingeschakeld, wordt self-tuning niet goed uitgevoerd en wordt geen optimale regeling bereikt.
3. Wanneer u de bediening start nadat de temperatuurregelaar is
opgewarmd, schakelt u de voeding uit en vervolgens weer in op het moment dat u de voeding voor de belasting inschakelt. (Als u de temperatuurregelaar niet wilt uit- en weer inschakelen, kunt u ook overschakelen van STOP- op RUN-modus.)
4. Gebruik de regelaar niet in de buurt van een radio, televisietoestel of
draadloze installaties. Deze apparaten kunnen radiostoringen veroorzaken, waardoor de prestaties van de regelaar verminderen.
Overige
1. De disk die bij de conversiekabel wordt geleverd, is bestemd voor
gebruik in het CD-ROM-station van een computer. Speel de disk nooit af in een audiospeler voor algemeen gebruik.
2. Maak de connector van de conversiekabel niet meerdere keren kort na elkaar los of vast. Als u dat toch doet, kunnen er storingen optreden in de computer.
3. Controleer na het aansluiten van de conversiekabel op de computer het nummer van de COM-poort voordat u de communicatie start. De computer herkent de kabelverbinding niet onmiddellijk. Dit is normaal.
4. Sluit de conversiekabel niet via een USB-hub aan. Hierdoor kan schade ontstaan aan de conversiekabel.
5. Gebruik geen verlengkabel voor het aansluiten van de conversiekabel op de computer. Hierdoor kan schade ontstaan aan de conversiekabel.
Digitale temperatuurregelaar basistype E5CN/E5CN-U 19
Montage
Paneelmontage
Voor een waterdichte montage moet een waterdichte pakking op de regelaar worden aangebracht. Waterdichtheid is niet mogelijk bij groepsgewijze montage van meerdere regelaars. De waterdichte pakking hoeft niet te worden aangebracht als geen waterdichte structuur is vereist.
Bestel aansluitvoet P2CF-11 of P3GA-11 apart.
E53-COV17 Afdekkap aansluitklemmen (Toebehoren)
Waterdichte pakking (Toebehoren)
1. De adapter voor paneelmontage wordt ook bij de E5CN-U geleverd. Er wordt geen waterdichte pakking bij de E5CN-U geleverd.
2. Plaats de E5CN/E5CN-U in het montagegat in het paneel.
3. Druk de adapter van de aansluitklemmen naar het paneel toe en
maak de E5CN/E5CN-U tijdelijk vast.
4. Draai de twee bevestigingsschroeven op de adapter aan. Draai de twee schroeven om de beurt telkens een beetje harder aan om een balans te behouden. Draai de schroeven aan met een aanhaalmoment van 0,29 tot 0,39 N m.
Afdekkap aansluitklemmen monteren
Zorg ervoor dat de “UP”-markering naar boven is gericht en bevestig de afdekkap voor de aansluitklemmen E53-COV17 via de gaten aan de boven- en onderkant van de temperatuurregelaar.
Adapter (Toebehoren)
E5CN
Paneel
E5CN-U
Voor aansluitvoet voor frontmontage (Paneelmontage is ook mogelijk.)
Voorzorgsmaatregelen bedrading
Voorkom externe stoorsignalen door de ingangs- en voedingslijnen te scheiden.
Gebruik twisted-pairkabels met een dikte van AWG24 (doorsnede: 0,205 mm (striplengte: 5 tot 6 mm).
Gebruik krimpvoeten bij de bedrading van de aansluitklemmen.
Draai de klemschroeven met een aanhaalmoment van 0,74 tot
0,90 Nm aan. Gebruik bij de E5CN-U een aanhaalmoment van 0,5 Nm.
Gebruik de volgende typen krimpvoeten voor M3,5-schroeven.
Verwijder het klemmenblok niet. Als u dat toch doet, leidt dat tot
storing of slecht functioneren.
2
) tot AWG14 (doorsnede: 2,081 mm2)
7,2 mm max.
7,2 mm max.
Temperatuurregelaar uit behuizing verwijderen
De temperatuurregelaar kan voor onderhoud uit de behuizing worden verwijderd zonder de bedrading van de aansluitklemmen te verwijderen. Dit is alleen bij de E5CN, E5AN en E5EN mogelijk, niet bij de E5CN-U. Controleer de specificaties van de behuizing en de temperatuurregelaar voordat u de temperatuurregelaar uit de behuizing verwijdert.
Insteekgat voor schroevendraaier
Platte schroevendraaier (eenheid: mm)
(1)
(2)
(3)
(1)
1. Plaats een platte schroevendraaier in de twee uitsparingen (één aan de bovenkant en één aan de onderkant) om de haakjes los te maken.
2. Steek de platte schroevendraaier in het gat tussen het frontpaneel en de achterbehuizing en trek het frontpaneel er iets uit. Houd de boven- en onderkant van het frontpaneel vast en trek het voorzichtig naar u toe om het te verwijderen. Oefen hierbij niet onnodig veel kracht uit.
3. Wanneer u het lichaam van de temperatuurregelaar terugplaatst in de behuizing, zorgt u ervoor dat de printplaten parallel zijn aan elkaar en de rubberen pakking op zijn plaats zit, en duwt u de E5CN in de richting van de achterbehuizing totdat deze op zijn plaats vastklikt. Terwijl u de E5CN op zijn plaats duwt, drukt u de haakjes op de boven- en onderkant van de achterbehuizing omlaag zodat deze stevig op hun plaats worden vergrendeld. Zorg ervoor dat elektronische onderdelen de behuizing niet raken.
2,00,4
20 Digitale temperatuurregelaar basistype E5CN/E5CN-U
Overwegingen betreffende garantie en toepassing
Lees deze catalogus zorgvuldig door
Lees deze catalogus zorgvuldig door en zorg dat u deze begrijpt voordat u de producten aanschaft. Neem bij vragen of opmerkingen contact op met uw OMRON-contactpersoon.
Garantie en aansprakelijkheidsbeperking
GARANTIE
De exclusieve garantie van OMRON houdt in, dat de producten gedurende één jaar (dan wel gedurende een andere aangegeven periode) vanaf de verkoopdatum van OMRON vrij van defecten in materiaal en vakmanschap zijn.
OMRON VERSTREKT GEEN ENKELE GARANTIE OF WAARBORG, NOCH EXPLICIET NOCH IMPLICIET, MET BETREKKING TOT DE NALEVING VAN TOEPASSELIJKE REGELS EN VOORSCHRIFTEN, DE VERKOOPBAARHEID DAN WEL DE GESCHIKTHEID VOOR EEN BEPAALD DOEL VAN DE PRODUCTEN. KOPER OF GEBRUIKER ERKENT DAT DE KOPER OF GEBRUIKER ALLEEN HEEFT BEPAALD DAT DE PRODUCTEN OP GESCHIKTE WIJZE AAN DE VEREISTEN VAN DE GEPLANDE TOEPASSING ZULLEN VOLDOEN. OOK ALLE ANDERE GARANTIES, HETZIJ EXPLICIET HETZIJ IMPLICIET, WORDEN DOOR OMRON AFGEWEZEN.
AANSPRAKELIJKHEIDSBEPERKINGEN
OMRON AANVAARDT GEEN AANSPRAKELIJKHEID VOOR BIJZONDERE, INDIRECTE OF GEVOLGSCHADE, WINSTDERVING, OF WELK ANDER BEDRIJFSVERLIES DAN OOK IN VERBAND MET DE PRODUCTEN, ONGEACHT OF CLAIMS ZIJN GEBASEERD OP CONTRACTEN, GARANTIES, ONACHTZAAMHEID OF STRIKTE AANSPRAKELIJKHEID.
In geen geval zal de aansprakelijkheid van OMRON uitstijgen boven de prijs van het product waarop de garantieclaim is gebaseerd. IN GEEN ENKEL GEVAL ZAL OMRON AANSPRAKELIJK KUNNEN WORDEN GESTELD VOOR GARANTIECLAIMS,
REPARATIECLAIMS OF ANDERE CLAIMS MET BETREKKING TOT DE PRODUCTEN, TENZIJ DE ANALYSE VAN OMRON BEVESTIGT DAT DE PRODUCTEN OP CORRECTE WIJZE WERDEN BEHANDELD, OPGESLAGEN, GEÏNSTALLEERD EN ONDERHOUDEN, ALSMEDE NIET ZIJN ONDERWORPEN AAN VERONTREINIGINGEN, ONOORDEELKUNDIG GEBRUIK OF ONDESKUNDIGE WIJZIGINGEN OF REPARATIES.
Toepassingsoverwegingen
GESCHIKTHEID VOOR GEBRUIK
OMRON is niet verantwoordelijk voor de naleving van standaarden, codes of voorschriften die van toepassing zijn op de combinatie van de producten binnen de toepassing van de klant of het gebruik van de producten.
Neem alle vereiste stappen om te bepalen of het product geschikt is voor de systemen, machines en uitrusting waarvoor u het wilt gebruiken.
Stel u op de hoogte van alle verbodsbepalingen die op dit product van toepassing zijn en houd u aan deze bepalingen. GEBRUIK DE PRODUCTEN NOOIT VOOR EEN TOEPASSING WAARBIJ ERNSTIG GEVAAR VOOR PERSOONLIJKE OF
MATERIËLE SCHADE BESTAAT ZONDER U ERVAN TE OVERTUIGEN DAT HET SYSTEEM ALS GEHEEL IS ONTWORPEN OM AAN DERGELIJKE GEVAREN HET HOOFD TE KUNNEN BIEDEN EN DAT DE PRODUCTEN VAN OMRON DE JUISTE SPECIFICATIES HEBBEN, ALSMEDE VOOR HET TOEPASSELIJKE GEBRUIKSDOEL BINNEN DE ALGEHELE APPARATUUR OF HET SYSTEEM ZIJN GEÏNSTALLEERD.
Kennisgevingen
PRESTATIEGEGEVENS
Prestatiegegevens die in deze catalogus worden gegeven, dienen slechts als leidraad voor de gebruiker bij het bepalen van de geschiktheid en vormen geen garantie. Deze gegevens kunnen het resultaat zijn van de testvoorwaarden van OMRON en zullen door de gebruikers aan de feitelijke vereisten van de toepassing moeten worden getoetst. De werkelijke prestaties zijn onderhevig aan de Garantie en aansprakelijkheidsbeperking van OMRON.
WIJZIGING VAN TECHNISCHE GEGEVENS
Technische gegevens en accessoires van producten kunnen op elk moment worden gewijzigd wegens verbeteringen of andere redenen. U kunt op elk gewenst moment contact opnemen met uw OMRON-contactpersoon voor de actuele technische gegevens van het product dat u hebt aangeschaft.
AFMETINGEN EN GEWICHTEN
De afmetingen en gewichten zijn nominale waarden en mogen niet worden gebruikt voor fabricagedoeleinden, zelfs niet wanneer hierbij toleranties worden vermeld.
ALLE AANGEGEVEN AFMETINGEN LUIDEN IN MILLIMETER.
Voor omrekening van millimeters in inches vermenigvuldigt u de waarde met 0,03937. Voor omrekening van grammen in ounces vermenigvuldigt u de waarde met 0,03527.
Cat. No. H04E-NL-01
NEDERLAND Omron Electronics B.V. Wegalaan 61, 2132 JD Hoofddorp Tel: +31 (0) 23 568 11 00 Fax: +31 (0) 23 568 11 88 www.industrial.omron.nl
In verband met verbeteringen van het product kunnen technische gegevens zonder voorafgaande kennisgeving worden gewijzigd.
BELGIË Omron Electronics N.V./S.A. Stationsstraat 24, B-1702 Groot-Bijgaarden Tel: +32 (0) 2 466 24 80 Fax: +32 (0) 2 466 06 87 www.industrial.omron.be
02/2008
Loading...
