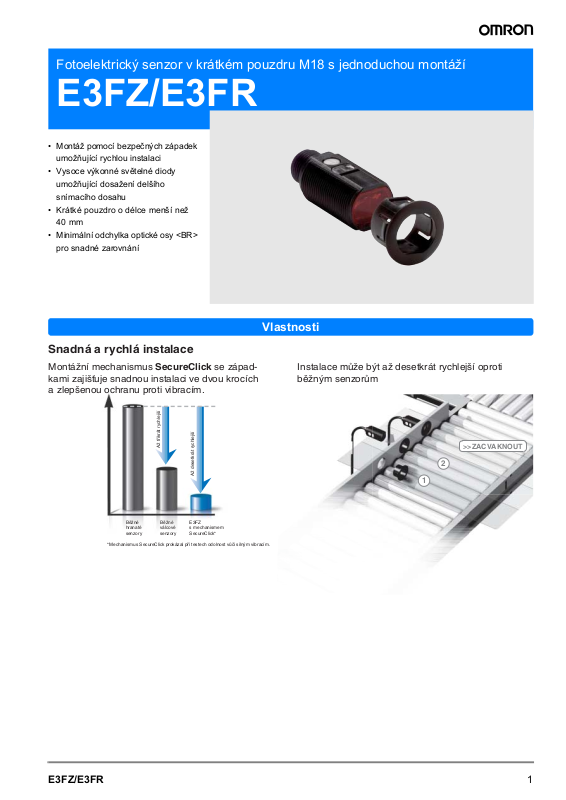

Omron E3FZ, E3FR DATASHEET [cz]
Fotoelektrický senzor v krátkém pouzdru M18 s jednoduchou montáží
E3FZ/E3FR
• Montáž pomocí bezpečných západek
umožňující rychlou instalaci
• Vysoce výkonné světelné diody
umožňující dosažení delšího
snímacího dosahu
• Krátké pouzdro o délce menší než
40 mm
• Minimální odchylka optické osy <BR>
pro snadné zarovnání
Vlastnosti
Snadná a rychlá instalace
Montážní mechanismus SecureClick se západkami zajišťuje snadnou instalaci ve dvou krocích
a zlepšenou ochranu proti vibracím.
Až třikrát rychlejší
Až desetkrát rychlejší
Běžné
hranaté
senzory
*Mechanismus SecureClick prokázal při testech odolnost vůči silným vibracím.
Běžné
válcové
senzory
E3FZ
s mechanismem
SecureClick*
Instalace může být až desetkrát rychlejší oproti
běžným senzorům
>>ZACVAKNOUT
2
1
1E3FZ/E3FR
Informace pro objednání
Montáž pomocí západek – E3FZ
Typ senzoru Snímací dosah Způsob připojení Objednací kód
Vysílač-přijímač 15 m
Retroreflektivní s funkcí MSR 0,1 až 4 m
Difúzní 1 m (nastavitelná)
Difúzní (s potlačením pozadí) 100 mm (pevná)
Radiální montáž – E3FR
*2
*1
200 mm (pevná)
Výstup NPN Výstup PNP
*3
––2 m–
– ––
––2 m–
– ––
––2 m–
– ––
––2 m–
– ––
––2 m–
– ––
E3FZ-T61H 2M E3FZ-T81H 2M
*3
E3FZ-T66H E3FZ-T86H
*3
E3FZ-R61H 2M E3FZ-R81H 2M
*3
E3FZ-R66H E3FZ-R86H
*3
E3FZ-D62 2M E3FZ-D82 2M
*3
E3FZ-D67 E3FZ-D87
*3
E3FZ-LS61H 2M E3FZ-LS81H 2M
*3
E3FZ-LS66H E3FZ-LS86H
*3
E3FZ-LS64H 2M E3FZ-LS84H 2M
*3
E3FZ-LS69H E3FZ-LS89H
Typ senzoru Snímací dosah Způsob připojení Objednací kód
Výstup NPN Výstup PNP
Vysílač-přijímač 15 m
Retroreflektivní s funkcí MSR 0,1 až 4 m
*1
Difúzní 1 m (nastavitelná)
Difúzní (s potlačením pozadí) 100 mm (pevná)
200 mm (pevná)
––2 m–
– ––
––2 m–
– ––
––2 m–
– ––
––2 m–
– ––
––2 m–
– ––
E3FR-T61H 2M E3FR-T81H 2M
*3
E3FR-T66H E3FR-T86H
*3
E3FR-R61H 2M E3FR-R81H 2M
*3
E3FR-R66H E3FR-R86H
*3
E3FR-D62 2M E3FR-D82 2M
*3
E3FR-D67 E3FR-D87
*3
E3FR-LS61H 2M E3FR-LS81H 2M
*3
E3FR-LS66H E3FR-LS86H
*3
E3FR-LS64H 2M E3FR-LS84H 2M
*3
E3FR-LS69H E3FR-LS89H
*3
*1.
Měřeno s odrazkou E39-R1S
Odrazka se prodává samostatně.
*2.
Montáž lze provádět pomocí držáku Snap-Holder (dodaného s výrobkem) nebo matic M18 (dodaných s výrobkem).
*3.
Kabel s konektorem je k dispozici na vyžádání (popis položky viz „Kódování čísel modelů“ na straně 4)
2 Standardní fotoelektrické senzory
Příslušenství
Odrazky
Tvar Typ Materiál Vlastnosti Velikost v mm Použitelný senzor Objednací kód
Univerzální
odrazky
– Základna z ABS
– Akrylový povrch
Montáž na povrch
pomocí šroubů
(diagonální otvory)
Montáž pomocí
západek
59,9 x 40,3 x 7,5 – Fotoelektrické
retroreflektivní
senzory –
nepolarizované
– Fotoelektrické
retroreflektivní
průměr 30 mm
(odrazka)
průměr 6,5 mm
(montážní
západka)
senzory –
polarizované
(MSR)
Montážní držáky
Tvar Typ Materiál Vlastnosti Použitelný senzor Objednací kód
Univerzální
montážní držák
Nerezová ocel Nastavení horizontálního úhlu E3FZ (držák
oprůměru
20 mm se
západkou)
E39-R1S
E39-R49
E39-EL8
Výsuvný montážní
držák
Otáčení ve 3 směrech (použitelný
s montážní tyčí o průměru 12 mm)
Kabely s konektory
Přímý 2 m 4vodičový PVC XS2F-D421-D80-A
PUR Y92E-M12PUR4S2M-L
5 m PVC XS2F-D421-G80-A
PUR Y92E-M12PUR4S5M-L
Úhlový (L) 2 m PVC XS2F-D422-D80-A
PUR Y92E-M12PUR4A2M-L
5 m PVC XS2F-D422-G80-A
PUR Y92E-M12PUR4A5M-L
Poznámka: Úplný seznam kabelů s konektory pro senzory najdete v katalogovém listu s příslušenstvím E26E.
E39-EL9
3E3FZ/E3FR
Kódování čísel modelů
E3F@-@@@@-@-@@
123456789
např: E3FZ-T81H – krátké pouzdro/Vysílač-přijímač/výstup PNP/2m kabel/bez možnosti nastavení/L-ON/D-ON podle zapojení.
E3FZ-T86H-D – krátké pouzdro/Vysílač-přijímač/výstup PNP/konektor M12/bez možnosti nastavení/L-ON/D-ON podle zapojení/přijímač.
E3FR-LS86 – radiální pouzdro/difúzní s potlačením pozadí/výstup PNP/konektor M12/snímací dosah 100 mm/bez možnosti
nastavení/L-ON/D-ON podle zapojení.
1. Název řady s válcovým pouzdrem: E3F
2. Název řady
2: standardní pouzdro (samostatná konvence označování)
Z: krátké pouzdro
R: radiální pouzdro
3. Způsob snímání
T: vysílač-přijímač
R: retroreflektivní
D: difúzní
LS: difúzní s potlačením pozadí
4. Výstup
6: výstup NPN
8: výstup PNP
5. Připojení
Typy vysílač-přijímač
1: 2m kabel
6: konektor M12
Retroreflektivní a difúzní
2: 2m kabel
7: konektor M12
Difúzní s potlačením pozadí
1: 2m kabel/snímací dosah 100 mm
4: 2m kabel/snímací dosah 200 mm
6: konektor M12/snímací dosah 100 mm
9: konektor M12/snímací dosah 200 mm
6. Možnost nastavení
Prázdné: s možností nastavení intenzity/L-ON/D-ON podle
zapojení
H: bez možnosti nastavení intenzity/L-ON/D-ON
podle zapojení
7. Přijímač/Vysílač
L: vysílač
D: přijímač
8. Způsob připojení
Prázdné:standardní 2m kabel nebo konektor M12
M1J: 30 cm kabel
s konektorem M12 (4kolíkový)
M3J: 30 cm kabel
s konektorem M8 (4kolíkový)
M5J: 30 cm kabel
s konektorem M8 (3kolíkový)
M1TJ: 30 cm kabel s Twist&Click
konektorem M12 (4kolíkový)
9. Délka kabelu
Prázdné: Konektor M12
Číslo: délka kabelu
4 Standardní fotoelektrické senzory
Montáž a demontáž
Montáž
Krok 1
2,5 až 2,9 mm
prům. 20,1 až 20,2 mm
Zasuňte držák se západkami
zepředu do montážního otvoru
Krok 2
Zasuňte senzor zezadu do držáku
se západkami
Demontáž
Krok 1
Ověřte správnou polohu
(je možné zaslechnout
zvuk zaklapnutí)
Ověřte správnou polohu
(je možné zaslechnout
zvuk zaklapnutí)
Ve vyznačených oblastech
lehce zatlačte na čočku
senzoru (např. oběma palci)
Krok 2
Zatlačte obě západky a vytlačte
držák směrem dopředu.
Vyjměte senzor
Odstraňte držák se západkami
5E3FZ/E3FR
