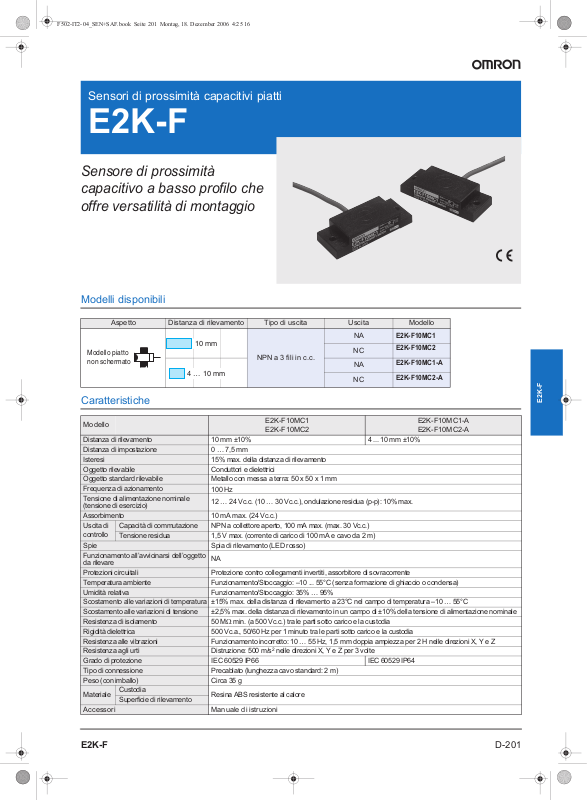

Omron E2K-F DATASHEET [it]
Sensori di prossimità capacitivi piatti
E2K-F
Sensore di prossimità
capacitivo a basso profilo che
offre versatilità di montaggio
Modelli disponibili
Aspetto Distanza di rilevamento Tipo di uscita Uscita Modello
10 mm
Modello piatto
non schermato
4 … 10 mm
NPN a 3 fili in c.c.
NA
NC
NA
NC
E2K-F10MC1
E2K-F10MC2
E2K-F10MC1-A
E2K-F10MC2-A
Caratteristiche
Modello
Distanza di rilevamento 10 mm ±10% 4 ... 10 mm ±10%
Distanza di impostazione 0 … 7,5 mm
Isteresi 15% max. della distanza di rilevamento
Oggetto rilevabile Conduttori e dielettrici
Oggetto standard rilevabile Metallo con messa a terra: 50 x 50 x 1 mm
Frequenza di azionamento
Tensione di alimentazione nominale
(tensione di esercizio)
Assorbimento 10 mA max. (24 Vc.c.)
Uscita di
controllo
Spie Spia di rilevamento (LED rosso)
Funzionamento all’avvicinarsi dell’oggetto
da rilevare
Protezioni circuitali Protezione contro collegamenti invertiti, assorbitore di sovracorrente
Temperatura ambiente Funzionamento/Stoccaggio: –10 ... 55°C (senza formazione di ghiaccio o condensa)
Umidità relativa Funzionamento/Stoccaggio: 35% … 95%
Scostamento alle variazioni di temperatura
Scostamento alle variazioni di tensione ±2,5% max. della distanza di rilevamento in un campo di ±10% della tensione di alimentazione nominale
Resistenza di isolamento 50 MΩ min. (a 500 Vc.c.) tra le parti sotto carico e la custodia
Rigidità dielettrica 500 Vc.a., 50/60 Hz per 1 minuto tra le parti sotto carico e la custodia
Resistenza alle vibrazioni Funzionamento incorretto: 10 … 55 Hz, 1,5 mm doppia ampiezza per 2 H nelle direzioni X, Y e Z
Resistenza agli urti Distruzione: 500 m/s2 nelle direzioni X, Y e Z per 3 volte
Grado di protezione IEC 60529 IP66 IEC 60529 IP64
Tipo di connessione Precablato (lunghezza cavo standard: 2 m)
Peso (con imballo) Circa 35 g
Materiale
Accessori Manuale di istruzioni
Capacità di commutazione NPN a collettore aperto, 100 mA max. (max. 30 Vc.c.)
Tensione residua 1,5 V max. (corrente di carico di 100 mA e cavo da 2 m)
Custodia
Superficie di rilevamento
100 Hz
12 … 24 Vc.c. (10 … 30 Vc.c.), ondulazione residua (p-p): 10% max.
NA
±15% max. della distanza di rilevamento a 23°C nel campo di temperatura –10 … 55°C
Resina ABS resistente al calore
E2K-F10MC1
E2K-F10MC2
E2K-F10MC1-A
E2K-F10MC2-A
E2K-F
D-201E2K-F
Curve caratteristiche
Distanza di rilevamento/oggetto rilevabile
Circuiti di uscita e collegamenti
10
9
8
7
6
5
Distanza di rilevamento X (mm)
4
3
2
1
0 1020304050 607080
Metallo con messa a terra (t = 1)
Metallo senza messa a terra (t = 10)
Vetro
(t = 10)
Dimensione oggetto rilevabile (mm)
Resina fenolica
(t = 10)
Modalità d'uso
Utilizzo corretto
Installazione
Materiale oggetto rilevabile
Il sensore E2K-F è in grado di rilevare pressoché qualsiasi tipo
di oggetto. La distanza di rilevamento del sensore tuttavia varia
a seconda delle caratteristiche elettriche dell'oggetto, quali conduttanza e induttanza, nonché della capacità e del contenuto
d'acqua dell'oggetto. Il sensore E2K-F raggiunge la massima distanza di rilevamento con oggetti di metallo con messa a terra.
Poiché non è possibile rilevare indirettamente certi oggetti, collaudare il sensore E2K-F con gli oggetti in un ambiente di prova
prima di utilizzarlo in applicazioni di produzione.
Influenza della presenza di metallo circostante
Mantenere il sensore E2K-F lontano da oggetti metallici
nell'ambiente circostante come illustrato di seguito.
30 mm
60 mm
45 mm
Tipo NO
(carico)
(rossa)
100 Ω
ON
OFF
ON
OFF
Sì
No
Marrone
Nero
Uscita
Blu
+V
Carico
*
0 V
Diagramma di funzionamento
Circuito di
uscita
Oggetto rilevabile
Transistor di uscita
Spia di funzionamento
Circuito
principale
* 100 mA max. (corrente di carico)
Interferenze reciproche
Se si installano più sensori E2K-F uno di fronte all'altro o affiancati, mantenerli a una debita distanza, come illustrato di seguito.
40 mm
50 mm
Montaggio ravvicinato
consentito
50 mm
Montaggio uno di fronte
all'altro
Effetti di campi elettromagnetici ad alta frequenza
Il sensore E2K-F potrebbe non funzionare correttamente
in prossimità di apparecchi di lavaggio a ultrasuoni, generatori ad alta frequenza, ricetrasmettitori o inverter.
Per un valore tipico, fare riferimento a “Disturbi” con normali modalità d’uso per un sensore fotoelettrico nel retro della pagina B-.
Cablaggio
Le caratteristiche del sensore E2K-F non variano se viene utilizzata una prolunga del cavo. Poiché la prolunga del cavo
può causare cadute di tensione, accertarsi che la lunghezza
totale non superi 200 m.
Oggetto metallico
Oggetto metallico
Oggetto metallico
D-202 Sensori capacitivi
