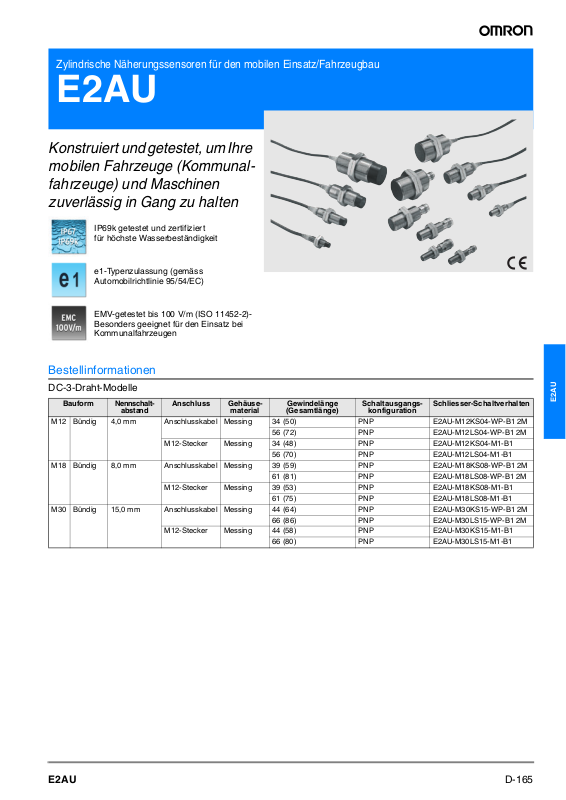

Omron E2AU DATASHEET [de]
Zylindrische Näherungssensoren für den mobilen Einsatz/Fahrzeugbau
E2AU
Konstruiert und getestet, um Ihre
mobilen Fahrzeuge (Kommunalfahrzeuge) und Maschinen
zuverlässig in Gang zu halten
IP69k getestet und zertifiziert
für höchste Wasserbeständigkeit
e1-Typenzulassung (gemäss
Automobilrichtlinie 95/54/EC)
EMV-getestet bis 100 V/m (ISO 11452-2)Besonders geeignet für den Einsatz bei
Kommunalfahrzeugen
Bestellinformationen
DC-3-Draht-Modelle
Bauform
M12 Bündig 4,0 mm Anschlusskabel Messing 34 (50) PNP E2AU-M12KS04-WP-B1 2M
M18 Bündig 8,0 mm Anschlusskabel Messing 39 (59) PNP E2AU-M18KS08-WP-B1 2M
M30 Bündig 15,0 mm Anschlusskabel Messing 44 (64) PNP E2AU-M30KS15-WP-B1 2M
Nennschalt-
abstand
Anschluss Gehäuse-
material
M12-Stecker Messing 34 (48) PNP E2AU-M12KS04-M1-B1
M12-Stecker Messing 39 (53) PNP E2AU-M18KS08-M1-B1
M12-Stecker Messing 44 (58) PNP E2AU-M30KS15-M1-B1
Gewindelänge
(Gesamtlänge)
56 (72) PNP E2AU-M12LS04-WP-B1 2M
56 (70) PNP E2AU-M12LS04-M1-B1
61 (81) PNP E2AU-M18LS08-WP-B1 2M
61 (75) PNP E2AU-M18LS08-M1-B1
66 (86) PNP E2AU-M30LS15-WP-B1 2M
66 (80) PNP E2AU-M30LS15-M1-B1
Schaltausgangs-
konfiguration
Schliesser-Schaltverhalten
E2AU
D-165E2AU
Bestellschlüssel
E2A@-@@@@@-@-@@-@@
2 3 4 5 6 7 8 9 10 111 12
Beispiel: E2A-M12LS04-M1-B1 Standardausführung, M12, lange Bauform, bündig, Nennschaltabstand Sn = 4 mm,
E2A-S08KN04-WP-B1 5M Standardausführung, M8-Edelstahl, kurze Bauform, nicht bündig, Nennschaltabstand Sn = 4 mm,
1. Produktfamilie
E2A
2. Schalttechnologie
Leer: Standardausführung (doppelter Nennschaltabstand)
3: Dreifacher Nennschaltabstand
U: Verwendung bei Fahrzeugen
X: Explosionsgefährdete Umgebungen
3. Gehäuse (Bauform und Material)
M: Zylindrische Bauform, metrisches Gewinde, Messing
S: Zylindrische Bauform, metrisches Gewinde, Edelstahl
4. Gehäusedurchmesser
08: 8 mm
12: 12 mm
18: 18 mm
30: 30 mm
5. Gehäuselänge
K: Kurze Bauform (Standard)
L: Lange Bauform
6. Bündig/nicht bündig
S: Bündig
N: Nicht bündig
7. Nennschaltabstand
Zahl: Schaltabstand: z. B. 02 = 2 mm, 16 = 16 mm
M12-Steckeranschluss,
PNP/Schliesser
PVC-Anschlusskabel, PNP/Schliesser, Kabellänge = 5 m
8. Anschlussart
WP: PVC-Anschlusskabel, Ø 4 mm (Standard)
WS: PVC-Anschlusskabel, Ø 6 mm
WR: PVC-Roboter-Anschlusskabel, Ø 4 mm
WA: PUR/PVC-Anschlusskabel (PUR-Ummantelung), Ø 4 mm
WB: PUR/PVC-Anschlusskabel (PUR-Ummantelung), Ø 6 mm
M1: M12-Steckeranschluss (4-polig)*
M3: M8-Steckeranschluss (4-polig)
M5: M8-Steckeranschluss (3-polig)
M1J Anschlusskabel mit M12-Stecker (4-polig)
M3J Anschlusskabel mit M8-Stecker (4-polig)
M5J Anschlusskabel mit M8-Stecker (3-polig)
9. Spannungsquelle und Schaltausgangsart
B: DC, 3-Draht, PNP, offener Kollektor
C: DC, 3-Draht, NPN, offener Kollektor
D: DC, 2-Draht
E: DC, 3-Draht, NPN, Spannungsausgang
F: DC, 3-Draht, PNP, Spannungsausgang
10.Schaltverhalten
1: Schliesser
2: Öffner
3: Antivalent (Schliesser+Öffner)
11.Spezialangaben (z. B. Kabelmaterial, Schaltfrequenz)
12.Kabellänge
Leer: Steckerausführung
Zahl: Kabellänge
Hinweis: *Bei DC-2-Draht-Modellen lautet die Bezeichnung für den M12-
Stecker „-M1G“
D-166 Induktive Sensoren
Technische Daten
DC-3-Draht-Modelle
Bauform M12
Ausführung Bündig
Eigenschaft
Nennschaltabstand 4 mm ±10 %
Schaltweiteneinstellung 0 bis 3,2 mm
Hysterese max. 10 % des Nennschaltabstandes
Schaltobjekt Eisenmetalle (geringere Empfindlichkeit bei Nicht-Eisenmetallen)
Standardschaltobjekt (Weicheisen ST37) 12 × 12 × 1 mm
Schaltfrequenz (siehe Hinweis 1) 1000 Hz
Versorgungsspannung
(Betriebsspannungsbereich)
Leistungsaufnahme (DC-3-Draht) max. 10 mA
Art des Schaltausgangs PNP, offener Kollektor
Schaltausgang
Leuchtanzeige Schaltausgangsanzeige (gelbe LED)
Schaltverhalten
(bei Annäherung des Schaltobjekts)
Schutzschaltungen
Umgebungstemperatur Betrieb: −40 °C bis 70 °C, Lagerung: −40 °C bis 85 °C (ohne Eis- oder Kondensatbildung)
Temperaturabhängigkeit (siehe Hinweis 2)
Luftfeuchtigkeit Betrieb: 35 % bis 95 %, Lagerung: 35 % bis 95 %
Spannungsabhängigkeit max. ±1 % des Nennschaltabstandes, Innerhalb des Nennspannungsbereichs ±15 %
Isolationswiderstand
Isolationsprüfspannung 1000 VAC bei 50/60 Hz für eine Minute zwischen stromführenden Teilen und Gehäuse
Vibrationsfestigkeit 10 bis 55 Hz, 1,5-mm-Doppelamplitude für jeweils zwei Stunden in alle drei Richtungen (X, Y, Z)
Stossfestigkeit 1000 m/s2, jeweils 10 Mal in alle drei Richtungen (X, Y, Z)
Normen und Zulassungen
(siehe Hinweis 3)
Anschlussart
Gewicht
(verpackt)
Material
Hinweis 1. Bei der angegebenen Schaltfrequenz handelt es sich um einen Durchschnittswert. Dieser wurde unter den folgenden Messbedingungen
Laststrom
(siehe Hinweis 2)
Restspannung max. 2 V (bei einem Laststrom von 200 mA und einer Kabellänge von 2 m)
Ausführung mit
Anschlusskabel
Ausführung mit Stecker ca. 35 g
Gehäuse Messing vernickelt
Aktive Sensorfläche PBT
Kabel Standardkabel ist aus PVC mit 4 mm Durchmesser
Befestigungsmutter Messing vernickelt
ermittelt: Standardschaltobjekt, Abstand zwischen Näherungssensor und Schaltobjekt: doppelter Nennschaltabstand (nicht geschaltet)/halber Nennschaltabstand (geschaltet).
2. Beim Betrieb zwischen −40 °C und −25 °C und einer Versorgungsspannung zwischen 30 und 32 VDC beträgt der maximale Laststrom
für alle Ausführungen 100 mA.
3. Für die USA und Kanada: Bitte verwenden Sie eine Spannungsversorgung der Klasse 2 (Class 2).
12 bis 24 VDC, Restwelligkeit (s-s): max. 10 %
(10 bis 32 VDC)
max. 200 mA (max. 32 VDC)
-B1
Verpolungsschutz (Ausgang), Verpolungsschutz (Versorgungsspannung), Überspannungsschutz,
Kurzschlussschutz
max. ±10 % des Nennschaltabstandes bei 23 °C innerhalb eines Temperaturbereichs von
−25 °C bis 70 °C max.
±15 % des Nennschaltabstandes bei 23 °C innerhalb eines Temperaturbereichs von −40 °C bis 70 °C
min. 50 M
IP67 nach IEC 60529
IP69k nach DIN 40050
EMV nach EN60947-5-2
EMV nach 95/54/EC
EMV nach ISO11452-2
Ausführungen mit Anschlusskabel (PVC-Kabel, Ø 4 mm, Länge 2 m)
Ausführungen mit M12-Stecker
ca. 85 g
Ω bei 500 VDC zwischen stromführenden Teilen und Gehäuse
E2A-M12#S04-##-B1
E2AU
D-167E2AU
