MANUEL STA 40
Protocol Macro
Cx-Protocol
Logiciel d’élaboration
de protocole
CONDENSÉ
OMRON
OMRON
OMRONOMRON
1
MANUEL STA 40 Cx-Protocol V1.2
Avertissement
Cette documentation est destinée à faciliter la mise en œuvre du matériel omron. Certains
détails sont volontairement occultés pour ne pas provoquer de confusion. Malgré tout le soin
apporté à la réalisation de cette documentation, omron ne pourra être tenu pour responsable
des erreurs ou omissions et de leur conséquences. Cette documentation pourra être modifiée
sans préavis et ne présente aucun engagement de la part d'omron.
JP Viskovic le 06/05/02 2
MANUEL STA 40 Cx-Protocol V1.2
Sommaire
1 CX-PROTOCOL V1.2...................................................................................................................................................... 4
1.1 C
1.2 R
ARACTÈRISTIQUES
ACCORDEMENT
RS232C...........................................................................................................................................4
..................................................................................................................................................... 4
2 CONFIGURATION.......................................................................................................................................................... 5
2.1 A
2.2 A
2.3 A
2.4 A
UTOMATE
UTOMATE
UTOMATE
UTOMATE
CS1 .......................................................................................................................................................... 5
CJ1........................................................................................................................................................... 5
C200HX/HG/HE...................................................................................................................................... 6
CQM1H ................................................................................................................................................... 6
3 PRINCIPE DE PROTOCOL MACRO .......................................................................................................................... 7
INSTRUCTION
L’
3.2 L’
PMCR
INSTRUCTION
SUR
CS1/CJ1 ..................................................................................................................................... 7
PMCR
SUR
C200HX/HG/HE
ET
CQM1H......................................................................................... 7
4 ELABORATION D’UN PROTOCOLE......................................................................................................................... 8
4.1 C
4.2 S
4.3 E
RÉATION D'UN PROTOCOLE
ÉLECTION DE LA CARTE DE COMMUNICATION
LABORATION DES SÉQUENCES
........................................................................................................................................ 8
................................................................................................................................... 9
PMSU ................................................................................................ 9
4.3.1 Création d’une séquence..................................................................................................................................... 9
4.3.2 Méthode de contrôle des signaux de transmissions.......................................................................................... 10
4.3.3 Création d’une étape........................................................................................................................................ 11
4.4 E
LABORATION DES MESSAGES
................................................................................................................................... 12
4.4.1 Création d’un message......................................................................................................................................12
4.4.2 Détermination des délimiteurs de trame........................................................................................................... 13
4.4.3 Détermination de la méthode de contrôle d’erreur...........................................................................................13
4.4.4 Détermination du champs longueur [Length]................................................................................................... 13
4.4.5 Détermination de l’adresse du destinataire [Address]..................................................................................... 14
4.4.6 Détermination de la trame [Data].................................................................................................................... 14
4.4.7 L’adressage relatif............................................................................................................................................ 15
4.5 E
4.6 E
4.7 M
XEMPLE
XEMPLE
ATRICE
1 ................................................................................................................................................................ 17
2 ................................................................................................................................................................ 18
................................................................................................................................................................... 19
4.7.1 Principe............................................................................................................................................................. 19
4.7.2 Création d'une matrice......................................................................................................................................20
5 MISE EN ŒUVRE DU PROTOCOLE ........................................................................................................................ 21
5.1 C
5.2 T
5.3 L
5.4 D
ONFIGURATION DE LA CARTE
RANSFERT DU PROTOCOLE MACRO
A FONCTION TRACE
RAPEAUX SYSTÈME
................................................................................................................................................. 22
................................................................................................................................................. 23
PMSU....................................................................................................................... 21
.......................................................................................................................... 22
JP Viskovic le 06/05/02 3
MANUEL STA 40 Cx-Protocol V1.2
1 Cx-Protocol V1.2
1.1 Caractèristiques
Cx-Protocol est un logiciel destiné à l'élaboratio n de protocole d'envoi et r éception de donnée à
partir des cartes PMSU (Protocol Macro Support Unit) et via RS232C, RS422 et RS485.
Un protocole macro est constitué de séquences comportant des messages destinés à être
envoyés ou bien reçus. Le protocole macro est élaboré puis transféré dans la carte PMSU à
l’aide du logiciel Cx-Protoc ol. Les séquences a exécutées sont désig nées par leur numéro et à
l'aide de l'instruction PMCR disponible sur les automates CQM1H, C200HX/HG/HE et CS1/CJ1.
Il existe 2 types de protocoles:
!
Protocoles Système déjà présents dans les cartes de communications CQM1H et CS1/CJ1
!
Protocoles clients élaborés à l'aide de Cx-Protocol puis transférés dans la carte PMSU
De plus, les cartes PMSU disposent de la fonction "Trace" permettant l'enregistrement
chronologique des trames échangées.
1.2 Raccordement RS232C
JP Viskovic le 06/05/02 4
MANUEL STA 40 Cx-Protocol V1.2
2 Configuration
2.1 Automate CS1
Il existe 2 types de carte PMSU:
Les cartes SCB insérées directement dans l'UC :
!
CS1W-SCB21: 2 x RS232C
!
CS1W-SCB41: RS232C + RS422A/485
Les cartes SCU montage rack :
!
CS1W-SCU21: 2 x RS232C
2.2 Automate CJ1
Une carte SCU montage rack :
!
CJ1W-SCU41: RS232C + RS422A/485
JP Viskovic le 06/05/02 5
MANUEL STA 40 Cx-Protocol V1.2
2.3 Automate C200HX/HG/HE
La série alpha dispose de 3 cartes de communication à insérer directement dans l'UC:
!
C200HW-COM04-EV1: 1 x RS232C
!
C200HW-COM05-EV1: 2 x RS232C
!
C200HW-COM06-EV1: RS232C + RS422A/485
Les cartes non EV1 ne disposent pas de toutes les fonctionnalités décrites dans ce manuel.
2.4 Automate CQM1H
Il existe une carte SCB insérée directement dans l’UC :
!
CQM1H-SCB41 : RS232C + RS422A/485
Pour utiliser le Protocol Macro sur la série CQM1H, il est impératif de:
- Basculer le dip switch 8 en façade sur la position on.
-
De sélectionner, dans Cx-Protocol, un API de type C200HG-CPU43
JP Viskovic le 06/05/02 6
MANUEL STA 40 Cx-Protocol V1.2
3 Principe de Protocol Macro
Le protocole de communication est élaboré à l'aide de Cx-Protocol sous forme de trames
appelées messages à transmettre ou bien à recevoir. Ces messages peuvent être enchaînés
dans une séquence ou bien suivant une matrice en fonction du contenu des réponses. Le
protocole est compilé puis transféré dans la carte PMSU. L'instruction PMCR exécute une
séquence en la dési gnant par son numéro dans le b loc de contrôle C. Les données à envoyer
sont lues dans le bloc source (S) tandis que les réponses sont consignées dans le bloc de
destination (D).
Les données lues [R] o u écrites [W] sont consignées aux adresses S et D décalées d’ un offset
déterminé dans la séquence.
3.1 L’instruction PMCR sur CS1/CJ1
3.2 L’instruction PMCR sur C200HX/HG/HE et CQM1H
JP Viskovic le 06/05/02 7
MANUEL STA 40 Cx-Protocol V1.2
4 Elaboration d’un Protocole
Cx-Protocol dispose de protocoles standard Omron dans l'onglet [System]. Ces protocoles
peuvent être copiés dans l’espace [Projet], puis modifiés éventuellement et transférés ensuite
dans la carte PMSU.
4.1 Création d' un protocole

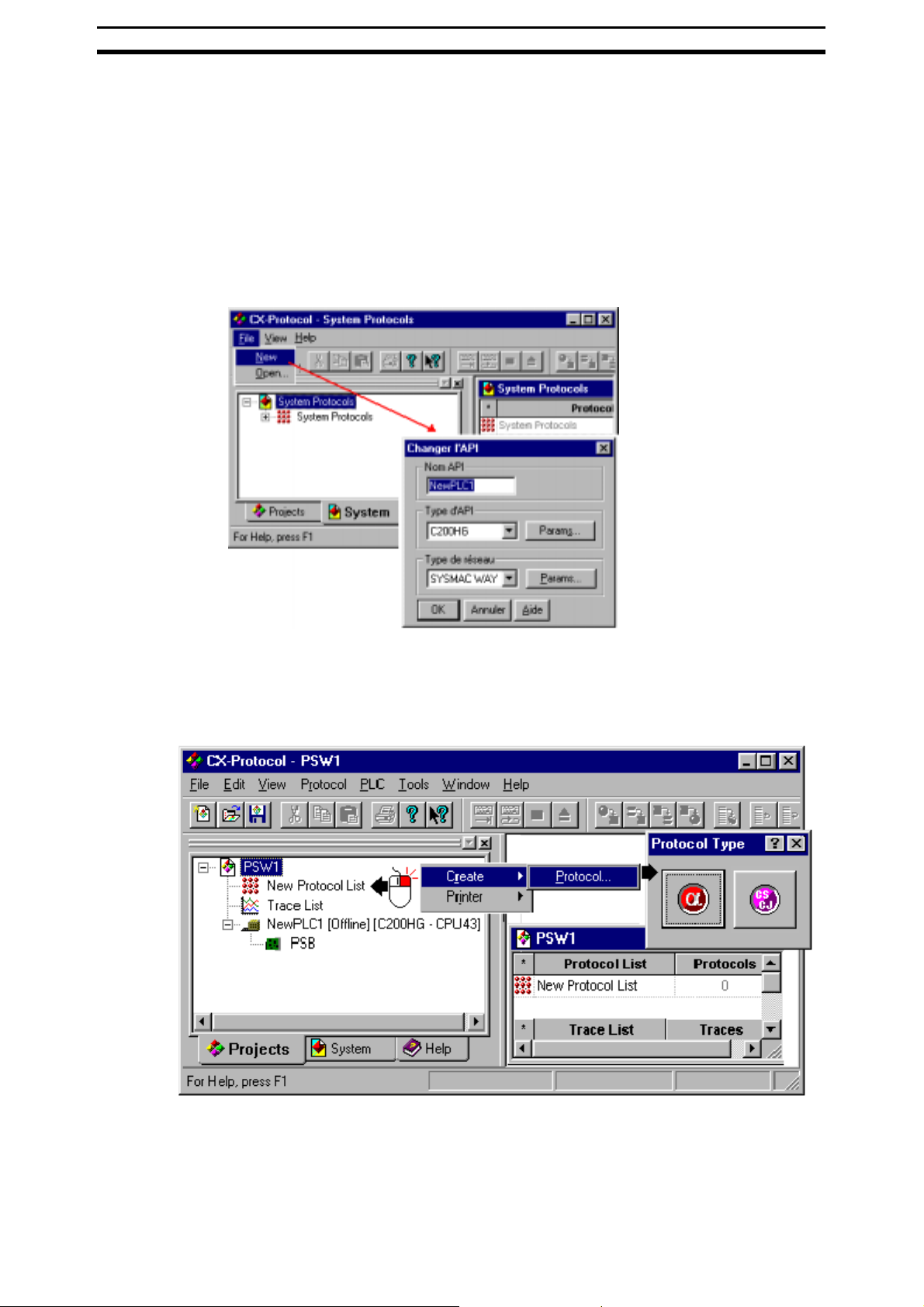

Le type d'automate est déclaré au moment de la création du protocole.
Le menu contextuel de [New Protocol List] permet d'ajouter un pr otocole destiné à u n API de la
série Alpha (C200HX…) ou bien CS1/CJ1.
JP Viskovic le 06/05/02 8
MANUEL STA 40 Cx-Protocol V1.2
4.2 Sélection de la carte de communication PMSU
Sélectionnez dans l'éditeur de protocole le type de carte PMSU.
4.3 Elaboration des séquences
4.3.1 Création d’une séquence

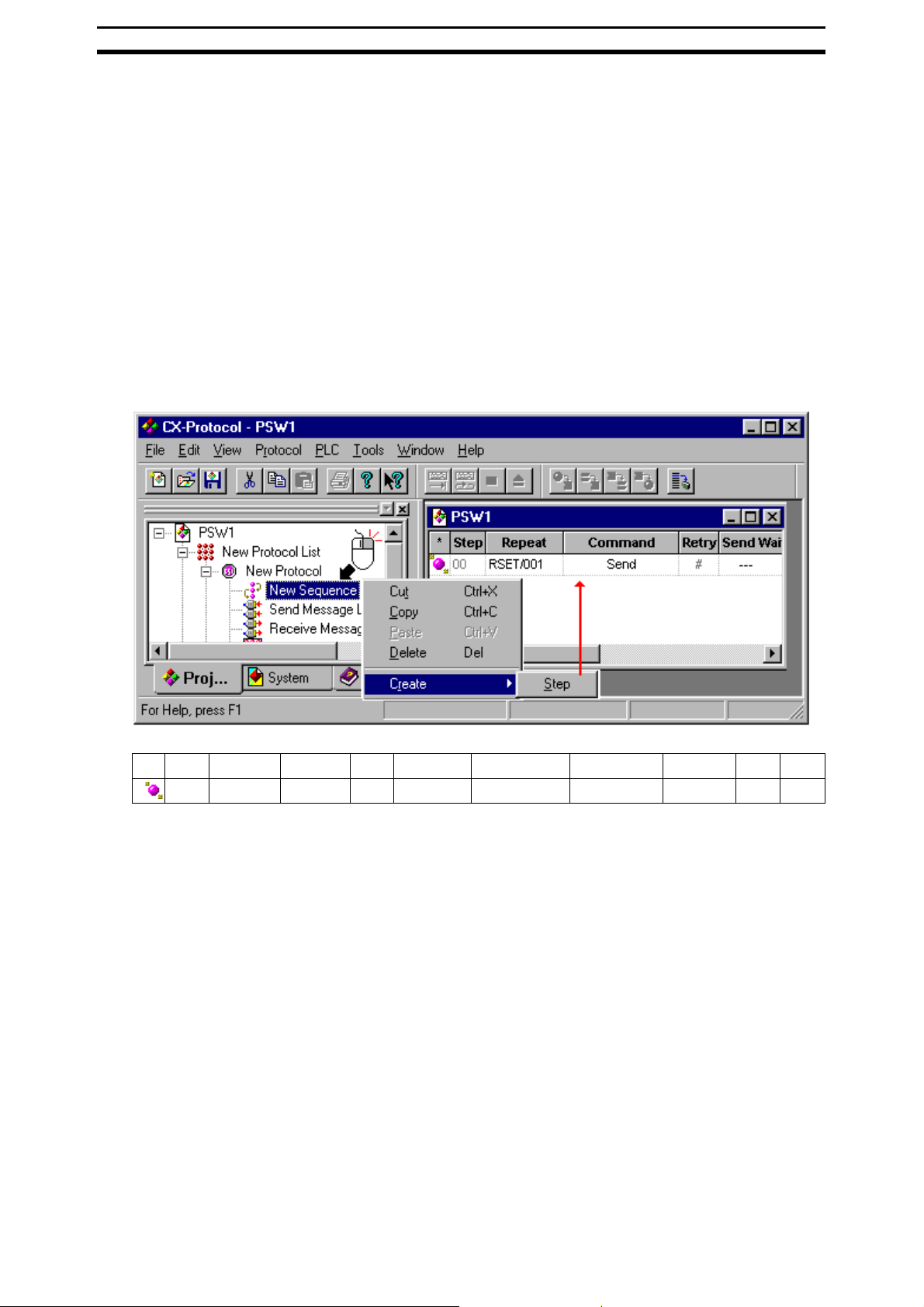

Le menu contextuel de [New Protocol] permet la création des séquences.
JP Viskovic le 06/05/02 9
MANUEL STA 40 Cx-Protocol V1.2

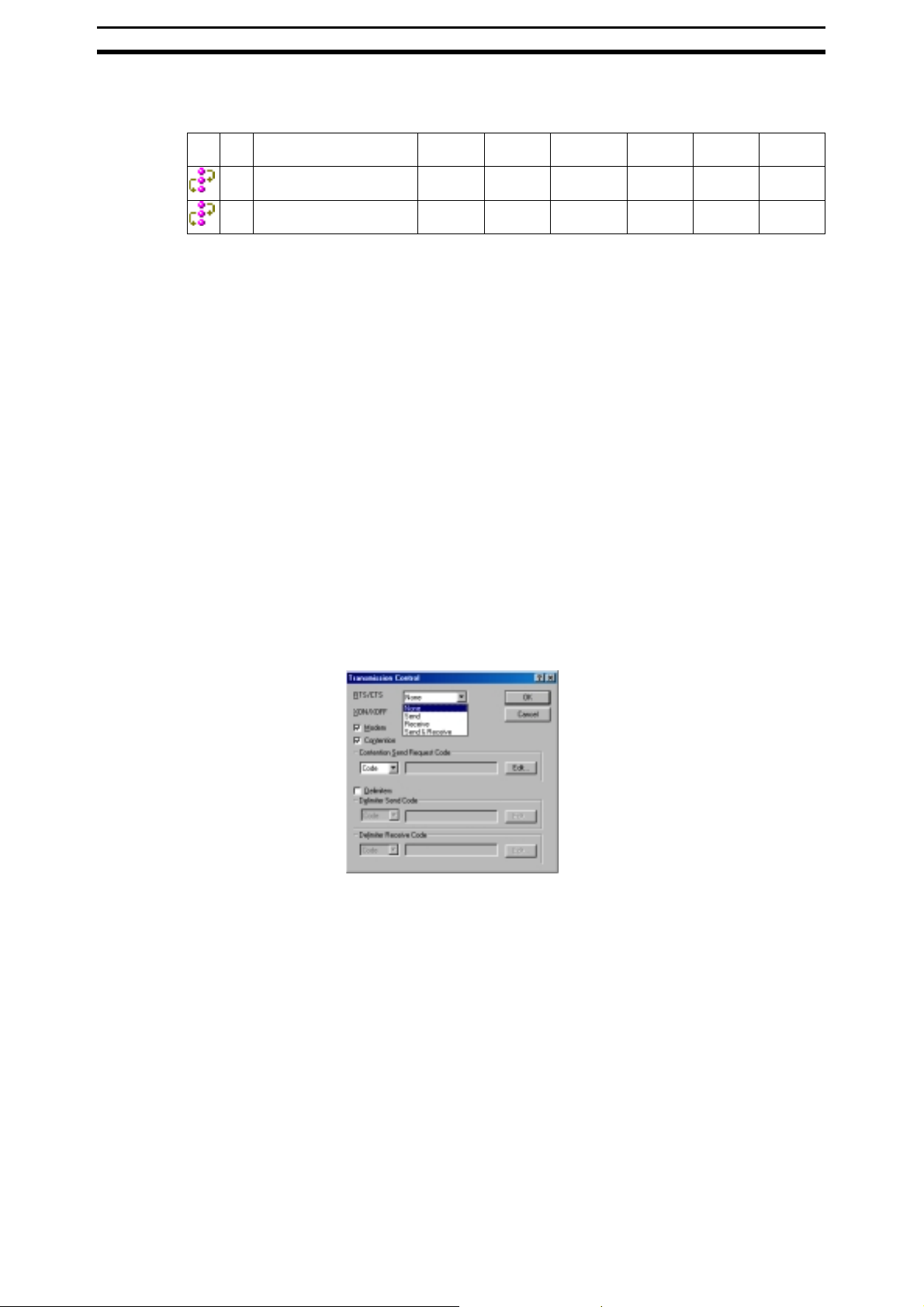

* # Communic ation sequenc e Link word Control Response Timer Tr TimerTfr Timer Tfs
000 Séquence lecture --- Set Scan 0.3s
001 Séquence écriture ---
Le numéro et le nom des séquences sont modifiables directement dans l'éditeur.
Link word
Permet de déterminer un zone mémoire partagée entre l'UC et la carte PMSU
commune à toutes les séquences O1, I1, O2 et I2.
Control
Positionne les signaux de contrôle de la transmission RTS/CTS, Xon /Xoff,
délimiteurs, etc…(voir plus bas).
Response [
Scan] consigne la réponse en fin de cycle.
[Interrupt fixed] consigne la réponse aussitôt et exécute le sous programme (alpha)
ou tâche d'interruption (CS1/CJ1) spécifiée.
[Interrupt receive case] consigne la réponse aussitôt et exécute le sous programme
(alpha) ou la tâche interruptive (CS1/CJ1) spécifiée pas l'étape dans la séquence.
Timer Tr
Timer Tfr
Timer Tfs
Délai maxi de réponse. Au delà, une erreur d'exécution est générée.
Délai maxi entre le premier caractère et le dernier caractère reçu.
Délai maxi entre le premier caractère et le dernier caractère envoyé.
4.3.2 Méthode de contrôle des signaux de transmissions
RTS/CTS
: permet de gérer le flux de données en positionnant le signal CTS de ON à OFF pour
informer l’émetteur que son buffer est plein et qu’il ne peut plus recevoir de données.
Xon/Xoff
: permet de gérer le flux en envoyant (avec les données) le caractère Xoff (13H) pour
informer l’émetteur que son buffer est plein et qu’il ne peut plus recevoir de données.
Modem
: fonction spécifique positionnant le signal DTR à ON pendant toute la durée
d’exécution de la séquence initiée par PMCR. Le signal RTS est positionné à ON
seulement pendant l’émission de caractères.
Contention
:permet l’envoi d’un caractère spécifique lorsque le protocole nécessite une
demande préalable à émettre.
Delimiter
: La transmission de plusieurs trames ne peut se poursuivre qu’à condition d’avoir
reçu un caractère confirmant la réception (receive code). Dans ce cas la trame
émise comporte également un délimiteur de fin de trame (send code).
JP Viskovic le 06/05/02 10
MANUEL STA 40 Cx-Protocol V1.2
4.3.3 Création d’une étape
Une séquence peut contenir jusqu'à 16 étapes. Une étape consiste en une commande de:
!
Lecture (Receive)
!
Ecriture (Send)
!
Lecture /écriture (Send /Receive)
!
RAZ du tampon de réception (Flush) *
!
Attente (Wait) *
!
Activation /désactivation du signal DTR (Open/Close) *
*: CS1/CJ1 uniquement
* Step Repeat Command Retry Send Wait Send Message Recv Message Response Next Error
00 RSET/001 SEND 0 0.01s Lecture1DM ###### Yes End Abort
Step
Repeat
Command
n° de l'étape
nombre de répétition de cette étape
envoi, réception ou envoi + réception enchaîné suivant le tableau de réponse
prédéfini dans la matrice.
Retry
nombre d'essai dans la limite de l'intervalle de temps fixé par les timers
(commande Send/ Receive uniquement).
Send Wait
Send Message
Recv Message
Response
Next
Error
délai d'attente avant l'exécution de l'envoi
désigne un message dans la liste [Send Message List] (cf chap. 1.8).
désigne un message dans la liste [Receive Message List] (cf chap. 1.8).
Réponse attendue
détermine l'action suivante, étape suivante, étape spécifique, fin ou annulation
détermine l'action suivante en cas d'anomalie (idem next)
JP Viskovic le 06/05/02 11
MANUEL STA 40 Cx-Protocol V1.2
4.4 Elaboration des messages
4.4.1 Création d’un message
Les étapes constituant les séquences font appel à des messages décrit dans les listes:
!
Send Message List
!
Receive Message List
Chacun des champs détermine le type de car actère ou la m éthode d’extract ion de la don née et
est ensuite concaténé pour former une trame dans le champs [Data].
* Send Message Header <h> Terminator <t> Check code <c> Length <l> Address <a> Data
Lecture1DM "@" [2A0D] LRC $(R(1),2) <h>+<a>
Send Message
Header
Terminator
Check code
Length
Address
Nom du message
Caractère d'entête du message
Caractère de fin du message
méthode de contrôle du message (LRC, LRC2, CRC-CCIT, CRC16, SUM )
méthode de calcul de la taille du message (octet binaire, mots …)

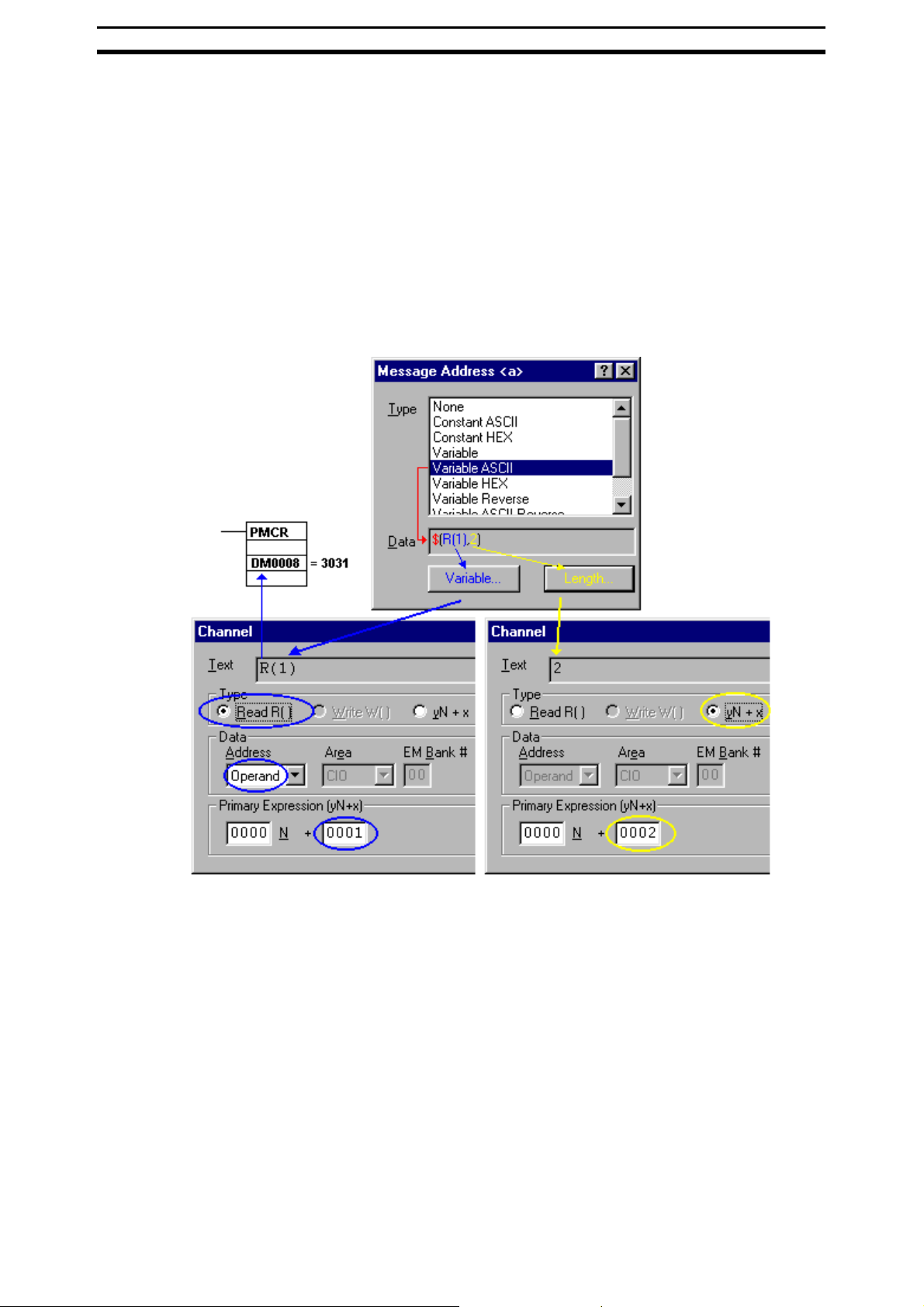

détermine à quel endroit se trouve l'adresse dans le bloc de mot pointé par
l'instruction PMCR et le nombre d'octet à considérer.
Data
concaténation du message.
JP Viskovic le 06/05/02 12
MANUEL STA 40 Cx-Protocol V1.2
4.4.2 Détermination des délimiteurs de trame
Les champs [Header] et [Terminator] perm ettent d e dé terminer un caractère d’en- têt e e t de fin de
trame. Il peut s’agir d’un caractère ou bien du code ASCII d’un caractère non imprimable s’il s’agit
d’un protocole binaire.
4.4.3 Détermination de la méthode de contrôle d’erreur
Le champs [Check code] établit le type de contrôle d’erreur, LRC, CRC….
Le code de contrôle d’erreur est calculé puis placé dans la trame à expédier.
Si, lors de la réception, le code reçu est différent du code calculé, une erreur est générée et peut
être exploitée ensuite dans une matrice.
4.4.4 Détermination du champs longueur [Length]
Certain protocole (Modbus) introduise dans la trame la longueur de la trame. Si ce champs est
placé dans la trame, la longueur de la trame sera calculée automatiquement.
Attention, la longueur de la trame n’est pas vérifiée dans le cas d’un API de la série alpha. Dans
le cas d’un CS1/CJ1, une erreur est générée.
JP Viskovic le 06/05/02 13
MANUEL STA 40 Cx-Protocol V1.2
4.4.5 Détermination de l’adresse du destinataire [Address]
S’il s’agit d’un protocole maître susceptible d’interroger un esclave parmi d’autres, le champs
[Address] permet de dét erminer l’endroit ou est c o ns ig né le n uméro de l’esclave. Ce numéro peut
être constant ou bien c onsigné à une adresse relati ve (cf ch. 4.4.7 Adressage relatif). Dans ce
cas, Il peut être judicieux d’utiliser la même adresse que celle utilisée par le compteur de
répétition en guise de num éro d’esclave de m anière à interroger n esclaves à l’ai de d’une seule
étape.
4.4.6 Détermination de la trame [Data]
Le champs [Data] permet d’assembler les différents termes qui vont constituer la trame finale.
On peut ainsi combiné :
• Un en-tête [Header]
• Une adresse d’esclave [Address]
• Une donnée [Message Data] du type :
– constante
– variable déterminé par un adressage relatif (cf. ch 4.4.7 adressage relatif)
• Calcul de longueur de trame [Length]
• Code de contrôle d’erreur [Check code]
• Caractère de fin de trame [Terminator]
Les couleurs signalent les champs intégrés aux calculs de longueur, de contrôle d’erreur ou les
deux en même temps.
JP Viskovic le 06/05/02 14
MANUEL STA 40 Cx-Protocol V1.2
4.4.7 L’adressage relatif
4.4.7.1 Principe
Les données utilisées par les champs [Length] et [Data] peuvent être déterminée par une
constante ou bien provenir d’une variable mémoire de l’automate dont l’adresse et la taille sont
spécifiés à l’aide de :
• L’adresse de référence de la variable [Variable…]
• La taille de la var iab le [Lengt h…]
Ces deux paramètres peuvent être déterminés de 3 façons :
1. Par l’opérande de l'instruction PMCR, [S] pour un envoi et [D] pour une réception
2. Par les mots de la zone commune aux séquences « Link word »
3. Directement (zones CIO, WR, DM, LR, HR, AR, EM)
Les variables ASCII (conversion Hexa->ASCII) sont précédées du symbole $ tandis que les
variables Hexa (conversion ASCII->Hexa) du symbole &. Les " variables reverses " sont
précédées du symbole ~ pour indiquer que les données sont lues/ écrites en commençant le mot
de poids fort.
JP Viskovic le 06/05/02 15
MANUEL STA 40 Cx-Protocol V1.2
4.4.7.2 Influence du compteur de répétition
Si le compteur de répétition a été configuré dans l’éditeur de séquence, sa valeur aura une
influence directe sur l’adresse effective de la variable automate.
Dans tous les cas, l’adresse effective résulte de l’adresse de référence additionnée du
résultat de l’expression :
YN + x
Ou :
- N représente le compteur de répétitions (défini dans l’éditeur de séquences).
y
-
représente le coefficient multiplicateur (pente)
x
-
le décalage
Par défaut, N = 1 , x = 1 et y = 0 ce qui a pour c onséquence de ne pas modifier l’adresse de
référence :
Ce décalage initiale de 1 mot permet de débuter directement à partir du 2
En effet, le premier mot contient la taille du bloc pour permettre l’exécution de l’instruction PMCR.
4.4.7.3 Description des champs
Type :
Data :
Read R() la donnée est lue dans la zone spécifiée par
Write W() les données sont consignées dans la zone spécifiée par
yN + x: champs destinés à y et x respectivement
* variable non connue au préalable (en réception)
Channel zone mémoire et adresse spécifiées par Area ,EM et Channel #
Operand zone pointée par l'opérande l'instr uc ti on PMC R
I1,I2,O1,O2 la donnée est lue/écrite dans l'une des 4 zones communes aux
adresse effective = adresse de référence + 1
séquences (Link area).
Data
ème
mot.
Data
JP Viskovic le 06/05/02 16
MANUEL STA 40 Cx-Protocol V1.2
4.5 Exemple 1
Envoi d'une trame dont l'adresse à lire est consignée dans le DM0008 (3031).
Cette donnée est toujours exprimée sur 2 octets.
La variable s'écrit "$(R(1),2)" :
$: indique que la valeur doit être convertit en caractère ASCII.
R: indique que la donnée est pointée par l'opérande source de l'instruction PMCR.
(1): le premier mot constitue l'adresse de départ.
2: 2 octets. Le compteur de répétition n'est pas activé "----" par conséquent N est figé à 1.
JP Viskovic le 06/05/02 17
MANUEL STA 40 Cx-Protocol V1.2

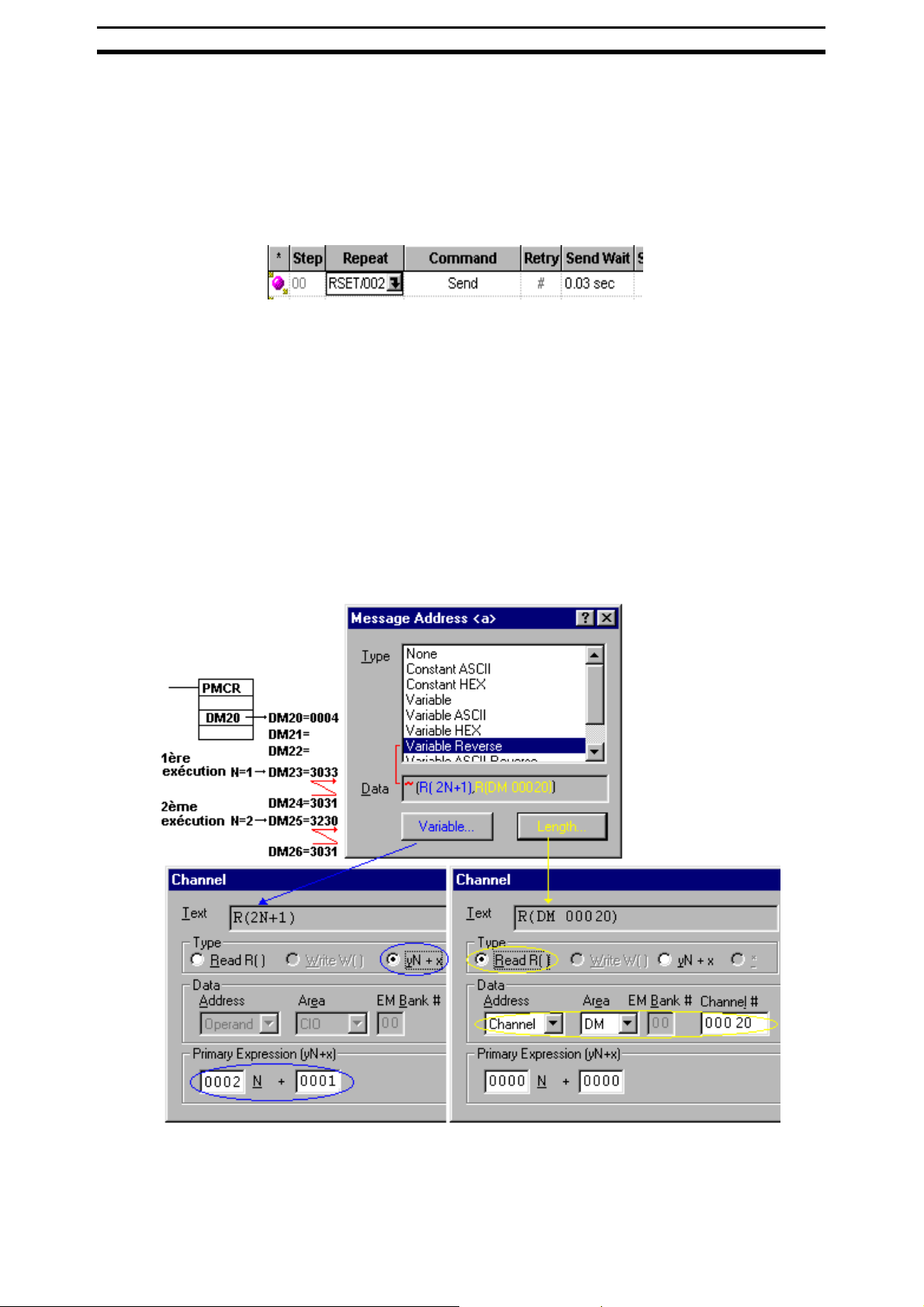

4.6 Exemple 2
Exécution d'une trame de lecture à 2 adresses différentes 0103 et 0120.
L'étape est donc exécutée 2 fois (compteur de répétition = 2)
La taille de l'adresse peut varier à chaque ex écuti on de PMCR .
L'opérande source de l'instruction PMCR pointe le DM20.
Le DM20 contient la quantité d'octet (4).
Les DM24 et 23 contiennent la première donnée (inversé).
Les DM26 et 25 contiennent la seconde donnée (inversé).
La variable s'écrit: ~(R(2N+1) ,R(D M 00020) )
~: lecture des mots en ordre inverse
R(2N+1): L'adresse est pointée par l'opérande source de l'instruction PMCR
avec un décalage de +3 puis de +5 au passage suivant car N vaut
successivement 1 puis 2.
R(DM00020): La quantité d'octet est consignée dans le DM20
JP Viskovic le 06/05/02 18
MANUEL STA 40 Cx-Protocol V1.2
4.7 Matrice
4.7.1 Principe
La séquence renvoi dès le premier pas vers la matrice appelée ici "LectEcrit" qui en fonction de la
requête reçu orient era vers le pas spécifié ( 001 ré ponse à une lecture ou 002 réponse à une
écriture).
JP Viskovic le 06/05/02 19
MANUEL STA 40 Cx-Protocol V1.2
4.7.2 Création d'une matrice
L'option "Matrix" n'apparaît dans le champs Next que lorsqu'une matrice existante est
sélectionnée dans le champs
1. Créer une matrice en lui donnant simplement un nom.
2. Elaborer la séque nce en commençant par le renvoi vers cette matrice puis les messages à
transmettre.
3. Elaborer la matrice en désignant les pas à exécuter en fonction des messages reçus et
consignés dans
Recv Message. Il faut donc dans l'ordre:
Chaque cas répertorié dans la matrice doit ensuite désigner l'action suivante à entreprendre.
!
!
!
!
Next : séquence suivante (dans l'ordre des numéro)
Goto: saut vers une séquence spécifiée
End: met fin à l'exécution de la matrice
Abort: aucune action, la matrice continue de s'exécuter.
Pour être opération nel, les messages reçus destinés à être comparés dans la m atrice, doivent
comporter la même entête.
JP Viskovic le 06/05/02 20
MANUEL STA 40 Cx-Protocol V1.2
5 Mise en œuvre du protocole
5.1 Configurati on de la carte PMSU
La méthode et le format de communication utilisés doivent être configurés dans l’API.
Il faut tout d’abord connecter Cx-Protocole à l’API en choisissant dans la barre des menus
l’option [PLC/Connect to PLC] ou bien en passant par le menu contextuel de l’icône
Puis sélectionner par un click droit le port de communication à configurer.
Attention, le menu contextuel n’est accessible qu’en cliquant très précisément sur l’icône
JP Viskovic le 06/05/02 21
MANUEL STA 40 Cx-Protocol V1.2
5.2 Transfert du pr otocole macro
L’option [dowload] du menu [Protocol] (ou bien du menu contextuel) n’est accessible qu’à
condition d’avoir sélectionné dans l’arborescence un protocole ou bien la liste contenant les
protocoles. Ceci permet de transférer tout ou partie du protocole.
Cx-protocol compile puis transfert le protocole mais propose aussi d’y inclure ou non les sources
ainsi qu’une protection par mot de passe.
5.3 La fonction Trace
Cette fonctionnalité de Cx-protocol est très utile pour réaliser la mise au point du protocole. La
carte PMSU est capable de tracer l ’envoi/r éce ption de 6 70 car actèr es sur série alpha et 1700 sur
CS1/CJ1.
La fonction trace est démarrée/arrêtée puis éditer par le menu contextuel de l’icône
JP Viskovic le 06/05/02 22
MANUEL STA 40 Cx-Protocol V1.2
5.4 Drapeaux système
Fonctions CS1-SCB CS1/CJ1-SCU HX/HG/HE-SCB
Port 1 Port 2 Port 1 Port 2 Port A Port B
CIO CIO CIO CIO IR IR
Port activé 1906.00 1916.00 n+6.00 n+16.00 --- --Erreur d’exécution du P. macro 1909.15 1919.15 n+9.15 n+19.15 289.08 289.12
Erreur sur une étape de séquence 1909.14 1919.14 n+9.14 n+19.14 289.09 289.13
Drapeau d’annulation 1909.13 1919.13 n+9.13 n+19.13 --- --Drapeau fonction trace en cours 1909.12 1919.12 n+9.12 n+19.12 --- --Drapeau séquence terminée 1909.11 1919.11 n+9.11 n+19.11 289.10 289.14
Drapeau séquence annulée 1909.10 1919.10 n+9.10 n+19.10 289.11 289.1 5
Drapeau étape d’attente 1909.09 1919.09 n+9.09 n+19.09 --- --Code erreur :
1 : pas de protocole (alpha)
2 : erreur de n° de séquence
3 : erreur zone L/E données
4 : erreur de syntaxe P. macro
5 : erreur UC
n° de la séquence en cours 1910 1920 n+10 n+20 --- --Etape et cas identifié par la matrice 1911 1921 n+11 n+21 287 288
Drapeau mémoire du cas identifié 1912 1922 n+12 n+22 --- --Drapeau mémoire de l’étape 1913 1923 n+13 n+23 --- --Valeur courante du compt. de rép. 1914 1924 n+14 n+24 --- --RAZ port de communication A636.01 A636.02 A62n.01 A62n.02 IR289.00 IR289.01
Délai réponse PMSU dépassé A424.00 A417.n IR268.00
Erreur bus carte insérée (inner) A424.01 --- IR268.01
Erreur de données (CRC, FCS) A424.09 --- IR268.02
1909.00
à
1909.03
1919.00
à
1919.03
n+9.00
à
n+9.03
n+19.00
à
n+19.03
286.08
à
286.11
289.12
289.15
à
JP Viskovic le 06/05/02 23
Loading...
