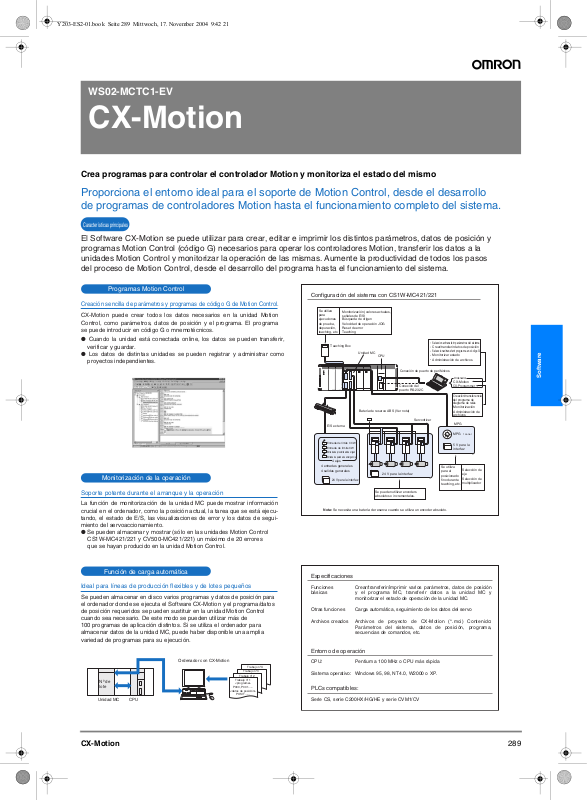

WS02-MCTC1-EV

CX-Motion

Crea programas para controlar el controlador Motion y monitoriza el estado del mismo

Proporciona el entorno ideal para el soporte de Motion Control, desde el desarrollo
de programas de controladores Motion hasta el funcionamiento completo del sistema.

Características principales

El Software CX-Motion se puede utilizar para crear, editar e imprimir los distintos parámetros, datos de posición y
programas Motion Control (código G) necesarios para operar los controladores Motion, transferir los datos a la
unidades Motion Control y monitorizar la operación de las mismas. Aumente la productividad de todos los pasos
del proceso de Motion Control, desde el desarrollo del programa hasta el funcionamiento del sistema.

Programas Motion Control

Creación sencilla de parámetros y programas de código G de Motion Control.

CX-Motion puede crear todos los datos necesarios en la unidad Motion
Control, como parámetros, datos de posición y el programa. El programa
se puede introducir en código G o mnemotécnicos.

● Cuando la unidad está conectada online, los datos se pueden transferir,
verificar y guardar.

● Los datos de distintas unidades se pueden registrar y administrar como
proyectos independientes.

Monitorización de la operación

Soporte potente durante el arranque y la operación

La función de monitorización de la unidad MC puede mostrar información
crucial en el ordenador, como la posición actual, la tarea que se está ejecu­tando, el estado de E/S, las visualizaciones de error y los datos de segui­miento del servoaccionamiento.

● Se pueden almacenar y mostrar (sólo en las unidades Motion Control
CS1W-MC421/221 y CV500-MC421/221) un máximo de 20 errores
que se hayan producido en la unidad Motion Control.

Configuración del sistema con CS1W-MC421/221

Se utiliza

Monitorización (valores actuales,

para

señales de E/S)
Búsqueda de origen

ejecuciones

Velocidad de operación JOG

de prueba,
depuración,

Reset de error

teaching, etc.

Teaching

Teaching Box

E/S externa

Entrada de límite CCW
Entrada de límite CW
Entrada de proximidad de origen
Entrada de parada de emergencia

4 ejes
4 entradas generales
4 salidas generales

24 V para la interfaz

Nota: Se necesita una batería de reserva cuando se utiliza un encoder absoluto.

Unidad MC

CPU

Conexión de puerto de periféricos

Conexión del
puerto RS-232C

Batería de reserva ABS (Ver nota)

24 V para la interfaz

Se pueden utilizar encoders
absolutos o incrementales.

Servodriver

Seleccionar/transferir parámetros del sistema
Crear/transferir datos de posición
Seleccionar/transferir programa en código G
Monitorizar estado
Administración de archivos

Ordenador

CX-Motion
CX-Programmer

Creación/transferencia
del programa de
diagrama de relés

Monitorización
Administración de

archivos

MPG

MPG

1 canal

5 V para la
interfaz

Se utiliza

Selección de

para el

eje

posicionado

Selección de

fino durante

multiplicador

teaching, etc.

Software

Función de carga automática

Ideal para líneas de producción flexibles y de lotes pequeños

Se pueden almacenar en disco varios programas y datos de posición para
el ordenador donde se ejecuta el Software CX-Motion y el programa/datos
de posición requeridos se pueden sustituir en la unidad Motion Control
cuando sea necesario. De este modo se pueden utilizar más de
100 programas de aplicación distintos. Si se utiliza el ordenador para
almacenar datos de la unidad MC, puede haber disponible una amplia
variedad de programas para su ejecución.

Nº de
lote

Unidad MC

Ordenador con CX-Motion

CPU

Trabajo nº X

Trabajo nº 3

Trabajo nº 2
Trabajo nº 1
<programa>

P000, P001......

<datos de posición>

POSIT......

Especificaciones

Funciones
básicas

Otras funciones

Archivos creados

Crear/transferir/imprimir varios parámetros, datos de posición
y el programa MC, transferir datos a la unidad MC y
monitorizar el estado de operación de la unidad MC.

Carga automática, seguimiento de los datos del servo

Archivos de proyecto de CX-Motion (*.mci) Contenido:
Parámetros del sistema, datos de posición, programa,
secuencias de comandos, etc.

Entorno de operación

CPU:

Sistema operativo:

Pentium a 100 MHz o CPU más rápida

Windows 95, 98, NT4.0, W2000 o XP.

PLCs compatibles:

Serie CS, serie C200HX/HG/HE y serie CVM1/CV

289CX-Motion

TODAS LAS DIMENSIONES SE ESPECIFICAN EN MILÍMETROS.
Para convertir de milímetros a pulgadas, multiplique por 0,03937. Para convertir de gramos a onzas, multiplique por 0,03527.

Cat. No. I27E-ES-01

Con el fin de mejorar los productos, las especificaciones están sujetas a cambio sin previo aviso.
