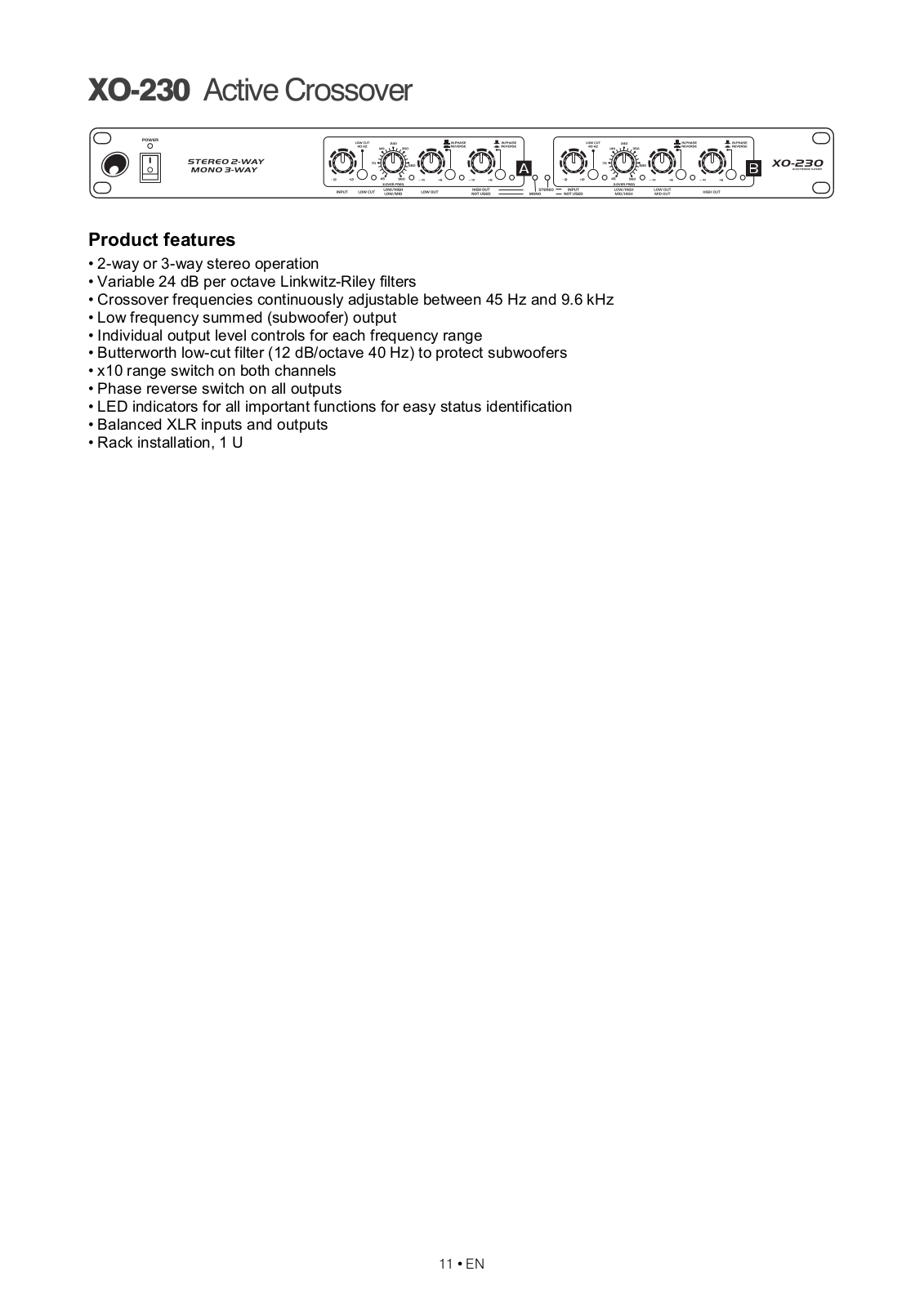

XO-230 Aktive Frequenzweiche
Produktmerkmale
•2-Wege-Stereo- oder 3-Wege-Mono-Betrieb
•Variable Linkwitz-Riley-Filter mit einer Flankensteilheit von 24 dB/Oktave
•Trennfrequenzen stufenlos regelbar von 45 Hz bis 9,6 kHz
•Summierbarer Subwoofer-Ausgang
•Ausgangspegel für jeden Frequenzbereich individuell regelbar
•Butterworth-Hochpassfilter mit 12 dB/Oktave bei 40 Hz zum Schutz von Tieftönern
•x10-Umschaltung für den Frequenzbereich
•Phasenumkehrschalter an jedem Ausgang
•LED-Indikatoren für alle wichtigen Funktionen erleichtern die Übersicht
•Symmetrische Einund Ausgänge über XLR-Buchsen
•Rackeinbau, 1 HE
2 • DE
Inhalt |
|
|
1 |
Einführung................................................. |
3 |
2 |
Sicherheitshinweise................................. |
4 |
3 |
Bestimmungsgemäße Verwendung ....... |
5 |
4 |
Bedienelemente und Anschlüsse ........... |
6 |
5 |

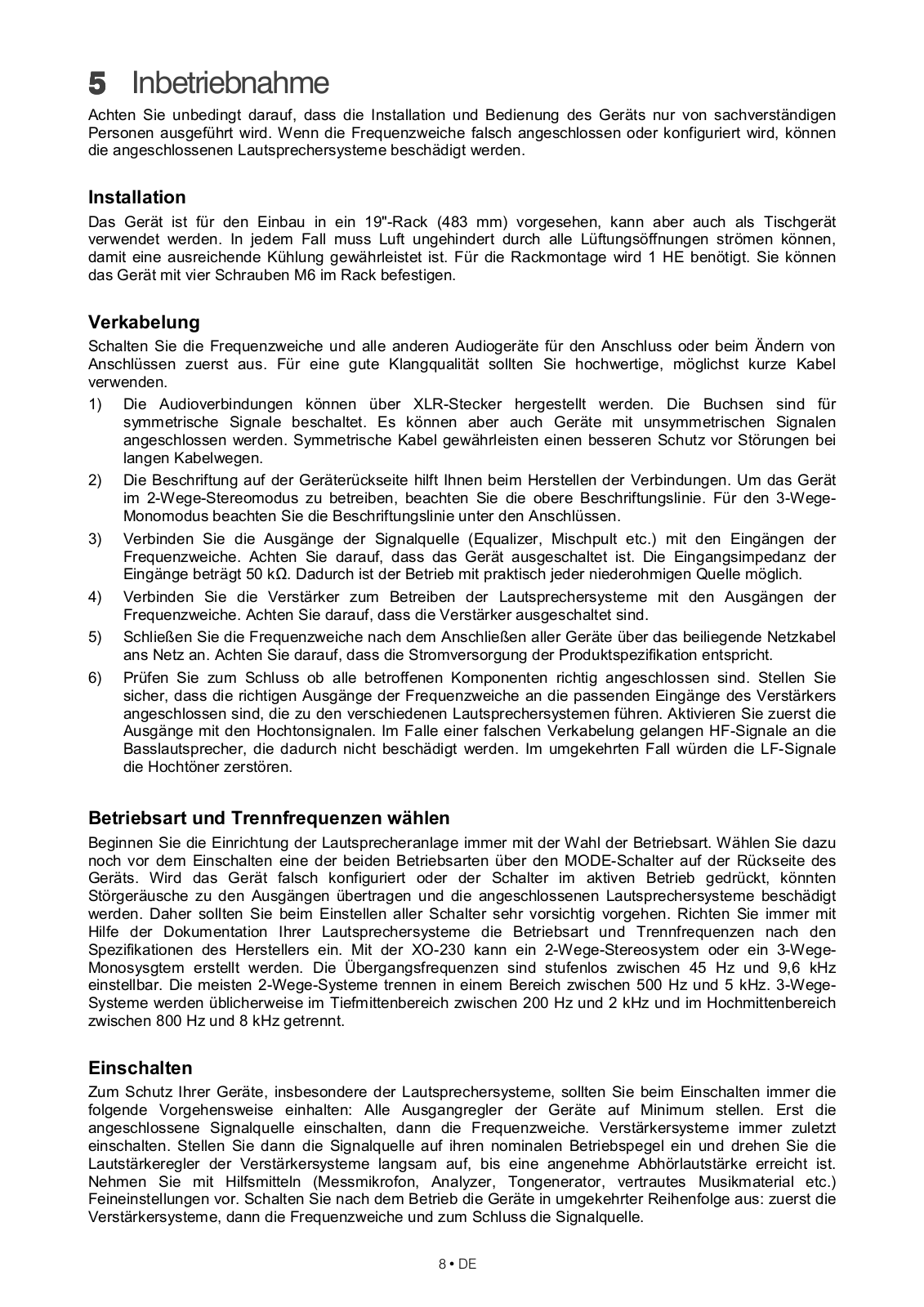

Inbetriebnahme......................................... |
8 |
|
Installation................................................... |
8 |
|
Verkabelung................................................ |
8 |
|
Betriebsart und Trennfrequenzen wählen .. |
8 |
|
Einschalten ................................................. |
8 |
6 |

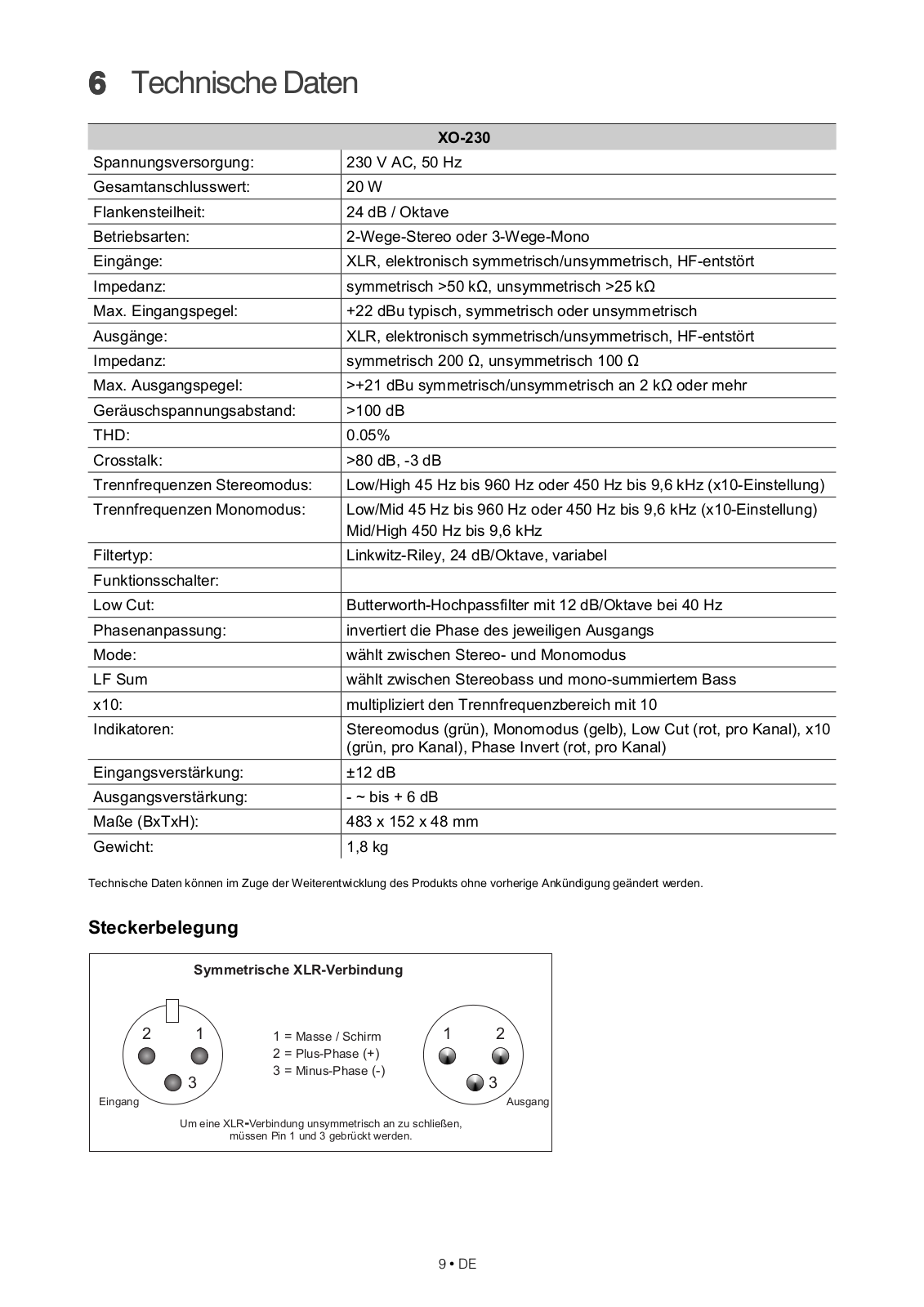

Technische Daten..................................... |
9 |
|
Steckerbelegung......................................... |
9 |
1 Einführung
Willkommen bei Omnitronic! Schön, dass Sie sich für eines unserer Produkte entschieden haben.
Diese Bedienungsanleitung zeigt Ihnen, wie Sie das Gerät installieren und nutzen. Damit Sie sich und andere keinen Gefahren aussetzen, beachten Sie bitte unbedingt alle Sicherheitshinweise in dieser Anleitung und alle auf dem Gerät angebrachten Sicherheitshinweise.
Diese Bedienungsanleitung gilt für die Artikelnummer: 10355627. Bitte bewahren Sie dieses Dokument für weiteren Gebrauch auf und geben Sie es ggf. an nachfolgende Besitzer weiter.
Produkt-Updates, Dokumentationen, Software und Support erhalten Sie unter www.omnitronic.de. Die neueste Version der Bedienungsanleitung finden Sie im Downloadbereich des Produkts.
© 2017 OMNITRONIC. Alle Rechte vorbehalten. Dieses Dokument darf ohne schriftliche Genehmigung des Copyrightinhabers weder ganz noch teilweise reproduziert werden. Der Inhalt dieses Dokuments kann ohne vorherige Ankündigung modifiziert werden, wenn Änderungen in Methodik, Design oder Herstellung dies erforderlich machen.
Alle in diesem Dokument erwähnten Marken gehören den jeweiligen Eigentümern.
3 • DE

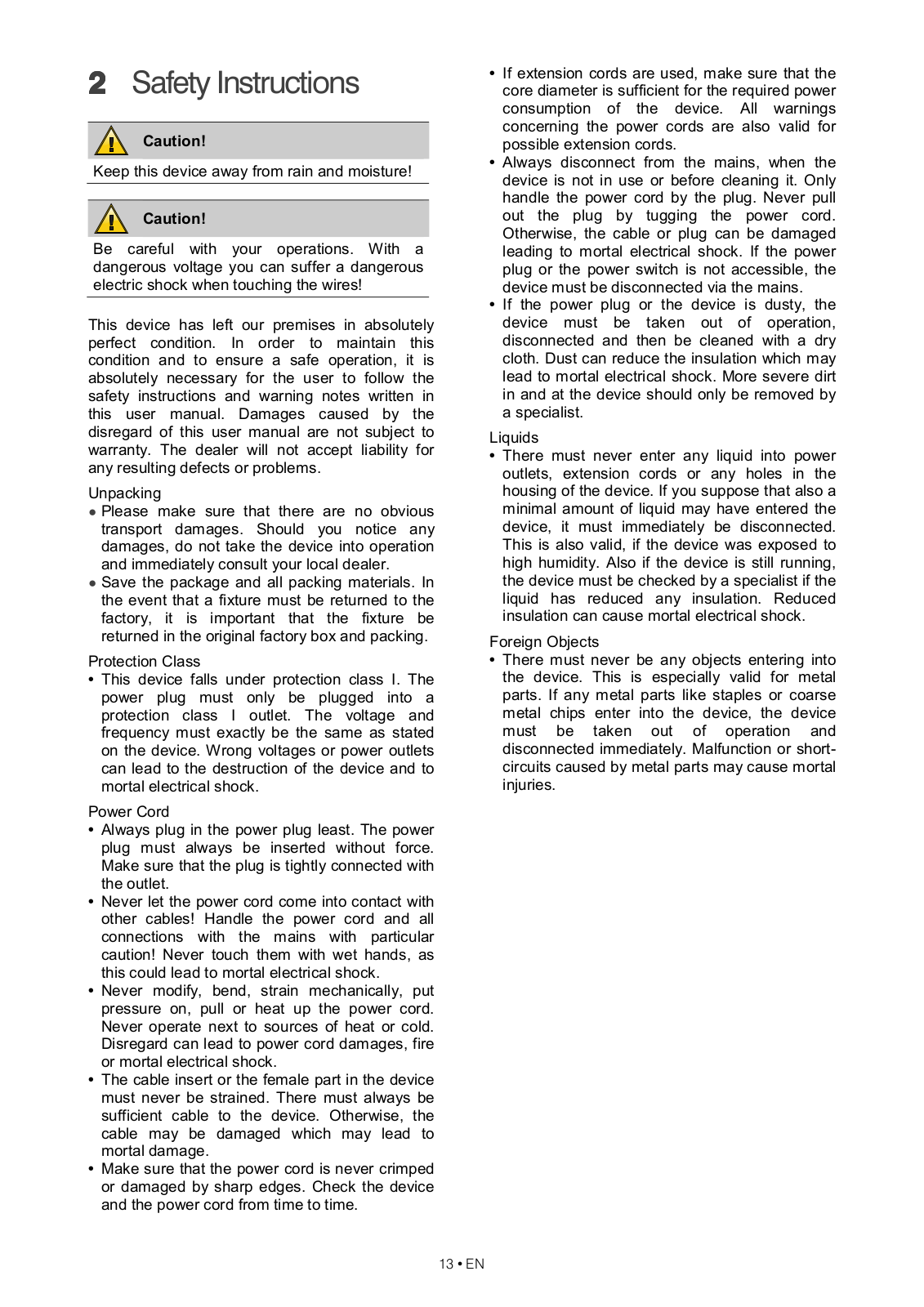

2 Sicherheitshinweise
Achtung!
Gerät vor Feuchtigkeit und Nässe schützen!
Achtung!
Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten.
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind. Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
Inbetriebnahme
•Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Transportschäden, bevor Sie es verwenden. Im Schadenfall nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung.
•Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie bitte die Originalverpackung.
Schutzklasse
•Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine SchutzkontaktSteckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes und zu tödlichen Stromschlägen führen.
Stromanschluss
•Den Netzstecker immer als letztes einstecken. Der Netzstecker muss dabei gewaltfrei eingesetzt werden. Achten Sie auf einen festen Sitz des Netzsteckers.
•Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang mit Netzleitungen und - anschlüssen. Fassen Sie diese Teile nie mit feuchten Händen an! Feuchte Hände können tödliche Stromschläge zur Folge haben.
•Netzleitungen nicht verändern, knicken, mechanisch belasten, durch Druck belasten, ziehen, erhitzen und nicht in die Nähe von Hitzeoder Kältequellen bringen. Bei Missachtung kann es zu Beschädigungen der Netzleitung, zu Brand oder zu tödlichen Stromschlägen kommen.
•Die Kabeleinführung oder die Kupplung am Gerät dürfen nicht durch Zug belastet werden. Es muss stets eine ausreichende Kabellänge zum Gerät hin vorhanden sein. Andernfalls kann das Kabel beschädigt werden, was zu tödlichen Stromschlägen führen kann.
•Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.
•Werden Verlängerungsleitungen verwendet muss sichergestellt werden, dass der Adernquerschnitt für die benötigte Stromzufuhr des Gerätes zugelassen ist. Alle Warnhinweise für die Netzleitung gelten auch für evtl. Verlängerungsleitungen.
•Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an der Grifffläche an und ziehen Sie niemals an der Netzleitung! Ansonsten kann das Kabel und der Stecker beschädigt werden was zu tödlichen Stromschlägen führen kann. Sind Stecker oder Geräteschalter, z. B. durch Einbau nicht erreichbar, so muss netzseitig eine allpolige Abschaltung vorgenommen werden. Wenn der Netzstecker oder das Gerät staubig ist, dann muss es außer Betrieb genommen werden, der Stromkreis muss allpolig unterbrochen werden und das Gerät mit einem trockenen Tuch gereinigt werden. Staub kann die Isolation reduzieren, was zu tödlichen Stromschlägen führen kann. Stärkere Verschmutzungen im und am Gerät dürfen nur von einem Fachmann beseitigt werden.
Flüssigkeit
•Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz getrennt werden. Dies gilt auch, wenn das Gerät hoher Luftfeuchtigkeit ausgesetzt war. Auch wenn das Gerät scheinbar noch funktioniert, muss es von einem Fachmann überprüft werden ob durch den Flüssigkeitseintritt eventuell Isolationen beeinträchtigt wurden. Reduzierte Isolationen können tödliche Stromschläge hervorrufen.
Metallteile
•In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten auch nur kleinste Metallteile wie Heftund Büroklammern oder gröbere Metallspäne in das Gerät gelangen, so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben.
4 • DE

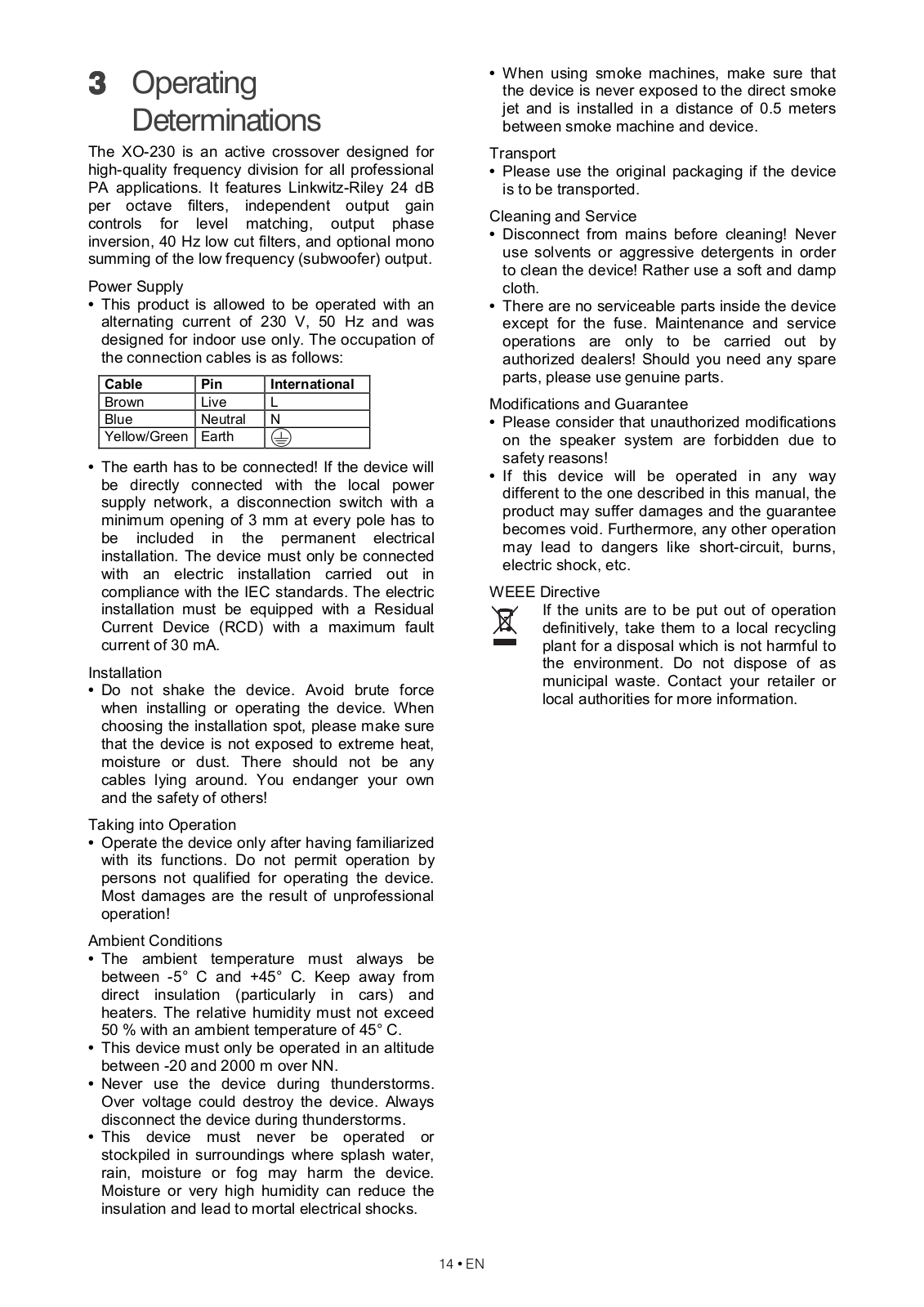

3 Bestimmungsgemäße
Verwendung
Die XO-230 ist eine aktive Frequenzweiche zur hochwertigen Frequenztrennung bei allen professionellen PA-Anwendungen. Das Gerät verfügt über Linkwitz-Riley-Filter (24 dB/Oktave), getrennte Pegelregler für die Ausgänge, Phasenumkehrschalter und 40-Hz-Hochpassfilter. Der LF-Ausgang lässt sich für Mono-Subwoofer summieren.
Spannungsversorgung
•Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Die Belegung der Anschlussleitungen ist wie folgt:
Leitung |
Pin |
International |
|
Braun |
Außenleiter |
L |
|
Blau |
Neutralleiter |
N |
|
Gelb/Grün |
Schutzleiter |
|
|
|
|
||
|
|
||
|
|
|
|
•Der Schutzleiter muss unbedingt angeschlossen werden! Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden. Das Gerät darf nur an eine Elektroinstallation angeschlossen werden, die den VDEBestimmungen DIN VDE 0100 entspricht. Die Hausinstallation muss mit einem Fehlerstromschutzschalter (RCD) mit 30 mA Bemessungsdifferenzstrom ausgestattet sein.
Installation
•Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des Geräts. Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre eigene und die Sicherheit Dritter!
Inbetriebnahme
•Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!
Umgebungsbedingungen
•Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie das Gerät von direkter Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern. Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten.
•Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.
•Verwenden Sie das Gerät nicht bei Gewitter. Überspannung könnte das Gerät zerstören. Das Gerät bei Gewitter allpolig vom Netz trennen (Netzstecker ziehen).
•Das Gerät darf nicht in einer Umgebung eingesetzt oder gelagert werden, in der mit Spritzwasser, Regen, Feuchtigkeit oder Nebel zu rechnen ist. Feuchtigkeit oder sehr hohe Luftfeuchtigkeit kann die Isolation reduzieren und zu tödlichen Stromschlägen führen.
•Beim Einsatz von Nebelgeräten ist zu beachten, dass das Gerät nie direkt dem Nebelstrahl ausgesetzt ist und mindestens 0,5 m von einem Nebelgerät entfernt betrieben wird. Der Raum darf nur so stark mit Nebel gesättigt sein, dass eine gute Sichtweite von mindestens 10 m besteht.
Reinigung und Wartung
•Vor der Reinigung den Netzstecker aus der Steckdose ziehen. Zur Reinigung nur ein weiches Tuch und niemals Lösungsmittel verwenden.
•Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. Wartungsund Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten! Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.
Transport
•Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden.
Eigenmächtige Veränderungen und Garantie
•Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind.
•Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.
WEEE-Richtlinie
Bitte übergeben Sie das Gerät am Ende
seiner Nutzungsdauer zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb. Nicht im Hausmüll entsorgen. Für weitere Informationen wenden Sie sich bitte an Ihren Händler oder die zuständige örtliche Behörde.
5 • DE

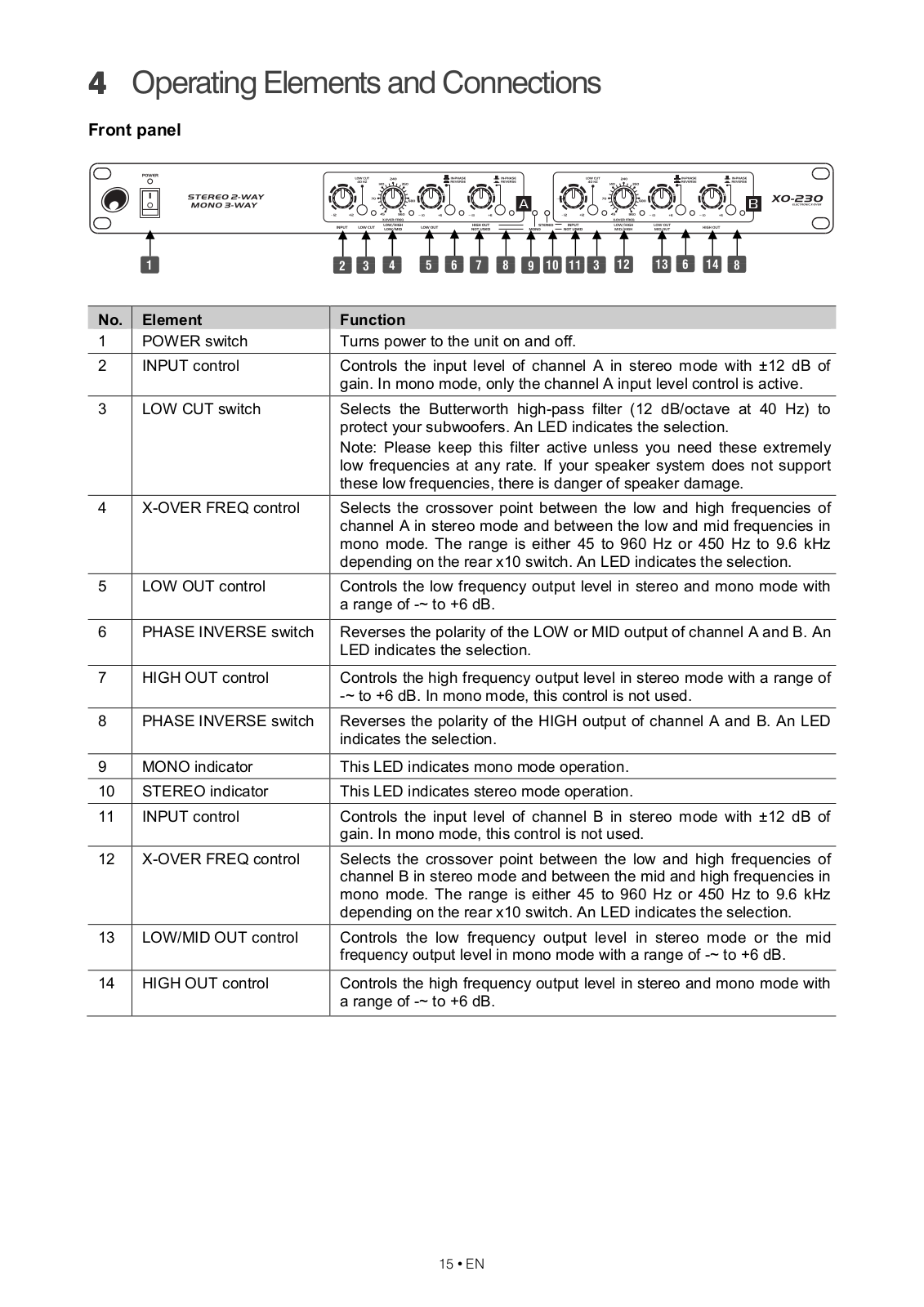

4 Bedienelemente und Anschlüsse
Vorderseite
1 2 3 4 5 6 7 8 9 10 11 3 12 13 6 14 8
Nr. |
Element |
Funktion |
1 |
Netzschalter |
Schaltet das Gerät ein und aus. |
|
|
|
2 |
Regler INPUT |
Regelt die Eingangsverstärkung in Kanal A im Stereomodus im Bereich |
|
|
von -12 bis +12 dB. Im Monomodus ist nur dieser Regler aktiv. |
|
|
|
3 |
Taste LOW CUT |
Aktiviert das Butterworth-Hochpassfilter zum Schutz Ihrer Subwoofer |
|
|
mit 12 dB/Oktave bei 40 Hz. Die zugehörige LED leuchtet. |
|
|
Hinweis: Bitte lassen Sie dieses Filter in Betrieb, außer Sie benötigen |
|
|
diese extrem tiefen Frequenzen unbedingt. Wenn Ihre Box diese tiefen |
|
|
Frequenzen nicht unterstützt, besteht die Gefahr von Lautsprecher- |
|
|
schäden. |
|
|
|
4 |
Regler X-OVER FREQ |
Regelt die Trennfrequenz zwischen dem Frequenzbereich LOW und |
|
|
HIGH in Kanal A im Stereomodus und zwischen LOW und MID im |
|
|
Monomodus im Bereich von 45 bis 960 Hz. Der rückseitige Schalter |
|
|
x10 verzehnfacht den Regelbereich auf 450 Hz bis 9,6 kHz; die |
|
|
zugehörige LED leuchtet. |
|
|
|
5 |
Regler LOW OUT |
Regelt den Ausgangspegel der tiefen Frequenzen im Stereound |
|
|
Monomodus im Bereich von -~ bis +6 dB. |
|
|
|
6 |
Phasenumkehrschalter |
Zum Umkehren der Phasenlage am LOWbzw. MID-Ausgang in Kanal |
|
|
A und B. Die zugehörige LED leuchtet. |
|
|
|
7 |
Regler HIGH OUT |
Regelt den Ausgangspegel der hohen Frequenzen im Stereomodus im |
|
|
Bereich von -~ bis +6 dB. Im Monomodus ist der Regler deaktiviert. |
|
|
|
8 |
Phasenumkehrschalter |
Zum Umkehren der Phasenlage am HIGH-Ausgang in Kanal A und B. |
|
|
Die zugehörige LED leuchtet. |
|
|
|
9 |
LED MONO |
Zeigt den Monomodus an. |
|
|
|
10 |
LED STEREO |
Zeigt den Stereomodus an. |
|
|
|
11 |
Regler INPUT |
Regelt die Eingangsverstärkung in Kanal B im Stereomodus im Bereich |
|
|
von -12 bis +12 dB. Im Monomodus ist der Regler deaktiviert. |
|
|
|
12 |
Regler X-OVER FREQ |
Regelt die Trennfrequenz zwischen dem Frequenzbereich LOW und |
|
|
HIGH in Kanal B im Stereomodus und zwischen MID und HIGH im |
|
|
Monomodus im Bereich von 45 bis 960 Hz. Der rückseitige Schalter |
|
|
x10 verzehnfacht den Regelbereich auf 450 Hz bis 9,6 kHz; die |
|
|
zugehörige LED leuchtet. |
|
|
|
13 |
Regler LOW/MID OUT |
Regelt den Ausgangspegel der tiefen Frequenzen im Stereomodus |
|
|
bzw. der mittleren Frequenzen im Monomodus im Bereich von -~ bis |
|
|
+6 dB. |
|
|
|
14 |
Regler HIGH OUT |
Regelt den Ausgangspegel der hohen Frequenzen im Stereound |
|
|
Monomodus im Bereich von -~ bis +6 dB. |
|
|
|
