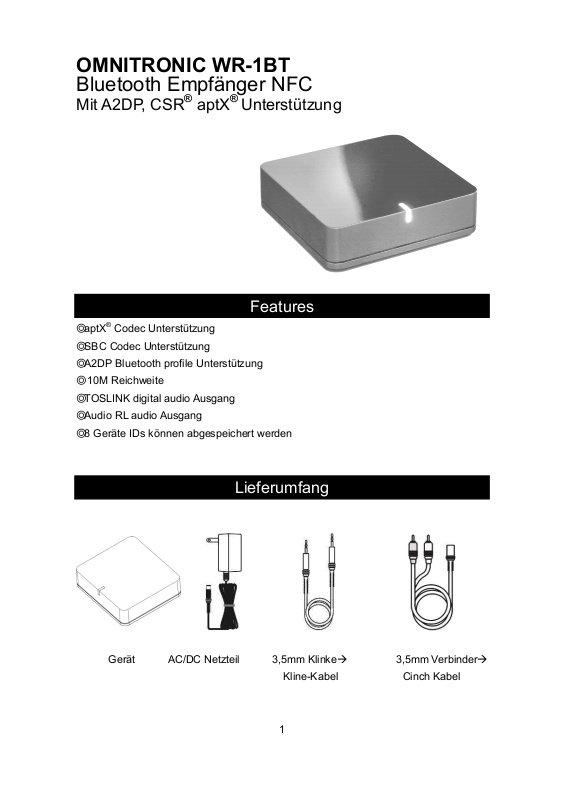

OMNITRONIC WR-1BT
Bluetooth Empfänger NFC
Mit A2DP, CSR® aptX® Unterstützung
Features
◎
aptX® Codec Unterstützung
◎
SBC Codec Unterstützung
◎
A2DP Bluetooth profile Unterstützung
◎
10M Reichweite
◎
TOSLINK digital audio Ausgang
◎
Audio RL audio Ausgang
◎
8 Geräte IDs können abgespeichert werden
Lieferumfang
Gerät AC/DC Netzteil 3,5mm Klinke 3,5mm Verbinder
Kline-Kabel Cinch Kabel
1
Page 2
Geräteübersicht
Front
Back
Setup WR-1BT
Top View
Bottom
2
Page 3
Analoger Anschluss
1. Schließen Sie den 3,5mm Klinkenstecker an die Headphone Buchse des WR-1BT
an.
2. Schließen Sie das andere Ende an Ihren Mixer an (3.5mm or 3.5mm +
3.5mmm2 RCA).
Digitaler Anschluss
1. Schließen Sie das TOSLINK Kabel an den Optical Ausgang des WR-1BT an.
2. Schließen Sie das andere Ende an Ihren Mixer an.
3. Stecken Sie das Netzteil an die DC input Buchse des WR-1BT an.
4. Die LED leuchtet kurz auf. Das Gerät ist betriebsbereit.
Bluetooth-Verbindung WR-1BT

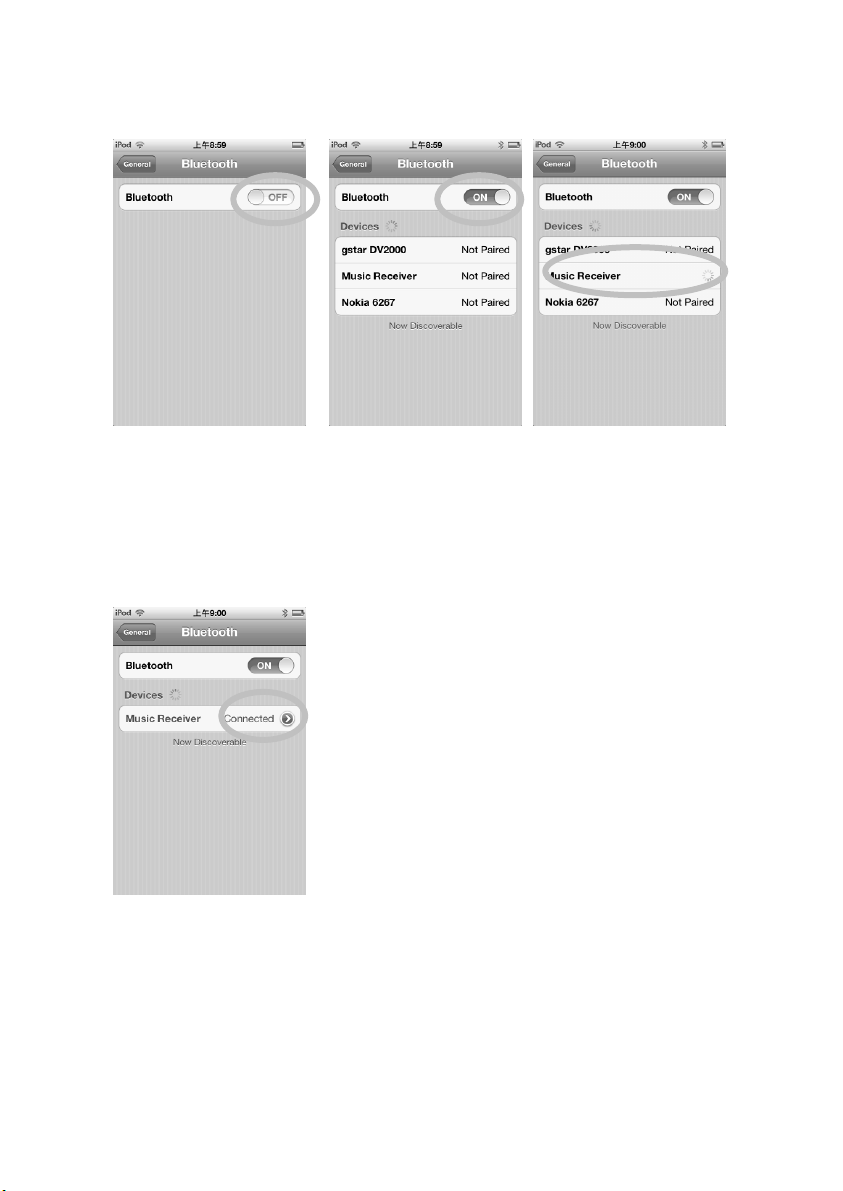

iPad/iPhone/iPod touch
1. Rufen Sie an Ihrem iPad/iPhone/iPod den Bluetooth-Manager auf und folgen Sie
diesen Schritten:
a .From your iPad/iPhone/iPod
touch home page, tap “setting”
b. Inside Settings tap on
“General”
3
c. Inside General tap on
“Bluetooth”
Page 4
2.Turn On the Bluetooth
function
5. Your iPod/iPhone/iPad connected to WR-1BT
Now. And You can play music from your
iPod/iPhone/iPad.
3.Your iPod/iPhone/iPad
will auto searching
available device. You
will see “Music
Receiver” then Tap on
it.
4
4. Enter “0000” when the player
asks for PIN code(some
device need not to input PIN).
This will allow the
iPad/iPhone/iPod touch to pair
with “Music Receiver”
Page 5

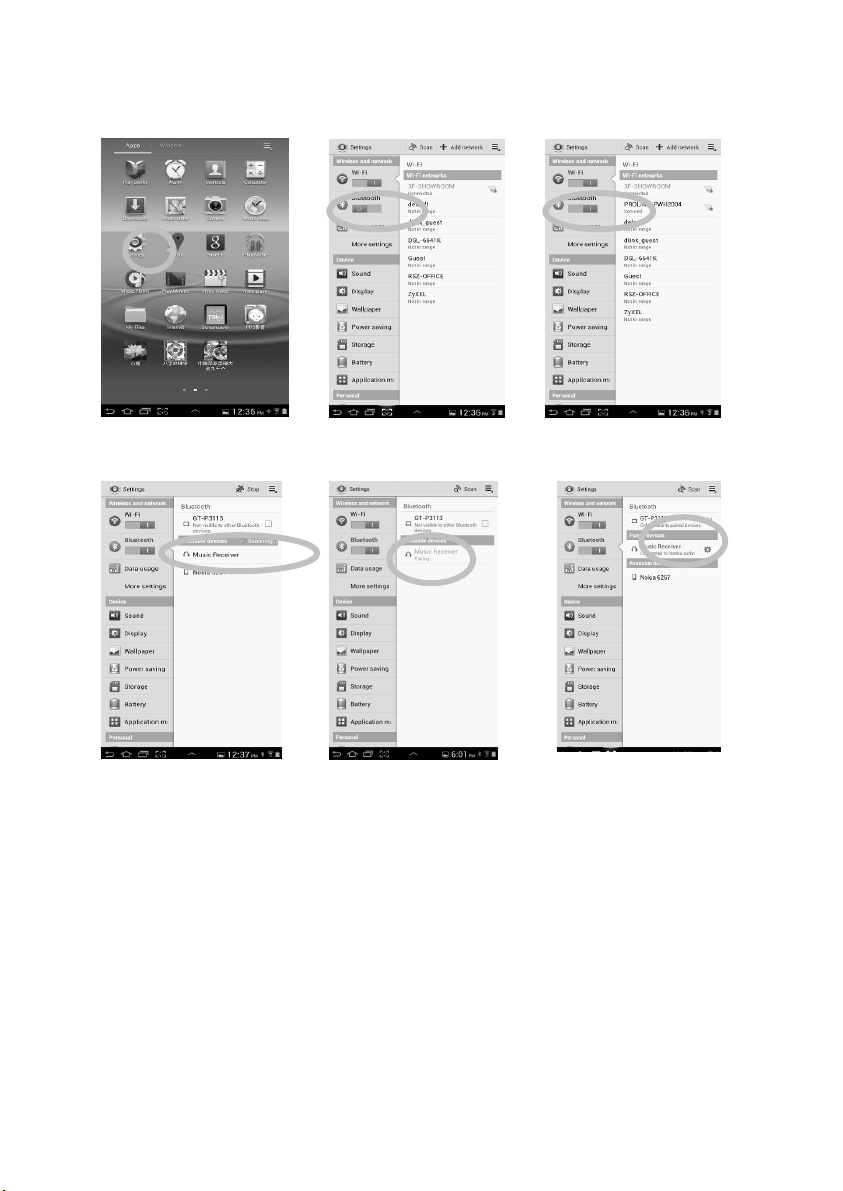

Android Phone/Tablet（（（（ver 4.0 as Example））））
1. . Rufen Sie an Ihrem Smartphone den Bluetooth-Manager auf:
a. From your smart phone home
page, tap on “setting”
2. Searched Bluetooth
Devices will show up,
please tap on “Music
Receiver”
Bitte beachten Sie:
Einige Geräte wie das iPhone verbinden sich sofort nach dem Pairing und die
LED leuchtet. Andere Geräte wie z. B. Notebook fragen nach, ob sie verbinden
sollen und die LED erlischt erst nach Herstellen der Verbindung.
b. Inside the setting, turn on The
Bluetooth
3. Enter “0000” when
the player asks for
PIN code（some
device need not to
enter the PIN）.
5
c. Bluetooth is turned on
4. Once paired, the blue LED
light on the WR-1BT will
flash once. The Blue LED
will keep lighted when a
connection is established
And In your Smartphone
there is showed
“connected to media
audio”
Page 6
Mit dem WR-1BT last sich nur Musik von einem angeschlossenen Gerät abspielen. Sie
können jedoch bis zu 8 Geräte einspeichern, damit Sie nicht immer die PIN eingeben
müssen.
Sie können jetzt Musik abspielen. Rufen Sie dazu den gewünschten Titel auf Ihrem
Smartphone auf. Das Signal wird an das angeschlossene Gerät übertragen.
Bitte beachten Sie: Die Reichweite beträgt ca. 10 Meter.
Gerät erneut verbinden
Wenn Sie sich außerhalb der Reichweite bewegen oder am Gerät die
Bluetooth-Verbindung abschalten, wird die Verbindung zum WR-1BT unterbrochen.
Um das Gerät erneut zu verbinden, wählen Sie unter dem Menüpunkt
Bluetooth-manger “Music Receiver” aus.
Neues Gerät hinzufügen
Wenn Sie von einem Gerät zu einem anderen wechseln möchten:
1. Beenden Sie die Bluetooth-Verbindung.
2. Das WR-1BT kann nun mit einem anderen iPad/iPod/iPhone oder Smartphone
oder tablet gepairt werden.
3. Folgen Sie der Beschreibung unter “Bluetooth-Verbindung” um ein neues Gerät
zu verbinden.
Außer Reichweite oder Signal verlorgen:
Wenn das verbundene Gerät sich außerhalb der Reichweite befindet ode ein Hindernis
den Empfang unterbricht, erlischt die LED. Dies bedeutet, dass die Verbindung
zwischen Gerät und WR-1BT verloren gegangen ist. Verbindung wiederherstellen:
1. Bewegen Sie sich mit Ihrem Gerät nur innerhalb der Reichweite und stellen Sie
sicher, dass sich keine Hindernisse zwischen great und WR-1BT befinden.
2. Innerhalb von 15 Sekunden wird die Verbindung automatisch wiederhergestelle
und die LED leuchtet.
3. Wenn die Verbindung länger als 15 Sekunden unterbrochen ist, müssen Sie das
Gerät und den WR-1BT neu verbinden. Bitte beachten Sie die Hinweise unter
“Gerät erneut verbinden”.
6
Page 7
LED-Anzeige
Anzeige Bedeutung Beschreibung
Blinkt einmal alle 5
Sekunden.
Leuchtet
permanent
Netzanschluss/
Pairing
Verbunden Gerät und Empfänger sind verbunden
Warten auf Verbindung
Problemlösungen
Keine Musik
◎
Netzanschluss ok?
◎
Analog-Kabel oder Digitalkabel korrekt angeschlossen?
◎
Überprüfen Sie die Einstellungen an Ihrem Wiedergabegerät
◎
Lautstärkeregler eingestellt?
◎
Sind Sie innerhalb der Reichweite?
◎
Bluetooth-Verbindung aktiv?
◎
Musikwiedergabe gestartet?
Sicherheitshinweise
◎
WR-1BT Installation über die Ausgangsbuchse
◎
Vor Feuchtigkeit und Nässe schützen
◎
Nur mit einem trockenen Lappen reinigen
◎
Vor dem Reinigen vom Netz trennen.
◎
Von Hitzequellen fernhalten.
◎
Nur das mitgelieferte Zubehör verwenden.
◎
Trennen Sie das Gerät vom Netz wenn Sie es länger nicht benutzen.
