BEDIENUNGSANLEITUNG
USER MANUAL
SPL-1
SPL GUARD
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
Copyright
Nachdruck verboten!
Reproduction prohibited!
Page 2
2/30
00051963.DOC, Version 1.0
Page 3
3/30
00051963.DOC, Version 1.0
Page 4
Inhaltsverzeichnis/
Table of contents
1. EINFÜHRUNG............................................................................................................................................... 5
2. SICHERHEITSHINWEISE............................................................................................................................. 5
3. BESTIMMUNGSGEMÄSSE VERWENDUNG .............................................................................................. 7
4. GERÄTEBESCHREIBUNG........................................................................................................................... 8
4.1 Features ................................................................................................................................................... 8
4.2 Bedienelemente und Anschlüsse des Schallpegelbegrenzers ................................................................ 9

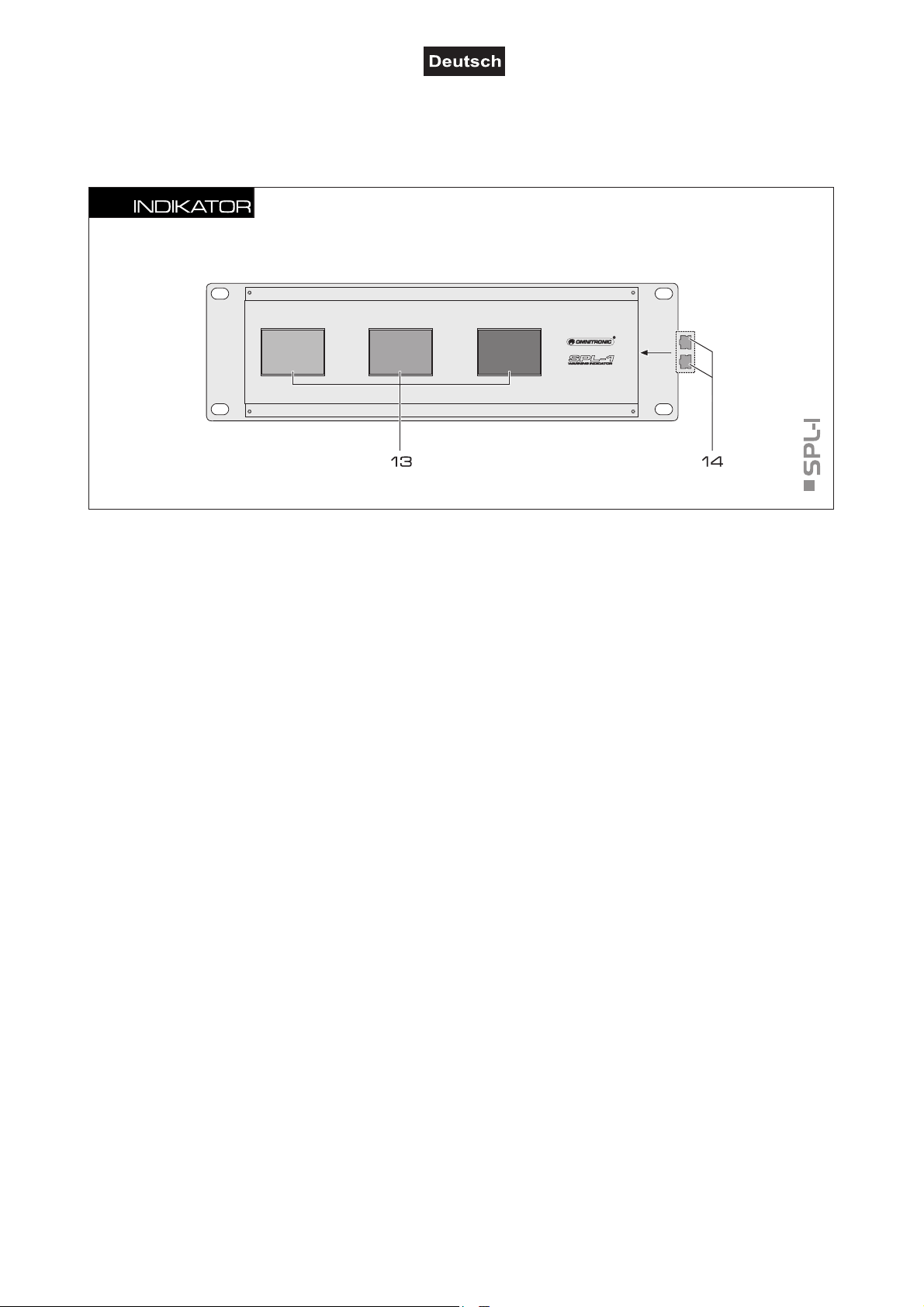

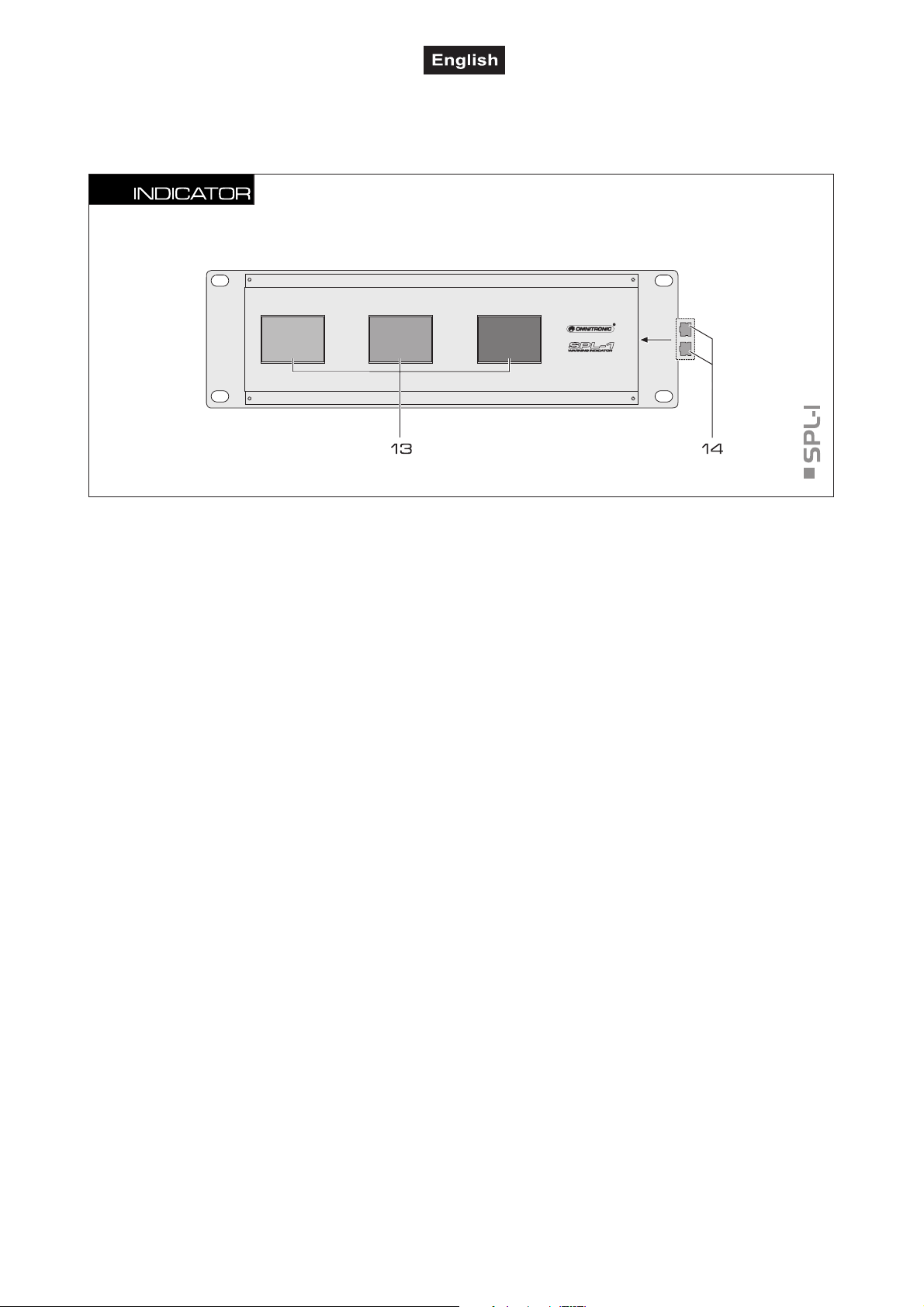

4.3 Elemente und Anschlüsse der externen Warnindikatoren..................................................................... 11
5. INSTALLATION .......................................................................................................................................... 12
5.1 Platzierung von Schallpegelbegrenzer, Mikrofon und Warnindikatoren ................................................ 12

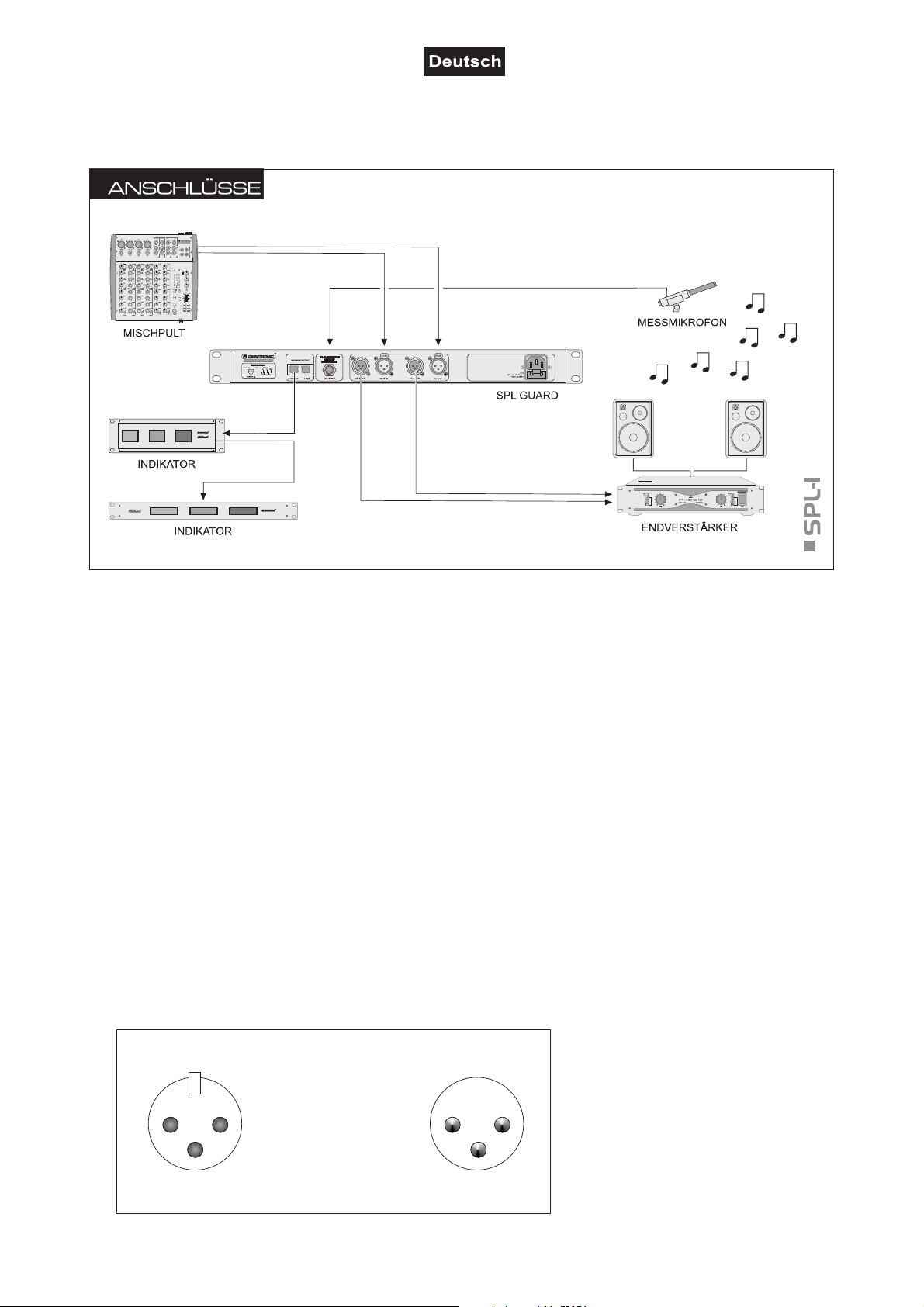

5.2 Audiogeräte anschließen ....................................................................................................................... 13
5.3 Anschluss ans Netz................................................................................................................................ 14
6. BEDIENUNG ............................................................................................................................................... 15
6.1 Grundeinstellung .................................................................................................................................... 15
6.2 Bedienelemente manipulationssicher machen ...................................................................................... 15
7. REINIGUNG UND WARTUNG.................................................................................................................... 16
7.1 Sicherungswechsel ................................................................................................................................ 16
8. TECHNISCHE DATEN ................................................................................................................................ 17
8.1 SPL-1 SPL Guard .................................................................................................................................. 17
8.2 SPL-1 Indikatoren .................................................................................................................................. 17
1. INTRODUCTION ......................................................................................................................................... 18
2. SAFETY INSTRUCTIONS .......................................................................................................................... 18
3. OPERATING DETERMINATIONS.............................................................................................................. 20
4. DESCRIPTION ............................................................................................................................................ 21
4.1 Features ................................................................................................................................................. 21
4.2 Operating elements and connections of the SPL limiter........................................................................ 22
4.2 Operating elements and connections of the external warning indicators .............................................. 24
5. INSTALLATION .......................................................................................................................................... 25
5.1 Placing of SPL limiter, microphone, warning indicators ......................................................................... 25

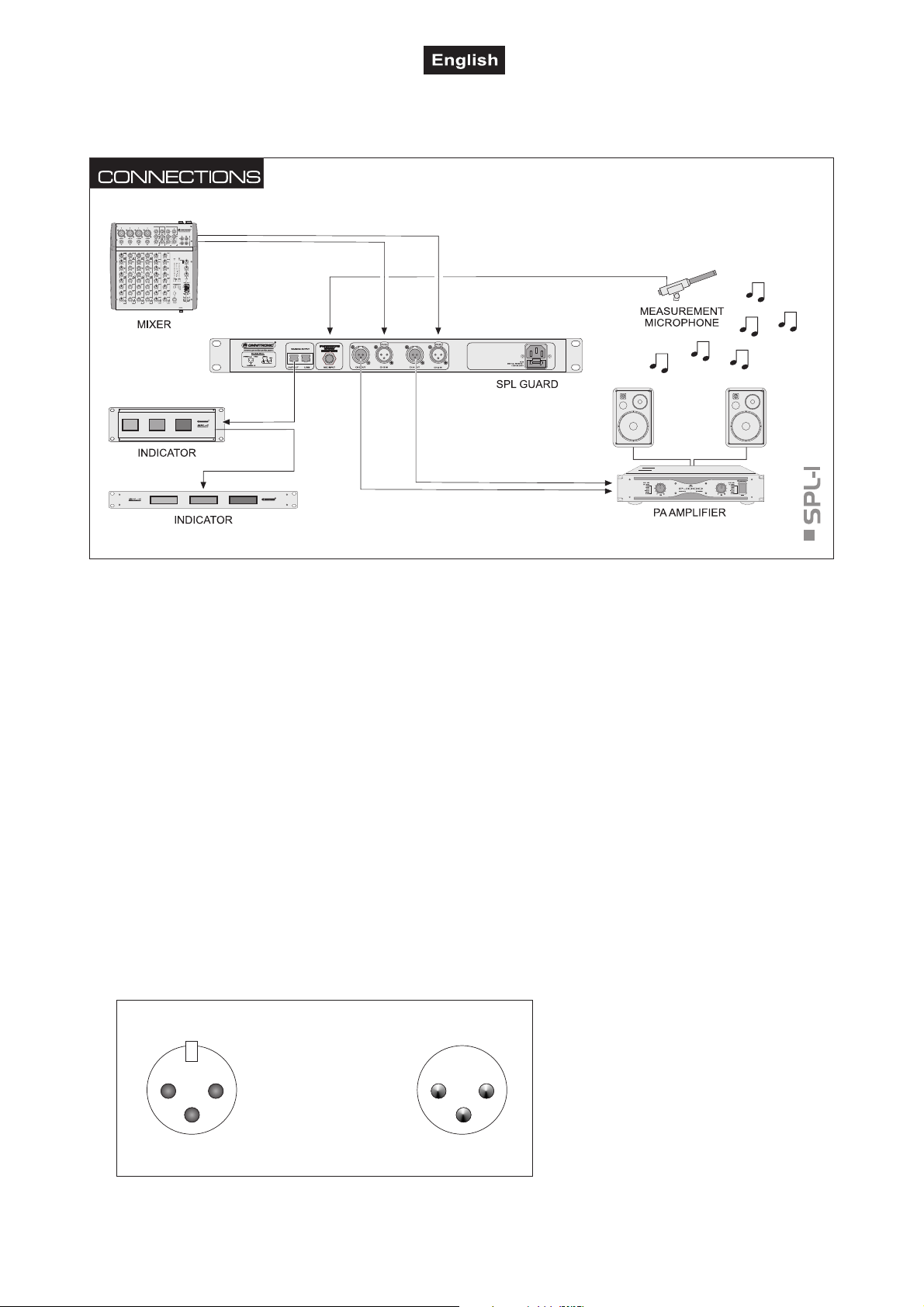

5.2 Connecting audio devices...................................................................................................................... 26
5.3 Connection with the mains..................................................................................................................... 27
6. OPERATION ............................................................................................................................................... 28
6.1 Basic adjustment.................................................................................................................................... 28
6.2 Preventing manipulation of the operating elements............................................................................... 28
7. CLEANING AND MAINTENANCE ............................................................................................................. 29
7.1 Replacing the fuse ................................................................................................................................. 29
8. TECHNICAL SPECIFICATIONS................................................................................................................. 30
8.1 SPL-1 SPL Guard .................................................................................................................................. 30
8.2 SPL-1 Indicators..................................................................................................................................... 30
Diese Bedienungsanleitung gilt für die Artikelnummern: 10356250, 10356251, 10356252
This user manual is valid for the article numbers: 10356250, 10356251, 10356252
Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:
You can find the latest update of this user manual in the Internet under:
www.omnitronic.com
4/30
00051963.DOC, Version 1.0
Page 5
BEDIENUNGSANLEITUNG
SPL-1
SPL Guard
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen
- entsprechend qualifiziert sein
- diese Bedienungsanleitung genau beachten
- die Bedienungsanleitung als Teil des Produkts betrachten
- die Bedienungsanleitung während der Lebensdauer des Produkts behalten
- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
- sich die letzte Version der Anleitung im Internet herunter laden
1. EINFÜHRUNG
Wir freuen uns, dass Sie sich für den OMNITRONIC SPL-1 entschieden haben. Sie haben hiermit ein
zuverlässiges und leistungsstarkes Gerät erworben. Wenn Sie nachfolgende Hinweise beachten, sind wir
sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
Nehmen Sie das Gerät aus der Verpackung.
2. SICHERHEITSHINWEISE
ACHTUNG!
SeienSiebesondersvorsichtigbeimUmgangmitgefährlicherNetzspannung.BeidieserSpannungkönnenSieeinenlebensgefährlichenelektrischenSchlagerhalten!
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheitshinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.
Unbedingt lesen:
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
5/30
00051963.DOC, Version 1.0
Page 6
Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
ollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb
S
und setzen sich bitte mit Ihrem Fachhändler in Verbindung.
Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose
angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau
übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes
nd zu tödlichen Stromschlägen führen.
u
Den Netzstecker immer als letztes einstecken. Der Netzstecker muss dabei gewaltfrei eingesetzt werden.
Achten Sie auf einen festen Sitz des Netzsteckers.
Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang
mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit feuchten Händen an! Feuchte Hände
können tödliche Stromschläge zur Folge haben.
Netzleitungen nicht verändern, knicken, mechanisch belasten, durch Druck belasten, ziehen, erhitzen und
nicht in die Nähe von Hitze- oder Kältequellen bringen. Bei Missachtung kann es zu Beschädigungen der
Netzleitung, zu Brand oder zu tödlichen Stromschlägen kommen.
Die Kabeleinführung oder die Kupplung am Gerät dürfen nicht durch Zug belastet werden. Es muss stets
eine ausreichende Kabellänge zum Gerät hin vorhanden sein. Andernfalls kann das Kabel beschädigt
werden, was zu tödlichen Stromschlägen führen kann.
Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden
kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.
Werden Verlängerungsleitungen verwendet muss sichergestellt werden, dass der Adernquerschnitt für die
benötigte Stromzufuhr des Gerätes zugelassen ist. Alle Warnhinweise für die Netzleitung gelten auch für
evtl. Verlängerungsleitungen.
Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an
der Griffläche an und ziehen Sie niemals an der Netzleitung! Ansonsten kann das Kabel und der Stecker
beschädigt werden was zu tödlichen Stromschlägen führen kann. Sind Stecker oder Geräteschalter, z. B.
durch Einbau nicht erreichbar, so muss netzseitig eine allpolige Abschaltung vorgenommen werden.
Wenn der Netzstecker oder das Gerät staubig ist, dann muss es außer Betrieb genommen werden, der
Stromkreis muss allpolig unterbrochen werden und das Gerät mit einem trockenen Tuch gereinigt werden.
Staub kann die Isolation reduzieren, was zu tödlichen Stromschlägen führen kann. Stärkere Verschmutzungen im und am Gerät dürfen nur von einem Fachmann beseitigt werden.
Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in
irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur
minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz
getrennt werden. Dies gilt auch, wenn das Gerät hoher Luftfeuchtigkeit ausgesetzt war. Auch wenn das
Gerät scheinbar noch funktioniert, muss es von einen Fachmann überprüft werden ob durch den
Flüssigkeitseintritt eventuell Isolationen beeinträchtigt wurden. Reduzierte Isolationen können tödliche
Stromschläge hervorrufen.
In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten
auch nur kleinste Metallteile wie Heft- und Büroklammern oder gröbere Metallspäne in das Gerät gelangen,
so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile
hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben.
Bevor das Gerät eingeschaltet wird, müssen alle Fader und Lautstärkeregler auf Null oder auf Minimum
gestellt werden.
ACHTUNG: Endstufen immer zuletzt einschalten und zuerst ausschalten!
Kinder und Laien vom Gerät fern halten!
Im Geräteinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich
dem autorisierten Fachhandel vorbehalten!
6/30
00051963.DOC, Version 1.0
Page 7
3. BESTIMMUNGSGEMÄSSE VERWENDUNG
Das Schalldruckpegel-Überwachungssystem SPL-1 bestehend aus 2-Kanal-Limiter mit Messmikrofon und
externen Warnindikatoren (separat erhältlich) dient zur Einhaltung von Lärmschutzbestimmungen unter
nderem in Diskotheken und auf Veranstaltungen. Das System wird in der Audiokette zwischen Signalquelle
a
(Mischpult oder Controller) und Endverstärker eingeschleift und garantiert, dass ein vorab eingestellter Pegel
nicht mit der angeschlossenen Beschallungsanlage überschritten werden kann.
Das omnidirektionale Messmikrofon wird vor einem Lautsprecher platziert und erfasst permanent dessen
Schalldruckpegel (SPL) in einem Frequenzbereich von 20 Hz bis 20 kHz. Bei einer Pegelüberschreitung
begrenzt das Gerät das Ausgangssignal auf den mit dem Threshold-Regler eingestellten Wert.
Zusätzlich oder alternativ zum Limiterbetrieb lässt sich eine Stummschaltung zuschalten. Diese wird aktiviert,
wenn der Pegel länger als 60 Sekunden überschritten wurde. Es werden dann alle Ausgänge für 30
Sekunden stumm geschaltet. Das Gerät besitzt dreifarbige LED-Indikatoren, die vor einer drohenden
Stummschaltung warnen und bietet außerdem Anschlussmöglichkeiten für die externen Warnindikatoren
(erhältliches Zubehör), die zum Beispiel in der Nähe des DJs oder hinter der Bar installiert werden können,
um den Warnstatus deutlich anzuzeigen.
Um Manipulationen vorzubeugen, können alle Audioanschlüsse und Bedienelemente mit Plomben versehen
werden.
Dieses Produkt ist für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde
ausschließlich zur Verwendung in Innenräumen konzipiert.
Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installierung oder Inbetriebnahme
des Gerätes.
Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit
und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre
eigene und die Sicherheit Dritter!
Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie das Gerät von direkter
Sonneneinstrahlung (auch beim Transport in geschlossenen Wagen) und Heizkörpern fern.
Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten.
Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte
nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!
Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden
Sie ein weiches und angefeuchtetes Tuch.
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu
vermeiden.
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.
7/30
00051963.DOC, Version 1.0
Page 8
4. GERÄTEBESCHREIBUNG
4.1 Features
Überwachungssystem zur Begrenzung des Schallpegels
• Manipulationssicherer 2-Kanal-Schallpegelbegrenzer mit Messmikrofon zur Einhaltung von
Lärmschutzbestimmungen u. a. in Diskotheken
• Zum Einschleifen zwischen Mischpult oder Controller und Endverstärker
• Überwacht den Lautsprecherpegel und begrenzt das Ausgangssignal bei Pegelüberschreitungen,
Stummschaltung zuschaltbar
3 Betriebsarten einstellbar: Limiter mit Stummschaltung (nach 60 Sekunden), Stummschaltung (nach 60
•
Sekunden), Limiter
• Threshold-Regler für den Einsatzpunkt des Limiters
• Dreifarbige LED-Indikatoren warnen vor drohender Stummschaltung bei Pegelüberschreitung
• Ein- und Ausgänge über symmetrische XLR-Verbindungen
• Trimmregler und Betriebswahlschalter für Vorortkalibrierung hinter abnehmbarer Abdeckplatte
• Alle Audioanschlüsse und Bedienelemente können verplombt werden
• Rackeinbau, 1 HE
• Externe Warnindikatoren zur Wandmontage oder zum Rackeinbau erhältlich
8/30
00051963.DOC, Version 1.0
Page 9

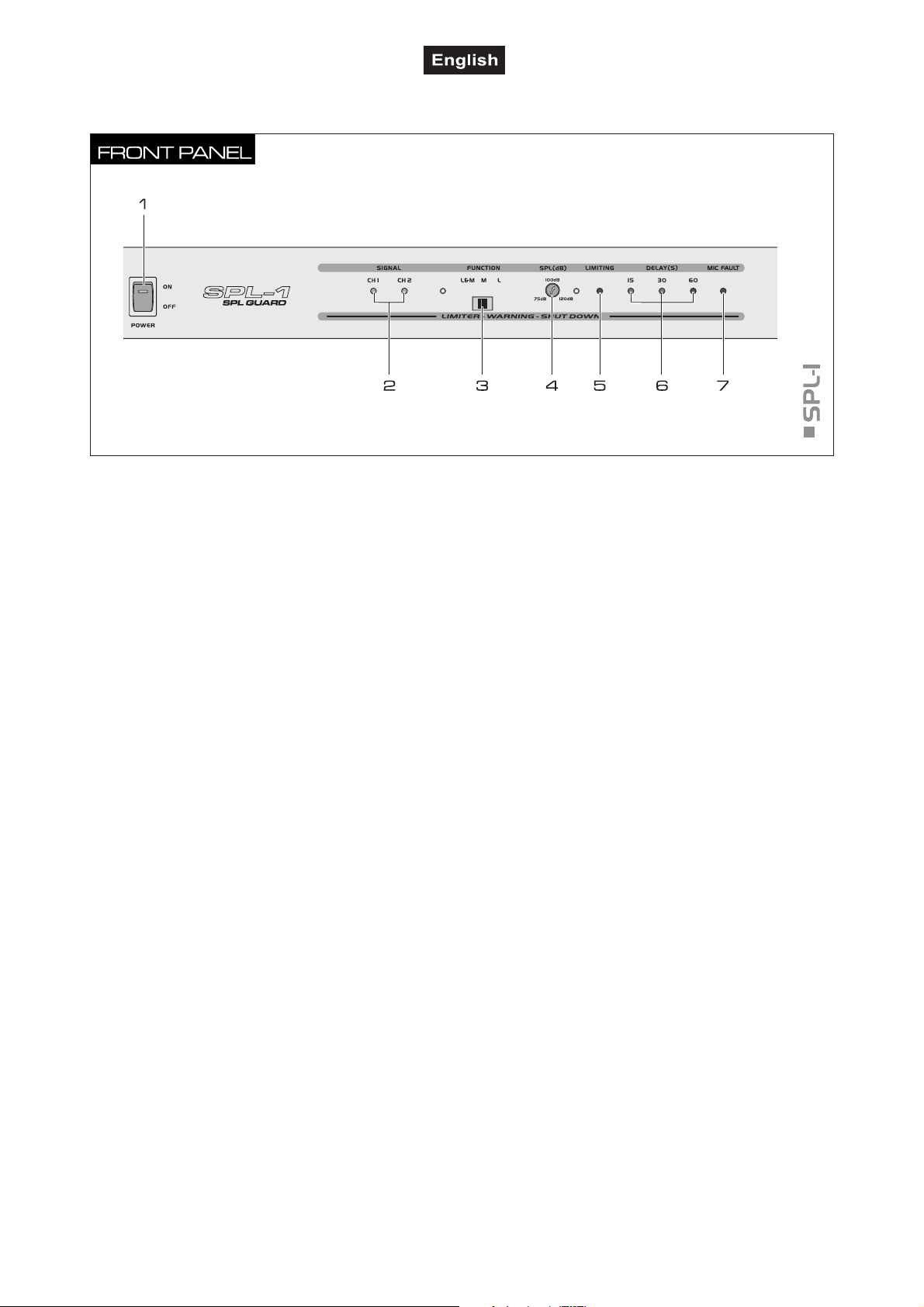

4.2 Bedienelemente und Anschlüsse des Schallpegelbegrenzers
1
5
Netzschalter mit Betriebsanzeige
Schaltet das Gerät an und aus. Die rote Betriebsanzeige
zeigt den eingeschalteten Zustand an. Im ausgeschalteten Zustand wird kein Audiosignal durch das Gerät
geleitet und alle Ausgänge werden abgeschaltet.
2 Signalindikatoren
Leuchten grün sobald am zugehörigen Line-Eingang ein
Signal anliegt.
3 Betriebswahlschalter
Zur Wahl der Betriebsart des Geräts:
• linke Position L&M: Limiterbetrieb mit Stummschaltung
• mittlerer Position M: Stummschaltung
• rechte Position L: Limiterbetrieb
4 Threshold-Regler
Versenkter Trimmregler zum Einstellen des
Einsatzpunktes (Schwellwert) ab dem das Signal
begrenzt werden soll.
Limiterindikator
Leuchtet rot wenn das Ausgangssignal vom Limiter
begrenzt wird.
6 Warnindikatoren
Ist die Stummschaltung angewählt, leuchten bei einer
Pegelüberschreitung nacheinander diese dreifarbigen
Indikatoren auf, um vor einer drohenden Stummschaltung
zu warnen. Wenn der Pegel länger als 60 Sekunden
überschritten wurde, werden alle Ausgänge für 30
Sekunden stumm geschaltet. Externe Warnindikatoren
mit der gleichen Funktion können zusätzlich
angeschlossen werden.
7 Mikrofonindikator
Leuchtet rot wenn das Messmikrofon nicht
angeschlossen oder defekt ist. Alle Ausgänge werden
stummgeschaltet, bis das Problem behoben ist.
9/30
00051963.DOC, Version 1.0
Page 10
11
8

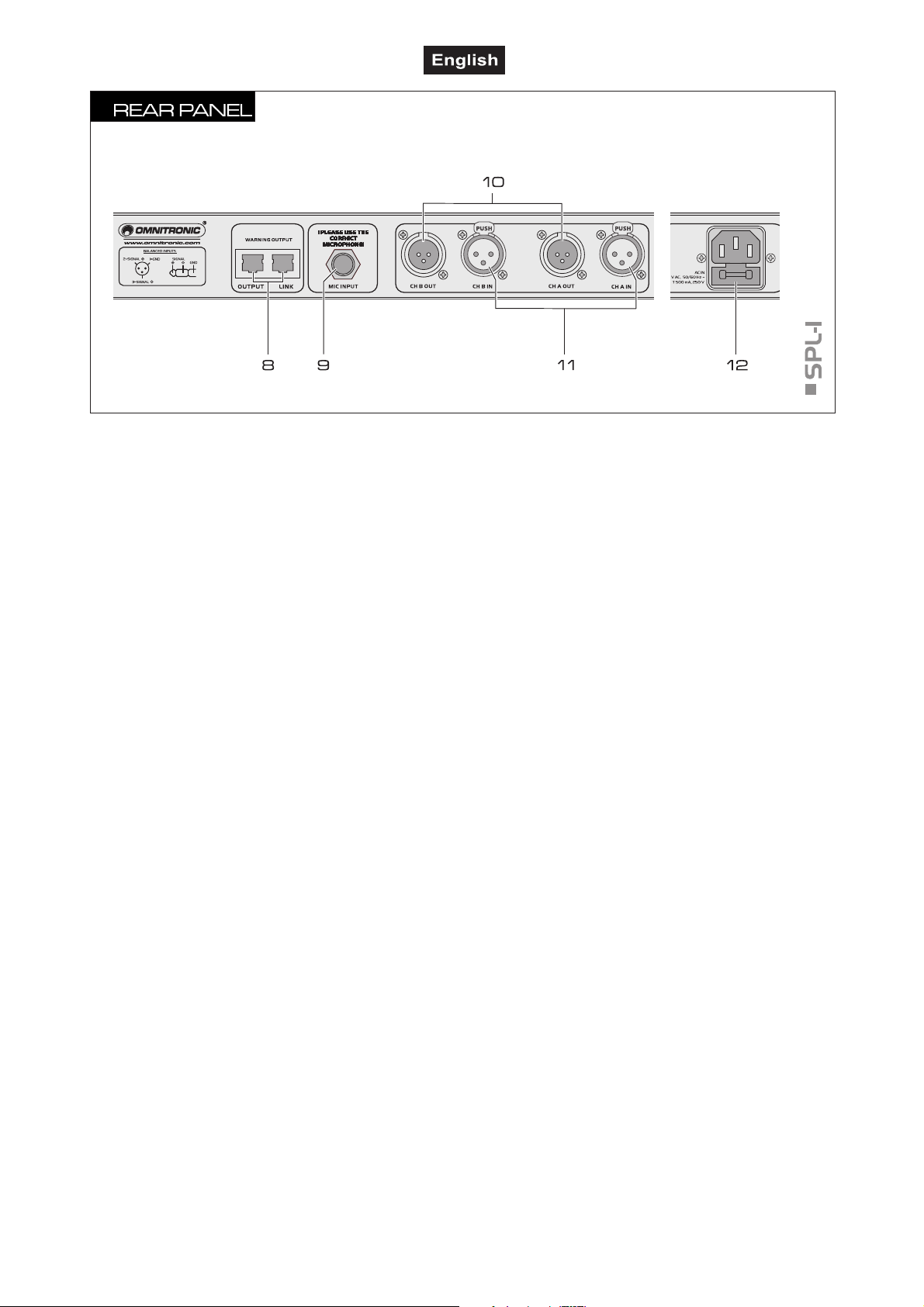

Indikatorausgänge
Parallel geschaltete RJ45-Buchsen zum Anschluss der
externen Warnindikatoren über handelsübliche Netzwerkkabel (nicht inklusive).
9 Mikrofoneingang
6,3-mm-Klinkenbuchse zum Anschluss des beiliegenden
Messmikrofons.
10 Line-Eingangsbuchsen
Symmetrische XLR-Eingänge zum Anschluss der
Signalquelle (Mischpult oder Controller).
Line-Ausgangsbuchsen
Symmetrische XLR-Ausgänge zum Anschluss an einen
nachfolgenden Endverstärker. An diesen Buchsen liegt
das lautstärkereduzierte Audiosignal an. Bei aktivierter
Stummschaltung werden die Ausgänge für 30 Sekunden
abgeschaltet.
12 Netzanschluss mit Sicherungshalter
Stecken Sie hier die Netzleitung ein. Ersetzen Sie die
Sicherung nur bei ausgestecktem Gerät und nur durch
eine gleichwertige Sicherung. Der korrekte Wert ist am
Gerät angegeben.
10/30
00051963.DOC, Version 1.0
Page 11
4.3 Anzeigelemente und Anschlüsse der externen Warnindikatoren
14
13
Dieser Abschnitt beschreibt exemplarisch den Indikator zur Wandmontage. Die Abbildungen und
Eigenschaften des Indikators zum Rackeinbau sind ähnlich.
Warnindikatoren
Diese dreifarbigen Indikatoren besitzen die gleiche
Funktion wie die Indikatoren des Schallpegelbegrenzers.
Ist dort die Stummschaltung angewählt, leuchten bei
einer Pegelüberschreitung nacheinander die Indikatoren
auf, um vor einer drohenden Stummschaltung der
Ausgänge zu warnen.
Signaleingänge/Durchschleifausgänge
Parallel geschaltete RJ45-Buchsen zum Anschluss an
den Schallpegelbegrenzer oder weiterer Warnindikatoren
über handelsübliche Netzwerkkabel (nicht inklusive).
Jede Buchse kann als Signaleingang oder Durchschleifausgang genutzt werden. Es lassen sich drei
Warnindikatoren in Reihe schalten. Die Anschlüsse des
Indikators zum Rackeinbau befinden sich auf der
Rückseite.
11/30
00051963.DOC, Version 1.0
Page 12
5. INSTALLATION
5.1 Platzierung von Schallpegelbegrenzer, Mikrofon und Warnindikatoren

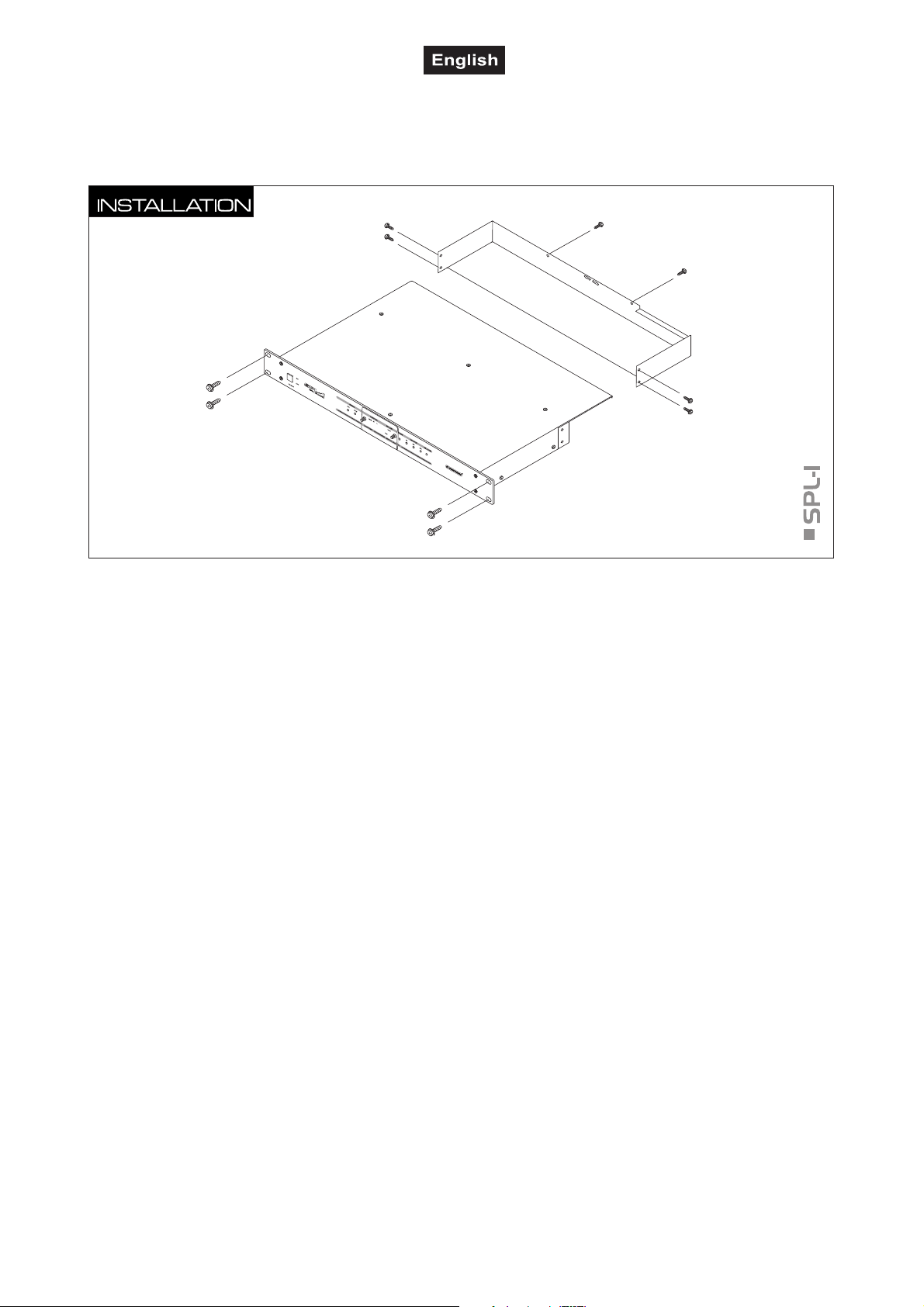

1. Der Schallpegelbegrenzer ist für den Einbau in ein 483-mm-Rack (19") vorgesehen, kann aber auch als
Tischgerät verwendet werden.
Schrauben Sie mit einem Torxschraubendreher nach dem Herstellen der Anschlüsse (Abschnitt 5.2) die
mitgelieferte Abdeckplatte am Gehäuse an. Dadurch ist das Anschlussfeld abgedeckt und es können
keine Änderungen mehr an den Anschlüssen vorgenommen werden.
Für den Einbau in ein Rack benötigt das Gerät eine Höheneinheit (1 HE). Es kann mit vier Schrauben
M6 im Rack befestigt werden. Achten Sie bei der Standortwahl darauf, dass um das Gerät herum
genügend Abstand zu anderen Geräten vorhanden ist bzw. dass die warme Luft aus dem Rack
entweichen kann, um die Wäremeabstrahlung zu verbessern. Dauerhafte Überhitzung kann zu Schäden
am Gerät führen.
2. Platzieren Sie das Messmikrofon vor einem Lautsprecher. Richten Sie das Mikrofon so aus, dass es
möglichst nur das Signal des Lautsprechers aufnimmt und nicht die Umgebungsgeräusche im Raum. Es
kann auch vorkommen, dass der Installationsort von den Behörden vorgeschrieben wird. Das
Mikrofonkabel kann auf bis zu 100 m verlängert werden.
3. Die externen Warnindikatoren können zum Beispiel in der Nähe des DJs oder hinter der Bar installiert
werden, je nach Modell entweder im Rack oder an der Wand. Mit den Indikatoren ist der Warnstatus
deutlicher ersichtlich und der Pegel kann rechtzeitig vor der Stummschaltung der Ausgänge vom DJ
oder dem Personal gesenkt werden. Die Länge des Verbindungskabels zwischen Schallpegelbegrenzer
und Warnindikator kann über 100 m betragen.
12/30
00051963.DOC, Version 1.0
Page 13
5.2 Audiogeräte anschließen
Schalten Sie den SPL-1 und die anzuschließenden Geräte vor dem Anschluss bzw. vor dem Verändern
von Anschlüssen aus.
Der Schallpegelbegrenzer wird in der Audiokette zwischen Signalquelle (Mischpult oder Controller) und
Endverstärker geschaltet. Alle Audioanschlüsse sind symmetrisch beschaltet. Diese Art des Anschlusses
garantiert eine gute Klangqualität auch bei langen Kabelwegen. Die XLR-Buchsen können aber auch
unsymmetrisch angeschlossen werden. Dafür müssen die XLR-Kontakte 1 und 3 gebrückt sein.
1. Schließen Sie das beiliegende Mikrofon, dass das Signal des Lautsprechers aufnehmen soll, an die
6,3-mm-Klinkenbuchse an. Das Gerät funktioniert nur mit korrekt angeschlossenem Mikrofon. Wenn das
Mikrofon nicht angeschlossen oder defekt ist, leuchtet der frontseitige Mikrofonindikator rot auf und alle
Ausgänge werden stummgeschaltet, bis das Problem behoben ist.
Das Mikrofonkabel kann auf bis zu 100 m verlängert werden. Achten Sie dabei auf die richtige Polarität.
Verwenden Sie nur symmetrische beschaltete Mikrofonkabel.
2. Schließen Sie die Signalquelle (Mischpult oder Controller) an die Line-Eingangsbuchsen an. Verbinden
Sie den Ausgang des linken Kanals der Signalquelle mit der Buchse CH A IN und den rechten Kanal der
Signalquelle mit der Buchse CH B IN.
Die XLR-Buchsen besitzen eine Verriegelung, die beim Herausziehen des XLR-Steckers durch
Herunterdrücken des PUSH-Hebels wieder gelöst wird.
3. Das in der Lautstärke reduzierte Audiosignal liegt an den Line-Ausgängen an. Schließen Sie die Buchse
CH A OUT an den linken Kanaleingang des nachfolgenden Endverstärkers an und die Buchse CH A
OUT an den rechten Kanaleingang des nachfolgenden Endverstärkers.
4. Werden externe Warnindikatoren verwendet, schließen Sie diese über handelsübliche Netzwerkkabel
(nicht inklusive) an die Indikatorausgänge an. Die Kabellänge kann über 100 m betragen.
5. Bis zu drei Warnindikatoren lassen sich in Reihe schalten. Dafür sind die RJ45-Buchsen der Indikatoren
parallel geschaltet und können als Signaleingang oder Durchschleifausgang genutzt werden.
SymmetrischeXLR-Verbindung
2
Eingang Ausgang
1
3
UmeineXLR Verbindungunsymmetrischanzuschließen,
1= Masse/Schirm
2= (+)Plus-Phase
3= (-)Minus-Phase
-
müssenPin1und3gebrücktwerden.
1
2
3
13/30
00051963.DOC, Version 1.0
Page 14
5.3 Anschluss ans Netz
Schließen Sie den Schallpegelbegrenzer über die beiliegende Netzanschlussleitung ans Netz an. Die
Belegung der Anschlussleitungen ist wie folgt:
Leitung Pin International
Braun Außenleiter L
Blau Neutralleiter N
Gelb/Grün Schutzleiter
Hinweis Der Schutzleiter muss unbedingt angeschlossen werden! Wenn das Gerät direkt an das örtliche
Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung
an jedem Pol in die festverlegte elektrische Installation eingebaut werden.
Das Gerät darf nur an eine Elektroinstallation angeschlossen werden, die den VDE-Bestimmungen
DIN VDE 0100 entspricht. Die Hausinstallation muss mit einem Fehlerstromschutzschalter (RCD)
mit 30 mA Bemessungsdifferenzstrom ausgestattet sein.
14/30
00051963.DOC, Version 1.0
Page 15
6. BEDIENUNG
6.1 Grundeinstellung
1. Schalten Sie den Schallpegelbegrenzer mit dem Netzschalter ein. Die rote Betriebsanzeige leuchtet.
Das Gerät benötigt eine kurze Einstellphase, in der der rote Limiterindikator blinkt. Leuchtet der
Mikrofonindikator auf, ist das Messmikrofon nicht ordnungsgemäß angeschlossen.
Die externen Warnindikatoren sind betriebsbereit, sobald die Anschlüsse hergestellt sind.
2. Schalten Sie anschließend die Signalquelle ein, die auf Normalaussteuerung (0 dB) eingestellt sein
sollte.
3. Schalten Sie zuletzt immer den Endverstärker für die Lautsprecher ein und stellen Sie dessen
Pegelregler auf Maximum.
4. Stellen Sie mit dem Threshold-Regler den Einsatzpunkt (Schwellwert) des Limiters ein. Verwenden Sie
ein passendes Werkzeug, z. B. einen kleinen Schraubendreher, um den Trimmregler zu verdrehen.
5. Wählen Sie den Betriebsmodus mit dem Betriebswahlschalter:
• Limiterbetrieb mit Stummschaltung (L&M):
Bei einer Pegelüberschreitung begrenzt der Schallpegelbegrenzer das Ausgangssignal auf den mit dem
Threshold-Regler eingestellten Wert. Der Limiterindikator leuchtet rot auf. Zusätzlich leuchten
nacheinander die dreifarbigen Warnindikatoren auf, um vor einer drohenden Stummschaltung zu
warnen. Sind externe Warnindikatoren angeschlossen, leuchten sie ebenfalls auf. Der Pegel der
Signalquelle muss nun gesenkt werden, andernfalls werden nach 60 Sekunden alle Audioausgänge für
30 Sekunden stumm geschaltet.
• Stummschaltung (M)
Bei einer Pegelüberschreitung leuchten nacheinander die dreifarbigen Warnindikatoren auf. Eine
Signalbegrenzung findet nicht statt. Nach 60 Sekunden werden alle Audioausgänge für 30 Sekunden
stumm geschaltet.
• Limiterbetrieb (L)
Bei einer Pegelüberschreitung begrenzt der Schallpegelbegrenzer das Ausgangssignal auf den mit dem
Threshold-Regler eingestellten Wert. Der Limiterindikator leuchtet rot auf. Die dreifarbigen
Warnindikatoren besitzen in diesem Betriebsmodus keine Funktion und leuchten nicht auf. Auch externe
Warnindikatoren können nicht genutzt werden.
6.2 Bedienelemente manipulationssicher machen
Befestigen Sie nach der Kalibrierung die beiliegende Abdeckplatte mit den beiden plombierbaren Schrauben
an der Frontplatte. Sichern Sie die Schrauben mit Plombendraht und Plombe. Es kann nun nicht mehr auf
die Bedienelemente des Geräts zugegriffen werden.
15/30
00051963.DOC, Version 1.0
Page 16
7. REINIGUNG UND WARTUNG
LEBENSGEFAHR!
VorWartungsarbeitenunbedingtallpoligvomNetztrennen!
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur
Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel
zur Reinigung verwenden!
Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!
7.1 Sicherungswechsel
Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt
werden.
Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzstecker
ziehen).
Vorgehensweise:
Schritt 1: Öffnen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schrauben-
dreher.
Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.
Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.
Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein.
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.
Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die von Ihrem Fachhändler erhältlich ist.
Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.
16/30
00051963.DOC, Version 1.0
Page 17
8. TECHNISCHE DATEN
8.1 SPL-1 SPL Guard
Spannungsversorgung: 230 V AC, 50 Hz ~
Gesamtanschlusswert: 10 W
Frequenzbereich: 20 Hz - 20 kHz
Geräuschspannungsabstand: >86 dB
THD: <0,09%
Crosstalk: >75 dB, -3 dB
Gain: 0 dB
Stummschaltung: -60 dB
Max. Eingangspegel: 20 dBu
Limiter-Threshold: 75 - 120 dB, variabel
Audioeingang: 3-pol. XLR (sym.)
Eingangsimpedanz:
Audioausgang: 3-pol. XLR (sym.)
Ausgangsimpedanz:
Mikrofoneingang: 6,3-mm-Klinke (sym.)
Indikatoranschlüsse: 2 x RJ45
Maße: 483 x 185 x 44 mm (19", 1 HE)
Gewicht: 2,5 kg
10/20 k (unsym./sym.)
300/150 (unsym./sym.)
8.2 SPL-1 Indikatoren
Anschlüsse: 2 x RJ45
Maße:
Indikator für Wandmontage: 296 x 44 x 88 mm
Indikator für Rackeinbau: 483 x 130 x 44 mm (19", 1 HE)
Gewicht:
Indikator für Wandmontage: 1 kg
Indikator für Rackeinbau: 2 kg
Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
24.02.2010 ©
17/30
00051963.DOC, Version 1.0
Page 18
USER MANUAL
SPL-1
SPL Guard
Keepthisdeviceawayfromrainandmoisture!
Unplugmainsleadbeforeopeningthehousing!
For your own safety, please read this user manual carefully before you initially start-up.
Every person involved with the installation, operation and maintenance of this device has to
- be qualified
- follow the instructions of this manual
- consider this manual to be part of the total product
- keep this manual for the entire service life of the product
- pass this manual on to every further owner or user of the product
- download the latest version of the user manual from the Internet
CAUTION!
1. INTRODUCTION
Thank you for having chosen the OMNITRONIC SPL-1. You have acquired a reliable and powerful device.
If you follow the instructions given in this manual, we can assure you that you will enjoy this device for many
years.
Unpack your device.
2. SAFETY INSTRUCTIONS
CAUTION!
Becarefulwithyouroperations.Withadangerousvoltageyoucansufferadangerous
electricshockwhentouchingthewires!
This device has left our premises in absolutely perfect condition. In order to maintain this condition and to
ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning
notes written in this user manual.
Important:
Damages caused by the disregard of this user manual are not subject to warranty. The dealer will
not accept liability for any resulting defects or problems.
18/30
00051963.DOC, Version 1.0
Page 19
If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it
n immediately. The arising condensation water might damage your device. Leave the device switched off
o
until it has reached room temperature.
Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C
connection cable or on the casing, do not take the device into operation and immediately consult your local
dealer.
This device falls under protection-class I. The power plug must only be plugged into a protection class I
outlet. The voltage and frequency must exactly be the same as stated on the device. Wrong voltages or
power outlets can lead to the destruction of the device and to mortal electrical shock.
Always plug in the power plug least. The power plug must always be inserted without force. Make sure that
the plug is tightly connected with the outlet.
Never let the power cord come into contact with other cables! Handle the power cord and all connections
with the mains with particular caution! Never touch them with wet hands, as this could lead to mortal
electrical shock.
Never modify, bend, strain mechanically, put pressure on, pull or heat up the power cord. Never operate next
to sources of heat or cold. Disregard can lead to power cord damages, fire or mortal electrical shock.
The cable insert or the female part in the device must never be strained. There must always be sufficient
cable to the device. Otherwise, the cable may be damaged which may lead to mortal damage.
Make sure that the power cord is never crimped or damaged by sharp edges. Check the device and the
power cord from time to time.
If extension cords are used, make sure that the core diameter is sufficient for the required power
consumption of the device. All warnings concerning the power cords are also valid for possible extension
cords.
Always disconnect from the mains, when the device is not in use or before cleaning it. Only handle the power
cord by the plug. Never pull out the plug by tugging the power cord. Otherwise, the cable or plug can be
damaged leading to mortal electrical shock. If the power plug or the power switch is not accessible, the
device must be disconnected via the mains.
If the power plug or the device is dusty, the device must be taken out of operation, disconnected and then be
cleaned with a dry cloth. Dust can reduce the insulation which may lead to mortal electrical shock. More
severe dirt in and at the device should only be removed by a specialist.
There must never enter any liquid into power outlets, extension cords or any holes in the housing of the
device. If you suppose that also a minimal amount of liquid may have entered the device, it must immediately
be disconnected. This is also valid, if the device was exposed to high humidity. Also if the device is still
running, the device must be checked by a specialist if the liquid has reduced any insulation. Reduced
insulation can cause mortal electrical shock.
There must never be any objects entering into the device. This is especially valid for metal parts. If any metal
parts like staples or coarse metal chips enter into the device, the device must be taken out of operation and
disconnected immediately. Malfunction or short-circuits caused by metal parts may cause mortal injuries.
Before the device is switched on all faders and volume controls have to be set to "0" or "min" position.
CAUTION: Turn the amplifier on last and off first!
Please note that damages caused by manual modifications on the device or unauthorized operation by
unqualified persons are not subject to warranty.
Keep away children and amateurs!
There are no serviceable parts inside the device. Maintenance and service operations are only to be carried
out by authorized dealers.
19/30
00051963.DOC, Version 1.0
Page 20
3. OPERATING DETERMINATIONS
The sound pressure level (SPL) guard system SPL-1 consisting of a 2-channel limiter with measurement
microphone and external warning indicators (optional) serves for meeting legal noise regulations e.g. in
iscotheques or during events. The system is inserted in the audio chain between the source (mixer or
d
controller) and the amplifier(s) and guarantees that a certain preset level will not be exceed with the
connected PA system.
The limiter uses an omnidirectional measurement microphone to continuously measure the current sound
pressure level of a speaker system within a frequency range of 20 Hz to 20 kHz. When the level is
exceeded, the limiter attenuates the output signal to the value adjusted with the threshold control.
Additionally or alternatively to the limiter operation muting can be switched on. The muting is activated when
the level is exceeded for more than 60 seconds. Then all outputs will be shut off for 30 seconds. The unit
features 3-color LED indicators to warn of an impending muting and offers two outputs for the external
warning indicators (optional) which can be installed near the DJ or behind the bar to give a clear impression
of the warning situation.
To prevent manipulation all audio connectors and controls can be sealed.
This product is allowed to be operated with an alternating current of 230 V AC, 50 Hz and was designed for
indoor use only.
Do not shake the device. Avoid brute force when installing or operating the device.
When choosing the installation spot, please make sure that the device is not exposed to extreme heat,
moisture or dust. There should not be any cables lying around. You endanger your own and the safety of
others!
This device must never be operated or stockpiled in surroundings where splash water, rain, moisture or fog
may harm the device. Moisture or very high humidity can reduce the insulation and lead to mortal electrical
shocks. When using smoke machines, make sure that the device is never exposed to the direct smoke jet
and is installed in a distance of 0.5 meters between smoke machine and device.
The ambient temperature must always be between -5° C and +45° C. Keep away from direct insulation
(particularly in cars) and heaters.
The relative humidity must not exceed 50 % with an ambient temperature of 45° C.
This device must only be operated in an altitude between -20 and 2000 m over NN.
Operate the device only after having familiarized with its functions. Do not permit operation by persons not
qualified for operating the device. Most damages are the result of unprofessional operation!
Never use solvents or aggressive detergents in order to clean the device! Rather use a soft and damp cloth.
Please use the original packaging if the device is to be transported.
If this device will be operated in any way different to the one described in this manual, the product may suffer
damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like shortcircuit, burns, electric shock, etc.
20/30
00051963.DOC, Version 1.0
Page 21
4. DESCRIPTION
4.1 Features
Guard system for limiting the sound level
• Tamper-proof 2-channel sound level limiter with measurement microphone to meet legal noise regulations
.g. in discotheques
e
• For insertion between mixer or controller and PA amplifier(s)
• Guards the speaker level and attenuates the output signal when the level is exceeded, muting can be
switched on
• 3 operating modes can be selected: limiter with muting after 60 seconds, muting after 60 seconds, limiter
• Threshold control for setting the threshold point of the limiter
• 3-color LED indicators warn of impending muting when level is exceeded
• Inputs and outputs via balanced XLR connectors
• Trimmer and mode selector for on-site calibration behind removable cover plate
• All audio connectors and controls can be sealed
• Rack installation, 1 U
• External warning indicators for wall or rack mounting available
21/30
00051963.DOC, Version 1.0
Page 22
4.2 Operating elements and connections of the SPL limiter
1
5
consecutively as soon as the level is exceeded to warn of
Power switch with indicator
Turns power to the unit on and off. When powered on, the
red indicator lights up. When powered off, no audio will
be fed through the limiter and all outputs will be shut off.
2 Signal indicators
Light up green when a signal is detected at the
corresponding line input.
3 Operating mode selector
Selects the operating mode of the unit:
• left position L&M: limiter operation with muting
• center position M: muting
• right position L: limiter operation
4 Threshold control
Recessed trimming control for adjusting the threshold
from where the signal is to be limited.
Limiting indicator
Lights red when the output signal is limited by the limiter.
6 Warning indicators
If muting is selected, these three-color indicators light
impending muting. When the level is exceeded more than
60 seconds all outputs will be muted for 30 seconds.
External warning indicators can be connected with the
same indication.
7 Microphone indicator
Lights red when the measurement microphone is
disconnected or defective. All outputs will be muted until
the problem is solved.
22/30
00051963.DOC, Version 1.0
Page 23
11
8
Indicator outputs
RJ45 jacks, connected in parallel, for connecting the
external warning indicators via standard network cables
(not included).
9 Microphone input
6.3 mm jack for connecting the supplied measurement
microphone.
10 Line inputs
Balanced XLR inputs for connecting the signal source
(mixer or controller).
Line outputs
Balanced XLR outputs for connecting a subsequent PA
amplifier. The volume-controlled audio signal is present at
these jacks. When muting is activated the outputs will be
shut off for 30 seconds.
12 Power input with fuseholder
Used to plug the supplied power cord in. Only replace the
fuse when the device is disconnected from the mains.
Only use fuses of the same rating and power. The correct
fuse value is specified on the rear panel.
23/30
00051963.DOC, Version 1.0
Page 24
4.2 Display elements and connections of the external warning indicators
14
13
This section describes the wall indicator as a reference. Illustrations and features of the rack indicator are
comparable.
Warning indicators
These three-color indicators have the same function as
the indicators of the SPL limiter. If muting is selected on
the limiter, the indicators light consecutively as soon as
the level is exceeded to warn of impeding muting of the
outputs.
Signal inputs/feed-through outputs
RJ45 jacks, connected in parallel, for connecting the SPL
limiter or further warning indicators via standard network
cables (not included). Each jack may be used as signal
input or feed-through output. Three warning indicators
can be connected in series. The connectors of the rack
indicator are located on the rear panel.
24/30
00051963.DOC, Version 1.0
Page 25
5. INSTALLATION
5.1 Placing of SPL limiter, microphone, warning indicators
1. The SPL limiter is provided for the insertion into a 483 mm rack (19"), however, it can also be used as a
table top unit.
After making the connections (section 5.2), use a torx screw driver to screw the supplied cover plate to
the housing. Thus the connector panel is inaccessible and no changes can be made to the connections.
For rack installation, one unit is required. You can fix the unit with four screws M6 in the rack. When
mounting the unit into the rack, please make sure that there is enough space around the unit so that the
heated air can be passed on. Steady overheating will lead to damage.
2. Place the measurement microphone in front of a speaker. Align the microphone so that it only picks up
the speaker signal, if possible, and not the ambient noise of the room. Sometimes authorities dictate the
location where the measurement microphone should be set up. The microphone cable can be extended
to 100 m maximum.
3. The external warning indicators can be installed e.g. near the DJ or behind the bar, either in a rack or on
the wall depending on the model. With the indicators the warning situation is more clearly visible and the
audio level can be taken back in good time by the DJ or the staff before the muting of the outputs. The
length of the connection cable between SPL limiter and warning indicator may be more than 100 m.
25/30
00051963.DOC, Version 1.0
Page 26
5.2 Connecting audio devices
Switch off the SPL-1 prior to connecting any units or to changing any existing connections.
The SPL limiter is inserted in the audio chain between the source (mixer or controller) and the amplifier(s).
All audio connections are balanced. This type of connection guarantees a solid sound quality even when
long audio cables are used. The XLR connectors may also be connected in an unbalanced way. For this
purpose XLR contacts 1 and 3 must be bridged.
1. Connect the supplied measurement microphone, which is to pick up the speaker signal, to the 6.3 mm
jack. The SPL limiter does not function without a properly connected microphone. If the microphone is
not connected or defective, the microphone indicator on the front panel lights red and all outputs will be
muted until the problem is solved.
The microphone cable can be extended to 100 m maximum. Pay attention to the polarity. Only use
balanced microphone cables.
2. Connect the signal source (mixer or controller) to the line inputs. Connect the output of the left channel of
the signal source to the jack CH A IN and the right channel of the signal source to the jack CH B IN.
The XLR jacks are equipped with a lock which is released by pressing the PUSH lever down and pulling
the microphone plug out at the same time.
3. The volume-controlled audio signal is present at the line outputs. Connect jack CH A OUT to the left
channel input of the subsequent PA amplifier and jack CH A OUT to the right channel input of the
subsequent PA amplifier.
4. When external warning indicators are used, connect them to the indicator outputs via standard network
cables (not included). The cable length may be more than 100 m.
5. Up to three warning indicators can be connected in series. For this purpose the RJ45 jacks of the
indicators are connected in parallel and may be used as signal input or feed-through output.
BalancedusewithXLRconnectors
2
Input Output
1
3
Forunbalancedusepin1andpin3havetobebridged
1=Ground/Shield
2=Hot(+)
3=Cold(-)
1
2
3
26/30
00051963.DOC, Version 1.0
Page 27
5.3 Connection with the mains
Connect the SPL limiter to the mains with the supplied power supply cable. The occupation of the connection
cables is as follows:
Cable Pin International
Brown Live L
Blue Neutral N
Yellow/Green Earth
Attention! The earth has to be connected! If the device will be directly connected with the local power
supply network, a disconnection switch with a minimum opening of 3 mm at every pole has to
be included in the permanent electrical installation.
The device must only be connected with an electric installation carried out in compliance with
the IEC standards. The electric installation must be equipped with a Residual Current Device
(RCD) with a maximum fault current of 30 mA.
27/30
00051963.DOC, Version 1.0
Page 28
6. OPERATION
6.1 Basic adjustment
1. Switch on the SPL guard with the power switch. The red power indicator lights up. The unit needs some
settling time during which the red limiting indicator is flashing. If the microphone indicator lights, the
measurement microphone is not properly connected.
The external warning indicators are ready for operation as soon as the connections are made.
2. Switch on the signal source which should be controlled to 0 dB.
3. Finally switch on the power amplifier for the speakers and set its level control to maximum.
4. Adjust the threshold of the limiter with the threshold control. To turn the trimming control use an
appropriate tool, e.g. a small screw driver.
5. Select the desired operating mode with the operating mode selector:
• Limiter operation with muting (L&M):
When the level is exceeded, the limiter attenuates the output signal to the value adjusted with the
threshold control. The limiting indicator lights up red. Additionally the three-color warning indicators light
consecutively to warn of impending muting. If external warning indicators are connected, they also light
up. Now the level of the signal source must be reduced within 60 seconds otherwise all audio outputs will
be muted for 30 seconds.
• Muting (M)
When the level is exceeded, the three-color warning indicators light up consecutively. There will be no
signal limiting. After 60 seconds all audio outputs will be muted for 30 seconds.
• Limiter operation (L)
When the level is exceeded, the limiter attenuates the output signal to the value adjusted with the
threshold control. The limiting indicator lights up red. The three-color warning indicators are disabled in
this operating mode and will not light up. External warning indicators cannot be used either.
6.2 Preventing manipulation of the operating elements
After calibration, mount the supplied cover plate with both sealable screws to the front panel. Secure the
screws with sealing wire and seals. Then the control elements are no longer accessible.
28/30
00051963.DOC, Version 1.0
Page 29
7. CLEANING AND MAINTENANCE
DANGERTOLIFE!
Disconnectfrommainsbeforestartingmaintenanceoperation!
We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use
alcohol or solvents!
There are no serviceable parts inside the device except for the fuse. Maintenance and service operations are
only to be carried out by authorized dealers.
7.1 Replacing the fuse
If the fine-wire fuse of the device fuses, only replace the fuse by a fuse of same type and rating.
Before replacing the fuse, unplug mains lead.
Procedure:
Step 1: Open the fuse holder on the rear panel with a fitting screwdriver.
Step 2: Remove the old fuse from the fuse holder.
Step 3: Install the new fuse in the fuse holder.
Step 4: Replace the fuse holder in the housing.
Should you need any spare parts, please use genuine parts.
If the power supply cable of this device becomes damaged, it has to be replaced by a special power supply
cable available at your dealer.
Should you have further questions, please contact your dealer.
29/30
00051963.DOC, Version 1.0
Page 30
8. TECHNICAL SPECIFICATIONS
8.1 SPL-1 SPL Guard
Power supply: 230 V AC, 50 Hz ~
Power consumption: 10 W
Frequency range: 20 Hz - 20 kHz
S/N ratio: >86 dB
THD: <0.09%
Crosstalk: >75 dB, -3 dB
Gain: 0 dB
Mute gain reduction: -60 dB
Max. input: 20 dBu
Limiter threshold: 75 - 120 dB, variable
Audio input: 3-pin XLR (bal.)
Input impedance:
Audio output: 3-pin XLR (bal.)
Output impedance:
Microphone input: 6.3 mm jack (bal.)
Indicator connectors: 2 x RJ45
Dimensions: 483 x 185 x 44 mm (19", 1 U)
Weight: 2.5 kg
10/20 k (unb./bal.)
300/150 (unb./bal.)
8.2 SPL-1 Indicators
Connectors: 2 x RJ45
Dimensions:
Indicator for wall mount: 296 x 44 x 88 mm
Indicator for rack mount: 483 x 130 x 44 mm (19", 1 U)
Weight:
Indicator for wall mount: 1 kg
Indicator for rack mount: 2 kg
Please note: Every information is subject to change without prior notice. 24.02.2010 ©
30/30
00051963.DOC, Version 1.0
Loading...
