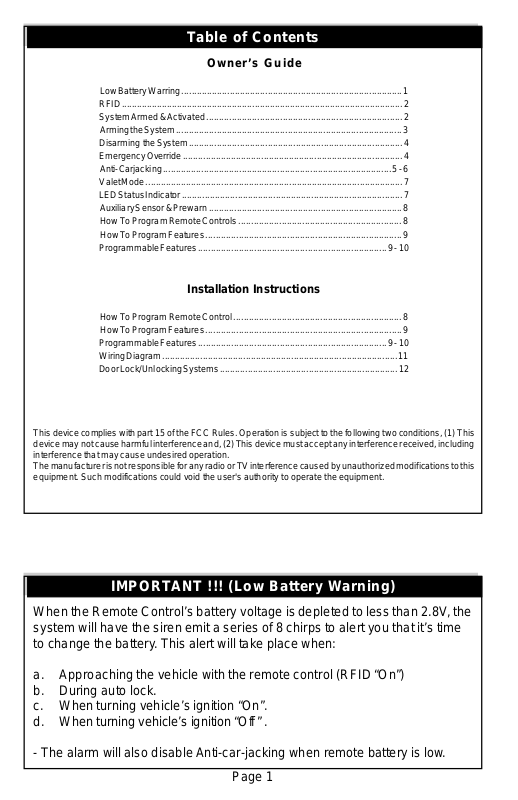

Table of Contents
Owner’s Guide
Low Battery Warring ....................................................................................... 1
RFID ................................................................................................................ 2
System Armed & Activated ............................................................................. 2
Arming the System ......................................................................................... 3
Disarming the System .................................................................................... 4
Emergency Override ....................................................................................... 4
Anti-Carjacking .......................................................................................... 5 - 6
Valet Mode ...................................................................................................... 7
LED Status Indicator ....................................................................................... 7
Auxiliary Sensor & Prewarn ............................................................................ 8
How To Program Remote Controls ................................................................ 8
How To Program Features ............................................................................. 9
Programmable Features .......................................................................... 9 - 10
Installation Instructions
How To Program Remote Control .................................................................. 8
How To Program Features ............................................................................. 9
Programmable Features .......................................................................... 9 - 10

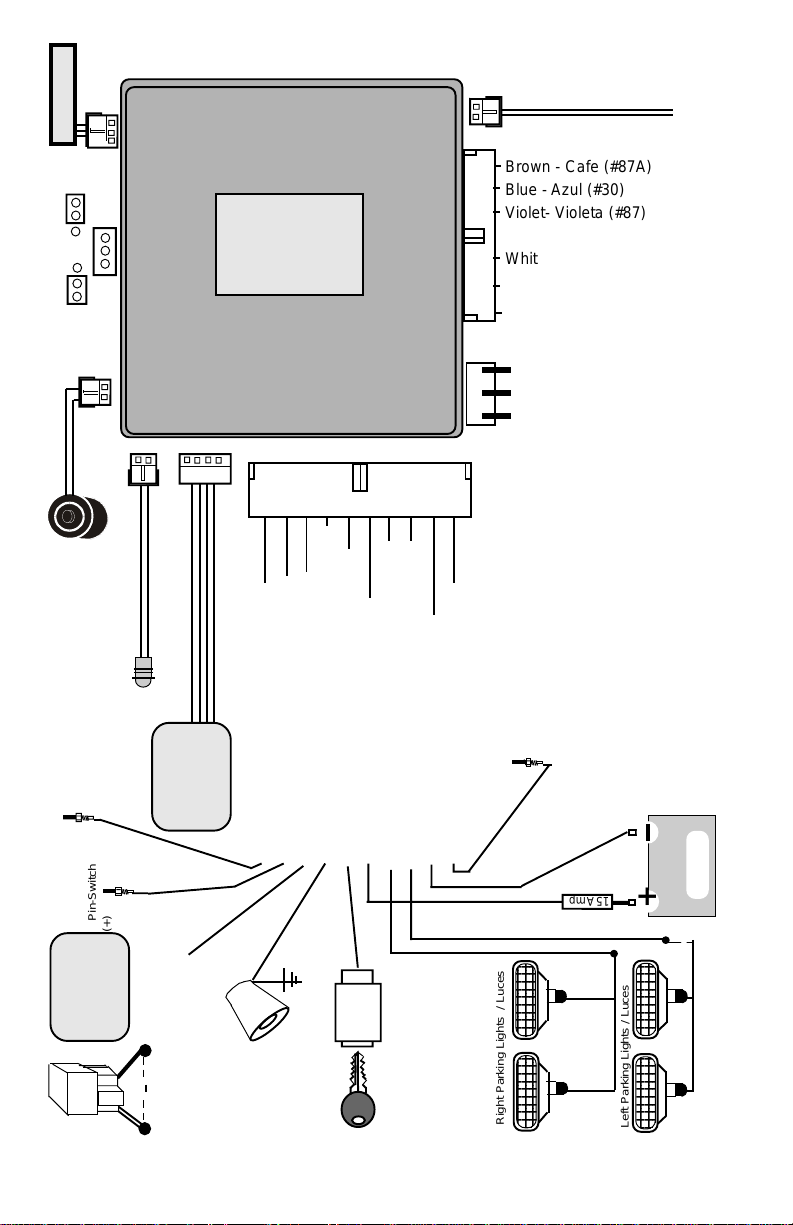

Wiring Diagram ............................................................................................. 11

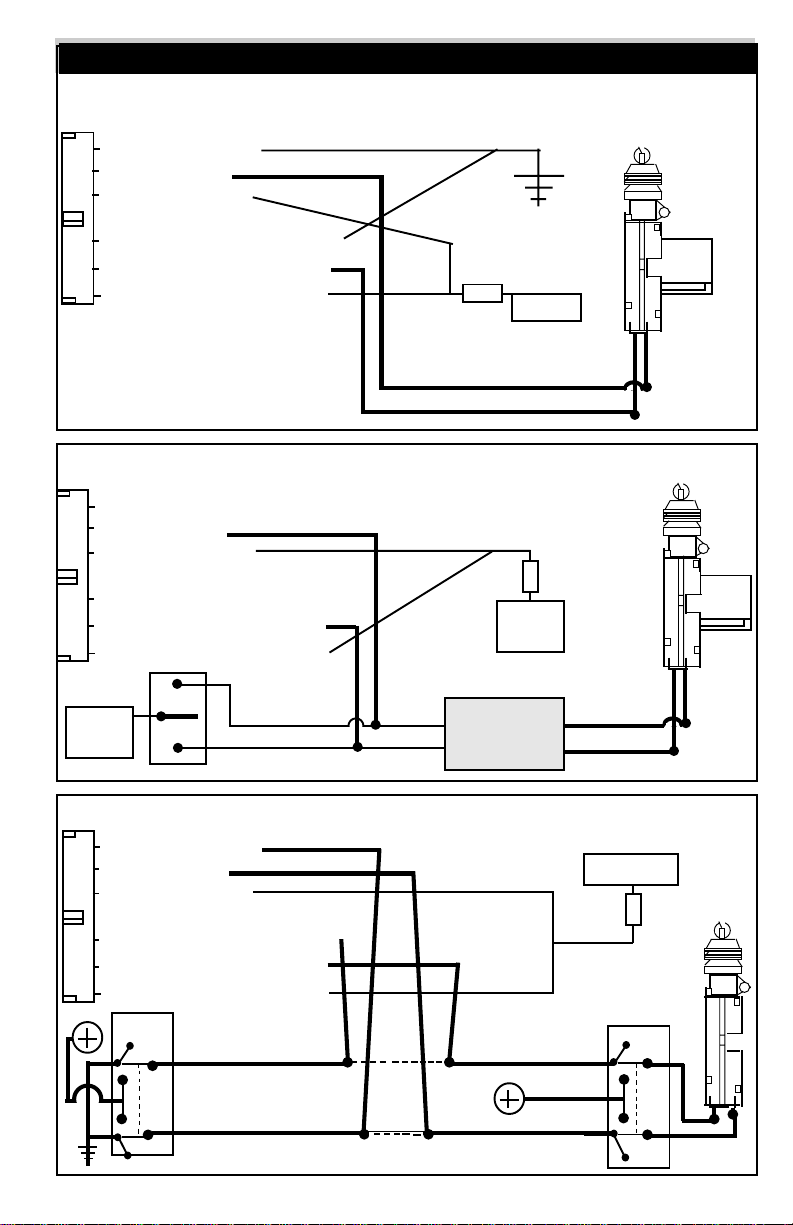

Door Lock/Unlocking Systems ...................................................................... 12
This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions, (1) This
device may not cause harmful interference and, (2) This device must accept any interference received, including
interference that may cause undesired operation.
The manufacturer is not responsible for any radio or TV interference caused by unauthorized modifications to this
equipment. Such modifications could void the user's authority to operate the equipment.
IMPORTANT !!! (Low Battery Warning)
When the Remote Control’s battery voltage is depleted to less than 2.8V , the
system will have the siren emit a series of 8 chirps to alert you that it’s time
to change the battery . This alert will take place when:
a. Approaching the vehicle with the remote control (RFID “On”)
b. During auto lock.
c. When turning vehicle’s ignition “On”.
d. When turning vehicle’s ignition “Off”.
- The alarm will also disable Anti-car-jacking when remote battery is low.
Page 1
RFID
This unit is equipped with a very convenient auto operation mode called RFID.
If selected ON, this feature will Arm & lock the vehicle as you walk away and
Disarm & unlock as you return. It works through constant communication between the remote control & the main module in the vehicle. The operating
distance will vary by type & shape of the car in which the alarm is installed.
This RFID feature also makes the programmable Anti-Carjacking system the
most secure and easiest to use in the industry. This is explained in the AntiCarjacking section.
- The RFID feature can be turned ON & OFF by the remote control:
- If while RFID in On, the control experiences no movement for 10 minutes, it
will go into sleep mode to save battery . Will wake up the instant it is moved.

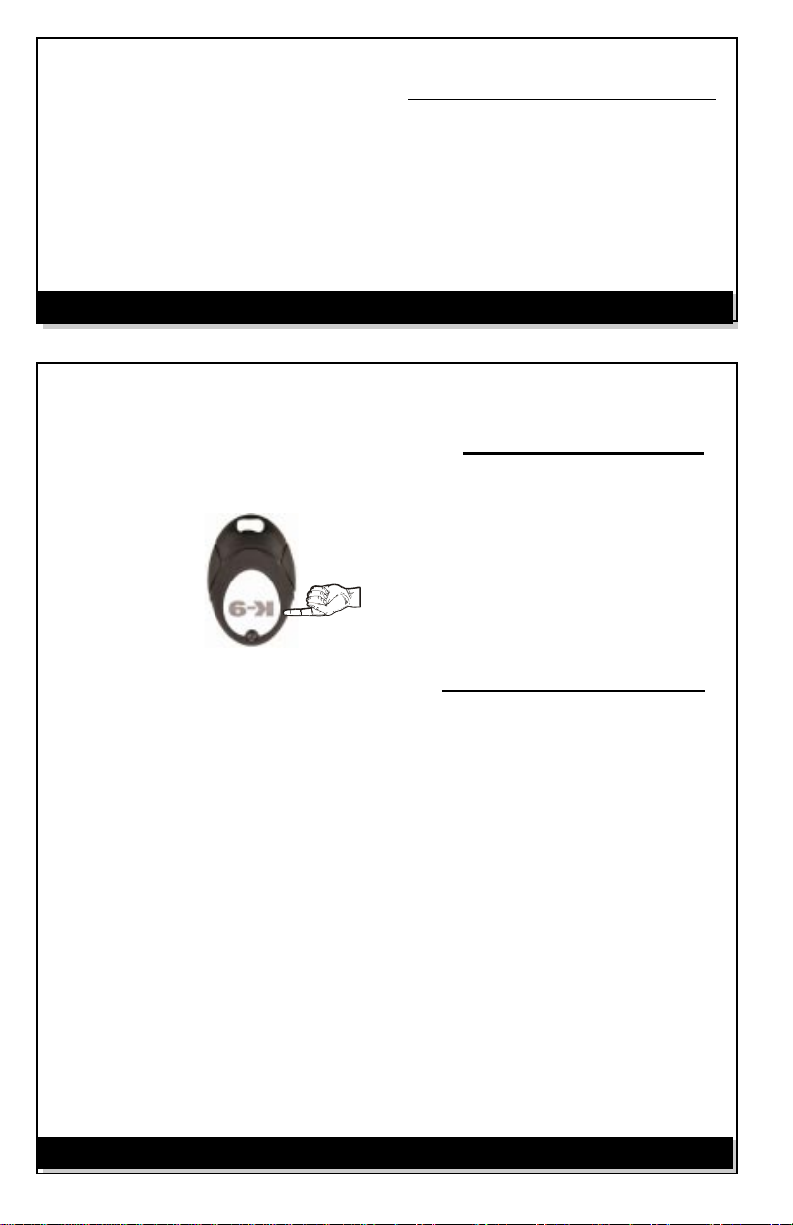

To turn “On” RFID feature: Press & Hold the button on the remote
control for 2 seconds, until the LED on the remote flashes twice.
When RFID is ON
LED will flash every 3 seconds
To turn “Off” RFID feature: Press & Hold the button on the remote
control for 2 seconds
System Armed & Activated
Regardless of method used to Arm the alarm, it will monitor all protected zones,
and if an intrusion attempt is detected it will activate, or “trigger”.
An activation consists of the following:
• The electronic siren, or optionally the vehicle’s horn, will start sounding.
• The exterior parking lights will flash on and off repeatedly.
An activation has a 30 second duration unless the system is disarmed using the
remote or the Valet /Override switch. If all protected zones are secure at the end
of the activation, the system will stop and rearm itself to detect further entry
attempts. If a protected zone is still open at the end of the activation cycle, the
system will continue to reactivate itself for up to six activated cycles before it
resets itself and ignores the violated zone.
Page 2
Arming the Alarm
The system may be "Armed" by one of 3 methods:

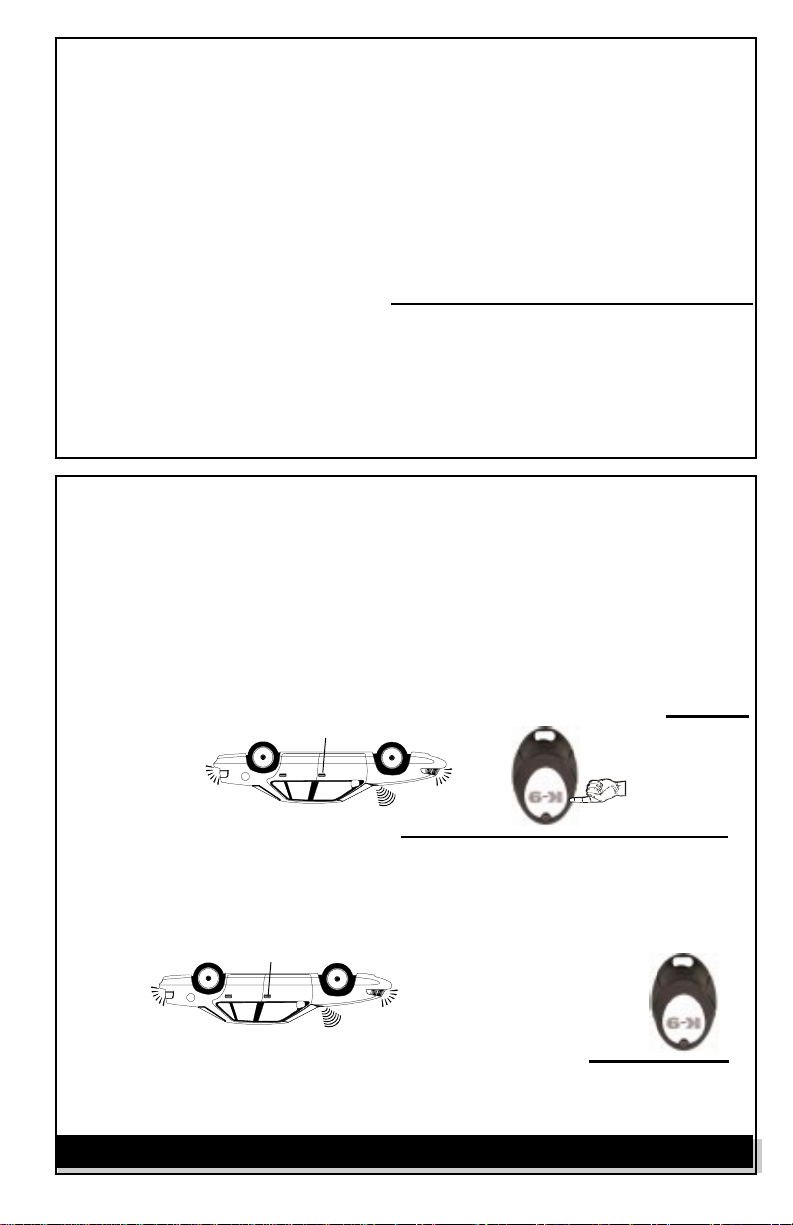

1) RFID Arming: Walk away from vehicle with the Remote Control
THE SIREN WILL
...... 2-5 meters ..........
RFID mus t be “On ”
(see previous page)
CHIRP ONCE
THE DOORS WILL LOCK
(IF
CONNECTED)
THE PARKING LIGHTS
WILL
FLASH ONCE
- Once the Remote is 2-5 meters from the vehicle the unit will Arm.
- RFID Arming will override Last Door Arming (aka: Passive arming)
2) Remote Control Arming: Press & Release the button on the Remote
THE SIREN WILL
CHIRP ONCE
THE PARKING LIGHTS
WILL FLASH ONCE
THE DOORS WILL LOC
(IF
CONNECTED)
K
Upon Arming: • The siren will chirp one time.
• The parking lights will flash once.
• The doors will lock. (If an optional interface is connected)
• The starter interrupt will engage.
• The LED Status Indicator will begin to flash slowly.
- If a zone is open , (for example a car door), when arming, the alarm will still arm
(parking lights will flash 3 times and siren will chirp 3 times), but will bypass the
open zone until the zone is secured.
- If the remote Arms/Disarms the alarm, the RFID feature will be turned off for 1
minute to prevent unit from Re-Arming/Disarming in case remote is still in range.
3) To Passively Arm: Turn Ignition Off, Then Close all Doors.
Automatic “Last Door Arming” is a programmable feature which allows the alarm
to arm itself and, if desired, lock the doors upon arming.
If on, anytime that the ignition is turned off, and then a door is opened & closed:
• The LED Status Indicator will begin to flash rapidly. Thirty seconds later:
• The siren will chirp & the lights will flash once.
• The LED Status Indicator will begin to flash slowly.
• The starter interrupt will engage.
The alarm is now fully armed. The doors will lock at this time, if programmed to
do so, and if the vehicle is equipped.
The system can not Last Door Arm if a protected zone is open. Should a vehicle
door be opened during the arming countdown, the countdown will stop and start
over again when the door is closed. “Automatic Rearming” will re-Arm the
alarm if it is Disarmed as long as a car door is not opened.
Page 3
Disarming the Alarm
The system may be "Disarmed" by one of 3 methods:
1) RFID Disarming: Approach the vehicle with the Remote Control
THE SIREN WILL
...... 2-5 meters ..........
RFID must be “On”
(see page 2)
CHIRP TWICE
THE DOORS WILL UNLOCK
(IF CONNECTED)
THE PARKING LIGHTS
WILL FLASH TWICE
- Once the Remote control is 2-5 meters from the vehicle the alarm will Disarm.
2) Remote Control Disarming: Press & Release the Button on
the Remote Control
THE SIREN WILL
CHIRP TWICE
THE DOORS WILL UNLOCK
(IF CONNECTED)
Upon Disarm: • The siren will chirp twice. (4 chirps if alarm has activated & reset)
• The parking lights will flash twice. (4 times if alarm has activated)
• The doors will unlock. (If an optional interface is connected)
• The starter interrupt will disengage.
• The LED Status Indicator will turn “Off”, or begin flashing rapidly
if the Automatic Rearming feature is programmed on.
THE PARKING LIGHTS
WILL FLASH TWICE
Emergency Override
3) Emergency Override: (Disarming the alarm without the Remote)
Step 1: With the system in the armed condition, enter the vehicle via the driver's
door (be aware that the alarm will activate when the door is opened).
Step 2: Using your key, turn the vehicle’s ignition to the "On" position.
Step 3: Within 20 seconds, enter your PIN code (1-12) by Pressing the Valet/
Override Switch. (i.e.: if pin code is 8, press valet switch 8 times)
-The activated system will disarm one second after code is entered.
THEN WITHIN
20 SECONDS
ENTER PIN-CODE
Page 4
Programmable Anti-Carjacking Protection
The alarm is equipped with an incredibly complete, programmable, AntiCarjacking system. The Anti-Carjacking operation may be activated by the
ignition, or a combination of the ignition and a car door. Once activated, the
alarm will use its RFID capability (if RFID is “On”) to verify if you are still in the
vehicle, or require manual input from the driver trough the use of the Valet
button.
If the programmable Anti-Carjacking feature is “On”:
- the system will initiate the Anti-Carjacking sequence every time the vehicle’s
ignition is turned “On”.
- the system will initiate the Anti-Carjacking sequence every time a vehicle door
is opened or closed while the vehicle’s ignition is “On”.
NOTE: If RFID is On, then all Anti-Carjacking operations will be done by the
remote control, without any need for the user to do anything.
IMPORTANT: IF RFID IS “ON”, IT IS VERY IMPORTANT THAT THE
DRIVER KEEP THE ALARM’S REMOTE CONTROL ON THEIR BODY, NOT
TOGETHER WITH THE CAR’S KEYS! THIS WAY IF YOU ARE FORCED
OUT OF THE VEHICLE, THE ANTI-CARJACKING SEQUENCE WILL BEGIN
ONCE THE REMOTE CONTROL LOSES CONTACT WITH THE CAR.
Anti-Carjacking sequence:
ST AGE 1: For the first 45 seconds after the sequence has started, the LED
will blink fast.
IF RFID IS “On”: Within this period, If RFID is “On”, the remote will auto-
matically signal the alarm that you are still in the vehicle and turn Off the
sequence. The alarm will then quietly continue to monitor that you are
still there while the door is open, and continue for 3 minutes after the
door is closed. If during this search time, the alarm losses contact with
the remote control, the Anti-Carjacking sequence will restart.
IF RFID IS “Off”: Within stage 1, If RFID is “Of f”, the alarm will be looking
for a manual input press of the Valet button, or a press of the remote
control’s button. Once this input is received, the alarm will cancel the
Anti-Carjacking sequence. If the door is closed after receiving input, the
sequence will restart and require another V alet/Remote control input.
NOTE: Depending on how long the vehicle’s door is open, it may be neces
sary to press the V alet button, or the remote control’s button while the door
is open, and again after it is closed, because the alarm will start to search
for input again once door is closed. This is to protect against the car-jacker
driving away with the door open thinking that it will not trigger the system.
- If vehicle’s ignition is turned “Off” during these 45 seconds, The alarm will
stop Anti-Carjacking sequence temporarily . Once the ignition is turned “On”
again, the alarm will continue the countdown where it left off until it receives
user input or goes on to next stage.
Page 5
ST AGE 2: If the alarm has not made contact with the remote (if RFID is “On”),
or received a V alet/Remote button press input from driver it will enter the
second stage of Anti-Carjacking sequence. Stage 2 starts at 46 seconds
after the sequence has started through 75 seconds. During this stage,
the LED will blink fast and the siren will chirp once per 1 second.
IF RFID IS “On”: By this time the remote control should have established
contact with the alarm and stopped the Anti-Carjacking sequence, but will
quietly continue to monitor that you are still there while the vehicle’s door
is open, and for 3 minutes after the door is closed. If during this search
time, the alarm losses contact with the remote control, the it will restart
Anti-Carjacking sequence.
IF RFID IS “Off”: W ithin this period, If RFID is “Off”, the alarm will still be
looking for a manual input press of the V alet button, or a press of the
remote control’s button. Once this input is received, the alarm will cancel
the Anti-Carjacking sequence. If the door is closed after receiving input,
the sequence will restart and require another V alet/Remote control input.
NOTE: Depending on how long the vehicle’s door is open, it may be neces-
sary to press the V alet button, or the remote control’s button while the
door is open, and again after it is closed, because the alarm will start to
search for input again once door is closed. This is to protect against the
car-jacker driving away with the door open thinking that it will not trigger
the system.
- If vehicle’s ignition is turned “Off” during stage 2, The alarm will Arm
itself.
ST AGE 3: If the Alarm has not received an RFID signal or manual input from
the driver after 75 seconds, Anti-Carjacking mode will enter Full T rigger.
The siren will sound and the parking lights will flash continuously . Once
the vehicle’s ignition is turned “Off”, the unit will activate the starter
disable.

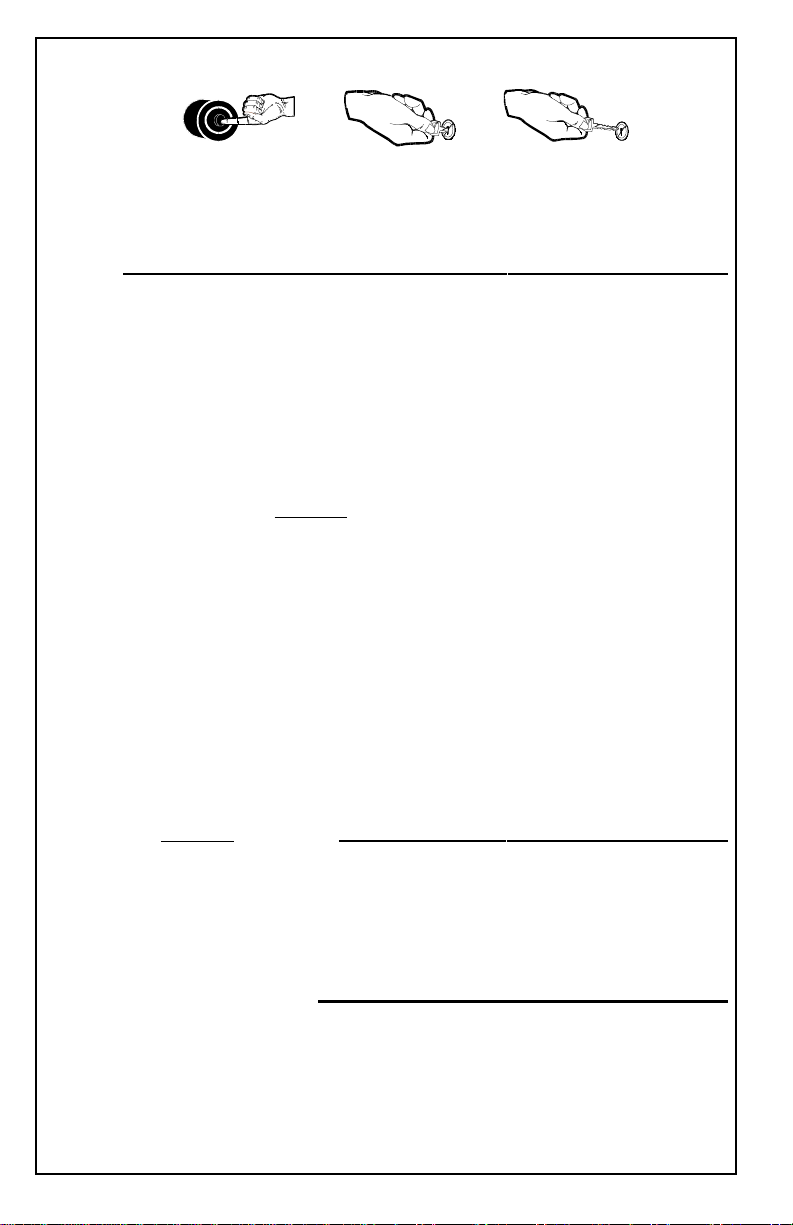

TO DISARM ANTI-CARJACKING FULL-TRIGGER:
First Step: T urn the vehicle’s ignition “Of f” .
Second Step: Turn the vehicle’s ignition back “On”.
Third Step: Within 20 seconds enter your PIN code using the V alet/Override
Switch or Press the button on the Remote control.
THEN WITHIN
20 SECONDS
ENTER PIN-CODE
- If the remote control battery is low, the alarm will disable Anti-car-jacking.
Page 6
Valet Mode
Valet Mode can be entered to only when the alarm is Disarmed.
Valet Mode turns off all of the alarm’s security features, (including Anti-Carjack).
Valet Mode is designed for situations in which it is not convenient for the alarm
portion of the system to be operational; for example during extended stopovers
for vehicle servicing, loaning others your vehicle, maintenance, valet parking,
washing, etc. The convenience features such as keyless entry will still operate.
To Enter Valet Mode (System MUST be Disarmed):
Press & Hold the Valet Switch for 3 Seconds.
- The siren will chirp and the LED Status Indicator will light solid Red to confirm V alet Mode. Now the system cannot become armed.
The vehicle's ignition may be "On" or "Off" when entering Valet Mode.
To Exit Valet Mode: Simply Press & Release the Valet Switch.
- The LED Status Indicator will turn off to confirm that the system has exited
V alet Mode and returned to a “standby” mode. Normal arming operations may
be resumed.
Again, the vehicle's ignition may be "On" or "Off" when exiting Valet Mode.
The LED Status Indicator
The Red LED Status Indicator visually shows the status of the system and also
provides a high level of visual deterrence. The Red LED Status Indicator Light
is normally mounted in a location where it can be easily seen by the driver, as well
as from outside the vehicle.
Security System Status: The primary function of the Red LED Status Indicator
Light is to indicate the normal operating status of the security system:
Off = The system is disarmed and not performing any automatic functions.
On Constant = The system is in the Valet Mode.
Flashing Slow = The system is fully Armed.
Flashing Fast (while Disarmed) = Last Door Arming or Automatic Rearming.
Flashing Fast (while Armed) = The alarm has been triggered.
Automatic Transmitter Verification: For the first 90 seconds after the vehicle’s
ignition is turned "On", the LED Status Indicator will flash a number of times equal
to the number of remote control transmitters which are programmed to operate
the alarm. This indication can be from 1 Flash /pause up to 3 Flashes /pause, as
the system can be operated by just one, or as many as 3 remote transmitters.
Page 7
Auxiliary Sensor & Prewarning
Auxiliary Sensor: This security system is equipped with a plug-in port for an
optional sensor to increase the effectiveness of the system. The comprehensive
line of optional sensors offered is comprised of impact sensors, glass tampering
sensors, and microwave/radar sensors which can detect motion inside and
outside the vehicle.
Prewarning Detection: This circuit requires connection to a dual zone sensor
or detection device. When the sensor’s prewarn zone is triggered the siren will
emit a series of chirps.
How to Program Remote Controls to the Alarm
T o program remote controls to operate the alarm:
Step 1: Turn "On" the vehicle's ignition.
Step 2: Within 10 seconds press the V alet/Override Switch 5 times. The alarm
will chirp the siren once to confirm entry into Remote Control Programming
Mode.
Step 3: Within 10 seconds, press the Button on each remote to be programmed.
The siren will chirp to confirm each time a remote has been programed.
If 17 seconds expire without any programming activity, or if the vehicle’s ignition
is turned Off, the system will automatically exit Remote Programming Mode.
The siren will emit a long chirp to confirm exit.
NOTE: Up to 3 remote controls can be programed to operate the alarm. Whenever a remote control, new or existing, is programmed to the system, all existing codes are erased for security . So all remote controls which are to operate
the system, must be programmed at the same time.
ATV: The LED Status Indicator will show the number of programmed remote
control transmitters for 90 seconds after the vehicle’s ignition is turned On.
As the instructions above show, programming extra transmitters to any vehicle
security system is easy; the exclusive patented ATV feature protects against
someone programming their own transmitter to operate your system.
Page 8
How to Program Features
There are 10 programmable features which are explained in the following pages.
To access Features Programming Mode:
Step 1: Turn the vehicle's ignition "On" then "Off".
Step 2: Within 10 seconds of turning the ignition "Off", press the V alet Switch 5
times. The siren will chirp once confirming entry to Features Programming Mode.
Step 3: Within 7 seconds of entering Features Programming Mode, press the
Valet Switch the number of times equal to the number of the feature to be
programmed. The siren will repeat the feature number with chirps to confirm.
Step 4: After the system acknowledges the feature to be programmed, press
the button on the remote control to turn the feature On (the system’s response
will be 1 chirp), or OFF (the system’s response will be 2 chirps).
- To program more features, simply repeat Steps 3 and 4. If 7 seconds expire
without any programming activity, or if the ignition is turned On, the alarm will
automatically exit Features Programming Mode. The siren will confirm exit.
Programmable Features
The system has 10 programmable features which allow the system to be
customized to suite many individual needs. The following pages provide a brief
explanation for each feature, and notes its factory default setting.
Note: Once the feature to be programed is selected, you can toggle the
feature between its settings by pressing the button on the remote control.
• = Default Factory Setting
1. Pin Code: ( 1-12 , • Default 1 press)
- Allows user to program a pin code between 1-12 presses of the Valet/
Override button for use in Emergency override situations.
a. Enter Features programming mode and select feature #1.
b. Within 10 seconds slowly press and release the remote control’s button
a number of times equal to the desired override pin-code, (The siren will
chirp every time the remote’s button is pressed to confirm that its entry
was registered).
c. 4 seconds after the last press of the remote control’s button, the siren
will chirp the pin code to confirm the number that has been entered.
d. User can program another feature by pressing the Valet button to select
next feature to be programed (step 3).
Page 9
2. Anti-Carjacking: (On = 1 siren chirp / •Off = 2 siren chirps)
- This feature turns the alarm’s Anti-Carjacking feature “On” or “Off”.
3. Last Door Arming & Rearm: (•On = 1 siren chirp / Off =2 chirps)
- Configures the alarm to automatically arm itself 30 seconds after the last
door is closed with the ignition “Off”. Will also allow the alarm to Rearm itself
if a vehicle door is not opened after the alarm is disarmed.
4. Doors Lock w/ Last Door Arming: (•On = 1 siren chirp /Off = 2 chirps)
- Adds the automatic locking of the vehicle's doors to the previous feature.
5. Ignition Controlled Door Lock: (•On = 1 siren chirp / Off = 2 chirps)
- Configures the alarm to lock the vehicle's doors when the ignition is turned
“On”.
6. Ignition Controlled Door Unlock: (•On = 1 siren chirp / Off = 2 chirps)
- Configures the alarm to unlock the vehicle's doors when the ignition is
turned “Off”.
7. Siren Or Horn Honk Output: (•Siren = 1 siren chirp / Horn = 2 chirps)
- Allows the selection of a constant output to sound the electronic siren or a
pulsed output to properly sound the vehicle's horn.
Note: Output is positive 12Volts, needs to be covered via relay for most horn
applications.
8. RFID Debounce Time: ( •4 seconds = 1 siren chirp/ 7 seconds = 2 chirps)
- Time the alarm will wait after the vehicle’s ignition is turned “Off” before
searching for RFID signal from remote control.
9. Lock Pulse Time: ( • .75 seconds = 1 siren chirp / 3.5 seconds = 2 chirps)
- Determine the length of the door lock/unlock pulse.
10. Return All Features To Default Setting: ( = 1 siren chirp)
- This feature returns all other features to the original factory setting,
including resetting the Pin-Code (feature #1) to 1 press of the Valet/Override
button.
Page 10
Antenna
N/O
N/C
-Selección Para Corte
-Starter-Kill Jumper
K9-Sombra
-External Starter Kill Relays
-Para Relay De Cortes Additional
Brown - Cafe (#87A)
Blue - Azul (#30)
Violet- Violeta (#87)
Unlock
White/Blk - Blanco/Negro (#87A)
Green/Blk - Verde/Negro (#30)
Lock
Violet/Blk - Violete/Negro (#87)
Valet/Override Button
Pin-Switch (-)
Pin-Switch
(+)
LED Status Indicator
Optional
Sensor
Green - Verde = (-Door Input, -Puerta)
Violet - Violeta = (+Door Input, +Puerta)
-Door Lock/Unlock Outputs
-Salidas Para Abrir/Cerrar Seguros
Orange - Naranja = (-Starter Kill, -Corte)
Brown - Cafe = (+Siren/Horn, +Sirena/Claxon)
Yellow - Amarillo = (+Accessory, +Ignicion)
Red - Rojo = (+12 Volts, +12 Voltios)
White - Blanco = (+Flashing Lights, +Luces)
White - Blanco = (+Flashing Lights, +Luces)
Black - Negro = (-Ground, -Tierra)
COMM
N/C
N/O
Blue - Azul = (-Trigger Input, -Disparo)
-On-Board
Kill Relay
-Relay De
Corte Abordo
Pin-Switch (-)
15 Amp
+
Battery
Window
Roll-Up
Relay
Siren
(-)Armed Output
(-)Salida Cuando Armado
Page 1 1
Right Parking Lights / Luces
Left Parking Lights / Luces
Door Locking Systems / Sistemas De Cierre
Aftermarket Actuators / Motores Non-Originales:
Brown - Cafe (#87A)
Blue - Azul (#30)
Violet- Violeta (#87)
Unlock
Ground /Tierra
Doorlock
Actuators
+
White/Blk - Blanco/Negro (#87A)
Green/Blk - Verde/Negro (#30)
Lock
Violet/Blk - Violete/Negro (#87)
Cable de cierre
Lock wire /
Unlock wire/
Cable de Apertura
Fuse
(+) 12 Volts
Negative or Positive System / Sistema Negativo o Positivo:
Brown - Cafe (#87A)
Blue - Azul (#30)
Violet- Violeta (#87)
Unlock
White/Blk - Blanco/Negro (#87A)
Green/Blk - Verde/Negro (#30)
Lock
Violet/Blk - Violete/Negro (#87)
Tierra
-o(+) 12 Volts
Doorlock Switch
Lock wire /
Cable de cierre
-Connect to (-) Ground or (+)12 Volts depending
on polarity of door locking system.
- Conecta a (-)Tierra o (+)12 voltios dependiendo
de la polaridad del sistema de cierre.
Fuse
Tierra
-o(+) 12 Volts
Unlock wire/
Cable de Apertura
Unlock
Lock
Vehicle's Doorlock
Relay Control Unit
Doorlock
Actuators
+
5 Wire Reversal (Rest at ground): Cambio de Polaridad:
Brown - Cafe (#87A)
Blue - Azul (#30)
Violet- Violeta (#87)
Unlock
White/Blk - Blanco/Negro (#87A)
Green/Blk - Verde/Negro (#30)
Lock
Violet/Blk - Violete/Negro (#87)
Unlock
- Lock wire "Switch" side.
-cable de Cierre, lado del switch
- Ground
Driver
Doorlock
Switch
- Unlock wire "Switch" side.
-cable de Apertura, lado del switchLock
Cut both Lock and
Unlock wires in car
-Lock wire "Motor" side.
-cable de Cierre, lado Motor
. +12
- Unlock wire "Motor" side.
-cable de Apertura, lado Motor
Page 12
Volts
(+)12 Volts
Fuse
Passenger
Doorlock Switch
Unlock
Lock
(1 tono de Sirena/Claxon)
(1 tono de Sirena/Claxon)
(1 tono de Sirena/Claxon)
(1 tono de Sirena/Claxon)
(1 tono de Sirena/Claxon)
fabrica..
- Esta función retorna todas las funciones programables a la opción original de
10. Retornar Funciones a Opción Original De Fabrica:
3.5 segundos = Presione el botón del control: (2 tonos de Sirena/Claxon)
.75 segundo = Presione el botón del control:
9. Pulso Para Abrir y Cerrar Los Seguros : ( • .75 segundo / 3.5 segundos)
7 segundos = Presione el botón del control: (2 tonos de Sirena/Claxon)
4 segundos = Presione el botón del control:
Tiempo Para Comenzar RFID Después De Apagar Ignición: (•4 )
8.
es necesario cambiar la polaridad usando un relay para operar el claxon.
Nota: La salida del cable café es (+)12 voltios. En casi todas las aplicaciones
Claxon = Presione el botón del control: (2 tonos de Sirena/Claxon)
Sirena = Presione el botón del control:
7. Señal Constante Para Sirena o Pulsada Para Claxon: (•Sirena / Claxon)
Desactivado = Presione el botón del control: (2 tonos de Sirena/Claxon)
Activado = Presione el botón del control:
6. Apertura De Seguros Al Apagar La Ignición: (•A)
Desactivado = Presione el botón del control: (2 tonos de Sirena/Claxon)
Activado = Presione el botón del control:
Cierre De Seguros Al Encender La Ignición: (•A)
5.
(1 tono de Sirena/Claxon)
Pagina 10 E
Cierre Desactivado = Presione el botón del control: (2 tonos de Sirena/Claxon).
Cierre Activado = Presione el botón del control:
Cierre De Los Seguros Eléctricos Al Armarse La Alarma: (•A)
4.
Desactivado = Presione el botón del control: (2 tonos de Sirena/Claxon)
Activado = Presione el botón del control: (1 tono de Sirena/Claxon)
Armado Automático y Rearme: (•A)
3.
Esta función permite la activación de la funciones del Anti-Atraco.
Anti-Atraco Activado : (•D)
2.
3-4.
#
d. Se puede escoger otra función para programar usando el botón V alet.
numero del Pin-code nuevo en tonos para confirmar.
c. 4 segundos después de la ultima entrada ,la sirena emite el mismo
control para confirmar que la alarma lo registro.
deseado. La sirena emite un tono cada vez que se presiona el botón del
despacio un numero de veces que corresponde al numero de Pin
b. Antes que pasen 10 segundos, presiona el botón del control remoto
a. Entra al modo de programación de funciones y escoge función #1..
de Valet para poder hacer un Desarme de emergencia.
- Le permite al usuario programar un código “Pin-Code” del 1-12 usando el botón
Pin Code Personal: ( 1-12 , • De fabrica 1 entrada del botón Valet)
1.
• = Significa programación de fabrica.
Funciones Programables:
programación. La Sirena/Claxon confirma la salida.
ignición del vehículo, la alarma automaticamente sale del modo de
6) Si pasan 7 segundos sin entrada de programación o si se enciende la
y la Sirena/Claxon emite 1 tono.
1, presiona el botón de “V alet" una vez
#
Ejemplo: Para programar la función
mar.
el numero de veces que corresponde a el numero de la función por progra-
- Para escoger otra función es necessario volver a presionar el botón "V alet"
5) Para programar otra función, repitan las líneas
función usando el botón del control remoto.
NOT A: Es posible “Encender” y “Apagar” y volver a “Encender” y “Apagar” la
3, presiona el botón de
#
5 veces. La sirena emite un tono
Pagina 9 E
botón del control remoto para escoger la opción deseada:
4) Después de haber escogido la función por programar, presione el
“ V alet” 3 veces y la Sirena/Claxon emite 3 tonos.
escogida. Por ejemplo: Para cambiar la función
- La Sirena emite el mismo numero de tonos para confirmar cual función fue
veces que corresponde al numero de la función por programar.
modo de programación, presione el botón de "V alet” un numero de
3) Antes que pasen 7 segundos desde el momento de la entrada al
ignición, presione el botón de “V alet”
2) Antes que pasen 10 segundos desde el momento que se apaga la
Apague la ignición del auto.
1) Encienda y
Para entrar al modo de programación de funciones:
gramación. Estas funciones están listada en las próximas paginas.
La alarma tiene 10 funciones que son prográmales a través del modo de pro-
Programacion De Funciones:
3 intermitencias /pausa = 3 controles remotos programado.
2 intermitencias /pausa = 2 controles remotos programado.
1 intermitencia /pausa = 1 control remoto programado.
la memoria de la alarma.
que corresponden al numero de controles remotos que están programado en
auto la luz LED hace una serie de intermitencias, separada por una pausa,
Por los primeros 90 segundos después de que se encienda la ignición del
muestra cuantos controles remotos están programados a operar su sistema.
productos de Omega Research & Development. Esta tecnología patentada le
PROTECCIÓN A TV: La protección ATV se encuentra exclusivamente en
troles de una vez.
memoria se borran para su seguridad. Es necessario programar todos los conCada vez que un control se programa a la alarma, todos los controles en la
NOTE: Se puede programar hasta 3 controles remotos para operar la alarma.
- La Sirena/Claxon confirma la salida del modo con un tono largo.
ción.
Apagar la ignición o si pasan 17 segundos sin entrada de programa-
4) La alarma automaticamente sale del modo de programación al
- La Sirena/Claxon emite un tono cada vez que un control se ha programado.
- Se puede programar hasta 3 controles remotos.
remoto por programar:
3) Antes que pasen 10 segundos, presione el botón de cada control
Pagina 8E
- La Sirena/Claxon emite un tono confirmando la entrada al modo.
2) Antes que pasen 10 segundos, presione el botón de “V alet” 5 veces
Enciende la ignición del auto.
1)
Para programar los controles remotos:
Programación De Los Controles Remotos:
emite una serie de tonos por 2-segundos.
pequeñas. Si la zona de Pre-alarma detecta una violación, la Sirena/Claxon
Zona De Pre-Alarma: La zona de Pre-Alarma vigila contra violaciones
violación se dispara la alarma inmediatamente.
zona del sensor vigila contra violaciones en general. Si el sensor detecta una
La Alarma viene preparada para un sensor de doble zona con pre-alarma. La
Zona Del Sensor y Pre-Aviso:
Rearme automático ha comenzado.
La Luz LED
3 intermitencias /pausa = 3 controles remotos programado.
2 intermitencias /pausa = 2 controles remotos programado.
1 intermitencia /pausa = 1 control remoto programado.
la memoria de la alarma.
que corresponden al numero de controles remotos que están programado en
auto, la luz LED hace una serie de intermitencias, separada por una pausa,
Por los primeros 90 segundos después de que se encienda la ignición del
2) Verifica cuantos controles están programado: (Protección “ATV”)
- LED Fijo = La alarma esta en el modo de “V alet”.
- LED Apagado = Alar ma Desa rmada s in Armado/Rearme automático.
- Intermitencia rápida (alarma Armada) = Ha habido un disparo.
- Intermitencia rápida (alarma Desarmada) = El procesó de Armado/
- Intermitencia lenta = La alarma esta Armada.
1) Muestra el “Estado” de la alarma:
La luz LED tiene 2 funciones principales:
Modo de Valet
Pagina 7E
- La luz LED se apaga confirmando la salida del modo de “V alet”.
vez con la ignición del vehículo encendida o apagada.
Para Salir Del Modo De “V alet” : Presione el botón de Valet una
entrada al modo de “V alet”.
- La sirena emite un tono y la luz LED se enciende fijamente confirmado la
vehículo encendida o apagada.
presione el botón de Valet por 3 segundos con la ignición del
Para Entrar Al Modo De “Valet”: Con la alarma Desarmada,
mecánico.
que la alarma este operando, por ejemplo en el caso que el vehículo este en el
El modo de Valet esta diseñado para ocasiones en el cual seria inconveniente
Arma o Rearma automaticamente.
seguros eléctricos funcionan. En “Valet” la alarma no se puede Armar y no se
solamente las funciones de conveniencia como la apertura y el cierre de los
En el modo de “Valet” todas las funciones de seguridad quedan apagadas y
Solo se puede entrar al modo de Valet cuando la alarma esta Desarmada:

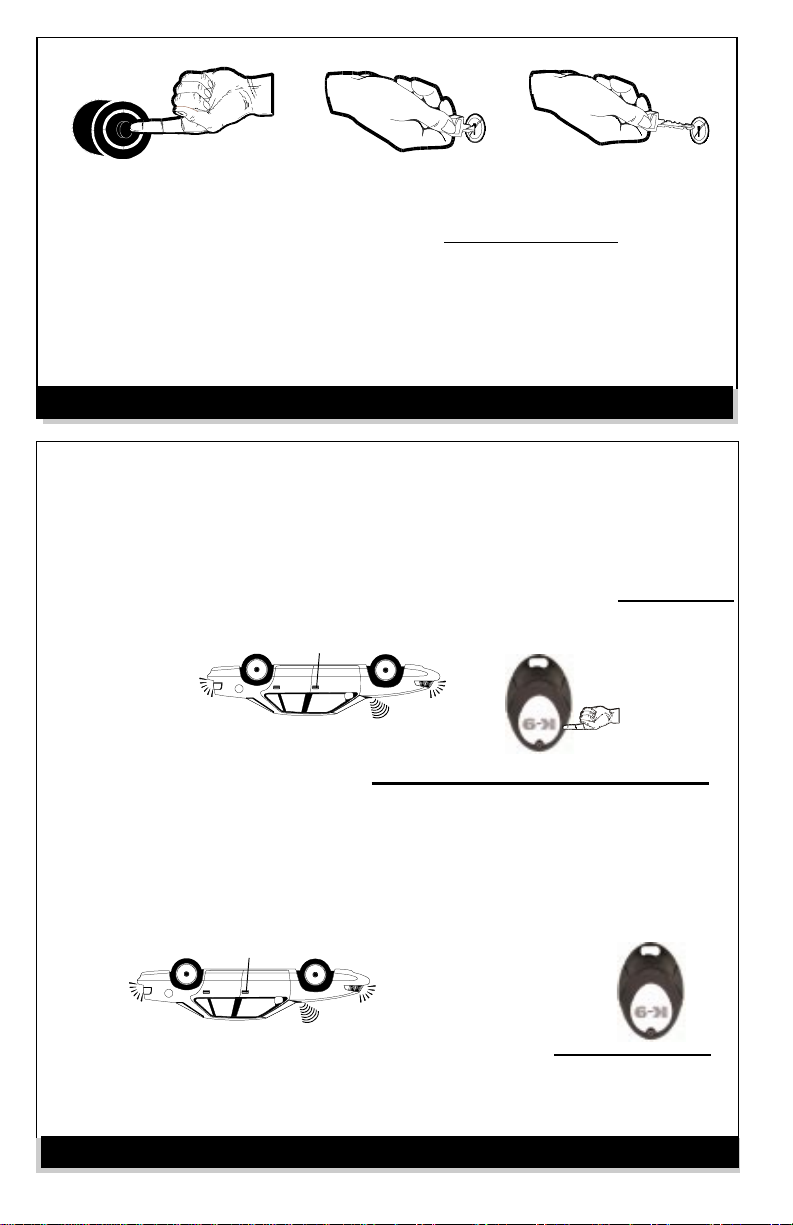

Mete Pin-Code
Entre 20 segundos
Phase 2 de la secuencia del Anti-
- Cuando esta baja la batería del control, la alarma apaga el Anti-Atraco.
"V alet", o presione el botón del control remoto.
c) Antes que pasen 5 segundos, entra su Pin-code personal usando el botón
b) Enciende la ignición del auto.
a) Apaga la ignición del auto.
PARA DESACTIV AR EL ANTI-ATRACO DESPUés DEL DISP ARO:
intermitencias. Al apagar la ignición se activa el corte(s) de ignición.
En el disparo, suena la sirena y las luces de estacionamiento hacen
V alet/Control remoto la secuencia del Anti-Atraco dispara la alarma.
la alarma (RFID/Presencia encendido), o recibido entrada del botón
PHASE 3: Si a los 76 segundos el control remoto no ha hecho contacto con
Atraco, la alarma entra al modo Armado.
-Si la ignición del auto se apaga durante la
puerta. Por que al cerrar la puerta el Anti-Atraco comienza de nuevo.
apagar el Anti-Atraco cuando la puerta esta abierta, y de nuevo al cerrar la
encendida, es necessario presionar el botón V alet o el control remoto para
NOTA: Dependiendo del tiempo que la puerta esta abierta con la ignición
Pagina 6E
entrada del botón valet o el control remoto para apagar la secuencia.
entrada del usuario, el Anti-Atraco comienza de nuevo y le hace falta otra
- Si la puerta del auto se cierra después de la alarma haber recibido la
el auto. Al recibir esta entrada, la alarma cancela la secuencia del anti-Atraco.
con
manual del botón valet o control remoto para confirmar que el usuario esta
secuencia, el RFID esta apagado, la alarma sigue buscando una entrada
SI EL RFID/PRESENCIA ESTA APAGADO: Si durante Phase 2 de la
del Anti-Atraco de nuevo.
tiempo, la alarma pierde contacto con el control remoto, se inicia la secuencia
hasta 3 minutos después que se cierra la puerta del auto. Si durante este
alarma sigue confirmando cada 3 segundos que el usuario esta con el auto
haber hecho contacto con la alarma y parado la secuencia del Anti-Atraco. La
SI EL RFID/PRESENCIA ESTA ENCENDIDO: Ya el control remoto debe
sirena emite un tono cada 1 segundo.
segundos). En phase 2 la luz LED sigue con una intermitencia rápida y la
la los 46 segundos la secuencia del Anti-Atraco entra a Phase 2 (46-75
Presencia encendido), o recibido entrada del botón V alet/Control remoto,
PHASE 2: Si el control remoto no ha hecho contacto con la alarma (RFID/
Phase 1 (primeros 45 segun-
comienza de nuevo hasta que recibe entrada del usuario o pasa a Phase 2.
dos), la alarma para la secuencia. Al encender la ignición, la secuencia
- Si la ignición del auto se apaga durante la
puerta. Por que al cerrar la puerta el Anti-Atraco comienza de nuevo.
apagar el Anti-Atraco cuando la puerta esta abierta, y de nuevo al cerrar la
encendida, es necessario presionar el botón V alet o el control remoto para
NOTA: Dependiendo del tiempo que la puerta esta abierta con la ignición
entrada del botón valet o el control remoto para apagar la secuencia.
entrada del usuario, el Anti-Atraco comienza de nuevo y le hace falta otra
- Si la puerta del auto se cierra después de la alarma haber recibido la
Al recibir esta entrada, la alarma cancela la secuencia del anti-Atraco.
botón valet o control remoto para confirmar que el usuario esta con el auto.
secuencia, el RFID esta apagado, la alarma busca una entrada manual del
SI EL RFID/PRESENCIA ESTA APAGADO: Si durante Phase 1 de la
con el control remoto, se inicia la secuencia del Anti-Atraco de nuevo.
cierra la puerta del auto. Si durante este tiempo, la alarma pierde contacto
segundos que el usuario esta con el auto hasta 3 minutos después que se
esta con el auto, y apaga la secuencia. La alarma sigue confirmando cada 3
RFID esta encendido, el control le auto-responde a la alarma que el usuario
SI EL RFID/PRESENCIA ESTA ENCENDIDO: Si durante Phase 1 el
secuencia del Anti-Atraco, la luz LED comienza una intermitencia rápida.
PHASE 1: Por los primeros 45 segundos después de haber comenzado la
Secuencia Del Anti-Atraco:
Anti Atraco
Pagina 5E
REMOTO.
COMIENZA CUANDO EL AUTO PIERDE CONTACTO CON EL CONTROL
ESTA MANERA SI EL USUARIO ES SACADO EL AUTO, EL ANTI-ATRACO
REMOTO CON SU PERSONA, Y NO CON LAS LLAVES DEL AUTO. DE
ES MUY IMPORTANTE QUE EL USUARIO MANTENGA EL CONTROL
IMPORTANTE: SI LA FUNCIón DE RFID/PRESENCIA ESTA ENCENDIDA,
del Anti-Atraco son automaticas, el usuario no tiene que hacer nada.
NOTA: Si la función de RFID/Presencia esta encendida, todas las operaciones
se abre o cierra una puerta con la ignición del vehículo encendida.
- El anti-atraco se activa cada vez que se enciende la ignición del auto, o cuando
Si la función del Anti-Atraco esta encendida:
remoto.
por una entrada manual del usuario atreves del botón de V alet o el control
esta encendida), para confirmar que el usuario esta con el auto, o espera
puerta. Una vez activado, la alarma usa la función de RFID/Presencia (si
puede activar a través de la ignición o una combinación de la ignición y una
La alarma viene equipada con un super sistema de anti-atraco que se
Mete Pin-Code
ESTA-
INTERMITENCIAS
HACEN
CIONAMIENTO
LAS LUCES DE
Entre 20 segundos
(SI ESTAN CONECTADOS)
LOS SEGUROS ELECTRICOS ABREN
(Si están conectados)
DE CONFIRMACION
EMITE TONOS
LA SIRENA / CLAXON
correcto.
-La alarma se Desarma un segundo después de haber recibido el Pin-code
botón de V alet. (ejemplo: si el Pin-code es 8, presione el botón Valet 8 veces)
pasen 20 segundos, entra el Pin-code personal (1-12), usando el
b) Antes que
a) Enciende la ignición del vehículo con la llave
pleno disparo y el control remoto esta sin batería, roto, o perdido.
función esta diseñada para ocasiones en el cual la alarma esta Armada o en
Esta función permite Desarmar la alarma sin el uso de el control remoto. Esta
3) Desarme De Emergencia: (Desarme sin el control remoto)
para Rearme automático, si no se apaga.
- La luz LED comienza una intermitencia rápida si la alarma esta programada
- El corte(s) de arranque se desactiva.
- Los seguros eléctricos abren.
- Las luces de estacionamiento hacen 2 intermitencias./ 4 con un Disparo.
- La Sirena/Claxon emite dos tonos. / Cuatro tonos si ha sucedido un disparo.
Al Desarmar:
ESTA-
INTERMITENCIAS
HACEN
CIONAMIENTO
LAS LUCES DE
(SI ESTAN CONECTADOS)
LOS SEGUROS ELECTRICOS ABREN
DE CONFIRMACION
EMITE TONOS
LA SIRENA / CLAXON
Pagina 4E
2) Desarme usando control remoto: Presione el botón del control
- La alarma se Desarma cuando el control remoto esta 2-5 metros del auto.
RFID tienne que estar encendido
...... 2-5 meters ..........
Desarme RFID : Al acercarse al auto con el control, se Desarma
1)
La alarma se puede Desarmar de 3 maneras:
Desarme De La Alarma
INTERMITENCIA
HACEN UNA
TO
ESTACIONAMIEN-
LAS LUCES DE
(si están conectados y programados)
(Si están conectados)
(SI ESTAN CONECTADOS)
LOS SEGUROS ELECTRICOS CIERRAN
DE CONFIRMACION
EMITE TONO(S)
LA SIRENA / CLAXON
automaticamente si no se ha abierto una puerta.
REARME: En caso de un Desarme accidental, la alarma se Rearme
del armado automático, el procesó para y comienza al cerrar la puerta
existe una zona abierta. Si se abre una puerta durante los 30-segundos antes
Nota: El Armado Automático no funciona si la ignición esta encendida o si
- Y la luz LED comienza una intermitencia lenta para confirmar el Armado.
- El corte(s) de arranque se activa
- Los seguros eléctricos cierran
- Las luces de estacionamiento hacen una intermitencia
- La Sirena/Claxon emite un tono
Al fin de 30 segundos la alarma se Arma.
comienza una intermitencia rápida por 30 segundos.
-Al cerrar la ultima puerta después de haber apagado la ignición, la luz LED
Esta función programable permite que la alarma se Arme Automaticamente.
3) Armado y Rearme Automático:
minuto en caso que el RFID este todavía en comunicación con la alarma.
- Si la alarma se Arma/Desarma usando el control, el RFID se apaga por 1
hasta que la zona se “cierre”, el resto de las zonas se mantienen protegidas.
Nota: Si existe una zona abierta, la alarma automaticamente excluye la zona
- La luz LED comienza una intermitencia lenta.
- El corte de arranque se activa.
- Los seguros eléctricos cierran.
. - Las luces de estacionamiento hacen una intermitencia.
- La Sirena/Claxon emite un tono. / Tres si una puerta esta abierta.
Al Armar:
2) Armado usando control remoto: Presione el botón del control
INTERMITENCIA
HACEN UNA
TO
ESTACIONAMIEN-
LAS LUCES DE
(SI ESTAN CONECTADOS)
LOS SEGUROS ELECTRICOS CIERRAN
DE CONFIRMACION
EMITE TONO(S)
LA SIRENA / CLAXON
Pagina 3E
- RFID tiene prioridad y cancela el Armado automático.
- La alarma se Arma cuando el control remoto esta 2-5 metros del auto.
RFID tienne que estar encendido
...... 2-5 meters ..........
Armado RFID: Al alejarse del auto con el control, se Arma
1)
La alarma se puede Armar de 3 maneras:
Armando La Alarma
- Las luces de estacionamiento comienzan una intermitencia.
- La Sirena/Claxon comienza a sonar para atraer atención.
Un disparo consiste de lo siguiente:
este modo, si cualquiera zona detecta una violación la alarma se dispara.
de arranque se activa, y la luz LED comienza una intermitencia lenta. En
(si están conectados), el corte(s)
intermitencia, los seguros eléctricos cierran
la Sirena/Claxon emite un tono, las luces de estacionamiento hacen una
control remoto, o automaticamente. Al entrar la alarma en el modo Armado,
La alarma se puede Armar de 3 maneras, atreves del RFID, usando el
Modo Armado De La Alarma:
por 2 segundos.
1) Para “Apagar” el RFID : Presione el botón del control remoto
dos.
intermitencia cada 3 segunRFID, la luz LED hace una
Cuando esta encendido el
Pagina 2E
intermitencias.
por 2 segundos, hasta que la luz LED del control hace 2
Para “Encender” el RFID: Presione el botón del control remoto
1)
pierta” el momento que se mueve.
por 10 minutos el se “Duerme” para conservar la batería. El control se “Des-
- Si cuando esta encendida la función RFID, el control remoto no se mueve
- La función RFID se enciende y apaga usando el control remoto:
Atraco en este manual (pagina 5E-6E).
mas fácil de usar en la industria. Esto esta explicado en la sección del AntiEsta función RDID también hace el sistema de Anti-Atraco el mas seguro y
ción depende del tipo y tamaño del auto en cual la alarma esta instalada.
municación constante entre el control y la alarma. La distancia de esta operatener que presionar el botón del control remoto. Esto funciona atreves de coalejan del auto, y desarma y abre los seguros cuando retornan al auto, sin
esta encendida, esta función Arma la alarma y cierra los seguros cuando se
Esta alarma tiene una función muy conveniente y importante llamada RFID. Si
RFID (Armado y Desarme por Presencia)
- Cuando esta baja la batería del control, la alarma apaga el Anti-Atraco.
d. Al apagar la ignición del auto.
c. Al encender la ignición del auto.
b. Durante el cierre automático de ignición.
a. Se acercan al auto con el control remoto (RFID/Presencia encendido).
cambiar las batería. Esta alerta suena cuando:
la sirena sonar una serie de 8 tonos para advertirle al usuario que hay que
Cuando la batería del control remoto baja a menos de 2.8V , la alarma hace
IMPORTANTE !!! (Alerta De Batería Baja)
equipment. Such modifications could void the user's authority to operate the equipment.
The manufacturer is not responsible for any radio or TV interference caused by unauthorized modifications to this
interference that may cause undesired operation.
device may not cause harmful interference and, (2) This device must accept any interference received, including
This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions, (1) This
Guía De Instalación:
Guía Para El Usuario
Indice:
Pagina 1E
Sistemas De Cierre ............................................................................................... 12E
Diagrama ............................................................................................................... 11E
Funciones Programables .............................................................................. 9E - 10E
Programación De Funciones ................................................................................. 9E
Programación De Los Controles Remotos ............................................................. 8E
Funciones Programables .............................................................................. 9E - 10E
Programación De Funciones .................................................................................. 9E
Programación De Los Controles Remotos ............................................................. 8E
Zona Del Sensor y Pre-Aviso ................................................................................. 8E
Luz LED .................................................................................................................. 7E
Modo De Valet ......................................................................................................... 7E
Anti-Atraco....................................................................................................... 5E - 6E
Desarme De Emergencia ....................................................................................... 4E
Desarme De La Alarma .......................................................................................... 4E
Armado De La Alarma ............................................................................................ 3E
Modo Armado De La Alarma .................................................................................. 2E
RFID (Función de Presencia).................................................................................. 2E
Alerta De Batería Del Control Remoto Baja ........................................................... 1E
Loading...
