INSTRUCCIONES
Antes de usar la cámara lea detenidamente este manual.
Page 3
¡ADVERTENCIA!
Indica circunstancias bajo
las cuales una manipulación
inadecuada por ignorar este
símbolo, podría resultar en
lesiones personales o daños
materiales.
MANTENGA LAS PILAS ALEJADAS
DEL FUEGO. NO INTENTE
DESARMAR, RECARGAR O PONER
LAS PILAS EN CORTOCIRCUITO.
MANTENGA LA PILA ALEJADA DEL
ALCANCE DE LOS NIÑOS. SI UNA
PILA LLEGA A SER INGERIDA,
CONTACTE INMEDIATAMENTE
CON UN MEDICO.
2
Page 4
NO INTENTE DESARMAR LA
CÁMARA;CONTIENE UN CIRCUITO
DE ALTO VOLTAJE.
SI LAS PARTES INTERNAS DE LA
CÁMARA QUEDAN EXPUESTAS
DEBIDO A U NA CA ÍDA O DAÑOS,
RETIRE DE INMEDIATO LAS PILAS
PARA EVITAR UN USO POSTERIOR.
EN CASO DE UN FALLO EN EL
FUNCIONAMIENTO, CONSULTE CON
SU CONCESIONARIO OLYMPUS O
CENTRO DE SERVICIO OLYMPUS
MAS CERCANO A SU DOMICILIO.
3
Page 5
Nombres de las partes....................... 5
Carrete............................................. 7
Colocación de la pila........................ 8
Carga del carrete de película........... 10
Toma de fotografías ......................... 11
Fotografía con flash ......................... 12
Extracción del carrete de película.... 13
Cuidado y almacenamiento ............. 14
Especificaciones .............................. 18
4
Page 6
NOMBRES DE LAS PARTES
Botón disparador
Visor
Sensor de luz AE*
Señal de reducción de ojos rojos
Flash*
Lens*
Interruptor de cubreobjectivo
Desenganche de la tapa del carrete
*N o ensucie ya que puede ocasionar
que las fotos salgan borrosas. Limpie
con un paño suave.
5
Page 7
Lámpara de comprobación de la
pila
Lámpara de flash listo
Visor
Contador de exposiciones
Ojal para la correa
Tapa del carrete
Botón de rebobinado a mitad del
rollo
Tapa del compartimiento de la pila
Desenganche de cubierta del
compartimiento de la pila
Fije la correa como se muestra.
6
Page 8
CARRETE
Carrete di película IX240
Indicador de exposición visual
• Con esta cámara se podrán usar
solamente carretes con el indicador
de exposición (sin exponer).
• Cuando se cargue un carrete cuyo
indicador de exposición visual no sea
, la cámara rebobina la película y
ajusta el carrete a (expuesta).
• Lleve una provisión suficiente de
carretes de película cuando tenga
que viajar a otros países o áreas
donde sea difícil su adquisición.
• No mueva a la fue rza el indicador de
exposición visual pues se podrá
dañar el carrete. Él uso de un carrete
dañado puede causar fallos de
funcionamiento de la cámara.
7
Page 9
Utilice una pila de litio de 3V (CR2).
1. Deslice el desenganche de la
tapa del compartimiento de la pila y
abra la tapa
2. Coloque la pila alineando
correctamente las m arcas y
3. Deslice el interruptor de cubreobjetivo
para activar l a cámara. Si la
lámpara de comprobación de la pila
empieza a destellar, reemplace la pila
. Con una pila de litio de 3V nueva
es possible usar aproximadamente 15
rollos de película (utilizando el flash
para la mitad de las fotos).
Notas:
• Deseche las pilas usadas colocándolas en
los contenedores de recogida sel ectiva de
pilas dispuestos en los establecimientos
donde las venden.
• Si las pilas de litio no están completamente
descargadas, deberá protegerlas contra
cortocircuitos (por ej., pegando una cinta en
los contactos) antes de desecharlas.
8
COLOCACION DE LA PILA
Page 10
Manejo de la pila
• Observe las marcas de precaución
escritas sobre las pilas.
• Cuando no utilice la cámara por un
largo periodo, extraiga la pila.
• Mantenga las pilas de repuesto a
mano cuando vaya a viajar o en
áreas frías.
• La transpiración, el aceite y otras
impurezas pueden obstaculizar el
contacto eléctrico de los termináis de
la pila. Para evitar tal contratiempo,
limpie los termináis antes de instalar
la pila.
9
Page 11
CARGA DEL CARRETE DE
PELÍCULA
Utilice un carrete de película IX240
negativa-color sin exponer (ISO
100~400).
1. Compruebe que se está visualizando
en el contador de exposiciones
de la cámara. Gire el desenganche
de la tarjeta de carrete para abrir
la cubierta del carrete
2. Inserte un carrete con el indicador
visual de exposición (sin exponer) y
cierre la tapa del carrete . La
película avanza automáticamente
hasta el primer cuadro y aparecerá " 1"
en el contador de exposiciones
•Si el carrete de la película no está
colocado correctamente,
destellarán las dos lámparas
detrás del visor. Vuelva a colocar la
película sin exponer.
10
Page 12
TOMA DE FOTOGRAFÍAS
1. Deslice el interruptor del cubreobjetivo para activar la cámara
2. Presione el botón disparador ligeramente (a medio camino) y asegúrese de
que s e encienda la lámpara de flash listo.
•Cuando la lámpara de flash listo
destella, el flash está siendo
cargado y el obturador no puede
liberarse.
3. Encuadre la foto en el visor. Presione el
botón disparador para tomar la foto.
• Distancia práctica: 1. 0 m ~ .
• Desactive siempre la cámara
cuando termine de fotografiar.
ADVERTENCIA: NO MIRE DIRECTAMENTE EL SOL A TRAVES DEL VISOR.
ESTO IMPLICA P EL I G R O DE CEGUERA.
11
.
Page 13
FOTOGRAFÍA CON FLASH
Chequee la lámpara de flash listo.
Destellando: El flash está recargando, y el
obturador no puede liberarse.
Si está encendida: El flash está cargado y
es posible fotografiar.
Luz de reducción de ojos rojos
Esta luz se utiliza para reducir el efecto de
ojos rojos en las fotografías con flash. La
luz de reducción de ojos rojos se enciende
al oprimir ligeramente el botón del dispara-
dor después que la luz de reducción de
ojos rojos haya estado encendida durante
aproximadamente 1 segundo.
Uso de película negativa en color
ISO
200
400
Alcance del flash
1,0 2,3 m
1,0 ~ 3,2 m
12
~
Page 14
EXTRACCION DEL CARRETE
DE PELICULA
1. La película se rebobinará
automáticamente cuando llegue al
final del rollo . A u n cuando l a
película es rebobinada, el núm ero
en el contador de exposiciones
permanece inalterable.
2. Espere hasta que el motor se pare.
Asegure que las dos lámparas detrás
del visor están destellando. Abra la
cubierta del carrete
3. Retire el carrete
•La cámara no podrá ser operada hasta
que el carrete rebobinado sea retirado.
•Cuando se extrae el carrete, el con-
tador de exposiciones retorna a
4. Para rebobinar la película antes del
fin del rollo, presione el botón de
rebobinado a mitad del rollo
usando un instrumento puntiagudo,
tal como un bolígrafo. El carrete se
ajustará a (expuesto).
13
Page 15
CUIDADO Y
ALMACENAMIENTO

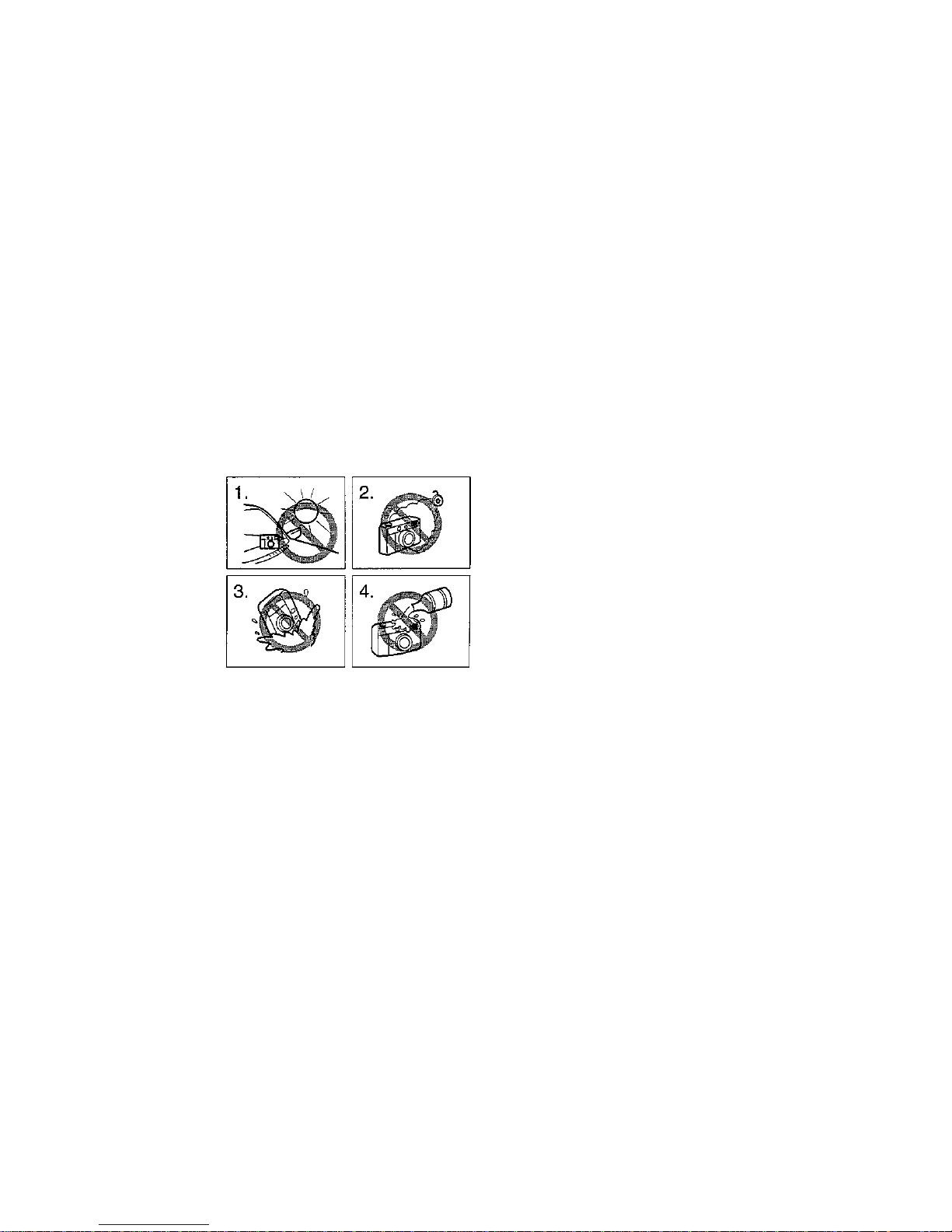

1. No deje la cámara en ningún lugar
expuesto a excesivo calor,
humedad o rayos directos del sol,
por ejemplo, dentro de un automóvil
o en la playa.
2. No deje la cámara expuesta a
formalina o naftalina.
3. Si la cámara llega a mojarse,
séquela frotando con un a toalla
seca. La sal en el agua de mar
puede ser especialmente dañina.
4. No utilice solventes orgánicos, tales
como alcohol o diluyente de
pinturas para limpiar la cámara.
14
Page 16

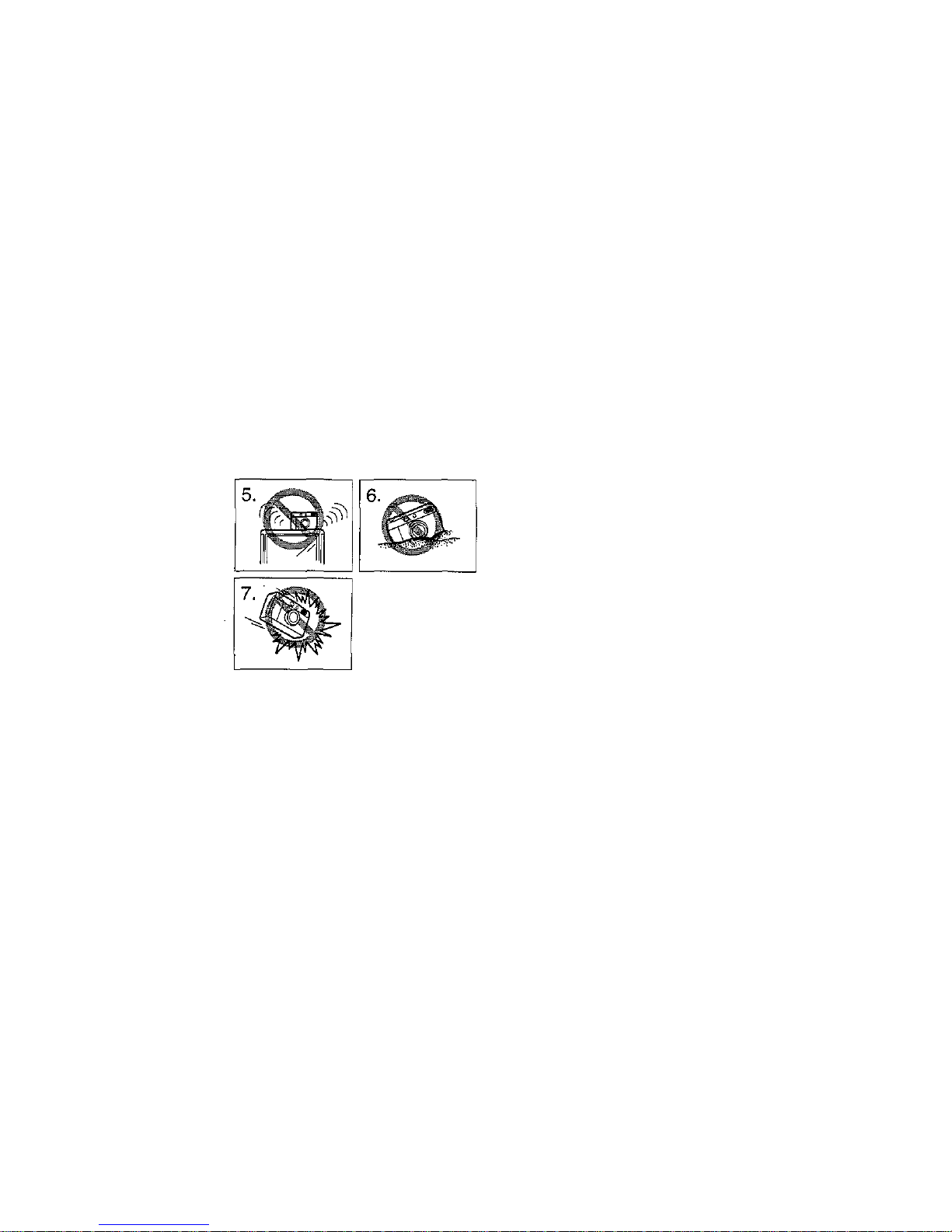

5. No deje la cámara cerca ni encima
de un un televisor, refrigeradora u
otro aparato que produzca campos
magnéticos.
6. No exponga la cámara al polvo o a
la arena ya que esto podría
ocasionar serios daños.
7. No sacuda ni golpee la cámara.
• Guarde la cámara en un lugar bien
ventilado.
• N o exponga la cámara a calor
extremo (por encima de 40°C) o frío
extremo (debajo de -5°C). Las
temperaturas bajas, aun dentro de
esta gama, pueden a veces
ocasionar deterioros en el
rendimiento de la pila, inhabilitando
la cámara temporalmente.
15
Page 17
• Cuando transporte la cámara de un
lugar frío a un lugar cálido, o en el
caso de un cambio de temperatura
repentino, coloque la cámara en una
bolsa plástica. Esto permite que la
temperatura de la cámara cambia
lentamente. Una vez que la cámara
se ha ajustado a la nueva
temperatura, puede sacarla de la
bolsa y usarla.
16
Page 18
• Evite dejar la cámara sin usar por
largos periodos de tiempo. Esto
puede ocasionar que se desarrolle
moho dentro de la cámara así como
tembién otros problemas. Trate de
presionar el botón disparador y
verficar la operación de la cámara
antes de su uso.
• Algunas máquinas de rayos X de los
aeropuertos puedon dañar la
película dentro de la cámara. Trate
de evitar pasar su cámara a tr avés
de estas máquinas. Preséntela al
oficial de sequridad para una
inspección visual.
• Esta cámara no es my adecuada
para uso profesional o para uso en
condiciones my severas.
17
Page 19
ESPECIFICACIONES
Tipo: Cámara de obturador de objetivo de
enfoque fijo.
Formato de película: Carrete de película lX240.
Tamaño de la imagen: 16,7 x 30,2 mm.
Tipos de impresión: Sólo el tipo C.
Objetivo:Objetivo Olympus, 24 mm F7, 3
elementos en 3 gr upos.
Obturador: Obturador eléctrico programado (1/
200-1/50 seg.)
Visor: Visor Albada, amplificación de 0,33.
Lámpara de flash listo. Lámpara de
comprobación de la pila.
Enfoque: Enfoque fijo. Gama de enfoque — 1,0
m - (infinito).
Contador de exposiciones: Tipo progresivo.
Sensibilidad de la película: Ajuste automático
(ISO 100,
200 y
400).
18
Page 20
Carga de la película: Inserción al toque (la
película avanza automáticamente al
primer fotograma cuando se cierra la
tapa d el carrete).
Avance de película: Bobinado de película
automático.
Rebobinado de la pelícuula: Rebobinado
automático al final del rollo. También es
possible el rebobinado a mitad del rollo.
Flash: Flash incorporado con lámpara de
reducción de ojos rojos. El flash se
activa automáticamente en condiciones
de luz tenue.
Grabación de datos: Sistema de grabación
óptica (solamente la información de tipo
de impresión).
Fuente de alimentación: Una pila de litio de 3V
(CR2).
Dimensiones: 127 (An) x 56 (Pr) x 37 (Al) mm .
Peso: 135 g (sin la pila).
El diseño y las especificaciones se encuentran
sujetos a cambios sin previo aviso.
19
Page 21
OLYMPUS
OPTICAL
CO.,LTD.
San-Ei
Building,
22-2,
Nishi
Shinjuku 1 -chome,
Shinjuku-ku,
Tokyo,
Japan.
Tel.
03-3340-2211
OLYMPUS
AMERICA
INC.
Two
Corporate
Center
Orive,
Melville,
NY
11747-3157,
U.S.A.
Tel. 1 -800
"O"
CAMERA(622-6372)
OLYMPUS
OPTICAL
CO.
(EUROPA)
GMBH.
(Premises/Goods
delivery)
Wendenstrasse
14-18,20097
Hamburg,
Germany.
Tel.
040-237730
(Letters) Postfach 10 49 08, 20034 Hamburg, Germany.
OLYMPUS
SINGAPORE
PTE.
LTD.
491B
River
Valley
Road,
#13-04
Valley
Point
Office
Tower,
Singapore
248373
Tel. 7387838/1 -800-OLYMPUS(6596787)
OLYMPUS
KOREA
CO,
LTD.
8F
Central
Banking
Corporation
Bldg.,
826-20
Yoksam-dong,
Kangnam-gu,
Seoul
135-081
Korea.Tel.
02-3466-2910
This device compiles with part 15 of the FCC Rules. Operation is subject
to the conditions that this device does not cause harmful interference.
This Class B digital apparatus meets all requirements of the Canadian Interference-Causing Equipment Regulations.
Cet appareil numérique de la classe B respecte toutes les exigences du Réglement sur le matériel brouilleur du Canadá.
This camera compiles with EU directive 89/336/EEC for CE marking.
Die CE-Marke zeigt an, dass diese Kamera d ie EG-Richtlinie 89/336EWG erfüllt.
Cet appareil photo es t conforme á la directive UE89/336/CEE pour le marquage CE.
Esta cámara cumple con la directiva de la Unión Europea 89/336/EEC para la marca de CE.
Page 22
CS0443-
63239-400-OLY
www.isnap.com
A
0201
Loading...
