PT-EP01
Használati utasítás
Víz alatti tok digitális fényképezőgéphez
HU
Köszönjük, hogy megvásárolta a PT-EP01 Vízalatti tokot (a továbbiakban tok).
Kérjük olvassa el figyelmesen a használati utasítást és használja a terméket helyesen és
biztonságosan. Kérjük, miután elolvasta, őrizze meg ezt a használati utasítást.
A hibás használat vízszivárgással károsíthatja a tokban levő fényképezőgépet és megtörténhet,
hogy a javítás nem lehetséges.
Használat előtt végezze el a kézikönyvben leírt előzetes ellenőrzést.
Bevezetés
z A kézikönyv nem engedélyezett, teljes vagy részleges másolása tiltott, kivéve a magánfelhasználást.
A nem engedélyezett sokszorosítás szigorúan tiltott.
z Az OLYMPUS IMAGING CORP. nem felelős semmilyen veszteségért, vagy harmadik fél által
támasztott követelésért, a termék nem megfelelő használatából származó bármilyen károsodás
esetén.
Kérjük olvassa el a következőket használat előtt
z Ez a tok egy 40 méter mélységig használható precíziós eszköz. Kérjük kezelje megfelelő
gondossággal.
z Kérjük használja megfelelően a tokot miután megértette a kézikönyvnek a tok használatára, használat
előtti ellenőrzésére és használat utáni tárolására vonatkozó tartalmát.
z Az OLYMPUS IMAGING CORP. semmiképp nem felelős az olyan balesetekért, amelyek digitális
fényképezőgép vízbe merítésével függnek össze. Továbbá a belső anyagok károsodásakor vagy a
rögzített tartalomnak a víz behatolása miatti elvesztésekor fellépő károkat nem térítjük meg.
z Az OLYMPUS IMAGING CORP. nem fizet semmilyen kártérítést a használat közben előforduló
balesetek (sérülések vagy anyagi károk) esetén.
A biztonságos használat érdekében
Ez a kézikönyv több jelet használ a termék helyes használatának leírására és a felhasználó, valamint
más személyek és tulajdonok sérülésének megelőzésére. Ezek a jelek és jelentésük alább láthatók.
FIGYELEM
VIGYÁZAT
HU 1
Ennek jelentése, hogy az útmutatás figyelmen kívül hagyása súlyos sérülést
vagy halált okozhat.
Ennek jelentése, hogy az útmutatás figyelmen kívül hagyása sérülést vagy
anyagi kárt okozhat.
FIGYELEM
1 Tartsa a terméket gyermekektől, csecsemőktől és kisbabáktól távol. A következő balesettípus
előfordulása lehetséges:
• Sérülés, ha magasról testre ejtik.
• Sérülés, ha a nyíló és záródó részek testrészeket csípnek be.
• Apró alkatrésze, O-gyűrűk, szilikonzsír és szilikát gél lenyelése. Alkatrészek lenyelése esetén
azonnal forduljon orvoshoz.
2 Ne tárolja a digitális fényképezőgépet elemekkel együtt ebben a termékben.
A behelyezett elemekkel való tárolás az elemek kifolyásához és tűzveszélyhez vezethetnek.
3 Amennyiben a terméknél vízszivárgás jelentkezik és fényképezőgép van a termékbe szerelve,
gyorsan vegye ki az elemet a fényképezőgépből. A hidrogén gáz keletkezése miatt fennáll a tűz és
robbanás veszélye.
4 A termék gyantából készült. Fennáll annak lehetősége, hogy sérülést okozhat ha sziklával vagy
egyéb kemény tárggyal való ütközés során eltörik. Kérjük kezelje megfelelő gondossággal.
VIGYÁZAT
1 Ne szedje szét vagy ne módosítsa a terméket. Ez vízszivárgást vagy meghibásodást okozhat.
Szétszerelés, javítás vagy módosítás esetén, amennyiben ezt más fél végzi, mint az OLYMPUS
IMAGING CORP. által kinevezett, nem vállalunk felelőséget a károkért.
2 A terméknek a következő helyeken való használata vagy tárolása hibás mű ködést, meghibásodást,
kárt, tüzet, belső bepárásodást vagy vízszivárgást okozhat. Ezt el kell kerülni.
• Olyan helyek ahol a hőmérséklet magas értékeket érhet el, például közvetlen napsütés,
gépkocsiban, stb.
•Tűzhöz közel eső helyek
• 40 méternél mélyebb víz.
• Rezgéseknek kitett helyek
• Magas hőmérsékletű és páratartalmú helyek vagy szélsőséges hőmérsékletváltozások
• Illóanyagokat tartalmazó helyek
3 A sok port, homokot, szennyeződést tartalmazó helyen való kinyitása és becsukása károsíthatja a
vízhatlanságot és vízszivárgást okozhat. Ezt el kell kerülni.
4 Ez a termék nem a belsejében levő fényképezőgép ütődéseinek enyhítésére szolgáló tok. Ha a
terméket, a benne levő digitális fényképezőgéppel ütés éri, vagy nehéz tárgyakat helyeznek bele, a
fényképezőgép károsodhat. Kérjük kezelje megfelelő gondossággal.
5 Ne használja a következő vegyi anyagokat tisztításra, korrózió megelőzésére, párásodás
megelőzésére, javításra vagy más célra. Ha ezeket közvetlenül vagy közvetetten (a vegyi anyagok
párája formájában) a tokon használja, nagy nyomás alatt repedést vagy más gondot okozhat.
Nem használható vegyi
anyagok
Illó szerves oldószerek, vegyi
mosószerek
Korrózió gátló anyag
Kereskedelmi párátlanító
anyagok
Más zsírok, mint a megjelölt
szilikonzsír
Ragasztó
Ne tisztítsa a tokot alkohollal, benzinnel, oldószerrel vagy más illó
szerves oldószerrel vagy vegyi mosószerekkel, stb. A tiszta víz, vagy
langyos víz elegendő a tisztításhoz.
Ne használjon korrózió gátló anyagot. A tiszta víz elegendő a fém
részek lemosásához, mert ez rozsdamentes acél vagy sárgaréz.
Ne használjon kereskedelmi párátlanító anyagokat. Mindig a megjelölt
szárító szilikát gélt használja.
Csak a megjelölt szilikonzsírt használja a szilikon O-gyűrűhöz,
különben az O-gyűrű felülete sérülhet, és vízszivárgás léphet fel.
Ne használjon ragasztót javításokhoz vagy más célokra. Amennyiben
javításra van szükség, kérjük vegye fel a kapcsolatot a forgalmazóval,
vagy az OLYMPUS IMAGING CORP. szervizállomásával.
Magyarázat
HU 2
6 A kézben tartott tokkal való vízbeugrás, a toknak csónakból vagy hajóról való vízbe dobása, vagy
más durva kezelés vízszivárgást okozhat. Kezelje megfelelő gondossággal mikor kézből kézre
adja,stb.
7 Ha a bent levő fényképezőgép nedves lesz a vízszivárgás, stb. miatt, azonnal törölje le a
nedvességet és ellenőrizze a működését.
8 Ügyeljen arra, hogy ne fejtsen ki túlzott erőt a zoom tárcsára vagy az állványtalpra.
9 Levegőben való utazáskor kérjük távolítsa el az O-gyűrűt. Különben a légnyomás miatt nem lehet
kinyitni a tokot.
0 A digitális fényképezőgépnek a termékben való biztonságos használatához olvassa el figyelmesen
a fényképezőgép “Használati utasítás”.
a Mikor lezárja a terméket, legyen óvatos, hogy ne kerüljön idegen anyag az O-gyűrű és az érintkezési
felület közé. Ez vízszivárgást okozhat.
b Nem készíthet képeket csak a fényképezőgép beépített vakujával, amikor a digitális fényképezőgép
benne van a tokban.
c A lencseport nem távolítható el.
HU 3
Tartalom
Bevezetés .............................................................................................................................. 1
Kérjük olvassa el a következőket használat előtt................................................................... 1
A biztonságos használat érdekében ...................................................................................... 1
1.Előkészületek...........................................................................................................6
Ellenőrizze a csomag tartalmát.............................................................................................. 6
Az alkotórészek elnevezései............................................................................................ 7
A tartozékok használata.........................................................................................................8
Az LCD védősapka felrakása és eltávolítása................................................................... 8
Az objektívsapka felrakása és eltávolítása ...................................................................... 8
2.A tok előzetes ellenőrzése......................................................................................9
Használat előtti ellenőrzés ..................................................................................................... 9
3.A digitális fényképezőgép beszerelése...............................................................10
Ellenőrizze a digitális fényképezőgépet ............................................................................... 10
Nyissa ki a tokot ................................................................................................................... 11
Csapja fel a vakut................................................................................................................. 11
A digitális fényképezőgép betöltése..................................................................................... 12
Győződjön meg róla, hogy a fényképezőgép megfelelően be van töltve............................. 12
Zárja le a tokot ..................................................................................................................... 13
Ellenőrizze a behelyezett fényképezőgép működését. ........................................................ 13
Vízszivárgás teszt ................................................................................................................ 14
4.Az elektronikus vaku csatlakoztatása .................................................................15
A víz alatti optikai kábel csatlakoztatása .............................................................................. 15
5.Víz alatti fényképezés............................................................................................16
Felvételi módok kiválasztása ............................................................................................... 16
Víz alatti felvételi módok ......................................................................................................16
6.Kezelés felvétel után .............................................................................................17
Töröljön le minden vízcseppet ............................................................................................. 17
Vegye ki a digitális fényképezőgépet. .................................................................................. 17
Mossa le a tokot tiszta vízzel ............................................................................................... 17
Szárítsa meg a tokot. ...........................................................................................................18
7.A vízhatlanság karbantartása...............................................................................19
Távolítsa el az O-gyűrűt ....................................................................................................... 19
Távolítson el minden szennyeződést, homokot. stb. ........................................................... 19
Szerelje be az O-gyűrűt ....................................................................................................... 19
Hogyan zsírozzuk be az O-gyűrűt........................................................................................ 20
A fogyóanyagok cseréje....................................................................................................... 21
8.Függelék.................................................................................................................22
Jellemzők ............................................................................................................................. 22
HU 4
A PT-EP01 szállított tartozékai...................................................................................... 22
Opcionális tartozékok..................................................................................................... 22
HU 5
1. Előkészületek
Ellenőrizze a csomag tartalmát
Ellenőrizze, hogy minden tartozék a dobozban van.
Vegye fel a kapcsolatot a forgalmazóval ha kellékek hiányoznak vagy sérültek.
• Toktest:
(Ellenőrizze, hogy az O-gyűrű föl van-e téve.)
• Szilikát gél (1 g)
• Szilikonzsír
• Kéziszíj
•O-gyűrű
eltávolító
• Engedélyezett forgalmazók listája/
Engedélyezett szervizközpontok listája
• Használati utasítás (ez a kézikönyv)
VIGYÁZAT:
Vásárlás után végezze el a karbantartást, még új állapotban is. A karbantartás elhanyagolása vízszivárgás
oka lehet.
A tok karbantartásáról lásd 19. O.
HU 6
Az alkotórészek elnevezései
1 Nyitó/záró tárcsa
2 Csúszózár
*3 Kioldó kar
*4 ON/OFF gomb
5 Tartozékok csatolása
6 Testsapka
7 Optikai kábel csatlakozó
nyílás, sapka
8 Zoom-tárcsa
9 u gomb
0 Keresőablak
Megjegyzés:
A * jelzésű alkotórészei a toknak megfelelnek a digitális fényképezőgép működési részeinek. Mikor a tok
működési alkotórészeit működteti, a digitális fényképezőgép megfelelő funkciói lépnek működésbe. A
funkciók részleteiről tanulmányozza a digitális fényképezőgép használati utasítását.
*a Vezérlő-tárcsa gomb
*b G/Fn gomb
*c U gomb
*d q (Lejátszás) gomb
*e MENU gomb
*f ( (REC) gomb
*g INFO (Infó kijelzés) gomb
*h F (Expozíciókorrekció)
gomb/Keresztcsúszka gom
S
*i# gomb/Keresztcsúszka
gomb X
*j START/OK gomb
*k j gomb/Keresztcsúszka
gomb T
l P gomb/Keresztcsúszka
gomb W
*m (Törlés) gomb
n LCD kijelző ablak
o LCD tető
p O-gyűrű (POL-EP01)
q LCD belső tető
r Állványrögzítő
HU 7

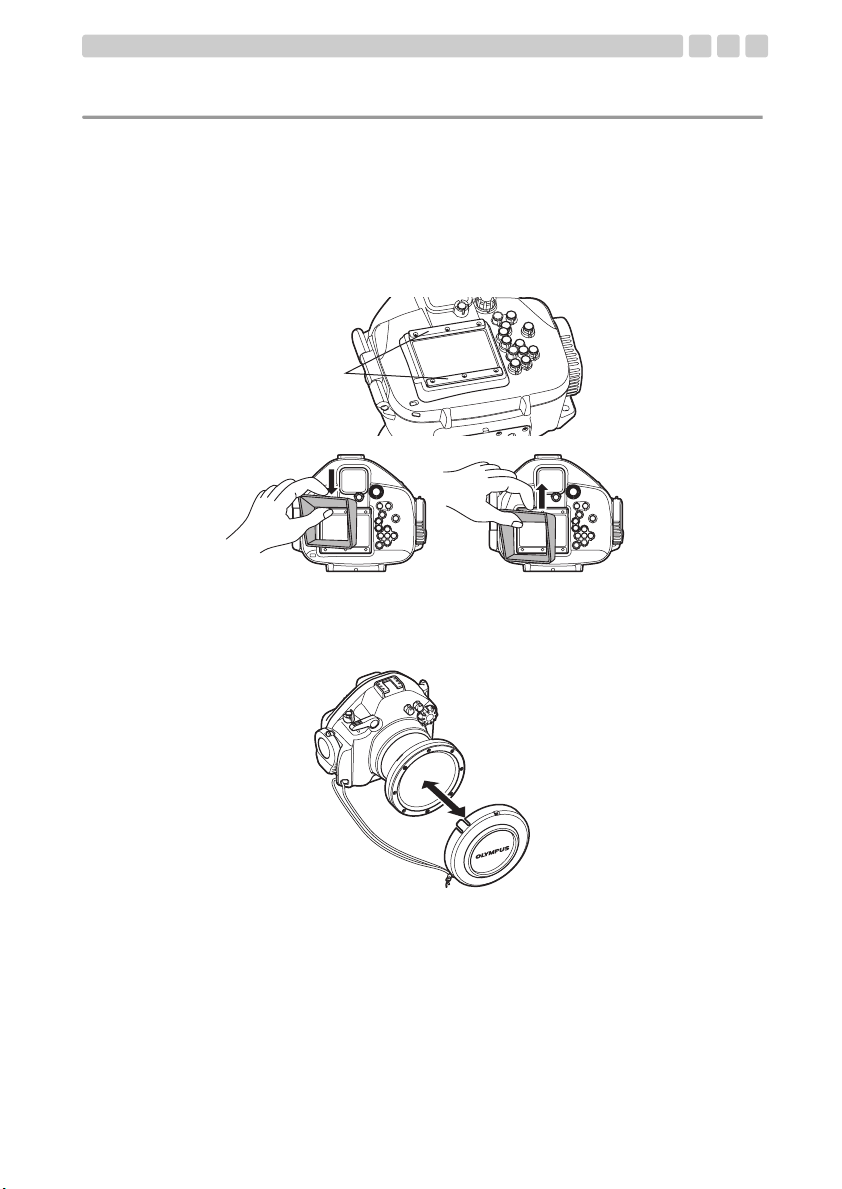

A tartozékok használata
Az LCD védősapka felrakása és eltávolítása
Felrakás
Az ábrán látható módon erősen nyomja meg az LCD védősapkát az LCD monitor ablak fölötti és alatti
sínekbe.
Eltávolítás
Távolítsa el az LCD védősapkát az LCD monitor ablak fölötti és alatti sínből a védősapka
kiterjesztésével.
Sínek
Felrakás Eltávolítás
Az objektívsapka felrakása és eltávolítása
Illessze az objektívsapkát az objektívgyűrűre az ábrán látható módon. Felvétel előtt feltétlenül távolítsa
el az objektívsapkát.
HU 8
2. A tok előzetes ellenőrzése
Használat előtti ellenőrzés
Ezt a tokot és alkotó részeit átfogó minőségi ellenőrzésnek vetettük alá a gyártási folyamat során és
átfogó működési ellenőrzésnek az összeszerelés alatt. Ezek mellett minden terméken víznyomástesztet végzünk el egy víznyomás tesztelővel, ellenőrizve hogy a teljesítmények megfelelnek a
leírásoknak.
Ennek ellenére, a szállítási, raktározási feltételektől és a karbantartási állapottól, stb. függően, a
vízhatlan tulajdonság károsodhat.
Használat előtt mindig végezze el a következő előzetes ellenőrzéseket.
Elővizsgálat
1 Mielőtt a digitális fényképezőgépet behelyezne a tokba, merítse ezt el, hogy ellenőrizze, hogy nincs
vízszivárgás. Ha bonyolult, a vízszivárgás ellenőrizhető “Vízszivárgás teszt” (14. O.) szerint.
2 A vízszivárgás fő okai a következők.
•Az O-gyűrű kifelejtése
•Az O-gyűrű egy része, vagy a teljes O-gyűrű a vájaton kívül van.
•Az O-gyűrű sérülése, repedése, elváltozása vagy rongálódása
• Homok, hajszál vagy más idegen anyag tapadt az O-gyűrűre, az O-gyűrű vájatába vagy az O-gyűrű
érintési felületére.
•Az O-gyűrű vájatának vagy érintési felületének sérülése.
• A kéziszíj vagy szilikát gél becsípődött a tok bezárásakor.
Végezze el a tesztet, miután a fenti okokat kizárta.
VIGYÁZAT:
Ha a részletes teszt vízszivárgást mutat ki normál kezelés közben, ne használja a tokot és vegye fel a
kapcsolatot a forgalmazóval vagy egy Olympus szervizállomással.
HU 9
3. A digitális fényképezőgép beszerelése
Ellenőrizze a digitális fényképezőgépet
Ellenőrizze a digitális fényképezőgépet, mielőtt behelyezi a tokba.
1. Akkumulátor ellenőrzés
Nehéz kicserélni az akkumulátorokat a tok használatakor. Használat előtt győződjön meg, hogy
elegendő akkumulátorfeszültség van.
2. Ellenőrizze a hátralevő lépek számát
Ellenőrizze, hogy a tárolóeszközön elég hely van a kívánt számú kép tárolására.
3. Távolítsa el a szíjat és a lencsekupakot.
Ha a digitális fényképezőgépet a szíj és lencsekupak eltávolítása nélkül helyezi be a tokba, a tok nem
zárható megfelelően és szivároghat.
4. Erősítse fel a zoom szerkezetet (opcionális) és a tükrözésgátló gyűrűt
(opcionális).
14-42 mm-es objektív példája
Tükrözésgátló gyűrű Tükrözésgátló gyűrű
Részletekért lásd a zoom szerkezet és a tükrözésgátló gyűrűt.
5. Erősítse fel az elektromos keresőt (EVF) a digitális fényképezőgépre.
VIGYÁZAT:
• Lehetséges fényképeket készíteni EVF nélkül.
• Nem használhatja az optikai keresőt (OVF).
• Használjon EVF-et szög nélkül. Lehet, hogy törött.
HU 10
Nyissa ki a tokot
1 Csúsztass el és tartsa így a csúszózárat a nyíl irányába (1) majd fordítsa el a nyitó/záró tárcsát
jobbra (2).
2 Óvatosan nyissa ki a tok hátulsó fedelét.
1
2
Csúszózár
VIGYÁZAT:
Ne gyakoroljon túl nagy erőt a nyitó/záró tárcsa fordításakor. Ez károsíthatja a tárcsát.
Csapja fel a vakut
A fényképezőgép beépített vakuja nem használható, amikor a fényképezőgép a tokban van.
Feltétlenül csapja fel a beépített vakut, hogy szinkronná tegye a külső vakut.
HU 11
A digitális fényképezőgép betöltése
1 Győződjön meg róla, hogy a digitális fényképezőgép KI van kapcsolva.
2 Finoman illessze be a digitális fényképezőgépet a tokba.
3 Illesszen egy szilikagél zacskót (1 g) a digitális fényképezőgép alja és a tok közé.
A szilikagél zacskó a párásodás negelőzésére van biztosítva.
2
3
VIGYÁZAT:
• A szilikagél zacskó beszorul, ha a tok tömítve van és vízszivárgás jelentkezik.
• Ha a szilikát gél már használt, a nedvességelszívó teljesítmény gyengül. Mindig cserélje ki a szilikagélt,
amikor a tokot nyitja és zárja.
Győződjön meg róla, hogy a fényképezőgép megfelelően be van
töltve.
Ellenőrizze a következő pontokat, mielőtt tömíti a tokot.
•Megfelelően be van töltve a digitális fényképezőgép?
• A szilikát gél teljesen be van helyezve a megadott helyzetben?
•Megfelelően csatlakoztatva van az O-gyűrű a tokon lévő nyíláshoz?
• Van piszok vagy idegen anyag az O-gyűrűn vagy az O-gyűrű érintkezési felületén az elülső fedélen?
• Elvégezték a vízállósági funkció karbantartását? (A karbantartás részleteiről lásd e kézikönyv “A vízhatlanság
karbantartása” (19. O.) részét.)
HU 12
Zárja le a tokot
1 Finoman zárja be a tokot, miközben vonalba igazítja a hátsó fedél és a horony szerelési vetületét.
2 Fordítsa a nyitó/záró tárcsát jobbra.
• A tok tömítve van.
Bezárás
VIGYÁZAT:
• Ha a nyit/zár tárcsa nincs teljesen elfordítva, a tok nem lesz tömítve. Ez vízszivárgást okoz.
• Csukja be a tok hátsó fedelét, hogy az objektívkupak vagy az LCD fedélszíj ne csípődjön be. Ha beszorul,
vízszivárgások keletkezhetnek.
Ellenőrizze a behelyezett fényképezőgép működését.
A tok lezárása után ellenőrizze, hogy a fényképezőgép normálisan működik-e.
• Nyomja meg a tokon az ON/OFF gombot, és erősítse meg, hogy a fényképezőgép BE/KI kapcsol.
• Fordítsa el az üzemmód-tárcsát a tokon, és ellenőrizze hogy a fényképező gép megfelelően vált üzemmódot.
• Használja a kioldó kart a tokon és ellenőrizze, hogy a fényképezőgép kioldója kiold.
• Használja a zoom tárcsát a tokon és ellenőrizze, hogy a fényképezőgép lencsevezérlése működik.
• Használjon más vezérlőgombokat a tokon és ellenőrizze, hogy a fényképezőgép funkciói megfelelően
működnek.
HU 13
Vízszivárgás teszt
A fényképezőgép behelyezése utáni utolsó teszt az alábbiakban részletezett. Mindig végezze el ezt a
tesztet. Könnyen végrehajtható egy víztartályban vagy fürdőkádban. A szükséges idő körülbelül öt perc.
•Először merítse vízbe a tokot csak három másodpercre, és ellenőrizze, hogy nem jut be a tokba vízcsepp stb.
• Ezután merítse vízbe a tokot 30 másodpercre, és ellenőrizze, hogy nem jut be a tokba vízcsepp stb.
• Végül három percre merítse vízbe a tokot.
•Ellenőrizze a következőket:
-Ellenőrizze, hogy nem gyűlt-e össze víz a tokban.
-Ellenőrizze, hogy nem párásodott-e be a tok.
-Ellenőrizze, hogy nem került-e össze víz a tokba.
• Ha a tok belsejében pára vagy vízcsepp van, végezze el a karbantartást az O-gyű rűn, és ismét végezze el a
vízszivárgási tesztet.
HU 14
4. Az elektronikus vaku csatlakoztatása
A víz alatti optikai kábel csatlakoztatása
Az UFL-2 víz alatti vakunak (opcionális) a tokhoz víz alatti optikai kábellel (opcionális: PTCB-E02) való
csatlakoztatásához kövesse az alábbi eljárásokat.
Hogyan csatlakoztassuk a víz alatti
optikai kábelt
1 Távolítsa el az optikai kábel csatlakozó
nyílásának fedelét.
2 Helyezze a víz alatti optikai kábel csatlakozóját
a az optikai kábel csatlakozójának nyílásába.
A digitális fényképezőgép beállítása
1 Kapcsolja BE a fényképezőgép RC üzemmódját, hogy a fényképezőgép beépített vakuja aktiválva
legyen.
2 Helyezze be a fényképezőgépet a tokba, úgy, hogy a beépített vaku fel legyen nyitva.
UFL-2 esetén kapcsolja KI az RC módot.
Részletekért lásd az UFL-2 használati utasítását.
UFL-1 esetén kapcsolja KI az RC módot.
HU 15
5. Víz alatti fényképezés
Felvételi módok kiválasztása
Könnyen beállíthatja a víz alatti módot, hogy a digitális fényképezőgép Fn gombjához rendelje hozzá.
Részletekért lásd a digitális fényképezőgép használati utasításában lévő gombbeállítást (80. O.)
Víz alatti felvételi módok
Víz alatti széles látószög
Széles tartományra kiterjedt jelenet felvételére alkalmas, mint például
vízben úszó halraj. A háttérkékek élénken visszaadódnak.
HVíz alatti makró
Kis halak és egyéb víz alatti élőlények közeli felvételére alkalmas. A víz alatti
természetes színek pontosan visszaadódnak.
HU 16
6. Kezelés felvétel után
Töröljön le minden vízcseppet
Víz alatti felvételek után távolítson el minden vízcseppet a tokról. Használjon sűrített levegőt, vagy egy
puha, szöszmentes ruhát, hogy óvatosan letöröljön minden nedvességet az első és hátsó fedelek közül,
a kioldó karról, a fogantyúról és a nyitó/záró tárcsáról.
VIGYÁZAT:
Az elülső és a hátulsó fedél között maradt víz bejuthat a tokba, ha az kinyílik. Kérjük szárítsa meg ezeket a
területeket gondosan.
Vegye ki a digitális fényképezőgépet.
Óvatosan nyissa ki a tokot, és vegye ki a digitális fényképezőgépet.
VIGYÁZAT:
• Mikor kinyitja a tokot, vagy a lencsetokot eltávolítja, győződjön meg, hogy nem hatol be a tokba és/vagy a
fényképezőgépre kívülről víz (pl. hajáról vagy a búvárruháról)!
•Mielőtt kinyitja a tokot, győződjön meg róla, hogy a keze vagy a kesztyűi teljesen tiszták (homoktól,
szálaktól, stb. mentesek).
• Soha ne nyissa ki a tokot olyan helyeken, ahol víz fröccsenhet rá, vagy homokot fújhat rá a szél. Amikor ezt
nem lehet elkerülni, például elemet vagy memóriakártyát kell cserélni, a tokot és a fényképezőgépet védeni
kell a széltől vagy permettől műanyag védő pajzzsal, vagy hasonló tárggyal).
• Soha ne érintse meg a digitális fényképezőgépet és/vagy az elemet ha a keze tengervíztől nedves.
Mossa le a tokot tiszta vízzel
Használat után zárja le újra a tokot, miután kivette a fényképezőgépet és szükség szerint mossa meg
tiszta vízben amilyen hamar csak lehet.
Sós vízben való használat után, hasznos ha rögzített időre (30 perc - 1 óra) tiszta vízbe meríti, hogy
eltávolítsa a sót.
VIGYÁZAT:
•Előfordulhat a vízszivárgás, ha magas nyomású vizet alkalmaz helyileg. Mielőtt vízzel lemosná a tokot,
vegye ki a digitális fényképezőgépet belőle.
• Mozgassa a kioldó kart és a különböző gombokat tiszta vízben, hogy eltávolítsa a tengelyre rakodó sót. Ne
szedje szét tisztításhoz.
• A só megszáradása a tokon, gyengítheti a működést. Használat után mindig mossa le a sót.
HU 17
Szárítsa meg a tokot.
Miután lemosta tiszta vízzel, használjon egy szöszmentes, puha ruhát amin nincs só, hogy letöröljön
minden vízcseppet és teljesen szárítsa meg a tokot egy árnyékos, jól szellőző helyen.
VIGYÁZAT:
Ne használja hajszárító vagy hasonló meleg levegőjét és ne tegye ki a tokot közvetlen napfénynek, mert ez
gyorsíthatja a tok alaki elváltozását és károsodását, valamint az O-gyűrű károsodását, ami vízszivárgáshoz
vezethet.
A tok törlésekor vigyázzon, ne karcolja meg.
HU 18
7. A vízhatlanság karbantartása
Az O-gyűrű fogyóanyag. Minden használat előtt végezzen megfelelő karbantartást. Mindig legyen
biztos, hogy elvégzi az O-gyűrű karbantartását amit az alábbiakban ismertetünk. A karbantartás
elhanyagolása vízszivárgás oka lehet.
Homok és pormentes helyen végezze el, kézmosás és kézszárítás után.
Távolítsa el az O-gyűrűt
Nyissa ki a tokot és vegye ki az O-gyűrűt.
Eljárás
1 Helyezze be az O-gyűrű eltávolítót az O-gyűrű és az O-gyűrűk fölötti résbe.
2 Vigye az O-gyűrű eltávolítónak a hegyét az O-gyűrű alá. (Vigyázzon, ne károsítsa az árkot az O-
gyűrű eltávolító hegyével.)
3 Emelje meg az O-gyűrűt, fogja meg az ujjbegyeivel és húzza ki a tokból.
Távolítson el minden szennyeződést, homokot, stb.
Miután vizuálisan ellenőrizte, hogy a szennyeződéseket eltávolította az O-gyűrűről, az ujjbegyével
ellenőrizze az O-gyűrűk teljes kerületét, hogy ne maradjon odatapadt homok vagy más idegen anyag és
más sérüléseket, repedéseket.
Távolítsa el az odatapadt idegen anyagokat az O-gyűrű vájatából egy tiszta ruhával, vagy
vattacsomóval. Távolítsa el a tok minden felületéről ami érintkezik az O-gyűrűvel a homokot vagy
szennyeződéseket.
VIGYÁZAT:
• Ha éles tárgyat használ az O-gyűrű eltávolítására vagy az O-gyűrű vájatának tisztítására, a tok és az Ogyűrű sérülhet és vízszivárgást okozhat.
• Mikor az O-gyűrű t az ujjbegyével ellenőrzi, vigyázzon, ne karcolja meg az O-gyűrűt.
• Soha ne használjon alkoholt, benzint vagy hasonló oldószereket vagy vegyi mosószereket az O-gyűrű
tisztítására. Ha ilyen vegyi anyagokat használ, lehetséges, hogy az O-gyűrű sérül, vagy a károsodása
gyorsul.
Szerelje be az O-gyűrűt
Ellenőrizze, hogy nincs odatapadt idegen anyag, zsírozza be vékonyan a tartozék zsírral az O-gyűrűt és
helyezze az O-gyűrűt a vájatba. Ennél a pontnál ellenőrizze, hogy az O-gyűrű nem lóg ki a vájatból.
A termék tömítésekor győződjön meg róla, hogy hajszál, rost, homokszemcsék vagy egyéb idegen tárgy
nem tapadnak nemcsak az O-gyűrűre, hanem az érintkezőfelületre sem. Akár egyetlen hajszál vagy
homokszemcse vízszivárgást okozhat. Kérem, különös gondossággal ellenőrizze.
HU 19
Hogyan zsírozzuk be az O-gyűrűt
1 Kizárólag csak Olympus
kenőanyagot használjon
minden O-gyűrűhöz.
Győződjön meg, hogy az ujja és az O-gyűrű
szennyeződéstől mentes és tegyen kb. 5 mm
kenőanyagot az egyik ujjára. (5 mm a
legmegfelelőbb mennyiség.)
Oszlassa el a kenőanyagot az O-gyűrű
2 Oszlassa el a kenőanyagot
az O-gyűrű teljes kerületén.
teljes kerületén 3 ujjal. Legyen óvatos, ne
használjon túlzott erőt, mert
megkarcolhatja az O-gyűrűt.
3 Ellenőrizze, hogy az O-
gyűrű karcolástól vagy
egyenetlenségtől mentes.
A kenőanyag eloszlatása után, ellenőrizze
vizuálisan és érintéssel, hogy az O-gyűrű nem
karcolódott és a felülete sima. Ha bármilyen
módon sérült, cserélje ki egy új O-gyűrűvel.
VIGYÁZAT:
• Mindig végezze el a vízhatlan funkció karbantartását, még akkor is, ha a tok minden használat után ki volt
nyitva. A karbantartás elhanyagolása vízszivárgás oka lehet.
• Amennyiben hosszabb ideig nem használja a tokot, távolítsa el az O-gyűrűt a vájatból, hogy megelőzze az
O-gyűrű alakváltozását, zsírozza be egy vékony réteg szilikonzsírral és trolja műanyag zacskóban vagy
hasonlóban.
Példák az O-gyűrűre tapadó idegen anyagokról
Haj Rostok Homokszemek
HU 20
A fogyóanyagok cseréje
•Az O-gyűrű fogyóanyag. A tok használatának számától függetlenül, javasolt az O-gyűrű cseréje legalább
évente egyszer.
•Az O-gyűrű károsodását gyorsítják a tárolási és használati feltételek. Cserélje ki az O-gyűrűt még az év lejárta
előtt, ha sérülés, repedés jelét mutatja, vagy ha veszít rugalmasságából.
VIGYÁZAT:
• Használjon eredeti Olympus szilikonzsírt, szilikát gélt és O-gyűrűt.
• Ne próbálja meg az O-gyűrűt egyedül kicserélni.
• Ajánljuk az ellenőrzés időközönkénti elvégzését.
HU 21
8. Függelék
Jellemzők
Elérhető modellek Olympus Digitális fényképezőgép E-PL1
Nyomásellenállás 40 m mélységig
Fő alkotó anyagok Főtest: Polikarbonát gyanta.
Méretek Szélesség 179,0 mm x magasság 156,0 mm x mélység 166,0 mm
Tömeg 1 100 g (fényképezőgép és tartozékok nélkül)
Víz alatti súly –198 g (fényképezőgép, EVF, objektív (14-42 mm), zoom szerkezet,
* Fenntartjuk a jogot a külső kinézet és a jellemzők előzetes értesítés nélküli megváltoztatására.
A PT-EP01 szállított tartozékai
O-gyűrű: POL-EP01
Szilikonzsír: PSOLG-2
Szilikát gél: SILCA-5S
LCD tető: PFUD-EP01
Testsapka: PBC-EP01
Állványrögzítő: Sárgaréz.
Kezelőgombok tengelye: Rozsdamentes acél.
Testsapka: ABS gyanta.
O-gyűrűk: Szilikongumi.
LCD belső tető: EPDM gumi.
LCD tető: NBR gumi.
tükrözésgátló gyűrű, akkumulátor és médiakártya) (a friss vízben)
Opcionális tartozékok
Szilikonzsír: PSOLG-3
Víz alatti optikai kábel: PTCB-E02
Keret: PTBK-E01, PTBK-E02
Rövid kar: PTSA-03
Víz alatti vaku: UFL-2, UFL-1
Makrólencse-adapter: PMLA-EP01
Makrólencse: PTMC-01
Zoomszerkezet 14-42 mm-hez: PPZR-EP01
Tükrözésgátló gyűrű 14-42 mm-hez: POSR-EP01
* Ha a PTBK-E01-et a tokkal együtt használja, a dedikált alátétek szükségesek a csavar oldalán.
Ha olyan PTBK-E01 kerete van, amelyhez nem tartozék az alátét, kérjük vegye fel a kapcsolatot az
ügyfélszolgálattal.
Tartozékok megvásárolhatók. A fentiekben leírt modelleken kívül más típus nem használható.
A tok nem felel meg semmilyen objektívnak.
A tárgylencse részleteiért lásd Olympus webhely vagy katalógus.
HU 22
©2010 E0462509
Printed in Japan VN938601
Loading...
