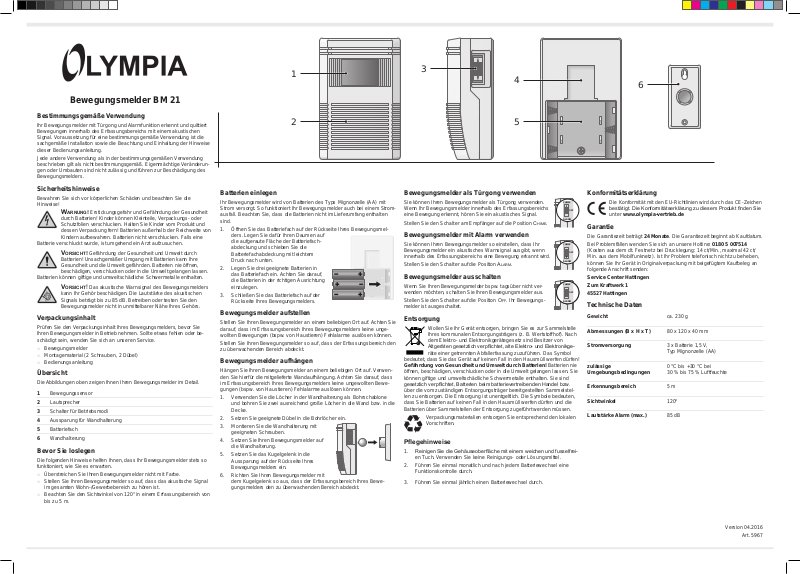

Olympia BM 21 User guide [ml]

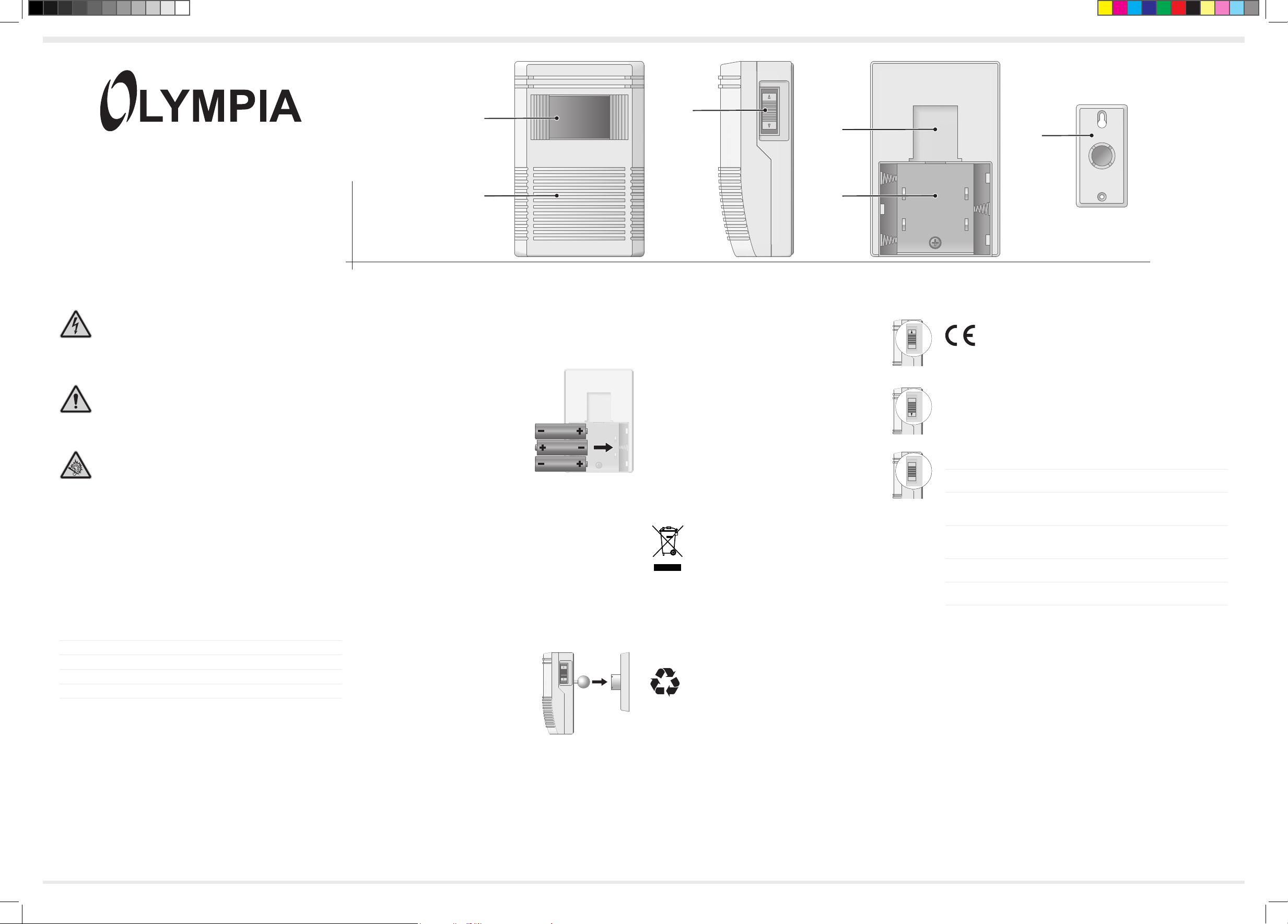

Bewegungsmelder BM 21

Bestimmungsgemäße Verwendung

Ihr Bewegungsmelder mit Türgong und Alarmfunktion erkennt und quittiert
Bewegungen innerhalb des Erfassungsbereichs mit einem akustischen
Signal. Voraussetzung für eine bestimmungsgemäße Verwendung ist die
sachgemäße Installation sowie die Beachtung und Einhaltung der Hinweise
dieser Bedienungsanleitung.

Jede andere Verwendung als in der bestimmungsgemäßen Verwendung
beschrieben gilt als nicht bestimmungsgemäß. Eigenmächtige Veränderun­gen oder Umbauten sind nicht zulässig und führen zur Beschädigung des
Bewegungsmelders.

1

2

3

4

6

5

Sicherheitshinweise

Bewahren Sie sich vor körperlichen Schäden und beachten Sie die
Hinweise!

WARNUNG! Erstickungsgefahr und Gefährdung der Gesundheit

durch Batterien! Kinder können Kleinteile, Verpackungs- oder
Schutzfolien verschlucken. Halten Sie Kinder vom Produkt und
dessen Verpackung fern! Batterien außerhalb der Reichweite von
Kindern aufbewahren. Batterien nicht verschlucken. Falls eine

Batterie verschluckt wurde, ist umgehend ein Arzt aufzusuchen.

VORSICHT! Gefährdung der Gesundheit und Umwelt durch

Batterien! Unsachgemäßer Umgang mit Batterien kann Ihre
Gesundheit und die Umwelt gefährden. Batterien nie öffnen,
beschädigen, verschlucken oder in die Umwelt gelangen lassen.

Batterien können giftige und umweltschädliche Schwermetalle enthalten.

VORSICHT! Das akustische Warnsignal des Bewegungsmelders

kann Ihr Gehör beschädigen. Die Lautstärke des akustischen
Signals beträgt bis zu 85 dB. Betreiben oder testen Sie den
Bewegungsmelder nicht in unmittelbarer Nähe Ihres Gehörs.

Verpackungsinhalt

Prüfen Sie den Verpackungsinhalt Ihres Bewegungsmelders, bevor Sie
Ihren Bewegungsmelder in Betrieb nehmen. Sollte etwas fehlen oder be­schädigt sein, wenden Sie sich an unseren Service.

■ Bewegungsmelder

■ Montagematerial (2 Schrauben, 2 Dübel)

■ Bedienungsanleitung

Übersicht

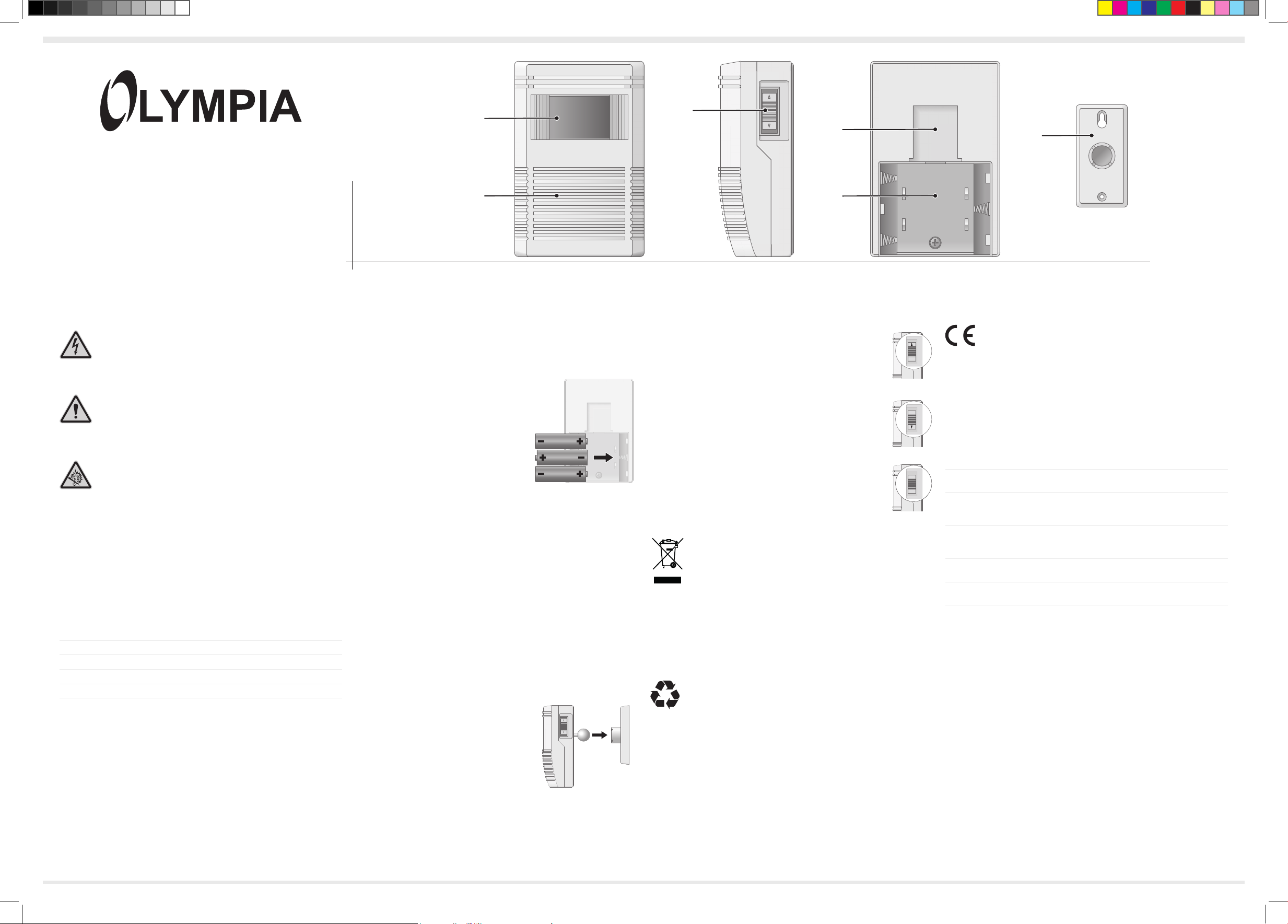

Die Abbildungen oben zeigen Ihnen Ihren Bewegungsmelder im Detail.

1 Bewegungssensor
2 Lautsprecher
3 Schalter für Betriebsmodi
4 Aussparung für Wandhalterung
5 Batteriefach
6 Wandhalterung

Bevor Sie loslegen

Die folgenden Hinweise helfen Ihnen, dass Ihr Bewegungsmelder stets so
funktioniert, wie Sie es erwarten.

■ Überstreichen Sie Ihren Bewegungsmelder nicht mit Farbe.

■ Stellen Sie Ihren Bewegungsmelder so auf, dass das akustische Signal

im ge samten Wohn-/Gewerbebereich zu hören ist.

■ Beachten Sie den Sichtwinkel von 120° in einem Erfassungsbereich von

bis zu 5 m.

Batterien einlegen

Ihr Bewegungsmelder wird von Batterien des Typs Mignonzelle (AA) mit
Strom versorgt. So funktioniert Ihr Bewegungsmelder auch bei einem Strom­ausfall. Beachten Sie, dass die Batterien nicht im Lieferumfang enthalten
sind.

1. Öffnen Sie das Batteriefach auf der Rückseite Ihres Bewegungsmel­ders. Legen Sie dafür Ihren Daumen auf
die aufgeraute Fläche der Batteriefach­abdeckung und schieben Sie die
Batteriefachabdeckung mit leichtem
Druck nach unten.

2. Legen Sie drei geeignete Batterien in
das Batteriefach ein. Achten Sie darauf,
die Batterien in der richtigen Ausrichtung
einzulegen.

3. Schließen Sie das Batteriefach auf der
Rückseite Ihres Bewegungsmelders.

Bewegungsmelder aufstellen

Stellen Sie Ihren Bewegungsmelder an einem beliebigen Ort auf. Achten Sie
darauf, dass im Erfassungsbereich Ihres Bewegungsmelders keine unge­wollten Bewegungen (bspw. von Haustieren) Fehlalarme auslösen können.

Stellen Sie Ihren Bewegungsmelder so auf, dass der Erfassungsbereich den
zu überwachenden Bereich abdeckt.

Bewegungsmelder aufhängen

Hängen Sie Ihren Bewegungsmelder an einem beliebigen Ort auf. Verwen­den Sie hierfür die mitgelieferte Wandaufhängung. Achten Sie darauf, dass
im Erfassungsbereich Ihres Bewegungsmelders keine ungewollten Bewe­gungen (bspw. von Haustieren) Fehlalarme auslösen können.

1. Verwenden Sie die Löcher in der Wandhalterung als Bohrschablone
und bohren Sie zwei ausreichend große Löcher in die Wand bzw. in die
Decke.

2. Setzen Sie geeignete Dübel in die Bohrlöcher ein.

3. Montieren Sie die Wandhalterung mit
geeigneten Schrauben.

4. Setzen Sie Ihren Bewegungsmelder auf
die Wandhalterung.

5. Setzen Sie das Kugelgelenk in die
Aussparung auf der Rückseite Ihres
Bewegungsmelders ein.

6. Richten Sie Ihren Bewegungsmelder mit
dem Kugelgelenk so aus, dass der Erfassungsbereich Ihres Bewe­gungsmelders den zu überwachenden Bereich abdeckt.

Bewegungsmelder als Türgong verwenden

Sie können Ihren Bewegungsmelder als Türgong verwenden.
Wenn Ihr Bewegungsmelder innerhalb des Erfassungsbereichs
eine Bewegung erkennt, hören Sie ein akustisches Signal.

Stellen Sie den Schalter am Empfänger auf die Position C

HIME.

CHIME

OFF

ALARM

Bewegungsmelder mit Alarm verwenden

Sie können Ihren Bewegungsmelder so einstellen, dass Ihr
Bewegungsmelder ein akustisches Warnsignal ausgibt, wenn
innerhalb des Erfassungsbereichs eine Bewegung erkannt wird.

Stellen Sie den Schalter auf die Position A

LARM.

CHIME

OFF

ALARM

Bewegungsmelder ausschalten

Wenn Sie Ihren Bewegungsmelder bspw. tagsüber nicht ver­wenden möchten, schalten Sie Ihren Bewegungsmelder aus.

Stellen Sie den Schalter auf die Position O
melder ist ausgeschaltet.

FF. Ihr Bewegungs-

CHIME

OFF

ALARM

Entsorgung

Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle
Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof). Nach
dem Elektro- und Elektronikgerätegesetz sind Besitzer von

Altgeräten gesetzlich verpfl ichtet, alte Elektro- und Elektronikge-

bedeutet, dass Sie das Gerät auf keinen Fall in den Hausmüll werfen dürfen!
Gefährdung von Gesundheit und Umwelt durch Batterien! Batterien nie
öffnen, beschädigen, verschlucken oder in die Umwelt gelangen lassen. Sie
können giftige und umweltschädliche Schwermetalle enthalten. Sie sind

gesetzlich verpfl ichtet, Batterien beim batterievertreibenden Handel bzw.

über die vom zuständigen Entsorgungsträger bereitgestellten Sammelstel­len zu entsorgen. Die Entsorgung ist unentgeltlich. Die Symbole bedeuten,
dass Sie Batterien auf keinen Fall in den Hausmüll werfen dürfen und die
Batterien über Sammelstellen der Entsorgung zugeführt werden müssen.

räte einer getrennten Abfallerfassung zuzuführen. Das Symbol

Verpackungsmaterialien entsorgen Sie entsprechend den lokalen
Vorschriften.

Pfl egehinweise

1. Reinigen Sie die Gehäuseoberfl äche mit einem weichen und fusselfrei-
en Tuch. Verwenden Sie keine Reinigungs- oder Lösungsmittel.

2. Führen Sie einmal monatlich und nach jedem Batteriewechsel eine
Funktionskontrolle durch.

3. Führen Sie einmal jährlich einen Batteriewechsel durch.

Konformitätserklärung

Die Konformität mit den EU-Richtlinien wird durch das CE-Zeichen

bestätigt. Die Konformitätserklärung zu diesem Produkt fi nden Sie

unter www.olympia-vertrieb.de

Garantie

Die Garantiezeit beträgt 24 Monate. Die Garantiezeit beginnt ab Kaufdatum.
Bei Problemfällen wenden Sie sich an unsere Hotline: [phone]

(Kosten aus dem dt. Festnetz bei Drucklegung: 14 ct/Min., maximal 42 ct/
Min. aus dem Mobilfunknetz). Ist Ihr Problem telefonisch nicht zu beheben,
können Sie Ihr Gerät in Originalverpackung mit beigefügtem Kaufbeleg an
folgende Anschrift senden:

Service Center Hattingen
Zum Kraftwerk 1
45527 Hattingen

Technische Daten

Gewicht ca. 230 g

Abmessungen (B x H x T) 80 x 120 x 40 mm

Stromversorgung 3 x Batterie 1,5 V,

zulässige
Umgebungsbedingungen

Erkennungsbereich 5 m

Sichtwinkel 120°

Lautstärke Alarm (max.) 85 dB

Typ Mignonzelle (AA)

0 °C bis +30 °C bei
30 % bis 75 % Luftfeuchte

Version 04.2016

Art. 5967

Motion Detector BM 21

Intended Use

The motion detector with doorbell and alarm functions detects movements
within its scanning area and indicates them by means of an acoustic signal.
A condition for complying with the intended use is that the equipment is
installed correctly and the information in the manual is observed and main­tained.

Any use other than that described in Section "Intended Use" is considered

unintended use. Unauthorised modifi cations or reconstructions are not

permitted and could cause damage to the motion detector.

Safety Instructions

Avoid any personal injury by paying attention to the following information!

WARNING! Risk of suffocation and damage to health through

batteries! Children can swallow small parts, packaging and
protective foils. Keep the product and packaging out of reach of
children! Keep batteries out of reach of children. Do not swallow
batteries. If any type of battery is swallowed, seek medical
attention immediately.

CAUTION! Risk of damage to health and environmental pollution

through batteries! Improper handling of batteries can put your
health and the environment at risk. Never open, damage or
swallow batteries or allow them to pollute the environment.
Batteries may contain toxic, ecologically hazardous heavy metals.

CAUTION! The acoustic warning signal from the motion detector

could damage your hearing. The volume of the acoustic signals
can be maximally 85 dB. Do not operate or test the motion
detector in the direct vicinity of your ears.

Package Contents

Check the package contents of the motion detector carefully before putting
the motion detector into operation. If anything is missing or damaged, please
contact our Service department.

■ Motion detector

■ Assembly material (2 screws, 2 dowels)

■ Operating manual

General View

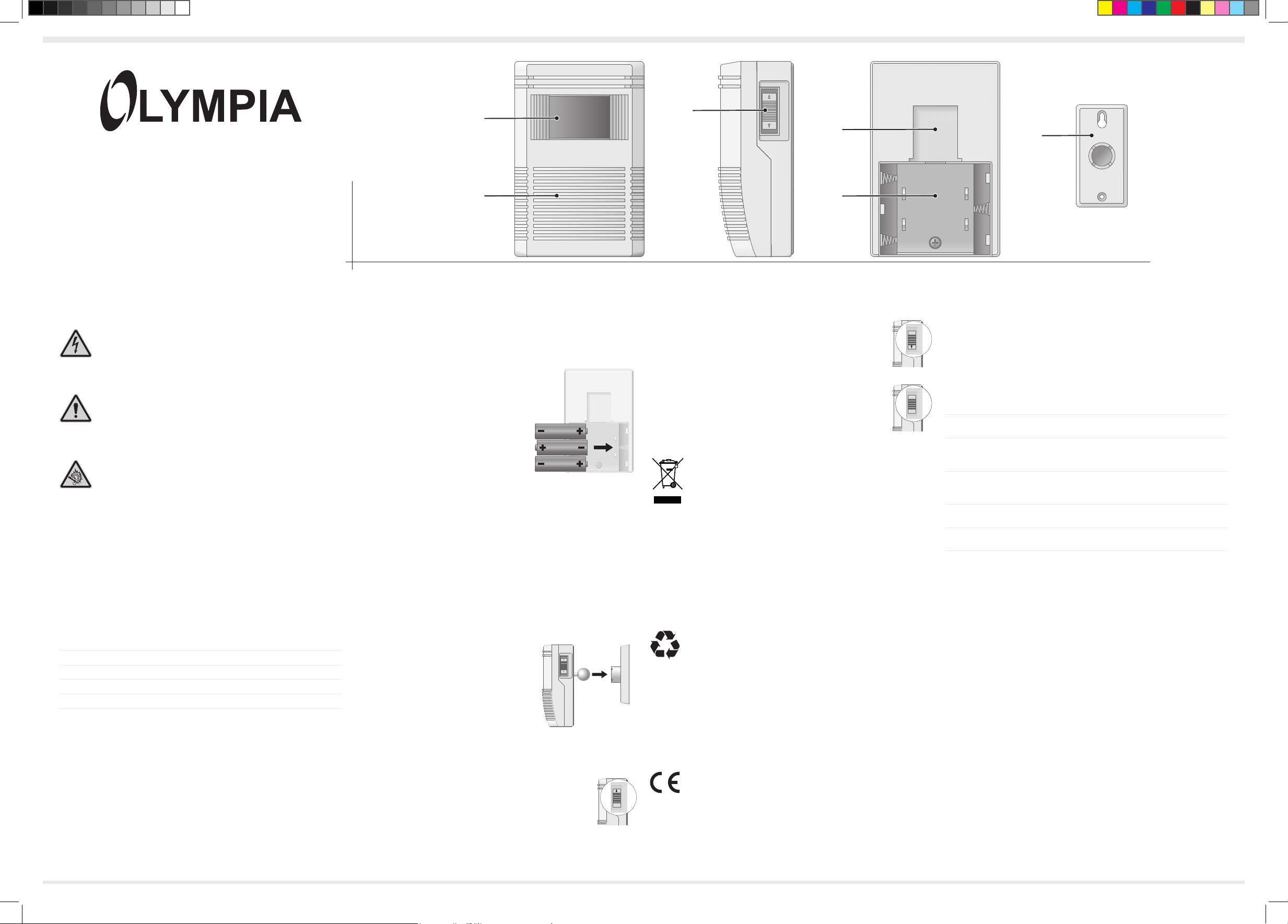

The illustrations at the top show the motion detector in detail.

1 Motion sensor
2 Loudspeaker
3 Operating Mode switch
4 Recess for mounting bracket
5 Battery compartment
6 Mounting bracket

Before Y ou Start

The following information should help to ensure that your motion detector
always works as you expect it to.

■ Do not paint over the motion detector.

■ Position the motion detector so that the acoustic signal can be heard

throughout the entire residential or business premises.

■ Pay attention to the angle of vision of 120° in a scanning area of up to

5 m.

1

2

Inserting the Battery

Power is supplied to your motion detector by mignon cell batteries (AA). This
means that the motion detector also works in the event of a power failure.
Please note that the batteries are not contained in the material supplied.

1. Open the battery compartment on the rear side of the motion detector.
Place your thumb on the roughened area
of the battery compartment cover and
slide the battery compartment cover
downwards exerting a slight pressure.

2. Insert three appropriate batteries in the
battery compartment. Pay attention that
the batteries are inserted the right way
around.

3. Close the battery compartment on the
rear side of the motion detector.

Positioning the Motion Detector

Stand your motion detector in the location of your choice. Pay attention that
no unwanted movements can occur within the scanning area of the motion
detector (e.g. due to pets) which could trigger false alarms.

Position the motion detector so that the scanning area covers the area to be
monitored.

Hanging the Motion Detector on a Wall

You can hang your motion detector in the location of your choice. Use the
mounting bracket supplied for the purpose. Pay attention that no unwanted
movements can occur within the scanning area of the motion detector (e.g.
due to pets) which could trigger false alarms.

1. Use the holes in the mounting bracket as a drilling template and drill

two suffi ciently large holes in the wall or ceiling.

2. Insert an appropriate dowel in each drill hole.

3. Assemble the mounting bracket using
appropriate screws.

4. Position the motion detector on the
mounting bracket.

5. Insert the ball joint in the recess on the
rear side of the motion detector.

6. Align the motion detector using the ball
joint so that the scanning area of the
motion detector covers the area to be monitored.

3

4

5

Using the Motion Detector as a Doorbell

You can use the motion detector to chime as a doorbell. When
the motion detector detects a movement inside the scanning
area, it issues an acoustic signal.

Set the switch to C

HIME.

Using the Motion Detector as an Alarm

You can set-up the motion detector so that it issues an acoustic
warning signal when it detects a movement inside the scanning
area.

Set the switch to A

LARM.

Switching the Motion Detector Off

If you do not want to use the motion detector, e.g. during the
day, you can switch it off.

Set the switch to O

FF. The motion detector is switched off.

Disposal

In order to dispose of your device, take it to a collection point
provided by your local public waste authorities (e.g. recycling
centre). According to laws on the disposal of electronic and
electrical devices, owners are obliged to dispose of old electronic

indicates that the device must not be disposed of in normal domestic waste!
Risks to health and the environment from batteries! Never open,
damage or swallow batteries or allow them to pollute the environment. They
may contain toxic, ecologically hazardous heavy metals. You are legally
obliged to dispose of batteries at shops which sell batteries or at collection
points provided by the public waste authorities. Disposal is free of charge.
The symbols indicate that the batteries must not be disposed of in normal
domestic waste and that they must be brought to collection points provided
by local public waste authorities.

and electrical devices in a separate waste container. The symbol

Packaging materials must be disposed of according to local
regulations.

Care Instructions

1. Clean the surface of the housing with a soft, lint-free cloth. Do not use
and solvents or cleaning agents.

2. Complete a function test once a month and after changing the battery.

3. Change the battery once a year.

CHIME

OFF

ALARM

CHIME

OFF

ALARM

CHIME

OFF

ALARM

6

Declaration of Conformity

Conformity of the equipment to the EU directives is confi rmed by

the CE mark. The Declaration of Conformity for this product is
available at www.olympia-vertrieb.de

Guarantee

Dear Customer,
we are pleased that you have chosen this equipment.
In the case of a defect, please return the device together with the receipt

and original packing material to the point-of-sale.

Technical Data

Weight Approx. 230 g
Dimensions (W x H x D) 80 x 120 x 40 mm
Power supply 3 x batteries, 1.5 V, Mignon cell (AA)
Permissible

ambient conditions
Scanning area 5 m
Angle of vision 120°
Alarm volume (max.) 85 dB

0 °C to +30 °C at
30% to 75% rel. humidity

Version 04.2016

Art. 5967
